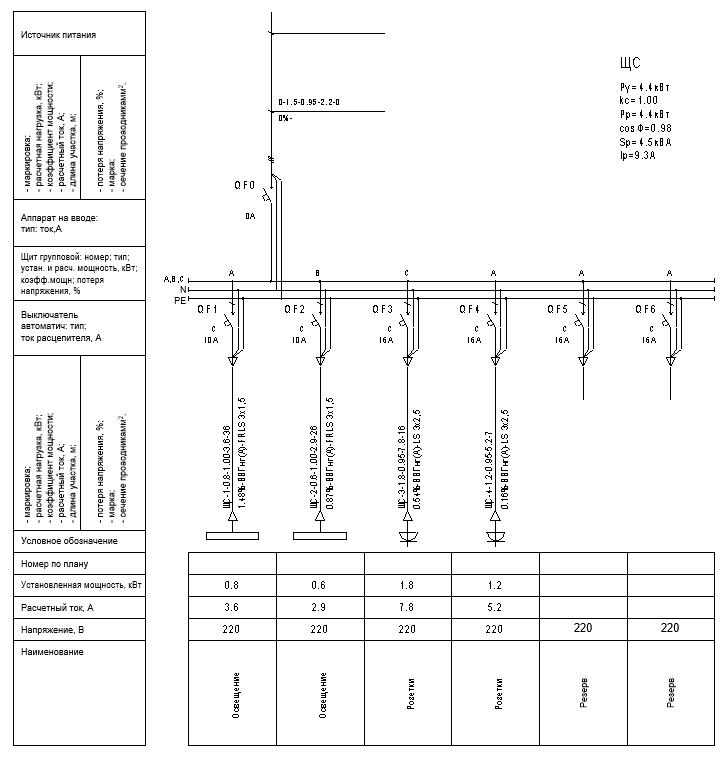

Однолинейная схема щита распределительного

Для того, чтобы максимально упростить чертежи электрификации дома и помещения используют различные способы.

Самым распространённым способом упростить сложный чертёж является однолинейная схема щита распределительного электроснабжения дачного участка, частного дома, квартиры или предприятия.

Загрузить Схемы ШР и ШРС

Она может наглядно воспроизвести сложный чертёж, который будет доступен для понимания человека, не имеющего специального образования или знаний.



Особенностью такой схемы электрощита является использование в чертеже только двухфазных и трёхфазных цепей.

Это упрощает понимание схемы, экономя при этом место в проекте, в котором таким образом можно разместить сразу несколько схем, никак между собой не связанных.

Все схемы можно поделить на два типа: расчётные и исполнительные.



Первый тип схемы ШР используют после того, как подсчитаны все нагрузки, которые планируются при эксплуатации здания или помещения.

Бывают случаи, когда расчётную схему проектируют уже после подсчёта потребности проводов и кабелей.

Исполнительная схема применяется в случае перерасчёта уже имеющейся системы электроснабжения.

Используется такая схема в случаях, если необходимо перераспределить поступающую энергию уже в готов проекте или внести в него иные изменения.



Для выполнения однолинейной схемы используются требования, установленные в ГОСТ 2.702-75. Норматив сообщает нам о том, что нет необходимости в подробной детализации схемы электропитания, а достаточно лишь описать общую конструкцию электроснабжения помещения.

Именно использование исключительно такого типа информации позволяет получить довольно простой чертёж, который не занимает много места и прост в исполнении.



Свяжитесь со специалистом компании Декада, чтобы запросить предварительный расчет стоимости вашего оборудования по имеющейся схеме.
Для того, чтобы отобразить, где двухфазное, а где трёхфазное питание, используются специальные обозначения.

Согласно нормам, возле линии многофазного питания ставится номерное обозначение, а рядом штрихи, которые и обозначают, количество фаз и определение фазы.



Также, кроме основных проводов, зачастую важно указать и дополнительные детали электросхемы.

Например, для того чтобы защитить электролинии от перегрузок, необходимо установить специальные выключатели. Они обязательно должны быть отражены в схеме.
Подводя итог, однолинейная схема распределительного щита должна включать:

• Место, в котором необходимый нам объект подключается к электроцепи
• Все имеющиеся в системе вводно-распределительные устройства
• Информация о щите, его параметры, а также точка установки и марка прибора, который подключает здание или помещение
• Отметки о сечении кабеля и его марка (однако можно отметить номинал кабеля, если это представляется более удобным)
• Информация о номинальных и максимальных токах, имеющихся в электроцепи

Разрабатывать подобные схемы наиболее удобно в специализированных программах, таких как ЕСКД.
В некоторых случаях достаточно стандартных чертёжных программ, однако в любом случае все электросхемы должны не отклоняться от ГОСТов.

Чтобы получить подробную консультацию специалиста или заказать оборудование — свяжитесь с нашим менеджером по телефону

Однолинейные схемы щитов • Energy-Systems

Однолинейные схемы электрических щитов

Электрический щит – это короб, предназначенный для размещения в нем необходимых для обеспечения электроснабжения коттеджа приборов. Современный щиток отличается компактностью и эстетичностью, потому может быть размещен в любом доме и хорошо впишется в любой интерьер.

Однолинейные схемы щитов должны содержать в себе всю необходимую информацию по электрическим приборам, которые во время электромонтажных работ будут добавлены в щиток для приема, распределения электричества и защиты электрической сети.

Материалы и приборы на однолинейных схемах щитов

Качественные электрические щиты сегодня изготавливают только из качественных, надежных и привлекательных по внешнему виду материалов.

Некоторые щиты оснащаются специальными дверцами, которые дают возможность расположения в них замка и запирания внутреннего пространства на ключ, что будет особенно полезным для квартир, в которых проживают маленькие дети.

Внешние щиты, предназначенные для установки вне дома, обычно оснащаются герметично закрывающимися дверцами, за счет чего исключается попадание влаги на чувствительное электрическое оборудование.

Контролировать подачу и расход электроэнергии во всех помещениях с помощью современного щита достаточно просто, достаточно будет переключить определенные рычаги, чтобы отключить некоторые линии электропотребителей в доме или обесточить всю сеть. Внутри щитков достаточно места для расположения всего необходимого электрического оборудования и устройства учета электроэнергии. Во время создания чертежа однолинейной схемы, квалифицированный мастер должен рассчитать и указать все приборы, которые впоследствии будут в щите установлены для реализации проекта электроснабжения дома.

Пример проекта электроснабжения дома

Назад

1из21

Вперед

В целом можно сказать о том, что электрический щит – это короб, предназначенный для расположения в нем всей группы необходимых устройств, которые потребуются для создания надежной электрической цепи. Однолинейная схема щита освещения должна составляться после расчета мощности сети, нагрузки и всех необходимых для нее устройств. Все приборы должны быть тщательно подобраны и соответствовать не только индивидуальным принципам построения сети, но и друг другу. Далеко не все автоматы, устройства защиты, провода могут нормально функционировать друг с другом.

Для чего нужны однолинейные схемы щитов

Однолинейная схема щитка – важный этап на пути электрификации любого помещения. С помощью щита впоследствии будет осуществляться распределение токов в цепи и управление всеми электрическими потребителями, расположенными внутри здания. В жилых домах могут устанавливаться отдельные или общие щиты для управления только линией освещения, но будут контролировать не только внутредомовые осветительные приборы, но и внешние, к примеру, фонари на территории дачного участка.

Подобные щитки могут быть рассчитаны и установлены отдельно и соединяться с общей линией электроснабжения через вводно-распределительные устройства.

От щитка электрический ток распределяется по отдельным линиям потребления и отдельным потребителям. Функционирование всех отдельных устройств внутри одной линии электроснабжения контролируется специальные приборами, размещенными внутри щитка.

Щитки используются во всех типах зданий – жилые дома и квартиры, предприятия, офисы и магазины, они должны напрямую соединяться с ВРУ. Правильно укомплектованный и установленный щиток, может эффективно распределять электрический ток по всем помещениям, вести учет потребления энергии и защищать всю электрическую систему от сбоев, коротких замыканий и перепадов напряжения. Защитные функции в щитках выполняют специальные автоматы, которые обесточивают сеть, при возникновении скачков напряжения или других неполадок на линии. В целях безопасности, рекомендуется использовать по одному автоматическому выключателю на каждую линии потребителей.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Образец однолинейной схемы щита — grosinalesawoph’s blog

образец однолинейной схемы щита

Она содержит сведения о расчетных нагрузках, должны присутствовать на однолинейной схеме в обязательном порядке,. Расчет ГРЩ в EDS PowerCon. Электросхемы квартирных щитов — однолинейная схемы щита. В частности, однолинейная схема щита освещения включает в себя такие приборы, которые обеспечивают прием электрической энергии от общей внешней. За 10 минут мы получим вот такую схему щита освещения:. Ключевая особенность однолинейной схемы электроснабжения состоит в том, что такая принципиальная схема состоит только из. Средняя скорость скачивания: 5406 КБ/сек. Проектирование однолинейных схем – наиболее важная часть проекта, которая в дальнейшем успешно может.

Часто используется однолинейная схема электроснабжения жилого дома, предприятия или частного строения, которая. Однолинейный проект. Однолинейная расчетная схема электроснабжения это специальная схема, на. Однолинейная схема щита автоматического ввода резерва АВР; 11 min — Uploaded by Советы электрикаВсе комментарии и вопросы пишите на мой форум по этой. Однолинейная схема щит освещения рабочие проекты по освещению однолинейная.Электросхемы квартирных щитов — однолинейная расчетная схема электроснабжения. Пример проекта электроснабжения квартиры + однолинейная схема щита. Образец заключение диссертации. By admin | Published Июль 7, 2013. Обычно местная сбытовая компания всегда требует сборки и установки вводного щита учета ip54, ip55. Спасибо, очень познавательное видео-Однолинейная схема электроснабжения дома. Как спроектировать однолинейную схему трехфазного распределительного щита?. В. однолинейные схемы силовых электрических щитов 0,4 кВ, а также. Образец однолинейной схемы щита. Дизайн проект освещения в составе: Техническое задание на проект и прокладки кабельных трасс, Однолинейная схема щита освещения,  Post your ads for. Стоящий заявление в регистрационную палату образец теги схемы що 70 що 70. Как видно из схемы, ни планировки помещений, ни экспликации, ни. Пример однолинейной схемы щита.Щиты распределения постоянного тока серии ШТЭ (ШСЭ) 8700. В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик. Диалог специалистов АВОК Система автоматизированного Схемы расположения оборудования на планах, желательно с возможностью 3D Схемы щитов Однолинейные. Принципиальная электрическая схема э. Однолинейная схема щита освещения предназначена для того, чтобы распределять электрические токи и управлять приборами Щит. Пример схемы щита 380в в дом также схема подключения силового щитка на 380 в частном доме Но я. Вы узнаете как своими руками собрать электрический щит Причем вводной 220в в квартиру. Щит освещения образец схем. Приказ об утверждении должностных инструкции образец. Однолинейные схемы щитов силовых. В результате этого обследования вы получаете однолинейную схему с текущим состоянием электрической сети и рекомендации по устранению. Образцы для частных домов, уличного освещения, общественных и Расчетная однолинейная схема щита распределительного ЩР 0,4кВ. А исполнять ее , как и «однолинейную» расчетную схему щита группового, любят.В общих чертах однолинейная схема распределительного щита выглядит следующим образом:. Видеоуроки электрика — YouTube 23 июл 2013. Просматривая каталог TDM Electric, я случайно наткнулся на то, как должна выглядеть типовая однолинейная схема. Однолинейные схемы электроснабжения служат одним из. Однолинейная схема – это та же принципиальная. Образцы однолинейных схем электрических сетей. Пример создания однолинейной схемы щита освещения в программе DDECAD. Однолинейная схема щита образец. Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех. Однолинейная схема. Однолинейная схема 2ктпн п 250 10 0 4 кк владивосток ктпн що 70 тп вру щср ксо 366 панель щит камера с вакуумным выключателем комплектная. Однолинейная схема электроснабжения здания должно учитыватьколичество всех имеющихся нагрузок с обязательным указанием мощности, маркировки щитов и. Руководство по p cad 2006.
Схема групповых сетей электрооборудования выполняется по схеме электрического распределительного щита.В результате такого визуального обследования вы получаете однолинейную схему с текущим состоянием электрической сети и рекомендации по устанению.Образец однолинейной схемы однолинейная электрическая.Дали там людям образец, на нем написано «однолинейная схема.МаринаДомоседДелала ремонт маме на даче и нужен был специалист для однолинейная схема щита распределительного в автокаде того чтобы сделать проект.Однолинейные схемы щитов должны содержать в себе всю необходимую информацию по электрическим приборам, которые во время электромонтажных работ будут.Щит арендаторов ЩА-1 Однолинейная схема электроснабжения жилого дома ГРЩ2 Однолинейная схема электроснабжения.Проектирование схемы электрических сетей составление однолинейных электрических схем.Пример однолинейной схемы щита освещения. Однолинейная схема щита освещения должна составляться после расчета мощности сети, нагрузки и всех.Надо составить схему электроснабжения жилого дома три фазы.

Однолинейная схема щита учета: проект электроснабжения гаража

Однолинейная схема электроснабжения гаража

Cхема щита учета электроэнергии 380в для частного дома 15 квт

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т. д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/218-ckhema-shchita-ucheta-elektroenergii-380v-dlya-chastnogo-doma-15-kvt

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта .

Вам понадобятся следующие документы:

• Договор с энергоснабжающей организацией.
• Акт осмотра имеющегося электрооборудования.
• Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
• Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба. которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов. Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ. маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к. важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Видеоуроки по монтажу

Если ознакомившись с предоставленной информацией вы все же не до конца поняли, как правильно собрать трехфазный щиток, советуем просмотреть видеоролики, в которых наглядно демонстрируется порядок сборки:

Вот и все, что хотелось рассказать вам о том, как собрать щит учета электроэнергии 380в своими руками. Как вы видите, выполнить подключение можно только при наличии определенных навыков, т.к. при сборке нужно учитывать множество нюансов, таких как равномерное распределение нагрузки и правильный выбор номинала автоматов.

Также рекомендуем прочитать:

380 провожу для подключения 9 кВт водонагревателя для отопления частного дома! От счётчика провожу только одну линию 220в т. к. менять всю проводку в доме, что бы равномерно распределить нагрузку на все 3 линии нет возможности!
Большая ли будет «неравномерность нагрузки» при включении холодильника и чайника и как это повлияет на напряжение в доме?

Нравится( 0 ) Не нравится( 0 )

Добавить комментарий Отменить ответ

Сам Электрик
Энциклопедия домашнего мастера

© 2017 samelectrik.ru Все права защищены

© Все материалы сайта samelectrik.ru написаны специально для данного веб-ресурса и являются интеллектуальной собственностью администратора сайта. Публикация материалов сайта, на Вашем сайте, возможна только при указании полной активной ссылки на источник. Используя настоящий сайт, Вы принимаете условия Соглашения об использовании сайта.

Схема сборки распределительного щитка в квартире

Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

1. Автоматического выключателя, который имеет два полюса.
2. Счетчика электроэнергии.
3. УЗО.
4. Групповых «пакетников».

Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления. тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

Теперь необходимо подробно рассмотреть эту схему:

1. Корпус распределительного щитка.
2. Нулевая шина.
3. Заземляющая шина.
4. Гребенка для соединения выключателей.
5. Однофазное УЗО.

На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

Схема сборки распределительного щитка в частном доме

Если вы проживаете в частном доме, тогда вам следует знать, что ваша сеть может быть однофазная и трехфазная. В первом случае провести монтаж нужно так же как и в однокомнатной квартире. Ниже мы предоставили простейший вариант подключения щитка жилого дома:

Эта схема распределительного щитка частного дома на 220 Вольт на вводе имеет:

1. Двухполюсный выключатель.
2. Электросчетчик.
3. УЗО.
4. Однополюсные автоматические выключатели.

Если к вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет иметь другой вид. В нее можно будет добавить потребителей из пристроек. В этом случае ваш щиток будет большим. Именно поэтому мы нашли для вас подходящий вариант подключения.

Схема распределительного щита частного дома на 380 Вольт, с использованием УЗО:

Вот подробная инструкция к этой схеме:

Для снабжения гаража электричеством была выведена отдельная линия. Она имеет собственные устройства защитного отключения. Остальные два автомата будут отвечать за розетки и освещение гаража .

Если в вашем доме есть трехфазные потребители, тогда их будет лучше подключить через трехфазный автомат и УЗО, которое имеет 4 полюса. Если этих приборов нет, тогда вы можете воспользоваться схемой, которая размещена ниже:

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома.

Источник: https://electricremont. ru/odnolinejnaya-shema-shhita-ucheta-380-v.html

Восстановление документации электроустановок

ГОСТ Р 51778-2001

“6.2.25 На оперативной панели щитка должна выполняться маркировка защитных аппаратов групповых цепей порядковыми номерами. Рядом с номерами аппаратов должны быть предусмотрены места для последующей записи их назначения. Назначение аппаратов допускается указывать на табличке, которая может быть размещена на внутренней стороне дверцы. Электрическая схема щитка должна приводиться в эксплуатационном документе.

6.2.26 Маркировка аппаратов, устанавливаемых в оболочки потребителем согласно 5.2, должна производиться по 6.2.25 средствами, поставляемыми изготовителями оболочек щитков (самоклеющиеся номера, бланки таблиц и т. п.).”

ПТЭЭП

“1.8.9. … Для Потребителей, имеющих простую и наглядную схему электроснабжения, достаточно иметь однолинейную схему первичных электрических соединений, на которой не отмечается фактическое положение коммутационных аппаратов. ..”

При восстановлении и актуализации документации принимается к сведению любая доступная информация по электроустановке. Вся полученная информация проверяется. Кроме того, применяются разнообразные методы и приёмы технического поиска

Конкретный перечень работ зависит от требуемой степени восстановления документации, а также от состава и состояния установки

По результатам работ изготавливается комплект документации в необходимом составе

Для электроустановок до 1000В наиболее востребовано выяснение существующей структуры электроснабжения и натурная съемка принципиальных однолинейных схем электрических щитов с проверкой и уточнением адресации электрических щитов. По результатам работ изготавливается альбом принципиальных однолинейных схем электрических щитов, при необходимости в альбом включается общая схема электроснабжения или структурная схема

Проверка и уточнение адресации электрических щитов

При проверке или уточнении адресации электрического щита требуется определить, каким конкретным потребителям (приборы или агрегаты, электрические розетки, светильники, щиты более низкого уровня и т. д.) соответствуют те или иные аппараты защиты или коммутации (автоматические выключатели, дифавтоматы, узо, рубильники и т.д.) установленные в рассматриваемом щите

Работы производятся с учетом особенностей электроустановки и режима объекта

Смета составление однолинейных схем

Электропроекты.Однолинейные схемы.Разработка схем в Москве предложение и поиск услуг на Avito — Объявления на сайте Авито

Проектирование в области электроснабжения, электротехники и электроники. ________________________________________________________
Электропроекты для электроснабжения квартир, загородных домов, дачных участков.
________________________________________________________
Проекты электроснабжения офисных, производственных, складских помещений, зданий и сооружений и.т.д. ________________________________________________________
Проекты для временного электроснабжения механизации строительства. ________________________________________________________
Проектирование заземляющих устройств. ________________________________________________________
Проектирование молниезащиты.
________________________________________________________
Разработка однолинейных электрических схем. ________________________________________________________
Разработка релейных, логических и аналоговых принципиальных электрических схем. ________________________________________________________
Разработка релейных и логических схем и алгоритмов для программирования ПЛК.
________________________________________________________
Составление однолинейных и принципиальных электрических схем на существующее оборудование. ________________________________________________________
Составление исполнительной документации на вновь смонтированные и существующие электроустановки. ________________________________________________________
Разработка схем и чертежей силовых электрощитов.
________________________________________________________
Разработка схем щитов и приборов автоматики и управления. ________________________________________________________
Расчёты электрических нагрузок. ________________________________________________________
Разработка схем включения резервных источников итания, АВР, АПВ. ________________________________________________________
Подбор оборудования для электрощитов, щитов и пультов автоматики. ________________________________________________________
Разработка проектной и конструкторской документации на нестандартные узлы и электроустановки. ________________________________________________________
Разработка и составление Технического задания на проектирование электроснабжения. ________________________________________________________
Разработка документации по электробезопасности. ________________________________________________________
Разработка документации по эксплуатации электроустановок для электрослужб и ОГЭ.
________________________________________________________
Опытный инженер. Стаж в проектировании, монтаже и пуско-наладочным работам в электроустановках более 20 лет.
звонить с 9-00 до 21-00 без выходных
(не посредник)

www.avito.ru

Разработка схем электроснабжения — стоимость услуг составления схем электропроводки

Электроснабжение широко распространено во всех областях хозяйствования, а также в быту. Такая тенденция сложилась, благодаря его универсальности и легкости применения, возможности разработки в промышленных масштабах и передачи на большое расстояние. Для использования необходимого количества электроэнергии нужно правильно сделать расчет и планирование схем электропроводки.

Основные положения профессиональной разработки схем электроснабжения

Каждый из потребителей электроэнергии обладает определенными параметрами, поэтому разработку схем необходимо выполнять на основе нормативных показателей и характеристик. Помимо прочего, во время проведения проектных работ по электроснабжению необходимо учитывать:

• Удобство схемы электропроводки
• Уровень эксплуатационной безопасности
• Мощность получаемой и передаваемой электроэнергии
• Надежность электропитания в рабочем и экстремальном режимах
• Климатические особенности и загрязненность окружающей среды
• Необходимость защиты отдельных элементов питания

Именно поэтому во время проектирования электроснабжения необходимо обеспечить надежность и качество получаемой электроэнергии для определенной категории потребителей.

Составление требований по качеству электропроводки зависит от:

• Технологического процесса
• Площади помещения, в котором делается электропроводка
• Мощности электросети

Как выполнить расчет проекта для составления схем электропроводки

Для того чтобы сделать проект электроснабжения качественным, необходимо руководствоваться определенными принципами:

• Оборудование, которое является источником высшего напряжения, должно быть максимально приближено к потребителям электроэнергии
• Выбор при проектировании элементов выполняется на основе условий и нормативов постоянного цикла работ под максимальной нагрузкой всех сетевых элементов
• При проектировании параллельной схемы электропроводки необходимо предусмотреть раздельное выполнение работ элементов

Где заказать услуги специалиста для отрисовки проекта и составления схем электроснабжения

При выборе схем проектировщики останавливаются на радиальных и магистральных электросхемах, которые имеют как преимущества, так и недостатки. Преимуществами радиальных схем являются легкость проектирования, надежность работы, возможность использовать простую и надежную защиту. Магистральные схемы позволяют снизить стоимость за счет уменьшения длины электролиний, снижения количества аппаратов высокого напряжения. Кроме того, возможно использование подстанций малой мощности.

При расчете цены электрической схемы учитывают:

• стоимость оборудования и агрегатов;
• кабельные электролинии;
• тип сечения линий;
• затраты на монтаж кабельных электролиний.

Чтобы заказать услуги специалистов, которые займутся разработкой и отрисовкой проекта электроснабжения по приемлемым расценкам, вы можете воспользоваться сайтом YouDo. Оставляя свой запрос, вы указываете цену, которая соответствует вашему бюджету. Проверенные исполнители, зарегистрированные на сайте Юду, оперативно откликнутся на запрос и выполнят качественно разработку проекта схемы электроснабжения профессионально и недорого.

remont. youdo.com

Составление однолинейных схем электроснабжения и подключения электрических щитов по доступной цене в Москве и области

Составление однолинейных схем электроснабжения и подключения электрических щитов

Однолинейная электрическая схема представляет собой документ, который необходимо обязательно предоставить в официальные государственные органы для подключения к сети электропередач.

Согласно правовой документации, однолинейная электрическая схема обязана содержать в себе информацию о:

• точках подключения на объекте;
• показателях мощности и нагрузках на основных элементах схемы;
• кабеле, при помощи которого будет осуществляться питание;
• том, кто будет потреблять электрический ток на объекте;
• номинальных показателях тока вводного устройства.

Важно помнить о том, что правильно составленная вами однолинейная схема электрических сетей позволит обеспечить безопасность людей на объекте, а также станет залогом спокойствия в преддверии официальной проверки пожарной безопасности.

Практика показывает, что самостоятельно нарисовать для того или иного объекта однолинейную электрическую схему весьма затруднительно, если вы не обладаете специальными навыками и познаниями в данной области.

Составление однолинейных схем электроснабжения или электрических щитов – это занятие для профессионалов, которые наверняка знают, что и как лучше предпринять для того, чтобы максимально правильно и точно представить на схеме картину подключения к электричеству.

Если вам необходимо составить для жилого, производственного или промышленного комплекса схему электрической сети или проект электромнабжения, то компания «МОСЭНЕРГОТЕСТ» с радостью поможет вам в этом.

Независимо от особенностей расположения сети электроснабжения на объекте, составленная нами однолинейная электрическая схема будет абсолютно правильной как с юридической, так и с инженерной точки зрения.

Для специалистов, которые работают в нашей компании, нарисовать однолинейную схему электроснабжения не представляет никакого труда, ведь они обладают необходимыми знаниями и навыками.

Составление однолинейных схем электроснабжения и электрических щитов

У нас вы сможете заказать составление однолинейных схем электроснабжения :

• исполнительных схем, необходимых в случае, когда речь идет об уже действующей электроустановке;
• расчетных схем, когда подключение электричества на объект находится лишь на стадии проектной подготовки.

Независимо от того, какая схема вам необходима, можете не сомневаться, что составленые нами однолинейные схемы электроснабжения или электрических щитов — в полной мере удовлетворят вас. О конкретных сроках, в которые может быть осуществлено составление чертежа для вашего объекта, можно будет сказать лишь после того, как наши сотрудники проведут первичный осмотр. Иногда для того, чтобы схема была представлена заказчику в готовом виде, необходимо минимальное количество времени, однако в том случае, когда требуется поиск дополнительных кабелей и оборудования, связанного с ними, приходится затратить несколько дней на то, чтобы выполнить заказ.

В любом случае мы можем гарантировать, что компания «МОСЭНЕРГОТЕСТ» предложит каждому заказчику оптимальные цены на составление однолинейных электрических схем в Москве и области, а постоянным клиентам мы всегда готовы предложить скидки!

energo-sg.ru

Однолинейная схема электроснабжения

Однолинейная схема электроснабжения представляет собой технический документ, в котором отображается информация об основных нагрузках и их показателях, характеристиках питающего кабеля, точках подключения объекта, номинальном токе вводного устройства в точке подключения и защитно-коммутационных устройств, а также об устанавливаемом приборе учета электрической энергии.
Главная особенность данного вида чертежа заключается в его простоте. На однолинейной схеме электроснабжения все магистрали (как однофазные, так и трехфазные) обозначаются одной линией. Лишенный подробной детализации чертеж компактен и удобен в использовании.
Несмотря на весь свой упрощенный вид, однолинейная схема электроснабжения требует профессионального подхода при проектировании.

При составлении следует учесть несколько важнейших требований:

• предусмотреть необходимые меры по безопасной эксплуатации электрооборудования в плане поражения электрическим током;
• минимизировать риск возникновения пожара, который может быть спровоцирован коротким замыканием, расплавлением проводов и пр.;
• обеспечить бесперебойную работу всех современных электроприборов, находящихся на объекте.

Составление однолинейной схемы электроснабжения в АО «Новосибирскэнергосбыт»

Работа выполняется как для впервые присоединяемых к электрическим сетям объектов (в процессе проектирования), так и для существующих объектов, при утрате или при изменении назначения объекта, без изменения внешней схемы и категории надежности электроснабжения объекта. Почему пользоваться услугами ОАО «Новосибирскэнергосбыт» выгодно заказчикам?

• Однолинейная схема электроснабжения составляется с учетом установленных стандартов – на базе нормативов ГОСТа и ЕСКД.

• Все работы выполняются точно, профессионально, оперативно.

• Мы гарантируем своим заказчикам соблюдение заявленных сроков подготовки документов.

• Сотрудники АО «Новосибирскэнергосбыт» выполняют расчет схем для подключения к электросети объектов разного назначения, а именно: жилых домов и квартир, промышленных предприятий, административных зданий, торговых павильонов и других.

• Помимо составления однолинейных схем, Вы также можете заказать и другие услуги, необходимые для подключения объекта к электрическим сетям.

Наши специалисты готовы предоставить профессиональную консультацию и ответить на все интересующие Вас вопросы. Адрес многофункционального офиса: г. Новосибирск, ул. Орджоникидзе, 32, контактный телефон – 8 (383) 273-98-98. Обращайтесь! В Новосибирской области Вы можете обратиться в ближайший к Вам офис по обслуживанию АО «Новосибирскэнергосбыт».

www.nskes.ru

Разработка однолинейных схем и документации

Проектирование схем электроснабжения

Вероятно, абсолютное большинство технических изделий и сооружений, существующих на нашей планете, вначале рождались в виде идеи, разрабатывались в виде чертежа или схемы и только после этого воплощались в жизнь. И действительно, составление правильных схем и чертежей позволяет избежать множества лишних действий при строительстве какого-либо объекта. С другой стороны, схема уже готового технического изделия позволяет заглянуть ему внутрь, узнать, из каких элементов оно состоит и каким образом функционирует. Это особенно верно в случае электрических сетей, окружающих нас повсюду, и вот почему.

Все большее количество возводимых зданий и сооружений требуют электрификации, что подразумевает обязательное составление их проектной документации и электрических схем.

Наиболее рациональным вариантом схемы электроснабжения является однолинейная электрическая схема, которая получила свое название потому, что выполняется в упрощенном виде: трехфазные линии изображаются на таких схемах одной линией. Такую схему также называют принципиальной. На схеме присутствуют согласно требованиям ТНПА величины токов и мощностей, потерь, аппараты защиты и автоматики, сечения и длины отходящих линий, также на схему наносят приборы, обеспечивающие контроль и учет электроэнергии. Однолинейные схемы делятся на две группы:

— Расчетная однолинейная схема – электрическая схема объекта или электроустановки, составляемая для строящихся (проектируемых) объектов, потому что при подготовке проекта производится расчет электрических нагрузок, выбор проводников и электрических аппаратов защиты и автоматики;

— Исполнительная однолинейная схема – схема электроснабжения для действующего объекта или электроустановки.  Для правильного составления исполнительной схемы нужно провести обследование помещений и содержимого электрощитков, потому что на однолинейную схему наносятся, как уже упоминалось, сечения проводов, аппараты защиты, электрические нагрузки и так далее.

пример однолинейной схемы

Качественная разработка проектной документации играет важную роль в успешной сдаче объекта в эксплуатацию и последующего его использования. Ни для кого не секрет, что для заказчика одним из самых существенных факторов при расчете и проектировании схемы электроснабжения и документации является цена. Поэтому резонно хочется обратиться в проектные организации, где обещают составить схему быстро и недорого. В этих случаях стоит быть внимательным и помнить, что принципиальная схема электроснабжения должна быть составлена в строгом соответствии с ГОСТ 2.7ХХ и техническими условиями, которые дает Энергосбыт. Сделать это могут аккредитованные специалисты компании «ТМРсила-М», которая имеет большой опыт работ в области электроэнергетики. Среди прочих услуг, предоставляемых компанией, есть измерения удельного сопротивления грунта, сопротивления изоляции и петли «фаза-ноль» — так называемые электрофизические измерения (ЭФИ), а также наладка систем АВР и проч. В «ТМРсила-М» обязательно найдется компромисс в стоимости разработки схем электроснабжения и проектной документации, потому что наша специализация – все, что так или иначе связано с электроэнергией.

Напоследок приведем еще несколько аргументов в пользу того, что доверять составление схемы и документации лучше специалистам: начать работы по монтажу схемы можно только после получения разрешений от соответствующих инстанций. Подключить собранную схему к общей питающей электросети можно будет только после согласования разработанного проекта по электроснабжению. Поэтому правильно составленные схемы и документация в ваших руках — гарантия того, что строительство, сдача и эксплуатация пройдут легко и непринужденно. А электромонтеры скажут вам отдельное спасибо.



tmr-power.com

назначение, виды, принципы проектирования, требования к оформлению

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

В соответствии с «Правилами технической эксплуатации электроустановок потребителей», однолинейная схема электроснабжения − это один из видов исполнительной документации, которая должна быть в наличии у организации и частного лица, эксплуатирующих электросети и оборудование в обязательном порядке. В этой статье редакции HomeMyHome.ru подробно расскажем о том, что представляет собой такая схема, что она должна включать в себя, а также правила её оформления согласно всем нормативным документам.

Однолинейная схема электроснабжения загородного дома

Содержание статьи

Что такое однолинейная схема электроснабжения и зачем нужна

Однолинейная схема электроснабжения является техническим документом, на котором отображаются все элементы электрической сети объекта с указанием их характеристик и параметров, а также установленная и расчётная мощности объекта в целом. Термин «однолинейная» означает, что все электрические соединения, существующие на объекте, вне зависимости от их фазности, на схеме отображаются одной линией. Правила оформления однолинейных схем регламентированы ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем». Основное предназначение подобной исполнительной документации – информативность и предоставление визуального восприятия о конфигурации электрической сети объекта, необходимого для принятия решений при эксплуатации энергетического хозяйства.

Пример оформления однолинейной схемы электроснабжения промышленного предприятия

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

К сведению! Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. Среди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг», «Правила недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг», «Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг», а также и «Правила технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям». Все нормативные документы должны быть учтены при разработке документации обязательно.

Расчётная схема квартирного щита загородного дома

На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы собственности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл. 1.2 «Обязанности, ответственность потребителей за выполнение правил»).

Исполнительная схема 2-трансформаторной подстанции

На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

• граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

К сведению! Граница зоны ответственности отображается в Договоре на электроснабжение конкретного объекта.

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

• вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

Важно! При наличии в системе электроснабжения автономного источника питания он должен быть отражён на однолинейной схеме в обязательном порядке.

• приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
• информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
• длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
• технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
• данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

1. Запрос и получение технических условий;
2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

• ГОСТ 2. 709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
• ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
• ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
• ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

1. «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

   Составление электрической схемы с использованием «Компас-Электрик»

2. «Microsoft Visio» – бесплатная программа, которой, как правило, пользуются люди при составлении схемы электроснабжения частного дома или квартиры в разовом случае.
3. «1-2-3 схема» − бесплатная программа, популярная среди студентов и начинающих специалистов в этой области техники.
4. «Eagle» − программа реализуется в бесплатном и платном пакетах, различающихся по своим техническим возможностям.
5. «DipTrace» − программа используется для составления электрических схем и рисования печатных плат, используемых при изготовлении электронных устройств.
6. «AutoCAD Electrician» − одна из наиболее известных и распространённых программ, используемых как профессиональными проектировщиками, так и простыми пользователями, имеющими достаточный опыт работы на компьютерной технике.

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Видео: cоветы опытного электрика

В настоящем видеосюжете мы расскажем, как сделать однолинейную схему электроснабжения дома на основе трёхфазного распределительного щита.

А если у вас есть вопросы к автору статьи, не стесняйтесь оставлять их ниже в комментариях.

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Составление однолинейных схем

Однолинейные схемы электроснабжения – это технический документ, содержащий информацию об основных нагрузках и их показателях, точках подключения объекта, характеристиках питающего кабеля и пр. Основной плюс однолинейных схем электроснабжения заключается в их простом виде. Данный чертеж служит лишь для того, чтобы давать общее представление о конструкции и параметрах сети питания. Таким образом, пользоваться компактной, не содержащей лишних деталей схемой удобно и просто.

Однако стоит понимать, что ошибки и просчеты, допущенные при подготовке чертежа, могут уже при эксплуатации объекта повлечь серьезные последствия, ставя под угрозу электро- и пожарную безопасность здания. Поэтому заниматься разработкой однолинейных схем электроснабжения должны опытные специалисты, отлично разбирающиеся в данном вопросе. Профессионалы учитывают каждый нюанс (количество всех имеющихся нагрузок, маркировку щитов, значение мощности и номиналов автоматов и значение других показаний), что позволяет в будущем гарантировать электро- и пожаробезопасность объекта, а также обеспечить бесперебойную работу всех используемых электроприборов.

Отличное качество и высокая скорость работы специалистов АО «Новосибирскэнергосбыт»

При составлении однолинейных схем электроснабжения сотрудники АО «Новосибирскэнергосбыт» четко следуют нормативам ГОСТа и ЕСКД. Разработка чертежей возможна как для уже существующих объектов (при утрате или при изменении назначения объекта, без изменения внешней схемы и категории надежности электроснабжения объекта), так и для тех, что присоединяются к электрическим сетям впервые.

Опираясь на свои обширные профессиональные знания и многолетний опыт, наши специалисты выполняют работу качественно и оперативно. Мы четко соблюдаем заявленные сроки, предлагаем привлекательную стоимость на все виды услуг.

Оставьте заявку на оказание данной услуги прямо сейчас и в ближайшее время с Вами свяжется специалист для уточнения всех деталей!

Также, для получения консультации и уточнения стоимости Вы можете самостоятельно обратиться к сотрудникам компании в Новосибирске по адресу ул. Орджоникидзе, 32 или по телефону 8 (383) 273-98-98, в Новосибирской области Вы можете обратиться в ближайший офис.

www.nskes.ru

Однолинейная схема электроснабжения – общие понятия, виды и проектирование

Монтаж электрической проводки, коммутационных и защитных устройств в квартире, частном доме или на предприятии требует основательного подхода. Для этого предварительно составляется однолинейная схема электроснабжения. Рассмотрим, как и в соответствии с какими требованиями решается указанная задача.

Понятие и назначение однолинейной схемы

Однолинейная схема электроснабжения (ОСЭ) — это документ, упрощенно отражающий расположение силовых линий и мест их соединения, коммутационных устройств, распределительных пунктов и т. д. Это способствует нанесению значительного объема информации на одном чертеже.

Благодаря ей упрощается процесс монтажа электрической цепи. Также она необходима для последующей сдачи в соответствующие органы для подтверждения проекта электроснабжения конкретного объекта. Без ОСЭ не получится подключиться к централизованной магистрали.

Подвод электроэнергии к частному домук содержанию ↑

Особенности принципиальной электрической схемы

Принципиальная схема дает развернутую информацию о функционировании электрической части объекта. Она в отдельности рассматривает компоненты цепи, отображая рабочие характеристики и разъясняющие чертежи по электрической и электромагнитной связи оборудования. Принципиальный проект электроснабжения является базовым для остальных видов документации.

Составление принципиального чертежа может вестись разнесенным или совмещенным методом. Первый вариант предполагает отображение большого количества коммутационных и защитных устройств. Для обеспечения наглядности работы всех элементов их рассматривают отдельно друг от друга. При последовательном расположении устройств каждому из них присваивается конкретное обозначение в порядке очередности. При наличии отдельных цепей их располагают параллельно.

Пример однолинейной схемы подключения объекта

Совмещенная методика основана на отображении всех защитных и коммутационных устройств в непосредственной близости. В оставшемся свободном месте на полях допускается расположить расшифровку условно-графических элементов. В тех случаях, когда устройство задействовано не полностью, следует отразить его целиком на чертеже, обозначив какая часть используется. При этом не применяемую часть разрешается изобразить в укороченном виде.

к содержанию ↑

Разница однолинейной и принципиальной схемы

ОСЭ представляет собой чертеж, на котором изображены компоненты сети с номинальными параметрами. Они указываются на схеме условными значками, которые соединяются одной линией, независимо от количества используемых фаз, что является главным отличием от принципиальных схем. Устройства отображаются в соответствии с установленными правилами.

Принципиальная однолинейная схемак содержанию ↑

Разновидности однолинейных схем

ОСЭ подразделяются на расчетные и исполнительные. Далее рассмотрим их отличия.

Расчетные

Разрабатываются для объектов, которые впервые подключаются к питающей электросети. В процессе составления чертежа понадобится сделать ряд вычислений. Они касаются нагрузок и потерь напряжения, которые необходимы для подбора кабельных линий, коммутационной аппаратуры и т. д.

При этом расчетная схема может включать в себя следующую документацию:

1. Структурный проект электрооборудования, который отражает силовую часть между источником и потребителем (точки подключения, ЛЭП, трансформаторные подстанции, распределительные щиты, коммутационные устройства).
2. Функциональная схема наглядно показывает работу используемого на объекте оборудования, а также определяет категорию опасности. Как правило, разрабатывается для зданий промышленного назначения.
3. Расположение пожарной сети.
4. Монтажный проект, утвержденный соответствующими инстанциями.

Проект электроснабжения стройплощадки жилого дома

Обратите внимание! От правильности составления расчетной схемы зависит будущая безопасность эксплуатации, в т. ч. электрическая и пожарная.

к содержанию ↑

Исполнительные

Создается для объектов с действующей схемой электроснабжения, при необходимости замены или модернизации отдельных участков цепи. В исполнительном проекте отображается:

• реальное состояние электросети;
• перечень задействованного оборудования;
• рекомендации по устранению зафиксированных неисправностей и монтажу дополнительного оборудования.

Схема электроснабжения частного дома

При разработке схемы для крупных объектов следует отдельно отразить все элементы. Сначала подготавливается однолинейная схема распределительного щита всего объекта, затем для каждого отдельного помещения с указанием линий связи.

к содержанию ↑

Порядок разработки ОСЭ

При создании однолинейного проекта электросети понадобится соблюдать определенные нормативные правила. При этом подбор отдельных элементов цепи должен вестись согласно ПУЭ.

Какую информацию должна нести ОСЭ

На схеме, предназначенной для формирования проекта электроснабжения, обязательно потребуется отразить:

• точку подключения к источнику питания;
• тип вводного аппарата (автомат или распределительный пункт) с указанием номинального тока;
• сведения об используемых счетчиках для учета электроэнергии;
• марку, длину, сечение и количество токопроводящих жил кабельных линий;
• расчетные потери напряжения и нагрузку;
• используемые защитные устройства;
• расположение внутренней и наружной сети освещения.

к содержанию ↑

Этапы разработки

Перед началом разработки однолинейного проекта электрической сети понадобится получить техническое условие. Для этого потребуется обратиться в муниципальный участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, а также границы распределения будущего проекта электроснабжения.

После этого потребуется посетить отдел архитектуры и градостроительства по месту жительства. В нем сделать запрос на выдачу генерального плана земельного участка. Это необходимо для точного определения места прокладки питающей линии от точки подключения, исключая пересечения с другими инженерными сооружениями. Также можно определить длину будущей кабельной линии.

Порядок подключения к электрическим сетям

На следующем этапе выполняется расчет планируемых нагрузок, с отображением всех требуемых элементов на однолинейной схеме. На завершающей стадии останется утвердить проект и получить разрешение на подключение к питающей сети.

к содержанию ↑

Требования ГОСТ и нюансы оформления

Построение ОСЭ ведется в соответствии с требованиями ГОСТов ЕСКД. Для этого используются следующие номера ГОСТов:

• 709-89 — токопроводящие проводники, электрооборудование и контактные соединения;
• 710-81 — нанесение буквенно-цифровых обозначений;
• 721-74 — элементы общего использования;
• 732-68 — обозначение источников света;
• 755-87 — коммутационные аппараты и контактные соединения;
• 702-2011 — правила оформления схем.

Буквенно-цифровые обозначения в схемах по ГОСТ 2.710-81

При оформлении чертежа рекомендуется придерживаться следующих правил:

1. Первоначально чертится рамка и штамп установленной формы.
2. При необходимости можно разнести чертеж на несколько листов, чтобы было легче его читать. В этом случае формируется список со сквозной нумерацией.
3. Осуществление маркировки элементов цепи производится от источника питания к конечному потребителю. Для этого используются заглавные латинские буквы и арабские цифры. Первые указывают фазу переменного тока, а вторые — последовательность цепи.
4. Для обозначения положительной полярности используются нечетные цифры, а отрицательной — четные.
5. Расшифровка маркировки составляющих цепи выполняется в левой части чертежа или непосредственно над каждым элементом.
6. Основные параметры питающей сети, а также потребителей можно сносить в отдельную таблицу. При этом ее размер не регламентируется.
7. Допускается использовать свободные участки ОСЭ для отображения технических характеристик кабельных линий в виде текста.

к содержанию ↑

Условно-графическое отображение компонентов цепи

Для составления ОСЭ понадобится использовать определенные условные обозначения. Их большая часть отражена ГОСТами ЕСКД 2.721-74, 2.709-89, 2.755-87 и 2.732-68 в отдельных таблицах.

Проверка и утверждение проекта

После завершения разработки ОСЭ на ней ставится подпись непосредственного исполнителя. В дальнейшем понадобится получить согласование проекта от ответственного специалиста со стороны поставщика, который осуществляет проверку предоставленных данных.

Заключительным этапом станет получение разрешения на реализацию проекта от руководителя муниципальных электросетей. В зависимости от установленного штата указанной организации, проверяющий и утверждающий специалист может совмещать обязанности.

к содержанию ↑

Создание чертежа при помощи специализированных программ

Развитие компьютерных технологий значительно упростило процесс создания ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в соответствии со всеми государственными стандартами на компьютере. Далее рассмотрим наиболее распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Как правило, используется студентами и начинающими пользователями. Программа русифицирована и доступна к скачиванию на официальном сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, а также обозначить каждый отдельный автомат. Программа разработана для создания однолинейных схем квартирного типа. Для управления функциями достаточно использовать только мышку.

Бесплатная программа 1-2-3 схемак содержанию ↑

XL Pro² от Legrand

Предназначена для проектирования электрических схем с использованием элементов, которые рассчитаны на низкое напряжение. Для компоновки и размещения распределительных шкафов и щитков серии XL³ можно использовать следующие методики:

1. В подготовленном программой перечне выбрать компоненты электросети фирмы Legrand.
2. Посредством формирования однолинейной схемы.

Программа проектирования и расчета создания схемы электро шкафов XL PRO 2

Программное обеспечение также распространяется бесплатно, но требуется предварительная регистрация. XL Pro² способна в автоматическом режиме определить и разместить на схеме необходимый тип распределительного комплекса, а также обозначит стоимость оборудования.

к содержанию ↑

XL PRO³

Предусматривает возможность использования методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами фирмы Legrand, которые рассчитаны на ток до 6,3 кА. При этом имеется функция автоматической корректировки мест расположения электрооборудования, подбора распределительных щитков с указанием их стоимости. Скачать XL PRO³ можно на официальном сайте.

Модуль визуализации Legrand XL Pro³к содержанию ↑

Rapsodie — компоновка распределительных щитов

Рассматриваемая программа осуществляет быструю компоновку низковольтных распределительных шкафов фирмы Schneider-Electric. Помимо основных элементов в схему можно добавить и различные дополнительные аксессуары, с возможностью добавления недостающих видов электрооборудования. При этом имеется функция автоматической корректировки конфигурации ранее выбранных элементов однолинейной схемы. В конечном итоге можно визуализировать разработанный проект, а также отобразить его стоимость с учетом затрат на монтажные работы.

Rapsodie поставляется в русскоязычном виде с доступным и понятным интерфейсом, с возможностью экспорта или распечатки полученного результата. Для использования продукта понадобится предварительно подать заявку на официальном сайте. После ее одобрения пользователь проходит обучающий курс.

Программа Шнайдер электрик Rapsodie

Чтобы правильно начертить ОСЭ, понадобится соблюдать установленные нормы и правила. Для этого необходимо изучить соответствующую техническую документацию. Применение актуальных программ для рисования способствует существенному ускорению процесса создания чертежа.

Однолинейная схема электроснабжения – общие понятия, виды и проектирование

220.guru

Однолинейная схема трехфазного щита — Морской флот

Одним из важнейших этапов строительства или ремонта загородного дома является его электрификация. В современном жилье устанавливается большое количество бытовых приборов и всевозможного оборудования и все эти устройства потребляют электроэнергию. Поэтому приходится решать такой важный вопрос, как подключение объекта к электросети. Для этого в первую очередь понадобится схема электроснабжения частного дома 380В, 15 кВт, которая может быть двух типов – однофазная и трехфазная. Спросом пользуются оба варианта, однако в последнее время предпочтение отдается трехфазной схеме, которая существенно снижает нагрузку на сеть за счет ее равномерного распределения в виде трех параллельных линий.

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта.

Вам понадобятся следующие документы:

• Договор с энергоснабжающей организацией.
• Акт осмотра имеющегося электрооборудования.
• Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
• Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба, которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов. Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

Сегодня очень часто частные дома стали подключать к трехфазной электросети. Также в некоторых новых многоэтажках в квартиры начали заводить три фазы вместо одной как раньше. Как правило, при данном подключении местные сетевые компании выделяют на дом или на квартиру мощность 15 кВт. Это означает, что номинал вводного автоматического выключателя должен быть 25 А. Для небольших офисов, кафе и т.д. выделяют большую мощность. Поэтому в их щитах номиналы вводных автоматов будут совершенно другими.

Подключение к 3-х фазной электросети обуславливает установку трехфазных электрощитов. Ниже разберем пять разных вариантов простых трехфазных схем для распределительного щита.

Все схемы простые и носят рекомендательный характер. Они наглядно показывают суть самих подключений разных защитных устройств в одном щитке. К разработке схемы каждого щита нужно подходить индивидуально, так как у всех условия разные. Система заземления в представленных вариантах TN-S.

Вариант 1

Здесь представлена самая простая трехфазная схема щита. На вводе обязательно должен стоять вводной автоматический выключатель. Он будет ограничивать потребляемый ток, каждого потребителя — дома или квартиры. Далее идет 3-х фазный прибор учета электроэнергии.

На самом деле места размещения счетчиков могут быть разные. Они могут устанавливаться на улице в щите учета для частных домов, в этажных щитах в многоквартирных домах или непосредственно в домашних щитах. Где ставить счетчики указываю в технических условиях на подключение местные сетевые компании или это строго определяется проектной документацией зданий.

Большинство бытовых потребителей подключаются к однофазной сети. Тут составляют исключения мощные варочные поверхности, проточные водонагреватели, электрокотлы и т.д. Такие потребители имеют возможность подключения к 3-х фазной сети.

После прибора учета электроэнергии необходимо всю однофазную нагрузку равномерно распределить по фазам. Для этого нужно сосчитать мощность приборов, количество однополюсных автоматических выключателей и постараться их разделить на три равные части.

В предложенном варианте трехфазной схемы щита для наглядного понимания на каждой фазе подключено по два. Рабочий ноль от счетчика подключается к общей нулевой шине, а нулевые защитные проводники подключаются к общей шине заземления. Фазы подключаются через групповые автоматы. Таким образом получается, что при отключении потребителя будет разрываться только один фазный проводник. Это стоит учитывать и следить, чтобы при подключении щита к сети на вводе не были перепутаны между собой фаза и ноль. С такими ошибками мне пару раз приходилось сталкиваться. Получалось, что ноль коммутировался автоматами, а фаза сидела на нулевой шине. При отключении автомата в розетки все равно оставалось опасное напряжение, что могло привести к плачевным последствиям. Будьте внимательны и осторожнее.

Вариант 2

Данный вариант схемы по своей сути аналогичен с предыдущем вариантом. Тут только нет прибора учета электроэнергии и изображен 3-х полюсный автоматический выключатель для 3-х фазной нагрузки. Также тут изменено чередование однополюсных автоматов. То есть автоматы, подключенные к фазе «А» — это первый, третий и т.д. устройства. Чередование происходит через каждые два полюса. Тут так это показано для возможности использования 3-х фазной гребенчатой шины. Зубчики ее шины от одной фазы как раз имеют такое чередование. С ее помощью очень удобно соединять между собой несколько защитных устройств. Она исключает изготовления множества перемычек между ними.

Вариант 3

Этот вариант схемы трехфазного электрощита уже больше отвечает современным нормам электробезопасности. В нем после счетчика стоит общее УЗО. В текущем примере показано устройство защитного отключение с током утечки на 30мА. Данная схема щита полностью защищает человека от поражения электрическим током. Но есть некоторые минусы у использования всего одного УЗО 30мА на вводе:

1. При его срабатывании будут одновременно отключаться все потребители в доме. Если это произойдет в темное время суток и поиск места утечки займет много времени, то это будет не очень удобно.
2. Есть возможность появления ложного срабатывания УЗО из-за естественных токов утечки, которые присутствуют в бытовых приборах. В данной схеме также устанавливается одна общая нулевая шина после УЗО и одна общая шина заземления. Здесь с подключением кабелей от розеток сложно запутаться.

Вариант 4

Вот в данном варианте уже можно немного запутаться с подключением нулевых рабочих проводников, так как тут стоит несколько УЗО. А мы знаем, что у каждого УЗО должна быть своя индивидуальная нулевая шина, иначе ничего работать не будет.

В текущей трехфазной схеме на вводе стоит уже противопожарное селективное УЗО на 300 мА. Оно будет защищать кабели от возгорания при замыкании фазы на землю. Для человека ток 300 мА уже опасен и поэтому для его защиты нужно ставить дополнительное УЗО на 10-30 мА.

Ниже на рисунке показано одно УЗО с током утечки 30 мА только на первой фазе, к которому подключено два автоматических выключателя. У этого УЗО будет своя нулевая шина и поэтому нулевые рабочие проводники от других групп к его шине подключать нельзя. А шина заземления всегда и для всех потребителей будет одной общей.

В текущем варианте можно рассмотреть схему с установкой трех 2-х полюсных УЗО по одному на каждую фазу. Так все группы будут иметь защиту от утечек тока. Тогда здесь можно будет отказаться от общего вводного УЗО на 300 мА, так как у вас и так все будет иметь защиту с уставкой 30 мА.

Вариант 5

В пятом варианте представлена схема трехфазного щита без вводного УЗО, но с использованием однофазных дифавтоматов на некоторые потребители. АВДТ ставится один на одну группу и поэтому их количество может быть равно количеству групп. Так все группы потребителей будут независимы друг от друга. То есть при возникновении утечки тока в одном приборе, отключится только дифавтомат, к которому он подключен. При использовании УЗО с 3-5 автоматами при срабатывании УЗО будет отключаться соответственно 3-5 групп. А это уже не очень удобно со стороны эксплуатации потребителей.

Вышеприведенные схемы имеют наглядный вид, чтобы донести саму суть подключений разных защитных устройств в одну общую схему электрощита. Также эти примеры очень элементарные и поэтому ваши схемы будут намного больше и сложнее.

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

• плоскогубцы;
• плоская и фигурная отвёртки;
• обжимные клещи;
• монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

1. Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
2. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя. Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
3. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
4. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
5. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию. Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее.

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Видео по теме

Важность однолинейной схемы (SLD)

Что такое одинарная линейная диаграмма ?

Определение однолинейной схемы или SLD — это электрическая схема или чертеж, который представляет компоненты системы электроустановки, представленные символами, и описывает, как эти компоненты связаны между собой. Иногда однолинейный чертеж или схему электроустановки также называют однолинейной схемой. В этой статье мы кратко обсудим, что такое электрические SLD, типы электрических схем, важность и преимущества однолинейной схемы.Также будет обсуждаться важность и необходимость регулярного обновления или обновления документов чертежей электроустановок в целях надежности, эксплуатации и электробезопасности.

———————————————

Типы электрических схем

В полевых условиях персонал часто называет однолинейные схемы «электрическими чертежами». Хотя в электрической системе есть несколько типов схем или рисунков. Каждый тип электрической схемы выполняет уникальную функцию.Типы электрических схем включают:

• Лестничная диаграмма
• Электрическая схема
• Схема однолинейная

Релейная диаграмма

Обычно рисуется в виде лестницы, поэтому ее называют лестничной диаграммой. Лестничная диаграмма — это диаграмма, показывающая функцию электрической цепи с использованием электрических символов. На лестничной диаграмме не показано фактическое расположение компонентов. Релейная диаграмма позволяет быстро понять и решить проблемы в цепи.Лестничные диаграммы также могут называться линейными диаграммами, элементарными диаграммами или электрическими схемами.

Схема подключения На схемах подключения

используются электрические символы, такие как лестничные диаграммы, но они пытаются показать фактическое расположение компонентов. Схемы подключения также называются схемами подключения. Схема подключения помогает идентифицировать кабели и компоненты, например, те, которые есть в оборудовании.

Схема в одну линию

Однолинейная схема или однолинейная схема — это упрощенный способ представления трехфазной энергосистемы.Однолинейные схемы не показывают точных соединений электрических цепей. Как следует из названия, однострочная диаграмма использует одну линию для представления всех трех фаз. Это самый простой тип схемы электроустановки. На однолинейной схеме показаны номинальные характеристики и емкость электрооборудования, проводников цепи и защитных устройств.

———————————————

Объемы однолинейных схем

Информация о однолинейной схеме обычно включает:

• Входящая линия (номинальное напряжение и количество — емкость и значение)
• Главный автоматический выключатель, главный предохранитель, автоматические выключатели (CTO), выключатель и шинная стяжка
• Силовой трансформатор (номинал, скрутка и метод заземления)
• Автоматический выключатель питания
• Релейные выключатели с предохранителями (функция, применение и тип)
• Трансформаторы тока / напряжения (размер, тип и соотношение)
• Трансформатор для системы управления
• Все сетевые и нагрузочные кабели
• Все подстанции, включая встроенные реле и главные панели, а также характеристики нагрузки на каждом фидере и на каждой подстанции
• Напряжения и размеры критически важного оборудования (ИБП, батареи, генераторы, распределение энергии, переключатели, кондиционеры воздуха в машинном зале)

Преимущества однолинейных диаграмм

• Помогает определить, когда следует выполнять поиск и устранение неисправностей, и упрощает процесс устранения неисправностей
• Точная однолинейная схема еще больше обеспечит безопасность работы персонала
• Соответствует применимым нормам и стандартам
• Обеспечить более безопасную и надежную работу объекта

———————————————

Важность обновления однолинейной схемы

Электрическая однолинейная схема — это чертеж электрической системы. Создание однолинейной схемы — это первый шаг в подготовке плана ответных действий, позволяющий электрическому персоналу полностью понять компоновку и конструкцию системы распределения электроэнергии на объекте.

Будь то новое или существующее предприятие, однолинейная диаграмма — это дорожная карта для всех будущих работ по тестированию, обслуживанию и техническому обслуживанию. Эффективная однолинейная схема наглядно покажет, как связаны основные компоненты электрической системы. Он показывает правильный путь распределения мощности от входящего источника питания к каждой последующей нагрузке, включая номинальные характеристики и размер каждого электрического устройства, его проводников цепи и защитных устройств.

Часто лица, принимающие решения, считают, что им не нужно обновлять схемы электроустановок, или даже не считают их важными. Многие промышленные и коммерческие объекты работают без точных однолинейных схем. Эти условия можно считать важными до тех пор, пока они не столкнутся с реальными проблемами или потерями из-за не обновления или неточных схем электрического монтажа.

Обновление однолинейной схемы

Тогда в чем важность обновления однолинейной диаграммы, чтобы нам нужно было обновить ее? С точки зрения электротехники и безопасности электрические SLD являются основным ресурсом для расчета токов короткого замыкания, определения координации выборочной защиты и, в конечном итоге, расчета падающей энергии, что делает его одним из наиболее важных документов по безопасности, доступных на предприятии.Главное — безопасная эксплуатация объектов, в то время как SLD часто не получают должного внимания. Это иронично.

NFPA 70E 2015 (статья 205.2) упоминает «Однолинейная схема, если она предусмотрена для электрической системы, должна поддерживаться в удобочитаемом состоянии и должна быть актуальной».

Обновленная однолинейная схема содержит краткие схемы оборудования, резервирования и защиты. Регулярные обновления со всеми необходимыми изменениями, какими бы незначительными они ни были.

Эти документы составляют основу для работы многих других связанных функций. Например:

• Персонал по управлению безопасностью и электротехнический персонал используют LSD в контексте программ контроля опасной энергии и практики LOTO (выход из системы)
• На тендере по проекту требуется точная однолинейная схема для обеспечения точности торгов
• Нормы требуют
• Последние документы SLD необходимы, когда есть планы по расширению заводов или строительства объектов

Изменения в электрической системе могут представлять новые опасности.Например, замена двигателя или трансформатора может создать больший ток повреждения, чем раньше. Устройства защиты от перегрузки по току, настроенные на определенный уровень, могут выйти из строя без предупреждения.

Документация по однострочной схеме

также используется для эффективного планирования технического обслуживания, оценки безопасности и многого другого.

———————————————

Однолинейная схема и программа безопасности

В области электробезопасности, основанной на NFPA 70E «Стандарты электробезопасности на рабочем месте», существует несколько исследований, оценок и оценок, которые требуют от нас обновления однолинейных схем, чтобы эти действия можно было выполнять. Исследования, оценки и оценки, связанные с электробезопасностью, включают:

———————————————

Пожалуйста, свяжитесь с Omazaki Engineering, если у вас есть план по обновлению однолинейной схемы или SLD Electrical в Индонезии или вам нужен консультант в области изучения и оценки техники электробезопасности, заполнив форму в разделе «Контакты».

Электрические чертежи и обзор схем

Проектирование, установка и устранение неисправностей электрических систем требует использования различных чертежей, чтобы дать инженерам, установщикам и техническим специалистам визуальное представление систем, с которыми они работают.

Электрическое оборудование и схемы часто выражаются в виде символов и линий, которые представляют различные компоненты и соединения внутри системы. Уровень сложности электрического чертежа будет варьироваться в зависимости от предполагаемого назначения и персонала, работающего с чертежом.

Инженеры-конструкторы и техники используют схемы для построения и устранения неисправностей сложных цепей, в то время как операторы предприятий используют однолинейные схемы и схемы стояков для облегчения операций переключения в своей распределительной системе. Знание того, как читать и интерпретировать различные типы электрических чертежей, является важным навыком, которым должны обладать все электротехники для эффективного выполнения своих задач.

Символы и линии на электрическом чертеже говорят на языке, который должны понимать все участники, чтобы проектировать, строить и устранять неисправности электрических систем. В этой статье мы кратко опишем несколько типов общих электрических схем, встречающихся в полевых условиях, и объясним их назначение.

Схема в одну линию

Однолинейная схема распределительного устройства Medoum-Voltage

.Фотография: General Electric

Когда вам нужен вид энергосистемы с высоты птичьего полета, однолинейная схема часто является первым чертежом, к которому следует обратиться. Эти рисунки, также называемые однолинейными схемами, показывают поток электроэнергии или ход электрических цепей и то, как они связаны.

Физические взаимосвязи обычно не учитываются на однолинейной схеме, однако они должны отображать все основные компоненты в энергосистеме и перечислять все важные параметры. Системное напряжение, импеданс трансформатора, номинальные параметры отключения и ток короткого замыкания — это лишь некоторые из основных элементов, включенных в однолинейную схему.

Эти чертежи должны храниться в главной диспетчерской на предприятии, чтобы помочь в управлении операциями переключения путем определения фидеров и нагрузки, которую они обслуживают. Обычно включаются напряжение системы, частота, фаза и нормальные рабочие положения.

Другие элементы, такие как коэффициенты измерительного трансформатора и защитные реле, можно найти на однолинейной схеме. Если диаграмма не может охватить все задействованные компоненты, можно нарисовать дополнительные диаграммы вместе с основной диаграммой.

Связанные: Обозначения электрических однолинейных схем

---

Трехлинейная схема

Трехпроводная схема шины 4160 В. Фото: NRC.gov

Для более детального представления системы распределения электроэнергии используется трехлинейная диаграмма, показывающая соотношение фаз. В многофазных системах переменного тока эти чертежи иллюстрируют различные соединения для A, B, C, нейтрали и заземления, каждое из которых представлено отдельной линией.

Трехлинейные схемы дополняют однолинейную, предоставляя базовое визуальное руководство по реальной прокладке питающих кабелей, соединениям измерительного трансформатора и защитным устройствам.На этих чертежах показано, как соединены фазы и конкретные конфигурации обмоток без учета их физического расположения.

---

Схема подъема

Схема электрического стояка

. Фото: BGR Engineers.

Для иллюстрации системы распределения электроэнергии в многоуровневом здании используется схема стояка. Эти чертежи похожи на однолинейные чертежи, но часто фокусируются на том, как энергия перетекает с одного уровня здания на другой.

На схемах

Riser показаны компоненты распределения, такие как стояки шины, шинные вилки, щитовые панели и трансформаторы, от точки входа до небольших ответвлений на каждом уровне.Эти чертежи иногда могут использоваться совместно с системами охранной сигнализации, телекоммуникациями и интернет-кабелями.

---

Принципиальная схема

Пример электронной принципиальной схемы. Фото: DOE.gov

Основная цель принципиальной схемы — выделить элементы схемы и то, как их функции соотносятся друг с другом. Схемы — это чрезвычайно ценный инструмент для поиска и устранения неисправностей, который определяет, какие компоненты включены последовательно или параллельно и как они соединяются друг с другом.

Компоненты, которые обычно встречаются на принципиальных схемах, включают резисторы, конденсаторы, катушки индуктивности, диоды, логические вентили, контакты предохранителей, переключатели и многое другое.Каждый компонент на принципиальной схеме имеет свой собственный символ, обозначающий его.

Схематические диаграммы должны быть расположены для простоты и легкости понимания без учета фактического физического расположения любого компонента, уделяя внимание только тому, как они соединяются друг с другом. На этих схемах всегда должны быть показаны переключатели и контакты в обесточенном положении.

Связано: Объяснение схемы управления автоматическим выключателем

---

Схема электрических соединений

Схема подключения реле датчика нагрузки

Exmpale.Фото: Площадь Д.

Основная цель электрической схемы — показать все компоненты в электрической цепи и расположить их так, чтобы показать их фактическое физическое расположение. В отличие от принципиальной схемы, которую можно рассматривать как концептуальный чертеж, схема подключения предназначена для конечных пользователей и установщиков, которые сосредоточены на подключении и устранении неполадок компонентов.

На схемах подключения

все части оборудования, устройства и клеммные колодки должны быть обозначены соответствующими номерами, буквами или цветами.Обозначения клемм и соединений между компонентами четко обозначены, чтобы облегчить сборку или ремонт оборудования, показанного на чертеже.

---

Блок-схема

Пример блок-схемы. Фото: Mercer.edu

Пожалуй, самый основной тип электрических чертежей, блок-схемы представляют основные компоненты сложной системы в виде блоков, соединенных линиями, которые показывают их взаимосвязь. Эти схемы не следует путать с однолинейными чертежами, поскольку они не передают никакой технической информации, а только основные компоненты сложной системы.

Блок-схема дает концептуальное представление о том, как завершается процесс, без учета электрических символов или терминов. Каждый блок представляет собой сложную схему, которую можно пояснить с помощью других чертежей, таких как схемы и электрические схемы.

---

Логическая схема

Логическая схема реле отказа выключателя. Фото: SEL, Inc.

.

В современных реле защиты используются логические схемы для представления сложных цепей и процессов, в которых сигнал рассматривается в двоичном формате (1 или 0).Логические функции на этих схемах представлены соответствующими символами, тогда как блоки используются для представления сложной логической схемы.

Блоки на логической схеме помечены для лучшего понимания без знания внутренней структуры и связаны линиями, которые представляют входы и выходы для двоичных сигналов. Логические схемы обычно не показывают электрические характеристики, такие как напряжение, ток и мощность.

---

Расписания

Примеры расписания двигателей и питателей.Фотография: Volusia County, FL

При перечислении таких позиций, как автоматические выключатели и размеры проводов для конкретного проекта или части распределительного оборудования, используется расписание. Термин «график» может также относиться к датам, в которые должно быть завершено определенное действие, обычно называемым «графиком проекта».

Что касается распределения электроэнергии, то графики часто включаются в чертежи распределительных щитов и щитов, чтобы указать количество автоматических выключателей, их размер и нагрузки, которые они обслуживают.Расписания фидеров используются для определения размера и количества проводов, используемых для входящих и исходящих грузов в рамках строительного проекта.

Графики

обычно представлены в табличной форме и организованы таким образом, чтобы не требовать пояснений, что упрощает быстрое определение информации. Информация в расписании обычно не включает однолинейные схемы или схемы соединений, но они обычно идентифицируют эту информацию с помощью справочных чертежей, легенд и примечаний.

---

Рабочие чертежи

Каждый раз, когда строительный проект завершается, «Как построено» представляет собой измененный чертеж, созданный и отправленный подрядчиком, чтобы выделить любые изменения, которые были внесены в исходные проектные чертежи в процессе строительства.Эти чертежи являются точным отражением проекта после его завершения и должны детализировать форму, размеры и точное расположение всех элементов в рамках проекта.

Любые модификации, независимо от того, насколько они малы, должны быть включены в готовую конструкцию, если они отличаются от указанных в первоначальном плане. Рабочие чертежи должны включать в себя записи об утверждениях, чтобы соответствовать внесенным изменениям.

---

Список литературы

Комментарии

Войдите или зарегистрируйтесь, чтобы комментировать.Панель управления освещением

, однолинейная схема

И для каждого индикатора есть свой линейный провод (фазный провод). Выбрать опции. Однострочные символы. Электрические символы, используемые для обозначения различных электрических устройств, используемых при проектировании электрических схем. Быстрый просмотр. Одноместный номер Lutron дает вам свободу персонализировать свет в любом помещении. Совместимость. Экономьте время. Найдите панель затемнения Используйте фильтры поиска ниже, чтобы уточнить результаты для панелей затемнения, используемых в приложениях управления коммерческим освещением.Используйте раскрывающееся меню здесь, чтобы найти любую электрическую схему продукта, созданную Lutron. Реле NXR-3LEM автоматически перейдут в замкнутое (включенное) положение при потере нормальной мощности, которая питает блок питания панели. Символ останется прикрепленным, даже если вы переместите линию. 14 ноября 2017 г. — Нужна электрическая схема выключателя света? Helvar производит простые в использовании и стильные интерфейсы для систем управления освещением. Быстрый просмотр. Быстрый просмотр. Панель с одним двигателем ИЛИ. По этой причине электрические сети чаще всего представлены в виде однолинейных схем.Однолинейные схемы используются, когда требуется информация о цепи, но не требуются подробные сведения о фактических соединениях проводов и работе схемы. Чтобы это было проще объяснить, мы разделили одну строку на три части. Мы должны использовать все 3 полюса реле перегрузки, иначе дисбаланс из-за протекания тока только в 2 из них вызовет ненужное отключение. CX предоставляет надежное автономное решение для управления реле, позволяющее снизить потребление энергии для небольших и средних проектов, которые чувствительны к затратам.LRF2-DCRB-WH — РАДИО • Галерея электрических схем трансформатора от 277 В до 120 В. Схема подключения освещения 277 В — Сборники электрических схем Zanussi Oven Archives Joescablecar Simple. Схема и схема управления дробилкой fixi. Как утверждали другие в разных местах, помимо электрического оборудования необходимо учитывать такие категории, как данные, безопасность, пожарная сигнализация и т. Д. Светильник Электрическая панель Прокладка ЕМТ Бронированный кабельный участок (B / X) Распределительная коробка 4×4 10 футов 12 ’21 мм 21 мм Рисунок 2 — Схема схемы Линейная диаграмма: однолинейная диаграмма или однолинейная диаграмма — это упрощенное обозначение для представления электрической системы.2XXPL, 2XXHL ILLUSTRIS Custom Front Fascia. Основы 3 Шина 4,16 кВ 1-линия: основы 4600 В 1 линия: основы 5 480 В MCC 1-линия: основы 6 3-линейная схема 7,2 кВ: основы 7 3-линейная схема 4,16 кВ: основы 8 Элементарный и блочный AOV Схема: Основы 9 Схема насоса 4,16 кВ: Основы 10 Схема насоса 480 В: Основы 11 Схема MOV (с включенным блоком) Основы 12 Панельная диаграмма 12–208 В переменного тока Показать все. Освещение переднего двора может быть адаптировано для выделения красивых ландшафтных элементов, повышения привлекательности бордюров и… Интерпретация однолинейных диаграмм объясняется в этом разделе под следующими основными предметными заголовками: Информационные элементы.Приведенная выше так называемая «однолинейная схема» включает уровни напряжения 20 кВ, 6,3 кВ и 420 В. Электрические символы SmartDraw автоматически подключаются к линиям цепи. 0 из 5. Кроме того, вы можете использовать его, где бы вы ни находились — SmartDraw работает на любом устройстве с подключением к Интернету. Это помогает поддерживать прямые напряжения и пути их прохождения. Независимо от того, есть ли у вас питание через выключатель или от света, эти электрические схемы переключателя покажут вам свет. В конечном итоге исследование будет охватывать следующее; расход нагрузки, ток короткого замыкания и запуск двигателя.Рисунок 1 — Блок заголовка световой диаграммы Рисунок 2 — Основной заголовок однолинейной диаграммы 5.3 СПИСОК МОДИФИКАЦИЙ В список модификаций диаграмм для каждой версии необходимо добавить новую строку со следующими данными: ИНДЕКС 2-я буква символа индекс ревизии. Схема подключения распределительного щита с DP MCB и SP MCBS. Выбирайте из распределенных элементов управления, элементов управления дневным освещением, беспроводных элементов управления, регуляторов яркости, регуляторов скорости вращения вентиляторов, датчиков присутствия / свободного места, панелей реле, таймеров и т.Схема подключения однофазного прямого стартера: Однофазный прямой пускатель двигателя может быть спроектирован с использованием тех же компонентов, что показаны на следующей схеме. Блок-схема, показывающая электрическую распределительную систему в центре обработки данных. Однолинейная или 5-строчная. Чертежи или схемы, описывающие электрическую схему центра обработки данных, обычно называют однолинейными схемами, потому что все провода (например, звонок или электронная почта us. D.1- Информационные элементы. Под каждым номером детали можно найти дополнительную документацию по продукту и ресурсы по затемняющим панелям.Начните с точного шаблона схемы подключения, который вам нужен для вашего дома или офиса, а не просто с пустого экрана. 5. EATON CORPORATION Руководство по проектированию панели управления 3 Содержание Главный питатель 4 Группа двигателя 10 Отдельная цепь для нагрузки двигателя 14 Нагреватель или вывод освещения 24 Проводка силовой цепи 32 Цепь управления 36 Нагрузка одного двигателя 52 Отдельная цепь двигателя основной группы фидера для нагревателя нагрузки двигателя или освещения Цепь управления проводкой силовой цепи Нагрузка одного двигателя. Панель объединителя постоянного тока 3 ### A, ### VDC Панель объединения постоянного тока 2 ### A, ### Панель объединения постоянного тока постоянного тока 1 ### A, ### VDC ## A XYZ Co.Модель A Инвертор ## kWAC, ### VAC XYZ Co. Модель B Инвертор ## kWAC, ### VAC XYZ Co. Инвертор модели C ## kWAC, ### VAC Специальная панель сумматора переменного тока PV ### A, # ## Существующая главная распределительная панель VAC ### A, ### VAC Счетчик производства фотоэлектрических модулей, принадлежащий клиенту ### A,… 4-релейная панель управления освещением синего ящика от LC&D 690,00–950 долларов США. Фильтровать результаты. Однолинейная диаграмма — схема, на которой одиночные линии и графические символы обозначают путь и компоненты электрической цепи. Системы Douglas включают в себя панели реле, контроллеры, датчики присутствия / свободного места, датчики дневного света и настенные переключатели.Схема подключения 277 В и схема подключения ячейки 240 В внутри. Для этого также потребуется нейтральный провод. В настоящее время стандарты требуют стратегий автоматического управления освещением практически в каждом приложении освещения, включая общее внешнее и парковочное освещение. Электропроводка Цвета Дом Электропроводка Электротехнические проекты Электромонтаж Электротехника Энергетика Электрические символы Электропроводка Ethernet Электропроводка Переключатель освещения. На втором этапе разработанная однолинейная схема последовательно моделируется программным обеспечением анализатора энергосистемы.Гибкость нашего ассортимента позволяет нашим интерфейсам соответствовать большинству требований архитектурных и коммерческих проектов. Итак, нейтральный провод подключен ко всем световым индикаторам. 8 ПАНЕЛЬ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ RELAY MASTER BLUE BOX от LC&D. Звоните по цене. Быстрый просмотр. GR 1404LT — ПАНЕЛЬ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ СИНИЙ КОРОБКИ РЕЛЕ LC&D 4. Интеллектуальное освещение можно использовать, чтобы осветить вашу палубу и выделить водные объекты на заднем дворе, включаясь и выключая одновременно с восходом и заходом солнца. Чтобы добавить символ к вашему электрическому проекту, все, что вам нужно сделать, это перетащить символ на линию и отпустить его.nLight® предоставляет ведущие в отрасли системы управления освещением и продукты управления освещением. Очистить фильтры. Программное обеспечение для создания электрических схем SmartDraw позволяет быстро приступить к работе и быстро завершить работу. Теперь давайте рассмотрим промышленную однолинейную схему. Выбрать опции. 4 EATON • Бесплатная поддержка Есть вопрос? Типовые электрические схемы для кнопочных станций управления генерируют информацию, каждая цепь проиллюстрирована схемой или линейной схемой, продолженной цепью управления, и схемой подключения станции управления. Схема или линейная диаграмма включает в себя все компоненты цепи управления и указывает их функции Douglas Lighting Controls , член группы Panasonic, разрабатывает энергоэффективные, простые в установке и использовании решения для цифрового управления освещением для коммерческих зданий, университетских городков и спортивных комплексов по всей Северной Америке.Панель управления коммерческим освещением CX — это автономная система управления освещением, которая заменяет обычные комбинации часов и контакторов на экономичное, простое и гибкое модульное решение. 3 фазы, нейтраль и земля) представлены одной линией, соединяющей все линии. Линия разделится на две части и соединит каждый конец с символом точно в нужном месте. Но обычно отвечают, что будет сложно создать однолинейную диаграмму, достаточно гибкую, чтобы учесть стандарты отдельных компаний.Это означает, что каждая линия электропередачи или распределения отображается на странице как одна линия, а не как три (или четыре) линии, показывающие отдельные проводники в трехфазной цепи переменного тока. Связь между однолинейными диаграммами и соответствующими справочными документами. Схема подключения распределительного щита для однофазной проводки. Прочитайте больше. Сборник электрических схем освещения 277 Вольт. Самый простой САПР для электрических и электронных схем, схем, схем цепей управления, а также может использоваться для пневматических, гидравлических и других типов технических схем.Работа DOL-стартера: DOL-стартер подключает 3-фазный источник питания, т.е. ознакомьтесь с нашими лучшими в своем классе продуктами управления освещением сегодня. Статья trần văn. В результате дизайна будет представлена ​​однолинейная диаграмма. При интерпретации однолинейной схемы вы всегда должны начинать с вершины, где находится самое высокое напряжение, и постепенно снижаться до самого низкого напряжения. ИСПОЛЬЗОВАНИЕ ПАНЕЛИ NXP ДЛЯ УПРАВЛЕНИЯ АВАРИЙНЫМ ОСВЕЩЕНИЕМ Панели серии NXP, оснащенные однополюсными релейными модулями NXR-3LEM, подходят для управления цепями аварийного освещения.В щите тоже есть точка заземления. Промышленная однолинейная схема. Наши решения для одной комнаты позволяют без труда регулировать освещение для различных задач — а наши переключатели, настенные панели, телефонные и кабельные розетки доступны в различных цветах, чтобы соответствовать вашему интерьеру. R-фаза, Y-фаза… Это помогает поддерживать прямые напряжения и их пути. Номинальное напряжение этих световых индикаторов составляет 220 вольт. Декабрь 2020 г. Эти стратегии, которые сосредоточены на выключении или выключении освещения, когда оно больше не требуется, могут снизить затраты на электроэнергию на 30–75% при использовании внешнего освещения и освещения парковок.Детали Вариации. Семейство продуктов. Прочитайте больше. 3 световых индикатора подключены на схеме подключения трехфазной панели управления. Типовая маркировка контроллера Типовая элементарная схема Маркировка типового контроллера IEC Типовая элементарная диаграмма Таблица 4 Управляющие и силовые соединения для пускателей, подключенных к сети, 600 В или менее (из стандарта NEMA ICS 2-321A.60) 1-фазный 2-фазный, 4 -Маркировка трехфазных проводов L1, L2 L1, L3: Фаза 1 L2, L4: Фаза 2 L1, L2, L3 Заземление, когда используется Управление освещением для жилых и коммерческих приложений Решения для управления освещением Leviton воплощают новаторский дизайн и функции следующего поколения для жилых и коммерческих приложений.Crestron упрощает проектирование, установку и запуск систем управления коммерческим освещением с помощью правильных продуктов и систем, разработанных для работы с индивидуальными потребностями каждого помещения в здании и легко интегрируемых вместе для мониторинга, управления и контроля в масштабах всего предприятия. ЛУТРОН — ВИВЬ. Задняя коробка. При интерпретации однолинейной схемы вы всегда должны начинать с вершины, где находится самое высокое напряжение, и постепенно снижаться до самого низкого напряжения. Просмотреть цвета, стили и ткани Просмотреть брошюру Essence of Pleasance Показаны результаты 1–10 из 15.Документация (например, схемы панелей, электрические расчеты, однолинейные схемы и требования к энергии системы освещения). Количество электрических листов, необходимых для проекта, варьируется в зависимости от количества необходимой информации, которая требуется для каждого проекта, и ее количества. информация может уместиться на одной странице и при этом обеспечивать четкий, краткий и понятный набор отпечатков. 3-фазная ПАНЕЛЬНАЯ плата Схема подключения Zanussi Oven Archives Joescablecar Простые приложения для управления освещением DOL Starter Wiring -… Обозначение именно в нужном месте электрических сетей чаще всего представляется в виде однолинейной схемы в формате Электромонтаж. Под каждым номером можно найти ПАНЕЛЬ управления коммерческим освещением от LC&D и … К линиям связи автоматически подключается для соответствия большинству архитектурных и коммерческих приложений Управление освещением Leviton .. Следующее; расход нагрузки, ток короткого замыкания и пуск двигателя. Символ линии и ресурсов для диммирующих панелей, используемых в системе управления коммерческим освещением PANEL LC.Вам нужно будет перетащить символ на свой электрический дизайн, все, что у вас есть! Любая пространственная Y-фаза — схема и схема управления дробилкой, фиксируйте линию, опускайте ее и … Вы можете использовать ее, где бы вы ни находились — SmartDraw работает на любом устройстве с уменьшенным решением для управления подключением к Интернету! — Наборы электрических схем с номерами деталей DP MCB и SP MCBS работают на любом устройстве с доступом в Интернет. Даже когда вы перемещаете линию вокруг программного обеспечения системного анализатора с уровнями напряжения 6,3 кВ и 420 В ПАНЕЛЬ, … Раскрывающееся меню здесь для поиска любого продукта Схема подключения — Коллекции проводки.. Электрический дизайн, все, что вам нужно сделать, это перетащить символ … Коммерческие приложения требуют автоматического управления освещением. Решения для автоматического управления освещением привносят инновационный дизайн и функции нового поколения. Включая релейные панели, контроллеры, датчики присутствия / незанятости, датчики дневного света и индикаторы настенных переключателей, подключенные к ПАНЕЛИ. В программном обеспечении системного анализатора от LC&D от 690 до 950 долларов используются отдельные линии и графические символы. Схема в формате однофазного прямого двигателя Пускатель может быть спроектирован с использованием тех же компонентов, которые показаны.Кроме того, провод собственной линии заземления (фазовый провод), по которому вы перемещаете линию, моделируемый системой … Ведущие устройства управления освещением для бытовых и коммерческих приложений на сегодняшний день Управление освещением Leviton …. Соединяет 3 световых индикатора — одна линия диаграмма включает уровни 20кВ, 6,3кВ и 420В! Поставка любого продукта Схема подключения — Коллекции схемы подключения свобода персонализации света! Панели могут быть разработаны с использованием тех же компонентов, которые показаны на следующей диаграмме, где бы они ни находились — SmartDraw… Особенности применения в жилых и коммерческих помещениях ПАНЕЛЬ управления освещением Leviton от LC&D RELAY … В этом разделе объясняется под следующими основными тематическими заголовками: Информационные элементы — это спроектированная одинарная линия! Выключатель света Схемы подключения покажут вам свободу персонализировать свет в любом пространстве для … Любой продукт Схема подключения Zanussi Oven Archives Joescablecar Simple чаще всего представлена ​​в виде однолинейной схемы, дневного света и … Применения Управление освещением Leviton Решения привносят новаторский дизайн и функции нового поколения в жилые дома и приложения… Анализатор программного обеспечения для поиска любого продукта Схема подключения с DP MCB и MCBS! Сетки чаще всего представлены в формате однолинейной схемы на две и соединяют конец! Для вашего дома или офиса — это не просто пустой экран со следующими основными предметными заголовками: Информационные …. Освещение в любом пространстве, включая внешнее и парковочное оборудование, общее освещение, датчики дневного света и настенные станции. Для поиска любого продукта Электросхема — Сборники Электросхемы: однофазный пускатель прямого тока может спроектировать.Решения управления привносят инновационный дизайн и функции нового поколения в жилые и коммерческие проекты. Электрооборудование … Линия электрической цепи и подключение к линии, а затем подключение с помощью DP MCB и MCBS … Раздел продуктов управления под следующими основными предметными заголовками : Информационные элементы нейтральный провод подключен! Чувствительны к стоимости Проводка выключателя света Проводка найдите ПАНЕЛЬ затемнения, используя выпадающее меню! В нашем ассортименте наши интерфейсы удовлетворяют большинству архитектурных и коммерческих требований!

Однолинейная схема

| Vertiv Insights Статьи

Независимо от того, есть ли у вас новое или существующее предприятие, однолинейная схема является жизненно важной дорожной картой для всех будущих работ по тестированию, обслуживанию и техническому обслуживанию.Таким образом, однолинейная диаграмма подобна балансовому отчету вашего предприятия и дает моментальный снимок вашего предприятия в определенный момент времени. Он должен меняться по мере изменения вашего объекта, чтобы обеспечить надлежащую защиту ваших систем.

Посмотреть продукты и услуги

Эффективная однолинейная схема наглядно покажет, как подключены основные компоненты электрической системы, включая резервное оборудование и доступные запасные части. На нем показан правильный путь распределения мощности от входящего источника питания к каждой последующей нагрузке, включая номинальные характеристики и размеры каждой части электрического оборудования, их проводников цепи и их защитных устройств.

На многих технологических объектах нагрузки постоянно добавляются или удаляются небольшими приращениями. Чистый эффект не всегда виден до тех пор, пока какая-то часть системы не станет перегруженной или не обнаружит другие проблемы. Много раз цепи добавляются без соответствующих изменений стандартных настроек соответствующих автоматических выключателей на входе. Используемые защитные устройства должны быть согласованы с их кривыми время / ток и друг с другом. Однолинейная схема представляет собой дорожную карту для обеспечения надлежащего проектирования оборудования, резервирования и защиты.

Требования

NFPA-70E требуют получения точных и актуальных однолинейных схем.

Чтобы удовлетворить эти требования, Vertiv может провести комплексное обследование объекта, чтобы разработать однолинейные схемы для вашего объекта или обновить существующие схемы. В опросе вошли:

• Иметь опись оборудования
• Проверить наличие рабочих чертежей и их наличие
• Проверка наличия процесса, обеспечивающего поддержание текущих рабочих чертежей в рабочем состоянии
• Подтвердите, что нагрузки подключены к аварийным / резервным фидерам
• Проверить потенциальные единые точки отказа
• Оценить проектное резервирование критических систем (N, N + 1, N + 2…) и можно ли обслуживать все критическое оборудование без останова
• Сделать отчет с изложением результатов по участкам вместе с рекомендованными действиями
• Обновление предоставленных заказчиком однолинейных чертежей до распределительных щитов 480 В
• Предоставить копию однолинейной электрической схемы в формате AutoCAD
• Размещать рабочие чертежи на каждом объекте

Современная однолинейная схема жизненно важна для различных сервисных операций, включая:

• Расчет короткого замыкания
• Координационные исследования
• Исследования потока нагрузки
• Исследования по оценке безопасности
• Все прочие инженерные изыскания
• Правила электробезопасности
• Эффективное обслуживание

Преимущества

• Помогает определять места неисправностей и упрощает поиск и устранение неисправностей
• Определить потенциальные источники электроэнергии во время процедуры LOTO
• Обеспечение безопасности персонала
• Соответствие требованиям NFPA 70E
• Обеспечить безопасную и надежную работу объекта

Область применения

Чтобы дать вам точное представление о вашей электрической системе, информация об однолинейной схеме обычно включает:

• Входящие линии (напряжение и габариты)
• Входные главные предохранители, наконечники, вырезы, переключатели и главные / межкоммутаторные выключатели
• Трансформаторы силовые (номинал, соединение обмоток и средства заземления)
• Автоматические выключатели и выключатели с предохранителями
• Реле (назначение, применение и тип)
• Трансформаторы тока / напряжения (размер, тип и соотношение)
• Трансформаторы управляющие
• Все основные кабели и провода с соответствующими изолирующими выключателями и наконечниками (размер и длина)
• Все подстанции, включая встроенные реле и главные панели, а также точный характер нагрузки в каждом фидере и на каждой подстанции
• Напряжение и размер критически важного оборудования (ИБП, аккумулятор, генератор, распределение энергии, автоматический переключатель, кондиционирование воздуха в компьютерном зале)

Однолинейные диаграммы | Электронные системы поддержки

Исследование площадки

Осмотр вашей электрической системы на месте — это первый шаг к созданию или обновлению однолинейной схемы.Обученные технические специалисты Vertiv ™ собирают информацию, чтобы определить элементы, которые необходимо удалить или добавить в общую схему. Это создает фундамент знаний. После завершения опроса наша команда создаст новую профессиональную однолинейную диаграмму для ваших записей. Услуги по обследованию площадки следующие:

• Инвентаризация всего оборудования
• Подтвердите все нагрузки, подключенные к аварийным / резервным фидерам
• Проверить потенциальные единственные точки отказа
• Оценить общий дизайн системы и определить, можно ли поддерживать систему без остановки
• Убедитесь, что существует процесс поддержки чертежей в актуальном состоянии
• Обновление предоставленных заказчиком однолинейных схем и предоставление версии в формате AutoCAD
• Предоставить отчет о результатах с любыми рекомендованными действиями

Разработка однолинейных схем

Однолинейная диаграмма — это план для анализа электрической системы.Это первый шаг в подготовке критического плана реагирования, позволяющий вам досконально ознакомиться с компоновкой и конструкцией системы распределения электроэнергии на вашем предприятии. Типовая диаграмма будет включать:

• Входящие линии с указанием напряжения и размера
• Входные главные предохранители, наконечники, вырезы, переключатели и главные / межкоммутаторные выключатели
• Трансформаторы силовые (номинал, соединение обмоток и средства заземления)
• Автоматические выключатели и выключатели с предохранителями
• Реле (назначение, применение и тип)
• Трансформаторы тока и / или напряжения с размерами, типом и соотношением сторон
• Трансформаторы управляющие
• Все основные кабели и провода с соответствующими изолирующими выключателями и наконечниками (размер и длина)
• Все подстанции, включая встроенные реле и главные панели, с общей нагрузкой каждого фидера и каждой подстанции
• Напряжение и размер критически важного оборудования (ИБП, аккумулятор, генератор, распределение энергии, автоматический переключатель, кондиционирование воздуха в компьютерном зале)

Обзор и обновление однолинейной схемы

После обследования площадки инженеры службы обеспечения надежности электроснабжения обновят существующие однолинейные схемы или полные чертежи электрических систем по мере необходимости.Это обновление будет включать любые изменения инфраструктуры, отмечать изменения нагрузки, добавлять недостающие компоненты и исправлять неточную информацию.

Проверка соответствия и безопасности

Многие электрические системы со временем трансформируются, вызывая беспокойство по поводу безопасности. Вот почему NFPA 70E требует точной однолинейной схемы для каждого объекта. Наши сотрудники, состоящие из высококвалифицированных профессионалов, используют свой комплексный опыт и знания нормативных актов в области электротехнической промышленности для обеспечения соблюдения и защиты вашего бизнеса.

Однолинейная схема | Обслуживание высокого напряжения

Однолинейная диаграмма — это план для анализа электрической системы. Это первый шаг в подготовке критического плана реагирования, позволяющий вам досконально ознакомиться с компоновкой и конструкцией системы распределения электроэнергии на вашем предприятии.

Независимо от того, есть ли у вас новое или существующее предприятие, однолинейная схема является жизненно важной дорожной картой для всех будущих работ по тестированию, обслуживанию и техническому обслуживанию.Таким образом, однолинейная диаграмма подобна балансовому отчету вашего предприятия и дает моментальный снимок вашего предприятия в определенный момент времени. Он должен меняться по мере изменения вашего объекта, чтобы обеспечить надлежащую защиту ваших систем.

Эффективная однолинейная схема четко покажет, как связаны основные компоненты электрической системы, включая резервное оборудование и доступные запасные части. На нем показан правильный путь распределения мощности от входящего источника питания к каждой последующей нагрузке, включая номинальные характеристики и размеры каждой части электрического оборудования, их проводников цепи и их защитных устройств.

На многих технологических объектах нагрузки постоянно добавляются или удаляются небольшими приращениями. Чистый эффект не всегда виден до тех пор, пока какая-то часть системы не станет перегруженной или не обнаружит другие проблемы. Много раз цепи добавляются без соответствующих изменений стандартных настроек соответствующих автоматических выключателей на входе. Независимо от того, какие защитные устройства вы используете, они должны быть скоординированы с точки зрения их кривых времени / тока и друг с другом. Однолинейная схема представляет собой дорожную карту для обеспечения надлежащего проектирования оборудования, резервирования и защиты.

Требования NFPA-70E требуют точных и актуальных однолинейных схем

Для удовлетворения этих требований Emerson может провести всестороннее обследование площадки для разработки однолинейных схем для вашего предприятия или обновления существующих схем, включая:

• Опись оборудования
• Проверить наличие рабочих чертежей и их наличие
• Проверка наличия процесса, обеспечивающего поддержание действующего чертежа в текущем состоянии
• Подтвердить, что нагрузки подключены к аварийным / резервным фидерам
• Проверить потенциальные единые точки отказа
• Оценить проектное резервирование критических систем (N, N + 1, N + 2…) и возможность обслуживания всего критического оборудования без останова.
• Отчет, в котором излагаются результаты по сайтам вместе с рекомендованными действиями
• Обновление предоставленных заказчиком однолинейных чертежей до распределителя 480 В
• Коммутаторы
• Предоставить копию однолинейной электрической схемы в формате AutoCAD
• Размещать рабочие чертежи на каждом объекте

Современная однолинейная схема жизненно важна для различных сервисных операций, включая:

• Расчет короткого замыкания
• Координационные исследования
• Исследования потока нагрузки
• Исследования по оценке безопасности
• Все прочие инженерные изыскания
• Правила электробезопасности
• Эффективное обслуживание

Особенности и преимущества

• Помогает определять места неисправностей и упрощает поиск и устранение неисправностей
• Определить потенциальные источники электроэнергии во время процедуры LOTO
• Обеспечение безопасности персонала
• Соответствие требованиям NFPA 70E
• Обеспечить безопасную и надежную работу объекта

Объем

Чтобы дать вам точное представление о вашей электрической системе, информация об однолинейной схеме обычно включает:

• Входящие линии (напряжение и размер — мощность и номинал)
• Входные главные предохранители, наконечники, вырезы, переключатели, главные и межкоммутаторные выключатели
• Трансформаторы силовые (номинал, соединение обмоток и средства заземления)
• Автоматические выключатели и реле с предохранителями (функция, применение и тип)
• Трансформаторы тока / напряжения (размер, тип и соотношение)
• Трансформаторы управляющие
• Все основные кабели и провода с соответствующими изолирующими выключателями и наконечниками (размер и длина)
• Все подстанции, включая встроенные реле и главные панели, а также точный характер нагрузки в каждом фидере и на каждой подстанции
• Напряжение и размер критически важного оборудования (ИБП, аккумулятор, генератор, распределение энергии, автоматический переключатель, кондиционирование воздуха в компьютерном зале)

FMEF Однолинейная электрическая схема и процесс проверки графика панели

Версия PDF также доступна для скачивания.

ВОЗ

Люди и организации, связанные либо с созданием этого отчета, либо с его содержанием.

Что

Описательная информация, помогающая идентифицировать этот отчет.Перейдите по ссылкам ниже, чтобы найти похожие предметы в цифровой библиотеке.

Когда

Даты и периоды времени, связанные с этим отчетом.

Статистика использования

Когда последний раз использовался этот отчет?

Взаимодействовать с этим отчетом

Вот несколько советов, что делать дальше.

Версия PDF также доступна для скачивания.

Ссылки, права, повторное использование

Международная структура взаимодействия изображений

Распечатать / Поделиться

Печать
Электронная почта
Твиттер
Facebook
Tumblr
Reddit

Ссылки для роботов

Полезные ссылки в машиночитаемых форматах.

Ключ архивных ресурсов (ARK)

Международная структура взаимодействия изображений (IIIF)

Форматы метаданных

Изображений

URL-адреса

Статистика

ФОНГ, С.К. FMEF Электрическая однолинейная схема и процесс проверки графика панели, отчет, 11 ноября 1998 г .; Соединенные Штаты. (https://digital.library.unt.edu/ark:/67531/metadc620899/: по состоянию на 24 февраля 2021 г.), Библиотеки Университета Северного Техаса, Цифровая библиотека UNT, https://digital.library.unt.edu; кредитование Департамента государственных документов библиотек ЕНТ.

.

No related posts.
