Обозначение тэна на электрической схеме: Обозначение тэна на электрической схеме

Содержание

ГОСТ 2.745-68 ЕСКД. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В СХЕМАХ

ЭЛЕКТРОНАГРЕВАТЕЛИ,
УСТРОЙСТВА И УСТАНОВКИ ЭЛЕКТРОТЕРМИЧЕСКИЕ

ГОСТ 2.745-68

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

мОСКВА

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.

ЭЛЕКТРОНАГРЕВАТЕЛИ, УСТРОЙСТВА И УСТАНОВКИ ЭЛЕКТРОТЕРМИЧЕСКИЕ

Unified system for design documentation.
Graphic identifications in schemes.
Electroterminal electric heaters, installation and devices

ГОСТ
2.745-68

(СТ СЭВ 656-77)

Дата введения 01.01.71

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения электротермических установок.

Настоящий стандарт не распространяется на условные графические обозначения электронагревательных приборов, электроотопления помещений и строительства энергетических установок.

(Введен дополнительно, Изм. №1).

1. Расположение выводов в обозначениях электротермических установок не устанавливается и выбирается в зависимости от построения схемы.

2. Поворот условных графических обозначений не допускается.

3. Допускается дополнение условных графических обозначений указаниями об устройствах для транспортировки садки.

Допускается рядом с условными графическими обозначениями указывать рабочие параметры, например, температуру, частоту, мощность.

4. Обозначения электротермических установок и электронагревательных устройств приведены в табл. 1.

Таблица 1

Наименование

Обозначение

1. Установка электротермическая Общее обозначение

2. Устройство электротермическое с камерой нагрева, промышленная электропечь

3. Устройство электротермическое без камеры нагрева; электронагреватель

1-4. (Измененная редакция, Изм. № 1).

5. Обозначения методов нагрева приведены в табл. 2 .

Таблица 2

Наименование

Обозначение

1. Способ нагрева

а) дуговой

б) плазменный

в) электронный

Примечание. При выполнении схем автоматизированным способом допускается зачернение заменять штриховкой

г) сопротивление

По ГОСТ 2.721-74

д) смешанный (дуговой и сопротивлением)

е) индукционный

Примечание. Если необходимо указать род тока, используют обозначения по ГОСТ 2721>-74, например, током промышленной частоты

ж) индукционный, током повышенной частоты

з) в высокочастотном поле конденсатора (диэлектрический)

и) инфракрасный

По ГОСТ 2721-74

к) ультразвуковой

По ГОСТ 2.

721-74

2. Режим непрерывный

3. Признак устройства (установки), предназначенного для плавки

Примечание к пп. 1-3. Знак непрерывного режима изображают над знаком способа нагрева, а знак плавки — под ним

(Измененная редакция, Изм. № 1, 2).

6. (Исключен, Изм. № 2).

7. Обозначения электронагревательных устройств с различны ми способами нагрева приведены в табл. 4.

Таблица 4

Наименование

Обозначение

1. Электропечь промышленная прямого нагрева

2. Электропечь промышленная косвенного нагрева

3. Электронагреватель прямого нагрева

4 Электронагреватель косвенного нагрева

(Введен дополнительно, Изм. № 1).

8. Примеры обозначений промышленных электропечей и электронагревателей приведены в табл. 5.

Таблица 5

Наименование

Обозначение

1. Электропечь сопротивления. Общее обозначение

2. Электропечь сопротивления трехфазная косвенного нагрева в искусственной атмосфере с указанием предельной температуры

3. Электронагреватель сопротивления. Общее обозначение

4. Электронагреватель сопротивления прямого нагрева

5. Электронагреватель сопротивления косвенного нагрева

6. Электронагреватель сопротивления однофазный прямого нагрева

7. Электропечь электродная. Общее обозначение

8. Электропечь дуговая. Общее обозначение

9. Электропечь дуговая трехфазная прямого нагрева с перемешивающей катушкой

10. Электронагреватель индукционный. Общее обозначение

11. Электронагреватель индукционный прямого нагрева

12. Электропечь индукционная. Общее обозначение

13. Электропечь индукционная прямого нагрева с указанием рабочих параметров

14. Электронагреватель диэлектрический. Общее обозначение

15. Электропечь диэлектрическая. Общее обозначение

16. Электропечь инфракрасного нагрева. Общее обозначение

17. Электропечь электронного нагрева. Общее обозначение

18. Электропечь электронного нагрева двух различных садок в камере нагрева с общим вакуумом

19. Электропечь плазменная с искусственной атмосферой

20. Электронагреватель ультразвуковой. Общее обозначение

21. Электропечь промышленная смешанного нагрева, например, плазменного и индукционного в искусственной атмосфере в общей камере

Примечание к пп. 17-18, 21. При выполнении схем автоматизированным способом допускается зачернение заменять штриховкой.

(Измененная редакция, Изм. № 1, 2).

9. Рекомендуемые размеры основных графических обозначений приведены в табл. 6.

Таблица 6

Наименование

Обозначение

1. Установка электротермическая

2. Электронагреватель

3. Электронагреватель косвенного нагрева

(Введен дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

ИСПОЛНИТЕЛИ

В. Р. Верченко, Ю. И. Степанов, Е. Г. Старожилец, В. С. Мурашов, Г. Г. Геворкян, Л. С. Крупальник, Г. Н. Гранатович, В. А. Смирнова, Е. В. Пурижинская, Ю. Б. Карпинский, В. Г. Черткова, Г. С. Плис, Ю. П. Лейчик

2.   УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР № 1374 от 26.08. 68

3. Стандарт полностью соответствует СТ СЭВ 656-77.

4. ВЗАМЕН ГОСТ 7624-62 в части разд. 20, п. 20.12

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

Номер пункта

ГОСТ 2.721-74

5, табл. 2 п. 1

6. ПЕРЕИЗДАНИЕ (октябрь 1994 г.) с Изменениями №1, 2, утвержденными в декабре 1980 г., апреле 1987 г. (ИУС № 3-81, 7-87)

Терморегулятор обозначение на электрической схеме

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Для установки и контроля температуры воды при стирке или воздуха при сушке применяются термостаты различных конструкций. Термостаты могут быть регулируемыми, нерегулируемыми (т. н. «кликсоны») и защитного типа.

На рис. 1 представлены некоторые типы нерегулируемых термостатов, а на рис. 2 такие же термостаты, но в малогабаритном исполнении.

Рис. 1. Обычные биметаллические нерегулируемые термостаты

Рис. 2. Малогабаритные нерегулируемые термостаты и термопредохранитель

На рис. 3 показано внутреннее устройство нерегулируемого термостата.

Рис. 3. Принцип действия биметаллического термостата

Основу его составляет биметаллическая мембрана сферическойформы.

Термостаты с мембраной устанавливаются в бак СМА таким образом, чтобы его металлический корпус с мембраной имел непосредственный контакт со средой внутри бака. Для этого в баках сделаны соответствующие круглые сквозные отверстия.

Малогабаритные термостаты обычно устанавливаются на наружных сторонах металлических баков или камер сушки. Внутреннее устройство малогабаритных термостатов точно такое же.

Принцип действия нерегулируемых термостатов простой: при нагревании до определенной температуры (той, на которую рассчитан термостат), биметаллическая мембрана практически мгновенно выгибается в обратную сторону. При этом она перемещает также и керамический плунжер (керамический стерженек диаметром 1,5—2,5 мм), который в свою очередь размыкает исполнительные контакты. По остывании мембрана принимает первоначальную форму, и исполнительные контакты вновь замыкаются.

По начальному состоянию контактов термостаты бывают нормально закрытыми типа NC т. е. в холодном состоянии контакты такого термостата — замкнуты между собой или нормально открытыми типа NO (NA) (контакты изначально не замкнуты).

На корпусах термостатов или на их металлических крышках обычно имеется маркировка с обозначением состояния контактов и значением температуры срабатывания. Например: 130 NC — нормально закрытый (контакты замкнуты) термостат с температурой включения 130 °С, или 30 NO (NA) — нормально открытый (контакты незамкнуты), температура срабатывания 30 °С. Обозначения NO или NA зависят от страны-производителя данного изделия.

На термостатах привозных СМА может также присутствовать маркировка с обозначением температуры по шкале Фаренгейта. Например, на рис. 4 показан подобный термостат.

Рис. 4. Пример обозначения температур срабатывания

Его маркировка обозначает температуру включения и сброса.

По функциональному назначению термостаты бывают регулируемыми и защитными. Защитные термостаты имеют в основе биметаллическую мембрану. В отличие от регулируемых термостатов мембрана в защитном после остывания не возвращается в первоначальное положение. Для повторного включения после остывания в корпусе термостата сделана специальная кнопка, которая при нажатии возвращает мембрану в первоначальное положение.

На рис. 9.5 показанынекоторые модели защитных термостатов.

Рис. 5 Защитные термостаты

По конструкции термостаты бывают сдвоенными и совмещенными. В обоих имеется по две мембраны, настроенных на разные температуры. Каждая из мембран связана с исполнительными контактами через свой керамический плунжер. Вот, например, на рис. 6 показан термостат совмещенного типа: в одном корпусе размещены регулируемый и защитный термостат с кнопкой возврата.

Рис. 6. Устройство сдвоенного термостата

Ясно, что одна из мембран имеет в центре отверстие через которое проходит соответствующий плунжер. Совмещенными могут быть и NO- и NC-термостаты, все зависит от конструктивных особенностей СМА. Нерегулируемые термостаты в схемах СМА как правило соединены последовательно с ТЭНом и защитным термостатом.

Наряду с биметаллическими термостатами широко применяются газонаполненные термостаты. Они также бывают регулируемыми и нерегулируемыми. Последние настроены на заводе-изготовителе и имеют фиксированные значения температур срабатывания.

Рассмотрим, как устроены газонаполненые термостаты. На рис. 7 представлено несколько типов регулируемых термостатов.

Рис. 7. Типы регулируемых термостатов

Подобные термостаты служат для установки и поддержания температуры воды или моющего раствора в баке СМА. Принцип работы таких термостатов показан на рис. 8.

Рис. 8. Принцип действия регулируемого газонаполненного термостата

Основу термостатов составляет так называемый гидравлический контур, который показан на рис. 9.9.

Рис. 9. Соединительный капилляр с камерой нагрева и сильфоном. Гидравлический контур

Он состоит из сильфона и камеры нагрева — баллона. Сильфон и баллон соединены длинной тонкой трубочкой — капилляром, «одетым» в защитную оболочку (кембрик) из хлорвинила. Сильфон находится в корпусе термостата, а баллон установлен на баке СМА в специальном сквозном отверстии через резиновую прокладку.

Как действуют подобные термостаты? Внутри гидравлического контура находится фреон (определенная марка). При нагревании баллона газ расширяется и сильфон переключает исполнительные контакты. Подобные термостаты могут быть как двухконтактными, так и трехконтактными.

Вернемся к нашему термостату подробнее. Как уже упоминалось, сильфон с исполнительными контактами находится в отдельном корпусе, который устанавливается на панели управления. Ручка установки температуры нагрева имеет соответствующие обозначения: от значка *, обозначающего выключенное состояние, до цифры 90—95 °С — это максимальная температура, которая может быть задана. Также на ручке или на шкале панели может присутствовать и значение начальной температуры (минимума), как правило, это 30 °С. Это минимально возможная из заданного диапазона температур.

Ручка установки температуры надета на ось регулировки. Эта ось имеет несколько ниток мелкой резьбы, благодаря которой ось при вращении немного сдвигается вверх или вниз. Нижним торцом ось связана непосредственно с сильфоном, который в свою очередь связан с контактной системой и с регулировочным винтом, которым на заводе осуществляют точную настройку термостата.

В положении, когда задана какая-либо температура нагрева, контакты С и 1 замкнуты. По достижении заданной температуры сильфон расширяется и замыкаются контакты С и 2 — так работает трехконтактный термостат.

Подобные термостаты также бывают и с фиксированными настройками на несколько значений температур. Такие термостаты называются многопозиционными, и у них отсутствует ручка управления.

На рис. 10 показан один из таких термостатов.

Рис. 10. Трехпозиционный нерегулируемый термостат

Основу его также составляет гидравлический контур из баллона цилиндрической вытянутой формы, капилляра в защитной оболочке и сильфона, который помещен в корпус с контактной системой. Регулировочные винты законтрены краской.

Проверку термостатов можно произвести, аккуратно нагревая их крышку, под которой находится биметаллическая мембрана, или нагревая баллон. Лучше всего при проверке использовать теплую или горячую воду.

Состояние контактов термостата контролируется омметром или звуковой «прозвонкой». Основной дефект газонаполненных термостатов — это повреждение капилляра: он может быть обломан или перетерт в каком-либо месте. Обозначения термостатов в некоторых электросхемах СМА показаны на рис. 9.11.

Рис. 11 Примеры обозначений термостатов на электросхемах

А теперь напомним, как происходят измерения и контроль температуры воды в СМА с электронными модулями управления. Эти модули (или блоки) бывают двух типов: в первом типе еще присутствует электромеханический программатор со всеми своими функциями: подключение ТЭНа, переключение направления ведущего мотора, включение сливного насоса-помпы и т. д.

Во втором типе модулей управление всеми силовыми элементами — мотором, ТЭНом, насосом, клапанами — осуществляется с помощью электронных ключей на основе мощных полевых транзисторов в редких моделях СМА или, чаще, симисторов.

В обоих типах модулей чувствительными элементами для контроля температуры служит так называемые NTC-термисторы.

Внешний вид некоторых показан на рис. 12.

Рис. 12. Типы термисторов

А на рис. 13 показано устройство термисторов.

Рис. 13. Устройство термисторов

Как видно, в корпусе из металла или термостойкой пластмассы находится термосопротивление (терморезистор) с отрицательным коэффициентом сопротивления (Negative Temperature Controlо1). При увеличении температуры терморезистор уменьшает свое сопротивление в десятки раз.

Термисторы обычно устанавливают в специальные отверстия в баке СМА так, чтобы днище корпуса термистора, к которому приклеено термосопротивление, имело непосредственный контакт со средой внутри бака СМА.

Довольно часто термистор цилиндрической формы устанавливают прямо в основании ТЭНа, например, как на рис. 14.

Рис. 14. Термистор встроенный в основание нагревательного элемента

В этом случае в уплотняющей резине и в скобах проделаны дополнительные отверстия для термистора.

Принцип измерения (контроля температуры) — по сути: измерения сопротивления методом сравнения измеряемой величины с образцовой мерой — широко известен под именем мостовой схемы Уитстона, или моста Уитстона.

В нашем случае мы имеем дело с одинарным мостом. Схема его показана на рис. 15.

Рис. 15. Принцип работы измерительной схемы на основе моста Уитстона

Для удобства понимания схема представлена в виде квадрата из четырех резисторов. У этого квадрата две диагонали: АВ и CD. К точкам А и В прикладывается разность потенциалов (напряжение источника питания), а между точками С и D разность потенциалов измеряется (т. е. с этих точек снимается управляющее напряжение для последующих каскадов измерительной схемы в электронном модуле).

Предположим, мост находится в состоянии баланса: R1 = R3, а R2= R4, т. е. между точками С и D разность потенциалов равно нулю. Если изменить величину хотя бы одного из сопротивлений, например R2, то между точками С и D возникнет разность потенциалов, которая будет тем больше, чем больше изменится сопротивление R2.

На месте R2 У нас установлен термистор, а для балансировки моста будем использовать резистор R4. Именно он будет служить для задания значения температуры, до которой должна будет нагреться вода в баке СМА.

В реальных электросхемах СМА этот резистор может быть переменным — в этом случае обеспечивается плавная регулировка, либо может быть установлен регулятор ступенчатого типа — на несколько фиксированных значений температуры. Такие регуляторы могут состоять из набора отдельных резисторов либо набора резисторов в виде интегральной матрицы.

Внешний вид некоторых регуляторов показан на рис. 16.

Рис. 16. Типы регуляторов температуры

В статье «Программаторы» мы упоминали электромагнит — термостоп. Именно с диагонали CD снимается сигнал для управления этим электромагнитом. Сигнал подается сначала на каскады усиления, а затем на симистор, через который и подается напряжение питания на обмотку электромагнита. По достижении баланса мостовой схемы, т. е. по достижении установленной температуры, напряжение питания снимается (симистор закрывается) и программа стирки будет продолжаться.

Для каждой конкретной электросхемы СМА применяется термистор определенного номинала. Позже мы отметим это на некоторых примерах электросхем СМА.

В заключение этой главы приведем фрагмент электросхемы СМА. В основе этой схемы все тот же мост Уитстона. Он включен на входе усилителя постоянного входа (операционный усилитель) — назовем его «блок сравнения параметров». Изменение величины сопротивления термистора сравнивается с заданным значением (значение температуры задается ступенчатым регулятором). На выходе блока включено реле, которое отключает нагрузку (ТЭН) при совпадении величин сопротивлений на входе блока. Точно так же вместо реле на входе блока может быть включен и управляющий симистор, через который будет подаваться напряжение питания на ТЭН.

В заключение раздела приведем номиналы термисторов, применяющихся в разных СМА.

На этой странице представлено обозначение терморегулятора на схеме трубопроводов в соответствии с ГОСТ 21.205-93.


Общие сведения:

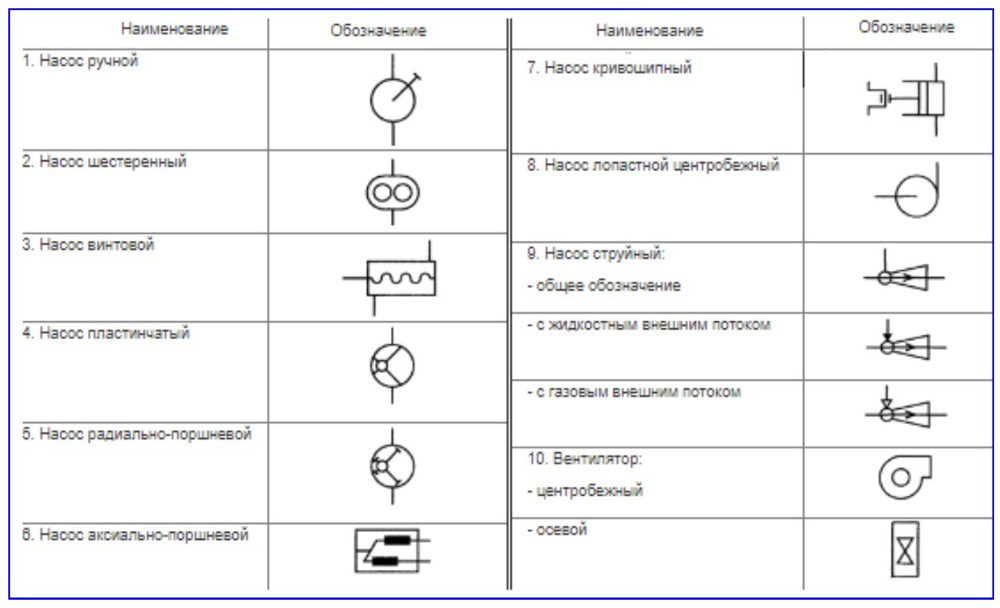

1. Трубопроводы и их элементы на чертежах указывают условными графическими обозначениями и упрощенными изображениями;
2. Размеры условных графических обозначений элементов систем на чертежах и схемах (в том числе и обозначение терморегулятора на чертежах и схемах) принимают без соблюдения масштаба;
3. На схеме, выполняемой в аксонометрической проекции, элементы систем допускается изображать упрощенно в виде контурных очертаний.

Обозначение трехфазной сети на схеме

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

    Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

На функциональной схеме указаны блоки и связи между ними

Принципиальная схема детализирует устройство

На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т. д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т. д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

Буквенные обозначения элементов на схемах: основные и дополнительные

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Название элемента электрической схемы Буквенное обозначение
1 Выключатель, контролер, переключатель В
2 Электрогенератор Г
3 Диод Д
4 Выпрямитель Вп
5 Звуковая сигнализация (звонок, сирена) Зв
6 Кнопка Кн
7 Лампа накаливания Л
8 Электрический двигатель М
9 Предохранитель Пр
10 Контактор, магнитный пускатель К
11 Реле Р
12 Трансформатор (автотрансформатор) Тр
13 Штепсельный разъем Ш
14 Электромагнит Эм
15 Резистор R
16 Конденсатор С
17 Катушка индуктивности L
18 Кнопка управления Ку
19 Конечный выключатель Кв
20 Дроссель Др
21 Телефон Т
22 Микрофон Мк
23 Громкоговоритель Гр
24 Батарея (гальванический элемент) Б
25 Главный двигатель Дг
26 Двигатель насоса охлаждения До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

  • реле тока — РТ;
  • мощности — РМ;
  • напряжения — РН;
  • времени — РВ;
  • сопротивления — РС;
  • указательное — РУ;
  • промежуточное — РП;
  • газовое — РГ;
  • с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

  1. Объединенные.
  2. Расположенные.
  3. Общие.
  4. Подключения.
  5. Монтажные соединений.
  6. Полные принципиальные.
  7. Функциональные.
  8. Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

  1. Комбинированные.
  2. Деления.
  3. Энергетические.
  4. Оптические.
  5. Вакуумные.
  6. Кинематические.
  7. Газовые.
  8. Пневматические.
  9. Гидравлические.
  10. Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

  • Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
  • Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
  • Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Графические обозначения в электрических схемах

  • 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
  • 2.721-74 – графические условные обозначения деталей и узлов общего применения.
  • 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО.
В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

УГО Наименование
Замыкающий
Размыкающий
Переключающий
Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Основные УГО для однолинейных схем электрощитов

УГО Наименование
Тепловое реле
Контакт контактора
Рубильник – выключатель нагрузки
Автомат – автоматический выключатель
Предохранитель
Дифференциальный автоматический выключатель
УЗО
Трансформатор напряжения
Трансформатор тока
Рубильник (выключатель нагрузки) с предохранителем
Автомат для защиты двигателя (со встроенным тепловым реле)
Частотный преобразователь
Электросчетчик
Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который включается только при срабатывании
Катушка временного реле
Катушка фотореле
Катушка реле импульсного
Общее обозначение катушки реле или катушки контактора
Лампочка индикационная (световая), осветительная
Мотор-привод
Клемма (разборное соединение)
Варистор, ОПН (ограничитель перенапряжения)
Разрядник
Розетка (разъемное соединение):
Нагревательный элемент

Обозначение измерительных электроприборов для характеристики параметров цепи

УГО Наименование
PF Частотомер
PW Ваттметр
PV Вольтметр
PA Амперметр

ГОСТ 2.271-74 приняты следующие обозначения в электрощитах для шин и проводов:

Буквенные обозначения в электрических схемах

Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

Наименование Обозначение
Выключатель автоматический в силовой цепи QF
Выключатель автоматический в управляющей цепи SF
Выключатель автоматический с дифференциальной защитой или дифавтомат QFD
Рубильник или выключатель нагрузки QS
УЗО (устройство защитного отключения) QSD
Контактор KM
Реле тепловое F, KK
Временное реле KT
Реле напряжения KV
Импульсное реле KI
Фотореле KL
ОПН, разрядник FV
Предохранитель плавкий FU
Трансформатор напряжения TV
Трансформатор тока TA
Частотный преобразователь UZ
Амперметр PA
Ваттметр PW
Частотомер PF
Вольтметр PV
Счетчик энергии активной PI
Счетчик энергии реактивной PK
Элемент нагревания EK
Фотоэлемент BL
Осветительная лампа EL
Лампочка или прибор индикации световой HL
Разъем штепсельный или розетка XS
Переключатель или выключатель в управляющих цепях SA
Кнопочный выключатель в управляющих цепях SB
Клеммы XT

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2.302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Заключение

Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.

Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.

Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.

ТЭН. Выбор, расчет, обозначение, характеристики нагревательных элементов ТЭНов.

1. Нагревательные элементы

Под нагревательным элементом понимают нагревательное сопротивление, его изоляцию, каркас и защитную оболочку.

Нагреватели подразделяются на открытые, защищенные и герметические. Открытые передают тепло излучением и конвекцией. Нагреватели защищенного типа и герметического исполнения передают тепло в основном конвекцией.

Наиболее широко распространены трубчатые электронагревательные элементы — ТЭНы, которые можно устанавливать почти во все нагревательные приборы. Однако во многих низкотемпературных приборах используют открытые спирали, защищенные самой конструкцией прибора, как более простые и дешевые.

Заводы серийно выпускают трубчатые электронагреватели диаметром трубки 9—16 мм, при толщине стенки — 0,8—1,5 мм и максимальной длине 6 м.

Нагревательная спираль, как правило, изготавливается из поволоки сплава Х20 Н80 и Х15 Н60 диаметром 0,2—1,6 мм.

Рис. 1. Трубчатый электронагреватель: 1 — спираль; 2 — теплоизоляционный материал; 3 — металлическая трубка; 4 — токоведущий стержень; 5 — изоляционная втулка

Внешняя трубка выполняется из стали Ст10 или 1 Х18 Н10 Т, меди, латуни, алюминия. При изготовлении ТЭНы заполняют периклазом (плавленая окись магния), затем обжимают и герметизируют. Трубке нагревателя можно придать любую желаемую форму при условии, что изгиб делается в холодном состоянии после отжига трубки и радиус изгиба не меньше 2,5 диаметров трубки. Спираль при этом сохраняет центральное положение в трубке.

Срок службы ТЭНов 10000 часов, гарантийный срок 3000 часов.

1.1. ТЭНы промышленного назначения, ГОСТ 13268—88

Рис. 2. Примеры конфигурации ТЭНов промышленного назначения


Нагрев воздуха, литейных форм и т.д. Материал оболочки: ст.10, нержавеющая сталь. Мощность от 0,2 до 5 кВт

Нагрев воды, воздуха и т.д.

Материал оболочки: ст.10, нержавеющая сталь, латунь. Мощность: от 0,2 до 6,3 кВт

Нагрев воды, воздуха и т.д.

Материал оболочки: ст.10, нержавеющая сталь, латунь. Мощность: от 0,2 до 6,3 кВт

ТЭНы для дистилляторов.

Материал оболочки: нержавеющая сталь, латунь. Мощность: от 0,5 до 3 кВт

Нагрев воды, воздуха и т.д.

Материал оболочки ст.10, нержавеющая сталь, латунь. Мощность от 0,2 до 3,6 кВт

Нагрев воды, воздуха и т.д.

Материал оболочки ст.10, нержавеющая сталь, латунь. Мощность до 5 кВт

Нагрев воздуха.

Материал оболочки ст.10, нержавеющая сталь. Мощность до 4 кВт

Оребренные ТЭНы. Мощность до 6,3 кВт

1.2. Обозначение ТЭНов по ГОСТ 13268—88 (для промышленного оборудования)

Пример обозначения ТЭНа: ТЭН 170 С 13/0,4 S 220

170 — развернутая длина ТЭН по трубе: от 30 до 450 см; С — тип контактного стержня (длина), см. табл.


Условное обозначение

A

B

C

D

E

F

G

H

Длина стержня в заделке, мм

40

65

100

125

160

250

400

630

13 — диаметр ТЭН, мм: 13; 10; 8; 8,5; 7,4; 6,5;

0,4 — потребляемая мощность: от 0,2 до 6,3 кВт; S — нагреваемая среда;

220 — напряжение: от 12 до 600 В.


Условное обозначение нагреваемой среды

Нагреваемая среда

Характер нагрева

Удельная мощность, Вт/см2, не более

Материал оболочки ТЭНа

Х

вода, слабый раствор щелочей и кислот (рН от 5 до 9)

Нагревание, кипячение с максимальной температурой на оболочке 100 °C

9,0

Медь, латунь (с покрытиями)

J

вода, слабый раствор кислот (рН от 5 до 7)

Нагревание, кипячение с максимальной температурой на оболочке 100 °C

15,0

Нержавеющая сталь

Р

вода, слабый раствор щелочей (рН от 7 до 9)

Нагревание, кипячение с максимальной температурой на оболочке 100 °C

15,0

Углеродистая сталь

S

Воздух и прочие газы и смеси газов

Нагрев в спокойной, газовой среде до температуры на оболочке ТЭНа до 450 °C

2,0

Углеродистая сталь

T

Воздух и прочие газы и смеси газов

Нагрев в спокойной, газовой среде с температурой на оболочке ТЭНа свыше 450 °C

5,0

Нержавеющая жаропрочная сталь

O

Воздух и прочие газы и смеси газов

Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом, до рабочей температуры на оболочке ТЭНа до 450 °C

5,5

Углеродистая сталь

K

Воздух и прочие газы и смеси газов

Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом, с рабочей температурой на оболочке ТЭНа свыше 450 °C

6,5

Нержавеющая жаропрочная сталь

Z

Жиры, масла

Нагрев в ваннах и др. емкостях

3,0

Углеродистая сталь

L

Литейные формы, пресс-формы

ТЭН вставленный в отверстия имеется гарантированный контакт с нагреваемым металлом. Нагрев с рабочей температурой на оболочке ТЭНа до 450 °C

5,0

Углеродистая сталь

1.3. ТЭНы бытового назначения ГОСТ 19108—81

Рис. 3 Примеры конфигурации ТЭНов бытового назначения


ТЭНы для электрочайников.

Мощность: 1,0; 1,25 кВт.

Материал оболочки: латунь, нержавеющая сталь, ст.10 с покрытиями

ТЭНы для электросамоваров. Мощность: 1,0; 1,25 кВт.

Материал оболочки: латунь, нержавеющая сталь, ст.10 с покрытиями

ТЭНы для электроутюгов. Мощность: 1,0 кВт.

Материал оболочки: ст.10, алюминий

Блок ТЭНов для электромаслянных радиаторов. Мощность: 0,5; 0,75; 1,0; 1,25 кВт.

Материал оболочки: ст.10

ТЭНы для электроплиток. Мощность: 1,0 кВт.

Материал оболочки: нержавеющая сталь

ТЭНы для электрогриля. Мощность: 1,5 кВт.

Материал оболочки: нержавеющая сталь

ТЭНы для электроростера. Мощность: 0,8 кВт.

Материал оболочки: нержавеющая сталь

ТЭНы для электровафельниц. Мощность: 0,5 кВт.

Материал оболочки: нержавеющая сталь

Таблица 1.1. Обозначение ТЭНов по ГОСТ 19108—81 (для бытовых электроприборов)


Условное обозначение нагреваемой среды

Нагреваемая среда

Характер нагрева

Удельная мощность, Вт/см2, не более

Материал оболочки ТЭНа

Х

Вода, слабый раствор щелочей и кислот (рН от 5 до 9)

Нагревание, кипячение

11,0

Медь, латунь (с покрытиями)

П

Вода, слабый раствор щелочей (рН от 7 до 9)

Нагревание, кипячение

11

Хромо-никелевая сталь

Т

Воздух

Нагрев в спокойной воздушной среде

5,2

Хромо-никелевая сталь, до 700 °C на оболочке ТЭНа

О

Воздух

Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом

5,0

Углеродистая сталь, до 500 °C на оболочке ТЭНа, алюминиевые сплавы до 250 °C

И

Жиры, масла

Нагрев в ваннах и других емкостях

3,0

Углеродистая сталь, до 300 °C на оболочке ТЭНа

У-1

Подошвы электроутюгов

ТЭНы залиты в изделия. Работа с термоограничителями, терморегуляторами, термовыключателями

18,0

Углеродистая сталь, до 500 °C на оболочке ТЭНа

У-2

Подошвы электроутюгов, металлические плиты из алюминиевых сплавов, металлические формы (стальные и чугунные)

ТЭН вставлены в отверстия, запрессованы в изделия. Работа с термоограничителями, термовыключателями

13,0

Углеродистая сталь, до 500 °C на оболочке ТЭНа, алюминиевые сплавы — до 320 °C

Таблица 1.2. Контактная часть ТЭНа


Шпилька

В комплекте: 2 гайки, 3 шайбы, изолятор

Диаметр ТЭНа, мм

Шпилька

13

М5; М4

10

М3; М4

8; 8,5

М3

7,4; 6,5

М2,5

Флажок нержавеющий, для ТЭНов с диаметром: 7,4; 8,0; 8,5; 10 мм

Для ТЭНов с диаметром: 7,4; 8,0; 8,5; 10 мм

Флажок с отверстием, для ТЭНов с диаметром: 7,4; 8,0; 8,5; 10 мм, в комплекте: скоба (М4), винт (М4)

Таблица 1.3. Крепежная арматура ТЭНов


Штуцер для ТЭНов с диаметром:

Диаметр ТЭНа, мм

A, мм

B, мм

C, мм

Диаметр

Материал

13; 10

30

25

5

Тр 1/2″

Ст.10,

нержавеющая сталь

10; 8,5; 8,0

20

20

4

М14х1,0

Ст.10

7,4

16

18

2

М10х1,0

латунь

Фланец резьбовой для ТЭНов с диаметром:

Диаметр ТЭНа, мм

Диаметр

Материал

7,4—8,5

Тр11/2″, 48х1,5, 48х2,0

латунь

Таблица 1.4. Трубчатые электронагреватели для торгово-технологического оборудования


№ п/п

Форма ТЭНа

Тип

Мощность, кВт

Габариты, мм

Применяемость в оборудовании

А

Б

В

R

1.

Форма 1. (U-образный со штуцерами)

ТЭН42А13/1Р

1

212

162

120

60

КНЭ-25, 25М

2.

ТЭН32А13/1Р

1

178

128

65

32,5

КНЭ-25М1

3.

ТЭН60А13/2Р

2

302

252

120

60

КНЭ-50, КНЭ-50М

4.

ТЭН42А13/2Р

2

228

168

65

32,5

КНЭ-50М1

5.

ТЭН100А13/4Р

4

511

461

87

43,5

КНЭ-100, КНЭ-100М

6.

ТЭН100А13/4Р

4

300

250

120

60

КНЭ100МН, КНЭ100Б

7.

ТЭН71А13/2,5Р

2,5

195

145

120

52

КПЭ-100

8.

ТЭН79А13/2,5Р

2,5

214

164

117

52

КПЭ-125

9.

ТЭН100А13/3,5Р

3,5

320

270

117

52

КПЭ160

10.

ТЭН140А13/5,0Р

5,0

400

350

60

31,5

КПЭ250

11.

ТЭН140А13/0,63С

0,63

719

689

64

31,5

ПСМ-4, ШЖЭСМ-2

12.

ТЭН140Н13/0,8С

0,8

708

638

100

43,5

КПЭ-400

13.

Форма 2.

(прямой без штуцеров)

ТЭН93А13/1С

1

990

930

ФГ-20

14.

15.

Форма 3. (U-образный без штуцеров)

ТЭН60А13/2Р ТЭН67А13/2,5

2; 2,5

215

213

165

163

274

350

36,5

ЛПС-17, ЛПС-3, МСЭ-84К, МСЭ-110К

16.

17.

Форма 4. (грибообразный со штуцерами)

ТЭН68,5А13/2,5Р ТЭН68,5А13/3,2Р

2,5;

3,5

Длина 100 мм, расстояние между выводами 80 мм, наружный диаметр гриба 292 мм

КПЭ-40, КПЭ-60

А — длина с выводами,

Б — длина рабочей части,

В — расстояние между выводами, R — радиус гиба.


2. Выбор спирали нагревательного элемента

Зная температуру и мощность спирали, размеры проволоки можно подобрать из табл. 2.1.

Таблица 2.1. Выбор нихромовой проволоки в зависимости от температуры и мощности


Температура, °C

Мощность и длина проволоки

Диаметр, мм

Спирали в изоляции из периклаза в канавках конфорки

Спирали в керамической изоляции пластинчатого элемента

Открытые спирали в воздухе

0,4

0,5

0,6

0,7

0,8

0,9

1,0

1,1

1,2

1,3

1,4

1,5

916

600

кВт

0,58

0,82

1,19

1,46

1,75

2,07

2,4

2,66

3,02

3,36

3,74

4,08

м

7,5

8,6

9,6

10,7

11,6

12,5

13,3

14,5

15,3

16,0

16,7

17,5

686

1140

450

кВт

0,55

0,75

0,95

1,16

1,39

1,62

1,88

2,13

2,33

2,66

2,93

3,23

м

9,1

9,5

12,0

13,3

14,5

15,8

17,9

18,2

19,3

20,3

21,4

22,2

610

886

350

кВт

0,47

0,62

0,82

1,03

1,16

1,35

1,55

1,75

1,95

2,18

2,41

2,66

м

10,8

11,0

14,2

15,9

17,5

19,1

20,5

22,1

23,5

24,7

26,1

26,9

457

750

300

кВт

0,42

0,57

0,72

0,89

1,05

1,21

1,39

1,58

1,76

1,98

2,18

2,4

м

11,8

12,9

15,5

17,4

19,2

21,0

22,7

24,2

25,9

27,2

28,8

29,7

382

638

250

кВт

0,37

0,48

0,65

0,76

0,91

1,05

1,21

1,37

1,53

1,7

1,9

2,0

м

13,6

15,7

18,2

20,4

22,5

24,7

26,6

28,4

30,5

32,0

33,7

40,1

305

507

200

кВт

0,33

0,42

0,54

0,66

0,78

0,9

1,03

1,16

1,3

1,45

1,6

1,74

м

15,4

18,5

20,9

23,5

25,9

28,4

30,6

32,8

35,2

36,8

38,6

45,5

Обозначение УЗО на однолинейной схеме

Действующие государственные стандарты (ГОСТ) не регламентируют графическое и буквенное обозначение УЗО (устройства защитного отключения), отсутствуют дополнительные графические символы, позволяющие точнее описать основные функции и свойства стандартного оборудования.

УЗО является одним из основных элементов электрических однолинейных схем, поэтому производителями модульного оборудования и проектировщиками принято следующее условное обозначение для него:

Такое схематическое отображение устройств защитного отключения, наиболее точно показывает его принцип работы и отличает от другого модульного оборудования, если знать, что такое УЗО и как оно работает.

При этом, так как государственные стандарты не регламентируют вид УЗО, обязательно на схемах и планах нужно показывать блок с условными графическими обозначениями (УГО), в котором давать расшифровку и пояснения к графическим элементам, даже если решено использовать иной от представленного вид. Возможность самим разработать условные обозначения, если их нет в стандартах указана в ГОСТ 2.702-2011.

Буквенная маркировка УЗОQF, если пользоваться правилами их формирования по ГОСТ 2.710-81 ЕСКД (ЧИТАТЬ PDF) “Обозначения буквенно-цифровые в электрических схемах“. Это полностью совпадает с обозначением автоматического выключателя и некоторых других модульных устройств, делая однолинейные схемы менее читаемыми и понятными.

Многие вводят свои буквенные обозначения: Q, QFD, QDF и т.д. которые, если опираться на актуальные стандарты, неверны, не раскрывают функции УЗО, но помогают отличать от других элементов защитной автоматики на однолинейных схемах.

Это бывает важно, особенно если на схеме одновременно присутствуют УЗО, и дифавтоматы. Их графические обозначения похожи и не всегда их легко отличить друг от друга.Учитывая, что проектировщики электроустановок нередко максимально упрощают применяемые графические символы, опуская важные детали.

Рассмотрим условное Обозначение дифференциального автоматического автомата на однолинейной схеме и сравним его с УЗО.

Реле напряжения на однолинейной схеме

Реле напряжения, это пример модульных аппаратов защиты, которые еще 5-7 лет назад устанавливалась лишь в электрощитах промышленных предприятий, а сейчас всё чаще встречаются в бытовых электроустановках квартир и частных домов.

О том, как правильно они обозначаются на однолинейных схемах говорится в ГОСТ 2.767-89 «Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Реле защиты».

Это специализированный государственный стандарт по модульным аппаратам защиты, работа которых основана на действии реле, в котором для реле напряжения принято следующее схематическое обозначение:

Оно складывается из нескольких символов:

– Общий графический знак всех реле – прямоугольник

– Измеряемой величины – «U» Напряжения

– Знаков больше «>» и меньше «<», которые показывают диапазон работы

Для более полных, детальных электрических схем, стандартом допускается добавлять численные единицы диапазона регулировки при превышении/понижении которого устройство сработает.

В качестве примера, на изображении ниже, показан модульный аппарат, который срабатывает при превышении напряжения в сети выше 250 Вольт или понижении уровня меньше 180 Вольт.

Обозначение трехфазной модификации устройства , внешне немногим отличается от однофазного, а вот в принципе работы и подключения у них есть существенные различия.

В однофазной сети

Реле напряжения для однофазной сети само коммутирует фазный проводник. Пока параметры напряжения в сети находятся в допустимом диапазоне, контакты замкнуты и ток поступает к потребителям – электрическим розеткам, освещению и т.д. В случае, когда оно становится выше или ниже установленных величин, внутренним механизмом автоматически разрывается фазный проводник и потребители обесточиваются.

Однолинейная схема электрического щита с однофазным реле напряжения выглядит следующим образом:

В трехфазной сети

Трехфазное реле напряжения, чаще не разрывает фазы, которые контролирует, а лишь даёт сухой контакт – нормально замкнутый или разомкнутый и изменяет его состояние.

К этому сухому контакту подключаются управляющие проводники контактора (или пускателя), функция которого коммутировать или разъединять фазные провода, защищая систему от опасных перепадов напряжения.

Однолинейная схема электрощита с трехфазным реле контроля напряжения и управляемым ей контактором показана ниже:

Буквенное обозначение реле напряжения



Правильное буквенное обозначение, которыми маркируются реле напряжения – KV.

Об этом сказано в действующем ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах» (ЧИТАТЬ В PDF) , где выделен персональный двухзначный код для них.

Схемы подключения ТЭНов типа ЗВЕЗДА и ТРЕУГОЛЬНИК. Статья компании Технонагрев

Трубчатые нагревательные элементы являются наиболее универсальным и подходящим промышленным нагревательным решением для широкого спектра применений. Трубчатые элементы имеют заводскую конфигурацию практически любой формы и размера. По запросу могут быть изготовлены нагреватели любого диаметры изгиба. Трубчатые элементы часто рассматриваются как основа всех нагревательных элементов. Им характерна прочная внешняя оболочка, которая помогает защитить технологический нагреватель от физических нагрузок, а высококачественные сплавы обеспечивают эффективную передачу тепла от резистивной катушки к теплоносителю.

В зависимости от характеристик, оболочки и формы, электрические трубчатые нагреватели используются в различных областях промышленного обогрева (теплопроводность, конвекция, радиационный нагрев), где для нагрева жидкостей, газов и твердых веществ требуются высокие температуры. Даже в стандартных заводских моделях трубчатых нагревателей доступны различные диаметры для регулировки плотности ватт, для обеспечения максимальной производительности и длительного срока службы. Высококачественный оксид магния в конструкции нагревателей используется для эффективной передачи тепла от резистивной катушки к вашему теплоносителю, будь то воздух, жидкость или твердое вещество. Радиусы изгиба разрабатываются с тщательной экспертизой, чтобы обеспечить оптимальную производительность при соблюдении «формы и функциональности» вашего приложения.

Преимущества трубчатых нагревателей и их использование:

  • Усовершенствованный механизм управления для точной передачи тепла и поддержания температуры

  • Компактный размер, который позволяет легко устанавливать, чистить, обслуживать и даже заменять нагреватель в случае повреждения, не занимая много времени

  • Доступны различные формы и размеры для каждой категории, специально разработанной с использованием надежной технологии для увеличения срока службы изделия

Все электронагреватели можно подключать и к однофазной и к трехфазной сети. Для подключения нагревательных элементов к трехфазной сети можно использовать одну из двух схем:

Для равномерного распределения электрической мощности и для нейтрализации эффекта «перекоса фаз», к каждой фазе должно быть подключено трехкратное число ТЭНов. Нагреватели при этом должны иметь напряжение питания 230 или 380 Вольт, соответствующее фазному напряжению линии в соответствии со схемой коммутации. Так ТЭНы с рабочим напряжением 230 Вольт подсоединяют по схеме «звезда», а нагреватели, напряжение которых рассчитано на нагрузку в 380 Вольт, соответственно  треугольником.

Подключения по схеме «звезда»

В качестве наглядного примера предлагаем рассмотреть подключение схемы «звезда», где использовано три нагревателя. Данный вариант подходит для подсоединения к сети сухих трубчатых нагревателей с выводами в виде 4-х болтов и блоков ТЭН.


Данная схема предполагает подсоединение к соответствующей фазе каждого второго вывода нагревателя. Каждый первый вывод нагревателей соединены между собой, что способствует образованию общей точки, которая в свою очередь определяется, как нулевая. Соединённая нагрузка — трехпроводная.

Трехпроводное соединение используется для напряжения 380 Вольт. Далее предлагаем рассмотреть подключение ТЭНа в трехфазную сеть. Здесь включение и отключение напряжение осуществляется в автоматическом режиме за счет наличия трехполюсных выключателей.


Приведенная схема показывает, что контактные выводы электронагревателей, которые располагаются с правой стороны подключены к фазам А, В, С. Выводы расположенные слева соединены в общую нейтральную точку. Напряжение при работе нагревательных элементов между выводами расположенными справа и нулевой точкой составляет 230 Вольт.

Существует также метод подключения схемы «звезда» по четырехпроводному типу. Электронагреватели подключаются к трехфазной сети с напряжением 230 Вольт. Нулевая точка выводов нагревателя при этом соединена с нулевой точкой источника питания.


На имеющейся схеме видно, что правые выводы ТЭНов соединены с соответствующими фазами. Левые выводы замкнуты в единой точке, которая в свою очередь соединена с нейтральной шиной питающего источника. Между нулевой точкой и контактными выводами рабочее напряжение составляет 230 Вольт.

Для полного отключения нагрузки электросети используют автоматические выключатели «3+N» или «3Р+N». Такие автоматы позволяют переводить силовые контакты на рабочий авторежим. Чтобы подробней ознакомиться со схемой «звезда» на практике предлагаем рассмотреть подключение ТЭНов электрокотла.

ПОДКЛЮЧЕНИЕ ТЭНОВ ЭЛЕКТРОКОТЛА

При подключении электрического котла могут использоваться разные схемы. На основе недавленого опыта представляем вашему вниманию подключение сухих трубчатых нагревателей по типу «звезда» с рабочим напряжением 230 Вольт к трехфазной сети. Сухие ТЭНы обладают высокой мощностью, поэтому провода питания должны с ними соединяться надежно. Здесь важно соблюдать схему подсоединения проводов к контактным выводам нагревателей строго по инструкции.


Подключая фазные провода к выводам электронагревателей следует в первую очередь накрутить гайку м4. После этого нужно наложить шайбу и одеть наконечник-кольцо питающего проводка. Далее опять накладывается шайба, а сверху на нее ложится пружинная шайба-гровер. Все это зажимается гайкой м4.

Провод, который будет подключен к нейтральной фазе, затягивается болтом м8. Он будет располагаться в перемычке между контактами отверстий нагревателя.


После подключения проводов следует провести заземление корпуса нагревателя и проводов подключения ТЭНа. Обычно у котлов для заземления с левой стороны у блока электронагревателей находится болт, к которому и следует подключать проводник заземления.

В качестве защитного заземлителя можно использовать отдельный проводник дополнительной системы уравнивания потенциалов или взять его с клеммы заземления управляющего блока.

После того как нагреватель электрокотла подключили, следует установить защитный кожух на блок теплообменника. С целью контроля температуры нагреваемой жидкости следует использовать термодатчик. Также можно установить датчик температуры воздуха. На панели блока управления для таких датчиков есть регуляторы с соответствующими маркировками. У каждого регулятора есть градуировка с кодовым обозначением температуры. Таким образом, вы сможете легко выставлять температуру для теплоносителя. Когда температура теплоносителя достигнет установленного уровня, датчик подаст сигнал и нагреватель автоматически отключится. Если же уровень температуры упадет ниже требуемых значений, по принципу того же отклика нагревательное устройство включится в работу и нагрев возобновится.

За счет наличия таких коммуникаций работа электрокотла практически полностью автоматизируется. Вам нужно будет только выставить все необходимые режимы настройки.

Температурный датчик для воды размещают внутри теплообменника в специально отведенном месте посадки. Также его можно монтировать самому, прицепив к отопительной трубе.

По этому же принципу действует и датчик температуры воздуха. Его просто устанавливают в помещении, где он измеряет общие термические значения воздуха.

Электрический котел будет прогревать теплоноситель до тех пор, пока воздух в помещении не достигнет нужных температурных значений.

Разные модификации котлов отличаются внутренней начинкой, дополнительными функциями, уровнем автоматики.… Не меняются лишь проводка, сечение кабеля, защита и вид сетевого подключения.

Подключение ТЭН по схеме «треугольник»

Данная схема подразумевает соединение выводов ТЭНа поочередно.


Схема подключения такого типа означает, что: вывод под номером 1 у первого нагревателя будет соединён с выводом №1 второго нагревателя; вывод №2 второго ТЭНа подключится к выводу №2 третьего нагревателя; от первого нагревателя вывод №2 подсоединится к выводу №1 третьего ТЭНа. При соблюдении указанной схемы в итоге должно получиться три плеча — «а», «б», «с». На каждое плечо будет подана своя фаза:

  • «а» — А фаза;

  • «б» — В фаза;

  • «с» — С фаза.

Мощность нагревателей и их температурная подача зависимо от схемы подключения ТЭНа

Выбирая нагреватель, покупатель в первую очередь обращают внимание на его мощность. Техническая практика же показывает, что при постоянном подключении к определенной сети, когда не используются трансформаторы, показатели мощности зависят только от электросопротивления резистивного элемента, который находится в самом нагревательном устройстве. Зависимость определена формулой:

P = U * I

где P — мощность,

U — напряжение между концами греющего элемента,

I – ток, протекающий по резистивному элементу.

По той причине, что ток, проходящий по спирали зависим только от напряжения, приложенного к концам и собственного электросопротивления (R) конкретного участка спирали, формулу можно упростить:

P = U2 / R

Из этого можно сделать вывод, что в условиях постоянного напряжения мощность будет повышаться только тогда, когда сопротивление будет падать.

Электрическое сопротивление большинства нагревательных приборов напрямую зависит от температуры подаваемой самим нагревателей. Но сопротивление в пределах нескольких сотен градусов будет немного отличаться. Следует понимать, что с карбидокремниевыми нагревателями ситуация будет совершенно иной. Поскольку они выполняют функцию нагревательного элемента, выполняемого неметаллическим стержнем, сопротивление здесь не будет изменяться линейно. Сопротивление таких устройств может находиться в диапазоне 0,5 … 5 Ом, что не позволит напрямую подключить нагревательное устройство к сети напряжением 220 вольт и тем более 380 вольт. По техническим стандартам карбидокремниевые нагреватели могут быть подключены к стандартной сети при условии, что они собраны в последовательную цепь. Но. Стоит отметить, что такая методика неэффективна, если необходимо осуществлять точное регулирование мощности и регулировать определенную температуру печи. Наилучшим способом является подключение к сети электрических нагревателей с использованием автотрансформаторов с лабораторным управлением или стандартных статистических электромагнитных устройств.

Подключение нагревательного блока по схеме звезда и треугольник


Существуют нагреватели, которые производятся сразу для трехфазной сети, например, нагревательные элементы или нагреватели из карбида кремния в форме буквы W. Способ их подключения зависит от расчетного напряжения по схеме «звезда» или «треугольник». При подключении по схеме «треугольник» это означает подключение трех нагревательных блоков, в которых сопротивление равно и на каждое из них подается напряжение 380 вольт. Схема «звезда» с наличием нейтрального провода подробно описана выше и предназначена для подачи 220 вольт каждому потребителю. Нулевой провод необходим для подключения потребителей с различным электрическим сопротивлением.



Код цвета проводки термостата [Детали цвета проводов Easy HVAC]

Обозначение клеммы Tstat Цвет провода и клеммы
R — Клемма R является источником питания. Это красный провод, идущий от трансформатора, который обычно находится в кондиционере для сплит-систем, но вы можете найти трансформатор в конденсаторном блоке. По этой причине отключите питание конденсатора и воздухообрабатывающего агрегата, прежде чем менять проводку на t-stat или работать с ней.Наконец, если у вас есть пакетный блок, то трансформатор находится в пакетном блоке. Красный провод для клеммы R — * Вы должны знать, что это могло измениться, особенно если человек, который подключал термостат, не использовал обычную цветовую кодировку.
RC — Клемма RC предназначена для питания для охлаждения. В некоторых системах отопления, вентиляции и кондиционирования воздуха используются два трансформатора. Трансформатор для охлаждения и трансформатор для обогрева. В этом случае питание от трансформатора в системе кондиционирования будет поступать на клемму термостата.Кроме того, следует отметить, что между RC и RH может быть установлена ​​перемычка для системы отопления и охлаждения, оснащенной одним трансформатором. Красный провод для RC-клеммы. * Однако имейте в виду, что это могло измениться, особенно если человек, подключавший термостат, не использовал обычную цветовую кодировку.
RH — Клемма RH предназначена для подачи питания на обогрев. См. RC выше для объяснения. Следует отметить, что между RC и RH может быть установлена ​​перемычка.Наконец, это только для систем отопления и охлаждения, оборудованных одним трансформатором. Красный провод для клеммы RH. * Однако имейте в виду, что это могло измениться, особенно если человек, подключавший термостат, не использовал обычную цветовую кодировку.
Y — Это клемма для охлаждения или кондиционирования воздуха, идущая к реле компрессора. Обычно в сплит-системах к воздухоочистителю подводится провод термостата. Затем этот провод сращивается для отдельного протягивания провода к конденсатору.Кроме того, некоторые производители помещают клеммную колодку рядом с платой управления в воздухообрабатывающем устройстве. Следовательно, сращивание не требуется. Желтый провод для Y-клеммы. * Однако имейте в виду, что это могло измениться, особенно если человек, подключавший термостат, не использовал обычную цветовую кодировку.
Y2 — это терминал для второй ступени охлаждения, если ваша система так оборудована. Наконец, многие системы имеют только один компрессор, но если у вас есть два компрессора (или двухступенчатый компрессор), которые должны работать только от одного термостата, тогда вам понадобится клемма термостата Y2 для охлаждения второй ступени. * Самый распространенный цвет, который я видел для этой клеммы и обозначения проводов, — голубой, но он варьируется и полностью зависит от установщика, какой цвет использовать. Кроме того, для термостата, кода цвета проводки для этого терминала (если есть) проконсультируйтесь с установщиком. Наконец, если это невозможно, проследите провод до источника.
W — Терминал для обогрева. Этот провод должен идти непосредственно к источнику тепла, будь то газовая или масляная печь, электрическая печь, котел или дополнительный нагреватель для теплового насоса. Белый провод для клеммы W. * Вы должны знать, что это могло измениться, особенно если человек, который подключал термостат, не использовал обычную цветовую кодировку.
W2 — это терминал, используемый для второго этапа нагрева. Есть газовые печи с малой и большой пламенем, а некоторые зависят от управления от двухступенчатого термостата нагрева с выводом W2. Тепловые насосы используют ступенчатую подачу дополнительного тепла и требуют клеммы W2. * Самый распространенный цвет, который я видел для этой клеммы и обозначения провода, — это коричневый провод, но он варьируется и полностью зависит от установщика, какой цвет использовать.Кроме того, для термостата, кода цвета проводки для этого терминала (если он есть) проконсультируйтесь с установщиком или проследите провод до источника.
G — это клемма, используемая для реле вентилятора для включения вентилятора внутреннего нагнетателя. Кроме того, в сплит-системе нагнетательный вентилятор находится в устройстве обработки воздуха. Компактный блок нагнетательный вентилятор находится в наружном корпусе блока. Зеленый провод для клеммы G. Проволока вентилятора. Кроме того, * имейте в виду, что это могло измениться, особенно если человек, подключавший термостат, не использовал обычную цветовую кодировку.
C — Это вывод, который исходит от трансформатора и необходим для замыкания цепи питания 24 В в термостате, но только если термостат потребляет электричество для питания. Наконец, для питания многих цифровых термостатов требуется 24 вольт, поэтому общий провод необходим. C означает обычный, и универсального цвета для этого терминала не существует, хотя черный — самый распространенный цвет, который я видел. Для термостата, кода цвета проводки для этого терминала (если есть) проконсультируйтесь с установщиком.Наконец, если это невозможно, проследите провод до источника.
O или B — Эти клеммы предназначены для тепловых насосов, а клемма B t-stat используется для Rheem или Ruud и любого производителя, который запитывает реверсивный клапан в режиме нагрева для теплового насоса. Кроме того, другие производители тепловых насосов используют реверсивный клапан для охлаждения. Клемма термостата O предназначена для этой цели. Этот провод идет к внешнему конденсатору теплового насоса для управления реверсивным клапаном.Наконец, это термостаты теплового насоса. Оранжевый провод для O и темно-синий провод для B, в зависимости от установщика теплового насоса и производителя. Если у вас есть Trane, Carrier, Goodman, Lennox, Ducane, Heil, Fedders, Amana, Janitrol или любой другой производитель, кроме Rheem или Ruud, вы будете использовать оранжевый провод для реверсивного клапана. Наконец, Рим и Рууд обычно используют синий провод для реверсивного клапана.
E — Этот терминал предназначен для тепловых насосов и означает аварийное отопление.Кроме того, если по какой-либо причине конденсатор теплового насоса выходит из строя и необходимо запустить тепло, есть опция термостатов теплового насоса для аварийного нагрева. Клемма E активирует резервный источник тепла. E — Для этого обозначения клемм не используется универсальный цвет, но он должен быть подключен непосредственно к реле нагрева или клемме E на клеммной колодке в воздухоподготовке или агрегате, если у вас агрегат с тепловым насосом.
X или Aux — Этот терминал предназначен для резервного питания теплового насоса и позволяет использовать дополнительный нагрев от резервного источника тепла, обычно расположенного в воздухоподготовителе. X или Aux — для этого обозначения клемм не используется универсальный цвет. Однако это должно быть подключено напрямую к реле нагрева или к клемме Aux на клеммной колодке. Он заканчивается в кондиционере или агрегате, если у вас агрегат с тепловым насосом.
S1 и S2 или (Наружный 1 и Наружный 2) — Некоторые tstats имеют этот терминал. Кроме того, они предназначены для датчика наружной температуры. Для этого используется специальный экранированный провод, полностью отделенный от других проводов термостата.Наконец, некоторые производители покажут это клеммы T на своем термостате. Использование экранированного провода предотвращает воздействие электромагнитных сил, генерируемых другими проводами, на сигнал внутри экранированного провода. Дистанционный датчик температуры — это твердотельное устройство. Кроме того, сигнал, необходимый для получения точной температуры, чувствителен к электромагнитным силам от другого провода внутри конструкции. Наконец, этот тип провода отличается от обычного провода термостата и вообще от отдельного провода.

Схема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В наши дни на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.


Обычно электронный термостат в Соединенных Штатах питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе с тепловым насосом есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса


Электропроводка термостата теплового насоса — Типичный цвет проводов и схема соединений

Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока подключено к клеммам R и C . Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ .C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

Клемма Y — это то место, где подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал будет вызывать необходимость охлаждения помещения, когда заданная температура ниже, чем температура в помещении. Клемма G подключается к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов.В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Следовательно, важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда в системе, которую вы используете, есть реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения.Если реверсивный клапан включен во время работы в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда бывает 2-я ступень отопления, когда в дополнение к основной системе отопления предоставляется дополнительный обогрев.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать клемма W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , при установке которой она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только в течение некоторого времени, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал — E .

Обратите внимание на следующие особенности, которые встроены в большинство современных программируемых термостатов теплового насоса.

  • Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.
  • Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.
  • Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает срок его службы.
  • Программируемые дневные и ночные настройки заданной температуры.
  • Настройки выходных и функции понижения для отпуска.
  • Возможность проверять состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Вернуться к домашней странице электропроводки термостата теплового насоса


Что означают все эти буквы на проводке термостата

Примечание. Изначально этот пост был опубликован 27 июня 2019 г. Сейчас мы публикуем его повторно в рамках недели, посвященной домашнему уходу, в iFixit, а также потому, что все больше людей ищут подобные исправления прямо сейчас.

Если вы заменяете термостат в первый раз, вы можете заметить, что провода подключены к разным клеммам, каждая из которых обозначена определенной буквой. Вот что означают эти буквы.

Заменить термостат очень просто, но иногда буквы на клеммах на старом термостате не совпадают с буквами на новом термостате. Знание того, что обозначает каждая буква и для чего она используется, может помочь вам понять, какой провод и где идет на вашем новом термостате.

Примечание. Хотя в проводке термостата используется только 24 вольта (таким образом, это не будет шокировать вас и даже не будет обнаружено), все же рекомендуется отключить питание всей вашей системы HVAC перед заменой термостата, чтобы не вызвать каких-либо повреждений. проблемы с электрической системой во время работы с ней.

R, Rh, Rc: В вашей системе может быть только провод R, провод Rh и Rc или один провод Rh или Rc. Если у вас есть только R-провод, он отвечает за питание всей вашей системы отопления, вентиляции и кондиционирования воздуха (с помощью трансформатора).Если у вас есть как провод Rh, так и провод Rc, первый питает нагрев, а второй — охлаждение (с использованием двух отдельных трансформаторов). Если, например, у вас есть провод R и провод Rc, провод R управляет системой обогрева.

G: Этот провод управляет вентилятором, который нагнетает теплый или прохладный воздух через все вентиляционные отверстия в вашем доме. Это не заземляющий провод!

C: Это обозначает «общий» провод в системе HVAC, и он обеспечивает питание термостата.Некоторые системы не обеспечивают этого, и это не обязательно требуется для каждого термостата, поскольку некоторые могут питаться от батареи или просто «красть» энергию из других проводов, но если в вашей системе он есть и на вашем термостате есть клемма для него. , вам обязательно нужно его подключить.

Y, Y1, Y2: Всякий раз, когда ваш термостат требует охлаждения, Y-провод используется для отправки сигнала вашей системе HVAC о включении кондиционера. Вместо этого можно использовать провода Y1 и Y2, если у вас двухступенчатая система (т.е.е. высокий уровень для очень жарких или холодных дней и низкий для мягких дней).

W, W1, W2: Так же, как Y-провод, W-провод (-а) регулирует нагревание вашей системы.

O, B, O / B: Эти провода отвечают за переключение переключающего клапана в системе теплового насоса. Провод O переключает клапан с нагрева на охлаждение, а провод B переключает клапан с охлаждения на нагрев. Иногда это может быть один провод O / B вместо двух отдельных проводов.

X, AUX: Некоторые системы с тепловым насосом могут обеспечивать дополнительное тепло. Этот провод отправляет сигнал вашей системе, требующий дополнительного нагрева, если наружная температура слишком низкая для работы теплового насоса в одиночку. Включится вторичный источник тепла, расположенный в воздухообрабатывающем устройстве.

E: Работает почти так же, как дополнительный источник тепла, но только в аварийных целях. Его нужно включать вручную, тогда как дополнительный нагрев может включаться автоматически, если это необходимо.Аварийный обогрев используется только в случае неисправности теплового насоса.

ACC: Некоторые термостаты имеют этот разъем для подключения оборудования, например, увлажнителя или осушителя для всего дома.

L: Эта клемма предназначена для световых индикаторов на термостате, иногда когда включается дополнительный или аварийный обогреватель, или если есть общая проблема с вашей системой.

K: Модули защиты проводов Honeywell объединяют провода Y и G в один провод K, который подключается к клемме K на некоторых термостатах Honeywell.Он используется в системах, в которых нет провода C, но есть термостат, для которого он нужен.

S, S1, S2: Эти провода проходят прямо снаружи и передают информацию о температуре наружного воздуха на термостат.

Это определенно много информации, которую нужно усвоить сразу, но используйте ее как простое руководство всякий раз, когда вы заменяете термостат. Если вы не совсем уверены, какой провод куда идет или какие конфигурации поддерживает ваша система отопления, вентиляции и кондиционирования, обратитесь к руководствам по эксплуатации систем отопления, вентиляции и кондиционирования воздуха и термостатов.

Цвета проводки термостата | Hawken Energy

Схема проводки и цвета проводов термостата

Обозначение клеммы термостата Цвет провода и клеммы *
R — Клемма R предназначена для питания термостата. Это происходит от трансформатора, который обычно находится в воздухообрабатывающем устройстве для сплит-систем, но вы можете найти трансформатор в конденсаторном блоке.По этой причине рекомендуется отключить питание конденсатора и воздухообрабатывающего агрегата, прежде чем менять проводку на термостате или работать с ней. Если у вас есть пакетный блок, то трансформатор находится в пакетном блоке. Красный для клеммы R
RC — Клемма RC предназначена для питания для охлаждения. В некоторых системах отопления, вентиляции и кондиционирования воздуха используются два трансформатора. Трансформатор для охлаждения и трансформатор для обогрева. В этом случае питание от трансформатора в системе кондиционирования будет поступать на клемму термостата.Следует отметить, что между RC и RH может быть установлена ​​перемычка для системы отопления и охлаждения, оснащенной одним трансформатором. Красный для RC-терминала
RH — Клемма RH предназначена для подачи питания на обогрев. См. RC выше для объяснения. Следует отметить, что между RC и RH может быть установлена ​​перемычка для системы отопления и охлаждения, оснащенной одним трансформатором. Красный для клеммы RH
Y — Это клемма для охлаждения или кондиционирования воздуха, идущая к реле компрессора.Обычно в сплит-системах протягивают провод термостата к устройству обработки воздуха, а затем этот провод сращивают для отдельного протягивания провода к конденсатору. Некоторые производители помещают клеммную колодку рядом с платой управления в воздухообрабатывающем устройстве, поэтому сращивание не требуется. Желтый для клеммы Y
Y2 — Это терминал термостата для второй ступени охлаждения, если ваша система так оборудована. Во многих системах есть только один компрессор, но если у вас есть два компрессора, которые должны работать только от одного термостата, вам понадобится клемма термостата Y2 для второй ступени охлаждения. Голубой для терминала Y2.
W — Терминал термостата для отопления. Этот провод должен идти непосредственно к источнику тепла, будь то газовая или масляная печь, электрическая печь или котел. Белый для клеммы W.
W2 — Это клемма термостата, используемая для второй ступени нагрева. Есть газовые печи с малой и большой пламенем, а некоторые зависят от управления от двухступенчатого термостата нагрева с клеммой W2.Тепловые насосы используют ступенчатую подачу дополнительного тепла и нуждаются в клемме W2. Коричневый для клеммы W2.
G — Это клемма термостата, используемая для реле вентилятора для включения вентилятора внутреннего нагнетателя. В сплит-системе нагнетательный вентилятор находится в блоке обработки воздуха, в то время как в блочном блоке нагнетательный вентилятор находится в наружном блоке. Зеленый для клеммы G.
C (общий) — Это клемма термостата, которая исходит от трансформатора и необходима для замыкания цепи питания 24 В в термостате, но только если термостат потребляет электричество для питания.Для питания многих цифровых термостатов требуется 24 вольт, поэтому общий провод необходим. Для этого терминала не существует универсального цвета, хотя часто используется черный.
O или B — Эти клеммы термостата предназначены для тепловых насосов. Клемма термостата B используется для Rheem или Ruud и любого производителя, который запитывает реверсивный клапан в режиме нагрева для теплового насоса. Большинство других производителей тепловых насосов будут использовать реверсивный клапан для охлаждения, а клемма термостата O будет использоваться для этой цели.Этот провод идет к внешнему конденсатору теплового насоса, где находится реверсивный клапан. Оранжевый для O и темно-синий для B.

(Рим и Рууд обычно используют синий провод для реверсивного клапана. Если у вас есть Trane, Carrier, Goodman, Lennox, Ducane, Heil, Fedders, Amana, Janitrol или любой другой производителя, кроме Rheem или Ruud, вы будете использовать оранжевый провод для реверсивного клапана.)

E — Этот терминал термостата предназначен для тепловых насосов и означает аварийное отопление.Если по какой-либо причине конденсатор теплового насоса выходит из строя и необходимо запустить тепло, есть опция термостатов теплового насоса для аварийного нагрева. В основном это просто использует резервный источник тепла, который многие тепловые насосы должны обогревать дом, без отправки сигнала конденсатору для работы на тепло.

Он должен быть подключен непосредственно к реле нагрева или клемме E на клеммной колодке в воздухообрабатывающем устройстве или агрегате, если у вас агрегат с тепловым насосом.

Для этого обозначения клемм термостата не используется универсальный цвет.
Aux — Этот терминал термостата предназначен для резервного питания теплового насоса и обеспечивает дополнительный нагрев от резервного источника тепла, обычно расположенного в воздухоподготовителе.

Это должно быть подключено непосредственно к реле нагрева или вспомогательной клемме на клеммной колодке в воздухообрабатывающем устройстве или агрегате, если у вас агрегат с тепловым насосом.

Для этого обозначения клемм термостата не используется универсальный цвет.
S1 и S2 — Некоторые термостаты имеют эту клемму, и она используется для датчика температуры наружного воздуха. Используемый для этого провод должен быть специальным экранированным проводом и полностью отделен от других проводов термостата.

Использование экранированного провода предотвращает воздействие электромагнитных сил, генерируемых другими проводами, на сигнал внутри экранированного провода.Дистанционный датчик температуры представляет собой твердотельное устройство, и сигнал, необходимый для получения точной температуры, чувствителен к электромагнитным силам от другой проводки внутри конструкции.

Для этого обозначения клемм термостата не используется универсальный цвет.
* Эти цвета могут быть другими, если человек, подключавший термостат, не использовал обычную цветовую кодировку. Большинство технических специалистов используют указанные цвета.

Как подключить термостат

* Не существует стандарта, по которому цветовой провод управляет каждой функцией.При подключении каждый провод следует идентифицировать по клеммам, к которым он подключается, а не по цвету. Если вы не знаете, к какой клемме подключается каждый провод, может потребоваться обратиться к системе HVAC и посмотреть обозначения на плате управления. Для получения типичных примеров проводки и разъяснения того, с какими типами систем работает ваш термостат, обратитесь к владельцам / руководству по установке. *

Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, например: обогрев, охлаждение, вентилятор и т. д.На схеме ниже показано, что контролирует каждый провод в вашей системе:

S — Внутренние и внешние проводные датчики

Y — ступень компрессора 1 (охлаждение)

Y2 — компрессор 2 ступени (охлаждение)

G — Вентилятор

C — общий

U — Управление увлажнителем, осушителем или вентилятором

L / A — A — Вход для неисправности теплового насоса

O / B — Реверсивный клапан для систем с тепловым насосом

E — Аварийный нагрев

Доп. / Вт2 — ступень нагрева 2 (обогрев)

Вт — ступень нагрева 1 (нагрев)

R — 24vac (нагревательный трансформатор)

Rc — 24vac (трансформатор охлаждения)

* Термостаты торговых моделей требуются для работы в «двухтопливных» системах (системах, использующих тепло насос для первых 1 или 2 ступеней нагрева и использование газовой или масляной печи для резервного / аварийного обогрев).Если у вас двухтопливная система или вы не уверены, рекомендуется связаться с Профессиональный подрядчик HVAC для продолжения.

Пожалуйста, следуйте приведенному ниже руководству по основному пошаговому руководству по подключению:

Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим отопительное и охлаждающее оборудование. Чтобы убедиться, что ваша система выключена, измените температуру на ваш существующий термостат, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете система включается через 5 минут, питание отключено.Если у вас есть цифровой термостат с пустой дисплей, вы можете пропустить этот шаг.

Затем снимите имеющийся термостат с настенной панели. Большинство термостатов подключаются непосредственно к стена. Однако некоторые поднимаются снизу и снимаются, а другие имеют фиксирующий язычок.

Следующим шагом будет сфотографировать вашу проводку. При фотографировании убедитесь, что маркировка клемм хорошо видна.

Просмотрите свои фотографии.

Если вы видите клеммы с маркировкой A B C или 1 2 3, возможно, ваш новый термостат не работает напрямую. совместимы, так как ваша система требует термостата с возможностью обмена данными.

Если вы видите толстые, черные или красные провода, значит, у вас есть система сетевого напряжения. Этот тип проводки требует термостата сетевого напряжения и несовместим с термостатами низкого напряжения

Если вы видите провода, подключенные к клеммам с маркировкой G1, G2, G3, вам понадобится термостат, способный управление несколькими скоростями вентилятора, ни один из наших розничных термостатов не совместим с этой системой тип. G совместим, но не G1, G2 и / или G3.

Обычно вы должны видеть одножильный провод 18 калибра.Самая распространенная конфигурация — это пять проводов, однако вы могли видеть как два, так и целых десять.

Любой провод, который присутствует, но не подключен к клемме, которую вы хотите записать, но вы не будет маркировать эти провода.

Используя фотографии, которые вы сделали, снимайте каждый провод по одному и маркируйте его. Если на терминале несколько обозначений, таких как W и O / B, он будет помечен как W и O / B, а не только один или Другой.

После того, как вы сняли и промаркировали все провода, которые можно открутить, снимите старую стенку термостата. пластину и установите настенную пластину нового термостата.

После установки настенной пластины нового термостата мы можем повторно подключить проводку. Если мы рекомендуем помещая провод в терминал, не перемещайте его в другой терминал, если мы обратимся к нему позже в руководстве. (Пример. — У вас есть единственный провод с маркировкой W-O / B, и мы рекомендуем вставить его в клемму O / B. Если позже в руководстве мы рекомендуем вставить провод W в клемму W, вы не будете перемещать это провод, поскольку мы уже проинструктировали вас поместить его в O / B.)

Теперь давайте рассмотрим конфигурации проводки.

Обозначьте любую метку проводов R, RH или RC. Обычно у вас будет один или два из этих трех. Если у вас есть только один провод, независимо от того, помечен ли он RC, он войдет в клемму R, а перемычка соединительные клеммы R и RC будут на месте. Некоторые термостаты имеют перемычку, некоторые иметь металлическую скобу, у других может быть вилка, а перемычка также может быть просто проводом, соединяющим два терминала. Если у вас два провода, R или RH войдут в клемму R, а RC войдет. в разъем RC.Если у вас более одного провода (у вас есть провод с меткой R, а другой — провод, обозначенный, например, Rc) вы можете удалить любые перемычки между клеммами R и Rc, или нажмите переключатель, чтобы открыть RC-терминал и вставить провод.

Далее поговорим о C, или общем проводе. Если у вас есть термостат модели Trane и Провода, помеченные X или B, см. в руководстве к термостату. В некоторых случаях один из этих проводов может быть ваш общий. Если у вас есть провод C, вставьте его в клемму C на настенной пластине.

Давайте посмотрим на провод G. Этот провод пойдет к клемме G вашего нового термостата.

Для проводов Y, Y1 и Y2 Y или Y1 будут подключаться к клемме Y, а Y2 — к Y2. Терминал.

Провод O / B может иметь множество конфигураций. Это может быть W-O / B, O / B, W-O, W-B, или вы можете даже есть отдельные провода O и B. Если у вас есть отдельные провода для O и B, вам нужно склеить отключите провод B, чтобы он не мог контактировать, и провод O будет подключен к клемме O / B на ваш термостат.

Если ваша клемма O или B имеет метку с другим проводом, обычно W, вам нужно будет идентифицировать есть ли у вас система теплового насоса или нет. Тепловой насос запускает ваш компрессор для обоих отопление и охлаждение. Если вы не знаете тип своей системы, вставьте этот провод в клемму W. Если у вас есть система с тепловым насосом, поместите ее в клемму O / B.

Найдите любой неподключенный провод с маркировкой W или W1. Если на предыдущем шаге вы определили O, B или Провод O / B, который подключается к клемме O / B и имеет отдельный провод W, поместите этот провод в терминал W2.Если у вас нет провода, подключенного к клемме O / B, подключите провод W к терминал W.

Все, что вам нужно знать об «общем» проводе — Smart Thermostat Guide

В былые времена термостаты были простыми устройствами включения / выключения, которым не требовалось собственное постоянное питание. Современные термостаты с Wi-Fi и дисплеем с подсветкой, напротив, нуждаются в постоянной подаче сока.

Провод C или «общий провод» обеспечивает непрерывную подачу питания 24 В переменного тока на термостат.

С технической точки зрения, мощность течет по R (красному) проводу, но не непрерывно (во всяком случае, не сама по себе). Чтобы сделать его непрерывным, требуется общий провод для замыкания цепи. Когда цепь замкнута, энергия 24 В будет течь непрерывно.

Если вы подумываете о покупке интеллектуального термостата, вы, вероятно, думаете о том, чтобы установить его самостоятельно. В конце концов, если вы можете заменить выключатель или розетку, вы достаточно квалифицированы, чтобы установить умный термостат — при условии, что в вашей системе уже есть провод C.

Если в вашей системе есть C-провод, он может использоваться или просто спрятан за вашим текущим термостатом.

Если в вашей системе нет C-образного провода, вам потребуется проложить новый кабель от печи к термостату для установки большинства современных моделей интеллектуальных термостатов.

Провод термостата — это просто большая катушка скрученных в жгут проводов с цветовой кодировкой. «18» относится к калибру, а «5» — к количеству отдельных проводов внутри кабеля.

Провод термостата бывает разного веса.Если у вас есть отопление и кондиционер, вам понадобится 18/5. Если у вас только тепло, 18/3 будет достаточно, но вы все равно можете захотеть запустить 18/5, чтобы немного подготовиться к будущему.

Крупный план провода 18/5. Оттяните пластиковую оболочку, чтобы открыть отдельные провода. Это то, что наматывается на клеммы вашего термостата.

Есть два способа узнать, какие провода есть у вашей системы HVAC.

Метод 1. Посмотрите на провода за термостатом

Отсоедините термостат от стены и посмотрите на провода, соединяющие его.Если у вас есть провод, подключенный к клемме с надписью «C», вам (вероятно) хорошо подойдет установка интеллектуального термостата.

Если вы, , не видите на термостате С-образного провода, не думайте, что у вас его еще нет. Его можно воткнуть в стену, что делают некоторые установщики, когда С-образный провод присутствует, но не нужен.

Вы также можете заглянуть внутрь своей печи (см. Метод 2). Если вы обнаружите в своей печи С-образный провод, то другой конец, вероятно, воткнут в стену за термостатом.

Метод 2: Посмотрите на провода внутри печи

Отключите питание печи и снимите крышку. (Простота выполнения этого способа зависит от печи и установки.)

Найдите ряд винтов, помеченных R, C, W, W2, G, Y / Y2, примерно так.

Заглянем внутрь моей газовой печи Rheem 2010 года

Как вы можете видеть на фотографии выше, к этой печи не подключен C-образный провод. Чтобы сделать эту систему HVAC совместимой с интеллектуальным термостатом, потребуется либо:

  • новый пучок проводов, проложенный между печью и термостатом, или
  • Venstar Add-a-Wire, или
  • интеллектуальный термостат, например ecobee3, который поставляется с комплектом Power Extender Kit для систем без C-провода

Если мысль о том, чтобы ковыряться в печи или термостате, беспокоит вас, подумайте о том, чтобы нанять профессионала для установки вашего интеллектуального термостата.

Стандартов на цвет провода нет! Любой провод можно использовать для любой цели . Предыдущий владелец или разнорабочий мог проявить «изобретательность», поэтому то, что вы найдете за своим термостатом, может отличаться от того, о чем вы читаете в Интернете или здесь. Это фотографии из моего собственного дома, но каждый дом — уникальная снежинка.

Вот распространенных применений для цветов проводов:

  • Синий или черный C — Общий провод, может не использоваться вашим существующим термостатом.Обеспечивает непрерывный поток мощности от красного провода.
  • Красный — R — Питание 24 В переменного тока от трансформатора печи
  • Красный — Rc — 24 В переменного тока (выделено для вызова тепла)
  • Красный — Rc — 24 В переменного тока (предназначено для вызова охлаждения)
  • Зеленый — G — Вентилятор
  • Белый — W — Нагрев
  • Желтый — Y — Кондиционер

Да, вам следует установить C-образный провод, если вы модернизируете свой термостат.

Почти все современные термостаты, умные или нет, требуют источника питания, и вряд ли это скоро изменится.

Не освобождаются владельцы Nest

Популярный термостат Nest утверждает, что работает без C-образного провода, но есть некоторые предостережения. Без C-провода Nest получает питание от вашей системы отопления или охлаждения… при условии, что она работает. Когда он не работает, Nest все равно требуется питание. Гнездо будет «пульсировать» нагревательный провод, включая печь, чтобы получить немного энергии, чтобы поддерживать себя в рабочем состоянии.

В некоторых системах это незаметно, но в других печь реагирует так, как будто получает команду включиться, а затем немедленно выключиться.

Прочтите здесь отзыв одного разочарованного владельца Nest о его опыте работы с проблемой «пульса».

Производитель Nest обновил свою литературу, чтобы предупредить, что Nest может быть несовместим с некоторыми однотактными системами без C-wire, но реальность остается, что устаревшая проводка будет все больше и больше беспокоить .

Перспективы

Большинство штатов объявили вне закона старомодный термостат с «ртутными каплями».Даже самые простые термостаты, представленные сегодня на рынке, по-прежнему нуждаются в источнике питания. Добавление C-образного провода через новую проводку или адаптер обеспечивает совместимость с новой технологией термостата.

Не делайте трюк с «проводом вентилятора»

Это правда, что вы можете использовать провод вентилятора в качестве провода питания, но тогда вы (и будущие домовладельцы, живущие в вашем доме) не сможете вручную включите вентилятор. Если вы собираетесь потратить пару сотен долларов на термостат, потратите немного больше на адаптер или на специалиста, который сделает работу правильно.

  • Наймите pro для прокладки новых проводов между вашей печью и термостатом (или сделайте это самостоятельно)
  • Возьмите Venstar Add-a-Wire , который добавляет 5-й провод к вашей 4-проводной схеме
  • Приобретите интеллектуальный термостат, предназначенный для работы с системами, в которых отсутствует C-провод , например, ecobee3 (у него есть адаптер для систем C-wireless) или Emerson Sensi (во многих системах не требуется C-провод вообще)
Этот недорогой переходник от Venstar может дополнить недостающий провод.

Стандартные символы JIC для электрических лестничных схем

Эти графические символы чаще всего используются на лестничных диаграммах для электрических цепей управления гидравлической мощностью. Это стандартные символы JIC (Объединенного промышленного совета), утвержденные и принятые NMTBA (Национальная ассоциация производителей станков). Они взяты из Приложения к спецификации NMTBA EGPl-1967. Помните, что стандарты JIC носят рекомендательный характер. Их использование в промышленности или торговле полностью добровольно.

ОБОЗНАЧЕНИЯ УСТРОЙСТВА
Эти сокращения предназначены для использования на схемах вместе с соответствующим символом из приведенных выше схем, чтобы расширить информацию о функциях устройства. Подходящие номера префиксов (1, 2, 3, 4 и т. Д.) Могут быть добавлены, чтобы различать несколько похожих устройств. Могут быть добавлены буквы суффикса (A, B, C, D и т. Д.), Чтобы различать несколько наборов контактов на одном устройстве.

Примеры: 1-CR-A, 1-CR-B, 3-CR-A и т. Д.

AM — Амперметр GRD — Земля RH — Реостат
CAP — Конденсатор HTR — Нагревательный элемент RSS — поворотный переключатель
CB — Автоматический выключатель LS — Концевой выключатель S — переключатель
CI — прерыватель цепи LT — Пилотный фонарь SOC — Розетка
КОН — Подрядчик M — Стартер двигателя SOL — Соленоид
CR — Контрольное реле MTR — Двигатель SS — Селекторный переключатель
CS — Кулачковый переключатель PB — Кнопка Т — Трансформатор
CTR — Счетчик POT — Потенциометр TAS — Темп.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Весь товар подлежит гарантии и сертифицирован!Все права защищены .RU
