Розетка с выключателем: установка, схемы подключения

С целью экономии проводов и места на стенах, часто электрические приборы комбинируются между собой посредством распределительных коробок или других приспособлений. Наиболее часто в одном корпусе сочетается розетка с выключателем, благодаря своей практичности именно эта схема подключения стала самой популярной среди домовладельцев.

Варианты установки

Существует несколько видов подключения, которые разнятся по своему типу и принципу работы. Раньше в квартире и частном доме в основном устанавливались розетки с выключателями, необъединённые в одном корпусе. Это позволяло соединить между собой провода в распределительной коробке, но при этом не совмещать вместе эти два электроотвода. Такой вариант подходит, если по какой-то причине нет возможности установить данные потребители рядом или на одной высоте.

Фото — Схема

Достоинства этого варианта:

  1. Доступность. Можно купить самые дешевые розетки и выключатели для светильников и объединить их в одну схему;
  2. Простая схема подключения.
    Если все делать внимательно – то с установкой распределительной коробки и объединением в ней проводов своими руками проблем не возникнет;
  3. Безопасность. При коротком замыкании или перенагрузке проводки провода могут оплавиться. За счет того, что одинарный, двойной или тройной выключатель установлен отдельно от розетки, повышается пожаробезопасность квартиры.

Сейчас же все чаще мастерами с такими целями используется специальный блок (к примеру, это производители Makel — Макел, АВВ – ABB), в котором совмещены электрическая розетка и выключатель. Главным достоинством такой схемы подключения является её простота – не требуется отдельно вести контакты и перепроверять правильность их подключения. Также нужно отметить, что не нужно долбить перфоратором стену в двух местах, достаточно только одного отверстия, подходящего под размеры блока.

Фото — блок

Плюсы:

  1. Легко можно провести перенос системы, её расположение просто меняется путем перетяжки кабелей;
  2. Высота установки этой розетки с выключателем просто сделать по евростандарту, не нужно отдельно измерять уровень каждого отвода;
  3. Могут использоваться для уличного размещения, комнатного и т. д.;
  4. Удобно монтировать на любые поверхности. Возможен монтаж в гипсокартон, кирпич, камен, пеноблок.

К недостаткам можно отнести тот факт, что если потребуется замена какой-либо отдельной части конструкции, то, скорее всего, придется менять весь блок.

Блоки классифицируются по количество штепсельных розеток и типу выключателей лампочки или люстры. Можно купить одноклавишный, двухклавишный, трехклавишный вариант.

Раздельная схема подключения

Самый простой вариант, как подключить розетку и 1-клавишный выключатель производства Анам – это соединить провода сети и устройств между собой в определенном порядке в распределительной коробке. Рассмотрим, как провести монтаж:

  1. Нужно подготовить отверстие в стене, если розетка внутренняя, или просто место монтажа – если приборы наружные. Накладные розетки и выключатели часто используются в домах с открытой проводкой, они более просты в установке и эксплуатации, но имеют низшие показатели безопасности, нежели стандартные со скрытой установкой;
  2. В распределительную коробку по умолчанию должно входить 6 проводов – по два от розетки, выключателя и сети.
    Они делятся на фазные и нулевые. Отдельно нужно ввести (если есть) заземление;

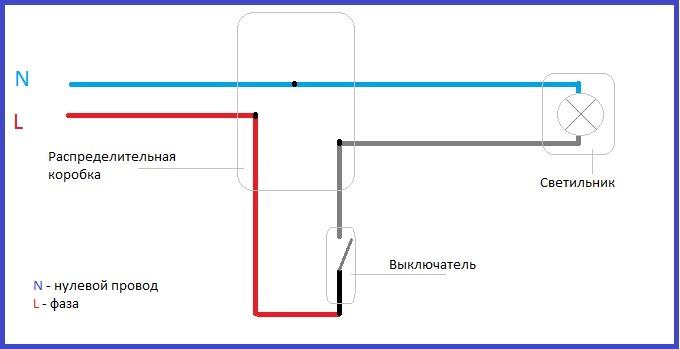

  3. Первыми нужно подсоединить фазу сети и выключателя. Они крепятся друг к другу скруткой и фиксируются изолентой;
  4. Нулевой провод отводится к розетке. Если так подключить кабеля, то выйдет, что фаза коммутируется – это очень удобно в повседневном использовании;
  5. Нулевой провод проводки подключается к нулевому кабелю розетки.
Фото — подключение

Такая совмещенная система работает очень просто. При включении выключателя, фаза розетки замыкается и по ней начинает идти электрический ток. К ней можно подключить удлинитель, любой бытовой прибор и т. д. Если выключить выключатель, то цепь разомкнется. Конечно, при необходимости можно подключить схему так, чтобы каждый потребитель функционировал независимо друг от друга.

Фото — принцип соединения

Обратите внимание, что если установить на разрыв не провод фазы, а нуль, то даже при выключенном переключателе розетка будет находиться под напряжением. Поэтому электрики не рекомендуют использовать такую схему. Этот вариант также подойдет для соединения штепсельного отвода, лампы и выключателя, но тогда переключатель будет контролировать только один прибор.

Схема установки блока

Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:

  1. Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
  2. Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
  3. Нулевые провода соединяются между собой;
  4. По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.

В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

Фото — соединение нескольких потребителей

Видео: схема соединения выключателя и розетки в коробке

Монтаж блока из розетки с выключателем

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает

Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

Отключить подачу электроэнергии на электрическом щите

Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки

Это позволит убедиться, что обесточена именно нужная линия.
Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Особенности подключения

Схема подключения выключателя зависит от его типа

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Подключение

Схема подключения выключателя зависит от его типа. На обратной стороне устройства есть схема его контактов. Как они подключаются к лампам, видно на рисунке.

Схема подключения трехклавишного выключателя

В распределительную коробку подводят провода питания: синий ноль (N) и коричневая фаза (L). К нулю подключены 3 провода от лампочек. Фаза идет на выключатель, где подключается к клемме (L). С контактов выключателя она расходится на лампочки, замыкая их цепи.

Выключатель всегда вставляется в разрыв фазного, а не нулевого провода.

Несмотря на то, что схема подключения проста, необходимо соблюдать следующую технологию монтажа выключателя:

  1. Обесточивание электросети путем отключения автоматического выключателя.
  2. Демонтаж старого выключателя: удаление кнопок, съем рамки, ослабление зажимных винтов, извлечение корпуса из подрозетника, освобождение проводов. На фазном проводе, отсоединяемом от клеммы (L), делается отметка. Предварительно индикатором напряжения проверяется наличие на нем фазы, поскольку провода могут быть перепутаны. Для этого временно подается напряжение. После прикосновения к фазному оголенному проводу индикатор должен засветиться. Затем питание снова отключается.
  3. Подключается новый выключатель согласно схеме, показанной на его обратной стороне. На ней указаны клеммы подключения фазы и трех остальных проводов. Зажимные винты предварительно немного выкручиваются для свободного входа проводов.
  4. Монтируется выключатель в подрозетник. Блок фиксируется зажимными винтами, после чего крепятся облицовка и клавиши.
  5. Проверяется правильность работы устройства путем поочередного нажатия клавиш.

В квартирах старого образца двухклавишные выключатели установлены для включения освещения в коридоре, туалете, ванной и на кухне (в разных комбинациях). Если проводов недостаточно, чтобы установить тройной блок, придется прокладывать их дополнительно.

Отдельные двойные и тройные выключатели можно установить для ванной комнаты и кухни больших размеров, где может быть несколько зон освещения.

Если устанавливается трехклавишный выключатель с розеткой, схема его подключения отличается незначительно от предыдущей. На рис. ниже изображены две разные конструкции трехклавишного выключателя (а – БВР3; б – БСУ3), где электрическая схема одинаковая (в). Питание на контактные зажимы (5) розетки подается через отдельную нулевую жилу и фазу, подключаемую с помощью перемычки от блока.

Схема блока трехклавишного выключателя с розеткой

Позицией 1 обозначен корпус, 2 – клавиши, 3 – винт, 4 – крышка, 6 – контакты выключателя.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7.Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и , размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — . Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять ( , п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как подключить блок розетка выключатель или блок розеток

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются  блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете, что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Как подключить блок розетка выключатель

Чаще всего блок, состоящий из двойного выключателя и розетки устанавливается в квартирах на перегородке между дверями санузла и ванной комнаты. Один цельный блок используется для включения света в двух этих помещениях, а так же для подключения в розетку электроприборов, используемых в ванной комнате- электробритва, фен и т. п. Почему электрическую розетку выносят из ванной комнаты- Я уже рассказывал в статье под названием «Установка электрических розеток и выключателей в ванной комнате«.

В схеме подключения блока розетки и двухклавишного выключателя используется 5 проводов от распределительной коробки до блока.

Если Вы не знаете, что такое фаза, ноль и заземление в электропроводке, тогда прочитайте обязательно эту статью.

Заземляющий проводник (на схеме светло-зеленного цвета) и ноль (синего цвета) от ответвительной коробки  подключаются напрямую только к розетке в блоке. Фаза (красного цвета) подключается к розетке и далее перемычкой подключается на общий контакт входящей фазы выключателя.

Оставшиеся два провода подключаются на два коммутируемых контакта, через которые фазы подключаются к 2 светильникам при нажатии клавиш, находящихся в туалете и ванной комнате. Т.е. получается, что на розетке всегда будет фаза, ноль и заземление, а так же фаза будет на нижнем контакте выключателя. А на верхних контактах она будет появляться только при нажатии клавиш.

В распределительной коробке электропроводки делаются 2 скрутки из двух проводов (на схеме желтого и бежевого цветов). Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники.

Необходимые для работы светильников ноль и заземляющие проводники берутся с ответвительной коробки с тех же самых соединений, от которых подключается розетка из блока.

Для того что бы поменять включение клавиш на блоке, необходимо желтый и бежевый провод поменять местами на выключателе.

Схема подключения блока, состоящего из розетки и одноклавишного выключателя полностью аналогична, с той лишь разницей, что выпадает из схемы один провод бежевый или желтый.

Для подключения трех клавишного выключателя понадобится шестой провод или 6 жила кабеля, которая будет подключаться на третий коммутируемый контакт сверху рядом с желтым и бежевым проводом.

Как подключить 3 или 4 розетки в одном блоке

Если в одном месте необходимо установить больше 2 розеток для подключения электроприборов, бытовой техники или телефона, компьютерной сети, тогда используется блок розеток, т. е. все розетки будут под одной крышкой.

Электрические розетки в блоке все подключаются параллельно. Перед началом подключения необходимо сделать и завести перемычки из 3 проводов в каждое посадочное место. Не делайте перемычки очень длинными, потому что потом провода будут мешать и не позволять плотно сесть розетке в монтажной коробке.

Блок розеток устанавливается и подключается в следующем порядке:

  1. Разбираются все розетки.
  2. Зачищаем провода или кабель электропитания и все перемычки между коробками. Кабель от распределительной коробки электропроводки всегда оставляйте с запасом, что бы потом при необходимости возможно было бы зачистить провода заново и сделать повторное подключение.
  3. Подключаем первую розетку с приходящим кабелем электропитания по этой инструкции.
  4. Устанавливаем электрическую розетку по уровню в монтажной коробке.
  5. Подключаем по цветам параллельно провода и устанавливаем вторую, и аналогично последующие розетки в монтажных коробках. На последней будет подключаться только 3 провода.
  6. Ставим крышку и закручиваем крышки с прорезями под вилку на каждой розетке.

Рекомендую дополнительно более подробно прочитать нашу инструкцию по установке внутренних блоков розеток.

Розетка с выключателем в одном корпусе

Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.

Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.

И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.

Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.

Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.

Где лучше установить блок выключателей с розеткой

Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать блок выключателей с розеткой между ванной комнатой и санузлом. В этом случае одной клавишей будет подаваться напряжение к туалетным светильникам, другой к светильнику в ванной, а в розетку можно будет включить фен либо стиральную машину.

Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.

Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.

Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.

Как подключить розетку и выключатель одном корпусе

Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой. Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам. То есть имеем стандартную схему.

Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.

Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

Вариант №1: Схема блок розетка-выключатель с распредкоробкой

Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой — двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.

В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.

Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2.5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.

Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.

Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?

Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель. По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.

Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.
Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и … как следствие пожар.

Остался последний штрих — установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.

В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.

Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.

Все заземляющие провода также соединяем вместе. Если в вашем случае светильники имеют провод для заземления, их также соединяем вместе.

Теперь проверим нашу работу, включаем автомат и управляем клавишами светильника. Все исправно работает. Наличие напряжения в розетке также проверяем с помощью мультиметра.

Вариант №2: Схема блок розетка-выключатель без распредкоробки

Чем отличается данная схема от предыдущей схемы? Распределительная коробка здесь отсутствует, а провода будем расключать в подрозетнике. В данной схеме питающий трехжильный кабель идет прямо от щитка до блока подрозетников.

Такой вариант подойдет для временных схем подключения или для случаев с завершенным ремонтом, когда не хочется долбить стены и ковырять обои. Мало ли, понадобится сделать временную схему для маломощных потребителей (провести свет в гараж или подвал, запитать беседку и т.д.). А розетка с выключателем в одном корпусе станет отличным решением данной проблемы.

Давайте разберем второй вариант подключения блока выключателей с розеткой. Здесь к двум подрозетникам подходит три кабеля – один на розетку и два на выключатель. Для розетки приходит трехжильный кабель ВВГ 3*2.5 мм2, он же является питающим для всей схемы. К другому подрозетнику подходит два двухжильных кабеля ВВГ 2*1.5 мм2, они же идут на светильники (каждый на свой).

Приступаем к разделке проводов. Снимаем внешнюю изоляцию с кабелей и зачищаем провода примерно на 10 мм. Трехжильный кабель является питающим и должен подключаться через отдельный автомат в щите. По расчетной таблице сечений для кабеля 2.5 мм2 допустимый ток 27 А. Автомат должен быть не более 16 А.

Подключаем провода к механизму розетки. Затем к контактам розетки нужно подключить дополнительно две перемычки от фазного и нулевого провода. Фаза будет подаваться на выключатель (как в первом варианте схемы), ноль будет подаваться напрямую к светильникам. Заводим перемычки в правый подрозетник.

В коробке двухклавишного выключателя соединяем вместе все нулевые провода (в нашем случае три). Я для этого использую самозажимные клеммы WAGO. После соединения аккуратно укладываем все на дно подрозетника. У нас получилось соединение нулевых проводов светильников с нулевым проводом розетки.

Для того чтобы светильники заработали, осталось подать на них «фазу» через двухклавишный выключатель. В подрозетнике осталось три провода. Перемычка от розетки подключается к общему контакту выключателя, два других подсоединяем к оставшимся клеммам.

Теперь устанавливаем суппорта розетки и выключателя на свое место, выставляем их по уровню и фиксируем винтами. Двух постовую рамку с лицевую панель розетки и клавиши выключателя.

После включения автомата в щите проверяем схему в работе — тестируем розетку и работу светильников.

На этом все дорогие друзья мы рассмотрели с вами два варианта как подключить розетку и выключатель в одном блоке. Надеюсь, статья была для вас полезной и интересной. В скором времени выйдет видео на канале Ютуб, подписывайтесь, чтобы не пропустить.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



преимущества и недостатки блока, электрическая схема и монтаж

Обязательные элементы помещений любого электрифицированного здания — электрические розетки и выключатели света. В ряде случаев для экономии места и снижения затрат на прокладку проводников применяется розетка с выключателем в одном корпусе. Это обеспечивает дополнительный комфорт при пользовании источниками света и бытовыми приборами. Подключение совмещенных устройств несколько сложнее, поэтому заслуживает подробного описания.

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

По европейскому стандарту выключатели располагаются на уровне 90 сантиметров от пола, как и розетки во всех старых домах нашей страны. Такое размещение позволяет включать свет, не меняя положение руки. Удобство такого варианта довольно спорно, однако он позволяет использовать блок выключателя с розеткой.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

  • Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
  • Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
  • Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

  • Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
  • Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
  • Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает. Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Розетка и блок выключателя в комбинированном устройстве имеют токопроводящую перемычку, соединяющую входной контакт выключателя с фазным контактом розетки. Поэтому менять местами фазу и ноль в этом случае нельзя.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Заземление (при его наличии) в подавляющем большинстве случаев подводится только к розетке. Есть небольшое число светильников с корпусом, подлежащим заземлению. Соединение заземляющих контактов таких светильников с защитной нейтралью выполняется отдельно.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

  1. Отключить подачу электроэнергии на электрическом щите. Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки. Это позволит убедиться, что обесточена именно нужная линия.
  2. Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
  3. Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
  4. Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
  5. Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
  6. Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Нестандартное применение

Встречаются советы по нестандартному применению одноклавишного выключателя, совмещенного с розеткой. Прибор предлагается использовать вместо обычной розетки. Фазный контакт подключается через выключатель. Такая схема удобна для приборов, не имеющих своего выключателя, а также при необходимости обесточивать устройства, не извлекая каждый раз вилку.

Несмотря на кажущееся удобство, подобная схема подключения довольно опасна. Для маломощных потребителей она вполне приемлема, однако на практике часто приходится использовать мощные устройства. Контакты выключателя не рассчитаны на высокие токи. Может начаться искрение, разогрев и оплавление, что нередко становится причиной возгорания.

Использовать такую схему подключения категорически не рекомендуется. Даже если изначально планируется подключать только маломощные устройства, нет никакой гарантии, что потом случайно не будет включен в эту розетку мощный прибор. Лучше заранее оградить себя от неприятностей и не использовать потенциально опасных схем электропитания.

При правильном использовании совмещенные с розеткой выключатели довольно удобны и функциональны. Они позволяют удачно зонировать освещение и обеспечить дополнительные точки электропитания. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ.

Как подключить выключатель от розетки

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков.

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

Для того чтобы подключить выключатель от розетки к лампочке, потребуются провода с тремя или четырьмя жилами, которые выполняют функции фазных, нулевых и заземляющих.

Как подключить розеточную колодку или колодку розетка + выключатель

Мы рассмотрели, как подключить розетку 220 вольт. Настала очередь рассказа о единичной установке нескольких устройств.

Важно! В современные блоки часто входят не только розетки, но и компьютер, и телефон.

Перед тем, как приступить к установке агрегата (и любым другим работам, связанным с электропроводкой устройств), необходимо выключить электрическую панель машины, которая будет подключена к этому агрегату.После выключения станка понадобится плоская отвертка, нужно убедиться, что нет напряжения. В жилых районах старой постройки, где машины не устанавливаются, нужно переворачивать трубу.

«Штатное» место установки таких модульных изделий — в коридоре на перегородке, разделяющей санузел и санузел. На этой же панели размещены выключатели освещения в этих помещениях и розетки для электроприборов, которые постоянно используются в ванной. Изделие без влагозащиты использовать в ванной опасно, поэтому блоки без влагозащиты устанавливают в коридоре.

Для подключения выключателя освещения серии Блокус в ванной и в ванной необходимо соорудить для него пять проводов от одноручных.

  1. Заземляющий провод на схеме показан светло-зеленым и нулевым синим цветом. Эти два проводника напрямую идут от разъема к розетке.
  2. Фаза отмечена красным. Этот провод подключается к розетке, а затем перемычкой к общему контакту входящего фазового переключателя.
  3. Остальные два провода подключены к двум переключаемым контактам.Через них фаза подключается к осветительным приборам нажатием клавиши. Это сантехника в ванной и в ванной. Такая конструкция обеспечивает постоянство фазы, нуля и земли на розетке, а также фазы на нижнем контакте ключевого выключателя (ноль идет на осветительный прибор). Сверху контактная фаза появляется при нажатии клавиш.

В соотв. Сделаны два скрученных провода. На схеме они отмечены бежевым и желтым цветом. Завиток включил фазовый выключатель на выхлоп для ламп фазных проводов.Нулевой и заземляющий проводники взяты в соответствие с контактами, к которым подключена розетка в блоке.

Важно! Чтобы изменить порядок нажатия клавиш, поменяйте местами бежевый и желтый провода на переключателе.

Если планируется установка переключателя однокнопочного из схемы, следует избегать бежевых или желтых проводников.

Использование трех кнопок продукта требует использования 6-жильного кабеля. Шестой жила кабеля подключается к третьему переключающему контакту сверху вместе с бежевыми и желтыми проводниками.

Если вы хотите использовать большое количество бытовой техники, на компьютер и телефон устанавливаются модульные изделия. Особенностью их настройки является то, что все подключения выполняются параллельно.

Их обычно устанавливают в гостиной или на кухне. В гостиной, традиционно скрытой за телевизором, для кухни последнее время появилось очень интересное решение, углубляясь в мебель или в столешницу изделия. Такое укрытие в колмодели можно использовать и в других помещениях квартиры.

Рассмотрим пример схемы с тремя элементами.

Первый из трех проводов сделан и заполняет каждую накладку (в каждом сиденье) перемычкой не очень длинной, чтобы в дальнейшем они не мешали установке.

Затем разберите все установочное устройство. Провода или кабель, идущий от распределительной коробки, заморозили. Зачистил и перемычку между монтажными коробками.

Совет! При зачистке лучше оставить небольшой запас кабеля, идущего от распределительной коробки. В будущем у вас будет возможность снова зачистить провода и сделать новое подключение.

Первое устройство подключается как обычное устройство разводки на 220 вольт. Устройство устанавливается в монтажную коробку на уровне. Выводы одного цвета подключаются параллельно. Затем установите второе устройство. Третий суммирует три провода. Проверьте надежность установки всех устройств, установленных на общей планке и передней панели.

Когда блок устанавливается в общую распределительную коробку, от соответствующей подключается первая розетка, все остальные устройства подключаются к ней через винтовые клеммы.

Установленного изделия будет трудоемкость немного сложнее для подключения обычных электроприборов на 220 Вольт. Проявляя внимательность и аккуратность в работе, выполнять свою работу вполне по силам любому человеку.

Связанные с контентом

Системы электропроводки и методы электропроводки

Введение

Системы электропроводки в основном стандартизированы несколькими правилами, положениями и законами.Электропроводка должна быть установлена ​​правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка выполнена неправильно или без соответствия каким-либо стандартам, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / прибора или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Перед выполнением фактических монтажных работ для жилой, коммерческой или промышленной электропроводки необходимо учесть несколько факторов.Эти факторы включают тип конструкции здания, тип потолка, конструкции стен и пола, методы проводки, требования к установке и т. Д.

Давайте обсудим некоторые основы электропроводки, т. Е. Концепцию электропроводки, необходимые шаги, используемые методы и общие Кратко о видах электропроводки.

ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя или руководство по электрическому подключению. Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки.Если вы планируете проект, связанный с электромонтажом сети переменного тока, обязательно обратитесь за помощью и советом к профессионалу.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрооборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

  1. Всегда используйте защитное снаряжение, такое как очки, перчатки, обувь и т. Д., И избегайте любого прямого контакта с цепями под напряжением или под напряжением.
  2. Иметь навыки и методы, чтобы различать открытые токоведущие части электрического оборудования.
  3. Отключите источник питания при установке или подключении проводов.
  4. Мощность, подаваемая в установку, должна контролироваться с помощью главного распределительного щита, который должен состоять из автоматического выключателя.
  5. Электропроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
  6. Используйте токопроводящие ручные инструменты, на которые они рассчитаны, для выполнения электрических работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится и вызовет поражение электрическим током.

Узнайте больше об электробезопасности в этой статье: Электробезопасность

Распределение электроэнергии

Электроэнергетический совет / отдел обеспечивает подачу электроэнергии до помещений потребителя (жилых, коммерческих или промышленных).Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

От главного распределительного щита / распределительного щита различные типы электрических нагрузок, такие как вентиляторы, освещение, комнатные охладители и холодильники, подключаются через соответствующие цепи и электрическую проводку.


Существуют различные типы проводов, используемых для подключения нагрузок к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки.Некоторые из них обсуждаются ниже.

Типы систем электропроводки

Электропроводка — важная часть здания, будь то жилое здание (отдельные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (фабрики). Существует несколько способов и систем электропроводки, которые используются для освещения и других силовых цепей.

Тип электропроводки играет важную роль в общей стоимости установки.Итак, очень важно понимать, какие типы систем электропроводки подходят для конкретной работы.

Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

  • Стоимость системы электропроводки
  • Тип используемых проводов / кабелей
  • Качество проводов
  • Тип нагрузки (легкая, HVAC, двигатели и т. д.)
  • Безопасность системы электропроводки
  • Возможность будущих модификаций / расширений
  • Срок службы установки
  • Строительство здания (деревянное, бетонное, кирпично-строительное и т. д.))
  • Пожарная безопасность

Независимо от типа проводки и выбора провода, система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

Обычно тип провода определяет системы электропроводки (или, по крайней мере, их классификацию). Вот некоторые из наиболее часто используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. Д .:

  • Проводка с планками
  • Электропроводка корпуса и заглушки
  • Электропроводка с планками (CTS или TRS)
  • Кабельная проводка (поверхностная или скрытая)
  • Проводка в свинцовой оболочке

Давайте теперь посмотрим на эти системы проводки / установки по очереди.

Проводка с планками

В этом случае фарфоровые, деревянные или пластиковые планки крепятся к стенам или потолку через равные промежутки времени, т.е. на расстоянии 0,6 м между каждой планкой. Кабели с ПВХ изоляцией проходят через отверстия каждой планки, и, следовательно, планка поддерживает и удерживает провод.

Это недорогой метод электромонтажа, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.


Проводка кожуха и заглушки

В этом случае кабель проходит через деревянный кожух с канавками.Деревянный кожух подготовлен таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стене или потолку саморезами.

После размещения кабелей в пазах корпуса на него надевается деревянный колпачок с пазами, закрывающий кабели. Это тоже дешевая система электропроводки, но при коротком замыкании велик риск возгорания.

Электропроводка из планок

В этом случае изолированные провода проходят через прямые деревянные рейки из тикового дерева.Деревянные рейки крепятся к потолку или стенам при помощи дюбелей и шурупов. Кабели крепятся к обрешетке с помощью зажимов из луженой латуни.

Эти зажимы крепятся к обрешетке с помощью нержавеющих гвоздей. Эта установка проводки проста и дешева по сравнению с другими системами электропроводки, а также требует меньше времени на установку. В основном они используются для внутренней установки.

В этом типе проводки в качестве электрического проводника обычно используется провод в оболочке Cabtyre (CTS) или провод в жесткой резиновой оболочке (TRS).

Кабельная разводка

В этой разводке кабели из ПВХ проходят либо через трубы из ПВХ, либо через стальные трубы. Эта проводка из кабелепровода может быть либо поверхностной, либо скрытой.

Если трубопроводные трубы проложены по поверхности стен и потолка, это называется поверхностной проводкой по трубопроводу. Если кабелепроводы проложены внутри поверхности стен и потолка и покрыты штукатуркой, это называется скрытой проводкой кабелепровода.

Поверхностная проводка кабелепровода используется в промышленности для подключения тяжелых двигателей.С другой стороны, скрытая проводка — самый популярный и распространенный способ электромонтажа жилых домов. Электропроводка из кабелепровода — самый безопасный способ подключения, а также красивый внешний вид (скрытая проводка из кабелепровода).

Проводка в свинцовой оболочке

Этот метод подключения также аналогичен проводке CTS / TRS, за исключением типа провода / кабеля. В этом случае электрический проводник сначала изолируют вулканизированной индийской резиной, а затем покрывают оболочкой из свинцово-алюминиевого сплава (95% свинца и 5% алюминия).

Подобно проводке с обрешеткой, эта проводка также проходит на деревянной обрешетке и фиксируется с помощью луженых зажимов.

Типы чертежей

Электрические чертежи играют важную роль в электромонтажных работах, поскольку они передают информацию о подключении различных устройств и оборудования к сети. Информация на чертежах дает полный дизайн или план электромонтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы описаны ниже.Прежде чем узнать об этих схемах, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания электрических соединений. Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, показывающими взаимосвязь между блоками.

Эта диаграмма обычно рисуется перед тем, как реализовать принципиальную схему. Он не дает подробной информации о системе, а также оставляет информацию о более мелких компонентах. И поэтому большинство технических специалистов мало интересуются этой диаграммой.

Схема (схема)

Здесь электрическая схема представлена ​​графически в упрощенном виде. Он включает информацию о положении (в мм, см или м) различных элементов, таких как осветительные приборы, розеточные коробки, распределительные коробки, потолочные вентиляторы и т. Д.

Линейная схема

Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Это похоже на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, переключатели, фонари, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими обозначениями.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакой информации о компоновке частей и их подробной информации о подключении компонентов.

Однако вы можете выполнить электромонтаж, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

Схема электрических соединений

Схема электрических соединений представляет собой графическое изображение цепи, которая показывает проводку между частями или элементами или оборудованием.

Предоставляет подробную информацию о проводке, чтобы можно было легко понять, как установить соединение между устройствами. Он включает в себя взаимное расположение, расположение устройств, а также клеммы на устройствах.

На нем показаны источники питания и заземляющие соединения, функции управления и сигнализации (с упрощенной формой), оконцовка неиспользуемых контактов и выводов, соединение с помощью вилок, блоков, розеток, клеммных колодок, вводов и т. Д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с указанием их ссылочного номера, длины, типа и количества снятия изоляции, необходимого для пайки кабеля.Он дает дорожки качения провода, а также точки начала и окончания.

В некотором сложном оборудовании таблица соединений показывает взаимосвязь оборудования (например, двигателей и нагревателей) с исходными и конечными контрольными точками. Он также включает в себя идентификационную маркировку проводов, цвета, размер и т. Д. Проводов.


Список деталей

Хотя это не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная диаграмма и блок-схема.

Дает информацию о типе компонентов схемы с их номерами позиций. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или приведенный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность шагов при электромонтаже, например, понимание безопасности, знание типов систем электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электропроводки является подготовка провода или кабели и электрические инструменты.

Подготовка проводки включает следующие соображения.

  1. Типом проводника может быть одинарный сплошной провод или многопроволочный провод (который состоит из нескольких тонких опор). Одиночные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, у подрядчиков по переключению мощности. Для электрических установок предпочтительны в основном многожильные проводники.
  2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. Д.
  3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, например, коричневый для фазного провода, синий для нейтрали, зеленый для заземления и т. Д. Щелкните здесь, чтобы кратко узнать о цветах проводов или кабелей.
  4. Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. Д. Эти инструменты описаны в наших предыдущих статьях, поэтому, пожалуйста, проверьте эти электрические инструменты, щелкнув здесь.
  5. Выбирайте такие компоненты, как электрические коробки, переключатели, розетки и т. Д., В зависимости от их размера и номинальных характеристик.
    Начните соединять компоненты вместе, следуя схемам подключения. После того, как компоненты, инструменты и кабели выбраны, учитывая и соблюдая безопасность персонала и оборудования, приступайте к установке.

Типы электропроводки

Мы знаем, что электрическая цепь — это замкнутый путь, по которому электричество течет от фазы или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

По пути электрический тракт может состоять из приспособлений, переключателей, розеток, распределительных коробок и т. Д. Таким образом, проводка может быть проложена через эти элементы до фактического подключения к аппарату или устройству.

В основном, проводка делится на два типа в зависимости от того, как устройства запитаны или подключены к источнику питания. Это:

  • Параллельная проводка
  • Последовательная проводка

При параллельной проводке несколько устройств в установке получают питание от одной цепи.Это наиболее распространенная электропроводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

В этом случае фазный (или горячий) и нейтральный кабели проложены через электрические коробки (распределительные коробки), от которых ответвляются отдельные розетки, приспособления и устройства.

Последовательная проводка — это редко используемая проводка, при которой горячий провод проходит через несколько устройств, а затем последняя клемма устройства подключается к нейтральному проводу.Это похоже на старые рождественские огни или последовательную проводку огней, в которых одно перегорание лампы приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров схем электропроводки, которые обычно используются в наших домах / офисах.

Одиночная лампа (или любая другая нагрузка), управляемая односторонним переключателем

В этом случае горячий провод подключается к одной клемме переключателя, а другая клемма переключателя подключается к положительной клемме лампы, а затем к отрицательной клемме лампы подключается к нейтральному проводу, как показано на рисунке.

Две лампы, управляемые односторонним переключателем

В этом случае две лампы подключаются параллельно к проводам питания (фаза и нейтраль), которые прокладываются с помощью одностороннего переключателя, как показано на рисунке.

Одиночная балка, управляемая двухпозиционными переключателями

Эта проводка также называется лестничной проводкой. В этом случае лампочка / лампа управляются из двух разных мест / источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальнях для включения / выключения лампы от двух источников (у кровати и на распределительном щите).Подключение переключателей к лампе показано ниже.

Электропроводка склада

Электропроводка этого типа используется в больших проходах, длинных переходах, складах и туннельных сооружениях с большим количеством комнат или участков. Он следует линейной последовательности переключения огней с одного конца на другой.

Когда человек выходит из одной комнаты и входит в другую, поворот переключателя света выключает лампу в предыдущей комнате, а лампы в этой комнате включаются.Он выключает одну лампу и включает другую. Принципиальная электрическая схема для электропроводки склада показана ниже.

Люминесцентная лампа, управляемая односторонним переключателем

Переключение люминесцентной лампы с помощью одностороннего переключателя через балласт и конденсатор показано на рисунке ниже. В этом случае фазный провод подключается к одному концу переключателя, а другой конец переключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

Розетка Розетка Проводка

Розетка держит вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Одинарное гнездовое соединение и радиальное гнездовое соединение показаны на рисунке ниже.

Электропроводка платы переключателя управления

Принципиальная схема панели переключателя управления показана на рисунке ниже. При этом потолочный вентилятор, люминесцентная лампа и лампочка управляются соответствующими переключателями.

Заключение

Это простое учебное руководство по системам электропроводки, различным типам электропроводки, факторам, которые следует учитывать при выборе метода установки, различным типам используемых электрических чертежей, а также нескольким примерам схем / схем электропроводки.

Как подключить фары и переключатели в электрической системе автофургона своими руками — EXPLORIST.life

Вы когда-нибудь жили в доме, в котором был свет, который нельзя было выключить и включить выключателем? Нет? Я тоже.Давайте продолжим эту серию. В этом сообщении в блоге вы узнаете, как установить 12-вольтовые фары и переключатели в ваш DIY Camper

.

СЕЙЧАС В НАЛИЧИИ: Руководство по параллельным цепям 12 В https://www.explorist.life/shop/solar-wiring-diagrams/12v-branch-circuits/

Небольшая заметка, прежде чем мы начнем. Это лишь одна из частей всеобъемлющей серии «Как установить электрическую систему для автофургона своими руками». Если вы только что наткнулись на эту статью, не заметив ее, вероятно, некоторые вещи мы уже рассмотрели.Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar

Кроме того, у нас есть интерактивные схемы подключения солнечных батарей, которые представляют собой полное решение от А до Я, чтобы научить вас, какие именно детали и куда идут, какого размера провода использовать, рекомендации по размеру предохранителей, размеры наконечников проводов и многое другое, чтобы помочь сэкономить время и разочарование. Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/

.

Как подключить фары для кемпинга 12 В к батарее

Хотя действительно возможно подключить фары непосредственно к положительной и отрицательной клеммам аккумуляторной батареи, установка полной электрической системы в самодельный кемпер потребует перемещения ответвленных цепей (фонарей, вентиляторов, USB-розеток и т. Д.) От аккумуляторный блок.Для этого я рекомендую использовать центр распределения питания, такой как WFCO WF-8950 (https://amzn.to/3kLk6gf). Вот как WFCO WF-8950 распределяет мощность:



Как подключить блок предохранителей 12 В к блоку батарей

На всех схемах подключения солнечных батарей EXPLORIST.life я интегрировал WFCO WF-8950 в каждую, чтобы обеспечить питание всех вспомогательных цепей 12 В. На следующей схеме показан путь, по которому панель распределения питания 12 В получает питание от аккумуляторной батареи.Питание 12 В поступает от блока аккумуляторов 12 В и распределяется через шины 12 В (распределитель Victron Lynx на этой схеме) к основным компонентам системы. От распределителя Lynx питание идет вверх по положительным и отрицательным проводам к стороне постоянного тока центра распределения питания, где имеется 15 различных цепей, готовых передавать мощность через положительный и отрицательный провод к каждой из отдельных ответвлений на 12 В (индикаторы, вентиляторы, розетки USB и т. д.).



Как подключить панель распределения питания 12 В (видео)

Это был очень краткий обзор того, как подключить распределительную панель.Если вам нужен более подробный обзор, вот полное учебное пособие и видео в блоге: https://www.explorist.life/how-to-wire-a-power-distribution-panel/



Как подключить лампу 12 В

Подключить лампу 12 В от аккумуляторной батареи 12 В через блок предохранителей на 12 В довольно просто. Все, что требуется, это:

  • Подключите положительный провод к положительной клемме с предохранителем на распределительном щитке.
  • Подключите отрицательный провод к клемме отрицательной шины в распределительном щите.
  • Подключите положительный провод к положительному проводу на фонаре с помощью гайки рычага.
  • Подсоедините отрицательный провод к отрицательному проводу на фонаре с помощью гайки рычага.


КАК ПОДКЛЮЧИТЬ НЕСКОЛЬКО СВЕТИЛЬНИКОВ 12 В ВМЕСТЕ

Предыдущая диаграмма может оказаться менее чем полезной, потому что большинство людей подключают не только один источник света. Как правило, желательно одновременное включение нескольких источников света. Следуя тем же шагам, что и раньше, но добавьте следующее:

  • Подсоедините положительный провод к гайке рычага, соединенной с положительным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с положительным проводом на 2-м фонаре.
  • Подсоедините отрицательный провод к гайке рычага, соединенной с отрицательным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с отрицательным проводом на 2-м фонаре.
  • Повторите этот процесс для всех источников света.


Как установить выключатели света 12 В

Теперь, когда вы знаете, как питание от блока предохранителей 12 В подается на светильник или несколько ламп, пришло время научиться подключать выключатель, чтобы вы могли включать и выключать свет по своему желанию.В этом разделе будут рассмотрены источники света, которые включаются и выключаются из одного места. Позже в этом посте мы рассмотрим двухсторонние переключатели света, которые могут управлять светом из разных мест.

12v spst схема выключателя света

Стандартный переключатель 12 В, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный» или обычно сокращенно «SPST». Это самый простой переключатель. Он просто находится в выключенном состоянии. Сзади три клеммы:

  • Средний терминал принимает питание от распределительного щита.
  • Верхний терминал будет передавать питание на свет, если переключатель включен.
  • Нижняя клемма — это отрицательная клемма. Это просто позволяет светодиоду на переключателе работать в зависимости от того, включен или выключен переключатель. Если вы не хотите, чтобы маленькая светодиодная лампа, встроенная в переключатель, работала, вы можете обойти отрицательную клемму на задней панели переключателя и не использовать ее.

ПРИМЕЧАНИЕ: На остальных показанных схемах отрицательная клемма переключателя НЕ будет подключена.Светодиодный индикатор на переключателе довольно яркий, и если эти переключатели расположены в том же месте, где вы спите, они очень раздражают.



Как работает выключатель света на 12 В?

Стандартный переключатель 12 В, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный» или обычно сокращенно «SPST». Переключатель просто «разрывает» или «соединяет» положительный провод в системе, позволяя току течь или нет, в зависимости от того, нажат переключатель или нет.Вот пример того, как переключатель работает в двух положениях для управления цепочкой из 3 ламп:

Обратите внимание, что на этой схеме отрицательная клемма переключателя НЕ подключена, что означает, что маленький светодиод на переключателе НЕ будет активен.



Как подключить несколько ламп 12 В к одному выключателю

Подключение нескольких ламп 12 В к переключателю 12 В так же просто, как подключение плюсов к плюсам и минусов к минусам и установка переключателя SPST между блоком предохранителей и цепочкой огней.Переключатель ДОЛЖЕН находиться между блоком предохранителей и фарами. Вот схема подключения 12-вольтовых ламп и переключателей, на которой показаны 12 ламп, управляемых одним переключателем:



Как подключить несколько «зон» источников света

Если вы хотите, чтобы в вашем кемпере было несколько «зон» света, вы можете просто «скопировать-вставить» схему сверху вниз в следующее место предохранителя в распределительной коробке. Это позволит вам иметь переключатели либо в одних и тех же местах, либо в двух отдельных местах для управления несколькими зонами.Однако помните, что здесь показан один переключатель, управляющий одной зоной освещения. Вот как это будет выглядеть:



Как подключить двухпозиционный переключатель 12 В

Назначение двухпозиционного переключателя состоит в том, чтобы вы могли иметь один переключатель у входа, а другой, скажем, у кровати, чтобы вы могли управлять одним и тем же набором светильников из двух разных мест.

ОЧЕНЬ ОЧЕНЬ важно, чтобы вы выбрали правильный переключатель. Вам нужен переключатель «Single Pole Double Throw — On / On» 12 В.Вот как работает этот переключатель:



Фары 12 В — Схема подключения двухпозиционного переключателя

На схеме ниже показано, как соединить двухпозиционные переключатели вместе и как подключить их к цепочке огней. Положительный провод от блока предохранителей 12 В подает питание на центральную клемму переключателя SPDT On-On. Клеммы «Нагрузка 1» и «Нагрузка 2» переключателя включения-выключения SPDT затем подключаются к клеммам «Нагрузка 1» и «Нагрузка 2» второго переключателя включения-выключения SPDT во 2-м месте.Оттуда центральный терминал подает питание на свет в зависимости от ориентации переключателей.

Фары 12 В — Перечень деталей 2-позиционного переключателя

Вот список деталей, показанных на диаграмме выше:

Вот как переключатель работает в разных положениях:

Надеюсь, теперь вы знаете, как подключить 12-вольтовые фары и переключатели к своему DIY Camper. Если у вас есть какие-либо вопросы, оставьте их в комментариях ниже и подпишитесь на будущие обновления.

Теперь, когда вы знаете, как подключить 12-вольтовый переключатель и все ваше освещение, пришло время урока о том, как выяснить, какой размер и тип провода использовать в электрической системе вашего дома на колесах.Проверьте это здесь: https://www.explorist.life/what-wire-to-use-for-diy-camper-solar-system/

Все, что вы здесь изучаете, используется в наших БЕСПЛАТНЫХ интерактивных схемах подключения солнечных батарей. Если вы еще этого не сделали, ознакомьтесь с ними, поскольку они представляют собой полное решение для электрической системы автофургона. Посмотрите их здесь: https://www.explorist.life/solarwiringdiagrams/

.

Помните, что это лишь часть полной обучающей серии по электрике автофургонов. Чтобы увидеть все отдельные руководства, щелкните здесь: https: // www.exploorist.life/diy-campervan-solar

Наконец, если вы нашли это руководство полезным, оно действительно означало бы для нас весь мир, если бы вы поделились им с кем-то, кто может им пользоваться, прикрепили его к pinterest для дальнейшего использования или поделились им с группой facebook, когда вопрос по этой теме. Нажмите на пузырь в правом нижнем углу, чтобы подписаться на уведомления о будущих обновлениях и, как всегда, оставляйте любые вопросы в комментариях ниже.

Общие сведения о переключателях аудиоразъемов и схемах

Аудиоразъемы

существуют уже несколько десятилетий и используются в самых разных приложениях.Несмотря на простоту своих основных функций, они могут использоваться в сложных системах. Чтобы лучше понять некоторые из их возможностей, мы углубимся в «внутренности» этих разъемов и посмотрим, что они могут предложить. Глядя на, казалось бы, простую таблицу данных по аудиоразъемам, вы часто найдете множество схем с различными переключателями и соединениями. В этом посте мы рассмотрим, как читать эти схемы, описать различные доступные типы переключателей и обсудить, как они реализованы в аудиоприложениях.

Что такое коммутатор?

По своему основному определению, относящемуся к электрическим соединителям, выключатель — это устройство для создания и разрыва соединения в электрической цепи. Аудиоразъемы доступны без переключателей, с простыми переключателями или со сложной системой переключения. Эти переключатели часто представлены на схеме разъема, доступного в таблице данных. Ниже приведены некоторые типовые схемы, показывающие некоторые из этих вариантов переключения.

Типовая схема аудиоразъема с различными вариантами переключения

Как читать схему аудиоразъема

Прежде чем мы перейдем к функции переключателя, сначала нам нужно понять, как читать схему аудиоразъема.Аудиоразъемы могут иметь от 2 до 6 и более проводов. В этом примере мы остановимся на стандартном стереоразъеме с 3-мя проводниками. Ниже представлена ​​схема штекера и базовая схема, включая типовые обозначения клемм. Этот конкретный пример не включает переключатели.

Базовый чертеж схемы звукового штекера и разъема

При чтении схемы представьте, что штекер вставляется слева направо для совмещения с соответствующими клеммами ответного разъема.

Пример сопряженного аудиоразъема и штекера

Теперь мы собираемся добавить переключатель в положение клеммы 2 (наконечник). Переключатель слева, показанный ниже, классифицируется как нормально замкнутый, поскольку в неподключенном состоянии клемма 10 находится в прямом контакте (замкнутом) с клеммой 2. Его обычно называют «концевым переключателем», поскольку переключатель расположен на «наконечнике» терминала. Теперь мы снова визуализируем вставку ответной заглушки слева направо. Когда наконечник соприкасается с выводом 2, он отталкивает эту пружину от вывода 10, делая контакт между этими выводами «разомкнутым».

Пример, показывающий открытый контакт между клеммами 2 и 10

Подобным образом несколько переключателей могут присутствовать на разных контактах. Ниже приведен пример 4-проводной вилки с 3 переключателями, расположенными на наконечнике, кольцевом 1 и кольцевом 2 выводах.

Схема 4-проводного аудиоразъема с 3 переключателями

Несмотря на то, что он выглядит более сложным, он по-прежнему имеет те же базовые функции, что и вариант с одним переключателем, за исключением наличия 2 дополнительных переключателей.

Все переключатели, которые мы рассмотрели до сих пор, были нормально замкнутыми.Некоторые другие функции переключения могут быть классифицированы как нормально разомкнутые, однополюсные, двойные (SPDT) и двухполюсные, двойные (DPDT). Многие из этих переключателей будут изолированы от аудиосигналов и могут использоваться для управления другими частями схемы.

Примеры дополнительных функций переключения

Нужны ли переключатели аудиоразъемов?

Приложение определяет, сколько и какого типа переключателей необходимо. Если вы просто подключаете наушники к MP3-плееру для прослушивания музыки, вам не обязательно понадобится аудиоразъем с переключателями.Однако, если вам нужно переключить звук между динамиками и наушниками, определить, когда вставлен штекер, использовать вставленный штекер для управления другими частями вашей схемы или использовать плату микширования звука, вы, вероятно, захотите использовать разъем с функцией переключения. Ниже приведены некоторые концептуальные примеры, которые можно применить к нескольким приложениям.

Переключение звука между колонками и наушниками

На первом рисунке вилка не вставлена, поэтому переключатели клемм 10 и 11 замкнуты, направляя звук в динамик.На втором рисунке вставлен штекер, который размыкает контакты 10 и 11, таким образом направляя звук на наушники.

Пример переключения звука между динамиками и наушниками

Определить, когда вставлен штекер

Аналогичным образом, эта установка задействует функцию обнаружения, когда контакт клеммы 10 размыкается путем вставки вилки.

Пример опции обнаружения при вставке вилки

Управление другими частями цепи независимо от аудиосигналов

В этом примере клеммы 4 ~ 6 электрически независимы от аудиосигналов 1 ~ 3.В нем используется переключатель SPDT, в котором клеммы 4 и 5 подключаются в неподключенном состоянии, а затем клеммы 5 и 6 подключаются в закрытом состоянии. Это можно использовать для переключения между функциями цепи «A» или «B» при вставленном штекере.

Пример переключателя SPDT, управляющего другими частями схемы независимо от аудиосигналов

Понимая, как использовать различные конфигурации переключателей в аудиоразъеме и их функции, вы можете использовать эти устройства межсоединения в широком спектре приложений для выполнения задач разной сложности.

Дополнительные ресурсы


У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу [email protected]

% PDF-1.6 % 937 0 объект > эндобдж xref 937 263 0000000016 00000 н. 0000006582 00000 н. 0000006720 00000 н. 0000006839 00000 н. 0000006883 00000 н. 0000008884 00000 н. 0000009554 00000 п. 0000010225 00000 п. 0000010640 00000 п. 0000011050 00000 п. 0000011101 00000 п. 0000011151 00000 п. 0000011201 00000 п. 0000011251 00000 п. 0000011302 00000 п. 0000011351 00000 п. 0000011400 00000 п. 0000011646 00000 п. 0000011885 00000 п. 0000012176 00000 п. 0000012602 00000 п. 0000012705 00000 п. 0000012812 00000 п. 0000053138 00000 п. 0000084996 00000 н. 0000108940 00000 н. 0000135321 00000 н. 0000163139 00000 н. 0000200195 00000 н. 0000238314 00000 н. 0000277899 00000 н. 0000295251 00000 н. 0000313190 00000 н. 0000315060 00000 н. 0000319920 00000 н. 0000320098 00000 н. 0000320165 00000 н. 0000320346 00000 н. 0000320519 00000 н. 0000320700 00000 н. 0000320763 00000 н. 0000320941 00000 н. 0000321122 00000 н. 0000321299 00000 н. 0000321475 00000 н. 0000321652 00000 н. 0000321824 00000 н. 0000322010 00000 н. 0000322193 00000 н. 0000322378 00000 н. 0000324037 00000 н. 0000325577 00000 н. 0000327507 00000 н. 0000329251 00000 н. 0000331114 00000 н. 0000332760 00000 н. 0000334472 00000 н. 0000336152 00000 н. 0000336352 00000 п. 0000337103 00000 п. 0000337367 00000 н. 0000337568 00000 н. 0000337759 00000 н. 0000338046 00000 н. 0000338227 00000 н. 0000338410 00000 н. 0000338599 00000 н. 0000338781 00000 п. 0000338970 00000 н. 0000353030 00000 н. 0000355423 00000 н. 0000358335 00000 н. 0000360659 00000 н. 0000363698 00000 н. 0000366112 00000 н. 0000368209 00000 н. 0000368418 00000 н. 0000368922 00000 н. 0000369129 00000 н. 0000369313 00000 п. 0000369496 00000 н. 0000369691 00000 п. 0000369874 00000 н. 0000370055 00000 н. 0000370127 00000 н. 0000370314 00000 н. 0000370402 00000 п. 0000370591 00000 п. 0000370781 00000 н. 0000370959 00000 н. 0000371078 00000 н. 0000371305 00000 н. 0000371487 00000 н. 0000371725 00000 н. 0000371816 00000 н. 0000371927 00000 н. 0000372193 00000 н. 0000372284 00000 н. 0000372395 00000 н. 0000372664 00000 н. 0000372755 00000 н. 0000372866 00000 н. 0000373154 00000 н. 0000373245 00000 н. 0000373356 00000 н. 0000373594 00000 н. 0000373685 00000 н. 0000373796 00000 н. 0000374086 00000 н. 0000374177 00000 н. 0000374288 00000 н. 0000374500 00000 н. 0000374591 00000 н. 0000374702 00000 н. 0000374914 00000 н. 0000375005 00000 н. 0000375116 00000 н. 0000375405 00000 н. 0000375496 00000 н. 0000375607 00000 н. 0000375822 00000 н. 0000375913 00000 н. 0000376024 00000 н. 0000376312 00000 н. 0000376403 00000 н. 0000376514 00000 н. 0000376805 00000 н. 0000376896 00000 н. 0000377007 00000 н. 0000377297 00000 н. 0000377388 00000 п. 0000377499 00000 н. 0000377787 00000 н. 0000377878 00000 н. 0000377989 00000 н. 0000378230 00000 н. 0000378321 00000 н. 0000378432 00000 н. 0000378662 00000 н. 0000378753 00000 н. 0000378864 00000 н. 0000379103 00000 п. 0000379194 00000 н. 0000379305 00000 н. 0000379402 00000 н. 0000379493 00000 п. 0000379604 00000 н. 0000379688 00000 н. 0000379784 00000 н. 0000379896 00000 н. 0000380007 00000 н. 0000380247 00000 н. 0000380338 00000 н. 0000380449 00000 н. 0000380691 00000 п. 0000380782 00000 н. 0000380893 00000 н. 0000381134 00000 н. 0000381225 00000 н. 0000381336 00000 н. 0000381567 00000 н. 0000381658 00000 н. 0000381769 00000 н. 0000381984 00000 н. 0000382075 00000 н. 0000382186 00000 н. 0000382453 00000 н. 0000382544 00000 н. 0000382655 00000 н. 0000382926 00000 н. 0000383017 00000 н. 0000383128 00000 н. 0000383396 00000 н. 0000383487 00000 н. 0000383598 00000 н. 0000383865 00000 н. 0000383956 00000 н. 0000384067 00000 н. 0000384338 00000 н. 0000384429 00000 н. 0000384540 00000 н. 0000384807 00000 н. 0000384898 00000 н. 0000385009 00000 н. 0000385276 00000 н. 0000385367 00000 н. 0000385478 00000 п. 0000385751 00000 п. 0000385842 00000 н. 0000385953 00000 п. 0000386222 00000 п. 0000386313 00000 н. 0000386424 00000 н. 0000386654 00000 н. 0000386745 00000 н. 0000386856 00000 н. 0000387085 00000 п. 0000387176 00000 н. 0000387287 00000 н. 0000387496 00000 н. 0000387587 00000 н. 0000387698 00000 п. 0000387800 00000 н. 0000387891 00000 н. 0000388002 00000 н. 0000388088 00000 н. 0000388189 00000 п. 0000388301 00000 н. 0000388412 00000 н. 0000388616 00000 н. 0000388707 00000 н. 0000388818 00000 н. 0000389022 00000 н. 0000389113 00000 п. 0000389224 00000 н. 0000389474 00000 н. 0000389565 00000 н. 0000389676 00000 н. 0000389927 00000 н. 00003 00000 н. 00003

00000 н. 00003

00000 н. 00003

00000 н. 0000453075 00000 п. 0000453116 00000 п. 0000453662 00000 н. 0000453794 00000 н. 0000503036 00000 н. 0000503077 00000 н. 0000503614 00000 н. 0000503775 00000 н. 0000504312 00000 н. 0000504474 00000 н. 0000505012 00000 н. 0000505175 00000 н. 0000505721 00000 н. 0000505854 00000 н. 0000550639 00000 н. 0000550680 00000 н. 0000551225 00000 н. 0000551356 00000 н. 0000551883 00000 н. 0000551993 00000 н. 0000601237 00000 н. 0000601278 00000 н. 0000601807 00000 н. 0000601918 00000 н. 0000627813 00000 н. 0000627854 00000 н. 0000628387 00000 н. 0000628503 00000 н. 0000689652 00000 н. 0000689693 00000 н. 00006

00000 н. 00006 00000 н. 0000739024 00000 н. 0000739065 00000 н. 0000739598 00000 н. 0000739713 00000 н. 0000788455 00000 н. 0000788496 00000 н. 0000833232 00000 н. 0000005674 00000 н. трейлер ] >> startxref 0 %% EOF 1199 0 объект > поток ) ȉcЛD8gTYNJ’RZXr ‰ A / L

Как установить солнечную электрическую систему Campervan

Когда мы впервые начали думать о нашей электрической системе vanlife и покупать наши компоненты, у нас было много вопросов.Мы проводили исследования в Интернете, читали другие блоги и сообщения на форумах о фургонах, а также смотрели видео на Youtube. Некоторые из них были очень полезны, но многие оставили нам еще больше вопросов.

Мы много узнали о схемах и электрических системах, но мы также были поражены всеми новыми знаниями, которые приходили к нам со всех сторон. Электрооборудование — жизненно важная часть любого фургона, и мы хотели сделать это правильно.

Нам очень хотелось найти ресурс, который говорит нам: «Купите это». Подключите вот так.Вот диаграмма.

Этот пост — попытка сделать такой ресурс.

В этом посте мы подробно рассмотрим, что мы купили, как именно мы все подключили, и у нас даже есть изображения и схемы (ура)!

Для тех из вас, кто заинтересован в дальнейшем чтении, мы также включаем ссылки на сообщения в блогах и другие ресурсы, которые помогли нам на этом пути.

Мы хотим, чтобы этот пост был максимально точным и полезным, поэтому, если мы ошибаемся или вы хотите, чтобы мы что-то прояснили, дайте нам знать в комментариях!

Обязательный отказ от ответственности: В этом сообщении описывается, что мы сделали с нашей собственной системой на основе нашего собственного исследования, и мы надеемся, что вы найдете его полезным.При этом мы НЕ ЭЛЕКТРИКИ. Работа с электричеством в любом виде может быть опасной. Перед выполнением любых электромонтажных работ рекомендуется прочитать руководства для всех ваших компонентов и проконсультироваться с лицензированным электриком.

Считаете ли вы наш сайт полезным?

Мега список всего, что мы использовали в нашей электрической установке

Все наши компоненты выложены. Контроллер заряда Renogy выглядит немного иначе, чем текущая модель, но функции и установка такие же.

Основные компоненты

Выбор обновления

Батарея Battle Born 100Ah LiFePO4 12V Литий-железо-фосфатные (LiFePO4) батареи

— лучший выбор для современных автофургонов. Они служат намного дольше, заряжаются быстрее и могут быть полностью разряжены без повреждений. Батареи Battle Born производятся в США и разработаны специально для мобильных и автономных жилых домов.

Наш рекомендуемый аккумулятор №1.

Купить на Amazon Учить больше

Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.

Освещение, диммеры и розетки

Электропроводка и разъемы

Предохранители и выключатели

Если вы покупаете комплект солнечных батарей премиум-класса от Renogy, он должен поставляться с двумя предохранителями / держателями ANL 30A / 40A, а также встроенным предохранителем / держателем MC4. Вам все равно могут потребоваться дополнительные предохранители ANL для компонентов, для которых требуется предохранитель большего размера, например для инвертора или изолятора батареи.

Основные инструменты

Как заряжать аккумуляторы во время вождения

Есть еще один компонент, который, как мы обнаружили, жизненно необходимо иметь в дороге: интеллектуальный изолятор батареи .

У нас есть интеллектуальный изолятор Keyline Chargers на 140 А в нашем фургоне, и он отлично зарекомендовал себя.

Примечание: Если у вас более новый автомобиль или вы пытаетесь зарядить аккумуляторную батарею LiFePO4, вам понадобится зарядное устройство DC-DC , подобное этому от Renogy ( обязательно используйте код купона GnomadHome at скидка 10% на покупку ).

Интеллектуальный изолятор аккумуляторной батареи позволяет заряжать вспомогательные аккумуляторные батареи от генератора автомобиля во время движения.Это отличное дополнение к солнечным батареям, особенно если вы проводите время в пасмурной или сильно засаженной деревьями среде, где на вас не так много солнца.

Бюджетная записка

Если у вас есть всего несколько сотен долларов, которые можно потратить на электрическую систему, мы рекомендуем начать с хорошей батареи, интеллектуального изолятора и инвертора. Вы всегда можете добавить солнечную батарею позже.

Прочтите этот подробный пост для получения дополнительной информации об изоляторах аккумуляторных батарей, о том, какие типы батарей и как их установить.

Для чего нужны все эти штуки?

Это довольно насыщенный список. Но не волнуйтесь, на самом деле все не так уж и сложно. Давайте разберемся с этим с высоты птичьего полета.

Солнце
Все начинается с солнца. Солнце не только дает нам жизнь, но и постоянно передает нам энергию здесь, на Земле. Используя науку, мы можем преобразовать эту энергию в электричество для питания нашей жизни!

Панели солнечных батарей
Панели солнечных батарей поглощают солнечный свет, преобразуют его в электричество и отправляют на контроллер заряда.

Контроллер заряда
Контроллер заряда регулирует поток электричества от солнечных панелей и использует его для зарядки ваших батарей.

Батареи
Батареи, которые мы используем, накапливают электроэнергию при 12 В постоянного тока (постоянный ток), которая может питать ваши огни, вытяжной вентилятор, холодильник, розетки USB / прикуривателя и все остальное, что работает от постоянного тока. В нашей системе электричество подается от батарей обратно к контроллеру заряда, который затем распределяет его наружу.

Инвертор
Если вы хотите запитать что-то вроде компьютера или другой сложной электроники, для которой требуется трехконтактная настенная розетка, вам также понадобится инвертор, который преобразует 12 В постоянного тока в 110 В переменного тока (переменный ток). ). Это связано напрямую с аккумулятором.

Это в основном то, что происходит в 12-вольтовой солнечной электрической системе фургона. Все остальное просто соединяет точки.

Сколько вам нужно электричества?

Хорошая идея — подумать о том, сколько электроэнергии вы будете использовать, когда решите, сколько солнечных панелей вам нужно и какого размера должны быть ваши батареи.Это может быть немного сложно, особенно потому, что вы многого не знаете о том, как вы его использовали, если никогда раньше не жили в фургоне.

Но, если вы хотите быть уверенным, что у вас достаточно электроэнергии для ежедневного использования, и при этом не платить больше, чем вам нужно, то лучше всего выполнить определение размера вашей системы.

Как определить размер вашей системы за 3 простых шага

Шаг 1. Рассчитайте количество электроэнергии, которое вы планируете использовать в в ватт-часах (Втч).

Звучит немного пугающе, но на самом деле это довольно просто.

Во-первых, перечислите все устройства / устройства / компоненты, которые вы планируете использовать, а также количество ватт, потребляемых каждым из них (эта информация должна быть легко доступна в руководстве по эксплуатации компонента или в Интернете).

Затем подсчитайте, сколько часов вы планируете использовать каждый компонент. Умножьте ватт на часы, и вы получите ватт-часы!

Вт x Часы = Втч

Итак, если ваши фонари потребляют 5 Вт и вы включаете их на 5 часов каждый день, их энергопотребление составляет 25 Втч в день (5 Вт x 5 часов = 25 Втч).

Шаг 2. Определите необходимую емкость аккумулятора.

Для этого примера представим, что все ваши электрические компоненты используют 1200 Втч каждый день.

Емкость батареи измеряется в ампер-часах (ач), поэтому, чтобы определить, какой емкости должна быть ваша батарея, преобразуйте 1200 Втч потребляемой мощности в ач, разделив на напряжение системы (12В).

1200 Втч / 12В = 100ач.

Исходя из этого расчета, вам потребуется 100 Ач батареи. Но это также зависит от типа аккумулятора .

Видите ли, большинство типов аккумуляторов не должно разряжаться ниже 50% (это касается обычных свинцово-кислотных, AGM-аккумуляторов и гелевых аккумуляторов). Если эти батареи ниже примерно 50%, вы рискуете сократить срок их службы и / или повредить их. Таким образом, на самом деле полезная емкость этих типов батарей составляет примерно половину (т.е. 100 Ач батареи = 50 Ач полезной емкости).

Исключение составляют батареи LiFePO4 (литий-фосфат железа). Эти батареи дороже обычных, но вы можете разрядить их на 100% (они также легче, безопаснее и служат дольше, чем обычные батареи).

Итак, какая емкость аккумулятора вам нужна для 100ач использования в день?

  • Обычные батареи (FLA, AGM или Gel): Емкость батареи 200 Ач покрывает 100 Ач использования, так как вы никогда не захотите разряжать эти батареи ниже 50%.
  • Батареи LiFePO4 (литий-фосфат железа): Емкость батареи 100 Ач покрывает 100 Ач использования, так как эти батареи могут быть разряжены на 100%.

Конечно, эти цифры предполагают, что вы имеете дело с идеальными условиями зарядки и никогда не превышаете 100 Ач.Реальность всегда немного отличается, поэтому, если у вас есть бюджет, неплохо было бы добавить немного подушки.

Шаг 3. Подсчитайте, сколько солнечных панелей вам нужно для полной зарядки батарей каждый день.

Солнечные панели измеряются в ваттах, поэтому мы снова будем использовать наши 1200 Вт потребляемой мощности. Разделим это на среднее количество полного солнечного света в день (скажем, 5 часов), чтобы получить необходимое нам количество солнечных панелей.

1200 Втч / 5 часов = 240 Вт. Итак, 240 Вт солнечных панелей теоретически должны полностью заряжать ваши батареи каждый день и соответствовать вашему энергопотреблению.

За исключением того, что так никогда не работает. Есть тень и облака, и меньше солнца зимой, и дни, когда вы потребляете больше энергии, чем другие. Что-то вроде трех 100-ваттных панелей было бы намного безопаснее.

Расчет бюджетной системы

Подобрать правильную конфигурацию вашей системы может быть непросто, особенно если вы никогда раньше не жили в фургоне. Вы просто многого не будете знать о своем реальном использовании, и многое не сможете предвидеть, прежде чем отправиться в путь.

Другой способ — использовать бюджетный подход к вашей электрической системе и добавлять мощность по мере необходимости.

Если у вас ограниченный бюджет, вам не понадобится огромная и дорогая солнечная установка. Но если вы можете себе это позволить, наличие большой системы облегчит вашу жизнь и приведет к меньшим компромиссам в использовании электроэнергии.

Вот основные компоненты, которые мы рекомендуем для разных уровней бюджета:

Бюджет Barebones

Если у вас ограниченный бюджет, начните с хорошего инвертора, батареи и изолятора батареи, чтобы удовлетворить самые простые электрические потребности (зарядка телефонов / компьютеров, некоторые источники света).При необходимости вы всегда можете добавить солнечные батареи позже.

Среднечастотный бюджет

Эта среднечастотная установка поможет вам начать работу с правильного пути, с большей емкостью батареи и 200-ваттной солнечной батареей. Эта установка полностью расширяема, поэтому вы можете добавить больше панелей позже, если вам нужно.

Более высокий бюджет

Если ваш бюджет позволяет, система такого размера должна покрыть большинство потребностей в электроэнергии (если вы не пытаетесь использовать переменный ток или электрический обогреватель). Емкость аккумулятора более 300 Ач, зарядное устройство DC-DC, инвертор 2000 Вт и 400 Вт солнечной энергии означают, что вам никогда не придется беспокоиться о подключении к сети!

Максимальный бюджет

Лучшие в линейке (и более производительные) LiFePO4 аккумуляторы добавляют здесь серьезное обновление, а инверторное зарядное устройство мощностью 2000 Вт позволяет подключать их по мере необходимости (что может пригодиться в крайнем случае).

Выбор солнечных батарей и батарей

Теперь, когда вы знаете, какой размер системы вам нужен, пора выбрать фактические компоненты.

Что мы прошли с

Мы решили использовать 400-ваттный солнечный комплект Renogy с контроллером заряда MPPT на 40 А и соединили его с двумя батареями VMAX 155 Ач (на 310 Ач общей емкости).

[fl_builder_insert_layout id = ”3006013 ″]

Поскольку мы не знали достаточно о том, какие потребности в электричестве нам потребуются, нам было сложно рассчитать точный размер нашей системы.Из просмотра видео на Youtube и чтения блогов казалось, что многие вандвеллеры едва обходятся стороной с двумя 100-ваттными солнечными панелями, поэтому мы решили использовать самую большую систему, которую мы могли себе позволить.

Нам удалось установить только три панели на крыше нашего фургона, но четвертую мы припрятали под кроватью.

Мы сделали складную раму из ПВХ для этой «дополнительной» панели, чтобы мы могли подпереть ее и подключить при необходимости. Это позволяет нам парковаться в тени в очень жаркие дни, продолжая заряжать батареи от солнца.

Наша система слишком велика? Мы так не думаем.

Наличие такого количества солнечной энергии позволяет нам быть на 100% отключенными от сети, и нам редко приходится слишком сильно беспокоиться о нашем энергопотреблении. Мы встречали в дороге людей с небольшими системами, которые регулярно беспокоились о том, чтобы у них было достаточно сока для работы холодильника.

И даже с такой большой системой в некоторых сценариях у нас заканчивается запас энергии. Если мы находимся в пасмурном климате или в сильно засаженных деревьями районах (или и там, и там) более пяти дней или около того, и если мы остаемся в одном месте и мало водим, то наши батареи начинают разряжаться до 12.Диапазон 0V-12,2V по утрам. Но из-за размера нашей системы мы можем дольше оставаться в одном месте, при любой погоде и окружающей среде, и при этом делать все, что нам нужно.

Можете ли вы обойтись меньшими затратами? Абсолютно.

Если у вас мало средств, 200-ваттный комплект Renogy в сочетании с интеллектуальным изолятором батареи — отличное место для начала. Вы всегда можете добавить больше панелей позже.

Что бы вы ни выбрали, мы рекомендуем приобрести контроллер заряда MPPT вместо контроллера PWM.Контроллеры MPPT могут повысить эффективность ваших солнечных панелей. Предполагается, что они на 25-30% эффективнее ШИМ-контроллеров. Контроллеры MPPT стоят дороже, но они позволят вам значительно расширить вашу систему.

Базовая схема: что нужно знать

Слишком глубокое погружение в базовую электронику выходит за рамки этой статьи, но это определенно помогает визуализировать, как выглядит простая схема при проектировании вашей системы.

Вот схема основной цепи постоянного тока:

Замыкание переключателя замыкает цепь и позволяет электричеству течь между батареей и лампами.Здесь используется одна общая аналогия с водопроводной трубой. Если в трубе есть разрыв, вода не сможет течь.

Предохранитель — намеренно слабое место в цепи. Это для безопасности. Если через цепь протекает слишком большой ток, предохранитель «перегорает» и разрывает цепь.

«Заземление» в электросистеме фургона Life — это соединение с шасси автомобиля. Это тоже для безопасности. В нашей установке мы заземлили аккумулятор и инвертор.

Разработка нашей системы (с потрясающей схемой подключения!)

При разработке нашей системы мы в значительной степени опирались на электрические схемы, которые мы нашли в Интернете, особенно на ту, что в этом посте Ван Дога Путешественника (в его электронной книге есть еще более подробные схемы).

Но все диаграммы, которые мы нашли, дали нам много частичной информации или только наполовину применительно к нашей системе, и привели к некоторой путанице с нашей стороны.

После всех наших исследований мы не смогли найти всеобъемлющую диаграмму, которая точно показывала бы, как все в нашей системе сочетается друг с другом. Итак, мы сделали один.

Мы настоятельно рекомендуем изобразить вашу систему, чтобы вы точно знали, как все должно подключаться. Простое рисование действительно помогает вам обдумать это и прямо в голове.

Убедитесь, что у вас есть провода и предохранители подходящего размера

Это может немного сбить с толку, если вы новичок в электромонтажных работах. Но важно сделать все правильно, если вы не хотите решать какие-либо проблемы с электричеством или безопасностью в будущем.

Ниже мы подробно расскажем, как рассчитать нужные сечения проводов, и дадим несколько советов по выбору правильных предохранителей для ваших цепей.

Выбор правильного сечения провода

Выбор правильного сечения проводов — важный шаг при любом электрическом монтаже.Если ваши провода слишком тонкие, это может быть серьезной угрозой безопасности. Если ваши провода слишком толстые, вы потратите больше, чем нужно, и с проводкой будет труднее работать.

Примечание: В США размер провода измеряется в американских калибрах проводов (или AWG). Калибры AWG могут отличаться от калибра проводов, используемых в других странах. Поскольку мы находимся в США, для нашей электрической установки мы использовали провода сечением AWG.

Размер провода, который вы выбираете, должен быть основан на величине тока, проходящего через провод и длине участка провода.Вы хотите использовать провод достаточно толстого размера, чтобы безопасно пропускать электрический ток, не испытывая слишком большого падения напряжения.

Как определить максимальный ток, который будет проходить через ваши провода?

Максимальный ток ваших осветительных приборов, приборов и другой электроники должен указываться в технических характеристиках.

Для приборов постоянного тока это должно быть указано в амперах (максимальная сила тока). Если в характеристиках вашего компонента указано это в ваттах, разделите это число на напряжение системы (так разделите на 12 для системы 12 В постоянного тока).

Как определить длину участка провода?

Во-первых, вам нужно измерить расстояние, на которое будет проходить проводка. Затем удвойте.

Что ?! Удвоить это ?! Ага. При расчете размеров провода для систем постоянного тока длина провода соответствует общей длине как положительного, так и отрицательного провода.

Итак, если вы подключаете розетку на расстоянии 5 футов от блока предохранителей, длина вашего провода фактически составляет 10 футов — 5 для положительного провода и еще 5 для отрицательного провода, чтобы замкнуть цепь.

Хорошо, теперь, когда я знаю свой максимальный ток и длину провода, как мне определить, какой размер провода мне нужен? На веб-сайте

Blue Sea Systems есть замечательный калькулятор «Мастер цепей», который может помочь вам определить правильный размер провода для того, что вам нужно.

Просто введите напряжение системы, максимальный ток и общую длину провода. Калькулятор выдаст вам рекомендуемый сечение провода:

Blue Sea Systems Circuit Wizard калькулятор размеров проводов

Мы также нашли полезный калькулятор размеров автомобильных проводов от Wire Barn, который показывает вам более подробную информацию о том, какие датчики будут или не будут работать, а также другую информацию, такую ​​как падение напряжения для каждого из них.

Вот пример выбора правильного размера провода при использовании светодиодных ламп Acegoo 12 В

У нас есть электрическая система на 12 В, поэтому мы будем использовать ее в качестве напряжения нашей системы.

Напряжение системы = 12В

Согласно техническим характеристикам наших встраиваемых светодиодных фонарей Acegoo 12 В, их максимальный ток составляет 3 Вт на лампу. Чтобы преобразовать это значение в силу тока, мы разделим его на объем системы (3 Вт / 12 В = 0,25 А).

Каждый светильник отдельно подключается к переключателю, поэтому нам нужен провод, который может обрабатывать 0.25А тока.

Макс.ток = 0,25 А

Мы планировали установить каждый фонарь на расстоянии не более 6-10 футов от выключателя (мы предполагаем, что 10 футов будут безопасными). Чтобы получить общую длину провода, умножим 10 футов на 2, чтобы учесть как положительный, так и отрицательный провод.

Длина провода = 20 футов

Если вставить все эти числа в программу Circuit Wizard, то рекомендуемая толщина провода составляет 22 AWG. (В итоге мы использовали 18 AWG для большей безопасности).

Но это еще не все. Нам также нужно подключить диммер к блоку предохранителей. Поскольку у нас есть светодиодные фонари, подключенные к одному диммеру, нам нужно умножить световой ток на 6, чтобы получить максимальный ток:

Макс.ток = 1,5 А

Расстояние между диммером и блоком предохранителей составляет около 4 футов. Удвойте это, чтобы получить общую длину провода:

Длина провода = 8 футов

Вставив эти числа в Мастер цепей, мы получим рекомендуемый калибр провода 18 AWG. (Мы закончили использовать здесь 14 AWG, опять же, чтобы быть в безопасности, и поэтому мы могли использовать ту же проводку для наших диммерных переключателей и розеток).

Вам нужно выполнить тот же расчет, чтобы получить правильные размеры проводов для всех ваших компонентов. В общем, проводка для таких вещей, как освещение, розетки, вентилятор, холодильник и другие компоненты постоянного тока, вероятно, будет между 12 AWG и 18 AWG.

Вам понадобится более толстая проводка для батарей, инвертора и заземляющих кабелей. Опять же, вам нужно рассчитать это самостоятельно, основываясь на максимальном токе, длине и рекомендациях производителя.Мы использовали в основном аккумуляторный кабель 4 AWG для аккумуляторов и более толстый кабель 2 AWG для подключения инвертора и заземления.

Выбор предохранителя правильного размера

Выбор предохранителей правильного размера для ваших цепей очень важен для безопасности. Предохранитель — это намеренно слабое место в цепи. Если ток в цепи когда-либо станет опасно высоким, предохранитель «перегорит», разорвав цепь и избавив вас от некоторых серьезных электрических проблем.

Для ваших электрических нагрузок (свет, розетки, вентилятор, холодильник и т. Д.), мы рекомендуем подключить все провода к автомобильному блоку предохранителей и подобрать набор предохранителей.

Как правило, выбирайте предохранители, которые на больше максимального тока нагрузки вашей цепи, но на меньше силы тока вашей проводки.

Возвращаясь к нашему примеру со светодиодной лампой — общий максимальный ток нашей световой цепи составляет 1,5 А. Итак, мы переплавили эту цепь предохранителем на 2А . Это выше максимального тока наших фонарей, но намного ниже номинальной силы тока проводки 14 AWG, которую мы использовали.

Для более крупных предметов, таких как батареи и инвертор, вам понадобится предохранитель другого типа. Мы использовали держатели предохранителей ANL с соответствующими предохранителями для наших батарей и инвертора, а также встроенный патрон предохранителя MC4 для предохранения наших солнечных панелей.

Обязательно сверьтесь с руководствами для контроллера заряда солнечной батареи, инвертора и батарей на предмет рекомендуемых производителем размеров предохранителей.

Примечание. В комплекты премиум-класса Renogy для солнечных батарей входят предохранители / держатели ANL, а также встроенный держатель предохранителей MC4.Тогда вам просто понадобятся предохранители ANL большего размера для вашего инвертора. И, если вы используете код купона GnomadHome при оформлении заказа, вы получите 10% скидку на покупку !

Для резки и обжима проволоки

Как все эти провода соединяются друг с другом и с вашими компонентами? С обжимными разъемами!

Мы использовали три типа обжимных соединителей для более тонкой проводки (22–10 AWG) в нашей конструкции фургона: кольцевые клеммы, быстроразъемные соединения с внутренней резьбой 1/4 дюйма и соединители для стыкового сращивания.

Возьмите в руки универсальный инструмент для электрика, и вы сможете обжимать провода в кратчайшие сроки. Если вы хотите стать немного более серьезным, вы можете выбрать инструмент для обжима с храповым механизмом для серьезных обжимов, которые, как вы знаете, сильны.

Подробнее: Ознакомьтесь с этой статьей, чтобы ознакомиться с руководством по обжиму проводов.

Обжим кабеля аккумулятора

Обжим клемм на кабеле аккумулятора (8 AWG и толще) немного сложнее и требует специальных обжимных инструментов.

Самый простой тип обжима кабеля аккумулятора — это обжимной инструмент в виде молотка (мы использовали один из них для нашей сборки). Этот тип обжима недорогой, портативный и довольно простой в использовании, но его также легче обжать неправильно. Существуют также механические обжимные инструменты и гидравлические обжимные инструменты. Гидравлические обжимные инструменты должны дать вам наилучшие результаты, но они также громоздки и дороги, а это означает, что это может не иметь смысла, если вы используете его только для одной сборки.

Если вы не хотите возиться с обжимом собственного кабеля аккумулятора, вы можете купить готовые кабели аккумулятора различных размеров с уже прикрепленными кольцевыми клеммами.Обратной стороной является то, что вы потеряете некоторую гибкость в размещении электрических компонентов, и стоимость может быстро возрасти. Еще один вариант — заказать кабели нестандартной длины.

Соединяя точки: Пошаговая установка нашей электрической системы

Вот часть, в которой мы рассмотрим, как мы устанавливали все части нашей электрической системы. Между отрезанием и обжимом проводов, компоновкой и упорядочиванием компонентов, ошибками и выяснением ситуации по ходу весь этот процесс занял у нас несколько дней.

Монтаж и подключение солнечных батарей

Важно: НЕ ПОДКЛЮЧАЙТЕ солнечные панели к контроллеру заряда, пока не будут подключены батареи.

Первое, что мы сделали, это установили наши солнечные панели на крышу нашего фургона и соединили их параллельно, используя соединитель для разветвления Y-образной проводки Signstek.

При параллельном подключении все положительные провода соединяются вместе, а все отрицательные провода соединяются.

Мы решили подключить наши панели параллельно по нескольким причинам:

  • Parallel позволяет нам соединить три панели на нашей крыше и подключить нашу четвертую панель, когда мы захотим.
  • Если панели соединены последовательно, если на одну из панелей попадет тень, это повлияет на электрическую мощность всей системы. Если панели соединены параллельно, оттенок будет влиять только на эту панель.

Параллельное и последовательное подключение имеют свои преимущества и недостатки. У Renogy есть отличное руководство по различиям.

После того, как мы установили наши панели, мы пропустили провода внутри фургона и пропустили их через какой-то кабелепровод к тому месту, где мы планировали разместить все наши электрические компоненты.

Установите контроллер заряда

Затем мы прикрепили наш контроллер заряда к стене внутри нашего фургона. Renogy рекомендует оставлять вокруг несколько дюймов свободного пространства для вентиляции.

Соедините батареи параллельно

Если у вас более одной аккумуляторной батареи на 12 В, их параллельная проводка — лучший вариант для автомобильной системы. Для этого соедините положительные клеммы вместе, а затем подключите отрицательные клеммы. Мы использовали аккумуляторный кабель 4-го калибра для этого .

Заземлите батареи к шасси

Затем мы заземлили наши батареи на шасси автомобиля. Мы использовали провод 2-го калибра для заземления . Мы прикрутили кольцевой зажим непосредственно к раме автомобиля с помощью саморезов диаметром 1 ”и стопорных шайб, устойчивых к сотрясениям. Связь как скала.

Как правильно подключить батареи


Когда вы подключаете все к батареям, убедитесь, что вы делаете это на противоположных сторонах батарейного блока.Что именно это значит?

Присоедините все положительные провода к положительной клемме одной батареи, а все отрицательные провода — к отрицательной клемме другой батареи. Это позволит вашим батареям заряжаться и разряжаться с одинаковой скоростью и поможет сохранить их здоровье.

Ознакомьтесь с этой страницей, чтобы увидеть полезные схемы, показывающие, как соединить вместе батарейные блоки разного размера как параллельно, так и последовательно.

Провод контроллера заряда к аккумуляторам

Для этого шага мы использовали оставшийся провод 8 AWG, который поставлялся с комплектом Renogy, при необходимости обжимая кольцевые клеммы.Сначала мы проложили провод 8 AWG от положительной клеммы аккумулятора на контроллере заряда к одной стороне переключателя включения / выключения для тяжелых условий эксплуатации. Это позволит нам отключить соединение с батареей, если нам когда-нибудь понадобится.

Примечание: НЕ отсоединяйте аккумулятор, пока солнечные панели подключены к контроллеру заряда. Каждый раз, когда нам нужно отключить питание для работы системы, мы всегда сначала отключаем наши солнечные панели. Фактически, было бы неплохо установить второй выключатель для солнечных батарей.

Затем мы проложили еще один провод 8 AWG с другой стороны переключателя и подключили его к одной стороне встроенного держателя предохранителя. Предохранитель должен соответствовать номинальному току контроллера заряда (например, предохранитель на 20 А для контроллера заряда на 20 А. Мы использовали предохранитель на 30 А). Затем мы протянули провод 8 AWG от другой стороны держателя предохранителя к положительной клемме на нашей батарее.

Теперь, когда у нас был подключен положительный полюс, мы протянули провод от отрицательного полюса батареи и подключили его к отрицательной клемме батареи на контроллере заряда.

Как только мы сделали подключение, контроллер заряда включился. Захватывающий!

Обязательно используйте предохранители для солнечных батарей

Renogy рекомендует установить предохранитель между солнечными панелями и контроллером заряда. Самый простой способ сделать это — использовать встроенный предохранитель / держатель Renogy MC4, но любой тип встроенного предохранителя на 40 А также должен работать.

Примечание. В комплекты премиум-класса Renogy для солнечных батарей входят все предохранители, необходимые для подключения солнечной батареи, в том числе встроенный предохранитель / держатель MC4 и два предохранителя / держателя ANL.

Используйте код купона GnomadHome при оформлении заказа, чтобы получить 10% скидку на комплекты для солнечных батарей и многое другое на Renogy.com!

Подключение солнечных панелей к контроллеру заряда

Это было достаточно просто. Мы вставили положительный провод от солнечных панелей в положительный вывод солнечной батареи на контроллере заряда, затем проделали то же самое с отрицательным проводом. Теперь солнечные батареи заряжали батареи!

Подключите клеммы нагрузки к контроллеру заряда

Мы протянули провод 8 AWG от положительной клеммы нагрузки на контроллере заряда к положительной клемме на нашем блоке плавких предохранителей.

Затем мы протянули еще один провод 8 AWG от отрицательной клеммы нагрузки на контроллере заряда и подключили ее к отрицательной клемме на нашем блоке предохранителей.,

Чтобы получить провод 8 AWG, вы можете использовать оставшуюся проводку от солнечных панелей и обжать кольцевую клемму на одном конце.

Установка розеток была намного проще.

Сначала мы просверлили отверстия и установили их на место.

Затем мы обжали быстроразъемные соединения на красный и черный провода и подключили их к задней части розеток.

Другой конец положительного провода мы прикрепили к блоку плавких предохранителей с помощью устройства быстрого отключения, в то время как отрицательный провод прикрепили к отрицательной шине с помощью кольцевого зажима.

Вентилятор был самым простым.

С помощью стыковых соединителей обжали дополнительный провод на плюсовой / минусовой проводах, идущих к вентилятору. Затем мы подключили положительный провод к блоку предохранителей с помощью устройства быстрого отключения, а отрицательный провод подключили к общей шине с помощью кольцевого зажима.

Проволочные светильники, диммерные переключатели и вентилятор

Затем мы подключили к системе наши светодиодные потолочные светильники, вентиляционный вентилятор и розетки. Мы использовали провод 18 AWG для светодиодных фонарей и провод 14 AWG для розеток и вентилятора.

Перед тем, как повесить потолок, мы прикрепили провода к лампам и вентиляторам с помощью скрученных соединителей и обмотали их изолентой, чтобы соединение не ослабло.

Затем мы промаркировали провода и пропустили их через кабелепровод в электрическую зону.Итак, все, что нам нужно было сделать сейчас, это соединить все воедино.

Мы подключили свет к переключателям яркости.

Мы установили один диммер спереди, управляющий набором из шести ламп, и еще один диммер в «спальне», управляющий двумя лампами.

У замечательного переключателя яркости, который мы использовали, есть три провода: положительный, отрицательный и заземляющий.

Используя скрученный соединитель, мы скрутили вместе провода положительного света, положительный провод от переключателя и еще один провод, идущий к блоку плавких предохранителей.

Затем мы скрутили вместе отрицательные световые провода и отрицательный провод выключателя.

Мы соединили «заземляющий» провод от переключателя с отдельным проводом, который подключается к отрицательной шине.

Вставьте плавкие предохранители в блок предохранителей

Добавление предохранителей в блок предохранителей замыкает цепь и обеспечивает защиту вашей системы. При проектировании системы вы должны основывать размеры предохранителей на максимальной силе тока цепи.

Например, если ваша цепь вентилятора потребляет 3А, вам нужно использовать предохранитель, максимально приближенный к 3А, но не допускающий попадания под него.

Нажмите на переключатель Aaaaannnndd ……

Вот тогда все должно включиться. Но для нас ничего не произошло. Пробовали включить вентилятор, включить свет — ничего.

Оказалось, что наш контроллер заряда отключал питание нагрузки. Если вы дойдете до этого момента и ничего не включится, проверьте настройки контроллера заряда!

После того, как мы установили правильные настройки, все заработало прекрасно. Свет включался и выключался, вентилятор включался, розетки заряжали наши телефоны.

Подключение инвертора к батарее

Мы установили наш инвертор снаружи перегородки, которая отделяет электрический шкаф от области хранения под скамейкой.

Инвертор подключается напрямую к батарее.

Сначала мы проложили провод от положительного полюса аккумуляторной батареи к выключателю, работающему в тяжелых условиях, чтобы при необходимости можно было отключить питание инвертора.

Затем мы проложили провод от переключателя к встроенному держателю предохранителя с предохранителем на 100 А.Мы использовали один из держателей предохранителей ANL от Renogy и заменили предохранитель на 30 А. Оттуда мы подключили провод от держателя предохранителя к положительной клемме на задней панели инвертора.

Отрицательный провод идет прямо от отрицательного вывода аккумуляторной батареи к отрицательному выводу на задней панели инвертора.

Наконец, мы заземлили инвертор на шасси фургона с помощью саморезов и стопорных шайб, устойчивых к сотрясениям.

Инвертор имеет обычные трехконтактные розетки на передней панели.Вы можете подключить свои устройства переменного тока непосредственно к этим розеткам или подключить удлинитель к удлинителю или розетке переменного тока в другом месте.

Если вы предпочитаете проводную розетку , вы можете отрезать один конец удлинительного шнура и подключить его к стандартной настенной розетке (положительной, отрицательной и заземленной), которую затем можно установить в розетку и прикрепить в любом месте. ты хочешь. Неповрежденный конец удлинителя подключается к инвертору для подачи питания.

Pro Совет: держите вещи в порядке!

Поверьте, ваша жизнь станет намного проще (и безопаснее), если не будет путаницы проводов под напряжением, разбросанных по всему полу вашего фургона.

Мы спрятали все наши электрические компоненты в отсеке под сиденьем нашей скамейки с откидной крышкой.

Мы использовали ½-дюймовые металлические стяжки (обернутые изолентой) от Home Depot, чтобы упорядочить толстые кабели аккумулятора, а также зажимы и стяжки меньшего размера для закрепления меньших проводов.

Это предохраняет провода от препятствий, а также снимает напряжение с электрических соединений, поэтому они с меньшей вероятностью расшатываются во время движения.

Замечательные ресурсы для дальнейшего чтения

Заключение

Это почти все, что мы сделали для установки электрооборудования.Мы постарались ответить на все вопросы, которые у нас возникли, когда мы только начали, и некоторые вопросы, которые у нас были до установки. Если есть что-то, что мы не осветили, или у вас есть вопрос, или у нас что-то не так, сообщите нам об этом в комментариях!

Мы невероятно взволнованы, чтобы в нашем фургоне появилась мощность — это определенно значительно упрощает сборку фургонов поздно ночью!

Следите за обновлениями, когда мы приступим к созданию нашей потрясающей мебели. И не забудьте подписаться на нас в Instagram @gnomad_home и на Facebook в Gnomad Home.

% PDF-1.7 % 2067 0 объект > эндобдж xref 2067 419 0000000016 00000 н. 0000011798 00000 п. 0000012067 00000 п. 0000012113 00000 п. 0000012253 00000 п. 0000012344 00000 п. 0000012576 00000 п. 0000012798 00000 п. 0000012842 00000 п. 0000012894 00000 п. 0000013255 00000 п. 0000110877 00000 н. 0000111129 00000 н. 0000112311 00000 н. 0000112358 00000 н. 0000112395 00000 н. 0000269574 00000 н. 0000269649 00000 н. 0000269734 00000 н. 0000269861 00000 н. 0000269907 00000 н. 0000270028 00000 н. 0000270356 00000 н. 0000270548 00000 н. 0000271010 00000 н. 0000271076 00000 н. 0000271197 00000 н. 0000271300 00000 н. 0000271366 00000 н. 0000271442 00000 н. 0000271536 00000 н. 0000271666 00000 н. 0000271814 00000 н. 0000271890 00000 н. 0000272047 00000 н. 0000272123 00000 н. 0000272199 00000 н. 0000272365 00000 н. 0000272441 00000 н. 0000272517 00000 н. 0000272593 00000 н. 0000272669 00000 н. 0000272763 00000 н. 0000272857 00000 н. 0000272933 00000 н. 0000273018 00000 н. 0000273103 00000 н. 0000273188 00000 н. 0000273254 00000 н. 0000273348 00000 н. 0000273451 00000 н. 0000273527 00000 н. 0000273603 00000 н. 0000273679 00000 н. 0000273773 00000 н. 0000273876 00000 н. 0000273942 00000 н. 0000274027 00000 н. 0000274121 00000 н. 0000274251 00000 н. 0000274327 00000 н. 0000274412 00000 н. 0000274533 00000 н. 0000274609 00000 н. 0000274703 00000 н. 0000274797 00000 н. 0000274873 00000 н. 0000274985 00000 н. 0000275151 00000 н. 0000275245 00000 н. 0000275437 00000 н. 0000275494 00000 н. 0000275551 00000 н. 0000275608 00000 н. 0000275665 00000 н. 0000275857 00000 н. 0000275914 00000 н. 0000275971 00000 п. 0000276028 00000 н. 0000276085 00000 н. 0000276142 00000 н. 0000276199 00000 н. 0000276256 00000 н. 0000276313 00000 н. 0000276370 00000 н. 0000276427 00000 н. 0000276484 00000 н. 0000276541 00000 н. 0000276733 00000 н. 0000276790 00000 н. 0000276847 00000 н. 0000276904 00000 н. 0000276961 00000 н. 0000277018 00000 н. 0000277075 00000 н. 0000277267 00000 н. 0000277324 00000 н. 0000277381 00000 н. 0000277573 00000 н. 0000277630 00000 н. 0000277687 00000 н. 0000277744 00000 н. 0000277801 00000 н. 0000277993 00000 н. 0000278050 00000 н. 0000278107 00000 н. 0000278164 00000 н. 0000278221 00000 н. 0000278413 00000 н. 0000278470 00000 н. 0000278527 00000 н. 0000278719 00000 н. 0000278776 00000 н. 0000278833 00000 н. 0000278890 00000 н. 0000278947 00000 н. 0000279004 00000 н. 0000279061 00000 н. 0000279118 00000 н. 0000279310 00000 н. 0000279367 00000 н. 0000279424 00000 н. 0000279481 00000 н. 0000279673 00000 н. 0000279730 00000 н. 0000279787 00000 н. 0000279979 00000 н. 0000280035 00000 н. 0000280091 00000 н. 0000280147 00000 н. 0000280203 00000 н. 0000280259 00000 н. 0000280315 00000 н. 0000280372 00000 н. 0000280429 00000 н. 0000280621 00000 н. 0000280677 00000 н. 0000280733 00000 н. 0000280789 00000 н. 0000280845 00000 н. 0000281037 00000 п. 0000281093 00000 п. 0000281149 00000 н. 0000281205 00000 н. 0000281397 00000 н. 0000281453 00000 н. 0000281645 00000 н. 0000281701 00000 н. 0000281757 00000 н. 0000281813 00000 н. 0000281869 00000 н. 0000281925 00000 н. 0000282117 00000 н. 0000282173 00000 н. 0000282229 00000 н. 0000282285 00000 н. 0000282341 00000 п. 0000282533 00000 н. 0000282589 00000 н. 0000282645 00000 н. 0000282837 00000 н. 0000282893 00000 н. 0000282949 00000 н. 0000283141 00000 п. 0000283197 00000 н. 0000283253 00000 н. 0000283445 00000 н. 0000283500 00000 н. 0000283555 00000 н. 0000283610 00000 н. 0000283665 00000 н. 0000283720 00000 н. 0000283912 00000 н. 0000283968 00000 н. 0000284024 00000 н. 0000284080 00000 н. 0000284136 00000 н. 0000284328 00000 н. 0000284384 00000 п. 0000284576 00000 н. 0000284632 00000 н. 0000284688 00000 н. 0000284744 00000 н. 0000284936 00000 н. 0000284992 00000 н. 0000285048 00000 н. 0000285104 00000 п. 0000285296 00000 н. 0000285352 00000 н. 0000285408 00000 п. 0000285464 00000 н. 0000285656 00000 н. 0000285712 00000 н. 0000285768 00000 н. 0000285960 00000 н. 0000286016 00000 н. 0000286072 00000 н. 0000286128 00000 н. 0000286184 00000 н. 0000286376 00000 п. 0000286432 00000 н. 0000286488 00000 н. 0000286544 00000 н. 0000286600 00000 н. 0000286792 00000 н. 0000286848 00000 н. 0000286904 00000 н. 0000287096 00000 н. 0000287152 00000 н. 0000287208 00000 н. 0000287400 00000 н. 0000287456 00000 н. 0000287512 00000 н. 0000287704 00000 н. 0000287760 00000 н. 0000287816 00000 н. 0000288008 00000 н. 0000288064 00000 н. 0000288120 00000 н. 0000288176 00000 н. 0000288232 00000 н. 0000288288 00000 п. 0000288344 00000 п. 0000288400 00000 н. 0000288456 00000 н. 0000288512 00000 н. 0000288568 00000 н. 0000288624 00000 н. 0000288680 00000 п. 0000288872 00000 н. 0000288928 00000 н. 0000288984 00000 н. 0000289176 00000 н. 0000289232 00000 н. 0000289288 00000 п. 0000289480 00000 н. 0000289536 00000 н. 0000289592 00000 н. 0000289648 00000 н. 0000289704 00000 н. 0000289760 00000 н. 0000289816 00000 н. 0000289872 00000 н. 0000289928 00000 н. 0000289984 00000 н. 00002

00000 н. 00002

00000 н. 00002

00000 н. 00002

00000 н. 00002 00000 н. 00002

00000 н. 00002

00000 н. 00002

00000 н. 00002

00000 н. 00002

00000 н. 00002

00000 н. 00002 00000 н. 00002 00000 н. 00002 00000 н. 00002

00000 н. 00002

00000 н. 0000291344 00000 н. 0000291399 00000 н. 0000291454 00000 н. 0000291509 00000 н. 0000291564 00000 н. 0000291619 00000 н. 0000291674 00000 н. 0000291730 00000 н. 0000291786 00000 н. 0000291978 00000 н. 0000292033 00000 н. 0000292088 00000 н. 0000292143 00000 п. 0000292198 00000 н. 0000292390 00000 н. 0000292445 00000 н. 0000292500 00000 н. 0000292692 00000 н. 0000292747 00000 н. 0000292939 00000 н. 0000292995 00000 н. 0000293051 00000 н. 0000293107 00000 н. 0000293163 00000 п. 0000293219 00000 н. 0000293411 00000 н. 0000293465 00000 н. 0000293519 00000 н. 0000293573 00000 н. 0000293628 00000 н. 0000293683 00000 н. 0000293738 00000 н. 0000293793 00000 н. 0000293985 00000 н. 0000294039 00000 н. 0000294096 00000 н. 0000294153 00000 н. 0000294210 00000 н. 0000294267 00000 н. 0000294324 00000 н. 0000294381 00000 п. 0000294438 00000 н. 0000294495 00000 н. 0000294552 00000 н. 0000294609 00000 н. 0000294666 00000 н. 0000294723 00000 н. 0000294780 00000 н. 0000294837 00000 н. 0000294894 00000 н. 0000294951 00000 н. 0000295008 00000 н. 0000295065 00000 н. 0000295122 00000 н. 0000295179 00000 н. 0000295236 00000 п. 0000295293 00000 н. 0000295350 00000 н. 0000295407 00000 н. 0000295464 00000 н. 0000295521 00000 н. 0000295578 ​​00000 н. 0000295635 00000 н. 0000295692 00000 н. 0000295749 00000 н. 0000295795 00000 н. 0000295943 00000 н. 0000296042 00000 н. 0000296087 00000 н. 0000296191 00000 п. 0000296318 00000 н. 0000296363 00000 н. 0000296527 00000 н. 0000296572 00000 н. 0000296705 00000 н. 0000296749 00000 н. 0000296872 00000 н. 0000296916 00000 н. 0000297051 00000 н. 0000297095 00000 н. 0000297216 00000 н. 0000297260 00000 н. 0000297382 00000 н. 0000297426 00000 н. 0000297556 00000 н. 0000297599 00000 н. 0000297719 00000 н. 0000297762 00000 н. 0000297808 00000 н. 0000297927 00000 н. 0000297973 00000 н. 0000298086 00000 н. 0000298132 00000 н. 0000298250 00000 н. 0000298296 00000 н. 0000298426 00000 н. 0000298472 00000 н. 0000298598 00000 н. 0000298644 00000 н. 0000298749 00000 н. 0000298795 00000 н. 0000298925 00000 н. 0000298971 00000 н. 0000299093 00000 н. 0000299139 00000 н. 0000299262 00000 н. 0000299307 00000 н. 0000299423 00000 н. 0000299468 00000 н. 0000299574 00000 н. 0000299619 00000 н. 0000299731 00000 н. 0000299776 00000 н. 0000299890 00000 н. 0000299935 00000 н. 0000300054 00000 н. 0000300099 00000 н. 0000300213 00000 н. 0000300258 00000 н. 0000300370 00000 н. 0000300415 00000 н. 0000300538 00000 п. 0000300583 00000 п. 0000300712 00000 н. 0000300757 00000 н. 0000300867 00000 п. 0000300912 00000 п. 0000301017 00000 н. 0000301062 00000 н. 0000301184 00000 н. 0000301229 00000 н. 0000301352 00000 н. 0000301397 00000 н. 0000301517 00000 н. 0000301562 00000 н. 0000301699 00000 н. 0000301744 00000 н. 0000301859 00000 н. 0000301904 00000 н. 0000302017 00000 н. 0000302062 00000 н. 0000302176 00000 п. 0000302221 00000 н. 0000302332 00000 н. 0000302377 00000 н. 0000302487 00000 н. 0000302532 00000 н. 0000302642 00000 н. 0000302687 00000 н. 0000302802 00000 н. 0000302847 00000 н. 0000302956 00000 н. 0000303001 00000 п. 0000303123 00000 п. 0000303168 00000 п. 0000303213 00000 н. 0000011609 00000 п. 0000008857 00000 н. трейлер ] >> startxref 0 %% EOF 2485 0 объект > поток xY {tUfhHIJB + 1} PJ-`S! + lyU, \ PyYV Q` * «\ -] XY | -Qw = qg & QWk7t} {ޛ s

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
