место для установки электрического котла, подключение электрокотла к сети

Для небольшого загородного дома отличным вариантом будет отопительная система с применением электрического котла. Такое отопления является безопасным и не несет вреда для здоровья человека. Как подключить электрокотел вы узнаете в нашей статье.



Содержание:



Место для установки электрического котла

Устанавливать котел желательно в нежилой комнате. Хороши вариантом будет устройство оборудования на кухне или в подсобном помещении. Следует взять во внимание удобство для техобслуживания котла. Проход к оборудованию не должен быть загроможден.


Следует соблюдать все нормы по устройству электрического котла. От стены до оборудования должно быть свободное место более 5 см. над котлом должно соблюдаться свободное пространство в 80 см, под оборудованием свыше 50 см, а перед – более 70 см.


Устройство электрокотла можно производить только на стене, которая выполнена из негорючего материала. В комплектацию оборудования входит специальная монтажная планка, которая необходимо при установке котла на стену. Сама планка крепится к стене при помощи дюбелей.

Если в электрическом котле установлен расширительный мембранный бак, то система отопления рассчитывается на объем до 500 литров.

Какие компоненты входят в систему установки электрокотла

При правильном подключении котла отопительная система будет работать эффективно и безопасно. Компоненты, которые входят в систему установки:



  1. Радиаторы.
  2. Расширительный бак.
  3. Вентили запорные и сливные.
  4. Температурные датчики.
  5. Насос для циркуляции и фильтр.
  6. Аппарат.

Функции и недостатки

Также хорошим вариантом является универсальный твердотопливный котел со встроенным электрическим тэном. Такое оборудование выгодно устанавливать, так как многие модели имеют варочную поверхность.

Таким образом, можно не устанавливать плиту для приготовления пищи, а также не потребуется дополнительная отделка.


Если вы включается отопления только по выходным или еще реже, то электрический котел отличный для вас вариант. Так как они хорошо переносят долгое отключение от сети. А также если случаются частые перебои электричества.


Единственным недостатком подключения электрокотла является подведение мощных кабелей, которые должны иметь большое сечение.



Необходимо знать для безопасности

Электрический котел можно подключать к розетке, если его потребление не превышает 3,5 кВт. Котлы с большей мощностью необходимо подключать к специальному щитку, который выделен кабелем. Для таких щитков питание свыше 220 В.


Производители ограничивают максимальный ток 16А в целях безопасности. Поэтому применяется отдельный кабель. Котлы, которые имеют мощность свыше 7 кВт, могут питаться только от сети от 380В.



Подключение электрокотла к сети

Подключать электрический котел можно только с использованием медной проводки. А ее сечение должно быть такого же размера, как указывается в технических документах оборудования. При помощи специальных выводов для кабелей должны быть устроены электрические соединения оборудования внешнего типа. Такие выводы необходимо расположить в левом нижнем углу. В этом же месте надо установить клемму заземления из латуни с болтом М6.


При врезке электрического котла в отопительную систему и при установке заземления необходимо чтобы между латунным болтом и металлическим корпусом был создан хороший контакт. Прежде чем соединять раму и болт в месте соединения рекомендуется хорошо зачистить.


Если вы будете отапливать большой дом при помощи электрической системы отопления то перед выбором оборудования необходимо обратить внимание на приборы, которые поддерживают установку каскада. Для эффективной работы оборудования в каскаде необходимо клеммы соединить с управляемым оборудованием.




Также вы можете управлять каскадом при помощи регулятора. В таком случае нужно клеммы управляющего оборудования соединить с контактами управления.


Необходимо изучить техническую документацию электрического котла. После этого следует внимательно осмотреть оборудование зрительно и проверить правильность его установки. А также проверить все подключения и давление воды в отопительной системе, которое должно соответствовать норме.


При установке электрического котла в отопительной системе необходимо применять регулятор комнатного типа.


После соблюдения всех правил схема подключения электрокотла должна соответствовать следующим действиям:
  • В первую очередь проверяется работоспособность трубопроводной арматуры. Для этого необходимо переключить ее из положения «открыто» в «закрыто», и наоборот.
  • Трубопроводная араматура системы отопления, водоснабжения и элетрического теплового генератора должна быть переведена в положение «закрыто».
  • Трубопроводы, которые подводят холодную воду к оборудованию, необходимо открыть запорную арматуру. Для электрической системы отопления не следует применять в качестве теплоносителя незамерзающую жидкость. Связано это со свойствами, которые влияют на работу отопительной системы негативно.
  • Незамерзающая жидкость обладает свойствами, которые приводят к износу и старению резиновых элементов оборудования.
  • На входе оборудования на обратке необходимо установить фильтр для предотвращения попадания мусора.
  • Затем можно наполнить систему отопления водой. После этого можно проверять ее герметичность.
После установки электрического котла и радиаторов отопления необходимо произвести проверку работоспособности датчиков системы: сигнальные, датчик давления воды, датчик регулирования температуры, управляющий и датчик аварийного типа для температуры.


В период проведения ремонтных работ или при неблагоприятных условиях следует подключать электрокотел при помощи резиновых шлангов.

Для системы отопления рекомендуется использовать воду с низким значением мощности. В таком случае вы продлите срок эксплуатации тэнов.



Читайте также:

Электрический Котел Принципиальная Схема — tokzamer.ru

Как видите, подключение системы выполняется довольно просто. Наличие двухтарифной системы оплаты за электроэнергию позволяет экономить.


Еще одним из видов электроотопления являются — электрические теплые полы Для монтажа данной системы приобретается необходимое оборудование для устройства теплых полов: Маты с греющим кабелем Терморегулятор, датчики температуры внутри помещений. На рисунке ниже представлен пример подключения электрического трехфазного котла.


Есть разные методы монтажа, которые несколько отличаются по своему принципу работы.
ЭТО САМАЯ ПРОСТАЯ СХЕМА!! ЭЛЕКТРОКОТЕЛ + ТЕПЛЫЙ ПОЛ

Нагрев жидкости происходит за счет переменного тока, который проходит через. Запуск системы Производить запуск отопительной системы можно только в том случае, когда соблюдены все условия правильного монтажа: Котел подключен согласно схеме Подключение электричества проведено по правилам эксплуатации электроустановок Система полностью заполнена теплоносителем — водой Давление манометра соответствует норме Все узлы герметичны и протечки отсутствуют.

Схема подключения электрокотла к электросети В однофазного Как видите, питающую линию котла на В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя АВ и Устройства защитного отключения УЗО. При правильно выполненном монтаже она попросту не потребуется.

Из-за ее плохого качества 3-х ходовой клапан часто ломается, в результате чего перестает работать отопление или из горячего крана течет холодная вода.

При таком подключении возможна работа каждого ТЭНа независимо от соседнего.

Коллекторная разводка отопительной системы Двухтрубная система устроена немного иначе.

3 котла для отопления дома, принципиальная схема

Преимущества отопления электрокотлом

При подключении электрического котла необходимо продумать заземление. Например, одна из моделей имеет вес всего грамм, при диаметре 3,5 и длине 27,5 сантиметров.

И выбирать придется между тремя вариантами: Газовым котлом — он перерабатывает на тепло магистральное или баллонное топливо. А насколько это вам помогло — поделитесь своим мнением в комментариях.


Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят. Какие бывают виды топлива.

Котлы бывают одно- и трехфазные. Схема подключения Общие принципиальные схемы приведены на рисунках.

Газовый клапан состоит из: 1 основного газового порта, 2 управляющего порта, 3 модулятора давления газа датчика, фиксирующего давления газа в системе. УЗО срабатывает практически мгновенно: отключение питания занимает доли секунды.

Обратка в такой системе фактически отсутствует — ее заменяет короткий отрезок, соединяющий крайнюю батарею и котел. Как это происходит на практике?

А насколько — это уже надо считать в каждом случае отдельно. Идеально выполненная обвязка дает возможность добиться значительной экономии, причем не только за счет более рационального использования тепловой энергии, но и благодаря монтажу дорогостоящей контролирующей и регулирующей автоматики.
Электрический котел отопления ЭВН-6А

Для чего нужна обвязка котла

В комплекте с агрегатом идут составы, их задача — повысить показатель электропроводимость жидкости.

При механическом нарушении их конструкции по любой причине создается разрыв цепи для протекания тока, который оставит опасный потенциал фазы на корпусе. Дорогие датчики могут определять не только наличие потока воды, но и ее скорость. Данные котлы имеют высокое энергопотребление до 15 кВт.

Таким образом, по условиям безопасного применения котлы прямого нагрева значительно проигрывают.

Выбор котла Рассчитайте площадь своего жилища. Экономичность Электрокотел — источник самого дорогого тепла среди всех современных котлов для автономного отопления.

Оптимальное распределение температур. Принципиальная схема обвязки электрокотла Согласно схеме монтажа электрического котла необходимо предусмотреть систему заземления отопления. Используются буферные емкости вместимостью от 1 тоны жидкости.

Лучший продукт


Как используется буферная емкость…. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Регулируется мощность ступенчато, включением одного или сразу нескольких 1,5 кВт или 2 кВт нагревателей. Для этого используют трубу соответствующей длины и два фитинга. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его.

Чтобы отопление дома было высокоэффективным, необходимо использовать мощное оборудование, которое потребляет значительное количество электроэнергии подробнее: » Электрический котел: расход электроэнергии — экономичные расчеты «. Подключение электрокотла — электрическая и гидравлическая схемы Подключение электрокотла — электрическая и гидравлическая схемы Электрокотлы устанавливаются сейчас довольно часто. Оборудование совершенствуется медленными темпами. Виды электрокотлов ТЭНовые котлы — в качестве нагревательного элемента используются ТЭНы, считаются самыми распространенными.

Выполнять запуск нужно только в том случае, если эти условия соблюдены: Отсутствуют протечки, проверены все узлы в системе. С трубами получается более сложная ситуация. Этот процесс происходит в расширительном баке, других открытых участков контура нет.
Отопление гаража электрическим котлом

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Еще по теме: Для подключения электричества на участок необходимо

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

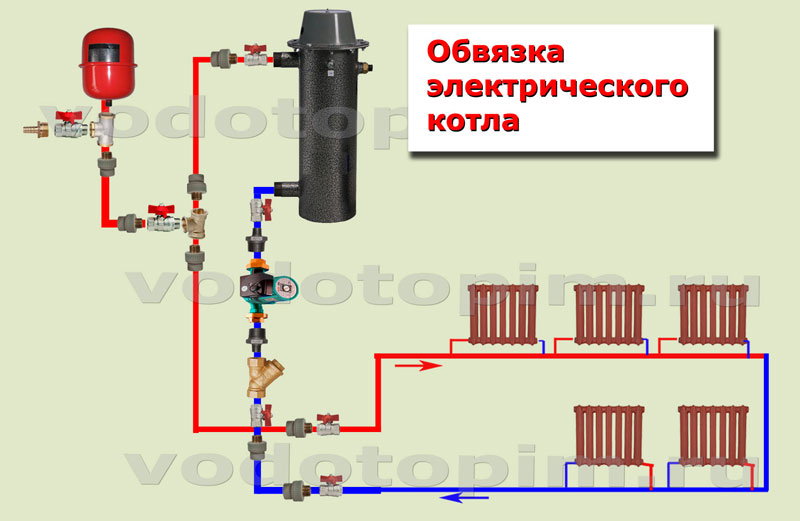

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать?
Чем топить дешевле? Поставил 4 котла!

Монтаж и установка электрокотла в частном доме своими руками

Нюансы работы

Электрические тепловые генераторы обладают высоким КПД, а значит подходят для больших площадей. Наиболее экономичны из всех электродные котлы.

Все электрические котлы оснащены регулировочной системой для температурного контроля и стабилизатором, защищающим от скачков напряжения – аппараты почти всегда чувствительны к ним. Кстати, основная проблема расчета электрического котла – это чаще всего именно нагрузка на сеть, которая, как правило, бывает больше нормы.

Для чего нужно правильно обвязать электрокотел

Итак, что же такое обвязка котла отопления полипропиленом? Полипропилен в отоплении оправдан простотой его монтажа и доступными ценами.

Главное его преимущество – это невозможность такого явления, как коррозия, и поэтому он удобен для применения любого теплоносителя. Гладкая внутрення поверхность остаётся чистой долгое время, и трубы эксплуатируются много лет. Трубы из полипропилена применяют в системах любого типа.


Из недостатков можно выделить большой коэффициент теплового расширения, этот факт учитывается при их установке. Частично этот недостаток нивелируется применением армировки в трубах.

Обвязка котла полипропиленом имеет различие в зависимости от применяемого вида отопления:

  1. Газовое отопление. Обвязка газового оборудования предусматривает использование гидравлической стрелки и коллектора. В основном применяется схема обвязки для систем, где каждый контур оснащён насосным оборудованием. Этот метод рационален с точки зрения того, что встроенный в водонагревательный котёл насос будет создавать давление лишь на малом участке трубопровода – до коллектора. А дальше уже работают сетевые насосы. Использование газового котла при полипропиленовом обустройстве предусматривается без наличия металлических соединителей, но лишь при условии, что температура воды на подаче не превышает 80˚С.
  2. Твердотопливное отопление. Особенностью использования таких котлов отопления есть высокая инертность при остановке подачи топлива – пока в камере сгорания есть горючее котёл будет греть воду. Это отрицательно влияет на полипропилен. Поэтому обвязывая такие котлы нужно сразу на выходе (до 1,5 м) устанавливать металлические трубы, а потом уже использовать полипропилен.
  3. Электрическое отопление. Здесь также, аналогично с твердотопливными установками, полипропиленовые трубы применяются не сразу на выходе из котла, а на отдалении. Применение полипропилена в электрокотлах оправдывается наличием автоматики, свойственной им, которая предотвращает перегрев теплоносителя. Также предусматривается установка гидравлического аккумулятора и сбросных клапанов, защищающих от гидроударов.

Основное назначение обустройства электрокотла – это предотвращение перегрева отопительного оборудования. Поэтому правильно выполненная обвязка помогает снизить энергозатраты. Если выполнить работы корректно, то это позволит снизить контроль за перегревом котла и вероятность аварий.

А в случае отсутствия автоматики, обустройство играет определяющую роль, так как благодаря ей достигается максимальный эффект даже в оборудовании с невысоким КПД.

Компоненты

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую безаварийную работу и эффективность. Система для монтажа электрокотла состоит из следующих компонентов:

  • аппарат;
  • температурные датчики;
  • радиаторы;
  • сливные и запорные вентили;
  • расширительный бачок;
  • циркуляционный насос и фильтр.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см., свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

Особенности электрического отопления

Электропитание частных домов может быть трехфазным и однофазным, что зависит от технических условий подключения. Это наделяет здание запасом мощности, что позволяет подобрать электрический котел по квадратуре отопления. Как правило, современные дома с однофазным вводом (220В) могут потреблять до 7 кВт энергии, с трехфазным подключением — 15 кВт.

Внимание. Чтобы узнать о том, какой электрической мощностью вы ограничены, нужно осмотреть вводной автомат, определить количество полюсов и высчитать силу тока, на которую он рассчитан. В большинстве случаев для однофазных подключений это двухполюсной автомат на 25 ампер, для трехфазных ‒ трехполюсной на 32 ампера.

Что касается требований к размещению электрического котла в доме, то их нет. Для сравнения, у газового котла есть номы СНИП, которые требуют, чтоб если котел располагался на кухне, площадь помещения составляла не меньше 15 квадратных метров. Если же котел установлен в котельной, то критерии касаются объема, который должен быть не менее 7,5 кубических метров (до 60 кВт). Обязательна форточка, вытяжка и вентиляционный канал притока воздуха для нормализации процесса горения.

В случае с электрокотлом, вы выбираете место для монтажа, закладываете кабель, подключаете систему через отдельный вводной автомат и наслаждаетесь тихой, размеренной работой. Современные системы (например, котлы Галан) работают бесшумно, имеют возможность подключения автоматики, терморегуляторов, всевозможных датчиков уличной температуры, а также ориентированы на экономию энергии. Поэтому при правильной настройке и должной теплоизоляции дома такой котел будет выгоднее остальных типов.

Однотрубная система отопления с электрокотлом


Каждый, кто проектирует систему отопления для дома своими руками, рассматривает однотрубную подачу (ленинградку) теплоносителя к радиаторам, как основную модель. Это наиболее выгодная система с точки зрения установки, поскольку материалов на ее конструирование идет меньше, не так много затрачивается времени, не требуется особых навыков. Вот только она выгодна на первоначальных этапах.
Все дело в физической стороне вопроса. Дело в том, что однотрубная система предполагает использование циркуляционного насоса. Вы скажете, что он тоже используется в двухтрубной системе. Да, так и есть, но в случае с одной трубой он толкает охлажденную воду, температура которой будет тем меньше, чем больше радиаторов в контуре.

Это связано с тем, что в радиатор по нашей трубе поступает вода, разогретая, скажем, до 60 градусов. Она проходит через секции, отдавая тепло в помещение и, немного остывшая, выходит в ту же трубу с потерей до 10-20% теплоемкости. Поэтому далее по маршруту радиаторов, после смешивания, вода двигается с меньшей температурой. Таким образом, последний радиатор может иметь потери температуры до двух крат от первоначального значения.

Частично проблему можно решить кранами на входе и выходе радиатора. Что касается схемы, то здесь используют или диагональное подключение, или нижнее, что не имеет существенной разницы, поскольку имеется проблема поэтапного охлаждения теплоносителя.

Внимание. Специалисты не рекомендуют использовать однотрубную систему подключения с электрокотлами из-за больших затрат на подогрев носителя.

Двухтрубная система отопления с электрокотлом


Такая система передачи теплоносителя более приемлема для работы с электрокотлами. Потому что она включает в себя контур подачи и обратки. В результате, нагретая жидкость поступает на радиатор, отдает тепло и стекает в контур обратки, где, слегка охлажденная, отправляется на котел под действием циркуляционного насоса. Что касается горячего теплоносителя, то он без изменения температуры движется к следующему радиатору, наполняя его, как и первый.

В то же время, специалисты рекомендуют разбивать этаж дома на два крыла, чтобы сократить время прогрева последнего радиатора. Как и в первом случае, регулировка обогрева может производиться кранами на входе каждого радиатора.

От выбора схемы системы отопления с электрокотлом многое зависит в частном доме – от эффективности отапливания помещения до эстетического вида. Опыт эксплуатации разных схем подключения радиаторов показал, что именно диагональное подключение работает лучшим образом. В таком случае подача идет от котла и входит в верхнюю часть радиатора, тогда как обратка исходит снизу по диагонали. Для эстетики, такой вариант подключения требует штробления стен, но в итоге получается привлекателен и менее затратен с точки зрения потраченных киловатт электроэнергии.

Двухтрубная система и теплый пол прекрасно комбинируются между собой. При этом, помимо того, что в электрическом котле зачастую уже стоит свой циркуляционный насос, специалисты рекомендуют ставить на каждый контур отдельное оборудование. Т.е ставится распределительный коллектор. От него через насос подключается коллектор теплого пола, первый и второй этаж по отдельности. В основном коллекторе создается избыточное давление системы, которое по трубам 32 мм с переходом на 25 доставляется на радиатор. Здесь идет заужение, и по трубе 20 мм вода попадает в радиатор, откуда отдает тепло в помещение.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Преимущества современных электрических котлов:

  • Главным преимуществом электрических котлов является их невысокая стоимость. Обычно цена электрокотлов в несколько раз ниже, чем стоимость аналогичного оборудования, работающего на дизеле или газе. Это обстоятельство делает эти котлы доступными для любых слоев населения.
  • Кроме этого простые модели электрокотлов легко собирать и настраивать, поэтому для их монтажа не требуются услуги профессионалов.
  • Из-за небольших размеров многие отопительные электрические котлы устанавливаются прямо на стене. Малые габариты позволяют сэкономить полезную площадь помещения, поэтому их установка особенно актуальна в небольших домах.
  • В отличие от газовых, дизельных и твердотопливных котлов под электрокотлы не нужно создавать отдельное помещение с дымоходом (дымоотводом).
  • Электрические котлы не требуют особого ухода и обслуживания.
  • Они просты в управлении. В большинстве моделей все кнопки и дисплей выведены на переднюю панель. Основное управление берет на себя электроника, работающая по одной из заданных Вами программ.
  • Нельзя не сказать об экологической чистоте этих приборов, которые при своей работе не выделяют в окружающую среду никаких вредных выбросов.
  • Электрические котлы являются самым безопасным видом отопительных приборов. Ведь в них нет доступа к открытому огню, как у твердотопливных или газовых котлов.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема реализации системы отопления в доме.

Подключение котла отопления к электропитанию

В пятипроводной электрической сети фазовые силовые жилы кабеля подключаются к входным зажимам основного автоматического выключателя котла. Нулевой рабочий проводник подключается к разъему, обозначенному буквой «N». Защитный провод электрического питающего кабеля подключается к винтовому разъему, который обозначен значком заземления.

Статьи по теме: Что выбрать накладной или встроенный электрощит для квартиры


Подключение электрического котла отопления в пятипроводной системе

Если в доме четырехпроводная сеть, то фазовые жилы подсоединяются аналогично, а жила PEN подключается к винтовому разъему с символом заземления. При этом зажим заземления соединяется с разъемом нейтрали N проводом ПВ-1 с минимальным сечением 2,5 мм2.


Подключение электрического котла отопления в четырехпроводной системе

Примечание: Чаще всего схема подключения электрического котла собранная на заводе, приспособлена под пятипроводную электрическую сеть.

Подключение электрокотла к системе отопления

На чтение 5 мин. Просмотров 216 Опубликовано Обновлено

Подключение электрокотла к системе отопления является важным шагом к обогреву жилья.  Отопительная система, работающая на электричестве прекрасно подойдет для обогрева не большого здания. Дополнительным плюсом, является то, что вы не загрязняете экологию.

Оптимальная температура во всех комнатах вашего дома, достигается благодаря высокому КПД электрических тепловых генераторов. Большинство современных электронагревательных котлов оборудованы системой регулировки мощности, что позволяет вам максимально точно скорректировать режим их работы.

Отсутствие деталей, которые могли бы воздействовать друг на друга механически, также является значительным преимуществом электро-системы отопления, за счет снижения вероятности износа и выхода из строя компонентов оборудования.

В отличии от устройств, работающих с другими теплоносителями и использующих другой вид топлива, схема подключения электрокотла к системе отопления имеет ряд нюансов.

Рассмотрим схему подключения электрокотла Protherm CKAT. Важно приобретать данный агрегат в фирменном магазине, чтобы не заполучить контрафакт. Изготовитель представит вам все необходимые документы на продукцию.

Если вы не хотите потерять гарантию на ремонт котла, то его установку должен производить только представитель компании Protherm. Даже вскрытие упаковки электрокотла без представителя магазина, может привести к аннулированию гарантийных обязательств. Вы должны совместно вскрыть упаковку товара и проверить целостность агрегата и его частей на присутствие дефектов.

Схема подключения бойлера косвенного нагрева к электрокотлу.

Прежде чем устанавливать котел отопления, обязательно снимите заглушки с патрубков и проверьте, не попала ли туда грязь. При подключении электрокотла к системе отопления воспользуйтесь специальными прокладками и уплотнителями.

Куда установить тепловой электрический генератор?

Оптимальным местом для установки электрокотла станет нежилое помещение – например, кухня. Основным критерием по выбору места установки является удобство для проведения технического обслуживания оборудования в дальнейшем.

По установленным нормам необходимо присутствие зазора со всех сторон, не менее 5-и сантиметров. Перед агрегатом должно быть свободно 70 сантиметров пространства и по 50 сантиметров сверху и снизу.

Стена, на которую вы планируете повесить электрокотел, должна состоять из негорючих материалов. Чтобы повесить аппарат, используйте специальные подвесные планки, которые идут в комплекте.

Схема подключения электрического котла к системе

Перед подключением электрического котла отопления, необходимо учитывать, что подключение котла к сети обязательно осуществляется посредством медной проводки. Сечение кабеля должно соответствовать размеру, указанному в паспорте устройства. Электрические соединения котла производятся через специальные отверстия для кабелей. Отверстия располагаются, как правило, в левом нижнем углу. В этом же месте находится клемма заземления из латуни с болтом М6.

Схема подключения силовых кабелей

При врезке электрокотла в отопительную систему и установке заземления, необходимо обратить внимание на то, чтобы между корпусом котла и болтом обеспечивался надежный контакт. Перед соединением болта с рамой котла, нужно хорошо зачистить место соприкосновения.

При производстве установки электрокотла в систему отопления, необходимо использование регулятора комнатного типа, обладающего беспотенциальным выходом.

Когда электрическое отопление планируют для здания большой площади, при покупке оборудования необходимо выбирать такое, чтобы оно предусматривало возможность установки каскада. Для нормальной работы в каскаде контакты управляющего устройства соединяются с агрегатом, являющимся управляемым. Когда руководство системной установки производится с использованием регулятора комнатного типа, контакты управления нужно соединить с клеммами управляющего устройства.

Аппарат нужно осмотреть визуально и убедиться при этом в том, что котел находится в строго вертикальном положении, давление жидкости в системе отопления находится в заданных пределах, и что правильно присоединены все коммуникации. Эти сведения определяются в паспорте устройства.



Схема электрической системы отопления двухэтажного дома

После этого алгоритм установки электрического котла отопления подразумевает осуществление следующих действий:

  • Проверка на исправность трубопроводной арматуры, находящейся перед агрегатом. Для этого необходимо поочередно переключить ее из позиции «закр.» в «откр.», а затем наоборот.
  • Всю трубопроводную арматуру электрического теплового генератора перевести в положение «закр.». В это же положение перевести трубопроводную арматуру водоснабжения и отопительной системы.
  • Открыть запорную арматуру на трубопроводах, подводящих холодную воду к агрегату. При использовании электрической системы отопления не следует заправлять ее незамерзающими жидкостями. Объясняется это тем, что эти жидкости обладают свойствами, влияющими на работу оборудования отрицательно. Незамерзающие жидкости имеют в своем составе вещества, которые могут приводить к быстрому износу резинотехнических изделий.
  • Установить фильтр перед входом в агрегат. Можно установить только фильтр, можно, для большей надежности установить и фильтр, и грязевик.
  • По завершении наполнения отопительной системы водой, проверить ее герметичность.

После завершения монтажа электрокотла с радиаторами отопления, необходимо проверить работоспособность датчиков системы. К ним относятся следующие датчики: датчик давления воды, регулятор температуры, управляющие и сигнальные компоненты устройства, аварийный датчик температуры.

Видео инструкция:

При ремонте отопительного агрегата или при неблагоприятных монтажных условиях допускается подключение электрического отопительного аппарата посредством шлангов из резины.

Вода для отопительной системы должна обладать минимальной жесткостью. В этом случае период безотказной работы ТЭНов значительно увеличивается.

Как видите подключение электрокотла к системе отопления, не такое и сложно дело. Я надеюсь, что материалы нашего сайта помогут вам с легкостью наладить отопление в своем доме.

Установка электрокотла для отопления частного дома: подключение, схема, видео

Электрокотел: схема подключения
Отопление частного дома твердым топливом, если отсутствует газоснабжение, является не самым лучшим вариантом, ведь это хлопотно и накладно. В таких случаях чаще всего выбирают электрический котел для отопления дома.

Схема подключения электрокотла.

Данный выбор обуславливается тем, что варианты электрического отопления обладают огромным количеством преимуществ, таких как высокие показатели безопасности, невысокая стоимость и не очень сложное подключение.

Современные электрические котлы отопления не имеют источника открытого огня, не выделяют вредных отходов сгорания, и им даже не нужен дымоход. Это значительно снижает не только трудозатраты, но также и расходы на установку подобного отопительного оборудования.

На сегодняшний день цены на электрокотлы отопления не очень высоки и вполне доступны, и при желании можно выбрать устройство, полностью подходящее запросам вашего дома.

Стоит отметить, что электрокотлы в работе не только просты в управлении, но и почти бесшумны. Еще их отличает высокий КПД, который достигает в некоторых устройствах 98% и полная автоматизация.

Как правильно выбрать электрический котел?

Выбирая двухконтурные и одноконтурные электрокотлы для своего дома, требуется учитывать многие характеристики.

В первую очередь, необходимо ориентироваться на мощность устройства, а затем выбирать мощность радиаторов для каждой комнаты.

Схема устройства электрического котла.

Основная проблема, сопровождаемая расчет электрокотла для отопления квартиры или частного дома, помимо стоимости электроэнергии, это большая нагрузка на электрическую сеть. В небольших населенных пунктах, как правило, в среднем на 1 дом выделяется 3 кВт электроэнергии, этого недостаточно, для того чтобы подключить электрокотел.

Именно мощность электрокотла наиболее важна. Она определяет эффективность функционирования системы автономного отопления дома. Однако и здесь имеются некоторые особенности. К примеру, отопительный котел с излишней мощностью может явно перерасходовать энергию, а недостаток мощности не позволит достичь нужной температуры в доме. При подборе мощности электрокотла, требуется схема, необходимо учитывать значения удельных теплопотерь строения за время отопительного периода. Подобные расчеты достаточно сложны и содержат большое количество составляющих, однако в некоторых случаях проводится их упрощенная схема. В подобных случаях учитываются всего 2 параметра – удельная мощь отопительного котла и отапливаемая площадь.

Как подключить электрический котел к системе отопления?
Если котел уже успешно выбран и приобретен, следует правильно подключить его к системе отопления. В этом может помочь следующая схема:

Принципиальная схема для подсоединения электрического котла к системе отопления достаточно проста и включает в себя котел с датчиками температуры на трубопроводах, радиатор отопления, запорные и сливные вентили, фильтр, оснащенный циркуляционным насосом, и расширительный бак.

Схема работы электрического котла.

Электрический котел характеризуется, как правило, наличием автоматических предохранителей, защищающих систему при электрических перегрузках. Помимо этого, автоматика здесь также контролирует температуру теплоносителя. При этом датчиками фиксируются колебания и приводятся к требуемым параметрам.

Если планируется подключение котла в отопительную систему, зачастую это мотивируется тем, что подобные устройства с легкостью переносят отключение электричества до 6 месяцев. Это является действительно хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для производства тепла.

Стоит учесть, что почти все электрокотлы достаточно чувствительны к перепадам напряжения в сети и поэтому требуют обязательной установки стабилизатора.

Монтаж электрического котла своими руками

Схема устройства электрокотла.

В настоящее время для человека мастерового, монтаж электрического котла своими руками вполне доступен, причем оформление документации по сравнению с газовыми аналогами происходит значительно проще.

Процесс монтажа электрокотла начинается, как правило, с разметки и установки. Расположение котла очень важно. Его надо постараться расположить подальше, а лучше отдельно от системы водопровода.

В случае протечки может возникнуть опасность короткого замыкания. Не менее важна и теплоизоляция помещения, в которой планируется установка электрокотла. Большинство домовладельцев рассуждает, что если котельная редко посещается, то ее отделка не обязательна, и глубоко заблуждаются. На голых кирпичных стенах, как и на металле, образуется конденсат, и никто не может предсказать, куда упадут капли… Монтаж также не менее важен. Так, настенный электрический котел монтируется посредством закрепления анкерными болтами или дюбелями.

Котел необходимо закрепить ровно как по вертикальной, так и по горизонтальной плоскости. Если модель электрического котла напольная, ее необходимо определить на специальную подставку.

После окончания установки электрокотла, следует приступать к его подсоединению к системе отопления на переходниках и муфтах. Для перекрытия воды применяют шаровые краны или другую запорную арматуру.

В момент подключения электрокотла, вода в системе отопления обязательно должна быть перекрыта. После того как котел подсоединен к системе отопления, следует приступать к электрической части.

Для этого потребуется установить отдельный автоматический выключатель, УЗО необходимых номиналов в целях защиты от короткого замыкания и утечки токов на землю. Заземление для электрического котла с системой отопления должно быть обязательно! Необходимо учесть, что сечения проводов подключения котла должны быть подобраны, учитывая рекомендации производителя, в соответствии с мощностью, потребляемой котлом.

Схему соединения нужно выполнить грамотно, кабели убрать в кабельканалы, установить защитный кожух, а сам котел необходимо надежно закрепить к стене. Набирать воду и проверять работу электрокотла разрешается лишь после подключения котла к электропитанию.

Изготовление электрокотла для отопления своими руками
У некоторых домовладельцев установлены электрокотлы, сделанные своими руками.

Если поставлена задача соорудить электрокотел для отопления своими руками, сначала стоит оценить свои умения и силы. Ведь электрический котел может стать причиной возникновения пожара как из-за неаккуратного монтажа, так и вследствие непродуманного расположения системы отопления и из-за неграмотной эксплуатации.

Не стоит забывать и о постоянном контроле, который требует над собой электрический котел. Установив автоматику, большинство уверены в ее надежности, что само по себе легкомысленно. Ни одна, даже самая надежная автоматика не способна заменить механического контроля.

Важно помнить, что абсолютно любой материал, будь то металл, резина или пластик, имеет свой век. Первый подвержен коррозии, второй высыхает, а третий теряет свои эластичные характеристики. По этой причине контроль работы системы обязательен, особенно это важно, если речь идет об отоплении при помощи электрокотла деревянного дома.

Чаще всего изготовление электрокотла своими руками – для большинства задача невыполнимая, да и в финансовом плане вряд ли будет выигрышной. С данным заданием способен справиться лишь тот, кто знаком со сварочными работами.

Важной составной частью электрокотла является ТЭН, который трансформирует электрическую энергию в тепловую. Сам котел изготавливают в основном из какой-либо емкости, например из металлической трубы и дополнительного оборудования (различных регуляторов и датчиков), облегчающих его эксплуатацию.

Домашние мастера используют различные варианты конструкции электрического котла. Однако самый простой – это монтаж ТЭНа в систему отопления, то есть изготовление своеобразного мини-котла с достаточно неплохой эффективностью. Главное, что учитывается в данном случае, – это труба, в которую вмонтирован ТЭН, должна являться съемной и быть в диаметре немного больше, чем остальные трубы. Данная труба должна быть съемной, для того чтобы можно было, в случаях если ТЭН сгорает, проводить ремонтные работы.

Для того чтобы обогреть небольшой домик в 3 комнаты, будет достаточно трубы диаметром в 219 мм и длиной полметра. Данную трубу нужно герметично заварить стальными крышками с двух сторон. В верхней необходимо сделать отверстие для отопительной отводной трубы для горячей воды, по которой она и будет течь к радиаторам. В нижней части котла с боку нужно сделать такое же отверстие, куда подсоединить трубу с охлажденной водой.

В таком случае рекомендуется применять ТЭН мощностью в 1 кВт, работающий от напряжения 220 В. Сам ТЭН необходимо монтировать либо сбоку от патрубка с противоположной стороны, куда будет поступать охлажденная вода, либо в нижнюю крышку электрокотла.

Стоит учесть, что второй вариант менее надежный. Описанные конструкции могут вполне работать круглыми сутками. Это будет возможно при установке в систему дополнительного автоматического оборудования.

Автоматика будет экономить электроэнергию, а регуляторы – защищать электрокотел от перегрева.

схема подключения электрокотла и установки

Выбирая электрический котел для сооружения тепловой сети дома, хозяева учитывают мощность, работоспособность и прочие нюансы агрегата. Не менее важно определиться со способом монтажа и подключением оборудования для работы. Рассмотрим, что представляет собой обвязка котла отопления в частном доме, разберемся в этапах работы и технике выполнения своими руками. Также определим способы экономии, чтобы затраты на энергоноситель не слишком перегружали семейный бюджет.

Преимущества использования электрокотлов

Теперь чтобы скачать приложение от 1xBet на свой Андроид телефон достаточно перейти по ссылке и скачать APK файл. Больше нет необходимости искать официальный сайт букмекерской конторы.

Область применения оборудования не имеет ограничений – агрегаты устанавливаются в домах временного и постоянного проживания, пригодны для монтажа в мастерских, гаражах, промышленных цехах. Все зависит от типа устройства, его мощности и количества контуров. Например, двухконтурные котлы снимают с хозяев проблему отопления и оснащения дома горячей водой, потому ставить их полезно при полном отсутствии централизованных коммуникаций.

Достоинства электрических котлов:

  • безопасность применения из-за отсутствия открытых нагревателей, подачи газа и других огнеопасных видов топлива;
  • легкость консервации – приборы оставляются в нерабочем состоянии до полугода, затем снова запускаются в работу без потери эксплуатационных качеств;
  • небольшие габариты и масса;
  • большой выбор моделей, разных по конструктивным особенностям, степени автоматизации, мощности.

Преимущество применения электроприборов в полном отсутствии шлаков, вредных выделений продуктов сгорания.

Требования по технике безопасности

Электромонтажные работы выполняются в соответствии с нормативами и правилами:

  1. Перед началом работ отключить подачу питания по всей сети.
  2. Установка осуществляется на определенном расстоянии от других объектов. В частности: от стены не менее 50 мм, свободный доступ к передней панели, от верхней панели до потолка не менее 800 мм, от нижней панели до пола от 500 мм (для настенных котлов).

Важно! От труб отопления и других бытовых нагревательных приборов до котла должно быть не менее 500 мм свободного пространства.

  1. Для питания оборудования нужна трехфазная сеть на 380 В, так снижается нагрузка на всю электрическую проводку дома. Однофазная проводка не выдержит и случится короткое замыкание.
  2. Соединения проводов герметизировать, защитить от влаги. Кабель укладывать в гофроканал из негорючего материала.

Виды схем монтажа

Схема подключения электрокотла не отличается сложностью, вся сеть состоит из нагревателя, трубопроводов, радиаторов и циркуляционного насоса, задача мастера – соединить элементы в определенном порядке.

Если циркуляция в сети самотечная, то подключение электрокотла к системе отопления производится с установкой герметичного расширительного бака и радиаторов, труба обратки выкладывается с уклоном в сторону течения воды.

Рекомендуем к прочтению:

При наличии циркуляционного насоса схема обвязки котла отопления дополняется насосным оборудованием и установкой группы безопасности – ее ставить на трубопровод за котлом.

Важно! Насос ставится только на трубу обратного тока, оснащается грязевым фильтром и краном для прочистки. После насоса устанавливается герметичный расширительный бак.

Установка котла

Установка электрического котла может быть напольной и настенной. В первом случае комплект дополняется подставкой для монтажа. Настенное оборудование фиксируется на специальные анкера, для которых высверливаются отверстия в стене с соблюдением ровности горизонтали расположения.

Совет! Чтобы навесить прибор максимально ровно, сначала делаются наметки на стене, затем сверлятся дыры, а потом уже фиксация. Анкера удобнее вкручивать в стену в пластиковые головки – они продаются в хозяйственных магазинах.

Напольные модели устанавливаются на подставку, монтаж электрического котла отопления выполняется по инструкции от производителя.

Подведение электропроводки

Мощные агрегаты подключаются напрямую от сети, для этого из распределительной коробки выводится отдельная линия до места подключения устройства. Чтобы уберечь провода от порчи, кабель прокладывается скрытым способом.

Совет! Кабель выбирается диаметром, указанным в паспорте прибора. Допустимо брать кабель большего, но не меньшего сечения.

Устройства с производительностью до 7 кВт подключаются к однофазной сети, такая есть в домах старого типа, котлы до 3,5 кВт не требуют никаких особенностей и подключаются к обычной розетке, но только при условии, что вся сеть выдержит дополнительную нагрузку.

Монтаж защитной аппаратуры

После завершения подключения к сети, оборудование оснащается автоматическим выключателем и УЗО – эти приборы ставятся в главный щиток. Выключатель нужен для защиты от короткого замыкания при перегрузке сети, а УЗО обеспечит защиту от токов утечки.

При возможности мастеру рекомендуется установить стабилизатор напряжения, чтобы прибор не вышел из строя при кратковременных скачках напряжения. Заземление контура – обязательный нюанс, причем заземляющий провод прокладывается напрямую от шины к корпусу агрегата.

Рекомендуем к прочтению:

Пусконаладочные работы

После подключения к сети, все провода проверить на изоляцию, если есть оголенные участки, подмотать. Осмотреть соединительные муфты, краны, стыки трубопровода и только затем запускать оборудование в работу. Сначала открываются задвижки, подведенные к агрегату, потом включается электрический котел.

Совет! При тестировании сети датчики температуры и давления покажут данные измерений, которые сверяются с номинальными значениями в инструкции к оборудованию. При значительных отклонениях следует вызвать мастера – это нарушения работы сети.

Соединение электрокотла с другими видами оборудования и теплоаккумулятором

Рассмотрим, как подключить электрокотел вместе с твердотопливным оборудованием. Вариант удобен для владельцев загородных домов, где возможны перебои подачи тока в сеть.

Порядок действий:

  1. В сети с твердотопливным котлом – он и является основным рабочим, электрическое оборудование выступает в качестве вспомогательного.
  2. При сгорании дров или угля, температура воздуха в помещении понижается, электрокотел запускается в работу при достижении температурных показателей ниже нормативного уровня. Режим работы задает сам пользователь, выставляя температуру охлаждения и нагрева по собственным предпочтениям.
  3. Термостат зафиксирует снижение температуры в трубе обратного тока, идущей на твердотопливный котел, и отключит насос оборудования.
  4. Как только хозяин загрузит порцию дров в топку, прогрев теплообменника твердотопливного котла возобновится, термостат запустит принудительную циркуляцию воды. В процессе запуска транспортировки жидкости электрический котел датчиками «распознает» нагревание теплоносителя и не включается в работу нагрева до следующего момента остывания температуры до нижних пределов.

Таким образом осуществляется присоединение напольного или подключение электро котла настенного к отоплению с любыми другими видами нагревателей. Основной нюанс – оборудование на питании от сети тока считается резервным, основным будет другой источник тепла.

Для накопления тепловой энергии в сеть врезается буферная емкость, это теплоаккумулятор, где постоянно поддерживается теплоноситель в горячем состоянии. Такой накопитель позволяет снизить расходы на обслуживание системы – ночью тарифы дешевле, котел нагреет воду для раздачи в теплосистему в дневное время.

Совет! Чтобы упростить раздачу теплоносителя нужной температуры в радиаторы и теплый пол, в сеть устанавливается смеситель с трехходовым клапаном. Для радиаторов осуществляется раздача воды в +90 С, для контуров теплого пола до +50 С.

Варианты снижения расходов на обслуживание электрического котла для отопления дома

Зная, как врезать электрокотел в систему отопления, подключать в сеть, у мастера не возникнет проблем с формированием конструкции.

Чтобы она была не только практичной, но и экономичной, несколько советов от профессионалов:

  • Двухтарифный счетчик. Прибор устанавливается вместо стандартного и позволяет снизить расходы на электричество. В этом случае котел запускается на полную мощность для обогрева комнат и накопления энергии в баке в ночное время, когда тариф дешевле.
  • Автоматическая система контроля, управления. Задавая режимы работы в дневное время на 40% от общей мощности, хозяин получает минимальный прогрев помещений в период отсутствия жильцов – это удобно. К вечеру котел прогреет дом до комфортных показателей.

Совет! При установке режимов прогрева определяется индивидуальная комфортная температура. Снижение нагрева до +18 С вместо +23 С (по стандарту) за месяц уменьшит расходы энергоносителя на треть.

  • Чем ниже по схеме установлен котел, тем выше прогрев радиаторов.
  • Теплые полы расходуют тепло по всему дому с максимальной эффективностью, прогрев теплоносителя осуществляется не более +50 С, контуры не могут служить основным источником тепла, но помогают использовать всю возможную тепловую энергию от котла.

Совет! Чтобы еще больше сэкономить на электричестве, рекомендуется покупать оборудование известных производителей, которые отвечают за качество и надежность моделей.

Как подключить электрокотел в доме

Если вы хотите использовать электроэнергию в целях обеспечения горячего водоснабжения или отопления в эксплуатируемом частном доме, вам нужно обратиться с заявлением о проведении административной процедуры в местный распорядительный или же исполнительный орган.

Госорган самостоятельно запросит технические условия на присоединение к электросетям в районном филиале «Электрические сети».

В своем заявлении гражданин должен указать величину потребляемой мощности, учитывая ту, которая используется для горячего водоснабжения и отопления.

КТО ВЫПОЛНЯЕТ АДМИНИСТРАТИВНУЮ ПРОЦЕДУРУ?

Если вы планируете применять электроэнергию для таких целей, будьте готовы к реконструкции ответвлений от воздушной линии распределительной электросети и внутридомовых электросетей.

Согласно ТУ на присоединение к электросетям необходимо разработать проектную документацию, которая будет предусматривать изменения проектных решений касательно внутреннего и внешнего электроснабжения индивидуального жилого дома, сданного в эксплуатацию.

Подключение к электросетям реконструированных электрических установок выполняется специалистами филиала «Электрические Сети». Эти работы проводятся в рамках осуществления административных процедур. В таком случае филиал может оказать гражданам услуги по проектированию и выполнению электромонтажных работ, свершению электрофизических измерений, а также подключению жилого дома к электросети.

Административная процедура предоставляется, даже если ранее гражданин не подписывал договор с филиалом на осуществление админпроцедуры, но заключал договор с организацией, что не входит в состав ГПО «Белэнерго», на выполнение электрофизических измерений, электромонтажных или же проектных работ.

КАКИЕ НУЖНЫ ДОКУМЕНТЫ?

Для реализации вышеописанной административной процедуры нужно представить следующие документы:

  • заявление на проведение админпроцедуры;
  • паспорт или другой документ, по которому можно идентифицировать личность;
  • копии протоколов электрофизических измерений;
  • копии проектной документации.
