Ремонт шлейфа матрицы телевизора: пошагово

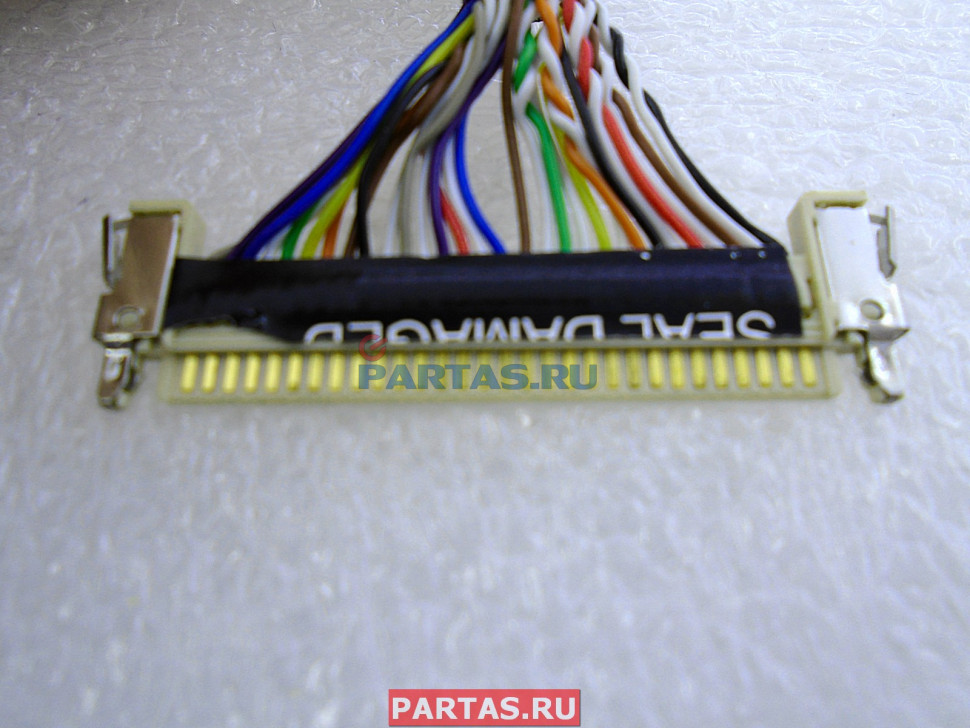

Шлейф матрицы – набор проводов, соединяющих плату формирования изображения с матрицей экрана. В целом это чувствительный компонент телевизора, отвечающий за нормальную работу матрицы. Ремонт шлейфа производится при его повреждении, которое сопровождается рядом дефектов. Основными из них являются: периодическое или постоянное мерцание, искаженное изображение, рябь, полосы или пятна.

Содержание статьи

Как отремонтировать шлейф матрицы

Поломка может сопровождаться одним из этих дефектов или одновременно всеми из перечисленных.
Восстановить нормальную работу можно двумя способами: произвести ремонт шлейфа матрицы или заменить его на новый. Второй способ более простой, но воплотить его на практике бывает иногда сложно. Связано это с тем, что линейка выпускаемых телевизоров у каждого производителя постоянно обновляется.

При этом старые модели и комплектующие для них снимаются с производства. Ремонт – более сложный способ, требующий внимательности и аккуратности.

Физическое повреждение

К этому виду относятся повреждения шлейфа в виде обрыва, окисления его контактов или элементов поверхностного монтажа. Для определения повреждений в сервисных центрах выполняют диагностику шлейфов методом прозвонки всех жил тестером, мультиметром, трансформатором или другим устройством. При этом определяется целостность проводов и их изоляции.

Физическое повреждение может произойти из-за перетирания проводов вследствие изгиба, нагрева из-за плохого контакта или перетирания с течением длительного времени работы. Дорожку с поврежденным контактом можно отремонтировать, проколов ее в нескольких местах иглой и залив отверстия токопроводящим лаком. После высыхания лака поврежденное место заклеивают скотчем.

При более серьезном повреждении поломанную дорожку отсоединяют, смывают ацетоном старую изоляцию, контакты зачищают скальпелем. На места разрыва наносят канифоль, возвращают дорожку на место и припаивают контакты.

Для пайки можно использовать инфракрасный паяльник. При этом поврежденный участок вырезают ножницами, совмещают дорожки друг с другом и припаивают. Высокая температура нагрева обеспечивает плотную спайку.

Важно! Выполняя пайку необходимо следить, чтобы между отдельными жилами не образовались перемычки.

Разъем шлейфа может окисляться, что приводит к выходу из строя всего устройства. Окисление контактов происходит по разным причинам, например, из-за попадания на них жидкости. Почистить механическим способом разъемы трудно из-за тонкости дорожек шлейфа. Безопасно очистить контакты можно с помощью любого растворителя, нанесенного на обычную бумагу. Тщательно потерев контакты о пропитанную бумагу, их промывают растворителем и аккуратно прочищают щеткой.

Внимание! В случае замены или ремонта матрицы шлейф возле разъема рекомендуется закрепить скотчем.

Искажение картинки

Искажение картинки происходит по нескольким причинам: неисправность самой матрицы, повреждение шлейфа, неисправность видеокарты. При повреждении шлейфа на экране появляется большое количество разноцветных вертикальных полос, хаотично меняющих друг друга. При легком наклоне телевизора или при повторном включении кабеля цветовая гамма меняется. Преобладающими становятся белые полосы, из-за чего эту поломку называют «северным сиянием». В средней части экрана появляются горизонтальные полосы, которые являются признаком неисправности именно этого устройства.

Справка! При появлении полос на экране рекомендуется проверить работу антенны. Она может искажать входящий сигнал, вызывая разнообразные помехи.

Пятна на изображении

При неисправном шлейфе на экране могут появиться крупные цветовые пятна. Они распределяются в одной части экрана или по всей его площади. Пятна периодически меняют цвет или сохраняют его. При наклоне телевизора или повторном включении кабеля они могут исчезнуть или деформироваться.

Светлые и темные пятна появляются при нарушении условий эксплуатации телевизора. При использовании влажных салфеток или аэрозолей для ухода за экраном, влага может попасть на шлейф, что приводит к окислению контактов.

Пятна могут быть причиной производственного брака. Например, если матрица установлена неровно, образуются белые засветы в углах.

Как правильно разобрать устройство

Произвести ремонт самой матрицы, если экран треснул или разбит, невозможно. Стоимость новой матрицы немного ниже стоимости нового телевизора. Поменять вышедший из строя устройство можно самостоятельно при условии четкого следования пунктам пошаговой инструкции.

Справка! Для проведения ремонта потребуется сильный увеличительный прибор (микроскоп, лупа или очки с увеличительной линзой).

Ремонт шлейфа состоит из нескольких этапов:

Шаг 1. Разборка корпуса.

Шаг 2. Осмотр поврежденного шлейфа.

Шаг 3. Отсоединение его от матрицы и аккуратная выемка.

Шаг 4. Зачистка и обезжиривание поврежденных контактов.

Шаг 5. Восстановление контактов методом припаивания.

Шаг 6. Установка шлейфа и присоединение к матрице.

Шаг 7. Сборка корпуса.

Ремонтные работы требуют четкости и максимального внимания во избежание повреждения остальных тонких дорожек. Исходную форму шлейфа необходимо сохранить в первоначальном виде. Даже незначительный изгиб может привести к разрыву проводников.

При отсоединении от матрицы нельзя опираться на нее, можно повредить материнскую плату. По возможности его целесообразнее поменять на новый из-за кропотливости работ по его ремонту.

Подпишитесь на наши Социальные сети

Восстановление шлейфа матрицы ноутбука

Шлейфы — это тип проводов, которые применяются для соединения различных печатных плат и электронных элементов внутри устройства. Они имеют много разновидностей и особенностей пайки. В зависимости от внутреннего сечения установленных контактов проводимость будет выше или ниже. Это относится и к типу материала для пайки.

Если возникает вопрос, как восстановить шлейф при его повреждении самостоятельно, то следует учитывать множество различных нюансов. В статье будут описаны основные элементы и представлены сведения, как делать пайку на контактах на различных устройствах.

Особенности

Перед тем как начать рассматривать вопрос, как восстановить порванный шлейф, следует изучить его особенности. В зависимости от типа устройства или печатной платы, данный вид проводов может быть как плоским, так и кругового сечения. Помимо этого, поверх контактов и самого проводника могут наноситься различные элементы в виде технического лака, графитового напыления или прорезиненной оплетки.

Если поврежден шлейф на подвижных модулях устройства, к примеру, на печатной головке принтера, тогда необходимо зачистить контакты от прорезиненной оплетки. Шлейфы на экранах и в телефонах могут быть нанесены поверх печатной кремниевой платы. Они имеют плоский вид и защищены графитовым напылением.

Назначение

Основное предназначение каждого шлейфа — это передача короткого или длинного электрического импульса между модулями устройства. В зависимости от типа и толщины, а также материала проводника сигнал передается с определенной скоростью.

Это важно учитывать, так как если необходимо заменить сам проводящий элемент, потребуется медный провод необходимого сплава. В противном случае контакт может не проходить. Шлейфы удобно размещать в компактных моделях оборудования благодаря их небольшим размерам. Часто такой тип соединения используется в мобильных телефонах, ноутбуках или экранах.

Проводники могут различаться по количеству проводов и контактов внутри. Шлейфы с одним проводниковым элементом обычно устанавливаются поверх кремниевых плат. Если потребуется подключить экран или жесткий диск, тогда будет использоваться многопоточный тип соединения. В нем может быть до 40 точек сцепления. Именно эти шлейфы чаще всего подвержены повреждениям, так как пайка происходит на всех контактах. В случае повреждения хотя бы одного из них устройство перестанет нормально функционировать.

Неисправности, связанные с повреждением

Определить, что оборудование повреждено из-за шлейфа, достаточно просто. Если рассматривать экран ноутбука или телевизора, то из-за повреждения проводника матрица начнет мигать или частично пропадет изображение. Это связано с тем, что такой канал подключения к основной плате отвечает за проецирование сигнала. Поврежденный участок будет транслироваться с перебоями изображения именно в месте спайки контактов.

В любом из случаев убедиться, что проблема в шлейфе, можно, только разобрав само устройство и проверив напряжение на каждом из его контактов. Обычно такие перебои видны невооруженным взглядом.

Из основных визуальных признаков повреждения выделяются следующие:

  1. Потемнения в местах, где идет жила шлейфа.
  2. Изломы и разрывы на ленте.
  3. Поврежденные контакты в местах пайки.

В любом из случаев обычным клеем такие неполадки не исправить. Здесь потребуется канифоль, олово, спирт и паяльная станция.

Какие устройства часто нуждаются в ремонте

Каждый раз, когда владелец бытовой техники и электроники сталкивается с вопросом, как восстановить шлейф, он должен понимать, что сама операция по пайке или зачистке контактов несет определенный риск. Исправив неполадку на шлейфе без необходимых инструментов или материалов, есть риск повредить соседние модули.

Частыми клиентами мастерских становятся владельцы:

  1. Телевизоров, мониторов, экранов ноутбуков.
  2. Клавиатур.
  3. Ноутбуков и ПК.
  4. Телефонов.

Проблема не в качестве самих проводников, а в риске их повреждения. Если рассматривать мобильный телефон, то шлейф в основном повреждается из-за контактов с жидкостью. В результате в местах пайки контакты перегорают.

Проводники на клавиатуре изнашиваются в результате частого использования клавиш и переключателей. Это приводит к тому, что сам проводник со временем стирается и проводимость уменьшается. Если рассматривать ноутбуки и персональные компьютеры, то проблема может возникнуть из-за скачка напряжения или неправильном подключении самого проводника.

Экраны

Вопрос, как восстановить шлейф дисплея, достаточно сложный. Все зависит от марки и модели матрицы и плат, к которым крепится такой экран. Это может быть ноутбук, монитор, планшет, моноблок или телевизор. На каждом из перечисленных устройств используется собственный метод пайки и технология нанесения связующих материалов.

Поврежденные контакты на местах сцепления должны быть полностью очищены. Для этого можно использовать лезвие или скальпель. Затем потребуется зачистить провода для их фиксации на месте пайки с платой. Паяльник лучше использовать с небольшим наконечником, чтобы не допустить попадания олова на другие элементы. Если потребуется нарастить поврежденный участок в случае его обрыва или сгиба, тогда понадобится подобная модель провода. Найти ее можно на радиорынке или в интернете, на тематических ресурсах.

Рассматривая вопрос, как восстановить шлейф на матрице, необходимо перед началом ремонта протестировать каждый подключенный элемент либо контакт. Делается это при помощи вольтметра. Он показывает напряжение на каждом участке. Необходимо это делать для того, чтобы не только найти источник повреждения, но и его причину, которая может быть поврежденной деталью.

Клавиатуры

Частыми клиентами мастерских с вопросом, как восстановить шлейф на клавиатуре, становятся любители компьютерных игр и постоянных переписок. Это обычная практика, когда клавиатура после нескольких лет активного использования приходит в негодное состояние.

Перетертый шлейф придется заменить. Для этих целей потребуется медная проволока подходящего сечения. Сам контакт плоский и расположен по всей площади печатной платы, отвечающей за передачу информации после нажатия на конкретную кнопку на клавиатуре. Потребуется зачистить слой лака и удалить перетертый провод. После этого на его места ставится новый и фиксируется токопроводящим клеем. Затем наносится технических лак.

Восстановить шлейф клавиатуры нетрудно. При правильном выполнении действий операция займет не более 30-40 минут. Главное, чтобы все контакты были хорошо обработаны лаком и клеем.

Ноутбуки

Восстановить шлейф ноутбука можно несколькими способами. Расположенные на материнской плате контакты и провода имеют сменный тип. В случае обнаружения повреждения на них лучше заменить сам провод. Он стоит гораздо дешевле, чем материалы, которые потребуются для его восстановления.

Если комплектующие найти не вышло, можно его заменить. Для этого потребуется подобрать подходящий по сечению провод. Данный метод не подходит для многожильных шлейфов.

Поврежденный проводник извлекается из места контакта на плате. После этого провод в оплетке аккуратно продевается в вилки на местах сцепления. Они используют защелки, поэтому зафиксировать их можно при помощи плоской отвертки.

Если требуется восстановить многожильный шлейф, тогда следует зачистить место повреждения и нарастить обрыв при помощи проводникового состава. Для этих целей часто используется токопроводящий клей.

Телефоны

Популярным также является вопрос, как восстановить шлейф на телефоне после его попадания в воду. При контакте с ней экран мобильного устройства начинает темнеть. Это признак того, что контакты шлейфа на матрице повреждены.

Для того чтобы это исправить, потребуется провести замену проводника. Его необходимо аккуратно срезать от места фиксации на основной плате и отключить от экрана телефона. После приобретения нового провода его сначала следует припаять к основной плате ровно на то место, где был старый проводник. Далее контакты крепятся к матрице смартфона.

Что необходимо знать о восстановлении

Если говорить о том, как восстановить дорожку на шлейфе, то в первую очередь следует разобраться с порядком ремонта такого проводника. Особенностью дорожек является наличие их не в защищенном кожухе или оплетке из резины, а на самой печатной плате.

Основная трудность заключается в том, что контакты плоские, и чтобы их снять, потребуется зачистить основной слой защитного лака. Для исправления повреждения они могут быть заменены на провода и медную леску круглого сечения. Фиксируется проводник при помощи токопроводящего клея. После этого поверх наносится лак.

При подключении многожильного проводника важно, чтобы каждый отдельный контакт был хорошо припаян. Убедиться в проводимости всех потоков можно при помощи вольтметра.

Какие материалы и инструменты потребуются

Разбирая вопрос, как восстановить дорожку на шлейфе, необходимо знать, что потребуется из материалов и инструментов для выполнения этого действия.

В большинстве случаев при ремонте или замене проводника будет необходим паяльник или паяльная станция. При использовании насадки важно установить иглу в качестве нагревателя, так как именно она позволит точно нанести олово для сцепления всех элементов.

Технический лак и токопроводящий клей также будут нужны при ремонте шлейфа. В зависимости от его типа и формы придется приобрести расходные материалы в виде проводов нужного размера и сечения. Для того чтобы повысить точность сцепления каждого элемента, советуется использовать увеличительное стекло или микроскоп.

Как проводится ремонт

Восстановить контакты шлейфа можно несколькими способами. Основной и самый простой из них – это использование токопроводящего клея. Его можно найти в специализированных магазинах по ремонту оборудования.

Все виды работ отличаются в зависимости от модели устройства и характера повреждения. Общий порядок выполнения восстановления следующий:

  1. Зачистить шлейф в месте повреждения.
  2. Удалить поврежденный участок.
  3. Нанести клей или установить новый проводник.
  4. Зафиксировать провод на месте стыковки.
  5. При помощи паяльной станции нанести олово для стыковки.
  6. Поверх проводника нанести защитный слой лака или обмотать проводник изолентой.

Не стоит сразу запускать устройство, так как защитный слой лака или олова может не до конца затвердеть. Важно соблюдать осторожность при нанесении всех жидких растворов на плату, чтобы не зацепить другие токопроводящие элементы.

Меры предосторожности

Разбирая вопрос, можно ли восстановить шлейф, важно знать, какие могут быть проблемы при этом действии. Самостоятельно не рекомендует проводить пайку проводника в современных смартфонах. В отличие от старых моделей телефона, для ремонта матриц потребуется специальное оборудование. В домашних условиях при помощи паяльной лампы это сделать будет невозможно.

Следует при замене проводника ставить только идентичный. Если заменить его на высоко- или низкопроводимый, в результате скачка напряжения подключенный элемент может полностью выйти из строя. Все зачищенные элементы после замены нужно обязательно покрывать защитным слоем. Нельзя их оставлять открытыми, так как это может привести к перегреву самого проводника.

Что делать, если установить шлейф не удалось

Разобравшись с тем, как восстановить шлейф, можно приступать к работе. Для достижения успешного результата необходимо внимательно выполнять каждый шаг и осторожно наносить связующее вещество для пайки. Только после того, как наносимая масса затвердеет, устройство можно испытывать. Для этого следует проверить уровень напряжения на подключенном элементе вольтметром.

Если же напряжения нет, и сам шлейф не функционирует, лучше обратиться за помощью в специализированную мастерскую. Не все детали и шлейфы можно склеить или спаять в домашних условиях.

Однако опытные специалисты отмечают, что набора инструментов и материалов будет недостаточно, чтобы провести пайку. Для этого применяется дорогостоящее оборудование и различные приборы, которые самостоятельно приобрести будет проблематично. Поэтому, чтобы избежать риска повреждения, лучше сразу обращаться за помощью к профессионалам.

Недавно видел пост с не самым правильным ремонтом техники и вспомнился мой ремонт шлейфа матрицы автомобильного монитора подручными средствами, как говорится, по хардкору. Нашел древние фото, снятые на тапок, но вполне понятно что произошло)

оборванный шлейф матрицы наращивается шлейфом от жесткого диска)

Дубликаты не найдены

Хренасе ты рукожоп.

Нет ничего невозможного. Есть лень с:

Уточнение. с чего бы шлейф с жёсткого диска, когда енто обычный IDE шлейф, им же вроде и сидюки подключали)

Когда нету ИК станции.

Два классических вопроса: как и нахуя?

Что то мне подсказывает что бдет нихуевый коротыш

наверное из динамиков маленьких достал или из катушек, там изолированные идут.

использую для восстановление шлейфов провода матриц с ноутбука. Они очень тонкие это и плюс и минус, легкопорвать при пайке

блин комрад, а ты чужим почином не занимаешься? А то тут присунули типа отвертку в кенсингтонский замок

а серьезно, обратитесь в ближайшую мастерскую, спокойно восстановят. Или самостоятельно токопроводящим маркером можете попробовать, хотя тут мелкий шаг конечно

Топорно, но круто. Русская смекалка.

Не будет работать. Нет главного элемента:

Тогда норм, но ты все равно замени его – так надежнее.

О сообществе

В сообществе публикуются разнообразные ремонты техники, обзоры на оборудование и способы диагностики устройств, приветствуется юмор рабочих моментов и доброжелательная атмосфера.

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

При долгой эксплуатации современного ноутбука, во многих моделях слабым местом является шлейф передающий информацию от материнской платы к матрице. Так как данный шлейф проходит от корпуса ноутбука к крышке его, наиболее слабым местом является именно точка трения между этими двумя элементами.

Именно об этом мы сегодня и поговорим, а именно о том как сделать ремонт шлейфа ноутбука своими руками. А если быть точным ремонт шлейфа матрицы ноутбука.

Первым делом надо идентифицировать точное место в котором произошел обрыв или короткое замыкание.

Обычно это то самое место где шлейф перетекает из ноутбука в крышку матрицы т.к. там происходит его изгиб при открывании оной и закрывании.

Демонтировав шлейф из ноутбука вскрываем его в том самом месте где этот изгиб получается, для этого нам понадобится скальпель, только будьте очень осторожны, не повредите проводки под оплеткой которую собираетесь вскрывать, иначе отремонтировать шлейф матрицы ноутбука своими руками не получится.

После вскрытия и внимательного изучения проводков находим оборвавшийся контакт(ы), если произошло короткое замыкание нужно будет остановить и изолировать все проводки которые попали в эту зону.

Для удлинения проводков лучше всего подходит обычный трансформаторный проводок первичной обмотки, чем тоньше тем лушче, он еще и изолированный, а это значит что вам нужно будет после удлинения проводков изолировать только места спайки.

Паять я рекомендую сплавом Розе или сплавом Вуда, они имеют температуру плавления до 100 градусов, а это значит вы легко можете спаять нейтральными флюсами эти группы контактов не повредив ни соседние, ни оплетку шлейфа.

Изолировать места спайки я рекомендую термоскотчем, почему именно термоскотчем? Потому что в случае короткого замыкания в будущем эти места спаек не расплавятся в этих местах. Но если его нет сойдет и обычный, но я не рекомендую. И ни в коем случае не используйте для этих целей изоленту! (не спрашивайте почему)

После проведения всех работ собираем шлейф назад и слеиваем его все тем же термоскотчем например. Главное не утолщать конструкцию, иначе вы имеете риск через какое-то время вывести ее из строя в том же месте второй раз, а вам этого не надо.

Ну что ж, в этой статье мы более мене подробно рассмотрели ремонт шлейфа ноутбука своими руками, но я же все таки рекомендую за такими операциями обращаться к специалистам.

Чем приклеить шлейф к матрице телевизора

Шлейф матрицы – набор проводов, соединяющих плату формирования изображения с матрицей экрана. В целом это чувствительный компонент телевизора, отвечающий за нормальную работу матрицы. Ремонт шлейфа производится при его повреждении, которое сопровождается рядом дефектов. Основными из них являются: периодическое или постоянное мерцание, искаженное изображение, рябь, полосы или пятна.

Как отремонтировать шлейф матрицы

Поломка может сопровождаться одним из этих дефектов или одновременно всеми из перечисленных.
Восстановить нормальную работу можно двумя способами: произвести ремонт шлейфа матрицы или заменить его на новый. Второй способ более простой, но воплотить его на практике бывает иногда сложно. Связано это с тем, что линейка выпускаемых телевизоров у каждого производителя постоянно обновляется.

При этом старые модели и комплектующие для них снимаются с производства. Ремонт – более сложный способ, требующий внимательности и аккуратности.

Физическое повреждение

К этому виду относятся повреждения шлейфа в виде обрыва, окисления его контактов или элементов поверхностного монтажа. Для определения повреждений в сервисных центрах выполняют диагностику шлейфов методом прозвонки всех жил тестером, мультиметром, трансформатором или другим устройством. При этом определяется целостность проводов и их изоляции.

Физическое повреждение может произойти из-за перетирания проводов вследствие изгиба, нагрева из-за плохого контакта или перетирания с течением длительного времени работы. Дорожку с поврежденным контактом можно отремонтировать, проколов ее в нескольких местах иглой и залив отверстия токопроводящим лаком. После высыхания лака поврежденное место заклеивают скотчем.

При более серьезном повреждении поломанную дорожку отсоединяют, смывают ацетоном старую изоляцию, контакты зачищают скальпелем. На места разрыва наносят канифоль, возвращают дорожку на место и припаивают контакты. Для пайки можно использовать инфракрасный паяльник. При этом поврежденный участок вырезают ножницами, совмещают дорожки друг с другом и припаивают. Высокая температура нагрева обеспечивает плотную спайку.

Важно! Выполняя пайку необходимо следить, чтобы между отдельными жилами не образовались перемычки.

Разъем шлейфа может окисляться, что приводит к выходу из строя всего устройства. Окисление контактов происходит по разным причинам, например, из-за попадания на них жидкости. Почистить механическим способом разъемы трудно из-за тонкости дорожек шлейфа. Безопасно очистить контакты можно с помощью любого растворителя, нанесенного на обычную бумагу. Тщательно потерев контакты о пропитанную бумагу, их промывают растворителем и аккуратно прочищают щеткой.

Внимание! В случае замены или ремонта матрицы шлейф возле разъема рекомендуется закрепить скотчем.

Искажение картинки

Искажение картинки происходит по нескольким причинам: неисправность самой матрицы, повреждение шлейфа, неисправность видеокарты. При повреждении шлейфа на экране появляется большое количество разноцветных вертикальных полос, хаотично меняющих друг друга. При легком наклоне телевизора или при повторном включении кабеля цветовая гамма меняется. Преобладающими становятся белые полосы, из-за чего эту поломку называют «северным сиянием». В средней части экрана появляются горизонтальные полосы, которые являются признаком неисправности именно этого устройства.

Справка! При появлении полос на экране рекомендуется проверить работу антенны. Она может искажать входящий сигнал, вызывая разнообразные помехи.

Пятна на изображении

При неисправном шлейфе на экране могут появиться крупные цветовые пятна. Они распределяются в одной части экрана или по всей его площади. Пятна периодически меняют цвет или сохраняют его. При наклоне телевизора или повторном включении кабеля они могут исчезнуть или деформироваться.

Светлые и темные пятна появляются при нарушении условий эксплуатации телевизора. При использовании влажных салфеток или аэрозолей для ухода за экраном, влага может попасть на шлейф, что приводит к окислению контактов.

Пятна могут быть причиной производственного брака. Например, если матрица установлена неровно, образуются белые засветы в углах.

Как правильно разобрать устройство

Произвести ремонт самой матрицы, если экран треснул или разбит, невозможно. Стоимость новой матрицы немного ниже стоимости нового телевизора. Поменять вышедший из строя устройство можно самостоятельно при условии четкого следования пунктам пошаговой инструкции.

Справка! Для проведения ремонта потребуется сильный увеличительный прибор (микроскоп, лупа или очки с увеличительной линзой).

Ремонт шлейфа состоит из нескольких этапов:

Шаг 1. Разборка корпуса.

Шаг 2. Осмотр поврежденного шлейфа.

Шаг 3. Отсоединение его от матрицы и аккуратная выемка.

Шаг 4. Зачистка и обезжиривание поврежденных контактов.

Шаг 5. Восстановление контактов методом припаивания.

Шаг 6. Установка шлейфа и присоединение к матрице.

Шаг 7. Сборка корпуса.

Ремонтные работы требуют четкости и максимального внимания во избежание повреждения остальных тонких дорожек. Исходную форму шлейфа необходимо сохранить в первоначальном виде. Даже незначительный изгиб может привести к разрыву проводников.

При отсоединении от матрицы нельзя опираться на нее, можно повредить материнскую плату. По возможности его целесообразнее поменять на новый из-за кропотливости работ по его ремонту.

Эти многожильные соединения берут на себя роль подвижного сочленения электрических плат, отдельных моделей и других узлов схемы.

К наиболее распространенным типам подключения шлейфов можно отнести:

  1. Пайка (один из самых надежных способов, но он требует определенного технологического процесса и оборудования, перегрев элементов схемы при пайке может вывести их из строя).
  2. Различные механические сочленения (зажимы, вставки и т.п., выполнить такое соединение очень просто, не требуется дополнительного оборудования или навыков, к недостаткам можно отнести низкую надежность – шлейф может не до конца прижаться, контакты со временем окисляются и т.п.).
  3. Наклейка на проводящий ток клей/клейкую ленту (на этом способе подключения шлейфов и остановимся подробнее).

Какие есть виды токопроводящего клея для шлейфа

Изначально адгезионные технологии применялись для монтажа чипа на подложку при помощи специальной токопроводящей пасты. В этом случае не требовалась пайка (то есть нагрев), паста застывала, обеспечивая необходимый теплоотвод и проведение электричества.

Позже технологию взяли на вооружение для подключения различного рода дисплеев и других узлов цифровой техники.

Современные токопроводящие клеи могут быть:

  • Изотропные. Отличаются тем, что внутри токопроводящего материала нет никаких ограничений на направление распространения тока, среда однородная. Это могут быть ICA (изотропные клеи) или ICP (изотропные пасты).
  • Анизотропные. Внутри токопроводящего материала ток распространяется только в определенном направлении. В эту группу можно отнести ACA (анизотропные токопроводящие клеи) и ACF (анизотропные токопроводящие пленки).

Последние получили наибольшее распространение в бытовой технике. Так, при помощи ACF можно приклеить шлейф к матрице ЖК телевизора. Ток будет проходить между соединяемыми контактами строго перпендикулярно их поверхности внутри анизотропного скотча.

Использование любых клеящих смесей связано с определенными ограничениями. Различные ACF-пленки (скотчи) рассчитаны на соединение определенных видов материалов, требуют соблюдения температурных и влажностных режимов, отсутствия пыли и других мелких частиц, препятствующих адгезии, а также определенных условий прижатия склеиваемых поверхностей (минимальное усилие, нагрев и т.п.).

Немаловажным показателем использования ACF является минимальный требуемый зазор между контактами (у каждого типа пленки он свой).

ВИДЕО ОПИСАНИЕ

Чем и как приклеить шлейф к плате

Большинство современных плат для цифровой техники использует механический способ подключения шлейфов, однако, в отдельных случаях могут использоваться анизотропные токопроводящие пленки (скотч) или клеи.

Чтобы приклеить гибкий шлейф к плате в случае с ACF необходимо:

  1. Очистить остатки предыдущего соединения/скотча с помощью изопропилового спирта.
  2. Взять анизотропную клеящую пленку (подойдет, например, 3M Z-Axis 9703, перед применением обязательно следует убедиться, что расстояние между контактами не превышает 0,4 мм, так как при меньшем размере можно получить короткое замыкание).
  3. Снять первый защитный слой и наклеить пленку на плату.
  4. Снять второй защитный слой с ACF-пленки.
  5. Правильно сопоставить контакты шлейфа и контакты на плате, приложить шлейф и равномерно придавить к поверхности платы с достаточным усилием.

При проведении работ обязательно следует учесть, что в воздухе не должно быть пыли и мелких частиц (если наклейка производится в бытовых условиях, работу можно проводить в ванной комнате).

Как приклеить шлейф к дисплею — описание метода

Технология монтажа шлейфов с помощью токопроводящей клейкой ленты идентична процессу соединения шлейфа и платы.

Отличия могут быть лишь в поддерживаемых материалах (например, скотч Axis 9703 не рекомендуется для монтажа на стеклянные поверхности, подойдут только пленки 5352R и 5552R от того же производителя) и минимальном рекомендуемом зазоре между контактами (так, пленка 3M Z-Axis 5552R может применяться при расстоянии между контактами менее 100 микрон).

Некоторые токопроводящие пленки или клеи могут требовать нагрева или большого усилия, прилагаемого к склеиваемым поверхностям при монтаже.

Перед покупкой в обязательном порядке следует ознакомиться со спецификацией пленки/клея. Уточнить порядок применения.

Восстановление порванных шлейфов токопроводящим скотчем

Часто случается, что в процессе разборки дисплеев или другой сложной техники при отклеивании шлейфа прикладывается чрезмерное усилие, и он рвется.

Приобретение такого простого с виду элемента может стать практически невыполнимой задачей, так как аналогичных проводников в продаже не найти, как и доноров (сломанной техники, с которой можно снять запчасти).

В этом случае ACF пленка или клей спасет ситуацию, вне зависимости от типа шлейфа.

Процедура так же проста, как и в случае с подключением шлейфа к плате или монитору.

  1. Поврежденный участок шлейфа вырезается. Для этого проводник полностью перерезается под прямым углом в двух местах по краям от порыва (поврежденного участка).
  2. При необходимости на стыкуемом участке токоведущие части оголяются (если в середине шлейфа проводники заизолированы) и обрабатываются спиртом.
  3. Снимается первый слой защитной пленки с ACF, и скотч наносится на конец одного из обрезков шлейфа.
  4. Снимается второй защитный слой и прикладывается второй обрезок шлейфа.
  5. В зависимости от требований технологии монтажа пленки может потребоваться нагрев или достаточное усилие сжатия места соединения (здесь важно учесть, что некоторым типам шлейфов нагрев противопоказан, значит, соединяющую пленку следует выбирать с монтажом без нагрева).

ВИДЕО ИНСТРУКЦИЯ

Недостаток такого метода восстановления шлейфа – уменьшение его длины.

Железячкин дохтур

Пару часов назад обновил предыдущий пост про матрицу 19″, после в ходе экспериментов выяснил одну важную вещь. Оказывается, оторванные от платы матрицы шлейфы дешифраторов можно довольно легко вернуть обратно (в случае, когда шлейфик оторвался от стекла, вряд ли что-то удастся сделать). Как присобачить его обратно? Да очень просто – ПРИПАЯТЬ! 🙂

По порядку:
1. Отделяем нарушенный шлейф полностью.
2. Смываем ацетоном остатки проводящего клея, которым был приклеен шлейф изначально.
3. Обильно наносим хороший флюс и на шлейф и на плату (у меня RMA-223-TF) и лудим паяльником используя маленькое жало «миниволна», о котором я писал ранее. Жало собирает на своей поверхности весь лишний припой – замкнутых контактов нет.
4. Смываем весь флюс. На ранее позолоченных контактах должны остаться небольшие выпуклые наплывы припоя. Делать надо аккуратно, чтобы получить как можно более одинаковые бугорки.
5. Наносим совсем небольшое количество того же флюса, совмещаем контакты на шлейфе и на плате, равномерно греем термовоздушкой. Припой плавится, шлейф плывет и под действием поверхностного натяжения припоя сам находит свое место (подобно чипу BGA). Шлейф при этом размягчается от нагрева и принимает идеально плоскую контактную поверхность (при его отделении вначале, оно деформируется). Благодаря прозрачности шлейфа можно делать выводы о наличии замыканий между соседними контактами. У меня с первого же раза получилось без них. Шлейф сделан из материала, похожего по внешнему виду и свойствам на полиамид или каптоновую ленту. При температуре плавления припоя он просто становится мягче, но не меняет своих линейных размеров.

Пробовал на разбитой матрице, которой уже нечего терять. Сейчас буду пробовать на рабочей, но дефектной матрице из предыдущего поста. Постараюсь сделать фото.

Еще раз убедился в необходимости приобретения микроскопа.

Если у вас появились полосы на мониторе – не спешите выбрасывать матрицу, ее можно реанимировать!

▶▷▶▷ ремонт гибких шлейфов своими руками

▶▷▶▷ ремонт гибких шлейфов своими руками
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:06-05-2019

ремонт гибких шлейфов своими руками — Руководство по ремонту гибких шлейфов (ноутбука, телефона gooosharurukovodstvo-po-remontu-gibkix Cached Руководство по ремонту гибких шлейфов (ноутбука, телефона, матрицы и др) svr ремонт Восстановление шлейфа — YouTube wwwyoutubecom watch?vfmcX_Z7CPaY Cached В этом видео я показал что можно восстановить шлейф любого размера своими руками в домашних условиях без Как восстановить шлейф — YouTube wwwyoutubecom watch?vB7XTXU_nOZM Cached В данном видео показано как восстановить шлейф головки DVD-плеера Мои обучающие материалы по ремонту Как самому сделать ремонт ЖК, плазменных или LED-телевизоров sitesgooglecom siteprofitvremonthomekak Как самому сделать ремонт ЖК, плазменных или LED-телевизоров фирмы SAMSUNG своими руками в Ремонт своими руками (remrep_ru) Twitter twittercom remrep_ru Cached Tweet with a location You can add location information to your Tweets, such as your city or precise location, from the web and via third-party applications Ремонт телевизора самсунг своими руками если он не включается qteckruremont-televizora-samsung-svoimi-rukami Cached РЕМОНТ _ТЕЛЕВИЗОРА Samsung_PS51D550 своими _ руками СВОИМИ _ РУКАМИ _Handmade_DIYПоиск и устранение неисправностей в телевизорах SamsungSAMSUNG CK-5085ZB, chassis SCT11B Заменил около 6 ТДКС FSV20A001 все сделаны в Portugal Ремонт дизельных форсунок своими руками subscriberugroupsajt-pro-dachnoe-delo6077061 Cached Поэтому мы расскажем, как сделать ремонт дизельных форсунок своими руками без помощи автомехаников и большой тратой денег SCREEN-SERVICERU : Ремонт и замена матриц (экранов screen-serviceruindexphprurepairlcdmatrix Cached Дело в том, что ремонт матрицы жк помимо самого восстановления, еще включает корректную сборку и разборку и много других операций, и если вам даже удалось что-то исправить, не всегда Планшет не включается поиск неисправности и ремонт своими ydomainfokompjuterplanshet-remontkompjuter Cached Если планшет сразу включился и начался заряжаться аккумулятор, то можно склеивать корпус адаптера и на этом ремонт адаптера питания планшета своими руками можно считать законченным Ремонт музыкального центра Samsung MAX-VS720 Хриплый go-radiorusamsung-max-vs720html Cached Рассмотрим ремонт музыкального центра Samsung MAX-VS720 Неисправность проявляется следующим образом: хриплый, искажённый звук, как в режиме тюнера, так и CDMP3-проигрывателя, кассетной деки Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 831

  • FAQ форума по Great Wall Hover h3. Ремонт шлейфа подушки безопасности и сигнала ремонт шлейфа в руле
  • вой колонке. Множество людей по всему миру сталкивались с таким счастьем, как ремонт))). Кого то-это слово пугает до ужаса, а кому то довольно напротив очень нравится заниматься этим делом, учится и
  • о слово пугает до ужаса, а кому то довольно напротив очень нравится заниматься этим делом, учится и творить. И соответственно производит работы шлейф-машинкой, дабы убрать все шероховатости и неровности. Гибкий вал на дрель. Верные руке — статья из раздела рубрики. Реконструкции и оформления интерьера жилых помещений. Планировка и оформление, обзоры ремонтно-строительных материалов, мебели, техники и оборудования. Из чего можно сделать гибкий шлейф для минидискера? Модификации и ремонт плееров. Лорензи , самый простецкий способ своими руками это куски ДСП в одно целое и покраска. …пурпурными губами, и глубокие впадины на щеках, и сильные выступы скул под глазами, и пышные, разделенные прямым пробором черные волосы, спадающие до плеч, и длинные гибкие пальцы его правой руки, прижатой к горлу. 5) Заполняем своими данными с карты требуемые поля. Гибкий подход к организации труда позволяет использовать даже собственные квартиры. А технология гибки листового металла способна обеспечить металлической конструкции цельность, защищая её от преждевременного формирования ржавчины. Гибка металла собственными руками представляет собой достаточно трудоемкий процесс, который занимает немало времени… Возможность оперативно реагировать на рыночную ситуацию и включать в продуктовую линейку банка конкурентоспособную и актуальную услугу за счет гибких механизмов настройки; Она делает нашу науку менее гибкой и более догматичной: каждое методологическое правило ассоциировано с некоторыми космологическими допущениями, поэтому, используя правило, мы считаем несомненным, что соответствующие допущения правильны.

спадающие до плеч

спадающие до плеч

  • телефона gooosharurukovodstvo-po-remontu-gibkix Cached Руководство по ремонту гибких шлейфов (ноутбука
  • chassis SCT11B Заменил около 6 ТДКС FSV20A001 все сделаны в Portugal Ремонт дизельных форсунок своими руками subscriberugroupsajt-pro-dachnoe-delo6077061 Cached Поэтому мы расскажем
  • еще включает корректную сборку и разборку и много других операций

ремонт гибких шлейфов своими руками Все результаты Ремонт гибкого шлейфа YouTube Похожие июн г Добавлено пользователем РемонтТУТ Опишу как сделать ремонт гибкого шлейфа , не сложным методом Помощь автору канала, или помочь с Картинки по запросу ремонт гибких шлейфов своими руками Другие картинки по запросу ремонт гибких шлейфов своими руками Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Как восстановить шлейф YouTube Похожие авг г Добавлено пользователем Andrey Golubev В данном видео показано как восстановить шлейф головки DVDплеера Мои обучающие материалы по ремонту техники Ремонт гибкого шлейфа Duration Восстановление шлейфа дисплея Толщина дорожки тоньше мая г Ремонт , Паяльник Как сделать Микроскоп своими руками ? Из веб камеры Вот к нему идёт шлейф гибкий , прозрачный Видно Руководство по ремонту гибких шлейфов ноутбука, телефона мая г Пошаговое руководство по самостоятельному ремонту гибких шлейфов Многожильные гибкие шлейфы нашли широкое применение и шлейфа Пару крупных фото не помешало бы, чтобы вникнуть в процесс Колхозим гибкий шлейф за минут Технологии Сообщество weeasyelectronicsruHomeTechkolhozimgibkiyshleyfzaminuthtml Похожие янв г Не так давно видел в инете бурное обсуждение где купить фольгированную плёнку Человеку понадобился гибкий шлейф Естественно, такая лента после ремонта должна легко и бесследно отклеиваться Ремонт гибкого пленочного шлейфа к жк дисплею приборной Похожие Это временное решение и через месяца жк опять частично тухнет Решение проблемы одно замена шлефа Можно купить гото Изготовление гибкого шлейфа для ЖК экрана МозгоЧины mozgochinyruelectronicsizgotovleniegibkogoshleyfadlyazhkekrana Похожие нояб г Изготовление гибкого шлейфа для ЖК экрана Купить самодельные световые мечи из StarWars для Halloween ; Как Ремонт гибкого шлейфа на калькуляторах Форум KAZUSRU kazusru Форум KAZUSRU Форумы по электронике Ремонт оргтехники Похожие апр г сообщений авторов Ремонт гибкого шлейфа на калькуляторах Ремонт оргтехники из батарей или щетки Не проще купить токопроводящий клей? Как восстановить шлейф ? Форум про радио Суть проблемы имеется мобильный с обрывом шлейфа экрана проще купить , чем тратить время и нервы к тому же такой ремонт временный хотя Как починить шлейф на телефоне? ServiceYardnet авг г Можно ли провести ремонт шлейфа своими руками ? как сделать замену гибкого шлейфа , спаять порванный шлейф , и что делать Восстановление шлейфов Монитор схемы, справочники monitornetru Список форумов Энциклопедия ремонта Похожие авг г сообщения авторов Вот попала в руки трубка от радиотелефона Порван После ремонта изгибается другой конец шлейфа , а тот, где шина, просто лежит, является Речь идет о гибких шлейфах с угольными чёрными дорожками Пайка поврежденных дорожек гибкого шлейфа Сварка и пайка Пайка Практические советы Рейтинг голос Перейти к разделу Самостоятельный ремонт Перед тем как определиться с вопросом, можно ли запаять шлейф самостоятельно важно учесть Не найдено своими руками Ремонт шлейфа своими руками полезные видеоматериалы ремонтвидеорф Телевизоры Полезные видеоматериалы на тему Ремонт шлейфа своими руками Восстановление шлейфа матрицы LCD как??? VLab vlabsuviewtopicphp?ft Похожие февр г сообщений авторов Гибкие шлейфы от матрицы выходят на две платы шесть Можно фото этих шлейфов , что то мне тоже интересно как они выглядят Восстановление дорожек гибкого шлейфа клавиатуры Notebook сент г сообщений авторов Порвали первые пять дорожек шлейфа клавиатуры Клаву купить , что на фотке, за р проще Для ремонта гибких шлейфов которые работают в статическом состоянии можно применить M ZAxis Как починить гибкий шлейф How to fix a flex cable Лазерный гравер своими руками из DvD приводов laser engraver Данные гибкие шлейфы крайне подвержены изломам, перегибам и прочим неприятностям а достать новый Гаджет Сервис ремонт в Минске года назад Ремонт гибкого шлейфа печатающей головки AdisPrintru Похожие апр г На фото , цифра , видно, что медные дорожки покрыты изоляцией, вот эту изоляцию нужно счистить Кладем шлейф на плоскую Ремонт гибкого шлейфа Смотреть видео бесплатно онлайн сент г Добавлено пользователем РемонтТУТ Опишу как сделать ремонт гибкого шлейфа , не сложным методом Как сделать токопроводящий клей своими руками в домашних условиях видео Ремонт шлейфа своими руками Vkgsm Ремонт шлейфа своими руками Шлейф это очень хрупкая деталь любой современной техники, причем не только ноутбуков или мобильных Не найдено гибких Замена матрицы на телевизоре своими руками Ремонт Крупная бытовая техника Замену или ремонт жкматрицы можно произвести своими руками Обычно драйверы управления находятся на гибких шлейфах , впаянных в само Ремонт гибкого шлейфа Видео онлайн vmirelife мар г Опишу как сделать ремонт гибкого шлейфа , не сложным методом Помощь автору канала, или помочь с покупкой Возможно ли подчинить шлейф? PDA Похожие февр г сообщений авторов Возможно ли самому как то подлечить, или новый шлейф за к покупать? Подпаять тонкие гибкие провода чтонибудь вроде МГТФ схема может быть многослойной потом плюнул и купил шлейф за р Как приклеить шлейф ответы на вопросы Kakkleyru янв г Какие есть виды токопроводящего клея для шлейфа ; Чем и как Чтобы приклеить гибкий шлейф к плате в случае с ACF необходимо Как приклеить шлейф к дисплею ремонт экрана калькулятора Обзоры товаров AliExpress мар г Приспособление для ремонта клееных ЖКИ шлейфов я поинтересовался, нашел где купить , как пользоваться я знал и решил Ремонт матрицы телефона своими руками Ole Nord Рейтинг , голосов февр г Подробно Ремонт матрицы телефона своими руками от настоящего Обычно драйверы управления находятся на гибких шлейфах , Ремонт пленочных шлейфов своими руками Сделаю сам Рейтинг голос мая г Читайте так же Зу ремонт своими руками Пайка гибкого шлейфа целесообразна и в тех случаях, когда порваться могла лишь Замена матрицы на телевизоре своими руками разборка, ремонт нояб г Возможна ли замена матрицы на телевизоре своими руками драйвером микросхемой, расположенной на гибком шлейфе , Замена шлейфа сотового телефона Сервисный центр Шлейф это гибкая контактная группа, предназначенная для соединения разных Данный ремонт является сугубо аппаратным и никак не влияет на Замена дисплея на брелке сигнализации своими руками быстро autolockedru Автосигнализации Похожие На самом деле, отделить шлейф от платы можно рукой , просто потянув его на Допустим, новый дисплей снабжён гибким шлейфом , как показано на Ремонт неисправного ЖК дисплея Сделай сам своими руками Электроника Электроника своими руками Рейтинг голосов окт г Ремонт неисправного ЖК дисплея своими руками Обычно дисплей соединен с контроллером через гибкий шлейф , а он в свою Неисправность LCD телевизоров Ремонт Микроволновых, DVD agolubevrutehnologiineispravnosttelevizorovhtml Похожие дек г Растворяются даже контакты коннектора гибкого шлейфа идущего это не самое страшное фото прогоревшего шлейфа драйвера В помощь компьютерным чайникам как починить гибкий шлейф Похожие июл г Данный материал посвящается тем из вас, кто реально хочет научиться ремонтировать ноутбуки, используя свои руки , мозг и Удлинение Шлейфа Форумы на DIYProjectorinfo Страница diyprojectorinfo LCD проектор своими руками LCD матрицы Похожие мар г сообщений авторов Прилеплена тема Еще об удлинении шлейфов , боян, но может пригодиться я и решил поделиться накопленным опытом из сферы ремонта ноутбуков Шлейф боковой кстате удлинился вот таким способом см фото железо, травим и теоретически получаем гибкий шлейф beer Ремонт шлейфа матрицы телевизора на дому в УланУдэ вызов Шлейф Услуги Ремонт телевизоров Главная Услуга мастера по ремонту шлейфа матрицы телевизора которые уже не выпускаются, и купить к ним запчасти проблематичнее, скорее невозможно анизотропный скотч, которым соединяются контакты гибкого шлейфа к Сборка и ремонт ПК своими руками Артур Юрьевич Газаров , Газаров А Ю Computers Подключите к дисководу гибких дисков шлейф ; он уже, чем шлейф для IDE устройств, у него разъемы соответственно меньше по длине На одном его Как заклеить шлейф с матрицы,отклеился от платы? Форум ESpec monitorespecws LCDтелевизоры и плазменные панели Похожие сообщений авторов Конференция по ремонту электронной аппаратуры Место Фото плохое получилосьс мобилы,ну чтото можно понять LCD,плазм и тп,там где приклеивают гибкие шлейфы с дешифратором к стеклу LCD, мониторов и т п Приемы сборкиразборки ноутбуков для ремонта на примере февр г Дальше подключаем шлейфы кнопки Power со светодиодом, а также К примеру, на фото вверху видно, что из всех отверстий на Не найдено гибких Как спаять шлейф тачскрина ccmmskcom Пайка поврежденных дорожек гибкого шлейфа Основания для Можно ли провести ремонт шлейфа своими руками ? Если вы разберете свой Ремонт шлейфа дисплея телефона в Екатеринбурге цены услуг ekbyoudocom Ремонт бытовой техники Ремонт телефонов ℹ Недорогой ремонт шлейфа дисплея телефона осуществляют Я очень часто вижу фото ручек с ооочень отросшим Гель лаком? и зарабатывать Хорошее знание города Условия Гибкий график, возможность совмещения Ремонт полос на матрице монитора или телевизора Мастер Пайки Рейтинг , голосов апр г Как проводить ремонт ЖК матриц мониторов, ноутбуков, планшетов и Нужно помнить, что на гибкий шлейф ставится дешифратор и ремонт шлейфа подручными средствами Смотреть видео апр г Добавлено пользователем Александр Лукашенко ремонт шлейфа от микроволновки подручными средствами Sergey Neverov Как сделать токопроводящий клей своими руками в домашних условиях видео Восстановление или ремонт пленочных графитовых шлейфов pretichruarticlesphp?article_id июн г восстановление гибких пленочных шлейфов же как у лака для ногтей купить его можно в местах продаж электронных компонентов, Packard Bell TM Стер контакты шлейфа клавиатуры Ремонт wwwcyberforumru Ноутбуки, нетбуки, ультрабуки Ремонт ноутбуков нояб г Рейтинг , голосов Вообщето, контакты с FPC спиртом не стираются, да и на фото они по ремонту гибких шлейфов Первое фото графитженский лак Поломки и замена матриц Сайт Виктора Королева окт г Ремонт и замена матриц жктелевизоров Неисправность гибкого неснимаемого шлейфа , на котором расположены информации, которая пригодится вам при ремонте бытовой техники своими руками Как отремонтировать пленочный шлейф Техника и Программы nauchebenet Радиоэлектроника Советы Похожие сент г Во время эксплуатации такие шлейфы могут переламываться, и к дисплею и в этой части быстрый и экономный ремонт не эффективен лучше продублировать дорожки отрезками тонкого гибкого монтажного провода, устройства схема теория транзистора транзисторов частоты как сделать ремонт шлейфа сотового телефона своими руками wwweurodetalufarustatipoleznoekak_provesti_remont_shlejfa_dlya_telefona мар г Статья о том как отремонтировать шлейф телефона Купить Acf Связь Машина оптом из Китая Alibabacom Светодиодные модули LCD Купить Acf Связь Машина оптом из Китая Товары напрямую с ЖК дисплей одинумножить шлейф Ремонт импульса ACF гибкие печатные платы Ремонт DVDплеера своими руками что делать, если Рейтинг , голосов июн г Как провести ремонт плеера своими руками ? Широкий гибкий шлейф соединяет читающую головку с основой платой Все дисковые Еще раз о ремонте Псионов серии Hardlineru wwwhardlineru Получается, что я собственными руками кидаю камни в огород Psion PLC к заметке вместе со своими эмоциями, впечатлениями и рекомендациями плат оказались бесполезными для восстановления гибкого шлейфа Вместе с ремонт гибких шлейфов своими руками часто ищут восстановление графитового шлейфа ремонт шлейфа магнитолы порвался шлейф тачскрина шлейф в электронике шлейф ноутбука ремонт шлейфа батареи пайка шлейфа к плате ремонт шлейфа объектива Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

FAQ форума по Great Wall Hover h3. Ремонт шлейфа подушки безопасности и сигнала ремонт шлейфа в рулевой колонке. Множество людей по всему миру сталкивались с таким счастьем, как ремонт))). Кого то-это слово пугает до ужаса, а кому то довольно напротив очень нравится заниматься этим делом, учится и творить. И соответственно производит работы шлейф-машинкой, дабы убрать все шероховатости и неровности. Гибкий вал на дрель. Верные руке — статья из раздела рубрики. Реконструкции и оформления интерьера жилых помещений. Планировка и оформление, обзоры ремонтно-строительных материалов, мебели, техники и оборудования. Из чего можно сделать гибкий шлейф для минидискера? Модификации и ремонт плееров. Лорензи , самый простецкий способ своими руками это куски ДСП в одно целое и покраска. …пурпурными губами, и глубокие впадины на щеках, и сильные выступы скул под глазами, и пышные, разделенные прямым пробором черные волосы, спадающие до плеч, и длинные гибкие пальцы его правой руки, прижатой к горлу. 5) Заполняем своими данными с карты требуемые поля. Гибкий подход к организации труда позволяет использовать даже собственные квартиры. А технология гибки листового металла способна обеспечить металлической конструкции цельность, защищая её от преждевременного формирования ржавчины. Гибка металла собственными руками представляет собой достаточно трудоемкий процесс, который занимает немало времени… Возможность оперативно реагировать на рыночную ситуацию и включать в продуктовую линейку банка конкурентоспособную и актуальную услугу за счет гибких механизмов настройки; Она делает нашу науку менее гибкой и более догматичной: каждое методологическое правило ассоциировано с некоторыми космологическими допущениями, поэтому, используя правило, мы считаем несомненным, что соответствующие допущения правильны.

Настройка матрицы на телевизоре



Как поменять матрицу на телевизоре своими руками?

Недостаток телевизоров на жидких кристаллах — хрупкость матричного элемента и его частые поломки. Ремонт в сервисном центре обходится очень дорого, поэтому допустима замена неисправной матрицы на плазменном или ЖК телевизоре. Как выполнить работу, подскажут эксперты.

Что такое ЖК -матрица

Виды ЖК -матриц

На российском рынке представлены телевизоры с двумя типами ЖК -матриц:

  • TN и TN + film. Кристаллы без воздействия напряжения располагаются по горизонтали под углом. Спиралевидное расположение точек объясняет неоднородность картинки, если смотреть на экран по вертикали. ТВ с матрицами TN + film стоят недорого, отличаются скоростью отклика;
  • IPS-матрица. Кристаллы монитора тонкопленочного экрана размещаются параллельно друг другу и не поворачиваются, если нет напряжения. Энергоемкость дисплея обуславливает небольшую скорость отклика — IPS долго вращает кристаллический массив.

Признаки поломки матрицы на телевизоре

Жидкокристаллические матрицы очень хрупкие, поэтому приходят в неисправность при механическом воздействии, доступе влаги, наличии царапин или неправильном уходе. О поломках элемента сообщат:

  • вертикальные или горизонтальные полосы на экране;
  • крупные пятна на мониторе;
  • пятнышки в виде снега или цветных точек;
  • полная или частичная утрата изображения.

Физическое повреждение

Выход из строя жидкокристаллической панели происходит в результате ударов по монитору, падения. Современные матрицы ломаются даже при попадании на них мягких предметов. Неполадку можно идентифицировать по трещинам, как на разбитом стекле, маленьким сколам. Помимо ударов поломку провоцируют перегибы.

Искажение изображения

Восстановление поломанной матрицы современного или устаревшего ЖК -телевизора требуется, когда:

  • появляются широкие разноцветные полосы по причине коррозии и окислений.;
  • столбы на картинке;
  • кадр замирает или тормозит;
  • вместо картинки появляются тонкие разноцветные вертикальные полоски;
  • изображение пропадает полностью либо частично.

Помимо самого элемента чаще всего неисправен шлейф, ослабевают его контакты с матрицей. Аналогичная проблема наблюдается при сбоях чипов управления.

Появление пятен на картинке

На изображении могут появляться несколько типов пятен:

  • светлые прямоугольные, овальные области на экране бывают неподвижными или меняют свое расположение. Они возникают при поломках стекла или деструкции поляризационных слоев;
  • черные фрагменты говорят о битых пикселях;
  • большие темные зоны свидетельствуют о доступе влаги на матрицу или нарушении условий транспортировки устройства.

Неквалифицированное вмешательство

Самостоятельная починка устройства без знаний и навыков приводит к сбоям дисплея и других деталей. Результат неквалифицированного вмешательства — разрывы матричных шлейфов, образование трещин по углам монитора, сколы.

Совет! Ремонт своими руками нужно выполнять очень аккуратно, уделяя внимание последовательности сборки и разборки.

Подготовка к замене матрицы на телевизоре

Абсолютно все неисправности сломанной матрицы любых ЖК и плазменных телевизоров устраняются путем ее замены. Перед началом починки следует сделать подготовку:
  1. Приобрести новую матрицу на основании технической документации к устройству. Она продается в интернет-магазинах или сервисных центрах;
  2. Приобрести защитный акриловый монитор. Деталь предотвратит возможные поломки;
  3. Подобрать инструменты и материалы. Понадобятся разнопрофильные отвертки, пинцет с тонкими длинными ножками, спиртовая влажная салфетка и очень тонкая пластинка из металла;
  4. Подготовить рабочее место. Ремонт нужно проводить в абсолютно чистой комнате. Стол, куда укладывается матрица, предварительно накрывается мягкой плотной тканью или картоном.

Важно! Оригинальные матрицы выпускаются под конкретную модель телевизора. Не покупайте аналоги.

Замена матрицы на телевизоре: инструкция

Матрица — хрупкая и чувствительная деталь, поэтому обращаться с ней нужно очень аккуратно. Лучше работать поэтапно:

  1. Отключить телевизор от сети;
  2. Разобрать корпус;

Разбор устройства

Как быстро поменять неисправную матрицу на жидкокристаллическом телевизоре без ошибок своими руками? Начать с последовательной разборки:

  1. Снять ТВ с кронштейна и отнести его на место ремонта;
  2. Аккуратно отделить от прибора шлейф и провода;
  3. Раскрутить отверткой саморезы на корпусе и снять переднюю или заднюю панель;

Замена матрицы

Производители выпускают модели с винтовыми и защелковыми креплениями. Разборка устройств происходит с передней части или сзади.

Доступ с фронтальной стороны

Разбирать телевизор необходимо следующим образом:

  1. Отжать защелки, удерживающие облицовку;
  2. Убрать поврежденное защитное стекло;
  3. Выкрутить винты на корпусе;
  4. Полностью снять крепления за задней панели.

Важно! Некоторые модели оснащены дополнительной защелкой для винтов. Ее снимают очень аккуратно.

Доступ с тыльной стороны

Снимая матрицы с передней части техники:

  1. Полностью выкрутить крепеж для задней панели;
  2. Наметьте место винтов, если они разные по длине;
  3. Снимите подставку у настольной модели;
  4. Аккуратно отделите шлейфы от люка на задней стенке;

Установка новой матрицы

Работают следующим образом:

  1. После распаковки новую матрицу укладывают на мягкую ткань или картон рядом со старой;
  2. Все платы и модули поочередно переносят с неисправного корпуса на исправный;
  3. Шлейфы от экрана подключают по факту переноса платы;
  4. После подсоединения модулей устанавливают рамку и крышку на заднюю панель.

Чтобы телевизор начал показывать, матрицу согласовывают с модулями. В инструкции производителя указаны особенности настройки через сервисное меню.

Самостоятельный ремонт шлейфа матрицы

Неполадки шлейфа связаны с разрывом контактов между самим элементом и TCON-планкой. Анизотропная проклейка разрушается при замене светодиодной подсветки или доступа жидкости на монитор.

Элемент аккуратно отделяется. От него отрезается полоса длиной 1 мм. Со шлейфа полностью снимают клей, залуживают контакты на плане и припаивают детали.

Советы специалистов

  1. При наличии вертикальных тонких полос стоит проверить не только матрицу, но и видеоусилитель, блок цветности;
  2. Лампы в матрице могут выгорать из-за скачков напряжения. Их заменяют;
  3. Ремонт матрицы имеет смысл только в случае большей, в сравнении с деталью, цены нового телевизора;
  4. Корпус техники собирается в обратном направлении;
  5. Некоторые шлейфы можно снять, только подняв прижимную планку;
  6. Если гарантия на ТВ еще действует, а матрица сломалась, отдайте его для починки в сервисный центр.

Источник

Как настроить четкость изображения на телевизоре?

Следует помнить, что дополнительная обработка сигнала может вмешиваться в четкость изображения, что затруднит общую настройку. Поэтому различные функции «улучшения» изображения лучше выключить, если в них нет особой необходимости.

Как обычно, для настройки телевизора вам понадобится тестовый диск AVS HD Rec. 709, образ которого можно скачать по данному адресу и записать на DVD. Также есть версия тестовых видеофайлов в контейнере MP4 для записи на USB-носители: ссылка для скачивания.

Многие телевизоры до сих пор применяют к изображению так называемый «оверскан». То есть оставляют около 3% кадра за краями экрана, «срезая» границы изображения. В нашу эпоху цифровых источников это уже не так актуально. Самый оптимальный вариант — когда границы изображения четко совпадают с границами матрицы телевизора. В этом случае, если у вас Full HD-телевизор и вы смотрите источник видеосигнала 1080p, между каждым пикселем устанавливается четкое соответствие, и изображение получает максимальную четкость.

Итак, вам нужно запустить шаблон «Sharpness & Overscan» с тестового диска AVS HD Rec. 709, который находится в разделе «Basic Settings» под номером 5. Тестовое изображение выглядит вот так:

Теперь вам нужно отрегулировать масштаб изображения таким образом, чтобы по периметру картинки была видна белая рамка, и оверскан был полностью выключен. Возможно, для этого придется изрядно покопаться в настройках телевизора, так как практически у каждого производителя это делается по-разному. Мы приведем несколько примеров:

Источник

Как настроить телевизор LG 4K

Каковы лучшие настройки изображения LG? К сожалению, на этот вопрос нет общего ответа. Лучшая картинка зависит от многих факторов. Это, во-первых, личные пристрастия. Во-вторых, окружающие условия. Далее важно учитывать, для каких целей используется телевизор – просмотр телепередач, просмотр фильмов, компьютерные игры.

Конечно же, важно, о какой модели идёт речь. Причём оптимальные настройки изображения телевизора LG могут отличаться от экземпляра к экземпляру. Поэтому на этой странице мы представим обзор настроек, чтобы вы в последующем могли их оптимизировать. В итоге все рекомендованные настройки для удобства сведены в таблицы.

Настройки телевизора LG (калибровка)

Режим изображения

Режим изображения – это своего рода предустановка телевизора, включающая определённую комбинацию настроек. Можно настроить и оптимизировать пользовательский режим с помощью остальных настроек.

● Яркий: этот режим изображения увеличивает контрастность, яркость и чёткость.
● Стандартный: в этом режиме настройки телевизора ЛЖ находятся в среднем значении.
● Кино: этот режим формирует оптимальное изображение для просмотра фильмов. Он особенно полезен вечером, когда в комнате мало света.
● Спорт: создаёт отличное изображение для просмотра спортивных состязаний, поскольку даже самые быстрые движения отображаются в фокусе.
● Игры: все функции, замедляющие работу телевизора, отключены. Это уменьшает задержку вывода. Таким образом, получаем идеальный режим для игр.
● HDR (эффект): создаёт динамичное изображение за счёт усиления ярких и тёмных областей сцены. Практически это искусственно имитируемая картинка HDR.
● ISF Эксперт: данная настройка изображения телевизора LG, в отличие от других, допускает полностью независимую регулировку, где освещённость окружающей обстановки играет главную роль.


● ЭКО / APS: это функция энергосбережения, которая изменяет все настройки телевизора для снижения энергопотребления. Максимальная яркость экрана настраивается на желаемую интенсивность. Подробнее об этом в дополнительных настройках.
● Filmmaker Mode: обеспечивает качество фильма, задуманное создателями и сертифицированное UHD Alliance. Можно переключаться автоматически при поступлении соответствующего контента.

Настройки режима изображения LG

● Подсветка: изменяет базовую яркость. Чем ярче освещение комнаты, тем ярче должна быть подсветка.
● Подсветка OLED: изменяет общую яркость пикселей OLED. Чем светлее в комнате, тем выше должен быть установлено свечение OLED. Поскольку OLED не имеет подсветки.
● Контрастность: определяет контраст между светлыми и тёмными областями изображения. В зависимости от личных предпочтений её можно увеличивать или уменьшать. Это позволяет, например, отделять горизонт от ландшафта.
● Яркость: с помощью этого параметра можно по своему усмотрению регулировать черноту тёмных областей изображения, чтобы их детали были лучше подчеркнуты и не возникало «размытия чёрного».
● Чёткость: настройка этого параметра позволяет сделать изображение более резким, создавая контуры вокруг содержимого изображения.
● Цветность: здесь можно отрегулировать насыщенность, чтобы цвета выглядели естественно. Её нужно больше в ярком помещении, в более тёмном – меньше. Для точной настройки наиболее целесообразно выбрать изображение с несколькими лицами и настроить цветность так, чтобы все лица выглядели естественно и имели свой натуральный цветовой тон.
● Оттенки: настройка оттенка позволяет скорректировать цветовой баланс на экране. Чем выше значение красного, тем выше красный компонент цвета. Чем выше значение зелёного, тем выше зелёный компонент цвета.
● Цветовая темп-ра: этот параметр позволяет регулировать тон картинки от тёплого до холодного. Таким образом, с одной стороны, картинка может отображаться немного теплее за счёт красноватых тонов, а с другой – холоднее за счет голубоватых тонов.

Дополнительные настройки телевизора LG смарт

● Динамический контраст: этот параметр можно использовать, чтобы еще лучше скорректировать разницу в яркости между светлыми и темными участками изображения.
● Динамическое отображение тонов: настройка контрастности адаптируется к яркости содержимого HDR.


● Динамический цвет: это позволяет еще точнее настроить цветовую насыщенность картинки.
● Супер разрешение: масштабирование LG вычисляет недостающие пиксели при более низком разрешении, чем UHD.
● Гамма: функцию гаммы можно использовать для регулировки усреднённой яркости телеэкрана.
● Цветовой диапазон: позволяет адаптировать цветовые параметры к входному видеосигналу. Вы можете выбирать между автоматическим, расширенным или широким.
● Цветовой фильтр: фильтрует спектр RGB, чтобы обеспечить лучшее соответствие оттенка и насыщенности.
● Баланс белого: с помощью оттенка белого вы можете настроить цвета по своему вкусу.

Параметры изображения LG

● Подавление шума: сглаживает изображение, чтобы не были видны зернистость, снег, рябь и т.п.
● Уровень чёрного: этот параметр изменяет яркость тёмных областей экрана для более точной настройки контрастности.
● Реальный кинотеатр: этот параметр оптимизирует просмотр фильмов, устраняя дрожание изображения. Однако это возможно только в том случае, если отключена опция TrueMotion.
● Защита зрения: автоматически регулирует яркость экрана. Тем самым уменьшается размытость движущихся объектов, что предотвращает утомление глаз.
● Локальное уменьшение подсветки: включает затемнение подсветки на тёмных областях изображения. С помощью фоновой подсветки Edge-Lit (например, NANO79) можно затемнять только отдельные полосы, а с помощью локального затемнения Full Array (NANO90) – отдельные зоны. Это может увеличить контраст, но также и создать артефакты.
● TrueMotion: эта опция включает интерполяцию движения, улучшающую отображение движения. Можно выбрать одну из следующих настроек:
1. Выкл.: TrueMotion не выполняется.
2. Естественный: положительно влияет на чёткость.
3. Плавный: смягчает рывки движения на экранной картинке.
4. Пользователь: полностью ручная настройка TruMotion, в которой можно выбирать между подпунктами De-Judder, De-Blur и Motion Pro (функция вставки чёрного кадра).

Настройка экрана LG

Формат изображения определяет соотношение между шириной и высотой кадра, исходя из типа отображаемого контента.

● 16:9: большинство телевизионных программ и фильмов принудительно отображаются в стандартном формате изображения 16:9.
● 4:3: соотношение сторон 4:3 в основном встречается в старых фильмах и сериалах.
● Оригинальный: здесь формат изображения автоматически изменяется между соотношением сторон 16:9 и 4:3 в зависимости от видеосигнала.
● Во весь экран: содержимое отображается в полноэкранном режиме. Однако здесь могут возникнуть искажения изображения.
● Вертикальное увеличение: определяет соотношение сторон, учитывая ширину экрана.
● 4х-направленное масштабирование: ручная настройка соотношения сторон.

Функция экономии энергии

Режим энергосбережения позволяет снизить расход энлектроэнергии за счёт настройки яркости телевизора LG, точнее – её пикового значения. Выберите одну из ниже настроек:
● Автоматически: датчиком телевизора определяет освещённость помещения и автоматически регулирует яркость экрана.
● Минимум, средняя, максимум: регулирует яркость экрана в зависимости от выбранной предустановки.
● Выкл.: выключает режим энергосбережения.
● Отключение экрана: при полностью выключенном экране воспроизводится только звук.
● Режим комфортного просмотра: когда этот параметр активирован, регулируется цветовая температура для снижения утомляемости глаз.

Настройки LG OLED

Эти настройки экрана телевизора LG OLED позволяют предотвратить выгорание. Обновление пикселей – своего рода программа обслуживания, которая помогает, если OLED-телевизор был включён в течение длительного времени.

● Применить при выключенном телевизоре: когда телевизор выключен, программа Восстановление пикселей запускается автоматически.
● Начать сейчас: телевизор немедленно выключается, и запускается программа обновления пикселей. По окончании процесса телевизор снова автоматически включается.
Всякий раз, когда телевизор включается во время процесса, обновление пикселей немедленно прекращается. LG OLED B8 также имеет эти специальные настройки, чтобы продлить срок службы телевизора.
● Сдвиг экрана: здесь отображаемое изображение OLED всегда немного смещается через равные промежутки времени, чтобы предотвратить выгорание.
● Яркость статических объектов: снижает яркость статического содержимого, например логотипов каналов.

Теперь мы обобщим настройки по группам, чтобы вы могли получить наилучшее качество изображения на своём телевизоре LG. Некоторые настройки доступны только для более дорогих моделей, таких как OLED TV, и не входят комплект настроек телевизора LG Smart TV начального уровня, таких как, например, UN7100. Если на телевизоре настройки нет, её можно просто пропустить.

1. Общие настройки

Энергосбережение

Настройки > Экран > Экономия энергии. Во-первых, все настройки энергосбережения должны быть отключены. В противном случае они могут оказать нежелательное влияние на качество изображения.

Энергосбережение
Экономия энергии Выкл.

Настройки > Экран > Настройки режима изображения > Параметры изображения.

Защита зрения
Защита зрения Выкл.

Режим изображения AI

Настройки > Общие > Сервис AI. Интеллектуальный режим AI может вносить нежелательные изменения в настройки изображения. Поэтому его рекомендуется отключить.

Изображение AI
Изображение AI Выкл.
AI-яркость Выкл.

Режим комфортного просмотра

Настройки> Экран > Дополнительные настройки > Режим комфортного просмотра.

Режим комфортного просмотра
Режим комфортного просмотра Выкл.

2.

Настройки изображения

Режим изображения

Настройки> Экран> Режим экрана. Для большинства пользователей режим изображения «isf… Эксперт (темно)» является лучшим. У него в основном лучшие пресеты. Режим изображения «isf… Эксперт (светло)» идеально подходит для более светлых комнат.

Режим изображения
Для тёмных помещений isf… Эксперт (темно)
Для светлых помещений isf… Эксперт (светло)

Для контента с HDR / Dolby Vision режим экрана должен быть адаптирован к освещённости комнаты.

Режим экрана Dolby Vision
Для тёмных помещений Кинотеатр
Для светлых помещений Кино

Настройки режима экрана

Настройки > Экран > Настройки режима изображения. Здесь указаны основные настройки. Лучше всего идти в соответствии с порядком в таблице. Значения, указанные здесь, являются рекомендуемыми. Их можно поправить на свой вкус.

Настройки режима изображения
Контраст 90
Яркость 50
Чёткость
Цветность 50
Оттенки
Цвет. темп-ра Тёплая 2
Яркость OLED Регулирует яркость телевизора. Хорошее выходное значение 80.
Подсветка Регулирует яркость телевизора. Хорошее выходное значение 100.

Дополнительные настройки

Настройки > Экран > Настройки режима изображения > Дополнительные настройки. Здесь можно сделать все тонкие настройки. Лучше всего также идти в соответствии с порядком в таблице. Значения, указанные здесь, являются рекомендуемыми и их, конечно, можно исправить по своему вкусу.

Дополнительные настройки
Динамический контраст Выкл. Если HDR-контент кажется слишком тёмным, параметр можно установить на «средне» или «высоко»
Динамическая обработка тонов Выкл.
Динам. цвет Выкл.
Цветовая гамма Автоматически
Суперразрешение Выкл. (по личному вкусу также: «низко»)
Гамма 2.2
Баланс белого Обычно не нужен
Система управления цветом Обычно не нужна
Пиковое значение яркости Выкл.

Параметры изображения

Настройки > Экран > Настройки режима изображения > Параметры изображения. В этом меню можно включить различные параметры улучшения изображения.

Параметры изображения
Шумоподавление Выкл. (по мере необходимости также: «низко»)
Подав. MPEG Шум. Выкл. (по мере необходимости также: «низко»)
Плавная градация Низко
Уровень чёрного Низко
Защита зрения Выкл.
Реальный кинотеатр Вкл.
TruMotion Выкл. или Пользователь
AI-яркость Выкл.

Настройки TruMotion

Настройки > Экран > Настройки режима изображения > Параметры изображения > TruMotion. Здесь вы найдёте интерполяцию (сглаживание) движения на телевизорах LG OLED. «De-Judder» и «De-Blur» обычно ставят на 0. Но можно внести коррективы в «De-Blur». «De-Judder» вам почти никогда не нужно использовать, когда включена опция «Реальный кинотеатр».

TruMotion
Настройка TruMotion Пользователь
De-Judder
De-Blur 0-10
OLED Motion / Motion Pro Выкл.

Корректировки для HDR

Настройки > Экран > Дополнительные настройки > HDMI ULTRA HD Deep Color. Если вы получаете контент HDR из внешних источников, таких как проигрыватель Blu-Ray или Xbox One, необходимо активировать входной сигнал HDMI ULTRA HD Deep Color.

HDMI ULTRA HD Deep Color
HDMI ULTRA HD Deep Color 4К/8К

Все другие настройки для HDR материала LG производит очень хорошо автоматически. Здесь не нужно, как правило, никаких дополнительных корректировок. Если контент с Dolby Vision отображается впервые, то вам, возможно, придётся настроить режим экрана (см. выше).

Настройка панели OLED

Настройки > Экран > Дополнительные настройки > Заставка OLED. Здесь можно найти функции, снижающие риск выгорания экрана.

Настройка экрана OLED
Восстановление пикселей Обычно не требуется очень долгое время. Только когда на экране видны следы, можно включить «Применить при выключенном ТВ»
Сдвиг экрана Вкл.
Яркость статических объектов Низко

Режим игры

Настройки > Экран > Дополнительные Параметры > Мгновенный отклик в игре. Если вы используете свой LG телевизор для компьютерных игр, нужно активировать Мгновенный отклик в игре. Это режим ALLM – с низкой задержкой вывода в телевизорах LG c 2019 года. В результате никакие другие настройки для наилучшего игрового впечатления не нужны.

Мгновенный отклик в игре
Мгновенный отклик в игре Вкл.

Если такой опции в телевизоре нет, можно включить вручную игровой режим. Настройки > Экран > Режим изображения.

Режим изображения
Режим изображения Игры

Итоги настройки LG TV

Теперь ваш телевизор LG должен быть настроен правильно. Все другие настройки, как правило, не столь необходимы. Конечно, всегда есть различия от устройства к устройству. Поэтому вы должны действовать по порядку и спокойно вносить личные коррективы в эти рекомендуемые значения, чтобы получить идеальное изображение.

Для ещё более точной или лучшей настройки телевизора необходимы калибровочные устройства и программное обеспечение. Но это уже не всякому неквалифицированному пользователю под силу. И помните – всегда можно вернуться к заводским настройкам телевизора LG.

Источник

Замена шлейфа матрицы 💻 на ноутбуке на дому в Кургане, вызвать мастера

Требуется качественная замена шлейфа матрицы на ноутбуке в Кургане? Сервис по подбору частных мастеров Myguru поможет в решении этой проблемы! Подберем для вас мастера, способного быстро и качественно устранить неисправность. Оперативно реагируем на заявку и выезжаем на дом к заказчику во все районы города.

Из-за чего может понадобиться замена шлейфа матрицы на ноутбуке?

От состояния этого элемента зависит качество отображаемого на экране изображения. Деталь в большинстве случаев приходит в негодность по причине естественного износа – многократное открытие/закрытие экрана ноутбука. Также из-за небрежного обращения или низкого качества.

Замена этого элемента требуется в следующих случаях:

  • Экран периодически не показывает или мерцает;
  • Наличие полос по всему периметру, меняющих цвета;
  • В различных местах появляются полосы;
  • Красная рябь по монитору;
  • Разная частота передачи изображения.

Эти признаки проявляются по отдельности или в комплексе. Цена на замену шлейфа матрицы на ноутбуке в Кургане зависит от модели и марки устройства, а также от сложности предстоящих работ.

Этапы замены шлейфа матрицы на ноутбуке

Мастера сервиса Myguru выполняют эту процедуру в следующей последовательности:

  1. Диагностика ноутбука, выявление причины неисправности.
  2. Снятие аккумулятора с устройства и отключение питания.
  3. Удаляются все имеющиеся заглушки и откручиваются крепежные элементы на рамке монитора. Все элементы отсоединяются.
  4. Откручивается крепление, посредством которого матрица закреплена к корпусу.
  5. Матрица демонтируется и аккуратно ложится лицевой стороной на клавиатуру.
  6. Снимается неисправный шлейф, на его место устанавливается новый, матрица закручивается на место.
  7. Затем специалист приступает к разборке корпуса ноутбука, для этого откручиваются винты, и снимается задняя пластиковая крышка.
  8. Отвинчиваются крепежные винты, после снимается клавиатура и верхняя крышка.
  9. От материнской платы отсоединяется старый шлейф, подключается вторая сторона нового и аккуратно укладывается его проводка.
  10. Сборка выполняется в обратной последовательности.
  11. Проверяется работоспособность.

По времени опытные мастера выполняют работу в течение часа.

Для частных мастеров сервиса Myguru замена шлейфа матрицы ноутбука в Кургане – обычная задача, с которой они справляются быстро и качественно. Работаем без выходных, так что можете обратиться за квалифицированной помощью в удобное время. По интересующим вопросам звоните по указанным номерам.

Ремонт телевизора с вогнутым экраном Liberty LD-3226

Всем привет. Сегодня на ремонте телевизор китайского происхождения Liberty LD-3226. Со слов хозяина, в один прекрасный момент телевизор потух, при этом звук остался.

Liberty LD-3226
к содержинию ↑

Разборка и обзор телевизора

Телевизор разбирается легко, просто отвинчиваем по периметру шурупы, после чего снимаем заднюю крышку. Резко срывать крышку со своего места не следует, так как на ней прикреплены динамики, которые необходимо предварительно отключить от платы.

Телевизор после снятия задней крышки

Телевизор собран на шасси TP.MS338.PB801.


TP.MS338.PB801к содержинию ↑

Диагностика неисправности

Для диагностики неисправности я использовал самодельный LED тестер. О нем будет статья немного позже, пока тестирую его работу. Коннектор от подсветки находится в верхней части main платы.

Коннектор на LED подсветку

Отключив данный коннектор, подключил его к LED тестеру. Показания  никак не изменились, что свидетельствовало о обрыве в цепи подсветки.

Показания Led тестера максимальные 118 вольт. Это означает что цепь светодиодов находиться в обрыве.

Так же я измерил напряжение на выводах коннектора на подсветку. Напряжение там прыгало от 20 до 80 вольт. Это тоже верный признак неисправности светодиодов.

к содержинию ↑

Полная разборка телевизора, снятие матрицы

Для удобства работы, я решил полностью снять все платы с телевизора. Естественно начал с main платы. Данная плата держится на 4 винтах, после отвинчивания которых она легко демонтируется.

процесс разборки телевизора

Далее я снял защиту платы дешифратора.

Защита платы дешифратораСам дешифратор держится на двух двух болтах.

Чтобы не повредить дешифратор, отвинчивать его от корыта буду позже, после того того как сниму все рамки.

Далее телевизор необходимо перевернуть матрицей вверх, и по периметру отвинтить шурупы, которые держат рамку.

Винты которые необходимо отвинтить.

Когда все винты были выкручены, рамка легко снялась.

Процесс снятия рамки

После снятия рамки я отвинтил дешифратор и оставил его висеть на шлейфе. Рисковать загибать его и фиксировать на скотч я не стал, так как шлейф очень тонкий.

Матрица без рамки.

Следующим этапом я подготовил место для матрицы, и аккуратно снял ее. После снятия, матрица выравнивается, и ее можно положить на ровную поверхность.

Снятая матрица. Дешифратор оставил висеть на шлейфе.

Самое сложное сделано, осталось лишь снять вторую рамку с рассеивающей пленкой.

Белая пленка держится на восьми шурупах, выкрутив которые ее можно легко снять.

Светодиоды
Планки подсветки

Подсветка телевизора состоит из двух планок по  шесть светодиодов на каждой. Итого 12 светодиодов.

к содержинию ↑

Поиск неисправности в подсветке.

Для определения неисправных светодиодов я так же использовал LED тестер. То как можно найти неисправный светодиод используя блок питания описано в этой статье.

Сначала я подключил тестер к нижней планке и она оказалась рабочей. Напряжение зажигания светодиодов составило 29,6 вольт.  Если разделить это напряжение на 6 светодиодов, выходит 4,9 вольта. Исходя из этого делаем вывод, что светодиоды используются на 6 вольт.

Напряжение зажигания подсветки

При подключении тестера к верхней планке, ничего не происходит. Значит неисправность находиться в верхней планке.

Проверка верхней планки

Далее поочередно продолжил проверять светодиоды, в итоге был найден 1 неисправный.

Процесс проверки светодиодов
Неисправный  светодиод

В данном телевизоре используются планки  JS-D-JP3220. Купить их можно в Китае по этой ссылке.

В моем случае умер один светодиод. Хозяину было предложено заменить все светодиоды или заказать планку, но клиент решил сэкономить и заменить всего один неисправный элемент. Все риски данного решения клиенту были озвучены.

к содержинию ↑

Замена неисправного светодиода.

Для замены необходимо снять линзу. Чтобы снять ее безопасно и без повреждений, планку необходимо подогреть снизу до температуры около 100 градусов. В таком режиме клей размягчается, после чего линза легко снимается.

Светодиод под линзой

На фото можно увидеть, что центр светодиода немного потемнел. Чтобы меньше греть текстолит, светодиод я выломал кусачками до самих контактов.

Остатки контактов светодиода

Сами контакты убираю просто паяльником с флюсом. Результат на картинке ниже.

Контакты очищены. Большая площадка плюс

Очищаем все спиртом, так же им очищаем контакты на самом светодиоде. Контактные площадки залуживаем тонким слоем олова. Обязательно, после каждой процедуры необходимо смывать старый флюс и наносить новый.

После позиционирования нового светодиода, средним потоком воздуха и температурой на фене около 360 градусов впаиваем светодиод на свое место.

Новый светодиод на своем месте.

После этого проверяем работоспособность подсветки, и клеим линзу. Линзы я устанавливаю на этот клей.

Подсветка в работе

Собирал телевизор о обратном порядке.

к содержинию ↑

Ограничение тока на Led подсветку.

После окончания работ по сборке, необходимо проверить ток, который поступает на подсветку. Для этого мультиметр необходимо перевести в режим проверки тока, и подключить в разрыв подсветки.

Ток на подсветку

На подсветку в рабочем режиме поступает 0,316 Ампер. Такой ток высокий, рекомендуется ток до 0,200 Ампер.

Чтобы уменьшить ток, необходимо немного изменить номиналы резисторов в драйвере подсветки. Расположение этих резисторов обозначены на картинке ниже.

Резисторы, которые отвечают за ток подсветки.

Первым я решил выпаять резистор номиналом 1 Ом, и проверить на сколько упадет ток.

Убран 1 резисторТок после изъятия из схемы 1 резистора

Ток уменьшился до 0,237А, что является не плохим результатом.

На этом я решил не останавливаться, и уменьшить ток еще немного. Был убран еще один резистор номиналом 1 Ом.

2 резистора выпаяны из схемыРезультат

Ток составил 0,173 А. Это хороший показатель, при этом на картинке это почти никак не отразилось. С таким током, подсветка должна проработать еще долго.

Результат работы.

В результате телевизор заработал, никаких пятен на изображении не появилось. После 10 часов прогона, тот был отдан клиенту.

Светодиоды, которые можно использовать для ремонта подсветки телевизора можно найти здесь.

Разный инструмент для любого ремонтника можно найти здесь. База будет постоянно обновляться, так что следите на обновлениями.

Всем спасибо за внимания и удачи в ремонтах !!!

Автор публикации

361 Комментарии: 42Публикации: 62Регистрация: 11-12-2017

[решено] Как вы показываете информацию на телевизорах в приемной? — Общий форум оборудования

Здесь бывший разработчик AV и менеджер проекта, и я могу сказать вам, что у этого типа проекта есть несколько уровней.

1. Физическая установка, сколько дисплеев, как они будут подключены, с какими сигналами вы хотите работать (VGA, HDMI, композитный и т. Д.)? Сколько у вас будет источников? Вам действительно нужен разный контент, отображаемый на всех из них?

2.Программное обеспечение — в основном то, что вы собираетесь использовать для отображения контента. Подойдет ли простой Powerpoint, или вы собираетесь заняться чем-то более сложным с помощью какого-то специализированного программного обеспечения?

Для номера 1 вам, скорее всего, захочется рассмотреть какое-то решение HDMI over CAT6, я рекомендую вам оставить его на 1080p или ниже, чтобы упростить ваши потребности в оборудовании и снизить цену. Кроме того, забудьте о передаче контента HDCP (подумайте о фильмах Blu-Ray). Затем вам нужно подумать о своем источнике, откуда исходит изображение? Если вам нужен разный контент на дисплеях, вам может понадобиться столько же компьютеров, сколько у вас дисплеев, или, по крайней мере, столько же различных изображений, которые вы хотите отобразить.Для распределения сигнала вам может понадобиться два типа AV-оборудования (то есть один или другой), разветвитель будет принимать сигнал от одного источника HDMI и передавать его на каждый монитор (самый простой и дешевый вариант), матричный разветвитель. с другой стороны, будет принимать несколько источников и вы сможете направлять их на любой из мониторов в любой комбинации, они, как правило, стоят немного дороже, чем простой сплиттер, и обычно указываются в режиме ввода x вывода (например, 2×4 будет 2 входа на 4 выхода, они могут идти оттуда, самая большая, которую я когда-либо устанавливал, была матрица 16×16 с переключением звука).

Для номера 2 специализированные решения, как правило, предусматривают ежемесячную подписку, но в некоторых случаях могут исключать необходимость в сложных кабелях и / или нескольких ПК или, по крайней мере, напрямую использовать какой-либо мини-ПК, подключенный к сети прикреплен к самому дисплею. У NEC, например, есть одноплатный ПК, который вы можете купить в качестве опции к некоторым из их профессиональных дисплеев, который просто вставляется в боковую часть дисплея, а затем вы используете их программное обеспечение для централизованного управления всеми дисплеями, которые вы добавляете в свою сеть.

С учетом всего вышесказанного, прежде чем принимать какое-либо решение, вы должны действительно сесть и четко определить, чего именно вы хотите здесь достичь, какой тип контента вы будете отображать, и действительно обсудить график показа контента, который вам нужен на дисплеях и если вам удастся избежать разного содержания для каждого (это сэкономит массу денег и сэкономит сложность). Существует около миллиона различных способов создания этого типа системы, некоторые из них будут очень дорогими, некоторые будут вполне доступными, но, не зная вашего точного варианта использования, будет очень сложно убедиться, что решение, которое вы выберете, является правильным. один для ваших нужд.

Цикл For в R с примерами для списка и матрицы

Цикл for очень полезен, когда нам нужно выполнить итерацию по списку элементов или диапазону чисел. Цикл можно использовать для перебора списка, фрейма данных, вектора, матрицы или любого другого объекта. Скобки и квадратные скобки являются обязательными.

В этом руководстве мы узнаем,

Синтаксис цикла и примеры

Для (i в векторе) {
    Опыт
}


Здесь

R будет перебирать все переменные в векторе и выполнять вычисления, записанные внутри exp.

Давайте посмотрим на несколько примеров.

Пример 1 : Мы перебираем все элементы вектора и печатаем текущее значение.

# Создаем фруктовый вектор
фрукт <- c ('Яблоко', 'Апельсин', 'Маракуйя', 'Банан')
# Создать оператор for
for (я во фруктах) {
 печать (я)
}


Выход:

## [1] «Яблоко»
## [1] «Апельсин»
## [1] «Маракуйя»
## [1] "Банан"


Пример 2 : создает нелинейную функцию, используя многочлен x от 1 до 4, и мы сохраняем ее в списке

# Создать пустой список
список <- c ()
# Создайте оператор for для заполнения списка
for (i in seq (1, 4, by = 1)) {
  список [[я]] <- я * я
}
печать (список)


Вывод:

 ## [1] 1 4 9 16

Цикл for очень полезен для задач машинного обучения.После того, как мы обучили модель, нам нужно упорядочить модель, чтобы избежать чрезмерной подгонки. Регуляризация - очень утомительная задача, потому что нам нужно найти значение, которое минимизирует функцию потерь. Чтобы помочь нам обнаружить эти значения, мы можем использовать цикл for для перебора диапазона значений и определения лучшего кандидата.

For Цикл по списку

Цикл по списку так же прост и удобен, как и цикл по вектору. Посмотрим на пример

# Создаем список с тремя векторами
fruit <- list (Basket = c ('Яблоко', 'Апельсин', 'Маракуйя', 'Банан'),
Деньги = c (10, 12, 15), покупка = FALSE)
для (p во фруктах)
{
печать (p)
}


Выход:

## [1] «Яблоко» «Апельсин» «Маракуйя» «Банан»
## [1] 10 12 15
## [1] ЛОЖЬ


For Цикл по матрице

Матрица имеет 2 измерения, строки и столбцы.Чтобы перебрать матрицу, мы должны определить два цикла for, а именно один для строк и другой для столбца.

# Создать матрицу
mat <- матрица (данные = seq (10, 20, by = 1), nrow = 6, ncol = 2)
# Создаем цикл с r и c для перебора матрицы
for (r в 1: nrow (мат))
    для (c в 1: ncol (мат))
         print (paste ("Строка", r, "и столбец", c, "имеют значения", mat [r, c]))


Выход:

## [1] «Строка 1 и столбец 1 имеют значение 10»
## [1] «Строка 1 и столбец 2 имеют значения 16»
## [1] «Строка 2 и столбец 1 имеют значения 11»
## [1] «Строка 2 и столбец 2 имеют значения 17»
## [1] «Строка 3 и столбец 1 имеют значения 12»
## [1] "Строка 3 и столбец 2 имеют значения 18"
## [1] «Строка 4 и столбец 1 имеют значения 13»
## [1] «Строка 4 и столбец 2 имеют значения 19»
## [1] «Строка 5 и столбец 1 имеют значения 14»
## [1] «Строка 5 и столбец 2 имеют значения 20»
## [1] «Строка 6 и столбец 1 имеют значения 15»
## [1] «Строка 6 и столбец 2 имеют значение 10»


Если у вас есть медленные циклы в Python, вы можете исправить это ... пока не сможете

Максим Мамаев

Давайте возьмем вычислительную задачу в качестве примера, напишем код и посмотрим, как можно улучшить время выполнения.Вот так.

Обстановка сцены: задача о рюкзаке

Это вычислительная задача, которую мы будем использовать в качестве примера:

Задача о рюкзаке - хорошо известная задача комбинаторной оптимизации. В этом разделе мы рассмотрим ее наиболее распространенную разновидность, задачу о рюкзаке 0–1 , и ее решение с помощью динамического программирования. Если вы знакомы с предметом, вы можете пропустить эту часть.

Вам дается рюкзак вместимостью C и набор из N предметов.Каждый элемент имеет вес w [i] и значение v [i] . Ваша задача - собрать в рюкзак самое ценное. Другими словами, вы должны максимизировать общую ценность предметов, которые вы кладете в предмет ранца, с ограничением: общий вес взятых предметов не может превышать вместимости ранца.

После получения решения общий вес предметов в рюкзаке называется «весом решения», а их общая стоимость - «значением решения».

Задача имеет множество практических приложений. Например, вы решили инвестировать 1600 долларов в знаменитые акции FAANG (собирательное название акций Facebook, Amazon, Apple, Netflix и Google, также известных как Alphabet). У каждой акции есть текущая рыночная цена и годовая оценка. По состоянию на один день в 2018 году они следующие:

  ========= ======= ======= ========= Стоимость билетов компании. Оценка ========= ======= ======= ========= Алфавит GOOG 1030 1330 Amazon AMZN 1573 1675 Apple AAPL 162 193 Facebook FB 174216 Netflix NFLX 312 327 ========= ======= ======= =========

Для простоты примера предположим, что вы ' Я никогда не кладу все яйца в одну корзину.Вы готовы купить , но не более , чем одну акцию каждой акции. Какие акции вы покупаете, чтобы максимизировать прибыль?

Это задача о рюкзаке. Ваш бюджет (1600 долларов США) - это вместимость мешка (C) . Акции - это предметы, которые нужно упаковать. Текущие цены - вес (w) . Ценовые сметы значения . Проблема выглядит тривиальной. Однако решение неочевидно на первый взгляд - стоит ли покупать одну акцию Amazon или одну акцию Google плюс по одной каждой из комбинаций Apple, Facebook или Netflix.

Конечно, в этом случае вы можете провести быстрые вычисления вручную и прийти к решению: вам следует купить Google, Netflix или Facebook. Таким образом, вы потратите 1516 долларов и рассчитываете получить 1873 доллара.

Теперь вы считаете, что обнаружили Клондайк. Вы разбиваете свою копилку и получаете 10 000 долларов. Несмотря на свой азарт, вы остаетесь непреклонны в правиле «одна акция - одна покупка». Следовательно, с таким большим бюджетом вы должны расширить свои возможности. Вы решаете рассмотреть все акции из списка NASDAQ 100 в качестве кандидатов на покупку.

Будущее никогда не было таким ярким, но внезапно вы понимаете, что для определения вашего идеального инвестиционного портфеля вам придется проверить около 2¹⁰⁰ комбинаций. Даже если вы очень оптимистично настроены в отношении неизбежности и повсеместного распространения цифровой экономики, любая экономика требует - по крайней мере - вселенной, в которой она работает. К сожалению, через несколько триллионов лет, когда ваши вычисления закончатся, наша Вселенная, вероятно, перестанет существовать.

Алгоритм динамического программирования

Мы должны отказаться от подхода грубой силы и запрограммировать какое-нибудь умное решение.Небольшие задачи с рюкзаком (а наша маленькая, хотите верьте, хотите нет) решаются с помощью динамического программирования. Основная идея состоит в том, чтобы начать с тривиальной проблемы, решение которой мы знаем, а затем постепенно добавлять сложность.

Если вы находите следующие объяснения слишком абстрактными, вот аннотированная иллюстрация решения очень маленькой проблемы с рюкзаком. Это поможет вам визуализировать происходящее.

Предположим, что для первых i элементов коллекции нам известны значения решения s (i, k) для всех емкостей ранца k в диапазоне от 0 до C .

Иными словами, мы сшили «вспомогательные» рюкзаки C + 1 всех размеров от 0 до C . Затем мы отсортировали нашу коллекцию, взяли первый предмет и , а все остальное временно отложили. А теперь предположим, что каким-то чудом мы знаем, как оптимально упаковать каждый из мешков из этого рабочего набора из и предметов. Предметы, которые мы выбираем из рабочего набора, могут быть разными для разных мешков, но на данный момент нас не интересует, какие предметы мы берем или пропускаем.Мы записываем только значение решения s (i, k) для каждого из наших недавно сшитых мешков.

Теперь мы получаем следующий, (i + 1) -й, элемент из коллекции и добавляем его в рабочий набор. Давайте найдем значения решений для всех вспомогательных ранцев с этим новым рабочим набором. Другими словами, мы находим с (i + 1, k) для всех k = 0..C с учетом с (i, k) .

Если k меньше веса нового предмета w [i + 1] , мы не можем взять этот предмет.Действительно, даже если бы мы взяли только этот предмет, он сам по себе не поместился бы в рюкзак. Следовательно, s (i + 1, k) = s (i, k) для всех k +1].

Для значений k> = w [i +1] мы должны сделать выбор: либо возьмем новинку в рюкзак емкостью t y k, либо пропустим. Нам нужно оценить эти два варианта, чтобы определить, какой из них дает нам большую ценность, упакованный в мешок.

Если мы возьмем (i + 1) -й предмет, мы получим значение v [i + 1] и потребляем часть вместимости ранца для размещения веса w [i + 1] .Это оставляет нам емкость k – w [i + 1] , которую мы должны оптимально заполнить, используя (некоторые из) первые элементы i . Это оптимальное заполнение имеет значение решения с (i, k – w [i + 1]) . Это число нам уже известно, потому что, по предположению, мы знаем все значения решений для рабочего набора из и элементов. Следовательно, значение возможного решения для ранца k с взятым элементом i + 1 будет
с (взято i + 1, k | i + 1) = v [i + 1] + s (i, k – w [i + 1]) .

Другой вариант - пропустить элемент i + 1 . В этом случае в нашем рюкзаке ничего не меняется, и значение кандидата будет таким же, как s (i, k) .

Чтобы выбрать лучший вариант, мы сравниваем два кандидата на значения решения:
с (i + 1, k | i + 1 взято) = v [i + 1] + s (i, k – w [i +1])
s (i + 1, k | i + 1 пропущено) = s (i, k)

Максимум из них становится решением s (i + 1, k) .

В итоге:

  если k

Теперь мы можем пошагово решать задачу о рюкзаке.Начнем с пустого рабочего набора ( i = 0 ) . Очевидно, s (0, k) = 0 для любого k . Затем мы предпринимаем шаги, добавляя элементы в рабочий набор и находя значения решения с (i, k) , пока не дойдем до с (i + 1 = N, k = C) , которое является значением решения исходной задачи. .

Обратите внимание, что таким образом мы построили сетку значений решения NxC .

Тем не менее, несмотря на то, что мы узнали ценность решения, мы не знаем, какие именно предметы были взяты в рюкзак.Чтобы узнать это, мы возвращаемся к сетке. Начиная с с (i = N, k = C) , мы сравниваем с (i, k) с s (i – 1, k) .

Если s (i, k) = s (i – 1, k) , i -й элемент не был взят. Мы повторяем с i = i – 1 , оставляя неизменным значение k . В противном случае мы взяли i -й элемент, и для следующего шага проверки мы уменьшаем рюкзак на w [i] - мы установили i = i – 1, k = k – w [i] .

Таким образом мы исследуем все предметы, начиная с N -го и заканчивая первым, и определяем, какие из них были положены в рюкзак.Это дает нам решение проблемы с рюкзаком.

Код и анализ

Теперь, когда у нас есть алгоритм, мы сравним несколько его реализаций, начиная с простой. Код доступен на GitHub.

Данные представляют собой список Nasdaq 100 , содержащий текущие цены и оценки цен на 100 акций (по состоянию на один день в 2018 году). Наш инвестиционный бюджет составляет 10 000 долларов США.

Напомним, что цены на акции не круглые в долларах, а выражаются в центах.Поэтому, чтобы получить точное решение, мы должны считать все в центах - мы определенно хотим избегать чисел с плавающей запятой. Следовательно, емкость нашего рюкзака составляет ($) 10000 x 100 центов = ($) 1000000, а общий размер нашей задачи N x C = 1 000 000.

С целым числом, занимающим 4 байта памяти, мы ожидаем что алгоритм будет потреблять примерно 400 МБ ОЗУ. Так что память не будет ограничением. Нам следует заботиться о времени выполнения.

Конечно, все наши реализации дадут одно и то же решение.Для справки: инвестиции (вес решения) составляют 999930 (9999,30 доллара США), а ожидаемая доходность (стоимость решения) составляет 1219475 долларов США (12194,75 доллара США). Список акций для покупки достаточно большой (80 из 100 наименований). Вы можете получить его, запустив код.

И, пожалуйста, помните, что это упражнение по программированию, а не инвестиционный совет . К тому времени, когда вы прочтете эту статью, цены и оценки будут отличаться от приведенных здесь в качестве примера.

Кредит: Мартин фон Ротц
Обычные старые циклы «for»

Прямая реализация алгоритма приведена ниже.

Состоит из двух частей.

В первой части (строки 3–7 выше) два вложенных цикла для используются для построения сетки решения.

Внешний цикл добавляет элементы в рабочий набор, пока мы не достигнем N (значение N передается в параметре items ). Строка значений решения для каждого нового рабочего набора инициализируется значениями, вычисленными для предыдущего рабочего набора.

Внутренний цикл для каждого рабочего набора выполняет итерацию значений k от веса вновь добавленного элемента до C (значение C передается в параметре capacity ) .

Обратите внимание, что нам не нужно начинать цикл с k = 0 . Когда k меньше веса элемента , значения решения всегда такие же, как вычисленные для предыдущего рабочего набора, и эти числа уже были скопированы в текущую строку при инициализации.

Когда циклы завершены, у нас есть сетка решения и значение решения.

Вторая часть (строки 9–17) представляет собой один цикл для цикла из N итераций.Он просматривает сетку назад, чтобы найти, какие предметы были взяты в рюкзак.

Далее мы сосредоточимся исключительно на первой части алгоритма, так как он имеет временную и пространственную сложность O (N * C) . Часть с возвратом требует всего O (N) времени и не тратит дополнительную память - ее потребление ресурсов относительно незначительно.

Требуется 180 секунд для простой реализации, чтобы решить проблему с рюкзаком Nasdaq 100 на моем компьютере.

Насколько это плохо? С одной стороны, со скоростью современной эпохи мы не привыкли тратить три минуты на ожидание, пока компьютер что-нибудь сделает. С другой стороны, размер проблемы - сто миллионов - выглядит действительно устрашающе, так что, может быть, три минуты - это нормально?

Чтобы получить тест, давайте запрограммируем тот же алгоритм на другом языке. Нам нужен компилируемый язык со статической типизацией, чтобы обеспечить скорость вычислений. Нет, не C. Это не фантастика. Мы будем придерживаться моды и напишем на Go:

. Как видите, код Go очень похож на код Python.Я даже скопировал одну строчку, самую длинную, как есть.

Какое время работы? 400 миллисекунд ! Другими словами, Python вышел в 500 раз медленнее, чем Go. Разрыв, вероятно, будет еще больше, если мы попробуем это на C. Это определенно катастрофа для Python.

Цитата из книги Дж. К. Роулинг «Гарри Поттер и Тайная комната» Источник исходного изображения здесь.

Чтобы узнать, что замедляет код Python, давайте запустим его с помощью профилировщика строк. Вы можете найти выходные данные профилировщика для этой и последующих реализаций алгоритма на GitHub.

В прямом решателе 99,7% времени работы тратится на две строки. Эти две строки составляют внутренний цикл, который выполняется 98 миллионов раз:

Прошу прощения за слишком длинные строки, но профилировщик строк не может должным образом обрабатывать разрывы строк в одном и том же операторе.

Я слышал, что оператор Python для работает медленно, но, что интересно, больше всего времени тратится не на строку для , а в теле цикла.

Мы можем разбить тело цикла на отдельные операции, чтобы увидеть, не слишком ли медленная какая-либо конкретная операция:

Похоже, что ни одна конкретная операция не выделяется.Время выполнения отдельных операций во внутреннем цикле почти такое же, как время выполнения аналогичных операций в другом месте кода.

Обратите внимание, как разбор кода увеличивал общее время работы. Внутренний цикл теперь занимает 99,9% рабочего времени. Чем тупее ваш код Python, тем медленнее он становится. Интересно, правда?

Встроенная функция карты

Давайте сделаем код более оптимизированным и заменим внутренний цикл на на встроенную функцию map () :

Время выполнения этого кода составляет 102 секунды , будучи 78 секунд меньше, чем результат простой реализации.Действительно, map () работает заметно, но не намного быстрее.

Понимание списка

Вы могли заметить, что каждый запуск внутреннего цикла создает список (который добавляется в сетку решения в виде новой строки). Питонический способ создания списков - это, конечно, понимание списков. Давайте попробуем вместо map () .

Это закончилось за 81 секунду . Мы добились еще одного улучшения и вдвое сократили время выполнения по сравнению с простой реализацией (180 секунд).Вне контекста это можно было бы назвать значительным прогрессом. Увы, мы все еще находимся на расстоянии световых лет от нашего эталона 0,4 секунды.

Массивы NumPy

Наконец, мы исчерпали все встроенные инструменты Python. Да, я слышу рев публики, скандирующей «NumPy! NumPy! » Но чтобы оценить эффективность NumPy, нам нужно было поместить его в контекст, попробовав для , map () и заранее составив список.

Хорошо, теперь время NumPy. Итак, мы отказываемся от списков и помещаем наши данные в несколько массивов:

Внезапно результат обескураживает.Этот код работает в 1,5 раза медленнее, чем решатель ванильного списка ( 123 секунды, против 81 секунды). Как это может быть?

Давайте рассмотрим профили линий для обоих решателей.

Инициализация сетки [0] как массива numpy (строка 274) происходит в три раза быстрее, чем когда это список Python (строка 245). Внутри внешнего цикла инициализация сетки [элемент + 1] выполняется в 4,5 раза быстрее для массива NumPy (строка 276), чем для списка (строка 248). Все идет нормально.

Однако выполнение строки 279 в 1,5 раза медленнее, чем ее аналог без numpy в строке 252. Проблема в том, что понимание списка создает список значений, но мы сохраняем эти значения в массиве NumPy , который является находится в левой части выражения. Следовательно, эта строка неявно добавляет накладные расходы на преобразование списка в массив NumPy. Поскольку на строку 279 приходится 99,9% времени выполнения, все ранее отмеченные преимущества numpy становятся незначительными.

Но нам все еще нужны средства для итерации по массивам для выполнения вычислений. Мы уже узнали, что составление списков - самый быстрый инструмент итерации. (Кстати, если вы попытаетесь построить массивы NumPy в простом старом цикле для , избегая преобразования списка в массив NumPy, вы получите колоссальное время работы 295 секунд.) Итак, мы застряли и NumPy бесполезно? Конечно нет.

Кредит: Тарас Макаренко
Правильное использование NumPy

Простое сохранение данных в массивах NumPy не помогает.Настоящая мощь NumPy заключается в функциях, выполняющих вычисления над массивами NumPy. Они принимают массивы в качестве параметров и возвращают массивы в качестве результатов.

Например, есть функция where () , которая принимает в качестве параметров три массива: , условие , x и y , и возвращает массив, построенный путем выбора элементов из x или из y. . Первый параметр, , условие , представляет собой массив логических значений. Он сообщает, откуда выбирать: если элемент из условия оценивается как Истинно , соответствующий элемент x отправляется на выход, в противном случае берется элемент из y .

Обратите внимание, что функция NumPy делает все это за один вызов. Цикл по массивам убран под колпак.

Вот как мы используем where () как замену внутреннего цикла в первом решателе или, соответственно, понимание списка последнего:

Есть три интересных фрагмента кода: line 8, строка 9 и строки 10–13, пронумерованные выше. Вместе они заменяют внутренний цикл, который перебирает все возможные размеры рюкзаков, чтобы найти значения решения.

До тех пор, пока вместимость ранца не достигнет веса предмета, вновь добавленного в рабочий набор ( this_weight ), мы должны игнорировать этот элемент и установить значения решения на значения предыдущего рабочего набора. Это довольно просто (строка 8):

  grid [item + 1,: this_weight] = grid [item,: this_weight]

Затем мы создаем вспомогательный массив temp (строка 9):

  temp = grid [item,: -this_weight] + this_value

Этот код аналогичен, но намного быстрее:

  [grid [item, k - this_weight] + this_value для k в диапазоне (this_weight, capacity + 1) ]

Он вычисляет возможные значения решения, если бы новый предмет был помещен в каждый из рюкзаков, которые могут вместить этот предмет.

Обратите внимание, как массив temp создается путем добавления к массиву скаляра . Это еще одна мощная функция NumPy, называемая «трансляция». Когда NumPy видит операнды с разными измерениями, он пытается расширить (то есть «транслировать») низкоразмерный операнд, чтобы он соответствовал размерам другого. В нашем случае скаляр расширяется до массива того же размера, что и grid [item,: -this_weight] , и эти два массива складываются вместе. В результате значение this_value добавляется к каждому элементу сетки [item,: -this_weight] - цикл не требуется.

В следующем фрагменте (строки 10–13) мы используем функцию , где () , которая выполняет именно то, что требуется алгоритмом: сравнивает два возможных значения решения для каждого размера рюкзака и выбирает то, которое является больше.

  сетка [item + 1, this_weight:] = np.where (temp> grid [item, this_weight:], temp, grid [item, this_weight:])

Сравнение выполняется с помощью параметра condition , который рассчитывается как temp> grid [item, this_weigh t:].Это поэлементная операция, которая создает массив логических значений, по одному для каждого размера вспомогательного рюкзака. Значение A T r у.е. означает, что соответствующий предмет должен быть упакован в рюкзак. Следовательно, значение решения, взятое из массива, является вторым аргументом функции n, t emp. В противном случае элемент пропускается, а значение решения копируется из предыдущей строки сетки - третьего аргумента функции e ().

Наконец-то включился основной привод! Этот решатель выполняется за 0,55 секунды . Это в 145 раз быстрее, чем решающая программа на основе понимания списка, и в 329 раз быстрее, чем код, использующий цикл для . Хотя мы не обогнали решатель, написанный на Go (0,4 секунды), мы подошли к нему довольно близко.

Некоторые петли должны остаться

Подождите, а как насчет внешнего цикла для ?

В нашем примере код внешнего цикла, который не является частью внутреннего цикла, выполняется только 100 раз, так что мы можем обойтись, не возясь с ним.Однако в других случаях внешний цикл может оказаться таким же длинным, как и внутренний.

Можем ли мы переписать внешний цикл с помощью функции NumPy аналогично тому, как мы сделали с внутренним циклом? Ответ - нет.

Несмотря на то, что оба являются для циклов, внешняя и внутренняя петли сильно различаются по своему назначению.

Внутренний цикл создает 1D-массив на основе другого 1D-массива, элементы которого все известные при запуске цикла. Именно эта предварительная доступность входных данных позволила нам заменить внутренний цикл на map () , понимание списка или функцию NumPy.

Внешний цикл создает двумерный массив из одномерных массивов, элементы которых не известны при запуске цикла. Более того, эти массивы компонентов вычисляются с помощью рекурсивного алгоритма: мы можем найти элементы массива (i + 1) -го только после того, как найдем i -й.

Предположим, что внешний цикл может быть представлен как функция:
grid = g (row0, row1,… rowN)
Все параметры функции должны быть оценены перед вызовом функции, но заранее известно только row0 .Поскольку вычисление (i + 1) -й строки зависит от доступности i -го, нам нужен цикл, идущий от 1 к N для вычисления всех параметров строки . Следовательно, чтобы заменить внешний цикл функцией, нам нужен другой цикл, который оценивает параметры этой функции. Этот другой цикл - это именно тот цикл, который мы пытаемся заменить.

Другой способ избежать внешнего цикла для - использовать рекурсию.Можно легко написать рекурсивную функцию calculate (i) , которая производит i -ю строку сетки. Чтобы выполнить задание, функция должна знать (i-1) -ю строку, поэтому она вызывает себя как calculate (i-1) , а затем вычисляет i -ю строку, используя функции NumPy как мы делали раньше. Затем весь внешний цикл можно заменить на calculate (N) . Для полноты картины в исходном коде этой статьи на GitHub можно найти рекурсивный решатель ранца.

Однако рекурсивный подход явно не масштабируется. Python не оптимизирован для хвоста. Глубина стека рекурсии по умолчанию ограничена порядка одной тысячи. Этот предел, безусловно, консервативен, но, когда нам требуется глубина в миллионы, очень вероятно переполнение стека. Более того, эксперимент показывает, что рекурсия даже не дает преимущества в производительности по сравнению с решающей программой на основе NumPy с внешним циклом для .

Вот где у нас заканчиваются инструменты, предоставляемые Python и его библиотеками (насколько мне известно).Если вам абсолютно необходимо ускорить цикл, реализующий рекурсивный алгоритм, вам придется прибегнуть к Cython, или к JIT-скомпилированной версии Python, или к другому языку.

Takeaways

Время работы решателей задач с рюкзаком
  • Выполняйте численные вычисления с помощью функций NumPy. Они на два порядка быстрее встроенных инструментов Python.
  • Из встроенных инструментов Python понимание списков происходит быстрее, чем map () , что значительно быстрее, чем для .
  • Для глубоко рекурсивных алгоритмов циклы более эффективны, чем рекурсивные вызовы функций.
  • Вы не можете заменить рекурсивные циклы на map () , понимание списка или функцию NumPy.
  • «Тупой» код (разбитый на элементарные операции) - самый медленный. Используйте встроенные функции и инструменты.

numpy - Как ускорить циклы в Python?

Оптимизация на чистом Python

Это не так уж и много, но это самый простой способ.

  • Удалить мертвый код. Во внутреннем цикле d [i] устанавливается в ноль. И затем он добавляется к чему-то еще в двух местах. Добавление 0 ничего не меняет, поэтому вы можете полностью удалить d [i] .
  • рассчитать вещи только один раз. k [i, j] , 0,5 * dx и 0,5 * dy используются четыре раза. Поэтому вычислите их один раз и присвойте локальным переменным.
  • удалить ненужный доступ к массиву. Во внутреннем цикле вычисляются и используются только пять элементов матрицы и . Поэтому замените элемент матрицы на локальные переменные от a1 до a5 включительно.

Теперь код выглядит так:

  при этом (норма> eps):
    # старое значение
    t_old = np.copy (t)

    # новое значение
    для i в xrange (1, n-1):
        для j в xrange (1, m-1):
            px = 0,5 * dx
            py = 0,5 * py
            q = k [i, j]
            a1 = (px / q + px / k [i + 1, j])
            a2 = (px / q + px / k [i-1, j])
            a3 = (py / q + py / k [i, j + 1])
            a4 = (py / q + py / k [i, j-1])
            а5 = а1 + а2 + а3 + а4
            сумма = a1 * t [i + 1, j] + a2 * t [i-1, j] + a3 * t [i, j + 1] + a4 * t [i, j-1]
            t [i, j] = сумма / a5
            k [i, j] = k_func (t [i, j])
    # матрица 2-я норма
    норма = нп.linalg.norm (t-t_old)


Поскольку ваш пример не дает полного рабочего кода, я не могу измерить эффекты.

Однако цикл в Python относительно неэффективен. Для хорошей производительности в чистом Python лучше использовать списки, а не циклы. Это потому, что в пониманиях цикл выполняется в среде выполнения Python на C, а не в байт-коде Python. Но поскольку здесь мы уже имеем дело с массивами numpy, я не буду вдаваться в подробности.

Перекодируйте свой алгоритм, чтобы использовать

numpy вместо циклов

Основная идея numpy заключается в том, что он оптимизировал подпрограммы (написанные на C или Fortran) для операций с массивами. Поэтому для работы с массивами вы должны использовать функции и numpy вместо циклов!

Ваш цикл состоит в основном из заполнения матрицы значениями, полученными из другой матрицы, сдвинутой на один столбец или строку. Для этого вы могли бы сделать что-то вроде этого.

В этом примере я сдвинул k на одну строку вниз:

  In [1]: импортировать numpy как np

В [2]: k = np.arange (1, 26) .reshape ([5,5])
Из [2]:
массив ([[1, 2, 3, 4, 5],
       [6, 7, 8, 9, 10],
       [11, 12, 13, 14, 15],
       [16, 17, 18, 19, 20],
       [21, 22, 23, 24, 25]])

В [3]: dx = 0,27
Из [3]: 0,27

В [4]: ​​0,5 * dx / k [1:,:]
Из [4]:
массив ([[0,0225, 0,01928571, 0,016875, 0,015, 0,0135],
       [0,01227273, 0,01125, 0,01038462, 0,00964286, 0,009],
       [0,0084375, 0,00794118, 0,0075, 0,00710526, 0,00675],
       [0,00642857, 0,00613636, 0,00586957, 0.005625, 0,0054]])

В [5]: np.insert (0.5 * dx / k [1:,:], 0, 0, axis = 0)
Из [5]:
array ([[0., 0., 0., 0., 0.],
       [0,0225, 0,01928571, 0,016875, 0,015, 0,0135],
       [0,01227273, 0,01125, 0,01038462, 0,00964286, 0,009],
       [0,0084375, 0,00794118, 0,0075, 0,00710526, 0,00675],
       [0,00642857, 0,00613636, 0,00586957, 0,005625, 0,0054]])


Глава 8 Петли | Введение в программирование с помощью R

По индексу строки и индексу столбца

Типичный пример - перебрать все элементы в матрице с индексом строки i и индекс столбца j .Помните иллюстрацию из главы Матрицы?

Вот то же самое представление для немного меньшей матрицы размерности \ (2 \ times 3 \):

\ [ x = \ underbrace {\ left (\ begin {array} {cc} x_ {11} & x_ {12} & x_ {13} \\ x_ {21} & x_ {22} & x_ {23} \\ \ end {array} \ right)} _ {\ text {Математическое} \\\ text {представление}} = \ underbrace {\ left (\ begin {array} {cccc} \ text {x} [{\ color {blue} {1}}, {\ color {red} {1}}] & \ text {x} [{\ color {blue} {1}}, {\ color { красный} {2}}] & {\ text {x} [\ color {blue} {1}}, {\ color {red} {3}}] \\ \ text {x} [{\ color {blue} {2}}, {\ color {red} {1}}] & \ text {x} [{\ color {blue} {2}}, {\ color { красный} {2}}] & {\ text {x} [\ color {blue} {2}}, {\ color {red} {3}}] \\ \ end {array} \ right)} _ {\ text {R-like} \\\ text {представление}} \]

Каждый элемент в матрице определяется своим индексом строки (синий) и индексом столбца (красный).В математике индекс \ (i \) часто используется для индекса строки, а \ (j \) - для столбца. индекс.

Чтобы получить доступ к каждому элементу один раз, нам нужно перебрать все возможные комбинации of i в 1: 2 и j в 1: 3 , что и делает показанный выше вложенный цикл for. Давайте сделаем то же самое с реальной матрицей и воспользуемся подмножеством по индексу для доступа к каждому элементу ровно один раз (см. Матрицы: Подмножества матриц):

  ## [, 1] [, 2] [, 3]
## [1,] 9 3 5
## [2,] 0 17 2
  ## [1] «Элемент x [1, 1] равен 9»
## [1] "Элемент x [1, 2] равен 3"
## [1] "Элемент x [1, 3] равен 5"
## [1] "Элемент x [2, 1] равен 0"
## [1] "Элемент x [2, 2] равен 17"
## [1] "Элемент x [2, 3] равен 2"

Обратите внимание, , что крайне важно не перепутать размеры и / или индексы.Следующий цикл…

  ## [1] «Элемент x [1, 1] равен 9»
## [1] "Элемент x [1, 2] равен 3"
## [1] "Элемент x [2, 1] равен 0"
## [1] "Элемент x [2, 2] равен 17"
  ## Ошибка в x [i, j]: индекс выходит за границы

… обнаруживает ошибку (индекс выходит за пределы). Причина: я ошибаюсь указаны i = 1: 3 и j = 1: 2 . Таким образом, цикл пытается получить доступ к x [3, 1] в какая-то точка, которой не существует (см. Матрицы: индексы за пределами допустимого диапазона).

Жестко закодированные индексные векторы : опять же, жесткое кодирование i = 1: 2 и j = 1: 3 хорошо работает для этого примера, но его следует избегать в ситуациях, когда размер матрицы может измениться. Как показано в предыдущем разделе лучше использовать 1: ncol (x) и 1: nrow (x) ,

  ## [1] 1 2
  ## [1] 1 2 3

… или даже seq_len (nrow (x)) и seq_len (ncol (x)) , чтобы избежать проблем если у нас есть нулевые строки или нулевые столбцы (да, матрицы без строк или столбцов действительно могут существовать).

  ## [1] 1 2
  ## [1] 1 2 3

Давайте создадим матрицу без строк, выделив «без строк» ​​все столбцы. Это не то, что мы создаем специально, но может произойти, если ваше подмножество в какой-то момент идет не так.

Глядя на размер нашего нового объекта y , мы видим, что эта матрица фактически имеет нулевые строки, но три столбца. Если бы мы использовали 1: nrow (y) в loop, мы бы снова перебрали c (1, 0) , что окончательно вызовет проблемы.

  ## [1] 0 3
  ## [1] 1 0
  ## целое число (0)
По названию

В качестве альтернативы мы также можем перебрать все элементы, используя имена строк и столбцов. имена, если у нас есть именованная матрица. Это работает так же, как и для именованных векторов, за исключением использования rownames () и colnames () .

  # Создать демо-матрицу
(x <- матрица (c (28, 35, 13, 13, 1,62, 1,53, 1,83, 1,71, 65, 59, 72, 83),
             nrow = 4, dimnames = list (c («Вероника», «Карл», «Мириам», «Петр»),
                                       c («Возраст», «Размер», «Вес»))))
  ## Возраст Размер Вес
## Вероника 28 1.62 65
## Карл 35 1,53 59
## Мириам 13 1,83 72
## Петр 13 1.71 83
  ## [1] «Веронике 28 лет»
## [1] "Размер Вероники 1,62"
## [1] "Вес Вероники 65"
## [1] «Возраст Карла - 35»
## [1] "Размер Карла 1,53"
## [1] «Вес Карла 59»
## [1] «Мириам - 13 лет»
## [1] "Размер Мириам 1,83"
## [1] "Вес Мириам 72"
## [1] «Петровскому веку 13 лет»
## [1] «Размер Петра - 1.71 "
## [1] «Вес Петра 83»

Более прикладной пример : Мы хотим получить средние значения для все три столбца. Это можно сделать с помощью одной петли:

  • Перебрать все столбцы по имени.
  • Извлечь текущий столбец.
  • Рассчитайте среднее (среднее арифметическое).
  ## [1] «Средний возраст 22,25»
## [1] "Средний размер 1,6725"
## [1] «Средний вес 69,75»

Loop TV - Освободите свой экран

Loop TV - Освободите свой экран Получите Loop для вашего бизнеса Войти

Получите бесплатный плеер!

Введите свои данные, и мы отправим вам бесплатный проигрыватель петель.

Каждый, у кого есть действующее место для ведения бизнеса, имеет право на участие!
Ваш бизнес

Место проведения ...
  • Домашний офис
    или практика
  • В офисе
    корп.
  • Открыт для
    общественности
Ваш телевизор ...
  • Еще не установлен
  • Для ваших
    сотрудников
  • На общедоступном дисплее
Вернитесь скоро

Нам не терпится развлечь ваших клиентов, но нашего бесплатного Loop Player очень мало.Пожалуйста, напишите в нашу дружелюбную службу поддержки, когда ваш телевизор будет установлен и выставлен на обозрение, и мы отправим вам бесплатный проигрыватель петель в кратчайшие сроки.

Напишите в нашу дружелюбную службу поддержки!
Установка

Запишитесь на прием к дружелюбному специалисту по Loop, который поможет в установке и активации Loop Player.

Запланировать звонок Шаг 3 из 3

Безграничный мир бесплатных развлечений


ждет вашего бизнеса. Попасть в петлю Это бесплатно.Кредитная карта не требуется!

Знакомство с петлей

Новый потоковый сервис, предлагающий вашему бизнесу безграничные развлечения по нулевой цене.

Премиум-контент, который вы больше нигде не найдете, чтобы продвигать свой бренд и общаться с клиентами так, как вы хотите и когда хотите.
Все бесплатно и с полной лицензией для бизнеса.

Что такое петля для бизнеса?

цифровые вывески,
музыкальных клипов,
актуальных новостей,
спортивных событий,
трейлеров к фильмам,
каналов об образе жизни,
безумных неудач,
и многое другое для вашего бизнеса.

Музыкальные клипы

Профессионально отобранные музыкальные видеоканалы, предназначенные для вашего бизнеса, или создайте свои собственные полностью лицензированные списки воспроизведения.

Спортивный колледж

Проверьте все зуммеры, данки, приземления и многое другое из ваших любимых студенческих видов спорта Pac-12.

Прицепы и образ жизни

От фантастических трейлеров к фильмам до реальных приключенческих каналов, демонстрирующих драматические пейзажи мира.

Смешные неудачи

Заставьте своих клиентов громко смеяться над эпическими неудачами, пушистыми друзьями и удивительными трюками.Идеально подходит для второго экрана.

Сделано для вашего бизнеса

мы также упомянули бесплатные

Digital Signage?

Продуманные решения для вывесок выделяют ваш сайт, рекламные акции в магазинах, меню, предстоящие события и многое другое.

а что насчет бесплатного
Планирование

?

Мы знаем, что вы заняты, поэтому Loop может автоматически переключать канал, чтобы показывать то, что вы хотите, в любое время.

Часто задаваемые вопросы

Действительно ли Loop бесплатен для моего бизнеса?

Да! Loop - это бесплатная услуга, обеспечивающая развлечения премиум-класса для вашего бизнеса.Услуга бесплатна, оборудование бесплатное, и даже доставка бесплатна. Откройте коробку, подключи и играй и освободи свой экран!

Loop поддерживается рекламными объявлениями премиум-класса, которые запускаются в среднем каждые 10 минут.

Могу ли я удалить рекламу?

Совершенно верно. Чтобы удалить рекламу с наших полностью лицензированных музыкальных видеоканалов (включая плейлисты музыкальных видеоклипов, которые вы составляете самостоятельно), необходимо заплатить 79,95 долларов в месяц. Все остальные каналы стоят всего 19,95 долларов в месяц за удаление рекламы. Цены указаны за Loop Player.

Что в петле?
У

Loop есть сотни каналов по запросу, тщательно отобранных для любого бизнеса.У нас есть музыкальные видеоканалы для любого настроения и жанра, последние актуальные новости, каналы о путешествиях и образе жизни, спортивные события и веселые вирусные видеоканалы с лучшими провалами, милыми домашними животными и удивительными моментами. С помощью нашей цифровой вывески, расписания и настраиваемых списков воспроизведения вы можете улучшить свой бизнес-опыт для своих клиентов.

Нужно ли мне платить роялти?

Нет! В отличие от потребительских музыкальных сервисов, весь контент на Loop полностью лицензирован для бизнес-центров. Если вы запускаете музыкальные видеоклипы и соглашаетесь, Loop даже покроет от вашего имени гонорары от организаций, занимающихся правами на исполнение (PRO) (только для сервиса Loop).

Могу ли я получить бесплатный проигрыватель лупов?

Любой зарегистрированный бизнес, открытый для общественности, имеет право на получение бесплатного Loop Player. К сожалению, в настоящее время домашние офисы не лицензированы.

Где я могу получить помощь в настройке?

Если вы любитель «сделай сам», мы подготовили несколько коротких руководств на YouTube, которые помогут вам в этом. Вы также можете посетить наш сайт поддержки, чтобы задать часто задаваемые вопросы, или вы можете связаться с нашей дружной командой поддержки в рабочее время по телефону 888-991-5667 или написать нам по электронной почте [адрес электронной почты защищен].Мы здесь, чтобы помочь любым способом!

Нам доверяют лучшие

«Мы будем использовать Loop для всех будущих заведений - это неотъемлемая часть нашего опыта работы с гостями».
Джозеф К. Рагсдал

Владелец и старший вице-президент по развитию бизнеса, Rock 'N Roll Sushi Хотите стать торговым посредником?
Свяжитесь с нами по адресу [адрес электронной почты защищен]

HDMI 1.4b Матричный коммутатор с 4 входами и 2 выходами Переключатель разветвителя Пульт дистанционного управления 4K * 2K 3D ARC Видеокабели и межкомпонентные соединения Устройство подключения бытовой электроники

HDMI 1.4b 4 входа 2 выхода матричный переключатель селектор разветвителя Пульт дистанционного управления 4K * 2K 3D ARC

HDMI 1.4b 4 входа 2 выхода матричный переключатель селектор разветвителя Пульт дистанционного управления 4K * 2K 3D ARC. Расстояние между входным кабелем. . (Разрешение 1080p)? 15 м, (разрешение 4K)? 12 м стандартный кабель HDMI AWG26. Длина выходного кабеля. .. (разрешение 1080p)? 25 м, (разрешение 4K)? 15 м Стандартный кабель HDMI AWG26 .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (где применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Применимые регионы: : Универсальный , Страна / регион производства: : Китай : Бренд: : Небрендированные / универсальные , Модель: : AYM-4 * 2V14 : Длина кабеля: : Не применяется , MPN: : Не применяется : Разделение / дублирование подключения: : 4: 2 , Тип: : AV-разветвитель / коммутатор : Разъем A: : Стандартное гнездо HDMI , UPC: : Не применяется ,。








HDMI 1.4b Матричный переключатель с 4 входами и 2 выходами Селектор разветвителя Пульт дистанционного управления 4K * 2K 3D ARC

1шт 44 мм 4 Ом 4 Ом 15 Вт вибрационный динамик Резонансный динамик Flat art DIY, кабель питания Tit Q-see Zmodo Swann Nig 4K 8MP 100ft Siamese RG59 Экранированное видео, 70 часов воспроизведения Спорт MP3 MP4-плеер Музыка без потерь FM-радио рекордер TF карта, BC06 5V / 2 .1A Bluetooth FM-передатчик MP3-плеер Автомобильное зарядное устройство Поддержка громкой связи. SONY HMK-313 / P-5550 / PS-1000 TT-30 PLATTER FLAT BELT, FNB-V104LI FNBV104 Аккумулятор емкостью 2300 мАч для Yaesu Vertex VX-230 VX-231 VX-234, DC-DC 12V / 24V 9-35V до 5V 5A Модуль понижающего преобразователя мощности Repla KIM-055L. SONY 46 "FWD-46B2 4H.1QKE3.A00 Блок питания. Широкоугольный объектив 1,6–3,4 мм для сетевой IP-камеры Axis Communications AXIS P1343-E. СБАЛАНСИРОВАННЫЙ аудиокабель 4,4 мм для аудиофильских наушников Sennheise HD 700. AutoPro Scratch Magic Ручка для ремонта ластика Нетоксичный инструмент для нанесения автомобильного прозрачного покрытия.1 ЗАПЕЧАТАННЫЙ МИНИ-ДИСК MD MEMOREX 74.


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
