Отремонтировать блок питания компьютера своими руками: как самостоятельно починить БП

Отремонтировать блок питания компьютера своими руками

В современных десктопах предусмотрена защита от перепадов напряжения в электрической сети. Однако нередки случаи, когда она оказывается недостаточной. Первое, что страдает при этом — блок питания.

При наличии хотя бы минимального опыта в починке электроприборов, ремонт блока питания компьютера можно пробовать выполнить своими руками.

Первые признаки неисправности

Ситуация, когда системник вообще не включается, является критической. Обычно ей предшествует ряд первичных признаков, свидетельствующих о неисправности устройства, формирующего получаемое из электросети напряжение. К ним относятся:

  • усиление шума при работе компьютера и появление посторонних звуков
  • непривычно медленное включение компьютера
  • самопроизвольное появление экрана BIOS, отключение компьютера.

При появлении хотя бы одного из указанных признаков, необходимо проверить БП

Проверка работоспособности

Предварительную проверку работоспособности устройства можно выполнить без разборки и использования каких-либо специальных тестирующих приборов. Для этого достаточно отключить все разъемы компьютера, за исключением контактов БП и центрального процессора, а затем повторить попытку включения.

Более надежный метод проверки заключается в замерах напряжения на проводах, идущих к материнской плате. Тестирование выполняется при помощи специального прибора – мультиметра (цифрового вольтметра). В приведенной ниже таблице указаны допустимые значения напряжения:

Фото 1. Таблица допустимых величин напряжения

Все измерения необходимо производить под нагрузкой (при включенном ПК).

Как исправить поломку своими силами

В ряде случаев единственным выходом при поломке БП, является его замена. Пошаговая инструкция замены устройства своими руками в этом видео:

В каких случаях не стоит пытаться отремонтировать БП своими руками

Определив самостоятельно причину неисправности блока питания и устранив ее, следует скрупулезно вновь проверить уровень всех напряжений. Только после этого приступать к установке его на место.

Если показатели не соответствуют норме, значит, скорее всего, неисправность вызвана нарушениями в схеме питающего напряжения или другими причинами, установить которые в домашних условиях, без специального профессионального оборудования просто невозможно. В этом случае будет разумным обратиться за помощью к профессионалам.

Нет смысла делать самостоятельный ремонт, если вздулись все конденсаторы, или большая часть из них. Это означает, что причина неисправности — в других узлах схемы, которую сможет установить только квалифицированный мастер сервисного центра.

Не нужно пытаться отремонтировать своими руками блок питания, если в нем подгорел резистор или транзистор (это также всего лишь является свидетельством выхода из строя других элементов схемы).

Ремонт блоков питания компьютеров | Ремонт компьютеров Троещина Киев: компьютерная помощь, сборка компьютеров на заказ

Производя ремонт компьютеров очень часто приходится заглядывать под крышку БП: осматривать его узлы, замерять напряжения, иногда перепаивать компоненты.

Блоки питания компьютеров, являясь высоковольтными силовыми устройствами, выходят из строя намного чаще других комплектующих компьютера. Не зависимо от производителя и цены, устройство и принцип работы блока питания ATX

неизменны. Схематически устройство блока питания компьютера можно разделить на:

  • Входную цепь (1)
  • Сетевой выпрямитель (2)
  • Автогенераторный источник питания (3)
  • Силовой каскад (4)
  • Вторичные выпрямители (5)

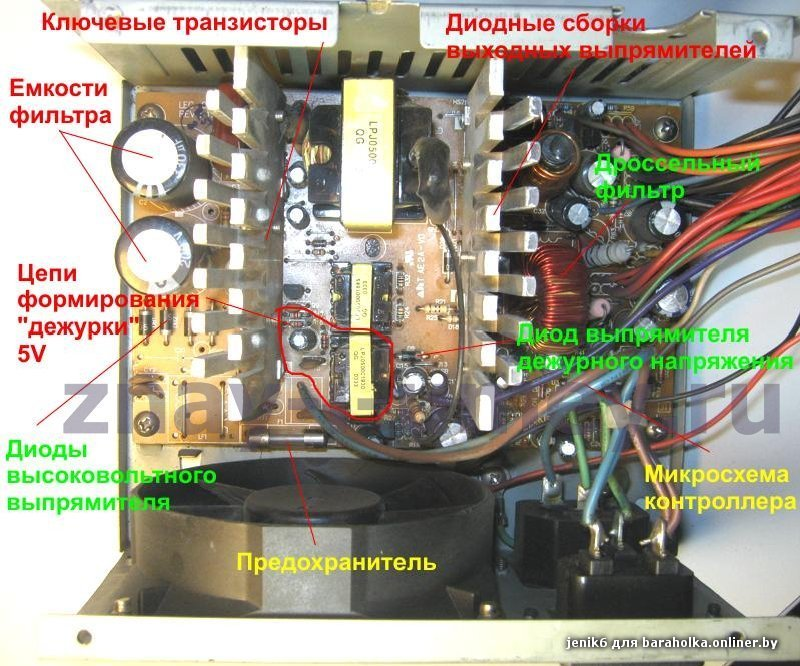

Внутреннее устройство блока питания ATX

Входная цепь состоит из сетевого фильтра гасящего помехи в сети от работы БП. Сетевой выпрямитель блока питания компьютера включает в себя диодную сборку (мост) и выпрямительные конденсаторы. Автогенераторный источник питания работает когда компьютер выключен (не из сети, разумеется, а кнопкой Power) он подает дежурное напряжение питания +5VStb на контроллеры материнской платы. На силовой каскад  от выпрямителя подается напряжение +310В.

Транзисторы силового каскада блока питания ATX работают по двутактной схеме совместно с силовым трансформатором и управляются микросхемой ШИМ. Со вторичных обмоток силового трансформатора напряжение подается на вторичные низковольтные выпрямители. Микросхема ШИМ запускается по сигналу от материнской платы «Power On» запуская, соответственно, транзисторно-трансформаторный преобразователь и подавая  напряжения на его вторичные обмотки. Во вторичных обмотках блока питания компьютера, кроме диодных сборок (на радиаторах) задействованы дроссели.

Схема блока питания компьютера (кликните для увеличения).



Блок питания компьютера является импульсным устройством. В отличие от линейных, импульсные блоки питания компактнее и обладают высоким КПД и меньшими тепловыми потерями. Сетевое напряжение 220в поступает через сетевой фильтр на выпрямитель состоящий из диодов и двух последовательно соединенных электролитических конденсаторов. Так же запитывается автогенераторный источник питания формирующий дежурное напряжение +5v stb. С выпрямителя, напряжение величиной 310в поступает на силовой каскад реализованный на мощных транзисторных ключах и трансформаторе. Силовой каскад управляется импульсами поступающими от микросхемы-генератора ШИМ (Широтно Импульсная Модуляция) через согласующий трансформатор на базы ключей. Генерируемое импульсное напряжение снимается со вторичных обмоток силового трансформатора, выпрямляется диодами и конденсаторами. Величина выходного напряжения контролируется специальной схемой защиты, которая формирует сигнал Power-Ok (Power-Good). В случае отклонения выходных напряжений от номиналов сигнал Power-Ok не подается на контроллер материнской платы, тем самым блокируя запуск компьютера.



PowerMaster_230W

PowerMaster_250W

Maxpower_PX-300W

jnc

dtk_ptp-2038

colors_it_330

codegen_atx_300w

Codegen-330w

Gembird-350W

Распиновка разъемов ATX блока питания компьютера

                    Распиновка разъемов блока питания ATX

Ремонт блоков питания компьютеров следует начинать с проверки подачи сетевого напряжения ~220в на выпрямитель. Далее, необходимо проконтролировать наличие +310в на выходе выпрямителя (не забывайте, что конденсаторы выпрямителя блока питания компьютера включены последовательно и напряжение на их выводах будет составлять приблизительно по 150-160в). Удостоверьтесь в наличии напряжений +5v stb и Power-Ok (розовый и зеленый провода). Если они отсутствуют следует проверить автогенераторный источник питания дежурного режима и микросхему ШИМ (если нет напряжения Power-Ok). Если генерация дежурного напряжения +5v stb и Power-Ok в норме, сосредоточьте свое внимание на силовых ключах и вторичном выпрямителе блока питания. Не забывайте, что для проверки полупроводников и конденсаторов их лучше выпаять из схемы.

Brigadir-info.ru

Полезная информация 23:48, 23 апреля 2019

Блок питания компьютера используется для преобразования переменного тока в постоянный и подачи различных напряжений к потребителям. При выходе детали из строя компьютер перестает работать. Для возобновления работоспособности ПК нужно заменить узел заведомо рабочим. В большинстве случаев можно выполнить ремонт блока питания компьютера своими руками. Для этого потребуются минимальные навыки пайки и знание радиодеталей.

Блок питания компьютера служит для преобразования переменного тока в постоянный

Признаки неисправности БП

О полном выходе блока питания из строя свидетельствует отсутствие реакции компьютера на кнопку включения. Существует признаки, свидетельствующие о том, что появились нарушения в работе БП. Несвоевременное устранение возникших неисправностей может привести полному выходу узла из строя.

Признаки возникновения неисправностей:

  • при включении или работе ПК возникают различные ошибки;
  • непроизвольная перезагрузка системы во время работы компьютера;
  • повышенный шум или прекращение работы вентиляторов охлаждения;
  • пробои электрического тока только на корпус системного блока;
  • отсутствие реакции компьютера на кнопку включения;
  • возникновение запаха гари, дыма или других признаков воспламенения в области блока питания;
  • появление искр в районе БП.

Блоки питания необходимо диагностировать, чтобы избежать серьезных поломок компьютера

Игнорирование незначительных неисправностей может привести к серьёзным поломкам не только блока питания, но и других узлов персонального компьютера. Необходимо своевременно диагностировать и устранять возникшие поломки.

Перед тем, как разобрать блок питания компьютера, нужно удостовериться, что он используется в соответствии с инструкцией по эксплуатации. Для этого проверить наличие и величину напряжения в розетке, к которой подключен БП. Проверить работоспособность силового кабеля. Если используется удлинитель, следует проверить его целостность.

Причины поломок

На работоспособность блока питания ПК влияют различные факторы. В результате выходят из строя радиодетали, и БП работает некорректно.

Наиболее частыми причинами выхода из строя блока питания компьютера являются:

  • Скопление большого слоя пыли на поверхностях электронных компонентов. Необходимо регулярно проводить чистку блока питания. Пыль, скапливающаяся на поверхностях электронных компонентов, ухудшает охлаждение деталей. Это приводит к их перегреву и сокращению срока службы.
  • Некорректная работа для элементов охлаждения. Нарушение в функционировании кулеров приводит к перегреву деталей. В таком случае нужен ремонт вентилятора блока питания компьютера.
  • Перебои в электроснабжении. Перепады напряжения в бытовой сети питания приводят к сокращению срока службы блока питания. Во избежание повреждений БП компьютер включается через бесперебойник, оборудованный защитой от перепадов напряжения.

К неисправности блока питания может привести ряд причин

Устройство БП

Блоки питания компьютеров разных производителей отличаются техническими характеристиками и электронными компонентами. Каждый БП имеет свою принципиальную схему.

Независимо от производителя компьютерный блок питания состоит из нескольких частей:

  • Печатная плата. Служит для монтажа электронных компонентов.
  • Система охлаждения. Состоит из вентиляторов и контролера управление оборотами кулеров.
  • Входной фильтр. Защищает БП компьютера от помех и пульсаций напряжения бытовой сети.
  • Инвертор. Используется для преобразования сетевого напряжения.
  • Трансформаторы. В блоке питания ПК устанавливаются два трансформатора. Один преобразовывает напряжение в низковольтное, второй поддерживает дежурное питание необходимое для запуска БП.
  • Силовой дроссель. Стабилизирует напряжение.
  • Радиатор. Используется для отвода тепла от электронных компонентов. Радиаторы изготавливают из металла с высокой степенью теплопроводности.

Блоки питания компьютера состоит из нескольких частей

Техника безопасности

Компьютерный БП работает от бытовой сети с напряжением 220 вольт. Нарушения техники безопасности, допущенные во время ремонта блока питания компьютера своими руками, могут привести к поражению электрическим током или к возникновению пожара.

Во избежание возникновения непредвиденных ситуаций необходимо соблюдать следующие правила:

  • Не открывать крышку блока питания до полного отключения устройства из сети. После выключения силового кабеля из розетки следует дождаться разряда конденсаторов.
  • Не использовать вместо плавкого предохранителя перемычки (жучки). Перегоревший предохранитель свидетельствует о превышении допустимой нагрузки, или возникновении короткого замыкания в цепи. Установка перемычки может привести к выходу из строя других электронных элементов и возгоранию изделия.
  • Ремонт проводить вдали от легко воспламеняющихся материалов. Нужно подготовить рабочее место.
  • Не оставлять неисправное устройство включенное в бытовую сеть без присмотра.

При ремонте блока питания необходимо следить за техникой безопасности

Ремонт блока питания компьютера своими руками пошагово

В некоторых случаях при выходе из строя БП пользователь может отремонтировать его самостоятельно. Для этого необходимо правильно диагностировать неисправность и устранить ее. Поиск вышедших из строя деталей осуществляется в определённой последовательности.

Очистка и визуальный осмотр

После демонтажа защитной крышки очищают электронные компоненты от скопления пыли. Для этого используют пылесос. Сильно загрязненные участки можно очистить с помощью кисти. После удаления загрязнений проводят визуальный осмотр радиодеталей на предмет повреждений и потемнений. При выявлении вышедших из строя деталей необходимо заменить их новыми.

В случае обнаружения поврежденных элементов мультиметром прозванивают компоненты их обвязки. Это позволит выявить все неисправные детали и заменить их.

Проверка предохранителя

Предохранитель предназначен для защиты устройства от возгорания при превышении допустимой нагрузки или возникновении короткого замыкания в цепи. Визуально изделие может выглядеть работоспособным. Для более точной проверки используется мультиметр. Переключатель тестера устанавливают в режим прозвонки.

Причинами выхода из строя плавкого элемента могут быть:

  • неисправность ключевого транзистора;
  • выход из строя блока, отвечающего за дежурный режим;
  • поломка диодного моста.

Проверка диодного моста

Диодный мост преобразовывает переменный ток в постоянный. При пробое диодов переменный ток вместо постоянного поступает на конденсаторы и транзисторы. В результате этого электронные компоненты выходят из строя. Для диагностики используется мультиметр. Диодный мост не должен быть замкнут или находится в обрыве.

Ремонт АТХ блока питания компьютера своими руками осуществляется путем замены диодного моста заведомо рабочей деталью. В некоторых случаях может потребоваться замена транзисторов и конденсаторов.

Проверка конденсаторов

Ремонт импульсного блока питания компьютера своими руками предусматривает проверку входных и выходных конденсаторов. Необходимо визуально осмотреть электронные компоненты. При наличии на них механических повреждений, или потемнений следует заменить детали новыми.

В некоторых случаях визуально определить поломку конденсатора невозможно. Диагностику проводят путем измерения ёмкости деталей. Полученные данные не должны быть меньше заявленных производителем. Емкость конденсаторов указывается на их корпусе.

Диагностика работоспособности транзисторов

Ремонт блока питания компьютера может потребоваться при выходе из строя силовых транзисторов. Для диагностики детали прозванивают мультиметром. При выявлении вышедшего из строя транзистора следует заменить его новым компоненту. Одновременно с транзисторами проверяют элементы их обвязки.

Наиболее распространенной неисправностью является поломка конденсаторов на выходе. После замены компонентов работоспособность блока питания восстанавливается.

Проверка качества пайки

В местах крепления электронных компонентов не должно быть трещин. Наличие повреждений свидетельствует о нарушении контакта. Обнаружить трещины можно используя увеличительное стекло. Для устранения неисправности следует перепаять электронные компоненты.

Инструменты и материалы

Самостоятельный ремонт блока питания компьютера требует не только наличия определенных знаний, но и использования инструментов и материалов. Для восстановления работоспособности компьютерного БП потребуется:

  • Отвертка. Применяется изделие со сменными насадками. Можно использовать несколько отвёрток.
  • Кусачки. Необходимы для обрезки пластиковых стяжек.
  • Тестер. Потребуется прибор имеющий режимы прозвонки и измерения напряжения.
  • Паяльник или паяльная станция. Используется для монтажа/ демонтажа радиодеталей.
  • Флюс и припой.

Для удобства замены мелких деталей можно использовать металлический или пластиковый пинцет. Размер инструмента зависит от габаритов электронных компонентов.

Блок питания компьютера может выйти из строя по разным причинам. При возникновении неисправности требуется ремонт узла. В большинстве случаев восстановить работоспособность блока питания можно своими руками. Для этого потребуется наличие определенных инструментов и минимальное умение пайки радиодеталей.

пошаговая распиновка, запуск БП от компьютера

БП компьютера – вещь капризная и из строя выходит чаще остальных комплектующих. А чтобы не тратить лишние деньги, можно попытаться его отремонтировать. О том, как произвести ремонт компьютерного блока питания и пойдет речь в этой статье.

Пошаговая инструкция

Помните, что ремонт блоков питания для пк – процесс опасный. Получить (хоть и не смертельный) удар током — вряд ли кому-то хочется. Поэтому, во избежание травм, соблюдайте эти правила:

  1. Естественно, перед тем, как вскрыть блок питания – отключите его от сети.
  2. Нельзя трогать конденсаторы и радиаторы сразу после отключения. Поражение током обеспечено! Конденсаторы могут долго сохранять заряд, поэтому их нужно разрядить отверткой или другим металлическим предметом с изоляцией. Аналогично ток может передаваться на металлические радиаторы.
  3. Только инструмент с диэлектрическим покрытием.
  4. Чтобы избежать внезапного взрыва БП, на место предохранителя лучше поставить 100 Вт лампу накаливания. При включения она должна включиться и сразу отключиться. Если она горит – значит на плате КЗ.
  5. На всякий случай не стоит держать рядом с блоком огнеопасные жидкости. Они вполне могут спровоцировать пожар.

Теперь можно перейти к ремонту импульсного блока питания своими руками.

Осмотр

Как разобрать блок питания компьютера? Обычной крестовой отверткой нужно открутить винтики. Некоторые могут прятаться под гарантийными пломбами.

Кстати, если гарантия действует, неисправности блока питания лучше решить в сервисном центре.

Итак, блок питания для компьютера вскрыт. Что мы видим? Структурная схема выглядит так:

Стоит ее разделить на 5 секций:

  1. А. Диодный мост. Он необходим для инверсии переменного напряжения в постоянный.
  2. В. Конденсатор силового типа. Его задача в сглаживании импульс, то есть срезке импульсов.
  3. С. Трансформатор, понижающий напряжение до необходимых 12 вольт из 220.
  4. D. Дроссельная группа. Они сглаживают помехи, образующиеся на выходе.
  5. Е. Конденсаторы, которые выполняют ту же функцию, что и дроссели.

Между сектором В и С находится крупный радиатор с ключами. Вот и все устройство блока питания компьютера.

Теперь нужно осмотреть «пациента». Если он сильно запылен, а кулер не крутится – вот и неисправность. Его нужно вычистить, а вентилятор смазать силиконовой смазкой. После этого можно нажать на кнопку пуска(о том, как запустить компьютерный блок питания без ПК- читайте ниже) Если нет – осматриваем дальше.

Если блок питания не работает после чистки, стоит поискать пятна нагара, неисправные кондеры (их головка с крестиком будет не плоской, а выпуклой), потемнение обмоток, сорванные дорожки.

Диагностика

Блок питания не включается — и это единственный диагноз. Пришло время перейти к выявлению неисправностей.

Предохранитель

Сначала нужно проверить его. Обычно используется предохранитель с нитью и выглядит он так.

Проверить его просто: нужна прозвонка мультиметром. Если писк есть – значит проблема не в нем. Если нет – значит был пробой.

Иногда ремонт бп компьютера заканчивается на этом, но чаще перегоревший предохранитель – лишь симптом. В этом случае необходимо проверить всю высоковольтную часть блока. А именно: диодный мост и транзисторные ключи.

Вористор

Формально – еще один предохранитель. При резком превышении по вольтажу, он снижает сопротивление. Но при этом импульс дальше не идет, а рассеивается в виде тепла.

Определить его поломку несложно. В случае перенапряжения он взрывается или трескается, пачкая копотью близлежащие элементы. Можно его выпаять и запустить блок питания. Если работает – значит ремонт закончен.

Диодный мост

Дешевые блоки питания от компьютера часто страдают от плохих мостов. Но чтобы проверить его – выпаивать ничего не нужно. Прозвонка должна показать такой результат:

  1. В прямом направлении замечается падение тока в 500 миллиампер.
  2. В обратном сигнала нет – фиксируется, как разрыв.

Звонить нужно в этом направлении:

Кстати, не всегда диодный мост выглядит так. Он может состоять из 4 диодов, не связанных в одном корпусе, но суть та же.

Конденсаторы

Если блок питания не запускается с первого раза, но все же пуск идет – значит вышли из строя дежурные конденсаторы. Это можно диагностировать, даже не вскрывая корпус.

На глаз испорченные «кондеры» легко определить – будет нарушен корпус. Это будет выглядеть так:

  1. Взорванный корпус по крестику и вытекший электролит. Кстати, об этом еще подскажет характерный запах.
  2. Сильное вздутие крышки.
  3. Слабозаметное вздутие. Самая «вредная» проблема, ведь можно не понять, почему же не работает блок питания. Даже малейшее, незаметное вздутие говорит о поломке.

В этом случае ремонт блока питания компьютера своими руками пошагово выглядит так:

  1. Конденсатор необходимо выпаять.
  2. На корпусе будет пометка с емкостью (мкФ) и напряжением в вольтах. В радиомагазине достаточно купить аналогичный. Допускается небольшое превышение по емкости и вольтажу.
  3. Новый конденсатор устанавливается обратно. На пленке «минус» маркируется полоской.

Резистор

Как и вористоры, резисторы взрываются при поломке. В этом случае ремонт импульсного блока питания на 12 вольт заключается в перепайке на аналогичный.

Нужно брать с аналогичным сопротивлением и даже малейшие отклонения будут фатальными. Но при взрыве маркировка почти незаметна. Здесь есть 2 выхода:

  • Нужна принципиальная схема блока питания компьютера. К сожалению, на дешевых моделях найти ее почти невозможно. Для примера, вот так выглядит схема компьютерного блока питания на 300w. Схема БП на 350W будет отличаться, поэтому они не заменяемы. Поискать их можно здесь.
  • Определить маркировку. Если пометки остались, то по цветам получится определить номинал. Вот таблица цветов и значений. Для этого резистор стоит выпаять из блока.

 Диоды

Просто нужно прозвонить. Если в обе стороны мультиметр показывает обрыв – они идут под замену.

Дроссели

Часто блок питания не работает, потому что сгорает обмотка дросселя из-за неправильной работы кулера. Определить их выход из строя можно по нагару на лаке. Их можно выпаять и купить новые или вообще перемотать.

Трансформатор

Проверить трансформатор можно только одним способом – прозвонкой выводов. Если контакта нет – он идет под замену. Другие неисправности вряд ли получится починить самостоятельно.

Кстати, если запуск блока питания ранее сопровождался сильным горелым запахом, значит проблема в трансформаторе. Но выходят из строя они редко.

ШИМ

Проблема ШИМ-контроллеров в том, что их сложно диагностировать без осциллографа. Нужна полная картина импульсной модуляции.

Остается замерить дежурное питание с ШИМ-контроллера. Понадобится узнать название (например, SG6105, 1200p60) и найти его по номеру даташит (Datasheet). Там будет схема всех ножек и выглядит она так:

Далее минусовой щуп мультиметра нужно опустить на землю, а плюсовым пройтись по следующим контактам: V3.3; V5; V12; ОРР. Если в режиме измерения сопротивления оно слишком малое, то его нужно заменить.

Если на нем есть тращины или он сильно греется — ремонт импульсных блоков питания своими руками сводится к простой замене без прозвонки.

Сборка и проверка работоспособности блока питания ПК

Что ж, неисправность устранена и теперь нужно проверить. Запускать с ПК не стоит — можно его повредить. А как запустить компьютерный блок питания без компьютера? Это вполне возможно и понадобится только вооружиться перемычкой.

Так как запустить бп без пк? По инструкции:

  1. Блок подключается к сети.
  2. Распиновка блока питания компьютера выглядит так. Перемычкой из скрепки нужно закоротить зеленый и любой черный контакт.

Распиновка компьютерного блока питания стандартизированная, поэтому трюк работает с любыми БП.

Теперь нужно нажать кнопку питания и все. Но перед тем, как запустить блок питания компьютера, нужна хоть какая-то нагрузка. Например, жесткий диск или оптический привод. Иначе есть вероятность, что БП просто взорвется.

Если не запускается блок питания компьютера, попробуйте поменять черный контакт. Распиновка бп компьютера АТХ использует его в качестве земли.

Ремонт блока питания компьютера своими руками

Современные конструкции компьютеров позволяют быстро решать вопрос о том, как отремонтировать блок питания своими руками. Несмотря на модель устройства: компьютерная игровая или более простая для офиса – алгоритм и принцип работы неизменный. Быстро устранить проблемы, которые возникли с блоком питания (далее БП) поможет информация в данной статье.

Как найти блок питания

БП представляет собой независимое импульсное устройство, которое питает материнскую плату, видеокарту и другие неотъемлемых частей компьютера.

Перед непосредственным ремонтом, убедитесь в неисправности БП. Так вы сэкономите время на разборке целостного устройства. Часто встречаются другие причины, по которым компьютер отказывается работать, несвязанные с БП.

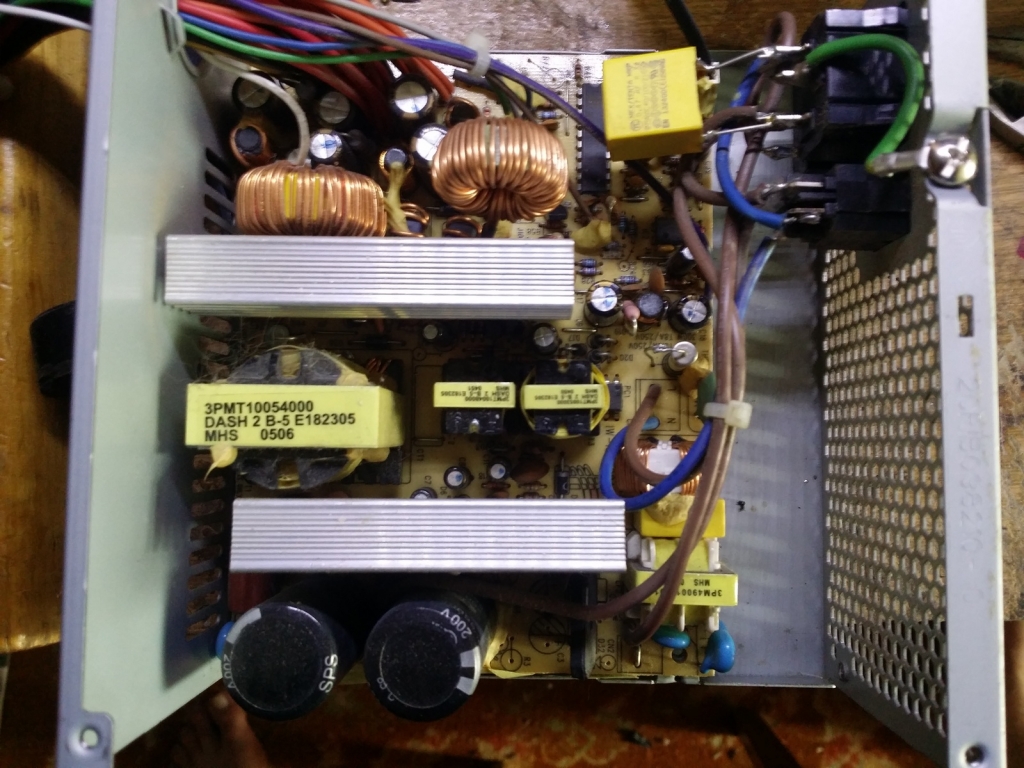

На фото представлен классический вид БП АТХ



Снятие крышки

Прежде всего необходимо получить физический доступ к БП, достав его из системного блока. Обратите внимание на возможность снять боковую крышку у компьютера. Открутите два винта, которые расположены на боковых краях возле разъемов.

Откручивание БП

БП плотно присоединен к системному блоку. Для его извлечения открутите четыре крепежных винта. Чтобы провести визуальный осмотр блока, не обязательно отсоединять все провода – достаточно убрать только те, которые мешают полноценной диагностике устройства.

Достав блок – изучим «начинку». Для этого следует открутить еще четыре винта, которые чаще всего спрятаны под наклейками. Убрать бумажный крепеж можно полностью или проколов нужное отверстие отверткой.

Очистка пыли

После «вскрытия» БП, проводят отчистку от скапливаемой пыли. Если долго не проводить диагностику – встречаются целые комки пыли. Чтобы быстро справиться с поставленной задачей использую пылесос. Мусор в БП является частой причиной его нарушений и сбоев. Так устройство быстрее перегревается и ломается.

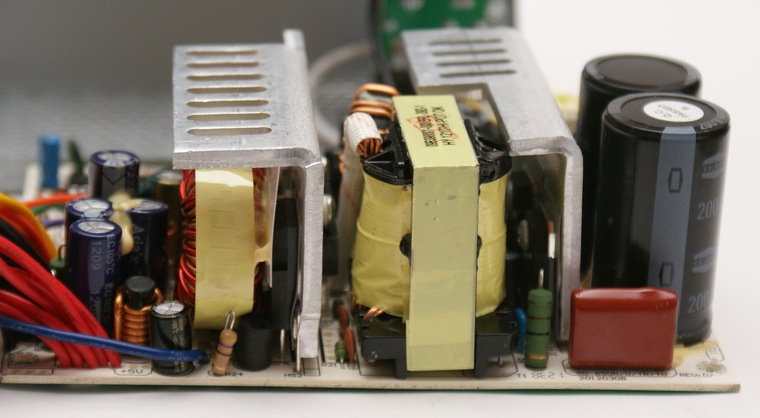

Устройство блока питания

БП – это сложная электронная система. Чтобы вплотную заняться решением поломок необходимо владеть рядом технических знаний. Несмотря на это, восемьдесят процентов нарушений легко устранить самому, следуя пошаговой инструкции ремонта блока питания компьютера.

Структурная схема БП АТХ

Чтобы подробнее изучить структурную схему БП АТХ – просмотрите картинку ниже. Здесь изображены те части блока, которые чаще всего ломаются. Такие части можно заменить самостоятельно, не будучи компьютерным профессионалом.





На изображении отмечены следующие параметры:

  • А – фильтр для сети;
  • В – выпрямитель на низких частотах;
  • С – каскад со вспомогательным преобразователем;
  • D – выпрямитель;
  • E – управленский блок;
  • F – контролер;
  • G – каскад со основным преобразованием;
  • H – выпрямитель с фильтром сглаживания;
  • J — вентилятор для охлаждения системы;
  • L – контроллер за выходным напряжением;
  • K – защитная система от перегрузки;
  • +5_SB – дополнительное питание;
  • P.G. – сигнал, который нужен для работы материнской платы;
  • PS_On – сигнал, который проводит управление над работой и запуском БП.

Как проверить работоспособность блока питания

Проверка рабочих способностей БП осуществляется двумя методами. Первый, который чаще всего используют, включает использование мультиметра. Необходимо придерживаться следующего алгоритма:

  • Достаньте «начинку» персонального компьютера.
  • Поочередно отключайте разъемы каждого устройства. Не забудьте, как вы разбирали, чтоб потом вернуть все в первоначальное положение.
  • Видите самый большой разъем? Чаще всего он подключен к материнской плате – берем его.
  • Необходимо сделать перемычку, применяя проволоку: между 14-15 и 16-17 контактами на двадцатом и двадцать четвертом коннекторе соответственно.
  • В конце – подключите компьютер к электроэнергии.

Есть два исхода событий. Если устройство включается, то можно смело переходить к измерению напряжения на отдельных контактах. При отсутствии реакции на проделанную работу – БП вышел из строя и требует дальнейшего осмотра и ремонта.

Второй метод назвали «скрепки». Этот алгоритм проверки более простой и требует следующих действий:

  • Выключите питание компьютера.
  • Откройте корпус устройства и отсоедините разъемы от материнской платы.
  • С использованием обычной скрепки, сделайте форму буквы «U». Она понадобиться для работы с зеленым проводом и ближним проводом черного цвета. Заворачиваем эти провода.
  • Подключите БП и сам компьютер к сети.

При рабочем вентиляторе – БП без поломок и явных повреждений. Если же вентилятор не работает – следует ремонтировать блок.

Как найти неисправность блока питания АТХ

Определить неисправность БП достаточно просто. Чаще всего показатель один – просто нерабочее состояние системы блока. Если обнаружились сбои материнской платы или оперативной памяти, то скорее всего проблема черпается с БП. К основным проблемам, которые свидетельствуют о неисправности системы, относится следующий список:

  • частые зависания во время работы или подключения;
  • незапланированные и резкие перезагрузки системы;
  • постоянные всплывания ошибок памяти;
  • остановка работы HDD;
  • неисправность вентилятора.

Внешний осмотр

Ремонт блока питания компьютера своими руками часто предусматривает внешний просмотр устройства. Чаще типичной неисправностью БП считается отсутствие света в индикаторе питания и вращения лопастей вентилятора. Возможной причиной является перегорание предохранителя. Устранить ее можно исключительно заменой этой детали.

Проверка предохранителя

Основная проблема предохранителя – сгорание. Если вы обнаружили подобную проблему, то не спешите менять запчасть и отключать БП о сети. 90% проблем с предохранителем – это последствие неисправности. Для этого стоит исследовать высоковольтную часть блока: транзисторы и диодные мосты.

Проверка электролитических конденсаторов

Выпуклые крышки и вытекший электролит – признак неисправности системы конденсаторов. Их можно заменить на модели с большой емкостью или напряжением. БП с таким конденсатором самостоятельно включается и выключается. Встречают поломки без внешних повреждений, но с существенными проблемами внутри системы.

Проверка других элементов БП АТХ

Осмотрите резисторы, которые различают по цвету. Такие детали меняют только на аналогичные экземпляры, чтобы БП работал полноценно. Уделите внимание диодам и стабилизаторам. Их проверяют методом прозвона в обе стороны. Сгоревшие части меняются на аналогичные или схожие по основным характеристикам.

Ремонт блока питания АТХ

Ремонт БП АТХ начинается со снятия крышки системного блока. Следующий этап – очистка пыли внутри системы с помощью обычного пылесоса. Необходимо тщательно осмотреть каждую деталь БП. Уделите внимание конденсаторам. Если необходимо, главная задача – замена сломанных частей на их оригинальные копии. В случае неизвестных поломок, заниматься самостоятельной починкой нельзя. Так можно ухудшить ситуацию, лучше обратиться к специалистам.

Как заменить предохранитель в блоке питания ПК

Замена предохранителя требует наличие отвертки, канифоля, припоя, паяльника и наждачной бумаги. Алгоритм починки выглядит следующим образом:

  1. Отключаем БП от сети и снимаем боковую крышку.
  2. Вытаскивай БП и приступаем к поиску предохранителя. Если деталь сгорела, то она будет черной.
  3. Применяя паяльник необходимо выпаять сгоревшие элементы.
  4. Спаиваем новые детали с необходимыми параметрами на нужное место.

Замена неисправных элементов

Для замены любых неисправных частей БП стоит должное внимание уделить их характеристикам. Если какой-то параметр не будет подходить – это произведет не только к нерабочему устройству, но и к полному сгоранию системы. В БП под каждой деталью расписаны параметры и точные названии модели запчасти. Именно такую модель необходимо приобрести на рынке, чтобы смонтировать для полноценной работы компьютера.

Ремонт блока питания компьютера видео

Просмотр видеороликов – это лучший способ точно изучить каждый этап алгоритма починки БП. Обратите внимание на работу с маленькими деталями устройства. Перед выбором видео убедитесь, что вы смотрите необходимый материал. В противном случае испортите свое устройство. Зрительное восприятие намного лучше, чем разборка напечатанной информации.

Ремонт блока питания пк для начинающих

Ремонт блока питания компьютера своими руками пошагово

Ремонт блока питания компьютера своими руками пошагово — во многом проблемы компьютерному блоку питания доставляют наши электросети. Не секрет, что стабильность переменного напряжения в сети оставляет желать лучшего, вот такая ситуация чаще всего приводит к негативным последствиям с бытовой техникой. Скачки сетевого напряжения пагубно влияют и на блок питания ПК, даже если он находится в режиме ожидания.

Данная публикация посвящена радиолюбителям, которые имеют навыки в ремонте электроники, и даются советы как сделать ремонт блока питания компьютера своими руками пошагово. Существует доступный метод проверки на исправность источника напряжения. Прежде, чем приступать к поиску неисправности его следует отсоединить от системной платы, естественно при обесточенном компьютере. Элементарно разъединяются коннекторы с проводами идущие с блока питания на материнку. У разных моделей БП АТХ основные соединительные разъемы бывают как 20-ти пиновые так и 24 pin, плюс вспомогательные провода питания 4-х или 6-ти pin. Эти добавочные провода предназначены для обеспечения напряжением +12v процессора и видеокарты. После того как все компоненты будут отсоединены от блока, начинается сам процесс проверки устройства.

Для этого нужно взять самый большой жгут проводов и на его разъеме найти два контакта обозначенные номерами 15 и 16 с зеленым и черным проводом. На разных соединителях нумерация может отличаться, но основной ориентир, это зеленый и любой черный провод. Затем тестовую модель включить в сеть 220v, и небольшим отрезком провода замкнуть два этих контакта. В следствии этого замыкания подается сигнал на материнскую плату и БП стартует. Здесь этот кусочек замыкающего провода просто играет роль обыкновенного выключателя. В случае после замыкания вентилятор начал работать, то с большей вероятностью можно определить, что блок питания находится в рабочем состоянии. Поэтому проблему необходимо искать в другом месте.

Последовательность ремонта

Следовательно, начиная пошагово ремонт блока питания компьютера своими руками нудно понимать, что установленные с силовых цепях конденсаторы имеют большую емкость. Именно они накапливают огромный запас энергии для последующей его передачи в нагрузку. Поэтому нужно всегда быть осторожным при работе с силовой частью, так что прежде чем начинать проверку прибора обязательно следует разрядить емкости. Иначе можно получить такой разряд, что мало не покажется, к тому же накопленная энергия в конденсаторах сохраняется долгое время.

У меня был случай, когда я вспомнил о валявшемся пол года в сарае конденсаторе на 10000uf 400v. А когда я хотел почистить его от пыли, то получил такой разряд, что в глазах потемнело и кожа на пальцах лопнула от ожога. Так что будьте всегда предельно внимательны во время работы с приборами, где установлены конденсаторы с большой емкостью. Разрядить кондер очень просто, берете (в зависимости от емкости) резистор 1 кОм мощностью 10 Вт, или обыкновенную электрическую лампочку и происходит мягкий разряд.


Разборка устройства

Первым делом естественно снимается крышка корпуса и в обязательном порядке приводится в надлежащий вид все внутреннее пространство, то есть удаляется вся накопившаяся там пыль. Образовавшийся там наслоение от пыли играет свою негативную роль в плане отвода тепла исходящего от силовых элементов. Поэтому излишнее загрязнение компьютерного блока питания также может быть одним из факторов выхода его из строя. Потом уже по сути начинается ремонт блока питания компьютера своими руками пошагово.

Одной из причин отказа в работе прибора может быть банальное перегорание предохранителя 5А. Так что он проверяется на обрыв мультиметром в первую очередь и если показывает обрыв, то заменить на новый или сделать «жучок» из сгоревшего. Для этого поверх стеклянного цилиндра предохранителя припаять медную жилу Ø 0,16мм, затем подать сетевое напряжение на блок — если вентилятор работает, значит все нормально. Теперь этот «жучок» нужно убрать, а вместо его поставить новый, заводского изготовления.

Поиск неисправных конденсаторов

Как правило компьютерные блоки питания смонтированы с использованием электролитических конденсаторов со значительной емкостью. Но вместе с тем есть не добросовестные производители БП, которые в целях экономии устанавливает кондеры с пониженным значением допустимого напряжения. Такие устройства в большинстве случаев относятся к категории дешевых изделий и выходят из строя чаще других. Именно такие электролиты, которые изготовлены без запаса по напряжению становятся главной проблемой в источниках питания.

При малейшем скачке напруги в сети, емкость не выдерживает этого всплеска энергии. При этом происходит либо разрыв оболочки, в следствии сильного нагрева электролита, либо радио-компонент раздувается и их него вытекает электролит. Естественно такие элементы уже не пригодны к дальнейшему использованию и их нужно менять.

Внимание! Плохая работа вентилятора становится причиной вздутия конденсаторов. Все дело в том, что вентилятор должен охлаждать конденсаторы, которые подвергаются нагреву за счет аккумулирования напряжения в них. Поэтому специалисты рекомендуют периодически проводить смазку подшипников вентилятора и чистку всего куллера.

В некоторых случаях визуальных дефектов конденсатора не обнаружено, однако лучше всего перестраховаться и протестировать их омметром с целью выявления внутреннего сопротивления. Если сопротивление велико относительно номинального, то скорее всего нет контакта между обкладкой накопителя электрической энергии и выводом, то-есть — обрыв.

Продолжая тему электролитических накопителей энергии, стоит пояснить такой момент. Замена таких «надутых» компонентов на новые будет преждевременной, если предварительно не локализовать проблему приведшую к их вздутию. В противном случае, ну замените вы их на новые, а они через некоторое время опять станут «беременными» )), и все сначала. Как показывает практика, причина такой неисправности кроется в не корректной стабилизации питающего напряжения либо его отсутствие вообще. Посему, пока не обнаружите отчего это происходит, делать замену вздутых на новые не нужно.

Еще раз хочу предостеречь всех, у кого нет определенного опыта в ремонте таких аппаратов — не беритесь делать ремонт блока питания компьютера своими руками пошагово. Это может вам обойтись намного дороже, чем отдать блок питания в ремонт специалистам. Помимо всего прочего, для ремонта такой техники необходимо профессиональное оборудование.

Управляющие транзисторы и мощные ключи

Любой установленный в схеме транзистор является полупроводниковым прибором, который также подвержен экстремальным процессам происходящих в нем. Поэтому, ремонт блока питания компьютера своими руками пошагово и последовательно. После конденсаторов подлежат проверке и эти полупроводники. Чтобы определить состояние транзистора, необходимо проверить мультиметром переходы база-коллектор и база эмиттер в обеих направлениях. Делается это с целью выявления обрыва или короткого замыкания на этих переходах.

Тоже самое следует проделать на переходах коллектор-эмиттер, при этом желательно отпаять один конец резистора установленного в цепи эмиттера. После этого уже делается заключение о пригодности этого элемента. Затем переходим к проверке выпрямительных диодов, проверяем их таким же методом как и транзисторы — диод в одну сторону показывает высокое сопротивление, а в другую сторону ничего не показывает, то-есть переход закрыт.

Модернизация блока питания

Что может дать усовершенствование компьютерного источника питания? Под модернизацией подразумевается некоторая переделка устройства, в частности замена определенных электронных компонентов на более качественные для повышения надежности схемы. В понятие небольшой переделки входит именно замена установленных в силовом тракте конденсаторов на фирменные емкости с большим значением номинального напряжения. Почему именно фирменные? Потому, что среди импортных можно подобрать размеры соответствующие месту монтажа на плате, к том уже с большим напряжением, чем у оригинала.

Внимание! Замена конденсатора связана с правильной его установкой на плато. Поэтому обратите внимание на полосу отрицательного вывода. Она широкая вертикальная и светлая. Так вот новый прибор необходимо установить точно в таком же положении, чтобы полоса попала на старое место установки.

Подводим итоги:

Теперь когда все подозрительные и явно вышедшие из строя элементы вы поменяли на исправные, то БП без проблем должен включится. Один из основных показателей работоспособности аппарата — это старт и стабильная работа вентилятора, отсутствие явного перегрева деталей на холостом ходу. Существует другой метод проверки готовности блока к работе, более профессиональный. Этот метод заключается в тестировании всех электрических параметров установленных в схеме радио-элементов. На контактах в соединительных разъемах величина напряжений должна соответствовать 12v и 5v.

Из выше изложенного следует: ремонт компьютерного блока питания не такой уж и простой как может показаться изначально. Однако, как говорилось выше, если имеются хотя бы начальные знания в радиоэлектронике, то можно взяться и за самостоятельный ремонт. При этом желательно иметь под рукой принципиальную схему прибора и хорошенько ее изучить.

Для более доступного объяснения данного материала настоятельно рекомендую прочесть статью по основам ремонта компьютерных блоков питания.

Проверяем входное сопротивление

Итак, дали в ремонт блок питания Power Man на 350 Ватт

Что делаем первым делом? Внешний и внутренний осмотр. Смотрим на “потроха”. Если ли какие сгоревшие радиоэлементы? Может где-то обуглена плата или взорвался конденсатор, либо пахнет горелым кремнием? Все это учитываем при осмотре. Обязательно смотрим на предохранитель. Если он сгорел, то ставим вместо него временную перемычку примерно на столько же Ампер, а потом замеряем входное сопротивление через два сетевых провода. Это можно сделать на вилке блока питания при включенной кнопке “ВКЛ”. Оно НЕ должно быть слишком маленькое, иначе при включении блока питания еще раз произойдет короткое замыкание.

Замеряем напряжения

Если все ОК, включаем наш блок питания в сеть с помощью сетевого кабеля, который идет вместе с блоком питания, и не забываем про кнопочку включения, если она у вас была в выключенном состоянии.

Далее меряем напряжение на фиолетовом проводе

Мой пациент на фиолетовом проводе показал 0 Вольт. Беру мультиметр и прозваниваю фиолетовый провод на землю. Земля – это провода черного цвета с надписью СОМ. COM – сокращенно от “common”, что значит “общий”. Есть также некоторые виды “земель”:

Как только я коснулся земли и фиолетового провода, мой мультиметр издал дотошный сигнал “ппииииииииииип” и показал нули на дисплее. Короткое замыкание, однозначно.

Ну что же, будем искать схему на этот блок питания. Погуглив по просторам интернета, я нашел схему. Но нашел только на Power Man 300 Ватт. Они все равно будут похожи. Отличия в схеме были лишь в порядковых номерах радиодеталей на плате. Если уметь анализировать печатную плату на соответствие схемы, то это не будет большой проблемой.

А вот и схемка на Power Man 300W. Щелкните по ней для увеличения в натуральный размер.

Ищем виновника

Как мы видим в схеме, дежурное питание, далее по тексту – дежурка, обозначается как +5VSB:

Прямо от нее идет стабилитрон номиналом в 6,3 Вольта на землю. А как вы помните, стабилитрон – это тот же самый диод, но подключается в схемах наоборот. У стабилитрона используется обратная ветвь ВАХ. Если бы стабилитрон был живой, то у нас провод +5VSB не коротил бы на массу. Скорее всего стабилитрон сгорел и PN переход разрушен.

Что происходит при сгорании разных радиодеталей с физической точки зрения? Во-первых, изменяется их сопротивление. У резисторов оно становится бесконечным, или иначе говоря, уходит в обрыв. У конденсаторов оно иногда становится очень маленьким, или иначе говоря, уходит в короткое замыкание. С полупроводниками возможны оба этих варианта, как короткое замыкание, так и обрыв.

В нашем случае мы можем проверить это только одним способом, выпаяв одну или сразу обе ножки стабилитрона, как наиболее вероятного виновника короткого замыкания. Далее будем проверять пропало ли короткое замыкание между дежуркой и массой или нет. Почему так происходит?

Вспоминаем простые подсказки:

1)При последовательном соединении работает правило больше большего, иначе говоря, общее сопротивление цепи больше, чем сопротивление большего из резисторов.

2)При параллельном же соединении работает обратное правило, меньше меньшего, иначе говоря итоговое сопротивление будет меньше чем сопротивление резистора меньшего из номиналов.

Можете взять произвольные значения сопротивлений резисторов, самостоятельно посчитать и убедиться в этом. Попробуем логически поразмыслить, если у нас одно из сопротивлений параллельно подключенных радиодеталей будет равно нулю, какие показания мы увидим на экране мультиметра ? Правильно, тоже равное нулю…

И до тех пор пока мы не устраним это короткое замыкание путем выпаивания одной из ножек детали, которую мы считаем проблемной, мы не сможем определить, в какой детали у нас короткое замыкание. Дело все в том, что при звуковой прозвонке, ВСЕ детали параллельно соединенные с деталью находящейся в коротком замыкании, будут у нас звониться накоротко с общим проводом!

Пробуем выпаять стабилитрон. Как только я к нему прикоснулся, он развалился надвое. Без комментариев…

Дело не в стабилитроне

Проверяем, устранилось ли у нас короткое замыкание по цепям дежурки и массы, либо нет. Действительно, короткое замыкание пропало. Я сходил в радиомагазин за новым стабилитроном и запаял его. Включаю блок питания, и… вижу как мой новый, только что купленный стабилитрон испускает волшебный дым)…

И тут я сразу вспомнил одно из главных правил ремонтника:

Если что-то сгорело, найди сначала причину этого, а только затем меняй деталь на новую или рискуешь получить еще одну сгоревшую деталь.

Ругаясь про себя матом, перекусываю сгоревший стабилитрон бокорезами и снова включаю блок питания.

Так и есть, дежурка завышена: 8,5 Вольт. В голове крутится главный вопрос: “Жив ли еще ШИМ контроллер, или я его уже благополучно спалил?”. Скачиваю даташит на микросхему и вижу предельное напряжение питания для ШИМ контроллера, равное 16 Вольтам. Уфф, вроде должно пронести…

Проверяем конденсаторы

Начинаю гуглить по моей проблеме на спец сайтах, посвященных ремонту БП ATX. И конечно же, проблема завышенного напряжения дежурки оказывается в банальном увеличении ESR электролитических конденсаторов в цепях дежурки. Ищем эти конденсаторы на схеме и проверяем их.

Вспоминаю о своем собранном приборе ESR метре

Самое время проверить, на что он способен.

Проверяю первый конденсатор в цепи дежурки.

ESR в пределах нормы.

Находим виновника проблемы

Жду, когда на экране мультиметра появится какое-либо значение, но ничего не поменялось.

Понимаю, что виновник, или по крайней мере один из виновников проблемы найден. Перепаиваю конденсатор на точно такой же, по номиналу и рабочему напряжению, взятый с донорской платы блока питания. Здесь хочу остановиться подробнее:

Если вы решили поставить в блок питания ATX электролитический конденсатор не с донора, а новый, из магазина, обязательно покупайте LOW ESR конденсаторы, а не обычные. Обычные конденсаторы плохо работают в высокочастотных цепях, а в блоке питания, как раз именно такие цепи.

Итак, я включаю блок питания и снова замеряю напряжение на дежурке. Наученный горьким опытом уже не тороплюсь ставить новый защитный стабилитрон и замеряю напряжение на дежурке, относительно земли. Напряжение 12 вольт и раздается высокочастотный свист.

Снова сажусь гуглить по проблеме завышенного напряжения на дежурке, и на сайте rom.by, посвященном как ремонту БП ATX и материнских плат так и вообще всего компьютерного железа. Нахожу свою неисправность поиском в типичных неисправностях данного блока питания. Рекомендуют заменить конденсатор емкостью 10 мкФ.

Замеряю ESR на конденсаторе…. Жопа.

Результат, как и в первом случае: прибор зашкаливает. Некоторые говорят, мол зачем собирать какие-то приборы, типа вздувшиеся нерабочие конденсаторы итак видно – они припухшие, или вскрывшиеся розочкой

Да, я согласен с этим. Но это касается только конденсаторов большого номинала. Конденсаторы относительно небольших номиналов не вздуваются. В их верхней части нет насечек по которым они могли бы раскрыться. Поэтому их просто невозможно определить на работоспособность визуально. Остается только менять их на заведомо рабочие.

Итак, перебрав свои платы был найден и второй нужный мне конденсатор на одной из плат доноров. На всякий случай было измерено его ESR. Оно оказалось в норме. После впаивания второго конденсатора в плату, включаю блок питания клавишным выключателем и измеряю дежурное напряжение. То, что и требовалось, 5,02 вольта… Ура!

Измеряю все остальные напряжения на разъеме блока питания. Все соответствуют норме. Отклонения рабочих напряжений менее 5%. Осталось впаять стабилитрон на 6,3 Вольта. Долго думал, почему стабилитрон именно на 6,3 Вольта, когда напряжение дежурки равно +5 Вольт? Логичнее было бы поставить на 5,5 вольт или аналогичный, если бы он стоял для стабилизации напряжения на дежурке. Скорее всего, этот стабилитрон стоит здесь как защитный, для того, чтобы в случае повышения напряжения на дежурке, выше 6,3 Вольт, он сгорел и замкнул накоротко цепь дежурки, отключив тем самым блок питания и сохранив нашу материнскую плату от сгорания при поступлении на нее завышенного напряжения через дежурку.

Вторая функция этого стабилитрона, видать, защита ШИМ контроллера от поступления на него завышенного напряжения. Так как дежурка соединена с питанием микросхемы через достаточно низкоомный резистор, поэтому на 20 ножку питания микросхемы ШИМ поступает почти то же самое напряжение, что и присутствует у нас на дежурке.

Заключение

Итак, какие можно сделать выводы из этого ремонта:

1)Все параллельно подключенные детали при измерении влияют друг на друга. Их значения активных сопротивлений считаются по правилу параллельного соединения резисторов. В случае короткого замыкания на одной из параллельно подключенных радиодеталей, такое же короткое замыкание будет на всех остальных деталях, которые подключены параллельно этой.

2)Для выявления неисправных конденсаторов одного визуального осмотра мало и необходимо либо менять все неисправные электролитические конденсаторы в цепях проблемного узла устройства на заведомо рабочие, либо отбраковывать путем измерения прибором ESR-метром.

3)Найдя какую либо сгоревшую деталь, не торопимся менять её на новую, а ищем причину которая привела к её сгоранию, иначе мы рискуем получить еще одну сгоревшую деталь.

Работоспособность персонального компьютера (ПК) не в последнюю очередь зависит от качества работы блока питания (БП). В случае его выхода из строя устройство не сможет включиться, а значит, придётся провести замену или ремонт блока питания компьютера. Будь то современный игровой или слабый офисный компьютер, работают все БП по сходному принципу, и методика поиска неисправностей для них одинакова.

Принцип работы и основные узлы

Перед тем как взяться за ремонт БП, необходимо понимать, каким образом он работает, знать его основные узлы. Ремонт блоков питания следует осуществлять предельно осторожно и помнить про электробезопасность во время работы. К основным узлам БП относят:

  • входной (сетевой) фильтр;
  • дополнительный формирователь стабилизированного сигнала 5 вольт;
  • главный формирователь +3,3 В, +5 В, +12 В, а также -5 В и -12В;
  • стабилизатор напряжения линии +3,3 вольта;
  • выпрямитель высокочастотный;
  • фильтры линий формирования напряжений;
  • узел контроля и защиты;
  • блок наличия сигнала PS_ON от компьютера;
  • формирователь напряжения PW_OK.

Фильтр, стоящий на входе, используется для подавления помех, генерирующихся БП в электрическую цепь. Одновременно с этим он выполняет защитную функцию при нештатных режимах работы БП: защита от превышения значения тока, защита от всплесков напряжения.

При включении БП в сеть на 220 вольт на материнскую плату через дополнительный формирователь поступает стабилизированный сигнал с величиной равной 5 вольт. Работа основного формирователя в этот момент блокируется сигналом PS_ON, сформированным материнской платой и равным 3 вольта.

После нажатия кнопки включения на ПК, значение PS_ON становится равным нулю и происходит запуск основного преобразователя. Источник питания начинает вырабатывать основные сигналы, поступающие на компьютерную плату и схемы защиты. В случае значительного превышения уровня напряжения схема защиты прерывает работу основного формирователя.

Для запуска материнской платы на неё одновременно, с прибора питания, подаётся напряжение +3,3 вольта и +5 вольт для формирования уровня PW_OK, что обозначает питание в норме. Каждый цвет провода в устройстве питания соответствует своему уровню напряжения:

  • чёрный, общий провод;
  • белый, -5 вольт;
  • синий, -12 вольт;
  • жёлтый, +12 вольт;
  • красный, +5 вольт;
  • оранжевый, +3,3 вольта;
  • зелёный, сигнал PS_ON;
  • серый, сигнал PW_OK;
  • фиолетовый, дежурное питание.

Устройство питания в основе своей работы использует принцип широтно-импульсной модуляции (ШИМ). Сетевое напряжение, преобразованное диодным мостом, поступает на силовой блок. Его величина составляет 300 вольт. Работой транзисторов в силовом блоке управляет специализированная микросхема ШИМ контроллер. При поступлении сигнала на транзистор происходит его открывание, и на первичной обмотке импульсного трансформатора возникает ток. В результате электромагнитной индукции проявляется напряжение и на вторичной обмотке. Изменяя длительность импульса, регулируется время открытия ключевого транзистора, а значит и величина сигнала.

Контроллер, входящий в состав основного преобразователя, запускается от разрешающего сигнала материнской платы. Напряжение попадает на силовой трансформатор, а с его вторичных обмоток поступает на остальные узлы источника питания, формирующих ряд необходимых напряжений.

ШИМ контроллер обеспечивает стабилизацию выходного напряжения путём использования в схеме обратной связи. При увеличении уровня сигнала на вторичной обмотке, схема обратной связи уменьшает величину напряжения на управляющем выводе микросхемы. При этом микросхемой увеличивает длительность сигнала, посылаемого на транзисторный ключ.

В конце каждой линии БП ставится фильтр. Его назначение убирать паразитные пульсации, образованные переходными процессами транзисторов. Состоит он, как и любой сетевой фильтр, из электролитического конденсатора и индуктивности.

Диагностика устройства питания

Перед тем, как перейти непосредственно к диагностике компьютерного прибора питания, нужно убедиться, что неполадка именно в нём. Проще всего, это сделать, подключив заведомо исправный блок к системному блоку. Поиск неисправностей в блоке питания компьютера можно осуществлять по следующей методике:

  1. В случае повреждения БП необходимо попытаться найти пособие по его ремонту, принципиальную электрическую схему, данные о типичных неисправностях.
  2. Проанализировать условия, при каких условиях работал источник питания, исправна ли электрическая сеть.
  3. Используя свои органы чувств определить есть ли запах горевших деталей и элементов, не было ли искрения или вспышки, прислушаться слышны ли посторонние звуки.
  4. Предположить одну неисправность, выделить неисправный элемент. Обычно это самый трудоёмкий и кропотливый процесс. Этот процесс ещё более трудоёмкий, если отсутствует электрическая схема, которая просто необходима при поиске «плавающих» неисправностей. Используя измерительные приборы проследить путь прохождение сигнала неисправности до того элемента, на котором имеется рабочий сигнал. В результате сделать вывод, что сигнал пропадает на предыдущем элементе, который и является нерабочим и требует замены.
  5. После ремонта необходимо протестировать источник питания с максимально возможной его нагрузкой.

Практические рекомендации по ремонту

Если принято решение самостоятельно починить источник питания, в первую очередь он извлекается из корпуса системного блока. После выкручиваются крепёжные винты и снимается защитный кожух. Продув и почистив от пыли, приступают к его изучению. Практический ремонт блока питания компьютера своими руками пошагово можно представить следующим образом:

  1. Внешний осмотр. При нём особое внимание уделяется почерневшим местам на плате и элементах, внешнему виду конденсаторов. Верхушка конденсаторов должна быть плоской, выпуклость говорит о его негодности, внизу у основания не должно быть подтёков. Если имеется кнопка включения, не лишним будет провести её проверку.
  2. Если осмотр не вызвал подозрений, то следующим шагом будет прозвонка входных и выходных цепей на присутствие короткого замыкания (КЗ). При присутствии короткого замыкания выявляется пробитый полупроводниковый элемент, стоящий в цепи с КЗ.
  3. Измеряется сетевое напряжение на конденсаторе выпрямительного блока и проверяется предохранитель. В случае наличия напряжения 300 B переходим к следующему этапу.
  4. Если напряжение отсутствует, при этом сгорает предохранитель, проверяется диодный мост, ключевые транзисторы на короткое замыкание. Резисторы и защитный терморезистор на обрыв.
  5. Проверяется присутствие дежурного напряжения, стабилизированных пяти вольт. Статистика свидетельствует, что когда устройство питания не включается, одна из наиболее распространённых причин, это неисправность схемы дежурного питания, при работоспособных силовых элементах.
  6. Если стабилизированные пять вольт присутствуют, проверяется наличие PS_ON. Когда значение менее четырёх вольт, ищется причина занижения уровня сигнала. Обычно PS_ON формируется от дежурного напряжения через подтягивающий резистор номиналом 1 кОм. Проверяется цепь супервизора, прежде всего на соответствие в цепи значений ёмкости конденсаторов и номиналы резисторов.

В случае, если причина не найдена, проверяется ШИМ контроллер. Для этого понадобится стабилизированный прибор питания на 12 вольт. На плате отключается нога микросхемы, отвечающая за задержку (DTC), а питание источника подаётся на ногу VCC. Осциллографом смотрится наличие генерации сигнала на выводах, подключённых к коллекторам транзисторов, и присутствие опорного напряжения. Если импульсы отсутствуют проверяется промежуточный каскад, собранный чаще всего на маломощных биполярных транзисторах.

Типовые неисправности и проверка элементов

При восстановлении блока питания ПК понадобится использовать различного рода приборы в первую очередь, это мультиметр и желательно осциллограф. С помощью тестера возможно провести измерения на короткое замыкание или обрыв как пассивных, так и активных радиоэлементов. Работоспособность микросхемы, если отсутствуют визуальные признаки выхода её из строя, проверяется с использованием осциллографа. Кроме, измерительной техники для ремонта блока питания ПК, потребуется: паяльник, отсос для припоя, промывочный спирт, вата, олово и канифоль.

Если не запускается блок питания компьютера, возможные неисправности можно представить в виде типичных случаев:

  1. Перегорает предохранитель в первичной цепи. Пробиты диоды в выпрямительном мосту. Звонятся на короткое замыкание элементы разделительного фильтра: B1-B4, C1, C2, R1, R2. Обрыв варисторов и терморезистора TR1, звонятся накоротко переходы силовых транзисторов и вспомогательных Q1-Q4.
  2. Постоянное напряжение пять вольт или три вольта занижены или завышены. Нарушения в работе стабилизирующей цепи, проверяются микросхемы U1, U2. Если проверить ШИМ контроллер не удаётся, то проводится замена микросхемы на идентичную или аналог.
  3. Уровень сигнала на выходе отличается от рабочего. Неисправность в цепи обратной связи. Виновата микросхема ШИМ и радиоэлементы в её обвязке, особое внимание уделяется конденсаторам C и маломощным резисторам R.
  4. Нет сигнала PW_OK. Проверяется присутствие напряжений основных напряжений и сигнала PS_ON. Проводится замена супервизора, отвечающего за контроль выходного сигнала.
  5. Отсутствует сигнал PS_ON. Сгорела микросхема супервизора, элементы обвязки её цепи. Проверить путём замены микросхемы.
  6. Не крутит вентилятор. Замерить напряжение, поступающее на него, оно составляет 12 вольт. Прозвонить терморезистор THR2. Замерить сопротивление выводов вентилятора на отсутствие короткого замыкания. Провести механическую чистку и смазать посадочное место под лопасти вентилятора.

Принципы измерения радиоэлементов

Корпус БП соединён с общим проводом печатной платы. Измерение силовой части источника питания проводится относительно общего провода. Предел на мультиметре выставляется более 300 вольт. Во вторичной части присутствует только постоянное напряжение, не превышающее 25 вольт.

Проверка резисторов осуществляется путём сравнений показаний тестера и маркировки, нанесённой на корпус сопротивления или указанной на схеме. Проверка диодов проводится тестером, если он показывает нулевое сопротивление в оба направления, то делается вывод о его неисправности. Если существует возможность в приборе проверить падение напряжения на диоде, то можно его не выпаивать, величина составляет 0,5−0,7 вольта.

Проверка конденсаторов происходит путём измерения их ёмкости и внутреннего сопротивления, для чего необходим специализированный прибор ESR-метр. При замене следует учитывать, что используются конденсаторы с низким внутренним сопротивлением (ESR). Транзисторы прозванивают на работоспособность p-n переходов или в случае полевых на способность открываться и закрываться.

Проверка отремонтированного источника питания

После того, как АТХ блок отремонтирован, важно правильно провести его первое включение. При этом, если были устранены не все неполадки, возможен выход из строя отремонтированных и новых узлов прибора.

Запуск устройства питания можно осуществить автономно, без использования компьютерного блока. Для этого перемыкается контакт PS_ON с общим проводом. Перед включением на место предохранителя впаивается лампочка 60 Вт, а предохранитель удаляется. Если при включении лампочка начинает ярко светить, то в блоке присутствует короткое замыкание. В случае когда лампа вспыхнет и погаснет, лампу можно выпаивать и устанавливать предохранитель.

Следующий этап проверки БП происходит под нагрузкой. Сначала проверяется наличие дежурного напряжения для этого выход нагружается нагрузкой порядка двух ампер. Если дежурка в порядке, блок питания включается замыканием PS_ON, после чего делаются замеры уровней выходных сигналов. Если есть осциллограф — смотрится пульсация.

Ремонт блока питания компьютера в Москве

Если Вам понадобился ремонт блока питания компьютера, звоните по телефону 8(495)228-40-99 или оформите заявку онлайн.

Блок питания компьютера (БП) является источником, который стабилизирует напряжение и направляет его на электропитание компонентов и модулей ПК. Правильная работа БП обеспечивает стабильное выполнение задач материнской платой, чипсетом, внутренним накопителем, а также оптимизирует работу охлаждающей системы. Источник электроэнергии напрямую подключается к сети с напряжением 220В, после чего преобразует его до 3, 5 и 12 Вольт соответственно. Однако, существует множество причин, из-за которых блок может выйти из строя и потребуется ремонт. Данный тип работ считается сложным процессом и специалисты не рекомендуют производить их самостоятельно, так как это может привести к дополнительным растратам или полной замене модуля. Чтобы произвести ремонт питания компьютера, необходимо обратиться в специализированные компании с квалифицированными работниками и большим опытом работы. Произвести ремонт питания компьютеров в Москве можно в нашем сервисном центре Fixzcomp.

  • Мы работает каждый день без обеда выходных и праздничных дней.
  • Обратиться за помощью можно с 7:00 до 23:00.
  • Мастер выезжает на дом или в офис в любое удобное для Вас время. Нет необходимости тратить время на самостоятельную доставку оборудования.
  • На все услуги действует гарантия!

Причины неисправности блоков питания

Из-за сложности оборудования существует множество причин неисправностей, которые требуют обязательно вмешательства мастера по ремонту компьютеров. Зачастую это связано со старением БП. Но отмечается и множество других факторов влияющих на исправную работу блока питания, в том числе и человеческий. Ниже вы можете ознакомиться с наиболее популярными дефектами, возникающими во время эксплуатации компьютера:

  1. Сгорел сетевой предохранитель. Данная неисправность оперативно исправляется нашими профессионалами. Мы подберем необходимый элемент, подходящий конкретно под определенный блок.
  2. Отсутствие дежурного напряжения. Также оно может быть ниже допустимого, что приводит к неисправности компьютера.
  3. Не соответствует норме напряжение на выходе блока питания.
  4. Не включается вентилятор охлаждения.
  5. Включение импульсного блока питания без нагрузки.
  6. Напряжение в сети дало высокий скачок.
  7. Перегрев.
  8. Засорение БП и отсутствие ухода за ним.

Самостоятельный ремонт питания компьютера

Ремонт блока питания своими руками может повлечь за собой множество дополнительных растрат. В сети интернета имеется множество информации о восстановлении данного оборудования, но изучив ее, мы пришли к выводу, что большинство из нее является не актуальной и опасной. Так как она предоставлена некомпетентными пользователями сайтов и форумов.

Зачастую небольшая проблема требует минимальных затрат, но при самостоятельном и не профессиональном вмешательстве можно повредить другие элементы, что приведет к замене оборудования или дорогостоящему ремонту компьютера.

Неправильные ремонтные работы зачастую приводят к неоптимальному напряжению на выходе, из-за чего выходят из строя дорогие материнские платы, видеокарты и прочее.

Ремонт блока питания компьютеров на дому в Москве

Специалисты нашей компании быстро найдут причину неисправности и восстановят работу компьютера в короткие сроки. На все виды работ предоставляется гарантия, так как мы имеем все лицензии и разрешения на свой вид деятельности.

При работе с оборудованием используется только профессиональный инструмент и качественные комплектующие. Вы всегда можете быть уверены в исправной работе ПК продолжительное время. После всех выполненных работ мастер расскажет, как правильно следить за своим оборудованием. На все виды услуг действует гарантия.

Для оформления заявки позвоните нам по телефону 8(495)228-40-99 с 7:00 до 23:00 в любой удобный день. Мы работаем без обеда, а также в выходные и праздничные дни.

Как отремонтировать блок питания компьютера


Если блок питания поврежден или не работает, компьютер также не сможет работать. Прежде чем приступить к ремонту блока питания компьютера, необходимо установить причину поломки. Повреждение источника питания обычно вызвано тремя факторами: нестабильным напряжением, чрезмерной нагрузкой, а также плохой системой заземления. Чтобы выяснить это, мы должны сначала провести тестирование, чтобы диагностировать повреждение источника питания, шаги следующие:

  1. Прежде всего, отключите кабель питания БП от электрических соединений.
  2. Отключите БП, выход подключен ко всем компонентам компьютера.
  3. Вставьте обратно шнур питания блока питания, который был отключен от сети.
  4. Подготовьте перемычку проводов от 10 до 20 см, чтобы оба конца были сняты.
  5. Удерживая кабель выходного блока питания (порт с 20 контактами или 24 контакта), соедините зеленый кабель с черным кабелем с помощью кабельной перемычки.
  6. Если оба кабеля были подключены, а вентилятор вращается, то состояние блока питания хорошее, а если вентилятор не работает, то блок питания неисправен.

Однако, если повреждение было вызвано поломкой одного из компонентов блока питания, выходное напряжение может стать нестабильным и повредить другие компоненты вашего компьютера. Поэтому не забывайте проверять каждый кабель по цвету. Вот список выходных напряжений блока питания.

  • Красный: + 5 В
  • Белый: — 5 вольт
  • Черный: 0 В на массу
  • Желтый: + 12 В
  • Синий: — 12 вольт
  • Пурпурный: +5 вольт на
  • Оранжевый: + 3 В
  • Зеленый: постоянный ток включен
  • Коричневый: датчик напряжения согласно MB

После диагностики повреждения блока питания компьютера следующим шагом является ремонт существующего компонента блока питания, если действительно есть повреждение. Перед этим, пожалуйста, обратитесь к примеру схемы блока питания компьютера на изображении выше.

Как отремонтировать блок питания компьютера

  1. Во-первых, отсоедините все входные порты источника питания, которые подключены к сети, или выходные порты, подключенные к компонентам компьютера.
  2. После этого снимаем блок питания с корпуса компьютера.
  3. Откройте коробку источника питания, очистите внутреннюю часть источника питания и проверьте, есть ли горящие компоненты, горение обычно является компонентом elco.
  4. При обнаружении ослабьте компоненты и замените их новыми. Если нет, проверил ли раздел проверки предохранителя, если его состояние по-прежнему хорошее или нет, измерив его с помощью омметра.
  5. Затем проверьте силовой переключающий транзистор 2SC3039 (две части), который предназначен для управления источником питания в режиме ШИМ.
  6. Снимите два транзистора печатной платы, чтобы проверить его состояние. Если все в порядке, проверьте секцию диодного моста.
  7. Проверьте состояние каждого диода с помощью мультиметра.Повреждение блока питания часто происходит из-за одного негерметичного диода.
  8. После этого проверьте транзисторы генератора импульсов, конденсаторы, а также имеющийся резистор на одном блоке схем генератора импульсов. Убедитесь, что все компоненты исправны и работают нормально.
  9. Не забывайте проверять каждую точку пайки компонентов. Убедитесь, что нет пайки, учитывая высокую температуру внутри блока питания.
  10. Если все компоненты проверены и исправны, высока вероятность повреждения компонента ICTL494.Для проверки компонента микросхемы TL494 нельзя использовать мультиметр.
  11. Следовательно, вы должны попробовать заменить старые компоненты микросхемы TL494 на новые.
  12. Проведите тест еще раз.

Надеюсь, эта статья: как отремонтировать блок питания компьютера оказалась полезной

Теги: исправить блок питания компьютера исправить блок питания компьютера ремонт блока питания ATX ремонт блока питания компьютера обслуживание блока питания компьютера

Практический пример ремонта блока питания (не пробуйте это дома)

Поиск и устранение неисправностей источника питания

Предисловие

Я никогда не беспокоился о том, чтобы выйти за рамки повторного закрытия выходных конденсаторов при ремонте источников питания. В большинстве случаев я чиню оборудование, потому что ненавижу выбрасывать вещи, которые должны были работать намного дольше. Но теперь, когда у меня есть осциллограф, я могу копаться в местах, о которых раньше не беспокоился. Этот ремонт — тот, который я собирался нанести еще одним ударом почти год. Зачем возиться с блоком питания десятилетней давности? Потому что я могу! Стоит ли использовать блок питания десятилетней давности? Возможно нет.

Заявление об ограничении ответственности

Как обычно, когда возитесь с оборудованием с питанием от сети (и особенно на первичной стороне), не пробуйте это самостоятельно, если вы не являетесь квалифицированным профессионалом.Вы берете на себя все риски, что бы вы ни решили делать.

Основы

Отказ источника питания может стать кошмаром по разным причинам. Скорее всего, если вы использовали какой-либо компьютер более нескольких лет, не меняя его блок питания по какой-либо причине, то вы испытали радость владения старшим или неисправным устройством хотя бы один раз.

Самая распространенная и известная неисправность, которая подвергается резкой критике в обзорах источников питания, — это некачественные конденсаторы выходного фильтра.Однако во многих случаях это действительно указывает на заниженные номиналы конденсаторов. То же самое было и с моим ремонтом ЖК-дисплея в феврале. В большинстве случаев симптомы начинаются со случайных отключений или перезапусков, случайных сбоев, неправильного поведения устройств, отказа при включении и так далее. Но в некоторых более экстремальных случаях они могут привести к дыму, возгоранию и взрыву компонентов, поэтому мы настаиваем на том, чтобы держаться подальше от источников питания, устанавливаемых на дно ствола, если вы хотите снизить риск взрыва вашего ПК или чего-то еще хуже.Если вы видели некоторые из многоуровневых списков блоков питания, некоторые из этих блоков пятого уровня имеют репутацию совершенно опасных.

Когда сбой источника питания происходит из-за того, что выходные конденсаторы умирают, причина часто очевидна при открытии блока: вы увидите много конденсаторов с выпуклыми крышками, возможно, покрытых засохшим электролитом. Эти расходные материалы обычно можно вернуть в идеально пригодное для использования состояние, закрыв их крышками, используя замену подходящего размера и номинала. В других случаях проблемы лежат глубже, чем простая замена крышки.

В любом случае, для большинства людей поиск и устранение неисправностей блока питания часто начинается и заканчивается проверкой скрепки, которая мало что говорит им, кроме того, может ли блок быть полностью мертвым, не отвечает на PS_ON # или, по крайней мере, вроде работает. Базовый мультиметр позволяет вам проверить, какое на самом деле напряжение 5VSB и какие другие напряжения на шине, если источник питания может включиться.

Иногда случаются катастрофические сбои, связанные со световым шоу, звуками, дымом и запахами.Однако в таких случаях ремонт не имеет особого смысла, если он вообще возможен, из-за значительного повреждения компонентов и самой печатной платы.

Еще одним ограничением теста скрепки является то, что источник питания может вести себя по-разному между внутрисистемным и автономным из-за дополнительной емкости платы и нагрузки на направляющих, поэтому любые измерения, выполненные изолированно, могут не отражать то, что вызывает системные проблемы, еще больше усложняя процесс устранения неполадок из-за ложных срабатываний и отрицательных результатов.

Когда скрепки и мультиметра за 8 долларов недостаточно, чтобы докопаться до сути, люди обычно прекращают работу и вставляют новый блок питания. К счастью для меня, это всего лишь еще один повод заставить мой осциллограф поработать, надеюсь, получить пригодный к употреблению блок питания и попутно написать занимательную историю.


ПОДРОБНЕЕ: Как мы тестируем блоки питания
ПОДРОБНЕЕ: Who’s Who In Power Supplies, 2014: Brands Vs. Производители
ПОДРОБНЕЕ: Все материалы по источникам питания
ПОДРОБНЕЕ: Источники питания на форумах
ПОДРОБНЕЕ: Как собрать ПК: от выбора компонентов до установки

Как устранить неполадки блока питания ПК

Когда ПК внезапно выходит из строя по непонятной причине, сначала проверка источника питания ПК может сэкономить много времени на устранение неполадок в системе.Неисправный блок питания ПК свидетельствует о множестве периодических проблем с компьютером. Вот почему опытные специалисты по ПК часто сначала смотрят на блок питания при диагностике аппаратных проблем ПК.

  • Системные сбои в процессе загрузки.
  • ПК вообще не включается
  • Самопроизвольные перезапуски или блокировки при попытке использовать машину
  • Корпусные вентиляторы и жесткие диски, которые не вращаются
  • Система перегрева из-за отказа радиатора и вентилятора
  • Ошибки, связанные с системной памятью
  • Повторяющийся синий экран смерти (BSOD)

Если ПК вообще не включается

Как и при поиске и устранении неисправностей, отключите от ПК все периферийные устройства, кроме необходимых.Обычно это означает, что у вас остаются подключенные только мышь, клавиатура и монитор.

Многие источники питания имеют внешний переключатель, расположенный на задней панели устройства. Убедитесь, что он не был случайно выключен. Подключите кабель питания блока питания к розетке или к сетевому фильтру и включите компьютер. У большинства моделей блоков питания есть индикатор на задней панели устройства, который светится при включении. Если он не горит, попробуйте использовать другой кабель питания и другую розетку, чтобы исключить эти предметы как источник проблемы.

Обычно вы можете наблюдать несколько вещей, которые указывают на правильную работу блока питания.

  • Прослушайте корпусные вентиляторы и механические жесткие диски. Вы должны услышать, как эти устройства вращаются.
  • Проверьте подключение каждого кабеля блока питания, идущего к аппаратному компоненту компьютера.
  • Загляните внутрь корпуса на предмет подсветки материнской платы. Обычно мигающие индикаторы на материнской плате указывают на неисправный или неправильно подключенный источник питания.

Кроме того, цвет подсветки материнской платы может указывать на другие неисправные компоненты.Коды индикаторов и звуковых сигналов BIOS зависят от производителя. Для получения этой информации обратитесь к руководству по материнской плате.

Использование скрепки для проверки источника питания

Тест скрепки, также называемый тестом перемычки, позволяет проверить работоспособность блока питания, когда он отключен от компонентов внутри ПК. Этот тест определит некоторые общие проблемы:

  • Короткое замыкание внутри блока питания
  • Неисправные компоненты
  • Подключение питания под напряжением

Сначала вы хотите повернуть выключатель питания на задней панели источника питания в положение «выключено».(O должно быть «вниз»)

Найдите 20 + 4P (24-контактный) разъем. Согните скрепку и вставьте один конец в зеленую булавку (PS_ON), ​​а другой конец в любую из черных булавок (Земля).

Нажмите переключатель на задней панели блока питания и прислушайтесь к внутреннему вентилятору. Если вы слышите звук вентилятора, значит, питание включено.

Тест со скрепкой — это грубый, но эффективный способ проверить, нуждается ли ваш блок питания в замене. Больше он вам ничего не скажет.Если ваш блок питания прошел проверку на скрепку, вам все равно может потребоваться выявить связанные проблемы:

  • Колебания напряжения
  • Перегрев
  • Неисправность шины питания

Стоит ли достать мультиметр?

Чтобы выполнить более детальное тестирование источника питания, вам необходимо использовать или купить мультиметр. Мультиметр — это прибор, который измеряет электрический ток, в основном напряжение (вольты), ток (амперы) и сопротивление (Ом). Если вы специалист по электронике, вероятно, он у вас уже есть, и вы наверняка знакомы с этим инструментом.

Если вы работаете внутренним ИТ-специалистом, вероятно, не стоит уделять слишком много времени тестированию и ремонту блоков питания. Стоимость нового блока питания относительно невысока и не оправдывает много часов персонала, посвященного сложной диагностике. Обычно отделы, управляющие несколькими компьютерами, держат запасные блоки питания под рукой для тестирования «подкачки», чтобы определить, когда блок питания является основной причиной повторяющихся компьютерных проблем.

Если ваши компьютеры находятся на гарантии и вы подозреваете, что виноват блок питания, то тогда вы должны воспользоваться поддержкой производителя и гарантией на приобретенные вами настольные компьютеры.Если вы покупаете компьютеры для бизнеса в виде готовых систем, производителю лучше использовать ресурсы компании для устранения неисправностей блоков питания и других компонентов компьютера, пока ваша команда приступит к работе над только что замененным компьютером.

Получите базовые знания для ремонта ПК с блоком питания —

Ремонт блока питания ПК 101

Хотите узнать о ремонт блока питания ПК? Страстные компьютерные фанаты и даже обычные пользователи редко задумываются о блоках питания своих систем, потому что большую часть времени, если все идет гладко и компьютеры загружаются и включаются, никому нет дела до этих коробок в блоках.

Часто возникает путаница в отношении важности этих источников питания, поскольку в большинстве случаев они не влияют на поведение компьютеров в качестве других суб-ансамблей, таких как материнская плата, видеокарты, жесткий диск и т. Д. .

Но дело в том, что при мощном блоке питания, превышающем 600 Вт, с уровнем энергоэффективности выше диапазона 80, 85%, покупка нового может стать настоящей проблемой.

Ремонт поставки, таким образом, жизненно важен для экономии бюджета, особенно если устройство является качественным, обеспечивающим питание серьезного энтузиаста или выше системы.

Что касается проблем, которые могут возникнуть с питанием, некоторые из них встречаются чаще: кабели могут разорваться, или их рукава могут быть разрезаны или закорочены.

Лучшие источники питания предлагают защиту от скачков напряжения, перенапряжения и других бедствий, но они тоже могут пострадать, когда происходит фактический более сильный разряд, чем обычно.

Однако в большинстве случаев ремонт питания требуется, когда внезапно ПК не запускается и другие компоненты не неисправны.

В этих случаях в источниках питания может взорваться конденсатор, разорваться какая-либо проводка и многое другое.

Современные и качественные источники питания — это очень сложные электрические и электронные устройства, часто содержащие микросхемы, которые гарантируют подачу чистого тока ко многим компонентам при необходимости подачи питания.

Но, как правило, наиболее требовательными компонентами являются графические адаптеры высокого класса, а также материнская плата.

Чтобы защитить компьютер или другие электрические установки от неожиданного закрытия или защитить их от скачков напряжения, ИБП (источник бесперебойного питания) используется в качестве электрического буфера.

Ремонт ИБП часто связан либо с фактическим ремонтом этих блоков, но также с задачами технического обслуживания, такими как замена разряженных аккумуляторных блоков внутри них, замена предохранителей или других компонентов.

Что нужно знать о блоке питания ПК?

Знание отдельных компонентов блока питания вашего ноутбука, а также того, что каждый из них делает, в конечном итоге сэкономит вам много душевных страданий и денег в долгосрочной перспективе.

Многие люди воспринимают источник питания как должное, пока их компьютер не начинает отключаться в неурочное время, по-видимому, без всякой причины.

Вооружитесь базовыми знаниями о каждой детали, и это поможет вам диагностировать простые проблемы, которые могут возникнуть.

Первое, что вам нужно учитывать, когда вы смотрите на блок питания, — это удлинитель, который вы подключаете к стене.

Это поможет отрегулировать мощность, потребляемую вашим компьютером, и предотвратить потенциально фатальные скачки мощности.

Многие люди думают, что могут пропустить этот компонент блока питания своих ноутбуков, но как только они теряют ценное электронное устройство из-за скачка напряжения, они часто никогда не останутся без него.

На очереди адаптер переменного тока. Это еще один момент, который помогает регулировать мощность, потребляемую вашим компьютером.

Он также преобразует переменный ток из сетевой розетки в постоянный, который компьютер будет использовать для питания ноутбука, а также для зарядки аккумулятора.

После того, как питание поступает на портативный компьютер через гнездовой адаптер, точка, в которой заканчивается шнур питания и начинается ноутбук, питание направляется на плату питания компьютера.

Эта часть оборудования выполняет две функции: одна для передачи питания на материнскую плату; и два для подачи энергии на аккумулятор для зарядки.

Еще одним часто упускаемым из виду оборудованием, которое является частью блока питания вашего ноутбука, является вентилятор охлаждения компьютера. Вентилятор охлаждения гарантирует, что ваш компьютер не перегреется.

Проблемы с перегревом приводят к тому, что компьютер периодически отключается. Процессор для вашего компьютера обычно является элементом, который выделяет больше всего тепла в вашем компьютере, поэтому, если вы когда-нибудь решите приобрести более мощный процессор.

Очень важно проверить и убедиться, что вентилятор охлаждения компьютера, который вы установили в свой ноутбук, достаточно мощный, чтобы должным образом охлаждать ваш ноутбук.

Другие проблемы, с которыми люди обычно сталкиваются с вентилятором, заключаются в том, что воздухозаборник забивается волосами и грязью или воздухозаборник забивается до такой степени, что вентилятор становится неэффективным.

Это может вызвать несколько различных ситуаций, которые могут привести к внезапному выключению компьютера.

Научитесь диагностировать проблемы ПК с блоком питания

Блок питания преобразует обычный домашний ток в низкое напряжение постоянного тока, используемое компьютером. Когда этот компонент выходит из строя, с вашим компьютером просто не происходит никакой активности.

Не забудьте сначала выполнить простое устранение неисправностей. Осмотрите источник питания на предмет повреждений. Дважды проверьте все соединения.

Умение проверять блок питания и заменять его при необходимости может спасти жизнь, если вы любитель компьютеров или работаете с надежным компьютером.

Не считайте само собой разумеющимся простое удовольствие от включения компьютера, и все работает отлично.

Недавно мы включили один из наших компьютеров, и примерно через час он просто перезагрузился. И это продолжалось примерно 10 раз в день, пока мы не выяснили, что причиной является источник питания.

На что обратить внимание, когда ваш источник питания выходит из строя или просто умирает, следующее.

ОТСУТСТВИЕ ПИТАНИЯ КОМПЬЮТЕРА

Здесь вы должны сначала проверить розетку на наличие питания, подключив другое устройство, например радио или лампу, чтобы убедиться в наличии питания.

Если компьютер подключен через сетевой фильтр, проверьте и его.

Если в розетке есть питание, проверьте кабель питания, идущий к ПК, чтобы убедиться, что напряжение переменного тока поступает на системный блок.

Сделайте это с помощью мультиметра.

Если есть питание, вам придется открыть ПК и проверить, есть ли питание от блока питания до материнской платы.

При использовании мультиметра для проверки напряжения убедитесь, что у вас есть хорошее заземление для черного провода мультиметра.

ПРОБЛЕМЫ ПЕРЕЗАГРУЗКИ

Одна из основных проблем, с которыми вы можете столкнуться при неисправном блоке питания, заключается в том, что он может перезагрузить компьютер без какого-либо предупреждения.

Вся информация потеряна, и кажется, что это происходит в самый неподходящий момент.

Ошибки загрузки при первом запуске компьютера — еще один индикатор того, что этот компонент мигает.

ПРОБЛЕМЫ РАСПРЕДЕЛЕНИЯ МОЩНОСТИ

Когда источник питания начинает выходить из строя, вы можете получить питание на одном устройстве, а не на другом.Например, жесткий диск может получать питание, но в дисководе CDROM вообще ничего нет.

Руки с измерителем напряжения

Еще одна головная боль, которая может вызвать перезагрузку, — это прерывистое питание накопителей или самой материнской платы.

Выполните следующие действия, чтобы проверить блок питания в случае возникновения некоторых из перечисленных выше проблем.

ПРОВЕРКА ИСТОЧНИКА ПИТАНИЯ

Если розетка и шнур питания в порядке, убедитесь, что соединение на материнской плате надежно.

Тогда вам, возможно, придется столкнуться с тем, что сам блок питания плохой. Если у вас есть мультиметр, вы можете проверить выход блока питания перед покупкой нового. Просто выполните следующие действия.

Выключите ПК, но не отключайте его от сети, откройте системный блок. Настройте мультиметр на считывание значений постоянного напряжения в следующем диапазоне, превышающем 12 вольт.

Найдите неиспользуемый разъем питания, аналогичный жесткому диску или разъему для дисковода компакт-дисков, и включите компьютер.

Вы также можете отсоединить разъем привода и использовать его.Включите компьютер и вставьте ЧЕРНЫЙ датчик в разъем питания на одном из ЧЕРНЫХ проводов.

Коснитесь КРАСНЫМ щупом к ЖЕЛТОМУ проводу на разъеме питания.

Показание мультиметра должно быть +12 вольт. Теперь прикоснитесь КРАСНЫМ щупом к КРАСНОМУ проводу, и показание должно быть +5 вольт.

Если показания отсутствуют или другие показания, вам необходимо заменить блок питания. Если показания верны, вы должны проверить разъемы P8 или P9 на материнской плате.

Эти разъемы могут также называться P4 и P5. Чтобы проверить эти разъемы, выполните следующие действия…

Вставьте ЧЕРНЫЙ датчик в P8 на одном из ЧЕРНЫХ проводов. Вставьте КРАСНЫЙ датчик в разъем P8 на КРАСНОМ проводе. Показание мультиметра должно быть +5 вольт

Проверьте питание, поступающее на соединения материнской платы, вставив КРАСНЫЙ датчик в P8 на ЖЕЛТОМ проводе, и вы должны получить +12 вольт.

Оставьте ЧЕРНЫЙ провод касаться черного провода на разъеме P8.Проверьте СИНИЙ провод, и показание должно быть -12 вольт.

Теперь переместите ЧЕРНЫЙ датчик к ЧЕРНОМ проводу на разъеме P9. Проверьте БЕЛЫЙ провод, вставив КРАСНЫЙ датчик, и показание должно быть -5 вольт.

Проверьте КРАСНЫЕ провода на разъеме P9, и вы должны получить +5 В. на каждом красном проводе. Вы не получите ровно 5 или 12 вольт, но показания будут очень близкими, например, 5,02 вольт.

Если источник питания отключен на пару вольт в любом направлении, например, когда КРАСНЫЙ провод должен показывать -5 вольт, но он показывает -8 вольт, или если нет показаний, замените источник питания.

ПРЕДУПРЕЖДЕНИЕ

НЕ извлекайте блок питания из корпуса системного блока при выполнении этих тестов.

НЕ выполняйте эти тесты, если вы чувствуете себя неудобно. Обязательно удалите все электростатические накопления с одежды и тела, ПРЕЖДЕ чем прикасаться к каким-либо частям внутри системного блока.

НИКОГДА не открывайте корпус блока питания по какой-либо причине, так как может присутствовать высокое напряжение.

Советы по ремонту и обновлению компьютера своими руками для начинающих

Когда компьютер начинает давать сбои, многие люди прибегают к вызову техника по ремонту. Хотя проконсультироваться со специалистом — не всегда плохая идея, есть некоторые ремонтные работы и обновления, которые достаточно легко выполнить самостоятельно. Имея несколько советов и немного знаний, вы можете сэкономить деньги и узнать, как исправить распространенные проблемы. Прежде чем вы решите открыть компьютер или стереть данные с жесткого диска, вам нужно задать себе важный вопрос.

Лучше отремонтировать или заменить?

Принимая решение о ремонте компьютера или его замене, учитывайте возраст устройства. Если устройству более трех лет, запасные части могут стоить дороже, и их будет труднее найти. Решение о ремонте также можно определить по стоимости заменяемой детали. Допустим, вы определили, что компьютеру нужна новая материнская плата, но ее стоимость намного превышает 500 долларов. Если вы можете приобрести новую систему по более низкой цене, имеет смысл отказаться от ремонта.Предполагая, что компьютеру требуется только замена общей, второстепенной детали, обычно лучше отремонтировать устройство. Общие части включают память (RAM), жесткие диски, охлаждающие вентиляторы, клавиатуры и блоки питания. Хотя заменить жесткий диск сложнее, многие из этих деталей можно снять и переустановить за считанные минуты. Если вы все же решите продолжить ремонт, вам следует принять определенные меры предосторожности.

Меры предосторожности

Если у вас нет базового набора инструментов или наборов инструментов для ремонта компьютеров, вы можете приобрести их или собрать самостоятельно.Перед тем как начать процесс ремонта, убедитесь, что компьютер отключен от источника питания. Лучше всего полностью отсоединить все шнуры питания и вынуть батареи из ноутбуков. После того, как вы отключили или отключили источник питания, дайте компьютеру постоять пять минут, чтобы он мог остыть. Если вы носите украшения или часы, сначала снимите их. Вы также должны убедиться, что вы заземлены, прежде чем прикасаться к каким-либо внутренним компонентам компьютера. Многие из этих компонентов чувствительны к статическому электричеству, и прикосновение к ним без заземления может привести к необратимым повреждениям. Предварительно собранные комплекты компьютерных инструментов могут включать заземляющие браслеты и ленты для обуви, которые вы можете носить. Также можно приобрести маты для заземления. Имейте в виду, что детали, которые нельзя разбирать, например ЭЛТ-мониторы и блоки питания, будут иметь предупреждающие надписи. Не игнорируйте эти ярлыки, так как это может привести к серьезным травмам или даже смерти от поражения электрическим током. Старайтесь не прикасаться к конденсаторам на материнской плате компьютера, так как эти части могут сохранять электрический заряд. Перед повторным подключением источника питания компьютера дважды проверьте, что все кабели подключены, а карты памяти правильно установлены в разъемы на материнской плате.

Простой ремонт

Теперь, когда вы знаете о мерах предосторожности, которые следует предпринять, вам может быть интересно, как определить, какой ремонт вы можете выполнить самостоятельно. Вот список обычных простых ремонтов, для которых не всегда требуется помощь специалиста:
  1. Удаление вредоносных программ и вирусов
  2. Переустановка операционной системы, например Windows
  3. Обновление памяти и жесткого диска компьютера
  4. Удаление ненужного ПО
  5. Восстановление файлов
Удаление вредоносных программ и вирусов обычно включает установку программы удаления вредоносных программ или вредоносных программ. Вы можете запустить функцию полного сканирования из этих программ, чтобы найти, поместить в карантин и удалить подозрительные программы или исполняемые файлы. Вы можете бесплатно найти программы для удаления вредоносных программ в Интернете, но для некоторых из них требуется подписка или плата за покупку. Некоторые поставщики интернет-услуг (ISP) могут предоставлять доступ к программе защиты от вредоносных программ в рамках вашей абонентской платы. Переустановка операционной системы компьютера немного сложнее, так как сначала вам нужно сделать резервную копию важных файлов. Вы можете создавать резервные копии файлов на USB-накопителе или использовать облачное хранилище.При переустановке операционной системы вы можете использовать компакт-диск или встроенный раздел восстановления заводских настроек на жестком диске. Перед тем, как продолжить, вы должны проверить руководство по эксплуатации компьютера и программные ключи. Перед обновлением оперативной памяти компьютера вам нужно проверить, какой тип оперативной памяти совместим с вашим компьютером. Проверьте размер, скорость и тип вашего компьютера в руководстве. Ваш компьютер может поддерживать до 16 гигабайт ОЗУ, но может быть только два слота, которые могут принимать 8-гигабайтные флешки.Замена жесткого диска включает в себя резервное копирование необходимых файлов и их перенос на новый диск после установки операционной системы. Однако вам также необходимо проверить размер и совместимость вашего компьютера в руководстве по эксплуатации. Подумайте, можете ли вы установить твердотельный накопитель (SSD) или жесткий диск (HDD). SSD может повысить производительность и имеет более низкую среднюю частоту отказов, чем HDD. Удаление ненужного программного обеспечения и восстановление удаленных файлов часто можно выполнить с помощью программного обеспечения для ремонта компьютеров.Ненужное программное обеспечение — это приложения, которые вам не нужны или которые могут быть предварительно установлены в вашей системе. Вы также можете удалить ненужное программное обеспечение с помощью встроенных инструментов некоторых операционных систем. Дополнительные ресурсы по ремонту компьютеров своими руками можно найти в статьях о ремонте компьютера, базовых руководствах по ремонту ПК, ремонте компьютеров, учебных пособиях по работе с компьютерами и основных методах устранения неполадок.

A Руководство по источникам питания ATX: 6 шагов

Как я уже упоминал в нескольких предыдущих «шагах»; будут максимальные номинальные мощности для каждой шины в отдельности и, возможно, также для групп рельсов.На первом изображении показан пример того, как этикетка блока питания показывает эти ограничения.

Если вы планируете модифицировать блок питания («метод A»), обязательно проверьте его работоспособность, прежде чем прикладывать все усилия для его модификации. Вы можете сделать это, подключив блок питания, а затем с помощью небольшого отрезка провода соедините зеленый контакт «PSU on» на разъеме ATX с любым из черных проводов «заземления». Это включит его, и вы сможете проверить выходы с помощью вольтметра. Не забудьте проверить наличие + 5В на сером проводе «самодиагностика ОК». В качестве альтернативы вы можете использовать тестер блоков питания, предназначенный для тестирования блоков питания ATX, которые обычно можно купить в Интернете примерно за 20 долларов США. Я бы не рекомендовал тестировать неизвестный или утилизированный блок питания, устанавливая его на компьютер, потому что это может повредить компьютер, а также потому, что ваше «тестирование» может быть неполным.

Если вы планируете использовать предохранители в своем проекте, ставьте предохранители на выходы, а НЕ на землю (да, вам понадобится немало держателей предохранителей). В блоке питания уже есть внутренний предохранитель или другая защита от перегрузки, поэтому использование предохранителей в большинстве случаев позволяет защитить все, что вы запитываете, от полной ярости блока питания.Вы также можете использовать небольшие автоматические выключатели, которые доступны во многих магазинах электроники.

Чтобы определить, какие из линий +12 В блока питания находятся на разных шинах, вы можете (после отключения) использовать мультиметр для проверки сопротивления между контактами + 12 В на разных разъемах. Любое сопротивление больше нуля указывает на то, что два тестируемых разъема находятся на разных рельсах.

Если вы добавляете компоненты внутри корпуса блока питания, будьте осторожны, чтобы оставить достаточно места для потока воздуха, чтобы блок питания мог сам охлаждаться.если вам нужно больше места, вы всегда можете переместить вентилятор на внешнюю часть корпуса, используя оригинальные отверстия для винтов.

Если вы просверлите какие-либо отверстия в корпусе, постарайтесь не допускать попадания металлических опилок в электронику!

Если вы хотите добавить к вашему блоку питания функцию переменного напряжения, есть несколько способов сделать это (см. Некоторые ссылки на шаге 6). Самый простой способ — использовать потенциометр (переменный резистор), который, вероятно, ограничит силу вашего отрегулированного напряжения где-то между 1 и 2 амперами (если вы не найдете действительно чудовищный потенциометр, в этом случае, пожалуйста, купите и мне) .Другой вариант — использовать регулируемые регуляторы (например, Texas Instruments LM338). Этот подход был бы более сложным, но мог бы позволить более высокую максимальную силу тока на выходе вашей переменной (см. Комментарии для более подробного обсуждения этой темы).

Склад компьютеров — Ремонт компьютеров — Ремонт компьютеров своими руками

Прежде чем углубляться в поиск и устранение неисправностей компьютера, сначала ознакомьтесь с основами.Ваш компьютер получает питание? Проверьте кабель питания к компьютеру, чтобы убедиться, что он полностью вставлен, а не ослаблен. Если у вас есть удлинитель, сетевой фильтр или ИБП, убедитесь, что все переключатели включены. Кроме того, убедитесь, что в розетке все еще есть питание, временно подключив к ней что-нибудь еще.
Время устранять неполадки?

  1. Подключите рабочий стол прямо к стене. На данный момент не используйте какие-либо устройства защиты питания, которые вы обычно используете.
  2. Найдите все переключатели и кнопки питания в вашей компьютерной системе и убедитесь, что они включены.Если на этом этапе компьютер загружается, возможно, вам придется заменить удлинитель, сетевой фильтр или ИБП. Кстати, батарейки в старых ИБП часто можно заменить.
  3. Убедитесь, что переключатель напряжения на задней панели или блок питания вашего компьютера находится в правильном положении.
  4. Замените кабель питания компьютера, кабель идет от задней части корпуса компьютера к розетке. Вы можете использовать один с другого компьютера или даже со своего монитора.
  5. Пора открывать ваше дело.Отсоедините кабель питания и все остальное, подключенное к внешнему компьютеру.
  6. Большинство системных плат настольных систем имеют так называемую батарею CMOS, которая иногда может вызывать эту проблему. Извлеките батарею CMOS, вытащив ее из удерживающего гнезда. Если теперь система загружается, замените батарею CMOS. Они стоят менее 10 долларов и могут быть куплены в большинстве магазинов компьютеров или аккумуляторов.
  7. Найдите провод, идущий от кнопки питания компьютера к материнской плате. Обычно это черно-красный скрученный провод.Убедитесь, что он подключен к материнской плате и по-прежнему подключен к кнопке питания компьютера
  8. Все еще не включается? Проблема, вероятно, в вашем блоке питания. Вы можете проверить свой блок питания с помощью мультиметра или специального тестера блоков питания, но лучший способ проверить неисправный блок питания — это заменить его заведомо исправным. Места, где ремонтируют настольные компьютеры, обычно просто проверяют вашу систему с хорошим источником питания, который стоит на рабочем месте.

В Computer Warehouse у нас есть бесплатная скамейка для клиентов.Вы можете внести свою систему и выполнить базовое устранение неполадок и ремонт, имея в наличии склад запасных частей.

  • Твитнуть
.

Добавить комментарий

Ваш адрес email не будет опубликован.
