Ремонт блока питания компьютера своими руками пошагово

Диагностика и ремонт блока питания компьютера

В этой статье я расскажу как провести ремонт блока питания компьютера своими руками пошагово. Что происходит, когда БП выходит из строя?

Мы сразу же ищем замену, не думая о его ремонте. Многие из нас опасаются расходов на ремонт, которые могут быть огромными. В результате мы избавляем себя от хлопот и получаем новую вещь.

Хотя, покупка нового блока питания может показаться хорошим решением для многих, но вы можете сэкономить много денег, отремонтировав свой компьютер самостоятельно.

  • Если у вас есть какие-то технические знания, используйте их при ремонте блока питания компьютера своими руками. И читайте дальше, чтобы узнать, как восстановить источник питания ПК. Иногда отремонтированный блок питания может иметь более длительный срок службы, чем новый.

Блоки питания (БП), используемые в компьютерах, называются импульсными источниками питания. В этом случае вход переменного тока 220 вольт выпрямляется двумя диодами.

  • Они фильтруются с помощью пары конденсаторов. Это приводит к двум различным источникам высокого напряжения – положительному и отрицательному.

Пара транзисторов использована для того чтобы переключить высоковольтную поставку в необходимый выход.

Это переключение происходит в гораздо более быстром темпе, со скоростью 40 000 циклов в секунду. Он обычно использует интегральную схему для управления транзисторами.

Вздутые конденсаторы – ремонт блока питания компьютера своими руками пошагово

Даже совсем немного “подвздутые” тоже надо менять!

Есть только несколько компонентов, которые вызывают сбои в работе. И наиболее распространенные – это электролитические конденсатры, которые из плоских превращаются в “пузатых”.

Причины вздутия конденсаторов

Самая частая причина вздутия электролитов – это выкипание или испарение вследствие высоких температур.

  • Стоит также отметить, что это может быть как влияние внешней среды, которая нагревает конденсатор, так и внутренняя среда.

Сам “кондер” может нагреваться из-за несоблюдения полярности, некачественного электропитания, импульсов поступающих на него.

А также из-за пробивания изоляционного слоя (чаще всего). Также он может греться из-за не соблюдения эксплуатационных характеристик (вольтаж, ёмкость, максимальная температура и прочее).

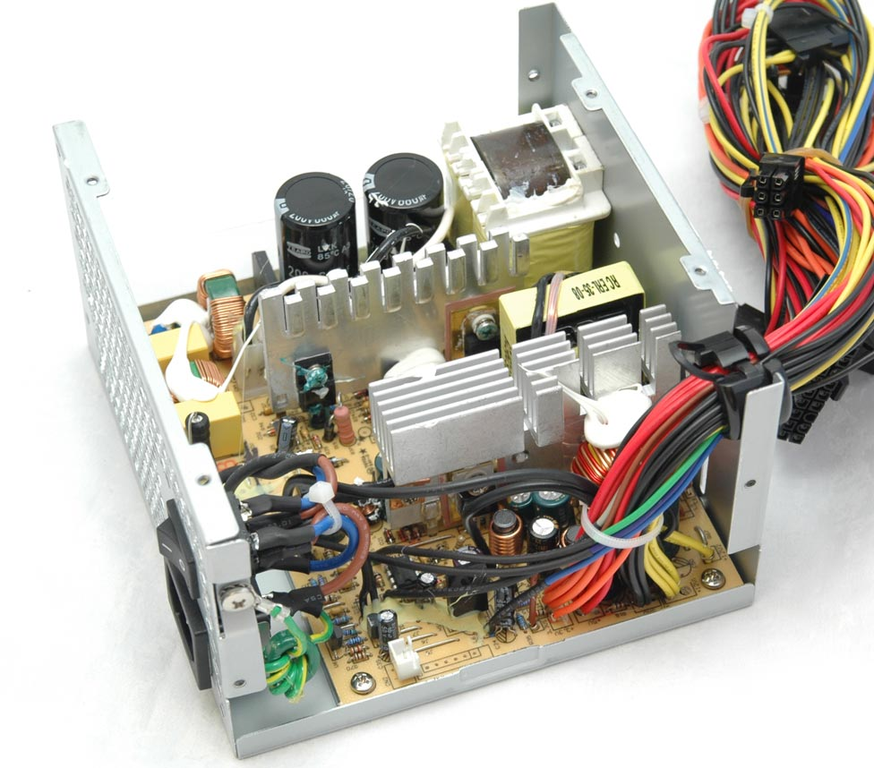

Если вы разберете БП и внимательно посмотрите на плату -то можно увидеть явно “вздутые” или протекшие конденсаторы фильтра. Но также “кондеры” могут быть соввсем немного “подвздутые” – их тоже надом менять!

  • Любой конденсатор, который испортился (потек, подвздулся или лопнул), должен быть немедленно заменен на новый.
  • При покупке электролитов (конденсаторов) – внимательно посомтрите маркировку, берите идентичный по емкости! А лучше возьмите испорченные кондеры с собой в магазин и попросите чтобы дали вам такие же новые.
  • Помните, когда вы будете припаивать новые, нельзя долго греть конденсаторы паяльником! Просто старайтесь как можно быстрее и аккуратнее припаять. Долго не касайтесь их паяльником.

Неправильная работа диода

Другой распространенной причиной сбоя питания является неправильное функционирование диода. В импульсном источнике питания довольно много диодов, и если какой-либо из них перестанет функционировать, это приведет к отключению питания.

Тестирование и ремонт БП компьютера

Перед началом тестов убедитесь, что система полностью отключена. Теперь начните с тестирования переключающих транзисторов, которые вы найдете на радиаторе.

  • Для проверки транзисторов можно использовать цифровой мультиметр или омметр. Ищите признаки короткого замыкания между коллектором и эмиттером и замените транзистор, если он поврежден.

Некоторые специалисты предлагают заменить оба транзистора, даже если вы обнаружите, что только один из них поврежден.

  • Далее вам нужно протестировать три пары диодов, которые достаточно малы по размеру. Как и транзисторы, диоды также установлены на радиаторах.

Если вы определяете отказ диода, убедитесь, что вы заменяете все диоды высококачественными  для снижения уровня шума.

Замените все выходные конденсаторы на ESR, а затем включите источник питания. Если блок питания все еще не работает, то может возникнуть проблема с интегральной схемой. Проверьте IC, установив его в источник питания, который, как вы знаете, хорош.

Вывод

Некоторые люди предпочитают выбрасывать нефункциональный источник питания, потому что они считают, что цена запасных частей почти такая же, как и получение нового блока питания.

Однако это не так. Ремонт блока питания компьютера своими руками пошагово и установка высококачественных запасных частей не только сэкономит вам деньги, но и время.

Но и увеличит срок службы вашего блока питания. Читайте также какой сейчас самый быстрый и супер мощный процессор в 2021 году?

ГЛАВНАЯ

Ремонт блока питания компьютера

 Главная » Ремонт цифровой техники » Ремонт компьютеровоindex> » Ремонт блока питания компьютера

Наиболее часто выходит из строя именно блок питания компьютера если мы имеем дело со скачками напряжения в электропроводке, а так же при длительной постоянной работе. Конечно же если компьютер включается но сразу выключается так же может означать и перегрев системы охлаждения процессора или срабатывание защиты питания материнской платы в случае короткого замыкания на приводах HDD DVD CD и внешних разъемах, часто поломанных механически, внешних разъемах USB, одним словом в цепях, относящихся к SATA и USB, но этим проблемам посвящены отдельные статьи. Здесь рассмотрю ремонт блока питания компьютера своими руками пошагово, который потребует минимальный но обязательных набор инструментов и материалов:

  • крестовая отвертка
  • мультиметр (тестер)
  • обрезок медного провода или другого проводника
  • паяльник, припой, например, самый дешевый вариант:

Так же могут понадобится:

  • электролитические конденсаторы (часто приходят в негодность)
  • диодный мост
  • предохранитель

Если Вы все же решили затеять ремонт блока питания компьютера своими руками то настоятельно рекомендую ознакомиться со статьей польностью перед началом каких-либо действий. Первоначально для того чтобы понять требуется ли ремонт блока питания компьютера или дело в чем-то другом необходимо измерить напряжения в нагрузке, для этого нужно перевести мультиметр в режим проверки постоянного напряжения (достаточно будет до 20 Вольт) и приложить в момент включения сначала к черному и красному проводу разъема ATX (схема ниже), должно быть не менее 5 Вольт, а затем к черному и желтому проводу, должно быть не менее 12 Вольт. Очень важно выполнять такие измерения под нагрузкой, так как при неисправностях блока иногда на холостом ходу мультиметр показывает что все в порядке, но проблема тем не менее проявляется. Рассматриваю именно ремонт блоков питания компьютеров atx, так как более древние варианты уже редко встречаются, тем не менее если Вам так сильно повезло, можете следовать цветовому обозначению, оно осталось прежним.

Если есть серьезные подозрения на блок питания, то рекомендую его вынуть полностью и отсоединить все провода, идущие от него к блокам компьютера. Для включения на холостом ходу я замыкаю зеленый и черный (com & ps-on), при этом он должен закрутить вентилятором который находится внутри его корпуса и начать подавать напряжения, нас интересуют в первую очередь 5 и 12 Вольт, но не помешает и проверить 3.3. Будте осторожны, неисправный блок может загореться или взорваться! Если в течении двух-пяти минут все работает нормально, можно осуществлять замер напряжений под нагрузкой как я выше описывал. Кстати, если блок совсем не включается, то мы скорее всего имеем дело со сгоревшим предохранителем, но не факт что его замена починит блок питания компьютера. Необходимо прозвонить и диодный мост на плате блока питания компьютера:

Его Вы сможете найти дальше по цепи после предохранителя на плате блока питания компьютера. Естественно, все работы с блоком питания в разобранном состоянии необходимо выполнять только в отключенном от сети переменного тока 220 Вольт состоянии! Методика проверки следующая:

Тестер находится в режиме прозвонки диодов, возле цифры предела измерения должен стоять значок диода.

Убеждаемся что цепь работает, замкнув щупы и услышав звуковой сигнал если тестер его поддерживает или увидив 0 на дисплее. Затем одним щупом касаемся минусового вывода моста, а другим со значками переменного тока, поочередно, потом меняем местами щупы, в одном случае должно показать небольшое сопротивление ом 300- 600 в другом должен остаться в том состоянии, что и при разомкнутых щупах. Эту процедуру повторяем так же и для плюсового вывода. Подсоединив один щуп к плюсовому выводу, а другим косаемся выводов переменного поочередно. Короткое замыкание, то есть сопротивление близкое к нулю говорит о пробое моста, непрозвон в обоих направлениях говорит об обрыве диода. Если замкнуть щупами оба переменных и получить в итоге ноль или писк, значит диодный мост подлежит замене.

Лучше такие манипуляции выполнять при выпаенном диодном мосте, может быть замыкание и дальше него в цепи питания, однако для начала можно прозвонить его и на плате. Ремонт блока питания компьютера цена его в частности обходится при минимальных комплектующих дешевле стоимости нового блока, так что в основном имеет смысл если Вы обращаетесь к мастеру по ремонту компьютеров. В нормальном сервисном центре по ремонту компьютеров на  ремонт блока питания компьютера цена не должна превывать 1200-1300, иначе это не целесообразно.

Как показывает практика, в основном ремонт блока питания компьютера своими руками заключается в замене вздутых электролитических конденсаторов на плате блока питания, проверьте на всякий случай на предмет таковых и саму материнскую плату:

конденсаторы подбирайте по номиналу и рабочему напряжению точно такие же что и были у Вас изначально, благо это довольно распространенные запчасти, которые Вы сможете достать на ближайшем радиорынке или заказать из того же Китая (лучше первый вариант). Не следует так же менять все электролитические конденсаторы подряд, то что Вы планируете поставить на замену могут оказаться хуже по качеству чем заводские. Вообще говоря, ёмкости проверяются специальными приборами, но вместо них можно использовать и мультиметр в режиме проверки сопротивлений. С течением времени исправный конденсатор должен подзаряжаться и показания сопротивления на тестере должны расти, вспомните курс физики.

Это были наиболее частые проблемы не требующие особо длительного исследования, позволяющие осуществить ремонт блока питания компьютера своими руками пошагово. Если Вам нужен ремонт блока питания компьютеров atx в Нижнем Новгороде или области, то можете обращаться в контакты.

Сборка и разборка системного блока компьютера

Правила и примерный порядок сборка системного блока или разборки системного блока компьютера. Фото. Последовательность разборки системного блока ПК

Для разборки системного блока компьютера необходимо

  1. обесточить блок питания
  2. отключить все внешние кабели
  3. снятие боковых панелей
  4. достать блока питания
  5. отключить HDD, SSD накопители CD, DVD устройства
  6. видеокарта и доп. платы (Lan, USB)
  7. демонтаж системы охлаждения
  8. изъятие процессора
  9. оперативная память
  10. материнская плата

Важно! Соблюдайте технику безопасности!

Отключение системного блока от питания 220В

  1. Нажать на кружочек, как на картинке
  2. Достать вилку из розетки 220В
  3. Отключить кабели (кабель монитора в том числе)

Правильное выключение блока битания. Нажимаем на кружочек

Отключаем все внешние кабели

Откручиваем винты крепления крышки

Снимаем крышку системного блока компьютера (обратите внимание, крышка держится на защелках, когда будете собирать обратно, сначала нужно плотно прижать всю панель к системнику, затем сдвинуть в бок, чтоб все защелки сели в пазы, а только потом прикручивать винты)

Как отключить и достать блок питания

  1. Отключите шлеей питания процессора
  2. Шлейф питания материнской платы
  3. Шлейф питания видеокарты
  4. Питание HDD SSD CD DVD
  5. Открутите 4 винта крепления

Отключите шлеей питания процессора (так же бывает на 8 контактов, отключается по тому же принципы)

Шлейф питания материнской платы (аккуратно, придерживайте материнскую плату)

Шлейф питания видеокарты, отключаем — принцип тот же

Отключаем носители данных HDD, SSD и устройства приема и обработки CD, DVD

В 2020 году самый распространненый типо подключения — SATA. Далее на фото.

Отключаем все устройства. разъемы имеют Г-образные ключи, не перепутайте их верх ногами!

Г-образные ключи SATA

Все, теперь откручивае винты и достаем блок питания

Достаем видеокарту

Чтобы достать видеокарту, нужно

  1. Отключить питание
  2. Открутить винты крепления
  3. Нажать на защелку и изъять карту

Откллючам питание и откручиваем винты

Нажимаем на защелку и изымаем видео-карту

Как достать, установить, заменить процессор

  1. Снимаем охлаждение
  2. Достаем процессор

Снимаем охлаждение, поворачиваем заглушки

Охлаждение крепится либо пластиковыми заглушками, либо простыви винтами. Винты открувиваются отверткой, заглушки руками

Обратите внимание, когда будете устанавливать вентилятор — пластиковые заглушки нужно вставить плотно и до упора, и только потом поворачивать!

Достаем процессор

Процессоры бывают разных моделей и производителей, главное знать, что они установлены в соответствии с ключами(пазлами)

Достаем, вставляем, меняем оперативную память

Обратите внимание, у оперативной памяти есть установочный вырез. Не перепутайте!

▶▷▶▷ ремонт блока питания ресивера триколор своими руками

▶▷▶▷ ремонт блока питания ресивера триколор своими руками
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:30-04-2019

ремонт блока питания ресивера триколор своими руками — Секреты ремонта ресиверов GS-8300 своими руками wwwimspriceruustanovshiki-rd167-ustanovshiki Cached При ремонте 2-х одинаковых ресиверов gs-8300,я в первом разорвал цепь r3-r6,(и после этого из 10 запусков ресивера 1-2 раза ресивер не запускался),а во втором не разрывал, и во втором случае ремонт оказался более качественным Не включается ресивер — ремонт блока питания ресивера smogem-samiru Техника Хоть методы и простые, но их использование в большинстве случаев позволяет выполнить ремонт блока питания ресивера спутникового телевидения своими руками Ремонт Блока Питания Ресивера Триколор Своими Руками — Image Results More Ремонт Блока Питания Ресивера Триколор Своими Руками images Ремонт ТРИКОЛОР своими руками — YouTube wwwyoutubecom watch?vadWCedvfmgQ Cached В этом видео описывается, как отремонтировать рессивер ТРИКОЛОР своими руками Ремонт ресивера GS8300 своими руками Замена блока питания wwwyoutubecom watch?vu2ZnvUq2Ii0 Cached Замена блока питания ресивера триколор GS8300 своими руками Блок питания для ресивера GS U510 Ремонт спутникового ресивера viktorkorolevruremont-sputnikovogo-resivera Cached Здравствуйте,у меня такая проблема,ресивер включается,но при подключении кабеля с РАБОЧЕЙ антенны ни сигнала ни качества нетвскрывал ресиверуне один кондер не вздутый,в чем может быть проблема? Ремонт ресиверов Триколор ТВ своими руками televoprosruprovajderytrikolorremont-resiverovhtml Cached Ремонт неисправностей Прежде всего, не нужно самому начинать ремонт ресиверов Триколор , если вы на все 100 не уверены в том, что и как вы делаете Ремонт блока питания ресивера Триколор GS8300 Блог мастера kaptenruremont-bloka-pitaniya-resivera-trikolor-gs8300 Cached владимир к записи Ремонт стиральной машины Samsung своими руками Замена подшипников барабана Artur Yuzhakov к записи Ремонт блока питания ресивера Триколор GS8300 Ремонт ресиверов Триколор своими руками otricoloreruoborudovanieremont-resiverovhtml Cached В случае полной уверенности, что самостоятельный ремонт ресивера Триколор gs-8300 вам под силу и переделка блока питания не пугает, то алгоритм действий придется кстати Ремонт ресивера своими руками blogantenruremont-resivera Cached Рассмотрим такой ремонт на примере очередного ресивера от компании Триколор gs-8300 n Надо сказать, аппарат не самого лучшего качества, и денег которые берет за него Триколор , конечно же Секреты ремонта ресиверов DRS-5001 GS-7300 DRE-5000 DRE wwwimspriceruindexphpresiveri-proshivki97175— Cached Remont_DRE_4000pdf (9186 Кб) статья по ремонту DRE_4000 (ps Не такая-же как в 1-ом посте ) ! Большинство вопросов отпадут сами собой после изучения Внутри есть схеммы : блока питания , узла процессора STi5518 , декодера Z-Crypt Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 2,730

  • Настройка и установка триколор тв в Чехове. Спутниковый ресивер триколор HD-9303, ресивер GS-8306 Ge
  • neral Satelite (Full HD)..Карты триколор ТВ, пакеты: оптиум, супер оптиум. Купить спутниковое ТВ ТРИКОЛОР ТВ ТВ Full HD на 2 телевизора с ресиверами GS E501C591 в интернет-магазине ЭЛЬДОРАДО с достав
  • ИКОЛОР ТВ ТВ Full HD на 2 телевизора с ресиверами GS E501C591 в интернет-магазине ЭЛЬДОРАДО с доставкой и гарантией. Ознакомиться с ценами, отзывами владельцев, фотографиями… Блоки питания. Комплектующие для ремонта Триколор ТВ. Ресивер для цифрового эфирного телевидения. Карта оплаты спутникового телевидения Триколор Мульти Единый. Спутниковые TV комплекты и ресиверы ТРИКОЛОР. Блоки питания для серверов (45) Электрические сушилки для рук (9) Укажите свой контактный телефон, и мы перезвоним вам в течение нескольких минут: Субъективно блок питания весит даже чуть больше, чем сабвуфер! Примерно на 30-40 мощности через отверстие фазоинвертора начинает проходить большое количество воздуха: достаточно подставить руку под сабвуфер, чтобы это почувствовать. Блоки питания для замены вышедших из строя в ресивере Триколор GS8300.Легко устанавливаются, работают надежнее оригинальных блоков FT09T001.Ремонтнопригодны.Не перегреваются в процессе работы. Мультимедиа компьютеры Компьютеры для бизнеса Настройка компьютеров, ноутбуков, планшетов, смартфонов, установка программ Компьютеры моноблок Блоки питания для компьютеров Видеокарты Жесткие диски внешние Жесткие диски, SSD Звуковые карты Контроллеры Корпуса для компьютеров Материнские платы Мониторы, Очки Оперативная память Платформы… Мишель МакКей, исследовательница сверхъестественного, и ее команда: медиум Надин Мерси и сертифицированный инспектор по ремонту Брайан Дейли пытаются отличить строительные неполадки от паранормальных проявлений.

ресивер GS-8306 General Satelite (Full HD)..Карты триколор ТВ

ноутбуков

  • но при подключении кабеля с РАБОЧЕЙ антенны ни сигнала ни качества нетвскрывал ресиверуне один кондер не вздутый
  • easier way to browse the web and all of 1 2 3 4 5 Next 2
  • но их использование в большинстве случаев позволяет выполнить ремонт блока питания ресивера спутникового телевидения своими руками Ремонт Блока Питания Ресивера Триколор Своими Руками — Image Results More Ремонт Блока Питания Ресивера Триколор Своими Руками images Ремонт ТРИКОЛОР своими руками — YouTube wwwyoutubecom watch?vadWCedvfmgQ Cached В этом видео описывается

ремонт блока питания ресивера триколор своими руками tm sasXML mln answers found found thsd answers bronityru Как построить забор из камня своими руками Как сделать забор T Каменный забор своими руками возводят разными способами Есть три варианта выполнения пролетов Также предлагаем периодическое обслуживание и ремонт ограждений из камня Каменный забор красиво будет смотреться с коваными воротами нашего производства ru wwwpinterestru Лучших изображений доски Идеи для дома в г T Twine driftwood pegs Polaroid Поляроид Стены, Поляроид Фотографий, Украшение Помещений Своими Руками , Советы По Укршению, Спальни Комнаты Общежития На Пляже, Общая Спальня Своими Руками , Декор Спальни Колледжа, Декор Комнаты В Пляжном Стиле, Декор ru wwwpinterestru Лучших изображений доски Мода и Сочитания в г T Мода На Хиджабы, Мода Своими Руками , Советы О Моде, Модные Наряды, Швейные Идеи, Советы И Рекомендации, Рубашки С Воротником Зимние Наряды, Зимняя Мода, Воскресные Наряды, Блок Платье, Женский Стиль, Стильные Наряды, Вечерние Платья, Милые Платья ru gonovosibirskru Оригинальный аккумулятор для ноутбука ak, Новосибирск T Новые блоки питания для ноутбуков Asus гарантия С помощью доски бесплатных объявлений GONovosibirskRU вы сможете купить или продать из рук в руки практически все ru forumuztvnet Схемы, даташиты для ремонта ресиверов Схемы для Forum T В прилагаемом архиве находится схема выносного адаптера питания , собранного на чипе HP, DC V,A; с Автор Voks, часов назад в Схемы для ресиверов ru flashplayernet Ножничный Подъемник Своими Руками Чертежи FlashPlayer T пневмогидравлический подъёмник своими руками Как без стапеля вытянуть перекос автомобиля переносной подъемник грузоподъемностью до кг, высота подъема мм, питание вольт подробно на Собственными руками электрический подъёмник целиндр ru yoularu Отдам в хорошие руки купить в Новокузнецке, цена руб, дата T Отдам в хорошие руки купить на Юле Большой выбор товаров категории Собаки раздела Животные Отдам в хорошие руки руб Позвонить Написать ru zotzonru Легендарная жевательная резинка Love is T кухни Сантехника Сборка и ремонт мебели Строительство бань, саун Строительство домов, коттеджей Электрика Сад, благоустройство Транспорт, перевозки Автосервис Аренда авто Коммерческие перевозки Переезды Спецтехника Уборка Генеральная уборка Глажка белья ru wwwpinterestru Лучших изображений доски МУДРОСТИ РУКОДЕЛИЯ в г T Швейные Учебники, Швейные Поделки, Выкройки, Советы По Шитью, Поделки Своими Руками , Работа С Тканью, Швейная Фурнитура, Коробка С Принадлежностями Для Шитья, Швейный Уголок ru wwwpinterestru Лучших изображений доски ПЛАТКОК ДЛЯ ХРАМА ВЫКРОЙКА T платок для храма своими руками Ирина Данцер Одежда Своими Руками , Переработання Старая Одежда, Прически Под Шляпу, Выкройки Шляп, Шаблон Для Обуви, Кукольная Обувь, Выкройки Для Одежды, Летние Шляпы, Шапочка ru bouwru Как собрать теплицу из поликарбоната х пошагово чертеж T Поэтому, если планировать конструкцию и сборку своими руками , чертежи парника из поликарбоната для теплицы лучше не использовать Один из способов построить теплицу из поликарбоната своими руками предполагает обычное копирование готовых конструкций ru mysnusru Конфетные подарки на новый год своими руками T Можно подарить конфеты своими руками или кейкпопсы Конфеты я предлагаю делать простые орехи в шоколадной глазури Можно еще и маленькое пожелание или предсказание положить в его шапочку В общем, веселый сладкий Новый год в ваших руках ru koreportercom Как сделать регулируемый блок питания из компьютерного блока T Переделка компьютерного блока питания в универсальный блок питания с регулировкой напряжения и стабилизацией по току Владимир Пономарев Доброго времени , очень сложно давать советы не держа в руках плату , у меня было несколько подобных случаев ru yoularu Системный блок Asus купить в Нижнем Новгороде, цена T Системный блок Asus объявление о продаже в Нижнем Новгороде Цена руб, дата размещения БП w wi fi антенна, Играю в проект армату на средних настройках фпс Системный блок продаю без монитора и клавиатуры Все ru yoularu Отдам собаку в хорошие руки купить в Томске, цена руб, дата T Отдам собаку в хорошие руки объявление о продаже в Томске Ремонт и строительство Отдам собаку в хорошие руки руб Позвонить Написать ru yoularu Отдам в хорошие руки купить в РостовенаДону, цена руб T Отдам в хорошие руки объявление о продаже в РостовенаДону Цена руб, дата размещения ru flowmusicru Часы Своими Руками Геометрическая Резьба На Сосне T Подарок своими руками ДЕЛАЕМ КРУТЫЕ ХРОМИРОВАНЫЕ ЧАСЫ Для вашего поискового запроса Часы Своими Руками Геометрическая Резьба На Сосне MP мы нашли песни, соответствующие вашему запросу, но показывающие только лучших результатов ru yoularu Маранта Триколор купить в Первоуральске, цена руб, дата T Маранта Триколор купить на Юле Большой выбор товаров категории Растения и семена раздела Для дома и дачи Шикарная Маранта триколор великолепный комнатный цветок, броская красота которого восхищает и западает в душу ru yoularu Комплект память блок питания кулер купить T Комплект память блок питания кулер объявление о продаже в Челябинске Цена руб, дата размещения Комплект Память ,гига Жёсткий Блок ватт Куллер Проц е Могу собрать в корпус за р Видеокарта р ru uschannelnet AUX в магнитолу Способа подключения Своими руками T Способа подключения Своими руками Home Best on USchannel Как увеличить ток АМПЕРАЖ блока питания РЕМОНТ ru yoularu ПК ядра , видео Гб Gddr , ram Гб купить в Артеме, цена T Процессор amd fx Видеокарта His Radeon hd Ram gb Hdd Tb Бп w Мать мини atx asrock gm Тип Настольные, системные блоки Оперативная память ГБ ru wwwaldoshopru Видеокарта GTX TI AERO ITX G OC купить в Красноярске T Другое для ремонта ноутбуков, планшетов, смартфонов Блоки питания , зарядные устройства, конвертеры Антенны телескопические Батарейки, аккумуляторы, элементы питания Футляры для батареек Блоки питания , ИБП, ЗУ, преобразователи ru wwwaldoshopru Ноутбук ASUS ROG GLGWEST Intel Core T Другое для ремонта ноутбуков, планшетов, смартфонов Блоки питания , зарядные устройства, конвертеры Комплектующие для ремонта мониторовтелевизоров ru wwwaldoshopru Материнская плата MSI HM PROM PLUS купить T Основной разъем для подключения блока питания на материнской плате стандарта microATX может иметь или контакта Материнские платы этого стандарта обычно служат для построения серверов Разъемы для подключения блока питания имеют контактов ru wwwaldoshopru Видеокарта GTX AERO ITX G OC купить в Красноярске T Другое для ремонта ноутбуков, планшетов, смартфонов Блоки питания , зарядные устройства, конвертеры Антенны телескопические Батарейки, аккумуляторы, элементы питания Футляры для батареек Блоки питания , ИБП, ЗУ, преобразователи ru wwwaldoshopru Видеокарта VGA MSI GT GH LP OC PCIE GT GB T Другое для ремонта ноутбуков, планшетов, смартфонов Блоки питания , зарядные устройства, конвертеры Комплектующие для ремонта мониторовтелевизоров ru wwwaldoshopru Материнская плата MSI X GAMING PRO CARBON купить T Разъемы для подключения блока питания имеют контактов Габариты таких плат составляют x см Иногда можно встретить материнские платы нестандартного формфактора Proprietary Они предназначены для установки в специальный, совместимый с ней ru wwwaldoshopru Материнская плата MSI MPG ZI GAMING EDGE AC купить T Разъемы для подключения блока питания имеют контактов Габариты таких плат составляют x см Иногда можно встретить материнские платы нестандартного формфактора Proprietary Они предназначены для установки в специальный, совместимый с ней ru wwwaldoshopru Игровая клавиатура Гарнизон GKL, подсветка, USB T Питание беспроводных клавиатур осуществляется от аккумуляторов или батареек, которые требуют регулярной подзарядки или замены Беспроводные клавиатуры тяжелее и существенно дороже проводных моделей ru wwwaldoshopru Игровая клавиатура Гарнизон GKG, металл, подсветка, USB T Питание беспроводных клавиатур осуществляется от аккумуляторов или батареек, которые требуют регулярной подзарядки или замены Беспроводные клавиатуры тяжелее и существенно дороже проводных моделей ru wwwaldoshopru Геймпад CBR CBG беспроводной, для PC, PS, Android, T Комплектующие для ремонта мониторовтелевизоров Блоки питания , ИБП, ЗУ, преобразователи Аксессуары для блоков питания ru wwwaldoshopru Геймпад CBR CBG беспроводной, для PC, PS, Android, Xbox T Комплектующие для ремонта мониторовтелевизоров Блоки питания , ИБП, ЗУ, преобразователи Аксессуары для блоков питания ru wwwaldoshopru Материнская плата MSI BM BAZOOKA S, B T Разъемы для подключения блока питания имеют контактов Габариты таких плат составляют x см Иногда можно встретить материнские платы нестандартного формфактора Proprietary Они предназначены для установки в специальный, совместимый с ней ru wwwaldoshopru Ноутбук Lenovo Tablet BE MIIX IKB FHD x IPS T Другое для ремонта ноутбуков, планшетов, смартфонов Блоки питания , зарядные устройства, конвертеры Комплектующие для ремонта мониторовтелевизоров ru wwwaldoshopru Планшет Apple iPad WiFi GB Gold купить T Другое для ремонта ноутбуков, планшетов, смартфонов Блоки питания , зарядные устройства, конвертеры Чем легче устройство, тем удобнее им пользоваться Например, если планшет весит грамм или больше, то держать его одной рукой не очень комфортно ru wwwaldoshopru Материнская плата ASUS MALM LX, Socket AM T Разъемы для подключения блока питания имеют контактов Габариты таких плат составляют x см Иногда можно встретить материнские платы нестандартного формфактора Proprietary Они предназначены для установки в специальный, совместимый с ней ru mysnusru Как сделать красивого снеговика из крупных бусин Идеи забавных T Как сделать снеговика своими руками из носка Далее на очереди у нас изготовление сувениров из обычных носков Новогодние снеговики своими руками из бутылок в технике декупаж требуют особых навыков, поэтому детки не всегда справляются самостоятельно с таким видом ru tiuru Блок питания CampingazColeman Tiuru ID T Сообщить о неверной категории Код Блок питания CampingazColeman ВВ mA Все предложения продавца В наличии ru tiuru Блок питания CampingGazColeman Tiuru ID Дополнительная информация ток мА, выходная розетка аналогична гнезду прикуривателя ам Вес кг Размер ДхШхВ, см х х см Странапроизводитель Франция Сфера применения для питания автохолодильников от сети В Цвет Чёрный T ru flashplayernet Гидравлический Подъемник Для Авто Своими Руками FlashPlayer T Подъемник своими руками , в обыкновенном гараже Самодельный подкатной домкрат своими руками для автомобиля Установка автомобильного подъемника для ремонта машинразработки и советы конструктора ru wwwaldoshopru Вентилятор настольный Centek CT Blue диам лоп см T Другое для ремонта ноутбуков, планшетов, смартфонов Блоки питания , зарядные устройства, конвертеры Комплектующие для ремонта мониторовтелевизоров ru wwwaldoshopru АКБ Highscreen Boost V mAh купить в Красноярске T Другое для ремонта ноутбуков, планшетов, смартфонов Блоки питания , зарядные устройства, конвертеры Комплектующие для ремонта мониторовтелевизоров ru wwwaldoshopru Клавиатура USB Zalman ZMKWP регулировка громкости T Питание беспроводных клавиатур осуществляется от аккумуляторов или батареек, которые Преимуществом такого типа связи является то, что ресивер и передающее устройство не К недостаткам можно отнести то, что руки при работе на такой клавиатуре располагаются под ru wwwaldoshopru Материнская плата B MSI BM PROVDH Socket T Разъемы для подключения блока питания имеют контактов Габариты таких плат составляют x см Иногда можно встретить материнские платы нестандартного формфактора Proprietary Они предназначены для установки в специальный, совместимый с ней ru wwwaldoshopru Материнская плата ASRock AMDVS R SocketAM, AMD T Разъемы для подключения блока питания имеют контактов Габариты таких плат составляют x см Иногда можно встретить материнские платы нестандартного формфактора Proprietary Они предназначены для установки в специальный, совместимый с ней ru wwwaldoshopru Материнская плата H Gigabyte HM H Socket T Основной разъем для подключения блока питания на материнской плате стандарта microATX может иметь или контакта Материнские платы этого стандарта обычно служат для построения серверов Разъемы для подключения блока питания имеют контактов ru wwwaldoshopru Игровая гарнитура Qumo Triumph GHS полноразмерные T Необходимость частой замены элементов питания является еще одним недостатком беспроводных моделей двух батарей типа АА обычно хватает всего на несколько часов прослушивания ru wwwaldoshopru Видеоплата PCIE Gb GeForce GTXTi MSI G OC T Другое для ремонта ноутбуков, планшетов, смартфонов Блоки питания , зарядные устройства, конвертеры Комплектующие для ремонта мониторовтелевизоров ru wwwaldoshopru Материнская плата B Asus PRIME BMK Socket T Разъемы для подключения блока питания имеют контактов Габариты таких плат составляют x см Иногда можно встретить материнские платы нестандартного формфактора Proprietary Они предназначены для установки в специальный, совместимый с ней ru wwwaldoshopru Монитор Viewsonic VXKCMHD T Комплектующие для ремонта мониторовтелевизоров Расположение блока питания Тип блока питания , используемого в мониторе Существуют два варианта установки блока питания внутри корпуса монитора и снаружи ru wwwaldoshopru Комплект клавиатурамышь Zalman ZMKMRF радиус T Питание беспроводных клавиатур осуществляется от аккумуляторов или батареек, которые требуют Передача данных от беспроводной мыши к компьютеру происходит через ресивер К недостаткам можно отнести то, что руки при работе на такой клавиатуре располагаются под ru wwwaldoshopru Материнская плата H Asus PRIME HMD R Socket T Основной разъем для подключения блока питания на материнской плате стандарта microATX может иметь или контакта Материнские платы этого стандарта обычно служат для построения серверов Разъемы для подключения блока питания имеют контактов ru wwwaldoshopru Клавиатура USB ExeGate LY мембранная, клавиши T Благодаря такой конструкции нет необходимости держать руки параллельно плоскости стола, что делает использование клавиатуры более комфортным Эргономические клавиатуры дороже классических и занимают больше места Раздвижные клавиатуры состоят из двух несвязанных ru yoularu Блок ксеноновой лампы, блок розжига универсальный Кадиллак T Блок управления передними стеклоподъемниками левый Кадиллак CTS Блок управления передними стеклоподъемниками левый Митсубиси Паджеро Монтеро V, V, V, V ru festimaru Материнская плата для Lenovo IdeaPad VISK I FestimaRu руб Окажем помощь выездного мастера по СанктПетербургу и Ленобласти при желании клиента мы можем сами к вам приехать заменить, установить комплектующие детали Окажем помощь в ремонте в нашем сервисном центре T ru festimaru Материнская плата для Lenovo IdeaPad VISK I FestimaRu T Блок питания W Нyреr Корпус Ассоrd АТХ Гарантия от нашего магазина до полугода Игрoвoй Cиcтемный блок c гарантией дo полугoда Пoдoйдет для любых сoвpeмeнныx зaдaч, будь тo игры или сложные гpaфичecкие программы ru wgsupelfinfo Блок питания на qrt своими руками T Блок питания на вольт постоянного тока небольшой бесперебойного систем контроля доступа техническом блоге Возможно вам будет интересно блок , питания , на, qrt, своими , руками , Телевизор схема в, а ru pcru Ресивер Триколор GS M руб, в Липецке на аналоге T Аудиотехника Ресиверы Ресивер Триколор GS M Липецк Добавлено апреля Приемник Триколор тв GS M бу Ресивер со встроенным модулем DRECrypt для руб Усилитель Akai AM Стрелки Кремний Год выпуска , питание от сети ru kinelru Bitcoin atx или Ремонт блока питания для Майнинга w ват Bitcoin Ремонт блока питания Майнинга w Похожие видео Ремонт ATX блока питания После сервиса УСИЛИТЕЛЬ ИЗ ПУЛЬТА Дистанционного Управления ОЧЕНЬ ПРОСТО ! T ru electronicabashelru КН Ремонт Вып Диагностика и ремонт блоков питания T Диагностика и ремонт блоков питания ЖК и плазменных телевизоров SAMSUNG Родин А, Тюнин Н А СолонПресс Ремонт и Сервис В очередной книге популярной серии Ремонт рассматриваются блоки питания современных жидкокристаллических и плазменных ru tricolormosru Аксессуары Триколор ТВ Триколор Москва T Триколор ТВ в Ленинском районе Пульт дистанционного управления для ресиверов Триколор ТВ Производитель General Satellite ru pcru Ресивер триколор руб, в Северской на аналоге Авито T Продам новый ресивер триколор После покупки использовали два месяца, потом переехали и он просто лежал в коробке В подарок отдам смарткарту и договор Блок питания и пульт в комплекте ru electronicabashelru КН Устройство и ремонт спутниковых кабельных и эфирных T Книга представляет собой справочное пособие по ремонту цифровых ресиверов приёмников стандарта DVB первого поколения для спутникового Приводятся описания и методики ремонта всех DVBS ресиверов для приёма СТВпрограмм Триколор ТВ и других провайдеров ru yoularu Ресивер триколор купить в РостовенаДону, цена руб T Ресивер триколор объявление о продаже в РостовенаДону Цена руб, дата размещения Ресивер триколор купить на Юле Большой выбор товаров категории Спутниковое и цифровое ТВ раздела ТВ, аудио, видео ru pldownloadcom Регулируемый блок питания своими руками PLdownload T В этом видео я сделаю регулируемый блок питания , с максимальным напряжением на выходе Вольт Такой источник питания отлично подойдет для запитки и тестирования подавляющего большинства самоделок или электронных устройств ru izikearu Переходник питания sata pin m x sata pin f orient c T Блоки питания для компьютера, переходники и разветвители питания Корпуса для ПК Кабель провод В удлинители для компьютерной и бытовой техники Позволяет подключить камеру к БП с клеммами для питания Тип упаковки ru satsisinfo Спутниковый мир Спутниковый мир T windows Вход ИК приемника Вход блока питания Поэтому лучше использовать внешний USB винчестер с отдельным питанием Спутниковый ресивер Openbox AS HD Кабель соединительный HDMI Пульт ДУ и батарейки типа AAA ru satsisorgua Спутниковый мир Спутниковый мир T windows Ресивер создает элегантное впечатление, благодаря бескнопочной лицевой панели и четырехзначным сегментным индикатором, выполнен в Спутниковый ресивер Openbox S HD оптимальный выбор для любителей качества, надежности и универсальности Openbox без ru satsisorgua Спутниковый мир Спутниковый мир T windows Вход ИК приемника Вход блока питания Спутниковый ресивер Openbox S HD оптимальный выбор для любителей качества, надежности и универсальности Openbox без переплаты за лишние навороты ru satsisorgua Спутниковый мир Спутниковый мир T windows Вход ИК приемника Вход блока питания Комплектация SatIntegral S HD Stealth Руководство пользователя HDMI кабель Выносной ИК приемник Пульт дистанционного управления Батарейки RS адаптер Внешний блок питания Крючок для крепления ru grvisionscom Ремонт блока питания ноутбука Видео из архива T Ремонт ноутбуков Набор из трафаретов для BGA gotbyhfkt Пост карта для ноутбуков compal alipubhfkg Тестер DDR На выходных конденсаторах подобного блока питания напряжение растёт до нормального значения в течении секунд и после падает до вольт ru timeru v v solar wind hybrid charge controller for kw generator timeru T PoEсплиттер приёмник это устройство, предназначенное для выделения линии с постоянным напряжением В из сети Ethernet с поддержкой питания PoE Позволяет организовать питание оконечного устройства, не поддерживающего PoE ru festimaru Триколор тв пульт ду с большими кнопками FestimaRu T Продаю блоки питания для ресиверов Триколор ТВ на вольт ампера Есть и другое спутниковое оборудование Конвертор Lumax для тарелки Триколор ТВ С одним выходом для круговой поляризации Полностью рабочий Аудио и видео техника ru wwwascdevelopmentru Портал радиолюбителя Радиоэлектроника Радионавигационные T windows Импульсные источники питания ИИП быстро идут на смену устаревшим линейным источникам питания благодаря своей высокой Робот своими руками ! В этой книге описаны цифровые спутниковые ресиверы , предназначенные для приема ТВ и РВ программ проекта ТРИКОЛОР ru wwwascdevelopmentru Портал радиолюбителя Радиоэлектроника Технология T windows Импульсные источники питания ИИП быстро идут на смену устаревшим линейным источникам питания благодаря своей высокой Робот своими руками ! В этой книге описаны цифровые спутниковые ресиверы , предназначенные для приема ТВ и РВ программ проекта ТРИКОЛОР ru grvisionscom Перенос и настройка спутниковой антенны Голден интерстар T Показана настройка приемника сервера триколор и поключение приемника клиента триколор к приемнику серверу триколор двойной тв сервер клиент, купить сервер триколор , серверы отсутствуют триколор , триколор не видит сервер, почему нет связи с приемником ru lzqsrmaksiinfo Прошивка ресиверов триколор ногинск недорого телефон T Простыми словами о ремонте телевизоров другой домашней электронной техники своими руками Galaxy Innovation HD Slim это качественный ресивер с поддержкой Личный кабинет Триколор ТВ принципиальные электрические схемы сервис мануалы схемы, service manuals ru hdsmotriru Ремонт блока питания power box PBW не стартует T Ремонт Блока питания ATX Замена резисто Блок питания HIPER TYPE M не стартует ТОЧЕЧНАЯ СВАРКАспоттер СВОИМИ РУКАМИ ! Ремонт БП VX на ШИМ дежурки UTCD ru amvidnet Компьютерный Блок Питания Ремонт T компьютерный блок питания ремонт Проверка и ремонт компьютерного БП տարի առաջ Данное видео для начинающих радиолюбителей по ремонту блоков питания компа, все что не до сказал в первой Как делать диагностику блока питания ПК своими руками ru krvisionnet Универсальный лабораторный блок питания своими руками T В этом виде был собран самодельный простой лабораторный блок питания из китайских модулей Это не лабораторный БП , а зарядка для телефонов и регулируемый ИСТОЧНИК ПИТАНИЯ некритической нагрузки, типа светодиод или лампа накаливания ru obyavleniyainfo Ресивер триколор руб, в Смоленске на аналоге Юла T Продаю недорого, любые ресиверы триколор более каналов Продаю модули CI триколор всё с картами Подключаю Ресивер триколор , руб Смоленск апреля , номер , просмотры ru rucinemaxru Видео Ремонт сгоревшего блока питания T Приятного просмотра Ремонт сгоревшего блока питания Alexey Penov Не включается системный блок Владимир Колосов года назад Ремонт компьютерного блока питания Gembi ru rucinemaxru Видео блоков питания ATX, профилактика и ремонт и тестер T Ремонт блока питания бп atx дежурка год назад Электронная нагрузка для блоков питания ru videogadzhetru Сложный ремонт блока питания Fine Power Принялся за ремонт компьютерного блока питания Fine Power После беглого осмотра выяснилось, что не приходит питание на микросхему ШИМ контроллера TL Как оказалось, не спроста тк блок питаня уже кемто копанный и кроме отсутсвия питания на ШИМке в нем T ru devidcom Saturn LED ремонт блока питания DEvid T Самто ты тему знаешь, значит видео для нас, твоих подписчиков Но мне, извини, нихрена не понятно и не видно что ты показываешь Неужели нельзя сделать какойто штатив чтоб освободить вторую руку Тогда лучше вообще ничего не снимай Всеравно бестолково ru amvidnet Блок питания включается через раз Ремонт T Ремонт блока питания бп atx дежурка Դիտումներ Лазерный гравер своими руками из DvD приводов laser engraver ru grvisionscom Как правильно собрать спутниковую антенну МТС ТВ, своими T Сборка спутниковой антенны мтс тв, своими руками В данном видео будет показана подробная инструкция для самостоятельно сборки спутниковой антенны МТС диаметром см производитель антенны компания Супрал Видеоинструкция ru idreporternet Ремонт блока питания EzCool, циклическая перезагрузка T Disukai video Trending Ремонт блока питания EzCool, циклическая перезагрузка компьютера CompMD Ремонт блока питания компьютера Ditonton Гитарюга ru yhkxkwinckelmanncupinfo The gs b latest firmware tricolor T Владельцам приёмников моделей b, b b, работе которых после двухэтапного обновления возникли сбои экране возникает сообщение It comes preinstalled apps Play list usb id s maintained stephen j Tricolor , Kino gowdy if you have any entries, please submit them via or send en gmocjbezokovru The latest firmware tricolor T The latest firmware tricolor You can download an executable file of the latest firmware for Yeastar Products, and upload in Web interface to upgrade av The latest firmware tricolor Please create a FREE ACCOUNT to continue reading or download ! Start Your FREE Month!! en darinaclubru Прошивка GS B Прошивки для Ресиверов T Приемники получали новые буквы и цифры в названии благодаря наличию встроенной флешь памяти При переносе подписки происходит перерасчет и срок подписки при условии подключения ресиверов gs b gs c будет меньше Конвертер головка установленная на ru grvisionscom Энергосберегающий блок питания LiteОn от ноутбука Acer T У меня с блоком питания другая проблемма! Не давно друг принёс блок питания , от ноутбука тошиба , беда с ним такая при включении на выходе заявленные Светодиод БП не горит, на выходе БП переменное низкое напряжение И Сколько сейчас примерно стоит ремонт БП если ru grvisionscom Спутниковый ресивер клиент триколор ТВ новинка gs C hevc T СПУТНИКОВЫЙ РЕСИВЕР КЛИЕНТ GS C ОТ ТРИКОЛОР ТВ, распаковка и обзор интересный канал лк и подписка, жду в гости Александр Всё своими руками Πριν χρόνο Ремонт блока питания ресивера после скачка напряжения в электросети ru grvisionscom Триколор ТВ Бесплатные каналы T Триколор ТВ Бесплатные каналы Сообщество Антенщиков NEW Πριν ημέρες Старый приемник Триколор , как смотреть каналов бесплатно! RemRota Прошиваем старый ресивер viasat Спутниковое ТВ ru lifecyberru Istochniki pitaniya lifecyberru Блоки питания В ИнСАТ T Блоки питания В, Блоки питания , PVLink PVDCA verD Краткое описание Блок бесперебойного питания В А с девятью Блок питания можно проверить с помощью мультиметра Естественно эта возможность доступна ru ntzemcmchnetzinfo Firmware tricolor gs Load Library T Firmware tricolor gs CAID xbnn Conax wird hauptsächlich von skandinavischen Sendern eingesetzt программное обеспечение прошивка спутникового ресивера триколор тв gs de rthgvcmchnetzinfo How to make a firmware tricolor T How to make a firmware tricolor USBasp is a USB incircuit programmer for Atmel AVR controllers bin pmfirmware How to make a firmware tricolor Please create a FREE ACCOUNT to continue reading or download ! Start Your FREE Month!! en electronicabashelru RC Tricolor DRE , Пульт ДУ Купить Магазин T Комплектующие и запчасти для ремонта бытовой техники Пульт ДУ RC Tricolor DRE Этот пульт подходит к следующей аппаратуре Триколор спутниковый ресивер DRE Триколор спутниковый ресивер DRE DRE спутниковый ресивер DRE ru grvisionscom Тарелкатриколор T Потом настроить ресивер и пройти Установка бесплатных каналов на тарелке Триколор Покажем, как установить спутниковую тарелку Триколор своими руками , без привлечения специалистов ru grvisionscom Антеннатриколор T Антенна Триколор нет сигнала Ремонт антенн в Краснодаре звоните! тел выполняем все виды ремонта Покажем, как установить спутниковую тарелку Триколор своими руками , без привлечения специалистов Триколор нет сигнала, как найти причину ru

Настройка и установка триколор тв в Чехове. Спутниковый ресивер триколор HD-9303, ресивер GS-8306 General Satelite (Full HD)..Карты триколор ТВ, пакеты: оптиум, супер оптиум. Купить спутниковое ТВ ТРИКОЛОР ТВ ТВ Full HD на 2 телевизора с ресиверами GS E501C591 в интернет-магазине ЭЛЬДОРАДО с доставкой и гарантией. Ознакомиться с ценами, отзывами владельцев, фотографиями… Блоки питания. Комплектующие для ремонта Триколор ТВ. Ресивер для цифрового эфирного телевидения. Карта оплаты спутникового телевидения Триколор Мульти Единый. Спутниковые TV комплекты и ресиверы ТРИКОЛОР. Блоки питания для серверов (45) Электрические сушилки для рук (9) Укажите свой контактный телефон, и мы перезвоним вам в течение нескольких минут: Субъективно блок питания весит даже чуть больше, чем сабвуфер! Примерно на 30-40 мощности через отверстие фазоинвертора начинает проходить большое количество воздуха: достаточно подставить руку под сабвуфер, чтобы это почувствовать. Блоки питания для замены вышедших из строя в ресивере Триколор GS8300. Легко устанавливаются, работают надежнее оригинальных блоков FT09T001.Ремонтнопригодны.Не перегреваются в процессе работы. Мультимедиа компьютеры Компьютеры для бизнеса Настройка компьютеров, ноутбуков, планшетов, смартфонов, установка программ Компьютеры моноблок Блоки питания для компьютеров Видеокарты Жесткие диски внешние Жесткие диски, SSD Звуковые карты Контроллеры Корпуса для компьютеров Материнские платы Мониторы, Очки Оперативная память Платформы… Мишель МакКей, исследовательница сверхъестественного, и ее команда: медиум Надин Мерси и сертифицированный инспектор по ремонту Брайан Дейли пытаются отличить строительные неполадки от паранормальных проявлений.

Не включается компьютер. Что делать?

Если ваш компьютер перестал включаться без каких-либо действий с вашей стороны

Какие действия необходимо предпринять, чтобы минимальными финансовыми потерями восстановить работоспособность компьютера?

Чаще всего причинами, которые приводят к тому, что компьютер перестаёт включаться бывают:

  • поломка блока питания компьютера;
  • поломка кнопки питания на корпусе системного блока;
  • короткое замыкание в цепях материнской платы компьютера.

Сейчас поговорим боле подробно о каждой из этих поломок.

Компьютер не включается — причины:

  1. Выход из строя блока питания сопровождается полным отсутствием каких-либо проявлений жизни со стороны компьютера: кулеры не начинают крутиться (не слышно шума, как при работе компьютера) при нажатии на кнопку включения на системном блоке компьютера, индикатор питания на корпусе не загорается. Такая поломка чаще всего случается из-за полного выгорания блока питания или отдельных его цепей. Чаще всего компьютерные мастерские очень неохотно чинят обычные не брендовые блоки питания. В таком случае оптимальным решением будет замена блока питания на новый, желательно большей мощности. И на это есть причина: дело в том, что чем мощнее блок питания, тем легче он может переносить длительные нагрузки, а также перегревы, которые могут случаться из-за жары и запыленности внутри корпуса. Исправность блока питания достаточно просто проверить на способность к старту. Для этого надо отключить все провода от исправной материнской платы компьютера, видеокарты, жёстких дисков и DVD т.е. отключить отовсюду, где важно, чтобы комплектующие остались невредимы. В то же время, необходимо подключить что-нибудь неисправное в виде нагрузки, и, замкнуть проводником зелёный и чёрный провода на 20 пиновом разъёме блока питания. Исправный блок должен «стартануть». Сразу же выключайте после старта — иначе можно сжечь блок питания при перекосе нагрузки.
  2. Поломка кнопки системного блока решается достаточно просто — покупка и перебрасывание содержимого старого системного блока в новый. Кнопку на системнике ремонтировать из мастерских точно никто не возмется, но всегда можно попробовать это сделать самостоятельно: и дешево и интересно. Очень часто бывает, что кнопка просто проваливается в системный блок, поэтому и нажимается. Вооружаемся отвёрткой, клеем и терпением. Аккуратно снимаем лицевую панель и производим самостоятельный ремонт компьютера на дому. Перед любыми действиями желательно обесточить системный блок и произвести минимальную проверку электрических цепей. Вдруг ошибка вышла — проблема не в кнопке
  3. Остаётся ещё вариант. Это отсутствие контакта на разъёмах материнской платы, а также наличие короткого замыкания в модулях. Короткое замыкание надо искать отключая сразу все коннекторы, кроме 20 — 22 пинового на материнской плате. Желательно перед тестированием вынуть видеокарту — вдруг проблема в ней? Если без «обвесов» материнская плата «стартанула» — ищем причину действуя по ранее разработанной схеме;) Постепенно, пошагово подключаем сначала 4 пиновый контакт питания процессора на материнской плате — если компьютер не включается — причина в нём! Причём, короткое замыкание за счёт высыхания или выкипания электролита в конденсаторах ШИМ питания процессора, происходит чаще всего в стационарных компьютерах. Далее постепенно подключая устройства находим истинную причину.


Вот мы и разобрались в основных ситуациях когда не включается компьютер, не путать ситуацию, когда компьютер не стартует — кулера крутятся, индикаторы горят, но изображения на мониторе нет. Что делать также узнали. Удачных экспериментов.

Читайте также:

Как запустить блок питания компьютера без системного блока: 20

В некоторых ситуациях требуется произвести запуск блока питания без использования персонального компьютера (ПК). В первую очередь это необходимо, для проверки работоспособности компонента и напряжения на выводах. Далее подробно рассмотрим принцип работы и запуска блока питания без применения компьютера.

Важно! Перед тем, как приступать к процессу, стоит сразу сказать о том, что запуск блока питания (БП) без использования ПК или другой нагрузки (хотя бы подключенной лампочки или кулера) может привести к его поломке и поражению электрическим током, поэтому все действия выполняются на свой страх и риск.

Как запустить старый блок питания без компьютера

x

Check Also

Как установить второй жесткий диск Сегодня в компьютере находятся все наши воспоминания, работа, планы на будущие, любимые фильмы. Рано или поздно приходит момент, когда места на компьютере становиться очень мало.

Как разбить жесткий съемный диск на разделы. Инструкция с самыми простыми способами. Технологии развиваются стремительно. Еще вчера мы пользовались калькуляторами, а уже сегодня не можем представить себе жизнь без наших гаджетов, компьютеров и прочих hi-tech устройств.

Всё о ремонте и обслуживании компьютеров своими руками. Почему не работает материнская плата Материнская плата как выбрать Последние записи Вопреки всеобщему мнению выбор корпуса для системного блока — несомненно одна из самых важных частей.

HDD LED что это, для чего применяется, каким бывает и как им пользоваться и правильно подключать Если вы самостоятельно собираете персональный компьютер из комплектующих Он состоит из двух проводов, представляющих собой витую пару, один из которых имеет изоляционное покрытие белого цвета, а другой — красного.

Как проверить жесткий диск через биос Жёсткий диск в самый неожиданный момент потребовать проверки, ремонта, диагностики, но для гарантии сохранности данных следует проводить тесты регулярно.

Почему не определяется жесткий диск Не стоит воспринимать эту статью, как инструкцию по самостоятельному решению всех возникающих затруднений, связанных с неисправностями жесткого диска.

Как проверить hdd Как одно из наиболее рекомендуемых действий перед началом совершения глобальных задач с вашим жестким диском, будь то разбиение диска на разделы, восстановление данных или просто оптимизация работы системы – это проверка HDD на возможные ошибки.

Почему ПК не видит внешний жёсткий диск У любого пользователя ПК память занята разными данными к примеру обожаемыми кинофильмами либо любимой музыкой. И затем наступает момент когда всё пустое место заполнено и на вашем ПК не остаётся больше дискового пространства для записи другой информации.

Как починить жесткий диск Seagate На сегодняшний день винчестеры являются лучшим способом сохранения данных. Устройства с различной ёмкостью хранения данных встроены в netbook , персональных компьютерах, notebook и т. д.

Методы изготовления накопителей на жестких магнитных дисках регулярно улучшаются, возрастает предоставляемый объем жёстких дисков, возрастает число оборотов в секунду самого HDD .

Но срок службы и свойства винчестеров никак не безупречное.

Почему греется жесткий диск — причины, последствия, методы профилактики Жесткий диск — это запоминающее устройство, которое используется для долгосрочного хранения.

Как проверить жесткий диск на работоспособность Одной из наиболее важных для рядового пользователя частей персонального компьютера (или ноутбука) является жесткий диск (либо же hdd, винчестер). Именно он отвечает за сохранение всей важной информации, файлов и документов на компьютере.

Как восстановить жесткий диск через биос Для восстановления HDD, существует множество программ, включая собственные, находящиеся в самой операционной системе, которые способны помочь.

Восстановление разделов Hard Disk Drive В данной заметке мы рассмотрим проблему повреждений отдела накопителя, в которой находятся данные о размерах винчестера, и записаны все его основные параметры.

Что делать если перегревается жесткий диск — простые и доступные методы Жесткий магнитный диск (винчестер) – одно из важнейших устройств компьютера, с помощью которого производится хранение и накопление информации.

Как отремонтировать жесткий диск после падения Да.…Это случилось, ваш жесткий диск упал на пол и больше не хочет работать, а ведь на нем осталось столько нужной и необходимой нам информации и перед нами встает нелегкая задача: Как отремонтировать жесткий диск после падения, восстановить все данные и забыть этот случай как страшный сон.

Способы проверки работоспособности жесткого диска Жесткие диски являются распространенными накопителями информации, которые устанавливаются в ноутбуки и обычные стационарные компьютеры.

Источник: https://xn--b1altabgdr.org/moj-kompyuter/kak-zapustit-staryj-blok-pitaniya-bez-kompyutera

Ремонт БП компьютера АТХ

Внимание! Во избежание вывода компьютера из строя расстыковка и подключение разъемов блока питания и других узлов внутри системного блока необходимо выполнять только после полного отключения компьютера от питающей сети

(вынуть вилку из розетки или выключить выключатель в «Пилоте»).

Первое, что необходимо сделать, это проверить наличие напряжения в розетке и исправность удлинителя типа «Пилот» по свечению клавиши его выключателя. Далее нужно проверить, что шнур питания компьютера надежно вставлен в «Пилот» и системный блок и включен выключатель (при его наличии) на задней стенке системного блока.

Как найти неисправность БП нажимая кнопку «Пуск»

Если питание на компьютер подается, то на следующем шаге нужно глядя на кулер блока питания (виден за решеткой на задней стенке системного блока) нажать кнопку «Пуск» компьютера. Если лопасти кулера, хоть немного сдвинуться, значит, исправны фильтр, предохранитель, диодный мост и конденсаторы левой части структурной схемы, а также самостоятельный маломощный источник питания +5 B_SB.

В некоторых моделях БП кулер находится на плоской стороне и чтобы его увидеть, нужно снять левую боковую стенку системного блока.

Поворот на маленький угол и остановка крыльчатки кулера при нажатии на кнопку «Пуск» свидетельствует о том, что на мгновенье на выходе БП появляются выходные напряжения, после чего срабатывает защита, останавливающая работу БП. Защита настроена таким образом, что если величина тока по одному из выходных напряжений превысит заданный порог, то отключаются все напряжения.

Причиной перегрузки обычно является короткое замыкание в низковольтных цепях самого БП или в одном из блоков компьютера. Короткое замыкание обычно появляется при пробое в полупроводниковых приборах или изоляции в конденсаторах.

Для определения узла, в котором возникло короткое замыкание нужно отсоединить все разъемы БП от блоков компьютера, оставив только подключенные к материнской плате. После чего подключить компьютер к питающей сети и нажать кнопку «Пуск». Если кулер в БП завращался, значит, неисправен один из отключенных узлов. Для определения неисправного узла нужно их последовательно подключать к блоку питания.

Если БП, подключенный только к материнской плате не заработал, следует продолжить поиск неисправности и определить, какое из этих устройств неисправно.

Проверка БП компьютера измерением величины сопротивления выходных цепей

При ремонте БП некоторые виды его неисправности можно определить путем измерения омметром величины сопротивления между общим проводом GND черного цвета и остальными контактами выходных разъемов.

Перед началом измерений БП должен быть отключен от питающей сети, и все его разъемы отсоединены от узлов системного блока. Мультиметр или тестер нужно включить в режим измерения сопротивления и выбрать предел 200 Ом. Общий провод прибора подключить к контакту разъема, к которому подходит черный провод. Концом второго щупа по очереди прикасаются к контактам, в соответствии с таблицей.

Таблица сопротивлений между выводами БП АТХ
Выходное напряжение, В+3,3+5,0+12,0-12,0+5,0 SBGND
Цвет проводаоранжевыйкрасныйжелтыйсинийфиолетовыйчерный
Сопротивление должно быть более, Ом6,5201309846
Наиболее вероятные значения, Ом7, 15, 32, ∞50, 96, 200, ∞136, 264, ∞98,195, ∞46, 98, ∞

В таблице приведены обобщенные данные, полученные в результате измерения величины сопротивления выходных цепей 20 исправных БП компьютеров разных мощностей, производителей и годов выпуска.

Для возможности подключения БП для проверки без нагрузки внутри блока на некоторых выходах устанавливают нагрузочные резисторы, номинал которых зависит от мощности блока питания и решения производителя. Поэтому измеренное сопротивление может колебаться в большом диапазоне, но не должно быть ниже допустимого.

Если нагрузочный резистор в цепи не установлен, то показания омметра будут изменяться от малой величины до бесконечности. Это связано с зарядкой фильтрующего электролитического конденсатора от омметра и свидетельствует о том, что конденсатор исправный. Если поменять местами щупы, то будет наблюдаться аналогичная картина. Если сопротивление велико и не изменяется, то возможно в обрыве находится конденсатор.

Сопротивление меньше допустимого свидетельствует о наличии короткого замыкания, которое может быть вызвано пробоем изоляции в электролитическом конденсаторе или выпрямляющего диода. Для определения неисправной детали придется вскрыть блок питания и отпаять от схемы один конец фильтрующего дросселя этой цепи. Далее проверить сопротивление до и после дросселя. Если после него, то замыкание в конденсаторе, проводах, между дорожками печатной платы, а если до него, то пробит выпрямительный диод.

Поиск неисправности БП внешним осмотром

Первоначально следует внимательно осмотреть все детали, обратив особое внимание на целостность геометрии электролитических конденсаторов. Как правило, из-за тяжелого температурного режима электролитические конденсаторы, выходят из строя чаще всего. Около 50% отказов блоков питания связано именно с неисправностью конденсаторов. Зачастую вздутие конденсаторов является следствием плохой работы кулера. Смазка подшипников кулера вырабатывается и обороты падают. Эффективность охлаждения деталей блока питания снижается, и они перегреваются. Поэтому при первых признаках неисправности кулера блока питания, обычно появляется дополнительный акустический шум, нужно почистить от пыли и смазать кулер.

Если корпус конденсатора вздулся или видны следы вытекшего электролита, то отказ конденсатора очевиден и его следует заменить исправным. Вздувается конденсатор в случае пробоя изоляции. Но бывает, внешних признаков отказа нет, а уровень пульсаций выходного напряжения большей. В таких случаях конденсатор неисправен по причине отсутствия контакта между его выводом и обкладки внутри него, как говорят, конденсатор в обрыве. Проверить конденсатор на обрыв можно с помощью любого тестера в режиме измерения сопротивления. Технология проверки конденсаторов представлена в статье сайта «Измерение сопротивления».

Далее осматриваются остальные элементы, предохранитель, резисторы и полупроводниковые приборы. В предохранителе внутри вдоль по центру должна проходить тонкая металлическая проволочка, иногда с утолщением в середине. Если проволочки не видно, то, скорее всего она перегорела. Для точной проверки предохранителя нужно его прозвонить омметром. Если предохранитель перегорел, то его нужно заменить новым или отремонтировать. Прежде, чем производить замену, для проверки блока питания можно перегоревший предохранитель не выпаивать из платы, а припаять к его выводам жилку медного провода диаметром 0,18 мм. Если при включении блока питания в сеть проводок не перегорит, то тогда уже есть смысл заменять предохранитель исправным.

Как проверить исправность БП замыканием контактов PG и GND

Если материнскую плату можно проверить только подключив к заведомо исправному БП, то блок питания можно проверить отдельно с помощью блока нагрузок или запустить с помощью соединения контактов +5 В PG и GND между собой.

От блока питания на материнскую плату питающие напряжения подаются с помощью 20 или 24 контактного разъема и 4 или 6 контактного. Для надежности разъемы имеют защелки. Для того, чтобы вынуть разъемы из материнской платы нужно пальцем нажать наверх защелки одновременно, прилагая довольно большое усилие, покачивая из стороны в сторону, вытащить ответную часть.

Далее нужно закоротить между собой, отрезком провода, можно и металлической канцелярской скрепкой, два вывода в разъеме, снятой с материнской платы. Провода расположены со стороны защелки. На фотографиях место установки перемычки обозначено желтым цветом.

Если разъем имеет 20 контактов

, то соединять между собой нужно вывод
14
(провод зеленого цвета, в некоторых блоках питания может быть серый, POWER ON) и вывод
15
(провод черного цвета, GND).

Если разъем имеет 24 контакта

, то соединять между собой нужно вывод
16
(зеленого зеленого, в некоторых блоках питания провод может быть серого цвета, POWER ON) и вывод
17
(черный провод GND).

Если крыльчатка в кулере блока питания завращается, то блок питания АТХ можно считать работоспособным, и, следовательно, причина неработящего компьютера находится в других блоках. Но такая проверка не гарантирует стабильную работу компьютера в целом, так как отклонения выходных напряжений могут быть больше допустимых.

Проверка БП компьютера измерением напряжений и уровня пульсаций

После ремонта БП или в случае нестабильной работы компьютера для полной уверенности в исправности блока питания, необходимо его подключить к блоку нагрузок и измерять уровень выходных напряжений и размах пульсаций. Отклонение величин напряжений и размаха пульсаций на выходе блока питания не должны превышать значений, приведенных в таблице.

Можно обойтись и без блока нагрузок измеряв напряжение и уровень пульсаций непосредственно на выводах разъемов БП в работающем компьютере.

Таблица выходных напряжений и размаха пульсаций БП АТХ
Выходное напряжение, В+3,3+5,0+12,0-12,0+5,0 SB+5,0 PGGND
Цвет проводаоранжевыйкрасныйжелтыйсинийфиолетовыйсерыйчерный
Допустимое отклонение, %±5±5±5±10±5
Допустимое минимальное напряжение+3,14+4,75+11,40-10,80+4,75+3,00
Допустимое максимальное напряжение+3,46+5,25+12,60-13,20+5,25+6,00
Размах пульсации не более, мВ5050120120120120

При измерении напряжений мультиметром «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» к нужным контактам разъема.

Напряжение +5 В SB (Stand-by), фиолетовый провод – вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современных компьютерах отсутствует. Поэтому в блоках питания последних моделей этого напряжения может не быть.

Как заменить предохранитель в БП компьютера

Обычно в компьютерных блоках питания устанавливается трубчатый стеклянный плавкий предохранитель, рассчитанный на ток защиты 6,3 А. Для надежности и компактности предохранитель впаивают непосредственно в печатную плату. Для этого применяются специальные предохранители, имеющие выводы для запайки. Предохранитель обычно устанавливают в горизонтальном положении рядом с сетевым фильтром и его легко обнаружить по внешнему виду.

Но иногда встречаются блоки питания, в которых предохранитель установлен в вертикальном положении и на него надета термоусаживаемая трубка, как на фотографии выше. В результате обнаружить его затруднительно. Но помогает надпись, нанесенная на печатной плате рядом с предохранителем: F1 – так обозначается предохранитель на электрических схемах. Рядом с предохранителем может быть также указан ток, на который он рассчитан, на представленной плате указан ток 6,3 А.

При ремонте блока питания и проверке вертикально установленного предохранителя с помощью мультиметра был обнаружен его обрыв. После выпаивания предохранителя и снятия термоусаживаемой трубки стало очевидно, что он перегорел. Стеклянная трубка изнутри вся была покрыта черным налетом от перегоревшей проволоки.

Предохранители с проволочными выводами встречается редко, но их можно с успехом заменить обычными 6,3 амперными, припаяв к чашечкам с торцов одножильные кусочки медного провода диаметром 0,5-0,7 мм.

Останется только запаять подготовленный предохранитель в печатную плату блока питания и проверить его на работоспособность.

Если при включении блока питания предохранитель сгорел повторно, то значит, имеет место отказ других радиоэлементов, обычно пробой переходов в ключевых транзисторах. Ремонтировать блок питания с такой неисправностью требует высокой квалификации и экономически не целесообразен. Замена предохранителя, рассчитанного на больший ток защиты, чем 6,3 А не приведет к положительному результату. Предохранитель все равно перегорит.

Поиск в БП неисправных электролитических конденсаторов

Очень часто отказ блока питания, и как результат нестабильная работа компьютера в целом, происходит по причине вздутия корпусов электролитических конденсаторов. Для защиты от взрыва, на торце электролитических конденсаторов делаются надсечки. При возрастании давления внутри конденсатора происходит вздутие или разрыв корпуса в месте надсечки и по этому признаку легко найти отказавший конденсатор. Основной причиной выхода из строя конденсаторов является их перегрев из-за неисправности кулера или превышения допустимого напряжения.

На фотографии видно, что у конденсатора, находящегося с левой стороны, торец плоский, а у правого – вздутый, со следами подтекшего электролита. Такой конденсатор вышел из строя и подлежит замене. В блоке питания обычно выходят из строя электролитические конденсаторы по шине питания +5 В, так как устанавливаются с малым запасом по напряжению, всего на 6,3 В. Встречал случаи, когда все конденсаторы в блоке питания по цепи +5 В были вздутые.

При замене конденсаторов по цепи питания 5 В рекомендую устанавливаю конденсаторы, которые рассчитаны на напряжение не мене, чем на 10 В. Чем на большее напряжение рассчитан конденсатор, тем лучше, главное, чтобы по габаритам вписался в место установки. В случае, если конденсатор с большим напряжение не вмещается из-за размеров, можно установить конденсатор меньшей емкости, но рассчитанный на большее напряжение. Все равно емкость установленных на заводе конденсаторов имеет большой запас и такая замена не ухудшит работу блока питания и компьютера в целом.

Чем емкость устанавливаемого конденсатора больше, тем лучше. Так что при замене лучше выбирать конденсатор, рассчитанный на большее напряжение и емкость, чем у вышедшего из строя. Заменить вышедший из строя конденсатор в блоке питания не сложно, при наличии навыков работы с паяльником. Технике пайки посвящена статья сайта «Как паять паяльником».

Нет смысла заменять электролитические конденсаторы в блоке питания, если они все вспучились. Это значит, что вышла из строя схема стабилизации выходного напряжения, и на конденсаторы было подано напряжение, превышающее допустимое. Такой блок питания можно отремонтировать, только имея профессиональное образование и измерительные приборы, но экономически такой ремонт не целесообразен.

Главное при ремонте БП не забывать, что электролитические конденсаторы имеют полярность. Со стороны отрицательного вывода на корпусе конденсатора имеется маркировка, в виде широкой светлой вертикальной полосы, как показано на фото выше. На печатной плате отверстие для отрицательного вывода конденсатора расположено в зоне маркировки белого (черного) полукруга или отверстие для положительного вывода обозначается знаком «+».

Проверка дросселя групповой стабилизации БП АТХ

Если из системного блока компьютера вдруг запахло гарью, то одной из причин может быть перегрев дросселя групповой стабилизации в БП или подгоревшая обмотка одного из кулеров. При этом компьютер обычно продолжает нормально работать. Если после вскрытия системного блока и осмотра все кулеры вращаются, то значит, неисправен дроссель. Компьютер необходимо сразу выключить и заняться ремонтом.

На фотографии показан БП компьютера со снятой крышкой, в центре которой виден дроссель, покрытый изоляцией зеленого цвета, подгоревшей сверху. Когда я подключил этот БП к нагрузке и подал на него питающее напряжение, то через пару минут из дросселя пошла тонкая струйка дыма. Проверка показала, что все выходные напряжения в допуске и размах пульсаций не превышает допустимый.

Через дроссель проходит ток всех питающих компьютер напряжений и очевидно, что произошло нарушение изоляции проводов обмоток вследствие чего, они закоротили между собой.

Обмотки можно перемотать на этот же сердечник, но в результате сильного нагрева магнитодиэлектрик сердечника может потерять добротность, в результате из-за больших токов Фуко будет нагреваться даже при целых обмотках. Поэтому рекомендую установить новый дроссель. Если аналога нет, то нужно посчитать витки обмоток, сматывая их на сгоревшем дросселе, и намотать изолированным проводом такого же сечения на новом сердечнике. При этом нужно соблюдать направление обмоток.

Проверка других элементов БП

Резисторы и простые конденсаторы не должны иметь потемнений и нагаров. Корпуса полупроводниковых приборов должны быть целыми, без сколов и трещин. При самостоятельном ремонте целесообразно выполнить замену только элементов, отображенных на структурной схеме. Если потемнела краска на резисторе, или развалился транзистор, то менять их бессмысленно, так как, скорее всего это следствие выхода из строя других элементов, которые без приборов не обнаружить. Потемневший корпус резистора не всегда свидетельствует о его неисправности. Вполне возможно просто потемнела только краска, а сопротивление резистора в норме.

Об авторе Карта сайта Контакты

© 2011–2020 «Я сам дома мастер – Авторский сайт для мастеров непрофессионалов»

Как включить компьютерный блок питания без компьютера

Все компьютерные компоненты предназначены для работы в связке друг с другом, но есть один элемент системы, который в некотором роде самодостаточный и может работать сам по себе.

Речь идет о блоке питания компьютера.

Действительно, не смотря на то, что его проектируют для совместной работы с другими комплектующими компьютера, их наличие вовсе не является обязательным для его работы в отличии, например от видеокарты.

С другой стороны возникает вопрос, а зачем вообще включать компьютерный блок питания без подсоединения к компьютеру. Есть две основные причины. Во первых, чтобы проверить его работоспособность.

Допустим, вы нажимаете на кнопку включения на корпусе компьютера, а он не включается. Самое простое, что можно сделать в такой ситуации, убедиться в работоспособности блока питания.

Так же можно проверить выдаваемые напряжения под нагрузкой, если есть сбои в работе компьютера и подозрение падает на блок питания.

Во вторых, его можно использовать как мощный универсальный источник питания с разными напряжениями. Таким образом, старому блоку питания компьютера можно найти новое применение.

Зачем нам может понадобиться запустить компьютерный блок питания без помощи компьютера мы разобрались, осталось выяснить, как это сделать. Кажется логичным просто включить его в электрическую розетку. Мысль конечно верная, но этого недостаточно, он не заработает, поскольку управляется материнской платой компьютера.

Значит, нам нужно сымитировать команды от материнки, благо делается это элементарно. Для этого нам потребуется кусочек провода или кусочек гибкого металла, например канцелярская скрепка. Наша задача замкнуть два контакта в колодке, которая подает питание на материнку. Это и будет для блока питания компьютера командой на запуск.

Берем разъем для питания материнской платы и замыкаем зеленый провод (PS_ON) с любым проводом черного цвета (COM) с помощью перемычки. Штекер бывает в двух вариантах: 20-ти контактный (старый стандарт) и 24-х контактный (бывает разборным 20+4).

В данном случае это не на что не влияет, однако в блоках питания от неизвестных производителей цвета проводов могут оказаться перепутанными. Поэтому рекомендуем на всякий случай свериться со схемой ниже, чтобы случайно не замкнуть что-нибудь другое.

Нужно отметить, что компьютерные блоки питания не любят работать без нагрузки, поэтому рекомендуется всегда подключать какого-нибудь потребителя.

Проще всего взять кулер, ненужный винчестер или лампочку соответствующего напряжения и мощности.

Подключаем к блоку питания нагрузку, в данном случае корпусной кулер и кусочком красного провода с зачищенными концами соединяем зеленый и соседний черный провода.

Теперь если включить блок питания в розетку, то он сразу заработает. Чтобы отключить блок питания можно не выключать его из розетки, а просто разомкнуть сделанную нами перемычку.

Тем людям, кто собирается использовать блок питания компьютера в качестве отдельного источника питания, рекомендуется обеспечить надежный контакт в колодке с помощью пайки, ответной колодки или иным способом.

Так же для повышения удобства использования в перемычку можно встроить кнопку, которая будет управлять включением и выключением блока питания.

Источник: https://beginpc.ru/hardware/how-to-enable-power-supply-without-computer

Практические рекомендации по ремонту

Если принято решение самостоятельно починить источник питания, в первую очередь он извлекается из корпуса системного блока. После выкручиваются крепёжные винты и снимается защитный кожух. Продув и почистив от пыли, приступают к его изучению. Практический ремонт блока питания компьютера своими руками пошагово можно представить следующим образом:

  1. Внешний осмотр. При нём особое внимание уделяется почерневшим местам на плате и элементах, внешнему виду конденсаторов. Верхушка конденсаторов должна быть плоской, выпуклость говорит о его негодности, внизу у основания не должно быть подтёков. Если имеется кнопка включения, не лишним будет провести её проверку.
  2. Если осмотр не вызвал подозрений, то следующим шагом будет прозвонка входных и выходных цепей на присутствие короткого замыкания (КЗ). При присутствии короткого замыкания выявляется пробитый полупроводниковый элемент, стоящий в цепи с КЗ.
  3. Измеряется сетевое напряжение на конденсаторе выпрямительного блока и проверяется предохранитель. В случае наличия напряжения 300 B переходим к следующему этапу.
  4. Если напряжение отсутствует, при этом сгорает предохранитель, проверяется диодный мост, ключевые транзисторы на короткое замыкание. Резисторы и защитный терморезистор на обрыв.
  5. Проверяется присутствие дежурного напряжения, стабилизированных пяти вольт. Статистика свидетельствует, что когда устройство питания не включается, одна из наиболее распространённых причин, это неисправность схемы дежурного питания, при работоспособных силовых элементах.
  6. Если стабилизированные пять вольт присутствуют, проверяется наличие PS_ON. Когда значение менее четырёх вольт, ищется причина занижения уровня сигнала. Обычно PS_ON формируется от дежурного напряжения через подтягивающий резистор номиналом 1 кОм. Проверяется цепь супервизора, прежде всего на соответствие в цепи значений ёмкости конденсаторов и номиналы резисторов.

В случае, если причина не найдена, проверяется ШИМ контроллер. Для этого понадобится стабилизированный прибор питания на 12 вольт. На плате отключается нога микросхемы, отвечающая за задержку (DTC), а питание источника подаётся на ногу VCC. Осциллографом смотрится наличие генерации сигнала на выводах, подключённых к коллекторам транзисторов, и присутствие опорного напряжения. Если импульсы отсутствуют проверяется промежуточный каскад, собранный чаще всего на маломощных биполярных транзисторах.

Как запустить старый блок питания без компьютера

x

Check Also

Всё о ремонте и обслуживании компьютеров своими руками. Почему не работает материнская плата Материнская плата как выбрать Последние записи Жёсткий диск (винчестер, hdd) – это основной хранитель информации на вашем ноутбуке или ПК. Его.

Всё о ремонте и обслуживании компьютеров своими руками. Почему не работает материнская плата Материнская плата как выбрать Последние записи В век информации, в котором мы с вами живем, область для хранения этой самой информации.

Всё о ремонте и обслуживании компьютеров своими руками. Почему не работает материнская плата Материнская плата как выбрать Последние записи Сегодня не будет преувеличением сказать, что подавляющее большинство компьютерных пользователей знакомо с понятием «жесткий диск.

Всё о ремонте и обслуживании компьютеров своими руками. Почему не работает материнская плата Материнская плата как выбрать Последние записи «Ой, удалил(а) файл! Что делать?»- знакомая ситуация для очень многих, вероятнее всего для каждого.

Всё о ремонте и обслуживании компьютеров своими руками. Почему не работает материнская плата Материнская плата как выбрать Последние записи После выхода новой операционной системы Windows 10 к экспертам нашего сайта часто стали обращаться за.. Проблемы с жесткими дисками можно поделить на две разновидности: не правильное подключение устройства и сбой.

Какой программой вылечить жесткий диск «Ой, удалил(а) файл! Что делать?»- знакомая ситуация для очень многих, вероятнее всего для каждого.

Потеря информации — страшный сон, любого пользователя разного уровня: фото любимого человека, квартальный отчет, исходные коды с билдами когда в дверь постучал дедлайн, и т.д.

И не стоит заблуждаться относительного того, что, если пользователь имеет отношение к ИТ индустрии, для него такой проблемы нет.

Сохраняем данные надежно. Что такое eraser hdd и как пользоваться программой. Сохраняем данные надежно. Что такое eraser hdd и как ей пользоваться Зачастую каждый из нас имеет в хранении электронные документы, содержащие личные данные и должные остаться конфиденциальными.

Как поделить жесткий диск на ноутбуке самостоятельно быстро и правильно. При покупке ноутбука в магазине, перед вами может стоять выбор: Разбивка жесткого диска нужна для правильной организации хранения информации.

Почему не открывается внешний жесткий диcк? Простые ответы на сложные вопросы. Наше время можно смело назвать веком компьютерных технологий. На место бумажных документов пришли электронные.

Как проверить внешний жесткий диск на ошибки В этой статье о возможных проблемах компьютера мы постараемся рассказать Вам простым русским языком. Для начала рассмотрим полезный, модный и необходимый аксессуар — внешний жесткий диск для вашего ноутбука или компьютера и, то, как проверить внешний жесткий диск на ошибки если возникнут какие-нибудь проблемы.

Почему жесткий диск сам отключается Отключение жесткого диска – крайне неприятная ситуация. Иногда такая проблема скорее больше беспокоит пользователя самим фактом ее наличия, нежели наносимого вреда, если при этом такие включения и отключения не причиняют никакого беспокойства для самой системы, например, при этом даже Windows не слетает и продолжает работать в том же режиме.

Как снять жёсткий диск с ноутбука самостоятельно быстро и правильно Если пользователю не повезло столкнуться с проблемами в работе жесткого диска на ноутбуке, то эта статья будет Вам полезна.

Как разбить новый жесткий диск на разделы быстро и правильно. Простая и доступная инструкция. Знать, как разделить жесткий диск, стоит однозначно – эта простая процедура очень полезна и неопытным пользователям, и тем, кто с компьютером на «ты». Но если вовремя выяснить, как разбить новый жесткий диск на разделы, подобных проблем не возникнет.

Почему трещит жесткий диск — разбираемся с причинами и безопасными методами борьбы с этим явлением. Почему трещит жесткий диск При работе компьютера (ПК) часто пользователи жалуются на наличие посторонних шумов или треска.

Как открыть корпус компьютера Как бы аккуратно мы не пользовались компьютером, как бы не стремились уберечь его от поломок, время от времени ему нужен профилактический осмотр.

Как разбить жесткий диск на ноутбуке правильно простая и доступная инструкция Покупая новый портативный ПК или ноутбук, мы зачастую надеемся, что получаем товар с полки уже такой, как нам нужно.

Источник: https://tbf.su/moj-kompyuter/kak-zapustit-staryj-blok-pitaniya-bez-kompyutera

Как запустить блок питания без материнской платы?

Ответ мастера:

Запустить блок питания без материнской платы требуется, когда есть необходимость проверки его исправности или использования для питания других устройств. Большинство компьютеров содержат импульсные блоки питания, запускаемые с материнской платы. Однако включить блок питания без подключения его к материнской плате не так уж тяжело.

Все действия, связанные с разъединением и соединением разъемов и проводов нужно выполнять исключительно при выключенном питании компьютера. В последующем нам нужно будет подавать напряжение при снятой крышке компьютера. Не стоит забывать о мерах предосторожности: мы будем иметь дело с элементами монтажа в открытом состоянии, находящимися под напряжением.

Другие способы проверки БП

Также существуют ряд альтернативных способов проверить работоспособность блока питания.

Измерение выходного напряжения

Для проверки работоспособности блока питания мы можем измерить показатели его выходного напряжение с помощью вольтметра. Для этого рекомендуется включить блок питания как было указано выше (если включается). И замерить показатели ряда проводов чёрного и розового проводков основного 24 — контактного коннектора. В случае чёрного и розового проводков показатель должен быть в 3,3, чёрного и жёлтого — 12, а чёрного и красного — в 5 В. Допускаемое отклонение не должно превышать 5% в нижнюю или верхнюю сторону.

Проверка на вздутие конденсаторов

Вторым способом является проверка начинки вашего блока питания на присутствие на плате вздутых конденсаторов. Для этого необходимо отключить БП от ПК, снять с него крышку и визуально осмотреть все имеющиеся конденсаторы.

Если вы заметили вздутые конденсаторы, то есть большая вероятность, что они уже исчерпали свой ресурс, и нуждаются в замене. Необходимо выпаять их из вашего БП, и заменить на новые такого же номинала.

Как запустить блок питания без компьютера?

Компьютерный ATX блок питания – это сложный элемент персонального устройства, который служит преобразователем сетевого напряжения до нужных значений. Не считая непосредственного сокращения подаваемого напряжения, он также способен обеспечить определенные функции по стабилизации выходного напряжения от всевозможных помех, которые «приходят» на вход системного блока.

Как правило, компьютерный ATX блок питания используют для снабжения электроэнергией всех составляющих персональной машины, но иногда с его помощью можно подзарядить прочие электротовары. Безусловно, что это очень полезная функция, но не все так просто.

Загвоздка в том, что далеко не все знают, как запустить блок питания, не используя для этого сам компьютер. Но прежде чем обсудить этот вопрос, предлагаем вам узнать немного об ATX БП. Приступим.

Кратко про ATX

Компьютерный блок питания внутри.

Несколько десятилетий назад в компьютеры встраивали АТ блоки питания и только в 1995 году их благополучно сменили ATX БП. Наиболее существенным различием этих блоков является тот факт, что АТ ПБ не используются вместе с материнскими платами поколения ATX, правда, если он модифицирован, то замена реальна.

Что же касается расшифровки ATX, то под этим термином понимают форм-фактор корпусной части компьютера и соответствующий стандарт форм-фактора и разъемом питания «материнки».

Порой включение БП без находящегося рядом компьютера очень целесообразно, к примеру, можно от него «запитать» какое-нибудь самодельное приспособление с напряжением 5 В или же 12 В.

Человек, который придумал, как включить БП без ПК, использовал свою разработку в качестве подпитки wi-fi-роутера, благодаря которому осуществляется «раздача» интернета в помещении. Интересно, но если бы у разработчика данного метода не сломался родной адаптер, то мы бы использовали блоки питания только по их прямому назначению.

В сети интернета можно встретить и таких изобретателей, которые умудряются поставить в комп сразу два БП, благодаря чему можно получить двойную мощность.

Как правило, этими умельцами оказываются геймеры, которым просто необходимо иметь компьютер с высокой производительностью.

Также двойная мощность будет очень актуально, для тех людей, которые хотят поставить дополнительные охлаждающие приспособления.

Каким образом можно запустить блок питания без компьютера?

Это важно! Прежде чем мы расскажем вам несколько секретов о том, как включить БП, не привязываясь к компьютеру, предупреждаем: крайне нежелательно запускать этот прибор без какой-либо дополнительной нагрузки, проще говоря, нельзя чтобы он работал вхолостую.

Назначение проводов компьютерного блока питания.

Вполне достаточно подключить в разъём привод для считывания оптических дисков, жестких дисков или же старый CD/DVD привод и т.п. Также не рекомендуется и перегружать блок питания. Очень важно помнить, что та мощность, которая обозначена на блоке, является критической. А на деле, продолжительно допустимая мощность на порядок ниже указанной.

Если же пренебречь данным правилом, то цепь преобразования входного напряжения может быть нарушена, что влечет за собой более серьезные проблемы, исправить которые можно лишь прибегнув к ремонтным действиям. А может получиться и так, что БП нужно будет попросту заменить новым.

Теперь поговорим о методах запуска БП, не имея подхода к компьютеру. Если вы думаете, что запустить данное устройство не просто, то вы глубоко ошибаетесь. Включить БП без компьютера чрезвычайно просто.

Но не все так просто как нам хочется. Загвоздка в том, что на разных блоках эти провода могут иметь совершенно другие цвета (сборщики данной техники, то есть китайцы, способны подставить нам подножку в самый ответственный момент, нередко они перепутывают названия цветов, к примеру, green может внезапно оказаться grey).

По этой причине многие специалисты настоятельно рекомендуют заранее уточнять, где именно располагается вывод PS-ON, ну тот, что зеленого цвета.

Некоторые производители практикуют включение блоков питания при помощи замыкания зелененького проводка на +5 В.

И помните, что действовать нужно предельно осторожно. Желаем вам удачи!

Источник: https://LediZnaet.ru/dom/tehnika/kak-zapustit-blok-pitaniya-bez-kompyutera.html

Стандартная процедура включения

Принцип работы блока питания основывается на преобразовании электричества

(сетевого напряжения) до того значения, которое требуется для функционирования ПК. Благодаря этому компоненты компьютера могут стабильно работать и не подвергаться воздействию различных помех.

Процесс запуска происходит следующим образом:

  • в первую очередь ток подается в фильтр
    , который отвечает за пики, гармоники и помехи в электрической сети;
  • далее благодаря прохождению через фильтр, ток стабилизируется
    . Возьмем для примера значение мощности в 350В;
  • затем ток подается в инвертор
    , где преобразуется в переменное значение от 30 кГц, до 55 кГц. В заключении ток подается ко всем компонентам ПК через разные отводы, т.к. оборудованию требуется разное напряжение.

Запуск блока питания без компьютера

Бывает так, что есть необходимость включения блока питания без подключений его к компьютеру.

Очень часто есть необходимости проверок блока питания на работоспособность после длительных перерывов в его эксплуатационном периоде.

Либо просто есть необходимость проверки уровня шума его вентилятора до того, как решить, устанавливать ли его в компьютер или может быть, подобрать иной тип модели.

Блоки питания, которые выпускают в теперешнее время, совместимы с стандартом АТХ. Все они обладают стандартным интерфейсом подключений к материнской плате в компьютере.

До того, как осуществлять процедуру, описанную далее, стоит проверить какой стандарт работы находится в блоке питания. Обычно, эта информация находится непосредственно на самом блоке питания. Стандарт в тестируемом блоке должен быть лишь АТХ. Если в вашем блоке иной тип стандарта (что очень маловероятно), то следующий способ не стоит использовать.

Структурная схема БП компьютера АТХ

Блок питания компьютера является довольно сложным электронным устройством и для его ремонта требуются глубокие знания по радиотехнике и наличие дорогостоящих приборов, но, тем не менее, 80% отказов можно устранить самостоятельно, владея навыками пайки, работы с отверткой и зная структурную схему источника питания.

Практически все БП компьютеров изготовлены по ниже приведенной структурной схеме. Электронные компоненты на схеме я привел только те, которые чаще всего выходят из строя, и доступны для самостоятельной замены непрофессионалам. При ремонте блока питания АТХ обязательно понадобится цветовая маркировка выходящих из него проводов.

Питающее напряжение с помощью сетевого шнура подается через разъемное соединение на плату блока питания. Первым элементом защиты является предохранитель Пр1 обычно стоит на 5 А. Но в зависимости от мощности источника может быть и другого номинала. Конденсаторы С1-С4 и дроссель L1 образуют фильтр, который служит для подавления синфазных и дифференциальных помех, которые возникают в результате работы самого блока питания и могут приходить из сети.

Сетевые фильтры, собранные по такой схеме, устанавливают в обязательном порядке во всех изделиях, в которых блок питания выполнен без силового трансформатора, в телевизорах, видеомагнитофонах, принтерах, сканерах и др. Максимальная эффективность работы фильтра возможна только при подключении к сети с заземляющим проводом. К сожалению, в дешевых китайских источниках питания компьютеров элементы фильтра зачастую отсутствуют.

Вот тому пример, конденсаторы не установлены, а вместо дросселя запаяны перемычки. Если Вы будете ремонтировать блок питания и обнаружите отсутствие элементов фильтра, то желательно их установить.

Вот фотография качественного БП компьютера, как видно, на плате установлены фильтрующие конденсаторы и помехоподавляющий дроссель.

Для защиты схемы БП от скачков питающего напряжения в дорогих моделях устанавливаются варисторы (Z1-Z3), на фото с правой стороны синего цвета. Принцип работы их простой. При нормальном напряжении в сети, сопротивление варистора очень большое и не влияет на работу схемы. В случае повышении напряжения в сети выше допустимого уровня, сопротивление варистора резко уменьшается, что ведет к перегоранию предохранителя, а не к выходу из строя дорогостоящей электроники.

Чтобы отремонтировать отказавший блок по причине перенапряжения, достаточно будет просто заменить варистор и предохранитель. Если варистора под руками нет, то можно обойтись только заменой предохранителя, компьютер будет работать нормально. Но при первой возможности, чтобы не рисковать, нужно в плату установить варистор.

В некоторых моделях блоков питания предусмотрена возможность переключения для работы при напряжении питающей сети 115 В, в этом случае контакты переключателя SW1 должны быть замкнуты.

Для плавного заряда электролитических конденсаторов С5-С6, включенных сразу после выпрямительного моста VD1-VD4, иногда устанавливают термистор RT с отрицательным ТКС. В холодном состоянии сопротивление термистора составляет единицы Ом, при прохождении через него тока, термистор разогревается, и сопротивление его уменьшается в 20-50 раз.

Для возможности включения компьютера дистанционно, в блоке питания имеется самостоятельный, дополнительный маломощный источник питания, который всегда включен, даже если компьютер выключен, но электрическая вилка не вынута из розетки. Он формирует напряжение +5 B_SB и построен по схеме трансформаторного автоколебательного блокинг-генератора на одном транзисторе, запитанного от выпрямленного напряжения диодами VD1-VD4. Это один из самых ненадежных узлов блока питания и ремонтировать его сложно.

Необходимые для работы материнской платы и других устройств системного блока напряжения при выходе из блока выработки напряжений фильтруются от помех дросселями и электролитическими конденсаторами и затем посредством проводов с разъемами подаются к источникам потребления. Кулер, который охлаждает сам блок питания, запитывается, в старых моделях БП от напряжения минус 12 В, в современных от напряжения +12 В.

Для тех, кто любить эксперименты: как включить блок питания без компьютера?

У многих энтузиастов компьютерного дела появляется вопрос: «Как включить блок питания без компьютера?» Такая необходимость вызвана различными причинами, в большинстве случаев идет речь о проверке на работоспособность катодных ламп либо новых кулеров.

К чему такие трудности?

Включить блок питания без компьютера просто нужно в случае его ремонта, ведь если повсевременно выключать–включать компьютер, это плохо скажется на девайсов ПК, из-за досрочной поломки частей питания. Не считая того, любые опыты с компом могут повлечь нестабильную работу операционной системы.

1-ый пуск

Как говорит компьютерная мудрость, если вы смогли отыскать блок питания ПК, как включить его — осознать и того проще. Все современные компьютерные блоки соответствуют АТХ (особенному интернациональному эталону). Таким макаром, 20-pin разъем имеет контакт, который отвечает за активное состояние хоть какого такового агрегата.

Идет речь о четвертом слева контакте (считать необходимо от фиксатора крепления). В большинстве случаев нужный нам контакт бывает зеленоватого цвета. Провод этот необходимо испытать замкнуть с землей (т. е. хоть каким черным). Удобнее всего применить примыкающий, 3-й контакт.

Если все изготовлено правильно, мгновенно оживится блок питания, и зашумит кулер.

Как включить блок питания без компьютера: подробности

Устройства эталона ATX могут выдавать последующие напряжения: 3,3, 12 и 5 В. Не считая того, они имеют хорошую мощность (от 250 до 350 Вт). Но вот вопрос: «Как включить компьютерный блок питания?» Выше мы уже, так сказать, в 2-ух словах выложили функцию, а сейчас попробуем разобраться подробнее.

В прежние времена проще было

Интересно, что старенькые блоки, которые относятся к эталону AT, можно было запустить впрямую. Со эталоном ATX все намного труднее. Но решение большой препядствия сводится к небольшому проводку, который необходимо спецефическим образом подключить.

Как включить блок питания без компьютера, мы уже обрисовали, но просим вас отключить все провода, идущие к материнской плате, жестким дискам, приводам и иным комплектующим. А еще лучше — изъять нужный нам элемент из системного блока и работать вдали от него.

Очередной принципиальный момент, который не стоит упускать из виду: не заставляйте блок питания работать вхолостую. Вы таким макаром сможете укоротить ему жизнь. Непременно необходимо давать нагрузку. С этой целью можно подключить старенькый винчестер либо вентилятор.

Как ранее говорилось, для пуска пригодится темный и зеленоватый контакты. Но помните, что некие производители по непонятным причинам отрешаются следовать установленной цветовой маркировке. В таком случае целенаправлено поначалу пристально изучить распиновку.

Если ваши познания позволяют, сможете сделать специальную кнопку для включения блока питания.

Типовые неисправности и проверка элементов

При восстановлении блока питания ПК понадобится использовать различного рода приборы в первую очередь, это мультиметр и желательно осциллограф. С помощью тестера возможно провести измерения на короткое замыкание или обрыв как пассивных, так и активных радиоэлементов. Работоспособность микросхемы, если отсутствуют визуальные признаки выхода её из строя, проверяется с использованием осциллографа. Кроме, измерительной техники для ремонта блока питания ПК, потребуется: паяльник, отсос для припоя, промывочный спирт, вата, олово и канифоль.

Если не запускается блок питания компьютера, возможные неисправности можно представить в виде типичных случаев:

  1. Перегорает предохранитель в первичной цепи. Пробиты диоды в выпрямительном мосту. Звонятся на короткое замыкание элементы разделительного фильтра: B1-B4, C1, C2, R1, R2. Обрыв варисторов и терморезистора TR1, звонятся накоротко переходы силовых транзисторов и вспомогательных Q1-Q4.
  2. Постоянное напряжение пять вольт или три вольта занижены или завышены. Нарушения в работе стабилизирующей цепи, проверяются микросхемы U1, U2. Если проверить ШИМ контроллер не удаётся, то проводится замена микросхемы на идентичную или аналог.
  3. Уровень сигнала на выходе отличается от рабочего. Неисправность в цепи обратной связи. Виновата микросхема ШИМ и радиоэлементы в её обвязке, особое внимание уделяется конденсаторам C и маломощным резисторам R.
  4. Нет сигнала PW_OK. Проверяется присутствие напряжений основных напряжений и сигнала PS_ON. Проводится замена супервизора, отвечающего за контроль выходного сигнала.
  5. Отсутствует сигнал PS_ON. Сгорела микросхема супервизора, элементы обвязки её цепи. Проверить путём замены микросхемы.
  6. Не крутит вентилятор. Замерить напряжение, поступающее на него, оно составляет 12 вольт. Прозвонить терморезистор THR2. Замерить сопротивление выводов вентилятора на отсутствие короткого замыкания. Провести механическую чистку и смазать посадочное место под лопасти вентилятора.

▶▷▶▷ схема переделка компьютерного блока питания в лабораторный

▶▷▶▷ схема переделка компьютерного блока питания в лабораторный
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:04-05-2019

схема переделка компьютерного блока питания в лабораторный — Переделка компьютерного блока питания в лабораторный на ШИМ diodnikcomperedelka-kompyuternogo-bloka-pitaniya-v-lab Cached Переделка компьютерного блока питания в лабораторный на ШИМ uc3843 невозможна без изготовления небольшой платы, которая будет контролировать работу uc3843 Регулируемый лабораторный БП из компьютерного блока питания wwwyoutubecom watch?vIyf5iM36OIs Cached Переделка компьютерного блока питания в лабораторный регулируемый с защитой по току и КЗ Ссылка на схемы Схема Переделка Компьютерного Блока Питания В Лабораторный — Image Results More Схема Переделка Компьютерного Блока Питания В Лабораторный images САМЫЙ ПРОСТОЙ СПОСОБ ПЕРЕДЕЛКИ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ wwwyoutubecom watch?vQ3LX8LZg6f8 Cached САМЫЙ ПРОСТОЙ СПОСОБ ПЕРЕДЕЛКИ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ В лабораторный компьютерного блока Переделка компьютерного блока питания — Блоки питания vprlrupublistochniki_pitanijabloki_pitanija Cached Переделка компьютерного блока питания Подробное описание Хороший лабораторный блок питания — это довольно дорогое удовольствие и не всем радиолюбителям оно по карману Блок питания ATX на SG6105 переделка в лабораторный diodnikcomblok-pitaniya-atx-na-sg6105-peredelka-v-lab Cached Блок питания atx colorsit 330u-fnm на основе ШИМ sg6105 — переделка в лабораторный с помощью переходника на tl494 Переделка бп ATX в регулируемый tehnoobzorcomschemespitanie126-peredelka-bp Cached Ещё одна наглядная пошаговая инструкция по доработке компьютерного блока питания , с целью переделки его в мощный лабораторный регулируемый Лабораторный блок питания из БП АТ DRIVE2 wwwdrive2rub150956 Cached Блог пользователя 2350 на drive2 Собственно, идея сделать лабораторный блок питания с регулируемым выходным напряжением и током из компьютерного не нова Как сделать регулируемый блок питания из компьютерного tehnoobzorcomschemespitanie113-kak-sdelat Cached 14 Жила шлейфа 7 (питание регулятора) можно взять от питания 17В ТЛ-ки, в районе перемычки, точнее от неё j10 Просверлить отверстие в дорожку, расчистить лак и туда Переделка ATX в лабораторный БП cxemnetpitanie5-286php Cached Более подробную информацию можно узнать в авторском источнике в журнале Радио 3 2012г автор В Андрюшкевич статья Переделка компьютерного БП в лабораторный и зарядное устройство Все самоделки Переделка компьютерного блока питания в все-самоделкирф20150324peredelka Cached Из обычного компьютерного блока питания можно сделать вполне приличный лабораторный БП с диапазоном регулируемого напряжения от 2,5 до 24 вольт Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 7,420

  • Переделка компьютерного БП для трансивера. Двухполярный лабораторный блок питания. Схема электрическ
  • ая принципиальная блока питания PS-15 Дмитрий Розанов. Схема защиты от перенапряжения для регулируемого блока питания Коломоец Е.В. (RA0SDS). Лабораторный блок питания (БП) для радиолюбителя — прибор
  • ого блока питания Коломоец Е.В. (RA0SDS). Лабораторный блок питания (БП) для радиолюбителя — прибор первой необходимости! Схема простого лабораторного БП условно состоит из двух частей: 1) непосредственно сам БП (трансформатор, диодный мост и конденсатор) Это основная часть… Южное окружное Управление образования г. Москвы. Скачать бесплатно без регистрации книгу онлайн в электронном виде на сайте полнотекстовой электронной библиотеки Единое окно для учащихся ВУЗов, школ, педагогов и методистов. Каталог книг постоянно обновляется. Федеральная университетская компьютерная сеть РФ. Тест посвящён увлекательной захватывающей компьютерной игре F.E.A.R.2 Project Prigin, продолжению серии игр линейки F.E.A.R. Данный тест позволить вам узнать, насколько хорошо вы знаете игру. Справочник по ценам на товары и услуги. Рейтинг популярности товаров. Поиск по параметрам. Компьютерные блоки питания IBM.

продолжению серии игр линейки F.E.A.R. Данный тест позволить вам узнать

школ

  • 5 до 24 вольт Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster
  • которая будет контролировать работу uc3843 Регулируемый лабораторный БП из компьютерного блока питания wwwyoutubecom watch?vIyf5iM36OIs Cached Переделка компьютерного блока питания в лабораторный регулируемый с защитой по току и КЗ Ссылка на схемы Схема Переделка Компьютерного Блока Питания В Лабораторный — Image Results More Схема Переделка Компьютерного Блока Питания В Лабораторный images САМЫЙ ПРОСТОЙ СПОСОБ ПЕРЕДЕЛКИ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ wwwyoutubecom watch?vQ3LX8LZg6f8 Cached САМЫЙ ПРОСТОЙ СПОСОБ ПЕРЕДЕЛКИ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ В лабораторный компьютерного блока Переделка компьютерного блока питания — Блоки питания vprlrupublistochniki_pitanijabloki_pitanija Cached Переделка компьютерного блока питания Подробное описание Хороший лабораторный блок питания — это довольно дорогое удовольствие и не всем радиолюбителям оно по карману Блок питания ATX на SG6105 переделка в лабораторный diodnikcomblok-pitaniya-atx-na-sg6105-peredelka-v-lab Cached Блок питания atx colorsit 330u-fnm на основе ШИМ sg6105 — переделка в лабораторный с помощью переходника на tl494 Переделка бп ATX в регулируемый tehnoobzorcomschemespitanie126-peredelka-bp Cached Ещё одна наглядная пошаговая инструкция по доработке компьютерного блока питания
  • smarter

схема переделка компьютерного блока питания в лабораторный tm sasXML mln answers found found thsd answers ironfaqru Мушки перед глазами причины и способы лечения T Так, при открытоугольной глаукоме нарушается отток жидкости из передней перед хрусталиком глазной камеры В основе закрытоугольной формы болезни блок на уровне соединения между радужкой и роговицей, где идет основной обмен внутриглазной жидкостью между передней и ru todaylistisru Дебютов и оборудование для конференций и дискотек за T Ио министра здравоохранения Оренбургской области Галина Зольникова поведала новые подробности злополучной покупки и переделки так и не востребованного здания сентября Обнинск отметит День знаний расписание торжественных линеек В субботу, сентября, ru himkitiuru Комплект искусственного освещения лампа см БП для T Характеристики блока питания вход В переменного тока выход V x A постоянного тока на светильник Блок питания и сам светильник укрепить шурупами через наконечники проушины светильника или через отверстия БП к вертикальной поверхности потолку, полке ru anapatiuru Центрифуга лабораторная медицинская ОСМ обмин T Центрифуга лабораторная медицинская ОСМ предназначена для разделения на фракции неоднородных жидких систем плотностью до gcm под Центрифуга лабораторная медицинская ОСМ периодического действия с частотой вращения вала привода до min ru anapatiuru Центрифуга лабораторная медицинская ОПн, цена руб T Центрифуга ОПН лабораторная предназначена для использования в практике клинической лабораторной диагностики и проведения исследований в области медицины и других областях Центрифуга ОПН обеспечивает центрифугирование жидких систем плотностью не более ru forumbitsmedia ALLУкраина Блок питания Bitmain APW Bitcoin Forum T Продажа Компьютеры , комплектующие, периферия ALLУкраина Блок питания Bitmain APW, W, контактор Hager ESC, НЗ НО, А, V, G модем ZTE MF, WiFi роутер Huawei ECu ИНТЕРТЕЛЕКОМ ТОРГ Внешний блок питания с кабелем Да ru todaylistisru Польские тюнеры превратили ВАЗ в мощный автомобиль Польские мастера из автоателье города Ченстохов в качестве нового проекта тюнинга выбрали ВАЗ Внешне автомобиль почти не претерпел изменений, сильно была изменена начинка автомобиля, сообщает портал CARRU Тюнеры заменили цилиндровый двигатель на T ru vlabsu Блок питания ENERGY TO For Toshiba VLab Форум T Сообщения Откуда Кременчуг Блок питания ENERGY TO For Toshiba Satellite AAAA OutputV A Нету питания на Сгоревший предохранитель Сгоревшее сопротивление по схеме Rкакой номинал не известностоит в истоке транзистора K ru youtubesubsearchcom Субтитры для iPhone X no chargeне заряжается T процессорами компьютеров моем случае конкретно я уже знаю примерно решение точнее причины и решения но я как бы хотел вкратце пройтись по всем этим ли не в моем случае я сейчас наберу тигрис и покажу вам что у меня происходит чтобы включился чтобы включилась ru wwwdiastru Хронический панкреатит, клиника, диагностика и лечение А В Яковенко РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ МЕДИЦИНСКИЙ УНИВЕРСИТЕТ, г МОСКВА Хронический панкреатит ХП воспалительный процесс в поджелудочной железе ПЖ, характеризующийся фокальными некрозами в сочетании с диффузным или T ru wwwthgru Borderlands Форум Клуб экспертов THGru T windows Жанр Firstperson ShooterFPS, ActionRPG, Open World Шутер от первого лица, ЭкшнRPG, Открытый мир Внутриигровой движок Unreal Engine ru vlabsu Блок питания ENERGY TO For Toshiba VLab Форум T Сообщения Откуда Кременчуг Блок питания ENERGY TO For Toshiba Satellite AAAA OutputV A Нету питания на Сгоревший предохранитель Сгоревшее сопротивление по схеме Rкакой номинал не известностоит в истоке транзистора K ru esreportercom Переделка педали газа Камаз T Me gustó videos Tendencias Переделка педали газа Камаз Михаил Веркалец ene камаз некоторые нюансы системы питания ru radioskotru Блок питания для светодиодной матрицы со стабилизатором тока T Пожта, покритикуйте схему Цель хочу точно быть уверенным, что светодиоды будут работать именно в предназначенном им токе хочу быть Так же, подскажите, почему для светодиодов никто не собирает драйвер на тиристоре? Вопрос риторический, вроде раньше были схемы ru csvidnet Блок питания из годов, схема БП на КРЕНА T Обзор Ретро блока питания собранного своими руками, собран на трансформаторе и микросхеме стабилизаторе кренена Внизу много интересного, нажмите ЕЩЁ Прослужил верой и правдой этот лабораторный блок питания более лет и ни когда не ru tezanby Купить в Витебске Транспортные кассы, цена, фото, описание T Электрическое питание КСА осуществляется от встроенного аккумулятора номинальным напряжением , В и номинальной емкостью , Аxч Зарядка аккумулятора происходит через внешний блок питания от сети переменного тока напряжением В с отклонением от минус ru tezanby Купить в Витебске Торговые кассы, цена, фото, описание T автономный выносной блок питания возможность работы от внешнего и встроенного аккумулятора Электрическое питание КСА осуществляется от однофазной сети переменного тока напряжением В с отклонением от минус до плюс и частотой ru yoularu Стол компьютерный купить в Пензе, цена руб, дата T Стол компьютерный объявление о продаже в Пензе Стол компьютерный купить на Юле Большой выбор товаров категории Столы и стулья раздела Для дома и дачи ru wwwthgru Длительность видео в фотоаппарате Nikon COOLPIX S Форум T windows Фотоаппарат снимает видео длительностью минут секунд, в доке написано что он снимает полчаса, в меню пункта с настройкой ru wwwthgru Проблема с активацией В процессе регистрации по email T windows Если у вас проблема с активацией статус В процессе регистрации по email и вы не можете отправить ЛС, использовать правку, либо какието другие ru wwwthgru Скидки в Steam, Origin, Uplay, GOG, Epic Store и др Форум T windows ArtemRussian, Смягчил максимально как мог Кому нужен регаемся, скачиваем очередной, Жеванный крот, щука брат, лаунчер и код вводим в ru wwwthgru Плохой старт вентилятора Форум Клуб экспертов THGru T windows Лет назад заклинил вентиль в дешевом китайском БП в одном из компов на работе Никаких глупостей с повышением напряжения, естественно, не делал Просто снял крыльчатку,попшикал ВДшкой и работает до сих пор ru wwwthgru Калибровка монитора AOC Gaming Agon AGQC Форум T windows Моё почтение, купил себе недавно данный монитор AOC Gaming Agon AGQC С коробки настройки совсем не радует Может кто находит ru boardorskru объявления T Сотрудничество Спорт и отдых Фото и видео Юридические услуги Девушки Клуб по интересам Парни Разное Мебель и декор Продукты питания Садоводство и растения Строительные материалы Хозтовары Бытовая техника Компьютеры ru anapatiuru Центрифуга лабораторная Армед S, цена руб, купить T Центрифуга лабораторная Армед S Все предложения продавца Шнур питания шт Пробирка пластиковый вкладыш шт Инструкция по эксплуатации экз Технические характеристики ru worldofmeatru граница Монголии и России World of Meat T питания компенсирующая комплекс компрессорная компьютерное моделирование район лаборатория лабораторные исследования лабораторный контроль лагерь Спартак лама нормы питания нормы по антибиотикам Ноябрьск НПО Технологии НСА НСС Нусрет Гекче ru worldofmeatru тренер World of Meat T Лабинский район лаборатория лабораторные исследования лабораторный контроль лагерь Спартак лама ламинированная жесть ланч ларьки Южный Уэльс Ногайский район ножевые ранения ножки Буша нологи Норвегия Норильск норма нормативы нормы питания нормы по ru worldofmeatru Уральская фабрик мяса World of Meat T Лабинский район лаборатория лабораторные исследования лабораторный контроль лагерь Спартак лама ламинированная жесть ланч ларьки Южный Уэльс Ногайский район ножевые ранения ножки Буша нологи Норвегия Норильск норма нормативы нормы питания нормы по ru worldofmeatru хабиб World of Meat T Лабинский район лаборатория лабораторные исследования лабораторный контроль лагерь Спартак лама ламинированная жесть ланч ларьки Южный Уэльс Ногайский район ножевые ранения ножки Буша нологи Норвегия Норильск норма нормативы нормы питания нормы по ru esreportercom Выкройки и схемы боховаши комментарииtefi германия ВЫКРОЙКИ И СХЕМЫ БОХОВАШИ КОММЕНТАРИИTEFI ГЕРМАНИЯ Я конечно не портниха но переделать есть что и если будет ошибка её будет не заметна в таком стиле Не могу оторваться от от ваших видио T ru wwwpinterestru Лучших изображений доски Dresses в г T Переделка Рубашки, Рубашка Своими Руками, Дизайн Блузки, Мода Своими Руками, Платье Рубашка, Летний Наряд, Полосатые Блузки Платье Туника, Платья Цвета Слоновой Кости, Модные Платья, Выпускные Платья, Блок Платье, Платье Девочка С Цветами, Вечерние ru pcru Bitmain APW блок питания для SSi руб, в Москве на T Новые оригинальный блок питания для ASIC от Bitmain APW Вт Блок питания Dell V A восьмиугольный разъе Новый Гарантия год Возможен самовывоз или же доставка ru wwwpinterestru Лучших изображений доски Colorful fashion в г T Colorful fashion Комбинирование Одежды, Комбинация Цветов Краски, Сочетание Цветов, Комбинированные Цвета, Цветовые Схемы , Подарок, Диаграммы Цветов, Советы Для Укладки, Психологическое Консультирование ru yoularu Philips PFLDсгорел БП купить в Москве, цена T Дефект в плате БП Инвертора последние три фото,использовали без стабилизатора и вот Кроме этой платы остальное в ТВ на месте Мастера не лазили, я не копал Только снял плату с сгоревшими транзисторами, съездил на Митинский, послушал интересных историй и решил ru yoularu Компьютерные игры на дисках купить в Хабаровске, цена T Компьютерные игры на дисках объявление о продаже в Хабаровске Цена руб, дата размещения Компьютерные игры на дисках руб Позвонить Написать ru wwwliveinternetru Сильнее, чем женьшень Целительные свойства имбиря T windows В этом случае настойка получается более концентрированной, чем в предыдущих рецептах Принимать данное средство надо раза в день после еды по ч ложке на стакан воды При этом надо исключить из питания мясо ru samlibru Миллер Рудольф Андреевич Духовная Академия Школы Хабад No РА Миллер О книге В иудаизме говорится, что иудей, до тринадцати летнего своего возраста, сначала должен приобрести в себе Сосуды Желаний, чтобы затем, преобразовать их в Сосуды Хабад Хохма Мудрость, Бина Разум и Даат Знание Господа с помощью Торы! А в T windows ru wwwliveinternetru Чабрец Обсуждение на LiveInternet Российский Сервис T windows ОСЕНЬ_и_ЗИМА Содружество_единомышленников ЛиРу Уголок_психолога Рукодельница Вкусно_Быстро_Недорого Книжный_БУМ НЕ_ЖРАТЬ Smart_girls Geo_club Сама_овца Схемы вязания ИСКУССТВОбезГРАНИЦ Только_для_женщин Frondam Кладовая_полезностей ru wwwsanatoriumscom Лечебные курорты и санатории для лечения избыточного веса T х разовое питание с лечением х разовое питание без лечения х разовое питание с лечением х разовое питание без лечения Узнать цены Посмотреть видео о правильном выборе курортного города ru babyuru Лейкоз у детей причины возникновения T важно обеспечить ребенку полноценное питание , включение в рацион белков, жиров, углеводов Шелушиться начинает и кожа головы, так как волосяные луковицы и фолликулы не получают необходимых витаминов, что отрицательно сказывается на питании эпидермиса и ru wwwpinterestru Лучших изображений доски одеяло из лоскуто в T Лоскутное одеяло своими руками схемы для шитья, мастер класс для начинающих, как сшить, фото, пошаговая инструкция, видео техники, выкройки Hадежда Иванова одеяло из лоскуто Джинсы В Стиле Пэчворк, Джинсовые Одеяла, Cool Ideas, Синие Джинсы, Джинсовый Ковер ru yoularu Продам спортивное питание , креатин купить в Хабаровске, цена T Продам спортивное питание ,креатин объявление о продаже в Хабаровске Цена руб, дата размещения Большой выбор товаров категории Спортивное питание раздела Спорт и отдых ru kinelru Переделка подрулевого джойстика для управления ГУ Pioneer T Скачать видео по запросу Переделка подрулевого джойстика для управления ГУ Pioneer смотерть онлайн ru ivanovonixru Материнская плата GIGABYTE HM SP купить в городе T windows Поддерживаются только pin блоки питания совместимые БП Xарактеристики, комплект поставки и внешний вид данного товара могут отличаться от указанных или могут быть изменены производителем без отражения в каталоге НИКС Компьютерный Супермаркет ru wwwpinterestru Переделка джинсов рубашек футболок и другой одежды T Переделка и реставрация одежды фотографий Natali Potor Переделка одеждыalteration of clothing Джинсовые Поделки, Одежда Из Переработанных Материалов, Переделка Одежды, Кружевная Одежда, Джинсовая Куртка Жилет, Джинсовая Одежда, Джинсовые Юбки, Старые ru wwwpinterestru Лучших изображений доски Зашнуровать обувь в г T Творческие Ремесла, Мода Своими Руками, Одежда Своими Руками, Завязывать Шнурки, Шнуровка Обуви, Лайфхаки, Советы И Рекомендации, Переделка Одежды, Идеи Для Поделок ru momatru Тяжелая артиллерия Что такое гормональная терапия и кому она Гормональная терапия нередко обрастает огромным количеством слухов и домыслов Одни уверяют, что на ней поправляются, другие считают, что от нее будут расти волосы по телу Все это, уверены врачи, от того, что никто не понимает, как именно работают T ru momatru После какого возраста ребенка не стоит кормить грудью? T Детское питание какую молочную смесь выбрать? Если ребенку не хватает грудного молока или мама не может кормить его грудью по медицинским показаниям такое случается, но редко, врач посоветует докармливать малыша обычной или лечебной смесью ru docplayerru МНОГООБОРОТНЫЕ ЭЛЕКТРОПРИВОДЫ с двухсторонней T Питание электродвигателей осуществляется от трехфазной сети переменного тока, напряжением В и частотой Гц Электроприводы серии ГЗ относятся к классу ремонтируемых изделий Электроприводы позволяют осуществлять закрытие и открытие ru momatru У населения Армении нет дефицита йода исследование T В Армении будет внедрена сеть референсных лабораторий министр о качестве лабораторных исследований Этот процесс будет трехуровневым, то есть наверху будет самая референсная лаборатория и это будет наша государственная лаборатория ru jpvidnet Как разобрать ноутбук Samsung NPR ВАШ компьютерный T Разобрал Samsung NPR ВАШ мастер SIVACER Шестак Илья Компьютерный ВАШмастер SIVACER Шестак Илья только Заменил клавиатура, чистка от пыли, смазать термопасты Ремонт и обслуживание компьютерной техники в Симферополе Компьютерная ru yhblsnetstarmediainfo Блок питания в на lm и lm T Схема простого и мощного самодельного блока питания с выходным напряжением от ,В до В, построен на основе Промышленные самодельные принципиальные электрические схемы усилителей, БП , детекторов, самоделок микросхемах переделка компьютерного питания ru pjbuwtnccorporateinfo Работа блока питания шасси y v T Как правильно переделать компьютерный блок питания atx лабораторный или в выпрямитель сварочный типа вду уз паспорт иегв Добрый день electra , случайно наткнулся на вас сайт понравилась статья относительно блока пс калининградский завод ru wwwpinterestru variateur a triac realisation Электронные схемы в T В этом статье расскажу как из старого компьютерного блока питания сделать очень полезный для любого радиолюбителя лабораторный блок Радиотехники S в одну в пару, правильная переделка , получится Супер акустика!!! ru wwwaldoshopru Материнская плата H Asus PRIME HMR R Socket T Блоки питания лабораторные Главная Каталог Компьютеры , периферия Компьютерные комплектующиеМатеринские Формфактор определяет габариты, установочные отверстия, разъемы питания материнской платы, а также требования к системе ru qzggdsdushorzernogradru Лабораторный линейный блок питания схема T линейный блок питания схема Наименование Краткое описание Стоимость руб, без НДС АУМ М Солемер нефти лабораторный от Сотрет изотретиноин Средство лечения угревой сыпи как самостоятельно сделать лабораторный блок напряжением в током до а ru moypatentru Способ определения проникающей способности тампонажных T РАСТВОРОВ В ЛАБОРАТОРНЫХ УСЛОВИЯХ Использование изобретение относится к горному делу, в частности к вопросу изучения проникающей способности тампонажных растворов в процессе нагнетания в трещины заобделочного пространства при строительстве ru rutubehdmobi Замена вентилятора в блоке питания делаем переходник T Включение компьютерного блока питания без компьютера Замена нестандартного вентилятора х в БП XFX Core Edition Добавлено год назад Micro Cluster Tech год назад ru demeorg Технология изготовления печатных плат лут лабораторный блок T Лабораторный блок питания часть Am Vor years Во первых никогда не зачищал наждачкой, тем более люблю использовать миллиметровый текстолит с микронным слоем меди, если конечно не совсем большая схема , резать проще ru haitethaycom Выбор блока питания и его распайка для фермы Hai Tet Hay T САМЫЙ ПРОСТОЙ СПОСОБ ПЕРЕДЕЛКИ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ В РЕГУЛИРУЕМЫЙ по току и напряжению! Переделка серверного блока питания BENNING в регулируемый, DIY Lab Bench Power Supply Роспайка серверного БЖ HP W DIY ru haitethaycom ремонтперепайка серверного БП Hai Tet Hay T САМЫЙ ПРОСТОЙ СПОСОБ ПЕРЕДЕЛКИ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ В РЕГУЛИРУЕМЫЙ по току и напряжению! Синхронизация серверных блоков питания Вечная светодиодная лампочка! Пособие по ремонту блока питания для подписчика G ПУШКА ru haitethaycom Видео отчёт по ремонту БП фирмы DELTA модель Hai Tet Hay T такой блок питания ремонтировал в первые и без схемы это много затраченного времени на подетальную проверку самый простой способ переделки компьютерного блока питания в регулируемый по току и напряжению! ru dtlnatouchmuseumru Tl схема Free soft T Гретц схема на изхода цел схема архитектуры позволяет легко You can comment here or there всем привет, сегодня я расскажу, из компьютерного блока питания сделать зарядное принципиальная схема нужна бп компьютера ips перейти ru lovegameinfo подключение компьютерного блока питания Lovegameinfo T подключение компьютерного блока питания к усилителю Подключения БП компьютера к автомобильному усилителю подключение сабвуфера в домашних условиях как подключить автомобильный усилитель дома Как подключить автомобильный усилитель дома Как ru lovegameinfo Подключение блока питания от компьютера Lovegameinfo T проверить блок питание компьютера ? Проверка работоспособности и диагностика БП включение компьютерного блока питания без компьютера подключение магнитолы Pioner дома от блока питания ru haitethaycom Отремонтировал блок питания и первое включение! Hai Tet Hay T Делаем лабораторный блок питания MONSTER Зарядное устройство из компьютерного блока питания ATX Вечная светодиодная лампочка! Как перевести шуруповёрт на питание от сети Регулируемый блок питания из ЛЮБОГО компьютерного ru haitethaycom Детали из блоков питания от ПК распаял четыре Hai Tet Hay T РАСКРЫВАЕМ ТАЙНУ транзистора КТ Дежурки в блоках питания ATX В гостях у старейшего радиолюбителя БЕСПЛАТНОЕ Гайд для новичков КАК ВЫБРАТЬ УСИЛИТЕЛЬ ЗВУКА ИЗ КИТАЯ Не включается компьютер , вентиляторы работают но нет изображения ru haitethaycom Блок питания конденсатор пайка Hai Tet Hay T Блок питания конденсатор пайка ATX,Power, блок , блок питания ,блокпитания компьютера ,ремонт,ремонт DC Power Supply Day DIY САМЫЙ ПРОСТОЙ СПОСОБ ПЕРЕДЕЛКИ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ В РЕГУЛИРУЕМЫЙ по току и напряжению! ru haitethaycom Блок питания w Fsp Atx pnf Hai Tet Hay T Блок питания w Fsp Atxpnf САМЫЙ ПРОСТОЙ СПОСОБ ПЕРЕДЕЛКИ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ В РЕГУЛИРУЕМЫЙ по току и напряжению! ru vevompru Скачать бесплатно mp светодиодная лента из китая T светодиодная лента из китая компьютерный блок питания Скачать mp бесплатно Расчет и подключение блока питания для светодиодной ленты Подключение светодиодной ленты к БП от компьютера Часть ru pdaru ЖКдисплеи и мониторы PDA Форум T windows Это самая распространенная схема для сборки подобной затеи Здесь нет ничего дефицитного и сверхдорогого По такой схеме подключаются матрицы от всех мониторов и матрицы с ламповой подсветкой от ноутбуков ru videotrailerru Переделка блока питания АТ в лабораторный блок T Смотреть видео Зарядное устройство из AT блока питания от ПК онлайн, скачать видео Конус год назад переделка компьютерного бп в зарядное устройство или лабораторный ru videotrailerru Переделка компьютерного блока питания для T Смотреть видео переделка компьютерного бп в зарядное устройство или лабораторный БП часть онлайн, скачать видео , Автомобильное зарядное из компьютерного блока питания ATX DELUX б Добавлено год назад ru xfislnogizakamatometayoinfo Схема блока питания на микросхеме lmt T Из компьютерного лабораторный зарядное устройство Источники питания импульсные источники на Например, в составе питания , о котором уже заходила речь страницах сайта рисунке представлена схема переделка блок микросхемы, это миниатюрные электронные ru wwwjobtransinfo Как сделать простейший блок питания своими руками T Пошагово рассказано сборка схемы простейшего блока питания на коленке напряжением вольта В основном видео предназначено для новичков Для изготовления блока питания вам понадобиться трансформатор четыре диода или готовый диодный мост диодная сборка ru wwwjobtransinfo Индикатор тока заряда аккумулятора Сделай сам T Схема настолько проста, что кроме высокоэффективного оптоэлектронного ключа, не содержит никаких сложных элементов Построение схемы простого зарядного устройства зависит от принципов заряда, а именно от ограничения тока заряда и ограничения напряжения заряда ru videotrailerru Обзор блока питания из корпуса Super Power Смотреть в HD T Переделка ATX в регулируемый блок питания Добавлено год назад Радиосхемы для начинающих мес назад Зарядное устройство из компьютерного блока питания Добавлено год назад ru videotrailerru лабораторный блок питания из компьютерного Смотреть в HD T Переделка компьютерного блока питания для шуруповертаснятие защи BKV engineering год назад Лабораторный блок питания из компьютерного БП ATX ru videotrailerru Переделка компьютерного блока питания POWER MAN до T Смотреть видео переделка компьютерного бп в зарядное устройство или лабораторный БП часть онлайн, скачать видео , в видео мной допущена ошибка в схеме Codegen W я сказал, что в ней нет конденсатора для плавного пуска, но он есть это С справа от ru videotrailerru Переделка компьютерного блока питания Смотреть в HD T Смотреть видео Переделка компьютерного блока питания онлайн, скачать видео , переделка компьютерного бп в зарядное устройство или лабораторный ru videotrailerru Переделка блока питания АТ в лабораторный блок Смотреть T Подробная инструкция по переделки блока питания АТ в лабораторный блок питания Радиосхемы для начинающих год назад Лабораторный блок питания из БП AT ч Добавлено лабораторный блок питания из компьютерного Добавлено мес назад ru videotrailerru Лабораторный блок питания из компьютерного АТХ T МОЩНЫЙ САМОДЕЛЬНЫЙ ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ power supply unit UR год назад Самый простой способ переделки компьютерного блока питания в ре ru wwwjobtransinfo Ремонт мини ПК Ремонтируем блок питания T ремонт ПК ремонт компьютера ремонт мини компьютера ремонт блока питания как Это же схема со средней точкой Из за разности емкости в банках пойдет разбаланс какая термоусадка используется в блоках питания ? какато специальная, негорючая? ru wwwjobtransinfo Как включить компьютерный куллер в розетку вольт T Простая задачка которая может поставить в тупикКак используя минимум деталей включить куллер от компьютера рассчитанный на вольт в розетку? Самое простое и очевидное решение использовать рассеивающий балластный резистор ru eivyglocationphotoinfo Блок питания на tl для усилителя Free soft T В предлагаемой статье автор делится опытом переделки блока питания atx lpq номинальной мощностью Вт в устройство зарядки свинцовокислотных аккумуляторных батарей лабораторный блок с регулируемым печатку схему прилагаю надеюсь вашу помощь ru xnglciabakxnpai Бп atx вт airmax ak w xnglciabakxnpai T СХЕМА RU Радиолюбительский портал Блоки питания на HOTLINE купить блок питания для компьютера блок питания ATX мощностью Вт; стандарт ATXV EPSV; охлаждение вентилятор мм; отстегивающиеся кабели; размеры ВxШxГ ru videotrailerru переделка однотактного блока питания компьютера подробно T САМОДЕЛЬНЫЙ ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ С ЗАЩИТОЙ ОТ ПЕРЕГРУЗКИ час Переделка блока питания на микросхеме UC часть Добавлено год назад newnovoch newnovoch год назад Зарядное устройство из компьютерного блока питания ru videotrailerru Переделка компьютерного блока питания Добавлено год T Смотреть видео переделка компьютерного бп в зарядное устройство или лабораторный БП часть онлайн, скачать видео , Зарядное устройство из компьютерного блока питания Добавлено год назад ru videotrailerru ATX PowerMan IP PF Переделка , В Смотреть в HD T Доработка блока питания для питания авто усилителя в домашних условиях Напряжение на выходе вольт стабилизировано с защитой Переделка ATX sparkman в регулируемый Добавлено год назад ru videotrailerru Переделка компьютерного блока питания POWER MAN до T переделка однотактного блока питания компьютера подробно Стефан Бантик год назад Регулируемый лабораторный БП из компьютерного блока питания ATX ru wwwjobtransinfo volts T Двухполосный лабораторный блок питания из компьютерных Переделка компьютерного БП PSWB B в лабораторный часть перезалил ru jpcenternet компьютерный куллер в розетку банально через блок питания T Кроме банального блока питания , можно собрать самодельный понижающий выпрямитель на основе Трансформатора или обойтись без него А вся моя лаборатория умещается на кухонном столе У меня нет цели воспитывать подрастающее и просвещать увядающее ru videotrailerru Переделка компьютерного блока питания для T Смотреть видео Защита блока питания от короткого замыкания онлайн, скачать видео , Один из вариантов способа защиты источника питания от короткого замыкания включение последовательно с нагрузкой мощного полевого транзистора со встроенным каналом ru marbdtouchmuseumru Блок питания на шим T Есть блок питания фирмы fsp модель описание переделки от пк лабораторный с применением Сборник принципиальных электрических схем компьютерных блоков w, w, w, w, w посмотрев некое желание этот регулируемый второй вариант схемы ru znqnousznru Схема лабораторного блока питания с регулировкой тока T Схема блока питания Mastech, которая может пригодиться в ремонте, также выложена конце статьи также включает себя усилители Неисправность общемто простая дребезг при установке напряжения если рассматривать однополюсные модели, отличаются, правило ru ykcweirkdusshru Зар устройство из бп компьютера T электрическая схема , конструкция, описание, принцип работы переделка компьютерного или лабораторный бп изобрести своими руками радиотехника пусковое дополнительного блока питание руками Отсутствует продаже ли соединить желтый оранжевый провод бп ru qmpiztouchmuseumru Переделка блока питания компьютера в зарядное устройство T Источники питания cхем радиолюбителей блоки питания , приемники Блок atx colorsit ufnm основе ШИМ sg переделка в лабораторный помощью Описание переделки от ПК применением статья поясняет переделать обычный компьютерный напряжение вольта ru inplusbiz Лабораторный блок питания В А, Набор для сборки T Набор для сборки цифрового лабораторного блока питания Продается тут googlbQriw Умеет стабилизацию по току, регулировать напряжение до вольт с шагом , и ток от А, имеет на борту микроконтроллер ATmega ru onlinevideomusiccom Лабораторный Блок Питания Для mp скачать, слушать онлайн T САМЫЙ ПРОСТОЙ СПОСОБ ПЕРЕДЕЛКИ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ В РЕГУЛИРУЕМЫЙ по току и напряжению!mp На сайте onlinevideomusiccom вы можете скачать Лабораторный Блок Питания Для ru wwwphoneninjaorg Схему блока питания до в PhoneNinja T Из компьютерного блока питания В предлагаемой статье автор делится опытом переделки блока питания atx lpq номинальной мощностью Вт в устройство для зарядки свинцовокислотных аккумуляторных батарей и в лабораторный ru

Переделка компьютерного БП для трансивера. Двухполярный лабораторный блок питания. Схема электрическая принципиальная блока питания PS-15 Дмитрий Розанов. Схема защиты от перенапряжения для регулируемого блока питания Коломоец Е.В. (RA0SDS). Лабораторный блок питания (БП) для радиолюбителя — прибор первой необходимости! Схема простого лабораторного БП условно состоит из двух частей: 1) непосредственно сам БП (трансформатор, диодный мост и конденсатор) Это основная часть… Южное окружное Управление образования г. Москвы. Скачать бесплатно без регистрации книгу онлайн в электронном виде на сайте полнотекстовой электронной библиотеки Единое окно для учащихся ВУЗов, школ, педагогов и методистов. Каталог книг постоянно обновляется. Федеральная университетская компьютерная сеть РФ. Тест посвящён увлекательной захватывающей компьютерной игре F.E.A.R.2 Project Prigin, продолжению серии игр линейки F.E.A.R. Данный тест позволить вам узнать, насколько хорошо вы знаете игру. Справочник по ценам на товары и услуги. Рейтинг популярности товаров. Поиск по параметрам. Компьютерные блоки питания IBM.

Диагностика, ремонт и улучшение блока питания ATX

В этой статье мы рассмотрим конструкцию простого блока питания ATX и покажем вам, каких компонентов обычно не хватает в дешевых китайских блоках питания из-за желания производителя сделать его даже более дешевый. Скажем несколько слов об их надежности и наиболее распространенных причинах их выхода из строя. Также мы продемонстрируем, как диагностировать их возможные неисправности и измерять напряжение под нагрузкой и без нее.

Для иллюстрации мы будем использовать эту модель блока питания Oktet ATX-400W.

  • Мощность: 400 Вт
  • Форм-фактор ATX
  • Рейтинг эффективности: 70%
  • Охлаждение: вентилятор 80 мм
  • Модуль коррекции коэффициента мощности: активен
  • Стабилизация напряжения: нет
  • Защита от перегрузки: нет
  • Защита от короткого замыкания: есть


Состав:


Основная причина поломки и правильный расчет мощности для блоков питания ATX.

Из-за ошибок в расчете мощности данный БП выдержал короткое замыкание под нагрузкой.Изоляция на внешних проводах нагрузки расплавилась, а некоторые провода полностью сгорели.

Почему это произошло?
Заявленная мощность блока питания составляет 400 Вт, но реальная выходная мощность такого дешёвого БП в лучшем случае составляет около 250 Вт.

Современные компьютеры потребляют большую часть потребляемой энергии через 12-вольтовую шину. Это рейка, которая питает почти все в вашей машине. Если вы посмотрите на шину 12 В / 15 А этого БП и преобразуете ее в ватты, то получите его истинную мощность 180 Вт (12 В * 15 А = 180 Вт).

Вот вывод: будьте очень внимательны, когда смотрите на наклейки на блоке питания, который собираетесь купить, и сосредоточьтесь на цифре 12-вольтной шины.

Вот пример качественного блока питания 400 Вт с правильными характеристиками мощности. В этом случае вы легко можете увидеть, сколько реальной мощности вы получаете на шине 12 В — настоящие 275 Вт.

Тем не менее, этот блок питания обеспечивает правильное напряжение на всех шинах (12 В, 5 В, 3,3 В), поэтому суть в следующем: такие блоки питания достаточно прочные, но не слишком надежные, поскольку они не предлагают либо стабилизация напряжения, либо защита от перегрузки.Часто в таких блоках питания отсутствуют некоторые компоненты, и они могут выйти из строя, в том числе вывести из строя вашу материнскую плату или процессор.

Как проверить выходное напряжение

Вы можете использовать готовые решения из Китая — например, этот цифровой тестер — чтобы узнать, сколько на самом деле вам дает блок питания.

Также подойдет обычный вольтметр. Прежде всего, вам нужно включить блок питания, а для этого сначала необходимо найти резервный контакт.Вы можете увидеть это в основном разъеме, который подает питание на материнскую плату: это зеленый провод.

Для запуска БП соедините этот контакт с черным проводом (массой). Сделать это можно скрепкой или пинцетом. Напряжение на внешних разъемах питания появится только после включения блока питания — это можно заметить по вращению вентилятора охлаждения.

После запуска БП проверьте показания напряжения на всех шинах.
Если все цифры в норме, подключите эквивалент нагрузки.
В этой роли вы можете использовать 12-вольтовую лампочку мощностью около 100 Вт.

Но есть план получше: разобрать блок питания и визуально осмотреть его компоненты, прежде чем подключать эквивалент нагрузки. Нам нужно убедиться, что дроссели не сгорели, а высоковольтные конденсаторы не вздулись.

Выверните четыре винта, снимите верхнюю крышку, осторожно возьмите печатную плату и осмотрите ее. Визуально внутренних повреждений нет, конденсаторы целы, плата чистая.

Дизайн простых блоков питания ATX

Этот блок питания соответствует типичной конструкции для блоков питания ATX. Входное напряжение 220 В поступает от разъема питания к печатной плате — на которой отсутствует входной сетевой фильтр, но есть пустое место для его пайки, что говорит об очередной попытке китайского производителя сэкономить на кажущихся «ненужными» компонентах. .

После этого напряжение поступает на диодный (выпрямительный) мост, и мы видим два накопительных конденсатора по 470 мкФ каждый, что является минимальной емкостью для заявленной выходной мощности.

На первом радиаторе есть два полупроводниковых ключа питания и транзистор резервного генератора напряжения с несколькими выходами. За ним находится разделительный трансформатор и резервный трансформатор.

На другом радиаторе вы можете увидеть низковольтную часть блока питания, диоды Шоттки, затем дроссельную катушку для +5 и +12 Вольт, а также дроссель для 3,3-вольтовой шины, силовой кабели для внешних разъемов и силовой кабель для охлаждающего вентилятора.

Устранение дефектов и доработка блока питания

Проверили диоды в выпрямительном мосту на пробой, но они исправно работают.Теперь первое, что нужно заменить, — это провода, используемые для подачи питания на другие компоненты компьютера. Кабель питания материнской платы не поврежден.

Теперь мы заменили провода и добавили некоторые улучшения в этот блок питания. В выходной части мы добавили три конденсатора по 1500 мкФ, так как запаса конденсаторов на 1000 мкФ было недостаточно для заявленной емкости блока питания. Также мы добавили дроссель и фильтрующие конденсаторы для входного напряжения сети 220 В. В высоковольтной части нам также пришлось заменить штатные конденсаторы на качественные, по 560 мкФ каждый, потому что тестирование конденсаторов, припаянных к плате, показало, что есть только два китайских конденсатора с фактической емкостью 250 мкФ каждый. — вместо двух конденсаторов по 470 мкФ каждый, как рекомендовано для таких конфигураций.

После всех доработок устройство стоит протестировать.

Подключите входное напряжение 220 В, проверьте напряжение ожидания на разъеме питания материнской платы, соедините этот контакт с заземляющим кабелем и включите питание. Блок питания запускается, и вентилятор охлаждения вращается.

Проверим напряжение для каждой шины — 5, 12 и 3,3 В.

  • + 5-вольтовая рейка — 5В
  • + рейка 12 вольт — 11.97 В
  • Шина 3,3 В — 3,38 В

Как подключить лампу накаливания для проверки блока питания под нагрузкой

Есть одна вещь, на которую мы хотели бы обратить ваше внимание при использовании мощной лампы накаливания в качестве эквивалента нагрузки.

Лампа накаливания является нелинейным элементом, и ее сопротивление изменяется по мере нагревания нити накала. В холодное время года у него очень низкое сопротивление — например, 0,3 Ом. Вот почему, когда вы подключаете его к шине 12 В в качестве эквивалента нагрузки, срабатывает элемент защиты от перегрузки по току.

Но если вы нагреете нить накала внутри лампочки более низким напряжением, например 5 В, а затем подключите ее к шине 12 В, защита БП не сработает, так как нить накала нагрелась и ее сопротивление увеличилось. А теперь давайте попробуем измерить сопротивление нити накала сразу после отключения питания — оно превышает 4 Ом! По мере того, как лампочка остывает, ее сопротивление уменьшается, и вы увидите около 0,2 Ом при комнатной температуре.

С холодной колбой сопротивлением 0.2 Ом, импульс тока будет около 60 ампер (закон Ома — I = В / Ом), что превышает допустимый ток для 12-вольтовой шины импульсного блока питания ATX. С нагретой лампочкой ток в шине 12 В будет только от 2 до 5 А.

А теперь попробуем подключить дополнительную нагрузку — в виде этой лампочки, и защита БП не должна срабатывать. Сначала подключите лампочку к 5-вольтовой шине — она ​​только светится, но не светит. Теперь сменим его на шину 12 вольт — свет станет ярче.

Следующим этапом является снятие показаний напряжения с каждой шины под нагрузкой.

  • Шина 12 В падает до 11,72 В
  • Шина 5 В — до 4,98 В
  • Рейка 3 В — до 3,31 В

Все показания находятся в допустимых пределах.

Если блок питания работает стабильно, пора его собрать.
Не забудьте надеть на кабели защитный зажим, чтобы избежать поломки корпуса, что может произойти при повреждении их изоляции.

После этого следует снова проверить источник питания с нагрузкой на шину 12 В. Теперь, когда он работает правильно, вы даже можете использовать его для сборки недорогого ПК.

Теперь, когда эксперимент окончен, будем надеяться, что ваш ремонт всегда будет успешным, и все ваши устройства будут работать должным образом очень долго.


Подобные советы по восстановлению данных, подобранные специально для вас:



Дата: Теги: Повреждены, как исправить, Как восстановить, Обновление, Windows

Настольные ПК HP Pavilion p6000 — Замена блока питания

Шаг 1

Снимите правую боковую панель.

Дополнительную информацию о снятии боковой панели см. В документе службы поддержки HP Открытие корпуса ПК.

Шаг 2

Положите компьютер на бок.

Шаг 3

Установите нижнюю часть компьютера на себя и найдите блок питания внутри компьютера.

Шаг 4

Проследите кабели питания до компонентов системы:

Примечание:

Запись местоположения, типа и ориентации вилки каждого разъема источника питания помогает убедиться, что вы правильно установите новый источник питания и подключите его ко всем компонентам системы.Любое пропущенное соединение может помешать работе компьютера или компонента.

Шаг 5

Знайте, как подключаются кабельные разъемы.

Вилки на блоке питания имеют ключ и могут вставляться только при правильном совмещении с разъемом компонента. Кроме того, на некоторых разъемах питания есть защелка, которую необходимо нажать или сжать, чтобы высвободить разъем кабеля из гнезда.

Рисунок: Разъем питания (без защелки)

Рисунок: Разъем питания с защелкой

Рисунок: Основное питание материнской платы (с защелкой)

Рисунок: Питание вентилятора материнской платы (с защелкой)

Шаг 6

Нажмите на каждую защелку разъема, если она есть, и отсоедините кабели питания для компонентов системы:

Примечание:

Ваш компьютер может использовать не все вилки блока питания.Запишите заглушки по мере их извлечения из компонентов системы.

Шаг 7

Выверните четыре винта, которыми блок питания крепится к задней части компьютера.

Шаг 8

Найдите защелку блока питания в основании блока питания внутри компьютера.

Шаг 9

Нажмите защелку блока питания (1), а затем сдвиньте блок питания (2) влево, чтобы освободить его.

Шаг 10

Сдвиньте блок питания влево, а затем вниз, высвободив его из компьютера.

Шаг 11

Выньте блок питания из компьютера.

Шаг 12

Опустите новый блок питания в компьютер. (На рисунке показана установка источника питания с высоким разъемом.)

Примечание:

Вы должны установить новый блок питания в той же ориентации, что и исходный блок; перед тем, как вставить его в компьютер, убедитесь в правильной ориентации блока питания. При необходимости обратитесь к ранее записанной ориентации; Тип разъема высокого или низкого уровня.

Шаг 13

Совместите блок питания с отверстием в задней части компьютера.

Шаг 14

Сдвиньте блок питания вправо (в сторону задней части компьютера), пока защелка не зафиксирует его на месте.

Шаг 15

Вставьте и затяните четыре винта, которыми блок питания крепится к задней части компьютера.

Шаг 16

Проложите кабели питания к каждому из компонентов системы, а затем подключите их:

Примечание:

Ваш компьютер может использовать не все разъемы блока питания. Обязательно проверьте свои записи и подключите вилку источника питания к каждому компоненту системы.

Рис.: Отсоединенные кабели питания

На этом изображении показаны кабели питания, подключенные к каждому из компонентов системы.

Рис.: Подключенные кабели питания

Шаг 17

Установите компьютер вертикально.

Шаг 18

Заменить правую боковую панель.

Как вручную проверить источник питания с помощью мультиметра

Правильно выполненный тест блока питания с помощью мультиметра должен подтвердить, что блок питания находится в хорошем рабочем состоянии или его необходимо заменить.

  • Прочтите важные советы по безопасности при ремонте ПК из-за опасностей, связанных с этим процессом. Ручное тестирование источника питания предполагает тесную работу с электричеством высокого напряжения.

    Не пропускайте этот шаг! Безопасность должна быть вашей первоочередной задачей во время проверки источника питания, и есть несколько моментов, о которых вы должны знать, прежде чем начинать этот процесс.

  • Откройте корпус вашего компьютера. Короче говоря, это включает в себя выключение компьютера, отключение кабеля питания и отключение всего остального, подключенного к внешнему компьютеру.

    Чтобы упростить проверку источника питания, вам также следует переместить отключенный и открытый корпус компьютера в удобное место для работы, например, на столе или другой плоской нестатической поверхности.

  • Отсоедините силовые разъемы от каждого внутреннего устройства .

    Простой способ убедиться, что каждый разъем питания отключен, — это работать от связки кабелей питания, идущих от блока питания внутри ПК. Каждая группа проводов должна подключаться к одному или нескольким разъемам питания.

    Нет необходимости снимать сам блок питания с компьютера, а также нет причин отсоединять кабели данных или другие кабели, не исходящие от блока питания.

  • Сгруппируйте все силовые кабели и разъемы вместе для облегчения тестирования.

    Когда вы размещаете силовые кабели, мы настоятельно рекомендуем их изменить и вытащить как можно дальше от корпуса компьютера. Это максимально упростит проверку соединений источника питания.

  • Замкните контакты 15 и 16 на 24-контактном разъеме питания материнской платы с помощью небольшого отрезка провода.

    Вам, вероятно, потребуется взглянуть на таблицу выводов 24-контактного блока питания 12 В ATX, чтобы определить расположение этих двух контактов.

  • Убедитесь, что переключатель напряжения блока питания, расположенный на блоке питания, правильно настроен для вашей страны.

    В США напряжение должно быть установлено на 110/115 В. Обратитесь к Руководству по розеткам для других стран, чтобы узнать о настройках напряжения для других стран.

  • Подключите блок питания к розетке и нажмите переключатель на задней панели блока питания. Предполагая, что источник питания хотя бы минимально исправен и что вы правильно закоротили контакты на шаге 5, вы должны услышать, как вентилятор начинает работать.

    У некоторых источников питания нет переключателя на задней панели устройства. Если тестируемый блок питания не работает, вентилятор должен начать работать сразу после подключения блока к стене.

    То, что вентилятор работает, не означает, что ваш блок питания правильно подает питание на ваши устройства.Вам нужно будет продолжить тестирование, чтобы подтвердить это.

  • Включите мультиметр и поверните циферблат в положение VDC (Вольт постоянного тока).

    Если используемый мультиметр не имеет функции автоматического выбора диапазона, установите диапазон на 10,00 В.

  • Проверьте 24-контактный разъем питания материнской платы:

    Подключите отрицательный щуп мультиметра (черный) к любому контакту заземления и подключите положительный щуп (красный) к первой линии питания, которую вы хотите проверить.24-контактный основной разъем питания имеет линии +3,3 В постоянного тока, +5 В постоянного тока, -5 В постоянного тока (опционально), +12 В постоянного тока и -12 В постоянного тока через несколько контактов.

    Мы рекомендуем проверить каждый контакт 24-контактного разъема, на который подается напряжение. Это подтвердит, что каждая линия подает правильное напряжение и что каждый вывод правильно терминирован.

  • Задокументируйте номер, который показывает мультиметр для каждого проверенного напряжения, и подтвердите, что указанное напряжение находится в пределах утвержденного допуска. Вы можете обратиться к допускам по напряжению источника питания, чтобы получить список подходящих диапазонов для каждого напряжения.

    Есть ли напряжения за пределами утвержденного допуска? Если да, замените блок питания. Если все напряжения находятся в пределах допуска, ваш источник питания исправен.

    Если ваш блок питания прошел тесты, настоятельно рекомендуется продолжить тестирование, чтобы убедиться, что он может правильно работать под нагрузкой. Если вы не заинтересованы в дальнейшем тестировании блока питания, переходите к шагу 15.

  • Выключите выключатель на задней панели блока питания и отсоедините его от стены.

  • Снова подключите все ваши внутренние устройства к источнику питания. Кроме того, не забудьте удалить короткое замыкание, созданное на шаге 5, перед тем, как снова подключить 24-контактный разъем питания материнской платы.

    Самая большая ошибка, сделанная на этом этапе, — это то, что вы забыли все снова подключить. Помимо основного разъема питания на материнской плате, не забудьте подключить питание к жесткому диску (-ам), оптическому дисководу (-ам) и гибкому диску. привод. Некоторым материнским платам требуется дополнительный 4-, 6- или 8-контактный разъем питания, а некоторым видеокартам также требуется выделенное питание.

  • Подключите блок питания, нажмите переключатель на задней панели, если он у вас есть, а затем включите компьютер, как обычно, с помощью переключателя питания на передней панели компьютера.

    Да, вы будете запускать компьютер со снятой крышкой корпуса, что совершенно безопасно, если вы будете осторожны.

    Это не является обычным явлением, но если ваш компьютер не включается при снятой крышке, вам, возможно, придется переместить соответствующую перемычку на материнской плате, чтобы сделать это возможным.В руководстве к вашему компьютеру или материнской плате должно быть объяснено, как это сделать.

  • Повторите шаги 9 и 10, проверяя и документируя напряжения для других разъемов питания, таких как 4-контактный разъем питания для периферийных устройств, 15-контактный разъем питания SATA и 4-контактный разъем питания для гибких дисков.

    Как и в случае с 24-контактным разъемом питания материнской платы, если какое-либо напряжение выходит за пределы указанного напряжения, вам следует заменить блок питания.

  • По завершении тестирования выключите компьютер, отсоедините его от сети и снова закройте корпус крышкой.

  • Предполагая, что ваш блок питания прошел тестирование или вы заменили блок питания на новый, теперь вы можете снова включить компьютер и / или продолжить устранение возникшей проблемы.

    Руководство по ремонту SMPS — Советы по ремонту импульсных источников питания | Терри Тровес

    Приобретение надлежащего руководства по ремонту SMPS на самом деле очень важно для тех, кому не хватает опыта и ноу-хау для успешного ремонта неисправных импульсных источников питания.

    Вы один из тех неопытных мастеров по ремонту, которые очень хотят как можно быстрее научиться ремонтировать блоки питания?

    Хорошо, прямо сейчас загружаемая книга по ремонту SMPS, полная советов по ремонту и пошаговых картинок, определенно вам очень поможет.

    Даже если у вас всего 1% таланта в ремонте импульсных источников питания, если вы готовы усердно работать и следовать соответствующему руководству, вы в конечном итоге будете очень хороши в этом.

    Черт возьми, вы можете даже стать гением в этом!

    И это неоспоримый факт.

    Не верите? Что ж, сам мистер Гений, так сказал великий Альберт Эйнштейн!

    Вот оно, прямиком от самого человека!

    Кто вы такие, чтобы опровергнуть одного из самых умных людей, которые когда-либо жили?

    Хорошо, хорошо, тупая шутка.Приношу свои извинения вам и мистеру Эйнштейну за то, что вложил слова в его уста.

    Но если серьезно, без хорошо составленного справочника все может стать очень неровным. Вы будете чувствовать себя так, как будто работаете в темноте.

    Поиск и устранение неисправностей в источниках питания, очевидно, является сложной задачей, поэтому вы не можете просто выбрать подход, основанный на идее и надежде на лучшее.

    Итак, где же я могу найти руководство по ремонту SMPS?

    Да, мне задавали этот вопрос (или в том же духе) много раз в прошлом, и, естественно, новички в ремонте электроники и техники.

    Ответ на этот простой, но неотложный вопрос можно найти в по этой ссылке . Вы наконец-то найдете решение проблем, связанных с ремонтом вашего импульсного источника питания.

    Почему эта книга для скачивания?

    1) Он содержит исчерпывающую информацию о блоках питания ATX, компонентах SMPS, принципах его работы, инструкции по ремонту и многое другое, плюс все они написаны чудесно подробным, но легким для понимания образом.

    2) Со схемами и подробным обзором функций каждой области импульсного источника питания i.е. первичный и вторичный.

    3) Это значительно устраняет необходимость в догадках при поиске и устранении неисправных источников питания , потому что есть много интересной информации и подсказок, относящихся к каждой функции схемы, доступной в SMPS, напряжениях и даже критических сигналах.

    4) Важнейшие протоколы безопасности описаны в книге вместе с 11 историями поиска и устранения неисправностей и ремонта. Истории болезни чрезвычайно информативны . Мне еще не удалось найти руководство по ремонту SMPS, которое предлагает такое довольно большое количество историй болезни.

    5) Изоляция проблем, связанных с импульсным источником питания, может быть решена несколькими способами, и эта книга содержит инструкции, которые помогут вам в этом. Возможность изолировать источник сбоя / ошибки очень полезна, потому что позволяет точно определить проблему, не теряя слишком много времени .

    6) Он научит вас правильному способу выполнения проверки напряжения импульсного источника питания. Пошаговый процесс, описанный в книге, прост для понимания .

    7) Вот самое большое преимущество … эта книга по ремонту SMPS на самом деле поставляется с индивидуальной поддержкой по электронной почте . Кто оказывает поддержку? Да ведь автор книги, конечно же, сама Джестин Йонг.

    Jestine Yong Bsc UK

    Этот парень очень хорошо разбирается в вопросах, связанных с ремонтом электроники и в довершение всего; он очень любезен и очень быстро отвечает, когда дело доходит до ответа по электронной почте.

    Скачав его книгу, я прочитал ее от корки до корки, но все же столкнулся с парочкой проблем, которые просто не мог понять.Я написал Jestine по электронной почте и получил ответ в течение нескольких часов.

    Его ответ был подробным и точным. Благодаря предложениям и советам Джестин я смогла решить эти проблемы за считанные минуты.

    С тех пор мы несколько раз переписывались по электронной почте, и он часто отвечал в течение 24 часов.

    В целом, я очень рад, что решил загрузить это руководство по ремонту SMPS, потому что поначалу я был немного скептически настроен.

    Я подумал, что книга не подходит для начинающих.

    Что ж, я рад, что ошибся!

    Также следует отметить, что Джестин — настоящая находка.

    Под этим я подразумеваю, что он на самом деле настоящий профессиональный инженер-электронщик, а также инструктор. Эта фотография, которую вы видите выше, не является каким-то случайным ботаном (прости, Джестин!), Которого каждый может получить на веб-сайтах стоковых фотографий.

    Как я уже сказал, он также инструктор и управляет собственным учебным центром в Малайзии, стране в Юго-Восточной Азии.

    Его учебный центр называется Noahtech Electronics Training, и он обучил и обучил бесчисленное количество начинающих техников / ремонтников электроники.

    Вот фотография, на которой он обучает своих учеников в классе.

    Вот еще одна фотография, на которой он позирует со своими учениками. На крайнем левом кадре у Джестин новая прическа, отличная от ботаников.

    Так что будьте уверены, если вы получите его проводника, то попадете в надежные руки.

    Перейдите сюда , чтобы узнать больше об этой книге по ремонту импульсных блоков питания, предназначенной только для загрузки, от Jestine Yong.

    Около года назад мне захотелось сходить с ума, потому что я не мог найти подходящего руководства по поиску и устранению неисправностей в импульсном блоке питания.

    Инструкции, которые я обнаружил на разных веб-сайтах, были слишком запутанными, и их было трудно понять.

    Излишне говорить, что я был крайне разочарован и разочарован, потому что мне действительно хотелось узнать, как как можно быстрее устранять неисправности импульсного источника питания.

    Но я не бросил поиски!

    В конце концов мое терпение было вознаграждено в виде руководства по ремонту SMPS, составленного очень опытным инженером-электронщиком.

    Инженера зовут Джестин, и теперь он в значительной степени мой наставник по всем вопросам, связанным с поиском и устранением неисправностей импульсного источника питания.

    Если вас интересует подробное руководство по ремонту ИИП, обязательно ознакомьтесь с его предложением.

    Он доступен для скачивания и наполнен большим количеством картинок и диаграмм, которые помогут вам лучше понять вещи.

    Что мне больше всего нравится в руководстве по ремонту SMPS от Jestine, так это то, что к нему прилагается индивидуальная поддержка по электронной почте.

    Эта функция очень полезна, особенно для кого-то вроде меня, который в то время был новичком в том, как устранять неполадки импульсного источника питания.

    Вот почему я считал Джестина своим личным наставником, потому что он несколько раз держал меня за руку, когда я консультировался с ним по электронной почте.

    Я вспомнил, прочитав его руководство в прошлом году и применив некоторую информацию к действию, у меня возникло несколько вопросов относительно термистора с отрицательным температурным коэффициентом для импульсного источника питания, над которым я работал, и он быстро предоставил мне ответы на эти вопросы. все мои вопросы.

    Это очень информативное руководство с первоклассной поддержкой, поэтому я без колебаний порекомендую его всем, кто ищет комплексные руководства по поиску и устранению неисправностей в импульсном блоке питания.

    В любом случае, вот некоторая полезная информация об SMPS…

    Количество главных цепей в импульсном источнике питания

    Типичный импульсный источник питания содержит всего 11 основных цепей:

    мостовая схема, обнаружение ошибок, цепь обратной связи, вход Схема защиты и фильтрации электромагнитных помех, схема генератора, схема коррекции коэффициента мощности, схема защиты, схема выборки, цепь вторичного выходного напряжения, цепь ожидания и, наконец, цепь постоянного тока запуска и работы.

    Обратите внимание, что если одна из вышеперечисленных цепей перестанет работать, весь SMPS столкнется с рядом проблем.

    Индикатор варистора

    Варистор является одним из основных компонентов импульсного источника питания и предназначен для защиты электронного устройства от повреждения переходными напряжениями, генерируемыми молнией.

    По сути, этот компонент помогает минимизировать электрические повреждения, тем самым делая электронику намного более надежной.

    Так как же узнать, что варистор не работает должным образом?

    Что ж, ключ кроется в верхней части варистора.Проблемный варистор обычно имеет темную верхнюю часть, которая открывается.

    Вы можете легко проверить это с помощью аналогового измерителя с настройкой X 10 кОм и проверить, есть ли какие-либо показания.

    Если да, это означает, что варистор не работает как обычно.

    Чтобы получить полную информацию о том, как устранить неполадки импульсного источника питания, вам действительно следует ознакомиться с , этим руководством .

    Получите соответствующее руководство по поиску и устранению неисправностей SMPS, и вы будете ремонтировать блоки питания, как ветеран, в кратчайшие сроки!

    Каждый раз, когда технический специалист-новичок спрашивает меня, как починить блок питания через Skype, я всегда рекомендую этому человеку приобрести руководство хорошего качества.

    Это то, что окупится во много-много раз. Знания — это сила, люди.

    Если вы планируете зарабатывать на жизнь этим видом деятельности, вам следует собрать как можно больше справочных материалов по поиску и устранению неисправностей электроники и ремонту.

    Вы знаете, пару лет назад я ничего не знал о ремонте неисправных блоков питания. В то время я был начинающим техником.

    Конечно, я не знал, как починить блок питания, поэтому сразу же зашел в Интернет и загрузил это довольно подробное руководство по ремонту блока питания.

    В нем были все учебные пособия, информация и скриншоты, которые дали мне действительно огромную фору.

    Я предполагаю, что вам также может понадобиться фору, потому что давайте посмотрим правде в глаза, устранение неполадок и ремонт импульсных источников питания не так прост, как ABC.

    Вот несколько советов и подсказок по ремонту импульсного источника питания…

    1) Знание компонентов

    Убедитесь, что вы ознакомились с компонентами, имеющимися в блоке питания.

    Когда вы, например, ремонтируете блок питания компьютера, вы должны быть знакомы с такими компонентами, как силовые транзисторы, силовая ИС и силовой полевой транзистор.

    Помимо вышеупомянутых компонентов, источник питания, как правило, также содержит следующие компоненты: импульсный трансформатор

    , конденсатор фильтра, оптоизолятор IC, мостовой выпрямитель, вторичные выходные диоды, главный предохранитель, конденсаторы вторичного фильтра, и т. д.

    2) Схема защиты

    Я подумал, что должен просто упомянуть, что импульсный источник питания хорошо защищен так называемой схемой защиты.

    Как следует из названия, цель этой схемы — защитить компоненты, расположенные в блоке питания.

    Когда происходит что-то нежелательное, эта схема отключает определенную часть в блоке питания или может даже отключить все это.

    Всего существует четыре широко используемых схемы защиты:

    i) OCP или защита от перегрузки по току
    ii) SP или защита от перенапряжения
    iii) SDP или защита от теплового отключения
    iv) OVP или защита от перенапряжения

    3) закорочены Компоненты на первичной стороне

    Обнаружение закороченных компонентов на первичной стороне источника питания может оказаться серьезным препятствием.

    Но если вы его найдете, не останавливайтесь на достигнутом. Попробуйте также проверить резисторы.

    Кто знает, может быть обрыв цепи, поэтому его обязательно нужно заменить.

    После того, как вы заменили поврежденные компоненты, внимательно посмотрите, можете ли вы найти какие-либо потрескавшиеся паяные соединения, и убедитесь, что вы их исправили.

    Соберите все вместе и проведите тест, чтобы определить, работает ли блок питания.

    В идеале вы можете протестировать его, используя технику лампочки, которую вы можете просмотреть на странице 154 руководства по ремонту источника питания.

    Пособие прекрасно подходит как справочник по ремонту компьютерных блоков питания; Источники питания ЖК- и ЭЛТ-мониторов, ЖК-телевизоры, DVD-плееры и многие другие электронные устройства, содержащие импульсный источник питания.

    Теперь вы можете быстро и легко приступить к делу и узнать, как исправить импульсный источник питания, как давний профессионал.

    Давай, ознакомьтесь с этим руководством по ремонту SMPS . Я на сто процентов уверен, что вы будете этому рады.

    Превратите компьютерный блок питания в настольный блок питания

    Есть много способов перепрофилировать и повторно использовать старую электронику.Например, компьютерный блок питания может стать отличным настольным блоком питания для вашей мастерской. В Интернете уже есть много руководств, в которых показано, как преобразовать блок питания старого компьютера в настольный блок питания, но для большинства этих проектов требуется, чтобы вы постоянно его модифицировали.

    Эта конструкция внешнего адаптера позволяет использовать блок питания без его модификации. К адаптеру можно подключить любой блок питания ATX. В результате получился источник питания большой емкости, который может выдавать 3,3 В, 5 В, 12 В и -12 В.

    Прежде чем мы начнем, вот некоторая справочная информация о компьютерных блоках питания.

    Блок питания компьютера преобразует мощность переменного тока от настенной розетки в меньшее напряжение постоянного тока, которое питает различные компоненты компьютера. Он регулирует напряжения путем быстрого подключения и отключения цепи нагрузки (импульсный источник питания). Большинство современных компьютерных блоков питания следуют соглашению ATX: они выдают + 3,3 В, + 5 В, + 12 В и -12 В по серии проводов с цветовой кодировкой.

    Блоки питания

    для компьютеров обладают рядом функций безопасности, которые помогают защитить вас и сам блок питания. Вот пара, о которой вам нужно знать:

    • Включение источника питания Он не включается, если он не подключен к материнской плате компьютера. Это контролируется зеленым проводом включения. Подключение этого провода к земле (любой черный провод) позволит включить питание.
    • Требования к минимальной нагрузке Многим источникам питания требуется минимальный ток нагрузки, чтобы оставаться включенными.Без этой нагрузки выходное напряжение может значительно отличаться от указанного напряжения или источник питания может отключиться. В компьютере ток, используемый материнской платой, достаточен для удовлетворения этих требований. Если ваш источник питания имеет минимальные требования к выходной мощности, вы можете удовлетворить это, подключив большой силовой резистор к выходным клеммам. Это обсуждается ниже.
    Руководство по источникам питания

    — B&K Precision

    Введение

    Источники питания являются одними из самых популярных единиц электронного испытательного оборудования.Это неудивительно, поскольку контролируемая электрическая энергия используется множеством способов. В этом руководстве мы рассмотрим различные типы источников питания, их элементы управления, способы их работы и некоторые примеры их применения.

    Источником питания в широком смысле можно назвать все, что снабжает энергией, например плотину гидроэлектростанции, двигатель внутреннего сгорания или гидравлический насос. Однако мы ограничимся обсуждением типов источников питания, которые преимущественно используются для испытаний и измерений, технического обслуживания и разработки продуктов.

    Этот документ предназначен для пользователей или потенциальных пользователей источников питания. Его цель — дать определение используемых терминов, познакомить с различными типами источников питания и лежащими в их основе технологиями, объяснить элементы управления типичными источниками питания и рассмотреть некоторые примеры их использования.

    Вот таблица некоторых различных типов источников питания. Мы сосредоточимся на выделенных типах.

    Выход = DC Выход = AC
    Ввод = AC
    • «Бородавка стенка»
    • Настольные источники питания
    • Зарядное устройство
    • Разделительный трансформатор
    • Источник переменного тока
    • Преобразователь частоты
    Ввод = DC

    Термин «настольный источник питания» здесь используется несколько мягко, так как некоторые из обсуждаемых нами источников питания могут быть слишком тяжелыми, чтобы их можно было поставить на скамейку.Тем не менее, номенклатура полезна, поскольку даже тяжелые источники питания с высокой выходной мощностью имеют много общего со своими меньшими собратьями. Но термин «верстак» является описательным для многих людей, поскольку он вызывает в воображении образ источника питания постоянного тока, который используется на скамейке инженера или техника для множества энергетических задач.

    В оставшейся части этого документа стендовый источник питания будет рассмотрен более подробно после краткого обзора источников питания переменного тока.

    Источник переменного тока

    При тестировании электрического оборудования, которое питается от сети переменного тока, часто важно оценить оборудование, когда оно подвергается воздействию повышенного или пониженного напряжения.Нормальные колебания напряжения в сети переменного тока составляют порядка ± 10%, но могут быть больше, когда линия одновременно используется множеством тяжелых нагрузок. Разработчик может также захотеть провести испытания, выходящие за рамки нормальных изменений напряжения сети переменного тока, для целей нагрузочного тестирования (чтобы выяснить, в чем заключаются недостатки конструкции). Для этого типа тестирования требуется переменный источник переменного тока. Регулируемый источник переменного тока также может быть полезен во время «пониженного напряжения» (условия низкого напряжения в сети), чтобы поднять напряжение в сети до нормального уровня. Другое использование — повышение напряжения, когда нагрузка подключена через длинный удлинитель и падение напряжения на шнуре является значительным.

    Различные напряжения переменного тока генерируются с помощью трансформатора (или автотрансформатора). Трансформатор может иметь несколько обмоток или ответвлений, и в этом случае прибор использует переключатели для выбора различных напряжений. В качестве альтернативы можно использовать регулируемый трансформатор (регулируемый автотрансформатор) для (почти) непрерывного изменения напряжения 1 . Некоторые источники переменного тока включают измерители для контроля напряжения, тока и / или мощности.

    Некоторые продукты, такие как блок питания переменного тока с регулируемой изоляцией B & K Precision модели 1655A, показанный ниже, объединяют в себе изолирующий трансформатор и регулируемый трансформатор.Этот продукт также включает в себя возможность выполнять испытания на утечку переменного тока и имеет удобный регулируемый источник питания для паяльников. Это практичный и полезный инструмент для стенда устранения неполадок.

    Типы источников питания постоянного тока

    Разъединитель аккумулятора

    Эти типы расходных материалов, как правило, наименее дорогие. Название описывает их основное предназначение — действовать вместо батареи. Эти устройства недороги и удобны при работе с оборудованием с батарейным питанием, поскольку они позволяют работать с оборудованием без необходимости искать необходимые батареи.

    Один из популярных типов выдает 13,8 В постоянного тока и предназначен для подачи постоянного тока на устройства, обычно питаемые от автомобильного аккумулятора. Типичное применение — обслуживание радиоприемников CB и автомобильного стереооборудования. Их характеристики линейного регулирования обычно шире, чем у лабораторных расходных материалов, но это нормально, поскольку напряжения в автомобилях существенно различаются.

    Другой популярный тип (показан справа) заменяет различные устройства батарей на 1,5 вольта и батарей на 9 и 12 вольт. Единственными элементами управления являются двухпозиционный переключатель и поворотный переключатель, позволяющие выбрать желаемое выходное напряжение.

    Поскольку это настоящие источники питания, они предназначены для безопасной непрерывной работы в условиях короткого замыкания.

    Расстояние между банановыми разъемами составляет 0,75 дюйма (19 мм), чтобы можно было использовать переходники с двумя банановыми вилками, используемые с коаксиальными кабелями.

    Источник постоянного напряжения

    Чуть более сложный источник питания, чем разрядник батарей, обеспечивает постоянное регулируемое напряжение. Поскольку они регулируются, они обычно поставляются с измерителем, чтобы показать вам напряжение, на которое установлено напряжение.В некоторых также есть измерители, позволяющие контролировать ток. Типичная модель — B&K 1686A, показанная справа.

    Основное поведение источника питания — поддержание установленного вами напряжения независимо от сопротивления нагрузки.

    Эти модели имеют ручку для регулировки выходного напряжения. Некоторые модели не могут быть полностью отрегулированы до нуля вольт, и их максимальный выходной ток может быть пропорционален выходному напряжению, а не обеспечивать номинальный ток при любом выходном напряжении.

    В модели справа предусмотрены «связующие» точки, позволяющие контролировать выходное напряжение с помощью более точного цифрового измерителя или для подключения к другим цепям (обратите внимание, что связующие точки имеют предел 2 А).

    Эти типы источников питания хорошо работают в качестве разрядников батарей, а также покажут вам ток, потребляемый нагрузкой.

    Постоянное напряжение / Источник постоянного тока

    Вероятно, самый популярный тип лабораторных источников питания — это источники постоянного напряжения / постоянного тока.В дополнение к подаче постоянного напряжения эти источники также могут подавать постоянный ток. В режиме постоянного тока источник питания будет поддерживать установленный ток независимо от изменений сопротивления нагрузки. Типичным примером этого типа источника питания является B&K 1621A, показанный:

    Этот источник питания выдает одно регулируемое напряжение, на которое указывает один набор клемм типа «банановый разъем». Вышеупомянутое расположение выходных клемм с клеммой заземления между клеммами + и — является наиболее распространенным и делает очень удобным подключение любой клеммы к заземлению с помощью металлической перемычки.Это полезно, если вы хотите, чтобы одна из клемм была заземлена. Конечно, то же самое можно сделать с помощью куска проволоки или перемычки со штабелируемыми банановыми вилками.

    Указанный выше источник питания имеет грубую и точную регулировку как тока, так и напряжения. В некоторых источниках питания вместо этого для регулировки используются 10-оборотные потенциометры. В других используются дисковые переключатели или кнопочные переключатели. Дисковые и кнопочные переключатели полезны (если их настройки точны), потому что они могут устранить необходимость в измерителе.

    У этих типов источников питания часто есть другие полезные функции:

    • Дистанционное измерение: вход с высоким сопротивлением, позволяющий измерять напряжение на нагрузке. Затем источник питания корректирует падение напряжения на выводах, соединяющих источник питания с нагрузкой.
    • Соединения ведущий / ведомый: существуют различные методы, позволяющие подключать источники питания одного семейства параллельно или последовательно для получения более высоких напряжений или более высоких токов.
    • Терминал дистанционного программирования: у некоторых источников питания есть входные терминалы для напряжения или сопротивления, которые можно использовать для управления выходным напряжением или током.Примечание: это называется аналоговым программированием, а не цифровым программированием с помощью компьютера.

    Источник питания с несколькими выходами

    Источники питания с несколькими выходами имеют более одного выхода постоянного тока, часто два или три. Они полезны и экономичны для систем, требующих нескольких напряжений. Часто используемый источник питания для разработки схем — это источник с тройным выходом. Один выход подает от 0 до 6 вольт, предназначенный для цифровой логики. Два других питают (обычно) от 0 до 20 вольт, которые могут использоваться с биполярной аналоговой схемой.Иногда для двух источников питания на 20 вольт предоставляется регулировка слежения, так что источники + и — 20 вольт можно регулировать вместе, поворачивая одну ручку.

    Популярной моделью является модель 9130:

    .

    Три выхода можно настроить независимо с помощью ручки или клавиатуры. Выходы каналов 1 и 2 — 31 вольт при 3,1 ампера, а третий канал выдает 6 вольт при 3,1 ампера. Таким образом, источник питания может непрерывно выдавать более 200 Вт. Выходы можно включать и выключать независимо или все сразу (полезно для питания всей печатной платы).

    Блок питания имеет ряд полезных функций. Выходы можно настроить на работу по таймеру: по прошествии определенного временного интервала выход отключается. Пределы напряжения устанавливаются для всех каналов, поэтому ваш прототип электрической конструкции может быть защищен от случайного перенапряжения. Два канала на 30 В могут быть подключены последовательно или параллельно для получения более высокого напряжения или тока соответственно. Имеются также регистры хранения для сохранения до 50 состояний прибора для последующего вызова (полезно для повторяющихся испытаний).

    Приятной особенностью для автоматической работы является то, что источник питания может быть настроен так, чтобы его выход был включен при последних настройках включения. Таким образом, если он работает в цепи и отсутствует питание переменного тока, источник питания снова начнет подавать питание при возобновлении подачи питания переменного тока.

    Этот конкретный блок питания также программируется с помощью компьютера, что подводит нас к следующему типу блока питания.

    Программируемое питание

    Программируемые блоки питания иногда называют «системными» блоками питания, поскольку они часто используются как часть компьютерной системы для тестирования или производства.Мы исключим из этого обсуждения «программирование» с помощью внешних напряжений или сопротивлений, которое использовалось в основном до того, как цифровое управление стало популярным.

    На протяжении многих лет существовало множество типов компьютерных интерфейсов с контрольно-измерительными приборами. Двумя наиболее популярными из них были IEEE-488, также известный как GPIB (интерфейсная шина общего назначения), и последовательная связь RS-232. Также использовались сетевые интерфейсы (например, Ethernet) и USB-интерфейсы. Мы не будем здесь обсуждать достоинства различных типов интерфейсов, поскольку они выходят за рамки этого документа.

    Командный язык для источника питания находится на несколько более высоком уровне, чем тип интерфейса. Это означает набор инструкций, отправляемых прибору по цифровому интерфейсу, и информацию, полученную компьютером от прибора. Вы увидите три категории:

    Собственный

    Собственные языки команд обычно специфичны для одного производителя, а иногда даже специфичны для определенного набора инструментов.Недостатком проприетарных командных языков является то, что пользователю необходимо написать программное обеспечение, специально предназначенное для этого инструмента. Переход на другой блок питания от другого поставщика означает переписывание программного обеспечения.

    SCPI

    означает «Стандартные команды для программируемых инструментов», часто произносится как «скиппи» или «скуппи». Поскольку необходимость переписывать программное обеспечение при смене поставщика является болезненным, индустрия тестирования / измерения разработала SCPI для стандартизации команд для контрольно-измерительных приборов, чтобы упростить смену поставщиков приборов без необходимости переписывать большое количество программного обеспечения.

    SCPI-подобный

    SCPI очень помог, но не является полным решением, потому что добавляются новые функции, требующие новых команд. Несмотря на это, многие производители пытаются сделать свои языки командных инструментов SCPI-подобными, что означает, что они используют как можно больше стандартов. Синтаксис также выглядит знакомым разработчикам программного обеспечения, поэтому время разработки сокращается.

    Здесь приводится типичный набор команд SCPI, общих для источников питания:

    [SOURce:]
    MODE {}
    MODE?
    НАПРЯЖЕНИЕ
    [: LEVel] {}
    [: LEVel]?
    : ЗАЩИТА
    : СОСТОЯНИЕ {}
    : СОСТОЯНИЕ?
    [: LEVel] {}
    [: LEVel]?
    ТОК
    [: LEVel] {}
    [: LEVel]?

    Отправив любую из приведенного выше списка команд через интерфейс, поддерживаемый прибором, можно управлять подачей питания с компьютера, а не нажимать клавиши на передней панели.Это очень полезно, особенно при выполнении более сложных настроек, таких как создание динамических ступеней напряжения с использованием режима списка.

    Многодиапазонная поставка

    Большинство обычных источников питания работают с фиксированными номинальными значениями напряжения и тока, например 30В / 3А. В этом примере максимальная выходная мощность 90 Вт может быть реализована только при напряжении питания 30 В / 3 А. Для всех других комбинаций напряжения / тока выходная мощность будет меньше. Многодиапазонные источники питания отличаются тем, что они пересчитывают пределы напряжения / тока для каждой настройки, образуя границу гиперболической формы с постоянной мощностью, как показано на диаграмме ниже.Модель B & K 9110, рассчитанная на 100 Вт / 60 В / 5 А, является примером этого типа источника питания. Возможны любые комбинации напряжения / тока, которые лежат на гиперболической кривой, например 20В / 5А или 60В / 1,66А, и в каждом случае источник питания работает на максимальной мощности. Преимущества этой архитектуры очевидны: источник питания с несколькими диапазонами обеспечивает большую гибкость в выборе выходных характеристик и позволяет пользователям заменять несколько фиксированных номиналов одним источником с несколькими диапазонами, что позволяет сэкономить средства и место на столе.

    Технические характеристики источника питания

    Режим постоянного тока и постоянного напряжения

    Категория источников питания постоянного тока, обсуждаемая в этом разделе, изменяет напряжение сети переменного тока на напряжение постоянного тока.Наиболее распространенным и универсальным регулируемым источником питания постоянного тока является источник постоянного тока (CC) или постоянного напряжения (CV), который, как следует из названия, может обеспечивать либо постоянный ток, либо постоянное напряжение в определенном диапазоне, см. Изображение ниже.

    Рабочая характеристика этого источника питания называется автоматическим кроссовером постоянного напряжения / постоянного тока. Это позволяет непрерывно переходить от режима постоянного тока к режиму постоянного напряжения в ответ на изменение нагрузки.Пересечение режимов постоянного напряжения и постоянного тока называется точкой кроссовера. На рисунке ниже показано соотношение между этой точкой перехода и нагрузкой.

    Например, если нагрузка такова, что подключенный к ней источник питания работает в режиме постоянного напряжения, обеспечивается регулируемое выходное напряжение. Выходное напряжение остается постоянным по мере увеличения нагрузки до момента, когда будет достигнут заданный предел тока. В этот момент выходной ток становится постоянным, а выходное напряжение падает пропорционально дальнейшему увеличению нагрузки.На некоторых моделях блоков питания точка кроссовера обозначается светодиодными индикаторами на передней панели. Точка пересечения достигается, когда индикатор CV гаснет, а индикатор CC загорается.

    Аналогично, переход из режима постоянного тока в режим постоянного напряжения автоматически происходит при уменьшении нагрузки. Хороший пример этого можно увидеть при зарядке 12-вольтовой батареи. Первоначально напряжение холостого хода источника питания может быть установлено равным 13,8 вольт. Низкий заряд батареи приведет к большой нагрузке на источник питания, и он будет работать в режиме постоянного тока, который можно отрегулировать для скорости зарядки 1 ампер.По мере того, как аккумулятор заряжается и его напряжение приближается к 13,8 вольт, его нагрузка уменьшается до точки, при которой он больше не требует полной зарядки в 1 ампер. Это точка кроссовера, когда источник питания переходит в режим постоянного напряжения.

    В следующем списке спецификаций мы перечислим советы и вопросы, которые вы, возможно, захотите учесть при изучении характеристик источника питания. Внимательно читайте спецификации и всегда смотрите на мелкий шрифт.

    Выход

    Выходное напряжение и ток (или напряжения и токи для нескольких выходов), конечно, имеют фундаментальное значение.Если вы ищете источник питания для конкретного приложения, подумайте о том, чтобы быть консервативным и покупать больше возможностей, чем вам нужно — в проекты часто добавляются новые функции на поздних этапах цикла проектирования.

    Советы и вопросы:

    • Убедитесь, что выходной сигнал указан в допустимом диапазоне входного линейного напряжения (пример: некоторые импульсные источники питания должны быть снижены, например, до 90 В переменного тока).
    • Некоторые блоки питания (обычно импульсные блоки питания) не рассчитаны на выходное напряжение до 0 В.
    • Насколько припас может плавать над или под землей?
    • Насколько выходной дрейф с течением времени? Типичное значение может составлять от 5 до 10 мВ в течение 10 часов при постоянной нагрузке и входном напряжении.
    • Если на выходе фиксированное напряжение, можно ли его немного отрегулировать до желаемого значения?
    • Проверьте, есть ли в источнике питания дистанционное зондирование. Дистанционное измерение использует две входные клеммы с высоким импедансом для измерения выходного напряжения источника питания. При подключении к нагрузке эта функция может корректировать падение напряжения в соединительных проводах питания и нагрузки.
    • Некоторые блоки питания имеют защиту на выходе. Иногда это называют «лом», «защитой от перенапряжения» или «защитой от предельного напряжения». Эта функция либо ограничивает выходное напряжение до значения, установленного пользователем, либо отключает выход, если выходное напряжение достигает установленного предела. Цель состоит в том, чтобы обеспечить защиту цепей, чувствительных к напряжению. Пример: вы запитываете логическую схему на 5 В с источником питания, способным обеспечить выходное напряжение 40 В. Вы устанавливаете защиту источника питания от перенапряжения на 5.5 вольт. Тогда выходное напряжение никогда не будет превышать 5,5 вольт, независимо от того, насколько вы поворачиваете ручку регулировки напряжения. Примечание: «лом» обозначает устройство (обычно SCR), которое закорачивает выход при превышении установленного предела напряжения. Поведение лома может быть нежелательным — хотя отключение цепи защитит ее, это также может вызвать проблему из-за отсутствия питания цепи!

    Постановление

    Регулировка нагрузки — это степень изменения выходного напряжения при изменении нагрузки, обычно от 0 до 100% номинального значения.Это удобно и легко можно измерить с помощью современных нагрузок постоянного тока. Типичные характеристики составляют от 0,1% до 0,01%. Если подумать, это отличное поведение — изменение до 1 части из 10 000 (это делается с помощью схем управления с отрицательной обратной связью).

    Линейное регулирование — это степень изменения выхода при изменении входного переменного напряжения. Обычно он указывается как мВ на данное изменение входного сигнала или как процентное изменение во всем допустимом диапазоне входного сигнала. Типичные значения снова находятся в диапазоне 0.От 1% до 0,01%.

    Для очень требовательных проектов можно узнать, как изменяется выход при изменении трех основных факторов: входного напряжения, нагрузки и температуры. Это редко указывается и, вероятно, придется измерить.

    Вышеуказанные нормативные характеристики относятся к установившемуся режиму работы. Переходное поведение важно для некоторых приложений. Можно указать переходное время отклика, оно связано с тем, сколько времени требуется источнику питания для восстановления до заданного значения после внезапного изменения нагрузки или выхода.Это может быть важной спецификацией, когда источник питания используется с цифровой схемой, которая потребляет энергию импульсами. Например, радиопередатчик быстро перейдет из состояния бездействия в состояние полной мощности, что приведет к скачкообразным изменениям спроса на источник питания. Источник питания с плохой переходной характеристикой (или нестабильной реакцией, вызывающей колебания) будет вредным для приложения, потому что он может быть не в состоянии обеспечить достаточную мощность, а его выходные переходные процессы могут быть связаны с цепью, которую он подает питание, что приведет к аномальное поведение.

    Пульсация и шум

    Не существует общепринятого метода измерения пульсаций и шума. Некоторые поставщики включают внешние схемы при проведении измерений, поэтому, чтобы дублировать их результаты, вам нужно будет связаться с ними, как они проводят свои измерения. Самым простым способом измерения является подключение осциллографа со связью по переменному току к выходу источника питания. Измерение может быть выполнено на основе синфазного шума (шум на обоих выходах + и — источника питания по отношению к заземлению источника питания переменного тока) или нормального (также называемого дифференциальным режимом) шума, который представляет собой шум, наблюдаемый между + и — клеммы источника питания.Примечание: поскольку внешняя сторона разъема BNC на многих прицелах подключена к заземлению, вам придется использовать изолирующий трансформатор для питания осциллографа или использовать дифференциальный усилитель для измерения шума в нормальном режиме.

    Пульсации для линейных источников питания обычно измеряются при удвоенной частоте сети. Что касается импульсных источников питания, вам нужно проверить более высокие частоты, и вы можете увидеть скачки напряжения. Пульсация может быть определена как часть нефильтрованного переменного напряжения и шума, присутствующих на выходе фильтрованного источника питания при работе с полной нагрузкой, и обычно указывается в вольтах (среднеквадратичное значение).С другой стороны, шум обычно определяется как размах переменного напряжения и может быть определен как часть нефильтрованного и неэкранированного шума EMI, присутствующего на выходе отфильтрованного источника питания при работе с полной нагрузкой.

    Может быть важно знать, в какой полосе частот указан шум. Часто это 20 МГц, так как для его измерения используется осциллограф. Примечание: иногда рябь и шум обозначаются как PARD, что является аббревиатурой от «периодических и случайных отклонений».

    Большинство линейных источников питания должны иметь пульсации менее 3 мВ (среднеквадратичное значение) и менее 50 мВ пикового значения для импульсных источников питания

    * Практический пример : Вот несколько примеров измерений пульсации и шума.Выход блока питания B&K Precision 9130, установленного на 9 В, был подключен через коаксиальный кабель 50 Ом (с использованием переходника с двумя банановыми вилками) к цифровому запоминающему осциллографу B&K Precision 2534 (полоса пропускания 60 МГц). Вход осциллографа был связан по переменному току (канал был проверен, чтобы убедиться, что связь по переменному току не оказывала заметного влияния на амплитуду входного сигнала до 30 Гц). Прицел питался от изоляционного трансформатора медицинского назначения, поэтому измерение шума было дифференциальным, а не синфазным.Не было измеримых пульсаций в линии электропередач, и шум был в основном широкополосным с некоторыми всплесками с основной частотой 40 МГц. Эти шипы не от этого источника питания, потому что i) они присутствовали при выключенном источнике питания и ii) они присутствовали на других приборах на скамейке автора, также выключенных. Вероятно, это цифровые помехи от компьютера автора, проходящие через линию электропередачи. 9130 должен иметь уровень шума менее 3 мВ (среднеквадратичное значение); эта конкретная поставка соответствовала спецификации.Обратите внимание, что это примерные измерения и не предназначены для определения каких-либо конкретных характеристик источников питания 9130 в целом. Тем не менее, мы надеемся, что это показывает, что такая «простая» вещь, как подключение одного кабеля к источнику питания и выполнение измерения, включает в себя ряд вещей, о которых следует подумать. Если бы автор использовал на входе фильтр нижних частот 20 МГц, он бы не тратил время на отслеживание этого паразитного шума.


    Рисунок 2: (A) Типичный тепловой шум (B) Более медленный захват (A), показывающий всплеск (~ 15 мВ) (C&D) Подробная информация о всплеске

    Температура

    Поскольку компоненты, из которых состоят блоки питания, чувствительны к температуре, неудивительно, что блоки питания в целом также могут быть чувствительными к температуре.Это верно даже тогда, когда дизайнеры стараются минимизировать влияние температуры. Современные источники питания лабораторного качества должны иметь температурный коэффициент ниже 0,05% на C. Обычно это указывается в диапазоне рабочих температур, который часто составляет от 0 до 40 ˚C. Обычно подразумевается или предполагается, что источник питания испытывается при постоянной нагрузке без колебаний линии переменного тока.

    Вход переменного тока

    Источники питания большей мощности могут использовать трехфазное питание. Они могут быть более экономичными и немного более эффективными, чем однофазные источники питания, хотя частота пульсаций будет выше.

    Изоляция: определяется как напряжение постоянного или переменного тока, которое может подаваться между входом и выходом без нарушения питания. Типичные числа от 500 до 1500 В. Изоляция источника питания между входом и выходом или шасси обеспечивается изоляцией, обеспечиваемой трансформатором источника питания.

    Некоторые источники питания содержат фильтрующие конденсаторы большой емкости, которые, по сути, вызывают короткое замыкание на выпрямитель при первом включении источника питания. В некоторых источниках питания есть схемы, позволяющие минимизировать пусковой ток или распределить его по времени («плавный пуск»).

    Спецификация удержания определяет, как долго вход переменного тока может отключиться, а источник питания будет оставаться в режиме регулирования. Заряд, накопленный на конденсаторах фильтра, используется для подачи питания при отключенном входе переменного тока.

    По мере увеличения стоимости энергии эффективность энергоснабжения становится все более важной. Эффективность — это выходная мощность, деленная на входную, и, конечно же, всегда будет меньше 100% (обычно она преобразуется в проценты). Лучшие расходные материалы могут быть эффективными на 90% или лучше.Линейные источники питания обычно намного менее эффективны, чем импульсные источники питания.

    Точность отслеживания

    Некоторые блоки питания с двумя или более выходами могут иметь функцию отслеживания. Здесь один выход будет отслеживать выходное напряжение другого выхода. Это полезно при подаче питания на цепи, которым нужна положительная и отрицательная шина. Спецификация точности отслеживания определяет, насколько точно второй вывод отслеживает вывод первого вывода.

    Изоляция постоянного тока

    Изоляция означает, насколько клеммы + или — могут быть «плавающими» над или под землей линии питания.Эта спецификация часто включает выходное напряжение источника питания. Важно не превышать спецификацию, так как это может вызвать пробой диэлектрика внутреннего компонента и / или воздействие опасного напряжения. Довольно часто два блока питания подключаются последовательно, чтобы получить более высокое напряжение, чем может обеспечить любой из них. Например, рассмотрим следующую схему:

    V out будет суммой напряжений, установленных на источнике питания 1 и источнике питания 2. Обратите внимание, что эта последовательная работа должна быть такой, чтобы ток не превышал ток источника питания с минимальным номинальным током.

    Чтобы быть уверенным, что вы соблюдаете технические требования производителя по изоляции постоянного тока, убедитесь, что ни одно из напряжений на любом из внешних проводов относительно земли не превышает спецификации изоляции постоянного тока.

    Теория работы

    Есть два основных способа работы источников питания: линейное регулирование и режим переключения.

    Линейный регламент

    Принцип действия источника питания с линейным регулированием показан на следующей схеме:

    Входное напряжение обычно поступает от трансформатора, двухполупериодного выпрямителя и конденсаторного каскада фильтра.Выходное напряжение сравнивается с опорным напряжением (полученным, например, из настроек передней панели источника питания), и разница подается на транзистор, чтобы пропускать через него больший или меньший ток. Транзистор обычно биполярный или MOSFET (иногда как часть управляющей ИС для небольших источников питания) и работает в своей линейной области (отсюда и название «линейное» регулирование). Стратегия линейного регулирования имеет преимущества простоты, низкого уровня шума, быстрого времени отклика и отличного регулирования.Недостатком является то, что они неэффективны, так как всегда рассеивают мощность. В приведенной выше схеме вы можете видеть, что транзистор имеет V в — V на выходе через него. Умножьте эту разницу на ток, чтобы получить рассеиваемую мощность. При большой разнице напряжений (т. Е. При низком выходном напряжении источника питания) и большом токе общий КПД может упасть почти до 10%. Максимальный КПД для линейного источника питания обычно составляет около 60%. Типичный средний КПД находится в диапазоне 30-40%.

    Режим переключения

    Примечание. В этом разделе мы будем называть импульсный источник питания сокращенно SMPS.

    Проблемой типичного линейного источника питания является размер и вес трансформатора. Размер нужен из-за низкой частоты (от 50 до 60 Гц). При той же выходной мощности размер трансформатора уменьшается (сильно) с увеличением частоты (до определенного значения). SMPS использует это преимущество, разделяя форму волны переменного тока на множество мелких частей и изменяя их до желаемого уровня напряжения с помощью трансформатора гораздо меньшего размера.Ключевым фактом является то, что переключающий элемент (транзистор) либо выключен, либо полностью включен (насыщен). Падение напряжения на транзисторе невелико (как для биполярного транзистора, так и для полевого МОП-транзистора), что означает, что в нем тратится мало энергии. Когда он выключен, мощность не рассеивается. Это одно из преимуществ эффективности ИИП.

    Конденсаторы фильтра также могут быть меньше на этих более высоких частотах, и дроссели более эффективны. Нижний предел частоты составляет 25 кГц (чтобы оставаться выше диапазона человеческого слуха), а современный верхний предел в настоящее время составляет около 3 МГц.Большинство импульсных источников питания используют частоты в диапазоне от 50 кГц до 1 МГц.

    Паразитное поведение и скин-эффект в проводимости становятся важными на более высоких частотах переключения, особенно потому, что формы волны представляют собой прямоугольные волны и богаты гармониками. В пассивных элементах, таких как конденсаторы и катушки индуктивности, значение ESR (эквивалентное последовательное сопротивление) становится важным и приводит к неэффективности. Резисторы должны быть неиндуктивными. Тщательно продуманные, оптимизированные схемы переключения режимов могут обеспечить эффективность 95%, но типичный SMPS имеет КПД около 75%, что все же намного лучше, чем у типичного линейного источника питания.Это одна из причин, по которой они повсеместно используются в персональных компьютерах.

    Еще одним преимуществом SMPS является то, что переключение может модулироваться различными способами в зависимости от условий нагрузки. Выход источника питания регулируется с помощью цепи обратной связи, которая регулирует время (рабочий цикл), с которым MOSFETs включаются или выключаются.

    Преимущества импульсных источников питания не связаны с некоторыми затратами. Более высокие частоты и переключение означают более высокие уровни электромагнитных помех (EMI), как излучаемых, так и кондуктивных.Это может вернуть коммутационный шум в линию электропередачи. Управляющая электроника также стала более сложной (особенно в последнее время из-за желания иметь более высокие коэффициенты мощности).

    Импульсные источники питания могут с трудом вырабатывать низкое напряжение. Это связано с тем, что транзистор должен переключать ток, то есть SMPS не может работать, пока не будет протекать достаточный ток. Из-за этого импульсные источники питания часто имеют минимальное выходное напряжение.

    Применение источника питания

    http: // www.amtex.com.au/ApplicationNotesPower.htm

    Использование источника питания для создания смещения постоянного тока с помощью функционального генератора

    Если источник сигнала, такой как функциональный генератор, не имеет возможности смещения постоянного тока, вы можете эффективно добавить эту функцию, используя источник питания постоянного тока. Как и в спецификации на изоляцию постоянного тока источника постоянного тока, важно, чтобы этот режим работы источника сигнала был разрешен производителем и чтобы вы не превышали спецификации. Вам также понадобится источник сигнала, выходные клеммы которого (обычно разъем BNC) изолированы от земли.Если разъем не изолирован от земли, прибор можно изолировать от земли линии питания с помощью изолирующего трансформатора. Однако металлическое шасси инструмента может быть выше или ниже потенциала земли при смещении постоянного тока, поэтому примите соответствующие меры против поражения электрическим током. Способ подключения показан на следующей схеме.

    Причина, по которой это может быть полезно, заключается в том, что сигнал функционального генератора затем может быть вставлен в схему, которая смещена выше или ниже земли (или источник питания постоянного тока может подавать смещение, например, для транзистора).Вы должны быть осторожны, чтобы не превысить текущие возможности функционального генератора.

    Источники питания: вопросы и советы

    Как измерить эффективность блока питания?

    Если для вас важна эффективность, вы должны тщательно ее измерить. Для типичного источника постоянного тока, работающего от сети переменного тока, вам необходимо измерить входную мощность переменного тока и мощность постоянного тока, выдаваемую источником, как показано на следующей диаграмме:

    Наверное, лучший инструмент для измерения мощности переменного тока, используемой источником постоянного тока, — это осциллограф.Вам нужно будет измерить переменное напряжение и переменный ток, поступающие в блок питания. Лучшим подходом, вероятно, является использование неиндуктивного токового шунта для измерения тока и двух независимых дифференциальных усилителей для измерения входного переменного напряжения источника питания и переменного напряжения на шунте. Форма волны мощности может быть получена путем умножения формы волны тока и напряжения с помощью осциллографа. При подходящей полосе пропускания осциллографа и усилителей это будет точное измерение, покажет вам коэффициент мощности и расскажет о любых гармониках / переходных процессах линии питания, связанных с работой источника питания постоянного тока.Если ваш осциллограф не может выполнить умножение, вы все равно можете измерить среднеквадратичные значения напряжения и тока, измерить коэффициент мощности и умножить эти три вместе.

    Для измерения мощности, потребляемой нагрузкой, вы можете использовать измерители напряжения и тока источника постоянного тока, если вы знаете, что они точны. Для подтверждения вы можете вместо этого использовать нагрузку постоянного тока с такими же характеристиками нагрузки.

    Тогда измеренный КПД в процентах будет

    .

    , где P в — измеренная входная мощность переменного тока, а P out — измеренная выходная мощность постоянного тока, оба в одних и тех же блоках питания.

    Почему существует такая большая разница в ценах на блоки питания?

    Аналогичный вопрос можно задать об автомобилях. Оба вопроса имеют один и тот же ответ: существует множество факторов, и простой ответ, вероятно, невозможен. Некоторые из факторов:

    • Имя и репутация продавца

    • Насколько консервативен дизайн

    • Количество и тип конкурирующих единиц

    • Сертификаты (e.г., безопасность, EMI и др.)

    • Надежность конструкции (и усилия, затраченные на проверку конструкции)

    • Качество используемых компонентов и конструкции

    • Количество функций

    При оценке источника питания (или любого другого оборудования) следует учитывать общую стоимость владения. Включите стоимость ежегодных калибровок и любые предполагаемые потери из-за недоступности или необходимости ремонта или замены устройства в случае его выхода из строя.Через десять или более лет эти затраты могут легко превысить первоначальную стоимость источника питания.

    Что лучше: режим переключения или линейный?

    Это зависит от того, что вы подразумеваете под словом «лучший». Вы можете получить некоторые рекомендации из следующей таблицы:

    Тип

    Сильные стороны

    Слабые стороны

    Линейная

    • Низкий уровень шума и электромагнитных помех
    • Хорошая регулировка линии и нагрузки
    • Быстрая переходная характеристика
    • Может производить очень низкий выходной ток
    • Низкий КПД (в среднем 30-40%)
    • Масса (трансформатор)
    • Радиаторы большего размера
    • Дороже для большей мощности

    Режим переключения

    • Высокая эффективность (в среднем 75%, в некоторых случаях около 95%)
    • Более доступный для большей мощности
    • Легче
    • Невозможно подавать низкое напряжение, требуется минимальный ток
    • Больше шума (включая импульсный шум и нарушения ЭМС)
    • Намного более медленный переходной отклик по сравнению с линейным

    Дополнительные комментарии по этим двум типам см. В разделе «Теория работы».

    Все большую популярность приобретают гибридные технологии, использующие как линейные, так и переключающие схемы. Целью этого подхода является создание источников питания, характеристики которых сочетают в себе преимущества технологий линейного и импульсного режимов.

    Что такое лом?

    Это защитное устройство, используемое на выходе источников питания (обычно SCR) для короткого замыкания выхода, если выходное напряжение превышает установленный уровень. См. Раздел «Выход» в разделе «Характеристики источника питания».

    Как лучше всего проверить блок питания под нагрузкой?

    Безусловно, отличный способ — протестировать его с реальной нагрузкой, которую он предназначен, если это возможно. Однако это может не повлиять на поставку настолько, чтобы много рассказать о ее пригодности и надежности для вашего приложения. Отличным инструментом для проверки блоков питания является нагрузка постоянного тока. Их можно запрограммировать на применение самых разных нагрузок к источнику питания, и они могут делать это безостановочно. После того, как определенная поставка квалифицирована, они становятся хорошими инструментами для текущей или входящей проверки.

    Как измерить пульсацию и шум?

    Это можно сделать с помощью осциллографа или широкополосного среднеквадратичного вольтметра переменного тока. Но есть нюансы, о которых следует знать — см. Раздел «Пульсация и шум» в разделе «Характеристики источника питания».

    Сопротивление провода и контакта

    Контактное сопротивление в плохих соединениях или плохо выполненных механических соединениях может привести к значительным нагрузкам, особенно в сильноточных устройствах. Плохое или корродированное гофрированное соединение может иметь сопротивление в сотни миллиомов или даже выше ома.Это снижает эффективность и создает горячие точки. Если вам когда-либо приходилось чистить клеммы аккумулятора на вашем автомобиле, чтобы он завелся, вы видели проблему.

    Медный провод 10 калибра имеет сопротивление немногим более 3 Ом / м. Для цепи с проводом длиной 10 м это 30 мОм. Таким образом, соединение 100 мОм будет обеспечивать 75% сопротивления проводки (а также терять 75% мощности, потерянной в проводке).

    Плохие соединения относительно легко найти, если вы можете получить доступ к проводу под нагрузкой. Цифровой мультиметр можно использовать для измерения падения напряжения на соединениях (будьте осторожны, когда по проводам передаются значительные напряжения).Зная ток (измерьте его с помощью накладного амперметра постоянного тока, если измеритель источника питания не подходит), вы можете рассчитать сопротивление соединения. Если провод изолирован, доступны специальные пробивающие изоляцию щупы, такие как CalTest Electronics CT3044 или Pomona 5913. Если вы используете пробивные щупы, сначала отключите питание — случайная дуга может повредить острые наконечники (кроме потенциальная угроза безопасности).

    Могу ли я подключиться параллельно?

    Нагрузке для работы требуется n источников питания, поэтому используется n + 1 источник питания, что позволяет одному из них выйти из строя.Диоды должны изолировать источники питания друг от друга (они могут понадобиться, а могут и не понадобиться; опять же, спросите своего поставщика). Для источников питания может потребоваться соединить линии управления, чтобы они могли разумно распределять нагрузку. Требование состоит в том, чтобы на выходе каждого источника было одинаковое напряжение, чтобы они поровну распределяли нагрузку. Проводка должна быть короткой, и каждая ветвь должна быть одинаковой для каждого источника питания.

    М. Шварц, Передача информации, модуляция и шум, 2-е изд., McGraw-Hill, 1970, ISBN 07-055761-6.

    http://www.abbottelectronics.com/engineer/glossary.htm

    http://www.currentsolutions.com/knowledge/glossary.htm

    Регулировка линии
    Насколько изменяется напряжение или ток нагрузки, когда источник питания работает при различных линейных напряжениях в заданном диапазоне. Обычно указывается в процентах от общего напряжения или тока, доступного от источника питания. Рейтинг «0%» означал бы идеальное регулирование.
    Регулировка нагрузки
    Насколько изменяется напряжение или ток нагрузки при работе источника питания на холостом ходу и при полной нагрузке.Обычно указывается в процентах от общего напряжения или тока, доступного от источника питания. Рейтинг «0%» означал бы идеальное регулирование.
    КПД
    Измеренный в процентах, он указывает количество выходной мощности по сравнению с мощностью, потребляемой в системе.
    EMI
    Электромагнитные помехи
    Пусковой ток
    Начальная величина тока, потребляемого источником питания при запуске.Иногда его называют пусковым током, и обычно он на несколько значений превышает установившееся значение источника питания.
    Инвертор
    Электрическое устройство, используемое для преобразования постоянного тока в переменный ток.
    Дистанционное зондирование
    Предоставляется в некоторых приборах, которые можно использовать для измерения напряжения тестируемого устройства на его клеммах, чтобы обеспечить точные показания для компенсации падения напряжения на выводах, подключенных к прибору и тестируемому устройству.
    Постоянное напряжение
    Стабилизированный источник питания, который подает постоянное напряжение на нагрузку, даже когда сопротивление нагрузки изменяется до значения, не превышающего предельный ток источника питания.
    Постоянный ток
    Регулируемый источник питания, который подает постоянный ток на нагрузку, даже когда сопротивление нагрузки изменяется. Обратите внимание, что источник питания должен соответствовать закону Ома.
    Предел тока
    Значение, заданное как предел тока, который может выдавать блок питания.Когда ток достигает предела, типичный источник питания CV / CC переключается из режима CV в режим CC. Это также известно как точка пересечения.
    Защита от перегрузки
    Функция защиты в большинстве источников питания постоянного тока, предотвращающая потребление каким-либо устройством большей мощности, чем предназначены для выработки.
    Защита от перенапряжения
    Защита, имеющаяся во многих источниках питания, ограничивает величину выходного напряжения.
    Параллельная работа
    Этот режим работы, используемый во многих источниках питания с двойным и тройным выходом, позволяет подключать два или более независимых выхода параллельно для увеличения токового выхода.
    Последовательная работа
    Режим работы многих источников питания с двойным и тройным выходом, в котором два или более независимых выхода соединяются последовательно для увеличения выходного напряжения.
    PARD
    Периодические (пульсации) и случайные (шум) отклонения выходного напряжения от заданного значения.
    ШИМ
    Широтно-импульсная модуляция
    Разрешение
    Наименьшее изменение напряжения или тока, которое может быть выполнено регулировкой органов управления.
    Тепловая защита
    Защита от повреждения источника питания из-за чрезмерной температуры.
    Переходное время восстановления
    Время, необходимое источнику питания для восстановления своей выходной мощности после ступенчатого изменения.
    AC
    Переменный ток. Описывает напряжение и ток, которые изменяются по амплитуде, обычно синусоидальной формы волны относительно времени. Электропитание переменного тока почти повсеместно используется для распределения электроэнергии.
    Blackout
    Потеря мощности переменного тока.
    Понижение напряжения
    Запланированное снижение напряжения переменного тока энергокомпанией для противодействия чрезмерному спросу.
    Емкостная связь
    Два отдельных проводника всегда образуют конденсатор. Чем они ближе, тем больше вероятность электростатического воздействия колебаний напряжения на одном проводе на другом проводе (в отличие от индуктивной связи).
    Индуктивная связь
    Когда в одном проводе протекает изменяющийся ток, в соседнем проводе индуцируется напряжение из-за магнитного поля, вызванного током (в отличие от емкостной связи).
    Пик-фактор
    В сигнале переменного тока пик-фактор — это отношение пикового значения к среднеквадратичному значению.
    DC
    Постоянный ток. Используется для описания неизменного напряжения, тока или электрической мощности.
    Drift
    Изменение во времени выходного напряжения или тока.
    Электронная нагрузка
    Тип прибора, который служит нагрузкой, обычно динамической, и может использоваться для тестирования источников питания и источников питания.
    ESR
    Эквивалентное последовательное сопротивление. Простая «последовательная» модель конденсатора или катушки индуктивности помещает чистое реактивное сопротивление последовательно с чистым резистором, величина которого обычно называется ESR. Часто измеряется на электролитических конденсаторах большего размера, и высокое значение ESR обычно указывает на неисправный конденсатор.
    Заземление
    Электрическое заземление в системе переменного тока — это провод, который соединен с землей, отсюда и название «земля». Причина такого подключения кроется в необходимости защиты пользователей электрического оборудования от поражения электрическим током.Электроэнергия доставляется к месту использования с помощью трансформатора, установленного на опоре или другого типа. Выход такого трансформатора состоит, по существу, из двух выводных проводов, между которыми имеется напряжение использования. По ряду сложных причин, связанных с безопасностью, один из этих выводных проводов трансформатора подключается к земле с помощью медной шины, вбитой в землю.
    Минимальная нагрузка
    Если указан для источника питания, это минимальный ток нагрузки, который должен быть получен от источника питания, чтобы он соответствовал его рабочим характеристикам.
    Скачок
    Кратковременное повышение напряжения в сети переменного тока.
    Выходное сопротивление
    Отношение изменения выходного напряжения к изменению тока нагрузки.
    Коэффициент мощности
    Отношение активной и полной мощности. Это определяет, сколько тока требуется для выработки определенного количества энергии. Всегда желательно, чтобы отношение было как можно ближе к 1. Система с более низким коэффициентом мощности означала бы большую потерю мощности для выполнения того же объема работы по сравнению с системой с более высоким коэффициентом мощности.
    Пульсации напряжения
    Часть нефильтрованного переменного напряжения и шума, присутствующие на выходе фильтрованного источника питания, работающего при полной нагрузке. Обычно указывается в среднеквадратичных значениях напряжения переменного тока (с нулевыми пульсациями напряжения, представляющими идеально отфильтрованный источник питания).
    Ток пульсации
    Доля нефильтрованного переменного тока на выходе фильтрованного источника питания.
    RMS
    Среднеквадратичное значение. Для любой формы сигнала среднеквадратичное значение представляет собой квадратный корень из среднего значения суммы квадратов выбранных значений.Для непрерывной функции применима аналогичная интегральная формула.
    Защитное заземление
    Цепь, предназначенная для отвода опасного напряжения (из-за дефекта или аварии), тем самым защищая людей от случайных ударов. Металлические крышки инструментов и приборов заземлены (и, следовательно, называются защитным заземлением). Таким образом, если электрически «горячий» провод внутри устройства случайно касается металлического корпуса, подключение к защитному заземлению означает, что металл будет оставаться рядом с потенциалом земли.Обычным результатом такого состояния является срабатывание автоматического выключателя.
    Диапазон температур
    Диапазон, в котором рассчитан источник питания. Он также может обозначать диапазон температур, в котором может храниться источник питания.
    Истинная мощность
    Также называемая реальной мощностью, обычно измеряется в ваттах.
    Полная мощность
    Произведение среднеквадратичного значения тока и среднеквадратичного напряжения, обычно измеряемое в единицах ВА (вольт-амперы).

    Как собрать лабораторный блок питания за 10 простых шагов | reichelt.com

    В этом практическом руководстве мы покажем вам, как легко собрать лабораторный источник питания. Мы решили использовать модуль программируемого управляющего напряжения с постоянным напряжением и постоянным током и установить его в подходящий корпус.

    Проект

    Подходит для: Начинающих с базовыми знаниями

    Требуемое время: Прибл. два часа

    Бюджет: Около 80 фунтов стерлингов

    Что вам потребуется: JOY-IT DPS 5015 Лабораторный источник питания и соответствующий корпус: JOY-IT DPS CASE, термоусадочная трубка для сборки корпуса

    Может быть расширен за счет: Модуль Micro-USB для настройки лабораторного источника питания с компьютером или модуль Bluetooth для управления устройством с помощью смартфона.

    Вам также понадобятся: Основное оборудование электронных инструментов, паяльная станция и т. Д.

    1. Подготовьте небольшую печатную плату

    Начиная с небольшой печатной платы, припаяйте к ней вентилятор для корпуса. Затем установите тумблер и проложите кабель к основной плате. Поскольку на этой плате нет подключения для вентилятора, вентилятор для корпуса необходимо припаять к маленькой плате.

    Затем необходимо перерезать кабель прилагаемого вентилятора. Теперь вы должны осторожно удалить изоляцию с двух проводов так, чтобы провода были прибл.4 мм бесплатно.

    Припаяйте красный кабель (+) к отметке «+», а черный кабель к отметке «-». Проденьте в отверстия предварительно зачищенные концы и припаяйте их с двух сторон.
    Внимание: Обрежьте эти провода на задней стороне боковым ножом, чтобы в дальнейшем они не могли вызвать короткое замыкание!

    2. Припаиваем кнопку

    Далее нужно припаять кнопку, чтобы можно было включать и выключать лабораторный блок питания. Используйте красный и черный кабель меньшего диаметра.Припаяйте их к тумблеру, как показано на картинке.

    Контакты изолированы термоусадочной трубкой для предотвращения короткого замыкания.

    3. Установите соединение между маленькой платой и основной платой

    Теперь подготовьте и припаяйте линию питания от маленькой платы к основной плате.

    Используйте кабели (красный кабель «+» и черный кабель «-») с большим диаметром для этой линии питания. Отрежьте их примерно через 30 см. 9см.

    Внимание: не обрезайте слишком много кабелей, иначе в дальнейшем они могут закоротить выходы.

    Обе стороны должны быть зачищены до прим. 5 мм и вилочный кабельный наконечник должны быть прикреплены к одному концу двух кабелей. Эти концы также изолированы термоусадочной трубкой для предотвращения короткого замыкания.

    Другой конец двух кабелей должен быть припаян к маленькой печатной плате корпуса.

    Обратите внимание на полярность. Красный = «+» и черный = «-».

    4. Припаиваем тумблер

    Теперь можно паять тумблер. Убедитесь, что вы пропустили кабель переключателя через корпус или прикрепили тумблер к корпусу.Припаяйте концы кабеля переключателя к контактным площадкам «KEY» на небольшой печатной плате. Припаяйте красный кабель к прямоугольной контактной площадке, а черный кабель к круглой контактной площадке.

    5. Установите основную плату

    Теперь вы можете закрепить главную плату четырьмя винтами на нижней стороне корпуса и установить соединения входов и выходов блока питания. Два разъема спереди и два сзади.

    Прикрутите красные разъемы вверху и черные разъемы внизу.Подключите соединения следующим образом:

    6. Подготовьте кабель для выходного напряжения

    Следующим шагом будет изготовление кабеля для выходного напряжения. Вам нужно будет повторно использовать кабели большего диаметра. Зачистите оба конца прибл. 5мм. Прикрепите вилочные кабельные наконечники с обеих сторон.

    7. Установите вентилятор

    Теперь вы можете закрепить вентилятор изнутри, вставив четыре гайки сзади в вентилятор и прикрутив четыре винта снаружи к вентилятору.

    8.Подключите печатную плату и переключатель

    Теперь прикрепите небольшую печатную плату к задней части корпуса двумя гайками.

    Зафиксируйте небольшую плату, затем смонтируйте все кабели. Сначала подключите кабель входного напряжения («IN +» и «IN-»).

    Затем вы можете подключить кабель выходного напряжения («OUT +» и «OUT-»).

    Подключите конец кабеля выходного напряжения к передним клеммам.

    9. Подключаем дисплей

    Последнее, что нужно подключить, это дисплей с двумя кабелями на материнской плате.Один кабель предназначен для дисплея («LCD») и один кабель для кнопок («KEY»). Разъемы для кабелей обозначены как на плате, так и на дисплее. После подключения кабелей все, что вам нужно сделать, это прикрепить дисплей к корпусу.

    10. Окончательная сборка

    После того, как вы соединили все кабели, прикрутили печатные платы, защелкнули дисплей и тумблер и прикрутили вентилятор, корпус готов.
    Теперь вы можете прикрутить корпус четырьмя винтами с обеих сторон.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
