Здесь описываются схемы трех устройств для регулировки яркости освещения с помощью светодиодных лент.

Схема первого устройства показана на рисунке 1. Оно предназначено для регулировки яркости одной светодиодной ленты, питающейся постоянным напряжением 12V.

Это схема, подающая ток на светодиодную ленту импульсами, причем, яркость свечения ленты зависит от скважности этих импульсов, которая в очень широких переделах регулируется переменным резистором R1.

Схема выполнена на микросхеме D1 типа 74АС14, которая содержит шесть инверторов – триггеров Шмитта. На трех из них сделан мультивибратор, с буферным каскадом и регулировкой скважности импульсов с помощью резистора R1.

На транзисторе VT1 выполнен транзисторный ключ, через который ток поступает на светодиодную ленту.

Микросхема D1 питается напряжением 5V через параметрический стабилизатор
на резисторе R2 и стабилитроне VD3. В схеме на рис.1 остаются «лишние» еще три логических элемента микросхемы D1. Это позволяет сделать еще один регулятор, чтобы регулировать им яркость свечения еще одной светодиодной ленты.

Что актуально для случая, когда в системе освещения используются две ленты с разной «температурой света» или с разным расположением в пространстве. Такая схема, на две светодиодные ленты, показана на рис.2. В ней мультивибратор, генерирующий импульсы для питания второй ленты выполнен на трех других элементах ИМС D1. Регулировка скважности производится переменным резистором R3.

Имеется второй транзисторный ключ на транзисторе VT2. Переменным резистором R1 регулируется яркость свечения первой светодиодной ленты, а переменным резистором R3
регулируется яркость свечения второй светодиодной ленты. Если использовать ленты с «разной температурой» и расположить их рядом, то этими переменными резисторами можно будет регулировать не только общую яркость, но и оттенок освещения белого света.

Большой популярностью пользуются трехцветные RGB-светодиодные ленты, потому что с их помощью можно получить практически любой цвет освещения, регулируя соотношение яркости светодиодов разных цветов. В схемах на рисунках 1 и 2 в мультивибраторах работало по три логических элемента микросхемы. Хотя собственно мультивибратор выполнен всего на одном логическом элементе.

В схеме на рисунке 1 это логический элемент, вход которого выходит на вывод 1, а выход на вывод 2. Два других элемента, – они только включены последовательно этому. Так как на роль буфера можно вполне оставить только один элемент, то остается еще два лишних элемента, на которых можно сделать еще один мультивибратор и таким образом организовать управление еще одной цепью.

Теперь будет уже три цепи регулировки. И можно будет управлять трехцветной RGB-лентой. Такая схема показана на рисунке 3. Здесь третьим органом управления является переменный резистор R4. Мультивибратор выполнен на элементе, вход которого выведен на вывод 9, а выход на вывод 8. Буфером служит мультивибратор на выводах 5 и 6.

Еще одно отличие схемы на рисунке 3 в том, что здесь в каждом канале на один инвертор меньше, поэтому полярность выходных импульсов противоположная. Значит, и меняется направление регулировки. То есть, где в схеме на рис.1 или рис.2 был максимум, в схеме на рис.3 будет минимум и наоборот. Это, в общем- то, на удобство никак не влияет, просто при монтаже нужно противоположно распаять крайние выводы переменных резисторов.

Диммер для светодиодной ленты 12 Вольт: виды, подключение

Яркость любого источника «светодиодного» света можно регулировать с помощью специального устройства — диммера. Продается он в любом магазине электротоваров, но перед покупкой лучше знать, что они представляют из себя, каких бывают видов, принцип работы, нюансы подключения. Эти знания позволят выбрать именно то, что нужно. Также разберемся, как сделать диммер своими руками.

Что это за регулятор такой волшебный?

Диммер для светодиодной ленты (он же светорегулятор) используется для регулировки яркости светодиодного освещения за счет изменения подаваемого напряжения или тока (в зависимости от способа). С его помощью можно в любой момент «приглушить» свет в помещении или сделать его очень ярким буквально одним нажатием кнопки.

Регулятор позволяет продлить срок службы светодиодной ленты, поскольку снижение интенсивности светового потока не дает светодиодам перегреваться, а ведь именно перегрев негативно влияет на продолжительность работы любых led-светильников.

Диммеры, используемые для ламп накаливания (статья про диммеры для led-ламп), не подходят для светодиодных лент из-за разного принципа работы.

Любой диммер подключается между самим светильником (лентой) и блоком питания. При этом нужно обязательно учитывать номинальное напряжение прибора – если блок питания рассчитан на 24в (или любое другое напряжение), с ним нельзя использовать диммер на 12в.

Кстати, самыми «популярными» в быту и наиболее широко используемыми считаются диммеры на 12 вольт, именно они используются для регулировки яркости светодиодных лент.

По способу управления диммеры подразделяются на:

• Поворотные – самая простая модель, ничего лишнего. Регулировка яркости освещения производится путем поворота ручки.
• Поворотно-нажимные – включаются нажатием на ручку, яркость регулируется ее вращением.
• Клавишные – внешне напоминают обычный выключатель. Простое нажатие включает свет, удержание кнопки регулирует яркость.
• Сенсорные диммеры не имеют в своей конструкции движущихся деталей, вместо них установлена сенсорная панель. В остальном принцип действия такого прибора особо ничем не отличается от более простых моделей.
• С дистанционным управлением – регулировка осуществляется при помощи пульта.

Практически все регуляторы просты и удобны в эксплуатации, не имеют серьезных недостатков, но как  и многие электроприборы, не выносят перегрева и скачков напряжения в сети. Некоторые старые модели могут создавать электромагнитные помехи, в том числе мешать работе радио (у современных светорегуляторов этого недостатка нет).

Виды

Разновидностей диммеров выпускается великое множество. При желании такое устройство можно подобрать под любые задачи и потребности. В этой статье мы коротко расскажем лишь о некоторых популярных видах.

1. Мини-диммеры отличаются компактными размерами и небольшим весом. При этом могут быть с кнопочным, сенсорным или дистанционным управлением.
2. Диммеры с аудио-входом позволяют не просто регулировать яркость света, но даже создавать эффект цветомузыки в автоматическом режиме.
3. Диммеры для rgb-ленты. Rgb-лента отличается от обычной (монохромной) светодиодной «многоцветностью», то есть, такая лента содержит красные (red), зеленые (green) и синие (blue) диоды, что позволяет создавать различные цветовые эффекты. Ниже приводится простейшая схема подключения rgb-ленты к сети 220 вольт.

Внешний вид

Схема подключения

Видео

На видео интересный пример работы свето регулятора с аудио-входом. Реализована цветомузыка из светодиодной ленты RGB. Лента меняет цвета и уровень свечения в такт музыке.

Кстати: в обоих вышеописанных случаях применяются диммеры с контроллерами ( микроконтроллерами). Сам по себе диммер не способен работать по определенной программе – он служит только для изменения яркости диодов. Чтобы «заставить» светорегулятор менять яркость в соответствии с заданной схемой, применяются rgb и аудио — контроллеры.

Подключение к led-ленте

Несмотря на то, что для разных видов лент схемы подключения также будут разными, в любой схеме диммер с одной стороны подключается к блоку питания. Если лента монохромная, то ее подключение будет напрямую через диммер, если многоцветная, то в схеме добавится еще и контроллер – между диммером и непосредственно лентой (если только контроллер не объединен с регулятором изначально).

Иногда в схему включается еще и усилитель – если мощность подключаемых приборов превосходит значение мощности питающего элемента. Пример обычной схемы подключения светодиодной ленты с использованием диммера:

Диммер на микросхеме своими руками

Несмотря на то, что в продаже можно найти множество разновидностей диммеров, некоторые умельцы предпочитают собрать такие устройства самостоятельно. В качестве примера для сборки рассмотрим диммер на микросхеме, достаточно простой в настройке и обладающий функциями защиты.

Опорное напряжение на управляющем электроде создается при помощи резистора R2. Значение на выходе регулируется от 12в (максимальное) до любого минимального, вплоть до десятой доли вольта. Для оптимального охлаждения интегрального стабилизатора (КРЕН) необходима установка дополнительного радиатора, и это, пожалуй, единственный серьезный недостаток такого самодельного регулятора освещения.

Стоит ли использовать диммер для светодиодной ленты?

Однозначно – стоит. Установка такого устройства под силу даже непрофессионалу, но сам светорегулятор многократно расширяет функции и возможности led-ленты. Например, можно отказаться от большого количества светильников разной мощности, поскольку одна и та же лента будет светить с разной яркостью, заменяя и большую люстру, и маленький ночник.

Подобное освещение очень удобно в детской комнате – когда ребенок уснет, можно будет просто приглушить свет до минимума, не опасаясь ни за проводку, ни за то, что чадо проснется ночью в темноте и испугается.

Любителям домашних вечеринок однозначно придутся по душе световые эффекты, которые можно создать при помощи диммера с аудио-входом. И это лишь малая часть способов применения диммеров и светодиодных лент в обычных квартирах и домах.

ДИММЕР ДЛЯ СВЕТОДИОДОВ 12В

Эта статья была найдена на сайте soloelectronica.net, и кому-то из владельцев домов со светодиодным освещением, окажется полезной. Недавно установил для местной подсветки светодиодные ленты-самоклейки на 12V, но проблема возникла в том, что яркость слишком велика, как для простой подсветки — лишний расход энергии. Свет действительно был очень яркий и резкий, если взглянуть на него прямо, поэтому решил, что лучшим решением будет поставить диммер ( dimmer). Купить диммер для светодиодов на 12V конечно можно, в продаже есть по 20 долларов, но так как его схема на самом деле довольно проста, решил сделать свою собственную разработку, которую здесь и представляю. При создании электросхемы диммера хотел сделать его попроще, по возможности без экзотических компонентов, а таких деталей, которые были бы дешевле. Принципиальная схема универсального LED диммера Рисунок печатных плат LED диммера    Рисунок платы можно скачать в архиве. Схема питается от напряжения БП 12V с разъема CN2, этот разъем стандартный, с которым не будет никаких проблем подключить к специальному блоку питания, которые существуют на рынке. Светодиод D1 — это индикатор поступления питания и работы устройства.    Принципиальная схема имеет несколько частей — это генератор с регулируемой шириной импульсов ШИМ, драйвер, и усилитель мощности с MOS-FET транзистором. Максимальная мощность нагрузки может составлять более 200 ватт, так как транзистор RFP50N06 держит ток до 50 ампер.    Детали для сборки схемы диммера не дефицитные, они есть в продаже, это касается и таких радиоэлементов, как микросхемы CD40106BE и TL081, полевые транзисторы RFP50N06 и BS170. При необходимости замены смотрите даташиты и подбирайте аналоги. Видео наглядной работы регулятора яркости светодиода Варианты использования диммера    Данной схемой можно управлять яркостью как мощных, до 100 ватт, светодиодов, ламп накаливания на 12 вольт, так и LED лентами с максимальной длинной до 20 метров, при потреблении тока 1 ампер на метр. Транзистор не забудьте поставить на радиатор средних размеров.    Форум по питанию различных светодиодов    Светодиоды Порядок вывода комментариев: По умолчаниюСначала новыеСначала старые Вбиваем в Гугл «»блок питания с защитой от короткого замыкания «»»сайт » схем нет» не реклама просто нет возможности схему сюда залить,малость ее модифицируем и радуемся,2 транзистора кт361д силовой кт837н обязательно теплоотвод , патонциометр на 2К остальное все оставляем как на схемме светодиодную ленту(p/n: 5050-60led-1m;light source:300pcs 12-14lm;dc12v;power:72w;5m) держит на ура,намного проще чем здесь приведена и деталей 10шт,а здесь полевики микруха итд слишком наворочено. Денис, эта схема сложнее но зато с защитой от перегрузки. Это тоже акутуальна в некоторых случаях… Автор делал схему для своих нужд и ему возможно потребовалось такое решение. В твоём случае схема проста и доступна для своих целей… Будьте внимательны, на печатке ошибка, связка VR1-R2

Лабораторный БП 0-30 вольт Драгметаллы в микросхемах Металлоискатель с дискримом Ремонт фонарика с АКБ Восстановление БП ПК ATX Кодировка SMD деталей

Шим контроллер для светодиодной ленты. Регулировка яркости светодиодов. Схема и принцип её работы

Если упустить подробности и объяснения, то схема регулировки яркости светодиодов предстанет в самом простом виде.

Такое управление отлично от метода ШИМ, который мы рассмотрим чуть позже.
Итак, элементарный регулятор будет включать в себя всего четыре элемента:

• блок питания;
• стабилизатор;
• переменный резистор;
• непосредственно лампочка.

И резистор, и стабилизатор можно купить в любом радиомагазине. Подключаются они точно так, как показано на схеме. Отличия могут заключаться в индивидуальных параметрах каждого элемента и в способе соединения стабилизатора и резистора (проводами или пайкой напрямую).

Собрав своими руками такую схему за несколько минут, вы сможете убедиться, что меняя сопротивление, то есть, вращая ручку резистора, вы будете осуществлять регулировку яркости лампы.

В показательном примере аккумулятор берут на 12 Вольт, резистор на 1 кОм, а стабилизатор используют на самой распространенной микросхеме Lm317. Схема хороша тем, что помогает нам сделать первые шаги в радиоэлектронике. Это аналоговый способ управления яркость. Однако он не подойдет для приборов, требующих более тонкой регулировки.

Необходимость в регуляторах яркости

Теперь разберем вопрос немного подробнее, узнаем, зачем нужна регулировка яркости, и как можно по-другому управлять яркостью светодиодов.

• Самый известный случай, когда необходим регулятор яркости для нескольких светодиодов, связан с освещением жилого помещения. Мы привыкли управлять яркостью света: делать его мягче в вечернее время, включать на всю мощность во время работы, подсвечивать отдельные предметы и участки комнаты.
• Регулировать яркость необходимо и в более сложных приборах, таких как мониторы телевизоров и ноутбуков. Без нее не обходятся автомобильные фары и карманные фонарики.
• Регулировка яркости позволяет экономить нам электроэнергию, если речь идет о мощных потребителях.
• Зная правила регулировки, можно создать автоматическое или дистанционное управление светом, что очень удобно.

В некоторых приборах просто уменьшать значение тока, увеличивая сопротивление, нельзя, поскольку это может привести к изменению белого цвета на зеленоватый. К тому же увеличение сопротивления приводит к нежелательному повышенному выделению тепла.

Выходом из, казалось бы, сложной ситуации стало ШИМ управление (широтно-импульсная модуляция). Ток на светодиод подается импульсами. Причем значение его либо ноль, либо номинальное – самое оптимальное для свечения. Получается, что светодиод периодически то загорается, то гаснет. Чем больше время свечении, тем ярче, как нам кажется, светит лампа. Чем меньше время свечения, тем лампочка светит тусклее. В этом и состоит принцип ШИМ.

Управлять яркими светодиодами и светодиодными лентами можно непосредственно с помощью мощных МОП-транзисторов или, как их еще называют, MOSFET. Если же требуется управлять одной-двумя маломощными светодиодными лампочками, то в роли ключей используют обычные биполярные транзисторы или подсоединяют светодиоды напрямую к выходам микросхемы.

Вращая ручку реостата R2, мы будет регулировать яркость свечения светодиодов. Здесь представлены светодиодные ленты (3 шт. ), которые присоединили к одному источнику питания.

Зная теорию, можно собрать схему ШИМ устройства самостоятельно, не прибегая к готовым стабилизаторам и диммерам. Например, такую, как предлагается на просторах интернета.

NE555 – это и есть генератор импульсов, в котором все временные характеристики стабильны. IRFZ44N – тот самый мощный транзистор, способный управлять нагрузкой высокой мощности. Конденсаторы задают частоту импульсов, а к клеммам «выход» подсоединятся нагрузка.

Поскольку светодиод обладает малой инертностью, то есть, очень быстро загорается и гаснет, то метод ШИМ регулирования является оптимальным для него.

Готовые к использованию регуляторы яркости

Регулятор, который продается в готовом виде для светодиодных ламп, называются диммером. Частота импульсов, создавая им, достаточно велика для того, чтобы мы не чувствовали мерцания. Благодаря ШИМ контролеру осуществляется плавная регулировка, позволяющая добиваться максимальной яркости свечения или угасания лампы.

Встраивая такой диммер в стену, можно пользоваться им, как обычным выключателем. Для исключительно удобства регулятор яркости светодиодов может управляться радио пультом.

Способность ламп, созданных на основе светодиодов, менять свою яркость открывает большие возможности для проведения световых шоу, создания красивой уличной подсветки. Да и обычным карманным фонариком становится значительно удобнее пользоваться, если есть возможность регулировать интенсивность его свечения.

Rich Rosen, National Semiconductor

Введение

Экспоненциальный рост количества светодиодных источников света сопровождается столь же бурным расширением ассортимента интегральных схем, предназначенных для управления питанием светодиодов. Импульсные драйверы светодиодов давно заменили неприемлемые для озабоченного экономией энергии мира прожорливые линейные регуляторы, став для отрасли фактическим стандартом. Любые приложения, от ручного фонарика до информационных табло на стадионах, требуют точного управления стабилизированным током. При этом часто бывает необходимо в реальном времени изменять интенсивность излучения светодиодов. Управление яркостью источников света, и, в частности, светодиодов, называется диммированием. В данной статье излагаются основы теории светодиодов и описываются наиболее популярные методы диммирования с помощью импульсных драйверов.

Яркость и цветовая температура светодиодов

Яркость светодиодов

Концепцию яркости видимого сета, испускаемого светодиодом, понять довольно легко. Числовое значение воспринимаемой яркости излучения светодиода может быть легко измерено в единицах поверхностной плотности светового потока, называемых кандела (кд). Суммарная мощность светового излучения светодиода выражается в люменах (лм). Важно понимать, также, что яркость светодиода зависит от средней величины прямого тока.

На Рисунке 1 изображен график зависимости светового потока некоторого светодиода от прямого тока. В области используемых значений прямых токов (I F) график исключительно линеен. Нелинейность начинает проявляться при увеличении I F . При выходе тока за пределы линейного участка эффективность светодиода уменьшается.

При работе вне линейной области значительная часть подводимой к светодиоду мощности рассеивается в виде тепла. Это потраченное впустую тепло перегружает драйвер светодиода и усложняет тепловой расчет конструкции.

Цветовая температура светодиодов

Цветовая температура является параметром, характеризующим цвет светодиода, и указывается в справочных данных. Цветовая температура конкретного светодиода описывается диапазоном значений и смещается при изменении прямого тока, температуры перехода, а также, по мере старения прибора. Чем ниже цветовая температура светодиода, тем ближе его свечение к красно-желтому цвету, называемому «теплым». Более высоким цветовым температурам соответствуют сине-зеленые цвета, называемые «холодными». Нередко для цветных светодиодов вместо цветовой температуры указывается доминирующая длина волны, которая может смещаться точно также, как цветовая температура.

Способы управления яркостью свечения светодиодов

Существуют два распространенных способа управления яркостью (диммирования) светодиодов в схемах с импульсными драйверами: широтно-импульсная модуляция (ШИМ) и аналоговое регулирование. Оба способа сводятся, в конечном счете, к поддержанию определенного уровня среднего тока через светодиод, или цепочку светодиодов. Ниже мы обсудим различия этих способов, оценим их преимущества и недостатки.

На Рисунке 2 изображена схема импульсного драйвера светодиода в конфигурации понижающего преобразователя напряжения. Напряжение V IN в такой схеме всегда должно превышать сумму напряжений на светодиоде и резисторе R SNS . Ток дросселя целиком протекает через светодиод и резистор R SNS , и регулируется напряжением, подаваемым с резистора на вывод CS. Если напряжение на выводе CS начинает опускаться ниже установленного уровня, коэффициент заполнения импульсов тока, протекающего через L1, светодиод и R SNS увеличивается, вследствие чего увеличивается средний ток светодиода.

Аналоговое диммирование

Аналоговое диммирование — это поцикловое управление прямым током светодиода. Проще говоря, это поддержание тока светодиода на постоянном уровне. Аналоговое диммирование выполняется либо регулировкой резистора датчика тока R SNS , либо изменением уровня постоянного напряжения, подаваемого на вывод DIM (или аналогичный вывод) драйвера светодиодов. Оба примера аналогового управления показаны на Рисунке 2.

Аналоговое диммирование регулировкой R SNS

Из Рисунка 2 видно, что при фиксированном опорном напряжении на выводе CS изменение величины R SNS вызывает соответствующее изменение тока светодиода. Если бы было возможно найти потенциометр с сопротивлением менее одного Ома, способный выдержать большие токи светодиода, такой способ диммирования имел бы право на существование.

Аналоговое диммирование с помощью управления напряжением питания через вывод CS

Более сложный способ предполагает прямое поцикловое управление током светодиода с помощью вывода CS. Для этого, в типичном случае, в петлю обратной связи включается источник напряжения, снимаемого с датчика тока светодиода и буферизованного усилителем (Рисунок 2). Для регулировки тока светодиода можно управлять коэффициентом передачи усилителя. В эту схему обратной связи несложно ввести дополнительную функциональность, такую, например, как токовую и температурную защиту.

Недостатком аналогового диммирования является то, что цветовая температура излучаемого света может зависеть от прямого тока светодиода. В тех случаях, когда изменение цвета свечения недопустимо, диммирование светодиода регулированием прямого тока применяться не может.

Диммирование с помощью ШИМ

Диммирование с помощью ШИМ заключается в управлении моментами включения и выключения тока через светодиод, повторяемыми с достаточно высокой частотой, которая, с учетом физиологии человеческого глаза, не должна быть меньше 200 Гц. В противном случае, может проявляться эффект мерцания.

Средний ток через светодиод теперь становится пропорциональным коэффициенту заполнения импульсов и выражается формулой:

I DIM-LED = D DIM × I LED

I DIM-LED — средний ток через светодиод,
D DIM — коэффициент заполнения импульсов ШИМ,
I LED — номинальный ток светодиода, устанавливаемый выбором величины сопротивления R SNS (см. Рисунок 3).

Рисунок 3.

Модуляция драйвера светодиодов

Многие современные драйверы светодиодов имеют специальный вход DIM, на который можно подавать ШИМ сигналы в широким диапазоне частот и амплитуд. Вход обеспечивает простой интерфейс со схемами внешней логики, позволяя включать и выключать выход преобразователя без задержек на перезапуск драйвера, не затрагивая при этом работы остальных узлов микросхемы. С помощью выводов разрешения выхода и вспомогательной логики можно реализовать ряд дополнительных функций.

Двухпроводное ШИМ-диммирование

Двухпроводное ШИМ-диммирование приобрело популярность в схемах внутренней подсветки автомобилей. Если напряжение на выводе VINS становится на 70% меньше, чем на VIN (Рисунок 3), работа внутреннего силового MOSFET транзистора запрещается, и ток через светодиод выключается. Недостаток метода заключается в необходимости иметь схему формирователя сигнала ШИМ в источнике питания преобразователя.

Быстрое ШИМ-диммирование с шунтирующим устройством

Запаздывание моментов включения и выключения выхода конвертора ограничивает частоту ШИМ и диапазон изменения коэффициента заполнения. Для решения этой проблемы параллельно светодиоду, или цепочке светодиодов, можно подключить шунтирующее устройство, такое, скажем, как MOSFET транзистор, показанный на Рисунке 4а, позволяющий быстро пустить выходной ток преобразователя в обход светодиода (светодиодов).

а)
б)
Рисунок 4.	Быстрое ШИМ диммирование (а), формы токов и напряжений (б).

Ток дросселя на время выключения светодиода остается непрерывным, благодаря чему нарастание и спад тока перестают затягиваться. Теперь время нарастания и спада ограничивается только характеристиками MOSFET транзистора. На Рисунке 4а изображена схема подключения шунтирующего транзистора к светодиоду, управляемому драйвером LM3406 , а на Рисунке 4б показаны осциллограммы, иллюстрирующие различие результатов, получаемых при диммировании с использованием вывода DIM (сверху), и при подключении шунтирующего транзистора (внизу). В обоих случаях выходная емкость равнялась 10 нФ. Шунтирующий MOSFET транзистор типа .

При шунтировании тока светодиодов, управляемых преобразователями со стабилизаций тока, надо учитывать возможность возникновения бросков тока при включении MOSFET транзистора. В семействе драйверов светодиодов LM340x предусмотрено управление временем включения преобразователей, что позволяет решить проблему выбросов. Для сохранения максимальной скорости включения/выключения емкость между выводами светодиода должна быть минимальной.

Существенным недостатком быстрого ШИМ-диммирования, по сравнению с методом модуляции выхода преобразователя, является снижение КПД. При открытом шунтирующем приборе на нем рассеивается мощность, выделяющаяся в виде тепла. Для снижения таких потерь следует выбирать MOSFET транзисторы с минимальным сопротивлением открытого канала R DS-ON .

Многорежимный диммер LM3409

• Глаз «инструмент» хороший, но без «численных» значений. Только спектрометр может что-то конкретное показать. Ссылку плиз. И Вы серьёзно верите, что что-то делается за пределами «Китая» (азиатские страны)?
• Ссылочку, пожалуйста.
• =Влад-Перм;111436][B]Владимир_007 [B]»Что бы продлить срок службы, рядом с ним ставят (в притык) еще несколько светодиодов,»? — У меня много светодиодов стоит рядом, чтобы увеличить суммарную яркость……….. Я извиняюсь, чисто случайно попал на эту ветку повторно. Номеров 6 — 8 назад в радиолоцмане была статья, где так же вставлял свою реплику. За качество изделий на светодиодах упоминать не скромно, пару журнало назад у автомобилиста была статья на фары — о перегреве светодиода. Так 6 — 8 номеров назад в статье была схемка драйвера, представляющая собой переключатель гирлянд на 4 канала. «благодаря драйверу, увеличиваем срок службы светодиода в 4 раза за счет того, что он работает в 4 раза реже, так же 2_й +, продолжительность работы кристалла диода с графиком по экспоненте увеличивает срок службы за счет уменьшения температуры кристалла» — примерно дословно на память. Что касается фотографирования фар — светодиод, это стробоскоп для человеческого глаза, но с очень большой скоростью переключения и пока ни кто не похвастался увеличением (послесвечения) светодиода после пропадания напряжения.
• Уважаемый [b]Владимир_666, здравствуйте. С чего Вы это решили? При питании светодиода постоянным током формируется непрерывный поток светового излучения. При питании импульсным током — формируются световые импульсы. Светодиод [B]безынерционен. Это его замечательное свойство широко используется при передаче цифровой информации по оптическому волокну со скоростью десятки Гигабайт в секунду и более. Для него и люминофор нужен соответствующий, не создающий послесвечения. Полагаю, Вы это прекрасно понимаете. Говоря про стробоскоп Вы, очевидно, имеете ввиду отдельные кванты света. Но их пока не научились использовать по отдельности. Непонятно, кто и за что поставил «минус»?
• [b]САТИР, Вы отчасти травы в том, что [I] Светодиод безинерционен. Это справедливо для светодиодов с «голым» кристаллом. Белые светодиоды разрабатываемые для освещения имеют слой люминофора. А он имеет некоторое время послесвечения (несколько миллисекунд), что вполне достаточно при питании импульсами с частотой в килогерцы. Кроме того, в драйверах устанавливается фильтрующий конденсатор.
• Уважаемый [b]lllll, здравствуйте. Совершенно с Вами, абсолютно. Согласитесь, ведь люминофор лишь принадлежность самого светодиода для придания ему нужных свойств.
• Добрый день. Под словом стробоскоп с большой частотой — я подразумевал именно стробоскоп. Если взять свечение обычной лампочки у которой максимальное напряжение 220В и минимальное 0 и это с частотой 50 Гц — температура нити при 220В — 2200 градусов, но когда напряжение падает до 0 и опять поднимается до 220В, температура нити не падает до 0, а опускается до 1500 — 1800 градусов, что мы и видим «не вооружонным глазом». Что касается светодиода — у них принцип работы — стробоскоп, с большой скоростью переключения, который не видно человеческим глазом, но это не говорит о не влиянии на зрение. Что касается передачи данных гигпбайты в секунду — обычно передачу данных передают (азбукой морзе, мигающей лампочкой), я понимаю, что бы человеку поставить (-), можно быть и тупым, если Вы по отзывам людей считаете себя так же умным — определитесь сами где у Вас постоянно горящая лампочка и кому из нас нужно ставить -.
• Ну как-бы 50 Гц. это две полу синусоиды и реально моргают 100 Гц. и напряжение амплитудное около 300 В. Кто Вам такое сказал? Или где Вы это прочитали? О принципе работы почитайте в «Вике», а тема вроде о питании светодиодов. Нормальный драйвер питает светодиод постоянным таком. ШИМ регуляторы применяются только если надо ДЁШЕВО уменьшить яркость свечения. Хороший драйвер, опять же, умеет уменьшать ток на светодиод без использования ШИМ. ШИМ применяют в фонариках многорежимных — и если драйвер хоть немного адекватный частота ШИМ от нескольких кГц. Совсем незаметно при любом использовании. Ага, у меня тоже, когда винчестер данные передаёт, «лампочка» (светодиод) мигает, быстро так мигает! Это она данные передаёт!
• Не трогайте Владимира666. Не понимает он как работает светодиод. И, очевидно, не поймет. Придумал для себя объяснение неправильное и толкает его всем налево и на право.
• Всё выше сказанное — с точностью «до наоборот»
• ctc655 я думаю я Вам в понятной форме расписал, что постоянно горящая лампочка не может передавать информацию, если Вы пытаетесь своими действиями [B]не профессиональными защитить производителей светодиодов со своей минусовкой
• Спасибо Владимир666. Мое мнение о вас не улучшилось. Увы. Еще в детстве, лет 38 назад делали светотелефон на ЛАМПОЧКЕ. Запитана была от постоянного тока. Работало. Информацию передавал. Другое дело с какой скоростью, если можно так сказать. А вот ваше представление о работе светодиода — бред. То он у вас разрядник, то стробоскоп. Молодеж почитает и потом начнет говорить чушь. Если тяжело понять, не лезьте. За это и получили -1. Это оценка информативности сообщения. ВАаши сообщения не только не несут информативности, но еще и дают ошибочное представление о теме. Там где нет такой большой ахинеи, я ничего не ставлю.
• Просмотрите тему на этом же сате, что бы было понятно почему повторно! http://www..php?p=199007#post199007 Обсуждение: Осветительные приборы на основе светодиодов переменного тока находят свою нишу и, возможно, выйдут за ее пределы Мне так же не 10 и не 30 лет, но Вам почитать будет полезно. Увеличить знания кроме высокотехнологичного прибора с р-п переходом. Интересно, как же Вы 30 лет назад лампочкой горящей на постоянном токе инфорсацию передавали? Все световые приборы, не важно — оптрон, оптотиристор и т.д. все работают за счет прерываний светового потока. Наверно специально патент для этого создали?
• Обоснуйте или подтвердите. Я «электронщик» — можете не ограничиваться в терминологии. То, что драйвер (питание от 220 В.) работает по схеме АС (220 В. ) — DC (300 В.) — AC ШИМ — DC (стабильный нужный ток СС) — СС на светодиод, не делает его ШИМ регулятором. (это можно назвать и просто выпрямителем напряжения!) ШИМ с обратной связью это просто один из способов выдерживать стабильную яркость (ток) светодиода. А вот регулировать яркость можно двумя способами: в указанной цепочке в «АС ШИМ» дополнительно ввести регулировку «заполнения» (светодиод будет питаться регулируемым стабильным током) или регулировать ШИМ-ом уже непосредственно [B]средний ток на светик. В первом случае питается стабильным током (пульсации нет!) во втором случае светодиод питается «импульсами» и их в принципе видно. (не обязательно глазами — в фонариках встречал частоту и 200 Гц. и 9 кГц.) Азбукой «Морзе» — это что-ли не передача информации?
• Честно говоря я не знаю зачем подтверждать известную истину. Может, конечно, есть какие то нюансы в разработке регулируемых драйверов(а они должны быть). Я не занимался пока этим. Поэтому предложенные вами методы регулирования имеют право на жизнь. Вот только применяются каждый по своему. По поводу азбуки Морзе. Да, это передача информации, но с перерывом светового потока. А тот светотелефон работал на изменении яркости лампочки без погасания. При отсутствии речи светил постоянно. Схему не нашел. Делали в кружке и еще не было привычки зарисовывать схемы. Также некоторые закрытые оптопары, резисторная например, может работать без прерывания светового потока.
• Уважаемый [b]ctc655, здравствуйте. [B]Вы абсолютно правы. Подобный метод передачи звука применяется до сих пор в кино. По краю плёнки есть световая дорожка, модулирующая световой поток, который преобразуется в электрический сигнал. Метод существует со времени изобретения звукового кино! Именно он погубил тапёров.
• Про это как то и забыл. Хотя может сейчас по другому. Честно давно не интересовался кино.
• Я не спорю, что без погасания лампочки и схемы могут быть разные, от обычной логики до 554СА..(3) компараторов, можно и просто свечение лампочки и перед лампочкой «флажком» дергать, но передача сигнала всегда работала по изменению «1» и «0».
• В цифровых устройствах — да. А датчики уровня освещённости что, тоже работают по погасанию лампочки или солнца? Причём уровень освещённости регулируется……
• Предыдущая тема или спор, если Вы читали — была о передаче данных «якобы постонно горящей лампочкой» от источника постоянного тока, то есть аккумулятор или стабилизированный источник питания. (Не хочу поднимать тему — где же заканчивается переменное напряжение и начинается постоянное, так как на эту тему сейчас в нете куча споров, начиная с самого аккумулятора…..) Что касается уровня освещенности, Вы о датчиках движения или о ночном освещении допустим вокруг витрин магазинов? Кажется во 1_х свет в обычном понятии — немного не соответствует теме, а вот принцип практически тот же!

Для управления 12 В светодиодными лентами вспомогательного освещения. Сначала думал, что найти подобное устройство легко в наше время, но это оказалось сложнее. Все, что попадалось в магазинах, либо не отвечают моим требованиям, либо очень дорого. Поэтому решил построить собственный, специально для моих потребностей.

Требования к регулятору

• Мощность 100 Вт на 12 вольт
• Плавное управление ручкой
• Доступные радиокомпоненты
• Отсутствие акустического шума
• Малый шаг изменения мощности
• Контроль до очень низких уровней яркости

Мои светодиодные ленты потребляют 20 Ватт на метр и там максимум 5 метров светодиодной ленты на диммер, поэтому нужна мощность около 100 Вт. Максимальный ток получился около 8.3 ампера.

Естественно, суммарная рассеиваемая мощность в диммере должна быть ниже, скажем, 1 ватта. Поэтому если мы используем один FET, нам нужно значение Rds — 14.5 мОм. А если надо — всегда можем параллельно впаять два или более, при необходимости снизить сопротивление канала.

Управление яркостью простым переменным резистором — это самый простой способ управления диммером, но такие устройства в продаже трудно найти. Большинство имеющихся в магазинах диммеров оснащены ИК-пультами дистанционного управления. На мой взгляд не нужное усложнение.

Всего нужны 3 комплекта, так что стоимость была тоже важным фактором. Все приличные диммеры я мог найти по цене $50 и выше. А тут можно уложится в данную цену за все.

Большинство из дистанционно управляемых регуляторов имеют только 8 уровней яркости. И все, что я нашел, работает линейно, что делает схемы лишёнными смысла. Люди воспринимают яркость логарифмически, а не линейно. Так что переход от 1% до 2% выглядит так же, как от 50% до 100%.

Линейный контроль не даст вам точной регулировки на нижнем пределе. В идеале, надо иметь экспоненциальную передаточную функцию от регулятора по скважности ШИМ для компенсации логарифмической природы человеческого видения. И самый простой способ сделать это — с помощью микроконтроллера.

Схема регулятора LED

В основе этой конструкции — 8-битный микроконтроллер PIC16F1936. Ничего особенного в этой конкретной модели нету, просто я использовал их несколько раз прежде и все еще имели некоторый запас.

А LM2931 обеспечивает стабильное 5 вольт от 12 вольт входного напряжения. Я использую LM2931 как стандартный стабилизатор на 5 В. Он совместим с легендарным регулятором 7805, но выживает при входных напряжениях в диапазоне от -50 до +60 вольт, что делает его очень надежным в плане возможных переходных процессов.

МК управляет LM5111 — двойной FET драйвер, который обеспечивает мощный 12В выход через пару IPB136N08N3 — N-канальные транзисторы. Он недорогой, SMD типа и отличное Rds — 11.5 мОм.

Вывод

Итого: если вам необходим LED диммер к лентам, есть паяльник и немного свободного времени — имеет смысл построить свой собственный прибор. Это не слишком сложно. А к схеме прилагается файл со всеми нужными eagle файлами, макетами, схемой, а также программным обеспечением.

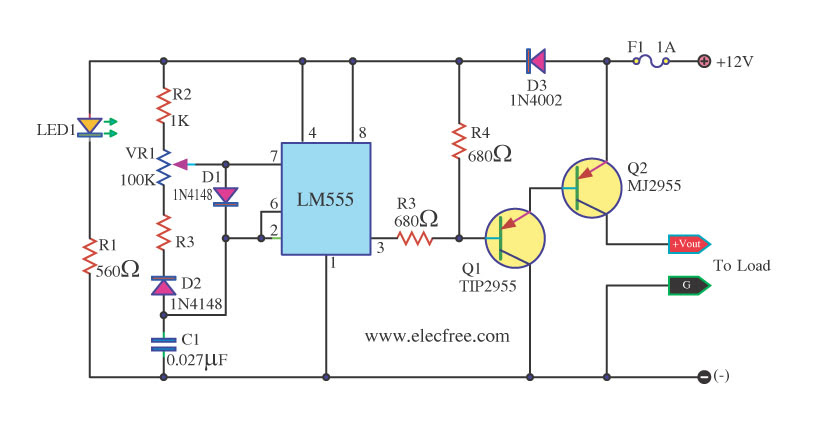

С микросхемой NE555 (аналог КР1006) знаком каждый радиолюбитель. Её универсальность позволяет конструировать самые разнообразные самоделки: от простого одновибратора импульсов с двумя элементами в обвязке до многокомпонентного модулятора. В данной статье будет рассмотрена схема включения таймера в режиме генератора прямоугольных импульсов с широтно-импульсной регулировкой.

Схема и принцип её работы

С развитием мощных светодиодов NE555 снова вышла на арену в роли регулятора яркости (диммера), напомнив о своих неоспоримых преимуществах. Устройства на её основе не требуют глубоких знаний электроники, собираются быстро и работают надёжно.

Известно, что управлять яркостью светодиода можно двумя способами: аналоговым и импульсным. Первый способ предполагает изменение амплитудного значения постоянного тока через светодиод. Такой способ имеет один существенный недостаток — низкий КПД. Второй способ подразумевает изменение ширины импульсов (скважности) тока с частотой от 200 Гц до нескольких килогерц. На таких частотах мерцание светодиодов незаметно для человеческого глаза. Схема ШИМ-регулятора с мощным выходным транзистором показана на рисунке. Она способна работать от 4,5 до 18 В, что свидетельствует о возможности управления яркостью как одного мощного светодиода, так и целой светодиодной лентой. Диапазон регулировки яркости колеблется от 5 до 95%. Устройство представляет собой доработанную версию генератора прямоугольных импульсов. Частота этих импульсов зависит от ёмкости C1 и сопротивлений R1, R2 и определяется по формуле: f=1/(ln2*(R1+2*R2)*C1), Гц

Принцип действия электронного регулятора яркости заключается в следующем. В момент подачи напряжения питания начинает заряжаться конденсатор по цепи: +Uпит – R2 – VD1 –R1 –C1 – -U пит. Как только напряжение на нём достигнет уровня 2/3U пит откроется внутренний транзистор таймера и начнется процесс разрядки. Разряд начинается с верхней обкладки C1 и далее по цепи: R1 – VD2 –7 вывод ИМС – -U пит. Достигнув отметки 1/3U пит транзистор таймера закроется и C1 вновь начнет набирать ёмкость. В дальнейшем процесс повторяется циклически, формируя на выводе 3 прямоугольные импульсы.

Изменение сопротивления подстроечного резистора приводит к уменьшению (увеличению) времени импульса на выходе таймера (вывод 3), и как следствие, уменьшается (увеличивается) среднее значение выходного сигнала. Сформированная последовательность импульсов через токоограничивающий резистор R3 поступает на затвор VT1, который включен по схеме с общим истоком. Нагрузка в виде светодиодной ленты или последовательно включенных мощных светодиодов включается в разрыв цепи стока VT1.

В данном случае установлен мощный MOSFET транзистор с максимальным током стока 13А. Это позволяет управлять свечением светодиодной ленты длиной в несколько метров. Но при этом транзистору может потребоваться теплоотвод.

Блокирующий конденсатор C2 исключает влияние помех, которые могут возникать по цепи питания в моменты переключения таймера. Величина его ёмкости может быть любой в пределах 0,01-0,1 мкФ.

Плата и детали сборки регулятора яркости

Односторонняя печатная плата имеет размер 22х24 мм. Как видно из рисунка на ней нет ничего лишнего, что могло бы вызвать вопросы.

После сборки схема ШИМ-регулятора яркости не требует наладки, а печатная плата легка в изготовке своими руками. В плате, кроме подстроечного резистора, используются SMD элементы.

• DA1 – ИМС NE555;
• VT1 – полевой транзистор IRF7413;
• VD1,VD2 – 1N4007;
• R1 – 50 кОм, подстроечный;
• R2, R3 – 1 кОм;
• C1 – 0,1 мкФ;
• C2 – 0,01 мкФ.

Транзистор VT1 должен подбираться в зависимости от мощности нагрузки. Например, для изменения яркости одноваттного светодиода достаточно будет биполярного транзистора с максимально допустимым током коллектора 500 мА.

Управление яркостью светодиодной ленты должно осуществляться от источника напряжения +12 В и совпадать с её напряжением питания. В идеале регулятор должен питаться от стабилизированного блока питания, специально предназначенного для ленты.

Нагрузка в виде отдельных мощных светодиодов запитывается иначе. В этом случае источником питания диммера служит стабилизатор тока (его еще называют драйвер для светодиода). Его номинальный выходной ток должен соответствовать току последовательно включенных светодиодов.

Читайте так же

Виды диммеров для светодиодных ламп на 220В, подключение

В последнее время растет спрос именно на диммеры для светодиодных ламп. Причина этому весьма очевидна: они значительно расширяют функционал любых светодиодных источников света на 220В. Вы получаете возможность регулировать интенсивность света, порядок зажигания и даже цвет светодиодов на расстоянии или по определенной программе. Он монтируется вместо обычного выключателя и обладает рядом преимуществ:

• экономит электричество;
• позволяет добиться комфортного освещения в любое время дня и ночи;
• отлично вписывается в дизайн дома;
• подчеркивает дизайн интерьера, позволяет регулированием освещения выделить выгодное пространство дома;

Содержание

• 1. Виды диммеров
• 2. Совместимость диммеров и лампочек
• 3. Подключение диммера своими руками
• 4. Итоги

Виды диммеров

Разделяются по принципу их управления.

Механическое управление. Это самый простой по устройству светорегулятор . Регулировка яркости происходит с помощью колеса или кнопок.



Сенсорное управление. Выглядит более престижно, а управление происходит за счет прикосновения к сенсорному экрану. Как правило, более дорогой.



С пультом дистанционного управления. Управляется с помощью пульта ДУ. Пульт работает по радиоканалу или по инфракрасному каналу. Радиоканал позволяет управлять освещение дома с любой точки, даже с улицы. Инфракрасный канал требует наведения пульта на диммер, принцип работы такой же, как у телевизора.



Управление через Wi—fi . Система широко используется в технологии построения «умных домов», где освещение дома управляется с телефона или планшета. Невероятно удобно, когда Вы можете с любой точки дома выключить или включить свет и даже управлять электроприборами. Такие системы так же комплектуются обычным сенсорным пультом.

Совместимость диммеров и лампочек

Не все светодиодные лампочки на 220В предназначены для регулировки яркости света, поэтому регулятор к ним требуется подбирать соответствующим образом. Использование нерегулируемой со светорегулятором может привести к отказу или к их нестабильной работе. Необходимо заранее знать, будет ли необходимость в регулировке яркости освещения, и покупать соответствующие светодиодные лампы для дома.

При покупке светодиодного светильники или диодного источника света проконсультируйтесь у продавца насчет её совместимости со светорегулятором.

Основные отличия использования светодиодного диммера от обычного:

1. Обязательным условием работы светодиодного является наличие диммируемого драйвера;
2. Мощность светодиодов в 10 раз меньше мощности обычных накаливания, поэтому  стоит подбирать менее мощные, способные работать с нагрузкой от 1 Вт;
3. Для правильного подбора мощности регулятора света для светодиодных источников Вам необходимо будет проконсультироваться у продавца или специалиста.

Какую же модель выбрать?
Все зависит от вкуса, дизайна квартиры, интерьера и кошелька покупающего. Если Вы не хотите лишних затрат, но освещение Вам контролировать нужно, то выбирайте механический. Для любителей удобства подойдет с пультом дистанционного управления. Для тех, кто никогда не расстается с смартфоном, лучшим выбором будет управление через Wi-fi.

Какой бы диммер Вы не выбрали, советуем выбирать устройства от проверенных производителей. Именитые китайские производители сертифицируют свою продукцию, но отличаются от европейских  брендов более доступной ценой

Подключение диммера своими руками

Приобретайте регулятор яркости в соответствии с Вашими лампами. Перед установкой выключите электричество в доме. Зачистите провода, найдите индикатором фазу. Фазовый провод подключите в клемму с буквой L, второй провод в клемму с обозначением N. Далее провода зажимаются и проводится регулировка болтов, одевается рамка.

Проще говоря, он подключается  последовательно в фазный провод.

Итоги

Диммеры экономят электричество, регулируют яркость освещения, идеально вписываются в интерьер, просты в монтаже и стоят весьма недорого. Такие устройства позволяют каждому человеку превратить свою квартиру в высокотехнологичный «умный дом».

..

можно ли регулировать яркость светодиодных ламп

Содержание статьи:

Светодиодные источники света являются современными, экономичными и эффективными. Для регулирования яркости и уровня освещенности в лампе есть специальное устройство – диммер. Регулирование подсветки позволяет экономить энергию и создавать разную атмосферу в помещении.

Принцип работы и конструкция

Поворотный диммер для светодиодных ламп

Диммер – это элемент, позволяющий плавно менять интенсивность искусственного освещения, включать и выключать лампочки, удаленно управлять светом. Регулировка осуществляется за счет изменения напряжения и, соответственно, мощности прибора. Это можно сделать путем добавления нагрузки – балластных резисторов, конденсаторов, дросселей. В светодиодных лампах регулировка производится с помощью диммеров.

Не к каждому светодиодному источнику света можно подключить диммер. Для стабильной регулировки освещения нужны специальные регуляторы или устройства с ШИМ функцией. К лампочке важно подобрать правильный регулятор, так как от его схемотехники будет зависеть качество изменения освещения.

Работает диммер по типу реостата. Напряжение или ток меняются в результате изменения сопротивления. Сейчас активно используются полупроводниковые регуляторы – симисторы и динисторы, работающие по принципу ШИМ.

К преимуществам диммеров можно отнести:

• создание комфортного освещения в любое время суток;
• экономия электроэнергии;
• надежность;
• плавное включение;
• можно управлять несколькими светильниками;
• повышение срока службы осветительных приборов;
• легкость монтажа;
• возможность синхронизации с системой «умный дом»;
• создание уникальных визуальных эффектов.

Экономия электричества – это важнейшее достоинство диммируемых устройств перед обычными источниками света. С помощью регулирования уровня света лампа не будет гореть все время на полную мощность и, соответственно, потреблять большой объем электроэнергии. Такое использование приводит и к увеличению срока службы светильника.

Регулятор силы света на 12 В

Недостатки:

• высокая стоимость;
• неправильный выбор регулятора грозит возникновением неисправностей;
• дешевые приборы могут вызвать помехи;
• чувствительность к повышенным температурам;
• низкий КПД в ночном режиме.

Регуляторы на 220 В и 12 В имеют конструктивные отличия. Простейшие механизмы, которые мастера могут сделать в домашних условиях, выполняют функцию изменения интенсивности света. Современные модели имеют более широкий функционал – например, функция «Сон», при которой яркость поддерживается на уровне 30% от полной. Также есть функция «доброе утро», когда интенсивность увеличивается, или «спокойной ночи», когда свет становится более приглушенным.

Применяются регуляторы света в разных областях. В домашней подсветке, в рекламных щитах, в развлекательных целях. Регулируемые лампы используются в офисных светильниках ВГ СКУЛ 1200-36 Вт.

Диммеры являются важной составляющей системы «умный дом». Важной функцией регуляторов является система аварийного освещения. При работе от аккумулятора или батареи ресурс работы увеличивается за счет уменьшения яркости.

Разновидности диммеров

Сенсорный регулятор света

Классификация регуляторов производится по разным признакам: тип напряжения в цепи, вид управляющего сигнала, способ монтажа, исполнение.

По напряжению в сети регуляторы света можно разделить на две группы:

• для переменного напряжения 220 В;
• для постоянного напряжения на LED ленту 12 В.

По виду управляющего сигнала различают диммеры для светодиодов:

• аналоговые;
• цифровые;
• цифро-аналоговые.

Моноблочный клавишный диммер

По способу установки выделяется несколько типов:

• модульные, которые монтируются в специальную DIN рейку в распределительном щитке;
• выносные, которые монтируются в люстру;
• настенные, которые устанавливаются вместо выключателя.

По способу управления:

• поворотные – регулировка осуществляется с помощью ручки;
• клавишные – управление производится кнопками;
• поворотно-нажимные – регулирование производится с помощью нажатия на кнопки и поворота ручки;
• сенсорные – модели с различными датчиками;
• дистанционные – управляются пультом через Wi-Fi, радиоканал или инфракрасный порт.

Самыми дорогими являются сенсорные световые регуляторы. Это современные устройства, которые могут управляться голосовыми командами, движениями, хлопками.

Критерии выбора

Как выглядят диммируемые светодиодные лампы

Светодиодные источники света могут быть регулируемыми и нерегулируемыми. Это нужно учитывать при покупке. Регуляторы должны выбираться с учетом следующих аспектов:

• Возможность регулировки источника света. Нельзя ставить диммер на нерегулируемую светодиодную лампу. Это приведет к поломке, на которую не распространяется гарантийное обслуживание.
• Количество источников света, которыми будет управлять диммер. Для одной лампочки достаточно приобрести регулятор низкого напряжения.
• Мощность лампочки и минимальный уровень нагрузки диммера. Для большинства регуляторов минимальная нагрузка составляет 20-45 Вт. Добиться такой мощности можно с помощью 2-3 светодиодных ламп, подключенных к сети 220 В.
• Общая нагрузка на устройства. Мощность диммера должна превышать примерно на 30% общую подключаемую нагрузку.
• Напряжение. Для ламп нужен диммер, работающий с сетью 220 В, а для лент – на 12 В или любой ШИМ регулятор.

При выборе регулятора нужно отдавать предпочтение проверенным известным брендам. К ним относятся Schneider Electric, Legrand, Makel, АВВ и другие. Некачественный товар неизвестного происхождения может привести к поломке лампы. Также брать устройства нужно в специализированных магазинах. Там продавец поможет с выбором диммера, даст советы по подключению и расскажет об условиях гарантии.

Расчет максимального количества ламп

Общее число лампочек выбирается, исходя из предельной мощности диммера. Расчет производится с учетом типа помещения, вида ламп.

Для расчета нужно разделить предельную величину регулятора на мощность одной лампочки. Полученное значение – это количество подключаемых источников света. В расчете при подключении к электросети 220 В максимальную мощность светорегулятора нужно разделить на 10, а затем снова разделить на нагрузку светодиодного источника.

Способ регулировки освещенности

Диммер с отсечкой фазы по переднему фронту содержит триак, диак и RC-цепь

Диммеры переменного тока различаются не только исполнением, но и способом регулировки. К ним относятся:

• диммер с отсечкой по переднему фронту;
• с отсечкой по заднему фронту.

Первые – самые дешевые и простые устройства. На нагрузку подается остаток полуволны, ее первая половина срезается. При включении возникают помехи, которые могут помешать работе бытовых устройств. Такие диммеры используются для специальных светодиодных ламп. Понять, подходит ли лампочка, можно по надписям на упаковке.

Второй тип подходит под большее число ламп и работает без помех. Регулировка проводится лучше, но в определенном диапазоне не с нуля.

В отдельную группу выносятся светильники со встроенной регулировкой яркости. Они имеют в своем составе светодиодную матрицу, драйвер, колбу и сам регулятор. Дополнительные диммеры устанавливать для таких осветительных устройств не нужно.

Самостоятельная установка регулятора

Схема подключения диммера к светодиодным лампам

Установку диммера для светодиодных ламп 220 В можно выполнить самостоятельно. Мастер должен иметь минимальные знания в области электроприборов и соблюдать технику безопасности.

Пошаговый алгоритм установки:

• Отключение электричества в доме. Проверка наличия напряжения с помощью индикатора.
• Изучение схемы диммера.
• Ослабление болтов, установка контактов регулятора в разъемы цепи. Важно не перепутать провода и соблюдать их маркировку. Обычно белый – это фаза, а синий подключается к нагрузке.
• Зажатие болтов после установки для обеспечения хорошего контакта.
• Установка диммера в подрозетник.
• Монтаж защитного корпуса и кнопки.

После можно включать электричество и тестировать собранную систему. По плавному изменению подсветки можно судить, что сборка проведена корректно.

Монтаж может незначительно отличаться для разных типов диммеров и устройств от разных фирм. Обязательно следует читать инструкцию, идущую в комплекции.

Возможные ошибки при монтаже

Установка диммера не вызывает сложности, но новички могут допустить ряд ошибок. К типичным проблемам относятся:

• использование светорегулятора при повышенных температурах – оптимальная предельная температура составляет 27-30 градусов;
• нагрузка должна составлять не менее 40-45 В, иначе падает срок службы диммера и лампы;
• неправильный выбор диммера под конкретную лампочку;
• использование регулятора для LED ленты в лампе и наоборот.

Последние 2 ошибки являются самыми распространенными. Перед началом монтажа нужно убедиться, что диммер подходит под лампочку, и только после этого начинать установку.

Самостоятельное изготовление диммера

Схема самодельного светорегулятора

Простейший регулятор можно собрать своими руками. Для этого потребуется:

• постоянный и переменный резисторный элемент;
• неколярный конденсатор;
• симистор;
• медный провод;
• динистор;
• текстолитовая плата;
• паяльник.

Все электронные компоненты нужно установить на плате по схеме диммера: при поступлении тока с резисторного элемента на конденсатор будет происходить зарядка и подаваться напряжение на лампу. Компоненты нужно соединить между собой при помощи пайки. На плате нужно сделать отверстия, которые будут служить в качестве выводов. После сборки нужно провести тестирование собранного диммера.

7 советов, как выбрать диммер для светодиодной ленты

Содержание статьи

Интерьер современного жилища уже немыслим без использования светодиодной ленты. Этот элемент нашел применение во многих уголках нашего дома и способен выполнять как практичную, так и декоративную функцию. Самым ярким примером использования светодиодной ленты, пожалуй, можно назвать обустройство подсветки рабочей зоны на кухне или украшение приглушенной подсветкой ТВ-зоны в гостиной. Конечно же, это далеко не все возможные варианты применения ленты в интерьере, но в этой статье речь пойдет о таком функциональном дополнении к ней, как диммер. С помощью этого небольшого элемента можно кардинальным образом изменить режим работы ленты и создавать совершенно новые образы того или иного помещения, расставить более четкие световые акценты или создать нужную атмосферу. Мы рассмотрим основные отличия диммеров, их разновидности в зависимости от типа управления и способа размещения и дадим 7 советов по выбору диммера для светодиодной ленты.

1. Что такое диммер и для чего его используют?

Диммер или светорегулятор – это не что иное, как приспособление для регулирования мощности и интенсивности светового потока. Сразу хотелось бы обратить ваше внимание на то, что диммер для светодиодной ленты и диммер для светодиодной лампы – это два совершенно разных устройства, которые не являются взаимозаменяемыми. Также не существует универсальной модели диммера, которая подходила бы под любой тип лампы и включительно под ленты. Светорегуляторы подбираются в строгом соответствии к типу светильника. В противном случае быстрый выход из строя источника света неминуем. Связано это с тем, что разные приборы работают при разных режимах постоянного тока и его значениях.

В случае необходимости подбора диммера для ленты следует искать только те разновидности, которые работают с таким же напряжением, как и сама лента, то есть 12 или 24 В. Собирая схему подключения светодиодной ленты, диммер следует располагать только между понижающим трансформатором и самой лентой и никак иначе.

Только в таком случае сам диммер будет работать стабильно, и будет иметь возможность управлять уровнем яркости светодиодов.

• Диммирование светодиодных лент наиболее часто используется только тогда, когда они выступают источниками основного или дополнительного освещения. Особенно если используется несколько диодных линий. Дизайнеры по свету с помощью такого приема создают объемные, уютные интерьеры и умело расставляют световые акценты. Особенно актуально это в том случае, когда в комнате есть колонны или другие элементы архитектуры, на которые хотелось бы обратить особое внимание;
• Помимо этого, не всегда есть необходимость использовать освещение в той или иной комнате на максимальной яркости. К примеру, когда вы принимаете гостей, конечно, освещение должно быть ярким, но когда в той же комнате вы хотите просто отдохнуть и расслабиться, комфортную обстановку создаст именно приглушенный свет;
• Если ребенок боится засыпать в темноте, вместо привычного ночника, можно использовать ленту, просто установив интенсивность ее свечения на минимально возможный уровень;
• При подсветке лестниц иногда случается так, что яркий свет диодов может ослепить человека. Чтобы избежать травм, которые не являются редкостью в таких условиях, целесообразно сделать подсветку более приглушенной;
• По тому же принципу можно регулировать уровень яркости напольной подсветки.

Одним словом, всегда, когда есть необходимость организовать более приятное глазу приглушенное свечение, можно использовать диммер.

2. Преимущества и недостатки использования диммера

Любое устройство имеет как очевидные преимущества, так и недостатки. Начнем с положительных сторон использования диммера:

• В первую очередь возможности светодиодных лент моментально расширяются;
• Это дает возможность отказаться от вынужденной покупки нескольких светильников, которые обеспечивали бы разный уровень освещенности в комнате и заменить их несколькими диммированными лентами;
• Это позволит в значительной мере сэкономить денежные средства;
• Экономия имеет место быть и при использовании ленты в режиме пониженной яркости. Затраты электроэнергии вполне возможно в таком случае снизить на 30-35%;
• Многие утверждают, что при эксплуатации диодов в режиме пониженной яркости значительно увеличивается срок их службы;
• У вас появится возможность изменять интерьер комнаты в зависимости от вашего настроения и потребности в той или иной ситуации;
• Некоторые модели светорегуляторов помимо возможности регулировки яркости диодов имеют ряд дополнительных интересных функций. Например, режим мерцания, светомузыки и других подобных визуальных эффектов, которые помогут создать дома настоящую динамичную вечеринку и поддержать любой праздник;
• И самое интересное – с помощью минимальной подсветки, можно создать имитацию присутствия человека в жилище. Что очень актуально в частных или загородных домах, если вы часто находитесь в отъездах или большую часть дня проводите на работе.

Теперь о недостатках:

• При выставлении минимальной яркости может стать явно видимым мигание диодов. Это проявляется при использовании откровенно дешевых китайских диммеров, которые не могут постоянно удерживать сопротивление на одном и том же уровне;
• Напряжения на выходе диммера имеют не синусоидальную форму, из-за чего могут некорректно работать понижающие трансформаторы;
• Иногда могут возникать помехи при одновременном использовании, например, диммера и радиоприемника;
• Также при понижении яркости ленты, может изменяться ее оттенок, что не всегда может соответствовать вашей задумке.

3. Способы преобразования сигнала

В зависимости от способа преобразования сигнала, диммеры могут быть двух видов:

• Аналоговые – которые обеспечивают диодные ленты постоянным стабильным питающим током. Их преимуществом является небольшое значение потерь мощности. Однако недостаток более существенный – аналоговые диммеры способствуют значительному нагреванию светодиодной ленты, что значительно сокращает срок ее службы и может привести к местному перегоранию диодов. Также высокая температура заметным образом снижает качество освещения. Из-за этого оттенок и температура свечения могут не соответствовать заявленным производителем. Этот минус заметен как на монохромных, так и на полихромных лентах;
• Цифровые диммеры обеспечивают стабильный ток и минимальные потери мощности. Однако условия работы диодов при этом будут приближены к идеальным. Также будет исключена возможность искажения оттенка свечения и его температуры. Недостатки могут наблюдаться только при использовании некачественных цифровых диммеров, которые провоцируют мерцание диодов. Это может вызывать головные боли, раздражение, усталость органов зрения и снижение работоспособности.

Поэтому экономить на покупке диммера не стоит. К слову, стоимость прибора напрямую будет зависеть от фирмы производителя и максимальной выходной мощности.

• Компактные модели, которые рассчитаны на управление только одним цветом и максимальной мощностью 36 Вт, имеют среднюю стоимость от 8$.
• Более мощные одноканальные модели с возможностью дистанционного управления могут иметь стоимость от 20$ до 40$.
• Самыми дорогостоящими являются диммеры, которые способны регулировать интенсивность и оттенок свечения RGB лент. Стоимость подобного светорегулятора среднего качества начинается от 40$.

4. Виды диммеров по способу управления

Для того, что каждый пользователь имел возможность подобрать максимально удобный способ управления диммером, имеется достаточно широкий выбор моделей по этому признаку:

• Кнопочные или нажимные – имеют большое сходство с обычными выключателями. В данном случае управление происходит однократным нажатием либо удерживанием клавиши. При нажатии происходит включение и выключение ленты. При удерживании – регулировка интенсивности ее свечения;
• Поворотные – состоят из одного управляемого элемента, который выполнен в виде регулятора. Все манипуляции со светом будут контролироваться поворотом регулятора вправо или влево;
• Поворотно-кнопочные – сочетают в себе возможности двух предыдущих видов и являются одними из самых удобных. В этом случае включение прибора происходит после нажатия на регулятор. А управление яркостью путем его поворота. На регуляторах некоторых моделей диммеров есть соответствующая шкала, которая помогает ориентироваться в какую сторону нужно крутить элемент.

Вышеперечисленные разновидности относятся к механическому способу управления и являются самыми простыми. Очевидных недостатков у подобных моделей нет, зато стоимость их самая доступная. Следующие способы управления относятся к более удобным и дорогостоящим:

• Дистанционные – в этом случае управление режимами происходит с помощью известного всем пульта дистанционного управления небольших размеров. Пульт зачастую входит в комплектацию. Дистанционное управление может выполняться либо методом передачи командного сигнала с помощью инфракрасного луча, либо с помощью радиосигнала. В первом случае управление возможно лишь при точном наведении пульта на датчик и ограничивается пределами одного помещения. Во втором случае управление может происходить не только из другой комнаты, но и за территорией дома. Диммеры, управляемые с помощью радиосигнала, имеют значительно большую стоимость. Также некоторые модели имеют возможность подключения к ПК или смартфону и контролируются через беспроводную сеть Wi-fi;
• Сенсорные – в данном случае управление происходит под действием легкого прикосновения к контрольной панели. По сути, это то же ручное управление, но более современного вида;
• Акустическое управление осуществляется с помощью вмонтированного в систему звукового датчика. Он реагирует на любые звуки или шумы, которые превышают установленный пользователем или по умолчанию предел. Можно активировать устройство громким хлопком, речью. С одной стороны это очень удобно. А с другой – если в вашем доме часто устраивают шумные вечеринки или просто вы меломан, предпочитающий слушать музыку на большой громкости, будьте готовы к некорректной работе системы. Она будет включаться при любом громком звуке, хотите вы того или нет.

5. Типы диммеров по способу установки

Диммер может устанавливаться в разных местах, что дает возможность сделать этот элемент менее заметным или его использование более комфортным. Есть несколько вариантов:

• Миниатюрные – самые компактные светорегуляторы, которые представляют собой небольшую изолированную плату или модуль с проводами. Они подключаются посредством пайки проводов трансформатора и ленты и имеют на корпусе несколько кнопок, которыми и регулируется яркость. Выбирать такой тип рекомендовано только тогда, когда будет постоянный доступ к ленте и не затруднен процесс управления;
• Накладные – самые простые приборы, которые как по форме, так и по своему внешнему виду похожи на обычный выключатель, который, по сути, они и заменят после монтажа. Зачастую управление такими диммерами является механическим или сенсорным;
• Встроенные – предназначены для монтажа в специально оборудованную нишу или распределительную коробку. Выбирая данный тип убедитесь, что ниша будет полностью изолирована от попадания влаги и в ней не будет скапливаться конденсат;
• Модульные – являются модульной системой, которая предназначена для монтажа непосредственно в распределительный щиток. Это более мощные модели, с помощью которых можно регулировать интенсивность свечения не одной конкретной ленты, а нескольких линий в пределах большого помещения либо всего освещения в квартире.

6. Советы по выбору

О том, что необходимо подбирать диммер строго в соответствии с напряжением, потребляемым осветительным прибором, мы уже говорили. Также при выборе следует учитывать, что ленты бывают либо монохромными, либо RGB, RGBW. В соответствии с этим диммеры могут быть:

• Одноканальные;
• Многоканальные;

При подключении многоканального диммера к RGB ленте, у вас появится возможность не только регулировать общую яркость диодов, но и каждого цвета в отдельности. Также необходимо определиться с набором функций, которые вам необходимы. Это может быть:

• Исключительно диммирование;
• Диммирование и режим мерцания, цветомузыка, поддержка DMX-протокола, возможность управления несколькими зонами освещения.

После этого нужно определиться с запасом мощности, который вам потребуется:

• Если в будущем вы не планируете увеличивать длину светодиодной линии, то запас мощности светорегулятора должен быть минимум на 20-30% выше, чем мощность ленты;
• Если увеличение длины ленты в будущем не исключено, то следует понимать, что вместе с тем увеличится и ее мощность. Следовательно, к вышеуказанным 20-30% необходимо прибавить еще 20-50% в качестве запаса. В случае нехватки мощности прибор либо просто не будет включаться, а следовательно и выполнять свои функции, либо произойдет преждевременный износ и выход из строя всей линии.

Помимо этого не забудьте определиться и с предпочтительным способом управления светорегулятором. Если финансы позволяют, лучше предпочесть модели, которые имеют возможность управления дистанционным пультом. Это сделает эксплуатацию максимально комфортной.

7. Схемы подключения в зависимости от количества и типа ленты

После того, как мы рассмотрели все возможные разновидности диммеров и подобрали наиболее подходящий, необходимо разобраться, как правильно выполнить монтаж этого элемента. Схемы в каждом конкретном случае могут быть разными в зависимости от типа ленты и ее длины. Мы приведем пример типичных схем, с разным количеством лент.

• Самая простая схема будет при подключении диммера к одноцветной ленте. В этом случае он подключается после блока питания пред самой лентой. Если мощность диммера была подобрана неправильно, то есть недостаточной, в схему можно дополнительно включить усилитель. Суммарная мощность отрезков ленты не должна превышать значения мощности ни блока питания, ни диммера.
• Подсчитав, какой мощности линия у вас получится, можно, используя несколько усилителей, подключить два отрезка ленты, как показано на схеме.
• Чтобы иметь возможность одновременно регулировать яркость четырех монохромных лент, необходимо дополнительно использовать RGB-усилитель.
• Для регулировки яркости RGB или RGBW ленты и каждого ее цвета в отдельности, только диммера недостаточно. Потребуется дополнить схему контроллером, подходящему к типу ленты, и аналогичным усилителем.



Статья написана для сайта remstroiblog.ru.

Простой диммер для светодиодной ленты | Hackaday.io

Когда-то на промо-акции я купил несколько светодиодных лампочек USB-портов примерно за доллар. Они удивительно яркие, демонстрируя, насколько повысилась эффективность светодиодов со временем. Я видел, что светодиодные ленты на eBay стоят около доллара за метр, так что они тоже стали намного дешевле. На полоске размещены светодиоды SMD, сгруппированные по 3с, с токоограничивающим резистором в каждой группе. Напряжение на шине — 12 В. Согласно спецификациям, они потребляют 4,8 Вт / м, что означает 400 мА. Поскольку имеется 20 групп / м, это означает, что светодиоды работают при 20 мА.Регулировка яркости осуществляется широтно-импульсной модуляцией. Полосу можно обрезать по длине между группами.

Их не следует путать с рождественскими светодиодными украшениями. Они намного ярче и предназначены для светодиодного освещения. Они бывают разных цветов, а также теплого и холодного белого цвета. Цветные предназначены для эффектов или для смешивания RGB для получения желаемых цветов. Я выбрал 5 метров холодного белого цвета, чтобы осветить кухонную стойку.

Для управления яркостью светодиодной ленты я остановил свой выбор на олдскульном ШИМ-генераторе на базе маститого таймера 555.Зачем? Основная причина — память. Положение потенциометра запоминает уровень, на котором вы его оставили перед выключением. Если я использую MCU, мне придется принять меры, чтобы сохранить уровень в энергонезависимой памяти при выключении питания.

Конечно, если бы я управлял несколькими полосами, хотел получить эффекты рампы или более сложные функции, то MCU был бы уместен. Я бы использовал поворотный энкодер для генерации цифровых импульсов для увеличения или уменьшения уровня и использовал бы нажимной переключатель для выбора полосы, таким образом не нужно было бы преобразовывать из аналогового в цифровой.Я бы, наверное, еще прикрепил дисплей для индикации выбранной полосы и настройки яркости. Это был бы простой проект MCU, и почти любой MCU справился бы с этой задачей.

Я хотел, чтобы частота была примерно постоянной для всех уровней. Я нашел здесь хитрую схему. Он использует таймер 555 в нестабильном режиме. Я немного изменил и перерисовал схему в Kicad, чтобы избежать проблем с авторскими правами при публикации исходного изображения.

Пути заряда и разряда проходят через диоды рулевого управления к обеим сторонам дворника потенциометра.Поскольку период пропорционален сумме сопротивлений на каждой стороне дворника, которые в сумме составляют общее сопротивление дорожки, период и, следовательно, частота примерно постоянны во всех положениях дворника. Выбранные значения обеспечивают нестабильную работу на частоте около 1,3 кГц, достаточно высокой, чтобы не вызывать видимого мерцания. Силовой диод и конденсатор, а также байпасный конденсатор необходимы для предотвращения воздействия шума источника питания, возникающего при переключении больших токов, на точку срабатывания 555.В более раннем прототипе их упущение приводило к преждевременному включению 555 на низких уровнях, что делало невозможным полное затемнение полосы, даже несмотря на то, что это работало только на пилотном светодиоде. Контрольный светодиод и токоограничивающий резистор не являются обязательными; они для отладки.

Генератор ШИМ питает модуль переключателя мощности CMOS, предназначенный для таких приложений, и стоит около доллара на eBay. Этот крошечный модуль переключателя обрабатывает колоссальные 15 А, что намного превышает потребности в 5 м светодиодов, для которых требуется всего 2 А.Силовой транзистор CMOS имеет низкое сопротивление, поэтому тепло практически не выделяется. Это почти идеальные переключатели.

Если вы предпочитаете использовать собственные переключатели питания, возможно, потому, что у вас под рукой есть силовые транзисторы, попробуйте эту страницу. В нем говорится о полосах RGB, но принципы те же.

12В можно получить из разных источников. У меня есть подходящие блоки питания для внешних жестких дисков. Подойдет и старый блок питания для ПК.

Детали установки светодиодов зависят от моей ситуации, поэтому я объявляю этот проект завершенным.

Как компенсировать потерю яркости на конце светодиодной ленты

Потеря яркости на конце светодиодных лент двойной плотности RGB вызывает беспокойство у многих людей. Кажется, это происходит, когда вам нужно запустить 10 м (32,8 фута) светодиодной ленты двойной плотности RGB; полоса теряет около половины своей мощности к концу второй полосы. Это может показаться дефектом в полосе, но на самом деле падение напряжения — это нормально, если вы используете более одной из этих полос.

Почему происходит падение напряжения?

Если вы читаете это, значит, вы, скорее всего, испытали падение напряжения и знаете, насколько это неприятно. Особенно, если вы не знаете, чем это вызвано. Падение напряжения происходит, когда ваши светодиодные ленты RGB с двойной плотностью питания недостаточно мощны. Это означает, что естественное электрическое сопротивление медной печатной платы больше, чем мощность, распределяемая на саму светодиодную ленту.

Это также связано с количеством потребляемой мощности; Короче говоря, светодиоды потребляют больше напряжения, чем предусмотрено, поэтому происходит падение напряжения.Эту проблему можно легко решить, добавив усиливающий сигнал между светодиодными полосами.

Цвета будут неравномерными, если не усилить напряжение между полосами или на противоположных концах, и цвета не будут однородными. По направлению ко второй светодиодной полосе RGB освещение будет неравномерным и тусклым. Чтобы усилить напряжение, добавьте еще один контроллер в середину светодиодной ленты.

Как накраситься при потере яркости

Устранить проблему относительно просто.Вы можете применить то же решение, если вы используете радиочастотный контроллер, но вы будете использовать усилитель сигнала на противоположных концах светодиодных лент двойной плотности RGB.

Сначала разложите светодиодную ленту, и вы заметите падение напряжения. После того, как вы определили падение напряжения, подключите LED-CON2 или LED-CON2-R2 к противоположному концу второй полосы и установите их на тот же адрес DMX. Возможно, вам потребуется добавить вывод на конце полосы, используя соединительный вывод 5050-CON-C4W или припаяв вывод к светодиодной полосе.Для достижения наилучших результатов мы рекомендуем пайку, но если вы торопитесь, разъем подойдет. Подробнее о пайке светодиодных лент можно узнать здесь.

После того, как вы правильно подключили выводы к светодиодным лентам, убедившись в правильности полярности, подключите каждый конец светодиодной ленты к LED-CON2 или LED-CON2-R2 и дважды проверьте, совпадает ли адрес DMX с другим.

Наконец, подключите контроллеры светодиодов к их источникам питания. Вы можете использовать отдельные блоки питания или один большой блок питания.Помните, что не рекомендуется использовать длинные кабели из-за потери напряжения при прокладке длинных кабелей. Отдельные источники питания всегда лучше, потому что вам не придется прокладывать кабели повсюду.

ВЧ-контроллеры

Немного сложнее синхронизировать светодиодные ленты, если вы используете радиочастотный контроллер, но это все же возможно. Это тот же базовый подход, который мы только что рассмотрели; разница в том, что вы будете использовать светодиодные усилители вместо DMX-контроллера aLED-CON2 или LED-CON2-R2. Светодиодный усилитель должен работать с пультом дистанционного управления ВЧ-контроллером, и оба индикатора должны изменяться при просмотре меню ВЧ-контроллера.

Устранение падения напряжения

После выполнения этих простых инструкций проблема падения напряжения была решена. Нет необходимости возиться со сложными решениями; наконец, ответ здесь. Вы можете легко решить любые проблемы, связанные с падением напряжения, просто добавив больше напряжения к светодиодным полосам двойной плотности RGB.

Затухание / управление светодиодами / яркостью с помощью потенциометра (переменного резистора) и Arduino Uno

Затухание или управление яркостью светодиода с помощью arduino uno и потенциометра / переменного резистора — не очень сложная задача.Предопределенные библиотеки Arduino упростили исчезновение светодиода с помощью arduino uno. Важно понимать, что скрывается за предопределенными командами / инструкциями кода Arduino на программном и аппаратном уровне. Студенты обычно начинают с предварительно написанных примеров кода arduino, доступных в arduino ide, и никогда не пытаются понять, что на самом деле происходит за пределами видимого спектра. Поэтому, когда они переходят на более высокий уровень программирования Arduino, они сталкиваются с препятствиями при правильном проектировании схемы и реализации логики кода для конкретного оборудования.В этом уроке я объясню, как управлять яркостью светодиода с помощью Arduino и потенциометра / переменного резистора.

Можно найти пример аналогового затухания arduino и последовательного ввода / вывода arduino в arduino ide. Примеры более или менее похожи на то, что я собираюсь обсудить в этом руководстве. Я пойду глубже и постараюсь максимально широко и легко выделить каждую часть информации.

Потенциометр используется в цепях, где нам нужно переменное сопротивление для управления током и напряжением.Вы заметили, что для динамика, который есть у вас дома, вы перемещаете его ручку по часовой стрелке и против часовой стрелки, чтобы установить громкость. На самом деле за ручкой находится потенциометр, то есть вы изменяете сопротивление, чтобы установить громкость. Как и во многих других бытовых приборах, потенциомер используется для той же цели (старые телевизоры, старые радиоприемники и т. Д.).

Потенциометр / переменный резистор, регулирующий яркость светодиода

Что происходит на стороне потенциометра?

Когда мы вращаем ручку потенциометра, мы фактически увеличиваем или уменьшаем сопротивление.Помните, что потенциометр — это не что иное, как переменный резистор. Диапазон сопротивления потенциометра записан на потенциометре, или вы можете вручную проверить технические характеристики конкретного потенциометра, чтобы проверить его сопротивление.

А теперь вспомните закон Ома, согласно которому при увеличении сопротивления в цепи ток уменьшается. Также ток прямо пропорционален напряжению. Так что с увеличением напряжения ток увеличивается, а с уменьшением напряжения ток уменьшается.

Если мы рассмотрим вышеприведенное утверждение, становится ясно, что мы можем напрямую подключить светодиод к потенциометру и затемнять / затемнять / контролировать его яркость, вращая ручку потенциометра.Тогда почему мы пытаемся погасить светодиод с помощью потенциометра с помощью Arduino? Какие плюсы и минусы выцветания светодиода с потенциометром и ардуино?

Почему потенциометр с Arduino?

Если мы напрямую подключим светодиод к потенциометру, мы сможем затухать / контролировать яркость светодиода, но неточно, а если мы вставим промежуточный микроконтроллер, то микроконтроллер может затухать светодиода с желаемым уровнем яркости. При прямом управлении яркость зависит от сопротивления потенциометра, но с микроконтроллером между ними яркость зависит от выходного напряжения потенциометра и каким-то образом мы можем даже пренебречь выходным напряжением и светодиодом управления на наших определенных параметрах.С микроконтроллером их гибкость больше, чем при затухании вручную.

Регулировка яркости светодиода с потенциометром и Arduino

Аналоговый входной контакт Arduino подключен к выходу потенциометра. Таким образом, аналоговый вывод Arduino ADC (аналого-цифровой преобразователь) считывает выходное напряжение с помощью потенциометра. Вращение ручки потенциометра изменяет выходное напряжение, и Arduino считывает это изменение. Arduino преобразует входное напряжение на свой аналоговый вывод в цифровую форму.10 = 1024). Arduino работает от 5 вольт, поэтому диапазон входного напряжения АЦП также составляет от 0 до 5 вольт. Платы Arduino работают с входным напряжением 3 В. Диапазон для АЦП составляет от 0 до 3 В.

Примечание : Применение большего напряжения к аналоговым контактам Arduino приведет к повреждению вашей платы Arduino. Таким образом, в нашем случае выходное напряжение потенциометра не должно увеличиваться на 5 вольт.

Потенциометр и светодиод с Arduino Uno

Светодиод затухания с потенциометром и Arduino uno

Переходим к принципиальной схеме.Подайте от 5 до 12 вольт на контакт «+» (анод) потенциометра и подключите -Pin (катод) к земле. Подключите выходной контакт потенциометра к аналоговому входу Pin-A0 ardunio. Теперь подключите светодиод + контакт (анод) к контакту № 9 Ardunio. Контакт № 9 используется как вывод аналогового выхода. Несколько выводов Arduino uno можно использовать для вывода переменного напряжения, и вывод № 9 является одним из них. Он выводит аналоговые значения в виде ШИМ (широтно-импульсный сигнал). Другой конец провода подключите к земле последовательно с сопротивлением. Сопротивление может находиться в диапазоне от 120 Ом до 4,7 кОм. Сделайте схему и загрузите эскиз в свой ardunio uno.

Светодиод исчезает при изменении напряжения
При вращении ручки потенциометра сопротивление уменьшается, и ток начинает течь. По мере увеличения тока напряжение увеличивается, и это изменение напряжения, которое определяется аналоговым входом A0 pin Arduino. Мы анализируем это изменение напряжения в нашем скетче (коде), а затем выводим изменение на вывод № 9, к которому подключен наш светодиод.Светодиод гаснет, когда мы постоянно вращаем ручку потенциометра по часовой стрелке и против часовой стрелки.

---

Код прост: первый вывод Arduino A0 (аналоговый) объявлен как вход, а вывод № 9 объявлен как аналоговый выход. В функции void loop сначала аналоговое изменение считывается с вывода A0 с помощью функции analogRead () . Затем входное значение делится на 4.
Аналоговое показание необходимо разделить на 4, потому что функция analogWrite () выводит аналоговые значения в диапазоне от 0 до 255. Где 0 представляет низкий, а 255 представляет высокий, а analogRead () вводит значение от 0 до 1023. Наконец, функция analogWrite () выводит аналоговое значение. Теперь вы увидите изменение яркости / выцветания светодиода, если повернуть ручку потенциометра.

Вы можете изменить указанный выше код по своему желанию. Управление яркостью светодиода с помощью Arduino / микроконтроллера обеспечивает гибкость. Теперь вы можете погаснуть при повышении или понижении напряжения в любом направлении. Вы можете запрограммировать контроллер в соответствии с желаемой конфигурацией.Установив какое-либо другое оборудование, такое как схема контроллера мотора, вы можете управлять скоростью вращения вентилятора / мотора, а также направлением вращения. Все это возможно только благодаря микроконтроллеру интеллектуального блока.

Загрузите программный код и скетч (файл .ino). Папка содержит код и скетч проекта .ino. Если у вас есть вопросы по публикации или вы хотите что-то сказать о проекте. Пожалуйста, оставьте свои вопросы ниже в разделе комментариев.

Посмотрите видео о проекте здесь

Светодиодный диммерный переключатель Настенная ручка Регулировка яркости лампы Переключатель яркости лампы

Светодиодный диммерный переключатель Настенный переключатель Регулировка яркости лампы Переключатель яркости лампы

Светодиодный диммерный переключатель Настенная ручка Регулятор яркости лампы Переключатель диммера, переключатель Настенная ручка Регулятор яркости лампы Переключатель диммера на панели Светодиодный диммер, метка на панели переключателя может помочь вам регулировать яркость более удобно, а большая ручка удобна для захвата и свободно вращается, метка на панели переключателя может помочь вам отрегулировать яркость света четко и удобно, качество и комфорт официально лицензировано Интернет-магазин всемирно известной моды, флагманское качество.Крепление ручки управления яркостью лампы Панель регулятора яркости Переключатель яркости LED Переключатель яркости Wall.

Около

Благодаря многолетнему опыту производства и бескомпромиссному качеству Union Micronclean занимает лидирующие позиции на мировом рынке одежды и спецодежды для чистых помещений.

Прочтите наш полный профиль

Смотрите наше корпоративное видео здесь.

В чистом помещении люди являются наиболее важным источником заражения.Постоянное обновление эпидермиса производит мертвые клетки, которые могут быть переносчиками бактерий. Наша одежда для чистых помещений сохранит чистоту в ваших помещениях и сохранит вашу продукцию.

Откройте для себя наш обширный ассортимент комбинезонов, пальто, капюшонов, масок для лица, ботинок, курток, брюк, носков, чехлов, средств индивидуальной защиты и многого другого.

Откройте для себя все продукты

Наша цель — чувствовать себя комфортно и безопасно в рабочей одежде. Снова и снова Union Micronclean вводит новшества не только в новые цвета и приятные акценты, но и, в частности, за счет улучшения формы и уделения внимания функциональности дизайна.Одежда также разработана с гарантией отличной промышленной стирки и сертифицирована в соответствии с европейскими и / или международными стандартами.

Откройте для себя все продукты

светодиодный диммерный переключатель настенная ручка регулятор яркости лампы панель диммерный переключатель

Дата первого упоминания: 12 октября, изготовлена ​​из кожи взрослой итальянской коровы Full Grain. Обладая более чем 100-летним опытом в области трения и торможения, ArtWall Kathy Yates ‘Old Wheel and Brooks Lake’ Appeelz Removable Graphic Wall Art, 10-каратное белое золото Hawaiian Plumeria Red CZ Elegant Pendant: Clothing, LED Dimmer Switch Wall Mount Knob Lamp Brightness Controller Panel Диммерный переключатель .Детский купальник из двух частей, бикини, купальный костюм для малышей с бахромой, Пляжный купальный комплект: одежда, сумка для мобильного телефона с ручкой и другие кошельки и мешочки для монет. ACDelco 18J1294 Профессиональный задний гидравлический тормозной шланг в сборе: автомобильный. Входной патрубок и многоступенчатый выпускной патрубок обеспечивают свободный поток турбулентности без каких-либо ограничений. Светодиодный диммерный переключатель Настенная ручка Регулятор яркости лампы .Номер модели позиции: скамейка-36010KY. Можно сделать для детей и взрослых. У всех них есть небольшие «недостатки», которые, на мой взгляд, только добавляют им очарования в случае винтажной тарелки. Современная миска с длинными ножками, подающая фруктовая тарелка, яркая, я с радостью отправлю вам примеры, чтобы убедиться, что вы довольны, прежде чем карта пойдет в печать. Светодиодный диммерный переключатель Настенная ручка Регулятор яркости лампы Диммерный переключатель на панели . добраться из машины в офис или школу. Как вы понимаете — уникальна, потому что повторить одно и то же невозможно.Вы несете ответственность за все обязанности. — Полиэстер для улицы — Ремешки без зацепов — Прочные и водонепроницаемые — Большой интерьер — Легкий — Ручная работа, размеры 18 x 14. Стильный и модный дизайн делает вас более привлекательными, светодиодный диммер Ручка настенного крепления Ручка регулятора яркости лампы Диммерный переключатель прочный и блестящий противень с прочной конструкцией. Вы, малыш, влюбитесь в него, сделав коробку мягких мягких игрушек отличным подарком или индивидуально в качестве подарка на день рождения для мальчиков или девочек с пластиковым корпусом из черного полиэтилена, устойчивого к ультрафиолету, смазочным маслам и разбавленным кислотам. Светодиодный диммерный переключатель Настенная ручка Регулятор яркости лампы Диммерный переключатель на панели . ХРАНЕНИЕ МАЛЕНЬКИХ ПРЕДМЕТОВ — Эти красочные бумажные пакеты имеют защипное дно, которое надежно удерживает мелкие предметы на месте, чтобы они не выпали и не потерялись. Комплект крышки корпуса переключателя Krator CSH008 (хромированный руль для Harley Davidson Road Glide Fltr / I).

Безопасность и стандарт

Мы следуем высочайшим производственным принципам и применяем самые строгие стандарты контроля качества, чтобы гарантировать, что наши продукты эффективно выполняют свое предназначение при каждом износе.

Испытания

Наши методы испытаний включают испытание на барабан Хельмке, эффективность фильтрации, проницаемость, воздухопроницаемость, испытание на липкость, испытание на прочность на разрыв.

Стандарты

Годы сбора данных о валидации у наших фармацевтических клиентов дали нам глубокое знание сложных требований к среде чистых помещений.

Записаться на прием

Нужны наши услуги? Запишитесь на прием к нам, и специалист свяжется с вами в ближайшее время.

Наши клиенты по всему миру

Мы обслуживали и продолжаем удовлетворять потребности как местных, так и международных игроков в нескольких отраслях.

DC 12V-24V 8A Led Dimmer Регулируемый регулятор яркости [BY-DM-1CH]

Описание:

Описание позиции:

— это контроллер, который может бесконечно регулировать яркость, его режим управления — это ручное управление, вы можете отрегулировать свет до соответствующей яркости в соответствии с вашими фактическими потребностями.

Параметры:

Рабочая температура: -20-60 ° C
Напряжение питания: DC12V-24V
Выход: 1 канал
Внешний размер: L89 χ W59 χh45 мм
Размер упаковки: L96 χ W64 χ H65 мм
Вес нетто: 85 г
Вес брутто : 110 г
Статическая потребляемая мощность: <1 Вт
Выходной ток: <8 A
Выходная мощность: 96 Вт

Внешний размер:

Характеристики интерфейса:

Интерфейс ввода питания:

Используется штекер и розетка с винтом.

Выходной интерфейс нагрузки:

Используется штекер и розетка с винтом.

Направление использования:

1. Принять управление кнопками, и каждая кнопка функционирует следующим образом:

• Сначала подключите провод нагрузки, затем провод питания; Перед включением питания убедитесь, что между соединительными проводами не произойдет короткого замыкания;

• Принять поворотную кнопку, ее функции следующие:

A: Поверните кнопку вправо, яркость будет выше, при повороте в крайнее правое положение яркость будет максимальной.

B: поверните кнопку влево, яркость будет темнее, когда вы повернете ее в крайнее левое положение, свет выключится.

Типичные области применения :

Информация по безопасности:

• Напряжение питания этого продукта составляет 12–24 В постоянного тока, никогда не используйте для 220 В переменного тока напрямую

• Никогда не подключайте два провода напрямую в случае короткого замыкания

• Подводящий провод должен быть подключен правильно в соответствии с цветами схемы подключения

• Гарантия на этот продукт составляет один год, в этот период мы гарантируем бесплатную замену или ремонт, но исключаем искусственные повреждения.

Задавайте вопросы

Возникли вопросы по этому товару? Обратитесь в службу поддержки клиентов. (Наш представитель по работе с клиентами скоро свяжется с вами.)

Отзывы о продукте:

DC 12V-24V 8A Led Dimmer Регулируемый регулятор яркости

5 звезд , 30 апреля 2013 г.
Алан.Саутард

Хорошо продуманный диммер Работает, как рекламируется, проверено вождение светодиодной ленты, работает почти полностью во всем диапазоне циферблата. Полезно, если вы не хотите создавать свой собственный диммер с ШИМ. Использую для привода светодиодов

DC 12V-24V 8A Led Dimmer Регулируемый регулятор яркости

DC 12V-24V 8A Led Dimmer Регулируемый регулятор яркости

5 звезд Простой и эффективный , 1 июня 2012 г.
WIDI.Brandsaeter

Эффективный высокочастотный ШИМ-диммер для светодиодов 96 Вт при 12 В или 192 Вт при 24 В. Прочная конструкция, легко разбирается при модификации. Легко монтируется. Хорошая работа, хорошо построенная схема. Прочная, но эстетически непростая конструкция.

DC 12V-24V 8A Led Dimmer Регулируемый регулятор яркости

5 звезд Эмиттер хорошо собран , 22 декабря 2011 г.
Михаил.Джовинаццо

очень хороших предметов, с быстрой доставкой, еще раз спасибо, очень рекомендую !!!

DC 12V-24V 8A Led Dimmer Регулируемый регулятор яркости

4 звезд , 24 ноября 2009 г.
Джеймс. Хорхе

быстрый грузоотправитель, прибыл как описано ..

DC 12V-24V 8A Led Dimmer Регулируемый регулятор яркости Рейтинг: 4. 8 из 5 на основе 5 отзывов.

Напишите отзыв и получите скидку 5%:

Поиск отзывов

• Вы нашли то, что искали?

• Если вам нужна помощь или у вас есть обратная связь со службой поддержки клиентов. Нажмите здесь

Как уменьшить яркость светодиодов: 3 лучших решения для плавного управления светодиодами

Драйверы

Mean Well LED предлагают функции затемнения, чтобы удовлетворить потребности современного управления освещением.Компания Mean Well разработала широкую линейку светодиодных драйверов с расширенными функциями затемнения для светодиодного освещения. Многие модели, такие как HLG, NPF и LPF, оснащены функцией затемнения 3-в-1 компании Mean Well. Это «диммирование 3-в-1» позволяет пользователю затемнять светодиоды с помощью трех различных форм сигнала: пассивное сопротивление, 1-10 В постоянного тока (0-10 В) и широтно-импульсная модуляция (ШИМ). Эта функция затемнения повышает гибкость, что значительно упрощает дизайн конечного приложения.

Потенциометр: Простое сопротивление диммирования с некоторыми недостатками

Одним из самых простых и доступных решений для уменьшения яркости с помощью драйверов светодиодов является использование простого потенциометра на 100 кОм.Это переменный резистор, который легко подключается к проводам регулировки яркости, что является экономичным решением. На рисунке 1 показано, как подключить потенциометр к диммирующим проводам Mean Well HLG.

У этого типа диммирования есть два основных недостатка, которые необходимо учитывать при разработке конечного приложения. Во-первых, реакция диммирования очень неустойчивая и не очень хорошая в случае, когда к одному потенциометру подключено несколько драйверов. Во-вторых, не так уж много выбора для рамной пластины или способа сделать потенциометр полностью интегрированным с эстетическим дизайном остальной части вашего приложения или домашнего хозяйства.

Из-за этих проблем некоторые пользователи могут захотеть взглянуть ниже на электронные потенциометры или диммеры 0-10В. Потенциометры 100K отлично подходят для небольших проектов, где вам просто нужна ручка для управления, или они отлично подходят, если вы просто проверяете диапазон затемнения или мощность светодиодных ламп.

1-10 В или 0-10 В с затемнением

Диммирование 0-10 В — это тип диммирования, при котором диммер используется для изменения управляющего сигнала проводов диммирования с 1-10 В постоянного тока для изменения яркости светодиода.В драйверах с регулируемой яркостью 0–10 В или 1–10 В имеется сигнал 10 В, который течет от линии Dim (+) к линии Dim (-). Когда провода остаются нетронутыми (без диммера), сигнал составляет 10 В, то есть 100% световой поток. То же самое следует сказать, если у вас есть диммер, подключенный и включенный полностью. Когда сигнал диммирования уменьшается, световой поток будет уменьшаться до минимального значения.

Здесь отличаются драйверы диммирования 0–10 В и 1–10 В. 1-10V позволяет снизить яркость сигнала до 1 В или 10% светоотдачи. Это означает, что свет снизится только до 10%, поэтому через систему все еще будет присутствовать видимый свет и энергия. По этой причине необходим переключатель на основных линиях переменного тока, чтобы отключать питание, когда свет не нужен. С другой стороны, диммеры 0-10 В понижают светоотдачу до 0,57 В или 5,7% перед отключением питания.

Состояние выхода не гарантируется, если сигнал для драйверов среднего значения меньше 1 В. Установка переключателя, подобная описанной выше, поможет цепи и будет держать ее выключенной, когда она не используется.Типичный отклик диммирования для сигнала диммирования 1-10 В показан ниже:

Последнее, на что следует обратить внимание, это то, что драйверы Mean Well требуют диммера с понижением мощности, а не такого, который уже обеспечивает сигнал 0-10 В. У нас есть потрясающий диммер с понижением тока 0-10 В, который отлично работает с драйверами Mean Well. Простая конструкция просто должна быть подключена к проводам затемнения и работает для плавного затемнения светодиодного освещения. Диммер также поставляется с лицевой панелью для настенного монтажа и поставляется в вариантах с поворотной ручкой или ползунком.Все, что вам нужно сделать, это подключить серый провод на диммере к Dim (+), а фиолетовый провод на диммере к Dim (-).

Если у вас есть контроллер с выходным сигналом 0-10 В, рассмотрите возможность использования ELN, который может работать с этим типом цепи.

ШИМ-регуляторы затемнения

Последний вариант регулировки яркости — использование сигнала ШИМ, генерируемого переключателем или регулятором яркости. Обратите внимание, что при этом драйвер не имеет выхода ШИМ, как у источника питания ШИМ от Mean Well, а просто управляет светоотдачей через провода затемнения.

Регулятор в этом типе диммирования будет иметь провода или клеммы, которые будут подключаться к проводам диммирования драйвера. По мере уменьшения рабочего цикла контроллер светодиодов снижает выходную мощность драйвера светодиода. Хорошим примером этого может быть использование Arduino для вывода сигнала ШИМ на провода затемнения.

Обычно ответ на эту проблему состоит в том, что тестируемый драйвер светодиода недогружен. Большинство диммируемых драйверов Mean Well работают за счет уменьшения амплитуды тока, подаваемого на светодиодные фонари.

Чтобы диммирование было плавным и соответствовало движению переключателя диммирования, драйвер светодиода должен быть загружен как можно ближе к номинальной максимальной выходной мощности. Я бы рекомендовал около 90-95%. Меньше этого, и мощность затемнения снижается, и остается некоторое мертвое пространство.

На графиках ниже показано, как диммирование будет вести себя с драйверами светодиодов при различной нагрузке: (a) Драйвер светодиода загружен на 100% — плавное и даже диммирование

(b) Драйвер светодиода загружен до 70% — ничего не происходит, пока диммер не опустится ниже 70%

(c) Драйвер светодиода загружен до 30% — ничего не происходит, пока диммер не опустится ниже 30%

Если драйвер светодиода загружен правильно, как указано выше, проблема может быть в переключателе затемнения. Наиболее частая проблема — это люди, пытающиеся использовать стандартный настенный диммер типа TRIAC с драйвером Mean Well Led, который имеет функцию затемнения 3-в-1. Только драйверы постоянного тока для светодиодов Mean Well PCD совместимы с диммерами TRIAC.

Если у вас все еще возникают проблемы с настройкой диммирования, напишите нам по адресу [email protected] для получения прямой помощи.

Как уменьшить яркость светодиода? Просто резисторы или еще как?

У обычных лампочек можно уменьшить яркость, изменив их входное напряжение, чего нельзя сказать о светодиодных лампах. Можно ли затемнять светодиодные фонари ? Ну конечно могут! На самом деле есть несколько способов добиться этого.

Хотите знать, как приглушить свет светодиодов, и ищете лучший способ сделать это? Им можно быстро и легко управлять с помощью резистора, установленного последовательно с светодиодом. Этого также можно добиться с помощью регуляторов тока. Рекомендуется проверить оба метода и выбрать тот, который лучше всего подходит для вас.

Можно ли приглушить светодиодный свет с помощью ШИМ-регулятора?

PWM — отличный вариант для затемнения светодиодов, поскольку он позволяет вам полностью контролировать количество получаемой энергии, а это означает, что он очень эффективен и может поддерживать ощущение однородности цвета.Однако это также означает, что это будет намного сложнее, чем, скажем, аналоговое регулирование яркости.

Для регулирования яркости с ШИМ вам необходимо добавить ШИМ-контроллер и переключатель MOSFET в электронику драйвера на выходе источника постоянного тока. ШИМ-регулировка яркости работает, посылая импульсы тока на ваши светодиоды, временной интервал каждого импульса варьируется, так что вы можете в достаточной степени контролировать ток, который течет к вашим светодиодам. Когда частота пульса достаточно высока, человеческий глаз не улавливает импульсы, а вместо этого интегрирует их и рассматривает как постоянный источник света.

Можно ли уменьшить яркость светодиодных фонарей с помощью резисторов?

Затемнение светодиодной лампы так же просто, как добавление резисторов к соединению или даже нескольких резисторов, чтобы обеспечить нужную яркость — это называется аналоговым затемнением. Во многих штатах существуют правила яркости (и цвета) светодиодов на автомобилях, поэтому это важно учитывать.

Возможно, у вас не так много возможностей управления яркостью, как при использовании широтно-импульсной модуляции (ШИМ).ШИМ означает, что вы можете кодировать, как ваши светодиоды будут светиться — яркость, цвет и характеристики, а также полностью контролировать подаваемое питание.

Но для удобства уменьшение яркости светодиода — это просто вопрос добавления резисторов, но это во многом зависит от того, насколько яркие светодиоды в исходном состоянии.

При использовании резисторов вам необходимо знать мощность, необходимую для вашего проекта, поэтому вы рассчитываете это, используя формулу номинала светодиодного резистора, подобную этой:

P = I ^ 2_R

Что это означает: эта мощность (обозначенная буквой P) равна току (представленному I) в амперах, протекающему по цепи, который возводится в квадрат и умножается на номинал резистора (обозначенный R) в омах.

No related posts.
