Установка проточного водонагревателя своими руками

Здесь вы узнаете:

Проточный водонагреватель позволяет быстро решить проблему с организацией горячего водоснабжения. Он мгновенно подогревает воду, даря возможность принять душ или помыть посуду. Можно ли установить проточный водонагреватель на кран своими руками и что для этого нужно? Справиться с данной задачей сможет любой человек, умеющий держать в руках инструменты.

Установку нагревателя воды регистрировать не нужно – вопросы с монтажом водяного оборудования потребители решают самостоятельно. Поэтому нам ничто не мешает выбрать подходящую модель и смонтировать ее в ванной комнате или на кухне. Какие-либо специальные инструменты для этого не понадобятся, как не понадобится и помощь профессионального сантехника.

Инструменты и материалы

Установка нагревателя своими руками начинается с подходящей модели. Нужно учесть, сколько точек водоразбора будет подключаться к прибору – от этого зависит мощность нагревателя.

Также следует обратить внимание на состояние электропроводки в квартире. Помните, что она не предназначена для подключения электроприборов мощностью выше 2 кВт. Если планируется использовать мощный нагреватель воды, следует провести к нему отдельный провод с автоматом УЗО.

На следующем этапе выбирается место установки. Здесь требуется соблюдение следующих условий:

  • Место должно быть сухим – убедитесь, что на устройство не будет попадать вода. В противном случае он может выйти из строя или вызвать поражение электрическим током;
  • Наличие доступа для обслуживания и настройки – не прячьте прибор в труднодоступные места. Помните, что его нужно периодически осматривать на предмет протечек. Также должна быть возможность беспрепятственно отрегулировать температуру – некоторые модели оснащаются плавными или ступенчатыми регуляторами.

Также нужно помнить о возможных тепловых потерях – проследите, чтобы водонагреватель располагался как можно ближе к точкам водоразбора.

Инструменты и материалы, необходимые для установки водонагревателя

Теперь поговорим о материалах и инструментах. Нам понадобятся:

  • Дрель со сверлами – нужно просверлить в стенах отверстия для крепления;
  • Пластиковые дюбели или деревянные чопики – в них будут закручиваться крепежные саморезы;
  • Пластиковые или металлические трубы – по ним будет течь вода. Мы рекомендуем выбрать пластиковые трубы, так как работать с ними намного легче;
  • Тройники и краны – они обеспечат «правильное» подключение оборудования;
  • Фум-лента – с ее помощью мы будем герметизировать подключения;
  • Провода и автомат УЗО – с их помощью выполняется подключение мощных водонагревателей.

Если есть возможность, можно использовать для подключения проточного водонагревателя своими руками гибкие шланги различной длины. Благодаря этому вы избавитесь от возни с металлическими и пластиковыми трубами.

В некоторых случаях можно обойтись без тех или иных инструментов и материалов, так как схем подключения довольно много.

Также во внимание принимается расположение труб и точек разбора воды.

Крепление и подключение

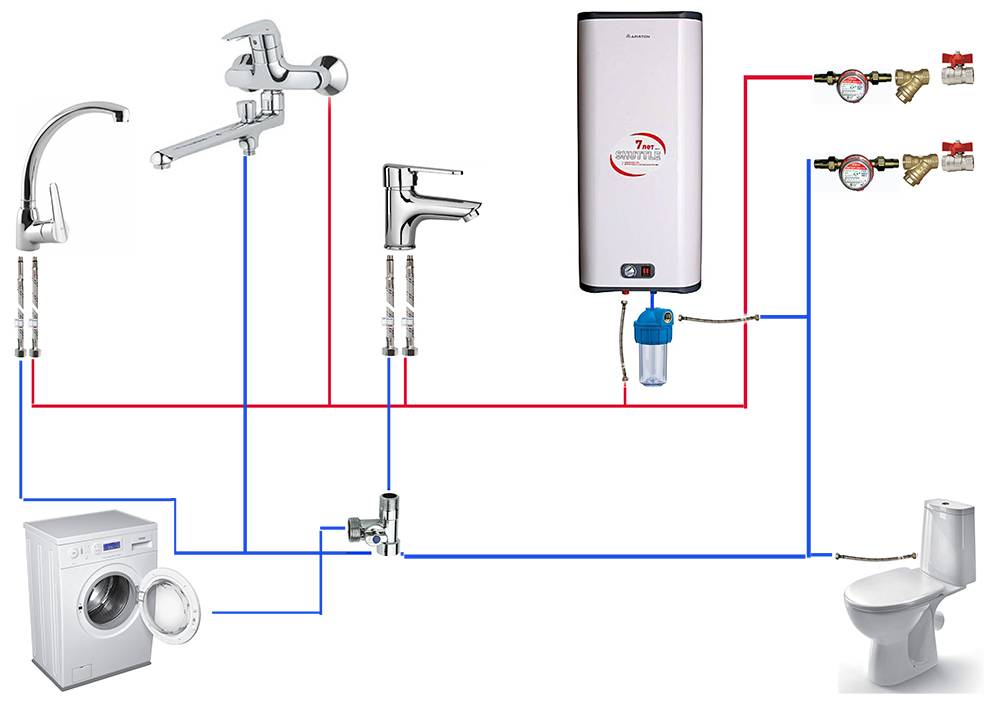

Схема подключения проточного водонагревателя с тремя точками водозабора.

В нашем обзоре мы рассмотрим процесс установки выбранного вами проточного электрического водонагревателя своими руками в систему с несколькими точками водоразбора – это будут душ, умывальник и раковина на кухне. Также предполагается, что квартира уже подключена к горячему водоснабжению, но нужно его продублировать (актуально в летний период, когда выполняются плановые работы по ремонту систем водоснабжения).

Для начала нам нужно определиться с местом установки – схема подключения проточного водонагревателя в квартире должна быть такова, чтобы горячей водой смогли воспользоваться все потребители. Поэтому мы будем устанавливать нагреватель воды там, где поблизости проходят трубы с горячей и холодной водой.

С помощью карандаша размечаем отверстия для крепления нашего нагревателя воды

Берем в руки карандаш и размечаем на стене места, где мы будем сверлить отверстия под дюбели – для этого нужно глянуть на заднюю стенку водонагревателя, где находятся монтажные отверстия.

После этого берем в руки дрель и приступаем к сверлению. В готовые отверстия загоняем дюбели, затем с помощью отвертки закручиваем шурупы и вешаем на них нагреватель воды.

В отдельных моделях нужно снять переднюю крышку и закрепить прибор шурупами изнутри. Необходимости в использовании мощных шурупов или анкерных болтов нет – в отличие от накопительных водонагревателей, проточные модели весят очень мало.

Для подключения холодной воды к проточному водонагревателю необходимо к крану, идущему от стояка, (если крана нет, то его необходимо врезать) присоединить тройник. К одному выходу тройника подключаем старую систему водопровода, а ко второму, через еще один кран, подключаем нагреватель воды.

На следующем этапе подводим холодную воду. Для этого врезаем в трубу кран, а после него – тройник. Кран необходим для полного отключения всей системы от водопровода (как правило, он уже есть в квартире). От тройника делаем отвод к нагревателю воды, для герметизации подключений используем фум-ленту. В отводе к нагревателю желательно установить еще один кран.

С выхода водонагревателя горячая вода отправляется к точкам водоразбора. Врезаем в трубу с горячей водой тройник, перед ним ставим кран, который будет отсекать центральное горячее водоснабжение. На трубе, ведущей от нагревателя к водопроводу, ставим еще один кран (все делается по аналогии с входными трубами).

Подключаем проточный водонагреватель к домашней электросети через УЗО.

На следующем этапе выполняем подключение к электрической сети. Так как у нас имеется несколько точек водоразбора, то водонагреватель нужен мощный. Следовательно, нам нужно проложить от электрического щита отдельный многожильный провод с сечением не менее 6 мм – посредством такого провода подключаются нагрузки до 10 кВт (при максимальном токе до 40 А). Не забываем установить на этот провод дополнительный автомат УЗО.

Если у вас нет опыта работы с электрическими щитами и электропроводкой, пригласите опытного специалиста. Работая с электрическим щитом, не забывайте соблюдать правила техники безопасности.

Как только все будет готово, можно приступать к тестированию системы. Нужно удостовериться, что наши соединения не имеют протечек. Перед включением проточного нагревателя воды следует убедиться, что в трубах имеется вода – включать нагреватель в «сухом» состоянии нельзя, так как это приведет к его выходу из строя.

Как пользоваться всей этой системой?

В летний период, когда горячего водоснабжение нет, нужно перекрыть подачу горячей воды и открыть краны на входе в водонагреватель и на его выходе. После этого включаем автомат УЗО и устанавливаем требуемую температуру нагрева (если есть подобные регулировки). Помните, что при использовании сразу двух точек водоразбора температура воды может несколько меняться.

При восстановлении централизованной подачи горячей воды, нужно отключить автомат УЗО, перекрыть краны на входе в водонагреватель и на выходе, после чего открыть кран подачи горячей воды из центрального водопровода. В случае повторных перебоев с горячим водоснабжением, мы сможем опять переключиться на проточный водонагреватель.

Схемы подключения

Мы уже знаем, как установить проточный водонагреватель своими руками и обеспечить его правильное подключение. Теперь мы кратко пробежимся по основным схемам подключения.

Три варианта использования электрического водонагревателя:
1. Кран-водонагреватель — устанавливается прямо на мойку или умывальник.
2. Ко входу устройства подключается шланг от лейки душа, а к выходу шланг с лейкой.
3. Ко входу устройства подключается холодная вода от стояка через мягкий шланг, к выходу, с помощью специального тройника, кран для умывальника и лейка для душа.

В некоторых случаях горячая вода нужна исключительно для мытья посуды. Здесь мы можем установить кран-нагреватель, например Делимано, или водонагреватель прямо у крана, в разрыв трубы. Но можно поступить проще, выбрав модель со встроенным краном с лейкой – такие водонагреватели устанавливаются прямо над раковинами. Подключение выполняется через тройник или вместо крана (в этом случае достаточно снять кран и прикрутить к нему гибкий шланг, через который будет поступать вода в нашу систему).

Следующая схема подключения проточного водонагревателя в квартире является временной. Для этого откручиваем душевую лейку и подключаем душевой шланг прямо к нагревателю. К выходу прибора подключаем еще один шланг с лейкой – теперь можно принимать душ. Как только подача горячей воды из водопровода будет восстановлена, систему можно привести в первоначальный вид.

Если в доме вообще нет горячего водоснабжения, но нужно организовать горячую воду в душе, мы можем выполнить прямое подключение к трубе с холодной водой, а к выходу прибора подключить шланг с душевой лейкой. В некоторых случаях сюда ставится небольшой тройник, позволяющий переключать выход горячей воды в душевую лейку или в кран.

Быстрая и надежная установка водонагревателя своими руками

При плановом отключении горячего водоснабжения или при работах по обеспечению горячей водой загородного дома или дачи огромным подспорьем является водонагреватель. В зависимости от уровня навыков сантехнических работ нового владельца его можно установить самостоятельно или с помощью профессионалов. Самостоятельная установка бойлера занимает около двух часов и обеспечивает экономию средств, развитие имеющихся у владельца навыков и умений, а также, при необходимости, самостоятельный ремонт или демонтаж устройства.

По технологии нагрева воды существует два типа устройств: накопительные и проточные

Накопительными водонагревателями называют большие резервуары, в которых вода нагревается постепенно. Продолжительный период процесса нагрева воды объясняет незначительное потребление электроэнергии. К примеру, бойлер емкостью 150 литров использует 1,5 – 2 кВт. Агрегаты этого типа применяются в ванных комнатах.

Их высокие теплоизоляционные характеристики позволяют остывать воде в резервуаре в течение продолжительного времени (полградуса за час). Это свойство делает водонагреватель накопительного типа достаточно эффективным и экономичным устройством.

Объем водонагревающих устройств накопительной технологии бывает различным: 50 – 500 литров. Для семьи из двух человек достаточно приобрести нагреватель объемом 50 л. Если горячая вода нужна трем потребителям, то хватит столитрового устройства. Семье, состоящей из четырех человек, потребуется нагреватель объемом в 150 литров.

Технология проточного нагревателя воды основана на том, что он нагревает воду, пропуская ее через себя. Период нагревания отличается краткостью: 30-60 секунд. При этом понятие «горячая вода» является достаточно условным.

Назначение агрегата не нагревать воду до определенной температуры, а нагреть ее, например, на 20 градусов. Оборудование такого типа используется, если вода необходима в короткий срок, а требования к температурным режимам не отличаются жесткостью. Небольшие размеры проточного водонагревателя позволяют установить его в любом месте. Например, под раковиной в кухне.

Самым существенным недостатком проточных нагревателей воды является большое потребление электроэнергии – 6 кВт. Проводка в жилых новостройках легко справляется с такой мощностью электроприбора. В старых домах проводку необходимо заменить на новую с большим сечением.

Водонагреватели различаются также по типу энергии для нагрева:

  • электрические нагреватели воды
  • газовые
  • водонагреватели косвенного нагрева

По существующим правилам безопасности установка газового нагревателя своими руками настоятельно не рекомендуется. Эту задачу следует доверить специализированной фирме, которая имеет необходимую лицензию на осуществление подобных работ.

Прежде чем покупать нагреватель, почитайте две инструкции. Одна из них про то как выбрать проточный водонагреватель.

А другая про то как выбрать накопительный водонагреватель. У каждого есть свои плюсы и свои минусы. Вы обязательно подберете именно то, что нужно вам.

Установка накопительного водонагревателя

Для монтажа водонагревающего устройства своими руками потребуются специальные инструменты:

  • разводной ключ
  • карандаш
  • рулетка
  • крестовая отвертка
  • перфоратор или ударная дрель
  • пассатижи
  • строительный уровень для разметки

Материалы, которые нужно приобрести перед установкой водонагревателя своими руками:

  • льняные нити или ленту фум
  • полипропиленовые трубы необходимой длины

Накопительный нагреватель воды размещают, как правило, в туалете. Агрегаты большого объема монтируются на несущие стены с помощью анкерных болтов. При этом необходимо учесть возможное снижение температуры нагретой воды. Поэтому рекомендуется минимизировать расстояние от выходного крана до нагревателя. Высота крепления устройства определяется удобством эксплуатации, переключения температурных режимов.

Монтаж нагревателя производится в соответствии с простыми и понятными инструкциями:

  • необходимо тщательно выверить место установки;
  • измерить расстояние между точками для крепежа на агрегате, перенести это значение на стену. Здесь пригодится строительный уровень. С его помощью чертится горизонтальная линия на стене, чтобы обеспечить один уровень для анкеров;
  • просверлить в размеченных местах отверстия с помощью перфоратора и 10-миллиметрового бура; вставить и закрутить анкера;
  • навесить на анкеры нагреватель воды.

После монтажа нагревателя на стене производится его подключение к водопроводу. Перед этим нужно перекрыть вентили подачи воды всей квартиры, сбросить излишки давления, открыв любой кран. Чтобы уменьшить неудобства для членов семьи, стоит на выходе горячей и холодной воды установить запорные краны. Эта процедура позволит включить воду во всей квартире.

Затем следует выполнить следующие действия:

  • врезать тройники после запорных кранов. При необходимости можно установить фильтры очистки воды и редуктор давления;
  • на входе холодной воды на нагревателе следует прикрутить предохранительный клапан. Он нужен для сброса излишнего давления в агрегате;
  • теперь нужно соединить водонагреватель и тройники с помощью полипропиленовых труб, места соединения обмотать льняными нитями или фум лентой;
  • после соединения необходимо проверить созданную систему на герметичность. Для этого надо открыть кран горячей воды нагревателя и кран холодной воды стояка, наполнить резервуар нагревателя водой, дождаться, когда из крана польется вода, перекрыть кран и проверить места соединений.

Важное примечание: нельзя включать нагреватель в сеть, если бак пуст.

На следующем этапе следует подключение устройства нагрева воды к электрической сети.

Водонагреватели, не требующие большой мощности (2-3 кВт), легко подключаются к розетке. Не следует к этой же розетке подключать другие мощные электроприборы. И обязательным требованием является заземление электроприбора.

В отсутствии источников энергии, на помощь дачникам приходит солнечный водонагреватель.
У него много преимуществ, к тому же солнечная энергия абсолютно бесплатна. В нашей инструкции вы найдете 3 разных схемы, как собрать водонагреватель своими руками.

Установка проточного водонагревателя

Для установки проточного водонагревателя своими руками понадобится:

  • сам прибор
  • перфоратор для работы с бетонной стеной
  • шурупы и дюбели
  • сверло под размер дюбеля (для бетона)
  • медный, тройной кабель с достаточным сечением для мощности электроприбора
  • разводной ключ
  • пассатижи
  • крестовая отвертка
  • фумлента.

При стационарной установке проточного нагревателя, т.е. он останется и после включения централизованного горячего водоснабжения, нужно:

  • кран – вентиль для перекрытия воды на входе устройства;
  • тройник для вывода воды из водопроводной трубы к прибору;
  • гибкий шланг для подводки от трубы водопровода до устройства нагрева воды.

Для стационарной установки следует:

  • перекрыть холодную воду, в намеченном месте прикрутить отводной переходник посредством ленты фума;
  • присоединить электропровод в соответствии с инструкцией производителя к устройству, другим концом соединить провод с розеткой. При этом следует помнить, что потребляемая мощность устройства не должна выходить за пределы возможностей электропроводки квартиры;
  • установить прибор на стене в места, заранее подготовленные.

Подключение проточного устройства к водопроводной системе

Для этого необходимо присоединить вентиль к входу нагревателя, к вентилю присоединяется гибкий шланг. Затем шланг соединяется с подготовленным переходником. Систему следует проверить на герметичность соединений. После проверки герметичности система готова к испытаниям.

Чтобы испытать вновь установленный своими руками прибор, следует включить не очень сильный напор воды, подключить прибор к электросети. Через 15-30 секунд из крана начнет поступать теплая вода.

Если прибор мощный, то вода польется горячая. Напор воды и ее температуру можно регулировать с помощью вентиля.

Современные технологии и приборы позволяют жителям больших и маленьких городов обеспечить привычный комфорт с горячей водой на даче, в загородном доме, а также в период планового отключения горячей воды. С этой задачей успешно справляются водонагреватели. Принцип действия и мощность таких устройств определяются целевым назначением и предпочтениями потребителей.

Видео по установке водонагревателя своими руками

Установка электрического проточного водонагревателя

В настоящее время жильцы квартир получили возможность не зависеть от работы коммунальных служб, а именно от временного отключения горячего водоснабжения. Установка проточного водонагревателя решит проблему с горячей водой в том случае, когда не нужно большое её количество. Например, если отключение ГВС происходит на кратковременный срок или семья небольшая и много воды не требуется. Электрический водонагревательный прибор хорошо установить в дачном домике, конечно, при наличии водопровода.

Плюсы и минусы

Монтаж проточного водонагревателя, в отличие от накопительного, происходит гораздо проще, это можно будет сделать своими руками.

К тому же по цене проточный водогрей обойдется дешевле бойлера, и места для его установки потребуется немного. Есть ещё одно положительное качество – высокая скорость нагрева воды.

Но, конечно, не всё так гладко, есть и некоторые негативные стороны у электрического проточного водонагревателя. Во-первых, потребление электроэнергии будет большое от 7 кВт и выше, это в два раза больше, чем у накопительного. Очень неэкономичный прибор.

Во-вторых, для его установки должно быть определенное давление воды. В зависимости от модели давление на входе должно быть от 0,5 до 2 бар. Если давление низкое, то срабатывает защитный датчик и прибор отключается, иначе сгорит.

При использовании такого прибора вода не будет нагреваться до определенной температуры. Диапазон нагрева будет составлять 20-30 градусов, в зависимости от сезона и модели водонагревателя, но выше 50 градусов вода не нагреется.

Место для установки можно выбрать любое: на кухне, в ванной комнате, в туалете, некоторые устанавливают его прямо в душевой кабине. Монтаж вы сделаете быстро.

Такого прибора будет достаточно для кухни

Что такое проточный водонагреватель

Электрический проточный водонагреватель представляет собой прибор, напоминающий котел отопления, только в уменьшенном размере. Основной нагревательный элемент – тен. Тэн -это медная труба в которую заключена спираль. Тэны должны постоянно охлаждаться водой, если этого не происходит, срабатывает защитный механизм. Вода, охлаждая тэн, нагревается и выходит горячей. Сам корпус небольшой в нём едва помещается тэн и нет магниевого анода. Для защиты служит термостат, контролирующий температуру жидкости и датчик, который отключает систему при отсутствии воды.

Так выглядит изнутри водонагреватель Термекс

Для того чтобы твёрдые частицы не попадали внутрь, прибор должен быть снабжен фильтрами очистки и обязательно поинтересуйтесь при покупке есть ли такая защита, при её отсутствии установите фильтры своими руками. Если у вас жесткая вода, то не реже, чем один раз в квартал необходимо очищать тэн от накипи.

По виду подключения проточные водонагреватели делятся на напорные и безнапорные.

Напорный – имеет возможность для обеспечения горячей водой в нескольких местах, например, на кухне и в ванной комнате.

Безнапорный – предназначен для одного конкретного места нагрева воды, чаще всего на кухне. Они компактны и потребляют меньше электроэнергии.

Установка

Установка своими руками не представляет большой сложности. Первоначально выбираете оптимальное место установки в зависимости от модели. Монтаж необходимо делать как можно ближе к источнику воды, чтобы избежать теплопотерь. Закрепляют электрический водонагреватель на стену при помощи кронштейнов или винтов, которые обычно идут в комплекте. Если нет, то можно повесит на дюбели.

Подача воды

Подключение к воде может быть двум способами:

1 способ-временное подключение, на некоторый период, когда отсутствует горячая вода. В этом случае используется шланг от душа. В одном положении ручки о душа поступает вода из труб, переключив душ, вода будет поступать из водонагревателя.

В ту трубу, где проходит холодная вода вставляется специальный фитинг с тремя отверстиями, который называется «тройник». Для того чтобы имелась возможность перекрывать поступление воды в нагреватель во время его ремонта устанавливается запорный вентиль. Холодная вода подключается к водонагревателю с помощью гибкого шланга.

Последовательность включения такая: открыть вентиль холодной воды, открыть вентиль, который выпускает нагретую воду, включить в сеть, вода начнет поступать.

Возможна такая схема установки приборов:

Так можно разместить приборы

2 способ — стационарное подключение, рассчитано на постоянное использование проточного водонагревательного прибора. Необходимо один тройник вставить в трубу, где проходит холодная вода, второй в трубу, где проходит горячая вода. В этом случае устанавливаются два запорных вентиля, соответственно на горячую и холодную трубы Используя всё тот же гибкий шланг, холодная вода соединяется с вводом в нагреватель, горячая с выходом. Перед эксплуатацией обязательно проверить, насколько герметичны все соединения.

Если слабая струя воды, то датчик не даст разрешения для нагрева, в этом случае надо прибавить напор.

Посмотрите на видео как происходит монтаж и подключение:

Подача электроэнергии

Подключение к электросети происходит просто: надо вставить вилку в розетку. Но розетку необходимо установить хорошую, которая способна выдерживать определенную нагрузку, рассчитанную на ток 25 А, на этом экономить не стоит.

Монтаж электрических проточных водонагревателей происходит посредством отдельного кабеля, который идёт от щитка.

Ещё надо обратит внимание на то, что проточный водонагреватель достаточно мощный прибор и если ваш дом старый, то не стоит включать его одновременно с другими приборами, забирающими много мощности, например, со стиральной машиной, может не выдержать проводка, к качеству которой предъявляются повышенные требования при установке. В противном случае у вас будет срабатывать защитное устройство и отключаться автомат. Поэтому мощность электрической сети лучше выяснить перед покупкой прибора.

Для того чтобы обеспечить безопасность членов семьи при пользовании таким прибором, надо установить устройство защитного отключения, УЗО, которое будет отслеживать определенную силу тока в электросети. УЗО устанавливается непосредственно в электрическом щитке.

Проточный водонагреватель по способу подключения к электричеству может быть однофазный или трехфазный. Однофазный, устанавливают в квартирах, его мощность 6-8 кВт. Трехфазный предусмотрен для использования в частных домах и у него мощность может быть до 30 кВт.

Примерная схема подключения к электричеству следующая:

Подключение к электричеству

Ремонт

Перед тем как делать ремонт стоит проверить есть ли в доме электричество или вода, а то может быть никакой поломки нет.

Возможно сделать ремонт электрических  водонагревателей своими руками, но не всё можно исправить самому. Так, например, нельзя исправить сломанный термостат и термореле. Если эти два прибора пришли в негодность, то их надо заменить. Ремонт тена, также сводится к его замене.

Если вы заметили, что ваш  электрический проточный водонагреватель шумит, или же отметка терморегулятора не перемещается, а мощность стала меньше, то значит он засорился. В этом случае ремонт несложный, надо лишь прочистить агрегат. Для этого надо снять крышку и отсоединить электрические провода. Тщательно очистить все элементы от накипи.

Иногда стоимость ремонта с покупкой новых запчастей может составлять более половины стоимости самого аппарата, в этом случае целесообразно будет купить новый.

инструкция по шагам, схемы, видео

Проточный электрический водонагреватель – удобный и необходимый в быту прибор. Он отличается небольшими габаритами и высокой мощностью, так что установив его в любом месте ванной или кухни, вы моментально сможете пользоваться горячей водой. Однако подобные бойлеры весьма требовательны к правильному подключению и врезке в трубопровод. Как выполнить монтаж этой чудо-техники самому, расскажет наша инструкция.

Оглавление:

  1. Какие инструменты и материалы понадобятся?
  2. Этап подготовки
  3. Особенности подключения
  4. Нюансы выбора и рекомендации
  5. Распространенные ошибки

Необходимые инструменты

Чтобы своими руками установить водонагреватель проточного типа, понадобится стандартный набор инструментов домашнего мастера и дополнительные расходники:

  • Электродрель со сверлами, которые «берут» ваши стены.
  • Медный провод не меньше 2,5 мм2.
  • Разводной ключ и пассатижи.
  • Отвертка (без шуруповерта можно обойтись – крутить придется немного).
  • ФУМ-лента или пакля, промазанная сантехнической пастой.

Проточные водонагреватели практически всегда устанавливаются стационарно, так что наверняка понадобится еще парочка деталей для врезки в основную систему снабжения. Это тройники (для стандартной схемы 2 шт), столько же запорных кранов плюс клапан сброса, а также шланг нужной длины, если его нет в комплекте.

Подготовительный этап

В первую очередь размечается место установки под крепежные отверстия. Обычно проточные водонагреватели просто фиксируются в двух или четырех точках, и особо мощные анкера здесь не нужны – вес у приборов невелик. По разметке высверливаются гнезда и забиваются пластмассовые дюбели. Следующим подготавливается водопровод: холодную ветку надо полностью перекрыть и своими руками врезать тройник. Правый и левый отводы должны соединить два отрезка подающей трубы, а к верхнему подключается шланг проточного водонагревателя. Не забудьте уплотнить все резьбы фторопластовой обмоткой для герметичности.

Установка и подключение:

1. Корпус прибора закрепить на стене шурупами, проверить горизонтальность с помощью уровня.

2. На подающий патрубок холодной воды поставить кран со спускным клапаном.

3. К запорной арматуре подключить гибкий шланг или отрезок пластиковой трубы, а второй конец закрепить на свободном отводе установленного ранее тройника.

Некоторые проточные водонагреватели могут иметь свой излив для горячего потока, например, идущий в комплекте кран или лейку душа. Но если таких дополнений конструкцией водонагревателя не предусмотрено, патрубок все равно должен быть. Его и нужно подключить к смесителю на кухне или в ванной по стандартной схеме. Для этого понадобится еще один соединительный шланг и пара метров фторопласта для уплотнения.

Если проточный прибор нужен лишь на несколько дней, пока в квартире нет ГВС, установка бойлера допускается на выход душевого шланга. Достаточно просто скрутить лейку и вместо нее подсоединить подающий патрубок. В этом случае корпус проще подвесить на вмонтированные в стену кронштейны, а после восстановления снабжения слить его и убрать из ванной. При таком способе подключения перенаправлять поток выйдет краном на смесителе.

В случае когда установка водонагревателя выполняется стационарно, необходимо сделать врезку и на подачу ГВС – по аналогии с уже рассмотренной инструкцией через тройник и дополнительный шланг. Запорная арматура на этой ветке также обязательна. На время включения прибора она предотвратит отправку теплой воды по общим трубам к соседям, а когда централизованное снабжение восстановится, горячую линию можно пустить в обход бойлера.

Подключение к сети

Маломощные проточные водонагреватели зачастую достаточно включить в евророзетку в ванной с заземлением. Ее степень пылевлагозащиты должна быть не меньше ip44. Однако сегодня нередко можно встретить приборы производительностью от 8 кВт и выше. Здесь уже нужна трехфазная линия, и без необходимых знаний электротехники самому за ее подготовку лучше не браться.

Когда подключение выполняется через клеммный блок самого водонагревателя, внимательно изучите руководство по установке от производителя. Там указана не только схема подсоединения проводов, но и должны быть расписаны условные обозначения фаз. Если чертеж не читается, осмотрите сам клеммник и отыщите соответствующую маркировку:

  • Фаза записывается буквами A, L либо P1, ответный провод на кабеле традиционно идет в коричневой оболочке.
  • Нуль – это B, N или же P2, к этим клеммам подключается жила в голубой оплетке.

По завершении монтажа выполняется проверка работы проточного водонагревателя. Нужно открыть все вентили на подаче и собственно кран, чтобы убедиться в герметичности соединений. Только после этого можно включать ТЭН. Напор воды должен быть небольшим, а ступень нагрева на приборе выбирается минимальная. Если все сделано правильно, уже через несколько секунд из крана потечет теплая вода. Таким же образом поочередно проверяются оба ТЭНа (если в корпусе их два), а затем бойлер включается на полную мощность.

Что учесть при выборе?

Еще до того, как купить проточный нагреватель, стоит оценить состояние проводки в ванной. Электроприборы без накопительной емкости оснащаются довольно мощными ТЭНами, а такую нагрузку выдержит не каждая бытовая сеть даже в квартире. На даче где-нибудь за городом для нее и 3-киловаттный водогрей может оказаться «тяжеловат», так что придется вести отдельную линию. Естественно, на нее ставится своя защита.

Чтобы подобрать характеристики автомата, можно воспользоваться нехитрой формулой: разделить мощность прибора на напряжение в сети и добавить 10% запаса. На том же примере, где проточный нагреватель воды потребляет 3000 Вт, получаются разные результаты:

  • Для квартиры, где в розетке стабильные 220 В: 3000 ÷ 220 х 1,1 = 15 (А) – то есть хватит обычной пробки на 16 А.
  • Для дачи с напряжением в 180 В: 3000 ÷ 180 х 1,1 = 18,3 (А) – берем автомат на 25 А.

Мощность и напряжение также влияют на выбор кабеля для подключения проточного водонагревателя. Указанных выше 2,5 мм2 достаточно для прибора производительностью 5-5,5 кВт в однофазной сети и 16 кВт в трехфазной. Если модель водонагревателя не попадает в этот диапазон, нужно брать уже жилу на 4 мм2, а для редких видов техники на 19 кВт и выше – не меньше 6. Мощным агрегатам подходят силовые кабели типа ПВС 3х6.

Также проточные водонагреватели чувствительны к качеству жидкости, поскольку из-за высокой температуры ТЭНов на них часто нарастает известковая «шуба». Чтобы продлить срок их эксплуатации, желательно установить своими руками систему очистки как минимум от механических примесей, если вода поступает из скважины на даче. В квартире может понадобиться дополнительное умягчение.

Место монтажа водонагревателя лучше выбрать поближе к точке водоразбора, чтобы тепло не терялось по пути. Будет ли проточный нагреватель находиться под мойкой, над ней или полностью заменит смеситель – зависит от его конструкции. Однако не забывайте, что прибор во влажном помещении при неправильном подключении окажется опасным соседом. Помимо удобства в эксплуатации при подборе места обращайте внимание на близость душа – водонагреватель желательно ставить от него подальше, чтобы не попадали случайные брызги.

Возможные ошибки

Неправильная подготовка стеновых отверстий, несмотря на всю простоту этой операции – не такая уж и редкая ошибка. Особенно часто домашние мастера промахиваются при монтаже кронштейнов для подвешивания водонагревателя, если над его корпусом оказывается полка или верхняя грань ниши. Чтобы не пришлось заново все переделывать из-за не влезающего на место прибора, не поленитесь дополнительно измерить расстояние от точек крепления до края верхней крышки.

Установка проточного водонагревателя несколько отличается – в зависимости от того, напорная или безнапорная модель оказалась в вашей ванной. Первые агрегаты спокойно переносят высокое давление в трубопроводе, так что особых требований к схеме монтажа не предъявляют. Со вторыми сложнее, поскольку избыточный напор на подаче приведет к разрыву внутренней емкости. Чтобы этого не произошло нужно, установить регулятор давления (РДВ). Работа нетрудная и также может быть выполнена своими силами:

1. Высечь участок трубопровода и припаять или сделать плашкой резьбы с двух сторон.

2. Намотать ФУМ-ленту, подсоединить запорный кран, а сразу за ним – переходник на механический фильтр.

3. Следующим в цепочке идет собственно редуктор – его прикручивают так, чтобы манометр оказался в верхнем положении.

4. Замыкает цепочку снова четвертной кран.

5. Отрегулировать работу РДВ с помощью специального винта, выставив стрелку прибора на допустимом для водонагревателя показателе (обычно 3 атм).

Главная ошибка – включение пустого водонагревателя в сеть по окончании монтажа. Хорошо, если у вас «умный» проточный нагреватель воды, в котором предусмотрена защита на такой случай. Но если ее нет, вы как минимум сожжете ТЭН, а то и оплавите проводку. Не забудьте наполнить бачок перед первым включением.

Дата: 28 июля 2016

Проточный водонагреватель своими руками – установка

Владельцы загородных домов очень часто сталкиваются с проблемой нагрева воды. Аналогичная ситуация возникает при отключениях горячего водоснабжения в многоквартирных домах. Много неудобств доставляет ремонт системы водоснабжения во время сезонных неполадок. В зависимости от имеющихся инструментов и технических навыков владельца дома, можно произвести монтаж водонагревателя своими руками.

Схема подключения проточного водонагревателя.

Классификация водонагревателей

В зависимости от технологии нагрева воды различают проточные и накопительные устройства. Накопительный электрический бойлер способен на протяжении длительного времени совершать процесс нагрева воды. Теплоизоляционные характеристики этого устройства позволяют сохранять длительное время высокую температуру воды, без использования электроэнергии.

Объем водонагревателя определяется потребностями семьи в горячей воде. Так, семье из двух человек будет достаточно нагревателя на 50 л.

Если семья состоит из четырех человек, желательно использовать бойлер объемом до 150 л.

Принцип работы проточного нагревателя состоит в периодическом нагреве воды путем пропускания ее через себя. Период нагрева воды длится не более одной минуты. Так как температура воды увеличивается незначительно и на короткое время, его целесообразно использовать на кухне для мытья посуды и т.д. Во время работы проточный нагреватель затрачивает большое количество энергии.

Вернуться к оглавлению

Установка проточного водонагревателя

Использование проточного водонагревателя.

Для того чтобы установить проточный водонагреватель своими руками, понадобятся следующие инструменты:

  • электрический водонагреватель;
  • дюбели и шурупы;
  • крестовая отвертка;
  • перфоратор;
  • сверло для бетона;
  • разводной ключ;
  • тройной кабель из меди для обеспечения оптимальной мощности нагревателя;
  • фум-лента;
  • пассатижи.

В случае установки проточного водонагревателя стационарного типа, следует в комплект инструментов и материалов включить тройник, который будет выводить воду непосредственно из трубы к устройству, кран для перекрытия воды на входе и гибкий шланг, ведущий к водопроводу от трубы.

Для того чтобы установить стационарный нагреватель своими руками, следует перекрыть подачу холодной воды в заранее намеченном месте. Используя фум-ленту следует прикрутить туда переходник. Следующий шаг – присоединение электропроводки и вывод ее на розетку. При установке водонагревателя своими руками следует учитывать, что его мощность должна находится в рамках пределов возможности квартирной электропроводки. После этого можно установить нагреватель в заранее отведенное место.

Вернуться к оглавлению

Подключение водонагревателя к системе водопровода

Схема установки самодельного проточного водонагревателя с многоточечным водоразбором.

Для того чтобы соединить входной участок нагревателя и вентиль, потребуется использование гибкого шланга. Шланг следует подсоединить к вентилю с одной стороны и к переходнику с другой. В дальнейшем следует провести работы, направленные на проверку системы на герметичность. В случае наличия протечек, неизбежен не только технический ремонт водонагревателя, но и косметический ремонт всего помещения. После того, как проверка на герметичность будет успешно закончена, можно вводить устройство в эксплуатацию.

Для того чтобы проверить работу системы, необходимо включить электрический нагреватель при слабом напоре воды, предварительно подключив его к электросети. Если монтаж был произведен правильно, через полминуты из крана должна начать поступать теплая вода.

Если сделать своими руками мощный проточный нагреватель, то можно добиться получения горячей воды. Напор и температура воды регулируются при помощи вентиля.

Если ремонт системы водоснабжения производился давно и вода в кране не наилучшего качества, к водонагревателю можно подсоединить специальный фильтр, направленный на очистку воды.

Категорически запрещено подключать нагреватель при отсутствии подачи воды – таким образом его можно вывести из строя, что повлечет за собой неизбежный ремонт.

Подключая проточный нагреватель в сеть, следует предварительно его заземлить и использовать предохранитель автоматического типа, который может срабатывать при повышении силы тока.

Вернуться к оглавлению

Проточный нагреватель своими руками

Перед тем, как приступить к конструированию водонагревателя своими руками, следует определить, каким характеристикам он должен соответствовать. Так, в зависимости от мощности энергии, которую потребляет бойлер, различают трех- и однофазные устройства. Очень важной деталью при составлении проточного водонагревателя является выбор типа нагревательного элемента – это может быть ТЭН или спираль. В том случае, если в квартире, даче или частном доме идет подача жесткой воды, целесообразно использовать спиральный нагревательный элемент.

Схема работы обычного проточного водонагревателя.

Несомненным преимуществом ТЭН-а является его низкая мощность потребления – во время эксплуатации он использует на 20% меньше электричества, чем спиральный нагреватель. Ремонт водонагревателя, сделанного своими руками выполнить значительно проще, чем ремонт заводского прибора.

Для того чтобы создать проточный электрический нагреватель своими руками, следует знать основные его элементы. Так, кроме основного нагревательного элемента существует еще множество деталей. ТЭН представляет собой медную трубку, в которую была предварительно запрессована нихромовая спираль. Расположить Тэн необходимо в небольшой бачок. Еще одним обязательным элементом является датчик протока. Он необходим для осуществления контроля наличия потока воды и способен отключать бойлер при отсутствии такового.

Нагрев ТЭНа происходит во время прохождения электричества через нагревательную спираль, а уже вода нагревается от соприкосновения с нагретой трубкой ТЭНа (ни в коем случае вода не должна соприкасаться со спиралью).

Конструкция проточного нагревателя не предусматривает наличие накопителя. Для того чтобы получить больший объем нагретой воды, следует увеличить мощность нагревательного элемента. Стоит учитывать, что большую мощность Тэна способна выдержать только новая электропроводка. Если здание, в котором будет использоваться нагреватель, сделанный своими руками, старое и проводка устарела, перед установкой прибора лучше заменить проводку на новую, с несколько большим сечением.

Кроме электрического нагревателя можно сконструировать газовый, либо водонагреватель косвенного нагрева. Самостоятельный монтаж и установку газового нагревателя производить не рекомендуется в связи с существующими нормами безопасности. Лучше купить готовый нагреватель и предоставить его установку специалистам.

Обладая соответствующими знаниями и схемами, при отсутствии подачи газа и электричества в загородном доме на летний период можно сконструировать нагреватель, работающий от солнечной энергии. Он обладает массой преимуществ, наибольшим из которых является абсолютная бесплатность солнечной энергии. Такой нагреватель можно сконструировать как запасной вариант на случай отключения электроэнергии.

Установка проточного водонагревателя своими руками | АЗБУКА РЕМОНТА

Наступила пора летних плановых отключений горячей воды. И хотя с каждым годом временной интервал, в котором придется жить без горячей воды все меньше, но даже 10 дней неудобств это большой срок, чтобы задуматься об альтернативных способах получить горячую воду. В статье «Выбор водонагревателя: проточный или накопительный» подробно рассказано о двух основных типах нагревателей воды – проточном и накопительном. Накопительный нагреватель хорош и экономически оправдан тогда, когда есть потребность в постоянном нагреве воды.

Так он становится незаменимым на дачном участке или деревенском доме, к которому не подведено горячее водоснабжение. Но стоимость таких нагревателей достаточно высока, они требую достаточно много места для размещения и повышенные требования к электропроводке. Поэтому когда речь идет о том, чтобы как-то с относительным комфортом пережить пару недель идеальным решением станет проточный водонагреватель. И пожалуй самое основное его достоинство это легкость установки с которой справится любой человек имеющий только самые общие знания об электропроводке и сантехнике.

ВНИМАНИЕ! Если хоть какие-то моменты по установке водонагревателя являются вам непонятными, НЕ ПЫТАЙТЕСЬ САМИ монтировать электронагреватель во избежание поражения электрическим током! При установкее и дальнейшей эксплуатации ОБЯЗАТЕЛЬНО соблюдайте технику безопасности!

Что понадобится для установки

  • Водонагреватель проточного типа
  • Шланг от душа подсоединенный к смесителю с отсоединенной душевой насадкой
  • Электродрель способная сверлить отверстия в бетоне
  • Дюбели и шурупы
  • Сверло для бетона под размер дюбеля
  • Электропровод одножильный, тройной, медный, с сечением достаточным для мощности нагревателя
  • Водопроводный ключ
  • Пассатижи
  • Отвертка или шуруповерт
  • Фумилента

В случае стационарной установки:

  • Тройник для отведения воды из водопроводной системы к нагревателю
  • Кран-вентиль, перекрывающий воду на входе прибора
  • Гибкий шланг-подводка достаточной длины от водопровода до нагревателя

или

  • Набор для установки метало-пластиковых труб (отрезки трубы необходимой длины и цанговые зажимы-соеденители)

Подготовка электроводонагревателя к установке

Итак, нагреватель выбран, распакован и готов к установке. Существует достаточно много приборов такого типа, и они могут очень сильно отличаться по форме и дизайну. Но внутри все они устроены примерно одинаково.

Устройство проточного водонагревателя.
1 — нагревательный элемент, 2 — выключатель, 3 — клемы подсоединения элоектропитания, 4 — роторный компрессор, 5 — подсоединение к водопроводу, 6 — выход нагретой воды, 7 — отверстия для присоединения прибора к стене.

Любой проточный водонагреватель состоит из собственно нагревательного элемента (запаянного со всех сторон цилиндра, от которого ведут два отрезка трубок с резьбой ? ” (дюйма) и три клеммы для подключения проводов соответственно несущего, нулевого и заземления), выключателя или переключателя и корпуса.

В зависимости от модели нагреватель может быть оборудован плавно-реостатным или ступенчатым регулятором нагрева, световым индикатором включения, предохранительным датчиком от перегрева или отключения воды.

Наметьте на стене, куда вы планируете прикрепить водонагреватель места для сверления отверстий и проделайте необходимое количество отверстий. Вбейте туда дюбели. Можно приступать к монтажу нагревателя.

Установка водонагревателя

Прибор можно подключить двумя способами:

1. При помощи душевого шланга, с тем чтобы отключить его, как только дадут горячую воду. В этом случае переключение между краном смесителя и водонагревателем осуществляется при помощи ручки смесителя. Когда ручка находится в положении для душа, вода идет из нагревателя, а в другом положении как обычно из крана.

2. Стационарно в водопроводную систему квартиры. В этом случае понадобится отдельный вентиль на входе воды в нагреватель. Рассмотрим подробно именно этот способ.

Перекройте холодную воду, прикрутите с использованием фумиленты отводной переходник в намеченном месте.

Присоедините электропровод согласно инструкции по подключению электропроводки нагревателя, другим концом соедините провод, например, с розеткой для стиральной машины. Потребляемая мощность нагревателя не должна превышать возможностей проводки в вашей квартире. В противном случае при включении нагревателя на полную мощность у вас выбьет автоматы или пробки.

Прикрутите нагреватель к стене в заранее заготовленные отверстия с дюбелями. Теперь необходимо включить нагреватель в водопроводную систему.

Присоедините вентиль к входной трубе прибора, а к вентилю присоедините гибкий шланг или металло-керамическую трубу в зависимости от выбранной вами системы подключения. Шланг или трубы подсоединяются к приготовленному переходнику и система готова к эксплуатации. Более подробно о подключении воды читайте в статье «Устройство водопровода при помощи металлопластиковых труб».

Присоедините кран и/или душевой смеситель из комплектации водонагревателя и можно приступать к испытанию прибора. Включите не сильный напор воды, включите электропитание нагревателя. Спустя примерно 10-15 секунд из крана польется теплая или, если прибор достаточно мощный, горячая вода. Регулировать ее напор и теплоту можно вентилем – при усилении напора воды она станет прохладней. Надо сказать, что в приборе 3.5 кВт горячая вода, такая чтобы обжигала, в принципе невозможна. При разных напорах воды температура будет от чуть теплой, до почти горячей. Прибор меньшей мощности покупать целесообразно только если у вас в квартире старая проводка, не выдерживающая даже 3.5 кВт.

В случае если водонагреватель расположен в удалении от раковины, смеситель подключается к нему гибким шлангом и крепится на дополнительном кронштейне в том месте у раковины, где дополнительный кран-гусак не будет мешать.

Если все с подключением вас устроило, при желании, можно спрятать коммуникации за стеновые панели. Теперь отключение воды вам не страшно и вы можете наслаждаться теплым душем круглый год.

Последнее что хотелось бы сказать: водонагреватель не греет воду до определенной температуры, а нагревает ее, например, на 20 градусов. Таким образом, зимой и летом температура воды после нагрева будет разной – от чуть теплой зимой, до вполне себе горячей летом.

Как подключить проточный водонагреватель в квартире: к смесителю, к электросети

Для того, чтобы организовать постоянное и бесперебойное горячее водоснабжение, вовсе не обязательно переезжать в квартиру. Достаточно приобрести водонагреватель и тогда вы будете получать горячую воду в необходимом объеме и круглосуточно. В полной мере удовлетворить потребности пользователей сможет проточный водонагреватель, который мгновенно доводит до необходимой температуры поток воды как в одной, так и в нескольких точках подключения.

Установить такой водонагреватель можно и без специальной подготовки и даже без опыта работы. Для того, чтобы это правильно сделать, ознакомьтесь с нашей инструкцией, а мы, в свою очередь, расскажем еще и о некоторых нюансах подключения, которые необходимо учитывать.

Почему именно проточный

Всего на рынке представлено 2 основных типа водонагревателей, каждый из которых является монотопливным:

  • электрический;
  • газовый.

И хотя оба вида пользуются популярностью у населения, предпочтение чаще всего отдают электрическим, хотя газовый в эксплуатации обходится намного дешевле.

Фото 1 Схемы применения проточного водонагревателя

Этому есть вполне разумное объяснение.

С одной стороны, на сегодняшний день электричество присутствует во всех регионах – от крупных городов до населенных пунктов в несколько семей, тогда как газовый трубопровод есть далеко не везде.

Видео 1 Виды и типы проточных электрических водонагревателей

С другой стороны, электрические проточные водонагреватели подключаются достаточно легко и не требуют никакой бумажной бюрократии. Для того, чтобы подключить газовый водонагреватель, необходимо получить согласование разрешительных инстанций, а само подключение к газопроводу осуществляется сертифицированными специалистами.

Для того, чтобы вы точно понимали, на каком водонагревателе остановить свой выбор, прочтите нашу статью «Водонагреватель — проточный или накопительный?», где изложены все основные характеристики, недостатки и преимущества, а также рекомендации специалистов.

Установить и подключить газовый проточный водонагреватель можно также собственноручно. Специалист необходим только для «врезки» в газовый трубопровод.

Помимо этого, существуют еще и накопительные водонагреватели, которые также подразделяются на газовые и электрические. Это стандартные бойлеры с разным объемом бака, где вода нагревается посредством ТЭНов. Существенный недостаток таких агрегатов заключается в том, что объем воды лимитирован. Если его рассчитать неправильно, то горячей воды на всех может не хватить. Тем не менее, такие бойлеры являются очень популярными, поэтому, если вас интересует, как подключить накопительный водонагреватель, посмотрите наш видеоурок.

Теперь пришло время поговорить о том, как самостоятельно установить и подключить электрический проточный водонагреватель.

Видео 2 Руководство по подключению проточного водонагревателя

Видео 3 Инструкция по монтажу водонагревателя на стену

Этапы монтажного процесса

Фото 2 Схема подключения электрического бойлера

Всего выделяют 3 основных этапа подключения электрического водонагревателя:

  • монтаж на стену;
  • подключение к электросети;
  • подключение к водопроводу.

Для реализации каждого этапа понадобятся следующие инструменты:

  • дрель;
  • шуруповерт, отвертки, пассатижи;
  • саморезы с дюбелями по количеству мест крепления;
  • двужильный кабель стандартного сечения 2,5 кв.

Для подключения к водопроводу понадобятся гаечные ключи, герметизирующая лента из фторопластового, т.н. фум лента, пластиковая труба соответствующего диаметра, вентили, фитинги и аппарат горячей сварки.

Монтаж на стену

Для начала выбираете место, где будет установлен водонагреватель. Чаще всего его монтируют на стену в ванной, реже —  в кухне. Принципиальных отличий в подключении нет, все зависит от удобства пользователей и наличия коммуникаций.

По схеме на стену закрепляются кронштейны, на которые и навешивается, как на крючок, водонагреватель.

Агрегат устанавливается строго вертикально, для чего сверьте кронштейны со строительным уровнем. Категорически запрещено изменять положение водонагревателя или устанавливать его горизонтально по отношению к полу. Любой перекос приводит к неисправности в работе прибора.

Подключение к электросети

Учитывая то, что проточный водонагреватель доводит воду до необходимой температуры мгновенно – из крана спустя несколько секунд идет горячая вода стабильной температуры – нагрузка на сеть гораздо выше, чем при подключении накопительных приборов.

Фото 3 Схема подключения проточного водонагревателя к электросети

Специалисты рекомендуют устанавливать отдельную линию во избежание перенагрузки сети.

Не используйте для подключения проточного электрического водонагревателя стандартную розетку с одножильными проводами – спустя некоторое время она сгорит. Даже если электропроводка «свежая», все равно не стоит рисковать.

Установите в распределительном щитке отдельный автомат для подключения водонагревателя, рассчитанный на ту силу тока, которая соответствует агрегату (эту информацию можно найти в техпаспорте). Стандартный параметр 50–63 А.

Обязательно подключите устройство защитного отключения, что многократно увеличит срок эксплуатации прибора и избавит от неприятных неожиданностей при перепаде напряжения в сети.

Для того, чтобы правильно подключить прибор к электросети, внимательно проверьте клеммы подключения и цвет проводов:

  • красный, в некоторых случаях коричневый — фаза,
  • зелено-желтый – заземление,
  • голубой, иногда синий, ноль.

Подключение к водопроводу

Наряду с постоянным подключением с использованием труб и фитингов, некоторые владельцы практикуют и временное, если планируется использовать водонагреватель на даче, а после его демонтировать. Для этого подойдет самый обычный шланг, который соединит входной патрубок на водонагревателе и трубу, по которой поступает вода.

Фото 4 Подключение проточного водонагревателя к водопроводу схема

Поскольку это временная мера, на ней останавливаться подробно не стоит, тогда как с постоянным несколько сложнее.

Сперва на выходную трубу установите отсекающий вентиль. Он требуется для того, чтобы перекрывать воду при необходимости.

После на патрубок закрепляете «американку» — относительно новый соединительный элемент с накидной гайкой или пресс фитинг с большим количеством положительных характеристик.

Для того, чтобы закрепить пресс фитинги на посадочном месте, используйте шестигранные внутренние ключи. Подойдут также цилиндры со спецвыборкой под зацеп.

Далее соединяете пластиковой трубой соответствующего диаметра вентиль и «американку».

Что касается выходного патрубка, а также всех иных соединений, имейте в виду, что в комплект уже входят все необходимые фитинги и насадки, за исключением «американки». Обязательно используйте манжеты и фум ленту, которые делают стыки герметичными.

Советы, отзывы, рекомендации

Мощность прибора – основополагающий параметр, который в определенных случаях может сослужить плохую службу. Электрические проточные водонагреватели увеличенной мощности рекомендуется устанавливать только в частном жилом секторе с обязательным выделением автомата. В квартире может быть установлен водонагреватель комбинированного типа — проточно-накопительный, который гораздо менее мощный и потому «безвредный» для общей электросети.

В целом монтаж прибора не вызывает особых сложностей, за исключением этапа подключения электросети. Рекомендуем в этом случае обратиться к услугам электрика, который проведет подсоединение правильно, что в свою очередь обеспечит длительную эксплуатацию водонагревателя.

Видео 4 Установка проточного водонагревателя на кухне

Бесконтактный водонагреватель — НЕ проект DIY — A.J. Перри.

Итак, вы хотите купить новый водонагреватель и решили, что хотите, чтобы водонагреватель без бака был экологически чистым и экономил на расходах на воду. Большой! Вы были в строительном магазине и смотрели доступные модели, которые у них есть … но подождите, вы же не думаете об установке самостоятельно, не так ли?

Установка безбаквального водонагревателя — один из самых сложных проектов, которые вы можете осуществить своими руками. Выполните быстрый поиск в Интернете по запросу «установить собственный водонагреватель без резервуара», и вы увидите, что на каждом веб-сайте «Сделай сам» это указано как сложная задача.Если вы не являетесь лицензированным сантехником, оставьте это профессионалам. Вот то, что вам нужно знать, прежде чем устанавливать собственное устройство:

1. Возможно ли вообще установить безрезервуарную систему в вашем доме? Не каждую систему можно преобразовать, и это не то, что вам нужно знать после того, как вы потратите
долларов или больше на единицу.
2. Определите, какой размер бака вам нужен. Это зависит от размера вашего дома, количества ванных комнат и характера использования.
3. Разработайте систему. Бесконтактный водонагреватель обычно поставляется сам по себе, и вам нужно приобрести все необходимые трубы и фитинги, а также иметь все инструменты под рукой.
4. Вам нужно будет знать, как отключить воду в текущий резервуар и слить его.
5. Уметь отключить газ на водонагреватель и отсоединить от него бак. Будьте осторожны, чтобы не дать утечке газа, иначе у вас возникнет более серьезная проблема.
6. Вы должны знать, как снять текущий бак и утилизировать его должным образом.В большинстве случаев для этого придется заплатить кому-нибудь, чтобы тот увез его.
7. Установите новый тип вентиляции, необходимый для безбаквального водонагревателя. Это, вероятно, нужно будет подключить, так что будьте лицензированным электриком, а также сантехником.
8. Знайте, как подключать провода к новому водонагревателю, если только поблизости от того места, где вы устанавливаете новую систему, уже нет источника питания правильного размера.
9. Модернизируйте газовые линии, чтобы удовлетворить возросшие потребности безбаквальных агрегатов. Ты ведь хорошо делаешь сварку? А у вас есть лицензия сварщика и сам сварщик?
10.Запустите и установите новые водяные линии и сливную линию предохранительного клапана. Это может потребовать некоторой пайки. Будьте действительно хороши в соединении труб таким образом, иначе у вас будет целая куча утечек
.
11. Делайте все это в соответствии с местными строительными нормами, после получения всех необходимых разрешений. Потому что вы уже знакомы с ними, верно?
12. Убедитесь, что страховка вашего домовладельца покроет любые «ошибки», которые вы совершаете, и их последствия.

Простые советы по установке безрезервуарного водонагревателя DIY

За последние несколько лет спрос на безбаквальные водонагреватели резко возрос.Это можно объяснить энергоэффективностью и компактностью нагревателя. Бесконтактные водонагреватели предназначены для эффективной подачи теплой воды в дома и офисы. Будь то электрические или газовые водонагреватели, оборудование следует использовать только тогда, когда требуется горячая вода. Так работают безбаквальные водонагреватели Эти обогреватели могут сэкономить до 70% ваших годовых счетов за отопление.
С учетом сказанного, вот пошаговое руководство по установке безрезервуарного водонагревателя. Некоторые шаги могут показаться сложными.Установка водонагревателей — это не дело рук своими руками. Всегда старайтесь нанять квалифицированного специалиста.
Важное оборудование
Для установки безбаквальных водонагревателей необходимы следующие приспособления:

  1. Сабельная пила
  2. Отвертки
  3. Ножовка по металлу
  4. Ключ разводной
  5. Газовый / электрический проточный водонагреватель
  6. Лопаточная насадка
  7. Сверлильный станок
  8. Пропановая горелка
  9. Флюс
  10. Силиконовый герметик
  11. Трубы медные
  12. Черные трубы
  13. Изоляционные трубы для труб
  14. Гибкие газопроводы
  15. Вентиляционная труба из нержавеющей стали

Шаг № 1 — Удалите старый блок

Перед установкой нового водонагревателя без бака необходимо снять старый агрегат.Перекройте краны подачи воды, электричества и газа. Дважды проверьте, выключены ли эти устройства! Необходимо слить воду из старого обогревателя и полностью отключить его.

Этап №2 — Монтаж газопроводов

Далее необходимо установить линию подачи газа. Для установки линии подачи газа необходимо установить вентиль и букву «Т» в существующие линии. Используйте гофрированную трубу из нержавеющей стали, чтобы построить линию подачи. Подающую линию необходимо подключить к безбаквальному водонагревателю.Прежде чем использовать трубы из нержавеющей стали, вы должны понять строительные нормы и правила в вашем районе. В некоторых общинах запрещены линии подачи черного железа.
Никогда не отклоняйтесь от местных строительных норм.

Шаг №3 — Монтаж медных труб

Необходимо установить медные трубы. Медные водопроводы не должны касаться стены. Вы можете использовать «кронштейны для подвешивания колокольчиков», чтобы избежать контакта. Также необходимо изолировать медные водопроводы. Используйте изоляционную трубу для защиты медных проводов.Медные стыки необходимо тщательно очистить и покрыть флюсом. После этого необходимо пропаять чистые медные стыки.

Шаг №4 — Вертикальная платформа

Бесконтактный водонагреватель должен быть установлен в идеальном месте. Еще до того, как купить водонагреватель без резервуара, вы должны определить подходящее место для установки. Специалисты рекомендуют крытую вертикальную площадку. Обогреватель должен быть расположен «высоко» над ним. Следует очистить все возможные балки перекрытия. Постарайтесь закрепить вертикальную платформу шурупами, которые могут врезаться в бетонные поверхности.Помните, что винты должны удерживать вертикальную платформу.
После создания устойчивой вертикальной платформы необходимо установить и прикрутить безбаковый нагреватель. Бесконтактный обогреватель следует осторожно размещать в закрытом помещении. Винты должны удерживать резервуар постоянно.

Шаг № 5 — Клапаны и линии подачи

Теперь вы должны подсоединить линию подачи, запорный клапан и отстойник. Запорный газовый клапан — важный компонент. Его необходимо прикрепить к гофрированному трубопроводу из нержавеющей стали.Отстойник также должен быть подключен к стальной линии подачи. Эти соединения следует затянуть с помощью гаек и болтов. Для затяжки гаек можно использовать разводной ключ.
После подключения запорного газового клапана необходимо присоединить запорный водяной клапан. Этот запорный водяной клапан должен быть подключен к безбаквальному водонагревателю. Водопроводные трубы необходимо поддерживать с помощью раструбов. Можно использовать медные водопроводные трубы. Не забудьте припаять медные стыки.

Шаг № 6 — Нюхать газ

Во время установки из труб может вытекать газ.Вы должны убедиться, что нет утечки газа. Используйте газоанализатор, чтобы убедиться в отсутствии утечек газа. Для проверки всех стыков необходимо использовать газоанализатор.

Шаг № 7 — Последние три шага

  1. Трубопроводы и колена
    Бесконтактный водонагреватель подготовлен для установки колен, вентиляционных труб и соединителей. Соединитель необходимо надеть и зафиксировать хомутом для шланга. Колена и вентиляционные трубы должны быть закреплены.
  2. Внутренний и внешний наперсток
    Через внешнюю стену необходимо установить прочный металлический настенный наперсток.Необходимо удалить всю черепицу. Необходимо установить внутреннюю и внешнюю части гильзы. Не забудьте включить все компоненты вентиляционной трубы.
  3. Электропитание водонагревателя
    Последним шагом будет установка, заглушка и изоляция водонагревателя и его труб. Подключите проточный водонагреватель к источнику питания (микропроцессору и термостату). Горячие трубы должны быть защищены с помощью предварительно разделенных изоляторов для труб. Теперь вы можете включить электричество, газ и начать наслаждаться теплой водой.

Как установить электрический водонагреватель без резервуара 🛠️ ОБНОВЛЕНО 2020

Может ли домовладелец установить безрезервуарный водонагреватель?

Любой, кто делал что-нибудь своими руками, знает, что предварительная подготовка — золотое правило. Вы никогда не бросаетесь на работу, не понимая, что она включает в себя. А также вам следует избегать выполнения любых задач, выходящих за рамки ваших личных навыков.

Думаете об установке электрического проточного водонагревателя? Будь осторожен. ОЧЕНЬ будьте осторожны.Если вы еще этого не сделали, вам стоит дважды подумать, прежде чем установить собственный электрический водонагреватель без резервуара. Это не работа для новичка. Вместо этого наймите профессионала, который сделает это за вас.

Почему? Ну, для начала, никто не любит электрический огонь, но это один очень простой способ его разжечь. Или вы можете случайно заблокировать свой дом. Пожалуйста, проведите свое исследование, и если вы считаете, что эта задача слишком сложна, возьмите на борт профессионала.

Мы не несем ответственности за несчастные случаи, которые могут произойти во время этого процесса, все делается на ваше усмотрение.

Но если вы собираетесь действовать безопасно, вот руководство по установке.

Давайте начнем с нескольких простых шагов. Возможно, они не самые захватывающие, но, безусловно, самые важные. Вот некоторые из требований для установки в жилом доме.

Можете ли вы предоставить электроэнергию?

Допустим, вы выходите на улицу и покупаете электрический водонагреватель без резервуара. Ну отлично. Вы купили это. Вы исследовали это? Вы видели, совместима ли с ним ваша недвижимость?

Это происходит тысячи раз.Покупатель покупает электрический водонагреватель без резервуара, но не удосуживается проверить, совместим ли его дом. Некоторые дома не могут обеспечить даже половину мощности, необходимой для работы электрического безбаквального обогревателя. В некоторых домах просто невозможно разместить электрический водонагреватель без резервуара на существующих контурах.

Всегда проверяйте требования перед покупкой и убедитесь, что то, что вы покупаете, вам подходит.

Знаете ли вы давление воды?

Умеете ли вы правильно читать показания манометра? Вы знаете давление воды? И есть ли в вашем доме клапан сброса давления, если давление воды превышает 150 фунтов на квадратный дюйм?

В противном случае ваш дом несовместим с электрическим водонагревателем без резервуара, поэтому не покупайте его.

Большинство электрических водонагревателей без бака могут работать в диапазоне давления от 30 до 150 фунтов на квадратный дюйм, но обычно не выше.

Разрешено ли вам установить электрический водонагреватель без резервуара?

Знаете ли вы, что вам может потребоваться разрешение? **

Я имею в виду, очевидно, что если вы арендуете, вам, вероятно, следует обратиться к своему домовладельцу. Но знаете ли вы, что вам, скорее всего, потребуется, чтобы ваш новый электрический водонагреватель проверил чиновник из Департамента строительства вашего штата?

Обычно, если вы владеете своей собственностью и землей вокруг нее, не должно быть никаких проблем, просто некоторая бюрократия и бумажная волокита.

** Закон штата варьируется. Например, здесь, в Чикаго, новое здание требует осмотра, но любому, кто заменяет существующий обогреватель на одинаковой основе, не требуется разрешение на строительство.

В целях вашей личной безопасности убедитесь, что если вам неудобно выполнять такие задачи или вы никогда не делали этого раньше, всегда обращайтесь к профессионалу, который сделает это за вас. Это может сделать ваш карман немного легче, но может сэкономить тысячи долларов на медицинских расходах, штрафах и материальном ущербе.

Вот некоторые из оборудования и принадлежностей, которые вам понадобятся, и вы должны знать, как правильно использовать, чтобы установить безрезервуарный электрический водонагреватель:

  • A дрель и сверла
  • крестовая отвертка
  • Flat отвертка с головкой
  • Плоскогубцы
  • Резак для труб
  • Разводной ключ
  • Крепежные винты и анкеры для нового нагревателя (они будут поставляться с устройством)
  • Гибкая труба из меди или нержавеющей стали
  • A Запорный клапан
  • A Клапан T&P (температура и давление)
  • Уплотнительная лента
  • Изоляция труб
  • Двухполюсные выключатели
  • Заземляющий провод

Инструкции по установке безрезервуарного водонагревателя

OK.Если у вас все готово и вы хотите попробовать, ниже приведено пошаговое руководство, которому вы можете следовать.

Убедитесь, что у вас достаточно времени. Квалифицированному мастеру потребуется 2 или 3 часа, чтобы установить безбаковый водонагреватель в обычном доме. Но тем, кто раньше этого не делал, лучше подождать.

Мы рассмотрим шаги, необходимые для безопасной установки нового безбаквального обогревателя. Но сначала стоит посмотреть это видео. Ведущий, Ричард Третеви, является ведущим специалистом по сантехнике и отоплению.

Как установить безбаковый водонагреватель | Ask This Old House

Серьезно, ребята, я хотел бы подчеркнуть, насколько опасной может быть эта задача, если вы не знаете, что делаете. И еще раз посоветуйте, если вы не знаете, как безопасно выполнить такое мероприятие, обратитесь и наймите профессионала, который это сделает.


Выключите все автоматические выключатели.

Этот шаг может просто спасти вам жизнь. Я думаю, что все знают, что вода и электрические кабели под напряжением плохо сочетаются друг с другом.

Отключить подачу воды.

Кажется очевидным, правда? Но вы будете удивлены, сколько людей случайно затопляет свои дома, пытаясь сделать самодельный проект. Этот шаг может просто сэкономить вам тысячи долларов на материальном ущербе.

Слейте воду и отсоедините старый нагреватель.

Вам нужно будет открутить соединительные трубы, вытащить проводку и снять старые настенные кронштейны.

Будьте осторожны, чтобы не повредить старые трубы или проводку, иначе вам придется их заменить, и тяжелая работа станет намного сложнее.

Будьте очень осторожны при снятии передней крышки нового блока, который вы будете устанавливать. Сделать это можно подходящей отверткой. Удалите все винты с передней части устройства, а затем поместите их в такое место, чтобы не потерять их. Каждый винт необходим для безопасной работы водонагревателя.

Снимая крышку, делайте это медленно, так как к основному блоку может быть подключено несколько кабелей, особенно если у вашего обогревателя есть ЖК-экран. Осторожно отключите их от сети и не применяйте больше силы, чем кажется разумным.Вы не хотите нарушать это.

Следуйте инструкциям по эксплуатации, чтобы прикрепить электрический водонагреватель без резервуара к стене. Убедитесь, что это место не будет закрыто хранящимися на складе предметами и будет легко доступно в случае возникновения чрезвычайной ситуации.

Обычно это делается с помощью нескольких простых винтов и уже поставляемого крепления в упаковке нагревателя. Этот шаг не должен быть слишком сложным для ловких людей.

После того, как устройство установлено, вы должны создать соединения для горячей и холодной воды, которые будут входить и выходить из нагревателя.Обычно они находятся снизу, так как большинство электрических водонагревателей без резервуара имеют одностороннее действие, а их соединения обычно находятся снизу.

Для этой задачи было бы абсолютно идеально, если бы вы могли использовать гибкую трубу из нержавеющей стали, которая подходит для вашего нового безрезервуарного водонагревателя, поскольку она будет выдерживать высокие температуры без ущерба для гибкости и доступности.

Однако, если эта опция недоступна для вас при установке нагревателя, можно также использовать ПВХ (если он подходит и может выдерживать высокие температуры) или медь для подключения основного водоснабжения к электрическому водонагревателю без резервуара.

Во многих электрических водонагревателях без бака вы можете найти в инструкции по эксплуатации регулярную чистку соединений; по этой причине вы всегда должны стараться сделать соединения легко отсоединяемыми, обычно с помощью гибкой трубы из нержавеющей стали.

Если, например, вы использовали ПВХ или медь, убедитесь, что вы приняли во внимание качество вашей работы и гладкость краев, чтобы предотвратить повреждение резьбы.

Когда вы собираетесь проводить ремонт или обслуживание вашего электрического водонагревателя без резервуара — или просто проверять, что все работает правильно, вам может понадобиться какая-то система, которая избавит вас от необходимости отключать водоснабжение по всему дому.

Для этого рекомендуем установить вентиль, позволяющий перекрывать подачу воды только на электронагреватель, а не на весь дом.

Установите напорный клапан (если требуется)

Если это не требуется местными водопроводными службами, нет необходимости устанавливать клапан сброса давления на стороне «горячей воды» вашего безрезервуарного электрического водонагревателя.

Тем не менее, мы настоятельно рекомендуем вам установить клапан сброса давления на холодной стороне вашего нагревательного устройства, чтобы обеспечить вашу безопасность и безопасность вашей семьи.

Удалить воздух из системы горячего водоснабжения.

Теперь у вас должно быть установлено и подключено устройство, готовое к работе. Однако убедитесь, что вы еще не включили подачу холодной воды, и убедитесь, что водопроводная вода все еще отключена. Теперь вам нужно удалить воздух из системы горячего водоснабжения.

Откройте все выходы горячей воды в вашем доме. Удаление воздуха — это процесс, при котором воздух удаляется из вашей системы горячего водоснабжения и подготавливается безбаковый электрический нагревательный элемент к работе. Продолжайте этот процесс в течение нескольких минут, затем выключите все розетки в доме.

Проверить электрические соединения.

Внимательно посмотрите на свои электрические соединения. Правильно ли они подключены? Они в правильных терминалах? Все ли работает как должно быть? НЕ ПРОПУСТИТЕ ЭТОТ ШАГ — ЭТО МОЖЕТ ИЗМЕНИТЬ РАЗЛИЧИЕ МЕЖДУ ЖИЗНЬЮ ИЛИ СМЕРТЬЮ.

После того, как вы тщательно проверили свой электрический водонагреватель без резервуара, установите на место винты, которые вы вынули из крышки, и осторожно снова установите крышку на место.Вы приближаетесь к завершению и завершению установки.

Включите автоматические выключатели.

Почти готово! Снова включите автоматические выключатели и приготовьтесь к действию!

Проверьте настройки температуры.

Здесь вы настраиваете электронагреватель после его включения. Будьте очень осторожны — это высокомощные машины, и их установка на максимальную мощность может вызвать серьезные ожоги у ничего не подозревающих людей.

Наконец, проверьте все выходы горячей воды. Запускайте по одному и проверяйте, подходит ли температура воды вашим потребностям. Вы не хотите, чтобы все было горячим, но вы также хотите, чтобы ваш электрический водонагреватель без резервуара действительно нагревал воду до приятного уровня.

Итак, вы успешно и безопасно установили электрический водонагреватель без резервуара.


Да, установку можно выполнить своими руками.Но 99% людей просто не имеют нужных инструментов и знаний, чтобы делать это безопасно. Бесконтактные обогреватели великолепны, и они действительно исключают риск взрыва резервуара. Но они также могут представлять опасность электрического пожара или серьезных ожогов, если они установлены неправильно.

Убедитесь, что при установке электрического водонагревателя без резервуара вы на каждом этапе обращаетесь к руководству по эксплуатации и обращаетесь к нему.

Невыполнение этого требования может иметь катастрофические последствия как для вашего здоровья, так и для вашего имущества и вашего банковского счета.Не совершайте ошибку, которую ежегодно совершают тысячи людей в США.

Помимо этого, электрический водонагреватель без резервуара — невероятно эффективное устройство и отличное приобретение. Если он правильно настроен и настроен в соответствии с вашими потребностями, он может быть самым полезным устройством в вашем доме, а также экономически эффективным.

И, покупая электрические водонагреватели без резервуара, убедитесь, что вы всегда проверяете, совместим ли приобретаемый вами водонагреватель с вашим домом.

Некоторые дома не способны обеспечить даже половину мощности, необходимой для работы одной из этих машин.

Ресурсы

Перед началом процесса установки убедитесь, что у вас есть копия руководства производителя. Копии в формате PDF можно скачать по ссылкам ниже:

Стоит ли устанавливать собственный водонагреватель? Шутки в сторону?

Один из действительно удивительных вопросов, которые мы получаем от домовладельцев, — это устанавливать ли собственный водонагреватель. Наш ответ короткий и приятный: не надо.

Бесконтактные водонагреватели сложнее всего установить, и многие домовладельцы даже не думают об этом. Установка водонагревателя накопительного бака — тоже не обычный проект своими руками.

Джефф Симс, президент подразделения сантехнических работ billyGO, говорит: «Помимо навыков слесаря, вам потребуется опыт работы в области электричества, столярных работ, отопления и вентиляции, вы должны знать государственные и местные строительные нормы и правила, получить разрешение на работу и договориться о том, чтобы город осмотреть установку ».

Знайте риски

Несоблюдение сантехнических правил может подвергнуть вас значительному финансовому и юридическому риску в плане безопасности .Неправильная установка может вызвать повышение давления в резервуаре до такой степени, что он взорвется и пролетит сквозь все, что находится над ним. Любой, кто находится поблизости, может получить серьезную, возможно, даже смертельную травму.

С финансовой точки зрения, многие страховые полисы домовладельцев требуют, чтобы установка выполнялась лицензированным сантехником, в противном случае страховое покрытие аннулируется. Аналогичным образом, гарантии большинства производителей будут аннулированы, если работа будет выполнена не лицензированным сантехником.

«Когда billyGO устанавливает водонагреватель, мы берем на себя риск, и у нас есть страховка на случай непредвиденных обстоятельств», — говорит Симс.

15 самых распространенных ошибок водонагревателя

Если вы решили установить собственный водонагреватель, вы должны знать хотя бы самые распространенные ошибки, которые совершают люди.

1. Замена на хороший водонагреватель. Не упускайте из виду очевидное. Вы уверены, что вам нужен новый водонагреватель, или его можно отремонтировать? Сантехники billyGO проводят диагностические тесты, прежде чем давать какие-либо рекомендации.

2. Размер имеет значение: установка водонагревателя неправильного размера. слишком большой обогреватель будет стоить больше, чем необходимо для выполнения работы; обогреватель меньшего размера будет работать слишком долго и быстрее изнашиваться.

3. Установка в запрещенном месте. Строительные нормы и правила перечисляют специально запрещенные места, такие как кладовые. Сантехника должна быть закрытой, чтобы воздух, необходимый для горения, не выходил из жилого помещения.

4. Установка в труднодоступном месте. Строительные нормы определяют размеры, необходимые для доступа к обогревателю, и минимальную требуемую площадь пола.Если танки находятся на чердаке, у вас будут дополнительные проблемы с их входом и выходом.

5. Установка водонагревателя без разрешения города. Города проверяют сантехническое оборудование, чтобы гарантировать безопасность всех, кто живет в здании или посещает его. Некоторые люди пропускают этот жизненно важный шаг, чтобы сэкономить на разрешении или из опасения, что их налоги на недвижимость вырастут. Это большая ошибка. billyGO получает городские разрешения и планирует последующие проверки.

6. Из бака не удален воздух. Чтобы слить воду из старого бака, необходимо вывести шланг в канализацию или на землю снаружи. Если в баке образуется вакуум, он не стечет полностью. Чтобы это исправить, откройте кран с горячей водой на верхнем этаже.

7. Нет дренажного поддона под водонагревателем. Все водонагреватели в Техасе должны иметь устойчивый к коррозии дренажный поддон высотой 1,5-2,5 дюйма. Поддон должен иметь сливную линию для отвода переливающейся воды наружу или слив в доме. Подумайте, что происходит, когда на чердак сразу выливается 50 галлонов воды.

8. Электрическая и газовая заглушки должны быть в поле зрения. Во избежание нагрева пустого резервуара и возникновения перегрева и возможного повреждения газовые и электрические выключатели должны быть видны с места нахождения резервуара. При необходимости сантехники billyGO устанавливают или перемещают запорные устройства.

9. Клапан TPR и напорная трубка. Клапан сброса температуры и давления (TPR) сбрасывает избыточное давление, когда давление воды превышает 150 фунтов на квадратный дюйм или температура воды превышает 210 градусов.В результате кипящая вода через сливную трубку попадает в дренажный поддон и выводится из дома. Если клапан заедает, в баке повышается давление, которое может эффектно взорваться.

10. Плохая техника пайки. Требуемые навыки включают в себя использование трубореза, равномерное нагревание с помощью паяльной лампы и обеспечение полного обтекания припоем соединений для плотного уплотнения. В противном случае вы получите дорогостоящую и опасную утечку.

11. Выбор материалов. Многие домашние мастера используют пластиковые трубки из PEX, если им не хватает навыков пайки, потому что с разъемами с плотной посадкой легче работать.По гибкой трубке легче спустить, но ее необходимо поддерживать и защищать в точках трения, чтобы избежать износа отверстий в трубке. Сантехники billyGO сертифицированы для работы со всеми сантехническими материалами.

12. Смешивание металлов. Гальваническая коррозия возникает в результате соприкосновения различных металлов или их электрического соединения при погружении в электролит, например в воду. Например, если водопроводы медные, но имеют точки подключения из оцинкованной стали, вы должны использовать диэлектрические соединители для их изоляции.

13. Линии электроснабжения и газоснабжения без обеспечения. Если цистерна где-то может быть сбита, газовые и электрические линии должны быть прикреплены к стенам и полу. В гаражах могут потребоваться бордюры, задвижки или аналогичные устройства, чтобы автомобили не задели их.

14. Вакуумные выключатели и автоматические выключатели. Вакуумные прерыватели предотвращают возникновение обратного сифона в резервуаре в случае внезапного снижения давления в водопроводе. Автоматические запорные клапаны отключают электроэнергию, когда бак выходит из строя, и дренажный поддон не может сливаться.

15. Неправильный отвод выхлопных газов. Горючие газы от газовых водонагревателей должны безопасно отводиться наружу. Для этого необходимо, чтобы вентиляционные трубы имели небольшой боковой наклон для обеспечения естественной тяги. Сантехники billyGO следят за тем, чтобы в вашем водонагревателе была вентиляция.

Нанять Pro

Со временем выходят из строя все водонагреватели. Ежегодное техническое обслуживание позволит поддерживать максимальную производительность и продлить срок их службы на годы. Sims подчеркнул, что billyGO позволяет вам устанавливать собственное время встречи — с часовым окном обслуживания — для всех сантехнических услуг и HVAC.

Президент

billyGO HVAC Operations Адам Менненга говорит, что ни водопровод, ни установка HVAC не являются хорошими проектами для домашних разнорабочих.

«Вы сэкономите время и, возможно, деньги, и избежите безопасности, финансовых и юридических рисков, наняв лицензированных профессионалов для выполнения работы», — говорит Менненга.

7 шагов по установке электрического водонагревателя

Вы несете дорогие счета за использование газового обогревателя? Как вы думаете, ваш электрический водонагреватель изжил себя и нуждается в замене?

Спрос на горячую воду огромен практически в каждом доме, при этом потребление энергии на нагрев воды составляет 17%.Хотя есть много домашних профессионалов и электриков, которые могут установить ваш электрический водонагреватель, они стоят недешево. Таким образом, необходимо знать эту самодельную стратегию установки электрического водонагревателя.

В этом руководстве мы покажем вам, как установить электрический водонагреватель в вашем доме с помощью нескольких инструментов. Вы не только сможете сэкономить свои кровно заработанные деньги, но и отточите свои навыки электромонтажа, чтобы справляться с аналогичными задачами в вашем доме.

Как установить электрический водонагреватель

Установка электрического водонагревателя может быть сложной задачей, но, обладая небольшими знаниями в области сантехники и электромонтажных работ, вы сможете сделать это самостоятельно, следуя нашим процедурам.

Необходимые материалы и предметы

Прежде чем мы начнем, вы должны иметь под рукой все инструменты и материалы, которые сделают вашу работу беспроблемной. Вот некоторые из инструментов, которые вам понадобятся:

  • Перчатка защитная
  • Детектор напряжения
  • Паяльник
  • Труборез
  • Отвертка
  • Гаечный ключ
  • Трубный допинг
  • Шланг

Пошаговое руководство по установке электрического водоснабжения

Шаг 1. Отключите электричество и снимите старый электрический обогреватель

Если вы заменяете старую электрическую воду по той или иной причине, вам необходимо сначала удалить ее.Отключите источник питания вашего электрического водонагревателя от автоматического выключателя.

Далее следует слить воду из бака. Мы написали пост о том, как слить воду из водонагревателя. Выключите вентили и подсоедините шланг для слива бака. Используйте любой из инструментов, например отвертку, резак для труб или трубный ключ, чтобы удалить оставшиеся соединительные детали.

Шаг 2: Отсоедините электрический провод

Отсоедините электрические кабели от верхней части электронагревателя.Еще раз проверьте, выключен ли автоматический выключатель на коробке выключателя.

Теперь перед запуском проверьте провода детектором напряжения. Закройте провод крышкой и вставьте метку или этикетку, чтобы предотвратить возможную путаницу на более позднем этапе. Как вариант, вы можете сделать снимок.

Шаг 3. Отсоедините подающие трубы

Отсоединить трубы подачи горячей и холодной воды, отрезав их. Это особенно важно, если производитель использовал медные трубы для водонагревателя.

Труба для труб или резак идеально подходят для резки. Кроме того, оставьте достаточно части трубки, чтобы ее можно было легко исправить, и вы также можете снять выпускную трубу, подключенную к клапану T&P.

Как вариант, вы можете припаять медные трубы к входу холодной воды с помощью паяльника. Сначала нагрейте трубу горелкой и припаяйте к воздухозаборнику.

Шаг 4. Повторно подключите электрические провода

Откройте крышку распределительной коробки, чтобы получить свободный доступ к электрическим кабелям, и подсоедините провод заземления с помощью зеленого винта заземления.

Присоедините кабели; их можно скрутить с помощью соединителей проводов. Используйте прежние соединения проводов в качестве ориентира и снова подсоедините провода, как они были до того, как вы начали работу над этим. А также закройте крышку распределительной коробки.

Шаг 5: Установите линии подачи

Обязательно подсоедините линию подачи и включите воду. Подключите линии подачи горячей и холодной воды. Соедините трубу холодной воды и вход холодной воды для водонагревателя.

Если в вашем старом водопроводе использовались медные трубы, вы можете не обращать внимания на новый водопровод.Для домовладельцев, находящихся в зоне землетрясения, рассмотрите возможность использования сейсмических ремней, чтобы надежно удерживать шпильку с помощью трещотки и гнезда.

Шаг 6: Присоедините напорную выпускную трубу и датчик температуры

Рассмотрите возможность установки нового предохранительного клапана T&P, если он не установлен заранее. Не рекомендуется использовать старый клапан. Клапан T&P предотвращает повреждения, автоматически открываясь при повышении давления или температуры. Вы должны проверить длину, которую использует ваш электрический водонагреватель.

Очистите конец трубы и фитинг, затем подсоедините его к стыку. Используйте припой и горелку для соединения трубы.

Шаг 7: Включите автоматический выключатель

Включите автоматический выключатель в главном блоке питания. Это нужно делать после того, как ваш водонагреватель наполнится водой.

Предупреждение: Не выключайте питание, пока резервуар не наполнится. Это может вызвать высыхание электрических элементов, если они не полностью погружены в воду. Если вы заметили, что на ваш водонагреватель не подается питание, отключите автоматический выключатель перед проверкой электрических соединений.

Чтобы избавиться от воздуха в баке и водопроводе, дайте крану горячей воды поработать несколько минут. Чтобы вода полностью нагрелась, может потребоваться несколько часов. Установите температуру 120 градусов по Фаренгейту. Через пару часов проверьте напорную трубу. Из трубы может потечь из-за высокого давления. Вот видео-руководство, которое поможет вам в обучении.

ПРИМЕЧАНИЕ: Следуйте инструкциям в вашем руководстве, так как шаги могут отличаться в зависимости от модели вашего электрического водонагревателя.

Как работает электрический водонагреватель

Рабочий механизм электрического водонагревателя мало волнует среднего домовладельца, если он служит своей основной цели — подаче горячей воды.

Однако вам нечего терять, понимая основы работы вашего водонагревательного устройства и доступные варианты, когда возникает необходимость в замене. Наибольшей популярностью пользуется водонагреватель резервуарного типа в современных домах.

Однако для тех, кто стремится к максимальной энергоэффективности, гибридная модель — хороший вариант.Место использования идеально подходит для подачи горячей воды к приборам, расположенным далеко от центрального водонагревателя.

Применение электричества в водонагревателе

Электрический водонагреватель бывает разных форм в зависимости от наличия или отсутствия емкости и от того, как он генерирует тепло. В их числе:

Водонагреватель резервуарного типа

Вероятно, у вас дома есть водонагреватель резервуарного типа. Это самая распространенная система водяного отопления в современном доме.Водонагреватель резервуарного типа может работать как на газе, так и на электричестве.

Однако использование первого намного дороже, что делает электрический водонагреватель разумным выбором. Водонагреватель резервуарного типа имеет изолированный резервуар для хранения холодной и горячей воды в зависимости от использования.

Независимо от того, используете ли вы газ или электричество для питания своего водонагревателя резервуарного типа, вы неизбежно понесете дополнительные расходы на электроэнергию. Водонагреватель емкостного типа содержит меньше воды по сравнению с безбаквальным водонагревателем и в равной степени расходует много энергии на поддержание температуры.

Бесконтактные водонагреватели

Технология, лежащая в основе безрезервуарного водонагревателя, является инновационной, поскольку она способна распознавать, когда вам нужна горячая вода, рассчитывать потребляемую энергию и производить необходимое количество горячей воды за раз. Вот почему его иначе называют водонагревателем мгновенного действия или водонагревателем по запросу.

Независимо от того, используете ли вы электрический водонагреватель без резервуара или проточный водонагреватель на пропане, эта система отопления сэкономит вашей семье сотни долларов в год, поскольку потребляет меньше энергии.Единственным недостатком является то, что его установка довольно дорога по сравнению с другими.

Гибридный водонагреватель

Гибридный водонагреватель оснащен электрическим тепловым насосом и использует компактный компрессор и змеевик испарителя для отвода тепла из воздуха в помещении. Затем тепло передается поступающей холодной воде. Это экономит 60% энергии по сравнению с обычным водонагревателем.

Почему стоит выбрать электрический водонагреватель?

Вы, наверное, знаете, что электрический водонагреватель — не единственная доступная разновидность водонагревателя.Некоторые из них работают на газе, и хорошим примером является пропановый водонагреватель без резервуара. Однако у электрического водонагревателя есть некоторые грани, которые мы выделили ниже.

По сравнению с другими водонагревателями, доступными на рынке, электрический водонагреватель является наиболее доступным вариантом с точки зрения начальной стоимости. Это будет в основном зависеть от типа и размера водонагревателя, независимо от того, питается ли он от электричества или газа.

Для установки газового водонагревателя вам потребуется установить дополнительные трубопроводы и настроить другую систему вентиляции, которая поможет вам отвести выхлопные газы, образующиеся в процессе сгорания.При установке электрического водонагревателя этого делать не нужно, что делает установку бесшовной.

Средний дом привязан к электросети, что дает возможность установить электрический водонагреватель. С другой стороны, прежде чем вы сможете установить газовый водонагреватель, ваш дом должен быть подключен к источникам природного газа или пропана. Это может стоить очень дорого.

Приборы, работающие на газе, склонны к утечкам газа; водонагреватель не исключение. Хотя у электрического водонагревателя есть свои проблемы с безопасностью, вероятность возникновения каких-либо проблем с электробезопасностью намного ниже, чем у утечки газа.

Коэффициент энергии (EF) — это термин, используемый для сравнения эффективности различных доступных водонагревателей. Это число, которое оценивает эффективность водонагревателя в отношении количества топлива или электроэнергии, необходимых для производства горячей воды. У высокоэффективного нагревателя будет высокий EF.

Заключение

К настоящему времени вы, должно быть, научились устанавливать электрический водонагреватель. Процессы просты, и вы можете легко их развернуть. Что делает его более интересным, так это то, что это может сделать каждый, если у вас есть небольшие знания в области сантехники и электрического монтажа.

Кроме того, вы должны уметь следовать инструкциям. Вы не только сможете сэкономить больше по сравнению с использованием газа, но также максимально повысите эффективность вашего водонагревателя.

Мы рассмотрели все, что вам нужно знать о том, как установить электрический водонагреватель. Однако, если вы в какой-то момент заблудились, не стесняйтесь связаться с нами в разделе комментариев ниже.

И не забудьте поделиться с друзьями и семьей, которым может понадобиться такое же решение.

Как отремонтировать безбаковый водонагреватель

Безбаковый водонагреватель или водонагреватель по запросу — это экономичный выбор для нагрева воды для стирки, мытья посуды или принятия душа.Эти водонагреватели не накапливают горячую воду, поэтому вы не используете энергию для нагрева воды, просто чтобы она стояла в резервуаре. Вместо этого, когда включается переключатель потока, включается теплообменник и нагревает воду по мере необходимости. Бесконтактные водонагреватели бывают разных типов, таких как кофейник, подключенный к водопроводной системе, или как единицы для всего дома. Но, как и другие вещи в вашем доме, их необходимо обслуживать, и иногда вам может потребоваться устранить и отремонтировать их. В большинстве случаев это простой проект, который вы можете выполнить самостоятельно.

Вот несколько инструкций по устранению распространенных проблем безбаквального обогревателя.

Базовое обслуживание

По данным HomeAdvisor, ваш безбаковый обогреватель может окупить себя за счет экономии на счетах за электроэнергию в течение 20 лет. Так что профилактическое вложение стоит того. Регулярное обслуживание позволяет избежать ремонта водонагревателя, и он прослужит намного дольше. Процесс довольно простой, и вам не потребуется много специального оборудования.Быстрая промывка каждые шесть месяцев должна помочь.

Необходимые материалы

  • Ведро емкостью 5 галлонов
  • погружной перекачивающий насос
  • 2 галлона белого уксуса
  • Шланг
  • Плоскогубцы

Как обслуживать безрезервуарный водонагреватель

  1. Перекройте краны на входе и выходе воды на водонагревателе.
  2. Переведите автоматический выключатель, чтобы выключить или перекрыть подачу газа к обогревателю.
  3. Найдите выступ для клапана сброса давления.Потяните за язычок.
  4. Налейте уксус в ведро емкостью 5 галлонов.
  5. Поместите погружной насос на дно ковша.
  6. Проложите шланг от входа нагревателя к насосу и подсоедините их.
  7. Подсоедините другой шланг к предохранительному клапану и опустите его в ведро.
  8. Прокачивайте уксус через нагреватель в течение 15–20 минут. Это удалит любые накипи, которые образуются из-за минералов в вашей воде.
  9. Выключите насос. Отвинтите корпус встроенного фильтра.Снимите и очистите сетчатые фильтры, а затем замените их.
  10. Выключите насос из ведра, чтобы слить уксус из линий.
  11. Пропустите чистую воду через нагреватель в течение нескольких минут, используя ту же систему насоса, что и раньше.
  12. Включите воду и снова включите питание.

Замена нагревательного элемента

Если у вас есть электрический водонагреватель без резервуара, нагревательный элемент может со временем изнашиваться. Замену его тоже достаточно легко сделать своими руками.

Необходимые материалы

  • Малярная лента
  • Вольтметр
  • Ковш
  • Отвертка
  • Плоскогубцы
  • Тряпка или полотенце
  • Фен (по желанию)

Как заменить нагревательный элемент

  1. Отключите питание на панели управления или автоматическом выключателе.
    Совет по безопасности: закройте автоматический выключатель или выключатель питания малярной лентой, чтобы другие знали, что нельзя включать его снова.
  2. Проверьте цепь вольтметром, чтобы убедиться, что питание действительно отключено.
  3. Откройте один кран горячей воды, чтобы слить часть воды.
  4. Слейте воду из водонагревателя в ведро. Ознакомьтесь с инструкциями производителя, чтобы узнать, как это сделать для вашей модели.
  5. Снимите провода в верхней части элемента с помощью отвертки.
  6. Снимите старый элемент, обернув его тряпкой или полотенцем, чтобы не допустить попадания капель на панель управления. На этом этапе вам могут понадобиться плоскогубцы, в зависимости от конструкции вашего обогревателя.
  7. Установите новое уплотнительное кольцо, а затем новый нагревательный элемент.Полностью затяните новый элемент.
  8. Заменить провода сверху.
  9. Убедитесь, что вы заменили сливную пробку и что крышка плотно прилегает.
  10. Включите воду.
  11. При необходимости высушите с помощью фена все капли с панели управления.
  12. Наполнить водонагреватель и проверить герметичность.
  13. Включите питание снова.

Устранение других проблем

Нет горячей воды

  • Проверьте источник питания и воду, чтобы убедиться, что они подключены и включены.
  • Убедитесь, что запорные клапаны открыты и вода течет с минимальным расходом для активации переключателя.

Вода слишком горячая или недостаточно горячая

  • Установите температуру блока от 120 до 125 градусов. Это рекомендуемая температура для безопасности. Если вы живете с маленькими детьми или другими людьми с чувствительной кожей, вы можете снизить температуру.
  • Очистите фильтры и аэраторы приспособлений.
  • Переставьте датчик температуры так, чтобы он был надежно прикреплен к соответствующей трубе.
  • Очистите обогреватель от накипи и промойте его в соответствии с инструкциями по техническому обслуживанию.

Как установить газовый водонагреватель: пошаговое руководство своими руками

Как партнер Amazon, мы зарабатываем на соответствующих покупках. Учить больше.

Наступает время, когда замена водонагревателя необходима, но не обязательно слишком дорого.
Установка газового водонагревателя может показаться устрашающей, но на самом деле это проще, чем вы думаете. Если работа больше, чем вы хотите, вы всегда можете нанять профессионального сантехника.

Они будут рады установить ваш газовый водонагреватель и утилизировать старый обогреватель. Но если вы готовы принять вызов, вы можете сэкономить немного денег, сделав это самостоятельно. Следуйте приведенным ниже инструкциям.

Установка газового водонагревателя

Средний срок службы водонагревателей составляет от 8 до 12 лет, поэтому, если у вас наступает преклонный возраст, вы можете подумать о покупке нового агрегата (ознакомьтесь с нашим выбором лучших газовых водонагревателей без резервуаров). ) по сравнению с ремонтом вашего старого водонагревателя.

Имейте в виду, что в большинстве ситуаций обычно лучше не менять виды топлива (газовое или электрическое), хотя иногда это имеет смысл. Вы также можете подумать о переходе на безбаковый водонагреватель и воспользоваться преимуществами топливной экономичности (и экономии денег), которые они могут предложить.

Проконсультируйтесь с местным сантехником

Шаг 1. Снимите старый водонагреватель

  • Отключите подачу газа к водонагревателю.
  • Используйте гаечный ключ, чтобы отсоединить газовую линию от старого водонагревателя.
  • Осмотрите и снимите вентиляцию водонагревателя.
  • Отложить вентиляцию в сторону. Вы воспользуетесь им позже.
  • Откройте в доме кран с горячей водой и дайте воде стечь, пока она не остынет.
  • Перекрыть подачу воды к водонагревателю.
  • Подсоедините садовый шланг к сливному клапану.
  • Откройте сливной кран и слейте воду из бака.
  • Вода может содержать осадок. Если у вас возникли проблемы с сливом воды из бака, ознакомьтесь с этой статьей, чтобы узнать, как прочистить сливной клапан.
  • Откройте кран с горячей водой, чтобы воздух попал в бак.
  • Снимите выпускную трубу T&P с клапана T&P.
  • Отложить напорную трубу в сторону. Вы воспользуетесь им позже.
  • Отсоедините трубы подачи воды.
  • Снимите старый водонагреватель с помощью ручной тележки.

Проконсультируйтесь с местным сантехником

Шаг 2: Установите новый водонагреватель

  • Поместите новый водонагреватель в дренажный поддон.
  • Установите напорную трубу на предохранительный клапан T&P.
  • Оберните сантехническую ленту (белую) на резьбу ниппеля теплоуловителя для горячего и холодного тепла.
  • Присоедините гибкие шланги к ниппелям горячей и холодной воды.
  • Используйте диэлектрическую арматуру, если это необходимо в вашем регионе.
  • Используйте водопроводную ленту (белую), чтобы выровнять каждый конец корпуса разъема.
  • Прикрепите гибкий шланг к одному концу корпуса соединителя.
  • Поднесите другой конец шланга к трубе и карандашом отметьте место отрезания. Убедитесь, что шланг немного провисает.
  • Обрежьте трубу и удалите заусенцы.
  • Наденьте стяжную гайку на трубу.
  • Вставьте трубу в фитинг и затяните стяжную гайку.
  • Установите сейсмостойкие ремни, чтобы прикрепить водонагреватель к стене.

Шаг 3: Наполните бак водонагревателя

  • У ближайшего крана снимите аэратор и откройте сторону с горячей водой.
  • Включить подачу холодной воды к водонагревателю и проверить арматуру на герметичность.
  • Если утечек нет, наполните резервуар водой.
  • Вы узнаете, что бак полон, когда из открытого крана потечет вода.
  • Закройте открытый кран, когда вода перестанет разбрызгиваться.

Шаг 4: Присоедините вентиляционную и газовую линию

  • Подключите вентиляцию к водонагревателю.
  • Прикрепите воздухоотводчик к вытяжному шкафу с помощью саморезов для листового металла.
  • Установите ручку управления на регулирующем клапане водонагревателя в положение ВЫКЛ.
  • Оберните резьбу фитинга газопроводной лентой (желтой).
  • Вставьте накидную гайку в регулирующий клапан.
  • Наверните другую конусную гайку на газопровод.
  • Подсоедините гибкий газовый шланг (желтый) к каждой накидной гайке.
  • Используйте раствор для обнаружения утечек на газовой арматуре. В случае утечки раствор будет пузыриться.
  • Затяните соединения, если необходимо.
  • Следуйте инструкциям производителя о том, как зажечь пилот.

Добавить комментарий

Ваш адрес email не будет опубликован.
