Ремонт магнетрона СВЧ печи — как определить неисправность?

Ремонт магнетрона микроволновки — как определить неисправность?

Микроволновые печи уже давным-давно перестали быть диковинкой для современных домохозяек. Практичность и многофункциональность этих агрегатов значительно упрощает жизнь и сокращает количество времени, необходимое для разогрева или приготовления пищи.

Но к сожалению, с течением времени, компоненты агрегата по тем или иным причинам начинают портиться, изнашиваться либо повреждаться. Как правило, поломка этого устройства становится результатом пренебрежительного отношения пользователя к нему.

Выход из строя каждого элемента влечет за собой абсолютно разные последствия. Некоторые испорченные детали микроволновки с легкостью поддаются замене в то время как выход из строя других комплектующих единиц может стать угрозой для общей работоспособности агрегата.

Особенности магнетрона

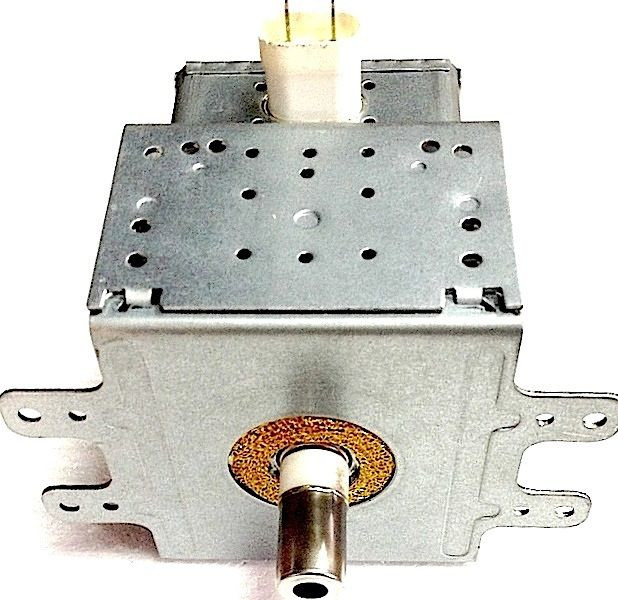

Магнетроном называется важный элемент СВЧ-печи, который производит микроволновое излучение. Чтобы магнетрон работал без помех, его источник питания должен накаляться до 3,3 В, а анодное напряжение составлять 4 кВ.

Работа любого механизма напрямую зависит от исправности каждого встроенного в него компонента. Чем больше деталей включает в себя этот механизм, тем тяжелее с ним будет справиться ремонтнику, тем более тому, который не обладает необходимыми знаниями



Главные советы по ремонту СВЧ печи

Прежде чем начинать манипуляции с кожухом микроволновой печи, необходимо отключить агрегат от питания электросети. Следующим шагом будет разрядка высоковольтного конденсатора. Чтобы это реализовать, нужно с помощью изолированной отвертки замкнуть вывод конденсатора, присоединенного к высоковольтному диоду, который находится на корпусе.

С течением большого количества времени или в результате неправильной эксплуатации  магнетрон начинает стареть, вследствие чего появляется потеря эмиссии катода, функцией которого является способность имитирования электронов в рабочую область.

Следующая неисправность электроприбора происходит в результате слишком долгого периода эксплуатации — обрыв нити накаливания. Это становится причиной охлаждения катода и, соответственно, отсутствием эмиссии.

Чтобы проверить магнетрон на работоспособность, специалисты рекомендуют использовать обычный тестер и включить его в режиме измерения сопротивления, а далее прикоснуться к клеммам с помощью щипцов. Прибор покажет бесконечное сопротивление в том случае, когда где-то на линии произошел обрыв.

Так распространенной проблемой в работе магнетрона является пробой конденсаторов фильтра. Чтобы выявить эту неисправность, необходимо также задействовать тестер. В этом случае бесконечное напряжение говорит об исправности элемента, в то время как любое другое число свидетельствует о поломке.

Ремонт СВЧ-шки в сервисном центре

Неисправность магнетрона влечет за собой огромное количество сопутствующих проблем. Чтобы определить его состояние, следует разобрать прибор, осуществить демонтаж корпуса, снять магнетрон и тщательно проверить узел.

Заниматься подобными манипуляциями должен квалифицированный ремонтник, обладающий соответствующими знаниями и большим опытом.

Компания Восток-Полюс предоставляет свои услуги по ремонту бытовой электротехники по всей Москве и ближнему Подмосковью. Наша команда состоит исключительно из профессионалов, знания которых, подкреплены всеми необходимыми сертификатами. Одним из основных направлений деятельности компании является ремонт микроволновых печей.

Обращаясь за помощью в Восток-Полюс, вы выбираете первоклассный сервис, надежность ремонта, гарантию на выполненную для вас работу и оптимальные расценки

Ремонт магнетрона LG микроволновой печи Daewoo

У друга сломалась микроволновая печка Daewoo. Самая простая с двумя регуляторами — мощности и времени. Сказал, что при включении начала искрить у правой стенки.  Ну что ж, обесточиваем (ОБЯЗАТЕЛЬНО) СВЧ-печь и откручиваем саморезы верхней крышки. Саморезы у микроволновок обычно расположены по бокам и на задней панели, так что этот процесс описывать подробно не буду. Снимаем крышку и видим кучу радиоэлементов. Нам нужно обязательно сначала осмотреть все внимательно – нет ли где подгоревших или взорвавшихся запчастей. Основной источник искр в печке – это магнетрон.

Что такое магнетрон

Магнетрон – это мощный генератор электромагнитных волн на заданной частоте. В основном магнетроны для СВЧ-печей разных фирм-производителей работают на частоте 2,45 ГГц. Откручиваем саморезы, удерживающие магнетрон на корпусе СВЧ-печки и снимаем его. Видим такую картину. Видно, что колпачок магнетрона, выполняющий роль излучающей антенны, прям таки расплавился. Модель магнетрона LG 2M213.

Поплавилась заглушка

Вот, что осталось от пластиковой заглушки, предохраняющей волновод магнетрона от попадания капель жира и воды. А это с обратной стороны этой заглушки. Пробовал вычищать ее и расплавив, придать исходную форму, но трудился напрасно. Решил просто выкинуть. Вместо нее лучше вырезать и поставить слюдяную пластину для СВЧ печей.

Как сделать колпачек магнетрона

Передо мной была поставлена задача быстро и дешево провести ремонта магнетрона и СВЧ-печки. Почитав мнения бывалых в этом деле еще разок, решил покопаться с бракованных радиоэлементах для поиска аналогичных размеров колпачка. И я такой нашел! Нашел старый вспученный электролитический конденсатор 2200 мкФ на 25 В. Диаметр на глаз был подходящий. Распотрошил аккуратно конденсатор. Для этого понадобились узкогубцы, с помощью которых я вытащил резиновую заглушку и обкладки конденсатора, свернутые по спирали. Далее нужно было подровнять надфилем края такого колпачка и высверлить отверстие. Примерив сверло с диаметром 3 мм к старому колпачку, нашел его подходящим для этой затеи. На малых оборотах высверлил отверстие в центре колпачка и еще раз прошелся мелким надфилем. Придав колпачку немного овальную форму, надел его туго на нужное место. В итоге должно получиться как у нового магнетрона.

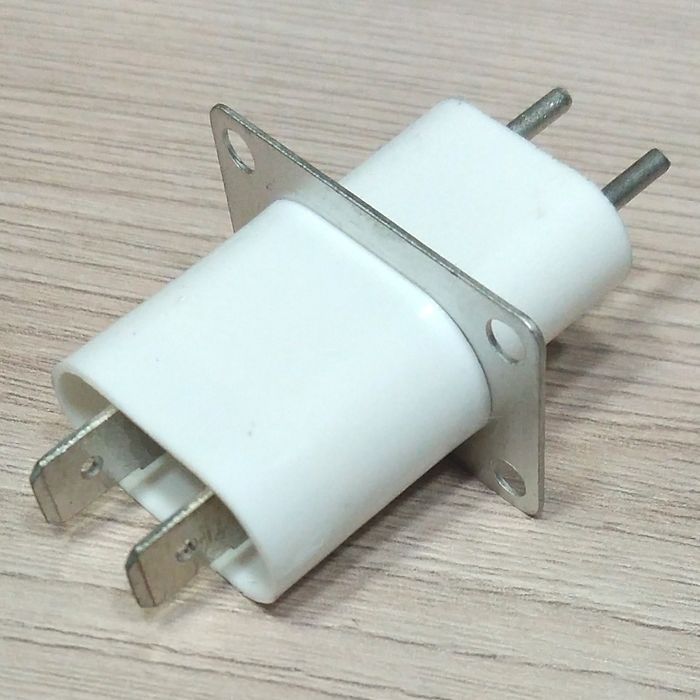

А можно просто купить подходящий колпачек на Алиэкспресс.

Дальше собираем все до кучи в обратном порядке. Интересно то, что на внутренней стенке СВЧ-печки образовалась дырка как раз напротив места расположения излучателя. Нагар вокруг этой дырки был солидный.

Как мы знаем, нагар в виде мелкой угольной пыли – продукт горения какого-либо вещества (в данном случае краски) достаточно хорошо проводит электричество, так что такой нагар счищаем во всех местах наждачкой.

По хорошему, конечно нужно покрасить место отслоения краски и установить защитный пластик или слюдяную пластину. Но было принято другое решение. Друг купил наконец-то крышку для микроволновой печи без установки слюдяной пластины. Таким образом, получился дешевый и сердитый ремонт магнетрона LG СВЧ-печки Daewoo.

Как проверить СВЧ печь

Теперь можно проверить микроволновку – ставим стакан с водой, максимум мощности на 1 минуту. Через минуту вода в стакане должна нагреться значительно выше температуры Вашего тела, эдак градусов до 60. Если так и случилось, тогда поздравляю – Вы тоже отремонтировали СВЧ-печь своими руками! В заключение привожу типовую картинку по устройству магнетрона. Если хотите узнать больше про ремонт магнетрона и об устройстве и работе СВЧ-печки, читайте в скором времени статью на эту тему. Жду вопросы в комментах.

Удачного ремонта!
Ваш Мастер Пайки.

Ремонт микроволновой печи своими руками: пошаговый мастер-класс

Предлагаем вашему вниманию еще одну статью в помощь домашнему мастеру. Ее темой будет ремонт микроволновых печей Samsung, LG, Panasonic, а также других популярных брендов. Во вводной части мы кратко расскажем о принципе действия и конструктивных особенностях микроволновок. После этого приведем перечень типовых неисправностей, алгоритм диагностики поломки и способы решения проблемы.

Далее рассмотрим реальный случай ремонта микроволновки, на примере модели LG-4022G.

Устройство и принцип действия

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
3. Сепаратор, снабженный роликами, приводящий в движение поддон.
4. Привод, вращающий сепаратор.
5. Лампа подсветки, включается в зависимости от режима работы.
6. Вентиляция (как правило, принудительная).
7. Магнетрон — генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
9. Высоковольтный диод.
10. Конденсатор.
11. Трансформатор цепи питания волновода и схемы управления.
12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Подготовительный этап

Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.

Фрагмент взрыв-схемы микроволновки

К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.

Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.

Внешний вид и расположение основных элементов в корпусе микроволновки

Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.

Какие необходимы инструменты?

В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.

Типовые неисправности и способы их устранения

Прежде, чем подробно рассматривать устранение перечисленных ниже неисправностей, считаем необходимым предупредить, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети питания, то есть тянуть штекер из розетки.

Нет реакции на кнопку включения.

В данном случае диагностику и ремонт должны подчиняться следующему алгоритму действий:

1. Проверяем наличие напряжения в сети питания. Если его нет, решаем проблему с источником питания, в противном случае переходим к следующему действию.
2. Проверяем БП модуля управления. Начинаем с предохранителя. Если он сгоревший, производим замену. После этого включаем прибор, и пробуем нагреть, например, стакан воды. Если все работает, ремонт закончен. Если предохранитель сгорает, проблема в модуле управления, следует произвести его ремонт или замену.

Чтобы самостоятельно отремонтировать модуль управления, необходимо иметь определенные навыки в радиоэлектроники, без них приступать к самостоятельному ремонту модуля управления не рекомендуется.

Пример расположения предохранителя на модуле управления

СВЧ-печь не отключается после отработки режима.

В большинстве случаев такая проблема указывает на неисправность микровыключателя положения двери. Для устранения проблемы находим, проверяем и, если необходимо, производим замену выключателя.

Если микровыключатели в норме, то проблема может быть связана с реле, обеспечивающего подачу напряжения на силовой трансформатор в цепи питания магнетрона. «Прозваниваем» контакты реле мультиметром, если они «залипли», меняем электрокоммутатор на новый.

Когда с реле проблем не обнаружено, значит, неисправность связана с блоком управления, меняем или ремонтируем его.

Слабый нагрев.

Чаще всего данная неисправность связана с падением напряжения в бытовой электросети. Если оно опускается ниже 205,0-210,0 В, происходит резкое снижение интенсивности СВЧ-потока. Такая проблема характерна для частных домов в сельской местности, где регулярно происходит перенапряжение энергосети, и как следствие, падение напряжения.

Если мультиметр показывает допустимый уровень напряжения бытовой сети, то следует проверить силовую цепь магнетрона, как это сделать мы опишем в следующем разделе.

Когда диагностика цепи магнетрона не дала результатов, то все указывает на проблемы с модулем управления.

Нет нагрева.

Такая неисправность однозначно указывает на неисправность в цепи питания магнетрона. Диагностика производится следующим образом:

1. Проверяем с помощью мультиметра наличие напряжения на первичной обмотке Т1 (см. рис. 1). Если его нет, проблему следует искать в модуле управления.
2. Наличие напряжения указывает на то что необходимо проверить предохранитель высоковольтной цепи, трансформатор Т1, предохранитель, емкость С1, диод VD1 и сам магнетрон. Проверка перечисленных элементов выполняется при отключенном питании!
3. Предохранитель «прозваниваем» мультиметром, переключив его в режим проверки диодов или измерения сопротивления. Если прибор показывает обрыв, производим замену предохранителя.
4. Проверяем Т1, обрыв и КЗ первичной и вторичных обмоток.
5. Тестируем емкость С1, как проверить конденсатор с помощью мультиметра, было описано на нашем сайте.
6. «Прозваниваем» VD Если кому незнакома технология тестирования диодов, то с ней можно ознакомиться в ранее опубликованной статье.
7. Проверяем магнетрон. С его тестированием есть определенные особенности, поэтому рассмотрим этот процесс подробнее:

• В первую очередь необходимо «прозвонить» нить накала, если мультиметр покажет сопротивление близкое к нулю (см. а на рис. 6), то с ней все нормально, продолжаем тестирование. Если прибор показывает обрыв, проверяем контакт катушек фильтра (отмечены желтыми стрелками на b рис. 6). При проблемах с контактом крепления катушек, устройство можно восстановить, в противном случае, все указывает на необходимость его замены.
• После тестирования нити, проверяем на пробой проходные емкости. Для этого переводим мультиметр в режим «прозвонки», одним щупом прикасаемся к корпусу, вторым поочередно дотрагиваемся до контактов магнетрона (b на рис. 6). Нормальным показателем будет бесконечное сопротивление, в противном случае все указывает на то, что емкость пробита, а значит, необходима замена магнетрона.
• Если проверка магнетрона не дала результата, необходимо измерить входные напряжения на устройстве. Если они находятся ниже допустимых параметров, то это может быть вызвано межвитковым замыканием в высоковольтном трансформаторе или пониженным уровнем питания в бытовой электросети.

Рис. 6. Проверка магнетрона

Важно! Магнетрон необходимо менять на однотипный. Это связано с тем, что параметры высоковольтного трансформатора и цепи управления рассчитываются исходя из конкретной модели СВЧ-генератора.

Наблюдается искрение.

Такая неисправность может быть вызвана следующими причинами:

1. Прогорание слюдяной пластины, изолирующей волновод от брызг и кусочков пищи. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, достаточно произвести ее замену.
2. В процессе эксплуатации прогорела крышка куплера. Это такой пластиковый колпачок, вращающий поддон. В этом случае поможет только замена. Естественно необходимо устанавливать куплер с однотипных моделей, поскольку конструкция такой крышки может быть различна даже у одного производителя.
3. В камеру установлена «неправильная» посуда. Напоминаем, что металлические приборы, а также те, на которые нанесены металлизированные красители, нельзя использовать в микроволновках.

Не вращается поддон.

В первую очередь необходимо проверить, не блокируется поддон каким-нибудь посторонним предметом, правильно он установлен или сепаратор. Если все нормально, то причина кроется в приводе. Это может связано со следующими причинами:

1. Заклинивший двигатель (определяется тактильно) или обрыв одной (осуществляется прозвонка) из обмоток. В этих случаях требуется замена привода.
2. Проблема с редуктором. В данном случае все зависит от конструктивного исполнения. В некоторых случаях редуктор можно отремонтировать. Но, как показывает практика, проще и дешевле будет его замена.

Нет реакции на панель управления.

В современных электронных моделях такая неисправность указывает на проблемы с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, если необходимо, произвести замену неисправных деталей.

При включении не работает табло.

Если при включении загорается индикатор питания, но не работает цифровое табло, то все указывает на проблемы с модулем управления. Необходимо его отремонтировать или заменить.

При закрытии дверцы перегорает предохранитель

Характерный показатель неисправных микровыключателей на положение дверцы. Один из них «залип» и не переключается, в результате происходит КЗ в цепи управления. Ремонт заключается в замене или чистке микровыключателей.

Пример пошагового ремонта микроволновки LG MB-4022G

Причин поломок и неисправностей микроволновой печи, как вы уже убедились выше, может быть очень много. Чаще всего это выход из строя самого магнетрона, из-за неправильной эксплуатации прибора, а именно использование посуды не предназначенной для приготовления в СВЧ печи. Также разные металлические детали, которые случайно могут оказаться внутри во время работы.

Выход из строя магнетрона можно считать самой неприятной причиной, так как замена этой детали не стоит вычитки. В таком случае проще купить новую печь.

Но иногда бывают незначительные поломки, которые можно легко устранить, не имея специальных инструментов и не потратив больших средств.

Ниже, в статье будет описана одна из таких поломок, и способ устранения этой неисправности. На фото печь, которая перестала включаться и никак не реагирует на манипуляции ручками управления.

Рис. 7. LG MB-4022G

Перед тем, как снять защитный кожух с печи, необходимо внимательно осмотреть шнур питания и саму вилку, на наличие повреждений обрывов и порезов. Если такие имеются, значит следует разобрать печь.

Для этого понадобится крестовая отвертка.

Разворачиваем печь тыльной стороной к себе, и открутив два винта крепления, снимаем крышку вентиляции. Далее, снимаем защитный кожух.

Рис. 8. Снимаем защитный кожухРис. 9. Откручиваем винтики

Сзади он крепится на нескольких винтах. Откручиваем их все.

Когда все задние винты будут откручены, переходим на боковую, левую сторону.

Рис. 10. Откручиваем боковую левую сторону

Там находится три винта крепления, два снизу и один посередине. Их также следует открутить. По мере откручивания винтов можно наблюдать, как металлические края крышки отходят от шасси корпуса.

Рис. 11. Продолжаем откручивать винты и снимать крышки

Далее, приподнимаем крышку немного вверх и тянем на себя. Таким образом, она выходит из пазов, расположенных на передней части корпуса.

Рис. 12. Крышка изнутри

Можно заметить следы нагара, которые образовались вследствие действия высоких температур.

Снятая крышка освободила доступ к основным элементам микроволновой печи (рис. 13). Вверху, можно заметить элементы для гриля – ТЭН расположенный в специальном корпусе.

Рис. 13. Внутреннее устройство микроволновки

Слева находиться сам магнетрон (рис. 14), а именно его верхняя часть.

Рис. 14. Магнетрон свч печи

Внизу слева – фильтр питания, от которого отходит жмут проводов и сетевой кабель. Ещё на верхней части камеры, можно заметить два датчика температуры. Они прикреплены к корпусу и реагируют на изменения температуры. К ним подключены по два провода.

Рис. 15. Фильтр питания и 2 датчика температуры

Если посмотреть сбоку, то здесь взгляду открываются другие элементы. Например, трансформатор питания, имеющий повышающую обмотку.

Рис. 16. Трансформатор питания

А также видим радиатор магнетрона.

Рис. 17. Радиатор магнетрона

И осматриваем переключатель мощности.

Рис. 18. Переключатель мощности

Реле времени со звуковым сигналом, роль которого выполняет механический звонок (рис. 19).

Рис. 19. Реле времени

Вентилятор обдува радиатора магнетрона (рис. 20). Он предотвращает перегрев этой важной дорогой детали.

Рис. 20. Вентилятор обдува магнетрона

С правой стороны почти ничего нет (рис. 21).

Рис. 21. Правая сторона

Начнём с осмотра фильтра питания, потому, что именно на него приходит сетевой кабель, и далее напряжение с платы идёт на другие элементы печи. Поэтому место, где напряжение «пропадает», необходимо искать со стороны его поступления, то есть сетевого кабеля.

Итак, на плате фильтра питания находим клеммы, куда приходят питающие провода, а именно синий и коричневый (рис. 22).

Рис. 22. Питающие провода

Включаем шнур питания в сеть и измеряем напряжение на этом участке цепи. Прибор показывает, что напряжение сети — 220 вольт приходит на плату. Значит, шнур питания сто процентов цел, а это говорит о том, что проблема находится дальше по схеме.

Рис. 23. Измеряем напряжение на участке цепи

На плате фильтра питания установлен предохранитель, который и может быть причиной того, что напряжение не проходит дальше.

Рис. 24. Проверяем предохранитель

Прибором для проверки цепи замеряем целостность предохранителя. Делать это можно не вынимая предохранитель из установочных зажимов, только перед этим необходимо обесточить прибор, вынув вилку питания из розетки.

Прибор показывает цепь, а это значит, что предохранитель цел и проблема не в нем.

Далее обращаем внимание на коричневый провод (рис. 25), по которому напряжение проходит дальше и поступает на температурный датчик.

Рис. 25. Коричневый провод

Здесь, этот прибор отвечает за отключение СВЧ-печи от сети, если температура корпуса критическая, то есть составляет больше 150 градусов. При такой температуре биметаллические контакты, находящиеся в корпусе прибора размыкаются и прерывают цепь. После остывания корпуса, они возвращаются в исходное положение.

Проверить его целостность можно тем же прибором, который измеряет целостность цепи (рис. 26).

Рис. 26. Проверка датчика температуры

Для этого, снимаем с клеммы один конец провода, чтобы схема не вносила ложные показания. Соединяем щупы прибора с выводами датчика и смотрим на результат. Как видно, прибор показывает обрыв цепи, а это значит, что датчик нерабочий.

Теперь можно считать, что причина неисправности печи найдена, но окончательный результат будет известен только тогда, когда решится вопрос с термодатчиком.

Чтобы восстановить работу датчика, иногда помогает резкая встряска или удар по нему каким-нибудь предметом, например, плоскогубцами или жалом отвертки. Но даже если прибор восстановится, есть риск того, что в случае критического перегрева он не сработает, и последствия могут быть плачевными.

Поэтому чтобы не рисковать, лучше заменить прибор на новый, тем более, что его стоимость составляет примерно два доллара. Найти его можно легко в одном из интернет магазинов.

На фото маркировка термовыключателя.

Рис. 27. Маркировка термовыключателяРис. 28. Температурный датчик: вид с обратной стороны

Этот термостат биметаллический KSD 201.

Маркировка указывает на то, что он отключается при температуре выше 145 градусов и восстанавливается, когда температура падает ниже 60 градусов.

Снять датчик несложно (рис. 29), достаточно подковырнуть отверткой одну из крепежных ламелей, и он легко снимется. Перед тем, как его снимать, нужно отсоединить провода. Если вы при установке нового датчика перепутайте местами провода, то это никак не повлияет на его работу.

Рис. 29. Снимаем датчик

После приобретения данного прибора, устанавливаем его на прежнее место, и подключаем к нему провод от платы фильтров. Второй провод пока не подсоединяем. Головка датчика должна плотно прилегать к корпусу камеры. Соединяем прибор с выводами термодатчика и проверяем его целостность.

Теперь прибор показывает цепь (рис. 30), и это значит, что он цел. Далее, подсоединяем второй провод и проверяем качество соединения подергиванием за него.

Рис. 30. Проверяем на целостность новый датчик

Теперь включаем вилку питания в сеть и указателем напряжения проверяем, приходит ли напряжение на датчик. Для этого, один щуп прибора подключаем к синему проводу на плате фильтра питания, а второй на датчик – ближний конец, – на который приходит коричневый провод.

Рис. 31. Проверяем приходит ли напряжение на датчик

Если результат положительный, а на фото (рис. 31) это именно так, то замеряем напряжение на выходе датчика (рис. 32). Прибор показывает, что оно также присутствует, как и в первом случае.

Рис. 32. Замеряем напряжение на выходе термодатчика мультиварки

Теперь можно считать, что датчик успешно заменен.

Хотя этого делать нежелательно, не надевая защитный кожух, подаем напряжение на печь, и выставив минимальную температуру включаем прибор.

Печь запустилась и работает (рис. 33).

Рис. 33. Проверка работоспособности свч печи

Быстро отключаем прибор и надеваем защитный металлический кожух.

Устанавливать крышку корпуса нужно в обратном порядке, то есть, вставив в пазы переднюю ее часть и закрепив на винты заднюю.

Рис. 34. Надеваем крышку обратноРис. 35. Продолжаем сборку

Для окончательной проверки работы устройства, включаем его в сеть. Кладем внутрь какою-нибудь еду в стеклянной банке и запускаем печь ручкой реле времени.

Печь работает, продукты нагреваются и выделяют пар.

Рис. 36. Мультиварка исправна Проблема устранена и это оказалось совсем не сложно и не дорого!

Видео руководства

Ремонт СВЧ микроволновки своими руками, схема, устройство

Микроволновая печь (СВЧ-печь) – это бытовой электроприбор, предназначенный для быстрого размораживания, подогрева или приготовления водосодержащей пищи с помощью высокочастотного электромагнитного излучения частотой 2,45 ГГц.

В быту микроволновки начали применяться в 1962 году благодаря освоению серийного производства японской фирмой Sharp.

Отличительной особенностью работы СВЧ-печи является разогрев пищи по всему объему на глубину до 2,5 сантиметров со средней скоростью 0,5°C в секунду.

Электрическая схема, устройство и принцип работы

микроволновой печи

С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.

Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.

Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.

Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.

Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.

Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.

В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.

Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).

Поиск неисправности в СВЧ-печи

Если в СВЧ-печи имеется цифровой дисплей, на котором появился код ошибки в виде буквы Е с числом, то нужно в инструкции по эксплуатации печи найти, какую неисправность означает этот код. Возможно, выполнив указание инструкции, Вам не придется заниматься серьезным ремонтом.

Внимание! При ремонте СВЧ-печи, следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки и при проверке разряжать высоковольтный конденсатор!

Перед началом самостоятельного ремонта СВЧ-печи нужно вынуть вилку из розетки, вывернуть несколько саморезов, фиксирующих крышку и снять ее, сдвинув в сторону задней стенки печки.

Далее внимательно осматриваются все детали и узлы на наличие механических или тепловых повреждений в виде потемнений. Проверяется плотность посадки накидных клемм. Если визуальных дефектов не обнаружено, то по инструкции в таблице, производится поиск и устранение неисправности.

Проверка контактов проводов и других деталей является стандартной и не вызывает трудностей. Проверка магнетрона, высоковольтного конденсатора и диода имеет некоторые особенности.

Проверка высоковольтного диода (столба)

Конструкция высоковольтного столба представляет собой несколько низковольтных диодов соединенных последовательно, поэтому прозвонить их мультиметром не всегда получается. Падение напряжения на одном простом диоде составляет около 0,8 В, а при соединении последовательно нескольких, падение напряжения составляет сумму падений на каждом в цепочке и напряжения мультиметра не хватает.

Поэтому для надежной проверки высоковольтного столбика нужно последовательно с ним включить лампу накаливания любой мощности, как показано на схеме. С помощью шнура с вилкой на цепочку подать от розетки сетевое напряжение 220 В. Полярность подключения диода значения не имеет.

Если лампа мерцая, будет светить в полнакала — то диод исправен. Если в полный накал, или не будет светить — то диод пробит или в обрыве и, следовательно, неисправен.

Проверка высоковольтного конденсатора

Для проверки необходимо отключить конденсатор от схемы СВЧ-печки и прозвонить их мультиметром. Перед проверкой обязательно разрядить, чтобы не повредить прибор, замкнув его выводы отрезком провода с зачищенными концами.

Часто внутри конденсатора устанавливают высокоомный резистор номиналом 1-10 МОм для разряда конденсатора. Поэтому сопротивление при проверке должно быть более 1 МОм. Если меньше или равно нулю, то конденсатор неисправен.

Проверить конденсатор можно без прибора и более надежным способом, описанным выше для высоковольтного диода. Вместо диода включается конденсатор. Мощность лампочки накаливания выбирается 60-150 Вт.

При исправном конденсаторе, в зависимости от мощности лампы яркость ее свечения будет ниже обычной. Чем мощнее лампа, тем ниже будет яркость ее свечения. Конденсатор в данной схеме работает как ограничитель тока. Если яркость лампы не уменьшится или лампа не загорится, значит, конденсатор пробит или в обрыве.

Проверка магнетрона и термопредохранителя

Проверить магнетрон не сложнее чем диод или конденсатор. Сначала мультиметром измеряется сопротивление нити накала, величина которого должна составлять 3-10 Ом.

Затем измеряется сопротивление между анодом и катодом магнетрона. Для этого достаточно прикоснуться щупами омметра между любым выводом накала (катодом) и корпусом магнетрона (анодом). Сопротивление должно быть бесконечным.

Если сопротивление нити накала равно бесконечности, или между анодом и катодом нулю, то магнетрон неисправен и подлежит замене.

Сопротивление термопредохранителя должно быть равно нулю, если больше, то он неисправен и тоже подлежит замене, так как ремонту не подлежит.

Если нет омметра, то магнетрон можно проверить, как и диод, с помощью лампочки. При включении вместо диода нити накала магнетрона, лампочка должна светиться в полный накал, анода и катода – не светиться. Термопредохранителя – светиться.

Пример ремонта СВЧ-печки

Перед тем, как выбросить на свалку СВЧ-печь SHARP R-2371K, обратились ко мне знакомые с вопросом, возможно ли ее отремонтировать? В сервисе ремонтировать отказались из-за отсутствия запчастей, так как печь давно снята с производства.

В печке, при очередном открытии двери отломалась ручка и треснула рамка дверцы, в дополнение отломались крепежные элементы пластины с крюками. Ручка и пружина пластины были утеряны, так как печка пролежала в кладовке много лет.

Проблема заключалась не только в ремонте дверцы, надо было еще обеспечить ее надежную фиксацию в закрытом положении и блокировку электрической схемы при открывании. Восстановить печку в первоначальном виде не представлялось возможным. Через несколько дней раздумий было найдено простое конструкторское решение восстановительного ремонта СВЧ-печки.

Перед началом ремонта двери была проверена исправность ее электрической части. Дверка была закрыта, планка с крюками вставлена в прорези и удерживалась рукой. В камеру печки была помещена чашка с водой. После включения, через пару минут вода закипела.

Фиксировать дверку печки в закрытом положении, было решено с помощью магнитной защелки. Для этого был взят неодимовый магнит, который показан на фотографии, извлеченный из компьютерного жесткого диска. Отличительной особенностью неодимовых магнитов является высокая магнитная индукция (сила притяжения).

Для проверки идеи с концевых выключателей были сняты накидные клеммы и планка, на которой они были установлены, после отвинчивания двух саморезов, извлечена из печки. При открытой двери средний выключатель находится в замкнутом состоянии, а крайние – в разомкнутом.

Далее магнит был установлен в промежутке между прорезями для крюков. В дверке, для защиты от СВЧ-излучения, установлена железная рамка. Поэтому при проверке дверка с достаточным усилием удерживалась установленным магнитом. Решение оказалось удачным. Не пришлось даже делать отверстие под магнит в корпусе печки.

Для восстановления рамки двери и создания ручки был взять алюминиевый профиль прямоугольного сечения. В нем были по краям сделаны выборки для плотной посадки и два отверстия с резьбой М4.

В дверце уже были отверстия для крепления отломанной ручки, поэтому самодельная ручка закрепилась без доработки дверцы и хорошо вписалась в дизайн. Осталось только решить вопрос с автоматическим выключением печки при открывании двери.

В любой СВЧ-печи при открывании двери блокировка работы осуществляется с помощью трех концевых выключателей, которые физически связаны с крюками планки двери. При открытой дверце крайние выключатели разомкнуты, а средний – замкнут.

Блокировка работы печи осуществляется в два этапа. При закрывании двери нижний крюк сначала нажимает на толкатель среднего выключателя.

Далее крюк, удерживая толкатель среднего выключателя в нажатом состоянии, опускается вниз и утапливает толкатель нижнего выключателя.

Далее крюк, удерживая толкатель среднего выключателя в нажатом состоянии, опускается вниз и утапливает толкатель нижнего выключателя. Таким образом, сначала срабатывает выключатель SWC (указан на схеме в начале статьи) размыкающий питающие провода, а затем замыкаются выключатели SWA и SWB, подающие питающее напряжение на магнетрон и другие узлы схемы.

Смоделировать ситуацию, при которой понадобится защита выключателя SWC мне не удалось, разве, что одновременно залипнут контакты концевиков SWA, SWB и реле включения печки в блоке управления. Но при современной надежности радиоэлектроники вероятность такого случая равна нулю. И даже если такое произойдет во время работы печки, то никто не станет открывать дверцу. Поэтому решено было при ремонте SWC не задействовать.

Для упрощения конструкции было принято решение задействовать только один из концевых выключателей SWA или SWB, так как чтобы обесточить замкнутую цепь достаточно разорвать один провод. Предложенное решение, в случае желания, позволяет задействовать и оба концевых выключателя.

Технически было удобно реализовать блокировку с помощью концевого выключателя, установленного в середине планки. Поэтому один из крайних был установлен на его место. Чтобы снять выключатель нужно утопить фиксатор, повернуть выключатель и снять с оси.

Далее из полоски стали толщиной 0,5 мм была выгнута и установлена на ось в виде винта М2,5 деталь, показанная на фотографии. Форма получилась замысловатой в связи с подгонкой геометрии по месту. Между деталью и плоскостью планки, для лучшего скольжения, на винт была надета шайба.

С обратной стороны, чтобы винт не отвинтился, он был зафиксирован двумя затянутыми между собой гайками, на которые была дополнительно нанесена краска.

Толкатель концевого выключателя нажимался с большим усилием, поэтому дополнительной пружины не понадобилось. Многократное нажатие подтвердило стабильность работы конструкции. Планка была закреплена в СВЧ-печи, и осталось вместо крюков на двери установить толкатель.

Толкатель был сделан из подобранной по длине и диаметру латунной стойки с резьбой на конце М3, ввинченной в самодельную ручку. Диаметр его выбирался исходя из ширины прорези в корпусе печки для крюков. Длину пришлось определять экспериментально.

Для этого было измерено расстояние от плоскости ручки до самодельной детали выключателя и добавлен один сантиметр. Далее толкатель был ввинчен в ручку и дверца закрыта до срабатывания концевого выключателя. Затем толкатель был укорочен на величину щели, получившейся между дверцей и корпусом печки.

Осталось разобраться с электрической схемой. Клеммы, идущие к нижнему концевому выключателю, были надеты на оставшийся выключатель. Для соединения клемм, идущие ранее на верхний выключатель, была из листа вырезана полоска латуни.

Далее обе клеммы надеты на эту полоску и заизолированы. Клеммы, ранее подключенные к среднему выключателю, просто заизолированы изоляционной лентой.

Испытания СВЧ-печи после самостоятельного ремонта и продолжительная эксплуатация показали безотказную работу. Уверен, что теперь печка до следующего ремонта прослужит не один год.

Ремонт магнетрона свч микроволновки в домашних условиях

Как произвести ремонт магнетрона микроволновки своими руками

Каковы шансы восстановить неисправный магнетрон в домашних условиях?

Давайте рассмотрим ряд неисправностей при которых можно починить магнетрон микроволновки своими руками.

Я знаю только 2 неисправности при которых ремонт магнетрона целесообразен:

• пробой проходных конденсаторов
• прогар колпачка магнетрона

Разберем подробно каждую из них.

1.Пробой и замена проходных конденсаторов в магнетроне:

Данная неисправность подразумевает под собой выход из строя фильтрующих элементов самого магнетрона. При такой поломке один из выводов магнетрона начинает звониться относительно корпуса т.е. появляется какое то сопротивление при проверке мультиметром в районе 50 — 500 Ом. При такой неисправности обычно обрывает высоковольтной предохранитель. Что делать в таком случае? Осуществим замену.

Замена проходных конденсаторов в магнетроне.

Проходные конденсаторы в магнетроне играют роль защиты сеты от высокочастотных помех

Для замены конденсаторов нам понадобится некоторый инструмент и сами конденсаторы.

Их можно вытащить из другого неисправного магнетрона, либо купить в магазинах, где есть запчасти к свч

• Отвертки
• Бокорезы
• Пасатижи
• Шуруповерт
• Сверло 3-4 мм
• конденсатор
• болтики с кайками 2мм

Итак мы определились что магнетрон неисправен, приступим к замене проходных кондесаторов:

Аккуратно вскрываем заднюю крышку магнетрона.

Внимание кромка из жести будьте осторожны чтобы не порезаться!

1. Отгибаем крышку по контуру при помощи бокорезов и пасатижей, немного сложный процесс.
2. Высверливаем с 4х заклепок старые конденсаторы сверлом 3-4 мм
3. Выкусываем старый конденсатор ближе к его выводам, чтобы оставить запас для соединения нового
4. Меняем конденсатор на заведомо исправный. На исправном тоже должны быть достаточно длинные выводы для хорошей скрутки
5. Закрепляем новый на болтики и гайки
6. Зачищаем медные выводы от лака и скручиваем и между собой.  При необходимости скручиваем несколько колец с ферритовых стерженей.
7. Аккуратно укладываем их в корпус, так чтобы они нигде не касались корпуса
8. Прозваниваем выводы на корпус и между собой. Между собой пищит, на корпус нет сопротивления, значит ок.
9. Закрываем крышку, ставим на место, проверяем

Это один из способов ремонта магнетрона микроволновки.

Рассмотрим вторую возможную несиправность

2.

Прогар колпачка магнетрона, ремонт и замена

Данная неисправность проявляет себя в виде ненормального звука при работе либо искрения, либо печка вообще не греет. С данной неисправностью дела обстоят по проще. Итак если при внешнем осмотре магнетрона вы обнаружили прогаревший колпачок, то можно попытаться аккуратно заменить его на новый.

Снять нормальный колпачок можно с нерабочего магнетрона либо купить в магазинах электро товаров.

По форме отверстия колпачки могут быть разные, по длине тоже могут отличаться на пару миллиметров. Старайтесь подобрать колпачок одинаковый по длине (+- 2 мм), форма отверстия не критична. Приступим к замене.

Замена колпачка магнетрона краткая инструкция

• Берем в одну руку магнетрон, а в другую пасатижи и обхватив колпачок круглым местом пасатиж, начинаем слегка покачивать колпачок, без фанатизма, колпачок должен сняться.
• Далее хороший колпачок на место. Иногда диаметр колпачка может немного отличаться и колпачок может сваливаться с посадочного места. В таком случае немного выкручиваем посадочную кромку в 3х местах.

Вот и весь процесс замены. Устанавливаем магнетрон, проверяем высоковольтный пред, включаем, тестим.

Мы рассмотрели две неисправности ремонта магнетрона микроволновки, которые в большинстве случаях подлежат восстановлению.

В остальных случаях магнетрон не поддается восстановлению и его нужно менять!

частые «болезни» и их лечение. Диагностика причин поломок своими руками

Устройство и принцип действия

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
3. Сепаратор, снабженный роликами, приводящий в движение поддон.
4. Привод, вращающий сепаратор.
5. Лампа подсветки, включается в зависимости от режима работы.
6. Вентиляция (как правило, принудительная).
7. Магнетрон — генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
9. Высоковольтный диод.
10. Конденсатор.
11. Трансформатор цепи питания волновода и схемы управления.
12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Признаки поломки СВЧ-печи

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

• Перегорание предохранителей;
• Неисправность магнетрона;
• Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.

Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Основные детали печи

Начать ремонт лучше с ознакомления с внутренним устройством печи. Ее основные функциональные детали:

• корпус;
• камера для приготовления пищи;
• магнетрон;
• волновод;
• блок управления.

Во время разборки печи по центру будет расположен магнетрон. Этот прибор представляет собой генератор волн СВЧ, принцип работы которого основан на взаимодействии потока электронов и магнитного поля. Устройство магнетрона включает в себя катод, вакуумную камеру и анод в форме медного цилиндра.

Типовые неисправности и способы их устранения

Прежде, чем подробно рассматривать устранение перечисленных ниже неисправностей, считаем необходимым предупредить, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети питания, то есть тянуть штекер из розетки.

Нет реакции на кнопку включения.

В данном случае диагностику и ремонт должны подчиняться следующему алгоритму действий:

1. Проверяем наличие напряжения в сети питания. Если его нет, решаем проблему с источником питания, в противном случае переходим к следующему действию.
2. Проверяем БП модуля управления. Начинаем с предохранителя. Если он сгоревший, производим замену. После этого включаем прибор, и пробуем нагреть, например, стакан воды. Если все работает, ремонт закончен. Если предохранитель сгорает, проблема в модуле управления, следует произвести его ремонт или замену.

Чтобы самостоятельно отремонтировать модуль управления, необходимо иметь определенные навыки в радиоэлектроники, без них приступать к самостоятельному ремонту модуля управления не рекомендуется.

Пример расположения предохранителя на модуле управления

СВЧ-печь не отключается после отработки режима.

В большинстве случаев такая проблема указывает на неисправность микровыключателя положения двери. Для устранения проблемы находим, проверяем и, если необходимо, производим замену выключателя.

Если микровыключатели в норме, то проблема может быть связана с реле, обеспечивающего подачу напряжения на силовой трансформатор в цепи питания магнетрона. «Прозваниваем» контакты реле мультиметром, если они «залипли», меняем электрокоммутатор на новый.

Когда с реле проблем не обнаружено, значит, неисправность связана с блоком управления, меняем или ремонтируем его.

Слабый нагрев.

Чаще всего данная неисправность связана с падением напряжения в бытовой электросети. Если оно опускается ниже 205,0-210,0 В, происходит резкое снижение интенсивности СВЧ-потока. Такая проблема характерна для частных домов в сельской местности, где регулярно происходит перенапряжение энергосети, и как следствие, падение напряжения.

Если мультиметр показывает допустимый уровень напряжения бытовой сети, то следует проверить силовую цепь магнетрона, как это сделать мы опишем в следующем разделе.

Когда диагностика цепи магнетрона не дала результатов, то все указывает на проблемы с модулем управления.

Нет нагрева.

Такая неисправность однозначно указывает на неисправность в цепи питания магнетрона. Диагностика производится следующим образом:

1. Проверяем с помощью мультиметра наличие напряжения на первичной обмотке Т1 (см. рис. 1). Если его нет, проблему следует искать в модуле управления.
2. Наличие напряжения указывает на то что необходимо проверить предохранитель высоковольтной цепи, трансформатор Т1, предохранитель, емкость С1, диод VD1 и сам магнетрон. Проверка перечисленных элементов выполняется при отключенном питании!
3. Предохранитель «прозваниваем» мультиметром, переключив его в режим проверки диодов или измерения сопротивления. Если прибор показывает обрыв, производим замену предохранителя.
4. Проверяем Т1, обрыв и КЗ первичной и вторичных обмоток.
5. Тестируем емкость С1, как проверить конденсатор с помощью мультиметра, было описано на нашем сайте.
6. «Прозваниваем» VD Если кому незнакома технология тестирования диодов, то с ней можно ознакомиться в ранее опубликованной статье.
7. Проверяем магнетрон. С его тестированием есть определенные особенности, поэтому рассмотрим этот процесс подробнее:

• В первую очередь необходимо «прозвонить» нить накала, если мультиметр покажет сопротивление близкое к нулю (см. а на рис. 6), то с ней все нормально, продолжаем тестирование. Если прибор показывает обрыв, проверяем контакт катушек фильтра (отмечены желтыми стрелками на b рис. 6). При проблемах с контактом крепления катушек, устройство можно восстановить, в противном случае, все указывает на необходимость его замены.
• После тестирования нити, проверяем на пробой проходные емкости. Для этого переводим мультиметр в режим «прозвонки», одним щупом прикасаемся к корпусу, вторым поочередно дотрагиваемся до контактов магнетрона (b на рис. 6). Нормальным показателем будет бесконечное сопротивление, в противном случае все указывает на то, что емкость пробита, а значит, необходима замена магнетрона.
• Если проверка магнетрона не дала результата, необходимо измерить входные напряжения на устройстве. Если они находятся ниже допустимых параметров, то это может быть вызвано межвитковым замыканием в высоковольтном трансформаторе или пониженным уровнем питания в бытовой электросети.

Рис. 6. Проверка магнетрона

Важно! Магнетрон необходимо менять на однотипный. Это связано с тем, что параметры высоковольтного трансформатора и цепи управления рассчитываются исходя из конкретной модели СВЧ-генератора.

Наблюдается искрение.

Такая неисправность может быть вызвана следующими причинами:

1. Прогорание слюдяной пластины, изолирующей волновод от брызг и кусочков пищи. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, достаточно произвести ее замену.
2. В процессе эксплуатации прогорела крышка куплера. Это такой пластиковый колпачок, вращающий поддон. В этом случае поможет только замена. Естественно необходимо устанавливать куплер с однотипных моделей, поскольку конструкция такой крышки может быть различна даже у одного производителя.
3. В камеру установлена «неправильная» посуда. Напоминаем, что металлические приборы, а также те, на которые нанесены металлизированные красители, нельзя использовать в микроволновках.

Не вращается поддон.

В первую очередь необходимо проверить, не блокируется поддон каким-нибудь посторонним предметом, правильно он установлен или сепаратор. Если все нормально, то причина кроется в приводе. Это может связано со следующими причинами:

1. Заклинивший двигатель (определяется тактильно) или обрыв одной (осуществляется прозвонка) из обмоток. В этих случаях требуется замена привода.
2. Проблема с редуктором. В данном случае все зависит от конструктивного исполнения. В некоторых случаях редуктор можно отремонтировать. Но, как показывает практика, проще и дешевле будет его замена.

Нет реакции на панель управления.

В современных электронных моделях такая неисправность указывает на проблемы с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, если необходимо, произвести замену неисправных деталей.

При включении не работает табло.

Если при включении загорается индикатор питания, но не работает цифровое табло, то все указывает на проблемы с модулем управления. Необходимо его отремонтировать или заменить.

При закрытии дверцы перегорает предохранитель

Характерный показатель неисправных микровыключателей на положение дверцы. Один из них «залип» и не переключается, в результате происходит КЗ в цепи управления. Ремонт заключается в замене или чистке микровыключателей.

Можно ли разбирать микроволновку

Микроволновая печь состоит из трансформатора силового типа, обмотки, конденсатора, диодов (высоковольтного и предохранительного), начальной обмотки и магнетрона, обеспечивающего нагрев. Если в ее работе происходят сбои, сначала проводят диагностику проблемы, проверяя последовательно все детали.

Их разделяют на три блока:

• камера для разогрева;
• волновод;
• трансформатор магнетрона.

Для этого производят разборку микроволновой печи. Делать это самостоятельно не рекомендуется. Без знаний и понимания принципа работы техники это не даст желаемого результата и приведет к окончательной поломке устройства.

Если пользователь решил разобрать и отремонтировать бытовой прибор своими руками, он должен помнить про соблюдение правил техники безопасности. Сначала СВЧ-печь отключают от электрической сети и снимают напряжение с высоковольтных модулей, используя электрозащитный инструмент.

Подготовительный этап

Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.

Фрагмент взрыв-схемы микроволновки

К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.

Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.

Внешний вид и расположение основных элементов в корпусе микроволновки

Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.

Какие необходимы инструменты?

В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.

Как разобрать микроволновку в домашних условиях: пошаговая инструкция и практические советы

Каждая модель имеет свои особенности. Если для одного устройства нужна крестообразная отвертка, то для другого она может не подойти.

Сначала отворачивают крепеж с боковых и задней поверхностей техники. Снимают кожух устройства, передвинув его назад и подняв вверх. Демонтируют шнур питания, отсоединив выводы от фильтра.

Затем переходят к снятию передней панели и блока управления. Для этого аккуратно отключают кабель от модуля управления. Извлекают крепеж заземления и пластиковый крепеж, который фиксирует модуль, и достают панель управления. После этого снимают индукционную панель.

Производят демонтаж дверцы. Ее открывают и снимают ограничительную пластину, используя отвертку с плоским шпицем. Все действия совершают аккуратно, чтобы не повредить резиновый уплотнитель. Затем дверку поднимают и снимают. Во время обратной сборки следят, чтобы дверь была установлена параллельно раме, без зазоров. По необходимости проводят ее настройку.

Чтобы извлечь магнетрон, отключают кабели от трансформатора и конденсатора. Выводят крепеж, удерживающий их на раме. Сборку разъединяют до тех пор, пока наконечник не выйдет до конца волновода. После того как магнетрон установят на место, проверяют уровень излучения. Он должен быть не выше 5 мВт/см².

Затем извлекают фильтр помехоподавления, отсоединив от него силовые жгуты и удалив крепеж, который фиксирует провод заземления к задней стене. Нажимают на две пластиковые защелки и достают его. После этого отключают силовые жгуты от емкости, выкручивают винт, фиксируют заземляющий провод высоковольтного диода. На следующем этапе отцепляют жгуты от реле тока и вентилятора. Удаляют крепления и снимают вентилятор.

Если требуется достать лампу подсветки, от нее отсоединяют провода и снимают крепеж, фиксирующий воздуховод к магнетрону. Нажав защелки воздуховода, извлекают панель индикации.

Справка. Чтобы извлечь детали из микроволновки, действуют по одному принципу: отключают провода, удаляют крепеж и достают деталь.

Сборку техники проводят в обратной последовательности. Чтобы упростить процесс, разбор устройства лучше записывать на камеру или фотографировать. Собирая СВЧ-печь, действуют очень аккуратно, чтобы не повредить ее и не привести к утечке СВЧ-радиации.

Разбор дверцы микроволновки

Случается, что сбои в работе микроволновки происходят из-за дверцы. Независимо от модели конструкции имеют много общих моментов. Дверцы обладают слоеной структурой, в состав которой входит несущий (металлический), защитный и внешний (декоративный) слой. Они отличаются друг от друга количеством слоев, материалом изготовления и способом крепления.

Рассмотрим, как разобрать дверцу микроволновки:

1.
   Сначала подготавливают инструменты: нож и 2 отвертки с широким плоским лезвием.
2. Процесс начинают с отсоединения рамки уплотнителя.
3. Затем отделяют внешнюю рамку, которая зафиксирована винтами или защелками.
4. Если дверцу требовалось очистить от загрязнений, на этом процесс разбора закончен.
5. На следующем этапе аккуратно, чтобы не разбить, отделяют стекло от пластиковой отделки.
6. Когда необходимо, с внутренней стороны дверцы снимают пленку, которая закреплена на металлическом основании.

Как разобрать магнетрон СВЧ и самостоятельно его заменить

Чаще всего магнетрон микроволновой печи не поддается ремонту. Если деталь износилась, произошла ее разгерметизация или обрыв нити накала, ее меняют на новую. Когда выходит из строя колпачок на антенне или проходной конденсатор, их меняют, если имеются инструменты.

Перед тем как приступить к разбору и ремонту, систему проверяют на работоспособность. Сначала обращают внимание на источник питания. Слабое напряжение становится причиной сбоев в работе устройства.

Если оно соответствует норме, микроволновку разбирают:

1. Проводят осмотр, не сгорел ли колпачок антенны, нет ли деформации, пробоин и следов гари на корпусе и фильтре.
2. Если внешних признаков повреждения не обнаружено, магнетрон прозванивают мультиметром.
3. Отсоединяют клеммы с проводами.
4. Тестер включают и устанавливают режим на 200 Ом.
5. Щупы присоединяют к выводам. Если обмотка целая, мультиметр покажет низкое сопротивление (около 0,5 Ом), при этом раздастся писк или звон. Когда тестер показывает бесконечность, значит, нить накала оборвалась.
6. Для прозвона проходного конденсатора прибор настраивают на самый большой режим измерения.
7. Один щуп подсоединяют к любому из контактов, другой — к корпусу.

Если все в порядке, прибор покажет бесконечность. Когда повреждена емкость конденсатора, заряд пробивает на корпус.

Справка. Применение мультиметра для диагностики в домашних условиях не всегда гарантирует точность данных.

Если в магнетроне неисправны колпачок антенны или проходной конденсатор, деталь можно разобрать и починить.

Ремонт защитного колпачка

Прогорание колпачка, сопровождаемое шумом и искрением, происходит из-за старости, или вследствие разрушения слюдяной пластины. Поэтому при замене накладки нужно обязательно проверять его состояние. Деталь копеечная и меняется легко. Но можно и отремонтировать, просто развернув колпачок на 180°. В новом положении он прослужит ещё долго.

Замена конденсатора

Сначала снимают крышку фильтра. Кусачками откусывают контакты дросселей. С помощью сверла диаметром 3 мм делают отверстия вокруг конденсатора. Достают из корпуса фильтра. Чтобы увеличить длину контакта, отматывают по одному витку у каждого дросселя.

Контакты зачищают мелкозернистой наждачной бумагой. Затем на место старого вставляют новый конденсатор и прикручивают болтами. При этом контакты соединяют так, чтобы они не прикасались к стенкам коробки. Закрывают крышку.

Как заменить магнетрон в микроволновке самостоятельно

Если магнетрон не подлежит ремонту, его придется заменить. Перед покупкой новой детали изучают технические характеристики старой. На ее внешней стороне расположена наклейка с указанием модели, мощности, частоты и расположения клемм питания. Чтобы получить полную совместимость, рекомендуют выбирать модель, соответствующую микроволновой печи.

После разбора техники неисправную деталь отсоединяют от проводов и извлекают. На ее место устанавливают новую, надежно прикрутив крепежными болтами. Затем присоединяют провода и устанавливают кожух печи.

Пример пошагового ремонта микроволновки LG MB-4022G

Причин поломок и неисправностей микроволновой печи, как вы уже убедились выше, может быть очень много. Чаще всего это выход из строя самого магнетрона, из-за неправильной эксплуатации прибора, а именно использование посуды не предназначенной для приготовления в СВЧ печи. Также разные металлические детали, которые случайно могут оказаться внутри во время работы.

Выход из строя магнетрона можно считать самой неприятной причиной, так как замена этой детали не стоит вычитки. В таком случае проще купить новую печь.

Но иногда бывают незначительные поломки, которые можно легко устранить, не имея специальных инструментов и не потратив больших средств.

Ниже, в статье будет описана одна из таких поломок, и способ устранения этой неисправности. На фото печь, которая перестала включаться и никак не реагирует на манипуляции ручками управления.

Рис. 7. LG MB-4022G

Перед тем, как снять защитный кожух с печи, необходимо внимательно осмотреть шнур питания и саму вилку, на наличие повреждений обрывов и порезов. Если такие имеются, значит следует разобрать печь.

Для этого понадобится крестовая отвертка.

Разворачиваем печь тыльной стороной к себе, и открутив два винта крепления, снимаем крышку вентиляции. Далее, снимаем защитный кожух.

Рис. 8. Снимаем защитный кожух
Рис. 9. Откручиваем винтики

Сзади он крепится на нескольких винтах. Откручиваем их все.

Когда все задние винты будут откручены, переходим на боковую, левую сторону.

Рис. 10. Откручиваем боковую левую сторону

Там находится три винта крепления, два снизу и один посередине. Их также следует открутить. По мере откручивания винтов можно наблюдать, как металлические края крышки отходят от шасси корпуса.

Рис. 11. Продолжаем откручивать винты и снимать крышки

Далее, приподнимаем крышку немного вверх и тянем на себя. Таким образом, она выходит из пазов, расположенных на передней части корпуса.

Рис. 12. Крышка изнутри

Можно заметить следы нагара, которые образовались вследствие действия высоких температур.

Снятая крышка освободила доступ к основным элементам микроволновой печи (рис. 13). Вверху, можно заметить элементы для гриля – ТЭН расположенный в специальном корпусе.

Рис. 13. Внутреннее устройство микроволновки

Слева находиться сам магнетрон (рис. 14), а именно его верхняя часть.

Рис. 14. Магнетрон свч печи

Внизу слева – фильтр питания, от которого отходит жмут проводов и сетевой кабель. Ещё на верхней части камеры, можно заметить два датчика температуры. Они прикреплены к корпусу и реагируют на изменения температуры. К ним подключены по два провода.

Рис. 15. Фильтр питания и 2 датчика температуры

Если посмотреть сбоку, то здесь взгляду открываются другие элементы. Например, трансформатор питания, имеющий повышающую обмотку.

Рис. 16. Трансформатор питания

А также видим радиатор магнетрона.

Рис. 17. Радиатор магнетрона

И осматриваем переключатель мощности.

Рис. 18. Переключатель мощности

Реле времени со звуковым сигналом, роль которого выполняет механический звонок (рис. 19).

Рис. 19. Реле времени

Вентилятор обдува радиатора магнетрона (рис. 20). Он предотвращает перегрев этой важной дорогой детали.

Рис. 20. Вентилятор обдува магнетрона

С правой стороны почти ничего нет (рис. 21).

Рис. 21. Правая сторона

Начнём с осмотра фильтра питания, потому, что именно на него приходит сетевой кабель, и далее напряжение с платы идёт на другие элементы печи. Поэтому место, где напряжение «пропадает», необходимо искать со стороны его поступления, то есть сетевого кабеля.

Итак, на плате фильтра питания находим клеммы, куда приходят питающие провода, а именно синий и коричневый (рис. 22).

Рис. 22. Питающие провода

Включаем шнур питания в сеть и измеряем напряжение на этом участке цепи. Прибор показывает, что напряжение сети — 220 вольт приходит на плату. Значит, шнур питания сто процентов цел, а это говорит о том, что проблема находится дальше по схеме.

Рис. 23. Измеряем напряжение на участке цепи

На плате фильтра питания установлен предохранитель, который и может быть причиной того, что напряжение не проходит дальше.

Рис. 24. Проверяем предохранитель

Прибором для проверки цепи замеряем целостность предохранителя. Делать это можно не вынимая предохранитель из установочных зажимов, только перед этим необходимо обесточить прибор, вынув вилку питания из розетки.

Прибор показывает цепь, а это значит, что предохранитель цел и проблема не в нем.

Далее обращаем внимание на коричневый провод (рис. 25), по которому напряжение проходит дальше и поступает на температурный датчик.

Рис. 25. Коричневый провод

Здесь, этот прибор отвечает за отключение СВЧ-печи от сети, если температура корпуса критическая, то есть составляет больше 150 градусов. При такой температуре биметаллические контакты, находящиеся в корпусе прибора размыкаются и прерывают цепь. После остывания корпуса, они возвращаются в исходное положение.

Проверить его целостность можно тем же прибором, который измеряет целостность цепи (рис. 26).

Рис. 26. Проверка датчика температуры

Для этого, снимаем с клеммы один конец провода, чтобы схема не вносила ложные показания. Соединяем щупы прибора с выводами датчика и смотрим на результат. Как видно, прибор показывает обрыв цепи, а это значит, что датчик нерабочий.

Теперь можно считать, что причина неисправности печи найдена, но окончательный результат будет известен только тогда, когда решится вопрос с термодатчиком.

Чтобы восстановить работу датчика, иногда помогает резкая встряска или удар по нему каким-нибудь предметом, например, плоскогубцами или жалом отвертки. Но даже если прибор восстановится, есть риск того, что в случае критического перегрева он не сработает, и последствия могут быть плачевными.

Поэтому чтобы не рисковать, лучше заменить прибор на новый, тем более, что его стоимость составляет примерно два доллара. Найти его можно легко в одном из интернет магазинов.

На фото маркировка термовыключателя.

Рис. 27. Маркировка термовыключателя
Рис. 28. Температурный датчик: вид с обратной стороны

Этот термостат биметаллический KSD 201.

Маркировка указывает на то, что он отключается при температуре выше 145 градусов и восстанавливается, когда температура падает ниже 60 градусов.

Снять датчик несложно (рис. 29), достаточно подковырнуть отверткой одну из крепежных ламелей, и он легко снимется. Перед тем, как его снимать, нужно отсоединить провода. Если вы при установке нового датчика перепутайте местами провода, то это никак не повлияет на его работу.

Рис. 29. Снимаем датчик

После приобретения данного прибора, устанавливаем его на прежнее место, и подключаем к нему провод от платы фильтров. Второй провод пока не подсоединяем. Головка датчика должна плотно прилегать к корпусу камеры. Соединяем прибор с выводами термодатчика и проверяем его целостность.

Теперь прибор показывает цепь (рис. 30), и это значит, что он цел. Далее, подсоединяем второй провод и проверяем качество соединения подергиванием за него.

Рис. 30. Проверяем на целостность новый датчик

Теперь включаем вилку питания в сеть и указателем напряжения проверяем, приходит ли напряжение на датчик. Для этого, один щуп прибора подключаем к синему проводу на плате фильтра питания, а второй на датчик – ближний конец, – на который приходит коричневый провод.

Рис. 31. Проверяем приходит ли напряжение на датчик

Если результат положительный, а на фото (рис. 31) это именно так, то замеряем напряжение на выходе датчика (рис. 32). Прибор показывает, что оно также присутствует, как и в первом случае.

Рис. 32. Замеряем напряжение на выходе термодатчика мультиварки

Теперь можно считать, что датчик успешно заменен.

Хотя этого делать нежелательно, не надевая защитный кожух, подаем напряжение на печь, и выставив минимальную температуру включаем прибор.

Печь запустилась и работает (рис. 33).

Рис. 33. Проверка работоспособности свч печи

Быстро отключаем прибор и надеваем защитный металлический кожух.

Устанавливать крышку корпуса нужно в обратном порядке, то есть, вставив в пазы переднюю ее часть и закрепив на винты заднюю.

Рис. 34. Надеваем крышку обратно
Рис. 35. Продолжаем сборку

Для окончательной проверки работы устройства, включаем его в сеть. Кладем внутрь какою-нибудь еду в стеклянной банке и запускаем печь ручкой реле времени.

Печь работает, продукты нагреваются и выделяют пар.

Рис. 36. Мультиварка исправна
Проблема устранена и это оказалось совсем не сложно и не дорого!

Источники

• https://www.asutpp.ru/remont-mikrovolnovoy-pechi-svoimi-rukami.html
• http://electry.ru/bytovaya-tehnika/remont-mikrovolnovki-svoimi-rukami.html
• https://KuhniClub.ru/tehnika/remont-mikrovolnovki-svoimi-rukami.html
• https://RemontBalashikha.ru/mikrovolnovyh-pechey/
• https://rem.ninja/kuhnya/uhod/kak-razobrat-svch-pravilno.html
• http://katuna.ru/remont-mikrovolnovok

Ремонт свч шарп своими руками

Мы постараемся ответить на вопрос: ремонт свч шарп своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Многие из нас забыли о различных плитах, варочных панелях и полностью доверяют процесс приготовления пищи микроволновым печам СВЧ. И это совсем неудивительно: микроволновки мало занимают места, имеют богатый набор разных функций и значительно экономят время. Естественно, мы бываем очень огорчены, когда наша микроволновка выходит из строя. Причины поломки и неисправности могут быть разными. Рассмотрим, что ломается в СВЧ печи чаще всего. Зачастую при поломке микроволновки необходимо обращаться к специализированному мастеру. Ведь это не самое простое устройство, поэтому ремонт довольно сложен. Но на самом деле конструкция микроволновой печи элементарна и включает лишь несколько основных элементов. Если предварительно ознакомиться с частыми поломками, то ремонт микроволновки самостоятельно не составит труда.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

1. Магнетрон.
2. Трансформатор.
3. Высоковольтный предохранитель.
4. Выпрямительный диод.
5. Конденсатор.
6. Блок управления.

Расположение элементов в микроволновке

Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

• Целостность сетевого шнура.
• Положение дверцы и систему ее закрытия.
• Состояние сетевого предохранителя и термореле.

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Порядок действий если нет нагрева Неисправности предохранителя

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

1. Предохранители.
2. Конденсатор.
3. Диод.
4. Трансформатор.
5. Магнетрон.

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Далее проводится проверка трансформатора.

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.

Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

• Замена колпачка.
• Переворот колпачка.

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.

Замена деталей осуществляется в несколько шагов:

1. Микроволновка отключается от сети.
2. Происходит разрядка трансформатора (5 минут).
3. От дефектной детали отсоединяются клеммы, ее извлекают.
4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора.

Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.

Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.

Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.

Прогорание слюды

Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.

Часто возникает вопрос, чем заменить слюду для СВЧ? Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.

Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи. Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор. Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.

Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам. Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах. В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.

Чтобы выполнить ремонт микроволновки, необходимо иметь общее представление, о том, как она работает. Ремонт свч печи начинается со снятия верхней крышки. Перед этим следует позаботиться о полном отключении прибора от сети электропитания, только потом приступать к устранению поломок своими руками.

Когда эти действия будут успешно проделаны, для доступа откроется трансформатор с двумя предохранителями: один расположен непосредственно на самой детали, он является легкоплавким, второй находится неподалеку на самом корпусе СВЧ печи, изготовлен из керамики. Также рядом с трансформатором находится блок удвоителя, состоящий из толстого конденсатора и диод. Весь набор этих элементов является цепью электропитания магнетрона микроволновой печи.

Осторожно! Не следует сразу же прикасаться к конденсатору непосредственно после снятия верхней защитной панели. Этот элемент способен продолжительное время удерживать напряжение, что может легко привести к электрическому удару. При ремонте СВЧ печи своими руками следует учитывать этот фактор.

Особенность СВЧ печей в том, что все детали соединены последовательно. Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором. Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами. После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.

1. Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
2. Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
3. Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.

Следует быть предельно внимательным, выходная обмотка всегда запараллеленна магнетроном, имеющим два варианта выхода. Но заземление анода выполняется отдельным образом.

Таким образом, вот что получается:

• нагревательная спираль имеет 6,3В;
• на катоде пребывает до 4,2кВ, заземленных анодом.

У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры. Далее следует обратить внимание на переднюю панель.

Наиболее вероятные поломки происходят в области слюдяной пластины. По стержню от магнетрона к волноводу подается энергия. Последний имеет высокую чувствительность на присутствие различных пищевых остатков. Все эти загрязнения начинают возгораться, выдавать искры, тем самым нарушать стабильную работу микроволновых печей. Во избежание непредвиденных ситуаций разработчики решили закрыть волновод слюдяной пластиной. Она имеет мягкие, гибкие свойства, относительно доступную расценку. Починить такую поломку своими руками не составит большого труда. Купить материал можно любых размеров, вырезать соответствующий отрезок. Особенность слюдяной пластины в том, что она без препятствий передает уровень частоты в 2,45Ггц. Именно на этой частоте функционирует СВЧ печь.

Также слюдяные пластины не промокают. Это очень важный фактор в том случае, если внутри микроволновых печей подогревается жидкость. Ведь вода очень быстро впитывает в себя излучающуюся частоту 2,45Ггц, возникает опасность серьезной поломки. Если вода достигнет до волновода, создается большая авария, отремонтировать которую своими руками будет не просто. Высоковольтный предохранитель мгновенно перегорает. Если все становится еще хуже, сгорает сам магнетрон, прочая электроника, которой заправлена СВЧ печь.

Какие факторы влияют на разрушение слюдяной пластины? Большинство разогреваемой пищи содержит множество жиров, масла, других подобных ингредиентов. Отличаются они тем, что вместо обычного кипения, они выстреливают жирные капли. Как только такая капля попала на слюдяную пластину, создается маленький проводной мост. Происходит образование электрической дуги: от волновода к слюдяной пластине, затем от нее на корпус СВЧ печи. Как только возникают нехарактерные для работы печей хлопки и искры – это верный признак того, что скоро печь потребует ремонт.

Каждый, кто пытался починить микроволновку своими руками, задавался вопросами относительно высоковольтного предохранителя. Механизм СВЧ печей такого рода запускает не менее двух предохранителей:

1. Если взглянуть на электронную плату микроволновки, эта деталь представляется в виде белого или прозрачного цилиндра маленького размера. Его задача предохранять интегрированные, навесные элементы микроволновых печей. Так же этот маленький цилиндр является частью цепи электропитания. Его перегорание происходит в случае поломки конденсатора, замыкания резистора.
2. Цепь, формирующая питание магнетрона, включает в себя диод, трансформатор, конденсатор. Через них к катоду подходит около двух, трех киловольт. Обнаружить эти детали не трудно. Внешний вид конденсатора сложно спутать с чем либо. Это огромная деталь в виде баночки весом до ста грамм. К нему крепится одна диодная ножка, другая закреплена на корпусе. Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.

Лучше не пытаться собрать высоковольтный предохранитель своими руками или изъять его из электронной платы. Подобная практика является чрезвычайно опасной для людей. Микроволновая Печь может перестанет работать, возникает высокая вероятность возгорания и поражения электрическим током.

Перед тем, как начать разговор о ремонте вентилятора, охлаждающем магнетрон, грили или освещающей лампе в камере СВЧ печи следует еще обратить внимание на защитное реле. Их задача отключить все работающие системы в тот момент, когда дверца камеры находится в отрытом положении. Два реле как правило разрывают цепь электропитания. А одно реле будет контролироваться функциональную способность второго. Работа осуществляется следующим образом:

1. В том случае, если дверь печи открыта, пусковой механизм реле отжат.
2. При такой работе цепь электропитания имеет два места разрыва.
3. Второе реле замыкает землю на фазе.
4. Когда первое реле срабатывает, не произойдет ничего плохого, так как цепь электропитания находится в разорванном положении.
5. Когда первое реле залипает, выбивается предохранитель. Это происходит по причине того, что землю закоротили фазой.

Под предохранителем подразумевается не тот, что расположен сверху магнетрона или внутри корпуса, а который находится на плате. Чтобы починить микроволновую печь своими руками, следует проверить работу защитного реле. Без этого функционала доступ электропитания к магнетрону практически невозможен. Задача силового предохранителя учитывать движение тока в магнетроне. В случае опасной ситуации происходит перегорание защитного элемента, поломка генератора исключена. Подобная ситуация происходит, когда микроволновая печь работает в холостую или в ее камере находится какая либо металлическая вещь.

Микроволновка sharp перестала подавать признаки жизни, при включении в розетку не горела никакая индикация.

Первым делом проверяем мультиметром предохранитель на входе, в моём случае стоял предохранитель на 8А.

После замены на аналогичный печь включилась, но при включении разогрева он опять сгорел.

Из чего я сделал вывод, что проблема в цепи питания магнетрона. Был снят и проверен высоковольтный диод при помощи батарейки и измерения напряжения мультиметром.

Диод установлен на конденсаторе, он соединяет клемму конденсатора с корпусом.

Он обозначен на схеме. Диод оказался пробитым.

Поменял диод на аналогичный. Купить вы его можете в магазине Электронные компоненты.

Поменял предохранитель и собрал. Начал проверять. Микроволновка работает, но не греет.

Прозвонил обмотки трансформатора, их должно быть 3. У одной из обмоток один контакт это корпус трансформатора, поэтому контактов 5. Трансформатор оказался исправен.

После этого я решил проверить магнетрон.

1. Колпачок магнетрона не прогоревший.

1. Между питающими контактами магнетрона есть небольшое сопротивление.
2. Контакты магнетрона не звонятся на корпус.

Магнетрон исправен. Есть ещё высоковольтный предохранитель, но в этой модели он не установлен. Ниже фото предохранителя, обычно он в защитном колпачке.

Читайте статью Перестала греть микроволновка erisson mv-17md, в ней я рассказываю, какие симптомы неисправного предохранителя и как его поменять.

Я разобрал плату управления и концевики дверей. На плате управления расположены реле включения СВЧ и Гриля.

Простучал реле СВЧ и разобрал концевик двери в цепи питания СВЧ.

После сборки микроволновка заработала. Если разобраться ничего сложного нет.

PS: Бывает ещё когда при разогреве летят искры, возможно дело пластине установленной между магнетроном и отсеком для разогрева. Её просто надо поменять.

Если вы хотите чтобы Ваш магнетрон жил долго и счастливо: не включайте пустую микроволновку, не ставьте посуду с металлической окантовкой.

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:

• Магнетрон;
• Волновод;
• Обмотка трансформатора;
• Камера для подогрева пищи.

Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

• Перегорание предохранителей;
• Неисправность магнетрона;
• Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.

Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.

Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходноого конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:

После этого обязательно проверьте блок управления микроволновки. Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки.

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.

Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:

Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.

Предлагаем вашему вниманию еще одну статью в помощь домашнему мастеру. Ее темой будет ремонт микроволновых печей Samsung, LG, Panasonic, а также других популярных брендов. Во вводной части мы кратко расскажем о принципе действия и конструктивных особенностях микроволновок. После этого приведем перечень типовых неисправностей, алгоритм диагностики поломки и способы решения проблемы. Как показывает практика, примерно в 80% случаев выхода микроволновки из строя, она может быть восстановлена силами домашнего мастера.

Мы настолько привыкли к микроволновкам, что выход этого кухонного электроприбора из строя создает массу неудобств. С ее ремонтом в мастерской также возникают сложности, в первую очередь связанные с перевозкой. Естественно, что это порождает вопрос о возможности ремонта своими силами. В нашей статье мы приведем список типовых неисправностей и расскажем о способах их устранения. Перед тем, как начинать ремонт микроволновых печей (Samsung, LG, Panasonic и т.д.) мы рекомендуем ознакомиться с их принципом действия и особенностями конструкции, это информация не окажется лишней.

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
3. Сепаратор, снабженный роликами, приводящий в движение поддон.
4. Привод, вращающий сепаратор.
5. Лампа подсветки, включается в зависимости от режима работы.
6. Вентиляция (как правило, принудительная).
7. Магнетрон – генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
9. Высоковольтный диод.
10. Конденсатор.
11. Трансформатор цепи питания волновода и схемы управления.
12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.

Фрагмент взрыв-схемы микроволновки

К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.

Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.

Внешний вид и расположение основных элементов в корпусе микроволновки

Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.

В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.

Как мы и обещали, приводим список часто встречающихся неисправностей:

• Нет реакции на кнопку включения.
• Прибор не отключается после отработки режима.
• Слабый нагрев.
• Нет нагрева.
• Наблюдается искрение.
• Не вращается поддон.
• Нет реакции на панель управления.
• При включении не работает табло.
• При закрытии дверцы перегорает предохранитель.

Прежде, чем подробно рассматривать устранение перечисленных неисправностей, считаем необходимым предупредить, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети питания, то есть тянуть штекер из розетки.

В данном случае диагностику и ремонт должны подчиняться следующему алгоритму действий:

1. Проверяем наличие напряжения в сети питания. Если его нет, решаем проблему с источником питания, в противном случае переходим к следующему действию.
2. Проверяем БП модуля управления. Начинаем с предохранителя. Если он сгоревший, производим замену. После этого включаем прибор, и пробуем нагреть, например, стакан воды. Если все работает, ремонт закончен. Если предохранитель сгорает, проблема в модуле управления, следует произвести его ремонт или замену.

Чтобы самостоятельно отремонтировать модуль управления, необходимо иметь определенные навыки в радиоэлектроники, без них приступать к самостоятельному ремонту модуля управления не рекомендуется.

Пример расположения предохранителя на модуле управления

В большинстве случаев такая проблема указывает на неисправность микровыключателя положения двери. Для устранения проблемы находим, проверяем и, если необходимо, производим замену выключателя.

Если микровыключатели в норме, то проблема может быть связана с реле, обеспечивающего подачу напряжения на силовой трансформатор в цепи питания магнетрона. «Прозваниваем» контакты реле мультиметром, если они «залипли», меняем электрокоммутатор на новый.

Когда с реле проблем не обнаружено, значит, неисправность связана с блоком управления, меняем или ремонтируем его.

Чаще всего данная неисправность связана с падением напряжения в бытовой электросети. Если оно опускается ниже 205,0-210,0 В, происходит резкое снижение интенсивности СВЧ-потока. Такая проблема характерна для частных домов в сельской местности, где регулярно происходит перенапряжение энергосети, и как следствие, падение напряжения.

Если мультиметр показывает допустимый уровень напряжения бытовой сети, то следует проверить силовую цепь магнетрона, как это сделать мы опишем в следующем разделе.

Когда диагностика цепи магнетрона не дала результатов, то все указывает на проблемы с модулем управления.

Такая неисправность однозначно указывает на неисправность в цепи питания магнетрона. Диагностика производится следующим образом:

Важно! Магнетрон необходимо менять на однотипный. Это связано с тем, что параметры высоковольтного трансформатора и цепи управления рассчитываются исходя из конкретной модели СВЧ-генератора.

Такая неисправность может быть вызвана следующими причинами:

1. Прогорание слюдяной пластины, изолирующей волновод от брызг и кусочков пищи. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, достаточно произвести ее замену.
2. В процессе эксплуатации прогорела крышка куплера. Это такой пластиковый колпачок, вращающий поддон. В этом случае поможет только замена. Естественно необходимо устанавливать куплер с однотипных моделей, поскольку конструкция такой крышки может быть различна даже у одного производителя.
3. В камеру установлена «неправильная» посуда. Напоминаем, что металлические приборы, а также те, на которые нанесены металлизированные красители, нельзя использовать в микроволновках.

В первую очередь необходимо проверить, не блокируется поддон каким-нибудь посторонним предметом, правильно он установлен или сепаратор. Если все нормально, то причина кроется в приводе. Это может связано со следующими причинами:

1. Заклинивший двигатель (определяется тактильно) или обрыв одной (осуществляется прозвонка) из обмоток. В этих случаях требуется замена привода.
2. Проблема с редуктором. В данном случае все зависит от конструктивного исполнения. В некоторых случаях редуктор можно отремонтировать. Но, как показывает практика, проще и дешевле будет его замена.

В современных электронных моделях такая неисправность указывает на проблемы с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, если необходимо, произвести замену неисправных деталей.

Если при включении загорается индикатор питания, но не работает цифровое табло, то все указывает на проблемы с модулем управления. Необходимо его отремонтировать или заменить.

Характерный показатель неисправных микровыключателей на положение дверцы. Один из них «залип» и не переключается, в результате происходит КЗ в цепи управления. Ремонт заключается в замене или чистке микровыключателей.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.5 проголосовавших: 47

Что вызывает сбой магнетрона в микроволновой печи?

Каждая микроволновая печь сталкивалась с проблемой отсутствия нагрева пищи в духовке в какой-то момент во время приготовления. Но задумывались ли вы, почему так происходит? Что вызывает сбой магнетрона в микроволновой печи?

Если вы знаете ответ, то да, это из-за повреждения магнетрона в микроволновой печи.

Но, знаете ли вы, что является причиной выхода из строя магнетрона в микроволновой печи? Что ж, есть много причин, по которым магнетрон выходит из строя в микроволновой печи.Это треск магнитов, перегоревшие клеммы, перегоревшая антенна / купол, неплотное соединение магнетрона, обрыв сопротивления. …так далее.

Некоторые причины можно увидеть визуально, а некоторые можно узнать только после тестирования. Если вас интересуют более подробные сведения о причинах, путешествуйте с нами, прокручивая страницу вверх.

Причины выхода из строя магнетрона в микроволновой печи

Есть несколько причин, по которым пища готовится в микроволновой печи с меньшим нагревом или без него.В связи с этим проверьте причины, по которым магнетрон выходит из строя.

А так выглядит магнетрон.

Трещины магнитов

Эта причина возникает, когда происходит повреждение магнитов магнетрона, что приводит к уменьшению магнитного поля.

И перегрев магнитов также вызывает повреждение магнитов в магнетронах. Причина перегрева заключается в том, что микроволны отражаются обратно в магнетрон.

Перегоревшие клеммы

Изолятор в магнетроне помогает изолировать весь магнетрон от воздействия постоянного напряжения.Но если с ним произойдет какое-либо повреждение, это приведет к выходу из строя изолятора.

Этот пробой изолятора приводит к сгоранию вывода магнетрона. Он увеличивается с каждым циклом приготовления и приводит к еще большему выгоранию.

Сгоревшая антенна / купол

Мы можем видеть антенну / купол магнетрона в микроволновой печи внутри коробки с нитью накала. Причина его повреждения — отражение микроволн во время приготовления.

Эти отраженные микроволны вызывают повреждение антенны / купола микроволновой печи, останавливая ее для передачи микроволн.[amaplug_bestseller keyword = ”микроволновый магнетрон” style = ”Popup (Bottom)” items = ”5 ″ max =” 10 ″ location = ”com”]

Слабое соединение магнетрона

Это обычная причина, которая случается магнетрон. Это слабое соединение приводит к высокому тепловому сопротивлению. Это тепло сожжет другие части, прилегающие к магнетрону, и приведет к образованию черных пятен, ожогов на поврежденном участке.

Непрерывность сопротивления

Поскольку указанные выше причины являются физическими, эта непрерывность сопротивления относится к процессу тестирования.

Этот тест предназначен для проверки между выводами магнетронов с помощью омметра.

Перед тестированием необходимо отключить силовую клемму микроволновой печи.

При подключении омметра обрыв сопротивления должен быть бесконечным. Если показание отличается от непрерывности, значит, что-то не так с магнетроном в вашей микроволновой печи.

Посмотрите видео для теста с мультиметром

Щелкните здесь, чтобы просмотреть видео

Дуговой разряд внутри

Это происходит, когда внутри магнетрона образуется газ.Если газ присутствует внутри магнетрона, он будет давать внутреннюю дугу при резком подаче питания.

Симптомы, которые следует наблюдать при выходе из строя магнетрона:

Вот некоторые симптомы, которые следует наблюдать при выходе из строя магнетрона.

• Без нагрева
• Запах гари
• Звук дуги
• Щелчок

Уменьшается нагрев и прекращается до окончания

Если вы наблюдаете эти симптомы во время приготовления пищи в микроволновой печи, немедленно выключите духовку, отключив ее от сети блок питания и вам пора заменить / отремонтировать магнетрон.

А что лучше заменить / отремонтировать магнетрон в СВЧ

Посмотрите видео обнаружения неисправного магнетрона.

Щелкните здесь, чтобы просмотреть видео

Заменить / отремонтировать магнетрон

Это всегда зависит от степени повреждения магнетрона. Поэтому лучше сначала обнаружить проблему, прежде чем выбирать замену / ремонт. Поскольку покупка магнетрона стоит очень дорого, ничего страшного, проблему можно отремонтировать, если проблема серьезная, вам необходимо заменить магнетрон, купив новый.

Иногда неправильный ремонт может снова вызвать ту же проблему.

Если вы хотите заменить магнетрон на новый, убедитесь, что это делает профессиональный техник. Потому что в магнетроне останется остаток энергии, что может привести к удару.

Но знаете ли вы, как на самом деле работает магнетрон? Сообщите нам о роли магнетрона в микроволновой печи.

Как работает магнетрон?

Обычно микроволновая печь преобразует электрическую энергию в микроволновую с помощью магнетрона.

Этот магнетрон представляет собой вакуумную трубку с катодным стержнем в центре, окруженную полым анодным стержнем с полостями в нем.

При прохождении электричества электроны нагревают катодный стержень. Нагретый катодный стержень возбуждает электроны к аноду.

Там электрическое поле наряду с перпендикулярным магнитным полем тоже существует. Таким образом, из-за магнитного поля возбужденные электроны стремятся двигаться к аноду по кривой, а не по прямой.

Эти изогнутые электроны стремятся резонировать с полостями анода.

Этот резонанс происходит на частоте, равной частоте микроволн.

Таким образом, микроволны для магнетрона излучаются антенной.

Как готовить пищу в микроволновой печи?

В основном части микроволновой печи:

• Магнетрон
• Волновод
• Мешалка
• Поворотный стол

Создаваемые микроволны будут перемещаться во внутреннюю камеру для приготовления пищи через волновод.

Вентиляторная мешалка распределяет микроволны по всей рабочей камере.

Благодаря отражающему материалу, покрытому стенами, микроволны отражаются.

Это отражение затем формирует движение микроволн вперед и назад и, наконец, проникает в пищу вместе с молекулами воды на вращающемся подносе.

Молекулы воды в пище биполярны и склонны колебаться под воздействием микроволнового излучения.

Таким образом, пища в микроволновой печи нагревается за счет вибрации молекул воды.

Вывод:

Наконец, вы должны выяснить симптомы повреждения магнетрона и немедленно его выключить. Подумайте дважды, чтобы отремонтировать магнетрон, так как это снова приведет к повреждению в течение короткого времени после неправильного ремонта.

Периодическое обслуживание — лучший вариант для устранения всех причин, которые случаются с микроволнами, включая повреждение магнетрона.

Часто задаваемые вопросы:

Можно ли починить микроволновую печь, которая не нагревается? Да, мы можем решить проблему отсутствия нагрева в микроволновой печи, только если у вас есть базовые знания об электрических / электронных устройствах.Причины отсутствия нагрева в микроволновой печи заключаются в том, что при повреждении магнетрона или высоковольтного диода

опасно ли ремонтировать микроволновую печь? Это опасно, если у вас недостаточно знаний о микроволновой печи. К тому же это не лучший вариант для ремонта, когда вы дома одни. Неправильный ремонт может привести к удару и выгоранию деталей.

Насколько опасен магнетрон? Магнетрон небезопасен, даже если его питание отключено.Внутри магнетрона есть следы напряжения, которые могут вызвать сотрясение. Кроме того, к изоляционному материалу небезопасно прикасаться голыми руками, так как он покрыт оксидом бериллия, который представляет опасность при вдыхании.

Радиоактивны ли магнетроны? Нет, магнетрон производит микроволны, которые не ионизируются и менее вредны для человека. Но продолжительное воздействие может привести к некоторым проблемам, таким как ожоги, изменение крови ……. И т. Д.

Когда следует ремонтировать или заменять микроволновую печь?

В некоторых домах микроволновая печь является основным средством измерения и источником быстрого питания.В других случаях микроволновая печь является прерогативой только одного или двух членов семьи. Независимо от того, как микроволновая печь вписывается в ваши еженедельные рецепты, проблема, когда микроволновая печь перестает работать. Это может быть липкая защелка, погасшая лампа, сломанная поворотная пластина или что-то еще, спрятанное внутри шкафа или панели управления.

Какой бы ни была проблема, нужно принять важное решение: отремонтировать или заменить? Хотя ремонт микроволновых печей зачастую возможен, микроволновые печи стали настолько простыми и простыми, что зачастую становится более доступным и практичным приобретение новой микроволновой печи.Итак, вы имеете дело с проблемой быстрого решения, которую стоит немного сделать своими руками или позвонить разнорабочему, или ваша микроволновая печь получила смертельный удар?

Давайте выясним, когда лучше ремонтировать или заменять микроволновую печь.

Когда ремонтировать микроволновую печь

Первый вопрос: можно ли отремонтировать вашу микроволновую печь и сколько усилий потребуется для ее ремонта. Если ремонт кажется легким, простым или понятным, то ремонт, вероятно, будет вашим лучшим вариантом.Если ремонт кажется сложным, опасным или требует нескольких этапов ремонта, ремонт может не стоить вашего времени. При принятии решения о ремонте следует также учитывать расходы на замену деталей.

Однокомпонентные проблемы

Когда проблема с микроволновой печью связана с одним компонентом, часто стоит отремонтировать, чтобы исправить это. Сломанная дверная ручка микроволновой печи, стеклянная пластина или роликовая направляющая, например, являются частыми объектами, которые ломаются и могут быть довольно легко заменены.Любой отдельный компонент обычно можно заменить, особенно если вы видите, где находится этот компонент и как он вписывается в конструкцию микроволновой печи. Перегоревшая лампочка — тоже обычный однокомпонентный ремонт.

Проблемы на уровне поверхности

Еще одна легко решаемая проблема — это проблемы с поверхностью вашей микроволновой печи. Царапины на краске, трещины в двери и другие видимые проблемы часто исправить легче, чем вы думаете. Ремонт на уровне поверхности часто бывает проще, потому что до него легко добраться.Вам не нужно нырять в микроволновую печь, чтобы заменить или отремонтировать сломанную деталь.

Небольшая неисправность

Чем меньше проблема, тем меньше вероятность того, что возникнет проблема с ремонтом. Например, небольшое колебание в роликовой направляющей часто можно устранить с помощью очистки или быстрой замены. Таким же образом можно зафиксировать жесткую дверную защелку. Вам следует остерегаться проблем, связанных с глубокими целостными системами.

Проблема установки

Иногда проблема с навесными микроволновыми печами напрямую не связана с устройством.Если ваша дверь открывается или закрывается, если шкаф закупорен или микроволновая печь дребезжит в кронштейнах, это проблемы с установкой, которые можно легко решить, не приобретая новую микроволновую печь. В лучшем случае вам может потребоваться несколько новых болтов или небольшой шлифовальный инструмент, чтобы установка была правильной.

Когда заменять микроволновую печь

Конечно, не все неисправности микроволновки нужно было устранять. Низкая стоимость новой микроволновой печи в сочетании с потенциальной суммой затрат на замену деталей и ремонт часто может сделать более практичным просто покупку новой.Микроволновая печь — единственный необходимый бытовой прибор, который следует этому правилу, но важно знать, когда можно сэкономить время и деньги, сделав правильный шаг.

Микроволновой печи более 6 лет

Первый показатель того, что вашу микроволновую печь лучше заменить, — это пятилетний срок службы. Микроволны могут работать долго, но у них самый короткий срок службы бытовой техники. Если вашей микроволновой печи более 6 лет, и особенно, если ей уже почти 10 лет, вам, вероятно, будет лучше использовать новую микроволновую печь.Обновите свои возможности и не беспокойтесь о том, чтобы динозавр продолжал бегать.

Множественные проблемы при укладке

Еще один признак того, что вам следует заменить микроволновую печь, а не заменять ее часть, — это решение нескольких проблем. Чем больше проблем накапливается. тем больше ремонта нужно сделать. Стоимость запасных частей также начнет расти вместе с часами, необходимыми для полного ремонта вашей микроволновой печи. Кроме того, технические проблемы с укладкой обычно указывают на то, что впереди еще больше проблем.Систематический сбой — это признак старой, сильно поврежденной или плохо спроектированной микроволновой печи.

Магнетрон поврежден или сгорел

И, наконец, магнетрон. Независимо от того, насколько новая ваша микроволновая печь или есть только одна проблема, если магнетрон не работает, вы можете заменить весь прибор. Магнетрон — это сердце микроволн, которое фактически излучает микроволны. Его замена примерно равна стоимости покупки новой микроволновой печи, иногда даже больше.Если магнетрон сломался, замена микроволновой печи — часть вашего будущего.

Консультации специалиста по СВЧ

Конечно, не обязательно сразу знать, какой вариант лучше для вас. Во многих случаях невозможно узнать реальную стоимость ремонта прибора, пока вы не проведете осмотр и не проконсультируетесь с техническим специалистом. Специалисты по ремонту бытовой техники теперь узнают, как быстро и безопасно разобрать устройство и проверить каждый из основных компонентов.У них также часто есть общие запасные части или они могут дать вам расценки на запчасти, которые необходимо заказать.

С помощью опытного специалиста по ремонту бытовой техники вы можете быстро определить, нуждается ли ваша микроволновая печь в замене или ремонте. После этого вы либо согласитесь с планом ремонта своей микроволновой печи, либо начнете поиски новой. Воспользуйтесь этой возможностью, чтобы подумать о том, какие функции вам могут понравиться в новой микроволновой печи, и как улучшить вашу нынешнюю кухню.

Наша команда по ремонту бытовой техники с радостью ответит на любые вопросы, которые могут у вас возникнуть относительно вашей микроволновой печи или любой другой бытовой техники, которая может вас беспокоить. Свяжитесь с нами сегодня, чтобы назначить консультацию по поиску решений для вашей бытовой техники.

Микроволновая печь

Kenmore не нагревается? Вот почему и как это исправить — Temperature Master

Temperature Master является партнером Amazon. Как партнер Amazon, мы зарабатываем на соответствующих покупках. Мы также можем получать комиссионные, если вы покупаете товары у других розничных продавцов после перехода по ссылке на нашем сайте.

Микроволновая печь — одно из самых полезных приборов, которыми вы можете владеть. Хотя микроволновые печи Kenmore являются одними из самых надежных на рынке, в конечном итоге их поломки неизбежны. Если ваша микроволновая печь работает, но не нагревается, вам нужно кое-что проверить.

Ваша микроволновая печь Kenmore может не нагреваться по нескольким причинам. Три наиболее распространенных причины, по которым микроволновая печь не нагревается, — это высоковольтные диоды, дверной выключатель и магнетрон. Замена любой из этих деталей чрезвычайно опасна и должна выполняться только профессионалом по ремонту.

Несмотря на то, что для устранения большинства проблем с микроволновой печью требуется профессиональная помощь, не помешает узнать, о чем вы говорите, когда к вам придет специалист по ремонту. Может быть, вы даже учитесь быть техником! Читайте дальше, чтобы узнать, как устранить неполадки и починить микроволновую печь, которая не нагревается.

Разрядить конденсатор

Первое, что вам нужно сделать, это отключить микроволновую печь от розетки. Чтобы проверить внутренние компоненты, вам нужно будет снять внешний кожух микроволновой печи, вывернув крепежные винты с каждой стороны прибора, а затем отсоединить кожух от основного корпуса.

Это означает, что вам необходимо разрядить высоковольтный конденсатор, так как он может нести смертельный заряд даже при отключенной машине.

Не могу не подчеркнуть, насколько опасен этот шаг. Не пытайтесь разрядить конденсатор дома. Это должно выполняться только профессионалом. Конденсатор не всегда находится в одном и том же месте в разных микроволновых печах, поэтому поищите руководство для вашей конкретной модели, чтобы найти его.

1. Сначала наденьте резиновые перчатки или прорезиненные рабочие перчатки для защиты.
2. Для разряда конденсатора вам понадобится отвертка или плоскогубцы. Вы должны быть уверены, что ручка сделана из резины, чтобы защитить себя от смертельного заряда.
3. Если винты клемм обнажены, можно одновременно приложить отвертку с плоской головкой к обоим клеммам, чтобы разрядить конденсатор. Убедитесь, что вы касаетесь только резины, так как прикосновение к металлу может вас убить.
4. Прижмите металлическую отвертку к обоим клеммным винтам не менее 10 секунд, чтобы убедиться, что заряд полностью отсутствует.Вы можете увидеть искру, но не можете.

Установка высоковольтного диода

Хорошо, теперь, когда у нас есть опасное дело по разрядке конденсатора, работа с внутренними компонентами микроволновой печи должна быть безопасной. Конечно, вы все равно должны носить прорезиненные рабочие перчатки, чтобы быть в безопасности. Самая распространенная причина, по которой микроволновая печь не нагревается, — перегорел высоковольтный диод. Ниже приведены шаги, которые необходимо выполнить для замены диода.

1. Высоковольтный диод будет присоединен к высоковольтному конденсатору, который вы только что разрядили.Если вы абсолютно уверены, что конденсатор больше не держит заряд, отсоедините диод конденсатора. Вы можете сделать это, просто сняв его с конденсатора. Для этого вам могут понадобиться плоскогубцы, чтобы защитить руки.
2. Далее откручиваем другой конец диода от опорного кронштейна.
3. Диод может быть заметно поврежден, в этом случае его необходимо заменить. Если вы не уверены, можете проверить диод мультиметром. Настройте мультиметр на измерение сопротивления (Ом) и прикоснитесь к щупам двух клемм на диоде.
4. Диод должен пропускать ток только в одном направлении. Это означает, что при тестировании вы должны увидеть бесконечное сопротивление, когда щупы повернуты в одну сторону, и никакого сопротивления, когда щупы перевернуты.
5. Если сопротивление одинаковое в обоих направлениях, необходимо заменить высоковольтный диод.

Вот видео, показывающее, как заменить диод:

Крепление дверных переключателей

Когда вы закрываете дверцу микроволновой печи, защелки на дверной прорези встают на место, переключатели, которые позволяют микроволновая печь, чтобы запустить.Эта система предотвращает включение микроволновой печи, когда дверца открыта. Однако если они сломаны, они могут помешать микроволновой печи нагреться. Вот как исправить сломанный дверной выключатель:

1. Сначала вам нужно будет удалить металлическую полосу, расположенную на передней панели микроволновой печи над дверью. Это можно сделать, открутив винты на передней панели машины.
2. Затем снимите панель управления с функциональными кнопками на ней. Когда он открыт, найдите переключатели. Они будут на той стороне панели управления, где закрывается дверь.
3. Проверьте переключатели по отдельности с помощью набора мультиметра для измерения сопротивления. Когда дверь открыта, они должны оказывать бесконечное сопротивление. Когда он закрыт, сопротивление должно быть близко к нулю.
4. Если переключатель слишком ослаблен и зажим не прижимает его, решением может быть затянуть винты переключателя с помощью отвертки. Если переключатель нажат, но сопротивление бесконечно, его необходимо заменить.

Вот видео, показывающее, как отремонтировать дверные переключатели:

Крепление магнетрона

Магнетрон — это часть машины, которая генерирует микроволны, которые используются для приготовления пищи.Если ваш магнетрон сломан, это может привести к перегоранию предохранителя в микроволновой печи, и в этом случае вся машина перестанет работать.

Если предохранитель не перегорел, микроволновая печь обычно работает нормально, но не нагревает пищу. Замену магнетрона должен производить только опытный профессиональный техник. Вот как это делается:

1. Снимите кожух микроволновой печи, чтобы открыть внутренние компоненты. Вы уже должны были это сделать, чтобы разрядить конденсатор и проверить диод.
2. Найдите магнетрон. Это довольно большая коробка, которая должна находиться близко к центру микроволновой печи. Отсоедините кабель от гнезда в нижней части коробки.
3. Проверьте целостность магнетрона, прикоснувшись проводами щупа мультиметра к двум клеммам. Если магнетрон работает, вы должны получить показание около 0 Ом. Если сопротивление бесконечно, то потребуется замена магнетрона.
4. Между выводами и корпусом магнетрона не должно быть непрерывности.Это также можно проверить с помощью мультиметра. Если есть непрерывность между магнетроном и корпусом, магнетрон необходимо заменить.
5. Магнетрон будет удерживаться на месте 5 или 6 винтами. Когда вы их удалили, вы должны выдвинуть магнетрон из машины и заменить его.

Вы можете ввести номер своей модели микроволновой печи в строку поиска над этой страницей для микроволнового магнетрона Kenmore 12664F, чтобы узнать, какая замена вам нужна.

Цены взяты из Amazon Product Advertising API по адресу:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Вот видео, показывающее, как заменить магнетрон:

Заключение

Если у вас нет значительного опыта ремонта микроволн, вам не следует пытаться менять какие-либо внутренние компоненты вашей машины. Заряд, переносимый конденсатором, может быть фатальным, даже если микроволновая печь отключена от сети.Всегда вызывайте профессионального специалиста.

В этой статье показаны действия по устранению неполадок и устранению наиболее распространенных проблем, которые могут препятствовать нагреву микроволновой печи.

Спасибо за чтение. Удачи в ремонте микроволновой печи.

Отказы магнетронов и почему они не работают.

Отказ магнетрона.

Магнетрон может выйти из строя по нескольким причинам, многие из которых вызывают очевидные визуальные симптомы, которые можно увидеть и которые не требуют проверки с помощью измерителя.

Компоненты магнетрона.

Если необходимо заменить магнетрон, обратите внимание на некоторые рекомендации по замене магнетрона.

1. Будьте осторожны, не ударьте и не коснитесь области купола антенны
2. Обязательно перенесите любые дополнительные детали, такие как воздуховод, плавкий предохранитель или вырезы.
3. Убедитесь, что радиочастотная прокладка из проволочной сетки не повреждена и находится на месте
4. Осмотрите край отверстия, где купол магнетрона должен быть вставлен в волновод.Выровняйте любые неровности, такие как вмятины, ямки и ожоги. Поверхность обода должна быть металлической, гладкой на ощупь. Используйте легкую наждачную бумагу — не используйте металлическую вату.
5. Если есть признаки плохого контакта клемм (т. Е. Обесцвеченные, обгоревшие, изъеденные на разъемах), отремонтируйте или замените скользящие разъемы на выводах накала.
6. Если возможно, выполните проверку утечки радиочастот вокруг магнетрона

================================================= ================================

Ниже приводится наглядный список видимых типичных отказов магнетрона, а также их соответствующие симптомы и способы устранения.

Терминалы с признаками возгорания.

Пробой изолятора начинается с крошечного обожженного пятна на изоляторе магнетрона, затем с каждым последующим циклом варки постепенно возникает более сильная дуга и горение, в конечном итоге оставляя четкие визуальные свидетельства неисправности, как показано на рисунке справа

Симптомы: громкий гул, отсутствие тепла, звук дуги, запах электрического гари.

Решение: Замените магнетрон и замените клеммы, убедившись, что они подходят правильно.

================================================ ===============================

Магнит (ы) с трещиной

Это происходит из-за перегрева магнетрона, в некоторых случаях из-за отраженной микроволновой энергии.

Симптомы: слабый нагрев или его отсутствие, магнетрон сильно нагревается (перегревается), прерывистое искрение или «щелкающий» звук.

Решение: Замените магнетрон и проверьте, почему магнетрон перегрелся.

================================================ ===============================

Обгоревший или оплавленный колпачок антенны.
Обгоревший купол (или антенна) из-за дуги из-за отраженной микроволновой энергии (обратная подача}. В этом случае проверьте, не заклинило ли или из-за дуги лопасти мешалки или невращающийся антенный узел. Во многих коммерческих моделях с несколькими магнетронами поддон для приготовления пищи необходимо поднять, чтобы проверить состояние нижнего антенного узла.

или вы можете увидеть это внутри полости

Симптомы: Слабый нагрев или его отсутствие, звук дуги во время цикла готовки

Решение: Замените магнетрон и, при необходимости, соответствующую антенну или узел мешалки.Очистите полость, износ возникла дуга. Избыточное накопление углерода приведет к возобновлению искрения в течение очень короткого периода времени.
============================ ================================================== =

Свободные выводы магнетрона

Ослабленные соединители с нитью магнетрона / Изменение цвета соединителя (ей) или пластикового изолятора (ов)
Если соединители, которые надвигаются на выводы нити магнетрона, ослабляются или неправильно обжимаются, это вызывает накопление резистивного тепла.По мере того, как это происходит, соединение еще больше ухудшается, вызывая следующие визуальные симптомы. Маленькие почерневшие ямки на выводе (ах) магнетрона.
Расплавленный и разрушенный вид
Кроме того, как отмечалось выше, при разрядке конденсатора возникает необычно устрашающая искра.
Симптомы: сначала кратковременный и / или слабый нагрев, затем, в конце концов, нет нагрева

Решение: Отремонтируйте неисправные клеммы следующим образом:
Либо (1) Очистите обгоревшие / изъеденные клеммы магнетрона и замените скользящие разъемы, убедившись, что они плотно прилегают к клеммам; или (2) перегоревший провод и разъем (ы) в разрезе.(Удостоверьтесь, что осталось достаточно провода, чтобы достать до него с небольшим провисанием) Очистите клеммы для подготовки к пайке. Припаяйте нить накала прямо к магнетрону. Будьте осторожны и не используйте нагревание для пайки дольше, чем необходимо.

Следует ли вам заменить или отремонтировать сломанную микроволновую печь?

Микроволновая печь — это чудо на современной кухне. Вот уже несколько десятилетий микроволны делают приготовление пищи быстрее и проще. Даже опытные домашние повара могут использовать микроволновую печь для кипячения воды, разморозки и разжижения ингредиентов с гораздо большей эффективностью, чем приготовление на плите.Но микроволновая печь также является одним из самых сложных и даже опасных приборов для ремонта в домашних условиях.

Причина этого в том, что микроволны поставляются в одной сложной упаковке. В отличие от стиральной машины или холодильника, микроволновые печи не разделяются на панели. Весь шкаф должен быть удален для подавляющего большинства ремонтов. Кроме того, для многих более дешевых моделей микроволновых печей приобретение запасных частей обходится дороже, чем замена всей микроволновой печи. Итак, если ваша микроволновая печь сломается, вам следует отремонтировать или заменить ее? Эта статья поможет вам определить, какой вариант лучше всего подходит для вашей микроволновой печи и обстоятельств.

Предупреждение о высоком напряжении

Единственное, что вам нужно знать при ремонте микроволновой печи своими руками, — это высоковольтный конденсатор. Конденсатор фактически сохраняет большой заряд электричества даже после того, как микроволновая печь отключена. Поэтому, если вы ремонтируете какую-либо электрическую часть микроволновой печи, и особенно если вы снимаете шкаф, жизненно важно безопасно разрядить конденсатор, прежде чем прикасаться к каким-либо проводам или металлическим компонентам.

Когда ремонтировать микроволновую печь

Ремонт микроволновой печи может быть быстрым и легким или удивительно сложным, в зависимости от того, что нужно отремонтировать.Во многих случаях вы можете восстановить работоспособность неисправной микроволновой печи с помощью нескольких механических обновлений. В некоторых других случаях можно без особых хлопот провести мелкий ремонт электрооборудования. В таких ситуациях лучше отремонтировать микроволновку, чем заменять пружину.

— Косметические или неэлектрические повреждения

Не беспокойтесь, если ваша микроволновая печь поцарапана или треснул кусок пластика. Это легко исправить или проигнорировать. Например, ножки для микроволновой печи легко заменить.Это можно сделать с помощью маленькой завинчивающейся ножки стандартного размера или маленькой липкой ножки, как это часто бывает с мебелью. Царапины можно покрыть или отполировать, а треснувшие неэлектрические детали часто просто приклеить или заменить.

— Повреждение дверцы СВЧ

Дверца микроволновой печи полностью не электрическая, и с ней на удивление легко работать. Если ваша ручка, дверца или петли микроволновой печи были повреждены, эти вещи можно исправить, не беспокоясь об остальной части микроволновой печи.Вам нужно будет отделить внутреннюю и внешнюю части дверцы микроволновой печи, чтобы обнажить петли. Оттуда вы можете на досуге отремонтировать или заменить дверь.

— Прядильный узел сломанной плиты

Вращающаяся плита для микроволновой печи помогает готовить еду равномерно, а также является одной из самых частых частей микроволновой печи, которые ломаются. Стеклянная (или пластиковая) пластина внутри может расколоться, роликовая направляющая сломаться или соединитель может треснуть. Все эти детали можно заменить, просто открыв микроволновую печь.Мотор внизу, который вращает тарелку, также может быть более легко заменен через нижнюю часть большинства моделей микроволновых печей. Так что проблема с вращающейся пластиной может быть решена с помощью ремонта.

— Микроволновая печь с выходом за пределы диапазона в остальном хорошем состоянии

Последними в списке ремонта стоят сверхдлительные микроволны. Микроволновые печи, которые устанавливаются на верхние кухонные шкафы, часто представляют собой более дорогие модели, и для их крепления к шкафам вам понадобится специальный комплект отделки для конкретной модели. Хотите верьте, хотите нет, но новый комплект для обрезки может стоить больше, чем новая микроволновая печь, поэтому в этом уравнении зачастую более экономически выгоднее отремонтировать вашу микроволновую печь, выходящую за пределы диапазона, чем заменить ее новой моделью, чтобы сэкономить на новой отделке Комплект.

Когда заменять микроволновую печь

Конечно, также существует множество ситуаций, когда практичнее заменить микроволновую печь, чем проводить ремонт своими руками или наемный ремонт. Это может быть правдой по двум причинам. Во-первых, запасные части или рабочая сила могут быть дороже, чем новая микроволновая печь. Вторая причина может заключаться в том, что сломанная часть является важным основным элементом микроволн, так что замена приравнивается к замене всей микроволны.

— Микроволновая печь стоит меньше, чем ремонт

Микроволновые печи низкого и среднего класса стали настолько недорогими в качестве единицы, что их часто можно купить за гораздо меньшие деньги, чем стоимость отдельных частей (для потребителей).Это означает, что ремонт может стоить и часто стоит дороже, чем простая замена микроволновой печи на столешнице. Проведите исследование и выясните, может ли стоимость заказа и доставки одной запасной части выше, чем стоимость приобретения новой микроволновой печи. А если вам понадобится профессиональный специалист по ремонту, сравните стоимость ремонта со стоимостью новой микроволновой печи.

— Панель управления повреждена или неисправна

Панель управления — это печатная плата, которая выполняет функции клавиатуры. Запрограммированные функции, такие как разморозка и попкорн, обрабатываются панелью управления, как и нажатие кнопок, подогрев по времени и таймеры.Если панель управления перестает работать, это очень сложный ремонт, и вам часто лучше заменить микроволновую печь, чем заменить ее основной компьютер. Это также, вероятно, более рентабельно.

— Старый неисправный магнетрон

Магнетрон микроволновой печи — это то, что создает тепло. Это сердце микроволновой печи, и, как и сердце, его производительность указывает на возраст микроволновой печи. Если ваша микроволновая печь настолько старая, что магнетрон стал шумным или нефункциональным, пора так или иначе установить новую микроволновую печь.Замена магнетрона — это не только сложный и дорогостоящий ремонт, но и другие аспекты вашей микроволновой печи, скорее всего, скоро начнут ломаться из-за возраста прибора.

— Микроволновая печь отстает от технологий на несколько уровней

Наконец, примите во внимание технологический уровень и истинный возраст вашей микроволновой печи. Если в вашей микроволновой печи все еще есть циферблат, нажимная кнопка на дверце или другие устаревшие функции, которые можно было бы увидеть только в старинных мотелях, пришло время для новой микроволновой печи. Как и при замене магнетрона, лучше начать с нового прибора, чем пытаться починить микроволновку на последнем издыхании.

Заменить или отремонтировать микроволновую печь?

Если ваша микроволновая печь сломана или неисправна, пора принять важное решение. Стоит ли заняться ремонтом, вызвать специалиста или купить новую микроволновую печь? Выбор — практичный, основанный на усилиях и расходах. Свяжитесь с нами для получения дополнительных руководств по бытовой технике или для получения профессиональных услуг по ремонту.

Почему микроволновая печь работает, но не нагревает

Ваша микроволновая печь включается и, кажется, запускает цикл нагрева только для того, чтобы вы открывали ее в дверях и находили холодную пищу? Конечно, это самая неприятная из ситуаций, но на самом деле это действительно неплохие новости.Если бы микроволновая печь просто не работала, это могло вызвать какие-то проблемы. Однако микроволновая печь, которая работает, но не выделяет тепла, может направить вас к более узкому списку потенциальных проблем.

Прежде чем мы начнем, вам следует рассмотреть возможность доверить ремонт микроволновой печи квалифицированному специалисту. В отличие от других приборов, микроволновая печь может сохранять смертельный заряд, когда она отключена от сети. Конденсаторы необходимо разряжать, и не всем это удобно. При многих ремонтах вы не будете находиться рядом с конденсаторами, но, к сожалению, при этом ремонте вы будете работать непосредственно рядом с ними, и потребуется разряд.

Если ваша микроволновая печь не выделяет тепло, есть три основных виновника в области высокого напряжения средней микроволновой печи.

• Диод — Для работы микроволны используют конденсаторы, удваивающие напряжение. Таким образом, если диод перегорел, он все еще может иметь рабочее напряжение, но не напряжение для выделения тепла. К счастью, перегоревший диод легко обнаружить, так как он выглядит как перегоревшее пятно.
• Дверной выключатель — Микроволновая печь использует не только один дверной выключатель, но и ряд из них, которые срабатывают в определенном порядке, чтобы защитить вас.К сожалению, если один дверной переключатель в цикле выходит из строя, микроволновая печь может работать, но это может помешать проникновению тепла.
• Магнетрон — Это может быть наиболее опасной ситуацией. Если ваш магнетрон погас, он не сможет производить тепло. Однако это также означает, что конденсаторы остаются заряженными в течение длительного периода времени, и это опасно. Если у вас возникли другие проблемы и вы считаете, что это магнетрон, это определенно работа для профессионала.Кроме того, поскольку замена магнетрона может быть настолько дорогостоящей, может быть более рентабельным приобрести вместо нее новую микроволновую печь.

Когда ремонтировать микроволновую печь и когда ее заменять?

Микроволновые печи непостоянны в ремонте. Дело не в том, что микроволны сложно ремонтировать, поскольку проблемы могут варьироваться от относительно простых до довольно сложных, как и любой другой прибор. Однако то, что делает их такой капризной целью для ремонта, — это стоимость.В отличие от холодильника или духовки, которые могут стоить несколько сотен долларов, чтобы заменить даже самые дорогие микроволновые печи, редко стоят больше пары сотен долларов.

В отличие от других бытовых приборов, которые вы хотите поддерживать в течение долгого времени путем ремонта, иногда может быть более рентабельным просто заменить микроволновую печь вместо того, чтобы тратить деньги или время на ремонт, чтобы она работала еще несколько лет. Итак, если ваша микроволновая печь проявляет проблемы, вот несколько советов, которые помогут вам решить, следует ли вам предпринять усилия для ремонта микроволновой печи или просто заменить ее.

Первоначальные соображения

Прежде чем переходить к тому, какие проблемы требуют ремонта или замены, часто лучше помнить, с какой микроволновой печью вы работаете.

Дешевые модели

Если вы все еще используете микроволновую печь, которую вы купили много лет назад для своей первой квартиры или общежития в колледже, возможно, лучше подумать о ее замене. В то время более чем вероятно, что вы выбрали свою микроволновую печь не из-за каких-либо замечательных функций, а потому, что это была одна из самых дешевых моделей, которые вы могли получить.Чем дешевле микроволновая печь, тем короче ее ожидаемый срок службы. Кроме того, в случае дешевых моделей поддержание их жизнедеятельности путем ремонта может обойтись вам дороже самой микроволновой печи.

Модели для домашней установки

Если у вас есть микроволновая печь, установленная выше вашего диапазона или в любой другой части вашего дома, а не просто сидящая на прилавке, это делает ваши микроволновые печи лучшей целью для ремонта, а не замены. Палитра моделей для микроволновых печей бывает разной.Это означает, что ваша новая микроволновая печь может не поместиться в том месте, где стояла ваша старая микроволновая печь.

Поскольку микроволновые печи, устанавливаемые в вашем доме, обычно не самые дешевые модели, их стоит отремонтировать. Также важно учитывать, что многие микроволны, установленные в вашем диапазоне, работают как микроволны, так и вытяжные вентиляторы для вашей печи, поэтому их функция также связана с вытяжной системой, и вы не сможете просто заменить их какой-либо моделью. тот же размер.

Распространенные проблемы с микроволновой печью: отремонтировать или заменить?

Несмотря на то, что важно помнить как о первоначальной стоимости вашей микроволновой печи, так и о ее размере, когда дело доходит до ремонта или замены, необходимо также учитывать, какой вид ремонта вам необходимо сделать.Некоторые виды ремонта могут быть трудными и / или дорогостоящими, в то время как другие ремонтные работы выполняются быстро и легко. Вы должны руководствоваться здравым смыслом при принятии решения о том, стоит ли вам взяться за это.

Неисправность дверной защелки

Если ваша микроволновая печь вообще не включается, первое, что вам следует подумать, — это проблема с дверной защелкой. Все микроволновые печи сконструированы таким образом, что, если дверца не фиксируется, микроволновая печь не работает. Это сделано для вашей безопасности, но может раздражать. Так как дверная защелка является наполовину внешней частью, ее легко отремонтировать.Возможно, вам придется разобрать часть двери, чтобы заменить ее, но это относительно просто.

Неисправность магнетрона или высоковольтного диода

Если вы включили микроволновую печь только для того, чтобы обнаружить, что еда не была нагрета, проблема связана либо с магнетроном, либо с высоковольтным диодом. Магнетрон отвечает за нагрев вашей еды, в то время как высоковольтный диод обеспечивает ее питанием. Если какой-либо из них неисправен, ваша еда не будет нагреваться. К сожалению, как и следовало ожидать от таких важных деталей, их может быть очень сложно отремонтировать.Их не только трудно достать, но и замена магнетрона может быть довольно дорогой. В случае возникновения этой проблемы, возможно, лучше подумать о замене.

Проблемы с сенсорной панелью и платой управления

Если сенсорная панель на вашей микроволновой печи слишком темпераментна, это может быть связано с повреждением самой мембраны сенсорной панели или неисправностью платы управления за ней. Если вы устраните неисправность и обнаружите, что это мембрана, ее очень легко отремонтировать. А вот плата управления — другое дело.По сути, вы заменяете мозг своей микроволновой печи, и до платы управления может быть трудно добраться. Возможно, лучше заменить микроволновую печь.

Стекло с трещинами

Треснувшее стекло на передней панели микроволновой печи кажется поводом для замены, но на самом деле его довольно легко отремонтировать. Учитывая, что вы можете сделать этот ремонт, только сняв и разобрав дверцу микроволновой печи, это не особенно сложно. Не нужно выбрасывать микроволновую печь из-за этой проблемы.

Неисправность поворотного стола

Проблемы с проигрывателем обычно могут быть устранены домовладельцем. Иногда бывает достаточно просто отрегулировать ролики под поворотной платформой, чтобы заставить ее снова катиться. Однако в случае более серьезных проблем с поворотным столом это может быть неисправный приводной двигатель. Хотя до двигателя может быть трудно добраться, его ремонт, как правило, не так уж и сложен.

Чрезмерный шум

Самая проблемная вещь, связанная с микроволновым шумом, заключается в том, что вы должны диагностировать, что с ним не так, прежде чем принимать какие-либо решения.Приводные двигатели, роликовые направляющие, магнетроны, охлаждающие вентиляторы и высоковольтные диоды могут создавать шум в микроволновой печи. Очевидно, что некоторые из этих проблем, например вентиляторы или роликовые направляющие, легче устранить, в то время как высоковольтные диоды или приводные двигатели могут потребовать замены.
