Ремонт блока питания светодиодной ленты

Используя светодиодное освещение, многие радуются лишь до тех пор, пока оно исправно работает. Поломка блока питания светодиодной ленты может не только огорчить, но и ударить немного по карману. Сегодня мы рассмотрим ремонт блока питания для светодиодной ленты, типичные его неисправности и методики их устранения.

Ремонт блока питания для светодиодной ленты

Зачастую все дешевые китайские блоки питания для светодиодных лент выглядят примерно так. Стоит ли браться за ремонт такого блока? Стоит однозначно!

Как правило, если плата блока питания целая, и не превратилась в кусок обуглившегося радио-хлама, то ремонту такой блок подлежит.

Схема, блок питания для светодиодной ленты

Схемы в таких блоках почти всегда одинаковые, для наглядности можно пользоваться схемой изображенной ниже. Типичная схема, которая используется в подобных блоках питания.

Основные неисправности в этих блоках питания:

  1. Микросхема ШИМ контроллер — TL494.
    Аналог: МВ3759, IR3M02, М1114ЕУ, KA7500 и т.д.
  2. Конденсаторы С22, С23 – высыхают, вздуваются и т.д.
  3. Ключевые транзисторы Т10, Т11.
  4. Сдвоенный диод D33 и конденсаторы С30-С33.
  5. Остальные элементы выходит из строя крайне редко, но тоже не стоит упускать их из вида.

Для начала вскрываем наш блок и осматриваем предохранитель. Если он целый, подаем питание и измеряем напряжение на конденсаторах С22, С23. Оно должно быть порядка 310 В. Если напряжение такое, значит сетевой фильтр и выпрямители исправны.



Следующим этапом станет проверка ШИМ. У нашего блока это микросхема КА7500.

— на 12 выводе должно быть около 12-30 В. Если нет, проверяем дежурку. Если есть – проверяем микросхему.

—  на 14 выводе должно быть около +5 В.

Если нет, меняем микросхему. Если есть – проверяем микросхему осциллографом согласно схеме.

Как проверить TL494 без осциллографа?

Если нет осциллографа, рекомендуем взять заведомо рабочий блок питания, установить вместо микросхемы DIP панель, куда можно подключать проверяемые ШИМ контроллеры. Это единственный достоверный и вменяемый способ проверки TL494 без осциллографа.

Наша микросхема КА7500 после проверки, оказалась неисправной. Перед установкой нового ШИМ контроллера устанавливаем DIP панель.

На фото мы подготовили все для замены ШИМ.



Меняем ее на аналог TL494CN.



Следующим этапом станет небольшая модернизация блока. Если внимательно осмотреть сетевой фильтр есть место для установки варистора.



Устанавливаем варистор К275. Он будет защищать блок от скачков высокого напряжения. При коротком скачке – варистор поглощает энергию импульса, а при длительном – сопротивление варистора станет настолько малым, что сработает предохранитель и вся схема блока останется целой.



Блок перед финальным тестом.



После замены неисправных компонентов подключаем блок в сеть. Как видим блок прекрасно работает. Подстроечным резистором Р1 (возле зеленого светодиода) можно точно выставить выходное напряжение на блоке питание. Диапазон корректировки лежит в пределах от 11,65 В. до 13,25 В.

Как видим все работает исправно, ремонт блока питания для светодиодной ленты окончен. Учитывая, что в блоке отсутствует активная система охлаждения, рационально установить на крышку блока дополнительный кулер, закрытый сеткой в виде гриля.

Важно! При ремонте блока многие его компоненты находятся под опасным для жизни напряжением. Не стоит проводить манипуляции без достаточных знаний и навыков!



Ремонт блока питания светодиодных светильников своими руками

Подробно: ремонт блока питания светодиодных светильников своими руками от настоящего мастера для сайта olenord.com.

Экономия и дизайн в сфере освещения привели передовые технологии почти в каждый дом. Многие меняют обычные цокольные люстры на экономичные светодиодные изделия. Не все знают, как отремонтировать светодиодный светильник самостоятельно, тем более из каких деталей он состоит внутри. Как инструментом пользоваться при поломке, с чего начать весь процесс. Попробуем разобраться детально, какие бывают поломки в приборах и как некоторые светодиодные люстры отремонтировать своими руками.

  • Типичные поломки: частичное или полное отсутствие освещения, кратковременное мигание или самопроизвольное отключение, выход из строя. Причины: Температура достигла выше 50 градусов, разрыв контакта самой нити и держателя, если платный вариант, а не ламповый, отслоение контактов на плате.
  • Выгорел светодиод, частично или полностью. Причина: Перенапряжение в сети, перегорел конденсатор (пробой). Обычно поломка происходит в дешёвых вариантах плат.
  • Существуют дополнительные причины, приводящие к выходу из строя прибора, а именно: кратковременное замыкание в цепи, неправильное подключение к сети, несоблюдение схемы подключения устройства при монтаже.
  • Плохая припайка контактов цепи, светодиодов к плате, слабое крепление проводов в цокольной части ламп. Слабая пайка проводящих элементов (проводов, шин). Причина: Заводской дефект.
    Ремонт многих светодиодных люстр с пультом управления проводят именно по этой причине.

Перед тем как отремонтировать светодиодный светильник, прибор необходимо снять. Понадобится некоторый инструмент; отвёртка тонкая с плоским концом, крестообразная. Если соединение было смонтировано с помощью скруток, нужны будут клещи с изолированными ручками, изоляционная лента и прибор мультиметр, для проверки контактов. Пинцет пригодится в работе с мелкими деталями.

Нет видео.

Видео (кликните для воспроизведения).

Понадобится паяльник с тонким жалом и припоем (желательно использовать специальную насадку). Дрель со сверлом 2,5 мм., тоже может пригодиться, отсоединять цокольную часть лампы, высверлив крепления. Несколько тонких проводов по 10 см., длины.

Внимание! Проводить электротехнические работы без специального защищённого инструмента запрещено!

С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочны

х люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск

олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного

прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как
начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в
самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

  • Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
  • Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
  • Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях.Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
  • Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Зафиксировать лампу с помощью пластиковой бутылки меньшего диаметра, обрезав и вставив в неё лампу.

Подать питание лучше отдельным блоком питания, на лампу, если она 12 или 24 вольта номиналом. Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции

  • Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
  • Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
  • Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе.
    Подпаяйте оборванные контакты.

Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.

Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры. Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения. Если отгорел, паяют на место. Проверяем поочередно все детали.

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.

Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.

Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.

Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.

Обозначение на схеме

При обнаружении несоответствия в номинале, перепаиваем.

Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.

Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.

Многие модели регуляторов, драйверов и блоков питания светодиодных светильников идут с радиаторами охлаждения. В них сделано посадочное место, через которое микросхема или другой элемент управления отдаёт тепло. На большинстве ламп радиаторы присутствуют.

Отсутствие специальной смазки, термопасты, причина перегрева большинства (до 15%) плат и блоков. Открутите и проверьте, нанесена ли она по плоскости посадочного места.

Термопаста наносится тонким слоем по всей поверхности посадочного места, большое количество только ухудшит передачу тепла. Прикрутив дополнительную пластинку из тонкого алюминия к радиатору, увеличить теплоотдачу можно, при этом монтаж проводят, не перекрывая основные потоки воздуха проходящие через него.

Как видим ничего не обычного в ремонте светодиодных потолочных люстр, нет. Самому сделать это не так уж сложно. Необходимо немного терпения, чуточку практики и оловянную капельку знаний. Конечно разнообразие ламп, светильников и всевозможных люстр, не заставит нас скучать в процессе ремонта. Но в этом количестве деталей, нам поможет разобраться, точная схема светодиодной люстры и конечно огромное желание.



Не обязательно покупать новый светодиод, починить его просто, киньте маленькую перемычку между контактами. Обязательно уберите остатки сгоревшей части светодиода, зачистите плату от нагара, он проводит электричество.

Ремонт светодиодных светильников можно выполнить своими руками, а процедура восстановления зависит от проблемы. Правильно провести диагностику и поиск неисправности в работе диода можно только зная конструкцию детали.

  • драйвер;
  • цоколь;
  • корпус устройства;
  • непосредственно комплект диодных элементов;
  • рефлектор.

Визуально такой источник освещения отличается от ламп накаливания или газоразрядных элементов. Внутри устройства выделяются фотоны, в результате образуется световой поток, это происходит благодаря рекомбинации электронно-дырочной пары. В ходе преобразования в осветительные лучи из-за оптического преломления и конструктивных особенностей некоторые физические частицы теряются. В результате невысокой мощности источники освещения комплектуются большим числом диодных компонентов, а также сапфировой подложкой, она позволяет увеличить поток света.

Устройство светодиодного модуля выполнено так, что лампочка сможет эффективно отводить тепло от точечных диодов благодаря уменьшению осветительного потока. Драйвер используется для того, чтобы напряжение могло подойти к каждой группе элементов.

Принцип работы осветительного устройства основан на подаче переменного тока из бытовой сети на драйвер. Этот элемент представляет собой электронный прибор, предназначенный для стабилизации скачков напряжения. Затем прямой ток подается на диодные элементы, излучающие осветительный поток

Канал «Советы Электрика» более подробно рассказал об устройстве диодных источников освещения.

Модуль LED обычно выходит из строя в результате:

  • обрывов в общей электроцепи;
  • неисправного переключателя;
  • отсутствии или некачественном контакте в патроне;
  • появлении неполадок в самом источнике освещения.

Для поиска неисправности в домашних условиях надо выполнить предварительную диагностику. Если при включении осветительного прибора светодиод не активируется, необходимо извлечь его из патрона. Вместо него установить другой источник освещения, необязательно диодный. Если осветительное устройство заработало, это говорит о проблеме в самом приборе. При отсутствии света неисправность следует искать в проводке.

Подробнее о процедуре диагностики рассказал канал «Crowbyleds».

Для поиска неисправного участка электроцепи потребуется тестер, с его помощью надо убедиться в наличии либо отсутствии напряжения в сети. Чтобы сделать это, щупы мультиметра подключаются к патрону диодного светильника, выключатель при этом должен быть включен. После соединения производится диагностика показателей на соответствие полученных значений 220 вольтам. Если параметры другие — причина найдена. В случае когда напряжение в сети есть, но осветительное устройство не работает, надо проверить наличие контакта между усиками патрона, а также цоколем.

На практике, если на этом участке имеются неисправности, то образуется дуга. В результате этого на усиках появляется нагар, его можно определить визуально. Для ликвидации налета напряжение отключается, а образования удаляются. Для этого можно использовать подручные средства, к примеру, наждачку или щетку, но не жидкость. После выполнения задачи усиковые элементы аккуратно подгибаются.

Затем осуществляется установка рабочего источника освещения в патрон и диагностируется результат. Если напряжение на контактных элементах отсутствует, патрон подлежит демонтажу и диагностике. Надо убедиться в наличии либо отсутствии фазы на проводке. Если она есть при отключенном переключателе, это говорит о необходимости замены патрона. При отсутствии фазы диагностируется выключательное устройство, производится его детальное тестирование.

Пользователь Publik рассказал о процедуре проверки светодиодной лампочки.

Если в результате диагностики проблемы не были обнаружены, то причина заключается в неисправности самого источника света.

Диодная лампочка представляет собой сложное устройство, состоящее из нескольких конструктивных элементов, поэтому в процессе разбора надо запомнить очередность снятия деталей. Не все составляющие компоненты модуля нужно менять, поэтому при выполнении задачи нельзя нанести им повреждения.

Для демонтажа рассеивающего элемента надо произвести снятие источника освещения из светильника:

  1. Диодная лампочка берется за края и прокручивается. Это делается мягкими вращательными движениями. Верхняя часть купола отделяется от основания. Между составляющими элементами может быть слой герметика, но обычно он тонкий и не влияет на простоту снятия.
  2. Следующим этапом будет отделение пластины, на которой зафиксированы светодиодные элементы, ее надо отсоединить от основной части корпуса. Для выполнения задачи откручиваются крепежные винты. Элементы фиксации характеризуются маленькими головками, поэтому для их откручивания потребуется использовать специальные прецизионные отвертки.
  3. После того, как болты будут отсоединены, выполняется снятие монтажной пластины от радиатора охлаждения модуля. Для осуществления задачи потребуется инструмент с острым и плоским наконечником, к примеру, пинцет. С его помощью осторожно поддевается край схемы и она демонтируется.
  4. На следующем этапе необходимо произвести распайку зоны прилегания кабеля питания. После этого пластина со светодиодными элементами может быть полностью извлечена.
  5. Для снятия радиаторного устройства и цоколя необходимо отсоединить компоненты, используя вращательные движения. Детали раскладываются на чистой поверхности, выполняется их ремонт или замена.

Канал «HamRadio Tag» предоставил видеоурок о процедуре разбора диодного устройства в прожекторе и его последующем восстановлении.

Этот вариант более актуален для осветительных модулей, оснащенных тонким стеклом и не подходящих для контакта с инструментами. Если устройство слишком чувствительное к внешним воздействиям, то с помощью строительного фена необходимо разогреть корпус лампочки. Это — единственный вариант, который позволит извлечь из цилиндрической основы зафиксированную клеевым раствором стеклянную составляющую. В результате воздействия горячего воздушного потока части устройства расширяются, а клей будет более эластичным.

Такие действия позволят лампочке распасться на несколько элементов без особых усилий. При отсутствии строительного фена можно использовать растворитель.

С помощью шила надо осторожно и без сильного воздействия провести вдоль кромки купольного устройства. Используя шприц с иглой, растворитель вводится внутрь. После этого надо немного подождать. Через несколько минут герметик потеряет эластичность, что позволит произвести демонтаж рассеивающего купола.

Канал «D. C Channel» подробно рассказал о процедуре разбора LED лампы и дальнейшем ремонте устройства.

Починить диодный источник освещения можно тремя способами:

  • поменять светодиоды;
  • произвести замену блока питания;
  • отремонтировать драйвер устройства.

Для поиска вышедшего из строя элемента стоит использовать один из трех методов:

  1. На поверхности выгоревшего диода можно увидеть темное пятно или точку. Вокруг с поврежденным местом часто имеются следы подгорания.
  2. Каждый светодиодный элемент следует прозвонить тестером, чтобы определить неисправный.
  3. Если насчет конкретной детали имеются сомнения, то ее можно снять. Вместо нее выполняется подключение электроцепей, соединенных с источником питания на 12 вольт.

Чтобы произвести ремонт светодиодных светильников, необходимо иметь лампочку-донора, с которой производится демонтаж полупроводниковых элементов:

  1. С нижней стороны рабочую плату надо прогреть с помощью строительного фена.
  2. Пайка позволит размягчить схему модуля, в результате чего поврежденный светодиод можно демонтировать с использованием пинцета.
  3. Производится зачистка контактных составляющих, на место посадки наносится паста.
  4. Затем на прогретую плату необходимо установить новую деталь. После того, как схема модуля остынет, диодный элемент надежно закрепляется в посадочном месте. Сточенная часть детали покажет, где расположен отрицательный контакт. Если полярность не будет соблюдена, лампочка не включится.

Канал «Китай+» подробно рассказал о замене диодных компонентов в LED лампочке.

Каждый светодиод имеет полюса, поэтому перед снятием надо запомнить, как деталь располагалась относительно маленького и большого контакта. Непосредственно на схеме всегда указывается типоразмер диодного компонента.

Процедура восстановления этого элемента выполняется так:

  1. Сначала надо подготовить платы-доноры. Их можно взять из старых светодиодных модулей.
  2. Демонтаж моста и схемы производится аналогично, как в случае с полупроводниками. Для этого применяется строительный фен, с помощью которого надо прогреть поверхность платы. Используя пинцет, производится демонтаж деталей.
  3. После того как вышедшие из строя элементы сняты, место их монтажа надо обработать паяльной пастой. Можно использовать средство BGA.
  4. На завершающем этапе выполняется установка сменных элементов в место посадки. Фиксация запчастей осуществляется посредством фена либо паяльника с тонким жалом.

Прежде чем чинить деталь, надо убедиться в ее неработоспособности:

  1. Проблема в работе БП может заключаться в выходе из строя конденсаторного элемента. Его неисправность можно определить визуально. Вышедший из строя конденсатор вздувается.
  2. Поврежденная деталь подлежит демонтажу, для этого ее надо выпаять из места установки. Процедура выполняется с использованием паяльника.
  3. Новый конденсаторный элемент устанавливается вместо демонтированного на плате. При выполнении задачи важно учитывать полярность.

Меняя конденсатор, нужно установить устройство аналогичной мощности.

Канал «Паяльник TV» подробно рассказал о том, как восстанавливать светодиодные источники освещения.

Несмотря на высокую стоимость, потребление электроэнергии полупроводниковыми светильниками (LED) намного меньше, чем у ламп накаливания, а срок службы в 5 раз больше. Схема светодиодной лампы работает при подаче 220 вольт, когда входной сигнал, вызывающий свечение, преобразуется до рабочей величины с помощью драйвера.

Светодиодные светильники на 220 В

Каким бы ни было напряжение питания, на один светодиод подается постоянное напряжение 1,8-4 В.

Светодиод – это полупроводниковый кристалл из нескольких слоев, преобразующий электричество в видимый свет. При изменении его состава получается излучение определенного цвета. Светодиод делается на основе чипа – кристалла с площадкой для подключения проводников питания.

Чтобы воспроизвести белый свет, «синий» чип покрывается желтым люминофором. При излучении кристалла люминофор испускает собственное. Смешивание желтого и синего света образует белый.

Разные способы сборки чипов позволяют создавать 4 основных типа светодиодов:

  1. DIP – состоит из кристалла с расположенной сверху линзой и присоединенными двумя проводниками. Он наиболее распространен и используется для подсветки, в световых украшениях и табло.
  2. «Пиранья» – похожая конструкция, но с четырьмя выводами, что делает ее более надежной для монтажа и улучшает отвод выделяющегося тепла. Большей частью применяется в автомобильной промышленности.
  3. SMD-светодиод – размещается на поверхности, за счет чего удается уменьшить габариты, улучшить теплоотвод и обеспечить множество вариантов исполнения. Используется в любых источниках света.
  4. СОВ-технология, где чип впаивается в плату. За счет этого контакт лучше защищен от окисления и перегрева, а также значительно повышается интенсивность свечения. Если светодиод перегорает, его надо полностью менять, поскольку ремонт своими руками с заменой отдельных чипов не возможен.

Недостатком светодиода является его маленький размер. Чтобы создать большое красочное световое изображение, требуется много источников, объединенных в группы. Кроме того, кристалл со временем стареет, и яркость ламп постепенно падает. У качественных моделей процесс износа протекает очень медленно.

В состав лампы входят:

  • корпус;
  • цоколь;
  • рассеиватель;
  • радиатор;
  • блок светодиодов LED;
  • бестрансформаторный драйвер.

Устройство LED-лампы на 220 вольт

На рисунке изображена современная LED-лампа по технологии СОВ. Светодиод выполнен как одно целое, с множеством кристаллов. Для него не требуется распайка многочисленных контактов. Достаточно присоединить всего одну пару. Когда делается ремонт светильника с перегоревшим светодиодом, его меняют целиком.

По форме лампы бывают круглыми, цилиндрическими и прочими. Подключение к сети питания производится через резьбовые или штырьковые цоколи.

Под общее освещение выбираются светильники с цветовой температурой 2700К, 3500К и 5000К. Градации спектра могут быть любыми. Их часто используют для освещения реклам и в декоративных целях.

Простейшая схема драйвера для питания лампы от сети изображена на рисунке ниже. Количество деталей здесь минимальное, за счет наличия одного или двух гасящих резисторов R1, R2 и встречно-параллельного включения светодиодов HL1, HL2. Так они защищают друг друга от обратного напряжения. При этом частота мерцания лампы увеличивается до 100 Гц.

Простейшая схема подключения LED-лампы в сеть 220 вольт

Напряжение питания 220 вольт поступает через ограничительный конденсатор С1 на выпрямительный мост, а после – на лампу. Один из светодиодов можно заменить на обычный выпрямительный, но при этом мерцание изменится до 25 Гц, что плохо повлияет на зрение.

На рисунке ниже изображена классическая схема источника питания LED-лампы. Он применяется во многих моделях, и его можно извлекать, чтобы производить ремонт своими руками.

Классическая схема включения LED-лампы в сеть 220 В

На электролитическом конденсаторе выпрямленное напряжение сглаживается, что устраняет мерцание с частотой 100 Гц. Резистор R1 разряжает конденсатор при отключении питания.

В простой LED-лампе с отдельными светодиодами можно сделать ремонт с заменой неисправных элементов. Она легко разбирается, если аккуратно отделить от стеклянного корпуса цоколь. Внутри располагаются светодиоды. У лампы MR 16 их 27 штук. Для доступа к печатной плате, на которой они размещены, надо удалить защитное стекло, поддев его отверткой. Порой эту операцию сделать довольно трудно.

Лампа светодиодная на 220 вольт

Прогоревшие светодиоды сразу заменяются. Остальные следует прозвонить тестером или подать на каждый напряжение 1,5 В. Исправные должны загораться, а остальные подлежат замене.

Изготовитель рассчитывает лампы так, чтобы рабочий ток светодиодов был как можно выше. Это значительно снижает их ресурс, но «вечные» устройства продавать невыгодно. Поэтому последовательно к светодиодам можно подключить ограничивающий резистор.

Если светильники моргают, причиной может быть выход из строя конденсатора С1. Его следует заменить на другой, с номинальным напряжением 400 В.

Заново светильники на светодиодах делают редко. Лампу проще изготовить из неисправной. Фактически получается, что ремонт и изготовление нового изделия – это один процесс. Для этого LED-лампу разбирают и восстанавливают перегоревшие светодиоды и радиодетали драйвера. В продаже часто бывают оригинальные светильники с нестандартными лампами, которым в дальнейшем трудно найти замену. Простой драйвер можно взять из неисправной лампы, а светодиоды – из старого фонарика.

Схема драйвера собирается по классическому образцу, рассмотренному выше. Только к ней добавляется резистор R3 для разрядки конденсатора С2 при отключении и пара стабилитронов VD2,VD3 для его шунтирования на случай обрыва цепи светодиодов. Можно обойтись одним стабилитроном, если правильно подобрать напряжение стабилизации. Если конденсатор выбрать под напряжение больше 220 В, можно обойтись без дополнительных деталей. Но в этом случае его размеры увеличатся и после того, как будет сделан ремонт, плата с деталями может не поместиться в цоколь.

Схема драйвера приведена для лампы из 20 светодиодов. Если их количество будет другим, необходимо подобрать такую величину емкости конденсатора С1, чтобы через них проходил ток 20 мА.

Схема питания LED-лампы является чаще всего бестрансформаторной, и следует соблюдать осторожность при монтаже своими руками на металлическом светильнике, чтобы не было замыкания фазы или нуля на корпус.

Конденсаторы подбираются по таблице, в зависимости от количества светодиодов. Их можно закрепить на алюминиевой пластине в количестве 20-30 шт. Для этого в ней сверлятся отверстия, и на термоклей устанавливаются светодиоды. Их пайка производится последовательно. Все детали можно разместить на печатной плате из стеклотекстолита. Они располагаются со стороны, где отсутствуют печатные дорожки, за исключением светодиодов. Последние – крепятся пайкой выводов на плате. Их длина составляет около 5 мм. Затем устройство собирается в светильнике.

Настольная лампа на светодиодах

Об изготовлении светодиодной лампы на 220 В своими руками можно узнать из этого видео.

Правильно изготовленная самодельная схема светодиодной лампы позволит эксплуатировать ее многие годы. Для нее бывает возможным ремонт. Источники питания могут быть любые: от обычной батарейки до сети на 220 вольт.

С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.

Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Одна лампа может насчитывать несколько десятков светодиодов, которые соединяются последовательно или параллельно. Во втором случае конструкция получается дорогостоящей (к каждому led-диоду или группе подключается отдельный резистор), поэтому позволить себе ее могут далеко не все.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

  • полное отсутствие свечения;
  • периодическое отсутствие освещения;
  • кратковременное мерцание;
  • отключение света в произвольные моменты;
  • повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

  1. Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
  2. Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
  3. Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Важно! Последняя поломка актуальна для дешевых приборов, в которых применяют некачественные платы.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

  • технические нарушения при подключении к сети питания;
  • короткое замыкание;
  • неверная установка оборудования;
  • ошибки при построении элементов в схеме подключения;
  • изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака. Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения.

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож. Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Поскольку светодиоды характеризуются небольшими габаритами, то для манипуляций с ними пригодится пинцет. Впоследствии при обнаружении разрыва цепи или необходимости замены какого-либо элемента может потребоваться паяльник. С целью замены led-диодов применяйте дрель с разнообразными сверлами.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

В сложных люстрах применяют антенну, блок управления, регулятор (несколько блоков), необходимый для автоматической настройки. Растровые осветительные приборы содержат несколько драйверов и светодиодные лампы различных видов. Последовательность ремонта напрямую зависит от конкретного типа светильника.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

  1. Снимите прибор с потолка или стены и удалите крышку корпуса.
  2. Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
  3. Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
  4. Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
  5. Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Вместо того чтобы прозванивать каждый led-диод в цепи, можно прибегнуть к более простому методу. По очереди устанавливайте перемычку между контактами каждого диода, используя пинцет. Если нет перемычки, то возьмите любой провод, предварительно зачистив оба конца и выполнив лужение контактов.

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится. Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Чаще всего причина поломки люстры с пультом ДУ заключается в перегреве матрицы. В такой ситуации ремонт выполняется следующим образом:

  1. Снимите и разберите люстру.
  2. Выясните причину поломки – отыщите перегоревшие элементы.
  3. Если потребуется замена компонентов и выполнение пайки, то обязательно изучите схему устройства, приложенную к гарантийному талону.

Перегореть может контроллер, антенна или блок управления. В данном случае требуется банальная замена вышедшего из строя изделия.

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Нет видео.
Видео (кликните для воспроизведения).

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.6 проголосовавших: 20

Блок питания для светодиодной ленты своими руками

Современная электроника часто комплектуется внешними источниками питания на 5В, 12В, 19В. После того как прибор выходит из строя, они часто валяются в кладовке или тумбочке.

  • 5V — это напряжение зарядных устройств для телефонов и USB;
  • 12V — используется в компьютерах, некоторых планшетах, ТВ, сетевых маршрутизаторах.
  • 19V — в ноутбуках, мониторах, моноблоках.

Мы будем рассматривать, каким образом можно адаптировать любой блок питания для светодиодной ленты на 12В. Будут только простые и бюджетные варианты доступные каждому. Зарядники на 5В не подходят. Но из таких зарядников я делаю ночники, на корпус приклеивается от 3 или 6 диодов. Ночью светит не ярко, в самый раз.

Содержание

  • 1. Источники питания на 12V
  • 2. БП на 19V
  • 3. Характеристики импульсных стабилизаторов
  • 4. Простые схемы своими руками
  • 5. Видео, как доработать своими руками
  • 6. Готовые модули из Китая
  • 7. Питание и драйвер в одном модуле
  • 8. Где купить дешево?

Источники питания на 12V

БП от маршрутизатора 12V, 1А

Источники питания на 12В от электроники обычно бывают от 6 до 36 Ватт. 10 Ватт хватает для подсветки рабочей поверхности светодиодной лентой на кухне. Такие блоки делятся на 2 основных вида:

  1. старые на трансформаторах, отличаются большим весом;
  2. современные импульсные, еще называют электронный трансформатор, отличаются малым весом и большой мощностью при малых габаритах.

Использовать на трансформаторах не рекомендую. При установке светодиодной ленты я сперва подключил трансформаторный БП от роутера, мощность которого была в 2 раза больше мощности ленты. Сам выпрямитель стал сильно греться. Поставил диодный мост выпрямителя на самодельный радиатор для охлаждения, все равно греется сильно, долго он так не протянет. Времени не было разбираться в тонкостях, поэтому спросил у специалиста. Он кое-как нашел причину, светодиоды имеют особенную вольт-амперную характеристику (сокращенно ВАХ), что приводит к сильному нагреву. Он подарил мне от телевизора на 12В и 2 Ампера, то есть мощность равна 24W. Теперь все работает без проблем и не греется.

БП на 19V

БП ноутбучного типа на 19В, 90W

Напряжение в 19В широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию можно отнести БП от принтеров, они мощные, бывает 16В, 20В, 24В, 32В.

У меня давно валяется отличный блок питания для светодиодов на 90W и 19V от ноутбука Asus. Такой мощности хватит, чтобы запитать светодиодную ленту на 6000 Люмен, а этого хватит, чтобы сделать диодное освещение комнаты 20 квадратов. Но БП не 12 вольт, и потребуется доработка. Внутрь корпуса мы не полезем, перепаивать схему под 12 вольт сложно, долго и надо быть электронщиком. Сделаем проще, подключим  небольшой  понижатель со стабилизатором. Существует два типа.

Тип №1

Стабилизатор  на 7812

Стабилизатор на микросхеме типа КРЕН 7812 (lm317), выглядит почти как транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер. Этот вариант устаревший и громоздкий. Для использования всей мощности ноутбучного БП потребуется 5-6 таких (или 1 большая) и большой алюминиевый радиатор для охлаждения.

Тип №2

Импульсный на специализированных микросхемах

Современный импульсный стабилизатор, миниатюрен, не греется, простой как 3 рубля. В русских магазинах за него просят 600-900 р, цена сильно завышенная. У китайцев на 3 ампера стоит 50 р., 5-7А продается за 100-150 р., поэтому рекомендую заказать пару штук на Aliexpress.

Рекомендую использовать импульсный, КПД у него выше 80-90%, проще и дешевле. Только не покупайте источник тока на LM2596, вам нужен источник напряжения. Чтобы найти в китайском интерне-магазине используйте запросы:

  • LM2596 power supply;
  • 12v switching regulator;
  • voltage regulator 12v 7a;

Характеристики импульсных стабилизаторов

Специалист на видео инструкции расскажет основные технические характеристики современных импульсных стабилизаторов, схемотехнику и рекомендации по их правильному использованию. Чтобы вы своими руками не спалили его во время экспериментов.

Простые схемы своими руками

Примеры готовых импульсных модулей на 36W

..

Если вышеописанные БП вам не подходят, то блок питания для светодиодной ленты 12в можно спаять по схеме своими руками. Для самодельного потребуется много времени и немало деталей, не буду рассматривать полные схемы для подключения к сети 220B. при современном развитии электроники их проще купить у китайцев. Есть схемы для сборки своими руками еще на TL594 и других новых элементах. Но мне больше нравится описанный ниже, легко повторяется за 10 минут.

Рассмотрим оптимальный и современный на LM2596. Потребуется установить всего 4 радиоэлемента. Аналоги, схожие по функционалу, это ST1S10, L5973D, ST1S14.

Существует несколько модификаций микросхемы:

  • фиксированное 12 V, LM2596-12, указано в конце маркировки;
  • регулируемый вариант LM2596ADJ;
  • цена в России одной 170 р.. В Китае весь собранный блок на LM2596 стоит 35р. включая доставку.

Характеристики

Параметр Значение
Входное напряжение, не более 40В
Вольт на выходе 3-37В
Выходной ток
Срабатывание защиты по току
Частота преобразования 150 кГц

Видео, как доработать своими руками

На видео ролике вам покажут как пользоваться и настраивать самостоятельно универсальный вариант модуля с драйвером, регулируемой силой тока.

Где купить дешево?

Бывает, что у вас дома не оказалось БП подходящего от бытовых приборов, но точно есть у других, тоже валяется без дела. Сперва спросите у знакомых или соседей, наверняка что то есть. За пару сотен или жидкую валюту вы можете сними договорится.

Большой ассортимент  вы найдете на Авито и на местных форумах. Многие избавляются от ненужного хлама и продают БП за символическую цену, потому что выбрасывать жалко, а реальную стоимость не знают. Таким образом, я часто покупаю хорошие приборы, тем более торг никто не отменял. Недавно мне удалось купить фирменный ACER от моноблока на 190W за 400 р. Он герметичен и высокого качества, так как компьютерная электроника требует очень стабильного и качественного питания в отличие от диодной ленты.

Блок питания для светодиодной ленты: схемы, подбор

Диоды являются самым простым современным способом организовать дешевое освещение. Предлагаем рассмотреть, как сделать и подключить своими руками блок питания для светодиодной ленты, а также расчет мощности и подбор устройства.

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

Фото — Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища. Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах). Рассмотрим, как правильно выбрать блок питания:

  1. Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

  1. Определите ​​общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

  1. Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы. Очень важно не экономить на приспособлении с нужной мощностью.

  1. Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

  1. Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Фото — Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

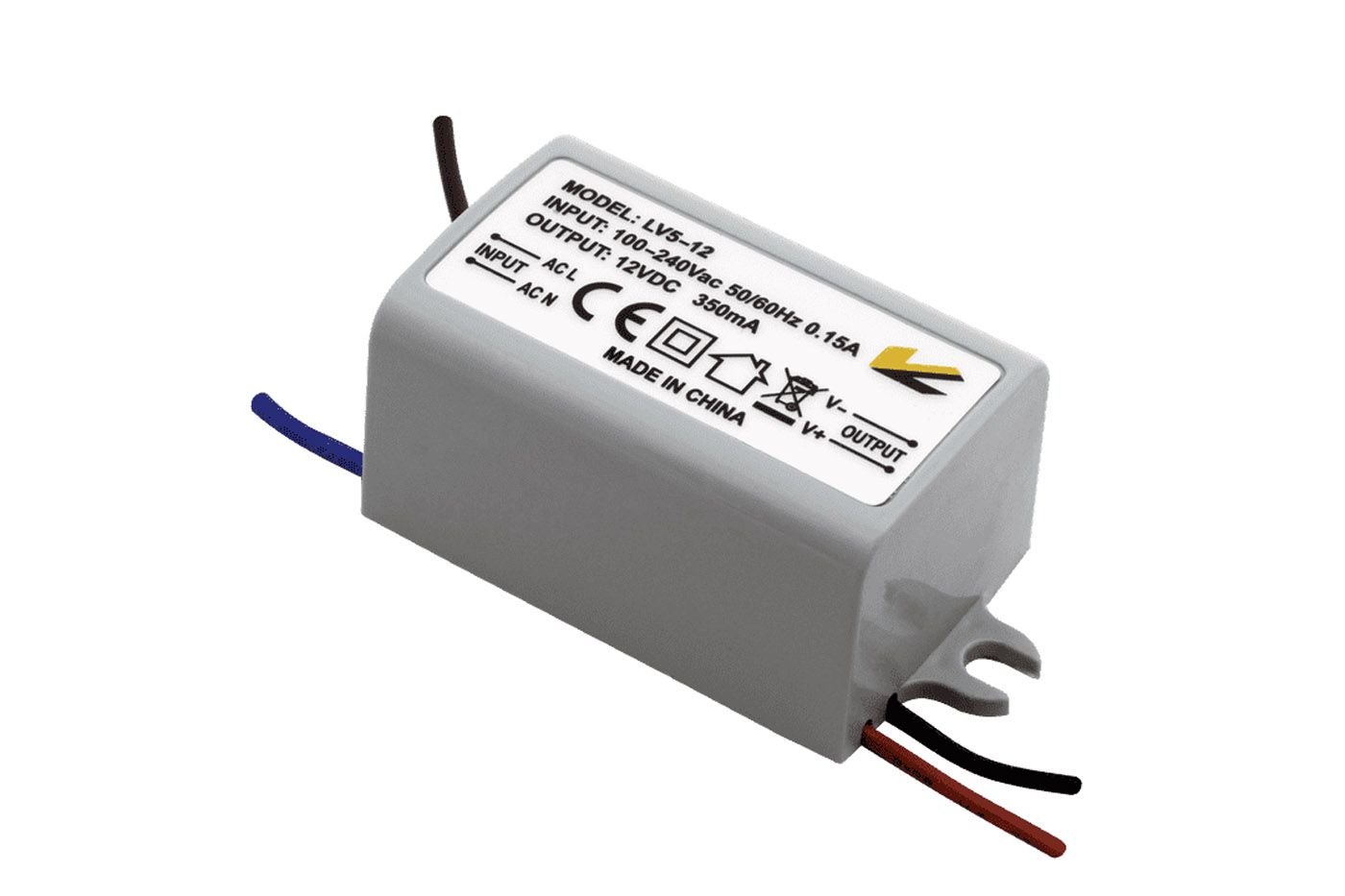

Фото — Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Как сделать блок питания

Самостоятельно сделать блок питания для светодиодов достаточно просто. Для ленты на 20 ячеек Вам понадобится:

  1. Трансформатор на 12 Вольт, который может передавать ток на 1 А;
  2. Диодный мост с конденсатором;
  3. Микросхема КР142ЕН8Б (или 7812), которая будет необходима для радиатора (ели блок питания гудит, то это проблема именно данной детали).

Соединяем все приспособления по стандартной схеме и подключаем самодельный проводник к ленте. Собрать блок можно в старый корпус от обычного мини-трансформатора, в нем же и скрыт провод. Для удобства ниже представлена схема цепи блока питания для светодиодной ленты:

Фото — Схема цепи блока питания для светодиодной лентыФото — Схема светодиодной ленты с блокомФото — Подключение светодиодной ленты к сети

Обзор цен

Правильно соединить все части схемы не каждому под силу, поэтому часто более выгодно приобрести уже готовый трансформатор. Купить компактный и герметичный блок питания можно в любом магазине электрических товаров.

Город Цена блока питания на SLG-BP-50-24
Барнаул 350
Брянск 300
Воронеж 320
Красноярск 300
Одесса 350
Саранск 300
Тверь 300
Уфа 320
Харьков 350

Стоимость приборов может варьироваться в зависимости от производителя (Китай будет дешевле), или дополнительного функционала (с дистанционным управлением, датчиками движения и т. д.). При необходимости вполне возможна самостоятельная переделка прибора под свой вкус и потребности.

Неисправности светодиодных лент и методы их ремонта

За пару летних месяцев мне пришлось решить множество проблем, когда светодиодная лента мигает, моргает или тускло горит. В основном все причины одинаковые и устраняются легко.

Содержание

  • 1. Популярные причины
  • 2. Диагностика причин неисправности
  • 3. Ремонт светодиодной ленты, видео
  • 4. Этапы проверки
  • 5. Как найти неисправный светодиод
  • 6. Видео, ремонт светодиодного светильника

Популярные причины

Усилитель RGB сигналов

1. На блоке питания на хватает мощности, или проседает напряжение. Обычно при проектировании делается запас по мощности в 20%, но даже этого бывает не хватает.

Проявляется это не сразу, а по мере нагрева микросхем и электронных элементов. Этим грешат китайские изделия неизвестного производства, на которых мощность завышена.

Фирменные выдерживают заявленные технические характеристики с запасом.

Грязная и неаккуратная пайка

2. При пайке светодиодной ленты иногда используют флюс с кислотой, после припаивания он остается на контактной площадке и медленно разъедает медное основание. Едкий флюс использовать нельзя, или его необходимо тщательно смывать, нейтрализовать другим подходящим составом.

Виды коннекторов

3. При использовании коннекторов контактная площадка может окисляться, особенно во влажных помещениях новостроек, где делали стяжку и красили стены. Сила тока для питания отрезка длиной 5 метров мощностью 75W будет 6,5 Ампер. Для особо мощных на 30 Вт/м., будет 12,5А. Окислы приводят к нагреву такого соединения и подгоранию контактов. Поэтому специалисты паяют для надежного контакта.

4. Отдельный случай составляют диодные ленты, которые подключается прямо к сети 220В. У них светодиоды соединены последовательно по 60 штук, отрезками по 1м. Мигание одного диода приводит к морганию остальных, длиной 1м.

5. Мигание участков по 3 led диода. Светодиоды соединены по 3 штуки последовательно, неисправность одного приводит к миганию двух остальных. В этом случае можно перепаять неисправный диод или целый модуль из 3 шт.

Виды батареек в пульте ДУ, CR2025 и пальчиковые

6. В пульте ДУ села батарейка. Из-за этого может работать через раз. Рекомендую проверять в первую очередь.

Диагностика причин неисправности

Цветовое обозначение проводов

Чтобы не мучатся в догадках, разделим светодиодное освещение на функциональные блоки:

  • истояник питания;
  • диммер;
  • блок управления RGB;
  • пульт дистанционного управления;
  • светодиодная лента;
  • соединители;
  • RGB усилитель.

Для диагностики причин потребуется вольтметр или мультиметр для измерения напряжения 12В.

Ремонт светодиодной ленты, видео

Бытовое видео от коллеги про ремонт, замена неисправного элемента в  последовательности из 3 шт.

Этапы проверки

Схема соединения

..

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

Маркировка контактов на блоке питания

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

Основные элементы РГБ контроллера с ДУ

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

Полярность на круглом штекере

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

Коннектор открывается

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

Обозначение контактов RGB контроллера, пульт дистанционного управления

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Как найти неисправный светодиод

Часто светодиоды входят из строя  в  лампах, линейках, гирляндах, прожекторах фарах. В большинстве случаев они включены последовательно по несколько штук. Если перегорел один, перестают работать и другие в этой цепочке. Перечислю способы поиска:

  1. визуальный, подгоревший светодиод отличается от других черной точкой в середине и имеет другие признаки, типа почернения;
  2. прозвонить тестером как обычный диод, и сравнить сопротивление с соседними;
  3. можно по очереди коротить диоды, при замыкании неисправного вспыхнут остальные;
  4. чтобы выявить моргание, сделайте небольшой  регулируемый драйвер, чтобы включить каждый диод в номинальном режиме по отдельности.

Видео, ремонт светодиодного светильника

Коллега снял  видео про замену неисправного светодиода на люстре, принцип ремонта как у ленты.

Неисправности светодиодных лент и методы их ремонта

Монтаж и дальнейшая эксплуатация диодной светотехнической продукции характеризуется интуитивной простотой:

  • использование системы освещения без наличия сильных нагрузок механического типа;
  • защита токопроводящих дорожек от повреждений;
  • проверка после монтажа правильности подсоединения всех проводов;
  • обеспечение стабильной подачи электрического тока;
  • предотвращение резких скачков в напряжении;
  • использование источников питания с оптимальными показателями мощности.

Запрещено эксплуатировать гибкие печатные платы любого вида при температурном режиме выше +40°C.

Если предполагается эксплуатация диодного освещения на металлической поверхности, то обязательно предусматривается качественный изоляционный слой.

Диодная светотехника должна иметь достаточную защиту от влаги и любых агрессивных внешних воздействий, поэтому актуальным является применение специального герметичного кожуха.

Гибкие диодные системы освещения, различающиеся цветом и показателями мощности, стали очень популярны в самых разных сферах жизни человека.

Сверхъяркие современные диоды отличаются экономичным потреблением электрической энергии, а также долговечностью и богатством цветовых решений.

Кроме прочего, гибкую плату с диодами можно легко и быстро установить самостоятельно, без привлечения специалистов в сфере светотехнического оборудования.

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания.

Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка.

Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Параметр
Единица измерения
Величина
Температура окружающей среды при работе Входное напряжение Тип разъема подачи входного напряжения Тип выхода Способ управления RGB светодиодной лентой Ток нагрузки на один канал Общий провод для каналов Расстояние дистанционного управления с ПДУ, не менее Способ управления с ПДУ Электропитание ПДУ
˚С минус 10…+50
V DC 12 или 24
коаксиальный DC Jack 5,5 мм
три канала (RGB)
широтно импульсная модуляция (ШИМ)
A 2
плюсовой (анод)
м 8
инфракрасные лучи IR
штук 1 батарейка CR2025 (3V)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

Кнопка
Функция кнопки
Результат
Включить (ON) Лента RGB начнет светится
Выключить (OFF) Лента RGB прекратит светится
Яркость больше Яркость увеличивается на одну ступень при каждом нажатии на кнопку
Яркость меньше
Красный цвет (R) Включение, выключение свечения одного из указанных цветов
Зеленый цвет (G)
Синий цвет (B)
Белый цвет (W)
Вспышка, мигание (FLASH) Режим чередования включения цветов    с изменением скорости и яркости их свечения
Стробоскоп (STROBE) Режим изменения скорости и яркости
   Исчезать, угасать, затухать (FADE)    Переливание цветов во времени
Плавный, мягкий (SMOOTH) Плавное изменение цветов во времени

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Рекомендации по размещению оборудования и монтажу LED ленты

Светодиодная система не является системой повышенной надежности и поэтому необходимо монтаж выполнять с учетом возможности ее полного или частичного демонтажа в случае отказа для ремонта.

Светодиодная лента с тыльной стороны покрыта липким слоем, защищенным пленкой. Для закрепления LED ленты на поверхности достаточно удалить защитную пленку и прижать ленту к поверхности.

Но если поверхность имеет большую шероховатость, то лента приклеится плохо и со времен может отвалиться.

Для надежного крепления на шероховатую поверхность можно предварительно на нее нанести полоску двустороннего скотча, равную ширине ленты, и уже на него приклеивать ленту.

Существуют специальные алюминиевые профили, которые с помощью саморезов закрепляются на стене, и лента приклеивается уже к профилю.

К профилям придается пластиковый рассеиватель, позволяющий спрятать светодиоды и сделать световой поток более равномерным. Но стоимость профилей зачастую превышает стоимость самой лены.

Специальный профиль можно заменить дешевым , закрепив его на поверхности жидкими гвоздями.

При подсветке потолков LED ленту удобнее всего спрятать за потолочным плинтусом. В зависимости от замысла, светодиоды направляют либо параллельно поверхности потолка или под углом к нему. Для максимального использования светового потока и получения равномерного освещения потолка ленту нужно размещать на расстоянии не менее пяти сантиметров от него.

При освещении витрин, полок или внутреннего объема шкафов необходимо позаботиться, чтобы светодиоды не светили прямо в глаза людей. В противном случае эффект от подсветки будет неполным, а возможно и отрицательным, например в случае подсветки товара в магазине.

В мощных блоках питания часто устанавливают вентиляторы, которые при работе издают акустический шум, который со временем обычно увеличивается. Этот факт надо учесть, если светодиодная система устанавливается в помещении, где шум может стать раздражающим фактором, например, в спальной комнате. В таком случае блок питания выносят в другое помещение, где шум не будет мешать.

Как подключить светодиодную ленту к блоку питания 12 вольт

Номинальное напряжение светодиодных лент составляет 12 или 24 вольта. Поэтому их эксплуатация возможна только с применением импульсного блока питания. Он осуществляет понижение напряжения, а на выходе образуется постоянный ток. Подключение светодиодной ленты к блоку питания выполняется через соответствующие полюса, обозначенные маркировкой «плюс» и «минус».

Мощность каждой ленты может быть различной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий блок питания.

Если мощность ленты и технические характеристики блока не совпадают, это может привести к тусклому свечению светодиодов или выходу из строя самого прибора в результате перегрузки.

Чтобы рассчитать характеристики блока питания, к значению мощности нужно добавить от 20 до 30%, компенсирующих потери, возникающие за счет длины проводников. Таким образом, при мощности ленты 24 ватта, понадобится выпрямитель, мощность которого составляет 32 Вт.

Наиболее простым вариантом является подключение одноцветной светодиодной ленты к выбранному блоку питания. Стандартную пятиметровую полосу нужно просто подключить к соответствующим выходам выпрямителя с обозначенной маркировкой полярности тока.

Соединение проводов с контактами ленты осуществляется методом пайки. С этой целью используется паяльник с малой мощностью, чтобы избежать повреждения изделия. В случае необходимости соединительный проводник можно удлинить жилами сечением 1,5 мм2.

В большинстве схем красный цвет провода означает плюс, а черный или синий – минус.

Подключение одноцветных лент имеет специфические особенности. Например, нельзя подключать последовательно два изделия. Это приведет к отсутствию нормального свечения на второй ленте.

Кроме того, токоведущие дорожки первой полоски могут перегреться, что приведет к выходу из строя светодиодов. Наиболее корректное подключение осуществляется путем параллельного соединения светодиодных лент.

В этом случае соединение второй полосы выполняется с помощью отдельных проводов, подключенных напрямую к блоку питания через удлиняющий проводник.

Как подключить светодиодную ленту через выключатель

Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.

Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания.

При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой.

В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.

Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно.

Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее.

В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт. Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (Uобр=600 В, Iпр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

  • на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
  • конструкция имеет низкую надёжность из-за огромного количества соединений;
  • низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока.

Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки.

Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Что произойдет если так подключить?

Вторая лента будет светить тусклее, а последние диоды совсем тускло. Если же лента маломощная  (например SMD 3028, 60 диодов на метр), то яркость свечения по всей длине будет одинаковая. Но по токоведущим дорожкам, потечет ток выше

номинального.



Готовые наборы для подсветки потолков



Соберем подсветку персонально под ваш потолок. Качественно!
Доставим до двери в любой город России.

Дорожки начнут греться, а тепло — это то, чего больше всего боятся светодиоды. Как показывает практика, такая схема подключения, значительно сокращает срок службы светодиодной ленты. Поэтому, используется другая (правильная) схема

подключения.

Схема подключения светодиодных лент от одного блока питания

Эта схема подключенияс использованием одного блока питания. При этом, его мощность должна

соответствовать суммарной мощности двух (или более) лент.

Для того, чтобы довести до второй ленты питание 12 вольт, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом,

ток потечет по проводу, а не по дорожкам первой ленты.

Сечение удлиняющего провода, я рекомендую взять побольше, чтобы в нем было меньше потерь напряжения. Я использую сечение 1,5 мм. Длина провода такая же, как у первой ленты, т.е 5 метров. Монтируется он в нише, параллельно

первой ленте.

Такая схема подключения светодиодной ленты используется, если есть возможность спрятать мощный (а соответственно большой) блок питания. Если такой возможности нет, то применяется другая схема.

Она чуть посложнее, но по стоимости примерно такая же

Схема подключения светодиодной ленты с двумя блоками питания

При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. Сечение провода

достаточно 0,75 мм.

При такой схеме немного усложняется монтаж (нужно закрепить и подключить дополнительный блок питания), но при этом мощность блоков питания в 2 раза меньше. Соответственно и размер их тоже меньше.

Лично мне, этот вариант нравится больше.



Готовые наборы для подсветки потолков



Соберем подсветку персонально под ваш потолок. Качественно!
Доставим до двери в любой город России.
  • Схема подключения многоцветной RGB светодиодной ленты
  • Как подобрать светодиодную ленту?
  • Сколько лет прослужит светодиодная лента?

Самые частые поломки светодиодных рекламных носителей и особенности их ремонта

В преимущественном количестве случаев причиной поломки светодиодной рекламы является несвоевременное техническое обслуживание или нарушение условий эксплуатации.

Иногда оборудование ломается по причине износа или заводского брака. Владельцы LED-конструкция также часто обращаются за ремонтом, если подключают оборудование к сети с некачественным электричеством.

Скачки провоцируют поломки.

При покупке дешевых экранов, бегущих строк и вывесок не удивляйтесь, если они сломаются из-за низкого качества комплектующих и материалов изготовления.

Уличные светодиодные рекламные конструкции поддаются вандализму, могут быть повреждены ветром, градом и другими внешними факторами. Лучше выбирать антивандальные модели, но стоят они дороже.

Рассмотрим частые поломки нескольких типов светодиодных рекламных носителей и способы их устранения.

Самые частые неисправности светодиодной рекламной продукции

Признаками частичного или полного выхода из строя светодиодных экранов, вывесок, коробов и прочих LED-конструкций часто является некорректное отображение информации, мерцание, затухание, полный или частичный отказ светодиодов. А вот что именно сломалось, покажет диагностика. Одни и те же признаки могут быть последствием разных поломок.

В силе частых поломок всей светодиодной продукции — выход из строя блоков питания.

Экран начинает тускнеть. Проблема решается заменой блока питания. Механическое повреждение, попадание внутрь влаги также характерно для всех типов светодиодной рекламы. В зависимости от степени повреждения компонентов проблема устраняется ремонтом или заменой комплектующих. Попадание внутрь корпуса влаги может спровоцировать замыкание или коррозию.

Особенности поломки и ремонта

Даже если вам собрали светодиодный короб или вывеску из лучших материалов и комплектующих, при несвоевременном обслуживании и нарушении правил эксплуатации оборудование выйдет из строя гораздо раньше окончания рекомендованного срока службы. Рассмотрим поломки:

Рекламных вывесок

В большинстве случаев ремонт рекламных вывесок осуществляется на месте. На диагностику неисправности у мастеров уходи несколько минут, а ремонт занимает пару часов. Чаще всего с этим оборудованием случаются такие поломки:

  • Выход из строя блоков питания, светодиодов подсветки.
    Эти дефекты сопровождаются частичным или полным затуханием подсветки. Она светит неравномерно и тускло. Чтобы исправить светодиодную вывеску меняют поврежденные элементы. А в случае, если она проработала уже несколько лет, рекомендуется полностью заменить комплектующие, так как срок службы остальных деталей также на пределе.
  • Механическое повреждение вывески.
    Часто возникает из-за порывов ветра, падения снега или сосулек, вандализма. Проще всего восстановить поврежденные элементы, особенно если это фигурные буквы, логотип, обратившись к изготовителю. Если у него остались исходники, он быстро изготовит новые идентичные компоненты. В другом случае ремонт начнется с разработки нового дизайна.

Неправильный монтаж вывески, попавшая внутрь вода также становятся причиной преждевременного отказа компонентов LED-оборудования. При ремонте важно использовать влагозащищенные блоки питания и светодиодные конструкции. Светодиодную ленту часто меняют на модули.

Световых коробов

Конструкция светодиодных лайтбоксов очень похожа на вывески. Соответственно и поломки здесь похожие. Кроме замены светодиодных комплектующих и восстановления конструкции после механических повреждений здесь также может потребоваться следующее:

  • Обновление панелей.
    Со временем реклама может потускнеть, выгореть. В таком случае лайтбокс разбирают и заменяют пленку с нанесенным изображением.
  • Перегорание ламп.
    Светодиодные лайтбоксы в отличие от вывесок часто комплектуются светодиодными лампами, а не лентами или модулями. Из-за некачественного электричества лампы иногда выходят из строя и их нужно заменить.

Как и у вывесок здесь распространенные поломки — это отказ блоков питания. Лйтбоксы часто подвергаются вандализму и ломаются при ураганах, плохих погодных условиях зимой и др.

Бегущих LED-строк

Бегущие светодиодные строки имеют более сложную конструкцию, чем предыдущие типы рекламных носителей. В связи с этим кроме перечисленных поломок у них также может проявляться следующее:

  • Отказ шлейфа.
    На светодиодном модуле тухнет часть или все светодиоды. Картинка отображается неправильно, искаженно. Как правило, это свидетельствует о плохом контакте шлейфа. Деталь меняют на новую.
  • Поломка микросхем.
    Признаки этой неисправности такие же, как и при плохом контакте шлейфа. Выявить неисправность поможет диагностика. Ремонт сложный и затратный, поэтому нередко при дефекте микросхемы приходится устанавливать новый модуль.
  • Перегорание светодиодов.
    Если из строя вышел один или пара диодов, их перепаивают. В случае выгорания большого количества элементов проще заменить светодиодный модуль.

Кроме того, проблема с неправильным отображением информации, неравномерным свечением может быть связана с неверным подключением блоков питания. Элементы должны быть соединены строго по схеме.

Если при монтаже допущены ошибки, это повлечет разность напряжения на модулях, и они будут работать неправильно.

Светодиодных табло

Светодиодные табло представляют собой конструкции из светодиодных модулей, блоков питания, контроллеров, систем охлаждения. Частые поломки этого оборудования:

  • Перегорание компонентов из-за перегрева.
    Искажение картинки или полное отсутствие изображения. Если не прочищать систему охлаждения от пыли, она засоряется и перестает эффективно работать. В результате экран перегревается. Чтобы предупредить проблему проводите техобслуживание табло 1-2 раза в год.
  • Отказ блока питания.
    Причина в заводском браке, скачках электричества или неправильном подключении. Табло угасает и мерцает. Блок питания меняют на новый.
  • Размыкание модулей.
    Иногда контакт между составными частями дисплея не достаточно хороший, в результате чего на отдельные кабинеты перестает подаваться сигнал. Ремонтируют и восстанавливают контакты.
  • Перегорание предохранителей.
    Проблема возникает из-за скачков напряжения. В ходе ремонта светодиодного табло устанавливают новые защитные детали.
  • Битые пиксели.
    На экране появляются точки, которые не светятся или светятся только одним цветом. Несколько диодов можно перепаять, но если выходит из строя достаточно большая группа элементов, обычно заменяют весь модуль.
  • Поломка модуля.
    Перегревается печатная плата, выходят из строя микросхемы. Такой ремонт обходится дорого, и выгоднее менять весь модуль.
  • Сбой в программном обеспечении.
    Из-за устаревшего или несоответствующего ПО картинка может отображаться неправильно. Возникают ошибки при считывании информации с контроллера. В этом случае нужна перепрошивка или обновление программного обеспечения.

Если оборудование отслужило рекомендованный срок или вы не проводили его своевременное техническое обслуживание, возможны комбинированные дефекты. При этом в светодиодном устройстве выходит из строя сразу несколько комплектующих, и, возможно, будет выгоднее установить новую модель вывески, чем отремонтировать сломанную.

Чтобы снизить вероятность поломки LED-оборудования к минимуму придерживайтесь следующих правил:

  • своевременно обслуживайте технику — хотя бы раз в год;
  • обеспечьте подачу качественного электричества через стабилизатор;
  • установите козырьки, препятствующие падению снега и сосулек на конструкцию;
  • не вмешивайтесь в конструкцию без специальной подготовки и инструментов.

Но даже при соблюдении рекомендаций не исключены поломки. Они могут возникнуть из-за заводского брака или по другой причине. Соблюдайте условия гарантийного обслуживания. Так неисправность, возникшая по вине производителя, будет устранена бесплатно на протяжении гарантийного срока.

В это время часто выходят из строя шлейфы, появляются битые пиксели и отказывают блоки питания.

В отдельных случаях LED-табло, вывеска или бегущая строка не подлежат ремонту. Выгоднее установить новое оборудование, если большая часть конструкции разбита, оборудование сгорело или в нем отказали светодиоды из-за тока обратного направления или скачка.

Как проверить светодиодную ленту: выявление причины и ремонт

светодиодная лента удобное решение многих задач, где имеется необходимость освещения объекта или целой комнаты. Применение удобно, потому что для монтажа не нужно иметь особых навыков и электротехнических знаний.

Наиболее распространены приборы с напряжением питания 12 вольт – безопасным для человека. Различные классы IP-пылевлагозащищённости позволяют использовать ленту как дома, так и под водой.

Но что делать если она вдруг перестала работать, как проверить светодиодную ленту?

Если лента погасла

Для начала необходимо определить вся ли светодиодная конструкция не горит, а затем проводить диагностику, делать выводы об объёме работ и браться за работу.

Давайте будем двигаться от общего к частному. Если она вся не включается, сперва нужно убедиться приходит ли напряжение к 12-ти вольтовому блоку питания. Схема подключения ленты изображена ниже, для наглядности.

Напряжение отсутствует – искать неисправность в розетке, проводке, сетевом кабеле.

Будьте осторожны при проверке сетевого напряжения, 220 – опасны для жизни человека!

Напряжение присутствует – поломки в низковольтных линиях. Для начала с помощью вольтметра определяем выходное напряжение блока питания. Если 12 вольт не обнаружено – значит нужно сдать его в ремонт, если неремонтопригоден – заменить.

Будьте внимательны ремонт блока питания может быть равен стоимости нового, этот вариант подойдёт к людям, которые разбираются в электронике и знают, как его починить, подробно останавливаться в рамках этой статьи не буду, т.к. это тема отдельного материала.

В случае, если блок питания исправно работает, выдавая своё напряжение – проблема с лентой или проводкой, ведущей к ней. Необходимо проверить соединение (пайку, коннектор) светодиодной системы, если схема собрана с их помощью, проблема наверняка окажется здесь. Бывают отдельные ситуации, когда повреждаются токоведущие части ленты, но это происходит редко.

А если лента светится не полностью?

Причины выхода из строя отдельных частей ленты могут быть следующими:

  • скачки напряжения;
  • перегрев общий, локальный;
  • механические повреждения проводников.

Теперь давайте пройдёмся подробнее на каждом из них. Вероятность того, что произойдёт скачек напряжения и так снижена с помощью блока питания. Но не исключена, в результате такого происшествия ваша система освещения может полностью перестать работать или выйти из строя ее отдельные участки.

Перегрев может произойти, если лента имеет большую удельную мощность, более 10 ватт на метр. Нужно учесть, что слишком плотный монтаж – виток к витку, полоса к полосе – плохо скажется на эксплуатации. Может произойти локальный перегрев небольшого её куска, если монтаж проводился в близи нагревательных приборов, а также зон с повышенной температурой, например, над кухонной плитой.

Механические повреждения могут произойти, при монтаже, когда лента подвергнута чрезмерному сгибанию. Минимальный радиус изгиба светодиодной ленты около 5 сантиметров, если вы будете оборачивать светодиодной лентой фигуры с маленькими размерами – нет гарантии долговременной эксплуатации.

Такие неисправности можно легко устранить. Для этого нужно вырезать часть, которая перестала гореть, по отмеченным линиям для разреза. С помощью специальных коннекторов подсоединить аналогичный отрезок подходящей длины, если есть возможно – лучше воспользоваться пайкой.

Трудности такого ремонта могут проявляться в ситуациях, когда место поломки находится в зоне прямой видимости, в такой ситуации нужно вырезать кусок такой длины, чтобы была возможность спрятать соединения.

Светодиодная лента потеряла былую яркость

Что делать если свет горит тускло? Не всегда лента или её части погасают полностью, свечение наблюдается, но оно слабое. Эта неисправность может быть вызвана двумя причинами.

  1. Первая – когда потускнел отдельный фрагмент – скорее всего светодиоды просто вышли из строя, деградировали. Нельзя забывать о местных факторах, таких как изгиб, перегрев, другие механические действия, например, какие-то физические нагрузки на этот участок цепи.
  2. Вторая – лента потускнела по всей своей длине. Замена конструкции полностью не всегда является оптимальным выходом, возможно причина в источнике питания или в местах соединения ленты и блока питания, нужно их проверить, прежде чем менять всю инсталляцию.

Проверка ленты на работоспособность

Когда вы покупаете ленту или занимаетесь ремонтом осветительной системы с таким решением, возникает необходимость её проверки. Для этого необходимо иметь как минимум батарейку типа «крона», с ее помощью можно проверить небольшие участки. Но в этом простейшем варианте имеется большой недостаток – вы не увидите полной яркости свечения светодиодов.

Чтобы включить их на полную, нужно 12-ти вольтовый источник питания. Для небольших кусочков – отлично подойдёт компактная батарейка типа А23, их применяют в некоторых пультах дистанционного управления и дверных радио звонках.

Для длинных участков необходимо применять большие аккумуляторы. Например, от источника бесперебойного питания компьютера, они имеют 12 вольт на своих выводах, автомобильный аккумулятор прекрасно справится с такой задачей.

Ну и, конечно же, никто не отменял вариант с использованием заведомо исправного блока питания.

Чтобы проверить каждый светодиод по отдельности, нужно воспользоваться мультиметром, или батарейкой на 3 вольта. Как проверить светодиод с помощью мультиметра рассказано в этом видео.

Почему LED лента выходит из строя?

Светодиодная лента перегорает в первую очередь из-за неправильного питания, ей нужен надёжный и стабилизированный источник напряжения 12 вольт, рекомендуется даже занижать напряжение питания, для повышения долговечности примерно до половины вольта, то есть 11,5 В. Нельзя перегревать светодиоды – срок их службы заметно снижается и происходит процесс деградации.

Вывод

Если фрагменты или вся лента сгорела не стоит огорчаться, её всегда можно починить путём замены отдельных фрагментов, соединителей, проводников или блока питания. А тенденция к снижению цены на светодиодную продукцию наблюдается уже не один год и замена вряд ли сильно ударит по вашему кошельку, ведь вы уже знаете, как устранять неполадки в таких осветительных цепях.

Ремонт блока питания светодиодной ленты

Используя светодиодное освещение, многие радуются лишь до тех пор, пока оно исправно работает. Поломка блока питания светодиодной ленты может не только огорчить, но и ударить немного по карману. Сегодня мы рассмотрим ремонт блока питания для светодиодной ленты, типичные его неисправности и методики их устранения.

Ремонт блока питания для светодиодной ленты

Зачастую все дешевые китайские блоки питания для светодиодных лент выглядят примерно так. Стоит ли браться за ремонт такого блока? Стоит однозначно!

Как правило, если плата блока питания целая, и не превратилась в кусок обуглившегося радио-хлама, то ремонту такой блок подлежит.

Схема, блок питания для светодиодной ленты

Схемы в таких блоках почти всегда одинаковые, для наглядности можно пользоваться схемой изображенной ниже. Типичная схема, которая используется в подобных блоках питания.

Основные неисправности в этих блоках питания:

  1. Микросхема ШИМ контроллер — TL494. Аналог: МВ3759, IR3M02, М1114ЕУ, KA7500 и т.д.
  2. Конденсаторы С22, С23 – высыхают, вздуваются и т. д.
  3. Ключевые транзисторы Т10, Т11.
  4. Сдвоенный диод D33 и конденсаторы С30-С33.
  5. Остальные элементы выходит из строя крайне редко, но тоже не стоит упускать их из вида.

Для начала вскрываем наш блок и осматриваем предохранитель. Если он целый, подаем питание и измеряем напряжение на конденсаторах С22, С23. Оно должно быть порядка 310 В. Если напряжение такое, значит сетевой фильтр и выпрямители исправны.

Следующим этапом станет проверка ШИМ. У нашего блока это микросхема КА7500.

— на 12 выводе должно быть около 12-30 В. Если нет, проверяем дежурку. Если есть – проверяем микросхему.

—  на 14 выводе должно быть около +5 В.

Если нет, меняем микросхему. Если есть – проверяем микросхему осциллографом согласно схеме.

Как проверить TL494 без осциллографа?

Если нет осциллографа, рекомендуем взять заведомо рабочий блок питания, установить вместо микросхемы DIP панель, куда можно подключать проверяемые ШИМ контроллеры. Это единственный достоверный и вменяемый способ проверки TL494 без осциллографа.

Наша микросхема КА7500 после проверки, оказалась неисправной. Перед установкой нового ШИМ контроллера устанавливаем DIP панель.

На фото мы подготовили все для замены ШИМ.

Меняем ее на аналог TL494CN.

Следующим этапом станет небольшая модернизация блока. Если внимательно осмотреть сетевой фильтр есть место для установки варистора.

Устанавливаем варистор К275. Он будет защищать блок от скачков высокого напряжения. При коротком скачке – варистор поглощает энергию импульса, а при длительном – сопротивление варистора станет настолько малым, что сработает предохранитель и вся схема блока останется целой.

Блок перед финальным тестом.

После замены неисправных компонентов подключаем блок в сеть. Как видим блок прекрасно работает. Подстроечным резистором Р1 (возле зеленого светодиода) можно точно выставить выходное напряжение на блоке питание. Диапазон корректировки лежит в пределах от 11,65 В. до 13,25 В.

Как видим все работает исправно, ремонт блока питания для светодиодной ленты окончен. Учитывая, что в блоке отсутствует активная система охлаждения, рационально установить на крышку блока дополнительный кулер, закрытый сеткой в виде гриля.

Важно! При ремонте блока многие его компоненты находятся под опасным для жизни напряжением. Не стоит проводить манипуляции без достаточных знаний и навыков!

Ремонт блока питания.

arhis
Загрузка

27.09.2016

7638

Вопросы и ответы Стандартный китайский блок питания после пару дней работы начла выдавать 9 вольт вместо 12. При попытке отрегулировать подстроечник он просто развалился. Подстроечник я заменил, но проблему это не решило. Блок все так же выдает 9 вольт и на регулировку никак не реагирует.

Что это может быть?

Ответы на вопросы

Популярные вопросы

romario.gls
Загрузка

10.02.2021

416

Мужики, погите а4988 отклибровать по току, не нравится мне печать, слои съезжают,как высчитываеся? Двигатель стандартный 17hs4401

Читать дальше membran
Загрузка

23. 02.2021

1985

И так, для начала, дам всю инфу о принтере, настройках слайсера, что уже пытался делать для решения проблемы и т.д. Если забуду написать что то важное…

Читать дальше mlizart
Загрузка

07.12.2016

19362

Коллеги, помогите!

На занятиях по моделированию один школьник спросил — Чем 3D принтер отличается от 3D плоттера и что лучше для нови. ..

Читать дальше

Заменить блок питания для светодиодной ленты в г. Москва за 500 рублей

  • Цена договорная

    Санузел под ключ

    Необходимо облицевать два санузла (ванна и туалет) керамической плиткой, сделать разводку водопровода. В ванной комнате будет установлено душевое ограждение на заливной душевой поддон, который так же необходим…

    Евгения Первомайская улица, посёлок городского типа Железнодорожный, Правдинский муниципальный округ, Калининградская область, Россия

  • Цена договорная

    Капитальный ремонт квартиры

    Площадь квартиры 82. Надо сносить все и сделать новую красивую квартиру

    Настя Н. улица Буракова, 27, Москва

  • Цена договорная

    Жилая пристройка к дому 3×10метров

    Ленточный фундамент, кирпичные стены, остекление

    Виктор Звенящая улица, микрорайон Вишнёвый Сад, Краснодар, Россия

  • Цена договорная

    Снять натяжной потолок, подключить кабель, поставить. ..

    В двух комнатах снять часть потолка, переподключить 2 кабеля (провода подсветки, сейчас идут с постоянным напряжением, нужно переподключить, например, к светильникам, чтобы ток шел при включении верхнего…

    Андрей Р. Звенигородская улица, 6, Санкт-Петербург, Россия

  • 5 000 руб

    Перетяжка подлокотников дивана

    Кот расцарапал покрытие, нужно заменить на двух подлокотниках. Материал — кожзам. Размер подлокотника 90х60 см. Материал ваш.

    Андрей подъезд 4, проспект Ленина, 111, Подольск, Московская область, Россия

  • Комплект для ремонта светодиодной ленты

    — Blinkinlabs

    Работаете с цифровыми светодиодными лентами и хотите разрезать их на более мелкие кусочки? Паять провода обратно может быть огромной проблемой, поэтому мы разработали этот комплект для ремонта светодиодных лент, чтобы сделать их прочнее. Припаяйте одну из прилагаемых усилительных прокладок к концу полосы, и никогда больше не будет плохого соединения!

    Уже в продаже в магазине Blinkinlabs

    Вам понадобятся следующие расходные материалы:

    • Светодиодная лента для ремонта
    • 3 провода, 18AWG или меньше, желательно разных цветов
    • Прокладка LED (входит в комплект)
    • 1. 5 ″ секция термоусадочной трубки (входит в комплект)

    Кроме того, вам понадобятся следующие инструменты:

    • Паяльник + припой
    • Машинки для стрижки
    • Тепловая пушка или зажигалка
    • Нож Xacto (опция)

    Первым делом припаиваем светодиодную ленту к шайбе. Выровняйте контактные площадки на ленте (убедитесь, что вы подключаетесь к правому концу ленты!),

    Начните с пайки центрального соединения.Убедитесь, что прокладка и полоса параллельны, и при необходимости повторно нагрейте паяное соединение, чтобы отрегулировать его. Когда все будет хорошо и ровно, припаяйте верхнее и нижнее соединение.

    Еще раз проверьте исправность каждого соединения.

    Добавьте небольшую каплю припоя на каждую контактную площадку на печатной плате. Это упростит прикрепление проводов.

    Затем добавьте провода по одному. Используйте красный для + 5В, желтый для данных и черный для земли.

    Слегка согните провода, чтобы проверить надежность их соединения.

    Отрежьте кусок термоусадочной трубки длиной примерно 4 см. Она должна быть достаточно длинной, чтобы выступать с обеих сторон прокладки на 0,5 см.

    Наденьте термоусадочную трубку на провода и отцентрируйте ее по центру прокладки. Совет: если у вас есть под рукой контроллер, сейчас самое время подключить полосу и убедиться, что она подключена правильно!

    Используйте термофен (или зажигалку), чтобы уменьшить трубку, чтобы усилить соединение между прокладкой и светодиодной лентой.

    А теперь вернись к морганию!

    Устранение мерцания светодиодных лент | HitLights

    Это кошмар для профессионалов светодиодной подсветки: вы завершаете установку, включаете световые ленты и сталкиваетесь со страшным мерцанием светодиодных лент. То, что должно быть гладким и ровным, выглядит как сломанная неоновая вывеска. К счастью для вашего клиента, вы профессионал в области светодиодной подсветки (вы читали именно эту запись в блоге) и знаете, как решить проблемы с мерцанием светодиодов.



    Мерцание вызывается несколькими причинами, и, как только вы узнаете причины, их легко выявить и решить.Эти причины, упорядоченные примерно в порядке убывания частоты, включают плохие соединения, несовместимые детали, падение напряжения из-за длительных пробегов, а также неисправные или перегруженные источники питания. Все они решаются относительно легко. Ниже мы поговорим о том, как это сделать.

    Подробнее об устранении неисправностей разъема здесь

    Диагностика: Мерцание начинается (или значительно усиливается) после подключения.
    Причина: Плохое, непостоянное или прерывистое соединение может вызвать мерцание из-за попеременного замыкания и размыкания электрической цепи.Практически исключительно присутствует в беспаечных соединителях (не в паяных или сращенных соединениях).
    Тесты: Перемещение полоски в вашем беспаечном соединителе изменит количество мерцания или даже временно остановит его появление.

    Решение: Исправить соединение! Ознакомьтесь с нашими советами по устранению неполадок при беспаечном соединении или подумайте о пайке. Советы по обоим доступны в нашем блоге здесь.

    Подробнее о совместимости диммеров здесь

    Диагностика: Мерцание по всей полосе, на которое влияет уровень затемнения.
    Причина: Несовместимые протоколы регулирования яркости (например, ШИМ против CCR или Магнитное против Электронного), вызывающие колебания напряжения и / или тока.
    Тесты: Удаление диммеров или контроллеров из цепи приводит к прекращению мерцания.

    Решение: Убедитесь, что все совместимо! Если вы используете драйвер с регулируемой яркостью, обратите внимание, что диммеры или контроллеры на стороне низкого напряжения НЕ совместимы. Если вы используете драйвер без диммирования, обратите внимание, что любые диммерные переключатели на стороне высокого напряжения НЕ совместимы. Если вы используете драйвер с регулируемой яркостью, убедитесь, что используемый вами переключатель яркости совместим.

    Подробнее о падении напряжения здесь

    Диагностика: Мерцание по всей полосе, которое сопровождается значительным уменьшением яркости по всей полосе
    Причина: чрезмерная длина пробега, вызывающая падение напряжения, приводящее как к затемнению, так и к мерцанию
    Тесты: Удалите участки полосы с конца пробега должно улучшить как затемнение, так и мерцание.

    Решение: Сведите к минимуму длину пробега! Для светодиодов требуется минимальное напряжение.Чрезмерная длина пробега не только вызывает затемнение и, возможно, мерцание из-за падения напряжения, но и может вызвать чрезмерную нагрузку и износ лент, разъемов и источников питания. Подумайте о том, чтобы подавать питание на полосу с середины пробега или иным способом разбейте ее на более мелкие участки. В этом блоге рассматривается затемнение, вызванное падением напряжения, но поскольку причина одинакова для мерцания, все советы действительны для обеих проблем.


    Подробнее о параметрах питания читайте здесь

    Диагностика: мерцание по всей полосе, сопровождающееся шумным или горячим источником питания
    Причина: чрезмерная нагрузка или неисправный источник питания, вызывающий колебания напряжения
    Тесты: заменить источник питания

    Решение: заменить источник питания или уменьшить длину пробега .



    Мерцание решено? Теперь вы эксперт в области светодиодов! Похлопайте себя по спине и погрейтесь в сиянии гладкой и ровной светодиодной ленты.

    Нет подсветки на светодиодном телевизоре? Как устранить неполадки блока питания и светодиодных лент?

    Если напряжения равны нулю или меньше, значит проблема в плате или светодиодных лентах. Вы можете устранить неполадки, отключив телевизор от сети, отсоединив кабели, а затем снова подключив его к телевизору и проверив напряжение на плате.Если напряжение показывает ноль, имейте в виду, что телевизор защищает себя.

    Иногда, когда соединение не загружено, подсветка телевизора перестает генерировать напряжение, чтобы предотвратить повреждение. Как только напряжения станут хорошими, он будет работать, чтобы проверить напряжения на плате, как только вы узнаете, какие они есть. Поэтому единственный способ узнать наверняка, связана ли проблема с платой питания или светодиодными лентами, — это отсоединить соединения светодиодной ленты и проверить их по отдельности с помощью нашего светодиодного тестера. Тестер светодиодных лент отделяет источник питания, так что вы можете протестировать полоски в одиночку и убедиться, что они в порядке.Подключите отрицательный вывод к отрицательному выводу, а положительный — к отрицательному.

    Тестер светодиодов автоматически определяет правильное напряжение, которое необходимо отправить на полосы для их включения. Вы должны увидеть свет, проникающий через отверстия на задней панели. Если вы не видите свет, попробуйте выключить свет в комнате. Это помогает, потому что вы тестируете его, чтобы дополнительный человек мог включать и выключать свет во время тестирования. Если вы на сто процентов уверены, что отверстия не обнажены, то проблема больше в светодиодных лентах и ​​вам необходимо их заменить.Если при проверке светодиодных лент вы видите свет, проходящий через панель, значит, светодиодные ленты будут работать больше, и проблема связана с платой, и ее следует заменить. Чтобы определить, почему у вашего телевизора нет подсветки, тестер светодиодов — отличный способ определить, есть ли у него плата или светодиодные ленты. Тестер светодиодов также может использоваться для проверки отдельных полос светодиодов, а также отдельных светодиодов на полосе. Тем не менее, ваш телевизор сталкивается с проблемами подсветки, обратитесь в ближайшую службу ремонта телевизоров в Бангалоре, и они предоставят полное решение за один день.

    Светодиодный драйвер отремонтирован | Новости техники и ремонта электроники

    Джестин Йонг, 10 июня, 2019

    По дороге домой из моего офиса мне позвонил мой друг, что его светодиодная лента перестала работать из-за какого-то запаха гари. Поэтому я прошу его просто передать сгоревшую часть мне, так как я был очень многоуровневым и он был убежден, и он передал мне сгоревшую часть.

    Это светодиодный драйвер (блок питания). Но на верхней части тела нет следов ожогов, поэтому я почувствовал запах устройства. Подтверждено, что запах исходит только изнутри. Поэтому я открыл устройство для дальнейшей проверки.

    Это сторона компонентов и визуально нет следов прожога на стороне компонентов.

    Я обнаружил перегоревший след на стороне пайки, т. Е. Входная секция сетевого напряжения 230 В переменного тока.

    Итак, пришло время протестировать компоненты в автономном режиме и выяснить виновника.Проверяя компоненты один за другим, я обнаружил, что два диода разомкнуты.

    Проверил другие компоненты, вроде все в порядке, хотя я ожидал, что некоторые закороченные компоненты и подозревал IC, но проверил IC`S, я не обнаружил закороченных контактов.

    Заменил диоды и припаял перемычку на сгоревшей дорожке.

    Теперь для большей безопасности я использовал серийную лампу для тестирования устройства. Я обнаружил положительный результат и проверил подаваемое напряжение. Я получаю 20 В постоянного тока.

    Итак, на следующий день по дороге в офис я зашел домой к друзьям и передал устройство, но, поскольку он был напуган запахом выгорания, он попросил меня прикрепить устройство светодиодной лентой и проверить. Итак, я починил и включил питание, и я обнаружил, что светодиодная лента сияет также на лице моего друга.

    Эта статья была подготовлена ​​для вас Йогешем Панчалом, который работает инженером по компьютерному оборудованию в Мумбаи, Индия.

    стр.S- Знаете ли вы кого-нибудь из ваших друзей, кому было бы полезно прочитать этот контент, который вы сейчас читаете? Если да, отправьте этот веб-сайт своим друзьям, или вы можете пригласить своих друзей подписаться на мою информационную рассылку бесплатно по этой ссылке .

    Примечание: вы можете проверить его предыдущие статьи по ремонту по ссылке ниже:

    http://www.electronicsrepairfaq.com/lenovo-laptop-with-keyboard-key-problem-solved

    Нравится (69) Не нравится (1)

    19 Общие проблемы со светодиодной лентой — способы устранения

    Еще несколько лет назад о светодиодной технологии знали только специалисты.В самых узких технических условиях светодиоды были своего рода технологическим аутсайдером.

    Сначала красные, зеленые или синие полосковые светодиоды были необычными электронными устройствами. Однако в последнее время светодиодные продукты начали вторгаться в сектор освещения. Даже на потребительском уровне можно легко найти бесчисленное количество моделей.

    Настолько, что теперь купить светодиодную ленту можно практически везде. И, конечно же, у любой модели есть хотя бы одна проблема, которую нужно исправить.

    Итак, вот список распространенных проблем со светодиодной лентой, которые вы можете устранить. Следуйте инструкциям, чтобы найти и решить вашу конкретную проблему. Или прочитайте больше о предмете, чтобы никакая проблема не озадачила вас.

    Подробно, каждая проблема сопровождается кратким описанием и легким исправлением. Кроме того, вы узнаете больше о том, что делает его проблемным. Либо с точки зрения потребителя, либо с точки зрения специалиста.

    Это руководство по устранению неполадок также может помочь вам сориентироваться на рынке продукта. Учитывая, что рынок предлагает очень разные продукты с точки зрения возраста и качества, вам будет полезно совершать разумные покупки.

    Что такое светодиодная лента?

    Обычно светодиодную ленту можно найти на полке в виде длинного рулона. На первый взгляд это похоже на полоску, на которую один за другим приварили светодиоды.

    На большинстве светодиодных лент количество светодиодов и расстояние между ними никогда не бывает одинаковым. Как правило, количество варьируется в зависимости от мощности света, которую вы хотите получить.

    Если вам нужен только короткий кусок, вы можете укоротить светодиодную ленту. В этом случае внимательно следуйте инструкции по эксплуатации.Кроме того, вы можете следовать нашему короткому руководству по устранению неполадок при резке в режиме реального времени. Подробнее об этом позже.

    Наконец, светодиодная лента — это световое решение, разработанное для особых нужд. Например, полезно что-то украсить или отметить. Кроме того, он дает возможность осветить любую среду. Даже если установлена ​​только одна световая точка.

    Благодаря своей структуре, состоящей из серии последовательно расположенных светодиодных чипов, он светится яркой линией. Действительно, один этот факт открывает множество приложений.

    Одной из самых популярных особенностей светодиодных лент является их гибкость и простота установки. С помощью одной светодиодной ленты можно создавать игры света и светящиеся бороздки. Или тени для действительно декоративных стен или подвесных потолков.

    Распространенные проблемы со светодиодной лентой

    1. Светодиодная лента неправильного цвета

    Возможно, вы установили полосу света, но вы заметили изменение цвета. А может, сразу обнаруживается не тот цвет. Вы пытаетесь понять, что происходит, но не можете найти причину изменения.

    Во-первых, цвет, который вы видите, — это световой поток фотонов. То есть результат различных материалов. Фактически, каждый производитель использует различное сырье для создания цветов светодиодной ленты.

    Разноцветные светодиоды по-новому создают многоцветный свет. Короче говоря, аббревиатура RGB означает красный, зеленый, синий. Эта цветовая модель отвечает за различные световые комбинации.

    Если вы заметили изменение цвета на конце полосы, прокрутите вниз, чтобы найти наиболее подходящее решение.

    Если отображается неправильный цвет, один из трех основных цветов не активируется. Скорее всего, резистор погнулся до такой степени, что перестал работать.

    Вот техническое исправление для решения этой проблемы. Сначала найдите триплеты (светодиоды с разными основными цветами), которые не работают должным образом. Если вы обнаружите поврежденный резистор, вы можете попробовать его отремонтировать или позвонить в службу поддержки. Действительно, гибкие полосы света не должны иметь этой проблемы.

    Если вы не нашли поврежденный резистор, найдите четыре провода, которые управляют тремя основными цветами.Четвертый — для напряжения. Это может быть производственная ошибка из-за перестановки проводов. Итак, вы можете менять местами провода, пока не почините.

    2. Светодиодная лента не включается

    Вы только что отключили полосу, когда свет был включен? Возможно, вы его снова прикрепили, но он не подавал никаких признаков жизни.

    Иногда вы просто торопитесь. А вот дешевые ленточные светильники наплевать на ваше драгоценное время. Итак, они перестают работать. Или они выгорают.

    Перед тем, как выбросить светодиоды, вам следует проверить блок питания, чтобы убедиться, что он работает. В большинстве случаев выходит из строя или выходит из строя блок питания.

    В случае сомнений отнесите блок питания в мастерскую по ремонту электроники для быстрой проверки. Буквально на тестирование уходит секунды.

    Если ваш продукт работает от батареек, попробуйте их заменить. Также это относится к вашему пульту дистанционного управления. Если что-то вышло из строя, проверьте провода. Действительно, ослабленные соединения проводов могут помешать загоранию вашей ленты.

    3. Светодиодная лента не выключается или не может выключиться полностью

    Вы выключили выключатель, но светодиодная лента все еще светится.Почти сразу вы попытались устранить слабое свечение несколькими способами. Тем не менее, у вас нет диагностических шагов, чтобы выяснить, что происходит. Иногда, когда вы выключаете пульт, остается только цвет.

    Светодиоды

    не требуют сложных схем питания. На самом деле у них высокая скорость переключения. Кроме того, их технология совместима с кремниевыми интегральными схемами. Но светодиоды также нуждаются в постоянном токе. Итак, электронная система переключения имеет значение. Возможно, вам придется выбрать новые переключатели, совместимые со светодиодами, такие как Z-волна, чтобы решить эту проблему.

    Во-первых, это может быть просто наведенное напряжение. Чтобы исправить это, попробуйте переместить световую полосу в новое место и провести некоторое тестирование. Тусклое свечение может быть вызвано помехами.

    Обычно для решения этой проблемы достаточно переключателей более высокого уровня. Но их могло быть мало. Если они только уменьшат проблему, обратитесь в службу поддержки.

    4. Светодиодная лента работает только красный или зеленый или синий

    Внезапно перестают работать красный и синий свет.Горит только зеленый диод. Может быть, и наоборот, но в итоге работает только один цвет.

    Светодиодные диоды включены параллельно. В частности, выход из строя одного светодиодного чипа не влияет на остальные.

    Прежде всего, вам следует провести быстрый тест. То есть используйте контроллер RGB, чтобы сделать полоску синей, красной или зеленой. Вы можете обнаружить, что полоска действительно работает. В этом случае сбросьте светодиодную ленту. В противном случае продолжайте.

    После проверки включите лампу-полоску и поищите поврежденные резисторы.На макетной плате вы должны увидеть явные признаки повреждения из-за чрезмерного скручивания или изгиба. Если да, приступайте к ремонту резистора.

    Наконец, диоды могли достичь своей конечной температуры цикла. Или они могли просто умереть. В этом случае вам придется использовать новую световую полосу.

    К сожалению, размер светодиодных чипов делает ремонт практически невозможным. Они слишком малы, чтобы их можно было ремонтировать обычными инструментами. Кроме того, исправление потребует много времени и значительных усилий.

    5. Выносная светодиодная лента не работает

    Вы все собрали и опробовали у себя дома. Поначалу казалось, что все работает нормально.

    Затем вы отнесли полосу в другой дом или в офис. И ничего, пульт больше не работает. Мало того, цвета больше не меняются. Или он не выключается, когда вы хотите. Я имею в виду, что пульт не работает, какую бы кнопку вы ни нажимали.

    Первое решение — использовать пульт под разными углами.Иногда легко не учитывать расстояние или положение. Попробуйте пошевелить датчиком, чтобы устранить эту небольшую неприятность.

    Если проблема не в разряженных батареях, возможно, вам нужно перезагрузить пульт. После этого вам нужно снова подключить его к полосе света.

    Также убедитесь, что приемник надежно прикреплен как к светодиодной ленте, так и к источнику питания. Редко пульт дистанционного управления выходит из строя. Но дешевые универсальные диммеры с дистанционным управлением могли перестать работать.

    В этом случае поищите модели пультов дистанционного управления, совместимые с вашим брендом.Особенно продукты с действующей гарантией.

    Наконец, при транспортировке светодиодной ленты в другое место примите некоторые меры предосторожности. Например, используйте термостойкую емкость или прокладку.

    6. Не работает разъем светодиодной ленты

    Иногда нужен специальный разъем. Например, конструкция разъема LS-12 такова, что вы легко можете уйти за угол. Или жесткий разъем LS-13 для углов 90 градусов.

    Основная проблема, с которой сталкиваются люди, — это первоначальное подключение.Проще говоря, вы найдете на своей светодиодной ленте определенные точки разреза. Как только вы это сделаете, именно здесь происходит соединение.

    Откройте разъем, чтобы открыть два контакта. Далее вставляем полоску в разъем. Что еще более важно, не используйте грубую силу. С любой стороны просто вставьте полоску внутрь разъема.

    Скорее всего, вы не соблюдали правильную полярность разъема. Действительно, у вашей полоски есть и отрицательная, и положительная сторона.

    Когда вы закроете соединитель, щелчок даст вам знать, что вы все правильно разместили.Если вы не можете закрыть крышки, вернитесь и аккуратно установите полоску на место.

    После всего этого можно зажигать полоску для теста. Как и следовало ожидать, доступны различные разъемы для RGB, RGB W, простых цветов и настраиваемых белых полос.

    В принципе, их разный внешний вид значения не имеет. Просто поместите правильный конец полосы на медную часть разъема, чтобы устранить любую проблему. Если обеспечить хороший контакт, полоска подойдет.

    7.Светодиодная лента наклеенная на один цвет

    Проблема с застреванием цвета может возникнуть в любой момент. Возможно, вы делали свои дела и просто вернулись домой.

    Теперь светодиодная лента отображает только один цвет. Независимо от того, что вы пробовали, похоже, ничего не решает проблему.

    Во-первых, ни в коем случае нельзя сильно давить на светодиоды на ленте. В основном все светодиодные ленты выглядят одинаково. Таким образом, вы не должны пытаться вернуть диоды в исходное положение. Проблема не в этом.

    Скорее всего завис контроллер.Точнее настройки внутри драйвера больше не работают корректно.

    Не останавливаясь на различных факторах, которые могут вызвать это, давайте поговорим об исправлении. Вы можете легко отремонтировать полосу света с помощью быстрого сброса. Если к вашей светодиодной ленте не прилагалась инструкция по эксплуатации, вот стандартное решение. Для начала подключите все как обычно. Затем переходите к подключению адаптера питания.

    Через пять или шесть секунд отключите его. Конечно, свет полосы погаснет.Повторяйте этот цикл, пока индикаторная полоска не выполнит сброс настроек до заводских. Обычно это может занять от пяти до десяти циклов. Перед тем как подключить блок питания, оставьте его на пару секунд.

    8. Цвет света на конце полосы другой

    В одной из светодиодных лент некоторые светодиоды очень слабы в начале и выключаются к концу. Обычно светлый цвет тоже бывает разным.

    Это может быть проблема с абсорбцией. Чтобы исправить это, вам достаточно изменить его положение.

    Другой способ сделать быстрый диагностический тест — это использование другой световой полоски. Поменяйте их местами, чтобы увидеть, отображают ли оба одинаковые проблемы.

    Если второй работает нормально, возможно, первый светодиод каким-то образом поврежден. Например, никогда не следует размещать светодиодную ленту с кривизной менее одного градуса. Или, что еще хуже, под прямым углом.

    В противном случае аналогичный результат сообщает нам что-то новое. Точнее, что полоса может не получать достаточно энергии.

    Кроме того, вы можете устранить падение напряжения другим способом. Вместо того, чтобы полагаться на оригинальную структуру, используйте несколько драйверов светодиодов.

    Пока вы работаете, поищите перекрещенные провода, которые могут вызывать ту же проблему. Иногда провода, которые никогда не должны соприкасаться, располагаются друг над другом.

    9. Проблемы, связанные с резкой светодиодных лент

    Возможно, вы захотите отрезать свою светодиодную ленту. Однако вы не можете найти указанную отметку.

    Светодиодные ленты легко разрезать без ущерба для их функциональности. Просто будьте осторожны и выполните следующие действия.

    Все, что вам нужно, это:

    • Ножницы крепкие
    • линейка или рулетка
    • паяльник (подойдет даже дешевый)

    Примерно на большинстве полос расстояние между последовательными отметками резки составляет 2 дюйма (5 см). Если принтер пропустил какой-то отрезок на вашей полосе, просто разверните полосу.

    Возможны опечатки. Но, к сожалению, вы ничего не можете сделать, чтобы отремонтировать неправильно разрезанную часть полосы.

    Вам нужно найти одну отметку от разреза. После этого вы можете использовать линейку для измерения следующих точек. Конечно, вы хотите сделать это до самого края. Затем вы можете вырезать первую часть, чтобы сделать тест.

    Более того, точный рез требует большой точности. Для достижения наилучших результатов обратитесь за помощью к тому, кто удерживает полоску на месте.

    Когда закончите, приступайте к пайке соединений. Наконец, после быстрого теста поместите полоски в нужное место.

    10. Светодиодная лента работает только при прикосновении

    У вас может быть несколько светодиодных лент.Время от времени вы случайно касаетесь одного из них и обнаруживаете, что он загорается. Некоторые из ваших полосок действуют одинаково, а другие — нет. Итак, вот причина.

    Большинство светодиодных лент реагируют на источники помех в сети. Например, фотоэлектрический инвертор, WiFi или некачественные импульсные блоки питания.

    Специалисты называют это емкостной связью. Короче говоря, это передача, которая может быть или не быть желанной. В этом случае можно говорить о паразитно-емкостной связи.

    Первый совет по устранению неполадок — убрать световую полосу.Как вариант, вы можете найти и удалить источник помех.

    А еще лучше заменить адаптер питания на источник питания, сертифицированный EMC для ваших систем. Конечно, это лучше, чем обычный силовой шумоподавляющий фильтр.

    11. Светодиодная лента загорается жужжащим шумом

    Примерно пару недель назад вы установили две светодиодные ленты с их блоком питания. Все было гладко. Действительно, они отлично работают. Соединения безупречные. Вы включаете их, и повсюду светит красивый свет!

    Затем однажды утром вы просыпаетесь.Сразу же вы слышите гудение, шипение и некоторый шум одного из двух блоков питания. Вы включаете свет, и, конечно же, он снова молчит. Что происходит?

    Источники питания не вечны. Еще чаще некоторые продукты выходят с завода уже с несколькими проблемами. Поэтому всегда рекомендуется выбирать товары с гарантией.

    В определенной степени жужжат большинство адаптеров питания. Возможно, вам нужно только поискать лучшее место для размещения блока питания, чтобы решить проблему.

    Кроме того, убедитесь, что он не опирается на что-то, что усиливает вибрации. Как известно, дешевый адаптер питания может перегреться. В конце концов, если это так, вы узнаете. Другими словами, он будет работать все меньше и меньше, пока не перестанет работать.

    Кроме того, при переключении цвета может возникнуть жужжание. Иногда это не громкий шум, но он раздражает. То есть резкий, пронзительный звук.

    Решение требует, чтобы вы сначала нашли реальный источник звука.Затем вы можете использовать жесткий футляр для очков, чтобы как-то приглушить высокий звук. Если нет возможности решить эту проблему, вам следует вернуть товар.

    12. Мерцающие полосы света

    Наконец, вы украсили свою комнату новейшими световыми полосами RGB. Вы решили отпраздновать в Интернете, в социальных сетях. Итак, вы приступаете к записи видео. И вот, вы видите заметное мерцание повсюду в вашем потоке.

    Светодиодная лента

    работает по принципу светодиодной подсветки.В частности, видимое мерцание появляется из-за стандартных волновых паттернов. Точнее, световые волны от источников освещения с питанием от сети переменного тока.

    Иногда можно было заметить видимое мерцание собственными глазами. В этом случае что-то не так. Тип мерцания, о котором я говорил, в основном виден на камере.

    В любом случае мы видим, что свет не остается постоянным. Со временем он начинает дрожать или мерцать. Могут применяться два основных решения.

    Для мерцания, которое вы видите невооруженным глазом, вы должны искать любые повреждения или утечки.Обычно причиной проблемы может быть некоторая влажность. Иногда полосу можно спасти. Но в большинстве случаев простая сушка не подходит.

    Во втором случае вы можете устранить мерцание на видео за несколько шагов. Самое быстрое решение — использовать портативный аккумулятор. Таким образом, вы решите проблему, устранив причину. Это переменный ток (AC). Фактически, батареи работают от постоянного тока (DC).

    Для постоянного ремонта купите немерцающие светодиодные ленты. В последнее время многие производители начали продавать эти типы светодиодных лент.Короче говоря, они содержат разные материалы, предотвращающие возникновение проблемы. Таким образом, вы можете наслаждаться потоковой передачей и записью видео в любое время.

    Для записанных видео вы также можете исправить мерцание с помощью программного обеспечения для постпроизводства. А именно, программное обеспечение для редактирования видео, такое как Adobe Premiere Pro или Final Cut Pro X.

    13. Светодиодная лента неяркая

    Вы видели, насколько яркой была светодиодная лента в магазине. Но когда принесли домой, он не засиял так, как раньше. Вы пытались устранить проблему, изменив источник питания или положение.Тем не менее, проблема все еще вызывает у вас недоумение. Тем более, что он работал нормально, когда вы вернулись в магазин.

    Если в магазине световая полоса работала нормально, проблема может заключаться в неправильном источнике питания. То есть для некоторых моделей требуется определенное напряжение. Например, 12 или 24 Вольт. Опять же, неправильная модель будет давать тусклый свет или перегрев.

    Если не обращать внимания на характеристики, можно обнаружить тускло освещенную светодиодную ленту. Кроме того, он может иметь сокращенный срок службы и легко перегреваться.

    Что еще более важно, не приклеивайте светодиодную ленту акриловым клеем или клеем. Вещества внутри клея могут попасть на светодиод, что приведет к его быстрой деградации.

    Наконец, возможно, вы слишком сильно согнули гибкую светодиодную ленту. Если вы видите тусклые красные, зеленые или синие оттенки, поищите трещины на полосе. Кроме того, чрезмерное нагревание может как-то деформировать паяные соединения. В результате светодиоды не могут правильно гореть. Даже с использованием подходящих инструментов этот ремонт может быть довольно проблематичным.Иногда даже невозможно.

    14. Тусклый с одного конца

    Обычно эта проблема возникает с более длинными полосами. Скорее всего, вы не можете понять, почему другие полосы, которые вы нарезаете, работают нормально, но у длинной есть эта проблема.

    Ответ на вашу причину — сопротивление. В частности, падение напряжения, вызванное сопротивлением металлических материалов.

    Короче говоря, ваш блок питания пропускает ток внутри полосы. Сопротивление возникает по всей длине полосы.Другими словами, чем длиннее полоска, тем выше сопротивление. Обычно, если ток не может пройти до другого конца, полоса не загорится полностью.

    Вот в чем проблема. Так что это за исправление? Ваша светодиодная лента нуждается в большей мощности.

    Вы можете использовать более короткие светодиодные ленты для своего проекта или повторно подключать ленту через каждые 20–30 футов (6–9 метров). В качестве альтернативы вы можете использовать провод более толстого сечения, чтобы решить проблему падения напряжения.

    15. Затемнение со временем

    Прошло много лет с тех пор, как вы установили светодиодные фонари.Работали нормально. Но в последнее время они начали тускнеть. Свет больше не яркий, и вы хотели бы это исправить.

    Высокая световая отдача идет рука об руку со сроком службы светодиодных диодов. Многоцветная светодиодная лента может прослужить от нескольких дней до лет. Отчасти его использование влияет на светоотдачу. То есть насколько яркие у вас светодиоды.

    Когда дело доходит до светодиодов, возраст имеет значение. С течением времени разные светодиоды не только работают по-разному, но и технологии меняются.Со временем инженеры нашли новые способы сборки и серийного производства светодиодной продукции. К ним также относятся светодиодные ленты.

    Более высокое напряжение может также сократить срок службы светодиодных диодов. На самом деле диоды делают только одно. Они загораются и выключаются.

    По схожим причинам причиной может быть даже ваша электрическая система. Проверьте свои цепи, чтобы узнать, находится ли напряжение по-прежнему на оптимальных значениях.

    С помощью мультиметра вы можете измерить падение напряжения в вашей системе. Затем вы сможете устранить проблему наиболее подходящим способом.В любом случае, перед заменой старых светодиодных лент следует проверить обе возможные причины.

    В случае проблем с электросистемой лучшим вариантом может быть найм профессионала. Действительно, у них есть лучшее оборудование, чтобы решить проблему быстрее и лучше.

    Статья по теме: Как сделать светодиоды ярче?

    16.

    На светодиодной ленте есть участок, который не загорается

    В данном случае заголовок не требует пояснений. Часть вашей светодиодной ленты не загорается, половина ленты не работает.Что еще более важно, большая часть всей полосы может страдать от этой проблемы в одной точке или нескольких местах.

    Проблема усугубляется, если вы поместите полосу внутри металлической опоры. Например, популярный алюминиевый профиль. Но не беспокойтесь! Вот решение, которое не требует замены всей световой полосы.

    Первый шаг — использовать маркер, чтобы указать на светодиодные диоды, которые перестали работать. Далее отключите полосу. Теперь вы можете использовать острый нож для резки коробок, чтобы отрезать поврежденный участок в точках разреза.Затем удалите отрезанную часть.

    Вы собираетесь заменить его на новую полосу такой же длины. Во-первых, убедитесь, что вы разместили его с той же полярностью. Как видите, на точках разреза вы увидите знаки плюса и минуса. Просто придерживайтесь того же направления и потока.

    Наконец, нужно припаять края припоем. Чтобы преодолеть разрыв, необходимо всего несколько капель и особое внимание.

    17. Светодиодные индикаторы не мигают и не преследуют

    Даже если вы подключили полосу к источнику питания и Wi-Fi, вы все равно не можете контролировать ее функции.Действительно, некоторые светодиодные ленты работают не так, как рекламируется.

    Новейшие светодиодные ленты поставляются с собственным программным обеспечением или приложением. Иногда они совместимы с универсальными приложениями или конкретными операционными системами. Таким образом, все пошаговое исправление может быть довольно сложной задачей.

    В принципе, два основных фактора могут привести к тому, что световая полоса не будет мигать или преследовать. Первый — это использование диммера. Вместо этого второй фактор относится к ранее упомянутому программному обеспечению.

    Если вы используете диммер, просто снимите его. После того, как вы отключили его от планки, проблема исчезнет. Фактически диммеры обеспечивают несовместимость с этими функциями.

    Когда диммер не задействован, то нужно переподключить полосу к вайфаю. В соответствии с приложением или онлайн-программным обеспечением вам необходимо найти сеть. Затем вам нужно связать свой мобильный телефон со светодиодами, чтобы соединить их. В конце этой процедуры вам, возможно, придется перепроверить настройки.В большинстве случаев вы обнаружите, что в настройках не отображается никакого сопряжения. Итак, вам нужно будет переделать все заново или обратиться в службу поддержки.

    18. Клей световой ленты теряет адгезию

    Светодиодные ленты можно очень просто разместить практически в любых условиях. Ключевыми особенностями этого типа освещения являются его гибкость и липкость. Но что делать, если клей больше не липнет?

    Новички могут столкнуться с этой проблемой, потому что они снимают крышку слишком рано.Прежде чем снимать защиту, предотвращающую высыхание клеящего материала, выберите место для размещения полоски. Что еще более важно, подготовьтесь к нанесению, хорошо очистив область. В месте установки светодиодной ленты не должно быть пыли или порошка.

    Для легких полосок, которые больше не прилипают, обычно используется винт. Просто убедитесь, что вы поместили винт под гирлянду светодиодов. Прежде всего, цель состоит в том, чтобы зажать его и избежать повреждений или чрезмерного давления.

    19. Проблема перегрева — горячее касание светодиодной ленты

    Когда вы включаете его, светодиоды загораются ярко.Если быть точным, можно навести руку на полоску, чтобы почувствовать, как она нагревается. Через некоторое время светодиодная лента нагревается. Даже слишком горячо, чтобы прикасаться. Действительно, может быть перегрев.

    Никто не должен допускать перегрева светодиодного продукта. Фактически, перегрев означает, что слишком большая мощность заставляет диоды работать слишком тяжело.

    Другими словами, чрезмерная мощность или напряжение сокращают срок службы вашего продукта. Скорее всего, вы не сможете решить проблему, не проведя некоторое тестирование.

    Тестирование рекомендуется для поиска любой проблемы, связанной с электрической системой.Если ваши светодиоды перегреваются, и вы хотите устранить проблему с температурой, вот решение. Используйте металлический профиль в качестве радиатора. Подойдет простой алюминиевый профиль.

    Металл поглощает тепло и охлаждает световую полосу.

    Светодиодная лента Общие проблемы Часто задаваемые вопросы

    1. Могут ли светодиодные ленты загореться?

    В нормальных условиях светодиодная лента не вызывает возгорания. Однако это все еще электрическое устройство. Другими словами, короткое замыкание может поставить под угрозу безопасность любой среды.

    При включении полоски света диоды повышают свою температуру. Затем тепло рассеивается в воздухе через контакт в основании.

    Со временем могут возникнуть связанные проблемы. Например, один из установленных вами проводов, по которому проходит ток, может потерять защиту. Обычно ПВХ, покрывающий медную или алюминиевую проволоку, может расплавиться.

    Поскольку светодиодные ленты остаются включенными в течение многих часов, перегрев является реальной проблемой. По этой причине профилактика имеет первостепенное значение.

    Кроме этого риска, сами светодиоды не должны загораться. В лучшем случае текущая отдача может нанести ущерб или сократить срок их службы. Но риск фактического подгорания ленты из-за перегрева невелик.

    В случае установки нового электронного блока управления убедитесь, что он поддерживает подключенные продукты. В частности, медь полосы света может добавить к общему сопротивлению проводов. Таким образом, нагревая их во всей системе.

    2. Как покрыть светодиодные ленты?

    Некоторые популярные варианты включают силиконовые крышки и алюминиевые профили.Как вариант, можно купить водонепроницаемые изделия с несколькими видами защиты.

    Водонепроницаемые и негерметичные светодиодные ленты ведут себя под водой по-разному. Под водой водонепроницаемая светодиодная лента создает крошечные пузырьки воздуха. Когда вы отрываете его от воды, он становится все темнее и темнее. То есть быстро окисляется.

    Вместо этого, водонепроницаемые полоски работают отлично, потому что они уже обладают достаточной защитой. На самом деле большинство силиконовых чехлов идеально подходят для влажных мест.

    При покупке системы каналов для полосы света вы найдете подробные инструкции.Перед покупкой убедитесь, что ширина системы каналов соответствует вашей полосе.

    Если вы хотите использовать тканевый чехол, вы можете прикрепить его к опоре скобами. В этом случае вы можете использовать картон для дополнительной поддержки. Сначала закрепите светодиоды клеем. Затем используйте скотч, чтобы закрепить дополнительный картон.

    При выборе покрытия следует учитывать оставшееся пространство. То есть вентиляция или среда, в которую вы помещаете светодиодные ленты.

    Некоторые светодиодные ленты необходимо защищать пластиковой крышкой. Например, если вы используете светодиодные ленты IP20, защита имеет решающее значение для предотвращения любых проблем.

    3. Можно ли спать с включенной светодиодной лентой?

    По крайней мере, этот вопрос приводит к двум различным интерпретациям. С одной стороны, вы можете спросить о технических плюсах или минусах того, чтобы светодиодный свет оставался включенным. С другой стороны, вам может быть интересно узнать о возможных последствиях для здоровья.

    Технически вопросы безопасности, связанные с постоянным использованием светодиодных фонарей, касаются качества изоляции.Также распространенной проблемой является утечка тока. Во избежание сомнений наймите электрика для проведения технического обслуживания и проверок.

    С медицинской точки зрения искусственное освещение — один из факторов, наиболее тесно связанных с недосыпанием. В частности, проблемы со сном — очень распространенное состояние в нашем обществе. С другой стороны, многие исследователи относят их к другим факторам риска. Особенно для патологических состояний, которые становятся все более эпидемическими, например:

    • ожирение
    • сахарный диабет
    • Сердечно-сосудистые заболевания
    • депрессия
    • ход

    Если вы хотите избежать любого потенциального риска для здоровья, вы можете прибегнуть к использованию пульта дистанционного управления.С помощью приемника и пульта дистанционного управления вы можете включать и выключать светодиодные ленты в любое время.

    4. Как долго может гореть светодиодная лента?

    Большинство светодиодных фонарей служат пару сезонов, если процесс установки был безупречным, а окружающие условия ужасны.

    Если оставить в стороне теоретический срок службы продукта, заявленный производителями, вы можете обнаружить, что некоторые светодиодные ленты служат всего несколько дней. Итак, почему в среднем одни светодиодные ленты служат дольше, чем другие?

    Оценки производителей не относятся к обычному использованию. Конечно, они не распространяются на полосовые огни, которые работают по 16 часов в сутки. Часто включается в помещении со средней или высокой температурой и обильной влажностью.

    Плохие сварные швы и случайные отслоения от опоры являются основной причиной сокращения срока службы. На самом деле, световые полосы чаще выходят из строя из-за какого-либо происшествия, чем по техническим причинам.

    На этикетках различных светодиодных продуктов вы найдете увлекательные оценки. Например, 50 000 часов и больше. Но на самом деле это число — результат лабораторных тестов.Другими словами, они не принимают во внимание множество факторов, которые могут привести к преждевременному ухудшению состояния.

    Большинство лабораторных тестов согласны с постепенным ухудшением состояния светодиодных диодов по мере их использования. Итак, когда вы читаете эти вдохновляющие оценки, они имеют в виду часы, которые потребуются светодиоду, чтобы фактически достичь светоотдачи 70-80%.

    ТВ сдохли? | Adventure Rider

    Помощь со списком Энджи?

    МНОГО статей / блогов в сети об этом, особенно с 47-дюймовыми моделями, такими как у вас, так что звучит как дефект конструкции / производства, признает ли компания это или нет. Я бы пошел на веб-сайт www.cpsc.gov и ввел вашу марку и номер модели, чтобы узнать, был ли отзыв на ваш уже.

    Я бы также погуглил, делает ли LG скрытый отзыв вашей модели. «Скрытый отзыв» — это когда неисправность не является опасной по своей сути, поэтому в обязательном отзыве по соображениям безопасности, санкционированном правительством (CPSC), нет необходимости, и он еще не дошел до того момента, когда массовое давление общественности вынудило бы добровольный отзыв, но производитель даст существенное возмещение в процентах или иногда полная замена товара людям, которые серьезно жалуются и, возможно, угрожают подать жалобу в правительственный орган, поэтому компания производит возврат или ремонт или замену дефекта «любезно клиентам», даже если гарантия еще не действует.

    Очевидно, что лучше всего работает, если немного не на гарантии, конечно, не работает, если экран физически поврежден снаружи, и может потребоваться немного покопаться, чтобы найти отдел, обладающий полномочиями на возврат / замену . Обычная служба поддержки клиентов редко может авторизовать это, обычно вам нужно найти вице-президента по удовлетворению запросов корпоративных клиентов или офис с таким именем, чтобы связаться с ними по этому поводу. И, конечно же, писклявое колесо получает смазку — вам, возможно, придется довести проблему до уровня компании до тех пор, пока ее решение не станет для них проще / дешевле, чем если вы продолжите связываться с ними по этому поводу.И, конечно же, если у дефекта есть аспект безопасности, тогда у вас есть причина сообщить об этом в CPSC, если компания не заменит его для вас, и им НЕ нравится внимание CPSC, потому что несколько жалоб на опасность могут закончиться. до того, как они получили заказы от CPSC на продукты на многие миллионы долларов. И они ДОЛЖНЫ отвечать в письменной форме CPSC и заказчику на все надлежащим образом поданные жалобы CPSC.

    Пара решений, которые оказались эффективными для описанных вами симптомов —

    1) в некоторых случаях (звучит как редко), если изначально появляется логотип LG, экран затемняется, если вы подождете около 2 минут (один источник сказал 99 или 100 секунд, остальные 120 секунд), и он снова включается с логотипом (по-видимому, с четырьмя черточками вместо отображения времени), обновление / перезагрузка прошивки автоматически исправляет это.Веб-страница для выбора вашей модели и загрузки обновления прошивки (очевидно, должна быть загружена с подключенного компьютера) здесь:

    http: //www.lg.com/us/support-product / …

    2) в большинстве случаев , звучит так, как будто это плохая светодиодная лента с подсветкой, из-за которой светодиодный драйвер отключился для защиты телевизора — отсюда и отключение света. Есть несколько блогов о том, как заставить плату приводить в действие светодиодные ленты, чтобы определить, какая из них плохая (хотя, очевидно, это обжаривает всю полосу из-за плохой части светодиода, поэтому вам придется заменять всю плохую полосу, а не только одну. единый блок светодиодов).Вы можете найти множество YouTube и блогов по этой теме и по поиску и устранению неисправностей, введя в Google эту поисковую фразу или аналогичную —

    LG 47ln5750 uh led tv LED driver voltage

    3) Блог, описывающий устранение неисправностей и ремонт для вашей модели и проблемы здесь, когда это это плохая полоса подсветки — в частности, речь идет о падении напряжения с примерно 160 до 70 или низких 80-х В постоянного тока, что, похоже, является включением функции защиты, здесь:

    https://www.badcaps.net/forum / showthr…

    Если вы проверяли блок питания с подключенными светодиодными лентами, то падение мощности до 83 болтов может указывать на то, что устройство обнаруживает неисправный светодиод и отключает питание как часть функции самозащиты. . Похоже на пару блогов, что если вы отключите блок питания от платы светодиодного / видеодрайвера (звучит так, как будто VDI и светодиодный драйвер находятся на одной плате), тогда блок питания будет иметь постоянный выход на этих контактах около 165 В. Конечно, вы должны использовать VOM для электроники, чтобы проверить это, иначе вы рискуете, что VOM будет действовать как достаточная нагрузка, чтобы, возможно, повредить блок питания или видеоплату — вам нужен VOM, разработанный электроникой, который очень мало влияет на схему при проверке электроники, поскольку обычный электрический может повредить компоненты, пропустив чрезмерный ток через счетчик во время процесса проверки, или подавая слишком много энергии от VOM в схему.

    Был один блог, в котором говорилось об отключении светодиодных лент от разъемов VDI, а затем об установке очень короткого времени контакта между определенными пронумерованными выходными контактами на VDI с каждой светодиодной лентой один за другим, чтобы увидеть, загорается ли светодиодная лента (звучит как на подсветке в вашем блоке 4 полоски) — по ним можно сказать, какая из них плохая. Я бы еще немного погуглил, чтобы получить инструкции по этому поводу, чтобы убедиться, что вы не сожжете некоторые исправные блоки или не перегрузите VDI или блок питания, подключившись к плохой полосе — очевидно, это должно быть как минимум очень короткое время контакта.

    Как разрезать и повторно подключить светодиодные ленты с помощью беспаечных разъемов

    Если вы хотите расширить свои схемы, разрезав полосы и добавив удлинители, возможно, вы захотите использовать наши беспаечные соединители. Они были разработаны для использования кем угодно, независимо от их способности паять провода. Вот как их установить и как убедиться в правильности работы.

    Перед тем, как начать, имейте в виду, что изменение или обрезка светодиодной ленты аннулирует гарантию. Поэтому мы просим вас тщательно протестировать и проверить свою полосу, чтобы убедиться, что она полностью работоспособна, перед тем, как разрезать ее.

    Первое, что вам нужно сделать, это убедиться, что вы разрезаете полосу в нужном месте. Вы можете найти его на каждых 3 светодиодах, где есть линейный индикатор, окруженный оголенными медными пятнами с обеих сторон. Отрежьте полосу точно по этой линии хорошими ножницами или острым рабочим ножом.

    Теперь вам нужно полностью обнажить участки медного разъема на полосе, а это значит, что вам нужно удалить всю силиконовую крышку в этой области. Сделайте небольшой надрез рядом со светодиодом (только в силиконе, не доходите до самой полоски) и снимите как можно больше силикона.Затем тщательно очистите полоску медицинским спиртом и небольшой щеткой. Если на медных разъемах останется немного силикона, он не будет работать должным образом.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
