Как починить блок питания? | Ремонтируем и чиним вместе!

Довольно часто при продолжительной работе с компьютером приходится сталкиваться с такой проблемой, как неисправность блока питания. И если речь идет о домашнем «любимце», то выход здесь только один — либо приобрести новый, либо починить блок питания самостоятельно. Блок питания выходит из строя, чаще всего, по причине некачественной электроэнергии, вследствие скачков электрического напряжения и т.д.

Разумеется, некачественное электричество может вывести из рабочего состояния и материнскую плату компьютера, и его другие компоненты. Но, чаще всего, первым перестает работать именно блок питания. Избежать скачков напряжения, и, как следствие, предотвратить поломку, можно, если использовать сетевые фильтры или источники бесперебойного питания, которые выполняют стабилизацию подаваемого электричества. Но, даже с такими защитными приспособлениями полностью гарантировать работоспособность блока питания нельзя.

Если после проблем с электричеством Ваш компьютер отказывается включаться, необходимо проверить блок питания на предмет его выхода из строя. Для этого можно воспользоваться самым простым методом: взять блок питания у знакомых или друзей, и проверить, будет ли компьютер работать с ним. Конечно, если компьютер заработает, то проблема кроется именно в блоке питания. В противном случае, из строя вышел другой компонент системы.

Поломавшийся блок питания вполне возможно отремонтировать своими руками. Главное, чтобы в наличии был паяльник, мультиметр и начальные знания в электронике. Традиционно блоки питания ломаются вследствие

выхода из строя выпрямительного диодного моста, а точнее — его пробоя. Проверить данную гипотезу не сложно, достаточно на выходящих в корпус компьютера проводах замерять напряжение. Отсутствие «дежурных» пяти вольт будет явным признаком данной проблемы. Чтобы наш диагноз уточнить, следует промерять сопротивление между двумя любыми выводами на диодном мосту. Если значение будет меньше одного Ома, значит проблема однозначно в нем, и его нужно будет заменить.

Приобрести новый диодный мост, рассчитанный на три сотню Вольт, довольно не сложно. Да и его стоимость не сравниться со стоимостью нового блока питания. Таким образом, перепаяв диодный мост, блок питания снова будет приведен в рабочее состояние.

Как проверить блок питания? | Ремонт компьютеров на дому и в офисе в Москве

Блок питания системного блока очень важный компонент компьютера. Во первых блок питания, должен вырабатывать стабилизированное напряжение нужного номинала, во-вторых, обеспечивать защиту комплектующих компьютера от высокого напряжения сети 220 В и перепадов напряжения. Многие считают блок питания самым важным устройством компьютера, так как именно с него начинается вся работа.

Как проверить работоспособность блока питания компьютера, если этот самый компьютер не включается?

Самое простое взять заранее исправный блок питания и подсоединить его к компьютеру который не включается.

Если компьютер нормально включился, значит все проблемы были в блоке питания.

Так же можно подключить сомнительный блок питания к другому заранее исправному компьютеру и понаблюдать его работу там, если компьютер вдруг не включился, значит опять виноват блок питания, это в большинстве случаев означает его замену.

В обоих случаях существует риск.
В первом варианте испортить исправный блок питания, подключая его к неисправному системному блоку.
Во втором случае, вывести из строя комплектующие исправного системного блока, подключая к нему возможно неисправный блок питания.

А что делать, если рядом нет другого компьютера и нет исправного блока питания или вы просто не хотите рисковать исправными комплектующими, как тогда проверить работоспособность блока питания.

Берём компьютер, который не включается. Отсоединяем 20/24 контактный штырьковый разъём блока питания от материнской платы, так же отсоединяем от него все устройства. Сам блок питания вынимать из системного блока не обязательно. Подключаем блок питания к электрической розетке, подсоединяем к нему для нагрузки дисковод, затем берём 20/24 контактный штырьковый разъём от БП защёлкой к себе, как показано на скришноте, берём простую канцелярскую скрепку и замыкаем между собой контакты зелёного PS-ON – обозначающего включение и любого чёрного провода (земля).

При этой операции кулер блока питания должен прийти в движение.

На дисководах загорается зелёный индикатор и при нажатии на кнопку открывается и закрывается лоток.

Если кулер НЕ вращается, значит блок питания полностью неработоспособный и делаем вывод, компьютер не включается из-за полностью неработоспособного блока питания.
А если кулер вращается, индикаторы дисководов включаются, означает ли это полную пригодность к работе нашего блока питания? К сожалению утверждать это на 100 % нельзя, так мы проверили блок питания можно сказать без нагрузки, настоящую же нагрузку наш блок питания получит тогда, когда мы подключим к нему материнскую плату и комплектующие компьютера (жёсткий диск, видеокарту, дисковод, питание процессора) и нажмём на кнопку POWER системного блока, то есть при настоящей работе, если компьютер не включается, значит у нас всё-таки неисправный блок питания или материнская плата.

Для таких случаев у наших сервис инженеров есть заведомо рабочие блоки питания, которые они возят с собой.
Замена блока питания является стандартной услугой по ремонту компьютеров.

Ремонт блока питания компьютера: причины, стоимость ремонта

Причины поломок блока питания в компьютере и их профилактика

Основными причинами выхода из строя блока питания являются:

• систематические перепады напряжения в сети;
• попадание влаги внутрь корпуса блока питания;
• износ радиодеталей электрической схемы;
• короткое замыкание шнура питания или вилки.

В целях профилактики поломок блока питания необходимо систематически проводить его чистку от пыли. Не рекомендуется размещать на корпусе компьютера цветы и другие предметы, которые могут привести к попаданию влаги в блок питания. Сервис «Чудо техники» предлагает услуги абонентского обслуживания компьютеров в рамках которого клиентам предлагают: чистку компьютера от пыли, замену термопасты, обновление драйверов и проверку на наличие вирусов.

Ремонт в сервисах «Чудо техники»

Для заказа ремонта блока питания компьютера в мастерских «Чудо техники» клиентам достаточно набрать +7 (495) 432-11-00, заказать обратный звонок или заполнить специализированную форму. При ремонте блока питания мастерами сервиса «Чудо техники» выполняются следующие работы:

• общая диагностика компьютера;
• выполнение работ по ремонту блока питания, при невозможности ремонта – его замена;
• установка блока питания и настройка компьютера.

Кротчайшие сроки и возможность ремонта блока питания на дому заказчика обеспечиваются наличием всех необходимых комплектующих, использованием переносного профессионального оборудования, высокой квалификацией и большим опытом мастеров сервиса «Чудо техники».

Почему нужно обращаться именно к нам?

Сервис «Чудо техники» создавался и работает при поддержке правительства Москвы, что гарантирует высокое качество услуг компьютерной помощи и их доступную стоимость.

Преимуществами сервисов «Чудо техники» являются:

• высокая квалификация и персональная ответственность сервис инженеров и мастеров;
• прямые поставки комплектующих и запасных частей, широкий ассортимент запчастей в наличии;
• широкая сеть мастерских и сервисных центров;
• кротчайшие сроки выполнения заказов;
• строгий контроль качества и реальные гарантийные сроки;
• собственная курьерская служба.

Обратившись в сервис «Чудо техники», клиенты могут быть уверенны в получении качественных услуг компьютерной помощи, в кротчайшие сроки и по доступной цене.

Ремонт блока питания компьютера — быстрая и профессиональная работа

ПРС | Заметки о ремонте | Ремонт блока питания компьютера

Вызывая мастера для ремонта блока питания компьютера, из «Петербургской Ремонтной Службы», Вы обращаетесь в надежный городской сервис по оказанию услуг. Наша компания работает в Санкт-Петербурге уже более 18 лет.

Круглосуточный прием заказов по телефону 8 (812) 777-0-777.

Ознакомиться с прейскурантами можно на страницах сайта: ремонт стационарных компьютеров и ремонт компьютерного оборудования.

Почему стоит обращаться в «Петербургскую Ремонтную Службу»

• Мы предоставляем фирменную гарантию на выполненную работу.
• Мастера выезжают на дом во все районы СПб и в Ленинградскую область.
• Есть возможность ремонта компьютера в сервис центре.
• Мастер может приехать к Вам в день регистрации заявки.
• Проведение работ на дому в удобное время.
• Большой объем работ увеличивает скидку.
• Для юридических лиц есть возможность безналичного расчета.

Чтобы заранее узнать нужен ли Вам ремонт блока питания компьютера, предлагаем всем желающим, ознакомиться с признаками, которые показывают на его неисправность. Обратите внимание, что нижеприведенные признаки, также могут показывать и на другие поломки компьютера.

Характерные признаки неисправности блока питания

• Компьютер не реагирует на нажатие кнопки включения. Световые индикаторы не срабатывают, вентиляторы не запускаются, загрузка системы не начинается. Эти признаки характерны для неисправности блока питания, по причине того, что, именно, с помощью него и через него ко всем компонентам компьютера поступает питание от электросети.
• Компьютер включается не с первого раза. Когда такое происходит есть вероятность, что разъемы блока питания не достаточно плотно соединены и иногда отходят, прекращая поступление электротока к компонентам компьютера.
• В процессе загрузки операционной системы компьютер самостоятельно отключается. Такое иногда происходит из-за перебоев в подаче напряжения от блока питания к компонентам компьютера. Также такой симптом может указывать на перегрев блока питания и как следствие аварийное отключение компьютера.

Блок питания компьютера имеет большой гарантийный срок и редко приходит в негодность до его наступления. Однако при определенном стечении обстоятельств такое возможно. Ниже мы рассмотрим причины из-за которых блок питания компьютера может выйти из строя и станет нуждаться в ремонте.

Возможные причины неисправности блока питания

• Перепады напряжения в сети от которой питается компьютер.
• Низкое качество изготовления блока питания.
• Низкое качество компонентов блока питания.
• Конструкция способствующая загрязнению и перегреву.
• Неправильный выбор блока питания относительно конфигурации компьютера.

Если Вам необходим ремонт блока питания компьютера, выбирайте для этого опытного и квалифицированного мастера. Ведь блок питания важный компонент компьютерной системы и от его корректной работы зависит полноценная работа всего компьютера.

Помните: не всегда блок питания компьютера можно подвергнуть ремонту, бывают ситуации, когда вернуть работоспособность компьютеру может только замена старого блока питания на новый.

Как отремонтировать компьютерный блок питания

Добрый день, друзья!

Сегодня мы с вами поговорим о том, как помочь компьютерному блоку питания в том случае, когда он «заболел».

Конечно, можно его просто заменить, а не заниматься лечением. Но нам же интересно покопаться в нем, правда? Иначе, зачем вы читаете эти строки

Иногда вылечить его можно быстрее, чем сходить в магазин за новым! Так что запасемся вниманием, засучим рукава и возьмемся за дело!

Сразу скажем, что

Надежность блока питания оставляет желать лучшего!

Блок питания, пожалуй, самая ненадежная часть компьютера.

Производители и сборщики компьютеров частенько экономят на нем, чтобы снизить цену на изделия.

Изготовители производят «облегченные» во всех смыслах блоки, пишут завышенную мощность на этикетке.

Сборщики ставят блоки более низкой мощности, чем необходимо, так как они более дешевые. В результате блок питания нередко работает в предельном режиме и выходит из строя.

Блок питания устроен достаточно сложно для непосвященного. Неисправности бывают разные – как простые, так и сложные. Сложные неисправности мы здесь рассматривать не будем, хотя и укажем на некоторые из них.

Для устранения сложных неисправностей надо знать электронику и глубоко вникать в принципиальную схему конкретного блока питания.

К счастью, сложные неисправности случаются не так часто, менее чем в четверти случаев.

Мы рассмотрим методику устранения простых неисправностей на примерах.

Что надо предварительно сделать?

Для этого нам понадобятся некоторые знания по электронике, в частности, как проверить биполярные и полевые транзисторы, диодный мост, источник опорного напряжения, конденсаторы.

Можно ознакомиться со следующими статьями на данном сайте:

Современные измерительные приборы — мультиметры – включают в себя несколько отдельных приборов (амперметр, вольтметр, омметр и другие). Так что это целая портативная измерительная лаборатория в одном флаконе.

Научитесь пользоваться этим богатством! Для того чтобы научиться чему-то, надо делать то, что вы раньше не делали. Не бойтесь начинать!

Предупреждения

Сразу сделаем несколько предупреждений.

В блоке питания действует опасное для жизни напряжение! При сетевом переменном напряжении 220 В на конденсаторах высоковольтного фильтра имеется постоянное напряжение около 310 В.

Перед началом ремонта следует отключить блок питания от сети и подождать некоторое время. Высоковольтные конденсаторы должны разрядиться через резисторы платы блока питания.

В самых дешевых моделях эти резисторы могут отсутствовать, и придется (чтобы долго не ждать) разрядить эти конденсаторы через резистор 1 кОм.

Перед тем как начинать манипуляции с проверкой элементов, следует убедиться в отсутствии высокого напряжения на конденсаторах с помощью мультиметра.

Для защиты от возможного поражения электрическим током под ногами у ремонтника должен быть резиновый коврик.

Металлические радиаторы отопления и другие заземленные предметы должны находиться не ближе 1 (одного) метра от рабочего места ремонтника. Это исключит случайное прикосновение к ним.

Замеры в высоковольтных цепях при включенном блоке питания необходимо делать одной рукой, держа в ней оба щупа прибора.

Это исключит прохождение электрического тока по самому опасному пути «рука – сердце — рука».

Перед началом измерений следует убедиться в исправности изоляции щупов измерительного прибора.

Напомним, что все уставы пишутся кровью, поэтому правила техники безопасности необходимо соблюдать неукоснительно!

Покончив с формальностями, рассмотрим

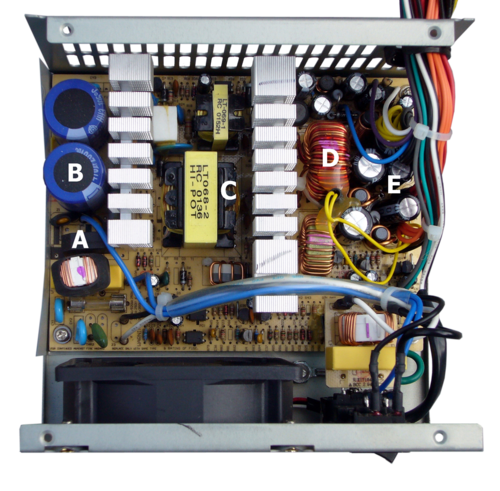

Устройство блока питания

С точки зрения ремонта блок питания условно можно разделить на:

• вентилятор (или вентиляторы, их может быть больше одного),
• высоковольтную часть,
• низковольтную часть,
• источник дежурного напряжения.

Вентилятор прогоняет внешний воздух через блок питания, охлаждая силовые высоковольтные и низковольтные элементы.

Если он выходит из строя, эти элементы не охлаждаются должным образом и выходят из строя из-за перегрева.

При этом перегреваются и другие детали компьютера, так вентилятор блока питания является составной частью общей системы охлаждения.

Перед тем, как окончательно остановиться, вентилятор некоторое время противно жужжит, предупреждая о своем нездоровье. Шум возрастает от того, что высыхает смазка в подшипниках.

Шуметь могут и другие вентиляторы, в частности, на видеокарте. Узнать, какой именно вентилятор шумит, достаточно просто – надо аккуратно придержать вращающийся ротор пальцами.

Если неприятный звук исчез – «больной» выявлен. Вентиляторы в компьютере чаще всего содержат в себе (кроме вентилятора процессора) подшипник скольжения, представляющий собой бронзовую втулку, в которой вращается стальной вал, соединенный с крыльчаткой. Вал смазан тонким слоем смазки.

Как смазать подшипник вентилятора

Чтобы смазать подшипник, надо открыть пластмассовую или резиновую заглушку и снять с помощью небольшой отвертки пластмассовую запорную шайбу.

Затем надо вытащить резиновый сальник и снять вал с крыльчаткой.

После этого необходимо удалить остатки старой смазки (с помощью кусочка материи, смоченной этиловым или изопропиловым спиртом) и нанести тонкий слой новой. В качестве смазки можно использовать смазку для механизмов электродрелей (продается на рынке) или старый добрый ЦИАТИМ.

Затем надо собрать вентилятор и установить его на штатном месте. Если бронзовая втулка сильно изношена, смазка поможет только на короткое время. «Болтающийся» ротор быстро выгонит смазку наружу и начнет опять портить нервы своим шумом.

Такой вентилятор необходимо заменить!

При сборке вентилятора не забудьте одеть резиновый сальник (тонкое резиновое колечко) на вал крыльчатки. Это уплотнение не дает смазке покинуть рабочее пространство.

Если в вентиляторе используется подшипник качения (в качественных блоках или процессорном вентиляторе) нужно, наоборот, использовать жидкую смазку – индустриальное масло.

Оно обладает хорошей текучестью и проникает рабочую область подшипника.

Следует нанести несколько капель масла (удобно использовать для этого медицинский шприц емкостью 2-10 мл) на среднюю часть подшипника и покрутить вручную крыльчатку.

Много капать не нужно, иначе лишнее масло при вращении вентилятора разбрызгается и попадет по закону подлости на ваш любимый костюм.

Подробнее о вентиляторах можно почитать в статье «Вентиляторы в компьютерной технике» на данном сайте.

Некачественные или ложные пайки

После того, как проблемы с вентилятором решены, следует внимательно осмотреть печатную плату – как со стороны деталей, так и со стороны печатного монтажа.

Места паек силовых элементов (диодного моста, мощных транзисторов, низковольтных выпрямительных диодов) следует осматривать особенно внимательно, с помощью лупы.

Эти элементы греются сильнее остальных, пайки их выводов могут со временем нарушиться.

Из-за этого могут происходить многие «таинственные» сбои в работе компьютера. Плохую пайку можно узнать по темному цвету припоя и по концентрическому темному кольцу вокруг нее.

Все плохие пайки и «подозрительные» места следует тщательно пропаять. При этом хорошо использовать спиртоканифольный флюс (раствор порошковой канифоли в этиловом спирте).

О том, как правильно паять, читаем здесь, здесь и еще вот тут.

Следует отметить, что могут быть случаи, когда снаружи пайка может выглядеть нормально, а внутри «гнилая». Если вас гложет сомнение в качестве пайки, лучше сразу тщательно пропаяйте ее — и все!

В этом месте, друзья, мы сделаем паузу. Прочтите статью внимательно еще раз (информации много), и потом мы с вами продолжим знакомиться с врачебным искусством.

До встречи на блоге!

Виктор Геронда.

Ремонт блоков компьютера в Барнауле: восстановление блока питания ПК в сервисном центре

Блок питания контролирует уровень напряжения и распределяет его по всем деталям. Поэтому неполадки в его работе сказываются на функционировании всего устройства. «СибКом» выполнит профессиональный ремонт блока питания компьютера в Барнауле. Для этого подготовлено техническое оснащение и опытный персонал.

Возможные неисправности

Низкое качество изделий, неправильная работа вентиляционной системы, перепады напряжения – характерные причины выхода из строя блоков питания. Самый явный признак поломки – отсутствие реакции устройства после нажатия на кнопку включения. Однако есть и другие симптомы:



• длительное включение или самостоятельное отключение компьютера;
• неестественный звук во время работы;
• прекращение работы жесткого диска;
• удары электротоком при прикосновении к корпусу.



Все начинается с диагностики. Обнаружив причины поломки, специалист проводит восстановление или замену деталей. После выполнения ремонта обязательно осуществляется его тестирование.

Мастера не только принимают технику в сервисном центре, но и обслуживают ее на выезде. В каждом случае обеспечивается высокое качество и оперативность услуг. Консультации предоставляются по телефону: +7 (3852) 69-43-72. Кроме компьютеров, мы обслуживаем оргтехнику.

Достоинства сервиса по ремонту компьютеров

В дополнение ко всем указанным преимуществам обслуживание нашей компанией отличается:

• приемлемой ценой квалифицированных услуг;
• ответственным отношением к решению каждой проблемы;
• предоставлением официальных гарантий на весь спектр сервиса.

Наши специалисты постоянно совершенствуют свои навыки и пополняют багаж знаний информацией о новых устройствах, появляющихся на рынке. Это позволяет обслуживать весь спектр компьютерной техники. При необходимости замены запчастей мы используем исключительно оригинальные варианты.

Компания «СибКом» квалифицированно и быстро устранит любую поломку вашего компьютера!

ПК | Как отремонтировать блок питания компьютера

Сегодня мы будем ремонтировать блок питания компьютера.

Внимание! Инструкция рассчитана на опытных пользователей, которые имеют опыт работы с электрическими компонентами. Заниматься ремонтом без опыта по данной инструкции запрещено!

Проблема проста — наш подопытный включается через раз. Неисправность появляется практически при каждом запуске, но если несколько раз включить и выключить блок питания, то все становится все нормально. Данная инструкция подойдет для большинства блоков питания, которые выпускаются современными производителями. Вообще следует отметить тот факт, что принципы работы блоков питания всегда остаются идентичными.

Итак, приступим.

Проблема, которая озвучена в начале, часто появляется из-за плохого контакта переключателя. Чтобы проверить последнее достаточно несколько раз щелкнуть переключателем. Блок запустился? Пусть и не с первого раза.

Значит проблема не в нем и нужно разбирать устройство. Раскрутим блок питания. Снимаем крышку и смотрим. Ищем конденсаторы, которые обладают неровной верхней плоскостью — другими словами, нужно найти вздутый конденсатор.

Можно сразу сказать, что вздутый конденсатор точно потерял свою емкость. Ведь внутри такого конденсатора всегда происходят разнообразные химические процессы.

Таким вот образом — только по внешнему виду, легко диагностировать даже непонятные на первый взгляд неисправности блока питания. Для сравнения найдем в нашем БП исправный конденсатор и внимательно осмотрим его — голова имеет характерный крестик и ровную верхнюю плоскость. Нам придется разобрать весь блок питания и заодно оценить состояние остальных конденсаторов.

Это не так сложно! Начнем.

Для замены вздутых конденсаторов нам понадобятся доноры.

Продолжаем ковырять блок питания — выпаиваем все вздутые и подозрительные конденсаторы. Необходимо заменить их донорами, которые имеют идентичные показатели. Заменяем конденсаторы при помощи паяльника. Делаем все манипуляции осторожно, медленно и аккуратно. Главное то, что должен быть опыт подобной работы. Если такого опыта нет, то лучше найти помощника, который разбирается в электричестве. Подключаем сетевой шнур.

Предупреждение! Не рекомендуется указанным способом проверять работоспособность электрических приборов, которые питаются от сети переменного тока. Все действия вы делаете на свой страх и риск!

Подключаем тестер и ставим перемычку — чтобы запустить блок питания (в нашем случае — это зеленый и черный провод). Включаем систему. Вентилятор крутится? Уже хорошо.

Смотрим на экран тестера. В идеале он должен показывать 12 вольт. Теперь проверяем наличие 5 вольт. Если всё работает, то ремонт блока питания можно считать оконченным. Но надо еще проверить работу нашего устройства непосредственно на железе. Следует оговориться — в идеале всегда лучше покупать новые конденсаторы именно того номинала, которым обладают вышедшие из строя конденсаторы, а не искать замену на испорченных приборах.

Устанавливаем отремонтированный блок питания в системный блок и переходим к полевым испытаниям. Запускаем компьютер. Если вентилятор зашумел и машина запустилась с первого раза, то ремонт БП можно считать успешным.

Как заменить или установить блок питания в ваш компьютер

Не стоит недооценивать важность источника питания вашего ПК. Хороший источник питания — краеугольный камень не требующего обслуживания и очень надежного компьютера. Но чаще всего готовые настольные компьютеры в штучной упаковке поставляются с самыми дешевыми блоками питания, которые соответствуют критериям гарантий на их продукцию.

Это означает, что через два или три года после покупки компьютера вы можете обнаружить, что у вас есть прекрасно работающий рабочий стол, который однажды решит либо не включаться, либо испустить клуб черного дыма. В зависимости от модели при обновлении видеокарты мощность блока питания вашего ПК может превысить допустимые пределы.

Но не бойтесь. Замена блока питания — удивительно простой процесс.

Как снять блок питания старого ПК

Silverstone

6 + 2-контактный разъем, используемый для питания видеокарт и процессоров.

Первое, что вам нужно сделать, это собрать инструменты — вероятно, пару перчаток и отвертку с крестообразным шлицем — и снять старый блок питания.

Начните с отключения от стены всех кабелей, подключенных к вашему компьютеру. Если ваш блок питания (PSU) включает переключатель питания, доступный на задней панели вашего ПК, переведите его в положение «выключено», а затем снимите боковую панель вашего корпуса, чтобы вы могли получить доступ к PSU.

Несколько различных разъемов питания ведут от блока питания и питают различные компоненты вашего компьютера. Вам нужно будет отсоединить все эти кабели перед тем, как вынуть блок питания, иначе они зацепятся за блок питания и будут удерживать его в корпусе.

Томас Райан

Не забудьте снять с материнской платы большой 24-контактный разъем питания.

Возможно, вам будет полезно сфотографировать, какие кабели питания к каким компонентам были подключены, чтобы у вас была справочная информация по подключению кабелей к новому источнику питания. Не забудьте снять четырех- или восьмиконтактный разъем питания ЦП, расположенный рядом с разъемом ЦП на материнской плате, и 24-контактный кабель питания, подключенный к материнской плате по средней линии с левой стороны.При извлечении каждого кабеля вытаскивайте его из корпуса, чтобы не запутать их с другими кабелями. Это также помогает гарантировать, что все кабели питания отключены, и упрощает извлечение блока питания из корпуса, когда вы закончите.

Затем вам нужно будет вывернуть винты, удерживающие блок питания в нужном положении. В большинстве случаев используется всего четыре винта, но конструкции у разных производителей различаются. Надежно отложите их в сторону.

Теперь вы, наконец, можете вытащить старый блок питания из корпуса.

Thomas Ryan

Как заменить блок питания ПК

Выбор блока питания на замену может оказаться непростой задачей, но руководство PCWorld по выбору лучшего блока питания для ПК может направить вас на верный путь. Еще один полезный инструмент — это номинальная мощность, указанная на боковой стороне вашего старого блока питания.

Вы можете использовать эти два инструмента, чтобы понять, сколько мощности потребуется вашему новому блоку питания и какие функции вам понадобятся, если только вы не переходите на новую, более мощную видеокарту, которая требует нового, более мощного блока питания.Имейте в виду, что нет ничего плохого в том, чтобы купить блок питания, который обеспечивает большую мощность, чем вам действительно нужно, особенно если в будущем существует вероятность дальнейшего обновления компонентов ПК.

Подготовив новый блок питания, вставьте его точно в то же место, что и старый блок питания. Повторно используйте винты, которыми старый блок питания удерживался на задней панели корпуса, чтобы проделать то же самое с новым блоком питания.

Томас Райан

После того, как вы установили новый блок питания на свой компьютер, самое время снова подключить питание ко всем вашим компонентам.

Затем вам нужно подключить внутренние кабели питания от вашего нового блока питания к остальной части вашего компьютера. Сначала подключите 24-контактный разъем питания к материнской плате, а затем выберите 4- или 8-контактный разъем питания процессора. Подключите оптические приводы, твердотельные накопители и жесткие диски. Наконец, подключите все необходимые разъемы питания PCI-E к видеокарте, затем дважды проверьте все разъемы, чтобы убедиться, что они надежно закреплены. Если вы сделали фотографии или пометили кабели на своем старом блоке питания, теперь вы можете использовать их в качестве справочника для выяснения того, как подключить кабели нового блока питания.

Закройте корпус компьютера, подключите все обратно и включите компьютер. Теперь у вас есть компьютер, готовый к работе в течение многих лет без проблем — или, по крайней мере, без проблем, связанных с блоком питания.

Покупка готового настольного компьютера в штучной упаковке — отличный способ приобрести дешевый компьютер. Знание, как исправить простые проблемы, такие как отказ блока питания, — еще лучший способ получить максимальную отдачу от своих денег и не тратить деньги на совершенно новый компьютер.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Как заменить неисправный блок питания

от Rick Broida

Щелкните, чтобы просмотреть Блоки питания умирают. Никогда не знаешь, когда это произойдет, но это всегда в самый неподходящий момент. Вы нажимаете кнопку питания, и ваш компьютер просто сидит на месте. Праздный. Тихий. Мертв. По крайней мере, у жестких дисков есть любезность, чтобы издать этот мучительный предсмертный хрип, когда конец близок. Но только не блоки питания: они просто испускают призрак.Пуф.

К счастью, заменить один самостоятельно невозможно. Да, это сложно, и требует немного времени, но это то, чему должен научиться любой уважающий себя лайфхакер. Кроме того, это сэкономит вам более 100 долларов в местном компьютерном магазине, и это всегда хорошо.

Вот как извлечь и заменить блок питания и в процессе воскресить ваш упавший компьютер.

Шаг 1. Откройте компьютер.

Чтобы приготовить омлет, нужно разбить несколько яиц. Начните с отсоединения шнура от задней части источника питания, затем снимите крышку корпуса.На блоке питания должна быть этикетка с указанием марки и номера модели. Запишите это, так как вы, вероятно, захотите заказать идентичную замену (подробнее об этом через минуту).

G / O Media может получить комиссию

Это, вероятно, подходящее время, чтобы выдуть пыль, скопившуюся внутри корпуса. Обычный баллончик со сжатым воздухом сделает свое дело, хотя я рекомендую сначала вынести чемодан в гараж — вы будете поражены тем, сколько пыли вылетает из этой штуки.Подробнее о том, как эвакуировать кроликов от компьютерной пыли, пока вы находитесь в кейсе.

Шаг 2: Заказ запасного блока питания

Первым делом необходимо получить замену вышедшему из строя блоку питания. Хотя эти элементы в определенной степени взаимозаменяемы (модель ATX на 300 Вт — это в значительной степени модель ATX на 300 Вт), я настоятельно рекомендую выбрать идентичную замену. Таким образом, вы можете быть абсолютно уверены, что он умещается в доступном пространстве и оснащен всеми необходимыми проводами питания.

Если вы торопитесь, вы можете обзвонить местные компьютерные магазины, но вряд ли они найдут именно ту модель, которая вам нужна. Следующая остановка: веб-сайт производителя вашего компьютера. Если повезет, они помогут вам найти и заказать замену. Если вы ошиблись, попробуйте поискать в Google марку блока питания и номер модели (например, «Bestec ATX-250-12Z»). Скорее всего, вы найдете хотя бы несколько реселлеров, которые продают PS.

Цены варьируются от 20 до 100 долларов, хотя в среднем вы потратите около 40 долларов.Это то, что я заплатил за 250-ваттный блок питания Hipro, который я только что заказал для своего мертвого медиацентра ABS Ultimate E2, не считая 11 долларов за доставку.

Шаг 3. Сделайте фотографии «до»

Для отключения блока питания от ПК необходимо отсоединить его провода от нескольких мест: жесткого диска, оптического привода и различных мест на материнской плате. Также к передней панели может быть подключен провод. Прежде чем вытащить одну вилку, возьмите свою цифровую камеру и сделайте несколько фотографий внутренней части корпуса, включая по одному местоположению каждого провода.Поверьте: после того, как ваш компьютер будет разорван, вам будет трудно вспомнить, где все находится.

В зависимости от размера вашего корпуса некоторые разъемы могут быть скрыты кабелями, отсеками для дисков или другой инфраструктурой. Просто сделайте все возможное, чтобы запечатлеть подключения источника питания.

Шаг 4: Отсоедините провода питания

Теперь приступим к операции. Позвольте мне предисловие к этому, сказав, что вы не сможете добраться до всех силовых соединений, не разобрав предварительно части корпуса.Моя вышеупомянутая система ABS является наиболее ярким примером этого: поскольку это ультракомпактный корпус в стиле стереокомпонентов, все в нем тесно. Мне пришлось снять переднюю панель (и DVD-привод вместе с ним), жесткий диск и переходники для карт расширения — все, чтобы добраться до основных выводов питания на материнской плате.

У вас, вероятно, не так много внутренностей для анализа, но если вам все же придется удалить какие-либо внутренние компоненты, продолжайте делать снимки, чтобы вы могли проверить, как это выглядело.В то же время задокументируйте свои действия, чтобы их можно было выполнить в обратном порядке при установке нового PS. Вы можете сделать это просто: «1. Выкрутили четыре винта из кожуха жесткого диска. 2. Удалили кожух жесткого диска для доступа к проводу питания на передней панели».

Говоря о винтах, если вы удаляете больше, чем несколько, держите их в порядке. Возьмите лист бумаги, сложите все «связанные» винты вместе, обведите их кружком, а затем напишите заметку, указывающую, куда они идут. Наклейте на них кусок прозрачной ленты, чтобы они не выходили за пределы круга.

Шаг 5: Удалите неисправный блок питания

После того, как вы отсоединили все провода, посмотрите на заднюю часть корпуса и найдите три или четыре винта, удерживающих блок питания на месте. Снимите их, затем осторожно извлеките PS, убедившись, что кабели не запутались, скажем, на модуле RAM или плате расширения, и случайно вытащите их.

Шаг 6: Установите новый блок питания

Замените старый, вставьте новый. Убедитесь, что новый источник питания настроен на правильное напряжение, которое соответствует U. S. пользователи означает 115 (ищите маленький красный переключатель на задней панели: если он показывает 230, сдвиньте его на 115).

Как только старый PS отключен, установите новый на место и прикрутите его. Теперь просто выполните действия в обратном порядке: подключите выводы к соответствующим розеткам, замените все извлеченные компоненты и сверьтесь с фотографиями, чтобы убедиться, что вы Я не оставил свинца отключенным. (Вы будете удивлены, как легко забыть, скажем, вывод DVD, особенно если вы потратили 10 минут, пытаясь вклиниться в этот надоедливый вывод на передней панели.)

Шаг 7: Запустите

Перед тем, как закрыть корпус, убедитесь, что все работает. Подключите шнур питания к источнику питания, подключите монитор и клавиатуру и включите машину. Если вам не удалось подключить основные выводы к материнской плате, она должна ожить, как и раньше. Дайте ему загрузиться полностью, затем проверьте, есть ли питание на оптическом приводе (-ах) и, если применимо, на передней панели.

Посмотрите на это: вы только что воскресили мертвых.Иди выпей пива, ты, большой сексуальный бог ремонта.

Обязательно ознакомьтесь с нашими прошлыми функциями о других способах ремонта или обновления вашего ПК самостоятельно:

Рик Бройда , помощник редактора Lifehacker, чуть не пролил слезы, когда умер его любимый медиацентр, но теперь, когда это произошло новый источник питания, он может снова наслаждаться Star Trek: Voyager повторы. Его особая функция, Alpha Geek , появляется каждый понедельник. Подпишитесь на канал Alpha Geek , чтобы получать новые взносы в вашу программу чтения новостей.

Руководство по ремонту блоков питания atx

Нет питания в блоках питания ATX на 350 Вт Решенный

Жалоба этого блока питания ATX заключалась в отсутствии питания. Как обычно необходимо удалить 4 винта, чтобы снять верхний кожух.Первым делом я посмотрел на схему. плату на наличие каких-либо признаков отказа компонентов. Все крышки фильтров на первичной и вторичной стороне выглядели хорошо, кроме главный предохранитель. На стеклянном предохранителе было небольшое перегоревшее пятно. Всякий раз, когда главный предохранитель неисправен, для проверки полупроводников, таких как мостовые выпрямители, силовые полевые транзисторы, первичная обмотка трансформатора и пр.

Как и ожидалось, закорочены два диода моста.Моя следующая проверка была на силовом полевом транзисторе. Силовой полевой транзистор тоже был закорочен. Поскольку силовой полевой транзистор уже закорочен, всегда нужно проверять все компоненты на первичной стороне.

Совет: Если силовой полевой транзистор хороший, то вы можете просто замените диоды выпрямительного моста и главный предохранитель и включите его, чтобы проверить питание поставлять.

После подтверждения того, что силовой полевой транзистор закорочен, я следующим шагом стал проверьте первичную обмотку главного трансформатора.Он был хорошо протестирован и показал 8 светодиодов на моем тестере Blue Ring.

Примечание: Нет смысла устранять неисправность блока питания ATX, если вы обнаружили, что первичная обмотка главный трансформатор закорочен. Причина в том, что такой детали нет в продаже. Если вы не проверяли сначала первичная обмотка, а вы сконцентрируетесь на проверке других компонентов, время будет потрачено зря, если в конце При поиске и устранении неисправностей вы обнаружили, что трансформатор действительно закорочен.Если вы проверите первичную обмотку сначала и подтвердив, что первичная обмотка закорочена, вы можете просто упаковать блок питания и продолжить делать другие ремонтные работы. В ремонте электроники очень важно время.

Поскольку главный трансформатор оказался исправным, следующим шагом было проверьте все компоненты на первичной стороне.

Я обнаружил, что резистор измерения тока неисправен, и значение увеличился с 0.От 18 Ом до 0,24 Ом при тестировании с помощью Blue ESR meter. Пожалуйста, смотрите фото ниже.

Это увеличение может повлиять на общее выходное напряжение источника питания. поставлять. Если увеличение слишком велико, это может привести к выходу напряжения, чтобы упасть на несколько вольт по сравнению с исходным значением.

По опыту, при коротком замыкании силового полевого транзистора IC обычно тоже капут.Я проверил резисторы, конденсаторы, транзисторы и даже 3 микросхемы оптоизоляторов, и все они были протестированы хорошо. Я также проверил вторичные двойные диоды Шоттки, и оба были протестированы.

Примечание: Вы должны хорошо разбираться в тестировании электронных компонентов, чтобы выполнять задачу проверки электронных составные части.

Потратив некоторое время на этот блок питания, я пришел к выводу, что только предохранитель (2 ампер), 2 диода (2A05), силовой полевой транзистор (7N70P), силовая микросхема (TL3845p) и датчик тока резистор (0.18 Ом) есть проблема.

К вашему сведению, я не включал питание напрямую. после замены комплектующих на новые. Я использовал 100-ваттную лампочку последовательно с линией предохранителей (предохранитель удален) и обнаружил, что лампочка вообще не светилась после подачи питания переменного тока. Это больше не доказано закороченные компоненты в блоке питания, и я могу вернуть главный предохранитель и включить блок питания «На».В тот момент, когда я подключил питание переменного тока, я проверил на 5 вольт контакт ожидания ( контакт 9 ).

Допускается 4,98 В

На нем должно быть около 5 вольт, иначе блок питания все равно будет проблема. Теперь я замкнул зеленый ( контакт 14 ) и заземляющий провод, чтобы включить источник питания. Как и ожидалось, я увидел, что вентилятор работает, и замерил все выходные напряжения в пределах диапазона i.е. 12 вольт, 5 вольт, 3,3 вольт и т. Д.

Особое примечание: Не все блоки питания ATX могут работать без нагрузки. Некоторые отключаются через несколько секунд (вентилятор поверните на некоторое время и остановитесь) Вы можете использовать фиктивные нагрузки, такие как использованная материнская плата, жесткий диск и даже ATX тестер блоков питания для проверки блока питания. Самый лучший до сих пор использует оригинальную плату для тестирования.Для вашей информации я получу последнюю версию ATX Тестер блоков питания скоро. Как только я его получу, я напишу еще одну статью о том, как использовать этот тестер на питании ATX. запасы.

Заключение — Я знал, что многие из нас уже не дешево ремонтируют и выкидывают прочь электронное оборудование. Мы вроде как запрограммированы ремонтировать только технику, которая может принести только большие деньги. Но видеть мертвое оборудование, которое можно вернуть к жизни, — это радость и одна из все цели быть электронным ремонтником.» Время от времени нужно просто убирать знак денег. $$$ из нашего разума, чтобы мы могли вернуться к основам ремонта электроники, который доставляет удовольствие, удовлетворяет и приносит удовлетворение «.

Рекомендуемые электронные книги

Моя последняя электронная книга по истории случаев ЖК-монитора. 2

Нажмите здесь, чтобы узнать, как Вы можете стать профессионалом в области импульсного источника питания Ремонт

Нажмите здесь, чтобы узнать ЖК-телевизор Ремонт ИИП Damon

Нажмите здесь, чтобы узнать секреты ремонта ЖК-телевизоров Автор: Дэймон

Щелкните здесь, чтобы прочитать обзор советов по ремонту ЖК-телевизоров Том 2 Кента Лью

Нажмите здесь, чтобы узнать о ремонте DVD-плеера Автор: Хамфри, ,

.

Нажмите здесь, чтобы узнать, как отремонтировать ЖК-мониторы с помощью Помощь по 10 историям истинного ремонта

Нажмите здесь, чтобы ознакомиться с советами по ремонту ЖК-телевизоров, том 1, автор: Kent Лев

Нажмите здесь, чтобы узнать о ремонте материнской платы ноутбука

Нажмите здесь, чтобы узнать, как вы можете стать профессионалом в области электронного тестирования Компоненты

Нажмите здесь, чтобы узнать, как Вы можете найти номинал сгоревшего резистора

Нажмите здесь, чтобы получить 24 лучших варианта ремонта электроники Статьи

Нажмите здесь, чтобы узнать, как стать профессионалом в ЖК монитор Ремонт

Нажмите здесь, чтобы узнать, как отремонтировать плазменный телевизор. Автор Дэймон

Рекомендуемая базовая электроника электронная книга Грега С. Плотник

Рекомендуемый г-н Стив Видео по ремонту ноутбуков Cherubino Новичкам!

Рекомендуемый членство в программе ремонта ЖК-телевизоров Mr Kent — Посетите Сейчас же!

Рекомендуемый г-н Кент Веб-сайт членства по ремонту плазменных телевизоров — Посетите сейчас!

Рекомендуемое руководство по ремонту печатающей головки от William Хор

Рекомендуемое членство в программе ремонта проекционных телевизоров Mr Kent. Посетите веб-сайт Сейчас же!

Рекомендуемая электронная книга по ремонту ЭЛТ-телевизоров от Хамфри Кимати

Рекомендуемый ремонт компьютера Курс

Автомобильная электроника Ремонт

Базовый принтер LaserJet Ремонт

Мобильный телефон Ремонт

Нажмите здесь, чтобы узнать ЖК-телевизор Ремонт

Нажмите здесь, чтобы узнать о ЖК-телевизоре Ремонтный чехол Истории

Нажмите здесь, чтобы изучить PS3 ремонт

---

Поиск и устранение неисправностей блока питания компьютера — блок-схема диагностики блока питания ПК ATX

Приведенная ниже глава по поиску и устранению неисправностей источника питания взята из моей книги «Компьютер Ремонт с помощью диагностических схем, третье издание. «Обновления, связанные с диагностика источника питания включает переработку дерева решений и попытку чтобы принудительно включить мертвый блок питания, что я не упомянул в предыдущих выпусках из страха причинить больше вреда, чем пользы.

Обратите внимание, что эти шаги соответствуют точкам принятия решения на блок-схеме и доступны напрямую, щелкнув по символам ромба. Текст ниже не может читать последовательно.

Первый шаг в процессе устранения неполадок просто определяет, включен ли источник питания.Обычно вы можете слышать механические компоненты в ПК, которые издают шум вращения, когда они включен. К производителям шума относится и жесткий диск, поскольку его электродвигатель вращается. пластины, и сильный шум вентилятора является нормальным для ПК без ШИМ (Pulse Width Modulation) вентиляторы. Ваш компьютер также должен издать один звуковой сигнал, если он проходит. его внутренняя диагностика запуска, и всегда есть светодиоды состояния, чтобы сообщить система включена, хотя некоторые сборщики домашних ПК не утруждают себя подключением их.Если у вас плохой слух, проверьте, не подключен ли источник питания. вентилятор создает легкий ветерок. Мониторы питаются независимо, поэтому, если вы глядя на ноутбук, живой экран не показывает работоспособность поставлять.

Вернуться к диагностической таблице

Если к вашему компьютеру подключен дисплей, можно вы получаете живой экран, будь то простое текстовое сообщение или красочный всплеск экран? Если на дисплее отображается сообщение типа «Видеосигнал не обнаружен», это монитор сообщает вам, что видеопорт не обменивается данными, поэтому вам следует следуйте пути «Нет» для этого решения.Иногда ЭЛТ или более старые ЖК-дисплеи могут показывать множество изображений или бесконечную прокрутку, что означает видео адаптер активен и пытается передать изображение, но монитор не может интерпретировать сигналы. Это не так часто случается с современными ЖК-дисплеями или дорогими ЭЛТ. который может соответствовать большому диапазону входов для набора более высоких разрешений экрана в Windows. Если вы используете телевизор высокой четкости в качестве основного дисплея, сделайте себе одолжение и используйте стандартный монитор для устранения неполадок, пока вы устраняете проблему с источником питания.

Вернуться к диагностической таблице

Новые компоненты, такие как четырехъядерные процессоры и двойные видеоадаптеры PCI Express вдвое увеличили энергопотребление игровые ПК. Блок питания ATX начального уровня для игрового ПК с интерфейсом PCI Express. дней составляет 600 Вт, а блоки питания мощностью от 750 до 1000 Вт больше не необычный. Основными виновниками являются многоядерные процессоры, которые могут потреблять где угодно от 10 Вт до 50 Вт или более на ядро, при общем потреблении ЦП до 200 Вт в однопроцессорной системе. Между тем видеокарты PCI Express для игр могут потреблять до 200 Вт сами по себе или вдвое больше конфигурация с двумя картами.

В то время как производители блоков питания для ПК хвастаются своей номинальной мощностью, поскольку это их главный аргумент, производители видеокарт и других компонентов не превозносите их энергопотребление. Возможно, вам придется провести небольшую математику, чтобы проработай это. Иногда они указывают требования к пиковому току в амперах (А). при напряжении питания, обычно 12 В, поэтому вы умножаете два числа на потребляемая мощность в ваттах.Все видеокарты высокого класса требуют большего питание, которое может подаваться через слот PCI Express на материнской плате, поэтому они питаются напрямую от блока питания с одним или двумя 6-контактными разъемами PCI Дополнительные разъемы Express. В старых видеоадаптерах использовался 4-контактный Разъемы привода Molex.

Быстрый поиск в Интернете поможет вам найти ряд калькуляторов для определения ваши требования к источнику питания в зависимости от установленных компонентов. Если власть блок питания может похвастаться пиковой мощностью, не используйте это в качестве ориентира.Вершина горы мощность не является устойчивой, это только значимый показатель для электрических устройств с переходными потребностями, такими как двигатели электромобилей, которые могут безопасно превышать их максимальная номинальная мощность на короткие периоды во время разгона. Потребляемая мощность ПК может оставаться стабильным в течение длительного периода времени, и я предпочитаю оставлять хорошую 20% маржу для ошибки выше вычисленного максимального спроса.

Вернуться к диагностической таблице

Если питание включается, но экран не гаснет live, попробуйте снова выключить и повторите попытку.Программирование переключателя может требуют, чтобы вы удерживали кнопку питания в течение нескольких секунд перед включением подача снова отключается. Если он отказывается выключаться, проверьте, есть ли выключатель на задней панели источника питания. В противном случае вы можете выключить удлинитель, если вы его используете, или просто вытащите вилку. Если ПК проходит загрузится и загорится экран после второй или третьей попытки, вероятно, это связано с к недопониманию между материнской платой и блоком питания вокруг сигнал power_good.

Источник питания должен задерживать отправку сигнала power_good, который сообщает процессору, что загрузка безопасна, пока выходная мощность не станет стабильной. Этот сигнал позволяет ЦП отключиться, если питание становится нестабильным во время регулярная работа. Я видел эту проблему только с дешевой или падающей мощностью поставляет, хотя по иронии судьбы, некоторые из самых дешевых блоков питания подделывают power_good сигнал, привязав его к их выходу 5V. Если сигнал power_good подделка, компьютер будет пытаться работать даже при отключении питания. спецификация, которая может легко привести к ошибкам в реальных данных до того, как напряжение падает достаточно низко, чтобы вызвать отключение.

Вернуться к диагностической таблице

Звуковые коды сообщаются материнской платой Диагностика BIOS при включении питания. Одиночный звуковой сигнал означает POST (Power On Self Test) тест прошел успешно, ЦП, память и видеоадаптер сообщают присутствует и учитывается. Более длинные гудки обычно связаны с аппаратный сбой (или что-то нажатие клавиши на клавиатуре) и звуковые коды зависят от производителя.Длинные цепочки медленных гудков обычно связано с неисправным модулем памяти и повторением цепочек из 3 или 9 гудков часто указывают на сбой видеокарты. В любом из этих случаев выключите, отключите, и попробуйте переустановить ОЗУ или видеоадаптер, хотя это не повредит делать и то, и другое. Если вы слышите звуковой сигнал при отображении живого изображения, проблема маловероятна. быть связанным с питанием. Перейти к отказу материнской платы, ЦП и ОЗУ диагностика.

Вернуться к диагностической таблице

Если вы выполнили какую-либо работу по делу немедленно до сбоя загрузки отмените его, даже если это означает замену старого компонента обратно. Если новый компонент препятствует достижению стабильности источника питания из-за чрезмерного потребления тока это должно привести к отключению питания сигнал power_good, предотвращающий попытку загрузки материнской платы. Ошибка загрузки может быть не связана с новым компонентом, но вы могли вытащил разъем, оставил незакрепленный винт или открутил переходник при работе в корпусе.

Вернуться к диагностической таблице

Шумный вентилятор блока питания обычно можно почистить или заменить достаточно легко, хотя вам нужно следить за большими конденсаторами в блоке питания, когда вы открываете его, даже после того, как он отключен.Дело вентиляторы также могут выходить из строя и издавать шум, как и вентиляторы радиатора на процессоре, видеоадаптер или чипсет материнской платы. И убедитесь, что вентилятор не шумит. из-за того, что что-то застряло в решетке и попало в лопасти вентилятора. Если твой дети слышат свисток, которого нет у вас, вероятно, он выходит за пределы вашего диапазона слышимости, и это не обязательно в блоке питания. Я обычно оставляю эти одни вещи на старых компьютерах, если они никого не беспокоят.

Высококачественные блоки питания поставляются с вентиляторами с ШИМ (широтно-импульсной модуляцией), которые способны работать на гораздо более низких оборотах, чем вентиляторы, которые управляются по уровню напряжения.Для вентиляторов с ШИМ требуется четыре входных провода, заземление, 12 В, выход тахометра и вход управления ШИМ. Вентиляторы с двумя или тремя проводами можно управлять только путем изменения входного напряжения. Вентиляторы с ШИМ обычно могут работают примерно до четверти своей номинальной скорости, когда регулируется напряжением фанаты обычно перестают работать, прежде чем их рейтинг упадет до половины. скорость. Это дает огромную разницу в уровне шума, когда более высокий воздух циркуляция, измеряемая в CFM (кубических футах в минуту), не требуется.

Вернуться к диагностической таблице

Если на экране появляется текстовое сообщение, ссылается на жесткий диск, контроллер, ошибку SMART или любое сообщение, в котором упоминается операционная система, отсутствующие файлы и т. д., продолжить к блок-схеме сбоя диска ATA. Если ваш блок питания постоянно шумит со свистящими конденсаторами или гудением, этого может быть достаточно для замены Это. И если вы просмотрели другие блок-схемы, потому что ваш компьютер заблокирован запускается или перезагружается в случайное время, проблема может быть в блоке питания качество, даже если обычно загружает ПК.

Если у вас есть опыт работы с цифровым вольтметром при напряжении под напряжением, вы можете попробовать проверить напряжение прямо в верхней части разъема, чтобы увидеть если они находятся в разумных пределах номинального напряжения. По-разному от того, достаточно ли тонкий ваш зонд и сколько места рядом с каждым провод в верхней части разъема для вставки зонда. К сожалению, простой DVM не покажет вам, есть ли пульсации переменного тока на постоянном напряжении, что может вызвать всевозможные проблемы, если он достаточно плох.Дорогой мультиметр с возможность выборки и удержания и частота выборки в несколько миллисекунд могут зафиксировать мин. / макс. напряжения постоянного тока, показывая наличие пульсации без вы видите это, как на осциллографе. Этот тест также требует проверка разъема ATX или установка коммутационной коробки между Разъем ATX и материнская плата. Испытание необходимо проводить при включенном питании. источник питания, подключенный к материнской плате для работы под нагрузкой, рекомендуется только для опытных специалистов.

Нестабильное напряжение и пульсации переменного тока на постоянном токе — настоящие призраки в машине, и может имитировать всевозможные другие проблемы. Если вы попали в нестабильный сбой ситуация, которую вы не можете диагностировать, и вы уже начали менять детали, вы также можете попробовать новый блок питания. Я видел, как блоки питания вырабатывают действительно причудливые отказы, например, ПК. который перезагружается, когда вы слишком сильно ставите чашку кофе на стол. В Наиболее распространенными из проблем с нестабильным питанием являются случайные зависания или самопроизвольные перезагрузки. Современные материнские платы обладают некоторой способностью регулировать мощность, которую они получают, но она должна быть в разумных пределах, а источник питания должен сотрудничать, отслеживая собственный выход и составляя отчеты через сигнал power_good.

Вернуться к диагностической таблице

Если электричество не включается, удвойте время убедитесь, что шнур вставлен в розетку под напряжением и надежно вставлен в сзади блока питания. Для проверки вам не нужен DVM (цифровой вольтметр). вашу розетку.Выньте шнур питания из розетки и вставьте вилку исправную лампу в ту же розетку, чтобы проверить ее. Не думайте, что все розетки в удлинителе работают только потому, что состояние удлинителя свет горит. Я всегда сталкиваюсь с удлинителями с одним или несколькими плохими магазины. Шнур питания в основном пуленепробиваемый, если только не разрезать через него чем-то, но если компьютер перемещается или шнур пинается, этот шнур легко вытащить из гнезда на задней панели блок питания и все еще выглядит так, как будто он подключен.

Вернуться к диагностической таблице

Новые высококачественные блоки питания обычно называется «универсальный вход» или «полный диапазон» и будет работать при любом напряжении переменного тока. от 90 В до 240 В при 50 Гц или 60 Гц. При этом напряжение питания не должно быть проблема с ранее работающим ПК, если вы заменили блок питания или переместил систему, это всегда возможно. Поставляются старые блоки питания с помощью ручного переключателя для выбора правильного напряжения (110 В / 220 В).Этот маленький красный ползунковый переключатель расположен на задней панели блока питания, обычно между шнур питания и блокировку включения / выключения. Вы всегда должны отключать питание шнур питания перед изменением напряжения, потому что современные блоки питания ATX всегда активны при подключении к сети. Хотя экспериментировать не рекомендуется, если вы включите блок питания с выключателем на 220В в розетку в В стране 110 В, например в США, он все еще может работать, если вы исправите напряжение.Но если вы включите блок питания на 110 В в стране с распределением 220 В, вы, вероятно, перегорите предохранитель блока питания (по крайней мере), и, возможно, повредить источник питания и подключенные компоненты.

Вернуться к диагностической таблице

Одна очевидная причина, по которой компьютер не включается, когда Вы нажимаете переключатель, если провод переключателя отделился от материнской платы. Этот провод обычно обозначается PW-ON или PW, и он выходит спереди на Корпус ПК к небольшому блоку металлических контактов для подключения корпуса к материнская плата.Это совсем не редкость, чтобы столкнуться с этой проблемой, если вы проделал любую работу внутри корпуса, потому что провода не приклеены на место и разъемы не тугие. Даже если вы построили несколько ПК в своем жизнь, это нормально, если это соединение неправильно при замене или установке новая материнская плата из-за плохой идентификации контактов в разъеме блокировать. С другой стороны, это неполяризованный переключатель, поэтому вам нужно только выберите правильные два штифта, а не ориентацию.Я встречал случаи, когда печатная книга, поставляемая с новой материнской платой, не соответствует печатной на самой материнской плате относительно функции различных наборов контактов в соединительный блок. В таких случаях я всегда использую маркировку материнской платы.

Вернуться к диагностической таблице

Убедитесь, что выключатель питания действительно работает с помощью измерителя на настройке непрерывности или просто проверьте на короткое замыкание, когда переключатель замкнут, если ваш измеритель измеряет только сопротивление.ПК с технологией ATX не переключайте сетевое напряжение, как это делали блоки питания AT предыдущего поколения. Переключатель — это просто двоичный логический вход для материнской платы, который всегда частично живут в подключенной системе ATX. Материнская плата следует его программирование, чтобы дать команду источнику питания включиться на полную мощность или выключиться, в зависимости от настроек. Этот же переключатель можно использовать для вывода ПК из режима сна. Режим ожидания. Это не относится к устаревшим ПК AT, где вы увидите тяжелый шнур питания, идущий к большому коммутатору, но эти системы в значительной степени ушел.

Когда я ищу неисправность переключателя питания в системе ATX и у меня нет метр со мной, я просто закоротил два контакта для выключателя питания в блок разъемов материнской платы с помощью отвертки, чтобы проверить, будет ли система Начните. Так как это живой тест мощности, не пытайтесь его, если вам неудобно работает с живым оборудованием и может от неожиданности дернуться, когда питание действительно приходит. Вы можете ударить материнскую плату или видеоадаптер. отверткой, просто от рефлекса, и нанести серьезный ущерб.Когда ты вы столкнулись с неисправным переключателем и у вас нет под рукой замены, вы можете может очистить переключатель жесткого сброса, присутствующий на старых корпусах.

Если вы считаете, что материнская плата была сильно повреждена скачком напряжения или коротким замыканием, возможно, вышла из строя схема переключателя или источник питания немедленно отключается, чтобы защитить себя от высокого потребления тока. Другой живой тест мощности для опытных техников — обход материнской платы цепь переключения путем отключения всех проводов источника питания к материнской плате, а затем закоротите зеленый провод P_On на черный провод заземления. в стандартный 20- или 24-контактный разъем блока питания ATX.Но мощность переключения Для работы расходным материалам требуется нагрузка, поэтому жесткий диск необходимо держать подключенным.

Если вы нажмете выключатель питания на вашей системе, и он не сразу выключите компьютер, вот как должны работать системы ATX. Выключатель питания является программируемым, и действие часто можно определить в программе установки CMOS или Windows. Обычная настройка переключателей питания ПК заставляет вас удерживать переключатель в течение от трех до пяти секунд, чтобы выключить систему.Нажатие переключателя на более короткая продолжительность может перевести систему в спящий режим или вывести ее из гибернация, важные варианты энергосбережения. Если Windows не справляется выключите питание, когда вы выберете «выключить», обычно это происходит из-за поврежденного файл или неправильная настройка в операционной системе. Первое, что нужно попробовать — это запустить «Восстановление системы» до даты, предшествующей возникновению проблемы. Windows может также не могут выключиться, если внешнее USB-устройство, часто резервный жесткий диск, был установлен без надлежащих программных драйверов или использует USB порт.Устранить неполадки, связанные с выключением USB, достаточно просто, отключив эти устройства по одному.

Вернуться к диагностической таблице

Современные материнские платы требуют нескольких подключений от блока питания, начиная с основного 24-контактного разъема ATX, который заменил более старый 20-контактный разъем в большинстве конструкций. Энергозатратные процессоры и чипсеты привели к появлению множества дополнительных разъемов, включая 4-контактный или 8-ми контактный. вывод питания ATX 12 В на многих системах и несколько 6-контактных разъемов PCIe для серьезные видеокарты.

При отключенном источнике питания убедитесь, что все разъемы материнской платы правильно посажены и зафиксированы путем снятия и повторной установки. Я всегда обнаружил, что стандартная система фиксации для главного разъема питания нелогично. Он работает как качели с шарниром, у вас есть чтобы втиснуться вверху, чтобы открыть его внизу. Обычно они этого не делают производите какой-либо шум при отпускании, но вы должны получить удовлетворительный щелчок, когда вы переделать соединение.

ATX версии 2.2 — 24-проводной разъем материнской платы

Контакт 1	Контакт 2	Пин 3	Штырь 4	Штырь 5	Штырь 6	Штырь 7	Штырь 8	Штырь 9	Пин 10	Штырь 11	Штырь 12
3.3В	3,3 В	Земля	5В	Земля	5В	Земля	P_OK	5VSB	12 В	12 В	3,3 В
апельсин	апельсин	Чернить	красный	Чернить	красный	Чернить	серый	Фиолетовый	Желтый	Желтый	апельсин
апельсин	Синий	Чернить	Зеленый	Чернить	Чернить	Чернить	белый	красный	красный	красный	Чернить
3.3В	-12В	Земля	P_ON	Земля	Земля	Земля	-5В	5В	5В	5В	Земля
Пин 13	Штырь 14	Штырь 15	Штырь 16	Штифт 17	Штырь 18	Штырь 19	Штырь 20	Штырь 21	Штырь 22	Штырь 23	Штырь 24

Цветовая схема, используемая для каждого напряжения в 24-контактном разъеме, подходит для другие стандартные разъемы питания ATX.Однако торговая марка производители, особенно старые Dell, часто использовали проприетарные блоки питания и придумали свою цветовую кодировку, чтоб блок питания не выкидывал который подает 5 В там, где, по вашему мнению, должен подавать 3,3 В. Это более вероятно фирменный дизайн, чем провал.

5V на контакте 9 всегда присутствует, когда источник питания подключен. подключение обеспечивает питание различных цепей ПК, которые работают, даже когда компьютер выключен, например, «Пробуждение по модему» или «Пробуждение по локальной сети».» Это также причина, по которой вы никогда не должны работать на ПК с подключенным блоком питания в, если вы не можете забыть выключить переключатель переопределения ATX на задней панели источника питания каждый раз. Эта живая мощность подается на адаптер. слоты, поэтому замена адаптеров с подключенным шнуром питания может повредить материнская плата или переходники. Несмотря на то, что провода привода не запитаны система выключена, вы можете уронить винт во время работы с диском. Если винт приземляется не в том месте, например, в открытый слот шины, он может создать короткое замыкание и повредить материнскую плату.

Вернуться к диагностической таблице

Мы достигли этой точки, потому что было в начале блок-схемы нет признаков включения ПК. Если только ты не у вас есть загрузочный диск SSD, вы также должны услышать очень приглушенный щелчок или хихиканье от руки, когда головка чтения / записи двигается внутрь и наружу. Снимите сторону корпус ПК и убедитесь, что нет никаких признаков жизни, что ни один из вентиляторов в корпус крутится, включая вентилятор процессора, вентилятор видеоадаптера и любые корпусные вентиляторы.

Затем отключите блок питания от стены, а затем отключите все провода питания от материнской платы, видеоадаптера, любых вспомогательных фанаты, DVD. Единственный компонент, который должен быть подключен к источнику питания когда вы закончите, будет жесткий диск. Если есть более одного жесткого диска После установки вы можете оставить подключенными и эти провода питания. Если власть поставка от качественного производителя, вы сможете определить минимальная нагрузка, необходимая для его включения, и стандартный жесткий диск обычно достаточный.Качественный блок питания без достаточной нагрузки откажет включаться (быстро выключаться) даже при принудительном включении, но дешевая мощность поставка может повредить сама себя.

Если вы способны работать с постоянным напряжением постоянного тока в открытом корпусе, попробуйте для принудительного включения питания путем короткого замыкания зеленого провода (контакт 16, power_on) к любому из черных проводов (масс) в основном разъеме питания материнской платы ATX, который имеет 20 или 24 контакта. Блок питания может мгновенно включиться. выключите снова, если есть, если есть короткое замыкание на жестком диске или если нагрузка недостаточна.Если питание включается и винчестер крутится вверх, блок питания наверное хороший.

Если питание не включается, дважды убедитесь, что шнур питания надежно закреплен. вставлен в гнездо привода. Разъемы Molex старого типа, используемые на старых жестких дисках IDE приводы было заведомо трудно вставлять в гнездо, и они редко когда-либо сидят до упора. Попробуйте переключиться на другой шнур питания, и если подключено несколько жестких дисков, попробуйте каждый по очереди.

Вернуться к диагностической таблице

Поскольку ПК включался только с жесткий диск подключен, питание, вероятно, хорошее, есть либо чрезмерное потребление тока или короткое замыкание на материнской плате или другие прикрепленные компоненты. При отключенном источнике питания повторно подключите все проводов питания, которые вы удалили на предыдущем шаге, затем попробуйте включить еще раз, просто чтобы убедиться, что плохое соединение не было вашей проблемой.Если это не сработает, теперь вам нужно будет найти проблемный компонент через процесс устранения.

Начните с отключения кабеля питания и кабеля данных от DVD-привода, вы можете сделать это при подключенном блоке питания. Если система не запускается, DVD это не проблема, поэтому следующим шагом будет удаление адаптеров, один на время, оставляя видео напоследок. Отключите шнур питания или выключите удлинитель перед извлечением каждого адаптера, затем снова подключите его для включения.Если система включается, замените все адаптеры, кроме последнего, снятого перед мощность пришла. Если питание по-прежнему включается, попробуйте последний отключенный адаптер. в другой слот, прежде чем отказаться от него. Если вы найдете адаптер, который действительно предотвращает включение системы, ее необходимо заменить. Если вы бежите с двумя видеокартами PCI Express попробуйте запустить только одну, а затем просто другой. Если у вас есть один слот для высокоскоростной видеокарты, будет ли PCI Express или более старая технология AGP, возможно, неисправен слот.Другая возможность если вы используете детали от старых компьютеров, относящиеся к последним технологиям переход заключается в том, что адаптер имеет ключ универсальный, но устанавливается на новая материнская плата, рассчитанная на низковольтные адаптеры AGP (AGP 4X или 8X).

В редких случаях на материнской плате выключателя питания может возникать неисправность. был поврежден. Если вы видите проводники через верхнюю часть основного ATX разъем, вы можете попробовать замкнуть зеленый на черный еще раз, не снимая разъема. на материнской плате.Если питание включено, выключите снова и переустановите другие компоненты. Если принудительное включение питания снова сработает, есть один возможный обходной путь. состоит в том, чтобы установить выключатель питания на передней панели прямо в разъем power_on и земля. Я не рекомендую закоротить два контакта навсегда, потому что вы никогда не сможет завершить работу из Windows (система просто перезагрузится) и поскольку схема power_on предназначена для мгновенного переключения, не быть привязанным к земле.

Вернуться к диагностической таблице

После того, как вы удалили диски и адаптеры, одна из немногих оставшихся возможностей — это короткая материнская плата.Удалить материнская плата и проверьте наличие стойки или винта, установленного в неправильном месте или кататься свободно. Я часто строю системы на стенде без корпус, поддерживающий материнскую плату на статическом мешке над картонной коробкой или другое подобное устройство, чтобы дать адаптерам место для сидения. Этот способ устраняет любые проблемы с установкой корпуса из процесса устранения неполадок, но это сопряжено со всевозможными рисками, не последним из которых является отсутствие случай основания.

Обычно короткое замыкание приводит к запаху гари и повреждению материнской платы. иногда повреждает любой из подключенных компонентов (память, ЦП, адаптеры) также. Во многих случаях вы сможете выяснить, какой компонент портится из-за следов ожогов или сильного запаха дыма от компонента, хотя, когда это происходит в закрытом корпусе, дымный запах может придерживаться всего. Если вы не можете найти неисправный компонент визуально осмотра, вам необходимо иметь доступ к системе испытательного стенда (недорогой но полностью исправный ПК для тестирования сомнительных деталей).Не проверять части, которые могут сгореть в хорошей системе, потому что некоторые виды отказов вызовет повреждение следующей машины.

Если вы дошли до этого момента, не включив систему, у вас наверняка неисправная материнская плата. Потому что сила не приходит вообще с подключенной материнской платой, маловероятно, что проблема блок питания не может обеспечить все необходимые напряжения материнской платой.Возможно, что цепь питания для зондирования условия перегрузки по току не удалось таким образом, что он отказывается от питания с материнской платой, которая будет работать с другим блоком питания.

Я всегда пытаюсь поменять блок питания в качестве последнего теста, потому что это легко вытащить запасной из другой системы и с материнской платой на стенде, обычно можно дотянуться до лидов, даже не прибегая к известной хорошей мощности поставка из донорского ПК.Ремонт блоков питания требует хороших знаний электроники, поскольку обычно «нет деталей, обслуживаемых пользователем». Даже когда блоки питания отключены, они могут дать неприятный импульс из-за накопленной мощности в электролитические конденсаторы.

Вернуться к диагностической таблице

Предыдущий тест дает только решающий результат если вы выполнили это с проверенным исправным жестким диском. Вы можете проверить свой существующий жесткий диск на другом ПК или во внешнем USB-футляре, подключенном к ноутбук, или вы можете получить заведомо исправный рабочий жесткий диск от другого ПК.Емкость, скорость и т. Д. Жесткого диска не имеют отношения к тесту. Любой исправный жесткий диск с подходящим разъемом для подключения блока питания будет делать. Однако, если вы когда-нибудь думали, что идет запах гари или искры из области диска на вашем ПК или с самого диска, не тестируйте его в хороший ПК, иначе вы рискуете повредить его, если он выйдет из строя из-за короткого замыкания.

Если вы не можете включить питание и раскрутить жесткий диск при обходе материнская плата и принудительное включение питания, либо блок питания ATX вышел из строя или жесткий диск не представляет достаточной электрической нагрузки для переключения блок питания для работы.И если вы живете в регионе с нерегулярным энергоснабжением от электросети или если вы работаете в автономном режиме с домашними мощность, вы должны убедиться, что напряжение питания находится в допустимом диапазоне для блока питания, для которого нужен вольтметр.

Если вы работаете на сервере, который использует диски SCSI, убедитесь, что перемычка SCSI задержка раскрутки накопителя не установлена. Раньше это было необходимо в приводе SCSI. массивы, чтобы все они не раскручивались одновременно и не загромождали источник питания.В по умолчанию адаптер SCSI обычно запускает их после их SCSI Идентификационная последовательность.

Вернуться к диагностической таблице

Ремонт компьютеров | Мощность Поставка | Видеокарта | Материнская плата / CPU / RAM | Жесткий Диски | CD и DVD | Звук Карта | Модемы | Сети | Foner Books Home

СБ-Проекты — Ремонт БП

Очень важное предупреждение!

Предупреждение! Прочтите это в первую очередь, даже если вы достаточно умны, чтобы отключить все внешнее питание, прежде чем начать открывать блок питания.
Импульсный источник питания содержит несколько больших конденсаторов, которые можно заряжать до более чем 300 В постоянного тока (в странах, где широко распространена сеть 230 В). Обычно, когда блок питания работает нормально, эти конденсаторы довольно быстро теряют это напряжение при отключении питания. Но это не нормальная ситуация, и поэтому конденсаторы могут не терять это очень опасное напряжение достаточно быстро. Следует проявлять особую осторожность, чтобы разрядить конденсаторы (например, с помощью обычной лампочки), прежде чем вы начнете прикасаться к печатной плате повсюду.Не закорачивайте конденсаторы отверткой или чем-то еще, так как большие токи могут повредить конденсаторы.

НЕ используйте блок питания, пока он открыт! Это может не только вызвать серьезное поражение электрическим током, но и вызвать короткое замыкание, навсегда разрушившее блок питания!

Некоторые базовые знания об электронике и электронных компонентах являются обязательными, если вы собираетесь ремонтировать блок питания.

Советы по ремонту блока питания ПК

Я знаю, что блоки питания для ПК очень дешевые.Почему бы не выбросить его, когда он мертв, и не вставить новый? Просто потому, что новый не всегда под рукой. Или блок питания — это особенная модель, специально разработанная для этой марки компьютера. Более того, иногда вы не можете даже получить отдельный блок питания, не купив вместе с ним весь корпус ПК. Так что вам придется выбросить хотя бы один из них, что, конечно, обидно.
Видите ли, есть несколько причин, по которым стоит беспокоиться о починке блока питания самостоятельно.

Это описание никоим образом не предназначено для решения всех ваших проблем с электропитанием.Я даю лишь несколько основных советов, чтобы вы знали, где искать. Если золотого наконечника среди них нет, не повезло, выбросьте его и купите себе новый.

Один важный совет заранее: «Никогда не пытайтесь эксплуатировать БП без нагрузки». Большинство импульсных источников питания предполагают некоторую нагрузку на регулируемый выход (обычно +5 В на блоке питания компьютера). Если вы собираетесь опробовать блок питания без компьютера, вы всегда можете подключить автомобильную лампочку 12 В к выходу +5 В в качестве искусственной нагрузки.

Главный предохранитель жив?

Это хороший момент для начала поиска проблемы.Если главный предохранитель перегорел, проверьте главный переключающий компонент на наличие короткого замыкания. Обычно основным коммутирующим компонентом является транзистор или полевой транзистор, который находится на одном из радиаторов на первичной стороне блока питания. Если он закорочен, вам не повезло. Очень вероятно, что транзистор убил часть цепи управления.
Мой лучший совет: «Купите себе новый блок питания», потому что может потребоваться довольно много усилий, чтобы найти все сломанные детали и получить необходимые новые из местного магазина компонентов.

Главный предохранитель еще жив!

Это больше походит на это! Есть большой шанс, что мы сможем это исправить. Что ж, есть несколько возможных причин, по которым блок питания больше не работает:

• Один или несколько электролитических конденсаторов протекают или высыхают, что приводит к потере емкости. Обратите особое внимание на конденсаторы с трещиной в жестяной крышке. Более того, конденсаторы в непосредственной близости от источников тепла особенно чувствительны к потере своей емкости.В качестве замены используйте только конденсаторы 105 ° C с низким ESR!
  У меня однажды был конденсатор 47мкО, измеряющий всего 43 мкФ, что не давало БП запуститься! Просто чтобы показать вам, насколько важны некоторые конструкции.
• Проверить все вторичные диоды на короткое замыкание. Типичное прямое напряжение диодов Шоттки составляет примерно 0,2 В. Обычные кремниевые диоды имеют типичное прямое напряжение около 0,6 В.
• Холодные паяные соединения также являются частой причиной. Их особенно можно найти вокруг контактов «теплых» компонентов, особенно теплых компонентов, которые прикреплены к радиаторам, что не позволяет им двигаться, когда их ножки выдвигаются из-за тепла.
• Наконец, возможно, разрядился пусковой резистор. Я объясню это более подробно ниже.

Вероятно, существуют десятки других причин, по которым отказал блок питания. Не тратьте слишком много времени и усилий на его поиск, если эти советы не решают вашу проблему, учитывая текущие цены на новые.

Пусковой резистор

Совершенно очевидно, что блок питания подает низкое напряжение на вторичную обмотку. Но он также генерирует по крайней мере одно напряжение на первичной стороне, потому что схема управления тоже хочет что-нибудь поесть.Обычно это напряжение просто получается от дополнительной катушки вокруг главного переключающего трансформатора.
Однако блок питания должен иметь возможность начать работу. Когда он включен, это управляющее напряжение еще не доступно, потому что источник питания еще не работает.

Один из популярных способов решения этой проблемы — использование пускового резистора. Это относительно высокоомный резистор (обычно в диапазоне от 390 кОм до 680 кОм), который помещается между первичным напряжением 300 В постоянного тока и источником питания схемы управления.
Сначала цепь управления полностью отключается, ток почти отсутствует. Это позволяет высокоомному пусковому резистору медленно, но стабильно заряжать конденсатор C1. Как только напряжение на этом конденсаторе становится достаточно высоким, чтобы запустить источник питания, включается схема управления и подает первые импульсы на переключающее устройство. Это заставит источник питания схемы управления (D1) подавать достаточно энергии для поддержания работы схемы управления, пока все не достигнет стабильного рабочего состояния.

Помните, что большинство блоков питания ATX никогда не отключаются. Обычно они остаются в режиме ожидания, когда компьютер не используется. Таким образом, такой блок питания может работать бесконечно даже с неработающим пусковым резистором. Только когда вы полностью отключите питание, вы обнаружите, что компьютер больше не запускается. Это явный признак того, что стартовый резистор умер.

Пусковой резистор обычно представляет собой обычный угольный резистор ½ Вт или Вт и всегда подключается к линии + 300 В на первичной стороне блока питания.
Резистор на этом рисунке должен быть 560 кОм, но вместо этого он был измерен почти 1,2 МОм!

Компьютерные блоки питания — iFixit

Блокам питания

не хватает гламура, поэтому почти все воспринимают их как должное. Это большая ошибка, потому что блок питания выполняет две важные функции: он обеспечивает регулируемое питание для каждого компонента системы и охлаждает компьютер. Многие люди, жалующиеся на частые сбои Windows, по понятным причинам винят Microsoft. Но, не извиняясь перед Microsoft, правда в том, что многие такие сбои вызваны некачественными или перегруженными источниками питания.

Если вам нужна надежная и безаварийная система, используйте высококачественный источник питания. Фактически, мы обнаружили, что использование высококачественного источника питания позволяет даже незначительным материнским платам, процессорам и памяти работать с разумной стабильностью, тогда как использование дешевого источника питания делает нестабильными даже первоклассные компоненты.

Печальная правда в том, что купить компьютер с первоклассным блоком питания практически невозможно. Производители компьютеров буквально считают гроши. Хорошие блоки питания не приносят маркетинговых очков, поэтому немногие производители готовы тратить от 30 до 75 долларов дополнительно на лучший блок питания.Для своих линий премиум-класса производители первого уровня обычно используют так называемые блоки питания среднего уровня. Для массового рынка, потребительского класса, даже известные производители могут пойти на компромисс с блоком питания, чтобы соответствовать ценовой категории, используя то, что мы считаем предельными блоками питания как с точки зрения производительности, так и с точки зрения качества конструкции.

В следующих разделах подробно описано, что вам нужно, чтобы понять, как выбрать хороший запасной блок питания.

Наиболее важной характеристикой источника питания является его форм-фактор , который определяет его физические размеры, расположение монтажных отверстий, типы физических разъемов и их расположение выводов и т. Д.Все современные форм-факторы блоков питания заимствованы из оригинального форм-фактора ATX , опубликованного Intel в 1995 году.

При замене блока питания важно использовать блок правильного форм-фактора, чтобы убедиться, что блок питания не только физически соответствует корпусу, но и обеспечивает правильные типы разъемов питания для материнской платы и периферийных устройств. В современных и новейших системах обычно используются три форм-фактора блоков питания:

Блоки питания ATX12V являются самыми большими физически, доступными в самых высоких номинальных мощностях и, безусловно, самыми распространенными.В полноразмерных настольных системах используются блоки питания ATX12V, как и в большинстве систем mini-, mid- и full-tower. Рисунок 16-1. показывает блок питания Antec TruePower 2.0, который является типичным устройством ATX12V.

Рисунок 16-1: Блок питания Antec TruePower 2.0 ATX12V (изображение любезно предоставлено Antec)

SFX12V (s-for-small) блоки питания выглядят как уменьшенные блоки питания ATX12V и используются в основном в системах microATX и FlexATX малого форм-фактора. Источники питания SFX12V имеют меньшую мощность, чем блоки питания ATX12V, обычно от 130 Вт до 270 Вт для SFX12V по сравнению с 600 Вт или более для ATX12V и обычно используются в системах начального уровня.Системы, которые были построены с блоками питания SFX12V, могут принять замену ATX12V, если блок ATX12V физически подходит для корпуса.

TFX12V (t-for-thin) блоки питания физически удлинены (по сравнению с кубической формой блоков ATX12V и SFX12V), но имеют мощность, аналогичную блокам SFX12V. Источники питания TFX12V используются в некоторых системах малого форм-фактора (SFF) с общим объемом системы от 9 до 15 литров. Из-за их необычной физической формы вы можете заменить блок питания TFX12V только другим блоком TFX12V.

Хотя это менее вероятно, вы можете встретить источник питания EPS12V (используется почти исключительно в серверах), источник питания CFX12V (используется в системах microBTX) или источник питания LFX12V (используется в системах picoBTX) . Подробные спецификации для всех этих форм-факторов можно загрузить с http://www.formfactors.org.

МОДИФИКАТОР 12 В

В 2000 году, чтобы удовлетворить требованиям своих новых процессоров Pentium 4 + 12В, Intel добавила новый разъем питания + 12В в спецификацию ATX и переименовала спецификацию в ATX12V.С тех пор каждый раз, когда Intel обновляла спецификацию блока питания или создавала новую, ей требовался этот разъем +12 В и использовался модификатор 12 В в названии спецификации. В старых системах используются блоки питания не-12V ATX ​​или SFX. Вы можете заменить блок питания ATX блоком ATX12V или блок питания SFX блоком SFX12V (или, возможно, ATX12V).

Изменения от старых версий спецификации ATX к более новым версиям и от ATX к более мелким вариантам, таким как SFX и TFX, были эволюционными, с учетом обратной совместимости.Все аспекты различных форм-факторов, включая физические размеры, расположение монтажных отверстий и кабельные разъемы, строго стандартизированы, что означает, что вы можете выбирать среди множества стандартных блоков питания для ремонта или модернизации большинства систем, даже более старых моделей.

ВСЕ ПОДХОДЯЩИЕ СОКЫ

При замене блока питания важно найти блок, который подходит для вашего случая. Если ваш старый блок питания имеет маркировку ATX 1.X или 2.X или ATX12V 1.X или 2.X, вы можете установить любой текущий блок питания ATX12V. Если он имеет маркировку SFX или SFX12V, вы можете установить любой текущий блок питания SFX12V или, если в корпусе достаточно свободного пространства, блок ATX12V. Если старый блок питания имеет маркировку TFX12V, подойдет только другой блок TFX12V. Если на вашем старом блоке питания нет маркировки с указанием спецификации и соответствия версии, поищите на веб-сайте производителя номер модели вашего текущего блока питания. Если все остальное не помогает, измерьте свой текущий блок питания и сравните его размеры с размерами блоков, которые вы собираетесь купить.

Вот еще несколько важных характеристик блоков питания:

Номинальная мощность, которую может обеспечить блок питания. Номинальная мощность — это составная цифра, определяемая путем умножения значений силы тока, доступной для каждого из нескольких напряжений, подаваемых блоком питания ПК. Номинальная мощность в основном полезна для общего сравнения источников питания. Что действительно имеет значение, так это индивидуальная сила тока, доступная при разных напряжениях, которые значительно различаются между номинально аналогичными источниками питания.

ТЕМПЕРАТУРА

Номинальные значения мощности не имеют смысла, если они не указывают температуру, при которой проводился расчет. С повышением температуры выходная мощность источника питания уменьшается. Например, мощность ПК и охлаждение составляет 40 ° C, что является реальной температурой для рабочего источника питания. Большинство блоков питания рассчитаны всего на 25 C. Эта разница может показаться незначительной, но блок питания мощностью 450 Вт при 25 C может выдавать только 300 Вт при 40 C.Стабилизация напряжения также может пострадать при повышении температуры, что означает, что источник питания, который номинально соответствует спецификациям регулирования напряжения при 25 ° C, может выходить за рамки технических требований при нормальной работе при 40 ° C или около того.

Отношение выходной мощности к входной, выраженное в процентах. Например, блок питания, который выдает 350 Вт на выходе, но требует 500 Вт на входе, имеет КПД 70%. Как правило, хороший источник питания имеет КПД от 70% до 80%, хотя КПД зависит от того, насколько сильно он загружен.Расчет эффективности затруднен, потому что блоки питания ПК — это импульсные блоки питания , а не линейные блоки питания . Самый простой способ подумать об этом — представить себе импульсный источник питания, потребляющий большой ток в течение части времени, в течение которого он работает, и не ток в остальное время. Процент времени, в течение которого он потребляет ток, называется коэффициентом мощности , который обычно составляет 70% для стандартного блока питания ПК. Другими словами, блок питания ПК мощностью 350 Вт фактически требует входной мощности 500 Вт в 70% случаев и 0 Вт в 30% случаев.

Сочетание коэффициента мощности и эффективности дает некоторые интересные цифры. Блок питания выдает 350 Вт, но коэффициент мощности 70% означает, что ему требуется 500 Вт в 70% случаев. Однако эффективность 70% означает, что вместо фактического потребления 500 Вт он должен потреблять больше в соотношении 500 Вт / 0,7 или около 714 Вт. Если вы посмотрите на табличку с техническими характеристиками блока питания на 350 Вт, вы можете обнаружить, что для обеспечения номинальной мощности 350 Вт, что составляет 350 Вт / 110 В или около 3,18 А, он должен фактически потреблять до 714 Вт / 110 В или около 6.5 ампер. Другие факторы могут увеличить эту фактическую максимальную силу тока, поэтому часто встречаются блоки питания мощностью 300 или 350 Вт, которые на самом деле потребляют максимум 8 или 10 ампер. Это отклонение имеет значение для планирования как для электрических цепей, так и для ИБП, размеры которых должны соответствовать фактическому потреблению тока, а не номинальной выходной мощности.

Высокая эффективность желательна по двум причинам. Во-первых, это снижает ваш счет за электричество. Например, если ваша система фактически потребляет 200 Вт, блок питания с КПД 67% потребляет 300 Вт (200/0.67), чтобы обеспечить эти 200 Вт, тратя впустую 33% электроэнергии, за которую вы платите. Блок питания с эффективностью 80% потребляет всего 250 Вт (200 / 0,80), чтобы обеспечить те же 200 Вт для вашей системы. Во-вторых, потраченная впустую энергия преобразуется в тепло внутри вашей системы. Благодаря источнику питания с КПД 67% ваша система должна избавиться от 100 Вт избыточного тепла по сравнению с половиной от этого показателя при использовании источника питания с КПД 80%.

Коэффициент мощности

Коэффициент мощности определяется делением истинной мощности (Вт) на полную мощность (Вольт x Ампер или ВА).Стандартные блоки питания имеют коэффициент мощности в диапазоне от 0,70 до 0,80, а лучшие блоки приближаются к 0,99. В некоторых более новых источниках питания используется пассивная или активная коррекция коэффициента мощности (PFC) , которая может увеличить коэффициент мощности до диапазона от 0,95 до 0,99, уменьшая пиковый ток и ток гармоник. В отличие от стандартных источников питания, которые попеременно потребляют большой ток и его отсутствие, источники питания с коррекцией коэффициента мощности постоянно потребляют умеренный ток. Поскольку электрическая проводка, автоматические выключатели, трансформаторы и ИБП должны быть рассчитаны на максимальное потребление тока, а не на среднее потребление тока, использование источника питания PFC снижает нагрузку на электрическую систему, к которой подключается источник питания PFC.

Одно из главных различий между источниками питания премиум-класса и менее дорогими моделями заключается в том, насколько хорошо они регулируются. В идеале источник питания принимает питание переменного тока, которое, возможно, является шумным или выходящим за рамки технических характеристик, и преобразует эту мощность переменного тока в плавное, стабильное питание постоянного тока без артефактов. На самом деле, ни один блок питания не соответствует идеалу, но хорошие блоки питания намного ближе, чем дешевые. Процессоры, память и другие компоненты системы рассчитаны на работу с чистым стабильным напряжением постоянного тока.Любое отклонение от этого может снизить стабильность системы и сократить срок службы компонентов. Вот ключевые вопросы регулирования:

Идеальный источник питания принимает входной синусоидальный сигнал переменного тока и обеспечивает полностью плоский выход постоянного тока. Реальные источники питания фактически обеспечивают выход постоянного тока с наложенной на него небольшой составляющей переменного тока. Эта составляющая переменного тока называется пульсацией и может быть выражена как размах напряжения (p-p) в милливольтах (мВ) или в процентах от номинального выходного напряжения.Высококачественный источник питания может иметь пульсации 1%, которые могут быть выражены как 1%, или как фактическое изменение напряжения p-p для каждого выходного напряжения. Например, при +12 В пульсации 1% соответствуют + 0,12 В, обычно выражаемым как 120 мВ. Источник питания среднего уровня может ограничивать пульсации до 1% на некоторых выходных напряжениях, но подниматься до 2% или 3% на других. У дешевых источников питания пульсация может составлять 10% и более, что делает запуск ПК бесполезным.

Нагрузка на блок питания ПК может значительно меняться во время рутинных операций; например, когда включается лазер записывающего устройства DVD или оптический привод раскручивается и замедляется. Регулировка нагрузки выражает способность источника питания обеспечивать номинальную выходную мощность при каждом напряжении при изменении нагрузки от максимального до минимального, выраженное как изменение напряжения во время изменения нагрузки, либо в процентах, либо в разностях размахов напряжения. Источник питания с жесткой регулировкой нагрузки обеспечивает почти номинальное напряжение на всех выходах независимо от нагрузки (конечно, в пределах своего диапазона). Первоклассный источник питания регулирует напряжения на шинах критического напряжения +3.3 В, + 5 В и + 12 В с точностью до 1%, с регулировкой 5% на менее важных шинах 5 В и 12 В. Отличный источник питания может регулировать напряжение на всех критических шинах с точностью до 3%. Источник питания среднего уровня может регулировать напряжение на всех критических шинах с точностью до 5%. Дешевые блоки питания могут отличаться на 10% и более на любой рейке, что недопустимо.

Идеальный источник питания должен обеспечивать номинальное выходное напряжение при любом входном переменном напряжении в пределах своего диапазона. В реальных источниках питания выходное напряжение постоянного тока может незначительно изменяться при изменении входного переменного напряжения.Подобно тому, как регулирование нагрузки описывает эффект внутренней нагрузки, линейное регулирование можно рассматривать как описывающее эффекты внешней нагрузки; например, внезапный провал подаваемого сетевого напряжения переменного тока при включении двигателя лифта. Регулировка линии измеряется путем удержания всех других переменных постоянными и измерения выходных напряжений постоянного тока, когда входное напряжение переменного тока изменяется в пределах входного диапазона. Источник питания с жесткой регулировкой линии обеспечивает выходное напряжение в пределах спецификации, поскольку входное напряжение изменяется от максимального до минимально допустимого.Линейное регулирование выражается так же, как регулирование нагрузки, и допустимые проценты такие же.

Вентилятор блока питания является одним из основных источников шума в большинстве ПК. Если ваша цель — снизить уровень шума вашей системы, важно выбрать подходящий источник питания. Блоки питания с пониженным уровнем шума Модели , такие как Antec TruePower 2.0 и SmartPower 2.0, Enermax NoiseTaker, Nexus NX, PC Power & Cooling Silencer, Seasonic SS и Zalman ZM, предназначены для минимизации шума вентилятора и могут быть основой системы, которая почти не слышна в тихой комнате. Бесшумные блоки питания , такие как Antec Phantom 350 и Silverstone ST30NF, вообще не имеют вентиляторов и почти полностью бесшумны (электрические компоненты могут немного гудеть). С практической точки зрения использование безвентиляторного источника питания редко дает много преимуществ. Они довольно дороги по сравнению с источниками питания с пониженным уровнем шума, а блоки с пониженным уровнем шума достаточно тихие, поэтому любой шум, который они производят, компенсируется шумом от вентиляторов корпуса, кулера ЦП, шума вращения жесткого диска и т. Д.

Полет с рельсов

Регулирование нагрузки на шину +12 В стало гораздо более важным, когда Intel поставила Pentium 4. В прошлом +12 В использовалось в основном для работы приводных двигателей. С Pentium 4 Intel начала использовать 12V VRM для обеспечения более высоких токов, которые требуются процессорам Pentium 4. Последние процессоры AMD также используют 12 В VRM для питания процессора. Блоки питания, совместимые с ATX12V, разработаны с учетом этого требования. Старые и / или недорогие блоки питания ATX, хотя они могут быть рассчитаны на достаточную силу тока на шине +12 В для поддержки современного процессора, могут не иметь надлежащих правил для правильной работы.

За последние несколько лет в источниках питания произошли некоторые существенные изменения, все из которых прямо или косвенно явились результатом повышенного энергопотребления и изменений напряжений, используемых современными процессорами и другими компонентами системы. При замене блока питания в старой системе важно понимать различия между старым блоком питания и существующими блоками, поэтому давайте кратко рассмотрим эволюцию блоков питания семейства ATX на протяжении многих лет.

В течение 25 лет каждый блок питания ПК снабжен стандартными разъемами питания Molex (жесткий диск) и Berg (дисковод для гибких дисков), которые используются для питания приводов и аналогичных периферийных устройств. Источники питания различаются типами разъемов, которые они используют для питания самой материнской платы. Исходная спецификация ATX определяла 20-контактный основной разъем питания ATX , показанный на Рис. 16-2 . Этот разъем использовался всеми блоками питания ATX и ранними блоками питания ATX12V.

Рисунок 16-2: 20-контактный основной разъем питания ATX / ATX12V

20-контактный основной разъем питания ATX был разработан в то время, когда процессоры и память использовали + 3,3 В и + 5 В, поэтому для этого разъема определены многочисленные линии + 3,3 В и + 5 В. Контакты в корпусе разъема рассчитаны на ток не более 6 ампер. Это означает, что три линии + 3,3 В могут нести 59,4 Вт (3,3 В x 6 А x 3 линии), четыре линии + 5 В могут передавать 120 Вт, а одна линия + 12 В может нести 72 Вт, что в сумме составляет около 250 Вт.

Этой установки было достаточно для ранних систем ATX, но поскольку процессоры и память стали более энергоемкими, разработчики систем вскоре поняли, что 20-контактный разъем обеспечивает недостаточный ток для новых систем. Их первая модификация заключалась в добавлении вспомогательного разъема питания ATX , показанного на Рис. 16-3 . Этот разъем, определенный в спецификациях ATX 2.02 и 2.03 и в ATX12V 1.X, но исключенный из более поздних версий спецификации ATX12V, использует контакты, рассчитанные на 5 ампер.Таким образом, его две линии + 3,3 В добавляют 33 Вт к пропускной способности + 3,3 В, а одна линия + 5 В добавляет 25 Вт к пропускной способности + 5 В, что в целом добавляет 58 Вт.

Рисунок 16-3: 6-контактный разъем вспомогательного питания ATX / ATX12V

Intel отказалась от разъема вспомогательного питания из более поздних версий спецификации ATX12V, поскольку он был излишним для процессоров Pentium 4. Pentium 4 использовал питание +12 В, а не + 3,3 В и + 5 В, которые использовались более ранними процессорами и другими компонентами, поэтому больше не было необходимости в дополнительных +3.3В и + 5В. Большинство производителей блоков питания прекратили предоставление разъема вспомогательного питания вскоре после поставки Pentium 4 в начале 2000 года. Если вашей материнской плате требуется разъем вспомогательного питания, это является достаточным доказательством того, что эта система слишком старая, чтобы ее можно было экономически модернизировать.

Хотя подключенное вспомогательное питание обеспечивало дополнительный ток + 3,3 В и + 5 В, оно никак не увеличивало ток +12 В, доступный для материнской платы, и это оказалось критическим. Материнские платы используют VRM (модули регулятора напряжения) для преобразования относительно высоких напряжений, подаваемых блоком питания, в низкие напряжения, необходимые процессору.Более ранние материнские платы использовали VRM + 3,3 В или + 5 В, но повышенное энергопотребление Pentium 4 вынудило перейти на VRM + 12 В. Это создало серьезную проблему. Основной 20-контактный разъем питания может обеспечить мощность не более 72 Вт при напряжении +12 В, что намного меньше, чем требуется для питания процессора Pentium 4. Дополнительный разъем питания не добавил +12 В, поэтому потребовался еще один дополнительный разъем.

Intel обновила спецификацию ATX, включив новый 4-контактный разъем 12 В, названный + 12 В разъем питания (или, случайно, разъем P4 , хотя последние процессоры AMD также используют этот разъем).В то же время они переименовали спецификацию ATX в спецификацию ATX12V, чтобы отразить добавление разъема +12 В. Разъем + 12В, показанный на Рис. 16-4 , имеет два контакта + 12В, каждый рассчитан на ток 8 ампер, что в сумме дает 192 Вт мощности + 12В, и два контакта заземления. Блок питания ATX12V с мощностью 72 Вт от +12 В, обеспечиваемой 20-контактным основным разъемом питания, может обеспечить до 264 Вт от +12 В, что более чем достаточно даже для самых быстрых процессоров.

Рисунок 16-4: 4-контактный разъем питания + 12В

Разъем питания +12 В предназначен для подачи питания на процессор и подключается к разъему на материнской плате рядом с разъемом процессора, чтобы минимизировать потери мощности между разъемом питания и процессором.Поскольку теперь процессор питался от разъема +12 В, Intel удалила вспомогательный разъем питания, когда выпустила спецификацию ATX12V 2.0 в 2000 году. С того времени все новые блоки питания поставлялись с разъемом +12 В, а некоторые по сей день продолжают для подключения вспомогательного силового разъема.

Эти изменения с течением времени означают, что блок питания в более старой системе может иметь одну из следующих четырех конфигураций (от самой старой до новейшей):

• Только 20-контактный разъем основного питания
• 20-контактный основной разъем питания и 6-контактный вспомогательный разъем питания
• 20-контактный разъем основного питания, 6-контактный вспомогательный разъем питания и 4-контактный разъем + 12 В
• 20 -контактный основной разъем питания и 4-контактный разъем + 12В

Если материнская плата не требует 6-контактного вспомогательного разъема, вы можете использовать любой текущий блок питания ATX12V для замены любой из этих конфигураций.

Это подводит нас к нынешней спецификации ATX12V 2.X, которая внесла больше изменений в стандартные разъемы питания. Введение видеостандарта PCI Express в 2004 году снова подняло старую проблему, связанную с ограничением тока +12 В на 20-контактном основном разъеме питания до 6 ампер (или 72 Вт в сумме). Разъем +12 В может обеспечить достаточный ток +12 В, но он предназначен для процессора. Быстрая видеокарта PCI Express может легко потреблять более 72 Вт тока +12 В, поэтому нужно что-то делать.

Intel могла бы представить еще один дополнительный разъем питания, но вместо этого она решила на этот раз укусить пулю и заменить устаревший 20-контактный основной разъем питания новым основным разъемом питания, который может подавать больше тока +12 В на материнскую плату. В результате появился новый 24-контактный разъем ATX12V 2.0 основного питания , показанный на рис. 16-5 .

Рисунок 16-5: 24-контактный основной разъем питания ATX12V 2.0

К 24-контактному основному разъему питания добавляются четыре провода к 20-контактному основному разъему питания, один провод заземления (COM) и один дополнительный провод для +3.3В, + 5В и + 12В. Как и в случае 20-контактного разъема, контакты внутри корпуса 24-контактного разъема рассчитаны на ток не более 6 ампер. Это означает, что четыре линии + 3,3 В могут нести 79,2 Вт (3,3 В x 6 А x 4 линии), пять линий + 5 В могут нести 150 Вт, а две линии + 12 В могут нести 144 Вт, что в сумме составляет около 373 Вт. С мощностью 192 Вт от +12 В, обеспечиваемой разъемом питания + 12 В, современный блок питания ATX12V 2.0 может обеспечить в общей сложности около 565 Вт.

Казалось бы, 565 Вт хватит для любой системы.Увы, неправда. Проблема, как обычно, в том, какие напряжения и где доступны. 24-контактный основной разъем питания ATX12V 2.0 выделяет одну из своих линий +12 В для видеосигнала PCI Express, что на момент выпуска спецификации считалось достаточным. Но самые быстрые современные видеокарты PCI Express могут потреблять намного больше, чем может обеспечить выделенная линия +12 В 72 Вт. Например, у нас есть видеоадаптер NVIDIA 6800 Ultra с пиковым потреблением +12 В, равным 110 Вт.

Очевидно, были необходимы какие-то средства обеспечения дополнительной энергии.Некоторые сильноточные видеокарты AGP решают эту проблему, включая разъем жесткого диска Molex, к которому можно подключить стандартный кабель питания для периферийных устройств. Видеокарты PCI Express используют более элегантное решение. 6-контактный разъем питания PCI Express для графической системы , показанный на рис. 16-6 , был определен PCISIG (http://www.pcisig.org), организацией, отвечающей за поддержание стандарта PCI Express, специально для обеспечения дополнительных Ток +12 В, необходимый для быстрых видеокарт PC Express.Хотя он еще не является официальной частью спецификации ATX12V, этот разъем хорошо стандартизирован и присутствует в большинстве современных источников питания. Мы ожидаем, что он будет включен в следующее обновление спецификации ATX12V.

Рисунок 16-6: 6-контактный разъем питания графического адаптера PCI Express

В разъеме питания видеокарты PCI Express используется штекер, аналогичный разъему питания +12 В, с контактами, также рассчитанными на ток 8 А. С тремя линиями +12 В при 8 А каждая, разъем питания графического адаптера PCI Express может обеспечить до 288 Вт (12 x 8 x 3) тока +12 В, которого должно хватить даже для самых быстрых видеокарт будущего.Поскольку некоторые материнские платы PCI Express могут поддерживать двойные видеокарты PCI Express, некоторые блоки питания теперь включают два графических разъема PCI Express, что увеличивает общую мощность +12 В, доступную для видеокарт, до 576 Вт. В дополнение к 565 Вт, доступным на 24-контактном основном разъеме питания и разъеме +12 В, это означает, что можно построить источник питания ATX12V 2.0 с общей мощностью 1141 Вт. (Самый большой из известных нам — это блок мощностью 1000 Вт, доступный от PC Power & Cooling.)

Со всеми изменениями, произошедшими с годами, разъемы питания устройств остались без внимания.Источники питания, выпущенные в 2000 году, включали те же разъемы питания Molex (жесткий диск) и Berg (дисковод для гибких дисков), что и блоки питания 1981 года. Ситуация изменилась с появлением Serial ATA, в котором используется другой разъем питания. 15-контактный разъем питания SATA , показанный на Рисунок 16-7 , включает шесть контактов заземления и по три контакта для + 3,3 В, + 5 В и + 12 В. В этом случае большое количество выводов, находящихся под напряжением, не предназначено для поддержки более высокого тока, жесткий диск SATA потребляет небольшой ток, и каждый диск имеет свой собственный разъем питания, но для поддержки операций включения до отключения и отключения до включения. соединения, необходимые для горячего подключения или подключения / отключения привода без отключения питания.

Рисунок 16-7: Разъем питания Serial ATA ATX12V 2.0

Несмотря на все эти изменения на протяжении многих лет, спецификация ATX значительно улучшила обратную совместимость новых блоков питания со старыми материнскими платами. Это означает, что, за очень немногими исключениями, вы можете подключить новый блок питания к старой материнской плате или наоборот.

ОСТЕРЕГАЙТЕСЬ СТАРЫХ СИСТЕМ DELL

В течение нескольких лет в конце 1990-х годов Dell использовала стандартные разъемы на своих материнских платах и ​​блоках питания, но с нестандартными контактами.Подключение стандартного блока питания ATX к одной из этих нестандартных материнских плат Dell (или наоборот) может привести к повреждению материнской платы и / или блока питания. К счастью, эти системы настолько устарели, что их уже нельзя модернизировать с экономической точки зрения. Тем не менее, если вы обнаружите, что заменяете блок питания или материнскую плату в более старой системе Dell, будьте абсолютно уверены, что это не одно из нестандартных устройств Dell. Для этого проверьте номер модели системы на веб-сайте PC Power & Cooling (http: // www.pcpowerandcooling.com). PC Power & Cooling продает запасные блоки питания для этих нестандартных систем Dell, но, учитывая, что самая молодая такая система сейчас довольно старая, можно только догадываться, как долго PC Power & Cooling будет продолжать продавать эти нестандартные блоки питания.

Даже замена основного разъема питания с 20 на 24 контакта не представляет проблемы, потому что новый разъем сохраняет те же соединения контактов и шпонку для контактов с 1 по 20, а просто добавляет контакты с 21 по 24 на конец более старого 20-контактного разъема. расположение контактов.Как показано на рис. 16-8 , старый 20-контактный разъем питания идеально подходит для 24-контактного разъема основного питания. Фактически, разъем главного разъема питания на всех 24-контактных материнских платах, которые мы видели, разработан специально для подключения 20-контактного кабеля. Обратите внимание на выступ во всю длину гнезда на материнской плате на рис. 16-8 , рис. 16-8, который предназначен для фиксации 20-контактного кабеля на месте.

Рисунок 16-8: 20-контактный основной разъем питания ATX, подключенный к 24-контактной материнской плате

Конечно, на 20-контактном кабеле лишних +3 нет.Провода 3 В, + 5 В и + 12 В, имеющиеся на 24-контактном кабеле, могут вызвать потенциальную проблему. Если материнской плате для работы требуется дополнительный ток, доступный на 24-контактном кабеле, она не сможет работать с 20-проводным кабелем. В качестве обходного пути большинство 24-контактных материнских плат имеют стандартный разъем Molex (жесткий диск) где-то на материнской плате. Если вы используете эту материнскую плату с 20-жильным кабелем питания, вы также должны подключить кабель Molex от источника питания к материнской плате. Этот кабель Molex обеспечивает дополнительные + 5 В и + 12 В (но не +3.3 В), необходимое материнской плате для работы. (Большинство материнских плат не имеют требований к напряжению + 3,3 В выше, чем может удовлетворить 20-жильный кабель; те, которые имеют, могут использовать дополнительный VRM для преобразования некоторых дополнительных +12 В, подаваемых через разъем Molex, в + 3,3 В.)

Поскольку 24-контактный основной разъем питания ATX является расширенным набором 20-контактной версии, также можно использовать 24-контактный блок питания с 20-контактной материнской платой. Для этого вставьте 24-контактный кабель в 20-контактный разъем так, чтобы четыре неиспользуемых контакта свисали с края.Кабель и гнездо материнской платы имеют ключ для предотвращения неправильной установки кабеля. Одна из возможных проблем проиллюстрирована на рисунке , рис. 16-9, . На некоторых материнских платах конденсаторы, разъемы или другие компоненты устанавливаются так близко к разъему основного питания ATX, что недостаточно свободного места для дополнительных четырех контактов 24-контактного кабеля питания. На рис. 16-9 , например, эти дополнительные контакты вторгаются во вторичный разъем ATA.

Рисунок 16-9: 24-контактный основной разъем питания ATX, подключенный к 20-контактной материнской плате

К счастью, есть простой способ решения этой проблемы.Различные компании производят переходные кабели с 24 на 20 контактов, подобные показанному на Рис. 16-10 . 24-контактный кабель от источника питания подключается к одному концу кабеля (левый конец на этом рисунке), а другой конец представляет собой стандартный 20-контактный разъем, который подключается непосредственно к 20-контактному разъему на материнской плате. Многие качественные блоки питания включают в себя такой адаптер в комплекте. Если у вас его нет и вам нужен адаптер, вы можете приобрести его у большинства поставщиков компьютерных запчастей в Интернете или в местном компьютерном магазине с хорошим ассортиментом.

Рисунок 16-10: Кабель-адаптер для использования 24-контактного основного разъема питания ATX с 20-контактной материнской платой

Блоки питания и защита компьютеров

Каковы причины отказа блока питания в компьютерной системе? | by Computers Mobile

Отказ источника питания в компьютерной системе — одна из самых неприятных ситуаций для пользователя. Чтобы избежать этой проблемы, необходимо правильно определить причины.

Источники питания являются основой компьютерной системы.Поэтому вам нужно помнить об этих необходимых мерах предосторожности, чтобы предотвратить сбои системы.

Основные причины отказа источника питания

В ЦП есть устройство с именем SMPS (источник питания с переключением режимов). Чем дольше вы охлаждаете его, тем лучше будет ваша система. Импульсные источники питания используются для питания и передачи напряжения бытовой электросети и делают его пригодным для работы с компьютером. Напряженный SMPS может иногда взорваться, если он продолжает получать огромное количество тепла.

Каковы симптомы неисправности источника питания?

** Странные шумы могут появляться с задней стороны корпуса, где находится шнур.
** При включении компьютера ничего не происходит. Иногда это может совпадать с миганием индикатора на рабочем столе.
** Система включается всего на секунду или две, а затем сразу выключается. Обычно это происходит из-за проблем с блоком питания и материнской платой.
** Компьютер некоторое время включен и внезапно выключается без предупреждения. Он также может отображать синий экран смерти.
** Сегодняшние новые игры требуют, чтобы в системе были установлены видеокарты. Таким образом, для правильной работы им требуется много энергии. При покупке SMPS убедитесь, что у вас есть мощность и ток, необходимые для оборудования.

Как правило, такой ремонт компьютеров должен выполняться профессиональным специалистом в Банбери.

В чем причина отказа SMPS?

Любой блок питания подвержен выходу из строя. Однако вот список общих факторов, которые отправляют SMPS в могилу.

Возраст: Срок действия большинства гарантий обычно составляет от пяти до десяти лет. Но все равно нет никаких гарантий, так как срок службы зависит от использования системы.

Электрические помехи: Молния, скачки напряжения и т. Д. Колебания напряжения.

Грязь / посторонние вещества: Сигаретный дым, домашняя пыль и т. Д.

Отказ от перегрева и / или вентиляции: Наиболее частой причиной отказа SMPS является перегрев.
