Термоустойчивый (термостойкий) кабель и провода

Описание раздела

В раздел «Термостойкие кабели и провода» включены одножильные и многожильные кабели с оболочкой из силикона, полимеров или стекловолокна, которые в зависимости от конструкции и использованных материалов могут выдерживать рабочую температуру до +800°С, а кратковременно до +1200°С. Сфера применения термостойкого кабеля охватывает все случаи, где кабель подвергается высоким температурам: в нагревательных и холодильных установках, в сталелитейном производстве, авиационной промышленности, кораблестроении, а также на предприятиях по производству керамики, на стекольных и цементных заводах, в саунах и соляриях и т.п. Для подключения оборудования в условиях высоких температур до +140°С, например с сушильных машинах, подойдет термостойкий кабель с оболочкой из кополимеров HELUTHERM 120, HELUTHERM 145 MULTI, HELUTHERM 145 MULTI-С (экранированный) или одножильные термостойкие провода HELUTHERM 145. Гибкие кабели с силиконовой оболочкой, такие как SIHF, SiHF/GL-P, THERMFLEX 180 EWKF, SiHF-C-Si, THERMFLEX 180 EWKF-C, и провода в силиконовой изоляции SiF, SiFF, SiF/GL, SiD, SiD/GL можно подключать как при высоких (до +180°С) так и при относительно низких (до -60°С) температурах. Так как силиконовая оболочка не содержит галогены, такие термостойкие кабели и провода

являются наиболее подходящими для использования на электростанциях и в электросиловых установках, а так же везде, где есть опасность возгорания. Силиконовые провода высокого напряжения FZ-LS и FZ-LSi предназначены для систем зажигания. Для сохранности кабеля в более высоких температурах (до +400°С в сухой атмосфере) используется изоляция из стекловолокна пропитанного силиконом. В термостойком кабеле MULTITHERM 400 и MULTITHERM 400-ES используются медные никелированные жилы, количество жил до 7-ми, сечение до 16,00 мм?. Для подключения в условиях экстремально высоких температур концерн HELUKABEL предлагает серию термостойких проводов со стекловолоконной изоляцией HELUTHERM® и HELUTHERM® -ES со стальной оплеткой. На складе в Киеве поддерживается наличие силиконового кабеля SiHF и термостойких проводов SiF. Все типы данного кабеля можно купить под заказ, при этом срок поставки составит от 2-х недель. Любой готовый к отгрузке товар можно забрать с нашего склада на ул. Качалова 5 или заказать доставку в Ваш город (подробнее см. раздел Доставка).

Алфавитный указатель

Подробнее (варианты) →

HELUTHERM 120 термостойкий ПВХ кабель, раб. тем. от -30°С до +105°С, 5 класс гибкости, изоляция жил и оболочка из ПВХ, 300/500 или 450/750 В, 2-25 жил, 0,5-4 мм?.

Подробнее (варианты) →

HELUTHERM 145 MULTI всепогодный термостойкий кабель управления, раб. темп. от -55°C до +145°C, 5 класс гибкости, изоляция из сополимера полиолефина с электронно-лучевым сшиванием, без галогенов, УФ стойкий, 500-1000 В, 1-37 жил, сечение — 0,25-95,0 мм?, внешняя прокладка.

Подробнее (варианты) →

SiHF гибкий кабель с силиконовой изоляцией, раб. темп. от -60°С до +180°C, 5 класс гибкости, без галогенов, 500 В, 2-25 жил, сечение — 0,5-35,0 мм?.

Подробнее (варианты) →

THERMFLEX 180 EWKF термостойкий кабель с усиленной силиконовой изоляцией, стойкой к высоким механическим нагрузкам, раб. темп. от -60°С до +180°C, 5 класс гибкости, без галогенов, 500 В, 2-20 жил, сечение — 0,75-6,0 мм?.

Подробнее (варианты) →

H05SS-F / H05SST-F термостойкий кабель с силиконовой изоляцией жил (+ полиэстерная оплетка), раб. темп. от -60°С до +180°С, 300/500 В, 2-5 жил, 0,75-6 мм?, фиксированная прокладка.

Подробнее (варианты) →

HELUFLON-FEP-6Y термостойкий кабель с изоляцией и оболочкой из фторополимеров, невоспламеняется, высокая химическая стойкость, раб. темп. от –100°C до +205°C, 600 В, 2-25 жил, сечение — 0,25-4 мм?.

Подробнее (варианты) →

MULTITHERM 400 термостойкий кабель с никелированными медными жилами, изоляция из стекловолокна пропитанного силиконом, без галогенов, раб. темп. до +400°C, 500 В, 2-7 жил, сечение — 0,5-16,0 мм?.

Подробнее (варианты) →

HELUTHERM® 145 MULTI-C экранированный всепогодный термостойкий кабель управления, раб. темп. от -55°C до +145°C, 5 класс гибкости, с электронно-лучевым сшиванием, без галогенов, 500-1000 В, 2-21 жил, сечение — 0,25-10,0 мм?.

Подробнее (варианты) →

SiHF/GL-P экранированный гибкий кабель с силиконовой изоляцией и внешней стальной оплеткой, раб. темп. от -60°С до +180°C, без галогенов, 500 В, 2-18 жил, сечение — 0,75-25,0 мм?.

Подробнее (варианты) →

SiHF-C-Si экранированный гибкий кабель с силиконовой изоляцией, раб. темп. от -60°С до +180°C, экран медный луженый, без галогенов, 500 В, 2-25 жил, сечение — 0,25-25,0 мм?.

Подробнее (варианты) →

THERMFLEX 180 EWKF-C экранированный термостойкий кабель с усиленной силиконовой изоляцией, стойкой к высоким механическим нагрузкам, раб. темп. от -60°С до +180°C, 5 класс гибкости, экран медный луженый, без галогенов, 500 В, 2-20 жил, сечение — 0,75-6,0 мм?.

Подробнее (варианты) →

MULTITHERM 400-ES термостойкий кабель с никелированными медными жилами, изоляция из стекловолокна пропитанного силиконом, без галогенов, стальная оплетка, раб. темп. до +400°C, 500 В, 2-7 жил, сечение — 0,5-16,0 мм?.

Подробнее (варианты) →

HELUTHERM 145 термостойкий провод, раб. темп. от -55°C до +145°C, 5 класс гибкости, изоляция из сополимера полиолефина, с электронно-лучевым сшиванием, без галогенов, 500-1000 В, сечение — 0,25-240 мм?.

Подробнее (варианты) →

SiF термостойкий провод с силиконовой изоляцией, раб. темп. от -60°С до +180°C, 5 класс гибкости, без галогенов, 500 В, сечение — 0,25-185,0 мм?.

Подробнее (варианты) →

SiFF термостойкий провод повышенной гибкости с силиконовой изоляцией, раб. темп. от -60°С до +180°C, 6 класс гибкости, без галогенов, 500 В, сечение — 0,25-10,0 мм?.

Подробнее (варианты) →

SiF/GL термостойкий провод с силиконовой изоляцией и дополнительной оплеткой из стекловолокна, раб. темп. от -60°С до +180°C, 5 класс гибкости, без галогенов, 500 В, сечение — 0,5-6,0 мм?.

Подробнее (варианты) →

SiD моножильный силиконовый провод, раб. темп. от -60°С до +180°C, без галогенов, 500 В, сечение — 0,2-6,0 мм?.

Подробнее (варианты) →

SiD/GL моножильный силиконовый провод с дополнительной оплеткой из стекловолокна, раб. темп. от -60°С до +180°C, без галогенов, 500 В, сечение — 0,5-6,0 мм?.

Подробнее (варианты) →

FZ-LS провод высокого напряжения в системе зажигания 15 и 20 кВ, силиконовая изоляция, раб. темп. до +180°C, 1×1 мм?.

Подробнее (варианты) →

FZ-LSi провод высокого напряжения в системе зажигания 16 кВ, силиконовая изоляция, оплетка из стекловолокна, раб. темп. до +180°C, сечение — 0,5-1,5 мм?.

Подробнее (варианты) →

Кабель для неоновых ламп провод для неоновых ламп 3,5 кВ, 4,0 кВ или 7,5 кВ, силиконовая изоляция, без галогенов, сечение — 1,5 мм?.

Подробнее (варианты) →

HELUFLON-FEP-6Y mono гибкий термостойкий провод с оболочкой из фторополимеров, раб. темп. от –100°C до +205°C, 600 В, сечение — 0,14-16 мм?.

Подробнее (варианты) →

HELUFLON-PTFE-5Y 600В проводники — луженые, посеребренные или никелированные, оболочка PTFE (политетрафторэтилен), раб. темп. от –190°C до +260°C, 600 В, сечение — 0,03-1,94 мм?.

Подробнее (варианты) →

HELUFLON-PTFE-5Y 1000В проводники — луженые, посеребренные или никелированные, оболочка PTFE (политетрафторэтилен), раб. темп. от –190°C до +260°C, 1000 В, cечение — 0,03-1,94 мм?.

Подробнее (варианты) →

HELUTHERM 400 гибкий провод с термостойкостью до +400°C, жила из никеля, изоляция из стекловолокна со специальной пропиткой, 500 В, сечение — 0,5-240 мм?.

Подробнее (варианты) →

HELUTHERM 600 гибкий провод с термостойкостью до +600°C, жила из никеля, двойная оплетка из стекловолокна, пропитанная силиконом, без галогенов, 500 В, сечение — 0,5-50 мм?.

Подробнее (варианты) →

HELUTHERM 600-ES экранированный гибкий провод с термостойкостью до +600°C, жила из никеля, двойная оплетка из стекловолокна, пропитанная силиконом, внешняя стальная оплетка, без галогенов, 500 В, сечение — 0,5-50 мм?.

Подробнее (варианты) →

HELUTHERM 800 гибкий провод с термостойкостью до +800°C, жила из никеля, двойная оплетка из стекловолокна, пропитанная силиконом, без галогенов, 500 В, сечение — 0,25-50 мм?.

Подробнее (варианты) →

HELUTHERM 800-ES экранированный гибкий провод с термостойкостью до +800°C, жила из никеля, двойная оплетка из стекловолокна, пропитанная силиконом, стальная оплетка, без галогенов, до +800°C, 500 В, сечение — 0,5-50 мм?.

Подробнее (варианты) →

HELUTHERM 1200 / 1200-ES экранированный гибкий провод с термостойкостью до +1200°C, жила из никеля, двойная стекловолоконная изоляция с дополнительным внешним плетением, (-ES) — стальной экран, 500 В, 1 жила, 0,5-50 мм?.

Укажите количество

Кабель термостойкий для бань и саун: провод для парной

Бани, сауны – помещения особые. Влажность очень высокая и температура немаленькая. Человек, находящийся в бане, о безопасности думает меньше всего. Там все блаженствуют.

Предотвращать возможные происшествия, трагедии следует на стадии оборудования помещения, важным этапом которого является монтаж электропроводки. Для бань и саун нужно выбирать термостойкий провод, кабели. Только продукция с особыми защитными качествами может гарантировать безопасность присутствующим.

Различные виды кабельной продукции

Сауны и бани состоят из нескольких комнат. Обстановка в них совсем разная. В раздевалке, предбаннике, помещениях для отдыха вполне можно обойтись обычными проводами, которых существует множество.

ВВГ кабели используют в жилых помещениях. Его внешняя оболочка, а также изоляция медных гибких жил сделаны из поливинилхлорида. Существуют модификации с повышенной термостойкостью. Они не обладают влагозащитными свойствами, поэтому не допускаются к применению в банях.

В быту уже крайне редко встречается кабель АВВГ, который произведен из алюминия. Известно, что алюминиевая продукция имеет ограничения на использование в распределительных сетях. Ее заменяют более эффективной и безопасной.

Кабель NYM состоит из цельнопроволочных медных жил в ПВХ оболочке. Наружный слой тоже представляет собой покрытие из полимеризованного винилхлорида.

Соединительный провод ПВС сделан из меди, покрытой поливиниловой оболочкой. Количество жил в нем варьируется от 2 до 5. Провод очень прочный; выдерживает многократные перегибы; устойчив к влаге и химическим реагентам.

Допустимый температурный максимум составляет +40 ℃. Поэтому в парилке бани или в сауне его прокладывать никак нельзя.

Для подключения электропечей в бане, электроснабжения парилки обычная продукция категорически не подходит. Влажность в этих помещениях может увеличиваться до 90 %, температура – до +170 ℃.

Для температуры 150-180 градусов

Кабель для бани должен быть термостойким, прочным, инертным к влиянию горячих паров воды, устойчивым к возможным механическим воздействиям. Апробированы временем, наиболее востребованы несколько видов проводов для сауны.

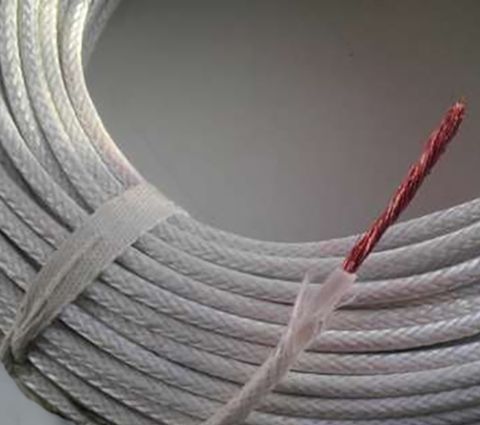

Термостойкий провод РКГМ применяется при 100% концентрации паров влаги и температуре, достигающей +180 ℃.

Качества обусловлены изолированием медных проводов силиконом, изготовлением оплетки из стекловолокон. В аббревиатуре зашифрована следующая информация: РК – резина кремнийорганическая, ГМ – голый медный провод.

Термостойкий провод ПВКВ идеально подходит для подключения электрооборудования. Он выдерживает высокую влажность, обеспечивает стабильную работу при температуре +180 ℃.

Буквы маркировки означают, что провод выводной сделан с кремнийсодержащей оболочкой. Он хорошо выдерживает механические нагрузки, может многократно изгибаться без ущерба для целостности.

Термостойкое проволочное изделие не реагирует на плесень, пропиточные смеси; устойчиво к воспламенению; может применяться при повышенном или пониженном давлении.

Жаростойкий провод ПРКА – сделан из меди. Аббревиатура информирует: П – провод, РК – в кремнийорганической резиновой оболочке, А – с увеличенными показателями твердости.

Продукт идеально подходит для саун, парилок всех видов, бань, сушилок; выдерживает +180 ℃, влажность 98 %. Не рекомендован для многократных изгибов.

Термостойкий провод ПНБС подходит для статичного (неподвижного) прокладывания в банях, саунах, парилках, любых других влажных помещениях с высокой (до +150 ℃) температурой. Об этом свидетельствует аббревиатура. Рекомендуемая температура помещений составляет +150 ℃.

Для температуры до 200 и более градусов

Термостойкий кабель для сауны ПАЛ, как свидетельствует маркировка, сделан из асбеста (буква А), покрыт лаком (буква Л). Его можно статично укладывать даже в печах.

Провод выдерживает нагревание без выделения вредных веществ до +200 ℃. Он не теряет эксплуатационных качеств, целостность при повышении температуры до +300 ℃, но при столь большом нагревании возможно выделение вредных паров. Этого не стоит допускать.

Продукция ПМТК – это провод (П) монтажный (М), термостойкий (Т) в кремнийорганической изоляции (К). Он рекомендован для подключения мощного оборудования, печей, систем отопления бань и саун; выдерживает 100 % влажность и температуру +200 °С.

Теплостойкая продукция ПРКС изолирована кремнийорганической резиной, обладает большой гибкостью, влагостойкостью, вполне пригодна для прокладки в сауне.

Многожильная структура позволяет подключать мощное электрооборудование и эксплуатировать его при температуре, не превышающей +250 ℃. Перегрев свыше указанного значения может спровоцировать вредные испарения.

Особенности монтажа

Правильный выбор кабеля можно сделать после учета всех потребностей основных и дополнительных помещений сауны. Если нужно подключить только осветительные устройства, то вполне достаточно мощности 1-2 кВт.

При оснащении сауны электропечами следует планировать приобретение кабеля, рассчитанного на 10 кВт.

Покупку нужно делать только в специализированных магазинах. Все другие организации могут предоставить продукцию сомнительного качества. Желательно подробно изложить консультанту проекты, можно принести с собой фотографии помещений.

Термостойкую проводку можно укладывать открытым способом в специальные кабельные каналы или полимерные гофры. В саунах удобен закрытый монтаж термостойких проводов. Короб должен быть пластиковым, ни в коем случае не металлическим.

Любой металл в условиях сауны быстро окислится и разрушится. Деструкция защитного короба может повредить термостойкий кабель, привести к аварийной ситуации.

Монтаж любой проводки, тем более термостойких кабелей в сауне, можно доверять только опытному электрику, имеющему соответствующие профессиональные допуски для работы.

Помощь соседа, представителя службы «муж на час», любых энтузиастов-дилетантов в таких ситуациях недопустима.

Какой нужен кабель для бани термостойкий и как его монтировать

Укладка электрической проводки в сауне – это важнейший этап при возведении данного строения, поскольку от того, насколько качественно уложены энергокабели, зависит безопасность всех посетителей. В данной статье рассматривается, каким должен быть кабель для бани и сауны: особенности его выбора, монтаж электрических приборов в данных строениях и т.д.

Электрическая проводка для бань и саун

Основным условием при выборе энергетического кабеля является его термическая устойчивость. Также очень важно помнить о запрете установки розеток в парилках. Что касается монтажа проводки в бане и парилке, то из-за повышенной влажности необходимо создавать заземление.

При выборе проводки, необходимо знать об основных категориях помещений, имеющихся в рассматриваемых строениях:

• помещения со стандартным температурным режимом, в которых можно обойтись и простой проводкой, как в жилых домах;
• помещения, где допустимо использовать лишь термостойкий кабель для бани, поскольку температура в них достигает почти 170 градусов по Цельсию. Такой же кабель следует использовать для работы электрической печи.

Проводка в помещениях со стандартным температурным режимом

В подобных помещениях рекомендуется использовать следующие разновидности кабелей:

• АВВГ;
• ВВГ;
• NYM;
• ПВС.

Каждый из вышеперечисленных видов кабелей может быть монтирован поверхностным или скрытым способом. Единственным условием для их использования является тщательная изоляция кабелей, поскольку само по себе строение бани или сауны возводится из древесины. Используются для изоляции: поливинилхлорид, сшитый полиэтилен и прочие полимерные материалы.

Для подключения осветительных приборов подойдут:

• ППГнг-HF 3*1,5;
• ВВГнг-LS 3*1,5;
• NYM 3*1,5.

Сечение проводов для подключения розеток должно иметь площадь в 2,3 квадратных миллиметра.

Проводка в парилках

В парных отсеках может быть использован исключительно термостойкий провод для сауны, способный сопротивляться повышенным температурам. Если же изоляция кабеля под термическим воздействием претерпит деформации, то появится риск возгорания.

На отечественном рынке для парилок можно приобрести следующие виды кабелей:

• РКГМ 1*2,5;
• ПВКВ 1*2,5;
• ПРКС 3*2,5;
• ПМТК 3*2,5.

Что касается зарубежных производителей, то для монтажа лучше всего использовать кабель Olflex Heat 3*2.5. Но главным его недостатком является высокая стоимость, что значительно повышает спрос на продукцию отечественного производства.

Монтаж электрической проводки и приборов

Перед тем как монтировать кабель термостойкий для бань и саун, необходимо произвести расчет мощности, которая требуется для функционирования всех объектов, потребляющих электрическую энергию. Исходя из этого, жаростойкий кабель для сауны должен иметь соответствующее сечение, способное выдержать такую нагрузку.

Непосредственно для работы осветительной системы хватит мощности в 1-2 киловатта. При установке дополнительных аксессуаров она будет увеличиваться. Бани, работающие на электрической печи, требуют для своего функционирования не менее 10 киловатт мощности.

При монтаже в бане или сауне любого функционального элемента, потребляющего электрическую энергию, необходимо помнить о правилах техники безопасности и отключать подачу электричества.

Закупка энергокабелей, розеток, выключателей и осветительных приборов должна производиться в специализированных магазинах, чтобы минимизировать риск приобретения бракованной продукции. Там же продавцы с учетом особенностей строения бани или сауны могут помочь составить схему монтажа. Достаточно будет предоставить качественные фото всех помещений.

Укладка проводки

Выше уже говорилось, что кабели в бане или сауне можно уложить, как открытым способом, так и спрятать под различными защитными элементами. Закрытый способ является предпочтительным, но и тут существуют нюансы.

По ГОСТам работы с электрической проводкой нельзя укладывать кабели в трубки и гофры из металла. Также нельзя использовать кабели в металлической оболочке. Причина такого запрета в том, что металл подвержен коррозионным эффектам под воздействием влаги.

Установка розеток и выключателей

После того как жаропрочный кабель для сауны проложен, можно приступить к установке розеток и выключателей. Выше говорилось о том, что данные элементы электросети могут использоваться во всем строении кроме самой парилки.

Также недопустима установка распределительных щитков в помещениях с повышенной влажностью. Помимо парилок такой же запрет распространяется на душевые. Все остальные помещения в доме могут оборудоваться комплектующими электрической сети без каких-либо ограничений.

Установка осветительной системы

Также, когда жаростойкий провод для сауны уложен, можно приступить к монтажу осветительных приборов. Недопустимо использование стандартных светильников и лампочек все по той же причине, что и с энергокабелем. Повышенная важность и температура приведут к скорому выходу из строя данных элементов.

Используемые светильники должны быть герметичны, чтобы влага и пар при попадании не повышали риск замыкания и, как следствие, возгорания. Также при неравномерном прогревании светильника, если пар попадет под плафон, он может лопнуть, что может привести к травмам посетителей (прочитайте: «Какие светильники для сауны и бани наиболее практичны и безопасны»).

Монтируя осветительную систему необходимо учитывать, что освещение парилок не должно быть слишком ярким. Обычно используются матовые плафоны с вкрученными лампочками мощностью по 60 ватт. Читайте также: «Как правильно сделать освещение в бане в парилке – практические советы».

Географически лучше всего размещать светильники на потолке в углах помещения, где самая низкая температура воздуха. Если, к примеру, баня является платной, то в качестве рекламы на фото и при визуальном осмотре такие светильники тоже будут смотреться гармонично.

Напряжение электрической сети в сауне

Владелец бани должен обдумать, какое напряжение использовать для обеспечения функционирования всего строения. На самом деле жаропрочный провод для сауны можно сочетать с домашней сетью в 220 вольт.

Чтобы осуществить подключение необходимо знать ряд условий:

• линии электрической проводки должны быть защищены за счет установки автоматов или автоматических блокираторов;
• электропитание должно осуществляться с дополнительным монтажом заземления TN-C-S;
• электрическая система в бане не может функционировать без системы уравнивания потенциалов (СУП).

При отсутствии возможности установки описанных выше условий, необходимо подавать электрическую энергию в баню через трансформатор понижения напряжения. Отлично с этой задачей справится модель ЯТП-0,25 220/36В. Располагается такая установка вне строения бани или сауны.

Итог

В статье представлена полная информация о том, как использовать кабель для подключения сауны, и чем грозит невыполнение основных требований относительно этой процедуры. Если учитывать все представленные выше сведения при монтаже электрической проводки в бане или сауне, то данный объект будет эффективным, производительным и абсолютно безопасным для посетителей.

Учитывая сложность работы электромонтера, лучше всего доверить проведение работ профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения в эксплуатацию.

Как организовать проводку в бане

Баня является тем самым универсальным местом, где с давних времен люди привыкли расслабляться, забывать о проблемах, очищать и оздоравливать тело и дух. Однако это возможно лишь тогда, когда она выстроена грамотно, поскольку баня — это то помещение, в котором довольно велика вероятность пожара.

Конечно же, в какой-то степени это обосновано присутствием печи в здании, а также дымохода, ведь именно они разогревают помещение до очень высоких температур. Но не менее пожароопасна и электропроводка в бане.

К качеству материалов и приборов для обустройства электропроводки, а также непосредственно к процессу монтажа выдвигаются довольно высокие требования. От соблюдения этих требований зависит безопасность как самого помещения, так и людей, находящихся в нем.

Внимание! Из-за повышенной опасности банного помещения рекомендуется доверять обустройство электропроводки профессионалу, дабы избежать ошибок и неприятных последствий.

Какой лучше использовать

Ради того, чтобы обеспечить полную безопасность в помещении, необходимо как можно более ответственно подойти к выбору кабеля для бани.

К особенностям банного помещения относятся высокая температура, достигающая очень больших показателей, а также высокая влажность. В связи с этим кабель должен соответствовать атмосфере помещения.

В качестве термостойких кабелей для бань и саун обычно используются:

1. ПАЛ;
2. ПРКС;
3. ПРКА;
4. ПМТК;
5. РКГМ;
6. ПНБС;
7. ПВКВ.

Далее рассмотрим более подробно каждый из них, разобрав значение аббревиатур.

РКГМ

Название кабеля РКГМ расшифровывается следующим образом:

• «РК» обозначают то, что провод изолирован негорючим материалом, а именно — кремнийорганической резиной;
• «Г», «М» представляют собой обозначение голой медной жилы.

Предназначение данного провода заключается в том, чтобы осуществлять подключение электрической техники, работающей без наличия какой-либо из агрессивных сред.

К неоспоримым преимуществам данного типа провода можно отнести устойчивость к огню, плесени, перепадам атмосферного давления, солнечной радиации, а также к непосредственным механическим воздействиям.

Благодаря изоляции из кремнийорганического материала, а также стекловолоконной оплетке, провод бесперебойно функционирует при температуре до ста восьмидесяти градусов и при стопроцентной влажности.

Жила кабеля, проводящая ток, изготавливается из меди и имеет многопроволочную структуру. Оплетка, состоящая из стекловолокна, пропитана кремнийорганическим лаком, из-за чего она не поддается термическому влиянию.

Исходя их вышеперечисленных технических характеристик, кабель РКГМ довольно часто используют в качестве жаростойкого кабеля для бань и саун.

ПРКА

Значение названия ПРКА:

1. «П» — обозначает провод с медной жилой, через которую проводится ток;
2. «РК» — это изоляционный слой провода, состоящий из кремнийорганической резины;
3. «А» — достаточно высокий уровень твердости.

Кабель этого типа довольно часто используется для обустройства электродвигателей, электронагревателей, а также в процессе монтирования проводки в бане или сауне.

В составе термостойкого кабеля для бани нет галогенов, он не поддается горению, плесени, а также влиянию озона и солнечной радиации.

Материал, из которого состоит слой изоляции, дает ему возможность выдерживать не только температуры до ста восьмидесяти градусов, но и чрезмерно повышенную влажность. Провод можно без проблем сгибать, на него это не повлияет.

ПВКВ

Название ПВКВ расшифровывается как:

1. «П» — провод;
2. «В» — предназначается для вывода электромашин;
3. «КВ» — кабель оснащен двухслойной изоляцией из кремнийорганической резины.

Термостойкий кабель для бани может переносить повышенные температуры, вплоть до 180 градусов, а также способен бесперебойно функционировать в условиях высокого уровня влажности.

Отличительная черта кабеля этого типа– это возможность реализации до 20 циклов изгибов, поскольку жила, проводящая ток, довольно гибкая.

ПВКВ используют для проведения электричества в баню, поскольку он не восприимчив к огню, плесени, высоким температурам, а также различным вибрациям и любым механическим воздействиям.

ПАЛ

ПАЛ расшифровывается следующим образом:

1. «П» — провод;
2. «А» — изолированный асбестом;
3. «Л» — покрытый лаком.

Кабель ПАЛ наиболее устойчив к высоким температурам парной, ведь способен выдерживать до трехсот градусов в течение 3000 часов.

Важно! При температуре более 250 градусов изоляционный слой кабеля ПАЛ становится токсичным, так как в его составе присутствует асбест.

Провод отличается своей механической прочностью, не поддается воздействию бензина, толуола и кремнийорганического лака. Экологически безопасен, если температура не превышает 200 градусов.

В состав провода входят:

1. Жила, проводящая ток;
2. Поверх нее тонки асбестовый слой, пропитанный кремнийорганическим лаком;
3. Пленка, состоящая из фторопласта-4;
4. Пряжа из асбеста, покрытая эмалью.

Провод выдерживает до 20 циклов изгибов.

ПНБС

Название кабеля ПНБС расшифровывается таким образом:

1. «П» — провод;
2. «Н» — неподвижной прокладки;
3. «БС» — предназначенный специально для бань и саун.

Из названия следует, что ПНБС является специализированным кабелем, изготовленным для работы в помещениях с повышенными температурами.

Жилы, проводящие ток, изготовлены из меди и покрыты слоем кремнийорганической резины.

Оболочка же кабеля покрывается слоем фторсилоксановой резины, которая позволяет ему выдерживать температуры в пределах 150 градусов.

Информация. Классические провода в простой резиновой изоляции нельзя подключать напрямую к нагревательному элементу, тогда как термостойкий кабель ПНБС – можно.

ПМТК

Аббревиатура ПМТК расшифровывается так:

1. «П» — провод;
2. «М» — монтажного типа;
3. «Т» — отличается термической стойкостью;
4. «К» — изолирован кремнийорганической резиной.

Данный тип кабеля используется при установке электрического оборудования, в том числе и нагревательных приборов. ПМТК можно использовать как в бане, так и в сауне.

Токопроводящая жила – медная многопроволочная, изолирована кремнийорганической резиной, благодаря чему ПМТК устойчив к ультрафиолетовому облучению, а также невосприимчив к высоким температурам и повышенной влажности.

Кабель может служить при температуре до 200 градусов.

ПРКС

1. «П» — провод;
2. «РК» — изолирован кремнийорганической резиной;
3. «С» — используется в саунах.

ПРКС устойчив к температурам до 250 градусов, может выдерживать изгибы до 20 циклов, не восприимчив к высокой влажности.

Имеет многопроволочную токопроводящую жилу, благодаря чему может передавать до 30 кВт по одному кабелю.

Какой тип использовать

В соответствии с ГОСТ Р 50571.12-96, парилка бани условно делится на несколько зон:

1. Зона 1 предназначена для установки электрических печей;
2. Зона 2 не предъявляет каких-либо определенных требований к термостойкости оборудования;
3. Зона 3 предъявляет требования к термостойкости оборудования – оно должно выдерживать температуру до 250 градусов, а изоляция кабелей – до 170 градусов;
4. Зона 4 предназначена для установки датчиков температуры и пунктов управления печами. Кабель электропроводки в этой зоне должен выдерживать температуру до 170 градусов.

Информация. По требованиям ГОСТ датчики температуры в бане должны отключать печь в тот момент, когда температура в помещении достигла отметки в 140 градусов.

Кабель для парилки в баню подбирается в соответствии с вышеперечисленными требованиями.

Итак, в третьей и четвертой зоне изоляция кабелей должна быть устойчива к температурам не менее 170 градусов. В этом случае подойдут:

1. Многожильные провода из меди ПРКА, РКГМ, ПРКС, ПВКВ, поскольку они способны выдержать до 180 градусов;
2. До 200 градусов способен выдержать ПМТК, он может быть как однопроволочным, так и многопроволочным;
3. Импортный кабель OLFLEX HEAT 205 способен выдерживать температуры до 200 градусов.

Для других помещений банного строения можно применять любые из вышеперечисленных проводов.

Для оборудования каждой из зон предъявляются определенные требования.

Как выбрать и установить розетки

Первое, на что следует обратить внимание в процессе выбора розеток для бани – это уровень их защиты.

Обусловлено это тем, что в помещениях с высоким уровнем влажности розетки должны соответствовать определенным требованиям, одно из которых – уровень безопасности не меньше IPX4.

Помимо этого, конструкция розетки должна быть прочной, а материалы максимально качественными.

В процессе установки розеток в бане или сауне следует придерживаться следующих правил:

1. Расстояние между полом и розеткой не должно превышать 60 см;
2. Также не стоит монтировать розетки слишком близко к полу, поскольку это запрещено в помещениях с повышенной влажностью;
3. Обязательным условием установки розетки в бане является заземление;
4. Во избежание появления конденсата не стоит устанавливать розетки на холодные стены.

Внимание! Специалисты рекомендуют использовать не обычные, а евро розетки, поскольку они имеют три провода, один из которых используется для заземления.

Согласно ПУЭ, п.7.1.48 розетки и выключатели строго запрещено устанавливать в парилке бани или сауны. Также запрещено устанавливать там распределительные щитки и не рекомендуется монтировать выключатели – все это должно быть выведено в предбанник или комнату отдыха.

Не стоит забывать о том, что в комнату отдыха или предбанник вы все равно будете заходить сырыми, поэтому размещать розетки следует в недоступных местах, дабы избежать аварийных ситуаций.

Лучше всего обеспечить для выключателей и розеток отдельную зону, поместив их в единый пластиковый короб. В этом случае внешний вид помещения станет более аккуратным, и можно не бояться попадания воды в электрические приборы.

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

• Воздушный;
• Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

• Кабель без изоляционного слоя;
• Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Несоблюдение техники безопасности, а также ошибки в выборе кабеля для электрической проводки в бане могут быть чреваты опасными ситуациями или даже летальным исходом.

Стоит максимально ответственно отнестись к данному процессу.

В случае, если вы не уверены в своих силах, лучше всего обратиться к специалисту, ведь только тогда вы сможете быть уверены в надежности и безопасности вашей бани.

Эксплуатация кабельно-проводниковой продукции происходит в разных условиях. Одним из таких условий является воздействие на электро-проводниковую продукцию высоких температур. Как уберечь проводник от таких воздействий.

Речь в статье пойдет о такой разновидности проводниковой продукции, как термостойкие провода и часто используемые места их применения. Такие провода широко используются в быту (сауны, бани, электропечи, электроплиты) и в промышленности (горячие цеха и прочие места).

Разновидности термо-проводов несколько. Чем же они отличаются и как выбрать самый подходящий для вас?

Различаются они характеристиками, условиями эксплуатации и соответственно ценой. Давайте разберемся, какие бывают.

Разновидности термостойких проводов

Провод ПРКА.

ПРКА состоит из жесткой медной жилы и кремнийорганической изоляционной защитной оболочки (резины). Цвет оболочки может быть разнообразный. Буква «А» означает, что провод обладает повышенной твердостью.

Провод SIF.

Состоит из особо мягкой медной жилы и покрыт силиконовой изоляцией. Он медный, гибкий, термостойкий, не распространяющий горение. Температурный диапазон от -60 до +180 С⁰.

Провод РКГМ.

Состоит из гибкой медной жилы кремнийорганической изоляции и покрыт оплеткой из стекловолокна.

«P» означает, что это резиновый материал.

«К» означает, что это изоляция из кремнийорганического материала (силикона).

«Г» это гибкий не бронированный провод.

«М» — наружная оплетка из стекловолокна.

Характеристики:

• напряжение номинальное (Uн) — 660 В;
• рабочая температура (С⁰) — от -60 до +180;
• сечение жилы (мм²) — 0,75 – 120.

Провод ПВКВ.

ПРКВ состоит из гибкой медные жилы и покрыть двойной кремнийорганической изоляции. Эксплуатируется при температуре не выше 180 С⁰, влагоустойчивый. Предназначен для выводов обмотки электродвигателей «Н» класса.

«П» означает, что это провод.

«В» – используется для выводов электродвигателя.

«КВ» – это кремнийорганическая изоляция.

Провод ПАЛ.

Имеет наиболее сложную конструкцию. Он состоит из гибкой медные жилы, далее он покрывается асбестовой изоляцией и сверху в качестве защитного материала накладывается оплетка из асбестовой пряжи.

Термостойкие провода для бани (сауны)

Если же вам необходим провод для прокладки электропроводки в помещениях с повышенной температурой, например, бани или сауны (это касается парных отсеках), то вам подойдут четыре проводника, любые из тех, что описаны выше, кроме ПРКА.

Для прокладки в остальных помещениях, где нет высокой температуры подойдут обыкновенные провода, типа ВВГнг, NYM. Единственно, что нужно сделать – это тщательно изолировать провод от древесины, из которой построена сама баня.

Если вам нужна электропроводка в местах, где нет никаких механических воздействий (ударов, вибраций) в таком случае выбираете SIF, либо ПВКВ. SIF из них более гибкий, более дешевый.

Если же проводка будет в том месте, где возможно будут проходить какие-либо удары или вибрации, то вам подойдет РКГМ и ПАЛ.

Если у вас есть какие-то особые хитрые сгибы, то лучше взять SIF, так как он обладает особо гибкой жилой.

Наиболее выгодны из всех этих вариантов это провод ПРКА.

Термостойкие провода для электроплиты (электропечей)

Различные конструкции проводов обусловленное отличие в их цене и свере применения.

Если вы хотите выбрать провод для того, чтобы прокладывать его жарочных шкафах, в печках, либо во внутренних соединениях в осветительных приборах, то вам подойдет абсолютно любой из всех этих пяти проводников описанные в этой статье, с условием, что ПРКА вам подойдет в местах, где нет особых изгибов, так как у него жёсткая жила.

РКГМ стоит дешевле, но максимальная температура воздействия на него не более 180 С⁰, ПАЛ стоит дороже, однако он уже выдержит до 200 С⁰.

Таблица применения термостойких проводов

Марка	Особенности
	Напряжение, В	Частота, Гц	Тmax, С⁰	Удар, вибрация	Масло	Бензин
ПАЛ	660	50	200	+	–	+
ПВКВ	660	400	180	–	–	–
РКГМ	660	400	180	+	–	–
SIF	500	50	180	–	+	–
ПРКА	660	50	180	+	–	–

Автор публикации

не в сети 2 дня

Алексей

Подобрать кабельное изделие правильного марко-размера для специфических условий эксплуатации — не самая простая из задач. Например, в саунах и банях постоянно поддерживается высокое содержание влаги в воздухе (до 80-90%) и повышенная температура, которая в отдельных помещениях может достигать показателя +130 С. Поэтому выбора марки и сечения кабелей зависит бесперебойность функционирования электросети и электроприборов этих заведений, а также безопасность сотрудников, посетителей или хозяев домашней бани или сауны.

Внутренние помещения бани и сауны существенно разнятся по микроклимату. В одних — он близок к обычному «как дома», в других — очень жарко и влажно. Поэтому и кабеля для подключения электрооборудования и освещения в них используются разных марок.

Для предбанников, комнат отдыха, кабинетов и подобных помещений при подведении электроосвещения и запитывания розеток будет достаточно бытовых кабельных изделий, например, ВВГ, ПВС или NYM.

Для монтажа сети освещения, подключения электрических печей и прочих электроприборов в парилках саун и бань необходимо выбирать исключительно марки термостойких кабелей, которые выдерживают повышенные величины влажности и температуры. Приведем несколько примеров кабельных изделий, которые можно использовать в качестве проводников для сауны и бани.

Термостойкие кабели – обзор марок

РКГМ

Марка РКГМ — жаростойкое изделие, которое часто применяется в саунах и банях, несмотря на другое паспортное предназначение: создание обмоточных выводных концов электрического оборудования. РКГМ оснащается изоляционным резиновым слоем из кремнийорганики и стекловолоконной оплеткой, поэтому отлично справляется с нагревом до +180 С, 100% влажностью и успешно противостоит появлению плесени.

ПРКС

Марка ПРКС позволяет подключать электрооборудование к сети с 380 В напряжением. Резина изоляционного покрытия проводников и наружной оболочки кабеля выполнена кремнийорганики, что позволяет изделию не деформироваться и не ухудшать свои функционально-эксплуатационные параметры, выдерживая нагрев до 250 С (в исполнении, стойком к воздействию масел и топлива), а также перепады величин влажности и температур. ПРКС отличается хорошей гибкостью (от 4 наружных диаметров) и не выделяет токсичных продуктов при горении/тлении. Эксплуатационный ресурс — от 25 лет.

ПРКА

Марка ПРКА имеет несколько меньшую гибкость, чем ПРКС (радиус изгибания не больше 2 наружных диаметров), и рассчитан на функционирование в электросетях с переменным электронапряжением 600 В в температурном диапазоне -60/+180 С. ПРКА устойчива к воздействию ультрафиолетовых лучей, выпускается с различным цветовым маркированием и должна прослужить свыше 10 лет.

ПАЛ

Марка ПАЛ представляет собой провод для печей, который применяется для стационарного монтирования электроприборов. Изоляционный слой ПАЛ выполнен из лакированного асбеста, предельная экусплуатационная температура изделия — до + 200 С (до +300 С в течение 3 тыс. часов). Важно: в диапазоне свыше +250 С марка ПАЛ начинает выделять токсичные для человека продукты. Эксплуатационный ресурс проводного изделия — 8 лет.

ПНБС

Марка ПНБС – одно из кабельных изделий, специально разработанное для присоединения к электросети печей и электрических нагревателей, которые используются в саунах и банях. Изоляционный слой из обычной резины при прямом подключении кабеля к электронагревательному прибору будет плавиться и гореть, поэтому изоляция марки ПНБС выполнена из теплостойкой кремнийорганики. Фторсилоксаноая резиновая наружная оболочка кабельного изделия успешно противостоит повреждениям в температурном диапазоне до +150 С.

SiHF/GL-P

Марка SiHF/GL-P является зарубежным аналогом кабельных изделий, применяемых, в том числе, для бани и сауны. Изоляционный слой и наружная оболочка гибкого провода SiHF/GL-P выполнены из силиконовой резины, которая не содержит галогены. Кроме того, в конструкции кабеля есть экран-оплетка из стали. Марка без проблем функционирует в температурном диапазоне до +180 и даже до 220 С, устойчива к жирам, маслам, щелочам, кислотам и прочим агрессивным средам. Наименьший радиус изгибания — 10 наружных диаметров. Стоимость SiHF/GL-P выше, чем у отечественных аналогов.

Эн Эф Системы — Особенности промышленного электрического обогрева

Организация электрического обогрева промышленных объектов должна осуществляться с учетом особенностей конструкций таких строений. Наиболее ответственная задача – подбор материалов для обогрева. От качества выбранных элементов будет зависеть безопасность всей системы обогрева.

Как подобрать греющий кабель в зависимости от объекта?

В зависимости от типа объекта, на котором следует организовать систему электрического обогрева, подбираются соответствующие комплектующие:

• Объекты с взрывоопасными участками (для обогрева применяется кабель взрывозащищенного типа, который предназначен только для объектов данного типа).
• Объекты с химическими агрессивными средами (для применения в данной среде используется кабель с дополнительным слоем изоляции, который защищает его от агрессивного воздействия внешних факторов).
• Участки объектов с высоким уровнем механической нагрузки (объекты с риском повреждения системы обогрева требуют применения кабеля с прочной изоляцией и дополнительным защитным слоем).
• Объекты с высоким температурным режимом (при монтаже системы обогрева на участках с экстремальными температурами следует применить жаропрочный кабель, имеющий дополнительную изоляцию).
• Открытые участки (требуют применения греющего кабеля, устойчивого к высоким температурам и внешним повреждениям, чаще всего такие системы обогрева отличаются экономичностью и автономным управлением).

Для того чтобы система кабельного электрообогрева на промышленных объектах отличалась эффективностью и безопасностью, рекомендуется применить систему контроля температурного режима. Для этого применяется оборудование, которое детально анализирует входящие температурные показатели. Таким образом, при превышении допустимых температурных показателей система обогрева подлежит автоматическому отключению. Системы для контроля показателей температуры крайне необходимы для объектов химической, фармацевтической и нефтяной промышленности.

Для того, чтобы система электрического обогрева была максимально безопасной, для ее организации рекомендуется применять только те компоненты, которые полностью соответствуют условиям деятельности предприятия.

Прокладка кабелей для высокотемпературных приложений

Термостойкий материал Полиамид 4. 6 подходит для работы при температурах до + 150 ° C. Помимо устойчивости к высоким температурам, PA46 также обладает высокой жесткостью. Продукты PA46 также обладают хорошими противопожарными свойствами при высоких температурах и отличной стойкостью к химическим веществам.

Преимущества термостойкого материала PA46:
• Для температур от -40 ° C до +150 ° C
• Высококачественный пластик, легко перерабатываемый
• Высокая жесткость даже при высоких температурах
• Высокая диапазон рабочих температур до +150 ° C (5000 часов)
• Высокая стабильность размеров даже под воздействием тепла
• Очень хорошие свойства пожарной безопасности
• Превосходная химическая стойкость

Обратите внимание на наш ассортимент продукции PA46:
Термостойкие кабельные стяжки:
— Кабельные стяжки с внутренними зубцами серии T
— Кабельные стяжки с наружными зубьями серии OS
— Кабельные стяжки серии V с угловой головкой 90 °, с зазубринами снаружи
— Кабельные стяжки серии DH с 2 головки (образуют внутреннюю и внешнюю зубчатую петлю) для параллельной прокладки
(из двух жгутов только с одной кабельной стяжкой)
— Кабельные стяжки серии KR фиксируются штырем из стекловолокна, для использования в качестве метода крепления сильфонов рулевых реек, водяных шлангов и вакуумных магистралей

Термостойкие кабельные стяжки с крепежными элементами:
— Кабельные стяжки для Autotool серии 2000, автоматическое связывание до Ø 20 мм
— Однокомпонентные фиксирующие стяжки со стрелкой, с крыльями, для использования во многих различных отраслях, включая автомобилестроение, аэрокосмическое и панельное строительство
— 1-х и 2-х элементные анкеры с елкой, с диском
— 1-х хомуты для крепления приварных шпилек (hardpush), съемные
— 1-х хомуты для крепления Weld, подвижные
— 2- Штучные фиксирующие стяжки для приварных шпилек
— Двухкомпонентные фиксирующие стяжки с муфтой для параллельного разделения
— Одно- и двухкомпонентные фиксирующие стяжки с трубным зажимом
— Зажим для набора кабелей для диаметра кабеля 5 и 6 мм
— Двухкомпонентные фиксирующие стяжки для кромок, 1. 0 — 3,0 мм, с боковым креплением

— Двухкомпонентные фиксирующие стяжки для тяжелых условий эксплуатации, для винтов

Термостойкие крепежные элементы:
— Комплектующие зажимы со стрелкой для дистанционной фрезерования
— Соединительные зажимы для кромок, 1,0 — 3,0 мм
— Заглушки

Другие варианты и размеры доступны по запросу. Пожалуйста, свяжитесь с нами для получения дополнительной информации.

Высокотемпературный кабель — специальные высокотемпературные кабели

Высокотемпературные кабели (также известные как высокотемпературные кабели) представляют собой широкий спектр кабелей, которые продолжают работать при повышенных и повышенных температурах.

Мы поставляем ряд высокотемпературных кабелей, которые производятся в соответствии с различными британскими и международными стандартами, включая BS6231, BS 3G 210, BS EN 50525-2-41, UL 1015 и CSA 22.2. Мы также поставляем высокотемпературные кабели, соответствующие оборонному стандарту (Def Stan) 61-12, часть 8.

Наша линейка высокотемпературных кабелей включает кабели с тройным номиналом, которые рассчитаны на непрерывную работу при температуре 105 ° C и полностью одобрены британскими (BS), канадскими (CSA) и американскими (UL) стандартами для распределительных устройств и панельных проводов. .Наши высокотемпературные силиконовые кабели, включая кабели H03S-K и 2GTL, часто используются как в холодильных установках, так и в печах из-за их широкого диапазона температур. Наши кабели Intemp 250, иногда называемые кабелями с высокоэффективной стекловолоконной оплеткой или кабелями из слюдяной стеклянной ленты, могут выдерживать температуры до 250 ° C, в то время как наши кабели с минеральной изоляцией обладают термостойкостью до 950 ^o C.

Ассортимент высокотемпературных кабелей

Трехместный	Кабель с ПВХ изоляцией и температурным режимом +105 o C
Силикон	Кабель с силиконовой изоляцией, выдерживающий температуру до +180 o C
Интемп 250	Кабель из стекловолоконной ленты и оплетки из стекловолокна, рассчитанный на температуру до +250 o C
2GTL	Кабель в оплетке из стекловолокна для температур до +180 o C, для напряжений 1. 9кВ, 4,2кВ, 7,2кВ, 15кВ.

В дополнение к кабелям, входящим в нашу линейку стандартных высокотемпературных кабелей, мы можем поставить ряд других высокотемпературных кабелей, изготовленных в соответствии с международными стандартами или специально разработанных для удовлетворения конкретных требований вашего приложения.

Европейские термостойкие кабели | Hi-Tech Controls

303-680-5159 1-800-677-8942

Европейские термостойкие кабели Hi-Tech Controls, Inc, европейский и отечественный кабель Термостойкие и компенсирующие кабели: обзор См. Полный раздел с описанием Высокая или низкие температуры, воздействия тепла и холода, постоянные изменения температуры требуют кабеля типы со специальной изоляцией жилы и оболочки в зависимости от различных приложений. Европейские поставщики эти незаменимые специальные кабели, которые используются на электростанциях, металлургических заводах, металлургических заводах и прокатный стан, литейное производство, производство цемента, стекла и строительства и судостроение, на кирпичных заводах, кухонная техника, измерительные и тепловые приборы, а также во многих другие области. В зависимости на их индивидуальные пределы температуры эти кабели разделены на разные устойчивые классы, охватывающие диапазоны температур от -190 ° C / -310 ° F до + 1200 ° C / + 2192 ° F. На различные классы изоляции, на которые делятся эти кабели, влияют согласно VDE 0530 часть 1 в классах Y, A, E, B, F, H, C. Для особых запросов, пожалуйста, заполните прилагаемый ЗАПРОС ФОРМА. Кабель Индекс — эксклюзивный импортер продукции HUMMEL. Мы предлагаем более 6000 различных типов и размеров , соответствующих RoHS, жидкостных герметичных фитингов для снятия натяжения , зажимов для шнуров, кабельных вводов, круглых соединителей, систем кабелепровода, промышленных корпусов и других сопутствующих кабельных систем, которые считаются лучшими в отрасли.

Термостойкие кабели | kabelové centrum — allkabel s.r.o.

Термостойкие кабели | kabelové centrum — allkabel s.r.o. — specializovaný kabelářský velkoobchod

Термостойкие кабели

Технические данные:

Номинальное напряжение Uo / U		[В]	450/750 вольт
Испытательное напряжение		[В] AC	2500
Диапазон температур	в движении		-25 ° C до + 110 ° C
Рабочая температура	короткое замыкание	° C	260
Время короткого замыкания	макс.	[сек]	5
Радиус изгиба	мин.	x диаметр	7
Воспламеняемость	стандарт		EN 60332-1-2

Применение:

Этот провод хорошо подходит для внутренней проводки в лампах, приборах, панелях управления и распределителях в сухих помещениях. Он должен устанавливаться в трубопроводах поверхностного или встроенного монтажа.

Технические данные:

Номинальное напряжение Uo / U		[В]	300/500 вольт
Испытательное напряжение		[В] AC	2000
Диапазон температур	в движении		от -60 ° C до + 180 ° C
	временный эластичный		+ 250 ° C
Горючесть	стандарт		EN 60332-1-2

Применение:

Этот провод хорошо подходит для внутренней проводки в лампах, приборах, панелях управления и распределителях для малых механических нагрузок, особенно при высоких температурах окружающей среды.

Технические данные:

Номинальное напряжение Uo / U		[В]	300/500 вольт
Испытательное напряжение		[В] AC	2000
Диапазон температур	в движении		от -60 ° C до + 180 ° C
	временный эластичный		+ 250 ° C
Горючесть	стандарт		EN 60332-1-2

Применение:

Этот провод хорошо подходит для внутренней проводки в лампах, приборах, панелях управления и распределителях для малых механических нагрузок, особенно при высоких температурах окружающей среды.

Технические данные:

Номинальное напряжение Uo / U		[В]	300/500 вольт
Испытательное напряжение		[В] AC	2000
Диапазон температур	в движении		от -60 ° C до + 180 ° C
	временный эластичный		+ 250 ° C
Горючесть	стандарт		EN 60332-1-2

Применение:

Этот провод хорошо подходит для внутренней проводки в лампах, приборах, панелях управления и распределителях. Применяется при высоких механических нагрузках, так как оплетка из стекловолокна защищает силиконовую изоляцию от механических повреждений. Он не содержит галогенов и термостойкий.

Технические данные:

Номинальное напряжение Uo / U		[В]	300/500 вольт
Испытательное напряжение		[В] AC	2000
Диапазон температур	в движении		от -60 ° C до + 180 ° C
	временный эластичный		+ 250 ° C
Горючесть	стандарт		EN 60332-1-2

Применение:

В сухих, влажных и влажных местах, а также на открытом воздухе при низких механических нагрузках, особенно при высоких температурах окружающей среды.

DIN EN 60228 класс 5 (конструкция)

HD 308 S2 (идентификация жил)
Технические данные:
Номинальное напряжение Uo / U		[В]	300/500 вольт
Испытательное напряжение		[В] AC	2000
Диапазон температур	в движении		от -60 ° C до + 180 ° C
	временная эластичность		+ 250 ° C
Воспламеняемость	стандарт		EN 60332-1-2

Применение:

В сухих, влажных и влажных местах, а также на открытом воздухе при низких механических нагрузках, особенно при высоких температурах окружающей среды. Броня из оцинкованной стальной проволоки защищает кабель от механических повреждений.

Технические данные:

Номинальное напряжение Uo / U		[В]	300/500 вольт
Испытательное напряжение		[В] AC	2000
Диапазон температур	в движении		от -60 ° C до + 180 ° C
	временный эластичный		+ 250 ° C
Горючесть	стандарт		EN 60332-1-2

Применение:

В сухих, влажных и влажных местах, а также на открытом воздухе при низких механических нагрузках, особенно при высоких температурах окружающей среды.Медная оплетка оптимизирует защиту от высокочастотных внешних помех

Технические данные:

Номинальное напряжение Uo / U		[В]	16000 вольт
Испытательное напряжение		[В] AC	20000
Диапазон температур	в движении		От -60 ° C до + 180 ° C
	временный эластичный		+ 250 ° C
Радиус изгиба	мин.	x диаметр	7,5
Воспламеняемость	стандарт		EN 60332-1-2

Применение:

В автомобилях и аналогичных системах.

Этот веб-сайт использует файлы cookie для предоставления услуг, персонализации рекламы и анализа посетителей. Используя этот сайт, вы соглашаетесь. Принять Больше информации

Продукты и услуги∣Pacific Electric Wire and Cable Co Ltd

Огнестойкий и термостойкий кабель

Огнестойкий и термостойкий кабель

С прогрессом и процветанием современные небоскребы стремительно росли.В нем проживает бесчисленное количество жителей. Если противопожарное и защитное оборудование не идеально, это приведет к непоправимому ущербу в случае пожара.

Для эффективной защиты общественной жизни и имущества современные здания должны иметь полное противопожарное оборудование и оборудование для обеспечения безопасности. Значительное количество кабеля используется в качестве среды передачи электроэнергии, управления технологическими процессами, сигнализации, наблюдения и связи и т. Д.

В случае пожара эти кабели должны продолжать сохранять свою первоначальную функцию и нормальную работу оборудования в течение длительного периода времени, чтобы облегчить пожарные и безопасные работы.Поэтому кабель должен обладать особыми огнестойкими свойствами.

PEWC придерживается обычного стиля в исследованиях, разработке и производстве огнестойких / жаропрочных кабелей из специальных материалов, с использованием первоклассных технологий и строгого контроля качества для обеспечения социальной защиты. Эти продукты имеют отличное качество. Помимо прохождения тестирования качества известной нотариальной организацией на Тайване или за рубежом, он также сертифицирован как оборудование пожарной безопасности Национальным пожарным агентством Министерства внутренних дел R.O.C.

Характеристики кабеля FR и HR

• Огнестойкий

  Огнестойкий слой на проводнике кабеля FR имеет отличные огнестойкие и изоляционные свойства. Кабель FR соответствует требованиям и прошел следующие испытания на огнестойкость.

  Сертификат CNS 11359 (знак сертификации CNS) и сертификат на огнестойкость (испытание на огнестойкость 950 ℃, 90 минут и 840 ℃, 30 минут) от Национального пожарного агентства Министерства внутренних дел R.O.C.

  Они могут пройти следующие огнестойкие испытания:
  1. CCNS 11174 (Z2058) Огнестойкий кабель
  2. Уведомление Совета по пожарной безопасности Японии № 10 (840 ℃, 30 минут)
  3. IEC 331 (750 ℃, 3 часа)
  4. BS 6387 (950 ℃, 3 часа)

  Изоляция кабеля HR из сшитого полиэтилена должна быть термостойкой, стабильной и иметь отличные электрические свойства. Кабель HR прошел сертификацию термостойкого кабеля Национального пожарного агентства Министерства внутренних дел Р.O.C. Кроме того, он соответствует уведомлению Совета по пожарной безопасности Японии № 11 (380 ℃, 15 минут) и CNS 11175 (испытание на термостойкость 310 ℃, 15 минут)

Название кабеля	Тип	Код
Огнестойкий кабель	Изоляция из полиэтилена и оболочка из ПВХ	FR-EV
Огнестойкий кабель	Изоляция из сшитого полиэтилена и оболочка из ПВХ	FR-CV
Галогенный огнеупорный кабель с низким содержанием дыма	Изоляция из сшитого полиэтилена и оболочка из LSFH	FR-CL
Термостойкий кабель	Термостойкая изоляция из сшитого полиэтилена и оболочка из ПВХ	HR-CV
Галогенный термостойкий кабель с низким содержанием дыма	Термостойкая изоляция из сшитого полиэтилена и оболочка из LSFH	HR-CL

Определение кода: FR: огнестойкий кабель E: PE C: XLPE L: LSFH V: PVC HR: термостойкий кабель

Проводка может быть открыта

Кабель может быть проложен напрямую без защиты от пожара / тепла。

Простота установки, снижение затрат

По сравнению с традиционным способом прокладки (кабель в канале, прямое захоронение или с защитой от огня / тепла), он намного дешевле по материальным и трудовым затратам и т. Д..

Простое и удобное соединение и прерывание

За исключением специального нагревательного огня, требуется обработка сращивания проводов. Существует тот же метод соединения и заделки с кабелем из сшитого полиэтилена и ПВХ.

Имя	Огнестойкий кабель	Термостойкий кабель
Проводник	Проволока медная электротехническая	Проволока медная электротехническая
Огнестойкий слой	Лента огнестойкая	–
Изоляция	PE XLPE	Термостойкость XLPE
Оболочка	ПВХ или LSFH	ПВХ или LSFH

Лист данных огнестойкого кабеля

Электрические параметры огнестойкого и жаропрочного кабеля

HP Термостойкий кабель для цепей пожарной сигнализации | Кабель Fujikura Dia

		7 дней	6	3P	8	0. 9	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	10	5P	9,5	0,9	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	20	10P	11.5	0,9	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	30	15P	13	0,9	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	40	20P	15	0. 9	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	6	3P	10	1,2	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	10	5P	11.5	1,2	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	20	10P	14	1,2	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	30	15P	16	1. 2	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	40	20P	19,5	1,2	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	60	30P	22	1.2	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	100	50P	30	1,2	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	2	—	3. 5×5.0	0,9	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	3	—	3,5×6,5	0,9	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	2	—	4.0×6.0	1,2	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11
		7 дней	3	—	4,0×7,5	1,2	JCS 3501, Уведомление Агентства по борьбе с пожарами и стихийными бедствиями № 11

Огнестойкие и огнестойкие кабели

Огнестойкие или огнестойкие, огнестойкий или термостойкий . .. Существует много терминов, но что на самом деле отделяет один провод или кабель от другого, когда речь идет о выдерживании высоких температур или даже полномасштабного пожара?

• Термостойкость — будет работать как обычно при высоких температурах, но может не работать как обычно в случае пожара.
• Огнестойкий — может нормально работать в условиях пожара.
• Огнестойкий — не будет работать как обычно в условиях пожара, но будет активно предотвращать распространение огня.

Кабели термостойкие

Во-первых, у нас есть термостойкие кабели, которые немного отделены от остальных. Термостойкие или высокотемпературные провода или кабели не обещают никаких эксплуатационных характеристик при воздействии огня, но они выдерживают более высокие температуры без плавления.Основные провода и кабели, как и те, которые используются в домашней электропроводке, обычно выдерживают 70 ° C — 120 ° C, поэтому можно рассматривать высокотемпературные кабели от 125 ° C до самого эластичного пластика: PTFE, который может непрерывно работать при 260 ° C и может даже достигать <400 ° C на короткие периоды.

Кабели огнестойкие

Переходя от жары к огню, отметим, что эти термины не взаимозаменяемы. Термостойкий пластик все еще может легко гореть, в то время как материал с высокой огнестойкостью может выжить только при относительно низких температурах.При рассмотрении того, какой кабель или провод использовать в условиях пожара, необходимо задать два ключевых вопроса: горит ли он при контакте с огнем? Если да, то позволит ли пожар распространиться дальше? Огнестойкие кабели могут продолжать работать в нормальном режиме в условиях пожара, не поджигая окружающую среду.

Кабели и материалы из огнестойких материалов

Замедление горения — также известное как воспламеняемость — относится к тому, насколько легко пластик в кабеле может загореться, будет ли он капать, когда это произойдет, и будут ли эти капли гореть или нет.Хороший огнестойкий материал сможет находиться в пламени, не загораясь, и если пламя будет настолько сильным, что изоляция или оболочка действительно воспламенится, оно будет самозатухать, как только источник пламени будет удален. Огнестойкие материалы можно найти как в огнестойких, так и в огнестойких кабелях.

Распространение пламени

Распространение пламени — все чаще называемое распространением пламени — определяется тем, как горит кабель. В отличие от воспламеняемости, свойства распространения пламени могут изменяться от конструкции к конструкции, даже если материалы, используемые в концепции кабеля, остаются теми же.Это связано с тем, что количество воздуха и объем пластика в кабеле существенно влияют на способность кабеля распространять огонь во время горения. При разработке новой концепции кабеля обычно тестируют самые маленькие, средние и самые большие кабели, чтобы убедиться, что концепция все еще проходит, несмотря на изменения толщины материала или соотношения компонентов в кабеле. Фторполимеры, такие как ETFE, FEP и PTFE, являются одними из лучших материалов для распространения пламени.

Итак, какой кабель лучше всего использовать в условиях пожара?

Огнестойкие кабели, подобные тем, которые используются в концепциях кабелей Habiaflame и BFOU, считаются кабелями Habia с лучшими характеристиками в условиях пожара.
