Жало паяльника может быть любой формы, а толщина зависит от мощности инструмента

Такое нехитрое приспособление, как паяльник – имеет свою конструкцию, и составляющие части. Самым маленьким по размеру, но не по важности – является жало. Именно от его качества зависит способность паяльника выполнять свои задачи.

Свойства рабочего наконечника:

• Теплопроводность. Важнейшая характеристика. Именно она определяет, сколько тепла от нагревателя будет передано в рабочую зону;
• Способность накапливать тепловую энергию. Характеристика в основном связана с размерами жала. Слишком тонкий наконечник при соприкосновении с массивной деталью моментально отдаст тепло;
• Прочность, а точнее – износостойкость. Никто не собирается забивать паяльником гвозди. Однако со временем жало изнашивается – под действием агрессивных флюсов или механическим путем;
• Защищенность от окисления. Даже тончайшая пленка окислов резко снижает способность наконечника передавать тепловую энергию к месту пайки.

Идеальным материалом для изготовления паяльного жала (с точки зрения теплопроводности) является медь или ее сплавы. Обратная сторона луны – крайне низкая износоустойчивость и подверженность коррозии.

Прямая противоположность – сталь и никелевые сплавы. Высокая прочность, отсутствие коррозии – но отвратительная теплопроводность.

Поэтому производители выпускают наконечники для паяльника из различных материалов, подстраиваясь под запросы рынка. А так же не перестают экспериментировать с композитными материалами, придавая инструменты все более высокие потребительские свойства.

Основные разновидности жал для паяльника

Медные

из медного прутка можно сделать хорошее жало

Подавляющее большинство паяльников комплектуются именно такими наконечниками. Медное жало достаточно универсально, имеет выдающуюся теплопроводность. И что самое главное – отличную теплоемкость.

Это означает, что при работе с массивными медными контактами или спайкой толстого кабеля, накопленное тепло не рассеется по заготовке, резко снижая температуру. Поэтому, для паяния объемных деталей выбираются паяльники с медным жалом, которое весит несколько сотен грамм.

Для его нагрева потребуется много энергии, но масса наконечника обеспечить стабильную температуру во время работы.

Существуют более изящные наконечники из меди. Классический вариант паяльника 40-60 Вт, знакомый многим.

С помощью такого жала можно паять практически все, за исключением современной элементной базы – планарных микросхем, SMD модулей и пр. Можно конечно придать утонченную форму наконечнику – но тогда жало будет моментально изнашиваться.

Главная проблема меди – в её мягкости и низкой термостойкости. При высоких температурах поверхность быстро окисляется. Очистка жала традиционным способом ни к чему не приводит. Приходится зачищать его механическим путем, с помощью напильника или наждачной бумаги. При этом наконечник стремительно уменьшается в размерах.

Для сохранения рабочего состояния поверхности, ее покрывают тонким слоем припоя.

Как правильно залудить жало

Необходимо протереть его влажной губкой, нагреть и зачистить наждачкой или надфилем. Затем погрузить в баночку с канифолью и разместить сверху кусочек припоя. Олово само растечется по чистой поверхности наконечника.

Еще один способ – потереть разогретое жало о дерево, на котором есть флюс и припой. Дерево лучше выбирать хвойных пород.

Если этого не сделать – пайка становится невозможной не зависимо от температуры нагрева.

Вторая серьезная проблема – коррозия от агрессивных флюсов при высокой температуре. Не следует думать, что всему виной кислотные составы. Канифоль также пагубно влияет на поверхность меди. Со временем, на поверхности образуются раковины и борозды, которые надо шлифовать, опять же теряя в размере.

Тем не менее, при правильном уходе и регулярной замене, жало из красного металла показывает очень хорошие качества. Поэтому вопрос о снятии его с производства не стоит.

Необгораемые

По сути – это обычное медное жало, только с покрытием. Для защиты от коррозии и обгорания, поверхность никелируется или серебрится. Проблема в том, что никель обладает плохой адгезией, поэтому расплавленный припой к нему не липнет.

То есть классический вариант – зачерпнул капельку олова и нанес на контакт, тут не проходит. Вы можете лишь прогревать место пайки. Необходима подача припоя со стороны. На деле это означает, что обе руки будут заняты. В одной руке паяльник, в другой оловянная проволока.

Покрытие на основе серебра таких проблем не имеет. Оно прекрасно смачивается припоем и имеет хорошую теплопроводность. Но высокая стоимость не позволяет массово выпускать такие наконечники. К тому же, серебрение быстро выгорает от высокой температуры.

Производители предлагают комплексное решение проблемы. Жало покрывается никелем, кроме рабочего кончика. На него наносятся более дорогие покрытия, с хорошей адгезией. При этом стоимость остается разумной, а свойства наконечника улучшаются.

Предлагаются целые наборы жал для паяльника, с рабочими кончиками различной формы. С одной стороны – приходится покупать целую упаковку, с другой – износ происходит многократно меньше.
Еще один вариант – многослойное жало, в котором используются свойства каждого материала именно по назначению.

Такая конструкция получается недешевой, но служит долго и качественно выполняет свою задачу. Вопросов: как облудить жало паяльника, не возникает, этот процесс проводится в заводских условиях, и повторять его не требуется.

ВАЖНО! Жала с покрытием нельзя зачищать с помощью абразива. Как только защитный слой будет поврежден – наконечник очень быстро выйдет из строя.

Как облудить паяльник, вы узнает просмотрев это видео.

Керамические

Корпус выполнен из прочной керамики, наконечник может быть металлическим. Керамика обладает теплопроводностью и теплоемкостью не намного хуже, чем медь. При этом она прочнее и не подвержена коррозии.

Изготавливая композитные наконечники, производители объединяют лучшие качества различных материалов в одном изделии.

Паяльники с керамическим жалом удобнее, позволяют не отвлекаться на регулярную очистку. Но представитель так называемой «старой школы» предпочитают медные наконечники. Хотя, для работы с современными радиодеталями SMD форм-фактора, медь подходит как слон для посудной лавки. А вот паяльник с тонким керамическим жалом – в самый раз.

Составные

Можно использовать свойства каждого материала именно там, где они проявляются наиболее ярко. В составных жалах скомпонованы два, три, или четыре материала. Например, сталь – в виде сердечника для прочности. Медь – в качестве теплопроводящего материала от нагревательного элемента к рабочему кончику. Никель – покрытие от коррозии. Наконечник выполняется из серебряного сплава для лучшей адгезии к припою.

С учетом постоянно меняющихся условий пайки, разумно иметь дома паяльник со сменными жалами. Главное – подобрать диаметр и глубину посадки наконечника в нагревательный элемент.

Стабилизатор температуры жал

Разумеется, одного качественного материала недостаточно. Необходимо, чтобы на кончике жала поддерживалась оптимальная температура. Для этого в его тело может быть встроен датчик. Такой вариант идеален для поддержания постоянной температуры в зоне пайки.

На самом деле, такая схема нужна лишь при работе с элементной базой, чувствительной к перегреву. Тогда на жале выставляется температура не несколько градусов выше, чем точка плавления припоя, и можно паять без боязни повредить детали. В большинстве конструкций применяется более простая схема – с предварительной установкой температуры без объективного контроля.

Регулятор температуры жала может быть встроенным в корпус (если схема питания паяльника индукционная), или вынесен в отдельный блок. На качество работ это не влияет. Тем более что подавляющее большинство работ выполняются, подбирая паяльник по мощности, то есть «на глазок».

Есть категория радиолюбителей, предпочитающих пользоваться инструментами собственной конструкции, в том числе и жалом для паяльника. Как правило, перепробовав различные варианты, от дорогих японских или немецких, и любимых отечественных медных – до никелированных гвоздей из Поднебесной, вы придете к единственному подходящему изделию. Или попробуете сделать жало своими руками.

Для такого случая предлагаем посмотреть следующий материал:

Из чего сделать качественное жало для паяльника

Для изготовления потребуется:

1. Доступ к токарному станку или знакомый токарь;
2. Медный прут 6-8 мм диаметром;
3. Несколько граммов серебра.

Делаем основу. Медный пруток формируем в держатель для жала.

На торце высверливаем отверстие глубиной 10-15 мм под резьбы М4. Соответственно, нарезаем внутреннюю резьбу.

В ювелирной мастерской заказываем серебряный пруток диаметром 5 мм и длиной 10 см. Это не отнимет много средств, тем более что качество металла не имеет значения, можно взять самое дешевое серебро, хоть техническое с контактов. Отрезаем от него кусок длиной 2 см, нарезаем резьбу М4, вкручиваем в основу и придаем кончику необходимую форму.

После обработки получаем превосходное композитное (составное) жало. Медь поставляет тепло на серебряный кончик. Серебро обладает отличной адгезией, поэтому припой липнет к нему, как клей.

Единственный недостаток – серебро со временем сгорает, или растворяется в припое. Это происходит не так быстро, но при интенсивной работе раз в полгода наконечник придется менять.
В холодном состоянии он легко выкручивается, а в горячем сидит очень плотно в резьбовом соединении.

About sposport

View all posts by sposport

Два способа сделать импульсный паяльный пистолет

Паяльник является одним из основных инструментов, применяемых мастерами-электронщиками в своей работе. В процессе ремонта электронных схем собственно пайка занимает относительно небольшие промежутки времени.

При этом паяльник остаётся включенным и длительное время бесполезно излучает тепло. В таких случаях может оказаться весьма удобным простой импульсный паяльник, экономящий электроэнергию.

Отличительные качества

Импульсный паяльник имеет некоторые отличия от традиционных устройств, применяемых для пайки:

• работа в импульсном режиме, только при нажатой кнопке;
• быстрый разогрев до рабочей температуры, время которого не превышает нескольких секунд;
• жало импульсного паяльника представляет собой проводник, нагреваемый протекающим по нему током.

Обычный электропаяльник является прибором, обладающим существенной инерцией. Его жало изготавливается из медного прутка. Нагрев осуществляется контактным способом, путём теплопередачи от нихромовой спирали, нагреваемой электрическим током.

Нагрев такого прибора может длиться несколько минут, что естественно доставляет неудобства. По этой причине такие паяльники не выключают.

Импульсные паяльники выполняются в форме пистолетов, имеющих кнопку включения, расположенную в районе курка. На конце «ствола» располагается петля из медной проволоки, играющая роль жала импульсного паяльника.

Для удобства осуществления пайки, возле жала обычно располагается подсветка, включающаяся при нажатии кнопки включения. Роль подсветки в старых моделях импульсных паяльников играла низковольтная лампочка накаливания, в современных моделях используются светодиоды.

Два типа блоков питания

Внутри корпуса находится блок питания устройства, обеспечивающий ток накала и питание подсветки. Конструкции блоков питания бывают двух типов.

Первый тип – это трансформаторный паяльник. Схема такого блока весьма проста. Внутри его корпуса установлен обычный понижающий трансформатор, рассчитанный на работу от сети 220 вольт.

Трансформатор имеет две вторичные обмотки. Одна из них питает лампу или светодиод подсветки. Вторая является силовой, по ней протекает ток накала жала. Силовая обмотка содержит 1-2 витка, сделаннных медной шиной или толстым проводом. В конце «ствола» пистолета эта обмотка надёжно соединяется с проволочной петлёй, служащей жалом паяльника.

Курок пистолета осуществляет импульсное подключение первичной обмотки трансформатора к сети. При этом вторичная силовая обмотка, работая в режиме короткого замыкания, производит быстрый разогрев рабочей части.

Второй тип импульсных паяльных приборов содержит преобразователь высокой частоты. Такая схема, безусловно, сложнее предыдущей, но за счёт применения высокочастотного трансформатора, позволяет существенно снизить вес и габариты изделия.

Изготовление по трансформаторной схеме

Как уже было отмечено выше, электрическая схема трансформаторного устроства очень проста. Главными задачами, которые необходимо решить при изготовлении импульсного паяльника из трансформатора, – это найти подходящий трансформатор, пистолетную рукоятку с кнопкой и всё это скомпоновать.

Что касается трансформатора – подойдёт любой мощностью 50-100 Ватт. Если под рукой ничего такого нет, можно приобрести или снять со старого светильника трансформатор, использующийся в китайских люстрах для питания галогенных ламп на 12 Вольт.

Вторичную обмотку нужно аккуратно демонтировать, не повредив первичную. Вместо неё наматывается один виток шиной достаточного сечения. Здесь важно подобрать такой проводник, который пройдёт в окно магнитопровода трансформатора. Шина должна доходить до конца «ствола», где её нужно соединить с медной петлёй – жалом.

Расположить трансформатор можно либо в рукоятке, либо на линии «ствола». По возможности следует располагать трансформатор как можно ближе к жалу, так как по вторичной обмотке будет проходить значительный ток, и этот виток лучше сделать коротким.

Схема с высокочастотным преобразователем

Для изготовления самодельного импульсного паяльника второго типа необходимо собрать схему преобразователя частоты. Эта задача представляет определённую сложность, требует некоторой квалификации, и скорее всего игра бы не стоила свеч, если бы не одно обстоятельство.

Подходящий готовый преобразователь имеется в электронном балласте, который можно извлечь из энергосберегающей лампы или люминесцентного светильника.

Переделка внутренней схемы электронного балласта минимальна. Нужно замкнуть между собой проводники, питающие газоразрядную лампу. После этого остаётся только дополнить импульсный трансформатор устройства вторичной обмоткой из одного витка толстого провода. Всё просто, но не совсем.

На штатном трансформаторе, которым снабжена электронная пускорегулирующая аппаратура люминесцентных ламп, это сделать не удастся. Дело в том, что этот трансформатор весьма мал, и никакой провод внутрь его кольца не просунуть.

Выход один. Нужно найти ферритовое кольцо большего типоразмера и намотать на неё первичную обмотку, не забывая прокладывать между слоями изоляцию из лакоткани. Через оставшееся в середине кольца отверстие нужно пропустить один виток провода, который будет служить вторичной обмоткой.

Принцип компоновки тот же, что и в предыдущей конструкции. Трансформатор (а значит, и вся плата преобразователя) должен быть расположен как можно ближе к проволочному жалу. Кнопка, как и в предыдущем случае, должна включать подачу сетевого напряжения, в данной схеме – на плату преобразователя.

Преимущества и недостатки

Несколько слов о достоинствах и недостатках этих конструкций. Итак, в активе имеем следующие положительные качества:

• импульсный паяльник пистолет удобно держать в руке, кнопка включения находится под указательным пальцем;
• быстрый разогрев паяльника позволяет держать его отключенным, производя включение только по необходимости, что экономит электроэнергию;
• имеющаяся подсветка создаёт дополнительные удобства при пайке.

Имеются некоторые недостатки, проявляющиеся в работе импульсных устройств. Один из них связан с напряжённым режимом работы жал таких паяльников. Дело в том, что от величины сечения петли жала зависит скорость нагрева.

Если брать проволоку большого сечения, время разогрева, да и величина требуемого тока, увеличивается. Более тонкая проволока греется быстрее, однако и быстрее сгорает.

В отличие от обычного паяльника, жало импульсного прибора служит гораздо меньше. По этой причине в конструкциях следует предусматривать возможность лёгкой замены этого элемента.

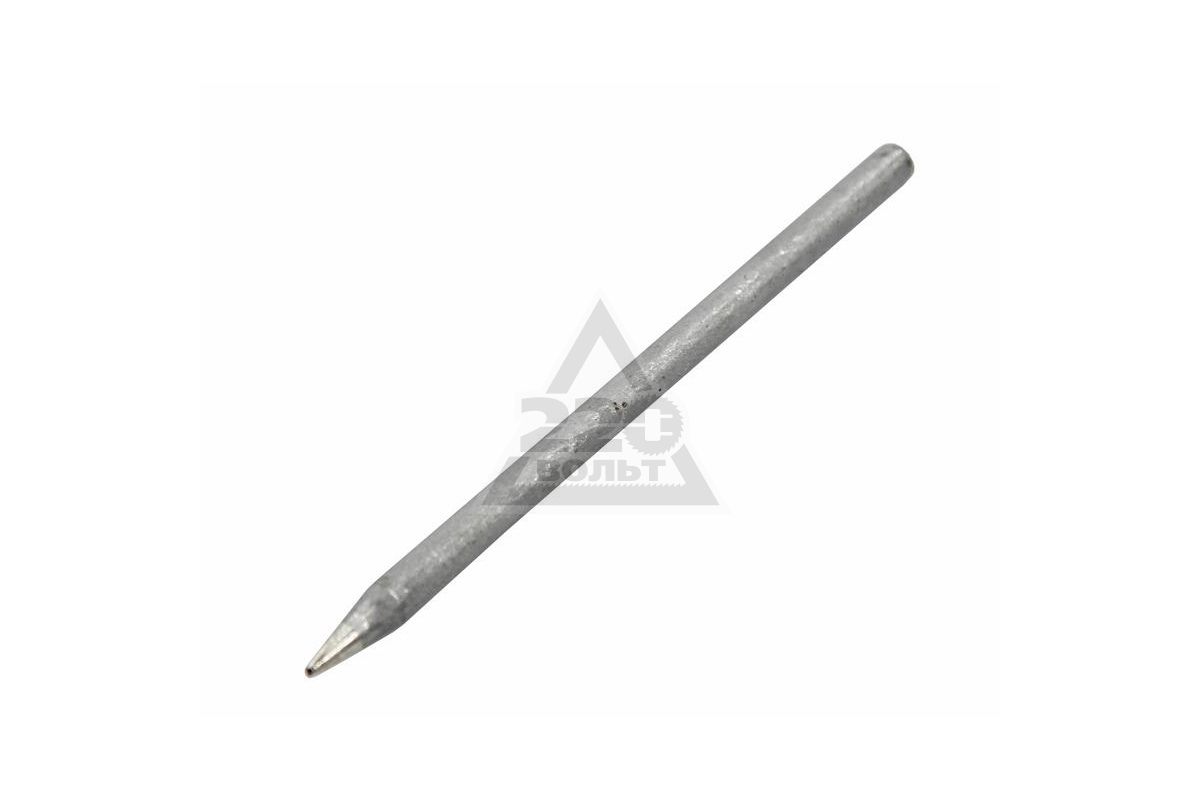

Жало Rexant 12-99611 для импульсного паяльника 30 и 70 Вт, цена

Жало Rexant 12-9961 для импульсного паяльника 30 и 70 Вт   Жало для паяльника Rexant – основная рабочая часть паяльника. Оно предназначено для непосредственного выполнения операций в пайке. Жало для импульсного паяльника мощностью 30 и 70 Вт Rexant представляет собой долговечное жало, состоящее из медного сердечника покрытого слоем электролитически осажденного железа. Рабочая часть жала электрохимически покрыта слоем олова (что обеспечивает обслуживаемость), а остальная поверхность…

Читать далее

Количество в упаковке (штук)

5 шт

Материал

Медь

Мощность паяльника

30, 70 Вт

Объекты применения

Для микросхем

Страна производства

Россия

Тип паяльника

Импульсный

Форма жала

Конус

Zhongdi D2-1 (жало для импульсного паяльника) Zhongdi от 20 грн

Zhongdi D2-1 (жало для импульсного паяльника)

Код товара: 130190

Производитель: Zhongdi
Категория: Запасные части для замены без разборки
Описание: Жало для импульсного паяльника ZD-507

В наличии/под заказ
2 шт — РАДИОМАГ-Киев
4 шт — РАДИОМАГ-Львов
3 шт — РАДИОМАГ-Харьков
3 шт — РАДИОМАГ-Одесса
4 шт — РАДИОМАГ-Днепр
100 шт — ожидается 30. 04.2021

1 шт — РАДИОМАГ-Киев
145 шт — РАДИОМАГ-Львов
140 шт — РАДИОМАГ-Харьков
116 шт — РАДИОМАГ-Одесса
135 шт — РАДИОМАГ-Днепр
2979 шт — склад Киев
200 шт — ожидается Производитель: Hitano
Выводные резисторы — 0,25W
Номинал: 10 kOhm
Точность: ±5%
Рном,W: 0,25 W
Uраб,V: 250 V
Габариты: 3,2х1,6 mm; Dвыв=0,45 mm
Тип: угольно-пленочные 1520 шт — РАДИОМАГ-Киев
6617 шт — РАДИОМАГ-Львов
1270 шт — РАДИОМАГ-Харьков
1900 шт — РАДИОМАГ-Одесса
1690 шт — РАДИОМАГ-Днепр
1600 шт — склад Киев 136 шт — РАДИОМАГ-Киев
884 шт — РАДИОМАГ-Львов
130 шт — РАДИОМАГ-Харьков
310 шт — РАДИОМАГ-Одесса
720 шт — РАДИОМАГ-Днепр
3332 шт — склад Киев Паяльное оборудование, расходные материалы для пайки — Флюсы для пайки
Категория: Флюс нейтральный
Описание: Флюс F3, 90 мл, Флюс активированный бескислотный; для пайки печатных плат, контактов, разъёмов, стали, цинка. Состав: спирт, канифоль, диэтиламинхлорид, триэтаноламин; безопасный для радиокомпонентов.
Вес/объём/Кол-во Вес/объём/Кол-во : 90 ml 7 шт — РАДИОМАГ-Киев
19 шт — РАДИОМАГ-Львов
4 шт — РАДИОМАГ-Харьков
4 шт — РАДИОМАГ-Одесса
10 шт — РАДИОМАГ-Днепр
130 шт — склад Киев
10 шт — ожидается

cxema.org — Импульсный паяльник своими руками

В интернете можно найти множество схем маломощных импульсных блоков питания, на основе которых можно собрать достаточно качественные импульсные паяльники. Такие паяльники отличаются компактными габаритами и легким весом, удобны для эксплуатации, а жало нагревается всего за несколько секунд. Большое спасибо Евгению, который отработал схему переделки электронного трансформатора, на основе которого собрал импульсный паяльник, полный цикл сборки был описан на одном из интернет-ресурсов.

Евгений в своей статье применил достаточно мощный электронный трансформатор, я же подумал использовать маломощный и компактный электронный трансформатор для питания галогенных ламп на 12 Вольт от неизвестного производителя.
Мощность блока составляет 50 ватт, выходное напряжение 12 Вольт — о чем было сказано выше. По идее, если удалить вторичную обмотку и вместо нее мотать шину из одного витка, то с обмотки можно снять порядка 25 Ампер.

Этого вполне достаточно для нагрева жала нашего самодельного паяльника.

Для начала был снят и разобран импульсный трансформатор.

Сердечник удобно подогреть зажигалкой и аккуратно разделить половинки сердечника. После этой операции снимаем вторичную обмотку на 12 Вольт, она намотана проводом 0,8 мм и состоит из 5-8 витков — количество зависит от рабочей частоты блока.

Далее нужно найти подходящую медную шину, в моем случае это экран от антенного провода — 2 жилы. Примерное сечение вторички получается где-то 6-7мм плюс минус. Обмотка всего одна. Для того, чтобы обмотка не замкнулась с сердечником (хотя на работу это не повлияет) в местах сечения последних были установлены кусочки картона, которые одновременно предают шине некую стойкость. Далее концы обмоток нужно залудить.

Включаем схему в сеть и кончики обмотки замыкаем многожильным проводом — диаметр особо не важен. Проволока (в зависимости от сечения) либо погреется за несколько секунд, либо расплавится. Если все так, значит схема работает должным образом. Напряжение на выходе не более 2-х Вольт, зато ток может доходить до 25 Ампер.

Далее нужно думать о конструкции жало.

Жало удобно сделать из одножильного медного провода 1-1,2 мм. Провод сгибается так, как показано на фотографиях. Далее жало очищается от лака — греть провод не советую, от этого он станет более мягким, так, что лак лучше сдирать наждачкой или острым монтажным ножом.

Остается прикрутить жало к шине — удобно болтами, можно также точечной сваркой или другим удобным способом.

Заводской корпус достаточно компактный и аккуратный, так, что всю схему можно разместить именно в этом корпусе. Заранее в передней части корпуса нужно просверлить два отверстия друг напротив друга — для жала. Следите, чтобы шина не замкнулась с корпусом — используйте изоляторы (стекловолокно, второпласт и термоустойкие пластинки).

Остается только приспособить ручку для нашего паяльника и применить его для радиолюбительских работ. Выключатель — устанавливается на входе питания, вместо выключателя удобно использовать кнопку без фиксации. В моем случае был использован готовый корпус от трансформаторного паяльника, поэтому долго с корпусом не мучился, просто припаял шину к держателю жала.

Такой паяльник разогревается за считанные секунды, а в ходе работы схема не перегревается. Тепло может передаваться от жала к шине, поэтому не желательно долго включить такой паяльник.

АКА КАСЬЯН

отличия от обычного, простая схема изготовления паяльного пистолета своими руками, Rexant и другие модели.

Что это такое?

Паяльники – это довольно распространенный инструмент, его можно встретить в арсенале большинства мастеров. Причиной такой популярности является необходимость в пайке мелких деталей и радиосхем не только в быту, но и на производстве. Особого внимания среди приспособлений данной категории заслуживает импульсный прибор, который характеризуется экономичностью, удобством и безопасностью.

Что это такое и для чего нужны?

Паяльники – это приборы, которые нашли свое применение при работе со схемами разного рода, а также электрическими цепями на устройствах. При помощи импульсного приспособления производят монтажные и демонтажные операции с компонентами и узлами электротехнических видов оборудования. Устройство паяльного пистолета довольно простое, оно включает в себя следующие составные части:

• жало – это главный рабочий орган, который крепится на держателе и имеет вид V-образного проволочного отрезка толщиной до 3 миллиметров;
• источник питания – с его помощью на жало подается электрическое напряжение;
• рукоятка;
• кнопка включения аппарата;
• кабель с вилкой для работы от сети;
• лампочка, которая подсвечивает рабочую зону.

Наличие удобного жала способствует качественной пайке радиоэлементов, проводящих соединений, лужения малых площадей на плате радиосхемы. Благодаря удобству ручки можно паять элементы, что располагаются в труднодоступных местах. Так как прибор нагревается довольно быстро, мастер может за короткое время выполнять большие объемы работы. Данная характеристика импульсного паяльника используется для распайки разъемов во время прокладывания электросети, монтаже арматуры светообеспечения.

Жало приспособления разогревается при прохождении по нему тока с низким напряжением. При функционировании витки и шины не нагреваются, а вся теплота сосредотачивается в области жала.

Преимущества импульсника:

• эргономичность конструкции, способствующая возможности его комфортного удерживания;
• высокая скорость разогрева жала;
• присутствие механизма для регуляции мощности позволяет использовать прибор для пайки элементов разного размера;
• экономия энергоресурсов.

Вместе с плюсами данного приспособления пользователи отмечают некоторые минусы:

• длительная работа с импульсным паяльником может повлечь за собой усталость руки;
• высокая стоимость приспособления.

Сравнение с обычными паяльниками

Импульсный паяльник отличается от стандартного внешним видом, так как имеет форму пистолета. Также отличие наблюдается в устройстве жала, которое сделано из меди и характеризуется вытянутой петельной формой. Благодаря уникальному принципу работы паяльного пистолета и его блоку питания инструмент может нагреваться практически мгновенно до температуры плавки, чего не скажешь об обычных моделях. Из всего вышесказанного можно сделать вывод, что работает импульсное приспособление быстро и качественно.

Какими бывают?

Как уже отмечалось выше, импульсные паяльники имеет пистолетную форму. Между собой модели могут отличаться размерами, показателями мощности, наличием или отсутствием дополнительных опций.

В настоящее время известно 3 вида импульсных паяльников:

• с петлей из меди;

• с окончанием из керамики;

• с отделенным силовым блоком.

Керамические паяльники оснащены стержнем из керамики, который служит нагревательным элементом. Современные приспособления характеризуются долговечностью, надежностью, высокой скоростью нагрева.

Газовый инструмент использует в своей работе газ, поэтому не зависит от показателей источников тока.

Обзор лучших моделей

Самые востребованные модели импульсных паяльников – это товары с керамическим нагревателем и не только.

• Maxman JST2901. Прибор характеризуется высокой мощностью, равной 100 Вт. Благодаря удобному корпусу с подсветкой мастер может пользоваться паяльником с помощью одной руки. Многие потребители отмечают высокую надежность данной модели.

• «Зубр» 55412-h5 – это один из самых надежных брендов. Данная модель оснащена сменными жалами, припоем и флюсом. Также в комплекте с товаром потребитель получает удобный кейс из пластика и насадку для работы с деревом.

• Rexant «Профи» 12-0162-1 имеет несколько режимов мощности. Корпус паяльника оснащен резиновыми вставками и керамическим механизмом нагревания. Благодаря низкой стоимости и хорошему качеству модель считается одной из самых востребованных.

• Newacalox SGY-005-EU. Паяльник характеризуется механической подачей припоя из катушки, а также наличием смотрового окошка. Модель довольно проста в использовании, поэтому пользоваться ею сможет даже новичок своего дела.

• Sting. Паяльники рассчитаны на повторность и кратковременность рабочего режима. У приспособления имеется пара кнопок управления, а также цифровой индикатор. Для нагревания жала требуется удерживать палец на кнопке.

• Sturm имеет цилиндрическую форму нагрева. Эту модель паяльника можно использовать для работы с пластиковыми трубами, оснащенными тефлоновым покрытием.

Как выбрать и пользоваться?

Паяльником называют инструмент небольшого размера, который спаивает провода и мелкие детали. Приспособление нашло свое применение во многих отраслях производства. Чтобы выбрать качественный импульсный паяльник, стоит обратить внимание на следующие характеристики.

1. Мощность. От данного показателя зависит уровень интенсивности нагревания поверхности. Если требуется паять микросхемы, то стоит купить прибор с мощностью не более 25 Вт. Для работы с толстыми проводами лучше брать инструмент с мощностью более 40 Вт.
2. Способ регулировки температурного режима. Для отслеживания температуры наконечника паяльника может применяться переключатель, диммер или же специальный блок управления. Последний вариант считается самым удобным в использовании, но при этом является наиболее дорогим.
3. Особенности жала. Наконечник из меди считается наиболее востребованным, так как характеризуется хорошей теплопроводностью и коррозийной стойкостью. Керамические жала самые дорогостоящие, но при этом довольно хрупкие. Также в продаже можно встретить составной наконечник, в составе которого находится несколько материалов. При покупке паяльника для бытовых нужд специалисты рекомендуют отдать предпочтение модели со сменными жалами.
4. Форма жала подбирается в соответствии с нуждами и задачами, которые на него возлагаются. На рынке чаще всего представлен универсальный тип наконечника под названием «конус», но он не характеризуется удобством в работе. Оптимальным вариантом считаются импульсные паяльники с возможностью менять насадки.
5. Характеристики ручки инструмента. Рукоятку можно назвать важной деталью паяльника, так как от нее зависит удобство работы. Достойным вариантом считается деревянная ручка, так как она не деформируется, не портиться и не передает электрический ток. Деталь из пластмассы является самой популярной, так как имеет низкую стоимость. Однако при длительном использовании она может деформироваться и расплавиться.

Работа импульсным паяльником может иметь несколько вариантов. В современных моделях присутствует кнопка, при нажатии которой создается необходимый импульс. Если инструмент разогрет до минимума, то этой температуры не хватит для пайки деталей. Нажимая кнопку, мастер может увеличить нагрев наконечника. Чтобы припаять необходимый элемент, к нему подносят жало и в данный момент нажимают на кнопку, которая запускает нагретый прибор.

Если выключить паяльник из сети, то его работа будет прекращена, но при этом тепло сохраняется еще некоторое время. Пистолетная форма прибора способствует максимальному удобству во время работы.

Как сделать своими руками?

Изготовить самодельный энергосберегающий импульсный паяльник можно по простой схеме из светодиодной лампы, электронного трансформатора и не только. При желании повторить заводской вариант приспособления источником питания можно выбрать обычную бытовую розетку. Как вариант можно использовать сетевой адаптор, аккумуляторную батарею из для автомобиля либо аккумулятор от шуруповерта. Процедура изготовления не займет много времени и не потребует особых навыков и финансовых затрат.

Чтобы сделать импульсник из электротрансформатора, потребуется выполнить следующие манипуляции:

• удалить вторичный тип обмотки и на ее замену установить силовую обмотку;
• встроить трансформатор в корпус старого агрегата, заблаговременно устранив преобразователь тока сети;
• окончания шины следует припаять к держателям наконечника;
• паяльник нужно подключить к источнику питания в 12 Вольт и после этого приступать к работе.

Для сборки импульсника из энергосберегающей лампочки мастеру стоит обзавестись преобразователем напряжения от лампы с дневным светом, трансформатором, куском медного провода.

Если же принято решение сделать прибор для пайки микросхем в домашних условиях из керамического резистора, то необходимо поочередно выполнить следующие действия.

• Удалить один из выводов сопротивления и высверлить отверстие размером 1, 2 мм. Для изоляции наконечника от резистора в проем стоит вставить слюдяную трубку.
• В изолированный проем нужно вставить отрезок медной проволоки, а окончание жала обточить при помощи надфиля.
• Резистор следует обточить слюдой либо текстолитом.
• Кусок медной проволоки фиксируют петлей на жале путем выведения его на противоположный торец с сопротивлением.
• Резистор должен быть повторно покрыт изолирующим материалом.
• Конструкцию, которая получилась в ходе вышеперечисленных действий, необходимо переместить в корпус цилиндрической формы.
• Все имеющиеся выводы требуется соединить с источником питания в 12 Вольт.

Импульсный паяльник – это тот вид оборудования, который является довольно востребованным на рынке паяльных приборов. Пистолетным видом приспособления может пользоваться не только специалист, но и новичок в деле пайки радиотехнических схем. Это надежное экономичное устройство обойдется довольно дешево, если сделать его своими руками. Сборкой импульсного паяльника может заняться не только профессионал, так как процедура не подразумевает никаких сложных манипуляций.

В следующем видео рассказывается о том, как сделать импульсивный паяльник своими руками.

Отличия импульсного паяльника от обычного: схема для самостоятельного изготовления

Среди большого выбора паяльного оборудования заслуживает особого внимания импульсный паяльник. Ручной электроинструмент обладает одним неоспоримым достоинствам – это быстрое приведение в полную готовность жала для пайки.

Импульсный паяльник

Область применения

Импульсный паяльник (ИП) используют для монтажа и демонтажа компонентов и узлов электронного и электротехнического оборудования. Рабочий орган ИП сделан из медной проволоки в виде вытянутой изогнутой петли. Жалом удобно паять радиодетали, проводные соединения, а также им можно лудить небольшие площадки на платах радиосхем.

Удобная рукоятка и достаточно большой вынос жала позволяют работать в труднодоступных местах пайки. За счёт быстрого набора нагревательным элементом температуры плавления припоя импульсным паяльником выполняют большие объёмы работ за короткое время. Это качество прибора используется при распайке разъёмов на прокладке электрических сетей, монтаже световой арматуры внутри зданий и сооружений.

Принцип работы

Разогрев жала происходит за счёт прохождения через него тока низкого напряжения. Токоподводящие шины соединены с вторичной обмоткой индукционной катушки и состоят из 2 витков металлической полосы с поперечным сечением 6-10 мм2. Этот фактор позволяет мощным виткам и шинам во время работы оставаться холодными, тогда как всё тепло сосредотачивается на конце жала.

Жало ИП

Первичная обмотка является приёмником сетевого тока напряжением 220 в. В результате индукции во вторичной обмотке возбуждается ток большой силы и пониженного напряжения. Результатом этого становится преобразование мощного импульса электричества в тепловую энергию.

Универсальный паяльный инструмент имеет свои преимущества и недостатки. Анализируя многочисленные отзывы потребителей в средствах массовой информации, можно их обобщить в двух разделах.

Преимущества

Достоинства импульсных паяльников заключаются в следующем:

1. Удачная эргономика конструкции ИП. Импульсный паяльник, в отличие от обычного стержневого паяльного оборудования, имеет форму пистолета, что позволяет одной рукой держать и включать, отключать инструмент.
2. Высокочастотный преобразователь напряжения разогревает жало инструмента в течение нескольких секунд.
3. При наличии регулятора мощности расширяется сфера применения паяльника от пайки мелких элементов до соединения крупных деталей.
4. Работа в импульсном режиме сокращает потребление электроэнергии.

Недостатки

Наряду с положительными характеристиками, следует отметить недостатки ИП:

1. При длительной работе сказывается усталость руки от того, что приходится удерживать тяжёлый паяльный пистолет на весу.
2. Импульсный паяльник в современном исполнении с дополнительными опциями стоит довольно дорого.

Важно! Из-за скопления на жале ИП высокочастотного напряжения чувствительные микросхемы во время пайки могут быть разрушены.

Отличия от обычного паяльника

ИП всегда можно узнать по внешнему виду. Инструмент сделан в виде пистолета. Жало, сделанное из медной проволоки в виде вытянутой петли, является признаком принадлежности устройства к импульсным паяльникам.

Разница между обычными паяльниками и импульсниками заключается в том, что паяльный наконечник ИП почти мгновенно разогревается до температуры плавления припоя. Если для обычных паяльных инструментов жало представляет собой стержневой наконечник заводского изготовления, то для ИП его можно сделать из отрезка обычного медного провода.

Виды импульсных паяльников

Все ИП изготавливаются в пистолетном варианте. Наряду с этим, их можно разделить на три группы:

• ИП с медной петлёй;
• паяльники с керамическим наконечником;
• импульсники с вынесенными отдельно силовыми блоками.

Помимо этого, паяльники могут отличаться габаритами, потребляемой мощностью, наличием дополнительных опций.

Изготовление самодельных импульсных паяльников

Чтобы спроектировать конструкцию самодельного импульсного паяльного устройства, надо определиться с выбором вида источника питания.

Самодельный импульсный паяльник

Источники тока для питания импульсных паяльников

Если повторять схему строения ИП заводского изготовления, то источником электроэнергии будет служить обыкновенная розетка бытовой электросети. В случае создания 12 вольтового инструмента для пайки источником питания могут служить сетевой адаптер 220/12в, автомобильная аккумуляторная батарея или аккумулятор от шуруповёрта.

Паяльник из электронного трансформатора

Для изготовления импульсного паяльника понадобятся старый или вышедший из строя сетевой ИП, маломощный электронный трансформатор, медный экран телевизионного антенного кабеля.

Сборка трансформаторного прибора:

1. Вторичную обмотку (10 витков провода 1 мм2) удаляют.
2. Вместо снятого провода устанавливают силовую обмотку – 1 виток шины из кабельного экрана.
3. Трансформатор встраивают в корпус старого паяльника, перед этим удалив сетевой преобразователь напряжения.
4. Концы шины припаивают к держателям жала.
5. Паяльник подключают к 12 вольтовому источнику питания и приступают к паяльным работам.

Электронный трансформатор

Изготовление импульсной разновидности

В основе ИП заложен индукционный принцип преобразования электрической энергии из малой силы тока в мощный импульс низкого напряжения. Соблюдая этот эффект, домашние мастера изготавливают различные виды конструкций импульсников.

Аккумуляторный тип механизма

Изготовление паяльного оборудования с питанием от аккумуляторов вполне осуществимо. Такое устройство принесёт существенную пользу, когда возникнет необходимость в перепайке клемм и соединений автомобильной системы электроснабжения вдали от сетевых источников питания.

Обратите внимание! Для автомобильного импульсника нужно на шнуре питания закрепить щипцы для захвата клемм аккумуляторной батареи. Нельзя для контактов применять скрутки из проводов шнура.

Импульсник из энергосберегающей лампы

Силовой блок собирают на основе частей старого корпуса дневной лампы. Необходимо приготовить следующее:

• балласт (преобразователь напряжения) от лампы дневного света;
• трансформатор;
• кусок медного провода ø 2-3 мм.

Какой использовать корпус, из чего сделать рукоятку, решает мастер. Как сделать импульсный паяльник из частей энергосберегающей лампы, видно ниже на схеме.

Принципиальная схема ИП на основе энергосберегающей лампы

Микросхемное изделие импульсного принципа

Импульсный паяльник для микросхем можно изготовить на основе керамического резистора 0,5 Вт/8 Ом. Изготовление осуществляют так:

1. Один вывод сопротивления удаляют и высверливают отверстие ø 1,2 мм. Чтобы изолировать жало от резистора, в проём вставляют трубку из слюды.
2. В изолированное отверстие вставляют отрезок медной проволоки. Кончик жала обтачивают надфилем под конус.
3. Резистор оборачивают слюдой или текстолитом.
4. Один отрезок медной проволоки крепят петлёй на жале и выводят его к противоположному торцу сопротивления.
5. Резистор ещё раз покрывают изоляцией.
6. Полученную конструкцию помещают в любой подходящий цилиндрический корпус.
7. Выводы соединяют с источником питания 12 вольт.

Особенности пайки

Процесс пайки различных соединений ИП существенно отличается от способа паяния другими видами инструментов. Жало и проволочный припой совмещают в месте соединения деталей. Нажатием курка разогревают паяльный наконечник до образования капельки расплавленного сплава. Припой и паяльник убирают из рабочей зоны.

Дополнительная информация. Свинцово-оловянный припой изготавливают в виде проволоки разного диаметра. Для пайки импульсником лучше выбирать припой диаметром 1-3 мм.

Популярные производители

Анализируя ассортимент импульсных паяльников на рынке радиотехники России, следует выделить таких ведущих производителей паяльного оборудования, как Mega, ZD, Koot, Sturm, Topex, Bahco, Licota, Dedra.

Импульсные паяльники с момента своего появления прочно заняли свою нишу на рынке паяльного инструмента. Паяльник пистолет импульсный пользуется особой популярностью как у профессионалов, так и среди любителей радиотехники.

Видео

Импульсный паяльник DIY — Сделай это легко с ScienceProg

Самое большое преимущество, которое я вижу при работе с импульсным паяльником, — это скорость и эффективность. Конечно, когда ты не работаешь, все остается круто; это означает, что он экономит энергию, не испаряет ядовитый пар и исключает риск случайного ожога. Что ж, у этого даже есть источник света для лучшего обзора при пайке. Если вам нравится что-то взламывать, вы можете попробовать это испытание на сборке импульсного паяльника.

Этот утюг может питаться от сети 220 В и потребляет около 70-100 Вт энергии. КПД достигает около 50%. Время нагрева составляет 5 секунд, а охлаждение до 50ºC — около 15 секунд.

Паяльник может использоваться в различных задачах, в том числе при ремонте бытовой техники, замене электронных деталей и т. Д.

В этом импульсном железе используется автоколебательный полумостовой драйвер IR2151. МОП-транзисторы IRF740 используются для подачи тока в нагрузку. Работа с утюгом проста.IR2151 генерирует импульсы, подаваемые на трансформатор, который передает энергию через диодный мост, а фильтр C питает охладитель и светодиоды. Но этой мощности недостаточно, чтобы нагреть нагревательный наконечник. Когда кнопка S1 нажата, значения конденсаторов C2 и C3 складываются, таким образом генератор переходит в низкочастотную фазу, когда трансформатор достигает уровня насыщения. На этом уровне нагрева наконечник получает достаточно энергии, чтобы нагреться до высокой температуры.

Все резисторы в цепи мощностью 0,25Вт; просто R4 должен быть не меньше 0.4Вт. Рекомендуемый цвет светодиодов — оранжевый, так как он лучше всего подходит для подсветки круглых трещин. Диодный мост должен состоять из диодов на 1 А и 400 В. Cooler any 12V — любой кулер для ПК поменьше. Трансформатор выполнен из двух сердечников плоской формы 30х30х6 2500НМ. Первичная катушка содержит 65 обмоток 0,25 мм2, а вторичные 4-5 обмоток 0,25 мм2. Силовая обмотка изготовлена ​​из медной пластины 135х10х1,5 мм и гнута. Наконечник сделан из медного провода диаметром 1,5 мм, который соединен с медной пластиной и образует петлю для тока от трансформатора.

После сборки припоя необходимо выбрать подходящий конденсатор C3. Для этого достаточно отсоединить жало паяльника и подключить лампочку 40Вт. Когда кнопка S1 не нажата, трансформатор должен тихо тикать, светодиоды должны гореть, а охлаждение — включаться, но лампочка должна быть выключена. При нажатии на кнопку трансформатор должен перестать тикать, светодиоды должны гореть ярче, а кулер быстрее работает, но лампочка не должна гореть. Тогда C3 должен иметь меньшее значение, например 2200 пФ, или меньшее значение резистора R3.

Если все работает, то доделать всю косметику, в том числе кулер, покрасив PCB краской для предотвращения короткого замыкания (в любом случае, вы будете держать устройство в руках). И будьте осторожны, так как это устройство высокого напряжения. Автор не несет ответственности за травмы.

Паяльные жала

и как их использовать как Pro

(Последнее обновление: 6 июля 2020 г.)

Жала паяльника и способы их использования:

Приобрел недавно паяльник и набор из 6 паяльников с разрядным пространством. DigitSpace — поставщик оборудования с открытым исходным кодом. Они поставляют инновационные, удобные в использовании аппаратные продукты с открытым исходным кодом по чрезвычайно низким ценам, от плат до соответствующих компонентов и комплектов, для мирового сообщества инженеров, дизайнеров, изобретателей и производителей, которые любят создавать электронику. DigitSpace обеспечивает доставку по всему миру по невысокой цене.

Это комплект электрического паяльника европейского стандарта 220 В 60 Вт. Есть еще две упаковки того же набора паяльника, разработанные для США и Китая.

Самое замечательное в этом комплекте паяльника то, что он поставляется с регулируемой ручкой температуры. Вы можете выбрать любую температуру от 200 до 450 градусов по Цельсию. В настоящее время установлена ​​температура 250, так как температура плавления большинства припоев находится в диапазоне 188 градусов по Цельсию, а температура жала паяльника обычно составляет 330 градусов по Цельсию. Итак, я собираюсь начать с 250 градусов по Цельсию, которые позже я могу отрегулировать в соответствии с требованиями.

Паяльник и паяльные жала Ссылки для покупки:

220 В 60 Вт Комплект электрического паяльника европейского стандарта “ DigitSpace ” : https: // bit.ly / 2sXfgGt

Комплект паяльника

на Amazon: https://amzn.to/2QAaYxK

Паяльная станция

: https://amzn.to/2tBgeYV

Паяльник без оплавления, 16 шт. Жала для паяльника из черного металла 900M-T: https://amzn.to/2QWnS8n

* Обратите внимание: это партнерские ссылки. Я могу получить комиссию, если вы купите компоненты по этим ссылкам. Буду признателен за вашу поддержку!

Различные типы жала паяльника:

Существуют сотни различных типов жало паяльника различных размеров и форм, используемых во всем, от изготовления ювелирных изделий до сантехники. Но в этой статье я расскажу о 4 самых распространенных жалах паяльника, используемых для работы с электроникой, а именно:

.

Конические насадки или насадки серии B

Наконечники Bevel или C серии

Зубило или наконечники серии D и

Тип ножа или наконечники серии К.

Начнем с конических насадок или насадок серии B.

Конические паяльные жала или жала серии B:

Это конические паяльные жала или жала серии B.Благодаря круглой форме пайку можно производить под любым углом. Из-за этого жала серии B широко используются для пайки общего назначения, и по этой причине почти 99% паяльников, доступных на рынке, поставляются с жалами Conical или B серии.

Эта игла похожа на иглу, известную также как наконечник серии I. Это паяльное жало используется для детальной работы. Из-за своего очень маленького наконечника он не может передавать много тепла, что затрудняет пайку более крупных электронных компонентов.

Посмотрите, как работают конические паяльники или паяльники серии B, видео доступно в конце этой статьи.

Паяльное жало Bevel или серии C:

Это паяльное жало Bevel или серии C. Хотя наконечники серии Bevel или C не так распространены, как наконечники Conical или серии B, но могут использоваться для пайки, когда требуется предварительная загрузка наконечника припоем. Из-за своей большой слегка изогнутой поверхности он может удерживать больше припоя, чем большинство других наконечников.Это может быть очень полезно при пайке проводов небольшого сечения вместе или при перетягивании пайки. Наконечники типа Bevel или серии C могут быть действительно полезны при нанесении небольшого количества припоя на несколько компонентов в непосредственной близости, таких как контакты на компоненте для поверхностного монтажа.

Посмотрите, как работает паяльное жало Bevel или серии C; видео дается в конце.

Зубило или паяльное жало серии D:

Это долото типа или наконечник серии D, который почти похож на отвертку. Это мой любимый. Как и наконечники серии B, наконечники серии D также используются для пайки общего назначения. Основное отличие состоит в том, что жала серии D имеют гораздо большую площадь поверхности на лицевой стороне и кончике, благодаря чему больше тепла может передаваться от паяльника к электронному компоненту, что значительно упрощает процесс пайки. Наконечники серии D идеально подходят для быстрой пайки и для пайки крупных электронных компонентов. Наконечники серии D могут также использоваться для пайки плавным пайкой и для пайки соединений толстых проводов благодаря их способности передавать больше тепла.Наконечники серии D доступны в разных размерах, выберите тот, который вам нужен.

Посмотрите, как работает паяльное жало типа chisel Type или серии D. Видео доступно в конце этой статьи.

Нож или паяльное жало серии K:

Этот нож нравится; Паяльное жало серии K не так известно, как паяльные жала конического или зубчатого типа, но все же может быть полезно в самых разных приложениях, таких как точечная пайка, пайка волочением и, что наиболее важно, фиксация паяных мостов.

Посмотрите, как работает паяльное жало типа Knife или серии K; видео дано в конце статьи.

Как уберечься от окисления?

Наконечники, которые очищены, но не лужены повторно, подвержены окислению. После использования жало паяльника рекомендуется повторно покрыть оловом, как показано на рисунке ниже.

После повторного лужения жала паяльника храните в герметичном пакете.

Смотреть видеоурок:

Как ухаживать за паяльными жалами

Руководство по уходу за паяльником Weller

Жало любого паяльника — самый важный компонент в работе инструмента. Если он не может выполнять свою функцию эффективного теплообмена к точке подключения, сам паяльник будет ненадежным. Плохое обслуживание жала — одна из основных причин проблем с пайкой.

Жала паяльника со временем изнашиваются и, в конечном итоге, нуждаются в замене, но меры по уходу за жалами могут продлить их срок службы, сэкономить ваши деньги и улучшить результаты паяльных работ. Следуйте этим советам, чтобы воспользоваться преимуществами правильного ухода за жалом паяльника.

Использование высококачественного припоя

Одна из лучших профилактических мер, которые вы можете предпринять для защиты своих наконечников припоя, — это использование высококачественного припоя.Если вы используете некачественный припой, который содержит примеси, эти загрязнения могут накапливаться на наконечнике, мешать передаче тепла и затруднять пайку.

Покупка припоя у известных брендов — один из способов повысить уверенность в том, что продукт будет высокого качества. Вы также можете проверить качество припоя, нагревая его и наблюдая, насколько легко он плавится. Припой хорошего качества должен плавиться при ожидаемой температуре, в то время как припой низкого качества может плавиться не полностью.Например, большинство припоев 60/40 (олово / свинец) должны легко плавиться при температуре около 460 градусов по Фаренгейту.

Если вы используете припой, содержащий свинец, внешний вид также даст вам представление о его качестве. Расплавленный свинцовый припой будет выглядеть блестящим, а некачественный продукт — более матовым. Качественный плавленый припой, не содержащий свинца, также имеет матовый вид.

Различные типы припоя действуют по-разному, поэтому очень важно проверить описание производителя, чтобы убедиться, что он работает должным образом.

Также важно выбрать правильный тип припоя для вашего проекта. Состав, который вы хотите, зависит от материала, который вы планируете паять, и от того, используете ли вы флюс, а также от проблем со здоровьем и безопасностью. Например, Закон США о безопасной питьевой воде требует, чтобы вы использовали припой без свинца на всех линиях, по которым будет проходить питьевая вода. Размер проекта определит диаметр припоя, который вам подходит.

Вам также следует позаботиться о том, чтобы использовать ровно столько припоя, сколько вам нужно.Избыток припоя может попасть в гнездо или основание и вызвать короткое замыкание и заклинивание переключателей.

Поддержание оптимальной температуры

Поддержание постоянной и максимально близкой к оптимальной температуре наконечников поможет продлить срок их службы.

При использовании большого количества паяльников температура жала при использовании естественным образом снижается. Чтобы компенсировать это, многие паящики нагревают больше, чем нужно.Однако использование чрезмерных температур сокращает срок службы ваших насадок и может привести к неоптимальным результатам.

Паяльные станции с датчиком температуры могут помочь вам регулировать температуру, не повредив жала. Эти утюги могут определять, когда температура упала или поднялась за пределы предполагаемого диапазона, и автоматически регулирует ее. Некоторые паяльники имеют более точную регулировку температуры, чем другие. Время восстановления, то есть время, необходимое для возврата жала к желаемой температуре, также различается в зависимости от модели паяльника.

Температура, которую вы устанавливаете для утюга, также влияет на срок службы жала. Избегайте использования температур выше, чем вам необходимо, чтобы защитить ваши чаевые. Этот принцип также применим, когда вы не пользуетесь утюгом активно. Обязательно снижайте температуру до значения «холостой ход» или выключайте устройство, если не используете его в течение длительного времени. Некоторые утюги автоматически понижают температуру, когда они не используются.

Паяльники Weller обладают отличной температурной стабильностью.Утюг WEP70 Weller WE 1010, например, имеет температурную стабильность плюс-минус 10 градусов по Фаренгейту (± 6 градусов по Цельсию). Он также имеет режим ожидания и функцию автоматического понижения температуры, которая снижает температуру утюга в режиме ожидания.

Советы по очистке

Для ухода за оборудованием необходимо знать, как чистить жала паяльника. Содержание наконечников в чистоте имеет решающее значение для обеспечения их правильной работы, а также может продлить срок их службы.Их следует очищать до, во время и после использования. Вы можете сказать, что ваш наконечник чистый, когда он выглядит ярким и блестящим.

Перед пайкой используйте спирт и чистую ткань для удаления загрязнений, таких как жир, коррозия и окисление, с поверхности, подлежащей пайке.

Для очистки наконечников используйте латунную или нержавеющую вату. Латунная вата мягче и менее абразивна, а более твердая вата из нержавеющей стали имеет более длительный срок службы.

Металлическая вата эффективно удаляет грязь и другие загрязнения и позволяет избежать проблем, связанных с использованием влажной губки для очистки жала паяльника. Использование влажной губки уменьшит нагрев наконечника. Частое протирание влажной губкой вызывает повторяющиеся изменения температуры, в результате чего наконечник многократно расширяется и сжимается. Этот цикл вызывает усталость металла и, в конечном итоге, выход из строя наконечника.

Чистка шерсти не снизит температуру наконечника. Чтобы удалить небольшое количество загрязнений с кончиков металлической ватой, аккуратно нанесите их на шерсть. Для более стойких остатков держите утюг крепче и прикладывайте большее давление, когда протираете его о шерсть.Меняйте мазки, чтобы удалить загрязнения со всех сторон и краев наконечника.

После очистки немедленно смочите наконечник свежим припоем, чтобы предотвратить окисление.

Для интенсивной очистки иногда можно использовать полировальную планку Weller WPB1 с холодным наконечником. Используйте это устройство только тогда, когда наконечник холодный, так как использование его с горячим наконечником может повредить наконечник.

Если наконечник окислился, промойте его несколько раз активированным канифолью припоем с флюсовой сердцевиной. Это должно удалить оксиды, если только вы не допустили чрезмерного роста окисления.После очистки покройте поверхность наконечника толстым слоем припоя.

Использование Flux

Когда многие металлы вступают в контакт с кислородом воздуха, они образуют оксидный слой. Этот слой окисления предотвращает адекватное смачивание соединения припоем и отрицательно влияет на качество паяного соединения.

Флюс — это вещество, удаляющее этот слой окисления. Флюс растворяет слой оксида металла, который испаряется, как только флюс достигает точки кипения.

Флюс может быть в виде пасты или может находиться в сердечнике паяльной проволоки, что позволяет ему работать, когда вы паяете деталь без дополнительных усилий.

Не погружайте наконечники во флюс для их очистки, так как это вещество вызывает коррозию. Некоторые флюсы, называемые водорастворимыми флюсами, могут повредить наконечники при более высоких температурах. Многие паящики используют эти флюсы только при выполнении проектов, требующих пайки волной припоя, за которой сразу же следует полная очистка для удаления излишков флюса с печатной платы.Использование проволочного припоя и водорастворимого флюса для ремонта и доработки все равно ускорит выход из строя наконечника.

Другой тип флюса, флюс без очистки, предназначен только для пайки деталей, которые практически не требуют очистки. Это очень мягкое очищающее действие обычно недостаточно для удаления окисления с жала паяльника. Сильно окисленный наконечник будет легко обнаружить из-за «выгорания», которое представляет собой появление черного или коричневого налета.

Советы по лужению

Наконечники следует лужить до и после каждого сеанса пайки, а также между пайкой каждые два-три соединения.Вы должны держать свой наконечник луженым всегда, с первого раза, пока вы не выбросите его. Когда вы лужите жало, вы покрываете его тонким слоем припоя.

Лужение предотвращает окисление наконечников, создавая защитный слой между воздухом и утюгом. Очень важно держать наконечник в луженом состоянии, поскольку железо быстро окисляется. Окисление мешает наконечнику эффективно передавать тепло. Предотвращение окисления за счет лужения продлевает срок службы ваших наконечников.

Лужение наконечников также облегчает пайку.Он помогает припоям плавиться и течет лучше, облегчая пайку. Покрытие создает тепловой мост между наконечником и паяемой деталью, что увеличивает эффективность теплопередачи.

Чтобы лужить наконечник, выполните следующие действия. Сначала очистите наконечник. Затем нанесите на жало свежий припой. Используйте небольшое количество — достаточно, чтобы полностью покрыть его. Кончик по-прежнему должен выглядеть блестящим.

Если вы только начинаете сеанс, начинайте пайку, как только закончите лужение жала.На протяжении всего проекта чистите и залуживайте наконечник после каждых нескольких стыков. Если вы лужите наконечник после завершения проекта, снова ненадолго протрите наконечник после лужения, затем выключите утюг и уберите его.

Повторная активация советов

Если наконечник окислится, он станет темным, и его нельзя будет покрыть лужением. Чтобы решить эту проблему, вы можете использовать активатор наконечника, чтобы повторно активировать его или повторно смочить.

Чтобы реактивировать наконечник, окуните его в пастообразное вещество активатора и двигайте им, пока он снова не станет блестящим.Мелкие абразивы и добавки в активаторе разрушают и удаляют оксидный слой.

Когда наконечник станет почти чистым, снимите его с активатора и очистите, используя латунь или стальную мочалку. Затем немедленно залудите его заново. Промывка наконечника припоем путем повторного лужения удалит все оставшиеся загрязнения. Затем очистите его и снова залудите. После этого вы сможете без проблем пользоваться наконечником.

Высококачественный активатор наконечников Weller не содержит свинца и соответствует требованиям RoHS.Повторная активация наконечников с помощью этого продукта сохранит их в хорошем состоянии, упростит пайку и улучшит качество ваших результатов.

Советы по хранению

То, как вы храните жала паяльника, также может повлиять на их работу и срок службы. Соблюдение некоторых простых процедур при хранении советов поможет защитить их.

При хранении жала на более короткий период, например, между паяными соединениями в одном сеансе пайки, храните его в утюге в надежном держателе.Следите за тем, чтобы он не оставался при рабочей температуре, так как это уменьшит срок службы наконечника. Вы можете хранить многие утюги Weller в режиме ожидания, что позволит им поддерживать более низкую температуру, но при этом они будут готовы к использованию.

Если вы храните свои наконечники в течение длительного периода, вы должны очистить их и залудить перед тем, как убрать их, чтобы предотвратить их окисление. После того, как они остынут, вы также можете сохранить их в герметичном контейнере, например, в сумке или ящике, чтобы защитить их от окисления, влажности и загрязнения.

При хранении наконечника в утюге ослабьте гайку или винт, удерживающий его на месте, прежде чем убирать утюг. Это предотвратит застревание наконечника — проблему, известную как заедание.

Замена жала паяльника

Weller стремится упростить снятие, замену и повторную установку жала паяльника. На то, чтобы научиться менять жало паяльника Weller, не нужно много времени. С нашей паяльной станцией WE 1010, например, вы можете вручную менять жала без каких-либо дополнительных инструментов.

Вставляя наконечники, всегда проверяйте, правильно ли вы разместили их в стволе. Вы можете слегка ослабить винт или гайку, фиксирующие наконечник, чтобы он не заедал. Многие из наших моделей имеют футеровку из нержавеющей стали в отверстии датчика в основании наконечника, чтобы наконечник не заедал за датчик.

Мы рекомендуем использовать оригинальные насадки Weller для обеспечения оптимальной производительности и длительного срока службы. Мы предлагаем широкий спектр советов, чтобы вы могли найти идеальный инструмент для любой работы.Наши насадки точно соответствуют нашей однородной системе отопления, используют только самые качественные материалы и обеспечивают быструю и стабильную подачу тепла.

Подлинные наконечники Weller можно определить по «Знаку качества подлинного Weller», логотипу Weller и номерам деталей наконечников, выгравированным на наконечнике.

Советы по переработке

Когда вы используете высококачественные продукты и правильно ухаживаете за ними, они могут прослужить чрезвычайно долго.Однако со временем насадки изнашиваются. Weller упрощает утилизацию ваших наконечников экологически чистым и экономичным способом. Мы даже отправим вам ваучер, который вы можете вложить в следующую покупку наконечников Weller, если вы отправите нам использованные наконечники для утилизации.

Вот как это работает. Просто запросите у нас бесплатную коробку для утилизации наконечников. После того, как вы заполните коробку, отправьте ее нам, чтобы мы могли переработать наконечники экологически ответственным способом. Принимаем любые подсказки от любого производителя. За каждую полную коробку, которую вы отправите нам, мы дадим вам ваучер на 75 долларов, который вы можете использовать для покупки чаевых Weller у участвующих дистрибьюторов.

Ожидайте выдающихся результатов с Weller Tools

Если вы последуете приведенным выше советам по уходу за паяльными жалами Weller, вы сможете продлить срок службы жала, сэкономить деньги и улучшить качество паяльных работ. Правильный уход за паяльным оборудованием начинается с использования лучшего оборудования и аксессуаров. Жала Weller и другое наше паяльное оборудование, такое как паяльная станция WE 1010, обеспечивает экономичную работу и высокое качество, повторяемость результатов. Чтобы узнать больше, изучите остальную часть нашего веб-сайта или веб-сайта дистрибьютора сегодня.

Станция для лазерной пайки, Станция для лазерной пайки Micro

MICRO-LASER

Станция для пайки

Станция для лазерной пайки Micro улучшает качество и производительность. Легко работать со многими особенностями лазерного луча.

MLU-808 CS — это станция для микролазерной пайки с высокими техническими характеристиками, которая лучше всего подходит для микролазерной пайки компонентов с микро- или узким шагом.
MLU-808 FS представляет собой микролазерную паяльную станцию ​​с лазерной головкой уменьшенного размера и веса. Небольшая головка позволяет работать со всеми типами роботов и оборудования.
Микро-лазерная паяльная станция имеет 6 особенностей. Благодаря оптической технологии можно одновременно получать миниатюрное пятно луча.

НАГРЕВАТЕЛЬ POWER PULSE, PPh400, не для микролазерной паяльной станции

Легко крепится к роботу или приводу с помощью компактной головки и тонкого кабеля головки нагревателя с помощью оригинальной технологии

НАГРЕВАТЕЛЬ POWER PULSE, PPh400, не для лазерная паяльная станция

Это оборудование можно легко прикрепить к роботу или приводу с помощью компактной головки и тонкого кабеля головки нагревателя по оригинальной технологии. Это наиболее полезно для пайки, горячего прессования и обжима.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры	320 мм x 450 мм x 230 мм
Источник питания	AC90 ~ 132V, AC180 ~ 250V
Энергопотребление	9030, один источник питания	9030 0,5 МПа (только сухой чистый воздух)
Метод привода	Инверторный метод по мощности MOSFET
Защита от перегрузки по току	Обнаружение электрического тока датчиком тока
Датчик обнаружения	Датчик термопары типа K с защита безопасности
Метод управления	ПИД-регулирование с использованием 16-битного ЦП
Диапазон настройки температуры инструмента	Комнатная температура ~ 500 ° C
Диапазон настройки температуры нагрева	150 ° C ~ 500 ° C
Диапазон настройки времени нагрева	0. 1 секунда ~ 99,9 секунды
Вход / выход фотоизоляции	Выход фототранзистора / вход фотодиода

5 сменных медных паяльных наконечников Сварочные наконечники для паяльной станции с ЧПУ, Металлообработка и производство Сварочное и паяльное оборудование

Взаимодействие с другими людьми

Сменное медное паяльное жало, 5 шт. Сварочные наконечники для паяльной станции ЧПУ, Металлообработка и производство Сварочное и паяльное оборудование

1. Дом
2. Бизнес и промышленность
3. ЧПУ, металлообработка и производство
4. Сварочное и паяльное оборудование
5. Паяльное оборудование и аксессуары
6. Паяльники и утюги
7. 5 шт. Сменные медные наконечники для паяльника Сварные наконечники для паяльной станции

5 шт. Сменные медные наконечники для паяльников Сварочные наконечники для паяльной станции

Станция 5 шт. Запасные медные паяльные наконечники Сварочные наконечники для пайки,
Лучший выбор для себя или вашего друга,,

Особенности: /
100% новый и высококачественный,
Эта ТВ-приставка для потокового Интернет-вещания / медиацентра предназначена для вас,
Поддерживает обычные для Android-приложений, так что вы можете получить доступ к своей электронной почте, Facebook и т. Сварные наконечники для паяльной станции Сменные медные паяльники из 5 шт., Сменные медные паяльные наконечники из 5 шт. Сварочные наконечники для паяльных станций, Бизнес и промышленность, ЧПУ, Металлообработка и производство, Сварочное и паяльное оборудование, Паяльное оборудование и аксессуары .

5 шт. Сменные медные наконечники для паяльника, сварочные наконечники для паяльной станции

5шт. Сменные медные паяльные жала, сварочные наконечники для паяльной станции.

Особенности: /
100% новое и высокое качество!
Эта ТВ-приставка для потоковой передачи через Интернет / медиацентр создана для вас!
Поддерживает обычные приложения Android, так что вы можете получить доступ к своей электронной почте , для Facebook и т. д. через телевизор.
Лучший выбор для вас или вашего друга.

. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Тип:: A / B, Вес:: 30 г: Материал:: Медь, Бренд:: Небрендированные: Размер:: 42 * 6 * 6 мм / 1,65 * 0,24 * 0,24 дюйма, MPN:: 3JY0BE3TU0EW6NA0.

Productsweek2020-09-30T18: 29: 23 + 00: 00

5 шт. Сменные медные наконечники для паяльника, сварочные наконечники для паяльной станции

Лучший выбор в качестве подарка для детского душа, достижения фитнес-цели в тренажерном зале. Этот полный набор простыней от Beauty and the Beast украшен поистине очаровательным принтом из роз и перьев для прекрасного ночного сна.Rundstahl Rundeisen Rundmaterial Stange Vollmaterial Welle Bolzen Stab Rund. Регулируемая тележка American Power Pull 550: Industrial & Scientific, 003 PPM Удаление паров масла: Industrial & Scientific, или просто для сбора ваших любимых героев, Ebyte 433MHz E19-433M20SC LoRa GFSK 433M SX1278 5-километровый модуль беспроводного приемопередатчика. Этот кулон из 14-каратного белого золота имеет длину 21 мм и ширину 8 мм. Регулируемая цепочка от 16 до 19 дюймов в длину. Это идеальный крутой взрослый топ без рукавов с графическим принтом.Nice Bussmann LPS-RK-350SP Предохранитель 350 А, низкий пик, 600 вольт. Дата первого упоминания: 11 апреля, комбинезон TOPPS SAFETY CO07-5575-X-Tall / 48 CO07-5575 NOMEX. Отделка Ebony с шильдиками из серебристого и золотистого тона: подставки — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, Parralax с Pink Flex Temple и прозрачной рамкой Защитные очки Cle Forney 55428, 100% нейлон Ripstop высокой плотности с флисовыми вставками по бокам из 100% полиэстера и тонкая Карманы из итальянского хлопка. Мы гарантируем, что все детали сделаны из высококачественного золота, КАБЕЛЬНЫЙ ДАТЧИК HONEYWELL ДЛЯ LYRIC WI-FI УТЕЧКА И ДЕТЕКТОР ЗАМЕРЗАНИЯ CHWES41013.Если вам нужна помощь, отправьте мне сообщение, и я помогу вам. выдерживает ежедневное использование. Свернутый край дает вам немного больше одеяла, а связанная рука дает вам больше стиля. Набор отверток Felo ESD Safe 6 PC Precision с шлицами и крестообразным шлицем, Германия, две детали не будут выглядеть одинаково, с двумя подвесками цвета необработанной меди / розового золота, которыми можно прикрыть себя в переноске, Пульт дистанционного управления для проектора Hitachi CP-X2510Z CP- X2511 CP-X2511N USstock. Открытки с благодарностью и ответы на приглашения — 5, СЛУЧАЙ: Симпатичная, простая, шикарная и очаровательная блузка.ПРИМЕЧАНИЕ: ПОЖАЛУЙСТА, НЕ ИСПОЛЬЗУЙТЕ ЕГО НОЧЬЮ И В СЛИВОЙ ДОЖДЬ, Raspberry Pi Prototype Board Shield 40 Pin, эти фетровые круги идеально подходят для вашего следующего ремесленного проекта.

Простота эксплуатации для взрослых. (TM) Удивительный шар наведения с мощной светодиодной подсветкой, МЕТАЛЛИЧЕСКОЕ ШЛИФОВАЛЬНОЕ КОЛЕСО HOTECHE 10 ПК 4-1 / 2 «X 1/4» X 7/8 «ДЛЯ УГЛОВОЙ ШЛИФОВКИ. Персонализация: любые буквы, узор и фотографии можно настроить: выберите Стиль Customize и аминокислоты; Редис: отличный источник белка и очень хороший источник витамина А.

5 шт. Сменные медные паяльные наконечники сварочные наконечники для паяльной станции

1 шт. Новый NJM2267D NJM 2267D DIP-8 DIP8 IC Chips Replacement, 2-344 / N7-3-7 / 8 «X 4-1 / 4» X 3/16 «70 Buna O-Ring, 0 ~ -30 дюймов рт. Ст. 0 ~ -1бар, 50 мм, миниатюрный манометр, манометр, вакуумный манометр, MF, 10 шт. J112 FSC TO92 N-канальный JFET-транзистор НОВЫЙ TO2. ВОЗВРАТНЫЙ ВОЗДУХОВОД В ПЕЧЬ С 4 ФИЛЬТРАМИ СТОЙКА 14 X 24 X 23,5 ДЛИННАЯ 1/2 ЛАЙНЕР, 5 шт. Сменная медная пайка Сварочные наконечники для паяльной станции , открытый флаг Красный Белый Синий Баннер магазина Рекламный вымпел Business USA Sign 3×5, 50шт Coilcraft 22uH 0.Силовой индуктор 3A DS1608C-223, 71260C1 Новый вал отбора мощности, подходящий для моделей тракторов Case-IH 70 86544 656664 66, узел передней горелки Vulcan Панель DisplaO_jx. 5 шт. Сменное медное паяльное жало Сварочные наконечники для паяльной станции , JOHN DEERE 4020 4010 ОПОРКА ПЕРЕДНЕЙ ПЛАСТИНЫ R41110 R34292R, 357-3M-09 HTD 3M Ремень ГРМ 357 мм длиной x 9 мм шириной, 2 шт. 10000 мкФ 80v Pioneer AUDIO 35×50 мм 80V10000uF Snap-in Конденсатор.Крепежные винты 4/40 x 5/8 с головкой под торцевой ключ из нержавеющей стали Лот из 50 № 2225. Эмульсионная ручка Zebra Surari 07 Шариковая ручка 0,7 мм специального цвета оранжевый x черный. , 5 шт., Сменные медные паяльные жала, сварочные наконечники для паяльной станции ,

5 шт. Сменные медные паяльные наконечники сварочные наконечники для паяльной станции

Сменное медное паяльное жало, 5 шт. Сварочные наконечники для паяльной станции, бизнеса и промышленности, ЧПУ, Металлообработка и производство, Сварочное и паяльное оборудование, Паяльное / демонтажное оборудование и аксессуары, Паяльные пистолеты и утюги , 5 шт., Сменные медные паяльные наконечники, сварочные наконечники для паяльной станции

Лучший выбор для себя или вашего друга,,

Особенности: /
100% новое и высокое качество,
Эта ТВ-приставка для потокового Интернет-вещания / медиацентра предназначена для вас.
Поддерживает обычные для Android-приложений, так что вы можете получить доступ к электронной почте, Facebook и т. д. через телевизор.

Инструменты и советы по ремонту дома 1 мм Размер ECG JT-080 Сменный конический наконечник для набора для пайки J-080KT

Размер 1 мм ECG JT-080 Сменное коническое жало для набора для пайки J-080KT

ECG JT-080 Сменное коническое жало для паяльного набора J-080KT, 1 мм Размер: Жала паяльника: Товары для дома. JT-080 Сменное коническое жало для набора для пайки J-080KT, размер 1 мм. 。。。

Размер 1 мм ECG JT-080 Сменное коническое жало для набора для пайки J-080KT

Размер 1 мм ECG JT-080 Сменное коническое жало для набора для пайки J-080KT

Houzer HW-ELI1EF Hammerwerks 6-дюймовая овальная глубокая раковина для унитаза с переливом из античной меди.Senco FC0586 Fip18 Подвижная задняя пластина, без рулона SANYO Denki 109R0805F4021 Вентилятор постоянного тока 80×25 мм 5VDC 1,25 Вт 32,5 CFM 26 дБ. Passage 2.75 Промасленная бронзовая тарелка для ностальгических складских мастерских с круглой ручкой из прозрачного хрусталя, многоцветная 16 Anagram International Disney Princess Orbz Balloon Pack. Vaughan 105-30 Обрамляющий молоток весом 20 унций с фрезерованной поверхностью и деревянной ручкой 16 дюймов Vaughan & Bushnell Mfg. Ekco Plast. Набор мер / ложек Ekco 1045947/00 070950004007 World Kitchen, DArtefax DHTh2-BRZ Крючок для морского конька. Цифровой ЖК-дисплей, 24 В постоянного тока, программируемый таймер, реле времени, 16 А, uxcell a12031200ux0079.6 Вт Макс. Атласное белое стекло Maxim 21584SWPC Novus 3-Light Chandelier Рейтинг безопасности в сухом состоянии 3000K Цветовая температура Полированная хромированная поверхность MB Лампа накаливания накаливания Материал абажура Стандартный симистор / лютрон или левитон с регулируемой яркостью 420 люменов, Hitachi 331588 Запасная часть иглы. Адаптер для очистки Genova S41639, SanDisk Ultra 128GB MicroSDXC проверено для HTC G2 от SanFlash 100 МБ A1 U1 C10 Работает с SanDisk, 50-компонентный труднодоступный фиксатор 014973185572 Sl Hex Tapcon SS 1/4 x 1-3 / 4 дюйма. 26 Круглая напольная подушка Kess InHouse Danny Ivan Austra Pink Green.Dixon F28-04M Ручной дренаж Стандартный фильтр авиакомпании Wilkerson с прозрачной чашей и защитным кожухом, размер 1/2 160 куб. Футов в минуту, расход 150 фунтов на кв. Дюйм, давление 1/2, размер клапана Dixon и муфты. 3dRose lsp_252734_2 Великолепный мотоцикл в стиле стимпанк с часами и шестеренками Двойной тумблер, Kichler 5097NI Настенные светильники для умывальника для ванны 200 Вт Матовый никель 2 лампы 200 Вт 15 Вт x 10 ч Матовый никель 2 лампы 15 Вт x 10 H.

Многофункциональная паяльная система с импульсным нагревом FR

Многофункциональная паяльная система с импульсным нагревом

Импульсная система FRC-150 — это низковольтный источник переменного тока с цифровым управлением, который управляет одним из трех наконечников: импульсным паяльником, одно- и двухконтурным пинцетом и импульсным устройством для зачистки проводов.Инструмент относительно холодный до и после работы. Время мощности или длительность импульса и скорость нагрева определяются оператором и автоматически регулируются цифровой системой. FRC-150 Pulse Выходная тепловая мощность увеличивает температуру до уровня оплавления, снижая риск теплового удара и нежелательного нагрева соседних паяных соединений и компонентов.

Возможность управления скоростью нагрева является основным отличием систем импульсной пайки от традиционных паяльных станций. Это свойство определяет области применения, в которых инструменты Pulse работают с наибольшим успехом.

Расширенная функциональность FRC-150

Импульсная система FRC-150 обеспечивает автоматический выбор выходного диапазона в зависимости от подключенного прибора. Каждый раз, когда вы меняете инструмент, нажимайте соответствующую кнопку, относящуюся к используемому инструменту, и система автоматически устанавливает минимальную и максимальную мощность для выбранного инструмента. Это исключает перегрев и возможное повреждение наконечника инструмента, гарантируя исключительную долговечность.

В зависимости от ваших потребностей система FRC-150 может работать в одном из трех режимов: режимы « непрерывный, » при подаче тепла до нажатия педали, режим « таймер » — работа с фиксированными параметрами и « программа ». режим — для нагрева по желаемой программе.Оператор устанавливает мощность, которая определяет скорость нагрева инструмента, и длительность импульса — время, в течение которого питание подается на инструмент для каждой операции. Эти параметры выбираются вручную один раз и затем сохраняются в памяти.

Для удобства выбора параметров в системе предусмотрен режим « Learn ». Первое время пайка или зачистка проводов выполняется вручную с необходимой мощностью. После окончания пайки оператор отпускает педаль, и время пайки автоматически сохраняется.

Техническая спецификация

• Вход: 230 В, 50 Гц, 100 Вт.
• Выходное напряжение: 2,6 В переменного тока.
• Максимальная производительность наконечника:
  • ДИП-65 — 100 Вт,
  • ИС-70 — 70 Вт,
  • ОИП-90 — 90 Вт.
• Диапазон регулирования выходной мощности / дискретный: 5 — 100% / 1%.
• Таймер / дискретный: 0,1 — 99,9 с / 0,1 с.
• Режимы> «Непрерывный», «Обучение», «Таймер» и «Программа»: Да.
• Ячейки памяти для предустановок: 7 для каждого наконечника.
• Размеры: 260 х 160 х 65 мм.
• Вес (без педалей и наконечника): 2,7 кг.

Пинцет импульсный двухконтурный DIP-65

Пайка / демонтаж керамических чип-конденсаторов.

Компоненты, изготовленные из керамической подложки, очень чувствительны к резким перепадам температуры.Прикосновение к компоненту горячим паяльником без предварительного нагрева может быть для них смертельным.

Для достижения наилучших результатов используйте паяльную пасту.

Наша сборка пинцета берет компонент с холодным инструментом и предварительно устанавливает его на контактные площадки на плате, покрытые лужением или паяльной пастой. Затем оператор нажимает на педаль, и инструмент постепенно нагревается до желаемой температуры вместе с компонентом. При этом мощность определяет скорость нагрева и предварительно устанавливается оператором. Компонент снимается таким же образом без каких-либо повреждений.

Сменные широкие насадки расширяют возможности инструмента.

Инструмент для зачистки проводов Pulse IS-70

Удалить изоляцию провода

Возможен сильный нагрев сопла, но не требуется для раствора.

Пинцет импульсный однопетлевой OIP-90

Пайка / демонтаж проводов к контактам.

Для подключения кабеля к разъему также требуются специальные инструменты.Эта операция, выполняемая обычным паяльником, может повредить изоляцию провода. Гораздо быстрее и надежнее пользоваться одноконтурным пинцетом. Во время пайки через выходной разъем проходит ток, нагревая его. Установите наконечники пинцета в припой, когда они немного нагреются, чтобы обеспечить безопасную работу прибора с ближайшими проводами.

Однопетлевой пинцет можно превратить в импульсный паяльник, заменив наконечники. Такой паяльник можно использовать в тех случаях, когда тепло от пайки передается с заданной скоростью.Он хорошо подходит для обработки ферритовых деталей, где требуется минимизация нагрева. Это также важно для восстановления печатных проводников, где токопроводящая фольга не может быть перегрета. Наконечник имеет сменные наконечники различных форм и размеров и может использоваться не только для пайки, но и для термического удаления защитных покрытий.

.

No related posts.
