Как сделать заземление в частном доме самому, своими руками, схемы, фото, видео

Если вы читаете эту статью, то наверняка уже знаете для чего делается заземление в частном доме.

Важное напоминание

А для тех, кто еще сомневается в целесообразности выполнения таких работ мы напомним.

Заземление предназначено для отвода опасного напряжения с корпусов электроприборов и других устройств, запитанных от электросети, а также оно защищает последние от выходи из строя.

Опасное напряжение (потенциал) может появиться на корпусе электроприбора в результате повреждения одного из проводов (фазы) и отводится оно с корпуса через специальные провода в землю.

Речь идет только про защитное заземление. Существует еще и рабочее заземление, но оно применяется в промышленном оборудовании.

Если проигнорировать установку заземления, то появится большая вероятность поражения человека электрическим током.

К примеру, большую опасность в этом плане несет стиральная машинка, были случаи, когда в результате отсутствия заземления людей била током сливающаяся после стирки вода.

Не трудно догадаться, что опасный потенциал вода получала от не заземленного корпуса, опасному напряжению просто не было куда деваться.

Почему заземление — это важно?

Во-первых, это безопасность жильцов дома, про это мы уже упоминали выше.

Во-вторых, если вы строите новый дом, не важно самостоятельно ли вы это делаете или все работы делает подрядчик, все должны придерживаться специальных норм: СНиП (строительные нормы и правила, ГОСТ и ПУЭ (правила устройства электроустановок).

Согласно этим нормам и правилам еще при строительстве частных домов организовывается так называемая система TN-S (электросистема дома с заземлением).

Если же эту систему организовывать уже после строительства дома, то придется делать демонтаж, к примеру, всей двухжильной проводки, и менять ее на трехжильную, а это очень дорого.

Конечно, можно потом сделать заземление только на одну розетку, к примеру, для подключения стиральной машинки.

Но лучше сделать это сразу еще в ходе строительства и на все розетки. Так рекомендуют специалисты.

Если же был приобретен старый частный дом, то с учетом особенностей эксплуатации современных электроприборов вам скорее всего тоже придется делать систему заземления.

Ведь в старых домах начиная с хрущевских времен норма электропотребления на квартиру не превышала 1,3кВт, при этом стояли предохранительные пробки на 6А.

Но в данном случае разобраться с заземлением можно будет и самому и об этом мы поговорим дальше.

Читайте также:

Поговорим про контур

Контур представляет из себя сложную, но вполне понятную конструкцию.

Он состоит из внешних и внутренних устройств, которые в свою очередь делятся на:

1. ВНЕШНИЕ УСТРОЙСТВА. Вкопанные на 2 метра колья-электроды, соединённые в верхней части между собой пластинами. От электродов отходит заземляющий проводник, который представляет из себя круглую или плоскую сталь. Заземляющий проводник подходит к щитовой в доме и, как правило, соединяется к ней через медный провод.

2. ВНУТРЕННИЕ УСТРОЙСТВА. Провода заземления, которые идут от розеток, и непосредственно щитовая в которой с помощью специальной шины происходит объединение проводов внешней и внутренней системы.

Теперь давайте рассмотрим, как самому смонтировать такое заземление в своем доме.

Читайте также:

Схемы заземления

Сначала необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.

Замкнутая схема.

Представляет из себя три вбитых в землю штыря расположенных в углах равностороннего треугольника (если смотреть сверху).

Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.

Плюс данный системы в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.

Линейная схема.

Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).

ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину в частном доме.

Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.

Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужит не одно десятилетие.

Но это еще не все. Схемы заземления можно усовершенствовать.

К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.

Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.

А также установить линейный контур с двумя и более группами заземлителей. На рисунке в центре.

Не рекомендуется вбивать менее трех кольев, если предусмотрена только одна группа заземлителей.

Также многое будет зависеть от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.

Читайте также:

Так какой все же контур выбрать?

Давайте сначала разберемся при каких условиях используют те или иные типы контуров.

Замкнутый треугольный контур:

  1. Сеть 220/380В в дом заведена через силовой вводный щит.
  2. Продолжительная суммарная потребляемая мощность более 3кВт.
  3. Наличие электроприборов промышленного типа с предусмотренным выводом под заземление (токарный станок, циркулярка, сверлильный станок и т.д.).

Две группы линейных заземлителей:

  1. Потребляемая суммарная мощность свыше 1кВт в течении 20 минут.
  2. Электропровод заведен под землей через внешний щит.
  3. В доме присутствует хотя бы одна из коммуникаций (связь, газ, вода, канализация).

Существуют много и других факторов поэтому в данном случае лучше всего посоветоваться со специалистом, а работы выполнить самостоятельно.

Готовим материал и инструмент

Мы будем исходить из того, что делаем замкнутую треугольную схему заземления, так как она наиболее популярна.

Сначала давайте разберемся с материалом, а уже исходя из того какой он будет, будем готовить инструмент.

Итак, из материала нам будет необходимо:

1. Для вертикальных кольев заземления можно использовать: трубу с толщиной стенок не менее 3,5 мм и диаметром 30 мм, арматура в диаметре 2-3 см, уголок 5х5 см (лучше из нержавеющей стали). Длина любого материала должна быть не менее 2 метра.

Перед использованием заготовок их рекомендуется заточить любым удобным вам способом.

2. Металлические полосы сечением 40х4 мм, длиною не менее 1,2 метра.

3. Такая же, как и в п. 2 металлическая полоса, но желательно из нержавеющей стали. Длина ее будет зависеть от расстояния от места установки кольев заземления до места заводки ее в дом.

4. Медный провод для фазного проводника в диаметре 6 мм.

5. Болты. Рекомендуется М8.

Готовим инструмент.

Нам понадобится в обязательном порядке:

  1. Сварочник.
  2. Электродрель с сверлами (сверлить отверстия под болты).
  3. Болгарка (затачивать колья, резать металл).
  4. Перфоратор (заводить заземление в дом и для других работ).
  5. Наточенная штыковая лопата.
  6. Тяжелая кувалда.
  7. Ключи в зависимости от того, какие болты у вас будут.

Где вбивать колья?

Место забивки кольев должно находиться не далеко от отмостки дома, не более одного 1,2 метра.

Прежде всего оно должно быть безопасным и не посещаемым людьми и животными.

Если у вас нет не посещаемых мест вокруг дома, то данный участок следует огородить.

Ход работ

Копаем траншеи.

Глубина траншей должна быть 0,5 – 0,7 метра. Их вид сверху должен представлять равнобедренный треугольник со сторонами длиною 1,2 метра.

До места завода заземления в дом, если это необходимо, тоже роется траншея с такой же глубиной.

Забиваем колья.

Колья забиваем по углам траншеи на глубину 2 метра. 20 – 30 см оставляем для приваривания других элементов конструкции.

Не забудьте наточить колья, к примеру, если у вас уголок, то это можно сделать с помощью болгарки.

Во время забивания кольев сверху их можно поливать водой, которая будет играть роль своеобразной смазки. Таким образом работа пойдет быстрее, да и кувалду можно будет использовать полегче.

Сварочные работы.

Привариваем горизонтальные стальные полосы к кольям. Отдельно привариваем металлическую пластину, идущую к месту входа заземления в дом.

Подключение к шине заземления.

Используя медный провод диаметром 6 мм и болты, подсоединяем один конец провода к металлической пластине, а другой к шине.

Как проверить заземление?

Есть много способов проверки правильной работы заземления. Профессионалы и опытные электрики делают такую проверку с помощью специальных приборов, к примеру, старым, но проверенным ПКП -3.

Или используют более современный меггер.

Проверяют сопротивление металлосвязи и сопротивление растекания тока (проверяют меггером).

Сопротивление растекания тока не должно превышать 4 Ом.

Но что делать, если таких приборов у вас нет.

Существует народный способ проверки правильности выполнения работ по установке заземления, с помощью обычной лампы мощность более 100Вт.

Вкручиваем лампу в патрон с переноской. Подключаем один конец переноски к фазе 220В, а другой конец к контуру заземления, а точнее к одной из горизонтальных пластин.

Если лампа будет гореть ярко, как будто она подключена к розетке, то значит работы выполнены правильно.

Если недостаточно ярко, значит сварочные работы скорее всего были не качественными, нужно лучше проварить стыки конструкции.

Если лампа не горит, значит необходимо проверить на целостность всю схему, начиная от щита заземления, где-то была допущена существенная ошибка.

Читайте также:

Подводим итог

Как мы видим сделать заземление в частном доме своими руками не так уж и сложно, достаточным будет правильно подобрать тип контура для дома и подготовить необходимый материал и инструмент.

Для сварочных работ на 1 час можно нанять спеца или попросить друга. Для земляных работ тоже много ума не нужно.

Если вы не разбираетесь как все это завести в дом и подключить к щитовой, то тоже можно нанять электрика.

По крайней мене это будет на много дешевле, чем отдать все работы какой-то фирме, которая сдерет с вас по полной программе. При этом полную электробезопасность они все равно не гарантируют.

Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

  1. Сварочный аппарат и маска для сварки.
  2. Кувалда 5-8 кг.
  3. Лопата (штыковая и совковая).

Материалы

  1. Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
  2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
  3. Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
  4. Электроды 3 мм.
  5. Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
  6. Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
  7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на  высоком уровне.

  1. Провода со столба, запитывающие дом.
  2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
  3. Место распайки (подключения) заземления, и питающих проводов со столба.
  4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
  5. Молниезащита.

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

  1. Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
  2. Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться.

Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления


На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.

Как выглядит контур заземления


В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур.

К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита. Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.



Работа участвует в конкурсе.

Автор: Александр Мищев

Загрузка…

Заземление в частном доме своими руками 220в, как сделать

Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что монтаж заземления в частном доме своими руками 220в – процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме. И хотя все понимают, зачем нужно защитное заземление, не всего его делают. Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

  • металлический уголок размерами 50х50х5 мм;
  • стальная лента шириною 40 мм и толщиною 4 мм;
  • металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля. К тому же арматура в земле быстрее ржавеет.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры. Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Подключение в электрическом щите

Обычно питание частных домов электрическим током осуществляется воздушными линиями электропередач. Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления основана на схеме TN-C, в которой установленный нулевой контур – он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции.

Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам:

  1. TN-C на TN-C-S;
  2. TN-C на TT.

Подключение контура по схеме TN-C-S

Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.

Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.

Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?

  • Разбираем любую розетку в доме.
  • Берем мультиметр и выставляем его в режим напряжения.
  • Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
  • Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заключение по теме

Устанавливая схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности. И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный – нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как делается заземление в частном доме

Электричество давно воспринимается нами как данность. Это благо цивилизации знакомое с детства открывает массу возможностей, и мы охотно принимаем блага. Большинству из нас нет дела до обустройства и принципов работы электросети, нас вполне устраивает роль простого потребителя. Если жителю многоэтажки подобное понимание вопроса может сойти с рук, то обладателю частного дома необходимо учитывать все особенности обустройства электропроводки и заземления в частности. Рассмотрим сегодня, как делается заземление в частном доме.

Содержание


Заземление необходимо для защиты. При работе некоторых электроприборов на их токопроводящем корпусе образуется электрический потенциал, порой достигающий 100 и более вольт, исключить возможность образования этого напряжения или предупредить его возникновение невозможно (каждый случай является частным, зависит от особенностей работы прибора). Если дом подключен к трехфазному электроснабжению, а рядом находящиеся электроприборы подключены к разным фазам, то вполне вероятно, что показатель разницы потенциалов достигнет нескольких сотен вольт, что является серьезной опасностью для жизни в случае соприкосновения с корпусом таких приборов. Поэтому, в соответствии с современными нормами безопасной эксплуатации, все силовые электроприборы в частном доме (холодильник, стиральная машина, электроплита, бойлер и т. д.) должны обязательно подключаться к системе защитного заземления, тогда потенциал будет уходить по заземляющему проводнику в землю.

Устройство заземления в частном доме предусматривает наличие заземлителя и проводника, проложенного от него к входному электрощиту. Заземлитель представляет собой проводящую часть, находящуюся в электрическом контакте непосредственно с землей.

Естественными заземлителями могут служить любые металлические конструкции, имеющие контакт с землей, например металлические трубы подземного водопровода, металлические (кроме алюминиевых) оболочки бронированных кабелей проложенных в земле, железобетонные конструкции фундамента.

Запрещается применять в качестве заземлителей газопроводы, трубы центрального отопления и канализации, также любые трубопроводы с взрывоопасными и горючими веществами.

[include id=»1″ title=»Реклама в тексте»]

В соответствии с нормами ПУЭ, заземление электроустановок до 1 кВ может осуществляться с применением естественных заземлителей, если их сопротивление или напряжение соприкосновения с корпусом установки не превышает допустимых значений. Возможность применения таких заземлителей должна определяться соответствующими расчетами.
При отсутствии или невозможности использования естественных заземлителей устройство заземления в частном доме осуществляется с помощью искусственных заземлителей, которые можно изготовить самостоятельно. Разрешено использовать стальные, оцинкованные или медные заземляющие электроды с круглым, прямоугольным, угловым, трубным профилем сечения, главное — они не должны быть окрашены или иметь любое другое изоляционное покрытие.

Схема заземления частного дома

Заземлители могут располагаться в земле вертикально или горизонтально на глубине ниже уровня промерзания грунта, соединение заземляющих электродов между собой осуществляется только при помощи сварки, болтовое соединение запрещено из-за возможности окисления.
Выбор оптимального способа устройства заземлителя зависит от характера грунта на участке, рассмотренная ниже схема  заземления частного дома является самым простым и надежным вариантом. Перед началом работ необходимо провести замеры, расчеты электросопротивления грунта, составить проект работ, затем на основании полученных данных рассчитать длину заземляющих электродов и количество используемых материалов.

На удалении 5—10 м от дома, недалеко от входного электрощита, следует вырыть траншею, приблизительно полуметровой глубины (глубина траншеи может быть больше, в зависимости от показателей промерзания грунта), формой повторяющую равносторонний треугольник, в каждую вершину которого вбиваются заземляющие электроды длиной 1,5—3 м (длина электродов зависит от сопротивления грунта), электроды можно размещать и линейно, но в любом случае расстояние между ними должно быть не меньше их длины. В качестве электродов можно использовать стальные стержни (минимальное значение диаметра круглого стержня — 16 мм), металлические уголки и профили (минимально допустимая площадь поперечного сечения прямоугольного и углового профиля — 100 мм, с толщиной стенок от 4 мм) и стальные трубы (минимальный диаметр 32 мм с толщиной стенок от 3,5 мм).

Для облегчения вбивания в грунт концы электродов заостряются

Для облегчения вбивания электродов необходимо заострить их концы, в твердых грунтах потребуется бурение скважин. После вбивания электродов их соединяют между собой с помощью сваривания металлической полосой (площадь поперечного сечения от 48 мм2 , толщина от 4 мм). Такую же полосу используют в качестве проводника, ведущего от заземлителя к главной шине заземления входного распределительного щита, место его ввода в здание обозначается соответствующим знаком.

Соединение заземлителя с заземляющей шиной входного электрощита

После выхода из земли к полосе при помощи болтового соединения крепят проводник, соединяющий ее с главной заземляющей шиной входного электрощита. В качестве такого проводника используют медный (сечение не менее 10 мм2), алюминиевый (не менее 16 мм2) или стальной (не менее 75 мм2) провод. Главная шина заземления должна быть медной или стальной (использование алюминиевой шины не допускается), может находиться внутри электрощита или отдельно от него в легкодоступном для обслуживания месте.

[include id=»2″ title=»Реклама в тексте»]

В случае размещения внутри вводного устройства в качестве ее используется шина PE, при отдельном размещении сечение шины заземления не должно быть менее сечения PE проводника питающей линии. Также необходимо предусмотреть отсоединение подключаемых к шине проводников.

Соединение заземляющих электродов металлической полосой

После окончания работ все траншеи следует засыпать однородным грунтом, желательно с небольшим содержанием камней. Следует провести измерение сопротивления заземляющего контура, показатель не должен превышать 4 Ом.
Заземляющую проводку в доме прокладывают вместе с цепями электрических розеток и силовых электроприборов, сеть освещения в заземлении не нуждается.

1.    В случае, когда велика вероятность возникновения коррозии, желательно использовать заземлители с большим сечением или применять заземляющие проводники с гальваническим покрытием.
2.    Важно учитывать обусловленное коррозией увеличение сопротивления заземляющих материалов.
3.    Не допускается расположение заземлителей в местах, где земля просушена под воздействием тепла трубопроводов.
4.    Глубина размещения электродов должна находиться ниже уровня замерзания грунта.
5.    Расстояние между электродами должно превышать их длину.
6.    Диаметр или площадь сечения электродов должна соответствовать нормам ПУЕ.
7.    Соединение электродов между собой должно проводиться лишь сварным способом.
8.    Сопротивление всей заземляющей системы должно быть не более 4 Ом.

Информация о том, как сделать заземление в частном доме фото и видеоматериалы по теме, несомненно, дадут лишь общее представление о серьезном и ответственном процессе. В любом случае, проведение работ требует соответствующей квалификации.

Заземление в частном доме своими руками 220в

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьёй на природе. Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом — это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. Чтобы исключить возможность удара электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живёте в частном доме без заземления — то этим создаёте опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 В заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети на 220 в не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в значительной мере обезопасить каждого жильца от удара током.

Важно! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит каждому человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления

Начнём со школьного курса биологии. Человек из 70% состоит из воды. Именно поэтому удар током способен нанести нам существенный вред. Огромный урон получают внутренние органы. Тело начинается корчиться в судорогах. Поэтому крайне важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпусы некоторых приборов становятся полноценными электропроводниками. Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричество стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара током все части прибора, способные передавать ток заземляются. В таком случае напряжение, возникающие при поломке, будет уходить именно в землю, не неся в себе какой-либо угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник подсоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать каждого рабочего от возможного поражения электричеством.

Чтобы сделать заземление для бытовых приборов в частном доме дополнительно понадобится подключить защитный проводник. Он подключается к розетке, в которую вставляется штекер определённого прибора.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь защиты. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохранится, как и защита.

Внимание! Главная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление

Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа. Для начала рассмотрим значение самого понятия. По факту это электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.

Конструктивно заземление можно поделить на три составляющие:

  1. Заземлитель. Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
  2. Заземляющий проводник. Этот элемент конструкции соединяет прибор, который нужно заземлить с заземлителем.
  3. Заземляющее устройство или заземление — заземлитель + заземляющие проводники.

Если смотреть предметно, то заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно! Сопротивление это что-то вроде вентиля. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому перед тем как сделать данную систему безопасности от электрического удара в своём доме, о них нужно узнать.

Первое на что необходимо обратить внимание — на какой глубине залегает заземлитель. Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет — остановите свой выбор на северной стороне. Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж

Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов необходимо выбрать место, куда будут входить проводники. Именно сюда нужно будет забить вертикальные стержни.

Важно! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале предварительно нужно согласовать работы с соответствующими службами, такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

Проще всего сделать линейный контур, и расположить его параллельно отмостке. Некоторые строители идут на разнообразные ухищрения, делая заземление в виде треугольника или многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным. Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.

После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра — это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли. Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличивается срок эксплуатации всей конструкции.

Важно! Болтовое соединение нужно периодически подтягивать.

Делаем замеры

После того как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать — это сопротивление. Нормативные показатели следующие:

  • Сеть 220 В — сопротивление в пределах 30 Ом.
  • Сеть 380 В — сопротивление 5—10 Ом.
  • Редкие породы грунта, к примеру, скалистые — 100 Ом.

Наиболее качественный контур заземления должен быть у сети на 380 В. К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель

После того как тестирование выполнено и показатели соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать. Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт. Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно. Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

Как сделать заземление | Ремонт квартиры своими руками

Ремонт квартиры

Из этой статьи вы узнаете, как сделать заземление своими руками. Довольно часто возникает вопрос, как заземлить подключение компьютера, электро-гитары, микшерского пульта и т. п., например: для удаления низкочастотного гула 50 Гц попадающего в звуковой тракт  во время записи от наводок переменного тока в электросети, препятствующего эстетическому восприятию музыки и нормальному прохождению творческого процесса. Кроме этого заземление необходимо для бытовых нужд (при подключении электроплиты, стиральной машинки и т.п.), или глобальном смысле, для создания электрического контура заземления во всей квартире или доме.



Содержание

  1. Инструменты и материалы
  2. Как сделать заземление в квартире
  3. Для заземления электрической розетки
  4. Как сделать заземление в частном доме
  5. Как сделать заземление видео




Инструменты и материалы

Что нам потребуется для организации заземления бытовых приборов или музыкальной студии: несколько метров многожильного толстого изолированного провода, пару шурупов-саморезов и пара подходящих к ним металлических шайб, стержень из металла, желательно не менее 1500-2000 мм. , если вы живете в частном загородном доме можно для этих целей использовать лом, но об этом чуть ниже. Перед началом работ нужно рассчитать маршрут прохождения (на его основе вы получите необходимое количество метров, с небольшим запасом) заземляющего кабеля по квартире. При расчете за основу берется самый оптимальный путь, позволяющий спрятать провод для эстетического вида и для того чтобы он никому не мешал.

Для выполнения работ понадобятся следующие инструменты:

Пассатижи;

 Бокорезы;

Отвёртка;

Дрель (сверло надо взять с диаметром чуть меньше, чем диаметр самореза.



Как сделать заземление в квартире

Если вы живете в современном, благоустроенном городском жилище, с электрощитком расположенном на лестничной площадке, то процедура создания заземления будет сравнительно несложной, поскольку само заземление (не путать с занулением!) во многих многоквартирных домах уже есть, до него нужно только добраться.

Открыв электрощит, мы находим то место, где множество кабелей прикручено на самом корпусе электрощита (Если есть сомнения, лучше уточните у обслуживающих дом электриков). Это и есть место, которое электрически соединено с Землёй, другими словами заземлено. Это выглядит ориентировочно так:

Как правильно сделать заземление в квартире

Вычислив длину, прокладываем нужное количество кабеля по квартире, зачищаем с каждого конца по 20-30 мм изоляции. Потом разделив оплётку кабеля на две равные части, вкладываем между ними шуруп-саморез с предварительно одетой на него шайбой (делается это для создания наиболее плотного электрического контакта в зоне соединения с электрощитом) и производим скрутку концов оплётки провода с помощью пассатижей,  оборачивая саморез.

Итак, начинаем вкручивать шуруп в подходящее отверстие на электрощите с усилием до полного упора. Все, заземление кабеля произведено. Остается лишь подсоединить заземлённый кабель непосредственно к самому устройству потребления заземления. Для этого повторяем аналогичный процесс со вторым концом кабеля, до этапа оборачивания кабелем самореза.

Если вам необходимо заземлить системный блок компьютера, то нужно найти место на задней стенке корпуса компьютера, обычно оно находится  в зоне крепления карт расширения, подходящие для производства заземления (если отсутствуют специальные винты для этого) и вкручиваем саморез с кабелем к шасси из металла. В принципе, любое специальное место на электронике, предназначенное под заземление, часто обозначено такими значками:

(по соседству с ними располагается специальный зажим или болт для крепежа)

Кроме этого подобные места на электроприборе  могут дополнительно сопровождаться надписью Ground или кратко GND, что в переводе с английского обозначает «земля». Если нет такого специального места,  то можно воспользоваться металлическим основанием устройства: «земля», «минус», «корпус», «масса» – синонимы этого обозначения.



Для заземления электрической розетки

Существует огромный ассортимент европейских розеток и «вилок» (штепселей), конструкция которых обладает, кроме «фазы» и «ноля» еще и третьим контактом, предназначенным для заземления.

Нужно просто соединить заземляющий кабель со специально предназначенным выводом заземления на розетке, после этого она станет заземленной. Непосредственно про подключение розетки вы можете прочитать тут.



Как сделать заземление в частном доме

Если вы проживаете в частном загородном доме, где заземление можно найти только в грунте, то нам потребуется какой-нибудь твердый (чтобы не сломался и не погнулся, во время забивания), стержень из металла, предпочтительно не менее 1500 – 2000 мм, имеющий большую поверхность для  электрического контакта с грунтом. В качестве стержня может подойти и обычный железный лом, у которого с одного из концов нужно просверлить отверстие для самореза (для прикручивания заземляющего кабеля).

Выбираем свободное место в земле рядом с домом, и с помощью кувалды вбиваем его, почти на полную глубину. К торчащему над поверхностью почвы концу с отверстием для самореза прикручиваем заземляющий кабель, способом описанным выше.

 Для повышения контакта земли и заземляющего стержня, нужно развести в таре с водой 500 грамм обычной, поваренной соли и вылить получившийся раствор на место входа заземляющего лома в почву. Этот метод основан на хороших электропроводных свойствах соли.

Для того чтобы уменьшить коррозию металла в зоне контакта кабеля с металлическим стержнем, нужно позаботиться защите нашей конструкции от атмосферных явлений. В качестве защиты может выступить какое-нибудь герметичное латексное или резиновое изделие…

Еще один вариант для заземления в загородном доме, — это создание его с помощью жестяного нержавеющего листа имеющего большую поверхность контакта с грунтом. Для этого выкапывается необходимого размера углубление в земле (лучше поглубже), после этого в нем закапывают металлический лист, и утрамбовывается это место (предварительно устанавливается электрический контакт заземляющего кабеля с нержавеющим изделием)…

Конечно, идеальный вариант для создания заземления, — это три вбитых длинных железных штыря длиной, не менее трех метров (учитывается глубина промерзания почвы), на равных расстояниях друг от друга примерно один метр (в виде равнобедренного треугольника), и соединенных между собой с помощью металлических прутьев и сварки, образуя тем самым контур — устройство, идеально подходящее по своим электрическим свойствам для заземления.

Надеемся, что данная статья смогла полностью ответить на вопрос – как сделать заземление в квартире или частном доме? Удачного Вам ремонта!



Как сделать заземление видео





Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Как сделать заземление в частном доме своими руками? Что это такое

Вопрос о том, как сделать заземление в частном доме своими руками и законно ли выполнять работы самостоятельно, наверняка волнует многих владельцев. Для этого следует обратиться к нормативной базе, а именно обратить внимание на «Правила устройства электроустановок потребителей» (ПУЭ), «Правила техники безопасности при эксплуатации электроустановок потребителей» (ПТБЭ) и «Правила технической эксплуатации электроустановок потребителей» (ПТЭЭ).

Содержание этой статьи

Важно обратить внимание на то, что требований к тому, чтобы такие работы проводились исключительно профильными специализированными компаниями нет, но, выполняя работы самостоятельно, необходимо все сделать с соблюдением всех норм. В этом случае при вводе в эксплуатацию вопросов у контролирующих организаций не будет.

Изучение терминологии: заземление и зануление, в чем разница?

В общих чертах с учетом того, что и заземление, и зануление служат для защиты потребителя от поражения электрическим током, а также для предотвращения последствий от технических проблем, например, связанных с коротким замыканием, между ними имеется существенная разница как при проведении монтажных мероприятий, так и по принципу работы.

Основная причина, для чего нужно заземление, – это обеспечение безопасности человека при эксплуатации электроприборов.

В настоящее время актуальность этой проблемы значительно выросла и связана с тем, что электропотребление среднестатистического современного дома или квартиры существенно возросло, и в основном такой рост обеспечивает мощная бытовая техника.

В случае внештатной ситуации, например, при нарушении электроизоляции, коротком замыкании, человек, дотронувшийся к токопроводящим частям прибора, может избежать поражения током, так как за счет того, что сопротивление у людей выше, нежели у земли, электричество «пойдет по пути наименьшего сопротивления».

Также правильное заземление гарантирует безопасную и надежную работу электроприборов, так как за счет срабатывания в критических случаях устройств защитного отключения ток на прибор прекращает свое поступление.

Основным и принципиальным отличием между этими двумя видами защиты является и то, что для заземления используется отдельная линия (провод) для связи с «землей», а во втором таким проводником является рабочий ноль, и в этом главная опасность.

В нормальном состоянии защита обеспечивается, но при нарушении связи рабочего ноля с «землей» происходит замыкание контура, чреватое выводом прибора из эксплуатации, и главная опасность – поражение человека электрическим током при случайном контакте с токопроводящими элементами.

Не исключается и вероятность пожара, что особенно опасно для зданий, построенных из легковоспламеняющихся материалов. Таким образом, использование рабочего ноля для защитных электромероприятий нецелесообразно в силу его ненадежности.
Как самому правильно сделать заземление своего дома? Видео:

Заземление или зануление: что лучше сделать в частном доме?

Итак, следует учитывать принципиальные отличия одного вида защиты при планировании работ по защите электросети дома. Для заземления характерно наличие отдельного контура, который имеет надежное соединение по отдельному проводнику с электроприбором (точнее, его корпусом). Зануление основано на том, что в электросети имеются два вида проводников – ноль и фаза.

При стандартном для частного домостроения однофазном подключении в 220 В от трансформатора или электрического столба нулевой провод только один и имеет связь с землей. При трехфазном питании ноль является нейтралью, но также его выход на землю располагается в месте трансформаторной будки или столба.

Кроме конструктивных отличий, существует разница и по обеспечению безопасности: в случае наличия заземления ток будет уходить в землю, а при занулении возможны варианты, зависящие часто от сиюминутной обстановки.

Например, если при занулении прибора возникает пробой фазы, то результатом является короткое замыкание и как следствие – срабатывание УЗО (устройства защитного отключения) или выход из строя предохранителей.

Для человека в этом опасности нет никакой, но только до того момента, пока обеспечивается надежная связь ноля с землей.

Таким образом, с целью защиты техники более надежным является зануление приборов, но для обеспечения безопасности человека и снижения угрозы возникновения пожара в результате проблем с эксплуатацией электросети альтернативы заземлению нет. Кроме того, надо учитывать, что недопустимой является не только подмена понятий, но и объединение этих двух видов защиты в одном приборе или системе.

Рассматривать возможность выполнения зануления можно жителям многоквартирных домов из-за конструктивных сложностей с монтажом заземления.

Кроме того, зануление наиболее часто используется на производстве для защиты станков и другой техники, но в этом случае существует надежный контроль за безопасностью работы с ними.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

  • в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
  • с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
  • в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
  • при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

  • естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
  • искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.
При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Монтаж контура: подготовительный этап

Перед тем, как приступить к работам, потребуется выполнить схему и подготовить необходимые материалы и инструменты. Непосредственно сам контур заземления представляет собой объединенные в единую конструкцию две подсистемы: внешнюю и внутреннюю.

Первая состоит из заземлителей, объединенных металлической обвязкой.

Вторая, расположенная в доме, – это разветвленная сеть проводов, идущая от розеток или непосредственно от бытовых приборов, которые сходятся и подсоединяются к шине заземления, установленной в счетчике.

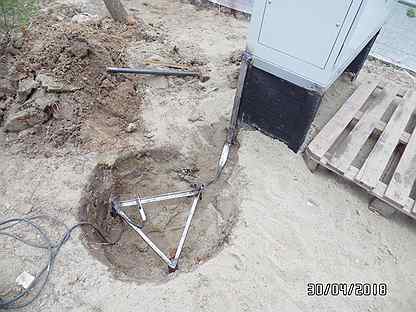

Внешнее заземление чаще всего выполняется в виде треугольника, стороны которого имеют длину от 1 до 2 м, оптимально – 1 м 20 см. Но можно использовать и линейную незамкнутую форму, в которой соединение верхних концов производится последовательно.

Однако данный вид, более безопасный и менее требовательный по выбору места для установки, имеет уязвимость – при нарушении последовательной связи токопроводящие способности конструкции снижаются. Допускается создание и других замкнутых схем расположения, но принципиального преимущества ни круглая, ни квадратная не предоставляют.

Для изготовления заземлителей используется уголок из металла с сечением 50х50 мм, прут или труба диаметром не менее 32 мм. Длина должна быть не менее 2 м, но надо учитывать глубину промерзания – то есть длина должна не менее чем на 300-400 мм ее превышать.

Для соединения верхних концов заземлителей потребуется металлическая полоса не менее 40 мм ширины, 4 мм толщины и длиной от 1 до 2 м. В некоторых случаях допускается использование других металлических изделий, например, металлического прута диаметром от 16 мм.

Для обеспечения ввода в дом потребуется металлическая конструкция, предпочтительно из нержавейки, длиной от контура до места ввода в дом. Также необходимо приобрести крепежные элементы – болты, хомуты и медный провод, сечение которого определяется сечением провода фазы, но не менее 4 мм2.

Потребуется инструмент для выполнения земляных работ: лопата, кувалда и т. д., а также необходимо подготовить сварочный аппарат (или пригласить для выполнения этой части работ специалиста), перфоратор, гаечные ключи.

Для резки металла нужна будет «болгарка» или иной инструмент, но при наличии предварительной схемы подготовить металлические элементы нужной длины можно прямо в строительном магазине.

Устройство внешнего контура

1. Перед тем как сделать заземление в частном доме, необходимо выбрать место под внешнюю часть заземляющего контура. Наиболее подходящие места, в которых практически отсутствует какое-либо передвижение людей, при этом его расположение должно быть максимально близко к дому, – оптимально 1 м.

Исключение возможности нахождения человека в месте расположения контура необходимо из-за того, что в случае срабатывания защиты это может иметь фатальные последствия.

Лучшие места – вдоль забора с тыльной стороны дома, под отмостками, но наиболее привлекательно – под статичными декоративными элементами, например, колоннами или садовыми скульптурами или просто огородить опасную зону, накрыть куполом и т. д.

Некоторую проблему представляют песочные грунты, для повышения токопроводности которых рекомендуется залить солевой раствор из расчета 100 г соли на 1 л воды под основание заземлителей, но у этого способа есть существенный недостаток – ускоренная коррозия металла, что в итоге приведет к уменьшению номинальной мощности контура.

В тех случаях, когда такая опасность полностью не исключается, следует подумать над устройством незамкнутого контура, например, в случае регулярных подтоплений участка талыми или паводковыми водами такой вариант более правильный.

2. Далее можно непосредственно приступать к выполнению земляных работ, а именно к подготовке треугольной (или иной) формы траншеи со сторонами 1,2 м (допустимый предел – от 1 до 2 м) и канавы, ведущей к дому. Глубина должна составлять в среднем 50-60-70 см.

3. После этого, используя подготовленный комплект заземления для частного дома, в соответствующие и предварительно обозначенные места с помощью кувалды вбиваются металлические элементы контура – заземлители на глубину, не менее 2 м.

4. После этого с помощью сварочного аппарата верхние концы соединяются металлическими полосами или прутом. Также с использованием сварки надежно прихватывается одна из вершин треугольника и конец металлического прута или пластин, ведущих к дому. Второй конец этого элемента подводится к дому.

Дальше с помощью болтового соединения подсоединяется кабель, ведущий из дома и протянутый сквозь отверстие в стене, выполненное с помощью перфоратора с буром соответствующего диаметра.

5. После выполнения этого этапа работ можно заняться засыпкой и трамбовкой траншей. и наружные работы можно считать завершенными – дальше предстоит выполнить подключение в доме.

Подключение контура к распределительному электрощиту

Для того чтобы контур начал работать, его необходимо подключить к распределительному щитку, расположенному в доме (в некоторых случаях вне дома, на внешней стороне здания). Для этого нужен медный одножильный провод, один конец которого уже подсоединен к контуру, а второй крепится на отдельной шине в распределительном электрощитке.

Этот объем работ самостоятельно можно выполнять при наличии достаточного опыта и знаний, в ином случае без помощи профессионала не обойтись, так как мнимая экономия может обернуться большими проблемами.

Также вместе со специалистом после подключения контура можно измерять сопротивление заземления, полученные значения которого будут свидетельствовать о степени работоспособности конструкции и ее возможностях по обеспечению безопасности эксплуатации электрических приборов.

Правила выбора металлической двери в новом доме. — здесь больше полезной информации.

С помощью прибора проверка проводится следующим образом:

  • сначала заглубляются два штыря в землю на глубину не менее 500-700 мм;
  • специальные провода прибора (они указаны в инструкции) подключаются одни к шине в распределительном электрощитке, другие соответственно к штырям;
  • показатель сопротивления, равный 4 Ом, свидетельствует, что работы по монтажу и подключению контура в электросети с напряжением 220 В выполнены верно и система полностью готова к эксплуатации.

Несмотря на то что алгоритм этой работы достаточно простой, проблема состоит в том, что для ее проведения требуется наличие мультиметра. Но без проверки обойтись нельзя, и произвести ее можно с помощью обычной лампы накаливания мощностью 100 Вт и патрона с длинными концами, один из которых подключается к заземлению, а второй к фазе на электрощитке.

Вас заинтересует эта статья — Лестницы на второй этаж в частном доме своими руками.

Результаты следует оценивать по степени накала лампочки: ярко – все отлично, контур справляется со своей функцией, тусклый свет будет свидетельствовать о том, что соединения и стыки обеспечивают слабый контакт и их следует переделать.

Если лампочку совсем не удалось включить, значит, контакт полностью отсутствует и надо искать причину и все переделывать. В этом случае контур абсолютно не рабочий.

Вместо заключения

Некоторых людей может интересовать вопрос, почему используется несколько (чаще всего три) заземлителя. Причина в том, что земля представляет собой проводник нелинейного типа, поэтому сопротивление в этом случае будет определяться площадью соприкосновения. А у одного элемента она совершенно недостаточная для надежной защиты.

Также при наличии нескольких заземлителей в промежутке между ними образуется так называемая потенциальная поверхность, которая превращается в дополнительный элемент системы. Но такая ситуация обеспечивается, если соблюдается определенное расстояние между заземлителями, которое, как указывалось выше, находится в промежутке от одного до двух метров.

Что такое заземление грузовиков и вагонов и зачем они нужны?

Статическое электричество

В холодные и сухие дни, когда вы идете по ковру, чтобы открыть входную дверь, может возникнуть искра, прыгающая между рукой и дверной ручкой. Это высвобождение электричества происходит из-за накопления статического электричества в теле человека, которое может достигать 10-15 кВ (киловольт). Разряд с таким напряжением может составлять всего 20-30 мДж (миллиДжоуль), что значительно превышает пороговое значение для воспламенения пропана, паров бензина или даже мелких частиц пыли.

Заземление грузовиков | Заземление вагона

Когда грузовики или поезда загружают и выгружают жидкости и сухие материалы, при передаче этих материалов возникает трение, создавая статическое электричество. Уровень заряда выше для слабопроводящих растворителей, протекающих через пластиковые трубки. Кроме того, высокая скорость потока или большое количество пузырьков воздуха, протекающих через трубку, могут усилить статическое электричество. Автоцистерны, загружающие пропан, газ или легковоспламеняющиеся жидкости, могут накапливать достаточно статического электричества, чтобы испустить 2250 миллиДжоулей.Для воспламенения пропана требуется всего 26 миллиджоулей, а для паров бензина — 24.


Электрификация потока

Когда жидкие или сухие сыпучие материалы проходят по трубе с высокой скоростью потока, как это обычно происходит при загрузке и разгрузке жидкостей из грузовиков и поездов, электростатический заряд текущего продукта генерирует статическое электричество. Большое количество пузырьков воздуха и повышенная скорость потока могут усилить статическое электричество.

A: заряд, который движется вместе с потоком продукта
B: заряд, который закреплен на твердой поверхности и не может перемещаться

При перемещении материалов генерируется статическое электричество.

Наполнение, дозирование, транспортировка и опрокидывание материалов в транспортные средства или сосуды генерируют статическое электричество просто за счет движения обрабатываемого или обрабатываемого материала. Статическое электричество может воспламениться, если судно или транспортное средство не заземлено должным образом.

  1. Без надлежащего заземления — При погрузке сыпучих или жидких продуктов движущийся материал создает трение, и на поверхности транспортного средства накапливается электростатический заряд. Это скопление увеличивает риск статической искры и источника воспламенения.
  2. Статический разряд при правильном заземлении — При правильном заземлении электростатический заряд имеет путь к земле, предотвращая накопление заряда.
Накопление статического электричества
ЖИДКОСТИ
Накопление статического заряда
ПОРОШКИ
Бензол PTFE
Дизель Полиэтилен
Бензин Полиэтилен
Бензин Дерево
Сырая нефть / газовый конденсат Полиуретан
Реактивное топливо ПВХ
Керосин Пирекс
Толуол Неопрен
Ксилол Нейлон
Гексан Полипропилен
Гептан Полистирол

Возгорание материала при погрузке грузовика без надлежащего заземления


Что такое заземление (также известное как заземление)?

Все хотят нейтрализации, поэтому, когда в объекте накапливается заряд (положительный или отрицательный), этот избыточный заряд будет искать путь наименьшего сопротивления, чтобы стать нейтральным. Заземление (или заземление) соединяет этот объект с землей и разряжает любое накопленное напряжение. Почему земля? Поскольку Земля такая большая, она может легко поглотить и нейтрализовать любой заряд.

Воздух, протекающий над поверхностью объекта, или жидкости, протекающие по трубе во время погрузки и разгрузки транспортных средств, создают заряд. Для разряда этого напряжения автомобиль должен быть подключен к земле через медный или стальной провод, прикрепленный к электроду в земле. Слишком длинные линии могут иметь сопротивление, достаточное для предотвращения полного рассеивания статического электричества, будут искать более короткий путь, перепрыгивая через промежутки в оборудовании, создавая искру или источник воспламенения горючих газов.И NFPA, и API рекомендуют, чтобы сопротивление этих линий составляло не более 10 Ом от конца до конца.

Что такое склеивание?

Связывание — это соединение двух проводящих объектов вместе, при этом каждый объект имеет одинаковый электрический заряд. Если один объект накапливает заряд, может возникнуть искра, когда этот заряд попытается нейтрализовать себя, перепрыгнув зазор на другой проводящий объект.

Вагоны и цистерны состоят из множества деталей, металлических и прочих. Чтобы снять статическое электричество, все части должны быть соединены — скреплены — таким образом, чтобы электричество могло беспрепятственно проходить через каждый объект на землю.Это предотвращает переход одной детали в другую, даже если они не соприкасаются, точно так же, как заряженная рука на дверной ручке получает поразительный результат. Эта искра возникла за наносекунды до контакта между ними, когда заряд прыгнул по воздуху.


Линия заземления грузовика

Заземление автоцистерны (заземление)

Процедура погрузки во время переездов включает в себя подключение грузовика к земле (заземление) водителем перед любыми другими операциями. В системе заземления грузовика должны быть цепи, предотвращающие передачу топлива, если заземление не выполнено. Обычно погрузочная эстакада имеет систему заземления, которая подключается к грузовику.

Заземление вагона (заземление)

Пути, по которым движутся вагоны, имеют собственную систему заземления. Колеса в сборе имеют контакты «металл-металл», поэтому они всегда заземлены. Но многие железнодорожные вагоны имеют колесные подшипники, которые не проводят ток, что делает остальную часть вагона электрически изолированной. Как и в случае с грузовиком, при загрузке или разгрузке вагонов операторы будут использовать системы заземления вагонов для снятия статического электричества.

Износостойкие прокладки на литой тележке также изолируют сборку от резервуара и фитинга, поэтому процедура требует заземления резервуара для погрузочно-разгрузочная эстакада во время переездов.Опять же, система должна иметь отказоустойчивую схему, которая отключает перекачку топлива в случае потери заземления.


Решения SafeRack для заземления, переполнения и мониторинга

При работе с нефтехимическими или другими горючими жидкостями безопасность невозможно переоценить. Важно принимать все меры предосторожности, чтобы избежать несчастных случаев, и SafeRack упрощает это. Наши отраслевые эксперты и наши технологически передовые системы защиты от перелива и проверки грунта помогают повысить безопасность и производительность.И мы можем помочь вам выбрать и установить электронное стоечное оборудование для точного и надежного мониторинга независимо от потребностей вашего вагона или цистерны.


Подробнее о безопасности автоцистерн

Около 25% всех грузов, перевозимых в США, перевозится в автоцистернах, причем почти половину из них составляют легковоспламеняющиеся жидкости, которые необходимо перевозить на транспортных средствах и снимать с них (5 основных грузовых эстакад ). При таком большом количестве опасных грузов на дорогах страны и при том, что автомобили проезжают под автоцистернами, не редкость, почему так мало катастроф?
Прочтите обо всех устройствах безопасности для автоцистерн.

Субпанели: когда нужно разделить землю и нейтраль

Когда следует разделить заземляющий и нейтральный провода на дополнительной панели? По-разному.

Во-первых, что такое субпанель? По-моему, субпанель — это электрическая панель, подключенная к сервисному оборудованию, которая более известна как главная панель. Подробное обсуждение определения субпанелей можно найти в статье Брюса Баркера 2009 года о субпанелях в журнале ASHI Reporter.

Далее, что за дело с соединением земли и нейтрали вместе? По-моему, если земли и нейтрали соединить вместе на субпанели, у них не будет отдельных путей обратно к сервисному оборудованию. Это означает, что у вас будет ток на заземляющем проводе, что может быть плохой новостью для всех, кто работает в цепи. Для подробного обсуждения этого, посмотрите сообщение в блоге Чарльза Буэлла и видео о связях и нейтралах вместе на субпанелях.

До 2008 г.

Вплоть до версии 2008 г. Национального электротехнического кодекса существовало два способа подключения субпанели.

Первый был с четырехпроводной подачей; два горячих, нейтральный и заземленный. Земля и нейтраль были изолированы, чтобы обеспечить отдельные пути к панели.

Еще один способ подключения субпанели — трехпроводная подача; две точки доступа и нейтраль, с заземлением и нейтралью, соединенными вместе на дополнительной панели. В этом случае заземление и нейтраль должны быть соединены вместе . Однако для этого метода было несколько правил.Это было разрешено только в отдельно стоящих зданиях, и в отдельно стоящем здании должна была быть собственная система заземляющих электродов. Кроме того, в каждом здании не может быть никаких непрерывных металлических путей, соединенных с системой заземления.

2008 и после

Начиная с Национального электротехнического кодекса 2008 года, единственным приемлемым способом подключения субпанели является четырехпроводная подача. Два горячих, один заземляющий и один нейтральный провод. Земли и нейтрали должны быть изолированы. Две иллюстрации ниже, любезно предоставленные замечательными людьми из CodeCheck (авторское право © 2018), иллюстрируют разницу между сервисной панелью и субпанелью. Нажмите на любую из них, чтобы увеличить версию.

Короче говоря, это не всегда неправильная установка, если заземление и нейтраль соединены вместе на дополнительной панели. Это зависит от того, когда он был установлен и что еще происходит.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Предыдущее сообщение
Вопросы и ответы: должен ли воздухообменник быть включен или выключен во время проверки на радон?
Новое сообщение
Файлы с ошибками при осмотре дома: наводнение

Нейтральная система — с одним или несколькими заземлениями?

Система нейтрали

В системе распределения трехфазная нагрузка несимметрична и нелинейна, поэтому нейтраль играет очень важную роль в системе распределения. Как правило, распределительные сети эксплуатируются в несбалансированной конфигурации и обслуживают потребителей.

Нейтраль — одно- или многозаземленное? (Фото WM Dyer Electrical Contractors)

Это вызывает прохождение тока через нейтральный провод и падение напряжения на нейтральном проводе. Неуравновешенная нагрузка и чрезмерный ток в нейтральном проводе — одна из проблем в трехфазных четырехпроводных распределительных системах, которая вызывает падение напряжения в нейтральном проводе и создает проблемы для клиентов.

Наличие напряжения заземления нейтрали приводит к разбалансировке трехфазных напряжений для трехфазных потребителей и снижению фазного напряжения на нейтральное для однофазных потребителей.

Трехфазное четырехпроводное соединение с заземлением широко применяется в современных системах распределения электроэнергии из-за более низких затрат на установку и более высокой чувствительности защиты от замыканий, чем трехфазное трехпроводное соединение.

Нейтрали играют важную роль в обеспечении качества электроэнергии и безопасности. Система с несколькими заземленными нейтралью является преобладающей системой распределения электроэнергии, используемой в Соединенных Штатах.

Он позволяет бесконтрольно протекать по земле электрическому току без ограничения, создавая потенциальный вред для населения и животных, вызывая поражение электрическим током, и считается ответственным за необнаруженные поражения электрическим током.

Защитное заземление, используемое в приложениях низкого напряжения 600 В и ниже, будет описано и использовано для объяснения опасностей, связанных с современной распределительной системой с несколькими заземленными нейтралью, используемой в Соединенных Штатах.Это позволит читателю увидеть параллели между безопасной распределительной системой низкого напряжения и опасной распределительной системой среднего напряжения с заземленной нейтралью.

Причины развития трехфазных, четырехпроводных, многозаземленных систем связаны с сочетанием соображений безопасности и экономики. Трехфазная, четырехпроводная конструкция с несколькими заземлениями успешно используется в течение многих лет и хорошо задокументирована в стандартах, включая Национальный электротехнический кодекс (NEC). Крайне важно принять решение о внедрении системы заземленной нейтрали, чтобы «сэкономить деньги» за счет внедрения системы распределения электроэнергии с заземленной нейтралью в ущерб общественной безопасности.

Система с несколькими заземленными нейтралью (MEN)

Трехфазная четырехпроводная нейтраль с несколькими заземлениями

На рисунке слева показаны системы с несколькими заземленными нейтралью, которые обычно используются в электроэнергетических компаниях Северной Америки. Реактор заземления нейтрали используется некоторыми коммунальными предприятиями для уменьшения доступного тока замыкания на землю, в то же время поддерживая эффективно заземленную систему.

Система заземления с множественной заземленной нейтралью (MEN) — это система, в которой нейтральный провод низкого напряжения используется в качестве обратного пути с низким сопротивлением для токов короткого замыкания, и где повышение его потенциала поддерживается на низком уровне за счет его подключения к земле в количестве локации по длине. Нейтральный проводник заземляется на распределительном трансформаторе, на каждой установке потребителя и на определенных опорах или подземных столбах. Сопротивление между нейтральным проводом распределительной системы и землей не должно превышать 10 Ом в любом месте.

NEC, статья 250, часть X Заземление систем и цепей 1 кВ и выше (высокое напряжение)

  1. Многократное заземление: Нейтраль жестко заземленной нейтральной системы разрешается заземлять более чем в одной точке.
  2. Заземленный нейтральный проводник: заземляйте каждый трансформатор, заземляйте с интервалом 400 м или меньше, заземляйте экранированные кабели в местах, подверженных контакту с персоналом.

Одинарная заземленная нейтраль

Трехфазная четырехпроводная одиночная нейтраль с заземлением

На рисунке слева показана одиночная заземленная нейтраль, которая отличается от системы с несколькими заземлениями.На рисунке показано, что нейтраль также подключена к земле, но нейтральный провод проходит вместе с фазными проводниками. Конфигурация, показанная на рисунке, позволяет размещать электрические нагрузки и трансформаторы между любыми из трех фазных проводов, между фазой и / или фазой с нейтралью.

Это соединение между фазой и нейтралью заставит электрический ток течь через нейтраль обратно к трансформатору. Пока это электрическое соединение приемлемо, если нейтраль изолирована или рассматривается как потенциально находящаяся под напряжением, но в будущем будут внесены изменения, которые отрицательно скажутся на безопасности людей и животных.

Заземление обычно располагается на распределительной подстанции. Это может показаться незначительным, но различия значительны.

Преимущества систем с несколькими заземленными нейтралью

(1) Оптимизация размера разрядника для защиты от перенапряжения:

  • Ограничители перенапряжения применяются в энергосистеме на основе межфазного напряжение земли при нормальных и ненормальных условиях. В условиях замыкания на землю линейное напряжение может увеличиваться до 1. 73 на блок на двоих, в исправном состоянии.
  • Применение разрядников для защиты от перенапряжений в энергосистеме зависит от эффективности заземления системы. Состояние перенапряжения, которое может возникнуть во время замыкания на землю, можно минимизировать, поддерживая низкий импеданс нулевой последовательности. Поэтому оптимизация размеров ограничителей перенапряжения в системе зависит от заземления системы.
  • Эффективно заземленная система питания позволяет использовать ограничитель перенапряжения с более низким номиналом. Ограничитель перенапряжения с более низким номиналом обеспечивает лучшую защиту от перенапряжения по более низкой цене.Эффективно заземленная система может быть создана только при использовании нейтрали системы с несколькими заземлениями надлежащего размера.
  • С системой с одной заземленной нейтралью, требуется использование разрядников с номинальным линейным напряжением. Это увеличивает стоимость ОПН и в то же время снижает защиту, обеспечиваемую ОПН. Кроме того, если нейтраль четвертого провода не заземлена, рекомендуется разместить разрядники для защиты от перенапряжений в соответствующих местах на этом проводе.

(2) Импеданс нулевой последовательности ниже для многозаземленной системы, чем для одноточечной заземленной нейтрали.

(3) Морозные и арктические условия отрицательно сказываются на импедансе нулевой последовательности. Нейтраль системы с несколькими заземлениями по-прежнему будет снижать полное сопротивление нулевой последовательности по сравнению с одной точкой заземления. Фактически, без многозаземленной системы более вероятно, что ток короткого замыкания будет недостаточным для правильной работы защиты от замыкания на землю.

(4) Стоимость оборудования для многозаземленной системы ниже.

(5) Вопросы безопасности на экранах кабелей.

  • Кабели среднего и высокого напряжения обычно имеют кабельные экраны (требования NEC выше 5 кВ), которые необходимо заземлить. Для этого экрана есть несколько причин:
    • Для ограничения электрических полей внутри кабеля
    • Для получения равномерного радиального распределения электрического поля
    • Для защиты от индуцированных напряжений
    • Для уменьшения опасности поражения электрическим током

    Если экран не заземлен, опасность поражения электрическим током может быть увеличена. Если экран заземлен в одной точке, индуцированное напряжение на экране может быть значительным и создать опасность поражения электрическим током. Поэтому на экране обычно используется несколько заземлений, чтобы ограничить напряжение до 25 вольт.

    Эта практика экранирования кабелей с несколькими заземлениями включает в себя заземление концентрических нейтралей на силовых кабелях, тем самым увеличивая потребность в заземлении нескольких нейтралей в энергосистеме.

Недостатки многократного заземления нейтрали

(1) Меньшая электробезопасность в общественной и частной собственности.

  • При распределительной системе с заземленной нейтралью необходимо электрическое соединение с землей не менее 4 раз на милю, чтобы напряжение на заземленной нейтрали не превышало примерно 25 вольт, что делает его безопасным для линейных монтажников в случае их прихода. контактирует с нейтралью и землей.
  • В соответствии с Правилом NESC 096 C на участке с заземленным нейтральным проводом, подключенным к земле не менее 4 раз на милю, и на каждом трансформаторе и молниеотводе теперь есть несколько путей над и через землю, по которым может течь опасный электрический ток. непрерывно, неконтролируемо.
  • Путь, по которому этот ток проходит через землю, определить невозможно. Мы не можем нанести изотоп на каждый электрон и проследить его путь, когда он бесконтрольно течет через Землю. Безответственно допускать попадание блуждающего неконтролируемого электрического тока в частную собственность и через нее.
  • Национальный электротехнический кодекс (NEC) требует, чтобы нейтраль в сервисном разъединителе и на плате защиты от перегрузки по току также была заземлена. Теперь вторичная нейтраль подключена к земле второй раз.Теперь существует параллельное соединение нейтрали с землей, позволяющее опасному электрическому току непрерывно бесконтрольно протекать по земле.

(2) Настройка реле защиты от замыкания на землю сложна.


Преимущества системы с одной заземленной нейтралью

(1) Более надежная и безопасная система.

(2) Установка реле защиты более проста в случае одиночной заземленной нейтрали:

  • Трансформатор тока в месте, где заземлена нейтраль, можно использовать для определения тока замыкания на землю (нулевой последовательности).
  • ТТ нулевой последовательности, охватывающий три фазного и нулевого проводов.

    Остаточный контур ТТ

  • Остаточный контур с четырьмя ТТ (Остаточный контур с тремя ТТ с нейтрализацией нейтрали).
  • Защита от замыканий на землю в системе с заземленной нейтралью сложнее, чем в системе с одноточечным заземлением, поскольку необходимо учитывать как токи замыкания на землю, так и токи замыкания на землю.
  • Нейтральный ток и аналогичный ток замыкания на землю могут протекать как по нейтрали, так и по земле.Итак, мы должны рассчитать как ток как величину тока нейтрали, которая может протекать в цепи, так и уставка замыкания на землю должна быть выше этого тока нейтрали. Это очевидно из рисунка

(3) Измерение тока замыкания на землю:

  • Хотя определение тока замыкания на землю в одноточечной заземленной системе менее сложно, чем в многозаземленной системе, Ток замыкания на землю в системе с одноточечным заземлением может быть значительно ограничен из-за того, что весь ток замыкания на землю должен проходить через землю. Это особенно верно, когда удельное сопротивление земли велико, почва промерзшая или почва очень сухая.
ССЫЛКИ:
  • Джон П. Нельсон Сотрудник, IEEE ANSI / IEEE Std 142-1991
  • Westinghouse Electric Corporation, Справочник по передаче и распределению электроэнергии NFPA 70
  • Джеффри Лейб, Число аварий поездов на подъеме, газета Denver Post , 7 ноября 2002 г.
  • RT Бек и Люк Ю, Соображения по проектированию систем заземления

Плоская Земля: что подпитывает самую странную теорию заговора в Интернете?

Верующий в заговоры о плоской Земле сделал еще один выстрел в самодельную ракету, чтобы выстрелить в стратосферу.И снова все упало.

«Безумный Майк» Хьюз, самопровозглашенный смельчак, который отвергает тот факт, что Земля круглая, около двух недель назад разместил на своей странице в Facebook видео, в котором говорится, что он планировал запустить себя с частной территории на высоту 1800 футов. (550 метров) в субботу, 3 февраля. Хьюз ранее отменял и откладывал запуски, поэтому было не совсем ясно, состоится ли субботнее мероприятие. Его самодельная ракета находилась на «стартовой площадке» в Амбойе, Калифорния, около 11 минут, прежде чем… никуда не улетела, как показано на видео в реальном времени.

Тем не менее, он обращает внимание на субкультуру, которая приобретает все большую известность в Интернете.

Эта субкультура — сторонники плоской Земли, люди, которые утверждают, что многовековые наблюдения за круглой Землей (включая фотографии космонавтов из космоса и тот факт, что маршруты кругосветных путешествий работают) либо ошибочны, либо являются частью обширного прикрытия. вверх. Вместо этого, утверждают сторонники плоской Земли, планета представляет собой диск. То, как это выглядит, зависит от того, кто теоретизирует, но многие сторонники плоской Земли говорят, что ледяные стены окружают край диска, и что планеты, луны и звезды парят в виде куполообразного небосвода над Землей, во многом ближе к Земле, чем они есть на самом деле. [8 раз плоскоземельцы пытались бросить вызов науке в 2017 году)

Что касается теорий заговора, они довольно всеобъемлющи. Так в чем же привлекательность? Для многих верующих это вопрос недоверия к научной элите и желание увидеть доказательства своими глазами. И, как говорят психологи, сторонники теории заговора о плоской Земле могут преследовать многие из тех же потребностей, что и сторонники других заговоров: социальная принадлежность, потребность в значении и контроле, а также чувство безопасности в неопределенном мире.

Розыгрыш заговора

Теории плоской Земли не новы; В современную эпоху они восходят к английскому писателю Сэмюэлю Роуботэму, который в середине 1800-х годов придумал множество творческих интерпретаций космологии. В 1950-х годах с созданием Международного общества плоской Земли проявился некоторый интерес, но сегодняшнее возрождение теории, похоже, связано с социальными сетями, говорит Вирен Свами, социальный психолог из Университета Англии Раскин в Кембридже, Англия. Незначительные знаменитости, такие как рэпер B.o.B и телеведущая Тила Текила, повысили популярность заговора, написав в Твиттере о своем скептицизме по поводу круглой формы Земли. [7 (простых) способов доказать, что Земля круглая]

Движение за плоскую Землю в эпоху Интернета — достаточно новое явление, поэтому никто не проводил никаких психологических исследований, сказал Свами, хотя один из его учеников работает над проектом о явлении сейчас.

Тем не менее психологи изучали, почему теории заговора в целом привлекательны.Причины делятся на три основные категории, сказала Карен Дуглас, социальный психолог из Кентского университета в Кентербери, Англия.

Первая причина связана с поиском знаний и определенности. Дуглас сказал Live Science, что люди, которые чувствуют себя неуверенно, склонны к заговорам. Это происходит как в малых, так и в больших масштабах: исследования 2015 года показали, что когда людей заставляют чувствовать себя неуправляемыми в психологическом исследовании, они становятся более открытыми для веры в заговор. Согласно статье, опубликованной в прошлом году в журнале Memory Studies, есть свидетельства того, что убеждения в заговоре резко возрастают во времена общественного кризиса, например, после терактов 11 сентября.

Хотя воображение призрачных клик за каждым углом может показаться пугающим, теории заговора также, кажется, предлагают верующим обещание контроля в форме знаний и понимания, которых не хватает другим, сказал Дуглас.

«У вас есть потребность в безопасности и контроле, но у вас этого нет, — сказала она, — поэтому вы пытаетесь компенсировать это».

Наконец, теории заговора могут повысить самооценку верующих и позволить им хорошо относиться к группам, к которым они принадлежат. Некоторые исследования предполагают, что нарциссизм и вера в заговор связаны, сказал Дуглас, и многие заговоры делят мир на «хороших парней» (например.g., моральная звезда YouTube, стремящаяся найти правду) и «плохие парни» (например, правительство или определенная этническая группа).

Отвергая основы

Люди часто вполне осознают глубинные причины, по которым они верят в заговоры, сказал Майкл Вуд, преподаватель психологии в Университете Винчестера в Англии.

«Одна вещь, которую я нашел интересной в моих собственных приключениях на стороне YouTube с плоской Землей, — это то, что люди часто довольно откровенно заявляют о своих мотивах, — сказал Вуд.Они скажут, что для них ужаснее верить в то, что Вселенная — огромное, безразличное место, и что более разумно представить, что Земля была создана для людей, как идеальный снежный шар. [10 раз Земля раскрывала свои странности]

Некоторые сторонники плоской Земли мотивированы религией, отметил Вуд; некоторые возвращаются к библейским отрывкам, в которых упоминается «небесный свод». Для других вера в плоскую Землю, кажется, выросла из других, связанных с космосом убеждений в заговоре, таких как вера в то, что высадки на Луну были сфальсифицированы, сказал Вуд Live Science.

«Если вы читаете дискуссионные группы о плоской Земле, люди говорят о НАСА, и они действительно ненавидят НАСА», — сказал он.

Отчасти проблема, по словам Свами, заключается в том, что понимание физики Вселенной очень сложно, и приверженцы плоской Земли до некоторой степени правы в том, что наука элитарна: для того, чтобы быть в состоянии запустить спутник в космос или понять математику, которая показывает, почему планета круглая. (Однако вы можете довольно легко доказать, что это круглый, с помощью домашних методов.) Теории плоской Земли упрощают все сложности и не требуют от верующих верить в науку или ученых, — сказал Свами.

Интересно, что исследования с участием детей показывают, что, хотя человечество и знало, что планета круглая со времен древних греков, это не интуитивное убеждение. Согласно исследованиям 1970-х и 1980-х годов, ученики начальной школы ответят, что мир круглый, когда их спросят, но дальнейшие расспросы часто показывают, что их мысленное представление о круглой Земле весьма запутано.Например, они могут верить, что Земля в космосе круглая, но очевидно, что та, по которой мы ходим, плоская. Или они могут сказать, что Земля круглая, но также, что можно упасть с края. Согласно исследованию 1985 года, эти противоречивые убеждения были распространены среди детей до 10 лет или около того. Исследование показало, что к 13 годам большинство детей уяснили концепцию сферической Земли, хотя некоторые все еще были немного озадачены тем, как работает гравитация.

К сожалению, как только устанавливается вера в заговор, ее трудно изменить, сказал Свами; люди склонны придерживаться своих убеждений.Аргументы и дискуссии имеют тенденцию только укреплять эти убеждения, поскольку люди, как правило, проявляют то, что называется «психологической реакцией», — сказал Свами, тратя время на оттачивание собственных аргументов и еще больше убеждая себя в своей правоте.

Свами сказал, что предотвращение, напротив, кажется ключевым. По его словам, аналитики и критические мыслители менее восприимчивы к убеждениям о заговоре.

«Это действительно очень важно, чтобы мы правильно учили критическому мышлению и аналитическим навыкам», — сказал он.

Оригинальная статья о Live Science.

Earthing — Golated.com

Человеческие существа возникли в связи с энергией Земли. Мы ходили босиком и спали в контакте с Землей, никогда не осознавая, что ее поверхность содержит безграничную, естественную, исцеляющую энергию. Хождение босиком больше не является нашим основным способом передвижения. Мы живем в помещении большую часть времени, и когда мы гуляем или бегаем на улице, мы носим обувь на резиновой подошве, которая не позволяет нашим ногам поглощать тонкую энергию Земли.Резина не проводит электричество, но наши тела — нет!

Вот и мы. Цивилизован в современном мире, но отключен от первобытного мощного источника энергии и исцеления. Видите ли, Земля представляет собой батарею метрических тонн в шесть секстиллионов (шесть с двадцатью одним нулем), которая постоянно пополняется солнечным излучением, молниями и теплом из расплавленного глубоко под ней ядра. Естественные ритмические пульсации энергии, протекающей через поверхность Земли и исходящей от нее, поддерживают в ритме и равновесии биологические механизмы и глобальную жизнь — в том числе и вас! К сожалению, мы живем, как срезанные цветы, в отрыве от питательной энергии Земли.Заземление, также известное как заземление, просто повторно подключается к целительной энергии Земли.

Как заземлить? Это очень просто; Вы, несомненно, делали это раньше! Ходите босиком по траве, песку, грязи или бетону. Как и ваше тело, это проводящие поверхности, и энергия Земли течет через них в ваше тело. Дерево, асфальт и винил не проводят ток. Вы также можете подключиться к энергии Земли, используя простые заменители босиком. Заменители босиком состоят из циновок, лент, пластырей и листов, которые при подключении к заземляющему порту заземленной домашней или офисной розетки с помощью простого шнура соединяют вас с энергией Земли через заземляющий провод розетки.

Зачем заземлять? В последние годы воспаление вышло на передний план медицинского внимания и было признано ведущим триггером хронической боли и большинства серьезных нарушений здоровья, включая сердечно-сосудистые заболевания, диабет, артрит, болезнь Альцгеймера и рак. «Все пути к хроническим заболеваниям ведут через воспаление», — все чаще говорят исследователи. Тела горят. Заземление, кажется, тушит пламя за счет передачи отрицательно заряженных электронов с поверхности Земли в тело, где они нейтрализуют положительно заряженные разрушительные свободные радикалы, участвующие в хроническом воспалении.Энергия Земли делает землю под нашими ногами чрезвычайно эффективным и богатым антиоксидантом! И это бесплатно. Ни таблеток, ни рецептов. Все, что вам нужно сделать, это восстановить соединение.

Феномен заземления был открыт в 1998 году, когда Клинт Обер, пионер американской индустрии кабельного телевидения на пенсии, сидел на скамейке в парке и смотрел, как проходят люди. Он понял, что каждый из нас носит обувь на резиновой подошве и что эта обувь мешает нам соединиться с Землей. По работе в сфере телекоммуникаций он знал, что кабельные системы необходимо заземлять, чтобы защитить их от других электромагнитных сигналов в окружающей среде, которые могут вызвать помехи при передаче по кабелю.Он начал задаваться вопросом, какие выгоды люди могут получить от связи с Землей, и решил найти ответ. После настройки простых систем заземления, которые можно было использовать в помещении (www.earthing.com), г-н Обер обнаружил, сначала на себе, а затем на других, что то же самое стабилизирующее влияние заземления, используемое в телекоммуникациях на проводах, также может уменьшить боль и улучшить сон для людей, когда они связаны с Землей. Впоследствии он отправился в научную одиссею, работая с исследователями, включая биофизиков и электрофизиологов, и разработал удобные системы заземления, которые люди могли использовать в помещениях.

2010 год ознаменовался революционным выпуском книги «Заземление: самое важное открытие в области здравоохранения»? Заземление было написано Клинтом Обером, известным кардиологом, писателем и экспертом по электромедицине, доктором Стивеном Синатрой, и ветераном здравоохранения Мартином Цукером. Книга «Заземление» рассказывает историю мощного, естественного явления воссоединения с Землей и знакомит с научными выводами, собранными в результате исследований, а также с множеством отзывов, полученных от людей, которые заземлились.Книга была издана на нескольких языках по всему миру, а в 2011 году книга «Заземление» получила премию Nautilus Book Award 2011. Это было большой честью, поскольку книжная премия Наутилус присуждается за книги, способствующие духовному росту, осознанной жизни и позитивным социальным изменениям.

Несколько пилотных исследований заземления имеют очень интересные последствия. Один, касающийся электродинамики (дзета-потенциал) клеток крови, указывает на то, что заземление значительно улучшает вязкость (толщину крови), воспаление и кровоток.Существуют четкие указания на то, что люди с диабетом, у которых наблюдается воспаление крови и высокий риск сердечно-сосудистых заболеваний, могут извлечь большую пользу от заземления как в профилактических, так и в терапевтических целях. Свидетельства как отдельных людей, так и врачей говорят об улучшении кровообращения, артериального давления, аритмии и невропатии. Исследование было опубликовано в Журнале альтернативной и комплементарной медицины, и его можно прочитать в Интернете здесь:

http://online.liebertpub.com/doi/pdf/10.1089 / acm.2011.0820

Другое исследование показало, как заземление способствует снятию стресса и уравновешивающему действию на нервную систему и, как следствие, на работу сердца. Это исследование, опубликованное в журнале Integrative Medicine: A Clinician’s Journal, можно прочитать в Интернете здесь:

http://imjournal.com/pdfarticles/IMCJ10_3_p16_24chevalier.pdf

Обзор всех проведенных к настоящему времени исследований заземления можно найти на сайте он-лайн веб-сайт Journal of Environmental Health and Policy здесь:

http: // www.hindawi.com/journals/jeph/2012/291541/

Сегодня мы живем в современном мире и каждый день узнаем больше о мире природы вокруг нас. Теперь мы понимаем, что нам больше не нужно жить как срезанные цветы. Независимо от того, решите ли вы восстановить связь, прогуливаясь или бегая босиком, или используя замену босиком, восстановить связь с тонкой энергией Земли легко, безопасно и просто. Чтобы узнать всю историю заземления, пожалуйста, послушайте бесплатную аудиоверсию заземления — Щелкните здесь, чтобы просмотреть книгу по заземлению.И не забудьте посетить Институт заземления, чтобы узнать больше о заземлении из исследований и статей здесь.

Техника заземления

Техника заземления

Слушайте свое тело.

Откройте для себя основные эмоции.

Подключитесь к себе.

Заземление: метод уменьшения беспокойства в данный момент и помощи вам «держаться» за свое подлинное Я

Мне потребовалось много времени, чтобы понять, что значит «заземлить» себя.Когда я впервые услышал это, руководитель посоветовал мне почувствовать мои ноги на полу, и я помню, как подумал: «Что это будет делать?» Теперь я понимаю этот простой процесс как кладезь ресурса, когда дело доходит до того, чтобы справиться со стрессом в данный момент. Я надеюсь, что это объяснение и инструкции по заземлению помогут и воодушевят вас на практику. Заземление — это начало того, как мы держимся за себя в разгар эмоциональной бури и как мы избегаем быть захваченными чужими потребностями, когда мы в конфликте с ними.И это неизмеримо помогает нам при работе с Треугольником изменений.

При работе с Треугольником изменений мы должны предвидеть некоторое беспокойство. Это нормально. И чем больше мы понимаем нашу тревогу и можем назвать, какие эмоции вызывают ее в любой данный момент, тем более способными мы будем помогать себе. Хотя обучение тревоге не устраняет ее, оно делает ее менее пугающей и более предсказуемой.

Мы все знаем, что тревога доставляет неудобства.И все мы по-разному переживаем тревогу. Некоторые люди чувствуют нервозность, некоторые ощущают это в желудке или кишечнике, некоторые — в области сердца. Некоторые люди ощущают это в голове в виде головокружения, головных болей, затуманенности, замешательства и многого другого.

Ниже приведены моменты, когда мы можем ожидать некоторого беспокойства:

  • Когда мы отказываемся от защиты в пользу борьбы с лежащими в основе эмоциями. Например, допустим, я обычно избегаю (защиты), спрашивая о том, чего хочу, но решаю, что действительно получу от жизни больше, если буду отстаивать свои потребности.Первые несколько раз, когда я прошу о том, чего хочу, у меня, скорее всего, поднимется беспокойство.

  • Когда возникают основные эмоции, к которым мы не привыкли. Например, если я боюсь своего гнева, но пытаюсь почувствовать его своим телом, я, скорее всего, буду беспокоиться и испытывать какое-то физическое напряжение или сжатие, поскольку мое беспокойство пытается подавить или сдержать мой гнев.

  • Когда возникает множество основных эмоций, подавляющих эмоций или конфликтов, мы, вероятно, испытываем беспокойство.Опять же, ум пытается заблокировать весь неприятный опыт, и тревога является сигналом.

Когда вы чувствуете себя подавленным и тревожным, попробуйте эту простую тихую практику заземления, которую вы можете выполнять где угодно в общественных местах или наедине:

1. Переходите от мыслей или образов из прошлого или будущего к настоящему моменту, ощущая свои ноги на земле. Буквально и сразу сосредоточьтесь на подошвах ног, чувствуя землю под ними.Это называется заземлением. Посмотрите, заметите ли вы, из чего сделан пол. Ощупайте ковер, дерево или бетон на подошвах ног. Это так же просто, как почувствовать ноги на полу. Цель этого — просто на мгновение выбросить вас из головы и мыслей и позволить вам подключиться к Земле. Вы здесь, живы и здоровы! Если вы хотите сделать больше, перейдите к шагу 2.

2. Когда вы почувствуете, что стоите на земле, сделайте 5 или более медленных глубоких вдохов, используя дыхание животом.Инструкции здесь! Если вы хотите сделать больше, перейдите к шагу 3.

3. Не осуждая, но радикально принимая то, что вы обнаружите, постарайтесь назвать каждую ключевую эмоцию под тревогой. Не ищите в своей голове логические мысли. Вместо этого исследуйте свой эмоциональный мир, который находится в вашем ядре или остальной части тела. Буквально спросите себя: «Мне грустно?» «Я сержусь?» «Я боюсь?» «Я испытываю отвращение?» «Я рад?» (Да, радость может вызывать беспокойство!) «Я взволнован?» «Я сексуально возбужден?»

4.Назовите и подтвердите каждую обнаруженную эмоцию. Может быть более одной эмоции, и часто бывает, когда она очень сильна. Эти эмоции могут находиться в конфликте, например, когда вы любите кого-то и ненавидите его одновременно. Просто подтвердите каждую эмоцию и позвольте противоположным чувствам существовать вместе.

Практикуйтесь в заземлении как можно больше. Вскоре станет понятно, что это способ оставаться на связи с вашим ядром, подлинным Я очень физически.

Как я обучаю своих клиентов заземлению и дыханию: демонстрация видео

Выше краткое видео, объясняющее: Что такое треугольник изменений?

Обзоры книги «Треугольник перемен», «Это не всегда депрессия»:

«Это не всегда депрессия…» — это очень важный и существенный вклад в книги по саморазвитию, посвященные решению жизненных проблем, которые, я уверен, помогут быть большим подспорьем для очень многих людей, как в терапевтических сообществах, так и, особенно, за их пределами.Мне посчастливилось просмотреть расширенный вариант этой книги, и я могу поручиться, что это особенно ясный, последовательный, доступный и понятный учебник о ценности познания наших эмоций и их более комфортного управления. Использование треугольника изменений в повседневной жизни действительно является залогом благополучия и удовлетворения от жизни. Стиль письма автора доступный, увлекательный, веселый и мотивирующий. По всем этим причинам эта книга станет главной рекомендацией для моих клиентов, коллег, друзей и семьи.»- Бенджамин Липтон, LCSW

«Это вызывает у меня два больших пальца вверх. Она невероятно хорошо организована, и это очень полезно. Ключевым моментом в этой книге для меня является то, что она о работе с собой. Это не книга, чтобы научиться тому, как чтобы помочь другу. Речь идет о том, как помочь себе. Теперь, когда вы сделали работу, это будет отличная книга, о которой можно рассказать другу ». -Арвен в Нью-Йорке

«Эта практическая и четко написанная книга самопомощи, написанная одаренным терапевтом, помогает читателю понять невероятную важность понимания и принятия наших основных эмоций и разнообразных способов использования защиты и других эмоций (беспокойства, вины и стыда) для защитите нас (даже если они причиняют нам боль).

Он наполнен примерами из ее личной жизни и ее работы с пациентами, которые помогут вам понять важность обнаружения и принятия ваших эмоциональных реакций и того, как использовать эти знания, чтобы лучше ориентироваться в своей жизни ».

— Лоуренс Дрелл, доктор медицины

«То, как вы говорите о треугольнике изменений, по-настоящему изменило меня и многих моих клиентов и коллег. Ваша ясность снимает боль с того, как мы (люди) застреваем в защитных чувствах и / или разочаровании в чувственных частях, несущих негативные чувства.Глазами можно начать смотреть на свои отношения со многими персонажами (частями и людьми в своей жизни) с большим состраданием », — Дорис Вольц-Коэн, MFT

«Это не всегда депрессия» — это самая новаторская и хорошо обоснованная книга по самопомощи, посвященная депрессии и не только, которую я читал за последние годы. Треугольник изменений может оказаться эффективным терапевтическим инструментом как для пациентов, так и для психотерапевтов в борьбе с психологическими проблемами путем воссоединения «я» с его основными эмоциями и основными физическими реакциями.Более того, текст Хилари Джейкобс Хендель ясен и доступен, что делает ее метод настолько ясным и практичным, насколько это возможно в книгах по самопомощи », — Матеуш Хаберски, редактор отдела сбора данных в Jagiellonian University Press

Lightning Protection and Earthing Systems

Следите за нашими новостями в LinkedIn

Почему важны молниезащита и заземление?

Молния — это впечатляющее природное явление, способное разряжать до 200 000 ампер за доли секунды.Прямой удар может иметь разрушительные последствия для людей, зданий и окружающей среды. Помимо очевидного удара молнии, скачки напряжения, сопровождающие даже непрямые удары, могут иметь катастрофические последствия для электронных систем здания. С появлением в нашей повседневной жизни чувствительного электронного оборудования в последнее время важность надлежащей защиты стала чрезвычайно важной.

Чтобы полностью защитить себя, здания и другие сооружения должны использовать молниезащиту и заземляющее оборудование, которое было разработано и испытано в соответствии с лучшими международными стандартами.Продукция Axis, разработанная в соответствии с этими международными стандартами, помогает клиентам определять риски и решения любых задач в области молниезащиты и заземления.

Цель этого видео — дать вам краткое техническое представление о передовых методах работы и продуктах, определенных в различных международных стандартах.

Стандарты

IEC 62305 — Защита от молний — это документ высшего уровня, в котором содержатся стандарты защиты от молний во всем мире.Программное обеспечение Axis для оценки рисков и наши продукты для защиты от молний и заземления предназначены для работы с системами, разработанными в соответствии с IEC 62305.

UL 467: Заземляющее и соединительное оборудование и UL 96A: Требования к установке системы молниезащиты — это два других важных стандарта, которым следуют в США, Канаде и других частях мира.

Конструкция молниезащиты

Первым шагом в разработке системы молниезащиты является оценка рисков.Программное обеспечение Axis Risk Assessment использует ряд параметров, которые позволяют пользователям определять риск и, следовательно, класс системы защиты от молний (LPS), который требуется для их конкретной структуры.

На основе этого теперь вы можете проектировать внешние и внутренние системы защиты вашего здания. Система внешней защиты будет включать в себя воздушное прекращение, токоотвод и заземление. Для внутренней защиты можно использовать устройства защиты от перенапряжения и уравнивание потенциалов.

Положение воздухозаборника может быть определено на основе метода катящейся сферы, метода защитного угла и метода сетки. Метод катящейся сферы можно использовать даже для определения зон защиты конструкций со сложной геометрией. Радиусы сферы определяются непосредственно из Класса LPS. Метод защитного угла используется для простых конструкций, но только до определенной высоты, определяемой классом LPS. Сетчатый метод лучше всего использовать для плоских поверхностей, где проводники молниеприемника должны быть размещены по краям крыши и где никакая другая металлическая конструкция не будет находиться над системой молниеприемника.

Стержни

с воздушным ограничителем Axis изготовлены из высококачественной электролитической меди, которая обеспечивает наивысшую проводимость, позволяя пропускать удары молнии высокой интенсивности, предотвращая любое повреждение конструкции или оборудования.

Нетрадиционные системы прекращения подачи воздуха

Согласно IEC-62305, зона защиты, определенная для системы молниеприемника, должна определяться только физическим размером системы, и отсутствуют доказательства того, что эта зона не может быть увеличена, как утверждают производители других технологий.

Нижние проводники

Токоотводы, подключенные к системе молниеприемника с помощью подходящих изделий, должны проходить по самому прямому маршруту вниз по конструкции, с расстоянием между ними, определенным Классом LPS. IEC 62305 также позволяет использовать арматуру внутри бетонных конструкций в качестве токоотвода при определенных условиях.

Заземление

Заземляющий электрод должен обеспечивать низкое электрическое сопротивление относительно земли, чтобы обеспечить рассеивание токов.Он также должен быть устойчивым к коррозии, потому что он будет находиться под землей в течение длительного периода времени.

Во всем мире одним из самых популярных электродов заземления являются заземляющие стержни с медной связкой, соответствующие требованиям стандарта IEC 62561, часть 2. Поскольку электричество является поверхностным явлением, медный слой обеспечивает токопроводящий путь, а внутренний сердечник из высокопрочной стали обеспечивает прочность. необходим для забивания стержня в землю. Земляные стержни Axis с медной связкой были одобрены коммунальными предприятиями по всему миру и продолжают оставаться популярными благодаря своему неизменно высокому качеству.

Внутренний LPS

Двумя основными компонентами внутренней LPS являются устройства выравнивания потенциалов и защиты от перенапряжения (SPD). Назначение оборудования для выравнивания потенциалов — довести все металлические части и оборудование в конструкции до одного и того же потенциала напряжения, чтобы избежать опасности для жизни человека или других повреждений. SPD защищает электронные устройства, размыкая цепь в случае неисправности системы оборудования.

Заключение

Axis производит и поставляет оборудование для молниезащиты и заземления на международном уровне с 1994 года и имеет подтвержденный послужной список высококачественной защиты.В число наших клиентов входят коммунальные предприятия, государственные организации и частные проекты по всему миру.

Чтобы узнать больше об Axis или наших продуктах, свяжитесь с нами, заполнив форму «Свяжитесь с нами».

.

Добавить комментарий

Ваш адрес email не будет опубликован.
