Переделка ламп подсветки ЖК монитора на светодиодные ленты

Отдали мне на запчасти ЖК монитор LG L1753S на 17 дюймов, древненький такой. Так как мне очень нравятся дисплеи формата 4:3, то я просто обязан был его воскресить. Ещё у этих стареньких ЖК мониторов есть второе достоинство — приятные глазу цвета. Включаю моник в сеть, загорается подсветка на 1 секунду, и гаснет. Понятно, значит срабатывает защита инвертора. Разбираю монитор…

Cмотрю, с инвертором вроде всё в порядке, но в мониторе кто-то изрядно покопался. На обратной стороне платы вижу конденсатор, припаянный вместо одной из ламп, и от этой лампы отрезаны провода. С инвертором возиться не хотелось, покупать лампы тем более, поэтому я решил разобрать дисплейный модуль, и заменить лампы на светодиодные ленты.

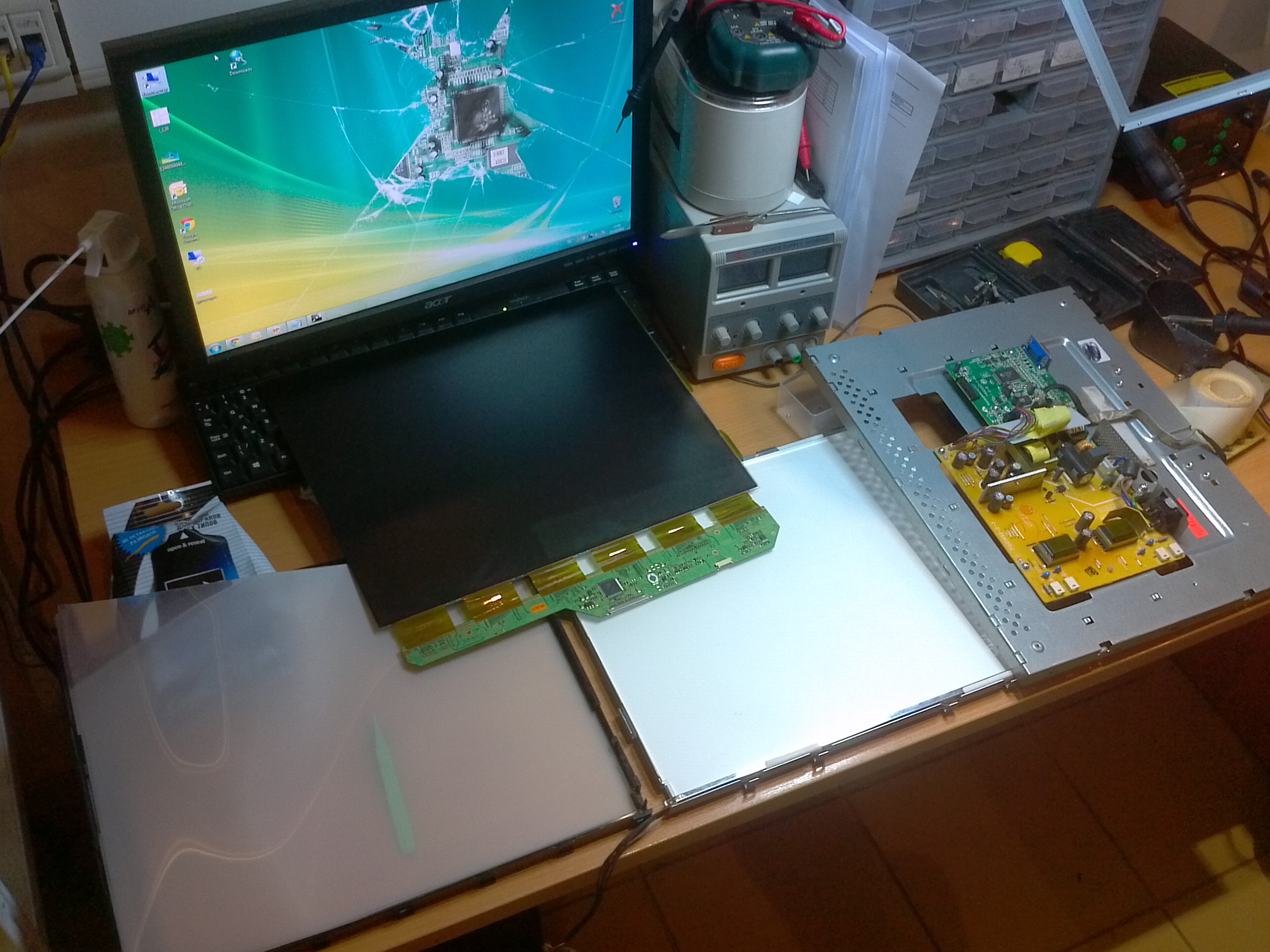

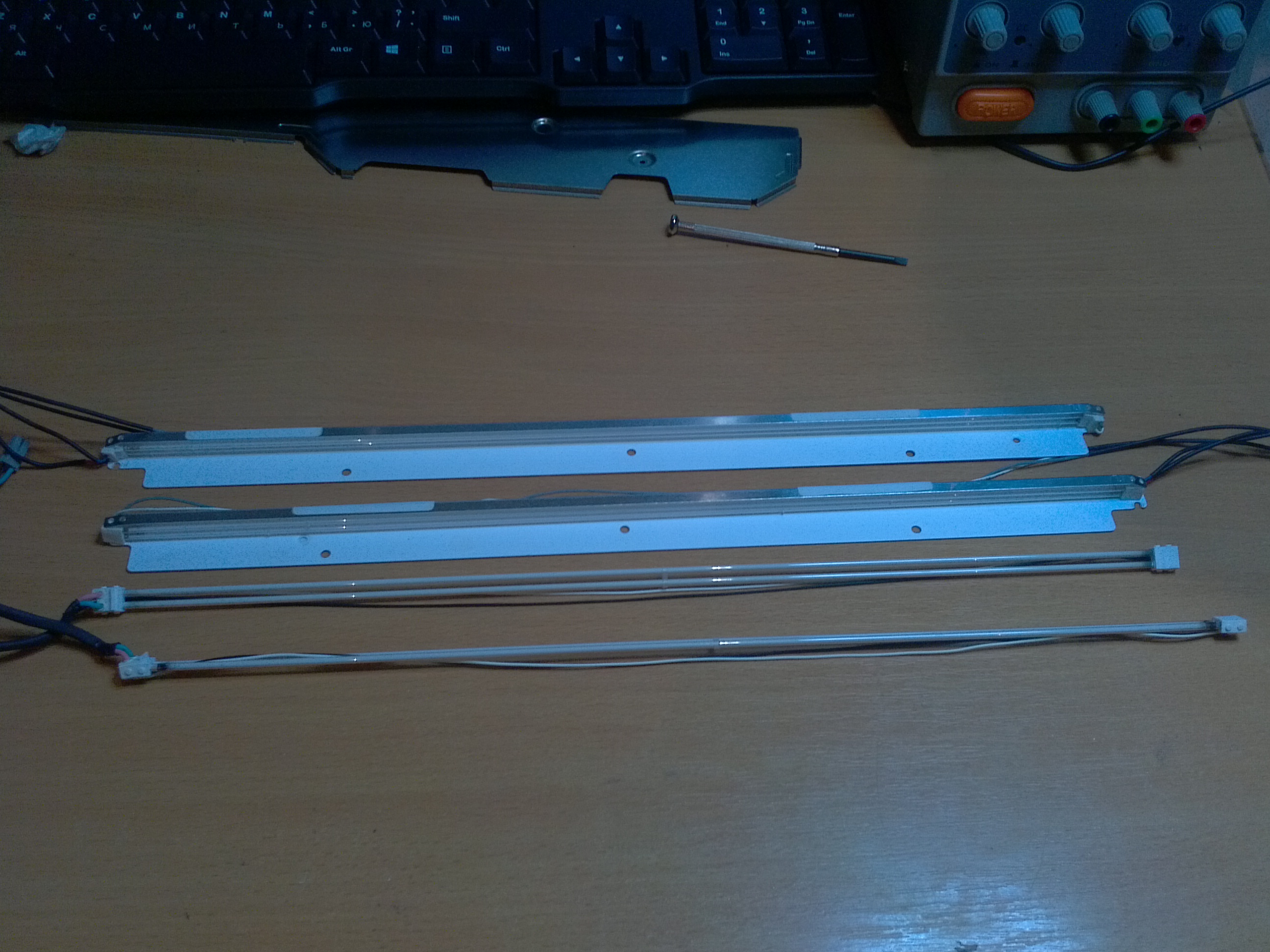

После того, как я разобрал дисплейный модуль и достал лампы, выяснилось, что у одной из них отгоревшие выводы, другая треснутая, а оставшиеся две лампы целые.

Лампы достаём из «канавок» и выбрасываем, в канавки приклеиваем светодиодную ленту. Также в обязательном порядке нужно обесточить питание инвертора, который раньше питал лампы. Для этого ищем цепь 12 вольт (по этой цепи обычно стоит парочка электролитических конденсаторов), затем отслеживаем дорожку, которая идет в направлении микросхемы инвертора, и перерезаем эту дорожку. Это действие ОБЯЗАТЕЛЬНО НУЖНО СДЕЛАТЬ!!!

Ленту лучше взять нейтрально-белого свечения, а также по ширине её нужно брать минимально узкую (ширина ленты на фото 8 мм). Также важно количество светодиодов — не менее 120 светодиодов на метр ленты.

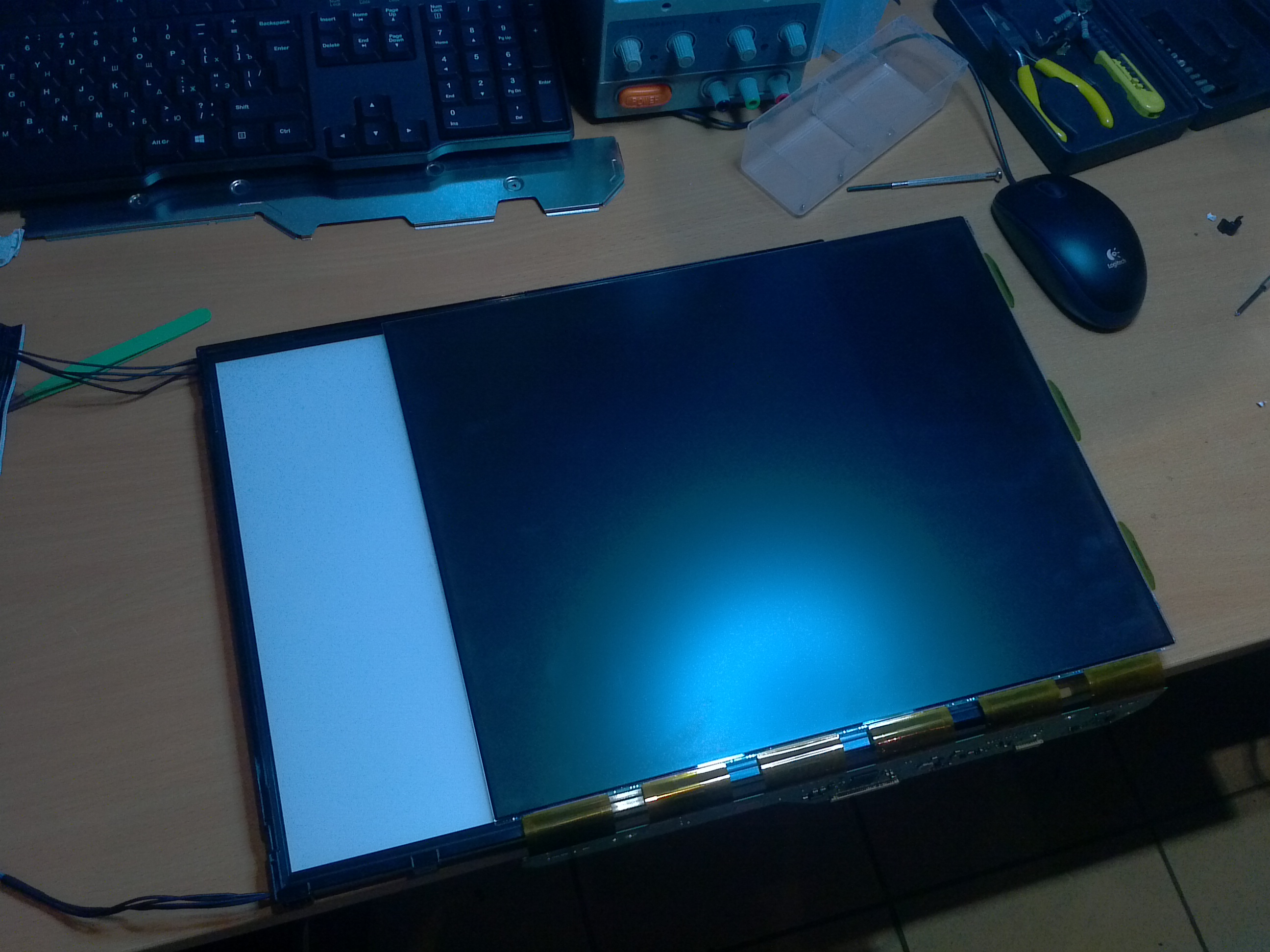

После того как приклеили ленты, выводим провода, и проверяем работоспособность девайса.

Далее дисплейный модуль можно собрать. Запитать ленты можно от цепи «12v», на плате выводы подписаны.

На плате можно найти перемычки, на которых присутствует питание 12 вольт, и припаять провода подсветки к этим перемычкам.

После данной переделки появляется проблема — подсветка постоянно включена, да ещё и яркость не регулируется… Приступаем к поиску цепи регулировки яркости подсветки. Внимательно смотрим на надписи вблизи разьёма. Вывод «ON» включает и выключает подсветку, когда подсветка включена, на выводе «ON» присутствует напряжение около 3 вольт. Когда подсветка выключена, на выводе «ON» напряжение отсутствует. Вывод «DIM» регулирует яркость подсветки путём изменения скважности ШИМ сигнала. При установке почти максимальной яркости, скважность ШИМ составляет 80…90 %, амплитуда сигнала 5 вольт. При отключении подсветки, на выходе «DIM» также отсутствует сигнал, поэтому использовать вывод «ON» не нужно. И для включения/отключения, и для регулировки яркости, достаточно использования вывода «DIM». Для того, чтобы регулировать яркость, нужно подключить светодиодную ленту через N-канальный полевичок, а на затвор полевичка подать сигнал с вывода «DIM» через небольшой резистор (100…200 ом).

Полевик я взял со сгоревшей материнской платы, N-канальный AP9T18GH, с максимальный напряжением сток-исток 20 вольт, и током 10 ампер. Кстати сказать, каждый из отрезков ленты потребляет примерно по 180 милиампер, поэтому можно использовать практически любой полевик с током не менее 0,5 ампер. Также я ради интереса замерил напряжение питания по цепи 12 вольт. Напряжение оказалось в пределах нормы.

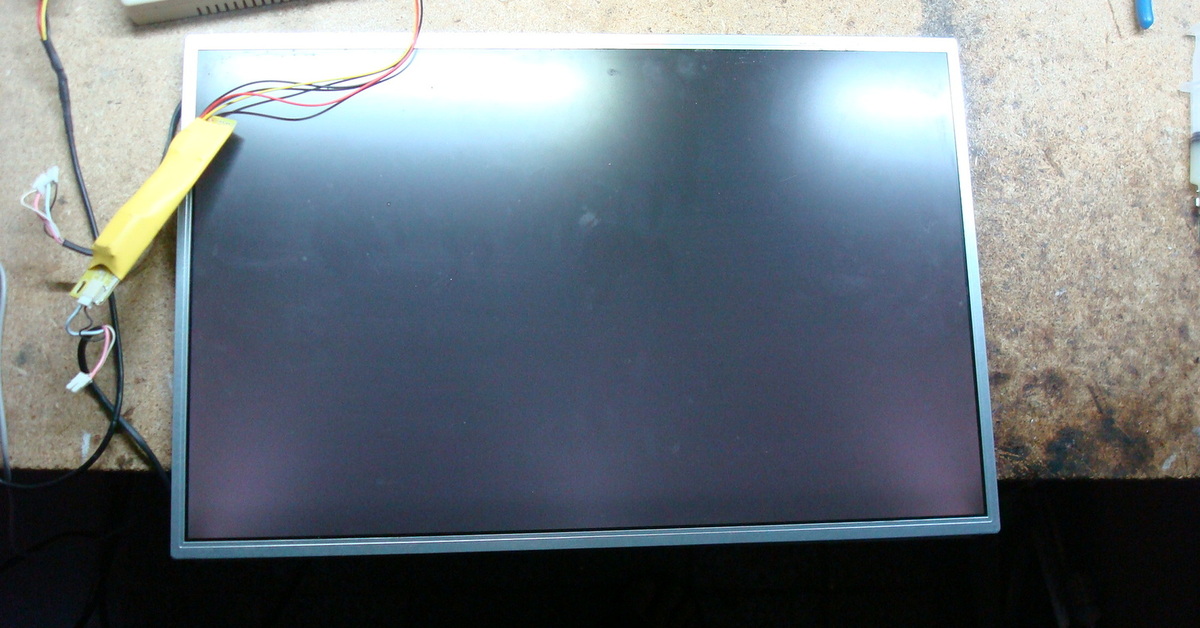

После окончательной сборки дисплейного модуля, я протестировал равномерность светодиодной подсветки. Результат меня очень порадовал, равномерность получилась приличная, только в самом верху и в самом внизу если присмотреться, немного заметен неравномерный свет от ленты. Вот на фото равномерность светодиодной подсветки после переделки:

Первоначально размещал статью здесь

проверка, ремонт и замена ламп своими руками > Свет и светильники

Блок питания для светодиодной ленты 12В своими руками: схема драйвера

Читайте здесь, как сделать блок питания для светодиодной ленты 12 В своими руками, каковы его главные особенности и назначение, какие готовые блоки существуют и можно ли использовать модели от техники б/у, из каких этапов состоит процесс самостоятельной сборки устройства, как выглядит его схема и какие нюансы при этом нужно учесть.

…

15 02 2021 1:58:22

Замена лампы ближнего света Рено Логан: как поменять лампочку на новую в фаре

Читайте, какие виды и конструкции ламп используются в головном освещении автомобилей Рено Логан первого и второго поколения. Узнайте, как выбрать оптимальный вид светильника, какие производители и модели наиболее популярны и востребованы. Запомните порядок действий для замены ламп ближнего света….

22 01 2021 9:36:30

Лампа ближнего света Лансер: какой цоколь подходит и как поменять

Узнайте, какие лампы используются для ближнего света в фарах Мицубиси Лансер 10. Сохраните для себя списки популярных и эффективных моделей подобных светильников. Читайте, как производится замена ближнего света на Лансере 10, какие предохранители отвечают за эти лампы, и где их можно найти….

13 01 2021 0:22:23

Лампа ближнего света Нива Шевроле: какие стоят на Шеви

Читайте здесь, какие лампы ближнего света стоят на Ниве Шевроле, на что обратить внимание при выборе им замены, как правильно выполнить их переустановку и какие другие возможные неполадки могут стать причиной выходя из строя фар.

…

08 01 2021 23:52:30

Лампы ВАЗ 2114: с каким цоколем стоят в фарах дальнего и ближнего света

Узнайте, какие лампы установлены в блок-фарах автомобиля В А З 2114 в качестве ближнего/дальнего света. Читайте, какие виды конструкции ламп могут быть использованы, их достоинства и недостатки. Уточните для себя некоторые наиболее популярные модели от известных производителей….

01 01 2021 1:53:16

Светодиод 3 Вт: характеристика LED 3 w

Читайте, в чем состоят особенности конструкции светодиодов мощностью 3 ватта. Узнайте, его технические характеристики, специфические качества элементов и схему подключения светильников….

31 12 2020 10:52:45

Прибор для проверки светодиодов своими руками: схема супер тестера Led

Читайте, как сделать прибор для проверки светодиодов своими руками. Узнайте, вы каких ситуациях самоделка лучше приобретенного в магазине прибора. Почему выходят из строя светодиодные элементы в лампах, лентах, телевизорах. Почему не стоит заниматься ремонтом телевизора самостоятельно. …

29 12 2020 22:27:59

По какой причине мигает энергосберегающая лампочка

Выясняем, почему может мигать лампочка при включенном и выключенном свете. Как найти причину, по которой моргает энергосберегающая или светодиодная лампа. Как исправить мигающие источники света….

11 12 2020 23:42:46

Питание светодиодов: схема импульсного и линейного драйвера

Читайте, какое питание светодиодов можно использовать для различных видов этих источников света. Узнайте, чем линейный драйвер отличается от импульсного. Как выбрать блок питания в зависимости от параметров сети. Почему линейный драйвер можно сделать своими руками, а импульсный нет….

05 12 2020 22:27:42

Светодиодная подсветка: как сделать освещение из led ленты своими руками

Читайте здесь, что такое светодиодная подсветка из светодиодной ленты и какими главными параметрами она характеризуется. Как сделать светодиодную подсветку своими руками. Основные правила и схемы подключения для одноцветных и RGB-лент. В каких случаях нужен радиатор и что использовать в качестве его основы….

30 11 2020 3:59:51

Лазерный диод: подключение светодиодного лазера

Узнайте, что такое лазерный диод, как он устроен, принцип действия и разновидности. Читайте, какими особенностями обладают элементы с разной длиной волны и цветом луча. Уточните для себя специфику подключения и необходимость использования дополнительных устройств….

22 11 2020 1:30:35

RGB подсветка: что это, где применяется, как подобрать светодиодную ленту, что значит цвет свечения

Читайте здесь, что такое RGB подсветка, для чего она используется и где применяется. Узнайте, каковы особенности светодиодных лент, их основные параметры и свойства. Выясните, по каким критериям происходит выбор ленты, что следует учесть, подбирая устройство для работы в заданных условиях….

21 11 2020 13:54:31

Как выбрать люстру: виды, размер, диаметр, интерьер, площадь зала, гостиной или другой комнаты

Читайте, как правильно выбирать люстру под разные виды потолка, площадь.

Варианты светильников с разными типами ламп. Какую модель подобрать в зал, детскую комнату, кухню, гостиную и другие помещения в доме. Описание и фото разных решений в интерьере….

30 10 2020 12:12:26

Светодиод АЛ307: характеристика, цоколевка и маркировка

Читайте здесь, что такое светодиоды А Л307, какими техническими характеристиками они обладают и где применяются, какова их маркировка цвета и соответствующая ей длина волны излучения, а также какими размерами и характеристиками цоколевки они обладают….

28 10 2020 20:52:56

Диммируемые светодиодные лампы: что такое диммирование, потолочные светильники и лампы с диммером, бывают ли регулируемые лампочки e14, e27, g4

Смотрите здесь, что такое диммер и каковы особенности его работы, как выбрать диммируемые светодиодные лампы. Узнайте, что такое мерцание светодиодов, уровни диммирования и какие существуют цоколи ламп. Читайте, что такое цветовая температура, световой поток и индекс цветопередачи. …

19 10 2020 0:40:57

Подсветка для унитаза с датчиком движения

Узнайте, что такое подсветка для унитаза, как она работает и устанавливается. Читайте, чем полезен датчик движения, какими возможностями он обладает. Запомните, как выбирать подходящий прибор и в каких странах их чаще всего производят….

18 10 2020 0:52:17

Энергосберегающая лампа — что это, какие бывают эконом лампочки, виды и типы энергосберегательных осветительных приборов для дома

Узнайте, что такое энергосберегающие лампы, какие виды предлагаются в магазинах, чем они отличаются друг от друга. Читайте, как выбрать лампочку по мощности, размерам, цоколю, мощности потока света, производителю. Почему компактные люминесцентные и светодиодные лампы лучше, чем лампочки накаливания….

06 10 2020 20:47:23

КПД светодиода: эффективность светодиодной лампы и светильника

Читайте здесь, что такое К П Д светодиода, как его измерить и улучшить, как с помощью домашнего колориметра провести опыт по его подсчету для любого светодиода, как соотносится яркость и мощность, почему может ухудшиться К П Д и какими образом можно его повысить. …

05 10 2020 13:55:55

ЗАМЕНА ПОДСВЕТКИ МОНИТОРА в Новосибирске

Подсветка ЖК монитора влияет на такие важные параметры изображения, как: контрастность, яркость, цветопередача. Работа монитора напрямую зависит от нее, так как происходящее на экране становится видимым, именно благодаря лампам подсветки.

Лампы подсветки могут быть флуоресцентными или светодиодными. В зависимости от их вида, различаются типы подсветки. На сегодняшний день в основном распространена диодная или LED-подсветка. Однако CCFL аналоги по-прежнему используются, просто встречаются реже. У каждого вида есть свои плюсы и минусы, но независимо от типа используемых ламп, подсветка время от времени может выходить из строя. Причем ее неполадки негативно сказываются не только на отображении дисплеем картинки, но и на зрении пользователя. Поэтому если возникает такая проблема, ее нужно немедленно устранить.

Однако, прежде чем устранять неисправность ламп подсветки, нужно сперва понять, что причина в них. Сделать это можно опираясь на специфические особенности поведения монитора, при данном виде поломки.

Как понять, что лампы подсветки нуждаются в ремонте

1) Пропадает картинка на экране. Причем это может происходить спустя секунду после включения монитора на этапе загрузки ПК, а может через несколько часов работы. В некоторых случаях, перед тем как погаснуть дисплей мигает, мерцает, пульсирует.

2) Наблюдаются некоторые дефекты изображения. Например, монитор самопроизвольно меняет яркость. Также, если отдельные части экрана тусклые, а другие заметно контрастируют с ними по красочности – это значит, что перегорели лампы подсветки. Еще, дисплей, временами может темнеть или искажать цвета. Иногда, возможен красноватый оттенок картинки, внизу экрана или по всей площади изображения.

3) Посторонние звуки, исходящие из корпуса монитора. В этом случае нужно прислушаться к потрескиваниям, если они доносятся оттуда, где расположены лампы подсветки (обычно правый и левый угол на верхней крышке монитора) это указывает на их неисправность.

4) Если в предыдущем случае нужно было напрячь слух, то иногда, чтобы диагностировать эту поломку, необходимо принюхаться. Перегоревшие лампы, дадут о себе знать специфическим запахом озона. Чувствуете его? Значит лампы подсветки приказали долго жить.

5) Когда на экране совсем ничего не видно, на помощь снова придут органы чувств. Чтобы точно определить виновника этого дефекта, нужно посветить фонариком на монитор и попробовать разглядеть изображение. Оно может просматриваться без особых усилий или с большим трудом, но какой бы ни была степень затемнения картинки, если она есть на экране, значит причина в неисправных лампах подсветки.

Подсветка, к сожалению, нередко дает сбой. И самой частой причиной здесь, является естественный износ компонента. Дело в том, что к лампам, этот фактор имеет самое непосредственное отношение, так как у этих приборов есть определенный заряд. Когда энергетический потенциал будет полностью выработан, лампы просто перестанут светить. Обычно это происходит не сразу: картинка становится тусклее и тусклее, а потом совсем пропадает. Конечно у разных видов подсветки, разный лимит службы, но рано или поздно он будет исчерпан. Так что, как это на прискорбно, когда-нибудь их все равно придется менять.

Но, помимо естественного износа, встречаются такие факторы, вызывающие дефекты ламп подсветки:

• Заводской брак;
• Попадание жидкости на платы монитора;
• Механические повреждения: удары, падения и прочее;
• Эксплуатация прибора в экстремальных условиях: низкие и высокие температуры, повышенная влажность, вредные примеси в воздухе;
• Частые перепады напряжения.

Так как лампы имеют определенный лимит работы, продлить жизнь подсветки поможет режим ожидания. Лучше всего установить в настройках минимальный интервал, после которого монитор должен перейти в ждущий режим. Хотя, все зависит от предпочтений пользователя. Но, во всяком случае чем меньше экран будет светиться без дела, тем дольше прослужат лампы подсветки.

Но если поломка уже произошла, важно доверить ее устранение квалифицированным профессионалам. Сервисный центр по ремонту техники в Новосибирске исправляет неполадки подсветки в день сдачи монитора.

Обращаясь к нам, вы получаете:

• Качественный ремонт от экспертов;
• Оперативное реагирование на каждую заявку;
• Бесплатную консультацию и диагностику от наших специалистов;
• Бесплатный выезд на дом в любой район Новосибирска;
• Гарантию на все услуги и компоненты;
• Доступные цены;
• Индивидуальный подход к каждому клиенту.

Если у вашего экрана проблемы с подсветкой. Обращайтесь к нам. Мы выполним ремонт мониторов любой сложности, с гарантией качества.

Как отремонтировать подсветку ЖК монитора без замены лампы

В жидко — кристаллическом мониторе зачастую перестаёт работать одна из люминесцентных ламп (обычно их четыре) подсветки панели, к примеру, из — за удара либо падения. Дефект у мониторов, у которых размеры диагонали экрана 17 и 19 дюймов обычно выявляется следующим образом: монитор включается примерно на секунду и тухнет, потому что срабатывает защита.

Замена лампы практически невозможна, поскольку их нет в магазинах, да и заменить её довольно сложно, этот процесс очень кропотлив и требует профессиональной аккуратности.

Но выход из этой ситуации всё же имеется. Нужно отсоединить разъём нерабочей лампы от печатной платы инвертора и подсоединить к выводам разъёма на плате эквивалентную нагрузку с сопротивлением 100 — 150 кОм. Без нагрузки защита, которая будет срабатывать не даст работать монитору. Нагрузка может быть из одного либо нескольких резисторов, суммарная мощность которых не меньше 10 Ватт и рабочее напряжение не меньше 2000 Вольт.

Проводники для подпайки резисторов желательно применить гибкие, с качественной изоляцией, которые выдерживают напряжение до 2000 Вольт. Резисторы лучше прикрепить в верхней части жидко — кристаллической панели, это для более лучшего охлаждения. Выводы резисторов нужно хорошо заизолировать.

Нужно помнить, что в момент включения ламп напряжение на них может быть более 1500 Вольт (у некоторых источников питания ламп подсветки напряжение может быть до 1900 Вольт).

В зависимости от того сколько имеется свободного места в корпусе монитора для нагрузки рекомендуются следующие резисторы:

• ТВО, мощность рассеяния 10 Ватт, сопротивление 100 кОм, габариты 112x15x10,5 мм, максимальное рабочее напряжение 3000 Вольт.
• ТВО, 5 Ватт, 51 кОм, 77?11,5?9,5 мм, 1500 Вольт, два резистора, которые соединены последовательно.
• SQP (импортные), 15 Ватт, 50 кОм, 48?12,5?12 мм, 1000 Вольт, пара резисторов, которые соединены последовательно.
• SQP (импортные), 10 Ватт, 39 — 47 кОм, 48x10x9 мм, 750 Вольт, три резистора, которые соединены в последовательном порядке.

Резисторы можете установить на экранирующей крышке при помощи хомутов из листовой стали через прокладку из стеклоткани, чтобы избежать их возможного перемещения.

Яркость свечения экрана после такого ремонта уменьшается незначительно, почти незаметно для глаз.

Работу по определению неработающей лампы лучше проводить в таком порядке:

1. Разберите монитор на основные узлы.
2. Положите на стол две опоры, к примеру, стопки книг либо упаковочные коробки.
3. Положите жидко — кристаллическую панель краями на опоры экраном вниз.
4. Сверху на жидко — кристаллическую панель положите лист из изоляционного материала, к примеру, кусок картона от упаковки.
5. Разместите на картоне платы и подключите разъёмы.
6. Поместите под панель зеркало.

   Определить нерабочую лампу из четырёх имеющихся в панели не сложно. Нужно по очереди отсоединить разъём каждой из ламп, подключить при этом вместо него указанную нагрузку, и следите за реакцией монитора. Саму лампу вытаскивать не надо. Разумеется, все подключения нужно проделывать при отключенном питании.

Превращаем монитор в телевизор. Замена подсветки на LED

Доброго времени суток.
Хочу поделиться с Вами опытом покупки и установки светодиодной подсветки матрицы монитора.
С чего все началось. С того, что монитор перестал включаться. Так как монитор уже подвергался починкам и возраст его приближался к десяти годам, на замену был быстренько найден новый монитор, а этот было решено пустить на опыты. А именно, начитавшись замечательных местных обзоров решил сделать телевизор, установив новую плату скалера. Но это совсем другая история и обзор на нее тоже будет.

В общем выбрасывать старичка было жалко, так как сама матрица отличная. По этой причине для восстановления пошел по пути замены скалера, и все бы хорошо. Но… Не тут-то было. Оказалось, что родная CFFL-подсветка при включении работает несколько секунд и потом отключается, уходя в защиту. Ну что ж. Менять, так менять. И лезем посмотреть, что там установлено в качестве подсветки. А установлено было по три лампы сверху и снизу.

Достаем лампы, попутно думая, а может поставить обычную светодиодную ленту с 60 светодиодами на метр. Но здраво оценив, что с таким количеством диодов равномерность подсветки будет не айс, и яркость тоже будет ниже плинтуса, лезем искать подходящий комплект плюс драйвер.
По ширине ленты я не был ограничен, как писал, раньше стояли три лампы. А это почти 1 см ширины.
Заказанный комплект пришел через 20 дней. Упаковка, можно сказать, отличная. В ПНД трубе, которую просто так не сломаешь. Единственное, торцы могли пострадать, так как они не были закрыты жесткими заглушками, только пупыркой и пакетом. Но ничего не пострадало, пришло в целости и сохранности.

Еще фото упаковки

В упаковке находятся две светодиодные планки, драйвер и соединительный провод для соединения драйвера с контроллером.

Фото комплекта

Для проверки подключаю лампы к драйверу и к лабораторному источнику. После этого ловлю зайчиков… Ток потребления двух планок на максимальной яркости порядка 1,5 А.
Ну раз все работает, время перейти к установке. Обрезаем планки со светодиодами до нужного нам размера. Обращаем внимание на разметку, где можно резать. И закрепляем на отражателях вокруг матрицы.

Дополнительная информация

Для закрепления я использовал двухсторонний скотч. Пробовал суперклей, но с ним вообще не получилось. Мне кажется самым правильным было бы закрепить на теплопроводящий клей, но такого в хозяйстве не было. Далее аккуратно собираем матрицу назад. Главное не повредить саму матрицу или гибкий шлейф. Подаем питание на драйвер и любуемся результатом. Получилось даже ярче, чем было на стареньких 10-летних лампочках. Сколько проживет данная подсветка – покажет время.
Ну и из остатков планок есть мысль сделать небольшой светильник.

Плюсы данной подсветки:
— Большая плотность светодиодов – хорошая равномерность подсветки.
— Легко адаптируется по размеру.
— Простой монтаж и подключение.

Минусы:
— Для удобного закрепления хотелось бы иметь в комплекте двухсторонний скотч или клей. А лучше — термоклей.

PS. Фото получившейся подсветки сделаю в обзоре скалера. Сейчас это серый экран.

Замена ламп подсветки монитора в Санкт-Петербурге

Главный источник света в в мониторе — это лампы (светодиоды) подсветки матрицы, которые расположены за панелью самого экрана. Если лампы работают правильно ,то их свет проходит через матрицу и изображение видно четко и ярко. Ну а если лампа подсветки не работает, оно очень либо очень тусклое на экране ноутбука, либо его нет.

Замена лампы подсветки монитора требуется, если :

• снижена яркость экрана;
• виден красноватый оттенок картинки на матрице, часто в углах матрицы;
• изображение едва видно;
• изображение видно только , если смотреть под углом к матрице;
• картинка отсутствует.

Обратитесь в Олвит сервис при необходимости замены ламп монитора!

Лампа подсветки матрицы имеет свой определенный ресурс, который с наработкой монитора уменьшается, и ониперестают работать. Сперва снижается яркость дисплея, картинка тускнеет, а через какое — то время лампы подсветки выходят из строя и матрица становится темной.

Если лампа вышла из строя, то без ее замены дальнейшее работа монитора невозможна. Следует заметить, при дальнейшем использовании неисправных ламп подсветки матрицы растет потребление тока, и это может вывести из строя инвертор.

Иногда лампы перестают работать внезапно, даже при включенном мониторе никакой картинки не появляется. Причиной такой неисправности бывает заводской брак , замыкания или механическое повреждение при очень неаккуратном использовании ноутбука.

Лампы подсветки находятся внутри корпуса жидкокристаллической матрицы монитора Замена подсветки экрана требует немалого умения и опыта. И не всегда удается найти исправные оригинальные светодиоды подсветки матрицы. В этих случаях возможно применение аналога, имеющего подходящие параметры.

Неправильная замена лампы подсветки матрицы без нужного оборудования довольно часто приводит к выходу из строя деталей и даже узлов монитора, требует более дорогостоящего ремонта, даже замены матрицы в сборе. Неправильно подобранные запчасти, неудачная сборка матрицы и другие моменты приводят к неприятным последствиям: от неравномерной подсветки матрицы, до неустранимой неисправности матрицы экрана ноутбука, что приводит к ее замене.

Олвит сервис решит любую проблему связанную с ремонтом монитора

Стоимость ремонта мониторов можно посмотреть здесь

Наши специалисты помогут устранить любую неполадку, связанную с заменой ламп подсветки монитора и с удовольствием ответят на все Ваши возникающие вопросы.Вы можете узнать любую интересующую Вас информацию о работе компании, ценах на товары и услуги по телефону: (812) 7027126, 3097809.

Вы также можете заполнить форму «Оставить заявку!»

1️⃣ Замена и ремонт подсветки монитора – за 20 минут! Сервисный центр Restore

Срочный ремонт и замена подсветки монитора с гарантией

Основным источником света в мониторе являются лампы подсветки матрицы, что размещены за панелью дисплея. Если лампочки исправно работают, то их свет проходит через матрицу и итоговое изображение яркое и четкое. Если же светодиоды не работают, то экран очень тусклый либо вообще не светится. У Вас не работает подсветка монитора (экрана)? В таком случае необходимо выполнить ее срочный ремонт или замену. Замена лампы подсветки является непростой задачей, справится с которой под силу только мастерам сервисного центра Re:Store. Обнаружив сбои в работе электроники – не стоит откладывать визит к мастеру «на потом», ведь с неисправным экраном компьютер теряет свое изначальное предназначение.



Когда необходимо обратиться к специалисту?

Лампа подсветки матрицы имеет ресурс, что со временем уменьшается. Изначально снижается яркость экрана, тускнеет изображение, а затем светодиоды выходят из строя и матрица вовсе становится темной. Причин тому может быть множество – от заводского брака и замыкания до механических повреждений и нарушения правил эксплуатации. В любом случае выделяют симптомы, что указывают на необходимость в проведении ремонта и замены подсветки монитора:

• в углу дисплея появились красные оттенки;
• нечеткое изображение;
• резкое падения яркости дисплея;
• частичное либо полное отсутствие картинки;
• изображение отображается только под углом.



Как устранить неполадку?

Столкнувшись с проблемой, когда лампа подсветки монитора не работает, лучше всего не пытаться самостоятельно устранить неполадку. В домашних условиях, без опыта, навыков и специального инструмента сделать это невозможно. Лучше всего доверить такой ответственный процесс специалистам сервисного центра Re:Store. Перед началом восстановительных работ мы проводим детальную диагностику монитора. Процедура поможет инженеру оценить масштабы поломки, а также подобрать правильный способ ее устранения. После согласования с владельцем сроков и стоимости работ, мы приступаем к ремонту и замене подсветки дисплея, а также тестированию готового результата. Убедившись в эффективности выполненных процедур, мы отправим на Ваш телефон SMS-сообщение с просьбой повторно посетить сервисный центр. Доставить аппарат по необходимому адресу можно и с помощью курьерской службы.



Почему выбирают наш сервисный центр?

Ремонт мониторов для нас – ответственная процедура, что требует особого уровня подготовки, внимательности и щепетильности. Для достижения качественного результата мы используем современное оборудование и комплектующие не ниже ААА-класса. Наши сотрудники – специалисты с внушительным опытом работы, высоким уровнем знаний и навыков. Доверив нам ремонт монитора, Вы получите расширенную гарантию, бесплатную диагностику, а также надежный и долгосрочный результат!

• Бесплатная комплексная диагностика устройства.
• Все ремонтные работы производятся на современном профессиональном оборудовании в специальных лабораторных помещениях.
• Для сервисных работ используем оригинальные запчасти от производителя, которые всегда есть в наличии на нашем складе.
• Низкие цены и доступная ценовая политика.
• Гарантия качества на все предоставляемые услуги сроком от 1 до 6 месяцев.
• Собственная курьерская служба доставки.
• Индивидуальный подход к каждому клиенту.
• Наша команда – это специалисты с высокой квалификацией и большим опытом работы, которые выполняют сервисные работы в максимально кратчайшие сроки.

Сроки: 1-6 дней.

Оборудование: мультиметр, пластиковая лопатка, монтажный фен, цифровой осциллограф, измерители, отвертки.

Материалы: оригинальные запчасти, копии.

Гарантия: до 6 месяцев.



Цены на ремонт и замену ламп подсветки монитора представлены в таблице:

Вид предоставляемых услуг	Цена
Диагностика	Бесплатно*
Замена/ремонт подстветки монитора Acer	950 грн.
Замена/ремонт подстветки монитора Asus	925 грн.
Замена/ремонт подстветки монитора Dell	900 грн.
Замена/ремонт подстветки монитора LG	850 грн.
Замена/ремонт подстветки монитора Samsung	1000 грн.

*Указаны ориентировочные цены, чтобы узнать точную стоимость ремонта, выберите Вашу модель монитора в верхнем меню сайта

Лампы подсветки CCFL для ремонта ЖК-подсветки мониторов и ноутбуков

Подсветка CCFL высшего качества!

Потребительские ЖК-продукты
Ноутбуки, экраны компьютеров, планшеты, ноутбуки. Ваш дисплей не горит? Может быть, он тускнеет или даже приобретает красноватый или розоватый оттенок, может быть, он полностью потемнел. Хорошие новости: вам нужна новая лампа подсветки CCFL, и она у нас есть. У нас есть лампы с подсветкой для большинства ЖК-дисплеев. Ремонт подсветки на самом деле проще, чем вы думаете, и как только вы замените лампу CCFL в своем ЖК-дисплее, вы, по сути, вернете свой ЖК-дисплей в новое состояние, такое же яркое и яркое, как и в первый день, когда вы его получили.И, что лучше всего, одной старой ЖК-панелью где-нибудь на свалке меньше! Позвоните нам сегодня, мы здесь, чтобы помочь (402) 330-2222.

POS ЖК-дисплеи Склад
CCFL является ведущим поставщиком и продавцом в крупнейшие универмаги, продуктовые магазины и сети ресторанов в стране. Эти компании покупают лампы CCFL непосредственно у нас для использования в собственных ремонтных пунктах. У нас есть запасные лампы CCFL для всех сенсорных дисплеев, обычно используемых в кассовых аппаратах POS, и мы храним их в больших количествах.

Промышленные ЖК-дисплеи
Практически каждая часть производимого в настоящее время промышленного оборудования оснащена той или иной ЖК-панелью управления. Дорогое оборудование, такое как станки с ЧПУ, тяжелое оборудование, промышленные панели управления, медицинские и военные дисплеи, швейные машины, оборудование для пищевой промышленности и т. Д.! Их объединяет то, что все они интенсивно используются, и в конечном итоге ЖК-дисплеи выходят из строя. Производители оборудования взимают непомерные суммы за новые дисплеи, но на самом деле все, что нужно, — это новые подсветки CCFL.Установите новую лампу CCFL в сборе, и ваше критически важное оборудование снова будет в рабочем состоянии.

Коммерческие ЖК-дисплеи
банкоматов, развлекательные дисплеи, такие как игры в казино, видеоигры, музыкальные автоматы и киоски — эти ЖК-дисплеи печально известны отказом из-за круглосуточной высокой нагрузки. Опять же, новая лампа CCFL, и они снова работают, как новые. CCFL Warehouse поставляет подсветку CCFL многим крупнейшим в мире компаниям по ремонту ЖК-дисплеев. Нашим высококачественным лампам CCFL доверяют сверхдлительный срок службы в этих сложных условиях.Если вы не найдете на нашем веб-сайте именно ту лампу CCFL, которая вам нужна, напишите нам по электронной почте или позвоните, и мы сделаем это за вас.

Гарантийный ремонт ЖК-дисплеев
Есть причина, по которой все самые уважаемые в стране предприятия по ремонту ЖК-дисплеев, большие и малые, покупают у нас лампы CCFL Backlight. Проще говоря, наш опыт в области ЖК-подсветки просто не имеет себе равных. Мы не только имеем в наличии больше люминесцентных ламп с холодным катодом, чем любая другая компания, производим лампы высочайшего качества, предлагаем исключительные цены, но и готовы помочь!

Проще говоря, мы являемся экспертами в области ламп CCFL и подсветки ЖК-дисплеев, и это все, что мы делаем, и все, что мы можем сделать, чтобы помочь вам в ваших усилиях по ремонту, мы более чем рады удовлетворить.

CCFLwarehouse.com — крупнейший поставщик подсветки CCFL в Северной Америке. Мы специализируемся на лампах CCFL, производим лампы высочайшего качества и храним их в больших количествах, чтобы они были доступны для наших клиентов, когда они им понадобятся. Наши лампы используются во всем мире широким кругом клиентов, некоторые просто хотят восстановить работу своего ноутбука, а другие обслуживают одни из крупнейших ремонтных предприятий в мире. Что бы вам ни потребовалось в ремонте подсветки, мы можем помочь.

Наши лампы CCFL разработаны специально для ремонта ЖК-панелей, изготовленных многими крупнейшими производителями ЖК-панелей в мире, такими как: AU Optronics (AUO), Samsung, Sanyo, LG, Innolux, Torisan, Sharp, Che Mei, Chunghwa, NEC, Mitsubishi, Toshiba, Boe Hydis, Hitachi, Fujitsu, HannStar и многие другие.

Кроме того, у нас есть ЖК-подсветка, специально предназначенная для ремонта портативных и портативных компьютеров и настольных мониторов. Наши лампы CCFL используются для ремонта ЖК-панелей всех основных компьютерных брендов, таких как; Acer, Asus, Gateway, Dell, Hewlett Packard (HP), Compaq, Lenova, Apple, Sony, BenQ, Alien Ware, Sager, Quanta, Clevo и многие другие.

Для получения скидки на количество ламп более 100, пожалуйста, посетите нашу страницу оптовых продаж.

Чтобы узнать больше о наших оптовых приложениях, посетите наш корпоративный сайт www.plazmo.com

О нас Информация

Информация о возврате

Возврат
Мы предлагаем возврат средств в течение 30 дней для внутренних заказов и 60 дней для международных заказов с момента первоначальной покупки. Товар в его новом, неиспользованном, неповрежденном состоянии должен быть доставлен на наш объект в течение этого периода времени.Эта политика исключает индивидуальные заказы.

Все заказы на возврат не включают стоимость доставки, так как эти сборы не могут быть получены от перевозчика.

Обмен не производится. Если клиент делает неправильный заказ, ненужные товары должны быть возвращены (в соответствии с вышеуказанной политикой) и исправлены товары, заказанные как новый заказ.

Повреждено во время транспортировки / потеряно при транспортировке
Несмотря на то, что прилагаются значительные усилия для сведения к минимуму возможности повреждения груза, в редких случаях случается случайная поломка из-за неправильного обращения с отправкой перевозчиком. В этих случаях мы требуем немедленного уведомления не позднее, чем через 14 дней после доставки.

После уведомления мы обработаем претензию у соответствующего перевозчика и немедленно повторно отправим исходный заказ или его часть, которая была повреждена, чтобы задержки были сведены к минимуму.

Мы просим вас хранить поврежденный заказ и упаковку в течение 30 дней в том случае, если перевозчик может пожелать забрать их для проверки повреждений, и чтобы вы сделали и отправили по электронной почте фотографию поврежденного предмета (ов) для наши записи.

Заказы, отправленные USPS, могут быть потеряны. Утерянные посылки будут повторно отправлены по запросу клиента после того, как клиент уже безуспешно связался со своим почтовым отделением по поводу посылки. Посылка будет считаться утерянной не ранее, чем через 2 недели для внутренних отправлений и 12 недель для международных отправлений первым классом или отправлений USPS в Канаде. Отправления, отслеживание которых определяет их как «доставленные», не будут считаться потерянными.

Для посылок, возвращаемых на наш склад перевозчиком (из-за неверного адреса, отсутствия возврата или по любой другой причине), у клиента будет 14 дней с даты прибытия посылки на наш склад, чтобы потребовать посылку в качестве возврата и будут возвращены в соответствии с нашей типичной политикой возврата.Заказы могут быть повторно отправлены, если клиент запрашивает повторную отправку и завершает оплату второй комиссии за повторную доставку (равную стандартной стоимости доставки для желаемого способа доставки) в течение 30 дней с момента получения посылки на нашем складе.

Возврат / обмен заказа
Мы предлагаем возврат средств в течение 30 дней с момента первоначальной покупки. Товар в его новом, неиспользованном, неповрежденном состоянии должен быть доставлен на наш объект в течение этого 30-дневного периода.

Эта политика не распространяется на индивидуальные и оптовые заказы.Возврат оптовых заказов обрабатывается в индивидуальном порядке, и для обработки этих типов возвратов потребуется номер RMA от нашей службы поддержки клиентов.

Все заказы на возврат не включают стоимость доставки, так как эти сборы не могут быть получены от перевозчика.

Обмен не производится. Если клиент делает неправильный заказ, ненужные товары должны быть возвращены (в соответствии с вышеуказанной политикой) и исправлены товары, заказанные как новый заказ.

Возврат стоимости доставки
Возврат средств за доставку возможен только в том случае, если ошибка заказа возникла в результате ошибки нашей группы обработки заказов.

Возврат стоимости доставки
Чтобы вернуть товар, приложите упаковочный лист, прилагаемый к вашему заказу, и отправьте его по адресу:

CCFL Warehouse
с / о Возврат
13335 Б улица (индекс
) Omaha, NE 68144

Комплекты светодиодной подсветки | LCDPARTS.net

Комплекты светодиодной подсветки для ЖК-экрана — читаемость при солнечном свете Устали постоянно менять лампу подсветки CCFL снова и снова, когда ситуация не имеет время простоя? Чтобы продлить срок его службы и улучшить его характеристики, перейдя на светодиодный Комплект подсветки это лучший вариант. Поскольку светодиоды представляют собой твердотельные полупроводниковые устройства, они имеют более длительный срок службы, обычно в 7 раз дольше, чем лампы CCF1. Комплекты светодиодной подсветки серии SB — для ЖК-экранов 15 дюймов или меньше Все светодиоды распаяны на плате Aluminium PCB . Эти комплекты для модернизации сверхъярких светодиодов предназначены для ЖК-экранов, изначально оснащенных светодиодной лентой производителя. Просто заменив его, теперь у вас есть ЖК-экран, читаемый при солнечном свете. Эти комплекты включают одну светодиодную ленту, один светодиодный драйвер и радиатор. Легко установить! Это может сделать кто угодно! Комплекты светодиодной подсветки серий UB35, UB36 и UB54 — для ЖК-экранов 15 дюймов и меньше Все светодиоды распаяны на плате Aluminium PCB . Их можно установить непосредственно сверху и снизу ЖК-экрана с существующим старым металлическим отражателем или без него. Эта серия UB является прямой заменой промышленных ЖК-экранов, которые изначально были оснащены одной, двойной или 4 лампами задней подсветки CCFL (ЖКД 15 дюймов или меньше экран). Чтобы найти комплект для модернизации светодиодов, щелкните ссылку ниже: Перекрестная ссылка на ЖК-экране Комплект светодиодной подсветки серии UB60 — для ЖК-экранов WXGA 19 и 22 дюймов Все светодиоды распаяны на плате Aluminium PCB .Его можно установить непосредственно сверху или снизу ЖК-экрана с существующим старым металлическим отражателем или без него. Серия UB70 — это прямая замена 19, 20,1 и 22 дюймов ЖК-экранов WXGA, которые изначально были оснащены 4 или 6 лампами подсветки CCFL. Чтобы найти комплект для модернизации светодиодов, щелкните ссылку ниже: Перекрестная ссылка на ЖК-экране Комплект светодиодной подсветки серии UB70 — для ЖК-экранов 17 и 19 дюймов Все светодиоды распаяны на плате Aluminium PCB . Его можно установить непосредственно сверху или снизу ЖК-экрана с существующим старым металлическим отражателем или без него. Серия UB70 — это прямая замена 17-дюймовых и 19-дюймовых ЖК-экранов SXGA, изначально оборудованных 4 лампами подсветки CCFL. Чтобы найти комплект для модернизации светодиодов, щелкните ссылку ниже: Перекрестная ссылка на ЖК-экране Комплект светодиодной подсветки серии UB100 — для 18.ЖК-экраны 1 дюйм Все светодиоды распаяны на плате Aluminium PCB . Его можно установить прямо внутри существующего старый металлический отражатель. Серия UB100 является прямой заменой 18,1-дюймовых ЖК-экранов SXGA, которые изначально были оснащены 6 лампами подсветки CCFL. Чтобы найти комплект для модернизации светодиодов, щелкните ссылку ниже: Перекрестная ссылка на ЖК-экране Серия LB — для ЖК-экранов 15 дюймов или меньше Серия LB разработана для небольших промышленных ЖК-панелей, где мало места. ограничен оригинальной сборкой подсветки CCFL.Другими словами, на эти панели нельзя устанавливать светодиодные ленты серии XB или UB. Наша новейшая серия LB поставляется со светодиодным драйвером. Этот драйвер настолько мал (56 мм x 8 мм x 0,6 мм), что вы можете установить его в любом месте корпуса. подробнее Комплект светодиодной подсветки серии XB для промышленной ЖК-панели с одной лампой Этот комплект светодиодной подсветки разработан для небольших промышленных ЖК-панелей, где пространство ограничено оригинальной сборкой подсветки CCFL.Другими словами, UB Светодиодные ленты серии не могут быть установлены на эти панели. Перейдя на этот высокий уровень яркость светодиодной подсветки, яркость белого может достигать 700 нит и Коэффициент контрастности яркости может достигать 1000: 1 подробнее Как установить светодиодную подсветку? Нажмите здесь, чтобы получить пошаговую инструкцию по видео на YouTube Как выбрать комплект светодиодной подсветки

ТСТ01 Тестирование 4-проводных, 5-проводных и 8-проводных резистивных сенсорных экранов LST05-V3 Тестер ЖК-экрана (для тестирования интерфейса eDP / встроенного порта дисплея).Благодаря встроенному генератору цветных полос он может тестировать разрешение от 1280X800 до 3840X2160. IT03 Тестирование светодиодной ленты без разборки. IT03 может тестировать все светодиодные ленты с небольшого промышленного экрана и до 70-дюймового экрана телевизора. ЖК-дисплей, читаемый при солнечном свете Просто замените неисправный ЖК-экран, и теперь у вас есть монитор, читаемый при солнечном свете. Комплект светодиодов серии UB Серия UB является прямой заменой промышленных ЖК-экранов, которые изначально были оснащены 1, 2, 4 и 6 CCFL. лампы подсветки. Комплект светодиодов SB Sereis Эти сверхяркие светодиодные комплекты для модернизации предназначены для ЖК-экранов, изначально оснащенных светодиодной лентой от производителя. Инвертор сенсорного экрана Это совершенно новый заменяющий модуль инвертора подсветки для экрана торговой точки, Банкомат и другие типы сенсорных экранов. ЖК-контроллер Эти комплекты ЖК-контроллеров предназначены для легкой интеграции в ЖК-экраны, которые они обычно используется в киосках, POS-терминалах, авионике, торговых автоматах, цифровых вывесках и во всех других приложениях. ЖК-экран Огромный выбор промышленных ЖК-экранов Дисплей с открытой рамой Сменный ЖК-дисплей с прямым подключением Сенсорный экран Резистивные и емкостные сенсорные экраны Комплект ЖК-дисплея В эти комплекты ЖК-дисплея входили ЖК-контроллер, светодиодный экран, кнопочная кнопка и жгут проводов экрана. Разветвитель LVDS Один ЖК-контроллер может управлять двумя ЖК-экранами, и оба ЖК-экрана будут отображать одно и то же содержимое.

Как узнать, перегорела ли подсветка монитора | Small Business

ЖК-мониторы настольных и портативных компьютеров оснащены длинной лампочкой для отображения видео.Когда эта лампочка перегорает, экран тускнеет почти до черного. Неисправная подсветка также может привести к мерцанию изображения, включению и выключению или появлению нечетного цветового оттенка на экране.

Поиск и устранение неисправностей

Прежде чем предположить, что проблема в лампе задней подсветки, убедитесь, что монитор подключен правильно и получает питание. Когда вы подключаете монитор, следите за индикатором питания рядом с переключателем включения / выключения и убедитесь, что все кабели подключены надежно и не повреждены. Если возможно, подключите к компьютеру другой монитор с помощью тех же кабелей, чтобы убедиться, что видеокарта компьютера отправляет изображение.Если все остальное находится в хорошем рабочем состоянии, возможно, у монитора неисправна подсветка.

Тестирование, тестирование

Монитор может погаснуть по разным причинам, от перегоревшей лампы подсветки до короткого замыкания, приводящего к гибели монитора. В большинстве случаев у монитора с перегоревшей лампочкой изображение на экране все равно, просто очень тусклое. Посмотрите внимательно на свой экран; если вы вообще не видите изображения, возможно, сам монитор перевернулся. Неисправную лампочку можно проверить, но только в том случае, если у вас есть исправная лампа на замену, и вам удобно открывать монитор и проверять.

Требуется некоторая разборка

Как вы уже догадались, проверка лампы подсветки на вашем мониторе требует действительно проникнуть в экран и вытащить подозрительный свет. Разборка монитора зависит от модели; посетите веб-сайт производителя вашего монитора для получения инструкций. Когда лампочка погаснет, отсоедините ее от платы инвертора, которая питает ее, и подключите рабочую лампочку. Если загорится новый, значит старый сдох. Если новый такой же темный, как и первый, возможно, ваша инверторная плата вышла из строя и ее нужно заменить.

Обратитесь за профессиональной помощью

Поскольку взлом вашего ноутбука или настольного монитора может сделать другие части уязвимыми для непреднамеренного повреждения, вы должны быть уверены в своих силах, чтобы попытаться проверить подсветку. Одно неверное движение может поджечь другой компонент, в результате чего вам будет хуже, чем до пожара. Если идея открыть монитор и поиграть с внутренностями заставляет вас нервничать, обратитесь за помощью к опытному специалисту. Замена неисправной лампы или инверторной платы — относительно недорогое решение для продления срока службы вашего оборудования.

Ссылки

Биография писателя

Джейн Уильямс начала свою писательскую карьеру в 2000 году в качестве писателя и редактора общенациональной маркетинговой компании. Ее статьи появлялись на разных сайтах. Уильямс непродолжительное время училась в колледже, чтобы получить степень в области администрирования, прежде чем начать писательскую карьеру.

Магазин OEM для замены светодиодной подсветки

СВЕТОДИОДНЫЕ ПОЛОСЫ И СВЕТОДИОДНЫЕ ПОЛОСЫ

Plazmo укрепила свою позицию мирового лидера в области технологий замены задней подсветки с помощью светодиодной подсветки (светодиодные лампы подсветки).Годы исследований и разработок привели к созданию нашего большого выбора сборок светодиодной подсветки. Plazmo предлагает сотни комплектов замены светодиодов для многих самых популярных ЖК-экранов на рынке. Мы специализируемся на замене оригинального оборудования, идеально подходящей для вашего оборудования. Если ваш ЖК-экран со светодиодной подсветкой за ним начинает выходить из строя, скорее всего, у нас есть точное решение для замены светодиодной подсветки. в наличии среди сотен доступных в настоящее время. Мы регулярно добавляем новые модели по мере того, как инвестируем в собственное производство светодиодов, поэтому почаще проверяйте их или звоните, чтобы поговорить с одним из наших экспертов о ваших конкретных потребностях в ЖК-экране и светодиодной подсветке.

УНИВЕРСАЛЬНОСТЬ

Plazmo также предлагает наши светодиодные полосы в нескольких форматах, включая формат «вырезать по размеру». Некоторым нашим клиентам эти модели нравятся из-за их гибкости. Если у вас несколько размеров экрана с одним и тем же разъемом, вы можете приобрести эту модель и обрезать концы в соответствии с требованиями вашего экрана. Это упрощает задачу, потому что вам нужно иметь в наличии только один предмет, который подходит для всех, вместо множества светодиодных полос разных размеров.

ОБНОВЛЕНИЕ CCFL Подсветка

CCFL остается популярным выбором для замены и ремонта из-за низкой стоимости и длительного срока службы.Однако многие клиенты предпочитают заменять светодиодную подсветку. Мы можем помочь с этими обновлениями. Светодиоды немного дороже, чем подсветка CCFL, но в большинстве случаев они имеют более длительный срок службы.

Многие из наших клиентов анализируют стоимость перехода на светодиоды по сравнению с простой заменой на CCFL. Каждый сценарий индивидуален; иногда имеет финансовый смысл перейти с CCFL на светодиодный, а в некоторых случаях нет. На эти решения влияет множество факторов.Такие факторы, как возраст вашего ЖК-экрана или оборудования, среда, в которой находится ваше оборудование, и конкретная модель, которую вы используете, — все это факторы. Пожалуйста, уточняйте у наших специалистов; мы можем помочь вам понять и оценить обстоятельства в зависимости от вашего конкретного случая.

Свяжитесь с нашими специалистами, чтобы узнать, имеет ли смысл переход на светодиодную подсветку в вашей ситуации. Наша команда хорошо осведомлена обо всем, что касается светодиодных и CCFL-светильников, и будет рада предоставить вам необходимую информацию.

Оптовые запросы по электронной почте: sales @ plazmo.com

Или позвоните нам по телефону +1 (402) 330-2222, с 9:00 до 17:00 по центральному времени, понедельник — пятница

СВЕТОДИОДНАЯ ТЕХНОЛОГИЯ Светодиоды

набирают популярность как источник света. Они становятся все более популярными не только для подсветки, но и для общего освещения. Светодиоды — это полупроводниковое устройство, излучающее узкий спектр света; Цвет света зависит от состава полупроводникового материала.

В настоящее время существует два распространенных способа получения «белого» света с помощью светодиодов: комбинация красного, зеленого и синего цветов и одноцветная часть в сочетании с легированным люминофором.Большинство ЖК-дисплеев со светодиодной подсветкой используют одноцветный метод создания белого света. В этом методе используется синий светодиод, покрытый желтоватым люминофором. Большая часть синего света преобразуется в широкий спектр с центром около 580 нм (желтый). Поскольку излучатели света работают с аддитивным цветом, желтый свет является дополнением синего и таким образом стимулирует красные и зеленые рецепторы глаза; в результате чего смесь красного, зеленого и синего цветов выглядит как белый цвет. Этот псевдо-белый цвет обычно бывает прохладным, от 4000 до 4500K.

Хотя светодиоды не требуют высоких управляющих напряжений, обычно для них требуется инвертор. Это связано с тем, что для панелей любого размера требуется несколько ламп, и эти лампы обычно выстраиваются последовательно. Это снижает ток через следы на гибком кабеле размером почти с волос, но повышает необходимое напряжение. Как и лампы CCFL, светодиодные лампы лучше всего работают с источником постоянного тока, а не с источником постоянного напряжения. Однако, в отличие от CCFL, светодиоды требуют постоянного напряжения. Драйверы или инверторы белых светодиодов производятся несколькими производителями полупроводников.При выборе инвертора убедитесь, что ток и напряжение находятся в надлежащем диапазоне для ваших нужд. Свяжитесь со специалистами Plazmo, если вам нужна помощь в определении правильного диапазона для вашего оборудования.

История светодиодных фонарей

Когда светодиоды были впервые использованы в качестве источников подсветки, их срок службы был очень ограничен, менее 5000 часов. Большим фактором, способствовавшим этому, было тепло, выделяемое лампами. Светодиодная лампа находится в очень маленьком корпусе, особенно по сравнению с лампой CCFL.В то время как лампа CCFL может легко рассеивать несколько ватт по своей поверхности, такая большая мощность, поступающая на светодиод без надлежащего теплоотвода, приведет к быстрому отказу. На своем веб-сайте Phillips есть обширные данные о влиянии тепла (поскольку оно влияет на температуру перехода) и срока службы светодиодов. Например, при температуре перехода 239 ° F (115 ° C) средняя продолжительность жизни Phillips Lumiled LUXEON K2 составляет примерно 80 000 часов. Если температура перехода увеличивается до 257 ° F (125 ° C), ожидаемый срок службы сокращается на 40 000 часов. Повышение его до 275 ° F (135 ° C) сокращает срок службы до 10 000 часов.

Ранние светодиоды были не очень эффективны, поэтому панели, на которых они использовались в качестве подсветки, обычно были маленькими и тусклыми. Избегали панелей большего размера, потому что для получения яркости, которую вы получаете от подсветки CCFL, потребуется слишком много светодиодных ламп. Альтернативой было более жесткое управление светодиодами, но это привело к сокращению срока службы ламп.

С тех пор светодиодная технология

была усовершенствована, и теперь светодиодные фонари стали более эффективными и были переработаны с использованием новой упаковки для лучшего отвода тепла.Для панелей размером менее 5 дюймов очень часто используется светодиодная подсветка и яркость 500 нит.

Тем не менее, более крупные панели, в которых в качестве подсветки используются светодиоды, должны быть спроектированы так, чтобы помогать отводить тепло от светодиодов, иначе они все равно могут выйти из строя преждевременно. Простая замена CCFL на светодиоды обычно не устраняет тепло, выделяемое при протекании больших токов внутри небольшого светодиода. Кроме того, при проектировании необходимо учитывать, что хотя CCFL излучают свет во всех направлениях, светодиоды являются точечным источником света.Рассеиватели должны быть специально разработаны для равномерного распределения света по задней стороне ЖК-элемента. Вот почему Plazmo может помочь создать прототип и разработать переход от CCFL к светодиодной подсветке.

Как и CCFL, светодиоды редко выходят из строя сразу; вместо этого они постепенно тускнеют. Люминофор, используемый для преобразования синего, также может со временем ухудшаться; изменение цветовой температуры на еще более холодный белый. Многие панели с CCFL или светодиодной подсветкой могут иметь потускневшие или сломанные лампы.

Вероятно, самое большое преимущество светодиодов — это меньшая мощность, необходимая для работы, и устранение проблем с электромагнитными помехами, которые создаются инверторами CCFL. Как упоминалось выше, за последние несколько лет в области эффективности светодиодов был достигнут значительный прогресс, и технология продолжает развиваться.

Источник: www.sharpsma.com

Не работает подсветка экрана ноутбука

Если подсветка ЖК-дисплея не работает, рассмотрите возможность того, что ЖК-дисплей не загорится из-за перегоревшего предохранителя на материнской плате ноутбука.

Представьте себе следующее: у вас есть ЖК-дисплей, который не производит подсветку.Вы заказываете и устанавливаете ЖК-дисплей с новым, однако подсветка по-прежнему не работает. Комплект для тестирования ЖК-дисплея поможет вам тщательно протестировать ЖК-дисплей, но не многие люди имеют его в своем распоряжении, и чаще всего нет смысла покупать его только для тестирования одного ЖК-экрана.

Каждое видео по установке ЖК-дисплея начинается с рекомендации удалить все источники питания (например, аккумулятор и адаптер питания), прежде чем продолжить установку. Как известно, существует два типа подсветки ЖК-экрана; и все новые ноутбуки с управляемыми экранами со светодиодной подсветкой подают фантомное питание на устройство, даже если ноутбук выключен.

Светодиодные экраны редко имеют отдельный разъем питания для подсветки, поэтому они получают питание через 40-контактный кабель. Обязательно убедитесь, что этот разъем не перекосился во время повторного подключения. При необходимости возьмите разъем двумя руками и вытяните его ровно. При повторном подключении кабеля не подключайте его вверх ногами: он не будет работать, вы можете закоротить контакты, и ваш ЖК-дисплей может быть поврежден. Главное — быть терпеливым и наблюдательным.

Но какое это имеет отношение к предохранителю? Продолжай читать.

Большинство ноутбуков предвидят возможность короткого замыкания проводов, поэтому они оснащены аварийным выключателем, предохранителем, который защищает 40-контактный кабель от общего заземления. Обычно этот предохранитель расположен на материнской плате справа от порта кабеля LVDS. После обнаружения его можно проверить с помощью измерителя непрерывности (например, мультиметра, настроенного на настройку непрерывности).

Типичный предохранитель подсветки = 32 В при 3 амперах .У предохранителей есть медная нить накала, похожая на лампочку. Он построен так, чтобы пропускать через него определенное количество электрического тока; но когда через него проходит более сильный ток — и если контакты закорочены, ток будет равен мощности источника питания или батареи (до 40 ампер пик) — нить накала сломается, и электричество перестанет достигать более чувствительной компоненты (например, видеокарта).

Итак, если у вас светодиодный экран с неработающей подсветкой, и вы еще не заказали замену, найдите и проверьте предохранитель с помощью мультиметра (или светодиодной лампы и двух проводов).Если предохранитель не пропускает электрический ток, вы можете:

а) заменить предохранитель;
b) отскочите от предохранителя (замените его на не номинальную нить накала AKA припоя) — это приведет к аннулированию переключателя отказа;

Не знаете, какой тип подсветки у вашего экрана? Другие вопросы? Обязательно свяжитесь с нами.

Авторские права (©) LaptopScreen.com

Лучшая замена подсветки ЖК-дисплея — Отличные предложения по замене подсветки ЖК-дисплея от глобальных продавцов замены подсветки ЖК-дисплея

Отличные новости !!! Вы попали в нужное место для замены подсветки жк-дисплея.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая замена подсветки ЖК-дисплея в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели замену ЖК-подсветки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в замене подсветки ЖК-дисплея и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lcd backlight replacement по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
