Замена электроподжига в газовой плите гефест

Раньше газовые плиты производились без электроподжига. По сути, это не обязательная функция, но ее появление намного облегчает процесс использования бытового прибора: нет необходимости покупать специальную зажигалку или спички. Однако со временем функция нередко выходит из строя. Разберемся, как быть, если на газовой плите не работает устройство электроподжига и можно ли устранить поломку самостоятельно.

Конфорка с электроподжигом

Признаки неисправности

Электроподжиг у газовых плит может сломаться неожиданно: переключатель крутится, газ выходить, а вот искра отсутствует. Поломка дополнительной функции может произойти абсолютно по разным причинам.

Но в первую очередь стоит определить, что функция электроподжига газовой плиты действительно вышла из строя. На это могут указывать следующие признаки:

во время нажатия на ручку управления или кнопку для горелки функция электроподжига не срабатывает;
автоматические функции устройства работают в непрерывном режиме, отмечаются звуки похожие на щелчки. При этом отсутствует искра, газовая плита просто не зажигается;
при отпускании ручки или кнопки не наблюдается отключения системы;
прибор срабатывает даже без нажатия на кнопку;
наблюдается выбивание автомата защиты в области квартирного щитка во время включения прибора;
наличие неисправности можно установить по схеме пьезорозжига и электроподжига, она может быть замкнутой.

Как работает функция

Система электророзжига предусмотрена в плитах с газовым типом. Ее главное предназначение состоит в разжигании топлива, которое поступает из рассекателя конфорки. Устройство электроподжига может быть двух видов:

Автоподжиг обладает специальными пьезоэлементами, которые во время поворота переключателя на панели производят поджигание газовоздушной смеси. При использовании механического устройства требуется нажимать специальную кнопку. При нажатии подается искра, от которой газ зажигается и воспламеняется.

Принцип работы электроподжига выглядит так:

при нажатии пользователем кнопки наблюдается подача напряжения на область конденсатора;
после этого начинается зарядка конденсатора;
далее наблюдается увеличение уровня на тиристоре;
как только он доходит до допустимого предела, начинается разряжение конденсатора;

на выходе устройства проявляется напряжение, за счет которого происходит приведение в действие разрядника;
выделяемая искра разжигает газ.

Несмотря на то что процесс выглядит сложным, он происходит за считаные секунды. Подача искры всегда попадает на область той конфорки, которая в этот момент находится во включенном состоянии. В устаревших изделиях подача искры производилась на все конфорки, но разжигание происходило только на той, на которой была открыта подача газа.

Запитывание электроподжига осуществляет от электрической сети с напряжением в 220 вольт. Его работа также зависит от перепадов напряжения, которые могут возникать достаточно часто. Если произойдет скачок напряжения, то может появиться щелкающий звук, это обычно указывает на поломку устройства электроподжига.

Устройство высоковольтного блока

Причины поломки

У многих владельцев бытовых приборов часто возникает вопрос, почему перестал работать электророзжиг? Выход из строя данной функции может произойти по разным причинам, среди которых стоит особенно выделить:

отсутствие искры на электродах;
на поверхность внутренней части системы или на свечу попала влага или жир;
поломка электроподжига может произойти из-за появления трещины или из-за повреждения изоляции свечи из керамической основы;

произошло перегорание трансформатора – блока генерации искры. Обычно при нажатии на кнопку не наблюдается подачи искры. Его можно сделать самостоятельно, но специалисты рекомендуют поменять деталь на новую;

Проверка блока генерации искры

Иногда небольшие неисправности могут появиться в результате влажной уборки варочной панели. Обычно это происходит и-за попадания влаги во внутреннюю область бытового устройства. Чтобы все устранить, необходимо будет провести профилактические меры: выполнить зачистку контактов, просушку свечей. Все эти действия может провести любой пользователь без наличия знаний и опыта в этом деле.

Неисправность может возникнуть при влажной очистке

Бывает, что не зажигается только одна конфорка. Это может происходить из-за неисправности высоковольтного провода, который идет к запальному электроду. Возможна поломка самого устройства поджига, или выход из строя канала блока.

Поломка иногда может возникнуть при очистке конфорки

Особенности ремонта

Отремонтировать устройство электроподжига можно самостоятельно, но предварительно обязательно нужно провести тщательный осмотр прибора. Важно в первую очередь установить причину поломки, степень сложности. Если неисправность будет простой, то устранить ее можно самостоятельно.

Если плохо срабатывает функция электроподжига, то процесс починки для всех моделей бытовых изделий обычно выполняется одинаково. У всех газовых плит данная функция устроена шаблонно.

Желательно, перед тем как начать процесс ремонта, внимательно изучить устройство плиты: можно найти информацию в интернете или изучить прилагаемую инструкцию по применению. Если знать, как работает прибора, это поможет выполнить качественную и правильную починку.

Ремонт электроподжига зависит от вида поломки. Чтобы понять, как он производится, стоит рассмотреть виды поломок и их устранение:

Когда стоит обращаться к специалисту

Для ремонта электроподжига не потребуется иметь большого опыта и знаний, с этим могут справиться даже неопытные пользователи.

Однако иногда требуется провести доскональную проверку и диагностику прибора. Фонариком и простой отверткой ее выполнить уж точно не получится. По этой причине необходимо будет вызвать специалиста. Конечно, услуги мастера могут обойтись недешево, но иногда поломка электроподжига может возникнуть в результате серьезной причины, которая может представлять угрозу для человека.

Иногда ремонт стоит доверить профессионалам

В любом случае, перед тем как начинать ремонтировать устройство электроподжига, стоит внимательно изучить схему прибора.

Это поможет намного быстрее устранить неполадку, при этом не навредив прибору. Важно предварительно проверить горение, иногда может быть дело в конфорке или в других составных частях.

Вы решили вскипятить чайник или приготовить суп, привычным движением стали включать газовую плиту, но после нажатия кнопки автоподжига и поворота ручки (или поворота ручки с нажатием, если розжиг встроен в ручку) ничего не произошло: конфорка не загорелась. Повторив включение, возможно вы заметили, что нет искры поджига. Иногда искра отсутствует лишь на одной конфорке, а порой – на всех имеющихся. Что могло произойти, и почему плита не зажигается от электроподжига – рассмотрим в нашем материале.

Обратите внимание! Если искра есть, но конфорка не поджигается, обратитесь к нашему материалу «Не работает конфорка газовой плиты».

Нет искры ни на одной конфорке плиты

Вы заметили, что электроподжиг не щелкает, и искра не возникает ни на одной из конфорок? Проверьте в первую очередь:

Включена ли газовая плита в розетку. Возможно, кто-то из домочадцев отсоединил прибор от электросети.

Исправны ли розетка, вилка и шнур питания. При видимых следах нарушения целостности, рекомендуем обесточить квартиру, вытащить вилку из розетки и вызвать электрика для устранения неполадки.

Если плита включена в розетку, визуально с розеткой, вилкой и шнуром все нормально – вероятнее всего, произошла поломка в системе автоподжига. Вот наиболее частые неисправности, при которых не срабатывает электроподжиг ни на одной конфорке плиты или варочной панели.

Признаки	Поломка	Ремонт или замена
Нет искры на всех конфорках.	Поломка блока розжига. Чаще всего, из строя выходит конденсатор, который разряжается при нажатии на кнопку и дает искру.	Необходима замена блока поджига.
На газовой плите с отдельной кнопкой поджига на все горелки нет искры ни на одной из конфорок, при этом кнопка атоподжига может нажиматься как-то странно (более туго или слабо, не так, как обычно).	Неисправность кнопки автоподжига (в моделях с одной кнопкой на все конфорки, такое устройство розжига характерно для бюджетных плит Gefest, Дарина, Hansa и др). Контакты не замыкаются из-за окисления или механического повреждения кнопки, поэтому электроподжиг не срабатывает. Механическое повреждение кнопки обычно случается вследствие длительного неаккуратного использования.	Требуется зачистка контактов или замена кнопки (при механическом повреждении).

Электроподжиг не работает только на одной конфорке

Если вы не можете включить лишь одну конфорку при помощи автоподжига, первое, что стоит проверить – не загрязнена ли свеча-разрядник. Возможно, вы пролили что-либо на нее или на свече видны следы окисления. Для очистки используйте аэрозоль WD-40 или просто протрите её губкой. Не помогло или свеча выглядит идеально? Тогда речь идет о неисправности.

Признаки	Поломка	Ремонт или замена
Нет искры на одной конфорке, на остальных электроподжиг работает.	Неисправность свечи розжига конфорки. Из строя выходит шнур питания, который идет от блока розжига к свечке: повреждается сам провод, окисляются контакты.

В некоторых плитах, когда на шнур питания попадает еда, он прилипает к корпусу, и его пробивает через эту грязь на корпус.

Необходима замена шнура питания вместе со свечой розжига (как правило, они идут в сборе).

Прилипший шнур питания достаточно «отклеить» от корпуса. Для этого необходимо провести разбор плиты и удалить загрязнение.

Обратите внимание! Некоторые «кустарные» мастера устраняют повреждение шнура скруткой и выполняют изоляцию обычной изолентой. Так делать не рекомендуется, поскольку она не рассчитана на большую температуру, вскоре начнёт плавиться, и поломка повторится.

В газовой плите с кнопками автоподжига, встроенными в ручки конфорок, при нажатии на ручку одной из горелок нет искры.

Прочие конфорки зажигаются как обычно.

Ручка конфорки с неработающим поджигом нажимается иначе, чем другие (мягче, жестче и т.п.).

Неисправность кнопки автоподжига. Современные модели газовых плит средней и высокой ценовой категории, как правило, имеют кнопки поджига, встроенные в ручку конфорки. Когда кнопка на ручке горелки выходит из строя, она перестаёт поджигаться, при этом остальные конфорки загораются нормально.

Неисправность кнопки обычно вызвана механическим повреждением или окислением контактов.

В случае окисления контактов проводится их зачистка. При повреждении механизма кнопки – его замена.

Почему электроподжиг не срабатывает на двух конфорках сразу

Пользователи плит изредка сталкиваются с неполадкой, когда автоподжиг работает только на паре конфорок, а две другие не дают искры. В этом случае неисправен блок розжига.

Признаки	Поломка	Ремонт или замена
Не работает поджиг на двух конфорках – левых или правых.	Неисправность блока электроподжига. На выходе блока поджига стоит трансформатор, вторичная обмотка которого состоит из двух обмоток. С первой обмотки напряжение подается на правую часть газовой панели, со второй – на левую. Если сгорела только одна из обмоток, автоподжиг перестанет работать на двух конфорках, за поджиг которых отвечала эта обмотка.	Требуется замена блока автоподжига.

Если электроподжиг перестал работать после мытья газовой плиты или панели

Иногда хозяйки замечают, что поджиг одной или всех конфорок перестал срабатывать после мойки плиты или когда что-то из еды «убежало». Причина в том, что вода или иная жидкость попадает на изоляцию шнура питания свечи и происходит замыкание на массу. В этом случае стоит подождать некоторое время: влага чаще всего просыхает сама и проблема исчезает. Если же автоподжиг так и не заработал, скорее всего произошло замыкание на массу через загрязнение и нужна разборка и чистка плиты.

Другая, более часто встречающаяся после мытья / залива неприятность – плита постоянно щелкает, так как произошло замыкание в самой кнопке поджига. Этот случай отдельно разобран в статье «Почему постоянно щелкает и не отключается автоподжиг газовой плиты».

Если плита просушена, шнур питания чист и не прилипает к корпусу, речь идет об одной из описанных выше поломок.

Благодаря системе электроподжига хозяевам не приходится возиться со спичками или зажигалками. Если при нажатии кнопки или повороте переключателя не появляется искра, пора задуматься о замене свечи розжига газовой плиты. Владельцы газовых плит, у которых есть навыки обращения с инструментами, могут заменить свечу розжига самостоятельно, но для этого нужно знать алгоритм действий и заранее позаботиться о покупке запчасти.

Подготовительный этап

Проблема с электроподжигом чаще всего возникает из-за появления трещин. Белый керамический слой изоляции может растрескаться из-за наличия внутренних дефектов структуры или естественного износа. Но результатом будет замыкание контакта на корпус плиты и отсутствие искры, так что газ не будет зажигаться. В современных плитах сразу же сработает система газ-контроля, и подача топлива прекратится. Если вы не хотите пользоваться спичками или специальными зажигалками для газовых плит, придется заняться ремонтом.

Для работ с газовым оборудованием необходим специальный допуск. Но замена свечи розжига не считается сложной операцией, так что многие выполняют ее самостоятельно, соблюдая правила техники безопасности. Для начала важно создать условия, при которых вы не пострадаете ни от газа, ни от воздействия электричества.

Подготовительный этап включает обязательное отключение газа и электричества. Первая операция выполняется за счет поворота крана, перекрывающего газ. Вторая может потребовать некоторых усилий, если ваша варочная панель или плита относятся к встроенному типу. Задача – выдернуть вилку из розетки. Для этого иногда приходится отодвигать духовой шкаф или секцию мебели, в которую встроен ваш домашний очаг.

Затем нужно снять все решетки и конфорки, чтобы они не мешали работе. Их можно временно разместить на столе поблизости. Для выполнения работ потребуется отвертка, плоскогубцы и запасная свеча. Важный момент: использовать нужно только оригинальные запчасти, поскольку несовпадение характеристик деталей может привести к поломке всей системы электроподжига.

Разбираем плиту

Чтобы добраться до свечи розжига, придется демонтировать рабочий стол. Крепление этого элемента производится с помощью болтов и винтов, расположенных сбоку. Выкрутив крепеж, рабочий стол осторожно приподнимают и фиксируют, чтобы он не мешал работе. Поднимать деталь удобнее всего с помощью тонкой плоской отвертки. Это нужно делать с двух сторон поочередно. После этого появится доступ к зажиму, удерживающему свечу розжига.

Замена свечи пошагово

Вышедший из строя элемент обычно отличается от новой запчасти наличием загрязнений или следами нагара. В зависимости от конструкции плиты или варочной панели, он может располагаться либо рядом с конфоркой, либо непосредственно в ней. В большинстве моделей используется первый вариант.

Старая свеча держится в зажиме, который фиксируется винтом. Так что вам придется выполнить всего четыре операции:

ослабить винт;
извлечь перегоревший элемент;
установить новую свечу розжига;
затянуть винт.

После этого можно приступать к сборке. Все детали устанавливаются на место в обратном порядке, после чего можно подключить газ и электричество и проверить работу поджига.

Чем опасен самостоятельный ремонт

Почему не стоит рисковать и проводить замену свечи розжига газовой плиты самостоятельно? Причин несколько. Во-первых, неспециалисту может быть сложно разобраться в причинах поломки. Если газ не зажигается, далеко не всегда виновата свечка. Проблема может быть в трансформаторе или конденсаторе, особенно если перестали зажигаться две или все четыре конфорки. Владелец сумеет демонтировать верхнюю панель, но дальнейшие действия окажутся безрезультатными.

Следующая причина – огромное разнообразие конструкций. В последнее время популярны системы типа «газ на стекле», в которых доступ к системе электроподжига может быть затруднен, а риск повредить покрытие очень велик. Существуют и комбинированные (газово-электрические) модели, которые также имеют ряд особенностей.

Отсутствие опыта работы с инструментом может привести к перекосам при установке на место рабочего стола. В результате работу придется переделывать, поскольку конфорки не станут на место. К тому же, вы просто можете не найти инструкции по ремонту определенной марки и модели газовой плиты или обнаружить обобщенные советы, которые мало чем помогут.

Тем, кто не хочет рисковать, лучше обратиться к мастеру. Уточнить цены на замену свечи розжига газовой плиты в Виннице поможет этот источник. Опытный специалист справится с задачей намного быстрее, а гарантия на выполненные работы станет подтверждением ответственного отношения к работе. При ремонтных работах будут использованы новые качественные запчасти, так что вы надолго забудете о проблемах с электроподжигом.

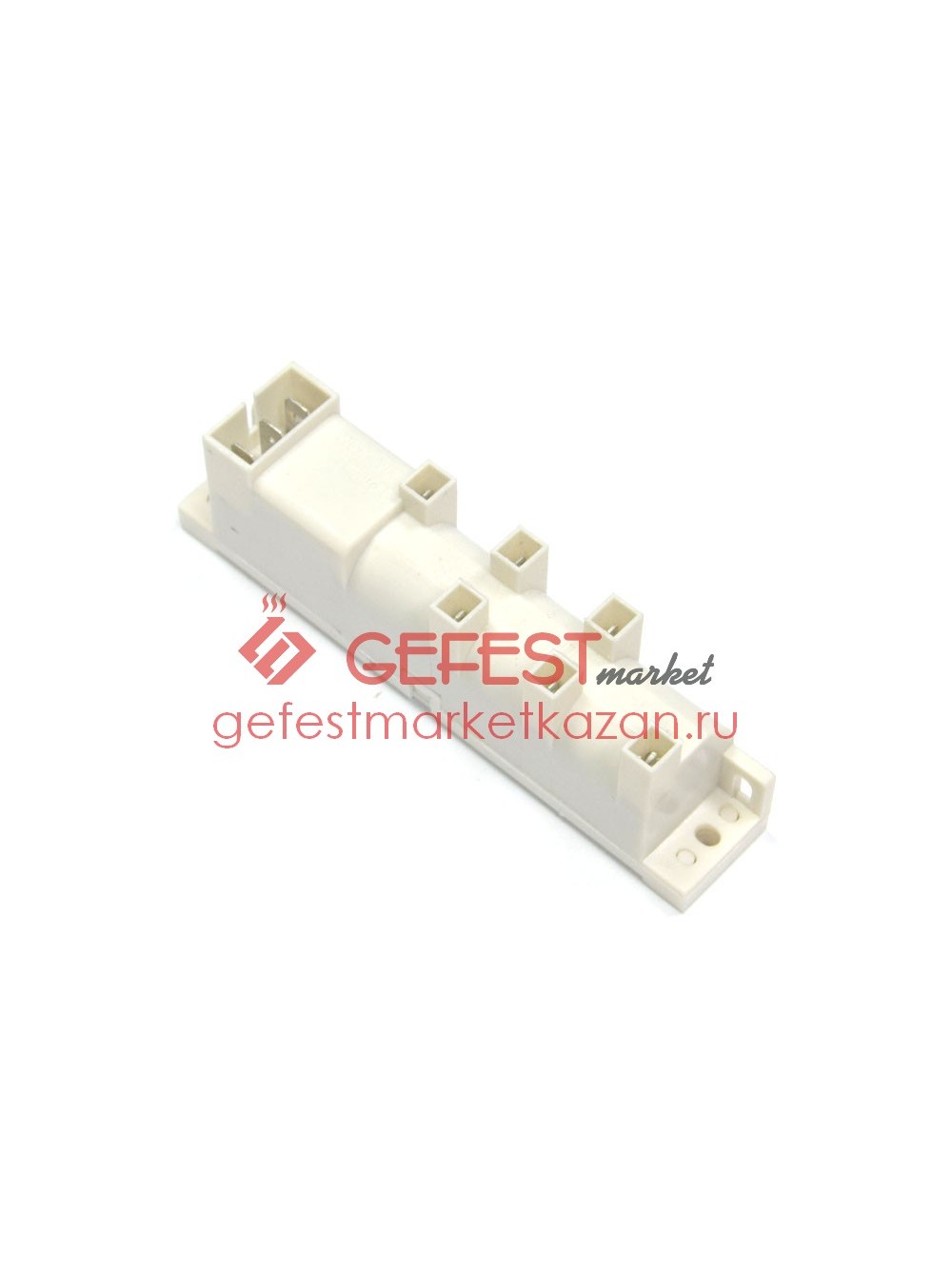

Замена блока электроподжига

Контактные данные

Телефоны для связи:

Оператор: 8 (495) 506 81 52

Мастер: 8 (903) 297 35 57

Не дозвонились?

8 (909) 240 90 51

Офис:

127224 г. Москва

ул. Северодвинская 13

[email protected]

Данная статья пошагово описывает ремонт варочной панели или как заменить блок электроподжига в случае неисправности. Блок электророзжига варочной панели получает сигнал при нажатии кнопки включения переключателя и подает напряжение на керамический электрод, появляется искра и горелка воспламеняется. Если после нажатия кнопки панель не щелкает, — блок электророзжига требует замену новым.

Внимание! Статья носит ознакомительный характер, знакомит клиентов компании «ГазСервис» с работой мастеров и не является пособием по ремонту. Проведение работ с газовым оборудованием опасно для здоровья. Обязательное использование защитных средств и правильных инструментов отмеченных в инструкции по эксплуатации. Не приступайте к замене блока, пока не будете уверены в правильности действий и способность завершить замену блока до конца. Некоторые виды ремонта лучше доверить мастерам сервисной службы.

Как самостоятельно заменить блок электророзжига плиты

Шаг 1: отключить газ и электричество.

Вытащить вилку питания из розетки и закрыть подачу газа краном на опуске к панели.

Шаг 2: убрать горелки панели

Снять и убирать в сторону решетку, затем газовую горелку. Под горелкой выкрутить винты.

Шаг 3: демонтировать верхний стол

Снять ручки управления включения и выключения газа. Открутите винты, фиксирующие главный варочный стол в верхней части горелки и по бокам панели. Разъединить стол и отложите ее в сторону.

Шаг 4: демонтаж блока розжига

Фотографируем подключение блока. К отсоединенным проводам приклеиваем скотч со значением провода. Освободить держатель блока, затем снимаем блок из монтажного кронштейна.

Шаг 5: монтаж блока розжига

Установить новый блок розжига на место старого. Защелкнуть фиксатор для надежного крепления. Подключаем провода по приклеенным подсказкам или фотографии.

Шаг 6: сборка варочной панели

Ставим на место варочный стол. Закручиваем крепежные винты. Устанавливаем горелки. Подключаем газ и электричество.

Если требуется капитальный ремонт с заменой неисправного узла, то в стоимость услуги добавляется цена на установленную запчасть. Конечная стоимость будет складываться: работа + запчасть. После ремонта выдаётся годовая гарантия.

— МЫ РЕМОНТИРУЕМ СЛЕДУЮЩИЕ БРЕНДЫ —

Выезжаем в любой район Москвы и Московской области:

Королев, Химки, Пушкино, Мытищи, Балашиха, Щелково, Красногорск, Видное, Реутов, Дзержинский и др.

ВАО, ЮВАО, ЮЗАО, СЗАО, ЦАО, САО, СВАО, ЗАО, ВАО.

Мы везем с собой все комплектующие и запчасти.

8 /495/ 506-81-52 — ЖДЕМ ВАШИХ ЗВОНКОВ КАЖДЫЙ ДЕНЬ С 9.00 ДО 21.00

Выполним чистку газового оборудования в рамках годового обслуживания.

Как заменить пьезоэлемент в газовой плите?

Чтобы заменить пьезоэлемент в газовой плите, необходимо обеспечить доступ к месту крепление этого самого неисправного пьезоэлемента.

Для этого необходимо снять верхнюю крышку газовой плиты, либо демонтировать рабочий стол, куда вмонтирована варочная поверхность.

Перед ремонтом необходимо перекрыть кран газа, чтобы отключить его подачу к плите, а так же отключить электрическую розетку, которая обеспечивает работу электроподжига газовой плиты.

После этого снять с плиты все решетки и конфорки. И уже теперь открутить крепления верхней крышки газовой плиты. Места креплений могут располагаться в разных местах (в зависимости от модели плиты).

Пьезоэлемент может располагаться либо рядом с конфоркой, либо вмонтирован прямо в конфорку.

Чаще всего он все-таки находится рядом с конфоркой и имеет свое отдельное крепление, регулируемое гайкой.

Ослабив эту гайку крепления, извлечь пьезоэлемент из крепления. Если изначально есть затруднение с извлечением пьезоэлемента, то можно легонько постучать по нему каким-нибудь легким деревянным предметом. Почему деревянным? Потому что корпус пьезоэлемента покрыт хрупкой керамической оболочкой, вот чтобы не повредить ее, для постукивания надо использовать деревянный предмет, тогда постукивание будет максимально щадящим для керамики.

Не всегда пьезоэлемент нуждается в таком тотальном ремонте, как замена на новый. Иногда достаточно счистить загрязнения (чаще всего жировые), удалить нагар, и пьезоэлемент снова начнет исправно работать. Нагар можно аккуратно убрать наждачной бумагой (мелкозернистой, например, нулевкой).

Если же требуется замена на новый пьезоэлемент, то производится осмотр места крепления на наличие загрязнений (при необходимости удалить загрязнение, продуть) и на место старого элемента поставить новый, закрепить его и в обратном порядке установить на место все элементы газовой плиты, включая конфорки и решетки.

Установив все по своим местам, подключить газ и электричество для проверки работоспособности замененного пьезоэлемента.

Ремонт газ плиты гефест своими руками электроподжиг

Самое подробное описание: ремонт газ плиты гефест своими руками электроподжиг от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

На многих моделях газовых плит конструкторы устанавливают автоматический поджиг, который включается с подачей газа или от отдельной кнопки. Эта функция очень удобна: не нужно контактировать с открытым огнем для того, чтобы зажечь конфорку. Если вы вдруг обнаружили, что автоподжиг на газовой плите не работает, не спешите звонить в сервис: ремонт этой неисправности вполне можно провести своими руками.

Специалисты по газовым плитам на основе собранной статистики составили примерный реестр часто встречающихся отказов.

При нажатии на ручку управления горелкой или специальную отдельную кнопку электроподжига не происходит.
Автоматика изделия в газовой плите работает постоянно, слышны щелчки, но нет искры — газ не зажигается.
После отпускания кнопки или ручки система не отключается.
Устройство постоянно продолжает срабатывать, даже тогда, когда кнопка не нажата.
Выбивает автомат защиты в квартирном щитке при запуске.
Замкнута схема пьезорозжига или электроподжига плиты.

Электрический поджиг может использоваться только на газовых плитах. Его основная функция — поджигать голубое топливо в момент его выхода из рассекателя конфорки, установленной на газовой плите. Он бывает автоматического и механического типа. При первом варианте специальные пьезоэлементы поджигают газовоздушную смесь при повороте переключателя на панели управления, а во втором случае пользователь должен нажимать специальную кнопку. От искры газ воспламеняется и можно начинать приготовление пищи. Устройство автоматического поджигания газа — это самое капризное и ненадежное устройство из всего арсенала, которым оснащается современная газовая плита.

Видео (кликните для воспроизведения).

Очень важно! Никогда не пытайтесь включать систему, если сняты конфорки — пробой на корпус гарантирован.

В совокупности вся работа этой системы выглядит так:

пользователь нажимает кнопку, тем самым он подает напряжение на конденсатор, который начинает заряжаться;
уровень на тиристоре постепенно растет, когда он достигает установленного порога, то конденсатор разряжается;
на выходе всей системы возникает напряжение, которое приводит в действие специальное устройство — разрядник;
искра поджигает газ.

Вся система работает гораздо быстрее, чем мы о ней рассказываем. Искра подается на ту конфорку, которая в данный момент включена (в старых моделях она подавалась на все устройства, но зажигалось то, куда был открыт доступ газа). Кнопки пуска расположены под регуляторами. Электроподжиг запитывается от сети с переменным током в 220 вольт и уязвим для перепадов напряжения, которые происходят весьма часто. После скачка напряжения он может постоянно щелкать, что сообщает о его поломке.

Система будет работать только в том случае, если подключена вилка отдельного кабеля к домашней электрической сети, о чем многие пользователи забывают и звонят в сервис с претензиями.

Почему не работает электроподжиг газовой плиты? Есть несколько причин неисправности в этом устройстве.

На электродах нет искры.
На внутреннюю часть системы или поверхность свечи попала влага или жир.
Появилась трещина или лопнула изоляция свечи из керамики.
Перегорел трансформатор — блок генерации искры.
Окислились контакты кнопки включения или на них образовался нагар в результате КРЗ (короткого замыкания).

Некоторые неисправности могут проявиться после влажной очистки варочной поверхности, когда влага попадает во внутреннюю часть плиты. Для их устранения достаточно сделать профилактику: чистку контактов, просушить свечи — практически те же мероприятия делают автолюбители.

Если не зажигается только одна конфорка, то причина может быть в повреждении высоковольтного провода к запальному электроду, самом устройстве поджига или неисправности канала всего блока.

Когда вы произвели осмотр, выяснили причину и диагностировали неполадки — можно приступить к самостоятельному ремонту газовой плиты. Он проводится аналогично для всех моделей. Знаменитый итальянский бренд Аристон или белорусская плита Гефест, пользующаяся большим спросом у россиян — нет никакой разницы, системы поджига практически идентичны за исключением чисто индивидуальных нюансов.

Перед началом работ освежите свои знания посредством прочтения инструкции по эксплуатации изделия. Знание принципа работы и устройства газовой плиты необходимо для ее успешного ремонта.

Поджигаем неисправную конфорку с помощью стороннего источника открытого огня, спичек или специальной зажигалки — пламя должно быть ровным и распределяться по всей окружности рассекателя. Желтый цвет пламени означает неправильную концентрацию газа и воздуха: надо произвести чистку форсунки или ее замену. Возможно, что у рассекателя забились отверстия или туда попала влага. Надо сделать профилактику, продуть все отверстия, вынуть корпус конфорки и осмотреть его.
Все электроды и включатели соединяются параллельно. Каждый электрод запитан от единого блока розжига, но их включение происходит от разных кнопок. Чтобы убедиться, что не работает только данная кнопка, а блок управления в норме, надо включить следующую конфорку. Если поджиг газа происходит — ремонтируйте кнопку, а все остальное в системе работает исправно.
Если устройство розжига трещит постоянно, то необходимо проверить контакты — они могли залипнуть от попадания жира или в результате окисления образовался нагар. Перед ремонтом не забывайте отключать плиту от сети, затем аккуратно произведите демонтаж, зачистите контакты или просушите их при помощи фена для сушки волос. Выполнение требований безопасности защитит вас от получения травм.

Большинство поломок, которые привели к отказу, можно устранить самостоятельно — они неопасны для пользователя, но необходимо помнить, что газовые плиты относятся к потенциально опасным изделиям, поэтому даже профилактические работы выполнять надо осторожно.

Иногда поломка кнопки розжига приводит к тому, что ремонт не поможет — необходима полная замена. В таком случае лучше пройтись по специальным магазинам и приобрести аналогичный вариант.

В сюжете показан ремонт электроподжига газовой плиты ГЕФЕСТ (GEFEST 6100-04), который заключается в замене блока.

Условия Конкурса здесь https://www.youtube.com/watch?v=nl6i1G-y7xc Канал на YouTube Сделай Сам .

Этот ролик расскажет Вам как отремонтировать электророзжиг в газовых плитах GEFEST на примере плиты GEFEST 3100-06.

Видео (кликните для воспроизведения).

Как отремонтировать электроподжиг газовой плиты? Ссылка на электроподжиг: http://ali.pub/1mps27 ————————————-.

Ссылка на электроподжиг: http://ali.pub/2g904x.

Не зажигается газ – нет искры на свече. Разбираемся в чём дело.

Электроподжиг. Блок поджига для газовой плиты. Как проверить блок поджига. Купить блок поджига, электропод.

как легко востановить электророзжиг на газовой плите.

Замена электрода розжига (пьезо розжига) на газовой плите Дарина. Электророзжиг удобная функция к которой.

Электроподжиг перестал срабатывать,вскрытие показало,что проблема в кнопке! Ремонт поджига газовой плиты.

Добро пожаловать , мы каждому очень рады. Представляем канал сборников:строительство, ремонт,кулинария.

Видео записал на скорую руку,. Здесь расскажу о том, как отремонтировать электроподжиг варочной панели.

Ремонт электроподжига газовой плиты.

В этом видео я вам расскажу как можно устранить такую проблему на газовых плитах как заедание газовых флажк.

Высоковольтный блок поджига от газовой плиты для поджига горючей смеси тепловой пушки.

Ремонт розжига газовой плиты Bosh.

Ремонт газовой варочной панели Electrolux. Проблема с поджигом – либо работает постоянно, либо не работает при.

В этом видео я расскажу вам как разобрать и смазать газовые краники газовой плиты Гефест, если они вдруг.

Не зажигается конфорка газовой плиты – нет искры на свече. Ищем причину в системе электроподжига.

всем привет.сегодня простая и очень нужная конструкция для поджига газа в кухонной плите.СПИЧКИ БОЛЬШЕ.

Ремонт электроподжига https://youtu.be/aRqtb4LjV_8.

Ремонт пьезорозжига варочной поверхности Hotpoint Artiston за 8 минут.

При отпускании флажка, ручки духовки пламя потухает, если даже долго удерживать ручку нажатой. Есть разные.

Электроподжиг. Работа высоковольтного трансформатора.

Если свеча пьезоэлемента сломана и не подлежит восстановлению, всегда можно найти выход из ситуации). Стави.

Начала не зажигаться конфорка плиты Ariston. Начинаешь на нее долго нажимать, зажигать ее, она горит, а когда.

Если на вашей плите тухнет газ после розжига, то не стоит впадать в панику и вызывать мастера! самостоятельн.

При любых проблемах с электрическими и газовыми плитами, а также с духовыми шкафами, обращайтесь в компанию.

как отремонтировать газовую плиту или варочную поверхность, если не работает поджиг – нет искры. Распростра.

Демонстрация устройства и пояснение работы газового контроля на бытовом газовом оборудовании. Выключение.

Оставляйте свои комментарии Основные причины неисправности газовой плиты: ➜ Конец термопары неправильно.

В этом видео я вам расскажу , что необходимо делать, если ваша помощница не хочет помогать готовить вам выпе.

Почему не зажигается духовка или конфорка газовой плиты оснащенная системой газ-контроля? Все дело в ручке.

Ремонт электроподжига своими руками

Современные газовые плиты или газовые варочные поверхности комплектуются электроподжигом.

Включается электроподжиг газовых плит и варочных поверхностей в момент вращения ручки подачи газа на выбранную конфорку или кратковременным нажатием кнопки электроподжига.

Вы слышите щелчок, образованный разрядом электрода на массу конфорки. В этот момент Вы можете видеть искру, подобие молнии, но в миниатюре.

Разряд за разрядом следует с периодичностью одной секунды, до момента отпускания ручки подачи газа.

Если у Вас кнопка электроподжига, количество разрядов электроподжига равно количеству нажатий на кнопку электроподжига.

Соответственно частота разрядов в ручном режиме равна частоте нажатий на кнопку. Разряд является причиной воспламенения (поджига) поступающего газа в выбранную конфорку.

Ремонт электроподжига своими руками. Но так как схема получения искры работает от электросети (электричества), поджиг приобрел название электроподжига.

В случае, когда искрообразование происходит в автоматическом режиме, такой электроподжиг еще называют электронным.

Нажав и отпустив кнопку электроподжига, происходит однократное искрообразование (в момент отпускания кнопки).
Нажав на ручку подачи газа на конфорку, происходит непрерывное искрообразование с периодичностью одной секунды.

1. Первый вариант (рис3) основан на ручном режиме заряд — разряд накопительного конденсатора. Работает следующим образом:

(r1- 3,9k, c1- 2,2МкфХ600В, d1- 1N4007) Подключена схема следующим образом:

На диод d1, подается напряжение электросети (рис3.1).

Нажимая кнопку электроподжига, Вы подаете напряжение электросети на конденсатор c1 (рис3.2). Конденсатор заряжается.

В момент отпускания кнопки контакт конденсатора c1 (рис3.2) подключается к трансформатору t1, через контакт (рис3.3).

Происходит обратный процесс — разряд конденсатора через первичную обмотку высоковольтного трансформатора t1.

На вторичной обмотке трансформатора (рис3.t1-1) и (рис3.t1-2) формируется выходное напряжение порядка 10 киловольт. Формируется искра.

Нажимая и отпуская кнопку процесс повторяется. Выводы трансформатора (рис3.t1-1) и (рис3.t1-2) на (рис1 и рис2) обозначены под номером 1.

Вывод (рис3.1), соответствует номерам 5 и 2 (рис2). Вывод (рис3.2), соответствует номерам 7 и 3 (рис2). Вывод (рис3.3), соответствует номерам 6 и 4 (рис2).

Электроподжиг чаще встречается четырех и шести канальный (рис1 и рис2) под номером 1 обозначены отводы для подключения электродов на которых Вы и наблюдаете искрение.

Иначе говоря, мы имеем четыре электрода для поджига или шесть электродов. Количество электродов зависит от количества вторичных обмоток повышающего трансформатора.

Если обмоток две, следовательно имеем четыре выхода на четыре электрода. Если обмоток повышающего трансформатора три, имеем шесть выходов на шесть электродов.

Внешний вид устройств электроподжига можно наблюдать на ( рис1 и рис2). Они имеют некое отличие, но схемное решение и принцип работы остается неизменным.

Приобретайте подробные инструкции видео и пособия как ремонтировать электрический розжиг. Описание всех встречающихся неисправностей поджга и способы и методы их устранения, ремонта.

Конфорка с электроподжигом

во время нажатия на ручку управления или кнопку для горелки функция электроподжига не срабатывает;
автоматические функции устройства работают в непрерывном режиме, отмечаются звуки похожие на щелчки. При этом отсутствует искра, газовая плита просто не зажигается;
при отпускании ручки или кнопки не наблюдается отключения системы;
прибор срабатывает даже без нажатия на кнопку;
наблюдается выбивание автомата защиты в области квартирного щитка во время включения прибора;
наличие неисправности можно установить по схеме пьезорозжига и электроподжига, она может быть замкнутой.

Принцип работы электроподжига выглядит так:

при нажатии пользователем кнопки наблюдается подача напряжения на область конденсатора;
после этого начинается зарядка конденсатора;
далее наблюдается увеличение уровня на тиристоре;
как только он доходит до допустимого предела, начинается разряжение конденсатора;
на выходе устройства проявляется напряжение, за счет которого происходит приведение в действие разрядника;
выделяемая искра разжигает газ.

Устройство высоковольтного блока

отсутствие искры на электродах;
на поверхность внутренней части системы или на свечу попала влага или жир;
поломка электроподжига может произойти из-за появления трещины или из-за повреждения изоляции свечи из керамической основы;
произошло перегорание трансформатора – блока генерации искры. Обычно при нажатии на кнопку не наблюдается подачи искры. Его можно сделать самостоятельно, но специалисты рекомендуют поменять деталь на новую;

Проверка блока генерации искры

Неисправность может возникнуть при влажной очистке

Поломка иногда может возникнуть при очистке конфорки

конфорку следует зажечь при помощи спичек или специальной зажигалки. Внимательно осмотрите вид пламени: оно должно быть ровное, светлое, должно быть распространено по всей окружности рассекателя. Если отмечается желтая окраска, то это будет указывать на неправильные показатели соотношения газа и воздуха. Чтобы устранить данную проблему, требуется выполнить чистку форсунки или ее полную замену. Возможно, причина неисправности состоит в закупорке отверстий рассекателя или в наличии в них влаги. Желательно также провести профилактические меры: провести продувание всех отверстий, вынуть корпус конфорки и тщательно исследовать его;

Иногда ремонт стоит доверить профессионалам

В любом случае, перед тем как начинать ремонтировать устройство электроподжига, стоит внимательно изучить схему прибора. Это поможет намного быстрее устранить неполадку, при этом не навредив прибору. Важно предварительно проверить горение, иногда может быть дело в конфорке или в других составных частях.

Существует категоричный запрет, подкрепленный административным и уголовным правом, на несанкционированное вмешательство в работу газового оборудования. Но не все то, что называется газовым, непосредственно им и является. А в реальности ремонт газовой плиты своими руками не только возможен, но и необходим. Ведь оплачивать вызов и работу мастера, заменившего неисправную ручку или отрегулировавшего уровень подачи топлива, не всегда целесообразно. И, тем более, не нужно брать на это официальное разрешение у газовой службы.

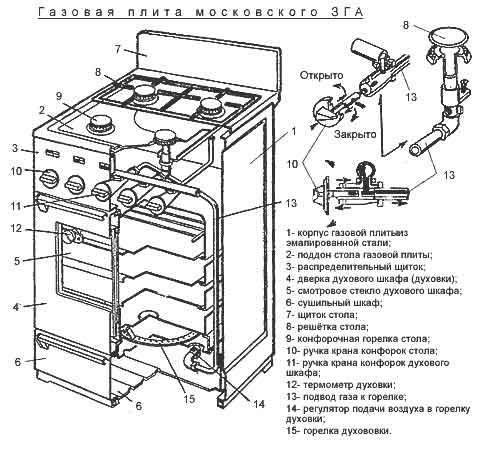

Принцип работы газовых плит заключается в следующем. В горелку из централизованной газовой магистрали или автономного баллона подается природный газ. В момент перехода из сопла горелки в рассекатель на конфорке горючее смешивается с кислородом из воздуха. После этого становится возможным воспламенение газовоздушной смеси, горение которой будет продолжаться до полного перекрытия газового вентиля.

Печь включает в себя несколько систем, отвечающих за корректную работу всего агрегата:

газовую систему, в которую входят трубы и шланги с кранами и горелками;
электрическую составляющую, предназначенную для освещения, автоподжига и работы гриля;
корпус прибора, имеющий шаблонный набор деталей и изготавливающийся из листовой стали, покрытой эмалью.

Важно! Общая конструкция у всех печей одинакова. Отличие некоторых моделей заключается лишь в дизайне и функционале.

Конфорка – это конечный этап подачи газа. Уже горящая струя газовоздушной смеси, двигаясь по основанию, подается на крышку, отражаясь от которой попадает в рассекатель. Там пламя делится на равномерные маленькие язычки. Когда конфорки снимаются при уборке, то видны горелки с соплами на концах. Их еще называют жиклерами и форсунками. Горелки используются трех видов.

Диффузионные. В них газ смешивается с воздухом естественным способом. Используются в духовом шкафу.
Кинетические. Давление в газовом трубопроводе печи небольшое. Его энергии как раз хватает на всасывание воздуха для смешивания и подачи на конфорку.
Комбинированные. Современные печи используют одновременно два способа.

Панель может быть изготовлена из эмалированного стального листа. Но сегодня большинство плит производится из ударопрочного стекла специальной закалки. Непосредственно под варочной панелью расположены электрические устройства и газовая система, в трубопровод которой врезаны несколько регулировочных кранов. Именно от степени открытия регуляторов зависит интенсивность пламени.

Электрическая составляющая печи включает таймер, термометр и элементы подсветки. В нее также входят электронные средства управления, контролирующие работу ТЭНов и вентиляторов, которые присутствуют в некоторых образцах.

Духовки газовых печей делятся на два вида.

Двухрежимные, без вентиляции. Иногда вверху духовой камеры крепят гриль.
Многорежимные. Воздух в духовке перемещается принудительно за счет вентилятора. А чтобы он не загасил пламя, применяются специальные полые горелки.

Для сохранности тепла в духовых шкафах используется теплоизоляция, а дверца изготавливается из двух или трех слоев стекла.

Контроль над утечкой газа осуществляется при помощи термопары, которая находится в центре пламени и при разогреве генерирует ток, питающий небольшой электромагнит. В задачу последнего входит удерживать заслонку на газовом трубопроводе в открытом состоянии. При внезапном прекращении горения, не связанном с выключением подачи топлива вручную, датчик быстро остывает и магнит отключается. Это приводит к прекращению подачи газа.

Для включения плиты требуется несколько секунд, чтобы датчик достиг нужной температуры. И все это время нужно удерживать ручку регулятора нажатой. Некоторые пользователи считают это серьезным неудобством и выбирают печи без газ-контроля. Такие модели можно найти у нескольких производителей – Mora, Gefest, Ardo, Ariston, Darina и Indesit.

Важно! Выявлять неисправность газовой печи лучше при ее выключенном состоянии. В противном случае использование поврежденного прибора может привести к серьезной аварии.

Если в помещении чувствуется запах газа, а плита в этот момент не работает, значит где-то происходит утечка голубого топлива. Необходимо разобрать печь и мыльным раствором промазать все соединения газового трубопровода как снаружи, так и внутри. Пузырьки воздуха покажут, где выходит газ.

Чтобы осмотреть регуляторы и запорные краны, нужно снять верхнюю крышку. Для этого следует убрать решетки и конфорки, отверткой вывернуть крепежные болты и поднять крышку варочной панели.

Чтобы проверить на предмет утечки внутреннюю конструкцию духовки, сначала следует посмотреть, с какой стороны плиты идет в нее подвод газа. В зависимости от увиденного, снимать нужно правую или левую стенку. После обнаружения утечки требуется заново произвести скрутку узлов, подмотав на резьбу больше уплотнителя в виде ленты ФУМ или нити Локтайт 55.

Совет! Для работ, связанных с утечкой газа, рекомендуется вызвать аварийную газовую службу.

Газовые плиты, как и любые другие сложные механизмы, также подвержены неполадкам, которые заключаются в следующем:

перестает гореть газ;
зажигание происходит не сразу;
неровное пламя;
работа сопровождается шумом и посторонним запахом;
проблемы с духовым шкафом;
затруднение при включении и другие.

Чтобы починить такие поломки, не обязательно вызывать мастера. Провести самостоятельный ремонт вполне по силам каждому. Но прежде, чем ремонтировать прибор, необходимо отключить подачу на него газа. Ручка запорного крана находится на стене за плитой или непосредственно на печи в районе задней стенки.

Устранение неисправностей нужно начинать с чистки плиты. При попадании мелких пищевых частиц в горелку часто происходит засор сопла. Мусор перекрывает путь для топлива. При этом пламя не зажигается вообще или горит неравномерно. Иногда из-за преграды горит огонь только на минимуме. Прочистить форсунку можно при помощи тонкой иголки.

Также кусочки еды или другой сор могут попасть в рассекатель. Находясь на пути пламени, инородный предмет может издавать неприятный запах. Необходимо снять конфорку и провести тщательную чистку.

Мощность или высота пламени регулируется при помощи ручек на варочной панели. Иногда она может проворачиваться с трудом или вовсе оставаться на месте. Чтобы провести ремонт ручки потребуется полная разборка краника. Для этого сначала нужно снять регуляторы и переднюю панель.

У краника следует аккуратно вытащить шпильку, затем вынуть пружину и пробку. Все детали необходимо очистить от жира и мусора. Нельзя использовать острые предметы, чтобы не нарушить целостность пробки. После чистки нужно покрыть поверхности деталей графитовой смазкой и собрать их в обратной последовательности.

Совет! Чтобы отрегулировать пламя при использовании баллонного газа, помимо прочего необходимо поменять весь комплект жиклеров. Для этой работы нужен специалист из газовой службы. Только он сможет произвести правильную настройку оборудования, чтобы топливо сгорало без остатка.

Почти все современные газовые плиты выпускаются с такой полезной функцией, как электроподжиг. И только у самых бюджетных моделей он может отсутствовать. Например, есть такие печи у производителей Электа, Flama, Gorenje и Hansa.

Система автоподжига часто подвержена поломкам. Если проблема с одной конфоркой, то нужно проверить у нее запальный электрод. На его керамической поверхности может быть трещина, из-за чего искра пробивает в сторону.

Затем проверяется целостность провода, соединяющего пьезо и блок электророзжига. При неисправности всего блока, поджиг не работает у всех горелок. Дефектные элементы требуется заменить новыми. Отсутствие искры у всех конфорок также может быть вызвано неисправностью кнопки включения. Если кнопка исправна, то проверяют провода питания. Точно также обследуется пьезоэлемент в духовке.

Часто бывает, что не закрывается дверца у духового шкафа. При неплотном прилегании дверцы духовки происходит значительная потеря тепла, и процесс приготовления пищи может затянуться на неопределенный срок. Причин может быть две:

разболталось крепление;
пришла в негодность уплотнительная прокладка.

Крепление необходимо подтянуть с помощью отвертки. А прокладку нужно заменить. Для этого снимают с петель дверцу и удаляют старую прокладку. Очищают желоб при помощи моющего средства и проводят монтаж нового уплотнителя.

Может выйти из строя газ-контроль устройства: из-за постоянного перепада температур термопара нередко перегорает. Ремонт газконтроля заключается в замене детали. Но иногда пользователи предпочитают отключить функцию защиты. Как это делается, показывает следующее видео на примере плиты Брест 1457:

При нарушении баланса газовоздушной смеси слышится громкий шум при горении топлива. Чтобы устранить неполадку, в старой плите нужно провести коррекцию заслонки для воздуха, а в новых моделях шум прекратится после замены рассекателей.

Если перестало работать все электрооборудование газовой плиты, то причина, скорее всего, в нарушении подачи электроэнергии. Поиск проблемы нужно начинать с розетки, в которую подключен прибор.

Важно! При проверке электрооборудования с последующим ремонтом предварительно необходимо отключить устройство от сети.

Ремонт таймера, температурного датчика и элементов подсветки проводят заменой вышедших из строя деталей новыми.

Чтобы кухонный агрегат работал долгие годы без серьезных поломок, требуется регулярный профилактический уход. После каждого приготовления пищи, дождавшись остывания плиты, необходимо тщательно мыть и удалять пищевой мусор с поверхности. Это обезопасит технику от различных засоров.

Не рекомендуется оставлять работающее оборудование без присмотра. Выкипающая жидкость может залить пламя на конфорке, тем самым сокращая срок службы механизма газ-контроля и элементов автоподжига.

Совет! При чистке поверхности от пригоревшей еды, можно воспользоваться пищевой содой. Это ускорит процесс уборки и добавит дезинфекции. Горелки и решетки из чугуна чистят металлической щеткой.

Необходимо регулярно проводить смазку трущихся поверхностей у регулировочных кранов. Как это сделать, описывалось выше.

Отремонтировать газовую плиту не трудно. Но еще легче содержать ее в чистоте и порядке. И тогда незаменимый кухонный прибор прослужит многие годы, радуя безупречной работой.

Для удобства при эксплуатации газовой плиты производители “прикрутили” поджиг пламени от искры.

На практике это устройство оказалось достаточно капризным.
Попадание воды, жира, пробой проводов, низкое напряжение.Результат – не зажигается пламя от искры и плита не работает.

Есть четыре узла: высоковольтный блок, провода, кнопка и свеча.

Кроме того электроподжиг бывает двух видов:

– ручной (при нажатии на кнопку заряжается конденсатор, при отпускании разряжаем, искра одиночная)

– автомат (управление схемой с тиристором, искра проскакивает с частотой 50 Гц)

При зажигании конфорки нет искры:

Свеча (белый штырек под рассекателем) должен быть очищен от жира и правильно установлен в гнездо.

Свеча – это железная проволока в миллиметр толщиной, спрятанный в фарфор. Обрыв его невозможен даже теоретически. Сколы, трещины, грязь пустят искру в другом направлении. Газ не загорится, но искра то будет.

Если искра появилась, а пламя не загорается – чистим контактные места конфорки и свечи.
Искра должна бить вертикально в отверстие подачи газа конфорки.

Сгорел высоковольтный блок (находится под рабочей поверхностью, внутри плиты)

В целях обеспечения безопасности от поражения электрическим током и уменьшения габаритов блочек смонтирован в пластиковом корпусе под крышкой плиты.

Штука проста – трансформатор, конденсатор, диод и транзистор.В навороченных плитах имеется еще симистор или тиристор (управление искрой микросхемой).

Конденсатор заряжается от напряжения сети, а его разряд происходит через обмотку высоковольтного трансформатора, на вторичной обмотке индуцируется напряжение порядка 10 тысяч вольт. Для этого напряжения необходима серьезная изоляция.

Отсюда следует вывод, содержите свечи и горелки в чистоте и сухими. Для жизни это высокое напряжение не опасно, сила тока ничтожна, но отметинку на коже может оставить с запахом палёной кожи.

Нажимая кнопку мы подаем напряжение с трансформатора на конденсатор.Он заряжается и выдает напряг на управляющий симистор, который и выдает искру на конфорке. При неисправности блока проверяем токоведущие дорожки, резисторы по номиналу, конденсатор (набухание, вспучивание), трансформатор на сопротивление обмоток (обрыв).

Примерная схема высоковольтника:

Неисправна кнопка поджига, именно она запускает весь процесс.

Будьте аккуратны, наличие напряжения 220 вольт на выходе.
При мытье варочной панели или газовой плиты как бы мы не хотели но вода проникает в контакты кнопки включения.

Из-за влажности и тепла контакты со временем окисляются, становятся грубыми и ломаются, или наоборот слипаются и клинят. Обычная профилактика, чистка и сушка поможет восстановить работоспособность поджига.

Кнопка поджига и высоковольтный трансформатор, должны соответствовать друг другу. Если вы взяли трансформатор от другой плиты то и кнопка должна быть соответсвующей.

Газовая плита постоянно щелкает, электроподжиг не отключается:

В большинстве случаев виновником является протекшая жидкость. Просто отключите плиту от розетки и подождите пару дней.Попавшая вода высохнет и все заработает как надо.

Ноесть и другие причины – замыкание кнопки розжига или замкнуло высоковольтный блок. Потребуется разборка и их замена.

Ну а если помощь мастера все-таки нужна, то газовщик должен быть квалифицированным специалистом.

Именно правильная диагностика позволит успешно и в короткие сроки исцелить вашу плиту.

Предоставление новых деталей, если в таковых есть необходимость, это забота мастера. При этом цена ремонта увеличивается на стоимость деталей. На запчасти и работу дается гарантия до 1 года, срок которой определит мастер и зафиксирует это в квитанции-гарантийном талоне.

Почему бы не сэкономить время и просто вызвать нас, вызов газовщика и диагностика в Спб – БЕСПЛАТНО

Консультация мастера
по ценам: 915-85-73

Неисправность и ремонт распределительных валов ДВС.

Самыми распространенными поломками данной детали являются поломки кулачков, изгиб распредвала, износ его опорных шеек, а также возрастание зазоров подшипников. Обо всех этих неисправностях обычно свидетельствует стук из клапанного механизма, а также снижение давления масла.

Зазор подшипников можно вернуть к норме путем восстановления или перешлифовывания опорных шеек вала под ближний ремонтный размер. При этом следует увеличить глубину масляных канавок для предотвращения масляного голодания деталей мотора. После завершения шейки необходимо отполировать при помощи пасты ГОИ

Если кулачки вала износились незначительно, их можно восстановить, обработав наждачкой. При этом необходимо переходить от крупнозернистой бумаги на мелкозернистую. Если в некоторых местах кулачки выкрошились, то рекомендуется той же наждачкой устранить острые кромки металла. Однако это поможет лишь в случае небольшого выкрашивания (до 3 мм длины). В противном случае придется приобретать новый узел в сборе. В случае вертикального износа кулачков, необходима сложная шлифовка на копировально-шлифовальном станке. В случае же значительной вертикальной выработки кулачки ремонтируют путем наплавления. Затем их следует отшлифовать. Отметим, что допустимая выработка кулачков – 0,5 мм. При больших значениях наблюдается снижение мощностных характеристик силового агрегата. Потому в таких случаях вал заменяют новым.

Изношенные шейки распредвала также ремонтируют путем наплавления. Хотя существуют и другие способы восстановления – хромирование и осталивание. Но в любом случае отреставрированные детали необходимо отшлифовать.

Как уже говорилось выше, вал также может иметь изгиб. Его допустимая величина – не более 0,1 мм. В противном случае потребуется ремонт детали.

Следует также измерить зазор между шейками вала и отверстиями в опорах на головке блока. Измерения производятся при помощи калиброванной проволоки. При этом максимальная его величина может быть 0,2 мм.

Современные газовые плиты или газовые варочные поверхности комплектуются электроподжигом. Изучив принцип работы, появится шанс отремонтировать электроподжиг своими руками. Включается электроподжиг газовых плит и варочных поверхностей в момент вращения ручки подачи газа на выбранную конфорку или кратковременным нажатием кнопки электроподжига. Вы слышите щелчок, образованный разрядом электрода на массу конфорки. В этот момент Вы можете видеть искру, подобие молнии, но в миниатюре. А люди с обостренным чувством обоняния, могут почувствовать запах озона.

Разряд за разрядом следует с периодичностью одной секунды, до момента отпускания ручки подачи газа. Если у Вас кнопка электроподжига, количество разрядов электроподжига равно количеству нажатий на кнопку электроподжига. Соответственно частота разрядов в ручном режиме равна частоте нажатий на кнопку. Разряд является причиной воспламенения (поджига) поступающего газа в выбранную конфорку. Но так как схема получения искры работает от электросети (электричества), поджиг приобрел название электроподжига. В случае, когда искрообразование происходит в автоматическом режиме, такой электроподжиг еще называют электронным.

СУЩЕСТВУЕТ ДВА ВАРИАНТА ЭЛЕКТРОПОДЖИГА:

Нажав и отпустив кнопку электроподжига, происходит однократное искрообразование (в момент отпускания кнопки).
Нажав на ручку подачи газа на конфорку, происходит непрерывное искрообразование с периодичностью одной секунды.

ДВА ВАРИАНТА ЭЛЕКТРОПОДЖИГА ОСНОВАНЫ НА ДВУХ ВАРИАНТАХ ЭЛЕКТРИЧЕСКИХ СХЕМ:

(r1- 3,9k, c1- 2,2МкфХ600В, d1- 1N4007) Подключена схема следующим образом: На диод d1, подается напряжение электросети (рис3. 1). Нажимая кнопку электроподжига, Вы подаете напряжение электросети на конденсатор c1 (рис3.2). Конденсатор заряжается. В момент отпускания кнопки контакт конденсатора c1 (рис3.2) подключается к трансформатору t1, через контакт (рис3.3). Происходит обратный процесс — разряд конденсатора через первичную обмотку высоковольтного трансформатора t1. На вторичной обмотке трансформатора (рис3.t1-1) и (рис3.t1-2) формируется выходное напряжение порядка 10 киловольт. Формируется искра. Нажимая и отпуская кнопку процесс повторяется. Выводы трансформатора (рис3.t1-1) и (рис3.t1-2) на (рис1 и рис2) обозначены под номером 1. Вывод (рис3.1), соответствует номерам 5 и 2 (рис2). Вывод (рис3.2), соответствует номерам 7 и 3 (рис2). Вывод (рис3.3), соответствует номерам 6 и 4 (рис2).

2. Второй вариант (рис4) основан на электронном управлении режима заряд — разряд накопительного конденсатора. Работает следующим образом:

(r1- 300 ом, c1- 2,2 МкфХ600В, d1- 1N4007, d2- 1N4007, d3- 1N4007, r2-1. 5 кΩ, r3-30 кΩ, s1- ку202н, )

При нажатии на кнопку электроподжига, заряд — разряд происходят в автоматическом режиме. Автоматический режим зависит от схемного решения электроподжига.

Схема работает следующим образом: при положительной полуволне напряжения электросети, через D2 и D3 заряжается конденсатор С1, при отрицательной полуволне через D1 катод S1 подключается к «минусовой» полуволне, а через резистор R3 на управляющий электрод тиристора поступает управляющий ток. Тиристор открывается, конденсатор С1 разряжается на высоковольтный трансформатор, который индуцирует искру поджига. На вторичной обмотке трансформатора формируется выходное напряжение порядка 10 киловольт. При удержании ручки подачи газа в нажатом положении, Процесс повторяется с частотой 50 Гц, или грубо — одна искра в секунду.

Электроподжиг чаще встречается четырех и шести канальный (рис1 и рис2) под номером 1 обозначены отводы для подключения электродов на которых Вы и наблюдаете искрение. Иначе говоря, мы имеем четыре электрода для поджига или шесть электродов. Количество электродов зависит от количества вторичных обмоток повышающего трансформатора. Если обмоток две, следовательно имеем четыре выхода на четыре электрода. Если обмоток повышающего трансформатора три, имеем шесть выходов на шесть электродов.

Электроподжиг, позволяющий подключить шесть электродов, обычно используется в газовых плитах единой конструкции с духовкой. И как следствие два электрода из шести имеющихся, находятся в духовке и применяются для поджига газа в духовке. Внешний вид устройств электроподжига можно наблюдать на ( рис1 и рис2). Они имеют некое отличие, но схемное решение и принцип работы остается неизменным.

Ниже, список часто встречающихся неисправностей электрического поджига газовых плит, и методы их устранения. Эта информация накапливалась годами практики, и приобретала структурные формы. Информация будет полезна как начинающим мастерам, так и тем кто привык ремонтировать все своими руками. Ниже представлен список из шести пунктов характеризующих неисправность электрического поджига газовых плит. Знание содержимого пунктов поможет легче усвоить секреты ремонта. Каждый пункт содержит подробное описание логических путей поиска неисправности названия пункта. Знание поможет выполнить ремонт электрического поджига газовых плит своими руками. Произвести ремонт самостоятельно.

Практически во всех газовых плитах предусмотрена система поджига газа. при нажатии на кнопку, возле комфорки срабатывает разрядник, пробивает искра и газ загорается. Безусловно это очень удобно (ведь когда-то приходилось всю эту процедуру производить при помощи спичек ), только вот здесь имеется один недостаток- искра, вырабатываемая этим устройством одиночная.

Применив электронику можно немного доработать эту систему и превратить ее в многоискровую.

Эта схема электрического поджига газа для бытовой газовой плиты практически похожа на показанную выше, но содержит чуть больше деталей- здесь вместо симистора использован тиристор.
Схема работает следующим образом: при отрицательной полуволне сетевого напряжения ( вывод L) через диоды VD2 и VD4 происходит заряд конденсатора С1, а при положительной полуволне через диод VD1 открывается тиристор VS1 и разряжает конденсатор С1 на высоковольтный трансформатор, формирующий искру поджига. Диод VD3 служит для обеспечения протекания тока через управляющий электрод тиристора при положительной полуволне. Процесс повторяется с частотой 50 Гц и на запальных электродах формируется мощный сноп искр, мгновенно поджигающий газ.

Схема работает следующим образом: при положительной полуволне сетевого напряжения ( вывод L) через диоды VD2 и VD3 происходит заряд конденсатора С1, а при отрицательной полуволне через диод VD1 катод тиристора VS1 подключается к «минусовой» полуволне, а через резистор R3 на управляющий электрод тиристора поступает ток управления. Тиристор открывается и разряжает конденсатор С1 на высоковольтный трансформатор, формирующий искру поджига. Процесс повторяется с частотой 50 Гц и на запальных электродах формируется мощный сноп искр, мгновенно поджигающий газ.

валера
Вне сайта
Завсегдатай
Постов: 219

Перед тем как играться искорками следует знать что высокое напряжение опасно для жизни и кроме того каждая искра является источником всего диапазона излучений, радиактивных в том числе.
В большинстве современных газовых устройств используется электронное устройство поджигающее газ, вот несколько таких от плит

Заинтересовался этими устройствами с целью сделать на их основе или по такой схеме самодельную зажигалку, изза отсутствия в продаже нормальных электрозажигалок для плит.
Оказалось что это не такое уж сложное устройство, как кажется на первый взгляд. Достаточно подать 220в на клеммы подписанные буквами “L” и “N” и на выводах катушек появятся высоковольтные импульсы, примерно 10кв с каждой катушки. Чтоб не повредить устройство необходимо поставить перемычки между выводами катушек так чтоб общий просвет между выводами каждой катушки был не более 10мм. Как на картинке.

Вот из такого устройства можно сделать отдельную зажигалку, работающую от сети. Встраивать в плиту его не стоит, так как доработка и модернизация газовых приборов это не благодарное и очень опасное дело.

Вот ориентировочная схема электроподжига.

Собрал её на симисторе вт138 R1=100R 2w, R2=22k 0.25w, R3=1k 0.125w, C=3mf, на кольцевом феррите(8витков первичка 50витков вторичка). Выдала она искорки с частотой примерно 50гц, которые не смогли пробить 1мм воздуха. Нужно наматывать трансформатор на стержневом сердечнике и на специальном каркасике или купить уже готовое устройство. А так при уменьшении витков первички ослабевала сила искры, а потом при двух витках сгорел симистор.
————
Нашел схему включения микросхемы тор220-227 она очень похожа на схему поджига

здесь полевой транзистор работает на первичку, но почемуто включен последовательно. При использовании микросхемы на первичку поступают импульсы 300в, если намотать две вторичные обмотки, одну для обратной связи другую повышающую, выход которой можно подключить к умножителю, выходом которого искрить.

Кажется должна быть схема зажигалки понадёжнее и попрощще. Кто знает подскажите.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.3 проголосовавших: 7

Ремонт газовой плиты гефест своими руками, видео

Ремонт газовой плиты своими руками

Рано или поздно необходимость сделать ремонт газовой плиты настигает практически всех владельцев этих устройств.

Обращаться к мастеру часто накладно, и хочется устранить неполадки на дому, чтобы не тратить время на транспортировку плитки и ремонт.

Существует ряд проблем газовых плит, например, отрегулирование электророзжига, с которыми вы действительно сможете справиться самостоятельно.

В этом вам поможет и разбор самых распространенных поломок в плитах и путей их решения, а также видео, где отражены все этапы работ.

Внутреннее устройство плиты

Прежде чем заниматься ремонтом, нужно понимать, что собой представляет газовая плитка, какие детали в ней присутствуют, и какой ремонт газовой плиты своими руками может потребоваться в том или ином случае.

Фирм, выпускающих газовые плиты, множество: Gorenje, Ардо, Аристон и т.д. Но все плитки, даже если отличаются по цене, имеют аналогичный тип внутреннего устройства.

Строение конфорок

Самая заметная часть любой плиты – конфорки. Каждая конфорка прикреплена к столу плиты с помощью болтов. Конфорка тоже состоит из нескольких деталей: они имеют крышку, рассекатель и инжектор.

К каждой конфорке подведена трубка из стали и меди, имеющая крепление, подобное американке. За счет этого устройства конфорка и получает газ.

Устройство газовой конфорки

Чтобы работать с конфорками никаких особых инструментов не потребуется: вам будет нужен ключ, скорее всего, на 13, чтобы разобрать детали конфорки, если ей нужен ремонт или очистка.

После завершения ремонта и сборки нужно собрать конструкцию и проверить, насколько она герметична, чтобы не допустить утечки газа.

Каждая конфорка имеет по периметру свечи в количестве двух штук.

Одна помогает создать розжиг, работая с помощью пьезоэлементов или электронной схемы, а вторая служит термопарой, подключенной к схеме, контролирующей горение.

Газовая конфорка (снята решетка для посуды): 1— форсунка, 2— свеча электроподжига, 3— датчик пламени (горячий спай термопары)

Свечи отличаются друг от друга даже внешне, поэтому перепутать их будет сложно.

Свеча под электроподжиг обладает керамическим кафтаном, он нужен, чтобы не допустить пробивания искры ниже необходимого уровня.

Именно поэтому важно качественно заземлять плиты, где встроен электророзжиг. Также не терпит электророзжиг применения подводок для водопровода и металлических нитей.

Схема электроподжига

Важно отделять плиту от стояка с помощью специальных прокладок при установке и ремонте, иначе есть реальный риск взрыва.

Свеча с термопарой имеет кафтан из бронзы, который является мощным проводником тепла

От того, насколько быстро остывают полупроводники после того, как потухает пламя, зависит надежность и скорость включения защиты, перекрывающий газ, после того, как вы закончили пользоваться плитой.

Контроль тока газа

Под столом плиты можно увидеть коллектор. Он имеет вид толстой трубки, от которой расходятся подводки к конфоркам.

Коллектор газплиты

Контроль тока газа происходит за счет электромагнитных клапанов, число которых равняется количеству конфорок на плите.

Это нужно, чтобы, если пламя одной горелки потухнет, другие все равно смогли функционировать.

Электромагнитные клапаны оборудованы катушкой индуктивности. При нагревании термопары образовывается ЭДС, которая фиксирует устройство открытым.

Электромагнитный клапан с индукционной катушкой

Самостоятельный ремонт плиты

Полноценный ремонт газовых плит Гефест, Gorenje и других моделей требует вмешательства специалистов, т.к. самостоятельно его будет сделать не только сложно, но и опасно.

Однако есть ряд работ, которые вполне можно провести своими руками на дому, и привести плиту в рабочее состояние, если ее повреждения не слишком серьезны.

Что делать, если вышел из строя электроподжиг?

Наиболее частой проблемой газовых плит является выход из строя электроподжига. В устранении этой проблемы вам поможет видео – посмотрите его перед началом ремонта, чтобы сделать все правильно.

Видео-инструкция по ремонту электроподжига на примере плиты Gorenje:

Прежде всего, нужно отключить плиту от питания, снять с нее перегородку и осмотреть на наличие деформаций.

Если вы увидите, чтоб на ней есть сколы и трещины, то значит, именно поэтому плита не работает, и перегородку следует заменить.

Менять ее можно, только когда розжиг или автоподжиг отключен – не забывайте об этом. После замены проверьте, насколько качественно она работает теперь.

Если в вашей плите Gorenje или другой модели встроен пьезорозжиг, то технология работы будет несколько отличаться.

Замена свечи электроподжига

Сначала нужно снять устройство с контроля, затем убрать перегородку плиты, находящуюся снизу, и удалить воспламенитель, который прикручен к кронштейну с помощью крепления.

Если он потрескался или иным образом деформирован, то его следует заменить на новый. Чтобы поставить новый воспламенитель, нужно отключить модуль, отвечающий за розжиг.

Найти его вам поможет инструкция к плите.

После этого на место старой детали нужно установить новый воспламенитель и проверить, насколько качественно теперь работает газовая плита.

Ремонт дверцы духовки

Нередко после длительной эксплуатации начинают заедать или плохо закрываться дверцы духовки.

Крепление двери духовки

Чтобы произвести подобный ремонт газовых плит Индезит, Gorenje и прочих, нужно раскрутить винты, которые удерживают дверцы и раскачать их в разные стороны, чтобы дверь плотно зафиксировалась на петлях, с которых, возможно, слетела.

После этого заново затяните болты, если все сделано правильно, то дверь должна встать на место, и духовка должна плотно закрыться.

Видео-инструкция по ремонту дверцы духового шкафа:

Если деталь по-прежнему не работает, то, возможно, вам следует заменить прокладку, которая отвечает за плотное прилегание дверцы духовки к каркасу плиты.

Чтобы это сделать, нужно открутить дверные петли, которые располагаются выше ручек, и снять крышку плиты.

Скорее всего, нужно будет удалить также внутренние винты и кромки панели, либо, можно будет просто отодвинуть их и таким образом удалить крышку.

Винты, с помощью которых зафиксировано стекло на блоке панели, нужно убрать, а после удалить и само стекло, отсоединив прокладки, которые его удерживают.

Узлы петель дверцы духового шкафа

Теперь нужно отсоединить сами прокладки, которые находятся между дверцей и стеклом изнутри.

Теперь нужно поменять прокладку на новую и вернуть все детали на место, действуя в обратном порядке.

Пользуйтесь инструкцией от производителя, т.к. устройство разных моделей будет несколько отличаться, и действовать придется по-разному.

Регулировка подачи газа в горелку

Часто бывает, что подача газа в горелку отрегулирована неправильно. В результате пламя горит прерывисто или вообще пропадает. Если устройство работает правильно, то пламя должно быть ровным и иметь ярко голубой цвет.

Правильно отрегулированное минимальное пламя

Если ваше устройство работает другим образом, то значит, розжиг или автоподжиг нужно правильно настроить и отрегулировать плиту.

Для этого нужно сначала отключить подачу газа, а затем удалить перегородку. Затем нужно снова включить ее и определить, какой воздушной заслонке требуется регулировка.

Регулировочные элементы пламени: 1— газовая конфорка, 2— шток крана, 3— винт регулировки минимального пламени

Чтобы отрегулировать работу, нужно раскрутить установочной винт, который блокирует пластину – он отвечает за пропорцию, в которой газ смешивается с воздухом.

Установив его в нужное положение, включите плиту и проверьте, как она работает.

Ремонт походной газовой горелки с пьезоподжигом своими руками: распространенные поломки и их устранение

Если вам когда-нибудь приходилось пользоваться портативной горелкой с пьезоподжигом, то вы наверняка сталкивались с проблемой поломки такого прибора. Согласитесь, выбрасывать практически новую горелку из-за неисправности, которую можно самостоятельно устранить, будет несколько нецелесообразно.

Чтобы не тратить “лишние” деньги на ремонт, за который мастер потребует сумму себестоимости устройства, следует разобраться, как произвести ремонт газовой горелки с пьезоподжигом своими руками, и не потратить при этом ни копейки из семейного бюджета.

Газовая горелка может прекратить свою работу по совершенно разным причинам, начиная от попадания воды или грязи внутрь механизма, и заканчивая поломкой самого пьезоподжига. Далее в статье вы ознакомитесь с основными причинами неисправности горелки, и узнаете, как самостоятельно разобрать механизм, и произвести его ремонт без помощи опытного мастера.

Применение газовой горелки с пьезоподжигом

Особой популярностью классическая горелка с пьезоподжигом пользуется среди туристов, которые охотно используют такое нехитрое устройство в качестве альтернативы костру.

С ее помощью можно быстро закипятить воду или приготовить пищу, при этом в отличие от костра, прибор позволяет регулировать силу пламени, и вместе с тем, контролировать расход газа. К тому же, современные портативные горелки оснащены функцией ветрозащиты, держателем для посуды и другими “девайсами”.

Функция пьезоподжига позволяет зажечь горелку за считанные секунды всего одним нажатием кнопки, не используя при этом спички

Такая горелка с пьезоподжигом также активно используется на дачах, где нет необходимости проводить газ в дом. Прибор значительно упростит вам задачу приготовления пищи, для чего вам достаточно будет даже небольшого газового баллончика. Кроме того, газовые горелки нередко применяются для пайки и нагрева металлических деталей.

Популярность горелок с пьезоподжигом вполне обоснована, поскольку пользователю не приходится беспокоиться о наличии спичек, но ровно до того момента, пока прибор не сломается. Именно в наличии пьезоподжига – дополнительно вставленного элемента, который дает искру, часто и заключается проблема частых поломок газовой горелки.

Диагностика газовой горелки с пьезоподжигом

Зачастую причина неисправности такого устройства кроется в поломке пьезоэлемента, после замены которого горелка снова работает без каких-либо проблем.

Однако в отдельных случаях восстановить работу прибора можно путем обычной прочистки сопла или распылителя, которые время от времени могут засоряться, в результате чего газ в горелке попросту не поджигается.

Если газовая горелка перестала работать по причине неисправного пьезоэлемента, то заменить его можно идентичной деталью, извлеченной из самой обычной зажигалки

Стоимость ремонта газовой горелки с пьезоподжигом может приравниваться к себестоимости нового прибора, поэтому нет более выгодного варианта, как починить ее своими руками. Для выявления причины поломки вам понадобится провести диагностику газовой горелки, в ходе которой вы сможете понять, почему она прекратила свою работу.

При разборе горелки особое внимание стоит обратить на то, появляется ли искра при нажатии на кнопку. Наличие искры указывает на исправность пьезоэлемента, а значит, причина поломки прибора кроется в загрязнении отдельных частей горелки.

Если при наличии искры горелка так и не поджигается, то вероятнее всего проблема заключается в попадании грязи внутрь распылителя – небольшого отверстия, через которое поступает газ.

Нередко газовая горелка на баллончик может пропускать газ, что говорит о износе одной из резиновых прокладок внутри прибора. Также устройство может не работать из-за загрязнения сеточки с обратной стороны распылителя. В данном случае рекомендуется промыть данный элемент при помощи спирта или бензина.

В случае исправности пьезоэлемента, искра будет подаваться, но по причине окисления провода, по которому она подается, газ может не поджигаться. Если оплавилась изоляция провода, то вам понадобится зачистить ее при помощи напильника или наждачной бумаги, и, в общем-то, проблема будет решена.

Чтобы повторно не раскручивать горелку, лучше сразу прочистить все перечисленные детали, даже если на первый взгляд они не выглядят загрязненными

Важно понимать, что отсутствие искры означает только одно – пьезоэлемент вышел из строя, а значит, требует срочной замены. Сделать это можно самостоятельно, опираясь на несложную инструкцию, при этом вам даже не придется долго искать новую пьезу.

Инструкция по замене пьезоэлемента

Несмотря на внешние отличия многих горелок, внутри все устроено по одинаковому принципу, при этом все детали имеют стандартные размеры, что позволяет с легкостью подобрать замену сломанному элементу. Поскольку пьезоэлемент – самая уязвимая деталь устройства, то совсем неудивительно, что в большей части случаев именно его поломка становится причиной прекращения работы всей горелки.

Пьезоэлемент может выйти из строя, как в результате сильного удара, так и попадания внутрь горелки воды или любой другой жидкости. Для проведения замены пьезы вам понадобится подготовить все необходимые биты для отвертки, новую зажигалку, из которой будет извлекаться новый пьезоэлемент, а также термоусадку для соединения двух проводов.

Если вы берете газовую горелку с пьезоподжигом в поход, то для перестраховки лучше взять с собой спички или зажигалку, поскольку малейшее падение прибора приведет к поломке пьезоэлемента

Прежде всего, следует убедиться в неисправности пьезы, о чем вас “уведомит” отсутствие искры при нажатии на кнопку. Далее разбираем корпус горелки при помощи отвертки и соответствующих бит, которые есть в любом наборе насадок. Попутно проверяем все детали горелки на наличие загрязнений, и, при необходимости, проводим их прочистку.

Добравшись до пьезоэлемента, при помощи кусачек перерезаем провод, соединяющий пьезу с горелкой, и таким образом извлекаем сломанную пьезу.

По такому же принципу снимаем исправный пьезоэлемент из новой зажигалки, оставляя запас провода для дальнейшего соединения с проводом горелки. Для этого используем небольшую термоусадку, которую понадобится нагреть при помощи зажигалки.

Далее собираем газовую горелку таким же образом, каким и разбирали, после чего тестируем ее. При выполнении правильной последовательности действий работа прибора будет полностью восстановлена, а значит, вам не придется покупать новую горелку.

Также рекомендуем прочесть другую нашу статью, где мы подробно рассказали, как заправить газовый баллончик своими руками.

Другие неисправности газовой горелки

Поломка пьезоэлемента является довольно распространенной проблемой, но далеко не основной. В результате частого пользования устройством могут наблюдаться другие перебои в его работе, при этом функция пьезоподжига будет полностью исправной.

Чтобы разобраться в причине неисправности газовой горелки, понадобится полностью разобрать ее, и осмотреть каждую часть конструкции.

Во избежание загрязнения сопла горелки опытные мастера рекомендуют заправлять баллончик только чистым газом, который используется для заправки зажигалок

Зачастую горелка не поджигается по причине загрязнения сопла, что происходит в результате заправки баллона некачественным газом. То есть, газ попросту не поступает в горелку, из-за чего не происходит ее поджигание. В данном случае можно произвести прочистку сопла несколькими способами, о которых вы узнаете далее в статье.

Еще одна причина прекращения работы газовой горелки – выпадение кольца внутри сопла, в результате чего искра будет лететь не на кольцо, а в разные стороны, а значит, зажигание не произойдет. Если в процессе эксплуатации кольцо потерялось, то единственным верным решением будет изготовление его замены, к примеру, из простой медной проволоки.

Загрязнение сопла – как устранить?

Сопло газовой горелки может забиться из-за наличия примесей грязи в обычном газе, который мы используем для заправки баллончика.

Для прочистки сопла – небольшого отверстия на горелке, довольно сложно подобрать подходящую проволоку или иголку, а значит, механически прочистить сопло не получится.

Понять, что сопло забилось, можно только если снять деталь с отверстием и посмотреть на свет. Отсутствие просвечиваемого “пятнышка” говорит о загрязнении сопла

Если вам удастся подобрать настолько тонкую проволоку, чтобы можно было прочистить такое маленькое отверстие, то вы сможете быстро устранить загрязнение.

Профессиональные мастера рекомендуют проводить прочистку сопла горелки следующими способами:

Выдуть мусор обратно. Снимаем сопло и крепко прижимаем его стороной с отверстием к клапану баллона с газом. Если загрязнение несерьезное, то есть вероятность, что под давлением газа грязь можно будет выдуть обратно.
Устранить засор путем нагрева сопла. Прикрепляем прочную проволоку к снятому соплу, и при помощи второй газовой горелки нагреваем его докрасна, после чего опускаем элемент в воду. Способ довольно радикальный, поскольку нагревание детали может привести к ее разрушению.

В данном случае целесообразнее будет прибегнуть к механической прочистке сопла. Идеальный вариант – подобрать проволоку подходящего диаметра, желательно с заостренным концом. Это наиболее простой и безопасный способ устранить загрязнение без повреждения конструкции.

Как заменить кольцо сопла?

В результате длительной эксплуатации горелки, кольцо под высокой температурой нагревается, и спустя какое-то время попросту выпадает.

Чтобы не искать подходящее кольцо, и тем более не тратить деньги на покупку новой горелки, можно изготовить самодельную замену такому кольцу.

При наличии оригинального кольца, ранее слетевшего с сопла, необходимо прибегнуть к его прокерниванию, чтобы в дальнейшем избежать повторения ситуации

Возьмем проволоку сечением 2,5 мм, и выгибаем кольцо необходимого диаметра, предварительно отделив необходимый отрезок материала. Что касается материала, в данном случае рекомендуется использовать медную проволоку, хотя родной материал кольца – латунь.

Изготовление латунного кольца обойдется вам дороже, чем покупка новой горелки, поэтому оптимальный вариант – самодельное медное кольцо.

Отличить данную поломку от засорения сопла можно только одним способом – попытаться поджечь горелку при помощи спичек. Если горелка поджигается, значит – дело не в загрязнении сопла, при котором газ вообще не поступает в горелку, и соответственно, зажечь ее невозможно.

Как избежать поломки горелки?

Поскольку наиболее частой причиной прекращения работы газовой горелки с пьезоподжигом является поломка ее самого главного элемента – пьезы, то важно позаботиться о ее сохранности.

Не допускайте повреждения прибора, а также попадания воды внутрь горелки, особенно если вы отправились в поход. В лучшем случае вам придется поджигать газовую горелку при помощи спичек, если вы не забудете взять их с собой.

Продолжительность пользования газовой горелкой не должна превышать 10-15 минут, после чего необходимо дать прибору немного времени остыть

Даже если пьезоэлемент все же повредился каким-то образом, не стоит расстраиваться, ведь сегодня продается множество автономных пьезоподжигов. То есть, это та же самая пьеза, только переносная.

Так, вам не придется каждый раз раскручивать газовую горелку, чтобы поставить новую пьезу, да и такой переносной пьезоподжиг обязательно пригодится не только на природе, но и в быту.

Не забывайте о том, что причина неисправности может быть в элементарном загрязнении сопла или слетевшем кольце, поэтому для выявления причины поломки важно провести тщательную диагностику прибора. В случае исправности пьезы, вам достаточно просто попытаться поджечь горелку, чтобы понять, какая деталь дала сбой в работе горелки.

Выводы и полезное видео по теме

Более подробно о причинах поломки газовой горелки с пьезоподжигом рассказывается в этом видео:

Наглядный процесс замены пьезоэлемента газовой горелки представлен в следующем видеоролике:

Поломка газовой горелки с пьезоподжигом становится настоящей проблемой, если вы отправляетесь в поход, и данный прибор – единственный источник огня для подогрева воды и приготовления пищи. В данном случае стоит перестраховаться и взять с собой спички, поскольку неисправность пьезоэлемента в таких горелках не является редкостью.

Если ранее вам уже приходилось самостоятельно ремонтировать газовую горелку, расскажите, пожалуйста, в чем заключалась причина поломки устройства и с какими трудностями вам пришлось столкнуться в процессе ремонта. Сразу же после статьи можно оставить комментарий, в котором вы сможете поделиться своим опытом самостоятельного проведения ремонта горелки с пьезоподжигом.

Ремонт газовой плиты своими руками запрещен законодательством РФ. Правда, уголовной ответственности пока не предусмотрено, если несчастный случай произойдет, предвидятся неприятности. В городе-герое Волгограде один умник завел в вентиляционное отверстие продукты сгорания водонагревателя. Погибли 4 человека. Органы классифицировали случай, руководствуясь статьей причинение смерти по неосторожности. Мастера газовой службы наделены правом делать замену оборудования, выполнять сервисные работы. Актуально, начиная подводками, заканчивая переходом на другой тип топлива. Приведем ниже пару рекомендаций, не руководство пользователя, просто общие методики.

Устройство газовой плиты с электророзжигом

Дарина, Hansa, Ardo – такие разные и одновременно одинаковые. Ремонт газовых плит Гефест как две капли воды напоминает ремонт Аристона; газовые плиты составлены типовыми узлами. Достаточно рассмотреть единственное устройство, чтобы понимать схему. Запаситесь справочником, чтобы правильно выдержать давление газа. При правильной настройке пламя ровное, синего цвета. Оранжевые всполохи показывают нарушение баланса топливной смеси. При неправильных настройках происходит срыв пламени (особенно свойственно рожковым духовым шкафам).

Прочитавшим обзоры портала ВашТехник, касающиеся газовых проточных водонагревателей, самостоятельный ремонт газовых плит покажется детской забавой! Делать собственноручно нельзя, а почистить прибор можно. Чистить мастеру предстоит свечи, датчики горения, конфорки, иногда сопла. Внутри газовой плиты много интересного. Осваивающему правильную чистку оборудования следует понимать, что увидим внутри. Под столом газовой плиты:

Конфорки. Часто крепятся к столу газовой плиты болтами. Каждая конфорка состоит из крышки, рассекателя, инжектора (сопла). Под столом жестко не крепятся, к каждой подходит стальная или медная трубка, крепление ведется наподобие американки. Понадобится ключ ориентировочно на 13, чтобы изделия поснимать. Удобнее чистить, если что забилось внутрь. Опасайтесь сорвать головку, резьбу – придется менять. После сборки проверяйте герметичность обмыливанием. Процедура заключается в нанесении пены на спорные узлы.
По периметру конфорки две свечи. Одна служит розжигу (за счет пьезоэлемента либо электронной схемы), вторая является термопарой, включенной схемой контроля горения. Отличить достаточно просто. Высоковольтная свеча розжига одета керамическим кафтаном, чтобы искру не пробило ниже заданного уровня. Когда течет дуга, видно: язык разряда облизывает корпус конфорки. Газовые плиты с электророзжигом мастер правильно заземлит. Остерегайтесь применять подводки водопроводные, соединители, пронизанные металлическими нитями. При монтаже от стояка шланги отделяются специальными прокладками. Несоблюдение правила легко спровоцирует взрыв в благоприятных ситуациях. Писали подробнее, напоминаем очередной раз. Свеча с термопарой одета бронзовым кафтаном, проводящим тепло. Тем быстрее полупроводники остынут, потухни пламя, надежнее сработает защита, перекрывающая подачу газа.

Чаще под столом стоит коллектор. Толстая трубка, от которой к любой конфорке идет подводка. Ток газа контролируется электромагнитными клапанами. Число обычно равно числу конфорок. При затухании пламени горелки остальные будут гореть. Целесообразность решения возможно оспорить, но так делается. Каждый электромагнитный клапан содержит катушку индуктивности. Термопара нагревается, появляется ЭДС (десятки милливольт), удерживающая устройства открытыми. Полный порядок включения: поворачиваем регулятор подачи газа, надавливаем. Жмем кнопку пьезорозжига, либо электронная схема делает комплекс процедур самостоятельно. Ручку фиксированное время удерживаем. Прогревается термопара, начинает вырабатываться ЭДС, электромагнитный клапан удерживается открытым за счет явления, открытого Зеебеком. Стоит газу потухнуть, свеча датчика остывает, подача газа прекращается. Процесс инерционный, считаем, недалек день, в газовых плитах начнут использоваться датчики ионизации пламени, позволяющие защите сработать мгновенно.
Аналогично газовому коллектору внутри распределительный арматурный щиток. Разбегаются к каждому электроду розжига одиночные высоковольтные провода. Очередной способ отличить термопару: к датчику тянутся две жилы, сечением потоньше. Пробой искры идет на корпус, второй провод розжигу лишний. Лишись газовая плита заземления, обретаем шанс получить удар током. Возможны смертельные исходы – дополнительная причина доверить установку профессионалу. Коллектор подключается через разъемы. Имеется защита против неправильной ориентации штекера, местами перепутаете запросто. При открывании конфорки искра станет проскакивать на другом рассекателе. Мало приятного, возможен всполох пламени.

Если заряд формируется электронной схемой, найдете внутри простенький тиристор, диод, конденсатор, предохранители. Работает схема, питаемая зарядом конденсатора с последующим выплеском энергии искровым промежутком свечи. Ремонт электророзжига газовой плиты касается перечисленных элементов. Легко заметить неисправность. Сгоревшие элементы черного или схожего цвета.

Настройка газовой плиты на другой тип газа

Газ наделен двумя значимыми характеристиками:

Теплотворная способность определена составом. Выше содержание метана, ниже параметр. У природного газа теплотворная способность предопределена месторождением добычи природного ресурса.
Давление обусловлено видом газа. Жидкому требуется выше. У магистрального типичное значение составляет 13 мбар. Параметр обеспечивает правильность работы электромагнитных клапанов, инжекторов, горелок.

При слишком высоком давлении газ сгорает неполностью, появятся копоть, оранжевые языки пламени. Возможна некорректная работа системы. Доводилось сталкиваться с инструкциями, рекомендующими применять редуктор, чтобы получать баллонные 13 мбар. Существуют, наверное, ограничения. Неспроста рекомендуется два баллона ставить параллельно. Обратите внимание, магистральный газ — фактически жидкий, поданный через редуктор. Закачивается из цистерн в емкости, от которых снабжаются дома. Вызнайте схему подключения дома по месту проживания. Встречается природный газ, распространяемый централизованно, имеющий меньшие стоимость, давление, теплотворную способность. Подразумевается, что давление составляет 13 мбар. Необходимо учитывать аспект при установке и ремонте газовой плиты.

Причина вызвать профессионалов для установки и настройки – мастера знают параметры. Разумеется, человек с сертификатом также в курсе местных условий. Теперь представьте, что случится, если по незнанию подключить оборудование неправильно! Это газ, оставьте шутки. Особенно касается глубинки, где соседние дома могут иметь разное подключение. Рекомендуется прикупить комплект сменных инжекторов для другого давления газа. Описывали процесс собственноручной расточки жиклеров, упомянули: закон выполнять доработку запрещает. Работы небезопасны. Перед покупкой узнайте у газовой службы параметры, в магазине осведомитесь, подходит ли оборудование. Не поздно при очередной чистке заняться наведением справок. Не факт, что все сделано правильно.

Как регулировать жиклеры. Изменяется размер центрального отверстия. Меньше давление, дыра берется больше. Должны выдерживаться вертикальность и центровка, в противном случае газ будет травить на сторону, что приведет к аварии. Уместно напомнить, что в старых советских газовых плитах жиклеры упрятаны вглубь. Конструкция горелок необычная. Между соплом и рассекателем расположилась трубка с парой ушей, крепящихся на раму. Рам на каждые две конфорки приходится по одной. Попарно трубы ушами крепятся внутри корпуса. На нижнем конце ставится чаша с соплом, в верхний вставляется рассекатель. Газовая плита работает за счет реактивной струи. Пропан-бутан тяжелее воздуха.

Особенность в том, что напротив сопла трубка с радиальным вырезом. Нужен, чтобы вывинчивать без использования длинного торцового ключа шестигранное сопло. В современных газовых плитах жиклер стоит под пламенем. Иное расположение улучшает тягу, отбивает у обывателей охоту лезть внутрь плиты. Ремонт газовой плиты своими руками – дело опасное.

Электрические плиты сегодня и для дачников смотрятся более уместным вариантом.

Неисправности газовой плиты Дарина: частые поломки и способы их устранения

С течением времени все газовые плиты имеют свойство ломаться, независимо от бренда техники. Не стала исключением и газовая плита отечественного производителя Дарина, которая уже после нескольких лет эксплуатации может выйти из строя. В зависимости от типа неисправности газовой плиты Дарина, можно самостоятельно произвести ремонт, предварительно изучив особенности устройства техники этого бренда.

Ведь согласитесь, намного выгоднее отремонтировать технику своими руками, чем тратить время и деньги на вызов мастера.

Среди наиболее распространенных неисправностей техники Дарина – прекращение работы системы газ-контроля, образование трещины на свече электроподжига и поломка дверцы духового шкафа. Ремонт газовой плиты Дарина не потребует от вас специальных знаний и навыков, а, значит, всю необходимую информацию касательно методов устранения поломок такой техники вы сможете найти в нашей статье.

Типовые поломки газовой плиты Дарина

Как показывает практика, в связи с ежедневным использованием газовой плиты, первой выходит из строя система автоподжига. Довольно хрупкий аппарат может сломаться по причине случайного попадания воды или пищи внутрь блока генерации искры, из-за чего функция попросту перестает срабатывать.

Для устранения такой проблемы достаточно определить, какая именно деталь дала сбой, и заменить ее новым элементом.

Прежде чем производить замену предположительно сломанной детали, рекомендуется почистить ее простой щеткой, ведь в большинстве случаев именно загрязнение является причиной прекращения работы техники

Для поддержания исправной работы газовой плиты важно своевременно проводить чистку не только варочной поверхности, но панели управления, включая внутренние детали корпуса.

Но далеко не всегда техника ломается только по причине загрязнения, а значит, стоит более подробно рассмотреть самые частые поломки газовой плиты Дарина.

Неисправность электроподжига плиты

При попытке зажечь конфорку может наблюдаться заметный щелчок, после которого обычно появляется искра, но не в данном случае. Если не включается только одна конфорка, то проблема, скорее всего, заключается в прекращении работы электрода (свечи) пьезоподжига. Вследствие длительной эксплуатации газовой плиты, на керамической поверхности свечи может появиться трещина, из-за которой электроподжиг перестает работать.

Нередко функция автоподжига выходит из строя по причине повреждения провода, соединяющего электрод и блок генерации искры. Подтвердить поломку можно только одним способом – снять крышку плиты и нажать на кнопку розжига. Если провод поврежден, то в области перебитого участка вы увидите искру, проскакивающую на корпус плиты.

Функция электроподжига может не работать на всех конфорках плиты, включая духовку, что означает только одно – блок розжига вышел из строя, и требует срочной замены

В обоих случаях потребуется замена сломанной детали, дабы восстановить работу системы пьезоподжига. Первое, что понадобится сделать, так это отключить прибор от электропитания, однако перед тем, как открыть верхнюю крышку газовой плиты Дарина, необходимо снять все конфорки.

Если же не работают две или все четыре конфорки, то придется приобрести новый блок розжига, и самостоятельно заменить его.

Выход из строя системы газ-контроля

Все современные модели газовых плит Дарина оснащены системой газ-контроль, которая обеспечивает безопасную эксплуатацию техники. Параллельно свече электроподжига на конфорке расположен датчик пламени – термопара, которая при нагревании вырабатывает электрический ток. Если термопара работает исправно, то клапан открывается для подачи газа в горелку.

В противном случае, сразу же после отпускания ручки горение прекратится, что означает только одно – электромагнитный клапан не сработал, и подача горючей смеси к горелке полностью перекрыта.

Термопара может перестать работать по причине элементарного повреждения самой детали, которая представляет собой провод, соединяющий датчик пламени с электромагнитным клапаном.

Если вы не обнаружили на термопаре никаких повреждений, то прежде чем устанавливать новую систему, стоит попробовать очистить датчик пламени от накопившегося жира

Если даже после очистки пламя конфорки продолжает затухать, придется приобрести новую термопару, и заменить ее самостоятельно. Поскольку газовая плита Дарина имеет свои особенности строения, деталь следует подбирать в соответствии с ее моделью.

По возможности лучше купить оригинальную термопару – это станет гарантией длительной службы газовой плиты.

Засорение жиклера конфорки

Проблема загрязнения форсунки (жиклера) газовой плиты может возникнуть из-за попадания жира, моющих средств и продуктов сгорания газа. В данном случае ремонт будет заключаться в прочистке сопла форсунки, при этом лучше всего использовать деревянную зубочистку.

Поскольку далеко не всегда удается эффективно прочистить отверстие жиклера, для лучшего доступа к детали рекомендуется разобрать плиту.

Для этого понадобится снять верхнюю панель, предварительно открутив несколько болтов, извлечь жиклер, и прочистить его от засора. При необходимости, зубочистку можно сделать немного тоньше, дабы она могла поместиться в отверстие форсунки.

В процессе прочистки сопла не рекомендуется использовать такие металлические предметы, как проволока, скрепка или иголка, поскольку это может привести к внутреннему повреждению детали

Самые частые поломки жиклеров касаются только их загрязнения, поэтому менять деталь приходится крайне редко.

Необходимость замены жиклеров в газовой плите Дарина может возникнуть только в том случае, если вы решили перейти от стационарного голубого топлива к сжиженному газу из баллонов, и/или наоборот.

Как разобрать газовую плиту?

Ремонт техники Дарина может потребовать определенных знаний и навыков, вот почему так важно знать, как правильно разобрать газовую плиту своими руками. Первое, что понадобится сделать – это отключить прибор из розетки и перекрыть запорный газовый вентиль.

После обеспечения собственной безопасности, можно переходить к следующим действиям, последовательно разбирая каждую часть техники.

Далее мы расскажем как снять самые важные элементы корпуса, чтобы обеспечить доступ к необходимым деталям прибора. Поскольку внутреннее устройство всех газовых плит практически одинаковое, то следующие действия подойдут для разбора техники любой модели.

Извлекаем ручки газовой плиты

В процессе эксплуатации, ручки, расположенные на панели управления, постепенно загрязняются, при этом жир может попадать не только на поверхность переключателей, но и внутрь их корпуса, из-за чего они могут тяжело проворачиваться.

Единственный верный выход – снять ручки, прочистить их от накопившегося жира и остатков пищи, используя мыльный или нашатырный раствор.

Самым эффективным средством в борьбе с жировыми загрязнениями является нашатырный раствор, для приготовления которого потребуется смешать спирт и воду в соотношении 1:1

Если регуляторы снимаются, то не помешает опустить их в раствор хотя бы на 5 минут, после чего счистить остатки загрязнений при помощи жесткой стороны губки или старой зубной щетки. В данном случае следует разобраться, как правильно снять ручки с газовой плиты Дарина, не повредив при этом корпус техники.

Ручки на газовой плите Дарина снимаются достаточно легко, при этом вам не придется поддевать их при помощи ножа или отвертки. Прежде всего, перекрываем кран подачи газа, и проверяем, чтобы все ручки были повернуты до упора. Далее кончиками пальцев обхватываем кольцо, прикрывающее отверстия за ручкой, упираемся фалангами пальцев в поверхность плиты, и тянем на себя, пока ручка полностью не соскочит.

Если загрязнение настолько сильное, что вы не можете самостоятельно снять ручки, можно попытаться аккуратно поддеть их с помощь стамески или ножа. Однако будьте осторожны, чтобы не поцарапать корпус плиты. Поскольку переключатели пластиковые, не стоит тянуть их со всей силой, иначе можно попросту их сломать.

Более подробно о том, как снять ручки с газовой плиты и, что делать если они не снимаются – читайте .

Снимаем дверцу духового шкафа

Зачастую необходимость в снятии дверцы духовки возникает по причине изгибания кронштейнов, из-за чего она плохо прикрывается.

Такая ситуация может произойти из-за перегруженности конструкции, к примеру, если на открытую дверцу поставить тяжелый предмет. Так, кронштейны больше не выполняют свою функцию прижима створки, и как результат – между дверцей и корпусом плиты появляется зазор.

Не стоит пытаться снимать дверцу при помощи лома, ведь из-за оставленных повреждений может потребоваться замена некоторых деталей, что повлечет за собой крупные денежные затраты

Поскольку принцип крепления дверцы духовки у всех плит одинаковый, стоит ознакомиться с единой инструкцией самостоятельного снятия двери. Прежде всего, понадобится полностью открыть дверцу духовки, и найти фиксаторы дверных петель, которые как раз и удерживают ее.

Далее важно следовать представленной инструкции, сохраняя последовательность действий:

откидываем фиксаторы дверных петель назад, и медленно закрываем дверцу до тех пор, пока они не упрутся в прорези на дверце;
оттягиваем полузакрытую дверцу на себя, при этом расстояние между внутренней стенкой дверцы и духовки должно приравниваться к 10-15 см, и медленно приподнимаем ее;
извлекаем шарниры из гнезд на корпусе и без особых усилий снимаем дверцу.

В данном случае важно учитывать тяжесть дверцы, дабы случайно не выронить ее после снятия.

Если дверца успешно снята, то первое, что вам понадобится сделать, так это оценить степень повреждения кронштейнов, и при необходимости приобрести новые детали.

О том, как быстро снять верхнюю панель газовой плиты Дарина, вы сможете узнать из данного видео:

Инструкция по восстановлению работы термопары газовой духовки представлена в следующем видеоролике:

Несмотря на высокое качество сборки, газовые плиты Дарина имеют свои слабые места, что как раз и приводит к преждевременной поломке техники, задолго до завершения срока эксплуатации. Чтобы избежать крупных денежных затрат на вызов мастера, необходимо разобраться в особенностях устройства газовой плиты Дарина, и самостоятельно устранить поломку.

В статье были перечислены наиболее частые неисправности техники, а также раскрыты способы их устранения. Опираясь на представленные инструкции, вы сможете собственноручно разобрать газовую плиту Дарина и произвести чистку загрязненных деталей или, в случае поломки, заменить их.

Ремонт газовой плиты своими руками: распространенные неисправности и способы их устранения

Даже если вы приобрели самую дорогую газовую плиту, производитель не дает совершенно никаких гарантий, что она не сломается спустя несколько лет эксплуатации. Согласитесь, дополнительно тратить деньги на ремонт, который можно произвести собственноручно, будет несколько нецелесообразно.

В отличие от ремонта той же стиральной машинки или холодильника, устранить поломку газовой плиты можно самостоятельно, предварительно разобравшись в устройстве прибора. Поскольку работа с газовым оборудованием всегда подразумевает предельную осторожность, то перед тем как начать ремонт газовой плиты своими руками, следует предпринять все меры безопасности.

Поломка газовой плиты может быть связана не только с загрязнением форсунок, а значит, в отдельных случаях понадобится произвести замену неисправных деталей. В ходе эксплуатации может сломаться крепление дверцы духового шкафа или выйти из строя электроподжиг, поэтому далее в статье вы сможете ознакомиться с наиболее частыми поломками газовой плиты, и более подробно рассмотреть последовательность их устранения.

Распространенные поломки газовой плиты

Согласно правилам безопасного пользования газовыми приборами, все ремонтные работы должен проводить квалифицированный специалист газовой службы. При серьезных поломках газовой плиты, потребитель обязан обратиться в компанию, с которой он заключал договор на техническое обслуживание газового оборудования.

Однако это касается исключительно сложных ситуаций, когда любое несанкционированное вмешательство в работу газового оснащения может подвергнуть опасности всех жителей дома.

В случае утечки газа не стоит пытаться самостоятельно устранить поломку, а необходимо срочно вызывать специалистов газовой службы для проведения ремонтных работ

Если сбой в работе газовой плиты произошел не по причине утечки голубого топлива, то есть вполне реальные шансы произвести ремонт без помощи мастера.

К числу самых распространенных неисправностей, с которыми можно справиться своими руками, относятся:

отсутствие пламени при поджигании отдельных конфорок;
выход из строя или засорение электроподжига;
нестабильное функционирование газ-контроля;
поломка креплений дверцы духового шкафа;
тугое проворачивание газового крана.

Прежде чем проводить ремонт газовой плиты, следует обязательно перекрыть доступ газа в помещение, даже если поломка никак не связана с проблемой поступления топлива. В качестве дополнительной перестраховки лучше приоткрыть форточку или входную дверь.

Газовщики настоятельно рекомендуют во время ремонта полностью отключать пьезоподжиг, чтобы в случае случайного повреждения газового оборудования не спровоцировать взрыв.

Прежде чем приступать к ремонту газовой печки, стоит ознакомиться с ее строением и принципом работы. Если проблема заключается в засоре сопла конфорки или неисправности пьезы, то для осуществления ремонта вам понадобится снять верхнюю панель. Перед тем как разбирать газовую плиту, необходимо полностью отключить газовую систему, перекрыв соответствующий кран на трубе и отключив подвод электричества.

Далее извлекаем все болты, соединяющие верхнюю панель с панелью управления. Они находятся под конфорками, поэтому для начала необходимо снять все четыре конфорки. Для снятия верхней панели придется приложить некоторые усилия, чтобы освободить ее из зажимов.

Чтобы получить доступ к газовый горелкам, понадобится снять все решетки, закрывающие горелки, и находящиеся в верхней части плиты

Успешно сняв верхнюю панель, приступаем к демонтажу панели управления. Прежде всего – убираем все ручки с плиты, и откручиваем болты. Зачастую такие болты расположены снизу, хотя в зависимости от модели они могут находиться в разных местах.

Если все соединяющие элементы были благополучно извлечены, начинаем тянуть панель, параллельно вытаскивая кнопки и прижимая зажимы к корпусу. Приложив совсем немного усилий, можно быстро извлечь обе панели, и приступить непосредственно к диагностике устройства.

Поломка №1 – засорение конфорки

Перебои в работе конфорок – наиболее частая поломка газовой плиты с которой вполне реально справится собственноручно. В данном случае при зажигании конфорки пламя может гореть очень слабо или вовсе пропадать.

Подобные ситуации возникают из-за засорения рассекателя или форсунки, что происходит в результате неаккуратной эксплуатации техники. В процессе готовки внутрь форсунки могут попадать остатки еды или жира, из-за чего конфорка может вообще не поджигаться.

Для прочистки форсунки не рекомендуется использовать металлические предметы (иглы или спицы), поскольку это может привести к повреждению детали

В данном случае единственный вариант – прочистить форсунку при помощи деревянной зубочистки, предварительно подточив ее при помощи обычного канцелярского ножа.

Если вы хотите как можно лучше прочистить форсунки, то лучшим вариантом будет открутить все болты, и открыть крышку газовой плиты, но делать это нужно очень осторожно, чтобы не повредить прибор. Для более эффективной прочистки жиклера рекомендуется предварительно выкрутить его.

Еще одной проблемой с которой могут столкнуться владельцы газовых плит – это шум издаваемый конфоркой при работе. Как быть в такой ситуации читайте .

Поломка №2 – проблемы с электроподжигом

Функция электроподжига в газовых плитах значительно упрощает жизнь современному пользователю, однако далеко не всегда работает исправно. Для выявления точной причины поломки пьезоэлемента следует, прежде всего, выяснить, действительно ли причина отсутствия пламени конфорки заключается в неисправности пьезы.

Проверьте, нет ли загрязнений на поверхности элементов поджига. Даже если внутрь форсунки попала небольшая капля воды, конфорка уже не будет поджигаться.

В том случае, когда не работает только одна конфорка, есть смысл проверить ее запальный электрод. Если на его поверхности есть трещина, то проблема отсутствия пламени заключается именно в ней. Искра попросту пробивает в сторону, не достигая рассекателя горелки.

Электроподжиг может не работать как на одной конфорке, так и на всех сразу, поэтому для выявления причины важно внимательно осмотреть каждый элемент поджига

Прежде чем приступать к ремонту, необходимо снять все конфорки и открыть крышку печки. Если при нажатии на кнопку электроподжига искра не проскакивает только в одной конфорке, то причина в неисправности свечи (электрода), на которой образовалась трещина. И только в том случае, если не поджигаются все конфорки, скорее всего, проблема кроется в поврежденном проводе, соединяющем пьезу и блок электроподжига.

После снятия верхней панели газовой плиты, нажимаем на кнопку розжига, что поможет определить причину неисправности электроподжига. Если провод на самом деле поврежден в каком-то месте, то вы увидите проскакивающую искру в месте повреждения.

Независимо от того, как произошла поломка, из-за трещины на электроде или повреждения провода, починить автоподжиг газовой плиты можно только одним способом – заменить сломанную деталь на исправную.

Поломка №3 – не работает газ-контроль

Любая газовая плита оснащена специальной системой газ-контроля, которая обеспечивает контроль за утечкой газа в ходе эксплуатации техники. Такая система называется термопара, и выглядит как небольшой металлический штырек, расположенный возле каждой конфорки.

Даже если пламя по каким-либо причинам затухает, термопара не позволяет газу распространяться, а значит, предотвращает возникновение экстренной ситуации.

Первый признак того, что термопара вышла из строя, характеризуется резким затуханием пламени сразу же после поджигания конфорки

Элемент газ-контроля может выйти из строя из-за банального засора, который может образовываться в ходе эксплуатации техники. В данном случае достаточно прочистить термопару от накопившегося жира и пыли при помощи простой наждачной бумаги.

Если даже после очистки элемента конфорка газовой плиты все равно затухает, придется самостоятельно произвести ремонт газконтроля, разобрав панель и установив новую термопару.

Поломка №4 – выход из строя дверцы

Самая распространенная проблема духовки заключается в невозможности полностью прикрыть ее дверцу. Подобная неисправность может возникнуть в результате чрезмерной нагрузки на саму дверцу, именно поэтому не рекомендуется ставить на нее тяжелые предметы, к примеру, сковородки, противни.

Со временем кронштейны, необходимые для удерживания дверцы, попросту деформируются, из-за чего больше не могут выполнять свою функцию.

Внимательно осмотреть кронштейны газовой плиты, и оценить степень их деформации, можно только после того, как будет полностью разобрана дверца прибора. Для этого потребуется открыть дверцу, и отогнуть петли с двух сторон, после чего осторожно прикрыть ее до упора. Далее нужно медленно потянуть дверцу на себя, параллельно сдвигая ее вверх, и отсоединить ее от печки.

Исправить деформированные места кронштейнов можно при помощи простого молотка и пассатижей, однако в случае полной поломки детали целесообразнее будет заменить деталь

Далее снимаем боковые панели духовки, под которыми как раз и “прячутся” кронштейны, отвечающие за прижим дверцы. Если деталь деформировалась в разных местах, то лучше не тратить время на восстановление ее формы, а просто приобрести подходящий кронштейн для соответствующей модели газовой плиты.

Сегодня на многочисленных сайтах специализированных интернет-магазинов можно с легкостью подобрать необходимую деталь к любой газовой плите, включая устаревшие модели отечественных производителей. В случае самостоятельного исправления деформированного кронштейна нет никаких гарантий, что деталь не сломается в ближайшее время после ремонта.

Поломка №5 – туго поворачивается кран

Если кран газовой плиты плохо проворачивается, то вернуть его в нормальное рабочее состояние можно путем смазывания простой графитовой смазкой. Первое, что понадобится сделать – перекрыть центральный кран подачи газа к плите, после чего снять верхнюю панель для обеспечения доступа к кранам.

У неисправного крана вывинчиваем два винта хвостовика, и достаем бронзовую пробку, которую необходимо протереть при помощи мягкой ветоши.

За неимением графитовой смазки, можно сделать ее самостоятельно, использовав натертый грифель простого карандаша, и смешав его с литолом

Далее опускаем палец в графитовую смазку и наносим на пробку крана, однако делать это придется предельно осторожно, чтобы излишки смазки не попали в отверстие крана.

Если кран газовой плиты не поврежден, а просто туго проворачивается, то кроме обычного смазывания пробки, серьезный ремонт не понадобится.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о том, как увеличить мощность газовой конфорки.

О том, как решить проблему с перебоями в работе термопары газовой плиты, вы сможете узнать из данного видео:

Пошаговый ремонт дверцы духового шкафа представлен в следующем видео:

Поломка газовой плиты обычно приносит массу неудобств, однако далеко не всегда требует помощи квалифицированного специалиста. Если полностью отключить прибор от газоснабжения и электричества, то любой хозяин может самостоятельно провести ремонт газовой печки.

В статье были представлены самые распространенные неисправности газового устройства, а также способы их устранения без помощи мастера. В данном случае важно провести диагностику техники, и только после этого приступать к ремонтным работам. Но если вы не уверенны в том, что сможете справиться с поломкой самостоятельно, лучше обратиться за помощью к специалистам.

Газовая плита. Ремонт электроподжига — Бытовая техника

ARISTON

Мы уже говорили, что газовая плита очень надёжная бытовa техника. Практически в плитах нечему ломаться, поэтому ремонт требуется редко. Всё обслуживание плиты заключается в проверке соединений, где проходит газ, на герметичность. Невольно вспоминаю Советское время. Ежегодно приходили с газового хозяйства, обычно женщины, проверяли мыльной пеной все соединения, разбирали газовые краны, включая плиту, смазывали их, прочищали форсунки. Плата, за эту работу, с населения, не бралась. До сих пор ещё всречаются плиты выпуска 60-х годов. Осенью, ко мне тоже пришли с газового хозяйства. Проверили газовый счётчик, спросили беспокоит ли запах газа, предложили, за солидную плату, осмотреть плиту, и спокойно удалились, оставив запись в книжке.

Теперь рассмотрим ремонт плиты. Особенности ремонта описаны в статье: — «Газовая плита и особенности её работы» . Здесь остановимся на ремонте электроподжига. В электроподжиге имеется всего четыре элемента. Электропроводка, свечи, высоковольтный трансформатор, и

TRANSFORMATOR

кнопка поджига. Неисправность может возникнуть в каждом элементе. Отсутствует искра на всех свечах, щелчков не слышно. — Возможно неисправны электропроводка, высоковольтный трансформатор, или кнопка поджига, неисправность всех четырех свечей маловероятна. Искра проскакивает на некоторых свечах. — Неисправность свечей, электропровода от свечей до высоковольтного трансформатора, возможен частичный выход из строя высоковольтного трансформатора (в последнее время случаются такие случаи). Газ не зажигается, искра есть. — Неправильная установка горелки или свечей, горелка залита водой.

Коротко остановлюсь как работает электроподжиг. В целях обеспечения безопасности от поражения электрическим током, и уменьшения габаритов схемы поджига напряжение на трансформатор подаётся с конденсатора, который смонтирован в корпусе трансформатора поджига. Принцип работы: — конденсатор заряжается от напряжения сети, а его разряд происходит через обмотку высоковольтного трансформатора, на вторичной обмотке индуцируется напряжение порядка 10 тысяч вольт. Для этого напряжения необходима соответствующая изоляция. Можете провести эксперимент. Между свечкой и горелкой поставьте полоску бумаги, искра проскочет через неё. Отсюда следует вывод, содержите свечи и горелки в чистоте и сухими. Для жизни это высокое напряжение не опасно, сила тока ничтожна, но отметинку на коже может оставить с запахом палёной кожи. Применяют два варианта подключения высоковольтного трансформатора. 1) Коммутация заряда — разряда вручную. При нажатии на кнопку поджига, происходит заряд конденсатора. При отпускании кнопки — его разряд. Свеча выдаёт одиночную искру. 2) Коммутация заряда — разряда с помощью электронной схемы. При нажатии на кнопку поджига происходит автоматический заряд — разряд, за счёт тиристорного или транзисторного коммутатора. При нажатой кнопке свеча выдаёт сноп искр с частотой 50 Гц. При отпускании — конец работы.

Мне был задан вопрос по электроподжигу плиты ГЕФЕСТ. Извините, сам вопрос и адрес у меня где то пропали. Поэтому персональный ответ дать не могу. В данном случае, отсутствует искра на всех свечах и был поменян высоковольтный трансформатор, неисправность заключается в кнопке поджига. Для ГЕФЕСТа это распространённая неисправность. Кнопка поджига и высоковольтный трансформатор, должны соответствовать друг другу. Если вы взяли трансформатор от другой плиты то и кнопка должна быть соответсвующей. На Гефесте коммутация заряд-разряд ручная. Когда меняли трансформатор могли также попутать провода местами на кнопке или на трансформаторе (скорее всего крайние).

В ближайшее время.статья булет изменена. В неё будут добавлены схемы и картинки, а также добавлено описание схем. Сейчас сделать этого не могу из-за неисправности компьютера, работаю на чужом, где нет моей базы данных.

Надеюсь статья вам пригодится для своего развития. Если ремонтируете плиту, пусть она вам окажет помощь. Теперь создадим себе праздничное настроение, приготовив что нибудь не ординарное. Компьютер вам советует: Давите на слово «рецепт» или «рецепт» или «рецепт»

Если у вас возникли вопросы? Пишите их по форме обратной связи. Своё мнение можно оставить в комментариях. Если желаете получить ответный визит, оставьте комментарий, так проще. С уважением, и пожеланиями хорошей работы бытовой техники Сергей.

Ремонт газ плиты гефест своими руками электроподжиг

Мы постараемся ответить на вопрос: ремонт газ плиты гефест своими руками электроподжиг по рекомендациям подлинного мастера с максимально подробным описанием.

При нажатии на ручку управления горелкой или специальную отдельную кнопку электроподжига не происходит.
Автоматика изделия в газовой плите работает постоянно, слышны щелчки, но нет искры — газ не зажигается.
После отпускания кнопки или ручки система не отключается.
Устройство постоянно продолжает срабатывать, даже тогда, когда кнопка не нажата.
Выбивает автомат защиты в квартирном щитке при запуске.
Замкнута схема пьезорозжига или электроподжига плиты.

Видео (кликните для воспроизведения).

Очень важно! Никогда не пытайтесь включать систему, если сняты конфорки — пробой на корпус гарантирован.

В совокупности вся работа этой системы выглядит так:

пользователь нажимает кнопку, тем самым он подает напряжение на конденсатор, который начинает заряжаться;
уровень на тиристоре постепенно растет, когда он достигает установленного порога, то конденсатор разряжается;
на выходе всей системы возникает напряжение, которое приводит в действие специальное устройство — разрядник;
искра поджигает газ.

Почему не работает электроподжиг газовой плиты? Есть несколько причин неисправности в этом устройстве.

На электродах нет искры.
На внутреннюю часть системы или поверхность свечи попала влага или жир.
Появилась трещина или лопнула изоляция свечи из керамики.
Перегорел трансформатор — блок генерации искры.
Окислились контакты кнопки включения или на них образовался нагар в результате КРЗ (короткого замыкания).

Видео (кликните для воспроизведения).

Поджигаем неисправную конфорку с помощью стороннего источника открытого огня, спичек или специальной зажигалки — пламя должно быть ровным и распределяться по всей окружности рассекателя. Желтый цвет пламени означает неправильную концентрацию газа и воздуха: надо произвести чистку форсунки или ее замену. Возможно, что у рассекателя забились отверстия или туда попала влага. Надо сделать профилактику, продуть все отверстия, вынуть корпус конфорки и осмотреть его.
Все электроды и включатели соединяются параллельно. Каждый электрод запитан от единого блока розжига, но их включение происходит от разных кнопок. Чтобы убедиться, что не работает только данная кнопка, а блок управления в норме, надо включить следующую конфорку. Если поджиг газа происходит — ремонтируйте кнопку, а все остальное в системе работает исправно.
Если устройство розжига трещит постоянно, то необходимо проверить контакты — они могли залипнуть от попадания жира или в результате окисления образовался нагар. Перед ремонтом не забывайте отключать плиту от сети, затем аккуратно произведите демонтаж, зачистите контакты или просушите их при помощи фена для сушки волос. Выполнение требований безопасности защитит вас от получения травм.
