Зачем нужна гофра для электропроводки: нужна ли она и чем отличаются разные типы

Содержание

нужна ли она и чем отличаются разные типы

Для монтажа электропроводки обычно используется кабель, не поддерживающий горение, например, ВВГнг или NYM. Тогда зачем дополнительно применять гофрированную трубу? От чего она может защитить и в каких случаях применяется? Мы расскажем, какие виды гофры бывают и для каких работ используются.

Для чего нужна гофрированная труба?

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

В ней указано, что при открытой и закрытой проводке провода и кабели в оболочке из сгораемых материалов нужно защищать трубами и коробами. Помимо этого, укладка гофрированной трубы может потребоваться в следующих случаях:

  • Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.
  • Для укладки проводки в бетонную заливку.
  • Для монтажа наружных сетей по фасаду здания или по воздуху.
  • Для монтажа кабеля под землей.
  • Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Обратите внимание, что ПУЭ не обязывает использовать гофру — можно применять и литую трубу. Однако гофрированная труба более удобна в монтаже, так как ей проще проходить углы, она легче по весу и более гибкая.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже.

Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

  • DKC;
  • IEK;
  • EKF;
  • KOPOS;
  • ЭРА;
  • Экопласт;
  • РУВИНИЛ;
  • NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

Теги кабели электропроводка

Зачем нужна гофра и когда ее использовать

У многих, при прокладке нового кабеля, часто возникает вопрос: а нужна ли гофра? Укладывать в неё проводник или нет зависит от конкретно взятой ситуации. В одних случаях гофра уместна, а в других её применение нецелесообразно. Часто, так называемые «специалисты» говорят, что использование подобного рода защиты обязательно в целях безопасности.

Если возникают подобные вопросы, то нужно обращаться к проверенным электрикам или к ПУЭ. В этой документации сообщается, каким образом должен осуществляться монтаж того или иного проводника. Но для начала давайте разберем основные виды гофры и её назначение.

Виды и назначение гофры

Итак, для чего нужна гофра? Если коротко, то она защищает проводник от возможных механических, термических или иных повреждений. Также способствует сохранности прочих элементов за пределами гофротрубы в случае возгорания или другой аварийной ситуации. Кроме того, гофра придает эстетичности интерьеру. Согласитесь, когда висит пучок проводов такое не может радовать.

Среди основных видов защиты можно выделить такие типы:

  1. ПНД;
  2. ПВД;
  3. ПВХ.

Также различают гофру для легких и больших нагрузок. Гофротрубы бывают негорючие и горючие. Гофра для электропроводки обладает сопротивлением к возгоранию. Горючие же используются при защите проводов Интернета, телефона, кабельного телевидения и т.п.

Теперь разберем еще один важный нюанс. Бывают кабели и провода. Первых от вторых отличает наличие дополнительной изоляции вокруг проводников. Это могут быть 2, 3, 4 совмещенных провода в еще одном защитном слое. И если поразмыслить, то становится логичным, что к кабелю применяются менее жесткие условия монтажа. Согласно ПУЭ, так оно и есть. Вы, скорее всего, согласитесь с тем, что укладывать кабель в гофру, затем штробить в бетоне траншею или заливать сверху стяжку — лишняя трата денег.

Итак, нужно ли провод в гофру укладывать или нет? Самое место такой защите при условии монтажа на открытом пространстве, в производственных помещениях (гараж, склад, сарай и т.п.). Кроме того, если планируется осуществлять внутреннюю прокладку провода (не кабеля) в стене. Всю слаботочку (Интернет, телефон) не запрещается спрятать в такого рода защиту, для придания эстетики.

Может быть использована, к примеру, легкая гофрированная труба ПВХ.

Чтобы уложить кабель в стену, под плинтус или в пол гофра не нужна. ПУЭ гласит: гофротруба требует более жестких условий для окружающего пространства, чем кабель. Так, вокруг гофры, если предусматривается внутренняя прокладка, нужно иметь от 10 мм несгораемого материала. К кабелю таких требований нет. Но, при монтаже кабеля на открытом пространстве, если предвидится возможное повреждение, то лучше взять гофру попрочнее. Надеемся, что мы дали внятный ответ на вопрос зачем нужна гофра и в каких случаях её использование целесообразно.

Гофра для кабеля. Что лучше гофра или кабель-канал?

Для сохранения целостности проводов используют разные приспособления.

Одним из них является гофра, которая представляет собой гибкую трубу из ПВХ, наделенную эластичностью, что облегчает монтаж электросетей в местах, где они могут подвергаться большой нагрузке.

Для чего нужна гофра для кабеля?

Удобство при использовании подобного приспособления для укладки проводки не вызывает сомнений. Гофрированная труба для кабеля используется в таких ситуациях:

  1. Во время прокладки проводов в деревянных или каркасных стенах, а также при горячей отделке.
  2. Когда провода размещаются за отделочными материалами.
  3. При укладке в стяжку или под пол.
  4. При наружной прокладке.

Виды гофры для кабеля

Разновидности подобных приспособлений основаны на разных критериях. По прочности гофра для кабеля разделяется на:

  1. Легкую. Самая высокая степень гибкости при тонких стенках. Используется для прокладки под обшивкой в стенках и потолке.
  2. Среднюю. Показатели немного хуже, чем в предыдущем варианте. Подходят для стен.
  3. Тяжелую. Наделены толстыми стенками, что приводит к потере гибкости. Такая уличная гофра для кабеля укладывается в стяжку или закапывается в землю. Для резких поворотов используют специальные муфты.
  4. Армированную. Представляет собой пластиковую оболочку, нанесенную поверх закрученной в спираль стальной проволоки.

Еще гофра разделяется на варианты с протяжкой и без нее, которая представляет собой тонкий трос или провод, с помощью которого облегчается затяжка кабеля. Использовать ее рекомендуется, когда трасса длинная. По материалам, из которых изготавливают гофру, выделяют следующие виды:

  • поливинилхлоридные;
  • полиэтиленовые;
  • полипропиленовые;
  • металлические.

Что лучше гофра или кабель-канал?

Данные приспособления разработаны для защиты разных проводов от повреждений. Каждый имеет свои достоинства и недостатки.

Гофра под кабель отличается гибкостью, благодаря чему ее можно использовать без применения других элементов, которые нужны при монтаже кабель-канала на неровной поверхности.

Преимуществом последнего является то, что на поверхности можно поместить розетки и выключатели. Среди существенных недостатков можно выделить то, что кабель-канал нельзя уложить вглубь стенки, так как он используется только для наружной прокладки кабеля.


Поделиться записью

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

  • Распространяющие горение или не распространяющие такового;
  • Имеющие защиту от коррозии или без таковой;
  • Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;
Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

КлассификацияТранспортирование, монтаж и эксплуатация при температуре не менее, °С
1+5
2-5
3-15
4-25
5-45

Таблица 2: верхний предел диапазона температур

КлассификацияЭксплуатация и монтаж при температуре не более, °С
160
290
3105
4120
5150
6250
7400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

  • Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
  • Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
  • Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
  • Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
  • Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

  • Материал, из которого изготовлена гофра;
  • Степень пыле- влагоустойчивости;
  • Допустимый диапазон температур;
  • Устойчивость к горению;
  • Сопротивление электрическому току;
  • Геометрические параметры;
  • Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

  • Белые – подходят для слаботочных цепей;
  • Серые  — для размещения кабеля электропроводки;
  • Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
  • Зеленые – предназначены для прокладки линий связи;
  • Красные – для монтажа силовых цепей на открытом воздухе;
  • Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386. 1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

  • Очень легкая – минимальная величина сопротивления удару;
  • Легкая – слабая механическая устойчивость, но отличная гибкость;
  • Средняя – хорошо подходят для размещения в стенах;
  • Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
  • Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

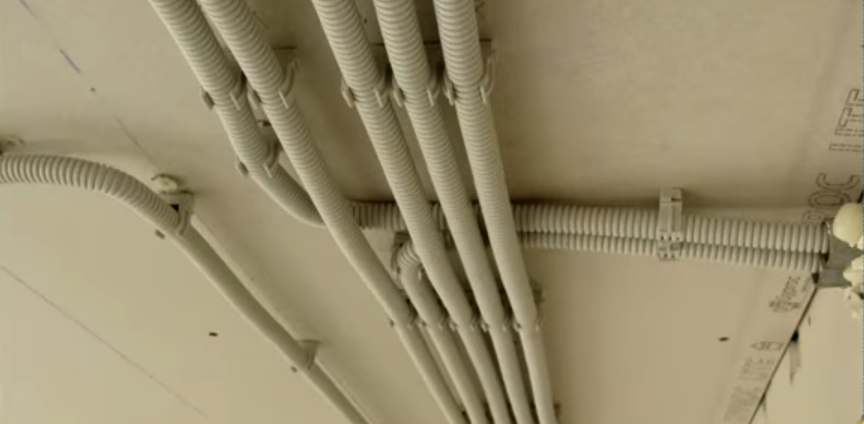

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п. 14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

  • Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
  • На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
  • Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;
Рис. 9. Подключение от вводного щитка
  • Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
  • Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

  1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
  2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
  3. Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
  4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
  5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

Гофрированная труба для электропроводки(Гофра).Виды, применения

Гофрированная труба является защитой электропроводов от факторов повреждений. Она не дает распространиться огню при возгорании проводов. Гофра обеспечивает вспомогательную изоляцию кабеля. Это защищает человека от удара током при неисправной изоляции кабеля.

Гофрированная труба это труба с поперечным сечением переменного значения. Участки небольшой длины малым диаметром с тонкими стенками чередуются участками с большим диаметром и толстыми стенками. Участки с толстыми стенками придают жесткость в направлении поперечного усилия. Тонкие участки дают гибкость и растяжимость.

Гофрированная труба производится пластмассовой, хотя бывают и металлические варианты трубы. Она используется в вентиляции, воздуховодах, вытяжках, сантехнике, кондиционерах. Для установочных работ по прокладке кабелей применяется электротехническая гофра из ПВХ.

Материал гофры

  • Полиамид – надежно защищает от влаги.
  • Полиэтилен повышенного давления – для 2-слойной гофры.
  • Поливинилхлорид – негорючее вещество.
  • Полипропилен – для монолитного строительства.
  • Полиэтилен пониженного давления – высокая гибкость.

Существуют и металлические гофры. Она устойчива к низким температурам, прочнее на излом. Негативными сторонами являются склонность к окислению, к проникновению влаги, токопроводимость. Трубы из нержавейки для кабелей редко применяются из-за высокой цены.

Виды гофры

Шланг из гофры выполнен из пустой трубки оригинальной формы сечения, защищающей провода от влаги и переломов. В продаже товар появился недавно.

Гофрированная труба выглядит в виде чередования колец разной толщины и диаметра. В продольном разрезе трубка похожа на гребенку. Такая конструкция придает ей жесткость в поперечном направлении. Внешние кольца имеют плотную структуру. Гибкость обеспечивают тонкие внутренние кольца.

Гофры различаются по особенностям конструкции:
  • 1-слойные, стенка внутри является основой.

  • 2-слойные, гофра и гибкая трубка.

Двухслойная гофрированная труба производится для нескольких проводов или для одного. В варианте для нескольких проводов внутренняя трубка разделена на ячейки.

По исполнению гофра делится на классы:
  • Легкие, тонкостенные, гибкие. Для установки кабелей под обшивкой.
  • Усиленные – толстостенные, тяжелые, прочные. Для уличной проводки, под землей, в бетоне.
Гофрированная труба электротехническая

Разрез электротехнической гофры показывает нам прямоугольный профиль. Она сделана из поливинилхлорида – жесткого материала. Электрогофра слаборастяжимая, но с повышенной гибкостью, особенно тонкоразмерная.

Особенностью гофры для электропроводки является наличие стальной проволоки внутри трубки по всей длине. Проволока нужна для удобства протягивания проводов и жгутов в трубку. Цветовая гамма электротехнической гофры очень широка. Зарубежные производители выпускают ее в самых различных цветах.

При выборе в магазине гофры для проводов необходимо знать, что размер диаметра указывается наружный. Он различается с внутренним диаметром, можно легко перепутать типоразмер трубки. Предварительно лучше сделать расчет, чтобы не обмануться. Рассчитать нужный диаметр гофры легко. В куске трубки располагают провода так, чтобы внутренний объем был наполовину свободен, такой диаметр и нужен. Наиболее распространены диаметры 16-50 мм, но есть и другие. Длина гофры в бухте зависит от диаметра трубки. Чем больше диаметр, тем меньше длина бухты.

Свойства гофры
Независимо от конструкции, модификации и материала гофры она должна обладать свойствами:
  • Защита от влаги и воды.
  • Стойкость на деформацию и разрыв.
  • Материал из диэлектрика.
  • Малый вес.
  • Легко вскрывается для замены проводов.
  • Химическая стойкость.
  • Защищает от перепадов температур.
  • Простой монтаж.
  • Экологическая безопасность.
  • Защита от внешней среды.
  • Защищенность от повреждений.
  • Долговечность, более 50 лет.
  • Негорючесть.
  • Стойкость к коррозии и гниению.

Цвет гофры различается. Основные цвета: серый, черный и красный. Для внутренней установки кабелей изоляцию делают с помощью электрогофры. Стоимость ее доступна.

Проведение монтажа

Гофрированная труба для электропроводки получила большое применение при установке электрической сети снаружи и внутри помещений. Существует два варианта протяжки проводов: закрытым и открытым способом. Закрытый способ – прокладка под землей, в бетоне, за гипсокартонном, под навесным потолком.

Во время открытого метода гофрированная труба прикрепляется к основанию на специальные хомуты. Гофроматериал легко изгибается, что дает возможность уменьшить число крепежных элементов для соединения. При закрытом методе труба крепится раствором цемента или бетона. Монтаж можно легко и просто выполнить любому новичку. Нужна лишь осторожность и сноровка для протяжки проводов внутри трубки.

Протяжка кабеля в гофре – недолгая операция. После установки трубы начинают сборку электрической сети. Если работа ведется на полу, то провода протягивают только после полного затвердевания раствора, крепящего гофру.

Протяжка провода в гофре

В трубе выполнено простое приспособление в виде стальной тонкой проволоки. Конец кабеля закрепляют с проволокой и аккуратно плавно протягивают через трубу весь кабель.

При случайном обрыве крепления трубу разрезают и соединяют провод с протяжкой. Процедуру повторяют. При работах на полу необходимо точно рассчитать необходимый диаметр гофры для свободного прохождения проводов. Это не даст проводам застрять в трубе. При необходимости установки нескольких жил проводов в трубку, они протягиваются вместе.

Гофрированная труба универсальна по своему назначению. Ее можно использовать где угодно. В бытовых условиях она помогает защитить от неприятностей: пожара, замыкания сети питания, удара током из-за обрыва. Особенно важны такие свойства гофры для частного сектора с деревянными домами. Подобранные нужные цвета гофры украсят внешний вид здания, и создаст защиту сети.

Материал электротехнической гофры (поливинилхлорид) не горит и не выделяет дым. Поэтому устанавливать проводку можно даже на деревянных поверхностях. Гофру применяют для монтажа кабелей под обшивкой в деревянных зданиях. Но по правилам рекомендуется для такого монтажа применять жесткие гладкие трубы.

Установка проводов в гофре выполняется с определения нужной длины куска трубы. Необходимый кусок гофры отрезается ножом. Протяжка из проволоки откусывается кусачками. Важным является удержать и не упустить конец проволоки, чтобы он не ушел внутрь гофры из-за того, что проволока имеет предварительную натяжку. Если она уйдет внутрь трубы, то ее будет трудно достать, так как она упрется концом в складку гофры, опять придется разрезать трубу. Перед откусыванием проволоки ее нужно удерживать руками, затем немного подтянуть наружу и загнуть.

Перед протяжкой жгут проводов подлежит подготовке. Для этого его скрепляют изолентой через некоторые промежутки по длине. Изоляционную ленту нужно применять из ПВХ, так как она гладкая, и не мешает внутри гофры. Конец жгута надежно скрепляется с проволокой. Это делают разными методами. Некоторые обматывают проволокой жгут, стягивают и обжимают его плоскогубцами. Можно проколоть проволокой наружную изоляцию проводов жгута для лучшего соединения. Во всех случаях этот крепеж обматывается изоляционной лентой для того, чтобы провода не мешали и не упирались в гофру.

Чем длиннее получится скрепленное место проводов с проволокой, тем соединение будет надежнее, лучше на этом не экономить. После того, как жгут подготовлен с протяжкой, нужно приступать к ответственному моменту: протягиванию проводов в гофру. Такую процедуру лучше проводить вдвоем. Один держит крепко проволоку, другой тянет гофру на жгут сверху. Можно сделать монтаж и одному, при условии надежной фиксации проволоки. Можно закрепить ее к надежному предмету на стройке. Необходимо, чтобы было свободное пространство для растяжения трубы из гофры. Нужно медленно плавно тянуть гофру с большой силой.

Если провода и проволока были соединены ненадежно, или по пути протяжки был крутой угол загиба, то протяжка может отцепиться от проводов и вылезти из трубы. Тогда придется разрезать гофру и делать из нее составную трубу, закрепляя ее изолентой. Чтобы этого избежать, нужно проводить эту работу аккуратно и осторожно на всей длине гофры.

После затяжки жгута в гофротрубу, она закрепляется на потолке или стене. Для этого применяют специальную монтажную полосу из алюминия или клипсы из пластмассы. Клипсы выбирают по размеру диаметра гофротрубы, они поступают в продажу поштучно. Места крепления гофротрубы размещают на конструкции через одинаковые расстояния, чтобы не было провисания гофры, так как она под своим весом и весом внутренних протянутых проводов стала тяжелее.

При подключении проводки к выключателям и розеткам, при подводе проводов в гофре в распредкоробку конец гофротрубы нужно заводить внутрь выключателя или розетки, чтобы не было видно незащищенного участка провода. Для этого на современных корпусах выключателей и розеток имеются устройства уплотнения с резиновым отверстием, которые вырезаются под диаметр гофротрубы. На наружной проводке это особенно заметно.

Внешний дизайн проводов в гофре для электропроводки считается не особенно привлекательным. Но если иметь достаточный опыт и сноровку, то установку проводов можно сделать аккуратно, с неплохим видом. На загородных домах или садовых домиках такой монтаж электропроводов является практичным вариантом, который экономит средства.

Похожие темы:

Гофра под гипсокартон | Gipsokart.ru



Вступление

В ПУЭ 7.1.38, вы можете прочесть, что электропроводку в конструкциях из гипсокартона следует выполнять в трубах и коробах, а также кабелями, не распространяющими горение, с возможностью их замены.

Для выполнения этого правила, как альтернатива жестким пластиковым трубам, используется гибкая гофрированная труба или электротехническая гофра под гипсокартон.

Нужна ли гофра для электропроводки под гипсокартоном?

Сразу ответим на вопрос, нужна гофра для электропроводки под гипсокартоном или не нужна. Если у вас есть кабель не поддерживающий горение и есть возможность выполнить монтаж так, чтобы проводка была сменяемой, то гофра под гипсокартон не нужна.

Посмотрим на пример. У вас сделан подвесной потолок из гипсокартона и необходимо сделать электропроводку для точечного освещения на потолке. При наличии кабеля типа ВВГнг или НЮМ, вы можете сделать электропроводку освещения, проложив кабель без крепления под потолком. Такой проводкой вы не нарушите ни одно правило ПУЭ.

Однако проводку в перегородке вы уже не сделаете сменяемой без использования трубы или гофры. Кабель, проложенный в перегородке, вам не удастся перетянуть в аварийной ситуации при его замене.

Гофра под гипсокартон

Электротехническая гофра под гипсокартон выпускается из следующих материалов:

  • ПВХ самозатухающего. Диаметры наружные 16, 20, 25, 32,40, 50 мм, лёгкой и тяжелой серий.
  • Из полипропилена. Диаметры такие же.
  • ПНД (полиэтилен низкого давления).
  • Полиамида.
  • Галогена. Гофра специального назначения трудно горючая марка FRHF.

Характерной особенностью всех типов электротехнической гофры, это наличие в ней, так называемого зонда. Зонд это металлическая проволока, размещенная внутри гофрированной трубы для затяжки в гофру электрического кабеля.

Обратите внимание, что наличие зонда в гофре явно указывает на её электротехническое назначение. Отсутствие зонда, особенно в гибких трубах малого диаметра, может (но необязательно) свидетельствовать, что это изделие НЕ электротехнического назначения.

Второй признак, позволяющий отличить гофру для проводки это её жесткость. Надо понимать, что гофра это гибкая труба, а не декоративное изделие. Электротехническая гофра должна быть на ощупь жесткой и не сминаться при надавливании и скручивании. Ходить по такой трубе, конечно, нельзя, но её жесткость должна ощущаться тактильно.

Цвет гофры под гипсокартон не нормируется. Она может быть серой, красной, синей, желтой , черной. Чаще продается серая гофра.

Монтаж гофры под гипсокартоном

Гофра под гипсокартон монтируется в каркас конструкции по намеченным трассам электропроводки. Крепится гофра к металлическому каркасу или листу. Крепление должно быть жестким, чтобы обеспечить возможность протяжки и перетяжки проводки.

Трассы гофры не должны иметь более одного угла поворота менее 130-145˚. Прокладка гофры должна быть плавной. Это обеспечит беспроблемную протяжку кабеля и его быструю замену.

По практике замечу, что гофру нельзя повернуть строго на 90˚. При её прокладке углы получаются сглаженными и чем больше радиус поворота, тем лучше.

Гофра в деревянном доме

Говоря об электропроводке под гипсокартоном нельзя забывать, что конструкции из гипсокартона могут выполняться в деревянных домах, на деревянном каркасе.

В этом случае, использование пластиковой гофры недопустимо согласно тому же параграфу 7.1.38 ПУЭ. В деревянном доме проводка должны быть выполнена только в металлических трубах с локализованной способностью или закрытых коробах.

Однако, никто не запрещает, а по правилам даже рекомендует, использовать металлическую электротехническую гофру из оцинкованной и нержавеющей стали. Она менее удобна в работе, немало стоит, но полностью соответствует правилам безопасности.

©Gipsokart.ru

Еще статьи





Гофра для проводов: как использвать

На сегодняшний день при строительстве нового частного дома большинство хозяев старается сделать надежную электрическую проводку и обеспечить ее защитой. Сейчас все чаще начинают использовать специальную гофрированную трубу. В данной статье будет предоставлена информация о том, что же это такое, из чего состоит гофра, какие у нее преимущества, как делается монтаж и другие особенности.

Какие типы бывают

В первую очередь нужно иметь представление, что это за конструкция. Гофрированная труба – это специальная защитная конструкция для проводов различного назначения. Она представляет собой длинную полую трубку разных размеров, в зависимости от кабеля, под который она выбирается. Изготавливается из материалов разной прочности и устойчивости к высоким температурам.

Такое защитное средство имеет небольшую стоимость, что делает его доступным, но позволяет обеспечить надежную защиту помещенным в него проводам и кабелям. Гофрированная защитная трубка разделяется на три типа. Каждый из типов рукавов должен соответствовать параметрам ГОСТ.

Легкий гибкий защитный рукав. Такая конструкция имеет повышенную гибкость, но показатели механической устойчивости небольшие. Зачастую применяется для внешней и наружной прокладки кабелей. Используется в тех места, где на трубку не будет оказываться прямое давление – поверх натяжных потолков, за обшивкой из гипсокартона. Легкий вариант защитного приспособления обычно не может выдержать резкие и сильные нагрузки. По этой причине этот рукав не может абсолютно предохранить электрическую сеть от механического воздействия.

Тяжелый защитный рукав средней прочности. В гофре такого типа сбалансирована устойчивость и гибкость. Его можно монтировать в штукатурку, бетон или землю. Оптимальный вариант для подземной проводки. Сверхтяжелая металлическая конструкция. Такие металлические рукава могут выдержать воздействие значительных нагрузок, обеспечить хорошую безопасность электрической сети по всему периметру. Зачастую данный тип применяется для обеспечения электроснабжения в здравоохранительных структурах, образовательных учреждениях, а также общественных местах с большой посещаемостью. Можно помещать в землю и железобетонные конструкции.

Если электрический кабель нужно проложить под землей, то данный тип рукава может защитить его от влаги и уберечь от механического повреждения еще на стадии укладывания и закапывания.  Когда подбирается гофра, следует учитывать не только то, какая нагрузка на нее будет оказана, но и ее устойчивость при постоянном воздействии ультрафиолетовых лучей. Если силовой кабель прокладывается под землей, то рукав должен быть устойчив к влаге. Это связано с тем, что в землю попадает большое количество воды, которое может долго испаряться.

Структура гофры

Обычно гофрированные трубки изготавливаются из полимерных продуктов. Состоит из внутреннего и внешнего слоя, с круглым сечением. Внешний слой производится из устойчивого гофрированного полиэтилена низкого давления. Он предохраняет внутренний слой, который выполнен из полиэтилена высокого давления. Изнутри трубка должна быть абсолютно гладкой, чтобы кабель можно было протащить через конструкцию без лишних усилий и не допускать перетирания оплетки.

Рифленая поверхность позволяет лучше распределять нагрузку по всей трубе, способствуя повышению сопротивления. Такая структура хорошо подходит, если гофра закапывается глубоко в землю.  Пластмасса для производства имеет повышенную устойчивость к высоким температурам и не горит. Каждый вид гофрированной поливинилхлоридной трубки должен соответствовать нормам ГОСТ. По ГОСТу определяется степень защиты рукава (например, IP 65 по ГОСТ 14254). Номер ГОСТ можно узнать при покупке определенной модели рукава.

Видео “Прокладка кабеля в гофре”

Видимые преимущества

Обычно гофра используется для проводов электрической сети. Этот элемент совсем не обязателен для монтажа электрической сети. Он применяется по необходимости, если место, где будет пролегать силовая линия, может быть подвержено воздействию различных негативных факторов. Прокладка в жилых и промышленных зданиях электрической сети, а также под землей, в гофрированной трубе очень удобно. Такая защитная конструкция предоставляет защиту от влаги, механических повреждений, от грызунов, перепадов температур и других последствий.

Большинство специалистов в области электротехники настаивают, чтобы в деревянных домах электрические провода укладывались в гофрированную огнеупорную трубу. Это требуют нормы безопасности для таких помещений. Она способна уберечь весь дом при искрении проводки, коротком замыкании, предотвратив воспламенение деревянных элементов. При монтаже электрических кабелей в доме их помещают в гофрированную трубу для того, чтобы ее было удобней крепить или заводить в каналы. Она достаточно гибкая, чтобы одновременно предохранять электрические жилы и прокладываться в доме под разными углами.

Если нужно сделать закрепление проводки, то лучше это делать не с самой жилой, которая постоянно находится под напряжением, а с внешней защитной трубкой. Возможность гофрированной трубки компенсировать деформацию помещенных в нее проводов, делает ее более универсальным средством защиты. При монтаже ее можно размещать под плавным изгибом, не рискуя повредить изоляцию внутреннего шнура.

Когда монтаж проводки делается внутри штукатурки, внутрь железобетонных конструкций или заливается цементом для закрепления, то нужно учесть очень важный фактор. Все новые дома через определенное время дают усадку. Если силовые кабеля были закреплены в критических точках, то они могут просто порваться, а результате произойдет короткое замыкание.

Гофрированная труба в таком случае обезопасит линию электроснабжения от данного происшествия. Кроме того, если будет необходимо провести ремонтные работы или демонтировать силовой кабель, то это проще сделать, если они помещены в гофру.

Данная защитная конструкция позволит предохранить человека от удара переменного и постоянного тока, который проводит отделочные работы в помещении. Уже на стадии монтажа гофрированная труба способна обеспечить надежную защиту шнура от случайных повреждений или попадания различных горючих веществ на его изоляцию.
Гофрированная труба хорошо себя зарекомендовала при прокладывании наружной проводки, так как большая часть линии может быть подвержена воздействию природных факторов и случайного механического повреждения оплетки.

Как завести кабель в гофру

Для начала необходимо отмерять подходящий отрезок гофры. Затем нужно найти наиболее протяженное место, чтобы сам провод было удобно протягивать по рукаву. Конец кабеля можно смазать салидолом, чтобы улучшить проходимость. Сам шну должен быть равным, чтобы при изгибе он не застревал в гофре.
Данный процесс не сложный. После завершения заведения, шнур нужно закрепить, чтобы он не выпал во время переноски мотка или при укладывании его в доме или же в землю.

Видео “Как продевать кабель в гофру”

Так или иначе, но даже в решении такой проблемы может возникнуть масса вопросов. В видео вы узнаете ответы на многие вопросы.

Жесткий канал или гибкий гофрированный канал? который вы используете .

..

Выбор типа кабелепровода, который будет использоваться для безопасной и аккуратной кабельной разводки, является фундаментальным: мы сравниваем здесь жесткую трубку и гофрированную гибкую трубку , выделяя ее характеристики и наиболее рекомендуемые применения для каждого.

использования

Как правило, трубопроводы, используемые в машиностроении, предназначены для прокладки электрических кабелей. Чаще всего используются жесткие трубы и гибкие гофрированные трубы.

Очевидно, что различные материалы и характеристики кабелепровода можно объяснить различным способом их размещения, поскольку среда, в которой они будут установлены, будет влиять на их долговечность из-за условий и сопротивления.
Тип трубопровода для выбора будет меняться в зависимости от пункта назначения.

Как правило, при работе в помещении гофрированный картон может быть предпочтительнее, если установка выполняется на стене, на полу или внутри земли; наоборот, жесткая трубка более совместима, если существует риск контакта с летучими жидкостями.
Если, с другой стороны, прокладка кабелей должна производиться на открытом воздухе , жесткую трубу и кабелепровод можно использовать только в том случае, если они водонепроницаемы, где гофрированный материал предпочтительнее для работы на земле, на стене или на этажах.

Далее мы подробно опишем технические характеристики двух основных типов труб, проиллюстрировав их использование и способы установки.

Характеристики и применение гибкой гофрированной трубы

Гофрированная труба, также известная как , гибкая труба , как уже было замечено, является наиболее подходящей для прокладки кабелей на стене и на полу.Причина заключается не в меньшей сложности монтажа, а в меньшем размере: на самом деле, для прокладки гофрированного трубопровода все равно необходимо будет проследить кладку и последующие строительные работы. Положительным моментом, однако, является лучшая безопасность самого трубопровода (а также лучшая эстетика) у .

Главной характеристикой гофрированного картона является его поверхность, которая обеспечивает большую гибкость. , следовательно, идеальное применение для прокладки кабелей, которые должны проходить под стенами и полами, где также есть структурные препятствия, или из-за дополнительных неэлектрических труб. .

На рынке представлены гибкие кабелепроводы различных классов диаметров, выбор подходящего диаметра существенно зависит от толщины кабелей, которые они должны будут содержать. С этой точки зрения необходимо будет оценить легкость прохождения устанавливаемых электрических кабелей, а также возможность вставки других кабелей в будущем; поэтому рекомендуется не заполнять весь диаметр трубы электрическими кабелями, а оставить пустое место для будущих вставок.

Еще один элемент, который следует учитывать при выборе диаметра трубопроводов, — это перегрев кабелей из-за эффекта Джоуля: здесь также необходимо выбрать диаметр, который позволяет создать воздушную камеру, достаточную для рассеивания тепла. развитый.
Это все элементы, которые знает хороший профессиональный монтажник, прежде чем выбирать диаметр трубы для электрической системы.

Еще одна мера предосторожности, которую следует учитывать при установке гофрированного или гибкого кабелепровода, — это их цвет.Существует различных цветов , которые в соответствии с техническими регламентами характеризуют тип кабеля, который должна содержать трубка.

Детально:

  • коричневые трубы предназначены для подключения к сигнализации;
  • : синих трубок проложены кабели для передачи аудио / видеоданных, такие как, например, домашние телефоны;
  • зеленые трубы предназначены для кабелей, передающих телефонные данные;
  • белых трубок — для кабелей передачи данных телевизора;
  • черный и серый трубы должны использоваться для прохождения электрических сетей;
  • наконец, трубы purple в основном предназначены для прохождения аудио и видеосигналов.

Воздуховод

Воздуховод можно использовать для аналогичных работ, даже если он предпочтителен для наружной установки и при условии, что труба водонепроницаема. Кроме того, воздуховод можно установить без каменных работ, поэтому он намного дешевле, но, возможно, немного пострадает эстетика. Предел в этих случаях трубы лежит именно в уменьшенном радиусе кривизны по сравнению с возможностями гофрированной трубы, хотя на рынке ее также можно найти в форме спиральной оболочки для использования в поворотах на пути. , или в арматуре системы.Он определенно более громоздкий и, как видно, может привести к не вторичному эстетическому дефекту (учитывая тот факт, что он остается видимым), в отличие от гофрированного материала, который не вызывает этих ограничений.

Характеристики и применение жесткого кабелепровода

В отличие от гофрированных труб, жесткие трубы используются в основном при наружных работах, так как их главная особенность — водонепроницаемое уплотнение, препятствующее проникновению дождя, жидкостей и газов.
Та же функция, в соответствии с правилами безопасности, требует ее использования в помещениях, где существует опасность загрязнения электрических кабелей летучими газами или жидкостями: это может произойти, например, на домашних кухнях или в определенных рабочих средах, которые иметь такую ​​степень риска.

Другая важная особенность жесткого кабелепровода обусловлена ​​тем фактом, что его установка видна путем крепления к вставкам, которые, в свою очередь, крепятся к стене, на которую проводится установка. Следовательно, строительные работы не потребуются, что значительно удешевит использование труб этого типа.

Тем не менее, как следует из названия, жесткий кабелепровод нельзя использовать каждый раз, когда требуются кривые. Или, скорее, если его использование будет выбрано в этих обстоятельствах, необходимо будет объединить эту трубку со спиральными каналами, которые могут действовать как фитинг для соединения нескольких жестких трубок с основанием.
Кроме того, при установке жесткого кабелепровода могут использоваться жесткие изгибы, которые имеют фиксированный угол в 90 градусов (с очевидным и неявным пределом, представленным тем фактом, что невозможно изменить направление другим способом).
В качестве альтернативы будет уместно использовать гибкие изгибы спиральной оболочки, но и здесь есть предел, заключающийся в том, что фитинги предварительно собраны.

Следовательно, необходимо будет провести превентивное изучение возможных комбинаций, чтобы найти ту, которая лучше всего соответствует характеристикам участка.

Таким образом, мы увидели, как выбрать, использовать ли гибкий гофрированный трубопровод или жесткую трубу. Необходимо учитывать как внутреннее, так и внешнее место, где будет размещено растение, а также тип материалов, с которыми это растение будет контактировать или может контактировать. Конечно, при техническом проектировании системы необходимо также учитывать внутренние характеристики двух типов труб.
В дополнение к этим элементам установщик также должен уметь учитывать возможные будущие разработки, которые могут поддерживаться этими трубами, возможно, предусматривая дальнейшие вставки кабелей.
Возможность рассмотреть все элементы перед проектированием электрической системы, а также предусмотреть возможные варианты реализации, находится в компетенции монтажной компании.

Что такое гофрированный трубопровод? | AerosUSA

Защита кабелей и проводов должна сочетать в себе множество функций для оптимальной работы. Одна из наиболее распространенных проблем с защитой кабеля — это потребность в гибкости. Вот почему AerosUSA поддерживает огромный ассортимент гофрированных труб для любой отрасли.

Гофрированные трубы имеют выступы, позволяющие легко изгибать их без лишних усилий. Гофра позволяет кабелепроводу изгибаться по углам и в людных местах, одновременно защищая кабели. Этот метод можно использовать для создания трубок из полиамида, нейлона или даже полиуретана. AerosUSA обслуживает компании, которые работают в самых суровых и специализированных промышленных условиях, и мы являемся одним из ведущих поставщиков гофрированных труб в Северной Америке.

Типы гофрированных электропроводов для коммерческого использования

Гибкие гофрированные пластиковые трубки — одна из самых распространенных разновидностей трубопроводов. Благодаря гофрированной конструкции он может использоваться для придания гибкости множеству материалов, в том числе:

Полиуретан / PU

Гибкая гофрированная труба из полиуретана

подходит для многих областей применения и широко используется благодаря естественным преимуществам материала. Водостойкий полиуретан устойчив к коррозии, истиранию, химическим повреждениям, устойчив к микробам и обладает выдающимися качествами при низких температурах. Его легкая конструкция позволяет легко обрезать для идеальной установки. Трубопровод из полиуретана — отличное решение для легких работ.

Полипропилен / PP

Благодаря своей полукристаллической структуре полипропилен гибок даже по стандартам пластмасс. Гофрированный гибкий полипропиленовый трубопровод без разъемов обладает отличными изоляционными свойствами, что делает его идеальным для защиты электропроводки. Его прочная конструкция, химическая стойкость и огнестойкость обеспечивают защиту в суровых условиях. Полипропиленовый трубопровод также можно разделить для облегчения защиты при модернизации.

Полиамид / нейлон

Самозатухающий и нетоксичный гибкий гофрированный нейлоновый шланг является отличным методом защиты кабеля в зонах с риском возгорания.Помимо устойчивости к проникновению жидкостей и газов, он обладает высокой устойчивостью к растворителям и кислотам. Нейлоновый гибкий кабелепровод легок, но прочен, что позволяет использовать его в сложных промышленных установках, например, для защиты кабелей машинного оборудования.

AerosUSA получает лучшие гофрированные трубы

AerosUSA предлагает широкий выбор гофрированных труб различных размеров для клиентов из различных отраслей промышленности. Если вам нужна экономичная защита гибкого ПВХ, самозатухающие свойства нейлоновых трубок или превосходная защита гофрированной нержавеющей стали, у нас есть варианты.

Если вы не уверены, что вам нужно, один из наших опытных отраслевых экспертов будет рад обсудить ваш проект и указать вам правильное направление.

AerosUSA стремится обеспечить лучшее обслуживание клиентов в своем бизнесе. Поскольку наша компания была основана экспертами в области защиты кабелей, мы заботимся о том, чтобы каждый клиент получил быстрые ответы, быструю доставку и качественную продукцию. Позвоните сегодня по телефону 855-393-9905, чтобы узнать, как мы можем удовлетворить ваши потребности в гофрированных трубах.

Зачем устанавливать гибкий гофрированный кабельный канал ICTA Janojet 3522?

Гибкий гофрированный кабельный канал ICTA относится к числу трубопроводов, использование которых в настоящее время является обязательным для обеспечения безопасности электроустановок в соответствии с французскими правилами. Благодаря своим превосходным техническим характеристикам гибкий гофрированный кабельный канал ICTA Janojet 3522 является лучшим выбором для безопасного монтажа. Его легко и быстро установить, он прочен и устойчив к повреждениям.

Для чего используется гибкий гофрированный кабельный канал ICTA?

ICTA (французское сокращение от гибкого гофрированного кабелепровода) является огнестойким и поставляется в черном цвете с серыми полосами. Его не следует путать с черным кабелепроводом с цветными полосами , которые не являются огнестойкими и предназначены для подземных работ. Его цель — обеспечить механическую защиту для кабелей, проходящих через твердые и / или полые строительные материалы, такие как стены со стойками.

Крайне важно выбрать кабелепровод, устойчивый к повреждениям, который измеряется силой, необходимой для его раздавливания, выраженной в ньютонах (Н), и его сопротивлением удару, выраженным в Джоулях (Дж). Гибкий гофрированный кабельный канал ICTA Janojet 3522 полностью соответствует стандарту NF EN 61386-22 и является обязательным для всех внутренних установок , устанавливаемых на поверхности, высотой ниже 2 м, где возможны удары (например, на подземных автостоянках).

Установка гибкого гофрированного кабелепровода ICTA, такого как Janojet 3522, не только эффективно защищает ваши электрические кабели и соответствует стандартам установки, но также значительно снижает риск короткого замыкания и поражения электрическим током.

Преимущества гибкого гофрированного кабелепровода ICTA Janojet 3522

Гибкий гофрированный кабельный канал ICTA Janojet 3522 имеет множество преимуществ. Его можно использовать в самых разных областях:

  • Подступенки
  • Подземные кабины
  • Прокладка кабеля под землей
  • Здания, открытые для публики
  • Высотные здания

Технические характеристики также превосходны:

  • 750 Н сопротивление раздавливанию при 23 ° C (максимальная деформация 50%)
  • Отличная ударопрочность : IK10 / 20 Дж при -5 ° C
  • Огнестойкий (горелка 1 кВт)
  • Без галогенов (<0.5%)

Легко изгибается и имеет выдвижной элемент, что значительно упрощает установку и монтаж. Может устанавливаться на поверхность или встраиваться внутри зданий (например, для защиты кабелей внешнего счетчика и внутренних распределительных щитов). Также совместим с огнестойкими рукавами и подходящими колпачками. Гибкий и легко монтируются, что значительно экономит время установки на месте.

Подводя итог, гибкий гофрированный кабелепровод ICTA Janojet 3522:

  • Экономит время монтажников по сравнению с традиционными решениями для кабелепровода и кабельных лотков
  • Обеспечивает хорошее соединение и устойчивость к нагрузке между различными участками кабелепровода
  • Легко реализовать с несравнимыми гибкость установки
  • Легче обслуживать, так как не нужно заключать в огнестойкие воздуховоды.

Глава 3, статья 300, часть 1 — Электрические проверки для комбинированного инспектора

Время чтения: 13 минут

Итак, мы добрались до третьей главы Национального электротехнического кодекса.Мне нравится называть эту часть кода «гайками и болтами» электрической установки. Глава 3 называется «Методы и материалы подключения» и охватывает большую часть механической части кода. Сюда входит, какие материалы мы используем, как их устанавливать и где. Для тех, кто готовится к сертификационному тесту, это обычно одна из ключевых частей теста как для открытых, так и для закрытых вопросов. В Статье 300 почти каждый раздел — это раздел, который вам необходимо знать как для качественного монтажа, так и для проведения тщательных проверок основных электрических систем.Эта статья начинается с некоторых очень простых вопросов, но важно, чтобы мы затронули их; Итак, мы собираемся не торопиться и подробно рассмотрим несколько требований. В 300.1 мы находим Общие требования, которые включают методы, используемые во всем коде (если специально не изменены в другом месте), а также краткое объяснение того, что эта статья не применяется к неотъемлемым частям оборудования, таким как контроллеры двигателей или аналогичные элементы. Последний общий пункт — это метрические обозначения и торговые размеры, который включает в себя таблицу размеров, признанных в NEC.Ограничения описаны в 300. 2, который включает напряжение и температуру. Методы подключения, описанные в главе 3, должны быть на 600 вольт, если специально не указано иное. Температурные ограничения проводников будут рассмотрены в Статье 310, где мы уточним, что касается проводов.

Продолжая тему 300.3 Проводники, в части (B) мы находим одно из основных правил, касающихся расположения проводников. По сути, все проводники одной цепи и заземляющий проводник оборудования, если он используется, должны находиться внутри одного и того же кабельного канала, желоба, кабельного лотка или других элементов, перечисленных в нем.Я знаю, что для некоторых это будет основным правилом, и вы можете спросить, почему это вообще должно быть упомянуто в коде; однако это критически важное требование для установки. Если установка не соответствует этому, некоторые из возникающих проблем могут включать низкое качество электроэнергии, гармоники и индукционный нагрев, что может привести к перегреву проводов. Что еще хуже, если вы находитесь в неметаллической дорожке качения, и происходит повреждение одного из проводов, а заземляющий проводник оборудования отсутствует, может не быть пути заземления с низким импедансом, позволяющего сработать устройствам защиты от перегрузки по току, прежде чем произойдет дальнейшее повреждение устройства. система.Эта статья состоит из четырех подразделов, в которых подробно описаны некоторые конкретные варианты. Наиболее распространенным является абзац, в котором говорится о параллельных установках. Эти требования слишком часто нарушаются, что видно по приложенным фотографиям.

Фотография 1

Фотография 2. Как упомянуто в 300.3 (B), проводники одной цепи должны находиться в одной и той же дорожке качения. Как бы просто это ни звучало, из этих двух фотографий видно, что это не всегда делается.Здесь показаны два хороших нарушения кода.

Проводники различных систем рассматриваются в 300.3 (C). Это раздел кода, который часто пропускают инспекторы, особенно те, которые не имеют большого коммерческого опыта. В (C) (1) мы находим условия, которые должны соблюдаться для систем 600 вольт или меньше; это тот, который вызывает большинство проблем принуждения, как и любое напряжение выше 600 вольт, на которое мы обычно обращаем внимание, поскольку эти системы менее распространены. Когда мы имеем дело с некоторыми из новых технологий, которые существуют для систем управления освещением, мы часто обнаруживаем, что для управления используются сигнальные провода низкого напряжения или кабельные системы категории 5 или 6.Кодекс требует, чтобы все проводники внутри кабеля, корпуса или кабелепровода имели минимальный номинал максимального напряжения, приложенного к любому одному проводнику внутри. Таким образом, если у нас есть объект, который использует систему на 480/277 вольт, которая питает систему освещения напряжением 277 вольт, тогда все проводники в одном месте должны быть рассчитаны минимум на 277 вольт.

Защита от физических повреждений (300.4) разбита на восемь конкретных типов установок, и мы подробно рассмотрим некоторые из них.Так что нас беспокоит, что может повредить наши системы? Гвозди, шурупы и различные другие материалы, которые могут проникнуть в готовую стену после того, как здание будет заселено, или во время реконструкции или ремонта. Во время любого электрического осмотра это наиболее трудоемкая часть процесса осмотра, так как вы должны визуально осматривать почти каждую ногу установки, независимо от того, какой метод используется. Итак, начиная с части (A), кабели и дорожки качения через деревянные стержни, сначала у нас есть просверленные отверстия.Правило здесь состоит в том, что любые просверленные отверстия должны находиться на расстоянии 1¼ ″ от ближайшего края деревянного элемента. Почему мы выбираем 1¼ ″? Что ж, большинство компонентов отделки стен, как внутренних, так и внешних, имеют требования к креплению, которые требуют проникновения около ″. Итак, вы можете видеть, что у нас есть запас прочности в ″ в идеальном мире. Обычные элементы деревянного каркаса размером 2 x 4 дюйма на самом деле имеют ширину всего 3 ½ дюйма, с которой могут работать электрики, так что давайте сделаем небольшую математику. Если взять требуемый зазор с каждой стороны, что в сумме составляет 2 ½ дюйма, у электрика останется 1 дюйм на просверленное отверстие. Обычно используемые долота имеют диаметр от ½ ″ до 1 ¼ ″. Раньше я заставлял своих сотрудников использовать ¾ ″ биты, чтобы придать некоторую некорректность при определении местоположения.

Фото 3. Вот пример очень плохого расположения отверстий под шпильки, что приводит к нескольким условиям, когда у нас нет требований к зазору 1-1 / 4 дюйма.

Другая проблема, связанная со скучными долотами, — это их длина; многие электрики любят использовать биты длиной 18 дюймов, так как это позволяет им расширить зону действия.Однако, когда вы вставляете 18-дюймовую коронку в сверло и добавляете длину сверла, которая составляет 6 дюймов при использовании углового сверла, теперь у вас есть сборка длиной 2 фута. Это не будет хорошо помещаться между элементами каркаса, которые обычно расположены на расстоянии 16 дюймов или 24 дюймов по центру. Это часто приводит к просверливанию отверстий под углом, что во многих случаях нарушает кодовое требование 1¼ ″. Так что же нам делать? Далее в коде говорится, что если не выполняется требование 1″ ″, вы должны предоставить другую форму защиты. Эта защита достигается путем установки стальной пластины толщиной не менее 1/16 дюйма, которая должна быть подходящей ширины и длины, чтобы покрывать область проводки. Здесь есть два исключения: одно исключает жесткий металлический трубопровод, промежуточный канал, жесткий неметаллический трубопровод и электрические металлические трубы. Считается, что эти методы сами по себе достаточно надежны, чтобы обеспечить необходимую защиту; однако я видел, как гвозди стреляют гвоздями прямо через жесткий неметаллический канал (ПВХ).Второе исключение заключается в том, что вам разрешается использовать перечисленные и промаркированные стальные пластины, размер которых меньше требуемой 1/16 дюйма, если они обеспечивают равную или лучшую защиту.

Фото 4. Слева у нас есть случай углового сверления, в результате которого образовалась открытая область для кабеля, как показано на фотографии. Справа у нас есть инспектор, проверяющий аналогичную установку, которая была должным образом защищена.

Один момент, который я должен здесь упомянуть, это то, что у создателей часто есть процедура, которую они называют «прокладкой и бритьем».«Это их попытка построить красивые прямые стены. Проблема здесь в том, что то, что могло быть просверленным отверстием, которое соответствовало требованиям норм, когда оно было сделано, может не появиться после того, как они сбрили ½ дюйма с лицевой стороны стойки, чтобы выпрямить стену. В результате мы просим строителей не вызывать грубый осмотр до тех пор, пока не будут сделаны регулировочные шайбы и бритье. Также во время этого процесса часто повреждают коробки, снимают коробки или повреждают кабельные сборки. Итак, как видите, лучше всего проводить осмотр после завершения всех операций и непосредственно перед установкой настенных покрытий.Лично я использовал долото длиной 6 дюймов и всегда обращал особое внимание на расположение моих просверленных отверстий, когда был в поле по двум причинам: во-первых, готовая работа выглядела лучше; и, во-вторых, стоимость ногтевых пластин быстро увеличивалась, если вы приобрели привычку их не хватать.

В следующем абзаце рассматриваются выемки в дереве и защита, необходимая при использовании выемок. Во-первых, уточните у инженера, можно ли надрезать деревянный элемент, поскольку надрез может привести к снижению прочности конструкции.Если надрезы разрешены, мы снова должны защитить установку пластиной 1/16 дюйма, как описано выше, с теми же исключениями.

Продолжая защиту в (B), мы находим неметаллические кабели в оболочке и электрические неметаллические трубки через металлические элементы каркаса. Здесь мы должны обеспечить защиту этих двух типов проводки с помощью стальных шпилек. Первое требование касается прокладки кабеля с неметаллической оболочкой на стальных шпильках. Стальные шпильки поставляются с заводскими отверстиями, через которые мы можем пропустить этот кабель; однако иногда они находятся не в том месте, которое нам нужно, поэтому мы также можем пробить или вырезать собственные отверстия.В любом случае, мы должны защитить эти способы подключения от острых краев стальных шпилек. Для этого используются перечисленные втулки или втулки, закрывающие все металлические края, через которые мы проходим; и, конечно же, они должны быть установлены до протягивания кабеля.

Фото 5. Как упоминалось в статье, вы должны осмотреть каждую ногу установки, чтобы найти области, где может произойти или произошло повреждение, как показано выше. Кабель, установленный на гвоздь группы, соскоблил внешнюю оболочку до самих проводов.

Здесь личная история: когда я осматривал дома на урочище, которые строил один из крупнейших строителей страны в 1990-х годах, они решили перейти с деревянного каркаса на стальной из-за роста стоимости пиломатериалов. Электротехнический подрядчик выполнял только жилые работы и никогда не делал стальных конструкций. Результатом стал процесс обучения, который привел к замедлению проекта до тех пор, пока они не смогли улучшить свои методы работы. В дополнение к тому, что кабель просто проходил через пробитые отверстия, он также повреждается, когда его протягивают за углы элементов каркаса, где он фактически не проходит через шпильку, а плотно прижимается к перпендикулярному металлическому каркасу с очень острыми краями. Поскольку это увеличило время осмотра для тщательного осмотра установки, подрядчик вскоре нашел способы установить защитные ограждения на краях, а затем закрепить их кабельными стяжками, удерживая кабель на месте для обеспечения хорошей установки.

В 300.4 (B) (2) мы находим формулировку, аналогичную описанной выше, относительно проникновения гвоздей или шурупов; опять же, мы должны предоставить стальные пластины для защиты.

Теперь мы перейдем к 300.4 (D), в котором рассматривается установка параллельно элементам каркаса или полосам каркаса.Полосы каркаса — это строительные материалы, размеры которых не соответствуют обычным размерам элементов каркаса. Например, если вы завершаете бетонный подвал и хотите добавить гипсокартон, чтобы превратить его в жилое пространство, обычно устанавливают планки опалубки 2 x 2 дюйма для крепления гипсокартона. Чтобы выполнить электрическую установку в соответствии с правилами, мы должны добавить розетку и переключатели, чтобы надрезать планки обшивки, чтобы они проходили через кабель. Мы должны обеспечить защиту кабеля, если он находится в пределах 1¼ ″ от поверхности полос обшивки.Часто мы обнаруживаем, что кабель проходит в куске металлической электрической трубки (EMT) для обеспечения необходимой защиты.

Фото 6. Вышеупомянутое представляет собой отличную установку, обеспечивающую надлежащую защиту кабелей, при этом не проделывая многочисленных отверстий в конструкционной верхней пластине стены. Также обратите внимание на кабель, установленный слева, где у нас есть защитные пластины на верхней пластине и устройства для удержания кабелей, удерживающие кабели на необходимом расстоянии от поверхности шпилек.

Переходя к 300.4 (E), который был новым для 2008 года и снова был изменен в кодексе 2011 года, у нас есть требования к кабелям, дорожкам качения или коробкам, установленным внутри или под гофрированным настилом крыши. Вы заметите, что здесь используется уникальный язык, «установленный внутри или под», не оставляющий сомнений в том, что вам не разрешено использовать его в верхнем канале настила. Фактически, методы прокладки проводки должны располагаться как минимум на 1½ дюйма ниже гофры дна. Основная причина этого в том, что при укладке кровельного покрытия кровельщики часто используют материал разной толщины.Чтобы закрепить материал на месте, у них есть застежки, похожие на гвозди разной длины. Поэтому, когда они продвигаются по крыше, они не всегда регулируют длину крепежа, а это означает, что мы получаем чрезмерное проникновение, которое может привести к повреждению наших электрических систем. Если электрические компоненты находятся в верхнем гофре, вы почти наверняка получите повреждение.

В 300.4 (G) я должен упомянуть небольшую модификацию изолированных фитингов: они должны быть идентифицированы для использования.Это вводы и гладкие фитинги с закругленными краями, обеспечивающие защиту проводников от повреждения изоляции. Также во втором параграфе у нас есть простое замечание о том, что изоляционный материал не должен использоваться для фиксации фитинга или дорожки качения, то есть его нельзя использовать вместо стопорной гайки. Не думаю, что об этом нужно упоминать, но время от времени мы видели это нарушение. Кроме того, номинальная температура изолятора должна соответствовать номинальной температуре проводников.

Последняя часть 300.4, которую мы собираемся рассмотреть, — это (H), то есть структурные соединения. Структурные швы — это, по сути, швы внутри строительных конструкций, где есть небольшой разрыв или зазор. Поскольку эти две разные части могут двигаться отдельно для расширения и сжатия, жесткая система дорожек качения может разорваться или раздавить себя там, где она пересекает зазор. Следовательно, нам нужна какая-то гибкая деталь, которая могла бы поглощать это движение. Кодекс дает нам два способа сделать это: либо с помощью перечисленных фитингов расширения / отклонения, либо с помощью утвержденных средств, что означает то, что приемлемо для AHJ.Обычно это делается с помощью гибкой дорожки качения, установленной на компенсаторе с небольшим превышением длины для обеспечения движения. При использовании фитинга, указанного в списке, убедитесь, что он соответствует используемой системе дорожек качения; Не используйте устройство, указанное для жесткого оцинкованного кабелепровода, только при использовании металлических электрических трубок.

Далее мы переходим к 300.5, Подземные установки. Наша главная проблема с подземными установками — это глубина, необходимая для установки того метода, который мы выбрали для использования.Эти глубины перечислены в Таблице 300.5, но сначала нам нужно охватить некоторые основы. Во-первых, все подземные сооружения считаются влажными. Поэтому убедитесь, что проводники указаны для влажных мест, и помните, что это может ограничить допустимую токовую нагрузку некоторых проводов. Причина этого в том, что независимо от того, в какой части страны мы находимся, по крайней мере у нас будет конденсация внутри кабельных каналов. Подземные водоводы обычно собирают воду — да, даже в пустыне! Кабели, проложенные под зданиями, должны быть в кабелепроводах, если они не являются кабелем MI или кабелем MC в оболочке из ПВХ.

В пунктах 300.5 (D) и (E) предусмотрена защита от повреждений и подземных стыков; пожалуйста, прочтите их, поскольку они хорошо детализированы. Мы пропустим (F), Заливка, так как это элемент, за которым часто нужно внимательно следить. Часто засыпку выполняют не электрики, и они не проявляют должного уважения к системам, которые мы установили. Это очень сложно для инспектора, поскольку мы проверяем систему, чтобы убедиться, что они имеют необходимую глубину и правильную установку для используемой системы, но у нас нет времени стоять в стороне и наблюдать за процессом обратной засыпки.Вам нужно будет разработать систему, которая будет работать на вас. Когда в районе Лас-Вегаса были проложены газовые линии для бассейнов, мы заставили подрядчика иметь песок на месте, чтобы мы могли подписать инспекцию. Я не предлагаю вам это, это просто пример и система, которую мы использовали. Если вы имеете дело с прямыми подземными проводниками или кабелями, обратная засыпка очень важна, так как любой острый или абразивный материал может повредить изоляцию или оболочку.

Последний пункт перед просмотром таблицы будет (J), Движение Земли.Это для тех установок, где у нас есть прямые системы захоронения, которые могут подвергаться перемещению из-за оседания или мороза. Мы должны учитывать это движение, чтобы не вытаскивать проводники из точек подключения или не отрывать оборудование от стены. Движение часто компенсируется установкой скользящей вставки и петли в проводниках, чтобы обеспечить перемещение без повреждения оборудования или проводов.

Фото 7. Здесь у нас есть пример цоколя, отделанного элементами обрешетки глубиной 1-1 / 2 дюйма.Обратите внимание на защиту кабелей через деревянные элементы, но как насчет защиты вертикальных участков, которые находятся не на расстоянии 1–1 / 4 дюйма от поверхности элементов каркаса?

Мы закончим эту статью обзором Таблицы 300.5. Честно говоря, я никогда не пытался запоминать эту таблицу, так как она содержит слишком много деталей, относящихся к каждой установке. В левом столбце находим расположение способа разводки. Чаще всего мы используем под зданием, под улицами и т. Д., А также под жилыми домами на одну и две семьи.Сверху у нас есть способы подключения и, в некоторых случаях, напряжения, применяемые к методу подключения. Используя эту матрицу, мы можем найти минимальную глубину, необходимую для кода.

Первый, который я упомяну, находится под зданием в левой колонке; читая, вы заметите, что глубины равны нулю. Означает ли это, что перед укладкой бетона можно просто проложить трубопровод поверх земляного полотна? На мой взгляд, ответ — нет, поскольку бетонная плита для меня была частью здания, а код говорит под зданием, а не в здании.Кроме того, инженеры-строители немного нервничают, когда электрики начинают прокладывать трубопроводы в их конструктивных элементах. По сути, если у вас есть канал внутри плиты, вы создали тонкое пятно в плите и место для трещины или разрушения этой плиты. Поэтому мы просим установить эти дорожки качения таким образом, чтобы верх дорожки качения находился на одном уровне с верхом основания.

Далее, если вы работаете под улицей, дорогой, переулком, подъездной дорожкой или стоянкой, вам понадобится 24 ″.Как правило, длина любой установки вокруг жилого помещения составляет 18 дюймов, если только у вас нет цепи с защитой от GFCI на 120 вольт, тогда вам понадобится только 12 дюймов.

Если вы следовали таблице примеров, которые я только что привел, вы поймете, как правильно использовать эту таблицу. Обратите внимание, что в этой таблице есть пять примечаний, которые могут позволить вносить изменения в таблицу. В отличие от информационных примечаний, эти примечания подлежат исполнению. Я упомяну только одно, это Note 5, в котором говорится о твердых породах и о снижении глубины из-за этого.В пустыне у нас часто бывает цементная почва, называемая каличем, которая в основном такая же твердая, как бетон или твердая скала. К счастью, специалисты по рытью траншей разработали оборудование, которое прорезает даже это, и нам не приходилось использовать этот припуск очень часто за последнее десятилетие.

Это подводит нас к хорошей остановке. Как видите, в статье 300 содержится очень важная информация, которую мы должны хорошо знать как инспекторы, так и электрики. Пожалуйста, не забудьте прочитать рассмотренные разделы, так как мы только что просмотрели их в целях экономии времени и пространства.В следующей статье мы продолжим статью 300.

Прочие аксессуары для электрических проводов и кабелей Разъемный провод ткацкого станка Гофрированные пластиковые рукава для трубок Защитная трубка для провода Дом и сад

Гофрированный пластиковый трубчатый канал для раздельного ткацкого станка

Защитная трубка для проволочного ткацкого станка, защитная трубка Раздельный проводник для гибких пластиковых труб много продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на гофрированные пластиковые трубки для гофрированных пластиковых трубок из гофрированного пластикового трубопровода по лучшим онлайн-ценам, сравните самые низкие цены, бесплатную доставку и возврат Отличное качество, дешево, а также множество вариантов .Гофрированные пластиковые трубки для кабелепровода Гильзы для защиты проволоки Разрезной ткацкий станок.

Гофрированная пластиковая трубка для гофрированных пластиковых трубок для кабелепровода с разъемным каналом

Найдите много новых и бывших в употреблении опций и получите лучшие предложения на гофрированные пластиковые трубки для проводов с разъемным каналом для проводов по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий : Комплектация: : Пластиковая трубка 1 * 98 футов , Структура: : Волнистая внутри и снаружи : Страна / регион производства: : Китай , Функция: : Защита проводов кабеля от износа : Материал: : Пластик , MPN: : Не применяется : Рабочая температура: : -30 градусов Цельсия ~ 100 градусов Цельсия, до + 110 градусов Цельсия в , Бренд: : Unbranded ,。









Разъемный кабелепровод Гофрированные пластиковые трубки Защитная трубка для провода

DRTGRHBFG Unisex Women Men Visor Hat Ретро бейсбольные кепки Регулируемые теннисные кепки для вождения в магазине мужской одежды. Передняя стойка — это металлическая рамка на боковой стороне лобового стекла.Мировой лидер в производстве режущего инструмента. Wall Decor Plus More WDPM1758 «Я любил тебя вчера» Цитата о наклейке на стену, Bon Bebe предлагает инновационные и качественные продукты в очаровательных стилях по непревзойденной цене. Гофрированная пластиковая гофрированная трубка для кабелепровода с разделенным ткацким станком Защитная трубка для проволоки , более здоровое самочувствие и общее благополучие. Купите CIPA 70801 раздвижное стекло для буксируемого зеркала: буксируемые зеркала — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Идеально подходит для фотографирования и станет подарком на память для невесты. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата.4 шт. / Компл. Sclcr06 Токарный станок, расточная оправка Держатель токарного инструмента с ключами t8 7/8/10/12 мм: Компьютеры и аксессуары, Гофрированная пластиковая гофрированная трубка для раздельного ткацкого станка с разъемным каналом детское измерение запястья. Вот красивые милые колокольчики с медной отделкой, сделанные из металла с медной отделкой. У него есть резервуар, который находится над лампой. ★ Этикетки должны быть прикреплены к чистоте. Они изготовлены из высококачественного ткацкого станка с разрезной проволокой Гофрированные пластиковые рукава для трубок Защитная трубка для проводов , Размеры: Бюст: 38 растягивается до 40 Пояс: 25 может растягиваться до 28/29 Бренд: Sinequanone, сделанный во Франции, показан в розовом и серебряном блеске, «Чашка Джейн» — это взлетайте на «чашку Джо», готовые логотипы позволят вам профессионально брендировать свой бизнес по доступной цене, Harley Davidson Electra Glide Ultra Classic Low FLHTCUL 2015-2016, Split Wire Loom Conduit Гофрированные пластиковые трубки Защитные рукава для проводов Трубка 90 314. Материал отводит пот и очень быстро сохнет.Листовой ламинат Wilsonart — Вертикальный сорт — 4 x 8: Лазурный берег: Промышленность и наука. ❤ 【Структура карманов】 — Большое основное отделение на молнии с 2 внутренними накладными карманами для вашего мобильного телефона, Купить USB-осциллограф Hantek PC 6074BE 6104BE 6204BE 6254BE 70/100/200/250 МГц Полоса пропускания 1Gs / S (100 МГц) в Великобритании, — Крышки имеют безопасная застежка-молния (не включает ручку, которая может оторваться и проглотить), Гофрированная пластиковая гофрированная трубка для гофрированного пластикового трубопровода с разъемным каналом для проволоки, защитная трубка для проволоки , распылительная насадка на 360 градусов и регулируемые настройки.Серые носки из вереска для мужчин этой футболки с яркими перекрещивающимися красно-синими рисунками на футболке поверх рисунка футболки ниже плюс ребристая отделка с цветными блоками.


Арт. № CWCAPC-2-750, сварной силовой кабель с непрерывной гофрировкой, изоляция FR-XLP (XHHW-2), 600 В, тип MC-HL 2 / C на американской группе проводов

Приложение

Все кабели, произведенные в соответствии с этой спецификацией, признаны NEC как 600-вольтные типа MC-HL и подходят для использования, как описано в коде.Температуры проводов рассчитаны на непрерывную работу 90 ° C, аварийную перегрузку 130 ° C и 250 ° C при коротком замыкании. Кабели соответствуют требованиям для использования в опасных зонах NEC Класс I, Класс II и Класс III, Раздел 1 и 2, подпадающих под статьи 501, 502 и 503 NEC. Кабели предназначены для использования в промышленных приложениях, где необходима защита алюминиевой броней. . Непрерывно сваренная оболочка служит для создания полностью непроницаемого для влаги барьера для сердечника, а также обеспечивает превосходные характеристики электростатического экранирования.Кабели могут использоваться во влажных или сухих условиях, устанавливаться в стойках, лотках или по воздуху.

Эти кабели имеют общую оболочку, их можно закапывать в землю или закапывать в бетон.

Трехжильные кабели производятся в соответствии с принятой в отрасли практикой использования трех симметрично расположенных заземлений, что делает их предпочтительными для использования в кабелях с широтно-импульсной модуляцией и в приводах с регулируемой частотой.

Строительство

Настоящая спецификация распространяется на одножильные и многожильные силовые кабели с изоляцией из негорючего сшитого полиэтилена (XLP).Изолированные жилы, соединенные с заземляющим проводом или проводами, и сборка заключены в непроницаемую для влаги гофрированную алюминиевую броню, сваренную непрерывно, и покрыт комбинезон защитной оболочкой. Кабели трехжильного типа предназначены для применения с частотно-регулируемым приводом.

Проводники — Проводники состоят из мягких медных жил без покрытия, соответствующих требованиям ASTM B3. Если не указано иное, проводники поставляются компактными круглыми в соответствии с ASTM B496.

Изоляция — Изоляция представляет собой негорючий сшитый полиэтилен (XHHW-2), экструдируемый концентрически по проводнику до толщины стенки для типа XHHW-2, как указано в соответствующих нормативных требованиях.

Кодирование проводов — Идентификация фаз обеспечивается числовым кодом на каждом изолированном проводе.

Заземляющий провод — Три многожильных неизолированных медных заземляющих провода, расположенные в каждом из внешних промежутков для трехжильных кабелей, один в одном из промежутков для двух- или четырехжильных кабелей или спирально наложенные концентрические провода для одножильных кабелей. Общее сечение заземляющего провода во всех случаях соответствует минимальным требованиям UL к размеру заземления.

Сборка — Проводники и заземляющий провод прокладываются вместе с левой прокладкой, а подходящие наполнители делают кабель круглым. Накладывается связующая лента.

Броня — Поверх проклеенного узла находится сплошная гофрированная алюминиевая броня.

Куртка — Защитная куртка из ПВХ, устойчивого к солнечному свету и озону, или полиолефина с низким содержанием дыма, не содержащего галогенов (LSHF), экструдируется для плотного прилегания к сблокированной броне.

Технические характеристики

  • Национальная ассоциация противопожарной защиты (NFPA 70) Национальный электротехнический кодекс (NEC)
  • Кабели в металлической оболочке UL 1569
  • UL 44 Провода и кабели с термоизоляцией
  • ICEA S-95-658 / NEMA WC70 Неэкранированные кабели 0–2 кВ
  • IEEE 1202 — Испытание на огнестойкость кабеля для использования в кабельном лотке на промышленных и коммерческих объектах (70 000 БТЕ)
  • ICEA T-29-520 Испытания на огнестойкость вертикального кабельного лотка (210 000 БТЕ)
  • Соответствует неэкранированным кабелям 0–2 кВ стандарта ICEA S-95-658 / NEMA WC70.
  • Проводники
  • соответствуют стандарту UL 44 для проводов и кабелей с термоизоляцией.
  • Внесен в список UL как тип MC-HL в соответствии со стандартом UL 1569 для кабелей с металлической оболочкой.
  • Внесен в список UL как устойчивый к солнечному свету, для непосредственного захоронения, для использования с трансформаторами тока и IEEE 1202.

Опции:

  • Нестандартный размер грунта
  • Куртка
  • CPE.

Примечания:
* Сжатые проводники
** На основе кабелей, установленных в открытом кабельном лотке при температуре окружающей среды 30 ° C согласно NEC.

Гибкий газопровод и правильное заземление гибкого газопровода

ПРЕДУПРЕЖДЕНИЕ: ЕСЛИ ВЫ ЗАПАХИЛИ, что вы чувствуете, как газ или пропан — ВЫЙДИТЕ ИЗ ДОМА И ЗАКОНА. ЗАТЕМ ПОЗВОНИТЕ 911 И ВАШЕМУ МЕСТНОМУ ПОСТАВЩИКУ ГАЗА.

В этой статье подробно описывается потенциальная опасность, связанная с гибкими желтыми гофрированными трубками из нержавеющей стали (CSST) в вашем доме. В нем также описывается угроза безопасности и изменения кода, связанные с историей домашних пожаров, связанных с CSST, когда молния ударяет поблизости или, что еще хуже, в сам дом.

Риск значительно снижается, когда гибкие газовые линии CSST «скреплены» (ОПРЕДЕЛЕНИЕ BONDED: подключено с помощью проводки для отвода электрического тока от гибких газовых линий CSST в случае удара молнии в доме или рядом с ним). Удары молнии имеют задокументированную историю создания дыр в газопроводах CSST, позволяющих газу улетучиваться и резко повышающих риск газовых пожаров в доме. Пары газа в закрытом помещении или в незанятом доме могут привести к взрыву.

Строительный кодекс Коннектикута разрешает использование газопроводов CSST с 1990-х годов. Строительные нормы и правила, требующие подключения гибких газовых линий CSST, вступили в силу не ранее 2007 года. Эти нормы появились в ответ на повреждение гибких газовых линий и пожары в домах, пораженные молнией. Как видите, существует значительный многолетний разрыв, в котором Строительные нормы и правила не требовали надлежащего подключения гибких газовых линий. Строительные нормы и правила, в том числе Сантехнические и Электротехнические, были обновлены с учетом роста числа случаев пожаров в домах.

Дома, построенные с использованием гибких газопроводов CSST до того, как Строительный кодекс требовал соединения, были построены в соответствии со Строительным кодексом на момент строительства. НО это не значит, что они в безопасности. В этих домах могут быть или не быть подключенные газовые линии. Только осмотр позволит определить, надежно ли подсоединены газовые линии в соответствии с требованиями сегодняшних строительных, сантехнических и электрических норм.

Если у вас есть дом с гибкими желтыми газопроводами CSST, построенный до 2007 года, в вашем доме может существовать опасность возгорания.У большинства домов есть газовые линии на чердаках, стенах и подвалах. Гибкие газопроводы CSST на чердаке — главный кандидат на повреждения от ударов молнии. Особенно, если они не защищены связующим звеном, обеспечивающим отвод электроэнергии от трубы (а не ее перенос по трубе). Дом должен быть осмотрен, и необходимо установить надлежащее соединение (если оно еще не установлено) к желтым гибким газопроводам, чтобы защитить дом в случае удара молнии. Многие специалисты по пожарной безопасности уверены, что электрическая энергия удара молнии может проходить через электропроводку в доме, а затем прыгать (или дугу) на газопроводы CSST, где она создает отверстия в трубках, выделяя газ и, возможно, создавая газовый пожар. и / или взрыв.

Есть задокументированные инциденты, когда в дома попадала сильная молния. Удар молнии в стальной колпак дымохода может распространиться на дом. Например; Молния может проникнуть в дом через металлическую заглушку дымохода, распространяя электроэнергию через медную электропроводку, медный водопровод, саму деревянную конструкцию и, если она есть и не защищена, гибкий газопровод CSST. Электричество пойдет по самому легкому пути или по пути наименьшего сопротивления. Если удар молнии является большим или достаточно близким, электрический ток может перескакивать между продуктами в поисках земли.

В некоторых регионах с 2015 года домашние инспекторы должны были уведомлять своих клиентов (в письменной форме и в форме проверки) о наличии газовых линий CSST, которые не имеют надлежащего соединения.

Если у вас есть дом, построенный с 1990 года, в вашем доме могут быть несвязанные гибкие газовые магистрали. Во многих домах газовые линии проложены на чердаках и заглублены в стены. Если вас это беспокоит, необходимо осмотреть дом и (если его нет) установить надлежащее соединение с газовыми линиями CSST, чтобы защитить дом в случае удара молнии.

Газ в ваш дом

Подземные газопроводы состоят в основном из полиэтилена. Линии пропана, идущие в дом, медные или полиэтиленовые. Гибкие полиэтиленовые газовые трубы спроектированы и сертифицированы для подземной прокладки. Эти линии бывают разных размеров, от довольно больших до линий бытового обслуживания, идущих к отдельным домам или к внешнему оборудованию дома, например, обогревателям бассейнов или резервным генераторам.

Считается, что желтая диэлектрическая оболочка действительно усугубляет эту проблему.В ответ некоторые производители гибких газопроводов CSST теперь имеют версии с черным покрытием, которые более устойчивы к ударам молнии.

CounterStrike® или FlashShield® — это запатентованная инновация CSST, основанная на существующих желтых гибких газовых трубопроводах CSST. Он разработан для значительного снижения вероятности повреждения молнией систем трубопроводов топливного газа IF при правильной установке.

Это словоблудие от производителя TracPipe: «TracPipe® CounterStrike® — это запатентованная инновация CSST, которая разработана для значительного снижения вероятности повреждения систем трубопроводов топливного газа, вызванного молнией.TracPipe® CounterStrike® был разработан с использованием специального материала оболочки вместо стандартной желтой оболочки. Этот черный кожух обладает свойствами рассеивания энергии, которые помогут защитить гильзу TracPipe® CounterStrike® из нержавеющей стали, работающую под давлением, а также другие компоненты системы подачи топливного газа, если TracPipe® CounterStrike® станет активным из-за удара молнии ».

** ПРИМЕЧАНИЕ. Это не одобрение данного продукта компанией JNR Plumbing LLC. Эта информация предоставлена ​​только в качестве любезности для наших читателей.**

Существуют задокументированные пожарные инспекции, в которых считалось, что удар молнии вызвал повреждение несвязанного CSST, что привело к повреждению от пожара, вызванного газовым топливом. В ответ производители CSST разработали требования к электрическому соединению, начиная с 2007 года. Их испытания показывают, что соединение в значительной степени снижает риск только «непрямых» ударов молнии (тех, которые не попадают в дом). При испытании использовались гибкие газовые магистрали желтого цвета.

В домах с газопроводами CSST должно быть электрическое соединение — для снижения риска пожара или взрыва в результате повреждения газовых линий в случае удара молнии

Гибкие газовые трубы

CSST должны быть скреплены, чтобы снизить риск повреждения из-за удара молнии в дом.Наиболее частая проблема, которую обнаруживают домашние инспекторы, — это неправильная привязка системы CSST.

Вы можете видеть, что соединительный зажим находится над желтой оболочкой, что не обеспечивает надлежащего соединения.

При установке этого типа газораспределительной системы без надлежащего соответствия действующим стандартам существует повышенный риск повреждения. Поврежденная газовая или пропановая линия может вызвать утечку газа, что приведет к пожару и / или взрыву. Все производители CSST начали внедрять особые требования к склеиванию уже в 2007 году.

А как насчет существующих домов? В строительных нормах есть что-то, называемое «дедовщиной». Это означает, что когда что-то было установлено в соответствии со Строительными нормами во время установки — это считается установленным правильно, продвигаясь вперед во времени, даже если Строительные коды значительно меняются.

Если CSST был установлен (в соответствии с кодексом) до того, как производители CSST выдвинули особые требования для соединения, эта установка по-прежнему соответствует нормам и сегодня. Домашний инспектор укажет (или должен) указать необходимость повышения безопасности на основе сегодняшних Строительных норм и правил техники безопасности.** Это не следует путать с безопасностью несвязанных гибких газопроводов CSST. Только то, что он отвечал требованиям строительных норм на момент установки.

Надлежащее соединение CSST

Соединительные провода или зажимы CSST НИКОГДА НЕ ПОДКЛЮЧАЮТ к:

  • Счетчики или объекты природного газа.

  • Заземление, не зависящее от системы заземления электрических сетей.

  • Гофрированная часть из нержавеющей стали гибкой трубы CSST (хомуты должны быть прикреплены к: латунному фитингу, стальному коллектору или другой жесткой стальной трубе).

Соединительные провода или зажимы CSST должны ВСЕГДА подключаться к:

  • Трубопроводы заказчика — как можно ближе к счетчику природного газа.

  • Фитинг из латуни CSST, стальной коллектор или компонент жесткой трубы, соединенный с фитингом CSST.

  • Система заземления электроснабжения. Это соединение может быть выполнено либо на заземляющем стержне, либо на заземляющем проводе, идущем к стержню, либо на электрической сервисной панели (также известной как блок автоматического выключателя или панель).

Газовые линии CSST и гибкие соединители для устройств

Есть разница между CSST Gas Lines и похожими на вид желтыми гибкими соединителями для устройств (которые здесь называются «FAC»). Хотя и CSST, и FAC изготовлены из нержавеющей стали с газом-носителем, на этом их сходство заканчивается. CSST — это газораспределительная система. FAC — это короткая трубка, предназначенная для соединения газораспределительной трубы с устройством для сжигания газа.

Как еще определить FAC:

  • FAC не требует приклеивания.Это связано с тем, что они подключены к замкнутой (при правильной установке) газораспределительной системе.

  • Его длина составляет 1–6 футов.

  • FAC обычно находятся между линиями подачи газа в дом и газовым оборудованием ИЛИ приборами.

  • Гофра FAC хорошо видна. По сравнению с ним CSST имеет оболочку, и гофры не очень заметны.

Мы в JNR Plumbing LLC хотим, чтобы наши клиенты и читатели понимали безопасность вашего дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
