Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Статьи по теме

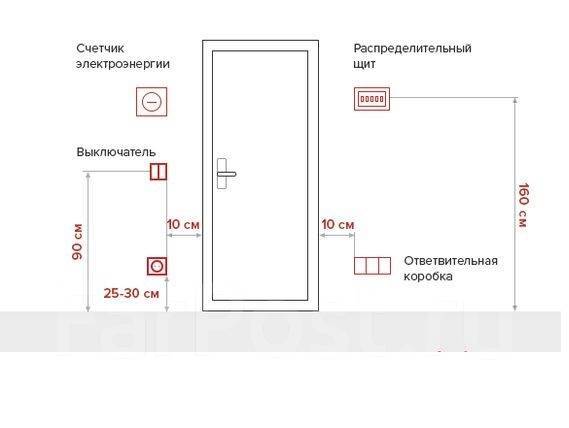

Рекомендуемые высоты установки выключателей

            Для индивидуального жилища эти цифры строго не регламентируются, здесь главный принцип – чтобы удобно было пользоваться. Общепринятые же высоты установки розеток и выключателей меняются  от эпохи к эпохе, от страны к стране и даже от местности к местности. Например, в нашей стране раньше было общепринято устанавливать розетки на высоте 800-900мм, а выключатели – 1500-1600мм. От центра розетки или выключателя до чистого поля. Сегодня общепринято устанавливать розетки на высоте 300-400мм, а выключатели – 800-900мм от центра розетки до чистого пола, хотя встречаются цифры 450 и 1150мм соответственно.

            Высота установки розеток согласно ПУЭ: «В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1м. Допускается установка штепсельных розеток в(на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов».

            Интересные рекомендации приводятся в публикациях BICSI (BuildingIndustryConsultingServiceInternational). Согласно рекомендациям этой организации высота установки розетки зависит от размеров свободного пространства перед розеткой.

            Как можно заметить, существуют некоторые противоречия в цифрах, но всё же значения для розеток 300-400мм, а для выключателей 800-900мм от центра розетки или выключателя до чистого пола можно считать общепринятыми и устоявшимися.

            Теперь об особых случаях.

            Около письменных столов розетки помещают чуть выше столешницы, примерно 800мм от чистого пола. Розетки около кухонных столов располагают примерно 1050мм от чистого пола. В Ванной комнате стараются располагать розетки как можно выше, до 1800мм от чистого пола.

            Выключатели лучше всего располагать сразу у входа в комнату. Их можно устанавливать рядом с дверным проёмом на высоте опущенной руки (около 800-900мм от пола) таким образом, чтобы открытая входная дверь не перекрывала доступ к ним. Расстояние до края дверного проёма не должно быть меньше 100мм. В спальне удобно использовать дублирующие выключатели, расположенные в изголовье кровати над прикроватными тумбочками на высоте примерно 750мм от чистого пола.

Ждем вас в офисе для бесплатной консультации по инженерным сетям!

Карта проезда в офис, метро Новокузнецкая

Все инженерные сети: электрика,  водоснабжение, отопление и вентиляция!

Бесплатный выезд инженера для оценки объемов!

Гарантия на работы 5 лет!

Компания более 20 лет на рынке, есть все Лицензии СРО и МЧС!

Для Госзаказчиков, ТСЖ, Служб эксплуатации действуют партнерские бонусы и скидки!

Заявки на проект и монтажные работы ждем на почту

2155682@mail. ru

Для заказа выезда инженера звоните

+7(495) 118-32-15

+7(495) 118-34-20

Как правильно установить розетки и выключатели в квартире?

Этим вопросом задаются многие новоселы в ходе ремонта квартиры. Самым правильным, перед началом работ, будет создать дизайн проект квартиры, где расположению электроприборов посвящен целый раздел. Еще до начала ремонта Вы с дизайнером тщательно продумаете расположение электропотребителей и выключателей. А что бы Вы ничего не забыли при встрече с дизайнером, предлагаем Вам ознакомиться с базовыми принципами расположения розеток и выключателей и сформировать свои приоритеты по электромонтажным приборам.

Выключатели основного освещения комнаты чаще всего устанавливают при входе в помещение. Высота установки зависит от среднего роста всех взрослых в семье. Обычно она варьируется от 750 до 900 мм. от уровня пола. Там же, под выключателем, на высоте 300 мм. от уровня пола располагают дежурную розетку для подключения пылесоса во время уборки. Еще по одной рекомендуется установить по углам комнаты, напротив входной двери, для возможности подключения торшера или увлажнителя воздуха. Высота их так же равняется 300 мм. от уровня пола. Решение с расположением розеток по углам комнаты и одной при входе в комнату является стандартным, и применяется чаще всего во всех жилых помещениях квартиры.

Если помещение проходное, лучше предусмотреть так называемые проходные выключатели. Они позволяют управлять освещением из нескольких точек. Так же такая схема управления часто используется в спальне. Зайдя в комнату и включив верхний свет при входе, вы сможете выключить его уже лежа в кровати выключателем, расположенным около прикроватной тумбочки.

Розетки и выключатели в спальне

Первым делом по одной, а то и по две розетки потребуется в районе каждой прикроватной тумбочки. Они будут использоваться для зарядки мобильного телефона, электронной книги или прочих электронных гаджетов. Еще в этой зоне следует предусмотреть выключатель, который будет включать бра и возможно верхнее освещение в случае использования проходных выключателей. Пару розеток следует предусмотреть в зоне туалетного столика. Если в спальне предусмотрена медиа зона, то в ее районе потребуется пару электрических и одна розетка для ТВ.

Розетки в гостиной

В зале или в гостиной важно предусмотреть розетки в следующих зонах:

Медиа зона. Как правило, нужно предусмотреть возможность подключения 3 – 4 потребителей: ТВ, аудио системы, медийная приставка и запасную. Высота расположения розеток в этой зоне зависит от дизайна самой медиа зоны.

Зона дивана. Здесь необходимо предусмотреть розетки по обе стороны дивана, куда Вы будете подключать зарядные устройства телефонов, ноутбуков и торшеры или бра. При наличии тумбы по бокам дивана, располагаем розетку на 10-15 см выше тумбы. При ее отсутствии, на высоте 300 мм. от пола. Ну а в случае, если диван стоит не у стены, а расположен посередине комнаты (так называемое островное расположение мебели), то следует предусмотреть возможность подключения электроприборов в розетки, расположенные в полу. В этом случае у Вас не будут тянуться длинные провода удлинителей для торшера, стоящего с боку дивана. Не забываем расположить розетку так же около каждого кресла в гостиной. Бывает, что в гостиной располагается рабочая зона. В этом случае не забудьте запланировать 2 — 4 розетки для техники, которая будет расположена в этой зоне. Их располагают часто за рабочим столом. Плюс одну для настольной лампы на уровне 10 – 15 см выше высоты столешницы. И там же пару розеток для зарядки ноутбука и мобильного телефона.

Розетки в кабинете

Главной зоной в кабинете является рабочая зона. Если это письменный рабочий стол, то потребуется не менее двух розеток. Если же рабочее место требует наличие оргтехники, то необходимо предусмотреть источники для подключения каждого потребителя и добавить пару запасных для настольной лампы и зарядки мобильных гаджетов. Избежать нагромождения проводов, свисающих по бокам рабочего стола как лианы, помогут розетки встроенные в мебель.

Детская комната

К розеткам в детской комнате уделяется особое внимание, а в частности на первое место выходит безопасность. Если Ваш ребенок еще не подросток, и не понимает опасности поражения электрическим напряжением, то при выборе розеток обязательно обратите внимание на электрические изделия со специальной защитой. У каждого производителя в большинстве коллекций есть линейка данных изделий.

Аналогично другим помещениям, минимум одна розетка при входе в помещение, под выключателем основного освещения, и по одной по углам комнаты, напротив входа в помещение. Пару розеток предусмотрите около кровати ребенка. Туда будут подключаться ночник, увлажнитель воздуха или прочая бытовая техника. В одной рамке с этой группой розеток можно расположить и выключатель включения бра над кроватью. Еще одну розеточную группу на 3-4 подключения располагаем в зоне рабочего стола ребенка.

Кухня

Идеально сначала составить перечень всех бытовых приборов, которые будут располагаться на кухне. Потом этот перечень разделить на две части. 1 – стационарная бытовая техника. 2 – мобильная бытовая техника.

Большинство крупной бытовой техники на современных кухнях — это встраиваемая техника. В расположении розеток для этих потребителей есть одна особенность. Их нельзя устанавливать за самой техникой. Вы должны иметь возможность включения электроприборов без демонтажа варочного шкафа или посудомоечной машины. Поэтому традиционно их устанавливают справа или слева от самого потребителя, за выдвижными ящиками или в глубине шкафа. При таком расположении, выдвинув ящик и сняв его с направляющих или убрав кухонную утварь с полки, Вы получаете полноценный доступ к розеткам.

Итак, давайте распланируем розетки для стационарной техники.

Розетку для встраиваемого холодильника предусматриваем слева или справа за выдвижными ящиками. Если холодильник отдельно стоящий, розетка может быть как за кухонным шкафом, так и за самим холодильником. Высота расположения от пола в среднем от 150 мм. до 750 мм. При расположении розетки за холодильником, поместите ее не далее 50 мм. от края холодильника, что бы остался свободный доступ.

Варочная поверхность, духовой шкаф и СВЧ печь. Если духовой шкаф расположен под варочной поверхностью, то розетки для этих двух потребителей лучше предусмотреть на уровне 150-180 мм. от уровня пола прямо под духовым шкафом. Как раз на этом уровне будет находиться выдвижной ящик под духовым шкафом. Второй вариант расположения, это вертикально справа или слева от духового шкафа, так же за выдвижными ящиками в глубине шкафа. А в случае расположения духового шкафа и СВЧ печи в отдельной колонне, то и розетки для них планируем в ящике под ними на высоте от 150 мм до 750 мм. Или за соседним шкафчиком, на высоте от 1000 мм до 1300 мм.

Посудомоечная и возможно стиральная машина. Эти элементы располагаются чаще всего по соседству с кухонной мойкой. Розетки для них планируем так же в соседнем шкафчике.

Обязательно предусмотрите возможность подключения для вытяжки. В зависимости от модели она может устанавливаться на высоте от 2000 мм. до 2400 мм. и располагаться либо в ящике с вытяжкой, либо в соседнем ящике.

Для подключения мелкой бытовой техники планируем розетки в зонах приготовления еды с отступом от столешницы по высоте на 150 мм. – 350 мм. Обычно их устанавливают группами на 2-4 подключения с интервалами не более 1200 мм. вдоль всей рабоче поверхности. Если вы не хотите портить фартук, то Вам должен понравиться вариант скрытых розеток, встраиваемых в столешницу или выдвигающиеся из нижней полки навесного шкафа.

У многих хозяев обязательным условие является наличие медиа зоны на кухне. Для нее тоже не забываем предусмотреть блок электророзеток и подключение кабеля ТВ.

Еще желательно предусмотреть пару розеток в зоне обеденного стола и несколько, как и в большинстве комнат. Одну при входе и по углам кухни, если там не планируется расположиться кухонная мебель.

Розетки в санузле

Здесь достаточно поставить блок из двух розеток для фена и электробритвы. Запланировать его нужно неподалеку от зеркала. Но важно помнить, что данные розетки должны быть на достаточном удалении от водопровода и источников брызг и обязательно иметь определенную степень защиты корпуса IP.

Стиральная машина в ванной так же потребует возможность подключения электропитания, расположить которую можно непосредственно над самой стиральной машиной или на расстоянии 100 мм. сбоку от машинки, но не ниже 300 мм. от пола.

Как не забыть ни одну розетку?

Итак, мы с Вами прошлись по всем основным помещениям квартиры и рассказали базовые принципы расположения розеток и выключателей. Так же поэтапно, заходя в каждую комнату, Вы можете сформировать свои пожелания по розеткам и выключателям, детально продумать их расположение. Для тех, кто работает над проектом своей квартиры с дизайнером, дизайнер отразит все пожелания заказчика с размерными привязками на чертежах. А те, кто работает над проектом своей квартиры самостоятельно, могут воспользоваться таблицей, которую мы подготовили для Вас с примером заполнения. Заполнив ее перед началом работ, Вы никогда не забудете при постановке задачи строителям про какую-либо розетку или выключатель. И Вам не придется после проведения чистовой отделки производить демонтаж и дополнительно прокладывать кабеля или пользоваться удлинителями и переходниками.

Перечень розеток и выключателей

СПАЛЬНЯ

ДЕТСКАЯ

ГОСТИНАЯ

Поделитесь с друзьями ссылкой на статью. Если что-то осталось непонятным, смело пишите в наш чат и задавайте вопросы. Поделиться:

Как установить стандартную высоту розетки и выключателя света

Установка электрических розеток, настенных выключателей и стандартной, одинаковой высоты важна как для простоты установки, так и для удобства пользователей.

Установить несколько коробок вдоль стены намного быстрее и проще, если все коробки одинаковой высоты. Любое отклонение по высоте немного увеличивает трение кабеля NM (неметаллический), когда вы протягиваете его через отверстия, просверленные в шпильках. Однородность становится еще более важной, когда вы протягиваете армированный кабель BX с шероховатой поверхностью через шпильки.Равномерная высота коробки также помогает при разрезании и размещении изоляции в стенах и прикреплении гипсокартона к стойкам.

Установка стандартной высоты ящика также важна с точки зрения доступа и эргономики. Например, неправильная высота переключателя света может дезориентировать. Ящики, расположенные слишком высоко или слишком низко, могут быть неудобными или даже недоступными для инвалидов или пожилых людей.

Электрический код и высота коробки

Хотя Национальный электротехнический кодекс (NEC) содержит множество очень точных правил для большинства аспектов электропроводки в жилых помещениях, он не определяет одну высоту для стандартных настенных розеток (розеток) или выключателей света.В результате высота часто является вопросом условностей или предпочтений. Тем не менее, ваш местный электротехнический кодекс является решающим голосом в этих вопросах, поскольку муниципалитеты часто принимают и адаптируют типовые строительные нормы и правила. Обязательно уточняйте в строительном управлении вашего города какие-либо конкретные требования.

Хотя NEC ничего не говорит о высоте установки боксов, электрики обычно следуют общепринятым профессиональным стандартам в пределах, которые обычно считаются приемлемыми. Хотя лучше всего придерживаться стандартов высоты ящиков, насколько это возможно, иногда ящики, возможно, придется немного поднять или опустить из-за обстоятельств. Например, если вам слишком сложно вбить гвоздь в деревянный сучок на одной из шпилек, можно немного сдвинуть коробку вверх или вниз, чтобы избежать сучка.

Стандартная высота для выходных коробок

Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа розеточной коробки (или 16 дюймов до верха коробки). Если вы устанавливаете высоту короба до установки чернового пола, напольного покрытия или любого другого покрытия, обязательно учтите эту ожидаемую разницу в высоте.Для людей с ограниченными возможностями и пожилых людей минимальной стандартной высотой обычно считается 15 дюймов над верхом напольного покрытия, но они могут быть настолько высокими, насколько это необходимо. Люди в инвалидных колясках могут получить выгоду от розеток немного выше, при этом нижняя часть коробки должна находиться на высоте не менее 15 дюймов над полом.

На розетках столешницы стандартно устанавливают розетки таким образом, чтобы верхние части находились на расстоянии 15-20 дюймов от поверхности столешницы. Убедитесь, что все выпускные коробки установлены на одинаковой высоте, так как они будут хорошо видны.

Индивидуальное измерение высоты каждого выпускного отверстия с помощью рулетки — это один из способов установить высоту выпускного отверстия. Однако есть несколько других приемов, которые вы можете попробовать ускорить:

Измерение лазерным уровнем

Определите желаемую высоту коробки и сделайте единственную отметку на любой стойке. Поместив лазерный уровень с другой стороны комнаты, проведите линию по всей длине стены, над которой вы работаете. Работайте по этой линии, когда вы размещаете каждую коробку, или, чтобы сохранить батарейки, сделайте карандашные отметки на шпильках, а затем выключите лазерный уровень.

Измерьте квадрат из гипсокартона

Этот быстрый метод лучше всего работает до того, как напольное покрытие уже будет установлено. Если у вас квадрат из гипсокартона, поместите длинный конец буквы «Т» квадрата перпендикулярно полу. Держите самую длинную часть квадрата примерно параллельно полу. Проведите карандашом по нижней части линейки на четырех стержнях. Установите емкости на этой высоте. Это дает вам высоту 14 дюймов. Если затем вы положите пол, таким образом поднимая уровень пола, вы получите высоту примерно 12 дюймов над полом.

Измерить молотком

Большинство молотов на 16 унций имеют длину около 13 дюймов. Установите молоток на пол головой вниз, затем установите коробку на рукоятку молотка, в результате чего после установки напольного покрытия высота выпускного отверстия будет примерно 12 дюймов.

Стандартная высота для распределительных коробок

Стандартная высота настенных выключателей в большинстве комнат (за исключением кухонных) составляет 48 дюймов над верхом напольного покрытия (измеряется до дна коробки).Для инвалидов-колясочников обычно указывается максимальная высота 48 дюймов, так как более высокие уровни могут быть труднодоступными при сидении в инвалидной коляске. В таких ситуациях их можно расположить немного ниже — например, так, чтобы нижняя часть коробки находилась на высоте 44 дюйма над полом).

Измерение с помощью исторической шесты

Один бесплатный предмет, который легко сделать и который поможет вам установить несколько высот переключателя света, — это столб этаж. Сюжетный столб — это самодельный инструмент, представляющий собой не что иное, как кусок лома размером два на четыре с четкой маркировкой любой необходимой вам высоты.Вам нужно измерить только один раз — когда вы впервые сделаете столб истории. Вы можете использовать одноэтажный столб для всех высот вашего ящика, и вы даже можете отметить разную высоту (розетки и выключатели) на одном и том же столбике. Это помогает очертить верх и низ стеновой коробки на исторической опоре, чтобы избежать путаницы при маркировке стоек.

Просто установите стойку рядом со стойкой стены и отметьте стойку на соответствующей высоте. Обязательно отметьте столб четко. Такие пометки, как «нижняя часть распределительной коробки» и «центр распределительной коробки», помогают предотвратить ошибки.

Когда вы закончите свой проект, сохраните шест для дальнейшего использования или утилизируйте его для использования в качестве строительного материала.

Высота установки от напольных розеток, расположение выключателей и розеток в квартире

Понятно, что установка розеток и выключателей в комнате в большинстве случаев определяет степень комфорта. Не менее важно, что до их оптимального расстояния по высоте с точки зрения удобства предполагается наличие нормальной эксплуатации.В этом случае не будет нарушено их функциональное назначение, внутренние особенности существующего в доме расположения электроприборов.Стандартность установки розеток и выключателей составляет 100 сантиметров или 50 сантиметров от пола устройства. В этой модели удобно пользоваться розетками и выключателями звонить не надо. Именно по этой причине большинство владельцев собственной квартиры стараются заменить старую проводку на новую с другой установкой розеток и выключателей. Изменяя расстояние, можно повысить удобство использования розеток и выключателей.

Установка евростандарта, Гости или удобства

Установить розетки и выключатели по европейским стандартам, хорошая идея. Но в то же время ограничивается общими требованиями, которые так успешно заменили розетки и выключатели советского образца на новый, так сказать европейский стандарт.

Согласно европейскому стандарту розетки устанавливаются на высоте 0,3 м, а выключатель блока должен находиться на высоте не менее и не менее 0,9 метра от черного пола.Кроме того, в разных уголках нашей страны установленная стандартная высота может быть незначительной, но все же отличаться. Высота установки розеток и выключателей здесь может быть как меньше общего расстояния по евростандарту, так и больше.

Но, а если серьезно. что пока, что не существует набора европейских стандартов относительно высоты установки розеток и выключателей.

Правила устройства электроустановок, составленные требования в соответствии со стандартами МЭК, только что упомянутые о возможности установки розеток на удобном расстоянии от пола, о чем можно прочитать в гл. 6.6.30 Правила устройства электроустановок.

Именно по этой причине при проведении монтажных работ по установке приборов необходимо руководствоваться работой оборудования. Но не нарушает ограничений по высоте, разработанных и утвержденных в соответствии с общепринятыми нормативными документами. То есть норма, связана не только с расположением розеток и выключателей, но и с безопасностью, а также с установкой электропроводки и электромонтажных устройств. (СЭП-7 Бытовая электротехника гл.7.1.48-7.1.54).

Рекомендации по установке электромонтажных устройств

Но применительно к советскому стандарту простота установки розеток и выключателей весьма сомнительна. Как показала практика, ранее применявшийся стандарт не соответствует условиям удобной эксплуатации, что не является пресловутым европейским стандартом, который был для нас более подходящим, чем старый советский ГОСТ.

А розетки и выключатели, устанавливаемые при входе в комнату, должны быть не выше, чем на уровне опущенных рук взрослого пользователя среднего роста. Причем прямо монтируются розетки и выключатели стандартного расстояния при входе в комнату. Это необходимо для того, чтобы можно было быстро найти устройство даже в темноте.

Конечно, следует отметить, что устанавливаемые точечные электроустановки соответствуют нормам в соответствии с удобством их использования. Только полностью соблюдайте расстояние и высоту 0,3 метра для розетки и 9 метров для выключателей, поскольку необходимой и истинной стандартной высоты быть не должно.

Кроме того, при большой площади помещения, для управления его освещением лучше устанавливать розетки и выключатели в разных точках комнаты. Для этих целей вводные выключатели. Понятно, что очень сложно попасть в комнату в темноте, например, найти выключатель и включить свет.

Идеальный вариант, установка выключателей и розеток

Следовательно, наиболее подходящим вариантом является установка розеток на отсутствие отключающих устройств утечки тока, то есть с дифавтомами устройств, УЗО, что имеет непосредственное отношение к курильщикам с санузлами. В данном случае все электрические устройства, это касается как розеток, так и выключателей бытовой техники, например стиральных машин, где есть необходимость их выноса, например, на стену в коридоре.

Кроме того, следует обратить особое внимание на те места на кухне, где находится наибольшее количество электроприборов. Речь идет о установке розеток за столом на кухне, где это возможно и необходимо установить пару запасных розеток.В данном случае наиболее распространенным является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. Количество розеток должно быть установлено на максимальное пользование.Это предусмотреть удобные средства, прогнозируя, что при ремонте следует учитывать простоту использования, здравый смысл и требования в соответствии с регламентом.

На что обращать внимание при выборе розетки

Высот электрооборудования жилых помещений

Фотография предоставлена ​​Elecsa

Целью данной темы является объяснение требований BS 7671, Часть M Строительных норм Англии и Уэльса и BS 8300: 2009 (Проектирование зданий и их подходы для удовлетворения потребностей людей с ограниченными возможностями), касающихся монтажной высоты. оборудования в жилищах.

Кроме того, в эту тему будут включены рекомендации по высоте установки оборудования в жилых помещениях с риском затопления, а также по размещению розеток рядом с раковинами.

Требования BS 7671

BS 7671 требует, чтобы розетка на стене или подобной конструкции была установлена ​​на достаточной высоте над полом или любой рабочей поверхностью, чтобы минимизировать риск механического повреждения розетки или соответствующей вилки и гибкого шнура во время вставки. , использование или снятие вилки (Правило 553.1.6). Цель требования — избежать повреждений, которые могут возникнуть в результате слишком сильного перегиба гибкого шнура между вилкой и полом или рабочей поверхностью.

Кроме того, требуется, чтобы монтажная высота настенных розеток и других аксессуаров была достаточной, чтобы избежать намокания или ударов, например, в результате чистки пола (см. Группы правил 522.3 и 522.6).

Требования части М СНиП

Часть M Строительных правил, которая применяется в Англии и Уэльсе, требует, чтобы люди могли получить доступ к зданию и его объектам и использовать их.

Раздел 1.18 Утвержденного документа M, который применяется к новым жилищам, включает в себя цель оказания помощи людям, чья досягаемость ограничена, для более удобного использования жилища, путем размещения настенных выключателей и розеток на подходящей высоте.

Одним из способов решения вышеуказанной задачи является установка выключателей и розеток для освещения и других аксессуаров в жилых помещениях на соответствующей высоте от 450 мм до 1200 мм от уровня отделанного пола (см. Рис. 1).

BS 8300: 2009 — это свод правил, который включает рекомендации по высоте установки электрического оборудования для нужд людей с ограниченными возможностями.Рекомендации применимы к проектированию новых зданий и для оценки доступности и пригодности существующих зданий и их улучшений, хотя они не применяются к жилым помещениям или жилым зданиям, предназначенным исключительно для использования людьми с ограниченными возможностями. Верхний и нижний пределы монтажной высоты, указанные в BS 8300, воспроизведены в Таблице 1.

Некоторые из значений высоты в таблице 1 выходят за пределы максимальной монтажной высоты 1200 мм и минимальной высоты 450 мм.

В таких случаях может быть целесообразно выбрать высоту установки, которая соответствует рекомендациям таблицы 1 и утвержденного документа M.Если установка розетки на верхнем пределе высоты может создать повышенную опасность споткнуться, например, если ребенок споткнется о гибкий шнур, подключенный к розетке, следует рассмотреть возможность установки розетки на нижнем пределе высоты. Для обеспечения доступа для инвалидов-колясочников розетки, переключатели и органы управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.

Жилища, подверженные затоплению. Руководство по вопросам, связанным с затоплением, приводится в публикации под названием «Подготовьте свою собственность к затоплению», а бесплатную электронную копию можно загрузить, посетив раздел «Наводнение» на веб-сайте Агентства по окружающей среде www. environment-agency.gov.uk. Дальнейшие инструкции по затоплению (включая риск затопления) приведены в Утвержденном документе C — Подготовка площадки и устойчивость к загрязнителям и влаге, который применяется в Англии и Уэльсе, можно загрузить, посетив веб-сайт строительных норм и правил правительства Великобритании www.planningportal.gov.uk . При проведении работ в жилище, подверженном риску затопления, следует учитывать следующие вопросы, некоторые из которых включены в раздел «Подготовьте вашу собственность к затоплению»:

• Электрооборудование, такое как потребительские блоки, счетчики (по согласованию с дистрибьютором) и розетки, следует устанавливать выше ожидаемого уровня затопления.
• Кабели, подающие питание на нижний пол, должны быть проложены через верхний пол, чтобы предотвратить возможное повреждение от наводнения нижнего пола.
• Кабели, которые могут быть повреждены из-за затопления, следует протянуть через пластмассовый канал. В таких трубопроводах требуются дренажные отверстия, чтобы предотвратить скопление воды в нижних точках трубопровода, тем самым снижая риск длительного повреждения водой кабелей и связанного с ними оборудования. Обеспечение таких трубопроводов могло бы уменьшить объем работ по замене проводки, необходимых после наводнения (в зависимости от количества воды и грязи, попадающих в такие трубопроводы и связанное с ними оборудование).

Что касается оборудования, принадлежащего распределителю электроэнергии, Правила безопасности, качества и непрерывности электроснабжения (ESQCR) 2002 требуют, чтобы распределитель устанавливал и, насколько это практически возможно, обслуживал оборудование для предотвращения опасности (Правило 24 ESQCR ссылается). В соответствии с требованиями Правила 24 от дистрибьютора может потребоваться принять во внимание затопление.

13 A Розетки BS 1363 и аналогичные аксессуары, устанавливаемые рядом с раковиной, краном или умывальником.

Чтобы уменьшить влияние брызг, розетки и аналогичные аксессуары, как правило, должны устанавливаться на расстоянии не менее 300 мм (в идеале не менее 1000 мм) в горизонтальной плоскости от краев раковины. кран или умывальник.

Для получения дополнительной информации посетите: www.elecsa.co.uk

Где устанавливать электрические розетки и выключатели

Где размещать электрические розетки и выключатели?

Утвержденный документ P Строительных норм (Англия и Уэльс) гарантирует, что домашние электрические установки установлены безопасным образом, безопасны и пригодны для использования людьми.Основная цель — обеспечить соответствие выполняемых работ Строительным нормам 2010 года. Рекомендации в Утвержденном документе P предлагают проектировать и устанавливать электрические установки в соответствии с BS 7671.

Кроме того, в нашем Техническом руководстве приведены рекомендации по прокладке кабелей и соответствующему количеству электрических розеток для различных комнат в типичном новом доме. Эта статья содержит краткое изложение рекомендаций по размещению и описание наших гарантийных требований.

Электрооборудование и кабели

В нашем техническом руководстве в разделе «Электромонтаж» рекомендуется: «Необходимо обеспечить подходящие электрические сети подходящего размера для обычного домашнего использования.”

При прокладке кабелей кабели с ПВХ-покрытием не должны контактировать с изоляцией из полистирола. Электрические кабели не должны быть диагональными, а их расположение должно соответствовать приведенной ниже схеме.

Розетки

Розетки должны быть удобно расположены в непосредственной близости от телевизионных антенн и телефонных розеток, что позволит подключать электрическое оборудование, включая телевизоры и DVD-плееры. В целях гарантии: В номерах должны быть следующие розетки 13а:

• Кухня / подсобка — 8 точек
• Столовая — 4 выхода
• Гостиная или семейная комната — 8 розеток
• Спальня (основная) — 6 розеток
• Спальня (другая) — 4 выхода
• Лендинг — 2 выхода
• Зал — 2 выхода

Кулинария

Приборы для приготовления пищи, предусмотренные для кухонного помещения в жилом помещении, должны быть соответствующим образом переключены и заканчиваться подачей электричества минимум 30 А. Если предоставляется плита для плиты, ее необходимо разместить сбоку от пространства для плиты. Розетка на 13а должна быть расположена в кухонном пространстве, откуда газ поступает в жилище.

Светильники

Во всех помещениях должна быть установлена ​​как минимум одна стационарная розетка для освещения. На площадях более 25м2 должны быть установлены две стационарные розетки.

Залы, площадки и лестничные клетки снабдить розетками и выключателями двустороннего действия. Пусковые зажигалки и другие приспособления, устанавливаемые заподлицо, не следует устанавливать через потолок, если потолок обеспечивает часть необходимой звукоизоляции или огнестойкости собственности.

Если на потолках ниже пустот крыши (за исключением соломенных крыш) предусмотрены осветительные приборы, необходимо принять меры, чтобы исключить риск возгорания из-за близости других материалов.

Пассивные инфракрасные (PIR) датчики должны использоваться в общих и внешних помещениях.

Расположение розеток и выключателей

Розетки и выключатели следует располагать в соответствии со схемой:

Переключатели потребительского блока должны быть в диапазоне от 1350 мм до 1450 мм.

Подробнее о требованиях Части P в отношении высоты электрического оборудования в новом доме можно прочитать в Выпуске 6 нашего информационного бюллетеня Technical Update.

Обратите внимание: было предпринято все возможное, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Какова минимальная высота AFF настенной электрической розетки в соответствии с правилами Нью-Йорка? | by Skwerl

Электротехнические нормы Нью-Йорка не определяют минимальную высоту монтажа.

Электротехнический кодекс Нью-Йорка 2011, раздел 210.52

Раздел 210.52 NEC (Национальный электротехнический кодекс) и Электротехнический кодекс г. Нью-Йорка (на основе NEC 2008 г.) не указывают минимальную высоту установки, но вам необходимо соблюдать требования к высоте установки, установленные местной электросетью.

Согласно исследованию Скверла, Нью-Йорк не указывает минимальный уровень. Обычная высота настенной розетки составляет от 12 до 18 дюймов AFF (над чистым полом). В редких случаях розетки по-прежнему устанавливаются в плинтусах и в полу с соответствующими коробками / крышками.

Для «подсчета» розетки должны находиться на высоте менее 5–6 дюймов над полом.NEC 210.52 (4)

Требование Закона США об инвалидах.

Свод федеральных правил 28, часть 36 (Американский закон об инвалидах) в разделе 4.27.3 гласит, что электрические розетки и розетки для систем связи на стенах должны устанавливаться на высоте не менее 15 дюймов над полом. Однако исключение указывает, что это не так. применяются к розеткам, не предназначенным для использования жителями здания.Максимальная высота розеток и / или переключателей составляет от 48 до 54 дюймов, в зависимости от условий, см. Раздел 4.2.5 и 4.2.6 ADA.

Горизонтальное размещение (для справки)

NEC 210–52 Как правило, розетки в жилых комнатах должны устанавливаться так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась более чем на 6 футов от розетки. в этом пространстве. Розетка должна быть установлена ​​в каждом стенном пространстве шириной 2 фута или более.

Местный закон № 39 от 2015 г. (внутр. № 433-A)

Местный закон о внесении поправок в административный кодекс города Нью-Йорк, в отношении установки и обслуживания устройств безопасности электрических розеток и несанкционированного доступа. устойчивые сосуды в некоторых общественных частях многоквартирных домов.

Высота установки выключателей света. Высота установки выключателей и розеток от пола. Стандартная высота для установки выключателей и розеток.

При проведении капитального или мелкого ремонта в квартире или в загородном доме часто проводится замена инженерных коммуникаций.

В этом случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.

Расположение электрических розеток и выключателей

Электромонтаж в земле

На следующем фото показаны раскопки, подготовленные для подключения к электросети, и ответвления к автоматическим воротам и, возможно, домофону.Прокладывая кабели в землю, обязательно правильно пометьте их концы. Вторым важным моментом является покрытие предварительно проложенных электрических кабелей голубой фольгой. Эта практика является предупреждением об электропроводке котлована во время последующих раскопок. Иллюзия в том, что мы все вспомним и как это было закопано и установлено.

К сожалению, мастера и электрики должны следить за каждым этапом строительства. Вы хотите чего-то хорошего или хотя бы получить это.На следующем фото показаны две синие сваи, которые подводятся к главному выключателю в доме. После проверки местности, то есть обливания одной лисы водой из распределительного устройства выяснилось, что вода текла с двух свай и к тому же была грязной. Это означает, что под фундамент повредились сваи. Когда это произошло и на какой стадии строительства?

В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного устройства.Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.

Однако известно, что теперь необходимо выкопать землю, возможно, для того, чтобы выковать фундамент и устранить неисправность. Планируя электромонтаж, рекомендуется заранее решить, какая дверь будет открыта, чтобы установить переключатели и разъемы с правой стороны.На практике гнездо пригодится во всех углах комнаты. Стоит учесть «бонусные» кабели. Например, кабели громкоговорителей от телевизора до угла стены скрыты под штукатуркой там, где будут громкоговорители. Другой пример — слепой мониторинг или установка сигнализации.

• В первую очередь на основе стандартных зон установки.
• Эксперименты и сокращения всегда плохо заканчиваются.
• Лучше иметь одну розетку больше, чем одну розетку.
• Но не переусердствуйте.

Распределительный щит абонента имеет раздельное освещение и отдельные цепи для подключения разъемов, размер которых соответствует количеству светильников и розеток, установленных в доме абонента. Допустимый ток проводимости означает постоянное значение силы тока, которое проводник может выдержать без постоянной температуры, превышающей определенное значение. По номинальному току — допустимый ток проводимости, на котором предусмотрена электроустановка. Под током перегрузки понимается любой ток, превышающий номинальный, создаваемый в безупречной электрической цепи.Короткое замыкание по току — это перегрузка по току, вызванная незначительным дефектом импеданса между точками, которые потенциально могут различаться во время нормальной работы. Под дефектным током подразумевается ток, возникающий в результате проникновения или загрязнения изоляции. «Замыкание на землю» означает ток короткого замыкания, протекающий в землю. Под электрической колонкой понимается соединительная часть, соединяющая ответвление с электроприводом потребителя. Электрическое соединение означает часть системы распределения электроэнергии между электрической сетью и выходными клеммами электросчетчика.2

Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:

1. Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое. . Розетки устанавливаются на высоте 20-30 см от поверхности пола, а устройства управления освещением — выше.

Важно: если в семье есть маленькие дети, в обязательном порядке необходимо установить под вилку домкраты, оборудованные специальными защитными шторками.

Выдержки из Правил электромонтажа

Электрическое соединение означает соединительный элемент между линией распределения электроэнергии и ответвлением. Электрическое подключение может быть под землей. Разветвительная выемка означает ответвление, в которое устанавливается электрическое соединение между стойкой и установленными электрическими элементами, и где осуществляется защита электрической стойки от перегрузки и короткого замыкания. Изоляционные полы — это полы из материалов, которые по своей природе изолируют, или полы из изоляционных материалов, установленных на неизолированных опорах.

1. На вопрос, как далеко от пола устанавливаются розетки в кухонных помещениях, ЭМИ дает четкий ответ на высоте 1,3 м от поверхности пола. Но следует учитывать, что это правило можно изменить в соответствии с расстановкой и высотой мебели.

Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электрического разъема до газопровода должен быть не менее 0.5 мес.

Условия, которым должен соответствовать персонал при установке в помещении. Выполнение внутренних электроустановок должно производиться персоналом энергоснабжающих предприятий или персоналом других уполномоченных органов. Несоблюдение правил из-за электропроводки и факта запуска электроустановок других единиц или лиц, кроме тех, которые предусмотрены в предыдущих статьях, наказывается в соответствии с законом из-за тяжести совершенного преступления и последствий, которые могут результат этих работ.

1. Теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метр от поверхности пола.

Технические условия на выполнение внутренних установок Любые новые работы, улучшения, отделения или модификации внутренних установок 3.Он начнется только после того, как электроэнергетическая компания утвердит заявку на начало работ и план установки, составляющий предварительное досье. Предварительный установочный файл будет подготовлен авторизованным электриком в двух экземплярах и будет включать: общий план здания, в котором будет проводиться внутренняя установка; индикация положения электрощита; мощность и количество ламп и электроприборов, предназначенных для установки в этих помещениях.

Важно: Не устанавливайте электрические розетки непосредственно в душе и парной.

Еще один важный момент: в соответствии с п.7.1 Правил работы электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью должно осуществляться через устройство защитного отключения (УЗО).

Проведя анализ возможности и условий подключения к электрической распределительной сети будущего абонентского салона, поставщик утверждает представленный план. Один экземпляр остается у поставщика, а другой возвращается подрядчику, который может приступить к работе. При этом следует учитывать, что энергоблок может проектировать, выполнять производственные работы и обеспечивать электроэнергией только здания на дорогах общего пользования. После завершения установок, предусмотренных в предварительном файле, и завершения подключения заявитель заполнит и отправит поставщику через уполномоченного электрика установщика окончательное досье на установку, которое будет включать: запрос на подключение; Это означает, что установка соответствует применимым стандартам, нормам и правилам; план квартиры относительно остальной части дома и ориентация на улицу, назначение каждой комнаты; принципиальная электрическая схема с указанием расположения ламп, выключателей, розеток и щитов; Схема разводки с разрезом электрических проводов на выходе распределительного щита.

Ситуация за границей

В соответствии с британским стандартом BS7671:

• Розетки можно устанавливать на расстоянии 450-1200 мм от поверхности пола.
• Ограничений по количеству электроприборов в помещении нет.

В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):

Где правильно установить в детской

При выполнении внутренних электромонтажных работ необходимо принять меры защиты меры против прямого поражения электрическим током и травм при непрямом контакте в соответствии с «Правилами охраны труда».В зависимости от характера оборудования и конкретных условий эксплуатации, в зависимости от характера оборудования и конкретных условий эксплуатации будут недоступны: электрическая изоляция всех токопроводящих элементов, входящих в рабочие цепи тока; использование защитных чехлов; обеспечение надежно закрепленных корпусов на опорах, через которые в отверстия не могут попасть живые элементы вручную; расположение на обычно недоступных высотах. четыре.

1. Розетки следует устанавливать на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается по стенам по линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий — через такой же промежуток и так по периметру, постепенно переходя из комнаты в комнату.
2. Розетки устанавливаются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.

Особенности расположения переключателей

Для защиты от косвенного поражения электрическим током элементы, которые обычно не находятся под напряжением, но могут находиться под напряжением из-за неисправности установки, будут обеспечены соответствующими мерами защиты. Для этого бытовая техника будет ассоциироваться с охраной. Нулевой защитный провод будет установлен отдельно между клеммой нулевой защиты распределительного устройства и розеткой защитного контакта, расположенной в месте, где нет электроизоляционного пола. Нулевой защитный зажим платы будет подключен отдельным нейтральным проводом к нулевому зажиму клеммной колодки.

Когда мы разобрались с разъемами, попробуем определить, какая инструкция по установке на переключатели. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты монтажа электроприборов. Какое единственно правильное мнение?

В советское время установка бытовых рубильников производилась на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.

Соединение между защитным нулевым выводом и ветвями нерва и нулевой электрической сетью будет достигаться одним нулевым рабочим и защитным проводником при следующих условиях: нейтральный проводник соединения должен иметь сечение с более высокой степенью Более сечение фазного проводника; соединение нейтрального провода должно быть подключено к нейтральному проводу электрической распределительной сети двух различных соединений и к распределительному щиту в ответвлении через два разных зажима; нейтральный провод должен быть закреплен таким образом, чтобы соединение с зажимом механически не касалось сети или ответвления; рейка усиления, к которой подключается соединение, должна быть соединена с нулевым проводом сети.

Если установка рубильника производится в непосредственной близости от двери, зазор от него до дверной коробки должен быть не менее 10 см. Считается, что такое расположение намного удобнее, чем эталон советских времен.

В Правилах устройства электроустановок (ПУЭ) конкретные параметры удаленности выключателей от пола не указываются.

Для выполнения внутренних электроустановок должны использоваться соответствующие материалы и устройства.Окружающая среда, опасность поражения электрическим током и опасность пожара. Если комнату или комнату в комнате можно разделить на несколько категорий, будут приняты особые меры защиты. Избегайте размещения электрических установок по тому же маршруту, что и трубы других установок. Запрещается установка непосредственно на горючие элементы конструкции проводов, пластиковых труб и электроприборов.

Установка этих материалов и устройств на элементы конструкции из горючих материалов допускается только в том случае, если они вставлены из негорючих материалов. При необходимости будут использоваться: слои штукатурки толщиной не менее 1 см: полосы асбеста, превышающие 3 см с обеих сторон, провода или трубки; Негорючие пространства, которые распределят элементы электроустановки на расстоянии не менее 3 см от горючих элементов. Аналогичные меры следует предпринять и в случае подземной штукатурки.

Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:

• Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0.6 мес.
• Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливают от газопровода на расстоянии не менее 50 см.

Важно: Соблюдение правил монтажа необходимо не только для безопасности и эффективности работы электроприборов.
При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы при оформлении разрешительной документации.

Запрещается переключение дымоходов и дымоходов элементами электроустановок.Если проход между комнатами в разных условиях, они будут склонны к комнате с более суровыми условиями. И заклеить изолирующей маской. Пересечение строительных элементов из горючих материалов с элементами электроустановки будет осуществляться путем защиты щелей от негорючих материалов. Избегайте прокладки труб на перекрытиях мостов. Не устанавливайте выключатели и розетки в ванных комнатах. Их необходимо устанавливать вне этих помещений.

Исключение составляют бритвенные станки.Если установлен аналогичный разъем, он будет запитываться от специального одобренного изолирующего трансформатора, который имеет дополнительную изоляцию на вторичной стороне. Розетка обычно устанавливается на корпус трансформатора. Розетку рекомендуется оборудовать специальным выключателем, который позволяет подключать изолирующий трансформатор к сети только при использовании розетки. Такие розетки обычно устанавливают возле зеркала на высоте 2 м от пола.

Заключение

Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье.»>

Заключение

Более полезную и интересную информацию вы можете найти, посмотрев видео в этой статье.

При ремонте и замене электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как установить переключатели высоко? Есть какие-то правила, регулирующие это?

Есть ли правила

В современных квартирах чаще всего можно увидеть один из двух вариантов:

• советский — выключатель на высоте 160-180 см, розетки — 90 см,
• европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Единых нормативов по размещению электрооборудования в квартирах нет. Есть рекомендации СНиП и EIR (Правила электромонтажа), но это только рекомендации, а не строгие требования. Регулируется расположение электрических розеток и выключателей в местах, где их неправильная установка может быть опасной, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности повреждения и попадания воды.Поэтому, где их устанавливать, в большинстве случаев решать вам.

«Европейский стандарт»

Этим названием обозначено расположение электрооборудования в новых домах с ремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около одного метра и дополнительно на расстоянии 30 см от пола.

Не регулируется никакими стандартами; просто многие считают его более удобным, чем советский, который был принят в старых домах.Низко расположенным выключателем могут пользоваться даже дети, а розетки, установленные вплотную к полу, позволяют скрыть провода и удобно расположить оборудование с короткими шнурами питания.

Существует еще американский стандарт, согласно которому

• розетки на высоте 30,5-41 см от уровня пола, рабочие поверхности,
• , расстояние между ними 180 см, считая от дверного проема.

ПУЭ

регламентирует установку розеток в ванных и душевых, а также их расположение относительно газопровода.

• От душевой двери электрические розетки должны находиться на расстоянии не менее 0,6 м.
• Запрещается их установка в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
• Электрооборудование от газопроводов размещается на расстоянии не менее 0,5 м.
• Розетка в ванной подключается через устройство УЗО (устройство защитного отключения).
• Каждая группа розеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП

Расстояние от розетки до двери душевой кабины по ГОСТу также должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

• на каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах — одна на каждые 10 кв.
• расстояние до кондиционеров и электроплит не регламентируется,
• В частном и частном доме количество розеток определяет заказчик (собственник).

В кухонной бытовой технике много, поэтому розеток должно быть достаточно, чтобы не приходилось включать устройства, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновок, тостеров, мультиварок и подобного малогабаритного оборудования, розетки размещают на высоте 20 см от рабочей поверхности или 110-120 см. от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 метра.

Рекомендуется устанавливать с защитными крышками около гнезда электрической розетки. От раковины их делают на расстоянии примерно 80 см.

Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встраиваемые в мебель, должны располагаться на высоте 2-2,5 м от пола, не менее 20 см от центра вытяжки.Расположенные на этом уровне розетки не видны с пола, они прячутся за шкафчиками, и чтобы добраться до них, достаточно просто встать на стул. Это удобно, так как они используются не очень часто.

Розетки для встраиваемой техники обычно размещают на высоте 0,3-0,6 м от пола; вам не нужно устанавливать их непосредственно за оборудованием, чтобы к ним было легко получить доступ. Обычно для этого вырезают задние стенки шкафов и тумбы, но в современной мебели есть цоколь высотой около 12 см.В нем удобно размещать розетки, что примерно в 10 см от пола.

На кухне необходимо расположить розетки для электроприборов таким образом, чтобы не происходило перегрузок. Если установлены стиральная и посудомоечная машины, их можно подключить к одному УЗО, но включать их одновременно нежелательно. Для холодильника нужна отдельная линия с заземлением, подключать через удлинитель не стоит.

Примерное расположение розеток на кухне показано на рисунке.Если позволяет место, предусмотрите дополнительные углы, над обеденным столом, а если на кухне есть телевизор, то там, где он будет.

Ванная

Влажность в ванной всегда повышенная, поэтому здесь используется электрооборудование с повышенной влагозащищенностью — не ниже IP44, электрические розетки должны иметь брызгозащищенную крышку. Выключатели обычно устанавливают не внутри, а снаружи ванной.

Согласно Правилам установки электрооборудования, розетка должна находиться на расстоянии не менее 60 см от двери душевой кабины, такое же расстояние должно сохраняться от раковины.

Высота пола выбирается любой удобной, но нельзя ставить розетки в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.

Спальня

В спальне выключатели общего освещения удобно ставить по обе стороны от двухспальной кровати на высоте 0,7 м, чтобы можно было пользоваться, не вставая с места. Также рядом набор розеток, в которых можно включить лампы или светильник, стоя на прикроватных тумбочках, или поставить телефон на зарядку.

Еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, щипцы для завивки тоже пригодятся. Если спальня выполняет другие функции, розеток потребуется больше.

Прочие помещения

Если в комнате стоит рабочий, письменный или компьютерный стол, то розеток должно хватить для размещения всей необходимой техники и настольной лампы. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом.Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше разместить за ним. Это следует учитывать при разработке плана размещения этого электрооборудования.

В длинном коридоре желательно ставить переключатели на обоих концах. Устанавливая выключатель возле двери, учитывайте, в какую сторону он открывается.

Планировка

Обеспечьте место установки каждой розетки и выключателя до начала ремонтных работ. Необходимо составить схему, где будут указаны все электроустановки и каналы для проводов. Это поможет избежать ситуации, когда выключатель находится за шкафом или провод не доходит до электрической розетки.

На плане нужно указать

• мест прохождения водогазопроводов,
• окна и двери
• размещение всей мебели,
• местонахождение бытовой техники с наименованием,
• пути электропроводки по стенам,
• все розетки, в том числе телефонные, кабельный интернет.
• Все это нужно спланировать до того, как будут пробиты каналы в стенах.

Розетки и выключатели в разных комнатах

В помещениях различного назначения имеются рекомендации ПЭУ по размещению электрооборудования.

• В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
• В детских учреждениях — розетки и выключатели на высоте 1. 8 мес.
• В остальных помещениях розетки устанавливают на высоте не более 1 м, выключатели — от 80 до 170 см.

Заключение

Размещение розеток и выключателей — это скорее вопрос удобства. Расстояние от пола строго не нормируется, но регулируются другие аспекты, например, расстояние от душевых, раковин, газовых труб, от пола в ванной, что связано с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

Технический справочник строительных стандартов 2017: бытовые здания

4.8 Опасность несчастного случая

Каждое здание должно быть спроектировано и построено таким образом, чтобы: люди внутри и вокруг здания защищены от травм, которые могут возникнуть в результате неподвижного остекления, выступов или движущихся элементов на здании неподвижное остекление в здании не подвержено разрушению там, где существует вероятность удара людей внутри и вокруг здания Обе стороны окна и потолочного люка в здании можно очищать таким образом, чтобы не было угрозы для уборщика от падения, которое может привести к серьезным травмам обеспечивается безопасный и надежный доступ на крышу, а ручное управление вентиляцией и электрическими приборами безопасно. Ограничение: Стандарты 4.8 (d) не применяются к жилым зданиям.

Этот стандарт охватывает несколько не связанных между собой вопросов безопасности, которые не поддаются включению в другие стандарты, хотя стекло и остекление действительно занимают важное место.

Несчастные случаи столкновения или захвата каждый год приводят к значительному количеству смертей и травм среди людей в зданиях и вокруг них.Большинство этих несчастных случаев происходит во время нормальной эксплуатации и затрагивает такие элементы здания, как двери, окна и участки неподвижного остекления, при этом повышается риск травм в случае уязвимого стекла. Столкновения с остеклением очень распространены, поскольку, если оно прозрачное, оно может быть трудноразличимым и может создавать сбивающие с толку световые эффекты, представляя особые трудности для человека с нарушением зрения или когнитивных функций.

Падения по-прежнему приводят к гибели людей и серьезным травмам при мытье окон.Независимо от того, чистятся ли окна профессионально или владельцем здания, следует предусмотреть возможность безопасной очистки остекления.

Естественная вентиляция в жилых помещениях обеспечивается открывающимися окнами или люками. Люди могут столкнуться с трудностями, и при неправильном расположении органов управления может возникнуть опасность. Точно так же расположение электрических розеток, переключателей и других элементов управления, если не продумать должным образом, может повлиять на безопасное и удобное использование.

Переоборудование — в случае переоборудования, как указано в правиле 4, переоборудованное здание должно соответствовать требованиям настоящего стандарта в той мере, в какой это практически осуществимо, и ни в коем случае не быть хуже, чем до переоборудования (правило 12, график 6).

4.8.1 Столкновение с выступами

Светильники, которые выступают или открываются в любом месте, к которому есть доступ, могут представлять опасность. Любой элемент здания, который может выступать в проход или пространство, должен быть размещен, закреплен или огражден таким образом, чтобы он не представлял опасности для пользователей здания.

Самый простой способ избежать риска — убедиться, что препятствия не вторгаются в такие пространства.Однако, если элемент здания выступает в проход или пространство, а любая часть препятствия находится на высоте менее 2,0 м над землей, следует предусмотреть охрану, чтобы выделить опасность и предотвратить столкновение с элементом здания.

Охрана должна быть обеспечена для:

• любой подвижный выступ, такой как дверное полотно или оконная рама, который открывается поперек циркуляционного маршрута или в циркуляционное пространство, или

• любой постоянный выступ более 100 мм в маршрут или пространство циркуляции, который начинается на высоте более 300 мм над землей или выступ которого увеличивается с высотой более чем на 100 мм, или

• любая доступная зона, где высота над головой уменьшается до менее 2. 0 м, например, под лестничным маршем.

Ограждение должно состоять из непрерывного горизонтального ограждения на высоте от 900 мм до 1,1 м над уровнем земли и твердого элемента, такого как бордюрный бордюр или поручень, расположенного примерно на 100 мм над уровнем земли, для помощи в обнаружении слабовидящим человеком с помощью трости.

Между ограждениями и окружающими поверхностями должен быть визуальный контраст. Следует уделить внимание размещению ограждения, чтобы увести человека от опасности, что еще больше снизит риск столкновения.

Может потребоваться дополнительная защита для предотвращения столкновения с дверным полотном с электроприводом или захвата им (см. Пункт 4.1.8).

Внутри жилища охрана не нужна. Распашная дверь может открываться в пространство для циркуляции при условии, что в свободной зоне на лестничной площадке (см. Пункт 4.3.6), на площадке с пандусом или на площадке, которая может помешать будущей установке лестничного лифта (см. Пункт 4.2.8), не возникает препятствий. .

4.8.2 Столкновение с остеклением

Остекление в некоторых местах более уязвимо для воздействия человека.Следует проявлять осторожность при выборе остекления на нижнем уровне экранов, стен и перегородок или в областях, прилегающих к дверям, особенно там, где застекленные боковые панели могут быть ошибочно приняты за двери.

Чтобы снизить риск травм в результате случайного удара человека в этих местах, проектировщики должны либо:

• подходит для остекления такого типа, толщины и размера, которое будет устойчивым к ударам, которое либо не ломается, либо безопасно ломается, либо

• обеспечивает защиту в виде ограждения уязвимого остекления.

Остекление должно быть спроектировано таким образом, чтобы противостоять человеческому воздействию, как указано в BS 6262: Часть 4: 2005, где вся или часть стекла:

• в пределах 800 мм от уровня пола, или

• часть дверного полотна, или

• в пределах 300 мм от дверного полотна и в пределах 1,5 м от уровня пола.

Проявления остекления — большие участки прозрачного остекления в неподвижных экранах или перегородках или там, где образуются двери, может быть трудно идентифицировать и могут представлять особую опасность для человека с нарушением зрения.Остекление в здании, расположенном там, где может быть случайное столкновение, должно быть заметно с помощью некоторой формы проявления (маркировки). Различия в конструкции используемого проявления также могут помочь в определении положения дверей внутри застекленного экрана.

Проявление должно иметь размер и форму, которые сразу бросаются в глаза. Он должен, насколько это практически возможно, визуально контрастировать с фоном, просматриваемым через остекление человеком, приближающимся с любой стороны.Формы могут включать прерывистые или сплошные линии, узоры или логотипы и могут быть непрерывным элементом или с соответствующими горизонтальными интервалами. Проявление должно присутствовать в пределах 2 диапазонов высоты: от 850 мм до 1,0 м и от 1,4 м до 1,6 м над уровнем пола. Он должен быть постоянным, например трафаретная печать, непрозрачное травление или прочный нанесенный материал, который нелегко удалить.

Кроме того, любая застекленная дверь без рамы, которая действует на поворот, должна иметь любой открытый вертикальный край, выделенный для визуального контраста с окружающей средой, чтобы помочь идентифицировать край двери при открывании или в открытом положении.Это особенно важно для дверей с электроприводом.

Проявление или выделение краев дверей необходимо обеспечивать только в жилых помещениях, где установка остекления является необычной. Знакомые элементы, такие как двери внутреннего дворика, обычно не должны привлекать маркировки.

4.8.3 Мойка окон и фонарей

Падения являются причиной большинства несчастных случаев при мытье окон и, как правило, происходят из-за потери равновесия из-за чрезмерного увеличения досягаемости или из-за разрушения части строительной ткани из-за неправильного использования или доступа. Поэтому важно, чтобы все прозрачные или полупрозрачные стекла были спроектированы так, чтобы их можно было безопасно очистить.

Однако нет необходимости обеспечивать безопасную очистку любого непрозрачного остекления, не пропускающего свет.

Любое окно или потолочный светильник, все или часть которых находится более чем на 4 м над уровнем прилегающей земли или внутреннего пола, должны быть сконструированы таким образом, чтобы любые внешние и внутренние застекленные поверхности можно было безопасно очистить от:

1. внутри здания в соответствии с рекомендациями Раздела 8 BS 8213: Часть 1: 2004, или

2. несущая поверхность, такая как балкон или подиум, достаточно большая, чтобы предотвратить дальнейшее падение человека, или

3. система оконного доступа, такая как люлька или передвижная лестница, установленная на здании, как описано в Приложении C3 стандарта BS 8213: Часть 1: 2004.

Кровельное освещение в жилищах — однако внутри жилища любые кровельные светильники, которые находятся на высоте более 1,8 м над уровнем прилегающей земли и внутреннего пола, не нуждаются в конструировании так, чтобы их можно было безопасно очищать.

Остекление в местах общего пользования — в дополнение к трем вышеупомянутым вариантам любое окно или потолочный светильник в общей зоне жилого дома можно убрать с лестницы, расположенной на прилегающей земле, или с прилегающей несущей поверхности, которая имеет достаточно большое свободное пространство чтобы можно было безопасно пользоваться лестницей и удерживать человека от дальнейшего падения.Однако лестницу нельзя использовать для доступа к какой-либо внешней или внутренней застекленной поверхности на высоте более 9 м над поверхностью, на которой она установлена. Общие указания по безопасному использованию лестниц можно найти в информационном листе HSE MISC613 «Безопасность при мытье окон с использованием переносных лестниц».

Остекление люка на крыше , расположенного в пространстве крыши, не обязательно должно быть сконструировано таким образом, чтобы его можно было безопасно очистить.

При мытье окна изнутри человеку не нужно сидеть или стоять на подоконнике или использовать другие вспомогательные средства, чтобы дотянуться до внешней стороны окна. Критерием безопасности является возможность дотянуться до всех точек на поверхности внешнего остекления, при этом только рука будет выступать за линию окна, оставаясь при этом на полу.

Безопасный досягаемость — эргономическая статистика возможностей досягаемости взрослого населения Великобритании приведена в Приложении A стандарта BS 8213: Часть 1: 2004. Поскольку досягаемость может быть увеличена до некоторой степени с помощью инструментов для уборки, это все равно будет считаться разумно применить безопасный предел для вылета вниз в 610 мм и безопасный предел для бокового и вертикального вылета в виде дуги с радиусом 850 мм, измеренной от точки не более 1.3 м над уровнем пола.

Если окно должно быть очищено от несущей поверхности, указанного в подпункте (b) этого пункта, должно быть:

• средство безопасного доступа и

• защитный барьер высотой не менее 1,1 м до любого края поверхности или доступа к поверхности, которая может быть опасной.

Этот метод очистки подходит только в том случае, если никакая часть остекления не находится более чем на 4 м над несущей поверхностью.

Если есть необходимость в безопасной очистке остекления, может оказаться целесообразным рассмотреть альтернативные методы очистки в дополнение к перечисленным в руководстве, где может быть продемонстрирован эквивалентный уровень безопасности.

4.8.4 Ограждение окон для мытья

Для открывающихся окон на первом и втором этажах здания или в тех случаях, когда внешняя поверхность остекления не будет очищаться изнутри здания, не требуется установка ограждения с целью очистки остекления.Однако следует соблюдать общие рекомендации по обеспечению защитных барьеров, приведенные в пункте 4.4.2.

На большей высоте, 2 этажа и более над уровнем земли, где предполагается очистить внешнюю поверхность остекления изнутри здания, следует распознавать повышенный риск падения и обеспечивать защиту на высоте не менее 1,1 м. над уровнем пола.

Если ограждение предусмотрено, оно должно быть спроектировано в соответствии с BS 6180: 2011. Все ограждения должны быть постоянно закреплены и не должны быть съемными, чтобы окна могли открываться.Ограждение должно быть спроектировано таким образом, чтобы по нему не могли легко подняться маленькие дети.

Охрана окна не требуется, если открытое окно дает выход на полностью охраняемый балкон.

4.8.5 Доступ к ручному управлению

Расположение устройства ручного управления может существенно повлиять как на простоту эксплуатации устройства, так и на безопасность использования. Недоступные положения представляют больший риск несчастного случая при изгибе или достижении.Любой пульт, предназначенный для управления жильцами здания, должен быть установлен в положении, обеспечивающем безопасное и удобное использование.

Это руководство применимо к ручному управлению открывающимися вентиляторами, включая окна и потолочные светильники, а также к элементам управления и розеткам электрических устройств, расположенных на стене или другой вертикальной поверхности. Если по соображениям безопасности не используется ограничитель или другое защитное устройство, управление должно выполняться одной рукой.

Открывающееся окно, люк в крыше или другой вентилятор, обеспечивающий естественную вентиляцию в соответствии со Стандартом 3.14, должны иметь средства управления открыванием, расположенные на расстоянии не менее 350 мм от любого внутреннего угла, выступающей стены или аналогичного препятствия и на высоте:

• не более 1,7 м над уровнем пола, где доступ к элементам управления беспрепятственный, или

• не более чем на 1,5 м над уровнем пола, где доступ к элементам управления ограничен неподвижным препятствием высотой не более 900 мм, которое выступает не более чем на 600 мм перед местом расположения органов управления, например, кухонный базовый блок.Если препятствие больше, должны быть предусмотрены дистанционные средства открывания в свободном месте, или

• не более 1,2 м над уровнем пола, в свободном месте, в улучшенной квартире (см. Пункт 3.11.2) или в доступных санитарных помещениях (см. Пункт 3.12.3), не оборудованных механической вентиляцией.

Приведенное выше руководство не относится к окнам или потолочным окнам, открывающимся только для очистки или технического обслуживания, или управляемых автоматической системой, или для капельных вентиляторов.

Электрооборудование — розетки и органы управления электрооборудованием и системами должны располагаться на расстоянии не менее 350 мм от любого внутреннего угла, выступающей стены или аналогичного препятствия и, если не может быть продемонстрирована необходимость более высокого расположения, не более чем на 1,2 м над уровнем пола. уровень. Это может включать в себя приспособления, такие как розетки, переключатели, точки вызова пожарной сигнализации и таймеры или программаторы. В этом диапазоне высот:

• выключатели света должны располагаться на высоте от 900 мм до 1.1 м над уровнем пола

• Стандартные коммутируемые или некоммутируемые розетки и розетки для других служб, таких как телефон или телевидение, должны располагаться на высоте не менее 400 мм над уровнем пола. Над препятствием, таким как столешница, крепления должны находиться не менее чем на 150 мм над выступающей поверхностью

Если розетки скрыты, например, сзади бытовой техники на кухне, необходимо предусмотреть отдельное переключение в доступном месте, чтобы можно было изолировать приборы.

4.7 Средства общения .

No related posts.
