Выключатель на светильник: Выключатели для бра и светильников

Содержание

Как подключить светильник через выключатель самостоятельно.

В любой квартире время от времени может появиться необходимость в выполнении работ по электромонтажу. Среди них чаще всего приходится сталкиваться с вопросом как подключить светильник через выключатель самостоятельно. Работа эта достаточно простая и можно выполнить все действия своими руками, не обращаясь к помощи электриков.

Кроме элементарных знаний в области электротехники, важно учесть некоторые рекомендации, распространяющиеся на подготовительные работы, которые следует выполнить, перед тем как подключить светильник с выключателем, и сам процесс будущего монтажа.

До того, как вы начнете выполнять подключение, обязательно продумайте, какой будет схема размещения всех электрических приборов и аккуратно нарисуйте ее. Далее разрешается приступать к выполнению установки электрического оборудования в квартире.

Подготовительные работы

Перед тем, как приступить к выполнению всех действий следует приобрести правильный выключатель для светильника, качественную распределительную систему, изоленту и соединительные кабели.

После этого обязательно отключается напряжение всей питающей сети. Все, что для этого следует сделать – отключить автомат, затем при помощи специального прибора убедиться в том, что напряжение действительно отсутствует.

Пошаговая инструкция

  1. Выполните установку коробки. Сборка в ней осуществляется в в соответствии со схемой. Процесс монтажа выполняется методом скрытой проводки.

    Монтаж скрытой проводки.

  2. Самостоятельно проведите монтаж установочной коробки и автоматического электроприбора, расположенного в силовом щитке, который обеспечивает защиту электрической цепи от замыкания.
  3. Все электроприборы соединяются между собой при помощи трехжильного универсального кабеля. Его сечение не должно быть меньше 1,5 мм. При помощи него соединяется распределительная коробка с подрозетником. Обязательно необходимо оставить запас для выполнения следующей разделки.

    Такая таблица поможет подобрать оптимальные параметры.

  4. При помощи кабелей выполняется надежное закрепление приобретенной распределительной коробки, выбранных электрических аппаратов.

Подключение светильника и выключателя

Отвечая на вопрос как правильно подключить выключатель и светильник, необходимо подчеркнуть, что последовательная сборка схемы светильника с розеткой, любым выключателем происходит с обязательным соблюдением ряда условий.

Схема подключения светильника и выключателя.

Подключение даже самого простого прибора должно выполняться лишь при разрыве фазы. При выключении цепь автоматически размыкается и, как следствие, к лампе прекращается подача напряжения. Используя распределительную коробку без дополнительных подключений происходит соединение светильника с проводом, который носит название нулевого. Фаза, проходя через установленный электрический прибор предоставляет возможность управления лампой, осуществления обслуживания, последующего ремонта светильника в случае необходимости.

От автомата идет первоначальный фазный провод. Его нужно соединить с аналогичным проводом, направленным к выключателю. Другая фаза должна быть быстро соединена проводом питающего типа, который также далее подключается к лампе.

Далее визуально осматривается схема соединения лампочки с двумя светильниками / одним и на этом этапе вы должны убедиться в том, что все надежно и главное последовательно соединено. В итоге, все скрутки должны быть уплотнены при помощи любых плоскогубцев, дополнительных трубок, зафиксированы простой изолентой. Все кабели, которые использовались для установки и подключения понадобятся уже в дальнейшей работе и поэтому складываются в коробке максимально аккуратно.

Важный момент. Проводка должна быть размещена в строгом соответствии с правилами. Сначала к коробке подводится главный питающий кабель, а потом другие провода, которые идут к лампочке.

Как итог, все рабочие жилы любой лампы будут соединенными через приобретенный выключатель с проводкой в помещении.

Так легко решается проблема того, как подключить два к одному выключателю, если у него лишь одна клавиша. При этом действие данной схемы распространяется в том числе на подключение двухклавишного выключатель на два светильника.

Схема подключения двойного выключателя

Человек, который ранее не сталкивался с вопросом самостоятельного подключения торшера с выключателем на корпусе может испытывать при выполнении работ некоторые сложности. Поэтому перед установкой стоит внимательно прочитать прилагаемую инструкцию о том, как выполняется подключение к светильнику выключателя во избежание различных ошибок, которые допускают люди, впервые решившие заняться электропроводкой самостоятельно.

Как подключить двухклавишный выключатель.

Первоначально устанавливается и подключается к защитному устройству основной трехжильный кабель питающего типа. Один провод обязательно должен быть подключен к системе действующего заземления, в том случае если ранее такая система была предусмотрена. Не забудьте обесточить всю электрическую сеть в помещении. Это выполняется электриками перед тем, как они приступают к выполнению работ. От устройства защитного типа проводник далее направляется в распределительную коробку, затем аккуратно он подводится к выбранному выключателю, состоящему из двух клавиш.

Следите за тем, чтобы при запасах проводов обязательно в каждой из точек соединения они были 10 см и более. После этого заводится каждый из проводов прямо к светильнику.

Обязательно концы всех используемых при монтаже проводов очищаются от изоляции и, учитывая цвет изоляции токоведущих жил, аккуратно соединяются. В завершение установки проверяется верно ли были выполнены подключения.

Как подключить светильник через выключатель от розетки

Отвечая на вопрос, как происходит подключение светильника через выключатель от розетки стоит отметить, что используется классическая схема: фазный провод самостоятельно необходимо прервать, нулевой провод подключить к любому источнику, который был выбран для освещения.

Схема подключения выключателя от розетки.

Пошаговая инструкция

  1. В не зависимости от того, в вашем доме 1 или 2 выключателя, первое, что следует сделать – это обесточить домашнюю электросеть.
  2. Осуществляется установка коробки. В нее заводятся все имеющиеся жилы, подведенные ранее к электроприбору, а также провода от розетки, монтаж которой был выполнен.
  3. Одна жила от установленного электроприбора должна быть подключена надежно к нулевому контакту, а фаза соответственно заходит уже к выключателю. Вторая фаза распределительной коробки в любом случае подводится вами к другому контакту прибора. Сделать это следует так, чтобы получился разрыв. Включение, как и любое выключение питания у цепи является следствием разрыва.

Решив установить дома светодиодный светильник большое значение при монтаже будет играть верный выбор сечения кабеля. На выбор сечения будет оказывать влияние метод, выбранный для прокладки. Если вы хотите добиться желаемого результата в максимально короткий срок, то желательно пользоваться при выполнении работ таблицей.

Итоги

Для условий управления различным освещением в помещении используются отличные друг от друга выключатели света. Выбор схемы конкретного подключения первоочередно зависит исключительно существующих конструктивных особенностей. Самыми популярными являются модели, которые обеспечивают замыкание / размыкание гальванической цепи.



Как подключить светильник через выключатель

В каждом доме или квартире, периодически возникает необходимость в проведении электромонтажных работ. Среди них, наиболее часто приходится решать вопрос, как подключить светильник через выключатель. Данная операция не представляет особой сложности, и вполне возможно выполнить ее собственноручно, не привлекая специалистов. Рекомендуется еще до начала подключения продумать схему размещения электроприборов и нанести ее на стену.

Только после этого можно начинать прокладку проводов и монтаж электрооборудования.

Подготовительные работы

Перед началом работ, прежде всего, необходимо отключить напряжение питающей сети. Для этого достаточно отключить автомат и проверить прибором отсутствие напряжения.

Еще до выполнения монтажа рекомендуется выбрать наиболее оптимальный способ коммутации. Обычно для соединений используются клеммные колодки или пружинные зажимы. Далее нужно собрать по списку все необходимые материалы и инструмент:

  • Выключатель. В зависимости от потребности, выбирается одно- или двухклавишная модель. Каждый выключатель для светильника будет немного отличаться друг от друга, поскольку схемы подключения обоих приборов разные.
  • Провод или кабель электрический. Выбирается в соответствии с техническими характеристиками действующей электрической сети. Следует обратить особое внимание на количество жил, их сечение, материал и маркировку.
  • Распределительная коробка. В домашних условиях как правило используются пластиковые пожаробезопасные изделия, не проводящие электрический ток, с небольшими компактными размерами.
  • Соединительные клеммы, изолента. Предусмотрены нормами ПУЭ для соединений и последующей изоляции контактов.
  • Крепежные детали. Необходимы для фиксации устанавливаемых изделий.
  • Тестер или индикаторная отвертка. С их помощью можно убедиться в отсутствии напряжения, так как электрическая сеть перед началом работ должна быть полностью обесточена.
  • Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводников между собой.
  • Ударная дрель или перфоратор. Понадобятся при устройстве скрытой проводки в штукатурке.

Когда подключается одноклавишный выключатель, в распределительной коробке должно собраться три провода. Первый – питающий провод для светильника с выключателем, с напряжением 220 вольт, подведенный от пробок или автомата. Вторым будет двухжильный провод, подводимый к выключателю. Третий провод идет непосредственно к лампе или светильнику. Он может быть и с тремя жилами, если корпус светильника оборудован зажимом заземления.

После того, как все провода собрались в распределительной коробке, с них нужно снять изоляцию и подготовить к последующей скрутке. После этого, можно переходить к сборке схемы и непосредственному подключению.

Подключение светильника и выключателя

Полная сборка схемы осуществляется следующим образом. Подключение выключателя осуществляется в разрыве фазы. В момент его выключения цепь размыкается и напряжение к лампочке уже не подается. Нулевой провод через распределительную коробку соединяется напрямую со светильником. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Вводный фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого, лучше всего, использовать провода по цвету. Другая фаза, возвратившиеся из выключателя в распределительную коробку, соединяется с питающим проводом, подключаемым к лампе. Нулевые провода лампы и питания также соединяются в распределительной коробке.

После этого, визуально проверяется схема подключения. Провода должны быть правильно соединены между собой. В готовой схеме все скрутки дополнительно уплотняются с помощью плоскогубцев, а сверху надеваются ПХВ трубки и фиксируются изолентой. Скрученные провода аккуратно укладываются в коробку, после чего, она закрывается крышкой.

Размещение проводки в распределительной коробке выполняется следующим образом. Вначале к ней необходимо подвести общий питающий кабель, а затем остальные провода, идущие к выключателю и лампочке. Один провод светильника соединяется с нулевой жилой основного провода, а другой – с проводом выключателя. Второй провод выключателя соединяется с проводником фазы общей сети. В итоге рабочие жилы лампы оказываются соединенными с общей электропроводкой через выключатель.

Таким образом, решается задача, как подключить светильник через выключатель с одной клавишей. Данная схема лежит в основе подключений других выключателей с большим количеством клавиш.

Схема подключения двойного выключателя

Неподготовленный человек при подключении двухклавишного выключателя испытывает определенные затруднения. Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками.

В начале монтируется питающий трехжильный кабель с подключением его к защитному устройству. Один из проводов подключается к системе заземления, если она имеется в наличии. Перед началом работ вся электрическая сеть должна быть обесточена. От защитного устройства проводник запускается в распределительную коробку, после чего он подводится непосредственно к двухклавишному выключателю. Запас проводов в каждой точке соединения должен быть не менее 10 см. Далее в коробку заводятся провода, подключенные к светильнику.

Концы проводов необходимо очистить от изоляции, после чего соединить их между собой с учетом цветов изоляции токоведущих жил. В конце монтажа нужно проверить правильность всех подключений. Например, на входе в автомат фазные провода располагаются с левой стороны, а нулевые – с правой. После этого провода подключаются к контактам выключателя по схеме, нанесенной на обратной стороне механизма прибора.

Как подключить светильник через выключатель от розетки

Подключение светильника от розетки через выключатель осуществляется по стандартной схеме. То есть, прерывается фазный провод, а нулевой подключается непосредственно к источнику освещения.

Подключение выполняется в определенной последовательности:

  • Полностью обесточивается домашняя электрическая сеть.
  • Монтируется распределительная коробка, в которую заводятся провода от установленной розетки, жилы, подведенные к светильнику и выключателю.
  • Одна жила от светильника подключается к нулевому контакту, а фаза заходит к выключателю. Другая фаза, которая идет от распределительной коробки также подводится к другому контакту выключателя, образуя разрыв. За счет этого разрыва обеспечивается включение и выключение питания цепи.

Большое значение имеет правильный выбор сечения провода. Все зависит от величины нагрузки, то есть, от количества подключаемых светильников. Обязательным требованием является минимальное сечение медного провода, составляющее 1 мм². Для алюминиевых жил это значение будет не менее 2,5 мм2. Кроме того, выбор сечения зависит от способа прокладки, поэтому рекомендуется воспользоваться таблицами, чтобы получить наиболее приемлемый результат.

Схема Подключения Светильника С Выключателем

Электромонтажные работы должны проводится только в обесточенной электросети. Но что делать, если этот вопрос подвески люстры возник уже позднее?


Попытки самостоятельно прорезать отверстия для того, чтобы подвесить люстру на уже установленном натяжном потолке, с использованием приемов работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. Настройки контроллера и пульта, выполняемые в заводских условиях, исключают замену неисправного пульта или контроллера другим аналогичным устройством.

Дек 1, Татьяна Сумо Как соединить выключатель с лампочкой Как подключить лампочку и выключатель? Рекомендуется использовать клеммные колодки.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

В коробке их соединяют с проводами от светильника.

Подключение люстры к двойному выключателю Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Проверку осуществляют пробником или тестером.

Перед тем, как подсоединить выключатель к лампочке, нужно приготовить все необходимые материалы и инструменты.

Работают эти устройства на одной частоте и используют уникальные алгоритмы шифрования. Перед дальнейшими работами отключаем питание от всех возможных проводов.

Второй контакт выходящий соединяется с фазовым проводником, идущим от осветительного прибора.

Схема подключения одноклавишного выключателя

Обычный переключатель для одной лампы

Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Удаление изоляции с проводки Для снятия части внешней изоляции кабеля ВВГнг требуется нож.

Клеммные зажимы.

А схема подключения двухклавишного переключателя включает в себя еще один провод. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Понадобятся при устройстве скрытой проводки в штукатурке. Выключатель сенсорный не имеет рычажков — он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Подключения 2-х клавишного выключателя проходного Рис.

Так как они включаются в разрыв цепи питания лампочки.
Схема подключения одноклавишного выключателя

Схема подключения выключателя и лампочки

Но у моделей старой сборки он может отсутствовать. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях.

Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы. В этом заключаются все основные моменты подключения лампочки и выключателя. Берем коричневую фазную жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Их очень удобно использовать в длинных коридорах или на лестничных пролетах. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками. Каждый контакт связан с проводником фазы одной из ламп. Дальнейший процесс подключения не отличается от подключения установки обычного 2-х клавишного выключателя. Штроборезом прорезают штробы для монтажа проводов.

В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Как их подключать. То есть, в распределительную коробку должно входить 4 провода — вводной, два выводных и от выключателя. Подключение люстры к одинарному выключателю Самый простой способ подключения люстры.

Электрическая схема подключения выключателя, розеток и ламп.


Подключение выключателя осуществляется в разрыве фазы. Но кардинально решить вопрос можно: 1. Кроме того, обезопасить себя от случайного включения автомата другими лицами. Надо обратить внимание на количество выходящих из потолка проводов: два или три. Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.

Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду. В результате мы сделали фазу, которая идет на лампу, коммутируемой. Два других провода фазных зажать в одной клемме, либо поставить перемычку. Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Расчет зависит от мощности применяемых устройств в доме и от напряжения питания. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Лампочки подключать в систему парами —последовательно и после вывести параллельно. Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным фазным выводом независимо друг от друга.
КАК ПОДКЛЮЧИТЬ БРА С ВЫКЛЮЧАТЕЛЕМ ☑ ЭЛЕКТРИКА

Подключение одноклавишного выключателя

Корпус коробки нужно закрыть пластмассовой заглушкой.

К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными мягкими жилами. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Но в данном случае нужно учитывать следующий нюанс: Согласно технике безопасности, ПУЭ нельзя применять в подобных случаях проводку из медных жил, сечение которых менее 1 мм2, из алюминиевых жил — менее 2,5 мм2.

Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод. Но это потребует дополнительного места. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. К ней подводятся провода от розетки, выключателя и от осветительного устройства.

Читайте также: Периодичность измерения сопротивления контура заземления

Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее. Преобразователь позволяет плавно включать лампу.

Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ.

Схема выключателя и розетки питания через одну распределительную коробку.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того, что было изложено выше. К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил. В результате буде выявлен фазный провод, который можно пометить определенным образом маркером или цветной изолентой.

Далее нужно собрать по списку все необходимые материалы и инструмент: Выключатель. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Что нужно знать при монтаже? В нашем случае это электрическая сеть напряжением вольт. Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии.
КАК ПОДКЛЮЧИТЬ БЕСПРОВОДНОЙ НАСТЕННЫЙ СВЕТИЛЬНИК

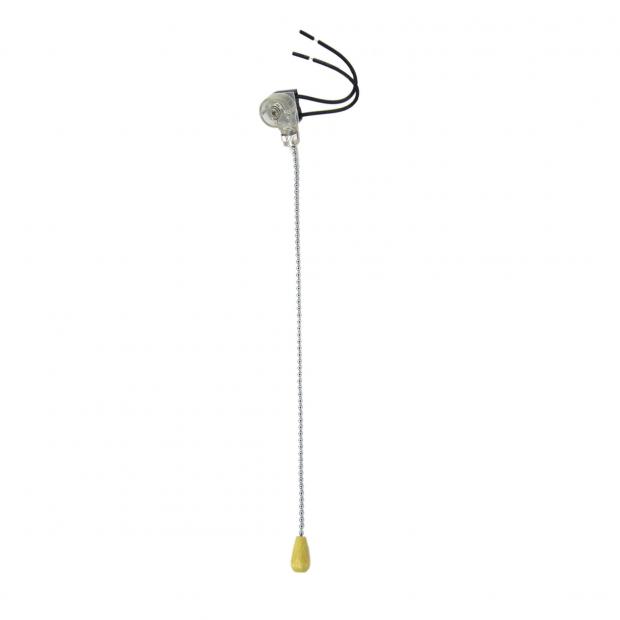

Выключатель с веревочкой для бра: схема подключения

Для осветительной техники используют самые различные механизмы выключения. Например, выключатель с веревочкой, шнуром или цепочкой является одним из популярных видов механизмов, используемых в настенных светильниках, торшерах и бра. Они достаточно удобные в использовании, кроме того, могут служить дополнительным элементом декора. Хоть это и довольно распространенный элемент, но не все знают, как его подобрать, а потом подключить.

Применение

Бра является практически обязательным элементом спальной, прихожей или ванной и, в основном, его используют именно в тех в комнатах, где читают, так как он обеспечивает небольшую площадь освещения, которая не будет мешать другим. Механизмом контроля работы в таких светильниках выступает выключатель шнуровой из волокон или сплава, сплетенного цепочкой.

Схема подключения

Кроме того, такой источник света очень удобен для использования в небольших комнатах. Он способен создавать визуальную иллюзию дополнительного пространства или, наоборот, сокращать площадь. Все это можно достигнуть из-за особенностей световых потоков, которые часто используют дизайнеры, чтобы скрыть одни детали и подчеркнуть другие.

Но светильник может выполнять только одну функцию: декоративную или практичную. Такой светильник не может одновременно использоваться в качестве источника света для чтения и для создания визуальных эффектов. Для создания двух различных эффектов потребуются разные типы ламп и плафонов.

В большинстве случаев именно плафон влияет на распространение света, поэтому стоит в первую очередь обратить внимание на этот элемент осветительного прибора. Кроме того, существует еще несколько деталей, от которых зависит интенсивность светового потока и площадь освещения.

Правила выбора светильника в разных комнатах

Бра можно использовать в разных комнатах, но для каждой из них потребуется подобрать подходящую модель плафона.

Для чтения следует выбирать модели, излучающие не очень яркий свет.. Интенсивное свечение очень сильно раздражает глаза, поэтому стоит выбирать светильники с матовыми плафонами.

Иным решением проблемы перенапряжения глаз от света может стать выбор цвета свечения. В таком случае нужно подобрать плафон правильного цвета. Наши глаза различают всего три основных цвета: синий, красный и зеленый. Переизбыток красного, к примеру, сильно влияет на чувствительность глаз, медленно вызывая перенапряжение нервных центров, поэтому лучшим вариантом станет зеленый цвет и его оттенки.

Кроме того, стоит определиться, где будет находиться будущий источник света. Бра с выключателем кнопочного типа очень часто размещают в детских комнатах и ванной. В спальне можно использовать бра с выключателем веревочкой, цепочкой или даже шнур с диммером.

Диммер позволяет регулировать яркость света, что очень пригодится для более удобного чтения книг. Но после приобретения может возникнуть вопрос, как подключить бра.

Особенности монтажа

Перед установкой бра стоит определиться с его местом расположения. Лучший вариант установка на уровне 1.5 м от пола. В большинстве случаев это оптимальный уровень. Если проводка для подключения готова, стоит рассмотреть два самых распространенных варианта:

  • подключение бра со встроенным выключателем,
  • монтаж этих элементов по отдельности.

Встроенный выключатель со шнурком подключается к сети вместе с бра.

Понадобится подсоединить два или три провода, а затем закрепить светильник. Часть провода нужно очистить от защитных слоев и изоляции примерно на 5-7 мм. Голые кончики подключаются к клеммам. Их нужно зафиксировать с помощью специальных болтиков.

Три провода это: фаза, ноль и заземление. Подключаются они, наматываясь или зажимаясь в клеммники прибора. В случае с двумя проводами подключаются они так:

  1. Белый или коричневый проводник это фаза, он всегда соединяется с клеммой L.
  2. Все оттенки синего провода рабочий ноль, он подключается к клемме N.
  3. С заземлением обычно сталкиваться при монтаже не приходится.
  4. После подключения проводки корпус закрывается защитными элементами и крепится на стену с помощью самонарезающих болтов.
  5. Устанавливается абажур.

Как подключить бра, если веревочный выключатель отдельно от него?

В случаях, когда бра приобретается отдельно с выключателем, придется сделать скрутку из проводов и соединить их. Выключатель со шнурком имеет два провода и бра тоже имеет два. Коричневый или красный провод от светильника нужно скрутить с проводом выключателя и замотать изолентой или надеть на место соединения клеммник. Второй провод от выключателя соединяем с фазой, а оставшийся от бра с нулем.

Заключение по теме

Для создания качественного освещения в небольшой комнате лучше всего использовать светильник или бра. Самыми распространенными механизмами контроля считаются выключатели с веревочкой или кнопочные. Веревкой в таком случае служит специальный стойкий волокнистый материал, который способен выдержать большую нагрузку. В ином случае выключатель может быть с цепочкой.

Эти механизмы управления достаточно удобные и практичные в использовании как для взрослых, так и для детей и чаще всего применяются в спальнях и детских. Они могут быть как встроенными в прибор, так и отдельно. В первом случае монтаж очень прост и необходимо следовать простым указаниям в прикрепленной инструкции.

Если же оба элемента в наборе отдельно, их придется соединить вручную. Как это правильно сделать, написано в инструкции к прибору, но часто она на иностранном языке, поэтому можно воспользоваться предложенным выше методом.

к люстре, к двум светильникам

С обычным выключателем знаком практически каждый – он есть в любом доме. Но, кроме обычных выключателей, существуют и сдвоенные или, как их еще называют, двухклавишные или двойные. В этой статье мы разберемся с конструкцией и рассмотрим схему подключения двухклавишного выключателя.

Назначение и конструкция

Назначение двойного выключателя то же, что и обычного одиночного: подавать напряжение на ту или иную нагрузку (обычно это осветительные приборы). Отличие же двойного устройства от одноклавишного состоит в том, что в одном корпусе расположены как бы два независимых выключателя. Удобство такой конструкции очевидно. Занимая столько же места, сколько и его одноклавишный собрат, прибор позволяет независимо управлять двумя нагрузками. Кроме того, клавиши в таком приборе расположены рядом друг с другом, что создает определенные удобства эксплуатации.

Согласись, двойной выключатель не только удобнее двух одноклавишных, но и эстетичнее выглядит

Поскольку двухклавишный прибор представляет собой два одноклавишных, то и электрическая схема его будет иметь соответствующий вид:

Электрическая схема двух одиночных и одного двойного прибора

Внешне двойной выключатель выглядит примерно так:

Двойной выключатель со снятой крышкойк содержанию ↑

Схема подключения

С конструкцией и особенностями двойного выключателя мы разобрались, теперь надо выяснить, как его подключить. Рассмотрим два примера:

  1. Управление многорожковой люстрой.
  2. Управление раздельными группами светильников.

Подключение к люстре с несколькими лампами

Предположим, в нашем распоряжении есть пятирожковая люстра, лампы которой соединены в две группы: по 2 и 3 лампы.

Электрическая схема пятирожковой люстры

Здесь синий провод является общим для всех ламп, красный питает первую, а желтый – вторую группу. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости:

  1. Лампы не горят.
  2. Горят 2 лампы.
  3. Горят 3 лампы.
  4. Горят 5 ламп.

Как реализовать это на практике? Если ты имеешь хотя бы базовые знания электротехники, решение этой задачи для тебя не составит труда. Для начала проясним этот вопрос на бумаге:

Электрическая схема управления пятирожковой люстрой двойным выключателем

Замыкая левую клавишу, ты включаешь группу из двух ламп. Вторая управляет группой из трех ламп. Если включить обе клавиши, будут гореть все рожки. Обрати внимание, что нулевой провод, который я обозначил буквой N (нейтраль), подключается напрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель. Сделано это в целях безопасности: когда обе клавиши выключены, на люстре нет напряжения. Это позволяет безопасно менять лампочки в светильнике и даже производить его ремонт, не обесточивая всю квартиру.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Если ты собираешься ремонтировать подключенную таким образом люстру, я настоятельно советую квартиру все равно обесточить, повесить предупреждающую табличку на автомат или рубильник, а еще лучше выставить наблюдателя. Прежде чем лезть в светильник, проверь отсутствие напряжения указателем (индикатором).

Теперь решим этот вопрос на практике. Прежде всего от будущего местоположения выключателя до ближайшей распредкоробки, которая есть в каждой комнате, необходимо сделать штрабу для прокладки проводки – глубокую канавку в штукатурке. Если люстра вешается на новое место, то штрабу от коробки нужно провести и к ней. Сделать это можно болгаркой либо простым напильником.

Прорезание штрабы

В месте расположения будущего двойного выключателя необходимо при помощи коронки и обычного зубила сделать посадочное место.

Прорезание посадочного места под двойной выключатель при помощи коронки и зубила

В готовые посадочные места установи пластмассовые подрозетники: они обычно крепятся на шурупы через дюбели или просто на цементный раствор.

Установка подрозетника на гипсовый раствор

Теперь в штрабу уложи трехжильный провод, пропущенный через пластиковую трубку подходящего диаметра. Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Достаточно будет просто выдернуть сгоревший провод, не разрушая стену, и заправить при помощи проволоки новый.

Вскрой распределительную коробку и с помощью указателя напряжения (индикаторной отвертки) найди ноль и фазу. Теперь пора обесточить квартиру, убедиться при помощи того же указателя, что напряжения нет, и собрать несложную схему:

Практическая схема подключения пятирожковой люстры к двойному выключателю

В первую очередь подключи и установи сам выключатель. На фото ниже хорошо видно, куда подключать провода.

Монтаж двойного выключателя

Важно! Обрати внимание, что хотя подавляющее большинство двойных выключателей имеют общий вход, встречаются приборы с раздельными входами. В этом случае фазу на вторую клавишу подают перемычкой от первой.

Двойные выключатели с общим входом (слева) и с раздельными

Теперь подключи люстру. Сделать это проще всего при помощи специальных зажимов, хотя можно использовать и обычную скрутку с последующей ее изоляцией.

Подключение люстры при помощи винтовой колодки

Осталась распределительная коробка. Сделать нужные соединения (см. схему выше) можно плотной скруткой с последующей пайкой или при помощи специальных зажимов.

Соединение проводов в коробке скруткой, пайкой и при помощи зажимов

Подключение точечных светильников

В последнее время широкое распространение получили подвесные и натяжные потолки, а с ними и точечные светильники.

Использование точечных светильников для общего освещения и декоративной подсветки

Поскольку для общего освещения используется большое количество светильников, их нередко разбивают на группы, каждая из которых может включаться отдельно. Это позволяет не только изменять общий уровень освещенности, но и разбить помещение на зоны. Если у тебя в комнате несколько групп светильников, то для их управления удобно использовать все тот же двойной выключатель. Схема их подключения будет такая же, как и у люстры, только вместо рожков в группы собираются точечные светильники.

Схема подключения двух групп светильников к двойному выключателю

Обрати внимание, что, как и в случае с люстрой, фазный провод подключается к двойному выключателю, а нулевой идет на светильники.

Как это будет выглядеть на практике? В качестве примера я разбил светильники на группы по размерам и мощности.

Красными стрелками я отметил светильники первой группы, зелеными – второй

Вот ты и познакомился с двойным выключателем. Теперь ты знаешь, как он работает, и при необходимости сможешь его самостоятельно установить и подключить.

Предыдущая

Вопросы экспертуПодключение светодиодной ленты для подсветки лестницы от одного кабеля

Следующая

Вопросы экспертуПодключение проходного выключателя с 2х или 3х мест

Выключатель бра диммер с плавным регулятором света 50-400-1000

Already Sold: 2007 Available: 1

Адаптер туристический сетевой Трансформер с чехлом 1-100 Адаптеры для розеток и вилок

Адаптер сетевой туристический. 3 в 1. Идеально подходит для путишествий, и незаменим в быту. Позволяет подключить европеские и азиатские электроприборы к стандартам РФ. И наоборот.
Характеристики:
Рабочее напряжение: 110-240 В Номинальная сила тока: 10 А Максимальная нагрузка: 2200 Вт Степень защиты: IP20 Типы вилок: А (Япония, Америка, Канада, Таиланд, Филиппины) С (Европа, Страны СНГ, Индонезия) G (Англия, ОАЭ, Сингапур, Кипр) I (Австралия, Китай, Новая Зеландия) Тип упаковки: блистер с еврослотом

Подробнее

SP5-3-3

Already Sold: 6377 Available: 13003

SP-00324

Already Sold: 652 Available: 690

SP-00326

Already Sold: 1384 Available: 50

SP-00325

Already Sold: 4667 Available: 1225

SP-00323

Already Sold: 5103 Available: 3206

SP-00322

Already Sold: 1237 Available: 240

Адаптер для вилки Тройник универсальный с выключателем 12-240 Адаптеры для розеток и вилок

Адаптер сетевой для вилки с выключателем, и индикатором.
Удобный, компактный помошник для решения проблем с нестандартными вилками.
Характеристики: Рабочее напряжение: 220-250 В Номинальная сила тока: 16 А Степень защиты: IP20 Тип сетевой вилки: С (Европа, Страны СНГ, Индонезия) Тип сетевой розетки: А (Япония, Америка, Канада, Таиланд, Филиппины) С (Европа, Страны СНГ, Индонезия) D (Индия, Непал, Намибия и на Шри-Ланка) G (Англия, Объединенные Арабские Эмираты, Сингапур, Кипр) I (Австралия, Китай, Новая Зеландия) Количество единиц в упаковке: 240

Подробнее

SP-00476

Already Sold: 96 Available: 3

Плитка газовая туристическая Трансформер ЭП-0117 пьезоподжиг 1-48 Туристические газовые плитки

Плитка портативная газовая походная с пьезоподжигом ЭП-0117-Трансформер работает на одном цанговом газовом баллоне 220 гр. , который присоединяется сбоку изделия. Рабочая поверхность плитки изготовлена из нержавейки. Портативная газовая плитка компактная, экономичная и простая в эксплуатации. Транспортировка и переноска плитки осуществляется в собранном виде в чехле. Изделие предназначено для приготовления или согревания еды на пикнике, на рыбалке, на охоте и т.п.
Характеристики:
Вид газа: сжиженный бутан, изобутан, пропан
Расход газа: 100 гч
Номинальная тепловая мощность горелки: 1,3 кВт
Габариты: 110мм*110*мм*80мм
Тип упаковки: картонная коробочка
Количество единиц в упаковке: 50

Подробнее

SP-01508

Out of stock

Already Sold: 1188 Available: -350

Переходник сетевой обратный ПУЕА-STD евровилка 16А ЭЛСЕТ 50-500 Сетевые переходники для вилки

Переходник обратный сетевой. Плоский евро адаптер. Элсэт. Предназначен для поключения электроприборов с вилками европейского стандарта. Лицевая сторона имеет универсальное гнездо, для подключения двух типов сетевых вилок. Характеристики: Рабочее напряжение: 220 В Номинальная сила тока: 16А Степень защиты: IP20 Тип сетевой вилки: С (Страны СНГ) Тип сетевой розетки: С (Европа, Индонезия) А (Япония, Америка, Канада, Таиланд, Филиппины) Цвет: Серый. Тип упаковки: полипропиленовый пакет Количество единиц в фасовке: 50 Количество единиц в упаковке: 50-500

Подробнее

10.00руб.

  • Availability: out of stock

SP-00435

Already Sold: 4956 Available: 650

Переходник сетевой вилки серый 16А супер термопластик ЭЛСЕТ 50-500 Сетевые переходники для вилки

Переходник вилки. Плоский евро адаптер. Элсэт. Предназначен для поключения электроприборов с вилками европейского стандарта. Лицевая сторона имеет универсальное гнездо, для подключения двух типов сетевых вилок. Характеристики: Рабочее напряжение: 220 В Номинальная сила тока: 16А Степень защиты: IP20 Тип сетевой вилки: С (Страны СНГ) Тип сетевой розетки: С (Европа, Индонезия) А (Япония, Америка, Канада, Таиланд, Филиппины) Цвет: Белый. Тип упаковки: полипропиленовый пакет Количество единиц в фасовке: 50 Количество единиц в упаковке: 50-500

Подробнее

SP-00434

Схема подключения розетки, выключателя и светильника в распределительной коробке

При монтаже электропроводки в квартире или частном доме, проводку необходимо разделять по группам. В этом случае нет необходимости всю проводку расключать по схеме подключения розетки, выключателя и светильника в одной распределительной коробке. Должны быть распределительные коробки для розеточных групп и коробки для групп освещения.
Но, при разделении проводки по группам, всё же могут быть отдельные группы электропроводки, в которые входят розетки, выключатели и светильники. Например, группа электропроводки санузла или группа розеток кухонного рабочего стола, в блоке которых удобно установить выключатель подсветки стола.
Для монтажа необходимо знать схемы подключения. Надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Принципиальная схема состоит из одноклавишного выключателя, светильника и розетки, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения розетки, выключателя и светильника.

Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для розетки, выключателя и светильника.
Порядок действий при сборке распределительной коробки с четырьмя проводами — проводом питания, проводами на светильник и розетку, проводом на одноклавишный выключатель. На выключатель — двухжильный провод, остальные трехжильные.

  1. Зачистить, скрутить и заизолировать белую жилу провода питания с белыми жилами проводов на выключатель и розетку.
  2. Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильник и розетку.
  3. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильник и розетку.
  4. Зачистить, скрутить и заизолировать синюю жилу провода на выключатель с белой жилой провода на светильник.
  5. Уложить в коробку скрутки и закрыть крышкой.

Похожие статьи

  1. Схема подключения вентилятора в ванной и туалете, санузел: вентилятор, выключатель и светильник.
  2. Схема подключения звонка и кнопки в квартире и доме: подключение в распределительной коробке.
  3. Схема подключения розетки в распределительной коробке.

Как работает 4-позиционный переключатель

В вашем доме используется множество переключателей. Некоторые используются для освещения, а другие — для отключения электроэнергии для обслуживания, как в случае с вывозом мусора. Помимо типичных переключателей, которые включают и выключают, есть специальные переключатели, которые приглушают освещение и регулируются для управления такими вещами, как скорость вентилятора.

Вероятно, наиболее широко используемые переключатели — это однополюсные переключатели. Они управляют освещением из одного места, а также используются для таких вещей, как разъединители печей, мусороуборочные машины и разъединители небольших двигателей, например, насосы для тако, используемые в уличных дровяных котлах.Они также используются в виде регулируемых переключателей, которые можно включать и выключать, а также переключать с яркого на тусклый. Как упоминалось выше, однополюсные переключатели также используются для управления вентиляторами, и при использовании переключателя правильного типа с помощью этого переключателя регулируется скорость.

Переключатели для управления освещением

Еще один широко используемый переключатель — это трехпозиционный переключатель. Они используются в комбинации двух переключателей для управления освещением из двух мест в большинстве случаев. Их можно использовать в коридорах, на лестницах, в любом количестве комнат, например, в гостиных или гаражах.В последнем случае освещение может быть для самого гаража или наружного освещения, связанного с освещением гаража и входной двери, которое включается как в входных дверях дома, так и в гараже.

Четырехпозиционный переключатель используется не сам по себе, а в дополнение к комбинации переключателей. Трехпозиционный переключатель соединяет бегущие провода от этого переключателя с одной стороной четырехпозиционного переключателя, в то время как другая сторона подключается к другому трехпозиционному переключателю, а трехпозиционный переключатель затем подключается к свету.При правильном подключении простой щелчок любого из переключателей включит свет.

Что такое дорожные провода?

Дорожные провода проходят между коммутаторами, предлагая несколько способов замкнуть цепь. Другими словами, они позволяют подавать питание на свет от более чем одного переключателя.

4-позиционные переключатели

Четырехпозиционные переключатели используются для управления освещением из трех или более мест. Четырехпозиционные переключатели используются в сочетании с трехпозиционными переключателями.Есть четыре клеммы, которые обеспечивают два набора положений переключения на четырехпозиционном переключателе. Каждый набор клемм — это одно из положений переключения. Когда переключатель находится в верхнем положении, ток может течь через две клеммы. В нижнем положении ток течет через две другие клеммы. Часто четырехпозиционные переключатели поставляются с двумя клеммными винтами латунного цвета и двумя клеммными винтами более темного цвета. Зеленая клемма заземления также находится на четырехпозиционном переключателе.

Омметр

Чтобы узнать, какие клеммы идут вместе, вы можете использовать омметр для проверки клемм и положений переключателя. Каждый набор клемм подключается к бегущим проводам от каждого из трехпозиционных переключателей. При правильном подключении вы сможете включать свет с помощью трехпозиционного или четырехпозиционного переключателя. Если вам нужно переключить освещение из более чем трех мест, просто добавьте дополнительные четырехпозиционные переключатели между двумя трехпозиционными переключателями.

Четырехпозиционные переключатели могут пригодиться в больших помещениях, в которых есть много дверных проемов или выходов. У каждого проема, через который вы можете войти или выйти из комнаты, должен быть переключатель, который управляет освещением в этой комнате.Например, если у вас есть гостиная с тремя проемами, вам понадобится четырехпозиционный переключатель, чтобы управлять освещением в комнате. Предположим, коридор имеет форму буквы «Т», и для этого также необходимо использовать четырехпозиционный переключатель — поместив трехпозиционный переключатель в двух разных местах и ​​четырехпозиционный переключатель в третьем месте, можно переключить освещение. Поэтому для управления освещением в трех или более местах лучше всего подходят четырехпозиционные переключатели.

Общие сведения о трехпозиционных электрических переключателях

Настенный трехпозиционный выключатель — это распространенный тип выключателя света, который позволяет управлять потолочным светильником или другим электрическим прибором из двух разных мест в комнате.Например, в коридоре или большой комнате установка трехпозиционных переключателей на обоих концах позволяет включать или выключать светильник из обоих мест. Трехпозиционные переключатели всегда используются парами и включают специальные соединения проводки.

Что такое трехпозиционный переключатель?

Трехпозиционный переключатель — это вариант стандартного однополюсного переключателя , который управляет светом только из одного места. Трехпозиционные переключатели управляют осветительной арматурой из двух точек в комнате.

Другой тип — четырехпозиционный переключатель, который используется вместе с двумя трехпозиционными переключателями для управления освещением из более чем двух мест. Эта конфигурация может использоваться в домах с открытой планировкой или на больших кухнях или в больших комнатах, где центральный банк осветительных приборов может управляться более чем с двух точек входа.

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Винтовые клеммы трехходового переключателя

Если вы изучите трехпозиционный переключатель, вы заметите несколько отличий от стандартных однополюсных переключателей.Во-первых, корпус переключателя будет толще и крупнее, чем у однополюсного переключателя. Кроме того, на рычаге тумблера трехпозиционного переключателя нет маркировки ВКЛ-ВЫКЛ, которая есть на однополюсном переключателе. Это связано с тем, что переключатель может включать или выключать свет в любом положении, в зависимости от положения другого трехпозиционного переключателя в паре.

Самая большая разница между типами переключателей заключается в винтовых клеммах. В то время как стандартные однополюсные переключатели имеют две винтовые клеммы на одной стороне переключателя, а также третью зеленую винтовую клемму заземления, подключенную к металлической ленте, трехпозиционные переключатели имеют три винтовых клеммы и винт заземления.

Одна из винтовых клемм имеет более темный цвет, чем две другие клеммы. Более темный вывод известен как общее соединение коммутатора . В зависимости от того, где будет находиться переключатель в схеме схемы, целью этого общего подключения является подача электрического тока от источника питания (коробки автоматического выключателя) либо к одному из переключателей, либо для подачи тока дальше от второго переключателя. к светильнику.

Две другие винтовые клеммы на корпусе переключателя обычно окрашены в цвет латуни и используются для подключения проводов цепи, которые проходят между двумя трехпозиционными переключателями.Они известны как бегущие клеммы , а провода, проходящие между переключателями, известны как бегущие провода .

В схемной ситуации бегущие провода обычно имеют черную и красную изоляцию. Когда переключатели установлены, эти провода позволяют электрическому току проходить между переключателями — или они прерывают прохождение цепи, чтобы выключить светильник. В любой момент, когда осветительная арматура включена, мощность может протекать либо по черному, либо по красному путевому проводу.Это будет варьироваться в зависимости от положений рычагов переключателя.

Подключение проводов трехходового переключателя

Трехпозиционные переключатели имеют разные способы подключения в зависимости от марки переключателя. Коммутатор также может иметь несколько способов подключения проводов. У всех переключателей сбоку есть винты, но у некоторых также есть отверстия для вставки или прорези, в которые можно вставить провод. Третьи поставляются с подпружиненным пазом для быстрого монтажа рядом с винтовыми клеммами, которые предназначены для удержания проводов на месте.

Хотя эти нажимные фитинги или щелевые фитинги могут быть самым быстрым способом подключения переключателя, этот метод не рекомендуется, поскольку он обычно менее безопасен. Профессиональные электрики, которые хотят избежать обратных звонков, всегда используют винтовые клеммы, которые редко откручиваются.

Советы по замене трехпозиционных переключателей

Трехпозиционные переключатели сложно установить, особенно для домашних мастеров, которые заменяют неисправный переключатель. Одна из наиболее частых проблем — неправильная разводка из-за подключения проводов схемы к неправильным винтовым клеммам.Очень легко перепутать проводку трехпозиционного переключателя при замене трехпозиционного переключателя, особенно потому, что в старых системах проводки стандартная цветовая кодировка проводов может выглядеть иначе, чем в более новых установках.

Лучший способ правильно выполнить проводку — это пометить провода, прежде чем снимать их со старого переключателя. Провод, подключенный к общей винтовой клемме , является наиболее важным для маркировки. Он всегда должен подключаться к клеммному винту самого темного цвета.Поместив на провод цветной кусок ленты или этикетку, вы легко найдете его при подключении нового переключателя.

Также неплохо отсоединять и повторно подключать по одному проводу при замене переключателей. Выполняя это по одному проводу за раз, вы можете убедиться, что подключаете новый коммутатор правильно. Однако иногда это может быть сложно, если провода цепи в настенной коробке слишком короткие — в этом случае маркировка проводов имеет важное значение.

11 различных типов выключателей и светильников

Ожидайте некоторых моментов с лампочками, поскольку мы проливаем свет на различные типы выключателей и светильников, которые добавят идеальный штрих в схему украшения вашего дома.

Выключатели света датируются 1884 годом, когда Джон Генри Холмс изобрел механизм быстрого размыкания. Даже сегодня механизм быстрого отключения используется в некоторых электрических выключателях света. В 1917 году Уильям Дж. Ньютон разработал механизм быстрого размыкания и изобрел первый тумблерный выключатель света.

Тумблерный выключатель света с тех пор эволюционировал и привел к появлению нескольких выключателей света в соответствии с потребностями и требованиями общества. Некоторые из последних инноваций включают сенсорные переключатели, интеллектуальные лампы, которыми можно управлять через мобильное приложение, переключатели света с дистанционным управлением и переключатель света, которым можно управлять по взмаху руки.

Связанные: Типы огней

1. Тумблерный переключатель света

Когда вы думаете о переключателях света, первое, что приходит на ум, — это тумблер. Тумблерные выключатели света — это обычные выключатели света, которые есть почти у каждого в своих домах. Эти выключатели находятся практически в каждой комнате большинства жилых домов, и их легко установить. У вас не возникнет проблем, пытаясь понять, как работает простой тумблер.

Вы поднимаете тумблер, чтобы включить свет, а затем опускаете его, чтобы выключить его.Это простое решение ваших потребностей в освещении, которое помогало людям в течение многих лет. Если вы хотите установить освещение в новой комнате, то использование тумблера, вероятно, будет вашим предпочтительным вариантом. Есть некоторые другие переключатели, которые будут предлагать лучшие функции, чем стандартный тумблер, но он будет хорошо работать для любых целей общего освещения.

Однако есть несколько тумблеров со специальными функциями. Этот здесь действительно способен взаимодействовать с вашим смартфоном.Вы можете настроить таймеры на включение света в определенное время и даже просто активировать его, не вставая с места. Он даже имеет полную интеграцию с Alexa, что делает его действительно удобным вариантом.

Если вам нужно что-то менее технологичное, вы можете вместо этого приобрести стандартный тумблер. Вы сможете найти обычные тумблеры света практически в любом хозяйственном магазине, о котором вы только можете подумать. Установка должна пройти гладко, и у вас будет надежный выключатель света, который вам нужен.

2. Кнопочный выключатель света

Кнопочные переключатели света, вероятно, вторые по распространенности переключатели света, которые вы можете использовать. Это действительно простые переключатели, которые отлично подойдут для дома. Вы часто видите такие переключатели в ванных комнатах людей. Иногда они подключаются как к освещению, так и к вытяжному вентилятору.

Среди этих кнопочных выключателей также есть несколько вариаций. Некоторые из них сконструированы таким образом, что при нажатии кнопки она остается утопленной, пока вы не нажмете ее снова.Есть также модели, в которых вы нажимаете кнопку, и она возвращается в нормальное положение. Какой тип кнопочного переключателя света вы предпочитаете, действительно зависит от личных предпочтений.

Некоторые люди предпочитают выключатели, которые остаются утопленными, потому что это дает им визуальную подсказку о том, в каком положении или режиме свет сейчас находится. Это может сообщить вам, когда что-то не так, если ваш свет должен быть включен, но этого не происходит на. Это может помочь вам понять, что вам нужно заменить лампочку или исправить какую-то проблему с проводкой. Однако это не очень важно, так как вы сможете разобраться в этих вещах и с другим типом переключателя.

Показанный здесь кнопочный выключатель света представляет собой красивую и простую однокнопочную модель. У него есть удобная особенность, заключающаяся в том, что внутри установлен синий светодиод. Это поможет вам узнать, когда свет находится в положении «включено». Это делает вещи очень простыми, так что это определенно хороший выключатель света для покупки.

3. Датчик приближения света

Нажмите, чтобы узнать цену

Бесконтактные переключатели света очень полезны для установки в вашем доме, когда вы хотите сократить потери энергии.Эти выключатели могут включить свет в вашем доме, когда вы находитесь в комнате. Когда в комнате больше нет людей, выключатель света выключит все. Это упрощает экономию энергии, и вам даже не придется искать выключатель света, когда вы входите в комнату.

В наше время проблемы окружающей среды волнуют многих. Возможность сократить потребление энергии — очень привлекательная перспектива. Вы можете сэкономить небольшую сумму денег на ежемесячных счетах за электроэнергию, если воспользуетесь этим типом выключателя света.Если вы не очень расточительный человек, когда дело касается энергии, маловероятно, что вы заметите существенную разницу.

По общему признанию, этот тип выключателя света понравится только определенным людям. Большинству людей нравится иметь возможность управлять своим освещением. Если позволить бесконтактному переключателю просто включиться, когда вы входите в комнату, это может вызвать неудобство, в зависимости от вашей точки зрения. Некоторым людям нравится, чтобы вещи были немного тусклее, и включение света на полную мощность каждый раз, когда вы входите в комнату, может быть неприятной мыслью.

Если вам нравится эта идея, то вы сможете настроить переключатель, не будучи слишком сложным. Этот переключатель присутствия здесь должен хорошо работать для настройки освещения. Было бы неплохо использовать этот переключатель в определенных комнатах, которые являются общественными зонами в вашем доме. Многие люди предпочитают использовать эти выключатели в своих гостиных.

4. Селекторный выключатель света

Нажмите, чтобы узнать цену

Селекторный переключатель может быть очень важен, когда вы пытаетесь настроить освещение, которое имеет два разных режима.Селекторный переключатель позволит вам эффективно переключаться между двумя различными настройками. Эти типы переключателей обычно используются для вентиляторов. Они позволяют переключать скорость вращения вентилятора, а также различные режимы вентилятора.

Когда дело доходит до освещения, вы можете выбирать из различных режимов освещения. Иногда люди используют переключатели такого типа, когда у них есть осветительные установки с разноцветными огнями. Это позволяет им выбрать, какой из них они хотели бы использовать в любой момент.Это довольно простое решение для настройки вашего освещения, и вы найдете такие типы выключателей света, которые используются во многих местах.

Наиболее распространенным типом селекторного переключателя света является поворотный переключатель. Это своего рода функции, такие как циферблат, который позволяет переключаться между различными режимами. Существуют и другие типы селекторных переключателей, например, те, которые имеют разные кнопки для нажатия, или даже те, которые работают аналогично тумблерам. Какой бы тип вы ни выбрали, он подойдет для ваших целей.

Здесь показан переключатель положения с поворотным переключателем. Он очень прост в использовании и позволяет быстро переключаться между различными источниками света. Он также имеет четыре разных светодиода. Вы также можете купить автономные переключатели без подсветки, если это то, что вы ищете.

5. Выключатель затемнения

Вы обнаружите, что бывают моменты, когда вам нужно немного света, чтобы создать надлежащее настроение. Некоторые люди называют тусклый свет освещением настроения, а другие считают свет романтичным.Чтобы иметь возможность эффективно приглушать свет, вам понадобится какой-то переключатель затемнения. К счастью, эти переключатели света на самом деле очень распространены и довольно просты в настройке.

Очень полезно иметь возможность приглушить свет. Как упоминалось ранее, это может помочь создать правильное настроение для определенных случаев. Также будет неплохо иметь возможность приглушить свет, чтобы уменьшить нагрузку на глаза. Иногда свет может стать слишком ярким, и после долгого дня он может казаться невыносимым, поэтому очень важно иметь возможность приглушить его.

Диммерные переключатели света будут выпускаться в нескольких различных вариантах. Вы сможете найти переключатели с регулируемой яркостью света, которые имеют циферблат и позволяют точно регулировать интенсивность света. Некоторые переключатели с диммером оснащены сенсорным переключателем, который позволяет медленно регулировать уровень освещенности одним движением пальца. Тот, что показан здесь, на самом деле поставляется с удобным пультом дистанционного управления.

Этот пульт дистанционного управления позволит вам приглушать свет именно так, как вы хотите.Вы сможете гарантировать, что ваши огни всегда будут на нужном уровне. Вы можете настроить освещение так, чтобы у вас было достаточно света, чтобы наслаждаться чтением книги, или сделать его ярче, когда вам нужно рассмотреть мелкие детали. Это удобный выключатель света, который идеально подойдет для вашего дома.

6. Фотоэлектрический выключатель света

Нажмите, чтобы узнать цену

Фотоэлектрические выключатели света не так часто используются в домах, как другие, включенные в этот список.Тем не менее, этот тип переключателя света очень полезен и может иметь некоторые приложения, которые вы сможете использовать. Если вы хотите настроить свет, который будет автоматически включаться, когда начинает темнеть, вам понадобится фотоэлектрический выключатель света. У него есть датчик, который может определять, когда уровень освещенности становится низким.

Как только датчик обнаружит, что уровень освещенности начинает падать, он включает свет. Это позволяет всегда иметь свет там, где он вам нужен больше всего.Вам не придется искать выключатель или споткнуться о предметы. Свет просто загорится, когда это необходимо.

Очевидно, что у этого типа выключателя света есть несколько интересных потенциальных применений. Нужен ли вам выключатель света, такой как этот, — в воздухе. Некоторые люди предпочитают использовать такие выключатели для освещения крыльца, чтобы люди могли видеть снаружи. Если вы живете в районе, где нет уличных фонарей, это может быть хорошей идеей.

Говоря об уличных фонарях, на самом деле они используются в первую очередь для этих выключателей. Фотоэлектрические выключатели света используются в уличных фонарях и уличных фонарях, чтобы они включались в темноте. Многие люди не задумываются о том, откуда эти фонари узнают, когда загораться, но теперь вы знаете, что это происходит из-за фотоэлектрических выключателей света. Вы должны иметь возможность использовать эти переключатели в своем саду, на крыльце или в других местах на улице, где вам нужно будет видеть ночью.

7. Выключатели освещения, активируемые движением

Нажмите, чтобы узнать цену

Есть большая вероятность, что вы уже видели выключатели света, активируемые движением. Если вы когда-нибудь подходили к чьей-то собственности и видели, как автоматически включается свет на крыльце, то вы столкнулись с переключателем света, активируемым движением. Эти выключатели света имеют различное применение, но чаще всего они используются в целях безопасности. Они могут быть очень эффективными инструментами, отпугивающими потенциальных взломщиков.

Многие люди решают установить у себя во дворе фары, активируемые движением. Это предотвратит проникновение людей в вашу собственность в ночное время. Внезапного включения света обычно бывает достаточно, чтобы отпугнуть потенциальных злоумышленников. Он отлично работает как сдерживающий фактор, и настроить переключатели света, активируемые движением, тоже не составит большого труда.

Обычно вы можете купить чувствительные к движению фонари с переключателем. Этот переключатель, который продается здесь, представляет собой автономный переключатель, который не имеет подсветки.Настройка переключателя должна быть быстрой и несложной. Вам просто нужно правильно расположить его и прикрепить к нему фонари в соответствии с инструкциями.

На самом деле может быть проще купить фары, активируемые движением, которые поставляются со своим собственным переключателем. Но какой маршрут выбрать — решать вам. В любом случае вы сможете настроить освещение, активируемое движением, которое будет хорошо работать для защиты вашего дома. Это хорошая мера безопасности, которая поможет вам немного легче отдыхать ночью.

8. Звуковые переключатели света

Нажмите, чтобы узнать цену

Иногда люди ищут более удобные выключатели света. Если вы хотите иметь возможность использовать выключатель света, не вставая, чтобы нажимать или щелкать выключатель, ваши возможности будут ограничены. Выключатели света, активируемые движением, существуют, но они чаще используются для наружных целей. Как отмечалось выше, вы увидите, что они используются в целях безопасности.

Один из наиболее удобных способов включения и выключения света — активация звука.На рынке есть выключатели света, которые могут обнаруживать звук. Определенные звуки могут включать и выключать свет. Движение, необходимое для включения и выключения света, может быть таким же простым, как хлопок или щелчок пальцами.

Эта технология существует уже очень давно. Возможно, вы помните рекламный ролик о выключателе света, который можно активировать, просто хлопнув в ладоши. Этот выключатель света стал настоящим феноменом, и миллионам людей действительно понравилось то, что он принес на стол.Этот тип переключателя света по-прежнему доступен, и со временем технология стала еще более надежной.

Это очень простой выключатель света, который подключается к обычной электрической розетке. Вы можете подключить к розетке лампу или другой светильник. Когда вы хлопнете в ладоши, загорится свет. Просто хлопните в ладоши, и свет снова выключится, и вы получите удобный выключатель света.

9. Светильники потолочные

Один из самых распространенных типов светильников, которые вы увидите в доме, — это потолочные светильники.Эти светильники были основным продуктом домов в течение очень долгого времени, и в обозримом будущем они останутся популярными. Это один из самых удобных типов осветительных приборов, когда вы пытаетесь осветить большую площадь одним или двумя лампами. Вот почему потолочные светильники так часто можно увидеть в гостиной.

Эти светильники действительно типичны для любого помещения дома. Вы найдете потолочные светильники в ванных комнатах, спальнях и даже на кухнях. Это удобное решение для освещения, которое может дать вам много света, не занимая много места.Если вы хотите иметь возможность эффективно осветить свой дом, тогда вам стоит заглянуть в этот светильник.

Эти светильники в некоторых случаях могут оказаться довольно декоративными. Если вы хотите найти освещение, которое дополнит ваш общий интерьер, то вы сможете найти множество интересных вариантов, глядя на потолочные светильники. На рынке представлены всевозможные потолочные светильники, и не составит труда найти тот, который будет соответствовать вашему особому чувству стиля.Просто посмотрите немного вокруг, прежде чем принять окончательное решение о том, что покупать.

Представленный здесь потолочный светильник имеет очень интересный классический дизайн. Он вызывает образы освещения начала 1900-х годов и определенно хорошо впишется, если вы хотите, чтобы ваш дом выглядел более старым. Этот светильник в старинном стиле имеет действительно красивую бронзовую отделку, которая действительно выделит его. Это хороший вариант для потолочного светильника, если это ваш стиль, но есть и другие современные потолочные светильники, которые стоит рассмотреть.

10. Трек Освещение

Направляющее освещение очень часто используется как в бытовых, так и в коммерческих целях. Этот тип осветительных приборов предполагает использование навесных или подвесных светильников на потолке. Вдоль дорожки будет проходить несколько источников света, чтобы обеспечить значительное количество света. Многие решают установить в жилых комнатах светильники на треке.

Вы также можете использовать трековое освещение как способ выделить что-то в комнате. Например, светильники, размещенные на трассе, можно наклонять в определенном направлении.Если у вас есть произведение искусства на стене или какой-либо другой интересный предмет, вы можете направить на него свет, чтобы привлечь внимание к нему. Это одна из причин, почему этот тип освещения широко используется в коммерческих кругах.

Установить трековое освещение на самом деле довольно просто, если вы знаете, что делаете. Вам нужно будет убедиться, что вы устанавливаете все равномерно, чтобы освещение было правильно выровнено. Как только работа будет выполнена, вы сможете насладиться очень интересным и динамичным источником света.Вы сможете использовать это освещение по-разному, чтобы выделить свою комнату.

Показанный здесь осветительный прибор трека может поддерживать четыре различных источника света. Это хорошее решение, когда нужно выделить одну конкретную область. Этот осветительный прибор достаточно доступен по цене, чтобы сделать покупку более практичной. Вы можете легко установить несколько из них, если вам нужно более надежное решение для освещения.

11. Встраиваемое освещение

Встраиваемые осветительные приборы могут быть действительно хорошими, если вы знаете, как правильно их настраивать.Это позволит вам создать небольшое окружающее освещение или освещение для настроения, если вы того пожелаете. Светильники можно разместить, например, под шкафами или на потолке. При этом светильник размещается в углублении.

Скорее всего, у вас в доме уже есть утопленное освещение. Если у вас есть приспособление, которое создает отверстие в стене, где идет освещение, то это утопленное освещение. Люди используют эти типы светильников для создания всевозможных уникальных вариантов освещения.Он может предоставить вам более узкую полосу света, которая идеально подходит для акцентного освещения.

Установить встраиваемый светильник не так уж сложно, если у вас есть ноу-хау. Если вам неудобно выполнять эту работу в любой момент, вы всегда можете вызвать электрика, чтобы он ее закончил. Крайне важно, чтобы вы были в безопасности при работе с электричеством, поэтому убедитесь, что вы знаете, во что вы ввязываетесь заранее.

Если вы установите утопленное освещение в определенных местах по всему дому, вы сможете создать действительно динамичный свет.Это будет ваш предпочтительный стиль осветительных приборов для акцентного освещения и многих других целей. Ваш дом определенно будет иметь нужную атмосферу, если вы будете использовать встроенное освещение в полную силу. Просто не забудьте вызвать электрика, если вам понадобится небольшая помощь.

Микровыключатель света

Об этом продукте

Описание

Активируется нажатием на верхнюю часть переключателя легким касанием — всего 0.Требуется давление 4 унции / 11,3 г!

Технические характеристики

загрузка…

/content/html/Technical_Specifications/58500-specifications.txt

FAQs

загрузка…

/content/html/FAQs/zendesk-faq.txt

Нормативный

загрузка…

/content/html/Regulatory/regulatory.txt

Загрузки

загрузка…

/content/html/Downloads/Switch_Downloads/single_switch_downloads.txt

В состоянии ЗАБОТА, В состоянии БЕЗОПАСНО и в состоянии СИЛЬНО

загрузка…

/content/html/ableCare/ableCARE-SAFE-STRONG.txt

Когда заменять выключатель света

Выключатели света похожи на старых друзей. Вы знаете их много лет, поэтому, когда они ведут себя не так, как раньше, вы понимаете, что что-то не так. Хотя большинство проблем с выключателем света не связаны с пожаром, рекомендуется немедленно решать любые проблемы, чтобы не подвергать свою семью опасности.

Специалисты-электрики Roman Electric готовы помочь вам определить признаки изношенного или неисправного выключателя света.

Crackle, Snap, Pop

Необычные звуки, исходящие от выключателя света, являются признаком того, что пора заменить. В большинстве случаев проблема заключается в неисправном переключателе. Но щелчок, шипение, треск или хлопок при нажатии переключателя также могут означать, что возникает электрическая дуга под напряжением — потенциальная опасность пожара. Вызовите электрика, чтобы диагностировать проблему.

Ощущение тепла

Если ваш выключатель света или панель переключателей на ощупь нагреваются, это может означать, что в стене кроется серьезная проблема с электричеством или опасность пожара. Переключатель горячего света означает, что через переключатель проходит слишком большое напряжение или что у вас проблемы с проводкой. Это правило не обязательно применимо к переключателям яркости. С диммером ощущение умеренного тепла является нормальным, поэтому обращайтесь к электрику только при сильном нагреве.

A Световая задержка

Заметили задержку между нажатием переключателя и включением света? Скорее всего, электрические контакты изнашиваются.После многих лет использования металлические детали внутри переключателей изнашиваются и препятствуют подаче электричества к осветительным приборам. К счастью, это не признак опасности возгорания, а просто необходимость замены.

Ослабление

Если ваш выключатель света потерял надежную фиксацию, его пора заменить. Ослабление переключателя часто происходит одновременно с задержкой включения светильника. Оба симптома вызваны изношенными деталями переключателя.

Если на вашем выключателе света видны какие-либо из вышеперечисленных признаков, вы должны заменить его во избежание возгорания.Но, благодаря усовершенствованию формы и функций выключателей света, также есть множество причин для замены рабочего выключателя.

  • Диммер — Диммерные переключатели позволяют регулировать уровень освещенности в комнате.
  • Датчик движения — Датчик движения активирует свет только при обнаружении движения в комнате и отключает его без движения. Это может помочь сэкономить на расходах на электроэнергию.
  • Time-Delay — Функции временной задержки отключают питание светильника по прошествии определенного времени.
  • Розетки — Если у вас есть комната, в которой могут быть дополнительные розетки, подумайте о покупке выключателя света с присоединенными розетками.

Не уверены, когда заменить выключатель света? Просто позвоните в Roman Electric!

Если вы столкнулись со сложной проводкой, неисправными выключателями света и потенциальной опасностью пожара, лучшее, что вы можете сделать, — это вызвать электрика. В Roman Electric мы верим в быстрое, дружелюбное и эффективное обслуживание. Наша команда квалифицированных инженеров обслуживает территорию Милуоки на протяжении десятилетий, что сделало нас надежным именем в сфере обслуживания электричества, сантехники и отопления, вентиляции и кондиционирования воздуха.Позвоните нам по телефону 414-771-5400 или запланируйте обслуживание на нашем сайте.

Почему мой выключатель света горячий?

Если один или несколько выключателей в вашем доме теплые или горячий на ощупь, обычно это признак того, что слишком много электричества мощность, протекающая через него. Есть несколько причин, почему это бывает.

Когда выключатель света становится теплым

Один из самых нам часто задают вопросы по электрике: нормально ли это для выключатель света, чтобы почувствовать тепло.

Это нормально для выключателей света, особенно диммеров, чтобы почувствовать себя немного теплым, когда свет включен. Тепло, которое вы чувствуете исходит от электрического компонента, называемого симистором (триод для переменного тока), который изменяет количество электричества, которое проходит к светильнику. Если диммер выключен посвященный одной лампочке или нагрузке 100 Вт или около того, вы можете почувствуй немного тепла. Однако как только нагрузка превысит 300 Вт, нет ничего необычного в том, что жара становится более заметной.

Когда выключатель света горячий

Если выключатель слишком горячий, чтобы дотронуться до него, скорее всего, серьезные проблемы. Это происходит по трем основным причинам:

  • Коммутатор перегружен. Как розетки, свет переключатели имеют ограниченную мощность, с которой они могут справиться. Разные переключатели рассчитаны на разные уровни мощности, и если переключатель перегружен есть серьезный риск Пожар. Переключатель следует заменить на переключатель, предназначенный для обрабатывать усилители, необходимые для осветительного прибора.
  • Переключатель неисправен. Выключатели света изнашиваются, и когда это случаются небольшие искры на электрических контактах, когда свет включен или выключен. Со временем контакты не встречаются правильно, и электричество течет более свободно, создавая тепло. Этот, тоже есть опасность пожара.
  • Неправильная или неправильная установка проводов. Даже если проводка была профессионально установленный, он может расшататься или сломаться из-за возраста. Эти плохие соединения могут вызвать искру в проводке и генерировать тепло.Они также могут препятствовать текущему потоку, что также выделяет тепло. Неисправную проводку всегда следует заменять на опытный, лицензированный электрик.

Когда обращаться за помощью

Возникли проблемы с электричеством, которые вы можете обычно ремонтируется самостоятельно, но, поскольку электромонтажные работы могут быть опасными, почти всегда рекомендуется вызвать профессионала. Вдоль с выключателем горячего света, это хорошая идея позвонить профессионалам если:

  • Свет тускнеет при использовании основного прибора или при работе системы отопления, вентиляции и кондиционирования воздуха. единица идет.
  • Не работает одна розетка электрической розетки.
  • Выключатель света не надежно соединяется во включенном или выключенном состоянии должность.
  • У вас в доме старая система «предохранителей».

Квалифицированный электрик также проверит, электрическая панель способна безопасно обращаться со всем, что есть в вашем доме.

Выключатели горячего света в вашем доме в Джексонвилле обычно могут быть легко и быстро исправить, но никогда не стоит игнорировать проблему поскольку это может указывать на более серьезную проблему с электричеством.Чтобы узнать больше или назначить домашнюю электротехническую проверку, связаться один из квалифицированных и опытных электриков в David Gray Электротехнические услуги сегодня. Вы также можете позвонить нам по телефону (904) 724-7211.

Типы выключателей света (Руководство для начинающих)

Если вы планируете установить новые выключатели света в своем доме, вам не обязательно быть экспертом. Тем не менее, Salt Light & Electric рекомендует изучить различные типы выключателей света, чтобы найти то, что вам больше всего подходит.Конечно, поиск в Интернете ценной информации о выключателях света может занять много времени — потребители могут попасть в сотни кроличьих нор. К счастью, наша команда профессиональных электриков всегда готова помочь! Компания Salt Light & Electric составила руководство для начинающих по выключателям света, имеющим общие конструкции и различные функции.

Однополюсный выключатель света

Однополюсные переключатели — это наиболее распространенный тип выключателей света в вашем доме. Это рычажные переключатели с простой функцией включения и выключения.Название однополюсный относится к одной цепи, проходящей через переключатель, что означает, что вы управляете только одним светом с одного переключателя. Однополюсные переключатели легко идентифицировать по маркировке ВКЛ и ВЫКЛ на рычаге.

Универсальные переключатели

Многопозиционные переключатели бывают нескольких вариантов, и их функция состоит в том, чтобы несколько переключателей управляли одним и тем же светом. Одна из версий представляет собой трехпозиционный переключатель, который, несмотря на свое название, управляет осветительной арматурой из двух разных мест.Четырехпозиционные переключатели делают то же самое, но позволяют использовать три переключателя вместо них. Причина, по которой их имена на один интервал выше, связана с количеством имеющихся у них клеммных винтов, каждый из которых соединяет провод с переключателем. Многопозиционные переключатели идентифицируются по отсутствию маркировки ВКЛ и ВЫКЛ на рычаге из-за того, что состояние света зависит от нескольких переключателей. Если на рычаге переключателя нет маркировки, скорее всего, это переключатель с несколькими положениями.

Диммерный переключатель Диммерные переключатели

предлагают больше персонализации, чем простой переключатель включения и выключения, поскольку они используются для снижения яркости света без его полного выключения.Органы управления диммером могут быть вращающимися, скользящими или другими вариантами. Как и традиционные выключатели света, они также бывают в версиях с несколькими положениями и могут использоваться для затемнения одного и того же светильника из разных мест дома.

Программируемый таймер

Программируемые переключатели таймера позволяют точно настроить, когда вы хотите, чтобы осветительный прибор загорелся. Вы можете запланировать включение прибора на каждый день недели, что даст вам возможность сократить потребление энергии.Некоторые варианты этого переключателя имеют возможности Wi-Fi, которые позволяют настраивать освещение, не выходя из смартфона.

Переключатель присутствия

Также известный как переключатель датчика движения, переключатели присутствия активируют осветительную арматуру при обнаружении движения, а затем выключают его, когда обнаружение не обнаружено. Как и программируемые таймеры, переключатели присутствия хорошо работают, чтобы сократить потребление энергии и добавить современный вид вашему дому.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
