Ввгнг ls или nym: Какой кабель выбрать для проводки в доме

Содержание

Какой кабель выбрать для проводки в доме

На сегодняшний день существует огромный выбор кабельной продукции и разобраться досконально в их обозначениях и названиях без специальной литературы могут даже не все электрики. Первый вопрос, который встает перед потребителем решившим сделать ремонт электропроводки у себя дома – а какой кабель мне выбрать?

Рассмотрим только те виды кабеля, которые чаще всего нужно использовать при монтаже и замене электропроводки внутри квартиры или дома. Найти их в строительных магазинах не составляет большого труда.

Однако при покупке вы должны точно знать, что означают их буквы в сокращении, когда нужно применять ту или иную марку, и можно ли заменить один кабель другим, если какого-то из видов не оказалось в продаже.

Кабель ВВГнг и ВВГнг-LS отличия

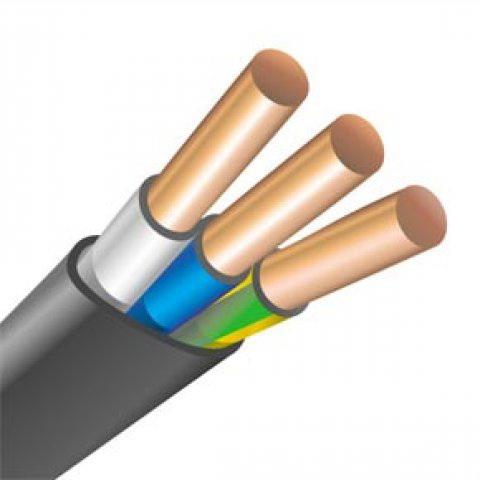

Первый самый распространенный и наиболее правильный вариант кабеля – это ВВГнг и его разновидность ВВГнг-LS.

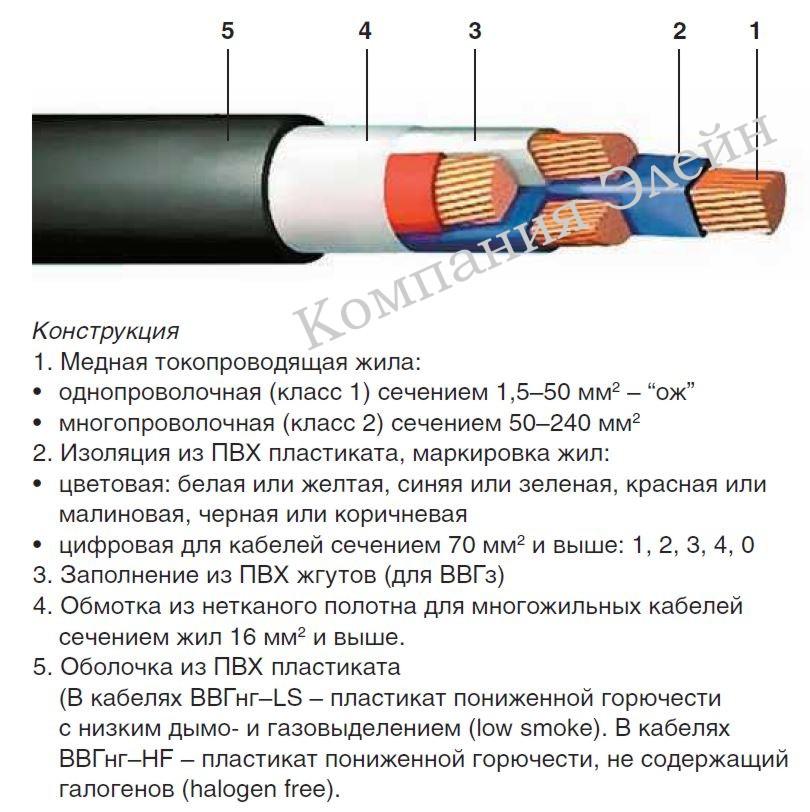

Кабель из себя представляет следующую конструкцию:

Бывает одножильным и многожильным.

При этом жила однопроволочная до сечения 25мм2.

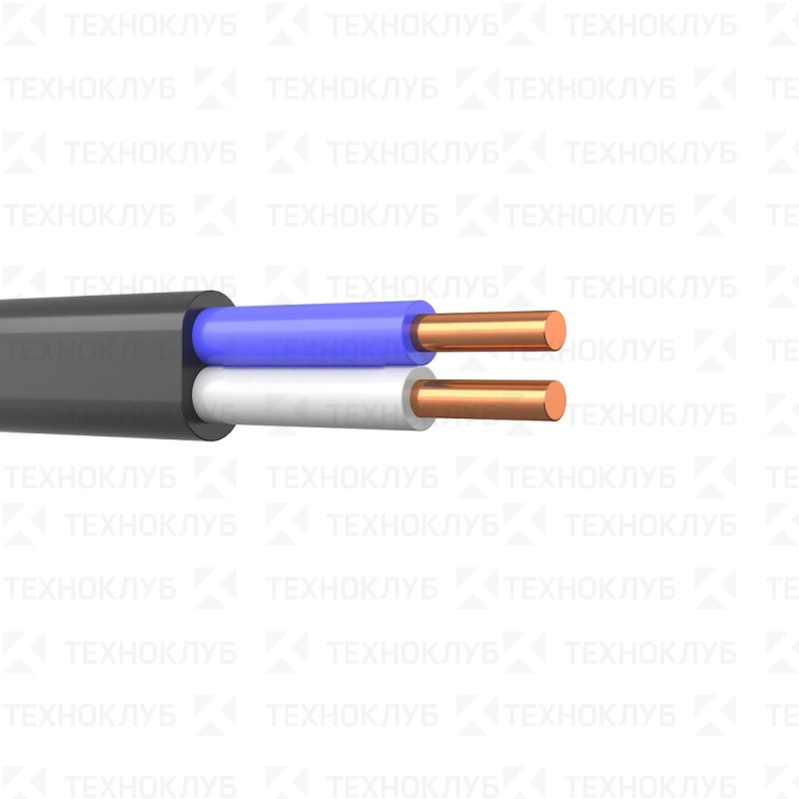

Чаще всего имеет плоскую форму, что бывает очень удобным, при закладывании его в узкую штробу в вертикальном положении.

Да и в пластиковых кабельных каналах удобно укладывать провод именно такой формы.
При этом не забывайте, что в кабельном канале после укладки должно оставаться еще 40% свободного места.

Расшифровка названия

Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают?

В первая

означает, что изоляция сделана из полиВинилхлоридного материала

В вторая

оболочка кабеля также выполнена из полиВинилхлоридной изоляции

Г

кабель Голый, без какого-либо защитного бронированного покрова

Чтобы просто запомнить, электрики между собой его называют:

Винил-Винил-Голый

Некоторые марки после ВВГ имеют в названии дополнительные буковки:

П

расшифровывается как ”плоский”

нг

обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение”

А

кабель не горючий даже при прокладке в пучках

Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.

Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.

В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.

Единственно для чего может быть использована мелонаполненная смесь – исключительно для разделения изоляции от оболочки.

Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.

Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.

Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры.

LS

это сокращение от Low Smoke, то есть низкое дымо- и газовыделение

Технические характеристики

Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, таких как номинальный ток, вес, сопротивление представлены в таблицах ниже:

Один немаловажный совет – даже если у вас в доме еще нет заземляющего провода и система TN-C, а не TN-C-S, все равно всегда покупайте только трехжильный кабель.

Таким образом, вам не придется заново переделывать все проводку при изменении системы заземления. Ну а в крайнем случае, третья жила всегда будет оставаться резервной, если на фазной или нулевой жиле случится обрыв.

Применение в жилых помещениях

Часто задаются вопросом, а можно использовать простой ВВГнг, без индекса LS? Правила, которые за последние годы существенно поменялись говорят, что для прокладки внутри жилых помещений, простой ВВГнг запрещен.

Такую марку можно использовать только снаружи здания.

Смотри ГОСТ 31565-2012 – скачать.

Объясняется это тем, что он хоть и не горит, зато под воздействием пламени выделяет огромное количество токсичных веществ. А ведь именно из-за продуктов горения, а не от огня и погибает при пожарах большинство людей.

Кабель NYM отличия

Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков.
Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.
M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений

Также встречаются похожие названия НУМ и NUM. Это вовсе не подделки, как может показаться на первый взгляд. Их выпускают те же заводы по своим техусловиям, но уже без сертификата VDE.

Технические параметры:

NYM можно назвать зарубежным аналогом ВВГнг, хотя более близка к нему другая марка – ВВГз. ”З” – это заполнитель.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

  • во-первых он имеет тройную изоляцию
Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.

Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает.
А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:

ВВГнг – напряжение испытания — 3кВ
NYM – напряжение испытания 2,5кВ

  • во-вторых изоляция у него серого цвета, у ВВГ – черного
Для многих категорически черный цвет может не подходить по эстетическим параметрам.
  • в-третьих, он всегда круглой формы
Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.
  • и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!

Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS

Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит.

Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей.

Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает.

Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

При этом формулировка “не менее” означает, что если данный кабель будет находиться под 100% нагрузкой в неблагоприятных условиях, он должен отработать НЕ МЕНЕЕ 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50!

Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях:

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Статьи по теме

Особенности и характеристики силовых кабелей NYM и ВВГнг-LS

Такие силовые кабели, как NYM и ВВГнг-LS наиболее популярны на современном рынке кабельно-проводниковой продукции. Предлагаем рассмотреть их некоторые особенности.

Кабель NYM

Силовой кабель NYM применяется как на гражданских, так и на промышленных объектах. Кабель NYM используется для установки электроцепей  на напряжение до 660 В и частотой 50 Гц. Кабель NYM обладает  высокими эксплуатационными характеристиками, надежностью, безопасностью и простотой в использовании. Кабель NYM обладает оболочкой из ПВХ-пластиката, которая обладает негорючим свойством при одиночной прокладке. Благодаря этому кабель NYM можно прокладывать в местах, где предъявляются повышенные требования к пожарной безопасности. Это могут быть, разного рода склады, на которых хранятся взрывоопасные вещества или лаборатории.

Если кабель NYM прокладывается пучком, то он теряет качество пожаробезопасности, в таком случае используют кабель NYMнг-LS.

Кабель NYM, как правило производится многожильным, в его конструкции от 2 до 5 жил круглой формы. Диаметр жил кабеля NYM составляет от 1,5 мм до 35 мм. Жила кабеля NYM производится как однопроволочная, так и многопроволочная. Цвет изоляции жилы кабеля NYM может быть различным, это сделано для упрощения проведения монтажных работ

При производстве кабеля NYM принято использовать следующие цвета – синий, коричневый, черный, желто-зеленый и серый. Синий цвет означает нейтраль, желто-зеленый, как правило, это жила заземления.

Если в кабеле NYM делится на два вида Jи О, это зависит от присутствия или отсутствия жилы заземления.

Для кабеля NYM есть некоторые ограничения при применении. Кабель NYM не принято использовать при монтаже вне помещений, это связано с тем, что ПВХ оболочка кабеля NYM разрушается под действием ультрафиолетового излучения.

При необходимости прокладки кабеля на открытом воздухе лучше использовать кабель ВВГ, этот кабель является аналогом кабеля NYM. Стоит вспомнить, что первоначально кабель NYM был только немецкого производства и в нашу страну его привозили только из Германии. Но с течением времени очень многие отечественные производители стали изготавливать кабель NYM у нас на родине.

Если говорить о кабеле ВВГ, то он отличается от кабеля NYM более широкой сферой использования, при этом обладает не таккими хорошими эксплуатационными характеристиками.

Кабель ВВГ

Кабель ВВГнг-ls – это один из видов кабеля ВВГ. Отличие состоит лишь в том, что кабель ВВГнг-LS является не распространяющим горение и кроме того, при воздействии повышенной температуры практически не выделяет ядовитого дыма (хлористый водород).

Еще одно отличие кабеля ВВГнг-LS от кабеля NYM – это невозможность использование первого при пониженных температурах. (ниже -30 градусов). При этом прокладка кабеля ВВГнг-LS возможна при температуре до -15 градусов. Обычная температура, при использовании кабеля ВВГнг-LS не должна быть выше 50 градусов. При аварийном режиме кабель ВВГнг-LS способен работать непродолжительное время при температуре до +70 градусов.

Для информации нашему читателю: в квартире или загородном доме между комнатами лучше всего устанавливать стойкие итальянские ламинированные двери, поскольку они изготовлены из цельного массива дерева, покрытые надёжным ламинатом. Итальянские двери — это поистине произведение искусства, от которого сложно отвести глаза, очень красивые и надёжные двери.

Итальянские ламинированные двери

.

Какие марки кабеля лучше всего использовать в электропроводке для дома?


Электропроводка в доме Рано или поздно многие из нас задают себе вопрос о том, какие марки кабеля лучше всего использовать в электропроводке для дома. Лучше всего для монтажа домашней электропроводки подойдут провода и кабели с медными жилами. Они бывают как одножильные, так и многожильные. Многожильные кабели в общей оболочке или провода (как с дополнительной оболочкой, так и без нее) имеют две и более жилы, которые изолированы друг от друга. У одножильных и многожильных проводов и кабелей жилы могут изготавливаться, как жесткими (однопроволочными), так и гибкими (многопроволочными). Провода и кабели отличаются друг от друга конструктивным исполнением, а также материалом, из которого изготовлены жилы, изоляционное покрытие и внешняя оболочка. Оболочка служит для защиты изоляции жил от механических повреждений проводов и кабелей, а также от воздействия различных химических веществ, прямых солнечных лучей и влаги. Кроме того, кабель может быть дополнительно покрыт броней. Большинство марок проводов не имеет дополнительной защитной оболочки, поэтому прокладываются скрытым способом. При возникновении необходимости прокладки проводки открытого типа, провод прокладывается в трубах (в том числе гофрированных), коробах. Кабель можно прокладывать открыто, так как он конструктивно имеет дополнительную защитную оболочку. Наиболее распространенный тип кабеля для домашней электропроводке считается кабель марки ВВГ(нг), NYM, провод марки ПВС и другие. Ниже рассмотрим более подробно приведенные марки кабельно-проводниковой продукции.

Кабель NYM

Кабель NYM лучше всего использовать для подключения к этажному распределительному щитку. Кабель марки ΝΥΜ Этот кабель также используют для соединения квартирного распределительного щита с промежуточными комнатными щитками или распределительными (распаечными) коробками (если они имеются). Кроме того, данный тип кабеля можно использовать для индивидуального подключения мощных потребителей. Кабелем NYM можно все лини электропроводки квартиры или дома, но в связи с тем, что он несколько дороже кабеля ВВГ(нг) и провода ПВС, для этих целей его применяют реже.

Кабель типа ВВГ

Кабель типа ВВГ – это голый (не бронированный) кабель с медными жилами, покрытыми поливинилхлоридной изоляцией, которые помещены в поливинилхлоридную оболочку. Кабель данного типа применяется практически повсеместно, в том числе и в помещениях, характеризующихся повышенным уровнем влажности. Изолированные жилы кабеля скручены и имеют цветовую расцветку, что значительно упрощает подключение кабеля. Маркировка «нг» в кабеле ВВГ обозначает, что в его составе имеется огнеупорный пластикат, поэтому он не распространяет горение. Применение данного типа кабеля актуально при необходимости укладки нескольких кабелей пучками. Т.е. если использовать обычный кабель, то в случае возгорания того или иного кабеля огонь распространится и на остальные кабеля. Кабель марки ВВГ позволяет локализировать место возгорания. Кабель ВВГнг может быть плоским или круглым. В плоском варианте его удобней закладывать в штробы, а в круглом удобней производить протяжку в различные трубы и гофрошланг. Кабель марки ВВГнг Какие марки кабеля ВВГ используются при прокладке электропроводки квартиры? В данном случае все зависит от схемы электропроводки. Если в соответствии со схемой электропроводки к каждой из розеток идет отдельная линия, то можно использовать кабель ВВГ-3*2,5 мм2. Для питания мощных потребителей, например, проточного водонагревателя или электрической печи, может быть использован кабель большего сечения – ВВГ-3*4 мм2. В данном случае все зависит от предполагаемой нагрузки бытовых электроприборов, которые планируется включать в ту или иную розетку. Для питания осветительной аппаратуры квартиры подойдет кабель ВВГ-3*1,5 мм2, так как общая нагрузка всех элементов осветительной аппаратуры сравнительно небольшая. Если в квартире не предусмотрено наличие защитного (заземляющего) проводника, то для прокладки электропроводки необходимо использовать двухжильный кабель (провод) вышеприведенных марок. Кабель марки NYM – состоит из медных жил, имеющих промежуточную оболочки, изготовленную из мелонаполненной резины и оболочки из поливинилхлоридной изоляции, которая не поддерживает горения. Кабель легко и удобно разделывать при монтаже, благодаря использованию в конструкции кабеля промежуточной внутренней оболочки. Промежуточная оболочка также увеличивает гибкость и повышает пожаростойкость кабеля. Данный тип кабеля производится в соответствии со стандартом DIN 57250. Кабель применяется для прокладки электропроводки открытого и скрытого типа внутри помещений. Этот кабель можно применять на воздухе, но только чтобы на него не было прямого воздействия солнечных лучей. Кабель NYM слабогорюч, а также характеризуется низким уровнем газодымовыделения, что особенно актуально для жилых помещений. Для прокладки электропроводки квартиры могут быть использованы различные марки кабеля NYM, в зависимости от количества и сечения жил. Например, NYM-3*2,5 мм2, NYM-3*4 мм2 и т.п.

Провод ПВС

Провод ПВС имеет многопроволочные гибкие медные жилы с поливинилхлоридной изоляцией. Провод данной марки характеризуется множеством преимуществ. Провод марки ПВС Среди них можно выделить: стойкость изоляционного покрытия к механическим повреждениям, воздействию плесневых грибков, широкий диапазон рабочих температур. Кроме того, этот провод очень гибок и его удобно прокладывать там, где необходимы частые и сильные изгибы. Для прокладки линий квартирной электропроводки используют двух или трехжильный провод ПВС сечением от 1,5 до 4 мм2.

Какой кабель выбрать для монтажа NYM или ВВГнг?

При проектировании электросети в производственных или жилых зданиях главный вопрос — правильный выбор проводника.

Недавно был поднят острый вопрос о выборе кабеля: NYM или ВВГнг. Стоит отметить, что первый и второй варианты подходят для электромонтажа в квартире и частном доме.

Если вы обратите внимание на технические параметры лестницы, вы сможете понять, какой тип продукта предпочтителен в конкретном случае. Кроме того, различия между кабельной продукцией должны быть идентифицированы, чтобы определить преимущества для использования в конкретном случае.

Конструктивные особенности кабеля NYM и ВВГ

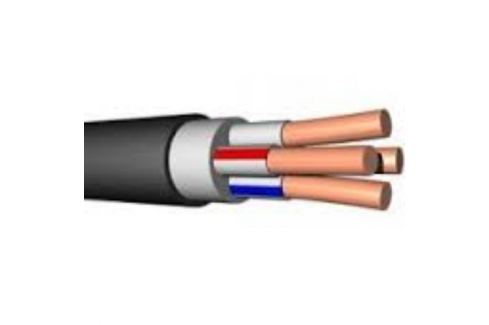

Итак, ВВГнг — это силовой кабель, в котором размещены медные провода (изготовлены по российскому стандарту ГОСТ 31996-2012). Поливинилхлорид с добавками используется в качестве изоляционного материала, что делает материал невоспламеняющимся. Как правило,

ВВГнг имеет от двух до пяти вен.

Чтобы максимально упростить установку кабелей, все жилы оформлены в разные цвета. Маркировка может быть сделана, опустошив ядро или используя цветные полосы на белом фоне. Поливинилхлорид применяется обычно в качестве внешней оболочки кабеля — так же, как изоляция каждого сердечника.


Что касается жил, то они могут быть многопроволочными (состоящими из множества проводов), а также монолитными (с одной интегральной конструкцией). В поперечном сечении ядра сегментированы или круглые.

NYM — это тот же кабель, что и

ВВГнг, только в другой версии. NYM производится по немецкому стандарту VDE 0250. Следует отметить, что в этом проводнике также имеется от 2 до 5 жил. Изоляция — негорючий поливинилхлорид. Однако этот продукт отличается от российского аналога тем, что между внешней изоляцией и проводниками имеется дополнительный слой изоляции.

NYM впервые появился в нашей стране в начале 2000-х годов. Отечественные компании, производящие кабельную продукцию, значительно увеличили свои производственные мощности, что позволило производить кабели этого типа по немецкой технологии.

Если вопрос в том, какой кабель будет качетвеннее,  ВВГнг или NYM, вы должны сначала проверить подлинность продукта и соответствие указанным параметрам. К сожалению, на сегодняшний день в РФ можно найти до 60% контрафактной продукции для проводников с небольшим сечением.

Расшифровка индексов и аббревиатуру

Вся кабельная продукция должна быть маркирована. Как правило, он состоит из серии букв и цифр, которые определяют структурные характеристики, назначение кабеля, материалы, из которых он изготовлен.


Где применяется кабель ВВГнг и NYM – особенности монтажа

Изоляция в ВВГ выполнена из , без специальных добавок, что означает, что горение при одной установке такого кабеля не распространяется.

Групповая прокладка ВВГ запрещена, если несколько кабелей проложены в жгуте (допускается прокладка кабеля в жгуте, если каждый проводник размещен в своем собственном гофре).

NYM — жилы этого кабеля имеют ПВХ изоляцию, которая не горит. Внешняя оболочка также изготовлена из ПВХ. Каждый проводник сердечника помещен в резину, заполненную слоем мела. Примечательно, что внешняя изоляция кабеля наиболее подвержена воздействию ультрафиолетовых лучей, не говоря уже о оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытых участках, где проводник будет постоянно подвергаться воздействию солнечного света.


Часто продавцы, особенно на рынках, чтобы быстрее продавать свою продукцию, позиционируют NYM как кабель с «трехпроводной изоляцией». Однако это чистый обман: резина, наполненная слоем мела, на самом деле не является изоляцией.

Помимо прочего, у кабеля с резиной есть большой недостаток: резина отлично горит при нагревании. В результате NYM не может быть сгруппирован.

В соответствии с требованиями пожарной безопасности, кабель NYM может быть проложен только внутри помещения индивидуально (индивидуально). Если требуется групповая прокладка, например, в стробоскопическом или кабельном канале, необходимо применить модификацию NYMng (A) -LS.

Вы не должны путать группу синглов NYM, каждый в их ряби, которые идут вдоль потолка или стены. Этот метод укладки, в отличие от групповой укладки без гофра, не считается пусковым. Электрики часто обходят запрет на прокладку групповых кабелей этой марки.

В изоляции, ВВГнг и NYMng имеют комплекс специальных добавок, благодаря которым эти проводники могут быть сгруппированы вместе, поддерживая условия без сгорания. Как правило, этот тип прокладки кабеля используется в оборудовании для прокладки кабелей.

ВВГнг-ls, NYMng-ls («низкий дым» — выделяет мало дыма), среди других упомянутых выше преимуществ кабелей, имеет низкую эмиссию газа и дыма в случае пожара. Это важно, потому что при сжигании ПВХ выделяется много токсичных веществ, которые негативно влияют на здоровье человека.

Если обратить внимание на буквы в скобках (A), (B) и другие, то они означают категорию огнестойкости в соответствии с ГОСТ Р МЭК 60332. Для организации домашней проводки используется кабель категории А (например, ВВГ (А) нг-лс).

Так какой же самый лучший кабель NYM или ВВГнг? Некоторые эксперты утверждают, что лучше всего использовать ВВГнг (A) -LS для организации открытой проводки. Скрытая проводка обычно выполняется с использованием NYMng (A) -LS. Однако в том или ином случае оба проводника могут быть адаптированы к потребностям вашего дома. Предположим, что NYM может быть спрятан в металлической трубе, чтобы его внешняя изоляция не была повреждена ультрафиолетовыми лучами.

Поскольку NYM характеризуется высокой пластичностью, его можно легко вставить в пазы, что означает, что он является идеальным вариантом для скрытой проводки. ВВГ или НУМ имеют сертификаты, выданные в соответствии с требованиями пожарной безопасности, электробезопасности ТР ТС 004/2011. Производство кабеля ВВГНГ (А) -LS осуществляется в промышленных целях по ГОСТ 31996-2012.

ВВГ используется при прокладке линий с помощью кабеля, в помещениях, электрических подстанциях. Отвечая на вопрос, по какому кабелю использовать NYM или VVG для прокладки на земле, отметим, что ни один из этих проводников не подходит для указанного типа установки. Чтобы уложить кабель на землю, проводник должен иметь дополнительную оболочку. Кабель ВБШв подходит для траншей, если влажность почвы не превышает 14%.


Чем отличается NYM от ВВГнг

Основное различие между этими проводниками заключается в классах проводящего напряжения, рабочей температуры и цвета. Цвет кабеля ВВГнг (A) -LS можно легко отличить от цвета NYMng (A) -LS. С точки зрения рабочего напряжения, ВВГнг (A) -LS может составлять до 1 кВ и

NYMng (A) -LS — не более 0,66 кВ. Кабель ВВГнг (A) -LS может эксплуатироваться при температуре от -50 до +50 градусов по Цельсию. Второй тип проводника от -40 до +65 градусов. Заявленный срок службы первого и второго проводников составляет 30 лет. Уплотнение допускается, если оба устройства подключены к устройству.


Характерное различие между NYM и VVGNG заключается в том, что оно всегда выполняется в круглой форме. Примечательно, что такая форма значительно упрощает герметизацию кабелей в устройствах, шкафах и панелях управления.

Минусы и плюсы

Чтобы сделать выбор в пользу того или иного водителя, необходимо учитывать его достоинства и недостатки. Изначально мы рассмотрели преимущества NYM:

Простота при обрезке кабеля, при его установке. Проводник с круглым сечением не скручивается, чего нельзя сказать о плоских аналогах;

Герметизация при входе в оборудование проста и надежна;

Внешний вид идеален.

Недостатки NYM заключаются в следующем:

Защитная оболочка не устойчива к ультрафиолетовому излучению. Вот почему ограничения часто применяются в отношении использования на открытых площадках;

«Утечка»: многие проводники этого типа характеризуются утечкой жидкости из мест резания; жидкость напоминает масло, которое было низкого качества в производстве

Не разрешается лежать на полу;

Стоимость выше, чем у аналога ВВГ;

Размещение групп не допускается.

Теперь нужно рассмотреть ВВГ.

преимущества:

Наружная установка разрешена;

Разрешается размещать кабель под землей в специальной коробке;

Это стоит меньше, чем NYM.

Однако ВВГ характеризуется несколькими недостатками — меньшей пластичностью и гибкостью.

Вывод по выбору марки кабеля

В результате можно отметить, что первый и второй тип проводника могут использоваться в устройстве внешней и внутренней проводки. Для наружной установки рекомендуется использовать защитную крышку. Отношение электриков к рассматриваемым кабелям отличается. Некоторые предпочитают NYM, другие предпочитают VVG из-за удобства монтажных работ.


Самое главное, чтобы проверить качество и подлинность продукции. Внешне китайские подделки могут не отличаться от сертифицированной продукции, только срок службы и электрические параметры кабеля значительно короче. Именно поэтому закупку кабельной продукции следует производить только в специальных точках продажи с сертификатами качества на предлагаемую продукцию.

Современные требования к кабельной продукции, особенно те, которые будут использоваться для установки бытовых электрических сетей, были в значительной степени соблюдены. Даже если у водителя есть негорючая изоляция при нагревании, в случае пожара могут выделяться токсичные вещества, отрицательно влияющие на органы дыхания человека.

Не стоит экономить на кабельной продукции, потому что от этого зависит не только безопасность имущества, но, прежде всего, здоровье, жизнь человека. Неважно, какой кабель приобретен: VVG или NYM.

Какой кабель лучше для проводки в доме: ввг или нум?

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2.

Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

  • наименование завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

кабель ВВГнг кабель ВВГнг-LS кабель ВВГнг FR-LS

Кабели ВВГ выпускаются в нескольких модификациях:

  • ВВГ — основной тип с виниловой изоляцией и оболочкой;
  • ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
  • ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
  • ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Для розеток Для выключателей
ВВГнг 3×2,5 ВВГнг 3×1,5
ВВГнг-LS 3×2,5 ВВГнг-LS 3×1,5

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1. 5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Для розеток Для выключателей
NYM 3×2,5 NYM 3×1,5

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
  • Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
  • Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
  • Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
  • Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным — очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

  • Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
  • Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
  • В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

ШВВП, ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

  • лучше противостоит коррозии;
  • имеет более высокие показатели проводимости;
  • значительно прочнее.

Недостатки:

  • стоимость выше, чем у алюминиевых.

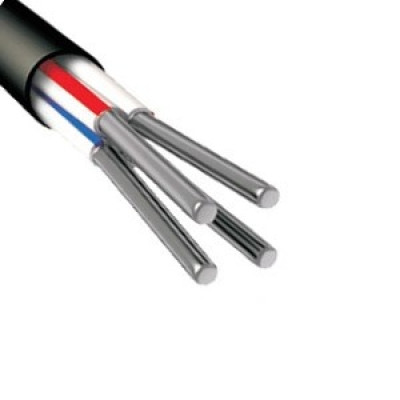

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Важно! Согласно требованиям ПУЭ, запрещено использовать для электропроводки алюминиевые кабели с площадью сечения менее 16 мм².

Преимущества алюминия:

  • неплохая гибкость, проще монтировать;
  • стоимость ниже, чем у медных.

Недостатки:

  • алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
  • ломкость, нельзя сгибать в одном месте несколько раз;
  • плохо держится в винтовых зажимах.

Выбор электропровода

Перед началом работ нужно решить, какой провод использовать для проводки. В большинстве случаев лучше устанавливать медную электропроводку. Такой кабель будет более долговечным, надежным и невосприимчивым к воздействию внешних негативных факторов. Алюминий менее устойчив к механическим повреждениям, отличается ломкостью. Также медь более эффективно проводит ток и имеет меньшее сопротивление, поэтому медный кабель будет иметь меньшую площадь сечения токопроводящей жилы, что существенно понизит массу линии.

Важно!

  1. избегайте второсортной продукции;
  2. покупайте провода от известных производителей, имеющих сертификаты;
  3. подбирайте сечение в зависимости от нагрузки.

Чтобы подобрать нужное сечение провода для домашней проводки, нужно знать силу проходящего тока, а также степень накала изоляции в процессе подачи электроэнергии. Если используется резиновая изоляция, то максимальная температура нагрева не должна быть более 65 градусов по Цельсию. Если кабель изолирован пластмассой, то лимит температуры накала шнура составляет 70 градусов.

При средней температуре (20–25 °С) изоляция не должна перегреваться более чем на 50 °С. Также следует учитывать нагрузку, которая идет на проводку в зависимости от материала, площади и типа сечения (см. таблицы 1, 2).

В случае, если вы не знаете площадь сечения вашего кабеля — определите его диаметр (D), а затем рассчитайте площадь с помощью формулы:

Площадь сечения = 0. 785 × D²;

Т-1. Максимальные токовые нагрузки для медных электропроводов с резиновым или ПВХ изоляционным покрытием

Т-2. Максимальные токовые нагрузки для алюминиевых электропроводов с резиновым или ПВХ изоляционным покрытием

Какой провод выбрать в итоге

В идеале, это должен быть многопроволочный медный провод с правильно рассчитанным сечением. Для правильного расчета, нужно вычислить суммарную мощность всех приборов и прибавить к этой величине 20–25%. А затем выбрать подходящий вариант из таблиц, приведенных выше.

Какой кабель подойдет для скрытой проводки

Проводка скрытого типа будет лучше функционировать со следующими видами электропроводов:

  • ВВГ — медный электропровод с 1–4 жилами. Имеет круглую или плоскую форму. Отличается хорошей защитой от воспламенения. Также можно использовать его подвиды: ВВГнг и ВВГнг-LS — еще более устойчивые к горению провода.
  • NYM — германский высококачественный кабель с функционалом как у ВВГ;
  • ПВС — сделан из меди, имеет многопроволочные жилы.

Свойства провода ВВГ: можно использовать в проводках с рабочим напряжением до 1000 В. Имеет 1–5 жил. Кабель способен работать в широком диапазоне температур: от –50 до +50 °С. ВВГ хорошо справляется в условиях повышенной влажности (до 98 процентов), а также имеет высокую прочность на разрыв. Обычно используют сечение в полтора квадратных миллиметра, в открытых проводках рекомендуется сечение не менее 6 мм². Радиус изгиба — 10 сечений.

Кабель ВВГ

Свойства кабеля NYM: функционирует в сетях с напряжением до 660 В. Состоит из медных, многопроволочных жил (от 1 до 5). Сечение: от 1.5 до 16 мм². Радиус изгиба — 4 сечения. Отличительной чертой немецкого провода является двойная изоляция. Внешняя оболочка состоит из стандартного ПВХ, а внутренняя из негорючего. Пространство между внешним и внутренним слоем изоляции заполнено резиной, благодаря этому кабель становится более прочным и устойчивым к температурам. NYM — влагостойкий и термостойкий провод, способный выдерживать температуры от –40 до +70 °С. Однако NYM боится ультрафиолетовых лучей и его нужно маскировать на открытых участках.

Если нужно сэкономить, то можно использовать бюджетный вариант — провод ПУНП. Это плоский электропровод из 2 или 3 жил с сечением от 1.5 до 6 мм². Жилы медные, однопроволочные.

Если позволяет бюджет, то лучше брать NYM, многие профессиональные электрики отдают ему предпочтение. Также отличным вариантом будет электропровод ВВГ.

Какой кабель подойдет для открытой проводки

В частном секторе или деревнях чаще всего делают открытую проводку. Лучший и наиболее удобный кабель для уличной линии — это электрический шнур. Он выглядит как два свитых друг с другом заизолированных кабеля. Шнур сплетают из многожильных электропроводов. Вдоль потолка или стен удобнее всего монтировать электропровод с помощью специальных фарфоровых роликов. В концах и по углам кабель фиксируется на роликах с помощью тесьмы.

Рекомендуемые марки шнуров для домашнего применения:

Кабель для бани

В местах, где проводка вынуждена функционировать в условиях повышенной влажности, к ней предъявляются повышенные требования:

  • она должна быть устойчивой к влажной среде;
  • должна выдерживать высокие температуры (проводка для бани до 190 градусов по Цельсию).

В таких условиях лучше всего использовать кабеля: РКГМ и ПВКВ, оснащенные кремнийсодержащей защитой.

Кабель для освещения в квартире

Для освещения в средней квартире (3 комнаты) рекомендуется использовать гибкий электропровод сечением в 1.5 мм², способный выдерживать нагрузку в 4000 Ватт. Если кабель прокладывается в квартире, где нет заземления, то нужно ставить двухжильный провод с фазой и нулем.

В квартирах и домах с заземлением, при использовании люминесцентных осветительных приборов, рекомендуется проводить трехжильный кабель. Также осветительные линии следует подключать к отдельным коробкам. Это повысит безопасность и удобство в процессе отладки.

Критерии выбора

Чтобы правильно подобрать кабель для проводки, учитывайте следующие рекомендации:

Проводник должен быть трехжильный (как на фото ниже), т.к. на сегодняшний день очень важно делать заземление в жилых домах. Даже если у вас нет еще заземления, но планируется замена электропроводки в квартире, лучше выбрать трехжильный проводник и просто временно не задействовать желто-зеленый провод (заизолировать его).

Материал жил — обязательно медь. Алюминиевая проводка уже не используется и к тому же запрещена правилами ПУЭ. О плюсах и минусах алюминиевой электропроводки можете прочитать в нашей отдельной статье.

Очень важно правильно выбрать сечение кабеля для проводки. Для этого нужно знать суммарную мощность всех электроприборов или же выполнить более точный расчет сечения — по токовой нагрузке. Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил. Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника.

Также одним из важнейших критериев выбора кабеля для электропроводки является его марка. Так как на рынке кабельной продукции существует достаточно много различных наименований изделий, нужно изучить характеристики часто используемых и выбрать подходящий вариант для собственных условий. Для домашней проводки рекомендуем использовать кабель ВВГ, ВВГнг или же NYM (два последних проводника не распространяют горение, поэтому их лучше всего выбрать для электропроводки в деревянном доме и предбанника в бане). ВВГ можно использовать для разводки электрики в квартире, а также в хозяйственных постройках, например, в гараже. Непосредственно в парилке бани советуют применять термостойкий провод РКГМ. На улице, от столба до дома лучше протянуть провод СИП.

Ну и последнее, на что вы должны обратить внимание при выборе — завод-изготовитель кабельной продукции. Остерегайтесь подделок и не проверенных брендов, ведь в этом случае из соображений экономии завод может сэкономить на сечении проводников, толщине изоляции и самом качестве изоляционного слоя. Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан. О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов.

Напоследок рекомендуем ознакомиться с мнениями экспертов на предоставленных видео:

Вот мы и рассказали, как выбрать кабель для электропроводки в квартире и частном доме. Надеемся, предоставленные советы помогли вам в правильном выборе сечения, марки и типа проводника!

Будет полезно прочитать:

  • Лучшие производители розеток и выключателей
  • Как выбрать автоматический выключатель
  • Как провести свет на участок

Сегодня на нашем рынке хотя и присутствует богатое разнообразие кабельной продукции различных марок, но главный выбор для рядового пользователя, как правило ограничивается тремя видами:

Кто-то говорит, что разница между ними не значительна, и если вы не строите какой-то сверхзащищенный объект, который будут в дальнейшем проверять энергонадзор и подобные структуры, то и заморачиваться особо не нужно. Выбирайте любой, смотря на ценник и размер вашего кошелька.

Однако давайте в этом вопросе все же обратимся к правилам, а не к интернет экспертам с различных форумов.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано «Кабель без обозначений», имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Но и здесь область применения — кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка — это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.

Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?

Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя. Еще один недостаток — найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поэтому мастера, застройщики и электрики повсеместно и применяют ВВНГ LS. Это самый оптимальный по цене и качеству вариант, полностью удовлетворяющий требованиям ГОСТ.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться — требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Поделись с друзьями:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и квартирной проводки, имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе кабеля для проводки в доме.

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает монтаж распределительной коробки, применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

  • «п» – указывает на плоский тип сечения;
  • «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
  • «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм2, при обустройстве частного дома изделие в 6 мм2. Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм2, максимальное – 16 мм2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

  • наружная оболочка выполнена из поливинилхлорида;
  • внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

  • наружная оболочка призведена из ПВХ-пластиката;
  • внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой популярной статьи нашего сайта.

ВВГнг(А)-LS кабель силовой Севкабель ГОСТ 31996

ВВГнг ls — 3х жильный кабель силовой 0,66 производства Севкабель

Компания Севкабель является одним из ведущих производителей сетевых проводников, которые имеют различные технические характеристики и могут применяться для решения всевозможных задач по электрификации здания. Данный вид кабеля имеет характерные особенности от конкурентных моделей, которые представлены на рынке электроснабжения. Сотрудники фирмы Севкабель разработали специальный силовой кабель ВВГнг(А)-LS способный выдерживать воздействие высоких температур на протяжении длительного времени. Благодаря этому свойству подобный вид проводника можно использовать как в промышленных, так и бытовых зданиях.

Кабель модели ВВГнг-LS имеет три жилы, которые могут производиться из материала такого как медь. Так же медные жилы проводника в зависимости от особенности строения кабеля способны быть однопроволочными или многопроволочными. Считается что кабель, у которого жилы многопроволочные менее подвержен деформации и при частых изгибах или преломлениях способен прослужить намного дольше по сравнению с аналогом.

Однопроволочные проводники рекомендуется устанавливать в сетевых магистралях, имеющих большую протяженность. Стандартно у модели проводника ВВГнг(А)-LS жилы могут быть двух видов 3 х 1,5 мм2 или 3 х 2,5 мм2. В зависимости от толщины жилы, повышается и допустимая нагрузка на проводник. Наружный диаметр кабеля зависит от толщины жил и может составлять 7,9 мм2 или 9,4 мм2 соответственно. Пользователь должен учесть, что любой кабель не рекомендуется при монтаже резко преломлять.

Структура кабеля ВВГнг(А)-LS спроектирована и изготовлена по специальным стандартам, поэтому в общем конструкция имеет повышенную пожарную безопасность. Каждая жила кабеля оснащена изоляционным покрытием, состоящим из ПВХ пластиката. Так же жилы в зависимости от их назначения на изоляции имеют особую маркировку для того чтобы пользователь мог быстро разобраться в их целевом назначении. Маркировка на кабеле соответствует общепринятым международным стандартам. Дополнительно все три жилы кабеля объединены общей наружной ПВХ изоляцией, которая предотвращает деформацию проводника даже при сильных динамических ударах.

Не рекомендуется использовать данный вид кабеля для подвижных установок, или каких-либо других конструкций, которые способны при работе менять своё положение. Использование кабеля ВВГнг(А)-LS для создания сетевых магистралей в помещении или между зданиями позволяет человеку повысить общий уровень пожарной безопасности благодаря особой конструкции проводника.

NYM или ВВГНГ: что лучше, отличия, характеристики

Конструктивные особенности

ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской.

Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.

NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.

Что означают названия

Маркировка проводной продукции состоит из набора букв, определяющих назначение, конструкцию, примененные материалы.

NYM, в соответствии с принятым европейским союзом стандартом означает:

  • N – соответствие норме требований Veiband Deutscher Electrotechniker, союза энергетиков Германии, где этот проводник разработан;
  • Y – поливинилхлоридная изоляция медных жил, наружная оболочка. Под защитным шлангом проводники залиты слоем заполнителя на основе мелованной резины;
  • М – применяется для монтажа, оболочка переносит небольшие деформации. Провод пригоден для прокладки стационарных сетей;
  • J – символ, если он есть, показывает наличие провода заземления желто-зеленой расцветки.

ВВГнг соответствует ГОСТ 16442-80, шифр раскрывает:

  • В – виниловая изоляция жил;
  • В – материал оболочки из такого же пластиката;
  • Г – голый, броневой покров отсутствует;
  • нг – тип пожарной безопасности продукта, наружный шланг не распространяет горения при групповой прокладке.

Потом цифрами обозначен типоразмер, указывающий число проводящих изолированных жил и их номинальное сечение. Проводник из электротехнической меди, одножильный.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

  • во-первых он имеет тройную изоляцию

Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.

Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает.
А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:

  1. ВВГнг – напряжение испытания – 3кВ
  2. NYM – напряжение испытания 2,5кВ
  • во-вторых изоляция у него серого цвета, у ВВГ – черного

Для многих категорически черный цвет может не подходить по эстетическим параметрам.

  • в-третьих, он всегда круглой формы

Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.

  • и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!

Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS. Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Технические характеристики

Основные параметры сравниваемых кабельных марок близки, поэтому приведено сравнение только отличающихся характеристик. Если вас интересуют все характеристики кабеля ВВГнг или NYM, рекомендуем ознакомиться со следующими статьями:

  • характеристики NYM
  • характеристики ВВГнг

Говоря об отличительных параметрах ВВГнг, допустимая температура эксплуатации находится в диапазоне от -50°С до +50°С. Срок службы, в соответствии с технической документацией составляет 30 лет. Проводник не поддерживает горение при групповой прокладке. Рекомендуется для монтажа силовых и осветительных сетей, в которых не требуется герметичное уплотнение на входах в оборудование.

Кабель NYM может эксплуатироваться при температуре от -30°С до +40°С. Заявленный производителем срок службы достигает 40 лет. Горение не поддерживается только при одиночной прокладке. Кабель рекомендован к применению во взрывоопасных помещениях, в электроустановках которых требуется полная герметизация вводов в оборудование. Так что выбрать для работы в таких условиях лучше именно его.

Сравнение параметров

Сравнение данных нагляднее делать, объединив сведения одной табличной формой.

Техническая характеристика, типоразмер 3х4Значение для
NYMВВГнг
Номинальное напряжение переменного тока частотой 50 Гц, В660660
Температура
Диапазон нормальной эксплуатации кабеля, °С-50 ÷ +50-50 ÷ +50
Предельно допустимая температура, не более, °С7070
Аварийное длительное, не более 8 часов, повышение не более, °С8080
Допустимая при КЗ в течение до 4 сек, не более, °С160160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С-5-15
Испытание
Испытательное напряжение, В20003000
Время теста, мин510
Механические
Номинальная толщина изоляции0. 80.7
Номинальная толщина промежуточного слоя0.4нет
Номинальная толщина оболочки1.61.5
Вес 1 километра кабеля270194
Форма кабеля в сеченииКруглыйКруглый
Плоский
Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз47.5
Возможность уплотнения при вводе в оборудованиеДаНет
Не распространяет горение при прокладке,ОдиночнаяГрупповая
Способность кабеля втягивать воду, гигроскопичностьНетДа
Стойкость оболочки к ультрафиолетовому излучениюНижеВыше
Удобство разделки концов кабеляВышеНиже
Цвет наружной оболочкиСветло-серыйЧерный
Номинальный срок эксплуатации, не менее, лет3030
СтоимостьВышеНиже

Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:

  • Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
  • Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
  • Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
  • Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
  • Стоимость ВВГнг ниже.

Выбирать кабель для конкретного применения, необходимо учитывая особенности, характеристики, места и условия прокладки.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит. Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает. Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ).

Если завод получает  ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).

Очень часто нам задают вопрос – что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ – то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

Срок службы

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

При этом формулировка “не менее” означает, что если данный кабель будет находиться под 100% нагрузкой в неблагоприятных условиях, он должен отработать НЕ МЕНЕЕ 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50! Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях.





Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

  • повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
  • улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
  • более легкая разделка и монтаж;
  • поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
  • более эстетичный внешний вид;
  • более длительный срок эксплуатации.

Преимущества ВВГнг:

  • более широкий заявленный диапазон температуры эксплуатации;
  • не поддерживает горение при групповой прокладке;
  • считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
  • более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS. Надеемся, благодаря предоставленной информации вам стало понятно, что лучше выбрать: NYM или ВВГнг для проводки в квартире и доме, а также в чем разница между двумя марками кабеля. Если остались вопросы, обязательно задавайте их в комментариях!

Источники

  • https://samelectrik.ru/sravnenie-kabelya-nym-i-vvgng-chto-luchshe-vybrat.html
  • https://VseOToke.ru/provodka/nym-i-vvgng-vybor
  • https://domikelectrica.ru/luchshij-kabel-dlya-provodki-v-kvartire-nym-i-vvgng-ls-otlichiya-xarakteristiki/
  • https://molter.ru/faq/kakoy-kabel-vybrat-dlya-provodki/

Кабель марки vvgng a ls декодирования. Описание, расшифровка и технические характеристики кабеля ВВГнг-LS

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную электропроводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабели с маркировкой ВВГ (и производные от нее), которые наиболее часто используются в бытовой электротехнике.

И начнем с простой расшифровки обозначения этого типа кабелей, в т.ч. объясняя, почему они лучше подходят для домашних нужд, чем большинство других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ означает «винил-винил-голый». Но, чтобы понять, откуда взялось это название, давайте рассмотрим некоторые концепции.

Разница между проводом и таким кабелем заключается прежде всего в количестве жил.


Провод имеет одну жилу и может быть как в оболочке (или в нескольких), так и без нее.

Токопроводящие провода называются проводниками. металлические элементы электрические кабели, в кабеле ВВГ они медные. Наличие большой буквы «А» перед этой аббревиатурой будет означать, что кабель имеет жилы на основе алюминиевого сплава.

Жил:

Заказывая многожильный провод, вы должны понимать, что, скорее всего, вам предложат провод с одной многожильной жилой. Если нужно 2 и более жил, то нужно заказать кабель … Причем они могут быть однопроводными и многопроволочными.

Обозначение ВВГ практически всегда указывает на то, что речь идет о кабеле, ведь первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки жил, а буква «Г» указывает на то, что они голые, отсюда и название : «винил-винил- голый». Те. виниловая защита содержит каждую из жил и сам кабель.


На фото двухжильный кабель ВВГ, чаще всего применяемый для домашней разводки электричества.


Также нередко используются трехжильные кабели ВВГ, если необходимо нейтрализовать или заземлить однофазный электроприбор.



Для 3-х фазной разводки используются 4-жильные кабели ВВГ, у которых один нулевой, или 5-жильный, если заземляющий или заземляющий провод нужен отдельно.

Кабели

ВВГ могут быть как круглыми, так и плоскими. Для последних в обозначении появляется буква «P». Иногда жилы имеют некруглую форму, чтобы обеспечить более компактное заполнение оболочки в кабелях большого сечения.


Также в силовых многожильных кабелях ВВГ одна жила тоньше остальных.Это «ноль», не несущий такой нагрузки, как фазные.

После буквенного обозначения в маркировке кабеля идут цифры. Их расшифровку мы объясним на примере конкретного кабеля ВВГ 2х2,5, который чаще всего используется для подключения большинства розеток в домах и квартирах. Первая цифра указывает количество жил в кабеле, а вторая — их сечение.

Многие ошибочно считают вторым показателем диаметр жилок, а это их площадь поперечного сечения, рассчитанную по формуле для площади круга: 2πr².Итак, диаметр жил этого кабеля будет 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают длительную (30-40 лет) работу в условиях даже повышенной (до 98%) влажности, при температурах от -50 до + 50 ° С. , и даже длительный нагрев его жил до 70 ° С. Бытовой кабель ВВГ соответствующего сечения предназначен для подключения любых стационарных электроприборов мощностью 0.От 6 до 6 кВт в помещении или на открытом воздухе при помещении в защитный кожух, гофрированный шланг или трубу.

Может выдерживать изгибы с радиусом до 10 диаметров изоляции, плоские и большие. Не рекомендуется класть его в землю вне дренажа.

Как производятся различные кабели ВВГ, рассказывается на видео:

Подбор кабеля ВВГ по мощности производить по таблице.


А для тех, кто не хочет пользоваться, допустим, что:

  • для подключения осветительных приборов, сечение жил кабеля ВВГ 1.5 мм будет достаточно;
  • для большинства розеток без перспективы подключения к ним очень мощных потребителей — 2,5 мм;
  • для столбов с возможностью одновременного подключения электрочайника, СВЧ и еще чего-то мощного — 4 мм;
  • для электроплит — желательно не менее 6 мм.

Покупая кабель ВВГ, нужно знать еще несколько вещей. Указанное на его маркировке сечение жил соответствует кабельной продукции, выпускаемой по ГОСТ.Часть из них изготавливается по ТУ (ТУ) с занижением сечений в целях экономии и удешевления производства, что приводит к снижению силовых показателей кабелей. Поэтому при покупке лучше брать с собой штангенциркуль и калькулятор.

Есть еще один момент, который вы должны учитывать. В последнее время на российском рынке появилось много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используется стальная медная проволока.Эту подделку неспециалист сразу не определит, но показатели у такого кабеля совсем другие, а его пайка крайне затруднительна.

Кабель

VVG ng LS, характеристики

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавлением букв «нг», что означает негорючие. Их отсутствие в других кабелях вовсе не означает, что они легковоспламеняющиеся, просто эти кабели обладают более высокой степенью огнестойкости за счет заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида. .


Этот наполнитель заменяет кислород между защитными оболочками, который, как известно, поддерживает горение.

Технические характеристики кабелей ВВГнг можно найти в таблице ниже.


Заполнение пространства между жилами кабелей ВВГнгЛС осуществляется компаундом ПВХ с низким газо- и дымовыделением. Буквы «LS» означают «низкий уровень дыма» — буквально: низкий уровень дыма.

Есть и другие обозначения этой функции.Такие кабели устанавливают в местах с повышенной пожароопасностью, которых в обычном доме практически нет. Но если вас не смущает их стоимость, которая довольно существенно отличается от стоимости обычных кабелей ВВГ, то вы получите высокозащищенную проводку не только от коротких замыканий и температур, но и не выделяя при этом большого количества дыма. виды повреждений. А более подробно — в видео:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже.Будем рады пообщаться с вами;)

Значительная часть оборудования, машин, инструментов и приспособлений в промышленном производстве, торговле и бытовой сфере рассчитана на питание от электрических сетей переменного напряжения до 1 кВ. Соответственно, возникает потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. На данный момент наиболее популярным продуктом для прокладки линий электропередач и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.

Кабель ВВГ расшифровка

В 2010г. В России принят национальный стандарт ГОСТ 53769-2010 «Кабели силовые с пластмассовой изоляцией ..», содержащий общие технические условия на изделия данного типа, рассчитанные на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки этого вида кабельной продукции. В соответствии с ним обозначение ВВГ расшифровывается так:

Таблица 1. Расшифровка ВВГ


После аббревиатуры ВВГ идут цифры, обозначающие количество жил и площадь поперечного сечения каждой.Рядом с площадью поперечного сечения ставится буквенный индекс, обозначающий их тип и форму: О — однопроволочные или М — многопроволочные, С — секторные, К — круглые. Далее, если в кабеле есть заземляющий провод и нейтральный провод с поперечным сечением меньшим, чем у основных проводов, то их количество и площадь сечения проходят через знак «+». Затем в скобках N или PE и, наконец, номинальное напряжение в кВ. ПРИМЕР:

Таблица 2.


Если в кабеле ВВГ все жилы одинакового сечения, то в условном обозначении их нельзя разделить на группы, также могут отсутствовать индексы типа и формы, если площадь жилы меньше 16 мм 2.В шлейфе сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.

Кабельная конструкция ВВГ

В конструкции кабеля ВВГ отражен мировой опыт разработки и эксплуатации силовых кабельных изделий на напряжение 0,66; 1 и 3кВ. Он учитывает положения стандартов IEC 60502 и IEC60502 «Силовые кабели с экструдированной изоляцией. Часть 1: Кабель на номинальное напряжение 1 кВ и 3 кВ». Передача энергии осуществляется медными жилами (до 5 шт.) С ПВХ изоляцией. Жилы могут быть однопроволочными и многопроволочными, круглыми или секториальными с углами секторов 60, 72, 90, 100, 120 и 180 градусов. Максимальное количество жил — 5. Значения диаметров и площадей сечения выбираются из заданных ГОСТ Р 53769-2010. Круглые жилы центрируются и дополнительно изолируются экструдированным слоем, секторные жилы — тонкой внутренней оболочкой. Снаружи все виды покрыты прочной ПВХ-оболочкой. Толщина и характеристики слоев регламентируются ГОСТ Р 53769-2010.

В таблице ниже приведены основные характеристики проводов данной марки. Следует отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но при этом ГОСТ Р 53769 — 2010 устанавливает лишь общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции. В связи с этим для получения подробной информации необходимо использовать данные производителя.

Таблица 3. Характеристики кабеля ВВГ.


Применение кабеля ВВГ

Применение силовых кабелей с пластиковой изоляцией регламентируется ГОСТ Р 53769-2010.В качестве основного критерия используется степень пожарной опасности. Исходя из этих требований, кабель и провод ВВГ могут применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных эстакадах и др. Групповая прокладка возможна только при использовании средств противопожарной защиты.

Разновидности кабеля ВВГ

  • ВВГ — медь круглая из поливинилхлоридного пластика
  • ВВГ-П — медный плоский кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из поливинилхлорида
  • — медный круглый кабель (жила), с твердыми жесткими жилами, с двойной изоляцией
  • ВВГнг-П — медный плоский кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из ПВХ пластиката, огнестойкий
  • — медный круглый кабель (жила) с твердыми жесткими жилами, с двойной изоляцией
  • ВВГнг-Плс — медный круглый кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из негорючего компаунда ПВХ, с пониженным дымо-газовыделением при горении


Желание сэкономить при подключении различной бытовой техники или прокладке электропроводки часто приводит к очень печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать лишних затрат? Кабель ВВГнг LS — один из лучших вариантов для домашнего использования и пользуется большой популярностью у электриков. Почему?

Расшифровка маркировки

Прежде чем дать описание свойств этого проводника или его технических характеристик, следует понять: что именно означает эта аббревиатура и цифры, следующие за ней. Иначе непонятно, какими качествами обладает, например, кабель ВВГнг LS 5×16, и чем он отличается от кабеля ВВГнг LS 5×2.5 кабель?

С буквенными обозначениями все достаточно просто:

  • Отсутствие буквы «А» в начале говорит о том, что кабель медный.
  • Две буквы «B» указывают на то, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
  • Символ «G» обозначает неизолированный провод. Его не следует использовать при прокладке под землей или там, где есть возможность физического повреждения без дополнительной защиты.
  • «Нг» — свойство не поддерживает горение, добавка «LS» указывает, что при пожаре выброс дыма будет минимальным.Аббревиатура «LS» («LS») означает «мало дыма», то есть «мало дыма».


Могут быть и другие символы, например ВВГнг кабель frLS 3х1,5. Расшифровка в этом случае будет следующей:

  • Символ «а» указывает на то, что провод можно использовать для групповой прокладки.
  • Аббревиатура «fr» означает дополнительную защиту от огня за счет слюдяных материалов.
  • Также может быть дополнительная буква «р». Особенность такого провода — плоское расположение жил в проводе.

Цифры после буквенного кода указывают количество проводов и их поперечное сечение.

Например, кабель ВВГнг LS 4×25 имеет 4 жилы, каждая с поперечным сечением 25 мм2, а кабель ВВГ PNG a LS 3×1,5 имеет 3 х 1,5 мм2, кабель ВВГнг LS 5×16 имеет 5 жил с поперечным сечением 16 мм2.


Проволока строительная

  • По форме жилки секторные или круглые.
  • Каждая жила индивидуально изолирована поливинилхлоридом.Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все щели между проводниками, не оставляя пустот.
  • Жилы могут быть выполнены в виде одной проволоки или скручены из нескольких. В последнем случае (это более характерно для секторных проводов) производители могут отказаться от индивидуальной ПВХ-изоляции, накрыв нахлест скрутки слоем термоскрепленной ткани или полиэтилентерефталатной пленки.
  • Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
  • Кабель может иметь заземляющий и нулевой проводники. Они могут отличаться не только цветом (заземление — желто-зеленый, нулевой — синий), но и площадью сечения. В этом случае он также отображается в маркировке провода, например, ВВГнг LS 5×10 + 1×5 (N).


Размер поперечного сечения жил напрямую зависит от предполагаемой нагрузки: чем толще сердечник, тем большую мощность по нему можно передать току. Соответственно увеличивается и вес проволоки.Так, километр кабеля (а именно в таких единицах рассчитывается вес данного изделия) ВВГнг LS 5х10 потянет 756 кг, а такой же отрезок кабеля ВВГнг LS 5х16 будет весить уже 1103 кг. Более точные данные приведены в специальных таблицах.

Этот тип продукта доступен для 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. В этом случае провода будут отличаться толщиной изоляционных слоев, а, следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9.3 мм, а у того же кабеля, но рассчитанного на 1000 В, 10,2 мм.

Приложение

Кабель силовой, например ВВГнг А ЛС 3х1,5, предназначен для установки внутри помещений, где задействованы люди. Этому способствует его способность не поддерживать горение и выделять минимальное количество токсичных веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Электромонтаж данного типа выполняется при температуре не ниже -15 ° С, в противном случае потребуется дополнительный подогрев.


Диапазон рабочих температур кабеля ВВГнг LS от -30˚С до + 50˚С. Проволока долго не теряет своих свойств, даже если в процессе эксплуатации нагревается до + 70˚С, а гореть начинает только при + 400˚С.

При установке минимальный радиус изгиба жилы должен быть не менее 7–10 его наружных диаметров.

Ведущими производителями кабелей ВВГнг LS в России являются отечественные компании:

  • г. Москва, ЗАО «Москабельмет»;
  • г.Петербургское ЗАО «Севкабель»;
  • г. Подольск ЗАО НП «Подольсккабель»;
  • Смоленск ООО «Конкорд».

При соблюдении условий эксплуатации и периодической проверки изоляции производители обещают 30-летний период нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента установки проводки.

Кабель

ВВГнг-LS выполняет передачу и распределение электрического тока в устройствах постоянного типа. Особенностью проводника ВВГнг-ЛС является повышенная защита от огня.

Расшифровка маркировки: буквой «В» обозначен винил, а «г» — открытый, голый. То есть два слоя состоят из поливинилхлорида, защитного слоя нет. Расшифровка букв «нг» — выкл. Значение маркировки «ls» означает низкий уровень дыма. Полное название — ВВГнг (А) -LS.

  • Состав и характеристики
  • Типы кабеля
    • Кабель ВВГнг-п-LS: состав
    • Область применения

Состав и характеристики

Провод имеет от 1 до 6 жил с максимальным сечением 240 мм².Величина допустимого тока 21 — 70 А. Максимальный вес может составлять 2 тонны на км, минимальный — 112 кг. Стоимость зависит от характеристик товара. На это влияет количество жилок и общий объем.

Развитие этого кабеля вызвано необходимостью использования его для передачи тока в огнеопасных условиях в соответствии с требованиями пожарной безопасности. Главная особенность — уменьшение задымления при пожаре.

Диапазон рабочих температур от -50 до +50 градусов.Монтаж проводится при температуре выше -15 градусов, так как низкие температуры вредит оболочке. Срок службы около 30 лет.

ВВГнг-LS применяется для сетей переменного тока напряжением до 1000 вольт частотой 50 Гц. Кабель применяется в зданиях и сооружениях, можно прокладывать в лотках, ящиках. По требованиям пожарных норм не может быть установлен в социальных учреждениях.

Виды кабеля

Кабель ВВГнг-п-LS: строение

Обозначение детали буквой «р», что означает «плоский».Основу составляют одножильные или многожильные провода, которые могут быть круглыми, секторными.

Изоляция из ПВХ с высокой огнестойкостью. Его цвет может быть белым, желтым, синим, зеленым, красным, малиновым, коричневым, черным. Внутри есть еще одна экструдированная оболочка, заполняющая пространство между прожилками. Вес провода ВВГнг-п-LS 3х2,5 на 1 км — 167 кг.

Вариант кабеля ВВГнг-LS имеет некоторое преимущество в функциональности. ВВГнг-ЛС — это многожильный провод, заполненный безгалогенной, невулканизированной резиной, обеспечивающей огнестойкость.Корпус изготовлен из специального негорючего пластика ПАУ. Благодаря этим параметрам достигается высокий уровень безопасности.

Область применения

Данное руководство предназначено для электрических устройств переменного и постоянного тока. Возможна установка в помещении и на открытом воздухе. ВВГнг-п-ЛС часто предназначается для офисов, промышленных объектов, атомных станций.

Срок использования 30 лет, гарантия обычно 5 лет. Эти цифры будут достоверными при соблюдении правил транспортировки, экономии, монтажа, эксплуатации.

Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагрев до 70 градусов. Радиус изгиба составляет 10 диаметров для одножильного кабеля, 7,5 для многожильного кабеля. Допускается установка не ниже -15 градусов. Проволока ВВГнг (А) -п-LS имеет практически 100% устойчивость к влажности при температуре ниже 35 °.


Буква «а» означает алюминий. Основные технические характеристики кабеля — устойчивость к возгоранию, низкий уровень дыма и газа, минимальная токсичность.

Провода

ВВГнг (А) -LSLTx предназначены для передачи направленной энергии переменного тока до 1 кВ, постоянного напряжения до 1,5 кВ. Применяется в частных и многоквартирных домах, детских садах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.

Функциональная пожарная опасность помещений от 1 до 3 F.

Описание технических характеристик

Эксплуатация провода возможна при температуре от -50 до + 50 ° С, относительной влажности 98%, если температура не выше 35 ° С.Кабель можно прокладывать до -15 ° С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуры в условиях кратковременного короткого замыкания до 400 градусов, а ВВГнг (A) -LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, например 1×1,5 на 1 км кабеля составляет 52,7 кг.

Включает:

  • медные жилы;
  • наружный изоляционный слой из ПВХ;
  • Ленточная изоляция
  • с повышенной огнестойкостью;
  • экранированных медных лент;
  • две стальные оцинкованные полосы;
  • внешний защитный слой (шланг, оболочка).

Условия прокладки выполняются согласно нормам и правилам монтажа электроустановок.


Передает электрическую энергию в стационарной сети при переменной токовой нагрузке и постоянном напряжении до 1 кВ.

В названии появляются новые буквы «fr», означающие огнестойкость. Проволока отличается длительной стойкостью к действию открытого огня, время варьируется от 60 до 180 минут.

Огнестойкая преграда представляет собой слюдяную ленту.Жилет ВВГнг-ФРЛС применяется для питания как жилых, так и производственных помещений. Благодаря материалам, из которых изготовлена ​​изоляция и оболочка, кабель обладает высокими противопожарными свойствами и низкой токсичностью.

Применение ВВГнг-ФРЛС в общественных местах гарантирует безопасность электрических сетей … Возможна групповая прокладка. Кабель устойчив к открытому огню.

Температура эксплуатации от минус 50 до плюс 50, при влажности 98%. Одножильный провод имеет минимальный радиус до 10 внешних диаметров, а многожильный провод — до 7.5 внешних диаметров. Вес кабеля разный, например ВВГнг (А) -ФРЛС 2х1,5 1 кВ на 1 км — 212 кг, 1х150 на 1 км — 1763 кг.

Проволока имеет длительный срок службы до 30 лет.

Кабель особого типа — экранированный ВВГЭ, используется для передачи звуковых и цифровых сигналов. Из-за того, что по кабелю проходит аудио- и цифровой сигнал, необходимо избегать искажений. Для этого нужна экранизация. Чтобы сделать экранированный провод, его закрывают экраном, то есть защитой.

Типы экранов

  1. Экран из меди или алюминиевой фольги. Он покрывает кабель вокруг. Но этот способ хрупкий, поэтому закладывается в стационарных условиях.
  2. Оболочка из экранированной сетки. Эти продукты отличаются высокой надежностью, но не обеспечивают 100% покрытие сигнального провода. Производители могут увеличить плотность экранированного провода, но стоимость вырастет.
  3. Спиральная проволочная оплетка. Кабель гибкий, прочнее фольги, но покрытие не дает хороших результатов.

Вес зависит от типа экрана.

Судя по возникающим недостаткам каждого типа экрана, появился кабель с двойным экранированием. Это может быть комбинация сетки и фольги или два слоя спиральной косы. Дренажный провод добавлен для прочности экранированного кабеля.

Важной технической характеристикой экранированного кабеля является толщина фольги. Производители постоянно оптимизируют производственный процесс, увеличивая показатель до 100 мкм.Производители ВВГнг-LS позаботились о большом разнообразии кабелей для передачи электроэнергии … Они имеют разное сечение, длину, функциональность.

Сегодня существует огромный выбор кабельной продукции, и даже не все электрики могут досконально разобраться в ее обозначениях и названиях без специальной литературы. Первый вопрос, который возникает перед потребителем, решившим отремонтировать электропроводку в домашних условиях, — какой кабель выбрать?

Учитывайте только те типы кабеля, которые чаще всего нужно использовать при установке и замене электропроводки внутри квартиры или дома.Найти их в хозяйственных магазинах несложно.

Однако при покупке вы должны точно знать, что означают их буквы в аббревиатуре, когда использовать конкретную марку и можно ли заменить один кабель на другой, если некоторые из типов отсутствуют в продаже.

Кабель ВВГнг и отличия ВВГнг-LS

Первым наиболее распространенным и наиболее правильным вариантом кабеля является ВВГнг и его вариант ВВГнг-LS.
Кабель имеет следующую конструкцию:

Может быть одноядерным и многожильным.В данном случае жила однопроволочная сечением до 25 мм2.
Чаще всего имеет плоскую форму, что очень удобно при укладке в узкий стробоскоп в вертикальном положении.

А в пластиковых кабельных каналах удобно прокладывать провод именно такой формы.
Не забывайте, однако, что после установки в кабельном канале должно оставаться на 40% больше свободного пространства.

Расшифровка названия

Прежде всего, давайте расшифруем все буквы в аббревиатуре.Часто многие задаются вопросом, что они имеют в виду?

означает, что изоляция сделана из поливинилхлорида

оболочка кабеля также из поливинилхлоридной изоляции

Кабель Голый, без защитной броневой оболочки

Напомним, что электрики между собой называют его:

Винил-Винил-Голый


У некоторых марок после ВВГ в названии есть дополнительные буквы:

означает «плоский»

означает, что кабель негорючий, хотя правильнее было бы быть «негорючим»

кабель негорючий даже в пучках

Невоспламеняющийся, благодаря использованию специальной изоляции, не поддерживающей горение, как основного сердечника, так и внешней оболочки.В случае короткого замыкания такая изоляция обволакивает жилы и предотвращает их возгорание.

Многие ошибочно говорят о добавлении меловой смеси в изоляцию жил этого кабеля якобы для уменьшения воспламеняемости. Там нет мела.

В сам утеплитель добавляется только краситель, иначе качественный продукт получить не удастся.

Единственное, для чего можно использовать меловую смесь — это отделить изоляцию от оболочки.

Для этого жилы предварительно раскатывают в меловой ванне в процессе производства. Кроме того, эта технология помогает не слипаться прожилкам внутри скорлупы.

Помните, что имущество не горит за кабель, это только часть задачи. Необходимо, чтобы огонь погас и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород именно из этой зоны. Оболочка ПВХ ВВГнг-ЛС содержит хлор и другие добавки, выполняющие эту функцию.

Именно поэтому марка ВВГнг-LS в первую очередь рекомендуется для электромонтажа внутри дома, офиса, квартиры.


Технические характеристики

Все технические данные наиболее часто используемых сечений кабеля ВВГнг-LS, такие как номинальный ток, масса, сопротивление, представлены в таблицах ниже:



Один совет — даже если у вас еще нет провода заземления в вашем доме и у вас есть система TN-C, а не система TN-C-S, всегда покупайте только трехжильный кабель.

Таким образом, вам не придется переделывать всю проводку при замене системы заземления. Ну и в крайнем случае, третье ядро ​​всегда останется резервным, если произойдет обрыв фазы или нулевого ядра.

Жилое использование

Часто задают вопрос, можно ли использовать простой ВВГнг, без индекса LS? Правила, которые существуют за последние годы, существенно изменились, они говорят, что для прокладки внутри жилых помещений простой ВВГнг запрещен.

Эту марку можно использовать только за пределами здания. См. ГОСТ 31565-2012 -.

Это объясняется тем, что хотя он не горит, но выделяет огромное количество токсичных веществ под действием пламени. Но именно из-за продуктов сгорания, а не от огня большинство людей погибает в пожарах.

Различный кабель NYM

Следующий сорт, подходящий для внутренней проводки, — кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE — ассоциации немецких электриков.
Y (Isolierung der Adem aus Polyvinylchlorid) — изоляционным материалом жил является поливинилхлорид, а также ВВГ.
M (Mantelleitung) — кабель монтажный с защитной оболочкой для прокладки внутри зданий и сооружений

Существуют также похожие имена NUM и NUM. Это вовсе не подделки, как может показаться на первый взгляд.Они производятся теми же заводами в соответствии с их спецификациями, но без сертификата VDE.

Технические характеристики:


NYM можно назвать зарубежным аналогом ВВГнг, хотя ему ближе другой бренд — ВВГз. «Z» — это заполнитель.

Чем отличается NYM от ВВГнг

Вот основные различия между двумя марками кабеля:

  • во первых у него тройная изоляция

Третий промежуточный слой, помимо своих огнезащитных свойств, также ограничивает механическое напряжение между внешней изоляцией и проводниками.Это предотвращает образование на них трещин.

Правда, сам производитель не считает этот третий слой прессованной резиновой смеси изоляцией.
И судя по испытательному напряжению, сама изоляция здесь несколько теряет:

ВВГнг — испытательное напряжение — 3 кВ
NYM — испытательное напряжение 2,5 кВ

  • во вторых изоляция у него серая, для ВВГ — черная

Плюс, о котором мало кто задумывается, но закругленная форма NYM облегчает уплотнение ввода этого кабеля в различные устройства, распределительные коробки и шкафы.

  • и самое главное — кабель NYM подходит для пожарной безопасности для внутренних помещений только при индивидуальной прокладке!

Если хотите уложить связками по две, три штуки в один строб или канал — придется использовать модификацию NYMng (A) -LS

Не путайте, одиночные NYM, уложенные каждый в отдельной гофре и идущие рядом по поверхности стены или потолка, не считаются связкой. Так многие электрики обходят запрет на групповую разводку этой марки.

Особенности прокладки кабеля

Конечно, этот провод не разносит горение, но это совсем не значит, что он совсем не горит.

Вот демонстрационный видеоролик об одновременном испытании на воспламеняемость двух марок при воздействии внешнего пламени. Из этого сразу становится понятно, почему NYM нельзя укладывать пучками и вместе друг с другом.

Еще одна особенность этой марки, которая в то же время может быть ее недостатком, — изоляция кабеля боится ультрафиолетовых лучей.Поэтому его нельзя укладывать вне помещения.

ВВГнг имеет более широкие возможности … Его можно смело использовать как внутри, так и снаружи здания. Например, как ввод от столба в дом, или ответвление после самонесущего изолированного провода.

Близкий родственник NYM, который можно использовать как на улице, так и на улице, так как его изоляция больше не боится ультрафиолетового излучения — это кабель MMJ.

Почему так много людей все еще выбирают NYM, учитывая его относительные недостатки? Это связано с большим удобством его укладки — легче чистится, гнется на поворотах, не застревает при протяжке труб и гофр.

Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Срок службы

Расчетный срок службы кабелей ВВГ и NYM — не менее 30 лет.

Vvg Vbbshv Vvng-¿vbbshvng-¿avvg Avbbshv Avbbshvng-¿cable De Alimentación

Кабели питания для проводников из алюминия и ПВХ на 660 в 1000 В (LS в кабеле, значимом для человека)

Эквивалент

VVG — NYY-J… NYY-O;
Вббшв-у.е. / ПВХ / СТА / ПВХ;
VBbShvng-¿-Cu / LSON / STA / LSON …
AVVG — NA YY-J NA YY-O;
Авббшв-ai / PVC / STA / PVC;
AVBbShvng-¿-AI / móvil / STA / LSOH

Construcción:

1. Проводник-cobre (VBbLbidoShvngio) multihilo, redondo o en forma de сектор,

Clase 1 или 2 según IEC 60228 de acuerdo con la siguiente tabla:

Конструкция проводника

Номинальная проводимость

номинальная проводимость

De forma redonda

Sector-en forma de

De cobre

De aluminio

De cobre

ido

17

1,5-25

2,5-35

Multihilo

16-50

50

50-240

70-240

2.Aislamiento: ПВХ для АВВГ, ВВГ, и ВБбШв, АВБбШв, ПВХ для горючих материалов для АВВНГ-ЛС, ВВВНГ-ЛС, АВББШВНГ-ЛС и ВБбШвнг-LS.

Лос-проводники многожильных кабелей имеют цветную идентификацию. El aislamiento del проводник нейтронов. El aislamiento del conexión a tierra (PE, bolígrafo) está en dos colores (amarillo-verde). Идентификация цвета для проводящих проводов на уровне 1 мм в форме продольных лучей.

3.Torsión-Los Conderdores aislados están retorcidos. Los Cables son de cinco Concordores. Лос-кондуктор деформа редонда се доблан алредедор де un mandril hecho de PVC revestido. Los кабельные проводники в форме Sector tienen cinta de unión de polipropileno aplicado alrededor de los Concordores Retorcidos. También se permite la aplicación de un revestimiento central o relleno de material aislante entre los Concordores.

Параграф ВВГ… AVVG … AVVng-¿Y VVng-¿cables

Para VBbShv … AVBbShv … AVBbShvng-¿Y VBbShvng-¿cables

4. Llenado-para red deo cable como VVG y AVVG, se extruye de un compuesto de caucho relleno de carbonato de calcio o материал, подобный para formar una sección redonda. Для кабелей AVVng-LS и VVng-LS используются экструдеры из ПВХ, огнестойкие или жесткие, огнестойкие, толщиной 0,5 мм (valor de referencia). Los cable de núcleo en forma de Sector vienen sin relleno.

5. Revestimiento de PVC aplicado sobre el relleno o aglutinante para кабели VVG и AVVG y PVC, воспламеняющиеся пара кабели AVVng-LS и VVng-LS

4. Aislamiento de circunferencia: PVC aplicado sobre núcleos redformos en cinta de encuadernación de al menos 0,9mm de grosor для кабелей VBbShv, AVBbShv и PVC огнестойкий для кабелей avbbshvng-ls и VNG

5 protección de blindaje

Dos cintas blindadas de acero galvinizado 0,3 мм. соответсвующий, миентрас, что ла синта превосходный кубр лос хуэкос энтре лос гирос де ла нижний

кубический протектор для кабелей VBbShv, лос кабели AVBbShv, сын ПВХ и кабели AVBbShvng-LS и VBbShvng-LS, сын огнестойкого ПВХ.

Aplicación:

Los кабели установлены для передачи и распределения электрической энергии en instalaciones fijas clasificadas para voltajes de corriente de aliente.

Los кабели VVG и AVVG установлены для colocar en locales Industriales tanto secos como húmedos sobre caballetes especiales, en ensamblajes, así como para colocarlos al aire libre. Нет рекомендаций que los Cables se entierren en zanjas.Лос-Каблес сын воспламеняющиеся si se montan por separado.

Los кабели VBbShv и AVBbShv están disñados para enterrarse (en zanjas), en locales, túneles ,conductos, minas (excepto para colocar en Conjuntos) así como para la puesta al aire libre si el cable a efect de expues estiramiento importantes, sin embargo, en presencia de peligro de daños mecánicos durante la operación. Лос-Каблес сын воспламеняющиеся si se montan por separado.

Los кабели Flameretardant y de bajo humo vvng-ls, avvng-ls, vbbshvng-ls y avbbshvng-ls están disñados para aplicaciones de plantas de energía industrial y Nuclear cuando se suministran al mercado nacional y al extranjados.Los Cables функционирует в установках и фабриках кабельных систем, а также на заводах-изготовителях энергии ядерного класса 2, 3 и 4, разделенных на классификацию OPB-88/97 (PNAE G-01-011-97). Los Cables сын воспламеняющийся, си понен ан манохос.

Detalles técnicos:

Тип климатической установки кабелей в УХЛ и Т, категория присвоения 1 и 5 сегментов ГОСТ 15150-69.

Rango de temperatura de funcionamiento de….Http: / es. ОМЕГА. Com / HELP / -50 ° VA + 50 ° V

Humedad relativa del aire en temperaturas de hasta 35 oC…. Hasta 98%

Los Cables se colocarán e instalarán sin precalentamiento a temperaturas no inferiores a… -15 0C

Radio de curvatura mínimo cuando Sexo:…. 7,5 наружного диаметра

Frecuencia номинальная…. 50 Гц

Напряжение переменного тока 50 Гц… 3,5 кВ

Допустимый непрерывный проводник температуры….… + 70 0C

Максимальная температура проводника до + 160 ° C.

La duración del cortocircuito no superará los 4 s.

Допустимый кабель modo de Emergencia de calefacción no más de:…. + 80 0C

La duración del funcionamiento del cable en operaciones de Emergencia no debe durar más de 8 horas al día y no más de 1000 h durante toda su vida útil.

Las emisiones de humo al quemar o al arder los кабели no deberán provocar una reducción de la penetración de la luz en la Cámara de ensayo en más del 40%.

Длина конструкции для основных зон проводника:

A 16 мм2… 450 м

25 a 70 мм2… 300 м

95 мм2 или мэр… 200 м

9000

9000 de Garantía vida… 5 años de la puesta en funcionamiento, pero no más de 6 meses de la fabricación

La vida de servicio…. 30 anños

Код ОКП:

35 3371 27 — Кабели ВВГ
35 3771 53 — Кабели АВВГ
35 3371 31 — Кабели ВБбШв
35 3771 57 — Кабели АВБбШв
ВГ 3571 3571 — Кабели АВБбШв
ВГ 3571 3571 кабели
35 3371 72 — AVVGng-¿cables
35 3771 74 — AVBbShvng-cables
35 7771 38 — VBbShvng-cables
35 3371 35 — VVG кабели

0003

Vvg Vbbshv Vvng-ls Vbbshvng-ls Avvg Avbbshv Avbbshvng-ls Stromkabel

ПВХ-изоляция Kupfer aluminiumleiter power kabel bewertet für 660 und 1000 V (LS in der name kabel bedeutet Low Smoke)

äquivalent

VVG-NYY-J; NYY-J;
ВБбШв-Cu / PVC / STA / PVC;
VBbShvng-LS-Cu / LSON / STA / LSON,
AVVG-NA YY-J, NA YY-O;
АВБбШв-AI / PVC / STA / PVC;
AVBbShvng-LS-AI / LSOH / STA / LSOH

конструкция:

1.Leiter-kupfer (VBbShvng-LS) или алюминий (AVBbShvng-LS), многопроволочный, многопроволочный, секторный,

класс 1 или 2 nach IEC 60228 in übereinstimmung mit der tabelle unten:

2

bezeichnung

nenn bereich von leitern, мм2

runden

sektor geformt

kupfer

kupfer

906

твердый

1,5-25

2,5-35

Multiwire

-50

-50

-50

50-240

70-240

2.Изоляционный ПВХ для АВВГ, ВВГ, АВБбШв и ВБбШв, негорючий ПВХ для АВВнг-LS, ВВнг-LS, АВБбШвнг-LS и VBbShvng-LS.

изолирующий многожильный кабель для идентификации кабеля. нейтрализатор изолирующий ист блау. erdung leiterisolierung (PE, STIFT) ist in zwei farben (gelb-grün-bildschirm). die identifizierung färbung der anderen leitern ist entweder fest oder в форме von längs streifen von mindestens 1mm.

3. Скручивание-Isolierten leitern sind скрученное. kabel sind von fünf leiter.runden leiter verdreht um einen dorn aus die umhüllung PVC. Sektor geformt leiterkabel haben polypropilene bindeband angewendet um verdrillte leitungen. auch erlaubt ist die anwendung eines zentralen ummantelung oder isolierung material füllstoff in zwischen die leiter.

для VVG, AVVG, AVVng-LS и VVng-LS kabel

für VBbShv, AVBbShv, AVBbShv605 kabel 909-LSng 909 909 909Füllung für runden kern kabel wie VVG und AVVG, es ist aus calcarbonat gefüllt gummimischung или ähnliche material zu bilden eine runde abschnitt. Для AVVng-LS и VVng-LS кабель используется из огнестойкого ПВХ или огнестойкого материала rohöl gummi толщиной 0,5 мм (ссылка). sektor geformt kern kabel kommen ohne füllung.

5. Оболочка из ПВХ über die füllung oder bindemittel für VVG und AVVG kabel und огнестойкий ПВХ для AVVng-LS и VVng-LS kabel

4. Umfang изолирующий-PVC über mindreht изоляционный материал круглой формы , 9-миллиметровый член для кабелей VBbShv, AVBbShv и огнестойкого ПВХ для кабелей AVBbShvng-LS и VBbShvng-LS

5.Schutz panzerung

zwei оцинкованный stahl rüstung bänder 0,3 мм или 0,5 мм dicke jeweils während die obere band abdeckung die lücken in zwischen das der unteren ein

schutzjackel für VBbShv и AVBBShv LSBShv, LSBShv и AV кабель из негорючего ПВХ.

anwendung:

die kabel sind für die übertragung und verteilung elektrischen leistung in festinstallationen bewertet für nenn wechzenstrom 1, 0,66 Кв.

VVG und AVVG kabel sind für feinwäsche gemeint verlegung innen trocken und nass Industrie räumlichkeiten auf spezielle böcke, in baugruppen sowie für die verlegung im freien. kabel sind nicht empfohlen zum vergraben in gräben. kabel sind огнестойкий wenn gelegt einzeln.

VBbShv und AVBbShv kabel werden bedeutet zum vergraben (in gräben), in räumlichkeiten, tunnel, kanäle, minen (außer für verlegung in baugruppen) sowie für die verlegung is freenlegung, sowie für die verlegnét im zum verlegung in presense von gefahr von mechanische schäden während der operation.kabel sind огнестойкий wenn gelegt einzeln.

Огнестойкий и малодымный VVng-LS, AVVng-LS, VBbShvng-LS и AVBbShvng-LS kabel werden bedeutet für industry und kern kraftwerk anwendungen wenn geliefert auf dem heimischen markt und im ausland. kabel sind bestimmt fo betrieben werden in kabel funktioniert und räumlichkeiten as sowie für die anwendungen in kernkraftwerk einheiten klasse 2, 3 and 4 as pro klassifizierung OPB-88/97 (PNAE G-01-011-97). Kabel sind огнестойкий венн в Бюндельне.

техническая информация:

art der klimatisierung der kabel ist UHL und T, zuteilung kategorie ist 1 und 5 nach GOST 15150-69.

betriebstemperaturbereich ……………………………………………………………………. -50 ° Vbis + 50 ° V

Относительное значение температуры при температуре до 35 oC …… …… …… …… …… …… .. bis zu 98%

kabel werden gelegt und installiert ohne vorwärmung bei temperaturen nicht niedriger als… -15 0C

mindestbiegeradius wenn fest: …… ……………… …… …… …… …….. 7,5 äußere durchmessern

nennfrequenz …… …… …… …… ………………………………………… .. 50 Гц

AC prüfspannung 50 Гц …… …… ……… … …… …… …… …… …… …… …… …… ……… 3.5KV

kontinuierlich zulässige leiter betriebs heiztemperatur …… .. …… …… …… + 70 0C

zulässige leiter kurzschlusstemperatur ist maximale + 160 ° C.

kurzschluss dauer wird nicht überschreiten 4 s.

zulässige kabel notfall modus heizung, nicht größer als: …………………………………….. + 80 0C

kabel betrieb dauer im notbetrieb wird nicht mehr als 8 stunden tag und nicht mehr als 1000 h über ihre gesamte lebensdauer.

rauch emissionen verbrennung oder schwelbrand von kabel wird nicht ergebnis abnahme in lichteinfall in prüfung kammer durch mehr als 40%.

bau längen für wichtigsten leiter bereichen:

16 мм2 …………………………………………………………………………………… 450 м

25 до 70 мм2 …… …… …… …… …… …… …… …… …… …… …… ………………………….300 тонн

95 мм2 или больше …… …… …… …… …… ………………………………………………………. 200 тонн

garantieren lebensdauer …… …… …… …… …… …… ……. 5 jahre von put in betrieb aber nicht später als 6 monate von der herstellung

lebensdauer …………………………………………… .. 30 jahre

Коды OKP:

35 3371 27-ВВГ кабель
35 3771 53-АВВГ кабель
35 3371 31-ВБбШв кабель
35 3771 57-АВБбШв кабель
35 3371 35-ВВГнг-ЛС кабель
35нг 3371-72-АВВГ
35 3771 74-AVBbShvng-LS кабель
35 7771 38-VBbShvng-LS kabel
35 3371 35-VVG kabel

Vvg Vbbshv Vvng-ls Vbbshvng-ls Avvg Avbbshv Avbbshvng-ls สาย ไฟ

พี วี ซี ฉนวน ทองแดง ตัวนำ อ ลู มิ เนียม จัด อันดับ 660 และ 1000 โว ล ต์ (LS ชื่อ ของ สาย หมาย ถึง ค วัน)

เทียบเท่า

V-J,

NY-V NYY-O;
ВБбШв-Cu / PVC / STA / PVC;
VBbShvng-LS-Cu / LSON / STA / LSON,
AVVG-NA YY-J, NA YY-O;
АВБбШв-AI / พี พี ซี / STA / PVC;
AVBbShvng-LS-AI / LSOH / STA / LSOH

ก่อสร้าง:

1.ทองแดง (VBbShvng-LS) หรือ อ ลู มิ เนียม (AVBbShvng-LS), ของแข็ง หรือ многопроволочный, รอบ หรือ секторный,

ชั้น 1 หรือ 2 ตาม มาตรฐาน IEC 60228 ตาม ตาราง ด้าน ล่าง ล่าง:

9060 แต่งตั้ง

พื้นที่ ที่ กำหนด ตัวนำ мм2

รอบ รูป

ภาค รูป

ทองแดง

2 2 2 มิ เนียม

ของแข็ง

1.5-25

2,5-35

Multiwire

16-50

6 50

6 50

0 70-240

2. ฉนวน กัน ความ ร้อน — พี วี ซี สำหรับ АВВГ, ВВГ, АВБбШв และ ВБбШв, негорючий พี วี ซี สำหรับ АВВнг-LS, ВВНГ-ВБ, АВ-LSb .

ฉนวน многопроводник สาย เคเบิล ตัวนำ ดำเนิน การ ประจำ ตัว ประชาชน ระบายสี.เป็นกลาง ตัวนำ ฉนวน กัน ความ ร้อน ฟ้า สายดิน ตัวนำ ฉนวน ความ ร้อน (PE, ปากกา) เป็น ใน สอง สี (สี เหลือง สี เขียว) ระบุ สี ของ ตัวนำ ๆ เป็น ทั้ง ของแข็ง หรือ ใน ลาย อย่าง น้อย 1 ม ม.

3. บิด ฉนวน ตัวนำ เป็น บิด. สาย ห้า ตัวนำ รูป ตัวนำ เป็น รอบ แมน เด ร ทำ оболочка พี วี ซี. ภาค รูป ตัวนำ มี полипропилен เทป ผูกพัน ประยุกต์ รอบ บิด รับ อนุญาต ฉนวน กัน ความ ร้อน วัสดุ ฟิ ล เลอ ร์ ใน ระหว่าง ตัวนำ

สำหรับ ВВГ, АВВГ, АВВнг-LS และ ВВнг-LS สาย

ВББСнг, АВББСнг, АВББСнг LS สาย

4.บรรจุ — สำหรับ รอบ รูป หลัก สาย เช่น ВВГ และ АВВГ, มัน เป็น อัด จาก แคลเซียม คาร์บอเนต ที่ เต็ม ไป ยาง หรือ วัสดุ คล้าย ใน รูป แบบ รอบ ส่วน. สำหรับ АВВнг-LS และ ВВнг-LS สาย มัน เป็น экструдированный จาก огнестойкий พี หรือ огнестойкий ยาง ดิบ 0,5 มิลลิเมตร หนา (ค่า อ้างอิง) ภาค รูป สาย หลัก มา โดย ไม่ ต้อง บรรจุ

5. แจ็ ค เก็ ต — พี วี ซี นำ นำ ใช้ มากกว่า บรรจุ หรือ เครื่องผูก สำหรับ ВВГ และ АВВГ สาย เคเบิล และ สำหรับ АВВнг-LS และ ВВнг-LS สาย

4. เส้นรอบวง ฉนวน กัน ความ ร้อน — พี วี ซี ประยุกต์ กว่า บิด รอบ รูป แกน เทป ผูกพัน อย่าง น้อย 0.9 หนา สำหรับ ВБбШв, АВБбШв สาย เคเบิล และ огнестойкий พี วี ซี สำหรับ АВБбШвнг-LS และ ВБбШвнг-LS สาย

5. ปกป้อง เครื่อง ป้องกัน

สอง оцинкованный เทป เทป 0,3 เกราะ 0,5 ปก ช่อง ว่าง ใน ระหว่าง จะ เปิด ของ ที่ ต่ำ กว่า หนึ่ง

เสื้อ ป้องกัน สำหรับ VBbShv, AVBbShv สาย มา จาก พี วี ซี และ AVBbShvng-LS และ VBbShvng-LS สาย มา จาก огнестойкий พี.

ประยุกต์ ใช้:

ไว้ สำหรับ ส่ง และ กระจาย พลังงาน ไฟฟ้า ติด ตั้ง คง ที่ จัด สำหรับ ที่ กระแสสลับ แรง ดัน ไฟฟ้า ของ 0.66 кВ 1 кВ กับ ความถี่ สูงสุด ถึง 100 เฮิ ร์ ต.

ВВГ และ АВВГ สาย มี ความ หมาย สำหรับ ภายใน ทั้ง แห้ง เปียก อุตสาหกรรม อาคาร สถาน на พิเศษ эстакадах, ประกอบ เช่น เดียว กับ วาง นอก บ้าน สาย ไม่ закапывать ใน. สาย негорючие ถ้า วาง по отдельности.

VBbShv และ AVBbShv สาย มี ความ หมาย захоронение (ใน สนามเพลาะ) ใน สถาน ที่, อุโมงค์ ท่อ การ ทำ เหมือง แร่ (ยกเว้น สำหรับ วาง ใน ประกอบ) เช่น เดียว กับ นอก ถ้า สาย ใน наличие อันตราย กล ความ เสียหาย ระหว่าง การ ดำเนิน การ огнестойкий ถ้า วาง отдельно.

Огнестойкий และ ค วัน ต่ำ ВВнг-LS, АВВнг-LS, ВБбШвнг-LS และ АВБбШвнг-LS สาย มี ความ หมาย สำหรับ อุตสาหกรรม นิวเคลียร์ การ ประยุกต์ ใช้ โรง ไฟฟ้า กับ ตลาด การ ใน สาย ทำงาน และ อาคาร สถาน ที่ เป็น กับ การ ใช้ งาน ใน โรง ไฟฟ้า นิวเคลียร์ 2, 3 และ 4 ตาม การ จัด หมวด หมู่ ОПБ-88/97 (ПНАЭ Г-01-011-97) สาย огнестойкий ถ้า วาง ใน ที่ อัด แน่น.

ราย ละเอียด ทาง เทคนิค:

ประเภท ของ климатизация ของ สาย เป็น УХЛ และ Т, การ จัดสรร หมวด หมู่ เป็น 1 และ 5 ตาม ГОСТ 15150-69

ช่วง… …… … …… …… …… …… …… …… …… …… ……….-50 ° V ถึง + 50 ° V

ความชื้น ใน อากาศ ที่ อุณหภูมิ ได้ ถึง 35 oC ……………………………… .. ได้ ถึง 98%

สาย จะ ต้อง วาง และ ติด ตั้ง โดย ไม่ ต้อง อุ่น ที่ อุณหภูมิ สูง ไม่ ต่ำ กว่า… -15 0C

รัศมี การ ดัด ขั้น ต่ำ เมื่อ วาง: …… …… …… …… …… …… …… …… .. 7.5 ด้าน นอก ขนาด เส้นผ่าศูนย์กลาง

จัด อันดับ ความถี่… … …… …… …… …… …… …… …………………………… .. 50 เฮิ ร์ ต

การ ทดสอบ แรง ดัน ไฟฟ้า AC 50 เฮิ ร์ ต …… …… …… …… …… …… …… …… …… …… …… …… ……… 3,5 кВ

อย่าง ต่อ เนื่อง ที่ ได้ รับ อนุญาต ตัวนำ การ ดำเนิน งาน อุณหภูมิ ความ ร้อน …….. …… …… …… + 70 0C

ที่ ได้ รับ อนุญาต ตัวนำ ลัดวงจร อุณหภูมิ สูงสุด + 160 ° C

ลัดวงจร ระยะ เวลา ไม่ เกิน 4 วินาที.

ที่ ได้ รับ อนุญาต สาย ฉุกเฉิน โหมด ความ ร้อน, ไม่ เกิน: …… …………………………… .. + 80 0C

สาย การ ดำเนิน งาน ระยะ เวลา ใน การ ดำเนิน งาน ฉุกเฉิน จะ ไม่ ล่าสุด มากกว่า 8 ชั่วโมง ต่อ วัน และ ไม่ เกิน 1000 ชั่วโมง ตลอด ทั้ง ของ พวก เขา อายุ การ ใช้ งาน

ค วัน ก๊าซ ใน ไหม้ หรือ ระอุ ของ สาย จะ ใน ลด ลง ใน มากกว่า 40%.

ก่อสร้าง ความ ยาว สำหรับ หลัก ตัวนำ พื้นที่:

16 мм2 …… …………………………………………………………………………………… 450 м

25-70 мм2 …… …… …… …… …… …… …… ………………………………………………. 300 เมตร

95 мм2 หรือ มากกว่า …… …… …… …… …… ……………………………………………………. 200 เมตร

การ รับประกัน อายุ การ ใช้ งาน …… …… …… …… …… …… ……. 5 ปี จาก วาง เป็นการ ดำเนิน งาน แต่ ใน ภายหลัง กว่า 6 เดือน จาก การ ผลิต

อายุ การ ใช้ งาน …… …… ……………………………………….. 30 ปี

ОКП รหัส:

35 3371 27-ВВГ สาย
35 3771 53-АВВГ สาย
35 3371 31-ВБбШв สาย
35 3771 57-АВБбШв สาย
ВГ 3371 35ng สาย
35 3371 72-AVVGng-LS สาย
35 3771 74-AVBbShvng-LS สาย
35 7771 38-VBbShvng-LS สาย
35 3371 35-VVG สาย

Vvg Vbbshv Vvng-ls Vbbshvng-ls Avvg Avbbshv Avbbshvng-ls Güç Kablosu

660 ве 1000 В için anma PVC İzoleli bakır alüminyum iletken güç kabloları (LS kablo adına düşük duman anlamına gelir)

Eşdeğer

-NY2000
Вббшв-у.е. / PVC / STA / PVC;
Vbbshvng-ls-cu / LSON / STA / LSON,
Avvg-na YY-J, NA YY-O;
Авббшв-ai / PVC / STA / PVC;
Avbbshvng-ls-AI / LSOH / STA / LSOH

Inşaat:

1.Iletken-bakır (VBbShvng-LS) veya alüminyum (AVBbShvng-LS), katı veya multiwire, yuvarlak-veya секторообразный,

IEC 60228 uyarınca sınıf 1 veya 2 aşağı0003 000

Iletkenler Номинальная Alanı, мм2

Yuvarlak şekilli

Sektörü-şekilli

BAKIR

Alüminyum

BAKIR

Alüminyum

Каты

1.5-25

2.5-35

Multiwire

16-50

6 50

6 50

906 70-240

2. İzolasyon-АВВГ, ВВГ, ВБбШв AVBbShv ве, avvng-LS, VVng-LS, avbbshvng-LS ве ВБбШвнг-LS için ПВХ için горение ПВХ.

Yalıtımlı çok iletken kablo iletkenler kimlik boyama taşımak.Nötr iletken yalıtım mavidir. Topraklama iletken yalıtımı (PE, kalem) iki renkte (sarı-yeşil). Diğer iletkenlerin tanımlama boyaması ya katıdır ya da en az 1 mm’lik uzunlamasına şeritler şeklindedir.

3. Büküm-yalıtımlı iletkenler bükülmüş. Kablolar beş iletkendir. Yuvarlak şekilli iletkenler, PVC kılıfından yapılmış bir mandrel etrafında bükülür. Sektör şeklinde iletken kablolar, bükülmüş iletkenler etrafında uygulanan polipropilen bağlama bandına sahiptir. Ayrıca izin verilen iletkenler arasında merkezi bir kılıf veya yalıtım malzemesi dolgu uygulamasıdır.

VVG, AVVG, avvng-ls ve VVng-LS kabloları için

VBbShv, AVBbShv, avbbshvng-16hvls-vebilling

4/6/6/6000 фунтов

0 фунтов

0 фунтов 9000 фунтов VVG ве AVVG гиби yuvarlak şekilli çekirdek kablolar için, yuvarlak bir bölüm oluşturmak için kalsiyum karbonat dolgulu kauçuk bileşiği veya benzer malzemeden ekstrüde edilir. AVVng için-LS ve VVng-LS kabloları bu огнестойкий экструде PVC veya огнестойкий окорок kauçuk 0.5мм калин (referans değeri). Sektör şeklindeki çekirdek kablolar doldurmadan gelir.

5. Куртка из ПВХ, VVG ve AVVG kabloları için dolum veya bağlayıcı üzerine uygulanır ve avvng-ls ve VVng-LS kabloları için огнестойкий PVC

4. Kolan yalıışıııı en az 0.9mm kalın VBbShv için, AVBbShv kabloları ve огнестойкий PVC için AVBbShvng-LS ve VBbShvng-LS kabloları

5. Броня корумак

Iki galvinize çelik zırasırııı.3mm veya 0,5mm kalınlığında iken üst bant, alt olanın dönüşleri arasındaki boşlukları kapsar

VBbShv için koruyucu ceket, AVBbShv kabloları PVC ve’vbshvıbcd-lvs

Uygulama:

Kabloları için tasarlanmıştır verici ve dağıtma elektrikli güç içinde sabit tesislerde için puanlekım

VVG ве AVVG kabloları içindir iç döşeme için özel trestles üzerinde hem kuru ve ıslak endüstriyel tesislerinde, meclisleri yanı sıra döşeme için açık havada.Kabloların siperlere gömülmesi tavsiye edilmez. Tek başına döşenirse kablolar огнестойкий.

VBbShv ve AVBbShv kabloları, tesisler, tüneller, kanallar, madenler (meclislerde döşeme hariç) (siperlerde) gömmek içindir. яны сыра ачык хавада дёшеме ичин кабло маруз дэгилсе önemli герме эткилери, анчак, операсьон сирасында меканик хасар техликеси önse. Tek başına döşenirse kablolar огнестойкий.

Flameretardant ve düşük duman VVng-LS, avvng-ls, vbbshvng-ls ve avbbshvng-ls kabloları, iç pazara ve yurt dışına tedarik edildiinde endüstriyel ve nükleçir iñamarındral.Kablolar, kablo işleri ve tesislerinde ve santral / 97 (PNAE 2,3) sınıflandırmasına göre OPB-88 ве 4 sınıfı nükleer G-01-011-97 ünitelerindeki uygulamalar için çalıştırıl. Kablolar örgülü olarak döşenirse kıvrımlı.

Teknik detaylar:

Наконечник каблолярной климатизации UHL olduğunu ve T, tahsisi kategori olduğunu 1 ve 5 olarak başına ГОСТ 15150-69.

Çalışma sıcaklığı aralığı ……………………………………… ………………………….- 50 ° Вичин + 50 ° В.

Hava bağıl nem 35 kadar sıcaklıklarda oC …. ………………………….. .. kadar 98%

Kablolar, daha düşük olmayan sıcaklıklarda ön ısıtma olmadan döşenmeli ve monte edilmelidir… -15 0C

Minimum bükme yarıçapı koydu zaman: ……………………………… ………… .. 7.5 дней çapları

Anma frekansı ……………………….. ………………………………………. .. 50 Гц

AC test gerilim 50Hz…………………………………………… ………………………… 3,5 кВ

Sürekli izin verilen iletken işletim ısıtma sıcaklığı ………………… … + 70 0C

Izin verilen iletken kısa devre sıcaklığı maximum + 160 ° c’dir.

Kısa devre süresi 4 sn.

Izin verilen kablosu acil modu ısıtma, değil daha büyük: …………………………….. …. .. + 80 0C

Acil durum operasyonunda kablo çalışma süresi günde 8 saatten fazla sürmemeli ve ömrü boyunca 1000 saatten fazla olmamalıdır.

Kabloların yakılmasında veya yanmasında duman emisyonları, тест odasında 40% ‘den fazla ışık Penetrasyonunda azalmaya neden olmayacaktır.

Ana iletken alanlar için inşaat uzunlukları:

Için 16 мм2 ………………………….. ………………………………………….. ………….. 450 м

70 için 25 мм2 …………………….. ………………………………………….. ………………… 300 м

95 мм2 veya daha ……………….. ………………………………………….. ………………… 200 м

Garanti servis ömrü ………………………………. 5 yıl işletmeye girmekten ancak üretimden 6 aydan sonra değil.

Hizmet ömrü …………………………………….. ………. .. 30 лет

ОКП код:

35 3371 27-ВВГ кабл.
35 3771 53-АВВГ кабл.
35 3371 31-ВБбШв кабл.
35 3771 57-AVBbShv kabloları
35 3371 35-vvgng-ls kablolar
35 3371 72-avvgng-ls kablolar
35 3771 74-avbbshvng-ls kabloları
35 7771 38-vbbshvng-ls kablolar 900 V192 3571 9000 3571 3571

Specifiche cavo vvgng hf.Значение слова (A) in un cavo contrassegnato con VVGng (A) -LS

Wire and cable VVGng LS — это ключ к семье продуктов в каво с аббревиатурой VVG, сегрето дель суо привилегия и постскриптум LS, che indica e cosa nasconde verrà analysis in dettaglio in questo articolo.

Неизвестные местные жители рассматривают наиболее важные факты, которые имеют отрицательный результат в случае зажигания. In caso di incendio in impianti industriali e grandi edifici pubblici, i percorsi dei cavi diventano una delle Principali fonti di fumo.Брутто esperienza La torre della TVe di Ostankino, Manege e altri disastri dell’ultimo decennio hanno solo confermato questa verità.

Attualmente, i Documenti sulla regolamentazione tecnica regolano rigorosamente i tipi di prodotti in cavo chepossono essere utilizzati per la posa di gruppo all’interno di local pubblici e industriali (ГОСТ Р 5315-2009). Qui, oltre alla condizione di nonroduction della горения (-ng), uno dei Requisiti obbligatori era la bassa Emissione di fumi e gas durante la горение или горение каво.

Designazione LS, обычная сборка

Декодирование VVGng LS после:

  • All’inizio della marcatura non c’è la lettera A, il che Meaning Che il cavo è di rame;
  • B — более плотная изоляция и изоляция из ПВХ;
  • B — нуклеотидная изоляция и ее изоляция из ПВХ;
  • нг — без диффузного горения в одиночной позе и группе;
  • LS — L ow S moke (tradotto dall’inglese легкий дым)

Nella marcatura ВВГнг (..) — LS, соответствует категории, дизайн LS является контрастным, выделенным газом ( L ow S fuma). Ovviamente, un story indice può essegnato a un cavo solo se il test per say indicatore ha esito positivo. Стандарт процедуры для проверки генерации дымовых газов сгорания и сгорания, установленных и т. Д., Содержит описание в ГОСТ Р МЭК 61034-1 (2) -2005.

Принципиальное испытание — это ловушка для камеры сгорания и горения.Il fumo formatosi a seguito della горения дель Campione riduce la trasmissione della luce del volume, che viene registrata dagli Strumenti. Il risultato del controllo sarà il rapporto di trasmissione della luce prima e dopo l’esperimento, эспрессо в процентах. В соответствии с ГОСТ Р 53769-2010, si ritiene che il cavo abbia superato con successo il test se il fumo ha ridotto la trasparenza di non più del 40%. В этом случае у производителя есть диритто-ди-инсерире l’indice LS nella marcatura.

Isolamento di cavi a Bassa Emissione di fumi e gas

Для производства каво VVGng LS, необходимо, чтобы состав PVC был создан с использованием искусственного интеллекта, а не производился с большим количеством материалов. Inoltre, это необходимо для того, чтобы использовать fumo sia minimamente tossico (показатель не выше 40 мг / м 3 в соответствии с ГОСТ Р 53769-2010).

Препарат сложный, сделанный с успехом отбором и добавлением специальных добавок: антипирин и добавки.Oggi questi composti vengono prodotti sia в России че все’естеро. Национальные производители, зарегистрированные в различных ТУ, ad esempio TU 2246-001-25795756-2009, используются для производства специальных пластиковых композиций для нуклеоидных соединений, внутренних и внешних гуайнов (градиент PPI ​​30-30, PPOV-28). 35, rispettivamente).

Struttura cavo VVGng LS

Состав и расположение элементов каво VVGng (..) — LS non è diversa dalle sue controparti — кави с кондитерскими изделиями в раме, с изоляцией и гуаиной из вторичного ПВХ ГОСТ 53769-2010.Esterna somiglianza esterna chiaramente visibile nell’immagine mostrata in questa sezione.

Cavo VVGng (..) — LS può essere rotondo o piatto, il numero massimo di core è cinque. Le Anime Stesse Possono Essere Unipolari or Multifilari, Tonde o Settoriali. Номинальные значения этой серии являются стандартными для всех серийных номеров.

Технические характеристики каво VVGng LS

Сделайте качественные снимки внутри семьи кави с изоляцией из ПВХ в аниме и гвинее, нормализованное по стандарту ГОСТ 53769-2010, варианты соло только для разных производителей.La norma non вводите индикаторы сепарати для разделов и формы кондутторов, lo spessore dell’isolamento dei conduttori e delle guaine, la resistenza elettrica, ecc. Per cavi con isolamento из ПВХ con ridotta generazione di fumo. Vengono forniti con l’intera famiglia di complex di PVC. Я полезен за изоляцию XLPE, ecc. Sono indicati separatamente.

GOST 53769-2010 обеспечивает различную устойчивость всех минимальных значений для продукции LS, которая не зависит от VVG, но не отличается от VVGng.Pertanto, la sezione «Cavo VVGng LS specifiche» in termini di caratteristiche generali, praticamente non Differentisce dalla sezione dell’articolo con lo stesso nome, cavo VVG. caratteristiche generali VVGng (..) — LS возможно.

Applicazione del cavo VVGng (..) — LS

VVGng — Cavi LS relativi al pericolo di incendio all classi P1.8.2.1.2 e

A1.8.2.2.2 может использоваться для группы в составе резиденций и общественных организаций, а также для использования в промышленных условиях.È acceptito utilizzare il cavo negli impianti nucleari.

Другие варианты размещения

  • — filo di rame con isolamento в ПВХ, стратифицированное внутренним слоем, имеющее басовую эмиссию газа и фуми дуранте ла сгорание, одноразовое соединение и группу;
  • VVG-P — lo stesso di VVG, ma design piatto;
  • — filo di rame tondo con isolamento in PVC, deli strati esterno ed interno, ha una bassa emissione di gas e fumi durante la горение кон una sola posa;
  • VVGng-P — lo stesso di VVGng, ma design piatto;
  • VVGng-ls — filo di rame tondo con isolamento in PVC degli strati esterno ed interno, имеющий бассовую эмиссию газа и fumi durante la горение durante la posa single e di gruppo;
  • VVGng-Pls: lo stesso di VVG-ls, ma design piatto;
  • VVGng-frls — filo di rame tondo con isolamento in PVC ignifugo degli strati esterno ed interno, имеющее выбросы газа и дымовую трубу сгорания, продолжающуюся по одной единственной позиции и группе;
  • VVGng-Pfrls: lo stesso di VVGng-frls, ma dal design piatto.


Oggi esiste una обширный выбор продуктов via cavo e nemmeno всех электрических возможностей, которые могут быть составлены из фонда лоро дизайна и именования una letteratura speciale. La prima domanda Che si pone davanti a un consumatore, который решает, что вы будете использовать электроэнергию в casa è quale cavo De Scegliere?

Рассматривайте отдельные очереди типа каво че пих спессо девоно essere utilizzati durante l’installazione e la sostituzione del cablaggio elettrico all’interno di un appartamento o di una casa.Trovarli nei negozi di ferramenta non è difficile.

Tuttavia, al momento dell’acquisto, dovresti sapere esattamente cosa importantano le loro lettere nell’abbreviazione, quando utilizzare una specific marca e se è возможно sostituire un cavo con un altro se alcuni dei tipi non sono in vendita.

Дифференциальная передача ВВГнг и ВВГнг-LS

Первая версия каво-комьюн и самая корретта — это VVGng и другая версия VVGng-LS.
Il cavo ha il seguente дизайн:

Può essere unipolare e intrecciato.В этом случае анимация является унифицированной и имеет длину 25 мм2.
Molto spesso ha una forma piatta, che è molto comoda quando lo si posa in uno strobo stretch in posizione verticale.

E nei canali per cavi di plastica, comfort posare un filo di questa forma.
Non dimenticare, tuttavia, che il 40% dello spazio libero deve rimanere nella canalina per cavi dopo l’installazione.

Spiegazione del nome

Prima di tutto, decifriamo all lettere nell’abbreviazione.Spesso molti fanno la domanda, cosa intendono?

означает, что изолирован и реализован в поливинильном материале

anche la guaina del cavo è in polivinilcloruro

cavo Nudo, senza alcuna copertura armata di protezione

Per ricordare, gli elettricisti lo chiamano tra di loro:

Vinile-Vinile-Nudo


Alcuni marchi dopo VVG hanno lettere agiuntive nel nome:

шт. За «квартиру»

означает, что не горючий, не горючий, не горючий, не горючий, не горючий, не горючий.

il cavo non è infiammabile anche se posato in fasi

Non infiammabile, grazie all’utilizzo di speciali coibentazioni che non supportano la горение, sia il nucleo Principale che il guscio esterno.В caso di cortocircuito, сказка isolamento avvolge i conduttori e impedisce loro di bruciare.

Molte persone parlano erroneamente di aggiungere una miscela di gesso all’isolamento dei nuclei di questo cavo, apparentemente per ridurre l’infiammabilità. Non c’è gesso lì.

Solo la tintura viene agiunta all’isolamento stesso, altrimenti non otterrai un prodotto di qualità.

L’unica cosa per cui la miscela riempita di gesso può essere utilizzata è separare l’isolamento dal guscio.

Per questo, le vene vengono pre-rollate в un bagno di gesso durante il processo di produzione. Inoltre, questa tecnologia aiuta a non attaccare le vene all’interno del guscio.

Ricorda Che la proprietà non brucia for il cavo, questa solo una parte dell’attività. È необходимо, чтобы он фуоко si spenga e Che i prodotti di горения pericolosi non si diffondano, и для этого необходимо, чтобы спостар l’ossigeno da questa stessa zona. Гуайна в ПВХ ВВГнг-LS содержит хлор и другие дополнительные элементы, которые выполняются при выполнении задания.

È за то, что маркио VVGng-LS является основным принципом для всех внутренних помещений, служащих, апартаментов.


Специально

Все технические данные из сезонов дей кави, которые используют VVGng-LS, соответствуют номинальным песо, песо, сопротивление, настоящее время:



Un consiglio: anche se non hai ancora un cavo di terra in casa e hai un sistema TN-C invece di uno TN-C-S, acquista semper solo un cavo a tre conduttori.

Pertanto, не обязательно спелые все икры, которые вам понадобятся в системе мессы на земле. Bene, come ultima risorsa, il terzo core rimarra semper un backup se si verifica un’interruzione sulla fase o zero core.

Uso residence

La domanda viene spesso posta, вы можете использовать простой VVGng, если хотите LS? Le regole che stanno диетическое l’anno scorso sono cambiati in modo значительно, dicono che per la posa all’interno di locali residencesiali, il semplice VVGng и vietato.

Этот маркер может использовать соло для всех западных образований. Веди ГОСТ 31565-2012 -.

Ciò è spiegato dal fatto che sebbene non bruci, rilascia un’enorme Quantità di Sostanze tossiche sotto l’influenza della fiamma. Ma è proprio a causa dei prodotti della горения, e non del fuoco, che la maggior parte delle persone muore negli incendi.

Каво-ди-дифференца NYM

Успешный градус для международного кабачка и каво NYM.Этот дизайн является международным и прибыльным из Германии.

La lettera N (Normenleitung) индикация соответствия всем стандартам VDE — l’associazione degli elettricisti tedeschi.
Y (Isolierung der Adem aus Polyvinylchlorid) — материал, изолирующий вену и поливинил, потому что входит в ВВГ.
M (Mantelleitung) — cavo di installazione con guaina protettiva per la posa all’interno di edifici e strutture

Esistono anche nomi simili NUM e NUM.Questi non sono affatto falsi, может потребоваться первая перспектива. Производственные продукты из вторичного сырья, изготовленные специально для этого продукта, имеют сертификат VDE.

Specifiche tecniche:


NYM имеет определение аналога страницы VVGng, sebbene un altro marchio sia pi vicino ad esso: VVGz. «Z» — это однозначно.

Качество отличается от NYM и VVGng

Ecco le Principali Differenze tra le due marche di cavo:

  • in primo luogo, ha un triplo isolamento

Il terzo strato intermedio, oltre all sue proprietà di protezione dal fuoco, trattiene anche le sollecitazioni meccaniche tra l’isolamento esterno ei conduttori.Ciò impedisce la formazione di crepe su di loro.

vero, il produttore stesso non considera questo terzo strato di composto di gomma estrusa come изолант.
E a giudicare dalla tense di prova, l’isolamento stesso perde un po ‘qui:

VVGng — натяжное устройство — 3 кВ
NYM — натяжное устройство 2,5 кВ

  • в secondo luogo, il suo isolamento grigio, per VVG — nero

Un vantaggio a cui poche persone pensano, ma la forma arrotondata del NYM rende pi facile sigillare l’ingresso di questo cavo var dispositivi, scatole di производное e armadi.

  • e, самый важный, самый важный, последний случай NYM — это приложение для индивидуального ухода за внутренними делами для местных жителей!

Se vuoi metterlo in mazzi di due, tre pezzi in uno strobo o canale, dovrai usare la modifica NYMng (A) -LS

Basta non confondere, i singoli NYM, ciascuno disposto in una ondulazione separata e che percorrono la superficie di un muro o di un soffitto accanto ad esso, non sono considerati un fascio.Самые интересные элементы в этом моду дивето ди кабладжио группы ди Кесто Маркио.

Характеристики

Naturalmente, questo filo non diffonde la горение, ma questo nonigna affatto che non bruci affatto.

Ecco un video dimostrativo sul test synchrono dell’infiammabilità di due marchi quando esposti a una fiamma esterna. Da ciò diventa непосредственное окунание NYM non può essere posato in fasi e insieme tra loro.

Un’altra caratteristica di questo marchio, che allo stesso tempo può essere il suo svantaggio, è l’isolamento del cavo ha paura dei raggi ultravioletti. Ecco perché non può essere posato all’esterno dei locali.

VVGng ha piortunità qui. Può essere tranquillamente utilizzato sia all’interno che all’esterno dell’edificio. Ad esempio, come ingresso da un palo a una casa, o un ramo dopo un filo isolatedato autoportante.

Un parente stretch di NYM, который позволяет использовать все аперто и все аперто, делает все возможное, чтобы исключить только ультрафиолетовое излучение: это каво MMJ.

Perché così tante persone scelgono ancora NYM, visti i suoi relativi svantaggi? Ciò è dovuto alla grande praticità durante la posa: è più facile da pulire, si piega in curva, non si blocca durante la brocciatura di tubi e corrugazioni.

Per un cavo piatto VVG, это необходимо для оказания помощи, которая не является si attorcigli e con un NYM rotondo non ci sono tali problemi.

Tutta la vita

La vita utile stimata dei cavi VVG e NYM уже 30 лет.

Il desiderio di risparmiare denaro quando si collegano, различные elettrodomestici o si posano cavi elettrici spesso porta a consguenze molto tristi. Sorge la domanda: come garantire il funzionamento normale e sicuro del sistema, ma allo stesso tempo evitare spese inutili? Il Cavo VVGng LS — это лучшие варианты для домашнего использования и много популярных для электричества. Perché?

Decodifica della marcatura

Prima di dare una descrizione delle proprietà di questo conduttore o delle sue caratteristiche tecniche, dovresti capire: cosa means esattamente questa abbreviazione ei numeri che la seguono.Альтернативные, не имеющие высокого качества качества abbia, ad esempio, un cavo VVGng LS 5×16 e in cosa Differentisce da un Cavo VVGng LS 5×2.5?

Con le designazioni delle lettere, все вместе abbastanza semplice:

  • L’assenza della lettera «A» all’inizio indica che il cavo è in rame.
  • Le due lettere «B» indicano che entrambi i gusci, esterno ed interno, sono realizzati in cloruro di polivinile.
  • Символ «G» индика и нудо. Non deve essere utilizzato se posato sottoterra o dove esiste la возможность di danni fisici senza protezione agiuntiva.
  • «Ng» — la proprietà non supporta la горение, l’aggiunta «LS» indica che durante un incendio l’emissione di fumo sarà minima. L’abbreviazione «LS» («LS») означает «fumo basso», cioè «fumo poco».


Potrebbero essere presenti più simboli, ad esempio VVGng un cavo frLS 3×1,5. La decrittazione в questo caso sarà la seguente:

  • Это символ «а», который показывает, что это слово используется для группы.
  • L’abbreviazione «fr» sta per protezione agiuntiva contro il fuoco dovuto ai materiali di mica.
  • Потребляйте анше, чтобы оно присутствовало уна леттера агрессии «р». Una caratteristica di un story filo è la disizione piatta dei conduttori nel filo.

В числовом коде указывается количество кондитерских и лоро-сезонная продажа.

Ad esempio, il cavo VVGng LS 4×25 ha 4 anime, ciascuna con una sezione trasversale di 25 mm2, e il cavo VVG PNG a LS 3×1,5 ha 3 x 1,5 мм2, il cavo VVGng LS 5×16 ha 5 conduttori con una sezione trasversale di 16 мм2.


Costruzione in filo

  • Per la loro forma, le vene sono settoriali o rotonde.
  • Огни нуклео — это индивидуальный конклор поливинил. Il suo spessore deve essere di almeno 0,3 мм. L’isolamento dovrebbe riempire tutti gli spazi tra i conduttori senza lasciare vuoti.
  • Le anime posono essere realizzate sotto forma di un unico filo o intrecciate da più. В quest’ultimo caso (questo è più tipico per i fili settoriali), и производители, которые могут быть изготовлены из ПВХ, сопоставляются с совмещенным торсионным покрытием с одним слоем из термостойкого пластика или пленкой из полиэтиленового терефталата.
  • Di norma, i conduttori conduttivi sono contrassegnati con colori diversi per comodità durante i lavori di installazione.
  • Il cavo può avere conduttori di terra e zero. Possono Differentire non solo nel colore (messa a terra — giallo-verde, zero — blu), ma anche nell’area della sezione trasversale. В этом случае, viene visualizzato anche nella marcatura del filo, ad esempio VVGng LS 5×10 + 1×5 (N).


Размер этой трансмиссии через ядро ​​должен быть направлен на предыдущий результат: больше всего на ядре, больше, чем когда-либо.Di conguenza, aumenta anche il peso del filo. Quindi, un chilometro di cavo (ovvero, in tali unità, viene calcolato il peso per questo prodotto) VVGng LS 5×10 до 756 кг и стесса с сезоном VVGng LS 5×16 до 1103 кг. Dati pi son accurati sono forniti in tabelle speciali.

Продукты этого типа, рассчитанные на 660 В и 1000 В, стандарт частоты. Corrente alternata 50 Гц. В questo caso, я fili differentiranno nello spessore degli strati изоланти, e quindi nel loro diametro.Quindi, il cavo VVGng LS 3×2,5 на 660 V га, с номинальным диаметром 9,3 мм и меньше, чем на высоту, на 1000 V, га 10,2 мм.

Applicazione

Un cavo di alimentazione, ad esempio, VVGng LS 3×1,5, это предназначено для всех инсталляций в интернате, сделанном для работы с людьми. Ciò способствует тому, что способность не состоит в сжигании и измерении минимального количества, которое необходимо для того, чтобы бросить то, что было рискованно. Questipossono essere edifici residencenziali, uffici, negozi e così via.

Кабель для этого типа с естественной температурой, не ниже -15 ° C, с дополнительным риском и без риска.


Интервал температуры каво ВВГнг LS от -30˚С до + 50˚С. Il filo non perde le sue proprietà per molto tempo anche se si riscalda fino a + 70 + С durante il funzionamento e inizia a bruciare solo a + 400˚С.

Durante l’installazione, минимальное значение кондитерской конструкции, не имеющее отношения к внутреннему диаметру 7–10.

Основные производители кави ВВГнг LS в России sono società nazionali:

  • Моска ЗАО «Москабельмет»;
  • Сан-Пьетробурго ЗАО «Севкабель»;
  • г. Подольск ЗАО НП «Подольсккабель»;
  • Смоленск ООО «Конкорд».

Fatte salve le condizioni operative e l’ispezione periodica dell’isolamento, i produttori promettono un periodo di 30 anni di normal usingizzo dei cavi e danno una garanzia di cinque anni dal momento in cui viene installato il cablaggio.

Значительная часть атрибута, macchinari, инструменты и устройства для промышленного производства, nel commercio e nell’area domestica и progettata per essere alimentata reti elettriche с частичным альтернативным напряжением до 1 кВ. Ди Conguenza, это необходимо для того, чтобы обеспечить аффидабиле алиментации и sicuro для трансмиссии и распределения в tali reti. В данный момент, этот продукт является наиболее популярным для работы с линией электричества и внутренней подсветкой в ​​различных версиях.

Decodifica cavo VVG

Nel 2010. В России применяется национальная норма ГОСТ 53769 — 2010 «Электрические элементы из пластика ..» технические условия для продукции этого типа, рассчитанные на номинальное напряжение: 0,66; 1,0 е 3 кВ. Lo stesso documento представить un sistema di marcatura unificato per questo tipo di prodotti in cavo. В базе ad esso, дизайн VVG и decifrata идут дальше:

Tabella 1. Trascrizione VVG


Dopo l’abbreviazione VVG ci sono numeri che indicano il numero di vene e l’area della sezione trasversale di ciascuna.Accanto all’area della sezione trasversale, viene Inserito un indice alfabetico che ne indica il tipo e la forma: O — а filo singolo o M — a più fili, C — settore, K — rotondo. Inoltre, это каво, имеющий conduttore di terra e filo neutro la sezione è pi piccola delle vene Principali, quindi il loro number e l’area della sezione trasversale passano attreverso il segno «+». Quindi, tra parentesi N o PE e infine la номинальное напряжение в кВ. ESEMPIO:

Таволо 2.


Введено в действие VVG все и кондукторы делла стесса серии trasversale, quindi in simbolo nonpossono essere divisi in gruppi e potrebbero non esserci indici di tipo e forma se l’area delle vene è inferiore a 16 мм 2.In un cavo piatto, subito dopo VVG, la lettera P (VVG-P) viene agiunta tramite un trattino, tutto il resto non cambia.

Struttura del cavo VVG

La struttura del cavo VVG riflette l’esperienza mondiale Аккумулятор, не свелуппо, и не функционируют для продукции кави диалиментации с натяжением 0,66; 1 е 3кВ. В соответствии с требованиями стандарта IEC 60502 и IEC60502 «Возможна изоляция во время эструса. Часть 1: Для номинального напряжения 1 кВ и 3 кВ».Передача энергии и кондитерские изделия в раме (до 5 шт.) С изоляцией из ПВХ. Возможно, аниме есть однополярные и мультифилярные, тонкие или сетевые с англоязычными сетторами 60, 72, 90, 100, 120 и 180 градусов. Массовое количество аниме и 5. Значения диаметра и диаметра области, полученные при переходе от одного сезона к другому, относятся к выбору, выполненному в соответствии с ГОСТ Р 53769-2010. I conduttori rotondi sono centrati e inoltre изолированы с uno strato estruso, conduttori settoriali — con una sottile guaina interna.All’esterno, все и типи, изготовленные из гуайны из ПВХ. С учетом требований стандарта ГОСТ Р 53769-2010.

La tabella seguente mostra le caratteristiche Principali dei fili di questo marchio. Нотато, что и корм для продуктов питания сертифицирован для системы ГОСТ Р, не требует постоянного темпа, ГОСТ Р 53769-2010, стабилизация только и общие настройки, в которых можно определить характеристики стандартных продуктов.Предложение, чтобы получить подробную информацию, необходимо использовать данные о продукте.

Tabella 3. Caratteristiche tecniche del cavo VVG.


Applicazione del cavo VVG

Применение кави диалиментации с изоляцией из пластика и реголатом дала национальную норму ГОСТ Р 53769 — 2010. Принципиальный критерий для этого используется. Sulla base di questi Requisiti, il cavo e il filo VVG Possono Essere utilizzati per la posa singola linee via cavo alimentazione elettrica e lighting in ambienti asciutti e umidi per different scopi, su appositi portacavi, ecc.La posa in gruppo, возможно, соло, если использовать mezzi di protezione antincendio.

Varietà di cavi VVG

  • VVG — rame rotondo fatto di plastificato di cloruro di polivinile
  • VVG-P — rame piatto cavo (filo), с твердым покрытием аниме, изолятором из поливинилхлорида
  • — rame il giro cavo (filo), con anime rigide solide, doppio isolamento
  • VVGng-P — rame piatto cavo (filo), con anime rigide solide, doppio isolamento realizzato in complex di PVC ignifugo
  • — rame il giro cavo (filo), con anime rigide solide, doppio isolamento
  • VVGng-Pls — rame il giro cavo (filo), con anime rigide solide, doppio isolamento realizzato in composto di PVC ignifugo, con ridottamissione di fumi e gas durante la горения


Il cavo VVG-ng является представителем группы компаний, работающих с дополнительными продуктами, которые используются для получения электричества и эффективного лекарственного производства, для использования в паретах, туннелях и туннелях для иллюминаторов.Qualunque lavori di installazione elettrica quando si costruiscono abitazioni private o edifici a più piani, richiedono l’uso di questo tipo di materiale. Каво ВВГ-нг является разработанным для того, чтобы сделать ставку на голубое небо, это необходимо для его создания. È costituito da trefoli di rame conduttivi racchiusi в изолированном гуайне и рикоперти да уна comune pellicola sulla parte superiore. Все компоненты, которые были проданы, представляют собой полную электрическую систему для всех предыдущих мест в caso di incendio.

Tipi di cavo VVG-ng e sua marcatura

Продукты, отличные от VVG-ng, включают различные типы каво-ческих различий для лороков. Per distinguere ciascuno di essi, è statavention una marcatura, comprese le informazioni sulla composizione del filo conduttivo e la sua sezione trasversale, sulla guainaolated e le sue proprietà, sulle caratteristiche del cavo.

Quindi, l’abbreviazione VVG-ng:

  • Materiale del filo: rame (prefinito).Se il filo in alluminio, la lettera A (ABVG) и davanti alla designazione
  • BB — показывает, что компост из ПВХ и состояние использования для изоляции филиалов и гуайны Эстерна дель Каво
  • Г — значение «нудо». Il cavo non ha un rivestimento protettivo sotto forma di piastra metallica o altro materiale. Это защитное действие представлено новыми продуктами с пересечением большого сезона.
  • нг — означает «не воспламеняемость», не препятствует сгоранию, которое происходит в одиночку и в группе.La tecnologia di produzione dei cavi aiuta limitarne il fuoco. Un story cavo non brucia nel fuoco, ma si scioglie.
Altri segni Possono Essere utilizzati Anche Nella Designazione del prodotto:
  • VVG-ng-LS — il cavo ha un’emissione di fumo ridotta (LS)
  • VVG-ng-NF — l’isolamento del cavo non contiene materiali alogeni (NF)
  • VVG-ng-P — il cavo ha forma piatta e può essere utilizzato per la posa sotto intonaco (P), è resistente al fuoco
  • VVG-ng-FRLS — è cavo è resistente al fuoco (FRLS) e in caso di incendio continerà fornire elettricità per un certo tempo (обычно 60–180 минут)

Insieme all designazioni in lettere, i numeri vengono utilizzati nella marcatura dei cavi.Rispecchiano il numero di trefoli di rame e l’area della sezione trasversale di un trefolo в квадратных миллиметрах:

  • La marcatura VVG-ng-LS 3 x 50 + 1 x 25 означает, что гуаин в пластике ПВХ (una guaina di fili di rame e una esterna comune — BB), non ha protezione (G), ha una ridotta infiammabilità (ng) ed Emissioni ridotte fumo (LS). Количество файлов размером 3 сечения 50 мм (3×50) и несколько размеров 25 мм (1×25)

Nella marcatura включает в себя натяжение эсерцицио дель Каво.È индикация в киловаттах, ad esempio:

  • VVG-ng-LS 3 x 50 + 1 x 25-1 натяжение di esercizio di questo cavo 1 кВ (номер 1 nella marcatura)

Il cavo VVG-ng — это кондитерский продукт, предназначенный для универсального использования в кондитерских и высотных помещениях на высоте 4300 метров. Температура применения варьируется от +50 до — 50 ° С, средняя температура — 98% (при + 40 ° С).

สาย ВВГнг-LS น้ำหนัก และ เส้นผ่านศูนย์กลาง ภายนอก

สาย ВВГГ-LS ที่ เป็น ที่ นิยม สำหรับ สาย ไฟ อุปกรณ์ ใน ใน อากาศ ผลิตภัณฑ์ ติด ไฟฟ้า (ตั้ง ทาง ช่อง ท่อ ถาด ฯลฯ) ภาย ว่า เงื่อนไข ไม่มี แรง ดึง ใน ผลิตภัณฑ์ อุปกรณ์ ของ ชุด ชุด นี้ ยัง ใช้ ความ จำเป็น ที่ จะ ต้อง ให้ ความ เพิ่ม ขึ้น

VVGng LS จาก สาย เคเบิล VVGng มี คุณสมบัติ โดด เด่น ด้วย การ ออกแบบ ที่ ใช้ ฉนวน วัน ได้ ใน ระหว่าง การ สลาย ตัว

ใน ชื่อ ของ สาย ดัชนี LS หมาย ถึง Low Smoke ซึ่ง แปล ว่า «малодымный» (ฉนวน กัน ความ ร้อน และ เปลือก จาก พลาสติก огнестойкий ที่ ไม่ แพร่ กระจาย การ เผา ไหม้)

ใบ สมัคร

สาย ВВГнг-LS ถูก ออกแบบ มา สำหรับ เย็น ภูมิ อากาศ เขต ร้อน หรือ ชนิด นี้ สามารถ ใช้ได้ ทั้ง บน บก และ แม่น้ำ ที่ ระดับ ความ สูง เหนือ 4300 เมตร

:

  • ใน อากาศ หาก ไม่ เกิด อันตราย จาก ทาง กล ระหว่าง การ ใช้ งาน
  • บริเวณ ที่ แห้ง หรือ ชื้น (ตัว สะสม, อุโมงค์, คลอง, โรงงาน อุตสาหกรรม, โครงสร้าง ที่ มี น้ำ ท่วม บาง ส่วน เป็นต้น)
  • ใน บล็อก บน สะพาน สะพาน ลื่น แบบ พิเศษ
  • ใน บริเวณ ที่ เป็น อันตราย
  • ใน โครงสร้าง ที่ เป็น อันตราย จาก ไฟ ไหม้
  • สำหรับ วาง เครือ ข่าย กลุ่ม แสงสว่าง ใน มี การ ระเบิด
  • 900

เคเบิล ВВГнг-LS ช่วย ให้ สามารถ ใช้ งาน ได้ กับ แนว นอน หรือ แนว เอียง ลวด ใช้ งาน ได้ ใน สถาน ที่ ที่ มี การ การ สั่น สะเทือน

ไม่ แนะนำ ให้ กับ ใต้ดิน (เช่น ท่อ โลหะ HDPE) ไม่ รวม ถึง ความ เสียหาย ต่อ ปลอก และ ใช้ งาน ตลอด อายุ การ ใช้ งาน

คุณสมบัติ การ ออกแบบ

  • ตัวนำ ทำ มา จาก ทองแดง และ สามารถ สาย หลาย สาย ได้ ก เตอร์ ГОСТ มี ระดับ ความ ยืดหยุ่น I หรือ II
  • ฉนวน กัน ความ ร้อน ของ แกน ทำ поливинилхлоридпластикат ซึ่ง เพิ่ม การ ป้องกัน อัคคีภัย และ ลด การ ฉนวน ทุก ตัว ใน แบบ มัลติ คอ ร์ มี สี แตก ต่าง กัน ตามเนื้อผ้า หลอดเลือด ฟ้า เป็น สี เหลือง สี เขียว หรือ ระบุ «0»
  • ปลอก ด้าน ใน ของ สาย วาง อยู่ เหนือ ตัวนำ หุ้ม ฉนวน บรรจุ ช่อง ว ่า ง ระหว่าง พวก เขา และ ป้องกัน เพิ่มเติม ฉนวน กัน ความ ร้อน ภายนอก
  • เปลือก นอก ทำ поливинилхлорид องค์ประกอบ และ มี ความ เพิ่ม ขึ้น ถ้า เส้นผ่านศูนย์กลาง ของ สาย เกิน 16 มิลลิเมตร ให้ ใช้ ส่วนผสม พิเศษ ระหว่าง แกน กับ เปลือก นอก ได้ ใน กรณี นี้ ภายใน

เส้นผ่านศูนย์กลาง ของ สาย ВВГнг-LS

เส้น ลวด สอง เส้น เส้นผ่าศูนย์กลาง ตัด ขวาง เดียวกัน ถ้า จำนวน 3-5 คน หนึ่ง อาจ มี เส้นผ่านศูนย์กลาง เล็ก กว่า นี่ เป็น สายดิน หรือ เป็น ตัวนำ ที่ เป็นกลาง

เส้นผ่าศูนย์กลาง และ มวล ของ สาย ВВГнг-LS คำนวณ ขึ้น อยู่ กับ จำนวน ตัวนำ ใน โครงสร้าง ลักษณะ การ ออกแบบ ฯลฯ ฯลฯ

ลักษณะ ทาง เทคนิค ที่

สาย ВВГнг-LS ทำงาน ติด ตั้ง ของ การ ผลิต ไฟฟ้า จาก การ กระจาย อำนาจ คณะ กรรมการ หม้อแปลง สถานี ไป ยัง ของ การ ใช้ พลังงาน:.. ร้าน ขาย ของ ที่ ผลิต อาคาร ที่ อยู่ อาศัย และ การ ก่อสร้าง สถาน ประกอบ การ ของ สาธารณูปโภค ทาง ประชาชน ฯลฯ ได้ รับ ให้ วาง สาย คอนกรีต ปล่อง อุโมงค์ สะพาน สนับสนุน

ลวด ถูก ส่ง ซึ่ง มี กระแส ไฟฟ้า สลับ เป็น 0,66 кВ หรือ สำหรับ ค่า คง ที่ — 1 кВ

เปลือก นอก ทำ วัสดุ ที่ ไม่ ได้ รับ รังสี อัลตราไวโอเลต เนื่องจาก วาง ผลิตภัณฑ์ ไว้ ใน ที่ โล่ง สาย VVGng-LS ไม่ สำหรับ วาง ใน ร่อง ดิน ที่ ไม่มี การ ป้องกัน

  • อุณหภูมิ ที่ ยอมรับ ได้ ของ อากาศ ที่ สาย เคเบิล สามารถ เวลา นาน คือ -50… + 50 ° С
  • สามารถ รับ ความชื้น ได้ ถึง 98% (ที่ อุณหภูมิ + 35 องศา เซลเซียส)
  • สามารถ วาง สาย เคเบิล ได้ ที่ อุณหภูมิ ไม่ ต่ำ กว่า -15 องศา เซลเซียส
  • อุณหภูมิ ใน การ ทำงาน ของ ความ ร้อน ของ แกน — +70 ° С
  • สูงสุด ใน โหมด ฉุกเฉิน คือ +90 ° C (การ ใช้ งาน ไม่ เกิน 8 ชั่วโมง ต่อ วัน เกิน 1000 ชั่วโมง ใน ช่วง ระยะ เวลา การ ให้ บริการ ทั้งหมด)
  • ไม่ เกิด การ จุด ระเบิด ของ ฉนวน ที่ อุณหภูมิ +400 องศา เซลเซียส
  • ความ ยาว ของ สาย เคเบิล มี เส้นผ่านศูนย์กลาง 1.5–16 มิลลิเมตร เป็น 450 เมตร สำหรับ สาย เคเบิล มี ตัวนำ ที่ มี เส้นผ่านศูนย์กลาง 25–70 ม ม.- 300 เมตร; ถ้า เส้นผ่าศูนย์กลาง ของ หลอดเลือด ดำ เป็น 95 ม ม. หรือ มากกว่า — 200 เมตร
  • ระยะ เวลา การ ดำเนิน งาน รับ การ รับรอง ตั้งแต่ วัน ที่ ได้ ว่าจ้าง — 5 ปี นับ จาก วัน ที่ ผลิต — ไม่ เกิน 6 เดือน
  • มีอายุ การ ใช้ 30 ปี

การ ควบคุม คุณภาพ

สามารถ ใช้ วิธี การ สรุป เบื้องต้น ของ สาย เคเบิล ถ้า ค่า ที่ ได้ จาก มี ความ แตก ต่าง อย่างไรก็ตาม สรุป สุดท้าย ข้อกำหนด ของ วัสดุ นี้ กับ ГОСТ สามารถ ทำได้ เฉพาะ เมื่อ ทำการ ห้อง ปฏิบัติการ เฉพาะ ตาม ขั้น ตอน ที่ ใน ปริมาณ ที่ ระบุ ไว้ ใน มาตรฐาน

การ ตรวจ พินิจ และ การ วัด ขนาด

สายตา คุณ สามารถ ตรวจ ของ จำนวน สาย ใน หลอดเลือด ดำ, ความ สมบูรณ์ ของ เปลือก และ ความ ร้อน, ความ สะดวก ใน การ แยก พวก เขา

ด้วย ความ ช่วยเหลือ ของ คุณ สามารถ ตรวจ สอบ ความ หนา ของ เปลือก และ ฉนวน กัน ความ ร้อน เส้นผ่านศูนย์กลาง ลวด และ การ คำนวณ ส่วน ตัด ขวาง ของ สูตร ใช้ กับ วิธี การ ควบคุม ที่ เข้มงวด ติดต่อ ของ ส่วน ดัง ต้านทาน ไ ฟ ฟ้า แต่ อย่างไรก็ตาม ส่วน เบี่ยง เบน ที่ สำคัญ (มากกว่า 10%) ของ ส่วน ตัด ที่ คำนวณ ได้ จาก ส่วน สำหรับ ความ สงสัย เกี่ยว กับ คุณภาพ

การ ทดสอบ การ คดเคี้ยว หลังจาก จับ ต่ำ

ด้วย วิธี นี้ คุณ มี ตู้ แช่ แข็ง ขนาด ใหญ่ กล้อง ที่ มี อุณหภูมิ -15 องศา เซลเซียส จะ ตรวจ สอบ คุณภาพ ของ สาย ที่ มี ภายนอก ไม่ เกิน 20 มิลลิเมตร (ความ ยาว ประมาณ 1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
