Применение токов высокой частоты в медицине. Дарсонвализация. | ElWiki

Дарсонвализация применяется для лечения нарушений в поверхностных тканях и слизистых оболочках, а также волосяном покрове. Кроме того, дарсонвализация применяется для проведения косметических процедур.В настоящее время Дарсонвализация успешно используется в дерматологии, косметологии, хирургии, урологии, гинекологии, невропатологии, лечении заболеваний внутренних органов и т.д.

Дарсонвализация — это метод, связанный с воздействием переменного импульсного высокочастотного тока высокого напряжения (до 20 кВ) и малой силы (15-20 мкА).
Под влиянием импульсного переменного тока в организме происходят также изменения, связанные с колебательными движениями электрически активных элементов тканей, приводящее к положительным физико-химическим изменениям в них. А именно, при воздействии токами Д’арсонваля расширяются артериолы и капилляры (особенно в поверхностных слоях тканей), улучшается кровообращение (венозное и артериальное), нормализуются процессы обмена и трофики, повышается тургор тканей, повышается тонус венозных сосудов, уменьшается венозный стаз.

Назначают этот аппарат для лечения венозной и артериальной паторлогии, болезней кожи.
Благодаря применению аппарата Дарсонваля улучшается кровообращение, активизируются биохимические обменные процессы в коже и под ней, усиливается питание тканей и снабжение их кислородом, понижается порог чувствительности болевых рецепторов к внешним раздражениям, что обеспечивает обезболивающий эффект.

При регулярном использовании аппарата Дарсонваля улучшается деятельность центральной нервной системы, в частности сон, работоспособность; нормализуется тонус сосудов; проходят головные боли, усталость; повышается иммунитет организма.

Основными действующими факторами аппарата Дарсонваля являются высокочастотный ток, высоковольтный коронный разряд, тепло, выделяющееся в тканях организма и в области коронного разряда, незначительное количество озона и окислов азота, слабое ультрафиолетовое излучение, генерируемое коронным разрядом, слабые механические колебания надтональной частоты в тканях (осциляторный эффект).

Различают местную и общую дарсонвализацию. Местная дарсонвализация основана на подведении высокого напряжения к коже через вакуумный электрод, в котором воздух либо разрежен, либо выкачан полностью. Небольшое напряжение, вызывающее ионизацию воздуха, способствует развитию тихого электрического разряда и широко применяется при контактной методике воздействия. При увеличении напряжения возникает вторичная самостоятельная ионизация воздуха с образованием искрового разряда как с местными тканевыми изменениями, так и с эффектом прижигания мощной искрой при высокой температуре, что используется как дистанционный метод воздействия (прижигание сосудов, пустул, лифтинговая методика).

Действующими факторами местной дарсонвализации являются импульсный высокочастотный ток, проходящий через тело пациента, и электрический разряд, возникающий между кожей пациента и электродом; общей дарсонвализации — вихревые высокочастотные токи, наведённые в поверхностных тканях пациента по закону электромагнитной индукции.

При дарсонвализации изменяются физико-химические процессы в тканях, в результате при местной Дарсонвализации улучшается деятельность центральной нервной системы, трофика тканей, обменные процессы, кровообращение,повышается фагоцитарная активность лейкоцитов.

Ответная реакция на воздействие высокочастотного тока аппарата Дарсонваля при местной дарсонвализации носит локальный или сегментарный характер. Кратковременный спазм сосудов сменяется расширением их просвета, улучшается циркуляция крови и лимфы, снижаются явления венозного застоя, рассасываются воспалительные очаги, улучшается тканевой кровоток с повышением содержания кислорода в коже. Тихий разряд, а в большей степени искровой оказывают бактерицидное действие.

Угнетается чувствительность нервных периферических рецепторов с блокадой нервных импульсов в центральную нервную систему, что, вероятно, связано с влиянием высокочастотного тока на нервные окончания. Снижается функция потовых и сальных желез. Через час после проведенной процедуры выявляется гиперемия, лейкоцитарная инфильтрация с умеренным отеком дермы, которая исчезает через сутки.

Местную Дарсонвализацию применяют при невралгии,неврите слухового нерва, миалгии, головных болях, кожном зуде, вагинизме, при начальных стадиях облитерирующих заболеваний сосудов, варикозном расширении вен голени, геморрое, незаживающих ранах и язвах, обморожениях 1-й и 2-й степеней и особенно часто как средство косметики,избавление от угревой сыпи, омоложение приувядающей кожи лица.

При общей дарсонвализации пациента в сидячем или лежачем положении помещают в «клетку Д’Арсонваля» — катушку колебательного контура. Общая дарсонвализация замедляет свертываемость крови, понижает артериальное давление, нормализует тонус сосудов мозга, устраняет головные боли, утомляемость, улучшает сон, повышает работоспособность, улучшает деятельность ЦНС и кровообращение капилляров, артерий, вен. Аппарат Дарсонваля cнимает спазмы сосудов, повышает иммунитет организма.

Общую Дарсонвализацию применяют при гипертонической болезни 1-й и 2-й степеней, неврастении с повышенным возбуждением, при плохом сне, некоторых болезнях обмена веществ.

Дарсонвализация противопоказана при кровотечении, лихорадке, сердечно-сосудистой недостаточности и индивидуальной непереносимости. Не стоит также перед процедурой обрабатывать кожу спиртовыми лосьонами, которые могут вспыхнуть.

BTL Corporate

В процессе прохождения токов через индуктор аппарата образуется электромагнитное поле. Возбуждаемые им в организме токи Фуко сопровождаются теплообразованием, причем жидкости (кровь и лимфа) и ткани с хорошим кровоснабжением (мышцы, печень и т. д.) разогреваются сильнее, чем кожа и подкожные слои. В зависимости от установленных параметров температура в тканях тела может вырасти на несколько градусов.

В аппаратах BTL-6000 Shortwave встроена энциклопедия со схемой расположения аппликаторов, есть предустановленные терапевтические протоколы и возможность вести базу данных пациентов. Индуктотермия, для которой предназначены эти аппараты, может проводиться в постоянном и импульсном режимах.

Влияние на организм

Возникающий в процессе воздействия электромагнитного поля разогрев тканей способствует расширению кровеносных сосудов, усилению лимфотока и кровообращения. Сама процедура имеет седативный и обезболивающий эффекты. Улучшается метаболизм, ускоряется восстановление костной ткани и заживление ран. Индуктотермия способствует снятию спазмов и угасанию воспалительных процессов в органах и тканях, на которые воздействует электромагнитное поле.

Проведение индуктотермии показано при широком спектре хронических и подострых заболеваний, травмах или заболеваниях опорно-двигательного аппарата. Данный физиотерапевтический метод применяется в таких областях, как:

• реабилитация;
• ортопедия;
• спортивная медицина;
• дерматология;
• отоларингология;
• лечение болезней внутренних органов.

Однако необходимо учитывать, что данная процедура противопоказана в следующих случаях:

• тяжелые органические поражения ЦНС;
• наличие или подозрение на наличие новообразований;
• активная фаза туберкулеза;
• беременность;
• заболевания сердечно-сосудистой системы;
• острый период воспалительных заболеваний;
• повышенная температура тела;
• гипотензия;
• любые металлические объекты в области воздействия электромагнитного поля (кардиостимуляторы, осколки, штифты).



Токи высокой частоты

Токами высокой частоты (ТВЧ) принято считать токи, для которых не выполняется условие квазистационарности, следствием чего является сильно выраженный скин-эффект. По этой причие ток протекает по поверхности проводника, не проникая в его объём. частота таких токов превышает 10000 Гц.

Чтобы получить токи с частотой более нескольких десятков килогерц используются электромашинные генераторы, в состав которых входит статор и ротор. На их обращённых друг к другу поверхностях есть зубцы, из-за взаимного перемещения которых возникает пульсация магнитного поля. Итоговая частота получаемого на выходе тока равна произведению частоты вращения ротора на число зубцов на нём.

Также для получения ТВЧ используются колебательные контуры, например, электрическая цепь, в составе которой имеется индуктивность и ёмкость. Чтобы получить ТВЧ частоты в миллиарды герц, применяются установки с полым колебательным контуром (ЛОВ, ЛБВ, магнетрон, клистрон).

Если проводник разместить в магнитном поле катушки, в которой течёт ток высокой частоты, то в проводнике возникнут большие вихревые токи, которые будут нагревать его. Температуру и интенсивность нагрева можно регулировать, изменяя ток в катушки. Благодаря этому свойству ТВЧ используют во многих областях человеческой деятельности: в индукционных печах, в металлургии для поверхностной закалки деталей, медицине, сельском хозяйстве, в бытовых приборах (микроволновые печи, различные устройства для приготовления пищи), радиосвязи, радиолокации, в телевидении и др.

Примеры использования токов высокой частоты

С помощью ТВЧ в индукционных печах можно расплавлять любые металлы. Преимущество этого вида выплавки заключается в возможности выплавки в условиях полного вакуума, когда исключается контакт с атмосферой. Это даёт возможность производить сплавы, чистые по неметаллическим включениям и ненасыщенные газами (водородом, азотом).

На закалочных станках с помощью ТВЧ удаётся выполнять закалку стальных изделий только в поверхностном слое из-за скин эффекта. Это даёт возможность получить детали с твёрдой поверхностью, способные сопротивляться значительным нагрузкам и в то же время без снижения износостойкости и пластичности, поскольку сердцевина остаётся мягкой.

В медицине токи высокой частоты уже давно применяются в приборах УВЧ, где с помощью нагрева диэлектрика осуществляется прогревание каких-либо органов человека. ТВЧ даже очень большой силы тока безвредны для человека, поскольку протекают исключительно в самых поверхностных слоях кожи. Также в медицине используются электроножи, основанные на ТВЧ, с помощью которых «заваривают» кровеносные сосуды и разрезают ткани.

Страница не найдена |

Страница не найдена |

---

---

404. Страница не найдена

Архив за месяц

ПнВтСрЧтПтСбВс

78910111213

14151617181920

21222324252627

282930







     12



     12



      1

3031

     12



15161718192021



25262728293031



    123

45678910



     12

17181920212223

31

2728293031



      1



   1234

567891011



     12



891011121314



11121314151617



28293031



   1234



     12



  12345

6789101112



567891011

12131415161718

19202122232425



3456789

17181920212223

24252627282930



  12345

13141516171819

20212223242526

2728293031



15161718192021

22232425262728

2930



Архивы

Июл

Авг

Сен

Окт

Ноя

Дек

Метки

Настройки
для слабовидящих

Вихретоковый контроль

Вихретоковый контроль – один из методов неразрушающего контроля, в рамках которого устанавливают наличие дефектов в изделиях из токопроводящих материалов.

В его основе лежит регистрация усиления и ослабления вихревых токов, которые возникают в результате влияния переменного электромагнитного поля на материал. Вихревые токи производят собственное электромагнитное поле, противодействующее внешнему, а все нарушения целостности материала мгновенно усиливают сопротивление, ослабляя вихревые токи. Именно эти показатели и регистрируются специальным вихретоковым преобразователем, а затем интерпретируются в сведения о параметрах дефекта.

Вихретоковый метод контроля позволяет достаточно точно установить наличие:

• коррозии,
• износа,
• эрозий,
• полостей,
• трещин,
• поверхностных повреждений или утончений стенок.

Среди преимуществ этого метода выделяют:

• Высокочувствительность к поверхностным микродефектам на непосредственно исследуемом участке и в его окружении.
• Отсутствие необходимости прямого контакта вихретокового преобразователя с исследуемым объектом, а также любых посредников, способствующих контакту и снятию показаний датчиков.
• Сравнительно высокая скорость проверки.
• Возможность диагностики даже труднодоступных мест.
• Невысокие требования к подготовке поверхности.
• Полная безопасность для диагноста.

Именно благодаря своим достоинствам вихретоковый метод неразрушающего контроля применяется в большинстве сфер промышленности, где требуется обследовать лакокрасочные, гальванические, изоляционные и иные покрытия из электропроводящего металла.

Вихретоковый контроль как наиболее универсальный и авторитетный используется, например, в:

• авиационной промышленности для диагностики различных деталей как в процессе производства, так и на этапах эксплуатации;
• строительстве, в первую очередь, для контроля качества сварных соединений. При этом именно вихретоковый контроль сварных соединений за счет своей высокой восприимчивости выдает наиболее корректные результаты по сравнению иными методами;
• техническом обслуживании автомобилей;
• судостроении, как правило, для проверки внешней обшивки;
• вихретоковом контроле труб: нефте-, трубо-, газопроводов, разного рода резервуаров и т. д.

Основные требования к порядку диагностики, требуемым инструментам и материалам изложены в государственных стандартах и специализированных руководящих документах, типа:

• ГОСТ Р ИСО 15549-2009 Контроль неразрушающий. Контроль вихретоковый. Основные положения;

Источник: https://rostbk.com/o-kompanii/stati/vihretok-kontrol/

• РД-13-03-2006 Методические рекомендации о порядке проведения вихретокового контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах.

Однако для проведения вихретокового неразрушающего контроля недостаточно знать и следовать актуальным регламентам – каждый специалист, осуществляющий подобные проверки должен иметь действующую аттестацию в сфере неразрушающего контроля. Аттестация, подтвержденная установленным удостоверением, действует в течение 3 лет и предполагает сдачу квалификационных экзаменов независимой комиссии.

Для тех, кому требуется в короткие сроки сдать экзамены и получить удостоверение по неразрушающему контролю вихретоковым методом, компания «РостБизнесКонсалт» предлагайте пройти дистанционный курс подготовки к аттестации в своем учебном центре. Программа предполагает самостоятельное изучение слушателем лекционного материала, участие в интерактивных занятиях и итоговое тестирование, результаты которого передаются в независимый орган по аттестации персонала для завершения процедуры. Мы гарантируем, что каждый слушатель, пройдя курс подготовки, пройдет аттестацию и получит удостоверение установленного образца.

Чтобы записать на курс или уточнить детали, позвоните по телефону 8 800 333-96-76 или оставьте заявку на сайте.

Токи высокой частоты и их применение

Токи высокой частоты имеют свои особенности. Когда такой ток течет по проводнику, то внутри проводника возникают вихревые токи, обусловленные быстрыми изменениями магнитного поля.

Эти изменения магнитного поля внутри проводника таковы, что на оси проводника вихревой ток направлен навстречу основному току, а у периферии проводника вихревой ток идет в сторону основного тока. Таким образом, ток высокой частоты по поперечному сечению проводника распределен неравномерно. Плотность тока в центре поперечного сечения проводника близка к нулю и возрастает по направлению от центра к наружной поверхности проводника.

При очень высокой частоте ток практически идет только по тонкому наружному слою проводника. Это явление называют скин-эффектом (от английского «скин» — кожа). Для таких токов сплошные провода можно заменять тонкостенными трубками.

В настоящее время токи высокой частоты получили широкое применение. Приведем несколько примеров. Для быстрого прогрева и плавления металлических тел применяются высокочастотные плавильные печи. Например, при изготовлении металлических сплавов, в состав которых входят быстро испаряющиеся вещества, плавку производят в специальных закрытых тиглях, которые помещают внутрь катушки, питаемой током высокой частоты. Вихревые токи очень быстро нагревают и расплавляют вещества в тигле.

Аналогичным образом закаливают стальные детали. Деталь на короткое время помещают внутрь катушки, питаемой током высокой частоты. Поверхностный слой детали разогревается вихревыми токами, а внутри металл остается холодным. Когда деталь извлекают из катушки, внутренняя холодная часть детали быстро отнимает тепло у сильно разогретого поверхностного слоя, он резко охлаждается и закаливается. Глубину прогрева, детали можно регулировать временем выдержки детали в катушке и частотой тока. После такой закалки поверхность детали становится твердой и прочной, а внутри металл сохраняет упругость и пластичность.

Для прогрева диэлектриков их помещают внутрь конденсатора колебательного контура, где быстро изменяющееся электрическое поле приводит в колебания диполи диэлектрика. Таким способом производят также сушку древесины, пищевых продуктов; в медицине этим пользуются для прогревания больных органов человеческого тела (электродиатермия), и т. д.

Технологии – Неразрушающий контроль | Marposs

ПРЕИМУЩЕСТВА

При сравнении вихретокового контроля с другими методами неразрушающего контроля, выделяют следующие некоторые из наиболее важных преимуществ:

• Он не требует осмотра от оператора, чтобы определить, соответствие детали или она отбраковывается. Таким образом, устраняется человеческая ошибка.

• Подготовка поверхности не требуется (хотя детали не нужно чистить и сушить), что позволяет встраивать вихретоковый контроль в производственные линии заказчика.

• Отсутствие повреждений поверхности или загрязнения благодаря бесконтактной характеристике вихретокового контроля.

• Высокая скорость вихретокового контроля может адаптироваться к типичным показателям производственных линий.

ОПИСАНИЕ

В настоящее время качество производимых деталей зависит не только от их размеров, но и от их безопасности. Надежность механических компонентов, которые могут повлиять на безопасность пользователя, является обязательной гарантией качества продукции. Неразрушающий контроль, проводимый с помощью вихретокового контроля, не влияет на полезность испытанных образцов и является надежным и экономически эффективным способом обеспечения, следующего:

• Производимые детали не подвержены поверхностным дефектам, таким как трещины, пористость, прогары и т. д.

• Изготовленные детали изготавливаются из соответствующего материала.

• Правильная поверхностная твердость и правильная глубина корпуса были получены после процесса термообработки.

• Наличие резьбы в резьбовых отверстиях.

Это семейство неразрушающих испытаний основано на вихретоковом контроле, в основе которого лежит образование небольших петель электрического тока, индуцируемых внутри проводящих материалов, изменяющихся во времени магнитным полем.

Это магнитное поле создается переменным током, протекающим из небольшой катушки обмотки, встроенной в вихретоковый датчик.

Такое первичное магнитное поле генерирует вихревые токи в испытуемых проводящих материалах, а вихревые токи генерируют вторичное изменяющееся во времени магнитное поле, которое взаимодействует с другим полем.

Взаимодействие между первичным и вторичным магнитным полем затем используется для анализа наличия поверхностных дефектов наряду со свойствами материала. Кроме того, наличие поверхностных дефектов может изменить путь вихревых токов, в то время как могут быть обнаружены различные металлургические характеристики (то есть поверхностная твердость или глубина корпуса).  Это приводит к изменениям электропроводности и магнитной проницаемости образца.Также эти изменения затем обнаруживаются и анализируются для оценки отклонений в отношении надлежащих характеристик тестируемого образца.

Вихретоковый контроль требует взаимное движение между испытываемой деталью и вихретоковым датчиком. Простота применения, включающая вихревые токи и его бесконтактные характеристики, позволяет реализовать автоматическое применение для достижения 100% контроля производства. В дополнение к этому вихретоковый контроль, имеет более высокие скорости тестирования, чем любая другая неразрушающая технология, позволяющая сократить время цикла.



ПРИМЕНЕНИЕ

Большинство механических компонентов, от самых простых винтов до самых сложных механических деталей, могут быть испытаны в ходе вихретокового контроля для выявления поверхностных дефектов. Измерения происходят в автоматическом или полуавтоматическом режимах для мониторинга, следующего:

• Трещины на коленвале и распредвале (образуются при шлифовании и/или нагреве).
• Прогары и пористости на блоках двигателя (вызванные проблемами с литьем).
• Трещины на винтах, вызванные процессом горячей/холодной штамповки.
• Трещины, вызванные механической обработкой, и пористости, вызванные дефектами литья на тормозных дисках/барабанах.
• Трещины на шаровом пальце, клетке ШРУС (шарнир равных угловых скоростей), валах автоматической бесступенчатой трансмиссии и шкиве (образуются в процессе нагрева и обработки).
• Прогары и пористости в легкосплавных дисках.

Вихретоковый контроль для обеспечения качества материалов и компонентов медицинских изделий

Вихретоковый контроль для обеспечения качества материалов и компонентов медицинских изделий

Контроль качества имеет решающее значение для многих производственных процессов, особенно тех, где продукция напрямую влияет на здоровье и безопасность пользователей. Все мы слышали о проблемах и даже трагедиях, связанных с продуктами питания, автомобилями и медицинскими устройствами, которые были плохо спроектированы, протестированы или изготовлены.Ответом на эти ошибки является растущий объем государственных и отраслевых нормативных актов, направленных на предотвращение этих проблем.

В США раздел 21 CFR охватывает правила Управления по санитарному надзору за качеством пищевых продуктов и медикаментов, чей Центр устройств и радиологического здоровья (CDRH) контролирует производителей медицинских устройств. В рамках нормативного процесса FDA регулярно проверяет производителей медицинского оборудования на соответствие.

Важность обеспечения качества в производстве медицинского оборудования признана даже ASQ, глобальной организацией, занимающейся улучшением качества продукции.ASQ выделяет значительные ресурсы на обеспечение качества медицинских устройств и понимает, что перед производителями медицинских устройств стоит задача сбалансировать требования нормативных требований при ограничении производственных затрат.

Обеспечение качества материалов и компонентов: роль вихретокового контроля

Стабильность и качество материалов имеют первостепенное значение для всех медицинских устройств, особенно тех компонентов, которые вступают в прямой или постоянный контакт с человеческим телом.Вихретоковый ток — эффективный и экономичный метод выявления дефектов и дефектов во многих проводящих материалах, таких как проволока и трубки, используемые при производстве медицинских устройств. Вихретоковые испытания также могут гарантировать, что процессы термообработки и отжига, необходимые для формованных или обработанных медицинских компонентов, не поставят под угрозу их структуру или целостность. Несколько примеров, приведенных ниже, иллюстрируют критическую роль, которую вихретоковый контроль играет в обеспечении качества материалов и компонентов медицинских устройств.

Обработка деталей из нержавеющей и титановой стали

Аустенитная нержавеющая сталь 316, мартенситная нержавеющая сталь 440 и 420 и титановые стержни обрабатываются для создания штифтов, винтов, опорных стержней (лечение сколиоза), используемых в ортопедических операциях, а также для зубных имплантатов. Перед обработкой металлы должны быть проверены на структурную целостность, чтобы гарантировать отсутствие производственных швов и выявить точечную коррозию, которая после имплантации в организм может способствовать развитию инфекций.

Трубки медицинского назначения

Медицинские трубки, используемые для изготовления шприцев, катетеров и эндоскопических инструментов, а также трубки, которые транспортируют кислород, физиологические растворы или кровь в медицинских устройствах, должны изготавливаться в соответствии с согласованными спецификациями, часто с очень жесткими допусками.Осмотр медицинских трубок, используемых для шприцев, требует способности распознавать микроскопические дефекты, влияющие на толщину стенок, деформации, которые могут препятствовать потоку жидкости или вызывать чрезмерный дискомфорт, или пустоты, которые увеличивают риск поломки шприца.

Нитиноловая проволока

Сверхэластичность нитиноловой проволоки идеальна для медицинского использования в сердечных клапанах, стентах, сверхэластичных иглах и в качестве альтернативы шовным материалам. Ортодонты используют нитинол для дуг, соединяющих брекеты.Вихретоковый контроль позволяет выявить трещины и включения, которые могут образоваться в процессе производства нитиноловой проволоки, что снижает ее эффективность и срок службы.

Эндопротезы

Искусственные коленные и тазобедренные суставы — эндопротезы — из нержавеющей стали, сплавов кобальта и титана сделали подвижным бесчисленное количество людей, которые в противном случае могли бы быть ограничены болезненными суставами. Вихретоковый контроль позволяет производителям эффективно проверять качество и целостность материалов и компонентов путем выявления поверхностных и подповерхностных дефектов, которые после имплантации могут привести к осложнениям, а в худшем случае — к замене эндопротеза.

Вихревые токи для широкого диапазона требований к обеспечению качества

Вихретоковые испытания — это эффективное и экономичное средство проверки качества материалов и компонентов, используемых при производстве медицинских устройств. Этот метод позволяет производителям тестировать широкий спектр проволоки, трубок, стержней и эндопротезов на предмет потенциальных дефектов или изъянов, которые могут поставить под угрозу их предполагаемую функцию.

Чтобы получить максимальную выгоду от инвестиций в вихретоковые решения, отвечающие широкому кругу задач тестирования, производителям следует искать решения вихретокового тестирования, которые:

• Поддерживает широкий спектр конструкций датчиков, точно соответствующих размерам и свойствам тестируемых материалов и компонентов.
• Предлагаем возможность разработки специальных датчиков для удовлетворения уникальных требований к проверке.
• Включает мощный процессор в сочетании со встроенным твердотельным накопителем для быстрого сбора и анализа данных.
• Может быть легко адаптирован или включен в производственный процесс для облегчения быстрых автоматизированных проверок.
• Упростите настройку и калибровку для каждого из ваших процессов тестирования материалов и компонентов.
• Автоматически создавайте и поддерживайте цифровые записи результатов тестирования в соответствии с требованиями соответствия.

Мощность и гибкость, обеспечиваемые последними достижениями в технологиях и решениях для вихретокового тестирования, позволяют производителям выполнять свои обязательства по обеспечению качества материалов и компонентов медицинских устройств и действовать эффективно и экономично.

Производители медицинского оборудования получают наибольшую выгоду от вихретоковых решений, если они разработаны с учетом их уникальных требований к испытаниям. Zetec — мировой лидер в разработке технологий неразрушающего контроля (NDT).Мы предлагаем высокопроизводительные решения как для вихретокового, так и для ультразвукового контроля, которые помогают производителям медицинского оборудования удовлетворить свои уникальные потребности в обеспечении качества. Свяжитесь с нами сегодня , чтобы узнать больше.

Дизайнеры

Zetec являются ведущими специалистами в области ультразвуковых и вихретоковых технологий, и мы можем помочь вам сориентироваться в любом из наших решений или устройств для неразрушающего контроля.

Вихретоковый контроль — подробное руководство

Вихретоковый контроль — это метод контроля неразрушающим контролем (NDT), используемый для различных целей, в том числе для обнаружения дефектов, измерения толщины материала и покрытия, идентификации материала и определения условий термообработки определенных материалов.

Содержание

Нажмите здесь, чтобы увидеть наши последние подкасты по технической инженерии на YouTube .

Вихретоковый контроль — это один из нескольких методов неразрушающего контроля, который использует принцип электромагнетизма для обнаружения дефектов в проводящих материалах. Специально разработанная катушка, на которую подается переменный ток, размещается рядом с испытательной поверхностью, создавая изменяющееся магнитное поле, которое взаимодействует с испытуемой деталью и создает поблизости вихревые токи.

Изменения фаз и величины этих вихревых токов затем отслеживаются с помощью приемной катушки или путем измерения изменений переменного тока, протекающего в первичной катушке возбуждения.

Изменения электропроводности, магнитной проницаемости испытываемой детали или наличие каких-либо неоднородностей вызывают изменение вихревого тока и соответствующее изменение фазы и амплитуды измеряемого тока. Изменения отображаются на экране и интерпретируются для выявления дефектов.

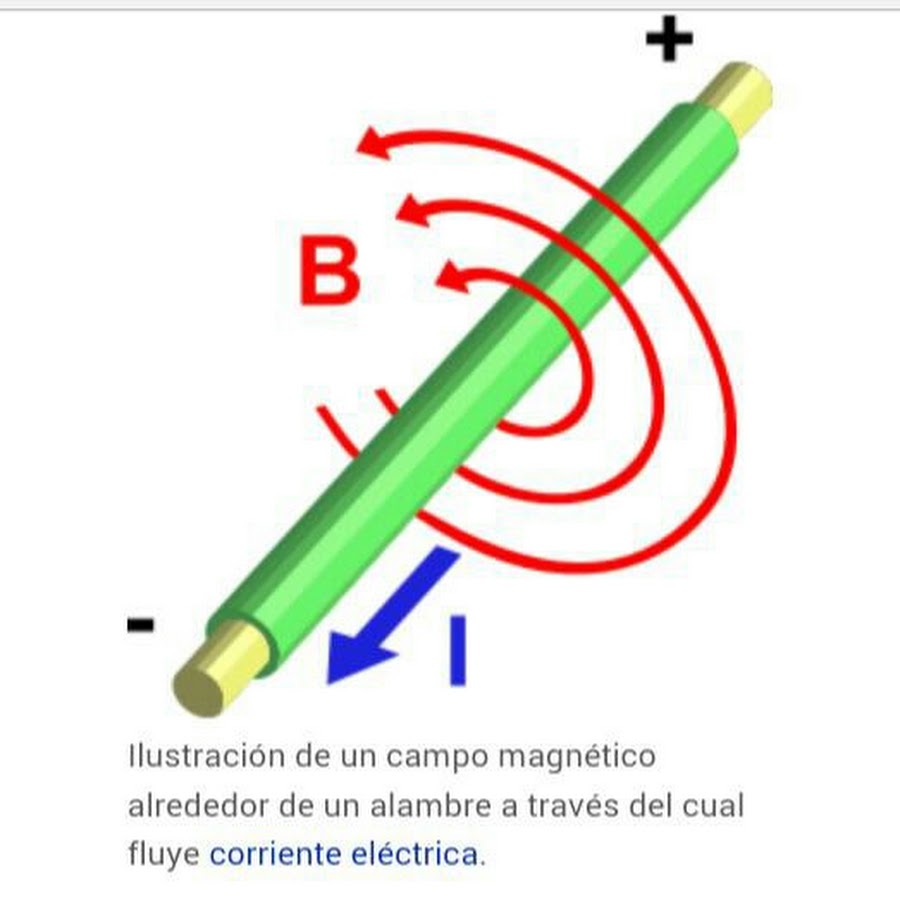

Процесс основан на характеристике материала, известной как электромагнитная индукция. Когда переменный ток пропускается через проводник — например, медную катушку — вокруг катушки создается переменное магнитное поле, которое расширяется и сжимается по мере того, как переменный ток растет и падает. Если затем катушку поднести близко к другому электрическому проводнику, флуктуирующее магнитное поле, окружающее катушку, проникает в материал и, согласно закону Ленца, индуцирует вихревой ток, протекающий в проводнике. Этот вихревой ток, в свою очередь, создает собственное магнитное поле. Это «вторичное» магнитное поле противостоит «первичному» магнитному полю и, таким образом, влияет на ток и напряжение, протекающие в катушке.

Любые изменения проводимости исследуемого материала, такие как приповерхностные дефекты или различия в толщине, будут влиять на величину вихревого тока. Это изменение обнаруживается с помощью первичной катушки или вторичной катушки детектора, что составляет основу методики контроля вихретокового контроля.

Проницаемость — это легкость намагничивания материала. Чем больше проницаемость, тем меньше глубина проникновения. Немагнитные металлы, такие как аустенитные нержавеющие стали, алюминий и медь, имеют очень низкую проницаемость, тогда как ферритные стали имеют магнитную проницаемость в несколько сотен раз больше.

Плотность вихревого тока выше, а чувствительность к дефектам выше на поверхности, и она уменьшается с глубиной. Скорость уменьшения зависит от «проводимости» и «проницаемости» металла. Электропроводность материала влияет на глубину проникновения. В металлах с высокой проводимостью наблюдается больший поток вихревых токов на поверхности и уменьшается проникновение в такие металлы, как медь и алюминий.

Глубину проникновения можно изменять, изменяя частоту переменного тока — чем ниже частота, тем больше глубина проникновения. Следовательно, высокие частоты могут использоваться для обнаружения приповерхностных дефектов, а низкие частоты — для обнаружения более глубоких дефектов.К сожалению, при уменьшении частоты для большего проникновения снижается и чувствительность обнаружения дефектов. Таким образом, для каждого теста существует оптимальная частота, обеспечивающая требуемую глубину проникновения и чувствительность.

Рис. 1. Сигнал от бездефектного образца.

Все системы должны быть откалиброваны с использованием соответствующих эталонов — как и для любого метода неразрушающего контроля, и это неотъемлемая часть любой процедуры вихретокового контроля. Калибровочные блоки должны быть из того же материала, условий термообработки, формы и размера, что и тестируемый объект.

Для обнаружения дефектов калибровочный блок содержит искусственные дефекты, имитирующие дефекты, тогда как для обнаружения коррозии калибровочный блок имеет разную толщину. Вихретоковый метод требует наличия высококвалифицированного оператора — необходимо обучение.

Рисунок 2. Проверка вихретоковой чувствительности.

• Может обнаруживать поверхностные и приповерхностные трещины размером до 0.5 мм
• Способен обнаруживать дефекты через несколько слоев, включая непроводящие покрытия поверхности, без помех от плоских дефектов
• Бесконтактный метод контроля высокотемпературных поверхностей и подводных поверхностей
• Действует на тестовых объектах с физически сложной геометрией
• Обеспечивает немедленную обратную связь
• Переносное и легкое оборудование
• Быстрое время подготовки — поверхности не требуют предварительной очистки и связующего вещества не требуется
• Возможность измерения электропроводности объектов контроля
• Может быть автоматизирован для проверки однородных деталей, таких как колеса, котельные трубы или диски авиационных двигателей

• Может использоваться только с токопроводящими материалами
• Глубина проникновения переменная
• Очень чувствителен к изменениям магнитной проницаемости, что затрудняет испытания сварных швов ферромагнитных материалов, но с современными цифровыми дефектоскопами и конструкцией зонда это возможно.
• Невозможно обнаружить дефекты, параллельные поверхности тестируемого объекта
• Требуется тщательная интерпретация сигналов, чтобы различать важные и несущественные показания.

• Обнаружение дефектов, в том числе:

  Поверхностные дефекты
  Линейные дефекты (всего 0.Глубиной 5 мм и длиной 5 мм)
  Трещины
  Отсутствие плавления
  Общая коррозия (особенно в авиационной промышленности для исследования обшивки самолетов)

• Другие области применения

  Идентификация как черных, так и цветных металлов и определенных сплавов, в частности алюминиевых сплавов
  Установление условий термообработки
  Определение непроводящего покрытия
  Проверка металлов

Вихретоковая матрица (ECA) — это набор отдельных вихретоковых датчиков или катушек, которые мультиплексированы в определенном порядке для получения необходимой чувствительности.Существует множество различных конструкций вихретоковых зондов, включая гибкие зонды, зонды с мягкой подкладкой или подпружиненные пальцы.

Рисунок 3. Калибровка оборудования вихретоковой решетки.

• Многочастотный подход — возможность проверки объекта испытаний с несколькими центральными частотами одновременно — позволяет пользователю оценить наиболее оптимальную центральную частоту для проверки
• Пост-анализ результатов — встроенное программное обеспечение оборудования позволяет использовать фильтры и другие процессы для выделения или скрытия определенных функций.

• Для контроля вихретоковых массивов используется современное оборудование, требующее дополнительного обучения оператора.
• Более длительное время настройки, чем при обычном вихретоковом контроле

В импульсном вихретоковом тестировании используется тот же принцип, что и в традиционных вихретоковых испытаниях, и разрабатываются методы исследования поверхностей через защитные покрытия, погодозащитные покрытия, продукты коррозии и изоляционные материалы с использованием импульсных вихретоковых методов.

Каковы применения и возможности вихревых токов?

Типичные области применения вихретокового контроля:

Обнаружение трещин

Оборудование для обнаружения вихретоковых трещин можно разделить на высокочастотные приборы для обнаружения поверхностных трещин разрушения в черных и цветных материалах и низкочастотные приборы для обнаружения подповерхностных трещин в цветных материалах.

Обнаружение подповерхностных трещин в черных металлах возможно, но только если они были насыщены магнитным полем для устранения эффектов проницаемости.Это сложно и возможно только в автоматизированных системах тестирования труб. Вихретоковые испытания очень чувствительны при обнаружении поверхностных трещин. Высокие частоты порядка 2 МГц дают высокое разрешение, но датчики маленькие и для покрытия больших площадей требуется много времени.

Для низкочастотных детекторов трещин требуются зонды большего размера, чтобы обеспечить подходящую индуктивность катушки. Установка частоты имеет решающее значение и находится в диапазоне от 100 Гц до 100 кГц в зависимости от требуемой глубины проникновения.Подповерхностные вихретоковые поля больше подвержены влиянию фазовых изменений, чем изменений амплитуды, поэтому схемы измерения фазы важны.

В прошлом вихретоковые дефектоскопы были приборами для считывания показаний счетчиков, однако современные дефектоскопы используют ЖК-дисплеи для дополнительной универсальности.

Испытание труб и проводов

Автоматизированные системы вихретокового контроля были разработаны для проверки труб, прутков и проволоки на скоростях до 3 м / с.

После того, как оператор откалибровал прибор с помощью трубки или проволоки с известными дефектами, испытательная установка запускается автоматически, удаляя дефектные детали с производственной линии или маркируя их краской.

Механическое оборудование для работы с образцами становится настолько сложным, что фактическое оборудование для вихретоковых испытаний может показаться незначительной частью. Установки для магнитного насыщения и размагничивания труб и проводов из черных металлов значительно увеличивают капитальные затраты.

Постоянные тестовые скорости и дифференциальные катушки позволяют модулировать тестовые сигналы с изменением скорости, а затем фильтровать их для удаления шума. К сожалению, при использовании дифференциальных катушек можно пропустить трубки (которые содержат постоянные дефекты по всей своей длине) через вихретоковую систему без обнаружения.Из-за краевых эффектов концы трубки не могут быть обнаружены. Дефекты экструзии вдоль центра стержней также не могут быть обнаружены, потому что поле вихревых токов от окружающей катушки имеет нулевую интенсивность в центре сплошного цилиндра.

Проверка трубок конденсатора

Этому приложению в настоящее время уделяется большое внимание в связи с теплообменниками реакторов с водой под давлением.

Утонение трубки является основным дефектом, и при выборе так называемой частоты f90 сигналы, возникающие в результате утонения на внешней поверхности, могут быть сдвинуты по фазе на 90 ° из-за сигналов, возникающих при утонении на внутренней поверхности. Путем записи сигналов X и Y из диаграммы импеданса на двухканальном ленточном самописце степень утонения может быть определена при испытательной скорости 200–300 мм в секунду.

Основная проблема вызвана перегородками, разделяющими трубы конденсатора. Трубки изготавливаются из немагнитных материалов из нержавеющей стали, медно-никелевого сплава или, в последнее время, из титана. Перегородки выполнены из железа, и сигнала проницаемости достаточно, чтобы подавить сигналы утонения между трубкой и перегородкой.Чтобы решить эту проблему, были разработаны инструменты, работающие на двух частотах одновременно. Затем отдельные фазы сигнала смешиваются таким образом, чтобы устранить нежелательные эффекты проницаемости.

Проверка обычно выполняется с помощью дифференциальных катушек, поскольку они не дрейфуют при изменении температуры. Интерпретация сигнала сложнее, и часто необходимо проводить дополнительные тесты с абсолютными катушками.

Другие недавние разработки включают использование компьютеров для анализа каналов X и Y на предмет наличия дефектных сигналов. Затем осмотр можно проводить в режиме реального времени.

Сортировка материалов

Сегрегаторы из черных металлов и электромагнитные сортировочные мосты — полезные инструменты при сортировке закаленных сталей.

Измерители проводимости

могут использоваться для сортировки алюминиевых и медных сплавов как по составу, так и по твердости.

Необходимо внимательно следить за тем, чтобы обнаруживаемая вариация была релевантной. Например, изменение проводимости алюминиевого сплава может быть связано с изменением состава или изменением его твердости.Поскольку поля вихревых токов проникают под поверхность исследуемого материала, этот метод дает лучший образец свойств материала, чем многие другие методы сортировки материалов, и, что более важно, он очень быстр.

Испытания сварных швов

Простые высокочастотные вихретоковые тестеры некоторое время использовались для обнаружения трещин в швах черных металлов. Преимущество метода заключается в том, что он позволяет обнаруживать трещины в слоях краски. Недостатки заключаются в высоком уровне шума, вызванном изменениями проницаемости сварного шва и шумом отрыва от шероховатых поверхностей крышки.

Последние устройства в некоторой степени преодолевают эти проблемы. Они используются в дополнение к проверке магнитных частиц под водой, чтобы отличить сильные ложные признаки от трещин на пальцах ног. В оборудовании используется ЖК-экран с дисплеем в плоскости импеданса и специальными катушками.

Измерение толщины покрытия

Высокое разрешение вихретокового контроля, приближенное к поверхности, делает его полезным для точного измерения покрытий, как металлических, так и красочных, на металлических подложках.

Свяжитесь с нами для получения дополнительной информации.

Коррекция вихретоковых эффектов B0 в спиральной МРТ — Mayo Clinic

@article {a17fa8a1b4914b46a74ff82ff746c992,

title = «Коррекция вихретоковых эффектов B0 в спиральной МРТ»,

abstract = «Назначение: B0 вихревые токи важный источник артефактов в спиральной МРТ. Это исследование иллюстрирует важность устранения этих артефактов и представляет стратегию коррекции вихревых токов на основе отклика системы с использованием измерения фазы вихревых токов B0 на фантоме.Методы: измерения отклика B0 и линейной вихретоковой системы оценивались на основе фантомных измерений и использовались для прогнозирования эффектов остаточных вихревых токов при спиральной регистрации. Измерения оценивались в нескольких системах и наборах градиентов. Соответствующие поправки на вихревые токи изучались как в данных TSE по осевой спирали на входе / выходе, так и на данных добровольцев с помощью MPRAGE сагиттальной спирали. Результаты: Коррекция вихревых токов B0 с помощью предложенного метода позволила снизить размытость изображений на входе / выходе по оси и артефакты на изображениях сагиттальной спирали.Было обнаружено, что измерение отклика системы дает воспроизводимые результаты с течением времени с некоторым изменением откликов на вихревые токи B0, измеренных между различными системами. Выводы: Предложенная система коррекции вихревых токов оказалась эффективной для смягчения эффектов остаточных B0 и линейных вихревых токов. Любое сканирование по спирали должно учитывать остаточные вихревые токи. Это особенно важно при регистрации по спирали на входе / выходе. «,

keywords =» артефакты, вихревые токи, характеристика градиента, не декартова система, спираль «,

author =» Robison, {Ryan K.} и Чжицян Ли, Динхуэй Ван и Оои, {Мелвин Б.} и Пайп, {Джеймс Г.} «,

note =» Информация о финансировании: эта работа была поддержана компанией Philips Healthcare. Авторские права издателя: {\ textcopyright} 2018 Международное общество магнитного резонанса в медицине Авторские права: Copyright 2020 Elsevier BV, Все права защищены. «,

год =» 2019 «,

месяц = ​​апрель,

doi =» 10.1002 / mrm .27583 «,

language =» Английский (США) «,

volume =» 81 «,

pages =» 2501-2513 «,

journal =» Магнитный резонанс в медицине «,

issn =» 0740-3194 «,

publisher =» John Wiley and Sons Inc. «,

number =» 4 «,

}

Высококачественные иглы для подкожных инъекций — современные медицинские разработки

SYGNUS обеспечивает простую интеграцию в заголовок трансляции IPG, создаваемый CCC. Это помогло уменьшить объем коллектора, сохранив при этом хорошую изоляцию между контактами.

В течение многих лет производители кардиостимуляторов, дефибрилляторов, нейростимуляторов и других активных имплантируемых устройств испытывали чрезвычайное давление со стороны акционеров и других источников финансирования с целью быстрого перехода от прототипа к дизайну и созданию.В результате многие производители устройств начали искать возможности для интеграции или систематизации, чтобы максимально эффективно использовать драгоценное время и капитал. Вдобавок, для все большего числа этот поиск ведет прямо к полости коллектора, где располагается критически важный интерфейс выводов.

Активные имплантируемые элементы, также известные как имплантируемые генераторы импульсов, или IPG, в своей основной форме используются с 1950-х годов. Эти небольшие пучки электроники, батарей и проводов, расположенные внутри тела и используемые для отправки электрических импульсов к нервам и органам, нашли свое самое раннее применение в лечении сердечных заболеваний, таких как брадикардия (замедленный сердечный ритм) и тахикардия (быстрая , нарушение сердечного ритма).Однако к 1960 году, менее чем через десять лет после их первого использования, IPG также использовались для доставки обезболивающих и улучшающих жизнь терапий в глубокие слои головного и спинного мозга.

В последние годы произошел экспоненциальный прогресс в дизайне и эффективности IPG, что привело к появлению дополнительных применений. Стремясь предоставить новые методы лечения боли стареющему населению (почти 28% американцев исполнится 65 в следующем десятилетии), новый урожай производителей, подпитываемых предпринимательским духом и венчурным капиталом, внедряет прорывные технологии для лечения стенокардия, эпилепсия и даже потеря слуха. Когда-то «тупой» блок, предназначенный только для доставки, сегодня IPG превратился в устройство, которое в некоторых случаях может предсказывать приступы, регистрируя микровольтные колебания активности мозговых волн — и потенциально останавливать их до того, как они начнутся.

Тем не менее, по мере того, как количество новых игроков на рынке IPG растет, растет и потребность инвесторов в более быстрой и менее ресурсоемкой разработке инновационных устройств и новых методов лечения. Ответ для некоторых производителей заключался в том, чтобы искать в своих проектах возможности для систематизации и интеграции.

Подход сверху вниз
Одной из областей, которую многие OEM-производители считают идеальной для интеграции, является заголовок устройства. Этот имплантируемый пластиковый или силиконовый корпус в верхней части IPG герметично прикреплен к банке — металлическому корпусу, в котором находятся электроника и аккумулятор, — и может составлять до 25% от общего объема устройства. Все критические соединения, которые управляют функциями IPG, берут начало в полости разъема коллектора — где передача энергии осуществляется через многоканальные соединения — выходя в виде сигналов от батареи и электроники к проводу и, в конечном счете, к телу.Электрические контакты внутри коллектора гарантируют, что передача правильных сигналов происходит через правильные каналы на отведении, и что уплотнения между этими контактами изолированы как от физиологических жидкостей, так и от перекрестных электрических помех, которые в противном случае могут вызвать ложные срабатывания, неправильную стимуляцию или общая неисправность устройства.

Примерно через полвека с момента появления первой IPG эта двойная потребность в соединении и герметизации оставалась постоянной. Однако некоторые инструменты, которые инженеры используют для удовлетворения этой потребности, значительно изменились.

Последовательность подключения
На заре IPG установочный винт был основным методом крепления и соединения. Используемый последовательно вдоль жатки, он обеспечивал как механическое удержание, так и электрический контакт. Однако по мере того, как функциональность устройства улучшалась, а потребность в нескольких соединениях выросла с четырех до шести, а в некоторых нейростимуляторах до 16, процесс затягивания каждого установочного винта во время хирургического процесса становился все менее и менее жизнеспособным.Признав постоянную потребность в установочном винте для обеспечения абсолютного удержания свинца в заголовке устройства, медицинское сообщество потребовало альтернативы, и начали появляться несколько новых типов контактных технологий.

Одним из первых, кто заменил установку с несколькими установочными винтами, был многолучевой контакт, напоминающий ленту листовой пружины внутри банки, который был разработан, изготовлен и внедрен компанией Medtronic и до сих пор широко используется. Изготовленный из нержавеющей стали, титана и MP35N, Multi-Beam обеспечивает экономичное электрическое соединение. Однако относительно небольшое количество точек контакта (от шести до восьми) может означать более высокое сопротивление контакта, что может привести к сокращению срока службы батареи и устройства. Кроме того, многолинейной конструкции присущи ограничения по размеру, а ее листовые рессоры имеют линейные кривые силы, которые могут приводить к колебаниям усилий вставки и извлечения.

Наклонная спиральная пружина — контактная технология, разработанная примерно в то же время, что и многолучевой механизм, — предложила разработчикам еще одну альтернативу установочному винту.Разработанная Bal Seal Engineering Inc., пружина впервые была использована в кольцевом соединении IS-1, но вскоре она превратилась в комбинацию пружина / корпус, которая могла обеспечить желаемую поверхность сварного шва. Комбинация, которая стала известна как Bal Conn, по-прежнему используется многими современными производителями устройств, в значительной степени из-за ее способности обеспечивать очень низкое электрическое сопротивление в ограниченном пространстве. Платиново-иридиевая пружина Bal Conn обеспечивает низкие, хорошо контролируемые усилия вставки и извлечения, а ее витки пружины обеспечивают многоточечную проводимость.Несмотря на то, что Bal Conn может помочь сохранить площадь заголовка, он лучше всего подходит для задач, которые не могут быть решены стандартными решениями.

Контактная розетка ImplanTac — это новейшее предложение межсоединений IPG. Его производитель, Hypertronics, описывает конструкцию как корзину из проводов, которая размещает отрезки проволоки, натянутые под углом к ​​оси розетки. Этот контакт обеспечивает низкое электрическое сопротивление и малые усилия вставки / извлечения, но его конструкция ограничивает его заданной осевой длиной, что может быть недопустимым для OEM-производителей, стремящихся уменьшить размер корпуса или упаковать больше контактов в полость разъема.

Застрял посередине
В отличие от своих контактных аналогов, уплотнения, используемые для обеспечения гидравлической и диэлектрической изоляции внутри коллектора устройства, не претерпели значительных изменений. Как правило, они были (и продолжают быть) отлиты из силикона для имплантации, материала со свойствами, которые широко известны и приняты в мире имплантации. Силикон мягкий и податливый, поэтому он легко течет по неоднородным поверхностям и вокруг них, сохраняя при этом способность к уплотнению.Кроме того, он относительно инертен, поэтому с меньшей вероятностью вступит в реакцию с металлами, которые используются для формирования контактов и свинца.

Система SYGNUS обеспечивает простую интеграцию в разливочную головку; он имеет уменьшенный размер, регулируемый шаг и регулируемое количество контактов в ряду.

Достижение интеграции
Традиционно у производителей IPG не было иного выбора, кроме как пройти дорогостоящую, повторяющуюся и отнимающую много времени работу по закупке электрических контактов и проектированию, созданию и тестированию собственных изолирующих уплотнений для интерфейса важных выводов. По мнению некоторых представителей отрасли, на разработку нового устройства может уйти до шести месяцев.

Однако новый вид технологии plug-and-play соединителей, официально представленный в этом месяце, может сделать этот процесс устаревшим — по крайней мере, для некоторых небольших OEM-производителей и стартапов, ориентированных на новые методы лечения.

Концепция этой технологии относительно проста. Во-первых, возьмите испытанную платформу с электрическими контактами и упакуйте ее изолирующими уплотнениями, которые могут защитить от проникновения жидкости и предотвратить утечку сигнала.Затем протестируйте компоненты на усилия вставки и извлечения, проводимость, электрическое сопротивление, изоляцию уплотнения и другие критерии, чтобы производитель мог уверенно интегрировать всю систему разъемов в конструкцию своего устройства и приблизиться к конечной цели вывода на рынок.

Компания Bal Seal Engineering разработала пример такого подхода, который эффективно объединяет уплотнения и контакты в предварительно протестированный, компактный и масштабируемый пакет. Это решение, продаваемое под торговой маркой SYGNUS, построено на технологии наклонной спиральной пружины и считается первой в мире контактной системой с интегрированным уплотнением.

Система SYGNUS сочетает в себе крошечные пружины из платино-иридиевого сплава, металлические корпуса из MP35N и силиконовые изоляционные уплотнения имплантируемого качества в конфигурации, которая образует плотный набор соединителей для размещения выводов диаметром от 0,90 мм до 3,20 мм. Поскольку версия комбинированного уплотнения / контакта спроектирована в соответствии с недавно утвержденным четырехполюсным стандартом (IS-4 и DF-4) для устройств управления здоровьем сердца (проксимальный колпачок служит точкой отсчета, а дистальный колпачок завершает след Компания заявляет, что SYGNUS дает производителям возможность выделять ресурсы на терапию и улучшение функций, а не на закупку компонентов или разработку.

«Потребность в таком решении определенно возрастает, — говорит Билл Ниссим, менеджер по развитию бизнеса Bal Seal. «Для некоторых компаний, особенно тех, кто сталкивается с крайними сроками венчурного капитала и окнами клинических испытаний, выбор такой системы, как [SYGNUS], обеспечивает уровень свободы, который может означать разницу между успехом и неудачей. Точно так же, с точки зрения пациента, это может быть одним из факторов, определяющих, попадет ли когда-нибудь революционная терапия на рынок.”

Производители кардиологических IPG-устройств, которые недавно протестировали и приняли новую стандартизированную технологию уплотнения / контакта, называют надежность, безопасность и простоту внедрения в качестве основных причин своего выбора. Более того, в шаге, который отражает их коллеги из CHM, разработчики активных имплантируемых материалов, используемых в терапии нейромодуляции, теперь рассматривают тот же тип стекового решения — разработанного с еще меньшими, более плотными контактами — по тем же причинам.

По крайней мере, на данный момент этот новый акцент на систематизацию — особенно в области контактов / уплотнений — более распространен среди небольших, гибких производителей, организации которых не позволяют вертикальной интеграции, характерной для промышленных гигантов. Однако может пройти совсем немного времени, прежде чем даже самые сильные игроки откроют для себя преимущества использования готовых, предварительно протестированных решений для подключения своих устройств.

---

Вопросы и ответы с CCC:
С выпуском SYGNUS, интегрированной имплантируемой системы уплотнения / контакта для использования в устройствах для кардиологии и нейромодуляции, компания Today’s Medical Developments догнала представителя CCC Medical Devices, компании, которая уже начала ее использовать.

В следующих вопросах и ответах менеджер по развитию бизнеса CCC Оскар де Оливейра объясняет решение своей компании использовать интегрированный стек уплотнений и контактов, а также то, как это решение повлияло на технологию и доходность в CCC.

TMD: Что делает CCC Medical Devices?
CCC: Мы — компания по производству медицинского оборудования, предлагающая услуги по проектированию и производству по контракту, с более чем 40-летним опытом работы с имплантируемыми медицинскими устройствами и системами. Клиентами CCC являются научно-исследовательские институты и производители медицинского оборудования, и мы проектируем и разрабатываем устройства и системы для многих областей медицины, включая нейростимуляцию, сердечную недостаточность, ожирение, диабет, контроль артериального давления, апноэ во сне, наблюдение за пациентами и многие другие.

TMD: Каковы некоторые из основных проблем, с которыми CCC сталкивается при разработке IPG?
CCC: Самая большая проблема — реализовать все необходимые функции при минимизации энергопотребления и размера устройства, а также максимальной надежности продукта.

TMD: Выявила ли компания CCC потребность в решении для подключения коллектора, в котором были бы интегрированы уплотнения и контакты? Что двигало этой потребностью?
CCC: Нейростимуляционная терапия требует подачи электрических импульсов к телу с использованием отведений с несколькими электродами в качестве интерфейса. Заголовок IPG должен иметь возможность подключать контакты провода к внутренней цепи, и он должен быть как можно меньше, чтобы уменьшить общий объем устройства. С электрической точки зрения коллектор должен обеспечивать подходящее уплотнение между каждой парой разъемов. Эти факторы привели нас к необходимости решения для подключения, которое могло бы обеспечить простую интеграцию с коллектором, подходящее уплотнение и небольшие размеры, чтобы минимизировать размер устройства и оптимизировать его производство.

TMD: Что побудило вас выбрать имплантируемую контактную систему SYGNUS в качестве возможного решения?
CCC: Система SYGNUS позволяет просто интегрировать в литейную головку; он имеет уменьшенный размер, регулируемый шаг и регулируемое количество контактов в ряду.Кроме того, силиконовое уплотнение не только обеспечивает электрическую изоляцию между каждой парой контактов, но также помогает устранить утечку эпоксидной смолы, которая может возникнуть во время заливки коллектора.

TMD: Как CCC использует систему SYGNUS?
CCC: Мы предварительно собираем его в одну стопку с правильным количеством контактов, с торцевой крышкой и блоком разъемов с установочным винтом для механической фиксации провода. Затем он приваривается к устройству и проходит процесс заливки эпоксидной смолы.

TMD: Как SYGNUS решает проблемы размера, которые вы описали ранее?
CCC: Объем заголовка IPG обычно составляет от 1/4 до 1/5 от общего объема IPG, поэтому любое решение, которое помогает уменьшить заголовок IPG, будет иметь важное влияние на размер IPG. Система SYGNUS помогла нам уменьшить объем коллектора, сохранив при этом хорошую изоляцию между контактами.

TMD: Каковы самые большие преимущества CCC в результате использования этой системы?
CCC: Самыми большими преимуществами использования системы SYGNUS являются оптимизация размера заголовка IPG, а также улучшение процесса сборки и выхода продукции.

Бал Сил Инжиниринг Инк.
Футхилл-Ранч, Калифорния
sygnusconnects.com
balseal.com

CCC Medical Devices
ccc.com.uy

% PDF-1.4 % 60 0 объект > эндобдж xref 60 82 0000000016 00000 н. 0000001988 00000 н. 0000002151 00000 п. 0000002628 00000 н. 0000003207 00000 н. 0000003259 00000 н. 0000003726 00000 н. 0000004025 00000 н. 0000004132 00000 н. 0000004228 00000 п. 0000004559 00000 н. 0000004645 00000 н. 0000005113 00000 п. 0000005218 00000 н. 0000005247 00000 н. 0000005495 ​​00000 н. 0000005516 00000 н. 0000006588 00000 н. 0000006609 00000 н. 0000006884 00000 н. 0000008742 00000 н. 0000009090 00000 н. 0000010008 00000 п. 0000010134 00000 п. 0000010517 00000 п. 0000011195 00000 п. 0000011534 00000 п. 0000011775 00000 п. 0000014620 00000 п. 0000014804 00000 п. 0000015044 00000 п. 0000015468 00000 п. 0000015543 00000 п. 0000015833 00000 п. 0000016163 00000 п. 0000019787 00000 п. 0000020177 00000 п. 0000020382 00000 п. 0000021035 00000 п. 0000021280 00000 п. 0000021482 00000 п. 0000022508 00000 п. 0000022531 00000 н. 0000022826 00000 п. 0000023011 00000 п. 0000023956 00000 п. 0000024096 00000 п. 0000025184 00000 п. 0000025206 00000 п. 0000025394 00000 п. 0000025684 00000 п. 0000025863 00000 п. 0000026096 00000 п. 0000026532 00000 п. 0000026608 00000 п. 0000026851 00000 п. 0000027629 00000 н. 0000027651 00000 п. 0000028488 00000 п. 0000028510 00000 п. 0000028980 00000 п. 0000029222 00000 п. 0000029450 00000 п. 0000029628 00000 п. 0000029919 00000 н. 0000029999 00000 н. 0000030358 00000 п. 0000031084 00000 п. 0000031106 00000 п. 0000031247 00000 п. 0000032165 00000 п. 0000032187 00000 п. 0000032214 00000 п. 0000032241 00000 п. 0000032268 00000 н. 0000032628 00000 п. 0000033003 00000 п. 0000033730 00000 п. 0000034644 00000 п. 0000034795 00000 п. 0000002213 00000 н. 0000002606 00000 н. трейлер ] >> startxref 0 %% EOF 61 0 объект > / PageMode / UseThumbs / OpenAction 62 0 R >> эндобдж 62 0 объект > эндобдж 140 0 объект > поток Hb«f`X bÁ0P

Трансхестовая магнитная (вихретоковая) стимуляция сердца собаки

Баркер, А.Т., Джалиноус, Р. и Фристон, И. Л. (1985) Неинвазивная магнитная стимуляция моторной коры головного мозга человека. Ланцет , 1 , 1106–1107.

Артикул Google Scholar

Баркер, А. Т., Фристон, И. Л., Джалиноус, Р. и Джаррат, Дж. А. (1987) Магнитная стимуляция человеческого мозга и периферической нервной системы: введение и результаты первоначальной клинической оценки. Neurosurg. , 20 , 100–109.

Google Scholar

Бикфорд, Р. Г. и Фремминг, Б. Д. (1965) Нервная стимуляция импульсными магнитными полями у животных и человека. Копать. 6-й Int. Конф. Med. Электрон. И Биол. Eng., Токио, Япония, статья 7-6.

Геддес, Л. А. и Бейкер, Л. Е. (1967) Удельное сопротивление биологического материала, сборник данных для биомедицинского инженера и физиолога. Med.И Биол. Англ. , 5 , 271–293.

Google Scholar

Ирвин Д. Д., Раш С., Эверлинг Р., Лепешкин Д., Монтгомери Б. и Веггель Р. (1970) Стимуляция сердечной мышцы изменяющимся во времени магнитным полем. IEEE Trans. , МАГ-6 , 321–322.

Google Scholar

Пирс, Дж. А., Бурланд, Дж.D., Neilsen, W., Geddes, L.A. и Voelz, M. (1982) Стимуляция миокарда импульсами тока ультракороткой длительности. Пейс , 5 , 52–58.

Google Scholar

Рентч, В. (1965) Применение стимулирующих токов с магнитоиндуктивной передачей энергии.

No related posts.
