Типы стабилизаторов напряжения — обзор

Категория: Поддержка по стабилизаторам напряжения
Опубликовано 09.03.2015 20:07
Автор: Abramova Olesya


На сегодняшний день производится большое множество стабилизаторов напряжения самых разных типов и видов, которые предназначены для работы в сетях с нестабильным напряжением. Каждый вид стабилизаторов обладает уникальными и свойственными ему особенностями, которые обязательно следует учесть в процессе выбора. Ниже будут рассмотрены основные типы стабилизаторов напряжения.

Электронный тип – стабилизаторы этой категории не имеют механических составляющих, которые принимают участие в автоматической регулировке напряжения. Микропроцессор производит замер входного напряжения и контролирует полупроводниковые элементы, благодаря которым происходит управление автотрансформатором. Стабилизаторы напряжения электронного типа также могут называть «тиристорными» или «симисторными», в сущности, данные устройства не имеют кардинальных отличий и обладают одинаковыми свойствами.

Преимущества стабилизаторов электронного типа:

  • Высокая скорость регулирования – как правило, любой всплеск напряжения регулируется в течении 20 мс (0,02 секунды). Другими словами, если по соседству будут проводиться сварочные работы, то стабилизатор успешно нивелирует колебания в электрической сети.

  • Широкий диапазон входного напряжения – как правило, стабилизаторы электронного типа обладают одним или несколькими диапазонами входного напряжения, которые могут корректироваться на стадии производства. К примеру, стандартный диапазон серии NORMIC составляет 132 … 258 Вольт, но может быть смещен на пониженное 93 … 228В или на повышенное 168 … 303В.

  • Низкий уровень шума – качественно собранные электронные стабилизаторы практически не излучают шум. Однако стоит отметить, что при недостаточном запасе мощности или перегрузке устройства может возникать небольшой гуд, издаваемый автотрансформатором. Правильный выбор стабилизатора исключает вероятность недостатка мощности.

  • Система защиты – все или практически все устройства электронного класса обладают надежной защитой от распространенных аварийных ситуаций в сети (короткое замыкание, перенапряжение). Некоторые стабилизаторы снабжены специальными фильтрами, которые подавляют электрический шум, тем самым улучшая работу чувствительной к ним аппаратуры.

  • Размеры устройства

    – принцип работы электронных нормализаторов позволяет компактно расположить все элементы, благодаря чему корпус зачастую имеет небольшие размеры и легко крепится на стене.

  • Длительный срок эксплуатации – сам по себе принцип работы достаточно прост, поэтому электронный тип стабилизаторов имеет достаточно продолжительный срок службы, нередко – до 20 лет. Также производители предоставляют длительные гарантийные обязательства, которые на сегодняшний день могут достигать до 60 месяцев, а иногда даже 120.

Недостатки стабилизаторов электронного типа:

  • Дискретное (ступенчатое) регулирование – все без исключения электронные стабилизаторы имеют ограниченное количество обмоток автотрансформатора. Чем больше ступеней, тем выше точность выходного напряжения и плавность работы. Недостаток ступенчатого регулирования проявляется в бюджетных моделях (7 – 12 ступеней), где количество обмоток автотрансформатора минимально. Однако в моделях среднего и высокого класса (16 – 48 ступеней) данный недостаток практически не проявляется.

  • Отсутствие запаса мощности – как правило, электронный тип стабилизаторов имеет установленную номинальную выходную мощность, которая соответствует действительности при входном напряжении 220В или выше. При входном напряжении ниже 220В происходит прямо пропорциональное падение мощности. Поэтому для нормальной работы стабилизатора необходимо рассчитывать запас, что ведет к повышению стоимости устройства.

    Стоит отметить, что некоторые производители комплектуют стабилизаторы элементами со значительным запасом по мощности, благодаря чему во всем диапазоне входного напряжения мощность остается неизменной.

Тиристоры и симисторы применяемые в электронных стабилизаторах

Semikron, Германия

Запорожье, Украина

STMicroelectronics, Швейцария



Электродинамический (сервоприводный) тип – устройства этой категории работают при помощи электродвигателя, расположенного внутри тороидального трансформатора, управление которым осуществляется при помощи электронной платы на основе микропроцессора.

При изменении входного напряжения контроллер подает соответствующий сигнал электродвигателю, который перемещает графитовый ролик в нужную область на окружности тороидального трансформатора, тем самым изменяя выходное напряжение до необходимого значения.

Более мощные модели работают при помощи колоновидных регуляторов, на которых закреплены подвижные элементы с графитовым токосъемным роликом. Такой принцип работы применяется на мощности свыше 200кВА.

Преимущества стабилизаторов электродинамического типа:

  • Плавное регулирование – главной особенностью сервоприводных стабилизаторов напряжения является плавная регулировка напряжения. Такой эффект достигается при помощи механического перемещение графитового ролика по виткам тороидального трансформатора или колоновидного регулятора.

  • Высока точность выходного напряжения – даже недорогие модели с сервоприводным принципом регулирования обладают достаточно высокой точностью выходного напряжения, как правило, погрешность не превышает ±1%.

  • Широкий диапазон входного напряжения – важный показатель для украинских потребителей, где уровень напряжения электрической сети может ощутимо снижаться в часы пик и, наоборот, повышаться в глубокое ночное время и рабочее дневное.

  • Запас мощности – большое количество европейский производителей выпускает стабилизаторы с достаточным запасом мощности и поэтому даже при минимальном значении входного напряжения пользователь получает для использования заявленную выходную мощность.

  • Высокая перегрузочная способность – электродинамические нормализаторы нередко имеют высокие показатели перегрузочной способности на уровне 300 – 500% кратковременной перегрузки и 150 – 200% перегрузки в течении нескольких минут.

  • Система защиты – сервоприводные нормализаторы имеют надежную токовую защиту (КЗ), а также защиту от перенапряжения. Кроме этого, внутри корпуса расположено несколько датчиков температуры, которые контролируют уровень нагрева силовых элементов и исключают возможность самовозгорания.

  • Условия работы – очень полезным свойством является работа при отрицательных температурах и высокой влажности. Электродинамические стабилизаторы европейского производства успешно работают при температуре до –25 °С.

  • Длительный срок эксплуатации – как и электронные устройства, электродинамические имеют продолжительный срок использования. Правда, стоит оговориться, что это относится к европейскому, а не китайскому производству. Поскольку во втором случае токосъемный механизм представляет собой не графитовый ролик, а некачественную щетку, которая имеет свойство стираться.


Стабилизаторы напряжения ORTEA (Италия)



VEGA GEMINI
ANTARES
220В±0,5% 220В±0,5% 220В±0,5%
Итальянские стабилизаторы напряжения для частного и промышленного применения в сетях 220/230В, где требуется непревзойденное европейское качество и максимальная защита.

Недостатки стабилизаторов электродинамического типа:

  • Средняя скорость регулирования – принцип работы с применением электродвигателя не позволяет достичь показателей скорости работы, схожей с электронным типом. Однако устройства европейского производства имеют весьма приемлемые показатели скорости работы на уровне от 8 до 18 мс/В в зависимости от мощности.

  • Средний уровень шума – при работе электродвигателя, который входит в состав нормализатора, возникает негромкий, но ощутимый звук. Установку таких устройств лучше производить в технических помещениях.

  • Размеры и вес – электромеханические стабилизаторы имеют значительный вес и несколько большие размеры, чем стабилизаторы электронного типа.

Система плавной регулировки в электродинамических стабилизаторах

Запатентованная технология регулировки напряжения с пожизненной гарантией от итальянских разработчиков компании ORTEA.

Инверторный тип – относительно свежая разработка, которая применяется как зарубежными производителями, так и отечественными. В основе инверторных стабилизаторов используется принцип широтно-импульсной модуляции, такая технология очень часто применяется в источниках бесперебойного питания двойного преобразования (On-Line). Можно говорить, что бесступенчатые стабилизаторы также обеспечивают двойное преобразование. Интересен и тот факт, что IGBT стабилизаторы не содержат автотрансформатор напряжения, поэтому диапазон входных напряжений существенно шире, чем у классических электронных и сервоприводных стабилизаторов.

Преимущества стабилизаторов инверторного типа:

  • Плавное регулирование – бестрансформаторный принцип регулирования исключает появление скачков на выходе стабилизатора. Напряжение корректируется быстро и плавно. Реакция при регулировании отсутствует на любых источниках света, будь то «капризные» лампы накаливания или современные светодиодные элементы.

  • Высокая точность выходного напряжения – украинский завод выпускает модели бытового назначения выходной точностью 220В±1%, а модели промышленного назначения 220В±0,5%. Итальянский производитель ORTEA предлагает однофазные и трехфазные решения с точностью регулирования 220В±0,5% и 380В±0,5% соответственно.

  • Высокая скорость регулирования – как и электронные стабилизаторы, инверторные имеют лучший показатель скорости регулирования – 20 мс (0,02 секунды).

  • Очень широкий диапазон входного напряжения – инверторные стабилизаторы работают даже с половинным и двойным уровнем напряжения. По состоянию на середину 2017 года доступны модели с диапазонами от 130 до 330В переменного тока. По специальному заказу возможно изготовление стабилизаторов с диапазоном от 90 до 350 Вольт.

  • Защита нагрузки и устройства – как полагается качественному стабилизатору, бестрансформаторные аппараты содержат необходимый комплекс защит: от короткого замыкания, критически низкого напряжения, критически высокого напряжения. Стабилизатор пожаробезопасен, т. к. в составе используются дублирующие датчики контроля температуры силовой части, устройство быстро реагирует на критическую перегрузку, которая может вывести его из строя.

  • Условия работы – украинские устройства работают только при положительной температуре в диапазоне от +1 … +40°С. Итальянские инверторные стабилизаторы поддерживают работу в мороз до –25°С, а также выдерживают кратковременные повышения температуры до +60°С.

  • Минимальный уровень шума – при условии правильного выбора мощности стабилизатора и эксплуатации в соответствии с техническими требованиями, уровень излучаемого шума будет в пределах минимального.

  • Длительный срок эксплуатации – современные IGBT транзисторы обладают высоким ресурсом и способны служить до 25 лет без отключения. Схема регулирования не содержит механических частей, тем более частей с трением. На протяжении срока службы может потребоваться замена кулеров охлаждения.

  • Минимальные размеры и вес – устройства не содержат трансформатор и это существенно снижает вес и уменьшает размеры.

Недостатки стабилизаторов электродинамического типа:

  • Отсутствие запаса мощности – главным и, наверное, единственным недостатком бестрансформаторных стабилизаторов являются минимальные показатели перегрузки. Для итальянской продукции рекомендуется не превышать значения 150% номинальной мощности в течение 2 секунд. Украинские стабилизаторы имеют еще меньший показатель перегрузки – 125% в течение 1 секунды. Поэтому, если планируется использовать IGBT стабилизатор с индуктивной нагрузкой (двигатели, насосы, компрессоры, мощные вентиляторы и т. д.), необходимо тщательно подходить к выбору мощности.

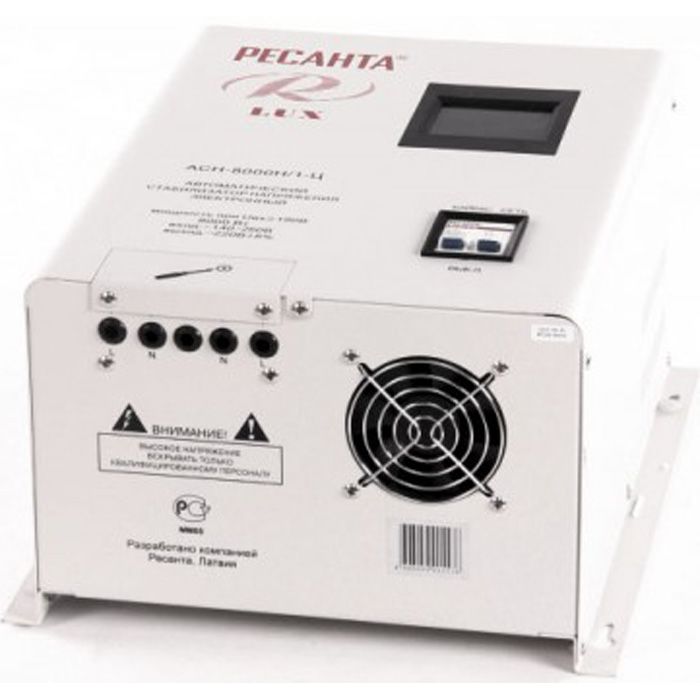

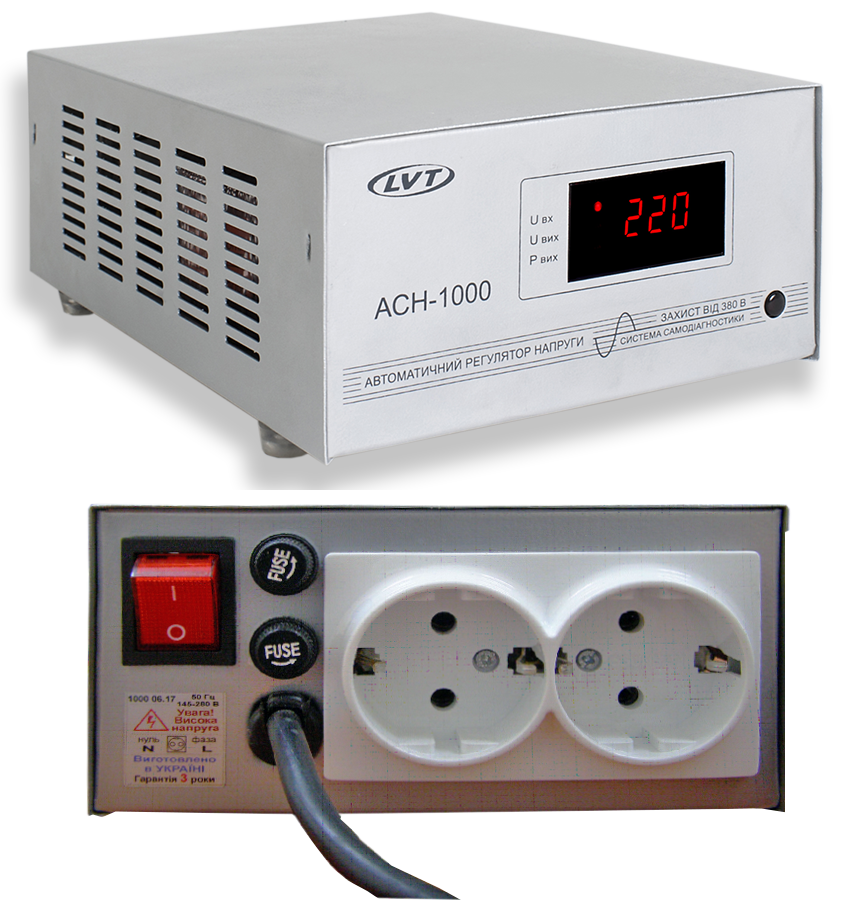

Релейный тип – стабилизаторы напряжения, относящиеся к данной категории имеют в составе силовые реле, посредством которых происходит коммутация обмоток автотрансформатора. Устройства этой категории очень схожи по своему принципу с электронными, но имеют несколько недостатков.

Преимущества стабилизаторов релейного типа:

  • Высокая скорость регулирования – позволяют нивелировать всплески входного напряжения с высокой скоростью до 40 мс. Реже, некоторые модели могут работать с еще более высоким быстродействием до 20 мс.

  • Широкий диапазон входного напряжения – релейные устройства также обладают широким диапазоном регулирования.

  • Система защиты – надежная электронная защита от перенапряжения и короткого замыкания присутствует практически у всех моделей относящихся к релейному типу.

  • Размеры устройства – компактный и легкий вес также присущи моделям данной категории.

Недостатки стабилизаторов релейного типа:

  • Дискретное (ступенчатое) регулирование – устройства релейного вида очень редко имеют более 12 ступеней регулирования, что подразумевает ощутимую погрешность выходного напряжения, иногда такой показатель достигает ±20 Вольт.

  • Отсутствие запаса мощности – для нормальной работы при пониженном напряжении в электрической сети рекомендуется рассчитывать запас мощности в размере 30 – 40%.

  • Средний уровень шума – принцип работы реле заключается в контролируемом размыкании и замыкании контактов, что влечет за собой характерные щелчки. При частом изменении входного напряжения щелчки учащаются.

  • Небольшой срок эксплуатации – главный и самый существенный недостаток релейных стабилизаторов заключается в весьма коротком сроке эксплуатации, поскольку контакты силовых реле имеют свойство подгорать и залипать. Обычно на такие устройства гарантийный срок не превышает 6 – 12 месяцев или ограничивается установленным числом срабатывания реле.



Феррорезонансный тип – в основе стабилизаторов положен принцип явления магнитного насыщения ферромагнита сердечников трансформатора или дросселей. В настоящее время широкого применения не получили по причине высокой стоимости устройств нового поколения.

Преимущества стабилизаторов феррорезонансного типа:

  • Высокая скорость регулирования – современные феррорезонансные стабилизаторы имеют высокую скорость работы. Любой всплеск напряжения будет урегулирован в течении 30 мс.

  • Широкий диапазон входного напряжения – благодаря последним разработкам американским и австралийским инженерам удалось значительно расширить диапазон входного напряжения. Более того, в настоящее время выпускаются модели на несколько диапазонов.

  • Система защиты – благодаря своему феррорезонансному принципу работы, устройства обладают свойством подавления помех, снабжены гальванической развязкой, защищают от перенапряжения и высоковольтных разрядов, а также короткого замыкания.

  • Плавное регулирование – конструкция стабилизатора не имеет дискретной системы регулирования.

  • Условия работы – способны работать в диапазоне температур от –20 до +50 ºС.

  • Длительный срок эксплуатации – конструкция современных феррорезонансных стабилизаторов предполагает бесперебойную работу в течении 50 лет.

Недостатки стабилизаторов феррорезонансного типа:

  • Средняя точность выходного напряжения – погрешность на выходе может достигать 5 – 8% при критических уровнях входного напряжения.

  • Большие габариты и вес – устройство мощностью 15кВА может достигать веса 300 – 350 кг при размерах до 1000х250х750 мм.

2. Виды стабилизаторов напряжения по классам напряжения
  • Электронные: однофазные 220/230/240В, трехфазные 380/400/415В;

  • Электродинамические: однофазные 220/230/240В, трехфазные 380/400/415В, трехфазные (среднее второе напряжение) 6кВ, 10кВ;

  • Релейные: однофазные 220В;

  • Феррорезонансные: однофазные 110/120/220/230/240В, трехфазные 380/400/415.

3. Диапазон мощности по видам стабилизаторов напряжения
  • Электронные: однофазные 2 – 30кВА, трехфазные 10 – 500 кВА;

  • Электродинамические: однофазные 0,3 – 135кВА, трехфазные 5 – 6000кВА;

  • Релейные: однофазные 1 – 15кВА;

  • Феррорезонасные: однофазные 0,1 – 15кВА, трехфазные 5 – 100кВА.

4. Заключение

Во внимание не принимались производители китайского происхождения, которые массово поставляют в Украину электродинамические и феррорезонансные стабилизаторы низкого качества.

Для бытового применения хорошо подходят стабилизаторы электронного, электродинамического и релейного типов. Однако стоит помнить, что для электродинамических и релейных стабилизаторов лучше выделять отдельное помещение, поскольку при работе устройства излучают незначительный шум. Также обратите внимание на то, что релейные устройства лучше применять там, где нет частых и сильных просадок электрической сети, а также нагрузок больше 7 – 8 кВт.

Для промышленного применения идеально подходят стабилизаторы электродинамического типа, которые выдерживают большие пиковые нагрузки, а также имеют плавное регулирование и множество дополнительных опций, в т.ч. удаленный мониторинг и управление. Электронные стабилизаторы также хорошо подходят для промышленных установок, где допускается незначительная погрешность напряжения и отсутствуют значительные пусковые токи.
