Профессиональная маркировка кабеля и проводов на производстве

Нанесение маркировки на кабель необходимо проводить во время инсталляции, в рамках ремонтных работ и даже во время производства кабельно-проводниковых изделий. Понятная, подробная идентификация проводов и кабельных изделий значительно облегчает ремонт или монтаж, помогает сократить время на выполняемые работы и тем самым сэкономить деньги, а также обеспечить безопасность техническому персоналу.



Маркировка проводов и кабеля позволяет решить следующие задачи:

• обозначить общее назначение проводов;

• указать функции провода/кабеля в конкретном изделии;

• проинформировать о технических характеристиках;

• указать возможную сферу использования;

• иногда маркировка может быть совмещена с изоляцией соединения.

Нанесение необходимой информации возможно как вручную при помощи несмываемых маркеров или маркеров закрытого типа (клипс с уже нанесенной маркировкой), так и при использовании промышленного оборудования.

Первый способ идентификации применяется при необходимости промаркировать небольшое количество кабельных изделий, например в офисе или на предприятии малого бизнеса. В промышленных условиях используют более надежный способ – идентификацию с помощью промышленных принтеров.

ПРОФЕССИОНАЛЬНАЯ МАРКИРОВКА ПРОВОДОВ И КАБЕЛЕЙ

Наиболее эффективный и быстрый метод идентификации – использование промышленных термотрансферных маркираторов, обеспечивающих оперативное, четкое и долговечное нанесение опознавательной информации. С помощью портативных (мобильных) и стационарных принтеров можно создать полноценную систему маркировки на предприятиях любого масштаба. При этом могут использоваться самоламинирующиеся этикетки, бирки, термоусадочные трубки, самоклеющиеся флажки и специальные клипсы.

Главное преимущество профессиональных материалов для маркировки кабеля и проводов – устойчивость к механическому воздействию и агрессивному влиянию окружающей среды.

ОСНОВНЫЕ ТИПЫ КАБЕЛЬНОЙ МАРКИРОВКИ

Самоламинирующиеся этикетки:



Информация печатается на белой части, которая затем заклеивается прозрачной пленкой, что обеспечивает надежную защиту маркировки от истирания, а также воздействия внешней среды. Клеевой слой высыхает на 80% спустя 20 минут, полностью полимеризуется в течение 24 часов. После этого этикетку невозможно оторвать без применения специального инструмента, при этом надпись легко читается, не бледнеет со временем, не стирается.



Кабельные бирки:

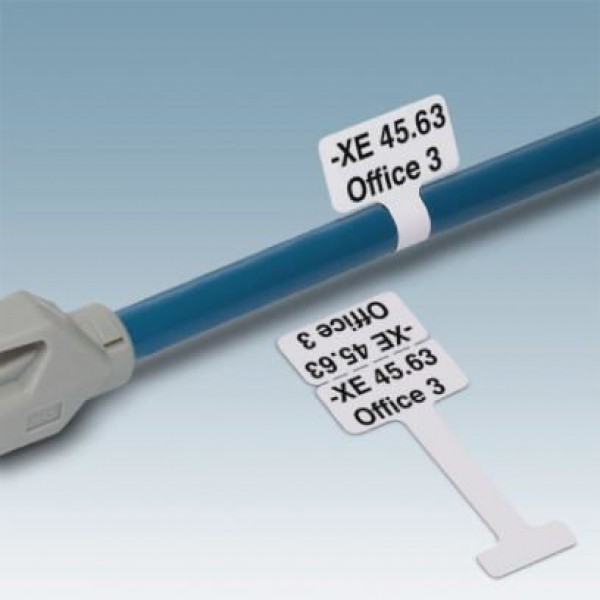

Материалы изготовления – термопластичный полиуретан, полиэтилен, полипропилен, винил. Информация наносится с помощью термотрансферных принтеров. Применяемые полимерные материалы выдерживают высокие температуры, не горят, удобны в использовании. Бирки монтируются на кабель при помощи нейлоновых хомутов, стяжек.



Термоусадочные трубки:



Применяются для идентификации и одновременно изоляции кабелей и проводов. Используются с изделиями диаметром от 0,9 до 50,8мм. Трубки выпускаются из полиэлефина с коэффициентом усадки 2:1 и 3:1. Допустимая температура эксплуатации от -55 0С до +135 0С.



Самоклеящиеся флажки:



Наклейки разработаны для коаксиальных, оптоволоконных и электрических кабелей диаметром менее 4мм. Надпись наносится как с одной, так и с двух сторон. Флажки применяют для идентификации кросс-кабелей, проводов в шкафах коммутации, тонких проводов и жил.



Пластиковые клипсы (кольца):



Быстрый и простой способ маркировки уже соединенных кабелей. Представляют собой разомкнутое кольцо на специальной подложке с направляющими. Относятся к готовой маркировке, так как на кольцах уже нанесены буквенно-цифровые символы. Основной минус данного типа идентификации – высокая трудоемкость, поэтому клипсы чаще используют в условиях, не предполагающих частую смену маркировки.



Существуют и другие способы маркировки кабеля и провода – пластиковые контейнеры со вставками, маркеры с сопротивлением на разрыв, самоклеющиеся этикетки, которые можно располагать вдоль или поперёк проводника.

ПРИНТЕРЫ ДЛЯ МАРКИРОВКИ КАБЕЛЕЙ И ПРОВОДОВ

Оптимальный вариант идентификации проводов – термотрансферная печать. Маркировочные принтеры наносят техническую информацию на самые разные материалы.

Маркираторы печатают как цифры и буквы, так и дополнительные символы и логотипы. При выборе устройства важно учесть условия маркировки, объем работ, применяемые материалы, ширину этикеток, скорость печати, качество получаемого изображения. Принтеры бывают мобильными (ручными) и стационарными. Также они отличаются по функциональности, наличию дополнительных аксессуаров и используемому программному обеспечению.



Бесспорным лидером в сфере производства оборудования и материалов для термотрансферной печати является компания Brady. Их портативные принтеры Brady BMP 21 и BMP 21 Plus можно встретить на промышленных предприятиях самого разного масштаба. А огромный выбор материалов (свыше 1000 различных вариантов) позволяет полностью закрыть любые задачи по маркировке.

Перед покупкой оборудования для маркировки проводов и кабелей лучше проконсультироваться со специалистами, уточнить все нюансы, воспользоваться услугой подбора устройств. Это поможет избежать ошибок и приобрести наиболее эффективные для ваших условий аппараты.

Какие должны быть типы кабельных бирок (треугольные, круглые)? | ЭлектроАС

Дата: 19 сентября, 2009 | Рубрика: Вопросы и Ответы, Электромонтажные работы

Метки: Бирки, Кабельная линия, Кабельная трасса, ПУЭ, Электромонтаж

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Сергей
Здравствуйте! Скажите, какие должны быть типы кабельных бирок (треугольные, круглые)? Куда и какие бирки устанавливаются или сейчас это уже не имеет значения?

Без разницы, какой формы будут у вас маркировочные бирки, главное, чтобы они были стойкими к воздействию окружающей среды.
Места установки кабельных бирок строго определены в правилах и нормативных документах. Они должны быть установлены таким образом, чтобы были доступны для осмотра и получения информации о кабельной линии.

ПУЭ-6
2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты электромонтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

ПТЭЭП
2.4.5
Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование.
Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа.
Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

СНИП 3.05.06-85
3.22
Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.

3.103
Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.

3.104
На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.
На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50—70м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.

На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.
На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.

Прочая и полезная информация

Прочая и полезная информация

Фортисфлекс Маркировка кабелей и проводов

В ряду изделий предлагаемых нашей компанией для маркировки и идентификации можно выделить несколько групп. В первую очередь это кабельные маркировочные бирки. Мы предлагаем металлические и пластиковые кабельные бирки. Эти бирки закрепляются на кабеле с помощью кабельных стяжек соответствующего вида и размера. На всех этих бирках можно наносить маркировку различными способами. При этом на стальные бирки МБС мы можем нанести лазерную маркировку по вашему макету и спецификации. Лазерная маркировка на стальных бирках обеспечивает сохранность надписи на много лет.

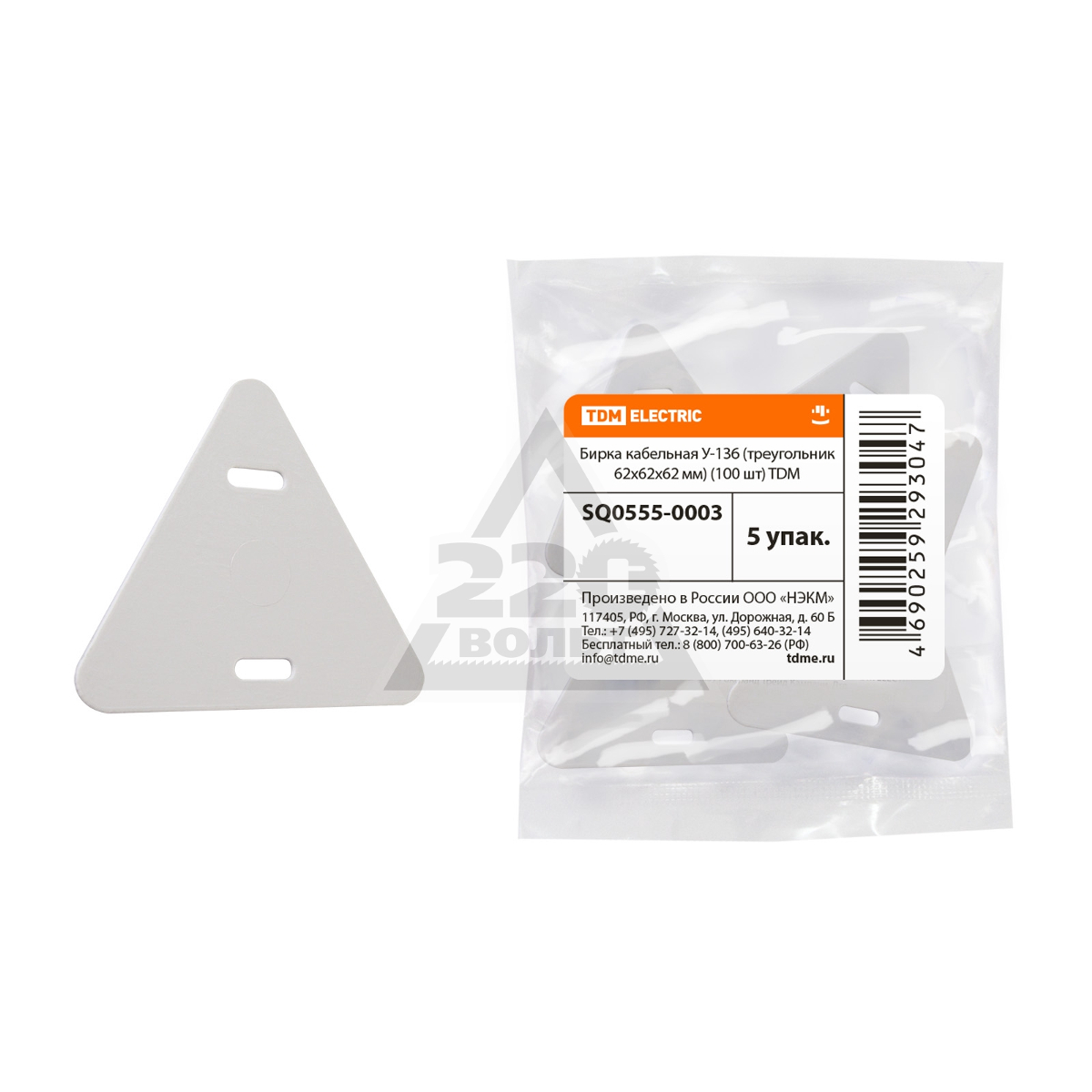

Кабельные бирки серии У изготавливаются из полипропилена. Предназначены для идентификации кабелей по их типу. В зависимости от типа кабеля следует придерживаться следующего правила:

-У 134 – для силовых кабелей до 1 000 В,
-У 135 – для силовых кабелей свыше 1 000 В,
-У 136 – для контрольных кабелей,
-У 153 – для силовых кабелей до 1 000В.

Для нанесения надписей на кабельные бирки мы предлагаем специальный маркировочный фломастер ФМ.

Кабельные стяжки с маркировочной площадкой КСМ представляют собой гибрид бирки и кабельного хомута. Для маркировки достаточно одного изделия. Конечно, при этом нужно не забыть про саму надпись, которую наносят фломастером или наклейками.

Разновидностью стяжек с маркировочной площадкой являются пластиковые индикаторные пломбы видов УП и ОСА. На этих пломбах по вашему заказу мы можем нанести логотип вашей компании и другие надписи. По умолчанию индикаторные пломбы поставляются с нанесенным на каждом изделии уникальным идентификационным номером.

Для маркировки кабельных линий и проводов в электрощитовом оборудовании яасто применяют самоламинирующиеся стикеры MS и самоклеящиеся маркеры WM. Специальные полимерные материалы, из которых изготовлены стикеры и маркеры, позволяют в любой момент идентифицировать и найти по схеме нужную линию. Самоклеющиеся маркеры поставляются в виде удобных блокнотов с набором необходимых цифр, знаков и латинских букв.

Маркировка кабельных соединений.

НОРМАТИВЫ:



ПУЭ (правила устройства электроустановок).

п.2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.



СНиП (строительные нормы и правила) 3-05-06-85.

п.3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.

3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.

3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.

На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.

На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.

На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.

3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.

Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.

3.106. Бирки должны быть закреплены на кабелях нейлоновой кабельной стяжкой.



ПТЭ ЭП (правила технической эксплуатации электроустановок потребителей).

2.4.5. Каждая КЛ (кабельная линия) должна иметь паспорт, включающий документацию, указанную в п. 2.4.2. диспетчерский номер или наименование.

Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками;

• на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии;

• на бирках соединительных муфт — номер муфты, дата монтажа.

Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).













































Ссылка: ГОСТ Р 50462-92:

 Цветовая и числовая маркировка ГОСТ Р 50462-92.doc
