Установка терморегулятора для инфракрасного обогревателя: Как подключить инфракрасный обогреватель через термостат

Содержание

Как подключить инфракрасный обогреватель через термостат

Вопрос экономии потребляемой электроэнергии актуален для многих. Используя инфракрасные обогреватели, можно частично решить этот вопрос, поскольку колбы в приборе, изготовленные из песка, даже после выключения оборудования ещё длительное время остаются тёплыми. Однако не все знают, что оборудовав обычный ИК-обогреватель терморегулятором, можно сэкономить ещё больше. Так как подключить инфракрасный обогреватель через контроллер совсем не сложно, это можно сделать своими руками, не прибегая к помощи специалиста.

Что собой представляет терморегулятор

Предназначение терморегулятора заключается в регулировании потребляемого тока путём включения/выключения обогревателя по мере нагрева помещения до определённой температуры. Отечественные производители предлагают на выбор два вида устройств:

  • обладающие ручным механизмом;
  • электронные.

Механический терморегулятор — это устройство, напоминающее небольшую коробочку, на переднюю панель которого выведены:

  1. Регулятор, с помощью которого можно и нужно устанавливать необходимую вам температуру.
  2. Кнопка включения/выключения.
  3. Светодиодный индикатор, чаще всего он горит зелёным цветом в момент работы прибора.

Механические устройства представляют собой довольно простую конструкцию, управление которой происходит вручную. Некоторые модели снабжены дисплеем, на который выводится информация о заданной температуре и той, что в настоящий момент в комнате. Стоят они, естественно, чуть дороже.

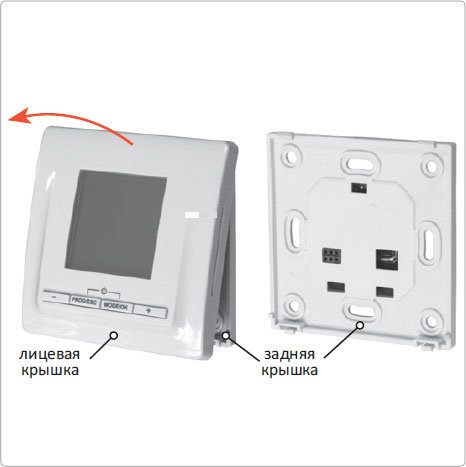

Электронные термостаты обладают довольно сложной конструкцией. Они оснащены дистанционным управлением, жидкокристаллическим дисплеем и механизмом точной настройки. Такие приборы эффективнее, но и стоят они на порядок выше.

Установка термостата

Перед тем как приступить к основной процедуре по установке инфракрасного кварцевого обогревателя и терморегулятора, стоит учесть некоторые особенности работы последнего:

  1. Установку прибора следует производить на стену.

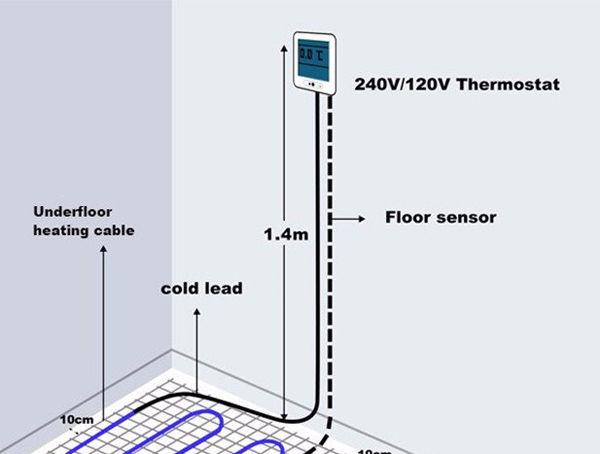

  2. Монтаж на высоту от пола не менее 1,5 метра.
  3. Терморегулятор не рекомендуется закрывать шторами, коврами, мебелью, к нему необходимо обеспечить свободный доступ.
  4. На одно помещение полагается один регулятор температуры.

Схема подключения

Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит либо через розетку (чаще всего), либо напрямую через автомат, что в распределительном щитке.

Терморегулятор полагается встраивать между обогревателем и автоматом.

Мы рассмотрим две схемы подключения.

Стандартная

Перед тем как приступить к процессу, необходимо разобраться с мощностью контроллера. Так, обычный регулятор температуры может обслужить сразу несколько ИК-обогревателей. По сути, количество подключаемых отопительных приборов зависит от их мощности.

Один термостат обладает мощностью 3 кВт. Её вполне хватит для обслуживания 3-х обогревателей, которые чаще всего используют как в квартирах, так и в частных домах.

Большинство контроллеров оборудовано 4-мя клеммами: две на входе (фаза, ноль) и две на выходе.

Стандартная схема подключения инфракрасного обогревателя через термостат незамысловата. Для того чтобы её создать, потребуется протянуть от щитка до контроллера два провода, соединяющие ноль и фазу. Далее от терморегулятора проводят ещё два кабеля через выводные клеммы непосредственно до самого обогревателя. Таким образом, мы получаем поочередное подключение всех приборов от сети.

В том случае, если требуется подключить сразу два или три инфракрасных обогревателя, то первая часть процедуры остаётся без изменения. Термостат подключается аналогичным образом. А вот если предполагается устанавливать два отопительных прибора, от его выходных клемм уже следует пускать четыре провода, и шесть проводов, если обогревателей три. По два кабеля на каждый нагреватель. Мы получили параллельное подключение.

Можно по желанию прибегнуть к схеме с последовательным соединением. Тогда, вначале от термостата провода пойдут к первому обогревателю, а от него уже ко второму и так далее.

Есть ещё один вариант схемы с простым подключением инфракрасного обогревателя. Он заключается в следующем: провод фазы от автомата подключают к нагревательному элементу, а провод нуля – к терморегулятору. Но к данному способу стоит прибегать в крайнем случае, когда по-другому подключить термостат не представляется возможности, поскольку он ненадёжен.

С помощью магнитного пускателя

Этой схемой лучше воспользоваться тогда, когда требуется подключить сразу несколько инфракрасных отопительных приборов, либо одну промышленную модель.

Данный способ предполагает установку дополнительного устройства – магнитного пускателя. Он представляет собой коммутационный аппарат из рода электромагнитных контакторов. С его помощью можно коммутировать мощные нагрузки, вызванные переменным или постоянным током.

Предназначение магнитного пускателя заключается в частом включении и отключении силовых электрических цепей.

Схем подключения, где задействован этот коммутационный аппарат много, но мы рассмотрим только одну. Первая часть процесса остаётся без изменения, автомат и терморегулятор соединяются способом, рассмотренным выше. Однако от выходных клемм термостата два кабеля проводят не к ИК-обогревателю, а к магнитному пускателю, от которого они идут к отопительному прибору.

Заключение

Как видим, процесс подключения ИК-обогревателя не так уж и сложен, как и его установка. Однако если во время уроков физики вы считали ворон и совсем далеки от таких понятий, как трехжильный медный кабель, индикаторная отвертка, фаза и ноль, тогда не стоит пренебрегать помощью специалистов. На кону стоит безопасность: как ваша, так и членов вашей семьи.

Как подключить терморегулятор к инфракрасному обогревателю

Если у вас дома есть инфракрасный нагреватель, то термостат для него просто необходим. Терморегулятор для инфракрасного обогревателя способен контролировать и поддерживать заданные значения температуры в течение длительного времени. Кроме того, он позволит прогревать комнаты заранее, снизит риск возникновения пожара и сделает атмосферу в вашем доме максимально комфортной. Чтобы разобраться в тонкостях подключения терморегулятора к инфракрасному обогревателю, мы для начала рассмотрим принцип его действия, механизм работы и выделим основные типы термостатов.

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

  1. Термостат подсоединяется к автомату на электрическом щитке.
  2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
  3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Советы по установке

Инфракрасные обогреватели с терморегулятором предполагают соблюдение правил безопасности. При работе с термостатом необходимо помнить о заземлении. Контур заземления вашего климатического прибора обязан иметь проводники определенной толщины и с небольшим сопротивлением.

Лучше всего располагать термостаты на стене. Для одного помещения достаточно одного регулятора. Прибор нежелательно прикрывать чем-либо: тканью, занавесками, предметами интерьера.

Заключение

Чем же так хороши инфракрасные обогреватели с терморегулятором? Они значительно облегчают процесс контроля климата в комнате, экономят электроэнергию и заранее прогревают помещение даже в том случае, если вы находитесь далеко от дома. Преимуществ огромное множество, сложность состоит лишь в том, чтобы правильно подключить термостат к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкциям по руководству и соблюдать технику безопасности.

Cхемы подключения инфракрасного обогревателя через терморегулятор — RozetkaOnline.COM

Существует несколько основных схем подключения инфракрасных обогревателей к электрической сети. Различаются они не только способом соединения проводов, но и количеством и типом используемого дополнительного электрооборудования.

Это обусловлено в первую очередь тем, что практически любой инфракрасный прибор обогрева «из коробки», не имеет средств управления. Не каждый раз в комплект поставки включен даже шнур питания.

В связи с большой популярностью обогревателей этого типа и частых вопросах о том, как их подключать, я подготовил несколько самых популярных используемых схем монтажа.

Более того, они  универсальные и позволяют устанавливать не только инфракрасные, но и приборы любого другого типа, например, масленые или конвекционные. Представленные ниже варианты, расположены от самого простого к сложному. Каждый следующий, устраняет недостатки предыдущего и даёт новые возможности потребителю, но при этом усложняется монтаж, увеличивает количество используемых материалов.

Основные схемы подключения инфракрасных обогревателей

1. Прямое

2. Через термостат, включаемый в розетку

3. Через стационарный механический/электронный терморегулятор

4. Через терморегулятор и контактор





Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.

К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.

Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.

Минусы очевидны:

— Невозможность в автоматическом режиме регулировать температуру

Прибор будет иметь всего два режима работы, или включен, или выключен. Менять их вам придется вручную. Принцип здесь простой — как только становится холодно – вы его включаете, если стало жарко — выключаете.

— Нельзя подключать к одной розетке несколько ИК-обогревателей

Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.

— Занимается одна из электрических розеток

Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.

— Необходимость ручного включения и выключения

Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.

— Внешний вид

Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.



Основные преимущества:

— Простота инсталляции

Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:

— Стоимость реализации

Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.

— Возможность использовать существующую сеть квартиры или дома

Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.

ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:

— не всегда удобно осуществлять регулировку, т. к. нередко приборы подвешивают к потолку

— Вам придётся занять одну из розеток помещения

— Внешний монтаж портит общий вид интерьера

Подключение через терморегулятор включаемый в розетку

Основной недостаток предыдущей схемы – отсутствие автоматической регулировки работы обогревателя. Он решается использованием терморегулятора.

При этом самый простой вариант — докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.

Основные недостатки

— привязка к расположению розеток

Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.

— необходимость покупки доп. оборудования – терморегулятора для розетки

Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.

— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору

Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.

— Внешний вид монтажа

На виду остаются все проводники, занимается розетка.

Преимущества:

— Простота

Реализация не требует никаких подготовительных работ или навыков и знаний.

— Возможность автоматической регулировки и поддержания нужной температуры

Вы получаете полностью автоматизированную систему отопления.





Это, на мой взгляд, самая оптимальная схема подключения инфракрасного обогревателя. Можно применять любой — механический, электромеханический или цифровой(электронный).

При её реализации, устраняются многие наиболее важные недостатки предыдущих способов.

При этом потребуется заранее выполнить электропроводку от электрощита до места установки инфракрасного обогревателя. Возможен вариант с внешней прокладкой, например, в кабель-канале – но этот способ менее безопасный и часто портит внешний вид помещения.

Электропроводка прокладывается от электрического щита или другого источника, до терморегулятора, а уже от него идёт к обогревателю.

Самое сложное здесь — это коммутация проводов внутри регулятора. В качестве примера самого доступного и распространенного механического терморегулятора, взял модель BALLU BMT-1. На его примере, на схеме ниже, показано как правильно подключить проводники внутри.



Большинство механических термостаты имеют схожие схемы монтажа, вы это можете видеть на примере модели ZILON, которую мы рассматривали ранее. Кроме того, вместо механического, нередко применяются цифровые(электронные) датчики, они имеют большее количество режимов работы, вариантов регулировки и вешнего вида. Пример монтажа одного из них доступен ЗДЕСЬ.

Главные недостатки

— Большие финансовые затраты, чем у предыдущих схем

Для реализации необходимо предварительно выполнить электропроводку, докупить электротехническое оборудование, терморегулятор и кабель.

— Необходимость дополнительных электромонтажных работы

Потребность в предварительных работах про прокладке кабелей, установке регуляторов, требует привлечения соответствующих специалистов-электриков. Либо знаний и навыков, а главное времени, для выполнения этих работ своими руками.

— Невозможность установки нескольких ИК-обогревателей или одного мощного

Контакты терморегулятора, редко допускают возможность подсоединения к нему тока большего чем 10А, в редких случаях 16А. Соответственно, максимальная суммарная мощность обогревателей не должна превышать 2-3 кВт.

Преимущества Подключения ИК обогревателя через терморегулятор

— Возможность автоматической регулировки температуры в помещении

Вы получаете полностью автоматизированную систему отопления. Которая сама поддерживает температуру, включается и выключается в запрограммированное время.

— Удобство управления

Вы сами выбираете место установки термостата и его расположение не привязано к месту установки нагревающих элементов.

— Полностью безопасная скрытая электропроводка

Электрическая проводка, выполняется заранее. При этом вы можете правильно выбрать сечение проводников, тип их соединения в распределительных коробках и т.д. При этом все проводники скрыты, значительно уменьшается вероятность повреждения кабелей.

— Внешний вид

Скрытые за отделкой стен кабели и возможность выбора внешнего вида управляющих устройств – позволяет сохранить первоначальный вид интерьера и даже украсить его.

ВЫВОД: Если отбросить сложности монтажа и дополнительные затраты на оборудование и электропроводку, это практически идеальный вариант по функционалу, для небольших помещений. Где зачастую достаточно одного, двух обогревателей, общий потребляемый ток которых не превышает 10-16А для поддержания комфортной температуры лучше не придумать.

Если же у вас стоит задача обогревать большое помещение с использованием нескольких отопительных электроприборов или энергоёмких, мощных моделей, для вас лучший вариант подключения через термостат и контактор.



Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

— Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

— Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

— Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

— Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

— Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

— Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Если же вы используете или знаете другой способ подключения и считаете, что он достоин упоминания – напишите об этом в комментариях к статье, это будет полезно многим.

Как правильно подключить инфракрасный обогреватель

Использование ИК-обогревателей – достаточно популярный сегодня метод отопления дома или любого другого помещения благодаря хорошей теплоотдаче, экономии электроэнергии и достаточно простому монтажу.

На стадии покупки прибора следует выполнить ряд обязательных действий:

  1. Измерить общую площадь помещения, в котором будет использоваться ИК-обогреватель, с учетом высоты потолков и дверных и оконных проемов.

  2. Выявить все пути утечки тепла (щели в стенах, отверстия в оконных рамах и дверях) и учесть их.

  3. Проверить напряжение электросети в помещении: для этого следует подключить все находящееся в комнате электрооборудование и в этот момент замерить напряжение сети. Оптимально, если этот показатель не выходит из диапазона 220-230 В.

Эффективнее будет использовать несколько ИК-обогревателей с небольшой мощностью вместо одного большого мощного. Это обеспечит равномерный прогрев помещения и более легкий процесс регулирования температуры.

Установка электроприборов может потребовать помощи специалиста, если вы не знаете, как вешать инфракрасный обогреватель и подключать его к электросети. Однако если вы хотите сделать это самостоятельно, нужны хотя бы базовые знания электрики. Ниже мы разберем основные правила и процесс правильного монтажа теплового оборудования.

Как повесить инфракрасный обогреватель

Какие инструменты вам понадобятся:

1.      Мощный шуруповерт или дрель для просверливания отверстий для крепежа;

2.      Измерительная рулетка или линейка и карандаш;

3.      Пассатижи для обрезки кабеля;

4.       Детектор металлов или металлоискатель для поиска металлических конструкций или проводки в стене или потолке;

5.      Индикаторная отвертка для работ с электричеством (определять ноль и фазу).

Как крепить инфракрасный обогреватель к потолку или стене
  1. В стене или потолке просверлить отверстия для крепежа, соответствующие отверстиям в кронштейнах прибора.

  2. Закрепите кронштейны на поверхности с помощью саморезов.

  3. Повесьте ИК-обогреватель на кронштейны (в зависимости от модели) и выполните регулировку наклона изделия. Важно, чтобы прибор был не ближе 3-6 см от поверхности, на которой он закреплен.

  4. Подводящий кабель подсоедините к клеммам с учетом заземления и полярности (ноль-фаза).

  5. Прикрепите к стене кабель-канал (короб или гофра), в который будет уложен кабель. Спрячьте в него провода.

  6. При наличии терморегулятора протяните к нему провода от ИК-обогревателя и соедините их через клеммные колодки с соблюдением полярности.

  7. Пластину обогревателя следует протереть спиртом для тщательной очистки и дать высохнуть.


Совет. На какой высоте вешать инфракрасный обогреватель? Желательно не ниже 2 м от пола. Точный расчет будет таким: к росту человека нужно прибавить 50 см – это и будет оптимальная высота установки прибора.

Не располагайте инфракрасный обогреватель рядом с легковоспламеняющимися материалами или веществами во избежание возгорания. Для помещений с повышенной влажностью используйте предназначенные для этого модели ИК-излучателей (например, с керамическим нагревательным элементом).

Как подключить потолочный инфракрасный обогреватель

Подключение прибора к сети мы будем выполнять через терморегулятор. Он необходим для настройки нужной температуры путем регулировки потребления электроэнергии. На выбор механические и электронные варианты, некоторые модели поставляются в комплекте к потолочному ИК-обогревателю.

Один терморегулятор может обслуживать несколько обогревателей, расположенных в одном помещении. Но при этом стоит учитывать допустимый предел нагрузки – 3000 Вт. Располагать сам терморегулятор следует на высоте не ниже 1,5 м от пола и вдали от сквозняков, прямых солнечных лучей и отопления, иначе возможны погрешности в работе.

Как подключить ИК-обогреватель к регулятору

Схема 1 – подключение к термостату 1 прибора. Самый простой способ крепления, при котором от автомата тянутся 4 провода (попарно ноль-фаза), которые присоединяются с учетом полярности. Одна пара подключается к терморегулятору, а вторая – от него к ИК-обогревателю.

Схема 2 – подключение к термостату 2 приборов. Данный вариант более сложный, так как здесь используется параллельное подсоединение. Автомат подключается к терморегулятору через 2 провода, а от терморегулятора формируется разводка на 2 разных электроприбора.


Схема 3 – подключение нескольких приборов. Этот метод самый сложный, но и самый удобный. В системе уже используется магнитный пускатель. К автомату подсоединяем терморегулятор, как в описано схеме 1, к магнитному пускателю подключаем выходные клеммы, а к обогревателю – выходные контакты магнитного пускателя. Кабели, как правило, используются трехжильные. Данная схема применяется в промышленных масштабах, когда ИК-обогреватели устанавливаются в больших помещениях (в цехах и ангарах, например).


Важно! При подключении ИК-обогревателя к сети не включайте его до окончания всех работ с электрикой в целях вашей безопасности и сохранности электроприбора и сети.

Смотрите также:

Особенности подключения терморегулятора к инфракрасному обогревателю

Так как регулятор температуры позволяет сэкономить более 25% электроэнергии и при этом сделать отопление максимально эффективным, в данной статье мы будем рассматривать правила подключения инфракрасного обогревателя через терморегулятор. Электромонтажные работы совсем простые, и сейчас Вы в этом убедитесь.

Блок: 1/4 | Кол-во символов: 312
Источник: https://samelectrik.ru/kak-podklyuchit-infrakrasnyj-obogrevatel.html

Прямое подключение ИК-обогревателя

Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.

К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.

Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.

Минусы очевидны:

— Невозможность в автоматическом режиме регулировать температуру

Прибор будет иметь всего два режима работы, или включен, или выключен. Менять их вам придется вручную. Принцип здесь простой — как только становится холодно – вы его включаете, если стало жарко — выключаете.

— Нельзя подключать к одной розетке несколько ИК-обогревателей

Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.

— Занимается одна из электрических розеток

Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.

— Необходимость ручного включения и выключения

Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.

— Внешний вид

Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.

Основные преимущества:

— Простота инсталляции

Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:

— Стоимость реализации

Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.

— Возможность использовать существующую сеть квартиры или дома

Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.

ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:

— не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку

— Вам придётся занять одну из розеток помещения

— Внешний монтаж портит общий вид интерьера

Блок: 2/5 | Кол-во символов: 3079
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/215-ckhemy-podklyucheniya-infrakrasnogo-obogrevatelya-cherez-termoregulyator

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Блок: 2/6 | Кол-во символов: 1054
Источник: http://Tehnika.expert/klimaticheskaya/obogrevatel/termoregulyator-dlya-infrakrasnogo.html

Разновидности и характеристики терморегуляторов

Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:

  1. Механические.
  2. Электронные.

Механический тип терморегулятора для инфракрасного обогревателя

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.

Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

Полезный совет! Использовать механический терморегулятор удобно только в том случае, если в доме значительное время присутствует кто-то из жильцов. Это важный момент, так как при отсутствии людей прибор лучше отключать. Функция дистанционного управления не предусмотрена.

Электронная разновидность термостата, контролирующего работу ИК-обогревателя

Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.

Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Блок: 2/5 | Кол-во символов: 2579
Источник: http://jmsi.ru/kak-podklyuchit-termoregulyator-dlya-infrakrasnogo-obogrevatelya-shema-video-instruktsiya

Подключение через терморегулятор включаемый в розетку

Основной недостаток предыдущей схемы – отсутствие автоматической регулировки работы обогревателя. Он решается использованием терморегулятора.

При этом самый простой вариант — докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.

Основные недостатки

— привязка к расположению розеток

Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.

— необходимость покупки доп. оборудования – терморегулятора для розетки

Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.

— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору

Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.

— Внешний вид монтажа

На виду остаются все проводники, занимается розетка.

Преимущества:

— Простота

Реализация не требует никаких подготовительных работ или навыков и знаний.

— Возможность автоматической регулировки и поддержания нужной температуры

Вы получаете полностью автоматизированную систему отопления.

Блок: 3/5 | Кол-во символов: 1423
Источник: https://RozetkaOnline. ru/podkljuchenie-i-ustanovka/item/215-ckhemy-podklyucheniya-infrakrasnogo-obogrevatelya-cherez-termoregulyator

Подключение теплого пола к терморегулятору термостату

Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

Подключение теплого пола к терморегулятору

Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

Блок: 3/11 | Кол-во символов: 775
Источник: https://vse-otoplenie. ru/kak-podklucit-termoregulator-k-teplomu-polu

Подключение инфракрасного обогревателя поэтапно

Изначально необходимо выбрать место, где будет устанавливаться обогреватель инфракрасный. Его можно устанавливать на:

  • Стене.
  • Полу.
  • Потолке.

Здесь все зависит только от предпочтений хозяев, но обращайте внимание, что лучше его устанавливать в открытом месте, где ничего не будет мешать нагреву

Как подключить инфракрасный обогреватель

Как подключить инфракрасный обогреватель

  1. Когда выбрали место необходимо произвести расчеты и поставить обозначение, где будут устанавливаться крепления. Мы рекомендуем использовать «Уровень», с помощью него можно с легкостью все установить.
  2. Далее делаем все отверстия, если стена деревянная можно использовать дрель, если бетонная соответственно перфоратор.
  3. Вставляем нашу конструкцию, вбиваем дюбеля и вкручиваем кронштейны.
  4. Устанавливаем обогреватель на свое законное место.

Вот и первый этап остался позади, теперь переходим к более сложному.

Блок: 4/11 | Кол-во символов: 915
Источник: https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

  1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
  2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
  3. Избегайте попадания солнечных лучей на корпус термостата.
  4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

  1. Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.
  2. Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
  3. Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
  4. Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

  1. Термостат подсоединяется к автомату на электрическом щитке.
  2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
  3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Блок: 4/6 | Кол-во символов: 2179
Источник: http://Tehnika.expert/klimaticheskaya/obogrevatel/termoregulyator-dlya-infrakrasnogo.html

Нюансы подключения

Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:

  • если поставлен потолочный обогреватель, то лучше будет расположить термостат где-то подальше на стене, такой монтаж отопителя рассматриваемого типа требует установки регулятора там же, но недалеко от устройства;
  • лучше располагать регулятор от пола на высоте в 150 сантиметров;
  • монтаж будет зависеть от выбранного варианта крепления – если обогреватель встроенный, то нужно будет штробить стену, а устройства для проведения установки на стене требуют наличия короба под кабели питания и термического датчика;
  • если установочная схема требует размещения устройства на наружной стенке постройки, то под корпус необходимо установить теплоизоляционный материал, это дает возможность не вызывать случайных активаций реле;
  • подобранная область для монтажа температурного регулятора должно располагаться сравнительно далеко от окон, дверей и отопительной техники.

Отметим, что схема подключения через температурный регулятор очень проста и реализуется так же, как и для самой обычной розетки. Единственное, что важно – соответствие сечения кабелей мощности самого устройства.

Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:

  • когда от терморегулятора идет такое количество проводов, что соответствует количеству подключаемых приборов;
  • когда от него идет лишь два проводника, что поочередно подают энергию на оборудование.

При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.

Также нужно побеспокоиться о заземлении. Оно должно быть максимально надежным, а его шины должны обладать не очень большим внутренним сопротивлением.

Блок: 6/7 | Кол-во символов: 3449
Источник: https://stroy-podskazka.ru/obogrevateli/termoregulyatory-dlya-infrakrasnogo/

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.

Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

  • устанавливается в том же помещении, где располагается обогреватель;
  • термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
  • для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
  • стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
  • размещение на холодных и влажных стенах дает сильное искажение показателей;
  • не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

Внимание! Оптимальная высота для размещения прибора — 1,5 метра. Это обеспечит не только максимально точные данные, но и позволит без лишних усилий самостоятельно контролировать и регулировать работу устройства. Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть.

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.

Посмотрите видео о монтаже инфракрасного обогревателя

Блок: 4/4 | Кол-во символов: 1860
Источник: https://tehnikoved.ru/klimaticheskaya-tehnika/obogrevatel/podklyuchenie-termoregulyatora-k-infrakrasnomu-obogrevatelyu.html

Как выбрать?

Если говорить о выборе терморегулятора для такой вещи, как электрические ИК-обогреватели, то следует с самого начала ориентироваться на удобство управления и функционал. Но основным параметром, который свидетельствует о способности устройства выполнить необходимую задачу, будет ток нагрузки. Если этот параметр превышен, то коммутирующая деталь, которой обычно является твердотельное либо электромеханическое реле, точно поломается. Осуществить самостоятельный расчет тока нагрузки довольно просто. Сначала следует вычислить значение тока, что потребляется обогревателем. Чтобы сделать это, требуется поделить показания устройства на напряжение, что обычно измеряется в вольтах. Число, которое будет получено, будет измеряться в амперах.

Например, для обогревателя для дома с мощностью 2200 Вт ток потребления будет составлять около 10 ампер. Если прибавить к данному числу 15-20 процентов, получится значение около 12 ампер. На такое значение и необходимо ориентироваться, когда подбираете технику. Часто в инструкции к прибору производитель пишет наибольшую мощность, что может коммутироваться. Данное число означает величину нагрузки, которую можно безбоязненно подавать на терморегулятор.

Обычно приборы, что предназначаются для применения с рассматриваемой категорией обогревателей, рассчитаны на подключение большого количества устройств, но общая мощность подключения не должна превышать 3500 Вт. Если требуется коммутировать нагрузку выше этого значения, то должен иметься допконтактор либо магнитопускатель.

Блок: 5/7 | Кол-во символов: 2051
Источник: https://stroy-podskazka.ru/obogrevateli/termoregulyatory-dlya-infrakrasnogo/

Схема подключения беспроводного термостата

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения по разрыву цепи.


Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).


В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Блок: 6/11 | Кол-во символов: 785
Источник: https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu

Обзор отзывов

Если говорить об отзывах, то большинство пользователей отмечают грамотную и качественную работу таких устройств, как терморегуляторы для ИК-обогревателя. Единственное, с чем точно сходятся во мнении все пользователи такой техники – они должны быть правильно установлены и максимально точно настроены и отрегулированы, дабы их использование было полностью и максимально оправданным шагом.

Существует и небольшая категория пользователей, что отмечают не очень стабильную работу таких устройств, но тут, скорее всего, речь идет об обычном производственном браке. Такой вывод можно сделать из того, что негативных отзывов о работе таких устройств крайне мало.

О том, как подключить терморегулятор для инфракрасного обогревателя, смотрите в следующем видео.

Как работает терморегулятор

Такой регулятор состоит из двух основных узлов:

  • Датчика температуры, установленного возле источника тепла и/или в отапливаемом помещении.
  • Блока управления, обрабатывающего сигналы температурного датчика.

Эти конструкционные элементы взаимодействуют между собой по следующей схеме:

  • Блок управления получает программу работы обогревателя, в которой указан температурный режим в помещении или степень прогрева нагревательного элемента.
  • Датчик температуры считывает «градусы» в комнате и/или у нагревательного элемента, предавая эту информацию на блок управления.
  • Блок управления включает нагревательный элемент в том случае, если переданная датчиком температура меньше запрограммированного значения. И выключает инфракрасную панель, если температура в комнате или у нагревательной пластины превысит запрограммированный параметр.

В итоге потолочные и настенные инфракрасные обогреватели с терморегулятором расходуют только нужный «объем» электроэнергии, прогревая помещение только до нужной температуры. При этом калибровка теплоотдачи и температуры осуществляется с шагом 0,1-1,0 °C

Типовые разновидности терморегуляторов

Современные производители выпускают два типа терморегуляторов:

Механические приборы. У таких регуляторов в качестве датчика температуры используется особая пластина или диафрагма из чувствительного к температурным деформациям материала. Поэтому блока управления у термомеханических регуляторов, по сути, нет. Пластина смыкает или размыкает контакты электрической цепи, питающей инфракрасный нагреватель, под «влиянием» фактической температуры в доме. А все регулирование заключается в фиксации заданной температуры с помощью механического рычага, с помощью которого позиционируют элементы пластинчатого датчика температуры.

  • Главное достоинство такого регулятора – возможность работы без подачи электричества к прибору.
  • Главный недостаток – низкая точность калибровки – от 0,5 до 1 °C.

Схема подключения инфракрасного обогревателя к терморегулятору

Электронные приборы. Температурный датчик такого прибора фиксирует тепловое излучение, считывая электромагнитные волны определенной частоты. При этом контролируется и температура «за бортом», и градусы в доме. Блок управления такого контроллера принимает сигналы от датчика и обрабатывает их по заложенному алгоритму (программе). У электронных приборов только цифровые органы управления. Алгоритм обработки сигналов от датчика задается с помощью заводских программ или кнопок на корпусе. Информация о температуре и режимах работы выводится на дисплей.

  • Основное достоинство такого прибора – высокая точность – калибровка осуществляется с шагом 0,1 °C. Кроме того, наблюдается некоторая автономность управления. Например, инфракрасные обогреватели с терморегулятором для дачи можно запрограммировать на неделю работы по температуре воздуха за пределами дома и даже не выезжать загород для контроля и корректировки работы системы отопления. Механические регуляторы так не могут – пользователю придется «крутить колесико» настройки практически ежедневно.
  • Основной недостаток – работа только при наличии напряжения в сети.

Как подключить терморегулятор к инфракрасному обогревателю?

При монтаже терморегулятора нужно ориентироваться на следующие общепринятые правила:

  • В каждое отапливаемое помещение монтируется отдельный регулятор.
  • Между датчиком температуры и опорной поверхностью нужно установить теплоотражающий экран.
  • Инфракрасные обогреватели потолочные с терморегулятором не могут быть мощнее 3 кВт.
  • Рекомендуемая высота размещения – 1,5 метра от уровня пола.

Сам монтаж прибора выполняется следующим образом:

  • От центрального щита к регулятору «тянут» отдельную линию, которая заканчивается на входящих клеммах «нуля» и «фазы».
  • От регулятора к обогревателю тянут подающую электроэнергию линию, стартующую от исходящих клемм «нуля» и «фазы».
  • К соответствующим разъемам терморегулятора подключают внешние датчики температуры, соединяемые с регулятором с помощью отдельных линий или беспроводных протоколов связи.

Точные схемы монтажа приводятся в паспортах к конкретным моделям регулирующих приборов.

Терморегулятор Ballu BMT 1: как подключить

Самым распространенным и известным многим, является терморегулятор с датчиком температуры воздуха Ballu BMT 1. Он отлично зарекомендовал себя в работе.

Последовательность работ:

  • Прокладывание кабелей;
  • Установка и подключение устройства.

В первую очередь, необходимо выбрать место для установки обогревателя. После этого, можно приступать к прокладке проводов. Для обеспечения пожарной безопасности, следует выбрать провод сечением не менее 2,5 мм2.

Проложив кабели, устанавливаем терморегулятор. Далее производим подключение устройства. Для этого, необходимо разобраться со схемой, так как многим совершенно непонятно как правильно устройство подключать.

С лева направо, клеммы регулятора маркируются (3, 4, 1, 5, 6). К клемме под номером (1), подключаем питающий фазный провод. Подключения нулевых проводов, осуществляем посредством клеммы под номером (6). Рабочий ноль и ноль устройства, подключаются на одну клемму.

После этого, от клеммы под номером (3), необходимо сделать перемычку, на клемму (5).Данной перемычкой, подключается индикация устройства. К клемме (4), подключается фазный провод, уходящий к нагревательному устройству.

Для того чтобы не запутаться при подключении, необходимо знать и цветовую маркировку проводов. Фазный провод (белый или коричневый), нулевой (синий), заземление (желто – зеленый). Стоит отметить, что данная схема подойдет чтобы подключить терморегулятор F2000.

Подробная инструкция по установке и подключению своими руками

Насладиться всеми вышеперечисленными преимуществами можно только правильно установив прибор. Работа проводится в 5 этапов и требует четкого соблюдения инструкции.

Подготовительный этап

Для начала необходимо с набором инструментов, чтобы во время монтажа не пришлось отвлекаться. Обязательно должны присутствовать:

  1. Рулетка.
  2. Пирометр.
  3. Отвертка.
  4. Шуроповерт.
  5. Дрель (перфоратор).
  6. Плоскогубцы.

Где и как установить ИК обогреватель?

На данной стадии определяются с местом крепления инфракрасного обогревателя. Его можно установить на стене, потолке, с уклоном.

ИК с мощностью до 800  Вт устанавливают в жилых помещениях. Если речь идет об общественных зданиях, то мощность начинается с 1,5 кВт.

Поверхность должна быть крепкой, чтобы выдержать груз в пределах 20-30 кг.

Нельзя устанавливать обогреватель рядом с  пожароопасными предметами

Место расположения и высота от пола

ИК рекомендуют устанавливать рядом с поверхностями, которые поглощают тепло. Хорошо подойдут дерево, ковры, каменные поверхности. Отражающие поверхности стоит обойти стороной, так как при использовании прибора владелец получит минимальный эффект. электропроводка должна быть протянута по негорючему основанию.

От специфики помещений во многом зависит место обогревателя. Существует оптимальная схема для размещения ИК в жилых домах. Выглядит она следующим образом:

  1. Измерить самое холодное место, которое требует обогрева, может пирометр. В случае с установкой сразу нескольких обогревателей, он требуется обязательно.
  2. Высота от пола должна составлять 1,5 м в жилых помещениях. В случае, если человек проводит много времени под обогревателем, значение должно начинаться от 1,8 м.
  3. Если установка высокотемпературного инфракрасного обогревателя проводится в общественных зданиях, офисах, то расстояние должно быть от 2 м.

Монтаж прибора

Монтаж можно реализовать самостоятельно, не затратив на это ни копейки. Сложность состоит лишь в том, что требуется определенные умение и навыки, а также знания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.

Ход работы:

Определить высоту крепления от потолка и пола с помощью рулетки.
Закрутить болты или просверлить отверстие дрелью (перфоратором), если стена бетонная

Важно, чтобы расстояние между точками крепления было одинаковым.
Вставить в просверленные отверстия дюбеля.
Установить крепеж.
Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей.

Подключение к электросети

Для экономии энергии и комфортной температуры инфракрасный й обогреватель монтирует вместе с термостатом. Устройство автоматически выключает ИК, когда помещение нагревается до указанной температуры. Как только воздух в помещение остывает, термостат включает ИК.

Подключение к сети вместе с терморегулятором проходит в 4 этапа:

  1. Крепят к стене термостат на высоте 1,4 м от пола вблизи инфракрасного обогревателя.
  2. Подбирают провод, устойчивый к большим нагрузкам. Его необходимо проложить внутри стен и потолка от ИК к терморегулятору.
  3. Провод маскируют штукатуркой или специальными коробками.
  4. Проводка нагревателя коммутируется параллельно главной линии.

При установке обогревателей сразу в нескольких комнатах, одного термостата будет недостаточно. На каждую комнату необходимо по одному устройству.

Схема подключения нескольких обогревателей через терморегулятор

Подключение заключается в доводке кабеля нескольких приборов до терморегулятора. Далее термостат присоединяется к распределительной коробке.

Лучшим вариантов считается создание отдельного автомата в распределительном щите. Это предотвратит риск перегрузки.

Заключение

Таким образом, терморегуляторы для инфракрасных обогревателей подразделятся на следующие три группы — обязательные к установке приборы, облегчающие управление механизмы и устройства обеспечения комфорта.

Какой вид обогревателя выбрать, зависит от потребителя, но приоритет при выборе должен быть отдан оборудованию с максимальной степенью безопасности эксплуатации.

ПРОСТОЙ СПОСОБ ПОДКЛЮЧЕНИЯ ТЕРМОРЕГУЛЯТОРА EBERLE-6121 (монтажный) к действующей розетке 220В.

Для минимизации монтажных работ при подключении терморегулятора при эксплуатации обогревателя МКТЭН (или нескольких обогревателей) с целью регулировки температуры воздуха в помещении, можно подсоединить терморегулятор EBERLE-6121 к уже имеющейся розетке 220В (потребуется относительно небольшой кусок 2-х жильного электрического провода необходимого сечения от розетки до терморегулятора, который будет находиться на высоте 1,5 метра от уровня пола). В розетку электроэнергия будет подаваться через терморегулятор в зависимости от температуры воздуха в помещении. Включенный в эту розетку обогреватель МКТЭН будет работать и нагревать воздух в помещении до той температуры, которая задана на терморегуляторе. При нагреве воздуха до заданной температуры, терморегулятор прекратит подачу электроэнергии, и соответственно, обогреватель отключится. После того, как температура воздуха опустится на градус-полтора ниже заданной, терморегулятор возобновит подачу электроэнергии в розетку и обогреватель снова начнет нагревать воздух в помещении. В эту розетку, оборудованную терморегулятором, можно включить несколько обогревателей МКТЭН, например, через тройник, но нужно обязательно проконсультироваться со специалистом-электриком по поводу соответствия сечения электрической проводки и подключаемой нагрузки, из расчета, что мощность одного обогревателя МКТЭН составляет 0,5 кВт, двух обогревателей 1,0 кВт, трех обогревателей 1,5 кВт и т.д.Рекомендуется на один терморегулятор подключать не более 6 обогревателей МКТЭН.

Рисунок 1.Выбираем розетку 220В, к которой планируем подключить терморегулятор.

Рисунок 2.Примерная схема подключения терморегулятора к розетке 220В. Фаза приходит к розетке через терморегулятор (гнёзда 1 и 2). В данной схеме терморегулятор производит подачу (прекращает подачу) электроэнергии к розетке, в зависимости от температуры воздуха в помещении. Подача электроэнергии прекратится, когда воздух в помещении прогреется до установленной на терморегуляторе температуры и возобновится, когда температура воздуха в помещении опустится на 1-2 градуса ниже установленной.

Рисунок 3.Крепим терморегулятор на высоте 1,5 метра от уровня пола. Отсоединяем в розетке фазу, подсоединяем фазу к одному из жил двухжильного провода с помощью винтовых клемм. Вторую жилу присоединяем к розетке. Отмеряем необходимую длину провода от розетки до терморегулятора. В терморегуляторе одну жилу подключаем в гнездо 1, а другую в гнездо 2.

Рисунок 4.После подключения терморегулятора к розетке, включаем вилку обогревателя в розетку и устанавливаем на терморегуляторе желаемую температуру воздуха. Если нужно включить два или три обогревателя, то подключаем через двойник (тройник) или устанавливаем двойную (тройную) розетку.

Загрузка…

Терморегулятор для инфракрасного обогревателя – выбор, подключение

Здесь вы узнаете:

Инфракрасные обогреватели получили широкое распространение. Они обладают высокой эффективностью и позволяют быстро согревать помещения любого типа. Также они умеют работать на открытых и полузакрытых территориях, даря тепло находящимся там людям. Как и любые другие отопительные приборы, эти устройства могут поддерживать заданную температуру – за это отвечает терморегулятор для инфракрасного обогревателя. Что представляет собой это устройство и как оно работает? Об этом и многом другом расскажет наш подробный обзор.

Виды и принцип действия терморегуляторов для ИК-обогревателя

Принцип действия инфракрасных обогревателей заключается в том, что они греют не воздух, а окружающие предметы. Те, в свою очередь, начинают испускать тепло, создавая в помещении теплую атмосферу. Благодаря такой схеме работы инфракрасные обогреватели характеризуются высокой эффективностью. Они обеспечивают быстрый прогрев и могут работать в помещениях любого типа. Это могут быть:

Главным отличием инфракрасного прибора является то, что он греет не воздух, а предметы вокруг себя.

  • жилые помещения – кухни, комнаты, коридоры и многое другое;
  • промышленные помещения – склады и производственные цеха;
  • административные помещения – рабочие кабинеты и офисы;
  • хозяйственные помещения – сараи, помещения для домашних животных и гаражи.

Также они применяются для обогрева открытых площадок – это территории у бассейна, детские и спортивные площадки, террасы, веранды и многое другое.

Используя инфракрасные обогреватели для обогрева помещений, необходимо обеспечить контроль за температурой. В противном случае можно потратить электроэнергию впустую, создав в комнате самый настоящий Ташкент. Простые переносные нагреватели, подключаемые к розетке, оснащаются самыми простыми терморегуляторами или не менее простыми ступенчатыми регуляторами мощности – в этом случае за температурой приходится следить самостоятельно.

Что касается настенных и потолочных инфракрасных нагревателей, то они чаще всего представляют собой отдельные греющие модули без каких-либо элементов управления – наподобие обычного светильника, который подключается к сети через регулятор или выключатель. Для того чтобы обеспечить температурный контроль, необходимо приобрести отдельный терморегулятор. После этого останется выполнить подключение прибора к инфракрасному обогревателю – это не сложнее, чем смонтировать светильник с выключателем.

Существуют два вида терморегуляторов для инфракрасных обогревателей:

Простые механические устройства надежны в работе, но не отличаются высокой точностью.

  • механические терморегуляторы;
  • электронные терморегуляторы.

Главным преимуществом механических терморегуляторов является их предельная простота. В их конструкции предусмотрен простейший биметаллический элемент, реагирующий на изменение температуры окружающей среды. Как только температура поднимается до заданного значения, электрический контакт размыкается, прекращая работу нагревательного элемента в инфракрасном обогревателе. Фиксируя падение температуры, датчик замыкает контакты, возобновляя питание нагревательного элемента.

Принцип действия механического терморегулятора для ИК-обогревателя чрезвычайно прост. Только вот точности от него ждать не приходится – расхождение может составить несколько градусов. Чаще всего градуировка в градусах здесь отсутствует, а температура выставляется приблизительно, с ориентировкой на шкалу с цифрами от 0 до 9. Из-за этого страдает энергопотребление, в результате чего растут цифры в счетах за свет.

Электронные терморегуляторы для ИК-обогревателей отличаются более высокой точностью – они способны поддерживать заданную температуру с точностью до 0,5-1 градуса. Это уже более приемлемый показатель. Кроме поддержки температуры, электронные такие приборы умеют:

  • работать по расписанию;
  • работать по заданной программе;
  • работать в составе охранных систем;
  • управляться по GSM-каналу;
  • работать в режиме «Антизамерзание».

Регулятор температуры, вставляемый в розетку, прост в установке и замене.

Электронные терморегуляторы могут быть простыми и сложными, иметь массу настроек или не иметь их вовсе. Отдельные модели оснащаются модулями дистанционного управления и сенсорными экранами. Все это позволяет сделать управление обогревом более удобным.

Самый простой регулятор температуры представляет собой небольшой блок, вставляемый в розетку. В этом блоке есть своя розетка, управляемая встроенным электронным модулем с датчиком температуры. Модуль следит за температурой в помещении, включая или отключая розетку. Более сложные электронные терморегуляторы ориентированы на управление мощными обогревателями или сразу несколькими единицами отопительного оборудования – они встраиваются в стену в удобном для управления месте.

Место и способ подключения терморегулятора

Как вы видите в схеме подключения регулятора температуры нет ни чего сложного: подводите к нему питающий провод и питание ИК обогревателя.

Подключение терморегулятора к инфракрасному обогревателю может быть выполнено самыми разными способами. Например, терморегулятор можно расположить прямо в стене – с одной стороны к нему подключается электросеть, а с другой стороны подключаются сами обогреватели (в примере используются потолочные инфракрасные обогреватели «Пион»). Датчики температуры могут быть встроенными или выносными. Благодаря выносным датчикам достигается более точный контроль температуры в помещении. Также с их помощью выполняется многозональный контроль.

Схема подключения терморегулятора к инфракрасному обогревателю проста: сеть – сам регулятор – обогреватель. Аналогичным образом подключаются самые обыкновенные потолочные люстры, только вместо выключателя у нас используется регулятор температуры. У многоканальных регуляторов несколько выходов – по одному на каждый обогреватель или группу приборов.

По поводу расположения датчиков следует сказать одно – их следует размещать так, чтобы на них не попадало инфракрасное излучение. Также их не следует устанавливать вблизи окон и прочих источников сквозняка.

Как установить инфракрасные нагревательные панели

Размещение инфракрасных нагревательных панелей является ключевым моментом

Если вы приобрели или собираетесь приобрести инфракрасные обогреватели, важно понимать, где их разместить.

Инфракрасные обогреватели работают не так, как обычные конвекционные обогреватели, которые нагревают воздух. Вместо этого панели излучают инфракрасное излучение, которое беспрепятственно распространяется до тех пор, пока не попадает в твердый объект, который, в свою очередь, поглощает инфракрасное излучение, а затем нагревается.Не путайте инфракрасный свет с вредным ультрафиолетовым светом, который находится на другой стороне светового спектра — инфракрасный свет на 100% безопасен.

Главное помнить, что если инфракрасное излучение заблокировано до того, как оно достигнет пункта назначения, то объект не нагреется. В результате, чтобы получить максимальную отдачу от нагревательной панели, в идеале ее следует разместить в центре комнаты. Или, если у вас большая площадь и вы получаете несколько панелей, то они должны быть равномерно распределены в этом пространстве.Панели должны располагаться над местами для сидения, чтобы их не затеняли, поэтому наиболее популярным является размещение на потолке.

Распределение лучей инфракрасного обогревателя

Когда панель размещается на стене или потолке, инфракрасное излучение распространяется под углами 45 o во всех направлениях. Если они находятся в углу и слишком близко к стене, отличной от той, к которой они прикреплены, то вы будете обогревать небольшую концентрированную область; это не идеально, так как вы будете тратить потенциально полезное тепло.По этой причине крайне важно не располагать панели слишком близко к стенам: лучше «центрировать» их как можно больше.

Панели мощностью 300 и 350 Вт должны располагаться на расстоянии не менее 0,5 м (1,5 фута) от пола, а более крупные панели (обычно более 600 Вт) должны находиться на расстоянии не менее 1,5 м (5 футов). Когда панели включены, они будут излучать инфракрасное излучение на расстояние до 3 м (10 футов). Если у вас более высокие потолки, пожалуйста, позвоните нам, и мы обсудим подходящие модели для использования в этом случае.

Если вы устанавливаете панели на стены, то постарайтесь расположить их как можно выше. Если расположить их слишком низко, мебель почти наверняка будет блокировать инфракрасное излучение, что ограничит их нагрев.

Для панелей меньшего размера мы рекомендуем их высоту не менее 1,0 м (более 3 футов), а для панелей большего размера — 2,0 м (от 6 до 7 футов). Как и у ваших радиаторов, температура поверхности панелей достигает примерно 80 o ° C, поэтому не прикасайтесь к ним и не располагайте предметы слишком близко к ним.

Процесс установки

Все наши панели поставляются с британской вилкой, так что вы можете просто подключить и работать, но мы рекомендуем, когда это возможно, подключить их к электрической цепи. Это позволяет вам использовать соответствующий выключатель (например, выключатель света) для их включения. Это также означает, что вы можете установить интеллектуальную систему отопления для оптимальной эффективности. Мы настоятельно рекомендуем профессиональную установку и подключение панелей к вашей электрической системе электриком с квалификацией Part P.

Что касается самих установок, мы ожидаем, что большинство клиентов обратятся за советом и опытом к квалифицированному электрику, отвечающему за часть P, который подключит устройства к термостату и монтажной плате.Вы можете узнать, имеет ли ваш электрик квалификацию Part P, просмотрев его данные в Реестре компетентных лиц.

Инфракрасные панели неизменно поставляются с рамкой сзади, что позволяет легко прикрепить их к стене. Это означает, что панели будут находиться на расстоянии 1-2 см от стены.

Хотя панели излучают тепло своей передней поверхностью (которая нагревается), технология отражателя гарантирует, что тепло не будет излучаться сзади.Тот факт, что они сидят подальше от стены, также помогает в этом отношении.

Большинство продаваемых панелей должны поставляться с винтами и креплениями для крепления панелей к стене или крыше. Тем не менее, мы рекомендуем попросить электрика зафиксировать их на месте и подключить их к электросети, а не просто пропустить через существующую розетку.

Когда панели подключены к розетке, им требуется около 90 секунд, чтобы нагреться до полной интенсивности, и, поскольку вам не нужно ждать, пока нагреется воздух, вы должны почувствовать их действие очень быстро.Чтобы панели не перегревались, они будут плавно включаться и выключаться по мере необходимости; однако мы рекомендуем установить их с каким-либо термостатическим контролем, чтобы в комнате не было слишком жарко. Самый простой вариант — это переходник для таймера, однако мы рекомендуем выбрать подходящий термостат и программатор, если у вас есть средства.

Установка осуществляется следующим образом:

    • Разметьте и просверлите четыре отверстия, вставьте дюбели и винты с рым-болтами из комплекта поставки, они обеспечивают примерно 0.Расстояние от потолка 5 см;
    • Затяните винты и вставьте винты в монтажный профиль на обратной стороне панели.

Тогда при подключении к беспроводному термостату:

    • Подключите постоянный источник питания 240 В к клеммам L и N приемника,
    • Подключите нейтральный (синий) провод инфракрасной панели к нейтральной (N) клемме приемника,
    • Подключите провод под напряжением (коричневый) инфракрасной панели к нормально разомкнутой (NO) клемме приемника,
    • Подключите постоянный провод между клеммами под напряжением (L) и общим (C) в приемнике

Это гарантирует, что при включении питания приемник достигнет панели.Обратите внимание — сами по себе контакты переключателя не находятся под напряжением и поэтому не будут подавать питание непосредственно на панель.

Установка инфракрасных панелей в ванной

Хорошие инфракрасные панели имеют степень защиты IP45 или IP54, что означает, что их также можно использовать в ванных комнатах. Следует иметь в виду, что строительные нормы и правила гласят, что любые электрические установки в ванных комнатах должны выполняться квалифицированным электриком, отвечающим требованиям Части P, который, в свою очередь, заполнит сертификат установки BS7671.

Тумблер или программатор должен находиться вне ванной комнаты.С точки зрения размещения, блок должен находиться на расстоянии не менее 0,6 м (2 фута) от душа или ванны. Кроме того, если вы устанавливаете его над умывальником, убедитесь, что он находится на расстоянии не менее 13 см. Опять же, ваш электрик должен быть в состоянии посоветовать и предпринять необходимые действия.

Преимущества

    • Если ваши панели установит квалифицированный электрик, отвечающий требованиям части P, любые потенциальные риски будут сведены к минимуму.
    • Инфракрасные лучи безопасны! Не путайте их с УФ, которых нет.
    • Технология «установил и забыл», требует минимального обслуживания.

Ограничения

    • «Затенение» — если есть объекты, препятствующие перемещению инфракрасных лучей по комнате, они могут работать не так эффективно.
    • Тепловой комфорт также будет зависеть от того, насколько хорошо изолирована ваша собственность. Чем хуже изоляция, тем больше должны работать панели и тем менее комфортно вы можете себя чувствовать, так как в доме сквозняк от природы.

Установка инфракрасного обогрева

Вы думаете об установке инфракрасного отопления в своем доме? Мы обыскали страну в поисках лучших торговцев, чтобы убедиться, что мы рекомендуем только тех, кому действительно доверяем.

Если вы хотите, чтобы мы нашли для вас местного установщика, который помог бы установить инфракрасное отопление в вашем доме, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

Инфракрасные панельные обогреватели с терморегулятором: на что обратить внимание перед покупкой?

Функции термостата инфракрасного обогревателя: что они на самом деле делают?

7-дневное программирование : 7-дневное программирование позволяет установить индивидуальный план отопления для каждого дня недели.Конечно, эту программу можно прервать с помощью ручных настроек, а затем возобновить. Для среднего потребителя эта функция обеспечивает наибольшую экономию энергии при обогреве инфракрасными панельными обогревателями с термостатом. Первоначальные настройки занимают некоторое время, но затем пользователи получают значительную экономию энергии.

WiFi: Эта функция позволяет управлять инфракрасным обогревателем через приложение, которое обменивается данными с вашим термостатом. Это идеально, если вы спонтанно приходите домой рано или если вы забыли выключить отопление, и это просто необходимо для домов отдыха.

Обнаружение открытого окна : Еще одна функция, помогающая экономить энергию! Если дверь или окно случайно остаются открытыми, термостат определяет резкое падение температуры и автоматически отключает отопление на короткое время.

Адаптивный запуск : Эта функция позволяет термостату запускать или останавливать нагрев в соответствии с заданными условиями. Рано или поздно он научится выключать или включать инфракрасный обогреватель в зависимости от местных условий. Опять же, функция экономии энергии и создания более комфортного климата в помещении.

Режим отпуска : В режиме отпуска инфракрасный обогреватель нагревается только до минимальной температуры, поэтому трубы не замерзают. Прекрасная альтернатива выключению отопления.

Датчик черной лампы : Эта функция используется для измерения излучаемой температуры обогревателей, а не просто измерения температуры воздуха, что позволяет более точно измерять температуру излучающих обогревателей.

В целом, перечисленные выше особенности обеспечивают значительную экономию энергии, а также повышают удобство использования, а также создают более комфортную атмосферу в помещении.Это, конечно, при условии, что вы действительно используете функции и ваш инфракрасный обогреватель работает не только в ручном режиме.

Для получения личной консультации обратитесь к дилеру Sundirect, который поможет вам подобрать термостат, подходящий для ваших отопительных нужд.

Термостаты для инфракрасного обогрева

Columbus Electric KT-121 Термостат. Термостат для переносных обогревателей с удлинителем и подвесом. Встроенный термостат.13 А при 125 В переменного тока Res .. Диапазон температур от -10 до 100 F, специально разработанный термостат для автоматического управления линейным напряжением. Systems., Биметаллический чувствительный элемент обеспечивает точный контроль тепла или Системы охлаждения. Пылезащищенный контакт Snap-Action. Отлично подходит для домашних животных! Держите ваши клетка с нужной температурой с помощью этого доступного встроенного термостата. Johnson Controls A19BAG-1 Термостат для переносных обогревателей с удлинителем и цепью Вешалка.Прочный компактный термостат, разработанный специально для временные установки. Удлинитель длиной 6 футов с вилкой типа «контрейлер», цепное крепление. Диапазон: от 35 до 95F. включение / выключение переносных обогревателей
Fostoria VHC-32 Регулируемый регулятор 208/240 В. Твердотельный регулятор мощности, обеспечивающий удобный способ регулировки тепловая мощность на электрических инфракрасных нагревательных элементах. Контрольные нагреватели включены патио, в укрытиях или в других защищенных открытых местахМожет работают кварцевые лампы или кварцевые лампы мощностью до 3200 Вт. Контроллер Fostoria VHC-15. Твердотельная переменная Устройство контролирует тепловые нагрузки до 15 ампер. 208/240 Вольт «в линию» Контроллер. Встроенная ручка включения / выключения с пластиной на поверхности. Разработан для монтажа в электрическую настенную коробку размером 2 x 4 дюйма. Может работать с кварцевыми трубчатыми инфракрасными обогревателями
Fostoria FTC-30 30 минут Ручной таймер.Встроить или подключить к панели контакторов. Включает таймер, настенную пластину и ручку управления. 120/208/240 Вольт, 28 Макс. Амперы. Рекомендуется для двойной коробки глубиной 2-1 / 2 дюйма или для установки снаружи с использованием корпуса NEMA типа 3R Solaira 120/240 Вольт Контроль для кварцевых обогревателей. Регулируемый терморегулятор — это Погодостойкий цифровой твердотельный регулятор мощности, предназначенный для регулировки тепловой мощности от 10% до 100%. Переключатель включения / выключения SOFT START медленно увеличивает мощность, чтобы продлить срок службы эмиттера.Органы управления вверх / вниз с уровнем нагрева, отображаемым на передней светодиодной панели. Установка в обоих внутренние или наружные применения, включая влажную среду. Управляет кварцевыми лампами или лампами от 115-120 В переменного тока до 1600 Ватт, 208-240 В переменного тока до 3200 Ватт.
Переносной термостат APT-2. Мощность 1200 Вт. Термостат на 10 ампер. Подключите обогреватель в гнездо для термостата на передней панели и вставьте термостат. в любую розетку 110–120 В переменного тока.Переключение мгновенного действия, биметаллическое считывание. 5 ‘шнур. Диапазон «Hi-Lo» Термостаты и реле настенные для жилых, промышленных и коммерческое отопление. Цифровой программируемый термостат линейного напряжения. Термостат для переносных обогревателей с удлинителем и подвесом. Портативный Термостат. 120 В, мощность 1200 Вт White-Rodgers 1F80-241
Регуляторы мощности переменного напряжения — 120 или 240 Вольт твердотельный.Управление фазовым углом с помощью силовых симисторов. Регулировка переменного напряжения для нагрузок с постоянным сопротивлением. Регулировка переменного напряжения для Высокие пусковые нагрузки с переменным сопротивлением.

Инфракрасный обогреватель Руководство по покупке — Консультационный центр

Имеет ли значение, где я устанавливаю свой инфракрасный обогреватель?

Инфракрасные обогреватели действительно нуждаются в некоторой предусмотрительности, когда дело доходит до выбора места установки, потому что они требуют прямой видимости всего, что им нужно для обогрева.Всегда старайтесь направлять их на те части вашей комнаты, которые вы используете чаще всего, например на зоны отдыха, чтобы вы и ваша семья получали больше тепла. Возможно, лучший способ установить инфракрасные панели — это потолок, потому что все тепло направляется вниз к жилым уровням и обеспечивает беспрепятственное распространение тепла по всей площади. Если потолочная установка невозможна, вам следует закрепить панели на стене, чтобы они могли вас легко «видеть». Если они заблокированы стенами и мебелью, имейте в виду, что больше всего тепла будут получать предметы, а не вы! Дополнительные инструкции о том, где установить инфракрасные панели, см. В нашем блоге об установке инфракрасных панелей.

В больших коммерческих помещениях та же логика все еще применяется, однако вы можете обнаружить, что потолочные подвесные изделия, в частности, являются лучшим выбором. Обогреватели, такие как Herschel IRP4, могут быть особенно эффективными в торговых помещениях, поскольку они свисают с потолка и обеспечивают широкое распространение тепла, которое направлено вниз к жилым уровням. Потолочные инфракрасные обогреватели также могут использоваться для таких помещений, как склады, гаражи и фабрики.

Как установить инфракрасный обогреватель?

Установка своими руками

Некоторые инфракрасные обогреватели, например излучающие панели, можно установить своими руками за считанные секунды.Все, что вам нужно сделать, это прикрутить монтажные кронштейны к стене, прикрепить обогреватель к кронштейнам, а затем подключить его к ближайшей 3-контактной розетке. Обогреватели для патио, которые предназначены для автономного использования, также предлагают решение «подключи и работай», так что вы можете сразу же приступить к их использованию. Установка обогревателей своими руками — лучший вариант, если вам нужны быстрые результаты или если вы думаете, что можете изменить место установки обогревателя в будущем. Подключаемые инфракрасные обогреватели могут быть удобным вариантом, если вы используете только один или два в доме, но если вы планируете установить несколько обогревателей, вам нужно, чтобы их подключил профессионал, чтобы они не работали. t перегрузить кольцевую магистраль вашего имущества.Если вам нужны инфракрасные обогреватели, которые подходят для самостоятельной сборки, поищите продукты со значком «Подключи и работай» на нашем веб-сайте.

Профессиональный проводной фитинг

Инфракрасные обогреватели должны быть подключены профессиональным электриком в следующих случаях:

· Установка инфракрасных обогревателей в ванной или влажной комнате

Все электрические обогреватели для использования в ванных комнатах должны быть подключены профессионалом. соответствовать стандартам безопасности Великобритании.Перед тем, как выбрать продукт для покупки, всегда убедитесь, что он имеет степень защиты IP, подходящую для использования в ванной, чтобы гарантировать, что он хорошо защищен от проникновения воды.

· Установка инфракрасных обогревателей для террасы снаружи.

Инфракрасные обогреватели для террасы всегда должны быть подключены электриком, если они предназначены для постоянного крепления снаружи, чтобы их проводка была защищена от элементов. Любые инфракрасные обогреватели, предназначенные для использования на открытом воздухе, должны иметь степень защиты не ниже IPX4, чтобы обеспечить минимальную защиту от проникновения воды.Более высокий рейтинг может потребоваться для помещений, которые видят сильный дождь и другие суровые погодные условия. Узнайте больше о степени защиты IP для обогревателей здесь.

· Установка нескольких инфракрасных обогревателей в пределах собственности

Если вы планируете использовать несколько инфракрасных обогревателей, вам необходимо убедиться, что они подключены жестко, чтобы не перегружать кольцевую магистраль вашей собственности. Если вы планируете крупномасштабную установку, всегда лучше поговорить о своем проекте со специалистом.

Как управлять инфракрасным обогревателем?

Управление инфракрасными обогревателями в помещении

Лучший способ управлять инфракрасными обогревателями, установленными в помещении, — это использовать программируемый термостат. Цифровые термостаты позволяют устанавливать температуру и составлять график обогрева для каждого помещения в вашем доме или офисе, чтобы обеспечить полный комфорт круглосуточно. Это дает вам полный контроль над обогревом, а также позволяет сократить потребление энергии, точно выбирая, когда и в какой степени ваши обогреватели потребляют электроэнергию.Важно отметить, что инфракрасные обогреватели не имеют встроенных термостатов; это потому, что они имеют исключительно долгий срок службы, который обычно превышает срок службы большинства термостатов. Большинство продуктов требуют, чтобы вы приобретали термостат отдельно, чтобы управлять любыми инфракрасными обогревателями в помещении, в противном случае прибор просто будет нагреваться до полной мощности при каждом включении. Приобретая термостаты отдельно, вы сможете изменить или модернизировать систему управления обогревом, когда сочтете нужным, и гарантирует, что это не повлияет на срок службы самих обогревателей.

Зонирование вашего отопления

В небольших домах у вас есть следующие возможности управления:

  • Вы можете использовать один термостат для управления всеми вашими обогревателями, чтобы он работал как централизованная система.
  • Или вы можете использовать несколько термостатов для зонирования отопления и создания отдельных программ для каждой зоны дома.

Использование нескольких термостатов — отличный способ еще больше снизить потребление энергии, потому что это позволяет учитывать, как вы используете каждое отдельное пространство.Итак, если у вас есть свободная комната, которая редко используется, вы можете установить в ней более низкую фоновую температуру, чтобы сократить эксплуатационные расходы. В коммерческих или промышленных помещениях с большими помещениями с открытой планировкой настоятельно рекомендуется использовать несколько термостатов, чтобы учесть различный микроклимат, который может возникать в этих областях.

Управление инфракрасными обогревателями снаружи

Термостатические контроллеры нельзя использовать на улице, потому что условия меняются слишком быстро, чтобы они могли быть полезны.Вот почему электрические наружные обогреватели, как правило, сочетаются с аксессуарами, такими как таймеры отключения, датчики движения и диммеры, чтобы обеспечить более ограниченную форму управления, которая не зависит от точного управления температурой. Каждый из этих контроллеров может помочь сократить потребление энергии, либо ограничивая время работы нагревателя, либо уменьшая количество потребляемой энергии. Чтобы помочь вам быстрее приступить к настройке, некоторые обогреватели для террасы — например, в линейке Ecostrad — поставляются с уже встроенными базовыми элементами управления и являются удобным вариантом, если вы предпочитаете комплексное решение.Если вы покупаете внешний контроллер для установки на открытом воздухе, всегда проверяйте, чтобы у него был достаточно высокий рейтинг IP, чтобы он был защищен от дождя.

Какой термостат мне подходит?

При выборе цифрового термостата необходимо учитывать необходимый уровень контроля, а также то, как вы хотите его установить. Это должен быть вставной термостат или проводной? Должен ли он быть настенным или отдельно стоящим? Достаточно ли базового программирования или нужно иметь последнюю версию управления Wi-Fi? Имейте в виду, что некоторые продукты предназначены для работы с определенными контроллерами (например,грамм. линейку Technotherm ISP с Technotherm TPF-Eco), поэтому, если вы когда-либо не уверены, подходит ли термостат, позвоните нашему отделу продаж по телефону 0330 880 8383. Вот некоторые соображения, которые вы можете учесть перед выбором контроллера:

Уровни контроля
  • Ежедневное и еженедельное программирование

Большинство термостатов предлагают дневное и недельное программирование, поэтому вы можете установить график нагрева, который соответствует вашей повседневной жизни.Наличие программируемой системы отопления абсолютно необходимо для повседневного комфорта, а также гарантирует, что энергия будет использоваться только в четко определенное время в соответствии с вашим графиком. Программирование 24/7 для каждой комнаты в доме позволяет вам создавать графики отопления для отдельных помещений, чтобы точно учесть, как они используются. Это означает, что у вас может быть один график отопления для вашей гостиной, который используется ежедневно, и отдельный график для домашнего офиса, который можно использовать только пару раз в неделю.Если ваши инфракрасные обогреватели будут вашим основным источником тепла, выбор программируемого термостата просто необходим.

  • Термостаты с контролем нагрева по WiFi

Управление по Wi-Fi становится все более популярным, поскольку оно позволяет пользователям программировать свои системы отопления из любой точки мира. В большинстве случаев его легко и быстро настроить: просто загрузите приложение для обогрева на интеллектуальное устройство, например телефон или планшет, а затем подключите его к домашнему маршрутизатору, чтобы оно могло взаимодействовать с вашим термостатом Wi-Fi.Интеллектуальное управление позволяет вам более спонтанно вносить изменения в отопление и реагировать на изменения в вашем распорядке дня, чтобы вы могли предотвратить потери энергии. Например, если вы находитесь вдали от дома и забыли выключить нагрев, все, что вам нужно сделать, это провести по экрану телефона и снизить температуру. Или, если вы в отпуске и вам кажется, что будет особенно холодно, пока вы в отъезде, вы можете повысить температуру, даже находясь за границей, чтобы убедиться, что ваш дом защищен от любых морозов.Дополнительным преимуществом интеллектуального обогрева является то, что приложения часто содержат множество дополнительных функций, которые помогают снизить потребление энергии. Обычные функции в приложениях для обогрева — это статистика использования энергии, которая поможет вам определить, где можно сэкономить; а также функции гостевой учетной записи для обеспечения ограниченного доступа для временных пользователей. Контроль Wi-Fi может быть полезен для ряда пользователей, но может быть особенно полезен для арендодателей, которым требуется удаленный доступ к системе отопления дома.

Некоторые термостаты предназначены для обеспечения базового уровня управления и могут быть предпочтительным вариантом, если вы не собираетесь использовать инфракрасный обогреватель нечасто, например.грамм. как переносной подогреватель дозаправки. Эти термостаты позволяют выбирать предпочтительную температуру, но не предлагают программного управления, поэтому любые дальнейшие изменения необходимо вносить вручную. Если ваши обогреватели будут частью вашей основной системы отопления, мы не рекомендуем использовать простые термостаты по разным причинам. В них не будет программирования, необходимого для повседневного удобства, они требуют постоянной ручной настройки и, что наиболее важно, не позволят вашим обогревателям работать с оптимальной эффективностью. Если вы собираетесь использовать инфракрасный обогреватель только время от времени, вам может подойти простой термостат, но если вы будете использовать обогреватели ежедневно, вам всегда следует выбирать программируемый термостат.

Типы установки

В жилых помещениях съемные термостаты могут стать отличным выбором, особенно если вы хотите установить новый обогреватель быстро и без профессиональной помощи. Они просто подключаются к ближайшей 3-контактной розетке, а затем ваш нагреватель подключается к передней части самого контроллера — это очень просто. Эти термостаты варьируются от самых простых до программируемых беспроводных моделей, и если вы чувствуете, что хотите изменить свою систему управления позже, для удаления этих термостатов просто отключите их от стены.Выбор съемной модели может быть хорошим вариантом, если вы устанавливаете только один или два инфракрасных обогревателя; однако, если вы планируете массово устанавливать обогреватели, вам необходимо использовать другой тип контроллера, чтобы избежать перегрузки кольцевой магистрали вашей собственности. Вставные термостаты занимают гнездо и могут выглядеть немного некрасиво по сравнению с проводными или отдельно стоящими термостатами, но свободы и удобства, которые они предлагают, более чем достаточно, чтобы компенсировать некоторых пользователей.

  • Проводные и настенные термостаты

Основным достоинством проводных термостатов является то, что они имеют аккуратный внешний вид, который гармонирует с обстановкой в ​​комнате, как выключатель света или розетка.Эти термостаты должны быть установлены профессиональным электриком, но если вы одновременно подключаете свои обогреватели, установка проводного термостата может быть просто включена в более крупный общий проект. Проводные термостаты могут быть лучшим выбором, если вам нужна только одна или две точки управления, но если вы чувствуете, что можете расширить свою систему позже, метод беспроводного управления может быть лучшим вариантом, поскольку они часто легче масштабируются.

Хотя все термостаты с проводным подключением монтируются на стене, не все термостаты с проводным подключением являются жесткими.Некоторые отдельно стоящие термостаты поставляются с подставкой для настенного монтажа, если вы предпочитаете, чтобы ваш контроллер был аккуратно убран в сторону или в недоступном для маленьких детей месте.

  • Отдельно стоящие беспроводные термостаты

Отдельно стоящие термостаты могут обмениваться данными по беспроводной сети с нагревателями, которые оснащены совместимыми радиочастотными приемниками. В зависимости от марки нагревателя некоторые продукты могут поставляться с приемниками, уже встроенными в заднюю часть устройства, тогда как для других может потребоваться приобретение приемника отдельно.Беспроводные термостаты иногда являются наиболее удобным вариантом, потому что их можно разместить в любом месте и переставить, если вы обнаружите, что есть место получше для измерения температуры. Как и сменный термостат, они созданы для легкой настройки без профессионала — просто вставьте батарейки, и все готово. Отдельно стоящие термостаты требуют, чтобы пользователь внимательно следил за уровнем заряда батареи, иначе вы можете остаться без контроля нагрева до следующего похода в магазин.Если автономный термостат теряет питание, он может потерять сохраненные настройки, поэтому обязательно следите за любыми индикаторами низкого энергопотребления, которые сообщат вам, когда необходимо заменить батарею. Переносные термостаты также могут быть не лучшим выбором для домов с маленькими детьми. Хотя многие предлагают запираемые экраны управления, любопытные руки могут переместить термостат в другую комнату или полностью скрыть его. В этом случае может быть предпочтительнее надежный вариант крепления на стене.

Отдельностоящие термостаты предназначены для легкой самостоятельной настройки, но любые приемники, которые вы покупаете отдельно, должны быть подключены к вашим обогревателям профессионалом.

Нужен ли мне электрический обогреватель для террасы с дистанционным управлением?

Некоторые инфракрасные обогреватели для террасы доступны с пультами дистанционного управления или без них, в зависимости от типа управления, который вам нужен.

Электрические уличные обогреватели с пультами дистанционного управления исключительно полезны, если вам нужно нестандартное решение со всеми необходимыми встроенными элементами управления. Они позволяют вам выбирать различные уровни нагрева, чтобы вы могли использовать меньше энергии в те дни, когда полное тепло не требуется, а также может иметь дополнительные функции, такие как таймер остановки.

Неуправляемые версии наших наружных обогревателей разработаны таким образом, чтобы у вас была возможность установить любую систему управления по вашему выбору, будь то датчик движения, таймер или диммер. Без контроллера эти обогреватели будут просто нагреваться на максимальной мощности при каждом включении. Некоторые из наших инфракрасных обогревателей для террасы также подходят для использования внутри помещений, и при использовании в таком виде версии без дистанционного управления можно использовать с термостатами.

Соответствуют ли ваши инфракрасные обогреватели Lot 20?

С января 2018 года все стационарные электрические обогреватели для внутреннего использования должны соответствовать новым директивам ЕС по энергоэффективности, известным как Lot 20.Все наши инфракрасные обогреватели соответствуют требованиям Lot 20 при использовании с термостатом с еженедельным программированием, а также имеют по крайней мере одну из следующих дополнительных функций:

  • Адаптивный запуск
  • Обнаружение открытого окна
  • Контроль расстояния WiFi

Лот 20 поднимает электрические обогреватели на более высокий стандарт эффективности за счет включения простых мер по энергосбережению для минимизации энергопотребления. Это относится к любому электрическому продукту, используемому для отопления в течение всего дня, например накопительным нагревателям, электрическим радиаторам, панельным обогревателям и, конечно же, инфракрасным панелям.Это означает, что всякий раз, когда вы покупаете инфракрасный обогреватель с термостатом, совместимым с Lot 20, вы вкладываете средства в наиболее эффективное решение для своего дома или бизнеса. Что отличает инфракрасное излучение, так это то, что это уже вариант с низким энергопотреблением, поскольку лучистое тепло легче удерживается кирпичной кладкой вашего дома. Сочетание его с одним из новейших термостатов еще больше повышает эффективность, сокращая эксплуатационные расходы до минимума, а с недельным программированием вы можете наслаждаться настройкой и забыть о нагреве, которое само о себе позаботится.

Электрические уличные обогреватели, как и наши инфракрасные обогреватели для патио, освобождены от уплаты Лот 20 и не должны быть соединены с какими-либо дополнительными контроллерами. Тем не менее, мы по-прежнему настоятельно рекомендуем установить какую-либо форму управления для наружных обогревателей, чтобы минимизировать потребление энергии и эксплуатационные расходы.

Процесс установки

Процесс установки

Серия HLV: Установка

Рекомендации по установке
  • Правильный дизайн
  • Подача газа и давление
  • Высота установки
  • Свободное пространство для горючих материалов
  • Расположение коробки горелки
  • Химические вещества или пары в помещении
  • Высокая влажность / суровые условия
  • Длина и расположение вентиляции
  • Угол отражателя
  • Необходимая защита
Ответственность установщика и пользователей

Инфракрасные обогреватели должны устанавливаться квалифицированным специалистом или агентства в соответствии с применимыми кодами и руководствами по установке, эксплуатации и обслуживанию производителя.

Квалифицированный установщик должен:
  • Установить обогреватель в соответствии с опубликованными минимальными зазорами до горючих материалов и другими техническими характеристиками обогревателя.
  • Обеспечьте доступ для обслуживания.
  • Передайте владельцу копию руководства по установке, эксплуатации и обслуживанию от производителя.
  • Убедитесь в наличии достаточной циркуляции воздуха вокруг обогревателя.
  • Убедитесь, что нагреватель установлен в утвержденном приложении.
  • Убедитесь, что строительные материалы с низкой термостойкостью защищены от разрушения.
  • «… в местах хранения горючих материалов должны быть вывешены знаки с указанием максимально допустимой высоты штабелирования горючих материалов».
  • Это цитируется в Национальном кодексе по топливному газу (ANSI Z223.1) и Стандарте для газовых инфракрасных обогревателей малой интенсивности (ANSI Z83.20).
  • ANSI Z83.20 далее гласит: «… и такие знаки должны быть вывешены рядом с термостатом нагрева или, в случае его отсутствия, на видном месте.”

пространство

пространство

Специальные приложения

Для некоторых приложений могут потребоваться дополнительные аспекты проектирования и установки.

Обратитесь на завод или к местному представителю за помощью при использовании инфракрасных обогревателей в таких областях, как:

  • Высокогорные участки
  • Бытовые применения
  • Зоны с нестандартным газом
  • Автовокзалы для сжатого природного газа / сервисные гаражи
  • Сельское хозяйство
  • Открытые дворики

пространство

Сделайте свой вклад!

Газовые инфракрасные обогреватели — отличный метод для эффективного обогрева многих приложений при правильном применении и обслуживании.Активно следуя приведенным здесь советам, инфракрасные обогреватели потенциально могут повысить общий коэффициент полезного действия здания, снизить выбросы парниковых газов и повысить уровень комфорта в здании. Сделайте свой вклад и станьте владельцем энергоэффективного здания!

Узнать больше о Warm Waves

Загрузите этот FAQ в формате PDF

Warm Waves Тепловая пленка — это экономичное, высококачественное решение для обогрева любой конструкции или ситуации.

Система лучистого отопления Warm Waves стоит на 31–63% меньше в эксплуатации, чем традиционные методы отопления, и более здорова для вас и вашей семьи.

Легко устанавливаемый под любым типом пола, Warm Waves не имеет каналов, полностью зонируется и не требует технического обслуживания.

Эта технология обогрева в дальней инфракрасной области очень эффективна и действенна. Он не тратит энергию на обогрев воздуха в комнате, а напрямую нагревает предметы в комнате, включая вас.

Как работают теплые волны

Теплые волны генерируют тепло посредством электрического тока, создавая естественные тепловые лучи в дальней инфракрасной области, которые безопасно и равномерно распределяют тепло.

Warm Waves обеспечивает более здоровую атмосферу для дыхания за счет отсутствия циркуляции пыли и загрязнителей воздуха. Warm Waves не имеет движущихся частей и представляет собой постоянное, не требующее обслуживания решение для обогрева.

Устанавливаемый под полом и полностью скрытый, Warm Waves не тратит драгоценное пространство на стене непривлекательным нагревательным оборудованием или воздуховодами, а также исключает любое воздействие горячих или острых поверхностей, которые могут быть опасными или неприглядными.

Теплые волны эффективны

Теплые волны нагревают пространство так же, как солнце нагревает Землю — предметы в комнате поглощают тепло.Не нагревая воздух в комнате без надобности, Warm Waves значительно сокращает потери энергии. Он позволяет устанавливать более низкие настройки термостата, чем требуют традиционные методы нагрева, обеспечивая при этом тот же уровень комфорта. Высота потолка не влияет на теплопроизводительность; в жилом пространстве будет тепло и уютно даже в помещениях с высокими или сводчатыми потолками.

Создание зон теплых волн

Теплые волны контролируются с помощью любого термостата линейной нагрузки, что обеспечивает полную зональность.Устанавливая несколько термостатов для разных комнат или для разных зон в одной комнате, Warm Waves создает тепло только там, где это необходимо. В течение дня в спальне можно поддерживать температуру 50 ° F, а в домашнем офисе — 72 ° F, без закрытия вентиляционных отверстий и регулировки заслонок. В офисе каждая кабина может иметь свой собственный термостат, обеспечивая идеальную рабочую среду для каждого человека.

Warm Waves создает здоровую окружающую среду

Warm Waves — это бесканальная система отопления, поэтому она не циркулирует пыль и загрязнители воздуха и работает совершенно бесшумно.Дальние инфракрасные лучи естественным образом и безопасно предотвращают рост бактерий, а также устраняют плесень и запахи.

Warm Waves полностью скрыт, обеспечивая равномерное нагревание и удаляя небезопасные или неприглядные нагревательные элементы. Warm Waves использует чрезвычайно низкую электрическую силу тока и водонепроницаемость, что делает ее самой безопасной системой электрического обогрева на рынке.

Warm Waves легко установить

Установка Warm Waves проще и дешевле, чем любая другая система лучистого отопления.Измерьте комнату; вырезать и разместить материал Warm Waves; подключите электрические провода. Поскольку не требуются дорогие котлы или воздуховоды, Warm Waves сокращает время монтажа до 90% по сравнению с традиционными системами отопления.

Warm Waves долговечны

Warm Waves очень тонкие и долговечные. В отличие от других электрических продуктов для обогрева полов, волокна Warm Waves не ломаются во время установки и герметизированы собственным влагозащитным барьером.В твердотельной технологии Warm Waves нет движущихся частей, которые могут изнашиваться — она ​​полностью не требует обслуживания. Warm Waves производится в соответствии с процессами, сертифицированными по стандарту ISO 9001, и обеспечивает неизменно высокое качество каждого рулона.

Какой тип пола можно укладывать поверх теплых волн?

Любой тип плавающего пола может быть установлен поверх теплых волн, включая паркет из твердых пород дерева, ламинат, винил, плитку и ковровое покрытие. Из наиболее распространенных типов напольных покрытий, используемых сегодня, единственный неподходящий тип — это паркет из твердых пород дерева, забитый гвоздями, из-за риска проникновения гвоздей в поверхность пленки.Если используются шпалы, которые могут защитить от проникновения ногтей, то решение — Warm Waves.

Чем отличаются теплые волны от стандартной топочной системы с принудительной подачей воздуха?

Стандартные топочные системы используют воздуховоды и принудительный воздух для передачи тепла. Warm Waves — гораздо более эффективная система. Поскольку горячий воздух поднимается вверх, системам принудительной вентиляции необходимо создавать конвекционный поток по всей комнате, чтобы переместить горячий воздух от того места, где он хочет (потолок), туда, где вы хотите, чтобы он был (нагревая вас).Этот конвекционный поток означает, что горячий воздух движется по кругу вокруг стен, потолков и полов помещения, что приводит к огромной неэффективности в целом, особенно в комнатах или пространствах с потолками выше обычных.

Warm Waves работает более эффективно, нагревая предметы в комнате, а не воздух. К тому времени, когда тепло достигнет потолка вашей комнаты, вы уже закончите его использовать.

Кроме того, зависимость систем принудительной подачи воздуха от воздуховодов создает проблемы как для энергии, так и для здоровья.Обычные системы отопления в среднем теряют от 25 до 40% своей эффективности при работе с воздуховодом, поэтому даже печь с КПД 94% может быть частью общей системы, КПД которой составляет всего 56-70%. Наряду с нагретым воздухом системы принудительной подачи воздуха также продувают пыль, плесень и другие аллергены, скрывающиеся внутри ваших воздуховодов. Warm Waves — более здоровое и энергоэффективное решение.

Чем отличаются теплые волны от водяных (водяных) систем лучистого отопления?

Warm Waves намного проще установить, чем гидравлические системы, у них нет движущихся частей, требующих обслуживания, и не требуются дорогие котельные системы.Warm Waves обеспечивает более постоянный нагрев и значительно сокращает количество горячих и холодных точек в полу после укладки. Годовые эксплуатационные расходы для всего дома систем Warm Waves и гидронных систем аналогичны, но установка Warm Waves не требует дорогостоящих затрат на техническое обслуживание. Системы Warm Waves также имеют более длительный ожидаемый срок службы, чем большинство гидравлических систем.

Чем отличается Warm Waves от проводных систем лучистого отопления?

Warm Waves более долговечны, проще в установке, более мощные, менее дорогие и имеют меньше горячих и холодных точек, чем системы лучистого отопления на основе проводов.Warm Waves также дает возможность легко направлять нагревательные лучи вверх с помощью теплового барьера, что означает, что вы не платите за тепло, которое вы не используете.

Чем отличаются теплые волны от систем нагрева проволоки?

Нагревательные провода, используемые во многих системах теплого пола, могут создать множество проблем. Провода можно надрезать или порезать во время установки и обращения. По этой причине многие проводные системы требуют, чтобы вы приобрели «систему сигнализации» для обнаружения обрыва проводов, что увеличивает расходы на установку системы.Кроме того, проводные системы отопления со временем ухудшаются из-за их сопротивления. Провода полагаются на отвод тепла через тонкий набор и плитку, под которой они проложены. Многие типы плитки плохо проводят тепло, и в результате наблюдается заметное колебание температуры нагреваемого пола.

Пленка Warm Waves не разрушается со временем. Конструкция пленки позволяет распределять тепло по всей поверхности пола, исключая горячие и холодные участки.

Насколько сильны теплые волны?

Warm Waves — это самая мощная система подогрева пола, разрешенная Национальным электротехническим кодексом, при мощности 150 Вт на квадратный метр (14 Вт на квадратный фут).Чем мощнее утеплитель, тем быстрее нагревается поверхность пола и тем меньше времени требуется для подачи энергии на пленку.

Могу ли я использовать теплые волны для обогрева всего дома или просто установить его в тех местах, где требуется дополнительное тепло?

Простой ответ — и то, и другое. Warm Waves достаточно мощен, чтобы его можно было использовать для обогрева всего дома, и достаточно гибок, чтобы его можно было установить в любом месте, где требуется дополнительное тепло.

Насколько нагревается пол при нагреве с помощью теплых волн?

При полном питании и достижении максимальной температуры теплые волны достигают примерно 104º F.На практике, однако, термостат, прикрепленный к Warm Waves, будет ограничивать температуру до ваших предпочтительных настроек и просто циклически выключать и включать пленку, чтобы поддерживать желаемую температуру. Несмотря на то, что более низкие максимальные значения тепла приводят к гораздо более энергоэффективной системе, этот принцип не использовался в обычных системах отопления из-за мощности, необходимой для запуска системы.

Как быстро нагреваются теплые волны?

Тепловая пленка Warm Waves достигает максимальной температуры в течение нескольких минут.Поскольку в системе отопления нет движущихся частей, время разгона не требуется. Скорость нагрева поверхности готового напольного покрытия зависит от плотности напольного покрытия, а также от свойств изоляционного материала, установленного с помощью Warm Waves.

Можно ли зонировать Warm Waves?

Warm Waves — это наиболее зонируемое отопительное изделие на рынке сегодня. Вы можете разделить зоны на секции по 1,4 квадратных фута, если захотите, без особых проблем — единственное, что будет отличаться от стандартной установки, — это количество термостатов.Благодаря этой врожденной гибкости Warm Waves предлагает решения по обогреву, которые раньше были невозможны, например, когда каждый сотрудник вашего офиса может устанавливать желаемую температуру в своем кабинете.

Расскажите про термостат.

В установке «Теплые волны» используется термостат с двумя входами, который обеспечивает управление как с датчика температуры пола, так и с помощью температуры окружающего воздуха.

    • Таким образом можно ограничить температуру пола.
    • Комнатную температуру можно регулировать на комфортных настройках.
    • «Режим A / F» позволяет одновременно управлять температурой пола и температуры в помещении.

Смогу ли я получить горячие и холодные точки с теплыми волнами, как с другими видами лучистого тепла?

В отличие от других систем лучистого отопления, Warm Waves создает постоянную температуру нагрева по всей поверхности. Плотность отделочного напольного покрытия также будет влиять на общую температуру поверхности — чем плотнее материал, тем больше тепла он будет поглощать и тем более равномерным будет ваш обогрев.

Мой специалист по HVAC сказал мне, что я должен планировать иметь около 10 Вт на квадратный фут отопления в моем доме.Могут ли теплые волны сделать это?

Совершенно верно. Практическое правило — умножьте квадратный метр площади на 0,75. Поскольку Warm Waves обеспечивает 14 Вт на квадратный фут при установке, он обеспечивает 10,5 Вт на квадратный фут по всей площади (14,87 * 0,75 = 10,5).

Как Warm Waves работают с нежесткими типами напольных покрытий (например, ковровыми покрытиями, виниловыми полами и т. Д.)? Разве его не раздавят?

Укладка теплых волн под нежестким полом так же проста, как установка жесткой поверхности между теплыми волнами и самим полом, чтобы равномерно распределить вес на полу.Можно использовать фанеру, ДВП высокой плотности (ДВП) или аналогичный продукт.

Есть ли что-нибудь особенное, о чем я должен подумать перед установкой Warm Waves под ковер?

Для укладки ковра вам понадобится жесткая поверхность между подушкой ковра и вашими теплыми волнами (см. Нежесткую запись в часто задаваемых вопросах). Кроме того, эффективность вашей системы Warm Waves будет значительно повышена за счет выбора коврового покрытия и набивки для ковровых покрытий, предназначенных для систем лучистого тепла, поскольку эти типы напольных покрытий предназначены для пропускания тепла через них, не задерживая тепло ковром или ковром. колодка.

Как установить Warm Waves под керамическую плитку?

Есть несколько различных способов укладки Warm Waves под стандартный пол из керамической плитки. Вы можете сначала установить цементную плиту, затем «Теплые волны», а затем продолжить укладку стандартной плитки. Другой вариант — установить подложку и теплые волны, а затем накрыть самовыравнивающейся кладкой, которая обеспечит прочную поверхность для укладки вашей плитки. Подробные сведения см. В руководстве по установке.

На какой максимальной площади можно установить Warm Waves?

При правильной установке нет ограничений по площади, подходящей для установки Warm Waves. Для больших площадей мощность и конфигурация термостатов будут единственным ограничивающим фактором для размера зоны. Для базового понимания можно установить до 240 SF. по цепи 220, и 120 SF. по цепи 110. На одном термостате можно установить 2400 SF на 220 контуре в модифицированной конфигурации.Подробные сведения см. В руководстве по установке.

Сколько теплых волн мне понадобится?

Количество Warm Waves, которое вам необходимо установить, зависит от цели системы. При использовании в качестве автономного источника тепла практическое правило — количество квадратных футов в площади, умноженное на 0,75. Например, в семейной комнате 20 футов x 10 футов вы должны запланировать установку 150 квадратных футов Warm Waves (20 x 10 x 0,75 = 150). Warm Waves не следует устанавливать под постоянным оборудованием, например, шкафами; так как такая установка может привести к локализованной зоне с высокой температурой.

Может кто пленку установить?

Из-за сложности взаимодействия между необходимыми компонентами любой системы отопления, мы рекомендуем, чтобы квалифицированный специалист выполнил все установки Warm Waves, чтобы гарантировать, что ваша система отопления будет правильно рассчитана и установлена ​​для вашей среды.

Сколько времени занимает установка Warm Waves?

Поскольку все здания индивидуальны, время монтажа варьируется от проекта к проекту.Однако мы обнаружили, что в среднем опытный установщик может легко установить от 1000 до 1500 квадратных футов за один день.

Можно ли установить Warm Waves поверх существующего пола?

Если вы обращаетесь со старым полом так же, как со стандартным черновым материалом, вы можете установить теплые волны поверх существующего пола. Установите подложку поверх старого пола, а затем продолжите укладку в обычном режиме, завершив укладку новым напольным материалом.

Можно ли установить Warm Waves где угодно, кроме пола?

В дополнение к стандартной установке под полом, Warm Waves можно установить под стенами, над потолком и даже внутри заливного бетона.

Что делать, если я найду новое место или способ установки Warm Waves, которые не включены в инструкции по установке?

Расскажите, пожалуйста, об этом. Мы проведем всестороннее тестирование вашего метода или места, чтобы убедиться, что оно соответствует нашим строгим стандартам качества, и, если возможно, добавим его в инструкции по установке, чтобы проинформировать других клиентов.Чтобы поддерживать репутацию качества Warm Waves, нам необходимо провести тестирование до того, как на установку будет распространяться гарантия. Warm Waves достаточно гибок, чтобы удовлетворить любые потребности в отоплении, и мы верим в ваше творчество.

Как работают теплые волны?

Электрический ток проходит от вашей главной электрической коробки в блок контроллера термостата, который контролирует температуру окружающей среды или пола (или и то, и другое). Если температура ниже температуры, установленной на термостате, питание подается на установку Warm Waves, где электричество передается на медные шины по сторонам пленки.От шин электричество проходит через нагревательный элемент, генерируя дальние инфракрасные лучи, которые мы ощущаем как тепло.

Безопасны ли теплые волны?

Warm Waves — одна из самых безопасных систем обогрева на рынке. Благодаря низкой максимальной температуре на выходе нет опасности получить ожог какой-либо частью системы. Его конструкция и метод установки, упор на поддержание постоянного тепла с низким током, а также присущая ему влагостойкость предотвращают большинство распространенных проблем с электричеством.Все продукты Warm Waves производятся в соответствии со строгим контролем качества ISO 9001 и ежеквартально проверяются третьими сторонами. Безопасность и комфорт для человека являются приоритетом номер один.

Что делать, если теплые волны подвергаются воздействию воды? Это все еще будет работать?

В отличие от некоторых других электрических нагревательных приборов, вода не влияет на теплые волны. Все нагревательные элементы Warm Waves закрыты полиэтиленовой пленкой, непроницаемой для проникновения воды. При правильной установке оба конца медных шин также герметизируются, чтобы сделать их водонепроницаемыми, в результате чего получается полностью водонепроницаемая система.

Могут ли теплые волны работать от солнечных батарей?

Warm Waves можно запитать от солнечных батарей так же легко, как и остальное электрическое оборудование в вашем доме. Просто подключите провода системы Warm Waves к цепи, питаемой от солнечных панелей, и наслаждайтесь теплом без каких-либо затрат и ископаемого топлива. Как всегда, за подробностями обращайтесь к квалифицированному электрику.

Есть ли у меня подходящая электрическая система для теплых волн?

Теплые волны доступны для электрических систем как на 120 В, так и на 240 В, а количество необходимых автоматических выключателей будет определяться общей установленной площадью теплых волн.Как и в случае с любой другой электрической системой, проконсультируйтесь с квалифицированным электриком за советом в вашей конкретной ситуации.

Насколько тонкие теплые волны?

Warm Waves — это бумага толщиной 0,3 мм, что исключает любые проблемы, которые могут возникнуть при работе с фальшполом.

Что такое дальние инфракрасные лучи?

Инфракрасный свет является частью невидимого спектра Солнца, и, поскольку его нельзя увидеть, он воспринимается как тепло. Одна из характеристик дальнего инфракрасного света — способность легко проникать в вашу кожу, давая вам это чудесное естественное тепло.Когда это происходит, возникает естественный резонанс, обладающий множеством полезных свойств, включая расслабление мышц и усиление кровообращения. Дальнее инфракрасное излучение совершенно безопасно и безопасно для всего живого.

Что делать, если я повредил пленку?

Если вы повредили часть пленки, например, забив ее гвоздями, вам следует немедленно осмотреть поврежденную часть. Если ваша установка все еще может функционировать должным образом, удалив только поврежденную часть и электрически соединив две неповрежденные стороны, вам просто нужно удалить поврежденную часть, разрезав ее с обеих сторон по линиям разреза.Если удаление проблемной секции приведет к неправильной работе, весь набор панелей Warm Waves необходимо будет заменить. Ни при каких обстоятельствах не пытайтесь залатать участок теплых волн.

Что, если мой установщик кабеля просверлит мою установку Warm Waves при прокладке кабелей через пол?

Warm Waves устанавливается на расстоянии не менее 6 дюймов от любой стены, оставляя достаточно места для будущих проектов реконструкции.

Как мне охладить мой дом без воздуховодов? Неужели мне все равно придется устанавливать воздуховоды?

Мы рекомендуем сочетать Warm Waves с бесканальной системой кондиционирования воздуха, которая значительно выросла за последние несколько лет.Благодаря своим высоким показателям эффективности и бесканальной технологии, ведущей к более здоровому образу жизни, они являются отличным дополнением к системе обогрева Warm Waves.

Предлагает ли Warm Waves гарантию?

Warm Waves предлагает 10-летнюю ограниченную гарантию на установку, выполненную в соответствии с инструкциями по установке. Тем не менее, как только Warm Waves заработает в вашем доме, вам не придется беспокоиться о каких-либо затратах на техническое обслуживание или замену в течение многих-многих лет.

Как устроены теплые волны?

Тепло в дальнем инфракрасном диапазоне генерируется волоконными матами, прикрепленными к контактным шинам, соединенным с медными электрическими лентами. Медь обеспечивает превосходную передачу электрического тока, предотвращая искрение в точках контакта.

Затем компоненты полностью герметизируются между двумя пластиковыми листами ПЭТ-пленки. Как и материал бутылок из-под газировки, пленка тонкая, прозрачная и очень прочная.

0 Волны
Деталь Функция Материал Производственный стандарт
Изоляция Базовая пленка ПЭТ Изоляция и барьер влаги Нагревательная пленка Запатентованный Сохранение сопротивления, ровная поверхность печати
Проводящая Шина Медь Поддержание проводимости и адгезии
соединение медь
907

War 240 вольт, 14 ватт: потребляет меньше, чем.061 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

120 вольт, 14 ватт: Потребляет менее 0,125 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

Размеры теплых волн

1025 квадратных футов на рулон

W: 100 см (40 дюймов)

L: 100 м (328 футов)

Толщина 0,3 мм

Приложения для теплых волн

Warm Waves очень универсальны и давно используется во многих приложениях в домах, коммерческих зданиях, загородных домах / коттеджах, трейлерах и хозяйственных постройках.

Под полом: Теплые волны, установленные под плавающим полом, обеспечивают равномерное, бесшумное и эффективное тепло по всему помещению.

Теплицы: Warm Waves обеспечивают идеальный теплый климат для ваших растений, способствуя росту растений с помощью биогенетических лучей.

Столешницы: Столешницы становятся согревающими пластинами, когда под ними устанавливаются Warm Waves.

Бетон: Гаражи и склады могут быть уютными и комфортными, когда Warm Waves устанавливается непосредственно в бетон практически для любого бетонного применения.

Рекреационные автомобили / трейлеры: Warm Waves — единственное реальное решение для обогрева жилого автофургона или прицепа. Ничто не может сравниться с его эффективностью и комфортом.

Линейка продуктов инфракрасных систем обогрева IRH

С одной стороны, системами инфракрасного обогрева можно управлять так же, как обычными системами обогрева с помощью центра управления или комнаты за комнатой со стационарно установленными комнатными термостатами. Большая разница в том, что также существует возможность индивидуального управления инфракрасными обогревателями с помощью розеточных термостатов или радиотермостатов.

Инфракрасный обогреватель подключается к термостату, который, в свою очередь, подключается к розетке.

Комплект радиотермостата состоит из комнатного термостата и приемника. Здесь приемник (датчик) подключается к розетке, а инфракрасный обогреватель подключается к приемнику. Сам термостат можно использовать как в мобильном режиме, так и в стационарном месте.

Ниже приводится обзор возможных опций.

Розетка термостата

Выход на наших термостатах программируется.Для всех устройств вам понадобится только одна розетка в комнате. Thermo-Timer оснащен датчиком температуры, который расположен на кабеле длиной 1 м. Таким образом, термостат можно разместить за мебелью или в углах комнаты в розетке. Датчик, в свою очередь, расположен так, чтобы он мог хорошо измерять фактическую температуру в помещении (на расстоянии от стен или холодных предметов). TS10 имеет встроенный датчик температуры.

Термостат на штукатурке

Управление всеми инфракрасными обогревателями осуществляется централизованно через термостат, установленный на штукатурке.Здесь электрик должен провести провод над штукатуркой, чтобы удлинить кабель инфракрасных обогревателей. Затем инфракрасные обогреватели подключаются к общей линии, которая, в свою очередь, заканчивается на термостате. Он управляет всеми инфракрасными обогревателями, которые подключены к этому термостату вместе. Чтобы скрыть кабель, возможна установка кабельных каналов.

Термостат для скрытого монтажа

Все инфракрасные обогреватели, подключенные к термостату, управляются централизованно через комнатный термостат — в данном случае — как при установке на штукатурке.Здесь электрик должен скрыть провод. Этот вариант особенно подходит для новостроек, ремонта или перестройки. Большим преимуществом является отсутствие необходимости в кабелях.

СОВЕТ: В этом случае поместите все инфракрасные обогреватели в замкнутый контур. Это должно заканчиваться отдельной стойкой. Это дает вам возможность подать заявку на значительно более низкое тепловое электричество.

Беспроводной термостат

В этом варианте вы можете регулировать инфракрасные обогреватели с помощью беспроводного термостата.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
