Как подключить антенный усилитель к блоку питания

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже имеются специальные блоки питания — адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них. Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Электрическая принципиальная схема блока питания


для антенного усилителя с адаптером

Представленный выше на фотографии блок питания — адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Самостоятельное изготовление адаптера


для подачи питающего напряжения на антенный усилитель

Переходник-адаптер, с более широкими техническими возможностями можно сделать своими руками из любого антенного краба-разветвителя. Если необходимо запитать телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, то это несложно сделать, дополнив схему краба всего тремя деталями, которые будут выполнять функцию развязки.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

Как самому сделать адаптера


для подачи питающего напряжения на антенный усилитель

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.

В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.

В результате доработки, электрическая принципиальная схема краба приобрела следующий вид. Как видно из схемы, трансформатор Т1 остался родной, а добавились дроссель и два конденсатора.

Для лучшего согласования схемы можно между выходными выводами XW2 и XW3 припаять резистор величиной 150 Ом. Устанавливать адаптер можно в любом удобном месте, непосредственно у одного из телевизоров, или например, у входа кабеля в квартиру. Если нужно подключить только одни телевизор, то трансформатор Т1 можно удалить, а правый вывод конденсатора С1 припаять непосредственно к центральному выводу одного из разъемов XW2 или XW3, к которому и подключать кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного двойного провода идущего с блока питания на коаксиальный кабель.

Для этого нужно взять отрезок антенного кабеля длиной 5 см, разделать его одни конец и надеть F-накрутку. Ко второму концу, как показано на фотографиях, припаять со сдвигом провода, идущие от блока питания. Положительный вывод припаивается к центральной жиле антенного кабеля.

Если не хочется возиться, то можно установить в корпусе краба стандартный разъем для подключения блоков питания и через него подавать напряжение на антенный усилитель через сделанный своими руками адаптер.

Как правильно подключить антенный усилитель к антенне. Как подключить антенный усилитель

Антенный усилитель питается не по отдельному проводу, а прямо по тому же коаксиальному кабелю, через который усиленный сигнал поступает в . В связи с этим подключение такого усилителя к антенне и телевизору имеет ряд особенностей.

Инструкция

Внимательно рассмотрите плату усилителя. Она имеет две широкие площадки, предназначенные для подключения к антенне. Через эти площадки просверлены отверстия под крепежные винты. Также на плате имеется клемма для зажима центральной жилы коаксиального кабеля.

Выход усилителя к этой клемме подключен через конденсатор, пропускающей только переменный ток, а шина питания — через дроссель, пропускающий только постоянный ток. Рядом расположена скоба для зажима оплетки кабеля.

Зачистите коаксиальный кабель таким образом, чтобы изоляция центральной жилы была примерно на 3 — 5 мм длиннее зачищенной оплетки, а сама центральная жила — на столько же длиннее изоляции. Ослабьте винты на клемме и скобе. Проденьте кабель под скобу таким образом, чтобы оплетка оказалась под скобой, а центральная жила — под клеммой, и между ними не было короткого замыкания. Затяните винты клеммы и скобы. Наденьте на усилитель прилагаемую крышку.

Найдите на антенне два винта, расстояние между которыми равно расстоянию между отверстиями на плате усилителя. Наденьте на них плату, развернув ее печатными проводниками к себе. Наденьте на винты шайбы, затем гайки. Последние затяните, но не слишком сильно, чтобы не сломать плату.

Возьмите прилагаемый к усилителю штекер со встроенным устройством развязки. Откройте его. Кабель от блока питания в него уже впаян. Зарисуйте, каким именно образом и в какой полярности, чтобы снова его впаять при случайном обрыве. Питание на центральную жилу поступает через дроссель, а сигнал с нее на телевизор — через конденсатор. Подключите к штекеру коаксиальный кабель таким же образом, как и к усилителю.

Обесточьте телевизор. Присоедините штекер к тому его гнезду, которое предназначено для подключения антенны. Включите в сеть телевизор и блок питания усилителя. Приступите к просмотру телепередач.

Антенный усилитель — это устройство, которое устанавливается на антенну с целью усилить сигнал и, как следствие, улучшить качество картинки на экране телевизора. Особенно актуален он будет в местности, далёкой от телебашен. Как правило, это находящиеся вдали от цивилизации деревни и села.

Установка антенного усилителя необходима для улучшения качества сигнала.

Причин плохого приёма сигнала может быть множество. С такой проблемой сталкиваются даже жители крупных городов, хотя, казалось бы, они находятся в непосредственной близости от вышек. Самые распространённые причины возникновения помех:

  • источник сигнала слишком далеко от точки приёма;
  • препятствия, расположенные на пути сигнала — деревья, высотные дома и т. д.;
  • ландшафтный провал между точкой приёма сигнала и вышкой;
  • слабый сигнал.


Выбор антенного усилителя зависит от множества факторов. Однако первым делом нужно понять — какая именно установлена антенна . Всего их два типа: пассивная и активная. В конструкцию активной антенны уже по умолчанию встроен усилитель сигнала. Если же у вас возникли проблемы с сигналом, то, вероятней всего, вы обладатель пассивной антенны. Подобную антенну следует устанавливать только в том случае, если передающая сигнал вышка находится в пределах видимости и между ней и антенной нет никаких преград.

Следующее, что необходимо выяснить — это расстояние до ближайшей вышки.

СОВЕТ. В зависимости от расстояния до вышки следует выбрать прибор с подходящим коэффициентом усиления. Как правило, покупать антенный усилитель стоит только при условии, что расстояние от вышки до дома составляет более 10 км. Если же расстояние меньше, то проблема в неправильно подобранной антенне и усилитель положения не исправит.

Коэффициент усиления — это характеристика, с которой нужно быть осторожным. Это тот случай, когда больше не значит лучше. При недостатке сигнал будет недостаточно сильным, а при избытке появятся шумы, которые всё равно будут мешать качественной трансляции . По этой причине для одного типа антенн выпускают множество моделей усилителей с разными характеристиками.

Для правильного выбора коэффициента необходимо использовать специальную таблицу. В этом нет ничего сложного.

Виды усилителей

Мы не будем вдаваться в тонкости конструкции антенного усилителя — для обывателя эта информация будет бесполезной. Расскажем о двух видах усилителей и их назначении.

Усилитель SWA

Антенные усилители SWA применяются в антеннах решётчатого типа ASP-4 и ASP-8, которые часто называют «польскими» антеннами. Сами по себе эти антенны обладают очень низким коэффициентом усиления, и без усилителя им не обойтись.

Двумя самыми главными характеристиками при выборе усилителя SWA будут — коэффициент усиления и коэффициент шума. При покупке обратите внимание именно на них. О первом мы уже говорили выше. Со вторым всё ещё проще — чем меньше, тем лучше.

Усилитель LSA

У этого типа усилителей очень узкая область применения. Выпускаются они для ремонта вышедших из строя антенн Локус. Определённые модели LSA могут усилить соответствующие им модели антенн Локус.


Блок питания

Как правило, конструкция антенного усилителя снабжена встроенным блоком питания. Устройство подключается к сети и, за счёт своей небольшой мощности, потребляет всего лишь около 10 Вт. Существуют встроенные и внешние блоки питания. Встроенные блоки питания — это маломощные устройства небольшого размера. При нестабильной работе электрической сети от них мало толку. Однако если скачки напряжения большая редкость — его будет вполне достаточно.


Внешние блоки питания отличаются крупными габаритами и потребляемой мощностью. Они предоставляют стабильную работу антенного усилителя даже в условиях нестабильной сети. Подобные блоки питания предназначены для различного входного напряжения: 5, 12, 18, 24 В. Этот параметр должен точно соответствовать напряжению питания конкретно вашего усилителя.


Установка усилителя антенны

Внешне усилитель представляет собой небольшую электронную схему. Крепится он непосредственно на саму антенну при помощи болтов и гаек. Большую эффективность усилитель покажет, если будет установлен вблизи антенны на мачте, между согласующим устройством и фидером. Сигнал, проходящий от антенны по фидеру, существенно уменьшает его уровень. После установки необходимо проверить — улучшился ли сигнал. Без оборудования это можно сделать, просто включив телевизор.


Если антенна уже установлена — не составит труда подключить усилитель и, используя специальный переходник, запитать блок питания. Однако если антенна не подключена, то вам придётся озадачиться проведением кабеля к телевизору . Если вы в себе не уверенны, то лучшим решением будет вызвать телемастера, который быстро и качественно выполнит эту задачу.

Подключение телевизионного кабеля к телевизору

Первым шагом будет выбор телевизионного кабеля. Это очень ответственный момент, так как даже дорогой телевизор не обеспечит вас качественной картинкой без правильно подобранного провода.

Самыми распространёнными на рынке являются коаксиальные кабели различных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113. Марки приведены в порядке возрастания качества. Маркировка наносится на оболочку кабеля по всей длине.

ВАЖНО. Мы не будем описывать все существующие антенные кабеля, так как это не представляется возможным. Однако просим обратить ваше внимание на следующее — кабель должен иметь волновое сопротивление 75 Ом и внешний диаметр оболочки должен быть не менее 6 мм. Придерживаясь этих двух критериев, вы сможете подобрать подходящий кабель.

После того как вы выбрали кабель — его необходимо соединить со штекером, так как голые провода к телевизору не подключить. В наше время самое широкое распространение получили F-штекеры. Доступны штекеры трёх разных размеров для кабелей разного диаметра. Будьте внимательны при покупке — убедитесь, что штекер подходит вашему кабелю. После покупки останется установить штекер. Сделать это можно по приведённой ниже схеме.


Заземление антенны

Однако это ещё не всё. Перед использованием антенну необходимо заземлить. Это очень важная и ответственная процедура, и подойти к ней стоит со всей ответственностью.

ВАЖНО. Будьте осторожны! В предыдущих этапах максимум, что вы могли испортить — кабель. При заземлении же есть все шансы получить удар током — что может привести к летальному исходу. Поэтому ни в коем случае не пытайтесь делать заземление самостоятельно! Вызовите мастера, который сделает всё быстро и качественно.

Если вы проживаете в многоквартирном доме, как правило, антенна будет установлена на балконе или лоджии. В подобных случаях в заземлении нет необходимости, т. к. оно уже предусмотрено при постройке дома. Актуально будет заземление в частном доме или на дачном участке.

На этом всё. В этой статье мы поговорили о существующих видах антенных усилителей и о том, как их лучше установить. Надеемся, статья была информативной и помогла вам в этом непростом вопросе.

В наш век технического прогресса, когда развитие техники идет семимильными шагами, обновляется и пополняется модельный ряд различной бытовой техники по всему миру. То же самое происходит и в наших квартирах — если раньше какой то технический электронный девайс служил всему семейству в течении 5-15 лет, то сейчас обновление «»технического парка»» домашней электроники происходит все чаще. А куда же определить старую, но еще работающую бытовую технику? Выбросить или разобрать — жалко, продать за приличную сумму — практически нереально. Для многих, выход из этой ситуации довольно очевиден — послужившая, но еще рабочая бытовая техника переезжает на дачу. Но здесь нас ожидает еще одна проблема. Допустим на дачу переехал старый телевизор и для него требуется приемная антенна. Как правило дачные поселки распологаются вне пределов городской черты, там где прием на комнатную или обычную уличную антенну невозможен. Кроме этого, установленная на улице антенна является отличной приманкой для дачных воров (значит что в доме есть чем поживиться), особенно в зимнее время, когда многие из нас на дачу не ездят. Выход из сложившейся ситуации очевиден — собрать скрытую антенну с усилителем сигнала.

Не так давно, наш рынок наводнили польские антенны фирм Anprel, Teltad и многих других (официальное название ASP — 4WA,ASP — 8WA,CX-8WA, народное название — «»сушилка»» или «»решетка»»). Как показала практика использования таких антенн, сама конструкция не выдерживает никакой критики — пластиковый конструктив рассыпается практически на следующий год после введения антенны в эксплуатацию. А вот электронная часть, при всей своей простоте, довольно надежна — боится только влаги и статического электричества, в период весенних и летних гроз.


Для изготовления скрытой антенны нам понадобятся: блок питания усилителя (желательно с регулировкой выходного напряжения; меняя величину питающего напряжения мы можем регулировать коэффициент усиления усилителя антенны), усилитель SWA (нужный усилитель подбирается по коэффициенту усиления/шумов и по дальности приема от передающего центра), антенный кабель, электротехнический кабель (провод) сечением 0,5 — 2,5 кв.мм., клеммы и изоляторы, а также кусок капронового шнура для растяжки. Блок питания и усилитель можно приобрести в любом радиомагазине или на радиорынке за символическую плату 100-150р. Все остальные комплектующие имеются в хозяйстве каждого самодельщика. Антенное полотно изготавливаем из двух отрезков электропровода длиной примерно по метру.


С одной стороны к концам проводов подпаиваем клеммы (под болт М4 с гайкой), с другой стороны крепим изоляторы. Изоляторы можно взять готовые (если на вашем «»складе»» завалялись орешковые керамические) или изготовить из кусков любого диэлектрика — пластик, оргстекло и т.д. К ответным частям изоляторов крепим растяжки из нейлонового шнура. Далее, прикручиваем каждое из плеч антенного полотна к контактным площадкам усилителя (см. фото), крепим антенный кабель (по схеме стандартного подключения усилителя SWA) сначала к усилителю, затем к разделительному фильтру блока питания (штекеру).


Все — простейшая антенна готова. Остается только закрепить и настроить антенну на чердаке дачного домика или сарая. Немного о материале кровли — никакой кровельный материал (кроме железа) для работы такой антенны препятствием не является.Как показала практика, антенна прекрасно принимает даже высокочастотные дециметровые каналы на удалении 15-25 км от передающего центра! Кстати, таким же образом можно модернизировать и комнатную антенну — достаточно удалить из нее согласующе-симметрирующее устройство и поставить усилитель с блоком питания. Можно также модернизировать и уличные антенны,только нужно принять меры по герметизации антенного усилителя от атмосферных осадков и надежно заземлить конструкцию (защита от статики). Если модернизируемая антенна всеволновая (типа Дельта 311-01 или аналогичная) которая имеет согласующе-симметрирующее устройство МВ-ДМВ, то целесообразно оставить устройство согласования штатное, а для подключения к усилителю удалить согласующий трансформатор (см.фото) и произвести подключение от штатного антенного согласователя напрямую к схеме усилителя. Представляется интересной модернизация самих усилителей, с заменой штатных транзисторов на более малошумящие и мощные.

3 лучших варианта подключения в домашних условиях

В тех случаях, когда поступающий телесигнал слишком слаб, тюнер не сможет его расшифровать, а сам телевизор не воспроизведет изображение и звук. В результате часто пользователю приходится думать о том, как усилить сигнал антенны. Разберемся в причинах проблемы и способах улучшения качества принимаемого эфирного телевидения.

Причины слабого сигнала

Цифровой сигнал, передаваемый ретранслятором, может оказаться слишком слабым для приема по следующим причинам:

  • Большое расстояние до передающей вышки.
    К радиоволнам ДМВ-диапазона, на котором вещает цифровое телевидение, применим все тот же «закон обратных квадратов», как и для любого другого вида электромагнитного излучения.
  • Поглощение волн атмосферой.
    Сам по себе воздух практически радиопрозрачен, но пыль, туман, влага могут рассеивать и отражать сигнал.
  • Препятствия на пути радиоволны.
    ДМВ-вещание принимается в зоне прямой видимости, волны практически не огибают преграды. Поэтому, если между ретранслятором и принимающей антенной находится какой-то непрозрачный для радиоволн объект (здания, холмы, лес из высоких деревьев), в лучшем случае сигнал будет ослаблен. Это больше уместно в тех случаях, когда используются комнатные антенны: любые стены, даже тонкие, поглощают электромагнитные волны.
  • Принимаются только отраженные сигналы.
    Если на прямой между антенной и ретранслятором находится объект, экранирующий радиоволны, принимать придется только тот телевизионный сигнал, который отразится от других объектов (например, соседних зданий). Такое излучение во много раз слабее того, которое изначально транслируется с телевышки.
  • Некачественная приемная аппаратура: антенна с низкой чувствительностью, кабель с высоким сопротивлением и пр.

Одним словом, причин может быть масса. В большинстве случаев повлиять на них сложно или даже невозможно. Поэтому чтобы смотреть телевизор без зависаний и рассыпаний картинки, нужно подобрать правильный способ улучшения приема.

Способы усиления сигнала

Усиление сигнала ТВ-антенны достигается 5-ю способами:

  1. Использовать более качественную телеантенну, чем имеющаяся.
    В зависимости от конструкции здесь можно выиграть несколько децибелов усиления. Проверьте, правильно ли у вас .
  2. Точная ориентация.
    Практически все устройства, работающие в ДМВ-диапазоне, имеют четко ориентированную диаграмму и наиболее эффективно принимают сигнал с одного направления. Даже поворот на 5–10 градусов способен дать серьезную прибавку к мощности сигнала.
  3. Заменить кабель.
    Если расстояние между антенной и телеприемником слишком большое, львиная доля мощности принятого сигнала теряется за счет сопротивления проводника. Избежать этого можно, используя фидер с пониженным сопротивлением (например, с центральной жилой не из омедненной стали, а из чистой меди).
  4. Переставить телевизор ближе к антенне.
    Кабель становится короче: в некоторых случаях даже 2–3 метра могут оказаться решающими. Уменьшение длины фидера позволяет избежать лишних потерь мощности сигнала.
  5. Использовать антенный усилитель.

На последнем варианте мы остановимся подробно, поскольку часто он оказывается решающим.

Преимущества и недостатки подключения усилителя

Подключение усилителя к антенне телевизора сулит ощутимые выгоды:

  • резкое повышение мощности сигнала даже при использовании антенны прежней конструкции;
  • больше не нужно беспокоиться о месте размещения телевизора.
    Особенно это заметно, если используется активная антенна, у которой усилительная плата является частью конструкции. В этом случае мощность сигнала, передаваемого на телевизор, оказывается настолько велика, что даже целая бухта кабеля не станет ощутимым препятствием. При использовании внешнего усилителя его потребуется разместить поближе к антенне, однако выигрыш в мощности и качестве сигнала все равно будет ощутим.
Изображение и звук перестанут тормозить и зависать. В отличие от аналогового, цифровое телевидение  кодировано. Там, где принимающий «аналог» телевизор выдаст хрип и рябь на экране, исчезновение сигнала у «цифры» приведет к молчанию и повтору фрагмента из предыдущего кадра.

Если вы намерены подключать усилитель в домашних условиях, то нужно иметь в виду возможные недостатки и ограничения:

  1. Возрастает сложность и дороговизна оборудования.
    Даже если использовать простейший блок усиления, который можно спаять, потребуются новые элементы: крепеж, соединители, блок питания, специальные инструменты и пр. Но если вы любите работать своими руками, этот пункт проблемой не станет.
  2. Надо будет позаботиться о питании.
    Любой усилитель, по сути, превращает поступивший сигнал в его точную копию, имеющую большую мощность. Дополнительная энергия должна откуда-то браться — нужен внешний адаптер, подключаемый к электросети. В качестве источника питания подойдет приставка или телевизор, имеющие функцию активного антенного гнезда с передачей напряжения по фидеру.
  3. Не во всех случаях использование усиления является уместным.
    Для создания мощной копии нужен качественный оригинал, а если телесигнал забит шумом и помехами, то усилитель повысит и их тоже. В итоге даже фильтры и тюнеры не всегда смогут отсечь полезный сигнал от паразитных.
  4. Переусиление даст обратный результат.
    Если на антенный вход поступает слишком сильный сигнал, аппаратура посчитает его несуществующим и откажется воспроизводить. Поэтому в той зоне, где возможен уверенный прием на пассивную антенну, следует либо воздержаться от использования усилителя, либо понизить коэффициент мощности (если модель с регулятором).

Таким образом, для того чтобы усилитель телеантенны оказался полезен, необходим одновременно качественный и слабый сигнал.

Усиливать или нет? Ваше мнение:

Да!Нет!

Как выбрать подходящий

Выбирая усилитель, владельцу телевизора нужно учитывать следующие параметры:

  • Необходимый диапазон усиления.
    Прибор может усиливать отдельно ДМВ и МВ (это полезно, если есть местные станции, передающие аналоговый телесигнал в этом диапазоне), может быть широкополосным, то есть работающим с несколькими диапазонами (однако при этом неизбежны потери в качестве приема: универсальные усилители всегда хуже узкоспециализированных), а может быть многодиапазонным с несколькими блоками усиления для каждой области частот.
  • Тип прибора.
    Усилитель может быть встроенным (то есть конструктивной частью активной антенны) либо внешним, подключающимся к кабелю.
  • Тип питания.
    Подача напряжения на усилитель может осуществляться как по коаксиальному кабелю-фидеру, так и напрямую от внешнего блока питания. «Кабельные» приборы компактнее, зато усилители с отдельным питанием мощнее.
Рекомендуем прочитать подробную статью о правильном .

Схемы подключения

Подключить усилитель можно несколькими способами. Выбор зависит от имеющегося оборудования и возможностей пользователя.

Вариант № 1

Эта схема самая простая. Используется там, где надо усилить сигнал от комнатной антенны в квартире или от пассивной внешней (например, закрепленной на стене многоэтажки с помощью каркаса).

Подключение выполняется следующим образом:

  1. С помощью коаксиального кабеля антенна соединяется с внешним усилителем (желательно через грозозащиту).
  2. Через входные и выходные гнезда аналогичным способом подключаются друг к другу телевизор и усилитель.
  3. Адаптер питания усилителя подключается к электросети через бытовую розетку.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Если телевизор установлен в коттедже или дачном домике, а антенна вынесена на мачту, обязательно добавляйте дополнительный элемент – грозозащиту. Это устройство, работающее по принципу предохранителя, вставляется в разрыв коаксиального кабеля. Если происходит разряд молнии на антенну, грозозащита перегорает и разрывает цепь. В итоге менять придется только предохранитель, а не весь комплект аппаратуры, рискуя получить вдобавок пожар от короткого замыкания.

Если требуется к одной антенне подключить два телевизора, нужно дополнительно применить делитель (он же сплиттер SAP, на жаргоне телемастеров – «краб»). Это устройство подключается на участке кабеля между усилителем и телевизором и равномерно делит мощность сигнала между двумя каналами передачи. Для наземного цифрового вещания достаточно «краба» с рабочей частотой от 5 до 1000 МГц.

Но при этом надо помнить следующее:

  • если усилитель получает внешнее напряжение на участке сети после делителя, проход питания не нужен;
  • если же усилительное устройство запитывается от приставки или телевизора, нужен не сплиттер, а ответвитель (TAP), способный разделять напряжение, идущее вовне от сигнала, поступающего внутрь системы.

Количество подключенных объектов в этом случае зависит от числа выходных гнезд делителя. В магазинах телевизионной техники можно найти «крабы» на 8 подключений. Если требуется большее число приемников, придется строить телесеть с дополнительными разветвлениями, промежуточными усилителями и пр. Такая работа выполняется уже профессиональными телемастерами.

Вариант № 2

Если используется SWA (плата усиления на антенне с питанием по фидеру), схема будет выглядеть так.

Подключение производится в следующем порядке:

  1. Соедините кабелем антенну и сепаратор, отделяющий внешний сигнал от рабочего напряжения.
  2. Подключите блок питания. Это нужно, если усилитель не получает мощности от приемника или ресивера.
  3. Соедините сепаратор с ТВ-приемником.

Если надо подключить два и более телевизора, то сигнал после сепаратора можно пустить на разветвитель.

При этом имейте в виду, что питание, проходящее через грозозащиту на блок усиления антенны, – неизбежное слабое место конструкции. При коротком замыкании придется заменить предохранитель от молний.

Вариант № 3

В том случае, если под рукой есть магистральный усилитель, то принцип разводки аналогичный прошлому, но с нюансами.

Соедините оборудование между собой в таком порядке:

  1. Подключите пассивную антенну к грозозащите.
  2. Сигнал, прошедший через предохранитель, идет на магистральный усилитель, а затем подается на блок сепаратора и далее на телевизор или приставку.

При необходимости далее  на нужное число гнезд.

Ниже представлена короткая, но емкая видеоинструкция по правильной распайке всех компонентов.

Проверяем результат с помощью мультиметра

После того как схема разработана и подключена, имеет смысл провести ее испытание и проверить характеристики получившейся конструкции. Для этого необходимо иметь тестер – мультиметр или любое другое аналогичное устройство.

Проверьте следующие параметры:

  1. Волновое сопротивление кабеля должно не превышать 75 Ом.
  2. Разница между оплеткой коаксиального кабеля и центральной жилой должна составлять несколько десятков Ом. Если прибор показывает «0», значит, произошел обрыв или короткое замыкание.
  3. При соединении центральной жилы и оплетки прибор должен показать бесконечность, то есть максимум шкалы. Но если и оплетка, и жила отсоединены от антенны и замкнуты друг на друга, результат должен оказаться нулевым.

Если все 3 теста пройдены, значит усилитель подключено правильно.

Распайка вcтраиваемого усилителя SWA

Пассивную антенну можно усилить, установив на нее плату SWA. Самое тонкое место в этом процессе — распайка контактов. На видео показан весь процесс от выбора усилителя до его корректной установки. Просто следуйте рекомендациям и успех неминуем.

Предыдущая

АнтеннаРасчет и изготовление логопериодической антенны для DVB-T2

Следующая

АнтеннаПравильный расчет и сборка антенны Харченко для эфирного цифрового ТВ

Антенные усилители для телевизора: подключение, выбор, виды

Несмотря на бурное развитие кабельного и спутникового ТВ, эфирное телевещание рано списывать со счетов. Но для качественного сигнала последнего необходимо находиться в зоне покрытия. По мере удаления от телевышки качество сигнала падает, и число помех возрастает. В таких случаях хорошо помогает антенный усилитель для телевизионного приемника. Предланаем рассмотреть, что представляет собой это устройство, принцип работы, различные модификации, а также возможность создания усилителя ТВ сигнала для городской квартиры, загородного дома или дачи.

Что такое антенный усилитель и как он работает?

Это устройство, позволяющее усилить определенный диапазон телевизионных сигналов и снизить уровень помех, для получения максимально качественной «картинки». Помимо этого подобные усилители используются для снижения потерь в кабеле. Типовые структурные схемы таких устройств показаны ниже.

Типовые структурные схемы широкополосного (1) и многодиапазонного (2) антенного усилителя

Как видно из представленных схем  поступающий сигнал обрабатывается фильтром внешних частот, после чего понижается аттенюатором до необходимого уровня. Далее сигнал поступает в блок регулировки уровня наклона АЧХ, принцип действия которого во многом напоминает эквалайзер. И на последнем этапе производится усиление сигнала, после чего он поступает на телевизионный приемник.

Разновидности

Несмотря на многообразие оборудования данного типа, по функциональному назначению и диапазону усилители можно разделить на следующие виды:

  1. Устройства, работающие в широком диапазоне. Как правило, их используют для внешних мачтовых антенн решетчатого типа. Широкополосные антенные усилители SWA (1) , LSA (2) и Gal (3)
  2. Оборудование, настроенное на определенный диапазон, например метровый или дециметровый. В качестве примера можно привести устройства для антенн цифрового телевидения в формате DVD T Усилитель для цифрового сигнала
  3. Приборы, работающие с несколькими диапазонами. Они могут принимать сигналы, поступающие с нескольких источников, и суммировать их в один. Или, наоборот, из одного сигнала сформировать несколько, как это сделано в ALCAD AI-200.
Домовой усилитель ALCAD AI-200 с разветвителем и встроенным блоком питания

Как выбрать хорошую антенну с усилителем?

Чтобы от приобретенного оборудования получить максимальную отдачу необходимо учитывать следующие факторы:

  • Удаленность ближайшего ретранслятора телевизионного сигнала. Принято считать максимальным расстоянием 150 километров, но сильно усредненное значение, поскольку многое зависит как от типа местности, так и мощности телевизионной вышки. Например, находясь в низине можно не получать уверенный сигнал даже от близко расположенного ретранслятора. В этом случае исправить ситуацию поможет установка мачты под антенну.
  • В каком частотном диапазоне будет работать оборудование. Необходимо учитывать, что характеристики широкодиапазонных антенн уступают узконаправленным. Это говорит о том, что для зоны уверенного приема вполне подойдет «всеволновка», соответственно, для получения сигнала с удаленного ретранслятора лучше предпочесть конструкцию под определенный диапазон частот (МВ, ДМВ, УКВ). Но здесь тоже необходимо учитывать особенности и характер местности, например, избавиться от отраженного сигнала можно только с помощью узконаправленной антенны.

Определившись с антенной, переходим к выбору усиливающего устройства для нее. Первое на что необходимо обратить внимание – коэффициент усиления (указывается в децибелах). Как правило, при расстоянии до 10 километров до ретранслятора, в усилителе нет необходимости.

Необходимо обратить внимание, что не стоит сильно увлекаться высоким показателем этого параметра, поскольку при высокой мощности может произойти «возбуждение» устройства, и как следствие этого, появятся помехи, проявляющиеся в виде «белого снега» на картинке. Ниже приведена таблица для оборудования SWA, в которой указаны основные характеристики для каждой модели, а также соотношение коэффициента усиления и дальности до источника сигнала.

Таблица соответствия мощности антенного усилителя к удаленности от телевышки

Вторая важная характеристика – уровень шумов (указывается в децибелах) производимых устройством в процессе работы. Чем меньше этот показатель, тем лучше.

Естественно, что при выборе необходимо учитывать тип антенны, допускается устанавливать широкополосное устройство на узкодиапазонный приемник сигнала, но не наоборот.

Как сделать антенный усилитель своими руками – пошаговая инструкция

Приведем несколько типовых схем устройств для усиления телевизионного сигнала, начнем с самой простой.

Схема простого антенного усилителя на базе МАХ2633

Обозначения:

  • VT – микросхема МАХ2633.
  • R – 1 кОм.
  • Конденсаторы С1, С2 и С3 – 1 нФ.

Схема запутывается от источника постоянного тока с напряжением от 2,8 до 5,2 вольт. Отличительные особенности: низкий уровень шума (около 2 дБ) и вполне приличный коэффициент усиления, порядка 13 дБ, при необходимости понизить который следует увеличить сопротивление R. Собранная схема не требует настройки. Приведенное устройство хорошо зарекомендовала себя при работе с комнатными антеннами теле- и радиоприемников. В интернете можно встретить описание данной схемы, как широкополосной, что не совсем верно, исходя из даташит МАХ2633 –предназначена для УКВ диапазона.

Теперь рассмотрим типовые транзисторные схемы, которые действительно являются широкополосными.

Антенный усилитель на транзисторе, включенном по принципу общего эмиттера

Обозначение:

  • Транзистор VT1 – KT368.
  • Сопротивления: R1 -100 Ом; R2 – 470 Ом; R3 – 51 кОм; R4 – 100 Ом.
  • Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Схема также отличается простотой и не требует настройки. КУ и частотные характеристики зависят от используемого транзистора. Устройства данного типа отличаются высоким коэффициентом усиления и невысокими частотными характеристиками (что исправляется в мульти вибраторных схемах с эмиттерной связью, при желании найти их несложно, но они более сложны в настройке). Питание осуществляется от источника с напряжением 9 вольт.

Вариант с подключением транзистора по схеме «общая база» обладает меньшим КУ, но зато более широким частотным диапазоном.

Антенный усилитель на транзисторе, включенном по принципу общей базы

Обозначения:

  • Транзистор VT1 – KT315.
  • Сопротивления: R1 -51 Ом; R2 – 10 кОм; R3 – 15 кОм; R4 – 1 кОм.
  • Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Дроссель наматывается на ферримагнитном кольце, проницаемость которого 600Н. Для метрового диапазона необходимо сделать 300 витков, используемый для этой цели провод – ПЭВ Ø 0,1 мм.

Добиться большего КУ можно, если собрать устройство на двухкаскадной схеме, ее пример приведен ниже.

Схема двухкаскадного антенного усилителя для ДМВ каналов

Обозначения:

  • Транзисторы: VT1 и VT2 – ГТ311Д.
  • Сопротивления: R1 — 680 Ом; R2 – 75 кОм; R3 – 1 кОм; R4 – 150 кОм.
  • Емкости: C1, С2 и С4 — 100 пФ; С3 – 6800 пФ; С5 – 15 пФ; С6 – 3,3 пФ.
  • Дроссели: L1 – 100 мкГн; L2 – 25 мкГн, L3 – представляет собой катушку на бескаркасной основе, диаметром 4 мм, намотаны 2,5 витка, используемый провод ПЭВ 2 Ø 0,8 мм.

Запитывается схема от источника с напряжением 12 вольт, настройка устройства не требуется.

Пошаговая инструкция по сборке будет общая для всех схем:

  • Приобретаем все необходимые электронные компоненты.
  • Подготавливаем инструменты и расходники.
  • Изготавливаем печатную плату, навесная сборка и использование монтажных панелей нежелательно, поскольку в этом случае существенно увеличиться уровень шума.
  • Запаиваем все элементы.
  • Проверяем собранную конструкцию.
  • Подключаем к собранному усилителю антенну и телевизионный приемник.

Как подключить антенный усилитель к телевизору?

В завершении статьи дадим несколько рекомендаций, касательно правильного подключения оборудования:

Самый важный момент – антенные усилители для телевизора должны располагаться находиться как можно ближе к нему. Это связано с тем, что кабельные потери могут существенно повлиять на качество картинки. Требование касается как самодельных конструкций, так и серийных моделей, например BBK или Terra. Исключение могут быть только комнатные антенны, у которых короткая длина кабеля, но, как правило, такие устройства используют в зоне приема, где в усилителе нет необходимости.

Внимательно изучите руководство по подключению, которое прилагается к устройству.

Если подключение усилителя не принесло результатов, проверьте направленность антенны, а также его волновое соответствие.

Все манипуляции должны проводиться только с обесточенным оборудованием.

Не подключайте усилитель к внешней антенне, если она не оборудована грозозащитой. Собственно, такой приемник сигнала вообще нельзя использовать.

Подключение ТВ антенны к телевизору

На первый взгляд – все просто! Купил антенну и кабель, подсоединил к соответствующим разъемам – и готово! А вы учли вид антенны, марку телевизора, схему сборки, качество провода, переходники и прочие детали? Нет? Тогда вам повезло, если все каналы идеально показывают, без сбоев, помех и этой ужасной надписи NO SIGNAL. Подключение антенны к телевизору требует некоторых навыков и знаний. Д ля начала ознакомьтесь с основами подключения.

Особенности подключения к телевизору разных антенн

К телевизору можно подключить следующие виды антенн:

  • Наружная. Распространенный способ подключения наружной антенны к телевизору – соединение через F-разъемы. Коннекторы прикручиваются к выводу антенны и к штекеру-проводнику, который впоследствии вставляется в специальное гнездо телевизора. При подключении необходимо позаботиться о защите мест соединения и ввода кабеля с улицы в помещение. Эти участки наиболее уязвимы и зависят от погодных факторов. Для их защиты можно использовать специальные короба, герметик и прочие материалы.
  • Цифровая. Самый простой метод работы – подключение цифровой ТВ-антенны к телевизору со встроенным Т2-адаптером. При отсутствии адаптера необходимо дополнительно приобрести ресивер, который обычно продается в комплекте с тюнером. Если вы живете в многоквартирном доме, то уточните возможности коллективной антенны. Способна ли она принимать и передавать цифровой сигнал? Для прохождения цифрового сигнала и получения качественного изображения разъемы RCA и Scart не подходят. Цифровую антенну подключайте через HDMI.
  • Спутниковая. Спутниковые антенны относятся к наружному оборудованию, их подключение к телевизору похоже на подключение наружных антенн. При их установке необходимо учитывать: направленность сигнала, угол наклона, отсутствие препятствий. Антенны должны быть надежно закреплены и не сдвигаться при первом порыве ветра. Подключение осуществляется через F-разъемы, но необходимо дополнительное оборудование: ресивер, конвертер, переходники, кабель.
  • Триколор. Антенна Триколор ТВ – это спутниковая антенна. Ее подключение возможно к новым и старым телевизорам с помощью ресивера и кабеля HDMI. При таком способе, полученное изображение не претерпевает изменений и передается в том же качестве, как его транслирует оператор. Существуют и другие способы подключения: староформатный FE, композитный, через S-Video, через разъем с 21 контактом. Но они более трудоемкие, и лучше обратиться за помощью и консультацией к мастеру.
  • Смарт ТВ. Подключение антенны к Смарт-ТВ подразумевает подсоединение телевизора к сети интернета. Осуществить это можно при помощи беспроводной связи Wi-Fi или через роутер с помощью специального кабеля для интернета. Первый способ требует наличие встроенного в телевизор Wi-Fi модуля либо подключение адаптера через USB-порт. Второй – более простой способ, но качество изображения будет зависеть от длины и качества кабеля.
  • С усилителем. Если источник сигнала находится на удаленном расстоянии, то следует подумать о подключении ТВ-антенны с усилителем. Здесь важно знать одно правило. Для получения качественного изображения и звука усилитель необходимо размещать ближе к антенне. При этом блок питания можно устанавливать в любом месте, в т. ч. и отдельно от усилителя.
  • Общедомовые. Подключение общедомовых (коллективных) антенн осуществляется в многоквартирных домах. На подъезд – одна-две антенны. При монтаже, следует учитывать, что качество получаемых сигналов в разных квартирах должно быть равноценным. Способ подключения зависит от нескольких факторов: расположения источника (ретранслятора), разновидности антенны, качества кабеля, количества принимающих устройств, правильности работ по установке. Обычно тот, кто берет на себя миссию подключения – отвечает за результат перед соседями. При обращении в мастерскую такой вид работ получает гарантийный срок.
  • Пассивная. Такой тип антенн устанавливается только в зонах четкого сигнала. Подключение пассивной антенны к телевизору имеет сходство с подключением наружных антенн. Принцип работы – соединение напрямую, без усилителей и дополнительных электронных элементов. Понадобится только хороший кабель, штекер и разъем.
  • Активная. Такой вид антенны подключается через усилитель и нуждается в дополнительном источнике питания. Подключение активной антенны к телевизору можно осуществить следующими способами:
    • С помощью блока питания с сепаратором.
    • С помощью блока питания с сепаратором.

Подключение антенны к разным телевизорам

Есть ли различие в подключении антенн к телевизорам разных марок? Ответить «да» или «нет» на этот вопрос однозначно нельзя. В каждой модели приемного устройства имеются свои плюсы и минусы. Одни модели могут быть со встроенным тюнером, другие – предназначены только для цифрового телевещания, для третьих следует докупить оборудование.

  • Телевизор Sony. Некоторые телевизоры этой марки могут иметь встроенный ресивер и возможность подключения аналогового и цифрового телевидения. При подключении понадобятся сведения от оператора о частоте радиосигнала, типе поляризации, символьной скорости. После установки и подключения к телевизору Сони антенны, необходимо зайти в меню и настроить сигнал.
  • Телевизор LG. В большинстве моделей LG есть специальный разъем LNB Satellite IN, в который легко подсоединить антенну, зная основные правила подключения. С таким типом разъема необязательно покупать тюнер. Следующий этап – настройка через меню. Сначала необходимо выбрать тип антенны (спутниковая, цифровая), затем можно приступать к настройке каналов.
  • Телевизор Samsung. В современных моделях телевизоров этой марки обычно уже есть встроенный приемник DVB-S / S2. Поэтому дополнительного и специального оборудования не надо, а при подключении антенны к телевизору Самсунг достаточно следовать схеме, указанной в инструкции к оборудованию.

Что понадобится для подключения антенны к телевизору?

Если вы немного разбираетесь в антеннах и передаче радиосигнала, то можете попробовать подключить антенну самостоятельно. Для этого понадобится:

  • Схема подключения. Для каждой модели антенны и телевизора существует собственная схема подключения, которая обычно входит в комплектацию оборудования. Принципы подключения разных антенн имеют схожесть, но могут в тоже время и отличаться. Иногда из-за несовместимости антенны и модели телевизора понадобится докупить оборудование для усиления качества телевещания.
  • Штекер и разъем. Антенный штекер – это устройство, позволяющее без особых действий подключать и отключать оборудование. Штекер для телевизионной антенны изготовлен по международному образцу и представляет собой две цилиндрические детали, которые, накручиваясь на проводники, плотно прилегают в месте контакта. F-коннектор представляет собой стандартный телевизионный разъем, который недорог и подходит для коаксиального кабеля. Подключение обычно производится вручную, с помощью ножа и плоскогубцев.
  • Переходник. Для того чтобы подключить антенну к телевизору в любой разъем и (или) для удлинения провода можно использовать переходник.
  • Кабель. Для получения высококачественного изображения и звука на приемном устройстве приобретите качественный коаксиальный провод для подключения антенны к телевизору. Он отличается толстой округлой формой, так как имеет внушительный слой внутренней изоляции, способствующей уменьшению воздействия электромагнитных полей на передаваемый сигнал. Существуют два типа коаксиального кабеля: тонкий (диаметр 5-9 мм) и толстый (диаметр 10 мм). Толстые кабеля более жесткие и дорогие, но сигнал практически не задерживается, для их монтажа требуется специальное оборудование. В домашних условиях для самостоятельного подключения кабеля антенны к телевизору рекомендуется тонкий коаксиальный провод.

Какие бывают виды подключения?

Подключение телевизионной антенны может осуществляться несколькими способами:

  • Проводной – стандартный метод подключения антенны с помощью коаксиального кабеля, F-разъема, штекера, переходника. Подключение заключается в правильной зачистке концов кабеля и надежному закреплению его в штекере. Обычно с этим способом проблем не возникает.

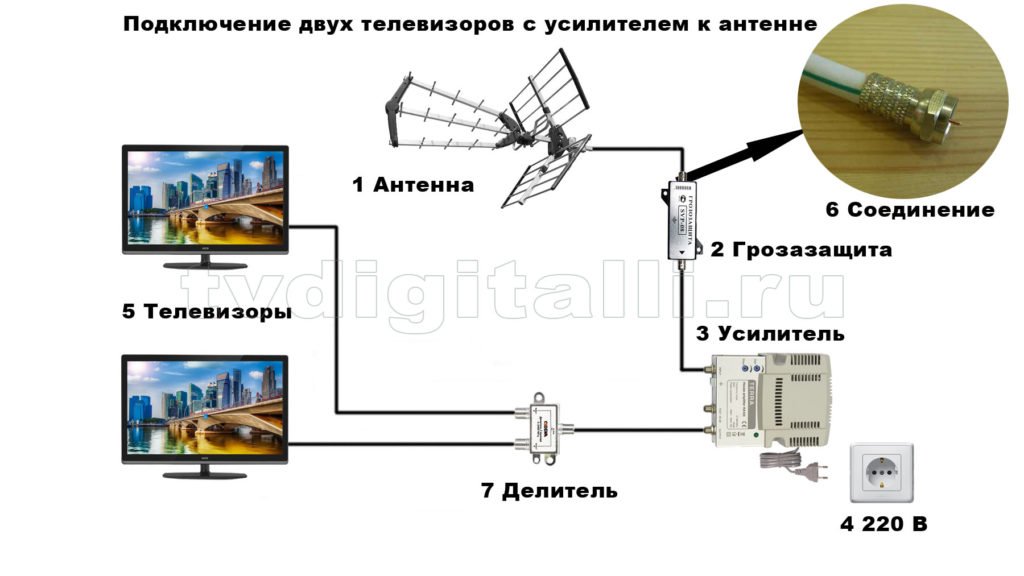

  • Подключение двух телевизоров к одной антенне. Для этого понадобится разветвитель (сплиттер), который разделит сигнал от антенны на два и более потока. Сплиттер представляет собой небольшое устройство, имеющее с одной стороны один вход, а с другой – два (или несколько) выходов. Разветвитель должен иметь столько выходов, сколько телевизоров будет подсоединено. Не допускается к тройному сплиттеру подсоединять только два телевизора. Также для работы потребуется разъемы, соответствующие сплиттеру, штекеры и коаксиальный кабель.
  • Беспроводной. Этот способ подразумевает подключение принимающего устройства к интернету, чаще всего при помощи встроенного Wi-Fi или через роутер. Для беспроводного подключения к антенне требуется наличие встроенного роутера в телевизоре.

Основные проблемы подключения антенны к телевизору

Часто бывает, что при тщательном соблюдении схемы и инструкции возникают некоторые проблемы. К ним относятся:

  • Искажение получаемого сигнала. Причина может быть в длине коаксиального кабеля. Если его длина более 30 метров, то может теряться почти треть сигнала. При подключении нескольких телевизоров и использовании разветвителя рекомендуется устанавливать усилитель сигнала.
  • При подключении антенны к телевизору выбивает пробки. Такая проблема распространена в многоквартирных старых домах, где установлено устройство защитного отключения, срабатывающее при утечке тока через провод заземления. Для решения проблемы можно приобрести и установить антенный изолятор земли.
  • Сигнал отсутствует. Необходимо убедиться, что источник сигнала находится не дальше радиуса в 110 километров. Другие причины кроятся в наличии препятствий, повреждении кабеля, неправильном подключении.
  • Меню отражается, а автоматический поиск каналов отсутствует. Причина – ненадежное соединение или замыкание оплетки экрана телевизора на центральную жилу.
  • Каналы «зависают». Чаще всего причина кроется в некачественном кабеле или заводском браке антенны.
  • Телевизор с суперантенной показывает некачественно. Возможно, не совмещение антенны с принимающим устройством. Например, аналоговый телевизор и цифровая антенна. Выход: приобрести недостающую комплектацию и установить ее, либо обратиться за помощью к специалистам.

Куда обращаться при возникновении проблем?

Ремонтная мастерская АРС-Мастер не занимается чудесами и не сможет развлечь вас вместо телевизора. Но работу наших специалистов можно назвать настоящим волшебством. А все из-за того, что мы знаем о принимающих и передающих устройствах все:

  • Различия между комнатными и наружными антеннами.
  • Принципы работы спутникового, цифрового и кабельного телевидения.
  • Особенности подключения антенн разных видов и модификаций.
  • Плюсы и минусы марок телевизоров, в т. ч. встроенные возможности моделей.
  • Схемы подключения мы можем представить даже с закрытыми глазами.

Специалисты компании успешно применяют свои знания и опыт на практике. За время работы мы успешно подсоединили несколько десятков тысяч антенн, проложили километры коаксиального кабеля, надежно закрепили миллионы штекеров, переходников и разъемов.

В АРС-Мастер можно обращаться в следующих случаях, когда:

  • Не хочется заниматься подключением телевизионной антенны самостоятельно.
  • Отсутствует желание разбираться с теорией подключения, а интересную передачу хочется увидеть уже сегодня.
  • Ничего не понимаешь в схеме подключения, в кабеле, усилителях, штекерах, тюнерах и прочих элементах.
  • Попытка выполнить работу собственными силами оказалась неудачной, и желаемый результат не достигнут.
  • Необходима консультация о покупке дополнительной комплектации для подключения.

С подключением от компании АРС-Мастер телевизионная антенна всегда передает ярче, быстрее, качественней!

Как подключить антенну с усилителем к телевизору


Как правильно подключить усилитель антенны телевизора

Блок питания для антенного усилителя

Блоки питания, которыми комплектуются телевизионные антенны с усилителями, изготовлены с минимум затрат и такой же надежностью. Так как они обычно работают круглосуточно, то часто перегреваются и выходят из строя, даже при номинальном напряжении сети переменного тока.

Как уже упоминалось выше, блоки питания для антенн исполняются с минимумом затрат, обеспечивая ток потребления 20 мА при напряжении 12 вольт. Однако они поддерживают хорошую стабилизацию по напряжению, за счет применения в схеме стабилизатора на 12 вольт.

Давайте посмотрим на схему блока питания антенного усилителя.

Стандартная схема блока питания антенного усилителя

Из схемы видно, что БП антенного усилителя состоит из: трансформатора с встроенным предохранителем Т1, выпрямителя VD1-VD4, фильтра по низкой частоте C5 и по высокой частоте C6, стабилизатор напряжения DA1, а также индикатор напряжения 12 В HL1. Такая схема представляет собой нерегулируемый блок питания антенного усилителя.

Есть возможность регулировки уровня сигнала с помощью регулируемого блока питания антенного усилителя. Схема практически аналогична нерегулируемой, с одной добавкой в цепь стабилизатора напряжения по выводу 2 в разрыв вставлен переменный резистор, с помощью которого можно менять напряжение питания усилителя.

Своими руками

Приведенная выше схема потребляет от сети излишне большой ток. Если ее доработать, то можно в результате получить более экономичный блок питания, с улучшенными характеристиками. Вот схема экономичного блока питания для антенного усилителя:

Резисторы R1, R2 снижают собственное потребление БП, увеличено рабочее напряжение проблемного конденсатора C5, добавлены дополнительные фильтры L1C7 и L2L3C8.

Нет ничего сложного в том, чтобы сделать блок питания для антенного усилителя своими руками. Следует помнить, что самодельный блок питания антенны должен иметь низкое потребление и хорошую стабилизацию, иначе на экране будут проявляться помехи в виде снега, косых полос и широких черных полос.

Подключение

Чтобы подсоединить кабель к блоку питания для антенного усилителя нужно соединить антенный кабель со штекером. Первым делом нужно подготовить кабель. Отступаем от края кабеля полтора сантиметра и делаем тонкий круговой срез,

старайтесь не повредить тонкие волоски экрана под внешним слоем изоляции. Снимите срезанный кузок изолятора. Аккуратно и равномерно отогните волоски экрана, полоску фольги лучше удалите. Отступив от загнутого края оплетки 5 мм, сделайте еще один круговой срез внутреннего изолятора и удалите его. Просуньте кабель под крепления, и затяните винты.

Обратите внимание, металлическая оплетка должна касаться нижней залуженной площадки, иначе питание на антенну может не поступить. Не допускайте касания оплетки центральной жилы, будет замыкание и лампочка индикатор 12 В светиться не будет.

Если блок питания для антенного усилителя правильно соединить с кабелем, а так же кабель с антенным усилителем, то телевизор после настройки начнет показывать сразу.

Неисправности

К основным неисправностям антенного БП можно отнести:

  1. Неисправность трансформатора;
  2. Неисправность стабилизатора;
  3. Неисправность фильтра.

При скачках напряжения или перегрузке во вторичной цепи может перегореть предохранитель, встроенный в первичную цепь трансформатора. Выявить это можно измерив сопротивление на вилке блока питания. Отсутствие сопротивления может говорить о неисправности предохранителя или обрыве первичной обмотки трансформатора. Для проверки предохранителя нужно на трансформаторе разрезать изоляцию, под которой находится предохранитель и проверить его на целостность. Предохранитель обычно расположен в месте ввода сетевых проводов под изоляцию.

При неисправности стабилизатора напряжение питания антенного усилителя может, как понизится, так и повысится и привести к выходу из строя усилителя. Выявить это можно замерив напряжение на выходе блока питания.

Неисправность фильтрующих конденсаторов может привести к значительным помехам на изображении. Наиболее частое это появление на изображении 2 – 3 горизонтальных, широких черных полос, медленно перемещающихся по экрану.

Как и для всякого прибора, ресурс работы блока питания антенного усилителя ограничен. Выключать ли блок питания антенного усилителя? Если вы уезжаете надолго, то да нужно обязательно, но выключать каждый раз при выключении телевизора не стоит. Как известно, что большинство поломок электроприборов происходит именно в момент включения и выключения и выключая лишний раз срок службы антенного БП вы не продлите, а стоят они достаточно дешево так, что лучше потом купить новый.

С этой статьёй также читают:
11 Comments on «Блок питания для антенного усилителя»

Год назад купил антенну АТВ-03У2. В течение года показывала хорошо. На прошлой неделе на всех телевизорах в доме появилась горизонтальная полоса разделяющая экран на пополам и размывание изображения. На блоке питания зеленая лампочка горит. В чем причина данной проблемы? Как ее решить?

Замените электролитические конденсаторы.

Собрал блок по схеме из статьи, одно упущение, отсутствует указание характеристик дросселя L1. Схема рабочая, блок был установлен внутрь тв.

Люди! я три блока испортила за полгода, пытаясь подсоединить. у меня не получалось когда я по правилам делала, а наоборот, мне нужно было что-то сломать и надеть неправильно и тогда показывал ТВ.

Мой блок питания вместо 12В выдает 10,5В. В чем может быть неисправность?

Какое входное напряжение? Виноваты могут быть конденсаторы.

Есть просьба к Админу. Прикрепите фото платы антенного разъема усилителя с двух сторон, а то мой старый разлетелся на кусочки при падении. Мне нужно её перепаять а какой куда провод не знаю.

Спасибо за статью, помогло.

Вопрос таков! Что будет если перепутаешь (+ с -)? Произойдёт ли что нибудь с телевизором?

Если перепутать в телевизоре, то это приведет к поломке. То же самое может случится с антенным усилителем.

ЧИТАЙТЕ ТАКЖЕ:  Как правильно подключить тахометр ваз 2106

Будет-ли работать нормально блок если вместо маленького стабилизатора поставить большой стабилизатор КРЕН на 12 вольт?

Источник: http://xn--80aanab4adj2bicdg1q.xn--p1ai/%D0%B1%D0%BB%D0%BE%D0%BA-%D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F-%D0%B4%D0%BB%D1%8F-%D0%B0%D0%BD%D1%82%D0%B5%D0%BD%D0%BD%D0%BE%D0%B3%D0%BE-%D1%83%D1%81%D0%B8%D0%BB%D0%B8%D1%82%D0%B5%D0%BB%D1%8F/

Как антенный телевизионный усилитель

подключить к блоку питания

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже имеются специальные блоки питания — адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них.Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Электрическая принципиальная схема блока питания

для антенного усилителя с адаптером

Представленный выше на фотографии блок питания — адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Самостоятельное изготовление адаптера

для подачи питающего напряжения на антенный усилитель

Переходник-адаптер, с более широкими техническими возможностям можно сделать своими руками из любого антенного краба-разветвителя. Если необходимо запитать телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, то это несложно сделать, дополнив схему краба всего тремя деталями, которые будут выполнять функцию развязки.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

Как самому сделать адаптера

для подачи питающего напряжения на антенный усилитель

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.

В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.

ЧИТАЙТЕ ТАКЖЕ:  Как правильно подключить розетку

В результате доработки, электрическая принципиальная схема краба приобрела следующий вид. Как видно из схемы, трансформатор Т1 остался родной, а добавились дроссель и два конденсатора.

Для лучшего согласования схемы можно между выходными выводами XW2 и XW3 припаять резистор величиной 150 Ом. Устанавливать адаптер можно в любом удобном месте, непосредственно у одного из телевизоров, или например, у входа кабеля в квартиру. Если нужно подключить только одни телевизор, то трансформатор Т1 можно удалить, а правый вывод конденсатора С1 припаять непосредственно к центральному выводу одного из разъемов XW2 или XW3, к которому и подключать кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного двойного провода идущего с блока питания на коаксиальный кабель.

Для этого нужно взять отрезок антенного кабеля длиной 5 см, разделать его одни конец и надеть F-накрутку. Ко второму концу, как показано на фотографиях, припаять со сдвигом провода, идущие от блока питания. Положительный вывод припаивается к центральной жиле антенного кабеля.

Если не хочется возиться, то можно установить в корпусе краба стандартный разъем для подключения блоков питания и через него подавать напряжение на антенный усилитель через сделанный своими руками адаптер.

Источник: http://ydoma.info/televidenie-pitanie-antennogo-tv-usilitelya.html

Домашняя электроника-это НЕ сложно!

Заработать на установке антенн

Схемы электронных устройств для начинающих, советы по конструированию, справочная литература, полезные ссылки .

В скором времени появятся тесты на качество принимаемого сигнала ресиверов ORIEL

Добавил инфу по разводке кабеля на несколько телевизоров от одной антенны — раздел «установка телевизионных антенн»

Установка телевизионной антенны (делюсь своим опытом).

Вы познакомились с различными типами телевизионных эфирных антенн. Можете самостоятельно выбрать антенну наиболее соответствующую вашим условиям приема телевизионного сигнала. Остается установить антенну и сделать это нужно правильно, так как в противном случае все ваши старания могут оказаться напрасными. Процесс установки антенны включат в себя несколько пунктов :

Сборка антенны. Приобретая антенну, Вы получаете в комплекте инструкцию производителя, где описан процесс сборки, подключения и установки антенны. Обычно сборка антенны не вызывает никаких проблем. Но, на некоторые моменты обратим внимание. Многие антенны изготавливаются с применением пластиковых элементов, эти элементы могут крепиться как с помощью защелок, так и винтовых соединений. Поэтому следует, аккуратно производить сборку, чтобы не сломать пластиковые фиксаторы, или не раздавить крепление из за слишком сильной затяжки резьбы. Если на антенне имеются открытые контактные соединения, загерметизируйте их с помощью герметика или пластилина (я обычно использую автомобильный пластилин). Внимательно осмотрите все крепежные соединения. Если антенна активная (с усилителем телевизионного сигнала), необходимо проверить качество подключения усилителя . Нет ли повреждений или некачественной сборки, при необходимости устраните замеченные недостатки, это поможет Вам избежать проблем при дальнейшей эксплуатации.

На некоторых активных антеннах усилители не устанавливаются непосредственно производителем, поэтому устанавливаем его сами. К примеру, такими антеннами являются синфазные антенны в народе известные как “ антенна Польская ”, “ антенна Решетка ”. Антенны комплектуются усилителем SWA -различных модификаций. Про усилители SWA можно прочесть здесь. Сам процесс установки усилителя SWA прост до невозможности, но мне неоднократно приходилось (при вызове к клиенту который пытался самостоятельно установить антенну и не справился с этой, казалось бы, простой задачей) встречаться с неправильной установкой таких усилителей.

Подключение усилителя SWA

На фото показан вариант, когда усилитель установлен правильно,и вариант неправильной

На усилителе имеются контактные площадки, к которым подключаются волноводы антенны. Если усилитель установлен неправильно, его вход остается не подключенным, естественно сигнал с антенны не попадает на вход усилителя, антенна не работает . Можно потратить время на установку антенны, а результат будет отрицательный, придется переделывать работу, а возможно потребуется заменить усилитель, так как очень часто при неправильном подключении усилители SWA выходят из строя. Будем считать, что сборку антенны закончили и все сделали правильно.

Подключение антенного кабеля

Описывая способы подключения антенного кабеля, я беру примеры подключения антенн, которые производятся массово. Для различных малосерийных и самодельных антенн подключения могут совершенно отличаться.

Для подключения антенного кабеля в основном используется два способа подключения.

2. Специальным F разъемом .

Рассмотрим оба подключения.

Такой тип соединения, встречается на антеннах, где используется усилитель SWA . Под зажим подключается кабель в антеннах “Дельта” изготовленные в Питере и Ростове на Дону. Поэтому рассмотрим этот способ подключения на примере этих антенн. На антеннах других производителей, подключение под зажим будет мало чем отличаться.

Подключение под зажим с разнесенными контактами.

Такое подключение характерно для антенны «Дельта”.

Чтобы подключить кабель необходимо снять с него верхний слой изоляции.

Под изоляцией находится оплетка кабеля и фольга. Фольгу необходимо удалить, а оплетку свить в жгутик. Если кабель качественный и оплетка выполнена из меди, залудите жгутик оловянным припоем, что бы при подключении было проще обжать его контактным зажимом. Центральную жилу кабеля можно обжать контактным зажимом без изменений. Если Вы “дружите” с паяльником я советую дополнительно припаять оплетку кабеля и центральную жилу к контактным зажимам.

Так будет надежнее. Если оплетка кабеля изготовлена из стали, лудить ее ненужно, для удобства подключения обожмите ее гильзой для многожильного электрического провода. В крайнем случае, подключите кабель, как он есть, стараясь не замкнуть контактные зажимы. Выполняя подключение антенного кабеля к усилителю, Вы обязательно должны соблюдать правильность подключения к контактным зажимам, оплетки и центральной жилы кабеля. На плате усилителя контактные зажимы условно обозначены + и -, соответственно к плюсу подключается центральная жила кабеля, а к минусу оплетка.

ЧИТАЙТЕ ТАКЖЕ:  Правильно подключить триколор тв

Лично мне такой способ подключения кабеля нравится гораздо больше чем предыдущий. Не нужно беспокоиться о соблюдении полярности, при таком подключении ошибиться невозможно. Кабель надежно обжат крепежной скобой, что придает дополнительную прочность механическому соединению кабеля с антенной. На фото показано, как нужно подготовить кабель для подключения к зажимам типа SWA . Хочу обратить Ваше внимание на подключение оплетки. Контактная площадка, к которой подключается оплетка кабеля, расположена под крепежной скобой, сама скоба не является контактом, и поэтому необходимо обеспечить надежное соединение оплетки кабеля и усилителя. Так же при подключении необходимо убедиться, что не произошло замыкание между оплеткой и центральной жилой кабеля, так как их контактные зажимы расположены очень близко.

Самый удобный способ подключения антенного кабеля. Перепутать полярность или подключиться неправильно это нужно постараться. Главное, правильно подготовить кабель. На фото показано как это сделать. Необходимо снять верхний слой изоляции. Оплетку кабеля обернуть на оставшийся верхний слой изоляции. Фольгу можно не удалять. Снять изоляцию с центральной жилы кабеля. После того как F гайка установлена на кабель, можно удалить бокорезами лишнюю длину центральной жилы и выступающую из под F гайки оплетку кабеля.

Заключительная часть подключения антенны, подключение антенного блока питания для активной антенны или штекера для пассивной (для активной антенны с питанием от цифрового ресивера подробно здесь ). На подключении обычного телевизионного штекера я останавливаться не буду, подключение блока питания рассмотрим. Для всех видов активных антенн, у которых усилитель расположен на самой антенне, используются совершенно одинаковые блоки питания. Блок питания, представляет собой, непосредственно блок с сетевой вилкой, в котором находится питающий трансформатор и стабилизатор на напряжение 12Вольт. С выхода стабилизатора питание поступает в сепаратор. Сепаратор это специальный телевизионный штекер, в котором происходит разделение телевизионного сигнала и напряжения для питания усилителя. Таким образом, питание для антенного усилителя подается по тому же телевизионному кабелю, по которому идет телевизионный сигнал с антенны. Это очень удобно, не нужно проводить к антенне дополнительные провода. Антенный кабель в сепараторе подключатся к зажимам типа SWA . Пред установкой антенны я настоятельно рекомендую проверить правильность подключения всех соединений. Убедиться в работоспособности усилителя и блока питания. Для этого нужно включить блок питания в розетку. Светящийся на корпусе блока питания контрольный светодиод сообщает, что все хорошо, замыкания в подключении кабеля нет, в противном случае придется проверить свою работу. Если антенну планируется ставить на высокую мачту, проверьте работоспособность усилителя. Постарайтесь настроиться на телевизионный канал до установки антенны, если сигнал проходит пусть даже с замираниями, это говорит о том, что усилитель исправен. Чтобы в этом точно убедиться, нужно выключить блок питания из розетки телевизионный сигнал должен пропасть и при включении блока питания, появиться вновь.

Установка антенны на стеновом кронштейне или мачте.

После сборки и проверки работоспособности антенны остается закрепить ее на кронштейне или установить на антенной мачте. Это очень ответственная работа, особенно когда антенну устанавливают на мачте. Всегда старайтесь выполнить работу безопасно для себя и окружающих. Предусмотрите все варианты крепления мачты и растяжек. Подробно описывать способы крепления антенных мачт и кронштейнов не буду, так как вариантов слишком много для одной статьи.

Уделю особое внимание такому вопросу – “ Заземление телевизионной антенны”. Телевизионная антенна должна быть заземлена. Каждая антенна, выпускающаяся серийно, имеет специальный зажим для подключения заземления. Для чего нужно заземлять антенну? Ответ один, для гроза — безопасности. Конечно, если молния попадет в антенну, нет никакой гарантии, что заземление антенны спасет Ваше имущество. Лично видел, что осталось от телевизора после грозового разряда в его антенну, которая была установлена на стальной мачте. Заряд прошел по антенному кабелю, буквально превратив его в тонкий спекшийся шнурок. Пробил корпус телевизора, испепелив в нем радиодетали и пройдя сквозь тумбочку, ушел в пол. Ни одно живое существо при этом не пострадало. Конечно, большая часть энергии разряда приняла на себя антенна и металлическая мачта, через которую вся энергия ушла в землю. Как бы вышло, если антенна была бы установлена на деревянном шесте и не имела заземления, неизвестно. Еще одна важная функция антенного заземления защита от электромагнитного импульса. Усилитель телевизионного сигнала, установленный непосредственно на антенне, во время грозы может выйти из строя, даже если грозовой фронт пойдет стороной. Очень мощные электромагнитные импульсы грозовых разрядов выводят из строя полупроводниковые радиодетали антенного усилителя. В этом случае заземление антенны очень эффективно. Если антенна установлена на деревянном шесте, озаботьтесь заземлить ее любым проводом (медным, стальным, алюминиевым). Не обязательно устраивать капитальное заземление, закапывая в землю металлические полосы или устраивая контур заземления. Достаточно забить в землю металлический штырь примерно 70 см. Этого вполне хватит для защиты от электромагнитного импульса, и избавит Вас от необходимости демонтажа антенны и замены усилителя.

Если возникнут вопросы, задавайте их здесь .

Источник: http://slojno.net/ustanovka-antenn/

akakpravilno.ru

Как антенный телевизионный усилитель подключить к блоку питания

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже имеются специальные блоки питания — адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них. Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Представленный выше на фотографии блок питания — адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Самостоятельное изготовление адаптера для подачи питающего напряжения на антенный усилитель

Переходник-адаптер, с более широкими техническими возможностям можно сделать своими руками из любого антенного краба-разветвителя. Если необходимо запитать телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, то это несложно сделать, дополнив схему краба всего тремя деталями, которые будут выполнять функцию развязки.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.

В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.

В результате доработки, электрическая принципиальная схема краба приобрела следующий вид. Как видно из схемы, трансформатор Т1 остался родной, а добавились дроссель и два конденсатора.

Для лучшего согласования схемы можно между выходными выводами XW2 и XW3 припаять резистор величиной 150 Ом. Устанавливать адаптер можно в любом удобном месте, непосредственно у одного из телевизоров, или например, у входа кабеля в квартиру. Если нужно подключить только одни телевизор, то трансформатор Т1 можно удалить, а правый вывод конденсатора С1 припаять непосредственно к центральному выводу одного из разъемов XW2 или XW3, к которому и подключать кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного двойного провода идущего с блока питания на коаксиальный кабель.

Для этого нужно взять отрезок антенного кабеля длиной 5 см, разделать его одни конец и надеть F-накрутку. Ко второму концу, как показано на фотографиях, припаять со сдвигом провода, идущие от блока питания. Положительный вывод припаивается к центральной жиле антенного кабеля.

Если не хочется возиться, то можно установить в корпусе краба стандартный разъем для подключения блоков питания и через него подавать напряжение на антенный усилитель через сделанный своими руками адаптер.

ydoma.info

Как подключить антенный усилитель

Вам понадобится

  • — кусачки;
  • — нож;
  • — F-коннектор.

Инструкция

Приобретите и подготовьте необходимые инструменты и коннекторы для подключения к телевизионному приемнику. С помощью кусачек выровняйте край кабеля. Соблюдая меры предосторожности, аккуратно срежьте 15 миллиметров наружной изоляции кабеля. Не повредите при этом жилы, находящиеся между внутренней и внешней изоляцией. Осторожно отверните их назад, а затем удалите фольгу, которая расположена вокруг изоляции внутренней части кабеля.

Также аккуратно удалите 10 миллиметров изоляции вокруг внутренней жилы кабеля. Проследите, чтобы многочисленные жилы обмотки не касались ее, иначе качество сигнала значительно ухудшится.

Приобретите в любом магазине электроники F-коннектор. Раскрутите его. Вставьте подготовленный кабель в коннектор, называемый «папа». Наружная обмотка при этом прижмется к корпусу F-коннектора. Внутренняя жила попадет в выступающую часть и будет выглядывать примерно на 3 миллиметра. Если жила будет мешать, ее можно загнуть. Зафиксируйте кабель прижимным кольцом. Подключите коннектор к антенному гнезду телевизора.

Можно также приобрести штекер с фиксацией кабеля с помощью припаивания. В данном случае воспользуйтесь паяльником и припоем. Соблюдайте меры противопожарной безопасности. Проводите операцию в хорошо вентилируемом помещении. Для горячего паяльника используйте специальную негорючую подставку. Не кладите паяльник, включенный в сеть, на стол.

Подготовьте кабель, как было описано выше. Внешнюю оболочку соберите в виде пучка с одной стороны. Аккуратно припаяйте внутреннюю жилу к центральной части коннектора, а обмотку, скрученную вместе, к наружной. Проверьте места спайки на наличие мест замыкания. Устраните их, если это необходимо. Наденьте изолирующий ободок и подключите штекер к телевизору.

www.kakprosto.ru

Как подключить антенный кабель к блоку питания

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе  антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем  сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО!!! металлическая оплетка должна касаться нижней залуженной площадки штекера БП, иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти. Не допускайте замыкания оплетки и центральной жилы. При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло.

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

www.imsprice.ru

📺 Усилитель ТВ сигнала своими руками: изготовление, подключение, настройка

Несмотря на повсеместную модернизацию оборудования и переход на цифровой сигнал телевещания, многие россияне недовольны качеством принимаемого сигнала. Причин тому множество – от плохого состояния антенны до многоэтажных домов или рельефа местности, не дающих волнам нормально «проходить» от ретранслятора к приёмнику. Выручит в этом случае специальное устройство, коих в магазинах великое множество. Однако не стоит спешить за покупкой, лучше попробовать собрать усилитель ТВ сигнала своими руками. А как это сделать, попробуем разобраться в сегодняшней статье.

Содержание статьи

Что собой представляет собой антенный усилитель для телевизора

Если разобраться, то ничего сложного в усилителе ТВ сигнала для антенны нет. Простейшая микросхема с питанием на 6 или 12 в либо вовсе не требующая подключения к сети. Так как же он может усиливать сигнал? Попробуем разобрать принцип без сложных терминов.

ФОТО: мояоколица.рфТеперь вся Россия смотрит цифровое ТВ вместо аналогового

Антенна передаёт полученный сигнал в трансформатор, а после — в транзистор. Здесь он лишь немного усиливается. Далее проходит через эмиттер, после чего его частота корректируется каскадными транзисторами. Вот, собственно, и всё. Следующая точка его назначения — телевизор.

Можно ли принимать цифровой сигнал комнатной антенной без усилителя

Такой вопрос волнует многих. Нужно сказать, что при правильном подходе можно принимать качественный сигнал не только без антенного усилителя для телевизора. На удалении до 10-15 км от передатчика можно смотреть телевизор даже без антенны, используя вместо неё всего лишь небольшой отрезок коаксиального кабеля. О том, как это сделать, будет рассказано в пошаговой инструкции ниже.

ФОТО: vectorplus.com.uaУсилитель цифрового сигнала может выглядеть по разному

Статья по теме:

Как сделать своими руками антенну для цифрового ТВ: что понадобиться для сборки антенны, особенности конструкции, варианты антенн разных форм, схемы и расчеты, пошаговая инструкция для самостоятельно сборки.

Изготовление усилителя цифрового сигнала: материалы, инструменты, схемы

Изготовить антенный усилитель для приёма цифрового телевидения сможет любой начинающий радиолюбитель, только научившийся держать в руках паяльник. Главное – выбрать понравившуюся схему из множества тех, что можно найти на просторах сети интернет. Инструмента потребуется минимум – паяльник, резачок и плоскогубцы. Ну а весь необходимый материал, такой как элементы схемы, провода и иные расходники можно приобрести в любом магазине радиоэлектроники или же вовсе заказать через интернет.

ФОТО: instrumentgid.ruПри изготовлении усилителя цифрового сигнала своими руками без паяльника не обойтись

Несколько схем антенных усилителей для примера

Для того чтобы не утруждать читателя поисками схем усилителей цифрового сигнала ТВ, наша редакция решила сама выполнить эту работу. Для начала самый простой вариант, предназначенный для широкополосных антенн.

ФОТО: diagram.com.uaПростейшая схема усилителя цифрового сигнала

Следующая схема будет немного сложнее, однако и её можно собрать в домашних условиях.

ФОТО: electrongrad.ruЭта схема немного сложнее

И напоследок ещё одна. Выглядит всё довольно сложно, однако нужно лишь разобраться в ней. В этом случае собрать такую схему усилителя антенны для цифрового ТВ вполне удастся.

ФОТО: tytmaster.ruА в этой схеме нужно основательно разбираться

Статья по теме:

Антенна для радио своими руками: общие принципы изготовления, какие материалы потребуются для работы, как усилить радиосигнал FM в домашних условиях, как сделать из активной антенны пассивную — статья по теме.

Подключение и настройка усилителя антенны к телевизору: как выполнить

При правильной сборке схемы и верно подобранных элементах ни о какой настройке речи не идёт. Усилитель кабельного ТВ сигнала между сплиттером (диплексором, разветвителем, тройником – кому как удобнее) и телевизором. При необходимости подачи на него питания стоит продумать, чтобы поблизости был источник. При этом если на устройство подаётся питание, то при желании из такой активной антенны легко можно сделать пассивную, просто выключив блок из розетки.

ФОТО: regionoperator.ruБлок питания должен быть включён в сеть, чтобы усилитель работал

Усилитель ТВ сигнала: изготовить своими руками или купить

Этим вопросом задаются многие. Если рассуждать с точки зрения оправданности, то усилитель цифрового сигнала для телевизора проще приобрести на любом китайском ресурсе. Устройство это недорогое, доставка бесплатна. Однако если хочется сделать всё самостоятельно, можно приобрести там же все детали, взяв к исполнению одну из схем. Стоить это будет не намного дешевле, но ведь многие попросту увлекаются радиоделом.

Кстати, стоит отметить, что если домашний мастер хочет, чтобы его ТВ принимал цифровой сигнал, то его телевизор должен быть оборудован специальным модулем DVB-Т2. В противном случае необходимо будет приобрести для телевизора ресивер, который позволит просматривать каналы в соответствующем диапазоне частот.

ФОТО: intersat.mdТакой усилитель стоит довольно дёшево

Усиление телевизионного сигнала без включения дополнительного оборудования

Как оказалось, усилить сигнал телевизионной антенны можно при помощи обычного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телевизор старого образца. Просто во многих домах устанавливаются общие антенны, а они могут работать некачественно. В этом случае можно прибегнуть к одной хитрости.

ФОТО: idistribute.ruКоаксиальный кабель с мягкой изоляцией – нужен именно такой заказать

Что потребуется для изготовления усиленной ТВ антенны

Здесь всё крайне просто. Необходим обычный антенный штекер, небольшой кусок коаксиального кабеля, нож и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А вот как её узнать, будем разбираться в пошаговой инструкции.

Изготовление антенны, не требующей усилителя: пошаговая инструкция

Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км или на пути присутствует много препятствий, использовать усилитель сигнала для антенны телевизора всё же придётся. Но если подобных проблем не наблюдается, то антенну можно изготовить в течение 5—10 минут.

ИллюстрацияОписание действия
Первое, что необходимо сделать, это узнать, на каком канале передаётся сигнал в нужном регионе. Для этого нужно зайти на сайт РТРС и выбрать свой район, область или город.
Далее, если пролистать вниз, можно увидеть номер телефона, позвонив по которому, абонент узнает канал вещания (Самарская область для примера).
Этот канал нужно ввести в соответствующее поле, которое высветится при переводе телевизора в режим ручной настройки. Чуть ниже появится частота, которая требуется для расчёта длины отрезка коаксиального кабеля.
Теперь необходим калькулятор. Формула расчёта следующая: 7500 /частоту. Результат округляется в большую сторону.
Для Самарской области получилось 9.9, а значит, нужен отрезок кабеля, равный 10 см. Однако дальше речь пойдёт об Ульяновской области, где данный показатель равен 14, хотя разницы в технологии изготовления антенны нет.
Сначала кабель не укорачивается. На него устанавливается обычный телевизионный штекер, который будет коммутироваться с кабелем через соединительную муфту.
Следующий шаг – замеры. От штекера нужно отступить 2 см – это будет место изгиба. Именно от него следует отмерить нужный размер, в данном случае это 14 см (2+14=16). На крайней метке кабель обрезается.
Теперь нужно снять изоляцию от метки 2 см до конца. Сделать это довольно просто – внешний слой современных кабелей очень мягкий.
После необходимо убрать и экранирующий слой, он здесь совершенно не нужен.
По метке 2 см коаксиальный кабель сгибается под углом 30˚, после чего работу можно считать завершённой – рабочая антенна без усилителя для цифрового телевидения готова.
Остаётся выставить антенну так, чтобы она была направлена в сторону ретранслятора (передатчика, вышки – кому как удобно). Не обязательно вывешивать её на улицу. В помещении сигнал будет немного слабее, но вполне достаточен для уверенного приёма.
Теперь можно проверить уровень не усиленного антенного сигнала. На примере видно, что он равен 100 %.

Если интересен полный мастер-класс по изготовлению подобной самоделки, Вы можете посмотреть его в этом видео.

Таким образом, можно сказать, что даже без усилителя можно сделать антенну для телевизора своими руками – работать она будет не хуже.

Особенности общих антенн в многоквартирных домах

Если обслуживающая организация работает как положено, то жильцам многоквартирных домов, на крышах которых установлены антенны общего пользования, можно не задумываться об усилителях сигнала цифрового телевидения. Дело в том, что такое оборудование уже установлено и при должном обслуживании должно работать. В случае, если сигнал от общедомовой антенны слабый или его нет вовсе, не стоит торопиться приобретать или изготавливать устройство. Сначала нужно позвонить в управляющую компанию и сообщить о неисправности. Должны приехать мастера, которые отремонтируют или заменят общедомовой усилитель сигнала цифрового телевидения, который в разы мощнее любого частного, после чего ТВ будет показывать идеально.

ФОТО: aredi.ruИногда многоканальные усилители просто необходимы

В заключение

Несмотря на то что в большинстве квартир и домов сегодня проведён интернет и IP телевидение, без цифрового ТВ обойтись сложно. Ведь, к примеру, какой смысл приобретать второй IP приёмник на кухню, когда можно подключить 20 каналов бесплатно. Именно поэтому стоит знать, каким образом можно усилить сигнал, изготовить антенну или даже просто включить цифровое ТВ. Наверняка из сегодняшней статьи стало понятно, что никаких сложностей эта задача не составляет и справиться с ней может каждый.

ФОТО: news3day.ruХороший усилитель никогда не подведёт и подобной ситуации не случится

Очень надеемся, что сегодняшняя статья будет полезна нашему уважаемому читателю. Если у вас появились вопросы по теме, задавайте их в обсуждениях ниже. Редакция Homius с удовольствием ответит на них в максимально сжатые сроки. Там же вы можете выразить личное мнение о прочитанном, оставить свой комментарий или поделиться опытом в изготовлении усилителя сигнала ТВ своими руками, если таковой имеется. Вам понравилась статья? Тогда не забудьте оценить её. Для нас очень важно ваше мнение. А напоследок предлагаем вашему вниманию короткий, но весьма информативный видеоролик.



Предыдущая

Бытовая техникаМеханик на дому: регулировка карбюратора бензопилы своими руками

Следующая

Бытовая техникаТОП−7 2020 года: рейтинг производителей и моделей индукционных варочных панелей (плит), их плюсы и минусы

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Антенны Прямые | Установка антенны HDTV

Советы по размещению

Есть много вещей, которые могут повлиять на характеристики вашей антенны, но, как правило, , чем выше вы можете поставить антенну, тем лучше .

Сигналы цифрового телевидения передаются в диапазонах частот UHF и VHF. Большинство каналов вещают в диапазоне УВЧ. У УВЧ-сигналов используется более высокая частота, они более подвержены ослаблению из-за строительных материалов (стен, штукатурки и т. Д.).), и больше зависят от прямой видимости башен. По этой причине, чем выше высота, тем выше ваши шансы на надежный прием. УКВ-сигналы передаются на более низкой частоте и часто не так чувствительны к строительным материалам и препятствиям. Любой цифровой сигнал по-прежнему подвержен препятствиям между антенной и передатчиком, таким как деревья, здания и географические препятствия.

В зависимости от вашего местоположения установка в помещении может быть проблематичной по двум причинам.Во-первых, антенна будет ниже, чем установка на крыше, что часто ограничивает прямую видимость. Во-вторых, цифровой сигнал ослабляется каждой стеной, через которую должен пройти сигнал. Вот почему мы рекомендуем размещать комнатную антенну как можно ближе к окну (и опять же: чем выше, тем лучше).

У наружной антенны много преимуществ перед комнатной. У наружной антенны будет меньше препятствий и меньше помех (шума) от других электронных устройств внутри вашего дома.Одна наружная антенна может обслуживать несколько телевизоров. Если в вашем доме раньше была спутниковая или кабельная связь, коаксиальный кабель, необходимый для передачи сигнала антенны на все ваши телевизоры, уже установлен. По возможности наружная установка всегда лучше, чем внутренняя. Установка антенны на чердаке может привести к ее более высокому положению, но изоляция чердака также может снизить качество сигнала. Если ассоциация вашего домовладельца не разрешает установку наружной антенны, скорее всего, закон на вашей стороне. Прочтите директиву FCC по установке антенны.

Если вы живете в более низкой местности и расположение передатчиков в вашем районе требует, чтобы вы направили антенну в сторону холма, ваши шансы на успех могут быть ограничены. Люди, живущие в глубоких долинах или каньонах, могут быть не в состоянии принимать сигналы HDTV с помощью эфирной антенны. Точно так же люди, живущие в многоэтажных многоквартирных домах, будут иметь больший успех, если они будут жить на стороне здания, обращенной к передатчикам.

Монтажные насадки

Все наши наружные антенны оснащены регулируемым зажимом для мачты, который можно прикрепить к различным мачтам и креплениям.Вы можете приобрести одно из наших креплений для антенны, если оно не входит в комплект вашей антенны. Перед установкой антенны на какое-либо крепление важно проверить прием в том месте, где вы собираетесь установить антенну, прежде чем прикреплять крепление к любой поверхности.

Советы по подключению

Все наши антенны оснащены коаксиальными разъемами типа «розетка» типа «F», которые интегрируются со стандартным коаксиальным кабелем RG6. Подключите кабель к розетке на антенне, а затем подайте этот кабель к телевизору или преобразователю.

Если длина вашего коаксиального кабеля превышает 100 футов, мы рекомендуем предусилитель JUICE. Предварительный усилитель увеличивает доступную мощность сигнала и помогает преодолевать проблемы, включая разветвители или слабые сигналы.

Если вам нужны антенны UHF и VHF, вы можете рассмотреть наш антенный комбайнер UHF / VHF.

Профессиональная установка

Если вы не можете установить антенну, посетите наш список рекомендованных установщиков антенн или обратитесь в наш отдел обслуживания клиентов, и мы будем рады направить вас к профессиональному установщику в вашем регионе.

Информация по установке принадлежностей

Щелкните здесь, чтобы узнать больше о разводке антенны, использовании разветвителей, установке предварительных усилителей и использовании диплексеров.

Лучшая ТВ антенна на 2021 год

Достаточно ли вы стары, чтобы помнить дни до появления потокового видео, спутникового и даже кабельного телевидения? Это были годы антенн, когда «кроличьи уши» торчали из задней части громоздких телевизоров, а антенны Yagi усеяли крыши по всему пригороду.Если вам надоела высокая стоимость ТВ по подписке — независимо от того, получаете ли вы его через службу потокового вещания, со спутниковой антенны или по коаксиальному кабелю — вы можете быть удивлены, узнав, что те старые Бесплатное эфирное телевидение никогда не уходило.

Да, вы можете бесплатно смотреть некоторые из лучших телешоу, специальных программ и спортивных событий: все, что вам нужно, — это антенна и приличный сигнал. Еще лучшие новости: современные антенны гораздо менее привередливы, и большинство из них даже может передавать каналы HD. (Посетите наш Streaming TV Insider, чтобы получить еще больше полезных советов.)

Оставайтесь с нами

Подпишитесь на новостную рассылку CNET TV, Streaming and Audio, чтобы получать самые лучшие репортажи о домашних развлечениях.

В этой статье мы будем обсуждать беспроводные или OTA-антенны. Этот тип антенны отлично подходит для событий, которые вы хотите смотреть в прямом эфире, таких как спорт или вечерние новости. В зависимости от того, где вы живете, и ваших возможностей приема сигнала, вы можете смотреть что угодно на NBC, Fox, ABC, CBS, PBS и некоторых других каналах, таких как MyNetworkTV и The CW.В то время как установленная на крыше телевизионная антенна или наружная телевизионная антенна подойдут для этого, ваш телевизор уже имеет встроенный тюнер, а добавление внутренней антенны может стоить менее 20 долларов США.

Сара Тью / CNET

Обратной стороной является то, что в некоторых местах телевизионный сигнал некоторых каналов неравномерный или отсутствует из-за вашей близости или отсутствия таковой к вышке вещания или препятствий, которые прерывают сигнал.В отличие от службы потокового телевидения в прямом эфире, OTA TV ограничивается одним телевизором, и сигнал вещания от телевизионной антенны OTA не будет работать на телефонах или других устройствах. Если, конечно, вы не поднимете его на ступеньку выше с OTA DVR.

Сейчас играет: Смотри: Как отрезать шнур за 10 долларов: установка комнатной антенны

2:03

Мы протестировали семь различных комнатных антенн по цене от 10 до 90 долларов (все намного меньше, чем у самого простого кабельного телевидения).Лучшие телевизионные антенны могли принимать больше каналов, чем другие, и передавать более сильные и четкие телевизионные сигналы даже на «проблемных» каналах. Мы тестировали в двух разных местах: городском Манхэттене и пригороде Нью-Джерси. Мы будем обновлять эту информацию при рассмотрении новых продуктов. Вот семь телевизионных антенн, на которые мы первоначально смотрели:

  • Channel Master Flatenna 35 (10 долларов плюс 7,50 долларов за доставку)
  • Ультратонкая домашняя телевизионная антенна AmazonBasics (20 долларов США)
  • Модернизированная домашняя ТВ-антенна с цифровым усилением 1byOne (27 долларов США)
  • Антенны Direct ClearStream Eclipse (40 долларов США)
  • Mohu ReLeaf (30 долларов США, снято с производства)
  • Channel Master Smartenna Plus (49 долларов США, снято с производства)
  • U Должна быть усилена антенна цифрового телевидения высокой четкости (29 долларов США)

Лучшие телевизионные антенны, которые мы тестировали

Сара Тью / CNET
  • Съемный коаксиальный кабель? Да
  • Количество каналов: 50 на Манхэттене, 61 в Нью-Джерси
  • Количество просматриваемых каналов: 9 из 13 проверенных, оба местоположения

Со времени нашего первоначального теста Flatenna 35 была модернизирована съемной антенной.Похоже, что качество сигнала также улучшилось — теперь это лучшая из наших семи моделей по включению каналов, превзойдя нашу предыдущую рекомендацию, Antennas Direct ClearStream Eclipse.

И да, лучшая телевизионная антенна стоит всего 10 долларов (плюс 7,50 долларов за доставку) с веб-сайта Channel Master. (Он называется Flatenna 35 или Duo, в зависимости от того, где вы его покупаете.) Лучший прием телеканалов и низкая цена? У нас есть победитель.

Прочтите наш обзор Channel Master Flatenna 35.

Сара Тью / CNET
  • Съемный коаксиальный кабель? Да
  • Количество каналов: 39 на Манхэттене, 65 в Нью-Джерси
  • Количество просматриваемых каналов: 9 из 13 проверенных, оба местоположения

Возможно, вы пробовали Flatenna с посредственными результатами и хотите дать ее еще один выстрел.Antennas Direct Eclipse за 80 долларов выиграла наше первоначальное сравнение и на этот раз снова показала очень хорошие результаты при приеме широковещательного сигнала для многих телеканалов.

Антенна ClearStream, имеющая форму анкера и многонаправленную двустороннюю компактную конструкцию, безусловно, уникальна. Он поставляется с липкими язычками, чтобы прикрепить его к окну, что очень удобно. А если вам нужно больше мощности сигнала, есть также антенный усилитель за 20 долларов.

Хотя Eclipse все еще доступен, имейте в виду, что сейчас существует обновленная модель Eclipse 2, хотя мы еще не тестировали ее.

Прочтите наш обзор Antennas Direct ClearStream Eclipse.

Другие топовые ТВ антенны

Сара Тью / CNET
  • Съемный коаксиальный кабель? №
  • Количество каналов: 34 в Манхэттене, 49 в Нью-Джерси
  • Количество просматриваемых каналов: 6 из 13 проверенных, оба местоположения

1byOne — одна из двух антенн в этом списке с несъемным коаксиальным кабелем, и всего 10 футов в длину, он может не работать в некоторых помещениях, где он не может принимать очень слабый сигнал.Черный пластик кажется немного дешевым по сравнению с другими, хотя модель антенны HD поставляется с усилителем усиления. С точки зрения качества сигнала, эта внутренняя антенна HDTV была единственной телевизионной антенной, которая принимала CBS с телебашни в нашем районе Манхэттена (подробности см. Ниже).

Текущая цена дешевле, чем другие, но в нашей книге Channel Master стоит еще доллар или два.

Читать далее.

Сара Тью / CNET
  • Отсоединяемый кабель? №
  • Количество каналов: 28 в Манхэттене, 62 в Нью-Джерси
  • Количество доступных для просмотра каналов: 6 или 7 с усилителем, из 13 проверенных, в обоих местах

Усиленная антенна U Must Have поставляется с липкой подушечкой на спине и относительно длинный, хотя и несъемный, на высоте 18 футов.Входящий в комплект усилитель придает антенне некоторую гибкость, и в целом продукт кажется более прочным, чем 1byOne, хотя они работали аналогично. Обратите внимание, что этой модели цифровой антенны постоянно нет в наличии, и в настоящее время она указана как произведенная Synology (это не так).

Сара Тью / CNET
  • Съемный коаксиальный кабель? Да
  • Количество каналов: 41 в Манхэттене, 64 в Нью-Джерси
  • Количество просматриваемых каналов: 8 из 13 проверенных, оба местоположения

AmazonBasics за 20 долларов шла плечом к плечу с Channel Master Flatenna.Он имеет очень похожую конструкцию, а также включает в себя съемный коаксиальный кабель. Только более высокая цена не позволяет ему превзойти Флатенну. Но, возможно, вам нужно что-то белое, и эта ультратонкая антенна отвечает вашим требованиям.

Сравнение лучших антенн


Цена Нет.каналов (Манхэттен) Нет.каналов (Нью-Джерси) Нет.доступных для просмотра каналов (из 13)
Канал Мастер Флатенна 35 10 долларов США 50 61 9
Ультратонкая комнатная ТВ-антенна AmazonBasics 20 долларов 41 год 64 8
Антенны Direct ClearStream Eclipse 40 долларов 39 65 9
Модернизированная 1byOne домашняя ТВ-антенна HD с цифровым усилением, 2019 г. 27 долларов США 34 49 6
Mohu ReLeaf (снято с производства) 30 долларов США 29 66 6
У вас должна быть усиленная антенна цифрового телевидения высокой четкости 28 долларов США 28 год 62 6
Channel Master Smartenna Plus (снято с производства) 49 долларов США 31 год 53 5

Как мы тестировали телевизионные антенны


Как и в случае с недвижимостью, качество работы телевизионной антенны зависит от местоположения, местоположения и местоположения.

Мы протестировали антенны в двух основных местах: в центре Манхэттена, всего в полумиле от вещательных антенн на Эмпайр-стейт-билдинг, хотя и закрытом другими зданиями, и в пригороде Нью-Джерси, в 9 милях от ближайших вещательных вышек. . В зависимости от вашего местоположения вы можете принимать трансляции с нескольких антенн. Холмы или большие здания на пути могут повлиять на частотный диапазон и прием телеканалов.

Мы расположили каждую антенну в одном месте и подключили ее к Channel Master DVR Plus, который дает данные об уровне сигнала, а также общее количество каналов.Мы использовали два разных показателя, чтобы определить, какая телевизионная антенна работает лучше всего. Первый — это грубая мера количества каналов, которые он мог обнаружить, а второй — количество заранее определенных «проблемных каналов». Для этого мы сверились со списком каналов, взятых с различных форумов для обеих областей тестирования, и измерили, насколько хорошо антенны работают на каждом канале.

В нашем списке «проблемных» каналов на Манхэттене были WABC 7.1 (ABC), WNET 13.1 (PBS), WPIX 11.1 (CW — только Манхэттен) и WNJB 58.1 (только PBS — NJ). Кроме того, мы добавили популярные каналы CBS 2.1, WNBC 4 (NBC) и WNYW 5 (Fox).

Хотя результаты будут отличаться в зависимости от того, где вы живете и как далеко вы находитесь от телебашен, мы обнаружили, что наиболее эффективные модели получали больше самых популярных каналов, а также местные каналы и дополнительные радиопередачи и испаноязычные станции. .

Большинство телевизионных антенн имеют одинаковую прямоугольную конструкцию, но есть одно важное соображение: кабель.Был ли у антенны длинный высокопроизводительный коаксиальный кабель или, что еще лучше, съемный? Вы будете прикреплять один из них к своему окну, которое может быть далеко от телевизора, так что чем дольше, тем лучше.

Стоит отметить, что некоторые из этих антенн — 1byOne и Channel Master Smartenna Plus — включают усилители с усилением. В то время как 1byOne будет работать и без подключенного усилителя, Channel Master — нет. Однако, исходя из нашего опыта в ряде мест, усилители предлагают совершенно непредсказуемое преимущество в мощности сигнала.Если вы не можете получить телевизионный прием с помощью комнатной антенны, усилитель усиления может вам не помочь, а в других случаях он может ухудшить качество приема из-за перегрузки каналов, которые уже имеют сильный сигнал.

Некоторые антенны в нашем списке включают усилитель с питанием, но используйте его с умом, так как они могут ухудшить сильный сигнал.

Сара Тью / CNET

Установка внутренней антенны

В отличие от того, когда мы рассматривали комнатные антенны в 2016 году, большинство современных антенн имеют клейкую пленку для прикрепления их к стене или окну.Если по какой-то причине такой возможности нет, вы можете вместо этого попробовать упаковочную ленту или замазку для плакатов.

При его установке обязательно нужно будет поэкспериментировать с размещением. Стена может быть лучше окна, в зависимости от ориентации вашего жилого помещения. Кроме того, по возможности держите антенну подальше от магнитных металлов, таких как защитные планки и т.п., поскольку они могут повлиять на мощность вашего сигнала.

Если вы покупаете модель с коротким невыпадающим проводом, например, 1byOne, имейте в виду, что вам может потребоваться купить удлинительный провод «папа-папа» и несколько коаксиальных кабелей, чтобы он мог подключиться к вашему оборудованию.

Наконец, если вы живете в зоне плохого покрытия, со слабым сигналом, комнатная антенна может вам не подойти . Мы пробовали использовать антенны в одном месте в долине Гудзона, и ни одна из них вообще не работала, даже усиливающая сигнал Smartenna. Вот почему лучше сначала проверить уровень сигнала с помощью дешевой антенны, вместо того, чтобы тратить сотню долларов на то, что может не работать в вашем регионе из-за отсутствия радиовещательной вышки.

Дополнительные рекомендации по резакам для шнура

4 лучшие внутренние HDTV-антенны 2021

Наш выбор

Антенны Direct ClearStream Flex

Flex задействовал большее количество каналов во всех местах, где мы его пробовали, и это одна из немногих плоских антенн, которые позволяют вам использовать какой кабель вы хотите.

Варианты покупки

* На момент публикации цена составляла 55 долларов.

Независимо от того, где (или в каком городе) мы его повесили, Antennas Direct ClearStream Flex всегда считался одним из лучших по количеству телевизионных каналов. Его плоский дизайн позволяет легко повесить на стену, и он двусторонний, с черной и белой сторонами (также под покраску). Антенна поставляется со съемным усилителем, который может потреблять питание от USB-порта вашего телевизора, а также с длинным съемным кабелем, что удобно, если вы хотите заменить его кабелем другого цвета или длины.Единственным недостатком является то, что ClearStream Flex немного больше среднего для плоской антенны.

, занявший второе место

RCA ANT3ME

Антенна ANT3ME включает в себя измеритель уровня сигнала, который позволяет быстро найти наилучшее положение антенны, но не соответствует нашему лучшему выбору по гибкости установки.

Усилитель RCA ANT3ME имеет встроенный измеритель уровня сигнала, который обеспечивает почти мгновенное считывание уровня сигнала. Эта функция позволяет быстро найти оптимальное положение для антенны. Этот процесс может занять более часа, если вместо этого вы будете использовать внутренний процесс сканирования каналов телевизора для оценки различных положений.Когда мы разместили ANT3ME без использования измерителя, он получил меньше каналов, чем наш лучший выбор, и был только средним по производительности, но когда мы точно настроили его положение с помощью измерителя, он стал лидером. ANT3ME имеет разумный размер, с двусторонними черными и белыми сторонами, и обычно он стоит немного меньше, чем наш лучший выбор. Но кабель не отсоединяется, а для усилителя требуется розетка переменного тока, а не питание от USB.

Выбор для обновления

Winegard Flatwave Amped Pro

Измеритель сигнала Flatwave Amped Pro с подключением через Bluetooth и управляемым приложением позволяет получить абсолютно лучший прием и максимально возможное количество каналов.

Варианты покупки

* На момент публикации цена составляла 97 долларов.

Winegard Flatwave Amped Pro — действительно «умная» антенна со встроенным измерителем сигнала, которым вы управляете через мобильное приложение и соединение Bluetooth. Когда вы перемещаете антенну по комнате, каждые шесть секунд вы получаете обновленную информацию о количестве каналов, которые вы можете принимать. В каждом месте, которое мы пробовали, использование приложения для позиционирования антенны помогло Flatwave Amped Pro занять первое или второе место по количеству принимаемых каналов.Усилитель питается от USB, антенна двусторонняя, с черными и белыми сторонами, и вы получаете большое количество кабеля. Однако кабель нельзя отсоединить, и Flatwave Amped Pro обычно примерно в два раза дороже типичных плоских антенн с усилителем.

Бюджетный выбор

1byone Внутренняя цифровая усиленная HDTV-антенна

Плоская 1byone антенна принимает почти столько же каналов, сколько наш лучший выбор, но она не обратима, поэтому не так легко вписывается в какой-либо декор.

Варианты покупки

* На момент публикации цена составляла 27 долларов.

Комнатная HDTV-антенна с цифровым усилением 1byone уже несколько лет подряд является нашим бюджетным выбором в этом руководстве. Он работает почти так же хорошо, как наш лучший выбор; Если вы находитесь в пределах 15 миль от антенн вещания, вы можете не пропустить ни одного канала с этой. Он имеет встроенный усилитель, включает в себя довольно большое количество кабеля и относительно компактен. Единственным недостатком является то, что кабель не отсоединяется, а антенна не является реверсивной или окрашиваемой, поэтому ваш единственный вариант цвета — черный.

Топ-9 усилителей ТВ-антенн 2021

Бывает, что входящий ТВ-сигнал может быть очень нестабильным из-за его правильной передачи антенной. Это может быть вызвано удаленностью радиовещательной телебашни, потерями в кабеле, некоторыми естественными или искусственными помехами и т. Д. В таких случаях усилитель антенны станет строго необходимым устройством. Давайте разберемся, действительно ли это незаменимая покупка; какие виды предлагаются на рынке; и что в первую очередь следует учитывать, чтобы выбрать наиболее подходящий вариант, отвечающий вашим потребностям.

Какой усилитель телевизионной антенны самый лучший? Усовершенствованные модели ТВ-бустеров незаменимы для повышения уровня сигнала. Их установка и подключение не должны вызывать никаких сложностей и требовать особых навыков монтажа. Современные модели подходят как для внутренней, так и для наружной установки и обладают всепогодной конструкцией. Сразу после его подключения вы должны заметить улучшение ТВ-сигнала, а также уменьшение шума и помех, которые способствуют четкому изображению и устраняют любые пикселирования.Кроме того, некоторые современные бустеры могут использоваться как разветвители сигнала благодаря наличию нескольких выходных портов. Обычно они совместимы с различными подключениями устройств, включая другие телевизионные системы, FM-стерео, устройства OTA и т. Д., Передаваемые в диапазонах 4K, HD, UHF, VHF и других диапазонах.

Сравнение лучших усилителей и усилителей для телевизионных антенн

1. 8-портовый усилитель-распределитель телевизионного сигнала с прямым выходом на антенны
Этот 8-выходный усилитель HDTV является одним из множества достойных продуктов для повышения телевизионного сигнала от Antennas Direct.Сигнал этого устройства может быть разделен на 8 телевизоров или цифровых преобразователей, что применимо для жилых и профессиональных целей. Он обеспечивает усиление сигнала 4,5 дБ на порт, которое сохраняется даже при 50-футовом коаксиальном кабеле между антенной и приемником. Он имеет водонепроницаемую конструкцию, подходящую как для внутреннего, так и для наружного применения. В комплект усилителя входит устройство для ввода питания и 3-футовый коаксиальный кабель.

НАЙТИ ЛУЧШУЮ ЦЕНУ

2.Antronix 9-портовый двунаправленный усилитель / усилитель сигнала разветвителя кабельного телевидения
Будучи совместимым со всеми сериями кабельного телевидения, это устройство имеет полный набор из 8 выходных портов с усилением для различных сигналов в прямом и обратном направлениях. Таким образом, он также функционирует как разделитель без потерь. Кроме того, он имеет еще один порт обхода модема для поддержки совместимого устройства даже в случае отключения электроэнергии. Его водонепроницаемая и защищенная от перенапряжения конструкция позволяет устанавливать его в горизонтальном и вертикальном положении как в помещении, так и на открытом воздухе, поскольку может обеспечить безотказную работу при температуре от -40 ° до + 140 ° F.

НАЙДИТЕ ЛУЧШУЮ ЦЕНУ

3. Winegard LNA-200 Boost XT HDTV предусилитель, усилитель телевизионной антенны усилитель сигнала с усилителем сигнала WineGard X max TV
The max . усиление, улучшает сигнал любой наружной пассивной или неусиленной антенны. Он оснащен технологией TwinAmp для усиления сигналов VHF и UHF с наименьшим шумом (обычно 1 дБ) или внешними помехами.Поставляется с набором аксессуаров, таких как адаптер 110 В, вставка питания и хомуты для шлангов.

НАЙДИТЕ ЛУЧШУЮ ЦЕНУ

4. Усилитель внутренней телевизионной антенны GE с низким уровнем шума Усилитель антенного сигнала
Подходит для бюджетной домашней неусиленной пассивной антенны HDTV бустер улучшает сигналы УКВ и УВЧ. Он фильтрует шум, тем самым улучшая отношение сигнал / шум, и блокирует помехи 4G / 5G LTE с компенсацией потерь в кабеле.Его можно легко настроить с помощью адаптера переменного тока (входит в комплект).

НАЙДИТЕ ЛУЧШУЮ ЦЕНУ

5. Антенный усилитель Antop HD Smart Boost
Этот усилитель HDTV можно использовать в качестве предварительного усилителя для приема сигналов UHF и радиовещания. . Имеет 2 выхода с возможностью подключения к нескольким устройствам. Это устройство оснащено интеллектуальной системой усиления для регулировки усиления сигнала с помощью встроенного циферблата.Встроенный фильтр 3G и 4G блокирует нежелательные беспроводные помехи для бесшумного приема HDTV.

НАЙТИ ЛУЧШУЮ ЦЕНУ

Типы усилителей ТВ-сигнала

Существует общая классификация всех моделей усилителей ТВ-сигнала, представленных на текущем рынке. В зависимости от конструктивных особенностей бустеры делятся на несколько типов по диапазону частот и месту установки .

В частности, ТВ-усилители предназначены для разных частотных диапазонов, спектра сигнала и расстояния от передатчика. В связи с этим существуют одно- и многодиапазонные модели, подходящие для разных приложений.

Возможны два варианта установки ТВ-усилителя: в помещении и на улице. Бустеры для домашнего ТВ имеют компактную конструкцию и могут устанавливаться рядом с антенной. Хотя есть такие продвинутые модели, как ANTENNAS DIRECT 8-PORT TV DISTRIBUTION AMPLIFIER, которые в первую очередь предназначены для использования внутри помещений; но они обладают достаточной мощностью, чтобы усилить разделенный сигнал с использованием 50 футов.коаксиальный кабель или другое. Однако у этого варианта есть один недостаток, связанный с потерями в кабеле; например, в случае ухудшения погодных условий, когда наблюдается потеря мощности сигнала.

Последнее обновление от 14.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Бустеры для установки вне помещений и на мачте устанавливаются на одной высоте с антенной для обеспечения максимального усиления сигнала.Например, WINEGARD LNA-200 BOOST XT ANTENNA AMPLIFIER SIGNAL BOOSTER совместим со всеми марками неусиленных / пассивных антенн. Однако такая установка сравнительно уязвима, так как любой удар грома или сильный ветер могут повредить устройство.

Последнее обновление от 14.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Кроме того, мы можем определить двунаправленные усилители телевизионного сигнала, которые работают как в восходящем, так и в обратном диапазонах частот.Их также называют моделями с активным возвратом, которые усиливают сигнал в обоих направлениях. Это может быть очень полезно, если у вас есть несколько телевизоров, поэтому вы можете обеспечить надежный прием в каждом месте. ДВУНАПРАВЛЕННЫЙ КАБЕЛЬНЫЙ ТЕЛЕВИЗОР ANTRONIX на 9 портов является ярким примером двунаправленного усилителя, который имеет 9 выходов для нескольких устройств, которые можно подключать одновременно без ущерба для мощности сигнала. Напротив, двунаправленные модели с пассивным возвратом обычно имеют один порт только для усиления ТВ-сигналов в восходящем направлении.Тем не менее, такие модели являются наиболее востребованными видами для домашнего использования.

Последнее обновление от 14.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Как работает усилитель ТВ-сигнала?

Усилитель телевизионной антенны или усилитель сигнала предназначен для приема нестабильного цифрового / аналогового сигнала и его усиления.Этого можно достичь путем фильтрации шумовых помех и регулировки частоты. В зависимости от видеосигнала (SDTV, EDTV, HDTV 720p или 1080i / p и т. Д.) Усилитель может обрабатывать различные полосы пропускания. Регулятор частоты позволяет принимать максимальное усиление ТВ-сигнала до 20 дБ на частоте 1000 МГц. Тем не менее, усиление сигнала в диапазоне от 10 дБ до 14 дБ было бы наилучшей ситуацией; так как слишком большое усиление усилителя телевизионного сигнала может привести к ухудшению сигнала, чем исходный, из-за усиления внешних помех.Любой ТВ-усилитель работает следующим образом:

  • Сигналы, полученные от антенны, проходят через согласующий трансформатор.

  • Затем они усиливаются с одновременной стабилизацией цепи.

  • После этого происходит регулировка частоты.

  • На выходе усиленный сигнал ретранслируется непосредственно на ТВ-приемник или другое совместимое устройство, исключая появление пикселизации, шума или потери сигнала.

Принимая во внимание вышесказанное, перед улучшением ТВ-сигнала с помощью усилителя сначала проверьте исправность вашей антенны; поскольку усилитель не предназначен для приема сигналов, он может только усиливать уже переданные.

Усилитель и предусилитель | Разница

Часто путаница может возникнуть из-за разницы между усилителем-распределителем и элементом предварительного усилителя. И есть ли вообще разница? Собственно, есть.

Предварительный усилитель рекомендуется использовать в основном для внешних применений с антенными установками или прокладками кабелей. Это устройство предназначено для устранения потерь сигнала из-за длинных кабелей или удаленности от вышек телевещания.

Усилитель-распределитель подходит для компенсации потерь сигнала, вызванных его разделением на несколько телевизионных систем. Эти устройства предназначены для использования внутри помещений.

ТВ-антенные усилители Top-9

АНТЕННЫ УСИЛИТЕЛЬ ПРЯМОГО ТВ-РАСПРЕДЕЛЕНИЯ | Лучший усилитель цифровой антенны с самым высоким коэффициентом усиления dВ

Antennas Direct, Inc.была основана в 2004 году как поставщик вещательного оборудования. На сегодняшний день это одна из крупнейших компаний на телекоммуникационном рынке страны.

Усилитель-распределитель HDTV CDA8 предназначен для усиления сигнала, чтобы разделить его на 8 телевизионных систем и цифровых преобразователей, обеспечивая тем самым стабильный прием в каждом месте. Он может генерировать усиление 4,5 дБ на порт. Это устройство может использоваться как в домашних, так и в профессиональных приложениях благодаря его способности поддерживать уровень сигнала даже при использовании коаксиального кабеля длиной 50 футов или более между антенной и приемником.

Этот усилитель предназначен в первую очередь для использования внутри помещений; тем не менее, он оснащен водонепроницаемым корпусом, который обеспечивает его безопасную работу на открытом воздухе (за исключением соединений, требующих дополнительной защиты от окружающей среды и соответствующего силового вставного устройства). Он поставляется с адаптером питания 15 В постоянного тока с защитой от перегрузки и 40-дюймовым адаптером. коаксиальный кабель.

Характеристики

  • Усиление сигнала (дБ): 4,5 на порт
  • Вес (унции): 0,16
  • Размеры (Д x Ш x В) (дюймы): 4.5 x 4,53 x 1,5
Плюсы: Минусы:
  • Многопортовый блок
  • Многоцелевое устройство
  • Низкий уровень шума
  • Прочная конструкция
  • Поставляется с комплект для установки
  • Использование вне помещений требует дополнительных установок

Это высококачественный телевизионный распределительный усилитель, который обеспечивает надежную передачу сигнала нескольким получателям с минимальными потерями.

Последнее обновление от 14.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Наряду с превосходной моделью, рассмотренной выше, Antennas Direct предлагает широкий спектр устройств усиления ТВ-сигнала для различных приложений.В частности, их 4-портовый усилитель-распределитель ТВ — CDA4 можно подключить только к 4 телевизорам; однако он имеет более высокий коэффициент усиления сигнала 7,5 дБ на порт, что обеспечивает более сильный сигнал и четкое изображение без нежелательных помех. Эта модель также предназначена для использования в помещении, но может быть установлена ​​и на открытом воздухе при наличии дополнительных блоков питания и водонепроницаемых зажимов. Устройство поставляется с внутренним источником питания и коаксиальным кабелем длиной 3 фута.

Последнее обновление от 14.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Antennas Direct PA-18 Сверхмалошумящий предусилитель, поддержка 4K, сельские районы — еще один достойный продукт, который мы хотели бы рассмотреть в нашем списке лучших.Этот предусилитель предназначен для наружного применения в всепогодной конструкции на мачте. Это устройство подходит для использования на больших расстояниях. В частности, он может усилить самые слабые сигналы, поступающие от антенны через коаксиальный кабель длиной 100 футов или более к телевизору или разветвителю. Он способен достигать усиления сигнала 18,6 дБ в диапазоне УКВ и усиления сигнала 15,4 дБ в диапазоне УВЧ на частотах 40–862 МГц.

Антенны Direct ClearStream Juice VHF / UHF малошумящий предусилитель 19 дБ с фильтрами также может использоваться для слабых сигналов на расстоянии более 100 футов.используются коаксиальный кабель и разветвители, как и в вышеупомянутой модели. Тем не менее, он может обеспечить выдающийся прием с усилением 17,5 дБ VHF / 19 дБ UHF в своем классе. Этот предусилитель имеет прочную цельнолитую конструкцию, способную выдерживать любые условия окружающей среды. Кроме того, он имеет встроенный фильтр нижних частот, который сводит к минимуму любые беспроводные помехи и обеспечивает наилучшее соотношение сигнал / шум для бесперебойного приема.

Антенны Direct ClearStream Juice УКВ / УВЧ система предусилителя с низким уровнем шума, городская, сельская, внутренняя, уличная, вставка мощности с малыми потерями, два 36-дюймовых высокопроизводительных коаксиальных кабеля, источник питания 12 В постоянного тока, — СОК, ЧЕРНЫЙ, универсальный: 19 дБ Предварительный усилитель с фильтрами

от Amazon.com

80,54 долл. США $

Последнее обновление от 14.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

УСИЛИТЕЛЬ / УСИЛИТЕЛЬ СИГНАЛА ДВУНАПРАВЛЕННОГО КАБЕЛЬНОГО ТЕЛЕВИЗОРА ANTRONIX, 9 ПОРТОВ — VR900B / AC | Лучшая многопортовая внутренняя

Antronix Inc.- американская компания, специализирующаяся на технологиях телевещания и связи. Он предлагает широкий спектр широкополосных продуктов, таких как ответвители, различные пассивные элементы, усилители и т. Д.

Этот усилитель 8 + 1 имеет 8 выходов для усиления ТВ-сигнала в прямом и обратном направлениях. Кроме того, он имеет пассивный порт VoIP, который предотвращает сбой голосовой службы даже в случае отключения питания. В этом устройстве используется инновационная технология CamPort с автоматическим захватом F-порта, который обеспечивает надежную чистую проводку для использования в мультимедиа.

Эта модель имеет прочный алюминиевый корпус с порошковым покрытием, устойчивый к различным агрессивным условиям окружающей среды. Более того, Antronix VR900B / AC имеет защиту от перенапряжения и короткого замыкания 6 кВ, что способствует его длительной и безотказной работе.

Плюсы: Минусы:
  • Многопортовый блок
  • Прямые / обратные полосы
  • Запатентованная система защиты от сбоя питания
  • Защита системы
9017 Прочная конструкция

Это отличный усилитель для бытового использования, который также можно использовать в качестве разветвителя с простой проводкой для нескольких телевизоров, чтобы обеспечить надежный прием и избежать потерь сигнала.

Последнее обновление от 14.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

ANTRONIX: Узнать текущую цену

Winegard LNA-200 Boost XT HDTV предусилитель, усилитель сигнала телевизионного антенного усилителя | Лучший усилитель для наружной телевизионной антенны

Wineguard — известный U.S., которая разрабатывает и продает антенны с 1954 года.

Winegard Boost XT TV подходит для любой наружной пассивной / неусиленной антенны. Он оснащен технологией TwinAmp, которая усиливает сигналы в диапазонах VHF и UHF и способствует снижению шума (обычно 1 дБ) и внешних помех. Это разделение служит для 10-кратного увеличения пропускной способности передачи сигнала. Технология Boost Clear — еще одна замечательная особенность этой модели, которая значительно снижает уровень шума 1 (типичный дБ), тем самым улучшая мощность сигнала и четкое изображение.

Этот усилитель имеет прочный корпус, способный выдерживать любые погодные условия. Он поставляется с адаптером на 110 В, блоком питания, устройством для вставки и зажимами для шланга.

Характеристики

  • Усиление сигнала (дБ): 18
  • Вес (унции): 9,6
  • Размеры (Д x Ш x В) (дюймы): 3 x 4,5 x 1,5
Плюсы : Минусы:
  • Высокое усиление сигнала
  • Технология разделения полос
  • Технология шумоподавления
  • Может использоваться в качестве предусилителя
  • Установочные приспособления включены
  • Подходит для наружного только антенны
  • Только один выходной порт

Этот предусилитель Wineguard отлично справится со своей задачей, если вы живете в сельской местности вдали от телевизионных станций или если у вас есть удлиненный коаксиальный кабель между антенной и телевизором. разветвитель.

Последнее обновление от 14.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Winegard LNA-200: Узнать текущую цену

GE НАРУЖНЫЙ ТВ-АНТЕННЫЙ УСИЛИТЕЛЬ — 42179

Это еще один достойный ТВ-усилитель, который предназначен для усиления сигнала от уличных неусиленных / пассивных антенн.Его технология PureAmp обеспечивает кристально чистый прием за счет усиления сигнала, фильтрации внешнего шума и блокировки помех 4G / 5G LTE. Он совместим с системами 4K, HDTV, UHF, VHF для обеспечения высокого качества изображения 1080p.

Это устройство разработано для работы в любых погодных условиях, так как оно в первую очередь предназначено для использования на открытом воздухе. Кроме того, этот усилитель можно использовать в помещении, а также на мачте или стене. Эта модель включает в себя установочный комплект, обеспечивающий простое подключение с помощью устройства для вставки питания, 4 стяжек для источника питания и 2 резиновых сапога.

Характеристики

  • Усиление сигнала (дБ): н / м
  • Вес (унции): 8,3
  • Размеры (Д x Ш x В) (дюймы): 7 x 5,5 x 2,3
Плюсы: Минусы:
  • Совместимость с сигналами UHF, VHF и HDTV
  • Технология PureAmp
  • Малошумное усиление
  • Прочная конструкция
  • Простота установки
  • Монтажный комплект в комплекте
  • Не может использоваться для разделения сигнала

Это отличная телевизионная антенна по цене, которая поможет улучшить качество приема без проблем.

Последнее обновление от 14.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

GE OUTDOOR: Узнать текущую цену

ANTOP HD SMART BOOST АНТЕННЫЙ УСИЛИТЕЛЬ | Усилитель сигнала внутренней телевизионной антенны с максимальным усилением в дБ

Китайская антенна Antop была создана в 1980 году как поставщик технологий радиоволн.Сегодня у компании есть несколько RDE, производственных мощностей и филиалов в Китае, а также дочерние компании в США. Все производственные линии и процессы сертифицированы по ISO 9001: 2008, что гарантирует надежность и высокую производительность их продукции.

Antop представляет интеллектуальный усилитель ТВ-сигнала со встроенным регулятором. Последний обеспечивает адекватную мощность приема на коротких и дальних дистанциях. Этот ТВ-усилитель может одновременно поддерживать 2 устройства, включая другое ТВ, FM, устройство потоковой передачи OTA или проектор.Бесшумный прием достигается благодаря встроенному фильтру, который блокирует помехи 3G и 4G. Кроме того, его можно использовать в качестве предусилителя для улучшения сигналов УКВ и УВЧ при большом удалении от ближайшей станции.

Усилитель поставляется с адаптером переменного / постоянного тока, двумя коаксиальными кабелями длиной 5 футов и двумя анкерами.

Характеристики

  • Усиление сигнала (дБ): 14
  • Вес (унции): 12,9
  • Размеры (Д x Ш x В) (дюймы): 10,3 x 5 x 2.2
Плюсы: Минусы:
  • Совместимость со всеми типами телевизоров и антенн без усиления
  • Регулируемый диапазон приема
  • Подходит для FM-систем и других устройств
  • Двойные выходные порты
  • Может использоваться в качестве предусилителя
  • Монтажный комплект входит в комплект

Этот усилитель HD Smart от Antop предоставит вам исключительную возможность поддерживать несколько подключений устройств и расширять диапазон приема .

Последнее обновление от 14.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

ANTOP HD: Узнать текущую цену

GE INDOOR TV ANTENNA AMPLIFIER — 42178 | Лучшая дешевая бытовая техника GE

— U.S. компания, которая разрабатывает и производит товары для дома, включая электронику и водные изделия. В 2016 году он был приобретен HAIER Group, одним из крупнейших производителей бытовой техники в мире.

Этот усилитель ТВ-сигнала разработан для использования с внутренними неусиленными / пассивными антеннами, чтобы обеспечить надежный прием и исключить риски потери сигнала. Он усиливает сигналы VHF и UHF, а также сигналы HD-вещания. Эта модель улучшает отношение сигнал / шум за счет малошумящего усиления и компенсирует потери в кабеле, обеспечивая тем самым идеально чистый прием.Его запатентованная технология PureAmp позволяет фильтровать шумы и блокировать помехи в беспроводном Интернете.

Установка этого устройства довольно проста с помощью адаптера переменного тока, который поставляется в комплекте.

Характеристики

  • Усиление сигнала (дБ): н / м
  • Вес (унции): 2,8
  • Размеры (Д x Ш x В) (дюймы): 7,3 x 2,9 x 1,8
Плюсы: Минусы:
  • Малошумное усиление
  • Подходит для нескольких частотных диапазонов
  • Блокирует беспроводные помехи
  • Универсальная модель
  • Простота установки
  • Доступная цена
  • Только для использования в помещении
  • Не может использоваться в качестве разветвителя

Этот недорогой телевизионный усилитель может использоваться всеми, кто хочет получить улучшенный прием и больше телеканалов без необходимости установки и настройки вопросы.

Последнее обновление от 14.06.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

GE INDOOR: текущая цена

Бестселлеры для ТВ-антенн | Таблица сравнения

Выбор клиентов | Самый лучший продавец

1

Усиленная цифровая телевизионная антенна высокой четкости GESOBYTE с дальностью действия 200+ миль — поддержка ТВ-ручек 4K 1080p Fire и всех более старых моделей…

  • ✔️КАНАЛЫ ПОЛНОГО HD: С ОБНОВЛЕННОЙ ТВ-антенной 2020 больше не нужно платить ОГРОМНЫЙ счет за телевизор. Наша HD-антенна может принимать каналы FULL HD, такие как ABC, CBS, NBC, PBC, Fox и МНОГОЕ ДРУГОЕ. С усиленной телевизионной антенной начните получать доступ ко всем новостям, ситкомам, детским и спортивным программам! РАСШИРЕННЫЙ ИНСТРУМЕНТ ДЛЯ ЖИЗНИ ПОЛУЧЕНИЯ КАНАЛА БЕЗ ЕЖЕМЕСЯЧНОЙ СЧЕТЫ!
  • ✔️FULL HD КРИСТАЛЛИЧЕСКОЕ ЧИСТЫЕ ТВ и КАЧЕСТВО ЗВУКА HD: наша интеллектуальная телевизионная антенна оснащена модернизированной системой управления Smart Switch нового типа. Мощный усилитель сигнала усилителя 2020 года со встроенным чипом Smart IC. Диапазон 200 миль.Новая технология отфильтровывает сотовые и FM-сигналы, обеспечивая более четкое изображение, низкий уровень шума и доступ к большему количеству бесплатных телевизионных сигналов с улучшенными коэффициентами усиления, диапазона и частоты.
  • ✔️ Дальность действия до 200 миль: комнатная антенна HDTV может достигать расстояния до 200 миль и может быть размещена практически в любом месте вашего дома. Цифровая антенна постоянно ищет новые каналы, когда они становятся доступными для трансляции. Повесьте комнатную антенну на окно или стену или в лучшее место, где лучше всего в вашем доме.ПРИМЕЧАНИЕ: Всегда помните о повторном сканировании каналов после перемещения антенны. Посетите — полезная информация о dtv gov maps.
  • ✔️18-ФУТОВЫЙ ДЛИННЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ И USB-АДАПТЕР ПИТАНИЯ: упрощает установку усиленной антенны в доме для получения наилучшего приема, особенно для клиентов, телевизоры которых расположены довольно далеко от окон. Адаптер питания Smart IC USB со встроенной защитой от перенапряжения поможет, если в вашем телевизоре нет выхода USB для подключения антенны dtv к блоку питания.ПРИМЕЧАНИЕ: Пожалуйста, переключите усилитель в режим «ближнего действия», если ваш дом находится очень близко к радиовещательной вышке (в пределах 35 миль).
  • ✔️ 24/7 ПОДДЕРЖКА И ГАРАНТИЯ УДОВЛЕТВОРЕНИЯ: Наша команда профессионалов в области телевидения готова помочь вам с любой проблемой 24/7. Если у вас возникнут проблемы с нашей антенной HDTV, мы полностью заменим ее или вернем деньги. Нажмите «Купить сейчас» и наслаждайтесь высококачественным продуктом с уверенностью.

Найти лучшую цену

Лучшее соотношение цены и качества | Наиболее обсуждаемые и обсуждаемые

2

Winegard LNA-200 Boost XT HDTV предусилитель, усилитель сигнала ТВ-антенны, цифровой УКВ-усилитель HD

  • Усилитель телевизионного сигнала Winegard Boost XT усиливает любую неусиленную антенну, обеспечивая более четкий сигнал , больший диапазон и больше доступных каналов; работает с любой пассивной / неусиленной антенной; антенна, необходимая для использования с предусилителем
  • Технология TwinAmp отдельно усиливает сигналы УКВ и УВЧ для максимальной производительности и минимальных уровней шума и помех на любой неусиленной внешней антенне.
  • Технология Boost Clear Circuit Technology имеет самый низкий коэффициент шума (типичный 1 дБ), что обеспечивает больший диапазон и уменьшает пропадание сигнала и пикселизацию.
  • Включает усилитель цифровой телевизионной антенны Winegard Boost LNA-200, адаптер 110 В, устройство для вставки питания, зажимы для шлангов и печатную документацию. Разработан и изготовлен в США.
  • Примечание. Использование усилителя не гарантирует, что вы получите больше телеканалов, даже если ваш сигнал усилен; Зависимости включают расположение телебашен, строительные материалы и используемую антенну.

Найти лучшую цену

Самые популярные

3

Skywalker Signature Series SKY38323 25 дБ Усилитель VHF / UHF / FM с переменным усилением (SKY38323)

  • Используйте этот усилитель-распределитель для усиления приема сигнала от антенны к телевизору.
  • Этот продукт должен быть установлен квалифицированным специалистом для обеспечения надлежащей работы и пригодности.
  • Этот усилитель будет увеличивать или усиливать ТВ-сигнал, однако он не может создавать или воспроизводить ТВ-сигнал.
  • Этот усилитель не предназначен для работы с КАБЕЛЬНЫМ ТВ. Его единственная цель — усилить телевизионные сигналы в диапазоне от 47 до 1000 МГц.
  • Если у вас нет опыта распространения телевизионного сигнала, вам не следует покупать этот товар.

Найти лучшую цену

Другие популярные телевизионные антенные усилители

4

Антенный усилитель ANTOP, малошумящий усилитель антенного сигнала с двойными выходами для ТВ и второго устройства — FM…

  • 📺 【Простота использования】 Усиливает сигналы УКВ и УВЧ с помощью поворотной ручки. Совместима со всеми марками антенн.
  • 📺 Двойные выходы】 Позволяет одновременно подключать основной телевизор и второе устройство — второй телевизор, FM-стерео или любое потоковое устройство или проектор с поддержкой ota. Прекрасно дополняет медиа-стример.
  • 📺 【Усилитель сигнала】 Благодаря встроенной шкале регулировки этот усилитель усиливает и усиливает сигнал, принимаемый вашей внешней пассивной телевизионной антенной без усилителя.Усилители устранят любые нечеткие или пиксельные каналы низкой мощности — в некоторых случаях количество принимаемых каналов может меняться в зависимости от вашего расстояния от местных радиовещательных вышек.
  • 📺 【Важное примечание】 Использование усилителя не гарантирует приема большего количества телеканалов, но усилит сигнал доступных каналов в вашем регионе. Количество каналов и качество приема будут варьироваться в зависимости от расстояния от антенны башни вещания и препятствий, включая холмы, здания и деревья.
  • 📺 【Служба поддержки клиентов】 Наша команда профессионалов отрасли по обслуживанию клиентов готова предоставить вам всю необходимую поддержку! Мы уверены в качестве нашей продукции и предлагаем пожизненное послепродажное обслуживание и 30-дневную гарантию на возврат. Напишите нам по адресу support @ antopantenna или позвоните по телефону 909-947-8883 для получения поддержки.

Найдите лучшую цену

Best Trusted

5

GE Внешний антенный усилитель с низким уровнем шума Усилитель антенного сигнала проясняет пиксельные каналы с низким уровнем сигнала HD TV…

  • УСИЛИТЕЛЬ СИГНАЛА — Этот усилитель усиливает и усиливает сигнал, принимаемый вашей внешней пассивной телевизионной антенной без усилителя. Усилители устранят любые нечеткие или пиксельные каналы низкой мощности — в некоторых случаях количество принимаемых каналов может меняться в зависимости от вашего расстояния от местных радиовещательных вышек.
  • ПОГОДОСТОЙКАЯ КОНСТРУКЦИЯ — Прочная конструкция предназначена для наружной установки и размещения в лучшем месте, чтобы минимизировать помехи от строительных материалов и стен.Этот усилитель может быть установлен на мачте на стене или использоваться в помещении.
  • ПРОСТОТА УСТАНОВКИ — Включает в себя застежки-молнии для блока вставки питания (4), резиновый чехол (2) и ясное и простое для чтения руководство пользователя и инструкции по установке.
  • ВАЖНОЕ ПРИМЕЧАНИЕ — Использование усилителя не гарантирует приема большего количества телеканалов, но усилит сигнал доступных каналов в вашем регионе. Количество каналов и качество приема будут варьироваться в зависимости от расстояния от антенны башни вещания и препятствий, включая холмы, здания и деревья.
  • ГАРАНТИРОВАННОЕ УДОВЛЕТВОРЕНИЕ — GE — это антенный бренд №1 в Америке, на который распространяется ограниченная пожизненная гарантия и бесплатная техническая поддержка в США, если у вас возникнут какие-либо вопросы или проблемы с покупкой. Звоните специалистам по телефону 800-654-8483.

Найдите лучшую цену

6

[Обновленная до 2020 года] ТВ-антенна, цифровая комнатная ТВ-антенна высокой четкости с усилителем сигнала До 160 миль …

  • [ENJOY FREE HDTV] — На бесплатных каналах HD можно сэкономить всю жизнь вы $ 1020 в год, поддерживаете все старые телевизоры и получаете все местные новости, погоду, ситкомы, детские и спортивные программы, такие как NBC Live, ABC, PBC, CBS, CW, FOX, CNN USA News.
  • [ВЫСОКОКАЧЕСТВЕННЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ] — Коаксиальный кабель состоит из твердого центрального проводника, диэлектрической изоляции, трех алюминиевых экранирующих слоев и прочного внешнего слоя. Прилагаемый коаксиальный кабель длиной 16,5 футов обеспечивает легкое размещение, так что вы никогда не потеряете сигнал или не получите искажений даже в плохую погоду. От электромагнитных и радиочастотных помех.
  • [САМЫЙ СИЛЬНЫЙ ПРИЕМ СИГНАЛА] — Достаточно для приема телевизионных сигналов на расстоянии до 160 миль, охватывая почти все дома и регионы.Эту телевизионную антенну можно установить в любом месте вашего дома. Наш коаксиальный кабель достаточно длинный, чтобы вы могли разместить антенну в том месте, где, по вашему мнению, сигнал самый сильный, особенно когда телевизор находится далеко от окна.
  • [ЛЕГКИЙ И ПРОСТОЙ ДИЗАЙН] — Легкий и плоский дизайн, достаточно красивый и простой в установке, вы можете спрятать его за телевизором или прикрепить к оконной стене или где угодно, конечно, там должны приниматься телевизионные сигналы .
  • [ОБЕСПЕЧЕНИЕ КАЧЕСТВА] — Чтобы вы остались довольны на 100%, мы несем ответственность за каждый из наших продуктов, предоставляя пожизненную гарантию, постоянную техническую поддержку и 60-дневную гарантию возврата денег.Если вы не удовлетворены нашей продукцией, пожалуйста, свяжитесь с нами, чтобы внести исправления.

Найдите лучшую цену

7

Winegard LNA-100 Boost TV Antenna Amplifier, HDTV Signal Booster, HD Digital VHF UHF Amplifier, Indoor HDTV Ultra …

  • HDTV Antenna Amplifier — усилитель ТВ-сигнала Winegard Boost усиливает любую комнатную неусиленную антенну, обеспечивая больший диапазон и доступные каналы. Обеспечивает кристально чистый сигнал, смотрите больше каналов, чем с помощью одной антенны.
  • Amplified Clear Circuit Technology — Технология Boost Clear Circuit имеет самый низкий коэффициент шума (обычно 1 дБ), чтобы обеспечить больший диапазон и уменьшить пропадание сигнала и пикселизацию. Предварительный усилитель Boost усиливает любую неусиленную антенну.
  • В комплекте — В комплект входит усилитель внутренней антенны цифрового ТВ Winegard Boost LNA-100, энергосберегающий USB-кабель питания со светодиодным индикатором питания, адаптер 110 В и печатная документация. Усиление (стандартное): 20 дБ, мощность: + 5 В
  • Winegard Boost Гарантия и поддержка — Цифровой антенный усилитель LNA-100 поставляется с ограниченной гарантией на комплектующие и ремонт сроком на 1 год, а также бесплатной поддержкой по телефону и электронной почте.
  • Winegard Эксперты по телевизионным антеннам — Ведущий американский разработчик и производитель качественных телевизионных антенн и сигнального оборудования с 1954 года. Разработан и изготовлен в США.

Найдите лучшую цену

8

Усиленная цифровая телевизионная антенна высокой четкости 120 миль, 2020 г. Новейшие цифровые Антенна HDTV с интеллектуальным усилителем сигнала, домашний телевизор …

  • Получите бесплатные каналы HD 4K / 1080P: эта телевизионная антенна может получать бесплатные телеканалы HD с местной телевещательной вышки, вам не нужно платить огромную плату за просмотр ТЕЛЕВИЗОР.Ежегодно экономьте тысячи долларов.
  • Дальность приема 120 миль: Панель телевизионной антенны очень большая (13 * 9 дюймов), а внутри панели есть недавно оптимизированные электронные схемы для улучшения приема сигнала. Точно так же усилитель сигнала усиливает сигнал, полученный от панели, поэтому он может принимать сигналы на расстояние до 120 миль.
  • ПРИМЕЧАНИЕ. Перед покупкой посетите http://dtv.gov/maps, чтобы узнать, какие каналы доступны в вашем регионе. Если наша телевизионная антенна не работает должным образом в вашем районе, вы можете вернуть ее.
  • Как использовать: 1: Всегда старайтесь размещать HD-антенну в разных положениях комнаты и повторно сканировать каналы после каждого движения, пока не получите наилучший результат приема. 2: Пожалуйста, постарайтесь не использовать усилитель сигнала, если башня вещания находится не более чем в 35 милях от вас.
  • 24/7 поддержка и 100% удовлетворение: мы обеспечиваем круглосуточную техническую поддержку, если у вас есть какие-либо вопросы по телевизионным антеннам, пожалуйста, свяжитесь с нами, мы решим вашу проблему в кратчайшие сроки.

Найдите лучшую цену

9

Внутренняя цифровая HDTV-антенна 120+ миль с большим радиусом действия с усилителем сигнала Поддержка 4K 1080P UHF VHF Freeview…

  • [ОБНОВЛЕНО ДО 120 + МИЛЬ]: Эта домашняя HDTV-антенна включает в себя съемный усилитель для приема сигналов в пределах максимального диапазона 120+ миль. Вы можете смотреть свой любимый футбольный матч и не беспокоиться о грозовой погоде, потому что в обновленной версии есть функция защиты от статического электричества и молнии.
  • [СОТНИ БЕСПЛАТНЫХ КАНАЛОВ]: Благодаря антенне нового поколения 2020 можно избавиться от высоких сборов за просмотр цифрового ТВ. Эта антенна совместима с ТВ-конвертерами и сотнями цифровых телевизоров / телевизоров 4K Ultra High Definition (4K UHD), таких как ABC, CBS, NBC, PBC, Fox.Так что вы всегда будете в курсе местных программ в прямом эфире, не тратя дополнительные деньги или не теряя любимые местные телеканалы с наилучшим качеством приема.
  • [ВЫСОКОПРОЧНЫЙ МАТЕРИАЛ И ДИЗАЙН 2020]: новый экологически чистый негорючий мягкий материал для ПК и высокопроизводительная ультратонкая конструкция обеспечивают защиту от влаги и молнии нашим внутренним антеннам HDTV. Теперь вы можете использовать эти антенны для цифрового телевидения, чтобы смотреть любимые телешоу, не беспокоясь о плохой погоде.
  • [ДЛИННЫЙ КАБЕЛЬ] — 13,3-футовый антенный коаксиальный кабель с 3,28-футовым усилителем сигнала: упрощает размещение усиленной антенны clearview hdtv 1080 hd для наилучшего приема, особенно для клиентов, чьи телевизоры находятся довольно далеко окна.
  • [ГАРАНТИРОВАННОЕ УДОВЛЕТВОРЕНИЕ]: Мы являемся заводским магазином и можем обеспечить техническую поддержку для клиентов 24/7. Вы можете наслаждаться заменой на 3 месяца, гарантией на 1 год и отличной поддержкой клиентов. Erode специализируется на всех вопросах, касающихся продуктов и услуг.

Найдите лучшую цену

10

36 DB Кабельная антенна Усилитель сигнала усилителя цветного ТВ УКВ УВЧ FM HDTV

  • УКВ УКВ Усилитель-распределитель ЧМ для ТВ / видеомагнитофона
  • Усилитель сигнала управления усилением 36 дБ
  • FM-ловушка / Вкл. — Индикатор выключения
  • 1 вход / 1 выход

Найдите лучшую цену

11

ТВ-антенна, внутренняя цифровая ТВ-антенна с усилением, 2020 г. Усилитель сигнала диапазона 200 миль для бесплатных местных каналов 4K…

  • АНТЕННА ДЛИННОГО ДИАПАЗОНА 200 миль】 Дальность приема сигнала 200 миль, оснащена усилителем усилителя управления переключателем нового типа. Ниже 35 миль поверните на ближнюю сторону! Выше 35 миль включайте зеленый свет!
  • 【НАСЛАЖДАЙТЕСЬ МЕСТНЫМИ КАНАЛАМИ】 Экономьте деньги! Никогда больше не платите дорогую плату за кабельное или спутниковое телевидение! Цифровая HDTV-антенна XFTREE может транслировать все ваши местные новости, погоду, ситкомы, детские и спортивные программы, абсолютно местные каналы (включая ABC, CBS, NBC, PBS, Fox и МНОГОЕ ДРУГОЕ). антенну можно спрятать за телевизором, положить ее на стол или прикрепить высоко к окну.Сделайте свою домашнюю жизнь простой и удобной — представьте себе интеллектуальную технологию повышения качества HD, которая принимает сигнал со всех сторон. Телебашня далеко, а ваш сигнал под рукой.
  • 【17-футовый коаксиальный кабель】 — Удлиненный коаксиальный кабель с высокими характеристиками позволяет разместить антенну с усилителем практически в любом месте вашего дома. Даже если вы находитесь далеко от телебашни, не беспокойтесь о раздражающем плохом сигнале. С кабелем длиной 17 футов вы можете свободно размещать его в любом месте в помещении, чтобы обеспечить наилучший сигнал и самый сильный прием, чтобы получить максимальное удовольствие от просмотра телевизора.Оснащение простым переключателем пальца позволяет выбрать подходящий режим для поиска большего количества каналов.
  • 【УДОВЛЕТВОРЕНИЕ ГАРАНТИРОВАНО -Наш профессионал в области антенн и ответственный за товар, мы предлагаем круглосуточную техническую поддержку без выходных.

Найдите лучшую цену

12

THE CIMPLE CO Усилитель-распределитель 24 дБ | Цифровой телевизионный антенный усилитель сигнала, регулируемое усиление / усиление, …

  • ВКЛЮЧАЕТ: (1) усилитель-распределитель телевизионной антенны и (1) коаксиальный кабель RG6
  • НАЗНАЧЕНИЕ: Этот усилитель-распределитель 24 дБ используется для усиления приема сигнала от ваша антенна к телевизору, обеспечивающая высокую выходную мощность с минимальными искажениями
  • ОСОБЕННОСТИ: Прочный металлический корпус, со встроенными коаксиальными портами для монтажа, световой индикатор питания, регулируемый регулятор усиления и обратный тракт
  • УНИВЕРСАЛЬНОСТЬ: Наслаждайтесь контролем переменной усиление в диапазонах VHF / UHF / FM, ATSC, NTSC, FTA, OTA
  • ОБЕСПЕЧЕНИЕ КАЧЕСТВА: этот ТВ-усилитель отличается высококачественной сборкой коммерческого класса и включает гарантию производителя из США.

Найдите лучшую цену

Лучший бюджет

13

Антенный усилитель Antop HD Smart Boost, усилитель сигнала телевизионного антенного усилителя, усилитель сигнала HDTV с двумя выходами для 2 человек…

  • ● Интеллектуальная система повышения мощности со встроенным регулятором: усилитель сигнала SMARTPASS упрощает подключение и обеспечивает диапазон приема с правильным балансом с помощью всего лишь поворота диска. Регулируемая мощность усилителя и мощность приема антенны в зависимости от конкретных потребностей вашего местоположения.
  • ● Двойные выходы: 2-полосный усилитель подключается к более чем одному устройству (второму телевизору, FM-стереосистеме или любому устройству потоковой передачи с функцией ota-ready или проектору) одновременно через вторичный выход системы интеллектуального усиления.Прекрасно дополняет медиа-стример.
  • ● Профессиональный фильтр 4G LTE: усилитель HDTV блокирует нежелательные беспроводные сигналы 3G и 4G для обеспечения бесшумного приема цифрового телевидения и уменьшения неровностей изображения.
  • ● улучшает прием FM: антенный усилитель позволяет слушать любимые радиостанции.
  • ● Предусилитель сигналов VHF и UHF amplifier Усилитель HDTV позволяет получать больше бесплатных местных каналов с удаленных станций

Найти лучшую цену

Лучшие дешевые

14

RGTech Monarch True Booster Антенный усилитель HDTV — высокое усиление, ультра -Низкошумный усилитель сигнала антенны HDTV — USB…

  • Антенный усилитель Monarch True Booster HDTV разработан и спроектирован в США ученым из Зала славы НАСА, доктором Арджи Петросом.
  • Работает с любой неусиленной / пассивной антенной — он подключается между вашей неусиленной антенной и ваш телевизор — его можно запитать через доступный USB-порт на вашем телевизоре или подключив его к розетке с помощью адаптера питания USB, который входит в комплект — он повышает производительность любой неусиленной / пассивной антенны за счет расширения диапазон приема и усиление слабых сигналов, вызванных препятствиями в морфологии местности и большим расстоянием от мачт передатчика
  • ВАЖНОЕ ПРИМЕЧАНИЕ: Использование усилителя рекомендуется, когда вы не можете принимать все доступные каналы или когда вы испытываете прерывистый прием каналов.Его использование не рекомендуется, если ваш дом находится всего в нескольких милях от радиовещательных вышек, поскольку это вызовет перегрузку сигнала на ваш ТВ-тюнер или если в вашем районе вообще нет приема, а сканирование каналов не обнаружит никаких каналов.
  • Антенный усилитель HDTV с высоким коэффициентом усиления и сверхмалым шумом — усиливает сигналы УКВ и УВЧ — Встроенные фильтры LTE / 4G и FM отклоняют сигнал 4G / LTE и радиопомехи и устраняют перерывы в приеме — Обеспечивает кристально чистый сигнал и снижает уровень сигнала выпадение и пикселизация — позволяет вашему телевизору принимать больше каналов с исключительным качеством
  • ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ 30 ДНЕЙ — ГАРАНТИЯ 3 ГОДА — Покупка без риска для проверки пригодности в вашем регионе с 30-дневной гарантией возврата денег и тремя (3) год гарантии

Найдите лучшую цену

15

Антенны Прямой 4-портовый ТВ-распределительный усилитель, подключение до 4 телевизоров к 1 антенне, источник питания, коаксиальный…

  • Подключите одну телевизионную антенну к 4 комнатам с одновременным усилением сигнала в каждом месте для надежного приема
  • Всепогодный корпус для установки внутри и снаружи помещений (блок питания только для использования внутри помещений)
  • Усиление 7,5 дБ на порт
  • Включает усилитель-распределитель , блок питания, 3-футовый коаксиальный кабель для блока питания и инструкции
  • 90-дневная гарантия на запчасти

Найдите лучшую цену

Как установить TV Booster? | Советы и рекомендации

Перед тем, как приобрести усилитель ТВ-сигнала, следует проверить, какое количество портов или выходов устройства вам нужно.Если вы собираетесь использовать несколько телевизоров, выбирайте тот, который имеет соответствующее количество выходов. Кроме того, проверьте совместимость усилителя с устройствами, которые будут использоваться, например, телевизионными системами и системами разветвления, блоком цифрового преобразователя и т.д. В противном случае кабель обычно поставляется вместе с ТВ-усилителем в упаковке.

Одним из важнейших моментов при установке бустера является его расположение в непосредственной близости от телевизора.Если вы собираетесь усилить сигнал для нескольких телевизионных систем, выберите место рядом с антенным разветвителем. Эта необходимость связана с тем, что потери в кабеле могут отрицательно сказаться на качестве изображения. Исключением из общего правила можно считать только комнатные антенные системы, поскольку они обычно идут с коротким кабелем и несколькими выходными портами, что исключает необходимость в дополнительных разделительных устройствах.

Следующий шаг подразумевает ознакомление с инструкциями производителя по установке, прилагаемыми к вашему устройству.Обычно процедура состоит из отсоединения кабеля от телевизора, линейного разветвителя и т. Д. Пропустите коаксиальный кабель от антенны к входной стороне усилителя. Затем подключите кабель со стороны выхода к телевизору или разветвителю. Будьте внимательны, все манипуляции нужно производить при отключенном питании!

Продукты с рейтингом 5 звезд


Product5 Stars Votes

36 DB Кабельная антенна Цветной усилитель сигнала ТВ-усилитель УКВ УВЧ FM HDTV176 (32.4%)

RGTech Monarch True Booster Антенный усилитель HDTV — Усилитель антенного сигнала HDTV с высоким коэффициентом усиления, сверхмалым шумом — Источник питания USB или переменного тока — Повышает производительность любой пассивной внутренней или наружной антенны 161 (29,6%)

Антенный усилитель ANTOP , Усилитель антенного сигнала с низким уровнем шума с двумя выходами для телевизора и второго устройства — FM-стерео, второй телевизор или любое потоковое устройство или проектор с поддержкой OTA125 (23%)

Antop HD Smart Boost Антенный усилитель, усилитель сигнала телевизионной антенны , Усилитель HDTV с двумя выходами для 2 телевизоров, цифровой УКВ FM-усилитель HD, совместимый с любыми неусиленными антеннами59 (10.8%)

Усиленная цифровая телевизионная антенна высокой четкости Gesobyte, дальность действия 200 миль — Поддержка 4K 1080p Fire TV Stick и всех более старых телевизоров — Внутренний усилитель сигнала с усилителем Smart Switch — 18-футовый коаксиальный кабель HDTV / адаптер переменного тока21 (3,9%)

Winegard LNA- 200 Boost XT HDTV предусилитель, усилитель сигнала телевизионной антенны, цифровой УКВ-усилитель HD UHF2 (0,4%)

GE Уличный антенный усилитель для наружной телевизионной антенны Малошумящий усилитель антенного сигнала очищает пиксельные низкопильные каналы HD TV Digital VHF UHF Монтажное оборудование Коаксиальные соединения Черный 421790 (0%)

Советы на YouTube

НИКОГДА НЕ ПЛАТИТЕ ЗА КАБЕЛЬ СНОВА !! HIGHLINE TV HD ЦИФРОВАЯ АНТЕННА С УСИЛИТЕЛЕМ

Антенные усилители — Как установить телевизионные усилители антенны

🌵7 Лучшие телевизионные антенные усилители 2020

Выбор правильного телевизионного антенного усилителя, совет экспертов

Слабый сигнал ТВ-антенны исправляет Установка ТВ-антенны.Solid Signal показывает, нужен ли вам предусилитель или усилитель-распределитель.

Выбор подходящего усилителя телевизионной антенны — это поиск подходящего предусилителя или усилителя-распределителя. Усилитель — это термин общего назначения для любой схемы или устройства, которые сохраняют характеристики сигнала одинаковыми, увеличивая при этом величину тока. Предварительный усилитель используется для компенсации потерь сигнала от длинного кабеля. Усилитель-распределитель предназначен для усиления сигнала с целью преодоления потерь из-за разветвителей.В зависимости от установки телевизионной антенны вам может потребоваться предусилитель, усилитель-распределитель или оба этих устройства.

Когда вам нужен предварительный усилитель телевизионной антенны

Как уже говорилось, предварительный усилитель телевизионной антенны используется для компенсации потерь сигнала, которые обычно возникают в установках с длинными кабелями. Эти устройства обычно размещают на открытом воздухе рядом с телевизионной антенной. Что касается предусилителей телевизионных антенн, существует множество производителей и моделей, каждая из которых имеет свои уникальные особенности и преимущества.Откуда вы знаете, что получаете нужный? Ключом к выбору предусилителя является получение предусилителя с достаточным усилением, чтобы компенсировать сигнал, который вы теряете при прокладке кабеля.

Усилитель — не всегда ответ. При использовании цифровых сигналов единственное, о чем вам нужно беспокоиться, — это то, будет ли сигнал сильнее окружающего шума. Если сигнал настолько слаб, что из-за длинного кабеля тюнер вашего телевизора не сможет его обнаружить, тогда вам понадобится предусилитель. Если в целом у вас хороший сигнал, но он иногда прерывается деревьями или погодой, усилитель может не помочь.Мало того, чрезмерное усиление сигнала может повредить тюнер вашего телевизора. Если вы не уверены, действительно ли вам нужен усилитель, позвоните нам по телефону 877.312.4547.

Вот две приблизительные оценки потерь телевизионного сигнала при длинных кабелях:

  • Если вы используете коаксиальный кабель RG6, вы теряете примерно 6 дБ сигнала на каждые сто футов используемого кабеля.
  • При использовании коаксиального кабеля RG59 вы теряете 10 дБ сигнала на 100 футов кабеля.

Если вам нужен предусилитель для установки телевизионной антенны, попробуйте сверхмалошумящий антенный предусилитель Winegard Boost XT .Это устройство уменьшает пропадание сигнала и пикселизацию вашей антенны HDTV. Этот предусилитель имеет коэффициент шума 1 дБ, усиление 18 дБ и предлагает сдвоенные усилители для отдельного усиления VHF / UHF. У нас также есть три телевизионные антенны Televes со встроенными предусилителями Televes, а также предусилитель Televes с 2 входами и с 3 входами, устанавливаемые на мачте . Позвоните нам по телефону 877.312.4547, чтобы наши специалисты по продукции могли подобрать вам лучший предусилитель для вашей телевизионной антенны.

Терминология предусилителя

Чтобы помочь вам лучше понять и выбрать правильный предусилитель ТВ-антенны, вот несколько терминов, используемых для описания определенных качеств этих устройств:

Усиление: Это наиболее важный фактор при выборе предусилителя .Вы должны убедиться, что ваше усиление равно или больше потери сигнала. Например, если у вас есть 100-футовый кабель RG6, который имеет потери 8 дБ, вы должны убедиться, что ваш усилитель не менее 8 дБ или больше. Диапазон ампер от 12 до 30 дБ. Предупреждение: усилители с более высоким коэффициентом усиления не обязательно лучше. Если у вас только 15 дБ потерь на самом длинном кабеле и вы используете усилитель на 30 дБ, вы можете перегрузить свой тюнер при слишком сильном сигнале.

Шум Рисунок: Для цифровых сигналов это часто более важно, чем усиление.Когда к системе добавляется усилитель, генерируется небольшой шум сигнала. Чем выше коэффициент шума, тем ниже чувствительность тюнеров, используемых для приема сигнала. Channel Master CM7777 пользуется спросом из-за его низкого коэффициента шума около 2 дБ в диапазоне УВЧ. Это считается хорошим коэффициентом шума. Высокий коэффициент шума составит 4-6 дБ.

Частота VHF UHF FM: Это довольно просто. Если ваша телевизионная антенна принимает сигналы VHF и UHF, вам понадобится предусилитель, который передает сигнал VHF / UHF.Использование антенны VHF / UHF на усилителе только для VHF или UHF приведет к блокировке одной из этих частот. Большинство усилителей пропускают все частоты, но внимательно читайте.

Автоматическая регулировка усиления: Эта функция позволяет усилителю автоматически уменьшать усиление, если сигнал настолько силен, что может повредить тюнер вашего телевизора. Усилители Televes имеют расширенную автоматическую регулировку усиления, которая позволяет слабым сигналам получить максимальное усиление, ограничивая сильные сигналы, чтобы предотвратить потенциальное повреждение.

FM-ловушка: FM-ловушка сильно снижает FM-сигнал. Эта функция используется для снижения уровня сигнала местных FM-станций с сильным сигналом, которые могут создавать помехи для вашей телевизионной станции. FM-ловушки бывают фиксированными или переключаемыми. Эти устройства следует рассматривать только в том случае, если станция, которую вы хотите принимать, находится на канале 6 или 7 УКВ, что бывает редко.

Фильтр LTE: Данные сотового телефона теперь используют некоторые частоты, которые изначально использовались для телевизионных каналов 52-83.Усилитель с фильтром LTE может помочь предотвратить помехи от сотовых данных, которые могут подавить тюнер вашего телевизора.

Усилитель с двумя входами: Эти усилители имеют два входа, один для УКВ и один для УВЧ. Это позволяет практически без потерь присоединяться к сигналам VHF и UHF.

Когда вам нужен усилитель-распределитель

Усилитель-распределитель увеличивает сигнал, чтобы преодолеть потери из-за разветвителей, которые доставляют сигнал на несколько телевизоров и приемников в здании.Если в вашем доме почти в каждой комнате есть телевизор, или если у вас есть гостиница, мотель или аналогичный многокомнатный дом, скорее всего, вам понадобится усилитель-распределитель.

Вот некоторые оценки потери телевизионного сигнала из-за использования разветвителя:

  • Если используется 2-полосный разветвитель, вы потеряете 4 дБ сигнала.
  • Для 3-полосных разветвителей потери составляют 8 дБ.
  • Если вы используете 4-полосный разветвитель, вы теряете 8 дБ сигнала.
  • Установки с 8-полосными разветвителями теряют 14-15 дБ сигнала.
  • Примечание. Даже если порты на разветвителе не используются, в вашей установке все равно будут потери сигнала.

Нужен усилитель-распределитель?

Если вам нужен усилитель-распределитель для преодоления потерь, связанных с разделением сигнала на несколько линий, у нас есть решение для вас. Solid Signal предлагает усилители-распределители всех ведущих брендов, включая Blonder Tongue, Eagle Aspen, Winegard и другие. Каждое из этих устройств имеет разное количество входов, а также другие функции и преимущества.Мы рекомендуем вам позвонить нам по телефону 877.312.4547, чтобы получить необходимый вам усилитель-распределитель .

Когда вам нужен предусилитель

и Усилитель-распределитель

Мы видели много случаев, когда для установки телевизионной антенны требовались предусилитель и усилитель-распределитель. Представьте себе телевизионную антенну на вершине 100-футовой башни в 50 футах от дома. Одно только это расстояние требует предусилителя. Но если тот же антенный кабель питает восемь телевизоров внутри дома, также необходим распределительный усилитель.Только комбинация этих устройств будет поддерживать уровень сигнала от телевизионной антенны к нескольким приемникам.

Вот таблица, в которой сравниваются возможности текущих моделей. Чтобы купить, прокрутите страницу вниз.

Как установить усилитель телевизионной антенны

Планируете ли вы установку телевизионной антенны? Или вы хотите улучшить сигнал в имеющейся у вас установке? Мы предлагаем широкий ассортимент предусилителей и усилителей-распределителей от ведущих производителей.Наша команда экспертов по продуктам будет рада порекомендовать лучший продукт для вашей установки. У нас также есть учебные пособия, которые научат вас, как установить усилитель телевизионной антенны. Чтобы получить рекомендации по продукту или дополнительную информацию, позвоните нашим экспертам по продукту по телефону 877.312.4547.

Что такое усилитель ТВ-сигнала и как он работает?

Усилитель телевизионного сигнала Комплект состоит из антенны HDTV и усилителя сигнала, который расширяет зону действия телевещания на ваш дом или многоквартирный дом, усиливая или усиливая сигналы существующих телеканалов для более четкого приема аудио и видео.

Кабельные антенны существуют уже много лет и постепенно устарели. Новые антенны Digital HDTV вместе с усилителем позволят вам смотреть ваши любимые кабельные телепередачи без необходимости платить за текущую подписку на кабельное телевидение.

Усилитель телевизионной антенны предоставит вам доступ к красиво четким цифровым телевизионным шоу как для стандартных аналоговых телевизоров, так и для телевизоров высокой четкости, и будет улавливать все сигналы в пределах прибл. Радиус 100 миль.

Усилитель и усилитель телевизионного сигнала помогают антенне HDTV или стандартным телевизионным антеннам улавливать многие каналы, к которым в противном случае было бы трудно получить доступ и просмотреть.Вы можете сократить расходы на кабельное телевидение и связанные с ним расходы на подписку, чтобы наслаждаться четким приемом и большим количеством телеканалов, не выходя из гостиной дома или в приемной бизнес-офиса.

Цифровые телевизоры

имеют гораздо лучшую четкость и качество, чем аналоговые телевизоры, но слабый сигнал часто вызывает проблемы с приемом. Например, слабый аналоговый сигнал будет отображаться на экране телевизора в виде зернистого или снежного изображения. Хотя это очень раздражает, изображение все же можно увидеть или воспринять. Если цифровой сигнал немного слабый, он все равно будет четким и четким.При слишком слабом цифровом сигнале видео и аудио будут прерываться и пропадать или даже вообще пропадать.

Другая проблема — многолучевость, когда некоторые телевизионные сигналы отражаются от конструкций, таких как высокие здания, и приходят немного позже, чем сигналы по прямому пути. При использовании аналогового сигнала это вызовет «фантомное» изображение, которое является слабой копией изображения и слегка смещено. Опять же, это все еще видно, хотя и раздражает. Для цифрового сигнала симптомы многолучевого распространения будут такими же, как и для слабого сигнала, т.е.е. либо потеря звука и видео, либо четкое изображение без фантомного изображения.

Как работает усилитель ТВ-сигнала?

Проще говоря, количество каналов, к которым вы можете получить доступ, зависит от сигналов, которые транслируются в вашем регионе. Качество приема зависит от физического расстояния от ваших местных сигнальных вышек, а также от других факторов, включая погоду, ваше окружение и местность.

Усилители телевизионного сигнала

, также известные как усилители телевизионных антенн, помогают улучшить качество сигнала, принимаемого телевизорами в местах с удаленными или слабыми сигналами от телевизионного передатчика.Усилители сигнала часто используются с антеннами на объектах, вокруг которых много препятствий, таких как деревья в сельской местности, высокие здания в городских условиях или в холмистых местах.

Типы усилителей ТВ-сигнала.

На рынке доступно несколько различных типов усилителей ТВ-сигнала, каждый со своим назначением и применением.

Masthead TV Booster.

Эти типы бустеров легко идентифицировать, поскольку они представляют собой небольшие коробки, которые устанавливаются рядом с телевизионной антенной, обычно у основания мачты.Телевизионные усилители Masthead — лучший вариант для усиления сигнала, поскольку они обеспечивают гораздо лучшие результаты, чем усилители для помещений и распределительные устройства. Сигнал усиливается, когда он проходит через антенну, и это улучшает качество сигнала без необходимости усиления, когда он идет к телевизору по кабелям.

Большинство усилителей этого типа изготовлены с защитой от атмосферных воздействий и поэтому подходят как для наружного, так и для внутреннего использования в зависимости от типа установленной антенны. Этот тип усилителя обычно используется на объектах с очень слабым сигналом.

Комнатный антенный усилитель.

Усилитель этого типа обычно устанавливается рядом с телевизором, хотя часто можно добиться лучшей производительности, если установить его ближе к антенне. Большинство усилителей внутренней телевизионной антенны имеют 2 выхода, которые можно использовать для улучшения качества сигнала 2 телевизоров. Следует отметить, что комнатные усилители никогда не могут быть хорошей заменой качественной антенне, установленной на крыше. Также лучше использовать этот тип усилителя вместе с антенной на крыше, чем использовать его с внутренней антенной.При установке антенны внутри дома или здания лучше всего подойдет стеклянная антенна, размещенная на стекле окна, поскольку она будет привлекать максимальное количество передаваемых сигналов.

Усилитель распределения ТВ.

Усилитель этого типа распределяет свою мощность на несколько разных телевизоров. Этот вариант популярен среди клиентов Sky, которые хотят использовать несколько телевизоров без необходимости покупать отдельные коробки. Усилитель-распределитель — лучший метод для разделения ТВ-сигналов, поскольку усиленный сигнал компенсирует потери в коаксиальном кабеле и поддерживает высокое качество на разных ТВ.

Какой усилитель ТВ-сигнала использовать?

Выбор типа ТВ-усилителя, который вы хотите использовать, в конечном итоге является личным выбором, но на него может повлиять ряд различных факторов, таких как текущая настройка ТВ-антенны, тип собственности и стоимость.

Комплект усилителя телевизионного сигнала может включать в себя антенну HDTV, которая более чувствительна, чем старая традиционная кабельная антенна, и поэтому может принимать сигналы, которые иначе было бы трудно уловить. Это позволяет вам получить доступ к каналам кабельного телевидения, к которым вы ранее не могли получить доступ, и в то же время расширить диапазон сигнала, который вы можете получить.Поскольку принимаемые сигналы также усиливаются, это значительно улучшит четкость частоты вашего телеканала.

Описание предлагаемого предмета.
Комплект усилителя и усилителя сигнала антенны HDTV

включает в себя антенну HDTV.

Характеристики:
  • Установка и настройка выполняются легко и быстро. Просто распакуйте комплект усилителя сигнала HDTV, подключите его и выполните поиск доступных каналов.
  • Инновационная конструкция антенны делает ее тонкой и плоской как бритва.
  • Высокий уровень усиления.
  • Низкий уровень ошибок.
  • Улучшает аналоговые и цифровые телевизионные сигналы.
  • Уникальный дизайн антенны HDTV позволит вам получать доступ к сигналам со всех сторон.
  • Телевизионная антенна
  • очень универсальна и может быть размещена на стене, столе или окне.

Этот комплект цифрового усилителя антенны HDTV дает вам доступ к высококачественному видео 1080p, а также вы сможете получить доступ к телевизионным каналам бесплатно и без каких-либо постоянных абонентских сборов.

Установка TV Boosters на системы с DTV преобразователем и без него.

Когда вещательное телевидение перешло с аналоговых сигналов на цифровой контент, многим пользователям пришлось покупать цифровой преобразователь, чтобы учесть изменения.

В настоящее время сигналы цифрового телевидения (DTV) обычно транслируются во все дома в США, где есть телевизор. Для просмотра этого телеконтента пользователям необходим цифровой телевизионный приемник, который является либо частью специальной преобразовательной коробки (также называемой цифровой приставкой), которая присоединяется к аналоговому телевизору, либо встроена в сам телевизор.

Антенны и усилители

HDTV подключаются к телевизору немного по-разному, в зависимости от того, есть ли у вас внешний преобразователь.

Подключение к ТВ системе С преобразователем.

Если вы используете аналоговый телевизор и у вас есть внешний преобразователь, подключенный к телевизору для просмотра цифрового ТВ-контента, вам необходимо установить антенну HDTV и усилитель перед преобразователем. Телевизионный сигнал будет приниматься антенной и отправляться на усилитель. Как только сигнал будет усилен, он поступит в блок преобразователя, чтобы преобразовать его в аналоговый сигнал, который может отображать телевизор.

Подключение к ТВ системе БЕЗ преобразователя.

Если вы используете цифровое телевидение, и преобразователь встроен в телевизор, вам просто нужно установить антенну HDTV и усилитель так, чтобы выход усилителя выходил непосредственно на телевизор.

Предусилители и усилители-распределители.

При любой установке телевизора часть сигнала, принимаемого антенной, теряется через кабель, а часть теряется, если вы используете разветвитель, который соединяет телевизионную антенну с несколькими телевизорами. Эта потеря сигнала является проблемой только в том случае, если сигнал, который принимает ваша телевизионная антенна, изначально слабый, или если у вас есть длинные кабели, идущие от антенны к телевизору.

Существуют различные факторы, определяющие, сколько сигнала теряется в конкретной установке. К ним относятся тип используемого кабеля, длина кабеля и количество различных кабелей, на которые вы разделяете сигнал, то есть, если вы используете двухполосный разветвитель, потери будут меньше, чем при использовании восьмиполосного разветвителя.

К счастью, существуют усилители сигнала телевизионной антенны, которые были разработаны для преодоления потерь сигнала, связанных с разветвителями и длинными кабелями. Они бывают двух типов — предусилители и усилители-распределители.

Предварительные усилители

обычно используются снаружи с внешней антенной. Обычно он состоит из двух частей, источник питания устанавливается в доме, а усилитель — на антенне. Предусилитель предназначен для преодоления потерь сигнала, вызванных длинным кабелем, проложенным между антенной и телевизором или сплиттером.

Усилители-распределители

полезны, если на сплиттере есть хороший сигнал, но не после него, опять же из-за длинных кабелей, проложенных после сплиттера, или из-за потери сигнала, вызванной самим сплиттером.Усилители-распределители обычно состоят из одной части и используются внутри помещений. Они используются для преодоления потерь, вызванных разветвителем, и фактически заменяют разветвитель, распределяя телевизионные сигналы в нескольких местах. Они также используются для преодоления слабых сигналов из-за удаленности от вышек телевещания.

Выбор усилителя.

Если вы знаете, что усилитель заменяет сигнал, потерянный от разветвителей и кабелей, вы будете знать, на что обращать внимание при выборе подходящего усилителя. Хитрость заключается в том, чтобы выбрать усилитель с достаточным усилением, чтобы удовлетворить потерянный сигнал.

Приблизительные оценки потерь сигнала приведены ниже:

Потеря кабеля:

  • RG59 Coax — 10 дБ на сотню футов.
  • Коаксиальный кабель
  • RG6 — 6 дБ на сотню футов.

Потеря разветвителя:

  • 8-полосный разветвитель — 12 дБ.
  • 3-х и 4-х полосный разветвитель — 8 дБ.
  • 2-полосный разветвитель — 4 дБ.

Следует отметить, что оценки потерь, приведенные для разветвителя, остаются верными, даже если некоторые из портов не используются.

Пример:

В телевизионной установке используется кабель RG59 с кабелем длиной 60 футов, идущим от антенны к 2-полосному разветвителю.От разветвителя идут 3 кабеля длиной 10, 15 и 20 футов.

Таким образом, самое длинное расстояние от антенны до телевизора составляет 60 + 20 = 80 футов, что приводит к потерям (80/100 x 10 дБ) = 8 дБ. Разветвитель вводит еще 4 дБ, в результате чего общие потери достигают 12 дБ. Предусилитель с усилением 12 дБ или выше компенсирует потерю сигнала в этой установке.

Терминология спецификаций предусилителей

Усиление: Это число должно быть равно или больше потери сигнала.Усилители обычно имеют коэффициент усиления от 12 до 30 дБ.

Следует отметить, что усилитель с более высоким коэффициентом усиления не всегда лучше. Если потери на самом длинном кабеле составляют всего 12 дБ, и используется усилитель на 20 дБ, вы можете перегрузить ТВ-тюнер слишком сильным сигналом.

Шум: Когда к системе подключен усилитель, всегда присутствует шум сигнала, хотя и небольшой. Более высокое значение шума снизит чувствительность тюнеров, принимающих сигнал.

Частота: Это значение должно соответствовать телевизионной антенне. Антенна VHF / UHF требует предварительного усилителя VHF / UHF. Если вы попытаетесь использовать антенну VHF / UHF с усилителем только UHF или только VHF, другие частоты будут заблокированы.

FM-ловушки: FM-ловушки используются для снижения уровня сигнала FM-станций, которые могут создавать помехи телевизионным станциям. FM-ловушки доступны в переключаемых или фиксированных моделях.

Двойные входы: Эти усилители имеют 2 входа, один для UHF и один для VHF.Это позволяет объединять сигналы UHF и VHF практически без потерь.

Рекламный усилитель сигнала HDTV:

Просмотрите усилители телевизионного сигнала и антенны сегодня, чтобы улучшить качество просмотра телепрограмм.

Как настроить ТВ-антенну

Подключить комнатную антенну, такую ​​как Mohu Leaf, к телевизору, довольно просто, если у вас относительно современный телевизор (построен в 2006 году или позже). Просто прикрутите коаксиальный кабель антенны к разъему «ANTENNA / CABLE» на задней панели телевизора, как показано здесь:

На задней панели телевизора показано, где подключить антенный кабель

Если у вас есть антенна с питанием, вам придется подключить ее к стене для питания (или в некоторых моделях есть вилка питания USB, которую вы можете подключить к телевизору, если у него есть USB).

Поиск каналов на телевизоре

Теперь включите телевизор и войдите в меню настроек. Найдите вариант, в котором вы можете выбрать между кабельным и антенным входом, и выберите «антенна». Вот как это выглядит на моем Sony:

Выбор антенного входа на телевизоре

Затем настройте телевизор на автоматический поиск каналов. Вот как это выглядит на моем телевизоре:

Поиск каналов

Нажмите «ОК», и ваш телевизор начнет поиск каналов! Удачи! Возможно, вам придется повторно запустить поиск несколько раз, используя разные конфигурации антенн.

Если у вас все еще возникают проблемы, посетите мою страницу устранения неполадок.

Настройка положения антенны

Скажу честно, как только вы подключите телевизионную антенну … Чтобы добиться наилучшего приема, нужно поэкспериментировать с местом, где вы устанавливаете антенну в своей комнате. Может быть большая разница в количестве каналов, которые вы получаете, в зависимости от ориентации, местоположения, высоты антенны, а также от того, находится ли она в помещении или на улице. Изменение угла наклона антенны на несколько градусов может резко изменить прием для определенного канала.

Если вы используете комнатную антенну, я предлагаю разместить ее возле окна, а затем сканировать каналы, чтобы установить базовую линию. Запишите полученные каналы, переместите антенну и повторите сканирование. Если вы потеряли какие-либо каналы, вручную добавьте их обратно в меню управления каналами телевизора и запишите их, чтобы в итоге получился общий список всех возможных каналов. Затем перейдите к слабому каналу и перемещайте антенну в реальном времени, пока не добьетесь хорошего приема. Возможно, вам придется повторить это для других слабых каналов.

Никогда не знаешь, где будет лучшая позиция антенны. После последнего хода я установил антенну возле окна. Прием на десять-двенадцать каналов был очень посредственным. Во время игры с прокладкой кабеля антенна упала на пол. Просто ради удовольствия я просмотрел каналы и обнаружил, что у меня есть еще четыре канала в этом маловероятном положении!

Если вы не получаете десять или двадцать каналов, вы, вероятно, живете слишком далеко от передатчиков или что-то блокирует сигналы, например, гора.Перейдите в раздел антенн, чтобы узнать больше. Если у вас нет доступа к крыше (например, вы живете в квартире), я бы посоветовал использовать антенну Mohu Leaf. Он тонкий, и его легко спрятать в помещении. Это то, что я использую. Вот еще несколько советов, как улучшить прием ТВ и увеличить количество каналов.

Если у вас вообще нет каналов, перейдите по ссылке ниже:

Я хочу подчеркнуть одну вещь: разница в количестве каналов, которые вы можете получить с разными комнатными антеннами, довольно мала.Если одна антенна может получить пять каналов, вы не получите 25 каналов внезапно с более дорогой антенной. Так что не стоит покупать все более дорогие антенны в надежде решить проблемы с приемом. Расположение антенны оказывает гораздо большее влияние на прием, чем тип антенны, которую вы используете, если вы не используете дешевую антенну в форме кроличьего уха.

, если вам интересно, вот как я установил антенну в своей гостиной.

Смотрите, что показывают по телевизору — веб-сайт бесплатного путеводителя по каналам

Хорошо, ваша антенна подключена.Поздравляю! Теперь, как вы видите, какие шоу идут? К счастью, есть онлайн-гид по каналам под названием Titan TV. Вы можете просмотреть это на своем смартфоне, планшете или компьютере. В первый раз установка не сразу очевидна, но я объясню ее ниже.

Сначала зайдите на сайт titantv.com. Перейдите на панель над гидом каналов и нажмите кнопку «+» (она очень скрыта):

Расписание Titan TV

Когда вы щелкнете по нему, появится всплывающее окно. Щелкните поле «Трансляция», как показано ниже:

Шаг 1 настройки Titan TV

Затем введите свой почтовый индекс, выберите свой район, установив один из флажков, нажмите «Сохранить», и все готово!

Шаг 2 настройки Titan TV

Вы можете повторить процесс, если находитесь рядом с двумя зонами вещания.В следующий раз, когда вы посетите этот сайт, ваши настройки будут там. Вуаля! Ваш телегид!

Как использовать антенну с несколькими телевизорами

Что делать, если вы хотите подать сигнал антенны на несколько телевизоров? У вас есть несколько вариантов. Вы можете использовать одну антенну на телевизор (что-то вроде боли), получить усилитель-распределитель для распределения сигнала на каждый телевизор с одной антенны или использовать табло. Подробнее об этих вариантах в этой статье.

Вот несколько усилителей-распределителей на Amazon, которые я рекомендую:

Когда вы совершаете покупку по партнерским ссылкам на этом сайте, я получаю компенсацию от продавца или производителя без каких-либо дополнительных затрат для вас .Я лично тестирую и / или исследую каждый продукт или услугу, прежде чем рекомендовать их. Как партнер Amazon, я зарабатываю на соответствующих покупках. Этот сайт не принадлежит розничным торговцам или производителям.

Обычно вы вводите кабель от антенны во вход этого блока, а затем подключаете несколько коаксиальных кабелей к телевизору. Коробке требуется питание, потому что она усиливает сигнал. Бонус в том, что это улучшает прием, и вы можете получить еще больше каналов, чем раньше!

Теперь не забудьте поставить этот усилитель как можно ближе к антенне.Причина в том, что телевизионный сигнал теряет силу на каждый фут кабеля, через который он проходит. Поэтому лучше усилить его как можно раньше — другими словами, физически близко к антенне, а не на другом конце антенны рядом с телевизором!

Да, я знаю, что гораздо сложнее подключить эту коробку на чердаке или там, где находится ваша антенна, и подавать на нее питание и т. Д., А не рядом с телевизором. Но, если вы хотите ввести как можно больше станций, вам следует держать коробку ближе к антенне.В моих экспериментах даже дополнительные 20 футов кабеля без усилителя, проложенного от вашей антенны, могут привести к потере слабой станции.

Вот почему вам не следует использовать пассивный (не включенный) сплиттер для этого приложения. В моих экспериментах пассивный разветвитель приведет к потере мощности сигнала и, возможно, к потере более слабых станций.

Попробуйте и сообщите нам свои результаты!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
