Как подключить и настроить | Триколор Москва

Инструкция для самостоятельной настройки и подключения оборудования спутникового телевидения “Триколор тв” приведена ниже.
Вызвать мастера для профессиональной установки и подключения оборудования спутникового телевидения триколор ТВ в Московском регионе вы можете по телефону 8 (495) 761-95-00 или E-Mail: [email protected]

Если вы планируете установить и настроить оборудование самостоятельно, ознакомьтесь с инструкцией ниже.

ШАГ 1: Выберете место для установки антенны.

Выберете место для установки антенны. Основной критерий выбора места установки – свободный обзор в направлении на спутник, то есть на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.

Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома.

Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.

ШАГ 2: Соберите антенну

1. Соберите антенну согласно инструкции по эксплуатации.

2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.

3. Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.

4. Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:

– Снять верхнюю изоляцию кабеля на 15 мм, не повредив экранирующую оплетку.
– Расположить экранирующую оплетку вдоль кабеля.
– Аккуратно расположить фольгу вдоль экранирующей оплетки.
– Снять слой внутренней изоляции на 10мм.
– Накрутить разъем до упора.
– «Откусить» центральный проводник, чтобы он не выступал за разъем больше, чем на 2 мм.

5. Прикрепите кабель к дуге конвертеродержателя пластиковыми стяжками или изоляционной лентой.

6. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.

7. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.

8. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1м, также закрепив его на кронштейне.

ШАГ 3: Отрегулируйте антенну

1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице. Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, т.к. угол наклона офсетной антенны зависит от её конструкции, а для приема телеканалов «ТриколорТВ» используются антенны разных производителей. Например, точно вертикальное положение антенны ульяновского завода «Супрал» соответствует углу места 26,5о. Поэтому в Москве эту антенну можно установить вертикально, Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн других производителей эта ситуация может быть иной.

2. В соответствии с инструкцией по эксплуатации цифрового приёмника подключите к нему кабель, идущий от конвертера. Разделку F-разъема производите по методике, приведенной выше.
3. Подключите приёмник к телевизору согласно инструкции по эксплуатации и включите его.

ШАГ 4: Настройка телепоказа

Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, вы должны добиться появления устойчивого сигнала со спутника. Для контроля уровня качества сигнала используйте пункт меню “Установка антены”.

Активизируйте в меню вашего приёмника пункт “Уровень принимаемого сигнала”.

  1. Откройте «Главное меню» приёмника нажатием кнопки MENU на пульте дистанционного управления вашего приёмника;
  2. Кнопками стрелок выберите пункт «Установки» и подтвердите выбор нажатием кнопки «ОК»;
  3. Введите пароль – 0000
  4. Перед вами отобразится следующее меню, в котором необходимо выбрать пункт «Системные установки», и так же нажать кнопку «ОК».
  5. Выберите “Установка антенны” и нажмите «ОК».

В строке напротив пункта «Спутник» необходимо выбрать спутник “–EutelsatW4/W7” или “–Bonum1” в зависимости от региона установки.

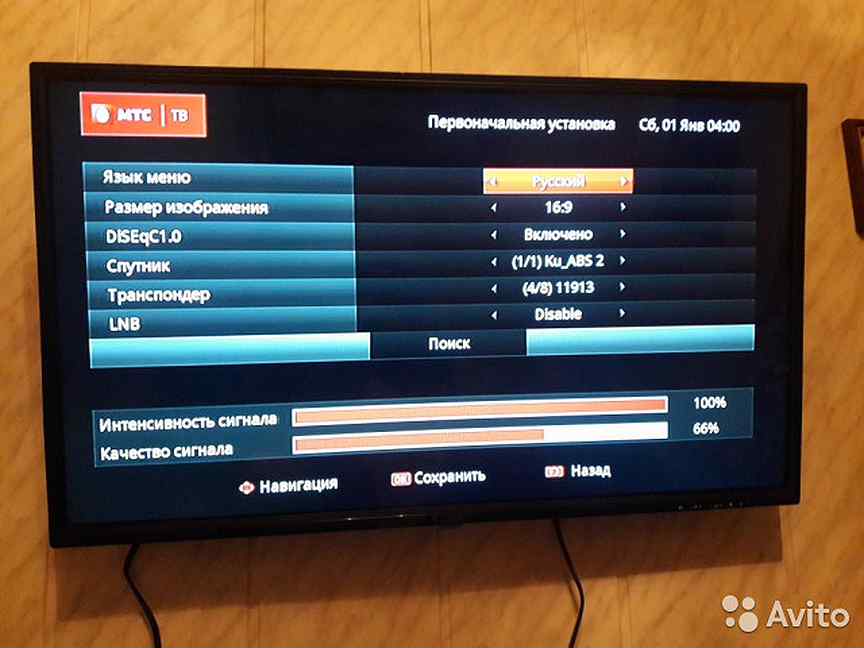

В нижней части пункта меню “Установка антены” вы увидите 2 шкалы – уровень и качество сигнала. При корректной настройке эти шкалы должны быть заполнены не менее чем на 70%.

Если уровень сигнала менее 70%, вам необходимо проверить кабельное соединение (кабель от приёмника к спутниковой антенне) и провести настройку вашей антенны, возможно, антенна не точно настроена на спутник и не принимает сигнал с него. Вам необходимо отрегулировать положение антенны. Сделать это можно следующим образом:

Глядя на эти шкалы уровня и качества сигнала, необходимо медленно передвигать антенну по сантиметру, выдерживая 3-5 секунд в каждом положении, до тех пор, пока обе шкалы в ручном поиске не заполнятся как минимум на 70%.

Следует помнить, что уровень сигнала зависит от погодных условий.

В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

Если у вас не получается настроить антенну, рекомендуем вам обратиться к нам по телефону 8 (495) 761-95-00

Установка без права на ошибки

Shutterstock

Автор: Любовь Угланова

Приобретение комплекта соответствующего оборудования — лишь первый шаг к просмотру спутникового ТВ. Для бесперебойного вещания каналов и качества трансляций оборудование нужно правильно установить и настроить. Профессиональные установщики рассказывают, что 99% пользователей после безуспешного самостоятельного монтажа обращаются за помощью к специалистам и фактами опровергают народные мифы о том, что установка антенны не требует навыков и знаний.

Неэкономная экономия

За годы работы установщик из Казани Игорь Падюкин убедился в том, что покупатели спутниковых комплектов принимаются за их самостоятельную установку по сугубо экономическим соображениям: чтобы обойтись без платных услуг и не терять время в ожидании установщика. «В результате высокий процент попыток самостоятельного монтажа заканчивается безуспешной настройкой тарелки на спутник. И только тогда потребитель понимает, что сэкономить время как раз поможет профессионал, ведь услуга установки в нашей компании осуществляется в дату поступления заявки либо на следующий день», — рассказывает Игорь Падюкин.

Когда установщик из Великого Устюга Алексей Юферицын слышит разговоры покупателей об экономии на установке, то озвучивает старую русскую пословицу: «Дешево да гнило, дорого да мило», потому как исправлять ошибки тех, кто решил сэкономить, ему приходится часто. «Ставят антенны под сход снежных масс.

Зачастую из-за этого абоненту приходится покупать новую антенну. Бывает, потребители самостоятельно прокладывают кабель, бросая по крыше и не прикрепляя к стене. Кабель трескается, обрывается, в трещины попадает влага, в результате из строя выходит оборудование — конвертеры и ресиверы. Если ресивер на гарантии, но в него попала вода — это уже не гарантийный случай, ведь нет вины завода-изготовителя», — поясняет он.

«Я же инженер», «у меня диплом техвуза», «сосед сказал, что установить проще простого» — такие причины самостоятельного монтажа установщик из Воронежа Константин Агеев слышит от своих клиентов. Однако встречается и более весомое, по мнению покупателя, но заведомо ложное, с точки зрения профессионалов, мнение. «Вводят клиентов в заблуждение и некоторые продавцы оборудования: как компании, так и частные лица, продающие б/у. В целях повышения продаж они убеждают, что в установке антенны нет ничего сложного, поэтому к чему платить за эту услугу? Таких примеров много, а результат один — приходится обращаться к профессионалам.

Потому что, как и в любом деле, здесь есть свои нюансы. Например, антенну вроде бы и удалось установить самостоятельно, но настройки слетают при плохой погоде», — говорит Константин Агеев.

Технический специалист по работе с юридическими лицами и партнер «Триколора» Анатолий Баталов обращает внимание на то, что на рынке услуг установки спутникового ТВ встречаются фирмы-однодневки и просто дельцы-аферисты. «Зачастую многие такие установщики работают по мошеннической схеме: называют изначально низкую цену, а в ходе установки прибавляют ценник на что угодно — длину кабеля, высоту установки, количество проделанных отверстий. Могут предложить разный кабель», — поясняет Анатолий Баталов. Так желание сэкономить превращается в череду непредвиденных дополнительных расходов.

Почему нет сигнала?

Алексей Юферицын вспоминает любопытный случай из своей практики, когда пользователи вскрыли заднюю стенку телевизора из-за того, что туда якобы попала вода — так, во всяком случае, показалось хозяйке. Но устранить проблему сбоя и после этого не смогли. Спрашивается, и нужно было доставлять себе столько бесполезных хлопот вместо того, чтобы сразу вызвать установщика? «Сейчас большинство клиентов поняли, что доверять нужно профессионалам, даже при переезде приглашают переставить антенну, — рассуждает он. — Ведь любая неточность в установке и настройках отражается на приеме сигнала. Антенный кабель вкручен не в то гнездо ресивера, нет “согласования” ресивера с ТВ по причине неисправности низкочастотного кабеля, даже “отсутствие” на пульте телевизора соответствующей кнопки для включения — это одни из распространенных ошибок в самостоятельной установке антенн. Не всегда работает механизм “поставлю как у соседа”, потому что спутники разные, к примеру, у “Телекарты” и “Триколора” они имеют разное направление».

По словам Алексея Юферицына, встречаются «умельцы», которые неправильно зачищают антенный кабель, поэтому даже на настроенной антенне нет сигнала. Как-то клиент приобрел двойной конвертер, но от помощи установщика отказался, приводит он пример. В итоге, установив его задом наперед, призадумался — почему отсутствует сигнал, а рычаг антенны стал мешать антенным кабелям?

Среди минусов самостоятельной установки Анатолий Баталов называет слабое закрепление кронштейна, препятствия, закрывающие сигнал перед антенной, например деревья или строящийся дом, плохо обжатый кабель. А еще очень вредны… видеоролики в интернете, демонстрирующие процесс установки, посмотрев которые люди решают стать сами себе установщиками. Но отсутствие опыта сказывается на успехе дела. «У специалиста есть приборы для настройки антенны. Поэтому абоненты настроить 100%-ный сигнал самостоятельно не смогут. Соответственно, сигнал может пропадать», — уточняет Анатолий Баталов.

Отзывы и гарантия — лучшая реклама

По словам профессиональных установщиков, они дают гарантию на все производимые работы, консультируют, как пользоваться оборудованием, осуществляют гарантийное и послегарантийное обслуживание приобретенных у них устройств. Вместе с тем у каждого специалиста есть собственный секрет успешной работы.

Алексей Юферицын после монтажа проводит инструктаж всей семьи клиента по пользованию новым оборудованием. «Если один член семьи что-то не поймет, то другой ему подскажет», — делится он опытом.

«Опыт проявляется не только в быстрой и качественной работе, но и ее эстетической составляющей», — уверен Игорь Падюкин.

«Несмотря на большой опыт работы, установщики регулярно проходят курсы повышения квалификации», — рассказывает Константин Агеев.

Но главное в работе, как заметили установщики, даже не яркая реклама на различных платформах, а отзывы клиентов. Сарафанное радио остается одним из лучших способов продвижения и сегодня.


Триколор ТВ Монтаж Триколор в Оренбурге установка

Триколор FULL HD Оренбург  Мультимедийный комплект спутникового телевидения от10300р. . FULL HD Триколор в Оренбурге Для частных Домов



Триколор купить в Оренбурге адрес: ул Салмышская 41 тел 8(3532)21-23-24

У вас частный дом? Установим Триколор ТВ в Оренбурге уже сегодня! Вызов специалиста: 8(3532) 21-23-24 Оренбург и область
Подключение загородных Домовк Триколор ТВ FULL-HD в Оренбурге
Установка в удобное для Вас Время! с 8:00 до 22:00 Работаем в выходные и праздники.

Мы заботимся о наших клиентах! Наши инженеры всегда окажут Вам квалифицированную помощь в области телекоммуникаций.

 Воспользовавшись нашими услугами, Вы можете рассчитывать на оптимальное соотношение цены и качества.

Приглашаем к сотрудничеству магазины, не имеющие своих установщиков!

Официальный Комплект оборудования «Триколор ТВ Full HD» открывает перед абонентом новые возможности. Приёмник GS-522 невероятно прост в обращении. Он поддерживает форматы MPEG-2, MPEG-4, DVB и DVB S/S2, а это означает, что абоненту доступен просмотр более 300 телеканалов, а также прослушивание более 30 популярных российских радиостанций в тестовом режиме. Благодаря «Триколор ТВ Full HD» вы сможете смотреть на своем HD-телевизоре десятки телеканалов в современном формате высокой четкости. Экранное меню полностью русифицировано и интуитивно понятно. Наличие русского телетекста, электронного телегида и дополнительных сервисов делает пользование удобным и комфортным. В комплект включено всё необходимое для самостоятельной установки системы!

31 день бесплатного просмотра пакета Единый!
  Выносной ИК-приемник в ПОДАРОК!

.

Триколор-ТВ Оренбург
Заявки по телефону: 8(3532) 21-23-24 Официальный дилер Оренбург Как установить Триколор-ТВ в Оренбурге?

Как самостоятельно подключить Триколор ТВ?

Дилер ТРИКОЛОР-ТВ Оренбург

Монтаж,настройка и установка Триколор-ТВ FULL-HD самостоятельно не сложная операция,не сложнее чем подключить,например:стиральную машину или водонагреватель.Можно договориться при покупке,чтобы Вам дали инструкцию по монтажу и уже собранную антенну. Приобретаемый ресивер FULL-HD ,обычно это-GS-522 ,черного или серебристого цвета.При покупке проверьте наличие смарт карты (отдельно не продается).Остается только просверлить в стене 3-4отверстий для крепления тарелки и следовать инструкции, идущей в комплекте (побеспокойтесь заранее,чтобы дилер вам ее распечатал). можно скачать тут

Мультимедийный комплект спутникового телевидения Триколор FULL HD

                                                ​

Професиональный монтаж Триколор -ТВ в частный дом Оренбург  — 8(3532)21-23-24

 Из инструментов понадобиться:

перфоратор ,гаечные ключи на 10,8,13,14 отвертка,изолента,молоток,скобы крепленияплоскогубцы,ножик кабеля, бур на 8-10 мм. и бур длинной 0.8-1,5 метра для прожождения стены дома.Может потребоватся пылесос для уборки пыли.Если монтаж проводится за окном на большой высоте, может понадобится страховочное альпинистское оборудование. Риск выпасть из окна очень велик.Возможно безопаснее обратиться к специалисту настройщику.Эти мастера своего дела, обычно приезжают бысто, установливают и настраивают Триколор в Оренбурге тел: 21-23-24

С помощью компаса выберите направление на юг в Оренбурге  направление на спутник будет примерно на отметке: 210 по шкале компаса.если нет компаса тарелку нужно наводить в направлении положения солнца примерно в 13:50 (летом) дня для Оренбурга и окресностей если по соседству установлена антенна Триколор скопируйте направление и угол. Затем крутите её  вправо влево  или в другую сторону ,пока «наблюдатель» не сообщит вам  по, рации по телефону ) что появился сигнал  на шкале качество.Добейтесь максимального уровня сигнала неменее 60%. Зафиксируйте Антенну.

 Поймать  спутник Триколор с не составить особого труда, т.к. большую часть России, спутник Eutelsat W4 покрывает хорошим сигналом

 В стандартный комплект Триколор-TB full-hd  входит f-гайки, сама антенна с креплением для стены, ресивер gs-…. и конвертер. кабель bycnherwbz пульт,две батарейки коробка и кабель 3rsa на 3rsa.

 Взять на прокат «Специальный прибор» для точной настройки  или Заказать професиональную установку Триколор в загородный дом FULL-HD В Оренбурге   тел: 21-23-24  без выходных.




Инструкция по установке Триколор ТВ (официальная)

 Телекомпания Триколор-ТВ ведет вещание со спутника EUTELSAT W4 (36° в. д.) на территорию Европейской части России.
 Установка осуществляется в следующем порядке:

1. Определение места установки антенны

Основной критерий выбора места установки ― свободный обзор в направлении на спутник. Под свободным обзором понимается то, что на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п.
 В г.Тольятти воображаемая линия ― это линия исходящая из точки крепления антенны, удаленный конец которой приподнят вверх от горизонтали на 27°. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.
 Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.



2.Монтаж антенны.

 Соберите антенну согласно инструкции по эксплуатации. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна. Установите конвертор в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертора. Присоедините кабель к конвертору при помощи F-разъёма*. Прикрепите кабель к дуге конвертородержателя пластиковыми стяжками или изоляционной лентой. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте небольшую петлю кабеля.

*Порядок монтажа стандартных спутниковых телевизионных F-разъемов


Снять верхнюю изоляцию кабеля на 15 мм, не повредив экранирующую оплетку. Расположить экранирующую оплетку вдоль кабеля. Аккуратно расположить фольгу вдоль экранирующей оплетки. Снять слой внутренней изоляции на 10мм. Накрутить разъем до упора. «Откусить» центральный проводник, чтобы он не выступал за разъем больше, чем на 2 мм.




3. Настройка антенны

 Примерно выставьте азимут и угол места антенны. Для г.Тольятти азимут равен 197.49° (практически южное направление), угол места 27.884°. Азимут можно выставить при помощи компаса, но в городе лучше все-таки ориентироваться по карте, так как возможно влияние электромагнитных полей, искажающих истинное направление. Вертикальное положение антенны «Supral ― 0,6» соответствует углу места 26.6°. Поэтому антенну нужно наклонить вниз на 3°- 4°. Подключите кабель, идущий от конвертора к гнезду LNB IN ресивера . Разделку F-разъёма производите по методике, приведённой выше. Подключите ресивер к телевизору согласно инструкции по эксплуатации и включите его. Примите во внимание следующий факт: в ресивере, включаемом впервые, питание LNB может быть выключено (в некоторых версиях прошивки). Для включения питания необходимо выполнить все указания стартового меню, обязательно запустив процесс поиска, который практически сразу можно отменить, нажав на пульте кнопку EXIT.
 Войдите в меню Настройка – введите pin «0000» ― Ручной поиск. Установите в открывшемся окне следующие параметры:


Антенна….……………………………………………………..……..1

Название спутника …………………Eutelsat W4-Eutelsat Sesat

Частота….………………………………………………………12226

Поляризация………….……………………………………….Левая
Скорость потока……………….………………………….….27500
FEC……….…………………………………………………….……3/4


 Найдите в нижнем правом углу окна два индикатора: (качество сигнала) верхний ,(уровень сигнала) нижний. Дискретная шкала дублируется цифровым значением показателя. Медленно перемещая зеркало антенны в горизонтальной плоскости около южного направления добейтесь появления, а затем максимального уровня сигнала (нижний индикатор). Произведите горизонтальную фиксацию антенны, наблюдая за уровнем сигнала. Добейтесь максимального значения уровня принимаемого сигнала путем плавного перемещения зеркала антенны в вертикальной плоскости. Зафиксируйте вертикальное положение. Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма. Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.
 Теперь можно произвести поиск каналов и их упорядочивание согласно инструкции по эксплуатации ресивера.


ВАЖНО!
Перед выполнением каких-либо манипуляций с ресивером, добейтесь изображения стартового меню на экране телевизора, для этого подключите ресивер к телевизору: рекомендуем подключение через низкочастотный AV-вход телевизора (требуется приобрести дополнительный кабель). Возможно также подключение через антенный вход телевизора (кабель имеется в комплекте ресивера), но при этом требуется включить ресивер и запустить процесс сканирования каналов на телевизоре.
Цифровой ресивер является компьютерным устройством и для его стабильной работы необходим процесс нормальной загрузки и выгрузки микропрограммы, поэтому не нажимайте кнопок на пульте дистанционного управления до тех пор, пока не прекратится мигание красного светодиода на передней панели ресивера (DRE4000), или пропадания надписи –boot- на индикаторе (DRE5000) после включения вилки в сеть а также никогда не выдергивайте вилку из сети во время работы устройства! Для выключения нажмите на пульте красную кнопку перехода в дежурный режим, дождитесь нормальной выгрузки (прекращения мигания красного светодиода) и только после этого отключите ресивер от сети.
Обратите внимание на качественный контакт в розетке электропитания (удлинительных устройствах)!
В домах, подключенных к системам энергоснабжения по воздушным линиям (ВЛ) не оставляйте ресивер подключенным к электросети на длительное время, если Вы не просматриваете телепередачи. Особенно во время грозы и сильного ветра.
При обновлении программного обеспечения (ПО) со спутника соблюдайте все правила загрузки. Правила загрузки передаются в инфоканале. Выключение ресивера во время процесса загрузки может необратимо вывести его из строя!
Не изменяйте PIN-код без необходимости. Если Вам все таки необходимо это сделать, запишите его в свою записную книжку. Восстановление утраченного кода невозможно!
Примерные координаты для Самары, Тольятти:

Широта: 53,2 North South 53 гр. 12 мин сек
Долгота: 50,15 East West 50 гр. 8 мин 59 сек
Положение спутника: 36 East West или 324 West
Название искомого спутника: Eutelsat W4
Азимут: 197.49 гр.
Время совмещения азимута Солнца и спутника: 12:22:34
Угол места: 27. 884 гр.
Угол поворота конвертера: 10.364 по час.стрелке
Угол по компасу 360 гр.: 197.49 гр.
Расстояние до спутника: 38809 км

Если все получилось хорошо. Если нет,

Возьмите на прокат. Прибор для точной настройки на спутник Триколор  или Заказать професиональную установку Триколор FULL-HD В Оренбурге можно по тел: 21-23-24

без выходных.

 В Стоимость оборудования монтаж не входит,только подключение


антенна триколор

  • антенна триколор тв
  • комплект триколор −тв
  • комплект триколор тв
  • континент тв
  • купить триколор −тв
  • куплю триколор тв
  • ресивер триколор −тв
  • ресиверы триколор тв
  • спутниковая тарелка триколор
  • спутниковое оборудование
  • спутниковое тв −триколор
  • спутниковое тв триколор −телевидение
  • спутниковое телевидение −триколор
  • спутниковое телевидение триколор −тв
  • спутниковое телевидение триколор тв
  • спутниковые антенны −триколор −установка
  • спутниковые антенны триколор
  • спутниковые тарелки −триколор
  • тарелка триколор −спутниковый
  • телевидение триколор −спутниковый
  • триколор full hd −тв
  • триколор hd −full
  • триколор оренбург −тв
  • триколор спутниковое −телевидение −тарелка −тв −антенна
  • триколор стоимость −тв
  • триколор тв full hd
  • триколор тв в оренбурге
  • триколор тв купить
  • триколор тв стоимость
  • триколор тв цена
  • триколор цена −тв
  • триктолор тв
  • установка спутниковых антенн
  • установка триколор −тв
  • установка триколор тв

Как установить триколор тв — триколор в Сочи Московская 20 официально

Для установки спутникового оборудования обратитесь к ближайшему дилеру.

Если вы планируете установить и настроить оборудование самостоятельно, ознакомьтесь с инструкцией ниже.

ШАГ 1: Выберете место для установки антенны.

Выберете место для установки антенны. Основной критерий выбора места установки — свободный обзор в направлении на спутник, то есть на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.

Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.











ШАГ 2: Соберите антенну

1. Соберите антенну согласно инструкции по эксплуатации.

2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.

3. Установите конвертор в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертора.

4. Присоедините кабель к конвертору при помощи F-разъёма. Для этого необходимо:

— Снять верхнюю изоляцию кабеля на 15 мм, не повредив экранирующую оплетку.
— Расположить экранирующую оплетку вдоль кабеля.
— Аккуратно расположить фольгу вдоль экранирующей оплетки.
— Снять слой внутренней изоляции на 10мм.
— Накрутить разъем до упора.
— «Откусить» центральный проводник, чтобы он не выступал за разъем больше, чем на 2 мм.

5. Прикрепите кабель к дуге конвертородержателя пластиковыми стяжками или изоляционной лентой.

6. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.

7. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.

8. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1м, также закрепив его на кронштейне.





ШАГ 3: Отрегулируйте антенну

1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к Вам города, приведенные в таблице. Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, т.к. угол наклона офсетной антенны зависит от её конструкции, а для приема телепрограмм  «ТриколорТВ» используются антенны разных производителей. Например, точно вертикальное положение антенны ульяновского завода  «Супрал» соответствует углу места 26,5о. Поэтому в Москве эту антенну можно установить вертикально, Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн других производителей эта ситуация может быть иной.
2. В соответствии с инструкцией по эксплуатации цифрового терминала подключите к нему кабель, идущий от конвертора. Разделку F-разъема производите по методике, приведенной выше.
3. Подключите ресивер к телевизору согласно инструкции по эксплуатации и включите его.



ШАГ 4: Настройка телепоказа

Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, вы должны добиться появления устойчивого появления сигнала со спутника. Для контроля уровня качества сигнала используйте пункт меню «Установка антены».

Активизируйте в меню вашего приемника пункт «Уровень принимаемого сигнала».

  1. Откройте Главное меню приемника нажатием кнопки MENU на пульте дистанционного управления вашего приемника;
  2. Кнопками стрелок выберите пункт «Установки» и подтвердите выбор нажатием кнопки ОК;
  3. Введите пароль — 0000
  4. Перед вами отобразится следующее меню, в котором необходимо выбрать пункт  «Системные установки», и так же нажать на кнопку ОК.
  5. Выберите «Установка антены» и нажмите ОК.

В строке напротив пункта «Спутник» необходимо выбрать спутник «Триколор — Центр», или «Триколор — Сибирь» в зависимости от региона установки.

В нижней части пункта меню «Установка антены» вы увидете 2 шкалы — уровень и качество сигнала.  При корректной настройке  эти шкалы должны быть заполнены не менее чем на 70%.

Если уровень сигнала менее 70%, вам необходимо проверить кабельное соединение (кабель от приемника к спутниковой антенне) и провести настройку  вашей  антенны, возможно, антенна не точно настроена на спутник и не принимает сигнал с него. Вам необходимо отрегулировать положение антенны. Сделать это можно следующим образом:

Глядя на эти шкалы уровня и качества сигнала, необходимо медленно передвигать антенну по сантиметру, выдерживая 3-5 секунд в каждом положении, до тех пор, пока обе шкалы в ручном поиске не заполнятся как минимум на 70%.

Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

Если у вас не получается настроить антенну, рекомендуем вам обратиться к дилеру, который приедет к вам, и настроит прием телеканалов «Триколор ТВ». Спуниковый Салон «Антенны-ТВ» тел.: +7-988-400-3333, 2-911-911. ул.Московская д.18 2 этаж у МЧС.

Настройка триколор тв самостоятельно в казахстане — Ваша техника


Выбор места для установки антенны

Правильный выбор места для антенны — залог качественного телевещания. Если место выбрано не подходящее, то как ни старайся, на спутник тарелку нельзя будет настроить.

Как установить антенну-тарелку правильно

  1. Антенну необходимо устанавливать только на стене дома, расположенной с южной стороны. Если квартира расположена так, что ни одно окно не выходит на Юг, нужно закрепить там, где Юг будет ближе, а потом уже приступать к настройке на спутник.
  2. Выбирая стену, необходимо ориентироваться и на следующее: в непосредственной близости от тарелки не должно быть высоких построек и деревьев, они могут мешать проходить сигналу.
  3. Еще один фактор, влияющий на установку тарелки — расположение ее относительно телевизора. Чем ближе они будут находиться друг к другу, тем качественней будет сигнал, а значит, и изображение.

Неблагоприятные места для установки тарелки Триколор:

  • застекленные балконы и лоджии;
  • места без водоотводов;
  • территория, где тарелку может засыпать снегом;
  • крыши с двухскатной и более кровлей, несимметричной кровлей.

Как самостоятельно настроить антенну Триколор ТВ на спутники Eutelsat 36A и 36B

Чтобы настроить антенну без прибегания к помощи специалистов, которым нужно будет заплатить, нужно следовать указанной ниже инструкции. Начав работу по настройке, абоненты поймут, что это не так уже и сложно!

Перед установкой и настройкой антенны нужно будет определить направление на спутник:

  1. При помощи компаса (учитывая, что на его показания могут повлиять металлические предметы, расположенные рядом), солнца (старый добрый метод), GPS навигатора, или расположенным вблизи тарелкам — самый простой вариант, размером 0,6 м приблизительно нужно определить азимут на спутники Eutelsat 36A и 36B, 36 градусов восточной долготы. В данном случае настоятельно рекомендуется отследить, чтобы направление на спутник было свободно, сигналу не могли бы помешать высотки, деревья, различные постройки.

  2. Программа «Satellite Antenna Alignment» поможет абонентам рассчитать азимут и угол места, необходимые для настройки спутниковой антенны, на любой доступный спутник, в выбранной географической точке приёма. При помощи данной программы можно рассчитать углы сразу для всех геостационарных телекоммуникационных спутников, расположенных на «дуге».
  3. Программа разработана так, что запоминает географические координаты мест, для которых будет производиться расчет. В дальнейшем можно будет пользоваться этими координатами, ведь они остаются сохраненными в памяти программы навсегда.
  4. При работе с программой «Satellite Antenna Alignment», нужно будет занести в разделе «Координаты места установки антенны» географические координаты места установки.

Условные обозначения:
N-широта северная,
S- широта южная,
E- долгота восточная,
W- долгота западная.

Когда координаты будут введены в программу, нужно в левой части таблицы получить расчетные углы азимута и подъема (угол места) антенны на все спутники. Азимут — направление на спутник (в градусах), он определяется, как угол между направлениями на север и спутник.

Инструкция

  • Угол места — направление, которое определяется, как угол (в градусах) между направлением на спутник и плоскостью земли в точке приема.

  • Отрицательный угол места значит, что спутник находится за линией горизонта и для приёма тарелкой недоступен.
  • В месте установки антенны на теории можно определить все спутники, с которых можно получить приём сигналов. Ориентируясь по азимуту и углу места, абоненты могут на местности быстро определить направление на спутник и возможность приёма сигнала в выбранной точке.
  • Если у абонента для определения географического направления нет специальных инструментов, можно воспользоваться солнцем для определения координат спутника.
  • Программа, описанная выше, позволяет абонентам рассчитать азимут по расположению солнца. Чтобы воспользоваться звездой, необходимо будет задать в программе географические координаты местности. Расчётная высота над уровнем моря — 0 метров.
  • Расчёт должен производиться для определённой даты, так как солнце в каждый день в одно и то же время меняет свои координаты. Результаты расчета оформляются в левой части таблицы. По таблице для солнца нужно определить азимут и угол подъёма в заданный момент времени.

Предлагаем рассмотреть порядок работы для определения координат спутника по солнцу:

  • Первым делом необходимо определить азимут на выбранный спутник;
  • далее, рассчитать азимут солнца в день установки антенны;
  • в таблице нужно найти азимут солнца близкий по значению к азимуту на спутник и определить время и дату, когда солнце будет находиться в данном направлении;
  • в определенный по программе момент времени антенну нужно будет повернуть прямо на солнце, так как в это время азимуты солнца и спутника совпадают.

Углы места (подъёма) спутника и солнца совпадают не всегда. Если они совпали, приём со спутника в это время будет неустойчив, или не возможен вообще. Это объясняется тем, что мощное электромагнитное излучение солнца перебьет сигнал со спутника. Данное явление называется солнечная интерференция, она появляется весной и осенью, может длиться на протяжении нескольких дней.

  • При расчете нужно обязательно учесть временную зону (для Москвы нужно добавить 3 часа к Гринвичу).
  • Если стрелки переводятся на летнее время, то к полученным расчетам азимута нужно будет добавить еще один час.

Для удобного работы с программой необходимо знать следующее:

  1. Программа отображает красной линией направление на спутник.
  2. Красная линия не отображается, если спутник находится за линией горизонта и не доступен для приема в выбранном для установки тарелки месте.
  3. Желтый сектор указывает на световой день, на схеме указаны стороны горизонта для удобства работы с программой.

Источник: tricolor-gid.com

Последовательность действий для определения параметров установки спутниковой антенны:


  • В списке Выбор спутника, выбирете интересущего Вас оператора спутникового телевидения или название передающего спутника.
  • Найдите на интерактивной карте приблизительное место предполагаемой установки антенны.
    Для поиска адреса на карте введите его в поле «Адрес или объект»(находится в верхней левой части карты). В случае, если система найдет несколько адресов подходящих под параметры поиска, Вам будет предложено выбрать один из них. При выборе требуемого адреса карта автоматически настроиться на интересующий Вас объект.
    Альтернативный метод поиска текущего адреса — использование кнопки Определить местоположение (метод особенно эффективен в случае использования мобильных устройств оснащенных GPS-навигацией)
  • Найдя примерное место установки антенны, Вам необходимо уточнить место предполагаемого монтажа. Для этого как правило, увеличивается масштаб карты (управление масштабом производится с помощью кнопок + и — , расположенных в левой части окна карты). Вид карты переключается в режим отображения спутниковых снимков (правый верхний угол, вместо пункта «Схема» выбрать пункт «Спутник»).
  • На спутниковой карте необходимо как можно точнее задать координаты предполагаемого места установки антенны. Для этого достаточно над требуемым объектом нажать левую кнопку мыши. В указанном мести появится маркер, символизирующий место установки спутниковой антенны. Расположение маркера можно изменять, перетаскивая его по карте.

После выполнения перечисленных выше действий Вы увидите на карте маркер с координатами, соответствующими месту установки спутниковой тарелки. Линия, направленная от маркера показывает направление на выбранный Вами спутник. Графы Угол места, Истинный азимут, Магнитный азимут, Магнитное склонение, Угол поворота конвертора будут заполнены расчетными данными.

В случае, если настрока на выбранный Вами спутник в данном месте не возможна, появится надпись Прием сигнала с данного спутника в выбранном месте не возможен!

Если во время установки у Вас нет возможности воспользоваться компасом (или установка по компасу не возможна из-за магнитных анамалий), а на спутниковой карте отсутствуют явные ориентиры для настройки, можно осуществить настройку по солнцу. Для этого необходимо нажать на кнопку Направление на солнце, после чего будет построена линия от места установки в направлении на солнце (построение прозводится для текущего времени и меняется в течение дня). Определив разницу углов между направлением на солнце и на спутник, произведите настройку антенны (во время установки удобно ориентироваться по тени).

Часто во время определения места установки, на воображаемой линии между спутником и антенной, расположено препятствие (дерево, строение и т.п.). Чтобы узнать максимальную высоту препятствия, которое не будет мешать приему сигнала со спутника, воспользуйтесь кнопкой Расчет препятствий.


сле нажатия на кнопку на карте появится второй маркер, символизирующий расположение препятствия. Перетащите его на место где расположен исследуемый объект. В графе Расcтояние до препятствия высветится растояние от места установки антенны до объекта, в графе Высота преодолеваемого препятствия будет указана максимальная высота препятствия, которое не будет мешать приему спутника.

Источник: antena-uk.kz

Немного информации о спутнике Триколор ТВ

Чтобы понять, как подключить спутниковое телевидение, нужно понять, что представляет собой такая технология и как она работает. Только в этом случае, вы сможете понять смысл, всех описанных нами действий и выполнить их максимально точно.

Если упростить описание работы такой системы, то передающий центр кодирует информацию и отправляет ее на спутник, который в свою очередь отражает полученные данные на спутниковую антенну. Таким образом, вашему телевизору становятся доступны каналы, качество которых находится на самом высоком уровне.

Главным компонентом, которым обладает такое устройство, является спутниковая тарелка. Обычно она сделана из металла и имеет форму вогнутой линзы.

Благодаря форме антенны, все пойманные ею сигналы отражаются в одну точку, в которой устанавливается конвертор. Далее происходит перенаправление сигнала на спутниковый тюнер, который носит название ресивер. Данный прибор раскодирует полученную информацию в понятную форму и посылает ее на выходы вашего телевизора.

Вы можете приобрести весь комплект, который можно установить на один телевизор вместо старого приемника. Докупить недостающие детали. Также такое устройство подключается к двум телевизорам и планшету по одной абонентской плате.

Данные компоненты покупаются в специализированных магазинах. Далее подключение производит мастер. Также вы можете установить спутниковое телевиденье своими руками.

Спутниковое телевиденье можно установить даже там, где наблюдается плохое улавливание сигналов. Например, если вы много времени проводите на даче, то вам ни чего не помешает подключить его там. Также данный тип телевиденья работает в Казахстане. Спутниковыми услугами может пользоваться даже Сибирь.

Место положения спутника и настройка Триколор ТВ

Спутник посылает сигнал тарелке с высоты 38000 километров. Его сигнал напоминает тонкий прожекторный луч, который, к сожалению, не может проходить сквозь стены, поэтому если вы выберите для установки антенны неправильное место, настроить ее не удастся.

Чтобы установка тарелки не вызывала у вас вопросов, вы должны знать, что все спутники находятся над линией экватора. Исходя из этого, можно понять, что зеркальная часть тарелки должна смотреть в южную сторону, поэтому если ваши окна смотрят на север, лучше выставить антенну на север. В таком случае вы самостоятельно должны провести провода удобным для вас образом. Только так, вы сможете правильно поставить устройство, и получить бесперебойный сигнал.


Помимо того, что вам нужно точно определить направление, необходимо высчитать диаметр прибора. Самый лучший размер для тарелки, ловящей сигнал Триколор ТВ равен 0, 6 метра. Вы можете использовать антенны и большего размера, но самому их будет установить проблематично.

Чтобы качественно установить спутниковую тарелку, необходимо правильно выбрать крепежи для кронштейна. Его монтаж производится на анкерные болты, которые предохранят устройство от колебания. В противном случае любой порыв ветра сможет оставить вас без сигнала.

Как самостоятельно подключить Триколор ТВ к телевизору

После того, как вы определили место, где будет установлена антенна, ее нужно собрать. Для самостоятельной установки такого устройства, в комплект входит подробная инструкция монтажа. Также вы можете воспользоваться нашими советами.

Сборка спутниковой тарелки:

  1. С помощью анкерных болтов на стену или крышу дома монтируется кронштейн. Размер анкерных болтов выбирается в зависимости от крепости стены и силы преобладающих ветров.
  2. Далее нужно поставить конвертор в держатель. При этом держатель должен смотреть вниз, в противном случае в нем будут скапливаться снег и дождевая вода, мешая ловле сигнала.

  3. Далее нужно соединить окончания кабеля и конвертора F-разъемом. Это делается следующим образом: зачищается внешняя изоляция кабеля на 20 мм, а внутренняя на 12, параллельно кабелю ставится экранирующая оплетка и фольга, максимально завинчиваем разъем, а выступающие более чем на 2 мм отрезки отрезаем.
  4. Изолентой прикрепляем кабель на выемку дуги держателя.
  5. Тремя слоями изоленты или термоизолирующей трубкой герметизируем весь F-разъем. Для лучшего качества герметизации можно использовать силиконовый герметик.
  6. Далее нужно подсоединить тарелку к кронштейну. Для ее фиксации используются болты, которые не завинчиваются до конца.
  7. Теперь можно закрепить кабель на кронштейне, оставив 1,5 метра кабеля.

Если вы самостоятельно устанавливаете спутниковый набор, то ориентируйтесь при выборе угла места установки азимута и антенны, на данные в таблице, которая всегда присутствует в комплекте, для вашего города или населенного пункта. Согласно инструкции проведите кабель от конвертора к ресиверу, а затем подключите устройство непосредственно к телевизору. Старайтесь делать всю работу правильно, так как перенастроить устройство будет достаточно сложно.

Подготовительные действия перед тем, как настроить Триколор

После того, как вы самостоятельно установили спутниковую тарелку и подключили ресивер к телевизору, можно начать настраивать антенну. Однако перед этим необходимо ознакомиться с кое-какими особенностями данной работы.

Если вас волнует вопрос: «Могу ли я самостоятельно поймать сигнал?», то вам нужно знать, что спутник движется со скоростью вращения земли, постоянно находясь на одном месте относительно вашего дома. Благодаря такому положению настройка спутникового телевиденья под силу простому обывателю.

Если вы хотите настроить антенну без посторонней помощи, то желательно приобрести новый прибор, под названием SatFinder. Эту приставку устанавливают на антенну, и она информирует настройщика о правильности его действий.

Чтобы выполнить настройку тарелки в максимально короткие сроки важно знать, что легче всего найти правильное положение антенны именно в полдень. Также учитывайте, что в дождливый и пасмурный день тучи ослабляют сигнал, поэтому в такие дни от проведения данных работ лучше отказаться.

Настройка ресивера происходит через поиск в меню, где расположены индикаторы качества и силы сигналов. Чтобы найти сигнал необходимо видеть экран телевизора, или иметь напарника который будет вам подсказывать, в какую сторону двигаться.

Инструкция: как настроить Триколор антенну самостоятельно

Когда вы установили антенну и произвели все остальные подготовительные работы можно перейти непосредственно к поиску сигнала. Не забудьте убедиться, что ваш напарник видит все необходимые индикаторы.

В каком порядке нужно осуществлять поиск сигнала:

  • Поверните зеркало тарелки в ту сторону, где обычно в обед находится солнце;
  • Далее выставьте тарелку в вертикальное положение, поднимите ее «голову» максимально вверх и закрутите гайки.
  • Крутите и двигайте тарелку постепенно, на 2 мм, в сторону положения обеденного солнца;
  • Передвигаясь на эти миллиметры, не забывайте останавливаться в каждом положении на несколько секунд, чтобы успеть засечь сигнал;
  • Не забывайте, что вы должны стоять там, где не будете мешать прохождению сигнала к тарелке.

Если после того, как вы переместили антенну с положения солнца двенадцати, до его нахождения в 14 часов, и вам не удалость восстановить сигнал, то нужно разжать вертикальные гайки и передвинуть тарелку вниз на 1 мм, и произвести все действия заново. Если вы сбились, то вам придется повторить снова весь процесс настройки.

Когда на экране появится шкала качества сигнала или картинка триколора ТВ, можно производить окончательную настройку. Для этого нужно понемногу двигать зеркало, картина на экране телевизора подскажет в каком направлении. Идеально настроенная антенна, должна выдавать параметры каждой шкалы 70%.

Разбираемся, как самостоятельно настроить каналы на Триколор ТВ

Чтобы правильно настроить спутниковую антенну, необходимо ее регулировать с помощью отметок на экране. Для этого нужно произвести некоторые действия с самим телевизором и ресивером.

Как включить в меню отметку показывающую уровень сигнала:

  • Возьмите пульт приемника, и нажмите на «Menu»;
  • Когда откроется меню, найдите пункт «Установка» и нажмите кнопку «Ок»;
  • Измените пароль, например, на 0000;
  • Далее выберите «Системные установки, и снова нажмите кнопку «Ок»;
  • В новом меню выберите пункт «Установка антенны» и выберете его, нажав кнопку «Ок».

Далее настраиваем спутниковую антенну по описанной ранее инструкции. При этом обе шкалы показывающие силу сигнала должны быть заполнены не менее чем на 70 %. Если у вас не получается правильно выставить тарелку, то проверьте подключения кабеля.

После того, как вы произведете подключение, вы можете наслаждаться качественным телевиденьем. Чтобы ваш сигнал не сбился в течение долгого времени, постоянно сметайте с антенны скопившуюся грязь, воду и снег.

Как настроить антенну Триколор ТВ самостоятельно (видео)

Установка спутникового телевидения Триколор ТВ – это не такая сложная задача, какой может показаться на первый взгляд. Вы без труда сможете настроить антенну своими руками. Главное внимательно и качественно выполнять все наши советы, и такая работа займет не более 2,5 часов!

Источник: kitchenremont.ru

Еще одна полезная функция программы: при активации вкладки «Транспондеры», программа загружает из Интернета все активные транспондеры, выбранного спутника.
Программа сохраняет все данные в выбранном Вами формате файлов.
Для определения местоположения спутников Eutelsat 36B & Express AMU1 36.0°E введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места. Согласно вычислениям программы «Satellite Antenna Alignment», точные параметры спутников в Нижнем Новгороде: азимут — 189,592 градуса восточной долготы, угол места — 25,516 градуса.
3. Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.
4. Включите ресивер, на экране ТВ увидите надпись «нет сигнала». Для того чтобы индикатор настройки высветился на экране ТВ, на пульте последовательно нажмите кнопки: меню, настройка, ручной поиск. Индикатор настройки имеет две шкалы: «качество сигнала» и «уровень сигнала». Настройку надо осуществлять по шкале «качество сигнала». Надо учитывать, что на уровень сигнала влияет длина кабеля от ресивера до конвертера. При большой длине кабеля необходимо применять специальные спутниковые усилители ( уровень сигнала отличается на разных моделях ресиверов).
Далее производим настройку самой антенны. Перемещая плоскость антенны по углу места с интервалом 3-4 градуса от положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях, вращайте антенну по азимуту на кронштейне в секторе примерно 20 градусов от определенного на спутник направления (см. пункт 2). Операции надо проводить последовательно: сначала изменяется угол места, затем вращается антенна. Вращать антенну надо медленно, чтобы не проскочить направление на спутник, рабочий сектор приёма (диаграмма направленности) тарелки всего 2-2,5 градуса. Когда на экране ТВ появится изображение, по кружкам индикатора уровня сигнала надо установить максимальный уровень сигнала путем перемещения антенны по азимуту и углу места и в заключении потуже затяните гайки крепления антенны.
5. Приятного Вам просмотра!

Источник: antenna.nnov.ru

ШАГ 1: Выберите место для установки антенны.

Выберите место для установки антенны. Основной критерий выбора места установки — свободный обзор в направлении на спутник, то есть на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.

Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.

ШАГ 2: Соберите антенну

  1. Соберите антенну согласно инструкции по эксплуатации.
  2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
  3. Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
  4. Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
    • Соберите антенну согласно инструкции по эксплуатации.
    • Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
    • Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
    • Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
  5. Прикрепите кабель к дуге конвертеродержателя пластиковыми стяжками или изоляционной лентой.
  6. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.
  7. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.
  8. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1м, также закрепив его на кронштейне.

ШАГ 3: Отрегулируйте антенну

  1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице.

    Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, т.к. угол наклона офсетной антенны зависит от её конструкции, а для приёма телеканалов «Триколор ТВ» используются антенны разных производителей. Например, точно вертикальное положение антенны ульяновского завода «Супрал» соответствует углу места 26,5°. Поэтому в Москве эту антенну можно установить вертикально, Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн других производителей эта ситуация может быть иной.

  2. В соответствии с инструкцией по эксплуатации цифрового приёмника подключите к нему кабель, идущий от конвертера. Разделку F-разъёма производите по методике, приведенной выше.
  3. Подключите приёмник к телевизору согласно инструкции по эксплуатации и включите его.

ШАГ 4: Настройка телепоказа

Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, вы должны добиться появления устойчивого сигнала со спутника. Для контроля уровня силы и качества сигнала используйте окно инфобаннера, дважды нажав красную кнопку «f1» или «i» (при необходимости также нажмите зеленую кнопку).

Если уровень сигнала менее 70%, вам необходимо проверить кабельное соединение (кабель от приёмника к спутниковой антенне) и провести настройку вашей антенны, возможно, антенна не точно настроена на спутник и не принимает сигнал с него. Вам необходимо отрегулировать положение антенны. Сделать это можно следующим образом:

Глядя на эти шкалы уровня силы и качества сигнала, необходимо медленно передвигать антенну по сантиметру, выдерживая 3-5 секунд в каждом положении, до тех пор, пока обе шкалы в ручном поиске не заполнятся как минимум на 70%*.

Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

Если у вас не получается настроить антенну, рекомендуем вам обратиться к дилеру, который приедет к вам, и настроит приём телеканалов «Триколор ТВ». Выберите ближайшего дилера.

* Для приёмного оборудования моделей GS B210, GS U210, GS U210CI, GS B211, GS B212, GS E212 —

не менее 40% на версии ПО 3. 8.98.

Для приёмного оборудования моделей GS B520, GS B522, GS B521, GS B531M, GS B531N, GS B532M,

GS B533M, GS E521L, GS B521H, GS B521HL, GS C592, GS B534M, GS B5310, GS B5311, GS C591,

GS C5911, GS U510, GS E501, GS Е502 — не менее 30 % на версиях ПО 4.2.1103, 4.3.366, 4.6.310.

Для приёмного оборудования модели GS А230 — не менее 50 % на версии ПО 4.5.1194.

Для приёмного оборудования моделей GS В527 и GS В528 — не менее 40 % на версии ПО 4.4.266.

Источник: www.tricolor.tv


Главная

 Инструкция по установке и самостоятельной настройке спутниковых антенн НТВ ПЛЮС, Триколор ТВ, Триколор ТВ Сибирь, Континент и Телекарта.

Многие задают вопросы, как самостоятельно установить спутниковую антенну и как самостоятельно настроить антенну НТВ+, Триколор, Триколор ТВ Сибирь, Континент, Радуга или Телекарта.

Настройка и установка спутниковых тв антен не самый сложный процесс и настройка спутниковой антенны у специалиста занимает несколько минут, при использование прибора для настройки спутниковых антенн.

Чтобы правильно настроить спутниковую тарелку на спутник, надо правильно выбрать место установки спутниковой антенны. Главное что бы ни чего не мешало прямому попаданию сигнала на блюдо вашей спутниковой антенны.



Выбираем место установки тарелки. Оно должно быть, по возможности, легкодоступным и иметь прямую видимость на спутник.



На картинке ниже видно куда можно и куда нельзя устанавливать спутниковую антенну.

Для определения направления спутника я пользуюсь простым сервисом, который находится по адресу: dishpointer.com



В окне GOOGLE карты находим своё местоположение и кликаем в предполагаемое место установки тарелки. Потом в поле All Satellites | Motorized Systems | Multi-LNB Setups: выбираем свой спутник, и у нас показывается направление антенны на спутник Триколор ТВ Сибирь (в моём случае для Братска).



На фото видно, что перед зданием стоят деревья. На этом сайте можно определить будут ли мешать деревья видимости тарелки на спутник. Для этого нам надо знать расстояние до препятствия и высоту препятствия. В правом верхнем углу ставим галочку show obstacle (line of sight checker) и после этого передвигаем красный ползунок до края препятствия и получаем расстояние d и высоту h препятствия, которая будит мешать видимости на спутник. Высота берётся от уровня земли.



Триколор ТВ

Для самостоятельной настройки спутниковой антенны Триколор ТВ в поле All Satellites выбираем спутник 36E EUTELSAT 36A | EUTELSAT 36B.



Триколор ТВ Сибирь

Для самостоятельной настройки спутниковой антенны Триколор ТВ Сибирь в поле All Satellites выбираем спутник 56E Экспресс-АТ1



НТВ ПЛЮС ВОСТОК

Для самостоятельной настройки спутниковой антенны НТВ ПЛЮС ВОСТОК в поле All Satellites выбираем спутник 56E Экспресс-АТ1



Телекарта и Континент ТВ

Для самостоятельной настройки спутниковой антенны Телекарта и Континент ТВ в поле All Satellites выбираем спутник 85. 2E INTELSAT 15



Телекарта Восток

Для самостоятельной настройки спутниковой антенны Телекарта Восток в поле All Satellites выбираем спутник 140E EXPRESS AM3



ЯМАЛ

Для самостоятельной настройки спутниковой антенны Ямал в поле All Satellites выбираем спутник 90E YAMAL 201 | YAMAL 300K | YAMAL 300K



Для подключения антен, иногда используют программы для настройки спутниковой тарелки. Примеры таких программ:

Программа для расчета углов, необходимых при установке спутниковой антенны.

«Satellite Antenna Alignment» или  программа для настройки спутниковых антенн FastSatFinder.

Я считаю, что сайт dishpointer.com удобнее чем эти программы.



 В моей практики встречались случаи, когда зимой сами устанавливали и настраивали спутниковые тарелки на спутник, через ветви деревьев. Зимой телевизор работал нормально, качество сигнала было достаточно для показа спутниковых каналов, но когда летом распускались листья, сигнал пропадал полностью. Деревья одни из главных врагов установщика. Они таят две опасности для настройщиков спутниковых тарелок. Первая – это то, что с течением времени они растут и мешают попаданию сигнала на тарелку. Вторая – это деревья и их ветви в ветреную погоду качает, и если тарелку ставят рядом с деревом в безветренную погоду слишком близко, при ветре качество сигнала падает или плавает из-за деревьев.

После того как мы определились куда монтируем спутниковую антенну можно приступать к установки спутниковой тарелки. Обычно в комплекте с офсетной спутниковой тарелкой идёт все для самостоятельной установки, кроме крепления кронштейна тарелки. Собираем тарелку согласно прилагаемой инструкции по сборке. Устанавливаем конвертор в держатель разъемом вниз и подключаем к нему кабель с установленным F-разъемом.



 На фото снизу показано, как правильно обжать тв F разъем. Для обжима разъема F типа нам понадобится только нож.



А вот ВИДЕО как обжать самому.



Мы для крепления кронштейна спутниковой тарелки используем болты, шурупы, саморезы или анкера в зависимости от поверхности к которой крепится спутниковая антенна. Закреплять кронштейн надо надёжно, что бы он мог выдержать вес человека (примерно 70-100 кг) и при этом не происходило смешения кронштейна.

Вот фото внешнего вида спутниковой антенны.



После установки мы должны настроить угол зеркала по месту и направление на спутник. Направление мы уже с вами нашли, а угол я рекомендую посмотреть на других тарелках, которые стоят у других людей. Для Братска тарелка должна чуть смотреть в землю.



Поиск сигнала или самостоятельная настройка спутников.



Для поиска сигнала и настройки спутниковой тарелки на спутник мы используем специальный прибор SatFinder Openbox SF-55 вот его фото.



Это маленькая коробочка, которая надевается на руку и совмещает в себе спутниковый ресивер и маленький экран, на котором можно, при желании смотреть телевизионные спутниковые каналы.

Люди, которые сами настраивают спутниковые антэнны, не имеют таких приборов стоимостью 10 000р. По этому, мы будим обходиться подручными средствами. Для того чтобы произвести настройку спутниковой антенны самостоятельно нам потребуется помощник и сотовый телефон. Для начала, входим в меню ресивер, потом заходим в настройки и ищем вкладку, на которой будит две шкалы. Первая уровень сигнала, а вторая качество сигнала. Вот по этим шкалам мы и будим настраивать нашу спутниковую антену.

Помощника оставляем перед телевизором наблюдать за изменением шкал, а сами идём к тарелке, чуть ослабляем болты крепления тарелки к кронштейну, чтобы мы могли поворачивать и опускать-подымать блюдо тарелки. После этого ставим тарелку примерно в нужном направлении и под нужным углом. После этого звоним нашему наблюдателю и начинаем немного поворачивать тарелку, а наш наблюдатель по телефону говорит нам о всех изменениях качества и уровня сигнала. Можно поставить метки на крепежах кронштейна, что бы обозначить наши начальные положения. И так мы делаем зигзагообразные проходы, слегка меняя угол наклона тарелки из стороны в сторону и ждём, когда наблюдатель увидит не нулевые показания качества сигнала. Как только это произойдёт, надо чуть подтянуть болты крепления и начать более точную настройку тарелки на спутник.



Вам надо попробовать все положения блюда тарелки, чтобы поймать максимальный по качеству сигнал. Для разных мест установки тарелки и разных погодных условиях максимальное качество сигнала может быть разное, но вам надо поймать максимальное значения для вашего места положения. После того как вы поймали максимальное качество сигнал надо затянуть крепежи тарелки на кронштейне, но это надо делать постепенно и постоянно контролируя качество сигнал. После того как мы крепко затянули крепления тарелки, можно поставить метки на кронштейне, чтобы запомнить, на будущее, в каком положении была закреплена тарелка.

У меня в первый раз, без прибора сатфиндера, эта процедура заняла примерно 30 минут.

Часть фото использованных в этой статье, взяты из инструкции по настройки триколора.









Установка и  настройка спутниковых антенн Братск. телефон 290-513

НТВ ПЛЮС,  Триколор ТВ, Триколор ТВ Сибирь, Континент, Радуга и Телекарта в Братске.



Наиболее популярные статьи, которые могут быть вам интересны.

Личный кабинет Триколор. Подтвердить данные абонента. Три способа.

Личный кабинет www.tricolor.tv подтверди данные.

Как настроить ресивера DRE-4500, DRS-4500, GS 7300 и DRE-5500. «Триколор ТВ-Сибирь» после 22 апреля 2014г.

Как узнать баланс Триколор ТВ и текущий тариф Триколор ТВ

Триколор на два телевизора. Комплект из двух цифровых HD-приёмников GS E501 и GS C591.

Изменение регистрационных данных абонентов Триколор ТВ

Пропадание каналов пакета базовый на Триколоре ресивера DRE 5000-5001

ПЕРВЫЕ ОТЗЫВЫ О СПУТНИКОВОМ ИНТЕРНЕТЕ ОТ KITENET

Как создать личный кабинет Триколор ТВ.

Не работает Триколор, перестал показывать Триколор, пишет кодированный канал DRE или нет доступа. Что делать?

Прошивка, обновление ПО, Сброс и настройка ресивера Триколор ТВ Сибирь GS DRE 4500 и GS DRS 4500

Сброс до заводских настроек ресивера Триколор GS 8300, GS 8304, GS 8302. Поиск и настройка каналов Триколор.

Как настроить ресивера GS – 8300, 8302, 8304, 8305, 8306, 8307, 8308, 9303, 9305 и другие «Триколор ТВ-Сибирь» после 22 апреля 2014г.

Как сбросить пин код (родительский контроль) на ресиверах Триколор?

Перепрошивка ресивера Триколор GS 8304

Прошивка ресивера Телекарта и Континент GLOBO HD X8.

Как правильно обжать телевизионный кабель разъёмом RG6. Видео.

Не включается ресивер dre, drs 4500. Ремонт ресивера Триколор ТВ 4500 серии.

Чистка и ремонт пульта ду триколор тв.

Инструкция по сбросу ресивера НТВ+ Sagemcom DSI87 1 HD до заводских настроек.

Как установить самостоятельно Триколор ТВ

Для установки спутникового оборудования обратитесь к ближайшему авторизованному дилеру «Триколор ТВ».

Если вы планируете установить и настроить комплект оборудования для самостоятельной установки, ознакомьтесь с инструкцией ниже.

ШАГ 1: Выберете место для установки спутниковой антенны.

Выберете место для установки спутниковой антенны. Основной критерий выбора места установки — свободный обзор в направлении на спутник, то есть на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.

Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.

ШАГ 2: Соберите спутниковую антенну

1. Соберите антенну согласно инструкции по эксплуатации в комплекте с антенной.

2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.

3. Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.

4. Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:

— Снять верхнюю изоляцию коаксиального кабеля на 15 мм, не повредив экранирующую оплетку.
— Расположить экранирующую оплетку вдоль кабеля.
— Аккуратно расположить фольгу вдоль экранирующей оплетки.
— Снять слой внутренней изоляции на 10мм.
— Накрутить разъем до упора.
— «Откусить» центральный проводник, чтобы он не выступал за разъем больше, чем на 2 мм

5. Прикрепите кабель к дуге конвертеродержателя пластиковыми стяжками или изоляционной лентой.

6. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.

7. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.

8. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1м, также закрепив его на кронштейне.

ШАГ 3: Отрегулируйте спутниковую антенну

1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице. Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, т.к. угол наклона офсетной антенны зависит от её конструкции, а для приема телеканалов «ТриколорТВ» используются антенны разных производителей. Например, точно вертикальное положение антенны ульяновского завода «Супрал» соответствует углу места 26,5о. Поэтому в Москве эту антенну можно установить вертикально, Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн других производителей эта ситуация может быть иной.

2. В соответствии с инструкцией по эксплуатации цифрового приёмника подключите к нему кабель, идущий от конвертера. Разделку F-разъема производите по методике, приведенной выше.

3. Подключите приёмник к телевизору согласно инструкции по эксплуатации и включите его.

ШАГ 4: Настройка телепоказа

Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, вы должны добиться появления устойчивого сигнала со спутника. Для контроля уровня качества сигнала используйте пункт меню «Установка антены».

Активизируйте в меню вашего приёмника пункт «Уровень принимаемого сигнала».

1. Откройте «Главное меню» приёмника нажатием кнопки MENU на пульте дистанционного управления вашего приёмника;
2. Кнопками стрелок выберите пункт «Установки» и подтвердите выбор нажатием кнопки «ОК»;
3. Введите пароль — 0000
4. Перед вами отобразится следующее меню, в котором необходимо выбрать пункт «Системные установки», и так же нажать кнопку «ОК».
5. Выберите «Установка антенны» и нажмите «ОК».

В строке напротив пункта «Спутник» необходимо выбрать спутник Eutelsat 36A и Eutelsat 36B или BONUM-1 и/или DIRECTV-1R в зависимости от региона установки.

В нижней части пункта меню «Установка антены» вы увидите 2 шкалы — уровень и качество сигнала. При корректной настройке эти шкалы должны быть заполнены не менее чем на 70%.

Если уровень сигнала менее 70%, вам необходимо проверить кабельное соединение (кабель от приёмника к спутниковой антенне) и провести настройку вашей антенны, возможно, антенна не точно настроена на спутник и не принимает сигнал с него. Вам необходимо отрегулировать положение антенны. Сделать это можно следующим образом:

Глядя на эти шкалы уровня и качества сигнала, необходимо медленно передвигать антенну по сантиметру, выдерживая 3-5 секунд в каждом положении, до тех пор, пока обе шкалы в ручном поиске не заполнятся как минимум на 70%.

Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

Если у вас не получается настроить антенну, рекомендуем вам обратиться к нам для оказания услуг профессионального монтажа комплекта спутникового телевидения Триколор ТВ.


Как найти сигнал спутниковой антенны триколор. Как самостоятельно установить трехцветную спутниковую тарелку

Общие сведения.

1. Вещание ТВ программ «Триколор ТВ» на территории европейской части России осуществляется со спутника Eutelsat W4 (36.0E) . Этот спутник все еще находится на позиции 36 градусов восточной долготы (36.0E). Каналы НТВ-плюс транслируются с этого же спутника.Для Санкт-Петербурга точные координаты положения спутниковой антенны 174 градуса, возвышения 22 градуса. Получается, что антенна направлена ​​на определенную точку неба, расположенную на 6 градусов левее (восточнее) юга и 22 градуса над горизонтом.
2. Спутниковый сигнал подобен тонкому лучу прожектора. На территории Санкт-Петербурга этот прожектор светит с юга и поднимается над горизонтом примерно 20 охранниками. На пути луча к антенне (фокусирующей линзе) не должно быть препятствий — даже листва деревьев заслоняет этот луч, и прием становится невозможным.
3. Весь Северо-Западный регион находится в зоне уверенного приема «Триколор ТВ» , поэтому возможна установка антенны любого диаметра, даже самого маленького.
4. Чем больше диаметр антенны (линзы), тем сильнее сигнал, собираемый ею … и тем сложнее ее настроить. Кроме того, большая антенна имеет высокий «парус» (сильно подверженный ветру), что особенно важно для нашего штормового региона.
5. Антенна — очень точный объектив. Деформированная антенна работать не будет. Антенна собирает сигнал из очень узкого сектора неба. Его ориентация представляет собой луч в виде конуса с углом на вершине 1-2 градуса.
6. Для облегчения самонастройки спутниковой антенны Триколор ТВ вы можете использовать специальный прибор SatFinder Professional (Satellite Finder) для поиска сигнала со спутника Eutelsat W4 (купленный или арендованный в нашем офисе).
7. Ваша основная задача — медленно менять положение антенны этим конусом, чтобы найти нужный нам спутник. Вам нужно найти сигнал от конкретного спутника, а именно Eutelsat W4 (36.0E), потому что телевизионных спутников много, а «Триколор ТВ» ведет вещание только с одного из них. Соответственно, антенна должна быть направлена ​​в определенном направлении, где находится спутник.

Важная дополнительная информация.

1. Обращаем ваше внимание на то, что просмотр программ Триколор ТВ контролируется с помощью ресивера и пульта ДУ от ресивера. Пульт дистанционного управления от телевизора потребуется только для включения и выключения самого телевизора. Переключение каналов, информация о вызове, настройки производятся только на самом приемнике и только с помощью пульта ДУ приемника.
2. Пульт дистанционного управления ресивером, как и пульты дистанционного управления другим электронным оборудованием, является инфракрасным и действует в прямой видимости от устройства на расстоянии около 5 метров.Для управления приемником, находящимся в другой комнате (комнате), необходимо дополнительно приобрести радиоуправление спутниковым оборудованием (конкретно для вашей модели спутникового приемника). Радиоуправление работает на расстоянии до 100 метров.
3. Кодированный сигнал, поступающий со спутника, обрабатывается ресивером, а не телевизором. Телевизор предназначен только для вывода изображения с ресивера на экран. Но, вы можете подключить несколько телевизоров к одному ресиверу, следовательно:
а) Для просмотра одного и того же канала на ресивере вы можете подключить несколько телевизионных точек (на всех телевизорах будет отображаться один и тот же канал).
б) Для просмотра разных каналов на разных телевизорах необходимо подключить к каждому телевизору собственный ресивер.
4. Каждые выходные обновленные ключи декодирования сигналов отправляются на приемники со спутника, поэтому рекомендуется оставлять приемник включенным (не выключать) с пятницы по воскресенье. Если вы не могли этого сделать или просто долгое время не пользовались ресивером, то некоторые каналы (или все) могут не отображаться (у ресивера нет обновленных ключей для их декодирования).Дальше действия предельно просты: включить ресивер на канал, который не показывает (кодированный канал DRE) и оставить его, пока не появится картинка. Обычно картина определяется за час-два, но это может занять около суток. После этой процедуры необходимо определить все каналы.
5. Надпись на экране телевизора «Кодированный канал DRE» означает, что сигнал от путешественника принимается антенной и передается на приемник, но ключей декодирования для этого сигнала нет.Нужно включить закодированный канал и дождаться появления картинки.
Надпись на экране ТВ «Нет сигнала» означает, что сигнал с антенны не доходит до приемника. Чтобы определить причину, а затем устранить ее, вам необходимо проверить кабель, соединяющий антенну и приемник, и проверить положение самой спутниковой антенны (она физически не смещена даже на сантиметр или около того по направлению к спутнику).
6. Регистрация приемника и активация карты «Старт» дополнительных каналов пакета Оптимум необходимы для декодирования каналов, т.е.е. Итак, каналы начали показывать. Спутниковый сигнал ищет само оборудование, которое принимает его независимо от регистрации. Поэтому рекомендуем сначала поймать сигнал, а потом зарегистрироваться.
7. Просим периодически внимательно следить за сообщениями на информационном канале «Триколор ТВ» и в разделе «Новости» на официальном сайте компании Триколор ТВ (сообщения о возможном отсутствии вещания из-за оборудования профилактического, нововведения в каналах и услуги и т. д.).

1. Подключите спутниковый ресивер к телевизору.

но) Высокая частота (RF) с использованием антенного кабеля.
Подключаем приемник к телевизору антенным кабелем через антенный разъем в телевизоре и разъем RF Out в приемнике. Включаем кабель питания ресивера в электрическую сеть 220В, включаем выключатель питания на задней панели ресивера. На дисплее ресивера загорается «BOOT» и через несколько секунд загорается номер канала.Если ресивер находится в режиме ожидания (выключен), то на дисплее ресивера высвечивается время (например, «13-40» или любое другое). Затем нажмите кнопку питания на пульте дистанционного управления ресивера. Номер канала загорается на дисплее ресивера (например, «0001», поскольку все наши ресиверы уже настроены, каналы запрограммированы и оборудование готово к работе). Нажмите на пульте телевизора кнопку «0» (или любую другую — это будет канал, на котором работает ваш телевизор «Триколор ТВ») и запустите поиск каналов (настройка каналов, сканирование частот — описание есть в инструкции к вашему телевизору. ).Сканирование автоматически останавливается на частоте приемника. На экране телевизора вы увидите картинку:

Надпись на экране телевизора «Нет сигнала» на приемнике-приемнике
б) По НЧ (НЧ) с помощью кабеля с разъемом скарт или разъемом «колокольчик» («тюльпаны»).
Подключаем ресивер к телевизору соответствующим кабелем. Включаем кабель питания ресивера в электрическую сеть 220В, включаем выключатель питания на задней панели ресивера.На дисплее ресивера загорается «BOOT» и через несколько секунд загорается номер канала. Если ресивер находится в режиме ожидания (выключен), то на дисплее ресивера высвечивается время (например, «13-40» или любое другое). Затем нажмите кнопку питания на пульте дистанционного управления ресивера. Номер канала загорается на дисплее ресивера (например, «0001», поскольку все наши ресиверы уже настроены, каналы запрограммированы и оборудование готово к работе). Нажмите на пульте дистанционного управления телевизора кнопку «A / V», чтобы переключиться в режим видео, или выберите соответствующий разъем для подключения дополнительного оборудования в меню телевизора (описание находится в инструкции к телевизору). На экране телевизора вы увидите картинку:

Надпись на экране телевизора «Нет сигнала» означает, что ресивер подключен к телевизору правильно. Обратите внимание, подпись должна выглядеть именно так, ведь именно такую ​​картинку выдает спутниковый ресивер при отсутствии сигнала с антенны. Чтобы быть уверенным, вы можете нажать на приемнике-приемнике кнопку «МЕНЮ», на дисплее приемника загорится пунктирный прямоугольник, и на экране телевизора появится меню приемника.Нажмите кнопку «EXIT» на пульте дистанционного управления ресивера, и меню исчезнет.
2. Если надпись выглядит иначе, значит телевизор не видит сигнал со спутникового ресивера, т.е. вы что-то сделали не так.
3. Щелкните на пульте ДУ приемника Channel 01 (кнопки «0» и «1»). Этим действием мы включаем открытый (FTA) информационный канал Триколор ТВ, который сразу начнет показывать картинку, как только вы поймаете сигнал со спутника.Автоматически внизу экрана ТВ на синем поле отображается информация о включенном канале (название канала, номер канала в общем списке, текущая трансляция, время трансляции).
4. Нажимаем на пульте приемника две красные кнопки «I» , видим две шкалы «Уровень сигнала» и «Качество сигнала». Изначально шкалы пустые, показывают 0%, т.к. сигнала на данный момент нет. На этих шкалах настройки при поиске сигнала со спутника мы сосредоточимся на качестве захваченного сигнала.
Картинка видна на экране телевизора: в блоке вверху отображается информация о текущей программе и интересующие шкалы настройки, в блоке ниже — информация о названии включенной программы. Канал:

2. Выбор места установки антенны.

Главный критерий при выборе места для установки спутниковой антенны — это прямой вид на спутник Eutelsat W4 (36.0E), т.е.е. Юг. Под свободным просмотром подразумевается отсутствие препятствий (деревья, здания и т. Д.) На воображаемой линии, соединяющей спутник и антенну. Примерные данные о длине препятствия и высоте препятствия показаны на рисунке:

Установка антенны близко к месту расположения телевизора и доступность для пользователя упрощают процесс установки, настройки и возможного последующего обслуживания. Обычно антенну крепят на стене рядом с окном, на балконе или лоджии, на крыше дома.Можно даже установить антенну на землю))) Установка в помещении, под крышей, за стеклом исключена, так как сигнал не придет.
Если вы используете качественный кабель с толстой медной жилой и двойной оплеткой, имеющий минимальное затухание сигнала и высокую защиту от внешних воздействий, то длина кабеля от антенны до телевизора не должна превышать 100м . Для большей длины рекомендуется установка усилителей сигнала.

3. Сборка антенны.

Собираем антенну по инструкции по сборке. Преобразователь в держателе должен располагаться коннектором вниз, чтобы внутрь не падали осадки. Муфта держатель крепится ближе к рабочей части («головке») преобразователя. На антенне закручиваем все регулировочные болты, но так, чтобы в небольшом диапазоне можно было менять положение антенны.

4. Прикрепите антенну к стене.

Учтите, что при настройке антенну придется поворачивать в вертикальной и горизонтальной плоскостях, а окружающие предметы (стена дома, перила балкона) не должны препятствовать этому движению.
1. Сделайте разметку на поверхности для крепления кронштейна антенны. Просверлите отверстия с помощью пробойника. Прикрепите кронштейн к стене. Крепежные элементы подбираете вы в зависимости от материала стены, размера антенны, ветровой нагрузки.
2. Установите собранную спутниковую антенну на кронштейн.
3. Подготовьте кабель (с обоих концов).

а) Очищаем 15 мм верхнего изоляционного слоя ПВХ от края кабеля, не повреждая экранирующую оплетку.
b) Экранированная оплетка с фольгой, заправленной в противоположном направлении.
в) Внутренняя изоляция обрезана примерно на 10мм.
d) Навинтите F-разъем на кабель до упора.
д) Обрезаем центральный проводник (проводник) так, чтобы он выступал за край разъема на 2 мм.
4. Прикручиваем подготовленный кабель к преобразователю. Дополнительно можно изолировать состав от влаги изолентой и силиконовым герметиком.
5. Дополнительно, чтобы кабель не болтался, его можно прикрепить к кронштейну пластиковыми стяжками или таким же скотчем.
6. Другой конец кабеля подключаем к разъему приемника «LNB IN».

5. Настройка антенны на спутник.

Внимание! Поиск сигнала «Триколор ТВ» со спутника Eutelsat W4 (36.0E) осуществляется с помощью оборудования (антенны, преобразователя и приемника) и никак не связан с регистрацией этого спутникового оборудования.

Регистрация спутникового ресивера и активация Стартовой карты дополнительных каналов пакета Оптимум необходимы для декодирования телеканалов вещания, т.е. чтобы каналы начали показывать телевизионную картинку. Мы настоятельно рекомендуем сначала поймать сигнал, а уже потом регистрировать .
Настройку спутниковой антенны проще произвести с помощником, потому что для правильных действий необходимо ориентироваться по изображению на телевизоре.Если телевизор находится близко к месту установки антенны, и вы видите на нем изображение, вы можете настроить его самостоятельно.
Процесс самонастройки значительно облегчает SatFinder Professional (Satellite Finder), который используется для поиска спутникового сигнала (купленного или взятого напрокат в нашем офисе).
1. Определите направление на юг. Для этого:
а) Можно использовать компас (самый лучший и точный вариант).
б) Можно ориентироваться на направление спутниковых антенн соседей, если они используют «Триколор ТВ» (условное определение, а значит сектор настройки будет большой и можно долго искать сигнал) .
в) Возможно приблизительное определение направления на спутник по солнцу. Для Санкт-Петербурга и Ленинградской области направление на спутник совпадает с положением Солнца примерно в 13: 30-13: 45 летом или 12: 30-12: 45 зимой (условное определение, и поэтому сектор настройки будет большим и вы сможете долго искать сигнал).

2. Проверить отсутствие препятствий в этом направлении.
3. Расположите антенну вертикально и медленно переместите ее по горизонтали влево (на восток). Учтите, что задержка сигнала составляет 2-3 секунды. Переместив антенну на 1 см, нужно подождать 2-3 секунды. Быстро повернув антенну, вы рискуете никогда не увидеть сигнал!
4. Смотрим на экран ТВ по шкалам настройки «Уровень сигнала» и «Качество сигнала».

а) Если значения шкал настройки пустые, значит вы еще не поймали сигнал.Затем продолжаем поворачивать антенну.
b) Если одна шкала заполнена, а другая пуста, вы поймали не тот спутник или есть препятствия. Затем продолжаем поворачивать антенну.
в) Если шкалы залиты, а картинки на заднем плане нет, сначала проверьте включенный канал (канал «Триколор ТВ» должен быть включен). Если это открытый информационный канал «Триколор ТВ», но изображения нет, значит, вы поймали другой спутник и вам нужно продолжать поворачивать антенну.(Для проверки нажмите кнопку «ОК» на пульте ДУ ресивера и выберите информационный канал из списка).
г) Как только вы поймаете сигнал со спутника Триколор ТВ Eutelsat W4, на экране (на заднем плане, за синими информационными полями меню) появится телевизионное изображение открытого информационного канала «Триколор ТВ», а шкала настройки будет заполнена. Картинка на экране телевизора будет выглядеть так:

5. После обнаружения сигнала производим точную настройку спутника.Поверните антенну с меньшей амплитудой (несколько миллиметров) по горизонтали (влево-вправо) и по вертикали (вверх-вниз). Мы достигаем максимальных показаний на шкалах настройки (при автонастройке можно достичь 80% волны на обеих шкалах). Помните, что уровень сигнала зависит от погодных условий. При высокой облачности, сильном дожде или снегопаде уровень сигнала может быть значительно снижен до 0%. Поэтому в ясную погоду следует следить за правильностью настроек и периодически очищать антенну от снега и льда.
6. Плотно затяните все регулировочные болты, чтобы антенна больше не вращалась.
7. Упрощен поиск сигнала «Триколор ТВ» со спутника Eutelsat W4 при использовании специального прибора SatFinder Professional (Satellite Finder). Это устройство покупается или арендуется в нашем офисе.

6. Регистрация и активация спутникового ресивера

Стартовые карты .

После завершения настройки антенны дважды щелкаем кнопку «Выход» на пульте дистанционного управления приемника, чтобы удалить меню.
Пора зарегистрировать ресивер и активировать карту «Старт» дополнительных каналов «Оптимум».

Обращаем ваше внимание на то, что регистрация спутникового ресивера и активация карты «Запуск» дополнительных каналов пакета Оптимум необходим для разблокировки каналов, т.е. для того, чтобы каналы начали показывать телевизионную картинку. Поиск сигнала со спутника Триколор ТВ осуществляется с помощью оборудования и никак не связан с регистрацией.

Мы настоятельно рекомендуем сначала поймать сигнал и только потом регистрироваться.
Оформление оборудования осуществляется в нашем офисе (адрес: г. Санкт-Петербург, пер. Подъезд, 5А, м. Пушкинская) согласно рабочей зоне (пн-пт с 11 до 17, ср-пт с 11 до 19, сб. -Вс выходные).
Внимание !!! С 1 июня 2010 года регистрация возможна только по паспортным данным (при наличии DRE ID приемника и секретного кода Стартовой карты) с подписанием договора на оказание телевизионных услуг.
Уникальный 12-значный идентификационный номер DRE получателя указан на наклейке на упаковочной коробке; на наклейке на ствольной коробке; в общем меню приемника в подменю «Статус».Секретный код карты активации «Старт» для просмотра пакета «Оптимум» на первый год находится под защитным слоем.
Внимание !!! После регистрации оборудования необходимо пройти его подтверждение в течение 1-2 (одного-двух) дней. Подтверждение осуществляется для проверки зарегистрированных данных пользователя (имя и DRE ID оборудования). Пользователю необходимо позвонить с контактного (мобильного) телефона, указанного при регистрации, по бесплатному федеральному номеру 8-800-333-13-11 (ежедневно с 10 до 22 мск) и сообщить оператору о своем желании » Подтвердите регистрацию ».Вам будет предложено назвать полное имя и DRE ID получателя.

7. Дальнейшие действия:

но
Теперь включаем с помощью кнопок переключения каналов («CH» и две кнопки «+» и «-») или с помощью цифровых кнопок любого из каналов бесплатного Базового пакета (например, «ORT »,« Россия-1 »или« НТВ ») и посмотрите картинку по ТВ:

Вы оставляете канал включенным (телевизор можно выключить, но нельзя трогать ресивер) на период от нескольких минут до нескольких часов, пока не появится изображение трансляции (рекомендуется оставлять ресивер включенным на ночь). Периодически смотрите телевизор и ждите начала трансляции. В это время технический центр Триколор ТВ обработает информацию о регистрации вашего спутникового ресивера и активации Стартовой карты дополнительных каналов пакета Оптимум. Дополнительная информация передается на спутник Eutelsat W4 (36.0E), а со спутника поступает на ваш ресивер. Ваш ресивер получит коды разблокировки, и на экране телевизора появится передаваемое изображение.

После начала трансляции каналов бесплатного Базового пакета («ОРТ», «Россия-1» или «НТВ») вы включаете их с помощью кнопок переключения каналов («СН» и двух кнопок «+» и « — ») или с помощью цифровых кнопок Любой канал дополнительного пакета Оптимум (например,« Кинопоказ »,« Теленян »,« ЗооТВ ») и посмотреть по телевизору знакомую картинку:

Вы снова оставляете канал включенным (телевизор можно выключить, но нельзя трогать ресивер) на период от нескольких минут до нескольких часов, пока не появится передаваемое изображение (рекомендуем оставить ресивер включенным на ночь). Периодически смотрите телевизор и ждите начала трансляции. В это время технический центр Триколор ТВ обработает информацию о регистрации вашего спутникового ресивера и активации Стартовой карты дополнительных каналов пакета Оптимум. Дополнительная информация передается на спутник Eutelsat W4 (36.0E), а со спутника поступает на ваш ресивер. Ваш ресивер получит коды разблокировки, и на экране телевизора появится передаваемое изображение.

Нет ничего сложного. Настройка при отсутствии препятствий занимает около 15-30 минут , активация каналов от нескольких минут до 8 часов. А дальше остается наслаждаться просмотром любимых шоу.

Приятного просмотра!

Внимание!

Каналы Базового пакета не будут активированы:
а) Если вы предварительно зарегистрировали ID спутникового ресивера и активировали карту «Старт» дополнительных каналов пакета Оптимум, но не смогли самостоятельно поймать сигнал со спутника в течение 5 дней после регистрации.
б) Если вы зарегистрировали приемник и активировали карту «Старт», но не включили приемник в течение 5 дней после регистрации.
При этом платный пакет дополнительных каналов «Оптимум» активируется самостоятельно. Если каналы пакета Оптимум не отображаются, необходимо включить кодированный канал этого пакета (например, Теленнян или Кинопоказ) и дождаться появления изображения.
Для активации пакета «Базовый» необходимо произвести повторной активации .Напишите письмо в техподдержку «Триколор ТВ» на электронную почту [email protected] или по телефону 8-800-333-13-11 (ежедневно с 10 до 22 по московскому времени). Попросите оператора повторно активировать и предоставить свои регистрационные данные (DRE ID получателя). Техническая поддержка «Триколор ТВ» обработает вашу заявку и повторно активирует пакеты в течение 5 дней. Вы включаете кодированный канал бесплатного пакета (например, ОРТ, Россия-1, НТВ) и ждете появления картинки.
Время ожидания активации любого канала любого пакета может занять от нескольких минут до нескольких часов, т. к. время зависит от разных условий, например, количества абонентов в сети.

Вновь приобретенное оборудование Триколор ТВ необходимо установить и настроить.По мнению многих, самая сложная часть работы — это установка антенны. Существует довольно много инструкций с пошаговыми инструкциями, как самостоятельно настроить антенну Триколор.

Первый шаг — собрать антенну в соответствии с прилагаемой инструкцией по эксплуатации, а затем определить ее местоположение. Важно обеспечить прямую видимость. Никаких препятствий в зоне видимости по направлению на спутник, так как сигнал через них проходить не будет.Ни деревья, ни различные конструкции не должны быть препятствием между источником сигнала и приемником.

Придерживаясь пошагового алгоритма действий, самостоятельная сборка, установка и настройка сигнала не потребуют особых усилий:

Расположение антенны следует выбирать как можно ближе к месту установки приемника.


От точности настройки антенны с географической точки зрения зависит четкость трансляции Триколор ТВ. Обязательные значения: угол места и азимут в градусах.

Чтобы определить эти значения, вам нужно ориентироваться на специальную таблицу, в которой вы должны найти свой город или ближайший к нему населенный пункт. Второй способ установки азимута — с помощью компаса. Сложность настройки заключается в разных производителях оборудования для приема каналов Триколор ТВ.

Следуя инструкциям приемника, кабель от преобразователя должен быть проложен к приемнику. Далее для настройки спутникового сигнала необходимо включить ресивер.


Для начала нужно найти любой сигнал со спутника, основываясь на специальной методике:

  • зеркало спутниковой системы должно быть отправлено в небо в месте нахождения солнца в обеденное время;
  • пластину необходимо отодвинуть на пару миллиметров при скручивании;
  • интервал между шагами 5-10 сек. В противном случае сигнал со спутника может быть пропущен;
  • следует помнить, что нельзя стоять перед приемником, преграждая путь сигналу;
  • , если информационный луч не обнаружен, а антенна перемещена из положения «12 часов» в положение «14 часов», повторите все сначала, сначала опустив ее на 1 мм, ослабив вертикальные гайки.На экране должно появиться изображение канала ТВ Триколор или полоска с параметрами сигнала;
  • в случае удачной настройки на спутник и получения изображения Триколор ТВ необходимо произвести точную настройку, которая не мешает ни в дождливую, ни в снежную погоду, ни при плохой видимости. Для хорошего запаса сигнала на каждой шкале должно быть не менее 70% его качества и силы;
  • после завершения регулировки необходимо подтянуть все гайки и ослабить фиксатор преобразователя.Затем прокрутите конвертер вправо на несколько градусов, ориентируясь на шкалу. Достигнув нужного уровня, хомут необходимо закрепить;
  • при затяжке гаек антенна может двигаться в ту или иную сторону, поэтому нужно постоянно следить за уровнем сигнала по шкале приемника.

Наведя оборудование на спутник, вы сможете наслаждаться трансляцией любимых каналов Триколор ТВ.


Работа с приемным оборудованием

После включения ресивера на экране телевизора необходимо активировать строку меню «Уровень принимаемого сигнала».После нажатия кнопки «Меню» на ПДУ от ресивера, откроется «Главное меню». Используя блок кнопок со стрелками, выберите строку «Настройки». После ввода пароля 0000 откроется список, в котором нужно выбрать команду «Системные настройки» и снова «ОК». Затем выбирается название спутника. В европейской части страны информация передается со спутника Eutelsat 36B. Для других регионов выберите Eutelsat 36A. Параметры настройки шкалы сигнала находятся в меню «Установка антенны».«

Спутниковая позиция

Для гарантированного и бесперебойного приема посылок со спутника необходимо знать его местонахождение, поскольку сигнал со спутника не может проходить сквозь объекты, в отличие от земли.

Все космические аппараты расположены выше экватора, поэтому зеркало антенны должно быть направлено на южную сторону. С учетом этой особенности определяется место крепления устройства.

Спутниковая тарелка похожа на объектив, который фокусирует сигнал со спутника и отправляет его на преобразователь для дальнейшего усиления.В операторе «Триколор ТВ» используется циркулярный преобразователь, который входит в комплект приемного оборудования.

Технические параметры приемной антенной системы должны обеспечивать характеристики сигнала на входе цифрового спутникового ресивера, необходимые для стабильного приема сигнала вещания Триколор ТВ (частота 12226 МГц, поляризация. — левая круговая, SR = 27,500 Мс / с поток. скорость, параметр коррекции ошибок FEC = 3/4). Тип и конструкция преобразователя должны соответствовать типу используемой антенны.Технические параметры кабеля должны обеспечивать передачу сигнала, принимаемого антенной, на вход спутникового ресивера с параметрами, гарантирующими его надежную работу.

Определение местоположения антенны

Выбор места установки антенны определяется следующими требованиями:

Обеспечение прямой видимости спутника Eutelsat W4 (36 ° E). ​​
— надежность механического крепления антенны.

При выборе места установки антенны не рекомендуется размещать ее вблизи мощных источников радиопомех (радиостанций, радаров, антенных систем базовых станций мобильной связи). Из-за значительных потерь спутникового сигнала в различных (в том числе прозрачных для видимого света) материалах, антенну не следует размещать внутри застекленного балкона или лоджии. Полиэтиленовая пленка толщиной 70 — 200 мкм не оказывает существенного влияния на прохождение спутникового радиосигнала.
Чтобы убедиться, что в направлении спутника нет мешающих объектов (зданий, деревьев и т. Д.), Необходимо определить угловые координаты спутника: азимут (угол в горизонтальной плоскости между направлением на истинное Север и направление на спутник) и угол места спутника (угол в вертикальной плоскости между горизонтальным направлением и направлением спутника). В таблице 1 представлены данные об угловых координатах спутника Eutelsat W4 (36 ° в.д.), рассчитанные для некоторых городов России.Используя приведенные значения, можно с достаточной точностью определять направления на спутник для других населенных пунктов, расположенных на расстоянии 100-150 км от указанных городов. Направление на истинный север желательно определять по географической карте местности. Ошибки определения направления на истинный север в точке установки антенны с помощью магнитного компаса могут быть значительными из-за локальных искажений магнитного поля Земли из-за наличия магнитных аномалий железной руды и металлических структур.
Если при определении места установки возникли сомнения в возможности обеспечения прямой видимости спутника из-за наличия близко расположенных мешающих объектов, могут потребоваться более точные измерения угла возвышения и азимута спутника. В этом случае имеет смысл выбрать другое место для установки антенны, где выполняется требование прямой видимости на спутник с большими допусками при определении расчетных значений углов.
Выбранное место установки антенны должно обеспечивать надежность крепления антенны и ее элементов. Во избежание механических и коррозионных повреждений компонентов антенны не рекомендуется устанавливать антенну в местах, где возможно интенсивное проникновение воды, снега и льда (под карнизами скатных крыш и водосливов).

Установка и настройка антенны

Конструкция антенной системы и ее крепежного устройства (опоры) должны обладать необходимой механической прочностью, обеспечивающей устойчивость к ветровым нагрузкам и безопасную ее эксплуатацию.
Монтаж крепления (опоры) приемной антенны на выбранную поверхность осуществляется с учетом конкретного места установки и конструкции используемой антенны. Установка антенны осуществляется в соответствии с прилагаемой к ней инструкцией по сборке. Преобразователь, предназначенный для преобразования высокочастотного сигнала, принимаемого антенной, устанавливается на крепление, предусмотренное конструкцией антенны. Приемный рупор преобразователя должен быть обращен к поверхности антенны.
Приемная антенная система подключается к цифровому приемнику с помощью ВЧ-кабеля с разъемами F-типа. Используется кабель с волновым сопротивлением 75 Ом и низким уровнем затухания в диапазоне частот 950 — 2000 МГц. Один конец кабеля подключается к F-разъему конвертера, а другой — к входу «LBN Input» спутникового ресивера. Необходимо исключить возможность попадания влаги внутри кабеля при подключении к антенне, чтобы не допустить ухудшения ее технических характеристик.Подключите радиочастотный кабель к преобразователю, отключив цифровой приемник от электросети. Полностью собранная антенна устанавливается на монтажное приспособление (опору), установленное и надежно закрепленное в выбранном месте (наружная стена балкона или лоджии, стена дома, крыша или элементы или конструкции, находящиеся на ней, специально подготовленная площадка на земле. ).

Для точной настройки антенны на прием сигнала цифрового пакета «Триколор ТВ» используется цифровой спутниковый ресивер DRE-4000, DRE-500.

Шаги настройки:

1. Подключите ресивер к принимающей системе и к телевизору. Включите питание ресивера. После перевода ресивера из режима ожидания (StandBy) в рабочий режим инициализируется меню быстрой настройки (см. Руководство пользователя).

2. Выполните следующие пункты меню мастера в настройках
Express:

Настройки языка — ОК

Настройка A В Выход — «ОК»

После этого на экране телевизора отображается меню «Автоматический поиск каналов», снабженное графическими индикаторами уровня и качества принимаемого сигнала (см. Руководство пользователя).Можно приступить к настройке антенны на полученный сигнал.

3. Медленно поворачивая антенну по горизонтали и вертикали, около рассчитанного азимута и угла возвышения, чтобы добиться появления отсчетов (уровня и качества сигнала) на соответствующих индикаторах меню, отображаемых на экране телевизора.

4. Перемещая антенну в небольших пределах относительно горизонтального и вертикального положения, определенного в разделе 4, добейтесь максимальных показаний индикаторов уровня и качества сигнала, отображаемых на экране.Диапазон угловых перемещений зависит от типа используемой антенны и не превышает 1 градуса.

5. Зафиксируйте антенну в найденном оптимальном положении.

6. Подтвердите начало поиска каналов в автоматическом режиме, нажав кнопку «ОК» на пульте дистанционного управления.

7. Если при поиске каналов на экране отображаются названия каналов, входящих в комплект Триколор ТВ, то необходимо произвести окончательную затяжку креплений антенны на опоре. Переходите к шагу 9, если нет, то к шагу 8.

8. Если антенна настроена на другой спутник, а список каналов отличается от того, что транслируется в пакете Триколор ТВ, необходимо:

А) Откажитесь от сохранения найденных каналов, выбрав ответ «Нет» на вопрос экранного меню «Сохранить найденные каналы?»

Б) Выбрать «Установка времени -» Назад. «Затем на экране

появляется меню« Автоматический поиск каналов ».

C) Выполните шаги 3-7 шагов настройки.

9. Продолжите выполнение программы Мастера установки в соответствии с Руководством пользователя, выполнив последние шаги:

Время в норме.

Настройка завершена.

Краткая инструкция по установке антенны

Телекомпания Триколор ТВ ведет вещание со спутника EUTELSAT W 4
(36 ° д. Д.) На г. на территории европейской части России.

Этапы установки и настройки антенны

1. Определение местоположения антенны

Основным критерием выбора места для установки является хороший обзор спутника, который вы можете приблизительно определить по таблице в разделе 3 данной инструкции. Бесплатный просмотр означает, что на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. Д.


Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс его установка и настройка.
Антенну можно установить на внешней части балкона или лоджии, на стене у окна или на крыше дома.
Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно сильное попадание воды, снега, льда на антенну: под скатами скатной кровли, водосливами и т. Д.

2 . Установка антенны.

1. Соберите антенну в соответствии с инструкцией по эксплуатации.
2. Закрепите кронштейн антенны на стене. Крепеж (анкерные болты, шпильки, гайки, шурупы и т. Д.) Подбирается в зависимости от ветровой нагрузки и материала стены, на которой крепится антенна.
3. Поместите преобразователь в держатель разъемом вниз, чтобы осадки не попадали внутрь преобразователя.
4. Подсоедините кабель к преобразователю с помощью разъема F- *.

5. Прикрепите кабель к дуге держателя преобразователя пластиковыми стяжками или изолентой.
6. Герметизируйте F-образный стык по всей длине двумя слоями.
изолента и
равномерно нанести на ленту слой силиконового герметика.
7. Установите антенну на кронштейн. Затяните регулировочные гайки так, чтобы можно было с некоторым усилием перемещать антенну по вертикали и горизонтали.
8. Прикрепите кабель к кронштейну антенны с помощью пластиковых лент или изоленты. Оставьте около антенны запас кабеля длиной 1 м, также закрепив его на кронштейне.

«Порядок установки стандартных F-коннекторов спутникового ТВ

1.Снимите верхнюю изоляцию кабеля на 15 мм, не повредив экранирующую оплетку.
2. Уложите экранирующую оплетку вдоль кабеля.
3. Осторожно расположите фольгу вдоль экранирующей оплетки.
4. Снимите внутренний изоляционный слой на 10 мм.
5. Закрутите соединитель до упора.
6. Откусите центральный провод, чтобы он не выступал более чем на 2 мм за разъем.

Настройка антенны (55 см или 60 см)

1.Примерно установите азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, указанные в таблице. Азимут можно установить с помощью компаса. Точно определить угол места сложнее, так как угол наклона офсетной антенны зависит от ее конструкции, а в проекте Триколор ТВ используются антенны нескольких производителей. Например, точное вертикальное положение антенны завода Супрал Ульяновск соответствует углу места 26.5 °. Поэтому в Москве эту антенну можно установить вертикально, в Волгограде ее можно немного наклонить назад, а в Санкт-Петербурге — немного вперед. Для антенн других производителей ситуация может быть иной.

2. В соответствии с инструкцией по эксплуатации цифрового терминала подключите к нему кабель от преобразователя. Обрезка F — сделайте разъем в соответствии с описанной выше процедурой.

3. Подключите цифровой терминал к телевизору согласно инструкции по эксплуатации терминала и включите его.

4. Цифровой терминал предварительно запрограммирован на работу с каналами Триколор ТВ.

5. Медленно перемещая зеркало антенны в вертикальной и / или горизонтальной плоскостях вокруг намеченной точки спутника, добейтесь появления телевизионного изображения на экране вашего телевизора.

6. Активируйте пункт «Уровень принимаемого сигнала» в меню вашего терминала. Добейтесь максимального значения принимаемого сигнала, плавно перемещая зеркало антенны в вертикальной
и / или горизонтальной плоскостях.Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, сильного дождя или снегопада уровень сигнала может снижаться вплоть до исчезновения изображения. Снег, налипающий на антенну, также значительно ухудшает условия приема.

7. Затягивайте регулировочные гайки, контролируя уровень принимаемого сигнала.

Инструкция по самостоятельной установке и настройке спутниковой антенны для Триколор ТВ и НТВ +

Хочу предупредить желающих сэкономить несколько тысяч рублей на услуге установки у специалиста. Сама телекомпания предупреждает, что самонастройка спутниковой антенны — дело не самое простое и не рекомендует делать это самостоятельно. Но в России еще не вымерли инженеры и люди с головой и руками. Кризис как-то сильно подогревает желание спасти и наладить Триколор ТВ или НТВ +, да еще что-нибудь, самостоятельно.Те, кто чувствуют, что могут сами просверлить четыре отверстия в стене с южной стороны, прикрепить кронштейн и отрегулировать спутниковую антенну, и попробовать сделать это самостоятельно. Настоятельно рекомендуем не пренебрегать требованиями безопасности. Мы, за нарушения, нигде ответственности не несем и честно предупреждаем, что самостоятельно устанавливать спутниковую антенну на высоте очень и очень опасно. Считать? перед тем как приступить к работе ….

Итак, вы решили рискнуть и сэкономить три тысячи рублей крови на установке спутниковой антенны специалистом и не испугались некоторых трудностей.Похвально. Потом продолжаем.
Я не буду рассказывать, как разметить стену и просверлить «дырочки» под крепление спутниковой антенны. Надеюсь, что вы сами освоите эту процедуру.
Начнем с выбора места расположения спутниковой антенны.

Расположение спутниковой антенны «НТВ +» и «Триколор ТВ»


Для начала нужно определиться со сторонами света. В Москве (где мы работаем) солнце на юге в 13.30 по летнему времени и в 12.30 по зимнему времени. Этот метод достаточно точен, но его можно использовать только в солнечную погоду. В пасмурную погоду можно использовать обычный магнитный компас. Жалко, что возле железобетонной стены он сильно лежит, отвлекаясь на железо арматуры … Учтите это. Спутник EUTELSAT W4 расположен на юге (приблизительно).

так, со сторонами света решились. Теперь мы должны определить видимость спутника.


Главное понимать, что если вы воспользуетесь определенным телескопом, то вы сможете увидеть спутник визуально, и ничто не помешает.Даже стекло и листва. Самый простой способ, конечно, поставить на крышу «тарелку». Учтите только, что его можно банально украсть оттуда. К тому же нежелательно прикреплять его к стержням коллективных антенн. Владельцам коллективных антенн это не понравится, их можно аккуратно снять и унести, как боевой трофей. Трубы газовых дымоходов также плохо подходят для монтажа непосредственно к ним. Стены лифтовых шахт вполне приемлемы.

Если окна вашей квартиры выходят на юг, то помните, что спутниковые «тарелки» нельзя ставить под козырек крыши — весь сигнал будет «съеден» козырьком.Снег и лед, падающие с крыши, по крайней мере, сдвинут антенну, и прием просто прекратится. Лучшее место для крепления спутниковой антенны (с южной стороны) — внешняя сторона балкона или лоджии. В коттедже можно установить «тарелку» на хорошо натянутую мачту, где «тарелка» будет висеть без шевеления.

Установка уголка спутниковой антенны

  1. Соберите спутниковую антенну согласно инструкции по эксплуатации.
  2. Закрепите кронштейн спутниковой антенны.Элементы крепления плиты (анкерные болты, шпильки, гайки, винты и т. Д.) Подбираются в зависимости от ветровой нагрузки и материала стены, на которой крепится спутниковая антенна.
  3. Установите преобразователь спутниковой антенны в держатель разъемом вниз, чтобы атмосферная влага не попадала внутрь преобразователя спутниковой антенны.
  4. Подключите кабель к конвертеру спутниковой антенны с помощью F-разъема *.
  5. Прикрепите кабель к лотку держателя тарелок пластиковыми стяжками или изолентой.
  6. Заклейте F-образный стык по всей длине двумя слоями изоляционной ленты и равномерно

нанесите на ленту слой силиконового герметика.

7. Установите спутниковую антенну на кронштейн. Затяните регулировочные гайки так, чтобы можно было с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.

8. Прикрепите кабель к кронштейну спутниковой антенны с помощью пластиковых лент или изоленты. Оставьте около антенны запас кабеля длиной 1 м, также закрепив его на кронштейне.

Порядок установки стандартных F-разъемов спутникового ТВ

1. Снимите верхнюю изоляцию кабеля на 15 мм, не повредив экранирующую оплетку.
2. Уложите экранирующую оплетку вдоль кабеля.
3. Аккуратно уложите фольгу вдоль оплетки экрана.
4. Удалите внутренний изоляционный слой на 10 мм.
5. Закрутите соединитель до упора.
6. Откусите центральный провод, чтобы он не выступал более чем на 2 мм за разъем.

Самонастраивающаяся спутниковая антенна

1.Ориентировочно установите азимут и угол возвышения спутниковой антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице. Азимут можно установить с помощью компаса. Точно определить угол места сложнее, так как угол наклона офсетной антенны зависит от ее конструкции, а в проекте НТВ-Плюс используются антенны нескольких производителей.

2. В соответствии с инструкцией по эксплуатации цифрового спутникового ресивера подключите к нему кабель от преобразователя.Отрезать F-образный соединитель производят описанным выше способом.

3. Подключите цифровой ресивер к телевизору согласно инструкции по эксплуатации ресивера и включите его.

4. Приобретенный у нас цифровой спутниковый ресивер Триколор ТВ предварительно запрограммирован на каналы « Триколор ». Выберите из списка каналов ресивера любой «открытый» канал (например, TNT).

5. Медленно, небольшими толчками, перемещая зеркало спутниковой тарелки в вертикальной и / или горизонтальной плоскостях вокруг намеченной точки спутника, добейтесь появления телевизионного изображения на экране вашего телевизора.Причем после включения на 1 градус необходимо подождать 3-5 секунд, чтобы сигнал с антенны поступил на телевизор.

Использование индикатора часового типа для настройки позволяет избежать ожидания. Стоит он совсем недорого, и его может себе позволить практически каждый. В нашем магазине есть и более «продвинутая» версия устройства настройки спутниковой антенны — светодиодное устройство для настройки GTP-52F. Концептуально они практически не отличаются, но стоит светодиодный прибор дороже. Как использовать — решать вам. В разделе «Инструменты для настройки» есть другие инструменты для настройки спутниковых систем.

6. Активируйте в меню спутникового ресивера пункт « Уровень принимаемого сигнала ». «. Добиться максимального значения принимаемого сигнала плавным перемещением зеркала антенны в вертикальной и / или горизонтальной плоскостях. Следует помнить, что уровень сигнала сильно зависит от погодных условий. В условиях плотной облачности, сильного дождя или снегопада , уровень сигнала может снижаться вплоть до исчезновения изображения.Снег, налипающий на антенну, также значительно ухудшает условия приема.

7. Затягивайте регулировочные гайки, контролируя уровень принимаемого сигнала.

8. Вставьте карту НТВ-Плюс или Триколор ТВ в цифровой спутниковый ресивер, как написано в инструкции по эксплуатации.

Цифровые спутниковые ресиверы DRE 5001 или GS-7300

Напоминаем, что мы со своей стороны постарались предоставить вам полную и исчерпывающую информацию о технологии установки и настройки спутниковой антенны и ресивера, но мы абсолютно отказаться от ответственности за несоблюдение правил техники безопасности при выполнении работ.

Для спутника

EUTELSAT W4

Городской

Угол возвышения

Азимут

Архангельск

Астрахань

Белгород

Владимир

Волгоград

Екатеринбург

Калининград

Кострома

Краснодар

Мурманск

Н. Новгород

Ростов-на-Дону

Санкт-Петербург

Ставрополь

Челябинск

Если вы устанавливаете спутниковую антенну на даче, то вам может понадобиться туалетная кабинка

Для спутника EUTELSAT W4

ГОРОД

УГОЛ МЕСТА
(град)

АЗИМУТ
(град)

Архангельск

Астрахань

Белгород

Владимир

Волгоград

Екатеринбург

Калининград

Кострома

Краснодар

Мурманск

Н. Новгород

Ростов-на-Дону

Санкт-Петербург

Ставрополь

Челябинск

ВНИМАНИЕ!

Установка спутниковой антенны требует особой осторожности.
Мы не несем ответственности за несоблюдение.
правила техники безопасности при работе
согласно данной инструкции.

Триколор ТВ — ведущий оператор спутникового и цифрового вещания в Российской Федерации. По состоянию на 2016 год его доля аудитории составляет более половины от общей, то есть больше, чем аудитория остальных пяти крупнейших операторов вместе взятых. Для распространения сигнала на такой большой территории компания использует пару спутников на геостационарной орбите, частоты которых периодически меняются и являются ключевым параметром для настройки приемника.

Космические передатчики

Согласно официальной информации, размещенной на сайте компании, Триколор ТВ использует не один спутник, а два. У них одинаковая орбитальная долгота — 36 ° и почти одинаковое название — Eutelsat 36A и Eutelsat 36B. С февраля 2016 года на их замену введен в эксплуатацию телекоммуникационный спутник «Экспресс-АМУ1». Компания планирует завершить перевод всех мощностей с европейских устройств на отечественные с увеличением доли рынка.


Кроме того, сибирский регион покрывает вращающийся геостационарный аппарат «Экспресс-АТ1», передающий сигнал на 56 ° восточной долготы. Этот спутник пришел на замену Bonum 1.

Большинство телеканалов, транслируемых Триколор ТВ в 2016 году на своих частотах с Eutelsat 36A (B) / Express-AMU1, работают с параметрами расхода 27500, FEC ¾ и левой поляризацией (L). Он использует стандарт вещания DVB-S / S2 с поддержкой кодеков MPEG-2/4 / HD.Дальний Восток Экспресс-АТ1 использует идентичные параметры сигнала, но с правой поляризацией (R).


Для передачи потока Триколор ТВ использует кодировку DRE-Crypt 3 или ADEC, пришедшую на смену взломанной DRE-Crypt (Z-Crypt). Последний, кстати, пока частично используется, но постепенно изымается из обращения из-за уязвимости. Однако подписчикам необходимо обновить программное обеспечение своих приемников / модулей.

Амплитудно-частотная характеристика и пакеты каналов

Транслируя теле-, кино- и радиоканалы, Триколор ТВ использует пакетный принцип их разделения на эфирные потоки.Всего на Армению ориентировано 15 «внутренних» пакетов и 2 зарубежных. Кроме того, условно российские комплекты можно разделить по качеству картинки на обычные и HD, с соотношением 10 к 5. Вряд ли целесообразно указывать полный комплект, поскольку эта информация полностью доступна на официальном сайте провайдера. , но вы должны частично рассмотреть их предмет.


Итак, в 2016 году компания использует следующие частоты HD-вещания через спутник:

  • 11766 — включает оба канала «Кинопоказ», «Телепутешествие», кулинарный «Еда» и эротический «Искушение»;
  • 11919 — Discovery, Animal Planet, Trace Sports и Rain;
  • 11958 — информационно-образовательный сборник от Fox Life / Crime, National Geographic, Nat Geo Wild и др.
  • 12034 — транслируются каналы «Спорт 1», «Жизнь», «Путешествие + приключения» и др .;
  • 12418 — набор из 5 каналов «Охотник и рыбак», «Mezzo Live», «MGM», «Nickelodeon» и «MTV Live».

Для просмотра этого пакета придется купить новейшее спутниковое оборудование с поддержкой технологии FullHD.


  • 11727 — набор из 23 разноплановых каналов, среди которых «Спорт 2», «Время», «Страна», «Мультимания», «ОТВ», «Первый канал», «Европа Плюс ТВ» и другие.Это часть обширного пакета «Супер-Оптимум», для которого требуется спутниковое оборудование Триколор ТВ с поддержкой MPEG-4;
  • 11804 — еще одна часть «Супер-Оптимума», собранная из 26 каналов, среди которых «Моя планета», «Смотри ТВ», «ОКЕАН ТВ» и другие;
  • 11843 — часть пакета «Супер-Оптимум», состоящего из двух каналов «ТВ-поиск» и «Кинозалы 1-24». Также для просмотра потребуется приемник MPEG-4;
  • 11881 — первый блок пакета «Оптимум», в который входят 17 развлекательных каналов: ТНТ, Comedy TV, Sport Plus, Ren TV и другие.Для просмотра подойдет любое спутниковое оборудование (ресивер), так как требуемый метод сжатия — MPEG-2;
  • 12054 — входит в «Оптиму» трех каналов: «Популярное радио Триколор ТВ», «Шансон ТВ» и «Домашний магазин»;
  • 12111 — еще один блок пакета Super-Optimum из 18, в основном информационных и вещательных каналов: ТНТ, СТС, НТВ, Россия 1/2/24 и др. Если верить информации из разных источников, качество картинки заметно улучшается;
  • 12149 — разноплановый блок «Супер-Оптимум», который транслирует 23 канала, среди которых Nat Geo Wild, Fox Life / Crime, EuroNews, National Geographic и другие.

Две последние частоты выделены в 2016 году для распространения пакета «Оптимум», который поддерживается всеми без исключения приемниками Триколор ТВ (метод сжатия MPEG-2):

  • 12226 — 15 каналов, в том числе «Инфо», «Россия 1/2/24», «Первый канал», «НТВ» и другие;
  • 12303 — блок из 12 каналов, среди которых «СТС», «Киношоу», «Мост ТВ», «Дисней» и др.

Зарубежный блок Триколор ТВ для Армении в 2016 году спутник передает на частотах 11109 и 12630, используя вертикальную и горизонтальную поляризацию соответственно.

Какие колокольчики подходят от триколора к телевизору. Триколор ресивер с подключением второго ТВ

Самое основное подключить второй ресивер к спутниковой тарелке нужно купить спутниковый ресивер и так же необходимо, чтобы конструкция корпуса не соответствовала изображенной ниже!

Смотрим в зеркало и если сходства не наблюдается то читаем после этого берем спутник ресивер , кабель, инструменты и все необходимое! Так что спутниковая тарелка на 2 телевизора все просто!

Варианты подключения второго спутникового ресивера Триколор ТВ к этой же тарелке.

  • Для приемника «Триколор», в котором есть выход по шлейфу GS8306 или 9305, можно поступить следующим образом. Подключаем спутниковую тарелку к ресиверу Триколор и с шлейфового выхода (находится под входом) подключаем вход второй ресивер Триколор Это самый простой и недорогой способ. Недостаток в том, что необходимо подключить первый приемник к электросети, иначе сигнал не пройдет.

  • Для большей независимости можно подключить второй приемник с помощью делителя на два или три выхода в зависимости от необходимости.Это соединение будет выглядеть так. К делителю идет кабель спутниковой антенны . А от делителя с нужным количеством выходов (по количеству подключенных приемников) разводят кабель на приемники Триколор ТВ.

В этом случае соединение становится более автономным, а спутниковые приемники полностью независимы друг от друга. Минус первого и второго подключения в том, что при использовании делителя приемники смогут смотреть только один и тот же частотный поддиапазон (поляризованный левый левый или правый правый). Что бы было понятно, так сказать, основные каналы Триколор ТВ сейчас размещены с одной поляризацией, условно назовем сначала. На втором транслируется только радиопакет. Но все меняется, и подозреваю, что с увеличением количества каналов на второй поляризации, кроме радио, вполне может появиться что-то. Но сделаешь это сегодня, а завтра явишься! И в этом случае все придется переделывать.

  • Однако для полноценного приема (или для приема с одной тарелки Триколор и НТВ + ) необходимо установить преобразователь с двумя или четырьмя выходами (есть модификации головок с восемью выходами) и со спутниковой антенны к каждому приемнику, чтобы провести свой кабель.Это будет выглядеть так — Поменяйте конвертер, не касаясь спутниковой антенны, и проложите кабель к приемникам.

Есть варианты подключения через мультисвичи, но это уже так при большем количестве абонентов, допустим спутниковая тарелка в подъезде многоэтажки и соответственно аппаратная конфигурация будет дороже и т. Установка спутниковой сети требует определенных знаний. Будем надеяться, что вам хватит восьми очков! Но стоит помнить, что длина кабеля — тоже довольно важный параметр с точки зрения потери уровня сигнала.И что в данном случае речь идет о преобразователях с круговой поляризацией (Триколор ТВ и НТВ +) с универсальными (Континент ТВ, Телекарта, Активное ТВ и Радуга ТВ) там все еще сложнее, кроме поляризаций (вертикальная V и горизонтальная H) на преобразователь переключает диапазоны частот.

Спутниковое телевидение давно перестало быть чем-то уникальным, и сегодня даже в самых отдаленных уголках нашей страны можно встретить приемники или «тарелки» со знакомым логотипом «Триколор».У владельцев спутниковых телеканалов «Триколор» часто возникает вопрос, можно ли подключить к «Триколору» 2 телевизора.

ТВ-приемник выходов

Само по себе такое подключение несложно, но есть ряд нюансов, которые необходимо учесть, прежде чем заниматься таким подключением.

Все телевизионные приемники, выпускавшиеся до недавнего времени, собирались в Китае и, как правило, имели ВЧ выходы (антенны), «скарт» или «тюльпан». Поэтому подключить телевизор к НЧ выходу ресивера не составило труда, а через ВЧ-выход можно было подключить остальные телевизоры с помощью обычного антенного кабеля.

Это тем более актуально, поскольку сегодня почти в каждом доме телевизоров определенно больше одного, и время от времени приходится решать, подключать ли Триколор 2 на 2 телевизора самостоятельно.

Минусы подключения по КВ или «тюльпан»

Однако при таком подключении есть один недостаток — это то, что на всех телевизорах можно смотреть только один и тот же канал, и постоянно переходить из комнаты в комнату не очень удобно. комната для переключения программы.

Хотя эта проблема устраняется приобретением так называемого удлинителя.Стоимость его около 1 тысячи рублей.


В последнее время компания «Триколор» ведет активные работы по замене старого приемного оборудования на новое, более современное. Однако на практике с пользой для пользователя все не так радужно.

До этого установить «Триколор» на 2 телевизора было относительно просто. Как подключить провода самостоятельно, вы можете узнать из любого учебника или просто спросить у соседа.

С появлением первого приемника 8300 к нему был добавлен MPEG4 и увеличено количество каналов, но при этом исчезли выход RF и гнездо-тюльпан.

Наверное, основной целью было удешевление ресивера, но в результате пропала и возможность подключения второго ТВ по ВЧ. В результате каждый, кто хочет смотреть два телевизора, должен платить больше. Возможно, производитель специально решил исключить потенциальную возможность установки «Триколор ТВ 2» на 2 телевизора. Как его все-таки подключить, чтобы смотреть разные каналы?

Чтобы снова посмотреть оба телевизора, вам нужно купить модулятор радиочастотного сигнала, который стоит около 60 долларов.Или приобретите видео предложение, которое отправляет команды, звук и видео по беспроводной сети на 20-30 метров. Его стоимость составляет около 100 долларов.

на 2 телевизора

Во-первых, сравнительно недавно компания «Триколор ТВ» начала выпускать новый набор, который предназначен для подключения двух и более телевизоров к одной спутниковой тарелке.

Этот комплект имеет несколько вариантов подключения, в зависимости от того, будут ли они смотреть один и тот же канал на нескольких телевизорах или предполагается, что они будут смотреть разные каналы. Второй вариант потребует дополнительных затрат.

Если вам необходимо подключить оборудование так, чтобы на оба телевизора транслировался один и тот же канал, то вопрос, как подключить «Триколор ТВ» к 2 телевизорам, решается таким образом: вам нужно будет купить только разделитель сигнала. и необходимой длины.

Делитель сигнала необходим только в том случае, если используемый ресивер не имеет нескольких выходов для подключения телевизоров. Если такие выходы есть, то на его покупку можно не тратиться.

Подключаем два телевизора для просмотра одного канала

Подключаем первый телевизор к разъему антенны ресивера, а второй телевизор — через выход scart или HDMI ресивера.Единственное, что требуется при таком подключении — наличие соответствующих входов на втором телевизоре.

Если вы планируете смотреть на двух телевизорах, подключенных к одному спутниковому ресиверу, разные каналы, то вам нужен другой ресивер, плюс к нему еще и клиент. Получится схема — «Триколор 2» на 2 телевизора. Как подключить, рассмотрим подробнее.

Серверный клиент для просмотра разных каналов

В этом случае приемник будет похож на два тюнера с двумя подключениями LNB.Он будет работать как сервер, а второй подключенный к нему приемник — клиент — будет подключаться к нему через специально созданную локальную сеть.

Возможны различные варианты такого подключения:

  • Можно подключать приемники по витой паре.
  • С некоторыми дополнительными затратами можно организовать между ними Wi-Fi соединение, то есть использовать роутер и в итоге получить беспроводную сеть, специально для Триколор 2 на 2 телевизора. Как подключить, подробно написано в инструкции.

В результате у каждого телевизора будет собственный пульт дистанционного управления, и оба телевизора смогут одновременно отображать разные каналы.


На что стоит обратить внимание в этой ситуации? Дело в том, что цена на такой спутниковый комплект не будет низкой. Поэтому, безусловно, стоит определить, что в этом случае наиболее экономически выгодно будет купить два независимых, штатных комплекта или комплект «Триколор 2» на 2 телевизора. Как его подключить — теперь должно быть понятно.

Здесь также важно, чтобы конфигурация установленного комплекта укладывалась в бюджет, выделенный на решение поставленной задачи.

Триколор телевизора распространился среди жителей России настолько, что его можно сравнить с посудой или утюгом, поскольку эти предметы необходимы человечеству ежедневно. Система имеет ряд преимуществ: высокое качество и невосприимчивость к помехам — это девиз Триколор ТВ. Даже школьники знают, что для приема спутникового цифрового телевидения это лучший вариант.

У жителей

нет вопросов по качеству системы, но всем хочется расширить потенциал и улучшить качество сигнала, отображая картинки на экране устройства. У небольшой части населения России есть старые телевизионные приемники, а у других — модернизированные аналоги.

Один ресивер — два телевизора

Последние комплекты «Триколор» позволяют подключать более одного телевизора к одной антенне. Однако следует учитывать несколько случаев:

  • Два телевизора могут смотреть одни и те же каналы;
  • А в случае различных программ финансовые затраты нужны, но есть возможность реализации.

Для просмотра одного канала на двух устройствах необходим делитель сигнала и длинный кабель. Если ресивер имеет функцию нескольких выходов, то делитель не нужен.

Одно устройство вводить с помощью HDMI, а второе через антенный разъем. Важно учитывать функции второго телевизора, он может не предусматривать этих требований. Смотреть разные каналы на двух устройствах можно только при покупке нового клиента и второго ресивера.Теперь в нем будут два тюнера и LNB-разъемы. Он будет работать как сервер, а его клиент как получатель в полученной локальной сети.

Также можно организовать связь через беспроводную сеть, то есть роутер и Wi-Fi. Телевизоры станут независимыми друг от друга, так как у них появятся пульты дистанционного управления. Однако есть одно — дороговизна. Здесь нужно подумать, насколько проще выбрать два комплекта или один с возможностью подключения к двум и более устройствам.

Приемник GS E501 / GS C591 на нескольких устройствах


Чтобы процесс подключения прошел успешно, необходимо настроить антенну с преобразователем с парой выходов. Коаксиальный кабель позволяет соединять разъемы GS E501 (сервер) с преобразователем вместе. В комплекте оборудования, как правило, присутствует витая пара. В случае отсутствия распиновка производится вручную.

Затем симка вставляется соответственно в кардридер. Все действия производятся исключительно на обесточенном приспособлении.Настройка выглядит следующим образом:


Благодаря «Триколор ТВ» жители России смогут смотреть разные программы на нескольких устройствах одновременно, используя всего одну карту «Триколор МультиСтарт».

Первый шаг. Подготовительная работа.

Внимание! Во время электромонтажа все оборудование необходимо отключить от электросети.

Вам понадобится высокочастотный телевизионный кабель из комплекта, два F-коннектора. Эти разъемы входят в комплект.Подключите разъемы «F» к концам кабеля. .

Шаг второй. Установите сателлитный делитель.

Спутниковый делитель подключается к любому сегменту кабеля, который соединяет ваш первый приемник с антенной.

  • Выберите место врезки, где будет размещен сателлитный делитель, и острым ножом перережьте кабель в этом месте.
  • Присоедините разъем «F» к каждому отрезку кабеля.
  • Подключите кабель от спутниковой антенны к входу «IN» спутникового разветвителя.
  • Подключите кабель от вашего первого ресивера к выходу «OUT» спутникового разветвителя.

В результате ваш первый приемник и антенна соединены кабелем, в который теперь встроен делитель спутникового сигнала.

Шаг третий. Подключите кабель ко второму (новому) ресиверу.

  • Проложите кабель от разделителя ко второму приемнику.
  • Подключите кабель к свободному разъему «OUT» сателлитного делителя.
  • Подключите другой конец кабеля к разъему «LNB IN» нового приемника.

Шаг четвертый. Искать каналы.

Подключите второй ресивер к телевизору согласно инструкции по эксплуатации.

Для настройки телеканалов (возможно, каналы уже настроены при покупке):

  • нажмите кнопку меню на пульте дистанционного управления ресивера.
  • выберите пункт «поиск каналов TRICOLOR TV».
  • нажмите «ОК»
  • обновите список каналов, следуя подсказкам на экране телевизора.

Желаем приятного просмотра!

Другие варианты подключения нескольких приемников к одной антенне

Обычная ситуация, когда в доме несколько телевизоров и необходимо, чтобы все они показывали спутниковое телевидение. Возможность просмотра одного канала на всех телевизорах требуется нечасто, обычно требуется, чтобы все телевизоры работали независимо друг от друга. Для этого вам необходимо установить свой ресивер на каждый телевизор и подключить эти спутниковые ресиверы к одной антенне. Эта статья поможет вам самостоятельно подключить несколько спутниковых ресиверов, подключить и настроить сопутствующее оборудование.

Если у вас установлена ​​тарелка Триколор ТВ и все ваши приемники оснащены выходами LNB OUT (DRE 4000, DRE 5000, DRE 5001, DRS 5003, DRE 7300, GS 7300, GS 8302), то самым простым способом подключения будет установить приемники по очереди.В то же время входной сигнал поступает на вход LNB IN, а он выходит из LNB OUT.

Этот способ подключения имеет два существенных недостатка: во-первых, каждый спутниковый приемник требует, чтобы все предыдущие приемники в цепочке были включены в сеть, а во-вторых, каналы будут доступны для просмотра только в одной поляризации. Это не помеха, если вы смотрите только каналы ТВ Триколор, потому что все они транслируются в абсолютно одинаковой поляризации. Но в открытом доступе есть ряд каналов, которые уходят в разную поляризацию и при одновременном просмотре каналов возникнут проблемы.Также такая схема не подходит, если хотя бы один из приемников настроен на каналы НТВ +.

Если ваш приемник не имеет выхода LNB OUT, вам необходимо использовать следующую схему подключения, которая также устраняет необходимость держать приемники подключенными к сети, но все еще имеет проблему с поляризацией. Для переключения используется сателлитный делитель. Количество выходов делителя должно соответствовать количеству спутниковых ресиверов. Не стоит брать делитель с запасом по выходам, так как это приводит к лишним потерям сигнала.

Если при просмотре ТВ Триколор все же требуются открытые дополнительные каналы, то нужно установить на антенну преобразователь с несколькими выходами и подключить каждый приемник к отдельному. Вы можете использовать преобразователь на 2 или 4 выхода.

Такая же схема имеет место, если у вас есть несколько приемников (до 4х), часть из которых для Триколор ТВ, а часть для НТВ +. Такая комбинация возможна, поскольку оба этих оператора вещают на одном спутнике.

Следующий вариант переключения используется, если у вас более 4 приемников и вам нужно просматривать каналы в 2-х поляризациях. В этом случае вам понадобится преобразователь с двумя выходами, мультисвитч с двумя входами для спутникового сигнала и необходимое количество выходов для приемников. В результате вы получаете систему, не зависящую от поляризаций и выбора приемника нужного оператора.

Если вы принимаете сигнал со спутника, который вещает в 2-х диапазонах и 2-х поляризациях (Hot Bird, Astra, Sirius и т. Д.)), то эта схема сохраняется, но нужно установить преобразователь на 4 выхода и мультисвитч на 4 входа.

Сегодня абонентам спутникового телевидения все чаще требуется покупать второй или даже четвертый ресивер «Триколор» для просмотра каналов в каждой комнате. И это понятно, ведь телевидение стало частью нашей жизни. Ни один дом не обходится без спутниковой антенны, в каждой семье хоть несколько экранов, у всех дома есть любимые программы. По этой причине прогресс телевидения не стоит на месте.Сегодня достаточно установить дополнительную цифровую приставку для ТВ, чтобы каждый мог смотреть то, что хочет.

Преимущество второго передатчика

Не так давно, чтобы все в доме могли смотреть свои программы и не мешать другим, нужно было купить дополнительный комплект оборудования, в том числе спутниковую тарелку. Но все это в прошлом, теперь «Триколор ТВ» предлагает улучшенный пакет.

Сколько бы ТВ-мониторов вы ни хотели подключить, достаточно приобрести только ресивер, а антенна будет одна.

Правда, если самостоятельный просмотр не нужен, то покупать ничего нельзя. Однако такой вариант разумен за исключением кухни и гостиной.

Второй ресивер позволяет не только смотреть телеканалы на нескольких экранах, но и управлять трансляцией на каждом, а не дублировать друг друга. С пакетами Триколор ТВ можно спокойно смотреть телевизоры 2 в разных частях дома и не драться за пульт, ведь передача будет разная.К тому же это огромная экономия — не нужно покупать дополнительное оборудование и прокладывать провода, передатчик компактен и незаметен.

Варианты подключения второго экрана

Есть несколько вариантов установки цифрового декодера, и каждый имеет свою схему. Чтобы понять, как подключить второй ресивер, нужно определиться с его назначением. Будет ли просмотр зеркальным или независимым, сколько еще телевизоров вы планируете установить.

Выбирая способ подключения дополнительного экрана, не стоит забывать об акциях, проводимых компанией, где вы можете приобрести как необходимое оборудование, так и дополнительные пакеты телетрансляции с приятной скидкой.

Подготовка к подключению

Перед тем, как приступить к установке оборудования, следует продумать схему подключения, запастись спутниковым преобразователем, измерить расстояние и определить длину кабеля.

Обязательно проверьте оборудование — все должно быть выключено и отключено от электросети.

Важно приобрести достаточное количество коаксиального провода типа RG6 и два F-разъема для каждого сегмента кабеля. Один соединит антенну с делителем, второй и третий — конвектор с приемниками.Чтобы прикрутить коннектор к концу провода, вам понадобится:

  1. Отмеряя пятнадцать миллиметров от края кабеля, отрежьте внешний слой изоляции. Делать это важно очень осторожно. Не повредите железные волокна, покрывающие кабель — это оплетка экрана.
  2. Сложите волокна вместе с фольгой и распрямите вдоль проволоки.
  3. Также осторожно удалите десять миллиметров внутренней изоляции, не повредив медный провод внутри.
  4. Прикрутите F-разъем как можно плотнее к кабелю.
  5. Используя кусачки, отрежьте выступающий провод так, чтобы его конец был на одном уровне с краем разъема. Допускается выступ на два миллиметра.

Это нужно проделать с каждым отрезком провода, после чего можно приступать к установке оборудования.

Электросхемы передатчиков с тарелкой

Для первого метода будет достаточно последовательно установить оба экрана телевизора с передатчиком, а затем установить устройство на мониторы. Не забывайте, что каналы будут отображаться одинаково на обоих экранах телевизоров.

Чтобы не запутаться и без проблем подключить все устройства, важно проводить процесс последовательно и начинать со спутниковой антенны.

Если у вас нет приемников с необходимыми входами, мы предлагаем использовать второй вариант установка двух приемников:

  1. Подключаем один конец кабеля к антенне, второй подключаем к разъему «LNB IN» спутникового конвертера.
  2. От разъема «LNB OUT» проложите кабель к первой цифровой приставке и подключите к входу «LNB IN».
  3. То же самое и со вторым ресивером.
  4. Каждый передатчик должен быть подключен к своему телевизионному экрану в соответствии с инструкцией по эксплуатации.
  5. Включите все оборудование в сеть и активируйте.
  6. Выполните поиск каналов сначала на первом приемнике, затем на другом, используя подсказки «Меню».
  7. Сохраните настройки после поиска и калибровки.


К третий вариант Подключаем уже имеющийся ресивер, подключенный к спутниковой тарелке Триколор ТВ, к «умному» телевизору и настраиваем его тюнер на прием ТВ-сигналов.Здесь тоже понадобится один кусок коаксиального провода с F-коннекторами.

Четвертый путь предлагает последовательное подключение передатчиков через входы «LNB IN / LNB OUT». Но есть нюанс — ресиверы должны быть оснащены этими входами, иначе ничего не выйдет. Но настроить оборудование несложно, нужно просто настроить оба устройства друг на друга.

Подведение итогов

Мы рассмотрели основные способы подключения дополнительного ресивера. Достаточно определиться, чего вы хотите добиться от оборудования, а затем приступить к установке и настройке.Наиболее удачный метод — подключение второго ресивера параллельно. Так что трансляция «Триколора» порадует всех домочадцев.

Взаимодействие с другими людьми

% PDF-1.4 % 2308 0 obj> endobj xref 2308 372 0000000016 00000 н. 0000009020 00000 н. 0000009200 00000 н. 0000009245 00000 н. 0000009463 00000 п. 0000009686 00000 н. 0000010350 00000 п. 0000010518 00000 п. 0000014312 00000 п. 0000014386 00000 п. 0000014499 00000 п. 0000014650 00000 п. 0000014827 00000 п. 0000014872 00000 п. 0000015030 00000 н. 0000015212 00000 п. 0000015344 00000 п. 0000015389 00000 п. 0000015529 00000 п. 0000015703 00000 п. 0000015837 00000 п. 0000015882 00000 п. 0000016004 00000 п. 0000016199 00000 п. 0000016342 00000 п. 0000016387 00000 п. 0000016513 00000 п. 0000016693 00000 п. 0000016857 00000 п. 0000016902 00000 п. 0000017062 00000 п. 0000017266 00000 п. 0000017450 00000 п. 0000017495 00000 п. 0000017629 00000 п. 0000017811 00000 п. 0000018012 00000 п. 0000018057 00000 п. 0000018204 00000 п. 0000018374 00000 п. 0000018506 00000 п. 0000018551 00000 п. 0000018684 00000 п. 0000018858 00000 п. 0000019031 00000 п. 0000019075 00000 п. 0000019257 00000 п. 0000019429 00000 п. 0000019594 00000 п. 0000019638 00000 п. 0000019804 00000 п. 0000019940 00000 п. 0000019989 00000 п. 0000020122 00000 н. 0000020171 00000 п. 0000020385 00000 п. 0000020513 00000 п. 0000020562 00000 п. 0000020691 00000 п. 0000020877 00000 п. 0000021018 00000 п. 0000021067 00000 п. 0000021204 00000 п. 0000021376 00000 п. 0000021522 00000 п. 0000021571 00000 п. 0000021716 00000 п. 0000021895 00000 п. 0000022019 00000 п. 0000022068 00000 н. 0000022206 00000 п. 0000022255 00000 п. 0000022304 00000 п. 0000022353 00000 п. 0000022402 00000 п. 0000022451 00000 п. 0000022500 00000 н. 0000022549 00000 п. 0000022701 00000 п. 0000022750 00000 п. 0000022799 00000 п. 0000022848 00000 н. 0000022974 00000 п. 0000023023 00000 п. 0000023149 00000 п. 0000023198 00000 п. 0000023345 00000 п. 0000023394 00000 п. 0000023525 00000 п. 0000023574 00000 п. 0000023707 00000 п. 0000023756 00000 п. 0000023805 00000 п. 0000023942 00000 п. 0000023991 00000 п. 0000024120 00000 п. 0000024270 00000 п. 0000024319 00000 п. 0000024504 00000 п. 0000024628 00000 п. 0000024677 00000 п. 0000024856 00000 п. 0000024973 00000 п. 0000025022 00000 п. 0000025071 00000 п. 0000025120 00000 п. 0000025170 00000 п. 0000025321 00000 п. 0000025370 00000 п. 0000025536 00000 п. 0000025585 00000 п. 0000025634 00000 п. 0000025783 00000 п. 0000025832 00000 п. 0000025881 00000 п. 0000025931 00000 п. 0000026085 00000 п. 0000026135 00000 п. 0000026276 00000 п. 0000026326 00000 п. 0000026467 00000 п. 0000026517 00000 п. 0000026671 00000 п. 0000026721 00000 п. 0000026891 00000 п. 0000026941 00000 п. 0000026991 00000 п. 0000027041 00000 п. 0000027175 00000 п. 0000027225 00000 н. 0000027367 00000 п. 0000027417 00000 п. 0000027591 00000 п. 0000027771 00000 п. 0000027821 00000 н. 0000028002 00000 п. 0000028207 00000 п. 0000028358 00000 п. 0000028408 00000 п. 0000028560 00000 п. 0000028610 00000 п. 0000028660 00000 п. 0000028779 00000 п. 0000028829 00000 п. 0000029023 00000 п. 0000029141 00000 п. 0000029191 00000 п. 0000029369 00000 п. 0000029499 00000 н. 0000029549 00000 п. 0000029705 00000 п. 0000029755 00000 п. 0000029910 00000 п. 0000029960 00000 н. 0000030010 00000 п. 0000030060 00000 п. 0000030110 00000 п. 0000030243 00000 п. 0000030293 00000 п. 0000030418 00000 п. 0000030468 00000 п. 0000030518 00000 п. 0000030701 00000 п. 0000030751 00000 п. 0000030889 00000 п. 0000030939 00000 п. 0000031138 00000 п. 0000031282 00000 п. 0000031332 00000 п. 0000031492 00000 п. 0000031542 00000 п. 0000031736 00000 п. 0000031854 00000 п. 0000031904 00000 п. 0000032060 00000 п. 0000032110 00000 п. 0000032322 00000 п. 0000032468 00000 н. 0000032518 00000 п. 0000032655 00000 п. 0000032862 00000 п. 0000032992 00000 н. 0000033042 00000 п. 0000033092 00000 п. 0000033142 00000 п. 0000033308 00000 п. 0000033358 00000 п. 0000033408 00000 п. 0000033458 00000 п. 0000033508 00000 п. 0000033644 00000 п. 0000033694 00000 п. 0000033836 00000 п. 0000033886 00000 п. 0000033936 00000 п. 0000033986 00000 п. 0000034142 00000 п. 0000034192 00000 п. 0000034403 00000 п. 0000034559 00000 п. 0000034609 00000 п. 0000034762 00000 п. 0000034919 00000 п. 0000034969 00000 п. 0000035174 00000 п. 0000035311 00000 п. 0000035361 00000 п. 0000035411 00000 п. 0000035461 00000 п. 0000035511 00000 п. 0000035679 00000 п. 0000035729 00000 п. 0000035889 00000 п. 0000035939 00000 п. 0000036116 00000 п. 0000036166 00000 п. 0000036216 00000 п. 0000036266 00000 п. 0000036442 00000 п. 0000036602 00000 п. 0000036652 00000 п. 0000036805 00000 п. 0000036855 00000 п. 0000036905 00000 п. 0000037071 00000 п. 0000037121 00000 п. 0000037283 00000 п. 0000037443 00000 п. 0000037493 00000 п. 0000037646 00000 п. 0000037696 00000 п. 0000037746 00000 п. 0000037903 00000 п. 0000037953 00000 п. 0000038103 00000 п. 0000038153 00000 п. 0000038203 00000 п. 0000038253 00000 п. 0000038303 00000 п. 0000038353 00000 п. 0000038548 00000 п. 0000038693 00000 п. 0000038743 00000 п. 0000038884 00000 п. 0000039070 00000 н. 0000039206 00000 п. 0000039256 00000 п. 0000039377 00000 п. 0000039573 00000 п. 0000039692 00000 п. 0000039742 00000 п. 0000039863 00000 п. 0000040060 00000 н. 0000040179 00000 п. 0000040229 00000 п. 0000040350 00000 п. 0000040528 00000 п. 0000040655 00000 п. 0000040705 00000 п. 0000040847 00000 п. 0000041027 00000 п. 0000041191 00000 п. 0000041241 00000 п. 0000041373 00000 п. 0000041551 00000 п. 0000041684 00000 п. 0000041734 00000 п. 0000041869 00000 п. 0000042059 00000 н. 0000042188 00000 п. 0000042238 00000 п. 0000042380 00000 п. 0000042531 00000 п. 0000042581 00000 п. 0000042723 00000 п. 0000042773 00000 п. 0000042915 00000 п. 0000042965 00000 п. 0000043015 00000 п. 0000043165 00000 п. 0000043215 00000 п. 0000043359 00000 п. 0000043409 00000 п. 0000043459 00000 п. 0000043509 00000 п. 0000043559 00000 п. 0000043609 00000 п. 0000043774 00000 п. 0000043824 00000 п. 0000043992 00000 п. 0000044042 00000 п. 0000044092 00000 п. 0000044142 00000 п. 0000044302 00000 п. 0000044352 00000 п. 0000044402 00000 п. 0000044452 00000 п. 0000044604 00000 п. 0000044654 00000 п. 0000044820 00000 н. 0000044870 00000 п. 0000044920 00000 н. 0000044970 00000 п. 0000045121 00000 п. 0000045171 00000 п. 0000045316 00000 п. 0000045366 00000 п. 0000045520 00000 п. 0000045570 00000 п. 0000045718 00000 п. 0000045768 00000 п. 0000045904 00000 п. 0000045954 00000 п. 0000046094 00000 п. 0000046144 00000 п. 0000046194 00000 п. 0000046244 00000 п. 0000046378 00000 п. 0000046428 00000 н. 0000046582 00000 п. 0000046632 00000 п. 0000046777 00000 п. 0000046827 00000 н. 0000046877 00000 п. 0000046927 00000 н. 0000046977 00000 п. 0000047027 00000 п. 0000047077 00000 п. 0000047228 00000 п. 0000047278 00000 н. 0000047421 00000 п. 0000047471 00000 п. 0000047618 00000 п. 0000047668 00000 п. 0000047812 00000 п. 0000047862 00000 н. 0000048005 00000 п. 0000048055 00000 п. 0000048202 00000 н. 0000048252 00000 п. 0000048400 00000 н. 0000048450 00000 п. 0000048589 00000 н. 0000048639 00000 п. 0000048781 00000 п. 0000048831 00000 н. 0000048974 00000 п. 0000049024 00000 н. 0000049074 00000 н. 0000049237 00000 п. 0000049287 00000 п. 0000049413 00000 п. 0000049542 00000 п. 0000049592 00000 п. 0000049726 00000 п. 0000049776 00000 п. 0000049919 00000 н. 0000049969 00000 н. 0000050019 00000 п. 0000050197 00000 п. 0000050247 00000 п. 0000050297 00000 п. 0000050429 00000 п. 0000050479 00000 п. 0000050623 00000 п. 0000050673 00000 п. 0000050822 00000 п. 0000050872 00000 п. 0000051024 00000 п. 0000051074 00000 п. 0000051124 00000 п. 0000007736 00000 н. трейлер ] >> startxref 0 %% EOF 2679 0 obj> поток xT [Le> e.{aYpka6DH% g ֥] ʭR # ڒ h% nW҂1Hi | 0vCDm * VaM1kaE> x ‘| K

что делать, если все оплачено и не отображается. Что делать, если нет автоматического обновления

Стабильная работа оборудования и сервисов от крупнейшего российского оператора спутникового ТВ становится возможной только при наличии активной подписки и своевременной ее оплаты. Распространение различных способов подключения, активации и оплаты тарифных пакетов и дополнительных функций значительно упрощает работу со спутниковым вещанием.Однако пользователи по-прежнему часто сталкиваются с проблемой: «Кодированный канал на Триколор: сигнал есть, все платно». Вопрос неоднозначный, имеет несколько вариантов диагностики и самостоятельное решение.

В этом материале мы рассмотрим причину возникновения закодированного канала и попробуем исправить ошибку самостоятельно, используя сервисы, доступные в 2019 году.

Причины кодирования

Появление сообщения о кодированном канале в основном связано с отрицательным результатом автоматической программной проверки статуса используемого пакета услуг.Причина отключения телеканалов — несвоевременная оплата, которую можно осуществить несколькими способами.

Новым абонентам необходимо пройти процесс регистрации оборудования в сети Триколор ТВ, а также создать учетную запись в панели управления пользователя с дополнительной привязкой договора об оказании услуг. Если эти операции не завершить в кратчайшие сроки, просмотр телеканалов станет невозможным.

Рассмотрев, почему возникает ошибка о закодированном канале, выясним, что именно это означает и как это исправить.

EST-кодированный канал от Триколора: что делать

Сообщение о канальном кодировании отправляется спутником после обработки запроса на получение данных от приемника. Если ресивер пишет «EST кодированный канал» — это означает, что оборудование не было проверено спутником и не может получить доступ к конкретному каналу. Предварительная диагностика поможет быстро выявить причину неисправности.

Если сообщение появляется на всех каналах, вы не завершили процесс регистрации.Вы можете сделать это самостоятельно, либо воспользовавшись услугами оператора службы техподдержки. Если на определенных каналах появляется надпись о кодировке, проблема заключается в оплате пакета услуг. Рассмотрим подробнее каждую ошибку в отдельных абзацах.

Регистрация оборудования

Регистрация оборудования — обязательный процесс, без которого невозможна стабильная работа. Эту операцию должен выполнять специалист Триколор при установке ресивера и настройке направления движения спутника, но если вы производили установку самостоятельно, не забывайте о регистрации.

Этот процесс можно осуществить несколькими способами:

  • , открыв соответствующую страницу на официальном сайте оператора. Вам будет предложено ввести личную информацию, контактную информацию и серийный номер вашего оборудования, которые можно увидеть на задней стороне приемника или смарт-карты. Предварительно проверьте введенные данные — они обрабатываются оператором вручную. После ввода всей необходимой информации отправьте форму;
  • , позвонив по бесплатному мобильному или городскому номеру поддержки.Сообщите оператору цель вашего звонка, а затем следуйте его дальнейшим инструкциям. В этом случае активация также выполняется в ручном режиме.

Включение оборудования может занять 7-8 часов, на это время рекомендуется отключить приемник от сети. Включение устройства в установленное время инициирует процесс отправки специального запроса на спутник, который поможет декодировать транслируемое изображение и передать информацию о текущих подписках на приемник.

Оплата не произведена

Рассматривая вопрос: «Триколор, кодированный канал, что делать?», Стоит обратить особое внимание на процесс проверки баланса счета и оплаты необходимого пакета услуг. При пополнении баланса средства изначально переводятся на общий счет, после чего требуется вручную перевести деньги на счет требуемой услуги. Если вы не сделаете это своевременно, услуга будет заблокирована, а просмотр телеканалов, входящих в пакет, станет недоступен.

Завершите процесс регистрации бесплатно в настраиваемой панели управления и перейдите на домашнюю страницу … Щелкните вкладку «Оплата услуг» и перенаправьте средства с общей учетной записи на необходимую подписку. Сюда можно прикрепить пластиковую зарплатную карту, с которой ежемесячно будут сниматься сумма, необходимая для оплаты услуг. Вся информация о расходах фиксируется в соответствующем разделе. Разблокировка канала также может занять некоторое время, пожалуйста, сначала перезагрузите ресивер.

Что делать, если закодированный канал в Триколоре

Если приведенная выше инструкция не помогла решить проблему закодированных каналов и они не отображаются, обратитесь за помощью в службу поддержки Триколор, где вам подскажет квалифицированный специалист подробно о возможных причинах некорректного функционирования и способах их устранения.

Это можно сделать следующими способами:

  • позвонить на бесплатный круглосуточный мобильный или городской номер;
  • ,
  • оставить сообщение в биллинге учетной записи пользователя, после чего оператор самостоятельно перезвонит по указанным контактным данным;
  • позвонить в официальный аккаунт оператора в Skype;
  • используют методы, интегрированные на сайте оператора, в том числе голосовой и текстовый чат.

выводы

Ошибка с кодировкой каналов Триколор ТВ довольно распространена среди абонентов и не критична.Пользователь может устранить неисправность самостоятельно, следуя приведенным выше инструкциям. Если самостоятельно решить проблему не удалось, обратитесь к оператору, который предоставит подробную информацию для восстановления стабильной трансляции, а в крайнем случае отправит специалиста к вам домой.

Наверное, каждый пользователь спутникового ТВ хоть раз, просматривая каналы, сталкивался с надписью «Кодированный канал». Естественно, доступ к вещанию на этой частоте ограничен. И тогда возникает закономерный вопрос: как расшифровать каналы Триколор ТВ и обеспечить себе доступ к просмотру? Попробуем разобраться в этой ситуации.

Почему канал можно зашифровать?

Для того, чтобы решить возникшую проблему, необходимо сначала понять причины ее возникновения. Сообщение о зашифрованном канале может появиться в следующих случаях:

  • абонент не оплатил доступ к услуге;
  • закодированный канал принадлежит пакету, который не подключен на абоненте;
  • ключей активации слетели с приемника;
  • приемник слишком долго не использовался;
  • оборудования просрочено.

Порядок действий в каждом случае будет разным. В первых двух ситуациях вам просто нужно произвести оплату или активировать желаемую услугу. Во всех остальных вариантах вам придется произвести дополнительные настройки.

Когда закодированы федеральные каналы

Как и любая компания, предоставляющая доступ к телевизионным сервисам, у Триколора есть набор каналов, которые должны быть доступны всегда. Список этих каналов определен законом, хотя каждая компания старается сократить его в пределах своих возможностей.В него входят как минимум Первая, Россия1, Культура и еще десяток частот.

Важно! Полный список федеральных каналов можно посмотреть на официальном сайте Триколора.

Если на одном из этих каналов появляется сообщение о кодировке, значит, произошел определенный сбой оператора. В этом случае вам следует связаться с нами. Телефон контакт-центра — 8-800-500-01-23 — доступен круглосуточно, звонок по нему не тарифицируется операторами связи.

Инструкции декодирования приемника

Чаще всего сообщение о зашифрованном канале появляется в результате сбоя кодов активации.Это может произойти по разным причинам. Иногда в том, что слетели ключи активации, виноват сам оператор. В некоторых случаях проблема спровоцирована какой-то аппаратной ошибкой.

Ключи

также можно сбросить, если приставка была отключена слишком долго (от недели или дольше) без использования. Команды активации обновляются со спутника автоматически во время работы ресивера. Когда оборудование какое-то время простаивает, обновления не происходят, поэтому приставка не может получить доступ к трансляции после этого.В любом случае расшифровка каналов Триколор ТВ здесь будет заключаться в повторном получении кодов активации.

Как обновить команды активации?

Самый простой способ обновить коды активации — включить оборудование и оставить его на 3-8 часов на одном из зашифрованных каналов. Чаще всего рекомендуется перейти на канал «Кинопоказ», но это не обязательно. Как только спутник войдет в регион проживания абонента, коды активации будут автоматически отправлены на ресивер и трансляция будет восстановлена.Обычно это занимает около 3 часов, но оператор заявляет, что процедура может занять больше времени. Поэтому раньше, чем через 8 часов поднимать панику не стоит.

Что делать, если нет автоматического обновления

Если предыдущий вариант не помог и команды активации в автоматическом режиме не отправлены, запросите их самостоятельно. Для этого нужно зайти в личный кабинет абонента на сайте Триколор. В меню кабинета есть вкладка «Мои услуги».Нажав на нее, подписчик увидит данные о статусе своих подписок, а под ними красную кнопку «Запросить команды активации». Эту кнопку необходимо нажать, а затем повторить все действия, описанные в пункте выше.

Важно! Если по каким-либо причинам у абонента нет доступа к личному кабинету, он может обратиться к оператору техподдержки Триколор ТВ.

Другая инструкция декодирования

В некоторых случаях получение команд активации не помогает получить доступ к зашифрованным каналам.Здесь можно попробовать выполнить более серьезные операции.

Важно! Методы, описанные в статье, имеет смысл использовать в том случае, если сообщение о кодировке поступает по ранее доступному каналу. Для просмотра каналов и пакетов, которые не подключены к абоненту, приведенные здесь методы не подходят.

Изменение настроек

Итак, если простое обновление кодов активации не помогло расшифровать оборудование, вы можете попробовать следующие шаги:

  • сброс всех рабочих параметров;
  • перезагрузите ресивер, отключив его от сети на 5-10 минут;
  • кодов активации повторного запроса;
  • оставить приставку включенной на закодированном канале на 3-8 часов.

Для каждого из этих этапов мы уже написали подробные инструкции … Их можно найти на нашем сайте, в случае затруднений с проведением какой-либо операции.

Откат настроек обычно позволяет восстановить доступ к ТВ-трансляции в течение 1-3 часов. Но на сайте оператора заявлен более длительный срок, во избежание всевозможных сбоев на спутнике. Поэтому вам следует подождать не менее 8 часов, прежде чем обращаться в службу технической поддержки за помощью.

Важно! Если описанные способы не помогли, выход один — обратиться к самому оператору Триколора или к дилеру, у которого была приобретена техника.

Ресивер устаревший

С 2016 года оператор Триколор изменил формат вещания с MPEG2 на MPEG4. В связи с этим начались масштабные кампании по замене клиентского оборудования на новое, позволяющее получать видео в обновленном формате. Перечень заменяемых моделей ресиверов опубликован на официальном сайте Триколор.

Оператор самостоятельно отключает от вещания устаревшее оборудование. В результате появляется сообщение о кодировке каналов. Если абоненту известно, что его приставка была приобретена более трех лет назад, стоит проверить, не входит ли она в «черный список» устаревших моделей. При необходимости его можно обменять на актуальный любым действием оператора — с небольшой доплатой или даже бесплатно. Расшифровать каналы на Триколор ТВ невозможно, если оборудование было отключено компанией в связи с потерей актуальности описанными выше способами.

Стоит ли перепрошивать консоль?

Некоторые абоненты, пытаясь сэкономить на подключении платных каналов или времени на замену оборудования, обращаются к услугам специалистов, которые обещают. А те, кто мало знаком с программированием, иногда пытаются провести такие операции самостоятельно, скачивая пиратское ПО из Интернета. В сети полно сайтов, которые предоставляют прошивки, якобы дающие неограниченный доступ к спутниковому ТВ.

Насколько полезно это программное обеспечение и можете ли вы доверять обещаниям? Трудно сказать наверняка.Возможно, некоторые программы действительно помогут вам смотреть все каналы бесплатно. Однако на покупку такой прошивки тоже придется потратиться. И их установка будет расценена как нарушение договора со спутниковым оператором, то есть как противоправное действие.

% PDF-1.4 % 1 0 объект > поток конечный поток endobj 2 0 obj > 1> 2> 3> 4> 5> 6> 7> 8> 9> 10> 11> 12> 13> 14>] >> / Страницы 6 0 R >> endobj 6 0 obj > endobj 5 0 obj > endobj 10 0 obj > endobj 12 0 объект > endobj 13 0 объект > endobj 15 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 16 0 объект > endobj 14 0 объект > endobj 20 0 объект > endobj 23 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 24 0 объект > endobj 22 0 объект > endobj 29 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > endobj 35 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 объект > endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > endobj 36 0 объект > endobj 34 0 объект > endobj 46 0 объект > endobj 47 0 объект > endobj 49 0 объект > endobj 50 0 объект > endobj 48 0 объект > endobj 30 0 объект > endobj 21 0 объект > endobj 51 0 объект > endobj 54 0 объект > endobj 55 0 объект > endobj 53 0 объект > endobj 57 0 объект > endobj 58 0 объект > endobj 56 0 объект > endobj 52 0 объект > endobj 19 0 объект > endobj 60 0 объект > endobj 62 0 объект > endobj 64 0 объект > endobj 63 0 объект > endobj 66 0 объект > endobj 68 0 объект > endobj 69 0 объект > endobj 70 0 объект > endobj 71 0 объект > endobj 72 0 объект > endobj 73 0 объект > endobj 67 0 объект > endobj 74 0 объект > endobj 75 0 объект > endobj 65 0 объект > endobj 77 0 объект > endobj 79 0 объект > endobj 80 0 объект > endobj 82 0 объект > endobj 83 0 объект > endobj 81 0 объект > endobj 78 0 объект > endobj 84 0 объект > endobj 85 0 объект > endobj 76 0 объект > endobj 87 0 объект > endobj 89 0 объект > endobj 90 0 объект > endobj 88 0 объект > endobj 91 0 объект > endobj 86 0 объект > endobj 61 0 объект > endobj 92 0 объект > endobj 94 0 объект > endobj 96 0 объект > endobj 95 0 объект > endobj 97 0 объект > endobj 99 0 объект > endobj 100 0 объект > endobj 98 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 93 0 объект > endobj 103 0 объект > endobj 59 0 объект > endobj 105 0 объект > endobj 108 0 объект > endobj 110 0 объект > endobj 112 0 объект > endobj 111 0 объект > endobj 109 0 объект > endobj 113 0 объект > endobj 114 0 объект > endobj 107 0 объект > endobj 116 0 объект > endobj 118 0 объект > endobj 117 0 объект > endobj 115 0 объект > endobj 120 0 объект > endobj 122 0 объект > endobj 123 0 объект > endobj 124 0 объект > endobj 125 0 объект > endobj 121 0 объект > endobj 119 0 объект > endobj 126 0 объект > endobj 128 0 объект > endobj 130 0 объект > endobj 129 0 объект > endobj 127 0 объект > endobj 131 0 объект > endobj 132 0 объект > endobj 133 0 объект > endobj 106 0 объект > endobj 104 0 объект > endobj 135 0 объект > endobj 138 0 объект > endobj 140 0 объект > endobj 139 0 объект > endobj 137 0 объект > endobj 142 0 объект > endobj 144 0 объект > endobj 146 0 объект > endobj 145 0 объект > endobj 147 0 объект > endobj 143 0 объект > endobj 141 0 объект > endobj 148 0 объект > endobj 150 0 объект > endobj 151 0 объект > endobj 149 0 объект > endobj 136 0 объект > endobj 152 0 объект > endobj 154 0 объект > endobj 155 0 объект > endobj 156 0 объект > endobj 153 0 объект > endobj 134 0 объект > endobj 158 0 объект > endobj 161 0 объект > endobj 163 0 объект > endobj 164 0 объект > endobj 162 0 объект > endobj 160 0 объект > endobj 165 0 объект > endobj 167 0 объект > endobj 169 0 объект > endobj 170 0 объект > endobj 168 0 объект > endobj 166 0 объект > endobj 172 0 объект > endobj 174 0 объект > endobj 175 0 объект > endobj 176 0 объект > endobj 177 0 объект > endobj 178 0 объект > endobj 179 0 объект > endobj 180 0 объект > endobj 181 0 объект > endobj 182 0 объект > endobj 183 0 объект > endobj 184 0 объект > endobj 185 0 объект > endobj 173 0 объект > endobj 171 0 объект > endobj 187 0 объект > endobj 188 0 объект > endobj 186 0 объект > endobj 189 0 объект > endobj 190 0 объект > endobj 191 0 объект > endobj 192 0 объект > endobj 193 0 объект > endobj 194 0 объект > endobj 195 0 объект > endobj 196 0 объект > endobj 197 0 объект > endobj 198 0 объект > endobj 159 0 объект > endobj 157 0 объект > endobj 199 0 объект > endobj 11 0 объект > endobj 200 0 объект > endobj 3 0 obj > endobj 202 0 объект > поток x څ r0duxi; mL’o (& cjq = m8Ot.`R8Xe 뀆 QDafÌixS ۣ eԆi ~ GX * J`) #CeWn 蠥 ix «; PaOduV% eG \ M

Создание очаровательного друга Pwnagotchi AI, который автоматически проверяет сети Wi-Fi | by Syed R Ali | Startup

Pwnagotchi основан на A2C Искусственный интеллект, работающий на базе bettercap и работающий на Raspberry Pi Zero W, учится на окружающем его окружении Wi-Fi, чтобы максимально использовать взламываемый ключевой материал WPA, который он захватывает (либо посредством пассивного сниффинга, либо путем деаутентификации и атак ассоциаций). собираются на диске в виде файлов PCAP, содержащих любую форму рукопожатия, поддерживаемую hashcat, включая полное и половинное рукопожатие WPA, а также PMKID.

У него также есть очаровательный пользовательский интерфейс, который отображает различные «настроения» в зависимости от того, что он делает, и перекликается с цифровыми домашними животными тамагочи 90-х годов. Идея состоит в том, чтобы пользователь мог взять свой Pwnagotchi по городу и «накормить» его рукопожатиями Wi-Fi. Pwnagotchi со временем настраивает свои параметры, чтобы лучше использовать Wi-Fi в реальных средах, в которых вы его открываете.

Чтобы собрать вашего очаровательного AI-приятеля, вам нужно сначала установить программное обеспечение на SD-карту, установив последнюю версию.Загрузите последнюю версию Pwnagotchi. Затем Скачайте и установите balenaEtcher. Подключите устройство чтения SD-карт к компьютеру с SD-картой внутри. Откройте balenaEtcher и выберите файл Pwnagotchi Raspbian Lite, который вы хотите записать на SD-карту. Выберите SD-карту, на которую хотите записать изображение. Проверьте свой выбор и нажмите «Вспышка»! чтобы начать запись данных на SD-карту. Подождите, прежде чем извлекать SD-карту, так как вам нужно будет создать на ней последний файл с начальной конфигурацией.

Для начальной настройки проще всего создать новую конфигурацию .yml YAML на загрузочном разделе SD-карты. Этот раздел должен быть легко доступен с вашего компьютера независимо от вашей операционной системы, поскольку это простой раздел FAT32. В этом процессе вы можете определить имя вашего Pwnagotchi, сеть для белого списка и тип используемого дисплея. Ниже приведен пример начальной конфигурации устройства с дисплеем Pimoroni Inky pHAT. Подключаемый модуль grid сигнализирует о криптографической идентичности устройства и, при необходимости, сообщает список подключенных сетей в PwnGRID.

 main:
name: 'pwnagotchi'
plugins:
grid:
enabled: true
exclude:
- YourHomeNetworkMaybe '
report: true
whiteelist:
-' YourHomeNetworkMaybe '

ui:
color:' black '
display: ~
enabled: true
type: 'inky'

Проверьте свою конфигурацию с помощью валидатора YAML. Во время загрузки Pwnagotchi автоматически установит этот файл в /etc/pwnagotchi/config.yml на Pi и удалит его из загрузочного раздела SD-карты.Значения конфигурации по умолчанию, которые явно не заданы в этом файле, можно просмотреть в / etc / pwnagotchi / defaults.yml

Поскольку Inky pHAT, используемый в этой сборке, поставляется полностью собранным, нет необходимости что-либо паять, поэтому вы можете можно просто надавить на контакты GPIO на Pi Zero WH и приступить к работе. Как только вы это сделаете, вы можете извлечь SD-карту из своего ПК и вставить ее в свой Pi. Первая загрузка Pwnagotchi займет некоторое время, так что подождите. Это связано с тем, что устройству необходимо сгенерировать ключи RSA при первой загрузке, которая займет несколько минут.Этот процесс не следует прерывать, чтобы ключи не были повреждены. Когда зеленый светодиод перестанет мигать, вы увидите лицо вашего Pwnagotchi на экране eInk. Затем вы можете подключиться к Pi через USB. Вы услышите звук «Обнаружено новое оборудование» — это гаджет RNDIS, который устанавливается.

Затем вы захотите иметь возможность подключаться к вашему Pwnagotchi с вашего ПК, а также использовать его совместно с сетевым подключением компьютера. Начните с подключения кабеля micro-USB к порту данных вашего Pwnagotchi на Pi, а затем подключите другой конец этого кабеля к вашему ПК.Если ваш Pwnagotchi уже загружался хотя бы один раз раньше: через несколько секунд вы увидите новый интерфейс Ethernet на вашем главном компьютере.

Теперь щелкните правой кнопкой мыши значок сети в правом нижнем углу панели задач. Откройте настройки сети и Интернета. Измените параметры адаптера. Щелкните правой кнопкой мыши Raspberry Pi, который будет чем-то вроде Ethernet 2, перейдите в свойства, щелкните Протокол Интернета версии 4 и щелкните Свойства. Используйте следующий IP-адрес: 10.0.0.1 , маска подсети 255.255.255.0 , шлюз 10.0.01, DNS-сервер 1.1.1.1, 8.8.8.8

Закройте эти два окна и вернитесь в окно сетевых подключений. Щелкните правой кнопкой мыши основное сетевое подключение, которое вы используете для своего компьютера. Выберите «Свойства» и вкладку «Общий доступ». Установите флажок, чтобы разрешить другим пользователям сети подключаться через это компьютерное соединение.

Если ниже есть список для выбора, выберите соединение Pi. Он может уведомить вас об изменении IP-адреса уже подключенных устройств, и в этом случае просто повторно введите IP-адрес Pi, как указано выше, и убедитесь, что адрес шлюза также установлен правильно.Теперь у вас должна быть возможность подключиться к своему устройству с помощью SSH либо из командной строки, либо из приложения, такого как PuTTY:

 ssh [email protected] # пароль по умолчанию: raspberry

Общий доступ к подключению к Интернету в Windows может быть немного нестабильным между перезагрузками . Возможно, вам придется отключить и снова включить общий доступ к подключению к Интернету и периодически повторять вышеуказанные шаги.

Поместив это в ваш .bashrc при входе в систему на Pwnagotchi, вы создадите псевдоним pwnlog , который представляет собой красивый и лаконичный вид в журналах Pwnagotchi.

 псевдоним pwnlog = 'tail -f -n300 / var / log / pwn * | sed --unbuffered "s /, [[: digit:]] \ {3 \} \] // g" | cut -d "" -f 2- '

Поместив это в ваш .bashrc, вы получите псевдоним pwnver , полезный для печати текущей версии Pwnagotchi.

 псевдоним pwnver = 'python3 -c "import pwnagotchi as p; print (p.version)"'

Лицо Pwnagotchi доступно в специальном веб-интерфейсе, расположенном по адресу http: //pwnagotchi.local: 8080/, если вы уже подключился к устройству через USB и установил статический адрес на сетевом интерфейсе, как описано выше.Измените pwnagotchi в указанном выше URL на новое имя хоста, которое вы дали своему устройству.

Имя пользователя и пароль для веб-интерфейса Pwnagotchi по умолчанию являются «changeme». Вы должны изменить их, убедившись, что подключаемый модуль webcfg включен, затем щелкнув по нему и перейдя в веб-раздел пользовательского интерфейса, изменив имя пользователя и пароль, а затем сохранив для автоматического обновления config.yml.

Вы также можете просмотреть веб-интерфейс bettercap в своем браузере по адресу http: //pwnagotchi.local/ , когда ваш Pwnagotchi находится в режиме MANU с именем пользователя и паролем по умолчанию, которые являются pwnagotchi.

Хотя Pwnagotchi поддерживает трехцветные дисплеи eInk, подобные дисплеям Waveshare и Pimoroni, с возможностью ввода черного или красного в конфигурацию пользовательского интерфейса; кажется, что цвета в настоящее время не отображаются, поэтому лицо вашего Pwnagotchi остается черно-белым. Если вы хотите, чтобы ваш маленький приятель выделялся, самая большая часть настройки пользовательского интерфейса, которую вы можете сейчас сделать, — это вручную инвертировать цветовую схему. Измените строки 19 и 20 в /usr/local/lib/python3.7/dist-packages/pwnagotchi/ui/view.py :

 БЕЛЫЙ = 0x00
ЧЕРНЫЙ = 0xff

Затем вы можете подключить Pwnagotchi к своему телефону Android. Убедитесь, что на вашем телефоне включен Bluetooth-модем в разделе «Настройки: Подключения: Мобильная точка доступа и модем». Затем включите обнаружение Bluetooth на телефоне. Найдите свой MAC-адрес телефона в «Настройки» -> «О телефоне» -> «Статус». Теперь подключитесь по SSH к Pwnagotchi и выполните следующие команды:

 $ sudo bluetoothctl
$ scan на
......
[CHG] Устройство B4: D3: FF: C3: DB: 8F

Нас интересует B4: D3: FF: C3: DB: 8F , который должен быть MAC-адресом вашего телефона. Добавьте следующее в config.yml напрямую или через плагин webcfg :

 main:
plugins:
bt-tether:
enabled: true
devices:
android-phone:
enabled: true
mac: B4: D3: FF: C3: DB: 8F # mac вашего телефона
ip: '192.168.44.44' # ip, с которого ваши pwnagotchi должны быть доступны на вашем телефоне
netmask: 24
interval: 1 # проверять каждые x минут на наличие устройство
время сканирования: 15
приоритет: 99
max_tries: 0
search_order: 1
share_internet: true

Вернувшись в командную строку Pwnagotchi, вам необходимо протестировать сопряжение.Откройте настройки Bluetooth вашего телефона, потому что они также будут запрошены там.

 $ sudo bluetoothctl
pair B4: D3: FF: C3: DB: 8F
... (пара) да / нет
$ yes
# здесь ваш телефон спросит, хотите ли вы выполнить сопряжение с каким-либо кодом ... скажите да на телефоне и да на терминале
$ trust B4: D3: FF: C3: DB: 8F

Перезагрузите Pwnagotchi:

 $ sudo reboot

Держите экран включенным в Настройки> Подключения> Bluetooth, потому что некоторые поставщики, особенно Samsung и Motorola, предотвратите сканирование и сопряжение устройства за пределами этого экрана даже для доверенного устройства.На вашем телефоне должно появиться уведомление о том, что Pwnagotchi подключен, а на экране eInk Pwnagotchi должно отображаться BT C вверху.

Автоматический аудит загруженных материалов WPA может быть выполнен с помощью распределенного аудитора WPA PSK, который представляет собой распределенную сеть добровольцев, бесплатно использующих службу взлома в интересах повышения безопасности. Вы загружаете файлы рукопожатий, и они будут проверены на нескольких словарях. Страница статистики показывает, что около 15.5% представленных сетей успешно взломаны.

Это можно сделать, включив подключаемый модуль wpa-sec на Pwnagotchi через его конфигурацию, либо непосредственно самостоятельно в config.yml , либо снова через подключаемый модуль webcfg и добавив ключ, Веб-сайт WPA-SEC предоставляет эту конфигурацию. Взломанные ключи будут автоматически загружены и могут быть расположены в файле wpa-sec.cracked.potfile в каталоге / root / handshakes / , где также находятся файлы PCAP.

Другой сервис, который пытается восстановить пароли, полученные законным путем, например, для пентестинга или аудита, — это Online Hash Crack. Они используют кластеры облачных вычислений для выполнения огромного количества вычислений. Просто загрузите свои хэши или файлы на сайт и ждите результатов. Это можно автоматизировать, включив плагин onlinehashcrack в конфигурации с адресом электронной почты, зарегистрированным на веб-сайте Online Hash Crack.

Подключаемый модуль net-pos Pwnagotchi сохраняет файл JSON с точками доступа с большим количеством сигналов всякий раз, когда фиксируется рукопожатие.Его можно включить в конфигурационном файле Pwnagotchi. Когда доступен Интернет, файлы преобразуются в географические местоположения с помощью службы определения местоположения Mozilla, и создается файл с данными о широте и долготе.

Подключаемый модуль webgpsmap , если он включен через файл конфигурации, показывает существующие данные о местоположении, хранящиеся в каталоге рукопожатий . Плагин выполняет следующее: ищет файлы PCAP в вашем каталоге рукопожатий , для каждого найденного файла PCAP он ищет файл с данными широты и долготы внутри и показывает это положение на карте.

Если также существует файл .cracked с паролем в виде открытого текста внутри, он считывает содержимое и показывает позицию зеленым, а не красным цветом, а также пароль внутри информационного окна позиции. Вы можете просмотреть его по адресу http: //pwnagotchi.local: 8080 / plugins / webgpsmap

Есть несколько вариантов для случаев, включая 3D-печатные модели для Pwnagotchi. Мой выбор — чехол Pibow Pi Zero W. Если вы используете это, вы должны сделать несколько важных вещей, прежде чем приступить к сборке корпуса Pibow.Во-первых, убедитесь, что карта micro-SD с Pwnagotchi находится в вашем Pi Zero. Если вы не сделаете этого сейчас, вам придется снова разбирать корпус, чтобы установить его. Затем вам нужно будет снять Inky pHAT. Затем вы можете следовать приведенным ниже инструкциям, чтобы собрать его.

Затем вы можете просто вставить Inky pHAT обратно в Pi и подключить его к портативному блоку питания. Пользуюсь Primo Powerbank 2200 mAh. Ваш очаровательный AI-приятель Pwnagotchi теперь полностью собран и готов к использованию для аудита и пентеста ваших сетей Wi-Fi.

123.hp.com/setup 6055 | Настройка беспроводной сети HP Envy 6055 | Windows

Настройка принтера HP Envy 6055

  • Откройте коробку принтера, сняв ремни и защитные ленты. А потом вытащите принтер из посылки.
  • Убедитесь, что вы получили все компоненты, указанные в руководстве к принтеру. В противном случае верните посылку продавцу.
  • После проверки деталей найдите в принтере ленты и другие упаковочные материалы. Удалите его полностью, не оставляя ничего на принтере и его компонентах.
  • Внутренние части принтера также будут иметь упаковочные материалы, которые необходимо очистить.
  • Возьмите шнур питания, который у вас есть, и проверьте его концы. Найдите конец, который необходимо подключить к принтеру и розетке.
  • Соедините концы соответствующим образом и включите выключатель. Подождите, пока принтер завершит процедуру запуска.
  • Как только принтер перейдет в устойчивое состояние, необходимо заполнить входной лоток необходимым количеством бумаги.
  • Чтобы найти поддерживаемый тип носителя, просмотрите руководство к принтеру.С помощью приведенных к нему инструкций выберите бумаги.
  • Вставляя бумагу, следует соблюдать допустимую высоту бумаги в лотке для бумаги.
  • После этого вставьте чернильные картриджи в слоты, проверив цветовую кодировку на них.
  • Наконец, установите такие параметры, как дата, время, язык и т. Д. Вы можете пропустить этот шаг, если не хотите устанавливать.

Драйвер HP Envy 6055 загрузить

Чтобы использовать все функции принтера HP Envy 6055, вам необходимо выбрать подходящее программное обеспечение с веб-сайта.Первым шагом для загрузки драйвера является подключение к сети. Если у вас уже есть драйвер принтера, устраните проблему и повысьте производительность, обновив драйвер.

Загрузка драйвера Hp Envy 6055 для Mac

  • Эти действия можно использовать для любой версии устройства Mac, подключенного к принтеру.
  • Устройства должны иметь активное подключение к Интернету, чтобы найти наиболее подходящие драйверы для принтера.
  • После того, как вы зашли на страницу загрузки драйвера, введите номер модели вашего принтера в поле поиска.
  • На целевой странице автоматически будет выбрана ОС устройства Mac. Если вы хотите его изменить, вы можете сделать это вручную.
  • Затем нажмите ОК, и вы попадете на страницу с пакетами драйверов. Выберите вариант драйвера с надписью HP Easy Start download.
  • Если у вас нет такой возможности, выберите полнофункциональный драйвер и загрузите его.

Hp Envy 6055 скачать драйвер для Windows

  • Используя подключение к Интернету, перейдите на проверенный сайт, на котором есть драйверы для вашего принтера.
  • Вы можете изучить базовые и полнофункциональные драйверы для вашего принтера.
  • У принтера будет уникальный идентификационный номер, который поможет вам найти драйвер на проверенном сайте.
  • Введите уникальный номер в поле поиска и нажмите Enter. Перед выполнением вышеуказанного шага убедитесь, что в поле поиска ОС выбрана правильная операционная система.
  • Если это правильная версия, вы можете продолжить процесс загрузки. Если нет, измените версию ОС в этом поле.
  • Теперь выберите вариант драйвера и нажмите ОК. Загруженный файл будет иметь формат .exe.
  • Дважды щелкните файл и нажмите ОК, чтобы разрешить загрузку файла.

Установка драйвера компакт-диска / DVD HP Envy 6055

Придерживайтесь наших рекомендаций по подготовке принтера к выполнению заданий. Идите по течению, чтобы добиться безупречной печати. Проверьте, есть ли у вас компакт-диск для установки драйвера на компьютер. Установите компакт-диск в дисковод для компакт-дисков. Вы увидите экран загрузки, как только ваш компьютер распознает вставленный компакт-диск.

Установка драйвера компакт-диска / DVD-диска HP Envy 6055 для Mac

  • Вы можете использовать компакт-диск, поставляемый с принтером, для установки драйвера на компьютер.
  • Включите принтер и компьютер и проверьте состояние, прежде чем продолжить процесс установки с компакт-диска.
  • Разблокируйте привод компакт-дисков и держите его наготове. Выньте компакт-диск из упаковки и вставьте его в привод для компакт-дисков.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
