Реле времени токовое серии РСВ 13

4 августа 2009 г. в 13:17
339

Поделиться
Пожаловаться

Назначение

Реле времени токовое серии РСВ 13 предназначено для применения в схемах защиты стационарных систем и объектов на переменном оперативном токе с целью получения регулируемых выдержек времени и включается непосредственно во вторичные цепи измерительных трансформаторов тока.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 от минус 10 до плюс 55°С для исполнения О4.

Группа механического исполнения М4 по ГОСТ 17516.1-90. Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 10м.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255—69.

Фотографии, изображения

Скачать документацию

Производитель

Чебоксарский электроаппаратный завод, ЗАО

ЗАО «ЧЭАЗ» предлагает технические решения, позволяющие на современном уровне обеспечить электроснабжение и управление на электрических станциях, подстанциях, энергообъектах крупных промышленных предприятий и ЖКХ.

Смотрите также компании в каталоге, рубрика «Реле времени»

Реле времени токовое РСВ 13

Реле времени токовое РСВ 13 предназначено для применения в схемах защиты стационарных систем и объектов на переменном оперативном токе с целью получения регулируемых выдержек времени и включается непосредственно во вторичные цепи измерительных трансформаторов тока.

Технические данные РСВ 13

Номинальный ток 2 или 5 Ампер.

Минимальный ток срабатывания в зависимости от способа соединения секций первичной обмотки трансформатора — последовательно или параллельно, соответственно для номинального тока 2 и 5 Ампер — 1; 2 Ампер или 2,5; 5 Ампер.

Номинальная частота 50 или 60 Герц.

Номинальный ток, А

РСВ 13-14 — 1; 2 Ампер
РСВ 13-18 — 2,5; 5 Ампер.

Диапазон регулирования уставок выдержки времени 0,1 — 9,9 сек.

Максимальная уставка — 12,7 сек.

Способ регулировки уставки ступенчатый.

Дискретность переключения уставок 0,1 сек.

Класс точности реле, а/в — 1,5/0,5.

Время замкнутого состояния временно-замыкающих контактов 0,4±0,4 сек.

Срабатывание каждого последующего контакта реле возможно после возврата предыдущего. Этим исключается их одновременная работа.

Реле имеет 2 временно замыкающих (скользящие) выходные контакты (К1, К2) и 1 конечный замыкающий (К3) выходной контакт.

Длительно допустимый ток контактов 5 Ампер.

Потребляемая мощность реле при двукратном токе срабатывания не более 7 ВА

Коммутационная способность контактов выходного реле при напряжении от 24 до 242 Вольт:

в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 сек., токе до 0,23 Ампер — 50 Ватт.
в цепях переменного тока с коэффициентом мощности не менее 0,4 токе до 0,5 Ампер — 110 ВА.

Коммутационная износостойкость 20·10³ циклов ВО.

Конструктивное исполнение по способу присоединения внешних проводников переднее, заднее (винтом или шпилькой).

Габаритные размеры не более 118х147х168 мм.

Масса не более 2,5 кг.

Структура условного обозначения

РСВ 13-ХХ-Х4

РСВ — реле статическое времени;

13 — порядковый номер разработки;

ХХ — исполнение по номинальному току: 14 — 2 Ампер, 18 — 5 Ампер;

Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.

Габаритные, установочные и присоединительные размеры и электрическая схема подключения реле времени РСВ 13

Принцип действия реле тока: устройство и назначение

Токовое электромеханическое реле

Что такое реле тока? Такой вопрос часто возникает у студентов и электриков самоучек. Ответ на него достаточно прост, но в учебниках и многих статьях в интернете он содержит огромное количество формул и отсылок к разнообразным законам. В нашей статье мы постараемся объяснить, что это такое, и как оно работает буквально на пальцах.

Устройство реле тока

Для начала давайте разберем принцип реле тока и его устройство. На данный момент существуют электромагнитные, индукционные и электронные реле.

Мы будем разбирать устройство наиболее распространенных электромагнитных реле. Тем более, что они дают возможность наиболее наглядно понять их принцип работы.

Устройство электромагнитного реле тока

Начнем с основных элементов любого реле тока. Оно в обязательном порядке имеет магнитопровод. Причем, этот магнитопровод имеет участок с воздушным зазором. Таких зазоров может быть 1, 2 или более — в зависимости от конструкции магнитопровода. На нашем фото таких зазора два.
На неподвижной части магнитопровода имеется катушка. А подвижная часть магнитопровода закреплена пружиной, которая противодействует соединению двух частей магнитопровода.

Принцип действия электромагнитного токового реле

При появлении на катушке напряжения, в магнитопроводе наводится ЭДС. Благодаря этому, подвижная и неподвижная части магнитопровода становятся как два магнита, которые хотят соединиться. Не дает им это сделать пружина.
По мере увеличения тока в катушке, ЭДС будет нарастать. Соответственно, будет нарастать притяжение подвижного и неподвижного участка магнитопровода. При достижении определенного значения силы тока, ЭДС будет настолько велико, что преодолеет противодействие пружины.
Воздушный зазор между двумя участками магнитопровода начнет сокращаться. Но как говорит инструкция и логика, чем меньше воздушный зазор, тем больше становится сила притяжения, и тем с большей скоростью магнитопроводы соединяются. В результате, процесс коммутации занимает сотые доли секунды.

Существуют токовые реле разных типов исполнения

К подвижной части магнитопровода жестко прикреплены подвижные контакты. Они замыкаются с неподвижными контактами и сигнализируют, что сила тока на катушке реле достигла установленного значения.

Регулировка тока возврата токового реле

Для возврата в исходное положение, сила тока в реле должна уменьшиться как на видео. Насколько оно должно уменьшится, зависит от так называемого коэффициента возврата реле.

Оно зависит от конструкции, а также может настраиваться индивидуального для каждого реле за счет натяжения или ослабления пружины. Это вполне можно сделать своими руками.

Назначение и способы подключения токового реле

Реле тока и напряжения, являются основными элементами практически всех основных защит. Поэтому, давайте более детально разберемся с их сферой применения и схемой подключения.

Назначение токового реле

И в первую очередь, давайте разберемся, а зачем собственно говоря нужно это токовое реле? Для ответа на этот вопрос нам следует немного погрузиться в теорию. Но мы постараемся сделать это максимально поверхностно и доступно.

Любая электроустановка имеет два основных параметра своей работы — это ток и напряжение. Контролируя эти два параметра, можно оценить работоспособность оборудования и вероятные неисправности.
Реле тока, как несложно догадаться, контролирует ток. И если его уменьшение говорит лишь о снижении нагрузки, то его увеличение в большинстве случаев говорит о серьезных неисправностях. Дабы не рассматривать вопрос более детально, давайте возьмем в качестве примера электродвигатель.

Релейная схема защит электродвигателя

Электродвигатель имеет номинальный ток, например, 50А. Незначительное увеличение тока, допустим до 55А, сигнализирует о перегрузе. В этом случае, двигатель не должен отключаться немедленно, ведь перегруз может носить временный характер, и согласно ПУЭ, большинство электродвигателей допускается периодически перегружать.
Но длительный режим работы с повышенным номинальным током может сигнализировать о неисправности механической части или других проблемах. Поэтому, после нагрузки, через определенный промежуток времени, двигатель должен быть отключен.

Схема защиты от перегруза

Схема реле тока и реле времени позволяет обеспечить такую защиту. При увеличении тока выше номинального значения в 50А, срабатывает токовое реле. Своими контактами оно запускает в работу реле времени, которое отсчитывает допустимое время работы двигателя в перегаженном состоянии. Если за этот период времени токовое реле не отпало, то реле времени срабатывает и отключает электродвигатель.

Обратите внимание! Защита от перегруза должна быть отстроена от времени пуска двигателя. Как известно, при пуске пусковой ток может доходить до десятикратного номинального (обычно пяти- или шестикратное). Поэтому, для исключения ложного срабатывания защиты от перегруза, время срабатывания реле времени должно быть больше времени разворота двигателя.

Токовая отсечка

Теперь возьмем другую ситуацию. На нашем двигателе происходит короткое замыкание. Его необходимо отключить в максимально сжатые сроки. Короткое замыкание характеризуется резким возрастанием тока. В зависимости от вида короткого замыкания, эти токи могут превышать значения 10-кратного номинального значения.
Исходя из этого, нам нужно поставить реле тока, схема которого будет реагировать на такой ток, и сразу же отключать его. Такую защиту называют токовой отсечкой. Когда защита мгновенно отключает электрооборудование при достижении определенного значения тока.

Токовые реле с выдержкой времени

Но бывают короткие замыкания, которые имеют не такие большие токи. В этом случае, реле тока и схема его подключения несколько изменяется. Ее принцип действия похож на защиту от перегруза, только чем больше ток, тем быстрее она отключит наш электродвигатель. Достигается это за счет объединения в одном устройстве и реле времени и тока. Такая защита называется максимальной токовой.

Токовые защиты, встроенные в выключатель

Существуют так же защиты от однофазных замыканий на землю, защиты от токов обратной последовательности, дифференциальные защиты, дистанционные защиты и множество других релейных схем, которые используют реле тока.

Но это уже более специфические защиты, которые требуют более глубоко понимания процессов. Поэтому в нашей статье мы не будем их рассматривать.

Схемы подключения токовых реле

Разобрав устройство и назначение реле тока, можно перейти к вопросу их подключения. Существует два основных варианта – непосредственно или через трансформатор тока.

Давайте рассмотрим каждый из этих вариантов:

Непосредственно могут подключаться реле к электроустановкам напряжением до 1000В. Это связано с тем, что при большем напряжении размеры реле пришлось бы значительно увеличивать для обеспечения соответствующей изоляции и протекания больших токов. А из-за этого увеличилась бы и цена реле.

Непосредственное подключение токового реле

Потребители до 1000В обычно не самые ответственные, поэтому защита реализуется на одной или двух фазах. Но возможен вариант реализации защит и на всех трех фазах. Для этого просто последовательно с нагрузкой включается катушка токового реле на одной или нескольких фазах.

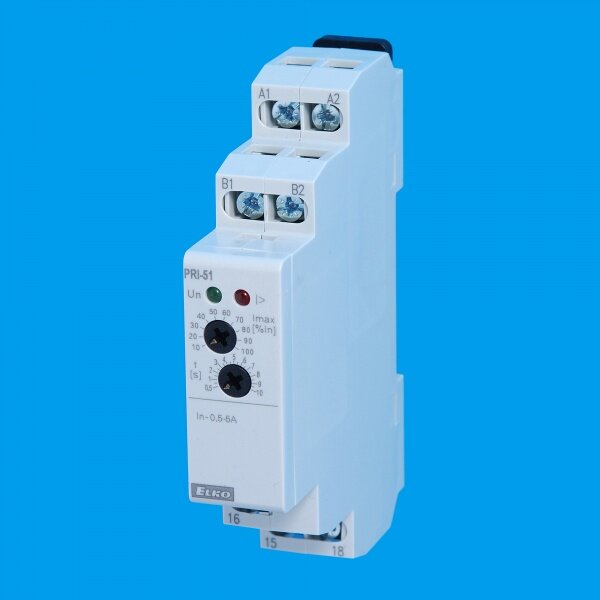

Токовое реле

Многие токовые реле содержат две катушки. Для них может применяться последовательное или параллельное соединение обмоток реле тока. Это необходимо для изменения пределов срабатывания реле.
В качестве примера, возьмем реле РТ 40. При параллельном подключении катушек, ток срабатывания варьирует в пределах 0,1 – 100А. При последовательном подключении обмоток, предел срабатывания можно регулировать в пределах 0,2 – 200А.

Обратите внимание! Если вам необходим предел срабатывания в 0,1 – 100А, то в принципе вы можете вовсе не подключать вторую обмотку.

Трансформатор тока 6 – 10кВ

Трансформатор тока 110кВ и выше

Значительно чаще, электрические схемы соединения реле тока предполагают использование трансформаторов тока. Эти устройства позволяют преобразовать любой ток до значений в 1 или 5 А.

Схема подключения реле тока через трансформатор тока

Такие потребители обычно относятся к ответственным, поэтому токовые защиты реализуются по каждой фазе. Принцип подключения прост. Катушка реле просто подключаются к выводам трансформатора тока.

Внимание! Но тут следует помнить, что трансформаторы тока и вся вторичная коммутация работают в режиме близком к короткому замыканию. Поэтому разкорачивание таких цепей чревато повреждением трансформатора тока, а также серьезными последствиями для человека. Поэтому прежде чем выполнять какие-либо переключения в токовых цепях их следует закоротить перемычкой. Или же производить переключения на электрооборудовании, выведенном в ремонт.

Вывод

Реле тока и электрическая схема его подключения имеет множество нюансов. Если вдаваться в каждый, то получится полноценный учебник. Наша же цель была дать вам общие представления о данном реле максимально доступным языком. Поэтому некоторые вопросы в нашей статье раскрыты не полностью или же упрощенно. Более детально по каждому аспекту следует разбираться, исходя из существующих условий.

принцип действия, виды, примеры схем

В силу разных причин аварии в электросетях случаются довольно часто. При коротком замыкании губительно действует на все электроприборы сверхток. Если не предпринять защитных мер, то последствием от неуправляемого увеличения тока может стать не только повреждение электроустановок на участке от места аварии до источника питания, но и выведение из строя всей энергосистемы. Во избежание негативных последствий, вызванных авариями, применяются разные схемы электрозащиты:

отсечка;
дифференциально-фазная;
высокоэффективная максимальная токовая защита электрических цепей (МТЗ).

Из перечисленных видов защиты самой распространённой является МТЗ. Этот простой и надёжный способ предотвращения опасных перегрузок линий нашёл широкое повсеместное применение благодаря обеспечению селективности, то есть, обладанию способностью избирательно реагировать на различные ситуации.

Устройство и принцип действия

Конструктивно МТЗ состоят из двух важных узлов: автоматического выключателя и реле времени. Они могут быть объединены в одной конструкции либо размещаться отдельными блоками.

Отличия от токовой отсечки

Из всех видов защиты по надёжности лидирует токовая отсечка. Примером может служить защита бытовой электросети устройствами с применением плавких предохранителей или пакетных автоматов. Метод токовых отсечек гарантирует обесточивания защищаемой цепи в аварийных ситуациях. Но для возобновления подачи электроэнергии необходимо устранить причину отсечения и заменить предохранитель, либо включить автомат.

Недостатком такой системы является то, что отключение может происходить не только вследствие КЗ, но и в результате даже кратковременного превышения параметров по току нагрузки. Кроме того, требуется участие человека для восстановления защиты. Эти недостатки не критичны в бытовой сети, но они неприемлемы при защите разветвлённых линий электропередач.

Благодаря тому, что в конструкциях МТЗ предусмотрены реле времени, задерживающие срабатывание механизмов отсечения, они кратковременно игнорируют перепады напряжений. Кроме того, токовые реле сконструированы таким образом, что они возвращаются в исходное положение после ликвидации причины, вызвавшей размыкание контактов.

Именно эти два фактора кардинально отличают МТЗ от простых токовых отсечек, со всеми их недостатками.

Принцип действия МТЗ

Между узлом задержки и токовым реле существует зависимая связь, благодаря которой отключение происходит не на начальной стадии возрастания тока, а спустя некоторое время после возникновения нештатной ситуации. Данный промежуток времени слишком короткий для того, чтобы величина тока достигла критического уровня, способного навредить защищаемой цепи. Но этого хватает для предотвращения возможных ложных срабатываний защитных устройств.

Принцип действия систем МТЗ напоминает защиту токовой отсечки. Но разница в том, что токовая отсечка мгновенно разрывает цепь, а МТЗ делает это спустя некоторое, наперёд заданное время. Этот промежуток, от момента аварийного возрастания тока до его отсечения, называется выдержкой времени. В зависимости от целей и характера защиты каждая отдельная ступень времени задаётся на основании расчётов.

Наименьшая выдержка времени задаётся на самых удалённых участках линий. По мере приближения МТЗ к источнику тока, временные задержки увеличиваются. Эти величины определяются временем, необходимым для срабатывания защиты и именуются ступенями селективности. Сети, построенные по указанному принципу, образуют зоны действия ступеней селективности.

Такой подход обеспечивает защиту поврежденного участка, но не отключает линию полностью, так как ступени селективности увеличиваются по мере удаления МТЗ от места аварии. Разница величин ступеней позволяет защитным устройствам, находящимся на смежных участках, оставаться в состоянии ожидания до момента восстановления параметров тока. Так как напряжение приходит в норму практически сразу после отсечения зоны с коротким замыканием, то авария не влияет на работу смежных участков.

Примеры использования защиты

МТЗ используют:

с целью локализации и обезвреживания междуфазных КЗ;
для защиты сетей от кратковременных перегрузок;
для обесточивания трансформаторов тока в аварийных ситуациях;
в качестве протектора при запуске мощного, энергозависимого оборудования.

Задержка времени очень полезна при пуске двигателей. Дело в том, что на старте в цепях обмоток наблюдается значительное увеличение пусковых токов, которое системы защиты могут воспринимать как аварийную ситуацию. Благодаря небольшой задержке времени МТЗ игнорирует изменение параметров сети, возникающие при пуске или самозапуске электродвигателей. За короткое время показатели тока приближаются к норме и причина для аварийного отключения устраняется. Таким образом, предотвращается ложное срабатывание.

Пример подключения МТЗ электродвигателя иллюстрирует схема на рисунке 1. На этой схеме реле времени обеспечивает уверенный пуск электромотора до момента реагирования токового реле.

Рисунок 1. МТЗ с выдержкой времени

Аналогично работает задержка времени при кратковременных перегрузках в защищаемой сети, которые не связаны с аварийными КЗ. Отсечка действует лишь в тех случаях, когда на защищаемой линии возникает значительное превышение номинальных значений, которое по времени превосходит величину выдержки.

Для надёжности защиты на практике часто используют схемы двухступенчатой и даже трёхступенчатой защиты участков цепей. Стандартная трёхступенчатая защитная характеристика выглядит следующим образом (Рис. 2):

Рис. 2. Карта селективности стандартной трёхступенчатой защиты

На абсциссе отмечено значения тока, а на оси ординат время задержки в секундах. Кривая в виде гиперболы отображает снижение времени защиты от возрастания перегрузок. При достижении тока отметки 170 А включается отсчёт времени МТЗ. Задержка времени составляет 0,2 с, после чего на отметке 200 А происходит отключение. То есть, разрыв цепи происходит в случае отказа защиты остальных устройств.

Расчет тока срабатывания МТЗ

Стабильность работы и надёжность функционирования максимально-токовой защиты зависит от настройки параметров по току срабатывания. Расчёты должны обеспечивать гарантированное срабатывание реле при авариях, однако на её работу не должны влиять параметры тока нагрузки, а также кратковременные всплески, возникающие в режиме запуска двигателей.

Следует помнить, что слишком чувствительные реле могут вызывать ложные срабатывания. С другой стороны, заниженные параметры срабатывания не могут гарантировать безопасности стабильной работы электроприборов. Поэтому при расчетах уставок необходимо выбирать золотую середину.

Существует формула для расчёта среднего значения тока, на который реагирует электромагнитное реле [ 1 ]:

I_с.з. > I_{н. макс.},

где I_с.з_. – минимальный первичный ток, на который должна реагировать защита, а I_{н. макс}_. – предельное значение тока нагрузки.

Ток возврата реле подбирается таким образом, чтобы его хватило повторного замыкания контактов в отработавшем устройстве. Для его определения используем формулу:

I_вз= k_н.×k_з.×I_{раб. макс}_.

Здесь I_вз– ток возврата, k_н_. – коэффициент надёжности, k_з – коэффициент самозапуска, I_{раб. макс}_.– величина максимального рабочего тока.

Для того чтобы токи возврата и срабатывания максимально приблизить, вводится коэффициент возврата, рассчитываемый по формуле:

k_в = I_вз/ I_с.з_. с учётом которого I_с.з.= k_н.×k_з.×I_{раб. макс}_. / k_в

В идеальном случае k_в = 1, но на практике этот коэффициент всегда меньший за единицу. Чувствительность защиты тем выше, чем выше значение kв.. Отсюда вывод: для повышения чувствительности необходимо подобрать k_в в диапазоне, стремящимся к 1.

Виды максимально-токовых защит

В электрических сетях используют 4 разновидности МТЗ. Их применение диктуется условиями, которые требуется создать для уверенной работы электрооборудования.

МТЗ с независимой от тока выдержкой времени

В таких устройствах выдержка времени не меняется. Для задания уставок периода, достаточного для активации реле с независимыми характеристиками, учитывают ступени селективности. Каждая последующая выдержка (в сторону источника тока) увеличивается от предыдущей на промежуток времени, соответствующий ступени селективности. То есть, при расчётах необходимо соблюдать условия селективности.

МТЗ с зависимой от тока выдержкой времени

В данной защите процесс задания уставок МТЗ требует более сложных расчётов. Зависимые характеристики, в случаях с индукционными реле, выбирают по стандарту МЭК: t_сз= A / (kⁿ— 1), где A, n – коэффициенты чувствительности, k = I_раб / I_ср — кратность тока.

Из формулы следует, что выдержка времени уже не является константой. Она зависит от нескольких параметров, в т. ч. и от силы тока, попадающего на обмотки реле, причём эта зависимость обратная. Однако выдержка не линейная, её характеристика приближается к гиперболе (рис. 3). Такие МТЗ используют для защиты от опасных перегрузок.

Рисунок 3. Характеристика МТЗ с зависимой выдержкой

МТЗ с ограниченно-зависимой от тока выдержкой времени

В устройствах данного вида релейных защит совмещено две ступени защиты: зависимая часть с гиперболической характеристикой и независимая. Примечательно, что времятоковая характеристика независимой части является прямой, плавно сопряжённой с гиперболой. При малых кратностях критичных токов характеристика зависимого периода более крутая, а при больших – пологая кривая (применяется для защиты электромоторов большой мощности).

МТЗ с пуском (блокировкой) от реле минимального напряжения

В данном виде дифференциальной защиты применена комбинация МТЗ с использованием влияния минимального напряжения. В электромеханическом реле произойдёт размыкание контактов только тогда, когда возрастание тока в сети приведёт к падению разницы потенциалов. Если падение превысит нижнюю границу напряжения уставки – это вызовет отработку защиты. Поскольку уставка задана на падение напряжения, то реле не среагирует на резкие скачки тока в сети.

Примеры и описание схем МТЗ

С целью защиты обмоток трансформаторов, а также других элементов сетей с односторонним питанием используются различные схемы.

МТЗ на постоянном оперативном токе.

Особенность данной схемы в том, что управление элементами защиты осуществляется выпрямленным током, который меняет полярность, реагируя на аварийные ситуации. Мониторинг изменения напряжения выполняют интегральные микроэлементы.

Для защиты линий от последствий междуфазных замыканий используют двухфазные схемы на двух, либо на одном токовом реле.

Однорелейная на оперативном токе

В данной защите используется токовое пусковое реле, которое реагирует на изменение разности потенциалов двух фаз. Однорелейная МТЗ реагирует на все межфазные КЗ.

Схема на 1 реле

Преимущества: одно токовое реле и всего два провода для подсоединения.

Недостатки:

сравнительно низкая чувствительность;
недостаточная надёжность – при отказе одного элемента защиты участок цепи остаётся незащищённым.

Однорелейка применяется в распределительных сетях, где напряжение не превышает 10 тыс. В, а также для безопасного запуска электромоторов.

Двухрелейная на оперативном токе

В данной схеме токовые цепи образуют неполную звезду. Двухрелейная МТЗ реагирует на аварийные междуфазные короткие замыкания.

Схема на 2 реле

К недостаткам этой схемы можно отнести ограниченную чувствительность. МТЗ выполненные по двухфазным схемам нашли широкое применение, особенно в сетях, где используется изолированная нейтраль. Но при добавлении промежуточных реле могут работать в сетях с глухозаземлённой нейтралью.

Трехрелейная

Схема очень надёжная. Она предотвращает последствия всех КЗ, реагируя также и на однофазные замыкания. Трехфазные схемы можно применять в случаях с глухозаземлённой нейтралью, вопреки тому, что там возможны ситуации с междуфазными так и однофазными замыканиями.

Из рисунка 4 можно понять схему работы трёхфазной, трёхлинейной МТЗ.

Рисунок 4. Схема трёхфазной трёхрелейной защиты

Схема двухфазного трёхрелейного подключения МТЗ изображена на рисунке 5.

Рис. 5. Схема двухфазного трёхрелейного подключения МТЗ

На схема обозначены:

KA — реле тока;
KT — реле времени;
KL — промежуточное реле;
KH — указательное реле;
YAT — катушка отключения;
SQ — блок контакт, размыкающий цепь;
TA — трансформатор тока.

Видео в дополнение темы

Таблица замены НВА и реле снятых с производства

Таблица аналогов реле и автоматики, устаревшей или снятой с производства




Наименование	Серия или тип по алфавиту	Год прекращения производства	Современная замена
Бесконтактный датчик	БВК 201	1988	БВК 261
Бесконтактный датчик	БВК 202	1988	БВК 262
Бесконтактный датчик	БВК 203	1988	БВК 263
Бесконтактный датчик	БВК 204	1988	БВК 264
Бесконтактный датчик	БВК 322	1988	БВК 422
Бесконтактный датчик	БВК 323	1988	БВК 423
Бесконтактный датчик	БВК 324	1988	БВК 424
Таймер-выключатель бытовой	БЗТ-300	произв. в наст. вр.	ВЛ-61
Путевой выключатель	ВК 200	1986	ВП 16
Реле времени	ВЛ 10	1980	ВЛ 64
Реле времени	ВЛ 23	1983	ВЛ 56
Реле времени	ВЛ 27	1983	ВЛ 56
Реле времени	ВЛ 34	1983	ВЛ 56
Реле времени	ВЛ 40	1986	ВЛ 65
Реле времени	ВЛ 41	1986	ВЛ 65
Реле времени	ВЛ 42	1987	ВЛ 65 ВЛ78
Реле времени	ВЛ 43	1986	ВЛ 64
Реле времени	ВЛ 44	1987	ВЛ 63
Реле времени	ВЛ 45	1986	ВЛ 68
Реле времени	ВЛ 47	1986	ВЛ 68
Реле времени	ВЛ 48	1986	ВЛ64, ВЛ68
Реле времени	ВЛ 56	1986	ВЛ81
Реле времени	ВС 10-31	1986	ВС-43-31
Реле времени	ВС 10-32	1986	ВС-43-32
Реле времени	ВС 10-33	1986	ВС-43-32
Реле времени	ВС 10-34	1986	ВС-43-33
Реле времени	ВС 10-35	1986	ВС-43-33
Реле времени	ВС 10-36	1986	ВС-43-34
Реле времени	ВС 10-37	1986	ВС-43-34
Реле времени	ВС 10-38	1986	ВС-43-35
Реле времени	ВС 10-61	1986	ВС-43-61
Реле времени	ВС 10-62	1986	ВС-43-62
Реле времени	ВС 10-63	1986	ВС-43-62
Реле времени	ВС 10-64	1986	ВС-43-63
Реле времени	ВС 10-65	1986	ВС-43-63
Реле времени	ВС 10-66	1986	ВС-43-64
Реле времени	ВС 10-67	1986	ВС-43-64
Реле времени	ВС 10-68	1986	ВС-43-65
Реле токовое дифф. с торможением	ДЗТ-1	1972 или ранее	ДЗТ-11
Реле токовое дифф.с торможением	ДЗТ-3	1972 или ранее	ДЗТ-13
Реле токовое дифф.с торможением	ДЗТ-3/2	1972 или ранее	ДЗТ-13/2
Реле токовое дифф.с торможением	ДЗТ-4	1972 или ранее	ДЗТ-14
Реле времени	Е-58	1972 или ранее	—
Реле контроля трехфазного напряж.	ЕЛ-8	1973 или ранее	ЕЛ-12
Реле контроля трехфазного напряж.	ЕЛ-10	1974 или ранее	ЕЛ-11
Реле понижения частоты	ИВЧ-011А	1972 или ранее	ИВЧ 3
Реле мощности	ИМБ-171А	1972 или ранее	—
Реле мощности	ИМБ-178А	1972 или ранее	—
Комплект защиты	КЗ 1	1972 или ранее	КЗ 9/2
Комплект защиты	КЗ 2	1972 или ранее	КЗ 12
Комплект защиты	КЗ 3	1972 или ранее	КЗ 13
Комплект защиты	КЗ 4	1972 или ранее	КЗ 14
Комплект защиты	КЗ 5	1972 или ранее	КЗ 15
Комплект защиты	КЗ 31	1972 или ранее	КЗ 35
Комплект защиты	КЗ 32	1972 или ранее	КЗ 36
Комплект защиты	КЗ 33	1972 или ранее	КЗ 37
Комплект защиты	КЗ 34	1972 или ранее	КЗ 38
Устр. блокир.при ниспр.цепей напряж.	КРБ 11	1972 или ранее	КРБ 13
Устройство блокировки при качаниях	КРБ 121	1972 или ранее	КРБ 123
Устройство блокировки при качаниях	КРБ 122	1972 или ранее	КРБ 124
Устройство блокировки при качаниях	КРБ 123	1972 или ранее	КРБ 125
Устройство блокировки при качаниях	КРБ 124	1972 или ранее	КРБ 126
Реле максимального тока с тормож.	МЗТ-1	1972 или ранее	МЗТ-11
Реле слаботочное	МРС	1987	Без замены
Реле промежуточное	ПЭ1-1	1972 или ранее	в завис.от парам.
Реле промежуточное	ПЭ 6	1972 или ранее	ПЭ-37
Реле промежуточное	ПЭ 20	1986	ПЭ-36
Реле промежуточное	ПЭ 21	1986	ПЭ-37
Реле промежуточное	ПЭ 23	1986	в завис. от парам.
Реле промежуточное	ПЭ 27	1986	РЭП11
Реле слаботочное	РА	1976	РПУ2М211
Реле слаботочное	РА-4П	1976	РПУ2М211
Реле слаботочное	РАД-4П	1976	РПУ2М211
Реле мощности	РБМ-273	1972 или ранее	РБМ-275
Реле мощности	РБМ-274	1972 или ранее	РБМ-276
Реле времени	РВ-01	произв. в наст. вр.	ВЛ-76, ВЛ76А, ВЛ-69
Реле времени	РВ-03	произв. в наст. вр.	ВЛ103, ВЛ103А. ВЛ79, ВЛ79А
Реле времени	РВ-112	произв. в наст. вр.	ВЛ100А
Реле времени	РВ-114…247	произв. в наст. вр.	ВЛ102, ВЛ73, ВЛ 73А
Реле времени	РВ-130	произв. в наст. вр.	ВЛ-74, ВЛ-74А, ВЛ54
Реле времени	РВ-130П	произв. в наст. вр.	ВЛ-70
Реле времени	РВ-150	произв. в наст. вр.	ВЛ-81
Реле времени	РВ-150-1М	произв. в наст. вр.	ВЛ-66
Реле времени	РВ-150-2М	произв. в наст. вр.	ВЛ-76, ВЛ76А
Реле времени	РВ-150-3М	произв. в наст. вр.	ВЛ-73, ВЛ73А
Реле времени	РВ-190	произв. в наст. вр.	ВЛ-79, ВЛ79А, ВЛ55
Реле времени	РВ-247	произв. в наст. вр.	ВЛ102, ВЛ73, 73А
Реле времени	РВ-215	произв. в наст. вр.	ВЛ101А
Реле времени	РВ-225	произв. в наст. вр.	ВЛ101А
Реле времени	РВ-235	произв. в наст. вр.	ВЛ101А
Реле времени	РВ-245	произв. в наст. вр.	ВЛ101А
Реле времени	РВ-248	произв. в наст. вр.	ВЛ100А
Реле времени	2 РВМ	произв. в наст. вр.	РВЦ-03
Реле времени	РВМ-12 РВМ-13	1972 или ранее	РСВ13-18
Реле времени	РВТ-1200	1986	ВС43-3 43-6
Реле слаботочное	РВЭ1	1988	РВЭ1А
Реле слаботочное	РВЭ2	1989	РВЭ2А
Реле слаботочное	РВЭ3	1989	РВЭ3А
Реле слаботочное	РДЧГ	1979	РЭС59
Реле токовое дифференциальное	РИС-3ЭМ	1995	РТД-11, РТД-12
Реле времени	РКВ 11-33-111	1985	РВП 72-3121
Реле времени	РКВ 11-33-112	1986	РВП 72-3121
Реле времени	РКВ 11-33-121	1986	РВП 72-3221
Реле времени	РКВ 11-33-122	1986	РВП 72-3221
Реле времени	РКВ 11-33-211	1986	РВП 72-3122
Реле времени	РКВ 11-33-212	1986	РВП 72-3122
Реле времени	РКВ 11-33-221	1986	РВП 72-3222
Реле времени	РКВ 11-33-222	1986	РВП 72-3222
Реле времени	РКВ 11-33-331	1986	РВП 72-3323
Реле времени	РКВ 11-33-332	1986	РВП 72-3323
Реле времени	РКВ 11-43-111	1986	РВП 72-3121
Реле времени	РКВ 11-43-112	1986	РВП 72-3121
Реле времени	РКВ 11-43-121	1986	РВП 72-3221
Реле времени	РКВ 11-43-122	1986	РВП 72-3221
Реле времени	РКВ 11-43-211	1986	РВП 72-3122
Реле времени	РКВ 11-43-212	1986	РВП 72-3122
Реле времени	РКВ 11-43-221	1986	РВП 72-3222
Реле времени	РКВ 11-43-222	1986	РВП 72-3222
Реле времени	РКВ 11-43-331	1987	РВП 72-3323
Реле времени	РКВ 11-43-332	1987	РВП 72-3323
Реле слаботочное	РКНС	1987	Без замены
Реле слаботочное	РКП	1982	Без замены
Реле мощности обратной последоват.	РМОП 1М	1972 или ранее	РМОП 2
Реле макс. напряжения без опер. пит.	РН53	произв. в наст. вр.	НЛ-6
Реле мин. напряжения без опер. пит.	РН54	произв. в наст. вр.	НЛ-7, ВЛ103А
Реле макс.напряжения с опер. пит.	РН58	произв. в наст. вр.	НЛ4
Реле макс. напряжения без опер. пит.	РН153	произв. в наст. вр.	НЛ-6
Реле мин. напряжения без опер. пит.	РН154	произв. в наст. вр.	НЛ-7,
Реле токовое дифференциальное	РНТ-562	1972 или ранее	РНТ-565
Реле токовое дифференциальное	РНТ-563	1972 или ранее	РНТ-566
Реле токовое дифференциальное	РНТ-563/2	1972 или ранее	РНТ-566/2
Реле токовое дифференциальное	РНТ-564	1972 или ранее	РНТ-567
Фильтр-реле напряжен обрат. послед.	РНФ-1	1972 или ранее	РНФ-1М
Реле промежуточное	РП-16-1	произв. в наст. вр.	ПЭ40
Реле промежуточное	РП-16-2	произв. в наст. вр.	ПЭ42
Реле промежуточное	РП-16-3	произв. в наст. вр.	ПЭ42
Реле промежуточное	РП-16-4	произв. в наст. вр.	ПЭ42
Реле промежуточное	РП-16-7	произв. в наст. вр.	ПЭ40
Реле промежуточное	РП-17-1	произв. в наст. вр.	ПЭ41
Реле промежуточное	РП-17-2	произв. в наст. вр.	ПЭ43
Реле промежуточное	РП-17-3	произв. в наст. вр.	ПЭ43
Реле промежуточное	РП-17-4	произв. в наст. вр.	ПЭ41
Реле промежуточное	РП-17-7	произв. в наст. вр.	ПЭ40
Реле промежуточное	РП-18-1	произв. в наст. вр.	ПЭ44
Реле промежуточное	РП-18-2	произв. в наст. вр.	ПЭ44
Реле промежуточное	РП-18-3	произв. в наст. вр.	ПЭ45
Реле промежуточное	РП-18-4	произв. в наст. вр.	ПЭ45
Реле промежуточное	РП-18-5	произв. в наст. вр.	ПЭ45
Реле промежуточное	РП-18-6	произв. в наст. вр.	ПЭ45
Реле промежуточное	РП-18-7	произв. в наст. вр.	ПЭ45
Реле промежуточное	РП-18-8	произв. в наст. вр.	ПЭ45
Реле промежуточное	РП-18-9	произв. в наст. вр.	ПЭ45
Реле промежуточное	РП-18-0	произв. в наст. вр.	ПЭ45
Реле промежуточное	РП-23	произв. в наст. вр.	ПЭ40
Реле промежуточное	РП-25	произв. в наст. вр.	ПЭ40
Реле промежуточное	РП-251	произв. в наст. вр.	ПЭ44
Реле промежуточное	РП-253	произв. в наст. вр.	ПЭ44
Реле промежуточное	РП-254	произв. в наст. вр.	ПЭ42, ПЭ-45
Реле промежуточное	РП-255	произв. в наст. вр.	ПЭ42, ПЭ-45
Реле промежуточное	РП 351	1972 или ранее	РП 12
Реле промежуточное	РП 352	1972 или ранее	РП 11
Реле времени	РПВ-01	произв. в наст. вр.	ВЛ108
Реле слаботочное	РПВ2	1983	РПА11, РПА12
Реле слаботочное	РПС24	1984	РПС34
Реле слаботочное	РПС26	1984	РПС36
Реле слаботочное	РПС48	1988	Без замены
Реле промежуточное	РПТ-100	1972 или ранее	ПЭ-36
Реле времени	РСВ-01-1	произв. в наст. вр.	ВЛ-76, ВЛ76А, ВЛ-68
Реле времени	РСВ-01-3	произв. в наст. вр.	ВЛ-81
Реле времени	РСВ-01-4	произв. в наст. вр.	ВЛ-76, ВЛ76А
Реле времени	РСВ-13	произв. в наст. вр.	ВЛ104
Реле времени	РСВ-14	произв. в наст. вр.	ВЛ100А
Реле времени	РСВ-160	произв. в наст. вр.	ВЛ100А
Реле времени	РСВ-260	произв. в наст. вр.	ВЛ100А
Реле слаботочное	РСМ	1984	РЭС6
Реле макс. мин.напр с одним порогом	РСН12	произв. в наст. вр.	НЛ8
Реле макс. напряжения с опер. пит.	РСН14	произв. в наст. вр.	НЛ4
Реле макс.напряжения с опер. пит.	РСН15	произв. в наст. вр.	НЛ4
Реле мин.напряжения с опер. пит.	РСН16	произв. в наст. вр.	НЛ5
Реле мин.напряжения с опер. пит.	РСН17	произв. в наст. вр.	НЛ5
Реле макс. мин.напр с одним порогом	РСН18	произв. в наст. вр.	НЛ8
Реле защиты от увеличения тока	РСТ11	произв. в наст. вр.	АЛ-1
Реле защиты от увеличения тока	РСТ13	произв. в наст. вр.	АЛ-1
Фильтр-реле тока обратной последов.	РТ 2	1972 или ранее	Без замены
Реле тока земляной защиты	РТЗ-51	произв. в наст. вр.	АЛ-4
Реле слаботочное	РТН 1	1970	РТН 3
Реле слаботочное	РТН 2	1970	РТН 3
Реле слаботочное	РТН 6	1989	РМВ 11
Реле слаботочное	РТС 5	1978	РМВ 11
Фильтр-реле тока обратной последов.	РТФ 1	1972 или ранее	РТФ 1М
Фильтр-реле тока обратной последов.	РТФ 2	1972 или ранее	РТФ 7/1
Фильтр-реле тока обратной последов.	РТФ 3	1972 или ранее	Без замены
Реле напряжения	РЭ 510	1972 или ранее	РЭВ 820
Реле времени	РЭ-511	1972 или ранее	РЭВ-811
Реле времени	РЭ-513	1973 или ранее	РЭВ-812
Реле времени	РЭ-515	1974 или ранее	РЭВ-814
Реле максимального тока	РЭ 571	1972 или ранее	РЭВ 571
Реле максимального тока	РЭ 572	1972 или ранее	РЭВ 572
Реле минимального тока	РЭ 530	1972 или ранее	РЭВ 830
Реле времени	РЭ-583	1972 или ранее	РЭВ-881
Реле времени	РЭ-585	1972 или ранее	РЭВ-882

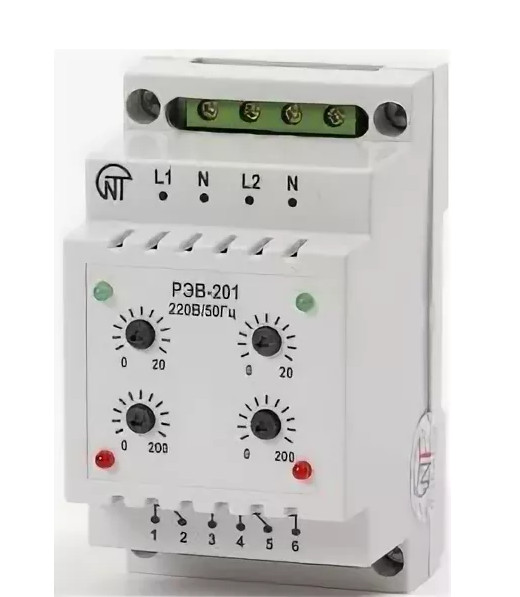

Реле максимального перем. тока	РЭВ-201	90-е годы	РЭ12-2
Реле максимального тока с руч. возв	РЭВ-202	90-е годы	РЭ12-4
Реле максимального перем. тока	РЭВ-203	90-е годы	РЭ12-2
Реле максимального тока с руч. возв	РЭВ-204	90-е годы	РЭ12-4
Реле мин. напряж с норм коэф	РЭВ311	90-е годы	РЭ15
Реле мин. напряж с норм коэф	РЭВ312	90-е годы	РЭ13-5
Реле максимального пост. тока	РЭВ571	90-е годы	РЭ12-1
Реле максимального перем. тока	РЭВ571Т	90-е годы	РЭ13-2
Реле мин. напряж с норм коэф	РЭВ572	90-е годы	РЭ12-3
Реле времени	РЭВ 811	произв. в наст. вр.	РЭ16-12-2, 30-2
Реле времени	РЭВ 812	произв. в наст. вр.	РЭ16-12-2, 30-2
Реле времени	РЭВ 813	произв. в наст. вр.	РЭ16-12-2, 30-2
Реле времени	РЭВ 814	произв. в наст. вр.	РЭ16-12-2, 30-2
Реле времени	РЭВ 815	произв. в наст. вр.	РЭ16-12-2, 30-2
Реле времени	РЭВ 816	произв. в наст. вр.	РЭ16-12-2, 30-2
Реле времени	РЭВ 817	произв. в наст. вр.	РЭ16-12-2, 30-2
Реле времени	РЭВ 818	произв. в наст. вр.	РЭ16-12-2, 30-2
Реле контроля напряж.	РЭВ 821	произв. в наст. вр.	РЭ 14
Реле промежуточное.	РЭВ 822	произв. в наст. вр.	РЭ16-11-1, 12-1, 20-1, РЭП15
Реле контроля напряж.	РЭВ 825	произв. в наст. вр.	РЭ 14
Реле промежуточное.	РЭВ 826	произв. в наст. вр.	РЭ16-11-1, 12-1, 20-1, РЭП15
Реле с секционированной катушкой	РЭВ 827	произв. в наст. вр.	РЭ17,
Реле с секционированной катушкой	РЭВ 828	произв. в наст. вр.	РЭ17,
Реле времени	РЭВ 830	произв. в наст. вр.	РЭ12-5
Реле	РЭВ 852	произв. в наст. вр.	Без замены
Реле времени	РЭВ 881	произв. в наст. вр.	РЭ16-12-3, 30-3
Реле времени	РЭВ 882	произв. в наст. вр.	РЭ16-12-3, 30-3
Реле времени	РЭВ 883	произв. в наст. вр.	РЭ16-12-3, 30-3
Реле времени	РЭВ 884	произв. в наст. вр.	РЭ16-12-3, 30-3
Реле слаботочное	РЭН17	1976	РЭН29
Реле слаботочное	РЭС14	1985	РЭК75
Реле слаботочное	РЭС37	1986	Без замены
Реле слаботочное	РЭС42	1998	РГК-42
Реле слаботочное	РЭС45	1985	РЭС42,РЭС64
Реле слаботочное	РЭС46	1985	РЭС43
Реле слаботочное	РЭС54	1998	РЭК88
Реле слаботочное	РЭС55	1998	РГК-37
Реле слаботочное	РЭС59	1998	РЭК90
Реле слаботочное	РЭС60	1989	РЭК37
Реле температурное	ТР 200	1986	ТРМ 11-11
Реле слаботочное	ТРВ-1В	1982	РТН 3
Реле токвое	ТРН 10	1986	РТТ 111
Реле времени	ЭВ 122	1986	РВ 128
Реле времени	ЭВ 123	1986	РВ 127
Реле слаботочное	ЭМС	1983	СИ105
Реле напряжения	ЭН 524	1972 или ранее	РН 53
Реле напряжения	ЭН 524/М	1972 или ранее	РН51/М
Реле напряжения	ЭН 526	1972 или ранее	РН53
Реле напряжения	ЭН 526/60-ДМ	1972 или ранее	РН53/60Д
Реле напряжения	ЭН 528	1972 или ранее	РН54
Реле напряжения	ЭН 529	1972 или ранее	РН54
Реле контроля синхронизма	ЭН 535	1972 или ранее	РН55
Реле максимального тока	ЭТ-521	1972 или ранее	РТ-40
Реле максимального тока	ЭТ-522	1972 или ранее	РТ-40
Реле максимального тока	ЭТ-523	1972 или ранее	РТ-40
Реле максимального тока	ЭТ-521/Ф	1972 или ранее	РТ-40/Ф
Реле максимального тока	ЭТ-521/1Д	1972 или ранее	РТ-40/1Д
Реле максимального тока	ЭТ-521/Р	1972 или ранее	РТ-40/Р

токовое реле с зависимой выдержкой времени РСТ-82АВ (Страница 1) — Спрашивайте

Да, понятно, что нужно ориентироваться на классиков, на индукционные реле тока (в нашей стране РТ-80, ранее — ИТ-80). Если они вам известны только по картинкам, и аналогии с ними вам ничем не помогут … тогда придётся думать самому, к сожалению 🙂
Понятно, что у вас горит, и нужно молоко, а не корову, но всё-таки давайте разберёмся. С уставкой по току всё понятно — это ток, при котором срабатывает измерительный орган (в руководстве это приложение Д, в схеме на рис. Д1 — компаратор К1), задаётся выбором схемы включения (последовательно или параллельно) и переключателем SB2. Уставка у вас 6.4 А, дальше надо посмотреть на минимальный ток по исполнению реле и подобрать ближайшее значение. Предположим, у вас исполнение 10, номинальный ток 10 А, соединение обмоток параллельное. Минимальная уставка, Imin = 2,5 A (соединение параллельное, всё умножается на 2). Вам нужно набрать 3,2 А (3,2 х 2 = 6,4), т.е 0.4 + 0,2 + 0,1 = 0,7 (это сумма дополнительных переключателей SB2.
Как работает орган выдержки времени, зависимой от кратности входного тока к уставке? Каким-то образом формирует инверсную характеристику срабатывания, т. е. чем кратность тока на входе реле относительно тока уставки выше, тем быстрее срабатывает реле. Если вы зададите переключателями время срабатывания 1,4 с, то … при каком токе реле будет срабатывать с этим временем, при какой кратности входного тока? С индукционным реле понятно — это время срабатывания при кратности по крайней мере 3-5, т.е. в независимой (практически независимой, мало зависимой части характеристики). Предположим, что и здесь аналогично, какого-то специального указания я в тексте не нашёл. «По таблице 3 и приложению Б выбирается нужное время срабатывания реле при необходимых кратностях входного тока относительно тока срабатывания (путем перемножения значений времени срабатывания из таблицы 3 на коэффициент времени)«. Едва ли у вас есть такая точка согласования. Тогда вам нужно выбрать характеристику типа В или А сначала (аналог РТ-90 и РТ-80). Дальше — пытаться при, скажем, кратности 5-10 найти положение переключателя SB3 такое, чтобы время срабатывания было 1,4 с примерно. Если заданы уставки отсечки в этом реле, тогда точка согласования — ток срабатывания отсечки, т.е. 1.4 с должно быть при этом токе.

Вторичные реле максимального тока. Принцип действия и устройство

Из числа токовых реле, которые выпускает промышленность, наиболее простыми являются реле максимального тока прямого действия. Несмотря на различные конструкции данных реле, вся их работа основана на электромагнитном принципе.

На рисунке ниже показан принцип действия максимального токового реле, которое представляет собой электромагнит с сердечником.

Последовательно с вторичной обмоткой измерительного трансформатора тока 6 подключается катушка реле 3. Когда по питающей линии А протекает рабочий ток (нормальный режим работы электроприемника), электромагнитный сердечник 4 не будет втянут в катушку, поскольку электромагнитная сила F_э, которую создает обомотка реле, будет значительно меньше, чем противодействующая ей сила пружины F_п. В случае возниконевения на линии А короткого замыкания ток катушки реле значительно возрастет и станет больше установленного значения. В таком случае электромагнитная сила катушки F_э превысит противодействующую ей силу пружины F_п, что приведет к втягиванию сердечника в катушку реле. После втягивания сердечника в катушку, подвижная система 2 отопрет защелку выключателя Б, удерживающую выключатель во включенном положении. Под действием отключающей пружины 1 выключатель разорвет цепь линии А.

Промышленность изготавливаются вторичные реле максимального тока типа РТВ (реле токовое с выдержкой времени) и РТМ (реле токовое мгновенного действия). У РТМ есть поворотный переключатель, с помощью которого можно изменять количество витков катушки, что, в свою очередь, будет менять значение уставки тока срабатывания.

Уставка тока – это настройка реле на заданный ток срабатывания. Стандартом предусмотрены следующие уставки: 5, 7, 9, 13 и 15 А.

Ток срабатывания реле – минимальное значение протекающего через обмотку тока, при котором происходит срабатывание реле (I_ср).

В случае необходимости отключения участка электрической цепи с выдержкой времени применяют РТВ, которое, как правило, имеет ту же конструкцию, но дополнительно оборудовано механизмом выдержки времени (часовым механизмом). Данный механизм, прикрепленный к сердечнику, удерживает его от мгновенного втягивания в катушку, тем самым изменяя уставку его времени срабатывания. Скорость работы часового механизма напрямую зависит от тока, протекающего в катушке реле.

Уставка времени – это настройка механизма выдержки времени на определенное значение в секундах. Реле имеет уставки тока 5, 6, 7, 8, 9, 10 А. РТВ и РТМ называют встроенными, так как они встраиваются непосредственно в приводы выключателей. Для непосредственного отключения выключателя эти реле должны развивать огромные усилия, что делает их конструкции громоздкими, а это влияет на точность.

Как работают реле? — Объясни это!

Криса Вудфорда. Последнее изменение: 19 августа 2020 г.

Вы можете этого не осознавать, но вы постоянно начеку, остерегаетесь угроз, готовы действовать в любой момент. Миллионы лет эволюции заставили ваш мозг спасти вашу кожу, когда малейшая опасность угрожает вашему существованию.Если вы используете силу инструмент, например, и крошечная щепа летит к вашему глазу, один из ваши ресницы отправят сигнал в ваш мозг, который заставит вас веки закрываются в мгновение ока — достаточно быстро, чтобы защитите свое зрение. Здесь происходит то, что крошечный стимул вызывает гораздо больший и полезный отклик. Вы можете найти тот же трюк работает во всех машинах и электрических приборы, где датчики готовы включить или выключается за доли секунды с помощью умных магнитных переключателей, называемых реле.Давайте подробнее рассмотрим, как они работают!

На фото: типичное реле со снятым пластиковым корпусом. Вы можете увидеть два пружинных контакта слева и катушку электромагнита (красно-коричневый цилиндр медного цвета) справа. В этом реле, когда через катушку протекает ток, он превращает ее в электромагнит. Магнит толкает переключатель влево, сжимая пружинные контакты вместе и замыкая цепь, к которой они прикреплены. Это реле от электронного программатора погружного нагревателя горячей воды.Электронная схема в программаторе включает или выключает магнит в заранее запрограммированное время дня, используя относительно небольшой ток. Это позволяет протекать через пружинные контакты гораздо большему току для питания элемента, который нагревает горячую воду.

Что такое реле?

Изображение: Если бы реле были собаками: Предположим, у вас есть огромная свирепая собака, которая так крепко спит, что никогда не просыпается, когда он услышал шум. В качестве сторожевой собаки это было бы бесполезно! Но что, если вы купите еще и маленькую, очень бдительную собаку? Если маленькая собака услышал шум, он начал лаять и разбудил большую собаку, которая могла бы атаковать злоумышленника.Так работают реле: они используйте небольшой электрический ток, чтобы вызвать гораздо больший.

Реле — это электромагнитный переключатель, управляемый относительно небольшой электрический ток, который может включать или выключать гораздо более мощный электрический Текущий. Сердце реле — электромагнит (катушка с проводом, которая становится временный магнит, когда через него проходит электричество). Вы можете думать о реле как своего рода электрический рычаг: включите его слабым током, и он включает («усиливает») другой прибор используя гораздо больший ток.Почему это полезно? Как имя предполагает, что многие датчики являются невероятно чувствительными частями электронное оборудование и вырабатывают только малые электрические токи. Но часто они нужны нам, чтобы приводить в движение более крупные устройства, использующие большие токи. Реле перекрывают разрыв, позволяя токи, чтобы активировать более крупные. Это означает, что реле могут работать как переключатели. (включение и выключение) или как усилители (преобразование малых токи в более крупные).

Как работают реле

Вот две простые анимации, иллюстрирующие, как реле используют одну цепь для включения второй цепи.

Когда мощность протекает через первую цепь (1), она активирует электромагнит (коричневый), создавая магнитное поле (синее), которое притягивает контакт (красный) и активирует вторую цепь (2). Когда питание отключается, пружина возвращает контакт в исходное положение, снова отключая вторую цепь.

Это пример «нормально разомкнутого» (NO) реле: контакты во второй цепи по умолчанию не подключены и включаются только тогда, когда через магнит протекает ток.Другие реле являются «нормально замкнутыми» (NC; контакты соединены так, что по умолчанию через них протекает ток) и отключаются только тогда, когда срабатывает магнит, растягивая или раздвигая контакты. Наиболее распространены нормально разомкнутые реле.

Вот еще одна анимация, показывающая, как реле связывает две цепи. вместе. По сути, это то же самое, нарисованное немного по-другому. Слева — входная цепь, питаемая от переключателя. или какой-то датчик. Когда этот контур активирован, он питает ток к электромагниту, который замыкает металлический переключатель и активирует вторую, выходную цепь (с правой стороны). Относительно небольшой ток во входной цепи, таким образом, активирует больший ток в выходная цепь:

Входная цепь (синяя петля) отключена, и ток не течет через нее, пока что-то (датчик или замыкание переключателя) не включит ее. Выходная цепь (красная петля) также отключена.
Когда во входной цепи течет небольшой ток, он активирует электромагнит (показанный здесь темно-синей катушкой), который создает вокруг него магнитное поле.
Электромагнит, находящийся под напряжением, притягивает к себе металлический стержень в выходной цепи, замыкая переключатель и позволяя гораздо большему току проходить через выходную цепь.
В выходной цепи работает сильноточный прибор, например, лампа или электрический двигатель.

Реле на практике

Фото: Еще один взгляд на реле. Вверху: Если смотреть прямо вниз, вы можете увидеть пружинные контакты слева, механизм переключения посередине и катушку электромагнита справа. Внизу: то же реле, снятое спереди.

Предположим, вы хотите построить систему охлаждения с электронным управлением. система, которая включает или выключает вентилятор в зависимости от комнатной температуры изменения. Вы можете использовать какую-то схему электронного термометра, чтобы почувствовать температуру, но будет производить только небольшие электрические токи — слишком малы, чтобы приводить в действие электродвигатель в большой большой вентилятор. Вместо этого вы можете подключить цепь термометра к входная цепь реле. Когда в этом цепь, реле активирует свою выходную цепь, пропустить гораздо больший ток и включить вентилятор.

Реле не всегда включаются; иногда вместо этого они очень услужливо выключают вещи. В Например, для оборудования электростанций и линий электропередачи вы найдете защитные реле , которые срабатывают при возникновении неисправностей, чтобы предотвратить повреждение от таких вещей, как скачки тока. Когда-то для этой цели широко применялись электромагнитные реле, подобные описанным выше. В наши дни электронные реле на основе интегральных схем вместо этого выполняют ту же работу; они измеряют напряжение или ток в цепи и автоматически принимают меры, если они превышают заданное предел.

Реле прочие

На фото: четыре старомодных реле максимальной токовой защиты, изображенные на устаревшей подстанции в 1986 году, незадолго до ее сноса. Фото любезно предоставлено Библиотекой Конгресса США.

До сих пор мы рассматривали переключающие реле очень общего назначения, но есть довольно много вариантов эта основная тема, включая (и это далеко не исчерпывающий список):

Реле высокого напряжения: они специально разработаны для коммутации высоких напряжений и токов. значительно превышает возможности обычных реле (обычно до 10 000 вольт и 30 ампер).
Электронные и полупроводниковые реле (также называемые твердотельными реле или SSR): переключают токи полностью электронными, без движущихся частей, поэтому они быстрее, тише, меньше, надежнее, и служат дольше, чем электромагнитные реле. К сожалению, они обычно дороже, меньше эффективны и не всегда работают так чисто и предсказуемо (из-за таких проблем, как токи утечки).
Реле таймера и задержки срабатывания: они запускают выходные токи на ограниченный период времени (обычно от доли секунды до примерно 100 часов или четырех дней).
Тепловые реле: они включаются и выключаются, чтобы останавливать такие вещи, как электродвигатели, от перегрева, что-то вроде биметаллических ленточных термостатов.
Реле максимального тока и направленные реле: сконфигурированные различными способами, они предотвращают протекание чрезмерных токов в неправильном направлении по цепи (обычно в оборудовании для выработки электроэнергии, распределения или питания).
Реле дифференциальной защиты: срабатывают при несимметрии тока или напряжения в двух разных частях цепи.
Реле защиты по частоте (иногда называемые реле понижения и повышения частоты): эти твердотельные устройства срабатывают, когда частота переменного тока слишком высока, слишком мала или и того, и другого.

Кто изобрел реле?

Фото: реле широко использовались для коммутации и маршрутизации вызовов на телефонных станциях. например, этот, сделанный в 1952 году. Фото любезно предоставлено NASA Glenn Research Center (NASA-GRC).

Реле были изобретены в 1835 году пионером американского электромагнетизма. Джозеф Генри; на демонстрации в колледже Нью-Джерси, Генри использовал небольшой электромагнит, чтобы включать и выключать больший, и предположил, что реле можно использовать для управления электрическими машинами на очень больших расстояниях.Генри применил эту идею к другому изобретению, над которым работал в то время, электрическому телеграфу (предшественнику телефона), который был успешно разработан Уильямом Куком и Чарльзом Уитстоном в Англии и (гораздо более знаменитым) Сэмюэлем Ф. Б. Морзе в Соединенные Штаты. Реле позже использовались в телефонной коммутации и первых электронных компьютерах и оставались чрезвычайно популярными до появления транзисторов в конце 1940-х годов; по словам Бэнкрофта Герарди, в ознаменование 100-летия работы Генри по электромагнетизму, к тому времени только в Соединенных Штатах работало около 70 миллионов реле. Транзисторы — это крошечные электронные компоненты, которые могут выполнять ту же работу, что и реле, работая как усилители или переключатели. Хотя они переключаются быстрее, потребляют гораздо меньше электроэнергии, занимают небольшую часть места и стоят намного меньше, чем реле, они обычно работают только с небольшими токами, поэтому реле все еще используются во многих приложениях. Именно разработка транзисторов подтолкнула компьютерную революцию с середины 20-го века. Но без реле не было бы транзисторов, поэтому реле — и такие пионеры, как Джозеф Генри — тоже заслуживают признания!

Узнать больше

На этом сайте

Другие сайты

Электромеханическое реле Джозефа Генри: краткий отчет о том, как Джозеф Генри изобрел реле в 1835 году.
Генри как пионер электротехники Бэнкрофт Герарди, Bell Systems Technical Journal, июль 1932 г. Эта интересная историческая статья из архивов Bell была опубликована в ознаменование столетия электрических открытий Джозефа Генри. Он дает прекрасное представление о важности Генри и о том, как он при своей жизни помог «подключить» мир к электричеству.

Видео

Как сделать реле: довольно простое 2,5-минутное видео-руководство покажет вам, как намотать свои собственные электромагниты и установить их на плату, чтобы создать собственное самодельное реле.
Как работает автомобильное реле: это короткое и простое видеообъяснение расскажет вам о том, что я объяснил выше. То же объяснение, немного другие слова.

Книги

Простые практичные руководства

СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Эксперимент 7 по исследованию реле — отличное практическое введение. Вы можете открыть реле и поэкспериментировать с внутренними механизмами!
Свидетель: Электроника Роджера Бриджмена.New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

Подробные технические книги

Электрические реле: принципы и применение Владимира Гуревича. CRC Press, 2018. После начала краткой истории реле эта книга проведет нас через магнитные принципы, работа релейных контактов, внешний вид и упаковка, а также сопутствующие устройства, такие как герконы.В следующих главах рассматриваются варианты основных реле, включая реле высокого напряжения, тепловые реле и реле времени.
Свидетель: Электроника Роджера Бриджмена. New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
Телефонные проекты для злого гения Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)

История науки

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2009/2020) Реле. Получено с https://www.explainthatstuff.com/howrelayswork.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работают реле? — Объясни это!

Криса Вудфорда. Последнее изменение: 19 августа 2020 г.

Вы можете этого не осознавать, но вы постоянно начеку, остерегаетесь угроз, готовы действовать в любой момент.Миллионы лет эволюции заставили ваш мозг спасти вашу кожу, когда малейшая опасность угрожает вашему существованию. Если вы используете силу инструмент, например, и крошечная щепа летит к вашему глазу, один из ваши ресницы отправят сигнал в ваш мозг, который заставит вас веки закрываются в мгновение ока — достаточно быстро, чтобы защитите свое зрение. Здесь происходит то, что крошечный стимул вызывает гораздо больший и полезный отклик. Вы можете найти тот же трюк работает во всех машинах и электрических приборы, где датчики готовы включить или выключается за доли секунды с помощью умных магнитных переключателей, называемых реле.Давайте подробнее рассмотрим, как они работают!
