Типы траншей для прокладки кабеля: Упс. Вы не туда попали!

Содержание

размеры, ширина и глубина, расстояние между канавами, от одного до другого кабеля

Проведение электричества должно выполняться с соблюдением правил, от которых зависит полноценное функционирование сети.

Силовой кабель можно прокинуть по столбам или проложить в грунте. Последний вариант считается наиболее практичным, безопасным и доступным.

Но предварительно стоит выполнить расчеты траншей, которые будут выкапываться под кабель. Их размеры определяются с учетом типа используемого провода.

В любом случае необходимо соблюсти множество нюансов и особенностей. О типах траншей для прокладки кабеля расскажем в статье.

Важность размеров

Прокладка подземным способом является востребованным методом проводки электрических сетей. Он имеет простую схему, обладает высокой практичностью и безопасностью. Но главное – провода всегда находятся под землей, что защищает их также от вандализма.

Предварительно стоит просчитать габариты траншей, которые будут использоваться под прокладку проводов. К этому этапу стоит отнестись ответственно, потому что от этого зависит нормальная работа всей системы.

Ширина, глубина, длина зависит от типа и размера используемого провода. Если яма будет небольшой, узкой, то это может негативно отразиться на работе сети электропередач.

Нюансы и рекомендации

Перед началом монтажных работ рекомендуется изучить следующие нюансы и рекомендации:

  1. Стоит проверить, нет ли пересечений трассы с инженерными сетями. Все необходимые данные можно получить после изучения геоподосновы прокладываемой трассы;
  2. Важно, чтобы в месте прокладки отсутствовали коммуникационные сети, иначе в процессе копки можно их повредить;
  3. Не стоит забывать, что глубина зависит от типа местности, в которой она будет проходить;
  4. Если прокладка запланирована под автомобильной дорогой, то глубина должна быть не меньше 1,25 метра;
  5. Если кабель устанавливается под газоном, то можно выкапывать яму с глубиной до 90 см.

Во время копки стоит учитывать важные условия, желательно чтобы под землей не пролегали инженерные коммуникации, иначе можно их повредить. При расчете габаритов ямы необходимо брать во внимание размеры проводов, их количество, использование защитной оболочки, тип местности, вид почвы.

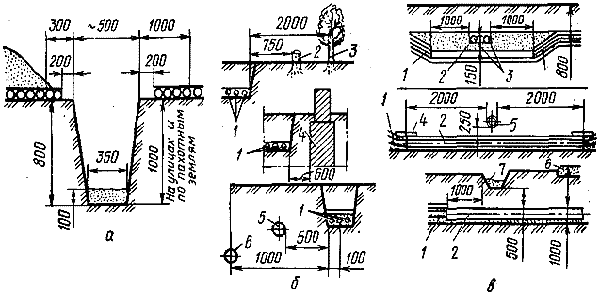

Глубина и ширина

При прокладке подземным способом делаются траншеи на протяжении всей трассы без разрывов. Предварительно стоит рассчитать глубину и ширину ямы.

На какой глубине должен располагаься кабель? Стандартной глубиной считается показатель 70-90 см. Если не получается зарыться на данный уровень, то можно уменьшить, но лучше провода прокладывать в трубы или в защитную оболочку.

В качестве оболочки может использоваться гофрошланг или специальные трубы, внешняя поверхность которых изготовлена из полипропилена с жесткой структурой, а внутренняя область – из мягкого полиэтилена.

Как указывалось выше, глубина зависит от типа местности. На местах с газонами ее показатель может быть стандартным – не больше 90 см. А вот в зонах под дорожными покрытиями, лучше выкапывать глубже, чтобы в дальнейшем дорога не провалилась.

На нормальном грунте глубина должна составлять не меньше 0,7 метров. Если наблюдаются неблагоприятные условия, например, грунт суглинистый или имеет высокую неустойчивость, то глубина может доходить до 1,3 метров.

Помимо глубины, стоит правильно рассчитать ширину. Для одного кабеля она должна быть в пределах 25-30 см. Если прокладывается две и более линии, то между ними должно быть расстояние 10 см. От кабелей до стенки должно быть расстояние не меньше 15 см.

Определение глубины в зависимости от мощности

При выполнении расчетов глубины траншеи рекомендуется учитывать показатели  мощности. Все параметры указаны в таблице ниже:

МощностьПоказатель глубины
На вводах в сооружения, при наличии пересечения с конструкциями под землей50 см
20-35 кВ70 см
От 35 до 110 кВ, на всех пересечениях улиц, на проездах, установка в местностях с пахотной почвой1 метр
От 110 кВ и более (маслонаполненные линии)1,5 метра

Расстояние между кабелями

При установке линии в одной траншее разрешается размещать не больше 6 кабелей.

Но прокладывать их необходимо на определенном расстоянии, чтобы не возникло замыкания, выхода из строя всей электрической линии. Между проводами должен быть промежуток не меньше 10 см.

Но не стоит забывать про показатель мощности кабелей, именно от него зависит расстояние между линиями во время параллельной установки по горизонтали:

  1. Между силовыми проводами с показателем мощности до 10 кВ должно быть не больше 10 см;
  2. Между линиями 20-35 кВ промежуток должен составлять 25 см;
  3. Расстояние между кабелями, которые применяются производствами, между силовыми проводами и линиями связи должно быть 50 см;
  4. Между маслонаполненными проводами с мощностью 110-220 кВ и другими коммуникациями должно быть 50 см и более.

Кабельные маслонаполненные линии отделяются друг от друга железобетонными плитами, которые устанавливаются на ребра.

Метраж между траншеями

Прокладка может проводиться в параллельные траншеи, но между ними обязательно должно соблюдаться определенное расстояние. От этого зависит нормальное функционирование линий электросети. Нормированное расстояние составляет 50 см.

Расстояние не зависит от типа используемых кабелей, от показателей их мощности. Минимальное должно быть 0,5 метров, но иногда оно может доходить до 0,7-0,9 метров. Все габариты рассчитываются в соответствии с ПУЭ.

Удаленность от других инженерных сетей

Прокладка линий в траншеи рядом с другими инженерными сетями должна осуществляться на некотором расстоянии:

  1. Если параллельно к трассе располагается водопровод, дренаж, канализационная система, то расстояние между данными объектами должно быть не больше 1 метра;
  2. Если параллельно проведена газовая труба с показателем давления от 0,0049 до 0,0058 Мпа, то расстояние должно составлять не меньше 1 метра, если же давление труб выше 0,0058 Мпа, то расстояние будет не меньше 2 метров;
  3. Дистанция между линией и теплотрассой – 2 метра;
  4. Если сеть электропередач прокладывается вдоль железных дорог, то лучше ее устанавливать в зоне отчуждения;
  5. Если линия электропередач прокладывается вдоль трамвайных путей, то ее стоит сооружать на отдалении в 2,75 метров;
  6. Если в лесопосадках, парковых зонах, то между деревьями и кабелями должен быть отступ около 2 метров. Данный показатель можно уменьшить, но он должен быть не менее 0,45 метров, а провода обязательно должны быть уложены в трубы;
  7. Если электрическая сеть прокладывается вдоль автомобильных трасс I и II категории, то лучше кабель устанавливать с внешней области подошвы или кювета от бровки дорожного покрытия на расстоянии не меньше 1 метра. Дистанция между линией и бордюрным камнем – 1,5 метра.

Если электрический провод прокладывается рядом с фундаментами зданий, то лучше линию устанавливать на отдалении в 60 см. От опор ЛЭП с напряжением 1 кВ и ниже до линии электропередач должно быть не меньше 2 метров, а до заземления – 5 метров.

Таблица габаритов

Таблица – габариты траншей, объемы земельных работ:

Тип траншеиШирина в ммВысота в ммОбъем земляных работ на 100 м траншеи, м3Объем мелкой просеянной земли или песка на 100 метров траншеи, м3
Глубина прокладки
Рытье траншеиОбратная засыпка
Т-120090018126700
Т-230027183
Т-3400362412
Т-4500453015
Т-5600543618
Т-6700634221
Т-7800724824
Т-8900815427
Т-91000906030
Т-10300125037,528,59900
Т-1150062,547,515
Т-12600755718
Т-1380010078,624
Т-149001128527
Т-1510001259530

Таблица – выбор типа траншеи в соответствии с количеством прокладываемых в ней кабелей до 10 кВ:

Тип траншеиКоличество кабелей, шт
при диаметре кабеля, мм
До 10До 20До 30До 40До 50До 60До 70До 80
Т-11;21111111
Т-222222
Т-10
Т-3333322
Т-44443
3
3
Т-11
Т-555443
Т-12
Т-666554
Т-765544
Т-13
Т-86655
Т-14
Т-9
66
Т-15

Важная и полезная информация о прокладке кабеля в траншее находится в этом разделе.

Заключение

Укладка кабелей в траншеи должна проводиться с учетом важных требований и норм, от этого зависит исправная работа электросети.

Особое внимание нужно уделять габаритам траншей, они должны соответствовать общим стандартам, которые указываются в ПУЭ (свод правил, по которому осуществляется устройство электроустановок).

При выполнении расчетов учитывается количество и тип кабелей, показатель мощности, расположение рядом других коммуникаций и объектов.

Способы прокладки кабеля . Электропара

Прокладка кабелей может проводиться разными методами, выбор которых осуществляется в зависимости от различных факторов – наличие и расположение коммуникаций, условия монтажа проводки и пр. В статье мы рассмотрим самые популярные способы прокладки кабеля в различных системах, с учетом индивидуальных особенностей.

Прокладка кабеля в земле (траншея)

Наиболее популярным и надежным способом является прокладка кабеля в земле. Она обеспечивает защиту кабельных систем от механических повреждений, но может осуществляться лишь при наличии некоторых условий: низкий уровень грунтовых вод; отсутствие блуждающих токов; стабильный грунт; отсутствие в почве агрессивных веществ.

Прокладка кабеля в траншее должна производиться с учетом правил, описанных в ПУЭ 2.383-2.3.101. Так, кабели в траншее должны иметь подсыпку снизу и засыпку сверху, не содержащую камней и строительного мусора. Защита кабеля производится покрытием ж/б плитами толщиной не менее 50 мм при напряжении выше 35 кВ и кирпичом в один слой при напряжении ниже 35 кВ. Место  траншеи обозначается сигнальными лентами. Расстояние до фундамента должно быть не менее 0,6 м, до стволов деревьев не менее 2 м.

Процесс укладки кабеля в траншею

Для прокладки в грунт потребуется силовой кабель, марка которого зависит от назначения. Для маломощных кабельных систем подойдет силовой кабель ВВГ или NYM, при более мощной системе берется бронированный кабель. Также нужно приобрести защиту для кабеля (трубы) и сигнальную ленту.

Сначала размечается рабочая поверхность и роется траншея. Согласно ПУЭ, глубина заложения кабеля должна быть не менее 0,7 м для линий до 20 кВ и не менее 1 метра для линий 35 кВ, для маслонаполненных линий не менее 1,5 м. Даже если прокладка осуществляется в маломощных сетях, следует накинуть около 10-20 см. Траншея очищается от строительного мусора и камней. На дно траншеи укладывается засыпка, обычно это простой песок, слой которого должен быть не менее 100 мм.

После этого следует проверить работоспособность кабеля (отсутствие внутренних замыканий) с помощью специального инструмента мегомметра. После проверки необходимо снять остаточный заряд с токопроводящих частей кабеля путем замыкания жил, соблюдая правила заземления.

Дальше идет этап защиты кабеля, в качестве материалов используют гофрированные трубы (ПВХ, ПНД) или металлические трубы. Современные пластиковые трубы не распространяют горение, имеют гладкую внутреннюю поверхность и могут быть оснащены зондом для протяжки кабеля. Они отлично гнутся и могут легко обойти проблемные зоны.

Труба ПВХ

Труба ПНД



Теперь нужно уложить кабель в траншею волнами, не  стоит пытаться как можно сильнее натянуть его. Затем производится насыпка мелкого песка на 10-15 см и грунта 15-20 см. Засыпка слегка утрамбовывается. После завершения работ место прокладки кабеля маркируется сигнальной лентой, но лучше сохранить план на бумаге. На сигнальную ленту насыпается слой грунта с горкой. После прокладки кабеля в земле следует еще раз удостовериться в его работоспособности.

Прокладка кабеля в гофрированной трубе

Гофрированная труба, или гофра, является самым популярным устройством для прокладки кабеля открытым и закрытым способом. Чаще всего это негорючий пластик ПВХ или полиэтилен низкого давления ПНД. Трубы оснащают дополнительным устройством протяжки (зонд), представляющим собой металлическую проволоку шириной 0,8-0,9 мм.

Трубы из поливинилхлорида подходят для организации внутренней проводки, их нельзя использовать для наружных работ – материал очень неустойчив к действию ультрафиолета и быстро теряет свои свойства под его воздействием. Если требуется проложить кабель на улице, можно воспользоваться легкими трехслойными трубами ПНД, но только при отсутствии опасности механических повреждений.

Оба вида защитных гофрированных труб обеспечивать безопасность при возгорании проводки, их материал самозатухающий, поэтому при возникновении короткого замыкания риск пожара сводится к минимуму. Наиболее востребованный диаметр труб: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм. Гофрированная труба подходит для прокладки силовых кабелей, связи, информационных и прочих.

Прокладка кабеля в коробах и кабель-каналах

При прокладке кабеля в помещении можно воспользоваться кабель-каналами и защитными коробами. Этот тип укладки весьма популярен в деревянных домах, где проводка чаще всего открытая. Провода тянутся по стенам, не утапливаются внутрь строительных конструкций.

Конструкция кабель-канала весьма удобна – он состоит из двух рабочих частей. Основная часть – это желоб, в который прокладывается провод; вторая часть – крышка, надежно фиксирующая кабель внутри канала. Кабель-каналы еще называют электрическими коробами. Благодаря широкому выбору расцветок каждый может подобрать себе подходящий под интерьер кабель-канал, самые распространенные расцветки под дерево и белый.

Для укладки провода в кабель-канал следует предварительно разметить поверхность. С кабель-канала снимается крышка, основная часть прикладывается к размеченной линии и прикручивается с помощью саморезов и шуруповерта (можно пользоваться обычной отверткой). Затем в канал укладывается кабель, а сверху защелкивается крышка. Провод внутри ничем не фиксируется, только крышкой канала. Сегодня можно купить современные плинтуса с кабель-каналом, которые экономят место в квартире и позволяют избежать установки дополнительных элементов на стенах.

Прокладка кабеля по воздуху

При подключении частных загородных домов и дач к электричеству предпочтение чаще всего отдается воздушному способу. Такой метод имеет свои преимущества – простота обслуживания, быстрый доступ к поврежденным участкам кабеля, относительно легкая прокладка. Однако есть и минусы, в первую очередь это зависимость целостности установки от климатических условий. Резкие порывы сильного ветра могут оборвать кабель, а электростатические разряды во время грозы часто повреждают провод.

При прокладке кабеля воздушным способом сначала в наружной стене сверлится отверстие для вывода кабеля. В отверстие вставляется труба (в основном используются пластиковые трубы), щель для сохранения тепла внутри помещения заделывается пеной или другой теплоизоляцией. Питающий провод прячется в гофрированную трубу, протягивается на опорах (столбах) и закрепляется на тросе с шагом около 50 см. К стене конструкция присоединяется с помощью монтажных хомутов или клипс. При этом важно соблюдать расстояние не более 25 метров между опорами. Провод не следует натягивать, он должен свободно висеть в воздухе.  Для воздушной прокладки следует использовать самонесущий изолированный медный провод СИП сечением от 10 кв.мм. Такому проводу не нужна дополнительная защита от ультрафиолета.

Выбирая способ прокладки кабеля, следует руководствоваться его назначением и основополагающими факторами, определяющими возможность его применения в тех или иных условиях. При отсутствии профессиональных знаний и опыта лучше всего воспользоваться услугами профессионалов.

Прокладка кабелей в траншее

Траншейная прокладка кабелей получила широкое распространение в большинстве климатических зона. Такой способ является самой используемой альтернативой воздушным линиям электропередач. В этой статье разберем основные этапы и технологические особенности этого процесса.

В первую очередь перед процессом укладки кабеля нужно подготовить траншею. Существуют определенные правила, которые позволяют получить оптимальный результат, соответствующий всем нормам.

Глубина траншеи

Варьируется в стандартном диапазоне. Значение на открытых участках составляет 0,7 метра. В городских условиях при проведении линий под дорогами, тротуарами и другими площадками эта цифра возрастает до 1,1 метра. Цифры приведены с учетом укладки песчаной подушки толщиной 0,1 метра.


Ширина траншеи

Ширина зависит от количества используемых кабелей и их габаритных характеристик. Здесь существует всего одно важное правило: силовые кабели должны располагаться друг от друга на расстоянии не менее 10 см. При одиночной прокладке средняя ширина составляет около 30 см и напрямую зависит от размера ковша эксплуатируемого экскаватора. Максимальное число кабелей, погружаемых в одну траншею — шесть.

Расчет радиуса изгиба

Большое внимание следует уделить изгибам траншеи. Прямые углы недопустимы из-за большого риска повреждения кабеля. Радиус изгиба зависит от диаметра кабеля и его материала, измеряется в отношении диаметра к длине кривой изгиба:

  • кабели с бумажной изоляцией и алюминиевой оболочкой требуют наибольшего значения — кривая изгиба = 25 диаметров;
  • кабели с бумажной изоляцией и свинцовой оболочкой изгибаются чуть лучше — кривая изгиба = 15 диаметров;
  • бронированные кабели с ПВХ изоляцией — кривая изгиба = 10 диаметров;
  • небронированные кабеля с ПВХ изоляцией — кривая изгиба = 6 диаметров.

Процесс извлечения почвы

На открытых участках грунт копают с помощью малогабаритного экскаватора. Близко к постройкам и ограждениям из-за неудобства можно задействовать ручной труд. Грунт целесообразно высыпать вдоль траншеи с одной стороны. Оптимальным будет расстояние, при котором он не высыпается обратно и не оказывает сильного давления на боковую стенку траншеи.

Песчаная подушка

Существует целесообразная норма, согласно которой нельзя укладывать кабель прямо на дно траншеи. Во-первых, после работы ковша оно не бывает идеально ровным. Во-вторых, на дне могут располагаться камни и углы скальных пород, которые легко повредят кабель. Десятисантиметровая песчаная подушка отлично справляется с этой проблемой. Материал аккуратно засыпается на дно и разравнивается. В крайних случаях при отсутствии песка можно использовать обычный грунт, очищенный от любых твердых образований.

Транспортировка и проверка кабеля

Сегодня большинство силовых кабелей поставляется в барабанах. Намотанные катушки дополнительно обматываются защитной пленкой, которая снимается сразу после доставки изделия на место проведения работ. В первую очередь целостность кабеля оценивается визуально, так как на силовых экземплярах большого сечения любые серьезные повреждения будут внешне заметны.

Установка приспособлений для раскатки

Кабельный барабан устанавливается на специальный домкрат с центральной осью и поднимается на небольшое расстояние над уровнем земли. Далее по всей длине траншеи располагают ролики, которые снижают силу трения при протяжке кабеля. Также из-за незначительной ширины траншеи ролики могут ставиться рядом с ней. Существует несколько типов роликов: прямые, угловые, направляющие, для схода с барабана. Каждый имеет свое место в системе в зависимости от ее конфигурации.

Подобные системы применяются при укладке кабелей больших сечений. Они имеют огромную массу, и без специальных приспособлений их будет невозможно продвинуть даже не несколько метров.

Процесс раскатки

Кабельный барабан немного разматывается, и за конец кабеля цепляется трос. Он в свою очередь может быть подцеплен к лебедке, служебному автомобилю или трактору. После кабель с небольшой скоростью (до 2 км/ч) начинают разматывать. Рабочие должны следить за тем, чтобы конец двигался строго по роликам, корректируя его направление по ходу движения. Чтобы при подходе к направляющим роликам с закрытыми гранями каждый раз не отцеплять трос, его нужно заранее пропустить через них. То же самое необходимо сделать с трубами, тоннелями и другими закрытыми системами.

Работы далеко не всегда получается производить с использованием технических средств и кабельных валиков по всей длине траншеи. В таком случае бригада разматывает кабель вручную, погрузив его на плечо. При этом расстояние между людьми должно быть таким, чтобы нагрузка на каждого не превышала 30 кг, а кабель не провисал до земли.

Укладка кабеля

Когда кабель размотан по всей длине траншеи, его снимают с роликов и кладут на подготовленную песчаную подушку. Даже на маленькой глубине слои почвы могут повредить кабель из-за своего передвижения. Чтобы исключить подобные проблемы, нужно избегать натяга и оставлять запас, размещая кабель небольшими волнами. Особенно это касается мест ввода линии в здания и трубные конструкции.

Траншея и кабель в местах установки муфт

Для удобства установки муфты с соблюдением норм требуется создать дополнительное пространство шириной от 1,5 метра и длиной от 2 метров. Кабель в этом месте укладывается с запасом около 1 метра в форме кольца. Это минимизирует риск разрыва в случае движения грунта и позволяет использовать запас для ремонта муфты, обеспечивает удобство ее замены.

Засыпка кабеля

После проведения всех работ, связанных с подготовкой и укладкой, кабель засыпают грунтом. При этом следует учитывать, что на глубине 0,4 метра нужно разместить сигнальную ленту. Таким образом, для глубины траншеи 0,7 метра с 0,1-метровой песчаной подушкой ленту располагают в 0,2 метра от кабеля. После укладки ленты оставшееся пространство засыпают до конца с небольшим пригорком для компенсации последующей усадки грунта.


Прокладка кабелей связи и интернет

             Первая Буровая Компания оказывает услуги по бестраншейной прокладке футляров методом ГНБ при строительстве опто-волоконных линий связи (ВОЛС) и линейно-кабельных сооружений телефонной связи.



Горизонтальное направленное бурение — это прокладка коммуникаций при пересечении следующих препятствий:

  • Реки, озера, сельскохозяйственные угодья;
  • Ж/д дороги, автомобильные дороги, трамвайные пути;
  • На территории аэропортов, под взлетно-посадочными полосами;
  • Природоохранные территории

Полиэтиленовые труб свариваются методом встык, количество футляров ПНД63, ПНД110 или ПНД160 может достигать 24шт. в пучке, глубина прокладки до 25м, протяженность закрытого перехода – до 800м.

На концах закрытого перехода выполняется монтаж полиэтиленовых труб в телефонные колодцы из железобетона. В зависимости от количества труб ПНД, выбирается тип и размеры колодца от ККС-1 до ККС-5. Во избежание попадания воды в колодцы и полиэтиленовые трубы, выполняется усиленная гидроизоляция колодцев.

После прокладки труб методом гнб в них протягиваются фалы, для дальнейшей протяжки телефонных кабелей.

Если Вас интересует

  • прокладка телефонных линий под землей методом прокола,
  • прокладка телефонного кабеля,
  • прокладка кабеля волс,
  • укладка кабелей связи и интернет методом ГНБ,
  • протяжка кабеля под землей без вскрытия грунта,
  • прокладка оптики,
  • прокладка оптоволоконного кабеля,
  • прокладка инженерных сетей и коммуникаций,
  • монтаж кабельных сетей,
  • прокладка коммуникаций,
  • цена на прокладку кабеля в гофре

— звоните, мы всегда рады решить все Ваши вопросы.

Прокладка кабеля под землей

Механизированная прокладка кабеля под землей без рытья стандартных траншей экономически выгодна, потому что:

  • позволяет успешно прокладывать всевозможные коммуникации на глубину до 20м;
  • трубы, используемые для прокола, могут иметь d до 1200мм;
  • максимальная длина прокола без выхода труб на поверхность составляет 1000м;
  • трубы для ГНБ подбираются согласно утвержденному проекту и могут быть изготовлены из: ПВХ, ПЭ, стали, железобетона.

Прокладка кабеля под дорогой

При необходимости сохранения существующего дорожного покрытия лучшим решением прокладки кабельной линии является прокладка кабеля под дорогой.

Горизонтальное бурение целесообразно при необходимости прокладки кабеля :

    • под действующими железнодорожными путями, трамвайными рельсами, транспортными магистралями;
    • строительстве инженерных сетей под водоемами;
    • строительстве сетей в природоохранных зонах.

    Горизонтальное бурение исключает разрушение покрытия дорог, тротуаров, площадей. Прокол осуществляется под магистралями, мостами, рельсами, не затрагивая поверхности.

  •

    Бестраншейная прокладка кабеля

  • Бестраншейная прокладка кабеля выгодна ввиду таких преимуществ:

    • исключение необходимости последующего восстановления плодородного почвенного слоя, сохранение ландшафта;
    • отсутствие необходимости в восстановлении асфальтных покрытий дорог, магистралей, пешеходных тротуаров, мощеных площадей;
    • сохранение действующих коммуникаций без необходимости их восстановления после осуществления прокола;
    • исключение необходимости в согласовании, разрешении на перекрытие магистралей, транспортных сообщений.

    Прокладка кабеля проколом

    Отметим, что прокладка кабельных сетей исключает затраты на трудоемкие, требующие использования спецтехники земляные работы. Вы экономите на ресурсных трудозатратах, не оплачиваете услуги землеройных машин, экономите на планировке, погрузке, вывозе грунта.

    В целом, метод прокола обходится дешевле стандартных мероприятий по прокладке КЛ, включающих:

    • рытье/засыпку траншей, котлованов;
    • планировку, вывоз грунта.

    На сегодняшний день комфорт человека обеспечивается, прежде всего, за счет наличия коммуникационных сетей. Прокладка линий телефонной связи к объекту – это очень необходимое, но весьма трудное задание. К его реализации выдвигаются особые требования, как в отношении качества, так и в отношении обеспечения надежного функционирования.
    Линия телефонной связи представляет собой непростую систему, в которую включено большое количество специфического оборудования. Существует различные виды линий телефонной связи. Также применяются разные способы их прокладки. В настоящее время самый востребованный способ прокладки – это бестраншейная прокладка.
    В чем ценность бестраншейных технологий
    Прокладка телефонных линий в земле – это всегда сложный процесс. Часто приходится задуматься, каким именно способом стоит прокладывать телефонные кабели. И, конечно же, в основном выбор останавливается на бестраншейных технологиях. Почему? Ответ ясен и обоснован. Бестраншейная прокладка телефонных кабелей происходит без вскрытия грунта. Это избавляет рабочих от лишних земляных работ и позволяет прокладывать линии связи даже в самых труднодоступных местах. Ведь такой метод прокладки происходит благодаря горизонтально направленному бурению. Не нужно блокировать автомобильные и железные дороги, портить внешний вид парков и скверов вырытыми траншеями.
    Существуют случаи, когда необходим вынос кабельной линии связи метод направленного бурения. Допустим, если уже существующие линии связи мешают постройке новых объектов. Для подобных обстоятельств горизонтально-направленное бурение является уникальным выходом из ситуации с минимальными трудозатратами. Кроме того ГНБ обеспечивает быстроту проведения работ и безаварийность.
    В чем популярность ВОЛС
    При прокладке линий передачи связи наибольшей популярностью пользуются ВОЛС. Чем обосновывается такая популярность? Данный вид материала обеспечивает широкую полосу пропускания сигналов, снижает шумовые помехи, защищает от помех электромагнитного излучения. Кроме того обладает малым весом и объемом, защищает от «рейдерского» доступа к сигналам.
    Нечувствительность к воздействию электромагнитных полей и влаги, позволяет прокладывать ВОЛС в самых непредсказуемых местах: рядом с силовыми линиями электропередач, в канализационных коммуникациях и т.д.

  • Оптические магистрали строятся путем прокладки ВОЛС в грунте. Существуют несколько видов прокладки ВОЛС в земле:
    1. Ручной метод (траншейный). Для этого грунт вскрывается, и подготавливается специальное углубление (траншея). Именно в нее и вкладываются волоконно-оптические кабели.
    2. ГНБ (бестраншейный метод). Кабели укладываются с помощью кабелеукладчиков.
    Прокладка ВОЛС с применением траншей
    Хотя траншейный метод трудоемкий и затратный, в некоторых случаях, он вполне обоснован. Допустим, если работа с помощью кабелеукладчиков невозможна. Первым этапом такого метода есть осмотр прилегающей территории и определение маршрута будущей прокладки ВОЛС. Если трасса для кабеля короткая, ее можно подготовить вручную. Если же продолжительность траншеи будет большой – следует использовать специальную технику. К ней относится экскаватор, фрез, автопогрузчик. После того как траншея вырыта, ее дно засыпают песком, подготавливая смягчающую подушку. Кабель закладывать необходимо с применением барабана. Он устанавливается в оборудованную для этого машину. Если для закладки кабеля технику использовать нет возможности, то это можно сделать вручную. Главное — не допускать перегибов кабеля больше допустимых параметров. После тщательной укладки кабель послойно засыпается с применением техники или вручную. Каждый слой не должен превышать 200мм грунта. В траншею также закладывается сигнальная лента.

  • Прокладка ВОЛС без применения траншей
    Основная масса работ по прокладке ВОЛС производится бестраншейным методом. К преимуществам этого метода относится высокая скорость выполнения работ, безупречное качество прокладки кабеля и возможность его прокладки без грубого нарушения целостности верхних слоев грунта.
    Бестраншейный метод прокладки ВОЛС – это коллективная работа. Для этого используются специальные механизированные колонны с обычной строительной техникой и техническими средствами особого предназначения. Ножевые укладчики кабелей прорезают в земле тонкую щель до 120 см, куда укладывается кабель автоматическим путем. При этом процесс укладки кабеля должен строго контролироваться, чтобы не допустить растягивания, перегибания или других видов повреждения кабеля, в том числе и его целостности. При правильном монтаже ВОЛС бестраншейным методом, их срок службы очень продолжителен.

Кабели, рекомендуемые для прокладки в траншеях

Наиболее простой и недорогой способ прокладки кабелей, это прокладка кабелей в траншеях. По сравнению с другими способами прокладки, прокладка кабеля в земле наиболее экономична. За счет того, что в грунте кабель лучше охлаждается и увеличивается его пропускная способность уменьшается расход цветного металла в кабеле. Так же, в отличии от воздушных линий, проложенный в земле кабель не подвергается ни ветрам ни атмосферным осадкам и в меньшей степени подвергаются посторонним электромагнитным влияниям.

Кабельные линии, проложенные в траншеях, обеспечивают не только надежность, отличное качество и бесперебойность работы устройств сигнализации и связи но и наиболее долговечны. Повреждения кабельных линий, проложенной в траншее, происходит гораздо реже, чем воздушных линий.Для прокладки кабеля в траншее (земле) применяют или бронированные и небронированные кабели. В бронированных кабелях металлическая оболочка имеет внешний покров для защиты от хим. воздействий. Небронированные кабели должны укладываться в ПВХ-трубы для защиты кабеля от механических повреждений.

Перечень кабелей, рекомендуемых для прокладки в траншеях

Область применения
Кабель прокладывается в траншее

Марка и тип кабеля


В бумажной пропитанной изоляции

В оболочке из пластмассы или резины
Не подвергающиеся в процессе эксплуатации растягивающим условиям
Подвергающиеся в процессе эксплуатации значительным растягивающим усилиям
Не подвергающиеся в процессе эксплуатации растягивающим усилиям
В земле с низкой коррозийной активностью
Без блуждающих токов

ААШв
ААШп
АЛБл
АСБ

ААПл
АСПл

ABB1
АПсВГ1
АПвВГ1
С наличием блуждающих токов

ААШв
ААШп
ААБ2л
АСБ

ААП2л
АСПл

АПВГ1
АБВБ
АПВБ
АПсВБ
В земле со средней коррозионной активностью
Без блуждающих токов

ААШв, ААШп
ААБл, ААБ2л
АСБ, АСБл

ААПл
АСПл

АППБ
АПвВБ
АПБбШв
С наличием блуждающих токов

ААШп, ААШв
ААБ2л, ААБв
АСБл, АСБ2л

ААП2л
АСПл

АПвБбШв
АВВбШп

В земле с высокой коррозийной активностью

Без блуждающих токов


ААШп, ААШв, ААБ2л
ААП2лШв, АСБ2л, ААБ2л
Шп АСП2л, ААБ2лШв, ААБв, АСБл


АПсБбШв
АВРБ АНРБ
С наличием блуждающих токов

ААШп
ААБв
АСБ2л
АСБ2лШв

ААП2л
ШвАСП2л

АВАБл
АПАБл

Способы прокладки кабеля при выполнении электромонтажа

Компания ЭлПромЭнерго производит электротехнические работы любой сложности в рамках электросетей мощностью до 35кВт. Любая сеть представляет собой систему электрооборудования, объединенного между собой специальными каналами. Прокладка кабеля – очень ответственный этап электромонтажа. Работу проводят несколькими способами, на разных поверхностях, на открытой территории или в закрытой зоне.

Какой вариант прокладки кабеля выбрать – зависит от множества условий. Приходится учитывать:

Назначение кабеля.

Прокладка кабеля на предприятиях промышленного сектора

Различают внутри- и внецеховой способы монтажа КЛ на промышленных предприятиях.

В первом случае линию укладывают либо на открытых участках, либо внутри лотков, коробов, труб и тоннелей.

Второй вариант предусматривает монтаж кабеля внутри разных типов сооружений (в блоках, галереях, на эстакадах и т.д.).

Прокладка кабеля в землю

Прокладка кабеля в землю, по дну траншей считается не самым рациональным способом, поскольку в другое время может потребоваться проведение на этом же месте земляных работ. Поэтому если нужно провести линию из 6-30 кабелей, то используют блоки или каналы. Когда осуществляется монтаж более 30 кабелей, целесообразнее применять такие сооружения, как галереи, эстакады, тоннели.

При использовании разного рода сооружений для прокладки кабеля учитывают количество линий, которое допускается монтировать в каждом из них:

Сооружение

Максимальное количество кабельных линий

Канал

24

Траншея

6

Тоннель

72

Блок

20

Галерея

56

Эстакада

24

Чаще в одной системе приходится совмещать несколько способов прокладки силового кабеля.

Прокладка кабеля в блоках

Так называют конструкцию из труб, зарытую в землю на определенную глубину. Вместо труб иногда используют железобетонные панели. Стыковые соединение укрепляют кирпичной кладкой, но чаще заливают бетоном. Глубину выбирают такую же, как при прокладке кабеля в землю.

Минусы: при использовании блоков увеличивается цена прокладки кабеля, при этом снижается уровень его охлаждения.

Плюсы: блоки надежно защищают кабель от внешних воздействий, в т.ч., от повреждений, а значит увеличивают срок его службы.

Прокладка кабеля в коллекторах и тоннелях

Такой вариант очень часто выбирают, если необходимо проложить кабельную трассу на городских территориях, на производствах и других объектах с очень плотной застройкой. Сооружения типа тоннелей и коллекторов актуальны, если подземные слои перенасыщены другими инженерными системами, а требуется выполнить монтаж линии из не менее 20 кабелей, идущих в одном направлении.

Для раскатывания кабеля в тоннеле или коллекторе применяют лебедку. Если его длина не превышает 50 м, это делается с помощью раскаточного ролика, то есть, вручную.

Прокладка кабеля методом прокола

Один из самых сложных вариантов монтажа, при котором требуется участие буровой установки. С ее помощью в земной толще выполняют горизонтальный прокол – из одного конца кабельной линии до другого. Сквозь него в последствие протаскивают кабель, дорожное полотно при этом остается нетронутым.

Иначе этот способ называют ГНБ, или горизонтально-направленное бурение, а используют его при прокладке линии под автомобильными магистралями, железной дорогой и другими объектами.

Открытая прокладка кабеля на производстве

Вместо скрытой прокладки кабеля внутри стальных труб в помещениях все чаще стали использовать открытый метод установки. Главное преимущество заключается в том, что работы по устройству кабельных линий можно проводить до полной готовности строительной конструкции. Монтаж линий открытым способом позволяет завершить нулевой цикл строительства до проведения электромонтажных работ, чего невозможно добиться при скрытой установке.

Кабель, который проложен в открытом пространстве, на протяжении всего периода эксплуатации остается легко доступным, а значит не сложно контролировать его целостность, а при необходимости – ремонтировать или проводить замену.

Современный способ открытой прокладки кабеля в производственных помещениях заключается в обустройстве в верхней части подвального помещения специального кабельного этажа. Второй вариант – монтаж электросети на техническом этаже, расположенном под производственными цехами.

Технология прокладки кабеля в траншее

Автор adminВремя чтения 43 мин.Просмотры 20Опубликовано

Кабель в траншее — общие рекомендации по прокладке кабелей и требования к изоляции (120 фото)

Прокладка кабеля в траншее считается обычным и недорогим процессом. Одновременно выгода состоит в значительном снижении результатов расходования цветных металлов. Такая экономия представляется важным фактором и занимает первую позицию среди преимуществ подобного способа скрытого устройства электроматериала.

Наравне с этим такая прокладка в земле увеличивает его пропускную способность. Это происходит по причине ускоренного охлаждения и тем самым отличает кабель в грунте от иных способов прокладывания схожего материала.

Сразу стоит оговориться, что подобный способ не рекомендовано использовать в следующих местах:

  • Там, где расположено большое количество кабельных линий.
  • На отрезках, где может произойти внезапное разлитие горячих металлов. Либо произойти разрушающий процесс, вследствии действия жидкостей, накопленных в результате перенасыщенности участка за счёт превышения количества подземных и наземных технологических и транспортных коммуникаций, а также других сооружений.
  • В грунтах, где в больших количествах содержатся вещества, способные разрушить кабельную оболочку.
  • На участках, где отмечена опасная зона в связи с расположением там блуждающих токов, имеющих опасные значения.
  • В местах присутствия повышенных механических нагрузок на грунт и часто производимых работ по разрытию земли.

Допускаемые и обязательные факторы по прокладке кабеля

Устройство кабеля в траншее предусматривает соблюдение определённых требований по безопасности прокладываемых сетей проводимых в конкретных условиях.

Кабели, которые устраиваются в земле, преимущественно защищены бронированной оболочкой. Это в основном является ответом на вопрос, какой кабель лучше. В траншею по понятным причинам наилучшим вариантов является металлическая оболочка, защищающая сеть от различных негативных влияний, и одновременно и от негативного фактора химических воздействий.

Глубину закладки кабельных сетей рассчитывают от нижней отметки проведения сети до верха отметки планировки (поверхности). Для каждого параметра напряжения материала рассчитывается определённая глубина заложения. Например:

  • при данных напряжения кабельной сети до 20 кВ., отметка её прокладки в траншее должна составлять не менее 0,7 м. В местах где при проведении сетей высота траншеи составит 1-1,2 м. требования по защите от механических повреждений не предъявляются.
  • для сетей под напряжением в 35 кВ. параметр высоты составляет 1 м. В качестве защиты при таком положении, должны использоваться железобетонные плиты, толщина которых составляет не менее 50 мм
  •  для так называемой маслонаполненной кабельной линии с напряжением до 220 кВ., высоту траншей определяют в параметрах не менее 1,5 м.

Определяя протяжённость устраиваемого кабеля обязательно стоит учесть, что для того что бы компенсировать возникшие в определённый сезон температурные изменения и в следствии этого движения грунта, обозначенных как механические напряжения, кабельные линии в траншеях прокладывают по типу волны (змейкой). Благодаря такому приёму их длина увеличивается их на 1-2 процента.

Требования к устройству кабеля в траншее

Формулировка «укладка кабеля своим руками» не приемлема для работ частного характера, когда определённый спектр строительных процессов проводится самостоятельно, частным образом.

Перед тем как проводить соответствующие работы, представителями эксплуатирующей организации проводится осмотр трассы и проверка качества предварительно проведенных подготовительных рабочих процессов. В данном случае имеется в виду:

Устройство и крепление лотков или труб на глубине траншей. Дополнительно проверяется песчаная подсыпка, устраиваемая под лотки или трубы для равномерного распределения материала при равнозначных нагрузках на грунт.

Осмотр и фиксирование сечения труб на предмет их соответствия установленной проектной марке силового кабеля.

Закупка рядового кирпича или железобетонных плит, если требуется механическая защита кабельных линий, по всем участкам проходящей трассы.

Обязательная закупка сигнальной ленты с надписью, предупреждающей о месте расположения кабеля для последующей её закладки на поверхность кабеля в траншею.

Фиксирование фактора низкого расположения грунтовых вод, в результате чего  отсутствует перенасыщение воды в траншее.

Расчистка дна от камней различной крупности и иных предметов, способных причинить вред.

Проверка радиусов углов поворотов траншейных участков и отметок глубины в данных местах по всей протяжённости трассы. Обязательна сверка с геодезическими данными.

Проверка мест узлов проникновения труб в здания.  Процесс происходит за счёт штробовки отверстий в конструкциях фундаментов и конструкциях стен. Места ввода подлежат заделке кирпичом и раствором.

Распределение по протяжённости участков трассы закреплённых угловых и линейных роликов.

Относительно непосредственно силовых кабелей проводится строгая проверка на:

  • наличие протоколов, подтверждающих заводские испытания;
  • предоставление актов проверки барабанов и кабельной накрутки на них. Для импортных аналогов дополнительно запрашиваются  официальные протоколы вскрытия и наружной проверки образцов.

Формирование фотоотчёта

Довольно часто головные офисы организаций, проводящих работы по прокладке кабельных сетей располагаются в больших городах мегаполисах.

В то время как сами работы проводятся за тысячи километров от мест нахождения основного руководства.

Но отчёты – дело обязательное и помимо графиков производства работ, мастера и прорабы делают регулярные фото кабеля в траншее, тем самым предъявляя сам факт работы.

Фотоотчёт – известное понятие в строительстве.

Подчас, не имея возможности находиться непосредственно на рабочем участке, многие руководители поручают своим сотрудникам присылать в головной офис вместе с актами на скрытые работы и подбором сопроводительной документации, включающей паспорта на кабель и трубы, а также сертификаты соответствия, подборку подробных фотоотчётов. Это бывает необходимо, чтобы удостовериться в правильности выполнения работ и недопущении брака.

Порядок прокладки кабельных линий в траншее

Технология прокладки кабеля в траншее предусматривает несколько чередующихся друг за другом процессов:

  • По дну траншеи устраивается песчаная подушка толщиной слоя 100 миллиметров. Можно использовать мелкую землю, без камней, мусора и шлака
  • Трубы с заключёнными в них кабелями укладываются на песок.
  • Устанавливаются соединительные муфты.
  • Проводится обратная засыпка кабеля. В качестве верхнего слоя используют землю или песок.

Использование сигнальной ленты в траншее предполагает проведение определённых действий. Прокладывая сигнально-предупредительную ленту над кабелем с надписью «осторожно кабель!», проводят присыпку высоту 300 миллиметров. Лента должна иметь красный цвет и располагаться на уровне 400 миллиметров от низа отметки траншеи.

Фото кабелей в траншее

Прокладка кабеля в траншее

Энергетики считают: подготовка проекта производства работ согласно ПУЭ. Хотя шестая редакция сильно обрезана седьмой, сегодня полистаем старую, освежим память.

ПУЭ вызывают глубокое уважение мастеров, правила прописывают азбучные истины. Большая часть текста (если не вся) согласована с соответствующими государственными инстанциями.

Прокладка кабеля в траншее выполняется организацией, способной предоставить квалифицированный персонал, владеющей лицензией.

Прокладываем кабель правильно

Настоятельно рекомендовали бы изучить ПУЭ 6, выясняя, как правильно ведется прокладка силового кабеля в траншее.

Документ лишен законодательной поддержки (хотя согласование было проведено, за давностью ковылем поросло), многие организации руководствуются выверенными строками поныне.

Чтение документа усложнено непростой структурой. Основные замечания, которые нужно знать новичку, чтобы не запутаться:

  • Под защищенными и незащищенными кабелями понимается унифицированное определение раскрывающими стандартами. Выпущен отдельный ГОСТ на СИП. Бумага изделия называет защищенными. Значит, монтаж СИП проводится по указанной ПУЭ схеме для защищенных кабелей.
  • Описание работы с электрическими линиями начинается разделом (выброшенным ПУЭ 7 новой редакции), ссылки приведены на другие части правил.
  • Разбор начинают общими положениями, согласно увеличению вольтажа. Не строго. Например, для всех линий указываются специфические положения, полные правила, сдобренные оговорками, приводятся далее. В разделе про вольтаж до 220 кВ обсуждается укладка в землю прочих кабелей. Нарушение хронологического порядка запутает новичка, нужно внимательно прочесть раздел 2, выбрать относящееся к имеющейся линии (у большинства обывателей 220 или 380 вольт, до 1 кВ). Россия внедрила 230 вольт после утверждения текста ПУЭ 6. Обзор портала ВашТехник приводит дословно сведения.
  • Кабельная траншея

    Прочитав ПУЭ 6, скажем следующее, касающееся укладки кабеля в траншее…

    Глубина заложения

    Кабели закладываются на глубину 0,7 метров, факт изрядно демонстрируется видео Ютуб. Параллельно умалчивается нюанс: дистанция задана для кабелей диапазона до 35 кВ. Далее глубина вырастает до метра. Но не просто относительно почвы, а планировочной метки.

    В меру нашего разумения — некий знак, оставленный геодезистами на плане, перенесенный на местность. Почва бывает неровной, приходится находить некий средний уровень. Глубина достигает 1,5 метров, начиная напряжением 110 кВ.

    Ролики Ютуб оценивайте, внося нотку критики.

    Под пахотой кабель 6 — 10 кВ кладется поглубже – закапывается на 1 метр. Имеются некоторые другие исключения из правила.

    Яма под кабель

    Яма выкапывается легким уклоном стенок наружу. Не столь важна ширина, сколько выполнение требований к закладке. Совместно кладут не более шести кабелей напряжением до 35 кВ. Под оставшиеся роем еще одну траншею, и так далее. Расстояние между группами превышает 0,5 метра.

    Траншея заведомо выкапывается глубже сантиметров на 10. По правилам под кабель насыпают дренажный песок, утрамбовывают. Отсутствует специальная техника — умельцы применяют собственные ноги. Избранный способ определен фронтом работ.

    Закладка стального кабеля

    Дальнейшее определено родом кабеля. Имеющие стальную броню засыпаются очищенной (лишенной строительного мусора землей). 25 см выше кабеля укладывают ленту изоляционного материала, на которой написано: проходит высоковольтная линия. ПУЭ категорически расходится изложением с некоторыми практиками, которые этим и ограничиваются.

    По нормам полагается защитить кабели сверху, пользуясь помощью специальных керамических (для линий выше 35 кВ — железобетонных) плит, кирпича (для линий выше 35 кВ недопустимо) из того же материала толщиной не менее 5 см.

    Рядовой превышает указанные габариты. Кирпич кладут поперек линии, плитка — как указано инструкцией производителя. Вертикальное расстояние до кабеля составляет 15 см.

    Для опоры по бокам вдоль линии выкладываются два ряда кирпича (по одному слева-справа), поверх кладут поперечный.

    Обратите внимание, выше кабеля земля должна быть чистой. Прорабы, тщась найти грунт, присыпают песком. Поверх кирпичей по-прежнему лента, предупреждающая надписью кротов, специальные плиты содержат таковую на поверхности. Дополнительной сигнализации не требуется. Лента сигнальная для прокладки кабеля в траншее укладывается чисто теоретически.

    Укладка броневого кабеля

    Броневой кабель, согласно написанному, укладывается в землю, прочие марки нуждаются в защите. Можно использовать гофр (для силовых линий черный, красный, связные – синие), трубы ПНД. Первый применяется в большинстве случаев, при проходе дорог, когда проводится горизонтальное бурение, чаще используют полиэтилен. Намного снижает трение, упрощает процесс закладки кабеля.

    Защитный гофр

    Кирпичная защита

    При закладке глубиной 1 — 1,2 метра допускается обходиться без защиты плитами сетей ниже 20 кВ (в том числе 220/380 В). Допускается класть кирпич вдоль, если кабель один, ширина траншеи не превышает 25 см. Поможет сэкономить примерно в два раза стоимость материала. Запрещается применение силикатного, пустотелого кирпича. Кабели напряжением ниже 1 кВ допускается лишать защиты.

    Одно исключение, которое можно использовать для экономии. Трасса сформирована 5 кабелями до 20 кВ (не питающих потребителей I категории). По правилам нужно защитить плитами, кирпичом. И здесь умные головы придумали делить на три траншеи (оставляя положенные полметра), куда кабель кладут по схеме 2х2х1.

    Прокладка кабеля в траншее указанным методом ПУЭ относится в разряд исключений. Можно ограничиться укладкой предупредительной ленты. Кирпич, плиты составляют чистую экономию. Увеличивается объем земляных работ? В ППР на прокладку кабеля в траншее предусмотрим применение техники, оставляющей широкий шлейф (свыше полутора метров).

    Дно подсыпем песком, установим кабели согласно схеме, добавим чистой земли, уложим предупреждающую полосу.

    Сигнальные ленты

    Технологическая карта работ исключает применение сигнальных лент в районе пересечения кабелей с инженерными коммуникациями (водопровод, канализация) на 2 метра в каждую сторону, выше муфт.

    Аналогичные требования, только с увеличением дистанции до 5 метров, существуют для подходов к распределительным щитам и подстанциям.

    Сигнальная лента прокладывается с запасом минимум по 5 см по бокам от осей кабелей, соседние ленты (при наличии широкой трассы) протягиваются внахлест на 5 см.

    Предупреждающая лента высоковольтной трассы

    Технология прокладки кабеля траншеей

    Предусматривается ограничения на горизонтальное расстояние меж линиями: 10 см – ниже 10 кВ; 25 см – 10-35 кВ; 50 см – между кабелями, эксплуатируемыми организациями, и выше 110 кВ. Однако замалчивается вертикальное расстояние (авторы не нашли).

    Некоторые организации умело используют пробел, монтируя парно связками. В каждой кабели располагаются по вертикали. Позволяет значительно сократить ширину углубления, избежав использования кирпичей, защищающих трассы.

    Рытье траншеи для прокладки кабеля упрощается, финансовые расходы снижаются.

    Параллельное ведение кабеля

    Допускается параллельная прокладка кабеля связи в траншее, силовых линий, инженерных коммуникаций. Расстояние до последних не менее одного метра (до газопроводов, теплопроводов — 2 метра).

    Меж кабелями выдерживается дистанция, согласно указаниям, приведенным выше.

    Расстояние до инженерных коммуникаций можно сократить линий до 35 кВ вдвое, применяя укладку в защищенном варианте (внутри трубы ПНД), дальность вовсе получаем смехотворную – 25 см. Приводятся некоторые другие исключения ПУЭ.

    Места пересечения кабелей

    В местах пересечения кабелей вертикальное расстояние не менее 0,5 метра. Параллельное следование замалчивается! На перекрестке величину зазора можно снизить, применяя бетонные плиты, трубы с запасом по одному метру в каждую сторону. Кабель связи идет выше силовых линий.

    Расстояние до заземлителей

    Нормируется расстояние до заземлителей высоковольтных линий (врывается под столбами): до 1 кВ – 1 метр; 1-35 кВ – 5 метров; выше 110 кВ – 10 метров.

    Кабельная траншея

    Практика укладки кабеля

    Расписали нормы, теперь читателям наверняка интересно, как методики реализуются практически. Глубина траншеи прокладки кабеля выдерживается частниками ориентировочно, инструментом послужит лопата.

    Предприятия используют тракторы, снабженные бороной (фрезой), бульдозеры (снятие широкого слоя). Кабель немного змеится, идет легкой волной. Помогает компенсировать температурные изменения по временам года.

    Стараются положить сразу большой отрез:

  • Вдоль трассы монтируется система роликов, повторяющая изгибы криворукого машиниста бульдозера.
  • Под шоссе, оврагами ведется горизонтальное бурение с выходом кабельного канала на ту сторону. Внутрь прокладываются трубы ПНД. Некоторые типы кабеля можно непосредственно кидать на дно (сетчатый экран).
  • Иногда используются бетонные блоки, служащие каналами.
  • Типовой проект показывает последовательность действий. Допустим, прокладка кабеля в траншее внутрь трубы ведется протяжкой троса лебедкой. Натяжение не превышает 30 Н/кв. мм алюминиевых и 50 Н/кв.

    мм медных жил. Берется сечение чистого металла, площадь оплетки отбрасывают. Оценивается длина протягиваемого лебедкой отрезка кабеля, вычисляются, согласно коэффициентам, силы трения, нагрузка.

    Типичные примеры цифр:

    • Коэффициент трения при движении по роликам – 0,2-0,3
    • При протягивании в бетонный короб – 0,4-0,6.
    • При протаскивании внутрь ПНД трубы определяется методикой (снижая коэффициент, используют смазку, масло, воду). Колеблется в пределах 0,1 — 0,25.

    Нагрузка трех сплетенных кабелей высчитывается соотношением, будто тянется один. Никто неспособен гарантировать, что длина элементов в точности одинакова. На практике и достичь сложно.

    Радиус скругления одиночного кабеля должен быть выше 15 диаметров внешней изоляции. Для трехжильных – 12. Недостаточно выучить типы траншей прокладки кабеля, прочитать ПУЭ.

    Потребуется изучить многие нормы, стандарты, правила, предписания.

    Прокладка взаиморезервируемых кабелей траншеей по ПУЭ вроде не запрещается. Но вводная части говорит: линии в одном рукаве монтировать запрещено. При форс-мажорном случае может наступить одновременный выход из строя той и другой линии (расплавит дугой). Первопричина, по которой совместная укладка кабелей не приветствуется.

    Заканчиваем обзор, надеемся, объяснили, как нужно пользоваться документами. Целиком случаи жизни советами не снабдишь. Примеры взяты практические, проекты реализованы, сданы в эксплуатацию. Слишком сильно лазейками пользоваться в законе не следует. Вдруг, изменятся!

    Укладка кабеля в траншею

    Передача электроэнергии от поставщика потребителю часто осуществляется разными способами, один из которых – укладка кабеля в траншею. Технология предусматривает выполнение нескольких этапов с учетом нормативов ПУЭ и СНиП.

    Надежным и безопасным способом выполнения электропроводки к зданию или коттеджу, несмотря на дороговизну, является укладка кабеля в траншею, технологию которой знаю немногие.

    Процесс обеспечивает защиту силового кабеля от стихийных повреждений, вызванных ветром, снегопадом, падением старого дерева. Электролинии, расположенные в земле, не подвергаются электромагнитному воздействию от других коммуникационных системам.

    Действующие требования ПУЭ регламентируют тип силовых кабелей для укладки в земле. Они обязаны быть изготовлены из особых материалов, включая и изоляцию.

    Устройство кабеля

    Подвод к дому от линии электропередач выполняют бронированным кабелем с высокой степенью защиты, что оговорено в ГОСТе. Стальная оболочка бронированного кабеля устойчива к механическому и химическому воздействию, обладает высокой прочностью разрыва для противодействия подвижкам грунта.

    Для грунтов с нормальной кислотностью подойдет бронированный кабель с алюминиевыми жилами, броня которого выполнена из двух стальных полос с оцинкованным покрытием и защитным слоем (АВБбШв) либо аналогичный с жилами из меди (ВБбШв). Допускается использование кабелей с маркировкой ПвБШв, ААШп, ААШв, ААБ2л, ААП2лШв или АСШл.

    В грунты с повышенной химической активностью типа солончаков, болот, засоренных или зашлакованных участков, используют кабели типа ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв. В них предусмотрена свинцовая броня или оболочка из алюминия.

    Для хозяйственных построек и небольшого дачного домика укладывают обычный кабель в ПВХ изоляции подходящего сечения. Садовое освещение подключают кабелем ВВГ, NYM или СИП. Однако такая проводка недолговечна, потому что не предназначена для укладки в землю.

    Предусмотрены и специальные провода для таких работ. Они имеют три оболочки брони, тогда как у обычного провода всего одна.

    Кабель с тремя оболочками брони

    Отличаются продолжительной эксплуатацией и высокой ценой.

    Что нужно учесть при укладке кабеля

    При укладке кабеля в траншею руководствуются нормативными документами СНиП и ПУЭ:

    • В траншее кабель должен ложиться с запасом 1%. Петли и змейки не допускаются.
    • Кабель не нужно натягивать, чтобы при смещении грунта не произошел обрыв линии.
    • Глубина заложения кабеля не менее 70 см для коротких участков длиной менее пяти метров.
    • Разрешается укладывать кабель в земле на 50 см при условии дополнительной защиты в виде металлической трубы.
    • Дистанция между проводами, уложенными в одной траншее от 10 см для сети мощностью 10 кВт и не менее 25 см для кабелей высоковольтной сети 20–35 кВт.
    • В местах соединения устанавливаются муфты. Следует выдержать расстояние от муфты до соседнего кабеля 25 см.
    • Места муфтовых соединений соседних кабелей располагаются со смещением вдоль траншеи два метра.
    • Трассу желательно прокладывать так, чтобы вблизи не было деревьев.

    Если этого не удается избежать, тогда от ствола дерева нужно выдержать расстояние не менее два метра. Дерево, расположенное прямо на трассе, обходят по дуге радиусом 1,5 м.

    Дополнительные требования

    Существует также ряд второстепенных требований к укладке кабеля:

    • От линии водопровода и канализации отступают не менее одного м. Расстояние от газопровода – свыше двух м.
    • Участки повышенной нагрузки, например, подъездные дороги, места парковки, рекомендуется избегать. Их обходят по периметру.
    • Кабельный канал вдоль трамвайных путей укладывается на расстоянии 2,75 м от оси пути.
    • Возле автодорог силовые магистрали прокладывают по внешней стороне кювета или основания насыпи, отступив не менее 1,5 м от бордюрного камня.
    • В местах пересечения с водоотводами, водопроводной или газопроводной сетью, возле больших камней и фундамента кабель помещают в защитную оболочку.

    От фундамента здания канал располагают не ближе 0,6 м. Более близкое расположение запрещено нормативными документами. Это связано с возможными смещениями грунта или строения, способными вызвать нарушение линии электропривода.

    Пересечения токоподводящих трасс следует избегать. Если это неизбежно, то оба провода помещают в защитный футляр из гофроканала, ПНД или металлической трубы. Их длину выбирают такой, чтобы она отступала от точки пересечения более чем на 1 м в обе стороны. Кабели следует класть на расстоянии 15 см один над другим.

    Электропроводку следует защитить от просадки почвы. Для этого по всей длине канала кладут кирпич, располагая его перпендикулярно проводам или используя асбоцементную трубу.

    Рекомендации мастеров

    Редко удается обойти все сложные места. На этих участках магистраль заправляют в толстостенную стальную трубу. Заводить в трубу несколько кабелей запрещено, потому что пробой изоляции одного из кабелей приведет к повреждению соседнего. Количество футляров соответствует числу кабелей. Они должны укладываться с интервалом 15 см.

    В случае стыковки металлических труб, пользуются сваркой. В такой способ места соединения не смогут повредить защитную оболочку.

    Важно Бронированный кабель подлежит заземлению. К броне приваривают или припаивают отдельный провод в изоляции и подключают его к нулевой клемме или «земле» на щитке. В аварийной ситуации сработает автомат и отключит электропитание. Отсутствие такого провода в случае пробоя фазы приводит к поражению током при контакте с броней.

    Последовательность прокладки электросетей под землей

    Прокладку подземной части электросети разрешено проводить специалистам, получившим соответствующий сертификат и владеющими навыками выполнения подобных работ.

    Без специального образования и навыков прокладка кабеля небезопасна

    Обустройство траншеи для укладки кабеля в земле осуществляется в строго установленном порядке.

    • В соответствии с проектной документацией производится разбивка трассы на местности.
    • С применением землеройной машины и вручную выполняют земляные работы.
    • Глубина канавы составляет 70–80 см. При закладке кабеля учитывают сезонное промерзание грунта и расположение грунтовых вод.
    • В случае закладки одного кабеля достаточно ширины 20–30 см.
    • При многожильной закладке ориентируются на то, что расстояние между нитками при укладке следует выдержать более 10 см.
    • Дно очищается от корней деревьев и острых предметов, способных повредить кабель.
    • Поверхность дна должна быть без резких перепадов. Ее разравнивают и немного трамбуют.
    • Дно траншеи заполняется песчаной подушкой слоем 10 см. Песок очищают от посторонних включений, разравнивают и уплотняют.

    При потребности в дополнительных средствах защиты подготавливают и укладывают на дно трубы из стали или асбоцемента, в которые потом заводят провода.

    Укладка электрокабеля в траншею чаще всего выполняется с барабана, установленного на кабелеукладчике. Провод разматывают и расстилают рядом с траншеей.

    Выровненный кабель опускают на песчаную подушку или заправляют в трубы, если это предусмотрено технологией.

    Схема монтажа подземного кабеля

    Детализация действий

    Новичку следует запомнить некоторые детали процесса:

    • Места соединений заправляют в муфты. Их расположение отмечают на плане.
    • Сначала насыпают слой просеянного песка толщиной 10 см и притаптывают. Песчаная подушка сверху и снизу защищает кабель от повреждения.
    • Сверху стелят сигнальную ленту. Она имеет яркий цвет и предупредительную надпись «Осторожно кабель».
    • Для высоковольтной магистрали над слоем грунта устанавливают защиту из кирпича или железобетонных плит.
    • Сигнальную ленту не разрешается укладывать прямо на кабель. Расстояние от провода до сигнальной ленты в вертикальной плоскости не менее 25 см.
    • Если кабелей несколько, то сигнальная лента располагается над каждым из них.
    • Необходимо проверить изоляционный слой на утечку тока измерением сопротивления.
    • Только после проверки можно окончательно засыпать траншею и подключать потребителей.
    • Землю насыпают в траншею, удаляют посторонние включения. Почву расправляют и утрамбовывают.
    • Засыпают траншею выше уровня грунта исходя из того, что после дождей земля осядет и уплотнится.

    Траншея засыпается выше грунта

    Как проверить утечку тока

    После укладки силового кабеля, на разных участках трассы исследуют грунт. При обнаружении утечек усиливают защиту или меняют провода на более стойкие. На магистралях с агрессивными грунтами дополнительно используют пароизоляцию.

    Целостность оболочки уложенного кабеля проверяется мегометром. При его отсутствии кабель на обрыв контролируют мультиметром либо тестером.

    Акт о завершении скрытых работ составляется электромонтажной организацией и заказчиком. Документ является основой для проведения в дальнейшем ремонтных работ.

    Как сделать ввод в дом

    При прокладке электрокабеля подземным способом правила запрещают подводить его в дом под фундаментом. Это относится и к малозаглубленным ленточным фундаментам. На этапе строительства предусматривают для подведения коммуникаций закладной элемент из отрезка трубы, выступающего на 60 см с обеих сторон.

    Трубу используют асбоцементную или металлическую.

    Труба асбестоцементная БНТ

    Диаметр выбирается больше в 4 раза от сечения подводного кабеля. Место вставки трубы герметизируют раствором или строительной пеной.

    При отсутствии закладной трубы сверлят отверстие и устанавливают подходящую трубу с учетом тех же требований.

    Чтобы не нарушать монолитность фундамента на даче, допускается поднять кабель над землей, пропустив в стальную трубу. Кабель выводят на уровень вводного шкафа и устанавливают закладной элемент в стене аналогичным способом.

    Правильный выбор кабеля для выполнения работ и четкое соблюдение требований является основой безопасной и продолжительной эксплуатации подводящей магистрали.

    Видео по теме: Подземная прокладка кабеля

    Траншея под кабель

    Прокладка кабеля и кабельных линий в земле (требования, условия, нормы):

    1. При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака. Толщина слоя засыпки определяется проектом.

    При рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля (вдоль трассы кабельной линии) кабели на всем протяжении линии должны быть защищены от механических повреждений. Для защиты следует применять:

    —              железобетонные плиты толщиной не менее 50 мм;

    —              пластиковые защитно-сигнальными щиты;

    —              глиняные обыкновенные кирпичи в один слой поперек трассы кабелей.

    Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.

    2. При прокладке на глубине 1-1,2 м кабели напряжением 10-20 кВ допускается не защищать от механических повреждений.

    Асфальтовые покрытия улиц рассматриваются как места, где разрытия производятся в редких случаях. Для кабельных линий напряжением 10-20 кВ, кроме линий, питающих электропринимающие установки I категории, допускается в траншеях с количеством кабельных линий не более двух применять вместо кирпича сигнальные пластмассовые ленты.

    3. Глубина заложения кабельных линий от планировочной отметки должна быть не менее 0,7 м для КЛ напряжением 10-20 кВ; 1 м — для кабельных линий напряжением 35 кВ; при пересечении улиц и площадей независимо от напряжения — 1 м.

    Допускается уменьшение глубины до 0,5 м на участках длиной до 5 м при вводе кабельных линий в здания, а также в местах пересечения их с подземными сооружениями при условии защиты кабелей от механических повреждений.

    Прокладка кабельных линий напряжением 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

    4. Расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений должно быть не менее 0,6 м.

    Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается.

    5. При параллельной прокладке кабельных линий расстояние по горизонтали в свету между кабелями должно быть не менее:

    —              100 мм между силовыми кабелями 10 кВ, а также между ними и контрольными кабелями;

    —              250 мм между кабелями 20-35 кВ и между ними и другими кабелями;

    —              500 мм между кабелями, эксплуатируемыми различными организациями, а также между силовыми кабелями и кабелями связи;

    Допускается в случаях необходимости по согласованию между эксплуатирующими организациями с учетом местных условий уменьшение указанных расстояний.

    6. При прокладке кабельных линий в зоне насаждений расстояние от кабелей до стволов деревьев должно быть, как правило, не менее 2 м. Допускается по согласованию с организацией, в ведении которой находятся зеленые насаждения, уменьшение этого расстояния при условии прокладки кабелей в трубах.

    При прокладке кабелей в пределах зеленой зоны с кустарниковыми посадками указанные расстояния допускается уменьшить до 0,75 м.

    7. При параллельной прокладке расстояние по горизонтали в свету от кабельных линий до трубопроводов, водопровода, канализации и дренажа должно быть не менее 1 м; до газопроводов низкого (0,0049 МПа), среднего (0,294 МПа) и высокого давления (0,294-0,588 МПа) — не менее 1 м; до газопроводов высокого давления (0,588-1,176 МПа) — не менее 2 м.

    Допускается уменьшение указанных расстояний при прокладке кабельных линий в стесненных условиях до 0,5 м без специальной защиты кабелей и до 0,25 м при прокладке кабелей в трубах (за исключением расстояний до трубопроводов с горючими жидкостями и газами).

    8.

    При прокладке кабельной линии параллельно с теплопроводом расстояние в свету между кабелем и стенкой канала теплопровода должно быть не менее 2 м или теплопровод на всем участке сближения с КЛ должен иметь такую тепловую изоляцию, чтобы дополнительный нагрев земли теплопроводом в месте прохождения кабелей в любое время года не превышал 10 °С для КЛ напряжением 10 кВ и 5 °С — для КЛ напряжением 20-35 кВ.

    9. При прокладке кабельной линии параллельно с железными дорогами кабели должны прокладываться, как правило, вне зоны отчуждения дороги.

    10. При прокладке кабельной линии параллельно с трамвайными путями расстояние от кабеля до оси трамвайного пути должно быть не менее 2,75 м. В стесненных условиях допускается уменьшение этого расстояния при условии, что кабели на всем участке сближения будут проложены в изолирующих блоках или трубах.

    11. При прокладке кабельной линии параллельно с автомобильными дорогами категорий I и II кабели должны прокладываться с внешней стороны кювета или подошвы насыпи на расстоянии не менее 1 м от бровки или не менее 1,5 м от бордюрного камня (смотри таблицу 6). Уменьшение указанного расстояния допускается в каждом отдельном случае по согласованию с соответствующими управлениями дорог.

    12. Расстояние в свету от кабельных линий до заземленных частей и заземлителей опор ВЛ выше 1 кВ должно быть не менее 5 м. В стесненных условиях расстояние от КЛ до подземных частей и заземлителей отдельных опор ВЛ 1 кВ и выше допускается не менее 2 м; при этом расстояние от кабеля до вертикальной плоскости, проходящей через провод ВЛ, не нормируется.

    Расстояние в свету от кабельных линий до опоры ВЛ 1 кВ и ниже должно быть не менее 1 м, а при прокладке кабеля на участке сближения в изолирующей трубе 0,5 м.

    Таблица 1 — Автомобильные дороги в зависимости от категории имеют следующие размеры

    Категория дорог
    Ширина элементов дорог, м

    проезжей части
    обочины
    разделительной полосы
    земляного полотна

    Ь
    15 и более
    3,75
    6,0
    28,5 и более

    15 и более
    3,75
    5,0
    27,5 и более

    7,5
    3,75

    13.

    При пересечении кабельными линиями других кабелей они должны быть разделены слоем земли толщиной не менее 0,5 м; это расстояние в стесненных условиях может быть уменьшено до 0,15 м при условии разделения кабелей на всем участке пересечения плюс по 1 м в каждую сторону плитами или трубами из бетона или другого равнопрочного материала; при этом кабели связи должны быть расположены выше силовых кабелей.

    14. При пересечении кабельными линиями трубопроводов, в том числе, нефте- и газопроводов, расстояние между кабелями и трубопроводом должно быть не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля на участке пересечения плюс не менее чем по 2 м в каждую сторону в трубах.

    15. При пересечении кабельных линий напряжением до 35 кВ теплопроводов расстояние между кабелями и перекрытием теплопровода в свету должно быть не менее 0,5 м, а в стесненных условиях — не менее 0,25 м.

    При этом теплопровод на участке пересечения плюс по 2 м в каждую сторону от крайних кабелей должен иметь такую теплоизоляцию, чтобы температура земли не повышалась более чем на 10 °С по отношению к высшей летней температуре и на 15 °С по отношению к низшей зимней.

    В случаях, когда указанные условия не могут быть соблюдены, допускается выполнение одного из следующих мероприятий:

    —              заглубление кабелей до 0,5 м вместо 0,7 м;

    —              применение кабельной вставки большего сечения;

    — прокладка кабелей под теплопроводом в трубах на расстоянии от него не менее 0,5 м, при этом трубы должны быть уложены таким образом, чтобы замена кабелей могла быть выполнена без производства земляных работ (например, ввод концов труб в камеры).

    Кабель для прокладки в земле. Основные марки и общие сведения о прокладке

    При пересечении кабельными линиями железных и автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах по всей ширине зоны отчуждения на глубине не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводных канав. При отсутствии зоны отчуждения указанные условия прокладки должны выполняться только на участке пересечения плюс по 2 м по обе стороны от полотна дороги.

    При пересечении кабельными линиями электрифицированных и подлежащих электрификации на постоянном токе железных дорог блоки и трубы должны быть изолирующими.

    Место пересечения должно находиться на расстоянии не менее 10 м от стрелок, крестовин и мест присоединения к рельсам отсасывающих кабелей.

    Пересечение кабелей с путями электрифицированного рельсового транспорта должно производиться под углом 75-90° к оси пути.

    В случае перехода кабельной линии в ВЛ кабель должен выходить на поверхность на расстоянии не менее 3,5 м от подошвы насыпи или от кромки полотна.

    17. При пересечении кабельными линиями трамвайных путей кабели должны прокладываться в изолирующих блоках или трубах. Пересечение должно выполняться на расстоянии не менее 3 м от стрелок, крестовин и мест присоединения к рельсам отсасывающих кабелей.

    18. При пересечении кабельными линиями въездов для транспорта во дворы, гаражи и т. д. прокладка кабелей должна производиться в трубах.

    19. При установке на кабельных линиях кабельных муфт расстояние в свету между корпусом кабельной муфты и ближайшим кабелем должно быть не менее 250 мм.

    Габариты кабельных траншей и объемы земляных работ (А5-92-13)

    1. Глубина траншеи задана от поверхности земли окончательно спланированной территории.

    Технология прокладки кабеля в траншее

    Объемы земляных работ приведены для траншей с отвесными стенками. При выполнении траншей с углами естественного откоса (a) следует принимать соответствующие поправки.

    3. Охранная зона выделяется для кабельных линий напряжением 1 кВ и выше, в пределах которой запрещается сбрасывать большие тяжести, выливать кислоты и щелочи, устраивать различные свалки (в том числе свалки снега или шлака). В пределах охранной зоны укладка других коммуникаций без согласования с организацией, эксплуатарующей кабельную линию, не допускается.

    Таблица выбора количества кабелей прокладываемых в траншее (А5-92-14)

    В одной траншее рекомендуется прокладывать не более 6 силовых кабелей. Расстояние между контрольными кабелями не нормируется.

    Дополнительно по теме

    Прокладка кабельных линий до 35 кВ

    Коррозионная активность вод по отношению к оболочкам кабелей

    Таблицы поправочных коэффициентов на допустимый длительный ток

    Усилия тяжения при прокладке кабелей

    Таблица рекомендуемых марок кабелей для прокладки в земле

    Прокладка кабелей в траншеях. Пример

    Радиусы изгиба кабелей, разности уровней прокладки, глубина прокладки и расстояния между кабелями

    Габариты кабельных траншей и количества кабелей прокладываемых в ней

    Защита кабелей от механических повреждений

    Пересечение кабельной линией участка грунта с агрессивной средой

    Прокладка кабельной линии параллельно с инженерными сетями

    Прокладка кабельной линии параллельно с ВЛ

    Прокладка кабельной линии по отношению к деревьям, кустарникам, фундаментам зданий и кабельным сооружениям

    Пересечение кабельных линий с инженерными сетями

    Прокладка кабельной линии при пересечении с железной дорогой

    Прокладка кабельной линии при пересечении с автодорогой

    Пересечение кабельной линии с кабельным тоннелем

    Ввод кабельной линии в здание или кабельное сооружение

    Установка соединительных муфт для кабелей

    Вывод кабельной линии из траншей

    Опознавательные знаки кабельной трассы

    Прокладка кабеля в траншее – нормы и требования

    Проект кабельных трасс основывается на специальных нормативах, которые определяют точное проведение монтажных работ, связанных с рытьем траншеи и прокладкой самого кабеля в грунте.

    Все предъявляемые требования к этому процессу можно разделить на две условные группы: первая, когда кабели укладываются параллельно, вторая – прокладка производится перпендикулярно другим проложенным коммуникациям.

    В принципе, все требования едины, и данное разделение, как уже было сказано, чисто условное. Итак, давайте рассмотрим вопросы, связанные темой: прокладка кабеля в траншее – нормы и требования.

    Нормативы проведения кабельных трасс

    Начнем с того, что для монтажа кабеля в земле необходимо под него рыть траншею. Если по проекту она имеет небольшую длину, то эти работы проводятся вручную. Так же учитывается и рельеф местности. В некоторых условиях без лопат просто  не обойтись.

    В основном же рытье траншей производится спецтехникой. Сама же прокладка обязательно проводится по подсыпке из песка, а сверху кабель засыпается чистым грунтом без камешков, мусора и шлаков.

    Основное требование на данном этапе – снизить риски механических повреждений до минимума.

    Внимание! Если траншея роется для одного кабеля или для нескольких шириною не более 250 мм, необходимо после проведения прокладки ее закрыть:

    • или жженым кирпичом поперек траншеи;
    • или железобетонными плитами толщиною не менее 50 мм;
    • или специальными защитно-сигнальными щитами из пластика.

    В процессе выкапывания траншей вдоль всего участка обязательно устанавливается специальная лента сигнальная. Она показывает границы участка, где проводятся работы с использованием спецтехники. Особенно это важно, если прокладка кабеля производится около автотранспортных дорог.

    Глубина

    Глубина прокладки кабеля в траншее – один из основных показателей, от которого будет зависеть, как проводить данный процесс. К примеру:

    • Кабель напряжением 10-20 кВ, укладываемый на глубину 1,0-1,2 м, может не подвергаться защитным мероприятиям. То есть, нет необходимости закрывать траншею плитами или кирпичом. Просто ее засыпают грунтом.
    • Минимальная глубина прокладки для кабельных линий напряжением 10-20 кВ – 0,7 м, для линий напряжением 35 кВ – 1,0 м. А вот под дорогами в независимости от величины напряжения все кабельные трассы прокладываются на глубине одного метра.
    • Есть определенные допуски, когда глубина прокладки может быть снижена. К примеру, при длине трассы, не превышающей 5 метров, когда производится ввод провода в здание. Или происходит пересечение кабельной линии с другими коммуникационными сетями. При этом глубина прокладки может составлять полметра.
    • Что касается прокладки электрических кабелей в сельской местности, в основном на пахотных землях, то и здесь есть нормы глубины прокладки. В данном случае этот показатель не должен быть меньше 1 м. Кстати, трассы электрокабелей можно запахивать и засеивать.

    Прокладка кабеля в траншее: расстояние, ввод, устройство

    Самым надежным способом передачи электрической энергии от поставщика конечному потребителю считается прокладка кабелей в траншеях.

    Если при разработке проекта производственных работ (ППР) не соблюдать строительные нормы и правила (СНиП), а также правила устройства электроустановок (ПУЭ), могут понадобиться серьезные ремонтные работы.

    О способе траншейной укладки

    Технология монтажа в сравнении с остальными методами требует более скромных финансовых вложений. Тем не менее, она позволяет получить отличные условия для охлаждения самого кабеля.

    Однако затрудненный осмотр линий зачастую препятствует осуществлению своевременного ремонта и всегда остается опасность выхода из строя электролинии из-за некорректного проведения земляных работ поблизости трассы.

    Этапы кабельной прокладки:

  • Разрабатывается ППР и согласовывается вся необходимая исполнительная документация.
  • Подбирается подходящее место для монтажа трассы.
  • Готовится траншея под кабель в соответствии с прописанными СНиП.

    Действие подразумевает устройство постели при одном кабеле в траншее: на дно засыпается земляной слой (10 см), очищенный от камней или строительного мусора. За исключением мест, расположенных между подземными коммуникациями, траншеи выкапываются при помощи экскаваторов. Их ширина зависит от марки кабеля.

  • Осуществляется выбор подходящего силового кабеля в зависимости от существующего ППР. Мощность от 6 до 10 кВ подразумевает пластмассовую оболочку, свыше 10 кВ – джутово-битумное покрытие, которое защищает электролинию от коррозии.
  • Прокладывается кабель, при необходимости осуществляется его ввод в здание.

    С напряжением провода до 10 кВ глубина прокладки составляет порядка 70 см.

  • Проводятся мероприятия по защите линий, укладывается сигнальная лента.
  • Линии проверяются на предмет утечки тока.
  • Линии засыпаются грунтом.
  • Схема прокладки кабеля

    Каждый из представленных этапов монтажа подразумевает соблюдение определенных требований в строгом соответствии с имеющимся ППР.

    Требования по выбору места

    Вся технологическая документация должна пройти согласование в органах местной администрации. При этом исполнительная документация и ППР должны учитывать, что электролиния не может быть размещена вблизи иных коммуникаций, парков, скверов. Не должны они пересекать и сооружения хозяйственного назначения. Необходимо соблюдать следующие нормы:

    • ПУЭ 2.3.85, 87 – 60 см и выше должно быть расстояние между кабелем и любым ближайшим зданием, и не менее двух метров расстояние от любых насаждений, если речь идет о парках и скверах;

    Урок по специальной технологии «Прокладка кабеля в траншее»

    Кутовая Людмила Руслановна

    Преподаватель специальных дисциплин

    Рудненский горно – технологический колледж, г. Рудный, Костанайская обл.

    Сабақтың түрі:/ Тип урока: Урок изучения нового материала

    Оқыту мен тәрбиелеудің міндеттері:/ Учебно – воспитательные задачи:

    1. Білімдігі/ Образовательные: Сформировать у студентов знания об основных технологических операциях по прокладке кабеля в траншее

    2. Дамытушылық/ Развивающие: Развивать мышление студентов, технически грамотную речь, умения обобщать и выделять главное в изучаемом материале

    3. Тәрбиелік/ Воспитательные: Воспитывать у студентов упорство в достижении поставленных целей, ответственность за собственную учебную работу

    Форма проведения: виртуальная экскурсия

    Сабақ проблемасы: / Проблема урока: Составить алгоритм прокладки кабеля

    в траншее и сделать вывод от чего

    зависит способ раскатки кабеля

    Білуі керек:/ Знать: Игере алуы керек:/ Уметь:

    1. Правила устройства траншеи 1. Составлять алгоритмы и

    2. Состав работ по прокладке технологические карты на

    кабеля в траншее прокладку кабеля

    3. Особенности прокладки кабеля 2. Обосновывать выбор

    в траншее способа раскатки кабеля

    Қурал жабдықтар, кернекі құралдар: / Оборудование, наглядные пособия:

    Мультимедийное оборудование, слайд – презентация «Прокладка кабеля в траншее», видеоролик « Прокладка силового кабеля», бирки для маркировки кабелей

    Пәнаралық байланыс:/ Межпредметные связи:

    Физика – производство и передача электрической энергии

    Охрана труда – работа на кабельных линиях

    Электротехническое производство– производство силовых кабелей

    Үй жұмысы:/ Домашнее задание:

    Обязательное – На «3» — составить перечень необходимых механизмов, инструментов и материалов для прокладки кабеля в траншее

    На «4» — составить технологическую карту на прокладку кабеля способом раскатки с движущегося транспорта

    На «5» — составить технологическую карту на прокладку способом раскатки с барабана находящегося на земле и проверочный тест на 5 вопросов

    Форма технологической карты

    № Наименование операции Материалы, инструменты, оборудование Технологические пояснения Указания по охране труда

    Опережающее — учебник Л. П. Плетухова «Электромонтажные работы» §29, прочитать: прокладка кабелей в блоках, на опорных конструкциях и в лотках.

    Сабақ барысы: / Ход урока:

    I. Организационный момент (1 – 2 мин.)

    Проверяется наличие присутствующих студентов и их подготовку к уроку, студентам предлагается оценить их эмоционально – психологическое состояние в начале урока: отличное; так себе, среднее; плохое.

    II. Сообщение темы, целей, задач и проблемы урока

    Преподаватель: чтобы изучить тему урока, я приглашаю вас сегодня на виртуальную экскурсию в Цех сетей и подстанций, с целью приобретения следующих базовых профессиональных компетенций, вы должны: 1. Обладать знаниями об основных требованиях к устройству траншеи; объёме работ по прокладке кабеля в траншее; способах раскатки кабеля и правилах закрытия траншеи.

    2. Уметь составлять алгоритм и технологические карты на различные способы прокладки кабеля в траншеях.

    Для закрепления полученных знаний дома вы должны будете выполнить домашнее задание (дифференцировано)

    Изучая материал, мы с вами обязательно сталкиваемся с решением определенных проблем, сегодня к концу урока вы должны составить алгоритм прокладки кабеля в траншее и сделать вывод от чего зависит способ раскатки кабеля.

    III. Актуализация ранее пройденного материала (4 – 5 мин)

    Преподаватель: прежде чем мы попадем в цех нам нужно получить «пропуск», т.е. повторить ранее пройденный материал, связанный с сегодняшней темой.

    1 вопрос: Для чего служат кабельные линии и где их используют?

    Ответ: Кабельные линии предназначены для передачи электроэнергии по одному или нескольким силовым кабелям с соединительными и концевыми муфтами.

    Кабельные линии промышленных предприятий делят на внутрицеховые и внецеховые: к внутрицеховым относятся прокладки кабелей на конструкциях, лотках, коробах, каналах, туннелях и трубах; к внецеховым – в каналах, туннелях, блоках, траншеях, на эстакадах и в галереях.

    2 вопрос: В зависимости от чего выбирают способ прокладки кабеля?

    Ответ: Способ прокладки кабелей выбирают в зависимости от величины и размещения нагрузок, плотности застройки, компоновки электротехнических помещений, наличия грунтовых вод, степени агрессивности грунтов, загрязнения окружающей среды.

    3 вопрос: Какой способ прокладки кабеля считается наиболее простым и почему?

    Ответ: Наиболее простой является прокладка кабелей в земляных траншеях, поскольку не требует большого объема строительных работ и создает хорошие условия для охлаждения кабелей.

    4 вопрос: Какое расстояние должно быть между проложенным кабелем и теплопроводом и почему?

    Ответ: 2, 0 метра, так как жилы кабеля нагреваются проходящим по ним током, при этом происходит разжижение и необратимое перемещение состава, которым пропитан кабель, и почва вокруг теплопровода также нагревается и чтобы не возникал дополнительный нагрев кабеля выше допустимого, должно быть выдержано такое расстояние.

    IV. Изучение нового материала (25 – 30 мин)

    Преподаватель:

    Итак, начинаем нашу экскурсию, и первым нас встречает мастер линейного участка, который расскажет нам, с чего начинаются работы по прокладке кабеля в траншее. (Во время рассмотрения материала студенты составляют алгоритм прокладки кабеля в траншее).

    Студент, в роли мастера (опережающее задание): Во время подготовительных работ на трассу доставляют необходимое количество кирпича, песка или просеянной земли, а также железобетонные, керамические или пластмассовые трубы с внутренним диаметром не менее 100мм для устройства переходов кабельной линии под железнодорожными путями, проезжими дорогами и различными препятствиями, находящихся на трассе кабельной линии.

    Траншею копают землеройными машинами, чаще всего экскаваторами, траншеи небольшой протяженности или на стесненных участках, где применить механизмы невозможно, роют вручную.

    Глубина траншеи должна быть не менее 700мм, а ширина такой, чтобы расстояние между несколькими параллельно проложенными в ней кабелями напряжением до 10кВ было не менее 100мм, а от стенки траншеи до ближайшего крайнего кабеля не менее 50мм.

    В местах будущего расположения кабельных соединительных муфт траншеи расширяют, образуя котлованы. Котлован для одной муфты кабеля напряжением до 10 кВ должен быть шириной 1, 5 и длиной 2, 5 м.

    Преподаватель: при выполнении любых работ вы должны обязательно соблюдать правила техники безопасности, поэтому сейчас перед вами выступит инженер по технике безопасности и ознакомит нас с основными правилами безопасного ведения кабельных работ в траншеях. Ваша задача внимательно слушать, чтобы потом повторить основные правила ТБ.

    Студент в роли инженера по ТБ (опережающее задание): При рытье траншей и котлованов в слабом или влажном грунте, когда есть угроза обвала, во избежание завала рабочих землей, стенки траншей должны быть надежно укреплены с помощью досок и распорок. В местах движения людей и транспорта траншеи ограждают веревкой, на которой вывешивают предупредительные плакаты. Для пешеходов делают мостики или переходы.

    Вырытую землю, булыжники, куски асфальта укладывают на одной из сторон траншеи или котлована на расстоянии не менее 1м от их бровки, чтобы обеспечить свободное продвижение работающих вдоль трассы.

    Кабели доставляют к месту укладки в барабанах на специальных кабельных транспортерах или на автомашинах, оборудованных устройством для погрузки, транспортирования и выгрузки барабана с кабелем. Выгружать барабаны с кабелем нужно осторожно, чтобы не повредить его и не нанести травму работающим.

    Категорически запрещается сбрасывать барабаны с кабелем с автомашин или с кабельных транспортеров. Кабель должен быть выгружен на максимально близком расстоянии от места раскатки, но так, чтобы он не мешал движению рабочих, не создавал угрозы падения в траншею и был удобно расположен для раскатки.

    Перед разматыванием кабеля снимают обшивку с барабана и освобождают барабан от выступающих гвоздей, досок, затем приподнимают и укрепляют на домкратах. Кабель прокладывают в брезентовых рукавицах.

    При прокладке кабеля рабочим не разрешается стоять внутри углов поворота, а также поддерживать кабель вручную на поворотах трассы. Для этой цели устанавливаются угловые ролики.

    (Студенты пересказывают основное из прослушанного).

    Преподаватель: непосредственно о технологии раскатки кабеля нам расскажет бригадир бригады кабельщиков.

    Студент в роли бригадира (опережающее задание): Доставленный к месту прокладки кабель раскатывают с барабанов при помощи движущегося транспорта, лебедкой по роликам, вручную по роликам или без роликов.

    1. При раскатке кабеля с движущегося транспорта — автомобиля или кабелеукладчика — двое рабочих вращают вручную барабан, сматывая с него кабель, а два других рабочих принимают и укладывают кабель в траншее. Кабель сматывают с барабана сверху, а не снизу. Раскатку производят при скорости движения автомашины или кабелеукладчика, не превышающей 2,5км/ч

    2. При раскатке с барабана, находящегося на земле, последний должен быть приподнят над землей на 200- 250мм с помощью кабельных домкратов.

    До начала раскатки кабеля в траншее устанавливают линейные и угловые раскаточные ролики: линейные ролики устанавливают на прямых участках траншеи через каждые 2м, а угловые — в местах изгибов и поворотов траншеи.

    Непосредственно перед раскаткой снимают обшивку с кабельного барабана и осматривают верхние витки кабеля, чтобы убедиться в отсутствии вмятин, повреждений брони кабеля или иных дефектов. Затем

    сматывают с барабана лебедки, установленной на противоположном конце траншеи, стальной трос и прикрепляют к нему конец кабеля . Раскатываемый кабель прикрепляют к тросу лебедки при помощи проволочного чулка, конусного или рычажного зажима. А затем, приведя в движение барабан лебедки, раскатывают кабель.

    Преподаватель: а вот третий способ раскатки кабеля вы сейчас самостоятельно изучите на «информационном стенде цеха» и перескажите через 3 мин. (Студенты самостоятельно работают с учебником)

    Преподаватель: и вновь мастер линейного участка продолжит свой рассказ и познакомит нас с правила ми закрытия траншеи.

    Студент в роли мастера (опережающее задание): Дно траншеи по всей длине должно быть присыпано песком или мелкой землей, не содержащей камней, строительного мусора, шлака и т.п. Так называемая «подушка».

    Толщина подсыпки должна составлять не менее 100 мм. После раскатки кабель снимают с роликов и укладывают на дно траншеи, а ролики удаляют из траншеи.

    Кабельные линии прокладывают так, чтобы исключить возможность появления опасных механических напряжений и повреждений в процессе эксплуатации.

    Кабель укладывают «змейкой» (волнообразно) с небольшим запасом, составляющим 1,5—2 % общей длины траншеи, на случай возможных смещений почвы и температурных деформаций кабеля в разное время года.

    По окончании укладки, линию осматривают и составляют исполнительный чертеж трассы проложенных кабельных линий. Каждая кабельная линия должна быть замаркирована, т.е.

    должна иметь присвоенный номер или наименование, указанные на бирках, прикрепляемых к кабелю у всех муфт и заделок, а также через каждые 20 м на прямых участках линии.

    Для маркировки силовых кабелей напряжением до 1000 В применяют бирки прямоугольной формы, а круглые – для кабелей напряжением выше 1000 В. Треугольные бирки используют для маркировки контрольных кабелей.

    После маркировки и окончательного осмотра кабели засыпают слоем мягкой просеянной земли «пушонки» или песка толщиной 100 мм, поверх устраивают защиту. Защита кабелей напряжением свыше 1 кВ выполняется по всей длине красным кирпичом, бетонными плитами, сигнальными лентами.

    Сигнальная лента должна укладываться в траншее над кабелями на расстоянии 250 мм от их наружных покровов. Она должна быть красного цвета и иметь четкие надписи «Осторожно, кабель».

    Засыпают траншею ранее вынутым грунтом без камней, строительного мусора и т.п. Засыпают слоями земли толщиной 200 – 250 мм с уплотнением каждого слоя.

    Засыпку верхней части траншеи и зачистку трассы после засыпки производят бульдозерами.

    Преподаватель: для осмысления полученных знаний на экскурсии, проверяем составленный вами алгоритм (студент на доске записывает алгоритм) (приложение 1)

    В конце нашей экскурсии мы посетим с вами отдел «Новой техники и технологии», где после просмотра видеоролика « Прокладка силового кабеля», вы должны ответить на вопросы – 1 ряд: А) Почему привычные способы защиты кабеля от механических повреждений не отвечают современным требованиям?

    Б) Что является современным защитным материалом и что обеспечивает его применение?

    2 ряд: Назовите два первых преимущества современного защитного материала.

    3 ряд: Назовите третье и четвёртое преимущество современного защитного материала.

    V. Закрепление полученных знаний (3 мин)

    Преподаватель: Экскурсия наша заканчивается и необходимо составить «отчёт» по ней, в качестве которого я предлагаю вам выполнить тест:

    1. Глубина кабельной траншеи должна быть не менее, мм

    А) 700

    В) 500

    С) 1000

    D) 800

    Е) 1500

    2. Раскаточные ролики по дну траншеи устанавливают через, м

    А) 0,5

    В) 1

    С) 1,5

    D) 2

    Е) 2,5

    3. Для маркировки кабелей напряжением выше 1000 В используют бирки

    формы

    А) треугольной

    В) овальной

    С) квадратной

    D) круглой

    Е) прямоугольной

    4. Кабель укладывают в траншее «змейкой» для

    А) удобства осмотра

    В) удобства укладки

    С) запаса кабеля по длине при монтаже муфт

    D) компенсации продольных напряжений

    Е) ускорения ремонта

    5. Кабельную траншею закрывают после

    А) осмотра кабелей

    В) испытания кабелей

    С) осмотра и испытания кабелей

    D) маркировки кабелей

    Е) маркировки и осмотра кабелей

    6. Кабельную траншею засыпают слоями грунта толщиной, мм

    А) 50 – 100

    В) 100 – 150

    С) 150 – 200

    D) 200 – 250

    Е) 250 – 300

    7. Кабельную траншею засыпают после

    А) укладки кабеля

    В) маркировки кабеля

    С) осмотра кабеля

    D) засыпки слоем «пушонки»

    Е) защиты кабеля от механических повреждений

    Студенты решают тест и осуществляют взаимопроверку (ключ):

    1 – А

    2 – D

    3 – D

    4 – D

    5 – Е

    6 – D

    7 – Е

    VI. Подведение итогов и рефлексия

    Решение проблемы, комментарий выставленных оценок , рефлексия (студенты оценивают свое эмоционально – психологическое состояние в конце урока)

    Прокладка и протягивание кабеля — Установка кабелей низкого и высокого напряжения в траншею

    Опубликовано 14 марта 2018 г.

    Торн и Деррик | Дистрибьюторы оборудования для прокладки и тяги | НН МВ ВН

    Сегодня в Часть 2 из 2 частей серии, посвященной Оборудование для прокладки и прокладки кабеля , Thorne & Derrick рассматривает требования к оборудованию и подготовку к протяжке кабеля при прокладке кабелей в кабельную траншею. В Часть 1, мы обсудили процедуры и требования к оборудованию для протягивания и прокладки кабеля в каналы .

    Оборудование для протягивания кабеля и подготовка

    Траншея

    В Часть 2 нашей серии статей о Кабельное оборудование для прокладки и протягивания мы рассматриваем оборудование и технологические требования для протягивания и прокладки кабелей в открытой траншее.

    Прокладка кабеля в открытой траншее часто используется вместо прокладки кабеля непосредственно в кабельных каналах . Этот метод прокладки кабелей в землю, как правило, используется там, где используемые кабели имеют более высокое напряжение (кабели среднего напряжения HV) и, следовательно, имеют больший внешний диаметр кабеля.

    Подготовка кабельной траншеи

    Перед прокладкой кабеля необходимо вырыть и подготовить траншею для кабеля.

    Это означает, что траншея должна иметь размер, достаточный для прокладки кабелей и каналов.

    Для разных кабелей потребуются кабельные желоба разного размера — чем выше напряжение кабеля, тем больше кабель и, следовательно, тем больше требуется кабельный желоб.

    Ширина и глубина траншеи также зависят от того, где вырывается траншея для кабеля.Например, кабель, проложенный под общественной тротуаром, не будет проложен на такой же глубине, как кабель под пахотной землей, которую нужно вспахать.

    При рытье траншеи ее должно быть достаточно, чтобы установщик мог проложить кабели и воздуховоды на глубине, соответствующей используемому кабелю.

    Это также должно позволять прокладывать кабели в пределах указанных радиусов изгиба.

    Кабель должен быть проложен в пределах указанных габаритов и без повреждения оболочки кабеля.

    При прокладке кабеля в открытой траншее используется 8 ключевых компонентов в пределах типовой схемы используемого оборудования, за исключением траншеи и кабеля.

    • Тросовая лебедка — Тросовая лебедка расположена в конце кабельной траншеи и спроектирована таким образом, чтобы быть простой и надежной. Лебедка обеспечивает плавное и контролируемое протягивание кабеля через траншею. Лебедка для протягивания троса обеспечивает фактическое протягивание троса. В зависимости от типа протягиваемого кабеля доступно несколько различных тросовых лебедок.Лебедки различаются между телекоммуникационными, силовыми кабелями и легкими кабелями.

    • Трос лебедки — трос лебедки прикрепляется к тросу для его протягивания. Трос обеспечивает дополнительную прочность и позволяет протягивать более тяжелые кабели. Кроме того, использование троса лебедки предотвращает возможное повреждение оболочки кабеля.

    • Поворотное звено — Поворотное звено обеспечивает соединение между тросом и тросом лебедки.Каждое поворотное звено спроектировано и используется так, чтобы позволить проводу вращаться при вытягивании и избежать перегиба или скручивания. Дополнительный уровень защиты, обеспечиваемый шарнирным соединением, означает, что повреждение оболочки кабеля снижается еще больше.

    • Кабельные носки Кабельные носки или чулки доступны либо из нержавеющей стали, либо из кевлара, но традиционно изготавливаются из высокопрочной оцинкованной стальной проволоки. Часто называемые тросовыми носками или захватами, это еще один уровень защиты между тросом и тросовой лебедкой.Присоединенные к концу кабеля, они прикрепляются к шарнирному соединению и избегают прямого контакта с кабелем. Все пилотные и телефонные кабели, кабели низкого напряжения, 11 кВ, 20 кВ, 33 кВ, 66 кВ и 132 кВ, как правило, следует протягивать с помощью кабельной муфты правильного размера, которая надежно закреплена на кабеле низкого и высокого напряжения. Для более сложной протяжки кабеля может потребоваться использование петли для протяжки кабеля , прикрепленной непосредственно к проводникам кабеля.

    • Ролики для прямого кабеля — ролики для прямого троса, как следует из названия, предназначены для использования в прямой части траншеи.Разные по размеру и весу, прямые ролики выбираются в зависимости от размера траншеи, в которой они будут использоваться. Ролики позволяют протягивать кабель, не касаясь дна траншеи, что может привести к повреждению внешней оболочки кабеля. . Доступен полный ассортимент кабельных траншейных роликов — съемники кабеля должны проверять исправное состояние кабельных роликов, легко перемещающихся на шпинделе, и что поверхности качения не имеют повреждений. Ведущие кабельные ролики обычно размещаются со стороны кабельной траншеи на конце протягивания кабеля с роликами скольжения на поворотах и ​​роликами типа «обруч» вдоль прямых участков кабеля.Подрядчики могут использовать перевернутые опорные пластины, чтобы предотвратить попадание кабеля или тянущего троса в препятствия. На входе в кабельный канал следует прикрепить раструб на конце с роликами для кабеля, расположенными так, чтобы обеспечить центральный доступ в раструб.

    • Угловые катки Угловые катки используются в траншее, где есть изгиб траншеи. Обычно они включают в себя вертикальный и горизонтальный ролик для протягивания кабеля.Обеспечивая тот же уровень защиты, что и прямые ролики, они оба используются рядом друг с другом.

    • Вытяжной ролик — Вытяжной ролик — это первая часть оборудования, с которой будет соприкасаться кабель. Когда кабель протягивается через открытую траншею, отводной ролик направляет кабель прямо из барабана в траншею. Затем кабель протягивается через траншею, при этом натяжной ролик выступает в качестве начальной направляющей для кабеля.

    • Прицеп с кабельным барабаном — прицеп с кабельным барабаном используется для транспортировки барабана с кабелем. Кроме того, прицеп также используется для стабилизации кабельного барабана во время протягивания кабеля по траншее.

    Канальные стержни представляют собой прочное, легкое и экономичное решение для прокладки кабелей в каналы или трубы с тросами или без них.

    Защита кабеля

    Установка крышек кабельных желобов и защитных плиток для кабелей

    Все кабели и каналы, проложенные в кабельном желобе, должны быть чрезмерно защищены защитной крышкой или лентой в зависимости от кабеля с самым высоким напряжением, который должен быть защищен в кабельном канале — обычно в Великобритании используются следующие защитные ленты и крышки для кабелей для кабелей низкого, среднего и высокого напряжения.

    Маркерная плитка для плитки или крышки Stokbord устанавливаются поверх кабеля на соответствующих чертежах траншеи — обычно не требуется устанавливать какие-либо одобренные выше кабельные каналы, установленные с использованием бестраншейных методов (например, направленного бурения), но любой из них может быть установлен, если это считается требуется дополнительная защита кабеля среднего и высокого напряжения. Когда используется Tile Tape, ее следует аккуратно обрезать и установить так, чтобы кабель среднего / высокого напряжения был полностью покрыт по всей длине установленного кабельного канала.

    • Сервисный кабель LV 40 м x 200 мм x 2,5 мм Лента для ленты
    • Сетевой кабель LV 40 м x 200 мм x 2,5 мм изолента
    • Кабели СН 11 кВ 40 м x 200 мм x 2,5 мм Лента
    • Кабели среднего напряжения 22 кВ 40 м x 200 мм x 2,5 мм Лента
    • Кабели СН 33 кВ 1000 мм x 244 мм x 9 мм Stokbord
    • Кабели среднего напряжения 66 кВ 1000 мм x 244 мм x 9 мм Stokbord
    • Кабели СН 132 кВ 1000 мм x 244 мм x 9 мм Stokbord

    Подробнее ➡ Лента для плитки | Стокборд

    Защита подземного кабеля

    Уплотнения воздуховодов

    Если электрические, пилотные и телефонные кабели проложены в кабельные каналы для электрических кабелей, стандарт инженерных сетей обычно рекомендует, чтобы все кабельные каналы, входящие в подстанции и здания, были герметизированы. и кабели подстанции высокого напряжения 132 кВ, где требуется кабельных вводов .

    Thorne & Derrick распространяет обширный ассортимент уплотнителей для воздуховодов и кабельных транзитных систем для защиты инженерных сетей и обеспечения защиты подстанций от наводнений от проникновения воды через герметичные кабельные каналы и проходки в зданиях.

    Поставщики и дистрибьюторы оборудования для протяжки и прокладки кабеля

    Thorne & Derrick International распространяет самый широкий ассортимент оборудования для протягивания и прокладки кабеля , позволяющего прокладывать силовые кабели низкого, среднего и высокого напряжения в подземных траншеях или каналах — продукты также поставляются для выдувания оптоволоконных кабелей, разработки подводных траншей и морских сооружений. прокладки шлангокабелей и протягивание армированных кабелей на кабельный лоток.

    Воздуходувки | Смазка для кабелей | Стержни воздуховодов | Кабельные носки | Разъемы кабельные | Кабельные ролики | Защитные кожухи для кабелей MV HV | Кабельные муфты MV HV | Уплотнение воздуховода

    Дополнительная литература


    Траншеи и кабели | Строительство ветряных электростанций

    Этот пост является продолжением предыдущей небольшой статьи, которую я написал несколько лет назад о характеристиках систем среднего напряжения ветряных электростанций.

    Я написал его с помощью моего друга и коллеги Камрана, который более часа отвечал на мои вопросы по этой теме. Спасибо Кямран!

    Сеть среднего напряжения является одним из элементов, составляющих проект ветряной электростанции, а вторыми являются фундаменты, земляные работы, подстанция и линия высокого напряжения.

    Некоторые элементы могут отсутствовать: я видел несколько проектов без подстанций, например, во Франции, где небольшие ветряные электростанции были подключены к сети непосредственно на среднем уровне напряжения.Однако вы никогда не увидите проект без хотя бы нескольких сотен метров кабелей среднего напряжения.

    Ветровые турбины обычно вырабатывают энергию с напряжением около 600–700 В. Впоследствии напряжение повышается с помощью трансформатора, который может быть расположен в гондоле, в основании башни или, реже, снаружи, в небольшой коробке рядом с башней.

    Цель состоит в том, чтобы минимизировать электрические потери, и теоретически возможны несколько уровней напряжения — я видел проекты с уровнями среднего напряжения от 12 кВ до 33 кВ и выше.

    Целью работы при проектировании системы среднего напряжения, очевидно, является поиск оптимального места, которое оптимизирует капитальные затраты (то, что вы платите за кабели и стоимость трансформаторов) и эксплуатационные расходы (в основном, электрические потери, которые вы будете иметь в кабелях), выбор номинального напряжения, соответствующего местным нормам и типам кабелей, которые обычно используются в стране, где расположена ветряная электростанция.

    Кабели классифицируются по их эффективной площади поперечного сечения в мм2 — чем больше сечение, тем большую силу тока они могут передавать.

    Стандартные секции, часто используемые в ветряных электростанциях, составляют 70, 95, 120, 150, 185, 240, 300, 400, 500 и 630 мм. Более крупные секции имеются в продаже, но секции от 400 до 630 мм уже трудно использовать в строительстве из-за их веса и радиуса изгиба.

    Радиус изгиба обычно выражается как функция диаметра. Например, «10x D» будет означать, что минимальный радиус изгиба в 10 раз превышает диаметр кабеля. Этот параметр важен, потому что вам, вероятно, потребуются узкие изгибы кабеля, например, в нижней части фундамента, если трансформатор находится внутри турбины.Большой радиус связывания может сильно усложнить работу на строительной площадке.

    Кабели состоят из нескольких слоев с различными функциями — на рынке доступно множество технических альтернатив и конструктивных методов, но в целом вы найдете (от центра до самого внешнего слоя):

    • Жила проводника из меди или алюминий.
    • Изоляционный слой, обычно сделанный из сшитого полиэтилена (XLPE).
    • Металлический экран для предотвращения электрического поля.
    • Внешняя оболочка, защищающая кабели от коррозии, влажности и механических нагрузок.В некоторых проектах этот самый внешний слой выбирается для того, чтобы иметь особые свойства, такие как, например, повышенная огнестойкость или защита от агрессивных химикатов или даже термитов (я видел эту последнюю особенность в Австралии)

    Различные слои кабеля среднего напряжения. Copyright image Южный кабель

    Кабели будут доставляться на ВЭС в деревянных кабельных барабанах.

    Стандартная стратегия проектирования заключается в минимизации количества кабельных барабанов, поскольку выполнение соединений между различными секциями кабелей — дорогостоящая и узкоспециализированная задача.

    Однако существуют ограничения на размер бочек — в основном, их вес и размер должны обеспечивать безопасную транспортировку и манипулирование.

    Количество метров кабеля, которое можно транспортировать на барабанах, зависит от типа и диаметра кабеля — для ветряных электростанций вы обычно получаете несколько сотен метров в каждом барабане.

    Сравнение одножильных и трехжильных кабелей

    Существуют две основные типологии имеющихся в продаже кабелей среднего напряжения: одножильные и трехжильные.

    В одножильных кабелях каждый имеет свой собственный экран, в то время как в трехжильных кабелях три фазы имеют общий металлический экран. Если вы выберете одножильную технологию, вам нужно будет использовать три разных кабеля, по одному для каждой фазы.

    Алюминий и медные кабели

    Материал, используемый для жилы кабелей для ветряных электростанций, почти всегда — алюминий.

    Теоретически доступны медные кабели, и медь имеет несколько желаемых характеристик — например, это более эффективный проводник электрического тока и требует меньшего поперечного сечения для передачи того же количества энергии, что и алюминиевый проводник.

    Однако при нынешних относительных ценах на медь и алюминий медные кабели просто слишком дороги, поэтому они никогда не используются для перегородки ветряных электростанций — вы, вероятно, увидите их внутри подстанций, где расстояния короче.

    Стоимость сырья, такого как алюминий, представляет собой соответствующий процент от окончательной стоимости кабеля. По этой причине я склонен рассматривать кабели среднего напряжения почти как товар.

    Воздушные и подземные кабели

    В большинстве стран кабели закапывают прямо в песчаный слой на дне траншей (или, в очень редких случаях, внутри канала).

    Время от времени я вижу проект с воздушной линией среднего напряжения, например, в Индии или Южной Африке. Однако они, как правило, скорее исключение, чем правило.

    Требования к траншеи для прокладки подземного кабеля

    Эта статья предназначена для инженеров-электриков, супервайзеров, чтобы ознакомить их с тем, как прокладывать прямой подземный кабель на заводах и в обрабатывающей промышленности в соответствии с международными стандартами. Основными ключевыми словами для этой статьи являются требования к траншеи для прямой прокладки подземных кабелей, конструкция траншеи для прямых заглубленных кабелей, протягивание кабелей в подготовленную траншею, уплотнение и профилирование.

    Требования к траншеи для прокладки кабеля под землей

    Кабели прямого прокладки под землей можно использовать только с разрешения компании. Кабели прямого прокладки должны иметь бронированную оболочку и общую оболочку из ПВХ.

    Кабели, проложенные под землей, Проектирование траншей

    a. Кабели, выходящие из основных траншей, следует прокладывать в каналах или в боковых траншеях.
    г. Боковые траншеи по конструкции и устройству должны быть аналогичны основной траншеи.
    г. Кабели для прямого прокладки следует прокладывать внутри траншеи на минимальную глубину (от уровня до верха кабелей), как указано ниже:
    (i) Кабели на 600 В и ниже 610 мм (24 дюйма)
    (ii) Свыше 600 В — кабели 15 кВ 610 мм (24 дюйма)
    (iii) Кабель 35 кВ 1120 мм (44 дюйма)

    Прямой подземный кабель Установка

    Существует два приемлемых метода прокладки кабелей, проложенных непосредственно в земле:
    a.Укладка кабелей в подготовленную траншею.
    г. Протягивание кабелей в подготовленную траншею.

    Прокладка кабеля в подготовленной траншее

    Один из способов прокладки подземных кабелей заключается в их укладке в подготовленную траншею с движущегося транспортного средства, на котором находится катушка с кабелем.
    а. Когда кабели устанавливаются таким образом, следует проявлять осторожность, чтобы убедиться, что минимальный радиус изгиба не превышен при снятии кабеля с катушки.(Примечание: если катушка
    внезапно «закрутится» из-за веса кабелей, может произойти резкий изгиб прямо под катушкой, где кабели соприкасаются с дном траншеи.)
    b. В некоторых случаях необходимо заказывать кабель со всеми тремя параллельными проводниками на одной катушке.
    г. В случае длинных участков провода могут быть размещены на отдельных барабанах, чтобы свести к минимуму необходимость в точках сращивания или заделки.

    Протягивание кабелей в подготовленную траншею

    Альтернативный метод прокладки кабелей в траншее — протягивание их внутрь.
    а. Когда кабели протягиваются в траншею, необходимо использовать динамометр, чтобы убедиться, что максимальное натяжение при растяжении не превышается, если кабели протягиваются не вручную.
    г. На длинных рейсах следует использовать ролики для уменьшения трения.
    г. Ниже перечислены некоторые методы «пересечения», которые могут устранить необходимость в «секциях кабелепровода» для обеспечения физической защиты. При использовании кабелепровода на концах кабелепровода должны использоваться подходящие расширяющиеся фитинги, при этом необходимо проявлять особую осторожность, чтобы не перегибать кабель при протягивании через кабелепровод.
    г. Также возможны разделенные кабелепроводы или кабельные каналы с открытым верхом. Их можно использовать для укладки кабеля на место, а затем закрывать верхнюю часть. Примечание. Запрещается использовать закрытые деревянные кабельные каналы из-за плохих характеристик теплопередачи.
    e. Все раздельные трубы должны приобретаться у производителя, а не производиться на месте. Разрезные трубы должны иметь кромки и канавки для предотвращения соскальзывания.

    Засыпка
    • Засыпка должна соответствовать требованиям и состоять из крупного чистого песка без камней, острых предметов или любого другого материала или вещества, которые могут повредить кабель.Термическое сопротивление чистого песка не должно превышать 120 ° Cocm / Вт.
    • После прокладки кабелей поверх верхнего слоя кабелей необходимо нанести чистый уплотненный термопесок. Каждый слой песка должен быть уплотнен и раскатан для достижения показателя уплотнения 95%.
    • Желтая предупреждающая лента с черными буквами (на английском языке) должна быть на 150 мм выше красной бетонной плиты.

    Маркировка и крышка
    • Маркировка и крышка устанавливаются согласно конструкторской документации.
    • Если не указано в строительной документации, покрытие траншеи должно иметь вид:
      a. Железобетон, окрашенный в красный цвет, либо сборный, либо залитый на месте. б. Должны быть установлены красные цементные плитки шириной 305 мм, длиной 305 мм и толщиной 50 мм (12 ″ x 12 ″ x 2 ″) или красная бетонная плита толщиной 2 дюйма (50 мм) должна быть залита полным слоем поверх песка. через траншею.Крышка должна выступать на 305 мм (12 дюймов) за кабель с каждой стороны траншеи.
      г. Съемный и поддерживаемый стенами траншеи.
      г. Сверху промыть прилегающей тротуарной плиткой.
      e. Каждая десятая крышка должна иметь средства для крепления подъемного устройства. Чтобы облегчить снятие, эти крышки должны быть ограничены по массе следующим образом:

    Уплотнение и сортировка

    После установки красного бетонного покрытия траншея должна быть заполнена просеянным песком с точностью до 150 мм (6 дюймов). оценка.
    Для завершения засыпки траншеи следует использовать почву, аналогичную окружающей местности. По завершении поверхность траншеи должна быть выровнена в соответствии с окружающим уклоном.

    Нравится:

    Нравится Загрузка …

    Узнайте о типах и методах рытья траншей

    Все траншеи считаются раскопками, но не все раскопки считаются траншеями. Рытье траншей — это особый тип землеройных работ, который предлагает отличную альтернативу прокладке подземных труб и кабелей, когда бурение не подходит для работы.Траншеи часто являются важной частью всех типов строительных проектов и текущего обслуживания существующей инфраструктуры.

    Что такое траншеи?

    Рытье траншей — это простой метод земляных работ, который включает удаление грязи, камней и других органических веществ для создания ямы в земле. Траншеи обычно роют над землей по тропинке, которая глубже, чем ширина. Траншеи могут сильно различаться по глубине, но OSHA считает выемку траншеей только в том случае, если ее ширина на самом дне составляет менее 15 футов.Что-нибудь более крупное, и это считается раскопками, это может быть любое углубление или отверстие в поверхности земли.

    Различные типы траншей

    Рытье траншей можно использовать для создания новых котлованов для установки дренажа, подпорных стен, электрических или волоконных трубопроводов, спринклерных систем и газовых, канализационных и водопроводных линий. Его также можно использовать для создания траншей для замены старых канализационных, водопроводных и дренажных линий новыми материалами. Существует несколько различных типов траншей, причем тип траншеи определяется ее формой, а форма определяется назначением траншеи.Проблемы, которые влияют на тип траншеи, которую вы можете использовать, включают:

    • Тип копаемого грунта
    • Наличие опоры или экранирования
    • Размер трубы или канала, устанавливаемого в траншею
    • Расположение траншеи, т. Е. Проезжая часть по сравнению с открытым полем
    • Близость к существующим коммуникациям, зданиям и другим сооружениям

    Четыре наиболее часто используемых типа траншеи включают:

    • Прямые траншеи: имеют параллельные стороны, расположенные под прямым углом к ​​основанию.Эти траншеи обычно используются в местах с ограниченной площадью поверхности, например, возле зданий или дорог. Опорные или траншейные ящики являются обязательными защитными системами.
    • Траншеи с уклоном: имеют наклонные стороны, чтобы предотвратить провалы, причем угол наклона определяется глубиной траншеи, типом почвы и продолжительностью существования траншеи. Эти траншеи используются для укладки больших водопропускных труб или труб, а также являются обычным явлением для новых строительных площадок, где есть более широкий путь грунта и недоступны другие защитные системы.Наклон и экранирование используются в качестве защитных систем.
    • Наклонные траншеи: имеют стороны, обрезанные для создания ступенек, причем высота ступенек определяется типом почвы, а для менее устойчивых почв требуются более мелкие углы. Для стабилизации траншеи, которая должна быть глубиной до 20 футов, могут использоваться системы с одним или несколькими скамейками. В качестве защитных систем используются экранирующие или траншейные ящики.
    • Траншеи с отверстиями для пирса с колокольным дном: имеют вершины, которые обычно уже, чем дно отверстия, что придает ему форму колокола.Эти траншеи обычно используются для установки опор для поддержки фундамента конструкции. Требуются дополнительные защитные системы, потому что существует более высокая вероятность обрушения из-за наклона стенок внутрь над полом выемки.

    Безопасность при рытье траншей

    Земляные работы и рытье траншей являются одними из самых опасных строительных работ. Потенциальные опасности включают в себя несчастные случаи, связанные со скольжением и падением, поражение электрическим током, падающие грузы, небезопасную атмосферу и аварии с участием мобильного оборудования.Однако обвалы представляют наибольший риск для безопасности рабочих с высокой вероятностью смертельного исхода. Если траншея не сделана полностью в устойчивой породе, OSHA обычно требует от работодателей использования защитной системы для защиты рабочих от обвалов.

    Наиболее распространенными типами используемых защитных систем являются установка щита между рабочей зоной и сторонами котлована и / или опорой, опорой и / или опорой сторон котлована. Работодателям разрешается выбирать наиболее практичную систему защиты, которая обеспечивает необходимую защиту рабочих.Решающими факторами для выбора защитной системы являются погода и климат, тип почвы и содержание воды, глубина траншеи и близость к другим объектам.

    Обратитесь к специалистам по прокладке траншей в Канзас-Сити

    Независимо от того, прокладываете ли вы отдельную инженерную линию для жилого проекта или всю инфраструктуру для коммерческого проекта, специалисты по земляным работам в Earthworkz помогут вам выбрать правильный тип траншеи для ваших строительных нужд. Мы используем траншеекопатели с механической цепью для прорезания канав и эффективного выполнения требований по рытью траншей для всех типов строительных проектов, больших и малых.Earthworkz является одним из ведущих подрядчиков по рытью траншей в районе Большого Канзас-Сити и профессионально выполняет потребности наших клиентов в земляных работах с 2009 года. Свяжитесь с нами по телефону 816-355-0280, чтобы назначить консультацию по вашему проекту траншеи сегодня.

    Прокладка подземных кабелей | electricaleasy.com

    Подземные кабели, конечно, предназначены для прокладки или прокладки под землей. Надежность подземной кабельной сети во многом зависит от правильной прокладки кабелей, качества кабельных соединений и ответвлений и т. Д.Существует три основных метода прокладки подземных кабелей : (i) прямая прокладка, (ii) система протяжки и (iii) сплошная система. Эти три метода объясняются ниже с их преимуществами и недостатками.

    Прямая прокладка подземных кабелей

    Этот метод наиболее популярен, поскольку он прост и дешев. Кабели, прокладываемые этим методом, должны иметь битумированную бумагу и гессеновую ленту, чтобы обеспечить защиту от коррозии и электролиза. Процедура прямой укладки следующая.

    Порядок укладки

    • Вырывается траншея глубиной около 1,5 метра и шириной 45 см.
    • Затем траншею засыпают слоем мелкого песка толщиной 10 см.
    • Кабель проложен над песчаной подушкой. Песок защищает кабель от влаги из земли.
    • Затем проложенный кабель снова засыпают слоем песка толщиной около 10 см.
    • Если в одной траншее необходимо проложить несколько кабелей, расстояние по горизонтали или вертикали составляет около 30 см, чтобы уменьшить эффект взаимного нагрева.Расстояние между кабелями также гарантирует, что неисправность одного кабеля не повредит соседний кабель.
    • Затем траншея засыпается кирпичами и землей для защиты кабеля от механических повреждений.
    Преимущества
    • Проще и дешевле, чем два других метода
    • Тепло, выделяемое в кабелях, легко рассеивается в земле.
    Недостатки
    • Чтобы проложить новые кабели для удовлетворения повышенных требований к нагрузке, необходимо провести совершенно новую выемку грунта, стоимость которой равна стоимости новой прокладки.
    • Переделать кабельную сеть непросто.
    • Стоимость обслуживания выше.
    • Определить место неисправности сложно.
    • Этот метод нельзя использовать в густонаселенных районах, таких как мегаполисы, где раскопки обходятся слишком дорого.
    [Также читайте: Типы подземных кабелей]

    Система выкатывания

    В этом методе чугунные или бетонные трубы или каналы прокладываются под землей с люками в подходящих местах вдоль кабельной трассы.Затем кабели протягиваются в трубы из люков. Обычно также предусматривается дополнительная труба / канал вместе с тремя кабельными каналами для проведения соединений релейной защиты и контрольных проводов. Расстояние между люками должно быть таким, чтобы было легче протягивать кабели. На поворотах или при изменении направления маршрута радиус углов должен быть больше. Кабели, которые должны быть проложены таким образом, не обязательно должны быть армированы, но должны быть снабжены гессианом и джутом, чтобы защитить их при натяжении.

    Преимущества

    • Ремонт, дополнения или изменения в кабельной сети могут быть легко выполнены из колодцев без повторной раскопки.
    • В этом методе, поскольку кабели не нужно бронировать, процедура соединения кабелей упрощается.
    • Стоимость обслуживания значительно ниже.
    • Меньше шансов возникновения неисправности из-за сильной механической защиты, обеспечиваемой системой.

    Недостатки

    • Начальная стоимость очень высока.
    • Из-за неблагоприятных условий для отвода тепла снижается допустимая нагрузка на кабели.
    [Также прочтите: Основы передачи электроэнергии]

    Твердая система

    В этом методе кабель укладывается в желоб из чугуна, керамики, асфальта или обработанной древесины. Когда кабель укладывается на место, желоб заполняется битумным или асфальтовым составом, а затем засыпается. Прокладываемые таким образом кабели можно просто покрыть свинцом, так как желоб обеспечивает хорошую механическую защиту.
    В настоящее время этот метод используется очень редко, так как он дороже, требует квалифицированной рабочей силы и благоприятных погодных условий.

    Инструменты для прокладки подземных кабелей | BigRentz

    Прокладка подземных кабелей в телекоммуникационном секторе требует специальных инструментов. Читайте дальше, чтобы узнать больше об этих специальных инструментах для подземных кабелей и о том, как их использовать.

    Инструменты для рытья траншей

    Траншейные инструменты выкапывают открытые траншеи на поверхности обрабатываемой земли до глубины, на которой будут проложены подземные кабели.Существуют большие самоходные траншеекопатели и траншеекопатели, которые дают погрузчикам с бортовым поворотом возможность рыть траншеи. Оба этих инструмента работают намного быстрее и эффективнее, чем рытье траншей вручную лопатой.

    Восстановление земли после рытья траншей может быть дорогостоящим, поэтому его редко используют в городских районах. Чаще используется при прокладке кабелей под неосвоенной землей.

    Пахотные орудия

    Как и инструменты для рытья траншей, инструменты для вспашки также выкапывают яму траншеи вдоль земли на такую ​​глубину, на которую должны лежать кабели.Отвал плуга прорезает траншею в почве, оставляя путь для кабелей.

    Есть два основных типа вспашных орудий:

    • Статические плуги: машины со статическими плугами лучше всего подходят для открытых пространств. С меньшим количеством движущихся частей они требуют меньшего обслуживания, чем виброплуги.
    • Вибрационный плуг: самый популярный тип плуга, поскольку отвал плуга вибрирует, чтобы помочь ему более эффективно перемещаться по земле. Им также не нужно открытое пространство статичных плугов.

    Использование вспашных инструментов быстрее, чем использование траншейных инструментов.Тем не менее, операторы не обладают такой степенью контроля, как рытье траншей. Они должны внимательно следить за работой, чтобы не повредить кабели во время вспашки. Как и траншеи, он чаще всего используется для прокладки кабелей под неосвоенными землями.

    Сверлильный инструмент

    Сверлильные инструменты просверливают отверстия в земле для пропуска кабелей. Сверлильные инструменты чаще всего используются для прокладки кабелей под поверхностями, на которых нельзя работать напрямую, например, на железнодорожных переездах и зданиях.Поскольку эти поверхности трудно повредить, сверлильный инструмент проходит снизу, чтобы свести к минимуму разрушение наверху.

    При прокладке подземного кабеля используются два основных типа бурильных инструментов:

    1. Инструмент для направленного бурения: мини- или небольшие буровые установки, используемые для прокладки кабеля по довольно неглубокой дуге.
    2. Инструменты для горизонтально-направленного бурения: большие буровые установки, используемые для прокладки длинных кабелей, обычно глубоко под землей.

    Вы будете использовать один и тот же трехэтапный процесс с обоими типами расточных инструментов:

    1. Просверлите небольшое пилотное отверстие от точки входа кабеля до точки выхода.
    2. Просверлите по тому же пути большое отверстие, достаточно большое для прохождения кабеля.
    3. Протяните кабель через отверстие.

    Сверлильные инструменты были очень дорогими, но с момента их появления на рынке они упали в цене. Хотя они по-прежнему обычно дороже, чем инструменты для вспашки и рытья траншей, аренда, а не покупка нового, еще больше сокращает разрыв.

    Кабель-тягач

    Кабельное тяговое оборудование помогает монтажникам подземных кабелей протягивать кабели через отверстия с несколькими изгибами.Этот тип оборудования особенно полезен при выполнении работ, когда кабели проложены под землей. Кабельное тяговое оборудование достаточно универсально, чтобы работать с медными, алюминиевыми и оптоволоконными кабелями.

    Кабельное тяговое оборудование довольно простое, поэтому технология остается практически неизменной на протяжении десятилетий. Однако за прошедшие годы произошли некоторые незначительные улучшения, в том числе введение:

    • Меньшие по размеру ручки для переноски, удобные в использовании.
    • Захваты из неагрессивных материалов, которые не ржавеют в суровых влажных условиях.

    Существует три основных типа оборудования для протягивания кабеля:

    • Захваты: помогают подрядчикам снизить риск заедания при прокладке и удалении кабеля под землей.
    • Опорные захваты: одноразовые инструменты, которые выдерживают вес кабелей, используемых на вертикальных и наклонных участках.
    • Устройства для разгрузки натяжения: перед установкой предварительно согните кабель на поворотах и ​​удалите изогнутые, поврежденные электрические кабели.

    Использование подземных кабельных инструментов

    Для использования большинства подземных кабельных инструментов вам потребуется сертификация.Большинство крупных производителей оборудования, включая Vermeer и Ditch Witch, предлагают обучение и сертификацию.

    В процессе лицензирования вы узнаете, как определить лучший размер и тип инструмента для подземных кабельных работ. Обучение безопасному обращению с этими инструментами и работе с ними — еще одна ключевая часть процесса сертификации. Некоторые инструменты, такие как буровые инструменты, требуют большей подготовки, чем другие, например, траншеекопатели. Работа в городской местности также требует большей подготовки, чем работа в сельской местности с большим количеством открытых пространств.Никогда не работайте с подземным кабельным инструментом без надлежащего лицензирования и обучения его использованию.

    BigRentz предлагает широкий ассортимент новейших инструментов для подземных кабелей. Наши дружелюбные сотрудники посоветуют вам, какие инструменты для прокладки кабеля под землей лучше всего подходят для вашей работы, и предложат вам лучшие цены. Если у вас небольшая работа по прокладке кабеля под землей или большой проект, позвоните нам по телефону 888-325-5171, чтобы узнать о наших низких арендных ставках.

    Похожие сообщения











    Методы укладки волокна | Дом

    Оптические волокна механически сильно отличаются от стальных и медных кабелей, поэтому методы их установки существенно отличаются.Волокна не только чрезвычайно хрупкие, но и до некоторой степени эластичны. Волокна также должны быть защищены от растягивающих усилий (осевых), сжимающих усилий и изгиба .

    Характеристики долговременной передачи оптического волокна зависят от используемых процедур установки. Укладка волокна — это особая дисциплина, которую должен выполнять обученный и опытный персонал.

    Воздуховоды и траншеи

    Традиционным методом прокладки оптических волокон, который до сих пор используется в большинстве развивающихся стран, является прокладка каналов и траншей.Это включает создание траншеи путем ручной или механизированной выемки грунта. Этот подход предпочтителен в странах, где ручной труд дешев.

    Рисунок 1: Кабельные каналы в открытой траншее

    Спецификации траншеи

    обычно определяются местными властями и могут быть указаны для каждого оператора в странах с несколькими операторами.

    Процесс рытья траншеи требует тщательного контроля, чтобы убедиться, что дно траншеи не имеет перегибов и является однородным, а траншеи не имеют больших изгибов.

    Воздуховоды помещаются в траншеи, а затем волокно продувается через каналы с помощью специальных воздуходувок с использованием воды или воздуха. При продувке волокна с помощью воздуха воздуходувки используют сжатый воздух для проталкивания волокна через воздуховоды.

    Стандартной практикой является прокладка трубопроводов, затем протягивание внутренних каналов через каналы и, наконец, продувка волокон через каналы. Обычный размер кабелепровода — 4 дюйма (100 мм), но также доступны кабелепроводы 6 дюймов (150 мм).Размер внутреннего воздуховода обычно составляет 1,25 дюйма.

    Следует отметить, что волоконно-оптические кабели никогда не должны занимать более 70% доступного пространства воздуховода. Когда используются 1-дюймовые волоконно-оптические кабели, они занимают 64% 1,25-дюймового канала. Воздуховоды изготовлены из полиэтилена высокой плотности (HDPE). HDPE твердый, выдерживает температуру до 120 ° C и обладает отличной стойкостью к спиртам, концентрированным кислотам и щелочам.

    Мини-траншея

    Механизированное оборудование используется для создания мини-траншей на самых разных поверхностях.Этот метод можно использовать на маршрутах с асфальтовым покрытием, таких как тротуары и дороги. Однако этот метод не подходит для почвы с булыжником или гравием, а также для песчаной почвы. Этот метод имеет преимущество перед обычными методами прокладки кабеля в том, что он выполняется намного быстрее. Поперечное сечение и глубина траншеи будут зависеть от количества прокладываемых воздуховодов. В то время как поперечное сечение варьируется от 7 до 15 см, глубина обычно составляет от 30 до 40 см.

    Обычно используются три метода прокладки мини-траншей:

    1. Стандартный
    2. Полуавтоматический
    3. Полностью автоматизированная

    При использовании полностью автоматизированного метода рытье траншей, прокладка каналов, засыпка и очистка выполняются одновременно.Однако при использовании стандартных и полуавтоматических методов операции не выполняются одновременно.

    Микро-рытье траншей

    Микро-траншея не создает глубокую траншею в асфальте, как обычная траншея, а создает неглубокую траншею, обычно шириной 2 см и глубиной 30 см. Затем в канавки помещают специальные микротрубки и заполняют их, как правило, холодным асфальтом. Затем волокна вдуваются в трубки.

    Рисунок 1: Проходка канавок в асфальте

    Антенные кабели

    Рисунок 3: Пример установки антенного оптоволоконного кабеля

    Оптоволоконные антенные кабели устанавливаются с использованием технологии, аналогичной той, которая используется для медных телекоммуникационных кабелей.Однако важно понимать, что на характеристики передачи волокна влияют сжимающее напряжение, растягивающее напряжение и изгибы, поэтому важно гарантировать, что прогиб кабеля находится в допустимых пределах.

    Связующие или опорные тросы из оцинкованного железа (GI) обеспечивают поддержку волокон, натянутых между GI или другими подходящими полюсами. Крепление оптоволоконного кабеля осуществляется двумя способами — стационарным методом и методом подвижной катушки.

    Рисунок 4: Провода для передачи сообщений или поддержки

    При стационарном методе кабель натягивается на место с помощью кабельных блоков, в то время как метод с подвижной катушкой использует транспортные средства, несущие катушку, по всей трассе волокна. Лучше всего для установки в воздухе подходят все диэлектрические самонесущие кабели (ADSS).

    Как следует из названия, кабели ADSS не нуждаются в опорных или коммуникационных проводах.

    Кабели, проложенные непосредственно

    Этот метод укладки волокон заключается в использовании специального оборудования для создания крошечных разрезов на любой поверхности, включая бетон и асфальт.

    Затем укладывают волоконный кабель с защитным покрытием и заполняют канавку эпоксидной смолой.Защитное покрытие защищает волокно от растягивающих и сжимающих сил, которым волокна обычно подвержены. Этот метод концептуально аналогичен прокладке траншей, но не требует воздуховодов. Этот метод обычно используется в городских районах, где невозможно получить разрешения на отвод для стандартных траншей и воздуховодов.

    На фермах оптоволоконный кабель всегда следует прокладывать ниже максимальной глубины, достигаемой сельскохозяйственным оборудованием.

    Рисунок 5: Система укладки волокон на тракторе

    С другой стороны, глубина заглубления на шоссе и пересечениях дорог должна быть достаточной, чтобы избежать повреждения кабелей из-за работ по техническому обслуживанию и планировке дорог. Обычно глубина этих кабелей составляет 12 дюймов.

    Горизонтально-направленное бурение

    Горизонтально-направленное бурение (ГНБ) также называется направленным бурением и представляет собой бестраншейный метод, используемый для прокладки трубопроводов, подземных труб и кабелей.

    Рисунок 6: Принцип горизонтально-направленного бурения (ГНБ)

    Для этого типа установки буровая установка, запускаемая с поверхности, используется для создания неглубокой дуги по заранее заданной траектории. Воздействие на окружающие территории при использовании этого метода минимально, и поэтому он предпочтителен, когда земляные работы или рытье траншей нецелесообразны.Его можно использовать для различных почвенных условий и работ, включая ландшафт, дороги и переходы через реки. Некоторые города будут выдавать разрешения только на полосу отвода (ROW) для прокладки кабеля с использованием жестких дисков.

    Процесс является многоэтапным, и на первом этапе создается входная яма с приемным отверстием. Затем по заданной траектории просверливается пилотное отверстие, после чего отверстие расширяется (расширяется) с помощью большего режущего инструмента, известного как задний расширитель.Диаметр расширителя определяется размером трубы, которую нужно протянуть через отверстие. На следующем этапе в увеличенную скважину с помощью бурильной колонны помещается обсадная труба. Полностью автоматический буровой механизм на основе гироскопа используется современными ГНБ.

    Таким образом, мы можем сделать обобщение на следующем рисунке ниже:

    Рисунок 7: Краткое описание методов укладки волокна

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
