Инструкция по монтажу нагревательной пленки

Перед началом работ, пожалуйста, внимательно прочитайте эту инструкцию.

Перед установкой всегда проверяют подготовку помещения:
• помещение достаточно теплоизолировано, окна и двери плотно прикрываются
• первичное покрытие пола выровнено и просушено
• завершена прокладка электрических кабелей и необходимых коммуникаций.
• никакие кабели не мешают установке и не смогут соприкасаться с нагревательным элементом термопленки


Проверьте, что у Вас есть для монтажа все необходимое:
• коннекторы (клипсы),
• скотч соединительный,
• изоляционный битумный скотч,
• соединительный провод сечением 1,5 мм в ПВХ изоляции,
• правильно откалиброванный инструмент для обжима клипс и проводов,
• степлер (при использовании заклепок),
• инструмент для снятия изоляции с термопленки.
Для работы также потребуется: рулетка, маркер, ножницы или нож, дополнительные освещение и т.

д.
Электрическое испытательное оборудование и обжимные инструменты должны регулярно калиброваться.
Проверьте потребляемую мощность термопленки, приобретенную Вами.

Перед установкой теплого пола нарисуйте план укладки. Рекомендуется монтаж термопленки начинать с правой стороны помещения.Первичная поверхность пола должна быть выровненной, без выступов, выемок или депрессий. Ее влажность не должна превышать 2 % (при относительной влажности воздуха 60%). Желательна предварительная укладка гидроизоляции для предотвращения проникновения влажности через поверхность и тепловой изоляции.

Запрещается укладка термопленки под стационарную корпусную мебель.
Составьте электрическую схему и рассчитайте согласно Вашего плана укладки общий потребляемый ток теплого пола.
Все подключения к электросети должны быть осуществлены согласно установленным стандартам.

Укладка теплоизолятора

Шаг 1.
После того, как Вы убедитесь, что основание пола подготовлено для установки, уложите используемый изолятор (фольгопласт, изоспан или другой), покрыв площадь помещения, за исключением 50-миллиметрового промежутка, необходимого для размещения соединительных проводов.

Листы термоизолятора должны быть положены с Т-образным пересечением, как показано на рисунке. В случае улучшения термоизоляции второй слой (рекомендуемый в помещениях с высокими теплопотерями) должен быть положен под прямым углом к первому.

Шаг 2.
Оставьте приблизительно 50-миллиметровый промежуток на одном краю комнаты для размещения соединительных проводов. Для систем больше чем из 8 элементов может потребоваться промежуток шире, чем 50 мм.

Шаг 3.
Составьте электрическую схему и рассчитайте согласно Вашего плана укладки общий потребляемый ток теплого пола. Для систем с током более 13 А цепь обязательно должна содержать УЗО 30 mA.

Термостат, поставляемый EPC Co., Ltd, рассчитан на нагрузку 4 кВт, что соответствует приблизительно 18 A (220 В). Если потребляемая мощность устанавливаемой системы превышает 4 кВт, Вам необходимо проконсультироваться у Вашего электрика об установке дополнительных терморегуляторов и включении их в электрическую схему.
Все подключения к электросети должны быть осуществлены согласно требованиям установленных стандартов.

Установка Термопленки.
Допускается работа только в обуви с мягкой подошвой. Избегайте хождения по разложенной термопленке. Не наступайте на проводку и соединения.

Шаг 4.
Распакуйте термопленку и проверьте наличие всех комплектующих для монтажа.

Шаг 5.
Проверьте сопротивление каждого элемента, используя тестер. Не продолжайте работ без первичного тестирования каждого элемента. Показания тестера должны соответствовать расчетным с учетом нормативных допусков.

Шаг 6.
Поместите рулоны пленки вдоль края комнаты как показано ниже. Разверните пленку по длине без взаимного перехлеста нагревательных элементов соседних полос. Отрежьте ножом или ножницами требуемую длину пленки. Линия отреза обозначена пунктиром и расположена через каждые 25 см. Зафиксируйте полосы пленки скотчем для исключения их случайного сдвига.


Хотя качество изготовления термопленки контролируется на производстве и перед отправкой в розничную сеть, необходимо еще раз убедиться в отсутствии повреждений, возможно возникших при неправильной транспортировке.
Избегайте хождения по разложенной термопленке. Не наступайте на коннекторы. Подкладывайте часть листа термоизоляции для распределения собственного веса, если это необходимо.



Шаг 7.
Изолируйте линии отреза медного электрода, находящиеся в конце полосы термопленки.

Шаг 8.
Подготовьте термопленку к подсоединению коннекторов, для чего расслоите пленку (в области медного электрода на месте подсоединения) с помощью канцелярского ножа.

Шаг 9.
Подготовьте управляющие провода: зажмите провод в цилиндрический разъем коннектора специальными обжимными клещами.
При обжиме в клипсу одного провода рекомендуется обжимаемый оголенный конец сложить в два раза.

Шаг 10.
Подсоедините подготовленные провода с клипсами к каждому из двух медных электродов. сначала вставив клипсу в расслоенную часть (для плотного контакта клипсы и медной полосы) прижав клипсу между большим и указательным пальцами, а затем с помощью пресс клещей или плоскогубцев.

Шаг 11.
Механизм трещотки на пресс клещах предотвращает открытие губ, пока необходимое давление не было достигнуто, тем самым обеспечивая надежность подсоединения.
Неправильно установленные и недостаточно закрепленные коннекторы являются причиной местного перегрева электрической цепи.

Шаг 12.


Изолируйте соединения специальным битумным скотчем размером 50 х 50 мм, тщательно обмяв соединение по всей площади отрезка скотча, при этом 30 мм провода должно быть покрыто скотчем.

Шаг 13.
Для каждого соединения, чтобы они не мешали при укладке финишного покрытия, рекомендуется вырезать штробы в термоизоляции.

Шаг 14.
Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток, начиная с самой отдаленной от монтажной коробки полосы пленки. При необходимости их закрепляют двусторонним или обычным скотчем.

Управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом термопленки.

Шаг 15.
После размещения управляющей проводки необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Шаг 16.
Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Шаг 17.


Датчик температуры пола располагают на расстоянии 30-50 см от края комнаты под нагревательными полосами термопленки в штробе, предварительно вырезанной в термоизоляции, и фиксируют его скотчем. Провод датчика может быть сокращен или, если потребуется, удлинен до 50 м гибким двужильным проводом сечением 0,75 мм. Желательно отметить на плане местоположение наконечника датчика.

Шаг 18.
Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).

Шаг 19.
Для гидроизоляции установленный теплый пол накройте ПЭ пленкой. При использовании ламинированного или другого деревянного напольного покрытия достаточно пленки 200 мкр. По всему периметру проклейте полученную гидроизоляцию.

Шаг 20.
В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие, стараясь не повредить элементы теплого пола. Подкладывайте часть листа термоизоляции для распределения собственного веса, если это необходимо. Следите за исключением попадания посторонних предметов (особенно мелких) между теплым полом и напольным покрытием. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Шаг 21.
После завершения укладки финишного покрытия еще раз протестируйте теплый пол, чтобы убедиться, что никакие соединения не были нарушены. Затем можете подключать систему к термостату и проверить работу теплого пола от сети.

Шаг 22.
При необходимости нанесите предупреждающие надписи вблизи термостата.

Примечания:
1. Для своевременного прогрева теплого пола в Ваше отсутствие по Вашему желанию возможно применение программируемого терморегулятора.
2. Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий. Первичное покрытие полов должно быть достаточно сухим.
3. Термопленка применяется в основном в системах теплого пола с дощатым, паркетным или ламинатным покрытиями. Ламинат или другое деревянное покрытие должны пройти акклиматизацию с системой нагрева, для чего перед установкой его необходимо разложить и просушить на нагретом теплом полу. Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения. Для более подробной консультации обратитесь к изготовителю покрытия.
4. При использовании термопленки учтите, что предельная температура нагрева деревянного пола (ламинированного паркета) составляет 27 ОС. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.
5. Сечение провода, соединяющего термостат и монтажную коробку, выбирается в зависимости от общей мощности установленной системы. При превышении этой цифры 4 кВт необходимо применение в электрической схеме системы дополнительных терморегуляторов. Для систем с током более 13 А цепь обязательно должна содержать УЗО 30 mA. В любом случае проконсультируйтесь со своим электриком.

Монтаж пленочного теплого пола – советы по самостоятельному ремонту от Леруа Мерлен в Новокузнецке

1Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Мощность тормопленки150 Вт/м2220 Вт/м2
Вид ремонта Капитальный, косметический Капитальный, косметический
вариант
отопления
комфортный Не менее 60% площади Не менее 40% площади
основной Не менее 95% площади Не менее 70% площади
Тип напольного покрытия Ламинат, линолеум, ковролин Паркетная доска, ковролин
Тип помещения Не первый этаж, не балкон Все помещения, включая первый этаж и балкон


Рекомендуемая температура – это 20-21oС для комнаты и 24-26oС для пола.
Желаемая температура для комнаты устанавливается терморегулятором.
При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м2.

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые полы следует укладывать на  75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.


4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера. Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе). Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета. Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы. Располагайте провода так, чтобы основные провода проходили под плинтусом. Если вы хотите сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.

7. Соедините термопленку с проводом

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно зажмите его с помощью пассатижей.


8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.


9. Подключите соединительные провода к терморегулятору.

Схема подключения проводов указана на каждом терморегуляторе.


10. Установите и подключите датчик пола к терморегулятору.
Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат мощностью не менее 16 А.

12. Протестируйте систему обогрева.
Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

13. Уложите финишное напольное покрытие.

  • При монтаже под ламинат или паркетную доску:

Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции

  • При монтаже под линолеум, ламинат, ковролин:

Уложите защитный материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки
На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту
Уложите на нее напольное покрытие.


14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Монтаж пленочного инфракрасного теплого пола

В этой статье рассказывается про монтаж теплого пола, называемого пленочным инфракрасным полом. Такой пол хорошо подходит для основного типа обогрева квартиры и дачи.Так как основой такого пола является пленка, он может принимать различную необходимую форму, что подходит для отопления ступенек.

Для монтажа такого пола нам понадобятся:

1. Собственно сам набор теплого пола, состоящий из свернутой в рулон термопленки, контактных зажимов, температурных сенсоров (приобретаются отдельно), терморегулятора (также приобретается отдельно), комплекта изоляции и проводки.

2. Материал для монтирования напольного покрытия и пленки: материал отражающий тепло, липкая лента (скотч), во время завершающей отделки паркетом или ламинатом применяем шумоподавляющую подложку, толщина которой не более 3 мм или полиэтиленовую пленку. Если используется ковролин или линолеум применяем ДВП.

При установке пленочного инфракрасного теплого пола для снижения потерь тепла нужно обязательно использовать теплоотражающие материалы. В качестве таких материалов применяются материалы, покрытые полипропиленовой лавсановой пленкой или металлизированной пленкой. Ни за что не используйте материалы, основывающиеся на алюминиевой фольге.

При укладывании такого пола под линолеум, ковролин или подобные покрытия рекомендуется использовать теплоотражающие материалы с мягкой прослойкой, такие как: Инфрафлекс, Изолон, Пенотерм толщиной около 5 мм.

Изолон или Инфрафлекс – теплоотражающие материалы, основой которых является полиэстер и полиэтилен, с одной стороны покрытый металлизированным лавсаном. Такой материал является экологически чистым и хорошо задерживает тепло.

Во время укладки теплых полов под керамическую плитку, ламинат или паркет следует использовать изолон ППЭ-0502 или техническую пробку, толщина которой не больше 2мм.

Прежде всего, продумайте, где будет располагаться терморегулятор на стене.

Подготовьте место, где будет располагаться термопленка. Поверхность под нее должна быть чистой и ровной.

На приготовленное место укладывается теплоотражающий материал. Термопленка и теплоотражающий материал должны плотно прилегать друг к другу. Теплоотражающий материал крепим скотчем, между собой листы склеиваем так же скотчем.

Следующим шагом необходимо разрезать термопленку нужных нам размеров по специальным линиям. Эти линии находятся каждые 17 см друг от друга. Чтобы было меньше подключений, пленку стоит резать на максимально нужную длину. Чтобы уменьшить количество проводов, контакты термопленки должны направляться в сторону стены, на которой расположен терморегулятор.

Раскладываем пленку полосой из меди вниз на отражающий материал.

Устанавливаем зажим для контакта на медную несущую полосу пленки. Во время установки проследите, чтобы первая сторона зажима была внутри пленки, а вторая сторона на медной полосе – снаружи. Далее нужно зажать контактный зажим. Используйте только те контактные зажимы, которые входят в комплект к теплому полу или аналогичные.

Затем нужно линии медной шины, а также серебряные контакты, заизолировать. Для этого применяется короткая, разрезанная на две части битумная изоляция, которая входит в набор изоляции. Внутри термопленки есть серебряные контакты, которые тоже нужно заизолировать по всей длине среза.

На теплоотражающий материал нужно прикрепить термопленку, желательно скотчем для того, чтобы избежать сдвига термопленки.

В доступном и удобном для вас месте следует установить терморегулятор на стену, чтобы рядом была розетка. К сети терморегулятор следует подключать стационарно, либо как электроприбор – с помощью вилки подключаем непосредственно в розетку.

Далее монтажные провода нужно уложить. Помните, что теплый пол следует подключать только по схеме. Для того чтобы вам было удобно осуществлять монтаж в комплекте есть провода разных цветов. Монтажные провода, конечно же, нужно располагать в помещении с одной стороны так, чтобы основной пучок находился под плинтусом. Этот пучок проводов можно расположить в заранее подготовленное углубление в теплоотражающем материале.

Для того чтобы подключить концы проводов к контактным зажимам, их требуется зачистить. Провод нужно вставить в контактный зажим и зажать его пассатижами. Будьте внимательны, в контактном зажиме провод должен быть хорошо закреплен.

Далее нужно входящими в комплект отрезками заблокировать места, где подключена термопленка. Требуется использовать два отрезка для того, чтобы заизолировать одно соединение. В конце линии, там, где уже установлена изоляция, можно посмотреть пример. Так же должны быть заизолированы по всей длине среза серебряные контакты. Требуется еще раз убедиться в качественной изоляции данных соединений и линий отреза.

По схеме, которая входит в комплект теплого пола, нужно подключить провода к терморегулятору.

Датчик температуры нужно установить под термопленку, снизу элемента, который будет нагревать. Чтобы его прикрепить, нужна битумная изоляция. Во избежание неровностей покрытия на полу следует сделать углубление в теплоотражающем материале. Если у вас мягкие покрытия на полу, то датчик требуется установить в том месте, где на него будет меньше нагрузка.

Завершающим этапом является подключение терморегулятора к электричеству, но это должен выполнить специалист -электрик. Запомните, если вы подсоединяете установку мощностью более 2кВт, то подключение должно осуществляться через отдельный автомат.

Итак, можете протестировать данную систему теплого пола. Когда будете включать пол, то температуру нужно поставить не более 30°С.Следует проверить, все ли полосы термопленки нагреваются. Также стоит проверить отверткой-индикатором участки подключения проводов к термопленке и изоляцию по всей линии отреза. Не должно нагреваться и искрить в тех местах, где есть соединение.

Для вторичной защиты следует уложить полиэтиленовую пленку сверху теплого пола. С помощью скотча нужно заизолировать те места, где соединяется пленка. Если вы поверх теплого пола будете настилать ламинат, то можно использовать особую подложку, которая поставляется вместе с ламинатом.

Будьте внимательны, при разных видах конечного покрытия на пол требуется использовать разные материалы для защиты.

Материалы, близкие по теме:

Укладка инфракрасного пленочного теплого пола Caleo

Укладка инфракрасного пленочного теплого пола Caleo

Ваша заявка отправлена, мы свяжемся с Вами в ближайшее время

Вы не ввели телефон, или введен некорректный номер

Недоступимый тип файла, разрешены, только текстовые и графические файлы

Спасибо за Ваше обращение, мы свяжемся с Вами в ближайшее время

Варианты монтажа пленочного теплого пола CALEO под рекомендованные напольные покрытия

Последовательность монтажа теплого пола CALEO

  1. Подготовьте все необходимые для монтажа материалы.
  2. Заранее определите место расположения терморегулятора на стене.
  3. Определите поверхность пола, на которую впоследствии будет уложена термопленка.
  4. Подготовьте чистую и ровную поверхность пола, на которую будете укладывать пленочный теплый пол CALEO.
  5. Уложите на эту поверхность теплоотражающий материал «Изолон» блестящей поверхностью вверх.
    Имейте ввиду, что теплоотражающий материал рекомендуется укладывать на всю площадь помещения, а не только под термопленку. В этом случае удастся избежать малейших неровностей пола после укладки финишного покрытия.
    Не оставляйте воздушного промежутка между термопленкой и теплоотражающим материалом.
  6. Прикрепите листы теплоотражающего материала к первичному полу скотчем и им же скрепите их между собой.
  7. Раскатайте рулон термопленки поверх теплоотражающего материала и разрежьте на полосы нужного вам размера.

    Полосы термопленки должны располагаться контактами к стене, на которой позже будет установлен терморегулятор, чтобы уменьшить длину проводов при соединении полос пленки с терморегулятором.
    Резать термопленку лучше на полосы максимально возможной длины (см. табл. «Технические характеристики»), чтобы уменьшить количество точек подключения.
    Резать термопленку можно только по специальным линиям отреза, которые обозначены на термопленке.
  8. Разложите листы термопленки на теплоотражающий материал медной полосой вниз.
    Для уменьшения эффекта «тепловой зебры» рекомендуется укладывать полосы термопленки внахлест друг на друга таким образом, чтобы расстояние между медными шинами составляло 1 см. Это позволит улучшить равномерность прогрева напольного покрытия.
  9. Установите на медную токонесущую полосу термопленки контактный зажим.
    При этом одна сторона зажима должна находиться внутри термопленки, вторая сторона – снаружи поверх медной полосы.
    Плотно зажмите контактный зажим пассатижами или специальным инструментом.
    Запрещается применение контактных зажимов других изготовителей.
  10. Изолируйте линии отреза медной шины.   Эти места отмечены значком.
    При разрезании полосы термопленки на более короткие отрезки необходимо тщательно заизолировать места разреза медной шины, включая серебряные контакты, соединяющие медную шину с карбоновыми нагревательными полосами.
    Для изоляции медной шины в местах разреза, где не планируется подключение проводов, используйте короткую, разрезанную на 2 части, битумную изоляцию из набора изоляции (см. состав комплекта). Для примера, в приобретенном вами комплекте в начале полосы термопленки CALEO уже установлены контактные зажимы, а в конце полосы установлена изоляция.

    ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью заизолированы по всему срезу.

  11. Закрепите термопленку скотчем на теплоотражающем материале, чтобы исключить ее сдвиг.
  12. Установите на стену терморегулятор. При этом необходимо иметь ввиду, что: Терморегулятор рекомендуется устанавливать на стене в наиболее удобном и доступном для пользователя месте вблизи с имеющейся розеткой или выключателем.
    Терморегулятор можно подключать к электрической сети помещения стационарно с помощью скрытой или открытой проводки. При подключении терморегулятора необходимо руководствоваться инструкцией, идущей с ним в комплекте.
  13. Уложите монтажные провода. При этом помните, что: Подключение термопленки к сети производится согласно схеме подключения.
    В комплект входят провода двух цветов для удобства монтажа.
    Все монтажные провода должны располагаться по одной стороне помещения.
    Располагайте провода так, чтобы основной их массив проходил под плинтусом.

    Если вы хотите проложить соединительный кабель скрытым способом, проштробите канал в стене, если открытым (наружным) – используйте монтажный декоративный короб.
    При укладке монтажных проводов на поверхности пола в теплоотражающем материале сделайте канавку (вырез, углубление) под провода для того, чтобы поверхность финишного напольного покрытия была максимально ровной. К примеру, провода могут быть уложены вдоль шва теплоотражающего материала.
  14. Снимите изоляцию с концов проводов в местах для подключения проводов к контактным зажимам. Рекомендуется использовать специальный инструмент для снятия изоляции.
  15. Вложите оголенный провод (или два провода, где это необходимо) в контактный зажим и с усилием зажмите его (их) с помощью пассатижей. Убедитесь, что провод надежно закреплен в контактном зажиме.

  16. Заизолируйте все места подключения проводов к термопленке. Для этого в комплект каждой полосы термопленки входит 5 отрезков изоляции. Эти места отмечены значком .Для каждого подсоединения используйте по 2 отрезка. Один лист битумной изоляции крепится с наружной стороны, другой — закрывает внутреннюю сторону термопленки с проводом.
    ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью  заизолированы по всему срезу.
  17. Еще раз проверьте качество изоляции всех мест соединения термопленки и проводов, а также все линии отреза медной шины.
  18. Подключите соединительные провода к терморегулятору Caleo.
    Подключение должно проводиться согласно схеме подключения, которая входит в комплект терморегулятора. Необходимо строго следовать инструкции по установке и эксплуатации терморегулятора, входящей в его комплект.

    ВНИМАНИЕ! На рисунке показан пример подключения соединительных проводов к конкретному терморегулятору CALEO Model 320. Для подключения других терморегуляторов необходимо строго следовать инструкции по установке и эксплуатации этих терморегуляторов.
    ВНИМАНИЕ! Подключение питания на клеммы датчика пола «SENSOR» выведет терморегулятор из строя.

  19. Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку снизу черной полосы нагревательного элемента. Датчик прикрепляется к термопленке битумной изоляцией.

    При укладке под мягкие напольные покрытия устанавливайте датчик температуры пола в зоне с минимальной нагрузкой на поверхность. Под датчик в теплоотражающем материале делается канавка (вырез, углубление) для последующей равномерности поверхности напольного покрытия. При необходимости сделайте под датчик дополнительное углубление в первичном полу.

  20. Подключите терморегулятор к электрической сети.
    Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником.
    Учтите при расчете мощности все дополнительные электрические устройства, которые так же могут быть подключены к этой сети. Для системы мощностью от 2 кВт и более рекомендуется производить подключение через отдельный автомат.

  21. Протестируйте систему обогрева.
    Включите систему и установите температуру пола не более 30 °С.
    Проверьте нагрев каждой полосы термопленки.
    Проверьте специальным пробником (например, отверткой-индикатором) места подключения монтажных проводов, а также изоляции по линии отреза.
    Не должно быть искрения и нагревания мест соединений.
  22. Уложите полиэтиленовую пленку для дополнительной защиты теплого пола CALEO. Изолируйте швы соединения полиэтиленовой пленки скотчем.  В случае монтажа под ламинат роль полиэтиленовой пленки может выполнять специальная подложка, поставляемая производителем ламината, при условии, что она изготовлена из неламинированного вспененного полиэтилена толщиной не более 2 мм. Другие виды подложек, включая пробковые – недопустимы.


    Укладка финишного напольного покрытия

  23. Уложите защитный материал и финишное напольное покрытие, учитывая особенности для каждого напольного покрытия.
  24. Помните, что напольное покрытие должно удовлетворять требованиям, изложенным на стр. 2.
  25. При монтаже строго придерживайтесь одной из приведенных схем монтажа:

    При монтаже под ламинат или паркетную доску


    Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно приложенной к ним инструкции по монтажу.
    При установке ламината следует соблюдать меры безопасности, чтобы при его сборке не повредить термопленку.

    При монтаже под линолеум, ковролин или ковровое покрытие


    Уложите защитный материал (ДВП, фанеру толщиной 3…5 мм) поверх полиэтиленовой пленки.
    На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту.
    Сверху уложите напольное покрытие.

    Запрещается во время монтажа!
    Выполнять работы по установке терморегуляторов, не отключив напряжение питания.
    Накладывать полосы термопленки друг на друга во избежание перекрытия нагревательных элементов или медных шин и последующего выхода их из строя. Включать теплый пол до изоляции контактов и линий отреза.
    Монтировать пленочный теплый пол без теплоотражающего материала. Его применение позволит системе работать эффективно из-за уменьшения теплопотерь и существенно уменьшит энергозатраты.

Видеоинструкция по монтажу инфракрасного теплого пола Калео


Перейти в каталог
Авторизация на сайте
Регистрация
    Каждый зарегистрированный пользователь получает ряд преимуществ:
  • Отслеживание состояния заказа
  • Информация об акциях и скидках
  • Индивидуальные предложения
Зарегистрироваться

Галерея

Монтаж

Квалифицированный монтаж систем теплых полов – важнейшая составляющая Вашего комфорта и гарантия того, что вложенные деньги принесут Вам именно то, на что Вы рассчитывали, приобретая у нас продукцию.

Для иногородних покупателей мы предлагаем обратиться к инструкциям, размещенным на нашем сайте, в том числе в данном разделе.

Для покупателей из Новосибирска мы рекомендуем обращаться к нам по тел.: +7 (383) 375-28-02 в будние дни с 10 до 18.

Мы можем порекомендовать Вам квалифицированных монтажников, работающих в нашем регионе.

Ниже мы приводим Вам описание главных особенностей установки и монтажа систем теплых полов:
    Монтаж системы теплого пленочного пола TERMA, LAVITA
  • Прежде чем приступить к укладке пленочного теплого пола TERMA или LAVITA, во-первых, надо нарисовать план укладки и определить площадь и точное месторасположение инфракрасной греющей плёнки, а также терморегулятора. Мы рекомендуем укладывать греющую плёнку только на свободную площадь, которая не будет занята бытовой техникой, коврами или габаритной мебелью.
  • Надо подготовить к укладке саму пленку, а также все необходимые материалы: терморегулятор, инструменты, теплоизоляцию.
  • Тщательно подготовьте поверхность пола для укладки пленки, уберите мусор, если он есть.
  • Теперь можно приступать к укладке теплоотражающей подложки. Настоятельно рекомендуем использовать только подложку, покрытую металлизированной лавсановой или полипропиленовой пленкой. КАТЕГОРИЧЕСКИ НЕДОПУСТИМО применять подложку с металлизацией в виде аллюминиевой фольги! Под финишное покрытие в виде ламината или паркета следует укладывать пробковую изоляцию.
  • Учитывая размер пленки и её максимально допустимую длину для подключения рассчитайте количество и длины полос. Ориентируйте места соединений таким образом, чтобы установочные провода проходили вдоль стены, на которой будет установлен терморегулятор, также являющийся компонентом теплого пола.
  • Теперь разрежьте термопленку на полосы подходящего размера. ПОМНИТЕ! Термопленку разрезать можно только по специальным линиям отреза, обозначенным на пленке пунктиром. Лучше всего резать термопленку на полосы максимально возможной длины, что уменьшит количество мест подключения и придаст, таким образом, всему теплому полу больше надёжности в работе.
  • На заранее подготовленную теплоизоляцию уложите полосы термопленки. Перед укладкой надо убедиться в том, что греющая пленка и соединительные провода не повреждены. Термоленка укладывается лицевой стороной , то есть медная полоса должна находиться внизу. Для того, чтобы исключить сдвиг в процессе укладки напольного покрытия в дальнейшем, закрепите скотчем или степлером полосы термопленки к подложке.При этом следует помнить, что скобы степлера (если вы используете именно степлер) не должны контактировать с медными шинами и карбоновыми полосами. ВАЖНО! Полосы термопленки ни в коем случае не должны располагаться внахлест! При монтаже следует быть максимально аккуратным, для предотвращения повреждений пленки рекомендуем использовать обувь на мягкой подошве. По разложенной пленке не нужно ходить, располагать на ней, даже временно, какие-либо предметы мебели или вещи.
  • Линии отреза медной шины и серебряные контакты , находящиеся на концах полос нагревательной пленки, надо изолировать битумным скотчем.
  • Пришло время установить терморегулятор. Разумеется, удобнее всего и надёжнее устанавливать терморегулятор вблизи имеющейся электропроводки.
  • Теперь следует установить датчик температуры. Термодатчик устанавливается под пленку, не ближе 15 см от края и с помощью скотча крепится под одной из черных полос пленки. Сделайте углубление в подложке для термодатчика с целью сохранить ровную поверхность.
  • Подсоедините монтажные провода к термопленке TERMA или LAVITA. Более подробную схему подключения проводов Вы сможете найти в инструкции.
  • При помощи битумного скотча изолируйте электрические клеммы с двух сторон. Кроме клемм нужно ещё изолировать противоположные концы медной шины, а именно места отреза.
  • Соединительные провода подключите к терморегулятору. В инструкции к терморегулятору есть подробная схема подключения.
  • Не забудьте подключить к терморегулятору датчик пола.
  • Для того, чтобы подключить терморегулятор к электрической сети желательно воспользоваться услугами квалифицированного электрика. Желательна установка отдельного автомата, если мощность системы составляет 2кВт и более.
  • Систему обогрева надо протестировать. Для этого включите терморегулятор и установите желаемую температуру пола. Проверьте нагрев каждой полосы термопленки, мультиметром проверьте места подключения монтажных проводов, а также изоляции по линии отреза. Тестирование системы процесс ответственный, будьте внимательны! ВАЖНО! Если контакты не изолированы, категорически ЗАПРЕЩАЕТСЯ подавать напряжение на нагревательную пленку. Можно приступать к укладке финишного покрытия, при этом в зависимости от типа напольного покрытия отличается и порядок монтажа.
    Монтаж систем кабельного обогрева полов на основе матов LAVITA UHC-16
  • Перед началом монтажа первое, что следует сделать, это проверить значения сопротивления изоляции и кабеля, а также проводимость нагревательных элементов. Полученные в результате проверки данные необходимо внести в Гарантийный талон. Эти данные должны соответствовать заводским, допустимое отклонение допускается в пределах не более ± 5%. Что касается сопротивления изоляции, то оно должно составлять значение более, чем 1 МОм.
  • Теперь нужно выбрать место, где будет расположен терморегулятор. Терморегулятор мы рекомендуем устанавливать в границах зоны укладки нагревательного мата на высоте примерно 1,2-1,5 метра от пола.
  • Для установки терморегулятора в стене нужно подготовить соответствующее место. На выбранном месте необходимо установить стандартную электромонтажную коробку. К этой коробке требуется подвести провода от сети 220 В.
  • Для размещения гофрированной трубки с термодатчиком и монтажного провода нагревательного мата требуется подготовить штробу, которая должна проходить в стене от места расположения терморегулятора и продолжаться в полу на 30-50 см к центру зоны нагревательного мата. Участки штробы в стене и полу должны быть перпендикулярны друг другу, это необходимо учитывать изначально.
  • Теперь надо подготовить поверхность пола. Тщательно очистите поверхность от мусора, основание должно быть максимально ровным и плотным. Если предполагается использовать теплоизоляцию, то на неё обязательно надо уложить бетонную стяжку толщиной не менее 3 см. Нагревательный мат в дальнейшем укладывается уже на эту стяжку.
  • В заранее подготовленную штробу устанавливается гофрированная трубка. Датчик температуры может выйти из строя, если не исключить возможность механического воздействия на него, никакое механическое воздействие в данном случае недопустимо. Остающийся в полу конец трубки с датчиком надо герметизировать. Трубку с датчиком надо уложить в подготовленную штробу и вывести ее к терморегулятору. Для крепления в дальнейшем в этом месте плитки заполните штробу в полу клеевым раствором, предназначенным для плитки или просто зацементируйте её.
  • Подготовленную поверхность нужно загрунтовать, после чего дать ей высохнуть.
  • Нагревательный мат нужно расположить на поверхности пола по форме обогреваемой площади, при этом нужно, чтобы сетка была внизу, а кабель располагался вверху. Мат легко крепится к поверхности, потому что сетка пропитана клеевым составом. Обычно мат начинают укладывать от стены, на которой будет расположен терморегулятор. Рекомендуется укладывать нагревательные маты так, чтобы впоследствии над ними не стояла габаритная мебель без ножек, ванна, шифоньер, шкаф-купе, лежал толстый ковёр, и так далее. Если площади укладки имеет сложную конфигурацию, сетку мата требуется разрезать на подходящие по размеру фрагменты, не затрагивая при этом сам кабель. Разрезать при этом кабель НЕЛЬЗЯ! Кроме того, нужно проследить за тем, чтобы место расположения датчика температуры оказалось на равном расстоянии между витками нагревательного кабеля. Укладку следует осуществлять в обуви с мягкой подошвой для того, чтобы избежать механических повреждений мата при монтаже. Лучше во время монтажа укрывать поверхность с разложенным матом листом фанеры или картона и стараться на греющий кабель, по возможности, не наступать.
  • Проверьте отсутствие обрывов и повреждений мата и датчика температуры в процессе укладки, замерив сопротивление, и выведите монтажный конец к месту расположения терморегулятора через заранее подготовленную штробу.
  • Для крепления плитки залейте нагревательный мат слоем раствора толщиной 5-6 мм, после чего обязательно дайте ему высохнуть в соответствии с инструкцией по применению плиточной смеси. Полностью раствором должны быть залиты греющий кабель и соединительная муфта.
  • Омическое сопротивление нагревательного мата и датчика температуры после высыхания раствора должны быть замерены снова. Это необходимо, чтобы убедиться в том, что какие-либо повреждения отсутствуют.
  • К терморегулятору прилагается паспорт. В соответствии с этим паспортом подключите к терморегулятору нагревательный мат, датчик температуры и электропитание. Не забудьте провести заземление. Терморегулятор следует установить и закрепить на стене в специальной монтажной коробке.
  • Штробу в стене следует заделать раствором.
  • Когда поверхность просохнет, нанесите на нее новый слой плиточного клея, после чего уложите кафельную плитку или другое покрытие. Чтобы не допустить повреждения изоляции кабеля, при укладке плитки следует соблюдать осторожность.
  • После полного высыхания раствора для крепления плитки теплый пол готов к работе. Включите теплый пол. Более подробную информацию – см. инструкцию по монтажу, прилагаемую к изделию. Подключение греющего кабеля должно выполняться только квалифицированным электриком. Теплый пол будет готов к работе после полного высыхания клеевого раствора, использованного для крепления плитки. Теперь теплый пол можно включить. Если вам требуется более подробная информация, посмотрите инструкцию по монтажу, которая прилагается к изделию. И еще раз напоминаем вам, что только квалифицированный электрик может гарантировать Вам наилучшее качество и безопасность при установке системы теплого пола.
    Монтаж систем обогрева полов на основе кабеля LAVITA UHC-20
  • Перед началом монтажа надо прежде всего проверить значения сопротивления изоляции и кабеля, а также проводимость нагревательных элементов. Полученные в результате проверки данные необходимо внести в Гарантийный талон. Эти данные должны соответствовать заводским, допустимое отклонение допускается в пределах не более ± 5%. Что касается сопротивления изоляции, то оно должно составлять значение более, чем 1 МОм.
  • Теперь нужно выбрать место, где будет расположен терморегулятор. Терморегулятор мы рекомендуем устанавливать в границах зоны укладки нагревательного кабеля на высоте примерно 1,2-1,5 метра от пола.
  • Для установки терморегулятора в стене нужно подготовить соответствующее место. На выбранном месте необходимо установить стандартную электромонтажную коробку. К этой коробке требуется подвести провода от сети 220 В. Для удобства подключения терморегулятора выведите из монтажной коробки концы проводов питания на 8-10 см.
  • Для размещения гофрированной трубки с термодатчиком и монтажного провода нагревательного кабеля требуется подготовить штробу 20х20 мм, которая должна проходить в стене от места расположения терморегулятора и продолжаться в полу на 30-50 см к центру зоны нагревательного мата. Участки штробы в стене и полу должны быть перпендикулярны друг другу, это необходимо учитывать изначально.
  • Теперь надо подготовить поверхность пола. Тщательно очистите поверхность от мусора, основание должно быть максимально ровным и плотным.
  • На подготовленную поверхность уложите теплоизоляцию.
  • На полу нужно закрепить отрезки монтажной ленты.
  • Нагревательный кабель нужно расположить на поверхности пола по форме обогреваемой площади.Перед тем, как начать монтаж, надо измерить сопротивление греющего кабеля для проверки на наличие повреждений. Укладывать кабель требуется равномерно и без пересечений по всей площади укладки с соблюдением шага укладки. Монтажной лентой фиксируйте витки кабеля. Укладку следует осуществлять в обуви с мягкой подошвой для того, чтобы избежать механических повреждений нагревательного кабеля при монтаже. Лучше во время монтажа укрывать поверхность с разложенным кабелем листом фанеры или картона и стараться на греющий кабель, по возможности, не наступать.
  • Теперь пора установить гофрированную трубку с датчиком температуры. Надо, чтобы место расположения датчика температуры находилось на равном расстоянии от соседних витков греющего кабеля. Теперь закрепите трубку с датчиком в штробе лепестками монтажной ленты и выведите к месту расположения термостата. До и после укладки измерьте сопротивление датчика температуры.
  • Площадь укладки требуется подготовить к заливке цементно-песчаной или же бетонной стяжки. Ещё раз убедитесь в отсутствии мусора.
  • При заливке цементно-песчаной стяжки имейте в виду, что толщина стяжки должна составлять от 3 до 5 см. Проследите, чтобы как нагревательный кабель, так и соединительная муфта были залиты залиты полностью. Ещё раз замерьте омическое сопротивление после того, как залили кабель.
  • К терморегулятору прилагается паспорт. В соответствии с этим паспортом подключите к терморегулятору нагревательный кабель, датчик температуры и электропитание. Не забудьте провести заземление. Терморегулятор следует установить и закрепить на стене в специальной монтажной коробке.
  • Штробу в стене заделайте раствором.
  • Теперь можно укладывать напольное покрытие. Помните, что материалы, используемые в качестве напольного покрытия вкупе с системой теплого пола, не должны иметь по температурным воздействия каких-либо существенных ограничений.
  • Что касается процесса включения и эксплуатации системы, то согласно СНИП, включать систему теплого пола можно не ранее, чем через 28 дней после монтажа, то есть только тогда, когда цементно-песчаная стяжка полностью высохнет.
  • Если вам требуется более подробная информация, посмотрите инструкцию по монтажу, которая прилагается к изделию. И еще раз напоминаем вам, что только квалифицированный электрик может гарантировать Вам наилучшее качество и безопасность при установке системы теплого пола.
    Монтаж систем обогрева трубопровода на основе саморегулирующегося нагревательного кабеля LAVITA.
  • Прежде, чем начать начинать монтаж саморегулирующегося кабеля, необходимо тщательно проверить объект, где планируется данный монтаж произвести. Вам надо оценить все условия, в которых Вы планируете данный монтажпроизводить. Все подготовительные работы должны быть полностью завершены. Кроме всего прочего, должны быть легко доступны места подвода электроэнергии. Если имеются какие-либо заусеницы или острые углы, их необходимо удалить для того, чтобы кабель не был поврежден при монтаже.
  • Далее, прежде чем приступить к монтажу, необходимо убедиться в том, что и сам кабель не имеет механических повреждений, и все компоненты целы и не пострадали, например, при транспортировке.
  • На каждой бухте надо измерить сопротивление изоляции кабеля.
  • Заведите специальную Ведомость технического осмотра и обслуживания, куда для начала Вам следует занести: 1. Номинальную мощность, 2.Серийные номера, 3.Номинальные значения силы тока, а также 4. Месторасположение цепей кабеля, которые будут соединены со шкафом управления.
  • Необходимо предусмотреть дополнительную длину кабеля для тех элементов, находящихся в составе объекта, предназначенного для обогрева, которые могут нести как дополнительные потери тепла, так и могут быть повреждены вследствие воздействия, например, низких температур. К таким элементам относятся различные контрольно-измерительные приборы, арматура, фланцы и опоры трубопроводов.
  • Смонтировать кабель можно по-разному: в несколько параллельных ниток, спирально или же прямолинейно. В каждом случае определяющим является проект и его требования. К трубопроводу кабель можно прикрепить при помощи стеклотканевой ленты. Для этой же цели можно использовать также алюминиевый скотч. В данном случае имеются небольшие различия в характере монтажа: дело в том, что, если использовать алюминиевую липкую ленту, то её нужно наносить по всей длине греющего кабеля, а отрезки стеклотканевой ленты следует наносить через каждые 30 см по длине трубопровода.
  • Непременным условием монтажа саморегулирующихся систем обогрева является использование сертифицированных комплектующих и неукоснительное соблюдение требований, содержащихся в прилагаемых к ним инструкциях. Вода или влага ни в коем случае не должны попадать на открытые концы кабеля при подключении его к электропитанию, сращиванию или же концевой заделке.
  • Сам нагревательный кабель, а также его компоненты необходимо проверить визуально на правильность установки, следует также убедиться в отсутствии каких-либо механических повреждений, разрывов и т.д. Если повреждение обнаружено, то требуется либо заменить весь контур кабеля целиком или, в крайнем случае, заменить повреждённый участок. После того, как ремонт кабеля или его компонентов будет завершён, значения сопротивления изоляции требуют повторного замера.
  • Автоматический выключатель и УЗО (устройство защитного отключения) необходимо использовать для производства электрического подключения каждой цепи греющего кабеля. При этом номинальный отключающий дифференциальный ток не должен превышать значение в 30 мАмпер.
  • В месте с самой низкой температурой рекомендуется устанавливать датчики температуры. Чтобы исключить воздействие кабеля на датчик, такой датчик крепится с противоположной стороны от греющего кабеля на поверхности трубы.
  • После того, как кабель установлен, необходимо теплоизолировать трубы, причём расчётным значениям должны соответствовать как толщина выбранной теплоизоляции, так и её теплопроводность.
  • Когда теплоизоляция смонтирована, и чтобы убедиться в том, что кабель не был поврежден за время работ по установке, ещё раз необходимо проверить каждую электрическую цепь кабеля по характеристике значения сопротивления изоляции.
  • Экран нагревательного кабеля в обязательном порядке должен быть заземлён в соответствии с действующими правилами ПУЭ и СНиПами. Для этого рекомендуем проводить подключение греющего кабеля только квалифицированному специалисту.


Монтаж полосатой инфракрасной пленки | Teplomarket.net

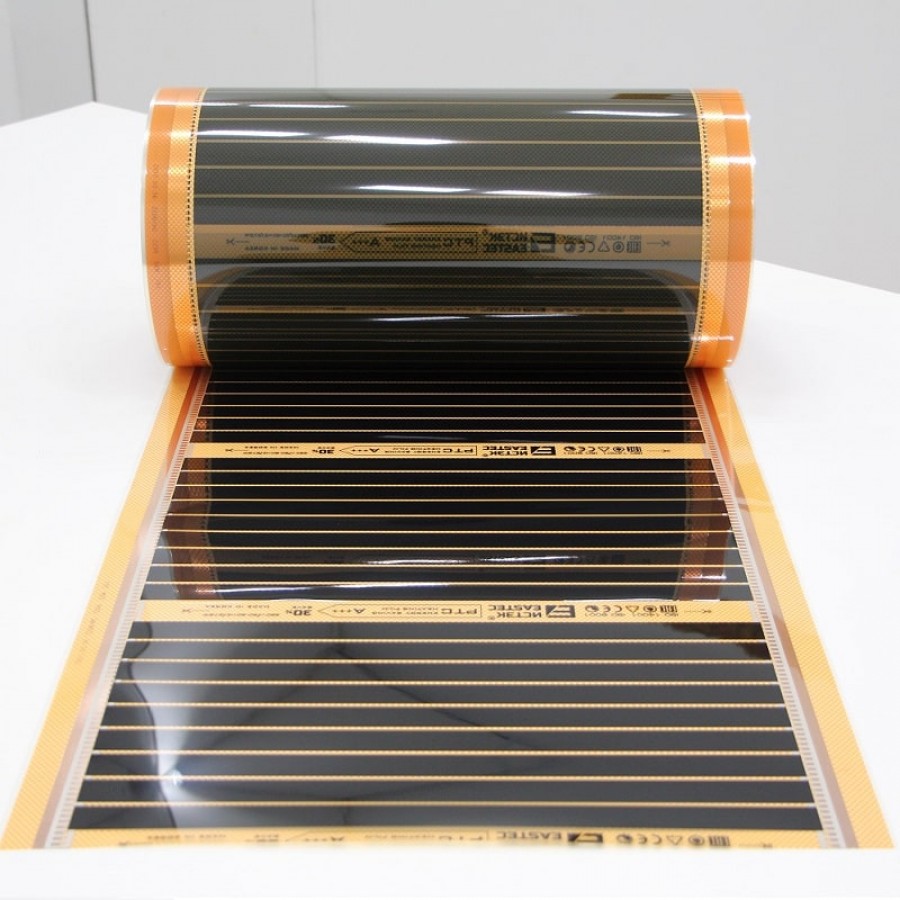

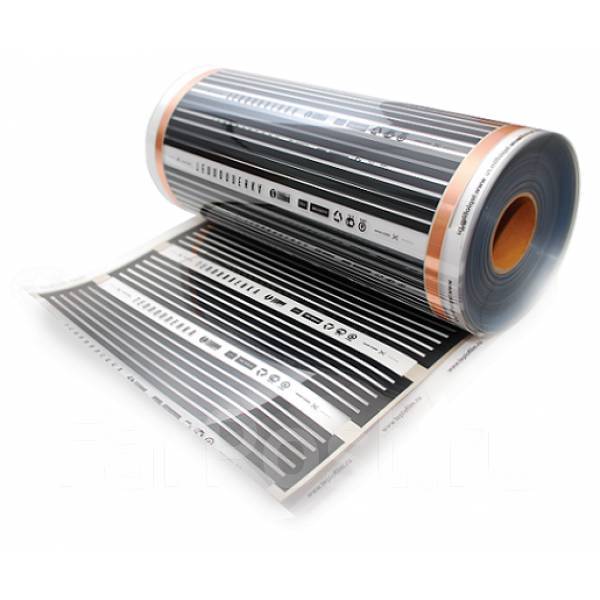

Подготовьте все необходимые материалы для укладки инфракрасной пленки

Для установки вам понадобятся: инфракрасная пленка, терморегулятор, наконечники, люверсы, соединительные провода, материал с теплоотражающим эффектом, скотч, битумная лента, степлер для люверсов, ножницы и плоскогубцы. Обязательным условием использования инфракрасной пленки является применение материала с теплоотражающим эффектом, снижающего потери тепла. В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.


Определите площадь и конфигурацию поверхности, на которую Вы будете укладывать инфракрасную плёнку.

При укладке необходимо будет учесть следующее:
а) стандартная ширина полосы в рулонах ик пленки — 50 см, 80 см или 100 см;
б) отрезная линия через каждые 20 см у Heat Plus или 25 см Rexva
в) длина полосы не должна превышать 8 метров у инфракрасной пленки шириной 50 см и 4 метра у пленки шириной 100 см.
г) к терморегулятору подключается не более 3,5 кВт теплого пола (расчетная мощность пленки 150 или 220 Вт на 1 м2).

 Инфракрасную пленку рекомендуется укладывать только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф-купе и т.д.)

Уложите теплоотражающий материал.


Теплоотражающий материал укладывается на всю поверхность отапливаемого помещения (комнаты). Затем листы материала скрепляются скотчем (желательно термостойким Heat Plus). После того, как подложку расстелили, можно приступать к укладке инфракрасной пленки.

Устанавливаем термодатчик теплого пола (обычно идет в комплекте с терморегулятором).

Желательно его устанавливать в гофре для того, чтобы в случае если датчик выйдет из строя, его можно было заменить, не нарушая конструкции напольного покрытия. Если возможности сделать штробу под гофру нет, на теплоизоляции, в месте расположения термодатчика, сделайте углубление для того, чтобы термодатчик не мешал при укладке ламината или другого напольного покрытия. Фиксируем термодатчик скотчем. На теплоизоляционную подложку раскатываем полосы термопленки матовой стороной вверх. И скрепляем полосы скотчем во избежание сдвига полос при монтаже теплого пола.



Подключаем провода к инфракрасной пленке


Пробиваем отверстие в медной шине ик пленки. Устанавливаем наконечник внутрь между двумя слоями пленки. В отверстие вставляем люверс обжимаем при помощи специального степлера. Изоляцию на наконечнике можно снять для того, что бы место соединения сделать более тонким. Зачищаем кабель и вставляем его в наконечник, обжимаем наконечник плоскогубцами.

Убедившись в надежности соединения провода в наконечнике, изолируем место соединения гидроизоляционным скотчем с 2-х сторон. Изолируем противоположные концы медной шины термопленки.

Под кабель и места соединения желательно вырезать в подложке углубления и зафиксировать всё скотчем.

Подключаем инфракрасную пленку к терморегулятору

Подключаем к терморегулятору и проверяем работоспособность системы подачей напряжения. Если все работает, приступаем к укладке напольного покрытия. Особенности монтажа инфракрасной пленки под разные покрытия можно прочесть в отдельной статье.

Теплый пол Grandeks (греющая пленка)

С помощью обычного провода с электрической вилкой для подключения  в розетку, как обычный бытовой электроприбор.

13.Уложите монтажные провода.

При этом помните, что:

a. Подключение термопленки к сети производится согласно схеме подключения на рис.14

Рис.8. Общая схема подключения термопленки

b. В комплект входят провода двух цветов для удобства монтажа.

c. Все монтажные провода должны располагаться по одной стороне помещения.

d. Располагайте провода так, чтобы основной их массив проходил под плинтусом.

e. Если вы хотите проложить соединительный кабель скрытым способом, проштробите канал в стене, если открытым (наружным) — используйте монтажный декоративный короб.

f. При укладке монтажных проводов на поверхности пола в теплоотражающем материале сделайте канавку (вырез, углубление) под провода для того чтобы поверхность финишного напольного покрытия была максимально ровной. Как вариант, провода могут быть уложены вдоль шва теплоотражающего материала.

14.Снимите изоляцию с концов проводов в местах для подключения проводов к контактным зажимам. Рекомендуется использовать специальный инструмент для оголения проводов.

15.Вложите оголенный провод (или два провода, где это необходимо) в контактный зажим и с усилием зажмите его (их) с помощью пассатижей. Убедитесь, что провод надежно закреплен в контактном зажиме.

Рис.9. Соединение монтажных проводов с контактным зажимом

Рис.10. Надежно зажмите провода в контактном зажиме

16.Заизолируйте все места подключения проводов к термопленке в помощью битумной изоляции. Для каждого подсоединения используйте по 2 отрезка. Один лист битумной изоляции крепится с наружной стороны, другой — закрывает внутреннюю сторону термопленки с проводом.

Внимание: Серебряные контакты внутри термопленки должны быть полностью заизолированы по всему срезу.

Рис.11. Пример правильной установки нижнего листа изоляции для контактных зажимов



Рис.12. Вид заизолированного контактного зажима с подключенными проводами

17. Еще раз проверьте качество изоляции всех мест соединения термопленки и проводов, а также все линии отреза медной шины.

18.Подключите соединительные провода к терморегулятору.

Подключение должно проводиться согласно схеме подключения, которая входит в комплект терморегулятора. Необходимо строго следовать инструкции по установке и эксплуатации терморегулятора, входящей в его комплект.

19.Установите и подключите датчик пола к терморегулятору.

Датчик пола устанавливается под термопленку снизу черной полосы нагревательного элемента. Датчик прикрепляется к термопленке битумной изоляцией.

Рис.13. Установка датчика температуры пола .

Рис.14. Датчик прикрепляется к термопленке битумной изоляцией

Рис.15. Установленный и приклеенный датчик температуры пола. Вид снизу термопленки

Рис.17. Установленный и приклеенный датчик температуры пола. Вид сверху термопленки

При укладке под мягкие напольные покрытия, устанавливайте датчик температуры пола в зоне с минимальной нагрузкой на поверхность. Под датчик в теплоотражающем материале делается канавка (вырез, углубление) для последующей равномерности поверхности напольного покрытия.

20.Подключите терморегулятор к электрической сети.

a. Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником.

b. Учтите при расчете мощности все дополнительные электрические устройства, которые так же могут быть подключены к этой сети. Для системы мощностью 2 кВт и более рекомендуется производить подключение через отдельный автомат.

21.Протестируйте систему обогрева:

Инструкция по монтажу нагревательной пленки

Перед началом работ, пожалуйста, внимательно смотрите эту инструкцию.

Перед установкой всегда проверяют подготовку помещения:
• помещение достаточно теплоизолировано, окна и двери плотно прикрываются
• первичное покрытие пола выровнено и просушено
• завершена прокладка электрических кабелей и необходимых коммуникаций.
• никакие кабели не мешают установке и не соприкасаться с нагревательным элементом пример термопленки


Проверьте, что у Вас есть монтаж все необходимое:
• коннекторы (клипсы),
• скотч соединительный,
• изоляционный битумный скотч,
• соединительный провод сечением 1,5 мм в ПВХ изоляции,
• правильно откалиброванный инструмент для обжима клипс и проводов,
• степлер (при использовании заклепок),
• инструмент для снятия изоляции с термопленки.
Для работы также потребуется: рулетка, маркер, ножницы или нож, дополнительные освещение и т.д.
Электрическое испытательное оборудование и обжимные инструменты должны регулярно калиброваться.
Проверьте потребляемую мощность термопленки, приобретенную Вами.

Перед установкой теплого пола нарисуйте план укладки. Рекомендуется монтаж термопленки начинать с правой стороны помещения.Первичная поверхность пола должна быть выровненной, без выступов, выемок или депрессий. Ее влажность не должна превышать 2% (при относительной окружающей воздуха 60%). Желательна предварительная укладка гидроизоляции для предотвращения проникновения через поверхность и тепловую изоляцию.
Запрещается укладка термопленки под стационарную корпусную мебель.
Составьте электрическую схему и рассчитайте согласно вашего плана укладки общий потребляемый ток теплого пола.
Все подключения к электросети должны быть осуществлены согласно установленным стандартам.

Укладка теплоизолятора

Шаг 1.
После того, как вы убедитесь, что основание пола подготовлено для установки, уложите использование изоляторов (фольгопласт, изоспан или другой), покрыв площадь помещения, за исключением 50-миллиметрового промежутка, необходимого для размещения соединительных проводов. Листы термоизолятора должны быть положены Т-образным пересечением, как показано на рисунке. В случае улучшения термоизоляции второй слой (рекомендуемый в помещениях с высокими теплопотерями) должен быть положен под прямым углом к ​​первому.

Шаг 2.
Оставьте приблизительно 50-миллиметровый промежуток на одном краю комнаты для размещения соединительных проводов. Для систем больше чем из 8 элементов может потребоваться промежуток шире, чем 50 мм.

Шаг 3.
Составьте электрическую схему и рассчитайте согласно плана установки укладки общий ток теплого пола. Для систем с током более 13 А цепь обязательно должна содержать УЗО 30 мА.
Термостат, поставленный EPC Co., Ltd, рассчитан на нагрузку 4 кВт, что соответствует 18 A (220 В). Если потребляемая мощность системы большой 4 кВт, вам необходимо проконсультироваться для вашего электрика об установке дополнительных терморегуляторов и их в электрическую схему.
Все подключения к электросети должны быть выполнены согласно требованиям стандартов стандартов.

Установка Термопленки.
Допускается работа только в обуви с мягкой подошвой. Избегайте хождения по разложенной термопленке.Не наступайте на проводку и соединения.

Шаг 4.
Распакуйте термопленку и проверьте наличие всех комплектующих для монтажа.

5.
Измерьте сопротивление каждого элемента, используя тестер. Не продолжайте работ без первичного тестирования каждого элемента. Показания тестера должны соответствовать расчетным с учетом нормативных допусков.

Шаг 6.
Поместите рулоны вдоль края комнаты как показано.Разверните пленку по длине без взаимного перехлеста нагревательных элементов соседних полос. Отрежьте ножом или ножницами необходимую длину пленки. Линия обозначена пунктиром и установлена ​​через каждые 25 см. Зафиксируйте полосу скотчем для исключения их случайного сдвига.
Хотя качество изготовления термопленки контролируется на производстве и перед отправкой в ​​розничную сеть, необходимо еще раз убедиться в отсутствии повреждений, возможно возникших при неправильной транспортировке.
Избегайте хождения по разложенной термопленке. Не наступайте на коннекторы. Подкладывайте часть листа термоизоляции для распределения собственного веса, если это необходимо.

Шаг 7.
Изолируйте линию отреза медного электрода, находящиеся в конце полосы термопленки.

8.
Подготовьте термопленку к подключению коннекторов, для чего расслоите пленку (в области медного электрода на месте подключения) с помощью канцелярского ножа.

9.
Подготовьте управляющие провода: за систему провод в цилиндрический коннектора специальными обжимными клещами.
При обжиме в клипсу одного провода рекомендуется обжимаемый оголенный конец сложить в два раза.

10.
Шаг соединения подготовленные провода с клипсами к каждому из двух медных электродов. сначала вставив клипсу в расслоенную часть (для плотного контакта клипсы и медной полосы) прижав клипсу между большим и указательным пальцами, а затем с помощью пресс клещей или плоскогубцев.

11.
Механизм трещотки на клещах предотвращает открытие губ, пока необходимое давление не было достигнуто, тем самым надежным подключением.
Неправильно установленные и недостаточно закрепленные коннекторы местного перегрева электрической цепи.

Шаг 12.
Изолируйте соединение специальным битумным скотчем размером 50 х 50 мм, тщательно обмяв соединение по всей площади отрезка скотча, при этом 30 мм провода должны быть покрыто скотчем.

Шаг 13.
Для каждого соединения, чтобы они не мешали при укладке финишного покрытия, рекомендуется вырезать штробы в термоизоляции.

Шаг 14.
Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток, начиная с самой отдаленной от монтажной коробки полосы пленки. При необходимости их закрепляют двусторонним или обычным скотчем.
Управляющие провода ни в коем случае не соприкасаться с нагревательным элементом термопленки.

15.
После размещения управляющей проводки необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Шаг 16.
Управляющие провода соединяют параллельно в монтажной коробке с питающим кабелем от термостата. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

17.
Датчик температуры пола на расстоянии 30-50 см от края комнаты под нагревательными полосами термопленки в штробе, первоначальной вырезанной в термоизоляции, и фиксируют его скотчем. Провод датчика может быть сокращен или, если потребуется, удлинен до 50 м гибким двужильным проводом сечением 0,75 мм. Желательно отметить на плане местоположение наконечника датчика.

Шаг 18.
Убедитесь, что этот пол установлен и зафиксирован так, как необходимо (изображено на вашем плане).

Шаг 19.
Для гидроизоляции установленный теплый пол накройте ПЭ пленкой. При использовании ламинированного или другого деревянного напольного покрытия толщиной 200 мкр. По всему периметру проклейте полученную гидроизоляцию.

20.
В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие, стараясь не повредить элементы теплого пола. Подкладывайте часть листа термоизоляции для распределения собственного веса, если это необходимо.Следите за исключением попадания посторонних предметов (особенно мелких) между теплым полом и напольным покрытием. Финишное покрытие обязательно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Шаг 21.
После завершения укладки финишного покрытия еще раз протестируйте теплый пол, чтобы убедиться, что никакие соединения не были нарушены. Затем можете подключать систему к термостату и проверить работу теплого пола от сети.

22.
При необходимости нанесите предупреждающие надписи вблизи термостата.

Примечания:
1. Для своевременного прогрева теплого пола в Ваше отсутствие по Вашему желанию возможно применение программируемого терморегулятора.
2. Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать установке и использованию дощатых, паркетных или ламинатных покрытий. Первичное покрытие должно быть достаточно сухим.
3. Термопленка применяется в основном в системах теплого пола с дощатым, паркетным или ламинатным покрытием. Ламинат или другое деревянное покрытие необходимо пройти через систему акк, для чего перед установкой его необходимо разложить и просушить на нагретом теплом полу. Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения. Для более подробной консультации обратитесь к изготовителю покрытия.
4. При использовании термопленки учтите, что предельная система нынешнего пола (ламинированного паркета) составляет 27 ОС. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.
5. Сечение провода, соединяющего термостат и монтажную коробку, выбирается в зависимости от общей мощности установленной системы. При превышении этой цифры 4 кВт необходимо применение в схеме системы дополнительных терморегуляторов. Для систем с током более 13 А цепь обязательно должна содержать УЗО 30 мА.В любом случае проконсультируйтесь со своим электриком.

Монтаж пленочного инфракрасного пола

В статье рассказывается про монтаж теплого пола, называемого инфракрасным полом. Такой пол хорошо подходит для основного типа обогрева квартиры и дачи.Так как используется такого пола является пленкой, он может принимать различную форму, что подходит для отопления ступенек.

Для монтажа такого пола нам понадобятся:

1.Собственно сам набор теплого пола, состоящий из свернутой в рулон термопленки, контактных зажимов, температурных сенсоров (приобретаются отдельно), терморегулятора (также приобретается отдельно), комплекта изоляции и проводки.

2. Материал для монтирования напольного покрытия и пленки: материал отражающий теплоизоляционная липкая лента (скотч), во время завершающей отделки паркетом или ламинатом применяем шумоподавляющую подложку, толщина которой не более 3 мм или полиэтиленовую пленку. Если используется ковролин или линолеум применяем ДВП.

При установке пленочного инфракрасного теплого пола для снижения потерь тепла нужно обязательно использовать теплоотражающие материалы. В качестве таких материалов, покрытые полипропиленовой лавсановой пленкой или металлизированной пленкой. Ни за что не используйте материалы, основывающиеся на алюминиевой фольге.

Приладывании такого пола под линолеум, ковролин или подобные покрытия рекомендуется использовать теплоотражающие материалы с мягкой прослойкой, такие как: Инфрафлекс, Изолон, Пенотерм толщиной около 5 мм.

Изолон или Инфрафлекс — теплоотражающие материалы, которые являются полиэстер и полиэтиленом, с одной стороны покрытым металлизированным лавсаном. Такой материал экологически чистым и хорошо задерживает тепло.

Во время укладки теплых полов под керамическую плитку, ламинат или паркет следует использовать изолон ППЭ-0502 или техническую пробку, толщина которой не больше 2мм.

Прежде всего, продумайте, где будет располагаться терморегулятор на стене.

Подготовьте место, где будет располагаться термопленка. Поверхность под нее должна быть чистой и ровной.

На приготовленное место укладывается теплоотражающий материал. Термопленка и теплоотражающий материал должны плотно прилегать друг к другу. Теплоотражающий материал крепим скотчем, между собой листы склеиваем так же скотчем.

Следующим шагом необходимо разрезать термопленку нужных нам размеров по специальным линиям. Эти линии каждые 17 см друг от друга.Чтобы было меньше подключений, пленку стоит резать на максимально нужную длину. Чтобы уменьшить количество проводов, контакты термопленки должны направляться в сторону стены, на которой расположен терморегулятор.

Раскладываем пленку полосой из меди вниз на отражающий материал.

Устанавливаем зажим для контакта на медную несущую полосу пленки. Во время установки проследите, чтобы первая сторона зажима была внутри пленки, а вторая сторона на медной полосе — снаружи. Далее нужно зажать контактный зажим.Используйте только те контактные зажимы, которые входят в комплект к теплому полу или аналогичные.

Затем нужно линии медной шины, а также серебряные контакты, заизолировать. Для этого применяемая короткая, разрезанная на части битумная изоляция, которая входит в набор изоляции. Внутри термопленки есть серебряные контакты, которые тоже нужно заизолировать по всей длине среза.

На теплоотражающий материал нужно прикрепить термопленку, желательно скотчем для того, чтобы избежать сдвига термопленки.

В доступном и удобном для вас месте следует установить терморегулятор на стену, чтобы рядом была розетка. К сети терморегулятор следует подключать стационарно, либо как электроприбор — с помощью вилки подключаем непосредственно в розетку.

Далее монтажные провода нужно уложить. Помните, что теплый пол следует подключать только по схеме. Для того чтобы вам было удобно осуществлять монтаж в комплекте есть провода цветов. Монтажные провода, конечно же, нужно располагать в помещении с одной стороны так, чтобы основной пучок находился под плинтусом.Этот пучок проводов можно расположить в заранее подготовленное углубление в теплоотражающем материале.

Для того, чтобы подключить концы проводов к контактным зажимам, их требуется зачистить. Провод нужно вставить в контактный зажим и зажать его пассатижами. Будьте внимательны, в контактном зажиме провод должен быть хорошо закреплен.

Далее нужно входящими в комплект отрезками заблокировать места, где подключена термопленка. Требуется использовать два отрезка для того, чтобы заизолировать одно соединение.В конце линии, там, где уже установлена ​​изоляция, можно посмотреть пример. Так же должны быть заизолированы по всей длине среза серебряные контакты. Требуется еще раз убедиться в качественной изоляции соединений и линий отреза.

По схеме, которая входит в комплект теплого пола, нужно подключить провода к терморегулятору.

Датчик температуры нужно установить под термопленку, снизу элемента, который будет нагревать. Чтобы его прикрепить, нужна битумная изоляция. Во избежание покрытий на полу следует сделать углубление в теплоотражающем материале.Если у вас мягкие покрытия на полу, то датчик требуется установить в том месте, где на него будет меньше нагрузка.

Завершающим этапом является подключение терморегулятора к электричеству, но это должен выполнить специалист -электрик. Запомните, если вы подключите установку мощностью более 2кВт, это подключение должно осуществляться через отдельный автомат.

Итак, можете протестировать систему теплого пола. Когда будете переходить пол, то температуру нужно поставить не более 30 ° С.Следует проверить, все ли полосы термопленки нагреваются. Также стоит проверить отверткой-индикатором подключения проводов к термопленке и изоляцию по всей линии отреза. Не должно нагреваться и искрить в тех местах, где есть соединение.

Для вторичной защиты следует уложить полиэтиленовую пленку сверху теплого пола. С помощью скотча нужно заизолировать те места, где соединяется пленка. Если вы поверх теплого пола будете настилать ламинат, то можно использовать особую подложку, которая поставляется вместе с ламинатом.

Будьте внимательны, при разных конечных покрытиях требуется использовать разные материалы для защиты.

Материалы, близкие по теме:

Монтаж пленочного теплого пола — советы по самостоятельному ремонту от Леруа Мерлен в Новокузнецке

1 Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола минимально отличаются от выбора и монтажа водяного теплого пола .

1. Выбор комплекта теплого пола

Мощность тормопленки 150 Вт / м 2 220 Вт / м 2
Видный ремонт Капитальный ремонт Капитальный ремонт Капитальный, косметический
вариант
комфортный Не менее 60% площади Не менее 40% площади
основной Не менее 95% площади Не менее 70 % площади
Тип напольного покрытия Ламинат, линолеум, ковролин Паркетная доска, ковролин
Тип помещения Не первый этаж, балкон Все помещения, включая первый этаж и балкон


Рекомендуемая темп ература — это 20-21 o С для комнаты и 24-26 o С для пола.
Желаемая температура для комнаты устанавливается терморегулятором.
При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт / кв м, в основном — 140 Вт / м 2 .

2. Определите площадь и конфигурацию поверхности, на которую вы будете уходить теплый пол.

Осуществляя монтаж теплого пола своими руками , укладывайте термопленку только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые укладывать следует на 75-80% от общей площади. Возможна установка только в местах, необходимо обогревать.

3. Уложите теплоотражающий материал.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.


4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера. Линия от обозначена на термопленке (вырезанное пространство) и установлена ​​через каждые 17,4 см. Запрещается отрезать пленку по иным линиям.Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, сторона — снаружи на медной полосе). Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линию отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета.В примере на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена ​​изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтажные специальные проводки для подключения системы. Он установлен на установке в наиболее удобном для пользователя месте (рядом с розетками), чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.

Регулятор можно установить стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.
Подключение термоплёнки к сети производится, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы.Располагайте провода так, чтобы основные провода проходили под плинтусом. Вам нужно сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным — использовать монтажный декоративный короб.

7. Соедините термопленку с проводом

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно за его помощью с помощью пассатижей.


8.Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подключения використовуйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.


9. Подключите соединительные провода к терморегулятору.

Схема подключения проводов указана в каждом терморегуляторе.


10. Установите и подключите датчик пола к терморегулятору.
Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.
Подключение терморегулятора и питания от электрической сети должно быть квалифицированнымонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем подключение через отдельный автомат мощностью не менее 16 А.

12. Протестируйте систему обогрева.
Включите систему и установите температуру пола.Проверьте нагревание каждой термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляцию по линии отреза.

13. Уложите финишное напольное покрытие.

  • При текстже под ламинат или паркетную доску:

Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции

  • Приложите под линолерант 80002

    материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки
    На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту
    Уложите на нее напольное покрытие.


14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и / или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Монтаж инфракрасной пленки | Тепломонтаж

Теплые инфракрасные пленочные полы — это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты.В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

Создание плана

Важным этапом в процессе укладки инфракрасной пленки является создание проекта плана. При работе с пленкой есть свои особенности, их следует учитывать. Что бы инфракрасная пленка не перегревалась, ее следует размещать на площади, которая не будет занята мебелью и другими крупными бытовыми предметами. Расстояние от нагревательных труб, камины, батареи должно быть 5 и 10 сантиметров, соответственно, между нагревательными трубами, камины, батареи должно быть расстояние более 20 см.Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70%. Следует учитывать, что в каждой отдельной полосе подводятся свои контакты, и что бы уменьшить проводов панели следует разместить по длине помещения. Полосу можно отрезать по специальным линиям, которые находятся каждые 20 сантиметров. Нагревательные элементы необходимо располагать таким образом, что бы они не перекрывались декоративными элементами, плинтусами и другими частями пола.На плане так же должны быть отмечены места установки терморегуляторов и термодатчиков.

Подготовка пола

Состояние пола является очень важным аспектом укладки. Бетонная стяжка не должна иметь перепад более 1мм на 2 м погонных. Так же для того, что бы тепло не уходило через плиты перекрытия на пол уложить термоизоляционную подложку. Ею может служить вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны. Элементы термоизоляции укладывают впритык друг к другу, подгоняют под периметр помещения и прикрепляют к первичному полу степлером или двухсторонним скотчем.Затем скотчем фиксируем полосы между собой.

Укладка

Термопленка раскладывается на теплоотражающий материал медной полосой вниз. Элементы укладываются в стык, они не должны накладываться друг на друга. При правильной укладке нагревательных элементов все надписи, нанесенные на пленку, должны читаться правильно. Изолируем битумной изоляцией места разреза медной шины, при этом изоляция должна закрывать серебряные контакты по всему срезу. Так же установленем на места будущего подсоединения проводения на медную шину контактные зажимы.Одна сторона должна быть внутри термопленки, вторая снаружи (направленна к полу). После этого зажимировать плоскогубцами. После этого скотчем фиксируем листы пленки на теплоотражающем материале и между собой, что бы исключить вероятность сдвига. Подводим оголенные провода в контактный зажим, фиксируем пассатижами и изолируем. Двумя отрезками битумной изоляции закрывают разъемы с обеих сторон (серебряные контакты по всему срезу).

После этого берем датчик температуры пола и установить под термопленку вдоль черной полосы нагревательного элемента. При этом под датчик делает рез в теплоотражающем материале. Также делаем вырезы под соединяющие контактные зажимы и провода и заклеиваем углубления под провода скотчем.

Установка терморегулятора

Устанавливаем на стену монтажную панель терморегулятора. Подключаем соединительные провода к терморегулятору согласно с инструкцией подключения (прилагается к терморегулятору) и подключаем терморегулятор к сети.

Тестирование системы

После того, как все подключили нужно протестировать нашу систему. Включаем ее, устанавливаетя температуру пола не выше 30 ° С, проверяем каждую полосу термопленки, необходимо удостовериться в отсутствии искрения и нагревания мест соединений.

Укладка защитного покрытия

Укладываем полиэтиленовую пленку или специальную подложку (поставляется производителями ламината) для дополнительной защиты теплого пола.

Укладка финального слоя
В зависимости от типа финишного покрытия есть некоторые особенности укладки. Лами укнатладывается сразу поверх защитного покрытия, делать это нужно аккуратно, что бы не повредить термопленку. В случае ковролина или линолеума поверх полиэтиленовой пленки укладываются листы защитного материала и крепятся к полу, при этом следует делать внимательно, что бы не повредить нагревательные элементы пленки. А поверх этого раскатывается ковролин или линолеум.

Монтаж теплого пленочного пола самым быстрым способом

Как известно, теплые пленочные полы в последнее время являются одним из наиболее актуальных способов подогрева помещения, поскольку такой вариант довольно выгодным и используется в использовании. Однако стоит помнить, что эффективность и надежность функционирования системы напрямую определяется тем, насколько качественно произвели монтаж пленочного теплого пола своими руками, что сделать, соблюдая все правила, не так уж сложно.

Стоит отметить, что для создания системы теплого пола наиболее подходящим способом сухого монтажа. Нагревательный элемент системы теплого пола должен укладываться непосредственно под напольное покрытие без применения стяжки или же плиточного клея. Укладывать пол таким образом можно при использовании таких напольных покрытий, как паркет, линолеум, ковролин и ламинат.

Подготовка поверхности пола

Вначале стоит проверить, чтобы площадь укладки была ровной. На ней не должно быть острых вредов, трещин, сколов, а также предметов, которые могли бы нанести термопленке.Термопленка укладывается контактами к месту установки терморегулятора. Полосы пленочного теплого пола, в свою очередь, по длинной стороне помещения. Именно такое решение позволит вам сэкономить количество необходимых проводов. Укладывается термопленка только на свободную площадь помещения.

Укладка теплоизоляции и термопленки

Выполнять укладку теплоотражающего материала стоит только на ровную поверхность пола. Листы материала фиксируют и между собой, и с первичным полом посредством использования скотча.Укладка термопленки производится по длине помещения. В этом случае будет меньше монтажных проводов и больше цельных полос. Пленку стоит укладывать лицевой стороной вверх, и медной шиной вниз. Те места, где подключаются провода, лучше выводить или под плинтус, или к самому краю покрытия. Термопленка закреплена скотчем по отношению к предотвращению ее предотвращения в процессе дельнейшей укладки используемого напольного покрытия. Полосы термопленки должны крепиться скотчем к материалу, который отражает тепло для того, чтобы отсутствовали сдвиги при выполнении дальнейших работ.Крепить нужно друг к близкой, чтобы равномерность прогрева была высокой. Нельзя допускать наложение полос термопленки друг на друга.

Подключение к термопленке проводов и изоляция мест подключения

Монтаж инфракрасного пленочного теплого пола требует соединения термопленки между собой, что должно быть сделано параллельно: все провода могут быть подключены лишь по одной стороне помещения. Подключение осуществляется механическим путем с помощью заклепок или с помощью пайки к медной шине термопленки с применением монтажных комплектов или без оных.После того, как монтажные провода подключат, места подключения или места выхода медной полосы на той линии, где термопленка была обрезана, нужно заизолировать. Для каждого подключения нужно использовать два отрезка изоляции. Каждый из них нужно крепить с обеих сторон термопленки и наконечники проводов либо же контактного зажима с проводом. В каждом месте выхода медной полосы на линию нужно провести изоляцию одним отрезком. Таким образом для полной электроизоляции одной полосы термопленки нужно сделать 6 отрезков изоляции.

Подключение терморегулятора и датчика

Разумеется, обратите внимание, что монтаж терморегулятора должен быть произведен точно в соответствии с инструкцией, которая идет в комплекте. Нужно обязательно учесть, что общая мощность полос термопленки должна быть больше, нежели мощность терморегулятора. Подключение к сети электричества квалифицированным электромонтажником. Кроме того, обязательно учитываются дополнительные электроприборы, которые также могут быть подключены к той же сети.Подключение устройства посредством использования отдельного защитного отключения. Вдобавок, номинальный ток срабатывания не должен превышать 30 мА. К общему контуру заземления система «теплый пол» может не крепиться.

Также имеется возможность установить дополнительный датчик перегрева. В частности, в том случае, если ваш терморегулятор поддерживает функцию функции. Такой датчик обеспечит дополнительный контроль температуры в самой высокой зоне, где может быть перегрев.Он даст гарантию отключения вашего теплого пола в том случае, если перегрев подобного характера все же появится.

Проверка работоспособности системы и дальнейшая укладка напольного покрытия

Поле того, как монтаж теплого пленочного пола окончен, необходимо выполнить проверку системы, работы термопленки и проверка пробником мест подключения проводов и их изоляции по линии отреза. Безусловно, необходимо проверить прогрев каждой термопленочной полосы. Не должно быть искрения в местах соединения и чрезвычайного сообщения проводов.Конструкция, которая получилась, должна быть накрыта плотной полиэтиленовой пленкой, которая будет служить гидроизоляцией. Уже после этого делается укладка нужного напольного покрытия.

Если вы установили ламинат или паркет, то укладка их должна быть сделана сразу поверх термопленки. Если же вы выбрали линолеум или ковролин, то нужно уложить ДВП, ГВЛ или СМЛ между термопленкой и окончательным напольным покрытием. Это обеспечит надежную защиту от различного рода механических повреждений.

Запрещается при установке пленочного теплого пола:

  • проводить монтажные работы при высокой влажности;
  • проводить монтажные работы при отрицательной температуре;
  • сгибать термопленку на участке 5 см под прямым углом;
  • ставить на термопленку габаритную мебель;
  • применить гвозди для крепления;
  • допускать наложение полос друг на друга;
  • делать в пленке отверстия;
  • ставить термопленку больше, чем на 10 м погонных на один отрезок;
  • использовать один отрезок с потреблением, большим 10 А;
  • подключать термопленку к сети, не сделав предварительную проверку контактов и линий ее отреза;
  • установить пленку возле камина, печи и прочих нагревателей;
  • Вход в сеть пленку, свернутую в рулон;
  • начальная система обогревания в сети, напряжение не соответствует тому напряжению, которое указано в паспорте на изделие или на его упаковке;
  • выполнять работы относительно установки и ремонта терморегулятора, отключив напряжение;
  • использовать алюминиевую фольгу и другой материал на основе фольги в качестве материала для теплоотражения;
  • закрывать термопленку или обогреваемую поверхность металлическими листам.

Теплый пол Grandeks (греющая пленка)

С помощью обычного провода с электрической вилкой для подключения к розетку, как обычный бытовой электроприбор.

13. Уложите монтажные провода.

При этом помните, что:

а. Подключение термопленки к сети производится согласно схеме подключения на рис.14

Рис.8. Общая схема подключения термопленки

г. В комплект входят провода двух цветов для удобства монтажа.

г. Все монтажные провода должны располагаться по одной стороне помещения.

г. Располагайте провода так, чтобы основной их массив проходил под плинтусом.

e. Если вы хотите проложить соединительный кабель скрытым способом, проштробите канал в стене, если открытым (наружным) — используйте монтажный декоративный короб.

ф. При укладке монтажных проводов на поверхности пола в теплоотражающем материале сделайте канавку (вырез, углубление) под провода для того, чтобы поверхность финишного напольного покрытия была максимально ровной.Как вариант, провода могут быть уложены вдоль шва теплоотражающего материала.

14. Снимите изоляцию концов проводов в местах подключения проводов к контактным зажимам. Рекомендуется использовать специальный инструмент для оголения проводов.

15. Вложите оголенный провод (или два провода, где это необходимо) в контактный зажим и усилитель за его (их) с помощью пассатижей. Убедитесь, что провод надежно закреплен в контактном зажиме.

Рис.9. Соединение монтажных проводов с контактным зажимом

Рис.10. Надежно за провода в контактном зажиме

16. Заизолируйте все места подключения проводов к термопленке с помощью битумной изоляции. Для каждого подключения використовуйте по 2 отрезка. Один лист битумной изоляции крепится с наружной стороны, другая — закрывает внутреннюю сторону термопленки с проводом.

Внимание: Серебряные контакты внутри термопленки должны быть полностью заизолированы по всему срезу.

Рис.11. Пример правильной установки нижнего листа изоляции для контактных зажимов

Рис.12. Вид заизолированного контактного зажима с подключенными проводами

17. Еще проверьте качество изоляции всех мест соединения термопленки и проводов, а также все линии отрезаной шины.

18. Подключите соединительные провода к терморегулятору.

Подключение должно проводиться по схеме подключения, которая входит в комплект терморегулятора.Необходимо строго следовать инструкциям по установке и эксплуатации терморегулятора, входящей в его комплект.

19. Установите и подключите датчик пола к терморегулятору.

Датчик пола устанавливается под термопленку снизу черной полосы нагревательного элемента. Датчик прикрепляется к термопленке битумной изоляцией.

Рис.13. Установка датчика температуры пола.

Рис.14. Датчик прикрепляется к термопленке битумной изоляцией

Рис.15. Установленный и приклеенный датчик температуры пола. Вид снизу термопленки

Рис.17. Установленный и приклеенный датчик температуры пола. Вид сверху термопленки

Приладке под мягкие напольные покрытия, установите датчик температуры пола в зоне с минимальной нагрузкой на поверхность. Под датчик в теплоотражающем материале делается канавка (вырез, углубление) для равномерности поверхности напольного покрытия.

20. Подключите терморегулятор к электрической сети.

а. Подключение терморегулятора и питания от электрической сети выполнено квалифицированным электромонтажником.

г. Учтите при расчете мощности все дополнительные электрические устройства, которые так же могут быть подключены к этой сети. Для системы мощностью 2 кВт и более рекомендовать подключение через отдельный автомат.

21. Протестируйте систему обогрева:

Провод ПВ3-1,5 для пленочного теплого пола

Описание товара:

Электрический многожильный провод ПВ3-1,5 сечением в 1,5 мм кв.используется для соединения инфракрасной плёнки между собой, с терморегулятором и электрической сетью.

Другие варианты товара:

Цвет [Основные]:

Характеристики:

Сечение провода, мм.кв.

1,5

Пиковая нагрузка, кВт

3,9 кВт

Описание товара

Электрический многожильный провод ПВ3-1,5 сечением в 1,5 мм.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
