Ремонт термопота своими руками: устройство и основные неисправности

Термопот – разновидность бытовой техники, которая появилась на рынке относительно недавно. Он представляет собой симбиоз обычного электрического чайника и термоса. Вода заливается в прибор, доводится до кипения и содержится в нём в горячем состоянии. Но, как и все бытовые приборы, термопот ломается, выходят из строя его электрические узлы. Поэтому перед тем как самостоятельно проводить ремонт термопота, нужно разобраться в его конструктивных особенностях.

Конструкция терпомота

Внутри пластикового корпуса располагается ёмкость для воды, изготовленная из нержавеющей стали. На дне резервуара установлены два ТЭНа: один для кипячения, второй для поддержания нужной температуры жидкости. Сбоку от ёмкости установлен насос, который качает воду из резервуара наружу. Все узлы работают от электроэнергии в определённых режимах, поэтому термопот снабжён блоком автоматики, которая управляет прибором и регулирует процессы, происходящие внутри.

К автоматике относятся:

• температурный датчик, отслеживающий температуру воды в резервуаре;
• реле, включающее ТЭН подогрева, и напрямую связанное с термодатчиком;
• датчик, отслеживающий подачу воды насосом;

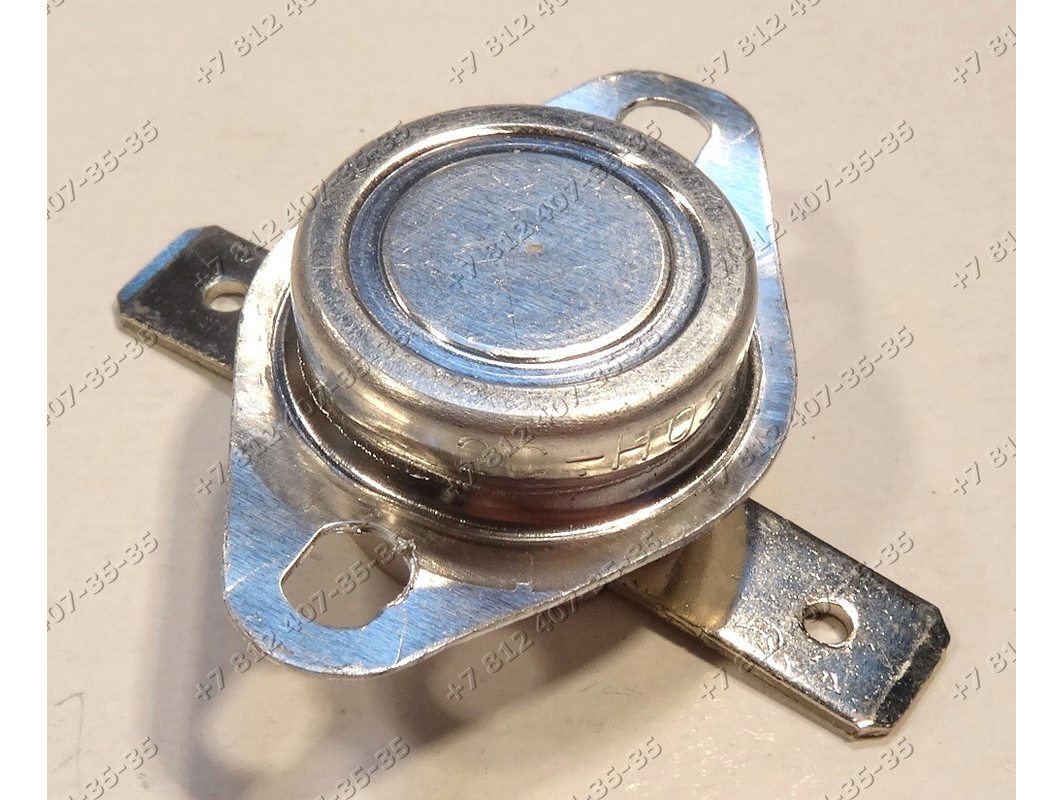

• термовыключатель, реагирующий на превышение температуры воды и ёмкости;

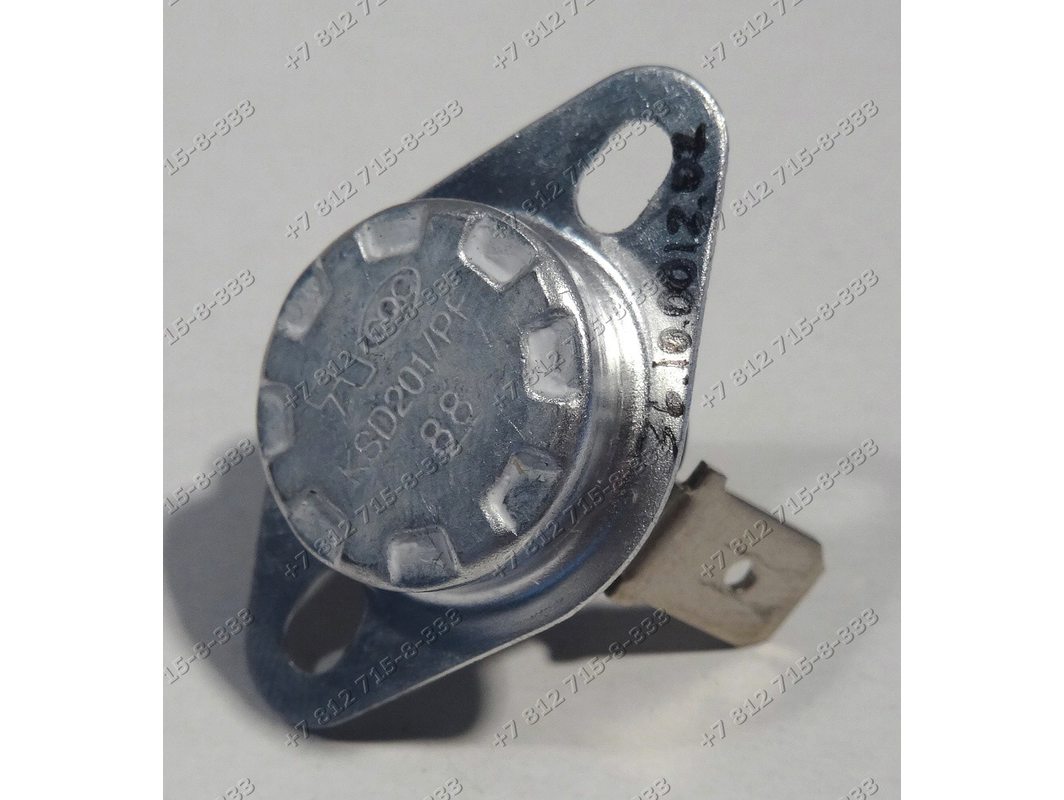

• термопредохранители, дублирующие функции термического выключателя;
• блок электроники.

В конструкции термопота находятся два термопредохранителя: один отвечает за перегрев воды, второй за заполненность ёмкости. Если внутри прибора отсутствует вода, то он не включится.

В состав электронного блока входят импульсный выключатель, диодный мост и различные элементы электроники: конденсаторы, диоды, сопротивления, транзисторы и прочие.

Причины неисправностей

Причин, из-за которых термопот не работает, немало. Например, не качает насос; лампочки на панели управления горят, ТЭНы греют воду, а помпа не работает. Самая неприятная причина, если сгорел моторчик насоса. Починить узел не получится, придётся менять сам насос. Но стоит прибор почти половину стоимости термоса-чайника, так что лучше приобрести новый термопот, чем ремонтировать вышедший из строя.

Если насос не качает, то это не всегда означает, что он сгорел. Могут просто подгореть контакты, которые надо зачистить спиртом, и проблема исчезнет. Иногда крыльчатка забивается накипью, которую следует прочистить от загрязнения. В любом случае термопот придётся разобрать, чтобы выявить поломку. Для этого с нижней стороны надо открутить винты, которые крепят к основанию корпус, снимающийся при поднятии вверх. После чего открепить шланг, соединяющий насос с ёмкостью для воды, и открутить болтовые соединения, чтобы демонтировать помпу. Её проверяют мультиметром на сопротивление витков электродвигателя, также осматривают и засорённость крыльчатки.

В первую очередь после снятия корпуса, надо проверить питающий кабель с вилкой на конце. Для этого концы провода отсоединяются от прибора и каждый по отдельности прозваниваются мультиметром.

Проверять надо на сопротивление, установив щупы измерительного инструмента: один к отсоединённому концу кабеля, второй к торчащему из вилки рожку. Сопротивление должно быть бесконечным, что покажет целостность проводов. Если измерения показали ноль, то в проводе есть обрыв, а значит, кабель придётся заменить новым.

Затем нужно проверить электронная плата, расположенное в нижней части. Запомните, что у этого прибора две платы: одна – это электронная схема термопота, которая отвечает за реле для подогрева воды и за напряжение на насосе. Последний работает от 8-24 вольт, а для этого нужен понижающий трансформатор, работающий от этой платы. Вторая плата предназначается для блока управления прибором. Она соединена с кнопками управления и выставления режимов работы, с индикаторами на корпусе. Надо осмотреть микросхему и места подсоединения к ней деталей. Трещинка на дорожке или отсоединившийся конец трансформатора, конденсатора и прочих радиоэлементов может стать причиной нерабочего состояния всего прибора.

Устранить поломку можно при помощи паяльника. При этом дорожки на плате лучше залудить оловянным припоем.

Вообще, с принципиальной электрической схемой термопота надо быть аккуратным, ведь каждая деталь играет свою роль. Даже небольшой зрительный осмотр может выявить негодный элемент. Например, если конденсатор разбух, то он явно перегорел, и нет смысла проверять его тестером. А вот неисправность диодов можно выявить только прозвонкой, хотя эти элементы редко выходят из строя. То же самое касается и микрочипа.

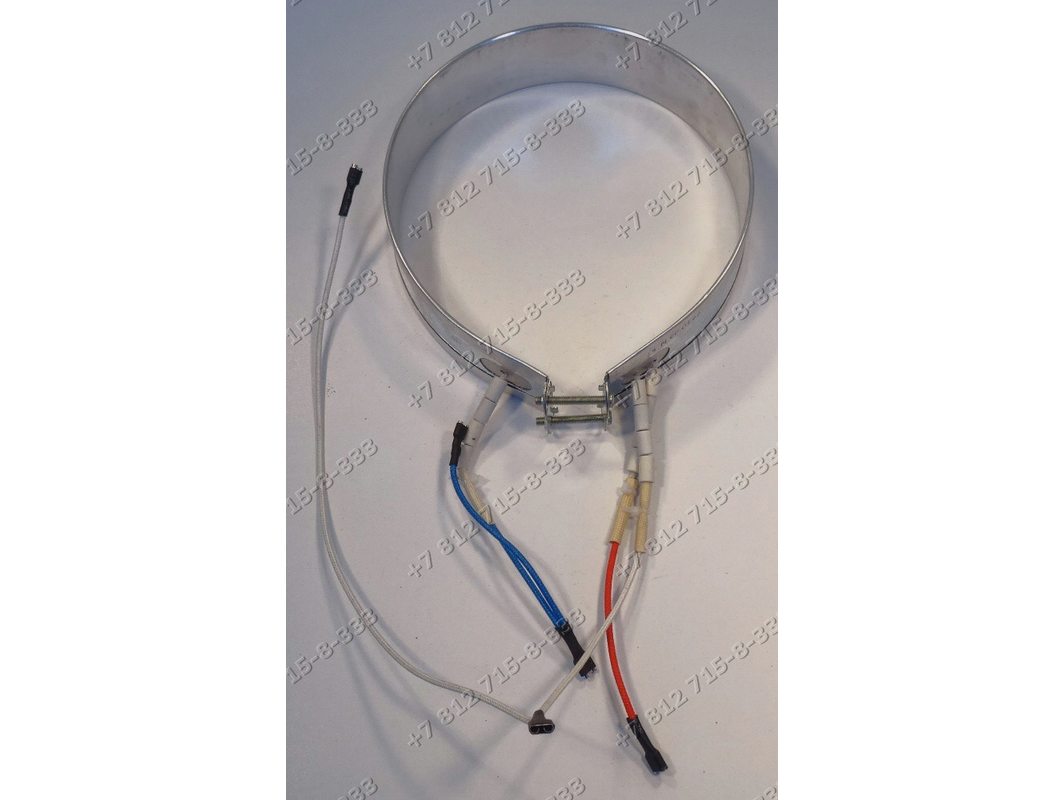

Нагревательный элемент для термопота, если он сгорел, не ремонтируется. Его можно поменять на новый, но мастера говорят, что такой ремонт нерентабелен. Стоит ТЭН дорого, его замена – процесс непростой. Всё дело в том, что нагревательные элементы располагаются внутри бака из нержавейки. Крепятся они болтовым соединением через прокладки, обеспечивающие герметичность стыка. Чтобы добраться до крепежей, надо демонтировать всю внутреннюю часть прибора полностью.

Так что лучше купить новый бытовой прибор.

Простые поломки

Существует ряд неисправностей, устранение которых производится самостоятельно. Они просты и не требуют знаний конструкции и устройства прибора.

• Не работает индикация. Чаще всего причиной является отсутствие подачи питания на лампочки индикаторов. Поэтому придётся проверить всю схему от питающего кабеля до лампочек, уделяя при этом основное внимание проводам и контактам.
• Не работает режим кипячения. Здесь две причины: сгорел основной ТЭН и перегорел донный термопредохранитель. Во втором случае надо просто поменять деталь. В первом случае меняется весь прибор.
• Не работает второй ТЭН подогрева воды, ТЭН кипячения работает. Придётся проверить основную плату, а, точнее, все детали, установленные на нём.
• Насос не качает воду из ёмкости. Брак помпы – редкость, чаще всего сгорает дополнительный нагревательный элемент, через который проходит питание моторчика насоса. Эти два узла взаимосвязаны. Но если сгоревший насос не становится причиной отключения ТЭНа, то сгоревший нагреватель становится причиной неработающего насоса.

Если вышеописанные причины не обнаружены, значит, брак в плате. Искать неисправности надо на ней. Если вы неспециалист и не разбираетесь в тонкостях радиодела, то решить проблему не получится. Печатная плата – это не просто соединительный элемент между установленными на нём радиодеталями, а сложная схема, в которой следует хорошо разбираться. Поэтому, если вы разобрали термопот и не знаете в чём дело, отнесите его в сервисный центр в разобранном виде.

Полезные советы

На рынке термопоты представлены разными брендами, отличающимися друг от друга конструкцией. Например, прибор от компании Скарлетт ремонтируется по стандартной схеме. А ведь это не самый дешёвый вариант. Модель Zojirushi не рекомендуется самостоятельно ремонтировать. Даже открученная крышка станет причиной, что прибор не возьмут на обслуживание.

Печатная плата – деталь нежная, ведь в неё установлены элементы, не терпящие грубого вмешательства. Например, микрочип отпаивается термофеном, а не паяльником, который сожжёт своей мощностью и деталь, и место её установки. Конденсаторы выходят из строя под действием высоких температур, диоды не любят статического электричества. Таким образом, если вы не знакомы с главными приёмами работы с электронными составляющими микросхем, то не стоит браться за их ремонт.

Наличие простых инструментов – обязательное требование в проведении ремонта термопота. В арсенале должны быть пинцет, паяльник, индикаторная отвёртка, мультиметр. Чем больше инструментов, тем проще проводить ремонт.

Заключение по теме

Термопот – современный бытовой прибор. Если он будет периодически отключаться, то на это есть причина. Её обнаружение – это основная задача перед ремонтом.

Но причин неработающего устройства может быть много, а выявить каждую подчас очень непросто.

Ремонт термопота MYSTERY MTP-2450 — на дисплее код (ошибка) E1 | Remprof56

В ремонте термопот MYSTERY MTP-2450 с неисправностью при включении выводит на дисплей ошибку E1. В документации нет упоминания об ошибке E1.  По опыту ремонта мультиварок  фирмы  MYSTERY – данная ошибка  высвечивалась  при неисправности нижнего датчика температуры.  Сравнение с мультиваркой в данном случае вполне корректно.  Этот термопот разительно отличается от ранее выпускавшихся не дорогих термопотов  своей  конструктивной начинкой и возможностями.

Ремонт начал с проверки напряжений на выходе трансформатора и стабилизатора напряжения 5 вольт на  основе микросхемы 7805. Проблем не обнаружил, поэтому снял  нижнюю плату осмотрел её  и проверил конденсаторы.  Также прозвонил все диоды  и транзисторы. Всё замечательно.  Наконец-то добрался до датчика температуры типа MF-58-503 (datasheet).   Некоторое опасение вызвало меняющееся внутреннее сопротивление,   поэтому решил его заменить.  Но ничего не поменялось – на дисплее всё по-прежнему высвечивалось E1.

 На  датчик  температуры приходит напряжение +5 вольт.  На выходе оно тоже есть, но ни какого падения напряжения на нём нет. Прозвонил провода уходящие на верхнюю плату управления. Полностью разобрал термопот и когда снял плату управления увидел насколько сильно плата подверглась залитию водой. Контроллер был весь в окислах, а дорожки,   шедшие от разъёма до контроллера,  сгнили и сильно коррозировали.  В том числе в обрыве была дорожка от термодатчика шедшая на вход контроллера.

 Дальше дело техники – зачистка, пропайка, наложение поверх сгнивших дорожек проводников.  Покрыл плату лаком, для  устранения коррозии в дальнейшем. И собрав всё вместе убедился, что термопот работает как должно быть.  Нагрев точно до 100⁰С. (Индикация HH). А потом вода остывает до установленного значения температуры и начинается поддержка температуры с точностью  стабилизации  +/- 3 ⁰С  (83-85-88).

Вопрос – почему данный термопот, абсолютно новый,  попал в ремонт с такой неисправностью. Ответ простой – сливали воду через верх, вода попала внутрь управления, там где находится дисплей и контроллеры управления и включили термопот. Классика жанра. Нарушение условий эксплуатации.  В общем  разработчикам  термопота можно поставить отличную оценку.  Аппарат надёжен и многофункционален.  Главное правильно им пользоваться.

Умный электрический чайник SkyKettle M170S от REDMOND, управление с телефона.

Описание модели

Согреть воду для утреннего кофе или чая, не вставая с постели — с электрическим чайником REDMOND SkyKettle M170S-E вы сделаете это одним касанием!

Этот стильный чайник оснащен технологией управления Ready for Sky, благодаря которой вы можете дистанционно управлять SkyKettle M170S-E с помощью мобильного телефона.

Достаточно установить удобное, интуитивно понятное мобильное приложение на свой телефон и контролировать всю технику с технологией R4S в одно касание. Вы просто вносите свои любимые настройки и предпочтения в приложение, и техника сама заботится о вас!

REDMOND SkyKettle M170S-E не только вскипятит воду, но и нагреет ее для одного из 5 температурных режимов на ваш вкус: 40 градусов для детских смесей, 55 — для желтого чая, 70 — для белого, 85 — для зеленого, 95°C — для черного. Заданные вами настройки температуры воды будут поддерживаться до 12 часов.

Технология R4S позволяет настроить не только температуру воды, но и время для вашего пробуждения. Одним прикосновением к экрану телефона установите желаемое время пробуждения, и утром вас разбудит мелодичный сигнал.

Благодаря сенсорной панели управления включать высокоинтеллектуальный SkyKettle 170S-E вручную будет так же легко и комфортно, как и запускать его дистанционно.

*Сталь марки AISI 304 используется для изготовления высококачественной посуды и кухонной техники. AISI 304 отличается пониженным содержанием углерода, в ее составе – до 10% хрома и 17-19% никеля. Такой состав делает сталь 304 очень прочной и стойкой к воздействию коррозии и окислению даже в агрессивных средах.

Изделия из стали AISI 304 долговечны: они не боятся резких перепадов температур, воздействия соленой и пресной воды, кислотно-щелочных растворов, а также отлично противостоят механическим повреждениям и появлению ржавчины.

**Британская компания Strix® зарекомендовала себя во всем мире как производитель безопасных контроллеров и контактных групп для электрических чайников различных брендов. Качество деталей Strix подтверждено международными сертификатами и тестами.

Благодаря контроллерам Strix® чайники REDMOND могут автоматически выключаться при закипании воды, перегреве, а также – если в колбе отсутствует вода или прибор был снят с подставки во время работы. Согласно внутренним тестам компании Strix®, контроллеры обеспечивают минимум до 12000 циклов закипания.

Подставки с расположенной по центру контактной группой Strix® позволяют пользователям легко устанавливать чайник и вращать его на 360°. А значит, чайником с одинаковым комфортом могут пользоваться как правши, так и левши. Кроме того, контактная группа Strix® последней версии позволила реализовать в некоторых чайниках REDMOND возможность выбора температурного режима. Модели чайников с этой опцией могут не только кипятить воду, но и подогревать ее до температур в диапазоне от 40° до 95°C.

Подробную информацию обо всех функциях своего чайника вы можете найти в руководстве по эксплуатации.

***Обращаем ваше внимание, что устройство работает через приложение Ready for Sky и не совместимо с устройствами линейки Sky Guard — Wi-Fi розеткой RSP-102S-E, герконовым датчиком RG-G31S, датчиком движения RG-D31S, розетками RSP-R1S и RSP-R2S, датчиком дыма RSD-01S.

Удаленное управление из любой точки мира возможно через Центр умного дома REDMOND SkyCenter 11S

Умный термопот REDMOND SkyThermopot M810S

Обзор:

Thermopot REDMOND SkyThermopot M810S — это умный прибор, совмещающий в себе функции чайника и термоса. M810S оснащен инновационной технологией Ready for Sky , поэтому вы можете управлять им не только с сенсорной панели, но и удаленно с помощью смартфона.

На панели управления можно выбрать подходящий режим нагрева воды — 60 ° C, 90 ° C или 98 ° C , а в мобильном приложении Ready for Sky можно отрегулировать температуру воды с точностью до 1 ° C, чтобы заваривать различные сорта чая и травяных напитков.Кроме того, в приложении есть функция охлаждения кипяченой воды — можно быстро приготовить освежающий сок, приготовить детское или спортивное питание нужной температуры.

Вы можете активировать нагрев или кипячение воды в приложении, когда вернетесь домой с работы, тренировки или прогулки *. К вашему приезду вода будет необходимой температуры, и вы сразу сможете покормить ребенка, выпить чаю или приготовить легкий обед. С помощью смартфона вы можете заблокировать панель управления, чтобы дети или пожилые родственники не обожглись горячей водой, если случайно нажмут сенсорные кнопки термопота.

M810S Вместимость 5 л, этого достаточно для большой семьи, компании друзей или офисного персонала.
Корпус SkyThermopot выполнен из нержавеющей стали — экологически чистого и прочного материала. Крышка прибора снимается, поэтому при необходимости ее можно очистить. Кроме того, чтобы упростить уход за M810S , он имеет функцию автоматической очистки.

Безопасность использования обеспечивается автоматической защитой от перегрева.Если вы включите умный термопот, когда в резервуаре нет воды, прибор автоматически выключится.

УМНЫЙ ТЕРМОПОТ REDMOND SKYTHERMOPOT. ГОРЯЧИЙ ЧАЙ В ОДИН ЩЕЛЧОК!

Готов к небу. Новая грань вашей свободы!

---

* Когда приложение R4S Gateway подключено к домашнему смартфону / планшету Android.

** Обратите внимание, что устройство работает через приложение Ready for Sky, а несовместим с устройствами линии Sky Guard — разъем Wi-Fi RSP-102S-E, язычковый датчик RG-G31S, датчик движения RG-D31S, розетки РСП и РСП Р1С-Р2С, датчик дыма РСД-01С.

Термо Горшок AP550 | Khind Online

— Внутренняя кастрюля из нержавеющей стали SUS304

— Автоматическое кипячение и поддержание тепла с опцией повторного кипячения

— Переключатель стаканов и автоматический дозатор

— Защита от кипячения и перегрева

Мощность: 750 Вт

Емкость: 5.5L

Размеры продукта: 20 x 25 x 39 см (Д x Ш x В).

Цвет: Мятный

1. Поддерживает ли эта модель контроль температуры?

Эта модель имеет автоматическое кипячение и сохранение тепла с функцией повторного кипячения.Однако вы не сможете контролировать температуру, чтобы она была холодной или горячей.

1. Нашим приоритетом является убедиться, что вы довольны своей покупкой в ​​Интернет-магазине Khind.

2. Как Интернет-магазин Khind, мы продаем только 100% новые, оригинальные и сертифицированные SIRIM продукты.

3. Если вы сочтете нашу продукцию неудовлетворительной или у вас возникнут какие-либо претензии, сообщите нам об этом по электронной почте по адресу online@khind. com, и мы постараемся решить этот вопрос как можно лучше.

4.Мы ответим вам в течение 24 часов, кроме выходных и праздничных дней, наши рабочие часы с 9.00 до 17.30.

5. Поскольку наши продукты поставляются с гарантией, вы можете зарегистрироваться у нас онлайн через https://khindonline.com/e-warranty/, чтобы не носить с собой гарантийный талон на случай каких-либо повреждений. или вина.

6. У нас есть 11 сервисных центров по всей стране, вы можете найти ближайший к вам центр. Посетите http://www.khind.com.my/contact_our_offices.asp, чтобы найти наши адреса.

7. Все возвраты должны быть уточнены и одобрены нашей службой поддержки клиентов перед отправкой обратно.

8. Если при получении продукта обнаружены повреждения, сообщите нам об этом с фото / видео доказательствами, и мы поможем заменить ваш товар.

9. Если ваша коробка была повреждена при получении, пожалуйста, покажите нам фото доказательство, и мы компенсируем вам купон по нашему усмотрению.

10. Обратите внимание, что отмена заказа / изменение адреса разрешена только ДО того, как ваш заказ будет обработан нами.Заказы, которые были обработаны и снабжены номером отслеживания, не принимаются.

11. Что касается запасных частей, к сожалению, мы до сих пор не можем разместить их в нашем официальном онлайн-магазине, поэтому мы советуем нашим клиентам покупать их напрямую в нашем сервисном центре, позвонив по нашей общей линии 1-800-88-0032. Спасибо!

Khaitan Electric Thermo Pot 4 литра. KA6006 — Кастрюли и сковороды — Кухонные принадлежности

О нас

Мы являемся надежным и простым в использовании интернет-магазином в Непале, который предлагает удивительный и захватывающий ассортимент товаров высшего качества по доступным ценам.Мы обеспечиваем непревзойденный уровень обслуживания клиентов. Наша цель — сделать Deal Ayo лучшим выбором для людей, которые ищут в Непале качественные и доступные онлайн-магазины.

Deal Ayo — ваш лучший выбор для покупок в Интернете в Непале

Мы разработали каждый аспект наших услуг с учетом вас, наших клиентов:

Товаров: Мы предлагаем широчайший ассортимент товаров в различных категориях, включая электронику, моду, детскую одежду, товары для дома, мебель, фитнес, уличный отдых и многое другое. Если вы покупаете для себя или хотите отправить подарок кому-нибудь в Непале, у нас есть широкий выбор подходящих товаров.

Удовлетворенность клиентов: Являясь одной из самых быстрорастущих компаний, предлагающих покупки в Интернете в Непале, мы сочетаем широкий ассортимент товаров и стремление к 100% удовлетворенности клиентов. Итак, если у вас есть проблемы с каким-либо аспектом услуги, которую вы получаете от нас, просто свяжитесь с нами, и вы можете быть уверены, что мы сделаем все возможное, чтобы помочь

Delivery: Мы предоставим вам быструю, надежную и надежную службу доставки независимо от того, где вы живете в Непале.Наши расходы являются разумными, и наша служба отслеживания заказов позволяет вам узнать, когда ваш заказ будет доставлен. Кроме того, мы предлагаем бесплатную доставку для наших клиентов в Катманду. Если вы предпочитаете получать покупки лично в нашем магазине, просто свяжитесь с нами сейчас по телефону 01-5555522

Цена: Deal Ayo делает покупки в Интернете в Непале идеальным способом найти качественные товары по низким ценам. Мы тщательно закупаем качественные продукты, закупаем оптом и передаем вам нашу экономию в виде более низких цен и больших скидок

Возврат: Наша политика возврата за 5 дней позволяет вам покупать с полной уверенностью

Платежи: Все платежи на веб-сайтах зашифрованы, обеспечивая нашим клиентам безопасную, надежную и надежную систему онлайн-платежей.Также мы предлагаем наложенный платеж в Катманду

Скидки: С нашими ежедневными и еженедельными скидками у вас есть возможность покупать качественные товары по низким ценам.

Deal Ayo предлагает высокое качество, отличные цены и непревзойденный уровень обслуживания клиентов. Мы не только делаем покупки в Интернете доступными в Непале, но и делаем их легкими и приятными.

Сайтов-PanasonicB2C-Сайт

перейти к содержанию

Вы пробовали искать? Введите ключевое слово в поле поиска ниже.

Или попробуйте одну из ссылок ниже:

Все еще нужна помощь?

Онлайн-чат

или

Позвоните нам по телефону 800-405-0652

пн-пт с 9:00 до 17:00 EST

Вторичная навигация Связаться с нами Конфиденциальность и безопасность Заказ Перевозки Возврат Мой счет Условия и положения

x-is-удаленный_адрес: 44.192.85.4 — x-forwarded-for: 44.192.85.4 — Резервный адрес: 44.192.85.4 — httpRemoteAddress: 44.192.85.4 — Все заголовки: {x-is-script_name = / on / Demandware.servlet, cf- ipcountry = США, sec-fetch-site = none, x-is-server_port_secure = 1, true-client-ip = 44.192.85.4, x-is-query_replaced = Y, x-is-server_port = 80, sec-fetch- user =? 1, x-is-service_type = servlet, x-is-cache_hash = 52c99c05735856e16e10b7106b7da835, cf-visitor = {«scheme»: «https»}, upgrade-insecure-requests = 1, host = 10. 0.23.115: 10233 , dw-is-client_addr = 44.192.85.4, cf-connected-ip = 44.192.85.4, connection = Keep-Alive, x-ng-start-time = 1613165804.230, x-is-server_name = shop.panasonic.com, x-ng-request-id = 68a562158d88729931b02fbdf00f93e1, x-is-request_method = GET, x-wa-version = 20.5.1.2, cf-request-id = 0839c5d2cb0000f0c1970000001, sec-fetch-mode = Requate, x-is-path_info-is-404es = ZHgrz-z0JmABAAB_-0-00, cdn-loop = cloudflare, x-is-gateway_interface = jwa, cf-ray = 62097264794af0c1-IAD, accept-language = en-GB, en-US; q = 0.9, en; q = 0,8, cookie = __ cfduid = d53a7c4933932b888bd34e979ce59b2021613165804; sid = L2Mf7PGuldC3taQEZ_gVhmtX9k2Z4Xkej4M; dwanonymous_9e735c623f18945aeeeb90e69192ed7a = abHhz2QdKSPpzEuaWNEsK0ghpp; dwac_cd3B2iaaiQC1Yaaadibu6Wc2D2 = L2Mf7PGuldC3taQEZ_gVhmtX9k2Z4Xkej4M% 3D | dw-only ||| USD | false | US% 2FEastern | true; cquid = ||; __cq_dnt = 0; dw_dnt = 0; dwsid = WptxEyUwk35k-1uilKynwx6vmLJNf3-wXM1qp2dpT1BMSOz_aZzoyMKYMwdmfOFzqYJEOhh5D57b2LxtfolsXg ==, x-forwarded-proto = HTTP-сервер = https-сервер1, x-is-secure_session_cookie = 0, x-is-path_translated = / 404, x-is-host = shop. panasonic.com, x-is-server_software = 11.0.6, x-forwarded-for = 44.192.85.4 , x-is-ssl_client_cert =, accept = text / html, application / xhtml + xml, application / xml; q = 0.9, image / webp, image / apng, * / *; q = 0.8, application / signed-exchange; v = b3; q = 0,9, x-is-session_id = WptxEyUwk35k-1uilKynwx6vmLJNf3-wXM1qp2dpT1BMSOz_aZzoyMKYMwdmfOFzqYJEOhh5D57b2Lxtfols92Xg = 44, IP-адрес: IP-адрес: 8, IP-адрес: 8, IP-адрес: 8, IP-адрес: 8, IP-адрес: 8, IP-адрес: 8, IP-адрес: 8, кодирование: IP-адрес fetch-dest = документ, пользовательский агент = Mozilla / 5.0 (X11; Linux x86_64; rv: 38.0) Gecko / 20100101 Firefox / 38.0 (совместимый; AmazonProductDiscovery / 1.0; [email protected])}

THERMOPOT: UNSA KINI, MGA DAGWAY SA LARAW, GIMBUHATON UG KAPILIAN SA APARATO

Поделиться

Штифт

Твитнуть

Отправить

Поделиться

Отправить

Даган представляет собой термопот в США, как классический гибрид, известный как электрический чайник, термос и самовар. Дили вам сделать свои любимые слова.Он любит Японию, чтобы насладиться ею и самой трубкой в ​​США и чайнике. Гипадайон использует температуру на ликидо, сама в США ка термос. Buweno, вы можете получить трубку в США ка таса, это устройство, которое использовалось в других странах, например, в США, например, в бутылке, в том числе и в чашке с самоваром. После того, как вы почувствуете, что такое термопоток, это трио, которое завершает их.

@Batholith

Коттедж на термо-горшке

Арон Махибал — это не то, что нужно, чтобы нагнать хапон на кини-нга-милагро, и он не нахинумдуман, как у многих, кто знает, как это сделать .Вы можете работать над изменением температуры в зависимости от температуры, которую вы используете, используя все функции, которые вам нужны, и вы можете найти ошибку, которая может быть нарушена на странице. Пананглитан, наибал-ли, что он может быть выше температуры в США, имеет температуру до 80 ° C, что выше всего на 92 ° с 95 ° C?

Карон подарил США ка Хапонес, который нагрелась на чашку воды, которую можно было найти в мире, когда она появилась в США, как чайник, а также в США, термометр на своих камнях. Talagsaon nga panan-aw, dili ba? Apan dili mahimo nga makita siya sa tinuud, tungod kay adunay usa ka aparato nga nagtugot kanimo sa pagpainit sa tubig sa gitinguha nga temperatura ug ipadayon ang kini nga temperatura basta gusto nimo — uag kay adunay.

@ tehnika.expert

Дагуэй, работающий на Thermopot

Вы можете найти все, что нужно для того, чтобы использовать трубку — Elemento Sa pagpainit ug. Он может потреблять медленный напиток, который потребляет больше энергии, чем 1000 ватт (больше всего на 500 ватт на 800 Вт), и многие другие, например, средний чайник на курении.Создавайте свои модели в термо-калдеро, духах элементов, которые используются для создания, создания, использования, повышения температуры, для настройки температуры, используемых в различных языках (например, во многих других капилян).

Элементы управления термодатчиками … Вы можете изменить температуру в трубе в течение всего дня или даже после того, как она изменит температуру. Этот дуэт «TEN-sensor» позволяет вам работать с термопотом, вы можете использовать его в качестве переключателя на элементе, который может быть использован, когда вы делаете это в любой момент.

Теперь вы можете использовать термопот с двумя розетками , так что вы сами в США. Естественно, что вы любите делать это на разных языках, вы можете использовать их, чтобы узнать, что делать, если вы хотите, чтобы они читали все, что вам нужно.Дили он ка таас в США ка термоса адунай сша ка хав-анг таливала на бонгбонге, апан лаби па ка дугай кайса в США ка регулярный прием.

Он использует, работает с температурой, нагруженной кантидад са, используя трубки: лаби ка даган, лаби ка дугай кинь мобильный. Вы можете купить термобаллон и термобатареи, который работает без трубок на 2,2 литра. Лабораторная работа в течение 3-5 литров.

Bisan pa ang kadaghan sa volume dili ra makaayo: bisan the kugihan nga Hapon dili gusto nga bayawon kining dako ug bug-and nga istraktura alang sa usa ka tasa nga tsa. Мао нга делает катингала на присутствующем бомбах на трубке … Махимо кини механикал или электричестве, апан са бисан унсанг касо, гитуготан ка нга магбубо са инициат нга тубиг в сша каа судилиланпо нга дибутри Вы можете использовать жучок и термопот в любой момент.

@ vostok-ekb.ru

Panguna с друзьями на термо-горшке

Лакипы на все случаи жизни, когда вы используете их, вы можете использовать их с темами.Все, что вам нужно, это гидравлическое устройство в США и термостат. Apan kini nga basihan mahimo nang madugangan lainlaing lebel sa proteksyon:

• gikan sa pag-on sa usa ka thermopot nga adunay usa ka valay sulod nga резервуар;
• работать с насосом, работающим в США, или с электрическим насосом;
• работает в автоматическом режиме на подключении к сети;
• работает с каждым нажатием кнопки.

Используется Термоэлектрический горшок может быть использован с элементами, подаваемыми в игру , в пределах:

• , которые можно использовать на трубке;
• 360 ° пагтуйок;
• подключиться к устройству, подключенному к устройству;
• sukod sa pagsukol;
• включить подсветку;
• зуммер;
• встроенный таймер позволяет работать без перерыва.

В зависимости от того, какие модели используются, вы можете использовать модели с термостатом, превосходно работающие в США, со встроенным фильтром, углеродным покрытием, используемым в резервуарах, и в США, которые функционируют в этом режиме. Apan hinungdanon nga masabtan kana kung nagpili sa ingon nga pamaagi, kinahanglan nimo hatagan pagtagad lamang ang gimbuhaton ug kapilian nga hinungdanon kanimo, tungod kay wala sa mga kapilian sa mga kapilian sa mga..

Поделиться

Штифт

Твитнуть

Отправить

Поделиться

Отправить

Tan-awa ang video: ПОЗНАКОМЬТЕСЬ С ЭЛЛЕН УАЙТ Самая плодовитая писательница в истории мира. (Пебреро 2021).

Не работает термос. Не работает кнопка подачи воды на термопоте

Ремонт термоса своими руками при различных неисправностях

Термопот представляет собой смесь чайника и термоса. Для поддержания определенной температуры жидкости в приборе есть функция подогрева. Несмотря на довольно надежную конструкцию, устройство со временем выходит из строя, и возникает вопрос: а можно ли своими руками отремонтировать термопот?

Чайник-термос

Прежде чем приступить к поиску причин неисправности в приборе, желательно немного узнать о его устройстве. Термопот представляет собой пластиковый или металлический корпус, внутри которого находится металлическая емкость для воды.Аппарат закрывается крышкой с расположенными на ней элементами управления.

В любом тепловом потоке есть 2 нагревателя: один для кипятка, а второй для поддержания нужной температуры. Для контроля нагрева жидкости до определенного значения в приборе установлен терморегулятор. Последний бывает 2-х видов.

1. Stepless — отличается плавной регулировкой температуры воды в диапазоне от 60 до 100 градусов.
2. Пошаговый — температурный режим регулируется фиксированными значениями температуры, например, как в тепловом потоке VITEK VT-1187 GY, Saturn ST-EK8032, а также в приборе MYSTERY MTP-2403

Термопоты всегда имеют в своем распоряжении несколько режимов регулировки нагрева. Чем больше режимов, тем гибче вы сможете управлять устройством.

Но практика подсказывает, что в большинстве случаев для контроля температурных показателей достаточно 3-х режимов. В недорогих моделях, таких как Магнит РТП-013 и МАГНИТ РТП-002, доступен только 1 температурный режим, допускающий только кипячение воды.

Также тепловая камера оснащена электронной платой (модулем управления) и электронасосом (помпой) для подачи нагретой воды из бака. Для подачи нагретой воды в чашку есть несколько режимов: ручное наполнение, автозаполнение и наполнение с помощью рычага на носике.Такие функции загрузки доступны, например, в Polaris pwp 4012d или Saturn ST-EK8034 NEW.

Типичные неисправности

Наиболее частыми причинами поломок являются следующие детали устройства:

• сетевой провод;
модуль управления
• ;
• водяной насос;
• электронагреватели;
• термовыключатель.

Сетевой провод

Перед тем, как ремонтировать тепловой пот самостоятельно, необходимо отключить его от сети. После этого, чтобы «прозвонить» тестером провод устройства, необходимо его отключить. Для этого открутите винты на нижней части устройства и снимите его. Вы увидите клеммы, к которым подключен шнур питания. Отключаем шнур и начинаем «звонить» тестером. Если шнур в порядке, вы можете продолжить поиск неисправностей.

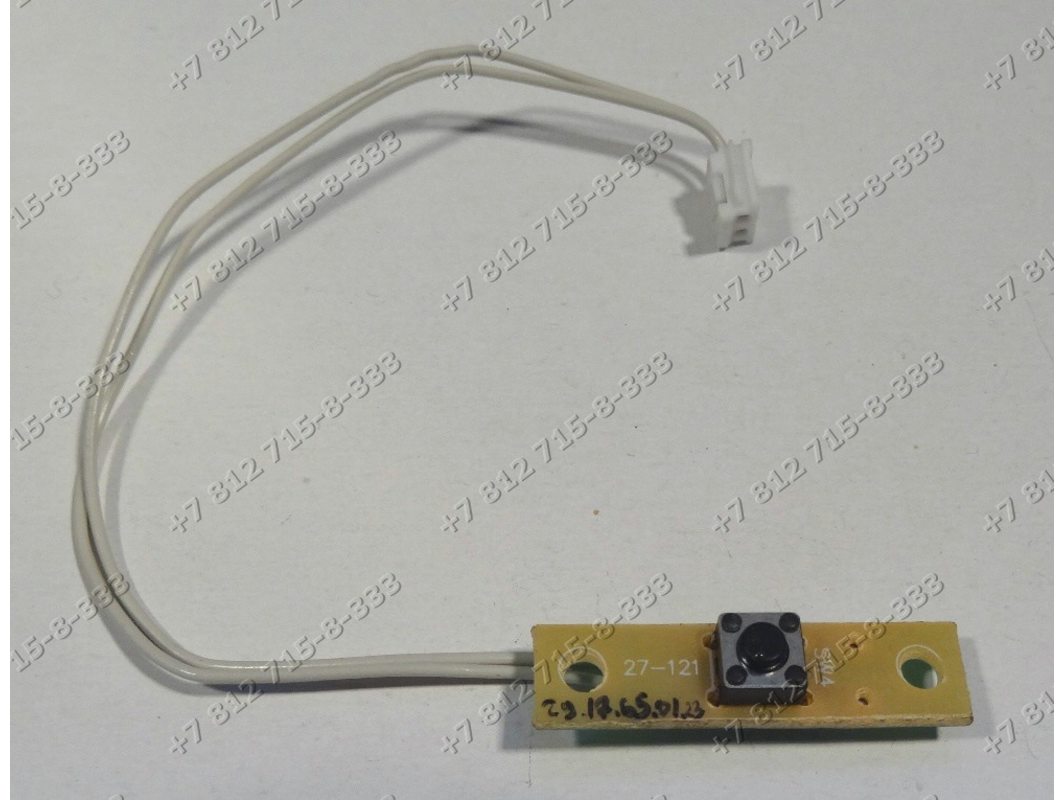

Если вы обнаружите, что кнопка или все клавиши не работают на устройстве, то причиной проблемы может быть блок управления. Самостоятельно ремонтировать его не рекомендуется, так как необходимо иметь определенные знания в области радиоэлектроники.Будет лучше, если в ремонтном центре отремонтируют термос.

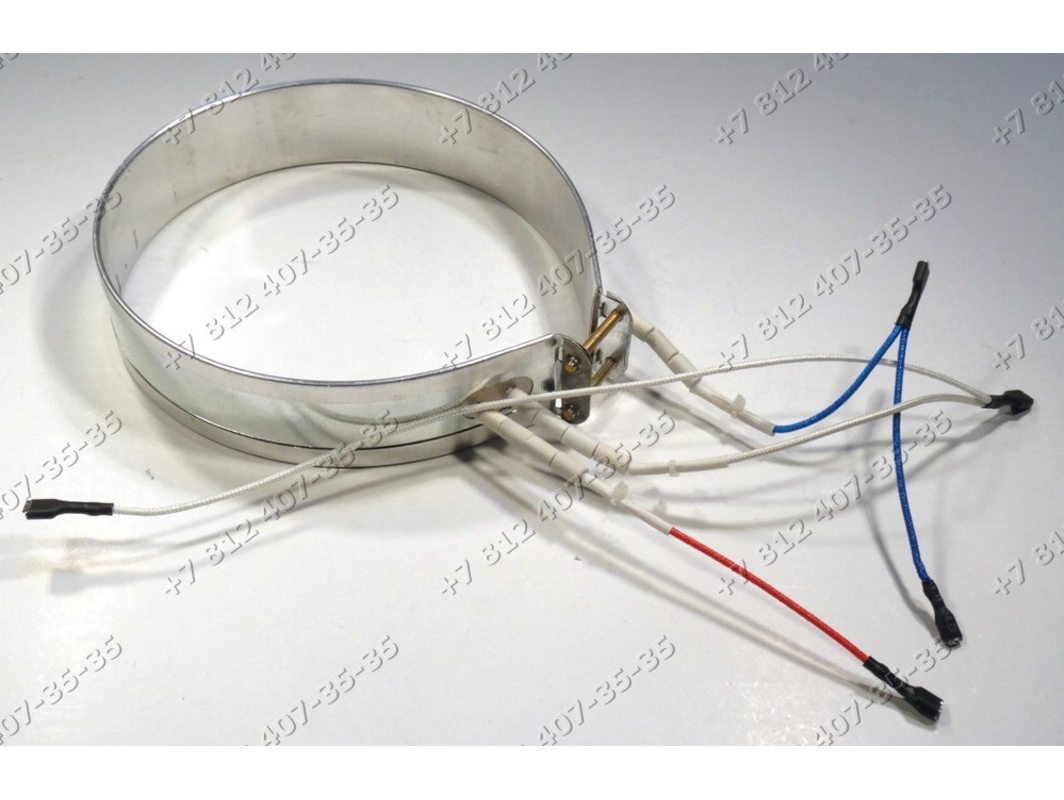

Электронагреватели

Если после включения прибор не закипает воду, при этом все режимы нагрева и автоматика работают, данные симптомы указывают на то, что, возможно, перегорел ТЭН или вышло из строя тепловое реле. Чтобы выяснить это, нужно разобрать агрегат.

В разных моделях агрегатов тип ТЭНов может отличаться. Их расположение также может отличаться. Но алгоритм разборки устройства в большинстве случаев аналогичный.Подробнее о том, как менять обогреватели, вы можете посмотреть в видео.

водяной насос

Если термический пот не качает воду при попытке налить горячую жидкость в чашку, то, скорее всего, насос не работает, из-за его выхода из строя. Чтобы добраться до помпы, нужно разобрать устройство, как описано выше. Сняв все части днища, вы увидите помпу.

Если после устранения всех загрязнений насос не включается и нет подачи воды, необходимо будет приобрести новый насос, так как эти признаки говорят о перегорании обмотки двигателя.

Иногда возникает ситуация, когда термический пот не отключается и постоянно кипятит воду. Или наоборот: вы налили воду, аппарат ее нагревает, но отключается, когда жидкость не кипит. Почему это происходит? Эта неисправность может возникнуть при неисправности термовыключателей. Их можно найти на дне и стенках резервуара. Для их лучшего контакта с поверхностью используется специальная термопаста.

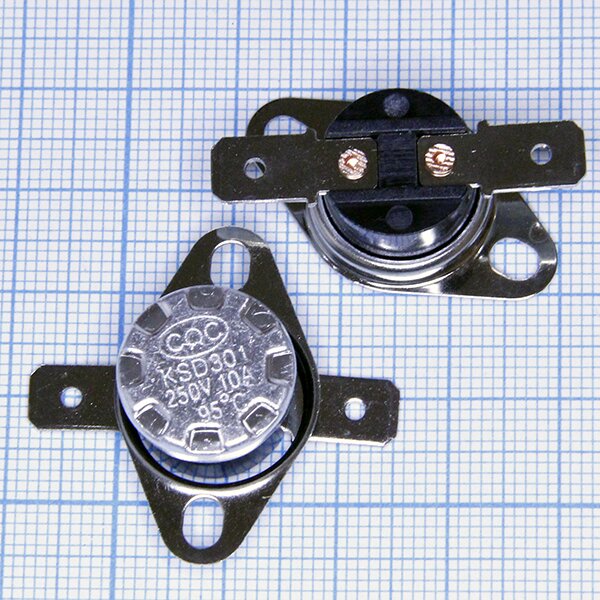

Температурный выключатель, расположенный на дне резервуара, прикреплен к нему двумя винтами.Иногда производитель, особенно китайский, наносит немного термопасты, из-за чего термореле начинает некорректно работать: при кипячении воды устройство может долго не отключаться.

Для проверки термореле на работоспособность необходимо отсоединить его от корпуса бака, а провода снять с клемм. В нормальном состоянии (без подогрева) реле находится в положении «включено». Если проверить тестером, прибор покажет сопротивление 0 Ом.

Далее следует подключить провода к выключателю 2 и опустить его в воду, доведенную до кипения. Теперь снова измерьте сопротивление. Если на устройстве отображается бесконечность, это означает, что переключатель выключился и он работает нормально. Если датчик не работает, вам следует приобрести новый и заменить его. По поводу замены термовыключателя вы можете посмотреть следующее видео.

Выше были рассмотрены некоторые поломки термоса, которые можно полностью устранить без привлечения специалиста. В остальных случаях агрегат следует направить для ремонта в специализированный сервисный центр. Но прежде, чем сдать устройство в ремонт, поинтересуйтесь, во сколько он вам будет стоить. Чаще всего с финансовой точки зрения ремонт не оправдан, так как его стоимость будет в пределах цены нового теплового пота.

tehnika.expert

Ремонт термоголовки своими руками: популярные неисправности

Может ли термос сам вскипятить воду? Конечно, если это тепловой пот. Это сочетание электрочайника и термоса.Она, как и всякая техника, подвержена поломкам. Поэтому нужно разобраться, можно ли отремонтировать термический пот собственными силами?

Устройство и принцип работы

Thermopot — умный чайник. Отличие в том, что:

• в его корпусе помимо бака для воды стоит электронасос;
,
• есть модуль управления;
• колба сохраняет тепло и работает как термос.

Если в обычном термосе горячая вода постепенно остывает, то наш агрегат будет поддерживать заданную температуру до тех пор, пока прибор не будет включен в розетку. Поэтому все модели оснащены двумя ТЭНами. Один десяток кипятит воду, второй поддерживает заданную температуру. Исключение составляют недорогие устройства, у которых есть только функция кипячения.

Есть модели с разными терморегуляторами. Устройство отвечает за температуру жидкости. Есть бесступенчатый регулятор, плавно увеличивающий нагрев с 60 до 100 градусов Цельсия. И есть шаг, на котором предопределены фиксированные позиции. Многие модели используют всего три режима для контроля показаний температуры.

Насос нужен для подачи горячей воды из бака в чашку.

Имеет несколько режимов работы:

• авторазлив;
• ручная разливка;
• пролить с помощью рычага на носике.

Модуль управления установлен под крышкой. Плата отвечает за повторное закипание с помощью таймера. И для понижения сетевого напряжения для правильной работы помпы и таймера.

Любая модель имеет термовыключатель, который управляется плавким предохранителем. Такая защита нужна от перегрева и возгорания. Детали крепятся к нижней части корпуса устройства и боковой стенке.

Если у вас нет знаний или опыта в ремонте электроники, желательно обратиться в сервисный центр. Но неплохо иметь общее представление о том, как работает схема теплового пота. Тогда можно будет устранять мелкие неисправности, не имея специального образования. Например, отремонтируйте шнур питания, снимите и замените неисправный конденсатор или замените перегоревший нагреватель или насос.

В тепловом поте есть блок питания. Он состоит из импульсного трансформатора и диодного моста. Внутри лазать не рекомендуем. Даже специалисты вряд ли захотят делать ремонт. Скорее всего, они будут настаивать на полной замене. К элементам электрической цепи, соединяющей электрические компоненты, относятся конденсаторы, резисторы, диоды, транзисторы и т. Д. Они установлены на электрическом щите.

Мы уже упоминали электронасос, модуль управления и тепловую защиту.Они тоже включены в схему. Давайте рассмотрим несколько случаев ремонта, которые не требуют глубоких знаний.

Как разобрать прибор

Прежде чем пытаться что-либо отремонтировать, нужно как следует разобрать агрегат. Это нужно, во-первых, найти и разобраться в неисправности. Во-вторых, правильно собрать устройство обратно. В противном случае уже отремонтированный термопот просто не подойдет.

Практически все модели имеют одинаковый дизайн. Зная общий принцип, можно наглядно понять себя.Чтобы не забыть и не запутать при демонтаже, пошагово пройдем весь путь:

Общие неисправности

Что может не работать и как разобраться в причинах.

• Нет индикатора на дисплее, чайник не включается. Проверьте шнур питания и каждое соединение проводов. Также проверяем терморегулятор, предохранитель, модуль управления.
• Когда кнопка нажата, вода в чашку не подается. Причина в помпе.
• Вторичное кипячение не работает; термос не греет воду.Проверяем модуль питания электрощита.
• Основное кипячение не работает. Проверить регулятор температуры.
• Работает только отопление. Проверьте десять на закипание.

Теперь немного подробнее — как это проверить и что можно сделать, чтобы все снова заработало.

Сетевой провод

Шнур питания необходим для подключения тестера. Если есть проблема, то провод просто заменяют на новый.

Микросхема

В любом тепловом потоке два модуля.Один для власти, другой для контроля. Смотрим детали на платах getinax, а сами платы проверяем на наличие микротрещин. Обгоревшие детали обуглены, конденсаторы вздуваются.

Детали могут снимать и заменять рабочие. Заделайте трещины паяльником. Если замененная деталь снова перегорит, значит где-то короткое замыкание и придется заменять весь блок.

ТЭНы

Чтобы проверить состояние десятки, нужно сначала вынуть ее, а потом позвонить.Если он все же перегорел, то отремонтировать ТЭН своими руками сложно. Проще заменить на новый.

Не качает воду, насос не работает

Может не перекачивать воду из-за элементарной блокировки.

Такую поломку легко устранить разборкой и чисткой:

1. Снимите шланги с помпы, отсоедините помпу.
2. Выкрутите рабочее колесо из корпуса.
3. Очистите рабочее колесо от накипи.
4. Снимите крыльчатку, очистите магнит от грязи.
5. Если после чистки насос продолжает не работать, значит, возможно, сгорела обмотка на двигателе, то придется покупать новый насос. При установке шлангов обратно на форсунки надежно закрепите их хомутами, чтобы предотвратить утечку.

Не включается и не выключается

Бывает, что термический пот не отключается после закипания. А бывает, что при включении индикатор мигает и сразу гаснет. В обоих случаях необходимо проверить термовыключатели.В нормальном положении контакты термовыключателя замкнуты. При достижении максимальной температуры они открываются. При понижении температуры в среднем на 20 градусов контакты снова замыкаются.

Проверить термовыключатель с помощью тестера. Для этого его необходимо отключить. При комнатной температуре тестер должен показывать 0 Ом. Если выключатель опустить в кипяток, то — бесконечность. По другим показаниям деталь подлежит замене. Также необходимо проверить, не высохла ли термопаста, которая используется для лучшего контакта с поверхностью.

В случае, если защита термовыключателя не сработает, то есть термопредохранитель, который размыкает цепь при температуре от 110 до 150 градусов. Иногда просто не восстанавливает контакт, тогда нужно заменить предохранитель.

По окончании работ проверить электробезопасность отремонтированного устройства. На корпусе не должно быть никаких контактов, кроме заземления!

Мы рассмотрели случаи ремонта, которые можно решить без специалиста. В более сложных случаях, а тем более, когда вы не можете понять, что случилось с вашим чудо-чайником, вам необходимо отнести его в сервисный центр.Перед ремонтом узнайте, сколько это будет стоить. Может быть, лучше купить новый умный чайник.

tehnopomosh.com

Что делать, если в тепловом потоке не срабатывает кнопка подачи воды?

Как решить эту проблему? Elden 2 года назад На поток воды в тепловом потоке влияют две причины: механическая, в основном из-за водной преграды из-за накипи в каналах. Чтобы устранить эту причину, необходимо произвести очистку всей системы теплового пота, строго следуя инструкции.Используйте щадящие средства, чтобы не повредить резиновые элементы системы. В исключительных случаях очистить механически. электрическая, заключающаяся в поломке электрических элементов (кнопок или насосов) или в отсутствии контакта с указанными выше электрическими компонентами. Лечится только после разборки. В первую очередь необходимо прозвонить всю линию и убедиться, что ток идет на помпу и, наконец, проверить сам насос. Это можно сделать, подав напряжение, непосредственно соответствующее параметрам насоса. система выбрала этот ответ как лучший 4 недели назад В тепловом потоке три кнопки подачи воды — одна большая кнопка ручного насоса, расположенная в верхней крышке, и две кнопки электропривода (помпы) одна на верхней части панели управления, вторая сзади носик, из которого течет вода, снизу. При нажатии на любой из них вода должна подаваться из носика. Если у вас есть опыт ремонта электроприборов, то читайте дальше, если нет, то лучше отнести к сервису. Нужно определить, какая из кнопок не работает — помпа механическая или электрическая. Вооружитесь отверткой Phillips и желательно иметь мультиметр. Все три кнопки выходят из строя очень редко, это если не видел чайку много времени и не видел никакой чистки и обслуживания. Самая частая проблема с выходом из строя электрических кнопок — это выход из строя мотора помпы или засорение крыльчатки и трубок накипью. Здесь не обойтись без разборки теплового пота. Первым делом отключите чайник от сети 220 вольт. Переворачиваем и вынимаем ремень, на котором чайник имеет возможность крутиться стоя, видим длинные винты (обычно их два-три). Выкручиваем винты, снимаем нижнюю крышку и попадаем в дно чайника, где находятся трубка, электронное управление и плата питания, и насос. Обычно в этой ситуации первым делом начинаю с анализа помпы.Разделение крыльчатки и двигателя Иногда в отсеке крыльчатки бывает много накипи, а не только мелкие. Иногда даже лепестки отслоившейся твердой окалины просто заклинивают лопасти крыльчатки. Все нужно тщательно очистить. Так же очищаем магнит от посторонних предметов и возможной ржавчины — Собираем в обратной последовательности. Кроме того, тестер должен прозвонить обе кнопки, чтобы включить насос, для их правильного контакта в положении «включено».Сами провода выходят из строя редко, а вот места пайки припаяны плохо — проверьте и их контакт. Для более глубокого ремонта, если двигатель даже не гудит, следует проверить напряжение на выводах двигателя при включенных кнопках, двигатель обычно рассчитан на мощность в диапазоне от 8 до 12 Вольт постоянного тока. Именно это напряжение необходимо подать на него с платы. Если напряжение все в норме, скорее всего обрыв обмотки статора электродвигателя помпы — есть только полная замена, перемотка экономически нецелесообразна. больше года назад Термопоты (чайник-термос) могут быть конструктивно разными, возможны индивидуальные нюансы от модели термопота. Причин того, что кнопка не работает, несколько, есть те, которые можно отремонтировать, есть более глобальные (серьезные), в этом случае лучше полностью заменить тепловую струю, потому что ремонт абсолютно невыгоден и может быть даже дороже самого устройства. К «страшной» поломке можно отнести перегоревший ТЭН, который подает напряжение на помпу (помпу), отвечающую за подачу воды (следовательно, не работает кнопка подачи). Возможно, мотор помпы не работает исправно, либо проблемы с цепью питания помпы, необходимо позвонить. Единственное, что вы можете сделать самостоятельно, это снять нижнюю крышку (низ) термопотока (два, три винта, в зависимости от конкретной модели). Снимаем и разбираем помпу, но предварительно проверяем соединительные трубки, возможно они плотно забиты накипью (это часто бывает, если вода жесткая и тепловая банка не чистилась долгое время) и причину кнопка не работает вот это. Удалите их и смойте с накипи. Сборка в обратном порядке. Если термопот на гарантии, то разбирать его вообще не стоит, отнесите в мастерскую. Все работы, связанные с разборкой устройства, мы проводим только путем его обесточивания (термический пот). 3 года назад Расскажу о своем опыте и дам совет. Во-первых, если термопот еще на гарантии — отдайте в сервисный центр, там все бесплатно отремонтируют. Если же вы не хотите сдавать гарантию, то вы можете попробовать устранить этот неприятный факт своими руками. Я перечитал много информации по этой теме в Интернете. Кому-то помог метод «очистить от накипи и постучать по тепловому потом». Видимо откуда-то слетела накипь, и снова заработала автоматическая помпа. Кто-то не решил проблему и с помощью посуды наливает воду в чашку. Кстати, ручной насос у многих термогазов не подходит.Чтобы налить чашку, нужно нажать 20-30 раз. А вот инструкция по настоящему ремонту: Для начала нужно открыть нижнюю крышку в нижней части вашего термопота. Отвертка, конечно. Затем удалите все винты из коробки, которую вы видите перед собой. Необходимо открутить водяной насос, затем нужно его разобрать, не потеряв гайки. Для облегчения разборки и разборки рекомендую аккуратно снять с помпы одну из подающих трубок, так будет легче отремонтировать. А потом обратите особое внимание на магнит. Например, могут накапливаться частицы накипи. Очистите их. Это чистка всех деталей от лишнего, накипи — решает проблему! добавить в избранное ссылка поблагодарить брауни 2 года назад Мои друзья просто периодически кипятят его с лимонной кислотой, просто заливают пачку весом 100 грамм, кипятят в термосе, потом моют, точно так же делают с электрочайником — примерно раз в два месяца. До этого весы действительно были настолько забиты, что воду не включали и не подавали. Даже если есть соображения и базовые знания — нужно периодически откручивать и очищать от мусора и отложений, так как кислота все не удалит, и если вы сами не знаете, как отнести в сервис в г. мастерскую или вызовите мастера на дом. Но я давал советы исключительно по такому варианту, чтобы термический пот не ломался, а просто забивался. А вот причины могут быть очень плачевные !, например, подгорание каких-либо компонентов платы или соединений или ТЭНов, а также помп и элементарных кнопок. Поэтому неисправности могут быть самые разные, например такие: Не включается индикаторная панель и прибор вообще не работает. В этом случае проверьте все провода, все соединения, а также предохранитель и терморегулятор. Если причин несколько, то ремонт будет выполнить сложнее. Работает только кнопка re-boil. Основное первое кипячение не проводится. В этом случае проверьте переключатель, расположенный внизу. Первое закипание срабатывает, а при повторном закипании тепловой поток не включается. Вам следует проверить схему на основной плате. Воду можно только нагреть, термокот не кипит. Скорее всего, перегорел ТЭН или оборвался контакт. Функция подачи воды перестала работать. Есть проблемы с цепью питания помпы.Довольно часто перегорает и дополнительная нагревательная спираль, после чего на мотор уже не подается напряжение. Если чистка не помогла, то прям мастеру дорого, то к сожалению простой непрофессионал с паяльником на любителя не справится с проблемой! Знаете ответ?

См. Также:

www.remotvet.ru

причины поломки и как отремонтировать своими руками?

Самая частая поломка теплового пота — нарушение функциональности кнопки подачи воды.Причин может быть несколько: износ механизма, мусор, механические повреждения. Какова бы ни была причина, устранить поломку достаточно просто. Рассмотрим, как отремонтировать кнопку подачи воды на термопоте своими руками.

Thermopot — это инновационное современное устройство, сочетающее в себе функции чайника, фильтра и термоса. Цены на такие электроприборы относительно высоки, но оправданы качеством и долговечностью изделия. Однако может сломаться даже самое дорогое оборудование.

Тепловой пот в рабочем состоянии

Тепловой пот в рабочем состоянии

Прежде чем говорить о возможных неисправностях и их причинах, стоит разобраться с устройством теплового пота и принципом его работы. Основными составными частями термоса являются: корпус

• ;
• нагревательные элементы;
• плата электронная;
• двигатель постоянного тока;
• плата управления;
• термовыключатель;
• тепловой предохранитель.

Нижняя панель термопота

Чтобы осмотреть внутренние детали устройства или отремонтировать его, первым делом необходимо снять корпус. Это может быть керамика, стекло, пластик или металл. Иногда встречаются термобоксы из комбинированных материалов. По форме резервуар для воды может быть полуцилиндрическим и прямоугольным. Вне зависимости от этого схема разборки устройства одинакова для всех моделей.

В нижней части электрического прибора находятся нагревательные элементы.Они могут быть как дисковыми, так и спиральными, как у электрочайника. Однако термопотер всегда оснащен двумя нагревательными частями: одна доводит воду до кипения, а другая поддерживает постоянную температуру в устройстве. Практика показывает, что спиральные термочайники выходят из строя чаще, чем дисковые. Поэтому второй тип считается наиболее оптимальным выбором.

Термопоты также различаются мощностью, которая определяет скорость нагрева воды и поддержание стабильного температурного режима (от 60 до 90 градусов).В ассортименте есть устройства мощностью 600-2000 Вт.

Термопот в разобранном виде

Термопот считается полностью безопасным электрическим устройством для детей и очень удобным для пенсионеров в использовании, так как его не нужно поднимать и наклонять, чтобы налить воду в чашку. Он оснащен специальным элементом для подачи воды — насосом. Эта деталь бывает двух типов: электрическая и механическая. Вода начинает поступать в чашку после нажатия кнопки «Подача воды», с чем очень часто могут быть связаны сбои теплового потока.

Частые тепловые пробои

Следующие нестыковки в работе прибора могут свидетельствовать о пробое теплового пота:

1. Прибор не включается, индикаторов подсветки нет.
2. Основное кипячение не работает, а включается только нагрев.
3. Обогрев не работает, а основное кипячение работает как надо.
4. Нет водоснабжения.
5. Вода долго нагревается, при этом сам термочайник быстро включается и выключается.
6. При нагревании устройство издает громкий шум.

Причиной выхода из строя электрооборудования для этого могут быть такие детали как: нагреватель, электрический шнур, конденсаторы, диоды, микрочип, микротрещины на плате и многие другие. прочее

Через некоторое время термопот начинает медленно доводить воду до кипения. В этом случае неисправность может быть связана с чрезмерно образованной накипью. Эта проблема обычно устраняется с помощью специальных средств, которые можно купить в магазинах, или с помощью домашнего раствора лимонной кислоты.

Бывает, что на само устройство попадает вода, после чего начинаются проблемы, которые могут свидетельствовать о сбоях в микросхемах, платах. Рекомендуется проверить доски на наличие микротрещин, а также ожогов. Не рекомендуется паять какие-либо элементы, особенно неподходящим паяльником.

В случае, когда прибор перестает кипятить воду, первым делом нужно проверить нагревательные элементы, возможно, вышел из строя ТЭН. Для начала специальными инструментами нужно прозвонить все детали, отвечающие за кипячение воды.Но специалисты не рекомендуют заменять перегоревшие ТЭНы, как показывает ценовая политика — это совсем не рентабельно в этом случае, лучше купить новый электроприбор.

Новый термовыключатель

Свечение индикаторов может быть следствием неисправности предохранителей, термовыключателей или шнура питания. Шнур устройства необходимо проверять вместе с блоком, который находится внутри корпуса. Его нужно прозвонить мультиметром и, если он не подходит, заменить на новый.

Что делать, если не работает кнопка подачи воды на термопоте

На панели управления термочайника обычно две кнопки: одна отвечает за подачу воды, другая — за нагрев. Неисправность в первую очередь может указывать на серьезное повреждение электрического прибора. Когда не срабатывает кнопка подачи воды на тепловом насосе, можно подумать о сбое питания насоса, перегорании спирали, в результате чего прекращается подача напряжения на мотор.

Если при нажатии кнопки «Подача воды» прибор не работает, попробуйте переместить его, внезапно появившаяся вода может указывать на то, что причина в контактах.

Пульт управления тепловым потом

При возникновении проблем с подачей воды в котел необходимо демонтировать насос электроприбора и проверить все его компоненты:

• патрубки соединительные;
• нагнетатель;
электродвигатель
• ;
сами кнопки
• , которые размещены снаружи.

Соединительные трубы требуют проверки на наличие грязи, накипи и т. Д. Сам двигатель должен звенеть от любого внешнего источника напряжения. Для этого подойдут даже самые обычные батарейки. Некоторые умельцы используют автомобильный аккумулятор. Повреждение устройства при неработающей кнопке термопреобразователя свидетельствует о том, что не реагирует электродвигатель, нормальное рабочее напряжение которого составляет 8 — 24 вольт. В случае с термочайником самостоятельный ремонт не всегда окупается; лучше обратиться в сервисный центр.

technosova.ru

Термопот — полезный бытовой прибор, изобретенный не так давно. Он совмещает в себе функции электрочайника и термоса и во многом напоминает самовар. С одной стороны, это позволяет быстро вскипятить воду, с другой — долго поддерживать ее температуру. Однако такая бытовая техника время от времени требует ремонта. Если вы хотите самостоятельно провести ремонт теплового пота, прежде чем приступить к работе, узнайте как можно больше о том, как устроен и функционирует этот прибор. Для этого достаточно прочитать инструкцию, которая идет в комплекте с устройством.

Все отопительные приборы устроены по одной схеме, их отличает только дополнительный функционал и материал, из которого они изготовлены. Функциональные элементы устройства размещены в защитном футляре, поэтому для устранения теплового пота вам нужно будет снять футляр. Жидкость наливается в емкость из нержавеющей стали, в дно которой встроены два ТЭНа — ТЭН.Первый нагревает жидкость до кипения, а второй нагреватель нужен для поддержания температуры. Все кабели имеют керамическую оболочку, предотвращающую контакт кабелей со стальным резервуаром.

В боковой части трубчатый объект (водяной насос). Этот насос нужен для подачи воды. В разных исполнениях падение напряжения на двигателе находится в пределах 8-24 В.

Стоит отметить электрическую плату, на которой установлена ​​схема, необходимая для вторичного закипания.Кроме того, это необходимо для преобразования напряжения. Сломанные контакты на этой плате можно отремонтировать самостоятельно, просто используя паяльник.

Помимо этой основной платы, устройство также имеет модуль управления. Он поддерживает работу ключей водоснабжения и вторичного отопления. Также к модулю подключены индикаторы, показывающие, над каким из доступных режимов сейчас работает техник.

В нагревательном устройстве большое значение имеет термостат.Он устанавливается на дне или сбоку резервуара для воды. Для ситуаций, когда термостат по каким-то причинам не работает, был создан термопредохранитель. Это исключает возможность перегрева и разрушения теплового пота при его случайном срабатывании с пустым баком.

Выяснив, где расположены все ключевые элементы теплового пота, становится намного проще установить причину поломки и произвести ремонт теплового пота своими руками. Но правильнее будет разобраться в схеме, понять все соединения и какие детали следует заменить.В некоторых случаях ремонт нецелесообразен, и его не берут на себя даже специалисты.

См. Также: Ремонт блендера своими руками: ремонт повреждений

Частые термические поломки

Рассмотрим наиболее частые проблемы и способы их устранения.

1. Индикаторная панель не загорается, и прибор вообще не работает. В такой ситуации необходимо осмотреть все провода и соединения, а также термостат и предохранитель. При более чем одной поломке отремонтировать прибор своими руками будет сложнее.
2. Функционирует только клавиша вторичного кипячения, но основное первичное кипячение не выполняется. В этой ситуации проверьте термовыключатель, расположенный внизу.
3. Основная функция кипячения, но при вторичном кипении тепловой поток не работает. Необходимо осмотреть модуль на основной плате.
4. Кипячение не работает, доступен только нагрев. Скорее всего, перегорел нагревательный элемент, либо оборвался провод.
5. Не работает подача воды.Насос неисправен. Часто в этом случае сгорает спиральный элемент автономного отопления, после чего на двигатель не подается напряжение.

Корпус оборудования крепится винтами, которые необходимо открутить, предварительно вынув вилку из розетки. Внутри вы найдете бар, который нужно внимательно осмотреть. Всевозможные сгоревшие детали, без сомнения, указывают на конкретное место неисправности. Шнур аккуратно отделяется от устройства и проверяется тестером.Если причина в неисправности кабеля, его можно быстро заменить своими руками.

В стандартном тепловом потоке два электронных модуля:

1. Для источника питания.
2. Для вождения.

Оба должны быть визуально осмотрены на предмет наличия вздутых конденсаторов, перегоревших резисторов, неподходящих предохранителей или обрывов дорожек. Заменить поврежденные элементы на новые, контакты и пайка восстанавливаются лужением.

Но в первую очередь необходимо проверить наличие предохранителей и их целостность.Если смена компонента не помогает, а вместо этого сгорает и замененная деталь, значит, неисправность кроется в электронике, вышедшей из строя из-за короткого замыкания.

Номинал резисторов указан разноцветными полосами. Стандартный вопрос — как узнать, с какой стороны начинается разметка, а с какой заканчивается.

С конденсаторами намного проще — они вздуваются. Как правило, новичков, ищущих способы исправить термический пот, мучает вопрос — что значит «набухать»? Чтобы понять, достаточно хотя бы раз увидеть неработающий конденсатор.

С диодами всегда проблематичнее, да и ломаются они гораздо реже. Вам просто нужно отделить компонент и протестировать его тестером с обоих концов, чтобы узнать, работает ли он.

Порванные дорожки электронной схемы следует слегка зачистить, удалив с них слой покрытия. Затем поверхность лужится и покрывается припоем. Он будет работать так же хорошо, как и раньше.

См. Также: Ремонт швейных машин своими руками

Насос качает воду на подачу через кран в ручном или автоматическом режиме.Насос устроен достаточно просто, в него входит несколько простых обмоток, разобраться в которых сможет любой новичок. Все контакты нужно звонить попарно. Также демонтированный из корпуса насос следует испытать, подав на него определенное напряжение. 12 Вольт, необходимые для проверки насоса, можно получить от простых батарей или аккумулятора машины.

Не рекомендуем менять металлические листы с выводами на другие. Защита от перегрева обеспечивается биметаллическими выключателями.От функционирования этого элемента во многом зависит долговечность устройства. Как правило, в нагревателе имеется более одного термовыключателя; кроме того, один из них контролирует характеристики жидкости, а второй не допускает активации при пустом резервуаре. В такой ситуации компонент ТЭН нагревается до температуры более ста градусов и размыкает цепь питания.

Для улучшения контакта переключателей TEN используется специальная паста, аналогичная той, которая применяется между вентилятором и процессором ПК.

Этот чувствительный компонент работает очень просто. Когда окружающее пространство нагревается до заданной температуры, контакты переключателя ТЭН размыкаются. Но как только температура упадет на 15-30 градусов от этой точки, проводимость восстановится. К сожалению, невозможно понять, к какому виду относятся эти элементы ТЭНов, просто взглянув на инструкцию к тепловому потоотделению. Однако поверхности элементов всегда промаркированы, поэтому вы сможете выбрать оптимальную замену.

См. Также: Ремонт кофемашин своими руками

Как правило, производитель не останавливается на простой системе защиты от перегрева и оснащает технику предохранителями. Это небольшие трубчатые элементы, которые плотно прижимаются к стенке емкости или приклеиваются к ней. Когда стальной бак нагревается до критической температуры, перегорает предохранитель нагревателя и устройство не будет работать, если его не заменить. Именно поэтому следует внимательно осмотреть технику на предмет наличия подобных дефектов.

Также с помощью тестера проверяется работоспособность биметаллического контакта. Перед началом проверки нагревательный элемент следует распаять.

Когда горят спирали нагревательных элементов, ремонтировать технику просто невыгодно. Бак слишком сложен для самостоятельной разборки, а изоляция и кабели довольно дороги.

После завершения ремонтных работ необходимо проверить безопасность устройства. Для этого необходимо определить сопротивление между пробкой и резервуаром, а также между пробкой и внешним кожухом.В нормальной ситуации он должен быть бесконечным.

tehrevizor.ru

разборка устройства, причины поломок и их устранение

Термопот представляет собой дуэт термоса и электрочайника, который предназначен для хранения воды постоянной температуры (близкой к кипению). Это достигается за счет повторного нагрева жидкости, когда она остывает ниже заданного уровня. Процесс происходит постоянно, пока чайник находится в жидкости или пока он не будет принудительно отключен от электрической сети.Но, как и любой другой электроприбор, и этот прием не работает. Однако не стоит расстраиваться и сразу отнести в сервис. Если поломка не очень серьезная, то ремонт теплового пота своими руками вполне возможен.

Принцип работы теплового пота

Чтобы разобраться в причинах поломок и лучше понять, как ремонтировать термический пот, следует ознакомиться с принципом его работы. Сначала прибор кипятит воду, как обычный чайник, а затем входит модуль управления прибором, который с помощью термостата контролирует установленную минимальную температуру жидкости и, как только она опускается ниже нормы, сразу запускает повторное кипячение.Для обогрева в тепловом потоке используется второй ТЭН, который всегда менее мощный, чем основной, так как работа его очень скоротечна.

Из-за больших размеров и немалого веса термопота предусмотрена встроенная помпа для заливки кипятка в чашку. Может питаться от электричества, как и продукция Marta. Такой насос позволяет настраивать автозагрузку через модуль управления. Еще есть механический (ручной) насос, как у MAGNIT RTP-002, потом жидкость в кружку закачивается вручную через специальную насадку.Многие модели (например: Vitek vt 1187 gy, Saturn ST-EK8032, Mystery MTP-2403 и чайник-термос Bravo TA-65 S) имеют оба типа насосов.

Помимо вышеперечисленных деталей (модуль управления, терморегулятор, два ТЭНа и помпа), в схему в обязательном порядке входит термостат (иногда два, как у изделий Maxwell и Scarlett) и термопредохранитель. Их основная задача — не допустить перегрева и возгорания устройства. Для правильной работы электронасоса и модуля управления предусмотрен блок питания с понижающим трансформатором.

В основном, все термопары работают по одной общей схеме и отличаются только мелочами. Например, некоторые модели оснащены таймером автоматического пробуждения. В бюджетных вариантах может быть маломощный ТЭН (как в продукции Витек и Магнит). Но есть термо-сладости (например, термос-чайник Polaris PWP 4012D), сочетающие в себе практически все полезные функции.

Демонтаж теплового пота

Чтобы быстро найти и исправить неисправности, термический пот необходимо разобрать.А поскольку все модели имеют схожую структуру, существует общий алгоритм действий. Демонтировать устройство несложно, для этого достаточно придерживаться следующих инструкций:

• отключить устройство от сети и слить из него воду;
• винты внизу вывернуть;
• снимите фиксаторы с кольца и открутите ослабленные винты;
• снимите поддон;
• демонтировать насос, предварительно отсоединив от него шланги;
• снимите тепловую крышку для облегчения установки прибора на столе в перевернутом состоянии;
• открутите монтажную плату и сдвиньте ее в сторону, чтобы не мешала;
• открутите винты, спрятанные под прокладкой платы;
• снимите днище с поддоном;
• откручиваем еще 8 винтов, удерживающих защитную крышку;
• снимите крышку и снимите нагреватель.

Совет! Чтобы сборка теплового потом после ремонта не вызывала проблем, следует исправить расположение проводов и деталей на камере.

Характерные неисправности и их устранение

Для устройств, изготовленных по одной схеме, характерны типичные неисправности. Как их найти и устранить, расскажем на картинках ниже.

Не включается

Если прибор не включается, то дело в размыкании контактов электрической цепи.Вопрос только в том, в каком месте произошла пропасть. Вам нужно начать тест со шнуром питания. Если не подходит, замените провод на новый. Затем необходимо проверить все соединения обоих термовыключателей. Возможно, произошло аварийное размыкание, и из-за неисправного термостата контакты не вернулись на место. Также невозможно восстановить соединение на тепловом предохранителе. Для проверки нужно отсоединить сомнительную часть и замкнуть провода напрямую. Если это сработает, неисправную деталь заменяют на новую.

Постоянно кипятит воду

Ситуация, когда вода постоянно кипит, а прибор не выключается, может случиться только в самых бюджетных моделях с одним терморегулятором. Именно из-за его поломки термический пот после закипания не отключается. Здесь следует сразу, без всяких проверок, поменять температурный выключатель. У хороших и надежных образцов всегда есть резервный термостат. А некоторые производители устанавливают дополнительный контроль в виде термопредохранителя, который подстрахует, если по какой-то причине не сработают обе защиты, а чайник постоянно кипятит воду.

Отключение перед закипанием

Обычно это происходит только с устройствами, проработавшими более одного года. Это связано с потерей своих свойств биметаллической пластиной в термостате, которая со временем начинает реагировать на более низкую температуру, чем планировалось. Для исправления ситуации можно попробовать временно загнуть контакты у пластины. И лучшим решением будет замена термовыключателя.

Дело в том, что термпот перестал кипятить воду может быть виновато в банальной мрази.Образуясь толстым слоем на утеплителе, он снижает его теплопроводность. ТЭН постепенно начинает перегреваться. В какой-то момент термостат видит в этом опасность возгорания и на мгновение размыкает контур, прежде чем закипит вода. Избавиться от накипи на нагревательном элементе можно простым кипячением раствора лимонной кислоты. Если это не поможет, придется отключить ТЭН и очистить его ножом.

Важно! Термопот не может кипятить воду также из-за протечки в колбе.Даже несколько капель жидкости могут вызвать перегрев. Поиск трещин проводится визуально, надежнее устранить их в мастерской.

Другими причинами поломок могут быть плохие контакты. В этом случае проверьте все соединения с проводами нагревательного элемента и термовыключателя. При необходимости контакты припаиваются.

Не работает кнопка подачи воды

Если не работает кнопка подачи воды, то причин может быть несколько. В первую очередь, это могло произойти из-за блокировки в системе.Чаще всего частицы накипи выглядят как мусор, которые оседают на стенках труб и шлангов, постепенно уменьшая их просвет. В конечном итоге это приводит к тому, что насос не перекачивает воду. №

Для устранения накипи также нужно использовать лимонную кислоту или уксус, кипяченую воду в приборе с ними. В случае наличия нерастворимого мусора необходимо полностью разобрать насос и всю водную систему. Для этого отсоедините все шланги и продуйте их. Сам насос следует разобрать следующим образом:

• отсоединить его от устройства;
• открутите крыльчатку и удалите накипь;
• очистите магнит от грязи.

Совет! Если после очистки все также не качает насос, это может означать, что обмотка на моторе перегорела. И такие поломки лучше и надежнее устранять в сервисе.

Не работает кнопка заправки жидкости при плохом контакте на самой кнопке или в местах подключения проводов к электронасосу. Для устранения необходимо проверить всю трассу на предмет обрывов. При выходе из строя второго ТЭНа электродвигатель перестает получать напряжение.

Важно! Если в термопаре всего один электронасос, а подача воды не работает, то в первую очередь нужно проверить исправность розетки и наличие электричества в доме.

Не нагревает воду лампочкой

Когда прибор не нагревает воду при горящем индикаторе, первое, что нужно сделать, это проверить ТЭН. Но если ТЭН исправен, то причина может быть в электрической цепи. То есть термопот не нагревает воду, но лампочка горит, если в цепи после перегоревшего индикатора есть предохранитель.Чтобы устранить проблему, следует заменить неисправную деталь.

Прочие неисправности

При продолжительной или некорректной работе термочайника могут возникнуть другие проблемы.

1. Повторное закипание не получается — причину нужно искать в дополнительном отопителе и модуле управления.
2. Основного закипания нет, пока работает вторая кнопка — надо проверить терморегулятор.
3. Термопот работает только на обогрев, но не закипает — виноват перегоревший основной нагреватель.

Профилактика

Чтобы котел работал долгие годы и постоянно был в хорошем состоянии, необходимо регулярно проводить профилактическое обслуживание.

1. Кипятите раствор лимонной кислоты или уксуса каждые два месяца. После этого тщательно промойте колбу под проточной водой.
2. Раз в шесть месяцев рекомендуется разбирать устройство, чтобы удалить весь внутренний мусор и механически очистить от осадка, с которым кислота не смогла справиться.Попутно нужно проверить все контакты на целостность.

Совет! Если предстоящая работа вызывает неуверенность или затруднения, то вы можете посмотреть соответствующее видео или воспользоваться услугами квалифицированного мастера.

Тепловой пот прослужит долгие годы без серьезных нарушений в эксплуатации при эксплуатации согласно инструкции, бережном обращении и периодической профилактике.

hitech-online.ru

схема, термос не кипит и не качает воду, термопредохранитель своими руками

Ремонт теплового пота своими руками вполне возможен даже без специальных знаний по электрике.Тепловой пот был изобретен совсем недавно. После закипания воды чайник долго не держит в горячем состоянии. Именно термический пот помогает поддерживать температуру воды в течение длительного времени. Чай пить можно всегда, а не кипятить и ждать. Но, как и любой технический инструмент, термический пот выходит из строя, и его нужно ремонтировать. Как это сделать своими руками далее в статье.

Принципиальная схема теплового пота

В древности термический пот назывался самоваром, сейчас его ласково называют гончаром.В нем можно не только кипятить воду, но и сохранять ее горячей, как термос. Но при поломке гончара необязательно вызывать мастера и отнести его в ремонт. Работать можно самостоятельно. Перед использованием каждого бытового прибора необходимо ознакомиться с инструкцией. Разберитесь, как правильно пользоваться предметом и что продлит его использование. Например, термический пот, по статистике, часто выходит из строя: индикаторная панель, клавиша первичного закипания, вторичного кипячения, функции закипания и водоснабжения.

Все эти поломки происходят из-за воздействия высокой температуры на все элементы устройства. Например, кожух, защищающий весь прибор, не должен нагреваться при кипячении.

Данные Thermopot очень популярны: Polaris, Vitek, Elenberg, Scarlett и Alice. Схема теплового пота достаточно легкая, поэтому ее разбирается не профессиональный электрик. Но все же трасса — это трасса, и лазить по ней без минимальной подготовки не рекомендуется.Поэтому, если термопот вообще не кипятит воду или не выполняет функции термоса, то для начала необходимо изучить его схему и понять принцип работы.

Схема работы термопота:

• Все элементы расположены под защитным кожухом;
• Бак для воды изготовлен из нержавеющей стали;
• Внизу установлены нагревательные спирали;
• Тепловой пот согревает одной спиралью, вторая поддерживает температуру воды;
• Thermopot перекачивает воду с помощью водяного насоса.

Термопот работает следующим образом: после заливки воды в сам термический пот крышка закрывается и устройство включается. Одна спираль закипает воду. Термопредохранитель отключает изделие, как только вода достигает желаемой температуры. Вода охлаждается до желаемой температуры, установленной пользователем. Сама температура поддерживается вторым нагревательным элементом. Тепловые предохранители рекомендуют использовать многоразовый Sheng Ping SPF 139. Поэтому при выходе из строя теплового пота придется его полностью разобрать, снять крышку кнопкой, проверить ТЭН и установить, почему он сломался.

Товары разных производителей имеют свои особенности. Например, в приборе Vitek есть специальная кнопка для наполнения стакана водой. Эта кнопка также называется помпой или помпой. С его помощью можно набрать горячую воду в чашку и не обжечься. Печатная плата теплового пота Vitek называется RSP22, это доступно и легко сделать в спецслужбах.

Быстрый ремонт термического пота: частые поломки

Если термический пот постоянно ломается, то нужно отнести его в ремонт или самостоятельно разобраться с проблемой.Ремонт чайника лучше начинать с разборки корпуса, снятия нижней пластиковой части и откручивания всех болтов. После этого открывается доступ ко всей электронике. Электрический компонент продукта открыт для поиска и устранения неисправностей. Принципиальное значение имеет восстановление термического пота после полного анализа. Изучив все компоненты, заглянув в инструкции, вы сможете установить причины поломки — возможно, сломался бак из нержавеющей стали.

Причины, по которым не работает термопот:

1. Не выключается индикаторная панель.Напротив, полное отсутствие работы устройства и панели дисплея. В этом случае нужно проверить все провода и контакты. Проверить контроль кипения.
2. Не работает основное включение. Проверьте все температурные реле и правильность работы электрической схемы, расположенной в нижней части переключателя.
3. Вода нагревается, но не кипит. При включении кипячения тепловой поток отключается и не выполняет свою основную функцию кипения. В этом случае проверяется контакт на обрыв или полное закипание части.

Если термический пот не греется из-за обрыва 2-х спиралей, то ремонтировать его нет смысла. На это уходит много времени и большие деньги. При множестве недостатков проще взять новый, ведь ремонт проводки и бака в сумме обойдется дорого.

Первичный уход: когда термический пот не кипятит воду

Самое главное, проверьте настройки на панели управления. Может быть, отключена функция кипячения, а тепловой поток включен только в режиме нагрева.Тогда выясняется, что неисправности нет, а значит, устранение сломанной детали не нужно. Настройки в порядке, но вода не закипает — проверьте датчик температуры и ТЭН. Если элементы плохо работают, то их необходимо заменить на новые.

Как разобрать термопот:

1. Снимаем верхний элемент — крышку. Затем снимите кольцо, фиксирующее внутренний бак с корпусом.
2. Снимите все крепления — винты и болты.
3. Снимите нижнюю часть теплового пота.

Для всех этих манипуляций пригодится отвертка. Чтобы добраться до электронной начинки устройства, нужно удалить все элементы, и только после этого можно будет исправить устройство. Тепловой пот может выполнять множество функций, например, заменить термокружку. Но что толку, если вода там некипяченая — ни чая заваривать, ни кофе.

Но, прежде чем разбирать прибор, нужно точно знать, где что крепится и сколько деталей было до разбора.

Термовыключатели имеют функцию кипячения. Обычно они располагаются внизу изделия или вдоль стен. Чтобы термовыключатель не плавился, его обрабатывают специальным раствором. Чтобы проверить элемент на работу, его нужно вытащить и оставить включенным, прикрутить к нему провода и опустить в воду. При этом нужно проверить сопротивление. Он не должен находиться вне воды, если в воде он увеличился, значит, деталь исправна и поломки в ней нет.Если верно обратное, то неисправен термовыключатель.

Замена насоса, если тепловой поток не перекачивает воду

Бывает, что тепловой пот работает, кипит, нагревает и держит воду в тепле сколько угодно, но налить воду невозможно — клапан сломан, и вода поставка невозможна. И совершенно непонятно, какой вариант лучше: неисправный ТЭН или функция подачи. Такая поломка свидетельствует о неисправности помпы (помпы) для перекачки воды в кружку.Затем необходимо разобрать машину и осмотреть подозрительный элемент.

Как добраться до насоса:

1. После снятия металлического корпуса отсоедините трубку от насоса. Если на проводах обнаружена накипь, необходимо от нее избавиться.
2. Отсоедините сам насос от бака и корпуса, стараясь при этом не потерять все мелкие детали.
3. Как только насос и электродвигатель будут отключены, удалите всю накипь, которая мешает правильной работе устройства.

Как любой бытовой прибор, тепловой пот требует ухода и ухода. Вы можете очистить его от накипи дома, используя лимонную кислоту, уксусную кислоту и пищевую соду. Счищать термический пот нужно сразу, при появлении первых чешуек. Если продукт начинает издавать подозрительные звуки, значит, очистка тем более необходима. Это первый сигнал о помощи.

Если после всех этих манипуляций нет подачи воды, то нужно поменять саму помпу — купить новую.Нет смысла восстанавливать поврежденный насос.

Очистка содой и кислотой проводится в соответствии с размером самого изделия. Можно использовать специальные чистящие средства, только внимательно изучите состав. У лимонной кислоты есть недостатки — ее иногда не хватает на один чайник. Но после закипания воды с лимонной кислотой важно потом протереть чайник мягкой тканью. После закипания запаха нет; его можно сочетать с уксусом. Уксусная кислота удаляет накипь сразу, но избавиться от запаха очень сложно.Вам понадобится несколько фурункулов после и очистка специальным средством, поэтому лучше очистить смесью лимонной кислоты и уксуса.

Тепловой ремонт своими руками (видео)

Термопот — очень удобная вещь для дачи и отдыха. Вода будет постоянно горячей, в холодную погоду не нужно будет постоянно бежать к плите и ставить чайник. Можно просто подойти и налить горячую воду, это облегчит жизнь и уменьшит трату времени. Утром, приложив термопотер, после душа можно сразу пить кофе, не беспокоясь о кипячении чайника и моментальном охлаждении воды.

Внимание, только СЕГОДНЯ!

Комментировать

kitchenremont.ru

Среди всевозможной бытовой техники многие найдут электрочайник, но не обычный, а чайник-термос. По-другому термический пот.

Несмотря на довольно прочную конструкцию этих «чудо-манекенов», они выходят из строя еще и из-за неисправности электрических компонентов.

Поскольку стоимость нового чайника-термоса достаточно высока (в 3-5 раз выше стоимости обычного электрочайника), во многих случаях самостоятельный ремонт термоса не только оправдан, но и необходим.

Рассмотрим конструкцию, типичные неисправности теплового пота и методы их устранения на примере ремонта чайника — термоса марки Elenberg TH-6012.

Разборка чайника — термоса.

Корпус Thermopot легко разбирается. Жесткость конструкции придают два болта или самореза, которыми прикручивается нижняя пластиковая часть. Болты можно спрятать под круглую пластиковую подставку, благодаря которой тепловая банка может вращаться в горизонтальном направлении.Открутив оба болта и сняв пластиковое дно термоса, можно получить доступ к электрической части. Для удобства диагностики можно снять внешний металлический кожух, предварительно отсоединив от него заземляющий провод, идущий от средней (заземляющей) клеммы розетки.

Большинство термосов, независимо от производителя, имеют одинаковую конструкцию. Отличия заключаются в отсутствии некоторых дополнительных узлов защиты и функциональных дополнений (подсветка уровня воды, звуковое оповещение и т. Д.).

Из каких частей состоит тепловой пот:

Бак из нержавеющей стали.

Два нагревательных элемента , встроенных в дно металлического резервуара. Один нагреватель является основным и используется для кипячения воды. Другой нагреватель служит для поддержания нагрева воды. На фотографии показаны выводы этих обогревателей. Вывод 3 является общим для нагревательных змеевиков. Чтобы исключить электрический контакт с металлической емкостью, на клеммы надевают керамические бусины.




Электродвигатель постоянного тока для подачи воды.Его еще называют водяным насосом. Это относится ко всей конструкции, которая объединяет двигатель и соединительные трубки, по которым подается вода, а также нагнетатель, совмещенный с валом двигателя.

Напряжение питания двигателя постоянного тока составляет 8 — 12 вольт. (на некоторых моделях 24 В.)




На основной плате смонтирована схема реле времени, которая включается в режиме принудительного (повторного) кипения, а радиоэлементы используются для генерации напряжения питания как самого реле, так и двигателя постоянного тока.


Основная плата термопота

На плате управления расположены кнопки режима работы чайника-термоса: « Reboiling » и « Water supply » Также на плате управления вмонтированы индикаторы теплового потока, роль которых играет красный (Режим «кипячение») и зеленый (режим «поддержание нагрева») светодиоды.


Плата управления и индикации


Внешняя панель

Термовыключатель представляет собой пластмассовый или керамический корпус, внутри которого расположены два биметаллических контакта.В зависимости от конструкции контакты бывают замкнутыми или разомкнутыми. В термовыключателях, которые используются в тепловых потоках, контакты нормально замкнуты. При воздействии на верхний предел температуры контакты размыкаются. Когда контакты остывают до температуры сброса, обычно равной значению на 15 0 –20 0 –25 0 С ниже верхнего порога, биметаллические контакты снова замыкаются. Следовательно, термовыключатель представляет собой самовосстанавливающийся температурный контакт с фиксированной температурой срабатывания и сброса.




В данном тепловом потоке Эленберга один термовыключатель установлен в нижней части резервуара.Он служит для отключения основного нагревательного элемента при достижении точки кипения воды. Термовыключатель имеет маркировку КСД 302, температура срабатывания 100 0 С. Максимальный ток через контакты термовыключателя ограничен 10А, допустимое переменное напряжение — 250 В.

Термовыключатель имеет штампованные вертикальные клеммы для подключения разъемов и фиксированный фланец для монтажа. Как правило, в местах теплового контакта на корпус термовыключателя наносится теплопроводная паста белого цвета.Он улучшает теплообмен между металлическим баком и термовыключателем.




Точно такой же термовыключатель установлен на боковой стороне бака из нержавейки примерно посередине. Он также имеет фиксированный фланец. Выводы горизонтальные. Температура срабатывания этого термовыключателя 105 0 — 110 0 C. Он действует как защитный. Если вдруг по неосторожности включили термопасту без воды, то металлический бак быстро нагревается до критической температуры 105 0 — 110 0 С, а значит, контакты термовыключателя полностью размыкаются без подачи питания на прибор.Если защитный термовыключатель не срабатывает, срабатывает защитный термовыключатель, температура срабатывания которого может составлять от 125 0 до 150 0 C. Тепловой предохранитель устанавливается рядом с защитным термовыключателем и прижимается к корпусу бака металлическая полоса (см. фото).




В некоторых случаях плавкий предохранитель также можно найти в нижней части резервуара. Все зависит от модели теплового пота. Так, например, в термопоте DELTA DL-3003 в днище бака закреплен защитный термопредохранитель.Температура его срабатывания — 135 0 С. Нередко термопредохранитель служит причиной нарушения работы теплового потока. Он просто «плотно» размыкает электрическую цепь. В этом случае термопоток просто полностью отключается от электросети и на лицевой панели нет индикации (светодиоды не горят).

В отличие от термовыключателя, контакты теплового предохранителя не восстанавливаются при охлаждении. Поэтому при устранении неполадок следует это проверить.

Стоит отметить, что зачастую один из термовыключателей часто является причиной неработоспособности теплового пота.Чаще это тот, который крепится ко дну резервуара. Проверить это легко. При комнатной температуре исправный термовыключатель представляет собой обычный проводник и при проверке омметром имеет практически нулевое сопротивление.

В случае неисправности термовыключателя KSD 302 (или подобного) требуется его замена. Но найти подходящий термовыключатель не всегда просто. В этом случае вы можете купить его в Интернете, например на AliExpress.com. В параметрах поиска укажите количество и тип доставки («Бесплатная доставка» или бесплатная).При выборе смотрим на температуру срабатывания и тип клемм термовыключателя. Срок бесплатной доставки почтой примерно 1-1,5 месяца, учтите это. О покупке радиодеталей на Али я уже рассказывал.

Схема чайника — термоса.

На рисунке показана схематическая диаграмма теплового пота. Сама схема взята с сайта www.eleczon.ru, но перерисована с несколькими дополнениями. Эта схема практически полностью соответствует схеме электрического чайника — термоса Elenberg TH-6012.


Принципиальная схема чайника — термоса

На схеме под обозначениями S1 и S2 показаны термовыключатели (серия KSD 302). Термовыключатель S1 — это тот, который установлен в середине резервуара и подключен последовательно с цепью напряжения питания 220 вольт ко всей электрической части теплового потока. Последовательно с ним включается термопредохранитель F1, который, как уже было сказано, выполняет функцию предохранителя.
Второй термовыключатель S2 установлен на дне резервуара.Через этот термовыключатель на спираль кипения подается напряжение.

P1 — разъем сетевой трехполюсный со средней клеммой заземления.

Алгоритм работы термовыключателя С2 прост. Как только тепловая банка подключена к электросети, S2 находится в закрытом состоянии и пропускает ток через спираль кипения. Как только температура воды достигает 100 0 C, контакты S2 размыкаются. Контакты S2 замыкаются снова только тогда, когда в бак добавляется холодная вода по мере ее потребления.В этом случае температура воды будет ниже, чем температура сброса термовыключателя S2, и он снова включится.

Если теплая вода из теплового потока неактивна, то достаточно нагрева с помощью дополнительной спирали Th3, чтобы температура воды оставалась выше температуры нагнетания S2.
Если необходимо снова вскипятить воду без доливки, то для этого используется контур принудительного нагрева. Суть ее работы такова:

Параллельно S2 контакты реле S1.1, которые замыкаются при включении контура повторного кипячения. Спираль основного кипящего нагревателя обозначена Th2. На транзисторах VT1, VT2 собрано реле времени. В некоторых моделях используется один транзистор. Два здесь используются для увеличения усиления. Стоит обратить внимание на электролитический конденсатор С3. Те, кто уже знаком с электроникой, уже догадались, зачем нужен этот конденсатор. Кратковременным нажатием кнопки S4 (« Reboiling ») конденсатор C3 успевает зарядиться импульсами тока через диод VD6.Диод нужен, чтобы переменное напряжение не доходило до конденсатора. Помните о свойствах электролитических конденсаторов.

Затем под действием напряжения заряженного конденсатора С3 открываются транзисторы VT1, VT2. При этом через катушку реле К1 протекает ток, и реле переключает контакты S1.1. Цепь питания на главную спираль Th2 замыкается. Примерно через 30–40 секунд конденсатор C3 разряжается, а транзисторы VT1, VT2 закрываются, отключая обмотку реле K1 без напряжения.Следовательно, контакты S1.1 размыкаются и спираль Th2 обесточивается. Так работает повторный (принудительный) контур отопления.

Элементы C1, VDS1, C2 представляют собой выпрямитель сетевого напряжения для питания схемы реле времени. Конденсатор С1 «гасит» избыточное напряжение. Электролитический конденсатор С2 сглаживает пульсации тока после мостового выпрямителя VDS1. Плохая эта схема тем, что электронная схема реле гальванически подключена к сети, что снижает электробезопасность.

Примечание :

В некоторых моделях тепловых потоков вместо гасящего конденсатора С1 можно использовать небольшой понижающий трансформатор, как в сетевых адаптерах.Это повышает электробезопасность конструкции, так как используется понижающий трансформатор, который одновременно служит гальванической развязкой от сети. Кроме того, от этого же трансформатора снимается напряжение питания двигателя подачи воды.

Поэтому, если найдете трансформатор в тепловом потоке — не удивляйтесь.

Во время работы теплового пота спираль нагревательной опоры постоянно горит! Он всегда работает, пока подключен термопот.Через эту катушку (Th3) напряжение подается на двигатель M1 (водяной насос). Поскольку двигатель М1 постоянного тока, переменное напряжение выпрямляется диодами VD1, VD2. Спираль Th3 и диод VD1 служат делителем напряжения.
Для включения двигателя подачи воды нажмите кнопку S3 (« Водоснабжение »). Аналогичную функцию выполняет клавиша S4, которая срабатывает при нажатии на край круга.

По спирали Th3 течет пульсирующий ток (одна полуволна сетевого напряжения), так как мощный диод VD1 включен последовательно с ней.

Вся бытовая техника создана для удобства пользователя. Привыкшие к удобству работы, мы огорчаемся, когда не работает любая возможность. Довольно часто помпа не работает при тепловом поте. В результате вода попадает в чашку вручную. Вроде в целом методика работает, но небольшая поломка затрудняет использование устройства. Сегодня мы разберемся, почему не работает подача воды в термальный поток.

Что делать, если насос не качает?

Работа начинается с демонтажа нижней крышки устройства.Обычно он крепится на несколько болтов, которые необходимо удалить. Затем следует разобрать помпу, это будет удобнее, если вы снимете подающую трубку. Далее нужно проверить состояние соединительных трубок. А именно, не забиты ли они накипью. При необходимости снимите их и очистите.

Следующим шагом является снятие магнита с двигателя. Все детали необходимо тщательно очистить от накипи и мусора. Лучше всего это делать салфеткой или тряпкой. При разборке помпы и двигателя не забудьте оставить в целости прокладки.Они пригодятся при сборке устройства.

После таких простых действий в тепловой поток снова должна поступать вода. Если проблема не исчезнет, ​​вам, скорее всего, потребуется заменить детали.

Насос не работает и не поддерживается температура

Если поломка сложная, то ищите причину неисправности в ТЭНе. Чаще всего это говорит о перегреве ТЭНа. В этом случае работа начинается с демонтажа верхней крышки.Далее мы выполняем следующие действия:

1. Переверните тепловой пот и снимите опорное кольцо. Для этого понадобится отвертка и немного усилий.

3. Под капотом скрыты все внутренности теплового пота. Нам нужно снять верхнюю часть корпуса оборудования.

5. Следующим шагом будет снятие нагревательного элемента. Важно внимательно следить. Контакты можно освободить торцевым ключом, а с помощью крестовой отвертки — муфты ТЭН.

6. Осталось только прозвонить ТЭН, заменить его и убедиться, что он исправен.

Будьте осторожны при замене нагревателя. В зависимости от модели их размер может отличаться. Например, есть ТЭНы на 150 или 160 мм. Поэтому перед покупкой следует уточнить, какой размер нужен для вашего термопота.

Тепловой ремонт своими руками в 3 этапа

Починить термический пот своими руками вполне возможно даже без специальных знаний по электрике. Термопот изобрели совсем недавно.После закипания воды чайник долго не держит в горячем состоянии. Именно термический пот помогает поддерживать температуру воды в течение длительного времени. Чай пить можно всегда, а не кипятить и ждать. Но, как и любой технический инструмент, термический пот выходит из строя, и его нужно ремонтировать. Как это сделать своими руками далее в статье.

Принципиальная схема теплового пота

В древности термальный пот назывался самоваром, сейчас его ласково называют гончаром.В нем можно не только кипятить воду, но и сохранять ее горячей, как термос. Но при поломке гончара необязательно вызывать мастера и отнести его в ремонт. Работать можно самостоятельно. Перед использованием каждого бытового прибора необходимо ознакомиться с инструкцией. Разберитесь, как правильно пользоваться предметом и что продлит его использование. Например, термический пот, по статистике, часто выходит из строя: индикаторная панель, клавиша первичного закипания, вторичного кипячения, функции закипания и водоснабжения.

Все эти поломки происходят из-за воздействия высокой температуры на все элементы устройства. Например, кожух, защищающий весь прибор, не должен нагреваться при кипячении.

Данные Thermopot очень популярны: Polaris, Vitek, Elenberg, Scarlett и Alice. Схема теплового пота достаточно легкая, поэтому ее разбирается не профессиональный электрик. Но все же трасса — это трасса, и лазить по ней без минимальной подготовки не рекомендуется.Поэтому, если термопот вообще не кипятит воду или не выполняет функции термоса, то для начала необходимо изучить его схему и понять принцип работы.

Перед тем как приступить к ремонту теплового пота, следует ознакомиться с его схемой

Схема работы термопота:

• Все элементы расположены под защитным кожухом;
• Бак для воды изготовлен из нержавеющей стали;
• Внизу установлены нагревательные спирали;
• Тепловой пот согревает одной спиралью, вторая поддерживает температуру воды;
• Thermopot перекачивает воду с помощью водяного насоса.

Термопот работает следующим образом: после заливки воды в сам термический пот крышка закрывается и устройство включается. Одна спираль закипает воду. Термопредохранитель отключает изделие, как только вода достигает желаемой температуры. Вода охлаждается до желаемой температуры, установленной пользователем. Сама температура поддерживается вторым нагревательным элементом. Тепловые предохранители рекомендуют использовать многоразовый Sheng Ping SPF 139. Поэтому при выходе из строя теплового пота придется его полностью разобрать, снять крышку кнопкой, проверить ТЭН и установить, почему он сломался.

Товары разных производителей имеют свои особенности. Например, в приборе Vitek есть специальная кнопка для наполнения стакана водой. Эта кнопка также называется помпой или помпой. С его помощью можно набрать горячую воду в чашку и не обжечься. Печатная плата теплового пота Vitek называется RSP22, это доступно и легко сделать в спецслужбах.

Быстрый ремонт термического пота: частые поломки

Если термический пот постоянно срывается, то нужно отнести его в ремонт или самостоятельно разобраться с проблемой.Ремонт чайника лучше начинать с разборки корпуса, снятия нижней пластиковой части и откручивания всех болтов. После этого открывается доступ ко всей электронике. Электрический компонент продукта открыт для поиска и устранения неисправностей. Принципиальное значение имеет восстановление термического пота после полного анализа. Изучив все компоненты, заглянув в инструкции, вы сможете установить причины поломки — возможно, сломался бак из нержавеющей стали.

Одна из частых поломок теплового пота — это поломка панели дисплея

Причины, по которым термический пот не работает:

1. Панель индикаторов не выключается. Тут наоборот полное отсутствие работы устройства и панели дисплея. В этом случае нужно проверить все провода и контакты. Проверить контроль кипения.
2. Не работает основное включение. Проверьте все температурные переключатели и правильность работы электрической схемы, расположенной в нижней части переключателя.
3. Вода нагревается, но не кипит. При включении кипячения тепловой поток отключается и не выполняет свою основную функцию кипения.В этом случае проверяется контакт на обрыв или полное закипание части.

Если термический пот не греется из-за обрыва 2-х спиралей, то ремонтировать его нет смысла. На это уходит много времени и большие деньги. При множестве недостатков проще взять новый, ведь ремонт проводки и бака в сумме обойдется дорого.

Первичная помощь: когда термический пот не кипятит воду

Самое главное, проверьте настройки на панели управления.Может быть, отключена функция кипячения, а тепловой поток включен только в режиме нагрева. Тогда выясняется, что неисправности нет, а значит, устранение сломанной детали не нужно. Настройки в порядке, но вода не закипает — проверьте датчик температуры и ТЭН. Если элементы плохо работают, то их необходимо заменить на новые.

Как разобрать тепловой пот:

1. Снимите верхний элемент — крышку.Затем снимите кольцо, фиксирующее внутренний бак с корпусом.
2. Снимите все крепления — винты и болты.
3. Снимите нижнюю часть теплового пота.

Для того, чтобы разобрать термический пот, снимите верхний элемент и нижнюю часть устройства

Для всех этих манипуляций пригодится отвертка. Чтобы добраться до электронной начинки устройства, нужно удалить все элементы, и только после этого можно будет исправить устройство. Тепловой пот может выполнять множество функций, например, заменить термокружку.Но что толку, если вода там некипяченая — ни чая заваривать, ни кофе.

Но, прежде чем разбирать прибор, нужно точно знать, где что крепится и сколько деталей было до разбора.

Термовыключатели имеют функцию кипячения. Обычно они располагаются внизу изделия или вдоль стен. Чтобы термовыключатель не плавился, его обрабатывают специальным раствором. Чтобы проверить элемент на работу, его нужно вытащить и оставить включенным, прикрутить к нему провода и опустить в воду.При этом нужно проверить сопротивление. Он не должен находиться вне воды, если в воде он увеличился, значит, деталь исправна и поломки в ней нет. Если верно обратное, то неисправен термовыключатель.

Замена насоса, если тепловой поток не качает воду

Бывает, что термический пот срабатывает, кипит, нагревает и держит воду в тепле сколько угодно, а вот налить воду нельзя — сломан вентиль, и подача воды невозможна.И совершенно непонятно, какой вариант лучше: неисправный ТЭН или функция подачи. Такая поломка свидетельствует о неисправности помпы (помпы) для перекачки воды в кружку. Затем необходимо разобрать машину и осмотреть подозрительный элемент.

Проезд к насосу:

1. После снятия металлического корпуса отсоедините трубку от насоса. Если на проводах обнаружена накипь, необходимо от нее избавиться.
2. Отсоедините сам насос от бака и корпуса, стараясь при этом не потерять все мелкие детали.
3. Как только насос и электродвигатель будут отключены, удалите всю накипь, которая мешает правильной работе устройства.

Если тепловой пот не качает воду, то помпу

заменить

Как и любой другой бытовой прибор, тепловой пот требует ухода и ухода. Вы можете очистить его от накипи дома, используя лимонную кислоту, уксусную кислоту и пищевую соду. Счищать термический пот нужно сразу, при появлении первых чешуек. Если продукт начинает издавать подозрительные звуки, значит, очистка тем более необходима.Это первый сигнал о помощи.

Если после всех этих манипуляций нет подачи воды, то нужно поменять саму помпу — купить новую. Нет смысла восстанавливать поврежденный насос.

Очистка содой и кислотой проводится в соответствии с размером самого изделия. Можно использовать специальные чистящие средства, только внимательно изучите состав. У лимонной кислоты есть недостатки — ее иногда не хватает на один чайник. Но после закипания воды с лимонной кислотой важно потом протереть чайник мягкой тканью.После закипания запаха нет; его можно сочетать с уксусом. Уксусная кислота удаляет накипь сразу, но избавиться от запаха очень сложно. Вам понадобится несколько фурункулов после и очистка специальным средством, поэтому лучше очистить смесью лимонной кислоты и уксуса.

Тепловой ремонт своими руками (видео)

Термопот — это очень удобная вещь для дачи и отдыха. Вода будет постоянно горячей, в холодную погоду не нужно будет постоянно бежать к плите и ставить чайник.Можно просто подойти и налить горячую воду, это облегчит жизнь и уменьшит трату времени. Утром, приложив термопотер, после душа можно сразу пить кофе, не беспокоясь о кипячении чайника и моментальном охлаждении воды.

Связанное содержимое

Объективно утверждая, видя, что минимальная цена устройства составляет 1300 рублей (Эльдорадо), ремонт теплового потом своими руками считается неблагодарным.Продукция редко ломается, на новые дается гарантия (магазин, производитель). Желающим отремонтировать тепловую ванну своими руками, кто работает, зарабатывает на жизнь ремонтом, поставщики предоставят запчасти отдельно для различных модификаций устройства.

Металлический корпус, защищающий термопогружатель, не должен нагреваться водой. Рабочий продукт снабжен насосом, управляемым механической кнопкой (тривиальный насос) или электрическим. Режимы теплового потоотделения исправно работают при любой продолжительности работы.Эти знаки характеризуют хорошо функционирующий современный аналог самовара. Отклонения указывают на срыв термического пота. Даже застрявшая кнопка.

Плата питания для теплового пота Vitek стоит более 800 руб. Текстолит несет: трансформатор

• ;
• диодный мост;
,
• несколько резисторов, конденсаторы.

Типичная подложка Getinax дополняется парой активных элементов, в основном транзисторных ключей. Новый термопот ВТ-1187 стоит 2000 рублей, плата управления и питания — 1500 рублей (разница 25%).Насос за 30 долларов поколеблет волю опытного ремонтника, твердого, как скала, — событие экономически невыгодное. Осталось сильное желание отремонтировать термический пот своими руками? Начнем с осмотра шнура питания.

Сетевой провод

Корпус термопары крепится несколькими винтами: откручиваем крепеж, предварительно вынув вилку из розетки. Внутри находится блок, начинаем с визуального осмотра. Обгоревшие детали внутри термического пота точно указывают на место поломки.Шнур аккуратно отделяется и вызывается тестером (диодный режим). Выявленная неисправность провода ремонт теплового пота не замедлит.

Микрочипы

Типичный тепловой поток вмещает две печатные платы:

1. Nourishing
2. Manager.

Оба мастера проведут осмотр, обнаружив наличие вздутых конденсаторов, сгоревших резисторов, неподходящих предохранителей, обрывов дорожек. Неисправные радиоэлементы заменены на новые, пайка, контакты восстановлены лужением.

Первое исследование касается наличия предохранителей, целостности элементов. При неудачной замене сгорает новый элемент — причина проблемы в электронной начинке. На термический пот влияет короткое замыкание (резкое неконтролируемое повышение тока).

Номиналы резисторов указаны в виде цветных полос. Типичная проблема — определить начало и конец маркировки.

Подсказка: существуют специальные сайты, содержащие таблицы всех видов обозначений сопротивлений.Получите доступ к ресурсу, заполнив строку поисковика незамысловатой фразой «маркировка резисторов онлайн». Направление полос определяется заметным фактом: фиксированный набор цветов находится с одного края.

Поврежденные электролитические конденсаторы заметить легче — цилиндры разбухают. Новичков, ищущих способы исправить термический пот, интересует внешний вид разбитого бака. Ответ придет автоматически, попадется только неисправный конденсатор.Внешний вид цилиндра наводит на мысль: ствол набух на 100%. Особенно выступает боковина (импортные обрезаны крест-накрест).

С диодами тестировать сложнее, но полупроводник горит реже (кремний держит температуру ниже 150 градусов Цельсия). Припаиваем изделие кольцом с двух сторон. Маркировка стрелкой показывает направление потока положительных зарядов (опереться на положительный зонд тестера).

Сломанные дорожки доски необходимо зачистить наждачной бумагой, сняв лак по металлу.Блестящая поверхность луженая (паяльники), стыкуется, покрывается припоем. Прослужит десятилетия. Мастера мехатроники ремонтируют и работают …

Водяной насос

Тепловой насос предназначен для подачи воды через кран. Возможны ручной, электрический режимы. Конструкция, состоящая из нескольких простых обмоток, не доставит загадок опытному инженеру-электрику. Контакты называются парами, иначе за упомянутый Vitek 1187 придется заплатить 30 долларов, ища новую помпу.Будет нелишним проверить снятый с теплового пота насос на пригодность, выставив необходимое напряжение на обмотки управления. Отключите необходимые 12 В от аккумуляторов автомобильного аккумулятора.

Искомое напряжение обеспечивают компьютерные блоки питания.

Нагревательные элементы и термовыключатели

Плоские металлические листы, снабженные выводами, не рекомендуется пытаться заменять самодельными. Стоимость ТЭНов на полках начинается от 45 долларов.

Защита от перегрева осуществляется термовыключателями биметаллического типа. Характеристики теплового пота определяет контролирующая часть. Обычно имеется несколько термовыключателей, один контролирует параметры воды, второй — защиту от включения пустой емкости. В последнем случае ТЭН приобретает температуру выше 100 ºС, размыкает силовую цепь.

Поверхности бака и фланца термовыключателя соприкасаются.Для улучшения контакта используется специальная паста, аналогичная зоне покрытия кулера процессора персонального компьютера.

Принцип работы чувствительного элемента максимально прост. Учитывая тот факт, что контролируемая среда достигает определенной температуры, контакты термовыключателя размыкаются. Значение параметра уменьшается (15 — 30 ºС) — проводимость восстанавливается. Тип компонента найти сложно, раз прочитав описание теплового пота, корпус детали помечается соответствующим образом.Последний позволит выбрать подходящую запчасть.

Чаще всего производителя не устраивает приведенная схема защиты, дополняя оборудование тепловыми предохранителями: мелкие детали цилиндрической формы, плотно прижатые к стенке резервуара планками (скобами), приклеенные. Записав критическую температуру, достигнутую металлическим баком термического пота, предохранитель перегорает, без замены дальнейшая работа невозможна. Поэтому необходимо внимательно осмотреть изделие на предмет таких повреждений.

Исправность биметаллического контакта (комнатная температура) проверяется звонком. Перед процедурой припаяйте деталь. В нормальных условиях контакты остаются замкнутыми.

Общие проблемы

Большинство термогазов работают в неисправной электрической цепи, что позволяет изолировать типичные признаки неисправности для блоков:

1. Устройство не включается, признаков жизни нет. Проверяется состояние шнура питания, предохранителей и термовыключателей.
2. Вода при заливке не закипает, кнопка повторного кипячения работает. Сломался нижний температурный переключатель.
3. Обратная ситуация: кнопка повторного кипячения не работает. Виноваты элементы электронной начинки. Необходимо проследить цепь, начиная с источника питания, заканчивая заземлением цепи.
4. Основное отопление отсутствует, заказывайте с дополнительным. Перегорел нагревательный элемент или оборвана электрическая цепь, питающая цепь.
5. Нежелательная вода.Два варианта:

• Перегорел дополнительный ТЭН, диагностируется ситуация по отсутствию дежурного обогрева.
• Неисправен электродвигатель насоса.

Что такое тепловой пот

Кроме того, мы хотим познакомить читателя с разновидностями теплового пота. Давайте обсудим модель, что поисковик упорно скрывает, не обращая внимания на очевидную привлекательность продукта. Затраты на SEO продвижение несправедливо распределяют результаты.

Керамические термосы по виду (и материалу) мало чем отличаются от чайников из обожженной глины.ВК-3230 объемом 1,2 литра, традиционные три температурных режима, удобная подставка, вмещающая панель управления. Почему производитель пользуется услугами гончаров, делая тело из термического пота? Экологичность. Популярное слово сегодня. Человечество не знает более безобидных материалов, чем осколки обожженной глины, используемые тысячелетиями.

Термопоты предназначены для небольших собраний. Вода закипает за считанные секунды. Достаточно минут, набираем 1 литр кипятка.Вариант идеально подходит хозяйкам, которые сели, чтобы забыть о домашних делах.

В поисках элитного теплового пота поможет японский производитель Zojirushi: он представляет умные модели с тефлоновыми нагревателями и микропроцессорным управлением. Чайник порадует хозяина нужной температурой воды, утром он заранее нагреет литр, управляемый командой таймера. Электроника достигает удобства теплового пота, экономя много энергии.

Thermopot Delta — представитель бюджетных вариантов.За 39 долларов он будет рад теплой воде, служить переносным термосом. Модель обеспечивает глобальные свойства этого класса бытовой техники, в том числе дехлорирование воды, три температурных режима, съемную крышку.

В среднем ценовом сегменте горячего представителя называют горячее. Занимая нишу в 80 долларов, модели отлично подходят для офисов, квартир.

Приемный инструмент

Внутреннее устройство домашних термо-сладостей другое. Но самые простые модели удивляют своей схожестью, простотой.Ремонт жаровни Scarlet можно производить по стандартной схеме, тогда как микропроцессорная техника Zojirushi не потерпит помех.

Надо трезво оценивать собственные силы, а не пытаться паять микрочип 150-ваттным паяльником, требующим термофена. Необходимо овладеть основными приемами работы с электронными компонентами, которые боятся статического электричества и высоких температур.

Для работы потребуются пинцет, тестер, отвертка для индикатора напряжения и паяльник.Минимальный список любезно подскажут на любом форуме радиоэлектроники.
