Выбор мощности, тока и сечения проводов и кабелей

Выбор мощности, тока и сечения проводов и кабелей

Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки ( открытой проводки) на сечение провода:

  • для медного провода 10 ампер на миллиметр квадратный,
  • для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой.

При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8. Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм из расчета достаточной механической прочности.

Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами.

В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора зашитных средств, кабельно-проводниковых материалов и электрооборудования.

Медные жилы, проводов и кабелей

Алюминиевые жилы, проводов и кабелей

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами.

Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами.

Допустимый длительный ток для проводов с медными жилами

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных.

* Токи относятся к проводам и кабелям с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки.

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях.

Рекомендуемое сечение силового кабеля в зависимости от потребляемой мощности:

  • Медь, U = 220 B, одна фаза, двухжильный кабель

Р, кВт

1

2

3

3,5

4

6

8

I, A

4,5

9,1

13,6

15,9

18,2

27,3

36,4

Сечение токопроводящей жилы, мм2

1

1

1,5

2,5

2,5

4

6

Макс. допустимая длина кабеля при указанном сечении, м*

34,6

17,3

17,3

24,7

21,6

23

27

  • Медь, U = 380 B, три фазы, трехжильный кабель

Р, кВт

6

12

15

18

21

24

27

35

I, A

9,1

18,2

22,8

27,3

31,9

36,5

41

53,2

Сечение токопроводящей жилы, мм

2

1,5

2,5

4

4

6

6

10

10

Макс. допустимая длина кабеля при указанном сечении, м*

50,5

33,6

47,6

39,7

51

44,7

66,2

51

* величина сечения может корректироваться в зависимости от конкретных условий прокладки кабеля

Мощность нагрузки в зависимости от номинального тока автоматического выключателя и сечения кабеля.

Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках.

Сечение жил, мм2

Проводники

медных

алюминиевых

Шнуры для присоединения бытовых электроприемников

0,35

—

Кабели для присоединения переносных и передвижных электроприемников в промышленных установках

0,75

—

Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах

1

—

Незащищенные изолированные провода для стационарной электропроводки внутри помещений:

непосредственно по основаниям, на роликах, клицах и тросах

1

2,5

на лотках, в коробах (кроме глухих):

для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:

однопроволочных

0,5

—

многопроволочных (гибких)

0,35

—

на изоляторах

1,5

4

Незащищенные изолированные провода в наружных электропроводках:

по стенам, конструкциям или опорам на изоляторах;

2,5

4

вводы от воздушной линии

под навесами на роликах

1,5

2,5

Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах

1

2

Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов):

для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:

однопроволочных

0,5

—

многопроволочных (гибких)

0,35

—

Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой)

1

2

Продукция:

Услуги:

НОВИНКА
ECOLED-100-105W-
13600-D120 CITY Светильник используют для освещения территорий предприятий, автостоянок, дворов, складских и производственных помещений. ПОДРОБНЕЕ

Таблица сечения кабеля по мощности и току — Best Energy

Категория: Поддержка по стабилизаторам напряжения
Опубликовано 24.08.2015 14:14
Автор: Abramova Olesya

Потребляемый ток определить достаточно просто, чтобы это сделать, достаточно воспользоваться формулой: I=P/U, где I – сила тока, P – мощность потребителя и U – напряжения линии, как правило, это 220В переменного тока. Чтобы рассчитать, какое требуется сечение, достаточно просуммировать токи всех потребителей и принять за расчет сечения, что:

открытая проводка

скрытая проводка

  • каждые 10 ампер = 1,25 мм.кв. медного провода;

  • каждые 8 ампер = 1,25 мм. кв. алюминиевого провода;

Таблица сечения кабеля по мощности и току

Сечение

 Медные жилы проводов и кабелей

Токопроводящие жилы

 Напряжение 220В Напряжение 380В

мм.кв.

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33,0

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66,0

260

171,6

Сечение

 Алюминиевые жилы, проводов и кабелей

токопроводящие жилы

 Напряжение, 220В Напряжение, 380В

мм. кв.

ток, А

Мощность, кВт

Ток, А

Мощность, кВт

2,5

20

4,4

19

12,5

4

28

6,1

23

15,1

6

36

7,9

30

19,8

10

50

11,0

39

25,7

16

60

13,2

55

36,3

25

85

18,7

70

46,2

35

100

22,0

85

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44,0

170

112,2

120

230

50,6

200

132,0

Приведенные данные в таблице сечения кабеля по мощности и току могут быть крайне полезными при выборе стабилизаторов напряжения, нередко оказывается так, что вне зависимости от требуемой мощности, нет возможности устанавливать стабилизатор напряжения мощнее, чем это позволяет вводной кабель, который ограничивает максимальный ток и, соответственно, мощность.





Также на эти значения стоит опираться при создании новой проводки, обязательно учитывайте незначительный запас, чтобы кабель не находился длительное время в состоянии предельной нагрузки. Особенно рекомендуется избегать соединения алюминиевого и медного кабеля, т. к. подобные соединения не отличаются надежностью и долговечностью. Если подобного соединения избежать нельзя, применяйте мощные клеммные блоки с большой площадью соприкосновения с кабелями из разного металла.

Таблица сечения кабеля по мощности, току с характеристикой нагрузки

Сечение медных жил

Длительная нагрузка

Номинальный авт. выкл.

Предельный авт. выкл.

Максимальная мощность

 Характеристика однофазной бытовой нагрузки

мм. кв

ток, А

Ток, А

Ток, А

кВт, при 220В

1,5

19

10

16

4,1

освещение, сигнализация

2,5

27

16

20

5,9

розеточные группы, мелкая и средняя бытовая техника

4

38

25

32

8,3

водонагреватели и кондиционеры, электрические полы

6

46

32

40

10,1

электрические плиты и духовые шкафы

10

70

50

63

15,4

вводные питающие линии

Таблицы и формулы для выбора сечения кабеля

Электроэнергия может вырабатываться генератором на напряжении 6, 10, 18кВ. Далее она идет по шинопроводам или комплектным токопроводам к трансформаторам, которые повышают эту величину до 35-330кВ. Чем выше напряжение, тем дальше эту энергию передавать. Затем уже по ЛЭП электричество идет до потребителей. Там опять трансформируется через понижающие трансформаторы до величины 0,4кВ. И между всеми этими преобразованиями электричество идет по воздушным, кабельным линиям различного напряжения. Выбор сечения этих кабелей отдельный вопрос, который и рассматривается в данной статье.

Если обратиться к основам вопроса, то его сразу можно разделить на две части. Часть первая, выбор сечения в сетях до 1кВ, ну и вторая часть (в отдельной статье) — выбор сечения в сетях выше 1кВ. Кроме того, рассмотрим общий для этих классов напряжения вопрос — определение сечения кабеля по диаметру. Сразу предупреждаю, что впереди много таблиц, но пусть это Вас не пугает, так как порой таблица лучше тысячи слов.

Выбор и расчет сечения кабелей напряжением до 1кВ (для квартиры, дома)

Электрические сети до 1кВ самые многочисленные — это как паутина, которая обвивает всю электроэнергетику и в которой такое бесчисленное множество автоматов, схем и устройств, что голова у неподготовленного человека может пойти кругом. Кроме сетей 0,4кВ промышленных предприятий (заводов, ТЭЦ), к этим сетям относится и проводка в квартирах, коттеджах. Поэтому вопросом выбора и расчета сечения кабеля задаются и люди, которые далеки от электричества — простые владельцы недвижимости.

Кабель используется для передачи электроэнергии от источника к потребителю. В квартирах мы рассматриваем участок от электрического щитка, где установлен вводной автоматический выключатель на квартиру, до розеток, в которые подключаются наши приборы (телевизоры, стиральные машины, чайники). Всё, что отходит от автомата в сторону от квартиры в ведомстве обслуживающей организации, туда лезть мы права не имеем. То есть рассматриваем вопрос прокладки кабелей от вводного автомата до розеток в стене и выключателей на потолке.

В общем случае для освещения берут 1,5 квадрата, для розеток 2,5, а расчет необходим, если требуется подключать что-то нестандартное с большой мощностью — стиралку, бойлер, тэн, плиту.

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

ЭлектроприборВероятная мощность, Вт
Стиральная машина4000
Микроволновка1500-2000
Телевизор100-400
ЭкранЭ
Холодильник150-2000
Чайник электрический1000-3000
Обогреватель1000-2500
Плита электрическая1100-6000
Компьютер (тут всякое возможно)400-800
Фен для волос450-2000
Кондиционер1000-3000
Дрель400-800
Шлифовальная машина650-2200
Перфоратор600-1400

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

Выбор сечения кабеля по току

Суть выбора аналогичная, только теперь у нас есть ПУЭ, где прописаны токи, но сами токи нам неизвестны. Хотя, постойте… Ведь мы знаем мощности приборов и можем по формуле вычислить величины токов. Да и токи могут быть написаны в паспортах на изделия. Аналогично смотрим в таблицы ниже. Это уже таблицы из официальных документов, так что придраться не к чему.

Выбор сечения провода с резиновой или ПВХ изоляцией по допустимому току

Данные провода наиболее распространены, поэтому и приведена эта таблица. В ПУЭ же имеются другие таблицы на все случаи жизни для проводов, кабелей, шнуров с оболочкой и без при прокладке в воде, земле и воздухе. Но это уже частные случаи. Кстати, таблица что приведена при расчете по мощности полностью является частным случаем таблиц выбора по току, которые являются официальными и описаны в ПУЭ.

Расчет кабеля по мощности и длине

В случае, если вы прокладываете кабель на длинное расстояние (ну метров 15 и более), то Вам необходимо учитывать и падение напряжения, которое вызвано сопротивлением кабельной линии.

Чем же неблагоприятно для нас падение напряжения на конце кабельной линии? Для лампочки это ухудшение светового потока при снижении напряжения, или уменьшение срока службы при повышенном напряжении. Существуют допустимые величины отклонения напряжения. Но в основном для электроприборов это плюс минус пять процентов.

В этом случае требуется произвести расчет, и в случае, если напряжение будет ниже номинального на 5% и более, то придется увеличить сечение и заново произвести расчет. Или же воспользоваться очередной таблицей.

Сейчас немного углубимся в матчасть. Падение напряжения для трехфазной сети определяется по формуле:

Эта величина состоит из двух частей, активной(R) и индуктивной(X). Индуктивной частью можно пренебречь в следующих случаях:

  • сеть постоянного тока
  • сеть переменного тока, при cos=1
  • сети, выполненные кабелями или изолированными проводами, проложенными в трубах, если их сечение не больше определенной величины, но не будем углубляться дальше.

В общем индуктивной составляющей пренебрегаем, косинус принимаем равным 1. Значение R определяется по формуле:

где р — удельное сопротивление (для меди — 0,0175, а для алюминия — 0,03)

Далее два варианта расчета:

а) по заданному значению падения напряжения находим допустимое сечение и выбираем следующее большее значение.

б) по заданному значению мощности или тока определяем падение напряжения на участке, и в случае, если оно будет больше 5%, выбираем другое сечение и повторяем расчет.

В вышеприведенных формулах длина в метрах, ток в амперах, напряжение в вольтах, площадь в мм2. Сама величина падения напряжения в относительных величинах, безразмерная. Формулы пригодны для расчетов при отсутствии индуктивной составляющей и косинусе равном 1. Ряд сечений кабелей стандартный. В принципе с полученным значением сечения можно идти на рынок и смотреть, что подойдет с округлением в большую сторону.

А можно воспользоваться таблицами в интернетах, но эти таблицы… Не понятно откуда и для какого случая они построены. Формулы — наше всё!

Определение сечения кабеля по диаметру

Если у Вас есть возможность замерить диаметр жилы кабеля, естественно голой, без изоляции, значит можно определить сечение этой жилы. Опять у нас два пути: формула или таблица. Каждый пусть выбирает, что ему удобнее.

Формула: пидэквадратначетыре. Это все знают. Измеряем диаметр провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности тут и в числе пи и в самом измерении. Хотите, вот таблица элементарная — измеряем диаметр, смотрим соответствует ли заявленному на бирке сечению.

Если провод многожильный, то либо каждую жилу измеряем, а потом считаем их число. Ну и умножаем число на диаметр одной и далее по схеме, приведенной выше. Либо, если они хорошо скручены в форме круга на конце, производим замер как на одножильном.

Сохраните в закладки или поделитесь с друзьями

Самое популярное

Таблицы | Выбор мощности, тока и сечения проводов и кабелей | Алюминиевые и Медные

Главная
Инструкции
Информация
Таблицы
Безопасность
Заземление
УЗО
Стандарты
Книги

Услуги
Контакты
Прайс

Загрузить
Сайты
Форум

В таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.

Медные жилы, проводов и кабелей

© electro.narod.ru
Сечение токопро водящей жилы, кв.ммМедные жилы, проводов и кабелей
Напряжение, 220 ВНапряжение, 380 В
ток, Амощность, кВтток, Амощность, кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033,0
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066,0260171,6

Алюминиевые жилы, проводов и кабелей

© electro. narod.ru
Сечение токопро водящей жилы, кв.ммАлюминиевые жилы, проводов и кабелей
Напряжение, 220 ВНапряжение, 380 В
ток, Амощность, кВтток, Амощность, кВт
2,5204,41912,5
4286,12315,1
6367,93019,8
105011,03925,7
166013,25536,3
258518,77046,2
3510022,08556,1
5013529,711072,6
7016536,314092,4
9520044,0170112,2
12023050,6200132,0

В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки

расчет кабеля по мощности, сечение кабеля по току, сечение провода по току, сечение кабеля по мощности, выбор сечения кабеля по мощности, расчет сечения кабеля по мощности, сечение провода по мощности, сечение провода и мощность, таблица сечения проводов, расчет сечения кабеля, сечение кабеля от мощности, сечение кабеля и мощность, выбор сечения кабеля по току, выбор кабеля по мощности, сечение провода мощность, расчет сечения провода по мощности, расчет кабеля по мощности, таблица сечения кабеля, сечение провода таблица, расчёт сечения кабеля по мощности, выбор кабеля по току, таблица соотношения ампер киловатт сечение, медь сколько киловатт, допустимый ток проводов сечения

Таблица мощности проводов: рассмотрим подробно

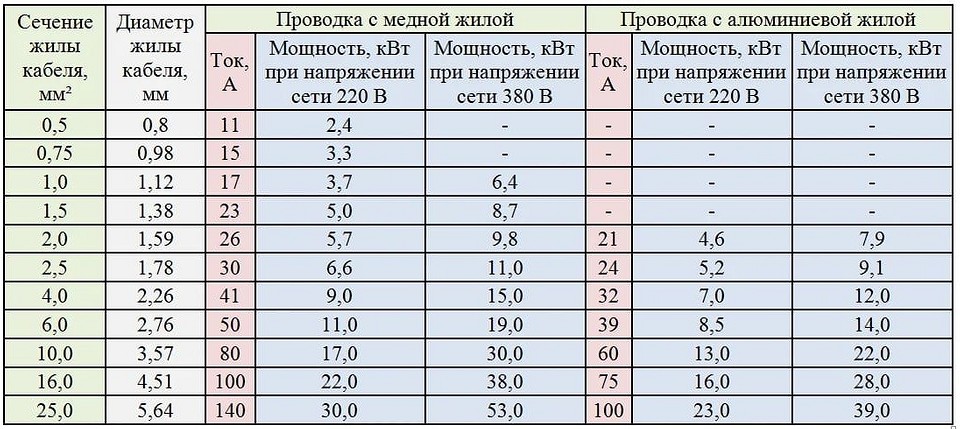

Упрощенная таблица для выбора сечения проводника по номинальной мощности

Таблица зависимости мощности от сечения провода была разработана специально для новичков в вопросах электротехнике. Вообще выбор сечения провода зависит не только от мощности подключаемых нагрузок, но и от массы других параметров.

В одной из главных книг любого электрика – ПУЭ, правильному выбору сечения проводов посвящен целый пункт. И именно на основании него написана наша инструкция, которая должна помочь вам в нелегкой задаче выбора сечения проводов.

Как правильно выбирать сечение провода

Почему нельзя пользоваться таблицами мощности

Прежде всего вы должны знать, что любая таблица зависимости сечения провода от мощности не может противоречить ПУЭ. Ведь именно на основании этого документа осуществляют свой выбор не только профессионалы, но и конструкторские бюро.

Поэтому все те таблицы и видео, которые вы во множестве можете найти в сети интернет, предлагающие осуществлять выбор именно по мощности, являются своеобразным усредненным вариантом.

Итак:

  • Практически любая таблица сечений проводов по мощности предлагает вам выбрать провод, исходя из активной мощности прибора или приборов. Но, те кто хорошо учился в школе должны помнить, что активная мощность — это лишь составная часть полной мощности, которая кроме того содержит реактивную мощность.

Что такое cosα

  • Отличаются эти составные части на cosα. Для большинства электрических приборов этот показатель очень близок к единице, но для таких устройств как трансформаторы, стабилизаторы, разнообразная микропроцессорная техника и тому подобное он может доходить до 0,7 и меньше.
  • Но любая таблица сечения провода по мощности не точна не только из-за того, что не учитывает полную мощность. Есть и другие важные факторы. Так, согласно ПУЭ, выбор проводников напряжением до 1000В должен осуществляться только по нагреву. Согласно п.1.4.2 ПУЭ, выбор по токам короткого замыкания для таких проводов не является обязательным.
  • Для того, чтобы выбрать сечение провода по нагреву, следует учитывать следующие параметры: номинальный ток, протекающий через провод, вид провода – одно-, двух- или четырехжильный, способ прокладки провода, температура окружающей среды, количество прокладываемых проводов в пучке, материал изоляции провода и, конечно, материал провода. Не одна таблица нагрузочной способности проводов не способна совместить такое количество параметров.

Выбор сечения провода по номинальному току

Конечно, совместить все эти параметры в одной таблице сложно, а выбирать как-то надо. Поэтому, дабы вы могли произвести выбор своими руками и головой, мы предлагаем вам основные аспекты выбора в сокращенном варианте.

Мы отбросили все параметры выбора сечения для высоковольтных кабелей, малоиспользуемых проводов и оставили только самое важное.

Итак:

  • Так как в ПУЭ используется таблица выбора сечения провода по току, то нам необходимо узнать, какой ток будет протекать в проводе при определенных значениях мощности. Сделать это можно по формуле I=P /U× cosα, где I – наш номинальный ток, P – активная мощность, cosα – коэффициент полной мощности и U – номинальное напряжение нашей электросети (для однофазной сети оно равно 220В, для трехфазной сети оно равно 380В).

На фото представлена таблица выбора сечения провода из ПУЭ для алюминиевых проводников

  • Возникает закономерный вопрос, где взять показания cosα? Обычно он указан на всех электроприборах или его можно вывести, если указана полная и активная мощность. Если расчёт ведется для нескольких электроприборов, то обычно принимается средняя либо рассчитывается номинальный ток для каждого из них.

Обратите внимание! Если у вас не получается узнать cosα для каких-то приборов, то для них его можно принять равным единице. Это, конечно, повлияет на конечный результат, но дополнительный запас прочности для нашей проводки не повредит.

  • Зная нагрузки для каждой из планируемых групп нашей электросети, таблица зависимости сечения провода от тока, приведенная в ПУЭ, может быть использована нами. Только для правильного пользования следует остановиться еще на некоторых моментах.
  • Прежде всего следует определиться с проводом, который мы планируем использовать. Вернее, нам следует определиться с количеством жил. Кроме того, следует определиться со способом прокладки провода. Ведь при открытом способе прокладки провода интенсивность отвода тепла от него значительно выше, чем при прокладке в трубах или гофре. Это учитывается в таблицах ПУЭ.

Таблица выбора сечения провода для медных проводников

Обратите внимание! При выборе количества жил провода в расчет не принимаются нулевые и защитные жилы.

  • Кроме того, таблица сечения провода по току поможет вам определиться с выбором материала для проводки. Ведь, исходя из получающихся результатов, вы можете оценить какой материал вам лучше принять.

Обратите внимание! Производя выбор сечения провода, всегда выбирайте ближайшее большее значение сечения. Кроме того, если вы собираетесь монтировать новую проводку к старой, то учитывайте, что, согласно п.3.239 СНиП 3.05.06 – 85, старые клеммные колодки не позволят использовать провод сечением больше 4 мм2.

Дополнительные аспекты выбора сечения провода

Но когда рассматривается таблица зависимости тока от сечения провода, нельзя забывать и об условиях, в которых проложен провод. Поэтому если у вас имеют место быть условия не благоприятные по условиям нагрева провода, то стоит обратить внимание на дополнительные аспекты.

Таблица поправочных температурных коэффициентов

  • Прежде всего, это температура окружающей среды. Если она будет отличаться от среднестатистических +15⁰С, исходя из которых выполнен расчет в таблицах ПУЭ, то вам следует внести поправочные коэффициенты. Сводную таблицу этих коэффициентов вы найдете ниже.
  • Также таблица нагрузки и сечения проводов по п.1.3.10 ПУЭ требует введение поправочных коэффициентов при совместной прокладке нагруженных проводов в трубах, лотках или просто пучками. Так, для 5-6 проводов, проложенных совместно, этот коэффициент составляет 0,68. Для 7-9 он будет 0,63, и для большего количества он равен 0,6.

Вывод

Надеемся, наша таблица нагрузки медных и алюминиевых проводов поможет вам определиться с выбором. А предложенная нами методика позволит даже не профессионалу сделать правильный выбор.

Ведь цена ошибки может быть очень велика. Чего стоит только статистика пожаров, случившихся из-за короткого замыкания. А причина в большинстве случаев — не отвечающая нормам по нагреву проводка.

таблица, как рассчитать сечение кабеля

Любой специалист, который часто работает с установкой электрических кабелей, должен знать основные правила расчета их сечения. В бытовых условиях не каждый мужчина обладает такими знаниями, поэтому во время проведения домашнего ремонта или замены старой проводки на новой на различных электроприборах нужно следовать определенным условиям. Далее мы расскажем вам всё о правилах выбора того или иного сечения, а также подробный расчёт его по мощности и току, а также по длине.

Виды проводки

Перед процедурой расчета сечения кабеля, необходимо определиться с материалом, из которого он будет изготовлен. Это может быть алюминий медь или гибрид — алюмомедь. Мы подробно расскажем и характеристики каждого изделия, а также их достоинствах и основных недостатках:

  • Алюминиевая проводка. В сравнении с медной, ее приобрести можно по более низкой цене. Она значительно легче. Также ее проводимость практически в 2 раза меньше, чем у проводки из меди. Причиной этому является возможностью окисления в течение некоторого времени. Стоит отметить, что такой тип проводки требуется через какое-то время заменять, так как она постепенно будет терять свою форму. Запаивание алюминиевого кабеля можно проводить самостоятельно без помощи специалиста;
  • Медная проводка. Стоимость такого изделия в несколько раз превышает алюминиевый кабель. При этом, по мнению экспертов, ее отличительной чертой является эластичность, а также существенная прочность. Электрическое сопротивление в ней достаточно небольшое. Запаивать такое изделие достаточно легко;
  • Алюмомедная проводка. В ее составе большая часть отведена алюминию, и только 10–30 % составляет медь, которая покрыта снаружи термомеханическим методом. Именно по этой причине проводимость изделия чуть меньше медного, но при этом больше алюминия. Его можно приобрести меньшей стоимость, чем медный провод. В течение всего периода эксплуатации, проводка не будет терять форму и окисляться.

Именно такой тип проводки рекомендуют использовать взамен алюминиевой. При этом неё диаметр должен быть точно такой же. В том случае, если вы меняете на медь, то такое соотношение должно быть 5:6.

Если выбор сечения проводов необходимо для прокладывания в бытовых условиях, то эксперты рекомендуют использовать многожильные провода. В таком случае они гарантируют вам гибкость.

Как правильно выбрать сечение кабеля по мощности

Выбор сечения кабеля по мощности осуществляется очень аккуратно. Для начала необходимо найти технические характеристики устройства, к которому требуется подобрать кабель. Их можно найти:

  • На самом приборе. Чаще всего характеристики прописаны на специальных наклейках или штильдиках, которые прикрепляются на аппарат;
  • В инструкции по применению. На главной странице производитель нередко расписывает его параметры;
  • В специальном паспорте.

Как такового слова «Мощность» на нём найти можно редко, поэтому определить ее можно по обозначению единицы измерения. Для этого также существуют определенные правила:

  • Если устройство было произведено в российской, белорусской или украинской компании, то после значения будет обязательно стоять «Вт» или «кВт», так как мощность измеряется в ваттах или киловаттах;
  • На оборудовании, которое производится на территории европейских, азиатских или американских организациях , обозначение мощности — W. В том случае если вам необходимо определить потребляемую мощность, а в большинстве случаях требуется именно она, то нужно искать слова TOT, реже TOT MAX.

Только после того, как вы определили мощность вашего устройства, можно начинать выбор сечения проводки. Стоит отметить, что для удобства необходимо, чтобы все единицы измерения мощности были одинаковыми, то есть если вы планируете рассчитывать в ваттах, то и все остальные параметры мощности должны быть переведены в них.

Для того чтобы подобрать сечение, нужно воспользоваться специальной таблицей.

Пользоваться ей нужно следующим образом:

  • Соотнесите значение найденной мощности аппарата со значением в соответствующем столбике. Она может быть чуть больше или совпадать с мощностью вашего устройства. При этом не забывайте определить, сколько фаз в вашей сети, так как она может быть:
    1. Однофазной, в таком случае стандартом является 220 В;
    2. Для трехфазной норма является 380 В.
  • После этого нужно смотреть соответствующее ей определение в самом первом столбике. Здесь обозначается необходимые сечения проводки для мощности вашего устройства.

Для правильного расчета используется таблица подбора сечения кабеля.

Последствия неправильного выбора сечения кабеля

Многие не понимают, для чего необходимо выбирать сечение кабеля для будущих операций. В случае неправильного подбора по мощности, ваше устройство и кабель будут сильно перегреваться. Первое время это заметно не будет, но как только это достигнет максимального значения, кабель начнёт плавиться, что в последствие приведет к возгоранию:

  • Как отмечают специалисты, пожары, источником которых является электрический прибор, являются самыми распространёнными;
  • Это может привести не только к выходу из строя одного вашего бытового устройства, но и всех остальных, которые были подключены к источнику электричества;
  • В редком случае устройство будет работать после замены кабеля. Даже на это вам придется выложить большую сумму денег. Чаще всего с самым рациональным методом является полная замена вашего устройства.

Расчет сечения электрического кабеля по мощности и току

Расчёт сечения электрического кабеля по мощности и току является первым способом, который мы рассмотрим. Для начала необходимо узнать все необходимые параметры и характеристики. В первую очередь — это поиск максимально потребляемого тока устройством. Все значения после этого нам необходимо сложить.

После это полученный результат необходимо произвести расчет сечения электрического кабеля по мощности и току по таблице, приведенной ниже:

В этом случае нам нужно найти приближённое значение в столбце, в котором прописан ток. В ней же можно узнать необходимое сечение кабеля.

В том случае, если в таблице нет равного значения, необходимо использовать близкое к нему по значению в большей степени.

Например, если максимальный ток вашего аппарата составляет 18 Вт, а в таблице только значения 16 Вт и 25 Вт, предпочтение необходимо отдать 25 Вт. В противном случае ваше устройство будет очень сильно перегреваться, что приведет к последствиям, описанным выше.

Обратите внимание! Согласно требованиям 7-ого издания Правил устройства электроустановок, провода из алюминия, сечение которых менее 16 мм²,  при монтаже использовать строго запрещено.

Расчет по мощности и длине

Расчет сечения кабеля по мощности и длине идеально подходит в том случае, если вы планируете использовать очень длинный кабель. Тогда значение его мощности, а также потребляемого максимального тока будет недостаточно для расчета.

Стоит отметить, что длинные кабели используют только в одном случае — для ввода электричества от электрического столба в жилое или нежилое помещение.

Для того чтобы наши расчёты были правильные, Вам необходимо узнать мощность, которая выделяется на само здание, а также точное расстояние от электрического столба до него. После этого для данных, определяющих сечение кабеля по мощности, используется таблица:

Как отмечают специалисты, даже при прокладке кабеля необходимо учитывать ее с некоторым запасом. Это необходимо сделать по некоторым причинам:

  • Случаи сечения кабеля будет чуть меньше, что будет спасать устройство и изоляцию кабеля от перегревания;
  • Если вам потребуется к устройству подключить дополнительные аппараты, то кабель, который был выбран запасом, может это позволить. В противном случае вам придется вкладывать дополнительных усилий, например, заменять полностью проводку.

Видео по теме

Таблицы выбора сечения кабеля по мощности

Таблица подбора сечения кабеля и провода по мощности и силе тока (Сu)

Сечение токопроводящей жилы мм2 Для кабеля с медными жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Таблица подбора сечения кабеля и провода по мощности и силе тока (Al)

Сечение токопроводящей



жилы мм2		 Для кабеля с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Выбрать и купить кабель и провод Вы можете в разделе кабельно-проводниковая продукция.

Добавить вопрос/отзыв

Электрические кабельные установки — номинальный ток

В таблице ниже указаны номинальные значения тока для стационарных кабельных прокладок внутри зданий. Таблица составлена ​​для кабелей с ПВХ-изоляцией и кабелей с ПВХ-изоляцией — однопроволочные, тонкопроволочные и многожильные.

9005
Метод установки A1 A2 B1 B2
Установка Одножильные кабели, в изоляционных трубках, в теплоизолированных стенках Многожильные кабели в оболочке, в изоляционных кабелях теплоизолированные стены Одножильные кабели в изоляционных трубках на стенах Многожильные кабели или многожильные кабели в оболочке в изоляционных трубках на стенах

Количество жил

 2 3 2 3 2 3 2 3
Поперечное сечение
(мм 2 ) 		Текущие характеристики
(амперы)
15,5 13,5 15,5 13,0 17,5 15,5 16,5 15,0
2,5 19,5 18,0 18,5 17,5 24 21,5 17,5 24 21,5 23 20
4 26 24 25 23 32 28 30 27
6 34 31 32 29 41 36 38 34
10 46 42 43 39 57 50 52 46
16 61 56 57 52 76 68 69 62 9007 0
25 80 73 75 68 101 89 90 80
35 99 89 92 83 125 110 111 99
50 119 108 110 99 151 134 133 118
70 151 136 139 125 192 171 168 149
95 182 164 167 150 232 207 201 179
120 210 188 192 172 269 239 90 070 232 206
150 240 216 219 196
185 273 245 248 223
240 320 286 291 261
300 367 328 334 298
макс. Рабочая температура70 o C
  • температура окружающей среды макс. 70 o C
    • A1 — Одножильные кабели в кабелепроводе в теплоизолированной стене
    • A2 — Многожильные кабели или многожильные кабели в оболочке в кабелепроводе в теплоизолированной стене
    • B1 — Одножильные кабели в кабелепроводе или стене
    • B2 — Многожильный кабель или многожильный кабель в оболочке в кабелепроводе в стене

    Онлайн-калькулятор для расчета необходимого сечения кабеля и учета потерь

    Как правильно и точно сделать сечение кабеля расчета потери напряжения? Очень часто при проектировании электросетей требуется грамотный расчет потерь в кабеле.Точный результат важен для выбора материала с необходимой площадью сечения проводника. Если кабель не подключен должным образом, это повлечет за собой многочисленные материальные затраты, потому что система быстро выйдет из строя и перестанет работать. Благодаря сайтам-помощникам, где есть готовая программа для расчета сечения кабеля и проезд по нему, это можно сделать легко и быстро.

    Как пользоваться калькулятором онлайн?

    В готовую таблицу внесите информацию по выбранному материалу кабеля, нагрузке энергосистемы, напряжению сети, температуре кабеля и способу его прокладки.После того, как вы нажмете «рассчитать» и приготовьтесь к результату.
    Такой расчет падения напряжения в линии можно смело использовать, если не учитывать сопротивление кабельной линии при определенных условиях:

    1. Коэффициент мощности наведения cos phi равен единице.
    2. Линия сети постоянного тока.
    3. Электропитание переменного тока частотой 50 Гц, жилы сечением 25,0-95,0.

    Полученные результаты необходимо использовать в каждом отдельном случае, учитывая все погрешности кабелей и проводов.

    Обязательно заполните все значения!

    Расчет потерь мощности в кабеле по школьной формуле

    Получить необходимые данные можно следующим образом:, используя индикаторы последовательности подсчета: ΔU = I · RL (потеря сетевого напряжения = ток * сопротивление кабельного ввода).

    Зачем нужно делать расчет потерь напряжения в кабеле?

    Излишнее рассеивание энергии в кабеле может привести к значительным потерям мощности, чрезмерному нагреву и повреждению изоляции кабеля.Это опасно для людей и животных. При большой длине линии это сказывается на стоимости света, что также негативно сказывается на материальном состоянии помещения собственника.

    Кроме того, неконтролируемое пропадание напряжения в кабеле может стать причиной выхода из строя многих приборов, а также их полного разрушения. Очень часто жильцы используют кабель с сечением меньше необходимого (для экономии), что вскоре вызывает короткое замыкание. А будущие затраты на замену или ремонт проводки кошелькам не оплачивают «экономные» пользователи.Именно поэтому так важно правильно подобрать кабели сечения проложенных проводов. Любая разводка в жилых домах инициируется только после тщательного расчета потерь в кабеле. Важно помнить, что электричество — не дает второго шанса, а потому все, что нужно сделать изначально правильно и аккуратно.

    Способы снижения потерь мощности в кабеле

    Потери можно уменьшить несколькими способами:

    • увеличить площадь поперечного сечения кабеля;
    • уменьшение длины материала;
    • падение нагрузки.

    Часто с двумя последними пунктами бывает сложнее, и поэтому приходится делать это за счет увеличения площади поперечного сечения жилы электрического кабеля. Это поможет снизить сопротивление. У такого варианта есть несколько дорогостоящих моментов. Во-первых, стоимость использования такого материала для многокилометровых систем очень ощутима, и поэтому необходимо правильно выбрать сечение кабеля, чтобы снизить потери мощности в пороге кабеля.

    Онлайн-расчет потерь напряжения позволяет сделать это за несколько секунд, со всеми дополнительными характеристиками.Для тех, кто желает перепроверить результаты вручную, существует физико-математическая формула для расчета потерь напряжения в кабеле. Безусловно, это идеальный компаньон для каждого проектировщика электросетей.

    Таблица для расчета сечения силовых проводов

    сечение кабеля, мм 2

    разомкнутая проводка

    Прокладка в каналах

    медь

    алюминий

    медь

    алюминий

    текущий

    Мощность, кВт

    текущий

    Мощность, кВт

    текущий

    Мощность, кВт

    текущий

    Мощность, кВт

    А

    220АТ

    380АТ

    А

    220АТ

    380АТ

    А

    220АТ

    380АТ

    А

    220АТ

    380АТ

    0,5

    11

    2,4

    –

    –

    –

    –

    –

    –

    –

    –

    –

    0,75

    15

    3,3

    –

    –

    –

    –

    –

    –

    –

    –

    –

    1,0

    17

    3,7

    6,4

    –

    –

    14

    3,0

    5,3

    –

    –

    –

    1,5

    23

    5,0

    8,7

    –

    –

    15

    3,3

    5,7

    –

    –

    –

    2,0

    26

    5,7

    9,8

    21

    4,6

    7,9

    19

    4,1

    7,2

    14,0

    3,0

    5,3

    2,5

    30

    6,6

    11,0

    24

    5,2

    9,1

    21

    4,6

    7,9

    16,0

    3,5

    6,0

    4,0

    41

    9,0

    15,0

    32

    7,0

    12,0

    27

    5,9

    10,0

    21,0

    4,6

    7,9

    6,0

    50

    11,0

    19,0

    39

    8,5

    14,0

    34

    7,4

    12,0

    26,0

    5,7

    9,8

    10,0

    80

    17,0

    30,0

    60

    13,0

    22,0

    50

    11,0

    19,0

    38,0

    8,3

    14,0

    16,0

    100

    22,0

    38,0

    75

    16,0

    28,0

    80

    17,0

    30,0

    55,0

    12,0

    20,0

    25,0

    140

    30,0

    53,0

    105

    23,0

    39,0

    100

    22,0

    38,0

    65,0

    14,0

    24,0

    35,0

    170

    37,0

    64,0

    130

    28,0

    49,0

    135

    29,0

    51,0

    75,0

    16,0

    28,0

    Видео о правильном выборе калибра провода и типичных ошибках



    Серия тренингов по электричеству и электронике ВМС (NEETS), модуль 3, с 1-1 по 1-10

    NEETS Модуль 4 — Введение в электрические проводники, методы подключения и чтение схем

    Страницы i — ix, с 1-1 по 1-10, 1-11 до 1-20, 1-21 до 1-28, От 2-1 до 2-10, от 2-11 до 2-20, 2-21 до 2-30, 2-31 до 2-40, 2-41 до 2-53, 3-1 до 3-10, 3-11 до 3-20, 3-21 до 3-24, 4-1 на 4-10, с 4-11 на 4-18, индекс

    ГЛАВА 1


    ЭЛЕКТРОПРОВОДНИКИ

    ЦЕЛИ ОБУЧЕНИЯ

    Цели обучения указаны в начале каждой главы. Эти обучение цели служат предварительным просмотром информации, которую вы должны узнать в глава. Комплексные контрольные вопросы основаны на поставленных задачах. Успешно заполняя OCC-ECC, вы указываете, что достигли целей и узнали информация. Цели обучения перечислены ниже.

    По завершении в этой главе вы должны уметь:

    1. Напомните определения размера единицы, мил-фут, квадратный мил и круговой мил, а также математические уравнения и расчеты для каждого.

    2. Определите удельное сопротивление. и вспомните три фактора, использованные для его вычисления в омах.

    3. Опишите правильное использование Американского калибра проводов при измерении проводов.

    4. Напомним факторы, необходимые для выбора правильного размера провод.

    5. Назовите преимущества и недостатки меди. или алюминий в качестве проводников.

    6. Определите сопротивление изоляции. и диэлектрическая прочность, включая то, как диэлектрическая прочность изолятора определенный.

    7. Определите необходимые меры безопасности. при работе с изоляционными материалами.

    8. Напомним наиболее распространенные изоляторы, используемые для очень высоких напряжений.

    9. Укажите тип защиты проводов, обычно используемый для судовой электропроводки.

    10. Вспомните конструкцию и использование коаксиального кабеля.

    ЭЛЕКТРОПРОВОДНИКИ


    В предыдущих модулях этой серии тренингов вы узнали о различных схемных компонентах.Эти компоненты обеспечивают большую часть рабочих характеристики любой электрической схемы. Однако они бесполезны, если они не связаны вместе. Проводники — это средство, используемое для связывания этих компонентов вместе.

    Многие факторы определяют тип электрического проводника, используемого для подключения составные части. Некоторыми из этих факторов являются физический размер проводника, его состав, и его электрические характеристики. Другие факторы, которые могут определить выбор проводника — это вес, стоимость и среда, в которой проводник будет использован.

    РАЗМЕРЫ ПРОВОДНИКА


    Чтобы сравнить сопротивление и размер одного проводника с другим, нам нужно установить стандартный или единичный размер. Удобная единица измерения диаметр проводника составляет мил (0,001, или одну тысячную дюйма). А удобной единицей длины проводника является фут. Стандартная единица размера в большинстве чехлы MIL-FOOT. Проволока будет иметь размер единицы, если ее диаметр составляет 1 мил. и длиной 1 фут.

    1–1

    SQUARE MIL

    Квадратный мил — это единица измерения используется для определения площади поперечного сечения квадратного или прямоугольного проводника (виды A и B на рис. 1-1). Квадратный мил определяется как площадь квадрата, стороны которых составляют 1 мил. Чтобы получить площадь поперечного сечения квадрата проводник, умножьте размер любой стороны квадрата на себя. Например, Предположим, что у вас есть квадратный провод с размером стороны 3 мил. Умножить Сама по себе 3 мил (3 мил x 3 мил). Это дает вам площадь поперечного сечения 9 квадратных метров. мил.

    Рисунок 1-1. — Сечения проводников.


    1 кв. Укажите причину создания «единичного размера» для проводников.

    2 кв. Рассчитать диаметр в MILS проводника диаметром 0,375 дюйма.

    Q3. Определите мил-фут.

    Чтобы определить площадь поперечного сечения прямоугольного проводника, умножьте длина, умноженная на ширину торца проводника (сторона выражена в мил).Например, предположим, что одна сторона прямоугольного поперечного сечения составляет 6 мил. а другая сторона — 3 мил. Умножьте 6 мил на 3 мил, что равно 18 квадратных мил. Другой пример. Предположим, что проводник имеет толщину 3/8 дюйма и 4 дюйма широкий. 3/8 дюйма можно выразить в десятичной форме как 0,375 дюйма. Поскольку 1 мил равен 0,001 дюйма, толщина проводника будет 0,001 x 0,375, или 375 мил. С ширина 4 дюйма и 1000 мил на дюйм, ширина будет 4 x 1000, или 4000 мил. Чтобы определить площадь поперечного сечения, умножьте длину на ширина; или 375 мил х 4000 мил. Площадь составит 1 500 000 квадратных миль.

    Q4. Определите квадратный мил, относящийся к квадратному проводнику.

    CIRCULAR MIL

    Круговой мил является стандартным единица измерения площади поперечного сечения круглого провода (вид C на рис. 1-1). Эта единица измерения содержится в американских и английских таблицах проводов. Диаметр круглого проводника (провода), используемого для проведения электричества, может составлять лишь долю дюйм.Поэтому удобно выражать этот диаметр в мил, чтобы не использовать десятичные дроби. Например, диаметр проволоки выражается как 25 мил вместо 0,025 дюйма. Круглый мил — это площадь круга диаметром 1 мил, как показано на виде B на фиг. 1-2. Площадь круглого проводника в милах круглого сечения равна получается квадратом диаметра, измеренного в мил. Таким образом, проволока диаметром 25 мил имеет площадь 25 2 или 625 круговых мил. Чтобы определить количество квадратных мил в одном проводе, применяйте обычную формулу для определения площади круга (A = πr 2 ). В этом формула, A (площадь) является неизвестным и равна площади поперечного сечения в квадрате мил, p — постоянная 3,14, а r — радиус окружности или половина диаметра. (D). Путем подстановки A = 3,14 и (12,5) 2 ; следовательно, 3,14 x 156,25 = 490,625

    1-2

    кв. Мил.Площадь поперечного сечения провода составляет 625 круглых мил, но только 490,625 кв. Мил. Следовательно, круговой мил представляет меньшую единицу площади. чем квадратный мил.

    Рисунок 1-2. — Сравнение круглых и квадратных мил.


    Если провод имеет диаметр поперечного сечения 1 мил, по определению, круговая площадь в мил (CMA) равна A =
    D 2 , или A = 1 2 , или A = 1 круговой мил.Чтобы определить квадратную милю того же провода, примените формулу A = πr 2 ; следовательно, A = 3,14 x (0,5) 2 (0,5 представляет половина диаметра). Когда A = 3,14 x 0,25, A = 0,7854 квадратных мил. Из этого, можно сделать вывод, что 1 круговой мил равен. 7854 кв. Мил. Это становится важно при сравнении квадратных (вид A на рис. 1-2) и круглых (вид B) проводников. как показано на рисунке C на рисунке 1-2.

    Когда дана площадь в квадратных мил, разделите площадь на 0.7854, чтобы определить круговую милую площадь или CMA. Когда CMA дана, умножьте площадь на 0,7854, чтобы определить площадь в квадратных мил. Например,

    Проблема: Проволока 12-го калибра имеет диаметр 80,81 мил. Что такое (1) его площадь в круглых милах и (2) его площадь в квадратных милах?

    Решение

    (1) A = D 2 = 80,81 2 = 6530 круговых милов

    (2) A = 0,7854 x 6,530 = 5,128,7 квадратных мил


    Проблема: Прямоугольный проводник равен 1.5 дюймов в ширину и 0,25 дюйма толстый. Какова (1) его площадь в квадратных милах и (2) в круглых милах? Какой размер круглый проводник должен проводить такой же ток, что и прямоугольный стержень?

    1-3


    Решение

    (1) 1,5 дюйма = 1,5 дюйма x 1000 мил на дюйм = 1,500 мил

    0,25 дюйма = 0,25 дюйма x 1000 мил на дюйм = 250 мил

    A = 1500 x 250 = 375000 квадратных мил

    (2) Чтобы проводить такой же ток, площадь поперечного сечения круглого проводника должны быть равны.
    Круглые милы в этой области больше, чем квадратные. Следовательно:


    Проволока в обычном виде представляет собой одиночный тонкий стержень или нить накала. из тянутого металла. При больших размерах проволока становится сложной в обращении. Для увеличения своего гибкость, он застрял. Пряди обычно представляют собой отдельные провода, скрученные вместе в достаточное количество, чтобы составить необходимую площадь поперечного сечения кабеля. В общая площадь многожильного провода в круглых миллиметрах определяется путем умножения площади в круговых милах одной жилы по количеству жил в кабеле.

    Q5. Определите круговой мил.

    Q6. Какова площадь в миле 19-жильного проводника, если длина каждой жилы составляет 0,004 дюйма?

    ЦИРКУЛЯРНАЯ ЛАПКА-МИЛ

    ЦИРКУЛЯРНАЯ-МИЛ-ФУТА (рисунок 1-3) это единица объема. Он представляет собой единичный проводник длиной 1 фут и имеет поперечное сечение. площадь 1 круговой мил. Поскольку это единичный проводник, круговой милфут полезно при сравнении проводов, состоящих из разных металлов.Например, основа для сравнения УСТОЙЧИВОСТИ (будет обсуждено в ближайшее время) различных веществ может быть получено путем определения сопротивления в круговых милфутах каждого из вещества.

    Рисунок 1-3. — Круговой милфут.


    При работе с квадратными или прямоугольными проводниками, такими как амперметр шунтов и шин, иногда вам может быть удобнее использовать другой единичный объем. Шина — это тяжелая медная лента или шина, используемая для соединения нескольких цепей. вместе.Шины используются, когда требуется большая токовая нагрузка. Объем блока может быть измерен как сантиметровый куб. Таким образом, удельное сопротивление становится сопротивление

    1-4

    в виде проводника в форме куба длиной 1 см и 1 квадратный сантиметр в площади поперечного сечения. Единицы измерения объема указаны в таблицах конкретных сопротивления.

    УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ИЛИ СОПРОТИВЛЕНИЕ


    Удельное сопротивление или удельное сопротивление — это предлагаемое сопротивление в омах. на единицу объема (круговой милфут или сантиметровый куб) вещества к протеканию электрического тока.Удельное сопротивление обратно пропорционально проводимости. Вещество с высоким сопротивлением будет иметь низкую проводимость, и наоборот. Таким образом, удельное сопротивление вещества — это сопротивление единицы объема. этого вещества.

    Многие таблицы удельного сопротивления основаны на сопротивление в Ом объема вещества длиной 1 фут и 1 круговой мил в площади поперечного сечения. Температура, при которой измеряется сопротивление сделано тоже указано.Если вы знаете, из какого металла сделан проводник, удельное сопротивление металла можно получить из таблицы. Удельные сопротивления некоторых распространенных веществ приведены в таблице 1-1.

    Таблица 1-1. — Удельное сопротивление обычных веществ


    Сопротивление проводника однородного сечения изменяется напрямую. как произведение длины и удельного сопротивления проводника, и обратно пропорционально как площадь поперечного сечения проводника.Следовательно, вы можете рассчитать сопротивление провода, если вы знаете длину, площадь поперечного сечения и удельное сопротивление вещества. Выражается в виде уравнения, «R» (сопротивление в Ом) проводника это

    1-5


    Где:

    ρ = (греч. Rho) удельное сопротивление в Ом на круговой мил-фут

    (см. Таблицу 1-1)

    L = длина в футах

    A = площадь поперечного сечения в круглых милах


    Проблема:

    Каково сопротивление 1000 футов меди? Проволока, имеющая площадь поперечного сечения 10400 круглых
    мил (No.10 провод) при температура 20º C? Решение:

    Удельное сопротивление меди (таблица 1-1) составляет 10,37 Ом. Подставляя известных значений в предыдущем уравнении
    , сопротивление R определяется как

    Дано: ρ = 10,37 Ом

    L = 1000 футов

    A = 10 400 круговых мил

    Решение:

    = 1 Ом (приблизительно)


    Если R, ρ и A известны, длина (L) может быть определена простым математическая транспозиция. У этого есть много ценных приложений. Например, когда Определив заземление в телефонной линии, вы воспользуетесь специальным тестовым оборудованием. Этот оборудование работает по принципу прямого изменения сопротивления линии с его длиной. Таким образом, можно вычислить расстояние между контрольной точкой и неисправностью. точно.

    Q7. Определите удельное сопротивление.

    Q8. Перечислите три фактора, которые используются для расчета сопротивления конкретного проводник в Ом.

    РАЗМЕР ПРОВОДОВ

    Самый распространенный метод измерения размер провода в ВМФ определяется с использованием американского калибра проводов (AWG). Исключением является проводка самолета, размер и гибкость которой незначительно отличаются от стандартов AWG. Для получения информации о размерах авиационных проводов см. Соответствующие публикации. для конкретного самолета. В следующем обсуждении используются только размеры проводов AWG.

    1-6

    Проволока производится в размерах, пронумерованных в соответствии с таблицами AWG. Различные провода (одножильные или многожильные) и материал, из которого они сделаны (медь, алюминий, и т.д.) публикуются Национальным бюро стандартов. Таблица AWG для медный провод приведен в таблице 1-2. Диаметр проволоки уменьшается по мере того, как калибр числа становятся больше. Для удобства числа округлены, но являются точными. для практического применения. Самый большой размер провода, указанный в таблице, — 0000 (читать «4 ноль»), а самый маленький — номер 40. Выпускаются и большие, и меньшие размеры, но обычно не используются на флоте.Таблицы AWG показывают диаметр в мил, круговой Площадь в мил и площадь в квадратных дюймах для проводов AWG. Они также проявляют сопротивление (Ом) на тысячу футов и на милю сечения проводов при определенных температурах. В последний столбец показывает вес провода на тысячу футов. Пример использования таблицы 1-2 выглядит следующим образом.

    1-7


    Таблица 1-2. — Стандартная твердая медь (американский калибр проволоки)


    Проблема: требуется проложить 2 000 футов сплошной меди AWG 20 провод для новой единицы оборудования. Температура в месте прокладки провода составляет 25 ° C (77 ° F). Какое сопротивление будет иметь провод для тока?

    1-8

    Решение: под столбцом с номером датчика найдите размер AWG 20. Теперь прочтите столбцы, пока не достигнете столбца «Ом на 1000 футов для 25 ° C (77 ° F)». Ты обнаружит, что провод будет обеспечивать сопротивление току 10,4 Ом. С мы используем 2000 футов провода, умножаем его на 2.

    10,4 Ом x 2 = 20,8 Ом

    Американский стандартный калибр проводов (рисунок 1-4) используется для измерения проводов размером от 0 до 36. Использовать этого калибра вставьте провод, который нужно измерить, в самую маленькую щель, которая будет разместить оголенный провод. Номер калибра на этом слоте указывает размер провода. Передняя часть паза имеет параллельные стороны, и именно здесь измеряется провод. взят. Его не следует путать с большим полукруглым отверстием на задняя часть слота.Заднее отверстие просто позволяет свободно перемещать проволоку полностью через прорезь.

    Рисунок 1-4. — Калибр провода.


    Q9. Используя таблицу 1-2, определите сопротивление 1500 футов провода AWG 20 при 25 ° C.

    Q10. Когда используешь калибр провода американского стандарта, чтобы определить размер провода, где вы должны поместите провод в калибр, чтобы получить правильное измерение?

    ПРОВОДА И КАБЕЛИ

    Провод — это одиночный тонкий стержень или нить из тянутого металла.Это определение ограничивает термин к тому, что обычно понимается как «сплошной провод». Слово «стройный» употребляется потому что длина проволоки обычно велика по сравнению с ее диаметром. Если провод покрыт изоляцией, это изолированный провод. Хотя термин «провод» правильно относится к металлу, в него также входит утеплитель.

    А проводник — это провод, пригодный для проведения электрического тока.

    Многожильный проводник — это проводник, состоящий из группы проводов или любой комбинации групп проводов. Провода в многожильном проводе обычно скручены вместе и не изолированы друг от друга.

    Кабель представляет собой либо многожильный провод (одножильный кабель), либо комбинацию проводов изолированные друг от друга (многожильный кабель). Термин «кабель» является общим один и обычно применяется только к проводам большего размера. Небольшой кабель чаще называется многожильный провод или шнур (например, используемый для утюга или лампы шнур). Кабели могут быть неизолированными или изолированными.Изолированные кабели могут быть покрыты оболочкой. со свинцом или защитной броней. На рис. 1-5 показаны различные типы проводов и кабелей. используется на флоте.

    1-9


    Рисунок 1-5. — Дирижеры.


    Проводники скручены в основном для увеличения их гибкости. В жилы в кабелях располагаются в следующем порядке:

    Первый слой жил вокруг центрального проводника состоит из шести проводников.Второй слой состоит из 12 дополнительных проводников. Третий слой состоит из 18 дополнительных проводники и так далее. Таким образом, стандартные кабели состоят из 7, 19 и 37 жил, с постоянным фиксированным шагом. Общая гибкость может быть увеличена скручивание отдельных прядей.

    На рис. 1-6 показан типичный крест отрезок 37-жильного кабеля. Он также показывает, как общее поперечное сечение в мил. определяется площадь многожильного кабеля.

    Рисунок 1-6. — Многожильный провод.

    1-10


    NEETS Содержание

    • Введение в материю, энергию, и постоянного тока
    • Введение в переменный ток и трансформаторы
    • Введение в защиту цепей, Контроль и измерение
    • Введение в электрические проводники, проводку Методики и схематическое чтение
    • Введение в генераторы и двигатели
    • Введение в электронную эмиссию, трубки, и блоки питания
    • Введение в твердотельные устройства и Блоки питания
    • Введение в усилители
    • Введение в генерацию волн и формирование волн Схемы
    • Введение в распространение и передачу волн Линии и антенны
    • Принципы СВЧ
    • Принципы модуляции
    • Введение в системы счисления и логические схемы
    • Введение в микроэлектронику
    • Принципы синхронизаторов, сервоприводов и гироскопов
    • Введение в испытательное оборудование
    • Принципы радиочастотной связи
    • Принципы работы радаров
    • Справочник техника, Главный глоссарий
    • Методы и практика испытаний
    • Введение в цифровые компьютеры
    • Магнитная запись
    • Введение в волоконную оптику
    Размер кабельных каналов

    для успешной установки

    В соответствии с Национальным электротехническим кодексом количество проводников в кабельной канавке не должно превышать то, что может быть установлено или снято без повреждения проводников или изоляции проводов.Этого можно достичь, ограничив общую площадь проводников в дорожке качения, чтобы они не превышали процент площади поперечного сечения дорожки, как указано в таблице 1 главы 9 (, таблица 1, ).

    Площадь поперечного сечения дорожки качения зависит от диаметра дорожки качения, который отличается для каждого типа дорожки качения. См. Таблицу 4 в Главе 9. Например, общая площадь поперечного сечения различных типов 1-дюймовых дорожек качения показана в Таблица 2

    NEC не предъявляет требований о максимальном расстоянии между точками соединения и отвода.Однако в нем оговаривается, что между окончаниями дорожек качения не должно быть более 360 ° общих изгибов (глава 9, таблица 1, примечание 1 мелким шрифтом) ( рис. 1 ).

    Определение размеров дорожки качения с использованием приложения C. В приложении C NEC указано количество проводников, разрешенных в дорожке качения, в соответствии с ограничениями по заполнению дорожки качения, указанными в таблице 1 главы 9, и площадь поперечного сечения данной дорожки. Однако эту таблицу в приложении можно использовать только в том случае, если все проводники имеют одинаковый размер и одинаковый тип изоляции.

    Давайте рассмотрим несколько примеров, чтобы увидеть, как это работает.

    Пример № 1: Сколько проводов 1/0 AWG THHN можно установить в 2-дюймовые металлические электрические трубки? ( рис.2 )

    (a) 2 проводника
    (b) 3 проводника
    (c) 4 проводника
    (d) 7 проводников

    Ответ (г), 7 проводников. Вы получите этот ответ непосредственно из Таблицы C1 в Приложении C.

    Пример № 2: Сколько компактных проводов 6 AWG XHHW можно установить в 1.25-дюймовые электрические неметаллические трубки?

    (а) 10 проводников
    (б) 6 проводников
    (в) 16 проводников
    (г) 13 проводников

    Ответ (а), 10 проводников. Этот ответ взят непосредственно из таблицы C2A в приложении C.

    Пример № 3: Сколько крепежных проводов TFFN 18 AWG можно установить в водонепроницаемом гибком металлическом кабелепроводе 0,75 дюйма?

    (а) 40 проводников
    (б) 26 проводников
    (в) 30 проводников
    (г) 39 проводников

    Ответ: (г), 39.Этот ответ взят непосредственно из таблицы C7 в приложении C.

    Определение размеров дорожки качения по таблицам 4 и 5

    Если устанавливаемые проводники различаются по размеру и / или имеют разные типы изоляции, выполните следующие действия, чтобы правильно определить размер дорожки качения.

    Шаг 1: Определите площадь поперечного сечения каждого проводника.

    • Изолированные провода см. В Таблице 5, Глава 9.

    • Для неизолированных проводов см. Таблицу 8, глава 9 (примечание 3, таблица 1).

    Шаг 2: Определите общую площадь поперечного сечения всех проводников.

    Шаг 3: Определите размер дорожки качения, используя Таблицу 4, Глава 9.

    • 40% для дорожек качения, содержащих три или более проводников [Таблица 1]

    • 60% для дорожек качения длиной 24 дюйма или менее (т.е. ниппели) [Примечание 4, Таблица 1]

    Давайте посмотрим в другом примере расчета, чтобы помочь прояснить эту процедуру.

    Пример № 4: Фидеры установлены в жестком неметаллическом кабелепроводе Schedule 40. Дорожка кабельного телевидения имеет длину более 200 футов и содержит три проводника THHN на 500 тыс. Км / мил, один провод THHN на 250 тыс. Км / дюйм и один проводник THHN 3 AWG. Кабельный канал RNC какого размера требуется для этих проводов?

    (a) 2 дюйма
    (b) 2,5 дюйма
    (c) 3 дюйма
    (d) 3,5 дюйма

    Шаг 1: Определите площадь поперечного сечения каждого проводника, обратившись к таблице 5, глава 9.

    500 тыс. Куб. Мил THHN = 0,7073 кв. Дюйма

    250 тыс. Куб. Мил THHN = 0,3970 кв. Дюйма

    3 AWG THHN = 0,0973 кв. Дюйма

    Шаг 2: Определите общую площадь поперечного сечения всех проводников.

    500 тыс. Куб. Мил THHN = 0,7073 кв. Дюйма × 3 провода = 2,1219 кв. Дюйма

    250 тыс. Мил THHN = 0,3970 кв. Дюйма × 1 провод = 0,3970 кв. Дюйма

    3 AWG THHN = 0,0973 кв. Дюйма × 1 провод = 0,0973 кв. Дюйма

    Итого = 2,1219 + 0,3970 + 0,0973 = 2,6162 кв. Дюйма

    Шаг 3: Определите размер дорожки качения RNC при 40% заполнении в соответствии с таблицей 4 главы 9.

    2,5 дюйма = 1,878 кв. Дюйма (слишком мало)

    3 дюйма = 2,907 кв. Дюйма (в самый раз)

    3,5 дюйма = 3,895 кв. Дюйма (больше, чем требуется)

    Правильный ответ (c), 3 дюйма.

    Определение размеров кабельных каналов для низковольтных кабелей

    Ограничения по заполнению проводника дорожки качения, содержащиеся в 300.17, применяются к следующим системам сигнализации:

    • Кабели управления и сигнализации [725,3 (A) и 725,28]

    • Кабели без ограничения мощности для пожарной сигнализации (760.28)

    • Оптоволоконные кабели (установленные с силовыми проводниками) (770,6)

    • Кабели звуковой системы (аудио) (640,23)

    За исключением волоконно-оптического кабеля, NEC запрещает смешивание технологических кабелей с проводники цепи питания, класса 1 или цепи пожарной сигнализации без ограничения мощности в одном кабельном канале.

    Используйте фактический диаметр кабеля для определения площади для заполнения канавки [Глава 9, Таблица 1, Примечание 5]. Формула определения площади:

    Площадь = 3.14 × (0,5 × диаметр) 2

    Многожильный кабель считается одножильным при расчете заполнения кабелепровода [Глава 9, Таблица 1, Примечание 9].

    Давайте рассмотрим другой пример, чтобы убедиться, что вы понимаете выполняемые вычисления.

    Пример № 5: Электрический металлический шланг какого размера требуется для двух непроводящих волоконно-оптических кабелей диаметром 0,25 дюйма и восьми силовых проводов THHN 12 AWG?

    (a) 0,5 дюйма
    (b) 0.75 дюймов
    (c) 1 дюйм
    (d) 1,25 дюйма

    Шаг 1: Определите площадь поперечного сечения каждого кабеля и проводника.

    Площадь кабеля определяется по следующей формуле:

    Площадь = 3,14 × (0,5 × диаметр) 2

    Оптическое волокно = [3,14 × (0,5 × 0,250 дюйма) 2 ] = 0,0491 кв. Дюйма

    12 AWG THHN [Глава 9, Таблица 5] = 0,0133 кв. Дюйма

    Шаг 2: Определите общую площадь поперечного сечения всех проводников.

    Оптическое волокно = 0,0491 кв. Дюйма × 2 кабеля = 0,0982 кв. Дюйма

    12 AWG THHN50.0133 кв. Дюйма × 8 проводников = 0,1064 кв. Дюйма

    Итого = 0,0982 + 0,1064 = 0,2046 кв. Дюйма

    Шаг 3: Определите размер дорожки качения ЕМТ при заполнении на 40% в соответствии с Таблицей 4 главы 9 NEC.

    ЕМТ 0,75 дюйма = 0,213 кв. Дюйма

    Следовательно, правильный ответ (b), 0,75 дюйма.

    Рекомендации по заполнению дорожки качения

    NEC не требует, чтобы следующие технологические кабели устанавливались в кабельный канал:

    • Кабель CATV (коаксиальный) (Art.820)

    • Кабели класса 2 или 3 (725,52)

    • Волоконно-оптические кабели (770,3)

    • Кабели пожарной сигнализации с ограничением мощности (760,3)

    • Сетевые широкополосные кабели связи (арт. 830)

    • Радио и телевизионные кабели (арт. 810)

    • Кабели связи (витая пара) (арт. 800)

    Однако, если какой-либо из этих кабелей проложен в кабельной канавке, они должны должны быть установлены в соответствии с рекомендациями по установке, содержащимися в Руководстве по установке кабелей BICSI.В данном руководстве по установке рекомендуется, чтобы участки дорожки качения были ограничены длиной 100 футов, имели не более двух изгибов на 90 ° и максимальное тяговое усилие 25 фунтов для кат. 5 и имеют максимальное тяговое усилие 100 фунтов для волоконно-оптического кабеля.

    Поскольку большинство установщиков не знают, как ограничить растягивающее усилие сигнальных или коммуникационных кабелей, общепринятой практикой является такой размер кабелепровода, чтобы кабели не превышали процент заполнения, указанный в таблице 1, главе 9 NEC.

    Рассмотрим другой пример.

    Пример № 6: Электрический металлический шланг какого размера требуется для четырех кат. 5 пленочных кабелей (диаметр 0,167 дюйма), три 12-жильных непроводящих волоконно-оптических кабеля (диаметр 0,250 дюйма), два 24-жильных непроводящих волоконно-оптических кабеля (диаметр 0,438 дюйма) ( рис. 3)?

    (a) 0,5 дюйма
    (b) 0,75 дюйма
    (c) 1 дюйм
    (d) 1,25 дюйма

    Шаг 1: Определите площадь поперечного сечения каждого кабеля.

    Кат. 5 (4 пары) = 3,14 × (0,5 × 0,167 дюйма) 2 = 0,0219 кв. Дюйма

    Оптическое волокно (12 жил) = 3,14 × (0,5 × 0,250 дюйма) 2 = 0,0491 кв. Дюйма

    Оптическое волокно (24-жильное) = 3,14 × (0,5 × 0,438 дюйма) 2 = 0,1439 кв. Дюйма

    Шаг 2: Определите общую площадь поперечного сечения всех проводников.

    Кат. 5 (4 пары) = 0,0219 кв. Дюйма × 4 кабеля = 0,0876 кв. Дюйма

    Оптическое волокно (12 жил) = 0,0491 кв. Дюйма × 3 кабеля = 0.1473 кв. Дюймов

    Оптическое волокно (24-жильное) = 0,1439 кв. Дюйма × 2 кабеля = 0,2878 кв. Дюйма

    Итого = 0,0876 + 0,1473 + 0,2878 = 0,5227 кв. Дюйма

    Шаг 3: Определите размер дорожки качения EMT при 40% заполнении в соответствии с таблицей 4, глава 9.

    1,25 дюйма EMT = 0,5980 кв. Дюйма. Следовательно, правильный ответ (d), 1,25 дюйма.

    Размеры дорожек качения для «эллиптических технологических кабелей».

    В примечании 9 к таблице 1 главы 9 указано, что для кабелей с эллиптическим поперечным сечением расчет площади должен основываться на большом диаметре эллипса.

    Пример № 7: Электрический неметаллический трубопровод какого размера требуется для одного гибридного оптоволоконного кабеля / кабеля для передачи данных? Малый диаметр эллипса составляет 0,188 дюйма, а наибольший диаметр эллипса в виде круга составляет 0,5 дюйма ( рис. 4 ).

    (a) 0,5 дюйма
    (b) 0,75 дюйма
    (c) 1 дюйм
    (d) 1,25 дюйма

    Шаг 1: Определите площадь поперечного сечения кабеля, исходя из большого диаметра эллипса как диаметра окружности.

    Гибридный кабель = 3,14 × (0,5 × 0,50 дюйма) 2 = 0,1960 кв. Дюйма

    Шаг 2: Определите общую площадь поперечного сечения кабеля.

    Гибридный кабель = 0,1960 кв. Дюйма × 1 = 0,1960 кв. Дюйма

    Шаг 3: Измерьте ЛОР при заполнении на 53% (заполнение одного проводника) в соответствии с Таблицей 4, Глава 9.

    0,5 дюйма ENT = 0,131 кв. Дюйма (слишком мало)

    0,75 дюйма ENT = 0,240 кв. Дюйма (точно)

    1 дюйм ENT = 0,416 кв. Дюйма (больше, чем требуется)

    Следовательно, правильный ответ (б), 0.75 дюймов.

    Как определить размер кабелепровода для кабеля | Центр знаний

    6 минут | 10 сен 2019

    Заполнение кабелепровода, также известное как заполнение кабелепровода, представляет собой величину площади поперечного сечения кабелепровода, занимаемой или заполненной кабелем или несколькими кабелями. Заполнение зависит от наружного диаметра кабеля (O.D.) и внутреннего диаметра кабелепровода (I.D.).

    Определение заполнения кабелепровода имеет решающее значение для соблюдения требований Национального электрического кодекса (NEC).Несоблюдение этого правила может привести к дорогостоящему и отнимающему много времени ремонту, по крайней мере, и, в лучшем случае, к опасной электрической установке.

    У вас нет доступа к книге NEC?

    Для расчета размера кабелепровода для кабеля вам понадобится книга NEC. Если вы находитесь за пределами США и у вас нет доступа к книге, вам может быть полезна эта таблица заполнения кабельного ввода.

    Начало работы

    Во-первых, полезно иметь представление о типе кабелепроводов, которые вам следует использовать, так что давайте начнем с этого.

    1. Какой материал трубы?

    Трубопроводы — это форма защиты кабеля, поэтому вам необходимо убедиться, что вы выбрали правильный материал для вашего приложения. Вы можете выбрать гибкий пластиковый кабелепровод для кабеля или трубку с металлическим основанием. Вот три популярных варианта.

    Материал Приложение Почему
    Труба из ПНД Обычно содержит и защищает электрические и телекоммуникационные кабели, например.грамм. уличный хозяйственный шкаф или уличный шкаф телекоммуникационного оборудования Превосходная устойчивость к коррозии, химическим веществам и ультрафиолетовому излучению
    Очень гибкая защита кабеля
    Высокая ударопрочность
    Нейлоновая труба Обычно используется в машиностроении и автомобилестроении. Очень гибкий кабелепровод
    Высокая усталостная прочность
    Самозатухающий
    Устойчивый к истиранию
    Высокая устойчивость к растворителям и маслам
    Хорошая атмосферостойкость
    Металлический трубопровод с ПВХ покрытием Обычно заводская электропроводка и соединения с машинами Высокая механическая прочность
    Очень гибкий протектор кабеля

    2.Какой изолированный провод?

    Изолированные жилы или изолированные провода — это заполнитель кабелепровода. Убедитесь, что вы используете правильные провода для вашего приложения. Например, не используйте THHN во влажных условиях; он рассчитан только на сухие и влажные места. Вот наиболее часто используемые типы.

    Проводник Характеристики Типовые области применения
    THHW Номинальная температура 167 ° F для влажных помещений и 90 ° C для сухих помещений
    На его изоляции нет внешних покрытий    		 Служебный вход, фидеры и ответвления для стационарных установок
    THHN Номинальная температура 194 ° F для сухих и влажных помещений
    Нейлоновая куртка поверх изоляции    		 Станки
    Цепи управления
    Приборы
    THWN Номинальная температура 167 ° F для сухих и влажных помещений
    Нейлоновая куртка поверх изоляции    		 Кабелепровод
    Станки
    Управляемые цепи
    Электромонтажные работы общего назначения
    XHHW Номинальная температура 167 ° F для влажных помещений и 194 ° F для сухих и влажных помещений
    Нет внешнего покрытия на его изоляции    		 Электропроводка здания
    Кабелепровод
    Электропроводка фидера и цепи
    THW Номинальная температура 167 ° F для сухих и влажных помещений Электропроводка в здании
    Фидерные и ответвительные цепи
    Внутреннее вторичное промышленное распределение

    Размер кабелепровода для кабеля

    Несколько слов перед тем, как начать: при проведении расчетов необходимо учитывать три фактора:

    1. Количество кабелей в кабелепроводе
    2. Площадь поперечного сечения ваших кабелей
    3. Количество изгибов кабелепровода

    Вам необходимо: NEC книга

    Вы будете использовать таблицы NEC, чтобы найти диаметры типа проводов, объемы заполнения и диаметры кабелепровода.

    Шаг 1. Откройте книгу NEC до главы 9.

    Вам необходимо выбрать таблицу заполнения. Это будет зависеть от типа кабелепровода и провода, который вы используете.

    • Прочтите первый столбец в таблице заполнения, чтобы найти калибр провода
    • Напротив калибра провода вы найдете максимальное количество проводов, которое можно проложить внутри кабелепровода.
    • Выберите число, равное или превышающее количество проводов, которые вы проложите внутри кабелепровода

    Шаг 2: Расчет площади поперечного сечения провода

    Вы знаете необходимое количество проводов и тип изоляции.Книга NEC скажет вам калибр. Теперь вам просто нужно определить площадь поперечного сечения каждого провода и просуммировать их.

    Пример :

    Допустим, у вас есть следующие типы проводов и их количество:

    Количество проводов Тип изоляции Калибр
    4 THHN 8 AWG
    2 THW 4 AWG
    • Провод 8AWG THHN имеет сечение 23.61 кв. Мм (0,03659 кв. Дюйма)
    • A 4 AWG THW имеет поперечное сечение 62,77 кв. Мм (0,09729 кв. Дюйма)

    Следовательно, общая площадь поперечного сечения проводов составляет:

    (23,61 кв. Мм) x 4 + (62,77 кв. Мм) x 2 = 219,98 кв. Мм

    Шаг 3. Найдите минимальное доступное пространство для кабелепровода

    Технические характеристики NEC:

    • Один провод: максимальное заполнение составляет 53% пространства внутри кабелепровода
    • Два провода: максимальное заполнение 31%
    • Три провода или более: максимальное заполнение составляет 40% от общего доступного пространства кабелепровода

    Используя уже рассчитанные площади поперечного сечения проводов, теперь вы можете определить минимальный размер кабелепровода, который вам нужен.

    Пример:

    Возвращаясь к примеру на шаге 2, вы используете в общей сложности 6 проводов. Это означает, что ваш максимальный процент заполнения составляет 40%. У вас уже есть общая площадь проводов, поэтому теперь вы можете рассчитать минимальную площадь кабелепровода:

    219,98 кв. Мм / 0,4 = 549,95 кв. Мм

    Шаг 4. Найдите заполнение кабелепровода

    Вернуться к вашей книге NEC. Найдите тип кабелепровода, который вы хотите использовать, в таблице 4.

    Пример:

    Если вы используете кабелепровод из металлических электрических трубок (EMT), вы увидите, что ближайший размер, который вам нужен, — это кабелепровод диаметром 1 дюйм, который обеспечивает заполнение на 39%.

    Таблица заполнения кабельного ввода

    Эта таблица размеров кабелепровода для кабеля основана на стандарте NEC 2017 года и использует общие типы кабелепровода и провода. Если у вас нет доступа к книге NEC, вы можете определить, сколько проводов можно безопасно разместить в кабелепроводе.

    • Ряды, идущие поперек, показывают размер трубы и тип
    • В нижних столбцах указан калибр используемого провода

    Результатом является количество проводов этого калибра, которые могут быть пропущены через такой размер кабелепровода такого типа.

    Информация в этой таблице основана на таблицах C1, C4 и C8 Национального электрического кодекса от 2017 года. NEC обновляется каждые три года.

    Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

    Бесплатные САПР доступны для большинства решений, которые вы можете скачать бесплатно. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

    Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

    Вам также могут понравиться следующие статьи:

    Справочный центр

    — Справочная таблица калибра проводов (AWG)

    Все размеры калибра на этом веб-сайте относятся к американскому калибру проводов (AWG). Имеющиеся манометры выделены жирным шрифтом ниже. Информация о диаметре в таблице относится только к сплошной проволоке. Сечение многожильного провода следует измерять путем расчета эквивалентной площади поперечного сечения меди.Сначала измерьте чистый диаметр одной пряди и найдите значение круглого мил в строке, которая соответствует вашему измерению. Во-вторых, умножьте круглые милы на количество жил кабеля. Наконец, найдите в таблице строку с круговым числом милов, которое наиболее точно соответствует вашему расчету.

    Американский калибр проводов (AWG) — это система числовых размеров проводов, которые начинаются с наименьших цифр (6/0) для наибольших размеров. Размеры датчиков разнесены на 26% в зависимости от площади поперечного сечения.AWG также известен как Brown & Sharpe Gage.

    SWG = Standard or Sterling Wire Gauge, британская система измерения проволоки.

    BWG = Birmingham Wire Gauge, старая британская система измерения проводов, которая широко использовалась во всем мире.

    Cir Mils или CMA = Круглая миловая площадь, равная 1/1000 (0,001) дюйма в диаметре или 0,000507 мм.

    4 3 BWG 4 900,647

    0

    77 9 9

    0

    2 9000G9 0,0179

    0

    3

    69 15,5

    AW400068 19 0,07 ММ98 0,0696

    100

    508 MM3 9000G
    AWG / SWG / BWG / MM Диаметр без оболочки. (Дюймы) Диаметр без оболочки. (ММ) AWG SWG BWG Круглые станы
    6/0 AWG 0.580000 14.73200 6/0 — — — — 336,390.338592
    5/0 AWG 0.516500 13.11910 5/0 7/0 — — 266,764,588301
    7/0 SWG 0,500000 12,70000 5/0 7/0 — — 249,992.820000
    6/0 SWG 0,464000 11.78560 0 6/0 4/0 215 289.816699
    4/0 AWG 0,460000 11,68400 4/0 4/0 4/0 211 593,

    8

    4/0 BWG 0,454000 11,53160 4 / 0 4/0 4/0 206,110.080348
    5/0 SWG 0,432000 10.97280 4/0 5/0 3/0 186,618.640159
    3/0 BWG 0.425000 10,79500 3/0 3/0 3/0 180,619,812450
    3/0 AWG 0,409600 10,40384 3/0 3/0 3 / 0 167,767,341584
    4/0 SWG 0,400000 10,16000 4/0 4/0 4/0 159,995,404800
    2/0 BWG 0,380000 9,6 2/0 2/0 2/0 144 395.852832
    3/0 SWG 0,372000 9,44880 3/0 3/0 3/0 138,380,025612
    2/0 AWG 0,364800 9.26592 2 / 0 2/0 2/0 133,075,217970
    2/0 SWG 0,348000 8,83920 2/0 2/0 2/0 121,100,521893
    0 BWG 0.340000 8,63600 0 0 0 115,596,679968
    0 AWG 0,324900 8,25246 0 0 0 105,556,978317
    8,22960 0 0 0 104,972,985089
    1 SWG 0,300000 7,62000 1 1 1 89,997.415200
    1 BWG 0,300000 7,62000 1 1 1 89,997,415200
    1 AWG 0,289300 7,34822 1 1 1 1
    2 BWG 0,283000 7,18820 2 2 2 80,086,699844
    2 SWG 0,276000 7.01040 2 2 2 76,173,812225
    1,5 AWG 0,273003 6, 1,5 2 2 74,528,497489
    2 3 3 67,079,073434
    2 AWG 0,258000 6,55320 2 2 3 66,562.088282
    3 SWG 0,252000 6.40080 2 3 3 63,502,176165
    2,5 AWG 0,243116 6,17515 2,5 3
    4 BWG 0,238000 6,04520 3 4 4 56,642,373184
    4 SWG ​​ 0.232000 5,89280 3 4 4 53,822.454175
    3 AWG 0,229000 5,81660 3 4 5 52,439.4
    5,58800 3 5 5 48,398.609952
    3,5 AWG 0,216501 5,49913 3,5 4 6 46 871.336818
    5 SWG 0,212000 5,38480 4 5 5 44,942,709208
    4 AWG 0,204000 5,18160 4
    6 BWG 0,203000 5,15620 4 6 6 41,207,816478
    4,5 AWG 0.1 4,89712 4,5 6 7 37,170,772425
    5 AWG 0,182000 4,62280 5 7 7 33,123,048679
    4,54660 5 8 7 32040,079782
    5,5 AWG 0,171693 4,36100 5,5 7 8 29,477.639627
    8 BWG 0,164000 4.16560 6 8 8 26,895.227547
    6 AWG 0.162023 4.11538 6 7 6 7
    6,5 AWG 0,152897 3,88358 6,5 9 9 23,376,821207
    9 BWG 0.147000 3,73380 7 9 9 21,608,379390
    7 AWG 0,144285 3,66484 7 9 9 20,817,563327
    20,817,563327
    3.65760 7 9 9 20,735.404462
    7,5 AWG 0,136459 3,46606 7,5 9 10 18,620.523884
    10 BWG 0,134000 3,40360 8 10 10 17,955,484304
    3,35 мм 0,131890 3,34999 8 3,34999 8 970
    8 AWG 0,128500 3,26390 8 10 10 16,511,775768
    10 SWG 0.128000 3,25120 8 10 10 16,383,529452
    3,15 мм 0,124016 3,14999 8 10 11 15,379.402531
    3,07983 8,5 10 11 14,701,867759
    11 BWG 0,120000 3,04800 9 11 11 14,399.586432
    3 мм 0,118110 2,99999 9 10 11 13,949,571457
    11 SWG 0,116000 2, 9 11 9 11
    9 AWG 0,114400 2,

    		 9 11 11 13,086,984131
    2,8 MM 0.110236 2,79999 9 11 12 12,151,626691
    12 BWG 0,109000 2,76860 10 12 12 11,880.658778
    2,74267 9,5 11 12 11,659,129581
    2,65 мм 0,104331 2,64999 10 11 12 10,884.540617
    12 SWG 0.104000 2.64160 10 12 12 10,815.689364
    10 AWG 0,101900 2.58826 10 1269 2.58826 10 1269
    2,5 мм 0,098425 2,50000 10 12 13 9,687,202401
    10,5 AWG 0.0 2.44241 10,5 12 13 9,246.0
    13 BWG 0,0 2,41300 11 13 13 9,024.740806 мм 2,36000 11 12 13 8,632,614798
    13 SWG 0,0

    		 2,33680 11 13 13 8,463.756914
    11 AWG 0,0

    		 2.30378 11 13 13 8,226,253735
    2,24 MM 0,088189 2,24000 11 1310
    11,5 AWG 0,085800 2,17932 11,5 13 14 7,361,428574
    2,12 мм 0.083464 2.12000 12 14 14 6,966.105995
    14 BWG 0,083000 2,10820 12 14 14 6,888.802148
    2,05232 12 14 14 6,528,452497
    14 SWG ​​ 0,080000 2,03200 12 14 14 6,399.816192
    2 мм 0,078740 2,00000 12 14 15 6,199.809536
    12,5 AWG 0,076400 1, 12,5 1, 12,5
    1,9 мм 0,074803 1,

    		 13 15 15 5,595,328107
    13 AWG 0.072000 1,82880 13 15 15 5,183,851116
    15 SWG 0,072000 1,82880 13 15 15 5,183,851116
    1,82880 13 15 15 5,183,851116
    1,8 мм 0,070866 1,80000 13 15 16 5,021.845724
    13,5 AWG 0,068100 1,72974 13,5 15 16 4,637,476808
    1,7 ММ 0,066929 1,70000 14 16
    16 BWG 0,065000 1,65100 14 16 16 4,224,878658
    14 AWG 0.064100 1,62814 14 16 16 4,108,6

    16 SWG 0,064000 1,62560 14 16 16 4,095,882363 мм мм 1,60000 14 16 17 3,967,878103
    14,5 AWG 0,060500 1,53670 14,5 16 17 3,660.144878
    1,5 мм 0,059055 1,50000 15 17 17 3,487,3
    17 BWG 0,058000 1,47320 15 17 17
    15 AWG 0,057100 1,45034 15 17 17 3,260,316361
    17 SWG 0.056000 1.42240 15 17 17 3,135.

    4
    1,4 мм 0,055118 1.40000 15 17 18 3,037.
    1,36906 15,5 16 18 2,905,126562
    1,32 мм 0,051968 1,32000 16 17 18 2,700.637034
    1,3 мм 0,051200 1,30048 16 18 18 2,621,364712
    16 AWG 0,050800 1,29032 16 18 2,5
    1,25 мм 0,049213 1,25000 16 18 18 2,421.800600
    18 BWG 0.049000 1.24460 16 18 18 2400.3
    18 SWG 0,048000 1.21920 16 18 18 2303.9
    1,21920 16,5 17 19 2,303,9
    1,2 мм 0,047200 1,19888 17 18 19 2,227.776016
    1,18 мм 0,046457 1,18000 17 18 19 2,158,153700
    17 AWG 0,045300 1,15062 1710 18
    1,15 мм 0,045275 1,14999 17 18 19 2,049,766754
    1,12 мм 0.044094 1,12000 17 19 19 1,944,260271
    1,1 мм 0,043300 1,09982 17 19 20 1,874,836153
    170006 1,08458 17,5 18 20 1,823,237635
    19 BWG 0,042000 1,06680 18 19 19 1,763.
    1,06 мм 0,041732 1,06000 18 19 20 1,741,526499
    18 AWG 0,040300 1,02362 18 1,69
    19 SWG 0,040000 1,01600 18 19 19 1,599,8
    1 мм 0.039370 1,00000 18 20 20 1,549,4
    18,5 AWG 0,038000 0, 18,5 19 21 1,443.8
    0, 19 20 21 1,398,832027
    20 SWG 0,036000 0,

    		 19 20 20 1,295.
    19 AWG 0,035900 0,

    		 19 20 21 1,288,772985
    ,9 мм 0,035433 0,

    		 19 20 210000
    20 BWG 0,035000 0,88900 19 20 20 1,224,
    19,5 AWG 0.033900 0,86106 19,5 20 22 1,149,176995
    ,85 мм 0,033465 0,85000 20 21 21 1,119.840598
    0,81280 20 21 21 1,023,1
    21 SWG 0,032000 0,81280 20 21 21 1,023.1
    ,8 мм 0,031496 0,80000 20 21 22 991.
    21 BWG 0,031000 0,78740 207 21
    20,5 AWG 0,030200 0,76708 20,5 21 22 912,013806
    ,75 мм 0.029528 0,75000 21 22 22 871,848216
    21 AWG 0,028500 0,72390 21 22 22 812.226672
    0,71120 21 22 22 783,977484
    22 BWG 0,028000 0,71120 21 22 22 783.977484
    ,71 мм 0,027953 0,71000 21 22 22 781,330997
    ,7 мм 0,027600 0,70104 21 22 761.738122
    21,5 AWG 0,026900 0,68326 21,5 22 23 723,589218
    ,65 мм 0.025600 0,65024 22 23 23 655,341178
    22 AWG 0,025300 0,64262 22 23 23 640,071617
    0,069 0,069 0,63500 22 23 23 624,982050
    ,63 ММ 0,024803 0,63000 22 23 23 615.176101
    23 SWG 0,024000 0,60960 22 23 23 575,983457
    22,5 AWG 0,023900 0,60706 22,5 2370 22,5
    ,6 мм 0,023622 0,60000 23 23 24 557,982858
    24 BWG 0.023000 0,58420 23 24 24 528.984807
    23 AWG 0,022600 0,57404 23 24 24 510.745331
    мм. 0,56134 23 24 24 488,3
    24 SWG ​​ 0,022000 0,55880 23 24 24 483.986100
    , 55 мм 0,021700 0,55118 24 25 25 470,876476
    23,5 AWG 0,021300 0,54102 23,5 0,54102 23,5
    24 AWG 0,020100 0,51054 24 25 25 403,998397
    25 SWG 0.020000 0,50800 24 25 25 399,988512
    25 BWG 0,020000 0,50800 24 25 25 399,988512
    0,05 0,50000 24 25 25 387,488096
    24,5 AWG 0,019000 0,48260 24,5 25 26 360.989632
    26 SWG 0,018000 0,45720 25 26 26 323,9

    26 BWG 0,018000 0,45720 21 22
    25 AWG 0,017900 0,45466 25 26 26 320,400798
    0,45 мм 0.017717 0,45000 25 26 27 313,865358
    25,5 AWG 0,016900 0,42926 25,5 26 27 285.601797
    06 мм. 0,42500 26 27 27 279,9
    27 SWG 0,016400 0,41656 26 27 27 268.
    27 BWG 0,016000 0,40640 26 27 27 255,9
    26 AWG 0,015900 0,40386 26 27 27 27
    ,4 мм 0,015748 0,40000 26 27 28 247,9
    26,5 AWG 0.015000 0,38100 26,5 27 28 224,9
    28 SWG 0,014800 0,37592 27 28 28 219,033709
    0,36068 27 28 28 201,634209
    .355 ММ 0,013976 0,35500 27 28 29 195.332749
    29 SWG 0,013600 0,34544 27 29 29 184.8
    28 BWG 0,013500 0,34290 28 28 28 28
    27,5 AWG 0,013400 0,34036 27,5 29 29 179,554843
    29 BWG 0.013000 0,33020 28 29 29 168.9
    28 AWG 0,012600 0,32004 28 30 29 158.755440
    мм. 0,31500 28 30 30 153,7
    30 SWG 0,012400 0,31496 28 30 30 153.755584
    30 BWG 0,012000 0,30480 29 30 30 143,9
    28,5 AWG 0,011900 0,30226 28,5 28,5
    ,31 мм 0,011800 0,29972 29 31 31 139,236001
    31 SWG 0.011600 0,29464 29 31 31 134,556135
    29 AWG 0,011300 0,28702 29 31 30 127,686333
    0,0 0,28000 29 32 32 121,516267
    32 SWG 0,010800 0,27432 29 32 32 116.636650
    29,5 AWG 0,010600 0,26924 29,5 32 31 112,356773
    30 AWG 0,010000 0,25400 30 33 99,99
    33 SWG 0,010000 0,25400 30 33 33 99,9

    31 BWG 0.010000 0,25400 30 33 31 99,9

    ,25 мм 0,009843 0,25000 30 33 32 96,872024
    30,5 AWG00 0,24130 30,5 33 32 90,247408
    34 SWG ​​ 0,009200 0,23368 31 34 34 84.637569
    32 BWG 0,009000 0,22860 31 31 32 80,997674
    31 AWG 0,008900 0,22606 31 34 79
    ,224 мм 0,008819 0,22400 31 35 33 77.770411
    35 SWG 0.008400 0,21336 32 35 35 70,557974
    31,5 AWG 0,008400 0,21336 31,5 34 33 70,557974
    70,557974
    0,20320 32 35 33 63,998162
    33 BWG 0,008000 0,20320 32 35 33 63.998162
    ,2 мм 0,007874 0.20000 32 36 34 61,998095
    36 SWG 0,007600 0,19304 32 36 37
    32,5 AWG 0,007500 0,19050 32,5 35 34 56,248385
    33 AWG 0.007100 0,18034 33 36 34 50,408552
    ,18 мм 0,007087 0,18000 33 36 35 50,218457
    34 B 0,17780 33 36 35 48,998593
    37 SWG 0,006800 0,17272 33 37 34 46.238672
    33,5 AWG 0,006700 0,17018 33,5 36 34 44,888711
    34 AWG 0,006300 0,16002 348 37
    ,16 мм 0,006299 0,16000 34 37 36 39,678781
    38 SWG 0.006000 0,15240 34 38 36 35,998966
    34,5 AWG 0,005900 0,14986 34,5 37 35 34.809000
    35 0,14224 35 38 35 31,359099
    ,14 ММ 0,005512 0,14000 35 38 35 30.379067
    35,5 AWG 0,005300 0,13462 35,5 38 35 28,089193
    39 SWG 0,005200 0,13208 363 270069
    36 AWG 0,005000 0,12700 36 39 35 24,999282
    35 BWG 0.005000 0,12700 36 39 35 24,999282
    .125 мм 0,004921 0,12500 36 39 35 24,218006
    40G 0,12192 36 40 35 23,039338
    36,5 AWG 0,004700 0,11938 36,5 39 35 22.089366
    37 AWG 0,004500 0,11430 37 40 35 20,249418
    ,112 ММ 0,004409 0,11200 900,470 37 40 36
    41 SWG 0,004400 0,11176 37 41 36 19,359444
    37,5 AWG 0.004200 0,10668 37,5 41 36 17,639493
    38 AWG 0,004000 0,10160 38 42 36 15.999540
    0,10160 38 42 36 15,999540
    36 BWG 0,004000 0,10160 38 40 36 15.999540
    ,1 мм 0,003937 0,10000 38 42 — — 15,499524
    38,5 AWG 0,003700 0,09398 38,5 — 42 13,689607
    43 SWG 0,003600 0,09144 39 43 — — 12,
    0,09 MM 0.003543 0,09000 39 43 — — 12,554614
    39 AWG 0,003500 0,08890 39 43 — — 12,249648
    39 0,003300 0,08382 39,5 43 — — 10,889687
    44 SWG ​​ 0,003200 0,08128 40 44 — — 10.239706
    .08 MM 0,003150 0,08000 40 44 — — 9,

    5

    40 AWG 0,003100 0,07874 40 44 9,609724
    40,5 AWG 0,003000 0,07620 40,5 44 — — 8,999742
    41 AWG 0.002800 0,07112 41 45 — — 7,839775
    45 SWG 0,002800 0,07112 41 45 — — 7,839775
    0,002795 0,07100 41 45 — — 7,813310
    41,5 AWG 0,002600 0,06604 41,5 45 — — 6.759806
    42 AWG 0,002500 0,06350 42 46 — — 6,249821
    0,063 MM 0,002480 0,06300 42 46 — 6,151761
    46 SWG 0,002400 0,06096 42 46 — — 5,759835
    42,5 AWG 0.002400 0,06096 42,5 46 — — 5,759835
    43 AWG 0,002200 0,05588 43 46 — — 4,839861
    43 0,002100 0,05334 43,5 47 — — 4,409873
    44 AWG 0,002000 0,05080 44 47 — — 3.999885
    47 SWG 0,002000 0,05080 44 47 — — 3,999885
    0,05 MM 0,001969 0,05000 44 47 3,874881
    44,5 AWG 0,001866 0,04740 44,5 47 — — 3,481856
    45 AWG 0.001761 0,04473 45 47 — — 3,101032
    45,5 AWG 0,001662 0,04221 45,5 48 — — 2,762165
    48 0,001600 0,04064 45,5 48 — — 2,559926
    46 AWG 0,001568 0,03983 46 48 — — 2.458553
    46,5 AWG 0,001480 0,03759 46,5 48 — — 2,1
    47 AWG 0,001397 0,03548 47 — 48 1.
    47,5 AWG 0,001318 0,03348 47,5 48 — — 1,737074
    48 AWG 0.001244 0,03160 48 49 — — 1,547492
    49 SWG 0,001200 0,03048 48 49 — — 1.439959
    48,5 0,001174 0,02982 48,5 49 — — 1,378236
    49 AWG 0,001108 0,02814 49 49 — — 1.227629
    49,5 AWG 0,001045 0,02654 49,5 49 — — 1,0

    50 SWG 0,001000 0,02540 49 — 50 0,999971
    50 AWG 0,000986 0,02505 50 50 — — 0,972760
    50,5 AWG 0.000931 0,02364 50,5 50 — — 0,866364
    51 AWG 0,000878 0,02231 51 — — — — 51 0,771389
    0,000829 0,02105 51,5 — — — — 0,687055
    52 AWG 0,000782 0,01987 52 — — — — 0.611819
    52,5 AWG 0,000738 0,01875 52,5 — — — — 0,544776
    53 AWG 0,000697 0,01769 53 — — — 0,485238
    53,5 AWG 0,000657 0,01670 53,5 — — — — 0,432031
    54 AWG 0.000620 0,01576 54 — — — — 0,384761
    54,5 AWG 0,000585 0,01487 54,5 — — — — 0,342683
    0,000552 0,01403 55 — — — — 0,305137
    55,5 AWG 0,000521 0,01324 55,5 — — — — 0.271746
    56 AWG 0,000492 0,01249 56 — — — — 0,241959
    56,5 AWG 0,000464 0,01179 56,5 — — 900 0,215475
    57 AWG 0,000438 0,01113 57 — — — — 0,1

    57,5 ​​AWG 0.000413 0,01050 57,5 ​​ — — — — 0,170895
    58 AWG 0,000390 0,00991 58 — — — — 0,152174
    0,000368 0,00935 58,5 — — — — 0,135494
    59 AWG 0,000347 0,00882 59 — — — — 0.120683
    59,5 AWG 0,000328 0,00833 59,5 — — — — 0,107450
    60 AWG 0,000309 0,00786 60 — — — — 0,0

    Часто задаваемые вопросы: диаграмма AWG и метрическая система

    AWG или американский калибр проводов — это стандартная мера в США для диаметра электрических проводников. Таблица размеров проволоки American Wire Gauge основана на количестве матриц, изначально необходимых для протяжки меди до необходимого размерного размера.Это означает, что чем выше номер AWG, тем меньше диаметр провода. Наши кабели Belden и пары в кабелях для КИП — это некоторые из электрических кабелей, у которых размер жилы выражается в виде числа AWG. Наш кабель с тройным номиналом, соответствующий американскому стандарту UL758, при необходимости может быть преобразован в провода сечений AWG.

    Самый распространенный метод определения размеров проводов — это площадь поперечного сечения, выраженная в мм². Следующая таблица преобразования AWG в метрическую систему преобразует AWG в миллиметры и дюймы, а также указывает площадь поперечного сечения.

    AWG Метрическая таблица преобразования (AWG в мм)

    Американский калибр проводов (AWG)

    Диаметр (дюйм)

    Диаметр (мм)

    Площадь поперечного сечения (мм 2 )

    0000 (4/0) 0,460 11,7 107.0
    000 (3/0) 0,410 10,4 85,0
    00 (2/0) 0,365 9,27 67,4
    0 (1/0) 0,325 8,25 53,5
    1 0,289 7,35 42,4
    2 0,258 6,54 33,6
    3 0.229 5,83 26,7
    4 0,204 5,19 21,1
    5 0,182 4,62 16,8
    6 0,162 4,11 13,3
    7 0,144 3,67 10,6
    8 0,129 3,26 8,36
    9 0.114 2,91 6,63
    10 0,102 2,59 5,26
    11 0,0,907 2.30 4,17
    12 0,0808 2,05 3,31
    13 0,0720 1,83 2,63
    14 0,0641 1,63 2,08
    15 0.0571 1,45 1,65
    16 0,0508 1,29 1,31
    17 0,0453 1,15 1,04
    18 0,0403 1.02 0,82
    19 0,0359 0,91 0,65
    20 0,0320 0,81 0,52
    21 0.0285 0,72 0,41
    22 0,0254 0,65 0,33
    23 0,0226 0,57 0,26
    24 0,0201 0,51 0,20
    25 0,0179 0,45 0,16
    26 0,0159 0,40 0,13


    Если этот калькулятор метрики AWG не предоставит вам необходимую информацию, свяжитесь с техническими экспертами The Cable Lab, которые с удовольствием ответят на ваши вопросы или рассчитают соответствующий размер AWG / метрики для ваша установка.

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
