Шины гребенки соединительные для автоматов



Качественные шины гребенки соединительные для автоматов

Шины  гребенки электрические соединительные для автоматов — представляет собой изолированный или неизолированный проводник, который используется, как электрический  токопровод. Изготавливаются шины  гребенки электрические соединительные для автоматов из алюминия, меди и стали. Используется в распределительных щитах, электрощитовом оборудовании, устройствах, и другом, подобным им, оборудовании. Шины гребенки электрическаие соединительнаые, могут быть сборными, соединительными и ответвительными, но все они имеют плоскую форму, так как устанавливаются двумя способами: либо плашмя, либо на ребро.

Шины гребенки для автоматов, электрические соединительные, могут быть разного сечения, поэтому выбор осуществлять надо с учетом параметров распределительных электрических устройств, учитывая при этом ток нагрузки, способ крепления для шины гребенки, а также способ соединения их между собой. В связи с последним параметром, электрические соединительные шины | гребенки делятся на разборные и неразборные, которые, в свою очередь, могут крепиться при помощи сварки, опрессовкой, винтовым  соединением  или пайкой. Неразборные электрические шины гребенки предназначаются для линейных соединений.

Самым востребованным видом электрической шины гребенки для автоматов, является тот вид, который выполнен из меди, и соединяются такие шины, гребенки,  при помощи винтовых соединений в автоматических выключателях. Шины гребенки соединительные электрические, могут быть однофазные и трехфазные, вилочного и штыревого типа, с возможностью соединения до 100 Ампер нагрузки. При монтаже электрических шин гребенок любого вида, следует строго придерживаться существующих правил, в том числе и правил техники безопасности и не работать под напряжением.

Вы всегда можете купить шины гребенки соединительные медные однофазные | трехфазные вилки | штыри для автоматов на различное количество однофазных и трехфазных автоматических выключателей и рассчитанных на различной силы электроток и количество токовой нагрузки.

Мы всегда идем навстречу нашим покупателям и делаем бесплатную доставку не только по Киеву, но и по всей Украине, любым выбранным вами перевозчиком. Сделаем мы это за свой счет, когда сумма вашей покупки будет более 2 000 гривен. Заказ вы можете сделать через сайт 24 часа в сутки, то есть через корзину сайта, положив в нее нужные вам товары. Кроме того заказ можно просто переслать списком, как вложение по электронной почте, если вы уже сами определились с выбором интересующего вас товара.

Помимо вышеперечисленных каналов заказа товара, можно заказать услугу «Обратный звонок» прямо в шапке сайта и когда наш менеджер вам перезвонит, вы не будете платить за телефонный звонок. В заполнении формы «Обратного звонка», нет ничего сложного. Все что вам нужно заполнить – это ваш телефон и ваше имя, чтобы менеджер знал, как к вам обращаться.

В рабочее время на сайте работает Чат, для общения с покупателями и на нем вы можете задавать интересующие вас вопросы по нашей тематике, на которые получите квалифицированные ответы. Кроме того, если вы зайдете в шапке сайта на вкладку «Контакты», то увидите, что у нас есть странички во всех ведущих социальных сетях и там так же есть возможность пообщаться с нами.

Для вашего удобства и простоты запоминания телефонного номера, мы смогли сделать и для городского многоканального, и для ведущих мобильных операторов – единый телефонный номер, удобный для запоминания!

Это номер для связи с нами (044) (093) (096) (099) 501-43-01.

Всегда рады не только слышать, но и видеть вас в нашем магазине! При закупке, даже небольшого количества шин  гребенок электрических соединительных для автоматов, вы всегда можете получить значительную скидку, которая вас приятно удивит. Размер самой скидки мы ни от кого не прячем, так что смотрите их в разделе «Условия скидок», выбирайте понравившийся товар, покупайте его и получайте гарантированные скидки!

Электрическая шина соединительная: 5 особенностей


Соединительная шина для автоматов: характеристики

Работа автоматических выключателей основана на прохождении через их электрическую схему, электротока. Одним из важных показателей их корректной работы, является качество подключения между собой. Для этих целей используется специальная соединительная гребенка.

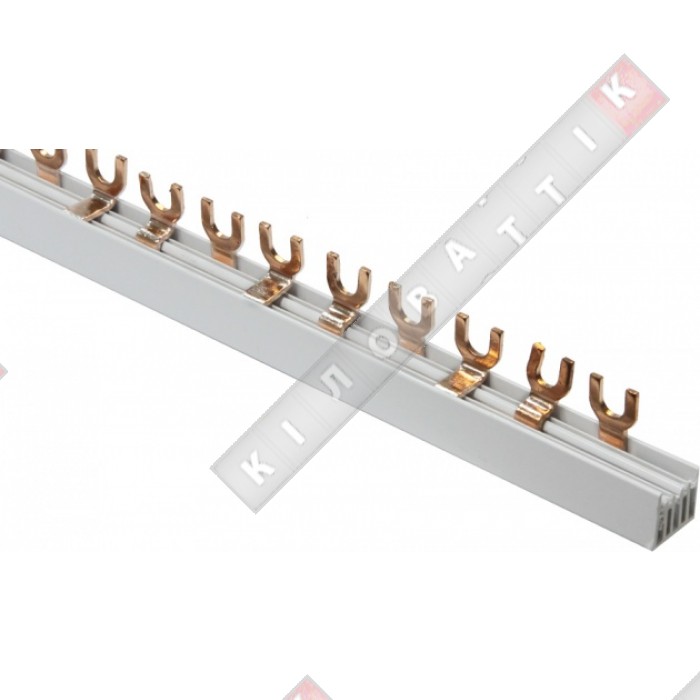

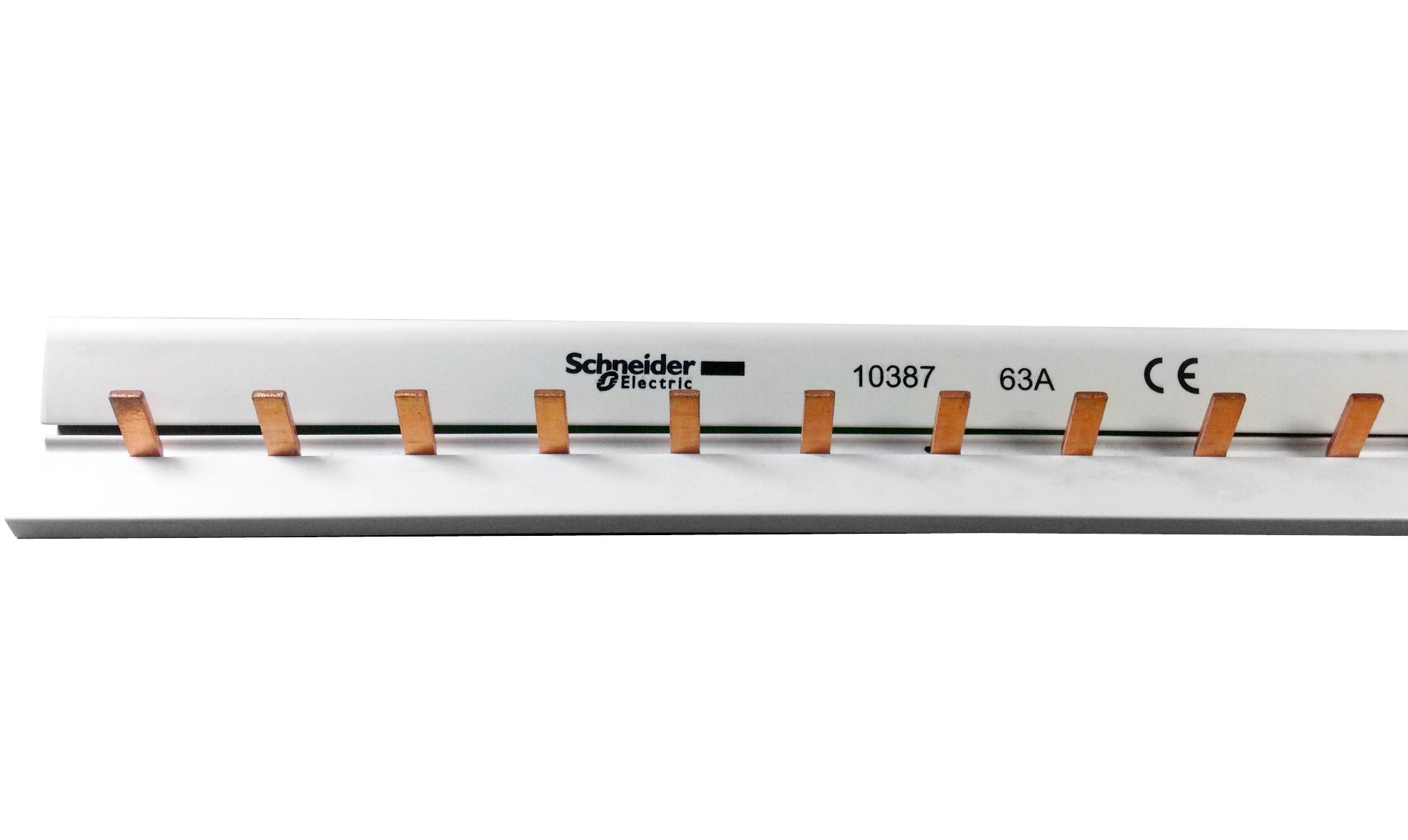

Виды соединительных шин:

  • Штыревые Pin;
  • Вилкообразные Fork.

Стоит отметить, что данными соединителями производится подключение не только автоматов, но и дифавтоматов или УЗО.

Обратите внимание! Вилкообразные устройства не способны осуществить подключение во всех видах устройств. Подключение ими производится только в зажимах с затягиваемым винтом. Представителями таких автоматов являются устройства фирмы ABB (abb).

В зависимости от схемы соединения и вида сети (однофазная или трехфазная), применяются различные виды гребенок, которые разделяют согласно количеству полюсов (1 – 4 полюса). Важно понимать, что данные соединители способны соединить определенное количество автоматов (12, 24, 36, 48 и 60).

Рассмотрим устройство соединителя для однополюсного подключения.

В пластиковый корпус из негорючего материала, установлена одна медная прямоугольная (гребенчатая) шина, на которой через определенное расстояния находятся специальные ответвления, посредством которых и производится подключение.

Из этого следует, что например, в шине для подключения трехполюсного автомата, в соединителе устанавливается три медных шины.

Подключение автоматов посредством шины в щитке, производится следующим образом. Шина подбирается согласно количеству модулей. Если модулей меньше (например, необходимо соединить 7 автоматов, шиной рассчитанной на 12 модулей), то шину необходимо распилить ножовкой.

После чего, шина устанавливается в автоматические выключатели, и заживается крепежными винтами устройств. К одному из автоматов подводится напряжение и проверяется работоспособность всей схемы.

Нулевая распределительная шина в щитке: устройство

В независимости от схемы подключения (двухполюсная или четырехполюсная), для того чтобы подсоединить нулевые (рабочие) и заземляющие проводники, необходимо установить специальную нулевую шину.

Конструкция шины:

  • Пластиковый корпус;
  • Рейка с винтовыми зажимами.

Важно понимать, что как большинство устройств входящих в состав схемы электрощитка, нулевая шина устанавливается на специальную DIN – рейку.

Корпус устройства, выполнен из негорючего пластика. Токопроводящий элемент представляет собой пластину, которая оснащена специальными отверстиями для установки проводников. Зажим производится посредством винтов.

Обратите внимание! Для различных электрических схем, нулевая шина подбирается согласно количеству подключаемых проводников.

Установка нулевой шины, позволяет не только решить сразу несколько задач, но и оборудовать электрощиток согласно требованиям ПУЭ.

В первую очередь, данная шина, позволяет произвести подключение сразу нескольких нулевых проводников от потребителей к вводному нулевому проводнику.

При подключении проводов посредством нулевой шины, значительно увеличивается качество и надежность работы автоматических выключателей.

Нулевая шина, позволяется обеспечить неразрывное подключение нулевых проводников с нулевым вводом.

Стоит отметить, что данная шина, может использоваться в качестве заземления (зануления). Что дает возможность занулить корпусы различных электроустройств при отсутствии общего заземления.

Основным условием при подключении проводников к нулевой шине, обязательное соблюдение сечения проводов, которое не должно превышать допустимых значений.

Как установить автоматы в электрощит правильно

Установка автоматических выключателей, не является сложной работой, поэтому с ней может справиться даже неподготовленный человек. Для этого необходимо соблюдать некоторые правила и четко следовать инструкции.

Этапы работ:

  • Составление схемы подключения;
  • Установка щитка;
  • Монтаж автоматов.

В первую очередь, необходимо составить схему, согласно которой, будут монтироваться устройства в щитке. Для этого, проводка в квартире, делиться на группы (освещения и розеточные группы).

Обратите внимание! Розеточные группы для каждой комнаты, лучше вести отдельно, а группы освещения (несколько светильников) можно совмещать в одну.

Например, для двухкомнатной квартиры, подбираем автоматы для трех розеточных групп (две комнаты и кухня) и автоматы для отдельного подключения мощного оборудования, и три автомата для трех групп освещения (две комнаты и совмещенные группы кухни и коридора).

Далее, можно приступать к монтажу автоматов. Для этого, в щитке, устанавливается специальная планка DIN – рейка. Затем, согласно схеме устанавливаем автоматы и другие устройства.

Первым в схеме всегда идет вводный автоматически выключатель, рассчитанный выдержать нагрузку всех потребителей, далее устанавливается электросчетчик и затем однополюсный автомат на каждую группу.

Установка автоматов производится следующим образом. Прикладываем автомат верхней частью к DIN – рейке, плоской отверткой сдвигаем защелку на автомате (в нижней части) и устанавливаем устройство.

Убираем отвертку, и защелка автоматически закрепляет устройство на рейке.

Для наглядности, можете ознакомиться с правилами установки автоматических выключателей, посредством фото, которыми изобилует интернет.

Как правильно подключить автоматы между собой используя провод

Довольно часто в электрике, при сборке электрических щитков, для подачи фазы к отдельным автоматам, используют обычные провода. Стоит отметить, что в данном случае, необходимо следовать определенным правилам.

Правила при подключении:

  • Подбор проводов по сечению;
  • Качественное подключение.

Для качества подключения, лучше всего использовать проводники, которые способны выдерживать определенную токовую нагрузку. В данном случае, лучшим вариантом будут провода сечением 2.5 мм

2.

Обратите внимание! Электрическая схема, выполненная с применением одножильных проводов, прослужит намного дольше.

Перед подключением, необходимо установить автоматические выключатели в щитке. Далее, производим подготовку проводов для подключения.

Согласно расстановке автоматов, из проводов, следует изготовить определенное количество перемычек. Стоит отметить, что к однополюсным автоматам, подключается только фазная составляющая электросети.

Для изготовления перемычек, используйте отрезки проводника длиной около 7 см. Отрезок провода необходимо загнуть и зачистить с двух сторон.

Важно понимать, что для качественного подключения, недопустимо попадание изоляции провода, в зажим автомата. Провод зачищайте примерно на 10 см.

После этого, перемычка устанавливается в автоматы и зажимается при помощи отвертки. Далее, необходимо вручную проверить качество подключения. Для этого, легким движением подергайте провод. Готово!

Шина соединительная (видео)

Используя данную информацию, вы легко сможете произвести самостоятельную установку различных электроустройств в щиток, и осуществить их подключение несколькими правильными способами.

Особенности монтажа защитного оборудования в электрических щитках (боксах, шкафах)

Заводские распределительные щиты поставляются практически пустыми. Это просто оболочка для установки аппаратов и арматуры. И хотя в щитах, рассчитанных на шесть и более модулей, обыкновенно предустановлены нулевые шины и рейка DIN, мы все же поговорим о тех случаях, когда распределительный щит собирается «с нуля».

Оборудование в электрических щитках

Прежде всего, необходимо определиться с тем, какие именно аппараты необходимы в нашем щите и в каком количестве. Самые распространенные из них перечислены ниже.

Автоматические выключатели (автоматы)

Автоматические выключатели (автоматы) предназначены для ограничения электрического тока в сети. В случае возникновения короткого замыкания или перегрузки такой выключатель срабатывает автоматически, без участия человека. Время срабатывания составляет от сотых долей секунды до десятков минут – в зависимости от уровня тока относительно номинального значения. Номинал автоматов, устанавливаемых в бытовые распределительные щиты, варьируется в пределах от двух до ста ампер.

Однофазный автоматический выключатель

Однофазный автоматический выключатель Автоматы на 40-100 ампер, как правило, используются в качестве вводных, а автоматы с меньшими номиналами – в качестве групповых распределительных аппаратов. Стоит также отметить, что автоматы могут иметь от одного до четырех полюсов (электрически не связанных контактов, положение которых зависит от общих расцепителей).

Двухполюсный автомат (2 модуля)

Двухполюсный автомат (2 модуля) Каждый полюс занимает один модуль в щите, и количество полюсов зависит от характеристик питаемой цепи. Например, обычная розеточная сеть запитывается через однополюсный автомат с прямым соединением нулевого проводника. А трехфазная сеть запитывается через трех- или четырехполюсные автоматы.

Приборы учета электроэнергии (электросчетчики)

Приборы учета электроэнергии (электросчетчики). Современные счетчики прямого включения в общей массе устанавливаются на DIN-рейку, однако многие трехфазные счетчики могут крепиться при помощи винтов в щитах типа ЩРУН.

Однофазный счетчик Меркурий с креплением на DIN рейку

  Однофазный счетчик Меркурий с креплением на
DIN рейку Выбор счетчика определяется фазностью сети, а также максимальной предполагаемой нагрузкой по току. Допустимый ампераж счетчика должен превышать или быть равным номиналу вводного автомата. Кроме этого, необходимо помнить о том, что счетчик должен иметь максимальную разрядность и быть поверенным в установленном порядке. Иначе инспектор энергосбытовой компании откажется ставить на него пломбу и принимать аппарат для коммерческого учета.

Устройства защитного отключения (УЗО).

Это аппараты, назначение которых состоит в контроле над токами утечки. За исключением противопожарных УЗО, устанавливаемых на вводе и имеющих большой номинал по дифференциальному току (100-300 мА), устройства защитного отключения защищают не сеть, а человека от поражения электрическим током. Минимальный номинал по току утечки для УЗО составляет 10 мА, что обеспечивает безопасность даже в самых неблагоприятных условиях: сеть будет отключена до того, как здоровью человека, косвенно или прямо задевшего фазный провод, будет нанесен какой-то ущерб. Но следует помнить, что УЗО не сможет помочь при одновременном прикосновении к рабочему нулевому и фазному проводнику.

УЗО трехфазное (4 модуля)

УЗО трехфазное (4 модуля) УЗО может занимать в щите разное количество модулей в зависимости от количества фаз в сети. При выборе УЗО необходимо руководствоваться не только его фазностью и номиналом по току утечки, но и номиналом по токовой нагрузке, которая должна быть не меньше номинала автомата, защищающего линию.

Дифференциальные автоматы (дифы)

Дифференциальные автоматы (дифы) – конструктивно объединенные в одном корпусе УЗО и обыкновенный автоматический выключатель. Дифавтоматы удобны тем, что при большой функциональности они занимают значительно меньше места, нежели простой автомат в паре с УЗО.

Реле напряжения

Реле напряжения Реле напряжения. Используются для защиты сети и оборудования от перенапряжений. В распределительных щитах устанавливаются реле, имеющие модульную конструкцию и работающие в паре с независимым расцепителем автомата (как правило, вводного).

Электромагнитные контакторы (пускатели)

Электромагнитные контакторы (пускатели). В некоторых случаях используются для включения в сеть относительно мощных электроприемников, таких как, например, водонагревательные котлы.

Монтаж оборудования в электрических щитках

Подключение аппаратов к линии осуществляется теми же проводами и кабелями, которые используются для монтажа внутри помещения. При осуществлении каких-то внутренних расключений внешнюю оболочку кабеля зачищают и используют только жилы с их внутренней изоляцией. Однако часто возникают ситуации, когда какой-то провод необходимо «размножить», то есть подать как минимум на несколько аппаратов или развести по разным цепям. В распределительных щитах такими проводами являются общие нулевой рабочий и фазный проводники, отходящие от счетчика или вводного автомата, а также нулевой защитной проводник. Фазный проводник размножается на вводах распределительных автоматов. Зачастую это делается при помощи перемычек из проводов того же сечения и структуры, что вводной проводник. Однако проще использовать специальные шины, именуемы в народе «гребенками». Однофазная гребенка – это плоский медный проводник, закрытый пластиковым кожухом и имеющий выводы (электроды) для подключения к вводам автомата. Трехфазная гребенка имеет в своем составе три таких проводника, разделенных изолирующими перегородками кожуха. Электроды с трех проводников трехфазной гребенки выводятся с необходимым шагом, чтобы обеспечить правильное чередование фаз. Внутренний монтаж распределительного щита с использованием гребенок становится намного проще. Но есть одна небольшая проблема: в зажиме первого автомата необходимо одновременно установить и проводник, и электрод гребенки. И хотя это, в принципе, выполнимо, все же многие производители выпускают автоматы с двумя зажимами на один контакт полюса. Оба этих зажима приводятся одним винтом: в первый зажим устанавливается проводник, а во второй – гребенка. Контакт становится надежным. Гребенка Нулевые рабочий и защитный проводники размножаются на соответствующих латунных шинах с винтовыми зажимами. Часто такие шины идут в комплекте с заводским корпусом щита: шина N – подлиннее, а шина РЕ – покороче. Но при отсутствии комплектных шин их можно приобрести отдельно. Причем штатное место для их установки иметь не обязательно: такие шины крепятся прямо на рейку DIN.

3. Почти все аппараты (за исключением некоторых счетчиков), а также некоторые нулевые шины, устанавливаемые в распределительные щиты, являются модульными. Это значит, что их установка занимает минимум времени благодаря использованию реек DIN. Рейка дин – это металлический профиль с губками, предназначенными для удержания аппаратов. Каждый модульный аппарат имеет на задней поверхности корпуса специальные зажимы: верхние и нижние. Верхние зажимы обычно неподвижны – они просто ставятся на рейку DIN. А нижние зажимы можно отвести вниз и завести за край рейки. Затем нижний зажим защелкивается (вручную или под воздействием пружины), и аппарат надежно фиксируется на рейке. Корпус электрощита на 12 модулей с нулевой и заземляющей шиной Саму же рейку зафиксировать на внутренней стенке электрического распределительного щита совсем не сложно: достаточно всего двух винтов (саморезов), идущих в комплекте с корпусом щита. По всей своей длине рейка имеет в центре продолговатые отверстия, благодаря которым ее можно установить в любом положении безо всякого сверления или нарезания резьбы.

Блокираторы электроавтоматов

TBLO — соединительная планка

POS — зажим наружу

PIS — зажим внутрь



Широкий зажим POW

• Безопасный и эффективный метод блокировки прерывателей европейского стандарта

• Подходит для блокировки большинства существующих типов миниатюрных электроавтоматов европейского стандарта

• Блокираторы миниатюрных электроавтоматов уникальны в своем роде – они НЕ ТРЕБУЮТ ПРИМЕНЕНИЯ ИНСТРУМЕНТА ДЛЯ УСТАНОВКИ. Блокираторы легко устанавливаются при помощи нажатия на кнопку. У блокираторов для соединительной планки есть специальное удобное колесико для быстрого применения

• Предназначены для одно- и многополюсных электроавтоматов

• Рекомендуется применять вместе с замками безопасности Brady

• Минимальный диаметр дужки 7 мм

• Материал: стеклонаполненный нейлон

Каждый блокиратор выпускается в отдельной упаковке или упаковке на 6 шт.



Артикул

Описание

Поддерживается на складе

gws90844

Блокиратор для миниатюрных электроавтоматов (для одно- и многофазных автоматов , POS — стандартный выход)

Да

gws90845

Блокираторы для прерывателей POS-стандартный выход (6 шт/уп)

Да

gws90847

Блокиратор для прерывателей PIS-стандартные входы, 1 шт

Да

gws90848

Блокираторы для прерывателей PIS-стандартные входы (6 шт/уп)

Да

gws90850

Блокиратор для прерывателей POW-широкие выходы, 1 шт

Да

gws90851

Блокираторы для прерывателей POW-широкие выходы (6 шт/уп)

Да

gws90853

Блокиратор для минипрерывателей сввязанных перемычкой (TBLO)

Да

gws90854

Блокираторы для прерывателей TBLO-блокираторы Tie Bar,  (6 шт/уп)

Да

Блокираторы электроавтоматов

Миниатюрные электроавтоматы

Безопасный и эффективный способ блокировки европейских защитных выключателей, подходит к большинству имеющихся типов.

• Для установки блокиратора НЕ ТРЕБУЮТСЯ инструменты
• Простая установка с помощью кнопки
• Удобное колесико для быстрого применения
• Подходит для однополюсных и многополюсных защитных выключателей

• Изготовлен из стеклонейлона

• Для дополнительной безопасности можно использовать вместе с навесным замком
• Доступен в упаковках по 1 или 6 штук
• Возможность использования 1 навесного замка

Таблица миниатюрных электроавтоматов Brady:
Данные для заказа Описание Максимальный диаметр скобы, мм Упаковка Цена
Штука/1
805853 Демонстрационный набор — Блокираторы миниавтоматов 7,00 1
Упаковка/1
090847 Блокираторы для миниатюрных электроавтоматов PIS — стандартные входы 7,00 1
090844 Блокираторы для миниатюрных электроавтоматов POS — стандартные выходы 7,00 1
090850 Блокираторы для миниатюрных электроавтоматов POW — широкие выходы 7,00 1
090853 Блокираторы для миниатюрных электроавтоматов, связанные перемычкой (TBLO) 7,00 1
Упаковка/6
090848 Блокираторы для миниатюрных электроавтоматов PIS — стандартные входы 7,00 1
090845 Блокираторы для миниатюрных электроавтоматов POS — стандартные выходы 7,00 1
090851 Блокираторы для миниатюрных электроавтоматов POW — широкие выходы 7,00 1
090854 Блокираторы для миниатюрных электроавтоматов, связанные перемычкой (TBLO) 7,00 1



Блокираторы Brady системы Ez Panel Loc

Подходит для большинства защитных выключателей номиналом 120–277 В!

• Подходит для различных выключателей, в том числе одно- и многополюсных
• Уникальная система блокировки с направляющими компонентами
• При установке блокираторов дверца панели остается закрытой

• Групповая блокировка выполняется без накладок (замковых множителей)
• Подходит для нескольких блокираторов
• Защищает хрупкие электрические компоненты от повреждения

• Не нагружает защитные выключатели
• Обозначение блокировки хорошо видно любому сотруднику, так как блокираторы и ярлыки располагаются снаружи панели

Таблица блокираторов Brady системы Ez Panel Loc:
Данные для заказа Описание Глубина, мм Ширина, мм Высота, мм Длина кабеля, мм Упаковка Цена
051252 Блокиратор EZ Panel Loc Snap-On для выключателей 24,50 18,80 49,50 0,61 1
065815 Блокиратор EZ Panel Loc Snap-On для выключателей 24,50 18,80 49,50 0,61 6
051254 Блокиратор EZ Panel Loc Clamp-On для выключателей 24,50 18,80 60,50 0,61 1
065810 Блокиратор EZ Panel Loc Snap-On для выключателей 24,50 18,80 60,50 0,61 6
051256 Самоклеющиеся направлящие для блокиратора EZ Panel Loc 17,78 20,32 101,60 1
065814 Самоклеющиеся направлящие для блокиратора EZ Panel Loc 17,78 20,32 101,60 6
051258 Самоклеющиеся направлящие для блокиратора EZ Panel Loc 17,78 20,32 203,20 1
051260 Самоклеющиеся направлящие для блокиратора EZ Panel Loc 17,78 20,32 203,20 6



Блокиратор защитного выключателя 480–600 В Brady

Блокирует переключатели больших размеров или нестандартной формы.

• Самосклеивающиеся полозья с поддержкой для постоянной установки на электрической панели

• Простая установка: достаточно очистить поверхность панели и приклеить
• Красная блокирующая штанга показывает, что блокировка не используется
• Зеленая блокирующая штанга показывает, что блокировка используется
• Возможность использования 1 навесного замка

Таблица блокираторов защитного выключателя 480–600 В Brady:
Данные для заказа Описание Цвет Длина, мм Высота, мм Максимальный диаметр скобы, мм Минимальный зазор скобы, мм Максимальная ширина выключателя, мм Упаковка Цена
090891 Комплект блокираторов электрических прерывателей 480-600V   6,50 20,00 150,00 1
051264 Компоненты блокатора прерывателей — 101-мм желтые направляющие Желтый 101,60 20,32 2
090893 Компоненты блокатора прерывателей — 190-мм зеленая блокирующая штанга Зеленый 190,00 5
090892 Компоненты блокатора прерывателей — 190-мм красная блокирующая штанга Красный 190,00 5
051265 Компоненты блокатора прерывателей — держатель блокирующих штанг Желтый 190,00 20,32 5



Универсальный блокиратор многополюсных прерывателей Brady

Универсальный многополюсный защитный блокиратор Brady работает с большинством двух- или трехполюсных защитных выключателей с помощью соединительной планки.

• Используйте винты с накатанной головкой для фиксации блокиратора к соединительной планке, затем вставьте блокировку во избежание ослабления зажима
• Изготовлен из прочной формованного стеклонейлона
• Возможность использования 1 навесного замка

• Совместимо с GE, ITE, Sylvania, Challenger, Bryan, Westinghouse, General Switch Co. …

Таблица универсальных блокираторов многополюсных прерывателей Brady:
Данные для заказа Описание Максимальный диаметр скобы, мм Минимальный зазор скобы, мм Упаковка Цена
066320 Универсальный блокиратор многополюсных прерывателей 7,00 20,00 6
066321 Универсальный блокиратор многополюсных прерывателей 7,00 20,00 1



Экономичный блокиратор многополюсного защитного выключателя Brady

Экономичное решение для многополюсных защитных выключателей!

• Быстрота и удобство в использовании
• Возможность использования 1 навесного замка

Таблица экономичных блокираторов многополюсного защитного выключателя Brady:
Данные для заказа Описание Максимальный диаметр скобы, мм Минимальный зазор скобы, мм Упаковка Цена
805814   7,00 20,00 1



Блокиратор однополюсного выключателя Brady

Скорость и простота — достаточно установить и защелкнуть замок!

• Предназначен для защитных выключателей с отверстиями в язычке переключателя
• Благодаря двойным полостям можно использовать язычки переключателей различных размеров
• Возможность использования 1 навесного замка

Таблица блокираторов защитного выключателя без отверстия Brady:
Данные для заказа Описание Высота, мм Ширина, мм Глубина, мм Максимальный диаметр скобы, мм Максимальная ширина выключателя, мм Упаковка Цена
065396 Блокиратор защитного выключателя без отверстия — устройство 277 V 24,10 56,00 25,40 7,00 16,00 1
065965 Блокиратор защитного выключателя без отверстия — устройство 277 V 24,10 56,00 25,40 7,00 16,00 6
065397 Блокиратор защитного выключателя без отверстия — устройство 480-600 V 40,30 82,60 55,20 7,00 38,00 1
065966 Блокиратор защитного выключателя без отверстия — устройство 480-600 V 40,30 82,60 55,20 7,00 38,00 6
065404 Блокирующая накладка 120 / 277 V 50,74 28,70 7,37 6
065406 Блокирующая накладка 480 / 600 V 50,74 28,70 7,37 6



Блокиратор крупногабаритного защитного выключателя Brady

• Блокиратор рамы большого размера 480–600 В, предназначен для защитных выключателей шириной до 57,15 мм и толщиной до 22,20 мм
• Возможность использования 1 навесного замка

Таблица блокираторов крупногабаритного защитного выключателя Brady:
Данные для заказа Описание Дополнительная информация Максимальный диаметр скобы, мм Минимальный зазор скобы, мм Максимальная ширина выключателя, мм Упаковка Цена
065321 Блокиратор крупногабаритного
защитного выключателя
480–600 В, подходит для защитных
выключателей шириной до 57,15 мм
и толщиной до 22,2 мм
7,00 20,00 57,15 6
065329 Блокиратор крупногабаритного
защитного выключателя
480–600 В, подходит для защитных
выключателей шириной до 57,15 мм
и толщиной до 22,2 мм
7,00 20,00 57,15 1



Универсальный блокиратор предохранителя Brady

Универсальное средство для блокировки предохранителей.

Подходит для большинства держателей предохранителей номиналом от 20 до 400 А. Предназначен для предотвращения непреднамеренного возобновления подачи энергии на предохранитель.

• Изготовлено из полиамида с оцинкованным металлическим зажимным винтом со шлицем
• Инструкции: защелкните на держателе предохранителя и с помощью небольшой плоской отвертки затяните зажимной винт в устройстве. Для предотвращения доступа к зажимному винту установите навесной замок в отверстии
• Размеры: высота — 15,00 мм, ширина — 15,00 мм, глубина — 60,00 мм
• Обозначение на этикетке: DANGER DO NOT REMOVE LOCKED OUT
• Возможность использования 1 навесного замка

Таблица универсальных блокираторов предохранителя Brady:
Данные для заказа Описание Высота, мм Ширина, мм Глубина, мм Упаковка Цена
873367 Универсальный блокиратор для предохранителей 20-400 A 35,00 15,00 60,00 1



Блокиратор предохранителя Brady

• Патентованные изоляционные заглушки защищают персонал, работающий с токовыми цепями, от несанкционированного использования и случайного включения питания
• Изоляционная заглушка вставляется в гнездо для предохранителя с помощью специальной отвертки (приобретается дополнительно, 812713) вместо плавкого предохранителя и колпачка с резьбой.

Таблица блокираторов предохранителя Brady:
Данные для заказа Описание Упаковка Цена
812711 Промышленная изоляционная заглушка DII 1
812712 Промышленная изоляционная заглушка DIII 1
812713 Отвертка для промышленных заглушек 1
812714 Заглушка для предохранителей низкого напряжения размера NH00 1
812715 Заглушка для предохранителей низкого напряжения размера NH00 1
850957 Набор заглушек для предохранителей низкого напряжения размера NH00, размера Nh2-Nh4, перчатка для установки заглушек 1
850958 Набор промышленных изоляционных заглушек размера DII, размера DIII 1



Использование клеммных колодок

Клеммные колодки кажутся такой скромной частью электрической системы, что о них обычно не упоминают, но есть много полезных вещей, которые вы можете сделать с клеммной колодкой, вот несколько предложений. …..

База мачтового соединения

Одним из наиболее полезных мест для клеммной колодки является основание мачты. Это позволяет вам отсоединять провода мачты для снятия ступенек. Если вы используете несколько клеммных перемычек и больший подводящий провод для отрицательного вывода, вы можете использовать один отрицательный провод, питающий основание мачты и используемый для всех огней.Если у вас когда-либо возникнут проблемы с мачтовым фонарем, вы можете проверить наличие питания у основания мачты, а затем вы можете проверить целостность цепи вверх по мачте, через лампочку и обратно к основанию мачты. Фактически, одним из основных преимуществ клеммных колодок является то, что соединения видны и доступны для поиска и устранения неисправностей.

Установка новой электрической панели

. новый.Решение состоит в том, чтобы установить организованный массив клеммных колодок в задней части корпуса панели и провести старые провода туда, куда они почти наверняка дойдут. Затем проложите новые провода от панели к клеммным колодкам. Это обеспечивает очень удобное и организованное расположение, вы можете прикрепить новые провода к панели перед ее установкой. Если у вас есть более одной цепи для питания от каждого автоматического выключателя, вы просто проложите один провод от панели к клеммной колодке, используйте перемычку для объединения двух соседних клемм, а затем подключите два отходящих провода к двум клеммам блокировать.

Если вы хотите по-настоящему фантазировать, вы можете расположить провода на клеммной колодке в той же последовательности, что и на панели, поэтому, если вы когда-нибудь потеряете код, который говорит вам, какой провод это какой, вы сможете понять обращаясь к панели.

Потолочные светильники

Еще одно хорошее применение клеммных колодок — это установка потолочных светильников. Когда у вас есть входящий провод, питающий несколько ламп, вы можете подать его к одной или нескольким клеммным колодкам, а затем использовать клеммные перемычки для создания ответвлений проводов к каждому свету

Устранение неполадок

Везде, где у вас есть стыковые соединители, есть вероятность разрыва соединения, которое невозможно устранить неисправность без разрезания и переделки разъема.Если вам придется сделать это несколько раз, провод окажется слишком коротким. Если вы используете клеммные колодки, клеммы просты и доступны, а поиск и устранение неисправностей выполняется намного быстрее.

Взгляните на клеммные колодки, доступные на shop.pkys.com

GAGGENAU — 00749601 — Соединительная планка

GAGGENAU — 00749601 — Соединительная планка

Использование файлов cookie

[global.cookielawextended.txt.заголовок]

Мы используем файлы cookie для персонализации и улучшения вашего опыта на нашем веб-сайте. Функция чата использует сторонние файлы cookie для сохранения информации о вашем сеансе.
Используя наш сайт, вы соглашаетесь на использование файлов cookie. Посетите нашу Политику конфиденциальности, чтобы узнать больше.

[global.cookielawextended.txt.firstparagraph]

[global.cookielawextended.txt.secondparagraph]

Принимать Нет, спасибо

[Глобальный.cookielawextended.btn.save] [global.cookielawextended.btn.cancel]

[global.cookielaw.txt.headline.performance]

[global.cookielaw.txt.description.performance]

[global.cookielaw.txt.headline.targeting]

[global.cookielaw.txt.description.targeting]

[global.cookielaw.txt.headline.thirdparty]

[global.cookielaw.txt.description.thirdparty]

Бесплатная стандартная доставка при заказе от 60 долларов США.

[{? it.viewport == ‘планшет’}] [{?}] [{? it.viewport == ‘рабочий стол’}] [{?}]
