Соединения проводов. Методы соединений и особенности

При работе с электропроводкой часто требуется соединения проводов. Распространенная в таких случаях скрутка сегодня считается ненадежным и небезопасным способом. Рекомендуется использовать специальные клеммники и другие варианты соединения.

Соединение электрических проводников оказывается обязательной манипуляцией при устройстве и ремонте электропроводки. Зачастую это производится путем скручивания оголенных концов соединяемых проводов. Далее полученная скрутка обматывается изолентой для исключения короткого замыкания. Но специалисты категорически не советуют так поступать, поскольку такое соединение не обеспечивает должного контакта.
При температурных колебаниях металл проводов расширяется или сужается, из—за чего надежность контакта может снизиться.

Надежный и качественный контакт проводов должен обеспечивать не только высокую механическую прочность, но и гарантировать отсутствие дополнительного сопротивления, которое часто становится причиной перегрева провода в месте соединения проводников.

При монтаже электропроводки специалисты используют 5 основных методов соединения

Изолирующие колпачки СИЗ


Колпачки СИЗ имеют в конструкции коническую пружину, которая плотно обхватывает соединяемые провода, формируя требуемый контакт. Изначально концы проводов требуется освободить от изоляции и объединить посредством скрутки. Затем изолирующий колпачок надевается на них вращением по часовой стрелке. Как уже отмечалось, внутренняя пружина сжимает скрученные провода, а корпус колпачка изолирует их.

Винтовые клеммники


Клеммные колодки – правильный выбор при необходимости сделать переход с алюминиевого на медный провод. В зависимости от конструкции колодок фиксация провода осуществляется с помощью затягивающего винта или прижимающей пластины. В первом случае необходимо быть более аккуратным, так как излишне затянутый винт может повредить провод и нарушить нормальный контакт между проводниками. Клеммные колодки широко применяются для соединения многожильных проводов в домашних хозяйствах и на промышленных объектах.

В случае винтовых клеммников очищенные концы проводов сперва вставляют в отверстия, присутствующие с двух сторон корпуса. Затем их прочно фиксируют закручиванием винтов. Полученное соединение отличается простотой и удобством, но требует эпизодического подкручивания фиксирующих винтов.


Ответвительный сжим —  позволяет быстро и удобно сделать ответвление от магистральной электрической цепи. Конструкция сжима включает три металлически пластины и винты, располагающиеся в единой изолирующей коробке. Такой сжим может применяться для создания контактов медных и алюминиевых проводов, например, для подключения к воздушной линии из алюминиевого провода медного отвода в дом.

Клеммники WAGO


Практичностью выделяются клеммники WAGO. Достаточно лишь вставить оголенные концы проводов в соответствующие отверстия в клеммниках, убедившись в надежной их фиксации. Внутри них содержится токопроводящая паста, исключающая возможность окисления металла проводов. Ее присутствие особо актуально при соединении алюминиевых проводов. Популярны также пружинные клеммники WAGO, допускающие многократное соединение и разъединение проводов. После их установки в отверстия клеммника остается защелкнуть специальный рычажок, что обеспечит надежную фиксацию провода. Когда нужно разъединить провода, потребуется лишь потянуть за этот рычажок. Для соединения меди и алюминия существуют клеммники WAGO с биметаллическими пластинами, которые имеют особое покрытие, предотвращающее окисление проводов.

Соединения проводов с помощью болта


Если под рукой не имеется специальных соединителей, то можно обойтись обычным болтом, парой гаек и несколькими шайбами. Провода, очищенные от изоляции, скручивают в петли по диаметру болта. Гайки, шайбы и сделанные петли располагаются на болте в таком порядке:
— гайка;
— шайба;
— петля из провода;
— разделяющая шайба;
— петля из второго провода;
— шайба.

Посредством болтового соединения легко объединить два и более провода. Единственный значительный его минус — громоздкость, из—за чего подобное решение не всегда практично применять.

Для соединения проводов из различных металлов — алюминия и меди — важно не допускать их прямого касания. Зачастую на алюминиевую жилу сперва надевают оцинкованную медную гильзу, а затем ее обжимают специальными клещами. После чего можно выполнять непосредственно само соединение проводов.

Соединение пайкой


Для соединения проводов методом пайки необходимо использовать оловянно-свинцовый припой и канифоль. Перед началом работы жилы проводов оголяются и скручиваются между собой аналогично соединению скруткой. После этого паяльником тщательно пропаивается поверхность контакта, в результате чего можно получить соединение с малым переходным сопротивлением. Для повышения механической прочности такого контакта многие специалисты рекомендуют использовать СИЗы.

Похожие темы:

Соединение проводов: способы объединения кабелей

От качества соединения проводов зависит не только надежность электроснабжения, но и безопасность жилья. Повреждения проводки происходят по причине плохого контакта в месте соединения, в результате чего оно отгорает, а в худшем случае становится причиной пожара.

Способы соединения проводов

Способ соединения проводов подбирается, в зависимости от:

  • Материала проводов.
  • Сечения жил.
  • Условий эксплуатации проводки.
  • Количества проводников.

Все соединения выполняются по схеме в распределительной коробке, которая устанавливается скрытым или открытым способом.

Соединение клеммными колодками

Конструкция клеммной колодки состоит из пластикового корпуса, внутри которого установлены латунные трубки с резьбовыми отверстиями по обеим сторонам. Диаметр входных отверстий трубок бывает разным, подбирается, в зависимости от сечения провода.

Процесс соединения проводов таким способом не вызывает затруднений даже у новичков:

  • Подобрать колодку с требуемым размером ячейки.
  • Отрезать необходимое количество секций.
  • Снять с проводников по 5 мм изоляции и зачистить поверхность жил.
  • Вставить концы проводов внутрь ячеек и зафиксировать затягиванием винтов.

Последнюю процедуру производят с усилием, особенно, если используются проводники из алюминия. При чрезмерном усилии винт передавит алюминиевую жилу, тоже самое касается и многожильных проводов — тонкие проволоки деформируются под действием винта, соединение получается ненадежным.

Эта проблема решается специальными наконечниками, которые надеваются на оголенные концы проводов, обжимаются пресс-клещами или пассатижами, а затем вставляются в ячейки клеммных колодок. Для соединения алюминиевых или многожильных проводников применяют также клеммные колодки из высокопрочного пластика, в которых зажим проводника производится не винтом, а пластиной, за счет чего достигается надежный контакт. Приспособления рассчитаны для работы с более высоким током.

Преимущества клеммных колодок:

  • Низкая стоимость.
  • Быстрый монтаж.
  • Хорошее качество соединения.

Недостатки:

  1. В продаже имеются много изделий плохого качества.
  2. Нельзя соединять более двух проводников.

Клеммные колодки удобно использовать для подключения люстр, розеток, выключателей, а также стыковки перебитых в стене проводов, но такое соединение нельзя скрывать под слоем штукатурки, а только в распределительной коробке.

Пружинные клеммы

Конструкция пружинных клемм разработана германской фирмой WAGO. Принцип их работы заключается в том, что проводники зажимаются не винтом, как в обычных клеммных колодках, а механизмом рычажного типа, который фиксируется жилы, не деформируя их.

Корпус клемм WAGO изготавливают из полимерных материалов. Контактная часть — две латунные пластины, одна закреплена жестко, а вторая подвижная. Оголенный конец провода достаточно вставить в ячейку клеммы и опустить фиксирующий флажок.

Существует два типа пружинных колодок WAGO:

  • Разъемные.
  • Неразъемные.

Разъемные клеммы предполагают многоразовое использование —соединение можно разобрать и снова собрать. Неразъемные клеммы используются только один раз. Для ремонта проводки клеммник придется срезать, а после устранения неполадки установить новый.

Преимущества пружинных клемм:

  • Быстрый монтаж.
  • Соединение более двух проводников.
  • Надежный контакт без деформации жил.
  • Отверстие для замеров параметров сети.
  • Можно соединять проводники из разных материалов.

Недостатки:

  • Высокая стоимость по сравнению с обычными колодками.
  • Не рекомендуется использование в сетях с большой нагрузкой.

Важно. При соединении алюминиевых проводов рекомендуется предварительно заполнить клемму контактной пастой для предотвращения окисления жил. В ассортименте продукции компании WAGO есть клеммы, уже обработанные таким средством при изготовлении.

Колпачки СИЗ

Конструкция соединительных изолирующих зажимов (СИЗ) состоит из колпачка и вставленной внутри него конусной пружины. Колпачок изготавливают из термостойкого пластика выдерживающего напряжение до 660 В.

Соединение проводов колпачками СИЗ производят двумя способами — с предварительной скруткой жил и без. При соединении двух проводников достаточно приложить их оголенные концы друг к другу, надеть колпачок и вращательными движениями по часовой стрелке сделать скрутку. Соединение колпачком СИЗ трех и более проводов делают, скрутив их концы пассатижами. Изоляцию с кабелей снимают так, чтобы оголенная часть не выступала за пределы колпачка —дополнительная изоляция не потребуется.

Преимущества колпачков СИЗ:

  • Низкая стоимость соединителей.
  • Быстрый монтаж.
  • СИЗ изготовлены из негорючего материала.
  • Колпачки имеют разную расцветку, что дает возможность маркировать проводку.

Недостатки:

  • Нельзя соединять медные проводники с алюминиевыми.
  • Относительно слабая фиксация и изоляция.

Чтобы соединение получилось надежным, важно подобрать нужный тип зажима. Все колпачки СИЗ имеют маркировку, в которой сначала указывается тип корпуса: 1 — без выступа, 2 — с выступом для более удобного захвата колпачка пальцами. После типа корпуса указывается минимальное и максимальное суммарное сечение жил, которое можно соединить в зажиме.

Опрессовка гильзами

Самое надежное соединение, применяемое в линиях с высокой токовой нагрузкой. В качестве зажима используется трубка, в которую заводят оголенные концы проводников и обжимают механическими или гидравлическими пресс-клещами. Некоторые мастера для этой цели используют пассатижи, но в этом случае нельзя гарантировать надежность соединения.

Материал гильзы должен совпадать с материалом проводников. Если необходимо соединить медный кабель с алюминиевым, используют комбинированную медно-алюминиевую гильзу. Диаметр трубки подбирается, в зависимости от суммарного сечения проводников — после заводки концов в ней не должно оставаться пустот.

Соединение проводов опрессовкой делается так, чтобы их концы находились примерно посередине гильзы. Соединение изолируется термоусадочной трубкой или обыкновенной изолентой.

Преимущества опрессовки гильзами:

  • Невысокая стоимость гильз.
  • Надежное соединение с высокой механической прочностью.
  • Можно соединять медь с алюминием.

Недостатки:

  • Неразъемное соединение — при необходимости гильзу придется срезать.
  • Для работы нужен специальный инструмент.
  • На проведение работ требуется больше времени.

Важно. Медь и алюминий подвержен окислению. Перед опрессовкой рекомендуется зачистить провода до блеска и обработать специальной смазкой.

Пайка и сварка

Пайка — старый, но надежный способ, используемый до сих пор. Его суть заключается в соединении проводов расплавленным припоем, который затекает в зазоры скрутки. После его застывания образуется монолитное соединение. Пайку используют для стыковки медных проводов. В продаже имеются флюсы и для алюминия, но специалисты предпочитают воздерживаться от его пайки. Процесс пайки:

  1. Снять с концов проводов изоляцию и зачистить от лака.
  2. Сделать скрутку.
  3. Обработать скрутку канифолью.
  4. Прогреть место соединения паяльником с набранным припоем, пока он не заполнит все промежутки.
  5. Дать остыть.
  6. Обработать спиртом место пайки и заизолировать.

Этот способ хорошо подходит для стыковки проводников небольших диаметров. Полученное соединение не нуждается в обслуживании весь срок эксплуатации.

Преимущества пайки:

  • Отличное качество соединения.
  • Низкая себестоимость работ.

Недостатки:

  • Трудоемкость.
  • Необходим опыт работы с паяльником.
  • Неразъемное соединение.
  • Нельзя использовать в сетях с высокой токовой нагрузкой.

Для соединения кабелей сваркой, используется сварочный аппарат. Как и в предыдущем случае, концы проводников предварительно скручивают, затем угольным или графитовым электродом сплавляют конец скрутки до образования шарика. В итоге получается монолитное соединение, отличающееся надежностью. Недостатки этого способа — неразъемное соединение и необходимость наличия определенного навыка работы со сваркой.

Скрутка и изоляция

Суть заключается в скручивании оголенных концов проводников между собой пассатижами с последующей изоляцией. Еще до недавнего времени, когда нагрузка в квартирах складывалась только из освещения и телевизора, скрутка применялась повсеместно. Сейчас она запрещена ПЭУ, особенно в деревянных постройках и помещениях с высокой влажностью.

Преимущества скрутки:

  • Простота работ.
  • Не требуется никаких материальных затрат.

Недостатки:

  • Низкое качество соединения.
  • Нельзя соединять медь с алюминием.

Подготовительный этап к пайке или сварке, при монтаже временной проводки.

Соединение проводов зажимами «орех»

Ответвительный сжим, предназначен для выполнения ответвлений от магистрального кабеля без его разрыва. Устройство зажима состоит из разборного поликарбонатного корпуса, внутри расположен стальной сердечник из двух плашек и промежуточной пластины. Половинки корпуса соединяются между собой стопорными кольцами, а плашки — стяжными болтами.

Установка ответвительного сжима:

  1. Разобрать ответвительный сжим.
  2. Снять изоляцию с магистрального провода на длину пластины.
  3. Оголить конец отходящего провода на длину пластины.
  4. Уложить провода в пазы на плашках.
  5. Стянуть сердечник болтами, предварительно уложив латунную пластину между плашками.
  6. Собрать корпус.

Важно. Необходимо правильно подобрать типоразмер «ореха», в зависимости от сечения используемых кабелей. Подбор сжимов осуществляется в соответствии с диапазоном сечений, указанных на пластинах сердечника.

Преимущества сжима «орех»:

  • Невысокая стоимость.
  • Простота установки.
  • Возможность соединения алюминия и меди.
  • Хорошая изоляция.

Недостатки:

  • Большие габариты устройства.
  • Необходимо периодически подтягивать болты.

Устройство допускается использовать в сетях с напряжением до 660 В. Корпус «ореха» имеет достаточно хорошую изоляцию, но не способен обеспечить полную защиту от влаги и пыли. При эксплуатации сжима в неблагоприятных условиях, корпус рекомендуется обмотать изолентой.

Соединение болтом

Все, что понадобится для работы — это любой болт, шайбы соответствующего диаметра и гайка.

Концы проводников зачищают от изоляции. На оголенных участках формируют петли по диаметру болта. Чтобы упростить работу, концы кабелей можно обернуть вокруг болта и затем закрутить. Элементы соединения надеваются на болт в следующем порядке:

  1. Шайба.
  2. Проводник.
  3. Шайба.
  4. Проводник.
  5. Шайба.
  6. Гайка.

Гайка подтягивается руками, затем ключом или пассатижами. Готовое соединение тщательно изолируется.

Преимущества болтового соединения:

  • Простота работы.
  • Надежный контакт.
  • Низкая себестоимость.
  • Разборное соединение.
  • Использование в сетях с высокой нагрузкой.

Недостатки: громоздкость конструкции, которую не всегда можно уместить в распределительную коробку, большой расход изоленты.

Как соединить несколько проводов

Для объединения проводов подойдут следующие способы:

  1. Пружинные клеммы.
  2. Скрутка с пайкой, сваркой или использованием колпачков СИЗ.
  3. Опрессовка гильзами.
  4. Болтовое соединение.

Первый вариант менее трудоемкий и самый быстрый. Подходит также болтовое соединение — количество проводников ограничивается только длиной болта, но соединение имеет большие габариты.

Соединение проводов разного сечения

При соединении проводников разного сечения, скрутка не может обеспечить надежный контакт, поэтому все способы, связанные с ней, исключаются. Рекомендуется использовать клеммные колодки, пружинные клеммы или соединение болтом.

Соединение кабелей в воде и под землей

Электричество и влага — вещи несовместимые, поэтому для соединений, сделанных под водой или в земле, предъявляются особые требования. Концы проводников соединяют методом пайки или опрессовкой гильзами. Затем обрабатывают термоклеем и изолируют термоусадочной трубкой. Если все сделать правильно, то проникновение влаги в место соединения исключено.

Можно также использовать стыковку клеммными колодками. Место соединения помещают в герметичный короб и заполняют силиконовым герметиком. Кабель, проходящий под землей, должен быть помещен в трубу или короб —от повреждения грызунами.

Можно использовать один способ или сразу несколько — все зависит от монтажа. Главное, что не следует забывать — это безопасность. Участок, на котором производятся электромонтажные работы, необходимо в обязательном порядке отключить от сети, придерживаться ПЭУ и использовать исправный инструмент.

соединение проводов в автомобиле: uncle_sem — LiveJournal

Близится новый год. Клиенты сидят по норам, работы нету. Давайте похоливарим чутка, чтоли?

Как известно, существует примерно 4 способа соединения проводов: скрутка, пайка, сварка, обжимка. Винтовые соединения рассматривать не будем, пожалуй, как и всякие ваго, которые имеют значительные габариты и не очень применимы в автомобиле. Спор о том что можно, что нельзя, что лучше и что хуже применять в автомобиле — не затихает. Попробую расставить точки.

Начнем со сварки. Она в автомобиле применяется (в заводских условиях) для соединения нескольких массовых либо плюсовых проводов. Соединение надежное при условии хорошей изоляции места соединения, но при ремонте ИМХО не применяется, потому что оборудование для сварки дорого, в труднодоступных местах им не поработаешь (а они в машине почти везде), так что на этом мы со сваркой и закончим 😉

Далее идёт скрутка. Сделанная прямыми руками скрутка — соединение довольно надежное, но есть нюансики. Во-первых как ни крути — но от вибрации это соединение со временем ослабнет. Во-вторых оно изначально плохо применимо для высоких токов. Ну и в-третьих — провода нужно тщательнейшим образом зачищать для обеспечения хорошего контакта. Таким образом я считаю применение скруток в автомобиле «условно допустимым», с учетом вышесказанного. Напоследок опишу «свой» способ скрутки, дающий на мой взгляд оптимальные результаты и по прочности и по надежности соединения. Итак, расплетаем жилки соединяемых проводов на два пучка каждый. Скручиваем их попарно, а затем скручиваем между собой ну и пригибаем к проводу.

О том что место соединения нужно защищать я далее упоминать не буду, потому что это понятно и логично для любого соединения. Впрочем, раз уж вспомнил — опять же есть по сути два распространенных и общепринятых способа изоляции/защиты соединения — термоусадка и изолента. Термоусадка в свою очередь бывает с клеем и без (ну и разная по качеству). Естественно, что идеальный вариант — это термоусадка с клеем. Она и ограничивает доступ влаги к соединению и дополнительно фиксирует его.

Далее следует пайка. И это самый сложный вопрос. Потому что именно на нем сломано немеряно копий. То есть на вопрос «можно ли паять провода в автомобиле?» существует ровно два правильных ответа — «да» и «нет». 😉 То есть на самом деле паять МОЖНО (и примером тому — мерседес по w124 включительно, где большинство разъемов именно паяные), но при этом существует столько нюансов, что проще заявить что «НЕЛЬЗЯ», чем читать лекцию.

Я же прочитаю лекцию. Итак, пайка. начнем с того, что даже в идеальных условиях и на столе — при пайке требуется и хороший паяльник и главное прямые руки. То есть паять нужно УМЕТЬ. Смешно? мне — нет. Потому что большинство незаводских паяных соединений в машине называются «срали-мазали». Второй нюанс — применение флюсов. При пайке применяется флюс. Всегда. Флюсы бывают активные и нейтральные. Флюсы нужно смывать. Почти все и почти всегда. То есть тут опять же — проще написать что все и всегда, чем углубляться в еще одни дебри. Особенно важно помнить о необходимости промывки в случае активных флюсов, которые применяются для пайки «несвежих» проводов — а это в 99% наш случай, ведь на новых машинах провода паять нужно только разве что при установке сигнализации. А на старых машинах — провода уже окислены в большей или меньшей степени. Соответственно, для качественной пайки нужно зачистить каждую жилку от окислов и/или применять активный флюс. Который неминуемо засосёт под изоляцию, как ни вымывай. Кроме этого под изоляцию засосёт и припой и многожильный провод станет «одножильным» и потеряет гибкость. И успешно и неминуемо отвалится в этом месте через какое-то время от вибраций (что регулярно наблюдалось на мерседесах, несмотря на специальную конструкцию разъемов). Либо отгниёт из-за несмытого активного флюса.

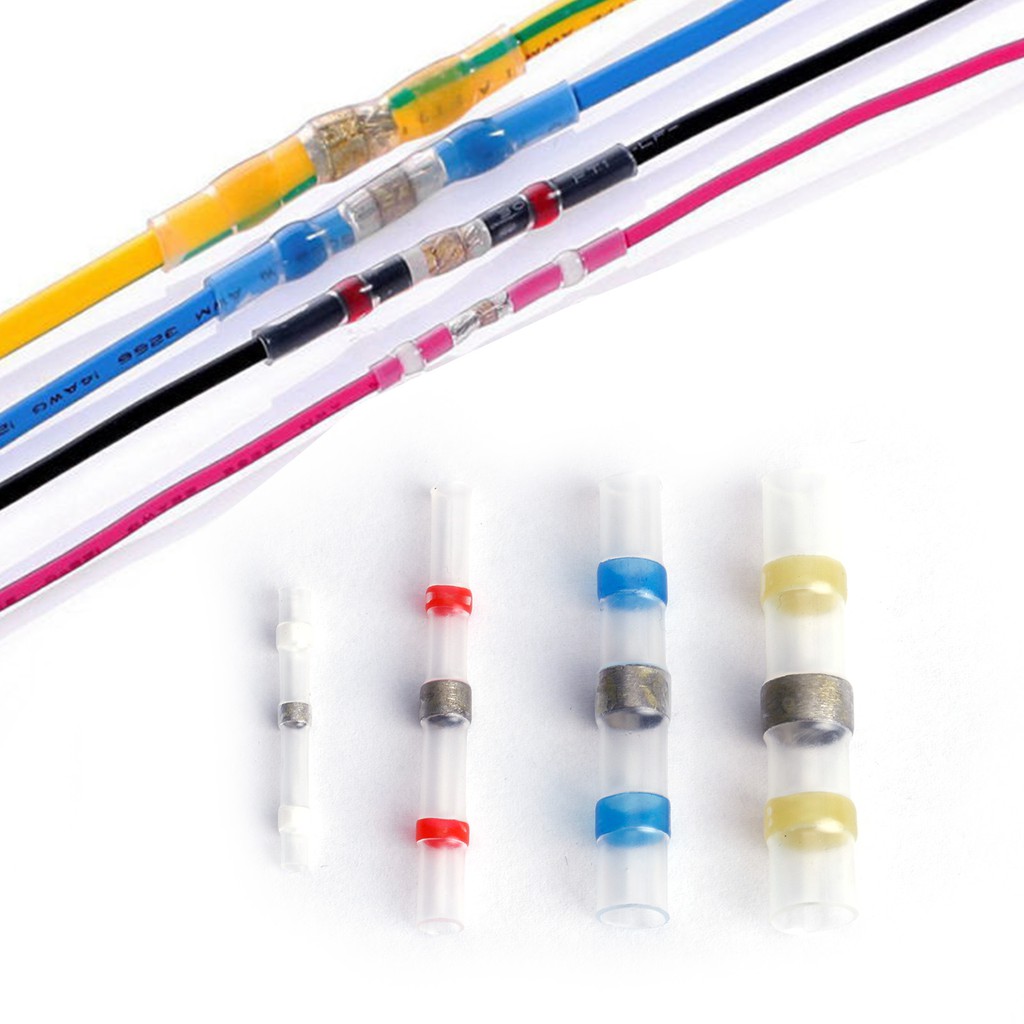

Не могу не упомянуть соединительные муфты с припоем в термоусадке. Тут те же проблемы — провода должны хорошо паяться, потому что флюса там — минимальное количество и он нейтральный. Ну и требуются навыки пайки, чтобы оценить качество соединения. Потому что то что я видел на mysku как пример соединения — иначе как браком назвать нельзя.

То есть подытоживая — паяное соединение боится вибрации и требует тщательной зачистки перед пайкой и промывки после пайки. Исключения — пайка НОВЫХ проводов гарантированно нейтральным флюсом и фиксация места соединения в жгуте.

Отдельным пунктом тут стоит лямбда-зонд и его провода. Тут всё вообще прикольно, потому что есть несколько нюансов. Во-первых провода лямбда-зонда — не медные, или не совсем медные (слегка магнитятся), короче говоря паяются они не то что с активным флюсом, а вообще только с кислотой. В-вторых — Бош официально заявляет что по проводам внутрь датчика поступает воздух. Может это и не так, но эксперименты показали что воздух МОЖЕТ проходить по проводам. Действительно ли это свойство нужно для работы лямбда-зонда — я на 100% не уверен, но и не доверять бошу тоже как-то глупо. Плюс к этому совершенно точно известно что по проводам может проходить жидкость. Так вот у меня были случаи когда в лямбду по проводам попадала вода и он там внутри начинал коротить, выдавая на сигнальный провод 12В с подогрева. А на батарее просох — и заработал. Второй случай — я смазал контактолом разъем, после чего датчик таки заработал, но хватило его минут на 5 — дальше контактол дошел до датчика и он успешно издох. Как вы думаете, попадет ли кислота под изоляцию, и дойдёт ли она до датчика? А будет ли провод по-прежнему пропускать воздух? Я вот чот не сильно горю желанием проверять. И на этой ноте мы переходим к единственно правильному методу соединения проводов в автомобиле — обжимке.

Итак, обжимка. Повторюсь, я считаю этот метод оптимальным по совокупности достоинств. Это быстро, просто, технологично, надежно. Соединяемые провода не требуют особо тщательной зачистки, потому что окислы при обжимке частично разрушаются, и контакт всё равно обеспечивается. Несомненно, лучше зачищать как можно тщательнее, а еще лучше поменять кусок провода на всем протяжении где он почернел, а луше весь провод, а еще лучше машину на новую… Но, повторюсь — вполне нормально работает и так. Работа не требует каких-то особых навыков — только инструмент и здравый смысл. При чем тут здравый смысл? Ну потому что нужно выбирать соединители под сечение провода. Работать достаточно безопасно — нет вероятности ткнуть куда-то не туда паяльником, а это может быть и глаз и приборка.

Недавно вот встретил мнение что обжимка, дескать, круто, но дорого. Хм. да нет, ребята, прошли те времена когда это было дорого. Сейчас в Китае даже гидравлические кримперы стоят от 50 баксов. Как пример вот один от 4 до 70 квадратов и вот второй — от 8 до 300 квадратов. Оба — в пределах 50 баксов (для белорусов как всегда + доставочка еще, итого уже порядка сотки плюс влёт на растаможку). Да, собственно, и «отечественный» КВТ ПГРс-70 не думаю что будет прям существенно дороже — порядка 70-75 баксов судя по яндексу.

Для меньших сечений применяются обычные ручные кримперы, которые даже в оффлайне стоят 30-40 баксов, а в Китае — около 20. Как пример могу привести КВТ СТВ-05 — это кримпер как раз для обжимки неизолированных муфт и клемм до 10 квадратов.

Теперь поговорим о видах расходников для соединения проводов обжимкой. Ну во-первых не могу не упомянуть самые правильные соединители для многожильных проводов.

Они обеспечивают самую правильную обжимку, так как фиксируют не только жилы, но и изоляцию. Обзор можете почитать тут. Это реальный мастхэв каждого автоэлектрика. Для них требуется обычный примпер для автомобильных неизолированных клемм. Я покупал его тут на месте, поэтому не могу дать на него ссылку, но чисто для примера у тех же КВТ это модели СТВ-04 и СТВ-14. По качеству этих кримперов ничего сказать не могу, это чисто пример «что это такое».

Данные соединители — достаточно редкий вариант, в основном же используются неизолированные муфты типа ГМЛ (их несколько разновидностей) и изолированные ГСИ и ГСИ-т — с простым пластиком и с термоусадкой. Здесь и далее ссылки на сайт КВТ приведены чисто для простоты и удобства. Никоим образом не пытаюсь их рекламировать. Производят всё это десятки фирм, купить можно не только на месте, но и в Китае. Ниже картинки ГМЛ, ГСИ, ГСИ-Т

Кстати, обратите внимание, что для ГСИ и ГСИ-Т применяются разные кримперы — СТВ-01 и СТВ-10 соответственно.

Я предпочитаю использовать неизолированные соединители. При этом для их обжимки (особенно для малых сечений) условно можно использовать и кримпер для автомобильных неизолированных клемм, что здорово упрощает жизнь. Я не могу конечно рекомендовать такое неправильное использование инструмента, но не вижу причин почему бы и нет 😉

Изолированные без термоусадки как ни странно обеспечивают очень неплохое качество соединения (при использовании специального кримпера! а не плоскогубцев), но имеют очень уж большие габариты и не обеспечивают никакой защиты от попадания влаги.

Качество соединения муфт в термоусадке по идее не должно отличаться, плюс если термоусадка с клеем — то и герметизация будет отличная. Впрочем, даже если без клея — то всё равно лучше чем у ГСИ. Чтобы исключить варианты — можно применять неизолированные соединители и качественную термоусадку с клеем. Где её покупать — тут уж каждый решает сам.

Надеюсь, что мне удалось максимально прояснить ситуацию с вариантами и нюансами соединения проводов в машине. Если будут появляться новые умные мысли — буду дополнять. Можете пройтись по моим обзорам на mysku — там есть обзоры разного инструмента и прочих полезных штук, не все из них я переношу в ЖЖ — что-то забываю, что-то специально… 😉
