описание, принцип работы, установка и внедрение АИИС КУЭ

АИИС КУЭ «ПУМА» ОТ КОМПАНИИ «АЙСИБИКОМ»

Единая трехуровневая система учета электроэнергии (АСКУЭ). Автоматизированный процесс сбора, обработки и передачи данных о расходе и количестве транспортируемых энергоресурсов обеспечивает заметное снижение затрат на предприятии, а все уровни расчета защищаются от воздействия человеческого фактора (случайной или преднамеренной фальсификации данных). В нашей компании вы можете заказать внедрение системы АСКУЭ на ваше предприятие.

Документация:

Особенности систем автоматизированного коммерческого учета электроэнергии

Из чего состоит АИИС КУЭ

1. Верхний. Он является центральным компонентом сбора данных. На его сервер поступает конкретная информация, передаваемая с приборов учёта, локальной разновидности. Связь обеспечивается посредством специального протокола. Обмен данными происходит на высокой скорости.
2. Средний. Этот уровень осуществляет передачу данных и включает в себя приборы, отвечающие за сбор, передачу сведений.
3. Нижний, включающий в себя первичные измерители, такие как интеллектуальные счётчики, производящие мониторинг электроэнергии. Он отвечает за непрерывные замеры и передачу сведений на следующий уровень.

Для чего нужна такая АСКУЭ?

1. Подключения и отключения потребителей от сети.
2. Автономного сбора сведений со счётчиков и отправки на сервер.
3. Анализа данных, связанных с расходом энергии.
4. Непрерывного сбора и хранения информации за прошедшие периоды.
5. Определения несанкционированного подключения к сети.

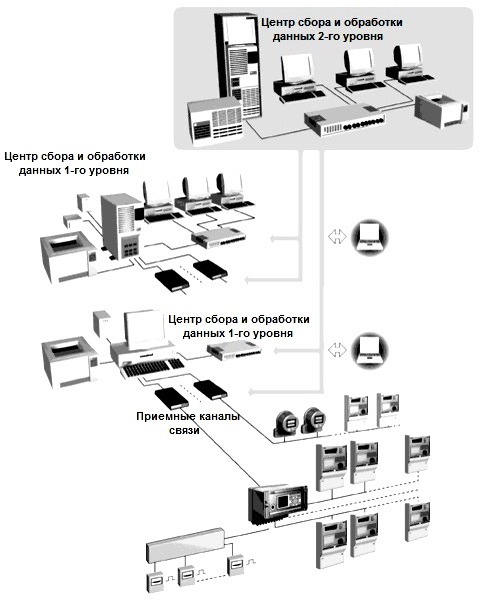

СХЕМА РАБОТЫ СИСТЕМЫ АИИС КУЭ

АСКУЭ от «АйСиБиКом» реализует полный цикл работы с данными, задает высокий уровень точности учета электроэнергии и мощности (за счет межмашинного обмена информацией), поставляет клиенту достоверные показания, привязанные к календарному времени.

ПРЕИМУЩЕСТВА АИИС КУЭ КОМПАНИИ «АЙСИБИКОМ»:

Ваше сообщение успешно отправлено!

Что нужно знать об АСКУЭ

Автоматизированная система контроля и учета электроэнергии (АСКУЭ) — это своего рода инструмент, позволяющий любому современному предприятию не только получить развернутую картину энергопотребления, но и добиться рационального расхода каждого из энергоносителей — электроэнергии, горячей воды, пара и газа. Причем сделать это с учетом всех индивидуальных особенностей производства.

Создание и эксплуатации АСКУЭ заключается в постоянной экономии энергоресурсов и финансов предприятия при минимальных денежных затратах. Экономический эффект достигается за счет многих факторов. Это, прежде всего:

• экономически правильного заказа лимитов мощности исходя из анализа количества потребляемой энергии в часы пик;
• определения точек несанкционированного доступа к источникам энергии;
• отработки оптимального, экономически выгодного режима включения-выключения энергопотребителей;
• обеспечения оперативного контроля и управления потреблением энергоносителей в течение суток;
• усиления дисциплины использования энергоносителей потребителями;
• рационального планирования времени работы цехов и подразделений в течение суток.

По назначению АСКУЭ можно разделить на два типа: системы коммерческого учета и системы технического учета.

Коммерческий учет — это учет потребляемой электроэнергии для денежного расчета за нее с поставщиком. Для такого учета требуется установка приборов повышенной точности.

Технический учет нужен для контроля процессов энергопотребления внутри предприятия, по всем его корпусам, цехам, энергоустановкам. Анализ показаний системы технического учета дает предприятиям ряд возможностей по сокращению потребления электроэнергии и мощности, не оказывая при этом влияния на объемы производства.

Технические средства и программное обеспечение, на основе которых создаются коммерческие АСКУЭ, в обязательном порядке должны выбираться из числа включенных в Государственный реестр средств измерений Республики Беларусь. При проектировании и разработке АСКУЭ необходимо пользоваться СТБ 2096-2010 «Автоматизированные системы контроля и учета электрической энергии. Общие технические требования»

АСКУЭ имеет иерархическую систему. В её состав должны входить:

• электронные счетчики с цифровым интерфейсом или импульсным выходом;
• устройства сбора и передачи данных (УСПД), обеспечивающие сбор информации от счетчиков и передачу ее на верхние уровни управления, где данные собираются, хранятся в базах данных, обобщаются, обрабатываются и выдаются всем заинтересованным организациям и службам,
• каналы связи с соответствующей каналообразующей аппаратурой для передачи измерительной информации, в которых используются любые современные средства модемной или мобильной связи, интернет;
• рабочие места оперативно-диспетчерского персонала (АРМ ОДП или АРМ Энергетика), имеющие модули связи с УСПД и средства обработки информации (как правило, персональные ЭВМ и ПО).

Конфигурация АСКУЭ может изменяться в зависимости от особенностей отдельных объектов и пожеланий пользователей. Внедрение АСКУЭ на предприятии сводит к минимуму участие человека и позволяет полностью контролировать весь процесс энергопотребления.

С метрологической точки зрения АСКУЭ представляет собой специфический тип измерительной системы, которая реализует процесс измерения и обеспечивает автоматическое (автоматизированное) получение результатов измерений. Метрологическое обеспечение АСКУЭ должно проводиться в соответствии с ТКП 355-2011 «Система обеспечения единства измерений Республики Беларусь. Порядок метрологического обеспечения автоматизированных систем контроля и учета электрической энергии».

В настоящее время в Брестской области внедрено и успешно эксплуатируется АСКУЭ более чем на 200-х предприятиях различной формы собственности. Постоянно идет процесс ввода в постоянную эксплуатацию новых объектов, увеличение точек учета в существующих АСКУЭ, модернизация на эксплуатируемых объектах, улучшение программного обеспечения, повышение надежности АСКУЭ.

Применение автоматизированных систем контроля и учета электрической энергии позволяют сократить энергетические потери, перераспределить энергетическую мощность, перевести наиболее энергоёмкие производственные операции на время действия более выгодных тарифов. На основании этих данных разрабатываются мероприятия по энергосбережению, внедрение которых является важным шагом на пути повышения эффективности энергетического потенциала страны.

cистема аиискуэ, аиис меркурий энергоучет. Принципы работы аиискуэ систем.

Что же такое АСКУЭ и АИИС КУЭ?

Автоматизированные Системы Контроля и Учета Электроэнергии (АСКУЭ) или Автоматизированные Информационно-Измерительные Системы Контроля и Учета Электроэнергии (АИИС КУЭ) — это системы, предназначенные для дистанционного снятия показаний с первичных средств измерения – счетчиков электрической энергии.

Отличие АИИС КУЭ и АСКУЭ состоит в том, что АИИС КУЭ – это автоматизированная измерительная система является средством измерения и должна быть занесена в Госреестр как средство измерения. АСКУЭ – это автоматизированная система дистанционного считывания показаний с измерительных устройств – счетчиков электроэнергии, и используется как технологическая система для контроля за потреблением, и заносить ее в Госреестр как средство измерения не обязательно. АИИС КУЭ также используется для коммерческих расчетов между поставщиком электроэнергии и потребителем, что накладывает на нее дополнительные требования – согласованные формы отчетов, также ряд других требований, которые в АСКУЭ не обязательны.

По составу АСКУЭ и АИИС КУЭ, как правило, идентичны за исключением дополнительных требований к ПО «верхнего уровня».

Системы состоят из трех основных элементов:

• первичные средства измерения,
• среда передачи данных,
• программное обеспечение для обработки, хранения и отображения данных, также формирование различных отчетов.

К первичным средствам измерения относятся:

• счетчики электрической энергии,
• трансформаторы тока и напряжения,
• контроллеры или устройства, осуществляющие синхронизацию всех устройств по времени, а также источники единого времени.

К среде передачи данных относятся:

• различные преобразователи интерфейсов,
• различные модемы,
• сама среда передачи – витая пара, телефонные линии, радиоканалы, силовые линии (PLC).

Технология передачи данных по силовым сетям PLC I, разработанная специалистами Инкотекс предназначена в основном для сбора данных показаний со счетчиков электрической энергии бытового сектора, т.е. автоматизированный сбор данных о потребленной электроэнергии от бытового потребителя. Такое функциональное ограничение обусловлено тем, что система должна иметь минимальную стоимость и простоту наладки и эксплуатации. В результате этого система относительно дешевая как по используемому оборудованию, так и в эксплуатации, поэтому имеет быструю окупаемость.

Технология передачи данных по силовым сетям PLC II, разработанная специалистами Инкотекс предназначена как для бытового сектора, так и для маломоторного сектора промышленности. Система более дорогая, но имеет большую функциональную нагрузку. Система сбора данных по силовой линии PLC II позволяет не только собирать данные о потребленной электроэнергии, но и получать практически все данные, которые имеются в многофункциональном счетчике.

Программное обеспечение «верхнего уровня» также состоит из нескольких основных блоков:

• база данных, где происходит накопление полученных результатов,
• блок обработки данных, где происходит формирование запросов, обработка полученных данных и передача их в базу данных,
• пользовательский интерфейс с блоком отображения полученных данных,
• генератор отчетов или блок формирования отчетных форм.

Целесообразность внедрения автоматизированной системы (АС) заключается в ее окупаемости, но иногда окупаемость не всегда является целью, важнее получать оперативную и достоверную информацию об электропотреблении или качестве питающей сети. В любом случае внедрения АС определяет сам потребитель и сам определяет, какую цель преследует внедрение АС.

Одной из целей использования автоматизированных системы дистанционного сбора данных является – исключить работу «счетчиков» — сотрудников энергослужб, которые списывают показания со средств измерения — счетчиков электроэнергии.

Как построить автоматизированную систему?

Способов построения систем достаточно большое количество, так как комбинация основных элементов состава АС позволяет это делать. Описывать способы построения АС в этом случае не имеет смысла, так разные способы позволяют решать разные задачи и, соответственно, получать разные результаты. Общим для всех систем является оперативное получение данных о потребленной энергии, а затем уже идут другие данные.

Конечно, первичным источником данных о потребленной электроэнергии является, как правило, счетчик электрической энергии. Но это не просто счетчик – это многофункциональный и достаточно сложный электронный измерительный прибор. Такие счетчики как Меркурий 230ART и его модификации, Меркурий 20Х и их модификации в настоящее время являются не только счетчиками электрической энергии, но и многофункциональными измерительными приборами, которые осуществляют измерения параметров электрической сети и могут управлять нагрузкой, отключая или подключая потребителя к сети.

В зависимости от требований к АС, соответственно, и меняются требования к самим счетчикам, а также к каналам связи, контроллерам, если такие есть, а также к ПО.

Поэтому надо в первую очередь определить для чего нужна АС, какие функции на нее возложить, что делать с полученным результатом, какой должен быть эффект от внедрения АС. Все это должно быть изложено в техническом задании (ТЗ) или документе его заменяющем, и далее реализовывать эти требования. В соответствии с ТЗ выбирать типы счетчиков, в зависимости от канала доставки данных выбирать среду (PLC, радиоканал, витая пара и т.д.), а также дополнительное оборудование – контроллеры, модемы, преобразователи и ПО верхнего уровня. Если строится АИИС КУЭ для коммерческих расчетов, то надо иметь в виду, что все метрологическое оборудование должно быть сертифицировано, а сама система иметь сертификат (или документ его заменяющий), и утвержденную Центром сертификации и метрологии (ЦСМ) Методику поверки.

Автоматизированные системы или АИИС КУЭ, построенные с использованием оборудования компании Инкотекс и программного обеспечения «Астра-Электроучет» – это высоконадежные автоматизированные системы, которые имеют главной целью своего предназначения – получение полной и достоверной информации о количествах потребляемой электроэнергии на конкретных энергообъектах от бытового потребителя, ТСЖ или ЖКХ, садовых товариществ и садовых кооперативов, до крупных предприятий и сетевых компаний. Эти автоматизированные системы осуществляют сбор, сохранение и обработку данных, полученных от первичных средств измерения – счетчиков электроэнергии в современных электронных базах типа SQL, позволяют контролировать потребителя и дистанционно управлять нагрузкой.

Будет не лишним установить такую универсальную систему руководителям крупных промышленных предприятий для контроля как по цехового потребления, так и по участкам. Это также оптимальный вариант решения энергопроблем в жилых микрорайонах, садовых товариществах, поселках. Что особенно важно, можно всегда предупредить хищение электроэнергии на любом участке и в любой точки сети.

Нужно сказать, что при наличии на предприятии современной автоматизированной системы контроля и учета энергоресурсов гарантирован полный контроль процесса поставки и потребления электроэнергии. Более того, всегда есть возможность согласования с поставщиками энергоресурсов тарифных планов, минимизируя, тем самым, затраты на электроэнергию. Система аскуэ в наше время становится невероятно востребованной, сегодня она внедряется на предприятиях, которые нашли решение по экономии средств в вопросах энергосбережения. Кстати, на некоторых крупных предприятиях АСКУЭ функционирует уже ни один год и экономия электроэнергии налицо. Если не хотите выкидывать «деньги на ветер», тогда нужно уметь контролировать потребление энергоресурсов, и в этом вам поможет система АИИС КУЭ Меркурий-Энергоучет построенная на базе оборудования ООО «НПК Инкотекс» с использованием программного обеспечения «Астра-Электроучет».

Учет показаний счетчика с помощью АСКУЭ

Экономное потребление и учет электроэнергии — важная составляющая энергоэффективности жилых, производственных и коммерческих объектов.

Экономное потребление и учет электроэнергии — важная составляющая энергоэффективности жилых, производственных и коммерческих объектов. Долгое время снятие и обработка показаний со счетчиков выполнялись вручную, а многие точки потребления и вовсе не были оснащены приборами учета. Сейчас становится очевидным, что при таком подходе невозможно следовать современным стандартам энергосбережения. Одним из способов решения проблемы является внедрение автоматизированной системы коммерческого учета электроэнергии (АСКУЭ). Она позволяет автоматизировать и упорядочить снятие и обработку показаний счетчиков, способствует четкому планированию потребления электрической энергии.

Что такое АСКУЭ

Объяснить принцип работы системы проще всего на примере многоквартирного дома. Каждая квартира в нем оснащена индивидуальным счетчиком, показания с которого снимаются каждым владельцем в отдельности. Это происходит не одновременно и не в полном объеме, поэтому на центральный пункт обработки и учета поступают не вполне достоверные данные.

Автоматизация процесса позволяет исключить из этой системы все составляющие, которые вызывают погрешности и неточности. После установки АСКУЭ показания всех счетчиков в доме снимаются в один день и сразу же передаются по кодированным линиям связи на центральный сервер. Оборудование можно запрограммировать на разные режимы работы, задать несколько контрольных снятий для оперативного анализа расхода электроэнергии и расчета баланса потребителей.

Установка таких комплексов целесообразна на всех объектах, в которых существуют разветвленные сети из множественных потребителей: в гаражных кооперативах, дачных поселках, промышленных комплексах, портовых предприятиях и т. д.

Преимущества АСКУЭ

При использовании системы удается решать широкий спектр задач:

• собирать данные со всех потребителей сети, обеспечивать их передачу на сервер, выполнять обработку и анализ информации;
• составлять прогнозы по потреблению электроэнергии;
• производить расчеты баланса потребителей.

По сравнению с традиционным сбором и обработкой показаний счетчиков применение АСКУЭ помогает:

• вести автоматический сбор информации в любой заданный момент времени, визуализировать информацию в личном кабинете пользователя;
• получать точную и достоверную информацию, исключить человеческий фактор и ошибки потребителей;
• архивировать показания по каждому потребителю и иметь доступ к этим данным при необходимости;
• оперативно выявлять случаи несанкционированного подключения или попыток бесконтрольного потребления;
• прогнозировать объем потребления на краткосрочные и долгосрочные периоды;
• удаленно отключать и повторно подключать потребителей.

Таким образом, установка АСКУЭ упрощает все процессы и этапы учета электроэнергии. За счет снижения объема ручного труда обеспечивается экономия, которая быстро окупает затраты на приобретение и монтаж оборудования.

Из чего состоит АСКУЭ

Система имеет структуру из 3 блоков:

1. Электронные или индукционные счетчики. Фиксируют показания каждого включенного в сеть потребителя. В приборах учета новых модификаций предусмотрен встроенный порт связи, по которому выполняется сбор данных. В старых моделях (индукционных) устанавливаются специальные считывающие устройства.
2. Компоненты для обеспечения связи с сервером. Чтобы не допустить несанкционированного доступа к информации, ее передают по зашифрованным каналам. Для этого используют:

• мобильные сети разных стандартов;
• телефонные линии;
• интернет.

Также каналы связи могут комбинироваться для лучшего результата.

1. Модуль обработки данных. Он состоит из специализированных компьютерных программ и устройств, которые аккумулируют и анализируют данные, составляют прогнозы и делают расчеты. Технически этот модуль представляет собой сервер или компьютер, на котором установлено необходимое программное обеспечение.

Монтаж автоматических систем коммерческого учета электроэнергии

Первым этапом этого процесса является разработка проекта. При этом изучаются особенности объекта, определяется объем потребления и количество подключенных к сети пользователей, анализируется наличие и состояние приборов учета.

После завершения проектирования следуют установочные работы:

• монтаж счетчиков для фиксации показаний, серверов АСКУЭ, модемов, компьютеров;
• обустройство кабельных трасс;
• подключение и настройка всех компонентов системы.

По завершению этих процессов система готова к использованию. Время и средства, потраченные на ее обустройство, полностью окупятся за счет оптимизации всех процессов учета электроэнергии.

Автоматизированная система коммерческого учета электроэнергии (АСКУЭ)

АСКУЭ — это инструмент снижения затрат. Она позволяет снижать цену покупки электроэнергии, контролировать не целевое потребление электроэнергии и снижает временные и трудовые затраты технических служб на сбор и обработку показаний приборов учета электроэнергии.

Снижение затрат на электроэнергию

Современные приборы учета, кроме начальных и конечных показаний, фиксируют почасовой профиль потребления электроэнергии. Такие счетчики дают возможность рассчитываться по 3 — 6 ценовым категориям. Выбор оптимальной ценовой категории может снизить затраты на электроэнергию до 10%. За счет этого снижения окупаются инвестиции в строительство АСКУЭ на предприятии. Для примера посмотрите видео выступления сотрудников Энергомарт на эту тему на Международном туристическом форуме в г. Сочи.

Снижение трудозатрат технической службы

АСКУЭ дистанционно собирает данные с приборов учета электроэнергии. Это избавляет технические службы:

• от ручного съема показаний. Записать показания или снять профиль потребления с 1 счетчика не сложно, но когда их десятки и они территориально распределены — это может занимать много времени и сил.
• исключает ошибки при съеме и передаче показаний. Часто при передаче показаний внутри компании возникают ошибки: запятую не там поставили, не те цифры записали — итогом может стать значительная переплата по счетам.
• исключает нарушение сроков передачи показаний поставщикам электроэнергии — по закону профили потребления и показания должны быть переданы до 1 числа месяца, если сроки нарушены поставщик может определить объем потребления расчетным способом.

Контроль неэффективного потребления электроэнергии

Сотрудники могут контролировать почасовое потребление электроэнергии и выявлять неэффективное использование электроэнергии.

Например: обычно часовая потребляемая мощность в ночное время составляет  20 кВт на объекте, в один день она значительно повышается. Если не было никаких срочных работ — это значит что кто-то из сотрудников не выключил оборудование. На основании этой информации можно делать организационные выводы.

Автоматизированные системы управления электроснабжением

что это? Система АСКУЭ и ее основные особенности

Одна из ключевых задач промышленной структуры сегодня — эффективное энергоснабжение, которое позволило бы поддерживать оптимальную степень конкурентоспособности при постоянном росте цен на энергоносители.Грамотно реализовать меры, связанные с эффективным энергоснабжением, невозможно, если в организации не ведется точный учет потребления электроэнергии. Установка AMR — важнейший шаг на этом нелегком пути. В этой статье будет полезно изучить все аспекты вопроса.

Общие моменты

АСКУЭ — что это? Это автоматизированная система коммерческого учета электроэнергии, полноценным изображением, обеспечивающая удаленный сбор информации со специально оборудованных устройств учета, передачу данных на верхнюю ступеньку при условии их обработки.

Важно знать, что формирование системы позволяет организовать автоматизацию бухгалтерского учета, а также добиться его максимальной точности. Кроме того, ASCME дает определенному кругу лиц возможность периодически получать важную аналитическую информацию, необходимую для создания рабочих решений, связанных с энергосбережением.

Определение и характеристика системы

Система AMR — что это ?? Как уже отмечалось, АСКУЭ — это не что иное, как автоматизированная система коммерческого учета электроэнергии.В АИИС КУЭ необходимо учитывать информационно-измерительную структуру.

С юридической точки зрения указанные выше системы имеют некоторые отличия. Таким образом, порядок ее установки, внедрения и дальнейшего обслуживания регулируется положениями оптового рынка по мощности, а также по электроэнергии. Требования к рассматриваемой системе сегодня определяются нормами, прежде всего, для розничного рынка электроэнергии.

Структура АМР

Что АСКУЭ? Это высокоорганизованная формация учета электроэнергии, наделенная очень сложной иерархической структурой, включающей три уровня, среди которых следующие позиции:

• К нижним относятся первичные счетчики, которые представляют счетчики энергии интеллектуального плана, полностью обеспечивающий непрерывное измерение параметров, а также передачу информации на средний уровень, следующий по счету.
• Средний уровень AMR — это среда передачи информации, которая включает устройства для сбора и передачи данных (USPD), полностью обеспечивающие обзор счетчиков, реализуемые непрерывно. Затем информация передается на верхний уровень.

• В качестве верхнего уровня масштабной системы следует рассматривать центральный элемент сбора информации, сервер которого получает конкретную информацию от всех локальных DRC. Важно отметить, что схема АСКУЭ обеспечивает полную связь через специальный протокол по высокоскоростному каналу передачи данных.Следует отметить, что именно на этом уровне применяется специально настроенное программное обеспечение, позволяющее полноценно визуализировать полученные данные и их анализ, а также составлять отчеты по ценным бумагам.

Функции AMR

Что такое АСКУЭ? Это система, осуществляющая контроль и учет электроэнергии. Организует следующие функции:

• Непрерывный автоматический сбор данных с учетных устройств и их отправка непосредственно на сервер.
• Постоянное накопление и, конечно же, хранение информации за прошедшие периоды.
• Определите несанкционированные подключения к электросети.
• Анализ информации, связанной с потреблением энергии в конструкции. Это позволяет полностью оптимизировать оптимизацию.
• Подключение удаленного плана, а также отключение конечных пользователей от сети.

Актуальные возможности

Важно знать, что очень эффективный механизм АСКУЭ позволяет в полной мере организовать максимальную точность бухгалтерской информации, а также прозрачность расчетов с поставщиками электроэнергии.Кроме того, внедрение высокопроизводительной системы открывает чрезвычайно широкие возможности для экономии электроэнергии. Благодаря этому такая система, как правило, окупается в течение года.

Когда внедрение выгодно?

Как известно, установка и последующее обслуживание — задачи непростые ни в материальном, ни в практическом плане. Кому на данный момент выгодна установка системы?

Следует отметить, что с 2012 года все большее количество потребителей переходят с организации учета электроэнергии традиционным методом (при условии ежемесячного снятия показаний с механизмов учета) на внедрение системы. Кстати, сегодня актуальной считается и система АИИС КУЭ. Что такое АСКУЭ? ИТ-системы, которые решаются, в основном, садоводческими товариществами, промышленными ассоциациями и ЖК. Кроме того, к использованию системы часто прибегают кондоминиумы, а также помещения жилого многоквартирного типа.

В заключение необходимо отметить, что внедрение АСКУЭ (расшифровка: автоматизированная система контроля и учета) позволяет любому потребителю организовать:

• Измерение объемов потребляемой электрической энергии, кроме « руководство «чтение».
• Контроль потребления электроэнергии (в почасовом, суточном, недельном плане).
• Осуществление автоматического сбора, дальнейшей обработки и хранения информации об объемах потребляемой электроэнергии.
• Расчет балансов электроэнергии, а также контроль ее «утечки».
• Полный анализ расхода.
• Мгновенное получение информации об актуальных сбоях в записи данных.

Система АСКУЭ заработает на полную мощность после 100% покрытия абонентов

Минэнерго: система АСКУЭ заработает на полную мощность после 100% покрытия абонентов

Ташкент, Узбекистан (UzDaily. com) — Полное подключение системы АСКУЭ (автоматизированная система учета и контроля электроэнергии), частью которой являются современные счетчики, запланировано на апрель 2021 года.

Система АСКУЭ, для которой по всей стране устанавливаются умные счетчики, начнет полноценную работу после 100% покрытия абонентов. Сегодня такие счетчики есть у 72% потребителей.

Это может привести к фактам «ручного» включения приема электроэнергии после оплаты абонентом имеющейся задолженности.Однако ждать полноценной работы системы АСКУЭ осталось недолго, учитывая, что большинство — 5 млн 307 тыс 346 абонентов (или 72% от общего количества) уже оснащены современными приборами учета потребления электроэнергии или , как их метко называют в народе, «умные счетчики».

При этом около 2,9 млн или 54% потребителей, имеющих данные счетчики, уже подключены к биллинговой системе, то есть могут использовать все преимущества системы АСКУЭ, в том числе автоматическое включение подачи электроэнергии после оплата произведена.

Внедрение системы АСКУЭ осуществляется АО «Региональные электрические сети» на основании Постановления Президента Республики Узбекистан № ПП-3981 от 23 октября 2018 года «О мерах по ускорению развития и финансовой устойчивости. электроэнергетика »и Постановление Кабинета Министров № ПКМ-594 от 28 сентября 2020 года« О мерах по ускорению внедрения автоматизированной системы учета и контроля электроэнергии ».

Основная цель внедрения системы АСКУЭ — обеспечение прозрачности между потребителем и поставщиком, уточнение расчетов за отпущенную электроэнергию, а также усиление платежной дисциплины за электроэнергию, использованную потребителями.

Также система позволяет получать и анализировать информацию, необходимую для проведения процессов модернизации системы электроснабжения. В частности, система позволяет своевременно выявлять избыточные нагрузки на трансформаторных подстанциях и сетях, что помогает предотвратить аварии и, как следствие, обеспечить бесперебойную подачу электроэнергии потребителям.

Установка системы учета электроэнергии АСКУЭ в СНТ

В хозяйственных обществах и СНТ оплата за электроэнергию производится по единому счетчику, при этом приборы учета потребителей не проверяются, что дает возможность хищения электроэнергии.Проблема решается организацией автоматического контроля за потреблением энергоресурсов (АСКУЭ).

АСКУЭ: что это такое и как работает

Аббревиатура АСКУЭ — автоматизированная система контроля и учета энергоресурсов. По сути, это распределенный комплекс, состоящий из приборов учета, которые передают информацию о работе системы в единый диспетчерский центр. На первый взгляд все выглядит довольно просто, но на самом деле работа системы обеспечивается серьезными техническими средствами.Из-за этого организация АСКУЭ людьми, далекими от электротехники и информационных технологий, вызывает многочисленные трудности.

Единая система учета не просто собирает данные о потреблении энергии, она имеет ряд специфических функций. Прежде всего, это работа в реальном времени: показания счетчиков передаются несколько раз в час, благодаря чему можно строить диаграммы потребления и более эффективно использовать энергоресурсы, оптимизировать работу всей электросети.

Кроме того, АСКУЭ ведет свою работу с высокой степенью прозрачности. Вся информация хранится в единой базе данных, доступ к которой открыт для всех пользователей. Более того: система позволяет удаленно не только вести учет, но и управлять узлами электросетей.Это, в частности, позволяет отключать потребителей в случае несвоевременной оплаты или превышения лимита потребления, причем в полностью автоматическом режиме.

Какие есть альтернативы

Когда дело касается садоводства ассоциаций и аналогичных бизнес-ассоциаций, внедрение распределенной системы учета электроэнергии является единственным способом справедливого распределения счетов за электроэнергию среди потребителей. Возникает вопрос: зачем организовывать АМР, если можно довольствоваться переносом узлов учета из зоны прямого доступа потребителей? Ведь по затратам оба мероприятия примерно сопоставимы.

Первая и основная проблема — это отсутствие организованной системы проверки узлов учета. Необходимо искать средства пломбирования, регулярно проводить обходы с проверкой состояния монтажных коробок и снимать показания счетчиков. И даже в этом случае не исключена возможность хищения электроэнергии.

При использовании АСКУЭ нет лазеек для неучтенного потребления. Любой счетчик в сети практически мгновенно уведомит диспетчерский центр об изменениях схемы подключения.Кроме того, постоянный мониторинг параметров сети позволит оценить естественные паразитные потери при транспортировке, что в конечном итоге приведет к введению каждого киловатта в строгую отчетность.

Выбор и установка приборов учета

Для работы в рамках АСКУЭ используются электронные счетчики, преобразующие действующие в первичной цепи ток и напряжение в последовательность импульсов, расчет которых определяет ток потребления электроэнергии. Однако далеко не каждый электронный счетчик обладает необходимым набором функций, в частности, важно наличие цифрового порта (выхода телеметрии) для подключения к устройствам передачи данных.

Еще один нюанс заключается в функциональности счетчика. Если к АСКУЭ предъявляются требования по дистанционному управлению, счетчик должен быть оборудован встроенным контактором. Функция параметризации устройства также важна для настройки взаимодействия с другими элементами системы.Последнее зависит от программного обеспечения, встроенного в контроллер, и его возможностей.

В простейшем случае можно практиковать дооснащение счетчиков специальными датчиками, считывающими количество импульсов со светового индикатора или контролирующими частоту вращения диска индукционных счетчиков. Однако такой подход не очень хорош с точки зрения унификации системы; кроме того, датчики не позволяют дистанционно контролировать потребление энергии. Для кооперативной организации АСКУЭ оптимальный вариант — покупка однотипных счетчиков с необходимым набором функций..

На данный момент почти все электронные счетчики имеют телеметрический выход, поэтому даже те приборы учета, которые уже установлены потребителями, смогут быть внесен в АМР. Но нужно помнить: попытки объединить разрозненные счетчики в единую сеть всегда чреваты проблемами с согласованием интерфейсов, кодированием сигналов и регистрацией индикаторов.

Устройства связи

Порты цифровой телеметрии счетчиков используют последовательный интерфейс RS-232 или RS-485 для передачи данных на внешние устройства; такие счетчики просто имеют встроенный преобразователь интерфейса. Тип сигнала «токовая петля» используется реже и, как правило, его наличие обычно указывает на возможность переключения на интерфейсы UART посредством ручной параметризации счетчика, в противном случае возможна передача через специальный адаптер. Для простейших счетчиков на выходе телеметрии имеется дискретный сигнал, то есть просто передаются частота и скважность импульсов счетного устройства.

Основная сложность при организации системы связи заключается в том, что каждый счетчик и каждый адаптер могут генерировать разные типы сигналов в зависимости от возможностей и настроек микроконтроллера. Проблем также добавляет тот факт, что изначально порт телеметрии используется для ручной настройки и получения данных с индивидуальным подключением через преобразователь интерфейса, в то время как сбор и передача данных в AMR требует приведения всей сети к определенному единому стандарту.Как правило, при количестве счетчиков до 32 линия связи осуществляется по проводному RS-232, а при количестве абонентов до 250 — по RS-485. Таким образом, группа устройств объединяется одним коммутатором с использованием, например, UART, но если некоторые счетчики в этой группе не поддерживают общий протокол, они подключаются через преобразователи интерфейсов. На рынке все чаще можно найти оборудование для передачи данных по линиям электропередач.

Беспроводные сети настроены иначе. Протоколы могут быть самыми разными: GSM, Wi-Fi, радиосвязь — во всех случаях трансивер настраивается индивидуально для каждого счетчика.Каждая точка связи обменивается данными с своего рода базовой станцией, и модемы могут работать не только в режиме прямой передачи, но и как ретрансляторы.

В обоих случаях имеется одно объединяющее звено, которое действует как корневой концентратор и преобразует данные для передачи в диспетчерский центр. Как правило, речь идет об использовании знакомого многим интерфейса Ethernet, то есть этот узел уже относится к Интернет-технологиям.Эта часть системы предназначена для связи между AMR и сервером, на котором установлено программное обеспечение удаленной диспетчеризации. ПК, расположенный непосредственно в зоне действия системы, может использоваться как сервер; передача данных на удаленный сервер тоже практикуется, но для надежного соединения необходим резервный канал. Вариант «облачный» хорош тем, что имеет возможность доступа из любой точки мира, тогда как проводная сеть требует установки дополнительного оборудования.

Организация диспетчерского центра

Трудности во взаимной интеграции счетчиков разных производителей (а иногда и просто разных моделей) в АМР возникают в основном на этапе организации третьего уровня системы — единого диспетчерского центра.На физическом уровне эта часть занимает крайнюю ветвь топологии, ПК общается с хабами через преобразователь интерфейса RS-USB или аналогичный, сервер — через коммутатор, установленный в составе коммуникационного комплекса.

Большинство проблем связано с пользовательским программным обеспечением. Ведущие торговые марки электросчетчиков — «Энергомера», «Ник», «Меркурий» — все они сопровождаются программными системами администрирования, бесплатными для некоммерческого использования.Но с целью разобщения сделано так, чтобы все работало правильно только в том случае, если все счетчики в системе только этого производителя и желательно одной модели. В противном случае вам придется модифицировать открытые продукты и инструменты операционной системы, подключать каждого подписчика индивидуально и проводить непрерывное администрирование.

Особенно важно, что при использовании проприетарного ПО несанкционированное проникновение в систему невозможно: исходный код программ закрыт и сложно взломать, к тому же фактически данные хранятся в памяти самих счетчиков, сервер просто их дублирует и упорядочивает.Память на счетчике защищена от записи паролем, который нельзя изменить при удаленном подключении — необходимых привилегий просто нет. Итак, для надежной защиты от изменений вам просто нужно настроить регулярную перезапись базы данных. Что не менее интересно, система работает «из коробки» и проста в изучении, не требует внесения каких-либо серьезных изменений, а значит, безупречного владения оператором в программировании и навыков администрирования ОС не требуется.

Установка и настройка системы

Каждый абонент АСКУЭ подключается индивидуально.Лицо, отвечающее за этот процесс, должно иметь файл Excel с базой потребителей. Эта база данных содержит имя и контактную информацию абонента, а также модель и серийный номер счетчика. Если счетчик имеет порт цифровой телеметрии, запишите адрес сетевого устройства. Если выход представляет собой дискретный сигнал, устанавливается датчик соответствующего типа, которому вручную задается сетевой адрес и также заносится в базу данных.

Измеритель или установленный на нем датчик подключается к концентратору системы напрямую через проводное соединение.Этим и хорош протокол UART: кабель можно проложить от абонента к абоненту на расстоянии до километра, важно только пропорционально снизить скорость передачи. Способы связи в AMR можно комбинировать, например, подключение удаленных групп абонентов через радиоточку или через GSM. В конце концов, все оборачивается лишь дополнительными затратами на оборудование для связи и преобразования сигнала, а также выбором подходящих настроек программы. Способ подключения абонента необходимо ввести в базу в поле для заметок.

Перед установкой счетчика параметризуйте его: сбросьте настройки, синхронизируйте часы реального времени, сгенерируйте правильный тип сигнала на выходе и настройки связи — пошаговая процедура в соответствии с руководством пользователя. При использовании преобразователей интерфейсов они должны сначала установить адрес в соответствии с топологией сети, а также изучить инструкцию по эксплуатации и настроить параметры связи в соответствии с текущим протоколом. Поскольку ядро ​​системы все же подключено через последовательный интерфейс, вы можете подключиться к нему в любой момент.Поэтому все оборудование, устанавливаемое на стороне заказчика, может быть предварительно установлено на стенде для настройки и тестирования в удобных условиях, а затем доставлено на место установки практически полностью собранным. В базе комплекса администрирования настройки абонентского подключения менять не нужно.

Стоимость перехода на автоматизированный учет

Самостоятельно заниматься установкой и настройкой АСКУЭ редко имеет смысл, обычно такие проекты бывают создается на кооперативной основе с привлечением стороннего подрядчика.Цены на оборудование и установку различаются от региона к региону, в среднем бюджет проекта составляет 6–10 тысяч рублей на каждого потребителя. Есть существенная разница в количестве абонентов: чем их больше, тем в конечном итоге дешевле, да и плотность размещения счетчиков на участке также имеет большое значение. Чем сложнее сетевая иерархия, тем выше стоимость проекта.

Нельзя забывать, что первоначальные затраты почти всегда не единственное вложение. Если количество абонентов больше 100 или используется сложная топология связи, вам нужно будет оплатить услуги удаленного администратора.Если для связи используется GSM, абоненту придется платить за каждый сеанс связи с системой, что составляет почти 50 запросов CSD или SMS в день.

«Витебский завод электроизмерительных приборов»

Автоматизированная система коммерческого учета энергии (АСКУЭ)

Создание систем учета электроэнергии со сбором и обработкой данных в режиме реального времени, позволяющих автоматически передавать собранную информацию с установленных устройств учета потребленной или произведенной электроэнергии, и базовая параметрическая автоматизация объекта данных, позволяет добиться значительной экономии средств за счет:

• прекращения списания потерь в транзитных сетях
• возможности выбора оптимального тарифного плана по записям
• возможности покупок в оптовых рынок электроэнергии
• возможность внедрения прогрессивных мер по повышению энергоэффективности.

Определение

Автоматизированные системы контроля и учета электроэнергии — короче, системы AMR предназначены для коммерческого и технического учета производимой или потребляемой электроэнергии с одновременным мониторингом и оперативным контролем значений нагрузки в реальном времени.

Подобная система учета различных энергоресурсов представляет собой комплексное решение, требующее определенного количества специализированного технического оборудования и программного обеспечения. Системы AMR используются для контроля потребления тепловой и электрической энергии, природного газа, подачи холодной или горячей воды и обязательно включают в себя:

• комплекс приборов учета энергоресурсов оборудования
• , передающий собранные данные в Серверный узел
• серверная станция работает над анализом и обработкой полученной информации.

Документация

Для коммерческого ввода в эксплуатацию AMR систем учета необходимо подготовить и иметь следующие документы:

• заполненную анкету от потребителя для вызова инспектора для проверки готовности автоматизированной системы
• рабочий проект и технические условия
• однолинейная схема электроснабжения
• текущий акт баланс разграничения сетей между потребителем и электросетью
• концептуальная система с включением всех органов управления
• перечень приборов учета и ксерокопии их паспортов
• перечень других дополнительных средств измерений с их основными техническими данными.
• копия сертификата монтажной организации, производившей монтаж и пуско-наладочные работы приборов.
• прочие по запросу контролирующих органов.

Структура

Комплексная система AMR состоит из двух основных уровней. Верхний уровень включает в себя все техническое оборудование для сбора и передачи информационного потока о текущих данных учета и серверную станцию ​​для приема и хранения полученных данных за определенный период времени, в том числе автоматизированных удаленных операторов. Все эти части системы обмениваются данными между собой посредством:

• o Интернет-соединения
• o GSM-модемов
• o Ethernet-соединения
• o существующих телекоммуникаций
• o каналов волоконно-оптической связи
• o систем SCS (структурированный кабель сеть).

Второй уровень включает в себя все оборудование, которое непосредственно задействовано во внедрении процессов для сбора данных о потреблении или коммунальных услугах. К таким приборам относятся:

• различные приборы учета
• дополнительные и вспомогательные преобразователи физических параметров.

Обработка

Собранная информация обрабатывается в автоматизированной информационно-измерительной системе коммерческого учета энергии, т.е. в специально разработанном комплексе с помощью специализированного программного обеспечения.Такая система позволяет быстро собирать данные и анализировать информацию, полученную по всем потокам энергоресурсов.

, сервис «translate.yandex.ru»

POWER-KAZINDUSTRY2011

Power-Kazindustry2012

PLC SYSTEMS LTD

ул. Толе би 291-А,
Алматы 050031, Республика Казахстан
Тел.: +7 727 2680330
Тел .: +7 727 2680331
Факс: +7 727 2952110
Эл. Почта: [email protected], [email protected]
www.plcsystems.kz

Мы являемся эксклюзивным дистрибьютором канадской компании CONTROL MICROSYSTEMS (входит в список компаний Schneider Electric) и американской компании Automation Direct.

Осуществляем комплексные поставки и внедрение следующего оборудования для промышленной автоматизации, систем управления, программного обеспечения SCADA систем в Казахстане и странах Средней Азии:

— Контроллеры SCADAPack (Канада) для систем телеметрии и автоматизации подстанций, распределительных пунктов, для систем насосных станций, узлов учета воды, нефти и газа, компрессорных станций, трубопроводов и других объектов промышленности;

— Программное обеспечение ClearSCADA для построения SCADA-систем, систем АСКУЭ,, и др.;

— Измерители мощности SATEC (Израиль) с расширенными возможностями качества электроэнергии;

— Контроллеры Direct Logic (США) для систем управления технологическими процессами любых производств;

— Контроллеры Productivity 3000 для задач, требующих больших ресурсов памяти и высокой пропускной способности;

— Контроллеры ICP DAS для построения недорогих систем сбора и управления данными;

— Контроллеры CLICK для малых систем автоматизации;

— Промышленная коммутация, сетевое оборудование Korenix и Ruggedcom для Ethernet;

— Графические и текстовые панели оператора Wientek, C — More, SCADAPack Vision;

— Блоки питания, преобразователи, сетевые фильтры, реле, кнопки и др.
