SMD Резисторы в аналоговой и цифроаналоговой технике

Несмотря на кажущуюся простоту, дешевизну и распространенность, современный SMD резисторы для поверхностного монтажаявляются весьма сложным устройством, при изготовлении которого используются многие достижения современных высоких технологий.

Для того, чтобы убедиться в этом, достаточно взглянуть на упрощенную внутреннюю структуру такого непроволочного резистора, представленную на рис.1.

Основным несущим элементом резистора является подложка, изготовленная из окиси аллюминия  (Al2O3).

Этот материал обладает хорошими диэлектрическими свойствами, но помимо этого имеет очень высокую теплопроводность, что необходимо для отвода тепла, выделяющегося в резистивном слое, в окружающую среду.

Основные (но не все!) электрические характеристики резистора определяются резистивным элементом, в качестве которого чаще всего используется пленка металла или окисла, например чистого хрома или  двуокиси рутения, нанесенная на подложку.

Состав, технология нанесения на подложку и характер обработки этой пленки являются важнейшими элементами, определяющими характеристики резистора, и чаще всего представляют производственный секрет фирмы производителя.

Некоторые виды — резисторы проволочные — в качестве резистивного материала используют тонкую (до 10 мкм) проволоку из материала с низким температурным коэффициентом сопротивления (например, константана), намотанную на подложку. В последнем случае номинал резистора обычно не превышает 100 Ом.

Для соединения резистивного элемента с проводниками печатной платы служат несколько слоев контактных элементов.

Внутренний контактный слой обычно выполнен из серебра или палладия, промежуточный слой представляет собой тонкую пленку никеля, а внешний – свинцово-оловянный припой.

Такая сложная контактная конструкция предназначена для обеспечения надежной взаимной адгезии слоев. От качества выполнения контактных элементов резистора зависят такие его характеристики, как надежность и токовые шумы.

Последним элементом конструкции SMD резистора является защитный слой, обеспечивающий предохранение всех элементов конструкции резистора от воздействия факторов окружающей среды и в первую очередь от влаги. Этот слой выполняется из стекла или полимерных материалов.

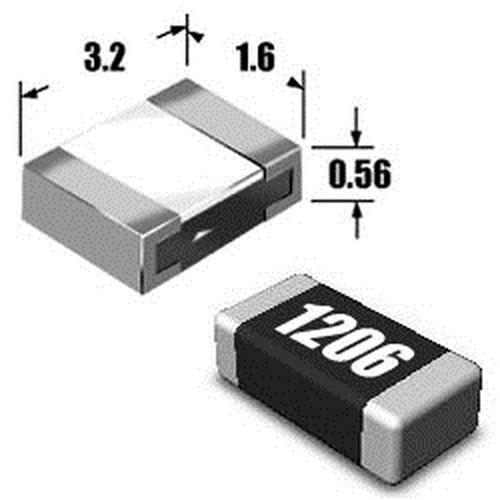

На рис.2. приведены обозначения геометрических параметров SMD резисторов.

 Основные геометрические и некоторые электрические характеристики SMD резисторов определяются их типоразмерами, наиболее употребительные из которых приведены в таблице 1.

Таблица 1

Важнейшими характеристиками резисторов являются величина номинального сопротивления, допуск на эту величину и температурный коэффициент изменения сопротивления.

С этими характеристиками тесно связаны допустимая рассеиваемая мощность и тепловое сопротивление между резистором и окружающей средой.

Кроме того, в некоторых областях применения резисторов могут оказаться существенными их шумовые характеристики (особенно токовый шум) а также временная стабильность, предельная величина рабочего напряжения, зависимость сопротивления от приложенного напряжения и частотные параметры резистора (характеристики его эквивалентной схемы на различных частотах).

Рассмотрим важнейшие из этих характеристик с точки зрения применения резисторов в аналоговых и цифроаналоговых электронных устройствах. Таковыми являются величина номинального сопротивления, допуск на эту величину и температурный коэффициент изменения сопротивления.

Допуск на величину номинального сопротивления задается в процентах от номинального значения сопротивления.

Номинальное значение – это величина сопротивления резистора, измеренная при фиксированных значениях факторов внешних воздействий.

Важнейшим среди этих факторов является температура. Обычно номинальное значение сопротивления приводится для температуры +20°С и нормального атмосферного давления.

SMD резисторы выпускаются с допусками на номинальное сопротивление в пределах от ±0.05% до ±5%. Разработчикам следует иметь в виду, что самыми распространенными, доступными и дешевыми являются резисторы с допуском на номинальное значение ±5% и ±1%.

Более точные резисторы обычно требуют предварительного заказа и их стоимость возрастает в несколько раз.

Температурным коэффициентом сопротивления (ТКС) называется величина, характеризующая обратимое относительное изменение сопротивление резистора при изменении его температуры на 1°С.

Следует иметь в виду, что изменение температуры резистора может происходить как из-за изменения температуры окружающей среды, так и из-за его саморазогрева.

Значение ТКС определяется по формуле:

ТКС=DR/(R*DТ)

где  DR – абсолютное значение изменения сопротивления при изменении температуры резистора на величину DТ,
R – номинальное значение сопротивления резистора.

Величина ТКС измеряется в 1/ °С, однако, чаще всего ее измеряют в единицах ppm (1ppm=10E-6 1/°С). Современные SMD резисторы выпускаются со значением ТКС в пределах от ±5 до ±200 ppm.

Интересно сопоставить влияние на общее отклонение от номинального значения сопротивления резистора его допуска и температурного изменения. Это сопоставление можно выполнить введением такого параметра, как критическая температура Тк, определяемая как изменение температуры резистора, при которой изменение его сопротивления, определяемое  величиной ТКС, сравняется с допуском на номинальное сопротивление.

Значение Тк для различных значений допусков и ТКС приведено в таблице 2.

Таблица 2

Из этой таблицы видно, что выпуск резисторов с допуском  ±0. 05% и ТКС равным ±25… ±200ppm является бессмысленным, так как изменение температуры резистора на 20°С может иметь место даже за счет его саморазогрева.

В то же время критическая температура для резисторов с допуском ±0.05% меньше диапазона допустимой рабочей температуры, которая для большинства SMD резисторов составляет от –55 до +125 °С.

Рассмотрим  пример простейшей аналоговой схемы – инвертора на операционном усилителе (рис.3.) и оценим ее точностные характеристики с точки зрения применяемых резисторов.

Коэффициент передачи этой схемы К без учета погрешностей, вносимых операционным усилителем, определяется выражением:

К=-U1/U2=-R3/R1.

Учитывая малое значение допуска на величину номинального сопротивления резистора, можно с достаточной степенью точности утверждать, что при наихудшем сочетании допусков на резисторы допуск на значение К в два раза больше допуска на номинал резистора.

Это значит, что для применяя в данной схеме SMD резисторы наивысшей точности и без учета влияния нагрева резисторов невозможно достижение точности коэффициента передачи выше ±0. 1%!

Такой точности явно недостаточно для многих аналоговых устройств. К счастью, в действительности ситуация несколько легче. Дело в том, что в приведенном выражении для коэффициента передачи его точность определяется не абсолютными значениями сопротивлений резисторов R1 и R3, а их отношением.

Если для схемы используются резисторы одной фирмы и одной партии, то значения их ТКС и номинальных значений могут быть значительно ближе, чем паспортные данные на каждый резистор в отдельности.

Это позволяет существенно повысить результирующую точность схемы, как при нормальной температуре, так и при ее изменении.

Однако, на практике применить предложенный подход к уменьшению погрешности схем не так просто!

В рассмотренной выше схеме он хорошо работает только при К=-1, так как для этого требуются одинаковые резисторы, которые могут быть выбраны из одной партии. При других значениях К эта схема не даст требуемой точности, так как для резисторов разных номиналов вероятность расхождения параметров (особенно ТКС) существенно возрастает.

Для выхода из этого затруднения при К=-2 можно предложить схему, представленную на рис.4.

В этой схеме, несмотря на кажущуюся на первый взгляд ее нелогичность (два последовательно соединенных резистора вместо одного),  можно применить резисторы одного номинала, из одной партии и, таким образом, использовать все преимущества предложенного выше подхода к повышению точности схемы.

Совершенно ясно, что подобный подход может быть использован и для других значений коэффициентов передачи К.

В заключение можно сформулировать несколько простых правил применения резисторов в аналоговых и цифроаналоговых схемах, способствующих уменьшению погрешностей.

1. Рекомендуется использовать такие схемные решения, в которых конечная погрешность схемы определяется не абсолютными значениями резисторов, а их отношениями.

2. По возможности следует использовать в схеме максимальное количество резисторов одного номинала. Для получения резисторов различных номиналов рекомендуется использовать комбинации из последовательного и/или параллельного соединения резисторов одного номинала.

3. Для прецизионных схем рекомендуется использовать резисторы самых больших типоразмеров, обеспечивающих наилучший отвод тепла и, таким образом, уменьшающих саморазогрев резисторов.

Семенякина О.А.
ЗАО «Реом СПб»

Внимание! Все материалы сайта охраняются законом об авторском праве. Любая перепечатка информации, изложенной в любом разделе допускается только со ссылкой на страницу, откуда взята перепечатанная информация.

Смотрите также: резисторы сп39

Как найти значение кодов резисторов SMD и EIA-96 для SMD

Резистор SMD означает «устройство для поверхностного монтажа» (взято из SMT = технология поверхностного монтажа) резистор. Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления.

Ниже приведены некоторые роли, которые помогают узнать точное значение резистора SMD по напечатанным кодам символов на этих крошечных микросхемах.что-то), а затем должен быть умножен на первые две (2) значащие цифры или число, или третье будет указывать, сколько нулей следует добавить к первым двум (2) значащим цифрам или числу.

250 = 25 x 10 ⁰ = 25 x 1 = 25 Ом (Это только и только 25 Ом, а не 250 Ом)

100 = 10 x 10 ⁰ = 10 x 1 = 10 Ом

721 = 72 x 10 ¹ = 72 x 10 = 720 Ом

102 = 10 x 10 ² = 10 x 100 = 1000 Ом или 1 кОм 915 = 91 x 10 ⁵ = 91 x 100000 = 9 100 000 Ом = 9. 1 МОм

4R7 = 4,7 Ом

R12 = 0,12 Ом

Связанные сообщения:

Нет ничего нового, кроме того же метода чтения значение резисторов SMD, как упомянуто выше, для трехзначных SMD петухов. Единственная разница в том, что со значащими числами. Короче говоря, в описанном выше методе первые две цифры обозначают значащие числа, тогда как в этом методе первые три цифры или числа будут отображать значащие числа.что-то), а затем должен быть умножен на первые две (3) значащие цифры или число, иначе четвертая будет указывать, сколько нулей следует добавить к первым двум (2) значащим цифрам или числу.

Также прочтите: Резистор и типы резисторов

2500 = 250 x 10 ⁰ = 250 x 1 = 250 Ом (Это только и только 250 Ом, а не 2500 Ом)

1000 = 100 x 10 ⁰ = 100x 1 = 100 Ом

7201 = 720 x 10 ¹ = 720 x 10 = 7200 Ом или 7. 2 кОм

1001 = 100 × 10 ¹ = 100 x 10 = 1000 Ом или 1 кОм

1004 = 100 × 10 ⁴ = 100 x 10000 = 1000 000 Ом или 1 МОм

R102 = 0,102 Ом (4-значные резисторы SMD (серия E96)

0R10 = 0,1 x 10 ⁰ = 0,1 x 1 = 0,1 Ом (4-значные резисторы SMD (серия E24) )

25R5 = 25,5 Ом (4-значные SMD-резисторы (серия E96))

— это новый метод, который появился на 1% всех резисторов SMD.что-то), а затем должны быть умножены на первые две (2) значащие цифры.

Ниже приведена таблица (1), в которой показаны значения множителей для различных букв с использованием системы кодирования EIA-96 для кодов резисторов SMD.

Таблица (1)

Кроме того, посмотрите примеры чтения кодов резисторов SMD EIA-96, чтобы узнать о важности использования таблицы (2)

Таблица (2)

Примеры кодов резисторов SMD EIA-96

• 01F = 10M
• 01E = 1 МОм
• 01C = 10 кОм
• 01B = 1 кОм
• 01A = 100 Ом = 10 Ом
• 01Y = 1 Ом
• 66X = 475 x 0. 1 = 47,5… → (в таблице (2) 66 = 475 и в таблице (1) X = 0,1. Поэтому 475 x 0,1 = 47,1 Ом)
• 85Z = 750 x 0,001 = 0,75 Ом → (в таблице (2 ), 85 = 750, а в таблице (1) Z = 0,001. Таким образом, 750 x 0,001 = 0,75 Ом)
• 36H = 232 x10 = 2320 Ом = 2,32 кОм → (в таблице (2) 36 = 232 и в таблице ( 1), H = 10. Таким образом, 232 x 10 = 2,32 кОм)

Связанные сообщения:

SMD резисторы: коды, размер, испытания, допуски и выбор

Abstract

SMD Resistor или Chip Fixed Resistor — один из резисторов для глазури с металлическим стеклом.Это резистор, изготовленный путем смешивания металлического порошка и порошка стеклянной глазури и печати на подложке методом трафаретной печати. Он устойчив к влажности и высокой температуре с низкотемпературным коэффициентом. Резистор SMD может значительно сэкономить место на схеме и сделать дизайн более изысканным. SMD — это аббревиатура от Surface Mounted Devices, которая представляет собой особый вид элементного устройства SMT (технология поверхностного монтажа). Резисторы SMD обычно называют чип-резисторами.

Резистор SMD код

Каталог

I Как определить коды резисторов SMD?

SMD резистор

Номинальный метод цифрового кабеля заключается в маркировке сопротивления цифрами на резисторе. Его первая цифра и вторая цифра являются значащими цифрами, а третья цифра представляет собой число «0», добавленное после значащей цифры. В нем нет букв. Например: «472 ‘» означает «4700 Ом»; «151» означает «150».

Значение сопротивления резистора SMD обычно наносится непосредственно на поверхность резистора в цифровой форме, поэтому значение сопротивления резистора считывания можно непосредственно увидеть по номеру на поверхности резистора. Обычно существует три метода представления:

(1) Состоит из трех цифр, обозначающих, что допуск сопротивления составляет ± 5%. Первые две цифры являются значащими цифрами, третья цифра представляет собой множитель умножения на ноль, а основная единица измерения — Ω. Например, 103, 1 и 0 — допустимые числа. 2 означает умножение на ноль, что является степенью 10 (короче говоря, третья цифра — это степень 10). Таким образом, сопротивление, представленное числом 103, является мощностью 10 × 10 = 10 × 1000 = 10000 Ом = 10 кОм.

(2) Состоит из четырех цифр, обозначающих, что допуск сопротивления составляет ± 1%. Первые три цифры являются значащими цифрами, а четвертая цифра представляет собой множитель на ноль (то есть число означает степень 10). Например, в 1502 150 — значащее число. 2 представляет степень 10. Таким образом, сопротивление 1502 равно квадрату 150 × 10 = 150 × 100 = 15000 Ом = 15 кОм.

(3) Состоит из цифр и букв, например 5R6, R16 и т. Д. Здесь нужно только заменить R на десятичную точку.

5R6 = 5,6R = 5,6 Ом R16 = 0,16R = 0,16 Ом

Здесь следует отметить, что «R» — это сопротивление, а «Ω» — это единица измерения сопротивления. В повседневной жизни мы не можем смешивать эти два понятия, но в промышленном производстве граница между ними очень расплывчата.

аналогичны обычным резисторам, и в большинстве из них используются четыре кольца (иногда три кольца) для обозначения их сопротивления.Первое кольцо и второе кольцо — это значащие цифры, а третье кольцо — это увеличение (коды цветных колец показаны в таблице 1). Например: «Коричневый, зеленый, черный» означает «15 Ом»; «Синий Серый Оранжевый Серебро» означает «68 кОм» с допуском ± 10%.

Смешанный номинальный метод цифровых кодов и букв также использует три цифры для обозначения значения сопротивления. То есть «две цифры плюс одна буква», где две цифры представляют собой код сопротивления серии E96.Третья цифра — это увеличение, выраженное буквенным кодом. Например: «51D» означает «332 × 103; 332 кОм»; «249Y» означает «249 × 10-2; 2,49 Ом».

II типоразмер

Резисторы для поверхностного монтажа стандартизированы по форме и размеру. Большинство производителей используют стандарт JEDEC. Размер резистора SMD представлен цифровым кодом, например 0603. Этот код содержит ширину и высоту корпуса. Следовательно, в примере кода 0603 Imperial это означает, что длина равна 0.060 дюймов и ширина 0,030 дюйма. Этот код может быть указан в английских или метрических единицах, обычно с использованием английских кодов, чтобы чаще указывать размер упаковки. Напротив, в современном дизайне печатных плат чаще используются метрические единицы (мм), что может вызвать путаницу. В общем, вы можете предположить, что код указан в английских единицах измерения, но используется размер в миллиметрах. Размер резистора SMD в основном зависит от требуемой номинальной мощности. В следующей таблице перечислены размеры и характеристики распространенных корпусов для поверхностного монтажа.

Таблица упаковки и размеров

III Метод испытания резисторов SMD

1. Требования к испытаниям сопротивления заземления: a. Рабочее заземление переменного тока, сопротивление не должно превышать 4 Ом; б. Безопасное рабочее заземление, сопротивление не должно превышать 4 Ом; c. Рабочее заземление постоянного тока, сопротивление должно определяться в соответствии с конкретными требованиями компьютерной системы; Патч-сопротивление заземления молниезащиты не должно превышать 10 Ом; е.Если в системе экранирования используется совместное заземление, сопротивление заземления не должно превышать 1 Ом.

2. Тестер SMD резисторов

ZC-8 подходит для измерения сопротивления различных систем питания, электрооборудования, молниеотводов и других заземляющих устройств. Он также может измерять значение сопротивления и удельное сопротивление почвы проводников с низким сопротивлением.

Тестер сопротивления заземления ZC-8

3. Работа этого прибора состоит из генератора с ручным заводом, трансформатора тока, скользящего проволочного резистора и гальванометра. Все механизмы установлены в пластиковом корпусе, а внешний корпус удобен для переноски. К аксессуарам относятся провода вспомогательного датчика и т. Д., Которые устанавливаются в сумке с аксессуарами. Его принцип работы использует формулу опорного напряжения сравнения.

4. Перед использованием проверьте комплектность тестера. Тестер включает в себя следующие устройства: 1. Один тестер сопротивления заземления ZC-8 2. Два вспомогательных заземляющих стержня 3. Три провода, каждый из которых 5м, 20м и 40м

5.Использование и эксплуатация

(1) При измерении сопротивления SMD-резистора кнопка клеммы E на приборе соединяется с проводом длиной 5 м, кнопка клеммы P соединяется с проводом длиной 20 м, а кнопка клеммы C соединяется с проводом длиной 40 м. Другой конец провода подсоединяется к заземляющему электроду E ’, датчику потенциала P’ и датчику тока C ’, при этом E’, P ’, C’ должны находиться на прямой линии на расстоянии 20 м.

Если сопротивление микросхемы больше или равно 1 Ом, соедините две кнопки клеммы E на измерителе вместе.

Схема подключения при сопротивлении микросхемы не менее 1 Ом

Когда сопротивление микросхемы меньше 1 Ом, подключите два провода кнопки клеммы E на приборе к тестируемому заземлению, чтобы устранить дополнительную ошибку, вносимую сопротивлением соединительного провода во время измерения.

Схема подключения при сопротивлении микросхемы менее 1 Ом

(2) Этапы работы

1) Вся проводка со стороны прибора должна быть правильной.

2) Соединение между прибором и заземляющим электродом E ’, датчиком потенциала P’ и датчиком тока C ’должно находиться в плотном контакте.

3) После того, как счетчик установлен горизонтально, отрегулируйте механическое нулевое положение гальванометра и вернитесь к нулю.

4) Установите переключатель увеличения на максимальное увеличение и постепенно увеличивайте скорость вращения рукоятки до 150 об / мин. Когда стрелка гальванометра отклоняется в определенном направлении, поверните циферблат, чтобы вернуть стрелку гальванометра в положение «0». В это время показание на циферблате, умноженное на шкалу увеличения, является измеренным значением сопротивления.

5) Если показание шкалы меньше 1, стрелка гальванометра все еще не сбалансирована, и переключатель увеличения можно установить на следующее меньшее увеличение, пока он не будет отрегулирован до полного баланса.

6) Если стрелка гальванометра счетчика дрожит, скорость кривошипа можно изменить, чтобы устранить дрожание.

Принципиальные и физические схемы

IV Допуск

Что такое прецизионный резистор SMD? Прецизионный резистор SMD означает, что допуск чип-резистора относительно невелик.Обычно это называется допуском в 1%. Минимальная погрешность может достигать 0,01%. Температурный коэффициент составляет всего ± 5 частей на миллион / ° C, что редко достигается в промышленности: он может применяться к прецизионным приборам, коммуникационным электронным продуктам и портативным электронным устройствам. Многие люди спросят: если сопротивление микросхемы такое маленькое, можно ли его различить, если не проверять 5% и 1%? Итак, ниже мы сравниваем разницу между резисторами микросхемы 5% и 1%.

SMD-резисторы серии 5% представлены 3 символами: в этом методе первые две цифры представляют собой действующие цифры значения сопротивления, а третья цифра представляет собой число «0», которое следует добавить после действующего числа.Когда сопротивление меньше 10 Ом, R используется для обозначения положения десятичной точки в значении сопротивления в коде резистора. Это обозначение обычно используется в серии сопротивлений с погрешностью значения сопротивления 5%. Например, 330 означает 33 Ом вместо 330 Ом; 221 означает 220 Ом; 683 означает 68000 Ом или 68 кОм; 105 означает 1 МОм; 6R2 означает 6,2 Ом.

Прецизионные резисторы SMD серии 1% представлены 4 символами: первые 3 цифры этого обозначения представляют собой действующие цифры значения сопротивления, а четвертая цифра представляет количество нулей, которые следует добавить после действующих цифр.Когда сопротивление меньше 10 Ом, R все еще используется в коде для обозначения положения десятичной точки в значении сопротивления. Этот метод представления обычно используется в серии прецизионных сопротивлений с погрешностью сопротивления 1%. Например: 0100 означает 10 Ом; 1000 означает 100 Ом; 4992 означает 49900 Ом или 49,9 кОм; 1473 означает 147000 Ом или 147 кОм; 0R56 означает 0,56 Ом.

На поверхности резисторов SMD выгравированы буквы. Если есть только три цифры, ошибка составляет 5%. Если есть четыре цифры, ошибка составляет 1%.

В Выбор резисторов SMD

Применение технологии поверхностной сборки (SMT) очень распространено, и доля электронных продуктов, собираемых SMT, превышает 90%. С развитием мелкомасштабного производственного оборудования SMT область применения SMT еще больше расширяется, и в аэрокосмической, аэрокосмической, приборостроительной, станкостроительной и других областях SMT также используется для производства различных небольших электронных продуктов или компонентов.

Разработчики электронных продуктов часто используют устройства SMD для разработки новых продуктов. В последние годы обслуживающий персонал также начал ремонтировать большое количество электронных продуктов, собранных по технологии SMT.

Модель резистора SMD неоднородна и устанавливается каждым производителем, а модель особенно длинная (состоит из более чем десятка букв и цифр). Если различные параметры и характеристики SMD-резистора могут быть правильно представлены при покупке, то необходимый резистор можно легко приобрести (или заказать).

Для резисторов SMD существует 5 параметров, а именно размер, сопротивление, допуск, температурный коэффициент и упаковка.

1. Размер

обычно имеют 7 размеров, которые выражаются двумя кодами размеров. Код размера — это код EIA (Американской ассоциации электронной промышленности), представленный 4 цифрами. Первые две цифры и последние две цифры указывают длину и ширину резистора в дюймах соответственно. Другой — это метрический код, который также представлен 4 цифрами в миллиметрах. Резисторы разного размера имеют разную номинальную мощность.

2.Сопротивление

Номинальное сопротивление определяется серией. Каждая серия делится на допуск сопротивления (чем меньше допуск, тем больше делится значение сопротивления), и наиболее часто используется E-24 (допуск значения сопротивления составляет ± 5%).

На поверхности резистора SMD три цифры используются для представления значения сопротивления, в котором первая и вторая цифры являются действительными числами, а третья цифра представляет собой число, за которым следует ноль.Когда есть десятичная точка, используйте «R» для обозначения и занимайте одну значащую цифру.

3. Допуск

Допуск SMD резистора (углеродного пленочного резистора) имеет 4 уровня, а именно уровень F, ± 1%; Уровень G, ± 2%; Уровень J, ± 5%; Уровень К, ± 10%.

4. Температурный коэффициент

Температурный коэффициент резистора SMD имеет два уровня, а именно уровень w, ± 200 ppm / ℃; Уровень X, ± 100 ppm / ℃. Только резисторы с допуском F относятся к классу x, тогда как резисторы с допусками других классов обычно относятся к классу w.

5. В основном существует два вида упаковки: насыпная и рулонная.

Диапазон рабочих температур резисторов SMD составляет -55- + 125 ℃. Максимальное рабочее напряжение зависит от размера: 0201 — самое низкое, 0402 и 0603 — 50 В, 0805 — 150 В, а другие размеры — 200 В.

Цифры на поверхности резистора SMD используются для обозначения символов сопротивления, расположенных по горизонтали, и указаны для представления трех цифр, где первые две цифры — действительные цифры, а третья цифра — показатель степени 10.Например: 473 означает 47 × 103 = 47 кОм. Если второй символ на поверхности резистора, используемый для обозначения значения сопротивления, представляет собой букву R, он представляет десятичную точку, например, 5R1 означает, что значение сопротивления составляет 5,1 Ом.

Артикул Рекомендуемый:

В чем разница между подтягивающими и понижающими резисторами?

Руководство по прецизионным резисторам для новичков

Chip Resistors TopLine Dummy — Resistor Chip — Resistor Zero Resistor SMD, SMT RESISTORS

Чип резистор Стандартный • Чип-коды Размер (дюйм) Размер (метрическая система) Кол-во Катушка 7 дюймов Кол-во Катушка 4 дюйма Лента № заказа Катушки 7 дюймов № заказа Катушки 4 « 008004 0201 мм 0. 25 x 0,125 мм Z = 0,11 мм 50 000 10 000 5000 – 4 мм — W4P1 Шаг 1 мм Пластик Перейти к SC008004E7A-W4P1 – — 03015 мм 0,30 x 0,15 мм Z = 0,11 мм 40 000 10 000 5000 – 4 мм — W4P1 Шаг 1 мм Пластик SR03015E7A-W4P1 Классическая оконечная муфта Стандартная – — 03015 мм 0.30 x 0,15 мм Z = 0,11 мм 40 000 10 000 5000 – 4 мм — W4P1 Шаг 1 мм Пластик SR03015BT-E7A-W4P1 С нижним выводом В разработке – 01005 0402 0,4 x 0,2 мм 20 000 10 000 5000 1 000 8 мм — W8P2 Шаг 2 мм Бумага SR01005P7A SR01005P4A 01005 0402 0. 4 x 0,2 мм 40 000 20 000 10 000 5000 1 000 4 мм — W4P1 Шаг 1 мм Пластик SR01005E7A-W4P1 SR01005E7A-W4P1 0201 0603 0,6 x 0,3 мм 15 000 10 000 1 000 8 мм — бумага шаг 2 мм SR0201P7A SR0201P4A 0402 1005 1.0 x 0,5 мм 10 000 1 000 8 мм — бумага шаг 2 мм SR0402P7A SR0402P4A 0603 1608 1,6 x 0,8 мм 5000 1 000 8 мм — бумага шаг 4 мм SR0603P7A SR0603P4A 0805 2012 2. 0 x 1,2 мм 5000 1 000 8 мм — бумага шаг 4 мм SR0805P7A SR0805P4A 1206 3216 3,2 x 1,6 мм 5000 1 000 8 мм — бумага шаг 4 мм SR1206P7A SR1206P4A 1210 3225 3.2 x 2,5 мм 4000 1 000 8 мм — пластик Шаг 4 мм SR1210E7A SR1210E4A 1812 4532 4,5 x 3,2 мм 4000 500 12 мм — пластик Шаг 4 мм SR1812E7A SR1812E4A 2010 5025 5. 0 x 2,5 мм 4000 250 12 мм — пластик Шаг 4 мм SR2010E7A SR2010E4A 2512 6332 6,3 x 3,2 мм 4000 250 12 мм — пластик Шаг 4 мм SR2512E7A SR2512E4A Для нулевого сопротивления добавьте «НУЛЬ» в конец номера детали.Пример: SR0603P7A- ZERO Бессвинцовый • RoHS • Не содержащий свинца • Sn100 Олово • Чип-коды Размер Размер (метрическая система) Кол-во Катушка 7 дюймов Кол-во Катушка 4 дюйма Лента Номер для заказа Катушка 7 дюймов Номер для заказа Катушка 4 « — 03015 мм 0. 3 x 0,15 мм Z = 0,11 мм 40 000 10 000 5000 1 000 4 мм — W4P1 Шаг 1 мм Пластик SR03015E7A-W4P1 – 01005 0402 0,4 x 0,2 мм 20 000 10 000 5000 1 000 8 мм — W8P2 Шаг 2 мм Бумага СР01005П7А-ИНН СР01005П4А-ИНН 01005 0402 0.4 x 0,2 мм 40 000 10 000 5000 1 000 4 мм — W4P1 Шаг 1 мм Пластик SR01005E7A-W4P1 SR01005E7A-W4P1 0201 0603 0,6 x 0,3 мм 15 000 10 000 1 000 8 мм — бумага шаг 2 мм СР0201П7А-ИНН СР0201П4А-ИНН 0402 1005 1. 0 x 0,5 мм 10 000 1 000 8 мм — бумага шаг 2 мм СР0402П7А-ИНН СР0402П4А-ИНН 0603 1608 1,6 x 0,8 мм 5 000 1 000 8 мм — бумага шаг 4 мм СР0603П7А-ИНН СР0603П4А-ИНН 0805 2012 2.0 x 1,2 мм 5 000 1 000 8 мм — бумага шаг 4 мм СР0805П7А-ИНН СР0805П4А-ИНН 1206 3216 3,2 x 1,6 мм 5 000 1 000 8 мм — бумага шаг 4 мм СР1206П7А-ИНН СР1206П4А-ИНН 1210 3225 3. 2 x 2,5 мм 4 000 1 000 8 мм — бумага шаг 4 мм СР1210П7А-ИНН СР1210П4А-ИНН 1812 4532 4,5 x 3,2 мм 4000 500 12 мм — пластик Шаг 4 мм СР1812Е7А-ИНН СР1812Е4А-ИНН 2010 5025 5.0 x 2,5 мм 4000 250 12 мм — пластик Шаг 4 мм СР2010Е7А-ИНН СР2010Е4А-ИНН 2512 6332 6,3 x 3,2 мм 4000 250 12 мм — пластик Шаг 4 мм СР2512Е7А-ИНН СР2512Е4А-ИНН Для нулевого сопротивления добавьте «НУЛЬ» в конец номера детали. Пример: SR0805P7A- ZERO -TIN Zero Ohm Без свинца • RoHS • Pb-Free • Sn100 олово • Чип-коды Размер Размер (метрическая система) Кол-во Катушка 7 дюймов Кол-во Катушка 4 дюйма Лента Номер для заказа Катушка 7 дюймов Номер для заказа Катушка 4 « 01005 Нулевое сопротивление 0402 0.4 x 0,2 мм 20 000 1 000 8 мм — бумага шаг 2 мм SR01005P7A-ZERO-T SR01005P4A-ZERO-T 0201 Нулевое сопротивление 0603 0,6 x 0,3 мм 15 000 10 000 1 000 8 мм — бумага шаг 2 мм SR0201P7A-ZERO-T SR0201P4A-ZERO-T 0402 Нулевое сопротивление 1005 1. 0 x 0,5 мм 10 000 1 000 8 мм — бумага шаг 2 мм SR0402P7A-ZERO-T SR0402P4A-ZERO-T 0603 Нулевое сопротивление 1608 1,6 x 0,8 мм 5 000 1 000 8 мм — бумага шаг 4 мм SR0603P7A-ZERO-T SR0603P4A-ZERO-T 0805 Нулевое сопротивление 2012 2.0 x 1,2 мм 5 000 1 000 8 мм — бумага шаг 4 мм SR0805P7A-ZERO-T SR0805P4A-ZERO-T 1206 Нулевое сопротивление 3216 3,2 x 1,6 мм 5 000 1 000 8 мм — бумага шаг 4 мм SR1206P7A-ZERO-T SR1206P4A-ZERO-T 1210 Нулевое сопротивление 3225 3. 2 x 2,5 мм 4 000 1 000 8 мм — бумага шаг 4 мм SR1210P7A-ZERO-T SR1210P4A-ZERO-T 1812 Нулевое сопротивление 4532 4,5 x 3,2 мм 4000 500 12 мм — пластик Шаг 4 мм SR1812E7A-ZERO-T SR1812E4A-ZERO-T 2010 Ноль Ом 5025 5.0 x 2,5 мм 4000 250 12 мм — пластик Шаг 4 мм SR2010E7A-ZERO-T SR2010E4A-ZERO-T 2512 Нулевое сопротивление 6332 6,3 x 3,2 мм 4000 250 12 мм — пластик Шаг 4 мм SR2512E7A-ZERO-T SR2512E4A-ZERO-T Встроенное нулевое сопротивление Медное покрытие • RoHS • Не содержит свинца • Медное покрытие • Чип-коды • Подробнее Размер Размер (метрическая система) Кол-во Катушка 7 дюймов Кол-во Катушка 4 дюйма Лента Номер для заказа Катушка 7 дюймов Номер для заказа Катушка 4 « 01005 Нулевое сопротивление 0402 0. 4 x 0,2 мм 20 000 5 000 1 000 8 мм — бумага шаг 2 мм eSR01005P7A-ZERO-CU eSR01005P4A-ZERO-CU 0201 Нулевое сопротивление 0603 0,6 x 0,3 мм 15 000 5 000 1 000 8 мм — бумага шаг 2 мм eSR0201P7A-ZERO-CU eSR0201P4A-ZERO-CU 0402 Нулевое сопротивление 1005 1.0 x 0,5 мм 10 000 5 000 1 000 8 мм — бумага шаг 2 мм eSR0402P7A-ZERO-CU eSR0402P4A-ZERO-CU Широкий оконечный резистор Не содержит свинца • Не содержит свинца • Чип-коды Вращающийся на 360 ° Solidworks Модель Размер Размер (метрическая система) Кол-во Катушка 7 дюймов Кол-во Катушка 4 дюйма Лента Номер для заказа Катушка 7 дюймов Номер для заказа Катушка 4 « 0306 0816 1. 2 x 2,0 мм 1 000 – 8 мм — бумага шаг 4 мм SR0306P7A-T 1000шт 0508 1220 1,2 x 2,0 мм 5 000 1 000 8 мм — бумага шаг 4 мм SR0508P7A-T 5000шт SR0508P4A-T 1000шт 0612 1632 1. 6 x 3,2 мм 5 000 1 000 8 мм — бумага шаг 4 мм SR0612P7A-T 5000шт SR0612P4A-T 1000шт 0815 2037 2,0 x 3,75 мм 5 000 1 000 12 мм — пластик Шаг 4 мм SR0815E7A-T 5000шт SR0815E4A-T 1000шт 0830 2075 2. 0 x 7,5 мм 2 000 250 16 мм — пластик Шаг 4 мм SR0830E7A-T 2000шт SR0830E7B-T 250шт 1020 2550 2,5 x 5,0 мм 5 000 1 000 12 мм — пластик Шаг 4 мм SR1020E7A-T 5000шт SR1020E4A-T 1000шт 1218 3245 3. 2 x 4,5 мм 4 000 1 000 12 мм — пластик Шаг 4 мм SR1218E7A-T 4000шт SR1218E4A-T 1000шт 1225 3264 3,2 x 6,4 мм 4 000 1 000 12 мм — пластик Шаг 4 мм SR1225E7A-T 4000шт SR1225E4A-T 1000шт 2030 5176 5. 1 x 7,6 мм 1 000 250 16 мм — пластик Шаг 8 мм SR2030E7A-T 1000шт SR2030E7B-T 250шт Для нулевого сопротивления добавьте «НУЛЬ» в конец номера детали. Пример: SR0612P7A- ZERO -TIN Верх страницы Вернуться к продукции TopLine Главная Корпорация TopLine 95 шоссе 22 W Милледжвилл, Джорджия 31061, США Бесплатный звонок США / Канада (800) 776-9888 Международный: 1-478-451-5000 • Факс: 1-478-451-3000 Электронная почта: Информация © 2021 TopLine. Все права защищены.

Наборы резисторов SMT / SMD | Аналоговые Технологии, Inc.

Мы в Analog Technologies занимаемся проектированием, производством и продажей комплектов резисторов Super SMT / SMD и конденсаторов более 21 года. У нас есть более 50 различных типов комплектов резисторов SMT и SMD, большинство из которых мы храним на складе. Здесь, в Analog Technologies, мы понимаем важность предоставления нашим клиентам текущих цен, технических спецификаций и поддержания нашего инвентаря для наших комплектов резисторов SMT / SMD.Мы можем предложить доставку в тот же день, потому что у нас есть комплекты резисторов SMT / SMD на складе.
Analog Technologies располагает единственными в мире наборами Super SMT Resistor Kits ™, которые обеспечивают максимальное удобство для получения резисторов SMT любого номинала в кратчайшие сроки с высочайшей точностью. Больше никаких поисков и поисков того, что вы хотите. Это тщательно организовано. Это сэкономит ваше время и облегчит вашу жизнь. У тебя может быть время на кофе-брейк.

Наши комплекты Super SMT Resistor Kits ™ известны как единственный в мире специальный контейнер Super SMT Component Enclosure ™, который имеет 128 покрытий с индивидуальной крышкой и одну последнюю верхнюю крышку для дополнительной безопасности.Пенопласт внутри верхней крышки удерживает все покрывала закрытыми, когда верхняя крышка закрыта и заперта.

Размеры каждого покрывала: 0,87 дюйма (Д) * 0,59 дюйма (Ш) * 0,63 дюйма (Д) или 22 мм (Д) * 15 мм (Ш) * 16 мм (Д).

Размеры корпуса Super SMT Component Enclosure ™:

11 дюймов (Д) * 8,5 дюймов (Ш) * 1,75 дюйма (В) или 280 мм (Д) * 216 мм (Ш) * 45 мм (В).

Все резисторы для поверхностного монтажа предварительно отсортированы и надежно хранятся в нашем корпусе Super SMT Component Enclosure ™, а значения резисторов для поверхностного монтажа четко напечатаны на каждой крышке. Вы сразу найдете каждую ценность. Больше не нужно искать и перебирать в море номиналов резисторов тот, который вам нужен.

Эти комплекты резисторов Super SMT ™ содержат

1206 Резисторы 1/4 Вт 1%

0805 1 / 8Вт 1% резисторы

0603 1 / 10Вт 1% резисторы

0402 1 / 16Вт 1% резисторы

0603 1/8 Вт 0.1% резисторы

0603 5% резисторы

0805 5% резисторы

Analog Technologies имеют 128 значений на комплект и 510 значений на набор (набор комплектов резисторов использует 4 корпуса и 128 значений на комплект), которые включают все значения, указанные в стандартах E24 и E96 EIA соответственно . Наши наборы с 510 значениями охватывают все 510 значений плюс расширенные значения нижнего уровня, от 0 Ом до 10 Ом, и значения верхнего уровня, от 1 МОм до 20 МОм.

Для каждого значения вы можете выбрать 50ПК / значение, 100ПК / значение, 200ПК / значение и 500ПК / значение.

Если вы не уверены, какой комплект или сколько вам может понадобиться, свяжитесь с нами, и мы будем более чем рады помочь вам.

Новый 0,1% 0603 Комплекты резисторов:
Комплекты резисторов 0,1% 0603 имеют либо 61 номинал, либо 131 номинал. Количество резисторов на номинал для комплектов: 50 шт., 100 шт., 200 шт. Или 500 шт. Этот комплект резисторов основан на недавно разработанном нами корпусе Super Kits Enclosure SK200, который имеет 200 отсеков для размещения компонентов SMT.Верхнюю крышку SK200 можно не только разместить горизонтально на столе, но и зафиксировать под углом примерно 110 ° после открытия, что экономит место на скамейке. Чтобы узнать больше об этом корпусе, посетите здесь.

Новые комплекты резисторов 0201 и 0402:
Наш новый комплект резисторов для поверхностного монтажа основан на недавно разработанном корпусе Super Kits Enclosure SK200. Мы предлагаем резисторы разного количества для часто используемых значений, а также для редко используемых значений, чтобы мы могли наилучшим образом удовлетворить ваши потребности.Этот новый комплект резисторов сводит к минимуму ваши затраты на каждый резистор или каждое сопротивление резистора. По сравнению с нашими существующими наборами резисторов стоимость каждого резистора или каждого номинала резистора в нашем новом наборе резисторов намного ниже. Наши новые комплекты резисторов настоятельно рекомендуются, если вы хотите сократить расходы.
Следующие руководства по выбору содержат более подробную информацию обо всех типах комплектов резисторов.

SMD Резисторы SMD — это … — Hi-Tech Electronics Palakkad

SMD

обычно кодируются числовым эквивалентом знакомого трехполосного цветового кода.Точно так же, как и компоненты на концах проводов, прецизионные резисторы (1% или лучше) могут быть помечены четырехзначным кодом.
Первые две (или 3) цифры — это первые две (или 3) цифры сопротивления в омах, а третья (или четвертая) — это количество нулей, которые следует следовать — «множитель».
Сопротивления менее 10 Ом имеют букву «R» для обозначения положения десятичной точки.

Но, чтобы сделать жизнь интереснее, для типов 1% появилась новая система кодирования. Это известно как метод маркировки EIA-96.Он состоит из трехзначного кода. Первые две цифры обозначают 3 значащие цифры номинала резистора, используя приведенную ниже таблицу поиска. Третий символ — буква — обозначает множитель.

, 22A — резистор на 165 Ом, 68C — на 49900 Ом (49,9 кОм) и 43E — на 2740000 (2,74 M). Эта схема маркировки применима только к резисторам 1%.

Аналогичную схему можно использовать для типов допуска 2, 5 и 10%. Буквы множителя идентичны буквам 1%, но стоят перед цифровым кодом.Чтобы было еще веселее, используется другая схема кодирования. Вот это

Итак, в этой схеме A55 — резистор 330 Ом с допуском 10%, C31 — блок 5%, 18000 Ом (18 кОм) и D18 510000 Ом (510 кОм) — допуск 2%

Примеры резисторов SMD (EIA-96)
В следующей таблице перечислены все обычно используемые резисторы SMD, отмеченные кодом EIA-96 от 1 Ом до 97,6 МОм. См. Также калькулятор резисторов SMD и краткое руководство по чтению резисторов SMD.

Код Значение Код Значение Код Значение Код Значение
01Y 1 Ом 01X 10 Ом 01A 100 Ом 01B 1 кОм
02Y 1.02 Ом 02X 10,2 Ом 02A 102 Ом 02B 1,02 кОм
03Y 1,05 Ом 03X 10,5 Ом 03A 105 Ом 03B 1,05 кОм
04Y 1,07 Ом 04X 10,7 Ом 04A 107 Ом 04B 1,07 кОм
05Y 1,1 Ом 05X 11 Ом 05A 110 Ом 05B 1,1 кОм
06Y 1,13 Ом 06X 11,3 Ом 06A 113 Ом 06B 1,13 кОм
07Y 1,15 Ом 07X 11,5 Ом 07A 115 Ом 07B 1,15 кОм
08Y 1,18 Ом 08X 11,8 Ом 08A 118 Ом 08B 1,18 кОм
09Y 1,21 Ом 09X 12,1 Ом 09A 121 Ом 09B 1,21 кОм
10Y 1,24 Ом 10X 12,4 Ом 10A 124 Ом 10B 1,24 кОм

11Y 1,27 Ом 11X 12,7 Ом 11A 127 Ом 11B 1,27 кОм
12Y 1,3 Ом 12X 13 Ом 12A 130 Ом 12B 1,3 кОм
13Y 1.33 Ом 13X 13,3 Ом 13A 133 Ом 13B 1,33 кОм
14Y 1,37 Ом 14X 13,7 Ом 14A 137 Ом 14B 1,37 кОм
15Y 1,4 Ом 15X 14 Ом 15A 140 Ом 15B 1,4 кОм
16Y 1,43 Ом 16X 14,3 Ом 16A 143 Ом 16B 1,43 кОм
17Y 1,47 Ом 17X 14,7 Ом 17A 147 Ом 17B 1,47 кОм
18Y 1,5 Ом 18X 15 Ом 18A 150 Ом 18B 1,5 кОм
19Y 1,54 Ом 19X 15,4 Ом 19A 154 Ом 19B 1,54 кОм
20Y 1,58 Ом 20X 15,8 Ом 20A 158 Ом 20B 1,58 кОм

21Y 1,62 Ом 21X 16,2 Ом 21A 162 Ом 21B 1,62 кОм
22Y 1,65 Ом 22X 16,5 Ом 22A 165 Ом 22B 1,65 кОм
23Y 1,69 Ом 23X 16,9 Ом 23A 169 Ом 23B 1,69 кОм
24Y 1. 74 Ом 24X 17,4 Ом 24A 174 Ом 24B 1,74 кОм
25Y 1,78 Ом 25X 17,8 Ом 25A 178 Ом 25B 1,78 кОм
26Y 1,82 Ом 26X 18,2 Ом 26A 182 Ом 26B 1,82 кОм
27Y 1,87 Ом 27X 18,7 Ом 27A 187 Ом 27B 1,87 кОм
28Y 19,1 Ом 28A 191 Ом 28B 1,91 кОм
29Y 1,96 Ом 29X 19,6 Ом 29A 196 Ом 29B 1,96 кОм
30Y 2 Ом 30X 20 Ом 30A 200 Ом 30B 2 кОм

31Y 2,05 Ом 31X 20,5 Ом 31A 205 Ом 31B 2,05 кОм
32Y 2,1 Ом 32X 21 Ом 2,1 кОм
33Y 2,15 Ом 33X 21,5 Ом 33A 215 Ом 33B 2,15 кОм
34Y 2,21 Ом 34X 22,1 Ом 34A 221 Ом 34B 2,21 кОм
35Y 2.26 Ом 35X 22,6 Ом 35A 226 Ом 35B 2,26 кОм
36Y 2,32 Ом 36X 23,2 Ом 36A 232 Ом 36B 2,32 кОм
37Y 2,37 Ом 37X 23,7 Ом 37A 237 Ом 37B 2,37 кОм
38Y 2,43 Ом 38X 24,3 Ом 38A 243 Ом 38B 2,43 кОм
39Y 2,49 24,9 Ом 39A 249 Ом 39B 2,49 кОм
40Y 2,55 Ом 40X 25,5 Ом 40A 255 Ом 40B 2,55 кОм

41Y 2,61 Ом 41X 26,1 Ом 41A 261 Ом 41B 2,61 кОм
42Y 2,67 Ом 42X 26,7 Ом 42A 267 Ом 42B 2,67 кОм
43Y 2,74 Ом 43 Ом 43A 274 Ом 43B 2,74 кОм
44Y 2,8 Ом 44X 28 Ом 44A 280 Ом 44B 2,8 кОм
45Y 2,87 Ом 45X 28,7 Ом 45A 287 Ом 45B 2,87 кОм
46Y 2. 94 Ом 46X 29,4 Ом 46A 294 Ом 46B 2,94 кОм
47Y 3,01 Ом 47X 30,1 Ом 47A 301 Ом 47B 3,01 кОм
48Y 3,09 Ом 48X 30,9 Ом 48A 309 Ом 48B 3,09 кОм
49Y 3,16 Ом 49X 31,6 Ом 49A 316 Ом 49B 3,16 кОм
50Y 3,24 32,4 Ом 50A 324 Ом 50B 3,24 кОм

51Y 3,32 Ом 51X 33,2 Ом 51A 332 Ом 51B 3,32 кОм
52Y 3,4 Ом 52X 34 Ом 52A 340 Ом 52B 3,4 кОм
53Y 3,48 Ом 53X 34,8 Ом 53A 348 Ом 53B 3,48 кОм
54Y 3,57 Ом 54X 35,7 Ом 54A 357 Ом 54B 3,57 кОм
55Y 3,65 Ом 55X 36,5 Ом 55A 365 Ом 55B 3,65 кОм
56Y 3,74 Ом 56X 37,4 Ом 56A 374 Ом 56B 3,74 кОм
57Y 3.83 Ом 57X 38,3 Ом 57A 383 Ом 57B 3,83 кОм
58Y 3,92 Ом 58X 39,2 Ом 58A 392 Ом 58B 3,92 кОм
59Y 4,02 Ом 59X 40,2 Ом 59A 402 Ом 59B 4,02 кОм
60Y 4,12 Ом 60X 41,2 Ом 60A 412 Ом 60B 4,12 кОм

61Y 61X 42,2 Ом 61A 422 Ом 61B 4,22 кОм
62Y 4,32 Ом 62X 43,2 Ом 62A 432 Ом 62B 4,32 кОм
63Y 4,42 Ом 63X 44,2 Ом 63A 442 Ом 63B 4,42 кОм
64Y 4,53 Ом 64X 45,3 Ом 64A 453 Ом 64B 4,53 кОм
65Y 4,64 Ом Ом 65A 464 Ом 65B 4,64 кОм
66Y 4,75 Ом 66X 47,5 Ом 66A 475 Ом 66B 4,75 кОм
67Y 4,87 Ом 67X 48,7 Ом 67A 487 Ом 67B 4,87 кОм
68Y 4. 99 Ом 68X 49,9 Ом 68A 499 Ом 68B 4,99 кОм
69Y 5,11 Ом 69X 51,1 Ом 69A 511 Ом 69B 5,11 кОм
70Y 5,23 Ом 70X 52,3 Ом 70A 523 Ом 70B 5,23 кОм

71Y 5,36 Ом 71X 53,6 Ом 71A 536 Ом 71B 5,36 кОм
72Y 72X 54,9 Ом 72A 549 Ом 72B 5,49 кОм
73Y 5,62 Ом 73X 56,2 Ом 73A 562 Ом 73B 5,62 кОм
74Y 5,76 Ом 74X 57,6 Ом 74A 576 Ом 74B 5,76 кОм
75Y 5,9 Ом 75X 59 Ом 75A 590 Ом 75B 5,9 кОм 76X 76Y 6,04 76A 604 Ом 76B 6,04 кОм
77Y 6,19 Ом 77X 61,9 Ом 77A 619 Ом 77B 6,19 кОм
78Y 6,34 Ом 78X 63,4 Ом 78A 634 Ом 78B 6,34 кОм
79Y 6.49 Ом 79X 64,9 Ом 79A 649 Ом 79B 6,49 кОм
80Y 6,65 Ом 80X 66,5 Ом 80A 665 Ом 80B 6,65 кОм

81Y 6,81 Ом 81X 68,1 Ом 81A 681 Ом 81B 6,81 кОм
82Y 6,98 Ом 82X 69,8 Ом 82A 698 Ом 8,1512 86 Ом 83B 83X 71,5 Ом 83A 715 Ом 83B 7,15 кОм
84Y 7,32 Ом 84X 73,2 Ом 84A 732 Ом 84B 7,32 кОм
85Y 7,5 Ом 85X 75 Ом 85A 750 Ом 85B 7,5 кОм
86Y 7,68 Ом 86X 76,8 Ом 86A 768 Ом 86B 7,68 кОм
87Y 7,87 Ом 87A 787 Ом 87B 7,87 кОм
88Y 8,06 Ом 88X 80,6 Ом 88A 806 Ом 88B 8,06 кОм
89Y 8,25 Ом 89X 82,5 Ом 89A 825 Ом 89B 8,25 кОм
90Y 8. 45 Ом 90X 84,5 Ом 90A 845 Ом 90B 8,45 кОм

91Y 8,66 Ом 91X 86,6 Ом 91A 866 Ом 91B 8,66 кОм
92Y 8,87 Ом 92X 88,7 Ом 92A 887 Ом 92B 8,87 кОм
93Y 9,09 Ом 93X 90,9 Ом 93A 909 Ом 94X 93,1 Ом 94A 931 Ом 94B 9,31 кОм
95Y 9,53 Ом 95X 95,3 Ом 95A 953 Ом 95B 9,53 кОм
96Y 9,76 Ом 96X 97,6 Ом 96A 976 Ом 96B 9,76 кОм

Код Значение Код Значение Код Значение Код Значение
01C 10 кОм 01D 100 кОм 01FE 10 МОм

02C 10,2 кОм 02D 102 кОм 02E 1,02 МОм 02F 10,2 МОм

03C 10,5 кОм 03D 105 кОм 03E 1.05 МОм 03F 10,5 МОм

04C 10,7 кОм 04D 107 кОм 04E 1,07 МОм 04F 10,7 МОм

05C 11 кОм 05D 110 кОм 05E 1,1 МОм 05F 11 МОм

06C 11,3 кОм 06D 113 кОм 06E 1,13 МОм 06F 11,3 МОм

07D 11,5 кОм 11,5 кОм МОм 07F 11,5 МОм

08C 11,8 кОм 08D 118 кОм 08E 1,18 МОм 08F 11,8 МОм

09C 12,1 кОм 09D 121 кОм 09E 1,21 МОм 09F 12,1 МОм

10C 12,4 кОм 10D 124 кОм 10E 1,24 МОм 10F 12,4 МОм

11C 11E 1,27 МОм 11F 12,7 МОм

12C 13 кОм 12D 130 кОм 12E 1. 3 МОм 12F 13 МОм

13C 13,3 кОм 13D 133 кОм 13E 1,33 МОм 13F 13,3 МОм

14C 13,7 кОм 14D 137 кОм 14E 1,37 МОм 14F 13,7 МОм

15C 14 кОм 15D 140 кОм 15E 1,4 МОм 15F 14 МОм

16C 14,3 кОм 16F 14,3 МОм

17C 14,7 кОм 17D 147 кОм 17E 1,47 МОм 17F 14,7 МОм

18C 15 кОм 18D 150 кОм 18E 1,5 МОм 18F 15 МОм

19C 15,4 кОм 19D 154 кОм 19E 1,54 МОм 19F 15,4 МОм

20C8 кОм 20F 15,8 МОм

21C 16,2 кОм 21D 162 кОм 21E 1,62 МОм 21F 16.2 МОм

22C 16,5 кОм 22D 165 кОм 22E 1,65 МОм 22F 16,5 МОм

23C 16,9 кОм 23D 169 кОм 23E 1,69 МОм 23F 16,9 МОм

24C 17,4 кОм 24D 174 кОм 24E 1,74 МОм 24F 17,4 МОм

25D 178 кОм 25F 17,8 МОм

26C 18,2 кОм 26D 182 кОм 26E 1,82 МОм 26F 18,2 МОм

27C 18,7 кОм 27D 187 кОм 27E 1,87 МОм 27F 18,7 МОм

28C 19,1 кОм 28D 191 кОм 28E 1,91 МОм 19,1 МОм

29D 1,96 МОм 29F 19,6 МОм

30C 20 кОм 30D 200 кОм 30E 2 МОм 30F 20 МОм

31C 20.5 кОм 31D 205 кОм 31E 2,05 МОм 31F 20,5 МОм

32C 21 кОм 32D 210 кОм 32E 2,1 МОм 32F 21 МОм

33C 21,5 кОм 33D 215 кОм 33E 2,15 МОм 33F 21,5 МОм

34C 22,1 кОм 34D 221 кОм 34E10 2,21 МОм

36C 23,2 кОм 36D 232 кОм 36E 2,32 МОм 36F 23,2 МОм

37C 23,7 кОм 37D 237 кОм 37E 2,37 МОм 37F 23,7 МОм

38C 24,3 кОм 38D 243 кОм 38E 10 2,43 МОм 39C 24,9 кОм 39D 249 кОм 39E 2,49 МОм 39F 24,9 МОм

40C 25. 5 кОм 40D 255 кОм 40E 2,55 МОм 40F 25,5 МОм

41C 26,1 кОм 41D 261 кОм 41E 2,61 МОм 41F 26,1 МОм

42C 26,7 кОм 42D 267 кОм 42E 2,67 МОм 42F 26,7 МОм

43C 27,4 кОм 43D 274 кОм 43E 274 МОм 44C 28 кОм 44D 280 кОм 44E 2,8 МОм 44F 28 МОм

45C 28,7 кОм 45D 287 кОм 45E 2,87 МОм 45F 28,7 МОм

46C 29,4 кОм 46D 294 кОм 46E 2,94 МОм 46F 29,4 МОм

47C 30,1 кОм 47D 301 кОм 47E 3,01 МОм 48C 30,9 кОм 48D 309 кОм 48E 3,09 МОм 48F 30,9 МОм

49C 31.6 кОм 49D 316 кОм 49E 3,16 МОм 49F 31,6 МОм

50C 32,4 кОм 50D 324 кОм 50E 3,24 МОм 50F 32,4 МОм

51C 33,2 кОм 51D 332 кОм 51E 3,32 МОм 51F 33,2 МОм

52C 34 кОм 52D 340 кОм 52E 3,4 МОм кОм 53D 348 кОм 53E 3,48 МОм 53F 34,8 МОм

54C 35,7 кОм 54D 357 кОм 54E 3,57 МОм 54F 35,7 МОм

55C 36,5 кОм 55D 365 кОм 55E 3,65 МОм 55F 36,5 МОм

56C 37,4 кОм 56D 374 кОм 56E 3,74 МОм 57C 38,3 кОм 57D 383 кОм 57E 3,83 МОм 57F 38,3 МОм

58C 39.2 кОм 58D 392 кОм 58E 3,92 МОм 58F 39,2 МОм

59C 40,2 кОм 59D 402 кОм 59E 4,02 МОм 59F 40,2 МОм

60C 41,2 кОм 60D 412 кОм 60E 4,12 МОм 60F 41,2 МОм

61C 42,2 кОм 61D 422 МОм

61C 42,2 кОм 61D 422 кОм 900 62C 43,2 кОм 62D 432 кОм 62E 4,32 МОм 62F 43,2 МОм

63C 44,2 кОм 63D 442 кОм 63E 4,42 МОм 63F 44,2 МОм

64C 45,3 кОм 64D 453 кОм 64E 4,53 МОм 64F 45,3 МОм 650011

65C 46,4 кОм 65D 464 МОм

66C 47,5 кОм 66D 475 кОм 66E 4,75 МОм 66F 47,5 МОм

67C 48. 7 кОм 67D 487 кОм 67E 4,87 МОм 67F 48,7 МОм

68C 49,9 кОм 68D 499 кОм 68E 4,99 МОм 68F 49,9 МОм

69C 51,1 кОм 69D 511 кОм 69E 5,11 МОм 69F 51,1 МОм

70C 52,3 кОм 70D 523 кОм 70F 71C 53,6 кОм 71D 536 кОм 71E 5,36 МОм 71F 53,6 МОм

72C 54,9 кОм 72D 549 кОм 72E 5,49 МОм 72F 54,9 МОм

73C 56,2 кОм 73D 562 кОм 73E 5,62 МОм 73F 56,2 МОм

74C 57,6 кОм 74D 576 МОм 576 МОм

75C 59 кОм 75D 590 кОм 75E 5,9 МОм 75F 59 МОм

76C 60.4 кОм 76D 604 кОм 76E 6,04 МОм 76F 60,4 МОм

77C 61,9 кОм 77D 619 кОм 77E 6,19 МОм 77F 61,9 МОм

78C 63,4 кОм 78D 634 кОм 78E 6,34 МОм 78F 63,4 МОм

79C 64,9 кОм 79D 649 кОм 79FE 6,49 80C 66,5 кОм 80D 665 кОм 80E 6,65 МОм 80F 66,5 МОм

81C 68,1 кОм 81D 681 кОм 81E 6,81 МОм 81F 68,1 МОм

82C 69,8 кОм 82D 698 кОм 82E 6,98 МОм 82F 69,8 МОм

83C 71,5 кОм 83D 7,1 кОм 7,1

84C 73,2 кОм 84D 732 кОм 84E 7,32 МОм 84F 73,2 МОм

85C 75 кОм 85D 750 кОм 85E 7. 5 МОм 85F 75 МОм

86C 76,8 кОм 86D 768 кОм 86E 7,68 МОм 86F 76,8 МОм

87C 78,7 кОм 87D 787 кОм 87E 7,87 МОм 87F 78,7 МОм

88C 80,6 кОм 88D 806 кОм 88E 8,06 МОм 88F10 89D Ом 25 Ом 8,25 МОм 89F 82,5 МОм

90C 84,5 кОм 90D 845 кОм 90E 8,45 МОм 90F 84,5 МОм

91C 86,6 кОм 91D 866 кОм 91E 8,66 МОм 91F 86,6 МОм

92C 88,7 кОм 92D 887 кОм 92E 8,87 МОм 92F10,7 МОм 909 кОм 93E 9,09 МОм 93F 90,9 МОм

94C 93,1 кОм 94D 931 кОм 94E 9.31 МОм 94F 93,1 МОм

95C 95,3 кОм 95D 953 кОм 95E 9,53 МОм 95F 95,3 МОм

96C 97,6 кОм 96D 976 кОм 96E 9M

Резисторы SMD | Венкель

Толстопленочные резисторы общего назначения

CR

0 Ом

0. 030 Вт (1/32 Вт)

01005

НЕТ

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

да

Толстопленочные резисторы общего назначения

CR

100 Ом

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

1 кОм

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

10 кОм

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

да

Толстопленочные резисторы общего назначения

CR

100 кОм

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

да

Толстопленочные резисторы общего назначения

CR

1 МОм

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

10 Ом

0. 030 Вт (1/32 Вт)

01005

± 5%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

100 Ом

0. 030 Вт (1/32 Вт)

01005

± 5%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

да

Толстопленочные резисторы общего назначения

CR

102 Ом

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

1. 02 кОм

0,030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

10. 2 кОм

0,030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

102 кОм

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

1 кОм

0. 030 Вт (1/32 Вт)

01005

± 5%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

да

Толстопленочные резисторы общего назначения

CR

10 кОм

0. 030 Вт (1/32 Вт)

01005

± 5%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

да

Толстопленочные резисторы общего назначения

CR

100 кОм

0. 030 Вт (1/32 Вт)

01005

± 5%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

105 Ом

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

1. 05 кОм

0,030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

10. 5 кОм

0,030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

105 кОм

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

1 МОм

0. 030 Вт (1/32 Вт)

01005

± 5%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

107 Ом

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

1. 07 кОм

0,030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

10. 7 кОм

0,030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

107 кОм

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Толстопленочные резисторы общего назначения

CR

10 Ом

0. 030 Вт (1/32 Вт)

01005

± 1%

± 250 частей на миллион

sqrt (PR) или 15V

от -55 ° C до + 125 ° C

20000

Вызов

Жизненный цикл резистора SMD и то, что вы должны учитывать

В общем, частота отказов резисторов относительно велика по сравнению с другими устройствами, поэтому мы обычно считаем, что срок службы резисторов относительно невелик. Однако частота отказов будет увеличиваться при высоком давлении и высокой температуре, поэтому в некоторых сценариях нам все равно необходимо тщательно оценивать срок службы резистора.

Факторы, влияющие на срок службы сопротивления:

(1) При слишком высокой температуре он может быстро сгореть.

(2) Кислотность и щелочность окружающей среды непосредственно разъедают сопротивление и вызывают повреждение.

(3) Когда внешняя сила превышает определенный предел, сопротивление прерывается.

Следовательно, чтобы продлить срок службы резистора, теплоотвод должен быть хорошим, чтобы предотвратить возгорание, окружающая среда должна быть сухой, свободной от загрязняющих веществ и избегать внешних сил. Резистор с большим значением сопротивления будет иметь относительно долгий срок службы. Сопротивление уровня МОм очень высокое. При использовании при низком напряжении из-за низкого энергопотребления рабочая среда оказывает небольшое влияние, а общий срок службы очень долгий. Особого внимания не требуется (относительно других компонентов, например, электролитических конденсаторов).Большинство проблем вызвано высоковольтными работами. При работе с высоким напряжением к процессу производства и материалам, используемым для резисторов, предъявляются значительные требования. Необходимо учитывать максимально возможное использование мощности (безопасное значение мощности резистора более чем в два раза превышает фактическую рабочую мощность, а некоторые продукты не спроектированы должным образом, а используемая мощность и номинальное значение мощности резистора часто слишком близко), поэтому допуск по температуре — это самые основные требования.Мгновенное импульсное напряжение и импульсный ток также нанесут смертельный удар по сопротивлению. Продукты с плохой пайкой контактов и дефектами изоляции быстро сломаются и сгорят. Правильное использование резисторов со сроком службы более 100000 часов — не проблема.

Таким образом, резисторы с высоким сопротивлением, такие как 1 МОм, различают высокое напряжение и резисторы общего назначения. Резисторы высокого напряжения в несколько раз дороже обычных резисторов, но резисторы в конце концов являются недорогими компонентами, а количество резисторов, используемых в высоковольтных, невелико.Для сценария с высоким напряжением и большим током, если оставить достаточное снижение номинальных характеристик, можно эффективно продлить срок службы резистора.

Следовательно, сопротивление должно иметь разный срок службы, когда используется и не используется. Сопротивление будет иметь разный срок службы в разных сценариях использования. Следовательно, срок службы резистора имеет два значения: срок службы нагрузки и срок хранения.

Срок службы, полное название срока службы резистивной нагрузки, должно быть «Стабильность срока службы при нагрузке». Процент относительного изменения сопротивления резистора при длительной нагрузке при номинальной мощности указывает параметр срока службы резистора.

Так называемый ресурс резистивной нагрузки — это расчетный срок службы резистора при его использовании. Фактически, срок службы резистора зависит от трех факторов, влияющих на сопротивление: мощности, температуры и времени использования резистора. Активный период изменения сопротивления составляет несколько сотен часов до использования, и он становится более стабильным по мере увеличения времени использования. Это связано с тем, что сам резистивный элемент имеет тенденцию стабилизироваться с течением времени или напряжение между резистивным элементом и подложкой постепенно снимается.Индекс стойкости к нагрузке можно проверить только выборкой, а ожидаемый срок службы продукта можно пересчитать с помощью выборочного теста. Поскольку для этого испытания требуется не менее 1000 часов, в аэрокосмических приложениях может потребоваться до 10 000 часов испытаний, и этот тест является разрушительным экспериментом. Срок службы резистора обычно указывается в данных устройства, как показано на рисунке.

Срок годности резистора относится к сроку службы резистора, когда он не используется, только когда он хранится на складе.Срок годности резистора также относится к стабильности сопротивления в условиях хранения. Срок годности резистора такой же, как и срок службы нагрузки. Чем дольше резистор хранится, изменение сопротивления будет стабильным. Как правило, прецизионные резисторы не используются сразу в некотором оборудовании для производства прецизионного оборудования, а хранятся в течение некоторого времени перед использованием, поскольку стабильность значения сопротивления лучше после периода хранения. При хранении сопротивления следует уделять особое внимание контролю влажности, влажность будет иметь большое влияние на сопротивление любого сопротивления.

Артикул ： hardware_100k

Следите за нами и ставьте лайки:

Продолжить чтение
