Резистор и сопротивление — разве это не одно и то же? По существу — да. Разница заключается лишь в том, что сопротивление — величина размерная, физическая. А резистор, это компонент, деталь, которая используется в электронике и имеет четко определенную величину сопротивления. Следует заметить, что четко определенную и постоянную величину сопротивления имеют так называемые постоянные резисторы. Практически существуют еще и переменные и подстроечные резисторы. Переменные встречаются достаточно часто в повседневной жизни, это, скажем, регулятор громкости радиоприемника.
То есть, это резистор, величину сопротивления которого можно оперативно изменять.
Так же, величину сопротивления, можно изменить и у подстроечного резистора. Разница лишь в том, что последние расположены внутри устройства, чаще всего непосредственно на монтажных платах, и не предназначены для оперативного вмешательства, а потому не имеют удобных рычагов управления; это, чаще всего, просто шлиц под отвертку. Таким резистором налаживают определенные параметры работы устройства и в дальнейшем он исполняет роль постоянного. Достаточно распространенное название миниатюрного подстроечного резистор — триммер.
Технологически, резисторы разделяются на пленочные, проволочные и объемные. Пленочные резисторы (Metal Film) изготовляются напылением слоя материала сопротивления на керамическую основу. Это, собственно говоря, основная масса резисторов. Для изготовления проволочных — используют специальный провод с высоким постоянным сопротивлением. Проволочными бывают как постоянные резисторы, так и переменные.
Они отличаются повышенной мощностью и постоянством параметров. Их сопротивление мало зависит от изменения температуры.
Современная электроника, в связи со своей миниатюризацией, использует так называемые SMD компоненты. Они имеют маленькие размеры, изготовляются с применением новейших технологических разработок и монтируются непосредственно на печатной плате. Размер таких резисторов начинается с четверти миллиметра!
Ранее маркировки номиналов делалось надписями, а теперь приобрело широкое распространение маркировки цветными полосками и цифровым кодом, с помощью которых кодируют номиналы резисторов. Впрочем, маркировка надписями еще и до сих пор применяется, особенно на мощных проволочных резисторах.
Типоразмеров SMD резисторов существует несколько, отличаются они линейными размерами, толщиной, видом контактных концов, рабочим напряжением, мощностью, изготовленные с применением разных материалов, но всегда отвечают стандартизированным размерам контактных плоскостей.
Резисторы типоразмера 0402 не маркируются (то есть, их маркировка содержится на катушке), резисторы других типоразмеров, в отличие от 0402 маркируются следующим образом: Если допуск точности в SMD резисторов составляет 2%, 5% или 10%, то для их маркировки используют три цифры: две первые — помечают номинал, а третья — степень для десятинной основы, таким образом образуется значение сопротивления резистора в Омах. Например: На резисторе написанное число — 102, номинал = 10, степень = 2 следовательно 10х102 = 10+00 = 1000 Ом = 1 кОм. Иногда к цифровой маркировке резисторов добавляется латинская буква R — она является показателем расположения десятичной точки (запятые). Скажем, резистор с обозначением R150, означает сопротивление 0,15 Ом. SMD резисторы типоразмера 0805 и выше, которые имеют точность 1% обозначаются кодом из четырех цифр: первые три цифры — обозначения номинала, а четвертая — степень для десятичной основы, таким образом образуется значение сопротивления резистора в Омах.
К такому коду тоже иногда может добавляться буква R – обозначение десятичной запятой (точки).
Маркировка SMD резисторов типоразмера 0603 с допуском в 1% выполняется кодом — двумя цифрами и буквой. Значение цифрового кода находим в таблице нижеприведенной, — это будет номинал, а буква — множитель с десятичной основой, таким образом получаем значение сопротивления резистора в Омах.
«Резисторы» с отметками «0» или «00», или даже «000» — это так называемые «заглушки» или «перемычки». Резисторы с нулевым сопротивлением, которые выступают в роли обычного проводника тока. Для чего они. Иногда схемы модернизируются, изменяются. Для их реализации, в случаях неглубокой модернизации, если это возможно, используются печатные платы типичного варианта. Ведь переход на новую плату тянет за собой дополнительные расходы, а это приводит или к потерям прибылей, или к удорожанию продукции. Именно в таких случаях, на местах где уже не предусмотрено установление резисторов, но цепь должна существовать, используют перемычки с нулевым сопротивлением, чтобы соединить концы плоскостей для расположения SMD элементов, для сохранения целости цепи.
Почему не обычная проволочная перемычка? Потому, что проволочную перемычку может установить человек — наладчик, а платы из SMD элементами компонуются, как правило, роботами, а они «научены» оперировать лишь стандартными элементами.
Номинальная мощностью резистора — такая наибольшая мощность, которая создается током, который протекает через резистор и при рассеивании которой он может долго и надежно работать. Существуют резисторы мощностью: 0,125 вт, 0,25 вт, 0,5 вт, 1 вт, 2 вт, 5вт, 10вт, 25вт, 50вт.
Напряжение, прилагаемое к резистору, также нормируется. Предельным рабочим напряжением называют максимально допустимое напряжение, прилагаемое к выводам резистора, при котором он способен надежно работать. Оно зависит от способности материала, или конструктивных особенностей сопротивления электрическому пробою. Наиболее употребляемые разновидности резисторов мощностью 0,125 вт имеют предельное рабочее напряжение 200 В; 0,25 вт — 250 В; 0,5 вт — 350 В; 1 вт — 500 В; 2 вт — 750 В.
Резистор 30 кОм 0,25Вт SMD1206
Вся информация о наличии товара обновляется в реальном времени, на странице каждого товара указано доступное количество. Также на нашем сайте есть товары из категории «Под заказ». На странице такого товара есть строка «Срок поставки» в которой указана необходимая информация о сроках.
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Пожелания можете указать в поле «Комментарии к заказу». Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 4 варианта оплаты:
Оплата при получении банковской картой или наличными. При получении заказа в нашем магазине по адресу г. Чебоксары, ул. Ленинградская, д. 22 вы можете оплатить заказ любым удобным способом. После оплаты вы получаете товар и кассовый чек.
Оплата банковской картой на нашем сайте. Этот способ обязателен, если вы заказываете доставку через службы доставку в города России (Почта России, СДЭК, Боксберри). После оформления заказа на конечном этапе появится кнопка «Оплатить», после нажатия на которую вы будете перенаправлены на страницу платежной системы «Яндекс.Касса». Это официальный сервис, безопасность платежей в котором гарантируется Яндексом. Вам будет необходимо ввести номер, срок действия карты.
Оплата картой Яндекс.Деньги на нашем сайте. Процесс оплаты аналогичен предыдущему, разница лишь в том, что используется карта выпущенная сервисом Яндекс.Деньги.
Оплата через расчетный счет (для организаций и ИП). Для выбора этого способа оплаты обратитесь к нашим менеджерам, либо сформируйте заказ и укажите в комментарии, что вам требуется Счет на оплату, а также укажите реквизиты вашей организации
В интернет-магазине доступно 3 варианта доставки:
Получение товара в нашем магазине по адресу г. Чебоксары, ул. Ленинградская, д. 22. После оформления заказа вы получите уведомление по электронной почте о готовности к получению. При возникновении вопросов, с вами свяжется менеджер.
Доставка по России курьерскими и транспортными компаниями. После передачи посылки в службу доставки мы отправляем вам трек-номер, по которому вы всегда сможете отследить передвижения посылки. При оформлении заказа вам будут доступны следующие службы и отобразится стоимость для каждого из них:
Почта России: самая широкая сеть пунктов выдачи. При выборе «Доставка до отделения» после поступления посылки на склад вам придет уведомление в почтовый ящик или в приложение на телефон, если вы подключили эту услугу. При оформлении доставки в крупные города Вам также станет доступен выбор услуги «Доставка до Вашей двери».
Boxberry: вариант доставки, который в среднем дешевле конкурентов при несколько увеличенных сроках. Минимальная стоимость достигается при выборе варианта «Доставка до пункта выдачи». По нажатию на кнопку «Выбрать пункт выдачи на карте» вы сможете выбрать удобное вам отделение для получения. Также доступна «Доставка до двери». При поступлении посылки в выбранное отделение Вам придет СМС-уведомление о готовности к получению.
СДЭК: большое количество пунктов выдачи и короткие сроки доставки. При оформлении также доступна «Доставка до двери» и Доставка до пункта выдачи». При выборе последнего — активируется кнопка «Выбрать пункт самовывоза» по нажатию на которой вы увидите все пункты выдачи на карте, следует кликнуть на нужный и нажать на кнопку «Выбрать».
По согласованию с менеджером можем произвести отправку другими компаниями, не указанными в списке.
{{product_selected (). In_stock}} в наличии для немедленной отправки.
Этот продукт не доступен в настоящее время.
Посмотреть корзину »
ДОБАВИТЬ В КОРЗИНУ
{{rp [‘product_title’]}}
$ {{rp [‘product_price’]}}
{{rp [‘add_to_cart_msg’]}}
30 кОм 160 Вт (30 кОм 160 Вт) Силовой резистор
Постоянный резистор мощности 30 кОм 160 Вт — нагрузочные резисторы с проволочной обмоткой и панельные резисторы серии FPT (стационарные окрашенные трубчатые резисторы). Резистор 30кОм 160Вт — номинальное сопротивление 30кОм, рассеиваемая мощность 160Вт.
Резисторы с определенной номинальной мощностью также могут быть изготовлены по индивидуальному заказу . Другие аналогичные серии резисторов — RX20, RXG, RXHG, FSE, FST, FVE, FVT, L150J.
Datasheet PDF для резисторов постоянной мощности.
Значения сопротивления резисторов соответствуют серии E24.
Резисторы
предназначены для использования в цепях переменного и постоянного тока, обеспечивая ограничение тока и распределение напряжения.Максимальное рабочее напряжение на переменном токе — 1000В , на постоянном токе — 1400В . Повышенная рабочая температура окружающей среды не превышает + 155 ° C (при этом мощность снижается до 60% от номинальной мощности), предельная температура до + 250 ° C. Сопротивление изоляции проводных резисторов не менее 1000 МОм. Время работы — не менее 15000 часов.
Конструктивно резистор представляет собой трубчатый керамический сердечник, на который намотан константановый (низкоомный резистор) или нихромовый (высокоомный резистор) провод. На резисторы нанесена термостойкая и влагостойкая изоляционная краска.
Резисторы с фиксированным значением имеют определенное омическое сопротивление и не регулируются.
Контакты, выводы резисторов жесткие, ленточного типа с отверстиями под винты или для пайки проводников. Вид крепления — навесной. Монтаж резисторов на панели осуществляется набором креплений. Допуск сопротивления составляет ± 5%, ± 10%.
С помощью калькулятора удобно рассчитать общее сопротивление, когда резисторы включены параллельно или последовательно, и сопротивление резистора в цепи.
Сравнительные характеристики проволочных трубчатых резисторов, цементных резисторов и резисторов в алюминиевом корпусе представлены в сравнительной таблице.
Подробные характеристики резистора, габаритные и установочные размеры, монтажный комплект, рекомендации по установке и эксплуатации приведены на странице ниже.
Наша компания занимается производством и продажей трубчатых резисторов с проволочной обмоткой. Вся наша продукция проходит строгий контроль качества и соответствует необходимым стандартам.Так как мы являемся производителем, и в цену конечного продукта не включены дилерские наценки, у нас низкая цена седельной упаковки.
Гарантийный срок резисторов 160Вт, поставляемых нашей компанией, составляет 2 года. Предоставляются документы, подтверждающие качество продукции.
Окончательная цена на резисторы постоянной мощности 30 кОм, 150 Вт, 160 Вт зависит от количества, условий поставки и формы оплаты.

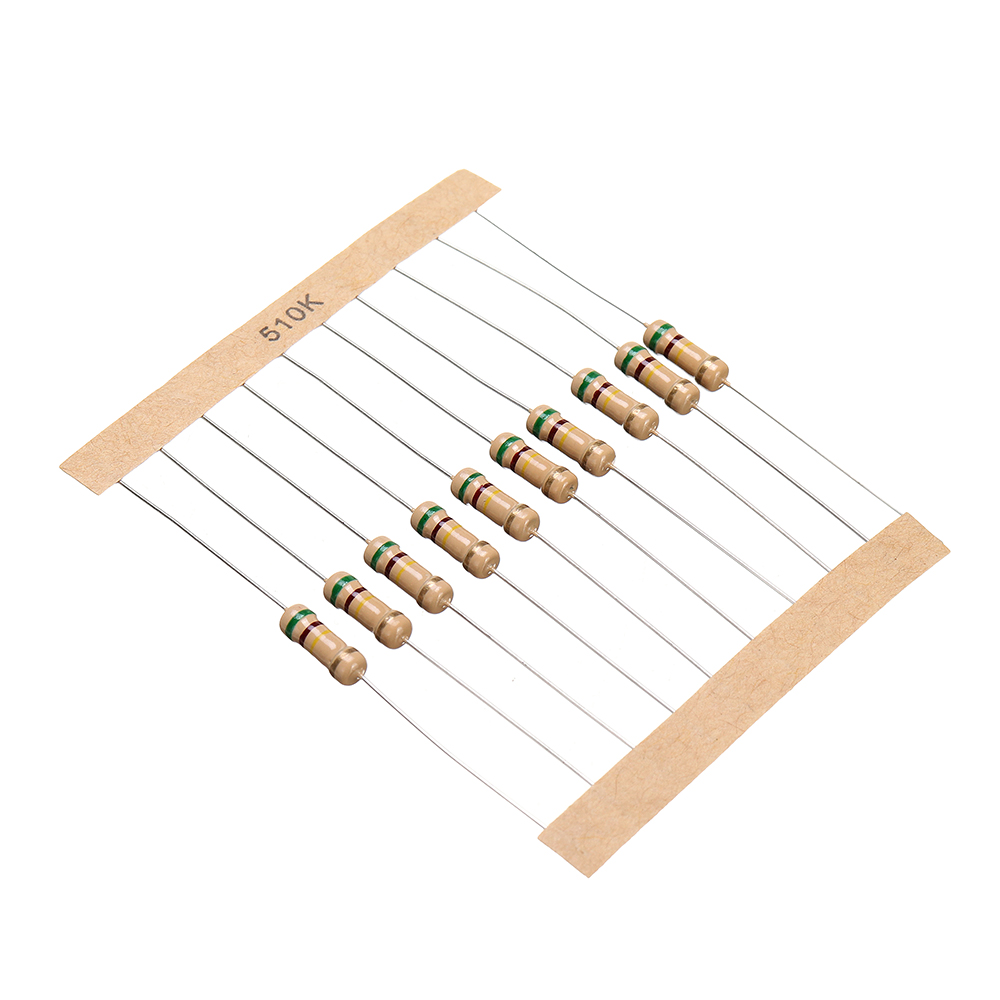

Карбоновые резисторы 1/4 Вт 30 кОм
