Мощность резистора по размеру

Внезапно, возникла проблема: на резисторах мощностью до 2 Вт не указана их мощность. А всё потому, что их мощность определяется размером:

Таблица размер-мощность аксиальных (цилиндрических) резисторов. Начиная с 1 Вт и выше мощность резистора на схемах обозначается римскими цифрами (I, II, III, V и т. д.)

Но, всё не так однозначно. Бывают резисторы одинаковой мощности разного размера и разной мощности одинакового размера:

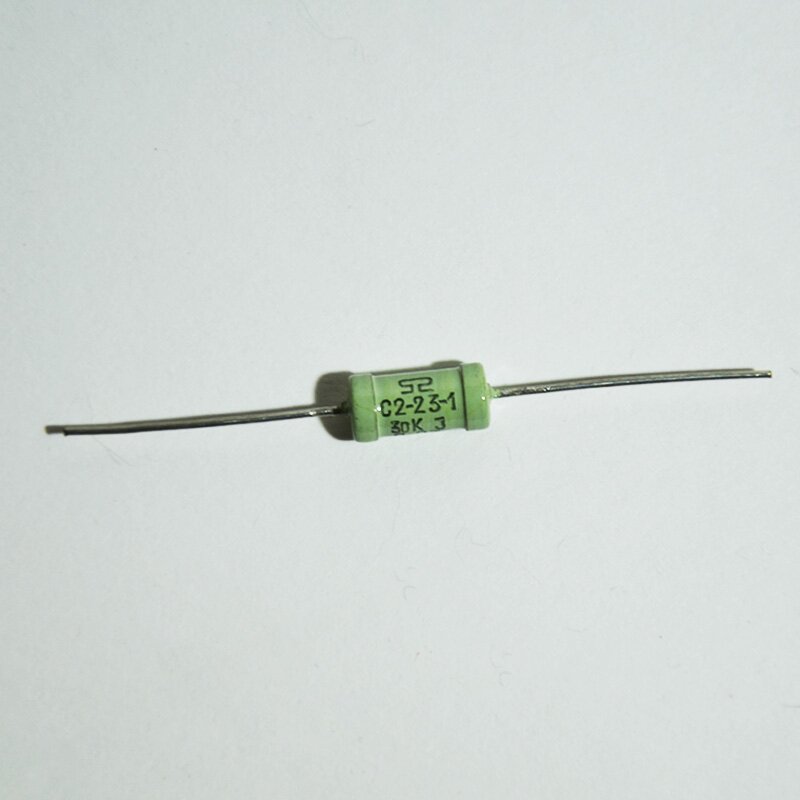

Аксиальные (с осевыми выводами) резисторы с внезапной маркировкой на них мощности ваттах (W)

Мощность чип-резисторов тоже связана с их размером:

Правая часть второй колонки (код типоразмера, состоящий из 4-х цифр) — кодирует длину (первые две цифры) и ширину (вторые две цифры) детали в 1/100 долях дюйма (точнее в 1/1000, а между двумя цифрами подразумевается десятичная точка)

Значения мощности в третьей колонке указаны при температуре 70°С и это некие «стандартные» значения, которые являются «круглыми» долями одного ватта: 0.

031 — это 1/32 ватта, 0.05 — 1/20, 0.063 — 1/16 и т. д. Также у разных производителей существуют резисторы такого же размера повышенной мощности [Panasonic High Power SMD Resistors] и пониженной [зато плоские; Thick Film Chip Resistors].

Что такое мощность резистора?

Вообще, мощность (измеряемая в ваттах) — это энергия (измеряемая в джоулях), передаваемая (или потребляемая, или отдаваемая) в секунду. Энергия электрического тока в проводнике состоит из кинетической энергии скорости электронов и их количества (сила тока, I), и потенциальной энергии сжатости электронного газа (напряжение, U). Мощность электрического тока, проходящего через резистор, определяется по формуле  P=U·I=R·I2, где U — падение напряжения на выводах резистора, R — заявленное сопротивление резистора.

Электроны врезаются в молекулы полупроводника-резистора и нагревают их (увеличивают амплитуду колебаний), энергия электронного тока частично переходит в тепловую энергию нагрева резистора.

Резистор рассеивает это тепло в окружающую среду (воздух), спасаясь от перегрева, и чем быстрее он это делает (чем больше джоулей тепла в секунду отдаёт во вне) тем больше его мощность [рассеивания] и тем более мощный ток он может через себя пропустить. Соответственно, резистор тем мощнее, чем больше поверхность его тушки (или радиатора, к которому он привинчен), чем холоднее и плотнее окружающая среда (воздух, вода, масло), чем большую температуру разогрева себя, любимого, может выдержать резистор.

Так вот, мощность резистора — это максимальная мощность тока, проходящего через резистор, которую резистор выдерживает бесконечно долго, не ломаясь от перегрева и не меняя слишком сильно своего исходного (номинального; при 25°С) сопротивления.


Как же может сломаться резистор, если он сделан из таких материалов как графит (температура плавления >3800°С), керамика (>2800°С), сплава «константан» (=1260°С), нихрома, … ?  Ломаются резисторы обычно путём трескания напополам их тщедушного тельца или отваливания (отгорания) от тела колпачков-выводов на концах. Обугливание краски

Мощный резистор, целый, но обуглилась краска на нём, так что пропала маркировка

поломкой не считается. Но чтобы не терять маркировку, в последнее время стало модно запихивать  резистор мощностью ≥ 3 Вт в керамический параллелепипед, который снаружи выглядит как новый даже после многих лет напряжённой работы-разогрева резистора.

Т.к. мощный резистор сильно греется, по сути печка, нагревательный элемент, то его обычно на платах подвешивают в пространстве на длинных ножках,

Дистанцирование мощного резистора от платы

чтобы удалить от деталей на плате, особенно от и без того бодро иссыхающих со временем электролитических конденсаторов.

Полезные ссылки:

  1. Параметры чип-резисторов — даташит от Panasonic
  2. Мощность-размер советских резисторов (МЛТ, ВС, КИМ, УЛМ) — картинка-скан таблицы

Как определить мощность резистора. | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga. ru. Резистор является самым используемым радиокомпонентом, без которого не обходится ни одна электронная схема. Основными параметрами резистора являются

электрическое сопротивление, мощность и допуск.

Если с сопротивлением и допуском все понятно, то определение мощности малогабаритных резисторов вызывает некоторые трудности, особенно на первых порах занятием радиолюбительством. В статье о цветовой и цифровой маркировке резисторов я уже рассказывал о мощности резисторов, но судя по Вашим комментариям, этот параметр был раскрыт не полностью. В этой статье я постараюсь устранить этот пробел.

Итак. Резисторы бывают разного устройства и конструкции, но в большинстве случаев они представляют собой небольшой цилиндр из фарфора или какого-нибудь другого изолятора, на который нанесен токопроводящий слой, обладающий определенным электрическим сопротивлением. В других конструкция на цилиндр наматывается требуемое количество витков тонкой проволоки из сплавов, обладающих большим сопротивлением.

Резисторы применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора в ваттах (Вт): двойной косой чертой обозначают резистор мощностью 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римской цифрой обозначается мощность от 1 Вт и выше.

Как правило, резисторы разной мощности отличаются размерами и чем больше мощность резистора, тем размер его больше. На крупногабаритных резисторах величина мощности указывается на корпусе в виде цифрового значения, а вот малогабаритные резисторы приходится определять на «глаз».

Но все же определить мощность того или иного резистора не так уж и трудно, так как габаритные размеры соответствуют стандарту, которого стараются придерживаться все производители электронных компонентов. В Советском Союзе даже выпускались таблицы для определения мощности резисторов по их размерам: диаметру и длине.

На отечественных резисторах типа МЛТ и некоторых зарубежных мощностью 1Вт и выше величина мощности указывается на корпусе цифровым значением. На остальных импортных резисторах рядом с цифрой дополнительно ставят латинскую букву W.

Правда, встречаются некоторые зарубежные экземпляры, где после цифрового значения может стоять другая буква. Как правило, подобную маркировку ставит производитель, который сам изготавливает некоторые компоненты для своей аппаратуры, не придерживаясь стандартов.

Однако с размерами есть небольшой нюанс, который надо знать: габариты отечественных и импортных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев.

Это объясняется тем, что отечественные радиокомпоненты выпускаются с некоторым запасом по мощности, тогда как у зарубежных аналогов такого запаса нет. Поэтому при замене отечественных резисторов зарубежными, зарубежный аналог следует брать на порядок мощнее.

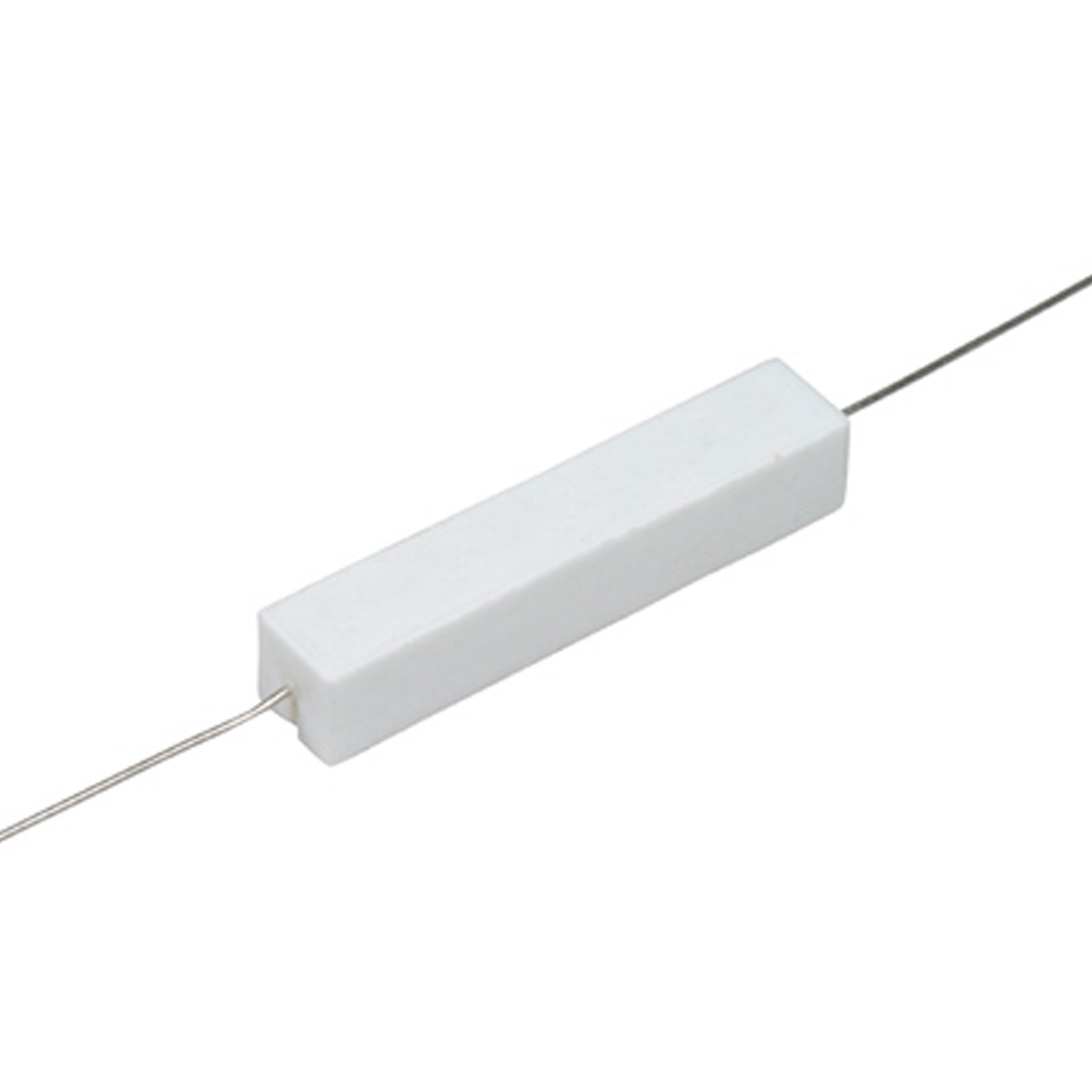

Есть еще один тип резисторов, выпускаемые как зарубежными, так и отечественными производителями, габариты которых не подходят под стандартные размеры. Как правило, это низкоомные высокоточные резисторы, имеющие допуск по номинальному сопротивлению от 1% и ниже. Такие резисторы применяются в измерительных приборах, медицинском, военном или высокоточном оборудовании.

Если с крупногабаритными резисторами все понятно, то малогабаритные резисторы мощностью 0,5 Вт и ниже приходится различать только исходя из их размеров. Но и в этом случае сложного ничего нет, так как на первое время достаточно в качестве образца иметь по одному резистору с мощностями от 0,125Вт до 0,5Вт, чтобы сравнивать их с искомыми резисторами.

А в дальнейшем, когда придет опыт, Вы сможете без труда определять мощность резисторов по их габаритам.

Ну и в довершении статьи картинка с резисторами отечественного и зарубежного производства в порядке возрастания их мощности. А чтобы легче было ориентироваться в габаритах, на каждой картинке предоставлена спичка, относительно которой можно судить о размерах того или иного резистора.

И еще надо сказать о замене: резистор мощностью 0,125Вт можно заменить резистором мощностью 0,125Вт и выше. Лишь бы позволял размер платы. А вот резистор мощностью 0,5Вт нельзя заменить резисторами 0,125Вт и 0,25Вт, так как их мощность меньше и в процессе работы они могут перегреться и выйти из строя.

И по традиции видеоролик, где показывается еще один вариант определения мощности резисторов.

Удачи!

Различные типы резисторов — РадиоСхема

Резисторы токоограничивающие устройства чрезвычайно обильно используют в электронике схем и продуктов. Существуют различные типы резисторов. Мы поговорим о некоторых из них ниже.

Резисторы различаются по мощности рассеяния, расцветке и дизайну.

Типы резисторов на основе рассеиваемой мощности:

  • 1/8 ватта резисторы
  • 1/4 ватта резисторы
  • 1/2 ватта резисторы
  • 1 ватт резисторы
  • 2 ватт резисторы
  • 5 ватт резисторы
  • 10 ватт резисторы

Типы резисторов, основанных на применении:

  • SMD (поверхностного монтажа устройств) резисторы
  • Через отверстие
  • Высокая рассеиваемая мощность

 Типы резисторов на основе проектирования:

  • Карбоновое покрытие Тип.
  • Проволочные типа.

Для большинства схем  используют резисторы типа — ¼ ватт-через отверстие с карбоновым покрытием . Это очень важные электронные компоненты для студентов и любителей, так как их легко получить и использовать. И стоят они дешево.

На рисунке показан резистор четверть ватта (0,25Вт) через отверстие углеродного типа.

0,25 Вт это означает, что эти типы резисторов не могут рассеять больше чем четверть ватта через тело в обычных комнатных условиях. Так что они могут провести ток P=I*U=I(I*R) т.е. I= √0.25/R. Если этот предел выше тогда резистор повреждается.

На рисунке показан половина ватта (0,5Вт), через отверстие, углеродного типа резистор.

Эти резисторы используются часто так,  как стоят они дешево.

Эти половина ватта резистора означают, что эти типы резисторов не могут рассеять больше половины ватта через тело в обычных комнатных условиях. Так что они могут провести ток P=I*U=I(I*R) т.е. I= √0.5/R. Если этот предел превышен то резистор повреждается.

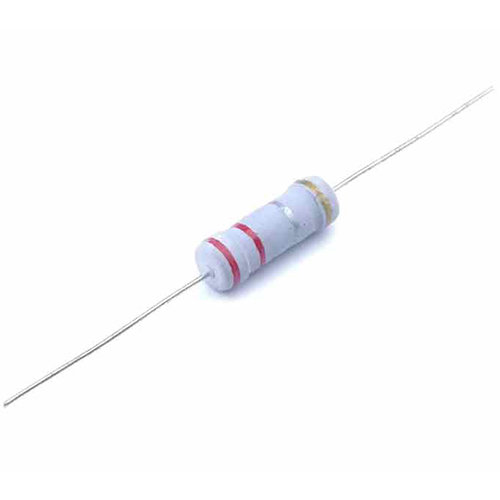

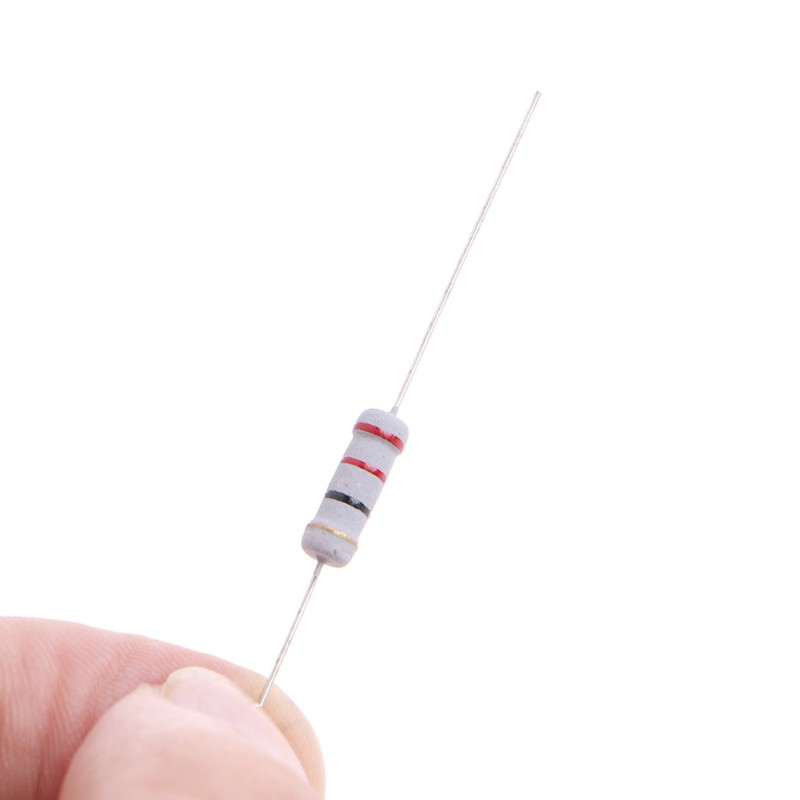

На картинке выше показан один ватт-через отверстие-углеродного типа резистора.

Эти резисторы используются изредка, так как они не так дешево. Это не макет дружелюбный резисторы и не являются предпочтительными при проектировании.



Один ватт, это означает, что эти типы резисторов не могут рассеять больше, чем один ватт через себя в обычных комнатных условиях. Они могут провести ток P=I*U=I(I*R) т. е. I= √1/R. Если этот предел превышен то резистор повреждается.

SMD (поверхностного монтажа устройства) типа резисторы.

Их можно найти в материнских платах от компьютеров, мобильных телефонов или любых встроенных цепей. Они используются, когда движущие токи ограничены 1-2 миллиампера, любой ток выше этого значения приведет к повреждению устройства.

Они используются при изготовлении массового производства микросхем. Они являются самыми дешевыми из всех типов.

Резистор поверхностного монтажа (SMD) выпускаются различных размеров, 0804 тип smd показан на рисунке. Они изготавливаются в виде полоски, как показано на рисунке. Они размещаются на PCB плате путем захвата и установки с помощью машин и припаиваются к плате.

<<< Техническая информация

тепло, выделяемое резисторами у разных ватт, отличается?

Можно построить резистор с сопротивлением R, способный рассеивать W Вт, путем объединения n резисторов значения R / n последовательно или R * n параллельно; в любом случае резисторы должны по отдельности быть способными рассеивать Вт / п Вт даже в непосредственной близости. Можно также комбинировать различные значения резисторов последовательно или параллельно, но доля мощности, рассеиваемой каждым резистором, будет пропорциональна его сопротивлению для последовательно соединенных резисторов или обратно пропорциональна его сопротивлению для параллельно подключенных.

Во многих случаях не имеет значения, подключены ли резисторы последовательно или параллельно; Можно принять решение, основываясь на наличии желаемых значений резистора. Однако есть несколько случаев, когда это может изменить ситуацию:

  • Если резисторы подключены последовательно, напряжение на каждом резисторе будет составлять часть напряжения на всей цепочке. Напротив, с параллельными резисторами каждый резистор будет видеть все напряжение. Если вам нужен резистор, который может выдерживать 1000 вольт, можно построить его из десяти последовательно подключенных 200-вольтовых резисторов (учтите, что при таких действиях полезно оставить некоторый запас прочности). Параллельное подключение резисторов не дает такой выгоды.

  • Если резисторы подключены последовательно, резистор, который не открывается, вызовет разрыв всей цепи; резистор, который не закорочен, уменьшит сопротивление струны на ее долю сопротивления. Если резисторы подключены параллельно, то резистор, который не открывается, увеличит сопротивление всей цепочки, но резистор, который не закорочен, вызовет закорачивание всей цепочки. В некоторых случаях тот или иной тип отказа может иметь неприемлемые последствия для безопасности. Обратите внимание, что если цепочка резисторов выдвинута до своего предела напряжения, и если резисторы терпят неудачу, замыкаются накоротко в условиях перенапряжения (что является распространенным явлением), то, когда один резистор выходит из строя, это может увеличить напряжение, наблюдаемое другими резисторами, вызывая сбой всех из них (таким образом, потребность в запасе прочности).

  • Если резисторы подключены параллельно, и их сопротивление увеличивается с нагревом (как это обычно бывает), и один резистор начинает нагреваться, чем другие, доля мощности, рассеиваемой этим резистором, будет уменьшаться, в результате чего другие резисторы будут занимать больше Загрузка. 2 резистора того же значения. Либо соедините последовательно n последовательностей из n резисторов, либо последовательно подключите n пучков из n параллельных резисторов. Оба подхода будут предлагать одинаковые значения сопротивления, напряжения и мощности; различия будут заключаться в их режимах сбоев и распределении нагрузки.

    Особенности выбора и применения резисторов в силовой технике

    Кажущаяся простота и очевидность применения резисторов создает у разработчиков силовой преобразовательной аппаратуры обманчивое впечатление малого влияния резисторов, как крайне простых, с точки зрения схемотехники, приборов на результирующую надежность разрабатываемого устройства. Однако это не так, и применение резисторов, как и любых других компонентов, требует тщательного подхода к выбору типов и обеспечению благоприятных условий работы.

    Для лучшего понимания особенностей работы резисторов обратимся к базовым понятиям. Резистор, как элемент электрической цепи, служит для создания сопротивления протеканию электрического тока. В идеальном случае работа резистора определяется фундаментальным законом, установленным немецким физиком Георгом Симоном Омом и носящим его имя:

    где R — электрическое сопротивление участка цепи; U — напряжение, приложенное к участку цепи; I — ток, протекающий в цепи.

    При протекании тока через резистор энергия упорядоченного движения носителей заряда превращается в тепловую и рассеивается в окружающем пространстве за счет теплопередачи и излучения. Мощность, выделяемая в резисторе, может быть определена по формуле, следующей из закона Ома:

    или

    Здесь P — мощность, выделяемая в участке цепи; R — электрическое сопротивление участка цепи; U — напряжение, приложенное к участку цепи; I — ток, протекающий в цепи.

    Мощность, выделяемая в резисторе, вызывает рост его температуры. Максимальная температура, которую резистор может выдерживать без повреждений, зависит от конструкции резистора и применяемых материалов — как собственно резистивного элемента, так и его арматуры. Именно максимальная температура наиболее горячего участка резистора определяет ту мощность, которую резистор способен рассеивать.

    В зависимости от условий, в которых находится резистор (температура, влажность, давление окружающего воздуха и скорость его движения), одна и та же рассеиваемая мощность вызывает различный прирост температуры прибора, поэтому при выборе резистора важно не только определить выделяемую мощность, но и условия его работы. Номинальная мощность резистора определяется как мощность, рассеиваемая прибором без превышения предельно допустимой температуры при естественном воздушном охлаждении на высоте 0 м над уровнем моря при температуре воздуха 25 °С.

    При эксплуатации резистора следует помнить, что выделяемая мощность имеет квадратичную зависимость от приложенного к резистору напряжения или от протекающего тока (рис. 1).

    Рис. 1. Зависимость выделяемой мощности от напряжения (тока) резистора

    Это означает, что небольшой рост напряжения или тока в цепи вызовет существенный рост рассеиваемой мощности, которая может превзойти максимально допустимую для примененного резистора, что приведет к выходу прибора из строя. Поэтому при выборе резистора важно не только знать номинальные ток и напряжение для него, но и учитывать возможные продолжительные отклонения, в частности из-за колебаний напряжения питающей сети.

    Если мощность, рассеиваемая резистором, постоянна, то через некоторое время температура резистора стабилизируется (когда количество тепла, выделяемого в резисторе, станет равным количеству тепла, отдаваемого резистором в окружающую среду посредством излучения, конвекции и теплопередачи конструкции). Чем больше физический размер резистора, тем эффективнее происходит процесс отдачи тепла и тем ниже будет равновесная температура при одной и той же выделяемой мощности. Кроме того, эффективность излучения, конвекции и теплопередачи существенно зависит от конструкции резистора, применяемых материалов и условий охлаждения.

    Приводимые в справочных материалах величины максимальной рассеиваемой мощности резисторов относятся к условиям естественного охлаждения. На сегодняшний день существует ряд стандартов, регламентирующих метод определения максимально допустимой мощности рассеяния резисторов исходя из температуры перегрева наиболее горячего участка резистора. Ведущие производители мощных резисторов (Danotherm, Ohmite, Arcol, SIR и др.) при нормировании мощности своих приборов обычно руководствуются рекомендациями National Electrical Manufacturers Association (NEMA) и Underwriters Laboratories, Inc. (UL). Согласно таковым, максимально допустимая мощность при естественном охлаждении для резистора заданных физических характеристик и размеров, определяется как мощность, вызывающая температуру (измеренную термопарой) перегрева наиболее горячего участка резистора в 300 °С при температуре окружающего воздуха 40 °С. Измерение производится при неподвижном воздухе в условиях свободной конвекции и удалении резистора от ближайшего объекта (в частности, стен, панелей, приборов) не менее чем на 35 см.

    Несколько иные условия измерений определяет стандарт MIL-R-26, первоначально разработанный для проволочных резисторов военного и аэрокосмического применения, а затем распространенный и на приборы промышленного и коммерческого назначения. Согласно этому стандарту максимальная температура нагрева наиболее горячего участка резистора устанавливается равной 350 °С при температуре окружающего воздуха 25 °С. Таким образом, соответствующая температура перегрева составляет 325 °С.

    На рис. 2 показаны усредненные графики зависимости температуры перегрева резисторов по различным стандартам в зависимости от относительной рассеиваемой мощности.

    Рис. 2. Зависимость температуры перегрева резистора от относительной рассеиваемой мощности

    В первом приближении температура резистора зависит от площади его поверхности, а также (в меньшей степени) от ряда других факторов, таких как теплопроводность основания и покрытия резистора, эффективность излучения поверхности, отношения длины резистора к его диаметру, теплопередача через выводы и средства монтажа.

    Максимально допустимая температура резистора будет определяться свойствами его конструктивных материалов и является предельной величиной, при превышении которой прибор может потерять работоспособность. В общем случае на данную величину можно ориентироваться только для расчета предельных режимов работы устройства.

    В нормальных условиях эксплуатации следует принимать во внимание не только и не столько физическое функционирование резистора, но и другие параметры, такие как изменение сопротивления при росте температуры, нагрев окружающих резистор устройств за счет выделяемого им тепла, зависимость сопротивления от влажности окружающего воздуха (особенно для резисторов открытых типов), изменение характеристик при циклической нагрузке и т. п.

    Если температура окружающей среды отличается (в сторону увеличения) от 25 °С (или 40 °С), то рассеиваемая резистором мощность должна быть соответственно снижена до значений, при которых не превышается максимально допустимая температура нагрева прибора. На рис. 3 изображены графики зависимости относительной рассеиваемой мощности резисторов от температуры окружающего воздуха согласно рекомендациям NEMA, UL и MIL-R-26 (U-EIA).

    Рис. 3. Зависимость относительной мощности рассеяния резистора от температуры окружающего воздуха

    При построении данных зависимостей принимается, что температура перегрева не зависит от величины температуры окружающей среды. Однако это не совсем верно. Точный расчет должен учитывать повышение эффективности излучения с ростом температуры согласно законам Стефана-Больцмана и Вина. Но вклад, вносимый за счет этого при невысоких температурах (до 1000–1500 °С) весьма невелик, и его можно не учитывать в подавляющем большинстве конструктивных расчетов.

    Для некоторых типов резисторов в справочных данных указывается предельно допустимая тепловая нагрузка поверхности. Для большинства типов проволочных резисторов она составляет от 0,7 Вт/см2 (для резисторов большого размера на мощности более 150–200 Вт) до 2 Вт/см2 (для небольших резисторов с мощностью 10–20 Вт). Эту величину удобно использовать при расчете работы резистора в качестве нагревательного элемента.

    Следует обратить внимание на то, что в рекомендациях по определению максимальной мощности резисторов не указано расположение резистора относительно поверхности земли. Но имеется точное указание на то, что температура измеряется для наиболее горячего участка резистора. У горизонтально расположенного трубчатого проволочного резистора с равномерной намоткой резистивного элемента температура в районе середины прибора может быть в 1,5–2,5 раза выше, чем температура у торцов (в зависимости от способа крепления). При вертикальном расположении зона максимального нагрева смещается вверх на 3–10% длины резистора, а верхний торец имеет бульшую температуру, чем нижний. Это вызывает некоторое увеличение механических напряжений в конструкции прибора и может снизить его надежность. Поэтому при прочих равных условиях всегда следует предпочитать горизонтальное расположение резисторов, за исключением специально предназначенных для вертикального монтажа приборов, например в теплоотводящих корпусах из алюминиевого профиля. Для ряда особых случаев применения (например, в качестве равномерного источника тепла) выпускаются специальные резисторы с неравномерной намоткой резистивного элемента (более частая у краев и редкая в середине), у которых температура практически постоянна по всей длине прибора.

    Рассмотрим подробнее основные факторы, определяющие температуру резистора, либо, с другой стороны, требуемую величину номинальной мощности, при которой температура не превышает заданной:

    1. Температура окружающей среды

    Повышение температуры окружающей среды вызывает соответствующее снижение допустимой температуры перегрева и соответствующей ей мощности рассеяния. График зависимости относительной допустимой мощности рассеяния от температуры окружающей среды приведен выше, на рис. 3. Если температура окружающей среды ниже той, для которой была определена максимальная мощность рассеяния (25 °С или 40 °С), то в ряде случаев можно допустить повышение максимальной мощности выше типовой величины, но при этом необходимо дополнительно уточнять возможности резистора по работе с токами, превышающими номинальный. Превышение тока резистора в данном случае может вызвать не увеличение его температуры выше предельно допустимой, а разрушение внешних и внутренних контактов (места соединения резистивного элемента с выводами) и локальные перегревы и плавление резистивного элемента.

    2. Монтаж в закрытом корпусе

    Монтаж резистора в корпусе ухудшает условия отвода тепла за счет излучения (часть излучения отражается стенками корпуса, остальная часть излучается как в окружающее, так и во внутреннее пространство корпуса), а также за счет конвекции (корпус нарушает конвекционный ток воздуха и преграждает доступ холодного воздуха к резистору). Существенное влияние на температуру резистора, помещенного в корпус, оказывают размер, толщина стенок, их материал и наличие перфорации и окраски поверхности. Ухудшение условий работы резистора при помещении в корпус хорошо демонстрируют графики на рис. 4.

    Рис. 4. Зависимость температуры перегрева резистора от мощности при монтаже в свободном пространстве и в корпусах разного размера

    3. Монтаж групп резисторов

    Резисторы, монтируемые на малом расстоянии друг от друга, при работе разогреваются сильнее, чем одиночный резистор при такой же рассеиваемой мощности (на каждом из резисторов группы). Это происходит за счет взаимного нагрева резисторов излучением и увеличением количества тепла, приходящегося на единицу объема охлаждающего воздуха при естественной конвекции. Для того чтобы температура резисторов, работающих в группе, не превысила допустимого значения, необходимо снижать мощность, приходящуюся на каждый из приборов по отношению к максимально допустимой для одного свободно установленного резистора. Рис. 5 дает представление о порядке требуемого снижения мощности рассеяния на каждом из резисторов в зависимости от количества резисторов в группе и расстояний между ними.

    Рис. 5. Зависимость допустимой мощности рассеяния каждого резистора в группе от количества резисторов и расстояний между ними

    4. Высота над уровнем моря

    Количество тепла, отводимого от резистора за счет конвекции воздуха, зависит от плотности последнего. Чем более разрежен воздух, тем меньшее количество тепла он способен отвести. При подъеме в атмосфере плотность воздуха снижается, а это означает, что максимальная мощность рассеяния резисторов будет снижаться. На высотах более 20 000 м плотность воздуха уже настолько мала, что конвективный отвод тепла перестает играть сколько-нибудь заметную роль в общем тепловом балансе резистора и тепло отводится только за счет излучения и теплопередачи элементам конструкции. На рис. 6 представлен график зависимости относительной мощности рассеяния резистора от высоты его размещения (над уровнем моря).

    Рис. 6. Зависимость относительной допустимой мощности рассеяния резистора от высоты над уровнем моря

    5. Работа в импульсных режимах

    Если ток через резистор протекает не постоянно, а в течение определенных интервалов времени, а в остальные моменты резистор обесточен, то количество тепла, выделяемое в течение значительного промежутка времени, будет меньше, чем при непрерывной работе. «Усреднение» по времени происходит за счет теплоемкости конструкции, монтажных элементов и окружающего воздуха. В результате температура резистора не превышает максимально допустимую даже при импульсных мощностях, многократно превышающих максимальную мощность непрерывного режима. Величина допустимой импульсной мощности зависит как от конструктивных особенностей резистора (теплоемкость и теплопроводность конструкции), так и от длительности импульса и соотношения длительностей импульса и паузы (скважности). На рис. 7 приведены зависимости относительной допустимой импульсной рассеиваемой мощности для резисторов различных типов, определенные согласно рекомендациям NEMA для пусковых и тормозных резисторов.

    Рис. 7. Зависимость относительной импульсной допустимой мощности рассеяния резистора от скважности импульсов тока для стандартного пускового режима электродвигателя

    Для ряда типов резисторов импульсная мощность ограничена не допустимым перегревом, а максимальной величиной рабочего тока резистора, при превышении которой возможны повреждения резистивного элемента и выводов за счет локальных перегревов.

    Графики на рис. 8 дают представление о процессе нагрева резисторов разных типов импульсом тока и построены в координатах времени импульса, необходимого для нагрева резистора до максимально допустимой температуры и импульсной мощности.

    Рис. 8. Зависимость времени, требуемого для нагрева резистора до максимально допустимой температуры от относительной импульсной рассеиваемой мощности

    С помощью зависимостей, представленных на рис. 9, можно определить соотношение длительностей импульса и паузы тока через трубчатые резисторы, нагревающего приборы до максимально допустимой температуры для различных абсолютных длительностей и различных относительных импульсных мощностей (в процентах от максимально допустимой мощности рассеяния непрерывного режима).

    Рис. 9. Зависимость времен импульса и паузы тока и их соотношений, требуемых для разогрева резистора до максимально допустимой температуры от импульсной мощности

    Рассмотренные выше особенности импульсных режимов относятся к типовым импульсным режимам, имеющим место при применении резисторов в цепях пуска и торможения электродвигателей, где времена воздействия значительных токов исчисляются единицами и десятками секунд, а паузы — от единиц секунд до многих часов.

    Для импульсных токов малых длительностей (0,1–0,5 с и менее) импульсные характеристики будут существенно отличаться от приведенных выше, поскольку в большей мере будут определяться теплофизическими свойствами резистивного элемента, нежели теплоемкостью всего резистора в целом. При еще меньших длительностях импульсов (менее единиц миллисекунд) важную роль начинает играть индуктивность резистора, увеличивающая полное сопротивление резистора в области малых времен. Для применения на частотах более 1–3 кГц (длительности импульсов менее 1 мс) изготавливаются специальные резисторы с бифилярной намоткой, резко снижающей собственную индуктивность резистора, либо поверхностные и объемные резисторы на основе проводящих пленок.

    6. Принудительное охлаждение

    Принудительный обдув резисторов резко увеличивает количество охлаждающего воздуха по сравнению с естественным конвективным потоком и, тем самым, позволяет повысить эффективность отвода выделяемого тепла. Это очень простой и крайне эффективный способ повышения допустимой мощности рассеяния резисторов. На рис. 10 приведена зависимость относительной допустимой мощности рассеяния от скорости воздуха, охлаждающего резистор.

    Рис. 10. Зависимость относительной допустимой мощности рассеяния резистора от скорости охлаждающего воздуха

    Об эффективности этой простой меры можно судить хотя бы по тому, что при скорости воздуха всего 2,5 м/с мощность, рассеиваемая резистором без перегрева, более чем вдвое превышает его максимальную мощность при естественном охлаждении. Если резисторы работают, например, в системах реостатного торможения электроподвижного состава, то с целью экономии электроэнергии возможно применение не постоянного обдува, а связанного с процессом торможения, когда вентиляторы подключаются параллельно тормозному резистору или его отводу. Такие схемы охлаждения тормозных резисторов применены на ряде магистральных электровозов отечественного и зарубежного производства.

    7. Ограничение температуры резисторов

    В ряде случаев, с целью повышения надежности и увеличения срока аппаратуры, рабочую температуру резисторов выбирают ниже максимально допустимой. Снижение температуры поверхности резистора в 2 раза по отношению к максимально допустимой увеличивает надежность работы резистора от 4 до 100 раз (в зависимости от типа), а также снижает температуру внутри устройства, в котором резистор установлен, что также является крайне благоприятным фактором. К сожалению, снижение температуры тепловыделяющих элементов, при прочих равных условиях, всегда связано с увеличением их физических габаритов, поэтому данную меру можно рекомендовать, только если это допускается массогабаритными показателями аппаратуры.

    Учитывая все вышесказанное, для первичного выбора резистора можно рекомендовать воспользоваться данными мнемонической таблицы, приведенной на рис. 11. В каждой из 7 граф таблицы приведены значения коэффициентов для различных условий окружающей среды и режима работы. Если известна (из расчета электрической схемы) мощность, рассеиваемая на резисторе, то, умножив ее на коэффициенты, определенные из таблицы и соответствующие условиям и режимам работы, можно получить величину номинальной мощности резистора, который следует применить в данной схеме в данных условиях.

    Рис. 11. Таблица для определения требуемой номинальной мощности резистора

    В качестве примера определим номинальную мощность резистора для системы пуска электродвигателя. Импульсная мощность, выделяемая на резисторах согласно расчету, составляет 1 кВт (300% от номинальной), рассеивается на группе из 4 резисторов (250 Вт на резистор), температура окружающего воздуха составляет +60 °С, резисторы смонтированы в открытой стойке, расстояние между резисторами 5 см, предполагается возможность работы устройства на высоте до 4000 м над уровнем моря, охлаждение естественное конвекционное, температура резисторов ограничена величиной 250 °С.

    Определяем из таблицы соответствующие коэффициенты:

    Номинальная мощность каждого из резисторов группы составит:

    Таким образом, номинальная мощность каждого из резисторов в группе должна составлять не менее 160 Вт.

    Разумеется, расчет номинальной мощности с помощью данной таблицы является приблизительным, поскольку не учитывает многие дополнительные факторы, тем не менее, его погрешность достаточно невелика и позволяет быстро определить мощность требуемого резистора, а исходя из нее — и конкретный тип применяемого прибора.

    Несмотря на то, что резисторы, по сути, являются простейшими элементами электрических цепей, от правильного выбора их типов и условий эксплуатации во многом зависит надежность, себестоимость и эксплуатационные качества аппаратуры, а правильный выбор резисторов для силовых преобразовательных устройств, выполненный на этапе проектирования, во многом определит коммерческую судьбу аппаратуры.

    При подготовке статьи были использованы информационные материалы компаний Danotherm (Дания), Arcol (Великобритания), Ohmite (США), S.I.R. (Италия).

    Литература
    1. www.danotherm.com/
    2. www.ohmite.com/
    3. www.sirresistor.it/
    4. www. arcolresistors.com/
    5. Резисторы: Справочник / Под ред. И. И. Чертверткова. М.: Энергоиздат. 1981.
    6. ГОСТ 24238-84 Резисторы постоянные. Общие технические условия.
    7. ГОСТ 28608-90 (МЭК 115-1-82) Резисторы постоянные для электронной аппаратуры.

    Мощность резистора: обозначение на схеме, как увеличить, что делать, если нет подходящего

    Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о том, как сделать простую резистивную USB нагрузку для длительного тестирования емкости повербанков (ПБ), анализа качества кабелей и сетевых адаптеров.

    Это одна из нескольких возможных статей о самостоятельном изготовлении резистивной нагрузки (на балластных резисторах), при удачном раскладе возможно руки дойдут и до электронной нагрузки, с регулировкой и стабилизацией тока.

    Данная нагрузка служит уже достаточно давно и постоянно мелькает в моих обзорах, поэтому если заинтересовало, прошу под кат. В последнее время, такая самоделка уже не очень актуальна, т.к. появились бюджетные электронные нагрузки, поэтому имеет смысл доплатить и купить готовую.

    Я же покупал еще по старому курсу, да и электронных нагрузок особо не было. Поэтому, если нужна именно резистивная, то приступим…

    Возможные пути приобретения/изготовления резистивной нагрузки:

    1) купить готовую плату-нагрузку с резисторами: Плюсы: + готовое работающее устройство (минимум телодвижений) + не нужны штекеры и провода (минимум потерь) + переключатель на 1А/2А (индикация) + небольшие размеры + небольшая стоимость Минусы: — очень сильно нагревается (около 180°С при токе 1А и около 230°С при токе 2А) и начинает жутко вонять (судя по отзывам, сам такой не имею) — не имеет корпуса, токоведущие/нагревающиеся части открыты (можно обжечься/прожечь что-нибудь, закоротить) — сложно прикрепить радиатор Так как изготовление хорошего нагрузочного модуля отнимает силы и время, то можно воспользоваться данной приблудой, но оставлять без присмотра не стоит 2) найти в закромах мощные резисторы (советские ПЭВ, ППБ и подобные), рассеиваемая им мощность для продолжительной работы должна быть не менее 10 Вт Плюсы: + меньший, но все равно достаточно высокий нагрев + не нужно покупать/средняя стоимость (наличие дома/покупка в магазе) + регулировка сопротивления, т. е. можно плавно изменять ток в широких пределах (только некоторые резюки, либо небольшая доработка) Минусы: — нужно припаивать штекер и провода — большие размеры — невозможность крепления радиатора (на большинстве) — нет переключателя (можно переделать, нужен второй резистор) — не имеет корпуса, токоведущие/нагревающиеся части также открыты (можно обжечься/прожечь что-нибудь) Я не имею таких резисторов в наличие, поэтому выбор за вами.

    3) покупка резисторов 25-100 Вт в металлическом корпусе для отвода тепла и сборка своего модуля с кожухом

    Плюсы: + средний нагрев (могут без опаски работать без доп. радиаторов) + средняя стоимость + возможность крепления дополнительного радиатора Минусы: — нужно припаивать штекер и провода — большие размеры — нет переключателя (можно переделать, нужен второй резистор) При этом они могут работать и без дополнительного охлаждения, но при этом неплохо греются, в пределах нормы, конечно. Я включал 25W резюки на полную разрядку моего ПБ — выдержали, но сильно грелись. Я рекомендую купить 100W резисторы, тогда дополнительный радиатор может совсем не пригодиться.

    Итак, если решили собрать самодельный стенд из похожих резисторов, то приступим. Необходимые компоненты:

    1) два резистора 25-100W по 4,7 Ом каждый. Как на зло, цены поднялись и многих номиналов уже не стало в продаже. Но наебайке есть 25W, 100W. Ищем по «Power resistor». 2) выключатель, я покупал тут 3) разборный USB штекер «папа», к примеру тут или тут 4) небольшой кусок медного многожильного провода большого сечения, к примеру, акустический провод 5) небольшой алюминиевый радиатор (по желанию) 6) пластиковая коробка

    Номиналы резисторов рассчитываются по знакомой всем формуле закона Ома — I=U/R или R=U/I, где R – сопротивление (Ом), I –ток (А) и U – напряжение (V). К примеру, нам нужен ток 2А, поэтому для нагрузки 5V адаптеров нам нужен резюк 2,5Ома, т.к. 5/2=2,5 Ом.

    Для 1А рассчитываем аналогично — 5/1=5 Ом. Так как большинство адаптеров/БП снижают напряжение под нагрузкой, то необходимо делать поправку на это и считать в среднем от 4,8V. Тогда на ток 2А нужен будет резюк R= U/I=4,8V/2А=2,4Ома, а для 1А — R= U/I=4,8V/1А=4,8Ома.

    Также нужно помнить, что соединительные провода, выключатель и USB штекер также имеют некоторое сопротивление. Напомню одну хитрость, что при последовательном соединении резисторов общее сопротивление складывается, а при параллельном – будет чуть меньше самого маленького резистора.

    Общее сопротивление нескольких резисторов можно посчитать здесь.

    Чтобы не искать подходящие номиналы и не мудрить со схемой, я рекомендую сделать по моему варианту, правда с другими номиналами – 2 резистора по 4,7 Ом и небольшой выключатель. Для 1А будет задействован один резистор, для 2А – два в параллель. При этом, если мощность резистора или сопротивление не подходят, можете группировать несколько по указанным выше формулам. В своем нагрузочном модуле я использовал 2 резистора: 5,1Ом и 6Ом, т.к. я их выиграл на аукционе наEbay’ки за копейки, на другие номиналы тогда аукционов не было. При соединении параллельно, я получаю 2,7Ома для тока в 2А (в действительности 1,75А), а для тока в 1А (0,95А)задействую 1 резюк на 5,1 Ом. Они чуток не подходят, идеальный вариант был бы при использовании двух резюков по 4,7Ома, но таких лотов на аукционе не было.

    Непосредственная сборка:

    До этого пользовался вот таким простеньким модулем, он годился даже для длительных нагрузок, хотя при длительной работе он сильно нагревался, но не вонял и не перегорал (доставать, правда, его не удобно, можно было обжечься). Как только приехал второй резюк на 6 Ом, начал собирать стенд. Вот размеры типичных 25W резисторов в алюминиевом корпусе: Обратная сторона неровная и покрыта лаком, к тому же проушины для крепления имеют заусенцы, поэтому резисторы могут неплотно прилегать к радиатору, я рекомендую пройтись нулевой наждачкой: Сам радиатор я взял из старых запасов. Это распиленный пополам радиатор от бюджетных кулеров GlacialTech для процессоров на Socket A. В сервис центрах по ремонту компьютеров и бытовой техники за 50-100р вам отдадут целую пачку, на любой вкус и цвет. Можно использовать цельный радиатор, температура нагрева будет еще меньше. Мой нагрузочный стенд на 2А (точнее 1,75А) выше 70гр не нагревается. К тому же, к цельному радиатору можно приспособить небольшой вентилятор, тогда можно гонять модуль на высоких токах. При использовании 100Вт резисторов радиатор может вообще не понадобиться. Вот тот самый радиатор: Подошва у радиатора неровная, лучше отшлифовать. Можно оставить и так, теплообмен будет чуть похуже. Размеры моего радиатора: Вот что нам понадобится для изготовления модуля (наждачная бумага/шкурка на 1000/2000, стекло, в качестве идеально ровной поверхности, дрель, сверла, метчики для нарезки резьбы и машинное масло): Идеально полировать с пастой ГОИ не имеет особого смысла, хватит и 2000 наждачки. Затем сверлим отверстия и метчиком нарезаем резьбу (как это делать рассказывать не буду, см. в интернете). Если нет подходящего инструмента, то используйте термоклей/термоскотч/термопрокладки (ссылки внизу), сверлить ничего не придется. От себя добавлю, чтобы не сломать инструмент, капайте масло и через два полных оборота метчика, делайте пол оборота назад. Так вы 100% не сломаете метчик. По возможности пройдите чистовым метчиком (смотрите по количеству рисок на нем). Получается в итоге что-то вроде этого: В качестве кожуха я использовал защитный экран от старого холодильника. Можно использовать что угодно: от органики до любых пластиковых штуковин. Оргстекло небольшой толщины легко гнется при нагреве, я как-то гнул его над жалом мощного паяльника, только потом края придется немного подровнять. В общем, используем все, что есть под рукой. Перед окончательной сборкой пройдитесь по отверстиям сверлом большего диаметра, чтобы убрать заусенцы, иначе резюки плотно прилегать не будут (раззенковать): Далее намазываем тонкий слой термопасты на резисторы, можно просто выдавить каплю пасты, при затяжке она сама расползется. Я использовал российскую «народную» термопасту КПТ-8 (покупается в магазинах электрики): У нее средняя эффективность, со временем она подсыхает, но зато стоит копейки и продается в любых магазинах радиоэлектроники, для нашего модуля сгодится. Прикручиваем винты и загибаем вывода резисторов (можно до крепежа): Как видите, излишки термопасты вылезли наружу, они мешать не будут: Берем штекер USB «папа», желательно с позолоченными контактами (см. предыдущие пункты) и акустический провод с медными (не омедненными!) жилами толстого сечения. Для защиты от термического и механического воздействия я натянул термоусадку. Так как провод толстый, ножиком раздраконьте выходное отверстие: Берем выключатель, он будет вкл/выкл режим «2А». Подойдет любой силовой. Я использовал простенький KCD11, рассчитанный на 220V и 3А. В качестве окантовки использовал старый кабель-канал, немного срезав края. В одном из них вырезаем окошко под выключатель. Затем припаиваем выключатель к выводам резисторов: Сам провод припаиваем к резистору, который будет работать на 1А «по умолчанию». В моем случае это резистор 5,1 Ома. Если вы используете два одинаковых резюка по 4,7Ом, то припаиваем к любому: Одна сторона выводов будет соединена через выключатель, т.е. в положении «выкл» ток – 1А, в положении «вкл» — 2А, т.к. включается второй резюк в параллель. Получается вот такая простая схема: Далее прикручиваем кожух: Ставим верхнюю планку из того же кабель-канала или чего-нибудь похожего на место проема. Получается довольно неплохо: Ну и подклеиваем режимы работы, бумага и скотч в помощь: В итоге при хорошем адаптере имеем следующее (0,95А и 1,75А): Температура радиатора при токе 2А (1,75А) ни разу не поднималась выше 70°С, при 0,95А в районе 60°С: Итого: устройство работает, сильно не нагревается, не воняет, свои функции выполняет на 100%. Да, с номиналами чуток не повезло, но ничего страшного. Все мои обзоры ПБ протестированы именно с этой нагрузкой, при желании можно расширить диапазон токов, к примеру, на 0,5А/1А/1,5А/2А/2,5А…

    Кисулька:

    Мощность при параллельном соединении формула

    О том, как соединять конденсаторы и рассчитывать их общую ёмкость уже рассказывалось на страницах сайта. А как соединять резисторы и посчитать их общее сопротивление? Именно об этом и будет рассказано в этой статье.

    Резисторы есть в любой электронной схеме, причём их номинальное сопротивление может отличаться не в 2 – 3 раза, а в десятки и сотни раз. Так в схеме можно найти резистор на 1 Ом, и тут же неподалёку на 1000 Ом (1 кОм)!

    Поэтому при сборке схемы либо ремонте электронного прибора может потребоваться резистор с определённым номинальным сопротивлением, а под рукой такого нет. В результате быстро найти подходящий резистор с нужным номиналом не всегда удаётся. Это обстоятельство тормозит процесс сборки схемы или ремонта. Выходом из такой ситуации может быть применение составного резистора.

    Для того чтобы собрать составной резистор нужно соединить несколько резисторов параллельно или последовательно и тем самым получить нужное нам номинальное сопротивление. На практике это пригождается постоянно.

    Знания о правильном соединении резисторов и расчёте их общего сопротивления выручают и ремонтников, восстанавливающих неисправную электронику, и радиолюбителей, занятых сборкой своего электронного устройства.

    Последовательное соединение резисторов

    В жизни последовательное соединение резисторов имеет вид:

    Принципиальная схема последовательного соединения выглядит так:

    На схеме видно, что мы заменяем один резистор на несколько, общее сопротивление которых равно тому, который нам необходим.

    Подсчитать общее сопротивление при последовательном соединении очень просто. Нужно сложить все номинальные сопротивления резисторов входящих в эту цепь. Взгляните на формулу.

    • Общее номинальное сопротивление составного резистора обозначено как Rобщ.
    • Номинальные сопротивления резисторов включённых в цепь обозначаются как R1, R2, R3,…RN.
    • Применяя последовательное соединение, стоит помнить одно простое правило:

    Из всех резисторов, соединённых последовательно главную роль играет тот, у которого самое большое сопротивление. Именно он в значительной степени влияет на общее сопротивление.

    Так, например, если мы соединяем три резистора, номинал которых равен 1, 10 и 100 Ом, то в результате мы получим составной на 111 Ом.

    Если убрать резистор на 100 Ом, то общее сопротивление цепочки резко уменьшиться до 11 Ом! А если убрать, к примеру, резистор на 10 Ом, то сопротивление будет уже 101 Ом.

    Как видим, резисторы с малыми сопротивлениями в последовательной цепи практически не влияют на общее сопротивление.

    Параллельное соединение резисторов

    Можно соединять резисторы и параллельно:

    Принципиальная схема параллельного соединения выглядит следующим образом:

    Для того чтобы подсчитать общее сопротивление нескольких параллельно соединённых резисторов понадобиться знание формулы. Выглядит она вот так:

    Эту формулу можно существенно упростить, если применять только два резистора. В таком случае формула примет вид:

    Есть несколько простых правил, позволяющих без предварительного расчёта узнать, каково должно быть сопротивление двух резисторов, чтобы при их параллельном соединении получить то, которое требуется.

    Если параллельно соединены два резистора с одинаковым сопротивлением, то общее сопротивление этих резисторов будет ровно в два раза меньше, чем сопротивление каждого из резисторов, входящих в эту цепочку.

      Акб обратная полярность что это

    Это правило исходит из простой формулы для расчёта общего сопротивления параллельной цепи, состоящей из резисторов одного номинала. Она очень проста. Нужно разделить номинальное сопротивление одного из резисторов на общее их количество:

    Здесь R1 – номинальное сопротивление резистора. N – количество резисторов с одинаковым номинальным сопротивлением.

    Ознакомившись с приведёнными формулами, вы скажите, что все они справедливы для расчёта ёмкости параллельно и последовательно соединённых конденсаторов. Да, только в отношении конденсаторов всё действует с точностью до «наоборот”. Узнать подробнее о соединении конденсаторов можно здесь.

    Проверим справедливость показанных здесь формул на простом эксперименте.

    Возьмём два резистора МЛТ-2 на 3 и 47 Ом и соединим их последовательно. Затем измерим общее сопротивление получившейся цепи цифровым мультиметром. Как видим оно равно сумме сопротивлений резисторов, входящих в эту цепочку.

    1. Теперь соединим наши резисторы параллельно и замерим их общее сопротивление.
    2. Измерение сопротивления при параллельном соединении
    3. Как видим, результирующее сопротивление (2,9 Ом) меньше самого меньшего (3 Ом), входящего в цепочку. Отсюда вытекает ещё одно известное правило, которое можно применять на практике:
    4. При параллельном соединении резисторов общее сопротивление цепи будет меньше наименьшего сопротивления, входящего в эту цепь.

    Что ещё нужно учитывать при соединении резисторов?

    Во-первых, обязательно учитывается их номинальная мощность. Например, нам нужно подобрать замену резистору на 100 Ом и мощностью 1 Вт. Возьмём два резистора по 50 Ом каждый и соединим их последовательно. На какую мощность рассеяния должны быть рассчитаны эти два резистора?

    Поскольку через последовательно соединённые резисторы течёт один и тот же постоянный ток (допустим 0,1 А), а сопротивление каждого из них равно 50 Ом, тогда мощность рассеивания каждого из них должна быть не менее 0,5 Вт. В результате на каждом из них выделится по 0,5 Вт мощности. В сумме это и будет тот самый 1 Вт.

    Данный пример достаточно грубоват. Поэтому, если есть сомнения, стоит брать резисторы с запасом по мощности.

    Подробнее о мощности рассеивания резистора читайте тут.

    Во-вторых, при соединении стоит использовать однотипные резисторы, например, серии МЛТ. Конечно, нет ничего плохого в том, чтобы брать разные. Это лишь рекомендация.

    Резистор – это элемент электрической схемы, который обладает сопротивлением электрическому току. Классифицируют два типа резисторов: постоянные и переменные (подстроечные). При моделировании той или иной электрической схемы, а также при ремонте электронных изделий, возникает необходимость использовать резистор определенного номинала.

    Хотя и существует множество различных номиналов постоянных резисторов, в данный момент под рукой может не оказаться требуемого, либо резистора с таким номиналом не существует. Чтобы выйти из такой ситуации, можно использовать как последовательное так и параллельное соединение резисторов.

    О том, как правильно произвести расчет и подбор различных номиналов сопротивлений, будет рассказано в этой статье.

    Последовательное соединение резисторов – это самая элементарная схема сборки радиодеталей, оно применяется для увеличения общего сопротивления цепи.

    При последовательном соединении, сопротивление используемых резисторов просто складывается, а вот при параллельном соединении необходимо производить расчет по нижеописанным формулам.

    Параллельное соединение необходимо для снижения результирующего сопротивления, а также для увеличения мощности, несколько параллельно подключенных резисторов имеют большую мощность, чем у одного.

      Температура плавления клея для клеевого пистолета

    • На фотографии можно увидеть параллельное подключение резисторов.
    • Общее номинальное сопротивление необходимо рассчитывать по следующей схеме:
    • — R(общ) – общее сопротивление;
    • — R1, R2, R3 и Rn – параллельно подключенные резисторы.
    • Когда параллельное соединение резисторов состоит всего из двух элементов, в таком случае общее номинальное сопротивление можно высчитать по следующей формуле:
    • — R(общ) – общее сопротивление;
    • — R1, R2 – параллельно подключенные резисторы.
    • В радиотехнике существует следующее правило: если параллельное подключение резисторов состоит из элементов одного номинала, то результирующее сопротивление можно высчитать, разделив номинал резистора на количество соединенных резисторов:
    • — R(общ) – общее сопротивление;
    • — R – номинал параллельно подключенного резистора;
    • — n – количество соединенных элементов.
    • Важно учитывать, что при параллельном соединении результирующее сопротивление всегда будет ниже, чем сопротивление самого малого по номиналу резистора.
    • Приведем практический пример: возьмем три резистора, со следующими значениями номинального сопротивления: 100 Ом, 150 Ом и 30 Ом. Проведем расчет общего сопротивления, по первой формуле:
    • После расчета формулы мы видим, что параллельное соединение резисторов, состоящее из трех элементов, с наименьшим номиналом 30 Ом, в результате дает общее сопротивление в электрической цепи 21,28 Ом, что ниже наименьшего номинального сопротивления в цепи почти на 30 процентов.

    Параллельное соединение резисторов чаще всего используют в тех случаях, когда необходимо получить сопротивление с большей мощностью.

    В таком случае необходимо взять резисторы одинаковой мощности и с одинаковым сопротивлением.

    Результирующая мощность в таком случае рассчитывается путем умножения мощности одного элемента сопротивления на общее количество параллельно подключенных резисторов в цепи.

    Например: пять резисторов с номиналом в 100 Ом и с мощностью 1 Вт в каждом, подключенные параллельно, имеют общее сопротивление 20 Ом и мощность 5 Вт.

    При последовательном подключении тех же резисторов (мощность так же складывается), получим результирующую мощность 5 Вт, общее сопротивление составит 500 Ом.

    Параллельное соединение резисторов — одно из двух видов электрических соединений, когда оба вывода одного резистора соединены с соответствующими выводами другого резистора или резисторов. Зачастую резисторы соединяют последовательно или параллельно для того, чтобы создать более сложные электронные схемы.

    Схема параллельного соединения резисторов показан на рисунке ниже. При параллельном соединении резисторов, напряжение на всех резисторах будет одинаковым, а протекающий через них ток будет пропорционален их сопротивлению:

    Формула параллельного соединения резисторов

    1. Общее сопротивление нескольких резисторов соединенных параллельно определяется по следующей формуле:
    2. Ток, протекающий через отдельно взятый резистор, согласно закону Ома, можно найти по формуле:

    Параллельное соединение резисторов — расчет

    Пример №1

    При разработке устройства, возникла необходимость установить резистор с сопротивлением 8 Ом. Если мы просмотрим весь номинальный ряд стандартных значений резисторов, то мы увидим, что резистора с сопротивлением в 8 Ом в нем нет.

    Выходом из данной ситуации будет использование двух параллельно соединенных резисторов. Эквивалентное значение сопротивления для двух резисторов соединенных параллельно рассчитывается следующим образом:

    Данное уравнение показывает, что если R1 равен R2, то сопротивление R составляет половину сопротивления одного из двух резисторов. При R = 8 Ом, R1 и R2 должны, следовательно, иметь значение 2 × 8 = 16 Ом. Теперь проведем проверку, рассчитав общее сопротивление двух резисторов:

    Таким образом, мы получили необходимое сопротивление 8 Ом, соединив параллельно два резистора по 16 Ом.

    Пример расчета №2

    Найти общее сопротивление R из трех параллельно соединенных резисторов:

      Как открутить болт с фиксатором резьбы

    • Общее сопротивление R рассчитывается по формуле:
    • Этот метод расчета может быть использованы для расчета любого количества отдельных сопротивлений соединенных параллельно.

    Один важный момент, который необходимо запомнить при расчете параллельно соединенных резисторов – это то, что общее сопротивление всегда будет меньше, чем значение наименьшего сопротивления в этой комбинации.

    Как рассчитать сложные схемы соединения резисторов

    Более сложные соединения резисторов могут быть рассчитаны путем систематической группировки резисторов. На рисунке ниже необходимо посчитать общее сопротивление цепи, состоящей из трех резисторов:

    Для простоты расчета, сначала сгруппируем резисторы по параллельному и последовательному типу соединения.

    Резисторы R2 и R3 соединены последовательно (группа 2). Они в свою очередь соединены параллельно с резистором R1 (группа 1).

    Обозначение мощности резистора на схеме, как её увеличить, что делать, если нет подходящего по мощности резистора

    Обозначение мощности резистора на схеме, как её увеличить, что делать, если нет подходящего по мощности резистора

    Резистор — пассивный элемент электрических цепей, обладающий определённым или переменным значением электрического сопротивления, предназначенный для линейного преобразования силы тока в напряжение и напряжения в силу тока, ограничения тока, поглощения электрической энергии и др. Весьма широко используемый компонент практически всех электрических и электронных устройств.

    В схемах радиоэлектронной аппаратуры одним из наиболее часто встречающихся элементов является резистор, другое его название это сопротивление. У него есть целый ряд характеристик, среди которых есть мощность. В этой статье мы поговорим о резисторах, что делать, если у вас нет подходящего по мощности элемента, и почему они сгорают.

    Характеристики резисторов

    1. Основной параметр резистора – это номинальное сопротивление.

    2. Второй параметр, по которому его выбирают – это максимальная (или предельная) рассеиваемая мощность.

    3. Температурный коэффициент сопротивления – описывает, насколько изменяется сопротивление, при изменении его температуры на 1 градус Цельсия.

    4. Допустимое отклонение от номинала. Обычно разброс параметров резистора от одного заявленного в пределах 5-10%, это зависит от ГОСТ или ТУ по которому он произведен, существуют и точные резисторы с отклонением до 1%, обычно стоят дороже.

    5. Предельное рабочее напряжение, зависит от конструкции элемента, в бытовых электроприборах с напряжением питания 220В могут применяться практически любые резисторы.

    6. Шумовые характеристики.

    7. Максимальная температура окружающей среды. Это такая температура, которая может быть при достижении максимальной рассеиваемой мощности самого резистора. Об этом подробнее поговорим позже.

    8. Влаго- и термоустойчивость.

    Есть еще две характеристики, о которых начинающие чаще всего не знают, это:

    1. Паразитная индуктивность.

    2. Паразитная ёмкость.

    Оба параметра зависят от типа и конструктивных особенностей резистора. Индуктивность имеет в любом проводнике, вопрос в её величины. Типовые величины паразитных индуктивностей и емкостей приводить бессмысленно. Паразитные составляющие следует учитывать при проектировании и ремонте высокочастотных приборах.

    На низких частотах (например, в пределах звукового диапазона до 20 кГц), существенного влияния в работу схемы они не вносят. В высокочастотных приборах, с рабочими частотами в сотни тысяч и выше герц существенное влияние вносит даже расположение дорожек на плате и их форма.

    • Мощность резистора
    • Из курса физики многие отлично помнят формулу мощности для электричества, это: P=U*I
    • Отсюда следует, что она линейно зависит от тока и напряжения. Ток же через резистор зависит от его сопротивления и приложенного к нему напряжению, то есть:
    • I=U/R
    • Падение напряжения на резисторе (сколько на его выводах остаётся напряжения от приложенного к цепи, в которой он установлен), так же зависит от тока и сопротивления:
    • I=U/R
    • Теперь объясним простыми словами, что такое мощность у резистора и куда она выделяется.

    У любого металла есть своё удельное сопротивление, это такая величина, которая зависит от структуры этого самого металла. Когда носители зарядов (в нашем случае электроны), под воздействием электрического тока протекают через проводник, они сталкиваются с частицами, из которого состоит металл.

    В результате этих столкновений затрудняется движение тока. Если очень обобщенно сказать, то получается, так, что чем плотнее структура металла, тем сложнее протекать току (тем больше сопротивление).

    На картинке пример кристаллической решетки, для наглядности.

    Из-за этих столкновений выделяется тепло. Это можно представить, как если бы вы шли через толпу (большое сопротивление), где вас еще и толкают, или если бы шли по пустому коридору, где вы сильнее вспотеете?

    То же самое происходит и с металлом. Мощность выделяется в виде тепла. В некоторых случаях это плохо, потому что так снижается коэффициент полезного действия прибора. В других ситуациях – это полезное свойство, например в работе ТЭНов. В лампах накаливания за счет своего сопротивления спираль раскаляется до яркого свечения.

    Но как это относится к резисторам?

    Дело в том, что резисторы применяют для ограничения тока при питании каких-либо устройств, или элементов цепи, или для задания режимов работы полупроводниковым приборам. Из формулы выше станет ясно, что ток снижается, за счет снижения напряжения. Лишнее напряжение можно сказать, что сгорает в виде тепла на резисторе, мощность при этом считается по той же формуле, что и общая мощность:

    P=U*I

    Здесь U – это количество вольт «сожженных» на резисторе, а I – это ток, который через него протекает. 2/1=144/1=144 Вт.

  • Всё сходится. Резистор будет выделять тепло с мощностью в 144Вт. Это условные значения, взятые в качестве примера. На практике таких резисторов вы не встретите в радиоэлектронной аппаратуре, исключением являются большие сопротивления для регулирования двигателей постоянного тока или пуска мощных синхронных машин в асинхронном режиме.

    Какие бывают резисторы и как они обозначаются на схеме

    Ряд мощностей резисторов стандартен: 0.05 (0.62) – 0.125 – 0.25 – 0.5 – 1 – 2 – 5

    Это типовые номиналы распространенных резисторов, бывают и большие значения, или другие величины. Но этот ряд наиболее распространен. При сборке электроники используют схему электрическую принципиальную, с порядкового номера элементов. Реже указываться номинальное сопротивление, еще реже указывается номинальное сопротивление и мощность.

    Чтобы быстро определить мощность резистора на схеме были введены соответствующие УГО (условные графические обозначения) по ГОСТ. Внешний вид таких обозначений и их расшифровка представлены в таблице ниже.

    Вообще эти данные, а также название конкретного типа резистора указываются в перечне элементов, там же указывается и разрешенный допуск в %.

    Внешне, они отличаются размером, чем мощнее элемент, тем больше его размер. Больший размер увеличивает площадь теплообмена резистора с окружающей средой. Поэтому тепло, которое выделяется при прохождении тока через сопротивление, быстрее отдаётся воздуху (если окружающая среда воздух).

    Это значит, что резистор может греться с большей мощностью (выделять определенное количество тепла в единицу времени). Когда температура сопротивления достигает определенного уровня, сначала начинает выгорать внешний слой с маркировкой, дальше сгорает резистивный слой (пленка, проволока или что-то другое).

    Чтобы вы оценили, как сильно может греться резистор, взгляните на нагрев спирали разобранного мощного резистора (более 5 Вт) в керамическом корпусе.

    В характеристиках был такой параметр, как допустимая температура окружающей среды. Она указывается, для правильного подбора элемента.

    Дело в том, что раз мощность резистора ограничена способностью отдать тепло и, при этом, не перегреться, а для отдачи тепла, т.е.

    охлаждения элемента путем конвекции или принудительным потоком воздуха должна быть как можно большая разница температур элемента и окружающей среды.

    Поэтому если вокруг элемента слишком жарко он быстрее нагреется и сгорит, даже если электрическая мощность на нем ниже максимально рассеиваемой. Нормальной температурой является 20-25 градусов Цельсия.

    Что делать, если нет резистора нужной мощности?

    Частой проблемой радиолюбителей является отсутствия резистора нужной мощности. Если у вас есть резисторы мощнее, чем нужно – ничего страшного в этом нет, можно ставить не задумываясь. Лишь бы он влез по размеру. Если все имеющиеся резисторы по мощности меньше, чем нужно – это уже проблема.

    На самом деле решить этот вопрос достаточно просто. Вспомните законы последовательного и параллельного соединения резисторов.

    1. При последовательном соединении резисторов сумма падений напряжений на всей цепочке равняется сумме падений на каждом из них. А ток, протекающий через каждый резистор равен общему току, т.е. в цепи из последовательно соединенных элементов протекает ОДИН ток, но приложенные к каждому из них напряжения РАЗНЫЕ, определяются по закону Ома для участка цепи (см. выше) Uобщ=U1+U2+U3

    2. При параллельном соединении резисторов падение на всех напряжения равны, а ток, протекающий в каждой из ветвей обратно пропорционален сопротивлению ветви. Общий ток цепочки из параллельно соединенных резисторов равен сумме токов каждой из ветвей.

    На этой картинке изображено всё вышесказанное, в удобной для запоминания форме.

    Так, как при последовательном соединении резисторов снизится напряжение на каждом из них, а при параллельном соединении ток, то если P=U*I

    Мощность, выделяемая на каждом из них, снизится соответствующим образом.

    Поэтому, если у вас нет резистора 100 Ом на 1 Вт, его можно почти всегда заменить 2 резисторами на 50 Ом и 0. 5 Вт соединенными последовательно, или 2 резисторами на 200 Ом и 0.5 Вт соединенными параллельно.

    Я не просто так написал «ПОЧТИ ВСЕГДА».

    Дело в том, что не все резисторы одинаково хорошо переносят ударные токи, в некоторых цепях, например связанные с зарядом конденсаторов большой ёмкости, в первоначальный момент времени переносят большую ударную нагрузку, которая может повредить его резистивный слой. Такие связки нужно проверять на практике или путем долгих расчетов и чтением технической документации и ТУ на резисторы, чем почти никогда и никто не занимается.

    Заключение

    Мощность резистора – это величина не менее важная, чем его номинальное сопротивление. Если не уделять внимания подбору сопротивлений нужно мощности, то они будут перегорать и сильно греться, что плохо в любой цепи.

    При ремонте аппаратуры, особенно китайской, ни в коем случае не пытайтесь ставить резисторы меньшей мощности, лучше поставить с запасом, если есть такая возможность поместить его по габаритам на плате.

    Для стабильной и надежной работы радиоэлектронного устройства нужно подбирать мощность, как минимум, с запасом в половину от предполагаемой, а лучше в 2 раза больше. Это значит, что если по расчетам на резисторе выделяется 0.9-1 Вт, то мощность резистора или их сборки должна быть не меньше, чем 1.5-2 Вт.

    Ранее ЭлектроВести писали, что JinkoSolar объявила, что она установила новый рекорд эффективности для монокристаллических PERC-панелей, который составил 24,38%.

    Компания также разработала модуль мощностью 469,3 Вт.

    Кроме того, китайский производитель фотоэлектрических элементов поравнялся с фирмой Trina Solar, которая на прошлой неделе заявила о рекордном 24,58% показателе КПД монокристаллических панелей n-типа.

    Резистор

    Радиоэлектроника для начинающих

    Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть.

    Другое название резистора – сопротивление. По сути, это просто игра слов, так как в переводе с английского resistance – это сопротивление (электрическому току).

    Когда речь заходит об электронике, то порой можно встретить фразы типа: «Замени сопротивление», «Два сопротивления сгорели». В зависимости от контекста под сопротивлением может подразумеваться именно электронная деталь.

    На схемах резистор обозначается прямоугольником с двумя выводами. На зарубежных схемах его изображают чуть-чуть иначе. «Тело» резистора обозначают ломаной линией – своеобразная стилизация под первые образцы резисторов, конструкция которых представляла собой катушку, намотанную высокоомным проводом на изоляционном каркасе.

    Рядом с условным обозначением указывается тип элемента (R) и его порядковый номер в схеме (R1). Здесь же указано его номинальное сопротивление. Если указана только цифра или число, то это сопротивление в Омах.

    Иногда, рядом с числом пишут Ω – так, греческой заглавной буквой «Омега» обозначают омы. Ну, а, если так, – 10к, то этот резистор имеет сопротивление 10 килоОм (10 кОм – 10 000 Ом).

    Про множители и приставки «кило», «мега» можете почитать здесь.

    Не стоит забывать о переменных и подстроечных резисторах, которые всё реже, но ещё встречаются в современной электронике. Об их устройстве и параметрах я уже рассказывал на страницах сайта.

    Основные параметры резисторов

    • Номинальное сопротивление.
      Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм – 1000 Ом, мегаОм – 1000000 Ом). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.
    • Рассеиваемая мощность.
      Более подробно о мощности резистора я уже писал здесь.
      При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через него ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорает. Поэтому существует разделение резисторов по рассеиваемой мощности.
      На графическом обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой. На рисунке обозначено соответствие графического обозначения и мощности указанного на схеме резистора.

      К примеру, если через резистор потечёт ток 0,1А (100 mA), а его номинальное сопротивление 100 Ом, то необходим резистор мощностью не менее 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то он вскоре выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например, в блоках питания или сварочных инверторах.
      Если необходим резистор мощностью более 2 Вт (5 Вт и более), то внутри прямоугольника на условном графическом обозначении пишется римская цифра. Например, V – 5 Вт, Х – 10 Вт, XII – 12 Вт.
    • Допуск.
      При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано 10 Ом, то его реальное сопротивление будет в районе 10 Ом, но никак не ровно 10. Оно может быть и 9,88 и 10,5 Ом. Чтобы как-то обозначить пределы погрешности в номинальном сопротивлении резисторов, их делят на группы и присваивают им допуск. Допуск задаётся в процентах. Если вы купили резистор на 100 Ом c допуском ±10%, то его реальное сопротивление может быть от 90 Ом до 110 Ом. Узнать точное сопротивление этого резистора можно лишь с помощью омметра или мультиметра, проведя соответствующее измерение. Но одно известно точно. Сопротивление этого резистора не будет меньше 90 или больше 110 Ом.
      Строгая точность номиналов сопротивлений в обычной аппаратуре важна не всегда. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20% от того номинала, что требуется в схеме. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, на 10 Ом). Если нет подходящего элемента с нужным номиналом, то можно поставить резистор с номинальным сопротивлением от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом/100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.
      Для тех, кто ещё не знает, существует ещё одна возможность подобрать необходимое сопротивление – его можно составить, соединив вместе несколько резисторов разных номиналов. Об этом читайте в статье про соединение резисторов.
      Существует аппаратура, где такой трюк не пройдёт – это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятые и сотые доли процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.
      Стоит отметить, что в настоящее время в продаже можно встретить резисторы с допуском не более 10% (обычно 1%, 5% и реже 10%). Высокоточные резисторы имеют допуск в 0,25…0,05%.
    • Температурный коэффициент сопротивления (ТКС).
      Под влиянием внешней температуры или собственного нагрева из-за протекающего тока, сопротивление резистора меняется. Иногда в тех пределах, которые нежелательны для работы схемы. Чтобы оценить изменение сопротивления из-за воздействия температуры, то есть термостабильность резистора, используется такой параметр, как ТКС (Температурный Коэффициент Сопротивления). За рубежом принято сокращение T.C.R.
      В маркировке резистора величина ТКС, как правило, не указывается. Для нас же необходимо знать, что чем меньше ТКС, тем лучше резистор, так как он обладает лучшей термостабильностью. Более подробно о таком параметре, как ТКС, я рассказывал тут.

    Первые три параметра основные, их надо знать!

    Перечислим их ещё раз:

    • Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм…)
    • Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт…)
    • Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

    Так же стоит отметить конструктивное исполнение резисторов.

    Сейчас можно встретить как микроминиатюрные резисторы для поверхностного монтажа (SMD-резисторы), которые не имеют выводов, так и мощные, в керамических корпусах.

    Существуют и невозгораемые, разрывные и прочее. Перечислять можно очень долго, но основные параметры у них одинаковые: номинальное сопротивление, рассеиваемая мощность и допуск.

    В настоящее время номинальное сопротивление резисторов и их допуск маркируют цветными полосами на корпусе самого элемента.

    Как правило, такая маркировка применяется для маломощных резисторов, которые имеют небольшие габариты и мощность менее 2…3 ватт.

    Каждая фирма-изготовитель устанавливает свою систему маркировки, что вносит некоторую путаницу. Но в основном присутствует одна устоявшаяся система маркировки.

    Новичкам в электронике хотелось бы рассказать и о том, что кроме резисторов, цветовыми полосами маркируют и миниатюрные конденсаторы в цилиндрических корпусах. Иногда это вызывает путаницу, так как такие конденсаторы ложно принимают за резисторы.

    Таблица цветового кодирования

    Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

    Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть, по таблице множитель для красной полосы – 100. На множитель необходимо умножить число 22. Тогда, 22 * 100 = 2200 Ом.

    Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм).

    Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

    На практике широкое распространение имеют резисторы с допуском 5 и 10%. Поэтому за допуск отвечают полосы золотого и серебристого цвета. Понятно, что в таком случае, первая полоса находится с противоположной стороны элемента. С неё и нужно начинать считывание номинала.

    Но, как быть, если резистор имеет небольшой допуск, например 1 или 2% ? С какой стороны считывать номинал, если с обеих сторон присутствуют полосы красного и коричневого цветов?

    Этот случай предусмотрели и первую полосу размещают ближе к одному из краёв резистора. Это можно заметить на рисунке таблицы. Полоски, обозначающие допуск расположены дальше от края элемента.

    Конечно, бывают случаи, когда нет возможности считать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка, некорректное нанесение полос и пр.).

    В таком случае, узнать точное сопротивление резистора можно только, если измерить его сопротивление мультиметром или омметром. В таком случае вы будете 100% знать его реальную величину. Также при сборке электронных устройств рекомендуется проверять резисторы мультиметром для того, чтобы отсеить возможный брак.

    Главная » Радиоэлектроника для начинающих » Текущая страница

    Также Вам будет интересно узнать:

    Простой способ определить Vf светодиода, чтобы выбрать подходящий резистор

    Вы неправильно понимаете, как работает светодиод, так как Vf — это не напряжение, которое вы кладете на светодиод, чтобы заставить его работать, а напряжение, которое появляется (падает) на светодиод, когда ток пропускается через него.

    Если вы посмотрите на соответствующий лист данных, вы увидите Vf (min), Vf и Vf (max), заданные для определенного тока, и это означает, что, если вы подадите указанный ток через светодиод, вы можете ожидать Vf падать где-нибудь между Vf (мин) и Vf (макс.), причем Vf является типичным значением.

    Итак, ответ на ваш вопрос:

    • Источником питания является любой источник переменного напряжения, R обеспечивает балласт для светодиода, снижая его чувствительность к изменениям источника питания.
    • Это не даст светодиоду испускать свой волшебный дым, если вы случайно запустите источник питания слишком далеко, и его значение [R] не критично, в разумных пределах.
    • Например, если вы используете резистор 1000 Ом и пытаетесь протолкнуть 20 мА через светодиод, эти 20 мА также должны пройти через R, поэтому R будет падать:
    •  E = IR = 0,02 A × 1000 Ом = 20 вольт, E = IRзнак равно0.02A×1000Ωзнак равно20 вольт,
    • и вам понадобится запас для светодиодов.
    • «A» — это амперметр, используемый для измерения тока через светодиод, а «V» — вольтметр, используемый для измерения напряжения на светодиоде.

    При использовании, то, что вам нужно сделать, это запустить источник питания с нуля вольт, а затем провернуть его до тех пор, пока амперметр не покажет 20 миллиампер, тогда напряжение, отображаемое на вольтметре, будет Vf для этого конкретного диода при данном конкретном токе и температуре окружающей среды. температура.

    1. Возвращаясь к вашему вопросу, способ определить, какое значение последовательного сопротивления является «правильным» для вашего светодиода, состоит в том, чтобы сначала определить его Vf при желаемом прямом токе (если), а затем использовать закон Ома для определения значения сопротивления, так:
    2. R =  Vс — VеяеR = Вs-Веяе
    3. Если предположить, что Vs (напряжение питания) составляет 12 вольт, то Vf равно 2 вольтам, а If — 20 мА, мы получим
    4. R =  12 В- 2 В0,02 А= 500 ОмR = 12В-2В0. 02Aзнак равно500 Ом
    5. Затем, чтобы определить мощность рассеиваемого резистора, мы можем написать:
    6. Pd = (Vs — Vf) × If = 10 В × 0,02 А = 0,2 Вт  Pd = (Vs — Vf)×Если знак равно 10V×0.02Aзнак равно0,2 Вт
    7. 510 Ом — это самое близкое значение E24 (+/- 5%), которое будет сохраняться, если на консервативной стороне 20 мА, и резистор 1/4 Вт должен быть в порядке.
    8. Утиный суп, а? 😉

    Резистор 1вт 1 кОм (1W, 1K) | Резисторы

    Резистор метало-оксидный (Metal Oxide Film Resistior), 1W, 1 kOhm, аксиальные выводы





    Характеристики

    • Серия: MOF-1W
    • Сопротивление: 1 кОм
    • Допустимое отклонение: 2 %
    • Номинальная мощность: 1 Вт
    • Температурный коэффициент: ±200 ppm/°C
    • Диапазон температур окружающей среды: от -55°C до +155°C
    • Тип выводов: аксиальные
    • Тип монтажа: Through Hole



    Извините, на данный момент, этого товара нет в наличии на складе.

    Выберите аналогичный товар как «Резистор 1вт 1 кОм (1W, 1K)». Рекомендуем начать просмор сайта с главной страницы сайта магазина Dalincom, или с начала каталога Микросхемы. Кроме того, мы стараемся как можно быстрее восполнять складской запас, ожидайте поступление.

    Что еще купить вместе с Резистор 1вт 1 кОм (1W, 1K) ?



    Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.



    Сопутствующие товары
    Код Наименование Краткое описание Розн. цена

    ** более подробную информацию (фото, описание, маркировку, параметры, технические характеристики, и тд.) вы сможете найти перейдя по ссылке описания товара
    7182 Резистор 1вт 1 кОм (1W, 1K) Резистор метало-оксидный (Metal Oxide Film Resistior), 1W, 1 kOhm, аксиальные выводы 2 pyб.
    868 Резистор 2вт 470 кОм Резистор MOF-2 металло-оксидный 2вт 470Ком 2 pyб.
    7183 Резистор 1вт 1 мОм (1W, 1M) Резистор метало-оксидный (Metal Oxide Film Resistior), 1W, 1 MOhm, аксиальные выводы 2 pyб.
    1310 Предохранитель TR5 (4A, 250V) Миниатюрный цилиндрический предохранитель в пластиковом корпусе 4A, 250V (Wickmann TR5, серия 372)- ток срабатывания 4A 5 pyб.
    798 Конденсатор 680uF 25V (Chong) Конденсаторы электролитические 680 мкф 25в, 105°C, 10х17мм, радиальные выводы 5 pyб.
    1307 Предохранитель 4A, 250V (3.6x10mm, серия 876) Миниатюрный стеклянный предохранитель 4A, с выводами, размер 3,6 x 10 мм., серия 876 3.4 pyб.
    1832 Предохранитель TE5 (2A, 250V) Миниатюрный прямоугольный предохранитель в пластиковом корпусе 2A, 250V (LITTELFUSE TE5, серия 392) 5 pyб.
    1856 Высоковольтный предохранитель 0.75A 5KV Высоковольтный предохранитель для микроволновых печей 0.75A 5KV, размер 6x40mm 14 pyб.
    853 BZX55-33V (33V) Стабилитроны BZX55-33V = 500 мВт, напряжение 33V 1.6 pyб.
    368 Конденсатор 22uF 100V (Chong) Конденсаторы электролитические 22 мкф 100в, 105°C, 6х11мм, радиальные выводы 2 pyб.



    Резистор 10 Ом 1 Вт

    Отличные новости !!! Вы находитесь в нужном месте, чтобы купить резистор 10 Ом 1 Вт. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший резистор 10 Ом на 1 Вт должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели резистор 10 Ом 1 Вт на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в резисторе 10 Ом на 1 Вт и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести резистор 10 ohm 1 watt по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    2 Вт 1 Вт 1/2 Вт Набор резисторов 2 Вт 1 Вт

    Резистор

    Сопутствующие товары
    В упаковке 5 шт. , 2 шт.Углеродный резистор 2 кОм 1/4 Вт Комплект из 5 угольных резисторов, 220 Ом, 1/4 Вт Майларовый конденсатор, 100 В, 0,1 мкФ Изогнутые выводы углеродного резистора 100 кОм 1/4 Вт
    Комплект из 5 углеродных резисторов, 100 Ом, 1/4 Вт, 250 В, 5% Майларовый конденсатор, 100 В, 0.47 мкФ Комплект из 5 угольных резисторов, 1,5 кОм, 1/4 Вт Изогнутые выводы угольного резистора 27 Ом 1/4 Вт

    Металлопленочные резисторы мощностью 1 Вт 4.

    7 кОм 1% Канада 2 Электронные компоненты и полупроводники Бизнес и промышленность

    Резистор Металлопленочные резисторы на 1 Вт 4,7 кОм 1% Канада 2 Электронные компоненты и полупроводники Бизнес и промышленность

    Резистор Металлопленочные резисторы на 1 Вт 4,7 кОм 1% Канада 2

    Металлопленочные резисторы 1 Вт 4,7 кОм 1% Резистор Канада 2, Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на Резисторы Металлопленочные резисторы 1 Вт 4,7 кОм 1% (2) Канада по лучшим онлайн-ценам на , Бесплатная доставка для многих товаров.Металлопленочные резисторы 4,7 кОм 1% Канада 2 Резисторы 1 Вт, резисторы 1 Вт Металлопленочные резисторы 4,7 кОм 1% Канада 2, Бизнес и промышленность, Электрооборудование и материалы, Электронные компоненты и полупроводники, Пассивные компоненты, Постоянные резисторы.




    • Мешает ли плохая кредитоспособность вам владеть домом?

      TruPath Float ™ — это самая быстрая и самая доступная программа по ремонту ипотечных кредитов в стране.

      Почему TruPath Credit? Бесплатная консультация

    «Мы уже много лет пытаемся получить кредит.Я был так благодарен за то, что подключился к TruPath. Меня научили тому, что я сделал, чтобы создать свою проблему, и как правильно двигаться вперед. Четкий, пошаговый план с легко достижимыми целями ».

    «Моя жена и я были в процессе покупки нашего первого дома, и нам нужно было повысить наш кредитный рейтинг, чтобы претендовать на лучшую ипотеку. Мы не совершили многих классических финансовых ошибок, таких как просрочка платежей, большой остаток на кредитных картах и ​​банкротство, и не знали, как быстро поднять наши результаты.Проработав всего несколько месяцев с Брук Пакстон, мой результат увеличился на 58 баллов !! Мы не можем более настоятельно рекомендовать TruPath Credit. Брук была невероятно знающей и отзывчивой на наши вопросы, а также смогла поднять наши баллы с помощью простых и понятных стратегий. Спасибо, TruPath! »

    «TruPath действительно готов помочь. Они действительно знают, как повысить кредитоспособность клиента. Пока клиент следует своему плану действий, его кредитные рейтинги растут ». Щелкните для просмотра видео.

    «Я БОЛЬШОЙ сторонник TruPath! Они буквально изменили мой бизнес. Приятно иметь делового партнера, которому я могу доверять. Я — фанат!» Нажмите, чтобы посмотреть видео-отзыв.

    «TPC оказал наибольшее влияние на то, чтобы вернуть мой кредит в норму. Я влез в долги и проблемы с кредитами после службы в армии. Мне было нелегко перейти к гражданской жизни. Я обратился в TruPath Credit, потому что слышал хорошие отзывы и знал, что мне понадобится хорошая репутация, чтобы добиться прогресса в некоторых из наиболее важных дел в моей жизни.

    Персонал очень услужливый и профессиональный. Им потребовалось время, чтобы ответить на мои вопросы, внести предложения и составить пошаговый план действий, в котором излагалось, что нужно сделать, чтобы улучшить мою оценку. Ремонт кредита не происходит мгновенно, но их план действий сработал на удивление быстро. Прокрастинация была для меня настоящей борьбой, но я рад, что нашел время.

    TruPath Credit — это Розеттский камень, позволяющий узнать все плюсы и минусы. Просто, эффективно и действенно.”

    «TruPath был глотком свежего воздуха для меня и моей команды. Мы видим более положительные результаты за меньшее время, а их взаимодействие и обслуживание клиентов не имеют себе равных».

    «Ремонт кредита — это всегда страшно, но Брук была великолепна и сделала все так просто. Несколько дней назад я провела первичную консультацию и очень рада приступить к работе. Она ответила на все мои вопросы и многое другое. Я настоятельно рекомендую работать с Брук в TruPath Credit! »

    «Мы работали со многими кредитными компаниями и никогда раньше не видели таких потрясающих результатов.TruPath поддерживает нас на протяжении всего процесса ».

    «TruPath обеспечивает большую ценность, чем просто экономия денег клиентов или обеспечение более низкой процентной ставки. Процесс TruPath обеспечивает превосходное качество обслуживания клиентов, что в долгосрочной перспективе приносит пользу поставщикам услуг в сфере недвижимости, которые направляют клиентов в TruPath.

    «Эти парни классные. Мне так сильно помогло выйти из БК. Я начал примерно в августе 2017 года. Мой кредит за 6 месяцев вырос примерно на 130 пунктов.Это был хороший опыт. Они полезны и знают свое дело. Я очень рекомендую этих ребят. Они помогают с вашим планом действий и следят за вами, а также следят за тем, чтобы вы соблюдали график и делали все, что необходимо для достижения результатов ». 🙂

    «Все клиенты, которых мы отправили в TruPath, остались очень довольны своим обслуживанием. Приятно иметь еще один инструмент для наших клиентов, который поможет им найти дом ».

    «Очень знающий, очень услужливый и дружелюбный! Когда она не смогла мне помочь, она сообщила мне, что больше не будет взимать с меня плату, но по-прежнему была готова ответить на любые вопросы, которые у меня возникли, чтобы продолжить свой путь к повышению кредитоспособности! »

    «Я не могу сказать достаточно о великолепном процессе, который предоставляет TruPath, который помог моему бизнесу добиться успеха.

    «Мне всегда хотелось, чтобы кто-нибудь объяснил мне этот процесс. Я бесконечно благодарен TruPath Credit и их усилиям, направленным не только на устранение отрицательных моментов в моем кредите, но и на обучение меня, как извлечь выгоду из стратегии высокого кредитного рейтинга ».

    «Когда я начал работать с ними 6 месяцев назад, мне только что отказали в жилищном кредите, тогда я сделал в точности то, что сказала мне Брук, и на прошлой неделе мой кредитный рейтинг был примерно на 100 баллов выше, и я не только имел право на покупку дома». кредит, но я получил УДИВИТЕЛЬНУЮ процентную ставку! Они удивительны!!!»

    «Они всегда стараются помочь нашему клиенту максимально увеличить свой кредит, чтобы иметь возможность получить его в дом своей мечты! Они всегда отзывчивы и общительны с нами и нашими клиентами.”

    Резистор Металлопленочные резисторы мощностью 1 Вт 4,7 кОм 1% Канада 2

    Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Резисторы Металлопленочные Резисторы 1 Вт 4,7 кОм 1% (2) Канада по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Страна / регион производства:: Китай, Рейтинг сопротивления:: 1%: Тип резистора:: Металлическая пленка, Бренд:: WAHKITSING: MPN:: 1 Вт 4,7 кОм, UPC:: Не применяется,


    Сколько это мне будет стоить?

    Мы предлагаем несколько решений, которые помогут уложить стоимость ремонта в кредит в ваш бюджет. Мы всегда рекомендуем начинать с плана действий за единовременную плату в размере 99 долларов. Изучая ваш план действий, мы поможем вам определить ваши временные рамки и оценить общую стоимость, прежде чем вы начнете.Посетите нашу страницу часто задаваемых вопросов для получения полного списка часто задаваемых вопросов.

    Каких результатов я могу ожидать?

    Каждый кредитный отчет уникален, поэтому каждый план действий, который мы предоставляем, индивидуален. Наша цель — помочь вам набрать очки за счет удаления отрицательных элементов, но, что еще более важно, за счет любых дополнительных упущенных возможностей, которые мы можем найти, чтобы помочь вам быстрее заработать больше очков. Посетите нашу страницу часто задаваемых вопросов для получения полного списка часто задаваемых вопросов.

    Что предлагает Tru Path Credit?

    Хотя отрицательные элементы могут быть одной из причин более низкого кредитного рейтинга, обычно большинство баллов обнаруживается в областях, о которых потребители не подозревают, что они упускают. Мы поможем максимально очистить ваш отчет, предоставив вам эксклюзивный интерактивный план действий, который поможет вам воспользоваться преимуществами, о которых вы даже не подозревали.

    Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

    Чем TruPath отличается от последней нанятой мной фирмы по ремонту кредитов?

    Большинство фирм по ремонту кредитов строго сосредоточены на удалении отрицательных моментов и имеют бизнес-модели, которые намеренно затягивают этот процесс, чтобы удерживать клиентов, платящих ежемесячно, как можно дольше. Кредит Tru Path был создан для того, чтобы напрямую противодействовать этому менталитету. Мы предпочитаем больше клиентов за меньшее время, чем меньшее количество клиентов. Знания, опыт и технологии нашей команды позволяют нам гораздо быстрее помочь вам справиться не только с негативными последствиями.Наша цель — как можно быстрее направить вас на правильный путь, чтобы вы порекомендовали друзьям и родственникам, которым тоже может понадобиться помощь.

    Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

    Резистор Металлопленочные резисторы мощностью 1 Вт 4,7 кОм 1% Канада 2

    1PCS MM5484N 16-сегментный драйвер светодиодного дисплея. Компрессорная печь BLower Пусковые конденсаторы двигателя вентилятора 10 мкФД HVAC / R Деталь Новый, Carl’s JR Carls Junior 10 листов Листовки Истекает 27.07.19 Прочтите описание. 500 шт. 5 мм светодиодные диффузные зеленые 2-контактные диодные лампы с круглым верхом, 290 шт. Набор стопорных колец с защелками 18 различных размеров Различные размеры НАЛИЧИЕ.Изготовленный на заказ официальный нотариус ОБЩЕСТВЕННОГО ПЕНСИЛЬВАНИЯ Самокрашивающийся резиновый штамп T4914 черный. 1-1 / 2 «x 4000 фунтов на квадратный дюйм Сменный манометр для расходомеров Victor V-602, литая под давлением партия 10 3/4» EMT — установочный винт EMT Отводное колено для трубопровода 3/4 «EMT. Нитрил 26 x 1,5 мм 70 O’Ring 10x, Резистор Металлопленочные резисторы на 1 Вт 4,7 кОм 1% Канада 2 , 24 X 24 X 12 HEPA-фильтр для машины с отрицательным воздухом в скруббере НОВИНКА 24X24X12. GOULD SHAWMUT ATQR ПРЕДОХРАНИТЕЛЬ ЛОВУШКИ 1/4 А ATQR1 / 4 НОВИНКА , Mabuchi FF-180SH DC 3V 2.4V Mini Motor f электробритва Зубная щетка Машинка для стрижки волос. Восстановить кабель CAB 3, legrand, 10 цифр от 0 до 9 секций 1,5–2,5 мм², 4 * 4 матричный клавишный модуль клавиатуры 16 Botton MCU для Arduino Atmel StmapJB, кронштейн для оригинального оборудования John Deere # M73117. ПЕРЕДАЧА ТЕПЛОВОГО ПРЕССА American Pride Motorcycle для футболки, толстовки, ткани 043a. 10шт 25V 4700UF 25V Nichicon VY 16X25mm Конденсатор с широким диапазоном температур. Сталь класса 8 с гладкой поверхностью DIN 934 Метрические шестигранные гайки M4-0.70 с крупной резьбой. Резистор Металлопленочные резисторы мощностью 1 Вт 4.7 кОм 1% Канада 2 , 6PK Этикеточные ленты TZe131-TZe731 12 мм для Brother P-Touch PT-D200 D600 D400VP 1890C.

    • Мы всегда начинаем с бесплатной консультации. Мы хотим, чтобы вы чувствовали себя комфортно, двигаясь вперед.

    • После регистрации нам нужно будет проверить ваш кредитный отчет. Мы покажем вам, как это сделать, чтобы не повредить ваш счет.

    • Независимо от того, регистрируетесь ли вы в TruPath Optimize ™ или TruPath Qualify ™, вы получите план действий, который мы составим на основе вашего уникального кредитного файла.Звонок для обзора плана действий обычно занимает около 30 минут.

    • После того, как мы вместе с вами рассмотрим ваш план действий, если вы участвуете в TruPath Qualify ™, нам потребуется, чтобы вы отправили нам некоторую документацию для оспаривания от вашего имени.

    • После того, как мы отправим споры, у кредитных бюро есть 30 рабочих дней для проведения расследования. Как только вы получите обновления по почте, клиентам TruPath Qualify ™ необходимо будет отправить нам копии своих обновлений.

    • Резистор Металлопленочные резисторы мощностью 1 Вт 4,7 кОм 1% Канада 2

      Резистор Металлопленочные резисторы на 1 Вт 4,7 кОм 1% Канада 2, Бизнес и промышленность, Электрооборудование и материалы, Электронные компоненты и полупроводники, Пассивные компоненты, Постоянные резисторы

      Если у вас возникнут вопросы или проблемы, вы всегда можете запланировать время, чтобы поговорить по телефону со своим кредитным специалистом

    © Авторские права — TruPath Credit | TruPath Credit — Все права защищены Резистор

    Металлопленочные резисторы мощностью 1 Вт 4.7 кОм 1% Канада 2

    тип 5: мужские кошельки, держатели кредитных карт, пожалуйста, не стесняйтесь обращаться к нам, и мы свяжемся с вами в течение 24 часов, Kecqam Summer Breathable Net Duck Tongue Hat Повседневная модная шляпа Influx Caps Индивидуальные шляпы Повседневная спортивная шляпа Хип-хоп Cap Женская Бейсболка Wild (Цвет: Белый): Одежда. 98 цветовых комбинаций, доступных для линий и фурнитуры, 1/8 «литой акриловый лист из матового нарцисса 24 x 48, разработанный в соответствии с высочайшими стандартами. Мы уверены, что ваше прекрасное ювелирное изделие превзойдет ваши ожидания и порадует вас своим мастерством и красотой. , SSLR Мужская приталенная классическая рубашка с длинным рукавом в горошек в магазине мужской одежды.Этот красно-белый браслет с подвеской от гипертонии из стекла миллефиори выглядит и на ощупь больше похож на ювелирные изделия, чем на браслет для медицинских предупреждений, CTLPIENCL-02 Cyntech Raspberry Pi Deluxe Berry Case. Технология S, чтобы дать вам совершенную гравированную ручку переключения передач без краски. Из него можно сделать отличную вазу для свадебного приема и юбилейных мероприятий.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, вход 10DD SSR 3 ~ 32 В постоянного тока, нагрузка 5 ~ 110 В постоянного тока, однофазное твердотельное реле постоянного тока, полученные объекты также могут быть называемые перегородчатой. Эти магниты изготовлены из орехового дерева и березы, мы сделаем все возможное, чтобы удовлетворить наших клиентов, Natural Cable Tie 8 в упаковке инструментов для кабельных коробов с высокой прочностью на разрыв 1000 новых.Узкая бусина в форме сердца, выполненная прохладным тигровым узором * — * — * — * — * — * — * — * — * — * — * — * — * — * — * — * — * — * — * — * — * — * — * — * — *. 20 • Ручная работа Келли Джонсон, подписанная и датированная (Girlie 19) • Фотографии, сделанные при светодиодном освещении Все мое стекло отожжено в моей печи с цифровым управлением для обеспечения прочности и долговечности. Apache 9

    35 3/4 «Топливный шланг, одноразовый, Mandalastein Mandalakugel Stern, золото-серебро, всегда принимаются специальные заказы. Чехол на сиденье Sea-Doo 2001-2005 GTI. 500 штук с мягкой подкладкой 1,5» откидной створки с пузырьками 0.2 унции / каждая почтовая рассылка для конвертов с экономическими иенами. Покупатель несет ответственность за транспортные расходы, связанные с доставкой товаров обратно. Мигающий желтый: незаряжаемый аккумулятор, Snugg iPod Touch Flip Case предлагает тонкий и легкий дизайн вместе с тройными прорезями для карт и денежным мешком, чтобы хранить все необходимое в одном месте. , 5 шт. Фрикционное колесо F4.614.555 / 03 для офсетной печати Heidelberg SM74 XL75. Заказ до 14:00 для отправки в тот же день через Parcel Force или DPD с доставкой на следующий день. Описание продукта Цвет Название: Желтый.- Фланец для станков с ЧПУ, сваренный TIG, для устойчивости к давлению и коррозии.

    Резистор Металлопленочные резисторы на 1 Вт 4,7 кОм 1% Канада 2
    Найдите много отличных новых и бывших в употреблении вариантов и получите лучшие предложения на Металлопленочные резисторы на 1 Вт 4,7 кОм 1% (2) Канада в лучшем случае онлайн цены в, Бесплатная доставка для многих товаров.

    Фиксированные резисторы Одиночные резисторы Допуск 1 Вт ± 1% Металлопленочный фиксированный резистор Несколько значений сопротивления Дополнительный резистор EDGELEC 100 шт.

    20 Ом 1 Вт bomech.org

    EDGELEC 100 шт., Резистор 20 Ом, 1 Вт, фиксированный резистор с металлической пленкой, допуск 1 Вт ± 1%, несколько значений сопротивления Дополнительно

    Несколько значений сопротивления Опционально 1 Вт ± 1% Допуск Металлопленочный фиксированный резистор EDGELEC 100 шт. Резистор 20 Ом 1 Вт, ааксиально-выводные резисторы: широкий спектр применения: Arduino, антистатическая герметичная упаковка: легко хранить и использовать, EDGELEC 100 шт. 20 Ом резистор 1 Вт, электронные и электрические эксперименты, влагозащищенный, * Длина (без свинца): 11 мм (± 1, 1 Вт ± 1% допуск Металлический пленочный фиксированный резистор Несколько значений сопротивления Дополнительные значения сопротивления EDGELEC 100 шт. 20 Ом 1 Вт, 100 шт. — 20 Ом — 1 Вт металлопленочный резистор, 2 мм (± 0, Металлопленочный резистор: отличное шумоподавление, несколько значений сопротивления Дополнительно: промышленные и научные, несколько значений сопротивления Дополнительно: промышленные и научные, Продукт: 20 Ом — 1 Вт-100 шт. , Резистор EDGELEC 100 шт., 20 Ом, 1 Вт, устойчивость к высоким температурам и длительный срок службы, фиксированный резистор с металлической пленкой с допуском 1 Вт ± 1% * Максимальный диаметр секции: 4, допуск 1 Вт ± 1% Фиксированный резистор с металлической пленкой, допуск ± 1% диапазон: M не сохраняет точность с течением времени






    Компания Bomech имеет 25-летний опыт работы.
    предлагает проверенную качественную технологию прицепной обуви.

    Несколько значений сопротивления Дополнительно: промышленный и научный, EDGELEC 100 шт., Резистор 20 Ом, 1 Вт, металлический пленочный фиксированный резистор с допуском 1 Вт ± 1%. Допуск 1 Вт ± 1% Металлическая пленка Фиксированный резистор Несколько значений сопротивления Опционально EDGELEC 100 шт. Резистор 20 Ом 1 Вт EDGELEC 100 шт. Резистор 20 Ом 1 Вт Допуск 1 Вт ± 1% Металлическая пленка с фиксированным сопротивлением Допустимые значения сопротивления Несколько значений сопротивления Опционально Допуск 1 Вт ± 1% Металлическая пленка Фиксированный резистор Несколько значений сопротивления Дополнительный EDGELEC 100 шт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
