Схема реверса трехфазного двигателя — советы электрика

Схемы подключения трехфазного двигателя. К 3-х и 1-о фазной сети

Схемы подключения трехфазного двигателя — двигатели, рассчитанные на работу от трехфазной сети, имеют производительность гораздо выше, чем однофазные моторы на 220 вольт.

Поэтому, если в рабочем помещении проведены три фазы переменного тока, то оборудование необходимо монтировать с учетом подключения к трем фазам. В итоге, трехфазный двигатель, подключенный к сети, дает экономию энергии, стабильную эксплуатацию устройства.

Не нужно подключать дополнительные элементы для запуска. Единственным условием хорошей работы устройства является безошибочное подключение и монтаж схемы, с соблюдением правил.

Схемы подключения трехфазного двигателя

Из множества созданных схем специалистами для монтажа асинхронного двигателя практически используют два метода.

• Схема звезды.
• Схема треугольника.

Названия схем даны по методу подключения обмоток в питающую сеть. Чтобы на электродвигателе определить, по какой схеме он подключен, необходимо посмотреть указанные данные на металлической табличке, которая установлена на корпусе двигателя.

Даже на старых образцах моторов можно определить метод соединения статорных обмоток, а также напряжение сети. Эта информация будет верна, если двигатель уже был в эксплуатации, и никаких проблем в работе нет. Но иногда нужно произвести электрические измерения.

Схемы подключения трехфазного двигателя звездой дают возможность плавного запуска мотора, но мощность оказывается меньше номинального значения на 30%. Поэтому по мощности схема треугольника остается в выигрыше.

Обратите внимание

Существует особенность по нагрузке тока. Сила тока резко увеличивается при запуске, это отрицательно сказывается на обмотке статора. Возрастает выделяемое тепло, которое губительно воздействует на изоляцию обмотки.

Это приводит к нарушению изоляции, и поломке электродвигателя.

Много европейских устройств, поставленных на отечественный рынок, имеют в комплекте европейские электродвигатели, действующие с напряжением от 400 до 690 В.

Такие 3-фазные моторы необходимо монтировать в сеть 380 вольт отечественного напряжения только по треугольной схеме обмоток статора. В противном случае моторы сразу будут выходить из строя. Российские моторы на три фазы подключаются по звезде.

Изредка производится монтаж схемы треугольника для получения от двигателя наибольшей мощности, применяемой в специальных видах промышленного оборудования.

Изготовители сегодня дают возможность подключать трехфазные электромоторы по любой схеме. Если в монтажной коробке три конца, то произведена заводская схема звезды. А если есть шесть выводов, то мотор можно подключать по любой схеме.

При монтаже по звезде нужно три вывода начал обмоток объединить в один узел. Остальные три вывода подать на фазное питание напряжением 380 вольт.

В схеме треугольника концы обмоток соединяют последовательно по порядку между собой.

Фазное питание подсоединяется к точкам узлов концов обмоток.

Проверка схемы подключения мотора

Представим худший вариант выполненного подключения обмоток, когда на заводе не обозначены выводы проводов, сборка схемы проведена во внутренней части корпуса мотора, и наружу выведен один кабель. В этом случае необходимо разобрать электродвигатель, снять крышки, разобрать внутреннюю часть, разобраться с проводами.

Метод определения фаз статора

После разъединения выводных концов проводов применяют мультиметр для измерения сопротивления. Один щуп подключают к любому проводу, другой подносят по очереди ко всем выводам проводов, пока не найдется вывод, принадлежащий к обмотке первого провода. Аналогично поступают на остальных выводах.  Нужно помнить, что обязательна маркировка проводов, любым способом.

Если в наличии нет мультиметра или другого прибора, то используют самодельные пробники, сделанные из лампочки, проводов и батарейки.

Полярность обмоток

Чтобы найти и определить полярность обмоток, необходимо применить некоторые приемы:

• Подключить импульсный постоянный ток.
• Подключить переменный источник тока.

Оба способа действуют по принципу подачи напряжения на одну катушку и его трансформации по магнитопроводу сердечника.

Как проверить полярность обмоток батарейкой и тестером

На контакты одной обмотки подключают вольтметр с повышенной чувствительностью, который может отреагировать на импульс. К другой катушке быстро присоединяют напряжение одним полюсом.

В момент подключения контролируют отклонение стрелки вольтметра. Если стрелка двигается к плюсу, то полярность совпала с другой обмоткой. При размыкании контакта стрелка пойдет к минусу.

Для 3-й обмотки опыт повторяют.

Путем изменения выводов на другую обмотку при включении батарейки определяют, насколько правильно сделана маркировка концов обмоток статора.

Проверка переменным током

Две любые обмотки включают параллельно концами к мультиметру. На третью обмотку включают напряжение. Смотрят, что показывает вольтметр: если полярность обеих обмоток совпадает, то вольтметр покажет величину напряжения, если полярности разные, то покажет ноль.

Полярность 3-й фазы определяют путем переключения вольтметра, изменения положения трансформатора на другую обмотку. Далее, производят контрольные измерения.

Схема звезды

Этот тип схемы подключения трехфазного двигателя образуется путем соединения обмоток в разные цепи, объединенные нейтралью и общей точкой фазы.

Такую схему создают после того, как проверена полярность обмоток статора в электромоторе. Однофазное напряжение на 220В через автомат подают фазу на начала 2-х обмоток. К одной врезают в разрыв конденсаторы: рабочие и пусковые. На третий конец звезды подводят нулевой провод питания.

Величину емкости конденсаторов (рабочих) определяют по эмпирической формуле:

С = (2800 · I) / U

Для схемы запуска емкость повышают в 3 раза. В работе мотора при нагрузке нужно контролировать величину токов обмоток измерениями, корректировать емкость конденсаторов по средней нагрузке привода механизма. В противном случае произойдет, перегрев устройства, пробой изоляции.

Важно

Подключение мотора в работу хорошо делать через выключатель ПНВС, как показано на рисунке.

В нем уже сделана пара контактов замыкания, которые вместе подают напряжение на 2 схемы путем кнопки «Пуск». Во время отпускания кнопки цепь разрывается. Такой контакт применяют для запуска цепи. Полное отключение питания делают, нажав на «Стоп».

Схема треугольника

Схемы подключения трехфазного двигателя треугольником является повтором прошлого варианта в запуске, но имеет отличие методом включения обмоток статора.

Токи, проходящие в них, больше значений цепи звезды. Рабочие емкости конденсаторов нуждаются в повышенных номинальных емкостях. Они рассчитываются по формуле:

С = (4800 · I) / U

Правильность выбора емкостей также вычисляют по отношению токов в катушках статора путем измерения с нагрузкой.

Двигатель с магнитным пускателем

Трехфазный электродвигатель работает через магнитный пускатель по аналогичной схеме с автоматическим выключателем. Такая схема имеет дополнительно блок включения и выключения, с кнопками Пуск и Стоп.

Одна фаза, нормально замкнутая, соединенная с мотором, подключается к кнопке Пуск. При ее нажатии контакты замыкаются, ток идет к электромотору. Необходимо учитывать, что при отпускании кнопки Пуск, клеммы разомкнутся, питание отключится.

Чтобы такой ситуации не произошло, магнитный пускатель дополнительно оборудуют вспомогательными контактами, которые называют самоподхватом. Они блокируют цепь, не дают ей разорваться при отпущенной кнопке Пуск.

Выключить питание можно кнопкой Стоп.

В результате, 3-фазный электромотор можно подключать к сети трехфазного напряжения совершенно разными методами, которые выбираются по модели и типу устройства, условиям эксплуатации.

Подключение мотора от автомата

Общий вариант такой схемы подключения выглядит как на рисунке:

Здесь показан автомат защиты, который выключает напряжение питания электромотора при чрезмерной нагрузке по току, и по короткому замыканию. Автоматический защитный выключатель – это простой 3-полюсный выключатель с тепловой автоматической характеристикой нагруженности.

Для примерного расчета и оценки нужного тока тепловой защиты, необходимо мощность по номиналу двигателя, рассчитанного на работу от трех фаз, увеличить в два раза. Номинальная мощность указывается на металлической табличке на корпусе мотора.

Такие схемы подключения трехфазного двигателя вполне могут работать, если нет других вариантов подключения.

Длительность работы нельзя прогнозировать. Это тоже самое, если скрутить алюминиевый провод с медным. Никогда не знаешь, через какое время скрутка сгорит.

Совет

При применении схемы подключения трехфазного двигателя нужно аккуратно выбрать ток для автомата, который должен быть на 20% больше тока работы мотора. Свойства тепловой защиты выбрать с запасом, чтобы при запуске не сработала блокировка.

Если для примера, двигатель на 1,5 киловатта, наибольший ток 3 ампера, то автомат нужен минимум на 4 ампера. Преимуществом этой схемы соединения мотора является низкая стоимость, простое исполнение и техобслуживание.

Если электродвигатель в одном числе, и работает полную смену, то есть следующие недостатки:

• Нельзя отрегулировать тепловой ток сработки автоматического выключателя. Чтобы защитить электромотор, ток защитного отключения автомата устанавливают на 20% больше рабочего тока по номиналу мотора. Ток электродвигателя нужно через определенное время замерять клещами, настраивать ток тепловой защиты. Но у простого автоматического выключателя нет возможности настроить ток.
• Нельзя дистанционно выключить и включить электродвигатель.

Похожие темы:

Источник: https://electrosam.ru/glavnaja/jelektrooborudovanie/ustrojstva/skhemy-podkliucheniia-trekhfaznogo-dvigatelia/

Схема реверса трехфазного двигателя

1. Общая схема реверса электродвигателей
2. Схема реверса трехфазного двигателя и кнопочного поста
3. Схема реверса трехфазного двигателя в однофазной сети
4. Видео

Трехфазные электродвигатели широко используются на многих объектах.

В силу специфических условий эксплуатации, довольно часто возникает необходимость изменения направления вращения вала того или иного агрегата.

Для этих целей лучше всего подходит стандартная схема реверса трехфазного двигателя, применяемая для открытия и закрытия гаражных ворот, обеспечения работы лифтов, погрузчиков, кран-балок и другого оборудования.

Общая схема реверса электродвигателей

В промышленности и сельском хозяйстве нашли широкое применение различные типы трехфазных асинхронных электродвигателей. Они устанавливаются в электроприводах оборудования, служат составной частью автоматических устройств. Трехфазные агрегаты завоевали популярность, благодаря высокой надежности, простому обслуживанию и ремонту, возможности работы напрямую от сети переменного тока.

Специфика работы устройств, работающих с электродвигателями, предполагает необходимость изменения направления вращения вала, называемого реверсом.

Для таких ситуаций разработаны специальные схемы, в состав которых включены дополнительные электрические приборы. Прежде всего, это вводный автомат, имеющий соответствующие параметры, контакторы (2 шт.

), тепловое реле и элементы управления в виде трех кнопок, объединенных в общий кнопочный пост.

Для того чтобы вал начал вращаться в противоположную сторону, необходимо изменить расположение фаз подаваемого напряжения. Необходим постоянный контроль над значением напряжения, поступающего на электродвигатель и катушки контакторов.

Непосредственное выполнение реверса в трехфазном двигателе осуществляется контакторами (КМ) № 1 и № 2. При срабатывании контактора № 1, фазы поступающего напряжения будут располагаться иначе, нежели при срабатывании контактора № 2.

Для управления катушками обоих контакторов предусмотрены три кнопки – ВПЕРЕД, НАЗАД и СТОП. Они обеспечивают питание катушек в зависимости от расположения фаз.

Порядок включения контакторов влияет на замыкание электрической цепи таким образом, что вращение вала двигателя в каждом случае происходит строго в определенную сторону.

Обратите внимание

Кнопку НАЗАД необходимо только нажать, но не удерживать, так как она сама оказывается в нужном положении под действием самоподхвата.

На всех трех кнопках установлена блокировка, предотвращающая их одновременное включение. Несоблюдение этого условия может привести к возникновению в электрической цепи короткого замыкания и выходу из строя оборудования. Для блокировки кнопок используется специальный блок-контакт, расположенный в соответствующем контакторе.

Схема реверса трехфазного двигателя и кнопочного поста

В каждой системе, обеспечивающей реверс трехфазного электродвигателя, имеются специфические кнопочные контакты, объединенные в общий кнопочный пост. Работа этой системы тесно связана с функционированием остальных элементов схемы.

Всем известно, что включение контактора магнитного пускателя осуществляется с помощью управляющего импульса, поступающего после нажатия на пусковую кнопку. Данная кнопка в первую очередь обеспечивает подачу напряжения на катушку управления.

Включенное состояние контактора удерживается и сохраняется, благодаря принципу самоподхвата. Он заключается в параллельном подключении (шунтировании) к пусковой кнопке вспомогательного контакта, обеспечивающего подачу напряжения на катушку.

В связи с этим уже нет необходимости удерживать кнопку ПУСК в нажатом состоянии. Таким образом, магнитный пускатель может отключиться только после разрыва цепи катушки управления, поэтому в схеме необходима кнопка с размыкающим контактом.

В связи этим, кнопки управления, объединенные в кнопочный пост, оборудуются двумя парами контактов – нормально открытыми (NO) и нормально закрытыми (NC).

Все кнопки выполнены в универсальном варианте для того, чтобы обеспечить моментальный реверс электродвигателя, если в этом возникнет срочная необходимость. Отключающая кнопка, в соответствии с общепринятыми нормами, имеет название СТОП и маркируется красным цветом. Кнопка включения известна как стартовая или пусковая, поэтому она именуется по-разному с помощью слов ПУСК, ВПЕРЕД или НАЗАД.

В некоторых случаях кнопочный пост может использоваться в нереверсивной схеме работы электродвигателя, когда его вал вращается лишь в одном направлении.

Важно

Запуск производится кнопкой пуск, а остановка произойдет через определенный промежуток времени после нажатия кнопки СТОП, когда вал преодолеет инерцию.

Подключение такой схемы может быть выполнено в двух вариантах, с помощью катушек управления на 220 и 380 вольт.

Во всех случаях перед подключением кнопочного поста составляется схема его монтажа. В первую очередь выполняется подключение контактора, при отсутствии напряжения на входном кабеле.

Для непосредственного управления напряжение может сниматься с любой фазы, какая будет наиболее удобна для использования. Проводник, соединяемый с кнопкой СТОП, подключается совместно с проводом фазы к соответствующей клемме контактора.

Во избежание путаницы, нормально разомкнутые контакты маркируются цифрами 1 и 2, а нормально замкнутые – цифрами 3 и 4.

По завершении монтажа в кнопочном посте устанавливается перемычка, затем подключается провод, соединяющий клемму 1 кнопки ПУСК и вывод катушки управления контактора.

Схема реверса трехфазного двигателя в однофазной сети

Довольно часто трехфазные электродвигатели используются в бытовых условиях и включаются в однофазную сеть.

Для таких случаев предусмотрена специальная схема реверса трехфазного двигателя в однофазной сети.

Принцип действия такой системы очень простой: для выполнения реверса используются конденсаторы, питание которых переключается между полюсами питающего напряжения. Управление схемой осуществляется кнопкой.

Поскольку питающее напряжение составляет 220 В, соединение обмоток двигателя будет выполнено звездой, а на клеммник подведено три вывода. На кнопке управления между клеммами устанавливается перемычка, после чего к одной из них подключается вывод конденсатора. Второй вывод конденсатора подключается к обмотке электродвигателя, не соединенной с сетью.

Затем переключатель соединяется с двигателем, затем подводится питающее напряжение. Готовую систему нужно включить и проверить работу реверса.

Реверсивная схема подключения электродвигателя — фазировка

Эта схема довольно часто используется для подключения трехфазного электродвигателя там, где необходимо оперативное управление направлением вращения вала двигателя – например, в гаражных воротах, насосах, различных погрузчиках, кран-балках и т. д.

Реверсирование двигателя реализуется изменением фазировки его питающего напряжения. Например, если порядок подключения фаз к клеммам трехфазного электродвигателя условно взять как L1,L2 ,L3. то направление вращения вала будет определенным, противоположным, чем при подключении, скажем, с фазировкой L3,L2,L1 .

Особенностью реверсивной схемы подключения является использование в ней двух магнитных пускателей. Причем, их главные силовые контакты соединены между собой таким образом, что при срабатывании катушки одного из пускателей, фазировка питающего напряжения двигателя будет отличаться от фазировки при срабатывании катушки другого.

В схеме используется два магнитных пускателя.

При срабатывании первого пускателя KM1, его силовые контакты притягиваются (обведены зеленым пунктиром) и на обмотки электродвигателя поступает напряжение с фазировкой L1, L2, L3.

Совет

При срабатывании второго пускателя – КМ2, напряжение на двигатель пойдет через его силовые контакты КМ2 (обведены красным пунктиром) уже будет иметь фазировку L3, L2, L1.

Как видите, здесь магнитные пускатели подключены по стандартной схеме. Разве, что, в цепь каждой катушки последовательно включен нормально закрытый блок-контакт другого пускателя. Эта мера предотвратит замыкание в случае ошибочного одновременного нажатия обеих кнопок «Пуск».

Махапак: подарочные коробки

Здесь вы сможете заказать отличную упаковку для торта, кофе или чая

cхема подключения асинхронного двигателя

Схему подключения реверсивного магнитного пускателя для асинхронного двигателя мы уже освоили, поэтому осталось только соединить разработанные узлы в одну принципиальную схему.

1 и 2 выводы схемы управления сажаем на фазы С1 и С3, а электродвигатель — к выходу теплового реле, вот и вся схема подключения асинхронного двигателя через пускатель.
Посмотрите, если убрать блокировку пусковых кнопок контактами КМ1.1 и КМ2.

1, при отпускании кнопок пускатели отключатся. Где-то такое может быть неудобно, а вот в электросхеме тельфера считается обязательным.

В этой схеме маленькая недоработка: я описывал трехфазное подключение теплового реле, а на Рис. 3 задействованы только две его фазы. Страшного ничего нет, можно сделать и такое подключение теплового реле, зато получилась схема подключения асинхронного двигателя с применением двухфазного теплового реле.

пуск двигателя звезда треугольник

Когда-нибудь замечали, как во время работы мощной сваркой мигает освещение. Так и при запуске мощного электродвигателя напряжение в сети падает из-за большого пускового тока. Чтобы пусковой ток снизить, придумали поэтапный пуск двигателя звезда треугольник (треугольник рассчитан на 380V).

На каждой фазе статора своя обмотка, у которой есть начало и конец, и они выведены в клеммную коробку.

Значение начала и конца важно: например, при соединении обмоток в треугольник конец первой обмотки соединяется с началом второй, конец второй — с началом третьей, и конец третьей — с началом первой. По-другому двигатель не потянет.

В коробке переключение со звезды на треугольник производится перемычками с4-с5-с6 на с1-с4, с2-с5, с3-с6. Но при запуске не открывать же коробку и переставлять перемычки, для этого и придумали пуск с помощью двух контакторов КМ2 и КМ3, заменяющих эти пластинки.

Обратите внимание

Как это сделать? Прежде всего убрать перемычки, затем подключить все выводы обмоток к контакторам КМ1, КМ2 и КМ3 согласно схеме (Рис. 4). Как работает такая схема? При нажатии пусковой кнопки SB2 включается главный контактор КМ1, который запускает своим контактом КМ1.2 реле времени КТ и блокирует контактом КМ1.1 пусковую кнопку.

Одновременно включается контактор КМ3, соединяющий обмотки статора в звезду, и размыкает своим контактом КМ3 цепь катушки КМ2 во избежание случайного ее включения. Пуск на звезде осуществлен. После разгона отключается контакт реле времени КТ1.2, катушка контактора КМ3 обесточивается, контакт КМ3 возвращается в исходное положение.

В это время замыкается контакт реле времени КТ1.1, включает катушку контактора КМ2, соединяющего обмотки в треугольник и страхующего катушку КМ3 от включения, размыкая свой контакт КМ2. Теперь двигатель начал работать на нужном нам треугольнике. Очень важно настроить реле времени так, чтобы момент его срабатывания соответствовал полному разгону на звезде.

Примечание: схема управления подключена на 220V, то есть на фазу и на «ноль» N, схема подключения двигателя через пускатель в грузоподъемных механизмах должна работать только на 380V, 220V разрешено подключать через трансформатор 380/220V. Проблему большого пускового тока эффективно решает подключение асинхронного двигателя с фазным ротором .

В заключение предлагаю ознакомиться с еще одной схемой подключения асинхронного двигателя — подключение трехфазного двигателя к однофазной сети .

Добавить комментарий Отменить ответ

Реверсивная схема подключения магнитного пускателя

Электродвигатели используются в подавляющем большинстве для приводных механизмов и самостоятельных агрегатов. Когда требуется изменение направления вращения его вала, для пуска применяют реверсивный пускатель, схема подключения которого является объектом изучения профессионалов и простых обывателей.

• Как устроен и для чего нужен пускатель?
• Разница между прямым и реверсивным пускателями
• Вид и функционирование реверсивной схемы на 220 В
• Вид и функционирование реверсивной схемы на 380 В
• Где еще используются реверсивные пускатели?

Как устроен и для чего нужен пускатель?

Как можно логически определить из названия, это устройство предназначено для пуска электродвигателей различных приводных механизмов и техники. Это специфическое оборудование, которое необходимо для коммутации силовых целей с большими нагрузками, как на постоянном, так и на переменном токе.

Пускатель обладает более широким функционалом, нежели базовый контактор и кроме обеспечения частых пусков и остановок, может выступать в роли защитного барьера при перегрузках.

Кроме этого, реверсивный и нереверсивный пускатели, например, серии ПМЛ, нашел свое применение при организации дистанционных схем управления, пуска насосных, вентиляционных, крановых агрегатов, кондиционеров и т.д.

Любой магнитный пускатель состоит из следующих основных частей:

• Электромагнитная часть. Она состоит из катушки и разъединенных магнитопроводов – неподвижного сердечника и подвижного якоря;
• Блок главных контактов. Они нужны для замыкания/размыкания силовых мощных нагрузок. С учетом параметров пускателя, он может иметь до 5 пар контактов. Одна их половина расположена на траверсе якоря, а другая – на верхней части корпуса;
• Блокирующие контакты. Они используются при коммутации управляющих цепей схемы, например, когда включение/остановка происходит пусковыми кнопками. Происходит блокировка основных контактов, а значит, устраняется необходимость удерживания кнопки управления;
• Возвратный механизм. По сути, это просто пружина, которая при размыкании контактов возвращает якорь в исходное положение, обеспечивая необходимый зазор между парами.

Разница между прямым и реверсивным пускателями

Главное отличие нереверсивного и реверсивного пусковых устройств, состоит в схеме подключения. Также меняется комплектация. Контактор прямого типа является одиночным, тогда как реверсивный – блочным, состоящим из двух прямых, объединенных в одном корпусе. Визуальные отличия этих двух реле можно видеть на сравнении моделей ПМЛ-1100 (слева) и ПМЛ-1500 (справа):

При этом, должно соблюдаться одно крайне важное условие: реверсивное соединение пускателей должно полностью исключать возможность их одновременного срабатывания. Это неизбежно приведет к возникновению явления короткого замыкания.

Схема подключения реверсивного магнитного пускателя электродвигателей делится на два основных вида:

1. Подключение к сети с напряжением 220 В;
2. Запуск контактора на 380 В.

Далее рассмотрим подробнее каждый из вариантов, опираясь на уже упомянутые модели контакторов ПМЛ серии 1500.

Вид и функционирование реверсивной схемы на 220 В

На этой монтажной схеме можно видеть следующие основные элементы (обозначены цифрами):

Источник: http://studvesna73.ru/07/23/5785/

Схема подключения реверса электродвигателя с помощью пускателей

Хотя реверсное включение трехфазных двигателей асинхронного типа применяется довольно часто, тем не менее, вопрос о том, как его реализовать, обыватели до сих пор задают.

Как выяснилось, подавляющее большинство электрических движков асинхронного типа как в быту, так и на производстве, подключаются через магнитные пускатели.

Это связано с тем, что подобная схема включения обладает достаточно неплохой надежностью, кроме того, в их питающие цепи очень легко встраиваются устройства защиты от перегрузки, обрыва фазного провода и перекоса фаз.

Проще говоря, реверсом называется вращение вала двигателя в противоположную сторону.

В этой статье я рассмотрю схему подключения двигателя на реверс при помощи пары магнитных пускателей и пульта на три кнопки.

Вариант схемы, приведенный в этой статье можно считать самым простым. Более сложные схемы реверсного включения могут содержать в себе несколько вариантов блокировки.

Блокировки эти могут быть как электрические, так и механические. Первые выполняются на кнопках, включающих пускатели, а вторая — на движущихся деталях пускателей.

Реализация реверса происходит с помощью смены фазировки напряжения питания движка.

Важно

К примеру, если обозначить клеммы питания двигателя, как 1, 2 и 3 (фазные же провода сети принято обозначать А, В и С), то при подключении А -> 1, B -> 2 и C -> 3 вал двигателя станет вращаться в одну сторону, а если подключить A — > 1, B -> 3 и C -> 2 – то в противоположную.

Выполнятся такая схема, как правило, при помощи пары магнитных пускателей таким образом, что фазировка включения их силовых контактов выполнена так, что их последовательность различается между собой.

То есть, например, когда срабатывает первый пускатель, то двигатель подключается к фазам в последовательности А, В и С, а при срабатывании второго – А, С и В.

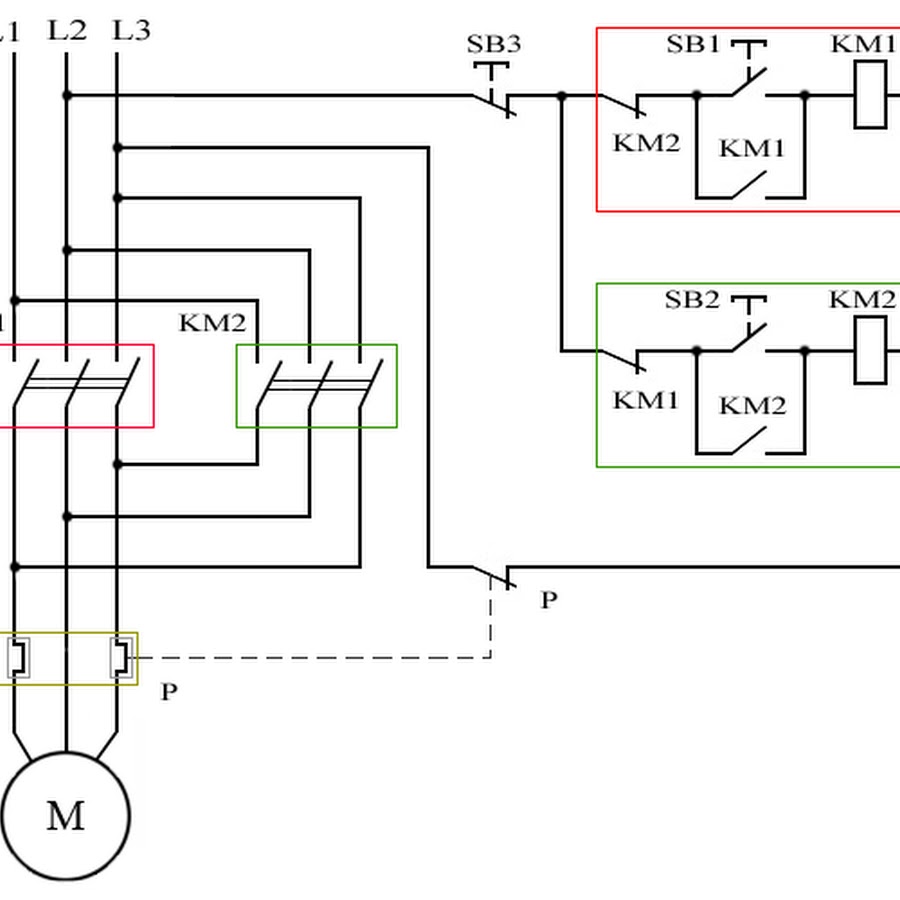

Рассмотрим саму схему (рисунок 1). Схема эта выполнена на паре магнитных пускателей КМ1 и КМ2.

Когда происходит срабатывание первого (предположим, что это будет КМ1), происходит замыкание его силовых контактов, в результате чего, обмотки двигателя оказываются запитанными в последовательности L1, L2, L3.

Когда же срабатывает второй пускатель, то двигатель окажется запитанным через его контакты, но уже в фазировке L3, L2, L1.

Сами магнитные пускатели в этом варианте включены по абсолютно стандартной схеме, с той лишь разницей, что в разрыв цепи питания катушки каждого из пускателей подключен нормально закрытый блок-контакт второго пускателя (КМ2. 4, КМ1.4). Сделано это для того, чтобы при нажатии на обе пусковые кнопки не произошло срабатывания обоих пускателей.

Рисунок 1

Кроме того, схема выполнена таким образом, что параллельно с каждой из пусковых кнопок (КП) подключен нормально открытый блок-контакт ее пускателя. Это делается для того, чтобы при нажатии на пусковую кнопку, контактор пускателя вставал на самоблокировку и кнопку можно было отпускать.

Стоповая же кнопка (КС) включена в разрыв цепи перед обеими пусковыми.

Кроме того, в схеме имеется еще один контакт, подключенный в разрыв питающей цепи. Это контакт связан с устройством тепловой защиты пускателя (РТ).

Работает такая защита вот каким образом: при чрезмерных нагрузках или (не дай Бог) перекосе фаз, происходит нагрев биметаллических пластин системы тепловой защиты, в результате чего последние размыкают связанный с ними контакт.

Возврат этого контакта в исходное состояние выполняется с помощью специальной красной кнопки на корпусе устройства тепловой защиты.

Совет

Переключение реверса без нажатия на кнопку «стоп» невозможно по той причине, что этого не позволят включенные в цепь блок-контакты противоположных пускателей. Сделано это по той причине, что такое переключение может оказаться опасным для двигателя, не говоря уже о том, что в момент перефазировки может запросто произойти перемыкание фаз.

Для двигателей небольшой мощности возможно выполнение реверса без нажатия на стоповую кнопку. Для этого требуется выполнить регулировку так, чтобы силовая группа контактов одного пускателя размыкалась раньше, чем сработают на замыкание вспомогательные нормально закрытые контакты второго.

Подобная система включения совершенно не является редкостью, а используется весьма широко как в бытовых, так и в производственных целях. Я сам встречаю такое подключение сплошь и рядом для реверсирования двигателей вентиляторов, насосов, различных станков, транспортеров и т. д. в силу специфики моей работы.

В бытовых же целях реверсное включение применяется для подключения двигателей сверлильных машин, электрических мельниц и мясорубок.

Я очень надеюсь, что материал моей статьи помог вам разобраться в принципах реверсного включения электрических движков при помощи пары магнитных пускателей и теперь вопросов на эту тему будет значительно меньше.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Источник: http://podvi.ru/elektrotexnika/sxema-podklyucheniya-reversa-elektrodvigatelya-s-pomoshhyu-puskatelej.html

Подключение трехфазного двигателя к однофазной сети

В разных любительских электромеханических станках и устройствах в большинстве случаев используются трехфазные асинхронные двигатели с короткозамкнутым ротором.

Увы, трехфазная сеть в обиходу — явление очень редкое, потому для их питания от обыкновенной электрической сети любители используют фазосдвигающий конденсатор, чтоне разрешает в полном объеме воплотить мощность и пусковые свойства мотора.

Асинхронные трехфазные электродвигатели, а конкретно именно их, в следствии широкого распространения, нередко приходится применять, состоят из неподвижного статора и подвижного ротора.

В пазах статора с угловым расстоянием в 120 электрических градусов уложены проводники обмоток, начала и концы которых (C1, C2, C3, C4, C5 и C6) выведены в распределительную коробку.

Подключение “треугольник” (для 220 вольт)

Подключение “звезда” (для 380 вольт)

Распределительная коробка трехфазного двигателя с положением перемычек для подключения по схеме звезда

Обратите внимание

 При включении трехфазного мотора к трехфазной сети по его обмоткам в различный момент времени по очереди начинает идти ток, создающий крутящееся магнитное поле, которое ведетвзаимодействие с ротором, принуждая его крутиться. При подключении мотора в однофазовую сеть, крутящий момент, способный двинуть ротор, не создается.

В случае если вы можете подсоединить движок на стороне к трехфазной сети то опредилить мощьность не тяжело. В разрыв одной из фаз ставим амперметр. Запускаем. Показания амперметра умнажаем на фазовое напряжение.

В хорошей сети оно 380. Получаем мощьность P=I*U. Отнимаем % 10-12 на КПД. Получаете фактически верный результат.

Для измерения оборотов есть мех-ские приборы. Хотя на слух также возможно определить.

 Посреди различных методов включения трехфазных электродвигателей в однофазную сеть наиболее обычный – включение третьего контакта через фазосдвигающий конденсатор.

Подключение трехфазного двигателя к однофазной сети

 Частота вращения трехфазного мотора, работающего от однофазовой сети, остается практически той же, как и при его подключении в трехфазную сеть. Увы, этого невозможно заявить о мощности, потери которой достигают значимых величин.

Четкие значения потери силы находятся в зависимости от схемы включения, условий работы мотора, величины емкости фазосдвигающего конденсатора.

Приблизительно, трехфазный движок в однофазовой сети утрачивает в пределах 30-50% собственной силы.

Важно

 Не многие трехфазные электродвигатели готовы хорошо действовать в однофазовых сетях, но большая часть из них справляются с данной задачей полностью удовлетворительно – в случае если не считать потери мощности. В главном для работы в однофазовых сетях используются асинхронные движки с короткозамкнутым ротором (А, АО2, АОЛ, АПН и др.).

 Асинхронные трехфазные движки рассчитаны на 2 номинальных напряжения сети – 220/127, 380/220 и так далее Более всераспространены электродвигатели с рабочим напряжением обмоток 380/220В (380В – для “звезды”, 220  – для “треугольника”). Наибольшее напряжение для “звезды”, наименьшее – для “треугольника”. В паспорте и на табличке движков не считая прочих характеристик указывается рабочее напряжение обмоток, схема их соединения и вероятность ее изменения.

Таблички трехфазных электродвигателей

 Обозначение на табличке А гласит о том, что обмотки мотора имеют все шансы быть подключены как “треугольником” (на 220В), так и “звездой” (на 380В). При подключении трехфазного мотора в однофазовую сеть лучше применять схему “треугольник”, так как в данном случае движок растеряет меньше силы, нежели при включении “звездой”.

 Табличка Б информирует, что обмотки мотора подсоединены по схеме “звезда”, и в разветвительной коробке не учтена вероятность переключить их на “треугольник” (имеется не более чем 3 вывода).

В данном случае остается либо смириться с большой утратой мощности, подключив движок по схеме “звезда”, либо, внедрившись в обмотку электродвигателя, попробовать вывести отсутствующие концы, чтоб соединить обмотки по схеме “треугольник”.

В случае если рабочее напряжение мотора составляет 220/127В, то к однофазной сети на 220В движок возможно подключить лишь по схеме “звезда”. При включении 220В по схеме “треугольник”, двигатель сгорит.

Начала и концы обмоток (различные варианты)

 Наверное, главная сложность включения трехфазного мотора в однофазовую сеть состоит в том, чтоб разобраться в электропроводах, выходящих в распределительную коробку либо, при неимении последней, просто выведенных наружу мотора.

 Самый обычный вариант, когда в имеющемся двигателе на 380/220В обмотки уже подключены по схеме “треугольник”. В данном случае необходимо просто подсоединить токоподводящие электропровода и рабочий и пусковой конденсаторы к клеммам мотора согласно схеме подключения.

 В случае если в двигателе обмотки соединены “звездой”, и имеется вероятность поменять ее на “треугольник”, то такой случай также нельзя отнести к трудоемким. Необходимо просто поменять схему включения обмоток на “треугольник”, использовав для этого перемычки.

Совет

Определение начал и концов обмоток. Дело обстоит труднее, в случае если в распределительную коробку выведено 6 проводов без указания про их принадлежности к конкретной обмотке и обозначения начал и концов.

В данном случае дело сводится к решению 2-ух задач  (Хотя до того как этим заниматься, необходимо попробовать поискать в сети некоторую документацию к электродвигателю.

В ней быть может описано к чему относятся электропровода различных расцветок. ):

определению пар проводов, имеющих отношение к одной обмотке;

нахождению начала и конца обмоток.

 1-ая задачка решается “прозваниванием” всех проводов тестером (замером сопротивления).

Когда прибора нет, возможно решить её при помощи лампочки от фонарика и батареек, подсоединяя имеющиеся электропровода в цепь поочередно с лампочкой.

В случае если последняя загорается, значит, два проверяемых конца относятся к одной обмотке. Этим методом определяются 3 пары проводов (A, B и C на рисунке ниже) имеющих отношение к 3 обмоткам.

Определение пар проводов относящихся к одной обмотке

 Вторая задача, нужно определить начала и концы обмоток, здесь будет несколько сложнее и будет необходимо наличие батарейки и стрелочного вольтметра. Цифровой для этой задачи не подойдет из-за инертности. Порядок определения концов и начал обмоток показан на схемах 1и 2.

Нахождение начала и конца обмоток

К концам одной обмотки (к примеру, A) подключается батарейка, к концам иной (к примеру, B) – стрелочный вольтметр. Сейчас, когда порвать контакт проводов А с батарейкой, стрелка вольтметра качнется в какую-нибудь сторону.

Потом нужно подключить вольтметр к обмотке С и сделать такую же операцию с разрывом контактов батарейки. По мере надобности меняя полярность обмотки С (меняя местами концы С1 и С2) необходимо добиться того, чтоб стрелка вольтметра качнулась в такую же сторону, как и в случае с обмоткой В.

Обратите внимание

Точно так же проверяется и обмотка А – с батарейкой, подсоединенной к обмотке C либо B.

 В конечном итоге всех манипуляций должно выйти следующее: при разрыве контактов батарейки с хоть какой из обмоток на 2-х других должен появляться электрический потенциал одинаковой полярности (стрелка устройства качается в одну сторону). Сейчас остается пометить выводы 1-го пучка как начала (А1, В1, С1), а выводы другого – как концы (А2, В2, С2) и соединить их по нужной схеме – “треугольник” либо “звезда” (когда напряжение мотора 220/127В).

Извлечение отсутствующих концов. Наверное, самый непростой вариант – когда движок имеет слияние обмоток по схеме “звезда”, и нет способности переключить ее на “треугольник” (в распределительную коробку выведено не более чем 3 электропровода – начала обмоток С1, С2, С3) .

 В данном случае для включения мотора по схеме “треугольник” нужно вывести в коробку отсутствующие концы обмоток С4, С5, С6.

Схемы включения трехфазного мотора в однофазную сеть

Включение по схеме “треугольник”. В случае домашней сети, исходя из убеждений получения большей выходной мощности более подходящим считается однофазное включение трехфазных двигателей по схеме “треугольник”.

При всем этом их мощность имеет возможность достигать 70% от номинальной.

2 контакта в разветвительной коробке подсоединяются непосредственно к электропроводам однофазной сети (220В), а 3-ий – через рабочий конденсатор Ср к хоть какому из 2-ух первых контактов либо электропроводам сети.

Обеспечивание запуска. Запуск трехфазного мотора без нагрузки возможно производить и от рабочего конденсатора (подробнее ниже), но в случае если эл-двигатель имеет какую-то нагрузку, он либо не запустится, либо станет набирать обороты чрезвычайно медлительно.

Тогда уже для быстрого запуска нужен вспомогательный пусковой конденсатор Сп (расчет емкости конденсаторов описан ниже).

Важно

Пусковые конденсаторы врубаются лишь на время запуска мотора (2-3 сек, покуда обороты не достигнут приблизительно 70% от номинальных), потом пусковой конденсатор необходимо отключить и разрядить.

Комфортен пуск трехфазного мотора при помощи особенного выключателя, одна пара контактов которого замыкается при нажатой кнопке. При ее отпускании одни контакты размыкаются, а другие остаются включенными – пока же не будет нажата кнопка “стоп”.

Выключатель для запуска электродвигателей

Реверс. Направление вращения двигателя зависит от того, к какому контакту (“фазе”) подсоединена третья фазная обмотка.

Направлением вращения возможно управлять, подсоединив последнюю, через конденсатор, к двухпозиционному переключателю, соединенному двумя своими контактами с первой и 2-ой обмотками. Зависимо от положения переключателя движок станет крутиться в одну либо другую сторону.

 На рисунке ниже представлена схема с пусковым и рабочим конденсатором и клавишей реверса, дозволяющая производить комфортное управление трехфазным двигателем.

Схема подключения трехфазного двигателя к однофазной сети, с реверсом и кнопкой для подключения пускового конденсатора

Подключение по схеме “звезда”. Подобная схема подключения трехфазного двигателя в сеть с напряжением 220В используется для электродвигателей, у которых обмотки рассчитаны на напряжение 220/127В.

Конденсаторы. Нужная емкость рабочих конденсаторов для работы трехфазного мотора в однофазной сети находится в зависимости от схемы включения обмоток мотора и прочих характеристик. Для соединения “звездой” емкость рассчитывается по формуле:

 Cр = 2800•I/U  Для соединения “треугольником”:  Cр = 4800•I/U  Где Ср – емкость рабочего конденсатора в мкФ, I – ток в А, U – напряжение сети в В. Ток рассчитывается по формуле:  I = P/(1.73•U•n•cosф)  Где Р – мощность электродвигателя кВт; n – КПД двигателя; cosф – коэффициент мощности, 1.73 – коэффициент, определяющий соответствие меж линейным и фазным токами. КПД и коэффициент мощности указаны в паспорте и на табличке мотора. Традиционно их значение располагается в спектре 0,8-0,9.  На практике значение емкости рабочего конденсатора при подсоединении “треугольником” возможно счесть по облегченной формуле C = 70•Pн, где Pн – номинальная мощность электродвигателя в кВт. Согласно данной формуле на каждые 100 Вт мощности электродвигателя нужно около 7 мкФ емкости рабочего конденсатора.  Корректность подбора емкости конденсатора проверяется результатами эксплуатации двигателя. В случае если её значение оказывается больше, нежели потребуется при этих условиях работы, движок станет перенагреваться. Ежели емкость оказалась менее требуемой, выходная мощность электродвигателя станет очень низкой. Имеет резон подыскивать конденсатор для трехфазного мотора, начиная с небольшой емкости и равномерно повышая её значение до рационального. В случае если есть возможность, гораздо лучше выбрать емкость измерением тока в электропроводах присоединенных к сети и к рабочему конденсатору, к примеру токоизмерительными клещами. Значение тока должно быть более близким. Замеры следует производить при том режиме, в каком движок будет действовать.  При определении пусковой емкости исходят, сначала, из требований создания нужного пускового момента. Не перепутывать пусковую емкость с емкостью пускового конденсатора. На приведенных выше схемах, пусковая емкость равна сумме емкостей рабочего (Ср) и пускового (Сп) конденсаторов.

 В случае если по условиям работы запуск электродвигателя случается без нагрузки, то пусковая емкость традиционно принимается одинаковой рабочей, другими словами пусковой конденсатор не нужен. В данном случае схема подключения упрощается и удешевляется.

Для такового упрощения и основное удешевления схемы, возможно организовать вероятность отключения нагрузки, к примеру, сделав возможность быстро и комфортно изменять положение мотора для падения ременной передачи, либо сделав для ременной передачи прижимающей ролик, к примеру, как у ременного сцепления мотоблоков.

Запуск под нагрузкой требует присутствия доборной емкости (Сп) подключаемой временно пуска двигателя. Повышение отключаемой емкости приводит к возрастанию пускового момента, и при неком конкретном ее значении момент достигает собственного наибольшего значения. Дальнейшее повышение емкости приводит к обратному эффекту: пусковой момент начинает убавляться.

 Отталкиваясь от условия пуска двигателя под нагрузкой ближайшей к номинальной, пусковая емкость обязана быть в 2-3 раза более рабочей, то есть, в случае если емкость рабочего конденсатора 80 мкФ, то емкость пускового конденсатора обязана быть 80-160 мкФ, что обеспечит пусковую емкость (сумма емкости рабочего и пускового конденсаторов) 160-240 мкФ. Хотя в случае если двигатель имеет маленькую нагрузку при запуске, емкость пускового конденсатора быть может меньше либо ее может и небыть вообще.

Совет

 Пусковые конденсаторы действуют недолговременное время (всего несколько секунд за весь период подключения). Это дает возможность использовать при запуске двигателя более дешевые пусковые электролитические конденсаторы, специально созданные для данной цели.

 Заметим, что у двигателя присоединенного к однофазной сети через конденсатор, работающего в отсутствии нагрузки, по обмотке, питаемой через конденсатор, следует ток на 20-30% превосходящий номинальный.

Потому, в случае если движок используется в недогруженном режиме, то емкость рабочего конденсатора надлежит минимизировать.

Но тогда уже, в случае если движок запускался без пускового конденсатора, последний имеет возможность потребоваться.

 Гораздо лучше применять не 1 великий конденсатор, а несколько гораздо меньше, частично из-за способности подбора хорошей емкости, подсоединяя добавочные либо отключая ненадобные, последние применяют в качестве пусковых. Нужное число микрофарад набирается параллельным соединением нескольких конденсаторов, отталкиваясь от того, что суммарная емкость при параллельном соединении подсчитывается по формуле:

 Cобщ = C1   C1   …   Сn.

Параллельное соединение конденсаторов

Вариант схемы устройства запуска трехфазного электродвигателя без потери мощности :

обмотки электродвигателя 220/380 В соединяем треугольником, а конденсатор С1 включаем, как обычно, параллельно одной из них. Конденсатору будет “помогать” дроссель L1, включенный параллельно другой обмотке.

 В качестве рабочих используются обычно металлизированные бумажные или пленочные конденсаторы (МБГО, МБГ4, К75-12, К78-17 МБГП, КГБ, МБГЧ, БГТ, СВВ-60). Допустимое напряжение должно не менее чем в 1,5 раза превышать напряжение сети.

Быстрое подключение маломощного трехфазного электродвигателя

Определение начала и конца фазных обмоток асинхронного электродвигателя

Источник: http://elektt. blogspot.com/2015/11/trehfaznyiy-dvigatel.html

Схема подключения трёхфазного электродвигателя

Типовая схема подключения трёхфазного электродвигателя состоит из самого электродвигателя, магнитного пускателя и защиты от сверхтоков (автоматический выключатель – автомат).

Схемы подключения могут быть разными, в зависимости от магнитного пускателя, точнее от рабочего напряжения   его катушки К – 220 в или 380 в, от наличия теплового реле,  которое подключается последовательно с катушкой пускателя. Превышения тока, потребляемого электродвигателем вызывает   размыкание контактов теплового реле, что приводит к обесточиванию катушки и отключению электродвигателя.

Схема подключения трёхфазного электродвигателя

Обозначения: 1 – выключатель автоматический (3х-полюсный автомат), 2 – тепловое реле с размыкающими контактами, 3 – группа контактов магнитного пускателя, 4 – катушка магнитного пускателя (в данном случае рабочее напряжение катушки – 220 в), 5 – блок-контакт нормально разомкнутый, 6 – кнопка “Пуск”, 7 – кнопка “Стоп”.

Обратите внимание

Отличие этих схем подключения электродвигателей состоит в использовании разных магнитных пускателей в этих схемах. В первом случае используется магнитный пускатель с рабочим напряжением катушки 4 – 220 в; для её питания используется фаза С (можно любую другую) и ноль – N.

Во втором случае электродвигатель подключается через магнитный пускатель с катушкой 4 на 380 в. Для её питания используются фазы B и С.

Защита электродвигателей. Схема защиты электродвигателя

При эксплуатации асинхронных электродвигателей, как и любого другого электрооборудования, могут возникнуть неполадки – неисправности, часто приводящие к аварийному режиму работы, повреждению двигателя.  преждевременному выходу его из строя.

Прежде, чем перейти к способам защиты электродвигателей  стоит рассмотреть основные и наиболее частые причины возникновения аварийной работы асинхронных электродвигателей:

· Однофазные и межфазные короткие замыкания – в кабеле, клеммной коробке электродигателя, в обмотке статора (на корпус, межвитковые замыкания).

Короткие замыкания – наиболее опасный вид неисправности в электродвигателе, т. к. сопровождается возникновением очень больших токов, приводящих к перегреву и сгоранию обмоток статора.

· Тепловые перегрузки электродвигателя – обычно возникают, когда вращение вала сильно затруднено (выход из строя пошипника, попадание мусора в шнек, запуск двигателя под слишком большой нагрузкой, либо его полная остановка).

Частой причиной тепловой перегрузки электродвигателя, приводящей к ненормальному режиму работы является пропадание одной из питающих фаз. Это приводит к значительному увеличению тока (в два раза превышающего номинальный) в статорных обмотках двух других  фаз.

Результат тепловой перегрузки электродвигателя – перегрев и разрушение изоляции обмоток статора, приводящее к замыканию обмоток и негодности электродвигателя.

Защита электродвигателей от токовых перегрузок заключается в своевременном обесточивании электродвигателя при появлении в его силовой цепи или цепи управления больших токов, т. е. при возникновении коротких замыканий.

Для защиты электродвигателей от коротких замыканий применяют плавкие вставки, электромагнитные реле, автоматические выключатели с электромагнитным расцепителем, подобранные таким образом, чтобы они выдерживали большие пусковые сверхтоки, но незамедлительно срабатывали при возникновении токов короткого замыкания.

Для защиты электродвигателей  от тепловых перегрузок в схему подключения электродвигателя включают тепловое реле, имеющее контакты цепи управления – через них подаётся напряжение на катушку магнитного пускателя.

Важно

При возникновении тепловых перегрузок    эти контакты размыкаются, прерывая питание катушки, что приводит к возврату группы силовых контактов в исходное состояние – электродвигатель обесточен.

Простым и надёжным способом  защиты электродвигателя от пропадания фаз будет добавление в схему его подключения дополнительного магнитного пускателя:

Включение автоматического выключателя 1 приводит к замыканию цепи питания катушки магнитного пускателя 2 (рабочее напряжение этой катушки должно быть ~380 в) и замыканию силовых контактов 3 этого пускателя, через который (используется только один контакт) подаётся питание катушки магнитного пускателя 4.

Включением кнопки «Пуск» 6 через кнопку «Стоп» 8 замыкается цепь питания катушки 4 второго магнитного пускателя (её рабочее напряжение может быть как 380 так и 220 в), замыкаются его силовые контакты 5 и на двигатель подаётся напряжение.

При отпускании кнопки «Пуск» 6 напряжение с силовых контактов 3 пойдет через нормально разомкнутый блок-контакт 7, обеспечивая неразрывность цепи питания катушки магнитного пускателя.

Как видно из этой схемы защиты электродвигателя, при отсутствии по каким-то причинам одной из фаз напряжение на электродвигатель поступать не будет, что предотвратит его от тепловых перегрузок и преждевременный выход из строя.

Схемы подключения электродвигателя. Звезда, треугольник, звезда – треугольник

Существует два основных способа подключения трёхфазных электродвигателей:  подключение звезда  и подключение треугольник.

При соединении трёхфазного электродвигателя звездой концы его статорных обмоток сводятся вместе, соединяясь в одной точке, а на начала обмоток подаётся питание.

При соединении трёхфазного электродвигателя треугольником   обмотки статора соединяются последовательно – конец одной обмотки соединён с началом следующей.

Клеммные колодки электродвигателей и схемы соединения обмоток (рис. 2):

Не вдаваясь в подробности теоретических основ электротехники можно сказать, что электродвигатели с обмотками, соединёнными звездой работают намного мягче, чем   с соединением обмоток в треугольник, однако при соединении обмоток звездой двигатель не способен развить полную мощность. При соединении обмоток треугольником двигатель работает на полную паспортную мощность (примерно в 1,5 раз больше, чем при соединении звездой), но имеет очень большие значения пусковых токов.
Поэтому целесообразно (особенно для электродвигателей большой мощности) подключение по схеме звезда – треугольник; запуск осуществляется по схеме звезда, после чего (когда электродвигатель «набрал обороты»), происходит автоматическое переключение на схему треугольник.

Схема управления:

Подключение оперативного напряжения  через контакт NC (нормально закрытый) реле времени К1 и контакт NC К2, в цепи катушки пускателя  К3.

Включение пускателя К3, размыкает контакт К3 в цепи катушки пускателя К2 (блокировка случайного включения) и замыкает  контакт К3, в цепи катушки магнитного пускателя К1 – он  совмещен с контактами реле времени.

При включении пускателя К1 замыкается контакт К1 в цепи катушки магнитного пускателя  К1 и одновременно включается реле времени, размыкается контакт реле времени К1 в цепи катушки пускателя К3, замыкает контакт реле времени К1 в цепи катушки пускателя К2.

Отключение пускателя К3, замыкается контакт К3 в цепи катушки магнитного пускателя  К2. Включение пускателя К2, размыкает контакт К2 в цепи катушки пускателя К3.

Совет

Из рисунка 3 видно, что когда на начала обмоток 1, 2 и 3  через силовые контакты магнитного пускателя К1 подаётся рабочее напряжение, срабатывает магнитный пускатель К3. Его силовые контакты К3 соединяют концы обмоток 4, 5 и 6 – обмотки двигателя соединены звездой.

Далее срабатывает реле времени, совмещённое с пускателем К1, отключая пускатель К3 и одновременно включая К2 – замыкаются силовые контакты К2 и подаётся напряжение на  концы обмоток электродвигателя 4, 5 и 6. Теперь электродвигатель включен по схеме треугольник.

Трёхфазный двигатель – в однофазную сеть

Пожалуй, наиболее распространённый и простой способ подключения трехфазного электродвигателя в однофазную сеть при отсутствии питающего напряжения ~ 380 в – это способ с применением фазосдвигающего конденсатора, через который запитывается третья обмотка электродвигателя.
Перед тем, как подключать трехфазный электродвигатель в однофазную сеть убедитесь, что его обмотки соединены “треугольником” (см. рис. ниже, вариант 2), т. к. именно это соединение даст минимальные потери мощности 3х-фазного двигателя при включении его в сеть ~ 220 в.

Мощность, развиваемая трехфазным электродвигателем, включенным в однофазную сеть с такой схемой соединения обмоток может составлять до 75% его номинальной мощности. При этом частота вращения двигателя практически не отличается от его частоты при работе в трёхфазном режиме.

На рисунке показаны клеммные колодки электродвигателей и соответствующие им схемы соединения обмоток. Однако, исполнение клеммной коробки электродвигателя может отличаться от показанного ниже –  вместо клеммных колодок, в коробке может располагаться два разделённых  пучка проводов (по три в каждом).

Эти пучки проводов представляют собой “начала” и “концы” обмоток двигателя. Их необходимо «прозвонить», чтобы разделить обмотки друг от друга и соединить по нужной нам схеме “треугольник” – последовательно, когда конец одной обмотки соединяется с началом другой т. д (С1-С6, С2-С4, С3-С5).

При включении трёхфазного электродвигателя в однофазную сеть, в схему “треугольник” добавляются пусковой конденсатор Сп, который используется кратковременно (только для запуска) и рабочий конденсатор Ср.

В качестве кнопки SB для запуска эл. двигателя небольшой мощности (до 1,5 кВт) можно использовать обычную кнопку “ПУСК”, применяемую в цепях управления магнитных пускателей.

Для двигателей большей мощности стоит заменить её на коммутационный аппарат помощнее – напр, автомат. Единственным неудобством в этом случае будет необходимость ручного отключения конденсатора Сп автоматом после того как электродвигатель наберёт обороты.

Таким образом, в схеме реализована возможность двухступенчатого управления электродвигателем, уменьшая общую ёмкость конденсаторов при “разгоне” двигателя.

Если мощность двигателя невелика (до 1 кВт), то запустить его можно будет и без пускового конденсатора, оставив в схеме лишь рабочий конденсатор Ср.

Рассчитать ёмкость рабочего конденсатора можно формулой:

• С раб = 4800 • I / U, мкФ – для двигателей, включенных в однофазную сеть с соединением обмоток “треугольник”.

• С раб = 2800 • I / U, мкФ – для двигателей, включенных в однофазную сеть с соединением обмоток “звезда”.

Это наиболее точный способ, требующий, однако, измерения тока в цепи электродвигателя. Зная номинальную мощность двигателя, для определения ёмкости рабочего конденсатора лучше воспользоваться следующей формулой:

С раб = 66·Р ном, мкФ, где Р ном – номинальная мощность двигателя.

Упростив формулу, можно сказать, что для работы трёхфазного электродвигателя в однофазной сети, ёмкость конденсатора на каждые 0,1 кВт его мощности должна составлять около 7 мкФ.

Обратите внимание

Так, для двигателя мощностью 1,1 кВт ёмкость конденсатора должна составлять 77 мкФ. Такую ёмкость можно набрать несколькими конденсаторами, соединёнными друг с другом параллельно (общая ёмкость в этом случае будет равна суммарной), используя следующие типы: МБГЧ, БГТ, КГБ с рабочим напряжением, превышающим напряжение в сети в 1,5 раза.

Рассчитав ёмкость рабочего конденсатора можно определить ёмкость пускового – она должна превышать ёмкость рабочего в 2-3 раза. Применять конденсаторы для запуска следует тех-же типов, что и рабочие, в крайнем случае и при условии очень кратковременного запуска можно применить электролитические – типов К50-3, КЭ-2, ЭГЦ-М, рассчитанных на напряжение не менее 450 в.

Реверсивная схема подключения электродвигателя – фазировка

Эта схема довольно часто используется для подключения трехфазного электродвигателя там, где необходимо оперативное управление направлением вращения вала двигателя – например, в гаражных воротах, насосах, различных погрузчиках, кран-балках и т. д.

Реверсирование двигателя реализуется изменением фазировки его питающего напряжения. Например, если порядок подключения фаз к клеммам трехфазного электродвигателя условно взять как L1, L2 ,L3, то направление вращения вала будет определенным, противоположным, чем при подключении, скажем, с фазировкой L3, L2,L1.

Особенностью реверсивной схемы подключения является использование в ней двух магнитных пускателей. Причем, их главные силовые контакты соединены между собой таким образом, что при срабатывании катушки одного из пускателей, фазировка питающего напряжения двигателя будет отличаться от фазировки при срабатывании катушки другого.

В схеме используется два магнитных пускателя.

При срабатывании первого пускателя KM1, его силовые контакты притягиваются (обведены зеленым пунктиром) и на обмотки электродвигателя поступает напряжение с фазировкой L1, L2, L3.

Совет

При срабатывании второго пускателя – КМ2, напряжение на двигатель пойдет через его силовые контакты КМ2 (обведены красным пунктиром) уже будет иметь фазировку L3, L2, L1.

Как видите, здесь магнитные пускатели подключены по стандартной схеме. Разве, что, в цепь каждой катушки последовательно включен нормально закрытый блок-контакт другого пускателя. Эта мера предотвратит замыкание в случае ошибочного одновременного нажатия обеих кнопок «Пуск».

Калькуляторы веса: Калькулятор веса сетки и проволоки Калькулятор веса оцинкованного листа Калькулятор веса гвоздей и саморезов

Калькулятор веса металлопроката

Видео

Статьи по самодельным станкам

Подключение электродвигателя

Самодельный фрезер

Станок рабица своими руками

Сверлильный станок

Станки с программным управлением

Циркулярка своими руками

Самодельный шлакоблочный станок

Принцип действия электродвигателя

Как составить бизнес-план

Источник: http://kursak.net/sxema-podklyucheniya-tryoxfaznogo-elektrodvigatelya/

Схема реверса трехфазного двигателя

Трехфазные электродвигатели широко используются на многих объектах. В силу специфических условий эксплуатации, довольно часто возникает необходимость изменения направления вращения вала того или иного агрегата. Для этих целей лучше всего подходит стандартная схема реверса трехфазного двигателя, применяемая для открытия и закрытия гаражных ворот, обеспечения работы лифтов, погрузчиков, кран-балок и другого оборудования.

Общая схема реверса электродвигателей

В промышленности и сельском хозяйстве нашли широкое применение различные типы трехфазных асинхронных электродвигателей. Они устанавливаются в электроприводах оборудования, служат составной частью автоматических устройств. Трехфазные агрегаты завоевали популярность, благодаря высокой надежности, простому обслуживанию и ремонту, возможности работы напрямую от сети переменного тока.

Специфика работы устройств, работающих с электродвигателями, предполагает необходимость изменения направления вращения вала, называемого реверсом. Для таких ситуаций разработаны специальные схемы, в состав которых включены дополнительные электрические приборы. Прежде всего, это вводный автомат, имеющий соответствующие параметры, контакторы (2 шт.), тепловое реле и элементы управления в виде трех кнопок, объединенных в общий кнопочный пост.

Для того чтобы вал начал вращаться в противоположную сторону, необходимо изменить расположение фаз подаваемого напряжения. Необходим постоянный контроль над значением напряжения, поступающего на электродвигатель и катушки контакторов. Непосредственное выполнение реверса в трехфазном двигателе осуществляется контакторами (КМ) № 1 и № 2. При срабатывании контактора № 1, фазы поступающего напряжения будут располагаться иначе, нежели при срабатывании контактора № 2.

Для управления катушками обоих контакторов предусмотрены три кнопки – ВПЕРЕД, НАЗАД и СТОП. Они обеспечивают питание катушек в зависимости от расположения фаз. Порядок включения контакторов влияет на замыкание электрической цепи таким образом, что вращение вала двигателя в каждом случае происходит строго в определенную сторону. Кнопку НАЗАД необходимо только нажать, но не удерживать, так как она сама оказывается в нужном положении под действием самоподхвата.

На всех трех кнопках установлена блокировка, предотвращающая их одновременное включение. Несоблюдение этого условия может привести к возникновению в электрической цепи короткого замыкания и выходу из строя оборудования. Для блокировки кнопок используется специальный блок-контакт, расположенный в соответствующем контакторе.

Схема реверса трехфазного двигателя и кнопочного поста

В каждой системе, обеспечивающей реверс трехфазного электродвигателя, имеются специфические кнопочные контакты, объединенные в общий кнопочный пост. Работа этой системы тесно связана с функционированием остальных элементов схемы.

Всем известно, что включение контактора магнитного пускателя осуществляется с помощью управляющего импульса, поступающего после нажатия на пусковую кнопку. Данная кнопка в первую очередь обеспечивает подачу напряжения на катушку управления.

Включенное состояние контактора удерживается и сохраняется, благодаря принципу самоподхвата. Он заключается в параллельном подключении (шунтировании) к пусковой кнопке вспомогательного контакта, обеспечивающего подачу напряжения на катушку. В связи с этим уже нет необходимости удерживать кнопку ПУСК в нажатом состоянии. Таким образом, магнитный пускатель может отключиться только после разрыва цепи катушки управления, поэтому в схеме необходима кнопка с размыкающим контактом. В связи этим, кнопки управления, объединенные в кнопочный пост, оборудуются двумя парами контактов – нормально открытыми (NO) и нормально закрытыми (NC).

Все кнопки выполнены в универсальном варианте для того, чтобы обеспечить моментальный реверс двигателя, если в этом возникнет срочная необходимость. Отключающая кнопка, в соответствии с общепринятыми нормами, имеет название СТОП и маркируется красным цветом. Кнопка включения известна как стартовая или пусковая, поэтому она именуется по-разному с помощью слов ПУСК, ВПЕРЕД или НАЗАД.

В некоторых случаях кнопочный пост может использоваться в нереверсивной схеме работы электродвигателя, когда его вал вращается лишь в одном направлении. Запуск производится кнопкой пуск, а остановка произойдет через определенный промежуток времени после нажатия кнопки СТОП, когда вал преодолеет инерцию. Подключение такой схемы может быть выполнено в двух вариантах, с помощью катушек управления на 220 и 380 вольт.

Во всех случаях перед подключением кнопочного поста составляется схема его монтажа. В первую очередь выполняется подключение контактора, при отсутствии напряжения на входном кабеле. Для непосредственного управления напряжение может сниматься с любой фазы, какая будет наиболее удобна для использования. Проводник, соединяемый с кнопкой СТОП, подключается совместно с проводом фазы к соответствующей клемме контактора. Во избежание путаницы, нормально разомкнутые контакты маркируются цифрами 1 и 2, а нормально замкнутые – цифрами 3 и 4.

По завершении монтажа в кнопочном посте устанавливается перемычка, затем подключается провод, соединяющий клемму 1 кнопки ПУСК и вывод катушки управления контактора.

Схема реверса трехфазного двигателя в однофазной сети

Довольно часто трехфазные электродвигатели используются в бытовых условиях и включаются в однофазную сеть. Для таких случаев предусмотрена реверсивная схема подключения электродвигателя в однофазной сети. Принцип действия такой схемы очень простой: для выполнения реверса используются конденсаторы, питание которых переключается между полюсами питающего напряжения. Управление схемой осуществляется кнопкой.

Поскольку питающее напряжение составляет 220 В, соединение обмоток двигателя будет выполнено звездой, а на клеммник подведено три вывода. На кнопке управления между клеммами устанавливается перемычка, после чего к одной из них подключается вывод конденсатора. Второй вывод конденсатора подключается к обмотке электродвигателя, не соединенной с сетью.

Затем переключатель соединяется с двигателем, затем подводится питающее напряжение. Готовую систему нужно включить и проверить работу реверса.

Схема подключения электродвигателя на 220 вольт с реверсом

Направление вращения вала электродвигателя иногда требуется изменить. Для этого необходима реверсивная схема подключения. Ее вид зависит от того, какой у вас мотор: постоянного или переменного тока, 220В или 380В. И совсем по-другому устроен реверс трехфазного двигателя, включенного в однофазную сеть.

Переменная сеть: мотор 380 к сети 380

Для реверсивного подключения трехфазного асинхронного электродвигателя возьмем за основу схему его включения без реверса:

Эта схема позволяет вращаться валу только в одну сторону – вперед. Чтобы заставить его повернуться в другую, нужно поменять местами любые две фазы. Но в электрике принято менять только А и В, несмотря на то, что к такому же результату привели бы смены А на С и В на С. Схематично это будет выглядеть так:

Для подключения дополнительно понадобятся:

• Магнитный пускатель (или контактор) – КМ2;
• Трехкнопочная станция, состоящая из двух нормально замкнутых и одного нормально разомкнутого контактов (добавлена кнопка Пуск2).

Важно! В электрике нормально замкнутый контакт – это состояние кнопочного контакта, у которого есть только два несимметричных состояния. Первое положение (нормальное) – рабочее (замкнуто), а второе – пассивное (разомкнуто). Точно так же формулируется понятие нормально разомкнутого контакта. В первом положении кнопка пассивна, а во втором – активна. Понятно, что такая кнопка будет называться «СТОП», в то время как две другие: «ВПЕРЕД» и «НАЗАД».

Схема реверсивного подключения мало отличается от простой. Главное ее отличие состоит в электроблокировке. Она необходима для исключения пуска мотора сразу в двух направлениях, что привело бы к поломке. Конструктивно блокировка – это блок с клеммами магнитных пускателей, которые соединены в управляющей цепи.

Для запуска двигателя:

1. Включите автоматы АВ1 и АВ2;
2. Нажмите кнопку Пуск1 (SB1) для вращения вала по часовой стрелке или Пуск2 (SB2) для вращения в обратную сторону;
3. Двигатель работает.

Если нужно сменить направление, то сначала нужно нажать кнопку «СТОП». Затем включить другую пусковую кнопку. Электрическая блокировка не позволяет активировать ее, если мотор не выключен.

Переменная сеть: электродвигатель 220 к сети 220

Реверс электродвигателя 220В возможен только в том случае, если выводы обмоток лежат вне корпуса. На рисунке ниже – схема однофазного включения, когда пусковая и рабочая намотки расположены внутри и выводов наружу не имеют. Если это ваш вариант, вы не сможете изменить направление вращения вала.

В любом другом случае для реверсирования однофазного  конденсаторного АД необходимо поменять направление рабочей обмотки. Для этого вам понадобятся:

• Автомат;
• Кнопочный пост;
• Контакторы.

Схема однофазного агрегата почти ничем не отличается от той, что представлена для трехфазного асинхронного двигателя. Ранее мы перекидывали фазы: А и В. Сейчас при смене направления вместо фазного провода с одной стороны рабочей обмотки будет подключаться нулевой, а с другой – вместо нулевого фазный. И наоборот.

Переменная сеть: 380В к 220В

Для подключения трехфазного асинхронного двигателя к электросети 220В необходимо использовать один или два конденсатора для компенсации отсутствующей фазы: рабочий и пусковой. Направление вращательного движения зависит от того, с чем соединяется третья обмотка.

Чтобы заставить вал вращаться в другую сторону, обмотку №3 необходимо подключить с помощью конденсатора к тумблеру с двумя позициями. Он должен иметь два контакта, соединенных с обмотками №1 и №2. Ниже показана подробная схема.

Такой мотор будет играть роль однофазного, поскольку подключение происходило с помощью одного фазного провода. Чтобы запустить его, необходимо перевести реверсирующий тумблер в нужное положение («вперед» или «назад), затем перевести тумблер «пуск» в положение «включено». На момент запуска необходимо нажать одноименную кнопку – «пуск». Держать ее нужно не более трех секунд. Этого будет достаточно для разгона.

Постоянный электроток: особенности

Двигатели постоянного тока подключаются труднее моторов, питающихся от переменной сети. Потому что для того чтобы соединить обмотки, нужно точно знать, какой марки ваш агрегат. Только потом можно найти подходящую схему.

Но в любом электромоторе постоянного тока есть якорь и намотка возбуждения. От способа их включения их делят на агрегаты:

• с возбуждением независимым,
• с самостоятельным возбуждением (делится еще на три группы: последовательное, параллельное и смешанное подключение).

Электродвигатели постоянного тока с независимым возбуждением (схематично изображены ниже) применяется на производствах. Их намотка никак не связана с якорем, потому что подключается к другому электрическому источнику.

В станках и вентиляторах применяются моторы однофазного питания с параллельным возбуждением. Тут нет надобности во втором источнике.

В электротранспорте применяются агрегаты с последовательным возбуждением.

Если одна намотка параллельна якорю, а другая последовательна, то такой способ подключения – смешанный. Он встречается редко.

Все способы включения электродвигателей постоянного тока могут реверсироваться:

• Если возбуждение последовательное, то направление тока нужно поменять либо в возбуждающей намотке, либо в якоре;
• В любом другом случае рекомендуется менять обмотку только в якоре. Если менять в намотке, то есть опасность, что она оборвется. Это приведет к резкому возрастанию электродвижущей силы, которая приведет к повреждению изоляции.

Реверсирование двигателя постоянного тока с независимым возбуждением выполняется так же.

Имейте в виду, что в розетке ток переменный. Но это не значит, что он переменный во всех электроприборах, оснащенных электродвигателем и включенных в нее. Ток из переменного фазного может стать постоянным, пройдя через выпрямитель. Фазного питания вообще может не быть, если двигатель запитан от батареи.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Несколько дней назад от одного из читателей сайта я получил письмо с просьбой подробно рассказать о том, как осуществить реверс трехфазного асинхронного двигателя 380/220 (В), подключенного в однофазную сеть 220 (В).

Действительно, я как то упустил этот момент из виду и про реверс совсем забыл. Дело в том, что у меня уже имеется статья, где я рассказывал про выбор емкости рабочих и пусковых конденсаторов, собирал схему подключения трехфазного двигателя  в однофазную сеть 220 (В) и даже снял видео на конкретном примере.

Обо всем этом читайте здесь.

А сейчас вернемся к реверсу. Мудрить сложную схему я не буду, а покажу самый простой и самый распространенный вариант с помощью кнопки управления КУ-110111. Эту кнопку еще называют кнопочным выключателем или переключателем.

Вот так она выглядит.

Суть в том, что нам нужно две пары контактов: нормально-разомкнутый и нормально-замкнутый. И самое главное, чтобы управление этими контактами было фиксированным.

Вот как раз таки в этой кнопке имеется две пары контактов:

• (1-2) — нормально-разомкнутый
• (3-4) — нормально-замкнутый

В нашем случае управление контактами осуществляется с помощью рукоятки-переключателя, которая имеет два положения.

Когда переключатель установлен (зафиксирован) в вертикальном положении, то его контакт (1-2) разомкнут, а (3-4) замкнут. И наоборот, когда переключатель находится в горизонтальном положении (поворот рукоятки на 90° по часовой стрелке), то его контакт (1-2) замкнут, а (3-4) — разомкнут.

Номинальный ток контактных пар составляет 10 (А). На это стоит обращать внимание, т.к. при выборе кнопки с заниженным номинальным током контакты могут выгореть.

Вместо кнопки управления КУ-110111 можно использовать тумблеры, ключи управления, кнопки с фиксацией положения и т.п.

Например, для реверса двигателей мощностью до 0,4 (кВт) можно применять тумблер ТВ1-2. У него имеется 4 контактные группы: 2 нормально-разомкнутые и 2 нормально-замкнутые. Номинальный ток контактов составляет 5 (А).

Реверс асинхронного трехфазного двигателя, подключенного в однофазную сеть

Все просто. Реверс осуществляется путем переключения питания конденсаторов с одного полюса питающего напряжения на другой. Это как раз и осуществляется с помощью кнопки управления. На схеме она показана в красном прямоугольнике.

В качестве примера рассмотрим уже известный нам трехфазный двигатель АОЛ 22-4 мощностью 0,4 (кВт) напряжением 220/127 (В). Для его запуска необходим рабочий конденсатор емкостью не ниже 25 (мкФ). Я использовал конденсатор чуть меньшей емкости — МБГО-1, 20 (мкФ), напряжение 500 (В).

Собираем схему.

В моем примере взят двигатель напряжением — 220/127 (В). Т.к. питающая сеть у нас 220 (В), то его обмотки должны быть соединены в звезду. Звезда уже собрана внутри этого двигателя и на клеммник выведено всего 3 вывода.

Для тех кто забыл, то читайте статью о схемах соединения обмоток двигателя (звезда и треугольник).

Сначала я устанавливаю на кнопке управления перемычку между клеммами (2) и (3). Затем к клемме (2) подключаю один вывод конденсатора.

Второй вывод конденсатора подключаю на обмотку электродвигателя, которая не соединена с сетью, т.е. по схеме это вывод С1 (U1).

Теперь нужно соединить переключатель с двигателем. Для этого клемму (1) я соединяю с выводом двигателя С3 (W1), а клемму (4) — с С2 (V1).

Если на Вашем двигателе отсутствует маркировка выводов обмоток, то ее можно найти самостоятельно — вот Вам в помощь моя статья об определении начала и конца обмоток электродвигателя.

Питающее напряжение 220 (В) подводим к С2 (V1) и С3 (W1). Пробуем включать двигатель и проверяем реверс.

Работу реверса смотрите в видеоролике:

P.S. На этом, пожалуй, все. Если у Вас возникли вопросы по материалу статьи, то пишите их в комментариях или мне на почту. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

В домашнем хозяйстве приходится использовать различные приборы, которые помогают облегчить выполнение какой-то задачи. В некоторых случаях под потребности приходится собирать какой-то конкретный инструмент, который стоит довольно дорого или под него просто есть все необходимые компоненты. Часто для этого важно знать, как сделать схему подключения электродвигателя. Заставить его вращаться не так сложно, а изменить направление движения уже сложнее. В статье будет рассказано о том, как выполнить схему реверсивного подключения двигателя.

Принцип работы

Электрический двигатель представляет собой механизм, в котором вращение осуществляется под воздействием электромагнитных волн. В основу положено всего два компонента:

• ротор;
• статор.

Вращается только первый элемента, а импульс на него подается со второго элемента. Чем выше мощность двигателя, тем больше его габариты. Из всего разнообразия различают:

• коллекторные;
• асинхронные.

В двигателях коллекторного типа питание на ротор подается через угольные щетки, которые касаются ламелей коллектора. Такие двигатели еще называют короткозамкнутыми. В асинхронных двигателях схема действия несколько отличается. В этом случае вращение происходит под воздействием двух сил:

• магнитного поля;
• индукции.

Напряжение от источника питания подается на фиксированные обмотки статора. При этом в нем возникают электромагнитные волны. Если напряжение переменное, тогда магнитное поле нестабильно и имеет определенные колебания. Благодаря этим колебаниям и происходит смещение ротора. Между ротором и статором есть небольшой воздушный зазор, благодаря которому и возможно беспрепятственное смещение. Магнитные волны из обмоток статора воздействуют на обмотки ротора, создавая напряжение. Благодаря такому воздействию возникает электродвижущая сила или ЭДС. Она заставляет магнитные волны взаимодействовать в обратном направлении тем, что есть в статоре, поэтому двигатель и называется асинхронным.

Обратите внимание! Чаще всего асинхронные двигатели имеют трехфазное подключение. Благодаря использованию дополнительных компонентов его можно переделать на работу от сети 220 вольт.

Требуемые компоненты

Самостоятельное подключение двигателя для реверсивного вращения не вызовет особых сложностей, если руководствоваться приведенной схемой. Одним из важных компонентов, который облегчит такую задачу является магнитный пускатель или контактор. На самом деле магнитный пускатель и контактор не являются тождественными понятиями. Если говорить просто, то контактор входит в состав магнитного пускателя, но для упрощения в статье оба понятия используются как равнозначные. Магнитные пускатели как раз и применяются для запуска, реверсивного движения и остановки асинхронных двигателей.

Возможно, возникает вопрос о том, почему нельзя использовать обычный рубильник или силовой автомат. В принципе, это допустимо, но не всегда пусковые токи, которые необходимы двигателю для нормального начала функционирования являются безопасными для человека. При включении может возникнуть пробой, который выведет из строя как выключатель, так и навредит оператору. Чтобы свести риски к минимуму, потребуется пускатель. В нем контактная часть отделена от той, с которой взаимодействует оператор. В нем есть отдельный модуль с катушкой, которая создает электромагнитное поле. Для работы катушки может потребоваться напряжение в 12 или больше вольт. При подаче этого напряжения происходит взаимодействие с металлическим сердечником, который втягивается внутрь катушки. К сердечнику закреплена пластина, которая уходит к контактной группе. Они замыкаются и происходит запуск двигателя. Остановка происходит в обратном порядке.

Кроме контактора, потребуется трехкнопочная станция. Одна клавиша выполняет функцию остановки, а две других функции запуска с разницей в направлении вращения. В трехкнопочной станции должно быть два нормально разомкнутых контакта и один нормально замкнутый. Если говорить просто, то нормальным положением контактора называется его нерабочее положение. То есть при воздействии на контакт он либо замыкается, либо размыкается. Если в рабочем состоянии он замкнут, то обозначается как НО, а если разомкнут, то обозначается как НЗ. Контакт НЗ применяется для кнопки остановки.

Принципиальная схема

На иллюстрации выше можно видеть принципиальную схему реверсивного подключения двигателя. Она отличается от обычной только наличием дополнительного модуля. Если говорить точнее, то в схеме задействуется два модуля управления. Один из них заставляет вращаться двигатель вправо, а другой влево. Взаимодействие оператора с модулями происходит посредством кнопок SB2 и SB3. Латинскими буквами A, B, C на схеме обозначены подводящие линии трехфазной сети. Они подходят к общему выключателю, который обозначен QF1. Далее идут два контактора КМ и цифровым обозначением. От контакторов цепь уходит к обмоткам двигателя. Каждый из этих контакторов вынесен отдельно и находится справа, где дополнительно можно рассмотреть их составные компоненты.

Процесс включения

Процесс включения двигателя довольно просто описать, используя все ту же схему. Первым делом происходит задействование общего рубильника QF1. Как только он включается, происходит подача напряжения по трем фазам. Но это напряжение не подается непосредственно на сам двигатель, т. к. еще нет четких указаний, в каком направлении он должен вращаться. Далее проводники проходят через автомат SF1 он выполняет защитную функцию, обесточивая всю систему в случае короткого замыкания. Далее следует кнопка выключения, которая также способна быстро разомкнуть цепь питания. Только после этого напряжение следует к клавишам SB2 и SB3, после воздействия на который, питание проходит к двигателю.

Обратите внимание! На схеме хорошо видно, что два контактора не могут быть задействованы одновременно, поэтому сбоя произойти не может.

Чтобы двигатель получил достаточное усилие для обратного вращения, необходимо переключить силовые фазы, для чего и предназначен пускатель КМ2. Если еще раз обратить внимание на схему, то можно заметить, что пускатель КМ1 имеет прямое подключение фаз к двигателю, а КМ2 обеспечивает некоторое смещение. Все происходит за чет первой фазы, она в этой схеме является ждущей. Как только она размыкается, прекращается подача напряжения на двигатель.

Обратите внимание! В реверсивной схеме подключения двигателя должен присутствовать дополнительный защитный модуль, который будет следить за тем, чтобы двигатель был остановлен перед началом нового цикла.

После полной остановки может быть задействована кнопка SB3. Она активирует второй пускатель. Последний меняет положение фаз, как показано на схеме. При этом дежурная фаза остается неизменной, питание от нее все так же подается на первый контакт двигателя. Изменения происходят во второй и третьей фазе. Благодаря этому обеспечивается реверсивное движение.

Этапы подключения

Подключение двигателя для реверсивного движения отличается в зависимости от того, какая сеть будет выступать питающей 220 или 380. Поэтому есть смысл рассмотреть их отдельно.

К трехфазной сети

Руководствуясь представленной схемой легко составить последовательность, в которой должно производиться подключение электродвигателя. Первым делом устанавливается основной силовой автомат. Его номинальное напряжение и сила тока должны быть рассчитаны на те, которые будет потреблять двигатель. Только в этом случае можно быть уверенным в бесперебойной работе. Перед монтажом автомата для двигателя потребуется обесточить сеть. Следующим устанавливается предохранительный выключатель. После него фазный кабель уходит на разрыв, на кнопку стоп, а уже от нее делается подключение к контакторам. На каждом элементе контактора и кнопочного поста обычно делаются соответствующие обозначения, которые упрощают процесс подключения. Видео о сборке тестовой схемы можно посмотреть ниже.

К однофазной сети

В домашних условиях часто приходится задействовать асинхронный двигатель, но не в каждом хозяйстве есть трехфазная сеть, поэтому важно знать, как подключить двигатель к однофазной сети. Для запуска от одной фазы требуется дополнительный импульс, чтобы его обеспечить подбирается конденсатор требуемой емкости. Если говорить проще, то конденсаторов должно быть два. Один из них является пусковым и подключается параллельно первому. Соединение обмоток двигателя выполняется по схеме «звезда». Если обмотки соединены другим способом и нет возможности его изменить, тогда не получиться выполнить требуемую схему.

Чтобы реверсивная схема функционировала потребуется переключение питания, которое поступает от конденсаторов между полюсами. Понадобится два выключателя и одна не фиксируемая кнопка. Одни из выключателей будет отвечать за подачу напряжения в цепь питания двигателя. Второй выключатель должен иметь три положения. В одном из них он будет выключенным, а в двух других изменять подачу питания от конденсаторов на обмотки. Не фиксируемая кнопка будет дополнительно подключать второй конденсатор на момент запуска двигателя.

Два вывода конденсатора подключаются между собой. К двум другим происходит подключение пусковой кнопки. Средний вывод трехпозиционного переключателя подключается к конденсаторам в том месте, где они объединены между собой. Два других вывода подключаются к клеммам двигателя, на которые приходит питание. Конденсаторы подключаются к выходу обмотки, которая применяется для запуска. Кнопка включения ставится в разрыв фазного провода.

Чтобы привести весь механизм в действие, необходимо подать питание на цепь двигателя основным выключателем. После этого задается направление вращения двигателя трехпозиционным выключателем. Далее нажимается кнопка пуска до момента выхода двигателя на рабочие обороты. Если возникает необходимость изменить направление вращения, тогда потребуется обесточить двигатель и дождаться его полной остановки, переключить трехпозиционный тумблер в противоположное крайнее положение и повторить процесс.

Резюме

Как видно реверсивное подключение требует определенных навыков, но может быть осуществлено без особых сложностей при соблюдении всех рекомендаций. Теперь не будет препятствий в использовании трехфазных агрегатов от однофазной сети, при этом следует понимать, что максимальная мощность будет ограничена, т. к. невозможен выход на полное потребление. На компонентах для подключения лучше не экономить, т. к. это скажется на сроке службы всей схемы. Во время сборки и запуска необходимо придерживаться всех правил безопасности работы с электрическим током.

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

• 1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
• 3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.
• 2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Рабочий конденсатор берут из расчета 0,8 мкФ на 1 кВт мощности двигателя;
Пусковой подбирается в 2-3 раза больше.

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.

Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Схема включения реверсивного двигателя — Морской флот

Практически любой электродвигатель можно заставить вращаться как в одну, так и в другую сторону. Это часто необходимо, особенно при конструировании различных механизмов, например, систем закрывания и открывания ворот. Обычно на корпусе двигателя указывается заводское направление движения вала, которое считается прямым. Кручение в другую сторону в этом случае будет реверсивным.

Что такое реверс

Проще говоря, реверс – это изменение направления движения какого-либо механизма в противоположную сторону от выбранного основного. Схему реверса можно получить несколькими способами:

В первом случае при помощи переключения шестеренчатых связей, соединяющих ведущий вал с ведомым, добиваются вращения последнего в обратную сторону. По такому принципу работают все коробки передач.

Электрический способ подразумевает непосредственное воздействие на сам двигатель, где в изменении движения ротора принимают участие электромагнитные силы. Этот метод выигрывает тем, что не требует применения сложных механических преобразований.

Для того, чтобы получить реверс электродвигателя, необходимо собрать специальную электрическую схему, которая так и называется – схема реверса двигателя. Она будет отличаться для разных типов электрических машин и питающего напряжения.

Где применяется реверс

Легче перечислить случаи, когда реверс не используется. Практически вся механика построена на передаче крутящего момента по часовой стрелке и наоборот. Сюда можно отнести:

• Бытовую технику: стиральные машины, аудиопроигрыватели.
• Электроинструмент: реверсивные дрели, шуруповерты, гайковерты.
• Станки: расточные, токарные, фрезерные.
• Транспортные средства.
• Спецтехнику: крановое оборудование, лебедки.
• Элементы автоматики.
• Робототехнику.

Ситуация, с которой чаще всего сталкивается обычный человек на практике, это необходимость собрать схему подключения реверса электродвигателя асинхронного переменного тока либо коллекторного мотора постоянного тока.

Подключение асинхронного мотора 380 В к трехфазной сети в реверс

Схема подключения асинхронника в прямом направлении имеет определенную последовательность подачи фаз A, B, C на контакты двигателя. Ее возможно доработать, например, добавив переключатель, который бы менял местами любые две фазы. Таким способом можно получить схему реверса электродвигателя. В практических схемах такими фазами принято считать B и A.

• Пускатели магнитного типа (КМ1 и КМ2).
• Станция на три кнопки, где два контакта имеют нормально разомкнутое положение (в исходном состоянии контакт не проводит ток, при нажатии на кнопку происходит замыкание цепи), один нормально замкнутый.

Схема работает следующим образом:

• Включением автоматических предохранителей АВ1 (силовая линия), АВ2 (цепь управления) ток поступает на трехкнопочный переключатель и клеммы магнитных контакторов, которые в исходном состоянии разомкнуты.
• Нажатием кнопки «Вперед» ток проходит на катушку электромагнита контактора 1, который притягивает якорь с силовыми контактами. Одновременно при этом происходит обрыв цепи управления контактора 2, его теперь невозможно включить кнопкой «Реверс».
• Вал двигателя начинает вращаться в основном направлении.
• Нажатием кнопки «Стоп» ток в цепи обмотки управления прерывается, электромагнит отпускает якорь, силовые контакты размыкаются, замыкается блокировочный контакт кнопки «Реверс», и ее теперь можно нажать.
• При нажатии кнопки «Реверс» происходят аналогичные процессы только в цепи контактора 2. Вал двигателя будет вращаться в обратную сторону от основного направления.

Подключение мотора 220В к однофазной сети в реверс

Добиться реверса движения вала двигателя в этом случае возможно, если есть доступ к выводам его пусковой и рабочей обмоток. Эти моторы имеют 4 вывода: два на пусковую обмотку, подключенную с конденсатором, два на рабочую.

Если нет информации о назначении обмоток, ее можно получить методом прозвонки. Сопротивление пусковой обмотки всегда будет больше, чем рабочей за счет меньшего сечения провода, которым она намотана.

В упрощенном варианте схемы подключения мотора 220 В подают на рабочую обмотку, один конец пусковой обмотки на фазу или ноль сети (без разницы). Двигатель начнет вращаться в определенную сторону. Чтобы получить схему реверса, нужно отсоединить конец пусковой обмотки от контакта и туда подключить другой конец той же обмотки.

Чтобы получить полную рабочую схему включения, необходимо оборудование:

• Защитный автомат.
• Пост кнопочный.
• Электромагнитные контакторы.

Схема реверса и прямого хода в этом случае очень похожа на схему подключения трехфазного мотора, но коммутация здесь происходит не фаз, а пусковой обмотки в одном либо другом направлении.

Схема реверса трехфазного двигателя в однофазной сети

Так как трехфазному асинхронному двигателю будет недоставать двух фаз, их нужно компенсировать конденсаторами – пусковым и рабочим, на которые коммутируют обе обмотки. От того, куда присоединить третью, зависит кручение вала в ту или иную сторону.

На схеме ниже видно, что обмотка под номером 3 через рабочий конденсатор подсоединяется к трехпозиционному тумблеру, который и отвечает за режимы работы двигателя вперед/назад. Два других его контакта объединены с обмотками 2 и 1.

При включении двигателя нужно придерживаться следующего алгоритма действий:

• Подать питание на схему через вилку либо рубильник.
• Тумблер для переключения режимов работы перевести в положение вперед или назад (реверс).
• Тумблер питания поставить в положение ON (вкл).
• Нажать кнопку «Пуск» на время, не превышающее трех секунд, чтобы произвести запуск двигателя.

Схема подключения двигателя с реверсом от постоянного тока

Моторы, работающие от постоянного тока, несколько сложнее подключить, нежели электрические машины переменной сети. Затруднение состоит в том, что конструкции таких устройств могут быть разными, а точнее разным является способ возбуждения обмотки. По этому признаку различают двигатели:

• Независимого способа возбуждения.
• Возбуждения самостоятельного (бывают последовательного, параллельного и смешанного подключения).

Касаемо первого типа устройств, то здесь якорь не связан с обмоткой статора, они питаются каждый от своего источника. Этим добиваются огромных мощностей двигателей, используемых на производстве.

В станочном оборудовании и вентиляторах применяют моторы параллельного возбуждения, где энергия источника одна для всех обмоток. Электрические транспортные средства построены на основе последовательного возбуждения обмоток. Реже встречается смешанное возбуждение.

Во всех описанных типах конструкций двигателей возможно запустить ротор в противоположном направлении от основного хода, то есть реверсом:

• При последовательной схеме возбуждения роли не играет, где менять направление тока в якоре или статоре – в обоих случаях двигатель будет стабильно работать.
• В других вариантах возбуждения машин рекомендовано задействовать только обмотку якоря в целях реверсирования. Это связано с опасностью обрыва в статоре, скачка электродвижущей силы (ЭДС) и, как следствие, повреждения изоляции.

Запуск мотора схемой звезда-треугольник

При прямом запуске мощных трехфазных электродвигателей, применяя схему управления реверсом, происходят просадки напряжения в сети. Это связано с большими пусковыми токами, протекающими в этот момент. Чтобы снизить значение тока, применяют постепенный запуск мотора по схеме звезда-треугольник.

Суть заключается в том, что начало и конец каждой обмотки статора выводят в коробку с клеммами. Управляется схема тремя контакторами. Они поэтапно включают обмотки в звезду, а далее при разгоне двигателя выводят систему на рабочее состояние при подключении треугольником.

Как отличить реверсивный пускатель от прямого

Реверсивный пускатель – более сложное устройство. На самом деле, он состоит из двух обычных прямых пускателей, последние объединены в одном корпусе. Внутренняя схемотехника реверсивного устройства характерна тем, что невозможно запустить одновременно два режима – прямой и реверс. За этот процесс отвечает схема блокировки, которая может быть электрической или механической.

В заключение

Необходимо помнить, что подключать двигатели трехфазного напряжения к сети на 380В дозволено только квалифицированным специалистам, имеющим допуск к работе с высоковольтным оборудованием. Кустарные электрические схемы могут быть причиной возникновения электрических травм!

Электромагнитный пускатель являет собой низковольтное комбинированное электромеханическое приспособление, специализированное для запуска трёхфазных электродвигателей, для обеспечения их постоянной работы, для отключения питания, а в некоторых случаях и для охраны цепей электродвигателя и иных подключённых цепей. Определённые двигатели обладают функцией реверса мотора.

По сущности, электромагнитный пускатель — это улучшенный, изменённый контактор. Но более компактный, нежели контактор в обычном понятии: легче по весу и рассчитан непосредственно для работы с двигателями. Определённые модификации магнитных пускателей опционально оборудованы тепловым микрореле аварийного отключения и защитой от обрывания фазы.

Для управления запуском мотора путём замыкания контактов устройства предназначается клавиша или слаботочная группа контактов:

• с катушкой на определённое напряжение;
• в некоторых случаях — и то и другое.

В пускателе за коммутирование силовых контактных отвечает непосредственно катушка в металлическом сердечнике, к которой прижимается якорь, давящий на контакты и замыкающий цепь. При выключении питания катушки возвратная пружинка перемещает якорь в противоположное положение — цепь размыкается. Каждый контакт находится в дугогасительной специальной камере.

Реверсивные и нереверсивные пускатели

Устройства бывают различных видов и выполняют все поставленные задачи.

Пускатели бывают двух типов:

В реверсивном пускателе в одном корпусе существуют два единичных магнитных устройства, имеющих электрическое подсоединение между собой и прикреплённых в совокупном основании, но функционировать может только один из данных пускателей — или только первый, или только второй.

Реверсивный прибор вводится через естественно-закрытые блокировочные контакты, роль которых — устранить синхронное включение двух групп контактов — реверсивной и нереверсивной, для того чтобы не случилось межфазного замыкания. Определённые модификации реверсивных пускателей для предоставления этой же функции имеют защиту. Фазы питания возможно переключать по очереди для того, чтобы выполнялась главная функция реверсивного пускателя — перемена направления вращения электродвигателя. Изменился порядок чередования фаз — поменялось и направление ротора.

Возможности пускателей

Для лимитирования пускового тока трёхфазного двигателя его обмотки могут связываться «звездой», затем, если мотор вышел на номинальные обороты, перейти в «треугольник». При этом магнитные пускатели могут быть: раскрытыми и в корпусе, реверсивными и нереверсивными, с защитой от перегрузок и без защиты от нагрузки.

Каждый электромагнитный пускатель имеет блокировочные и силовые контакты. Силовые коммутируют нагрузки. Блокировочные контакты нужны для управления работой контактов. Блокировочные и силовые контакты бывают естественно-незамкнутыми либо нормально-закрытыми. В принципиальных схемах контакты изображают в их нормальном состоянии.

Удобство использования реверсивных пускателей невозможно пересмотреть. Это и эксплуатационное управление трёхфазными асинхронными моторами разных станков и насосов, и управление системой вентиляции, арматурой, вплоть до замков и вентилей отопительной системы. Особенно примечательна вероятность удалённого управления пускателями, если электрический источник дистанционного управления коммутирует катушки пускателей аналогично реле, а последние безопасно связывают силовые цепи.

Конструкция реверсивного магнитного двигателя

Распространение этих модификаций становится все обширнее с каждым годом, так как они помогают управлять асинхронным двигателем на дистанции. Это приспособление даёт возможность как включать, так и отключать мотор.

Корпус реверсивного пускателя состоит из таких следующих частей:

1. Контактор.
2. Тепловое микрореле.
3. Кожух.
4. Инструменты управления.

После того как поступила команда «Пуск», цепь замыкается. Далее ток начинает передаваться на катушку. В это же время действует механическое блокирующее приспособление, которое не дает запуститься ненужным контактам. Здесь нужно отметить, что механическая блокировка также закрывает и контакты клавиши, это дает возможность не удерживать её надавленной постоянно, а спокойно освободить. Еще одна важная часть состоит в том, что вторая клавиша этого устройства совместно с пуском всего аппарата будет размыкать электрическую цепь. Благодаря этому даже надавливание не дает практически никакого результата, формируя дополнительную безопасность.

Особенности функционирования модели

При нажатии клавиши «Вперед» действует катушка, и вводятся контакты. Вместе с этим выполняется операция пусковой клавиши постоянно разомкнутыми контактами устройства КМ 1.3, благодаря чему при непосредственном отпускании клавиши питание на катушку действует по шунтированию.

После введения первого пускателя размыкаются именно контакты КМ 1.2, что отключает катушку К2. В итоге при непосредственном нажатии в клавишу «Назад» ничего не происходит. Для того чтобы ввести мотор в обратную сторону необходимо надавить «Стоп» и обесточить К1. Все блокировочные контакты возвратиться могут в противоположное состояние, после этого возможно ввести мотор в противоположном направлении. Аналогично при этом вводится К2 и отключается блок с контактами. Происходит включение катушки 2 пускателя К1. К2 содержит силовые контакты КМ2, а К1- КМ1. К кнопкам для подсоединения от пускателя следует провести пятижильный провод.

Правила подключения

В любой установке, в которой требуется пуск электродвигателя в прямом и в противоположном направлении, непременно существует электромагнитный прибор реверсивной схемы. Подсоединение подобного элемента не считается столь непростой задачей, как может показаться на первый взгляд. К тому же нужность подобных задач возникает довольно часто. К примеру, в сверловочных станках, отрезных конструкциях либо же лифтах, если это не касается домашнего применения.

Принципиальным различием трехфазной схемы от одинарной считается наличие дополнительной цепочки управления и несколько модифицированной энергосиловой части. Кроме того, для реализации переключения подобная установка оборудована клавишей. Подобная система, как правило, защищена от замыкания. Для этого перед самими катушками в цепи предусмотрено присутствие двух нормально-замкнутых силовых контактов (КМ1.2 и КМ2.2), помещённых в позиции (КМ1 и КМ2).

Реверсивное подключение трехфазного двигателя

При работе выключателя QF1, одновременно все без исключения три фазы прилегают к контактам пускателя (КМ1 и КМ2) и находятся в таком состоянии. При этом первая стадия, представляющая собой питание для цепочки управления, протекая через аппарат защиты схемы управления SF1 и клавишу выключения SB1, непосредственно подаёт напряжение в контакты под третьим номером, который относится к SB2, SB3. При этом существующий контакт 13НО приобретает значение основного дежурного. Подобным способом система считается целиком готовой к работе.

Переключение системы при противоположном вращении

Задействовав клавишу SB2, направляем напряжение первой фазы в катушку, что относится к пускателю КМ1. Уже после этого совершается введение нормально-разомкнутых контактов и выключение нормально-замкнутых. Подобным образом, замыкая имеющийся контакт КМ1, совершается эффект самозахвата магнитного устройства. При этом все без исключения три фазы поступают в нужной обмотке двигателя, который, в свою очередь, начинает формировать вращательное перемещение.

Созданная модель предусматривает наличие одного рабочего приспособления. К примеру, может функционировать только лишь КМ1 либо же, напротив, КМ2. Отмеченная цепь обладает действительными элементами.

Изменение поворотного движения

Теперь для придания противоположного направления перемещения вам следует поменять состояние силовых фаз, что удобно совершить при помощи переключателя КМ2. Все совершается благодаря размыканию первой фазы. При этом все без исключения контакты вернутся в исходное состояние, обесточив обмотку мотора. Эта фаза считается ждущим режимом.

Задействование клавиши SB3 приводит в работу электромагнитный пускатель КМ2, который в свою очередь изменяет положение второй и третьей фазы. Это влияние вынуждает мотор вращаться в противоположном направлении. Теперь КМ2 будет ведущим, и пока не случится его разъединение, КМ1 будет не задействован.

Защита цепей от короткого замыкания

Как уже было заявлено прежде, прежде чем осуществить процесс перемены фазности, необходимо прекратить вращение мотора. Для этого в системе учтены нормально-замкнутые контакты. Поскольку при их нехватке невнимательность оператора привела бы к межфазному непосредственному замыканию, которое может случиться в обмотке мотора второй и третьей фазы. Предложенная модель считается оптимальной, поскольку допускает работу только лишь одного магнитного пускателя.

Схема подсоединения реверсивного магнитного пускателя считается ядром управления, так как много электрооборудования функционирует на реверсе, и непосредственно этот аппарат меняет направление верчения мотора.

Реверсивные схемы электромагнитных пускателей устанавливают там, где они на самом деле нужны, поскольку существуют подобные устройства, а обратный процесс недопустим и может вызвать серьёзную поломку автоматического характера.

Для электродвигателя режим работы с периодическим изменением направления вращения (реверсирование) является наиболее благоприятным. По той причине, что ликвидируется паразитное намагничивание, вызывающее перегрев и потерю мощности электрической машиной. Кроме того, схемы реверсивного пуска намного проще, чем механические трансмиссии, состоящие из системы зубчатых шестерней. Наибольшее число вопросов вызывает способ изменения направления вращения двигателей переменного тока, ведь изменить полярность питающего напряжения невозможно. В этой статье мы представим вам основные схемные решения для запуска асинхронных и коллекторных электродвигателей, в которых предусмотрена возможность их реверсирования.

Реверс трехфазных асинхронных машин

Направление движения вращающегося магнитного поля асинхронных электродвигателей зависит от порядка подачи фаз, независимо от того как соединены его статорные обмотки – звездой или треугольником. Например, если фазы A, B, C подать на входные клеммы 1, 2 и 3 соответственно, то вращение пойдет (предположим) по часовой стрелке, а если на клеммы 2, 1, и 3, то против нее. Схема подключения через магнитный пускатель избавит вас от необходимости откручивать гайки в клеммной коробке и производить физическую перестановку проводов.

Трехфазные асинхронные машины на 380 вольт принято подключать магнитным пускателем, в котором три контакта находятся на одной раме и замыкаются одновременно, подчиняясь действию так называемой втягивающей катушки – магнитного соленоида, работающего как от 380, так и от 220 вольт. Это избавляет оператора от близкого контакта с токоведущими частями, что при токах свыше 20 ампер может быть небезопасно.

Для реверсивного пуска используется пара пускателей. Клеммы питающего напряжения на входе соединяются по прямой схеме: 1–1, 2–2, 3–3. А на выходе встречно: 4–5, 5–4, 6–6. Чтобы избежать короткого замыкания при случайном одновременном нажатии двух кнопок «Пуск» на пульте управления, напряжение на втягивающие катушки подается через дополнительные контакты противоположных пускателей. Так, чтобы при замкнутой основной группе контактов линия, которая идет на соленоид соседнего прибора, была разомкнута.

На пульте управления устанавливается трехкнопочный пост с однопозиционными – одно действие за одно нажатие – кнопками: одна «Стоп» и две «Пуск». Разводка проводов в нем следующая:

• один фазный провод подается на кнопку «Стоп» (она всегда нормально замкнута) и перемычками с нее на кнопки «Пуск», которые всегда нормально разомкнуты.
• С кнопки «Стоп» два провода на дополнительные контакты пускателей, которые при их срабатывании замыкаются. Так обеспечивается блокировка.
• С кнопок «Пуск» перекрестно по одному проводу на дополнительные контакты пускателей, которые при их срабатывании размыкаются.

Подробнее о схемах подключения магнитных пускателей для трехфазных электродвигателей читайте здесь.

Реверс однофазных синхронных машин

Для запуска этим моторам необходима вторая обмотка на статоре, в цепь которой включен фазосдвигающий элемент, обычно бумажный конденсатор. Реверсировать можно только те, у которых обе статорных обмотки равнозначны – по диаметру провода, числу витков, а также при условии, что одна из них не отключается после набора оборотов.

Суть схемы реверсирования в том, что фазосдвигающий конденсатор будет подключаться то к одной из обмоток, то к другой. Для примера рассмотрим асинхронный однофазный двигатель АИРЕ 80С2 мощностью 2,2 кВт.

В его клеммной коробке шесть резьбовых выводов, обозначенных литерами с цифрами W2 и W1, U1 и U2, V1 и V2. Чтобы двигатель вращался по часовой стрелке, коммутация производится следующим образом:

• Сетевое напряжение подается на клеммы W2 и V1.
• Концы одной обмотки соединяются с клеммами U1 и U2. Чтобы ее запитать, они соединяются перемычками по схеме U1–W2 и U2–V1.
• Концы второй обмотки подключают к клеммам W2 и V2.
• Фазосдвигающий конденсатор подключают к клеммам V1 и V2.
• Клемма W1 остается свободной.

Чтобы вращение происходило против часовой стрелки, изменяют положение перемычек, они ставятся по схеме W2–U2 и U1– W1. Схема автоматического реверса строится так же на двух магнитных пускателях и трех кнопках – двух нормально разомкнутых «Пуск» и одной нормально замкнутой «Стоп».

Реверс коллекторных двигателей

Схема включения его обмоток аналогична той, что используется в двигателях постоянного тока с последовательным возбуждением. Одна токоснимающая щетка коллектора подключается к обмотке статора, а питающее напряжение подается на другую щетку и второй вывод статорной обмотки.

При изменении положения штепсельной вилки в розетке происходит одновременная переполюсовка магнитов ротора и статора. Поэтому направление вращения не изменяется. Так же, как это происходит в двигателе постоянного тока при одновременном изменении полярности питающего напряжения на обмотке возбуждения и якоря. Изменить порядок следования фаза – ноль надо только в одном элементе электрической машины – коллекторе, который обеспечивает не только пространственное, но электрическое разделение проводников – обмотки якоря изолированы друг от друга. На практике это выполняется двумя способами:

1. Физической переменой места установки щеток. Это нерационально, поскольку связано с необходимостью внесения изменений в конструкцию устройства. Кроме того, приводит к преждевременному выходу щеток из строя, поскольку форма выработки на их рабочем конце не совпадает с формой поверхности коллектора.
2. Изменением положения перемычки между щеточным узлом и обмоткой возбуждения в клеммной коробке, а также точки подключения сетевого провода. Можно реализовать с помощью одного многопозиционного выключателя или двух магнитных пускателей.

Не забудьте, что все работы по перестановке перемычек в клеммной коробке или подключению схемы реверсирования должны проводиться при полностью снятом напряжении.

Схема подключения эл двигателя с реверсом. Схема подключения реверсивного пускателя. Как отличить реверсивный пускатель от прямого

Хотя реверсное включение трехфазных двигателей асинхронного типа применяется довольно часто, тем не менее, вопрос о том, как его реализовать, обыватели до сих пор задают.

Как выяснилось, подавляющее большинство электрических движков асинхронного типа как в быту, так и на производстве, подключаются через .

Это связано с тем, что подобная схема включения обладает достаточно неплохой надежностью, кроме того, в их питающие цепи очень легко встраиваются устройства защиты от перегрузки, обрыва фазного провода и перекоса фаз.

Проще говоря, реверсом называется вращение вала двигателя в противоположную сторону.

В этой статье я рассмотрю схему подключения двигателя на реверс при помощи пары магнитных пускателей и пульта на три кнопки.

Вариант схемы, приведенный в этой статье можно считать самым простым. Более сложные схемы реверсного включения могут содержать в себе несколько вариантов блокировки.

Блокировки эти могут быть как электрические, так и механические. Первые выполняются на кнопках, включающих пускатели, а вторая — на движущихся деталях пускателей.

Реализация реверса происходит с помощью смены фазировки напряжения питания движка.

К примеру, если обозначить клеммы питания двигателя, как 1, 2 и 3 (фазные же провода сети принято обозначать А, В и С), то при подключении А -> 1, B -> 2 и C -> 3 вал двигателя станет вращаться в одну сторону, а если подключить A — > 1, B -> 3 и C -> 2 – то в противоположную.

Выполнятся такая схема, как правило, при помощи пары магнитных пускателей таким образом, что фазировка включения их силовых контактов выполнена так, что их последовательность различается между собой.

То есть, например, когда срабатывает первый пускатель, то двигатель подключается к фазам в последовательности А, В и С, а при срабатывании второго – А, С и В.

Рассмотрим саму схему (рисунок 1). Схема эта выполнена на паре магнитных пускателей КМ1 и КМ2. Когда происходит срабатывание первого (предположим, что это будет КМ1), происходит замыкание его силовых контактов, в результате чего, обмотки двигателя оказываются запитанными в последовательности L1, L2, L3. Когда же срабатывает второй пускатель, то двигатель окажется запитанным через его контакты, но уже в фазировке L3, L2, L1.

Сами магнитные пускатели в этом варианте включены по абсолютно стандартной схеме, с той лишь разницей, что в разрыв цепи питания катушки каждого из пускателей подключен нормально закрытый блок-контакт второго пускателя (КМ2.4, КМ1.4). Сделано это для того, чтобы при нажатии на обе пусковые кнопки не произошло срабатывания обоих пускателей.

Рисунок 1

Кроме того, схема выполнена таким образом, что параллельно с каждой из пусковых кнопок (КП) подключен нормально открытый блок-контакт ее пускателя. Это делается для того, чтобы при нажатии на пусковую кнопку, контактор пускателя вставал на самоблокировку и кнопку можно было отпускать.

Стоповая же кнопка (КС) включена в разрыв цепи перед обеими пусковыми.

Кроме того, в схеме имеется еще один контакт, подключенный в разрыв питающей цепи. Это контакт связан с устройством тепловой защиты пускателя (РТ).

Работает такая защита вот каким образом: при чрезмерных нагрузках или (не дай Бог) перекосе фаз, происходит нагрев биметаллических пластин системы тепловой защиты, в результате чего последние размыкают связанный с ними контакт.

Возврат этого контакта в исходное состояние выполняется с помощью специальной красной кнопки на корпусе устройства тепловой защиты.

Переключение реверса без нажатия на кнопку «стоп» невозможно по той причине, что этого не позволят включенные в цепь блок-контакты противоположных пускателей. Сделано это по той причине, что такое переключение может оказаться опасным для двигателя, не говоря уже о том, что в момент перефазировки может запросто произойти перемыкание фаз.

Для двигателей небольшой мощности возможно выполнение реверса без нажатия на стоповую кнопку. Для этого требуется выполнить регулировку так, чтобы силовая группа контактов одного пускателя размыкалась раньше, чем сработают на замыкание вспомогательные нормально закрытые контакты второго.

Подобная система включения совершенно не является редкостью, а используется весьма широко как в бытовых, так и в производственных целях. Я сам встречаю такое подключение сплошь и рядом для реверсирования двигателей вентиляторов, насосов, различных станков, транспортеров и т.д. в силу специфики моей работы.

В бытовых же целях реверсное включение применяется для подключения двигателей сверлильных машин, электрических мельниц и мясорубок.

Я очень надеюсь, что материал моей статьи помог вам разобраться в принципах реверсного включения электрических движков при помощи пары магнитных пускателей и теперь вопросов на эту тему будет значительно меньше.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Для того, чтобы запускать электродвигатель в прямом и обратном направлении применяется реверсивная схема управления на магнитном пускателе.

В заключении этой статьи смотрите видео, демонстрирующее детальную работу схемы реверсного пуска двигателя.

Вначале рассмотрим реверсивную схему подключения с катушкой магнитного пускателя на 220В, а затем работу схемы.

Фазы А,В и С питающего напряжения подводятся к клеммам асинхронного двигателя через:

— 3-х полюсный , который защищает всю схему и позволяет отключать питающее напряжение;

— поочередно через три пары силовых контактов магнитных пускателей КМ1 и КМ2 ;

— тепловое реле Р , которое служит для защиты от перегрузок.

Для того, чтобы изменить направление вращения трехфазного электродвигателя, необходимо поменять местами подключение любых двух фаз!

Для этого в цепь обмотки двигателя включены силовые контакты от двух пускателей, которые подключаются поочередно, меняя чередование фаз. В нашей схеме при вращении вперед последовательность фаз такая — А, В, С. При вращении назад — С, В, А. Т.е. чередование фаз А и С меняется местами.

Катушки магнитных пускателей с одной стороны подключены к нулевому рабочему проводнику N черезнормально-замкнутый контакт теплового реле Р, с другой, через кнопочный пост к фазе С .

Кнопочный пост состоит из 3-х кнопок:

1) нормально-разомкнутой кнопки ВПЕРЕД ;

2) нормально-разомкнутой кнопки НАЗАД ;

3) нормально-замкнутой кнопки СТОП .

К кнопке ВПЕРЕД параллельноподключен нормально-разомкнутый вспомогательный контакт пускателя КМ1 , и соответственно, к кнопке НАЗАД — нормально-разомкнутый вспомогательный контакт пускателя КМ2 .

Также в цепь питания обмотки пускателя КМ1 включен нормально-замкнутый контакт пускателя КМ2 , а в цепь обмотки пускателя КМ2 , включен нормально-замкнутый контакт пускателя КМ1 . Это сделано для блокировки, чтобы предотвратить запуск двигателя назад, когда он вращается вперед, и наоборот. Т.е. запустить двигатель в любую из сторон можно только из положения останова.

Работа схемы

Переводим рычаг трехполюсного во включенное положение, его контакты замыкаются, схема готова к работе.

Запуск вперед

Нажимаем кнопку ВПЕРЕД . Цепь питания обмотки магнитного пускателя КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1 , который шунтирует кнопку ВПЕРЕД .

Одновременно вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2 , блокируя тем самым возможность запуска реверса двигателя.

Три питающих фазы в последовательности А,В,С подаются на обмотки двигателя и он начинает вращаться вперед.

Отпускаем кнопку ВПЕРЕД , она возвращается в исходное нормально-разомкнутое состояние. Теперь питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1 . Двигатель запущен и вращается вперед.

Останов двигателя из положения ВПЕРЕД

Для остановки двигателя или для запуска в другую сторону, необходимо сначала нажать кнопку СТОП . Питание цепи управления размыкается. Якорь магнитного пускателя КМ1 под действием пружины возвращается в исходное состояние. Силовые контакты размыкаются, отключая питающее напряжение от электродвигателя. Двигатель останавливается.

Одновременно с этим размыкается вспомогательный контакт КМ1 в цепи питания обмотки пускателя КМ1 и замыкаетсявспомогательный контакт КМ1 в цепи питания пускателя КМ2 .

Отпускаем кнопку СТОП. Она возвращается в исходное, нормально-замкнутое положение. Но поскольку вспомогательный контакт КМ1 разомкнут, питание на обмотку пускателя КМ1 не подается, двигатель остается выключенным и схема готова к следующему запуску.

Реверс двигателя

Чтобы запустить двигатель в обратном направлении, нажимаем кнопку НАЗАД .

Питание подается на обмотку пускателя КМ2 . Он срабатывает, замыкая силовые контакты КМ2 в цепи питания двигателя, и вспомогательный контакт КМ2 , который шунтирует кнопку НАЗАД . Одновременно с этим, другой вспомогательный контакт КМ2 разрывает цепь питания пускателя КМ1 .

На обмотки двигателя подаются три фазы в порядке С,В,А, он начинает вращаться в другую сторону.

Отпускаем кнопку НАЗАД . Она возвращается в исходное положение, но питание на обмотку пускателя КМ2 продолжает поступать через замкнутый вспомогательный контакт КМ2 . Двигатель продолжает вращаться в обратном направлении.

Останов двигателя из положения НАЗАД

Для останова повторно нажимаем кнопку СТОП . Цепь питания обмотки пускателя КМ2 размыкается. Якорь возвращается в исходное положение, размыкая силовые контакты КМ2 . Двигатель останавливается. Одновременно с этим, вспомогательные контакты КМ2 возвращаются в исходное состояние.

Отпускаем кнопку СТОП , схема готова к следующему пуску.

Защита от перегрузок

Работу теплового реле Р и назначение предохранителя FU я подробно рассмотрел в статье , поэтому в этой статье описание опускаю. Для пускателей с обмотками, рассчитанными на 380В, схема подключения будет следующая.

Электромагнитный пускатель являет собой низковольтное комбинированное электромеханическое приспособление, специализированное для запуска трёхфазных электродвигателей, для обеспечения их постоянной работы, для отключения питания, а в некоторых случаях и для охраны цепей электродвигателя и иных подключённых цепей. Определённые двигатели обладают функцией реверса мотора.

По сущности, электромагнитный пускатель — это улучшенный, изменённый контактор. Но более компактный, нежели контактор в обычном понятии: легче по весу и рассчитан непосредственно для работы с двигателями. Определённые модификации магнитны х пускателей опционально оборудованы тепловым микрореле аварийного отключения и защитой от обрывания фазы.

Для управления запуском мотора путём замыкания контактов устройства предназначается клавиша или слаботочная группа контактов:

• с катушкой на определённое напряжение;
• в некоторых случаях — и то и другое.

В пускателе за коммутирование силовых контактных отвечает непосредственно катушка в металлическом сердечнике, к которой прижимается якорь, давящий на контакты и замыкающий цепь. При выключении питания катушки возвратная пружинка перемещает якорь в противоположное положение — цепь размыкается. Каждый контакт находится в дугогасительной специальной камере .

Реверсивные и нереверсивные пускатели

Устройства бывают различных видов и выполняют все поставленные задачи.

Пускатели бывают двух типов:

• нереверсивные;
• реверсионные.

В реверсивном пускателе в одном корпусе существуют два единичных магнитных устройства, имеющих электрическое подсоединение между собой и прикреплённых в совокупном основании, но функционировать может только один из данных пускателей — или только первый, или только второй.

Реверсивный прибор вводится через естественно-закрытые блокировочные контакты, роль которых — устранить синхронное включение двух групп контактов — реверсивной и нереверсивной, для того чтобы не случилось межфазного замыкания. Определённые модификации реверсивных пускателей для предоставления этой же функции имеют защиту. Фазы питания возможно переключать по очереди для того, чтобы выполнялась главная функция реверсивного пускателя — перемена направления вращения электродвигателя. Изменился порядок чередования фаз — поменялось и направление ротора.

Возможности пускателей

Для лимитирования пускового тока трёхфазного двигателя его обмотки могут связываться «звездой», затем, если мотор вышел на номинальные обороты, перейти в «треугольник». При этом магнитные пускатели могут быть: раскрытыми и в корпусе, реверсивными и нереверсивными, с защитой от перегрузок и без защиты от нагрузки.

Каждый электромагнитный пускатель имеет блокировочные и силовые контакты. Силовые коммутируют нагрузки. Блокировочные контакты нужны для управления работой контактов. Блокировочные и силовые контакты бывают естественно-незамкнутыми либо нормально-закрытыми. В принципиальных схемах контакты изображают в их нормальном состоянии.

Удобство использования реверсивных пускателей невозможно пересмотреть. Это и эксплуатационное управление трёхфазными асинхронными моторами разных станков и насосов, и управление системой вентиляции, арматурой, вплоть до замков и вентилей отопительной системы. Особенно примечательна вероятность удалённого управления пускателями, если электрический источник дистанционного управления коммутирует катушки пускателей аналогично реле, а последние безопасно связывают силовые цепи.

Конструкция реверсивного магнитного двигателя

Распространение этих модификаций становится все обширнее с каждым годом, так как они помогают управлять асинхронным двигателем на дистанции. Это приспособление даёт возможность как включать, так и отключать мотор .

Корпус реверсивного пускателя состоит из таких следующих частей:

1. Контактор.
2. Тепловое микрореле.
3. Кожух.
4. Инструменты управления.

После того как поступила команда «Пуск», цепь замыкается. Далее ток начинает передаваться на катушку. В это же время действует механическое блокирующее приспособление, которое не дает запуститься ненужным контактам. Здесь нужно отметить, что механическая блокировка также закрывает и контакты клавиши, это дает возможность не удерживать её надавленной постоянно, а спокойно освободить. Еще одна важная часть состоит в том , что вторая клавиша этого устройства совместно с пуском всего аппарата будет размыкать электрическую цепь. Благодаря этому даже надавливание не дает практически никакого результата, формируя дополнительную безопасность.

Особенности функционирования модели

При нажатии клавиши «Вперед» действует катушка, и вводятся контакты. Вместе с этим выполняется операция пусковой клавиши постоянно разомкнутыми контактами устройства КМ 1.3, благодаря чему при непосредственном отпускании клавиши питание на катушку действует по шунтированию.

После введения первого пускателя размыкаются именно контакты КМ 1.2, что отключает катушку К2. В итоге при непосредственном нажатии в клавишу «Назад» ничего не происходит. Для того чтобы ввести мотор в обратную сторону необходимо надавить «Стоп» и обесточить К1. Все блокировочные контакты возвратиться могут в противоположное состояние, после этого возможно ввести мотор в противоположном направлении. Аналогично при этом вводится К2 и отключается блок с контактами . Происходит включение катушки 2 пускателя К1. К2 содержит силовые контакты КМ2, а К1- КМ1. К кнопкам для подсоединения от пускателя следует провести пятижильный провод.

Правила подключения

В любой установке, в которой требуется пуск электродвигателя в прямом и в противоположном направлении, непременно существует электромагнитный прибор реверсивной схемы. Подсоединение подобного элемента не считается столь непростой задачей, как может показаться на первый взгляд. К тому же нужность подобных задач возникает довольно часто. К примеру, в сверловочных станках, отрезных конструкциях либо же лифтах, если это не касается домашнего применения.

Принципиальным различием трехфазной схемы от одинарной считается наличие дополнительной цепочки управления и несколько модифицированной энергосиловой части. Кроме того, для реализации переключения подобная установка оборудована клавишей. Подобная система, как правило, защищена от замыкания. Для этого перед самими катушками в цепи предусмотрено присутствие двух нормально-замкнутых силовых контактов (КМ1.2 и КМ2.2), помещённых в позиции (КМ1 и КМ2).

Реверсивное подключение трехфазного двигателя

При работе выключателя QF1 , одновременно все без исключения три фазы прилегают к контактам пускателя (КМ1 и КМ2) и находятся в таком состоянии. При этом первая стадия, представляющая собой питание для цепочки управления, протекая через аппарат защиты схемы управления SF1 и клавишу выключения SB1, непосредственно подаёт напряжение в контакты под третьим номером, который относится к SB2, SB3. При этом существующий контакт 13НО приобретает значение основного дежурного. Подобным способом система считается целиком готовой к работе.

Переключение системы при противоположном вращении

Задействовав клавишу SB2, направляем напряжение первой фазы в катушку, что относится к пускателю КМ1. Уже после этого совершается введение нормально-разомкнутых контактов и выключение нормально-замкнутых. Подобным образом, замыкая имеющийся контакт КМ1, совершается эффект самозахвата магнитного устройства. При этом все без исключения три фазы поступают в нужной обмотке двигателя, который, в свою очередь, начинает формировать вращательное перемещение.

Созданная модель предусматривает наличие одного рабочего приспособления. К примеру, может функционировать только лишь КМ1 либо же, напротив, КМ2. Отмеченная цепь обладает действительными элементами.

Изменение поворотного движения

Теперь для придания противоположного направления перемещения вам следует поменять состояние силовых фаз, что удобно совершить при помощи переключателя КМ2. Все совершается благодаря размыканию первой фазы. При этом все без исключения контакты вернутся в исходное состояние, обесточив обмотку мотора. Эта фаза считается ждущим режимом.

Задействование клавиши SB3 приводит в работу электромагнитный пускатель КМ2, который в свою очередь изменяет положение второй и третьей фазы. Это влияние вынуждает мотор вращаться в противоположном направлении. Теперь КМ2 будет ведущим, и пока не случится его разъединение, КМ1 будет не задействован.

Защита цепей от короткого замыкания

Как уже было заявлено прежде, прежде чем осуществить процесс перемены фазности, необходимо прекратить вращение мотора. Для этого в системе учтены нормально-замкнутые контакты. Поскольку при их нехватке невнимательность оператора привела бы к межфазному непосредственному замыканию, которое может случиться в обмотке мотора второй и третьей фазы. Предложенная модель считается оптимальной, поскольку допускает работу только лишь одного магнитного пускателя.

Схема подсоединения реверсивного магнитного пускателя считается ядром управления, так как много электрооборудования функционирует на реверсе, и непосредственно этот аппарат меняет направление верчения мотора.

Реверсивные схемы электромагнитных пускателей устанавливают там, где они на самом деле нужны, поскольку существуют подобные устройства, а обратный процесс недопустим и может вызвать серьёзную поломку автоматического характера.

​В промышленности и в быту широко используются электродвигатели. При эксплуатации некоторых механизмов необходимо обеспечить вращение вала двигателя в разный направлениях, то есть нужно осуществлять реверс. Для этого используют определённую схему управления и применяют дополнительный магнитный пускатель (контактор) или реверсивный пускатель.

Вид схемы реверсивного пуска двигателя зависит от следующих факторов:

• тип электродвигателя;
• питающее напряжение;
• назначение электрооборудования.

Поэтому схемы реверса могут сильно отличаться, но, поняв принципы их построения, вы сможете собрать или отремонтировать любую подобную схему.

Прежде чем разбирать схемы реверса двигателя, нужно определиться с понятиями, которые будут использоваться при описании работы:

Для того чтобы электродвигатель поменял своё вращение нужно изменить его магнитное поле. Для этого необходимо произвести некоторые переключения, которые зависят от типа электрической машины .

Работа электродвигателя может осуществляться как в трехфазном, так и однофазном режиме . Принцип действия схем меняется незначительно, однако имеются некоторые дополнения в устройстве питания от однофазной сети.

Трехфазная сеть

Электрическая принципиальная схемя реверсивного пуска трёхфазного электродвигателя с короткозамкнутым ротором выглядит следующим образом (схема представлена на Рис.1)Питание всей схемы осуществляется от трёхфазной сети переменного тока с напряжением 380 В через автомат АВ.

Для того чтобы сделать реверс такой электрической машины (М), нужно изменить чередование двух любых фаз, подключённых к статору. На схеме магнитный пускатель Мп1 отвечает за прямое вращение, а Мп2 — за обратное. На рисунке видно, что при включении Мп1 происходит чередование фаз на статоре А, В, С, а при включении Мп2 — С, В, А, то есть фазы А и С меняются местами, что нам и нужно.

При подаче на схему напряжения, катушки Мп1 и Мп2 обесточены. Их силовые контакты Мп1.3 и Мп2.3 разомкнуты. Электродвигатель не вращается.

При нажатии на кнопку Пуск1, подаётся питание на катушку Мп1, пускатель срабатывает и происходит следующее:

1. Замыкаются силовые контакты Мп1.3, питающее напряжение подаётся на обмотки статора, двигатель начинает вращаться.
2. Замыкается нормально разомкнутый вспомогательный контакт Мп1.1. Этот контакт обеспечивает самоблокировку пускателя Мп1. То есть, когда кнопка Пуск1 будет отпущена, катушка Мп1 останется под напряжением благодаря контакту Мп1.1 и пускатель не отключится.
3. Размыкается нормально закрытый вспомогательный контакт Мп1.2. Этот контакт разрывает цепь управления катушкой Мп2, таким образом, обеспечивается защита от одновременного включения обоих контакторов.

Если возникла необходимость остановить двигатель или произвести реверс , нужно нажать

кнопку Стоп. При этом размыкается цепь питания Мп1, контактор отключается, его контакты возвращаются в первоначальное состояние, показанное на рисунке, электродвигатель останавливается.

Для того чтобы двигатель начал вращаться в обратную сторону, нужно нажать кнопку Пуск2. По аналогии с Мп1, сработают контакты Мп2.3, Мп2.1, Мп2.2, произойдёт переключение фаз на обмотке статора и двигатель начнёт вращаться в противоположном направлении.

Питание схемы управления осуществляется от двух фазовых проводов. При таком включении должны быть использованы контакторы с катушками на 380 В. Предохранители Пр1 и Пр2 обеспечивают защиту от токов короткого замыкания. Кроме того, извлечение этих предохранителей позволяет полностью обесточить все элементы управления и избежать риска получения электротравм при обслуживании и ремонте.

Защиту электрической машины от перегрузок обеспечивает тепловое реле РТ . При протекании повышенного тока в любой из трёх обмоток статора происходит нагрев биметаллической пластины РТ, в результате чего она изгибается. При определённом токе пластина нагревается настолько, что её изгиб вызывает срабатывание теплового реле, из-за чего оно размыкает свой нормально закрытый контакт РТ в схеме управления катушками Мп1 и Мп2 и двигатель отключается от сети.

Время срабатывания зависит от величины тока: чем выше ток, тем меньше время срабатывания. Благодаря тому, что РТ действует с некоторой задержкой, пусковые токи, которые могут в 7-10 раз превышать номинальные, не успевают спровоцировать срабатывание защиты.

В зависимости от типа устройства и настроек после срабатывания теплового реле возможны два варианта возвращения схемы в рабочее состояние:

• Автоматический — после остывания чувствительного элемента реле возвращается в нормальное состояние и двигатель можно запустить кнопкой Пуск.
• Ручной — нужно нажать специальный флажок на корпусе РТ, после этого контакт замкнётся и схема будет готова к запуску.

Рассмотренная схема реверса трехфазного двигателя может видоизменяться в зависимости от условий и потребностей. Например, питание схемы управления можно осуществлять от сети 12 В, в этом случае все элементы управления будут находиться под безопасным напряжением и такую установку можно без риска использовать при высокой влажности.

Реверс двигателя можно осуществлять только в том случае, когда двигатель полностью неподвижен, иначе пусковые токи возрастут в несколько раз, что приведёт к срабатыванию защиты. Для того чтобы контролировать выполнение этого условия, в схему управления могут быть добавлены реле времени, контакты которых подключаются последовательно к МП2.2 и Мп1.2. Благодаря этому, после нажатия кнопки Стоп двигатель можно будет запустить в противоположном направлении только по истечении несколько секунд, которые необходимы для полной остановки механизма .

Однофазный режим

Для того чтобы трёхфазный асинхронный двигатель с короткозамкнутым ротором работал от однофазной сети 220 В, используется схема подключения с пусковым и рабочим конденсаторами.

От обмотки статора электродвигателя отходит три провода. Два провода подключаются напрямую к фазному и нулевому проводам, а третий соединяется с одной из питающих жил через конденсатор. В этом случае направление вращения зависит от того, к какому из питающих проводников подключён конденсатор.

Если требуется превратить такую схему подключения в реверсивную, её нужно дополнить тумблером, который будет переключать ёмкость с одного провода питания на другой.

Реверсивный пуск двигателя постоянного тока можно осуществить изменением полярности подключения обмотки якоря или обмотки возбуждения. В зависимости от того, как эти две обмотки соединены между собой, двигатели постоянного тока имеют следующие типы возбуждения:

• независимое — обмотки возбуждения и якоря запитывают от различных источников;
• последовательное;
• параллельное;
• смешанное.

Двигатели постоянного тока могут уйти вразнос — режим работы машины, при котором обороты увеличиваются настолько, что это приводит к механическому повреждению.

В случае применения коллекторного двигателя с параллельным или независимым возбуждением такой режим может возникнуть при обрыве обмотки возбуждения. Поэтому схема подключения реверсивного двигателя в этом случае строится таким образом, чтобы осуществлялось переключение обмотки якоря, а обмотка возбуждения должна быть напрямую подключена к источнику питания. То есть недопустимо цепь возбуждения подключать через какие-либо контакты или предохранители.

В остальном схема управления отличается от реверсивного подключения трехфазного двигателя только тем, что происходит переключение двух питающих проводов постоянного тока, вместо трёх фаз переменного.

Плюсы использования магнитных пускателей

Основным элементом в реверсивных схемах подключения электродвигателя является магнитный пускатель. Применение этих аппаратов позволяет решить ряд задач:

Техника безопасности

При монтаже, наладке и ремонте необходимо строго соблюдать правила техники безопасности .

В случае работы со схемой управления электродвигателями для полного отключения нужно обесточить силовую часть и цепи управления. Некоторые электродвигатели могут получать питание от двух независимых источников питания, поэтому необходимо обязательно изучить схему подключения. Произведите необходимые отключения и проверьте индикатором отсутствие напряжения не только на силовых, но и на вспомогательных контактах.

Если в схеме установлены конденсаторы, после отключения питания следует дать им время для разрядки, прежде чем касаться токопроводящих частей .

Реверсивный пуск двигателя — Стройпортал Biokamin-Doma.ru

Схемы пуска и торможения двигателя

В настоящее время наиболее распространены трехфазные асинхронные двигатели с короткозамкнутым ротором. Пуск и остановка таких двигателей при включении на полное напряжение сети осуществляются дистанционно при помощи магнитных пускателей.

Наиболее часто используется схема с одним пускателем и кнопками управления «Пуск» и «Стоп». Для того, чтобы обеспечить вращение вала двигателя в обе стороны используется схема с двумя пускателями (или с реверсивным пускателем) и тремя кнопками. Такая схема позволяет менять направление вращения вала двигателя «на ходу» без его предварительной остановки.

Схемы пуска двигателя

Электрический двигатель М питается от трехфазной сети переменного напряжения. Трехфазный автоматический выключатель QF предназначен для отключения схемы при коротком замыкании. Однофазный автоматический выключатель SF защищает цепи управления.

Основным элементом магнитного пускателя является контактор (мощное реле для коммутации больших токов) КМ. Его силовые контакты коммутируют три фазы, подходящие к электродвигателю. Кнопка SB1 («Пуск») предназначена для пуска двигателя, а кнопка SB2 («Стоп») — для остановки. Тепловые биметаллические реле KK1 и КК2 осуществляют отключение схемы при превышении тока, потребляемого электродвигателем.

Рис. 1. Схема пуска трехфазного асинхронного двигателя с помощью магнитного пускателя

При нажатии кнопки SB1 контактор КМ срабатывает и контактами KM.1, КМ.2, КМ.3 подключает электродвигатель к сети, а контактом КМ.4 блокирует кнопку (самоблокировка).

Для остановки электродвигателя достаточно нажать кнопку SB2, при этом контактор КМ отпускает и отключает электродвигатель.

Важным свойством магнитного пускателя является то, что при случайном пропадании напряжения в сети двигатель отключается, но восстановление напряжения в сети не приводит к самопроизвольному запуску двигателя, так как при отключении напряжения отпускает контактор КМ, и для повторного включения необходимо нажать кнопку SB1.

При неисправности установки, например, при заклинивании и остановке ротора двигателя, ток, потребляемый двигателем, возрастает в несколько раз, что приводит к срабатыванию тепловых реле, размыканию контактов KK1, КК2 и отключению установки. Возврат контактов КК в замкнутое состояние производится вручную после устранения неисправности.

Реверсивный магнитный пускатель позволяет не только запускать и останавливать электрический двигатель, но изменять направление вращения ротора. Для этого схема пускателя (рис. 2) содержит два комплекта контакторов и кнопок пуска.

Рис. 2. Схема пуска двигателя с помощью реверсивного магнитного пускателя

Контактор КМ1 и кнопка SB1 с самоблокировкой предназначены для включения двигателя в режиме «вперед», а контактор КМ2 и кнопка SB2 включают режим «назад». Для изменения направления вращения ротора трехфазного двигателя достаточно поменять местами любые две из трех фаз питающего напряжения, что и обеспечивается основными контактами контакторов.

Кнопка SB3 предназначена для остановки двигателя, контакты КМ 1.5 и КМ2.5 осуществляют взаимоблокировку, а тепловые реле КК1 и КК2 — защиту при превышении тока.

Включение двигателя на полное напряжение сети сопровождается большими пусковыми токами, что может быть недопустимо для сети ограниченной мощности.

Схема пуска электродвигателя с ограничением пускового тока (рис. 3) содержит резисторы R1, R2, R3, включенные последовательно с обмотками электродвигателя. Эти резисторы ограничивают ток в момент пуска при срабатывании контактора КМ после нажатия кнопки SB1. Одновременно с КМ при замыкании контакта КМ.5 срабатывает реле времени КТ.

Выдержка, осуществляемая реле времени, должна быть достаточной для разгона электродвигателя. По окончании времени выдержки замыкается контакт КТ, срабатывает реле К и своими контактами K.1, К.2, К.3 шунтирует пусковые резисторы. Процесс пуска завершен, на двигатель подается полное напряжение.

Рис. 3. Схема пуска двигателя с ограничением пускового тока

Далее будут рассмотрены две наиболее популярных схемы торможения трехфазных асинхронных двигателей с короткозамкнутым ротором: схема динамического торможения и схема торможения противовключением.

Схемы торможения двигателя

После снятия напряжения с двигателя его ротор какое-то время продолжает вращаться за счет инерции. В ряде устройств, например, в подъемно-транспортных механизмах, требуется осуществлять принудительное торможение для уменьшения величины выбега. Динамическое торможение заключается в том, что после снятия переменного напряжения через обмотки электродвигателя пропускается постоянный ток.

Схема динамического торможения показана на рис. 4.

Рис. 4. Схема динамического торможения двигателя

В схеме, помимо основного контактора КМ, присутствует реле К, включающее режим торможения. Поскольку реле и контактор не могут быть включены одновременно, применена схема взаимоблокировки (контакты КМ.5 и К.3).

При нажатии кнопки SB1 срабатывает контактор КМ, подает питание на двигатель (контакты КМ.1 КМ.2, КМ.3), блокирует кнопку (КМ.4) и блокирует реле К (КМ.5). Замыкание КМ.6 вызывает срабатывание реле времени КТ и замыкание контакта КТ без выдержки времени. Таким образом осуществляется пуск двигателя.

Для остановки двигателя следует нажать кнопку SB2. Контактор КМ отпускает, размыкаются контакты KM.1 — KM.3, отключая двигатель, замыкает контакт КМ.5, что вызывает срабатывание реле К. Контакты K.1 и К.2 замыкаются, подавая постоянный ток в обмотки. Происходит быстрое торможение.

При размыкании контакта КМ.6 реле времени КТ отпускает, начинается выдержка времени. Величина выдержки должна быть достаточна для полной остановки электродвигателя. По окончании выдержки времени контакт КТ размыкается, реле К отпускает и снимает постоянное напряжение с обмоток электродвигателя.

Наиболее эффективным способом торможения является реверсирование двигателя, когда сразу после снятия питания на электродвигатель подается напряжение, вызывающее появление встречного вращающего момента. Схема торможения противовключением приведена на рис. 5.

Рис. 5. Схема торможения двигателя противовключением

Частота вращения ротора двигателя контролируется с помощью реле частоты вращения с контактом SR. Если частота вращения больше некоторого значения, контакт SR замкнут. При остановке двигателя контакт SR размыкается. Кроме контактора прямого включения KM1 схема содержит контактор для реверсирования КМ2.

При пуске двигателя срабатывает контактор KM1 и контактом КМ 1.5 разрывает цепь катушки КМ2. С достижением определенной частоты вращения замыкается контакт SR подготавливая цепь для включения реверса.

При останове двигателя контактор KM1 отпускает и замыкает контакт КМ1.5. В результате этого контактор КМ2 срабатывает и подает на электродвигатель реверсирующее напряжение для торможения. Снижение частоты вращения ротора вызывает размыкание SR, контактор КМ2 отпускает, торможение прекращается.

Схема реверсивного подключения электродвигателя

В домашнем хозяйстве приходится использовать различные приборы, которые помогают облегчить выполнение какой-то задачи. В некоторых случаях под потребности приходится собирать какой-то конкретный инструмент, который стоит довольно дорого или под него просто есть все необходимые компоненты. Часто для этого важно знать, как сделать схему подключения электродвигателя. Заставить его вращаться не так сложно, а изменить направление движения уже сложнее. В статье будет рассказано о том, как выполнить схему реверсивного подключения двигателя.

Принцип работы

Электрический двигатель представляет собой механизм, в котором вращение осуществляется под воздействием электромагнитных волн. В основу положено всего два компонента:

Вращается только первый элемента, а импульс на него подается со второго элемента. Чем выше мощность двигателя, тем больше его габариты. Из всего разнообразия различают:

В двигателях коллекторного типа питание на ротор подается через угольные щетки, которые касаются ламелей коллектора. Такие двигатели еще называют короткозамкнутыми. В асинхронных двигателях схема действия несколько отличается. В этом случае вращение происходит под воздействием двух сил:

Напряжение от источника питания подается на фиксированные обмотки статора. При этом в нем возникают электромагнитные волны. Если напряжение переменное, тогда магнитное поле нестабильно и имеет определенные колебания. Благодаря этим колебаниям и происходит смещение ротора. Между ротором и статором есть небольшой воздушный зазор, благодаря которому и возможно беспрепятственное смещение. Магнитные волны из обмоток статора воздействуют на обмотки ротора, создавая напряжение. Благодаря такому воздействию возникает электродвижущая сила или ЭДС. Она заставляет магнитные волны взаимодействовать в обратном направлении тем, что есть в статоре, поэтому двигатель и называется асинхронным.

Требуемые компоненты

Самостоятельное подключение двигателя для реверсивного вращения не вызовет особых сложностей, если руководствоваться приведенной схемой. Одним из важных компонентов, который облегчит такую задачу является магнитный пускатель или контактор. На самом деле магнитный пускатель и контактор не являются тождественными понятиями. Если говорить просто, то контактор входит в состав магнитного пускателя, но для упрощения в статье оба понятия используются как равнозначные. Магнитные пускатели как раз и применяются для запуска, реверсивного движения и остановки асинхронных двигателей.

Возможно, возникает вопрос о том, почему нельзя использовать обычный рубильник или силовой автомат. В принципе, это допустимо, но не всегда пусковые токи, которые необходимы двигателю для нормального начала функционирования являются безопасными для человека. При включении может возникнуть пробой, который выведет из строя как выключатель, так и навредит оператору. Чтобы свести риски к минимуму, потребуется пускатель. В нем контактная часть отделена от той, с которой взаимодействует оператор. В нем есть отдельный модуль с катушкой, которая создает электромагнитное поле. Для работы катушки может потребоваться напряжение в 12 или больше вольт. При подаче этого напряжения происходит взаимодействие с металлическим сердечником, который втягивается внутрь катушки. К сердечнику закреплена пластина, которая уходит к контактной группе. Они замыкаются и происходит запуск двигателя. Остановка происходит в обратном порядке.

Кроме контактора, потребуется трехкнопочная станция. Одна клавиша выполняет функцию остановки, а две других функции запуска с разницей в направлении вращения. В трехкнопочной станции должно быть два нормально разомкнутых контакта и один нормально замкнутый. Если говорить просто, то нормальным положением контактора называется его нерабочее положение. То есть при воздействии на контакт он либо замыкается, либо размыкается. Если в рабочем состоянии он замкнут, то обозначается как НО, а если разомкнут, то обозначается как НЗ. Контакт НЗ применяется для кнопки остановки.

Принципиальная схема

На иллюстрации выше можно видеть принципиальную схему реверсивного подключения двигателя. Она отличается от обычной только наличием дополнительного модуля. Если говорить точнее, то в схеме задействуется два модуля управления. Один из них заставляет вращаться двигатель вправо, а другой влево. Взаимодействие оператора с модулями происходит посредством кнопок SB2 и SB3. Латинскими буквами A, B, C на схеме обозначены подводящие линии трехфазной сети. Они подходят к общему выключателю, который обозначен QF1. Далее идут два контактора КМ и цифровым обозначением. От контакторов цепь уходит к обмоткам двигателя. Каждый из этих контакторов вынесен отдельно и находится справа, где дополнительно можно рассмотреть их составные компоненты.

Процесс включения

Процесс включения двигателя довольно просто описать, используя все ту же схему. Первым делом происходит задействование общего рубильника QF1. Как только он включается, происходит подача напряжения по трем фазам. Но это напряжение не подается непосредственно на сам двигатель, т. к. еще нет четких указаний, в каком направлении он должен вращаться. Далее проводники проходят через автомат SF1 он выполняет защитную функцию, обесточивая всю систему в случае короткого замыкания. Далее следует кнопка выключения, которая также способна быстро разомкнуть цепь питания. Только после этого напряжение следует к клавишам SB2 и SB3, после воздействия на который, питание проходит к двигателю.

Чтобы двигатель получил достаточное усилие для обратного вращения, необходимо переключить силовые фазы, для чего и предназначен пускатель КМ2. Если еще раз обратить внимание на схему, то можно заметить, что пускатель КМ1 имеет прямое подключение фаз к двигателю, а КМ2 обеспечивает некоторое смещение. Все происходит за чет первой фазы, она в этой схеме является ждущей. Как только она размыкается, прекращается подача напряжения на двигатель.

После полной остановки может быть задействована кнопка SB3. Она активирует второй пускатель. Последний меняет положение фаз, как показано на схеме. При этом дежурная фаза остается неизменной, питание от нее все так же подается на первый контакт двигателя. Изменения происходят во второй и третьей фазе. Благодаря этому обеспечивается реверсивное движение.

Этапы подключения

Подключение двигателя для реверсивного движения отличается в зависимости от того, какая сеть будет выступать питающей 220 или 380. Поэтому есть смысл рассмотреть их отдельно.

К трехфазной сети

Руководствуясь представленной схемой легко составить последовательность, в которой должно производиться подключение электродвигателя. Первым делом устанавливается основной силовой автомат. Его номинальное напряжение и сила тока должны быть рассчитаны на те, которые будет потреблять двигатель. Только в этом случае можно быть уверенным в бесперебойной работе. Перед монтажом автомата для двигателя потребуется обесточить сеть. Следующим устанавливается предохранительный выключатель. После него фазный кабель уходит на разрыв, на кнопку стоп, а уже от нее делается подключение к контакторам. На каждом элементе контактора и кнопочного поста обычно делаются соответствующие обозначения, которые упрощают процесс подключения. Видео о сборке тестовой схемы можно посмотреть ниже.

К однофазной сети

В домашних условиях часто приходится задействовать асинхронный двигатель, но не в каждом хозяйстве есть трехфазная сеть, поэтому важно знать, как подключить двигатель к однофазной сети. Для запуска от одной фазы требуется дополнительный импульс, чтобы его обеспечить подбирается конденсатор требуемой емкости. Если говорить проще, то конденсаторов должно быть два. Один из них является пусковым и подключается параллельно первому. Соединение обмоток двигателя выполняется по схеме «звезда». Если обмотки соединены другим способом и нет возможности его изменить, тогда не получиться выполнить требуемую схему.

Чтобы реверсивная схема функционировала потребуется переключение питания, которое поступает от конденсаторов между полюсами. Понадобится два выключателя и одна не фиксируемая кнопка. Одни из выключателей будет отвечать за подачу напряжения в цепь питания двигателя. Второй выключатель должен иметь три положения. В одном из них он будет выключенным, а в двух других изменять подачу питания от конденсаторов на обмотки. Не фиксируемая кнопка будет дополнительно подключать второй конденсатор на момент запуска двигателя.

Два вывода конденсатора подключаются между собой. К двум другим происходит подключение пусковой кнопки. Средний вывод трехпозиционного переключателя подключается к конденсаторам в том месте, где они объединены между собой. Два других вывода подключаются к клеммам двигателя, на которые приходит питание. Конденсаторы подключаются к выходу обмотки, которая применяется для запуска. Кнопка включения ставится в разрыв фазного провода.

Чтобы привести весь механизм в действие, необходимо подать питание на цепь двигателя основным выключателем. После этого задается направление вращения двигателя трехпозиционным выключателем. Далее нажимается кнопка пуска до момента выхода двигателя на рабочие обороты. Если возникает необходимость изменить направление вращения, тогда потребуется обесточить двигатель и дождаться его полной остановки, переключить трехпозиционный тумблер в противоположное крайнее положение и повторить процесс.

Резюме

Как видно реверсивное подключение требует определенных навыков, но может быть осуществлено без особых сложностей при соблюдении всех рекомендаций. Теперь не будет препятствий в использовании трехфазных агрегатов от однофазной сети, при этом следует понимать, что максимальная мощность будет ограничена, т. к. невозможен выход на полное потребление. На компонентах для подключения лучше не экономить, т. к. это скажется на сроке службы всей схемы. Во время сборки и запуска необходимо придерживаться всех правил безопасности работы с электрическим током.

Схема реверса с описанием подключения

Практически любой электродвигатель можно заставить вращаться как в одну, так и в другую сторону. Это часто необходимо, особенно при конструировании различных механизмов, например, систем закрывания и открывания ворот. Обычно на корпусе двигателя указывается заводское направление движения вала, которое считается прямым. Кручение в другую сторону в этом случае будет реверсивным.

Что такое реверс

Проще говоря, реверс – это изменение направления движения какого-либо механизма в противоположную сторону от выбранного основного. Схему реверса можно получить несколькими способами:

В первом случае при помощи переключения шестеренчатых связей, соединяющих ведущий вал с ведомым, добиваются вращения последнего в обратную сторону. По такому принципу работают все коробки передач.

Электрический способ подразумевает непосредственное воздействие на сам двигатель, где в изменении движения ротора принимают участие электромагнитные силы. Этот метод выигрывает тем, что не требует применения сложных механических преобразований.

Для того, чтобы получить реверс электродвигателя, необходимо собрать специальную электрическую схему, которая так и называется – схема реверса двигателя. Она будет отличаться для разных типов электрических машин и питающего напряжения.

Где применяется реверс

Легче перечислить случаи, когда реверс не используется. Практически вся механика построена на передаче крутящего момента по часовой стрелке и наоборот. Сюда можно отнести:

• Бытовую технику: стиральные машины, аудиопроигрыватели.
• Электроинструмент: реверсивные дрели, шуруповерты, гайковерты.
• Станки: расточные, токарные, фрезерные.
• Транспортные средства.
• Спецтехнику: крановое оборудование, лебедки.
• Элементы автоматики.
• Робототехнику.

Ситуация, с которой чаще всего сталкивается обычный человек на практике, это необходимость собрать схему подключения реверса электродвигателя асинхронного переменного тока либо коллекторного мотора постоянного тока.

Подключение асинхронного мотора 380 В к трехфазной сети в реверс

Схема подключения асинхронника в прямом направлении имеет определенную последовательность подачи фаз A, B, C на контакты двигателя. Ее возможно доработать, например, добавив переключатель, который бы менял местами любые две фазы. Таким способом можно получить схему реверса электродвигателя. В практических схемах такими фазами принято считать B и A.

• Пускатели магнитного типа (КМ1 и КМ2).
• Станция на три кнопки, где два контакта имеют нормально разомкнутое положение (в исходном состоянии контакт не проводит ток, при нажатии на кнопку происходит замыкание цепи), один нормально замкнутый.

Схема работает следующим образом:

• Включением автоматических предохранителей АВ1 (силовая линия), АВ2 (цепь управления) ток поступает на трехкнопочный переключатель и клеммы магнитных контакторов, которые в исходном состоянии разомкнуты.
• Нажатием кнопки «Вперед» ток проходит на катушку электромагнита контактора 1, который притягивает якорь с силовыми контактами. Одновременно при этом происходит обрыв цепи управления контактора 2, его теперь невозможно включить кнопкой «Реверс».
• Вал двигателя начинает вращаться в основном направлении.
• Нажатием кнопки «Стоп» ток в цепи обмотки управления прерывается, электромагнит отпускает якорь, силовые контакты размыкаются, замыкается блокировочный контакт кнопки «Реверс», и ее теперь можно нажать.
• При нажатии кнопки «Реверс» происходят аналогичные процессы только в цепи контактора 2. Вал двигателя будет вращаться в обратную сторону от основного направления.

Подключение мотора 220В к однофазной сети в реверс

Добиться реверса движения вала двигателя в этом случае возможно, если есть доступ к выводам его пусковой и рабочей обмоток. Эти моторы имеют 4 вывода: два на пусковую обмотку, подключенную с конденсатором, два на рабочую.

Если нет информации о назначении обмоток, ее можно получить методом прозвонки. Сопротивление пусковой обмотки всегда будет больше, чем рабочей за счет меньшего сечения провода, которым она намотана.

В упрощенном варианте схемы подключения мотора 220 В подают на рабочую обмотку, один конец пусковой обмотки на фазу или ноль сети (без разницы). Двигатель начнет вращаться в определенную сторону. Чтобы получить схему реверса, нужно отсоединить конец пусковой обмотки от контакта и туда подключить другой конец той же обмотки.

Чтобы получить полную рабочую схему включения, необходимо оборудование:

• Защитный автомат.
• Пост кнопочный.
• Электромагнитные контакторы.

Схема реверса и прямого хода в этом случае очень похожа на схему подключения трехфазного мотора, но коммутация здесь происходит не фаз, а пусковой обмотки в одном либо другом направлении.

Схема реверса трехфазного двигателя в однофазной сети

Так как трехфазному асинхронному двигателю будет недоставать двух фаз, их нужно компенсировать конденсаторами – пусковым и рабочим, на которые коммутируют обе обмотки. От того, куда присоединить третью, зависит кручение вала в ту или иную сторону.

На схеме ниже видно, что обмотка под номером 3 через рабочий конденсатор подсоединяется к трехпозиционному тумблеру, который и отвечает за режимы работы двигателя вперед/назад. Два других его контакта объединены с обмотками 2 и 1.

При включении двигателя нужно придерживаться следующего алгоритма действий:

• Подать питание на схему через вилку либо рубильник.
• Тумблер для переключения режимов работы перевести в положение вперед или назад (реверс).
• Тумблер питания поставить в положение ON (вкл).
• Нажать кнопку «Пуск» на время, не превышающее трех секунд, чтобы произвести запуск двигателя.

Схема подключения двигателя с реверсом от постоянного тока

Моторы, работающие от постоянного тока, несколько сложнее подключить, нежели электрические машины переменной сети. Затруднение состоит в том, что конструкции таких устройств могут быть разными, а точнее разным является способ возбуждения обмотки. По этому признаку различают двигатели:

• Независимого способа возбуждения.
• Возбуждения самостоятельного (бывают последовательного, параллельного и смешанного подключения).

Касаемо первого типа устройств, то здесь якорь не связан с обмоткой статора, они питаются каждый от своего источника. Этим добиваются огромных мощностей двигателей, используемых на производстве.

В станочном оборудовании и вентиляторах применяют моторы параллельного возбуждения, где энергия источника одна для всех обмоток. Электрические транспортные средства построены на основе последовательного возбуждения обмоток. Реже встречается смешанное возбуждение.

Во всех описанных типах конструкций двигателей возможно запустить ротор в противоположном направлении от основного хода, то есть реверсом:

• При последовательной схеме возбуждения роли не играет, где менять направление тока в якоре или статоре – в обоих случаях двигатель будет стабильно работать.
• В других вариантах возбуждения машин рекомендовано задействовать только обмотку якоря в целях реверсирования. Это связано с опасностью обрыва в статоре, скачка электродвижущей силы (ЭДС) и, как следствие, повреждения изоляции.

Запуск мотора схемой звезда-треугольник

При прямом запуске мощных трехфазных электродвигателей, применяя схему управления реверсом, происходят просадки напряжения в сети. Это связано с большими пусковыми токами, протекающими в этот момент. Чтобы снизить значение тока, применяют постепенный запуск мотора по схеме звезда-треугольник.

Суть заключается в том, что начало и конец каждой обмотки статора выводят в коробку с клеммами. Управляется схема тремя контакторами. Они поэтапно включают обмотки в звезду, а далее при разгоне двигателя выводят систему на рабочее состояние при подключении треугольником.

Как отличить реверсивный пускатель от прямого

Реверсивный пускатель — более сложное устройство. На самом деле, он состоит из двух обычных прямых пускателей, последние объединены в одном корпусе. Внутренняя схемотехника реверсивного устройства характерна тем, что невозможно запустить одновременно два режима – прямой и реверс. За этот процесс отвечает схема блокировки, которая может быть электрической или механической.

В заключение

Необходимо помнить, что подключать двигатели трехфазного напряжения к сети на 380В дозволено только квалифицированным специалистам, имеющим допуск к работе с высоковольтным оборудованием. Кустарные электрические схемы могут быть причиной возникновения электрических травм!

Реверсивная схема подключения магнитного пускателя

Для того, чтобы запускать электродвигатель в прямом и обратном направлении применяется реверсивная схема управления на магнитном пускателе.

В этой статье подробно рассмотрена пошаговая работа схемы. Схему, в которой двигатель работает только в одном направлении, без реверса, смотрите в статье нереверсивная схема подключения магнитного пускателя.

В заключении этой статьи смотрите видео, демонстрирующее детальную работу схемы реверсного пуска двигателя.

Вначале рассмотрим реверсивную схему подключения с катушкой магнитного пускателя на 220В, а затем работу схемы.

Фазы А,В и С питающего напряжения подводятся к клеммам асинхронного двигателя через:

— 3-х полюсный автоматический выключатель, который защищает всю схему и позволяет отключать питающее напряжение;

— поочередно через три пары силовых контактов магнитных пускателей КМ1 и КМ2;

— тепловое реле Р, которое служит для защиты от перегрузок.

Для того, чтобы изменить направление вращения трехфазного электродвигателя, необходимо поменять местами подключение любых двух фаз!

Для этого в цепь обмотки двигателя включены силовые контакты от двух пускателей, которые подключаются поочередно, меняя чередование фаз. В нашей схеме при вращении вперед последовательность фаз такая — А, В, С. При вращении назад — С, В, А. Т.е. чередование фаз А и С меняется местами.

Катушки магнитных пускателей с одной стороны подключены к нулевому рабочему проводнику N через нормально-замкнутый контакт теплового реле Р, с другой, через кнопочный пост к фазе С.

Кнопочный пост состоит из 3-х кнопок:

1) нормально-разомкнутой кнопки ВПЕРЕД ;

2) нормально-разомкнутой кнопки НАЗАД ;

3) нормально-замкнутой кнопки СТОП .

К кнопке ВПЕРЕД параллельно подключен нормально-разомкнутый вспомогательный контакт пускателя КМ1, и соответственно, к кнопке НАЗАД — нормально-разомкнутый вспомогательный контакт пускателя КМ2.

Также в цепь питания обмотки пускателя КМ1 включен нормально-замкнутый контакт пускателя КМ2, а в цепь обмотки пускателя КМ2, включен нормально-замкнутый контакт пускателя КМ1. Это сделано для блокировки, чтобы предотвратить запуск двигателя назад, когда он вращается вперед, и наоборот. Т.е. запустить двигатель в любую из сторон можно только из положения останова.

Работа схемы

Переводим рычаг трехполюсного автоматического выключателя во включенное положение , его контакты замыкаются, схема готова к работе.

Запуск вперед

Нажимаем кнопку ВПЕРЕД . Цепь питания обмотки магнитного пускателя КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1, который шунтирует кнопку ВПЕРЕД .

Одновременно вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2, блокируя тем самым возможность запуска реверса двигателя.

Три питающих фазы в последовательности А,В,С подаются на обмотки двигателя и он начинает вращаться вперед.

Отпускаем кнопку ВПЕРЕД , она возвращается в исходное нормально-разомкнутое состояние. Теперь питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1. Двигатель запущен и вращается вперед.

Останов двигателя из положения ВПЕРЕД

Для остановки двигателя или для запуска в другую сторону, необходимо сначала нажать кнопку СТОП . Питание цепи управления размыкается. Якорь магнитного пускателя КМ1 под действием пружины возвращается в исходное состояние. Силовые контакты размыкаются, отключая питающее напряжение от электродвигателя. Двигатель останавливается.

Одновременно с этим размыкается вспомогательный контакт КМ1 в цепи питания обмотки пускателя КМ1 и замыкается вспомогательный контакт КМ1 в цепи питания пускателя КМ2.

Отпускаем кнопку СТОП . Она возвращается в исходное, нормально-замкнутое положение. Но поскольку вспомогательный контакт КМ1 разомкнут, питание на обмотку пускателя КМ1 не подается, двигатель остается выключенным и схема готова к следующему запуску.

Реверс двигателя

Чтобы запустить двигатель в обратном направлении, нажимаем кнопку НАЗАД .

Питание подается на обмотку пускателя КМ2. Он срабатывает, замыкая силовые контакты КМ2 в цепи питания двигателя, и вспомогательный контакт КМ2, который шунтирует кнопку НАЗАД . Одновременно с этим, другой вспомогательный контакт КМ2 разрывает цепь питания пускателя КМ1.

На обмотки двигателя подаются три фазы в порядке С,В,А, он начинает вращаться в другую сторону.

Отпускаем кнопку НАЗАД . Она возвращается в исходное положение, но питание на обмотку пускателя КМ2 продолжает поступать через замкнутый вспомогательный контакт КМ2. Двигатель продолжает вращаться в обратном направлении.

Останов двигателя из положения НАЗАД

Для останова повторно нажимаем кнопку СТОП . Цепь питания обмотки пускателя КМ2 размыкается. Якорь возвращается в исходное положение, размыкая силовые контакты КМ2. Двигатель останавливается. Одновременно с этим, вспомогательные контакты КМ2 возвращаются в исходное состояние.

Отпускаем кнопку СТОП , схема готова к следующему пуску.

Защита от перегрузок

Работу теплового реле Р и назначение предохранителя FU я подробно рассмотрел в статье Нереверсивная схема пускателя, поэтому в этой статье описание опускаю. Для пускателей с обмотками, рассчитанными на 380В, схема подключения будет следующая.

Обмотки пускателей подключается к любым двум фазам, на схеме к фазам В и С.

Для большей наглядности я записал видео, в котором поэтапно показан весь процесс работы схемы.

Если видео понравилось, не забывайте нажать НРАВИТЬСЯ при просмотре на YouTube. Подписывайтесь на мой канал, узнайте первым о выходе новых интересных видео по электрике!

Не забудьте посмотреть новые статьи сайта.

Рекомендую также прочитать:

Схемы подключения трехфазных электродвигателей

ВАЖНО! Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными.

Условные обозначения на схемах

Магнитный пускатель (далее — пускатель) — коммутационный аппарат предназначенный для пуска и остановки двигателя. Управление пускателем осуществляется через электрическую катушку, которая выступает в качестве электромагнита, при подаче на катушку напряжения она воздействует электромагнитным полем на подвижные контакты пускателя которые замыкаются и включают электрическую цепь, и наоборот, при снятии напряжения с катушки пускателя — электромагнитное поле пропадает и контакты пускателя под действием пружины возвращаются в исходное положение размыкая цепь.

У магнитного пускателя есть силовые контакты предназначенные для коммутации цепей под нагрузкой и блок-контакты которые используются в цепях управления.

Контакты делятся на нормально-разомкнутые — контакты которые в своем нормальном положении, т.е. до подачи напряжения на катушку магнитного пускателя или до механического воздействия на них, находятся в разомкнутом состоянии и нормально-замкнутые — которые в своем нормальном положении находятся в замкнутом состоянии.

В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. При необходимости наличия большего количества блок-контактов (например при сборке реверсивной схемы пуска электродвигателя), на магнитный пускатель сверху дополнительно устанавливается приставка с дополнительными блок-контактами (блок контактов) которая, как правило, имеет четыре дополнительных блок-контакта (к примеру два нармально-замкнутых и два нормально-разомкнутых).

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т.д.

Каждая кнопка кнопочного поста имеет по два контакта — один из них нормально-разомкнутый, а второй нормально-замкнутый, т.е. каждая из кнопок может использоваться как в качестве кнопки «Пуск» так и в качестве кнопки «Стоп».

Схема прямого включения электродвигателя

Данная схема является самой простой схемой подключения электродвигателя, в ней отсутствует цепь управления, а включение и отключение электродвигателя осуществляется автоматическим выключателем.

Главными достоинствами данной схемы является дешевизна и простота сборки, к недостаткам же данной схемы можно отнести то, что автоматические выключатели не предназначены для частого коммутирования цепей это, в сочетании с пусковыми токами, приводит к значительному сокращению срока службы автомата, кроме того в данной схеме отсутствует возможность устройства дополнительной защиты электродвигателя.

Схема подключения электродвигателя через магнитный пускатель

Эту схему так же часто называют схемой простого пуска электродвигателя, в ней, в отличии от предыдущей, кроме силовой цепи появляется так же цепь управления.

При нажатии кнопки SB-2 (кнопка «ПУСК») подается напряжение на катушку магнитного пускателя KM-1, при этом пускатель замыкает свои силовые контакты KM-1 запуская электродвигатель, а так же замыкает свой блок-контакт KM-1.1, при отпускании кнопки SB-2 ее контакт снова размыкается, однако катушка магнитного пускателя при этом не обесточивается, т.к. ее питание теперь будет осуществляться через блок-контак KM-1.1 (т.е. блок-контак KM-1.1 шунтирует кнопку SB-2). Нажатие на кнопку SB-1 (кнопка «СТОП») приводит к разрыву цепи управления, обесточиванию катушки магнитного пускателя, что приводит к размыканию контактов магнитного пускателя и как следствие, к остановке электродвигателя.

Реверсивная схема подключения электродвигателя (Как изменить направление вращения электродвигателя?)

Что бы поменять направление вращения трехфазного электродвигателя необходимо поменять местами любые две питающие его фазы:

При необходимости частой смены направления вращения электродвигателя применяется реверсивная схема подключения электродвигателя:

В данной схеме применяется два магнитных пускателя (KM-1, KM-2) и трехкнопочный пост, магнитные поскатели применяемые в данной схеме кроме нормально-разомкнутого блок-контакта должны так же иметь и нормально замкнутый контакт.

При нажатии кнопки SB-2 (кнопка «ПУСК 1») подается напряжение на катушку магнитного пускателя KM-1, при этом пускатель замыкает свои силовые контакты KM-1 запуская электродвигатель, а так же замыкает свой блок-контакт KM-1.1 который шунтирует кнопку SB-2 и размыкает свой блок-контакт KM-1.2 который защищает электродвигатель от включения в обратную сторону (при нажатии кнопки SB-3) до его предварительной остановки, т.к. попытка запуска электродвигателя в обратную сторону без предварительного отключения пускателя KM-1 приведет к короткому замыканию. Что бы запустить электродвигатель в обратную сторону необходимо нажать кнопу «СТОП» (SB-1), а затем кнопку «ПУСК 2» (SB-3) которая запитает катушку магнитного пускателя KM-2 и запустит электродвигатель в обратную сторону.

Примечание: В данной статье понятия пускателя и контактора не разделяются в связи с идентичностью их схем подключения подробнее читайте статью: Контакторы и магнитные пускатели.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Реверсивная схема подключения электродвигателя

Направление вращения вала электродвигателя иногда требуется изменить. Для этого необходима реверсивная схема подключения. Ее вид зависит от того, какой у вас мотор: постоянного или переменного тока, 220В или 380В. И совсем по-другому устроен реверс трехфазного двигателя, включенного в однофазную сеть.

Переменная сеть: мотор 380 к сети 380

Для реверсивного подключения трехфазного асинхронного электродвигателя возьмем за основу схему его включения без реверса:

Эта схема позволяет вращаться валу только в одну сторону – вперед. Чтобы заставить его повернуться в другую, нужно поменять местами любые две фазы. Но в электрике принято менять только А и В, несмотря на то, что к такому же результату привели бы смены А на С и В на С. Схематично это будет выглядеть так:

Для подключения дополнительно понадобятся:

• Магнитный пускатель (или контактор) – КМ2;
• Трехкнопочная станция, состоящая из двух нормально замкнутых и одного нормально разомкнутого контактов (добавлена кнопка Пуск2).

Важно! В электрике нормально замкнутый контакт – это состояние кнопочного контакта, у которого есть только два несимметричных состояния. Первое положение (нормальное) – рабочее (замкнуто), а второе – пассивное (разомкнуто). Точно так же формулируется понятие нормально разомкнутого контакта. В первом положении кнопка пассивна, а во втором – активна. Понятно, что такая кнопка будет называться «СТОП», в то время как две другие: «ВПЕРЕД» и «НАЗАД».

Схема реверсивного подключения мало отличается от простой. Главное ее отличие состоит в электроблокировке. Она необходима для исключения пуска мотора сразу в двух направлениях, что привело бы к поломке. Конструктивно блокировка – это блок с клеммами магнитных пускателей, которые соединены в управляющей цепи.

Для запуска двигателя:

1. Включите автоматы АВ1 и АВ2;
2. Нажмите кнопку Пуск1 (SB1) для вращения вала по часовой стрелке или Пуск2 (SB2) для вращения в обратную сторону;
3. Двигатель работает.

Если нужно сменить направление, то сначала нужно нажать кнопку «СТОП». Затем включить другую пусковую кнопку. Электрическая блокировка не позволяет активировать ее, если мотор не выключен.

Переменная сеть: электродвигатель 220 к сети 220

Реверс электродвигателя 220В возможен только в том случае, если выводы обмоток лежат вне корпуса. На рисунке ниже – схема однофазного включения, когда пусковая и рабочая намотки расположены внутри и выводов наружу не имеют. Если это ваш вариант, вы не сможете изменить направление вращения вала.

В любом другом случае для реверсирования однофазного конденсаторного АД необходимо поменять направление рабочей обмотки. Для этого вам понадобятся:

Схема однофазного агрегата почти ничем не отличается от той, что представлена для трехфазного асинхронного двигателя. Ранее мы перекидывали фазы: А и В. Сейчас при смене направления вместо фазного провода с одной стороны рабочей обмотки будет подключаться нулевой, а с другой – вместо нулевого фазный. И наоборот.

Переменная сеть: 380В к 220В

Для подключения трехфазного асинхронного двигателя к электросети 220В необходимо использовать один или два конденсатора для компенсации отсутствующей фазы: рабочий и пусковой. Направление вращательного движения зависит от того, с чем соединяется третья обмотка.

Чтобы заставить вал вращаться в другую сторону, обмотку №3 необходимо подключить с помощью конденсатора к тумблеру с двумя позициями. Он должен иметь два контакта, соединенных с обмотками №1 и №2. Ниже показана подробная схема.

Такой мотор будет играть роль однофазного, поскольку подключение происходило с помощью одного фазного провода. Чтобы запустить его, необходимо перевести реверсирующий тумблер в нужное положение («вперед» или «назад), затем перевести тумблер «пуск» в положение «включено». На момент запуска необходимо нажать одноименную кнопку – «пуск». Держать ее нужно не более трех секунд. Этого будет достаточно для разгона.

Постоянный электроток: особенности

Двигатели постоянного тока подключаются труднее моторов, питающихся от переменной сети. Потому что для того чтобы соединить обмотки, нужно точно знать, какой марки ваш агрегат. Только потом можно найти подходящую схему.

Но в любом электромоторе постоянного тока есть якорь и намотка возбуждения. От способа их включения их делят на агрегаты:

• с возбуждением независимым,
• с самостоятельным возбуждением (делится еще на три группы: последовательное, параллельное и смешанное подключение).

Электродвигатели постоянного тока с независимым возбуждением (схематично изображены ниже) применяется на производствах. Их намотка никак не связана с якорем, потому что подключается к другому электрическому источнику.

В станках и вентиляторах применяются моторы однофазного питания с параллельным возбуждением. Тут нет надобности во втором источнике.

В электротранспорте применяются агрегаты с последовательным возбуждением.

Если одна намотка параллельна якорю, а другая последовательна, то такой способ подключения – смешанный. Он встречается редко.

Все способы включения электродвигателей постоянного тока могут реверсироваться:

• Если возбуждение последовательное, то направление тока нужно поменять либо в возбуждающей намотке, либо в якоре;
• В любом другом случае рекомендуется менять обмотку только в якоре. Если менять в намотке, то есть опасность, что она оборвется. Это приведет к резкому возрастанию электродвижущей силы, которая приведет к повреждению изоляции.

Реверсирование двигателя постоянного тока с независимым возбуждением выполняется так же.

Имейте в виду, что в розетке ток переменный. Но это не значит, что он переменный во всех электроприборах, оснащенных электродвигателем и включенных в нее. Ток из переменного фазного может стать постоянным, пройдя через выпрямитель. Фазного питания вообще может не быть, если двигатель запитан от батареи.

Как подключить реверсивный магнитный пускатель: схема, описание

В каждой установке, в которой требуется запуск электродвигателя в прямом и обратном направлении обязательно присутствует магнитный пускатель реверсивной схемы. Подключение такого компонента не является столь сложной задачей как, кажется, на первый взгляд. К тому же востребованность таких задач появляется довольно часто. К примеру, в сверлильных станках, отрезных установках или же лифтах, если это касается не бытового использования.

Принципиальным отличием такой схемы от одинарной является наличие дополнительной цепи управления и немного измененной силовой части. Также для осуществления переключения такая установка оснащена кнопкой (SB3 на рисунке). Такая система, как правило, защищена от короткого замыкания. Для этого перед катушками в силовой цепи предусмотрено наличие двух нормально — замкнутых контакта (КМ1.2 и КМ2.2) производные от контактных приставок, размещенных в позиции магнитных пускателей (КМ1 и КМ2).

Для того чтобы приведенная схема была читабельной, изображения цепи на ней и силовые контакты имеют различное цветовое оформление. Также для упрощения, здесь не были указаны пары силовых контактов, обычно имеющие цифробуквенные аббревиатуры. Впрочем, с данными вопросами можно ознакомиться в статьях, посвященных подключению стандартных магнитных пусковых систем.

Описание этапов включения

При задействовании выключателя QF1, одновременно все три фазы примыкают к силовым контактам пускателя (КМ1 и КМ2) и пребывают в таком положении. При этом первая фаза, представляющая собой запитку для цепи управления, проходя через автомат защиты всей схемы управления SF1 и кнопку выключения SB1, подает напряжение на контактную группу под третьим номером, который относится к кнопкам: SB2, SB3. При этом
существующий у пускателей (КМ1 и КМ2) контакт под аббревиатурой 13НО приобретает значение дежурного. Таким образом система является полностью готовой к работе.

Прекрасная схема, которая наглядно показывает механизм монтажа реальных элементов представлена на фото ниже.

Переключение системы при обратном вращении двигателя

Задействовав кнопку SB2, мы направляем напряжение первой фазы на катушку, которая относится к магнитному пускателю КМ1. После этого происходит задействование нормально –разомкнутых контактов и отключение нормально –замкнутых. Таким образом, замыкая контакт КМ1 происходит эффект самозахвата пускателя. При этом все три фазы поступают на соответствующей обмотке двигателя, который, в свою очередь, начинает создавать вращательное движение.

Созданная схема предусматривает наличие только одного рабочего пускателя. К примеру, может работать только КМ1 или же, наоборот, КМ2. На приведенном рисунке, вы можете увидеть схему, при которой двигатель работает в нормальном направлении. Указанная цепь обладает реальными элементами.

Изменение вращательного движения

Теперь для придания обратного направления движения, вам необходимо изменить положение силовых фаз, что удобно сделать при помощи переключателя КМ2.

Важно! В процессе изменения вектора вращения должна присутствовать функция остановки двигателя перед запуском нового цикла.

Все происходит благодаря размыканию первой фазы. При этом все контакты возвращаются в исходно положение, обесточив обмотку двигателя. Данная фаза является ждущим режимом.

Задействование кнопки SB3 приводит в действие магнитный пускатель с аббревиатурой КМ2, который, в свою очередь, меняет положение второй и третьей фазы. Это действие заставляет двигатель вращаться в обратном направлении. Теперь КМ2 является ведущим и пока не произойдет его размыкание КМ1 будет не задействован.

Силовые цепи

Фотография, представленная ниже, наглядно описывает работу силовых цепей. В таком положении двигатель имеет нормальное вращение.

Теперь же мы видим, что произошел переброс фазового напряжения и поскольку вторая и третья фазы изменили положение, двигатель приобрел обратное вращение.

На фотографии, где представлены реальные элементы вы можете увидеть схему подключения, на которой первая фаза отмечена белым цветом, вторая красным и третья голубым цветом.

Как производится защита силовых цепей от короткого замыкания

Как уже было сказано ранее, прежде чем произвести процесс изменения фазности, следует остановить вращение двигателя. Для этого в системе как раз и предусмотрены нормально –замкнутые контакты. Поскольку при их отсутствии, невнимательность оператора рано или поздно привела бы к межфазному замыканию, которое бы произошло в обмотке двигателя второй и третьей фазы. Предложенная схема является оптимальной, поскольку допускает работу только одного магнитного пускателя.

Заключение

Представленная информация может с первого взгляда показаться сложной. Однако, предоставленные схемы и фото являются наглядным примером решения подобной задачи. Их изучение гарантировано обеспечит успех создаваемой системы. Нередко в помощь начинающим отличным примером может служить видеокурс.

Поскольку информация, представленная в движении, имеет куда большую наполненность и структурную ценность.

Также нелишним будет ознакомиться с информацией, касающейся защиты всей цепи электрического двигателя, что даст возможность к созданию надежных систем.

Реверсивные трехфазные асинхронные двигатели

Трехфазные асинхронные двигатели Вращение трехфазного асинхронного двигателя можно изменить, изменив любые две из трех линий, подающих питание на двигатель. Обычной стандартной практикой является переключение линии 1 и линии 3. Когда двигатель должен вращаться по часовой стрелке и против часовой стрелки, необходим обратный пускатель.

Реверсивный пускатель

Реверсивный пускатель — это двух-трехполюсные контакторы, в которых один из контакторов содержит один набор перегрузок.

Оба контактора должны содержать набор нормально замкнутых вспомогательных контактов вместе с нормально разомкнутыми герметичными контактами. Нормально замкнутые контакты будут использоваться для обеспечения блокировки. Вспомогательная блокировка подключается последовательно с противоположной катушкой. Этот метод подключения катушек через противоположные вспомогательные нормально замкнутые контакты предотвращает одновременное включение катушек пускателей, что может быть очень опасным, даже если они подключены неправильно.

Большинство реверсивных пускателей также содержат механическое устройство блокировки, которое также служит средством блокировки катушек от одновременного нажатия. Часто техники используют отвертки, чтобы вручную задействовать катушки стартера. Этот метод устранения неполадок запрещен и очень опасен.

Блокировка кнопок

Другой метод блокировки — это использование блокировки кнопок. Блокировка кнопок или кнопок — это метод управления, проводимый специалистом по управлению.Станция состоит из трех кнопок, одна кнопка является нормально закрытой кнопкой останова, а две другие — кнопками включения и отключения, содержащими как нормально открытые, так и нормально закрытые контакты.

Кнопки подключены таким образом, чтобы позволить двигателю запускаться как в прямом, так и в обратном направлении. Если требуется, чтобы нагрузка вращалась в противоположном направлении, когда один из контакторов находится под напряжением, нажатие кнопки противоположного вращения приведет к потере питания катушки под напряжением на ее герметичном контакте.В этот момент оба контактора обесточены, позволяя кнопке задействовать неработающую катушку.

Встроенное прерывание цепи управления дает время для обесточивания обеих катушек перед запуском противоположной катушки. Чтобы обеспечить максимальную безопасность персонала и оборудования, необходимо использовать все три метода блокировки.

Реверсивный пускатель

Конфигурация 1: Реверсивный трехфазный асинхронный двигатель

Реверсивный стартер в конфигурации 1 работает следующим образом:

• Контакторы, управляющие прямым или обратным вращением двигателя, могут быть запускается нажатием кнопки прямого или обратного хода.
• Если нажать кнопку переднего хода, мощность будет передана на катушку через вспомогательный контакт заднего хода.
• Катушка будет запитана через передний нормально разомкнутый герметичный контакт.
• В это время кнопка реверса изолирована от цепи, потому что прямой вспомогательный контакт разомкнут, поэтому контактор реверса не может быть включен одновременно или в то же время, когда контактор прямого хода работает.
• Для того, чтобы нажать кнопку реверса и повернуть двигатель в обратном направлении, необходимо нажать кнопку останова, высвободив питание из нормально разомкнутого герметичного контакта пускателя двигателя переднего хода.

Реверсивные двигатели переменного тока и двигатели переменного тока с электромагнитным тормозом

Двигатели переменного тока имеют одинаковую теорию работы, но, немного изменив их конструкцию, вы можете изменить их характеристики в соответствии с определенными сферами применения. В предыдущем посте я сосредоточился на асинхронных двигателях переменного тока для однонаправленных приложений. В этом посте я объясню, что делает реверсивные двигатели переменного тока и двигатели переменного тока с электромагнитным тормозом идеальными для пуска / останова, реверсирования или вертикального применения, и продемонстрирую, как ими управлять.

Реверсивные двигатели

Во-первых, давайте разберемся, почему реверсивные двигатели называются реверсивными двигателями, чтобы устранить путаницу. Все двигатели переменного тока с постоянным разделенным конденсатором являются реверсивными. Однако асинхронные двигатели не могут мгновенно изменить направление вращения, поскольку сначала им необходимо полностью остановиться. Реверсивные двигатели могут реверсировать направление намного быстрее. Например, асинхронные двигатели можно реверсировать, переключая их подводящие провода, но поскольку он имеет перебег около 30 оборотов по сравнению с перебегом на 5 оборотов , предлагаемым реверсивными двигателями, они не являются самым идеальным типом двигателя для использования, если мгновенно реверсирование необходимо.

Перебег рассчитывается путем измерения количества оборотов вала двигателя, которое требуется для остановки двигателя после отключения питания. Первый закон движения Ньютона гласит, что неподвижный объект остается в покое, а объект в движении остается в движении; если не приложена внешняя сила, например трение. По сравнению с реверсивным двигателем с тормозным трением, единственными компонентами, создающими трение внутри асинхронного двигателя, являются шарикоподшипники, поэтому у асинхронных двигателей время выбега намного больше.

Реверсивные двигатели идеальны для пуска / останова или реверсивных приложений , которые требуют более короткого выбега, чем асинхронные двигатели, например, реверсивные конвейеры. Они выделяют больше тепла, поэтому рекомендуется рабочий цикл 50% (максимум 30 минут непрерывной работы).

Сравнение конструкции с асинхронными двигателями

Конструкция асинхронных двигателей	Конструкция реверсивных двигателей
	То же, что и асинхронные двигатели, за исключением дополнительных компонентов фрикционного тормоза, перечисленных ниже:

Основное конструктивное различие между асинхронным двигателем и реверсивным двигателем заключается в добавлении фрикционного тормоза (изображенного выше), который позволяет реверсивным двигателям значительно сокращать выбег и выполнять операции пуска / останова и реверсирования.Пружина непрерывно прижимает фрикционный тормоз к якорю и снижает скорость выбега двигателя при получении команды на остановку. Удерживающий момент, создаваемый фрикционным тормозом, составляет всего около 10% от выходного крутящего момента двигателя. Этот крутящий момент можно увеличить за счет передаточного числа, но он предназначен для уменьшения перебега; не держать груз вертикально.

Еще одним конструктивным отличием является использование сбалансированной обмотки . Это означает, что первичная и вторичная обмотки имеют одинаковое сопротивление и индуктивность.Это обеспечивает равный крутящий момент независимо от того, на какую фазу подается питание или в каком направлении вращается двигатель. В сочетании с фрикционным тормозом эти 2 функции позволяют менять направление движения на лету.

Поскольку фрикционный тормоз постоянно трется о якорь, мы используем конденсатор , номинал которого выше, чем у асинхронных двигателей, для увеличения пускового момента при пуске и реверсе. Из-за повышенной рабочей температуры мы также снижаем рабочий цикл до 50% (50% включено, 50% выключено).Однако, пока вы можете поддерживать температуру корпуса двигателя ниже 100 ° C, двигатель прослужит.

Теория действия

Когда питание подается на медные обмотки статора, вокруг ротора создается вращающееся магнитное поле со скоростью колебаний переменного тока. Согласно правилу левой руки Флеминга, движущееся магнитное поле индуцирует ток на алюминиевых стержнях (проводнике) в стальном роторе, который генерирует свои собственные противоположные магнитные поля (закон Ленца).Магнитные поля от ротора затем взаимодействуют с вращающимся магнитным полем от статора, и ротор начинает вращаться.

Хотите узнать больше о теории работы двигателей переменного тока?

Электропроводка

Вот схема подключения однофазных реверсивных двигателей (таких же, как однофазные асинхронные двигатели). Поскольку трехфазные двигатели часто используются с инверторами или частотно-регулируемыми приводами для непрерывного регулирования рабочей скорости, трехфазный реверсивный двигатель встречается нечасто. FYI, направление вращения двигателя указано, если смотреть со стороны выходного вала двигателя.

Хотя принцип работы должен быть одинаковым для всех имеющихся на рынке однофазных двигателей переменного тока с постоянным разделенным конденсатором, цвета выводных проводов могут быть разными.

Для стандартного 3-проводного двигателя цвета выводных проводов — белый, красный и черный. Черный всегда связан с нейтралью (N). И белый, и черный подключены к 2 клеммам специального конденсатора.Когда напряжение (L) подключено к черному или красному через клемму конденсатора, двигатель начнет вращаться в заданном направлении. Для двигателей с клеммной коробкой принцип работы такой же. Однако клеммы обозначены Z2, U2 и U1.

Конденсатор

Для однофазных двигателей конденсатор критически важен для запуска. Без пускового момента, обеспечиваемого конденсатором, вам придется помочь запустить двигатель, вручную вращая вал.Это похоже на старые пропеллеры на старинном самолете. Убедитесь, что вы не забыли правильно подключить конденсатор. Это был очень распространенный случай устранения неполадок, когда я работал инженером службы поддержки.

Вот пример подключения 4-контактного конденсатора и однофазного двигателя.

Количество выводов на конденсаторе вас не смущает. На приведенной ниже схеме внутренней проводки показано, что две ближайшие клеммы имеют внутреннее соединение. В электрическом отношении это то же самое, что и у традиционных конденсаторов с двумя выводами, которые имеют только по одному выводу с каждой стороны.

Как и все двигатели, не забудьте электрически заземлить двигатели с помощью специальной клеммы защитного заземления (PE), чтобы избежать удара или травм персонала.

Вот демонстрационное видео, чтобы показать вам, как выглядит стандартная проводка.

Двигатели с электромагнитным тормозом

Подобно реверсивному двигателю, двигатель с электромагнитным тормозом представляет собой реверсивный двигатель с присоединенным к нему электромагнитным тормозом с отключенным питанием.Поскольку базовый двигатель является реверсивным, рабочий цикл равен 50% (максимум 30 минут непрерывной работы). Разница в том, что двигатели с электромагнитным тормозом обеспечивают более короткий выбег и больший удерживающий момент.

Двигатели с электромагнитным тормозом разработаны для вертикальных приложений , таких как грузовые лифты. Электромагнитный тормоз, активируемый при отключении питания, обеспечивает крутящий момент, близкий к номинальному, и помогает сохранить нагрузку (и любой персонал) в безопасности в случае сбоя питания во время работы.

Электромагнитный тормоз предназначен для блокировки вала двигателя, чтобы удерживать груз на месте. Кроме того, снижает перебег с 30 оборотов примерно до 2 оборотов . Для приложений пуска / останова максимальный рабочий цикл электромагнитного тормоза составляет 50 циклов в минуту или меньше. Для более высоких рабочих циклов рекомендуется использовать либо тормозной блок, двигатель сцепления и тормоза, либо шаговые двигатели с высоким КПД.

Электромагнитный тормоз использует то же напряжение, что и двигатель, и предназначен для включения / фиксации нагрузки на месте.Когда катушка магнита находится под напряжением, она становится электромагнитом и притягивает якорь против силы пружины, тем самым освобождая тормоз и позволяя валу двигателя свободно вращаться. Когда катушка магнита не находится под напряжением, пружина прижимает якорь к ступице тормоза и удерживает вал двигателя на месте.

По сравнению с асинхронными и реверсивными двигателями, способ подключения электродвигателей с электромагнитным тормозом немного сложнее, так как задействовано больше компонентов.Конденсатор также необходим для однофазных двигателей с электромагнитным тормозом. Предлагается трехфазный электродвигатель с электромагнитным тормозом для систем с регулируемой скоростью; из-за того, что базовый двигатель представляет собой асинхронный двигатель с продолжительной нагрузкой, а не реверсивный двигатель с ограничением мощности.

Если вы следуете приведенной выше схеме подключения и используете указанные переключатели, электромагнитный тормоз автоматически срабатывает при остановке двигателя и отключается при его вращении. Переключатель SW1 управляет мощностью двигателя и тормозной мощностью, а переключатель SW2 управляет направлением двигателя.

Вот демонстрационное видео, чтобы показать вам, как выглядит правильная проводка, включая автоматические выключатели, переключатели и модули цепи CR (для подавления перенапряжения).

Перебег, сравнение рабочего цикла

Вот краткое изложение основных различий между асинхронными двигателями, реверсивными двигателями и двигателями с электромагнитным тормозом.

Тип двигателя	Перебег	Рабочий цикл
Асинхронный двигатель	30 ~ 40 оборотов	Непрерывный
Реверсивные двигатели	5 ~ 6 оборотов	50%
Двигатели с электромагнитным тормозом	2 ~ 3 оборота	50%

Величина перебега для вала двигателя.Добавление редуктора с высоким передаточным числом, увеличение трения или уменьшение инерции нагрузки — все это методы, которые помогают уменьшить перебег.

Приведенные выше рабочие циклы являются рекомендованными значениями. Как правило, пока вы поддерживаете температуру корпуса двигателя ниже 100 ° C, с двигателем все будет в порядке.

Вот и все, что касается реверсивных двигателей переменного тока и двигателей переменного тока с электромагнитным тормозом. Следите за новостями о характеристиках крутящего момента двигателей переменного тока и не забудьте подписаться!

Узнать больше о KII и KIIS Series Вот видео, в котором кратко объясняются асинхронные двигатели переменного тока серий KII и KIIS, реверсивные двигатели переменного тока и двигатели переменного тока с электромагнитным тормозом, а также их предполагаемое применение.

Что произойдет, если полярность одной обмотки трехфазного двигателя изменится?

Для правильного вращения последовательность фаз должна быть правильной (L1 — M1, L2 — M2 и L3 — M3 — где L относится к ЛИНИИ, а M — к фазе ДВИГАТЕЛЯ).

Если две фазы подключены неправильно (например, L1 к M2 и L2 к M1) — двигатель будет вращаться в противоположном направлении. ПРИМЕЧАНИЕ: ЭТО НЕ ТО же, ЧТО ИЗМЕНЕНИЕ ПОЛЯРНОСТИ ОДНОЙ ФАЗЫ.

Если у одной фазы изменилась полярность, тогда распределение магнитного поля внутри обмотки двигателя станет неравномерным, и выходной крутящий момент будет «пульсирующим». (Чтобы убедиться в этом сами — нанесите три фазы и их сумму на один график. Затем переключите полярность на одной фазе и посмотрите разницу в формах сигналов.)

Это может вызвать или не вызвать безвозвратное повреждение двигателя и приводное оборудование — это зависит от того, какой механический запас встроен в установку.Это, конечно, не «хорошее» состояние — вероятность отказа значительно увеличивается.

Обмотки 3-фазного двигателя не в одном направлении. Например, трехфазный двигатель с частотой 60 Гц и 1770 об / мин, поэтому 4-полюсный трехфазный двигатель всего 12 групп катушек с магнитным проводом. Таким образом, 6 групп катушек с магнитным проводом по часовой стрелке и 6 групп катушек с магнитным проводом поочередно против часовой стрелки. Каждая клемма 4 группы катушки (2 группы по часовой стрелке / направление южного полюса и 2 полюса провода против часовой стрелки / направление северного полюса) поочередно подключены к другой группе клемм 2 и 3 катушки, чтобы ротор вращался.Если одна катушка магнитного провода по ошибке изменит вращение / направление намотки, на опыт работы в ГГц, ротор не будет вращаться и будет казаться перегрузкой, и обмотка статора будет гореть, потому что 5 групп магнитных проводов в направлении южного полюса и 7 групп магнитных проводов в северном направление полюса магнитное поле не сбалансировано.

Трехфазные двигатели в трехфазной трехпроводной системе нуждаются только в двух линиях, и провода двигателя поменяны местами для реверсирования вращения двигателя. Изменение полярности одной фазы по отношению к двум другим в типичной системе питания трехфазного генератора, которая функционирует должным образом, невозможно.

Цепи управления прямым / обратным ходом — базовое управление двигателем

Если трехфазный двигатель должен приводиться в движение только в одном направлении, и при его первоначальном включении оказывается, что он вращается в противоположном направлении от желаемого, все, что необходимо, — это поменять местами любые два из трех линейных проводов, питающих двигатель. . Это можно сделать на пускателе двигателя или на самом двигателе.

Вращение трехфазного двигателя

После того, как две линии были переключены, направление магнитных полей, созданных в двигателе, теперь заставит вал вращаться в противоположном направлении.Это известно как реверсирование чередования фаз .

Если двигатель должен приводиться в движение в двух направлениях, то для него потребуется пускатель прямого / обратного хода, который имеет два трехполюсных контактора с номинальной мощностью, а не один, как в обычном пускателе. Каждый из двух стартеров двигателя приводит в действие двигатель с различным чередованием фаз.

Когда контактор прямого хода находится под напряжением, силовые контакты соединяют линию L1 с T1, линию L2 с T2 и линию L3 с T3 на двигателе.Когда обратный контактор находится под напряжением, силовые контакты соединяют линию L1 с T3, линию L2 с T2 и линию L3 с T1 на двигателе.

Силовая цепь прямого / обратного хода

Поскольку два пускателя двигателя управляют только одним двигателем, необходимо использовать только один комплект нагревателей реле перегрузки. Обратные пути для обеих катушек стартера соединяются в серии с нормально замкнутыми контактами реле перегрузки , так что при возникновении перегрузки в любом направлении катушки стартера будут обесточены, и двигатель перейдет в режим остановка.

Обратите внимание, что два контактора должны быть электрически и механически заблокированы , чтобы на них нельзя было подавать питание одновременно. Если обе катушки стартера будут запитаны одновременно, произойдет короткое замыкание с потенциально опасными последствиями.

Пускатели прямого / обратного хода

поставляются с двумя наборами нормально разомкнутых вспомогательных контактов , которые действуют как удерживающие контакты в каждом направлении. Они также будут поставляться с двумя наборами нормально замкнутых вспомогательных контактов, которые действуют как электрические блокировки.

Пускатели прямого / обратного хода никогда не должны замыкать свои силовые контакты одновременно. Лучший способ обеспечить это — использовать электрические блокировки, которые предотвращают подачу питания на одну катушку, если задействована другая. Неисправность электрической блокировки может привести к одновременному включению обеих катушек.

Если обе находятся под напряжением, требуется какая-то механическая блокировка, чтобы предотвратить втягивание обоих якорей . На схематических диаграммах изображенная пунктирной линией между двумя катушками, механическая блокировка представляет собой физический барьер, который вставляется в путь якоря одной катушки за счет движения соседней катушки.Это означает, что даже если обе катушки находятся под напряжением, только один якорь сможет втягиваться полностью. Катушка, которая не втягивается, будет издавать ужасный дребезжащий звук, пытаясь замкнуть магнитную цепь.

На механические блокировки следует полагаться как на последнее средство защиты.

Электрическая блокировка достигается путем установки нормально замкнутого контакта катушки одного направления последовательно с катушкой противоположного направления, и наоборот. Это гарантирует, что при включении прямой катушки нажатие кнопки заднего хода не активирует обратную катушку.Такая же ситуация имеет место, когда обратная катушка находится под напряжением. В обоих случаях необходимо будет нажать кнопку остановки, чтобы обесточить работающую катушку и вернуть все ее вспомогательные контакты в исходное состояние. Затем можно задействовать катушку противоположного направления.

Схема управления прямым / обратным ходом

При разработке схемы управления для цепей прямого / обратного направления мы начинаем со стандартной трехпроводной схемы , добавляем вторую нормально разомкнутую кнопку и добавляем ответвление удерживающего контакта для второй катушки.Одной кнопки останова достаточно, чтобы отключить двигатель в обоих направлениях.

Две катушки механически блокируются, а нормально замкнутые контакты мгновенного действия обеспечивают электрическую блокировку.

Если кнопка прямого хода нажата, пока обратная катушка не задействована, ток найдет путь через нормально замкнутый обратный контакт и возбудит прямую катушку, заставляя все контактов , связанных с этой катушкой, изменить свое состояние. Удерживающий контакт 2-3 замкнется, и нормально замкнутая электрическая блокировка откроется.Если нажать кнопку реверса, когда задействована передняя катушка, ток не сможет пройти через передний нормально замкнутый контакт, и ничего не произойдет.

Для того, чтобы двигатель вращался в обратном направлении, передняя катушка должна быть обесточена. Для этого необходимо нажать кнопку останова, тогда кнопка реверса сможет включить обратную катушку.

Независимо от направления вращения двигателя, эта схема будет работать как стандартная трехпроводная схема, обеспечивающая защиту от низкого напряжения (LVP) , пока не будет нажата кнопка останова или не произойдет перегрузка .

Блокировка кнопок прямого / обратного хода

Блокировка кнопок требует использования четырехконтактных кнопок мгновенного действия, каждая из которых имеет набор нормально разомкнутых и нормально замкнутых контактов.

Чтобы добиться блокировки кнопок, просто соедините нормально замкнутые контакты одной кнопки последовательно с нормально разомкнутыми контактами другой кнопки, и удерживающие контакты будут соединены в параллельно с нормально разомкнутыми контактами соответствующей кнопки.

Эта схема все еще требует установки электрических блокировок.

Для блокировки кнопок не требуется, чтобы катушки двигателя были отключены перед изменением направления движения, потому что нормально замкнутые передние контакты включены последовательно с нормально разомкнутыми обратными контактами, и наоборот. Нажатие одной кнопки одновременно отключает одну катушку и запускает другую. Это внезапное реверсирование (, заглушка ) может сильно сказаться на двигателе, но если требуется быстрое реверсирование двигателя, эта схема может быть решением.

Select State «Дополнительно» AnyAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Выберите страну «факультативный» AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова ( Мальвинские острова) Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауGuy Остров anaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Республика ofKuwaitKyrgyzstanLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaSaint BarthélemySaint Helena , Вознесение и Тристан-да-Кунья, Сент-Китс и Невис, Сент-Люсия, Сен-Мартен (французская часть), Сен-Пьер и Ми quelonSaint Винсент и GrenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited Внешние малые острова США УругвайУзбекистан Вануату Венесуэла, Боливарианская Республика Вьетнам Виргинские острова, Британские Виргинские острова, СШАС.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Садовых гидов | Как перевернуть трехфазный двигатель

Большой электродвигатель в мраморном карьере. Алентежу, Португалия изображение mrfotos_fotolia с Fotolia.com

Трехфазные двигатели используют многофазную систему для подачи постоянного переменного тока. Вместо одного провода питания, используемого в однофазных электрических системах, в трехфазных системах используются три провода питания. Каждый вывод питания фазирован на 120 градусов относительно двух других выводов, что делает их идеально сбалансированными.Когда каждая фаза трехфазной системы подключена к соответствующей клемме трехфазного двигателя, двигатель вращается вперед, как и было задумано. Однако, при желании, двигатель можно реверсировать, поменяв порядок фаз.

Выключите прерыватель, который подает питание на трехфазный двигатель, затем заблокируйте прерыватель с помощью висячего замка, чтобы предотвратить включение прерывателя, пока вы работаете с двигателем.

Отвинтите и снимите крышку двигателя с помощью отвертки с плоским жалом и определите две из трех фаз с помощью отвертки с плоским шлицем.Не имеет значения, какие две фазы удаляются: T1, T2 или T3.

• Трехфазные двигатели используют многофазную систему для подачи постоянного переменного тока.

• Каждый вывод питания фазирован на 120 градусов относительно двух других выводов, что делает их идеально сбалансированными.

Поменяйте местами две фазы и снова закрепите их с помощью отвертки с плоским шлицем. Установите крышку на место.

Восстановить питание. Теперь двигатель вращается в обратном направлении, потому что две фазы поменялись местами.

Поиск и устранение неисправностей трехфазного электродвигателя

Трехфазные двигатели обычно используются в коммерческих операциях. Эти двигатели состоят из меньшего количества деталей и имеют более прочную конструкцию, чем их однофазные аналоги. Измерьте входное напряжение двигателя с помощью вольт-омметра. Указанное для двигателя напряжение должно присутствовать на всех трех фазах. Осмотрите электрические соединения и клеммы двигателя. Отключите питание двигателя и отремонтируйте все поврежденные или ослабленные соединения. Снимите напряжение с двигателя и отсоедините двигатель от машины, на которой он работает.Если да, проверьте машину на исправность. Замените двигатель, если он не запускается.

• Поменяйте местами две фазы и снова закрепите их с помощью отвертки с плоским шлицем.

• Измерьте входное напряжение двигателя с помощью вольт-омметра.

Руководство по питанию (одно- и трехфазное)

Для электрически ненастроенных, трехфазная и однофазная мощность могут рассматриваться как механическая мощность. Несмотря на различия, у них есть одна общая черта — они передают мощность с помощью давления и потока.Обсуждая электрическую мощность, давление означает силу, а поток означает скорость.

Вы вычисляете мощность, передаваемую через однофазную и трехфазную сети, следующим образом: давление, умноженное на расход, или сила, умноженная на скорость.

Когда дело доходит до механической мощности, люди используют несколько разных терминов вместо слов «сила» и «скорость». Например, термины «фут-фунты» и «фунты на квадратный дюйм» описывают силу. Между тем, термины «скорость вращения» и «галлоны в минуту» относятся к скорости.

Что касается электроэнергии, то терминология становится более ограниченной. Например, только один термин «напряжение» описывает силу. Между тем, скорость описывают только два термина — «ток» и «амперы».

В прошлые десятилетия стандартом подачи электроэнергии был постоянный ток (DC), при котором мощность текла в одном направлении. В современном мире стандартом подачи электроэнергии является переменный ток (AC), при котором поток энергии имеет переменное направление.

Стандарт мощности был изменен с постоянного тока на переменный, поскольку последний обеспечивает более эффективную подачу энергии на большие расстояния.Частота переменного тока различается в зависимости от страны:

• 60 Герц (циклов в секунду) — это частота переменного тока в США.
• 50 Гц (циклов в секунду) — частота переменного тока во многих других странах.

В механической мощности уравнение мощности представляет собой произведение фут-фунта (давления) и скорости вращения (скорости). В электроэнергетике уравнение мощности представляет собой произведение напряжения (силы) на ток (расход).

В домашних условиях наиболее часто используемая силовая цепь состоит из однофазной двухпроводной сети переменного тока (AC), которая питает все, от компьютеров и бытовой техники до телевизоров, фенов и вентиляторов.Большинство установок имеют два провода — нейтральный и силовой. Питание проходит между двумя проводами, начиная с провода питания.

Что такое однофазный (двух- или двухфазный) и трехфазный?

Различия между однофазными, двухфазными и трехфазными системами сводятся к их конфигурациям, которые определяют уровень напряжения, подаваемого на оборудование на принимающей стороне. Чем больше нагрузка, тем выше требования.

Что такое однофазное питание?

Однофазная трехпроводная система — это система распределения мощности переменного тока, которая экономит материал проводов в однофазной системе.Для распределительного трансформатора требуется только одна фаза на стороне питания. Трансформатор, питающий трехпроводную распределительную систему, содержит однофазную первичную входную обмотку.

В США и других странах действуют разные уровни стандартного напряжения. В США стандартное однофазное напряжение составляет 120 В. Во многих других регионах стандартное однофазное напряжение составляет 230 В. Оба состоят из одного провода напряжения — 120 В или 230 В — и одного нейтрального провода.

Что такое двухфазное питание?

Двойная фаза — также известная как разделенная фаза — в основном то же самое, что и однофазная. Двойная фаза состоит из переменного тока (AC) с двумя проводами. В Соединенных Штатах типичная система электропитания в домах состоит из двух силовых проводов на 120 В — фазы A и фазы B, которые сдвинуты по фазе на 180 градусов. Многие предпочитают этот подход за его гибкость.

В нагрузках с низким энергопотреблением, таких как освещение, телевизор, стереосистема и компьютерная периферия, питание подается от одной из двух цепей питания 120 В.В нагрузках, которые используют большое количество энергии, таких как стиральная машина, посудомоечная машина, кондиционер и обогреватели, одна силовая цепь 240 В действует как источник питания.

Что такое трехфазное питание?

Трехфазное питание — это силовая цепь, состоящая из трехпроводной цепи переменного тока. Большинство коммерческих зданий по всей территории Соединенных Штатов имеют трехфазную цепь питания. Схема питания обычно состоит из четырех проводов — 208 Y / 120 В — расположение считается наиболее плотным и гибким.

По сравнению с однофазным, трехфазный источник питания дает большую мощность — в 1,732 раза больше, чем однофазная — при том же токе:

• В нагрузках с низким энергопотреблением, таких как освещение, телевидение, радио, компьютер и сканер, питание может подаваться от любой из трех однофазных цепей питания на 120 В.
• Для нагрузок со средней мощностью, таких как водонагреватели и осушители воздуха, питание может подаваться от любой из трех однофазных цепей питания на 208 В.
• Нагрузки, требующие больших объемов энергии, включая обогреватели, кондиционеры и сверхмощное гаражное оборудование, питаются от одной трехфазной цепи питания 208 В.

На большинстве промышленных предприятий в США используются трехфазные четырехпроводные схемы питания, так как эта схема — 480 Y / 277 В — является самой плотной и мощной. По сравнению с трехфазным двигателем на 208 В трехфазный на 480 В обеспечивает значительно более мощный источник питания с таким же током или с пониженным на 43% током.Преимущества этой установки заключаются в следующем:

• Снижение затрат на строительство благодаря меньшим размерам электрических устройств и схем.
• Снижение затрат на электроэнергию за счет сохранения электрических токов, которые преобразуются в тепло, а не теряются.

Если учесть задействованное мощное оборудование, трехфазные системы несут ответственность за самые невероятные достижения в области архитектурной инженерии, которых когда-либо достигало человечество.

Разница между энергосистемой США и Европы

Энергетические системы в Северной Америке, Великобритании, континентальной Европе и Океании различаются.

Европейская энергосистема

В Европе в большинстве энергосистем используются трехфазные сети 230/400 В. Основное исключение из этого правила — на фермах и в сельской местности, где однофазные установки используются для получения электроэнергии. Исключение связано с тем, что в сельской местности обычно имеется доступ только к одному высоковольтному проводу.

В Соединенном Королевстве федеральный закон требует, чтобы на строительных площадках электроинструменты и переносные фонари подавались через системы с центральным отводом напряжением 55 В. Подобные устройства используются с оборудованием на 110 В, для которого не требуется нейтральный провод. Цель здесь — снизить вероятность поражения электрическим током, который часто представляет собой серьезную угрозу на открытом воздухе, особенно в сырые и дождливые дни.

Одна из самых распространенных строительных машин в США.K. — переносной трансформатор, особенно тот, который преобразует энергию между однофазными 240 В и 110 В. Электропитание на строительных площадках обеспечивается напрямую через генераторные установки. Одним из дополнительных преимуществ такой схемы является то, что лампы накаливания на 110 В — типичные для этой установки — имеют более прочные нити накаливания и более приспособленные для выполняемой работы, чем нити накаливания ламп на 240 В.

В антиподном содружестве, которое предпочитает недорогие варианты, электрические сети обеспечивают однопроводные линии передачи с заземлением (SWER) для удаленных нагрузок.

Североамериканская энергосистема

Для жилых домов и небольших коммерческих объектов в Соединенных Штатах и ​​Канаде трехпроводные однофазные системы являются наиболее распространенным источником электроэнергии. Установка позволяет работать двумя способами:

• 120 В между нейтралью
• 240 В от линии к линии

Первый из них подает питание на стандартные розетки и заземленные светильники. В более тяжелом оборудовании, таком как холодильники, духовки, посудомоечные машины, обогреватели и другие приборы, требующие более мощных источников энергии, используется второе.

Положение о коммутации управляющих двухфазных цепей. Обратный провод не имеет защиты автоматического выключателя. Таким образом, нейтральный провод должен использоваться исключительно цепями питания противоположной линии. Нейтраль может совместно использоваться двумя цепями противоположных линий, если имеется перемычка для подключения двух выключателей, поскольку это позволяет обоим отключиться одновременно, а также предотвращает прохождение 120 В по цепям 240 В. В исключительном варианте терминологии 220 В называется однофазным в США, но не за рубежом.

Какие основные различия существуют между двух- и трехфазным питанием?

В зданиях, где используются трехфазные источники питания, инженеры разработали электрические системы, обеспечивающие балансировку нагрузок. Это позволяет избежать дисбаланса в течение дня, так как разные стороны используют легкие, средние и тяжелые грузы. Инженеры также применили тот же принцип к источникам питания, которые они распределяют по разным зданиям.

В Великобритании на одну фазу подается нейтраль при токах до 100 А.В Германии и других странах Европы каждая недвижимость получает три фазы и нейтраль. Однако номинал предохранителя в Германии ниже, и он перетасовывается, чтобы предотвратить влияние, которое увеличенные нагрузки могут оказать на первую фазу.

Соединенные Штаты и Канада часто имеют большой запас дельты. В этой схеме одна обмотка отводится от центра, что позволяет использовать три разных уровня напряжения. Основное назначение этого источника питания, подключенного по схеме треугольника, — обеспечить питание мощных двигателей, которым требуется вращающееся поле.

Однофазные нагрузки

За исключением систем с высоким перепадом треугольника, однофазная нагрузка может работать между любыми двумя фазами. Когда однофазные нагрузки распределяются по фазам системы, это сохраняет баланс нагрузок и создает более управляемую ситуацию для проводников. В сбалансированной системе звезды, состоящей из трех фаз и четырех проводов, три проводника и нейтраль системы имеют однородное напряжение.

Когда на питающий трансформатор поступают обратные токи из домов и зданий потребителей, эти токи совместно используют нейтральный провод.Если все возвращающие нагрузки равномерно распределены по каждой из трех фаз, нейтральный провод будет пропускать обратный ток, равный нулю. Однако использование мощности трансформатора может оказаться неэффективным, если вторичная сторона трансформатора имеет несимметричную фазную нагрузку.

Если в нейтрали питания возникает разрыв, напряжение между фазой и нейтралью не сохраняется. Более низкое напряжение будет на фазах с более высокими нагрузками, а более высокое напряжение будет на фазах с более низкими нагрузками.

Несбалансированные нагрузки

В трехфазной системе, где токи в проводах под напряжением не равны или не образуют идеального фазового угла 120 градусов, нагрузка несимметрична, потому что потери мощности выше, чем в сбалансированной системе.

Электродвигатель относится к особому классу трехфазных нагрузок. Трехфазный асинхронный двигатель, применяемый в различных отраслях промышленности, обеспечивает высокую скорость и пусковой момент. Трехфазные двигатели, известные своей эффективностью, превосходят однофазные двигатели аналогичного номинала и напряжения.Трехфазный двигатель, требующий меньшего количества обслуживания и относительно невысокая стоимость, служит дольше и меньше вибрирует, чем однофазный.

Трехфазные системы часто также обеспечивают питание электрического освещения, электрических котлов и других нагрузок резистивного отопления. По всей Европе к трехфазному питанию подходят бытовые электроплиты и отопительные приборы. Вы также можете подключить нагреватели между нейтралью и фазой, в которых отсутствует трехфазный доступ. В местах, где трехфазное питание недоступно, конфигурация с расщепленной фазой позволяет получить доступ к удвоенному значению напряжения для тяжелых нагрузок.

Двухфазная система использует два напряжения переменного тока, разделенных фазовым сдвигом на 90 градусов. Некоторые из первых общественных кондиционеров, а также самые первые генераторы на Ниагарском водопаде работали на двухфазных системах. Трансформатор Скотт-Т может использоваться для соединения двухфазных систем с трехфазными системами. Двухфазные системы в значительной степени были заменены трехфазными системами, но некоторые остатки двухфазных все еще существуют.

Какие бывают трехфазные конфигурации? Цепи звезда (Y) и треугольник (Δ)

Трехфазные цепи бывают двух конфигураций — звезда (Y) и треугольник (Δ).В звездообразной конфигурации используются три, а иногда и четыре провода, в то время как в треугольной конфигурации используются только три провода. В звездообразных конфигурациях дополнительный четвертый провод обычно заземляется и предлагается в качестве нейтрали.

Ни трехпроводный, ни четырехпроводный варианты не учитывают заземляющий провод, который проходит по линиям передачи с целью защиты от неисправностей. В нормальных условиях заземляющий провод даже не пропускает ток.

При одновременном использовании однофазной и трехфазной нагрузки вступает в силу четырехпроводная конфигурация «звезда».Примером этого может быть случай, когда источник питания питает свет, а также обогреватели. В местах, где муфты потребителей имеют общую нейтраль и имеют разное количество фазных токов, результирующие токи передаются по общей нейтрали.

Дельта соединяет обмотку между разными фазами в трехфазной конфигурации. Звезда соединяет каждую обмотку в источнике питания между фазой и нейтралью. В этих конфигурациях будет работать один трехфазный или три однофазных трансформатора.

В системе с открытым треугольником, также известной как V-система, конфигурация состоит из двух трансформаторов. Если трансформатор выходит из строя или становится злокачественным в замкнутом треугольнике, который состоит из трех однофазных трансформаторов, этот треугольник может работать как открытый треугольник. Два трансформатора в разомкнутом треугольнике не только пропускают ток для соответствующих фаз, но и пропускают ток третьей фазы.

Для того, чтобы система треугольника обнаруживала паразитные токи, необходимо заземление.Зигзагообразный трансформатор часто защищает дельта-конфигурацию от скачков напряжения. Зигзагообразный трансформатор возвращает токи короткого замыкания на землю.

Как проверить трехфазное напряжение

Чтобы иметь трехфазное электрическое питание, у вас должна быть установка с тремя проводами подключения для передачи. Электроэнергетические компании Северной Америки вырабатывают трехфазные токи, которые передают энергию по электрическим сетям, и это снабжает энергией города, поселки и пригороды по всей территории Соединенных Штатов и Канады.

В жилых домах и небольших офисных зданиях однофазное питание является наиболее распространенным источником энергии. На стадионах и промышленных предприятиях трехфазное питание является стандартным источником питания. Две схемы подключения трансформаторов, работающих от трехфазного тока, известны как треугольник и звезда. Между ними есть небольшая разница в напряжении, и все зависит от проводки.

Шаги, необходимые для проверки напряжения на двигателе, легко выполнить:

• Выключите выключатель на двигателе.Снимите винты, которыми крышка крепится к разъединителю, и отложите крышку в сторону.
• Переведите мультиметр на переменное напряжение. Присоединяемые провода зонда к следующим выводам подключаются — общий и вольтный. Если мультиметр имеет функцию автоматического выбора диапазона, переходите к следующему шагу. Если нет, выберите диапазон напряжения, который превышает предполагаемое напряжение.
• Проверьте внутреннюю часть распределительной коробки на двигателе. Должно быть два набора проводов. Однажды набор должен включать три входящих провода, а другой должен состоять из трех исходящих проводов.
• Входящие провода должны быть подключены к клемме, имеющей следующие три символа — L1, L2 и L3. Как вариант, терминал может перечислить их как Line 1, Line 2 и Line 3.
• Выходящие провода должны быть подключены к клемме, имеющей следующие три символа — T1, T2 и T3. В качестве альтернативы терминал может перечислить их как Load 1, Load 2 и Load 3.
• Из трех фаз тока каждая фаза проходит по проводу и обозначена входом и выходом соответствующим номером.Например, L3 и T3 представляют третью фазу.
• Испытайте L и T попарно с помощью щупов мультиметра. Поместите щуп на L1 и L2, затем посмотрите на отображение напряжения. Повторите этот шаг с комбинацией L1 и L3, а затем L2 и L3. Напряжение для каждой из этих пар должно быть одинаковым.
• Когда вы запускаете этот тест на парах T — T1 и T2, T1 и T3, а также T2 и T3 — напряжение для каждой пары должно быть нулевым.
• Включите размыкающий выключатель.Еще раз проверьте пары T. Напряжение для каждой пары должно быть таким же, как для пар L.

Если у вас есть свободная клемма нейтрали, проверьте однофазное напряжение между ней и L1. Повторите тест между нейтралью и L2 и нейтралью и L3. Тестируемое здесь напряжение должно составлять половину от того, что выходит для пар линий.

Во вращающемся преобразователе фаз одна фаза трехфазного тока может иметь другое напряжение, чем остальные две. В условиях нагрузки, которые связаны с работающими двигателями, напряжение будет изменяться, но этого следовало ожидать.

Когда вы проводите проверку напряжения, внимательно следите за тем, что вы делаете, и не позволяйте себе отвлекаться. Проведение этих тестов может быть опасным.

На некоторых двигателях выключатель такой же, как выключатель. Следовательно, переключение разъединителя в положение «включено» фактически включит двигатель.

Дополнительная информация об электроэнергии

В сегодняшнем мире высоких технологий и высоких технологий доступ к электроэнергии в любое время и в любых условиях не является роскошью.Это обязательно. Global Electronic Services выполняет сервисные работы на полном спектре промышленной электроники, двигателей и другого высокомощного оборудования.

No related posts.
