Внимание! |
Электромеханическое (1РВМ, 2РВМ) | Программное реле времени с часовым механизмом электромеханического типа. При отключения питания РВМ способно обеспечить работу до 72-х часов. Напряжение питания 230 ± 10%В, номинальная частота питающей сети — 45-60 Гц. | |
Электромеханический таймер UNO | Orbis, модульное электромеханическое реле. Имеет суточную или недельную программу, с резервом питания или без резерва питания в зависимости от типа модели. | |
Описание реле CRONO QRDD | Производитель Orbis — Испания, серия CRONO — является аналогом отечественного 2РВМ. Таймеры с резервом 100 часов снабжены аккумулятором. | |
Характеристики реле INCA DUO QRD | Испанский производитель Orbis, суточная или недельная программа, с резервом питания (без резерва питания). | |
Электромеханическое серии MINI-T | Электромеханический таймер работает в диапазоне температур от -10°C до +45°C, имеет переключающий контакт. Имеет суточную или недельную программы, с резервом питания или без резерва. | |
Техническое описание, производство Орбис. | Для автоматики аналоговые и цифровые таймеры для применения в быту и промышленной автоматике. | |
Таймеры | Таймеры бытовые, характеристики, описание | |
Модульное исполнение, Чешский производитель, фирмы Elko на рынке более 20 лет. | CRM-61 — продукция высокого качества, известна далеко за пределами, многофункциональные изделия, целый ряд модульных устройств. Подробнее Elko 10 функций, 10 временных диапазонов, универсальное питание, коммутация 16 A, или 3 группы по 8 A. Серия CRM-91H, CRM-93H, CRM-9S | |
Техническое описание ВЕХА-Д (ВЕХА-Щ) | Однократное или циклическое включение (выключение) исполнительных механизмов после отработки установленной выдержки. Предназначено для применения в производственных процессах, в промышленности и народном хозяйстве. | |
Трехцепное ВЛ-100А, ВЛ-101А | С тремя независимыми выходными контактами с задержкой на включение и отключение. | |
С двумя цепями ВЛ-102, ВЛ-103 | Двухцепные реле – с выдержкой на включение + мгновенный контакт, аналоговое реле времени 630 Kb. | |
Трехцепное ВЛ-104 | Трёхцепное реле времени с независимыми регулируемыми выдержками. | |
Оперативное питание, марка ВЛ-108 | Изделие имеет оперативное питанием, температура от минус 40°С до плюс 55°С Инструкция по применению и технические характеристики 630 Kb. | |
Многопрограммное реле ВЛ-159М | Многопрограммное реле, 8 функций, режим счета импульсов, цифровая индикация ( сохраняет работоспособность при температуре до минус 10 °С), имеет универсальное питание (AC/DC 24-40 или AC/DC 110-240), инструкция и технические характеристики 1385 Kb. | |
Данные ВЛ-161, ВЛ-162, ВЛ-163, ВЛ-164 | Реле времени ВЛ-161, ВЛ-162, 10 программ, счет и генерирование импульсов. Задержка на включение, задержка выключения при отключении питания. Пусковое реле — переключение при пуске звезда-треугольник. Циклические, раздельные регулировки времени импульса и паузы. | |
Широкий диапазон напряжения ВЛ-40М1 | Реле времени с широким диапазоном питания, шесть диаграмм работы, начало работы с подачей питания, по управляющему сигналу. | |
Реле времени ВС-43 | ВС-43 три или шесть независимых цепей с выдержкой времени и дополнительный мгновенный контакт. | |
Реле ВС-44 | Программные, циклические; 11, 12, 6 и 7 – ми цепные, по 46, 48, 26 и 28 команд. | |
Реле ВЛ-4U | Имеет универсальное питание, мощность потребления — не более 1.4 Вт. Выдержка: 0.1…9.9, 1…99 (с, мин, ч) 280 Kb | |
Специальное реле ВЛ-50, ВЛ-51, ВЛ-52 | Для жёстких условий эксплуатации (для ж.д. транспорта и морских судов). Задержка времени на включение и отключения при снятии напряжения питания. | |
Реле ВЛ-54, ВЛ-55, ВЛ-55 (Е) | Многофункциональное, формирует импульс с заданной выдержкой. Задержка отключения при снятии напряжения питания. | |
Трехцепное реле ВЛ-56, ВЛ-56С | Трехцепное реле времени с независимой регулировкой в трех цепях. Исполнение на напряжение питания: = 24, 110, 220В, ~ 110, 220В. Диапазон по исполнению (0,1-9,9; 1-99) с, мин, ч. | |
Двухфункциональное реле времени-счетчик импульсов ВЛ-59 | Работа в режиме реле времени или счета импульсов, питание напряжением постоянного 24; 110; 220 В, переменного тока частотой 50, 60 Гц 110; 220; 240 В | |
Модульное ВЛ-5U | Отсчет начинается от момента снятия питающего напряжения. Работа в диапазоне напряжения питания от 24—220 В постоянного или переменного тока 115 Kb | |
ВЛ-6-II, ВЛ-6-III | Реле времени с широким диапазоном питания. | |
ВЛ-60Е, 60Е1 | Реле времени, диаграммы работы: формирование импульса, задержка включения. Реле времени 60Е1 имеет широкий диапазон питающих напряжений | |
Реле времени/таймер D6DQ | Реле времени Tele D6DQ с широким диапазоном питания 24VAC/DC 110-240VAC, четыре диаграммы работы, модульное исполнение шириной 22,5 мм. 140 Kb | |
Широкий диапазон питания ВЛ-60М1 | Реле времени с широким диапазоном питания, четыре диаграммы работы времени, модульное исполнение. | |
Реле ВЛ-61, ВЛ-63, ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69 | ВЛ-64…ВЛ-69 задержка включения, задержка выключения. ВЛ-61 для отключения освещения на лестничных площадках | |
ВЛ-65, ВЛ-65 (С) | Циклические, раздельная регулировка выдержки времени импульса и паузы. | |
Статические РСВ-01, РСВ-14 | У статического реле времени в зависимости от модификации напряжения питания может быть как постоянным 24, 110, 220 вольт, так и переменным 24, 48, 60, 110, 127, 220 вольт. Выдержка от 0,05 … 90с (разные диапазоны), а отдельных модификаций выдержка и более, диапазон переключения ступенчатый. Выходные контакты как мгновенного срабатывания, так и с регулируемой выдержкой. | |
Пневматическое РВП-72 | Реле времени с пневматическим замедлением обеспечивает выдержку от 0. 4 до 180с, для отсчета выдержки имеется пневматический демпфер. | |
Циклическое, серия РВЦ | РВЦ — реле времени циклическое начало работы с импульса или паузы | |
Трехцепное РВЦ-03 | Реле времени циклическое трехцепное программируемое | |
Многопрограмное реле времени РВ-01 | Реле времени многопрограммное РВ-01 с цифровой индикацией | |
Однокомандное реле времени РВО-15 | Реле времени однокомандное РВО-15 имеет две диаграммы работы, переключаемый диапазон времени, две переключаемые группы, напряжение питания 24в/220в. | |
Отсчет времени после снятия напряжения питания | Реле времени РВО-26 с отсчетом времени после снятия напряжения питания, имеет широкий диапазон питающего напряжения, переключаемые поддиапазоны выдержек и две диаграммы работы. | |
Многофункциональное реле времени РВО-П2-М | Реле с широким напряжением питания, имеет 8 диаграмм работы, две переключающие группы, работает в диапазоне напряжения питания 24-240В как постоянного так и переменного тока, является аналогом реле типа D6DQ и других. | |
Трехцепное реле времени РВ3-П2-У-14 | Реле времени трехмодульного исполнения РВ3, разработано для замены реле ВЛ-56. Имеет восемь поддиапазонов времени и две диаграммы работы — задержка включения, задержка отключения. Каждая цепь имеет свою настройку времени выдержки. Дополнительно имеется мгновенный контакт. | |
Серия реле времени РП-21 В | РП-21-В реле времени, диаграммы работы задержка включения, задержка отключения, циклические. | |
Таймер реального времени ТРВ-02 | Таймер реального времени ТРВ-02- перепрограммируемый таймер имеет два выходных исполнительных реле, по каждому каналу две уставки, совмещен с датчиком освещенности, что позволяет применять для программного включения рекламных щитов, наружного освещения и т.д. | |
Schneider реле времени RE 11 | Реле времени серии RE11 производства Schneider. Подробное описание, технические характеристики, конструкция, диаграммы работы. Диапазоны 0,1…1 s, 1…10 s, 6…60 s, 1…10 min, 6…60 min, 1…10 h, 10…100 h | |
Модульный таймер TRF10 | Реле времени TRF10 производства BMR, импульсное запоминающее, напряжение питания 12 В — 230 В (AC), 12 В (DC). 10 функций -диаграмм работы, 2 замыкающих контакта. Индикация: светодиоды зеленого и желтого цвета. | |
Таймер с поворотной механической шкалой | Таймер ST2P-E, втычное реле времени, с поворотной механической шкалой, функции работы: задержка на включение/выключение. Диапазон выставки значений 0…60 с или 0…60 мин. Потребляемая мощность от сети 1ВА. | |
Таймер ARCOM-T44 | Реле времени (таймер) ARCOM-T44 имеет два режима работы — однократный или циклический, втычное подсоединение. Диапазон выдержек от 0,01 сек до 999 часов, на передней панели расположен трехразрядный цифровой светодиодный индикатор. |
B — Relpol S. A. | Цикличная работа, управляемая контактом S | Напряжение питания U должно подаваться на реле времени непрерывно. При включении контакта управления S, сразу срабатывает исполнительное реле R. Каждое последующее включения контакта управления S,приводит к изменению состояние исполнительного реле на противоположное (свойство бистабильного реле). |
||
Bi — Relpol S.A. | Симметричная цикличная работа, начинающаяся от срабатывания | Включение напряжения питания U, начинает отсчёт установленного времени Т, с одновременным включением исполнительного реле R. После отсчёта времени Т, исполнительное реле R возвращается в начальное состояние и начинается повторный отсчёт времени Т. Цикличная работа реле длится до момента выключения напряжения питания U. | ||
Bp — Relpol S.A. | Симметричная цикличная работа, начинающаяся от перерыва | Включение напряжения питания U, начинает отсчёт установленного времени T. После отсчёта времени, наступает срабатывание исполнительного реле R и снова начинается отсчёт времени Т. Цикличная работа реле длится до момента выключения напряжения питания U. | ||
E — Relpol S.A. | Задержка включения | Включение напряжения питания U, начинает отсчёт установленного времени T — задержка включения исполнительного реле R. После отсчёта времени Т, исполнительное реле R срабатывает и находится в позиции работы до момента отключения напряжения питания U. | ||
E(r) — Relpol S.A. | Задержка включения с функцией Сброс | Включение напряжения питания U инициирует отсчет установленного времени T1. После отсчета времени T1 включается исполнительное реле R. Если контакт управления S будет замкнут в процессе отсчета времени T1, то отсчет времени будет остановлен. После размыкания контакта S отсчет времени T1 начинается с начала. После отсчета времени T1 включается исполнительное реле R и это состояние длится до момента отключения напряжения питания U или до момента, когда контакт управления будет снова замкнут. | ||
E(S) — Relpol S.A. | Задержка включения, с остановкой отсчета времени контактом S | Включение напряжения питания U инициирует отсчет установленного времени T1. Если в процессе отсчета времени T1 контакт управления S будет замкнут, то отсчет времени T1 будет остановлен на время замыкания контакта S. Размыкание контакта управления S запускает дальнейший отсчет времени T1. После выполнения отсчета времени T1 исполнительное реле R включается и остается в этом состоянии до момента отключения питания U. | ||
ER — Relpol S.A. | Задержка включения и задержка выключения управляемая контактом S. Независимые установки времени T1 и T2 | Вход реле времени непрерывно запитывается напряжением U. Замыкание контакта управления S начинает отсчет времени T1, а после его отсчета включается исполнительное реле R. Размыкание контакта управления S начинает отсчет времени T2 — задержка выключения исполнительного реле R, а по истечении времени исполнительное реле R выключается. Если во время отсчета времени T2 контакт управления S будет замкнут, то отсчитанное время обнуляется, a исполнительное реле R остается включенным. Если контакт управления S замкнуть на время короче чем T1, то система не включит исполнительного реле R. |
||
Es — Relpol S.A. | Задержка включения управляемая контактом S | Напряжение питания U должно подаваться на реле времени непрерывно. Если контакт управления S будет замкнут, начнётся отсчёт установленного времени Т. По истечении времени Т, включается реле R. Такое состояние удерживается до момента размыкания контакта управления S. Если контакт управления будет разомкнут, то реле R выключается. Когда контакт управления S будет разомкнут перед истечением времени Т, реле R не сработает и произойдет сброс отсчитанного времени Т. | ||
Esa — Relpol S.A. | Задержка включения и выключения, управляемая контактом S | Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, начинает отсчёт установленного времени T — задержка включения исполнительного реле R. После отсчёта времени Т, исполнительное реле R включается. Выключение контакта управления S, вновь начинает отсчёт установленного времени Т — задержка выключения исполнительного реле R, по отсчёту этого времени исполнительное реле R возвращается в исходное состояние. Если во время отсчёта задержки включения исполнительного реле R , время включения управляющего контакта S будет меньше чем установленное время задержки T, то исполнительное реле R сработает по истечению установленной задержки T и будет находится во включенном состоянии на протяжении времени Т. Во время срабатывания исполнительного реле R, замыкание контакта управления S, не влияет на реализуемую функцию. |
||
Esf — Relpol S.A. | Задержка включения управляемая контактом S, без продления периода времени T | Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, начинает отсчёт установленного времени T — задержка включения исполнительного реле R. После отсчёта времени Т, исполнительное реле R включается и остается в этом состоянии до момента следующего включения котакта S, котрое приводит к немедленному выключению исполнительного реле R на период Т, а по отсчёту времени Т, исполнительное реле R опять включается. В период отсчёта времени Т, срабатывание управляющего контакта S не влияет на состояние исполнительного реле R. Следующее включение исполнительного реле R возможно только по завершению текущего цикла. | ||
Esp — Relpol S. A. | Задержка включения — один цикл, запуск по замыканию контакта S. | Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, начинает отсчёт времени T, а по его истечению, включается исполнительное реле R и остается в этом состоянии до момента отключения питания U. Когда исполнительное реле R включено, включение и выключение управляющего контакта S не изменяет его состояния. | ||
Est — Relpol S.A. | Задержка включения, запуск по замыканию управляющего контакта S, с продлением времени T | Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, начинает отсчёт времени T, a по его истечению, включается исполнительное реле R и остается в этим состоянии до очередного включения управляющего контакта S или до момента отключения напряжения питания U. Включение контакта управления S, в тракте отсчёта времени Т, приведёт к сбросу отсчитанного ранее периода времени и начнется отсчёт времени Т сначала. | ||
EWa — Relpol S.A. | Задержка выключения и отсчёт времени выключения, запуск по размыканию управляющего контакта S. Независимые установки времени T1 и T2 | Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, включает исполнительное реле R. Выключение контакта управления S, начинает отсчёт времени T1, а по его истечению исполнительное реле R возвращается в начальное состояние на время Т2. Следующее срабатывание исполнительного реле R наступит по истечению времени T2, когда в момент окончания отсчёта времени, контакт управления S будет замкнут. Во время отсчёта времени Т1 и Т2 состояние контакта управления S не имеет значения. | ||
EWf — Relpol S.A. | Задержка включения и задержка выключения, управляемые контактом S. Независимые установки времени T1 и T2 | Вход реле времени непрерывно запитывается напряжением U. Замыкание контакта управления S начинает отсчет времени T1. По истечении времени T1 реле R включается. Размыкание контакта управления S начинает отсчет времени T2 — задержка выключения исполнительного реле R. После отсчета времени T2 исполнительное реле R выключается. | ||
EWs — Relpol S.A. | Задержка включения и включение на установленное время, запуск по замыканию управляющего контакта S. Независимые установки времени T1 и T2 |
Напряжение питания U должно подаваться на реле времени непрерывно. Замыкание контакта управления S запускает отсчёт установленного времени Т1. По истечении времени Т1, исполнительное реле R включается и начинается отсчёт установленного времени Т2. По истечении времени Т2, исполнительное реле R выключается. В течение отсчёта времени, контакт управления S может замыкаться и размыкаться любое количество раз без влияния на исполнительное реле R. Только после окончания полного цикла, новое замыкание контакта S запустит отсчёт времени Т1, после которого наступит срабатывание реле R и отсчёт времени Т2. | ||
EWu — Relpol S.A. | Задержка включения на установленное время. Независимые установки времени T1 и T2 | Включение напряжения питания U начинает работу от отсчета времени T1, а по истечении времени исполнительное реле R включается на время T2 . После отсчета времени T2 исполнительное реле R выключается. | ||
Ii — Relpol S.A. | Циклическая работа начинающаяся от включения. Независимые установки времени T1 и T2 | Включение напряжения питания U, включает исполнительное реле R и начинается отсчёт установленного времени работы T1. По истечению времени T1, исполнительное реле R выключается и начинается отсчёт времени паузы T2. По истечении времени паузы T2, реле выхода R включается снова. Далее цикл повторяется до отключения напряжения питания U. | ||
Ip — Relpol S.A. | Циклическая работа начинающаяся с отключения. Независимые установки времени T1 и T2. | Включение напряжения питания U, начинает отсчёт установленного времени задержки T1. По истечению времени задержки T1 , срабатывает исполнительное реле R и начинается отсчёт времени T2. По истечении времени работы T2, исполнительное реле R снова включается. Далее цикл повторяется и длится до момента отключения напряжения питания U. | ||
NWu — Relpol S.A. | Включение на установленное время — выключение на установленное время — постоянное включение, управляемые контактом S. Независимые установки времени T1 и T2 | При включении напряжения питания U, когда управляющий контакт S закрыт, начинается исполнение функции — с включения исполнительного реле R на время T1, а по его окончанию, исполнительное реле R выключается на время Т2, а по его истечению исполнительное реле R включается окончательно. Во время работы реле, включение контакта управления S, приведет к Сброс и к началу работы согласно функции NWu. | ||
Pi — Relpol S.A. | Цикличная работа начинающаяся от срабатывания. Независимые установки времени T1 и T2 | Включение напряжения питания U начинает циклическую работу от включения исполнительного реле R на время T1, после которого наступает выключение исполнительного реле R на время T2. Циклическая работа длится до момента отключения напряжения питания U. |
||
Pi(S) — Relpol S.A. | Цикличная работа начинающаяся от срабатывания. Независимые установки времени T1 и T2. С управлением по контакту S. | Включение напряжения питания U начинает циклическую работу от включения исполнительного реле R на время T1, после которого наступает выключение исполнительного реле R на время T2. Циклическая работа длится до момента отключения напряжения питания U. Замыкание контакта управления S мгновенно останавливает отсчет времени. Размыкание контакта управления S снова запускает отсчет времени. |
||
Pp — Relpol S.A. | Цикличная работа начинающаяся от перерыва. Независимые установки времени T1 и T2 | Включение напряжения питания U начинает циклическую работу от отсчета времени перерыва T1 — времени выключения исполнительного реле R, после которого наступает включение исполнительного реле R на время T2. Циклическая работа длится до момента отключения напряжения питания U |
||
Pp(S) — Relpol S.A. | Цикличная работа начинающаяся от перерыва. Независимые установки времени T1 и T2. С управлением по контакту S. | Включение напряжения питания U начинает циклическую работу от отсчета времени перерыва T1 — времени выключения исполнительного реле R, после которого наступает включение исполнительного реле R на время T2. Циклическая работа длится до момента отключения напряжения питания U. Замыкание контакта управления S мгновенно останавливает отсчет времени. Размыкание контакта управления S снова запускает отсчет времени. | ||
PWM — Relpol S.A. | Широтно-импульсная модуляция | Устанавливаем в реле время одиночного цикла Tz, которое доступно для установки. Установку выполняем потенциометром выбора диапазона времени. Затем устанавливаем время T — время включения исполнительного реле R, эту установку реализуем потенциометром точной установки времени. Возможное для установки время T, находится в пределах от 0,1 до 1,0 диапазона времени (цикла Tz). При включении питания U, сразу срабатывает исполнительное реле R и начинается отсчёт установленного времени T, а по его истечению исполнительное реле возвращается в исходное состояние на время оставшееся до заполнения установленного времени Tz. По истечении времени Tz, начинается очередной цикл, который длится до момента отключения питания U. В течении реализации функции PWM, есть возможность изменения времени включения исполнительного реле R и это изменение не влияет на время длительности цикла Tz. Измененное время включения исполнительного реле R, будет реализовываться со следующего раза после изменения цикла Tz. | ||
R — Relpol S.A. | Задержка выключения управляемая контактом S | Напряжение питания U должно подаваться на реле времени непрерывно. При включении управляющего контакта S, немедленно срабатывает исполнительное реле R. При выключение управляющего контакта S, начинается отсчёт установленного периода времени Т, после чего исполнительное реле R возвращается в исходное состояние. Если управляющий контакт S будет повторно включен, даже перед истечением времени T, то ранее отсчитанное время обнуляется, a исполнительное реле останется включенным. Задержка выключения исполнительного реле R начнется с момента очередного выключения управляющего контакта S | ||
Ra — Relpol S.A. | Задержка выключения, управляемая контактом S, без продления периода времени T | Напряжение питания U должно подаваться на реле времени непрерывно. При включении контакта управления S, сразу срабатывает исполнительное реле R. Выключение контакта управления S начинает отсчёт установленного времени задержки выключения исполнительного реле R. После отсчёта времени Т, исполнительное реле R возвращается в исходное состояние. Изменение состояния управляющего контакта S, во время отсчёта времени Т, не влияет на реализуемую функцию | ||
SD — Relpol S.A. | Пуск звезда-треугольник | При включение напряжения питания U наступает замыкание исполнительного контакта „звезда” и начинается отсчёт установленного времени Т1. По истечению времени T1 контакт „звезда” размыкается и реле начинает отсчёт задержки T2. По истечению времени T2 включается контакт „треугольник”. | ||
T — Relpol S.A. | Генерирование импульса 0,5 сек. по истечению времени T | Включение напряжения питания U, начинает отсчёт времени T, после чего исполнительное реле включается на период 0,5 сек. (время срабатывания замыкающего контакта исполнительного реле) | ||
Wa — Relpol S.A. | Включение на установленное время, запуск по размыканию управляющего контакта S | Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, не вызовет отсчёт времени T и срабатывание исполнительного реле R. Только при выключении контакта управления S, происходит немедленное срабатывание исполнительного реле R и начинается отсчёт установленного времени T. После отсчёта времени Т, исполнительное реле возвращается в исходное состояние. Во время отсчёта времени Т, контакт S может замыкаться и размыкаться без влияния на исполнительное реле R. Только по истечению времени Т, включение и выключение S, вновь вызовет срабатывание исполнительного реле R и отсчёт времени Т. | ||
Wi — Relpol S.A. | Включение на установленное время, управляемое включением контакта управления S, с функцией выключения исполнительного реле R перед истечением времени Т (свойство бистабильного реле). | Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, вызовет срабатывание исполнительное реле R и начинается отсчёт установленного времени T. После отсчёта времени Т, исполнительное реле возвращается в исходное состояние. Новое включение исполнительного реле R на время T, реализуется очередным включением управляющего котакта S. Если во время отсчёта времени Т, наступит снова срабатывание контакта S, то исполнительное реле R будет немедленно отключено, a отсчитанный период времени будет сброшен. Во время отсчёта времени Т, выключение контакта управления S, не влияет на реализуемую функцию. | ||
Ws — Relpol S.A. | Однократное включение на установленное время, запуск по замыканию управляющего контакта S | Напряжение питания U должно подаваться на реле времени непрерывно. При замыкании управляющего контакта S, сразу срабатывает исполнительное реле R и начинается отсчёт установленного времени T. После отсчёта времени Т, исполнительное реле выключается. Во время отсчёта времени Т, управляющий контакт S может размыкается и замыкается без влияние на реализуемую функцию. Только по истечению времени Т, включение исполнительного контакта S , вновь вызовет срабатывание исполнительного реле и отсчёт времени T. | ||
Wst — Relpol S.A. | Включение на установленное время, запускаемое включением контакта S, с продлением времени Т — задержка включения исполнительного реле R. | Напряжение питания U должно подаваться на реле времени непрерывно. При включении контакта управляения S, сразу срабатывает исполнительное реле R и начинается отсчёт установленного времени T. После отсчёта времени Т, исполнительное реле возвращается в исходное состояние. Очередное включение контакта управляения S, приводит к немедленному срабатыванию исполнительного реле R на время Т. Замыкание управляющего контакта во время отсчёта времени Т, приведет к сбросу отсчитанного ранее периода времени и начнется отсчёт времени Т сначала. | ||
WsWa — Relpol S.A. | Включение на установленные время Т1 и Т2, управляемое контактом S. Независимые установки времени T1 и T2 | Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, включает исполнительное реле R на время T1, а по его истечению реле R возвращается в исходное состояние. Выключение контакта управления S, приведёт снова к включению исполнительного реле R на время Т2. Если в момент отсчёта времени Т1, управляющий контакт разомкнуть, то исполнительное реле R остаётся включённым на период времени T2. Если в момент отсчёта времени Т2, управляющий контакт S будет замкнуть, то исполнительное реле R остаётся включённым на период времени T1. |
||
Wt — Relpol S.A. | Контроль очерёдности импульсов. Включение продлевается очередными импулсами / замыканиями контакта S. Независимые установки времени T1 и T2. | Включение питания U приводит к включению исполнительного реле R и начинается отсчёт установленного времени T1. После отсчёта времени Т1, начнается отсчёт времени Т2, исполнительное реле R остается во включенном состоянии. Чтобы исполнительное реле R оставалось во включенном состоянии, во время отсчёта времени Т2 должно наступить замыкание управляющего контакта S, а затем его выключение (одиночный импульс), который приведет к обнулению уже отсчитанного времени и снова начнется отсчёт времени Т2. Если перед истечением времени Т2 не поступит одиночный импульс, то исполнительное реле R выключится, а его включение будет возможно только после снятия напряжения питания U и подаче его снова. | ||
Wu — Relpol S.A. | Включение на установленное время | При включении напряжения питания U, сразу срабатывает исполнительное реле R и начинается отсчёт установленного времени T. После отсчёта времени Т, исполнительное реле R возвращается в исходное состояние. | ||
Wu(r) — Relpol S.A. | Включение на установленное время с функцией Сброс | Включение напряжения питания U приводит к мгновенному включению исполнительного реле R на установленное время T1. Когда контакт управления S будет замкнут, отсчет времени T1 будет остановлен на время замыкания контакта S. После размыкания контакта S, время T1 снова отсчитывается с начала. После отсчета времени T1 исполнительное реле R выключается. | ||
Wu(S) — Relpol S.A. | Включение на установленное время, с остановкой отсчета времени замыканием контакта S | Включение напряжения питания U приводит к мгновенному включению исполнительного реле R на установленное время T1. Если контакт управления S будет замкнут, то отсчет времени T1 будет остановлен до момента, когда контакт управления будет разомкнут. Размыкание контакта S запускает дальнейший отсчет времени T1. После завершения отсчета времени T1 исполнительное реле R выключается. |
Реле времени и таймеры | Приборы контроля и Привод
Прибор для управления электрооборудованием по определенной временной последовательности. Простое реле времени с одной временной функцией и возможностью точной донастройки времени потенциометром (в рамках данного временного…
Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 0,5…10 с (включенное состояние), 0,5…45 мин (выключенное состояние) Питание: ≅24…220 В Допустимая сила тока: 1 А Присоединение: DIN 43650A Защита: IP65 Реле времени циклическое РВК234 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Включение/выключение…
… мощностью свыше 3 кВт, есть функция электронного переключения из режима запуска в режим постоянного использования 1 функция времени: задержка запуска двигателей звезда/треугольник. Выходной контакт: 2 переключающих 16 A. Подающееся напряжение ≅12…240 В или ~230 В. Реле задержки времени CRM-2T могут быть использованы для отсрочки запуска электродвигателей мощностью свыше 3 кВт. С помощью двух…
Прибор для управления электрооборудованием по определенной временной последовательности. Одна временная функция и возможность точной донастройки времени потенциометром (в рамках данного временного диапазона). Реле может работать на выбор в одном из шести временных диапазонов: (0,1…1, 1…10, 6…60 с; 1…10, 6…60…
Прибор для управления электрооборудованием по определенной временной последовательности Удобная и наглядная настройка функций и временных диапазонов проводится поворотными переключателями Универсальное напряжение питания: ≅12…240 В или ~230 В 10 функций Монтаж: на DIN-рейку, стандарт 1S Мультифункциональные реле времени CRM-93H предназначены для универсального использования при автоматизации, управлении и регулировании в домашнем применении. ..
Прибор для включения/выключения различного электротехнического оборудования по установленным выдержкам времени с заданной периодичностью Диапазон выдержки времени: 0,1 с…100 д Погрешность: ±5% Реле: ~16 А, 250 В 2 временные функции (начало цикла с импульса или с паузы) Монтаж: на DIN-рейку, стандарт 1S Циклическое…
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон выдержки времени: 0,1 с…10 д Погрешность: ±5% Реле: ~16 А, 250 В 10 временных функций Монтаж: на DIN-рейку, стандарт 1S Реле времени (таймер) ARK5-T9 предназначено для включения/выключения…
Прибор для управления электрооборудованием по определенной временной последовательности Абсолютно беззвучное переключение Универсальное напряжение питания ~12…240 В 1 статический бесконтактный… … временных диапазонов, универсальное питание, контакты 16 A или 3×8 A Монтаж: на DIN-рейку, стандарт 1S Многофункциональные реле времени CRM-9S предназначены для универсального использования при автоматизации, управлении и регулировании в домашнем применении. ..
Прибор для управления электрооборудованием по определенной временной последовательности Универсальное напряжение питания ≅12…240 В или ~230 В 4 временные функции, управляемые со специального входа 5 временных функций, управляемых напряжением питания 1 функция реле памяти (импульса) Монтаж: на DIN-рейку, стандарт 1S Мультифункциональное реле времени CRM-91H для универсального использования…
Прибор для выключения и включения управляемых электроприборов Реле времени – циклователь с независимо настраиваемым временем размыкания и замыкания выхода Настраиваемое время от 0,1 с до 100 дней;…
Прибор для циклического включения/отключения электротехнического оборудования через заданные промежутки времени Диапазон выдержки времени: 0,01 с…990 ч Погрешность: ±1 e. м. p. Режимы работы: циклический или однократный Реле: ~3 А, 250 В Монтаж: настенный, на DIN-рейку (стандарт 3S) Реле времени (таймер) ARCOM-JS предназначено для циклического. ..
Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 0,5…10 с (включенное состояние), 0,5…45 мин (выключенное состояние) Питание: =24 В Нагрузочный ток: 1 А Присоединение: DIN 43650A Защита: IP65 Только для катушек до 20 Вт Реле времени циклическое РВК234DC для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Внимание! Только…
Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 2 с (включенное состояние), 0,5…120 мин (выключенное состояние) Питание: ≅24…220 В Нагрузочный ток: 1 А Присоединение: DIN 43650B Защита: IP65 Реле времени циклическое РВК232 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Использование…
Прибор для включения/отключения электротехнического оборудования через заданный промежуток времени Диапазон выдержки времени: 0,01 с. ..990 ч Погрешность: ±1 e. м. p. Режимы работы: однократный Реле: ~3 А, 250 В Монтаж: настенный, на DIN-рейку (стандарт 3S) Реле времени (таймер) ARCOM-ST5P предназначено для включения/отключения…
… срабатывания при превышении силы тока: 5…63 А Пределы порога асимметрии (перекоса) фаз: 20…99% Погрешность: ±1% Количество фаз: 3 Реле: ~63 А, 400 В 6 трехразрядных светодиодных индикаторов Монтаж: на DIN-рейку, стандарт 5S Госреестр № 64439-16 Реле Omix… … превышение напряжения — понижение напряжения — асимметрия (перекос) фаз 5 В 3 В 5% Задержка включения реле 5…600 с Задержка времени срабатывания реле — при превышении уставки напряжения — при превышении напряжением значения 350 В — при падении напряжения…
Реле времени, таймером которого можно управлять с помощью внешнего потенциометра. Настраиваемое время от 0,1 с до 10 дней (10 диапазонов)…
Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 1 с. ..99 ч 59 мин 59 с (включенное состояние), 1 с…99 ч 59 мин 59 с (выключенное состояние) Питание: ≅7…36 В или ≅110…240 В Нагрузочный ток: 1 А Присоединение: DIN 43650A Защита: IP65 Светодиодный дисплей Реле времени циклическое РВК237 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Использование…
Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 0,1…99 с Пауза между включениями: 0,5…99 мин Питание: ≅110…240 В или ≅7…36 В Нагрузочный ток: 1,5 А Присоединение: DIN 43650A Защита: IP65 Реле времени циклическое РВК790 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Включение/выключение…
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон выдержки времени: 0,1 с…10 д Погрешность: ±5% Реле: ~16 А, 250 В Задержка на включение Монтаж: на DIN-рейку, стандарт 1S Реле времени (таймер) ARK5-T1 предназначено для. ..
Прибор для включения/выключения электротехнического оборудования через заданный промежуток времени в течение суток с возможностью календарной коррекции по времени восхода/захода солнца До 8 циклов программ включения/выключения … … работы программы: 1 мин Задание широты для календарной коррекции по времени восхода/захода солнца Режимы работы: суточный Реле: ~16 А, 250 В Монтаж: на DIN-рейку, стандарт 2S Суточный программируемый таймер ARCOM-AHC15T предназначен для автоматического…
… включения и выключения освещения из любого количества различных мест при помощи параллельно соединенных кнопочных выключателей Реле памяти запоминает состояние контактов при отключении питания и восстанавливает его при возобновлении подачи питания Возможность… … выключения реле 1…12 мин Реле: ~10 А, 250 В Монтаж: в стандартную монтажную коробку Возможность непрерывного режима работы без временной задержки выключения реле Реле памяти (импульсное, бистабильное, триггер) ARCOM-MR-02 предназначено для решения различных. ..
Прибор для включения/выключения исполнительных механизмов в соответствии с заданной программой в режиме реального времени Количество шагов программы: 163 Минимальный интервал времени работы программы: 1 с Режимы работы: суточный и недельный Управляющие выходные устройства: реле, оптосимистор, оптотранзистор, твердотельное реле Поддержание хода часов при пропадании питания Монтаж: в щит, на стену…
Прибор для включения/выключения исполнительных механизмов в соответствии с заданной программой в режиме реального времени Количество шагов программы: до 8 Минимальный интервал времени работы программы: 1 мин Погрешность времени: ±2 с в сутки при 25 ± 1°С Режимы работы: суточный и недельный Реле: 1 реле ~20 А, 250 В или 2 реле ~8 А, 250 В Резерв хода: 150 ч Монтаж: на DIN-рейку, стандарт 3S Суточный/недельный…
… току: 40…90% от верхней уставки Верхний порог срабатывания по напряжению: 265 В Работа с однофазными и трехфазными насосами Реле: ~8 А, 250 В Защита: IP20 Монтаж: на DIN-рейку, стандарт 1S Реле Omix-PD-715/5 предназначено для контроля и мониторинга. .. … 600 А) Настраиваемый порог срабатывания реле по току Фиксированный порог срабатывания реле по перенапряжению 265 В Настройка времени автоматического повторного включения реле Аналоговая установка параметров Светодиодные индикаторы питания и аварийного…
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0…30 ч Погрешность: ±1% от полной шкалы Отсчет времени: прямой Режимы работы: однократный 2 независимых логических управляющих выходных устройства: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Поворотная механическая шкала Колодка PF083A в комплекте Монтаж:…
Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 2 функции Напряжение питания: ≅12. ..240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZI10 12-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…
Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…3… … контакты: 2 перекидных контакта, ~8 А, 250 В 5 функций Напряжение питания: ≅24…240 В Монтаж: в щит Сертификат ГОСТ Реле времени многофункциональное K3ZA20 24-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…
Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 4 функции Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZMQ10 24-240VAC/DC предназначено для создания независимой выдержки времени и обеспечения определенной. ..
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с…99,99 ч (часы) Отсчет времени: прямой… … Режимы работы: однократный и циклический 2 входа для пуска/останова От 1 до 3 логических управляющих выходных устройств: реле, оптосимистор, оптотранзистор, твердотельное реле Дисплей: 4-разрядный светодиодный Задержка на включение или на отключение…
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с…99,99 ч (часы) Отсчет времени: прямой и обратный Режимы работы: однократный и циклический 2 входа для пуска/останова 1 логическое управляющее выходное устройство: реле, оптосимистор, оптотранзистор, или твердотельное реле Дисплей: 4-разрядный светодиодный Задержка на включение или на отключение. ..
Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 7 функций Напряжение питания: ≅12…240 В Монтаж: на DIN-рейку, стандарт 1S Сертификат ГОСТ Реле времени многофункциональное E1ZM10 12-240VAC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…
Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 7 функций Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZM10 24-240VAC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с. ..99,99 ч (часы) Отсчет времени: прямой и обратный Режимы работы: однократный и циклический 2 входа для пуска/останова От 1 до 3 логических управляющих выходных устройств: реле, оптосимистор, оптотранзистор, твердотельное реле Дисплей: 4-разрядный светодиодный Задержка на включение или на отключение…
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с…99,99 ч (часы) Отсчет времени: прямой и обратный Режимы работы: однократный и циклический 2 входа для пуска/останова От 1 до 3 логических управляющих выходных устройств: реле, оптосимистор, оптотранзистор, твердотельное реле Дисплей: 4-разрядный светодиодный Задержка на включение или на отключение…
Прибор для включения/отключения электротехнического оборудования через заданный промежуток времени Диапазон выдержки времени: 1…60 c Погрешность: ±1 e. м. p. Режимы работы: однократный 4 реле: ~5 А, 250 В Колодка PYF14A-E в комплекте Монтаж: настенный, на DIN-рейку (стандарт 2S) Реле времени (таймер) ARCOM-h4Y…
Прибор для измерение скорости вращения и ее направления, измерение интервалов времени, времени наработки и числа совершенных оборотов Диапазон измерения скорости вращения: 0,2…99 990 об/мин Диапазон измерения… …..99 990 ч Диапазон счетчика импульсов: 0…99 990 Максимальная частота счета: 10 кГц Вход: NPN, PNP, сухой контакт Выход: реле Дисплей: 4-разрядный светодиодный Индикация направления вращения Датчик Холла (удлинение 1 м) Монтаж: настенный Универсальный…
Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидных контакта, ~8 А, 250 В 7 функций Напряжение питания: ≅12…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZI20 12-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной. ..
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,01 с…99,99 ч Погрешность: ±1 e. м. p. Отсчет времени: прямой Режимы работы: однократный Выход: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Индикатор: 4-разрядный светодиодный Модель прибора ARCOM-Dh58S-1Z…
Реле времени, таймером которого можно управлять с помощью внешнего потенциометра Асимметрический циклователь Настраиваемое время: от…
Прибор для циклического включения/отключения электротехнического оборудования через заданный промежуток времени Диапазон задаваемых выдержек времени: 0,01 с…990 ч Погрешность: ±1 e. м. p. Отсчет времени: прямой Режимы работы: однократный или циклический Выход: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Индикатор: 2×2-разрядный светодиодный Модель прибора ARCOM-Dh58S-S-1Z. ..
Прибор для создания независимой задержки включения Диапазоны выдержек времени: 0,05 с…100 ч (7 диапазонов) Выходные контакты: 1 перекидной контакт, ~8 А, 250 В 1 функция Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени однофункциональное E1Z1E10 24-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…
Прибор для измерение скорости вращения и ее направления, измерение интервалов времени, времени наработки и числа совершенных оборотов Диапазон измерения скорости вращения: 0,2…99 990 об/мин Диапазон измерения… … Диапазон счетчика импульсов: 0…99 990 Максимальная частота счета : 10 кГц Вход: NPN, PNP, сухой контакт, TTL (опция) Выход: реле, драйвер оптосимистора (опция на заказ), оптотранзистор (опция на заказ), выход для управления твердотельным реле (опция…
Прибор для создания независимой задержки выключения с контактом управления Диапазоны выдержек времени: 0,05 с…100 ч (7 диапазонов) Выходные контакты: 1 перекидной контакт, ~8 А, 250 В 1 функция Напряжение питания: ≅24. ..240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени однофункциональное E1Z1R10 24-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…
… для включения или выключения электрооборудования на определенное время после подачи/исчезновения напряжения Два независимых временных диапазона: 0,01 c…100 ч 16 функций, возможность выбора функции 2-реле 30 ячеек памяти для часто используемых временных диапазонов Управление и настройка при помощи 3 кнопок Индикация: 4-позиционный…
… работы аварийного освещения, аварийной вентиляции, для обеспечения электрического управления дверями лифтов, эскалаторами) Две временные функции, настраиваемые поворотным потенциометром Универсальное напряжение питания ≅12…240 В Выходной контакт: 2 переключающих… … освещения, аварийной вентиляции, для обеспечения электрического управления дверями лифтов, эскалаторами) Особенности: «True OFF» реле – таймер реле работает и без питания, после истечения настроенного срока Две временные функции, настраиваемые поворотным. ..
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,01 с…999 ч Погрешность: 0,01% ± 0,01 с Отсчет времени: прямой и обратный Режимы работы: однократный и циклический 2 независимых логических управляющих выходных устройства: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Дисплей: 3-разрядный светодиодный Монтаж: в щит, настенный, на…
Прибор для отсчета интервалов времени, автоматического включения/выключения электротехнического оборудования через заданный промежуток времени в течение недели… … памяти благодаря элементу питания (CR2050) Выходной контакт: 1 НО ~16 А, 250 В Монтаж: на стену Недельное программируемое реле времени ARCOM-WT17 предназначено для отсчета интервалов времени, автоматического включения/выключения электротехнического…
Прибор для отсчета интервалов времени, автоматического включения/выключения электротехнического оборудования через заданный промежуток времени в течение недели… … благодаря элементу питания (CR2032) Выходной контакт: 1 переключающий ~30 А, 250 В Монтаж: на стену Недельное программируемое реле времени ARCOM-WT16 предназначено для отсчета интервалов времени, автоматического включения/выключения электротехнического…
Прибор для создания одновременно задержки включения и задержки выключения с контактом управления Диапазоны выдержек времени: 0,05 с…100 ч (7 диапазонов) Выходные контакты: 1 перекидной контакт, ~8 А, 250 В 1 функция Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени однофункциональное E1Z1ER10 24-240V AC/DC обеспечивает одновременно и задержку включения и задержку выключения с…
Прибор для отсчета интервалов времени, автоматического включения/выключения электротехнического оборудования через заданный промежуток времени в течение недели… … аккумулятору Выходной контакт: 1 переключающий ~16 А, 250 В Монтаж: на DIN-рейку, стандарт 2S Недельное программируемое реле времени ARCOM-WT52 предназначено для отсчета интервалов времени, автоматического включения/выключения электротехнического…
Реле задержки включения и выключения.
Огромное количество разнообразных функций в технологических процессах и стандартных бытовых задачах реализуются с помощью реле задержки времени. Наиболее простые алгоритмы работы успешно решаются использованием данных приборов. Эти устройства осуществляют функцию задержки времени в системах отопления и вентиляции, холодильных установках, освещении и прочих.
Требования к функционалу реле времени.
Что касается основных требований, выдвигаемых к данному разделу продукции, то они выглядят следующим образом. Во-первых, данный прибор должен быть довольно универсальным. А именно, большим плюсом устройства является универсальное напряжение питания от 12В до 264В. Это сделает более удобным монтаж, особенно при модернизации уже существующих объектов, где не всегда есть возможность найти нужное напряжение питания.
Во вторых, уважающая себя фирма-производитель должна производить приборы со всеми основными необходимыми простыми функциями. Основными из них есть замедленное включение, отключение и одиночный импульс при включении. Все эти алгоритмы очень востребованы и часто используются.
Ну а в-третьих, безусловно, должно быть разное исполнение корпуса, так как местом установки изделия не всегда есть щит, и кроме стандартной Дин-рейки нужно предусмотреть как минимум корпус под монтажную коробку.
Наш интернет-магазин предлагает продукцию польской компании F&F, выполняющую все вышеприведенные законы управления и выпускающуюся в различных корпусах. Это соответственно PCA-512 UNI (реле задержки включения), PCA-513 UNI (одиночный импульс при включении), а так же PO-406 и PO-415 (реле задержки выключения).
Дополнительным плюсом этих моделей есть удобство и ширина диапазона установки задержки. Установка производится довольно просто, поворотом регуляторов диапазона и множителя на передней панели прибора, благодаря чему осуществляется пауза от 0,1 секунды до 576 часов.
На чем остановить выбор?
При выборе реле времени, сегодня стоит отдать предпочтение микропроцессорным устройствам, так как они имеют значительно большую функциональность и точность. Естественно выбор лучше остановить на продукции известной компании, пусть и не из высшего ценового сегмента, но соответствующей всем нормам качества. Это впоследствии убережет Вас как от ненужных финансовых затрат на замену бракованного оборудования, так и в принципе сделает возможным гарантийное обслуживание продукции. Кроме того, в нашем интернет-магазине цены на данные изделия и сервис Вас приятно порадуют.
Рады видеть Вас в интернет магазине mir-rele.com.ua ! Вы находитесь в категории товара Реле задержки времени. Хотим сразу отметить, что имея достаточный стаж в реализации данной продукции, эта позиция товара является одной из самых востребованных и популярных. Вы можете купить как реле задержки времени на включение, так и реле задержки на выключение, а также приборы с другими законами управления. Все устройства имеют заводскую гарантию 18 месяцев. (Производитель — Польша, «F&F»). Покупайте реле задержки и мы доставим Ваш заказ в любую точку Украины: Киев, Харьков, Донецк, Винница, Житомир, Запорожье, Луцк, Львов, Луганск, Кировоград, Ивано-Франковск, Николаев, Одесса, Сумы, Полтава, Ровно, Тернополь, Ужгород, Хмельницкий, Херсон, Чернигов, Черновцы, Черкассы, и конечно же Днепропетровск.
С уважением и заботой о наших клиентах, Ваш «Мир Реле» !
Таймеры света. Виды и особенности. Применения и монтаж
Таймеры света или реле времени – это устройства, автоматически включающее освещение в запрограммированные часы времени. Таймеры света помогают избегать различных неприятностей по управлению включением освещения, таких как:
- В аквариуме вовремя не включили свет, из-за чего страдают водоросли и рыбки.
- В подъезде дома днем и ночью включено освещение без надобности.
- На садовом участке после захода солнца не включено освещение, хотя электричество в саду проведено.
Такие умные устройства для человека необходимы, потому что они создают комфорт для жизни и экономят энергию. Они выполнены в виде пластиковых моноблоков с панелью, на лицевой стороне которой находятся органы управления. Таймеры подразделяются по своим свойствам.
Типовые различия таймеров
По принципу работы таймеры света делятся на:
- Электромеханические.
- Электронные.
По периоду работы:
- Универсальные таймеры света.
- Случайной коммутации.
- С обратным счетом времени.
- Астрономические.
- Недельные.
- Суточные.
По методу установки:
- Стационарные, монтаж в щит, коробку или на DIN рейку.
По условиям работы:
- Классу защищенности от действия внешней среды.
- Номинальной мощности подключаемых потребителей.
Таймеры света, которыми управляет микропроцессор. Программирование осуществляется кнопками, находящимися на лицевой панели. Значения параметров показаны на ЖК дисплее, источником питания служит аккумулятор, либо батарея аккумуляторов.
Достоинствами электронного реле является:
- Большой выбор модификаций для любых требований по интервалу работы, методу установки и эксплуатационным условиям.
- Наглядность определенных параметров.
- Запись программы в память при выключении прибора.
- Повышенная точность показаний.
- Создание небольших диапазонов переключения, до 60 секунд.
Из недостатков можно назвать сложное создание программ, возникающие проблемы при выходе из строя аккумулятора.
Чтобы управлять освещением прибегают к помощи электронных реле.
Электромеханическое релеЭтот прибор с механизмом считывания времени работает с помощью синхронного двигателя, подключенного к сети питания. Он применяется для недельной и суточной периодичности работы. Программирование таймера заключается в управлении градуированным колесиком и рычажками, находящимися на лицевой панели.
Существуют таймеры света: стационарные, которые устанавливаются на рейку или в установочную коробку, а также розеточного типа.
Если наименьший диапазон переключения и точность в секундах не важны, то оптимальным выбором будет простая модель таймера электромеханического типа.
Достоинством электромеханических таймеров можно назвать легкость настройки. Но в сравнении с электронными образцами такие модели уступают по параметрам:- Повышенный наименьший диапазон переключения, до 15 минут.
- Низкая точность хода.
- Сбой программы из-за отсутствия источника дополнительного питания.
Часто встречающаяся поломка этой модели – неисправность регулировочного колеса из-за износа зубьев шестерен. Для устранения причины требуется помощь квалифицированного специалиста.
Разновидности таймеров светаПри выборе устройства включения света по времени необходимо рассчитать периоды и диапазон работы таймера. Электронные модели находят применение в своих областях работы, а для своеобразных условий могут лучше подойти электромеханические устройства таймеров с учетом их недостатков и достоинств.
Суточные таймерыСуточные реле предназначены для определения порядка переключения приборов освещения за суточный период, то есть, в одно время ежедневно. Они удобны для включения в определенное время освещения аквариума, подсветки видеокамеры, отключения неоновой рекламы, запуска освещения вечернего фонтана в парке.
Основным недостатком суточного таймера можно назвать то, что время закатов и восходов солнца постоянно изменяется, это требует постоянной перестройки механизма на разные величины времени. А это создает дискомфорт и неудобство в работе. Если не перестраивать таймер, то через какое-то время реле будет давать значительные погрешности во времени включения. Например, лампы будут включаться тогда, когда это не требуется, когда еще достаточный уровень освещенности.
Недельные таймерыЧасто бывает нужно переключать освещение в определенный день недели. Например, необходимо отключить помещение производственного цеха, включить сигнализацию охраны в пятницу на один час раньше других дней. Для таких задач суточный таймер не подойдет.
Рабочий цикл эксплуатации составляется на программу 7-ми дней, каждую неделю процесс повторяется. Для таких задач используются в основном таймеры с электронной начинкой. По моделям они имеют отличия в числе ячеек памяти и способе определения количества параметров.
Если для недельного реле составить программу одну и ту же на каждый день, то его работа будет соответствовать суточному таймеру.
Астрономические таймеры управления приборами освещенияПри изменениях длительности светового дня из-за сезонности времени года, лучше произвести корректировку времени подключения осветительного оборудования. Для таких задач оптимально применить астрономический таймер, который учтет продолжительность светового дня в различные периоды года. Реальный цикл программы эксплуатации астрономической модели таймера составляет один год.
Таймеры обратного отсчетаТакие модели таймеров применяются в основном в подъездах домов для того, чтобы освещение не было включено постоянно и, в то же время, человек, зайдя в подъезд в темноте, не искал без света ступени и не испытывал дискомфорт.
При входе в подъезд человек включает свет, таймер обратного отсчета времени запускается, и выключит свет автоматически через запрограммированный диапазон времени без участия человека. Это экономичное решение, с комфортом для людей.
Случайный таймер светаТакой таймер предназначен для создания безопасности оставленного без присмотра жилья. Когда хозяев дома нет на месте, на таймере задается эффект присутствия. С этой задачей и призван справляться таймер случайного включения света. В его конструкцию встроен генератор случайных величин, который в случайном порядке с различными произвольными диапазонами времени включает и выключает свет в разных комнатах, создавая эффект присутствия хозяев дома.
Универсальные таймеры светаЕсли заказчику требуется применить несколько разных функций, то оптимальным выбором будет универсальная модель таймера. В нем сочетаются функции сезонного изменения порядка включения с функцией выключения света через определенный небольшой интервал времени.
Такие типы устройств имеют стоимость выше, они сложнее в эксплуатации и настройке. Не нужно гнаться за большим числом программных функций, лучше выбрать то, что нужно именно вам.
Монтаж таймеровПри выборе устройства отсчета времени необходимо определиться с целями и задачами, которые он должен выполнять, со способом установки прибора.
Розеточный тип релеИспользование реле для подключения в розетку возможно с приборами освещения со стандартной вилкой включения домашней сети 220 вольт переменного тока.
Достоинствами этих таймеров можно назвать:
- Установка без вспомогательной проводки.
- Мобильность, можно переносить в любую розетку.
- Малые габариты, компактность.
- Простота эксплуатации и легкость установки.
Но они не подойдут для управления освещением всей квартиры, не смогут обеспечить большую мощность потребителей. Для таких целей существуют другие программируемые модели розеток, например, с WI-FI.
Стационарные реле времениЕсли необходимо создать управление общим освещением всего дома или на предприятии, а не отдельными приборами, то выбирают таймеры света стационарного назначения.
Они устанавливаются в специальную коробку или на рейку распределительного щита. Такая установка требует вспомогательных усилий по сравнению с розеточным типом, а также необходимы материальные затраты. Но преимущества перекрывают недостатки: достигается единство управления и возможность питания потребителей с большой мощностью в системе.
Допустимая мощность освещенияПри подключении в работу таймера нужно выполнять правило общей мощности. В сумме она не должна быть больше мощности таймера включения освещения. Необходимые параметры обозначены в инструкции на оборудование, или указаны на информационной табличке.
Защитная функция таймера от внешней средыВоздействие факторов внешней обстановки в виде пыли, воды и других факторов неблагоприятно сказывается на эксплуатации таймера. Класс защищенности IP должен быть выбран по условиям работы.
Выбор таймераПеред выбором таймера, сначала определите цели, которых вы хотите достигнуть. В соответствии с целями и задачами определяют нужный функционал прибора и его точность при эксплуатации.
Не стоит выбирать прибор, имеющий очень много функций, если вам это не пригодится, не нужен астрономический таймер при работе с домашним аквариумом, в котором присутствует суточный цикл освещения, и диапазоны включения и отключения около 30 минут. Проконтролируйте мощность таймера, она не должна быть меньше мощности потребителей приборов освещения. Степень защиты также нужна такая, которая будет удовлетворять условиям эксплуатации.
Похожие темы:
ВЛ-162 — Реле времени с задержкой включения или отключения | РЕЛСiС
ВЛ-162
- Задержка времени на включение.
- Задержка выключения после отключения напряжения питания —
после пропадания напряжения питания реле разомкнётся только по истечении установленной выдержки времени. - Универсальное питание АС/DC 12-240 В.
- Индикация наличия питания и состояния выходного ключа.
- Коммутируемый ток 8 А (АС-1).
Скачать подробное описание реле ВЛ-162
Выполняемые функции:
e — Задержка на включение;a — Задержка на выключение при пропадании напряжения.
Технические характеристики
Питание, вход | |
---|---|
Номинальное напряжение питания: | универсальное AC/DC 12-240 В |
Потребляемая мощность: | 0,7-3 ВА (0,5-1,7 Вт) |
Индикация наличия напряжения питания: | зеленый светодиод |
Выход | |
Диапазон выдержек времени:
Настройка выдержки поворотными переключателями |
от 0,1 с до 10 мин |
Погрешность уставки времени | 5 % |
Разброс: | 0,2 % |
Погрешность от изменения температуры на 1 °С | 0,01 % (нормальное значение 20 °С) |
Количество и род выходных контактов: | 2 переключающих |
Номинальный ток (категория применения АС-1): | 8 А |
Замыкаемая мощность: | 2000 ВА/АС1, 192 Вт/DC |
Замыкаемое напряжение: | 250 В (АС1), 24 В (DC) |
Индикация выхода | красный светодиод |
Механическая износостойкость: | 3х107 циклов |
Электрическая изностойкость: | 0,7×105 |
Диапазон рабочих температур | -20…+55 °С |
Степень защиты корпуса | IP40 |
Габариты, (масса): | 90х17,6х64 мм (93 грамма) |
Схема подключения реле ВЛ-162
Габаритные и установочные размеры
Скачать подробное описание реле ВЛ-162
Функция | Операция | Временная диаграмма |
ЗАДЕРЖКА ВКЛЮЧЕНИЯ Задержка включения Задержка включения | После подачи входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается напряжение. Необходимо снять входное напряжение, чтобы сбросить реле задержки времени и обесточить выход. | |
ИНТЕРВАЛ ВКЛ Интервал | При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t).По истечении времени задержки (t) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение. | |
ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ Задержка при отпускании Задержка при выключении Задержка при выключении | После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение. После снятия спускового крючка начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается.Любое применение триггера во время задержки сбросит время задержки (t), и выход останется под напряжением. | |
SINGLE SHOT One Shot Мгновенный интервал | После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение, и начинается отсчет времени (t). Во время задержки (t) триггер игнорируется. По истечении времени задержки (t) выход обесточивается, и реле с выдержкой времени готово принять другой триггер. | |
FLASHER (сначала выключено) | После подачи входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) выход обесточивается, и последовательность повторяется до тех пор, пока входное напряжение не будет снято. | |
FLASHER (на первом) | При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t).По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято. | |
ЗАДЕРЖКА ВКЛ / ВЫКЛ | После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание.Когда триггер снят, выходные контакты остаются под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле времени задержки готово принять другой триггер. Если триггер отключен в течение периода задержки времени (t1), выход останется обесточенным, а задержка времени (t1) будет сброшена. Если триггер повторно применяется в течение периода задержки (t2), выход будет оставаться под напряжением, и время задержки (t2) будет сброшено. | |
КРОМКА ОБРАБОТКИ ОДИНАРНОГО ВЫПУСКА | После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера выход остается обесточенным. После снятия триггера на выход подается питание и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенный срок. | |
WATCHDOG Повторяющийся одиночный выстрел | После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера на выход подается напряжение, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенный срок. | |
Срабатывание ЗАДЕРЖКИ | После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии до тех пор, пока срабатывает триггер или остается входное напряжение. Если триггер снимается во время задержки (t), выход остается обесточенным, а время задержки (t) сбрасывается. | |
ПОВТОРНЫЙ ЦИКЛ (ВЫКЛ 1-й) | После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2).По окончании этой задержки выход обесточивается, и последовательность повторяется до тех пор, пока не будет снято входное напряжение. | |
ПОВТОРНЫЙ ЦИКЛ (ON 1-й) | При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t1). По истечении времени задержки (t1) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято. | |
ИНТЕРВАЛ ЗАДЕРЖКИ Один цикл | После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение. | |
ИНТЕРВАЛ С ЗАДЕРЖКОЙ Срабатывания Один цикл | После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле готово принять другой триггер. В течение как временной задержки (t1), так и временной задержки (t2) триггер игнорируется. | |
ИСТИНА ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ | При подаче входного напряжения на выход подается напряжение. Когда входное напряжение снимается, начинается временная задержка (t).По истечении времени задержки (t) выход обесточивается. Входное напряжение должно подаваться не менее 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t) приведет к сбросу временной задержки. Внешний триггер не требуется. | |
ЗАДЕРЖКА ВКЛ / ИСТИНА ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ | После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2).По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно подаваться не менее 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t2) будет поддерживать выход под напряжением и сбрасывать время задержки (t2). Внешний триггер не требуется. | |
ОДИНОЧНАЯ МАШИНА | После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. Когда срабатывает триггер, начинается временная задержка (t1), и на выход подается питание на время задержки (t2).По окончании этой задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) выход активируется, и последовательность повторяется до тех пор, пока не завершится задержка времени (t1). Во время задержки (t1) триггер игнорируется. | |
ВКЛ. ЗАДЕРЖКА-ПРОБКА | После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2).По окончании этой задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято. | |
ПРОЦЕНТ | При первоначальном приложении входного напряжения на выход подается питание, и начинается временная задержка (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1).Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение. Если входное напряжение будет снято и подано повторно, временной цикл продолжится с того места, где он остановился, когда входное напряжение было снято. Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход. | |
ПРОЦЕНТ (БЕЗ ПАМЯТИ) | При первоначальном приложении входного напряжения на выход подается питание, и начинается временная задержка (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2).По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1). Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение. Если входное напряжение будет отключено и подано повторно, цикл синхронизации будет сброшен. Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход. |
Реле с задержкой времени | Таймеры задержки включения и таймеры задержки выключения

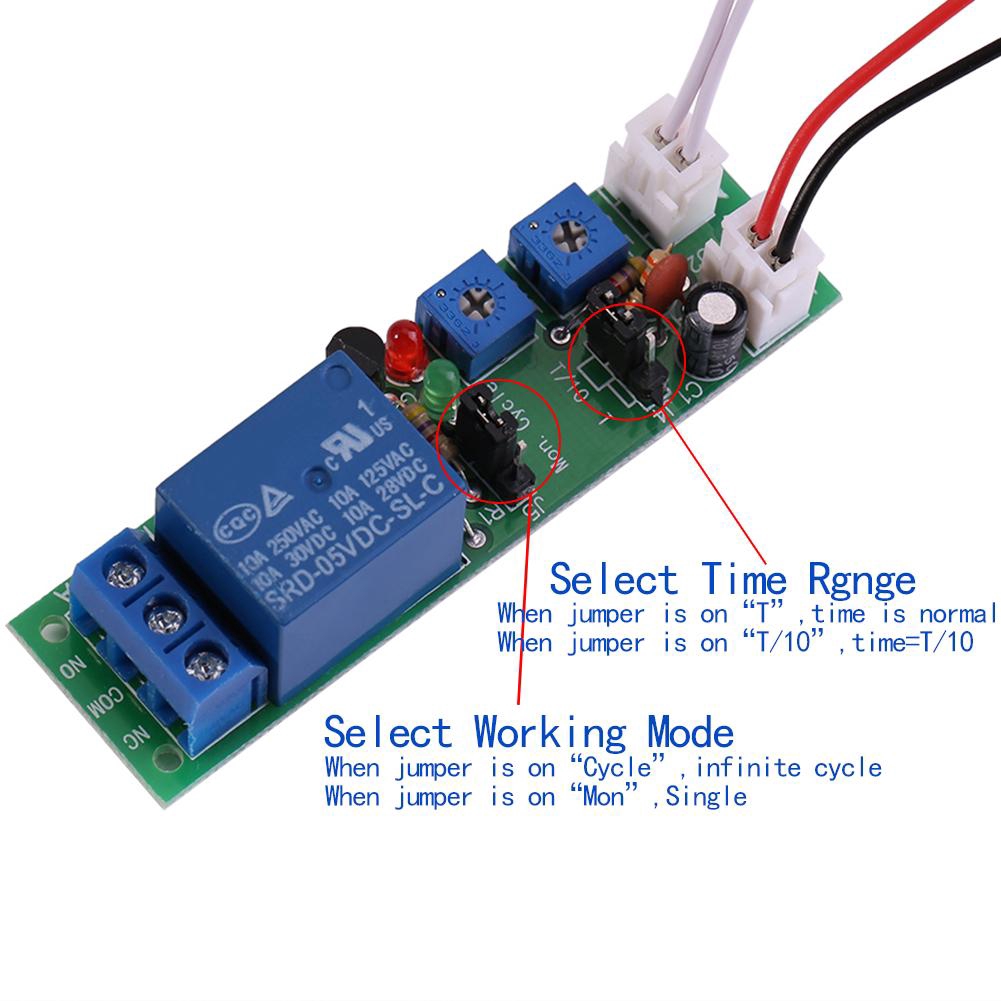

Реле задержки времени
Реле с выдержкой времени — это части, которые активируют множество приборов, механизмов и оборудования.Некоторые из приложений включают:
- автотранспортные средства
- печные вентиляторы
- конвейерные ленты
- дозирующее оборудование
- системы оповещения
Реле времени имеют встроенную функцию задержки времени. Реле с выдержкой времени, срабатывающие различными способами, минимизируют энергию, используемую для запуска крупного промышленного оборудования, или могут включать и выключать выключатели света.
Реле задержки времени также могут гарантировать, что разные части машины запускаются отдельно в заранее определенное время, например:
Производство Релес выдержкой времени могут управлять нагрузками или производственными процессами разными способами.Пример: реле с временной задержкой может гарантировать, что предметы перемещаются с одного конвейера на другой, чтобы предотвратить скопление.
БезопасностьВ качестве примера безопасного применения печи требуют вентиляции, чтобы избавиться от дыма и избежать возможности взрыва. Реле с выдержкой времени обеспечивает окно по расписанию для удаления ядовитых газов из камеры.
Обычно реле задержки срабатывает при размыкании или замыкании цепи или при подаче входного тока.Триггерный сигнал может быть либо контрольным выключателем с сухим контактом, например, поплавковым выключателем, концевым выключателем или нажимной кнопкой; или с напряжением.
Функции реле с выдержкой времени
Тип используемого реле с выдержкой времени зависит от настройки системы. Реле задержки включения и выключения представляют собой наиболее широко используемые реле задержки времени. К другим типам относятся таймеры интервалов при срабатывании, мигающие и повторные циклы.
Таймеры задержки включенияНормально разомкнутые таймеры задержки включения начинают отсчет времени при подаче входного напряжения (мощности).Выход активируется в конце задержки. Необходимо снять входное напряжение, чтобы обесточить выход и сбросить реле задержки времени.
Также называемые таймерами задержки при срабатывании, они часто используются для:
- Двигатели воздуходувки для задержки работы на определенный период времени после включения газового, электрического или масляного нагревателя.
- Чередование времени пуска для нескольких компрессоров или двигателей, которые активируются главным выключателем. Это позволяет избежать чрезмерного скачка тока в линии электропередачи.
- Охранная сигнализация и охранная сигнализация,
- Предупреждения об открытой двери,
- Последовательность подачи питания,
- Органы управления воспламенителем духовки и
- Управление вентиляторами.
Таймеры задержки выключения готовы принять триггер при подаче входного напряжения. На выход подается питание с помощью триггера, который необходимо убрать, чтобы сработала задержка по времени. Выход обесточивается в конце периода задержки времени. Если триггер сработает во время задержки, он будет сброшен.
Таймеры задержки выключения могут использоваться в:
- Системы кондиционирования воздуха для поддержания работы электродвигателя вентилятора в течение определенного периода времени после того, как термостат отключил компрессор охлаждения.
- Включите электрические устройства и двигатели в течение определенного времени, например, монетные сушилки в коммерческих прачечных.
- Блок управления газовым клапаном,
- Управление телефонной цепью и
- Управление дверью лифта.
Также называемые одноразовыми таймерами, выход для интервальных таймеров уже запитан, и временная задержка начинается при подаче входного напряжения.По истечении периода задержки выход обесточивается. Необходимо снять входное напряжение, чтобы можно было сбросить реле задержки времени.
Реле выдержки времени срабатывания можно использовать для:
- Диапазон общих и требовательных промышленных и коммерческих приложений,
- Охранная сигнализация
- Машины электросварочные,
- Предупреждения о ремнях безопасности автомобилей,
- Раздаточное оборудование и
- Насосные станции.
Когда входное напряжение подается на мигалку, контакты включаются и отключаются один за другим.Время включения и выключения одинаково. Таймер сбрасывается путем снятия напряжения и его повторной подачи. Таймеры флешера обычно используются с:
- Системы охранной сигнализации
- Контрольные лампы
- Системы сигнальных огней
Таймеры повторения цикла имеют два элемента управления, поэтому циклы можно регулировать независимо. Эти циклы будут непрерывно повторяться, пока на реле с выдержкой времени подается напряжение.Некоторые таймеры повторного цикла запускают сначала таймер выключения, а другие запускают таймер включения. Например, они могут использоваться вместе друг с другом для включения и выключения ламп.
Свяжитесь с Amperite, чтобы узнать о требованиях к реле задержки времени
Свяжитесь с нами, чтобы решить, какое реле лучше всего подходит для вашего применения!
Объяснение типов реле — Del City Blog
Озадачены, казалось бы, бесконечным количеством типов реле, бродящих вокруг?
Что ж, вам повезло, поскольку мы решили рассмотреть 5 распространенных типов реле, чтобы упростить эту, казалось бы, сложную тему.
В основном, многие люди рассматривают реле как выключатель. Основное различие между реле и переключателем состоит в том, что переключатель приводится в действие механически, а реле — электрически. Хотя это довольно общее описание, каждое реле следует одному и тому же основному принципу. Что начинает отличаться, так это в более мелких деталях между каждым типом реле. Прочтите, чтобы расшифровать назначение этих реле и выяснить, какое из них вам подходит!
Не знаете, что такое реле? Прочтите сообщение в блоге Del City, чтобы получить подробную информацию о технических аспектах этих продуктов!
Переключающее реле — это наиболее распространенный тип реле.Они имеют 5 контактов и корпус с двумя контактами, подключенными к общей клемме. Они подключены, чтобы быть либо нормально разомкнутыми (NO), либо нормально замкнутыми (NC). Не знаете, в чем разница между нормально разомкнутыми и нормально замкнутыми? Не волнуйтесь!
Если реле НЕТ, это означает, что оно не будет проводить электричество, пока катушка не будет под напряжением или не будет включена. Обычно цепь отключается, когда реле неактивно. На противоположной стороне реле NC будет проводить электричество до тех пор, пока катушка не будет под напряжением или не будет «закрыта».Это означает, что цепь все еще подключена, когда реле неактивно.
Реле переключения может управлять двумя разными цепями, одной нормально разомкнутой и одной нормально замкнутой. Как следует из названия, он также может переключаться между этими двумя типами в зависимости от ваших конкретных потребностей. Независимо от типа цепи (нормально разомкнутый, нормально замкнутый или оба) переключающее реле может переключать ток с одного компонента на другой. Важно отметить, что даже несмотря на то, что переключающее реле может переключаться между нормально разомкнутыми и нормально замкнутыми цепями, они не могут быть включены одновременно.
Реле задержки времени
Реле с выдержкой времени соответствует общей схеме обычного реле (как описано выше), но не мгновенно. Реле с временной задержкой может удерживать источник питания от 2 секунд до примерно 3 минут после отключения питания. Эти контакты реле с выдержкой времени должны быть либо нормально разомкнутыми, либо нормально замкнутыми (см. «Переключающие реле» для получения дополнительной информации об этих условиях), а также должны указываться, как работает задержка. Это может показаться сложным, но на самом деле это в основном вопрос, является ли задержка «задержкой включения» или «задержкой отключения».
Знание важности описанной выше спецификации задержки имеет решающее значение для полного понимания реле с временной задержкой. Таймер задержки включения запускается сразу после подачи напряжения. По истечении выбранного времени задержки контакты замыкаются. Эти контакты будут оставаться замкнутыми до тех пор, пока начальное напряжение не перестанет поступать на катушку.
С другой стороны, таймер «задержки выключения» не запускается при подаче напряжения. Необходимо открыть управляющий вход до того, как начнется отсчет времени, и в это время контакты останутся замкнутыми.По истечении этого времени контакты разомкнутся, и реле выключится.
Блокировочное реле
Реле с фиксацией электрически работает как обычное реле, но сохраняет свое положение даже после отключения питания. Это означает, что он будет оставаться либо в «покое», либо в «установленном» положении до следующего ввода мощности. Это позволяет ему иметь базовый атрибут памяти.
Примером реле с защелкой может быть случай, когда несколько переключателей света управляют одним светом.Реле нужно будет запомнить, в каком положении оно находилось, чтобы правильно включить или выключить свет. Если бы реле не «защелкнулось», выключатель света не был бы в правильном положении, чтобы изменить состояние света.
Твердотельное реле
Твердотельное реле отличается одним главным: отсутствием движущихся частей. В других типах реле контакты перемещались, чтобы передавать ток от одной клеммы к другой. Это не относится к твердотельным реле.Это позволяет реле работать быстрее, чем другие реле, а также, вероятно, иметь меньший износ с течением времени.
Поскольку детали не двигаются во время работы реле, его можно считать очень прочным по сравнению с другими типами реле. Его можно безошибочно активировать много раз, в отличие от других типов реле, которые мы обсуждали, которые имеют более короткий срок службы. Твердотельное реле также оснащено защитой от воспламенения. Когда это пригодится? Это реле может выжить во взрывоопасных средах и гораздо менее чувствительно к другим внешним факторам.
Герметичное реле
Реле в горшке — это довольно просто, если вы разбираетесь в других типах реле. Что отличает его от других, так это дополнительная защита. Когда реле залито, это означает, что оно было запломбировано каким-то веществом, чтобы действовать как барьер против суровых условий или других возможных препятствий. Это также позволяет ему быть более устойчивым к ударам и вибрациям. Обычными герметиками для герметизированных реле являются, в частности, термореактивные пластмассы и гели из силиконовой резины. Это определенно тот тип реле, который вам нужен, если ваш проект находится в более интенсивной среде.
РелеHi-Amp также используются в различных приложениях и могут быть найдены во многих конструкциях, упомянутых выше. Они предназначены для более мощных работ, когда вам нужно немного больше мощности в вашем реле. Del City гордится тем, что расширила нашу линейку реле высокого уровня Bosch-Tyco, которые обычно используются для управления двигателем, свечей накаливания, экранов с подогревом, систем предварительного нагрева и многого другого!
Надеюсь, что после того, как вы увидели эти типы реле, ваши беды развеялись! Не знаете, как работает реле? Хотите узнать больше о типах автомобильных реле? Ознакомьтесь с одной из наших других статей, посвященных этой теме!
Если у вас остались вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1.800.654.4757 !
1 | ЗАДЕРЖКА ВКЛЮЧЕНИЯ: Когда на катушку подается питание, начинается период задержки ВКЛЮЧЕНИЯ, и контакты в это время не переключаются. В конце периода ЗАДЕРЖКИ ВКЛЮЧЕНИЯ контакты переключаются, либо подключают (нормально открытые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Контакты остаются в переданном состоянии до тех пор, пока с катушки не будет отключено питание.Затем они возвращаются в исходное состояние, и устройство готово к новому циклу. |
2 | ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ I: На катушку постоянно подается питание. При замыкании пускового переключателя («сухой» внешний контакт) контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Когда пусковой переключатель разомкнут, начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакты остаются в переданном положении до окончания периода ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ.Затем они возвращаются в исходное положение, и агрегат готов к новому циклу. |
3 | ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ II: На катушку постоянно подается питание. После включения и выключения пускового переключателя («сухой» внешний контакт) начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ и контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Когда период отсчета времени заканчивается, контакты возвращаются в исходное положение, и устройство готово к новому циклу. |
4 | ИНТЕРВАЛЬНАЯ ЗАДЕРЖКА: При подаче питания на катушку (пусковой переключатель должен быть переключен в многофункциональные таймеры), начинается период времени ИНТЕРВАЛ и контакты переключаются, либо соединяются (нормально разомкнутые контакты), либо разъединяются (нормально замкнутые контакты) Загрузка. Когда интервал времени INTERVAL заканчивается, контакты возвращаются в исходное положение. Устройство перезагружается при отключении питания от катушки, делая устройство готовым к новому циклу. |
5 | ВЫПУСК ЦИКЛА 1 (РАВНОЕ ВРЕМЯ ВЫКЛ. / ВКЛ.): При подаче питания на таймер начинается отсчет времени. Выходное реле выключено на установленное время, а затем включено на установленное время только на 1 цикл. Таймер сбрасывается при отключении питания или подаче сигнала сброса. |
6 | ПОВТОРНЫЙ ЦИКЛ (РАВНЫЕ ВРЕМЯ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ): Когда питание подается на катушку, инициируется период времени ВЫКЛЮЧЕНИЯ; контакты не переносятся.В конце периода времени выключения начинается период времени включения. Контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. В конце периода включения контакты переключаются, и цикл продолжается до тех пор, пока с катушки не будет отключено питание. |
7 | ПОВТОРНЫЙ ЦИКЛ (НЕЗАВИСИМЫЕ ПЕРИОДЫ ВРЕМЕНИ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ): Когда питание подается на катушку, период ВКЛЮЧЕНИЯ инициируется переключением контактов (нормально открытые контакты замыкаются, нормально закрытые контакты размыкаются).В конце периода ВЫКЛ контакты размыкаются и начинается период ВКЛ. Цикл продолжается до тех пор, пока с катушки не будет отключено питание. |
8 | ИНТЕРВАЛ СИГНАЛА / ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ: На катушку постоянно подается питание. После замыкания пускового выключателя («сухой» внешний контакт) начинается цикл ИНТЕРВАЛ; контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. В конце цикла ИНТЕРВАЛ начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакты остаются переданными до тех пор, пока цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ не закончится.Затем контакты возвращаются в исходное положение, и устройство готово к новому циклу. |
9 | ЗАДЕРЖКА ВКЛЮЧЕНИЯ / ЗАДЕРЖКА СИГНАЛА: На катушку постоянно подается питание. После замыкания пускового выключателя («сухой» внешний контакт) начинается цикл ЗАДЕРЖКИ ВКЛЮЧЕНИЯ; контакты не переносятся. В конце цикла ЗАДЕРЖКИ ВКЛЮЧЕНИЯ контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку.После отпускания пускового переключателя начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; контакты остаются переданными. В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, и устройство готово к новому циклу. |
10 | ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ ПИТАНИЯ: Когда питание подается на катушку, контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Когда питание обмотки прекращается, начинается отсчет времени ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; контакты остаются переданными.В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, и устройство готово к новому циклу. |
11 | WATCHDOG (RETRIGGERABLE SINGLE SHOT): После подачи входного напряжения реле с выдержкой времени готово принимать сигналы запуска. При подаче триггерного сигнала реле включается и начинается заданное время. По истечении заданного времени реле обесточивается, если триггерный сигнал не срабатывает и не размыкается до истечения времени ожидания (до истечения заданного времени).Непрерывное переключение триггерного сигнала со скоростью, превышающей заданное время, приведет к тому, что реле останется под напряжением. |
Разница между реле и переключателем
В электротехнике и переключатель, и реле являются важными электрическими компонентами. Это электромеханические устройства, предназначенные для управления и защиты системы. Их можно найти во многих домашних электрических системах, таких как автомобилестроение, телекоммуникации, системы энергоснабжения и системы управления.Давайте посмотрим на разницу между реле и переключателем и их использование.
Что может быть проще переключателя? У нас они есть в домах на стенах, в автомобилях, и они довольно недорогие по стоимости. Выключатели старше и имеют меньшую пропускную способность по току. Доступны различные типы переключателей в зависимости от требований электронного проекта. Некоторые из них — тумблер, ползунковый переключатель, кнопочный переключатель, кулисный переключатель и т. Д. Есть и другие переключатели, такие как ртутный переключатель (переключатели движения), используемые в охранной сигнализации и автоматизации.
Реле— это специальные электрические переключатели, которые можно включать и выключать дистанционно из удаленной точки. В зависимости от количества полюсов существуют разные типы реле. Это SPST (однополюсный одинарный бросок), SPDT (однополюсный двойной бросок), DPST (двухполюсный одинарный бросок), DPDT (двухполюсный двойной бросок). Они имеют стандартные рабочие напряжения (5 В, 6 В, 12 В, 18 В, 24 В и 48 В).
Электрические символы
Вот некоторые из схемных обозначений реле и переключателей, которые обычно используются в электронных схемах.
Переключатели без короткого замыкания
Примечание: стрелка указывает на подключение к электрическим цепям.
Обозначения цепей реле
Практический пример
Как управлять лампой (лампочкой) с помощью переключателя?
В этом примере показано управление лампой с помощью SPST (однополюсного переключателя на одно направление). Аккумулятор 12 В подключается к лампе 12 В.При нажатии переключателя (S1) через батарею будет протекать ток, и лампа будет гореть. При отпускании переключателя лампа будет выключена. Эта схема управления с использованием переключателя полезна для управления нагрузками переменного и постоянного тока.
Управление лампой с помощью реле
На схеме ниже показано управление лампой с помощью реле. Эта схема реле управляет двумя лампочками (Bulb 1 и Bulb 2).
Когда реле находится под напряжением (переключатель находится в состоянии ВКЛ.), Лампа 2 светится, а лампа 1 находится в выключенном состоянии.В этом состоянии реле включено, когда управляющее напряжение превышает рабочее. Если напряжение ниже рабочего напряжения, реле обесточивается (переключатель находится в выключенном состоянии). Теперь лампочка 2 не будет светиться, а лампочка 1 находится в состоянии ВКЛ.
Разница между реле и переключателем
Вот сравнение переключателя и реле.
Переключатель | Реле | |
---|---|---|
1 | Переключатель — это электромеханическое устройство, используемое для замыкания или размыкания цепей | Реле — это электромеханическое устройство, используемое для замыкания или размыкания цепей |
2 | Переключателями можно управлять механически | Реле можно управлять электронно |
3 | Управляет протеканием тока путем размыкания или замыкания цепей | Управляет цепями большой мощности с сигналами малой мощности путем размыкания или замыкания контактов |
4 | Они управляются вручную рычагом или нажатием кнопок | Он может посылать электромагнитный или оптический сигнал для включения цепи нагрузки |
5 | Используется для размыкания или замыкания контактов | Используется для защиты системы от повреждений |
6 | Он работает медленнее по сравнению с реле, потому что ему требуется физический объект для внесения изменений | Он работает быстрее |
7 | Коммутатор выполняет прямой контакт или соединение. | Это переключатель дистанционного управления |
8 | Пример: ручное управление переключателем (физическое управление вентиляторами, освещением в домах) | Пример: включение / выключение кондиционера, уличного освещения LDR (автоматический) |
Заключение
Реле и переключатели — это основные электронные компоненты, используемые в домах и в промышленных системах управления. Они представляют собой некоторую разницу между реле и переключателем в их функциональности, механической конструкции и стабильности.Оба они имеют свои уникальные преимущества и недостатки. Например, переключатели лучше всего подходят для недорогих приложений, а реле используются для дистанционного управления приборами в умных домах.
Как включить и выключить реле
Как включить и выключить реле
Включение реле? Хотите узнать, как его выключить? Вам нужна помощь в перезагрузке или перезагрузке? Узнайте, как это сделать, в этой статье!
По сценарию Пола Хамфриса
Обновлено больше недели назад
Нажмите и удерживайте кнопку питания в течение 5 секунд.
Нажмите и удерживайте кнопку питания в течение 5 секунд.
Нажмите и удерживайте одновременно кнопки Power И Push & Talk в течение 5 секунд.
При включении реле реле будет вибрировать. Примерно через 12 секунд светодиодное кольцо будет вращать белый свет по часовой стрелке в течение примерно минуты.
Когда устройство Relay выключится, Relay сообщит об отключении питания и будет вибрировать.То же светодиодное кольцо будет вращать белый свет по часовой стрелке около минуты.
Если реле подключено к зарядному устройству и имеет заряд 25% или выше, оно снова включится.
Когда батарея разрядится, вокруг центральной кнопки Push & Talk на реле появится красное светодиодное кольцо. Приложение Relay также будет отправлять уведомления о заряде батареи. Если батарея разрядится до критического уровня, реле автоматически выключится.
Перезагрузка / перезапуск может также обозначаться агентом поддержки как «Выключение и выключение устройства»
Остались вопросы? Обратитесь в службу поддержки!
Нужна помощь с реле?
Общайтесь с нашими агентами поддержки онлайн или в приложении Relay после создания учетной записи.
В приложении нажмите на вопросительный знак в правом верхнем углу экрана. Или войдите здесь, используя интернет-браузер.
После входа в систему появится виджет с дружественным приветствием. Здесь вы можете начать с нами разговор.
Наш виджет также будет содержать такую информацию, как «Состояние системы», полезные статьи и многое другое!
Работа реле для аварийной сигнализации и двухпозиционного управления процессом
Аварийный сигнал или управление процессомДвойной релейный выход с (два реле) или четыре релейных выхода (четыре реле) доступны в качестве опции для всех цифровых панельных измерителей Laureate 1/8 DIN, счетчиков, таймеров и измерителей последовательного входа.С помощью этих реле можно реализовать несколько режимов сигнализации и управления для двух программируемых уставок. Реле могут быть контактными реле формы C или твердотельными реле формы A.
Контактные реле формы C являются SPDT и рассчитаны на 8 А при 250 В переменного тока или 24 В постоянного тока. Контактные реле необходимы для переключения больших токов.
Твердотельные реле формы A являются SPST и рассчитаны на 120 мА при 140 В переменного тока или 180 В постоянного тока.Твердый реле состояния идеально подходят для малых токов переключения и частой работы.
