Разновидности реле контроля напряжения
Пониженное или повышенное напряжение (провалы или забросы) может привести к выходу оборудования из строя или его возгоранию.
Как же защитить электроприборы от нестабильного напряжения? Для этого в цепь нагрузки включают защитное устройство реле напряжения, которое быстро отключает питание при провалах либо скачках напряжения.
Цель использования реле напряжения – отключение нагрузки при переходе напряжения через нижний / верхний порог. Это защитное устройство автоматически возобновит питание после стабилизации напряжения. Можно настроить время задержки включения в диапазоне от 3 до 600 секунд. Это важно для электрооборудования, которое могут повредить частые повторные включения. Реле хорошо защитит нагрузку при авариях внешних электросетей – перегрузке, перекосе фаз, обрыве нулевого провода и других.
По конструкции реле напряжения это комбинация 2-х устройств – электронного для контроля напряжения и силового для быстрого разъединения цепи.
Устройство собрано в общем корпусе. Электронная часть изготавливается на основе микропроцессора. Такой контроллер в реле напряжения обеспечит ему плавную регулировку пределов порога срабатывания.
Важная характеристика реле напряжения – быстродействие, которое составляет не более 1,2 с. Это скорость срабатывания реле, позволяющая сохранить электроприборы при резком изменении напряжения. Настройку верхнего / нижнего порогов срабатывания делают с помощью клавиш (сенсорных или обычных) и цифрового экрана.
Время отключения (быстродействие) реле равно не больше 0,01… 0,03 с при превышении и 1,2 с – при снижении напряжения от нормативного значения 230 В.
По способу установки
По типу установки отличают реле – для розетки, в виде электрического удлинителя и для монтажа на DIN-рейку в распределительный щиток. Первые два вида реле напряжений считаются бытовыми, а последний – может быть как бытовым, так и промышленным.
Накладное реле напряжения включают непосредственно в розетку.
Оно защищает только один электроприбор. Управляют устройством с помощью обычных или сенсорных клавиш. Они же служат для установки времени задержки включения. В таком исполнении реле напряжения есть опция блокировки клавиш, чтобы исключить несанкционированную смену настроек устройства. Это актуально, если дома есть маленькие дети или же реле установлено в общедоступном месте. Цифровой экран показывает текущее значение напряжения, оповещения системы и упрощает навигацию по меню реле. Индикатор зеленого цвета свидетельствует, что напряжение сети находится в заданных пределах и нагрузка подключена. Опасные изменения напряжения сохраняются в энергонезависимой памяти реле.
Функции для реле напряжения с удлинителем практически полностью соответствуют всему, что касается накладных моделей. Различия касаются числа одновременно защищаемых бытовых приборов (2, 3 или 6) и параметров термозащиты реле с удлинителем. Так, нагрузка для такого устройства отключается при температуре внутри корпуса 100 °С, а подключается при 70 ºС.
Это исполнение насчитывает 3-и типоразмера – RBUZ R2, P3 и P6. Друг от друга они отличаются числом розеток в удлинителе и длиной провода.

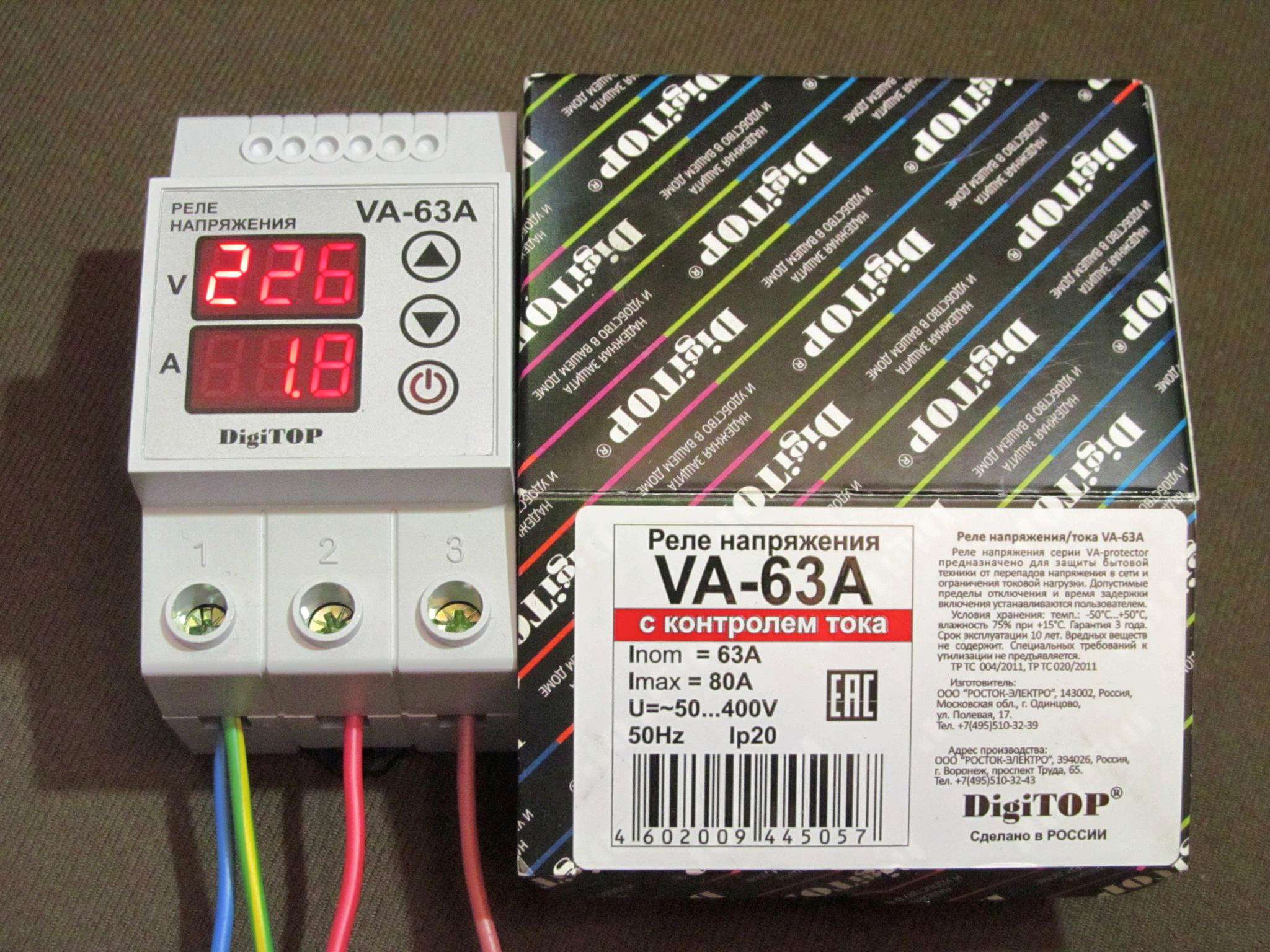

Самая многочисленная серия – реле напряжения на DIN-рейку. Модели RBUZ D16-63 и RBUZ Dt25-63 – однофазные, 3F – трехфазная. У них корпус из негорючего поликарбоната. Серии D, Dt рассчитаны на разные номинальные токи и мощность нагрузки. Это 5-ть типоразмеров на ток в диапазоне 16…63 А. Управляются такие реле тремя клавишами. Этот процесс упрощает цифровой экран. Зеленый индикатор свидетельствует о подаче напряжения. Критические напряжения сохраняются в памяти реле. Схема реле включает надежные конденсаторы бренда EPCOS (ФРГ). Их применение на порядок увеличивает срок службы реле напряжения RBUZ. Отличия линии реле Dt – в более точном замере напряжения за счет использования алгоритма True RMS (измерения отстроены от влияния сетевых помех) и наличии защиты от перегрева.
По допустимой мощности и напряжению
Защитные устройства рассчитаны на разную мощность нагрузки, максимальная мощность равна 13 900 ВА.
Напряжение – 230 (однофазная сеть) или 380 В (трехфазная).
Реле подбирается с запасом (в 1,2 — 1,3 раза больше) относительно мощности нагрузки. К примеру, если на входе питания стоит автоматический выключатель на 30 А, реле напряжения нужно выбрать на 40 А.
По количеству фаз
Тот же алгоритм управления и импульсный блок питания, что и RBUZ Dt, имеет трехфазное реле напряжения RBUZ 3F. Помимо прочего, это устройство контролирует порядок следования фаз и отключит нагрузку при их перекосе. Чтобы управлять трехфазной нагрузкой, надо использовать контактор. Особенно при мощности свыше 8 500 ВА. С помощью меню этого реле потребитель может отдельно выключить функции контроля порядка фаз и ассиметрии, а также их полного отсутствия (но только совместно с перекосом). Энергонезависимая память реле сохраняет аварии в соответствии с их приоритетом. Если одновременно упало напряжение и произошел фазный перекос, то в памяти будет сохранен последний сбой, т.е. перекос.
Если на ввод в здание трехфазного питания подключить реле напряжение нужного номинала по току, следует помнить об особенностях его работы.
Так при пропадании питания на одной фазе реле отключит остальные две, т.к. такой режим не допускается для трехфазной нагрузки. То же будет происходить при небольших перекосах фаз (разнице напряжений на них). Поэтому, если в доме отсутствует трехфазная нагрузка, лучше включить отдельные реле напряжения на каждую из фаз.
Наличие термозащиты
Реле напряжения серий RBUZ Dt, R2-P6, R1 и SR1 имеют защиту от перегрева. Если температура внутри корпуса прибора станет больше 80 ºС, питание с нагрузки будет снято. Возобновление питания произойдет после снижения ее температуры до 60 ºС. Эти параметры тепловой защиты соответствуют реле серий Dt, R1 и SR1. У последнего есть сенсорные клавиши, светодиодный экран и импульсный блок питания. Это сильно уменьшает его собственное энергопотребление. Для реле напряжений R2, P3 и P6 параметры термозащиты составляют 100 / 70 ºС.
Оцените новость:
Реле контроля напряжения — ЗАЩИТА оборудования
Интересный факт. Понятие лошадиная сила ввел отец известного ученого-физика Ватта.
Ватт-отец был инженером-конструктором
паровых машин, и ему было жизненно необходимо убедить владельцев шахт покупать его машины вместо тягловых лошадей. Чтобы хозяева
шахт могли посчитать выгоду, Ватт придумал термин лошадиная сила для определения мощности паровых машин. Одна л.с. по Ватту — это
500 фунтов груза, которые лошадь могла тянуть весь рабочий день. Так что одна лошадиная сила — это способность тянуть телегу с
227 кг груза в течении 12 часового рабочего дня. Паровые машины, продаваемые Ваттом, имели всего несколько лошадиных сил.
Для чего нужно реле напряжения
Реле напряжения применяются исключительно для защиты оборудования от скачков напряжения и больше ни для чего. Помните, ни пробки, ни автоматические выключатели не защищают от плохого напряжения.
Реле напряжения не выравнивает плохое напряжение, а только отключает питание и автоматически включает сеть при
восстановлении нормального напряжения.
Если в Вашей сети стабильно плохое напряжение и/или очень частые скачки, то
технически Вам поможет только стабилизатор напряжения. Хотя по закону и по совести это является проблемой поставщика
электроэнергии.
Причин скачков напряжения может быть много: от неграмотного электрика до обрыва кабеля. Но наиболее частая на сегодня поломка в электрике — это «обгорание» ноля. При обгорании ноля напряжение в Вашей квартире (доме) будет «скакать» от 300В до 380В. При этом сгорает все, что было включено: холодильники, компьютеры, стиральные машины и т.п. Основная причина обгорания — старые кабельные линии. У себя в квартире Вы можете поменять всю электропроводку, но это не защитит Вас от обгорания нуля в подъезде или на площадке. К сожалению, на сегодня в любом киевском ЖЭКе такие ЧП случаются десятками и сотнями в год, а в масштабах г. Киева — тысячами.
Таким образом, реле напряжение эффективно для аварийных ситуаций.
Виды реле напряжения
Реле напряжения — для быта выпускают страны СНГ и, конечно же, Китай. Страны, которые мы привыкли называть «развитой мир», выпускают реле контроля напряжения исключительно для производственного оборудования. Из украинских производителей наиболее известные торговые марки — это «DigiTOP» (г. Донецк), «Зубр» (г.Донецк), «Укрреле» (г. Днепропетровск), «Новатек» (г. Одесса)
В зависимости от типа подключения реле напряжения выпускаются как для одного прибора (с установкой в розетку), так
и для группы приборов (в форме удлинителя или тройника) и, конечно же, для всей квартиры/дома (с возможностью
установки в электрошкафу).
Ниже Вы можете увидеть фотографии реле напряжения для различного вида.

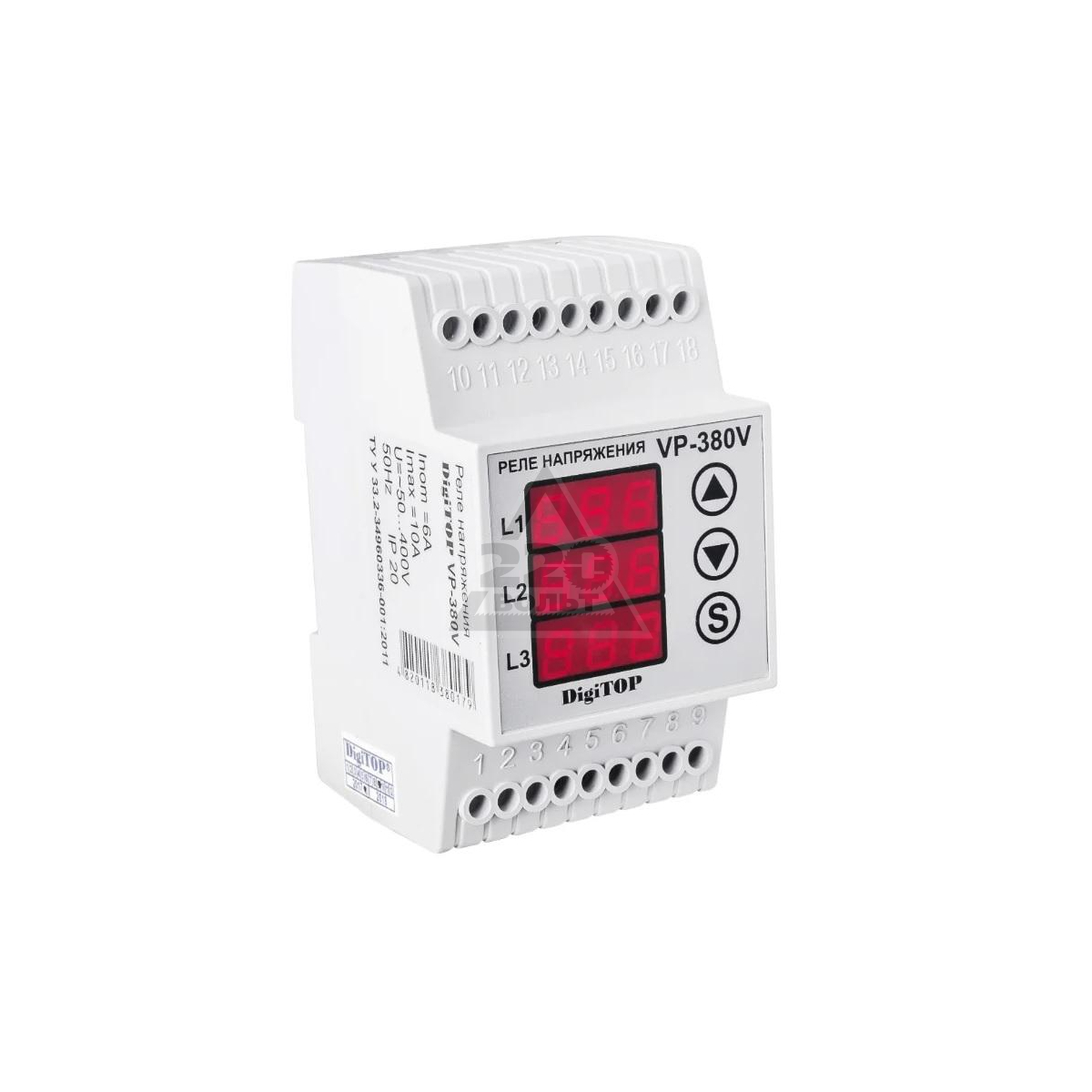

Однофазное или трехфазное реле напряжения: принципиальное различие
На заметку: Некоторые электрики вполне обосновано могут возразить, что трехфазное реле напряжение тоже будет защищать
однофазных потребителей от скачков напряжения. Да — это правда. Но правда и в том, что при пропадании одной из фаз
3-фазное реле напряжение отключает оставшиеся две фазы, поскольку подобное состояние — это гибель для 3-фазного двигателя.
Как правильно выбрать реле напряжения
Основная ошибка при выборе однофазного реле — неправильно подобранная мощность. Как известно, все 3-фазные реле
выпускаются с мощностью максимум 16А. Это и понятно, мощности промышленного оборудования очень разные и выпуск огромного
количества реле на разную мощность абсолютно не экономичен. В промышленности реле управляют контакторами или пускателями,
которые уже и подбираются по мощности. А вот для быта наши производственники разработали реле с усиленными контактами: до
100А.
Но почти никто из обычных граждан не знает, что номинал силы тока, указанный на реле напряжения, означает силу тока,
которую данное реле может пропустить через себя, но разомкнуть !!! Все производители реле напряжения в инструкции указывают
на данный факт и рекомендуют корректировать номинальный ток на 20-30%.
Таким образом, при выборе реле напряжения Вам достаточно знать, что если на Вашем вводном автомате написано 25А, то Вам необходимо реле на 32А или 40А. Если Ваш вводной автомат рассчитан на 40А — то достаточно взять реле на 50-60А и т.д.
На заметку: поскольку подавляющее большинство потребителей инструкции читают только когда «чегой-то не заводится» или «ой сломалось», то ТОВ «Энергохіт» (ТМ — DigiTop) в конце 2011г. маркировку своих реле осуществляет не по номинальному току — как положено по правилам, а как понятней рядовому потребителю — т.е. по току отсечки.
И последнее.
Реле напряжение не имеет встроенной защиты от высоких токов. Т.е. реле напряжения нужно защищать от высоких токов
с помощью автоматического выключателя. Автомат подбирается, как и сказано выше, номиналом на 20-30% ниже, чем номинал реле.
Автоматический выключатель устанавливается перед реле.
И самое последнее. Обратите внимание, что ни реле напряжения, ни стабилизаторы не защищают от высокого напряжения разряда молнии. Токи молнии настолько велики, что обычные автоматы и реле просто взрываются. От прямого попадания молнии защищают, как известно, молниеотводы. А вот для защиты от остаточных токов, которые могут распространяться по линиям электропередач и под землей, устанавливаются высоковольтные разрядники. См. статью «Защита в электрике».
Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.
author: Оleg Stolyarov
Последние изменения внесены 20.
Реле контроля напряжения
УЗИП предназначены для защиты от грозовых перенапряжений, возникающих в воздушных линиях электропередачи во время грозы (подробнее о применении УЗИП см. Технический циркуляр 30/2012) .
Реле контроля напряжения эффективно защищают потребители электроэнергии от скачков напряжения, вызванных коротким замыканием в сети, а так же в случае обрыва или нарушения контактов в цепи нейтрального проводника N.
РКН, в отличие от стабилизаторов напряжения, не поддерживают напряжение в сети требуемой величины, а отключают нагрузку.
В случаях, когда произошло короткое замыкание между фазным и нейтральным проводниками в трехфазной системе электроснабжения (либо между фазным проводником и цепями защитного заземления), то до срабатывания автоматической защиты в цепях двух других фаз напряжение повышается.
При обрыве нейтрального проводника в наиболее нагруженной фазе напряжение уменьшается, а в наименее нагруженной – повышается.
Защита при обрыве проводника N срабатывает не всегда. Поэтому нарушения в цепи нейтрального проводника являются наиболее частой причиной выхода электроприборов из строя.
При значительном повышении напряжения могут выйти из строя практически все электроприборы (не имеющие самостоятельной защиты). Понижение напряжения, прежде всего, опасно для электродвигателей (например, может выйти из строя компрессор холодильника).
Реле контроля напряжения позволяет раздельно устанавливать минимальное и максимальное напряжения, при которых произойдет отключение нагрузки. Так же необходимо установить задержку времени, через которое РКН восстановит электроснабжение потребителей после отключения (в случае нормализации величины напряжения в сети).
В случае использования РКН для защиты холодильного и вентиляционного оборудования задержку времени целесообразно увеличить, так как повторное включение электродвигателей компрессоров холодильного оборудования через небольшой промежуток времени после их аварийного останова может привести в выходу их из строя.
К ОГЛАВЛЕНИЮ (Все статьи сайта)
Виктор Чернов
19.04.2018
Реле контроля напряжения серии HRN
Реле контроля напряжения HRN-41 и HRN-42
? реле предназначено для контроля DC и AC однфазных цепей в 3 диапазонах
? реле контролирует напряжение на двух независимых уровнях (повышение /
понижение напряжения)
? два варианта, HRN-41: функция «ГИСТЕРЕЗИС» и HRN-42: функция «ОКНО»
? функция «ПАМЯТЬ» — для возврата из ошибочного состояния в
нормальное необходимо нажать кнопку «RESET» передней панели реле
? функция второго реле (независимо / параллельно)
? настраиваемая задержка для элиминации кратковременных спадов и пиков на
каждом уровне
? гальванически изолированное питание от замеряющих входов (в отличие от реле
контроля ряда HRN-3)
? выходной контакт 1x переключ. 16 A / 250 V AC1 для каждого контролируемого уровня
напряжения
? в исполнении 3-МОДУЛЬ, крепление на DIN рейку
|
|
Реле контроля напряжения HRN-3x ряда HRN-6x
служит для контроля напряжения питания у
эл.
потребителей склонных к толерантности напряжения, защита оборудования перед
повышением / понижением напряжения
?все типы имеют настраиваемую задержку 0
-10 с (для элиминации кратковрем.скачков и пиков напряжения)
?
нижний уровень напряжения (Umin) настраивается в % от величины верхнего уровня(итах)
?
3-режимная индикация парой LED диодов указывает нормальное состояние и 2 ошибочных состояния
?
питание реле с контролируемого
напряжения (измеряет и уровень собственного напряжения)
?
однофазное исполнение, 1-МОДУЛЬ,
крепление на DIN рейку
Реле
контроля ряда Ш-3х служит для контроля уровня напряжения в однофазных цепях и
цепях с постоянным током. Напряжение контролируемое для изделия является
одновременно и напряжением питания. В реле можно настроить два независимых
уровня напряжения. У HRN- 33, HRN-34 и HRN-37 в нормальном сосотоянии постоянно
замкнуто, а при отклонении над или под настроенный уровень контрол.
напряжения -
реле выключит. Эта комбинация подключения выходного реле выгодна там, где
полное выпадение напряжения питания (контролируемого) принимается как ошибочное
соостояние, также как и повышение напряжения в рамках настроенного уровня .
Выходное реле в обеих ситуациях всегда выключено. Наоборот, у HRN-35 для
каждого уровня использовано осамостоятельное реле, которое в нормальном соостоянии
выключено. При пересечении верхнего уровня(напр. повышение напряжения)
включается первое реле, при пересечении нижнего уровня (напр.понижение
напряжения) включается второе реле. Таким образом, по состоянию выхода можно
судить о каком ошибочном сосотоянии идет речь. Для элиминации кратковременых
пиков и спадов напряжения используется веременная задержка, которую можно
плавно настроить в пределах 0-10 с. Реализуется при переходе из нормального
состояния в ошибочное и препятствует избыточному искрению выходного реле,
вызванному паразитными пиками.
При возвращении с ошибочного сосотоянияк
нормальному задержка не реализуется , реализуется гистерезис (26% в
зависимости от настроенного уровня). Благодаря переключающим выходным контактам
можно достичь и других конфигураций, соответственно с пожеланиями и
требованиями данной аппликации.
Реле
контроля ряда HRN-6x служит для контроля уровня
напряжения в однофазных цепях и цепях с постоянным током. Контролируемое
напряжение для устройства является одновременно и напряжением питания. У реле
можно настроить два независимых уровня напряжения. При пересечении Umax выход активирован. При
пересечении Umin выход деактивирован. Эта
комбинация подключения реле выгодна там, где полное выпадение напряжения
питания (контролируемого) расценивается как ошибочное состояние, также как и
повышение напряжения в рамках настроенного уровня. Для элиминации
кратковременных пиков в цепи служит временная задержка, которую можно плавно
настроить в пределах 0-10 с.
Реализуется при переходе из состояния повышенного
напряжения в соостояние пониженного напряжения. При возвращении из состояния
пониженного напряжения в состояния повышенного напряжения задержка не
реализуется. Благодаря переключающим выходным контактам можно достичь и других
конфигураций, соответственно с пожеланиями и требованиями данной аппликации.
Реле контроля последовательности и выпадения фаз HRN-55, HRN-55N
?
замена HRN-51 и HRN -51N
?
реле контролирует последовательность и
выпадение фаз, нарушение пограничных состояний напряжения
?
реле предназначено для контроля 3-фазных
сетей
?
HRN-55 — питание со всех фаз, это значит, что функции реле сохранятся и при
выпадении одной из фаз
?
HRN-55N — питание L1-N, это значит, что реле контролиет и нарушение нейтрали
?
фиксированная задержка T1 (500 мс) и настраиваемая задержка T2 (0.
1-10 с)
?
состояние ошибки указывает LED и размыкание выходного контакта реле
?
выходной контакт 1х переключ. 8 A / 250 V AC1
?
в исполнении 1-МОДУЛЬ, крепление на DIN рейку
|
|
Реле контроля повышения /понижения напряжения в 3-фазных сетях HRN-57, HRN-57 N
? применяется для контроля напряжения в распредщите, защита оборудования
? мониторирует величину напряжения в 3-фазной системе напряжения
? реле контролирует последовательность фаз
? можно настроить верхний и нижний уровень напряжения, при котором контакт
выходного реле выключится
? настраиваемая задержка элиминирует кратковременные пики и спады напряжения
в сети
? питание с контролируемого напряжения
? состояние ошибки указывает красный LED и размыкание выходного контакта реле
? выходной контакт 1x переключ.
8 A / 250 V AC1
? если напряжение питания станет ниже 60 % Un (UOFF уровень
отключения), произойдет немедленное размыкание реле без реализации задержки
?
HRN-57 -
питание со всех фаз, это значит, что реле и при выпадении одной из фаз
сохраняет все свои функции
?
HRN-57N -
питание L1-N, это значит, что реле контролирует и нарушение нейтраля, замена HRN-52
? в исполнении 1-МОДУЛЬ, крепление на DIN рейку
|
|
Реле контроля повышения /понижения напряжения в 3-фазных сетях HRN-54 , HRN-54N
?
служит для контроля напряжения,
последовательности и выпадения фаз в распредщите ( защита оборудования)
?
мониторирует величину напряжения в
3-фазной системе напряжения
?
реле контролирует последовательность фаз
?
можно настроить верхний и нижний уровень
напряжения, при котором контакт выходного реле выключится
?
настраиваемая временная задержка
элиминирует кратковременные пики и спады напряжения в сети
?
питание с контролируемого напряжения
?
состояние ошибки указывает красный LED и размыкание выходного контакта реле
?
выходной контакт 1x переключ.
8 A / 250 V AC1
?
если напряжение питания станет ниже 60 %
Un (UOFF уровень отключения), произойдет
немедленное
?
размыкание реле без реализации задержки
?
HRN-54 — питание со всех фаз, это значит, что реле и при выпадении одной из фаз
сохраняет все свои функции
?
HRN-54N — питание L1-N, это значит, что реле контролирует и нарушение нейтраля
?
в исполнении 1-МОДУЛЬ, крепление на DIN рейку
|
|
Реле контроля последовательности и выпадения фаз HRN-56
?
реле контролирует последовательность и
выпадение фаз(напр. наблюдение за работой мотора, привода и т.п.)
?
реле предназначено для контроля 3-фазных
цепей
?
питание со всех фаз, это значит, что
реле и при выпадении одной из фаз сохраняет все свои функции
напряжение
питания и контролируемое ип:
1-МОДУЛЬ
- HRN-56/208 — 3x120V
- HRN-56/208 — 3×208 V
- HRN-56/240 — 3×240 V
- HRN-56/400 — 3×400 V
3-МОДУЛЬ
- HRN-56 /400V 8595188130158
- HRN-56 /480V 8595188130189
- HRN-56 /575V 8595188130196
?
фиксированная задержка T1 (500 мс) и настраиваемая задержка T2 (0 -10 d)
?
состояние ошибки указывает LED и размыкание выходного контакта реле
|
|

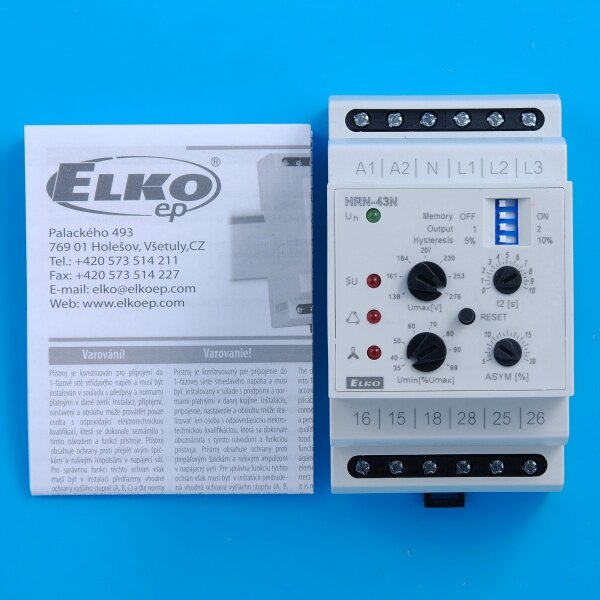

Реле комплексного контроля для 3-фазных цепей HRN-43, HRN-43N
? реле контролирует в 3-фазный цепях:
—
напряжение в двух уровнях
(напр.
повышенное и пониженное напряжение) в пределах 138 — 276 V
(система 3×400/230V) или 240 — 480 V (система 3x400V)
—
ассиметрию фаз
с — последовательность фаз
—
выпадение фаз
?
функция «MEMORY» — для
возвращения из ошибочного в нормальный —
? режим
нужно нажать кнопку «на передней панеле устройства
RESET»
? HRN-43 — 3×400 V ) для цепей (без нейтраля)
? HRN-43N — V для цепей 3×4/230 (включая
нейтраль)
? 2 выходных реле, с возможностью выбора функции второго реле
(независимо/параллельно)
?
постоянная (Т1) и настраиваемая (Т2)
задержка времени для элиминации кратковременных пиков и падений
?
гальванически изолированное питание AC 400 V, AC 230 V, AC/DC 24 V
?
выходной контакт переключающий 2x 16 A / 250 V AC1
?
в исполнении 3-МОДУЛЬ, крепление на DIN рейку
|
|
Реле контроля напряжения — описание и виды продукции ТДС-Прибор
Реле предназначено для обеспечения защиты электрической сети в случае перепада напряжения.
На сегодняшний день во многих населённых пунктах остро стоит проблема скачков напряжения. Однако сетевые организации не спешат реконструировать или усовершенствовать линии электропередач, трансформаторы и подстанции.Самостоятельно защитить электронику от пагубного воздействия перепадов напряжения можно, установив реле контроля.
Приобрести качественное и надежное реле, которое будет соответствовать всем требованиям и современным реалиям, можно в ООО «ТДС Прибор».
Реле контроля фаз, напряжения и линии питания привода РНЛ-1
Реле контроля напряжения 63А с контролем тока УКН-63
4 причины установить реле
- Обрыв воздушной линии в частном секторе. Линейный провод (фаза) при этом попадает на нейтраль (ноль). В результате напряжение в доме возрастает до 400 В вместо 230В.
- Обрыв нейтрали. Это достаточно частое явление, при на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной. В этот момент напряжение увеличивается до опасного значения в 400В.
В результате может выйти из строя бытовая техника. - При удаленном расположении дома от трансформаторной подстанции напряжение в жилище может быть низким из-за распределения тока.
- Перегруженность одной из фаз. Данная ситуация может возникнуть при подключении к электросети мощного потребителя. При этом происходит перекос в трехфазной системе распределения. К «опустошенной» фазе может быть подключен бытовой прибор, например, холодильник. Из-за нехватки напряжения у него может сгореть электродвигатель.
В результате может выйти из строя бытовая техника.РНЛ-1 это многофункциональное реле контроля следующих параметров:
- 1. Неисправность электропитания четырёхпроводной сети с нейтралью:
— понижение (в т. ч. обрыв) или повышение напряжения любой из фаз;
— перекос (асимметрия) фаз;
— нарушение порядка чередования фаз и «слипание» фаз;
— обрыв нейтрали (косвенный контроль).
2. Линия электропитания электродвигателя на обрыв по ГОСТ Р 53325-2012 (для оборудования систем противопожарной защиты и шкафов управления пожарными задвижками, насосами и вентиляторами).
3. Разнесения времени включения агрегатов при восстановлении электропитания на объекте с равномерным случайным распределением (функция является отключаемой).
Документация:
Принцип работы и разновидности
Реле контроля напряжения имеет в своем составе два блока:
- Электронный модуль.
- Реле.
Электронный модуль осуществляет контроль за стабильностью напряжения в сети. Если же случается сильный перепад, то модуль подает сигнал на реле, после чего магнитный разъединитель в реле размыкает контакт, прекращая подачу напряжения на бытовые приборы.
Виды:
- Однофазные – предназначены для отключения одной фазы сети такие как УКН-63 .
- Трехфазные – отключающие сразу 3 фазы такие как РНЛ-1.
При использовании трехфазной сети в своём жилище следует устанавливать однофазные реле. Это целесообразно, так как скачки напряжения на одной из фаз могут привести к отключению остальных фаз. Трехфазные реле применяют для контроля напряжения двигателей и других трехфазных потребителей электрического тока.
Виды современного реле контроля:
- Стационарное реле УКН монтируется в электрический щиток дома или квартиры. Это самый простой и надежный метод контроля всех потребителей электроэнергии.
- Реле, предназначенное для индивидуальной защиты одного электроприбора.Ограничивается защитой потребителей подключенных в одну розетку.
УКН-63 — Устройство контроля напряжения и мощности УКН-63 предназначено для защиты домашней (бытовой) техники и промышленного оборудования от недопустимых отклонений, обрыва нуля.
УКД-2 — Устройство контроля и диспетчеризации УКД-2 предназначено для обмена данными с системами верхнего уровня и аварийного включения или отключения питания на объекте (линии) сигналом типа сухой контакт.
Документация:
Способы установки УКН (устройств контроля напряжения)
Установить УКН можно двумя способами :
- На DIN-рейку в электрощиток.
- В отдельную розетку.
Реле под DIN-рейку обеспечивают защиту всей электросети в квартире или доме и устанавливаются в электрощитовую.
Они способны выдерживать большую нагрузку и могут работать с высоким коммутирующим током. Например, если реле рассчитано на ток в 63 А как УКН-63 то его можно устанавливать в сеть, к которой будут подключены устройства, суммарная мощность которых может составлять до 13,5 кВт. То есть защищены будут абсолютно все электрические приборы.
Розеточные реле просты в монтаже: достаточно включить их в розетку и подключить к ним бытовую технику. Они рассчитаны на более низкую нагрузку и могут обеспечить контроль лишь нескольких приборов.
Для обеспечения эффективной работы реле, его нужно правильно настроить. Следует отрегулировать пределы допустимых напряжений и время задержки возобновления питания. Если в рабочей схеме используется одно реле, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, которая наиболее чувствительна к перепадам напряжения. К такой технике обычно относится аудио- и видеоаппаратура. Диапазон допустимых значений для нее составляет 200 – 240В.
В реле контроля УКН-63 стандартно установлены пределы сработки 200-250В которые легко меняются на необходимые.
Установка реле напряжения для защиты всех электроприборов в жилище
Для того чтобы обеспечить максимально надежную защиту всем электрическим приборам, находящимся в доме или квартире, схема предполагает разделение электроприборов на группы в зависимости от их чувствительности к перепадам напряжения.
- Самой чувствительной является аудио- и видеотехника (допускаемые значения – 200 – 230В). Ее можно отнести к первой группе.
- Ко второй группе относится бытовая техника, имеющая электрический двигатель (холодильники, кондиционеры, стиральные машины и т. д.). Допускаемые значения для таких приборов составляют 190 – 235В. Так же для компрессорной техники необходима выдержка повторного подключения не менее 5 минут.Во избежание ее выхода из строя.
- В третью группу можно отнести простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).
Каждая из трех групп желательно подключать к отдельному реле напряжения. При этом параметры реле должны быть адаптированы под потребности электроприборов.
Реле контроля напряжения Новатек РН-260t однофазное, регулируемое 63А 220В с мультиметром РН-260t
Реле напряжения 220В РН-260t однофазное регулируемое 63А, с защитой от перегрева, с функцией мультиметра Серия VOLT CONTROL Производитель Новатек-Электро
- Защита от перегрева!
- Функция цифрового мультиметра
- Яркий трехразрядный индикатор
- Снижение уровня высокочастотных помех
Реле напряжения предназначено для защиты бытовой техники и электрооборудования (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали (нуля). Реле напряжения индицирует действующее значение напряжения в сети и состояние нагрузки.
Данное реле имеет защиту от перегрева а также измеряет и выводит на дисплей некоторые дополнительные параметры: потребляемый нагрузкой ток, активную и реактивную мощность,
Функции:
- реле напряжения;
- реле ограничения потребляемой мощности;
- цифровой мультиметр (индикация напряжения сети, полной, активной, реактивной мощности и потребляемого тока)
Принцип работы:
- Реле напряжения постоянно контролирует значения напряжения сети, сопоставляя их со значениями, установленными Пользователем регуляторами управления изделия.
- Изделие отключает защищаемое оборудование, если значения напряжения сети выходят за пределы, заданные Пользователем.
- После восстановления заданных параметров напряжения сети произойдет автоматическое повторное включение нагрузки.
- Если температура внутри корпуса превысит 85оС реле также отключит нагрузку. На индикаторе появится символ «ErP» и изделие будет заблокировано. В этой ситуации возобновить подачу питания можно только вручную.
В этой ситуации возобновить подачу питания можно только вручную. Органы управления, габаритные и установочные размеры:
1 – клеммы для подключения изделия;
2 – кнопка ВВЕРХ служит для навигации в меню;
3 – кнопка ВНИЗ служит для навигации в меню;
4 – кнопка ОК служит для входа в меню;
5 – семисегментный трехразрядный дисплей
6 – зеленый индикатор «Нагрузка» горит, когда реле нагрузки включено; не горит, когда реле нагрузки выключено; мигает при отсчете времени задержки отключения нагрузки;
7 – красный индикатор «Авария» горит, когда реле нагрузки выключено; не горит, когда реле нагрузки включено; мигает при отсчете времени задержки отключения нагрузки;
8 – переключатель «Защита от записи»;
9 – зеленый индикатор S [kVA] горит, когда на дисплее отображается значение полной мощности;
10 – зеленый индикатор P [kW] горит, когда на дисплее отображается значение активной мощности;
11 – зеленый индикатор Q [kVAr] горит, когда на дисплее отображается значение реактивной мощности;
12 – зеленый индикатор I [A] горит, когда на дисплее отображается текущее значение тока нагрузки;
13 – зеленый индикатор U [V] горит, когда на дисплее отображается значение напряжения сети.
Схема подключения:
Рекомендации производителя:
- Изделие не предназначено для эксплуатации в сложных условиях (значительные вибрации и удары, высокая влажность, воздействие химически агрессивных веществ)
- Цепь питания данного реле должна быть защищена автоматическим выключателем класса B номиналом не более 63А
- Для обеспечения надежности электрических соединений следует использовать гибкие (многопроволочные) провода с изоляцией на напряжение не менее 450 В, концы которых необходимо зачистить от изоляции на 5±0,5 мм и обжать втулочными наконечниками. Крепление проводов должно исключать механические повреждения, скручивание и стирание изоляции проводов. Сечение провода для тока 40А (9кВт) — не менее 6мм2 , для тока 63А (14кВт) не менее 10мм2;
- Не прилагайте чрезмерных усилий при затяжке винтов клеммников.
Технические характеристики:
- Параметры сети: ~220/230В; 47-65Гц
- Номинальное напряжение изоляции: 450В
- Номинальное импульсное выдерживаемое напряжение: 2,5кВ
- Максимальный коммутируемый ток при активной нагрузке: 63А
- Потребляемая мощность при неподключенной нагрузке: не более 3Вт
- Точность измерения напряжения в диапазоне 120 – 350 В, %, не хуже 2
- Максимальный ток при напряжении ~220 В (сos ф = 1): 63А
- Максимальная мощность при замкнутых контактах: 14кВА
- Максимальная коммутируемая мощность (сos ф = 0,4): 1,4кВА
- Максимально допустимое переменное напряжение: 250В
- Время АПВ: 1-600мин
- Задержка отключения: 1-300сек
- Время АПВ по напряжению: 1-900сек
- Время готовности: не более 0,8сек
- Защита: IP10 (установленного в щит и закрытого пластроном IP20)
- Климатическое исполнение: УХЛ 3. 1
- Класс защиты от поражения электрическим током II
1Скачать инструкцию с сайта-производителя.
Реле контроля напряжения Новатек РН-260t однофазное, регулируемое 63А 220В с мультиметром
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида.
Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления.
Описание на данной странице не является публичной офертой.
Реле контроля напряжения Новатек РН-260t однофазное, регулируемое 63А 220В с мультиметром — цена, фото, технические характеристики. Для того,
чтобы купить Реле контроля напряжения Новатек РН-260t однофазное, регулируемое 63А 220В с мультиметром
в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут.
Для того чтобы купить Реле контроля напряжения Новатек РН-260t однофазное, регулируемое 63А 220В с мультиметром оптом, свяжитесь с нашим
оптовым отделом по телефону +7 (495) 664-64-28
- ожидается Щелковская. Пункт самовывоза
- в наличии Щелковская. Магазин
- ожидается Удаленный склад (доставка +2 дня)
| Количество фаз | 1 фазное (однофазное) |
Реле контроля напряжения и фаз РКНФ
РКНФ
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество каналов контроля напряжения | 1 |
| Номинальное входное напряжение (50Гц), В | 220 |
| Диапазон входного питающего напряжения, В | 150 – 400 |
| Диапазон допустимых отклонений напряжения от номинала, В | 0 – 80 |
| Время интегрирования неисправности (время задержки срабатывания), с | 0 – 16 |
| Мощность, потребляемая от сети (по одному каналу), ВА | не более 6 |
Сопротивления выходов для различных состояний шкафа
| Сигнальный выход | Состояние, сопротивление выходаКонтакты реле разомкнуты | Состояние, сопротивление выходаКонтакты реле замкнуты | |
| Питание | Питание ШКП в норме, цепи питания двигателя в норме Rл = 5,1 кОм | Авария питания или обрыв цепи питания двигателя Rл = 1,17 кОм | |
| Автоматика | Управление отключено Rл = 5,1 кОм | Ручное управление Rл = 2,5 кОм | Автоматика включена Rл = 1,17 кОм |
| Двигатель | Двигатель отключён Rл = 5,1 кОм | Двигатель включён Rл = 1,17 кОм |
РКНФ двухканальный
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество каналов контроля напряжения | 2 |
| Номинальное входное напряжение (50Гц), В | 220 |
| Диапазон входного питающего напряжения, В | 150 – 400 |
| Диапазон допустимых отклонений напряжения от номинала, В | 0 – 80 |
| Время интегрирования неисправности (время задержки срабатывания), с | 0 – 16 |
| Мощность, потребляемая от сети (по одному каналу), ВА | не более 6 |
% PDF-1.
6
%
1004 0 объект
>
эндобдж
xref
1004 74
0000000016 00000 н.
0000002375 00000 н.
0000002591 00000 н.
0000002731 00000 н.
0000002777 00000 н.
0000002984 00000 н.
0000003474 00000 н.
0000003891 00000 н.
0000004333 00000 п.
0000004850 00000 н.
0000004954 00000 н.
0000005057 00000 н.
0000005371 00000 п.
0000005642 00000 н.
0000005907 00000 н.
0000008412 00000 н.
0000008573 00000 н.
0000008837 00000 н.
0000011358 00000 п.
0000013031 00000 н.
0000015328 00000 п.
0000016031 00000 п.
0000016456 00000 п.
0000016901 00000 п.
0000017293 00000 п.
0000019494 00000 п.
0000022223 00000 п.
0000024696 00000 п.
0000026737 00000 п.
0000028633 00000 п.
0000032657 00000 п.
0000036073 00000 п.
0000050497 00000 п.
0000066873 00000 п.
0000068719 00000 п.
0000068803 00000 п.
0000068854 00000 п.
0000069406 00000 п.
0000069588 00000 п.
0000070156 00000 п.
0000070355 00000 п.
0000121860 00000 н.
0000121901 00000 н.
0000171406 00000 н.
0000171447 00000 н.
0000171999 00000 н.
0000172182 00000 н.
0000198103 00000 н.
0000198144 00000 н.
0000198712 00000 н.
0000198916 00000 н.
0000257829 00000 н.
0000257870 00000 н.
0000258438 00000 н.
0000258641 00000 н.
0000259209 00000 н.
0000259430 00000 н.
0000260014 00000 н.
0000260236 00000 п.
0000260515 00000 н.
0000260606 00000 н.
0000260717 00000 н.
0000260921 00000 н.
0000261005 00000 н.
0000261056 00000 н.
0000261261 00000 н.
0000261482 00000 н.
0000285899 00000 н.
0000535375 00000 н.
0000555168 00000 п.
0000629987 00000 н.
0000649892 00000 н.
0000782712 00000 н.
0000001821 00000 н.
трейлер
] / Назад 32
: типы, характеристики, применение
Защитные реле и реле контроля обнаруживают или контролируют ненормальные условия энергосистемы.Защитные реле обнаруживают неисправные линии, неисправные устройства или другие состояния энергосистемы ненормального или опасного характера.
Затем реле инициирует соответствующие действия цепи управления. Реле контроля используются для проверки условий в энергосистеме или в системе защиты. Функции контрольного реле включают обнаружение неисправностей, проверку напряжения и определение направления, которые подтверждают состояние энергосистемы, но не определяют неисправность или проблему напрямую. И защитные реле, и реле контроля могут быть чувствительны к напряжению, мощности или фазе, току или частоте.
Защитные реле часто имеют схемы для функции защиты, а также реле для переключения. Большинство из них не являются простыми электромеханическими устройствами, такими как автоматический выключатель, но вместо этого содержат схему, которая измеряет некоторую величину и может быть установлена в точке срабатывания. У некоторых есть визуальные дисплеи, такие как огни или даже экраны для их настройки. Управление может осуществляться посредством программирования или с помощью регуляторов, а более простые элементы управления могут не регулироваться.
Защитные реле и реле контроля Категории
Реле защиты и контроля можно разделить на несколько категорий.Реле защиты и реле контроля можно разделить на реле, чувствительные к напряжению, реле, чувствительные к мощности (фазе), реле, чувствительные к току, и реле, чувствительные к частоте.
Реле чувствительное к напряжению
Реле напряжения идентифицируют повышенное и пониженное напряжение или и то, и другое. Они могут обнаруживать ненормальное состояние только на той стороне линии, к которой подключено реле. Это позволяет устройству обеспечивать предпусковую защиту. Реле напряжения просты в установке, не требуют трансформаторов тока и, следовательно, менее дороги.Для этого требуется только подключение напряжения, чтобы их можно было применять независимо от нагрузки системы.
Реле, чувствительное к напряжению. Кредит изображения: Wirthco
Пониженное напряжение
Реле минимального напряжения срабатывают, когда напряжение падает ниже заданного значения.
Пониженное напряжение — это постоянное напряжение в системе ниже номинального напряжения трансформатора, двигателя, генератора или номинального напряжения, которое может привести к отказу оборудования. Они могут быть вызваны перегрузкой системы или отказом оборудования. Особое внимание следует уделять пониженному напряжению, поскольку многие нагрузки энергосистем являются нагрузками МВА (двигатели, источники бесперебойного питания и т. Д.).). Это означает, что при уменьшении напряжения ток нагрузки увеличивается, а передаточная способность энергосистемы снижается. Реле минимального напряжения обычно являются устройствами мгновенного действия и должны завершать свою работу каждый раз, когда входное напряжение падает ниже заданного значения. Переключение нагрузки, регулировка напряжения и защита двигателя — все это приложения для реле защиты от пониженного напряжения.
Повышенное напряжение
Реле максимального напряжения срабатывают, когда напряжение превышает заданное значение.
Перенапряжение — это постоянное напряжение системы, превышающее номинальное напряжение конденсатора трансформатора, двигателя, генератора или реактора.Перенапряжения могут привести к отказу оборудования или быть вызваны отказом оборудования, например, отказом контроллера РПН или внезапной потерей нагрузки потребителя. Реле перенапряжения могут быть устройствами мгновенного действия или устройствами с задержкой по времени. Регулировка напряжения, защита шины и резервного копирования, а также защита генератора — это области применения реле защиты от перенапряжения.
Дифференциал
Реле дифференциального напряжения реагируют на разницу между входящим и исходящим напряжениями, связанную с защищаемым оборудованием.Электрические величины, входящие в систему и выходящие из нее, сравниваются трансформаторами тока. Если цепь между цепями равна нулю, то неисправности или проблемы нет. Если сеть не равна нулю, можно определить внутреннюю проблему. Этот тип реле применим ко всем частям энергосистемы и часто является основным выбором для защиты.
Реле чувствительности к питанию (фазе)
Реле, чувствительные к мощности или фазе, могут контролировать последовательность фаз, чередование фаз, замыкание на землю или замыкание на землю, коэффициент мощности, обрыв или обрыв фазы, а также асимметрию фаз.
Реле обратной последовательности фаз. Изображение предоставлено: Circuitmaniac.com
Обрыв (потеря) фазы — Реле контролирует напряжение с неправильной последовательностью фаз или обрыв одной или нескольких фаз. Отказ может произойти из-за перегоревшего предохранителя, механического отказа коммутационного оборудования или обрыва одной из линий электропередачи. Обрыв фазы включает три фазы, в которых есть три провода. Если трехфразовый двигатель запущен на одной фазе, двигатель не запустится.Если один провод отсоединяется, это определяется как потеря фазы. Предлагается комбинировать устройство контроля обрыва фазы с устройством, которое может обнаруживать сдвиг фазового угла.
Это связано с тем, что устройства измерения напряжения, которые контролируют только величину напряжения, могут не обеспечивать защиту при работающем двигателе.
Реверсирование фазы — Реле реверсирования фазы отслеживают изменение фазы на половину цикла или 180 °. Реверс фазы часто происходит из-за неправильного подключения, неисправности входящего питания в результате изменений, внесенных в систему распределения энергии, или Восстановление питания приводит к иному чередованию фаз, чем до отключения электроэнергии.Эта защита требуется для всего оборудования, перевозящего людей, например, эскалаторов или лифтов.
Чередование фаз — Реле чередования фаз контролируют правильность чередования фаз, если два провода имеют обратное соединение и выходят из строя. Устройство используется для обеспечения правильной последовательности при подключении трехфазных нагрузок. Если последовательность фаз неправильная, реле обесточится, предотвращая запуск неправильно подключенного оборудования
Разбаланс фаз — Реле срабатывает, когда величина одного тока превышает величину другого тока на заданную степень.
Баланс напряжений работает аналогичным образом.
Коэффициент мощности — При передаче и распределении электроэнергии переменного тока коэффициент мощности представляет собой косинус фазового угла между напряжением и током. Речь идет о разной реальной и кажущейся мощности. Плохой коэффициент мощности может привести к искажению формы сигнала и более высокому потреблению энергии.
Заземление (короткое замыкание) — Реле замыкания на землю (заземление) обнаруживают любой нежелательный путь тока от точки с разным потенциалом до земли.
Реле чувствительное к току
Защитные реле и реле контроля включают в себя реле, чувствительные к току. Реле, чувствительные к току, имеют преимущество перед реле, чувствительными к напряжению, поскольку они не реагируют на противоэлектродвижущую силу (ЭДС), которая сопровождает обрыв фазы на нагрузках двигателя. Они могут обнаружить проблему либо на стороне линии, либо на стороне нагрузки в ответвленной цепи, в которой используется реле.

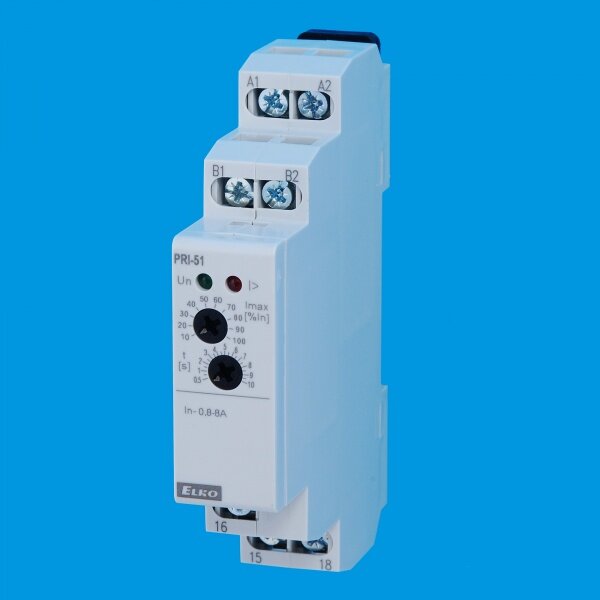

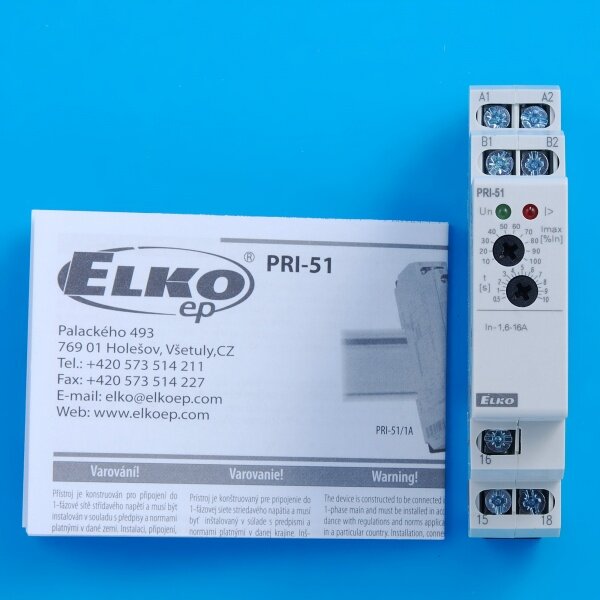

Реле тока. Изображение предоставлено: ChipDipvideo / CC BY-SA 4.0
Пониженный ток — Реле минимального тока срабатывают, когда ток падает ниже заданного значения. Пониженные токи могут возникать при неисправности источника питания или при разгружении нагруженного двигателя. Часто перенапряжение вызывает недостаточный ток и может привести к повреждению оборудования.
Перегрузка по току — Реле максимального тока срабатывают, когда ток превышает заданное значение. Перегрузка по току может быть вызвана либо нагрузкой, либо питанием, например, внезапным увеличением нагрузки из-за неисправной электроники или физической нагрузки на двигатель.Кроме того, падение напряжения также может вызвать перегрузку по току.
Условия дифференциального тока — Реле дифференциального тока реагируют на разницу между входящим и исходящим токами, связанными с защищаемым оборудованием.
Принцип работы дифференциальных реле одинаков для станционной шины и для генераторов; устройство контролирует, чтобы сумма всех токов на шине или генераторе и на выходе из них была равна нулю. В случае неисправности возникает чистый ток, и срабатывает дифференциальное реле.
Чувствительный к частоте
Чувствительные к частоте реле — это реле защиты и реле контроля с возможностью понижения частоты, повышения частоты и дифференциальной частоты. Изменения частоты обычно связаны с подаваемой мощностью. Мощность от энергетической компании вряд ли изменится, однако, если энергия вырабатывается на месте с помощью инвертора, системы резервного типа или альтернативной энергии, более вероятно, что возникнут проблемы с частотой. Частота важна, потому что многие электронные устройства полагаются на нее для определения времени.Например, скорость асинхронного двигателя переменного тока зависит от частоты. Увеличение или уменьшение частоты может привести к увеличению или уменьшению мощности двигателя, что вызовет проблемы в производственном процессе.
Частота в конечном итоге зависит от генератора и от того, как быстро он вращается, или, в случае инвертора, от схемы синхронизации в инверторе.
- Реле понижения частоты реагирует на уменьшение частоты переменного электрического входного сигнала.
- Реле защиты от повышения частоты реагирует на повышение частоты. Они подпадают под категории реле мгновенного действия и реле максимального тока с выдержкой времени.
- Дифференциальная частота Реле реагируют на разницу между входящей и исходящей частотами, связанную с защищаемым устройством.
Справочная таблица реле защиты
Защита от замыканий на землю (GFP) | ||
Тип | Система | Типичные приложения |
Реле замыкания на землю | Незаземленный переменный ток | Системы управления постоянным током, системы зарядки аккумуляторов, транспортные системы |
Реле замыкания на землю | Незаземленный переменный ток | Старые производственные объекты |
Реле замыкания на землю | Незаземленный переменный ток | Старые производственные объекты |
Реле замыкания на землю | Постоянно заземленный переменный ток | Производители, компании по аренде и пользователи надежно заземленных генераторов |
Реле замыкания на землю | Постоянно заземленный переменный ток | Двигатели, генераторы, насосы, оросительные системы, нагревательные кабели, нагреватели с SCR, Оборудование для производства полупроводников |
Сопротивление заземления (RG) | ||
Тип | Система | Типичные приложения |
Реле замыкания на землю | Сопротивление заземленного переменного тока | Системы с заземлением через сопротивление |
Реле замыкания на землю | Жестко заземленный или заземленный через сопротивление переменного тока | Питатель или защита нагрузки, двигатели, генераторы, насосы, нагревательный кабель, регулируемые приводы |
Система заземления | Незаземленный или с глухим заземлением переменного тока | Используется в системах среднего напряжения для снижения опасности дугового разряда |
Система заземления | Незаземленный или с глухим заземлением переменного тока | Используется в системах низкого и среднего напряжения для уменьшения опасности дугового разряда и простоев |
Защита двигателя (MP) | ||
Тип | Система | Типичные приложения |
Базовый двигатель Реле защиты | Системы переменного тока | Защита от замыканий на землю и Контроль изоляции двигателей |
Стандартный двигатель Реле защиты | Системы переменного тока | Небольшие двигатели, требующие дополнительной защиты (обычно <75 л. |
Стандартный двигатель Система защиты | Системы переменного тока | Премиальная защита для двигателей малого и среднего размера (> 50 В) |
Реле усовершенствованной защиты двигателя | Системы переменного тока | Малогабаритные двигатели для ответственных применений и двигатели среднего размера для стандартных применений (обычно> 100 л.с.) |
Усовершенствованный двигатель Реле защиты | Системы переменного тока | Двигатели большего размера, требующие максимальной защиты (обычно> 500 л.с.) |
Комплект дооснащения | Системы переменного тока | Заменяет GE Multilin 169, 269 и 369 |
Реле защиты насоса | Системы переменного тока | Двигатели для погружных насосов и технологических насосов |
Защита фидера (FP) | ||
Тип | Система | Типичные приложения |
Реле защиты фидера | Системы переменного тока | Распределительные цепи среднего напряжения |
Дополнительный мониторинг (SM) | ||
Тип | Система | Типичные приложения |
Монитор наземной проверки | Жестко заземленный или заземленный через сопротивление переменного тока | Электростанции с берега на судно, насосы, краны, погрузочно-разгрузочные работы |
Монитор сопротивления | Сопротивление заземленного переменного тока | Системы с заземлением через сопротивление |
Монитор изоляции | Системы переменного / постоянного тока | Системы в суровых условиях окружающей среды, таких как пыль, влажность, вибрация или воздействие коррозионных материалов |
с.)Схема адаптирована из Littelfuse
Критерии производительности
Технические характеристики
Важные характеристики датчиков и измерений, которые следует учитывать при поиске реле защиты и реле контроля, включают:
- Диапазон измерения напряжения — Диапазон измерения напряжения применяется к реле мощности (фазы), напряжения, напряжения / частоты и параллельного (синхронного) измерения.
- Диапазон измерения тока — Диапазон измерения тока относится к силовым (фазным) и токовым реле.
- Диапазон линейного напряжения -Диапазон линейного напряжения применяется к реле измерения мощности (фазы).
- Режим линейного напряжения — (между фазой или фазой в нейтраль)
- Диапазон измерения частоты — Диапазон частот, в которых может действовать реле. Типичные частоты — 50 Гц, 60 Гц или 400 Гц.
- Диапазон напряжения питания
- Рабочая температура — важный параметр окружающей среды.Это полный требуемый диапазон рабочих температур окружающей среды. Это представляет собой пределы температуры окружающего воздуха.
Дополнительные функции
Другие защитные функции включают:
Временная задержка — Временная задержка, при которой реле может иметь различные временные функции, такие как задержка с момента обнаружения неисправности до отключения или задержка времени, необходимая для сброса.
Задержка устанавливается на основе времени устранения неисправности или времени повреждения двигателя. Существует пять различных версий, определяемых крутизной характеристик максимальной токовой защиты с выдержкой времени: с независимой выдержкой времени, умеренно инверторные, инверсные, очень инверсные, крайне инверсные.
Изображение предоставлено: xnet.rrc.mb.ca
Синхронная проверка — Синхронная проверка предназначена для двух источников питания, таких как два генератора или генератор и настенная розетка, когда при соединении или переключателе между ними оба будут подключены одновременно. Этот тип реле будет проверять выравнивание фазы, чтобы пользователь мог выполнить это переключение.
Характеристики
Общие характеристики защитных реле и реле контроля включают:
- Программируемая выдержка времени — Реле имеет функцию программируемой выдержки времени.
- Автоматический сброс — Реле автоматически сбрасывается после восстановления нормальных условий.
- Визуальные индикаторы — Реле имеет визуальный индикатор, такой как светодиод, для определения различных состояний системы.
- Элементы управления с фиксацией — Реле используются для приложений с фиксацией (например, контроллеры пределов фиксации). Защелки сохраняют последнее определенное состояние перед отключением питания. Если защелка не включена, система должна быть рассчитана на отказоустойчивые или приемлемые «резервные» условия в случае потери питания контроллера.
Стандарты
BS EN 50216-3 — Арматура силового трансформатора и реактора — Часть 3: защитное реле для герметичных жидкостных трансформаторов и реакторов без газовой подушки
IEEE C37.113 — Руководство по применению реле защиты в линиях передачи
MIL-PRF-32484 — Защитные реле и приспособления, вакуумные выключатели среднего напряжения
Ресурсы
Слева, Энтони Ф.
Принципы защитных реле.Бока-Ратон: CRC, 2009. Печать.
Ван Кортланд Уоррингтон, Альберт Р. Защитные реле: их теория и практика. Том 2 . Лондон: Chapman & Hall, 1978. Печать.
Steven Engineering — Реле обрыва фазы
Изображение предоставлено:
Grainger | Phoenix Contact США | Ньюарк element14 | GE
Прочитать информацию о реле защиты и реле контроля
Реле контроля напряжения, пониженное / повышенное напряжение, 1 фаза, 110-240 В перем. / Пост. Тока
Реле контроля постоянного / переменного напряжения с ЖК-дисплеем — это многофункциональное устройство контроля и защиты.Реле применяется при напряжении питания 12 В постоянного тока, 24-48 В переменного / постоянного тока или 110-240 В переменного / постоянного тока для защиты оборудования или устройств от пониженного и перенапряжения в таких приложениях, как воздушные компрессоры, электродвигатели, насосы, вентиляторы, воздушные компрессоры. системы кондиционирования, нагнетатели, лифты, краны, холодильное оборудование, лазерное оборудование, промышленные системы управления и др.
Характеристики
- Питание от измерительной цепи
- Совместимость с источниками переменного и постоянного тока
- ЖК-дисплей и клавиатура для точной цифровой настройки
- Компактный размер для установки на DIN-рейку
- Регулируемый порог повышенного и пониженного напряжения
- Независимое регулируемое время задержки при повышенном и пониженном напряжении
- Регулируемый режим сброса: автоматический или ручной сброс
- Контрольное реле с 1 перекидным + 1 замыкающим контактом
- Регистрация последних 3 неисправностей
Спецификация
| Модель | ATO-SVR1000 / D12 | ATO-SVR1000 / AD48 | ATO-SVR1000 / AD220 | |
| Измерительная цепь | Цепь переменного / постоянного тока (A1 +, A2-) | |||
| Функции мониторинга | Повышенное напряжение, Пониженное напряжение | |||
| Номинальное напряжение | 12 В постоянного тока | AC / DC 24-48 В 50/60 Гц | AC / DC 110-240 В 50/60 Гц | |
| Диапазон настройки пониженного напряжения | DC 9-18V регулируемый | AC / DC 20-80V регулируемый | AC / DC 50-300V регулируемый | |
| Диапазон настройки перенапряжения | DC 9-18V регулируемый | AC / DC 20-80V регулируемый | AC / DC 50-300V регулируемый | |
| Гистерезис напряжения | 0.1-6,0 В регулируемый | 0,1-30,0 В регулируемый | 1.0-90.0V регулируемый | |
| Время задержки при повышенном и пониженном напряжении | 0,1-999 с регулируемый | |||
| Режим сброса | Ручной / Автоматический / Автоматический с задержкой включения | |||
| Время задержки для сброса | 0,1-999 с регулируемый | |||
| Индикатор | ЖК-дисплей, отображающий напряжение, работу и состояние неисправности | |||
| Записи о неисправностях | Последние 3 неисправности | |||
| Выходные контакты | 1 CO + 1 NC | |||
| Контактная емкость | 6 А, 250 В переменного тока (резистивная нагрузка) | |||
| Степень защиты | IP 20 | |||
| Условия труда | Рабочая температура | -25 ℃ ~ 65 ℃ | ||
| Влажность | ≤85% относительной влажности, без конденсации | |||
| Механическая износостойкость | 1000000 циклов | |||
| Диэлектрическая прочность | ＞ 2кВ переменного тока 1мин | |||
| Крепление | DIN-рейка 35 мм | |||
| Масса | 130 г | |||
| Размеры (В * Ш * Г) | 80 * 43 * 54 мм | |||
Схема подключения
Примечание:
1.Положение контактов реле показано в состоянии «Питание включено» (исправное). Если питание отключено или возникнет какая-либо неисправность, контакты реле будут противоположны схеме.
2. Для питания постоянного тока полярность должна быть правильно подключена. В противном случае реле не сработает.
Советы: функция реле контроля пониженного / повышенного напряжения
Реле контроля пониженного / повышенного напряжения используется для автоматического отключения цепи, когда перенапряжение и пониженное напряжение в линии превышает указанное значение, и может автоматически определять линейное напряжение, и оно может автоматически подключать цепь, когда напряжение в линии возвращается к нормально, чтобы защитить нашу электрическую безопасность.
Реле контроля напряжения в основном используется для защиты изоляции электрического оборудования, такого как генераторы, трансформаторы, вакуумные выключатели, шины и двигатели, от повреждения перенапряжением.
Когда линия электропитания имеет повышенное или пониженное напряжение, реле контроля напряжения может быстро и безопасно отключить цепь при непрерывном воздействии высокого напряжения, чтобы избежать возникновения несчастных случаев, вызванных подачей аномального напряжения на оконечные устройства. Когда напряжение вернется к нормальному значению, контрольное реле автоматически подключит цепь в течение указанного времени, чтобы обеспечить нормальную работу оконечных устройств в автоматическом режиме.
Реле контроля напряжения | Automation24
Реле контроля напряжения | Автоматизация24pageCacheKey_db2685aeb2bd4337a30689943982842d
Ваша корзина пока пуста
Die ausgewählten Filter führen zu keinem Ergebnis
Реле защиты по напряжению, рабочий диапазон: 280-520 В переменного тока (L-L), 160-300 В переменного тока (L-N), время задержки срабатывания 0-99.9 секунд, монтаж на DIN-рейку, выходные контакты SPDT (2 переключающих), Винтовые клеммы, Мониторы: пониженное напряжение; перенапряжение; последовательность фаз; обрыв фазы
Номер позиции: 400278
-10% Рекомендуемая производителем розничная цена: 67 долларов США.60,30 долл. США
В настоящее время нет в наличии
Доступно 14 дней
Отправка на следующий рабочий день
Реле защиты по напряжению, рабочий диапазон: 170/290 В, задержка срабатывания 0.От 2 до 10 секунд, монтаж на DIN-рейку, выходной контакт SPDT (1 перекидной), защита IP20, винтовые клеммы, мониторы: пониженное напряжение / повышенное напряжение / последовательность фаз / обрыв фазы
Номер позиции: 400276
-10% Рекомендуемая производителем розничная цена: 32 доллара США.$ 28,80
В настоящее время нет в наличии
Доступно 14 дней
Отправка на следующий рабочий день
3 реле последовательности фаз, от 165 до 300 В перем. Тока, время отклика 200 мс макс., Фиксированный дисбаланс фаз 30 В, установка на DIN-рейку, выходной контакт SPDT (1 переключающий), защита IP20, винтовые клеммы, мониторы: последовательность фаз / обрыв фазы / фаза асимметрия
Номер позиции: 400277
-10% Рекомендуемая производителем розничная цена: 38 долларов США.4034,56 долл. США
В настоящее время нет в наличии
Доступно 14 дней
Отправка на следующий рабочий день
Принцип действия реле контроля напряжения
В то время как ограничение тока является наиболее распространенной формой защиты устройств, контроль напряжения также является неотъемлемой частью.Реле контроля напряжения может защитить устройства на вашем предприятии от повреждений, вызванных аномальным напряжением. Большинство электрических компонентов в машине допускают только определенную полосу допустимых уровней напряжения для безопасной работы. Реле защиты по напряжению обнаруживает, когда подаваемое напряжение превышает или не соответствует требуемому уровню, и останавливает поток энергии до того, как любой из компонентов вашей машины будет поврежден.
Реле напряжения могут защитить от:
- Перенапряжение
- Пониженное напряжение
- Несимметрия последовательности фаз
- Обрыв фазы
Заказать реле защиты по напряжению онлайн в Automation24
В Automation24 мы предлагаем широкий выбор реле защиты по напряжению по отличным ценам, которые доступны в Интернете на сайте Selec.Выберите идеальное реле защиты для вашего приложения уже сегодня. Подобно реле защиты по напряжению Selec 900VPR-2-280 / 520V-CU со встроенным цифровым дисплеем и интерфейсом программирования.
В Automation24 мы предлагаем электронные реле перегрузки по отличным ценам. Выберите идеальную перегрузку для своего приложения уже сегодня!
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
% PDF-1.6 % 227 0 объект > эндобдж xref 227 75 0000000016 00000 н. 0000003587 00000 н. 0000003895 00000 н. 0000004024 00000 н. 0000004180 00000 н. 0000004705 00000 н. 0000005232 00000 н. 0000005974 00000 п. 0000006740 00000 н. 0000007266 00000 н. 0000007446 00000 н. 0000027357 00000 п. 0000040305 00000 п. 0000040514 00000 п. 0000040551 00000 п. 0000040618 00000 п. 0000040812 00000 п. 0000060971 00000 п. 0000061177 00000 п. 0000061563 00000 п. 0000061743 00000 п. 0000061953 00000 п. 0000062318 00000 п. 0000062669 00000 п. 0000062874 00000 п. 0000062940 00000 п. 0000063331 00000 п. 0000064375 00000 п. 0000064627 00000 н. 0000064935 00000 п. 0000066136 00000 п. 0000066676 00000 п. 0000066966 00000 п. 0000067187 00000 п. 0000067784 00000 п. 0000073335 00000 п. 0000073904 00000 п. 0000074260 00000 п. 0000075446 00000 п. 0000076682 00000 п. 0000077369 00000 п. 0000085184 00000 п. 0000085838 00000 п. 0000085907 00000 п. 0000087087 00000 п. 0000087969 00000 п. 0000088873 00000 п. 0000088952 00000 п. 0000089658 00000 п. 00000 00000 н. 00000 00000 п. 00000 00000 п. 00000 00000 п. 0000093945 00000 п. 0000100381 00000 н. 0000100584 00000 н. 0000100904 00000 н. 0000102110 00000 н. 0000102547 00000 н. 0000103238 00000 н. 0000104293 00000 п. 0000105499 00000 н. 0000105581 00000 п. 0000117999 00000 н. 0000130442 00000 н. 0000130752 00000 н. 0000136677 00000 н. 0000145860 00000 н. 0000145899 00000 н. 0000154124 00000 н. 0000154163 00000 н. 0000165150 00000 н. 0000165189 00000 н. 0000177015 00000 н. 0000001796 00000 н. трейлер ] >> startxref 0 %% EOF 301 0 объект > поток x ڤ V Pe ޗ? 96 op 老 h5! X յ 1 ɏ-5A7% 2AuAeW $ I㏮> ~
Реле контроля однофазного напряжения — Novatek Electro
Однофазные реле напряжения предназначены для защиты однофазных нагрузок от сети недопустимые колебания напряжения.Они оснащены широким диапазоном настроек, включая настройку задержки включения для защиты холодильного, компрессорного оборудования и оборудования для кондиционирования воздуха.
Однофазные реле напряженияОднофазные реле напряжения — это устройство, предназначенное для эффективного автоматического регулирования напряжения и защиты (отключения) такого оборудования, как бытовая техника и другие устройства в домах и офисах. Этот процесс требуется, когда напряжение отклоняется от заданных значений.
Реле напряжения (однофазное) выполняет только функцию защиты от перепадов напряжения.При износе питающей сети, не выполняется правильное распределение однофазных нагрузок (из-за низкой квалификации обслуживающего персонала), а также при «нулевом» отключении или любой другой аварийной ситуации в электросети устройство выполняет «защиту потребителей». »Путем обесточивания во избежание выхода оборудования из строя.
В каких случаях требуются реле напряжения?Компания «Новатэк-Электро» — успешный производитель электротехнической продукции, в том числе передовых устройств для снижения перенапряжения.
Наши рекомендации по реле напряжения, которое вы можете приобрести, разместив заказ прямо на официальном сайте Компании, выбор определяется следующими позициями:
- При защите от скачков напряжения в квартире, где отключен нулевой провод. сбой — явление частое, уместно. В этом случае однофазное реле напряжения для бытового использования станет спасением бытовой техники, так как при «нулевом» отключении некоторые фазы имеют опасное повышение напряжения до 380 В, а многие устройства, подключенные к сети, просто выходят из строя. не работает.
- В случае трех фаз в доме после нескольких однофазных «потребителей» с включением большой мощности может возникнуть дисбаланс фаз, что приведет к падению напряжения на наиболее нагруженной фазе; в таком случае для защиты от скачков напряжения лучше приобрести несколько реле однофазного напряжения. Это поможет защитить оборудование, подключенное к фазе с недопустимыми параметрами, и отключение не будет выполняться на остальных фазах, где напряжение соответствует требованиям.
- Если установка реле напряжения для всей квартиры невозможна, реле напряжения штепсельной розетки поможет защитить электроприборы, автоматически отключив подключенное оборудование в случае недопустимых отклонений напряжения и возобновив работу устройств в нормальном рабочем состоянии.
Аварийных и других ситуаций скачков напряжения в сети можно избежать, подключив оборудование к сети через штепсельное реле напряжения или установив реле напряжения на DIN-рейку во входном автоматическом выключателе.
При покупке устройства стоит учитывать запас мощности на 20-30% больше предельно допустимой мощности нагрузки. Проще говоря, если автоматический выключатель рассчитан на 25 А, выбор реле напряжения должен быть не менее 32 А.
Для получения более подробной информации об однофазных устройствах для защиты от скачков напряжения см. Продукцию нашей компании в соответствующем разделе сайт, а также свяжитесь с нашими менеджерами.
Заявление о качестве «Новатэк-Электро»Продукция «Новатэк-Электро» представлена во многих странах мира, а это означает, что разработанные нами устройства востребованы и конкурентоспособны.Приобретая нашу продукцию, вы получаете сертифицированный товар с гарантией до пяти лет.
Мы работаем с розничными покупателями, продаем товары оптом и через дилеров. Условия продажи и доставки будут выгодными и доступными для каждого нашего покупателя.
Вы можете приобрести следующие типы реле однофазного напряжения, каждое из которых имеет свой тип подключения:
- Volt Control, серия вилка-розетка — устройство работает, подключая его к розетке, и используется для защитить отдельную бытовую технику или группу «потребителей»;
- Volt Control (для установки в плату электроснабжения) — устройство с широким диапазоном настроек, предназначенное для защиты не только отдельного прибора, но и устройств по всей квартире, в доме, на промышленных объектах.
