Разводка электрики по потолку. Плюсы и минусы | На себе проверено

Продолжаем делать ремонт в новой квартире, которую принимали уже с оштукатуренными стенами и электрической разводкой в них. У нас, как и у многих новоселов, возникло желание перенести выключатели, добавить розетки, вывести отдельную линию под электрический теплый пол, поставить точечные светильники в прихожей, ванной и туалете, вывести электрическую линию к вытяжным отверстиям для подключения принудительной вентиляции.

Штробить стены, чтобы прокладывать кабеля через всю квартиру, мужу крайне не хотелось. Варианта было два: электрифицировать квартиру через пол или через потолок. Приняли решение пускать провода по потолку.  Без ошибок, конечно, не обошлось, но они, надеюсь, будут некритичными.

Плюсы разводки по потолку в следующем:

— Простота монтажа, соответственно более высокая скорость электрификации. Действительно, наметил линию, пробурил отверстия, зафиксировал провод. Минимальное количество пыли и трудозатрат;

— Экономия материалов. По потолку можно вести линию напрямую, без обходных углов, не заботясь об эстетичности внешнего вида. Все равно линия закроется натяжным потолком. Это дает экономию в погонных метрах провода до 30-40%;

Минусы разводки по потолку:

— Пожарная опасность. Когда проводка спрятана в стене, короткое замыкание особо не опасно. Проводка в потолке – повод задуматься о дополнительных мерах, например установке более чувствительных автоматов, возможно с УЗО.

— Труднодоступность. Чтобы починить соединения, необходимо будет отстегивать натяжной потолок от стены. Самостоятельно отстегнуть и пристегнуть потолок не получится, необходимо будет вызывать специалистов, которые сделают это за деньги. Поэтому следует до установки натяжных потолков проверить работоспособность выполненной разводки.

Типичные ошибки:

При монтаже разводки по потолку мы допустили одну, как нам кажется, типичную ошибку: поставили разветвитель коаксиального кабеля на потолке. Со временем медные провода кабеля в местах соединений могут окислиться, и сигнал пропадет. Вот тогда придется отстегивать потолок и зачищать контакты (надеемся, это случится не скоро).

Спасибо за внимание. Ставьте лайки, пиши комментарии. Подписывайтесь на мой канал.

Возможно, Вам также это будет интересно:

— 5 ошибок при монтаже короба из гипсокартона

— Инструкция: что делать, когда заливают квартиру

— Преимущества и недостатки квартир на последнем этаже

Разводка электрики по потолку • Energy-Systems

Электропроводка в квартирах и домах

Электрические системы сегодня требуются во всех жилых помещениях, на их основе работают различные бытовые приборы и коммуникационные системы. Без качественной организации электрической проводки невозможно даже представить себе комфортное проживание в любом жилом объекте.

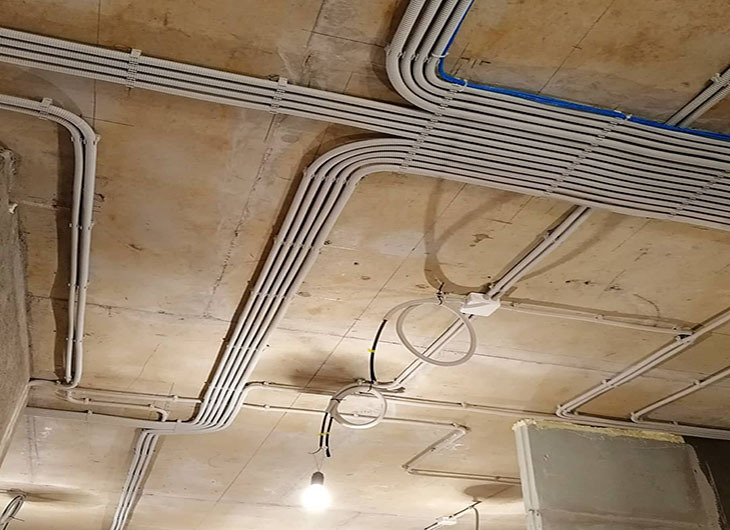

Разводка электрики по потолку – современный, удобный вариант прокладки электрических проводов, позволяющий обеспечить удобное использование электросети и комфортное проживание в доме. У такого варианта есть только один, но крайне существенный недостаток: обеспечить прокладку кабелей самостоятельно, без помощи квалифицированных электриков невозможно.

Расчет и расположение электрических точек

На этапах проектирования, расчетов электропроекта, цены необходимых материалов и оборудования, обязательно решается вопрос, где и какие точки электрического потребления будут размещаться. Одной из основных задач проектировщика в такой работе является грамотное размещение электрических точек, чтобы они располагались в доступных и удобных для жильцов местах. Следует помнить, что все элементы электрической системы, находящиеся под напряжением, обязательно следует закрывать пластмассовыми защитными корпусами.

Основное правило размещение розеток – они должны располагаться там, где будут устанавливаться и использоваться бытовые приборы. В соответствии с действующими сегодня нормами, розетки должны располагаться на высоте от 40 до 80 см над уровнем пола. Чтобы не использовать различные удлинители, специалисты рекомендуют на каждые 6 метров квадратных площади жилого помещения использовать хотя бы одну розетку. Особые требования безопасности предъявляются к кухням, ванным комнатам и техническим помещениям. В кухне общее число розеток должно быть гораздо больше, чем в остальных комнатах, так как здесь применяется наибольшее число электрических устройств. В ванных комнатах допускается использование только безопасных розеток закрытого типа, они должны располагаться в местах, где на них не будет попадать вода. Также запрещается устанавливать электрические точки рядом с заземленными металлическими приборами – газовые и электрические котлы, трубы отопления и т.д.

Что касается выключателей, то их принято располагать на любой удобной для жильцов объекта высоте, единственное условие – они должны быть легкодоступными и не должны располагаться за дверью. Из соображений комфортности использования жилья, выключатели всегда размещают по одной стороне.

Организация проводки

В настоящее время существует множество вариантов прокладки проводов внутри помещения. Настенная проводка бывает скрытого и открытого типа. Второй вариант обычно используется в ситуациях, когда по каким-то причинам невозможно скрыть провода за отделкой или разместить внутри стен, к примеру, в деревянных домах. Во всех остальных случаях принято организовывать скрытую настенную проводку.

Проводка прокладывается в строгом соответствии со схемами электрического проекта, причем, данные схемы и планы понадобятся не только в процессе электромонтажных работ, но также и при эксплуатации жилого объекта. При необходимости проведении ремонта, собственнику следует сверяться с особенностями проекта, чтобы ненароком не повредить проводку при сверлении стен.

Сегодня все большей популярностью пользуется вариант скрытой разводки электрики под потолком. Такая технология применяется при организации подвесных потолков, за которыми размещаются электрические провода.

В местах размещения электрических точек, отдельные провода спускаются с потолка по стенам на необходимую высоту.

При прохождении кабеля по поверхности стен он всегда должен проходить под прямыми углами, это касается всех видов проводки, где бы ни располагались электрические провода. Следует помнить, что нельзя допускать размещение проводки рядом с металлическими трубами отопления и другими металлическими, заземленными устройствами.

Важными достоинствами размещения кабелей под потолком являются надежность, безопасность, возможность проведения ремонтных работ с минимальными нарушениями целостности внутренней отделки помещения, низкая вероятность механических повреждений, легкая доступность и многое другое. В то же время применение такой технологии на практике возможно только при условии монтажа подходящих вариантов отделки потолка. Именно поэтому данный вариант организации проводки подходит только для нового строительства, а также на территории объектов, площадь и высота потолков которых позволяет применять подвесные потолки.

Во всех остальных условиях собственнику приходится выбирать только между открытым и скрытым типом прокладки проводов по стенам, если разводка электрики по полу также является недоступной.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Онлайн расчет стоимости проектирования

Как разводка электрики по потолку «съедает» высоту стен

Когда в квартире или доме делается капитальный ремонт, то замена проводки – это один из основных вопросов. Стоит понимать, что вовремя не замененная проводка может причинить много проблем и даже привести к плачевным обстоятельствам.  Существует два способа монтажа электропроводки: наружный и скрытый. Если установка проводов производится со штробированием, то в квартире не теряется высота стен и потолка.

Как сэкономить пространство для проводки

Конечно, не всегда можно сделать потайную или скрытую проводку и в таком случае приходится ее маскировать.

Скрыть проводку можно используя специальные декоративные короба, или же разместить под потолком. Сегодня достаточно популярно устанавливать натяжные или подвесные конструкции потолков. Стоит отметить, что когда потолок опускается, то под ним можно скрыть не только электропроводку, но и другие коммуникации.

Оптимальный вариант укладки проводов

В зависимости от высоты потолка расстояние от подвесной конструкции может быть разной. Наиболее оптимальным расстоянием считается 10-15 сантиметров. Такого расстояния вполне достаточно, чтобы можно было скрыть провода и все неровности потолка, при этом не отняв драгоценной высоты помещения. Чтобы максимально правильно и рационально проложить проводку необходимо сделать следующее:

• Составить проект с чертежами и размерами;
• Провести разметку стен и потолка;
• Подобрать наиболее оптимальный вариант укладки проводки;
• По возможности доверить работу профессионалам.

Конечно если потолки в квартире совсем низкие, то устанавливать подвесную или натяжную конструкцию нецелесообразно, так как вы заберете и без того недостающее пространство. В таких случаях единственным решением будет штробирование стен или монтаж декоративных коробов, которые помогут максимально аккуратно скрыть проводку.

Чтобы проводка не съедала имеющуюся высоту стен необходимо изначально определиться с тем, как вы ее будете укладывать. Эффективным вариантом является штробирование, но оно доступно, если в квартире ведется ремонт, и еще не делалась внутренняя отделка. В таком случае вы сможете поместить проводку внутрь стены и потолка, что поможет сэкономить имеющееся пространство. В тех ситуациях, когда выхода другого нет, необходимо проводку укладывать наружным способом, что за собой влечет съедание высоты стены. Правильно уложенная проводка позволит не только скрыть ее, но и сэкономить имеющуюся высоту стен и потолка.

Монтаж электрики под натяжным потолком

Монтаж электрики под натяжным потолком не является сложным делом, и больше требует соблюдения техники безопасности, и удобства обслуживания электрической сети. В данной статье мы разберем пошаговую инструкцию правильной прокладки электрики и обозначим полезные советы от профессионалов.

Безопасность, прежде всего!

В любых работах с электричеством на первый план выходит безопасность — проводка имеет свойство нагреваться, в особенности применения кабеля с другим сечением и низкой мощностью электрической проводимости. Соответственно, при прокладке электрики по легковоспламеняющимся материалам (дерево, пластик, полотно), необходимо учесть следующие аспекты:

• Магистраль электроцепи должна пролегать через потолок в металлических трубах, или рукавах, устойчивых к нагреванию и возгоранию проводов, предотвращая возможный пожар;
• Уплотнитель из невоспламеняемых компонентов поможет устранить межтрубные стыки;
• Провод для установки электрики под натяжным потолком обязан предотвращать возгорание с минимальным выделением дыма и смолы;
• Для защиты внешнего мира от электрики, монтаж проводов по потолку из бетона включает в себя гофру. Она хорошо защищает электрический провод и потолочные материалы от возгорания, даже в случае короткого замыкания.

Если электрика требуется только для подключения точечных осветительных приборов, необходимость в изоляции не требуется — понижающий трансформатор понижает мощность тока до 12 Вольт. При таком слабом напряжении нагрев, и перегрев проводки маловероятен.

Разводка электрики под натяжным потолком

1. Первым делом нужно изобразить всю разводку магистрали от щитка распределения электроэнергии по всему помещению. Важно перпендикулярное и параллельное размещение магистрали ко всем стенам и потолочному стыку. Коробку разветвления проводов установите в доступном месте, дабы не возникло проблем с техническим обслуживанием. Постарайтесь максимально серьезно подойти к созданию монтажной схемы, потому как в её отсутствии можно легко перепутать провода, что повлечет неудобства и опасность. На всякий случай, проверьте провода на предмет работоспособности.
2. Сравните чертеж с потолком, примените уровень.
3. Просверлите перфоратором несколько отверстий для дюбелей, клипсы или хомуты, в зависимости от типа крепления магистрали. Важно учесть расстояния между креплениями — провода не должны провисать, оптимально — 500 — 900 мм.
4. Пришло время монтажа коробки распределения электросети. Все провода нужно закрепить на потолке. Проденьте провода через гофру — находящаяся внутри проволока вам поможет. Далее с помощью клипс закрепите гофрированную трубу, и соедините провода с коробкой. Для соединения жил провода из коробки должны выступать наружу на 15-25 см.
5. Осталось собрать и соединить провода вместе, осмотреть мультиметром (или визуально) всю систему на предмет неисправностей.

На этом действии электрика под натяжным потолком завершена.По сути дела, нужно только протянуть кабель, и не допустить чрезмерного нагревания — сечение должно соответствовать нагрузке напряжения. Важно придерживаться техники безопасности, и для большей уверенности посмотреть несколько видеоуроков прокладки электрики.

Другие варианты потолочного перекрытия

Если у вас деревянные, либо железобетонные перекрытия под натяжным потолком, проводка электрической магистрали может немного отличаться. Давайте разберемся в возможных нюансах монтажа, и прислушаемся к советам мастеров своего дела:

• Когда плита с внутренними пустотами является перекрытием, именно в этих пустотах лучше всего проложить электрику. Зачастую, пустоты располагаются в промежутках 10-14 сантиметров. Открытый вариант магистрали будет оптимальным решением с применением кабельного канала, либо гофры. Штробление небезопасно, и категорически запрещается.
• Для разводки электрики соединять стальные трубы на деревянном потолке нужно сварочным аппаратом. Поскольку дерево легко воспламеняется, коробки распределения также должны быть металлическими, обладая минимальной степенью защиты IP 65.
• Для сохранности ремонта при нагревании кабеля нужно учесть возможность обвала штукатурки. Каждый электрический провод на минимальную температуру, но всё же нагревается. Армированная сетка на местах установки электрики поможет разрешить этот вопрос.
• Почему проводка электрики под натяжным потолком без гофры запрещается? Причина очень проста — соседские затопления сверху никто не отменял. А, если проводка намокнет, может случиться аварийная ситуация. Поэтому, прокладка электрической магистрали с гофрой необходима, особенно в банных помещениях.

Если Вы все же решили самостоятельно не производить эти сложные работы, позвоните в офис нашей компании по телефону +7 (499) 577-00-17 и закажите натяжной потолок под ключ!

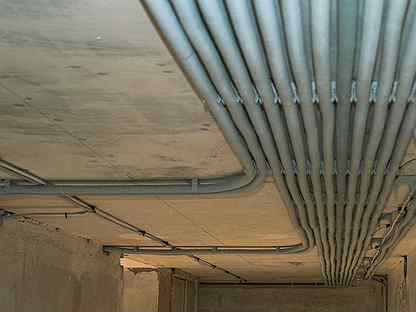

Прокладка проводки по потолку

Автор: Кургузов А.В, инженер по электроснабжению

Еще не так давно практически безальтернативным способом электрической разводки в квартирах и частных домах являлась прокладка проводов вдоль стен. Изредка, в специфических случаях, применялся подпольный монтаж. Оба этих варианта нельзя назвать идеальными.

Настенная разводка требует трудоемкого штробления стен или использования недешевых накладных кабель-каналов, а подпольная прокладка сильно затрудняет доступ к поврежденной цепи в случае ее повреждения.

К счастью, с появлением и ростом популярности натяжных и подвесных потолков появился еще один способ монтажа электрической проводки, которые обладает целым рядом существенных преимуществ:

• Незаметность – подвесные/натяжные потолки автоматически скрывают всю кабельную инфраструктуру, обеспечивая высокую эстетическую привлекательность помещений
• Простота исполнения – вам не придется ничего штробить и замазывать, достаточно зафиксировать провода на поверхности потолка подходящими крепежными элементами
• Простота обслуживания и модернизации – в отличие от монтажа внутри стен или пола, здесь доступ к любому участку можно организовать без серьезных строительных работ
• Безопасность – проводка максимально удалена от человека, поэтому снижается вероятность ее случайного повреждения или заливания, можно даже не запоминать точную схему
• Удобство подключения осветительных приборов – обычно это самая трудоемкая процедура, но в данном случае она многократно упрощается

Единственный значимый недостаток потолочной разводки связан скорее с самими подвесными/натяжными потолками – они немного уменьшают высоту помещения. Но если вы все равно собираетесь их монтировать, то почему бы не решить две задачи сразу? Ведь преимуществ вы получите намного больше.

Несколько полезных рекомендаций

• Защита. Некоторые считают, что раз провода будут закрыты для внешнего наблюдателя, то можно прокладывать их как угодно. Это серьезная ошибка, которая может привести к пожару. При потолочном монтаже электропроводки необходимо использовать специальные металлические рукава или защитные гофротрубы из огнестойкого пластика
• Сечение. Диаметр проводников нужно выбирать не «наугад», а в строгом соответствии с расчетами, основанными на суммарной мощности подключаемых к конкретной цепи потребителей. В противном случае вас ждет перегрев проводников с последующим коротким замыканием или обрывом
• Подключение к УЗО. Это общая рекомендация, – вне зависимости от способа монтажа крайне желательно подключать осветительные приборы, слаботочные цепи и мощных потребителей к разным устройствам защитного отключения. Это повысит удобство пользования системой
• Распределительные коробки. В идеале каналы на потолке должны быть параллельными. Но если возникла необходимость в разветвлении, используйте распределительные коробки – никаких скруток не допускается! Для помещений с повышенной влажностью (кухни, ванные комнаты) понадобятся модели с соответствующим классом защиты IP
• Выключатели. Еще один общий совет – схема подключения выключателей должна подразумевать разрыв фазы, а не нулевого провода, поскольку в последнем случае даже при положении «выкл.» вас может ударить током, например при замене лампочки в осветительном приборе

Основные этапы прокладки электропроводки по потолку

• Этап 1. Прежде всего, необходимо составить подробную схему трасс (на бумаге или в компьютерной программе) с указанием точек монтажа распределительных коробок и выводов к выключателям и розеткам. Также, подготовьте необходимые инструменты, рабочую одежду, защитные очки и аптечку. Отключите напряжение автоматом в электрическом щитке
• Этап 2. Далее делаем разметку на потолке согласно подготовленному чертежу и приступаем к монтажу рукавов или гофр с заранее пропущенным через них проводом. Крепление удобнее всего осуществлять при помощи специальных монтажных клипс. При желании можно использовать кабель-каналы, но это будет дороже
• Этап 3. При помощи тестера осуществляем «прозвон» всех трасс для выявления возможных обрывов или коротких замыканий. Только убедившись в целостности и работоспособности электропроводки, можно приступать к окончательному монтажу подвесных или натяжных потолков и подключению осветительных приборов
• Этап 4. Завершающий штрих – разводка цепей питания к розеткам, выключателям и другим потребителям. Для этого можно использовать внутристенный монтаж или накладные кабельные каналы. После этого подаем напряжение на щите и проверяем реальную работоспособность всех участков сети

При выполнении все перечисленных выше рекомендаций вы получите абсолютно незаметную и безопасную систему электроснабжения квартиры или частного дома, которая будет отличаться простотой обслуживания, ремонта и модернизации. Если какие-то из работ вы не можете выполнить самостоятельно (например, расчет мощности или установку автоматов), лучше воспользоваться услугами профессиональных электриков.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Доверяйте и работайте только с профессионалами!
Экономьте свое время, деньги и нервы!



Возникли вопросы?

Звоните:
+7 (495) 789 80 79



или напишите нам сообщение



Расположение электропроводки

Во времена строительства панельных домов, а тем более «хрущевок», проложенная электропроводка не предусматривала использование такого большого количества электроприборов и бытовой техники как сейчас. В связи с этим, все чаще встает вопрос о необходимости прокладки дополнительных линий электропитания или полной замене электропроводки, которая будет учитывать все нагрузки и потребности современной техники.

Прокладка электропроводки может быть произведена разными способами: по стенам, по потолку и по полу.

Прокладка электропроводки по стенам

Для расположения электропроводки и установки электроприборов в помещении существуют зоны, которые рекомендуется соблюдать.

Расположение кабельных линий по стенам

Основные кабельные линии прокладываются по стенам под потолком с заходами на потолок для линий освещения и спусками для подключения розеток и выключателей.

• кабельная линия должна проходить не менее чем в 15 см от потолка;
• кабельная линия должна проходить не ниже 15 см от пола;
• линии электропроводки прокладываются не ближе 10 см от углов помещения, дверных и оконных проемов;
• подводка к розетке (розеточному блоку) или выключателю должна производиться из индивидуальной распаячной коробки;
• распаячные коробки устанавливаются на уровне основной кабельной линии над выключателем;
• не рекомендуется делать параллельные соединения (запитывать) от одной розетки к другой, это может привести к перегрузке всей линии;

Проводки от распачных коробок должны идти строго вертикально. Это, в дальнейшем, существенно облегчит определение место расположения кабеля в стене.

Если линия проложена в произвольном порядке (под углом или со смещением), она может стать предметом потенциальной опасности. Через какое-то время расположение такой произвольной электропроводки улетучивается из памяти даже у мастеров, которые ее прокладывали. И при попытке, например, повесить полку, есть вероятность попасть в находящийся под напряжением кабель, со всеми вытекающими последствиями.

Типичные ошибки при прокладке электропроводки к розеткам и выключателям

Прокладка электропроводки по потолку

Прокладка электропроводки по потолку достаточно широко использовалась в домах из бетонных панелей и кирпича. При таком варианте расположения электропроводки, кабельные трассы, выходящие из распределительного щита, направлены вертикально вверх. Внутри потолочных плит проложены специальные каналы для проводки. Подвод к электрическим розеткам, выключателям и светильникам выполняется так же как для электропроводки по стенам.

Если планируется монтаж натяжного или навесного потолка, проводку по потолку можно располагать произвольно, по кратчайшему расстоянию. Кабель укладывают в гофротрубу и крепят пластиковыми дюбель-хомутами.

Прокладка электропроводки по полу

Прокладка электропроводки по полу может быть выполнена произвольно (как правило, по кратчайшему расстоянию). Однако учтите, если пол укладывается на деревянные лаги, то кабель прокладывается только в металлических трубах. А при наличии бетонной стяжки кабель помещается в пластиковую гофротрубу. Подвод к выключателям, розеткам и освещению выполняется так же как в электропроводке по стенам.

Какой бы из вариантов прокладки электропроводки Вы не выбрали, составьте схему электроснабжения. Грамотно составленная схема станет большим подспорьем и облегчит проведение электромонтажных работ. Ориентируясь на нее в дальнейшем, Вы сможете не только сверлить стены там, где Вам нужно, но и без особых трудностей сумеете модернизировать или заменить уже имеющуюся электропроводку.

И, напоследок, совет — при проведении электромонтажных работ сфотографируйте размещение распределительных коробок и все линии прокладки кабелей до того, как они скроются под слоем штукатурки. При этом лучше всего делать снимки с привязкой к стационарным объектам. В дальнейшем, при необходимости каких-либо ремонтных работ, Вы легко сможете сопоставить размеры и определить место нахождения распаячной коробки или кабельной линии.

Материалы, близкие по теме:

Разводка электрики в квартире, доме, новострое

Электричество в квартире – это важная составляющая удобства и комфорта при использовании бытовой техники, систем освещения и прочих приспособлений, работающих с помощью электрического напряжения. Разводка электрики в квартире по потолку требует соответствующих знаний и навыков, поскольку только в таком случае можно достичь поставленной задачи. Лучше всего с такими работами смогут справиться наши специалисты, так как они имеют специальное оборудование, профильное образование и навыки, что исключает какие-либо неточности при выполнении работ. В Севастополе наши специалисты готовы в любое время проложить проводку электрики в квартире по разумной стоимости и максимально качественно.

Электромонтажные работы – это не только сложная, но и опасная деятельность, так как нужно изначально составить план работы, выбрать оборудование и материалы. Наши специалисты проведут монтаж электропроводки в квартире или частном доме быстро и качество, так как учитываются все требуемые правила.

Этапы разводки проводки

Разводка электрики в частном доме или квартире требует точного соблюдения этапов, поскольку только так можно рассчитывать на последующую безопасность и качество созданной системы:

1. Разрабатывается схема прокладки электрической проводки.
2. Подготавливается план, после чего он вместе со схемой согласовывается и регистрируется.
3. Обустраивается ремонтная времянка.
4. Проводятся сами электромонтажные работы.
5. Устанавливаются электрические автоматы, розетки, выключатели и дополнительные осветительные приборы.

Разводка электрики в новостройке в Севастополе нашими специалистами осуществляется быстро и качественно.

Почему именно мы?

Наша компания существует уже долгое время, поэтому мастера смогли наработать опыт, практические и о теоретические навыки, что положительно влияет на результативность работ. Сотрудничество с нами предоставляет следующие преимущества клиентам:

1. Создание схемы разводки проводки.
2. Подбора оптимальной кабельной продукции.
3. Установка дополнительных электротехнических приспособлений: автоматов, счетчиков и так далее.
4. Пусконаладочные работы осуществляются при использовании соответствующего оборудования.
5. Предоставляется разумная стоимость на услуги.
6. Гарантируется качество и точность работы.
7. Наличие лицензий на выполнение электромонтажных работ.
8. Круглосуточное предоставление услуг, поэтому при надобности можно вызвать мастера в любое время суток.
9. Оперативность выполнения электромонтажных работ.

Каждый клиент получает индивидуальное обслуживание, поскольку разводка электрики подразумевает под собой монтаж выключателей и розеток, поэтому обязательно учитываются предпочтения клиента. Но в любом случае наши специалисты смогут выполнить работы точно и качественно, руководствуясь установленными правилами и нормами безопасности.



Как подключить новый потолочный светильник

Шагов:

1. Перед выполнением любых электромонтажных работ всегда отключайте электропитание дома с помощью главного выключателя.
2. Обведите монтажную коробку на потолке, где будет установлен светильник.
3. Вырежьте просверленное отверстие осциллирующей пилой.
4. Определите место для выключателя света. Он должен быть на высоте 48 дюймов от пола.
5. Обведите электрическую коробку переключателя и вырежьте ее так же, как и монтажную коробку.
6. Найдите источник питания для коммутатора в распределительной коробке или на главной электрической панели.
7. Подключите электрический провод к источнику питания с помощью плоскогубцев и проволочных гаек и протяните его через балки, пока он не достигнет выключателя света. Закрепите провод на балках электрическими скобами.
8. Просверлите пол в правильном отсеке для шпилек и проведите провода для выключателя и света к выключателю с помощью рыбной ленты.
9. Установите электрическую коробку с перемычками Мэдисон в стену и подключите выключатель.
10. Вкрутите переключатель в коробку и накройте его крышкой.
11. Вырежьте временное отверстие доступа в стене и проденьте провода от крепления светильника в потолке к временному отверстию, а затем от временного отверстия в балке до подвала, где был подключен выключатель.
12. Закрепите электрическую коробку на потолке с помощью дополнительных стержней Мэдисона и винтов.
13. Подключите новое приспособление к коробке и прикрепите его к потолку.
14. Заделайте стену в том месте, где было вырезано временное отверстие.
15. Включите питание снова.

Ресурсы:
Скотт установил потолочный светодиодный светильник Boxie производства Tech Lighting.

Основные электрические элементы, такие как распределительные коробки, потолочные коробки, провод Romex 14 калибра и переключатели, можно найти в домашнем центре или в доме электроснабжения.

Экспертную помощь в этом проекте оказали компании Caron Electric и Wolfers Lighting.

Как правильно подключить потолочный светильник

Итак, вы хотите узнать, как подключить потолочный светильник? Это довольно простой процесс, если вы готовы следовать инструкциям и правилам техники безопасности.

Это удобный навык. Знание того, как подключить свет, дает вам возможность вывести ваши украшения на новый уровень.

Не стесняйтесь проявлять фантазию и создавать новую атмосферу в своей гостиной или спальне, заменяя устаревшие светильники на современный вид, который дополняет ваш стиль.

Вы когда-нибудь мечтали бездельничать в своей постели, глядя на блеск очень гламурной люстры? Или мысль о новом сочетании света и вентилятора в вашей семейной комнате зовет вас по имени?

Что ж, теперь вы можете переделать свой дом, используя любой стиль потолочного освещения, который вам нравится.Изучение того, как правильно подключить потолочный светильник, сэкономит вам несколько серьезных банкнот.

Все, что вам нужно, — это несколько инструментов и приятный помощник. Даже если это новая территория для вас, будьте уверены, что вы сможете научиться правильно подключать потолочный светильник.

Вы, наверное, заметили, что потолочные светильники бывают разных стилей и форм. Как их внешний вид, так и методы крепления их к потолку различаются.

Во многих случаях, особенно с люстрами, обычно используется полый стержень с центральной резьбой, чтобы установить и удерживать его на месте.Также потолочные светильники можно подвесить с помощью двух саморезов, которыми основание крепления крепится к розетке.

Его также можно прикрепить к монтажной ленте, которая находится в розетке. Независимо от того, как вы решите передать потолочный светильник, вы можете сделать глубокий вдох и расслабиться, зная, что проводка проста.

Через коробку может проходить несколько проводов. Но, к счастью, вам придется иметь дело с тремя, а не со всем комплектом и кабудлем.

Черный провод, зеленый провод и белый провод — это те, с которыми вам нужно ознакомиться. Работая над своим проектом, вы заметите, что эти три провода соединены вместе с помощью винтовых соединителей.

С этими проводами лучше работать руками, свободными от чего-либо еще, например с потолочным креплением. После того, как вы ослабите винты, которые крепили существующее приспособление к потолочной коробке, вы избавитесь от лишнего бремени, связанного с попытками удерживать приспособление в равновесии при работе с проводами.

Даже если вы думаете, что можете самостоятельно манипулировать проводами и светильником, не дерзайте и не думайте, что вы можете сделать это с люстрой. У вас будет беспорядок на руках.

Вот почему вы хотите заручиться чьей-либо помощью. Ваша задача по монтажу потолка своими руками будет намного проще и быстрее, если вы попросите кого-нибудь помочь вам заменить светильник.

Хорошая новость заключается в том, что этот проект можно реализовать с помощью правильных инструментов, информации и помощи. Да, вы тоже можете узнать, как правильно подключить потолочный светильник!

Понимание того, как работает освещение в вашем доме

Прежде всего, вы хотите понять, как работает освещение в вашем доме.Это даст вам более полное представление о том, что вы берете на себя, прежде чем вы начнете. Вот как это работает.

Электроэнергия поступает в ваше жилище через главный герметичный предохранитель, который называется служебной головкой. Затем он будет перемещаться к вашему счетчику по одному большому красному и одному большому черному проводу.

Этот счетчик используется для измерения количества потребляемой вами электроэнергии. Не прикасайтесь к каким-либо частям счетчика или сервисной головки — это запрещено.

Следующая остановка — потребительский блок.Именно из этого источника электричество распределяется по вашему дому. Внутри этого поля у вас будут схемы.

Каждый из них защищен либо выключателем, если у вас есть устройство защитного отключения, либо предохранителем на номинальный ток. Вы сможете узнать, сколько электричества имеется в вашем распоряжении, проверив напряжение.

Так будет выглядеть блок выключателя в вашем доме. Это даст вам доступ к цепям, предохранителям и переключателям. Проект Creative Commons Patio 015 Роджера Моммартса / CC 2.0

Скорость, с которой течет напряжение по проводникам, измеряется в амперах. Мощность, необходимая вашему потолочному светильнику или любому другому прибору, измеряется в ваттах.

Если вам нужно выяснить, как определить правильный кабель и формулу предохранителя, то вам следует использовать этот простой метод: Вт / Вольт = Амперы. Это означает, что ватты, разделенные на вольт, равны амперам.

Эффективный способ визуализировать это — подумать о чем-то, катящемся с горы. Думайте о вольтах как о высоте горы.А теперь представьте, что сила тока — это скорость, с которой электричеству разрешено скатываться с горы.

Когда сила, такая как сопротивление, снижает скорость потока вниз с горы, она измеряется в омах. Ваш потребительский счетчик предназначен для измерения потребляемой энергии, а не вольт или ампер.

Эта потребляемая энергия отражается в количестве ватт, которое каждый час потребляет каждое отдельное устройство, которое вы используете в своем доме. Обычно это называется киловатт-часами или кВтч.

Вольт (общее количество потребляемой электроэнергии) измеряется в ампер / часах. Считайте, что это поток в час, если вы вспомните могущественную гору, упомянутую ранее.

Электричество движется по токоведущему проводу. Вот как он питает то, что требуется. С этого момента он возвращается к нейтральному проводу к своему местному трансформатору.

Этот поток можно остановить, вставив переключатель. Фактически, этот переключатель помещен в провод под напряжением.

Важно проявлять осторожность при работе с проводами под напряжением.Некоторые люди были шокированы, прикоснувшись к ним.

При работе с электропроводкой необходимо соблюдать осторожность, чтобы избежать поражения электрическим током. Как показано на рисунке выше, напряжение опасно для вашего здоровья. Он может путешествовать по вашему телу и причинять вам вред. Соблюдайте осторожность и отключите питание перед работой с оборудованием.

Теперь, когда вы знаете, как электричество работает в вашем доме, пора перейти к самому интересному — вашему проекту освещения своими руками. Для этого проекта вам понадобятся следующие предметы:

• Потолочный светильник
• Монтажные принадлежности
• Гайка колпачковой проволоки
• Отвертка Phillips

Теперь, когда у вас есть все инструменты, вы готовы приступить к подключению потолочного светильника. Вот девять шагов, которые вам нужно сделать.

Шаг 1 — Отключение питания

Отключите питание, отключив прерыватель, контролирующий проводку потолочного светильника. После того, как вы выключите прерыватель, выньте детектор напряжения, чтобы проверить провода.

Если вы обнаружите, что напряжение присутствует, отключите главный выключатель на панели выключателя. Затем вам нужно будет проверить провода, чтобы убедиться, что нет никакого напряжения.

Однако, если вы обнаружите, что напряжение все еще есть даже после того, как главный выключатель был отключен, вы должны остановиться.Забудьте о попытках самостоятельно повесить потолочный светильник.

Избавьтесь от головной боли и вызовите профессионального электрика, чтобы диагностировать проблему.

Шаг 2. Знайте свои провода

Если питание отключено, у вас загорится зеленый свет, чтобы перейти к следующему шагу. На этом этапе вам нужно будет определить типы проводов, с которыми вы имеете дело, которые будут поддерживать потолочный светильник.

Если вы понимаете цветовую кодировку, вы справитесь с этим шагом. Нейтральные провода белые.Горячие провода черные. Провода заземления — неизолированные медные или зеленые.

По большей части вы будете работать с черным горячим проводом и белым нейтральным проводом. Имейте в виду, что в распределительной коробке может быть красный провод.

Это называется переключаемой горячей проволокой. Он управляется настенным выключателем, и этот красный провод станет вашим основным горячим проводом.

Шаг 3 — Знайте свою горячую проволоку

Вам нужно выяснить, какой провод на потолочном светильнике является нейтральным, а какой — горячим.Черный и белый провода легко отличить.

Однако, если вы имеете дело с золотыми или коричневыми, вам нужно будет ориентироваться не только на цвет. Обращайте внимание на прямоугольные края, мелкие надписи или даже выступ на пластиковой оболочке.

Если вы нашли какой-либо из этих контрольных знаков, вы наткнулись на провод под напряжением. Снимите оболочку с проводов лампы так, чтобы было видно около 1/2 дюйма оголенного провода.

Если вы не знакомы с внешним видом проводки, это хороший пример.Вы ясно видите, как белые провода резко контрастируют с черными проводами. Кроме того, голый медный металл позволяет увидеть, как выглядит провод без оболочки. Creative Commons Можете ли вы заметить по ilovebutter / CC by 2.0

Обратите внимание, что провода с маркировкой UF-B, NM-B, THHN или THWN-2 одобрены для использования в приборах с более высокими температурами.

Однако, если у вас есть старый дом, построенный в начале 80-х, у вас вполне может быть проводка для светильников, рассчитанных на более низкую температуру.Это может создать проблему, поскольку более современные приспособления требуют использования проводов, способных выдерживать более высокие температуры.

По этой причине не подключайте прибор, выпущенный после 1985 г., к проводке, выпущенной до 1985 г. Это рецепт катастрофы. Тепло от прибора может расплавить изоляцию вокруг ваших проводов, что приведет к серьезной опасности возгорания.

Шаг 4 — Осмотрите выходную коробку

Теперь вам нужно осмотреть розетку. Важно убедиться, что коробка надежно закреплена.Национальный электротехнический кодекс (NEC) требует, чтобы потолочный светильник тяжелее пятидесяти фунтов имел независимую электрическую коробку.

Шаг 5 — Снимите потолочный светильник

Снимите старый потолочный светильник с помощью отвертки Phillips, чтобы открутить крепежные винты. Этот процесс будет намного проще, если у вас будет небольшая помощь.

Если можете, найдите кого-нибудь, кто удержит потолочный светильник. Теперь откройте провода и удалите изоленту. Как только это будет сделано, пора открутить провода крепления от домашней проводки.

Шаг 6 — Выровняйте приспособление

Чтобы не напрягать руки и не тратить время зря, предварительно соберите как можно большую часть потолочного крепления на земле. Убедитесь, что вы уравновешиваете штангу.

Не пытайтесь собрать потолочный светильник после его установки. Вы должны найти время, чтобы собрать части вместе, а затем сложить их как одно целое. Новые потолочные вентиляторы Creative Commons 002 от Roger Mommaerts / CC by 2.0

Сделайте это, совместив навес с перекладиной.Оставьте немного резьбы снаружи, чтобы она могла проходить через навес. С помощью контргайки закрепите отрезок на месте.

Для каждой стороны перекладины вам нужно будет вплести шурупы в отверстия. Если вы работаете со стержнем, обязательно проденьте его в среднее отверстие перекладины.

Теперь вам нужно переместить провода к одной стороне электрической коробки. Отсюда вы установите перекладину на электрическую коробку.

Шаг 7. Подключите провода

А теперь пора подключить провода так, как они были в старом потолочном креплении.Это довольно простой шаг, на котором вы подключите черный провод к черному, а белый провод к белому.

Оголенный медный провод — это провод заземления. Его следует подключить к зеленому винту заземления на перекладине.

Пусть ваш прекрасный помощник будет держать остальную часть приспособления, чтобы вы могли сосредоточиться исключительно на соединении проводов. Когда закончите, вам нужно будет заправить провода в электрическую коробку.

Шаг 8 — Выровняйте ваш прибор

Совместите купол с крепежными винтами и затяните их.Если ваш светильник похож на большинство из них, вы увидите отверстие в форме замочной скважины.

Вам необходимо совместить головку винта с более широкой частью отверстия. Теперь подкручиваем потолочный светильник к более узкой части.

Вам нужно будет взять отвертку и совместить ее с головкой крепежного винта, как показано на рисунке. Затяните каждый винт, чтобы убедиться в надежности.

На этом этапе затяните крепежные винты.При необходимости отрегулируйте штангу так, чтобы балдахин прилегал к потолку.

Шаг 9 — Завершите свой проект

Вставьте лампочки и поместите шар света так, чтобы можно было затянуть установочные винты на боковой стороне капюшона. Наконец, пора снова включить питание, и это официально — готово.

Но что, если вы хотите подключить потолочный светильник с вентилятором? Вам нужно будет внести некоторые изменения в свой подход. Вот как это сделать.

Как заменить светильник на новый потолочный вентилятор

Важно помнить, что чем больше ваша комната, тем больше может быть ваш вентилятор. Чтобы узнать, сколько места вы можете использовать, вам нужно будет произвести измерения.

Для этого нужно измерить самую длинную стену в комнате. Теперь, если вы обнаружите, что эта стена меньше 12 футов, вам нужно будет купить вентилятор диаметром 36 дюймов.

Однако, если ваши измерения показывают, что эта стена имеет длину 12-15 футов, вам необходимо купить 42-дюймовый вентилятор.Если ваша комната довольно большая, а самая длинная стена превышает 15 футов, вы можете установить 52-дюймовый вентилятор.

Шаг 1 — Снимите текущий светильник

Можно заменить устаревший потолочный светильник или люстру в вашей комнате на потолочный вентилятор, который поставляется с собственным осветительным прибором. Но вам необходимо иметь четкое представление о том, как выполнять основные электрические работы в вашем доме.

С учетом сказанного, это будет сложнее, если в вашей комнате даже нет осветительной арматуры.В этом случае уровень сложности вашего проекта значительно возрастет.

Тебе придется прорезать потолок. Это также потребует установки новой проводки, а также переключателя.

Если все это звучит слишком сложно, лучше вызвать профессионального электрика. Однако, если у вас есть существующий осветительный прибор, вы обнаружите, что ваш маленький электрический проект не будет таким сложным.

Для того, чтобы выключить текущий прибор, вы должны сначала отключить питание.Вам нужно будет подойти к главной электрической панели вашего дома, чтобы получить доступ к цепи, которая питает ваш свет и его выключатель.

Чтобы получить доступ к цепи, которая питает ваш свет и его выключатель, вам нужно будет добраться до главной электрической панели вашего дома. Как вы можете видеть здесь, сбоку от него будут маленькие белые прямоугольники, указывающие, какой выключатель питает какую комнату. Убедитесь, что вы выбрали правильный переключатель. Коробка Creative Commons Breaker, Кертис Грегори Перри / CC by 2.0

Никогда нельзя быть слишком осторожным при работе с электричеством, поэтому, прежде чем идти дальше, было бы неплохо заклеить переключатель изолентой. Это поможет вам избежать неприятных происшествий, которые могут произойти, если выключатель снова будет включен, пока вы находитесь в процессе работы.

Теперь, когда об этом позаботились, вам нужно разобрать старый добрый тестер цепей. В конце концов, вы хотите убедиться, что питание действительно отключено, прежде чем касаться какой-либо части электропроводки.

На этом шаге вы отключите провода крепления. Далее снимаем центральную гайку крепления. Удалите все винты, которые удерживают существующее приспособление на месте.

Теперь, когда ваш старый прибор находится вне пути, вам нужно попытаться выяснить, является ли электрическая коробка надежно крепятся к опорному кронштейну или потолочной балке.

Вам понадобится прочное крепление для вентилятора, потому что они обычно весят до 50 фунтов и должны быть закреплены. Все усложняется, если вы обнаружите, что ваша потолочная коробка закрыта другим материалом, например гипсокартоном.

В этом случае вам может потребоваться доступ к балкам сверху. Этот шаг вполне может включать поездку на чердак.

Оказавшись там, вам нужно будет изучить ситуацию. Если кажется, что нужна опорная скоба, вам придется ее прикрепить.

Шаг 2 — Установите опорную скобу

Здесь начинается самое интересное. Знаете ли вы, что вы можете изготовить и установить собственную поддерживающую скобу? Ага, вы не ослышались. Вы можете вывести DIY на новый уровень.

Для этого вам понадобится немного древесины. Вы можете установить свою собственную опорную скобу, используя брус 2 × 4 длины, прибитый к потолочным балкам с обеих сторон от места расположения коробки.

Если вы не уверены, как выглядит опорная скоба, обратите внимание на кусок металла выше. Это хороший пример поддержки скобки. Он защелкивается на балках-подвесках. Некоторые опорные скобы имеют L-образную форму, поэтому убедитесь, что вы выбрали подходящий для вашей работы. Creative Commons Модульная конструкция от jm3 на Flickr / CC by 2.0

Поместите скобу точно над потолочной коробкой. Идя под углом снизу, вам нужно будет с помощью шурупов надежно прикрепить потолочную коробку к распорке.

Но что, черт возьми, делать, если вам несправедливо отказано в доступе в пространство над потолком? Вам нужно будет использовать другой вариант, установив снизу расширяющуюся металлическую скобу.

Это обеспечит надежную опору как для потолочной коробки, так и для вентилятора. Вот что вам нужно сделать, чтобы это произошло.Сначала снимите существующий ящик.

Пройдя через отверстие, вставьте скобу и закрепите ее с помощью трещотки. Вы обнаружите, что, когда храповик поворачивается снизу, рычаги скобы будут вытягиваться, пока не коснутся потолочных балок с обеих сторон отверстия.

Шипы рук будут надежно сидеть в дереве. Вы можете встретить скобы, к которым уже прикреплена потолочная коробка.

Однако, если вы этого не сделаете, вы всегда можете прикрепить существующую потолочную коробку к распорке.Вы можете использовать этот же метод, если решите установить потолочный вентилятор в комнате, где раньше не было электрического оборудования.

Это делается путем проделывания отверстия в потолке. Далее убедитесь, что электропроводка проложена к отверстию от распределительной коробки (в идеале такой, которая удобно расположена рядом).

Если вы раньше не видели распределительную коробку, то изображенная выше — хороший пример. Как правило, у него будет крышка, но вот как он будет выглядеть после того, как крышка будет снята.Распределительная коробка Creative Commons от Мухаммеда Али / CC by 2.0

После того, как это будет сделано, вам нужно будет установить скобу и новую потолочную коробку, как описано выше.

Шаг 3. Установите монтажный кронштейн вентилятора

К счастью, вы обнаружите, что большинство потолочных вентиляторов поставляются с монтажным кронштейном. Однако, если вы обнаружите, что ваш нет, не волнуйтесь.

Вы можете просто купить монтажный комплект отдельно. Следуйте инструкциям производителя и прикрепите кронштейн к потолочной коробке.

Этот кронштейн предназначен для установки круглого держателя для шаровой опоры либо на удлинительный стержень, либо на двигатель вентилятора. Для максимального комфорта обычно рекомендуется использовать удлинитель любой длины, чтобы не размещать вентилятор слишком близко к потолку.

В противном случае в комнате будет душно и не будет циркуляции воздуха. Какой смысл иметь потолочный вентилятор, который на самом деле вас не охлаждает?

Чтобы установить удлинительный стержень и подвесить вентилятор, вам необходимо временно склеить концы проводки двигателя вентилятора вместе.

На картинке выше вы можете увидеть, как обматывать проволоку лентой. Когда вы склеиваете концы проводки двигателя вентилятора вместе, убедитесь, что вы обернули лентой, как это сделал мужчина, чтобы ее было легко удалить, когда вы закончите. Creative Commons Ремонт проводки датчика аварии 1, Мауро Виктор Барбоза / CC by 2.0

Следующим шагом будет пропустить проводку через стержень. Как только это будет сделано, прикрепите шток к двигателю вентилятора. Надежно установите шаровую опору на верхнем конце стержня.

Шаг 4 — Закрепите проводку двигателя вентилятора

Теперь пора перейти к следующему шагу. Здесь вы хотите закрепить двигатель вентилятора на потолочном кронштейне. Для этого нужно вставить шарнирный шарнир в кронштейн.

Присоедините провода от двигателя вентилятора к домашней проводке. Обычно это означает соединение белого провода с белым («нейтраль») и черного с черным («горячий или находящийся под напряжением») проводом.

Вы можете обнаружить, что ваш вентилятор также имеет неизолированный медный или зеленый изолированный провод.Если это так, то вам нужно будет прикрепить его к существующему заземляющему проводу. Затем вам нужно будет подключить оба к металлической электрической коробке.

Если вы приобрели потолочный вентилятор с пультом дистанционного управления, который позволяет вам управлять вентилятором и светом без использования тягово-тянущей цепи или переключателя, то в упаковке вы найдете дополнительные провода или приемное устройство.

Для правильной установки вы должны внимательно следовать инструкциям производителя по электромонтажу.Надежно закрепите все соединения проволочными гайками.

Вот как это будет выглядеть, когда вы закрепите свои соединения проволочными гайками. Желтые колпачки на концах проводов называются проволочными гайками. Creative Commons DSCF1083, Крис Барански / CC by 2.0

Шаг 5 — Присоедините лопасти вентилятора

Теперь пора на скачки. Вы почти закончили. Это та часть, куда вам нужно будет поставить кожух вентилятора, который закрывает монтажный кронштейн и потолочную коробку.

Прикрепите монтажный кронштейн лопасти к каждой лопасти вентилятора. Найдите двигатель вентилятора и прикрепите монтажные кронштейны к вращающейся лицевой панели под ним.

Убедитесь, что все крепежные винты затянуты. Если у вас болтаются лопасти, вентилятор во время работы будет раскачиваться.

Шаг 6 — Наденьте светильник

Этот следующий шаг необходим только в том случае, если ваш вентилятор поставляется с осветительной арматурой. Если это так, вам нужно будет собрать приспособление и корпус переключателя.

Затем вы прикрепите светильник к двигателю вентилятора. С этого момента вам нужно будет следовать инструкциям производителя для успешного подключения проводки.

Наконец, вы можете надеть плафоны, лампочки или стеклянный купол.

Теперь вы можете закончить его, прикрепив купол. На этом снимке купол — это закругленная деталь, расположенная у основания потолочного вентилятора.

Шаг 7. Установка настенного переключателя

В наши дни большинство продаваемых вентиляторов управляются настенным выключателем реостатного типа.Этот переключатель позволяет выполнять основные функции, такие как включение и выключение вентилятора и контроль скорости вентилятора.

Перед установкой нового настенного переключателя для вашего устройства обязательно перепроверьте существующую проводку переключателя. Вы можете сделать это с помощью надежного тестера цепей.

Этот шаг очень важен, потому что вы хотите быть уверены, что питание отключено. Чтобы установить переключатель управления вентилятором, вам необходимо обратиться к инструкциям производителя.

По завершении этого процесса вы можете снова включить питание. Проверьте вентилятор и освещение в каждом рабочем режиме.

Если все сделано правильно, у вас должен остаться потолочный светильник, которым вы можете гордиться долгие годы — или, по крайней мере, до тех пор, пока ошибка ремоделирования не ударит вас снова. Вот пять лучших потолочных вентиляторов для вашего вдохновения.

Prominence 80029-01 Домашний вентилятор со светодиодной подсветкой Alvina LED Globe Light

Этот потолочный вентилятор hugger отличается низким профилем, что делает его идеальным для помещений, где требуется дополнительное пространство. Он станет идеальным дополнением к гостиной среднего размера, спальне, столовой или семейным комнатам.

Plus, бесшумный реверсивный трехскоростной двигатель, который может работать зимой, помогает вращать теплый воздух и сокращает затраты на электроэнергию. В комплект входят тяговые цепи для быстрой и легкой регулировки включения / выключения, но они также совместимы с универсальными пультами дистанционного управления потолочными вентиляторами.

Только не ожидайте, что он выталкивает столько воздуха, как 42-дюймовый потолочный вентилятор.

Harbour Breeze Mazon 44-дюймовый почищенный щеткой никелевый потолочный вентилятор для скрытого монтажа для установки внутри помещений

44-дюймовый вентилятор Mazon

Harbour Breeze сочетает в себе производительность и современный стиль в компактном корпусе.Эта красавица отлично подойдет для небольших комнат. Он отлично впишется в современный вид.

Вы обнаружите, что интегрированный комплект освещения имеет регулируемую яркость и оснащен светодиодным модулем мощностью 18 Вт, обеспечивающим хорошее освещение. Кроме того, конструкция для скрытого монтажа идеально подходит для любых помещений с низкими потолками.

Однако этот вентилятор может быть немного шумным. Разместите этот потолочный вентилятор в комнате, где вы не против слышать низкочастотный гул.

Portage Bay 50254 Hugger 52-дюймовый потолочный вентилятор White West Hill с комплектом подсветки чаши

Размеры потолочного вентилятора

Portage Bay — 11. 5 дюймов от потолка до низа светильника, что делает его идеальным для низких потолков. Этот вентилятор прост в сборке и установке.

Освещение регулируется и имеет трехскоростной реверсивный регулятор для универсального использования летом и зимой. Мультиконденсатор делает этот потолочный вентилятор идеальным для тех, кто ценит тихую работу и максимальное движение воздуха.

Он действительно имеет тенденцию выделять химический запах при работе. Возможно, вам будет полезно открыть окна в первые несколько раз, чтобы выпустить запах.

Honeywell 50602-01 Ocean Breeze Contemporary, 30-дюймовый светодиодный потолочный вентилятор

с матовым светом Потолочный вентилятор

Honeywell в современном стиле идеально подходит, если вы хотите модернизировать свое пространство. Этот небольшой потолочный вентилятор идеально подходит для кухонь, спален, ванных комнат и других небольших помещений.

Он оснащен бесшумным реверсивным двигателем, который может переключаться из режима нисходящего потока в режим восходящего потока для обеспечения оптимального воздушного потока, позволяющего легко контролировать температуру в помещении. Кроме того, у этого вентилятора есть двусторонние лопасти с двойным покрытием, каждая из которых имеет разный вид.

Вы можете выбрать отделку, которая лучше всего подходит вашему пространству и стилю. Просто убедитесь, что вы следуете инструкциям производителя при установке тройника. В противном случае, если коробка в потолке не идеально выровнена, у вас могут возникнуть проблемы с накладкой.

Hunter Fan Company Hunter 53237 Переходный потолочный вентилятор 52 дюйма

Классический потолочный вентилятор

Hunter в традиционном стиле оснащен многоскоростным реверсивным двигателем. Мотор бесшумного ветра обеспечивает сверхмощный воздушный поток при бесшумной работе.

Энергоэффективные долговечные светодиодные лампы с регулируемой яркостью позволяют управлять освещением и обстановкой в ​​жилом помещении. Благодаря низкопрофильному корпусу он идеально подходит для гостиной, гостиной, спальни и детских комнат.

Купите дополнительные фонари заднего хода, так как они обычно дуют быстрее, чем другие марки. Теперь, когда у вас есть прекрасные потолочные вентиляторы с самым высоким рейтингом, которые вдохновляют вас, пришло время затронуть еще одну важную тему.

Чтобы подключить потолочный светильник без головной боли, важно выделить несколько очень важных правил техники безопасности.

В конце концов, вы хотите уберечь себя, свою семью и свой дом от любых возможных травм или пожаров, которые могут возникнуть из-за неисправной проводки.

Почему так важна электробезопасность

Когда вы не знаете, что делаете, электромонтажные работы дома могут быть опасными. Вот почему так важно понимать, как выполнять электрические проекты наиболее безопасным способом. Ключевыми компонентами электробезопасности являются кабели и предохранители.

В Соединенных Штатах действуют электрические правила, которые должны соблюдаться законом.Если вы ознакомитесь с этими правилами и обнаружите, что недостаточно компетентны для выполнения работ, не пытайтесь выполнить электрический проект.

В США вы будете подчиняться правилам и нормам, установленным судом в отношении электробезопасности. Если вы не компетентны в проведении электромонтажных работ, то позаботьтесь об этом для профессионала, такого как лицензированный электрик, которого вы видите здесь.

Что именно означает компетентный? Она определяется как способность делать что-то успешно или эффективно.Если вы собираетесь выполнить какие-либо электромонтажные работы, крайне важно, чтобы вы были достаточно компетентны, чтобы соблюдать электрические правила.

Игнорирование требований электробезопасности может привести к несчастным случаям и, в худшем случае, смерти. Ежегодно более 2400 детей (семеро детей в день) получают лечение в отделениях неотложной помощи больниц в связи с травмами, вызванными электрическими авариями.

Обеспечение безопасности вашей семьи должно быть главным приоритетом. К счастью, существуют организации и программы, обеспечивающие соблюдение стандартов, обеспечивающих безопасность людей.

В Соединенных Штатах существует стандарт безопасной установки электропроводки и оборудования, известный как Национальный электротехнический кодекс (NEC) или NFPA 70.

NEC является частью серии национальных правил пожарной безопасности, которая публикуется и пересматривается Национальной ассоциацией противопожарной защиты (NFPA). Хотя NEC сама по себе не является законом США, использование этого кода обычно предписывается законодательством штата или местным законодательством.

Он также используется во многих юрисдикциях за пределами США и охватывает установку электрических проводов, оборудования и кабельных каналов.Кроме того, NEC обращается к проводникам сигнализации и связи, а также к оптоволоконным кабелям для следующих целей:

• корпус
• карнавалов
• гаражей
• механических цехов
• передвижных домов
• промышленные подстанции
• паркомест
• домов отдыха
• прогулочные автомобили
• строений
• ярдов
• складов

NEC обеспечивает надзор и повышает осведомленность о том, как защитить свою семью от несчастных случаев в результате электрических неисправностей, которые могут привести к ударам и пожарам. NEC делает это двумя способами.

Хотя дома не обязаны вывешивать знаки, предупреждающие об опасности поражения электрическим током, подобные приведенному выше, это не означает, что вы можете играть с электричеством. Это опасно, поэтому NEC разработала инструкции по защите вас и вашей семьи.

Прерыватели цепи при дуговом замыкании (AFCI)

Национальный электротехнический кодекс требует использования прерывателей цепи дугового замыкания (AFCI) для определенных электрических цепей в доме, чтобы предотвратить возникновение дугового замыкания.Что такое дуговое замыкание?

Это опасная электрическая проблема, вызванная перегревом, повреждением или напряжением электропроводки или устройств. AFCI были разработаны как средство устранения электрических проблем, таких как дуговые замыкания, которые вызывают пожары в домах.

AFCI — это автоматический выключатель. Таким образом, он разрывает цепь, когда обнаруживает электрическую дугу в цепи, которую он предназначен для защиты, чтобы предотвратить электрические возгорания.

Дуговые замыкания — опасное дело. Только в Соединенных Штатах они являются одной из основных причин электрических пожаров в жилых домах.

Ежегодно в США причиной более 40 000 пожаров является домашняя электропроводка. К сожалению, эти предотвратимые пожары ежегодно уносят более 350 жизней и более 1400 травм.

AFCI используются как практический инструмент для обеспечения повышенной противопожарной защиты. Они делают это, распознавая, когда в домашней проводке возникает опасная электрическая дуга, прежде чем она перерастет в опасность пожара.

AFCI может определять, является ли дуга нормальной или опасной. Как только он обнаруживает проблему, он немедленно отключает питание цепи, прежде чем может начаться пожар.

Предотвращая пожары, AFCI могут спасать жизни и имущество. По данным Комиссии по безопасности потребительских товаров США, AFCI могут предотвратить примерно 50% электрических пожаров, которые происходят каждый год.

Избегайте ненужных пожаров в доме, подобных тому, который вы видите здесь, следуя правилам электробезопасности. Не попадите в число 50% домохозяйств, которые могли бы легко избежать пожара. Creative Commons House of Fire от dvs / CC от 2.0

Самый лучший способ спасти жизни и имущество — это остановить пожар до того, как он начнется.AFCI делают возможным такой уровень превентивной защиты.

Однако, если у вас более старый дом, он может не быть защищен AFCI. Только в 1999 году национальные нормы требовали наличия AFCI во всех цепях в домах.

Если в вашем доме есть обычный автоматический выключатель, он будет реагировать только на перегрузки и короткие замыкания. Он не защитит от возникновения дуги, которая может вызвать возгорание.

Перед тем, как приступить к работе над своими электрическими проектами своими руками, проверьте, есть ли у вас автоматический выключатель AFCI или обычный автоматический выключатель.Если у вас нет AFCI, подумайте об обновлении, прежде чем начинать свой проект.

Прерыватели цепи при замыкании на землю (GFCI)

У NEC также есть инструкции по использованию устройств электробезопасности, известных как прерыватели замыкания на землю (GFCI). Они работают, защищая людей от поражения электрическим током и поражения электрическим током в результате замыкания на землю.

Что такое замыкание на землю? Замыкание на землю — это случайный электрический путь, возникающий после того, как источник питания и заземленная поверхность соприкасаются друг с другом.

Повреждение устройства или контакт с чем-то влажным может создать проблемы. Ваши розетки могут вызвать электрический пожар. Creative Commons Right In the Sockets, Джек Лоуренс / CC by 2.0

Например, при повреждении или даже намокании электрического прибора электрический ток выйдет за пределы проводников цепи. Эта утечка тока может привести к серьезным проблемам.

GCRI был разработан для предотвращения ударов, которые могут оказаться фатальными.Он делает это, отслеживая поток электричества в цепи.

Если он указывает на потерю тока, обнаруживая, что поток электричества отличается — даже немного — он быстро отключит питание цепи.

С момента включения GFCI в NEC в 1971 году они спасли тысячи жизней. Более того, они помогли сократить вдвое количество смертей от электрического тока в домашних условиях.

Правила электробезопасности введены в действие для вашего блага, чтобы защитить вашу семью и место жительства.Но они принесут вам пользу, только если вы прислушаетесь к ним.

Как однажды мудро заметил Томас Эдисон: «Ценность идеи заключается в ее использовании». Эти коды не защитят вас или кого-либо в вашем доме, если их не применить.

Убедитесь, что ваш дом соответствует нормам электробезопасности, прежде чем приступать к выполнению любого электрического проекта своими руками.

При выполнении любых домашних работ по установке электрооборудования также не помешает провести проверку вашего завершенного проекта у квалифицированного электрика и получить свидетельство о мелких работах.

По закону вы, а не кто-либо другой, несете ответственность за безопасность электроустановки.

Наличие Свидетельства об электроустановке (EIC) или Свидетельства о малых электромонтажных работах (MEIWC) предоставит вам декларацию о том, что внесенные вами изменения были безопасными для использования на момент ввода в эксплуатацию.

Обязательно храните полученный сертификат в надежном месте. Он послужит основой для любых дальнейших проверок и испытаний.

Кроме того, в случае возникновения пожара или ранения человека сертификат будет служить доказательством того, что электромонтажные работы выполнены в соответствии с удовлетворительными стандартами безопасности. Это защитит вас при подаче иска.

Отсутствие EIC или MEIWC может сделать вашу страховку дома недействительной. Возможно, вам даже будет сложно продать свой дом в будущем.

Если вы решили, что вам удобно заниматься электрическими проектами самостоятельно, то есть практические шаги, которые вы можете предпринять, чтобы обеспечить свою безопасность.

Электробезопасность 101

Прежде чем начать, убедитесь, что вы используете только одобренные материалы, чтобы избежать ненужных несчастных случаев. Также предупредите всех в своем доме, что вы выполняете электромонтажные работы и что никто не должен включать питание, пока вы работаете.

Начните с проверки всех стен на предмет наличия проводов и труб перед резкой на предмет новых коробок и кабелей. Вы можете облегчить себе эту задачу, установив детектор для идентификации кабелей в стене.

Если все пройдет успешно, выключите питание и выньте предохранитель из цепи, над которой работаете.

Когда дело доходит до безопасности себя, своей семьи и своего скромного жилища, главное правило заключается в том, что при подключении или замене осветительной арматуры, если у вас есть какие-либо сомнения, лучше обратиться к электрику. Помните — электричество убивает.

Если вы не знаете, как выбрать квалифицированного электрика, не беспокойтесь. Это не ракетостроение. Вот краткий контрольный список из пяти вещей, которые следует учитывать, когда вам нужно найти электрика, которому можно доверять.

1. Убедитесь, что он действительно квалифицирован и имеет лицензию и страховку, необходимые для выполнения работы.
2. Проведите исследование и посмотрите, что заряжают другие профессиональные электрики. Вы должны убедиться, что их расценки справедливы и конкурентоспособны.
3. Рассмотрите задачи, поставленные в вашем проекте. Если потребуется специализированная работа, убедитесь, что у электрика есть опыт работы в этой области.
4. Сделайте домашнее задание и посмотрите, порекомендовал ли его кто-нибудь. Вы также можете спросить, может ли он показать вам рекомендации.
5. Почувствуйте себя электриком, чтобы убедиться, что этот человек настроен и выглядит профессионально.

Как установить светильник

Фото: Kit Stansley

Поскольку моя нынешняя резиденция завершена только наполовину, на потолках много световых коробов без светильников, что означает, что я споткнулся об инструменты в середине ночью чаще, чем я могу признаться.

Самостоятельные электрические проекты мне не нравятся; вероятно, в результате того, что в детстве он был поражен током от перерезанной телефонной линии (или, возможно, из-за врожденного страха внезапной смерти от электрического тока). Но для простых электромонтажных работ по дому, немного знаний и правильных инструментов могут сделать работу немного менее пугающей и, что более важно, менее шокирующей .

Перед тем, как начать

Вот несколько вещей, которые вы должны знать об электричестве и домашней электропроводке, прежде чем начать.

• Вся электроэнергия подается через счетчик на вашу панель выключателя. Если выключить что-то на панели, в доме не будет питания на провода или коробки.
• Отключение чего-либо на выключателе не обязательно означает, что на провода в электрической коробке нет питания.
• Если смотреть на провода, черный или красный — это ток, белый — нейтральный, а зеленый или медный — заземление.
• Не вставляйте заколку для бобби в электрическую розетку, даже если ваш двоюродный брат осмелится сделать это.

Инструменты и материалы

Как установить осветительную арматуру

Шаг 1: Отключите питание

Для некоторых приборов вы можете просто отключить питание переключателем, но я рекомендую всегда отключать питание выключателем . Если вам повезет, выключатели на вашем электрическом щите будут маркированы. Если нет, то это своего рода игра в догадки, отключение выключателей, а затем использование детектора напряжения, чтобы убедиться, что место, в котором вы собираетесь работать, не «жаркое». (Детектор напряжения издает звуковой сигнал и загорается, когда присутствует ток.) ​​Я всегда выключаю свой компьютер перед случайным отключением прерывателей… на всякий случай.

Шаг 2: Подключите провода

В стандартной коробке для осветительного прибора будет три провода: белый (нейтраль), черный (ток) и медный (заземление.)

Фото: Kit Stansley

Постоянное приспособление может иметь пластину, которая будет соединена с двумя отверстиями под винты с обеих сторон коробки, и я считаю, что это легче сделать перед подключением проводов (особенно на тяжелых приспособление, которое необходимо будет поддерживать во время подключения проводов.)

Провода могут быть подключены к приспособлению различными способами. В этом случае провода наматываются на винты для соединения. Также в приспособлении могут быть провода (соответствующих цветов), которые будут соединяться с потолочными проводами с помощью гаек.

В любом случае используйте инструмент для зачистки проводов, чтобы удалить 3/4 ″ оболочки провода. Чтобы прикрепить к винтовым соединениям, согните провод в форме буквы U, оберните вокруг винта, затем обожмите провод и затяните винт. (Белый провод к серебряному винту, черный провод к золотому винту, заземление к зеленому винту.)

Фото: Kit Stansley

Чтобы прикрепить провода к проводам, скрутите провода одинакового цвета вместе, а затем намотайте на них гайку.

Шаг 3: Прикрепите приспособление к коробке

Это простое приспособление с тянущей цепью было прикреплено двумя винтами, которые входят непосредственно в коробку, но вы также можете прикрутить только один винт непосредственно к монтажной пластине.После того, как приспособление установлено, установите лампочку, снова включите прерыватель и дайте свету загореться.

Фото: Kit Stansley

Как выловить электрический кабель для удлинения домашней проводки

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице предлагаются некоторые варианты поиска источника электрического тока для новой настенной розетки или осветительного прибора и прокладки необходимого нового кабеля. Чтобы облегчить эту работу, лучше всего иметь второго человека на одном или другом конце новой трассы, чтобы видеть конец рыболовной ленты и помогать направлять кабель. Кроме того, всегда отключайте затронутые цепи перед работой с электричеством в доме.

Бытовая электропроводка в США имеет следующую цветовую маркировку: черный и красный являются горячими, что означает, что электричество сначала проходит по этим проводам. Белый — нейтральный провод, он возвращает электричество к сервисной панели, чтобы замкнуть цепь. Зеленый цвет, а в случае кабеля NM — неизолированный провод — это земля. Это страховочный трос, который в случае короткого замыкания немедленно отправляет электричество на землю.

При прокладке новой проводки обратите внимание на номинальный ток цепи, которую вы расширяете.Для цепи на 15 А используйте кабель 14 AWG (американский калибр проводов), для 20 А используйте 12 AWG, 30 А: 10 AWG, 40 А: 8 AWG, от 50 до 60 А: 6 AWG. Большинство цепей освещения и розеток будут на 15 ампер и будут использовать 14/2 или 14/3, но некоторые из этих схем могут также быть на 20 ампер, поэтому убедитесь в номинальном токе и используйте подходящий кабель и устройства для вашего проекта. В зависимости от калибра и глубины коробки существует ограничение на количество проводов, разрешенных внутри розетки. Если добавление новых приведет к превышению лимита, возможно, можно будет добавить в схему распределительную коробку.

В поисках источника электричества

Вероятно, будет несколько вариантов источника питания для новой розетки. Например, вполне вероятно, что в любой комнате есть несколько подходящих настенных розеток, чтобы подключить цепь к другой комнате или другому этажу дома.

При подключении к существующей розетке всегда можно удлинить цепь из коробки с меньшим, чем максимальное количество проводов, идущих к ней, при условии, что общее электрическое потребление от других розеток в цепи не превышает номинальный ток .Чтобы определить нагрузку цепи, используйте диаграмму и формулу для расчета существующей нагрузки, чтобы расширить цепь по этой ссылке.

Определитесь с местом для новой электрической арматуры и источником. Определите, внутри каких стен и потолков нужно проложить кабель. Например, с новым потолочным креплением, использующим источник из существующей настенной розетки, кабель придется провести внутри полости стены, через верхнюю пластину, в полость потолка и далее к новому креплению.

Или, если вы используете розетку на верхнем этаже для обслуживания нового потолочного светильника, расположенного ниже, ее нужно будет пропустить через подошву и, возможно, какой-либо пол, а также в полость потолка ниже. Петлю переключателя также необходимо провести от стены в комнате ниже к новому потолочному креплению.

Нажмите на соседнюю комнату

В этом примере новая настенная розетка может быть установлена ​​с использованием существующей розетки в соседней комнате. Часто это может быть самым простым и наиболее вероятным решением для доступа к источнику для новой розетки или переключателя на новый осветительный прибор.Установите новую розетку в том же пространстве стены, что и существующая, чтобы упростить прокладку кабеля.

Постучите по верхней розетке для нового потолочного крепления

Часто настенную розетку с верхнего этажа можно использовать в качестве источника для нового потолочного светильника ниже, но петлю переключателя необходимо провести к настенному переключателю в дополнение к ловле кабеля от источника.

Как закопать армированный кабель

В комнате со старой штукатуркой толщиной не менее дюйма под плинтусом обычно можно проложить армированный кабель или новое поле, вырубив в полу канал достаточной ширины, чтобы металлический кожух был заделан заподлицо с поверхностью стены.При использовании этого метода металл защитит провода от проколов гвоздями, но следует проявлять осторожность при прибивании плинтусов, чтобы не задеть проводку.

Этот метод не работает с более тонкими стеновыми материалами, такими как полдюймовый гипсокартон, требуется не менее ¾ дюйма стенового материала, чтобы закопать металлическую оболочку. Для стен толщиной менее дюйма на стойках позади плинтуса можно сделать выемку для прокладки нового кабеля NM и использовать металлическую пластину на каждой стойке для защиты проводов от проколов.

Добавление распределительной коробки

Если вы хотите использовать источник с уже имеющимся максимальным количеством проводов, можно разделить источник до того, как он попадет в коробку. Отрежьте доступ к проводке через материал стены и добавьте распределительную коробку, чтобы подключить новую розетку к цепи. Накройте коробку пустой пластиной, чтобы защитить стык.

По коду распределительная коробка должна оставаться доступной, поэтому ищите место, где крышка будет стыковаться. Используйте коробку для устройств размером 3×2 ½ дюйма, подобную той, что используется для настенных розеток, и установите ее на том же уровне, что и существующие настенные розетки, чтобы минимизировать визуальное воздействие.

Врезание в стены

После выбора источника электричества решите, где разрезать стены и потолок для прокладки нового кабеля.Например, чтобы перейти от существующей настенной розетки к новому потолочному светильнику, нужно вырезать небольшое отверстие в углу, где встречаются стена и потолок. Затем на верхней пластине делается надрез, чтобы пропустить кабель, а затем поверх надреза прикрепляется металлическая пластина для защиты проводов.

Стеновая плита обрезана на полу, чтобы можно было просверлить отверстие в подошве. Затем можно совершить пробег с верхнего этажа в комнату ниже или наоборот.

После определения маршрута отметьте и вырежьте отверстия для новой розетки, переключателя или приспособления, используя розетку в качестве шаблона.Перед установкой новой коробки используйте отверстие для облегчения прокладки нового кабеля.

Надрез на верхней пластине

Отметьте и прорежьте отверстие шириной около 4 дюймов в стене, чтобы открыть верхнюю пластину и несколько дюймов полости в стене. Также сделайте несколько сантиметров в потолке, чтобы можно было потянуться за ленту с рыбой.

Используйте пилу для гипсокартона и нож, чтобы разрезать гипсокартон и штукатурку для гипсокартона, использовать сабельную пилу или кольцевую пилу для резки деревянной штукатурки. Открыв каркас, используйте небольшую пилу, чтобы прорезать два вертикальных пропила в пластине на расстоянии примерно дюйма друг от друга, а затем с помощью стамески сделайте выемку примерно на ½ дюйма глубиной между разрезами.

После завершения установки закройте выемку металлическим экраном, доступным в электрическом отделе домашних магазинов. Отремонтируйте стену над щитом и дыру в потолке, чтобы закончить.

Расточка подошвы

Чтобы пройти на второй этаж от источника электричества внизу, необходимо просверлить отверстие в подошве стены и в любом имеющемся напольном покрытии или обшивке. Для просверливания отверстий используйте сверло с высоким крутящим моментом и удлинитель шириной от 3/4 до 1 дюйма. Держите отверстие не ближе 1-1 / 2 дюйма от деревянных краев и прикрепите защиту для гвоздей к элементам каркаса везде, где через него проходит кабель.

Протягивание нового кабеля

После вырезания отверстий для доступа снимите розетку источника и выходную коробку, чтобы освободить провода и освободить место для протягивания нового кабеля. Оберните концы проводов источника изолентой или закройте их проволочными гайками и отогните их, пока не встанет новая проводка.

Чтобы выполнить пробег для потолочного светильника, протяните ленту электрика через отверстие переключателя и вниз к розетке источника. Изолентой закрепите около 6 дюймов кабеля на рыболовной ленте и протяните его через отверстие переключателя.Отрежьте ее от рыбной ленты и оставьте примерно 12 дюймов на обоих концах.

Переместитесь к отверстиям в углу потолка и протолкните ленту с рыбой к отверстию переключателя, прикрепите к ней новый отрезок кабеля и протяните его через угловое отверстие. Отрежьте его и оставьте несколько дюймов незащищенными.

Из отверстия для крепления протяните ленту к угловому отверстию, прикрепите кабель и протяните его к новому потолочному креплению. Отрежьте конец и согните его, отрежьте другой конец в отверстии переключателя и оставьте свисать примерно на 12 дюймов.

Чтобы снять с верхнего этажа, протолкните ленту с рыбой из нижнего помещения через подошву к источнику. Протяните его обратно через подошву в углубление под потолком.

Наконечники для электрического кабеля для рыбалки

Заклейте загнутый конец рыболовной ленты, чтобы она легче проходила через полости в стене и не зацепилась за изоляцию и другие препятствия. Протолкните ленту для рыбы от отверстия, где вы хотите установить новую розетку, к месту расположения источника.Снимите ленту с конца, прикрепите новый трос к крючку и потяните трос обратно в исходном положении.

При проталкивании рыбной ленты через полости в стене и потолке она может столкнуться с препятствиями на своем пути. Если это произойдет, поверните катушку в одну или другую сторону, одновременно нажимая на нее, чтобы попытаться пройти мимо препятствия. Поскольку рыбная лента представляет собой жесткую плоскую проволоку, она изогнута в направлении катушки, поворот катушки повернёт конец ленты в том же направлении. Обычно это позволяет отвести ленту вокруг каркаса и труб.

Когда вы проденьте рыбную ленту через внутренние стенки, прикрепите к концу около 6 дюймов нового кабеля. Снимите изоляцию и согните отдельные провода через загнутый конец ленты так, чтобы они лежали как можно более плоско и сужались к точке на передней кромке. Оберните провода лентой электрика, чтобы закрепить их, и нанесите на жгут смазку для протягивания кабеля, чтобы облегчить протягивание.

Сделать все необходимые повороты для прокладки нового кабеля может быть непросто.Чтобы упростить задачу, постарайтесь протянуть ее как можно прямее через отверстия в деревянной раме и другие узкие места. Попросите помощника вставить его в отверстие, чтобы избежать перетаскивания и перегибов. Кроме того, попробуйте вырезать больше отверстий или расширить отверстия, уже вырезанные в стеновой плите, чтобы достать кабель, и потяните его рукой. Не тяните с чрезмерной силой, так как это приведет к растяжению медной и пластиковой оболочки, ослабляя конструкцию и создавая угрозу безопасности.

Еще подобное на Do-It-Yourself-Help.com

Подключение потолочного вентилятора и света

Подключение потолочного вентилятора и света может показаться сложной задачей, но это не обязательно. Pro Tool Reviews дает вам визуальное руководство и пошаговые инструкции по правильному подключению для вашей конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта — 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. Д.

Главное, что нужно учитывать при прокладке потолка Вентилятор и свет определяют, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация от отсутствия переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и / или света) и наличия отдельных переключателей для света и вентилятора.

Наличие правильных инструментов поможет проекту пройти гладко и гарантировать, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов, когда пара инструментов для зачистки проводов выполнит работу более точно и примерно В 10 раз быстрее.

Примечание автора: правила и советы по безопасности
При подключении потолочного вентилятора и света всегда важно соблюдать местные правила и нормы. Для выполнения внутренних электромонтажных работ может потребоваться разрешение. При работе с электричеством всегда не забывайте выключать питание, проверять проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите коробку панели, чтобы никто не мог случайно снова включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы делаете все правильно и в рамках требований вашего штата и местных норм.Прочтите все инструкции и информацию по безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый влечет за собой с точки зрения подключения и управления потолочным вентилятором / освещением. Четыре метода:

1. Потолочный вентилятор и / или освещение с электроприводом без каких-либо переключателей (без переключателей)
2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)
3. Переключение света и вентилятора с помощью одного переключателя (Одиночный переключатель)
4. Включение света и вентилятора с помощью отдельных переключателей (Два переключателя)
5. Включение света и вентилятора с помощью одного переключателя с питанием на переключателе (Одиночный переключатель)

1. Питаемый потолочный вентилятор и / или освещение без переключателей (без переключателей)

Этот метод часто используется, когда вы просто не можете включить переключатель в комнату, но у вас есть возможность подавать питание на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с тросовыми переключателями для управления вентиляторами и осветительными приборами. Электропроводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение, которое подает питание как на вентилятор, так и на (дополнительный) комплект освещения.Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Электродвигатель вентилятора обычно имеет черный цвет, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на свет. Важно подключать этот провод, даже если вы не планируете использовать комплект для освещения, поскольку он дает домовладельцу возможность добавить его позже, не снимая и повторно проводя вентилятор сверху.

2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)

Этот и следующие методы используются чаще всего, поскольку для них требуется только один переключатель света.Во многих старых домах никогда не возникало мысли о подключении второго переключателя, поскольку в большинстве домов не было потолочного вентилятора с питанием. В результате многие домовладельцы вынуждены использовать один переключатель для управления освещением и / или обоими аспектами своих потолочных вентиляторов. Электропроводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к световому комплекту, вставив выключатель. Поскольку многие люди используют простые 12/2 с заземлением для создания этой петли, мы сочли важным показать, что в этом случае вы захотите обернуть черную изоленту вокруг открытого белого провода, чтобы указать (вам или кому-либо еще, кто будет работать в цепи в будущем), что это действительно «горячий» провод, а не нейтраль. Хотя мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обернуть ею весь оголенный белый провод. После того, как вы подключили переключатель, обратите внимание, что мы решили присоединить двигатель вентилятора непосредственно к источнику питания, чтобы мы могли использовать шнур вентилятора для его включения и выключения. Это позволяет использовать вентилятор независимо от положения настенного переключателя. Подключите нейтральный и заземляющий провода, и все готово.

3. Включение света и вентилятора с помощью одного выключателя (одиночный выключатель)

Это небольшая адаптация вышеупомянутого метода, который переключает питание как вентилятора, так и комплекта освещения от настенного выключателя.Это позволяет вам включать и выключать вентилятор с помощью настенного выключателя (вместе с светом), не переходя и не тяня за цепь, чтобы остановить двигатель вентилятора. Этот способ подключения полностью зависит от вас. Некоторые предпочитают метод №2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через переключатель, а двигатель вентилятора и комплект освещения являются получателями этого переключаемого источника питания. Как и ожидалось, нейтраль и земля просто связаны вместе, и все в порядке.

4. Включение освещения и вентилятора с помощью отдельных переключателей (два переключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с помощью комплекта освещения. Это позволяет отдельно управлять вентилятором и светом в комнате. Есть также множество действительно удобных переключателей, которые объединяют этот двойной контроль в одну аккуратную маленькую упаковку. Некоторые даже дают вам возможность приглушить свет — определенно приятный штрих! Существует бесконечный выбор комбинированных диммеров / переключателей, которые можно использовать с вентилятором или вентилятором / светом.

Конечно, вы всегда можете просто подключить два однополюсных переключателя, и все готово. А вот как будет выглядеть электрическая проводка в этой ситуации:

Выглядит сложнее, но не переживайте. Основная идея заключается в том, что ваша линия питания питает оба переключателя. Затем каждый переключатель питает либо вентилятор (черный провод), либо комплект освещения (синий провод). Все, что осталось на этом этапе, — это связать вместе все заземляющие и нулевые провода (соответственно). Еще раз помните, что мы предполагали 12/2 с заземлением для линий, идущих к переключателям и от них, поэтому обязательно пометьте их как «горячие» провода, обернув черную изоленту вокруг белых концов.

Имейте в виду, что, хотя код делает определенные условия, обычно существуют разные способы выполнения проводного соединения. В данном случае описанный выше метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же соединения с двумя переключателями с немного меньшими затратами:

Здесь вы используете один горячий (черный) провод для питания обоих переключателей. Вы можете сделать это, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода, достаточно большого, чтобы обвить вокруг горячего вывода.Затем вы обматываете оголенный провод вокруг горячего вывода первого переключателя, а затем зачищаете конец и подключаете его ко второму переключателю. Горячий возврат — это красный провод и белый провод, которые вы заклеиваете черным (с обоих концов), чтобы обозначить его как горячий провод. Вы также можете перепрыгнуть через заземляющий провод. Этот метод перемычки проводов хорош тем, что избавляет от необходимости использовать гайки и упрощает схему подключения (и дает больше места для работы в коробке!)

5. Переключение света и вентилятора с помощью одного выключателя с питанием на коммутаторе (одиночный переключатель)

Это идентично ситуации № 3 выше, однако мы хотели обрисовать различия в проводке, когда фактически питание подается на коммутатор, а не на потолок. Мы обнаружили, что этот метод встречается примерно в пятидесяти процентах случаев в старых домах, особенно в тех, где электрическая проводка проложена в подпольях. Кроме того, в этом методе есть своего рода чистота, поскольку он предлагает два полезных преимущества: во-первых, провода стабильны — нет необходимости перемаркировать нейтральные провода. Во-вторых, этот метод подключения упрощает замену потолочных вентиляторов, так как отключение питания на переключателе полностью исключает питание потолочной коробки. Обратите внимание, что мы по-прежнему рекомендуем отключить прерыватель и проверить провода с помощью вольтметра, но, тем не менее, это ничего не стоит.

Полезные советы

Обязательно проверьте источник питания перед началом работы, даже если вы уже отключили прерыватель. Мы видели несколько случаев, когда к одной потолочной коробке подключалось более одного источника питания, и для нас это было большим сюрпризом, когда мы проникли внутрь! Также важно отметить, что хотя некоторые источники питания подключаются через коммутатор (а не сверху), основная методика, описанная здесь, не меняется. Что действительно изменилось, так это то, что вы можете безопасно отключить блок потолочного вентилятора, просто выключив переключатель.Это удобно при замене потолочных вентиляторов на аналогичную модель, однако мы все же рекомендуем выключить выключатель, чтобы кто-то не подошел к вам и не попытался включить свет!

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы. На рынке есть несколько инструментов, от простых инструментов для снятия изоляции за 2 доллара до более изящных устройств для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.

Никогда не используйте прилагаемые «проволочные гайки», которые идут в комплекте с потолочными вентиляторами. Они почти никогда не имеют металлической внутренней обмотки и обычно имеют меньший размер, что делает их трудными в использовании, если не небезопасными.Вместо этого не забудьте купить небольшой набор товаров в местном магазине товаров для дома или хозяйственном магазине. Хотя обычно в этом нет необходимости, мы рекомендуем заклеить все гайки изолентой после выполнения этих соединений. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный слой защиты, чтобы они никогда не раскручивались. Это просто хорошая привычка, и ее реализация практически ничего не стоит с точки зрения времени или денег.

Надеюсь, это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор станет отличным дополнением практически к любой комнате и является одним из самых простых в реализации проектов, который действительно может оказать влияние на ваш дом и заставить вас выглядеть и чувствовать себя настоящим мастером на все руки.

Что мне делать, если от моей потолочной распределительной коробки идет только два провода?

3 провода обычно являются горячим, нейтральным и заземленным. Похоже, в вашем доме нет заземляющего провода.

Из Википедии:

Заземляющие провода оборудования обеспечивают электрическое соединение между нетоковедущими металлическими частями оборудования и землей. Причина этого в соответствии с Национальным электротехническим кодексом США (NEC) заключается в ограничении напряжения, вызываемого молнией, скачками напряжения в сети и контактом с линиями более высокого напряжения. Провод заземления оборудования обычно также используется в качестве проводника заземления оборудования (см. Ниже).

Соединительные проводники оборудования обеспечивают путь с низким импедансом между нетоковедущими металлическими частями оборудования и одним из проводников источника этой электрической системы, так что, если какая-либо часть оказывается под напряжением по любой причине, например, изношенный или поврежденный проводник, произойдет короткое замыкание и сработает автоматический выключатель или предохранитель, чтобы отключить неисправную цепь.Связывая (соединяя) все открытые нетоковедущие металлические объекты вместе, они должны сохранять близкий потенциал, что снижает вероятность поражения электрическим током. Это особенно важно в ванных комнатах, где можно контактировать с несколькими различными металлическими системами, такими как подающие и сливные трубы и рамы приборов. Провод заземления оборудования обычно также используется в качестве проводника заземления оборудования (см. Выше).

Если коробка металлическая, есть вероятность, что она все еще заземлена, даже если нет провода.Есть ответ на аналогичный вопрос, который описывает, как проверить, заземлен ли ящик.

---

Если коробка заземлена ..

Если коробка заземлена, то вы можете подключить провод заземления от вентилятора непосредственно к коробке, и вентилятор будет заземлен.

Если нет ..

Если коробка не заземлена, у вас есть два варианта:

• Заземлите ящик. Это означало бы проложить новый провод обратно к панели (может быть голая медь, но если вы выполняете работу, может быть лучше просто проложить новый провод — 14/3 будет лучше), что может означать означает открытие до гипсокартона.
• Подключите вентилятор без заземления. Это немного опасно , но не более того, чем когда было предыдущее приспособление — , за исключением того, что люди касаются вентиляторов, чтобы управлять ими . Если когда-либо произойдет что-то, что приведет к подаче напряжения на прибор (например, изношенный провод внутри), кто-то, кто прикоснется к нему, скорее всего, получит удар током (что может вызвать серьезные травмы и даже смерть).

Лично мне, если бы я не смог заземлить коробку, я бы, вероятно, использовал бы вентилятор с дистанционным управлением, чтобы никому не приходилось прикасаться к нему (возьмите вентилятор либо без тяги / элементов управления, либо отрежьте шнуры, чтобы никто не дотронулся до них).Настенный переключатель можно оставить включенным для управления общей мощностью, а пульт дистанционного управления можно использовать для переключения скорости света / вентилятора, или настенный переключатель можно снять, чтобы питание было постоянно включено, а пульт дистанционного управления использовался для всего.

В любом случае, вы должны подключить провод заземления вентилятора к коробке так, чтобы не менее корпус вентилятора и коробка были соединены (с одинаковым электрическим потенциалом).

---

Bootleg Ground

НЕ ПОДКЛЮЧАЙТЕ ЗАЗЕМЛЕНИЕ И НЕЙТРАЛЬ в коробке.Иногда это называют «бутлегом», и это не только бессмысленно, но и очень опасно. Если нейтральный провод НИГДЕ имеет неисправность, помимо того, что прибор просто не работает, он становится под напряжением, и вы можете быть потрясены, если дотронетесь до него (как, например, вы могли бы, например, проверить, не перегорела ли лампочка).

Подключение вентилятора к одинарному или двойному настенному коммутатору — Hunter Fan

В этой статье: Подключение одностенных выключателей | Подключение двойного настенного переключателя

ПРИМЕЧАНИЕ. Если вам неудобно подключать вентилятор Hunter Fan, обратитесь к сертифицированному электрику.

Инструкции по подключению вашего нового вентилятора Hunter немного отличаются в зависимости от типа настенного переключателя и системы управления вашим вентилятором (тяговая цепь, пульт дистанционного управления и т. Д.). Одиночный настенный выключатель управляет питанием вентилятора и света вместе, тогда как сдвоенный настенный выключатель имеет два отдельных выключателя — один для вентилятора, а другой для освещения.

ПРИМЕЧАНИЕ: Существующий настенный переключатель освещения необходимо заменить одним настенным переключателем ВКЛ / ВЫКЛ перед установкой вентилятора Hunter, чтобы обеспечить постоянный поток энергии от переключателя к вентилятору.Вы не можете управлять потолочным вентилятором с настенным диммером.

В этом разделе: Стандартный вентилятор с тяговой цепью | Интегрированная система управления | Система управления, установленная на навесе

1. Определите провода, идущие от электрического блока потолочного вентилятора, потолочного кронштейна и потолочного вентилятора Hunter:

Провода вентилятора

• Черный — Незаземленный
• Синий — Незаземленный
• Белый — заземленный
• Зеленый / желтый — заземлен

Провода для потолочного кронштейна

• Голая медь, зеленый или зеленый / желтый — с заземлением

Провода потолочного вентилятора номинальной электрической коробки

Цвет проводов, идущих от потолка, может отличаться от приведенного ниже. Если вам нужна помощь, обратитесь к сертифицированному электрику.

• Черный — Незаземленный
• Красный — Незаземленный (этот провод предназначен только для двойного переключателя)
• Белый — заземленный
• Зеленый / желтый — заземлен

2. Найдите оранжевые проволочные гайки со звездочкой в ​​сумке с оборудованием. Эти навинчиваемые соединители используются для скрепления оголенных металлических концов проводов, поворачивая их по часовой стрелке до упора.

3. Используйте проволочную гайку для подключения каждого из следующих компонентов в зависимости от системы управления вашего вентилятора:

Стандартный вентилятор с тяговой цепью (без управления)

1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или голая медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
2. Подключите белый провод от потолка к белому проводу от вентилятора.
3. Подключите черный провод от потолка к черному и синему проводам от вентилятора.

Интегрированное управление

1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или голая медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
2. Подключите белый провод от потолка к белому проводу от вентилятора.
3. Подключите черный провод от потолка к черному проводу от вентилятора.
4. Закройте синий провод, идущий от вентилятора, гайкой для проводов, поскольку он не нужен при подключении одиночного настенного выключателя.

Система управления, установленная на навесе

1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или голая медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
2. Соедините вместе три белых провода от потолка, вентилятора и приемника.
3. Подключите черный провод от потолка к черному проводу от приемника.
4. Подключите синий провод от вентилятора к синему проводу от приемника.
5. Подключите черный провод от вентилятора к желтому проводу от приемника.

Все провода, даже если они не подключены к другому проводу, теперь должны быть закрыты гайкой.

4. Поверните все гайки для проводов вверх и протолкните провода вверх в потолочную электрическую коробку, соблюдая осторожность, чтобы разместить незаземленные провода с одной стороны коробки, а все остальные провода — с другой.

В этом разделе: Стандартный вентилятор с тяговой цепью | Интегрированная система управления | Система управления, установленная на навесе

1. Определите провода, идущие от электрической коробки потолочного вентилятора, потолочного кронштейна и потолочного вентилятора Hunter:

Провода вентилятора

• Черный — Незаземленный
• Синий — Незаземленный
• Белый — заземленный
• Зеленый / желтый — заземлен

Провода для потолочного кронштейна

• Голая медь, зеленый или зеленый / желтый — с заземлением

Провода потолочного вентилятора номинальной электрической коробки

Цвет проводов, идущих от потолка, может отличаться от приведенного ниже. Если вам нужна помощь, обратитесь к сертифицированному электрику.

• Черный — Незаземленный
• Красный — Незаземленный
• Белый — заземленный
• Зеленый / желтый — заземлен

2. Найдите оранжевые проволочные гайки со звездочкой в ​​сумке с оборудованием. Эти навинчиваемые соединители используются для скрепления оголенных металлических концов проводов, поворачивая их по часовой стрелке до упора.

3. Используйте проволочную гайку для подключения каждого из следующих компонентов в зависимости от системы управления вашего вентилятора:

Стандартный вентилятор с тяговой цепью (без управления)

1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или голая медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
2. Подключите белый провод от потолка к белому проводу от вентилятора.
3. Подключите черный провод от потолка к черному проводу от вентилятора.
4. Подключите второй черный или красный провод, идущий от потолка, к синему проводу, идущему от вентилятора.

Интегрированное управление

1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или голая медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
2. Подключите белый провод от потолка к белому проводу от вентилятора.
3. Подключите черный провод от потолка к черному проводу от вентилятора.
4. Подключите второй черный или красный провод, идущий от потолка, к синему проводу, идущему от вентилятора.

Система управления, установленная на навесе

ПРИМЕЧАНИЕ. Управляющий вентилятор, установленный на навесе, можно установить в системе с двумя переключателями, однако второй переключатель больше не будет работать.

1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или голая медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
2. Соедините вместе три белых провода от потолка, вентилятора и приемника.
3. Подключите черный провод от потолка к черному проводу от приемника.
4. Подключите синий провод от вентилятора к синему проводу от приемника.
5. Подключите черный провод от вентилятора к желтому проводу от приемника.

Все провода, даже если они не подключены к другому проводу, теперь должны быть закрыты гайкой.

4. Поверните все гайки для проводов вверх и протолкните провода вверх в потолочную электрическую коробку, соблюдая осторожность, чтобы разместить незаземленные провода с одной стороны коробки, а все остальные провода — с другой.

После того, как вентилятор установлен, снова включите питание переключателя и проверьте скорость, направление и свет вашего вентилятора с помощью прилагаемого пульта дистанционного управления или тяговых цепей.
