Размеры чип резисторов: таблица размеров (типоразмеров) и мощности чипов — КАРТРИДЖИ лазерные BROTHER, CANON, HP, KYOCERA MITA, PANASONIC, RICOH, SAMSUNG, XEROX

Содержание

таблица размеров (типоразмеров) и мощности чипов

Резисторы, изготовленные по технологии SMD (surface mount device), монтируются на поверхность платы посредством пайки к печатным проводникам. Технология поверхностного монтажа позволила автоматизировать установку компонентов, применить в производстве групповые способы пайки: волной припоя, ИК нагревом и т. д. Использование компонентов SMD обеспечивает значительное уменьшение размеров радиоэлектронной аппаратуры по сравнению с технологией выводного монтажа (ТНТ) и сокращение времени на производство изделия.

Резисторы для поверхностного монтажа

В отличие от традиционных выводных, имеющих не так много вариантов исполнения, существует множество типоразмеров SMD резисторов, иногда разница в размерах составляет доли миллиметра и существенно не влияет на другие параметры. Наиболее распространённые корпуса – это SOD 80/110/123, SMA DO 214.

Основные типоразмеры резисторов SMD

Общепринятое обозначение состоит из четырёх цифр, которые указывают на длину (первые две цифры) и ширину корпуса в дюймах, согласно рекомендованному стандарту EIA. Некоторые производители используют метрическую систему. Правила обозначений описывают только способ – четырьмя цифрами, конкретные размеры резисторов стандартами не установлены. Маркировка, содержащая сведения о типоразмере, на корпус изделия не наносится.

Основные размеры

Высота корпуса большинства резисторов не превышает 1-2 мм.

Наиболее распространённые типоразмеры SMD – резисторов общего назначения

Тип корпуса	L(мм)	W(мм)	P макс. (мВт)	Рабочее напряжение (вольт)
0402(1005)	1.0	0.5	63	50
0603(1608)	1,6	0,8	100	100
0805(2012)	2.0	1.2	125	200
1206(3216)	3.2	1.6	250	400
1210(3225)	3.2	2.5	250	400
1812(4532)	4. 5	3.2	500	400
2010(5025)	5.0	2.5	630	400
2512(6432)	6.4	3.2	1000	400
2824(7161)	7.1	6.1	—————
3225(8063)	8.0	6.3	—————
4030(1076)	10.2	7.6	—————

Мощность компонентов СМД, имеющих длину более 5 мм, определяется технологией изготовления. Привести все сочетания длины и ширины корпусов и упомянуть все варианты исполнений, выпускаемые мировыми производителями, невозможно, для определения типоразмера достаточно, с приемлемой точностью, измерить корпус.

Иногда чип вообще может иметь форму, отличную от прямоугольника с разными сторонами, например, квадратный корпус DO – 214АА. Резисторы для SMD-монтажа в цилиндрических корпусах типа MELF выпускаются в трёх самых распространённых типономиналах: Micro-MELF 2. 2х1.1 мм, Mini-MELF 3.6х1.4 мм и MELF 5.8х2.2 мм. Для указания размеров этого типа применяется метрическая система, где в первой части – длина изделия, вторая – означает диаметр.

Электрическое сопротивление не зависит от размеров чипа и может быть любым: от нулевого (перемычка) до нескольких мегаом и более. Мощность рассеяния резисторов, как и любого электронного компонента, в большинстве случаев напрямую зависит от их размера, но также определяется типом резистивного слоя.

Важно отметить! Указанные в таблице значения мощности являются ориентировочными, могут применяться к размерам SMD резисторов, предназначенных для универсального применения в массовой аппаратуре. Так, низкоомные резисторы серии LR 2512 фирмы Yageo имеют мощность рассеяния 2-3 ватта, в зависимости от исполнения, толстоплёночные резисторы типоразмера 1206 производства Vishay – 0.5 ватт.

Резисторы для поверхностного монтажа могут конструктивно объединяться в резисторные сборки, содержащие несколько элементов в стандартных типоразмерах.

Для специальных применений резисторы большой мощности выпускаются в SMD-корпусе TO252 (DPAK). В отдельных случаях разработчик оборудования может применить практически любой конструктив для сопротивления и заказать производителю ограниченную партию своих уникальных изделий.

Подстроечные SMD резисторы

Система обозначений типоразмеров переменных резисторов для поверхностного монтажа определяется изготовителем, единого стандарта не имеет.

Переменный SMD резистор

Производятся в открытом, закрытом или герметизированном исполнении, с электрическими сопротивлениями из стандартного ряда. Размеры продукции разных производителей примерено одинаковы и, как правило, не превышают 5 мм по большей стороне.

Видео

Оцените статью:

Маркировка чип резисторов онлайн калькулятор

Калькулятор SMD-резисторов – это онлайн-программа, позволяющая определить маркировку постоянного резистора, использующегося в рамках поверхностного монтажа. Такие устройства отличаются мощностью и пределом погрешности, поэтому имеют различную маркировку, и при выборе необходимо знать, какая именно модель подойдет для конкретной цели.

Если раньше для определения маркировки использовали специальные таблицы, то теперь можно применять онлайн-программу, имеющую множество преимуществ: достаточно указать в соответствующем поле значение сопротивления, и калькулятор выведет значение цифровой маркировки резистора, данные, которые выдает программа, основаны на официально принятых таблицах.

Такие устройства имеют сравнительно небольшие габариты, поэтому почти все модели маркируются цифробуквенным сочетанием. Значение зависит от типоразмера и показателя допуска:

так, резисторы с погрешностью в пределах 2-10% имеют маркировку из 3 цифр, из которых две первые служат для обозначения мантиссы, а последний знак указывает на степень с десятичным основанием. Готовое значение указывается в Омах.

Для наглядности можно рассмотреть следующие примеры:
• Если резистор имеет код 473, первые цифры указывают на значение мантиссы, а 3 – это степень, в которую нужно возвести 10. Иными словами, резистор с маркировкой 473 = 47 * 103 = 47 кОм.
• Если устройство имеет 4-значную маркировку, например, 5102, это значит, что его значение составляет 510 * 102 = 51 кОм. Такие значения могут быть у моделей с малым показателем сопротивления, их типоразмер начинается от 0805, а допуск составляет 1%. В них первые три знака указывают на мантиссу.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

450 = 45 х 10 0 равно 45 Ом
273 = 27 х 10 3 равно 27000 Ом (27 кОм)
7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

01А = 100 Ом ±1%
38С = 24300 Ом ±1%
92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

38 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора).

Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

SMD-резисторы стали незаменимым компонентом в работе современных электронных устройств. За счет небольших размеров они легко помещаются на печатных платах и обеспечивают компактность всего блока. Но в случае сборки каких-либо схем с SMD-резисторами своими руками, многие радиолюбители сталкиваются со сложностью определения номинального сопротивления деталей. Для этого необходимо расшифровать маркировку элемента.

Всего выделяют четыре типа маркировки, в соответствии с которой определяются параметры резистора:

Обозначение из трех цифр – первые две из них обозначают числовое значение, а третья указывает на количество нулей после первых двух. К примеру, если маркировка 442, то сопротивление SMD-резистора составит 44, к которым добавляется 2 нуля = 4400 Ом.
Обозначение из четырех цифр – как и в предыдущем варианте, первые три из них – это числовое значение, а четвертая указывает на количество нулей, которые следует добавить к первым трем. К примеру, обозначение 2551, здесь к числу 255 необходимо добавить 1 ноль = 2550 Ом.
Обозначение из цифр с разделительной буквой R – здесь латинская буква R обозначает место установки запятой, после которой идет дробное значение сопротивления. К примеру, 10R5, означает, что сопротивление такого резистивного элемента составляет 10,5 Ом.
Буквенно-цифровая маркировка с приставкой EIA – параметры таких SMD-резисторов определяются по данным таблицы в соответствии с шифром.

Определение сопротивления резисторов

Для определения значения сопротивления необходимо по коду резистора определить его сопротивление. К примеру, для EIA – 75 по его коду в таблице 75 сопротивление составит 590 Ом. Если не хотите работать с таблицами, то можете воспользоваться нашим онлайн калькулятором ниже.

SMD резисторы — устройство, параметры и характеристики

Резистор – пассивный элемент электрических цепей, обладающий определенным сопротивлением. С его помощью в электронике и электротехнике ограничивают ток или получают необходимые параметры напряжения. SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату.

Содержание статьи

Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия. SMD-резисторы изготавливаются с контактными выводами, с помощью которых крепятся непосредственно на токопроводящую дорожку электронной схемы. Процесс может быть частично или полностью автоматизирован.

Характеристики

Такие миниатюрные резисторы прекрасно подходят для поверхностного монтажа. Маркировка позволяет узнать типоразмер, мощность и сопротивление изделия.

По форме СМД-резисторы бывают прямоугольными, квадратными, круглыми, овальными, профиль – низкий. Низкопрофильные элементы размещаются на плате очень компактно и существенно экономят полезную площадь.

SMD-резисторы классифицируют по ряду параметров, таких как:

Номинальное сопротивление. Эта величина измеряется при определенных параметрах внешней среды, важнейшим из которых является температура. Обычно номинальным считается сопротивление, измеренное при температуре +20 °C и нормальном атмосферном давлении.
Допуск на номинальное сопротивление. Возможные допуски – от 0,05 до +5 %. Наиболее популярные и доступные по цене детали с допусками +/-1 % и +/-5 %. Более точные модели приходится предварительно заказывать, и стоят они значительно дороже менее точных аналогов.
Температурный коэффициент изменения сопротивления (ТКС). Этот параметр характеризует обратимое относительное изменение сопротивления детали при колебании температуры на 1 °C. Температурные изменения детали возможны из-за перепадов температуры окружающей среди или саморазогрева резистора. Единица измерения этой величины – ppm. Современные SMD-резисторы производят с ТКС, значение которого находится в пределах +/-5…+/-200 ppm. Если для составления схемы используются детали одного производителя, то значения их номинальных сопротивлений и ТКС ближе друг к другу, чем это отражено в паспорте на каждую деталь. Поэтому использование деталей одного производителя позволяет улучшить точность схемы как при постоянной температуре, так и при ее изменениях.
Мощность рассеивания. Этот параметр зависит от размера, его определяют по таблице.

Типовые размеры SMD-резисторов

Размеры и форму этих деталей определяет нормативный документ JEDEC. На корпус наносится маркировка, которая сообщает о длине и ширине резистора в дюймах. Это наиболее распространенный вариант, используемый производителями, поставщиками, продавцами.

Например, маркировка 0804 означает, что длина детали равна 0,08 дюйма, а ширина – 0,04 дюйма. В системе СИ размеры указываются в миллиметрах. Для перевода в миллиметры дюймы умножают на 2,54. Обозначение резистора 0804 в системе СИ – 2010. Длина – 2,0 мм, ширина – 1,0 мм.

Для подбора нужного вида детали, расшифровки кодов можно воспользоваться калькулятором SMD-резисторов или специальной программой «Резистор». С их помощью можно узнать номинальное сопротивление имеющегося резистора или, наоборот, выяснить, как выглядит маркирорвка для нужного номинала.

Каждый размер SMD-резистора имеет определенную максимальную рассеиваемую мощность.

Размер	Длина (мм)	Мощность (Вт)
0201	0,6	0,05
0402	1,1	0,062
0603	1,6	0,1
0805	2,1	0,125
1206	3,1	0,25

Типы маркировки SMD-резисторов

Резисторы для поверхностного монтажа – детали очень маленьких размеров, поэтому стандартная система, применяемая на проволочных сопротивлениях, для данного случая не подходит. Детали 0402 не маркируются, а резисторы остальных типоразмеров обозначаются различными, специально для них разработанными способами. Выбор конкретного варианта зависит от типоразмера и допуска.

Маркировка из трех или четырех цифр

Резисторы с допусками 2 %, 5 %, 10 % всех типоразмеров имеют обозначения, в которых первые две или три цифры характеризуют численное значение номинального сопротивления. Последняя – это множитель, показывающий, в какую степень необходимо возвести 10, чтобы получить окончательный результат. Например, 103 означает номинал 10 000 Ом или 10 кОм.

В обозначении резисторов с номинальным сопротивлением менее 10 Ом используется буква R, которая ставится на месте десятичной запятой. Например, 0R5 – обозначает номинальное сопротивление 0,5 Ом.

Маркировка из двух цифр и одной буквы

Этот вариант применяется для прецизионных (очень точных деталей с допуском по сопротивлению 1 % и менее), которые отличаются очень маленькими габаритами. Их маркируют в соответствии со стандартом EIA-96.

Такая маркировка состоит из двух элементов:

цифры – характеризуют код номинального сопротивления резистора;
буква – определяет множитель, показывающий степень, в которую необходимо возвести 10, чтобы получить конечный результат.

Маркировка с цифрами в начале и буквой после них может использоваться для деталей с допусками 2 %, 5 %, 10 %. Расшифровка таких маркировок осуществляется по таблицам.

Что такое SMD-резистор – внутреннее устройство

Данный прибор состоит из керамической подложки с нанесенным на нее резистивным слоем из определенного материала и контактных площадок, а также защитного покрытия (полимер, смола, стекло). Сопротивление слоя зависит от типа материала и его толщины. Разные составляющие элементы могут быть выполнены из хрома, никеля, олова, оксидов рутения, серебра или палладия, а также различных сплавов.

В конструкцию СМД-резистора входят:

Подложка, изготовленная из диэлектрика с хорошей теплопроводностью – оксида алюминия.
Резистивный слой – тонкая металлическая (хромовая) или оксидная пленка (оксид рутения) толщиной до 10 мкм. Материал резистивного слоя имеет низкий ТКС, обеспечивающий стабильность параметров при изменении температуры и возможность изготавливать прецизионные резисторы. Для изготовления деталей номинальным сопротивлением менее 100 Ом для резистивного слоя используется константан. Резистивный элемент определяет большинство электрических свойств SMD-резистора.
Контактные площадки. Их формируют из нескольких слоев. Внутренний слой изготавливают из драгметаллов – палладия или серебра. Промежуточный слой – никелевый, наружный – свинцово-оловянный. Использование этих материалов обеспечивает идеальную связанность слоев, которая определяет надежность контактов и уровень шумов.

Состав резистивного слоя, характер его обработки, технология нанесения на подложку чаще всего являются ноу-хау производителя и держатся в строжайшей тайне.

Применение SMD-резисторов

Такие изделия позволяют эффективно решать различные задачи:

ограничение тока;
подтяжка портов ввода-вывода;
включение в конструкцию полосовых фильтров низких и высоких частот;
деление напряжения.

Технология поверхностного монтажа SMD-резисторов

Монтаж поверхностных резисторов в любительских мастерских осуществляется с помощью фена, а в производственных условиях происходит в специальных печах.

Этапы монтажа деталей на плату в серийном и массовом производстве:

На плате размещают небольшие прокладки из серебра или золота, свинцово-оловянные пластины, на которых будут закрепляться SMD-компоненты.
С помощью машины на подготовленные монтажные площадки наносится паяльная паста и смесь, состоящая из флюса и припоя.
После подготовки печатной платы в устройство (Pick-машину) подаются компоненты в лотках, на рулонах ленты или в трубках. Затем машины размещают их на плате. Производительность оборудования может достигать 60 000 элементов в час.
Собранная плата поступает в печь с температурой, достаточной для расплавления припоя.
После извлечения из печи платы охлаждают и очищают от рассеянных частиц припоя.

Качество проверяют визуальным осмотром, в ходе которого определяют отсутствующие детали и степень очистки.

Разработка и внедрение технологии поверхностного монтажа (SMT) позволили автоматизировать процесс сборки плат и ускорить его, сделать проще, дешевле и эффективней. На практике может встречаться гибрид технологий поверхностного и сквозного монтажа.

Применение резисторов поверхностного монтажа положительно сказывается на массе и размерах радиоэлектронных устройств, на их частотных параметрах.

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Сопротивление электрическому току. SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор Сопротивление 470

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Типоразмеры SMD резисторов

Размеры SMD резисторов и их мощность

Маркировка SMD резисторов

Маркировка с 3 и 4 цифрами

Еще несколько примеров определения сопротивлений в рамках данной системы:

450 = 45 х 10 0 равно 45 Ом
273 = 27 х 10 3 равно 27000 Ом (27 кОм)
7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

01А = 100 Ом ±1%
38С = 24300 Ом ±1%
92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

И как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление .

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.д. В сложных приборах количество резисторов может достигать до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допускаемое отклонение фактической величины сопротивления от номинального (допуск), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровня создаваемых шумов, размерами, массой и стоимостью. Однако на практике резисторы выбирают по сопротивлению , номинальной мощности и допуску . Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом ), килоомах (кОм ) и мегаомах (МОм ):

1кОм = 1000 Ом ;
1МОм = 1000 кОм = 1000000 Ом .

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10 .

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой , цифровой или цветовой маркировки .

Буквенно-цифровая маркировка .

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е » и «R », единицу килоом буквой «К », а единицу мегаом буквой «М ».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е » и «R ». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω »:

3R — 3 Ом
10Е — 10 Ом
47R — 47 Ом
47Ω – 47 Ом
56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К ». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой. В некоторых случаях может указываться полная величина сопротивления с буквой «R » на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 Ом
К33 = 0,33 кОм = 330 Ом
К68 = 0,68 кОм = 680 Ом
360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К »:

2К0 — 2кОм
10К — 10 кОм
47К — 47 кОм
82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М ». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОм
М47 = 0,47 МОм = 470 кОм
М91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М »:

1М — 1 МОм
10М — 10 МОм
33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е , R , К и М , обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом
1Е5 — 1,5 Ом
3R3 — 3,3 Ом
1К2 — 1,2 кОм
6К8 — 6,8 кОм
3М3 — 3,3 МОм

Цветовая маркировка .

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, то ширина первого кольца делается примерно в два раза больше других.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают в Омах, третье кольцо является множителем , а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск. Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2 )
фиолетовое — (7 )
красное — (100 )
серебристое — (10% )
Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10% .

Резистор маркирован пятью кольцами:

красное — (2 )
фиолетовое (7 )
красное (2 )
красное (100 )
золотистое (5% )
Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета .

И еще момент. Если нет желания возиться с таблицей, то в интернете есть программы онлайн калькуляторы, предназначенные для подсчета сопротивления по цветным кольцам. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке можно почитать в статье.

Цифровая маркировка .

Цифровая маркировка наносится на корпуса SMD компонентов и маркируется тремя или четырьмя цифрами.

При трехзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель . Множителем является число 10 возведенное в степень третьей цифры:

221 – 22 х 10 в степени 1 = 22 Ом х 10 = 220 Ом ;
472 – 47 х 10 в степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм ;
564 – 56 х 10 в степени 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм ;
125 – 12 х 10 в степени 5 = 12 Ом х 100000 = 12000000 Ом = 1,2 МОм .

Если последняя цифра ноль , то множитель будет равен единице , так как десять в нулевой степени равно единице:

100 – 10 х 10 в степени 0 = 10 Ом х 1 = 10 Ом ;
150 – 15 х 10 в степени 0 = 15 Ом х 1 = 15 Ом ;
330 – 33 х 10 в степени 0 = 33 Ом х 1 = 33 Ом .

При четырехзначной маркировке первые три цифры также обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

1501 – 150 х 10 в степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм ;
1602 – 160 х 10 в степени 2 = 160 Ом х 100 = 16000 Ом = 16 кОм ;
3243 – 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм .

1.2. Допуск (класс точности) резистора.

Вторым важным параметром резистора является допускаемое отклонение фактического сопротивления от номинального значения и определяется допуском (классом точности).

Допускаемое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и приведены в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, применяемые в измерительной аппаратуре, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может быть в пределах от 9 до 11 кОм ±10%.

На корпусе резистора допуск указывается после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

У резисторов с цветовой маркировкой допуск указывается последним цветным кольцом: серебристый цвет – 10%, золотистый – 5%, красный – 2%, коричневый – 1%, зеленый – 0,5%, голубой – 0,25%, фиолетовый – 0,1%. При отсутствии кольца допуска резистор имеет допуск 20%.

1.3. Номинальная мощность рассеивания.

Третьим важным параметром резистора является его мощность рассеивания

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала повышает температуру тела резистора, а затем за счет теплопередачи переходит в воздух. Поэтому мощностью рассеивания называют ту наибольшую мощность тока, которую резистор способен длительное время выдерживать и рассеивать в виде тепла без ущерба потери своих номинальных параметров.

Поскольку слишком высокая температура тела резистора может привести его к выходу из строя, то при составлении схем задается величина, которая указывает на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения мощности принят ватт (Вт).

Например. Допустим, что через резистор сопротивлением 100 Ом течет ток 0,1 А, значит, резистор рассеивает мощность в 1 Вт. Если же резистор будет меньшей мощности, то он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности отличаются размерами: чем больше размер резистора, тем больше его номинальная мощность, тем большую силу тока и напряжение он способен выдержать.

Резисторы выпускаются с мощностью рассеивания 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, тогда как малогабаритные резисторы приходится определять на «глаз».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. На первое время в качестве ориентира для сравнения можно использовать обычную спичку . Более подробно прочитать про мощность и дополнительно посмотреть видеоролик можно в статье.

Однако с размерами есть небольшой нюанс, который надо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев .

Резисторы можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные .

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки , нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций . Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника , а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R » и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах , но единицу измерения не ставят:

15 — 15 Ом
680 – 680 Ом
920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R :

1R3 — 1,3 Ом
33R – 33 Ом
470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к »:

1,2к — 1,2 кОм
10к — 10 кОм
560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М »:

1М — 1 МОм
3,3М — 3,3 МОм
56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация когда при конструировании какого-либо устройства под рукой не оказывается резистора с нужным сопротивлением, но зато есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного соединения можно собрать резистор с любым номиналом.

При последовательном соединении резисторов их общее сопротивление Rобщ равно сумме всех сопротивлений резисторов, соединенных в эту цепь:

Rобщ = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их общее сопротивление Rобщ = 12 + 24 = 36 кОм.

При параллельном соединении резисторов их общее сопротивление уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора:

Допустим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их общее сопротивление будет равно:

И еще момент: при параллельном соединении двух резисторов с одинаковым сопротивлением, их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных примеров понятно, что если хотят получить резистор с бо́льшим сопротивлением, то применяют последовательное соединение, а если с меньшим, то параллельное. А если остались вопросы, почитайте статью , в которой способы соединения рассказаны более подробно.

Ну и в дополнении к прочитанному посмотрите видеоролик о резисторах постоянного сопротивления.

Ну вот, в принципе и все, что хотел сказать о резисторе в целом и отдельно о резисторах постоянного сопротивления . Во второй части статьи мы познакомимся с .
Удачи!

Литература:
В. И. Галкин — «Начинающему радиолюбителю», 1989 г.
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. Г. борисов — «Юный радиолюбитель», 1992 г.

Резисторы керамические проволочные цементные – постоянные резисторы, номинальное сопротивление в зависимости от номинала составляет от 0,01 Ом до 100 кОм , рассеиваемая мощность – 5Вт, 10Вт, 15Вт, 25Вт . Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения.

Конструктивно проволочные резисторы выполнены в виде трубчатого основания из керамики (чистый глинозём Al 2 O 3), в качестве резистивного элемента используется проволочный проводник (медно-никелевый или хромово-никелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и закапсулировано кремнезёмом (диоксид кремния SiO 2).

Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и способностью к самозатуханию.

Вывода керамических резисторов – гибкие осевые аксиальные проволочного типа. В качестве материала выводов используется луженая медь. Монтаж осуществляется с использованием пайки по THT-технологии – вывода монтируются непосредственно в сквозные отверстия печатной платы.

Положение монтажа – любое, но следует помнить о резистивных особенностях, сопровождающихся нагревом корпуса резистора. Поэтому, не рекомендуется размещение резисторов на близком расстоянии к печатной плате или термочувствительным элементам.

Допустимое отклонение сопротивления цементных аксиальных резисторов составляет ±5% . Ряд промежуточных значений номинальных сопротивлений – Е24 E24 — один из рядов постоянных резисторов, который является результатом стандартизации номинальных сопротивлений резисторов. . При переменном токе предельное рабочее напряжение составляет 1500В , при постоянном токе – 1000В . Рабочая повышенная температура среды не превышает +275°С , пониженная – до -55°С . Сопротивление изоляции составляет не менее 1000 МОм .

При подборе необходимого номинала расчет рекомендуется проводить, используя гибкий , с помощью которого можно определить общее параллельное или последовательное сопротивление резисторов , а также сопротивление резисторов в цепи.

В представлены особенности конструкции и характеристики мощных резисторов С5-35В, С5-36В, ПЭВ, ПЭВР, RX24 и SQP.

Применяются мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в качестве испытательной нагрузки или нагревательных элементов (например, в видеокамерах наружного видеонаблюдения).

Более подробные характеристики представленных мощных керамических цементных резисторов , а также расшифровка маркировки, габаритные и установочные размеры приведены ниже.

Гарантийный срок работы поставляемых нашей компанией мощных резисторов составляет 2 года , что подкрепляется соответствующими документами по качеству.

Окончательная цена на мощные проволочные керамические цементные резисторы зависит от количества, сроков поставки и формы оплаты.

Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать. Рассказ о деталях.

Радиолюбительство до сих пор является одним из самых распространенных увлечений, хобби. Если в начале своего славного пути радиолюбительство затрагивало в основном конструирование приемников и передатчиков, то с развитием электронной техники расширялся диапазон электронных устройств и круг радиолюбительских интересов.

Конечно, такие сложные устройства, как, например, видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр у себя дома собирать не станет даже самый квалифицированный радиолюбитель. А вот ремонтом техники промышленного производства занимаются очень многие радиолюбители, причем достаточно успешно.

Другим направлением является конструирование электронных схем или доработка «до класса люкс» промышленных устройств.

Диапазон в этом случае достаточно велик. Это устройства для создания «умного дома», преобразователи 12…220В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярны , а также многое другое.

Передатчики и приемники отошли на последний план, а вся техника называется теперь просто электроникой. И теперь, пожалуй, следовало бы называть радиолюбителей как-то иначе. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть будут радиолюбители.

Компоненты электронных схем

При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активными считаются радиодетали, которые обладают свойством усиливать электрические сигналы, т.е. обладающие коэффициентом усиления. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы, и многое другое.

Одним словом все те элементы, у которых маломощный входной сигнал управляет достаточно мощным выходным. В таких случаях говорят, что коэффициент усиления (Кус) у них больше единицы.

К пассивным относятся такие детали, как резисторы, и т.п. Одним словом все те радиоэлементы, которые имеют Кус в пределах 0…1! Единицу тоже можно считать усилением: «Однако, не ослабляет». Вот сначала и рассмотрим пассивные элементы.

Резисторы

Являются самыми простыми пассивными элементами. Основное их назначение ограничить ток в электрической цепи. Простейшим примером является включение светодиода, показанное на рисунке 1. С помощью резисторов также подбирается режим работы усилительных каскадов при различных .

Рисунок 1. Схемы включения свтодиода

Свойства резисторов

Раньше резисторы назывались сопротивлениями, это как раз их физическое свойство. Чтобы не путать деталь с ее свойством сопротивления переименовали в резисторы .

Сопротивление, как свойство присуще всем проводникам, и характеризуется удельным сопротивлением и линейными размерами проводника. Ну, примерно так же, как в механике удельный вес и объем.

Формула для подсчета сопротивления проводника: R = ρ*L/S, где ρ удельное сопротивление материала, L длина в метрах, S площадь сечения в мм2. Нетрудно увидеть, что чем длиннее и тоньше провод, тем больше сопротивление.

Можно подумать, что сопротивление не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в ряде случаев как раз это препятствие является полезным. Дело в том, что при прохождении тока через проводник на нем выделяется тепловая мощность P = I 2 * R. Здесь P, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных нагревательных приборах и лампах накаливания.

Резисторы на схемах

Все детали на электрических схемах показываются с помощью УГО (условных графических обозначений). УГО резисторов показаны на рисунке 2.

Рисунок 2. УГО резисторов

Черточки внутри УГО обозначают мощность рассеяния резистора. Сразу следует сказать, что если мощность будет меньше требуемой, то резистор будет греться, и, в конце концов, сгорит. Для подсчета мощности обычно пользуются формулой, а точнее даже тремя: P = U * I, P = I 2 * R, P = U 2 / R.

Первая формула говорит о том, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток через этот участок. Если напряжение выражено в Вольтах, ток в Амперах, то мощность получится в ваттах. Таковы требования системы СИ.

Рядом с УГО указывается номинальное значение сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1К, R3 1,2К, R4 1К2, R5 5М1. R1 имеет номинальное сопротивление 1Ом, R2 1КОм, R3 и R4 1,2КОм (буква К или М может ставиться вместо запятой), R5 — 5,1МОм.

Современная маркировка резисторов

В настоящее время маркировка резисторов производится с помощью цветных полос. Самое интересное, что цветовая маркировка упоминалась в первом послевоенном журнале «Радио», вышедшем в январе 1946 года. Там же было сказано, что вот, это новая американская маркировка. Таблица, объясняющая принцип «полосатой» маркировки показана на рисунке 3.

Рисунок 3. Маркировка резисторов

На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип — резистор». Для любительских целей наиболее подходят резисторы типоразмера 1206. Они достаточно крупные и имеют приличную мощность, целых 0,25Вт.

На этом же рисунке указано, что максимальным напряжением для чип резисторов является 200В. Такой же максимум имеют и резисторы для обычного монтажа. Поэтому, когда предвидится напряжение, например 500В лучше поставить два резистора, соединенных последовательно.

Рисунок 4. Резисторы для поверхностного монтажа SMD

Чип резисторы самых маленьких размеров выпускаются без маркировки, поскольку ее просто некуда поставить. Начиная с размера 0805 на «спине» резистора ставится маркировка из трех цифр. Первые две представляют собой номинал, а третья множитель, в виде показателя степени числа 10. Поэтому если написано, например, 100, то это будет 10 * 1Ом = 10Ом, поскольку любое число в нулевой степени равно единице первые две цифры надо умножать именно на единицу.

Если же на резисторе написано 103, то получится 10 * 1000 = 10 КОм, а надпись 474 гласит, что перед нами резистор 47 * 10 000 Ом = 470 КОм. Чип резисторы с допуском 1% маркируются сочетанием букв и цифр, и определить номинал можно лишь пользуясь таблицей, которую можно отыскать в интернете.

В зависимости от допуска на сопротивление номиналы резисторов разделяются на три ряда, E6, E12, E24. Значения номиналов соответствуют цифрам таблицы, показанной на рисунке 5.

Рисунок 5.

Из таблицы видно, что чем меньше допуск на сопротивление, тем больше номиналов в соответствующем ряду. Если ряд E6 имеет допуск 20%, то в нем всего лишь 6 номиналов, в то время как ряд E24 имеет 24 позиции. Но это все резисторы общего применения. Существуют резисторы с допуском в один процент и меньше, поэтому среди них возможно найти любой номинал.

Кроме мощности и номинального сопротивления резисторы имеют еще несколько параметров, но о них пока говорить не будем.

Соединение резисторов

Несмотря на то, что номиналов резисторов достаточно много, иногда приходится их соединять, чтобы получить требуемую величину. Причин этому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используется две схемы соединения резисторов: последовательное и параллельное. Схемы соединения показаны на рисунке 6. Там же приводятся и формулы для расчета общего сопротивления.

Рисунок 6. Схемы соединения резисторов и формулы для расчетов общего сопротивления

В случае последовательного соединения общее сопротивление равно просто сумме двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть и больше. Такое включение бывает в . Естественно, что общее сопротивление будет больше самого большего. Если это будут 1КОм и 10Ом, то общее сопротивление получится 1,01КОм.

При параллельном соединении все как раз наоборот: общее сопротивление двух (и более резисторов) будет меньше меньшего. Если оба резистора имеют одинаковый номинал, то общее их сопротивление будет равно половине этого номинала. Можно так соединить и десяток резисторов, тогда общее сопротивление будет как раз десятая часть от номинала. Например, соединили в параллель десять резисторов по 100 ОМ, тогда общее сопротивление 100 / 10 = 10 Ом.

Следует отметить, что ток при параллельном соединении согласно закону Кирхгофа разделится на десять резисторов. Поэтому мощность каждого из них потребуется в десять раз ниже, чем для одного резистора.

Продолжение читайте в следующей статье.

Прежде всего, определимся с понятием и обозначением сопротивления, как электрической величины. Согласно теории сопротивление — физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока. В международной системе единиц (СИ) единицей измерения сопротивления является Ом (Ω). Для электротехники это относительно небольшая величина, поэтому мы чаще будем иметь дело с килоомами (кОм) и мегаомами (МОм). Для этого нужно усвоить следующую табличку:

1 кОм = 1000 Ом;
1 Мом = 1000 кОм;

И наоборот:

1 Ом = 0.001 кОм;
1 кОм = 0.001 Мом;

Ничего сложного, но знать это надо твердо.

Теперь о номиналах (величинах). Конечно, промышленность не выпускает для радиолюбителей резисторов со всеми номиналами. Изготовление высокоточных резисторов – дело трудоемкое и используются такие резисторы лишь в специальной высокоточной аппаратуре. Вы, к примеру, не найдете в обычном магазине резистора на 1.9 кОм и в такой точности чаще всего нет необходимости – она нужна редко, а если нужна, то для этого существуют подстроечные резисторы.

Весь стандартный ряд, с которым мы будем сталкиваться, я здесь приводить не буду – он достаточно длинный и учить его специально не стоит. Лучше научимся отличать один резистор от другого. Маркировать приборы могут по-разному. Самая удобная, по моему мнению, была цифровая маркировка. Делалась она, к примеру, на самых ходовых в свое время резисторах типа МЛТ.

Одного взгляда на резистор было достаточно, чтобы узнать какое у него сопротивление

К примеру, на втором сверху резисторе читаем 2,2 и ниже К5% . Номинал этого резистора – 2. 2 килоома с точностью 5%. Для мегаомных резисторов используется «М» вместо «К» а омы обозначаются буквами «R», «Е» или вообще без буквы:

470 — 470 Ом
18Е — 18 Ом

Очень часто любая из букв может стоять вместо запятой:

2к2 – 2,2 килоома
М15 – 0,15 мегаом или 150 килоом

Вот и вся хитрость. Еще один параметр – мощность резистора. Чем выше мощность, тем больший ток может выдержать резистор без разрушения (сгорания). Снова вернемся к верхнему рисунку. Здесь резисторы имеют следующую мощность (сверху вниз) 2 Вт, 1 Вт, 0.5 Вт, 0.25 Вт, 0.125 Вт. Первые три настолько велики, что на них даже нашлось место для маркировки мощности: МЛТ-2, МЛТ-1, МЛТ-0.5. Остальные на глаз. Конечно, выпускаются (но большинство, увы, выпускалось) и другие типы (и мощности) с «человеческой» маркировкой, перечислять я их не буду, а принцип обозначения у них тот же.

ПЭВР-30, к примеру, выглядит как приличных размеров цилиндр, но маркируется так же

Но эта мода уже практически отошла, взамен цифр появились цветные полоски и специальные коды и с этим придется мириться.

Что это за резистор и каков его номинал? Для этого придется обратиться к специальным таблицам, которые я здесь и привожу.

Калькулятор обозначений SMD резисторов

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

Маркировка

Размеры и форма SMD резисторов регламентируются нормативным документом. (JEDEC), где приводятся рекомендуемые типоразмеры. Обычно на корпусе наносятся данные о габаритах элемента. К примеру, цифровой код 0804 предполагает длину, равную 0,080 дюймам, ширину — 0,040 дюйма.

Если перевести такую кодировку в систему СИ, то этот компонент будет обозначаться как 2010. Из этой надписи видно, что длина составляет 2,0 мм, а ширина 1,0 мм. (1 дюйм равен 2,54 мм)

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили все чипы по способу маркировки на три типа:

из трёх цифр;
из четырёх цифр;
из двух цифр и буквы;

Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% ( прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами. Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква R Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Существуют номиналы повышенной точности (так называемые прецизионные)

Пример подбора нужного резистора: если указана цифра 232 то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора.

Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

Расшифровка обозначений чипов — специфичное занятие. Вычислить необходимую величину возможно используя старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и кто это можно выполнить при помощи различных сайтов.

Типоразмеры SMD резисторов

Органайзер для SMD компонентов Отлично подходит для хранения 1206/0805/0603/0402/0201…

Паяльная станция Eruntop 8586D Электрический паяльник + фен для SMD, двойной цифровой дисплей…

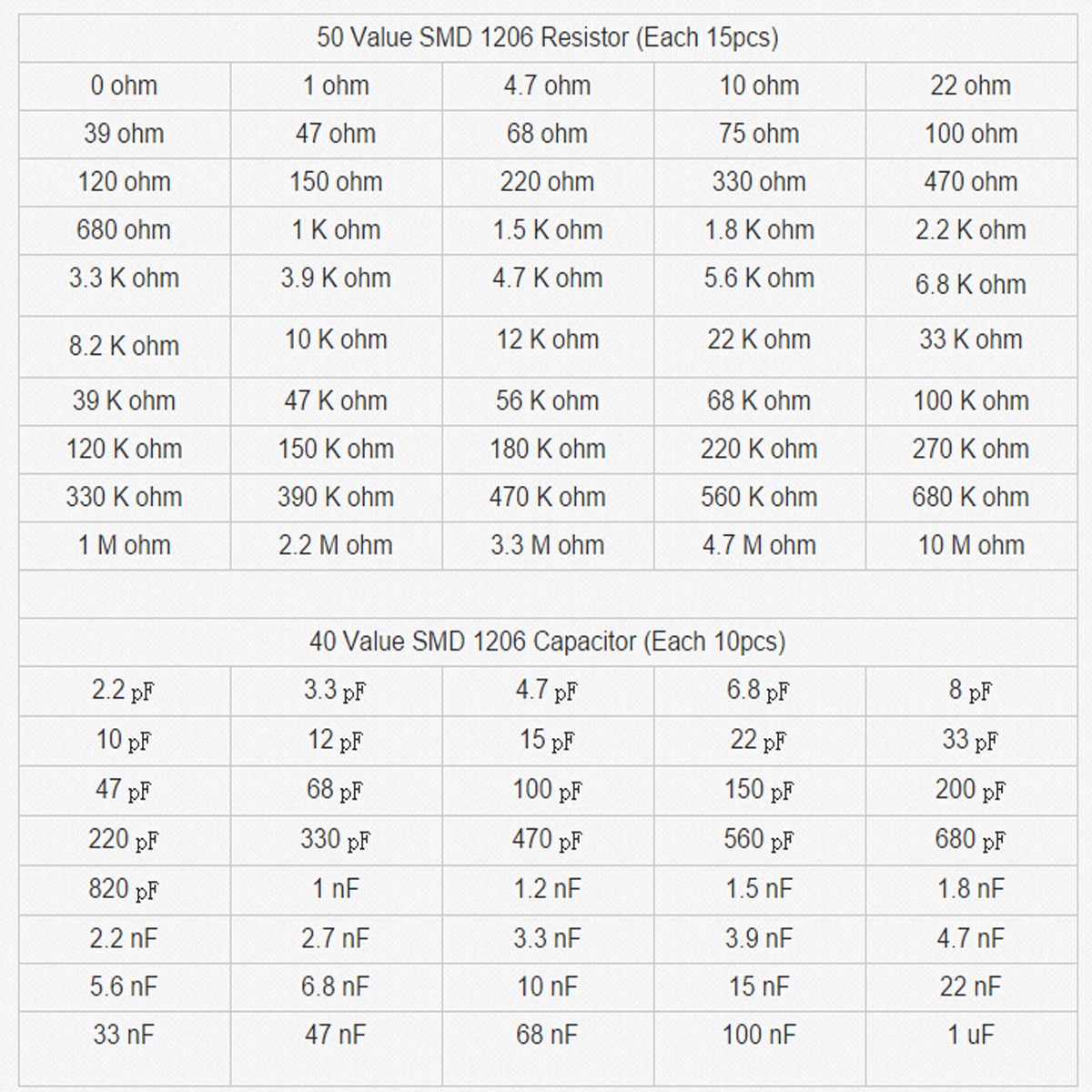

Набор SMD резисторов 1206 100 шт., 0R…10M 1/2 Вт, 0, 1, 10, 100, 150, 220, 330…

Профессиональный тестер SMD компонентов Цифровой тестер проверки SMD резисторов, конденсаторов, диодов…

Размеры SMD резисторов и их мощность

Цветовая маркировка

Чтобы определить значение сопротивления резистора с цветовой маркировкой, сначала надо повернуть его таким образом, чтобы его серебряная или золотая полосы находились справа, а группа других полосок — слева. Если же вы не можете найти серебряную или золотую полоску, то надо повернуть резистор таким образом, чтобы группа полосок находилась с левой стороны.

Цвет полоски – закодированная цифра: Черный – 0 Коричневый – 1 Красный – 2 Оранжевый – 3 Желтый – 4 Зеленый – 5 Синий – 6 Фиолетовый – 7 Серый – 8 Белый – 9

Третья полоска имеет другое значение: она указывает количество нулей, которое следует добавить к полученному предыдущему цифровому значению.

Цвет полоски – Количество нулей Черный – Нет нулей — Коричневый – 1 – 0 Красный – 2 – 00 Оранжевый – 3 – 000 Желтый – 4 – 0000 Зеленый – 5 – 00000 Синий – 6 – 000000 Фиолетовый – 7 – 0000000 Серый – 8 – 00000000 Белый – 9 – 000000000

Следует помнить, что цветовая маркировка является вполне согласующейся и логичной, например, зеленый цвет означает либо величину 5 (для первых двух полосок), либо 5 нулей (для третьей полоски).

Сама последовательность цветов совпадает с последовательностью цветов в радуге (с красного по фиолетовый цвета) (!!!)

Если на резистор нанесена группа из четырех полосок вместо трех, то первые три полоски являются цифрами, а четвертая полоска означает количество нулей. Третья цифровая полоска дает возможность указать сопротивление резистора с более высокой точностью.

Давайте же рассмотрим неизвестный нам резистор.

В основном на резисторе бывают три, четыре, пять и даже шесть полосок. Первая полоска находится ближе всего к выводу резистора и ее делают шире, чем все другие полоски, но иногда это правило не соблюдается. Для того, чтобы не перелопачивать справочники по цветовой маркировке резисторов, в интернете можно скачать множество различных программ для определения номинала резистора.

Очень неплохой онлайн калькулятор вы также можете найти здесь.

Маркировка SMD резисторов

Маркировка с 3 и 4 цифрами

Еще несколько примеров определения сопротивлений в рамках данной системы:

450 = 45 х 100 равно 45 Ом
273 = 27 х 103 равно 27000 Ом (27 кОм)
7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
1733 = 173 х 103 равно 173000 Ом (173 кОм)

Маркировка EIA-96

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

01А = 100 Ом ±1%
38С = 24300 Ом ±1%
92Z = 0.887 Ом ±1%

DataSheet

Рис. 1 Слева направо: биполярный транзистор в корпусе SOT-23, танталовый конденсатор на 2.2 мкФ, керамический конденсатор и резистор 82 Ома. SMD компоненты все чаще используются в промышленных и бытовых устройствах. Поверхностный монтаж улучшил производительность по сравнению с обычным монтажом, так как уменьшились размеры компонентов, а следовательно и размеры дорожек. Все эти факторы снизили паразитические индуктивности и емкости в электрических цепях.

Перейти к онлайн поиску SMD компонентов по маркировке

Сопротивление резисторов с цветовой маркировкой можно определить, воспользовавшись онлайн калькулятором.

Маркировка SMD резисторов

SMD резисторы с допусками 5% и 2% маркируются следующим кодом из трех символов:

Сопротивление	Код
0 Ом (перемычка)	000
от 1 Ома до 9.1 Ома	XRX (например 9R1)
от 10 Ом до 91 Ома	XXR (например 91R)

A — первая цифра в значении сопротивления резистора

B — вторая цифра в значении сопротивления резистора

С — количество нулей

Код	Сопротивление
101	100 Ом
471	470 Ом
102	1 кОм
122	1.2 кОм
103	10 кОм
123	12 кОм
104	100 кОм
124	120 кОм
474	470 кОм

SMD резисторы с допуском 1% маркируются четырьмя символами.

Сопротивление	Код
от 100 Ом до 988 Ом	XXXR
от 1 кОм до 1 МОм	XXXX

A — первая цифра в значении сопротивления резистора

B — вторая цифра в значении сопротивления резистора

С — третья цифра в значении сопротивления резистора

D — количество нулей

Код	Сопротивление
100R	100 Ом
634R	634 Ома
909R	909 Ом
1001	1 кОм
4701	4. 7 кОм
1002	10 кОм
1502	15 кОм
5493	549 кОм
1004	1 мОм

Маркировка SMD конденсаторов

Первая и вторая позиция значащие цифры значении емкости конденсатора. Третья — количество нулей. Общее значение дает емкость в пФ. К примеру емкость конденсатора, изображенного на рисунке выше 4700000 пФ или 4.7 мкФ.

Также применяется система маркировки из двух символов. Первый — буква, представляющая числовое значение; второй символ — множитель (степень десяти). Общее значение дает емкость в пФ.

Буква	A	B	C	D	E	F	G	H	J	K	a	L
Значение	1.0	1.1	1.2	1.3	1.5	1.6	1.8	2.0	2.2	2.4	25	2.7
Буква	M	N	b	P	Q	d	R	e	S	f	T	U
Значение	3. 0	3.3	3.5	3.6	3.9	4.0	4.3	4.5	4.7	5.0	5.1	5.6
Буква	m	V	W	n	X	t	Y	y	Z
Значение	6.0	6.2	6.8	7.0	7.5	8.0	8.2	9.0	9.1

Цифра	0	1	2	3	4	5	6	7	8	9
Множитель	100	101	102	103	104	105	106	107	108	10-1

К примеру A5 = 1.0 x 105 = 100,000 пФ = 0.1 мкФ, или f9 = 5.0 x 10-1 = 0.5 пФ

Для танталовых конденсаторов часто первым символом указывается напряжение в соответствии с таблицей.

Напряжение (вольт)	4	6.3	10	16	20	25	35	50
Код	G	J	A	C	D	E	V	H

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Трехзначная нумерация резисторов с допуском 1%

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием трехзначной нумерации. Первые два символа – цифры, указывающие значение сопротивления в Омах, взятые из нижеприведенной таблицы. Последний символ — буква, указывающая значение множителя: S=0.1; R=1; B=10; C=100; D=1000; E=10000; F=100000. Например, маркировка 28C означает, что резистор имеет номинал 191×100 Ом = 19.1 КОм.

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178	49	316	73	562
02	102	26	182	50	326	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

0805 Smd резистор мощность

Определяем мощность SMD-резисторов по их размерам

Также, как и выводные резисторы, SMD-резисторы для монтажа на поверхность рассчитаны на определённую мощность рассеивания. Но, как её узнать?

На самом деле, определить мощность SMD резистора не так уж и сложно. Мощность рядовых чип-резисторов, которых в современной электронике огромное множество, можно определить исходя из их размеров.

Далее представлена таблица №1, в которой указано соответствие типоразмера SMD-резистора и его мощности рассеивания. Отмечу, что в таблице указан типоразмер в дюймовой системе кодировки, а реальные размеры указаны в миллиметрах (длина и ширина). Сделано это исходя из удобства.

Дело в том, что до сих пор наибольшее распространение получила система кодирования типоразмера чип-резисторов в дюймах. Её используют все: производители, поставщики и магазины. А для того, чтобы определить типоразмер, а, следовательно, и мощность, мы должны замерить длину и ширину резистора обычной линейкой или другим более точным инструментом, шкала которого проградуирована в миллиметрах.

Если у вас на руках имеется SMD-резистор, мощность которого требуется узнать, то, сделав замеры обычной линейкой, можно быстро определить его типоразмер и соответствующую ему мощность рассеивания.

Таблица №1. Соответствие мощности SMD-резистора и его типоразмера.

Типоразмер (дюймовый, inch)	Мощность (Power Rating at 70°C)	Мощность, Вт.	Длина (L) /Ширина (W), мм.
0075	1/50W	0,02 Вт	0,3/0,15
01005	1/32W	0,03 Вт	0,4/0,2
0201	1/20W	0,05 Вт	0,6/0,3
0402	1/16W, 1/8W	0,063 Вт; 0,125 Вт	1,0/0,5
0603	1/10W, 1/5W	0,1 Вт; 0,2 Вт	1,6/0,8
0805	1/8W, 1/4W	0,125 Вт; 0,25 Вт	2,0/1,25
1206	1/4W, 1/2W	0,25 Вт; 0,5 Вт	3,2/1,6
1210	1/2W	0,5 Вт	3,2/2,5
1218	1W; 1,5W	1 Вт; 1,5 Вт	3,2/4,8
1812	1/2W, 3/4W	0,5 Вт; 0,75 Вт	4,5/3,2
2010	3/4W	0,75 Вт	5,0/2,5
2512	1W; 1,5W; 2W	1 Вт; 1,5 Вт; 2 Вт	6,4/3,2
Мощность SMD-резисторов с широкими электродами (Long side termination chip resistors)
0406	0,25. 0,3W	0,25. 0,3 Вт	1,0/1,6
0612	0,75. 1W	0,75. 1 Вт	1,6/3,2
1020	1W	1 Вт	2,5/5,0
1218	1W	1 Вт	3,2/4,6
1225	2W	2 Вт	3,2/6,4

В таблице №1 также указаны типовые мощности и для SMD-резисторов с широкими боковыми электродами (выводами). В документации такие резисторы называются Long Side Termination Chip Resistors или Wide Terminal Chip Resistors.

Хочу обратить внимание на то, что в колонке (Мощность, Power Rating at 70°C) для некоторых типоразмеров указано несколько значений мощности. Дело в том, что производители выпускают разные серии SMD-резисторов. В одной серии мощность резисторов для типоразмера 1206 нормирована на уровне 0,5 Вт, а в другой 0,25 Вт.

Например, чип-резисторы серии CRM фирмы Bourns ® рассчитаны на повышенную мощность: CRM0805 (0,25W), CRM1206 (0,5W), CRM2010 (1W). Используются такие в импульсных источниках питания в качестве токовых датчиков, токоограничительных резисторов, снабберов (демпфирующих резисторов).

Такое положение дел нужно учитывать, если вы собираетесь использовать резистор, мощность которого была определена исходя из размеров. При этом, нужно остановиться на наименьшем значении мощности, взятом из таблицы №1.

Если этим пренебречь, то может случится так, что вам попадётся резистор с меньшей мощностью, например, 0,25W вместо 0,5W, а это уже чревато его перегревом и выходом из строя при работе в реальной схеме.

Хотелось бы отметить, что сведения в таблице №1 в основном относятся к стандартным SMD-резисторам, то есть таким, которые широко и в большом количестве используются при производстве электроники.

Как правило, это чип резисторы на основе толстой плёнки (thick film chip resistors), так как они являются самыми дешёвыми, и, как следствие, самыми распространёнными. Примером могут служить серии стандартных толстоплёночных SMD резисторов D/CRCW e3 (Vishay ® ), ERJ (Panasonic) или RC (Yageo).

Не секрет, что существует огромное количество узкоспециализированных SMD-резисторов, которые имеют свои особенности. К таким можно отнести резисторы, которые работают при повышенных температурах (до 230°C), в условии агрессивной среды (Antisulfur), миллиомные чип резисторы, SMD резисторы-перемычки. Если такие резисторы и встречаются на печатных платах от потребительской электроники, то, как правило, их количество невелико, они применяются в определённых цепях электронных схем.

Их характеристики, в том числе и мощность рассеивания, может существенно отличатся от усреднённых значений, которые приведены в таблице №1 и являются типовыми для стандартных SMD-резисторов, количество которых в электронной схеме может быть просто огромным.

Типовые мощности тонкоплёночных резисторов (Thin film chip resistors) также соответствуют значениям из таблицы №1. Резисторы для некоторых областей применения, например, для автомобильной электроники (avtomotive grade), могут иметь мощность чуть выше той, что указана в таблице №1.

Как узнать мощность резисторных SMD-сборок?

Для резисторных SMD-сборок мощность в технической документации указывается на элемент (per element), а иногда ещё и на сборку вцелом (per package). Обычно, чип-сборка состоит из набора 2, 4, или 8 резисторов стандартного типоразмера. Например, набор типоразмера 0408 соответствует четырём SMD резисторам типоразмера 0402.

Так вот, типовая мощность одного резистора в такой сборке мало чем отличается от стандартной мощности отдельного SMD-резистора такого же типоразмера.

Так, для резисторных SMD-сборок 0202 (0201 × 2) мощность на элемент обычно составляет 0,03W (1/32W). Для тех, кто ещё не знает, сборка типоразмера 0202, – это два резистора 0201 в наборе.

Для сборок 0404 (0402 × 2), 0408 (0402 × 4) мощность на элемент обычно не превышает значения в 0,063W (1/16W).

Для сборок 0606 (0603 × 2), 0612 (0603 × 4), 0616 (0602 × 8) мощность на элемент составляет 0,063. 0,125W.

Чип-сборка типоразмера 0612 на 4 резистора с выводами типа convex (т. е. выпуклыми). Мощность на элемент 0,1W.

На следующем фото резисторная чип-сборка 8×1206 с материнской платы старого, но очень крутого промышленного компьютера. На современных платах наборы такого типоразмера встречаются очень редко.

Ориентировочная мощность такой сборки 0,25W на элемент. Это если исходить из соображения, что типовая мощность для типоразмера 1206 составляет минимум 0,25W.

Хотя, стоит иметь ввиду, что в документации на стандартные современные сборки типоразмера 4×1206 минимальная мощность обычно 0,125W (1/8W) на элемент, что в 2 раза меньше. Так что, тут можно и поспорить, но я всё же остановлюсь на значении в 0,25W.

Кривая снижения мощности SMD-резистора и диапазон рабочей температуры.

В англоязычной тех. документации мощность рассеивания называется Power Dissipation (иногда Rated dissipation), а обозначается как P₇₀. Нижнему индексу (₇₀) соответствует температура окружающей среды, при которой резистор способен долговременно выдерживать указанную мощность.

Каждая серия резисторов рассчитана на работу в определённом интервале температур. В большинстве своём, рабочая температура обычных чип-резисторов на основе толстой плёнки (thick film) лежит в интервале от -55°C до +155°C. Но, для микроминиатюрных типоразмеров от 0075 до 0201 максимальная температура, как правило, ограничена на уровне +125°C.

Как уже говорилось, в технической документации мощность SMD-резисторов указывается для температуры окружающей среды +70°C. Если резистор, эксплуатируется при температуре выше +70°C, то мощность, которая выделяется на нём в процессе работы должна быть снижена. Проще говоря, при повышенной температуре резистор просто не успевает охлаждаться.

На графике снижения мощности (Power Derating Curve) по шкале Rated Load (%) указан процент от номинальной мощности, которую способен выдержать SMD-резистор при соответствующей температуре окружающей среды (Ambient Temperature, °C).

Так, при температуре в +120°C мощность должна быть снижена до уровня 40% для изделий, рассчитанных на работу в температурном диапазоне -55°C. +155°C. Если у нас резистор на 1 ватт, то при данной температуре он способен долговременно выдерживать мощность в 0,4 ватта. Нетрудно заметить, что температура в 155°C соответствует нулевой мощности.

Приведённый график является типовым для стандартных толстоплёночных резисторов. Для специализированных SMD-резисторов график снижения мощности может существенно отличаться. Например, так он выглядит для резисторов серии PHT (Vishay).

Это высокостабильные тонкоплёночные чип резисторы для работы при повышенной температуре окружающей среды (от -55°C до +215°C). Даже к установке таких резисторов на печатную плату предъявляются определённые требования, чтобы эффективно отводить тепло от резистивного слоя.

Мощные SMD-резисторы.

Существует мнение, что максимальная мощность рассеивания SMD резисторов ограничена их физическими размерами и параметрами резистивного слоя, например, сечением. И это так. Несмотря на это, среди резисторов для поверхностного монтажа есть и модели повышенной мощности.

К таким можно отнести чип резисторы серии PCAN (Vishay). Особенностью данных резисторов является подложка из нитрида алюминия (aluminum nitride, AlN), которая обладает повышенной теплопроводностью. 90% тепла от резистивного слоя SMD-резистора проходит через тело компонента, то есть через его подложку (substrate). Керамика на основе алюмонитрида (нитрида алюминия) обладает высокой теплопроводностью, что позволяет быстрее отводить тепло от резистивного слоя. К тому же, керамика на основе алюмонитрида нетоксична.

Кроме этого нижняя часть контактных электродов данных чип-резисторов имеет увеличенную площадь, за счёт которой удаётся уменьшить тепловое сопротивление между проводящим слоем резистора и контактными площадками на печатной плате.

Такое сочетание технических решений позволяет преодолеть мощностные ограничения для стандартных типоразмеров смд-резисторов. Для сравнения, приведу значения мощности рассеивания для четырёх типоразмеров, доступных в данной серии.

Тонкоплёночные прецизионные чип резисторы повышенной мощности серии PCAN (Vishay)
Типоразмер, inch	Мощность, W
0603	0,5
0805	1
1206	2
2512	6

Как видим, для типоразмера 2512 мощность составляет 6 Вт. Стандартный SMD-резистор такого же типоразмера, как правило, имеет мощность не более 1 или 2 Вт.

Так же есть чип-резисторы с более скромными характеристиками, например, серии PHP (Vishay). В ней уже используется подложка из рядового, хотя, и высокочистого оксида алюминия (alumina, Al₂O₃), который широко используется в качестве материала для подложки в стандартных SMD-резисторах.

Из особенностей: увеличенная площадь нижних электродов Wraparound-типа. Допустимая мощность для типоразмера 2512 данной серии составляет 2,5 Вт. Это на 0,5. 1,5 ватта больше, чем у стандартных резисторов аналогичного размера.

Работа чип-резисторов на таких мощностях возможна с одной оговоркой, – это соблюдение правил монтажа на печатную плату. Об этом прямо сообщается в технической документации на серию.

Какие бы технические ухищрения не использовались для увеличения мощностных характеристик SMD-резисторов, но тепло всё равно отводить куда-то надо. Именно поэтому, к таким резисторам предъявляются особые требования монтажа их на плату.

Основными способами отвода избытка тепла от резистивного слоя SMD-резистора являются соединительные контакты медных проводников, поверхность печатной платы и внешнее охлаждение.

В печатных платах под поверхностный монтаж элементов, избытки тепла от элементов отводятся в толщу платы и медные полигоны, которые служат своеобразным радиатором. В некоторых случаях может применятся принудительное внешнее охлаждение (например, вентиляторы).

SMD резисторы

Типоразмеры SMD резисторов

Размеры SMD резисторов и их мощность

Маркировка SMD резисторов

Маркировка с 3 и 4 цифрами

Еще несколько примеров определения сопротивлений в рамках данной системы:

450 = 45 х 10 0 равно 45 Ом
273 = 27 х 10 3 равно 27000 Ом (27 кОм)
7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Маркировка EIA-96

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

01А = 100 Ом ±1%
38С = 24300 Ом ±1%
92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

46 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

На обычных резисторах этот номинал означает 22 Ома

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Номинал	Склад	Заказ
0,1 Ом
0,22 Ом
0,47 Ом
1 Ом
1,5 Ом
2 Ом
3 Ом
3,3 Ом
4,7 Ом
5,6 Ом
10 Ом
11 Ом
12 Ом
13 Ом
15 Ом
16 Ом
18 Ом
20 Ом
22 Ом
24 Ом
27 Ом
30 Ом
33 Ом
36 Ом
39 Ом
43 Ом
47 Ом
49,9 Ом
51 Ом
56 Ом
62 Ом
68 Ом
75 Ом
82 Ом
91 Ом
100 Ом
110 Ом
120 Ом
130 Ом
150 Ом
160 Ом

Номинал	Склад	Заказ

180 Ом200 Ом220 Ом240 Ом270 Ом300 Ом330 Ом360 Ом390 Ом430 Ом470 Ом499 Ом510 Ом560 Ом620 Ом680 Ом750 Ом820 Ом910 Ом1 кОм1,1 кОм1,2 кОм1,3 кОм1,5 кОм1,6 кОм1,8 кОм2,0 кОм2,2 кОм2,4 кОм2,7 кОм3,0 кОм3,01 кОм3,3 кОм3,4 кОм3,6 кОм3,9 кОм3,92 кОм4,3 кОм4,7 кОм4,99 кОм5,1 кОм

Номинал	Склад	Заказ

5,23 кОм5,6 кОм6,2 кОм6,8 кОм7,15 кОм7,5 кОм8,2 кОм9,09 кОм9,1 кОм9,76 кОм10 кОм11 кОм12 кОм13 кОм15 кОм16 кОм18 кОм20 кОм22 кОм24 кОм27 кОм28 кОм30 кОм33 кОм36 кОм39 кОм40,2 кОм43 кОм44,2 кОм47 кОм49,9 кОм51 кОм51,1 кОм56 кОм56,2 кОм62 кОм68 кОм75 кОм82 кОм90,9 кОм

Номинал	Склад	Заказ

91 кОм100 кОм110 кОм120 кОм130 кОм150 кОм160 кОм174 кОм180 кОм200 кОм220 кОм237 кОм240 кОм270 кОм300 кОм316 кОм330 кОм348 кОм360 кОм390 кОм430 кОм470 кОм499 кОм510 кОм560 кОм604 кОм620 кОм680 кОм750 кОм820 кОм910 кОм1 МОм1,1 МОм1,2 МОм1,5 МОм2 МОм2,2 МОм3 МОм4,99 МОм5,1 МОм10 MOmКупить

Маркировка smd резисторов по ряду E96

Маркировка smd резисторов ряда E96 производится тремя знаками. Первые две обозначают номинал в соответствие с таблицей, третья буква обозначает степень множителя. Маркировка номиналов 1% чип резисторов совпадающих по значению сопротивлений с рядом E24 может обозначаться без использования таблиц перекодировок, с использованием трех цифр первые две цифры номинал, третья количество нулей при обозначение в Омах.

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 5000 штук резисторов типоразмера 0805.

Размеры резистора 0805

Технические характеристики чип резисторов 0805 1%

Номинальная мощность smd резистора при 70°С. 0,125 Вт
Рабочее напряжение smd резистора . 150 В
Максимальное напряжение smd резистора . 300 В
Диапазон рабочих температур smd резистора . -55° +125°С
Температурный коэффициент сопротивления. 100 ppm/°С

Типоразмер smd резисторов 0805 5% удобен для ручного монтажа, однако занимает достаточно много места на плате и имеет боле высокую цену чем меньшие 0402 5% и 0402 1% или 0603 5% и 0603 1%. Для электрических схем где необходимо большая рассеиваемая мощность или рабочее напряжения, со склада компании поставляются чип резисторы 1206 5%, 1206 1% и резисторы с рассеиваемой мощностью 1 Вт типоразмера 2512 5%; 2512 1%, низкоомные со значением номинала менее 1 Ом, или высоковольтные с номинальным сопротивлением свыше 10 Мом высокоомные резисторы 0805 в этом же типоразмере представлены термисторы.

Технические характеристики и маркировка чип резисторов 1% 0805 производитель Liket

Технические характеристики и маркировка чип резисторов 1% 0805 производитель Walsin

Особенности чип-резисторов — Сайт о строительстве

Особенности чип-резисторов

Чип-резисторы довольно широко используются в современной электротехнике.

Они являются абсолютным аналогом привычных выводных резисторов, но обладают важным преимуществом — размером. Именно использование данных устройств позволяет создавать современную вычислительную и радиоэлектронную технику.

Они применяются в SMT-технологии, которая отличается высочайшей автоматизацией установки печатных плат.

Для создания чип-резисторов используют тонкоплёночную либо толстоплёночную технологию, а сами устройства имеют разные уровни погрешности сопротивления. Наиболее распространёнными значениями являются 5% либо 1%, а более точные около 0.01%.

Их применяют в медицинской и измерительной технике, автомобильной и потребительской электронике, различных телекоммуникационных устройствах, блоках питания, а также другом оборудовании. Существует огромное количество устройств разного назначения, среди них:

толстоплёночные;
низкоомные, используемые для определения силы тока;
прецизионные плёночные со стабильными характеристиками;
безкоррозийные;
переменные;
сборочные;
подавляющие выбросы напряжения.

Особенности маркировки чип-резисторов

Чтобы сориентироваться в представленном ассортименте чип-резисторов, необходимо учитывать их маркировку. Почти все резисторы, за исключением устройств типоразмера 0402, являются маркированными.

Маленькие устройства не имеют маркировки, ведь просто на них нет места, куда её возможно поставить. Если размер превышает 0805, на резисторе устанавливают маркировку, которая содержит 3 цифры.

Известно, что чип-резисторы с допуском 10%, 5%, а также 2% маркированы первыми тремя цифрами. Каждое число имеет строгий смысл. Последнее число на маркировке обозначает количество Омов.

Тогда как первые два числа выражают мантиссу. Чтобы обозначить десятичную точку, иногда к значащим числам добавляют букву R. Получается, что маркировка 242 обозначает номинал 24х102 Ом, а это равно 2,4 кОм.

Зависимо от допуска сопротивления номиналы могут разделяться на несколько рядов Е6, Е12, а также Е24. Если допуск сопротивления небольшой, в ряду больше номиналов.

Максимальное напряжение чип-резисторов составляет 200В. Этим максимумом обладают и стандартные резисторы для простого монтажа. Именно поэтому при передаче значительного напряжения, например 500В, стоит поставить несколько резисторов, которые соединены последовательно.

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

Типоразмеры SMD резисторов

Размеры SMD резисторов и их мощность

Маркировка SMD резисторов

Маркировка с 3 и 4 цифрами

Еще несколько примеров определения сопротивлений в рамках данной системы:

450 = 45 х 100 равно 45 Ом
273 = 27 х 103 равно 27000 Ом (27 кОм)
7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
1733 = 173 х 103 равно 173000 Ом (173 кОм)

Маркировка EIA-96

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

01А = 100 Ом ±1%
38С = 24300 Ом ±1%
92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Способ изготовления чип-резисторов

Изобретение относится к электронной технике, а именно к производству постоянных резисторов, и может быть использовано в электронной, радиотехнической и других смежных отраслях промышленности.

По тонкопленочной технологии изготовления чип-резисторов – резистивный и проводниковый слои формируются путем вакуумного напыления на изолирующую подложку с последующей фотолитографией.

Известен прецизионный тонкопленочный чип-резистор, защищенный патентом РФ №2123735, кл. H01C 7/00, опубл. 20.12.1998 г.

В прецизионном тонкопленочном чип-резисторе, содержащем диэлектрическое основание с нанесенной на него керметной резистивной пленкой, контактные элементы и защитное покрытие, нанесенное непосредственно на резистивную пленку, между контактными элементами, защитным покрытием является кремнийорганический материал из ряда алкилалкоксисиланов, на который по всей рабочей поверхности резистора нанесен дополнительно эпоксидно-фенольный материал.

К недостаткам упомянутого способа можно отнести недостаточные эксплуатационные характеристики чип-резисторов, а именно надежность, стабильность.

Известен способ изготовления тонкопленочных резисторов, защищенный патентом РФ №2213383, кл. H01C 17/00, опубл. 27.09.2003. На подложку напыляют резистивный слой и многослойную проводящую структуру.

После первой фотолитографии и травления структуры получают проводники и контактные площадки. При второй фотолитографии фоторезистом покрывают все проводники и площадки, за исключением площадок перекрытия резисторов с проводниками, и формируемые резисторы.

Затем травлением резистивного слоя формируют тонкопленочные резисторы.

К недостаткам упомянутого способа можно отнести недостаточные эксплуатационные характеристики чип-резисторов, а именно надежность, стабильность.

Наиболее близким к заявляемому по технической сущности и достигаемому результату, выбранным в качестве прототипа, является способ изготовления прецизионных чип-резисторов по гибридной технологии, защищенный патентом РФ №2402088, МПК H01C 17/06, H01C 17/28, опубл. 20.10.2010 г.

Способ содержит следующие технологические операции: 1) нанесение на шлифованную (тыльную) поверхность изоляционной подложки методом трафаретной печати слоя серебряной или серебряно-палладиевой пасты с последующим ее вжиганием, образуя тем самым электродные контакты на тыльной стороне подложки; 2) напыление на полированную (лицевую) сторону изоляционной подложки методом вакуумной (тонкопленочной) технологии резистивного слоя; 3) формирование методом фотолитографии и ионного травления топологии резистивного слоя на подложке; 4) нанесение методом трафаретной печати на лицевой стороне подложки поверх резистивного слоя низкотемпературной серебряной пасты с последующим ее вжиганием, образуя тем самым электродные контакты на лицевой стороне; 5) подгонку методом лазерной подгонки величины сопротивления резисторов в номинал; 6) нанесение методом трафаретной печати на резистивный слой с последующим вжиганием слоя низкотемпературной защитной пасты, образуя защитный слой; 7) скрайбирование и ломку пластины изоляционной подложки на полосы; 8) напыление методом вакуумной (тонкопленочной) технологии из сплава никеля с хромом на торцы, соединяя тем самым между собой электродные контакты лицевой и тыльной сторон подложки; 9) ломку рядов пластины на чипы; 10) нанесение гальваническим методом поверх электродных контактов – торцевого, на лицевой и на тыльной сторонах – слоя никеля; 11) нанесение поверх слоя никеля гальваническим методом слоя припоя в виде сплава олова со свинцом.

К недостаткам упомянутого способа можно отнести использование дополнительной операции по формированию планарных (электродных) контактов на тыльной стороне подложки, усложняющей технологический процесс производства чип-резистора, а также недостаточные эксплуатационные характеристики чип-резисторов, а именно надежность, стабильность.

Задача, решаемая предлагаемым изобретением, – усовершенствование способа изготовления чип-резисторов.

Технический результат от использования изобретения заключается в улучшении эксплуатационных характеристик, а именно улучшении стабильности получаемых резистивных пленок за счет дополнительных операций – термообработки и термотренировки, повышении надежности вследствие отбраковки потенциально ненадежных чип-резисторов на операции импульсная тренировка.

Также техническим результатом от использования изобретения является повышение технологичности за счет использования вакуумно-дугового (тонкопленочного) способа формирования планарных контактов на обратной стороне подложки одновременно с торцевыми контактами, позволяющего исключить операцию формирования планарных контактов на тыльной стороне подложки.

Указанный результат достигается тем, что в способе изготовления чип-резисторов, включающем формирование резистивного слоя путем напыления с последующей фотолитографией, формирование планарных контактов на лицевой стороне подложки, лазерную подгонку, формирование защитного слоя, разделение подложки на полосы, формирование торцевых контактов по тонкопленочной технологии, нанесение припоя, разделение полос на чипы, пленарные контакты на лицевой стороне подложки формируют по тонкопленочной технологии с использованием фотолитографии, а планарные контакты на тыльной стороне подложки формируют одновременно с торцевыми контактами, дополнительно введены операции термообработки, термотренировки и импульсной тренировки, при этом термообработку осуществляют после формирования резистивного слоя, термотренировку и импульсную тренировку проводят после разделения полос на чипы.

Сущность предлагаемого способа изготовления чип-резисторов состоит в следующем.

На чертеже изображена конструкция чип-резистора, способ изготовления которого предлагается в данном изобретении.

В качестве основы чип-резистора используется изолирующая подложка (алюмооксидная пластина) 1. Вначале проводят подготовку изолирующих подложек, заключающуюся в очистке и отжиге. Отжиг проводят в печи при температуре (600±20)°C в течение (60±10) минут.

Далее формируют резистивный слой 2 и планарные контакты 3 на лицевой стороне подложки посредством напыления с последующей фотолитографией.

Далее проводят термообработку, заключающуюся в выдерживании чип-резисторов при температуре в диапазоне (350- 550)°C в течение (15-60) минут, лазерную подгонку сопротивления чип-резисторов, формируют защитный слой 4 посредством нанесения низкотемпературной защитной пасты с последующей сушкой, производят разделение подложки на полосы (плата-ряды).

Планарные контакты на тыльной стороне подложки формируют одновременно с торцевыми контактами 5 посредством напыления слоя никеля с подслоем титана с одновременным формированием планарных контактов на тыльной стороне подложки и последующим нанесением припоя (сплава олово-свинец). Далее разделяют полосы на чипы.

После этого последовательно производят термотренировку и импульсную тренировку. Термотренировка заключается в выдерживании чип-резисторов в термостате в течение (8±0,5) часов при температуре (130±20)°C. Импульсная тренировка заключается в стабилизации резистивного слоя чип-резисторов приложенным импульсным напряжением в диапазоне (10-1000) В.

Пример

В качестве основы чип-резистора использовалась изолирующая подложка (алюмооксидная пластина). Вначале проводили подготовку изолирующих подложек, заключавшуюся в очистке и отжиге. Отжиг проводили в печи при температуре (600±20)°C в течение (60±10) минут.

Далее формировали резистивный слой и планарные контакты на лицевой стороне подложки посредством напыления на установке УВН-71П-3 с последующей фотолитографией.

Далее проводили термообработку, заключавшуюся в выдерживании чип-резисторов при температуре в диапазоне (350-550)°C в течение (15-60) минут, лазерную подгонку сопротивления чип-резисторов методом удаления части резистивного слоя сфокусированным лучом лазера (на машине лазерной для подгонки резисторов МЛ 5-2), формировали защитный слой посредством нанесения низкотемпературной защитной пасты 4081 (ТУ 031-00387275-09) методом трафаретной печати с последующей сушкой в ИК- печи при 150°C и вжиганием в конвейерной мультизонной печи при температуре (200±20)°C, производили резку подложек на полосы. Планарные контакты на тыльной стороне подложки формировали одновременно с торцевыми контактами посредством напыления слоя никеля с подслоем титана на вакуумной установке НАНОМЕТ-200 и последующим горячим лужением припоем методом окунания в расплавленный припой (сплав олово-свинец при температуре 230-300°C), далее разламывали полосы на чипы. После этого последовательно производили термотренировку и импульсную тренировку. Термотренировка заключалась в выдерживании чип-резисторов в термостате в течение (8±0,5) часов при температуре (130±20)°C. Импульсная тренировка заключалась в стабилизации резистивного слоя чип-резисторов приложенным импульсным напряжением в диапазоне (10-1000) В.

Полученные резисторы имели следующие технические характеристики

Параметр
Значение (лучшее)

ТКС×10-6 1/°C в диапазоне температур от 20 до 125°C
±5

Гарантированная стабильность в течение 2000 ч при P=Pномин. и Т=85°C, не более
±0,25%

Допускаемое отклонение от номинального сопротивления
±0,25%

Минимальная наработка
30000 час

Сопротивление резисторов измеряли по ГОСТ 21342.20-78 «Резисторы. Метод измерения сопротивления». Температурный коэффициент сопротивления (ТКС) измеряли согласно ГОСТ 21342.15-78 «Резисторы. Метод определения температурной зависимости сопротивления».

Наработку оценивали по ГОСТ 25359-82 «Изделия электронной техники. Общие требования по надежности и методы испытаний».

Прочность контактных узлов резисторов на воздействие сдвигающей силы контролируют при креплении резисторов путем припаивания за контактные поверхности (торцевые контакты) к металлизированным серебром и облуженным площадкам на керамической плате.

Направление приложения усилия – параллельно торцевым контактам резистора. Значение нагрузки для резисторов типоразмера 0805 значительно превысило 0,15 кгс, а для типоразмеров 1206 и 2010 значительно превысило 0,3 кгс.

Таким образом, использование предлагаемого изобретения позволяет улучшить эксплуатационные характеристики чип-резисторов, а именно стабильность получаемых резистивных пленок за счет дополнительных операций – термообработки и термотренировки, надежность вследствие отбраковки потенциально ненадежных чип-резисторов на операции импульсная тренировка.

Предлагаемая технология изготовления чип-резисторов является более технологичной по сравнению с прототипом за счет использования вакуумно-дугового (тонкопленочного) способа формирования планарных контактов на тыльной стороне подложки одновременно с торцевыми контактами, позволяющего исключить операцию формирования планарных контактов на тыльной стороне подложки.

Способ изготовления чип-резисторов, включающий формирование резистивного слоя путем напыления с последующей фотолитографией, формирование планарных контактов на лицевой стороне подложки, лазерную подгонку, формирование защитного слоя, разделение подложки на полосы, формирование торцевых контактов по тонкопленочной технологии, нанесение припоя, разделение полос на чипы, отличающийся тем, что планарные контакты на лицевой стороне подложки формируют по тонкопленочной технологии с использованием фотолитографии, а планарные контакты на тыльной стороне подложки формируют одновременно с торцевыми контактами, дополнительно введены операции термообработки, термотренировки и импульсной тренировки, при этом термообработку осуществляют после формирования резистивного слоя, термотренировку и импульсную тренировку проводят после разделения полос на чипы.

Поверхностный монтаж, применение ЧИП (SMD) компонентов

В чем же заключаются плюсы применения таких чип элементов? Давайте разберемся.

Плюсы данного вида монтажа

Во первых, применение чип компонентов заметно уменьшает размеры готовых печатных плат, уменьшается их вес, как следствие для этого устройства потребуется небольшой компактный корпус. Так можно собрать очень компактные и миниатюрные устройства.

Применение чип элементов заставляет экономить печатную плату (стеклотекстолит), а так же хлорное железо для их травления, кроме того, не приходиться тратить время на высверливание отверстий, в любом случае, на это уходит не так много времени и средств.
Платы изготовленные таким образом легче ремонтировать и легче заменять радиоэлементы на плате.

Можно делать двухсторонние платы, и размещать элементы на обеих сторонах платы. Ну и экономия средств, ведь чип компоненты стоят дешево, а оптом брать их очень выгодно.

Для начала, давайте определимся с термином поверхностный монтаж, что же это означает? Поверхностный монтаж – это технология производства печатных плат, когда радиодетали размещаются со стороны печатных дорожек, для их размещения на плате не приходится высверливать отверстия, если коротко, то это означает “монтаж на поверхность”. Данная технология является наиболее распространенным на сегодняшний день.

Кроме плюсов есть конечно же и минусы. Платы собранные на чип компонентах боятся сгибов и ударов, т.к. после этого радиодетали, особенно резисторы с конденсаторами просто напросто трескаются. Чип компоненты не переносят перегрева при пайке. От перегрева они часто трескаются и появляются микротрещины. Дефект проявляет себя не сразу, а только в процессе эксплуатации

Типы и виды чип радиодеталей

Резисторы и конденсаторы

Чип компоненты (резисторы и конденсаторы) в первую очередь разделяются по типоразмерам, бывают 0402 – это самые маленькие радиодетали, очень мелкие, такие применяются например в сотовых телефонах, 0603 – так же миниатюрные, но чуть больше чем предыдущие, 0805 – применяются например в материнских платах, самые ходовые, затем идут 1008, 1206 и так далее.

Резисторы:

Конденсаторы:

Ниже дана более таблица с указанием размеров некоторых элементов: [0402] – 1,0 × 0,5 мм [0603] – 1,6 × 0,8 мм [0805] – 2,0 × 1,25 мм [1206] – 3,2 × 1,6 мм

[1812] – 4,5 × 3,2 мм

Все чип резисторы обозначаются кодовой маркировкой, хоть и дана методика расшифровки этих кодов, многие все равно не умеют расшифровывать номиналы этих резисторов, в связи с этим я расписал коды некоторых резисторов, взгляните на таблицу.

Примечание: В таблице ошибка: 221 “Ом” следует читать как “220 Ом”.

Что касается конденсаторов, они никак не обозначаются и не маркируются, поэтому, когда будете покупать их, попросите продавца подписать ленты, иначе, понадобится точный мультиметр с функцией определения емкостей.

Транзисторы

В основном радиолюбители применяют транзисторы вида SOT-23, про остальные я рассказывать не буду. Размеры этих транзисторов следующие: 3 × 1,75 × 1,3 мм.

Как видите они очень маленькие, паять их нужно очень аккуратно и быстро. Ниже дана распиновка выводов таких транзисторов:

Распиновка у большинства транзисторов в таком корпусе именно такая, но есть и исключения, так что прежде чем запаивать транзистор проверьте распиновку выводов, скачав даташит к нему. Подобные транзисторы в большинстве случаев обозначаются с одной буквой и 1 цифрой.

Диоды и стабилитроны

Диоды как и резисторы с конденсаторами, бывают разных размеров, более крупные диоды обозначают полоской с одной стороны – это катод, а вот миниатюрные диоды могут отличаться в метках и цоколевке. Такие диоды обозначаются обычно 1-2 буквами и 1 или 2 цифрами.

Диоды:

Стабилитроны BZV55C:

Стабилитроны, так же как и диоды, обозначаются полоской с краю корпуса. Кстати, из-за их формы, они любят убегать с рабочего места, очень шустрые, а если упадет, то и не найдешь, поэтому кладите их например в крышку от баночки с канифолью.

Микросхемы и микроконтроллеры

Микросхемы бывают в разных корпусах, основные и часто применяемые типы корпусов показаны ниже на фото.

Самый не хороший тип корпуса это SSOP – ножки этих микросхем располагаются настолько близко, что паять без соплей практически нереально, все время слипаются ближайшие вывода.

Такие микросхемы нужно паять паяльником с очень тонким жалом, а лучше паяльным феном, если такой имеется, методику работы с феном и паяльной пастой я расписывал в этой статье.

Следующий тип корпуса это TQFP, на фото представлен корпус с 32мя ногами (микроконтроллер ATmega32), как видите корпус квадратный, и ножки расположены с каждой его стороны, самый главный минус таких корпусов заключается в том, что их сложно отпаивать обычным паяльником, но можно. Что же касается остальных типов корпусов, с ними намного легче.

Как и чем паять чип компоненты?

Чип радиодетали лучше всего паять паяльной станцией со стабилизированной температурой, но если таковой нет, то остается только паяльником, обязательно включенным через регулятор! (без регулятора у большинства обычных паяльников температура на жале достигает 350-400*C). Температура пайки должна быть около 240-280*С.

Например при работе с бессвинцовыми припоями, имеющими температуру плавления 217-227*С, температура жала паяльника должна составлять 280-300°С. В процессе пайки необходимо избегать избыточно высокой температуры жала и чрезмерного времени пайки. Жало паяльника должно быть остро заточено, в виде конуса или плоской отвертки.

Рекомендации по пайке чип компонентов

Печатные дорожки на плате необходимо облудить и покрыть спирто-канифольным флюсом. Чип компонент при пайке удобно поддерживать пинцетом или ногтем, паять нужно быстро, не более 0.5-1.5 сек.

Сначала запаивают один вывод компонента, затем убирают пинцет и паяют второй вывод.

Микросхемы нужно очень точно совмещать, затем запаивают крайние вывода и проверяют еще раз, все ли вывода точно попадают на дорожки, после чего запаивают остальные вывода микросхемы.

Если при пайке микросхем соседние вывода слиплись, используйте зубочистку, приложите ее между выводами микросхемы и затем коснитесь паяльником одного из выводов, при этом рекомендуется использовать больше флюса. Можно пойти другим путем, снять экран с экранированного провода и собрать припой с выводов микросхемы.

Несколько фотографий из личного архива

Заключение

Поверхностный монтаж позволяет экономить средства и делать очень компактные, миниатюрные устройства. При всех своих минусах, которые имеют место, результирующий эффект, несомненно, говорит о перспективности и востребованности данной технологии.

Размеры SMD резисторов

Главная > Теория > Размеры SMD резисторов

Резисторы, изготовленные по технологии SMD (surface mount device), монтируются на поверхность платы посредством пайки к печатным проводникам.

Технология поверхностного монтажа позволила автоматизировать установку компонентов, применить в производстве групповые способы пайки: волной припоя, ИК нагревом и т. д.

Использование компонентов SMD обеспечивает значительное уменьшение размеров радиоэлектронной аппаратуры по сравнению с технологией выводного монтажа (ТНТ) и сокращение времени на производство изделия.

Резисторы для поверхностного монтажа

Основные типоразмеры резисторов SMD

Общепринятое обозначение состоит из четырёх цифр, которые указывают на длину (первые две цифры) и ширину корпуса в дюймах, согласно рекомендованному стандарту EIA.

Некоторые производители используют метрическую систему. Правила обозначений описывают только способ – четырьмя цифрами, конкретные размеры резисторов стандартами не установлены.

Маркировка, содержащая сведения о типоразмере, на корпус изделия не наносится.

Основные размеры

Высота корпуса большинства резисторов не превышает 1-2 мм.

Наиболее распространённые типоразмеры SMD – резисторов общего назначения

Тип корпусаL(мм)W(мм)P макс. (мВт)Рабочее напряжение (вольт)

0402(1005)
1.0
0.5
63
50

0603(1608)
1,6
0,8
100
100

0805(2012)
2.0
1.2
125
200

1206(3216)
3.2
1.6
250
400

1210(3225)
3.2
2.5
250
400

1812(4532)
4.5
3.2
500
400

2010(5025)
5.0
2.5
630
400

2512(6432)
6.4
3.2
1000
400

2824(7161)
7.1
6.1
————–

3225(8063)
8.0
6.3
————–

4030(1076)
10.2
7.6
————–

Иногда чип вообще может иметь форму, отличную от прямоугольника с разными сторонами, например, квадратный корпус DO – 214АА.

Резисторы для SMD-монтажа в цилиндрических корпусах типа MELF выпускаются в трёх самых распространённых типономиналах: Micro-MELF 2.2х1.1 мм, Mini-MELF 3.6х1.4 мм и MELF 5.8х2.2 мм.

Для указания размеров этого типа применяется метрическая система, где в первой части – длина изделия, вторая – означает диаметр.

Подстроечные SMD резисторы

Маркировка SMD резисторов

Переменный SMD резистор

Видео

Таблица резисторов SMD 0805 1% по ряду E96 и E 24 поставляемых со склада. Мощность резисторов чип

ГлавнаяМощностьМощность резисторов чип

Маркировка чип резисторов смд резистор онлайн калькулятор мощность

Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

5 %-ный ряд;
10 %-ный;
20 %- ный.

Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой, может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность».

Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты, чем их проволочные аналоги.

Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий.

Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств.

В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа.

Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.

Маркировка

из трёх цифр;
из четырёх цифр;
из двух цифр и буквы;

Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% ( прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами. Для них разработан стандарт EIA-96

Существуют номиналы повышенной точности (так называемые прецизионные)

Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора.

Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

Онлайн-калькулятор

Калькулятор smd резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчётов. Используя специальные программы можно найти информацию совершенно бесплатно.

Пример определения сопротивлений

240 = 24 х 100 равняется 24 Ом

273 = 27 х 103 равняется 27 кОм

Резисторы типоразмера 0603 точностью 1% маркируются кодом из двух цифр и одной латинской буквы, где цифры обозначают порядковый номер номинала в ряду е96, а буква множитель: A=x10, B=x100 и т.д., X=x1, Y=x0.1, Z=x0.01

Реверсивный калькулятор кодов

Калькулятор может работать со всеми кодами маркировки smd: из 3-х цифр, из 4-х цифр, или с кодом EIA-96. Для получения нужной величины сопротивления, нужно вписать код в центре рисунка резистора, и нажать на стрелку вниз. В текстовом поле появится искомое значение.

В обратном направлении также можно определиться с необходимым типом. Выбрать тип кодировки (поставить точку в нужном поле напротив кода), затем, чтобы получить код сопротивления, написать в поле сопротивление, которое имеет резистор. (10 кОм). SMD калькулятор выдаст нужный код после нажатия стрелки вверх.

Он появится в центре рисунка.

instrument.guru

Номинал Склад Заказ

750 Ом

1 кОм

1,2 кОм

1,3 кОм

1,5 кОм

1,8 кОм

2 кОм

2,2 кОм

2,4 кОм

3 кОм

3,01 кОм

3,9 кОм

4,7 кОм

5,1 кОм

6,8 кОм

7,5 кОм

9,1 кОм

10 кОм

15 кОм

Купить

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 5000 штук резисторов типоразмера 1206.

Номинальная мощность чип резистора 1206 при 70°С…………. .0.25 Вт
Рабочее напряжение чип резистора 1206…………………………….200 В
Максимальное напряжение чип резистора 1206……………………400 В
Диапазон рабочих температур чип резистора 1206………………-55° +125°С
Температурный коэффициент сопротивления………………………100 ppm/°С

Чип резисторы типоразмера 1206 5% поставляются со склада по ряду e24.

Современная малопотребляющая электронная аппаратура допускает использование чип резисторов меньшей рассеиваемой мощности 0402 5%, 0402 1%; 0603 5%, 0603 1%; 0805 5%, 0805 1%.

В электрических схемах требующих большей рассеиваемой мощности или рабочего напряжения 2512 5% и 2512 1%. Этот типоразмер удобен при выборе низкоомных резисторов.

Маркировка SMD резисторов: общая информация, принципы обозначений, расшифровка данных

Резисторы… Как много важного содержится в этом слове для тех, кто увлекается электроникой или постоянно работает с ней. Однако для полного погружения в мир электроники необходимо хотя бы поверхностно знать и уметь определять маркировку чип резисторов.

Общие данные SMD чипов

Аббревиатура «SMD» расшифровывается как Surface Mounted Devices, что в переводе на русский язык означает «устройство, монтируемое на поверхность». И это действительно так — резисторы устанавливаются над поверхностью на специальных креплениях. Монтируются же эти устройства на печатных платах.

Одно из значительных преимуществ smd-чипов заключается в их небольшом размере. На одной печатной плате можно без труда разместить десятки (если не сотни) подобных изделий. Также благодаря высокому качеству и небольшой стоимости, резисторы обрели необычайную популярность на рынке электроники.

Благодаря постоянному прогрессу, появляются всё новые модели чипов резисторов, маркировка и характеристики которых постоянно меняются. Всего же на этом рынке есть 3 типа изделий:

Сделанные в советский период (сейчас значительно теряют популярность).
Современные модели.
Резисторы SMD.

В этой статье остановимся на маркировке последнего типа т. к. он наиболее интересен.

Принципы маркировки

Все SMD чипы обозначаются по-разному. Дело в том, что каждое изделие имеет свой размер и значение допуска. Соответственно, чтобы не возникало путаницы, производителями было решено выделить 3 основные группы для маркировки:

Изделия, обозначающиеся 3-мя цифрами.
Модели, имеющие в маркировке 4 цифры.
Устройства с 2-мя цифрами и одной буквой.

Каждый из этих типов стоит рассмотреть более подробно.

К первой группе относятся изделия (числа 103, 513 и др.) с допуском в 2%, 5% или 10%. Под первыми двумя цифрами мантисса, а последняя указывает на показатель степени 10. Последнее значение необходимо для расчёта номинала резистора (измеряется в Омах). Также в некоторых моделях имеется буква «R», которая обозначает десятичную точку.

Ко второй группе было решено отнести модели, имеющих типоразмер в 0805 и выше, а также обладающих допуском в 1%.

Принцип схож с первой группой резисторов: первые 3 цифры обозначают мантиссу, а четвёртая — значение степени, имеющее основание 10.

Кроме того, здесь так же, как и в предыдущем типе, последнее число подразумевает номинал модели (в Омах), а буквой R обозначают десятичную точку. Стоит упомянуть, устройства с типоразмером 0402 не маркируются.

Наконец, в последней группе располагаются smd чипы, имеющих типоразмер 0603 и уровень допуска в 1%. Цифры указывают на код в таблице EIA-96 (об этом ниже), а буква — значение множителя:

A — число 10 в нулевой степени
B — основание 10 со степенью 1
C — это число 10 в степени 2
D = 103
E = 104
F = 105
R = 10-1
S = 10-2

Расшифровка маркировки

Для установки или работы с SMD резистором, необходимо знать и уметь расшифровать числа и буквы. Этот процесс можно разделить на 2 типа.

Обычная расшифровка

Как было сказано выше, при изготовлении smd резисторов, действуют нерушимые правила маркировки. Они придуманы для того, чтобы покупатель без труда смог определить мантиссу и значение сопротивления. Поэтому всё, что потребуется — это листочек с ручкой или математический склад ума.

Начнём с простого примера — определения сопротивления у изделий с допуском в 2%, 5% или 10% (это те модели, у которых в маркировке 3 цифры). Предположим, на резисторе указана цифра 233. Это значит, что необходимо 23 умножить на 10 в третьей степени. В итоге получится, что у изделия сопротивление 23 КОм (23 x 103 = 23 000 Ом = 23 КОм).

Аналогичная ситуация у моделей, имеющих 4 цифры в описании. Допустим, на изделии указано число 5401. Выполняя аналогичные вычисления получаем сопротивление 5,4 КОм (540 x 101 = 5 400 Ом = 5,4 КОм).

Совершенно иначе обстоят дела с расшифровкой обозначения у изделий, на которых указаны цифры и буквы. Как было написано выше, для этого потребуется таблица EIA-96 (её можно без труда отыскать в интернете).

Подставив цифры в соответствующую строку и перевести букву в численное выражение, можно без труда вычислить сопротивление. Например, маркировка 04D означает, что сопротивление равно 10,7 КОм (107 x 103 = 107 000 Ом = 10,7 КОм).

Расшифровка через сервисы

Прогресс не стоит на месте. Постоянно внедряются современные технологии, разрабатываются новые подходы, другими словами, жизнь человека становится всё более комфортной. В современном мире даже для вычисления сопротивления у SMD чипов, существуют хорошие сервисы и программы.

В интернете можно без труда найти множество сайтов, на которых предоставляется возможность рассчитать сопротивление. В большинстве случаев, таким сервисом выступает калькулятор для вычисления сопротивления резистора. Вот лишь некоторые из них:

cxem.net/calc/calc.php
wpcalc. com/markirovka-smd-rezistorov
profi-radio.ru/online-raschyot-soprotivleniya-smd-rezistora-po-tsifrovoy-markirovke.html

Также специально для этих целей была разработана отечественная программа «Резистор». Она в пару кликов позволяет узнать всю информацию об изделии. Кроме того, данный софт абсолютно бесплатен.

И в заключение

Расшифровка обозначений SMD резисторов — довольно специфичный процесс. Однако для полноценной работы с чипами, это просто необходимо. Кроме того, полученные знания точно не будут лишними.

Довольно многие люди предпочитают делать вычисления по старинке — с помощью ручки и блокнота. Другие же используют специальный софт. Но в любом случае стоит лишь немного потренироваться — и вычислять сопротивление резисторов не составит труда.

Способ изготовления прецизионных чип-резисторов по гибридной технологии

Изготовление прецизионных чип-резисторов основано на использовании толстопленочной либо тонкопленочной технологии [1].

Сущность толстопленочной технологии состоит в нанесении на изоляционную подложку слоя специальной токопроводящей пасты с последующим вжиганием ее в подложку и формированием электродных контактов.

Вследствие простоты изготовления чип-резисторы толстопленочной технологии характеризуются сравнительно невысокой стоимостью их производства при приемлемых для некоторых потребителей значениях технических характеристик.

Их основные технические параметры характеризуются следующими величинами: лучшие значения температурного коэффициента сопротивления (ТКС) находятся в пределах ±50·10-6 1/град; нестабильность параметров у лучших фирм не выходит за пределы ±1% за 1000 часов работы; уровень (ЭДС) шумов в значительной степени зависит от номинала и в ряде случаев при сопротивлении более 1 МОм превышает значение 30 мкВ/В.

При изготовлении чип-резисторов по тонкопленочной технологии резистивный слой образуется путем вакуумного напыления на изоляционную подложку проводящего материала, вследствие чего сложность производства, себестоимость и технические характеристики таких резисторов оказываются значительно выше. Так, значения ТКС находятся в пределах ±(5-10)·10-6 1/град; нестабильность параметров не превышает ±0,05% за 1000 часов работы; уровень шумов не превышает значение 1 мкВ/В.

В качестве аналогов предлагаемого изобретения можно отметить такие известные изобретения, как “Способ изготовления толстопленочных резисторов” [2] и “Прецизионный тонкопленочный резистор” [3]. Основные сопоставительные характеристики резисторов-аналогов соответствуют изложенному выше.

За прототип изобретения принят “Способ изготовления бескорпусного резистора” [4], представляющего собой изготовление чип-резисторов по гибридной технологии.

Сущность прототипа состоит в следующем.

Для изготовления резисторов используют изоляционную подложку, в которой образованы множественные первые линейные параллельные надрезы и множественные вторые линейные параллельные надрезы, причем вторые линейные надрезы перпендикулярны первым линейным надрезам.

Вначале посредством нанесения способом печатания толстопленочного пастообразного состава с последующим его спеканием формируют на лицевой (верхней) поверхности подложки верхний электродный контакт, а затем на нижней поверхности подложки формируют соответственно нижний электродный контакт.

Далее путем нанесения тонкопленочного резистивного слоя формируют резистивный элемент на верхней поверхности подложки (основания).

Ломая подложку по первым и вторым надрезам, получают соответствующие чип-резисторы.

Таким образом, прототип, совмещая процессы толстопленочной и тонкопленочной технологий, представляет собой изготовление чип-резистора по гибридной технологии.

Отличительными особенностями прототипа являются:

1) тонкопленочный резистивный слой наносится на изоляционную подложку поверх электродных контактов, покрывая при этом только часть их поверхности, предоставляя для внешних соединений остальную часть поверхности контактов, вследствие чего весьма ослабляются контактные соединения;

2) резистивный слой не покрыт защитным слоем, что обуславливает изменение его характеристик в процессе эксплуатации;

3) электродные контакты не покрыты слоем припоя, что снижает технологичность монтажных работ и эксплуатационную надежность.

Отмеченные особенности обуславливают низкую эксплуатационную надежность получаемого чип-резистора.

Целью изобретения является повышение эксплуатационной надежности прецизионных чип-резисторов.

Поставленная цель достигается предложением способа изготовления прецизионных чип-резисторов по гибридной, сочетающей тонкопленочную и толстопленочную, технологии, отличительной особенностью которого является последовательное выполнение следующих операций:

1) на шлифованную (тыльную) поверхность изоляционной подложки наносят методом трафаретной печати слой серебряной или серебряно-палладиевой пасты с последующим ее вжиганием, образуя тем самым электродные контакты на тыльной стороне подложки;

2) на полированную (лицевую) сторону изоляционной подложки методом вакуумной (тонкопленочной) технологии напыляют резистивный слой;

3) методом фотолитографии и ионного травления осуществляют образование топологии резистивного слоя на лицевой стороне подложки;

4) методом трафаретной печати на лицевой стороне подложки поверх резистивного слоя наносят слой низкотемпературной серебряной пасты с последующим ее вжиганием, образуя тем самым электродные контакты на лицевой стороне;

5) методом лазерной подгонки резистивного слоя подгоняют величину сопротивления резисторов в номинал;

6) методом трафаретной печати наносят на резистивный слой с последующим вжиганием слой низкотемпературной защитной пасты, образуя защитный слой;

7) скрайбируют и ломают пластину изоляционной подложки на полосы;

8) методом вакуумной (тонкопленочной) технологии на торцы рядов (полос) напыляют из сплава никеля с хромом торцевой слой, соединяя при этом электрически между собой электродные контакты лицевой и тыльной сторон подложки;

9) ломают ряды (полосы) на чипы;

10) гальваническим методом наносят поверх электродных контактов (торцевых) на лицевой и на тыльной сторонах слой никеля;

11) поверх слоя никеля гальваническим методом наносят слой припоя (сплав олова со свинцом).

Сопоставительный анализ с прототипом показывает, что заявляемый способ изготовления чип-резисторов по гибридной технологии отличается от прототипа наличием дополнительных действий, а именно:

– образование методом фотолитографии и ионного травления топологии резистивного слоя на подложке;

– нанесение методом трафаретной печати на лицевой стороне подложки поверх резистивного слоя слоя низкотемпературной серебряной пасты с последующим ее вжиганием;

– подгонка методом лазерной подгонки величины сопротивления резисторов в номинал;

– нанесение на резистивный слой с последующим вжиганием слоя низкотемпературной защитной пасты;

– напыление методом вакуумной (тонкопленочной) технологии сплава никеля с хромом на торцы рядов торцевого слоя;

– нанесение поверх электродов (торцевого) на лицевой и на тыльной сторонах гальваническим методом слоя никеля;

– нанесение поверх слоя никеля гальваническим методом слоя припоя, вследствие чего соответствует критерию “новизна”.

Сравнение заявляемого способа с другими аналогичными способами показывает, что способы изготовления чип-резисторов толстопленочной, тонкопленочной и гибридной технологий, содержащие формирование электродных контактов и резистивного слоя, известны.

Однако благодаря тому, что в предлагаемом способе изготовления чип-резисторов вводятся такие последовательно выполняемые действия, как:

– образование методом фотолитографии и ионного травления топологии резистивного слоя на подложке;

– нанесение на лицевой стороне подложки поверх резистивного слоя методом трафаретной печати слоя низкотемпературной серебряной пасты с последующим ее вжиганием, образуя тем самым электродные контакты на лицевой стороне;

– подгонка методом лазерной подгонки величины сопротивления резисторов в номинал;

– нанесение на резистивный слой с последующим вжиганием слоя низкотемпературной защитной пасты, образуя защитный слой;

– напыление методом вакуумной (тонкопленочной) технологии сплава никеля с хромом на торцы рядов торцевого слоя, соединяя при этом электрически между собой электродные контакты лицевой и тыльной сторон подложки;

– нанесение поверх электродных контактов (торцевого) на лицевой и на тыльной сторонах гальваническим методом слоя никеля, предотвращающего растворение серебра электродных контактов в припое;

– нанесение поверх слоя никеля гальваническим методом слоя припоя, облегчающего процесс сборки электронных схем,

появляются новые свойства заявляемого способа, проявляющиеся в повышении эксплуатационной надежности даже при эксплуатации изделий в жестких условиях.

Это позволяет сделать вывод о соответствии заявляемого “Способа изготовления чип-резисторов по гибридной технологии” критерию “существенные отличия”.

Сущность предлагаемого “Способа изготовления чип-резисторов по гибридной технологии” состоит в следующем.

В качестве основы изготавливаемых чип-резисторов используются изоляционные подложки (керамические пластины, например, типа ВК-100) с полированной лицевой и шлифованной тыльной сторонами.

Вначале на шлифованную (тыльную) поверхность изоляционной подложки наносят методом трафаретной печати слой серебряной или серебряно-палладиевой пасты с последующим ее вжиганием, образуя тем самым электродные контакты на тыльной стороне подложки, затем на полированную (лицевую) сторону изоляционной подложки методом вакуумной (тонкопленочной) технологии напыляют резистивный слой, методом фотолитографии и ионного травления осуществляют образование топологии резистивного слоя на подложке, после чего методом трафаретной печати на лицевой стороне подложки поверх резистивного слоя наносят слой низкотемпературной серебряной пасты с последующим ее вжиганием, образуя тем самым электродные контакты на лицевой стороне, методом лазерной подгонки подгоняют величину сопротивления резисторов в номинал, затем методом трафаретной печати наносят на резистивный слой с последующим вжиганием слой низкотемпературной защитной пасты, образуя защитный слой, скрайбируют и ломают пластину изоляционной подложки на ряды (полосы), методом вакуумной (тонкопленочной) технологии из сплава никеля с хромом на торцы рядов напыляют торцевой слой, соединяя при этом электрически между собой электродные контакты лицевой и тыльной сторон подложки, ломают ряды на чипы, гальваническим методом наносят поверх электродных контактов (торцевого) на лицевой и на тыльной сторонах слой никеля, а поверх слоя никеля гальваническим методом наносят слой припоя (сплав олова со свинцом).

Использование для образования торцевого слоя, электрически соединяющего верхние и нижние электродные контакты, сплава никеля с хромом обусловлено хорошей адгезией данного сплава как с керамической подложкой, так и с серебром и серебросодержащими сплавами.

Слой никеля, наносимый перед слоем припоя, необходим для предотвращения растворения серебра электродных контактов в припое.

На чертеже показана конструкция чип-резистора, получаемого по предлагаемой технологии, где обозначены:

1 – изоляционная подложка;

2 – электродные контакты толстопленочной технологии на тыльной стороне подложки;

3 – резистивный слой тонкопленочной технологии;

4 – электродные контакты толстопленочной технологии на лицевой стороне подложки;

5 – защитный слой;

6 – торцевой слой из сплава никеля с хромом тонкопленочной технологии;

7 – слой никеля;

8 – слой припоя.

Нанесение верхних (на лицевой стороне подложки) электродных контактов на основе серебряной пасты поверх резистивной пленки, что обеспечивает достижение высокой степени прецизионности при выполнении лазерной подгонки, напыление торцевого слоя из сплава никеля с хромом, электрически соединяющего верхние и нижние (на лицевой и тыльной сторонах подложки соответственно) электродные контакты, покрытие верхних, нижних и торцевых контактов слоем никеля, отделяющим серебро и серебросодержащие сплавы электродных контактов от припоя, покрытие слоя никеля слоем припоя, а резистивного слоя – защитным слоем, все это обуславливает высокую технологичность выполнения монтажных работ, а также образование высококачественных контактов и длительную стабильность параметров чип-резисторов в процессе их эксплуатации.

Таким образом можно сделать вывод, что цель, поставленная перед данным изобретением, – повышение эксплуатационной надежности прецизионных чип-резисторов, достигнута.

Предложенный гибридный способ изготовления чип-резисторов может быть использован в электронной, радиотехнической и других смежных отраслях промышленности при производстве прецизионных чип-резисторов широкой области номиналов.

Сочетание в предложенном гибридном способе изготовления прецизионных чип-резисторов достоинств толстопленочной и тонкопленочной технологий – простота изготовления и высокие технические характеристики – является гарантией его широкого применения на практике.

Технико-экономический эффект, обусловленный применением предложенного способа изготовления прецизионных чип-резисторов, заключается в существенном повышении их эксплуатационной надежности, а следовательно, и в повышении эффективности их применения.

Количественная величина ожидаемого технико-экономического эффекта от использования предложенного способа изготовления прецизионных чип-резисторов гибридной технологии в значительной мере зависит от области его применения и конкретных вариантов исполнения, ее определение возможно только после его практической реализации.

1. Справочник “Резисторы”. / Под редакцией И.Я.Четверткова и В.М.Терехова. – М.: Радио и связь, 1991.

2. Патент РФ №2086027, МПК Н01C 17/06. Способ изготовления толстопленочных резисторов. 1997, Бюл. №21.

3. Патент РФ №2123735, МПК Н01C 7/00. Прецизионный тонкопленочный чип-резистор. 1998, Бюл. №35.

4. Патент JP (Япония) №3869273, МПК Н01C 7/06. Способ изготовления бескорпусного резистора. 17.01.2007 г.

Способ изготовления прецизионных чип-резисторов по гибридной технологии, содержащий последовательное формирование на изоляционной подложке на основе толстопленочной технологии электродных контактов, а на основе тонкопленочной технологии – резистивного слоя с последующим ломанием изоляционной подложки на чипы, отличающийся тем, что вначале на шлифованную (тыльную) поверхность изоляционной подложки наносят методом трафаретной печати слой серебряной или серебряно-палладиевой пасты с последующим ее вжиганием, образуя тем самым электродные контакты на тыльной стороне подложки, затем на полированную (лицевую) сторону изоляционной подложки методом вакуумной (тонкопленочной) технологии напыляют резистивный слой, методом фотолитографии и ионного травления осуществляют образование топологии резистивного слоя на подложке, после чего методом трафаретной печати на лицевой стороне подложки поверх резистивного слоя наносят слой низкотемпературной серебряной пасты с последующим ее вжиганием, образуя тем самым электродные контакты на лицевой стороне, после чего методом лазерной подгонки подгоняют величину сопротивления резисторов в номинал, затем методом трафаретной печати наносят на резистивный слой с последующим вжиганием слой низкотемпературной защитной пасты, образуя защитный слой, скрайбируют и ломают пластину изоляционной подложки на ряды (полосы), методом вакуумной (тонкопленочной) технологии из сплава никеля с хромом на торцы рядов напыляют торцевой слой, соединяя при этом электрически между собой электродные контакты лицевой и тыльной сторон подложки, ломают ряды на чипы, гальваническим методом наносят поверх электродов – торцевого, на лицевой и на тыльной сторонах – слой никеля, а поверх слоя никеля гальваническим методом наносят слой припоя (сплав олова со свинцом).

Характеристики чип-резистора

| Основы электроники

Размеры микросхем резистора

Внешние размеры чип-резисторов обычно обозначаются с использованием обозначений компании и указываются как в миллиметрах, так и в дюймах.

Номер заказа ROHM	Размер микросхемы (длина x ширина)	мм	дюймов
*** 004	0,4 мм × 0,2 мм	0402	01005
*** 006	0.6 мм × 0,3 мм	0603	0201
*** 01	1,0 мм × 0,5 мм	1005	0402
*** 03	1,6 мм × 0,8 мм	1608	0603
*** 10	2,0 мм × 1,2 мм	2012	0805
*** 18	3,2 мм × 1,6 мм	3216	1206
*** 25	3. 2 мм × 2,5 мм	3225	1210
*** 50	5,0 мм × 2,5 мм	5025	2010
*** 100	6,4 мм × 3,2 мм	6432	2512

*** Обозначает номера деталей (за исключением сетей микросхем)

Что такое «номинальная мощность»?

Номинальная мощность — это максимальная мощность, которая может использоваться в непрерывном режиме при указанной температуре окружающей среды.Когда ток подается на резистор микросхемы, выделяется тепло. Поскольку верхний предел рабочей температуры чип-резистора определен, необходимо снизить мощность в соответствии с кривой снижения номинальных характеристик для температур выше Ta = 70 ° C.

Что такое температурный коэффициент сопротивления?

В любом материале сопротивление этого материала будет изменяться при изменении температуры. Это также относится и к резисторам. Скорость изменения сопротивления в зависимости от температуры называется температурным коэффициентом сопротивления. Он указывается в единицах ppm / C и определяется по изменению сопротивления от эталонной температуры и изменению температуры.

Резисторы Размеры и комплектации резисторов

| Стандарты и коды резисторов

Резисторы

доступны в большом количестве в разных упаковках. В настоящее время наиболее часто используются прямоугольные резисторы для поверхностного монтажа, но и старый добрый осевой резистор все еще широко используется в конструкциях со сквозными отверстиями. Эта страница проинформирует вас о размерах SMD, осевых и MELF корпусов и о необходимых схемах заземления для компонентов SMD.

Размер резистора SMD

Форма и размер резисторов для поверхностного монтажа стандартизированы, большинство производителей используют стандарты JEDEC. Размер резисторов SMD обозначается числовым кодом, например 0603. Этот код содержит ширину и высоту корпуса. Так, в примере с кодом 0603 в британской системе мер это означает длину 0,060 дюйма и ширину 0,030 дюйма. Этот код может быть указан в британских или метрических единицах измерения, как правило, британский код используется чаще для обозначения размера упаковки. Напротив, в современном дизайне печатных плат чаще используются метрические единицы (мм), что может сбивать с толку. В общем, вы можете предположить, что код указан в британских единицах измерения, но используемые размеры указаны в миллиметрах. Размер резистора SMD в основном зависит от требуемой номинальной мощности. В следующей таблице перечислены размеры и характеристики обычно используемых корпусов для поверхностного монтажа.

Код		Длина (л)		Ширина (ширина)		Высота (h)		Мощность
Имперская система	Метрическая система	дюймов	мм	дюймов	мм	дюймов	мм	Ватт
0201	0603	0. 024	0,6	0,012	0,3	0,01	0,25	1/20 (0,05)
0402	1005	0,04	1,0	0,02	0,5	0,014	0,35	1/16 (0,062)
0603	1608	0,06	1,55	0,03	0,85	0,018	0,45	1/10 (0.10)
0805	2012	0,08	2,0	0,05	1,2	0,018	0,45	1/8 (0,125)
1206	3216	0,12	3,2	0,06	1,6	0,022	0,55	1/4 (0,25)
1210	3225	0,12	3,2	0,10	2.5	0,022	0,55	1/2 (0,50)
1812	3246	0,12	3,2	0,18	4,6	0,022	0,55	1
2010	5025	0,20	5,0	0,10	2,5	0,024	0,6	3/4 (0,75)
2512	6332	0. 25	6,3	0,12	3,2	0,024	0,6	1

Схема контакта контактных площадок

При проектировании компонентов для поверхностного монтажа следует использовать правильный размер паяльной площадки и схему контакта. В следующей таблице показано расположение контактов для обычных корпусов для поверхностного монтажа. В таблице указаны размеры для пайки оплавлением, для пайки волной используются контактные площадки меньшего размера.

Код		Длина колодки (а)		Ширина подушки (b)		Разрыв (в)
Имперская система	Метрическая система	дюймов	мм	дюймов	мм	дюймов	мм
0201	0603	0. 012	0,3	0,012	0,3	0,012	0,3
0402	1005	0,024	0,6	0,020	0,5	0,020	0,5
0603	1608	0,035	0,9	0,024	0,6	0,035	0,9
0805	2012	0,051	1.3	0,028	0,7	0,047	1,2
1206	3216	0,063	1,6	0,035	0,9	0,079	2,0
1812	3246	0,19	4,8	0,035	0,9	0,079	2,0
2010	5025	0,11	2,8	0.059	0,9	0,15	3,8
2512	6332	0,14	3,5	0,063	1,6	0,15	3,8

Размер осевого резистора

Размер осевых резисторов не так стандартизирован, как резисторы SMD, и разные производители часто используют немного другие размеры. Кроме того, размер осевого резистора зависит от номинальной мощности и типа резистора, такого как углеродный состав, проволочная обмотка, углеродная или металлическая пленка.На следующем рисунке и в таблице приведены размеры обычных осевых резисторов из углеродной и металлической пленки. Всякий раз, когда необходимо знать точный размер, всегда сверяйтесь с таблицей данных производителя компонента.

Номинальная мощность	Длина кузова (л)	Диаметр корпуса (d)	Длина провода (а)	Диаметр свинца (да)
Вт	мм	мм	мм	мм
1/8 (0.125)	3,0 ± 0,3	1,8 ± 0,3	28 ± 3	0,45 ± 0,05
1/4 (0,25)	6,5 ± 0,5	2,5 ± 0,3	28 ± 3	0,6 ± 0,05
1/2 (0,5)	8,5 ± 0,5	3,2 ± 0,3	28 ± 3	0,6 ± 0,05
1	11 ± 1	5 ± 0,5	28 ± 3	0,8 ± 0,05

Размеры корпуса резистора MELF

Иногда резисторы для поверхностного монтажа также используются в виде корпусов MELF (Metal Electrode Leadless Face). Основным преимуществом использования MELF вместо стандартных SMD-корпусов является более низкий тепловой коэффициент и лучшая стабильность. TCR тонкопленочных резисторов MELF часто составляет 25-50 ppm / K, тогда как стандартные толстопленочные резисторы SMD часто имеют TCR> 200 ppm / K. Это возможно благодаря цилиндрической конструкции резисторов MELF. Эта цилиндрическая конструкция также имеет явные недостатки упаковки, в основном, когда компоненты должны быть размещены с помощью механизмов захвата и установки. Из-за их круглой формы требуется специальная присоска и больше вакуума.Существует три распространенных размера упаковки MELF: MicroMELF, MiniMELF и MELF. В следующей таблице перечислены характеристики этих типов.

Имя	Сокр.	Код	Длина	Диаметр	Мощность
			мм	мм	Ватт
MicroMELF	MMU	0102	2,2	1,1	0. 2 — 0,3
MiniMELF	MMA	0204	3,6	1,4	0,25 — 0,4
MELF	МБ	0207	5,8	2,2	0,4 — 1,0

Ресурсы

Онлайн

Резистор поверхностного монтажа SMT »Электроника

Резисторы для поверхностного монтажа, резисторы SMD используют технологию поверхностного монтажа, SMT, чтобы обеспечить значительные преимущества с точки зрения экономии места и автоматизированного производства печатных плат.

Resistor Tutorial:

Обзор резисторов Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E

Резисторы для поверхностного монтажа используются в большом количестве. Большая часть бытовой и профессиональной / промышленной электроники в настоящее время производится с использованием технологии поверхностного монтажа.

Использование SMT улучшает производство, обеспечивая очень высокий уровень автоматизации, а в дополнение к этому использование SMT повышает надежность, позволяет достичь более высоких уровней функциональности при разумных размерах и значительно снижает затраты.

Соответственно, резисторы для поверхностного монтажа являются предпочтительным вариантом практически для всего электронного оборудования с точки зрения используемых количеств.

Резисторы для поверхностного монтажа обеспечивают те же функции, что и более традиционные резисторы с осевыми выводами, но с меньшей способностью рассеивать мощность и часто с меньшей паразитной индуктивностью, емкостью и т. Д.

Резисторы для поверхностного монтажа доступны во всех популярных номиналах, от E3 до E192, а также в некоторых специальных, если они когда-либо понадобятся. Кроме того, они доступны в различных размерах, некоторые из которых теперь мелкие и их сложно обрабатывать вручную.

Технология поверхностного монтажа

Резисторы SMD

— это лишь одна из форм компонентов, в которых используется технология поверхностного монтажа.Эта форма компонентной технологии в настоящее время стала обычным явлением для производства электронного оборудования, поскольку позволяет гораздо быстрее и надежнее создавать электронные печатные платы.

Примечание о технологии поверхностного монтажа:

Технология поверхностного монтажа дает значительные преимущества для массового производства электронного оборудования. Традиционно компоненты имели выводы на обоих концах, и они были прикреплены либо к клеммам, либо позже они были установлены через отверстия в печатной плате.Технология поверхностного монтажа устраняет необходимость в выводах и заменяет их контактами, которые можно установить непосредственно на плату, что упрощает пайку.

Подробнее о Технология поверхностного монтажа, SMT.

Конструкция резистора SMD

Резисторы SMT

или резисторы SMD имеют прямоугольную форму, поэтому их часто называют чип-резисторами.

У них есть металлизированные области на обоих концах основного керамического корпуса, и, таким образом, они могут быть установлены на печатную плату с контактными площадками, на которых установлены два конца для обеспечения соединения.

Характеристики резистора для поверхностного монтажа

Резистор изготовлен из оксида алюминия или керамической подложки. Затем на нее кладут основания электродов для торцевых соединений, а затем обжигают, чтобы убедиться, что они надежно удерживаются на месте.

Затем осаждается тонкая пленка резистивного материала — обычно это оксид металла или металлическая пленка — снова резистор срабатывает. Длина, толщина и используемый материал определяют сопротивление компонента. Однако во многих случаях резистивный элемент будет обрезан с помощью YIG-лазера для получения необходимого сопротивления.

После того, как резистивный элемент готов, он покрывается последовательными слоями защитного покрытия, которые можно попробовать между применениями. Эти слои защитного покрытия не только предотвращают механические повреждения, но и предотвращают попадание влаги и других загрязнений.

Заключительный этап — нанесение маркировки, если резистор достаточно большой для этого.

После того, как резисторы готовы, они упаковываются либо в виде блистерных рулонов для использования на машинах для захвата и размещения, либо они могут поставляться в виде отдельных компонентов, которые снова могут использоваться машинами для захвата и быстрой установки.

Поскольку резисторы SMD изготавливаются из оксида металла или металлической пленки и защищены прочным покрытием, это означает, что они стабильны и имеют хорошую устойчивость к температуре и времени.

Поперечное сечение резистора для поверхностного монтажа

Концевые заделки на обоих концах резистора SMD являются ключевыми для общей производительности резистора. Внутреннее соединение между резистивным элементом и выводами обычно использует слой на основе никеля, а затем внешний слой соединения использует слой на основе олова, чтобы обеспечить хорошую паяемость, что является ключевым требованием для этих компонентов.

Пакеты резисторов SMD

Пакеты резисторов SMD обычно соответствуют стандартным схемам SMD для пассивных компонентов SMD. Излишне говорить, что иногда могут использоваться другие менее стандартные пакеты.

В новых конструкциях растет тенденция к переходу к некоторым из очень маленьких корпусов, где позволяет рассеивание мощности. Это экономит место на плате и позволяет дополнительно миниатюризировать оборудование или упаковать больше функций в то же пространство.

Обычный резистор поверхностного монтажа Подробные сведения о корпусе
Стиль упаковки	Размер (мм)	Размер (дюймы)
2512	6. 30 х 3,10	0,25 х 0,12
2010	5,00 x 2,60	0,20 х 0,10
1812	4,6 x 3,0	0,18 х 0,12
1210	3,20 x 2,60	0,12 х 0,10
1206	3,0 х 1,5	0,12 х 0,06
0805	2.0 х 1,3	0,08 х 0,05
0603	1,5 х 0,08	0,06 х 0,03
0402	1 х 0,5	0,04 х 0,02
0201	0,6 х 0,3	0,02 х 0,01

Видно, что дескриптор размера корпуса взят из измерений корпуса резистора в дюймах. Комплект резисторов 0603 SMT имеет размер 0.06 х 0,03 дюйма.

Характеристики резистора SMD

Резисторы SMD

производятся разными компаниями. Соответственно, спецификации варьируются от одного производителя к другому. Поэтому необходимо посмотреть на рейтинг производителей конкретного резистора SMD, прежде чем принимать решение о том, что именно требуется. Однако можно сделать некоторые обобщения относительно ожидаемых оценок.

Номинальная мощность: Номинальная мощность требует тщательного рассмотрения при любом проектировании.Для схем, использующих резисторы для поверхностного монтажа, уровни рассеиваемой мощности меньше, чем для схем, использующих компоненты на концах проводов. В качестве ориентира ниже приведены типичные номинальные мощности для некоторых из наиболее популярных размеров резисторов SMD. Их можно использовать только в качестве ориентира, поскольку они могут различаться в зависимости от производителя и конкретного типа.

Номинальная мощность резистора очень зависит от его размера. Соответственно, можно сделать обобщение о номинальных мощностях резисторов SMD различных размеров.

Типичная номинальная мощность резистора SMD
Стиль упаковки	Типичная номинальная мощность (Вт)
2512	0,50 (1/2)
2010	0,25 (1/4)
1210	0,25 (1/4)
1206	0,125 (1/8)
0805	0. 1 (1/10)
0603	0,0625 (1/16)
0402	0,0625 — 0,031 (1/16 — 1/32)
0201	0,05

Некоторые производители рекомендуют более высокие уровни мощности, чем эти. Приведенные здесь цифры типичны.

Как и все электронные компоненты, всегда рекомендуется снижать номинальные характеристики компонентов и не запускать их близко к их максимальным характеристикам. Часто предполагается, что максимум 0.Рекомендуется 5 или 0,6 от максимального рейтинга. Снижение номинальных значений ниже этого еще больше повысит надежность.

Температурный коэффициент: Опять же, использование пленки оксида металла позволяет этим резисторам SMD обеспечивать хороший температурный коэффициент. Доступны значения 25, 50 и 100 ppm / ° C. Технология, используемая для резисторов SMT, намного лучше, чем некоторые из старых технологий, используемых для резисторов с выводами. Соответственно, это обеспечивает гораздо лучшую температурную стабильность схем.
Допуск: Принимая во внимание тот факт, что резисторы SMD изготавливаются с использованием металлооксидной пленки, они доступны с относительно жесткими значениями допусков. Обычно широко доступны 5%, 2% и 1%.
Для специальных приложений могут быть получены значения 0,5% и 0,1%. Несмотря на то, что резисторы с жестким допуском могут не потребоваться, их использование поможет обеспечить лучшую повторяемость от одной схемы или модуля к следующему. Это уменьшает количество компонентов с широким допуском, используемых в схеме.2% резисторы широко используются и стоят немного дороже, чем 5% резисторы — в некоторых случаях их использование может помочь. Использование резисторов SMT с допуском 0,5% и 0,1% обычно не требуется, за исключением очень высоких требований, и они, вероятно, будут стоить намного больше, чем электронные компоненты 2%.

SMT резисторы преимущества и недостатки

При рассмотрении вопроса об использовании резисторов SMT следует иметь в виду преимущества и ограничения. Несмотря на то, что резисторы SMT широко используются, следует помнить о нескольких моментах:

Преимущества резистора SMT

Размер: Резисторы для поверхностного монтажа, естественно, намного меньше традиционных аксиальных или выводных компонентов, и поэтому они позволяют достичь большего уровня миниатюризации.
Пониженная индуктивность: Размер и конструкция резисторов SMT означает, что они имеют гораздо более низкие уровни паразитной индуктивности и емкости, и в результате их можно использовать для работы на гораздо более высоких частотах.
Точность и допуск: Технология, используемая для резисторов SMT, означает, что они могут изготавливаться с высокими допусками. Они также обладают хорошим температурным коэффициентом сопротивления и долговременной стабильностью сопротивления.

Ограничения резистора SMT

Номинальная мощность: Номинальная мощность резисторов SMT меньше, чем у традиционных компонентов с осевыми выводами. Хотя уровни тока в большинстве цепей, в которых используются компоненты SMT, как правило, ниже, при проектировании цепей с использованием Hem необходимо соблюдать осторожность, чтобы гарантировать, что их номинальные мощности не превышаются.
Доработка: Хотя технология поверхностного монтажа обеспечивает высокий уровень надежности, в некоторых случаях требуется доработка.Технология не всегда так надежна, как модули, изготовленные с использованием выводных компонентов. Тем не менее, если используются надлежащие методы и инструменты, то это вполне достижимо.
Часто самый большой риск во время переделки и ремонта возникает из-за того, что паяльник остается на контактных площадках надолго. Это может привести к повреждению платы, где контактные площадки могут подниматься, а также внутри резистора. Хотя сейчас резисторы стали более прочными, чем были много лет назад, все же следует проявлять осторожность.

Маркировка резисторов SMT

По своей природе резисторы SMT имеют небольшие размеры — некоторые из размеров, например 0201, чрезвычайно малы, и во многих случаях нет места для какой-либо значимой маркировки. Поскольку резисторы часто загружаются в барабанах на машину для захвата и размещения, которая автоматически размещает резисторы, а катушка маркируется, часто нет необходимости в маркировке. Только когда предметы переделываются, их удобно отмечать.

Трехзначный код маркировки резистора SMD

При маркировке резисторов используются цифры, а не цветовые коды, используемые в компонентах с выводами. Используются различные системы кодирования, но наиболее широко используются три числа, состоящие из двух значащих цифр и множителя.

MELF SMT резисторы

Другой вид резистора для поверхностного монтажа, который можно использовать в некоторых приложениях, известен как резистор MELF. Название происходит от слов: Metal Electrode Leadless Face. Они используются там, где требуется очень высокая надежность и производительность. Резисторы имеют цилиндрическую форму, поэтому обращаться с ними сложнее.

Резисторы для поверхностного монтажа производятся миллиардами и используются во всех электронных схемах, использующих SMD. Резисторы SMD теперь просты в изготовлении и могут быть приобретены по очень низкой цене, особенно при использовании в большом количестве. Резисторы SMD в настоящее время являются наиболее широко используемой формой резисторной технологии.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор FET Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

Размеры, размеры и мощность резисторов для поверхностного монтажа

Резисторы для поверхностного монтажа бывают разных размеров. Наименьший размер — это корпус 0201, размер которого составляет 0,6 мм x 0,30 мм. Вы можете найти резисторы для поверхностного монтажа размером 6,3 мм x 3,1 мм, которые обозначаются как размер 2512.

Имейте в виду, что у каждого производителя могут быть варианты измерений и номинальной мощности, отличные от приведенных в таблице ниже.

Эти номера приведены только для справки.Фактические детали могут незначительно отличаться по размерам и номинальным характеристикам.

Размер	Длина (мм)	Ширина (мм)	Высота (мм)	Ватт
0201	0,60	0,30	0,25	0,05
0402	1.00	0,50	0,35	0,031 / 0,063
0603	1,60	0,80	0,50	0,063
0805	2,00	1,25	0,50	0.100
1206	3,20	1,60	0,60	0,125
1210	3,20	2,60	0,50	0,250
1217	3,00	4. 20	0,900	0,250
2010	5,00	2,60	0,70	0,250
2020	5,08	5,08	0,90	0,500
2045	5.00	11,50	0,90	1.000
2512	6,30	3,10	0,60	0,500

Стандартные значения резистора, описание резистора

[ Резистор Военный Технические характеристики ] [ Словарь резисторов ]
[ Снижение номинальных характеристик резистора ] [ Данные потенциометра ]
[ Резистор Производители ]

Проектирование с резисторами

**Характеристики резисторов для поверхностного монтажа**
Размер микросхемы	Длина корпуса	Ширина корпуса	Сторона пайки	Лапка под пайку	Высота	Мощность, Вт
0201	0. 60 +/- 0,05	0,30 +/- 0,05	0,13 +/- 0,05	0,25+ 0,05	0,25 +/- 0,05	0,05 Вт
0402	1,00 +/- 0,05	0,5 +0,1	0,20 +/- 0,10	0,25 + 0,05	0,35 +/- 0,05	0,031 / 0,063
0603	1,60 +/- 0,10	0,80 +/- 0,10	0,20 +/- 0,10	0,30 + 0.20	0,50 +/- 0,10	0,063
0805	2,00 +/- 0,15	1,25 +/- 0,15	0,40 +/- 0,25	0,30 + 0,20	0,50 +/- 0,15	0,100
1206	3,20 +/- 0,15	1,60 +/- 0,15	0,45 +/- 0,25	0,40 + 0,20	0,60 +/- 0,15	0,125
1210	3.20 +/- 0,15	2,60 +/- 0,15	0,50 +/- 0,30	0,40 + 0,20	0,60 +/- 0,10	0,250
1217	3,00 +/- 0,20	4,20 +/- 0,20	0,80 +/- 0,30	0,80 +/- 0,25	0,9 макс	0,250
2010	5,00 +/- 0,15	2,60 +/- 0,15	0,50 +/- 0,30	0,40 +/- 0,20	0. 70 +/- 0,10	0,250
2020	5,08 +/- 0,20	5,08 +/- 0,20	0,80 +/- 0,30	0,80 +/- 0,30	0,9 макс	0,500
2045	5,00 +/- 0,15	11,5 +/- 0,30	0,80 +/- 0,30	0,80 +/- 0,30	0,9 макс	1.000
2512	6,30 +/- 0.15	3,10 +/- 0,15	0,60 +/- 0,25	0,50 +/- 0,25	0,60 +/- 0,10	1.000
Размер микросхемы резистора в зависимости от типа и габаритов корпуса

Физический размер резисторов и конденсаторов для поверхностного монтажа составляет показано на рисунке выше.
Стандартные обозначения компонентов EIA показаны под заголовком типа.
Общие значения конденсаторов или стандартная мощность резисторов указаны для каждый тип компонента EIA.
Чем меньше физическая часть, тем меньше индуктивность.
Выберите минимально возможный размер упаковки, который все еще соответствует критериям дизайна.
В таблице приведены размеры в мм, «Тип» — это английское обозначение. Вышеуказанные «типы» используются для обозначений метрических единиц.

Стандартные размеры для поверхностного монтажа

**Размеры микросхем для поверхностного монтажа; дюймы**
Размер корпуса	Длина	Ширина	Высота
0505	0.050	0,050	0,020
0805	0,080	0,050
1005	0,100	0,050
1206	0,126	0,063
2010	0,197	0,098	0,035
2512	0,250	0,120
2525	0,250	0,250
3725	0.375	0,250
Номинальные размеры в дюймах, могут не соответствовать опубликованным стандартам.

**Размеры микросхем для поверхностного монтажа; миллиметры**
Размер корпуса	Длина	Ширина	Высота
0202	20 +/- 5	20 +/- 3	15
0303	30 +/- 5	30 +/- 5	15
0403	45 +/- 5	30 +/- 5	20
0404	40 +10, -5	40 +/- 5
0502	50 +10, -5	25 +/- 5
0505	50 +10, -5	25 +/- 5
Номинальные размеры в миллиметрах могут не соответствовать опубликованным стандартам.

Значения стандартных резисторов

предпочтительных номиналов резисторов; которые также будут стандартными значениями резистора, показаны ниже.
Стандартные значения резистора 5%.

Стандартные значения резистора 5%

1,0 1,0 1,1 1,2 1,3 1,5 1,6 1,8 2,0 2,0 2,2 2,4 2,7 3,0 3,0 3,3 3,6 3,9 4,0 4,3 4,7 5.0 5.1 5,6 6,0 6,2 6,8 7,0 7,5 8,0 8,2 9,0 9,1 10 10 11 12 13 15 16 18 20 20 22 24 27 30 30 33 36 39 40 43 47 50 51 56 60 62 68 70 75 80 82 90 91 100 100 110 120 130 150 160 180 200 200 220 240 270 300 300 330 360 390 400 430 470 500 510 560 600 620 680 700 750 800 820 900 910 1.0K 1.0K 1.1K 1.2K 1.3K 1.5K 1.6K 1.8K 2,0 тыс. 2,0 тыс. 2,2 тыс. 2,4 тыс. 2,7 тыс. 3,0 тыс. 3,0 тыс. 3,3 тыс. 3,6 тыс. 3,9 тыс. 4,0 тыс. 4,3 тыс. 4,7 тыс. 5,0 тыс. 5,1 тыс. 5,6 тыс. 6,0 тыс. 6,2 тыс. 6,8 тыс. 7,0 тыс. 7,5 тыс. 8,0 тыс. 8,2 тыс. 9,0 тыс. 9,1 тыс. 10K 10K 11K 12K 13K 15K 16K 18K 20K 20K 22K 24K 27K 30 000 30 000 33 000 36 000 39 000 40 тыс. 43 тыс. 47 тыс. 50 тыс. 51 тыс. 56 тыс. 60 тыс. 62 тыс. 68 тыс. 70 000 75 000 80 тыс. 82 тыс. 90 тыс. 91 тыс. 100K 100K 110K 120K 130K 150K 160K 180K 200K 200K 220K 240K 270K 300K 300K 330K 360K 390K 400 тыс. 430 тыс. 470 тыс. 500 тыс. 510 тыс. 560 тыс. 600 К 620 К 680 К 700 000 750 000 800 тыс. 820 тыс. 900 тыс. 910 тыс. 1.0M 1.0M 1.1M 1.2M 1.3M 1.5M 1.6M 1.8M 2,0 млн 2,0 млн 2,2 млн 2,4 млн 2,7 млн 3,0 млн 3,0 млн 3,3 млн 3,6 млн 3,9 млн 4,0 млн 4,3 млн 4,7 млн 5,0 млн 5,1 млн 5,6 млн 6,0 млн 6,2 млн 6,8 млн 7,0 млн 7,5 млн 8,0 млн 8,2 млн 9,0 млн 9,1 млн 10М 10М.

Возможны другие номиналы резисторов. Однако любое другое значение резистора будет нестандартным и нежелательным.
Omite производит высоковольтные чип-резисторы до 50G. Я вижу, что SRT Resistor производит резистор до 100T Ом, также высокое напряжение.
Если компания использует резисторы на 1%, в конструкциях, требующих только 5% номинала, можно также использовать резисторы 1%.
Хранение только одного типа более рентабельно, чем хранение как 1-процентного, так и 5-процентного резисторов, даже если резисторы на 1 процент стоят дороже.
Очень многие компании могут даже не иметь схем, содержащих 5% резисторов.
То же самое может быть верно и для 10-процентных резисторов, поскольку компания предлагает только 5-процентные номиналы.
Хотя разница в цене составляет менее одной десятой цента, экономия может не перевесить затраты на хранение.

Десятилетние столы

Как использовать декадные таблицы резисторов ;
Используйте значения в таблице, как показано.
Для больших значений умножьте данные на 10x, 100x, 1000x и так далее, чтобы получить желаемое значение.

**Коды EIA E24** для стандартных номиналов резисторов с + 5% Допуск
10	22	47
11	24	51
12	27	56
13	30	62
15	33	68
16	36	75
18	39	82
20	43	91

**Коды EIA E96** для стандартных значений резистора с + 1% Допуск
10.0	14,7	21,5	31,6	46,4	68,1
10,2	15,0	22,1	32,4	47,5	69,8
10,5	15,4	22,6	33,2	48,7	71,5
10.7	15,8	23,2	34,0	49,9	73,2
11,0	16,2	23,7	34,8	51,1	75,0
11,3	16,5	24,3	35,7	52,3	76,8
11.5	16,9	24,9	36,5	53,6	78,7
11,8	17,4	25,5	37,4	54,9	80,6
12,1	17,8	26,1	38,3	56,2	82,5
12.4	18,2	26,7	39,2	57,6	84,5
12,7	18,7	27,4	40,2	59,0	86,6
13,0	19,1	28,0	41,2	60,4	88,7
13.3	19,6	28,7	42,2	61,9	90,9
13,7	20,0	29,4	43,2	63,4	93,1
14	20,5	30,1	44,2	64,9	95,3
14.3	21,0	30,9	45,3	66,5	97,6

Цветовые коды резисторов

Хотя эта страница действительно касается резисторов для поверхностного монтажа.
Цветовая кодировка резисторов с осевыми выводами приведена для справки.

5-цветная полоса резистора

**Цветовые коды резисторов**
Цветная полоса	Значащая цифра	Множитель	Допуск	Частота отказов
Черный	0	1	+/- 20%	–
Коричневый	1	10	+/- 1%	1.0
Красный	2	100	+/- 2%	0,1
Оранжевый	3	1000	+/- 3%	0,01
Желтый	4	10000	+/- 4%	0,001
зеленый	5	100000	Не используется	Не используется
Синий	6	1000000
фиолетовый	7	10000000
Серый	8	Не используется
Белый	9
Золото	Не используется		+/- 5%
Серебро			+/- 10%
Без цветной полосы			+/- 20%

Примечания по цветовой кодировке

Цветные полосы резистора

Failure Band используется только с резисторами военной спецификации, используйте Ссылка ниже, чтобы просмотреть спецификации резисторов [военные стандарты].
В таблице выше показан 4-полосный цветовой код резистора (без учета диапазона частоты отказов).
Также возможны пятиполосные цветовые коды резисторов, при этом пятая полоса используется как еще одна значащая цифра. [Резисторы военного назначения]
Обычно эти цветные полосы можно увидеть на 5%, Резисторы 10% и 20%,
, однако во многих случаях резисторы 1% имеют значение напечатано на устройстве [текстом, без цветового кода]. У резисторов
может вообще не быть цветового кода, но вместо этого может отображаться трех- или четырехзначный код.В резисторах
для поверхностного монтажа используются не цветные полосы или цветовые коды, а печатное значение.

Резисторы поверхностного монтажа | Многие размеры и коды

Щелкните изображение
, чтобы выбрать

Технологии

Мощность (Вт)

Сопротивление

Допуск (%)

TCR (ppm / ºC)

Номер детали

с проволочной обмоткой

0.5–4

0,005 до 50000

0,01

S & SL

Интеллектуальный датчик тока

от 100 до 1000

от 0 до 0

0,1

SSA

Толстопленочный чип-резистор с защитой от серы

0,05 до 1

от 1 до 10000000

0.5

100

ASC

Мощные тормозные резисторы в металлической оболочке

от 60 до 500

0,1 до 1000

260

BR & BRT

Щелкните изображение
, чтобы выбрать

Технологии

Мощность (Вт)

Сопротивление

Допуск (%)

TCR (ppm / ºC)

Номер детали

Тормозные резисторы высокой мощности с тонким профилем в металлической оболочке

от 100 до 500

от 1 до 5000

260

BRS

Тонкопленочный чип

0.0625 до 0,5

1 до 2000000

0,01

МАШИНА

Толстая пленка для склеивания проволоки

от 0,05 до 0,25

10 до 1000000000000

CBR

Блок предохранителей класса T CFB

от 110 до 400

от 0 до 0

CFB

Щелкните изображение
, чтобы выбрать

Технологии

Мощность (Вт)

Сопротивление

Допуск (%)

TCR (ppm / ºC)

Номер детали

Толстопленочный чип

0.05 по 1,5

от 1 до 10000000

0,5

CHR

Толстопленочный чип

0,05 до 1

от 1 до 10000000

100

CLR

Чувствительный по току резистор

0,06 до 2

0,01 до 1

100

CLS

AEC-Q200 Токочувствительный резистор

0.С 06 по 2

0,01 до 1

100

CLSA

Щелкните изображение
, чтобы выбрать

Технологии

Мощность (Вт)

Сопротивление

Допуск (%)

TCR (ppm / ºC)

Номер детали

Тонкопленочный чип

0.066 по 0,25

1 до 4700000

0,05

CMF

Толстопленочный чип

от 0,1 до 0,25

0,1 до 500000000

0,5

CRS

Толстопленочный чип

0,35 до 2

0,1 до 100000000

0.5

CRW

Металлический полосковый резистор

от 1 до 3

от 0,0005 до 0,015

CSR

Щелкните изображение
, чтобы выбрать

Технологии

Мощность (Вт)

Сопротивление

Допуск (%)

TCR (ppm / ºC)

Номер детали

Чип-резистор для измерения тока питания

от 1 до 3

0.0005 до 0,2

CSRL

Блок предохранителей FB класса T

от 110 до 400

от 0 до 0

Толстая пленка

от 0,05 до 1,5

от 10000000 до 1000000000000

0,25

HVC

Толстопленочный чип

0.125 к 1,5

от 100000 до 10000000000000

0,25

HVS

Щелкните изображение
, чтобы выбрать

Технологии

Мощность (Вт)

Сопротивление

Допуск (%)

TCR (ppm / ºC)

Номер детали

Токоограничивающие предохранители класса T

от 110 до 400

от 0 до 0

JLLN

Чип-шунтирующий резистор

от 3 до 5

0.0005 до 0,004

МНРС

Блок предохранителей ANL

от 50 до 500

от 0 до 0

НФБ

Патрон для предохранителей типа ANL

от 1 до 1

NFB2

Щелкните изображение
, чтобы выбрать

Технологии

Мощность (Вт)

Сопротивление

Допуск (%)

TCR (ppm / ºC)

Номер детали

Толстая пленка

от 0 до 30

0.02 до 100000

NPR NPS 2-T220 NHR NHS 2-T220 T221

Толстая пленка

от 0 до 25

0,025 до 10000

100

NPS 2-T126

Толстая пленка (импульсная)

от 0,125 до 1,5

1 до 20000000

100

PCR

Толстопленочный Power SMD

0.5–25

0,1 до 51000

100

PFC

Щелкните изображение
, чтобы выбрать

Технологии

Мощность (Вт)

Сопротивление

Допуск (%)

TCR (ppm / ºC)

Номер детали

Силовая пленка

от 100 до 100

0.1 до 51000

100

ЧФМ

Тонкая пленка

от 0 до 35

0,01 до 51000

PFS35

Резисторы большой мощности / резисторы высокого напряжения

800–1000

0,5 до 1000000

100

PFU

Нагреватели с положительным температурным коэффициентом

от 10 до 20

от 20 до 250

PTC

Щелкните изображение
, чтобы выбрать

Технологии

Мощность (Вт)

Сопротивление

Допуск (%)

TCR (ppm / ºC)

Номер детали

Токочувствительный шунт

77 по 173

0.0001 до 0,0005

100

RCS

Шунт на базе

от 0,25 до 120

0,0000417 до 0,02

0,25

Шунты для амперметра постоянного тока / Шунты для шин

от 15 до 600

от 0,000083 до 0,003333

0.25

РШ

Шунты для амперметра постоянного тока / Шунты для шин

от 300 до 1200

от 0,042 до 0,333

0,25

RSI

Щелкните изображение
, чтобы выбрать

Технологии

Мощность (Вт)

Сопротивление

Допуск (%)

TCR (ppm / ºC)

Номер детали

Шунты для амперметра постоянного тока / Шунты для шин

от 1500 до 2000

0.000025 до 0,000067

0,25

RSJ

Прецизионный шунт, устанавливаемый на базу

от 1 до 500

от 0,0001 до 0,1

0,1

RSN

Прецизионные токовые резисторы / шунты для шин

от 5 до 200

от 0,00025 до 0,01

0.25

RSW

Тонкопленочный платиновый датчик температуры

0,1 до 1

от 100 до 1000

0,1

3850

RTDS

Щелкните изображение
, чтобы выбрать

Технологии

Мощность (Вт)

Сопротивление

Допуск (%)

TCR (ppm / ºC)

Номер детали

Прецизионные датчики температуры с проволочной обмоткой

от 1 до 7

от 100 до 1000

300

RTDW

Металлическая пленка

от 0 до 1

50 до 3000000

0.05

SF-2

Фольгированный резистор

от 0,1 до 0,75

5 до 125000

0,01

0,05

UHPC

Фольга (NiCr)

от 6 до 15

0,5 до 150000

0,01

USS UNS 2-T220

0402 Размер корпуса: размеры и параметры резисторов

Электронные компоненты бывают всех форм и размеров, от чрезвычайно сложных компонентов решетки типа «земля / шарик» до простых осевых резисторов и конденсаторов.Если у вас есть опыт работы с SMD-компонентами, вы, вероятно, знакомы с чип-резисторами и их широким диапазоном размеров корпусов. Одним из самых маленьких, но в то же время самых популярных, является резистор 0402, который занимает очень мало места с контактными площадками SMD.

Резистор тонкопленочный в корпусе 0402

Несмотря на то, что эти компоненты имеют довольно низкую номинальную мощность, они находят широкое применение в различных устройствах, в основном включая любую современную цифровую систему. Посадочное место корпуса 0402 необходимо тщательно спроектировать в ваших инструментах САПР для успешного завершения компоновки печатной платы.Вот на что обращать внимание на посадочное место пакета 0402 и где вы можете найти проверенные посадочные места для всех ваших компонентов.

0402 Габаритные размеры корпуса

Корпус 0402 — почти самый маленький корпус чип-резистора; только корпус резистора микросхемы 0201 меньше. Небольшой размер резисторов 0402 делает их рейтинг рассеиваемой мощности довольно низким по сравнению с более крупными резисторами или сопоставимыми осевыми резисторами. Это затем ограничивает ток, который вы можете пропустить через эти устройства. В приведенной ниже таблице показаны некоторые размеры компонентов стандартного чип-резистора с соответствующими номинальными значениями мощности; Тем не менее, важно отметить, что резисторы различаются по размеру у разных производителей.

Размеры и коды резистора SMD

Эти пакеты очень стандартизированы, что упрощает создание 3D-модели CAD для одного из этих компонентов. Фактически, ваше программное обеспечение для проектирования печатных плат, вероятно, поставляется в комплекте с библиотеками для популярных SMD-компонентов, включая резисторы 0402; Эти библиотеки будут включать простой схематический символ, посадочное место печатной платы с рисунком рельефа, совместимым с IPC, и 3D-модель CAD. Типовые модели компонентов (то есть не относящиеся к конкретному производителю) обычно используют базовый символ пассивной цепи для обозначения схемы, и они могут не иметь конкретного посадочного места печатной платы или 3D-модели.

Создание собственных 0402 посадочных мест пакета

Из приведенной выше таблицы должно быть очевидно одно: пакетные резисторы 0402 очень малы! Хотя микросхема 0402 довольно мала, рисунок земли и контур внутреннего двора компонентов, которые вам нужны, могут быть довольно большими, в зависимости от процедуры сборки, используемой для отделки ваших плат. Фактически, из-за трудностей при сборке и пайке схемы заземления 0402 кажутся заведомо сложными в разработке. Короче говоря, не существует общепринятой схемы заземления для небольших резисторов, таких как корпуса 0402 и 0201.

Вам нужно будет спроектировать посадочные места на печатной плате для этих микросхем резисторов, и вам нужно будет обратиться к спецификациям вашего производителя при работе с 0402 схемами заземления. Контур корпуса имеет фиксированные размеры, но необходимо, чтобы рисунки площадок соответствовали процессам сборки и пайки.

Если конфигурация площадок спроектирована неправильно, компонент может быть разбит во время сборки. Фактически, неправильный размер основания может привести к недостаточному нагреву одного конца компонента во время пайки.Когда припой остывает и затвердевает, он может оторвать другой конец компонента от паяльной площадки.

Резистор SMD с надгробием

Существуют и другие причины надгробий, в том числе отсутствие терморегулирующих устройств. Обратите внимание, что на изображении выше все монтируется на поверхность; медь, соединенная с площадками, довольно тяжелая и отводит тепло от контактной площадки, точно так же, как это происходит в контактных площадках, подключенных к большой плоскости. Диаграммы контактных площадок для больших резисторов, припаянных волной, обычно больше, чем размеры площадок, необходимых для пайки оплавлением.Резисторы для микросхем 0402 и 0201 обычно не используются в процессах пайки волной припоя. Компоненты для использования в паяемых вручную платах имеют тенденцию быть даже больше, чтобы обеспечить доступ к краю компонента с помощью паяльника.

Независимо от того, работаете ли вы с посадочными местами 0402 или некоторыми другими распространенными микросхемами, вы можете найти механические модели для своих компонентов в таблицах данных или на веб-сайте производителя. Если вы хотите предотвратить дефекты сборки, вы можете проконсультироваться со своим производителем, чтобы узнать его рекомендации по размерам контактных площадок для микросхем резисторов 0402 и 0201.

Пассивные производители также выпускают рекомендации по проектированию площадок для компонентов в процессах пайки волной или оплавлением. Взгляните на это техническое описание Vishay как отличный пример; обратите внимание, что они также предоставляют данные профиля пайки волной и оплавлением.

Поиск проверенных файлов 0402 следа пакета

Будьте осторожны при извлечении посадочных мест для 0402 и других резисторов микросхемы с форумов, библиотек GitHub и даже из служб создания деталей. Эти земельные узоры могут быть неправильно маркированы или вообще иметь неправильный дизайн.0402 следы от разных производителей не одинаковы. Лучше всего для обеспечения надежности использовать посадочные места, разработанные в соответствии со стандартом IPC-SM-782 для поверхностного монтажа и стандартом Land Pattern

Если ваше программное обеспечение для проектирования печатных плат не содержит посадочных мест, необходимых для общих компонентов, вам необходимо выбрать один из следующих вариантов действий:

Создайте свои собственные посадочные места на печатной плате: Обязательно помните о приведенных выше пунктах, если вы пойдете по этому пути.Также обратите внимание на стандарт IPC-SM-782.
Просмотрите веб-сайты дистрибьюторов: Это нормально, если вы знаете, что можете приобрести необходимые резисторы, но не все дистрибьюторы предоставляют эти посадочные места для компонентов.
Используйте поисковую систему компонентов: Лучшие поисковые машины собирают данные от нескольких дистрибьюторов, производителей и даже других агрегаторов данных о компонентах. К данным, к которым вы можете получить доступ, относятся модели САПР, данные об источниках, технические характеристики и таблицы данных.

Если вы ищете 0402 файлы посадочных мест и 3D-модели в форматах, зависящих от конкретных поставщиков, и не зависящих от поставщиков, вы можете найти нужные компоненты с помощью функций поиска деталей в Ultra Librarian. У вас будет доступ к проверенным моделям САПР, которые можно импортировать в популярные приложения ECAD, и вы сможете просматривать информацию о поставщиках от мировых дистрибьюторов.

Если вам нужны модели САПР для общих компонентов, Ultra Librarian поможет собрать всю информацию о источниках и САПР в одном месте.Работа с Ultra Librarian настраивает вашу команду на успех, чтобы гарантировать, что любой проект проходит производство и проверку с точными моделями и отпечатками для работы.

таблица размеров (типоразмеров) и мощности чипов

Основные типоразмеры резисторов SMD

Подстроечные SMD резисторы

Видео

Маркировка чип резисторов онлайн калькулятор

SMD резисторы

Типоразмеры SMD резисторов

Размеры SMD резисторов и их мощность

Маркировка SMD резисторов

Маркировка с 3 и 4 цифрами

Маркировка EIA-96

Онлайн калькулятор SMD резисторов

38 комментариев

SMD резисторы — устройство, параметры и характеристики

Содержание статьи

Характеристики

Типовые размеры SMD-резисторов

Типы маркировки SMD-резисторов

Маркировка из трех или четырех цифр

Маркировка из двух цифр и одной буквы

Что такое SMD-резистор – внутреннее устройство

Применение SMD-резисторов

Технология поверхностного монтажа SMD-резисторов

Была ли статья полезна?

Сопротивление электрическому току. SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор Сопротивление 470

SMD резисторы

Типоразмеры SMD резисторов

Размеры SMD резисторов и их мощность

Маркировка SMD резисторов

Маркировка с 3 и 4 цифрами

Онлайн калькулятор SMD резисторов

1. Основные параметры резисторов.

1.1. Сопротивление.

1.2. Допуск (класс точности) резистора.

1.3. Номинальная мощность рассеивания.

2. Резисторы постоянного сопротивления (постоянные резисторы).

2.2. Проволочные резисторы.

4. Последовательное и параллельное соединение резисторов.

Калькулятор обозначений SMD резисторов

SMD резисторы

Маркировка

Типоразмеры SMD резисторов

Размеры SMD резисторов и их мощность

Цветовая маркировка

Маркировка SMD резисторов

Маркировка с 3 и 4 цифрами

Маркировка EIA-96

DataSheet

Маркировка SMD резисторов

Трехзначная нумерация резисторов с допуском 1%

0805 Smd резистор мощность

Определяем мощность SMD-резисторов по их размерам

Как узнать мощность резисторных SMD-сборок?

Кривая снижения мощности SMD-резистора и диапазон рабочей температуры.

Мощные SMD-резисторы.

SMD резисторы

Типоразмеры SMD резисторов

Размеры SMD резисторов и их мощность

Маркировка SMD резисторов

Маркировка с 3 и 4 цифрами

Маркировка EIA-96

Онлайн калькулятор SMD резисторов

Похожие записи:

46 комментариев

Маркировка smd резисторов по ряду E96

Размеры резистора 0805

Технические характеристики чип резисторов 0805 1%

Особенности чип-резисторов — Сайт о строительстве

Особенности чип-резисторов

Особенности маркировки чип-резисторов

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор

SMD резисторы

Типоразмеры SMD резисторов

Размеры SMD резисторов и их мощность

Маркировка SMD резисторов

Маркировка с 3 и 4 цифрами

Маркировка EIA-96

Онлайн калькулятор SMD резисторов

Способ изготовления чип-резисторов

Поверхностный монтаж, применение ЧИП (SMD) компонентов
