Чипы вместо SIM-карт — Журнал Беспроводные технологии

Введение

Разработчики М2М-устройств постоянно ищут пути улучшения потребительских качеств своих изделий, таких как габаритные размеры, диапазон рабочих температур, надежность, простота применения и проч. Это становится возможным во многом благодаря усовершенствованию электронной элементной базы. Данный процесс не обошел стороной и SIM-карты (Subscriber Identification Module — модуль идентификации абонента), применяемые во всех GSM-устройствах. Привычные SIM-карты стали недавно доступны в новом форм-факторе — в виде микросхем в миниатюрном корпусе VQFN-8. Такие SIM-карты правильнее называть SIM-чипами [1]. Появление SIM-чипов на рынке электронных компонентов в свободной продаже открыло новые возможности для индустрии GSM-устройств, таких как транспортно-мониторинговые и охранные системы, телекоммуникационное и торгово-кассовое оборудование, медицинские приборы и телеметрические комплексы.



SIM-чип — выбор M2M

SIM-чипы (рис.  1) соответствуют стандарту ETSI TS 102.671 [2] и предназначены для монтажа непосредственно на печатную плату методом пайки. Функционально SIM-чип ничем не отличается от обычной SIM-карты (рис. 2) и имеет такое же назначение — идентификация GSM-устройства в сотовой GSM/UMTS-сети оператора для доступа к услугам голосовой связи, SMS и передачи цифровых данных посредством технологий GPRS или CSD. Исторически так сложилось, что для идентификации GSM-устройства в сети изначально применялись SIM-карты на пластиковой основе размером с кредитную карту (86×54 мм), которые нужно было вручную вставлять в мобильный телефон. В процессе популяризации сотовой связи и с появлением все более компактных мобильных телефонов SIM-карта только уменьшилась в размере (25×15 мм), по-прежнему оставаясь пластиковой (рис. 2).

Рис. 1. Внешний вид SIM-чипа (5×6 мм)

По сей день SIM-карта является отдельным устройством и распространяется операторами сотовой связи как услуга, которая ориентирована прежде всего на массовый, бытовой рынок сбыта.

Не секрет, что технические требования к бытовым приборам гораздо мягче, чем требования, которые предъявляются к приборам индустриального назначения.

Рис. 2. Внешний вид SIM-карты

Надо обратить внимание на то, что один SIM-чип может работать в сети только одного оператора. «Переключить» его с одного оператора на другой нельзя. Чтобы устройство могло работать в сети нескольких операторов, в нем должно быть необходимое количество чипов соответствующих операторов. Благодаря стандарту монтажные параметры SIM-чипов одинаковы, и производитель может выпускать одно и то же GSM-устройство, указывая в конструкторской документации в качестве допустимой замены SIM-чипы различных операторов.



Достоинства SIM-чипа

В устройствах индустриального назначения применение SIM-чипов вместо SIM-карт является наиболее верным техническим решением ввиду их более совершенных тактико-технических характеристик. Преимущества SIM-чипов перед SIM-картами очевидны:

  • габаритные размеры 5×6 мм;
  • монтаж методом пайки;
  • диапазон рабочих температур –40…+105 °С;
  • срок службы 13 лет;
  • отсутствие счетчика перерегистраций.

Надо отметить, что плюсы SIM-чипов определили то, что именно они числятся в обязательных технических требованиях автомобильной системы «ЭРА-ГЛОНАСС» [3]. Обычная SIM-карта не удовлетворяет жестким требованиям к терминалам системы экстренного реагирования на аварии и не может применяться в автомобильных терминалах этой системы.

GSM-устройство с SIM-чипом принципиально отличается от аналогичного устройства с SIM-картой: оно более компактно; способно работать в индустриальном диапазоне температур (–40…+85 °С) в условиях сильной вибрации и высокой влажности; не боится ударов. Кроме того, в корпусе нет отверстия для держателя SIM-карты, а значит, устройство влагонепроницаемо и, что немаловажно, вандалоустойчиво — из него невозможно изъять SIM-чип, чтобы вставить в стандартный слот мобильного телефона, что исключает возможность нецелевого расхода трафика.



Доступ SIM-чипа к услугам сотовой связи

Процесс замены SIM-карт на SIM-чипы — это новое направление на российском рынке М2М-электроники, пришедшее с Запада. На сегодня все крупные российские операторы сотовой связи уже освоили работу с ними и готовы осуществлять подключение SIM-чипов, вмонтированных в любое GSM-устройство.

Жизненный цикл устройства, в котором применяется SIM-чип, можно разделить на две части — до реализации и после реализации устройства конечному потребителю. С момента монтажа чипа на печатную плату до реализации устройство не имеет доступа к услугам сотовой связи, так как за SIM-чипом не закреплен его собственник. SIM-чип находится в предактивированном состоянии.

После приобретения устройства с SIM-чипом его собственнику лицу, отвечающему за оплату расходов по трафику, — необходимо обратиться к оператору сотовой связи для заключения абонентского договора. Если контракт с оператором уже подписан, допускается работать с SIM-чипами в рамках текущего договора. Основанием для заключения абонентского договора на такое устройство являются заявление, пакет документов и номер (а) ICCID (Integrated Circuit Card ID — уникальный идентификационный номер SIM-чипа).

Важно, чтобы на корпусе и упаковке GSM-устройства этот номер был промаркирован в явном виде, чтобы его можно было легко прочитать. Желательно, чтобы этот номер дублировался штрих-кодом, чтобы упростить учет при массовом производстве.

Правильность заявляемого номера ICCID проверяется оператором на момент заключения абонентского договора. Номер ICCID считается правильным, если последняя цифра (контрольная сумма) совпадает с контрольной суммой, рассчитанной по алгоритму Луна на основе первых цифр номера ICCID.

Остается технический вопрос. Как получить ICCID? В процессе производства GSM-устройства. GSM-модуль, входящий в состав устройства, во включенном состоянии может прочитать ICCID в цифровом формате при помощи АТ-команды, поданной со стороны микропроцессора. Микропроцессор, в свою очередь, может вывести этот номер через последовательный интерфейс на стендовый компьютер, который распечатает ICCID на принтере на самоклеющуюся маркировочную бумагу. Далее эта бумага должна быть приклеена к устройству.

Российские операторы сотовой связи для своих абонентов (юридические лица) допускают электронный документооборот для упрощения и ускорения процесса подключения вновь приобретенных устройств с SIM-чипами.



Интеграция SIM-чипа в устройство

Разработчику GSM-устройства не потребуется много времени, чтобы разобраться, как подключить SIM-чип к GSM-модулю. Чип, как и SIM-карта, имеет контакты VСС, I/O, RST, CLK и GND, и схема его подключения почти ничем не отличается от схемы подключения SIM-карт (рис. 3), за одним исключением: надобность в защитном диоде в случае с SIM-чипами отпадает, поскольку исключается вероятность поражения линий статическим электричеством. Защитные диоды рекомендуются для устройств с SIM-картами, где пользователь может прикоснуться к электрическим контактам держателя и «разрядиться» на устройство.

Рис. 3. Схема подключения SIM-чипа к GSM-модулю

Благодаря идентичности SIM-чипов и SIM-карт допускается подключение к одному GSM-модулю SIM-чипа в комбинации с SIM-картой. При этом разработчик устройства должен обеспечить грамотное мультиплексирование между модулями идентификации.

Рис. 4. Габаритные размеры SIM-чипа VQFN-8

Если электрическую схему разработчику редактировать почти не придется, то рисунок печатной платы значительно изменится — на ней освободится много места. SIM-чип выполнен в форм-факторе VQFN-8 и занимает на печатной плате всего 30 мм

2 (рис. 4). Распиновка микросхемы стандартная, она приведена на рис. 5.

Рис. 5. Распиновка SIM-чипа



Быстрый старт

Поскольку SIM-чипы теперь можно отнести к разряду электронных компонент, их стало возможным приобретать и у официального партнера оператора сотовой связи. «МТ-Систем» [4], один из крупнейших поставщиков радиоэлектронных компонентов в России и СНГ, является единственной компанией, официально поставляющей SIM-чипы [5, 6] на российский рынок электроники.

Для быстрого тестирования SIM-чипов «МТ-Систем» предлагает разработчикам переходные платы «SIM-чип–адаптер», по форме и размерам схожие с SIM-картами (рис.

 6). Переходная плата с напаянным на нее SIM-чипом встает в большинство держателей SIM-карт и не задевает элементов держателя. Поскольку размеры и распиновка SIM-чипов стандартизованы, «SIM-чип–адаптер» может применяться вместе с SIM-чипом любого оператора сотовой связи.

Рис. 6. Переходная плата «SIM-чип–адаптер»



Заключение

Для рынка М2М применение GSM-технологии стало весьма удачным направлением: все системы мониторинга автотранспорта и подвижных объектов основаны на услуге пакетной передачи данных GPRS и сервиса коротких сообщений SMS; системы телеметрии удаленных объектов ЖКХ применяют технологии CSD/GPRS; в охранных системах посредством UMTS или CSD 64 kbps в онлайновом режиме передаются видеопотоки с камер наблюдения. Широкий выбор сервисов, предоставляемых операторами сотовой связи, породил множество производных услуг и технических решений. Но все же, несмотря на развитые потребительские качества любого GSM-устройства, пластиковая SIM-карта остается его слабым звеном, поскольку рассчитывалась для применения в бытовых приборах и не гарантирует работоспособность при низких или высоких температурах, постоянных вибрациях, сильных ударах и высокой влажности окружающей среды.

С появлением SIM-чипов переориентация рынка M2M на это новое решение является неизбежным и, с технической точки зрения, адекватным шагом.

Литература
  1. http://mt-system.ru/index.php?id=89100
  2. http://mt-system.ru/documents/ts_102.671.pdf /ссылка утрачена/
  3. «Автомобильная система ЭРА-ГЛОНАСС. Обязательные технические требования». ОАО «НИС», федеральный сетевой оператор.
  4. http://mt-system.ru
  5. http://press.beeline.ru/releases/index.wbp?id=d3c04269-e91e-41cc-aeb8-24fed8dea884 /ссылка утрачена/
  6. http://telecomb2b.cnews.ru/opinion/opinion_1.shtml /ссылка утрачена/

Закрашиваем черным маркером контакт на симке и получаем бесплатный интернет: миф или реальность?

Этим вопросом, судя по количеству просмотров соответствующих видео, интересуются тысячи человек

Лучше не пробовать закрашивать часть симки маркером.

Автор: Виктор Субботин. Фото: Новости Воронежа.

«Бесплатный интернет на любой сим-карте!» — ролики с таким заголовком в последнее время набирают сотни тысяч просмотров на популярных видеохостингах.

По словам авторов, «симку можно будет вставить в телефон или планшет и бесплатно пользоваться интернетом. Даже при минусовом балансе!». Оказывается, весь секрет в контактах сим-карт. Один якобы отвечает за мобильную сеть, то есть ловит сигнал, второй — за СМС-сообщения, третий — для телефонной книги, еще пара — это «плюс-минус».

«Нас же интересует верхний правый контакт, — вещает автор. — Именно он отвечает за баланс на нашем лицевом счете».

И что же, говорит, надо сделать? Да просто взять черный маркер и закрасить последний контакт. Таким образом мы «закрасили наш баланс».

«И когда телефон не видит этого контакта, то он думает, что у нас на балансе очень много денег, — подчеркивает автор. — И нас пускает в интернет».

В сети вслед за этим появились десятки других видео, которые объясняют тем, кто поверил в возможность получения бесплатного мобильного интернета.

«Я хочу вас убедить в том, что с помощью закрашивания контакта или заклейки скотчем невозможно получить бесплатный интернет на сим-карте», — рассказывает один из «разрушителей мифов». Он объясняет, что на самом деле у контактов на симке несколько иное предназначения».

Первый отвечает за питание сим-карты, второй — за управление картой, третий — это тактовая частота. В центре симки заземление, другой справа используется при записи служебной информации. Наконец, последний — линия интерфейса ввода-вывода.

«Отдельного контакта, отвечающего за интернет или бесплатную мобильную связь, не существует, — подчеркивает автор ролика-разоблачителя. — Не верьте обманщикам».

Отметим, в комментариях к видео пользователи разделились на два лагеря. В первом не могут понять, почему же у них не получается добиться бесплатного интернета. А во втором от души потешаются над первыми и предлагают свои способы «сэкономить»:

«А я закрасил крышку бензобака и мотор думает, что много бензина. Поэтому езжу бесплатно!».

«Я фломастером окошко на электросчетчике закрасил — и больше за электричество не плачу. Не видно же, сколько намотало!».

«Закрасил дверь квартиры — и больше за коммуналку не плачу».

«Закрасил оценки за четверть. Теперь мама уверена, что я отличник».

Кстати, не так давно мы писали о том, что в сети предлагали сверлить отверстия в смартфонах >

Распиновка сим карты


Распиновка сим карты

There are two broad categories of ICCs. Memory cards contain only non-volatile memory storage components, and perhaps dedicated security logic. Microprocessor cards contain volatile memory and microprocessor components. A smart card, chip card, or integrated circuit card (ICC) is any pocket-sized card with embedded integrated circuits. Smart cards can provide identification, authentication, data storage, strong security authentication for single sign-on (SSO) and application processing. Physical, electrical and other characteristic of Smart cards are described by the ISO/IEC 7810 and ISO/IEC 7816 series of standards. Smart Card (SIM Card) pinout Pin Name Description C1 VCC +5 VDC power supply input (optional use by the card) C2 RESET Reset signal, used to reset the card’s communications.

Схема подключения SIM-чипа к GSM-модулю Благодаря идентичности SIM-чипов и SIM-карт допускается подключение к одному GSM-модулю SIM-чипа в комбинации с SIM-картой. При этом разработчик устройства должен обеспечить грамотное мультиплексирование между модулями идентификации. Если электрическую схему разработчику редактировать почти не придется, то рисунок печатной платы значительно изменится — на ней освободится много места. SIM-чип выполнен в форм-факторе VQFN-8 и занимает на печатной плате всего 30 мм2 (рис. 4). Распиновка микросхемы стандартная, она приведена на рис. 5. Рис. 4. Габаритные размеры SIM-чипа VQFN-8 Рис. 5. Распиновка SIM-чипа Быстрый старт Поскольку SIM-чипы теперь можно отнести к разряду электронных компонент, их стало возможным приобретать и у официального партнера оператора сотовой связи.

Распиновка smart card (sim card) interface

GSM-устройства в сотовой GSM/UMTS-сети оператора для доступа к услугам голосовой связи, SMS и передачи цифровых данных посредством технологий GPRS или CSD. Исторически так сложилось, что для идентификации GSM-устройства в сети изначально применялись SIM-карты на пластиковой основе размером с кредитную карту (86×54 мм), которые нужно было вручную вставлять в мобильный телефон. В процессе популяризации сотовой связи и с появлением все более компактных мобильных телефонов SIM-карта только уменьшилась в размере (25×15 мм), по-прежнему оставаясь пластиковой (рис.

2). Рис. 1. Внешний вид SIM-чипа (5×6 мм) Рис. 2. Внешний вид SIM-карты По сей день SIM-карта является отдельным устройством и распространяется операторами сотовой связи как услуга, которая ориентирована прежде всего на массовый, бытовой рынок сбыта.

Телефонная сим-карта: устройство

Внимание

Данный процесс не обошел стороной и SIM-карты (Subscriber Identification Module — модуль идентификации абонента), применяемые во всех GSM-устройствах. Привычные SIM-карты стали недавно доступны в новом форм-факторе — в виде микросхем в миниатюрном корпусе VQFN-8. Такие SIM-карты правильнее называть SIM-чипами [1]. Появление SIM-чипов на рынке электронных компонентов в свободной продаже открыло новые возможности для индустрии GSM-устройств, таких как транспортно-мониторинговые и охранные системы, телекоммуникационное и торгово-кассовое оборудование, медицинские приборы и телеметрические комплексы.

SIM-чип — выбор M2M SIM-чипы (рис. 1) соответствуют стандарту ETSI TS 102.671 [2] и предназначены для монтажа непосредственно на печатную плату методом пайки. Функционально SIM-чип ничем не отличается от обычной SIM-карты (рис.

Sim-карты. проблемы и решения

Затем заготовка плакируется плёнкой с нижней стороны и эта плёнка перекрывает полость адаптера, не позволяя карте проваливаться насквозь. Проблема №2. Адаптер цепляется за контакты Такая конструкция имеет очень острые и немнущиеся углы в области соприкосновения с контактами разъёма. Усердие разъёма по обеспечению надёжного контакта легко прослеживаются на поработавших «мягких» SIM-ках старых типов.

Симкарта

Российские операторы сотовой связи для своих абонентов (юридические лица) допускают электронный документооборот для упрощения и ускорения процесса подключения вновь приобретенных устройств с SIM-чипами. Интеграция SIM-чипа в устройство Разработчику GSM-устройства не потребуется много времени, чтобы разобраться, как подключить SIM-чип к GSM-модулю. Чип, как и SIM-карта, имеет контакты VСС, I/O, RST, CLK и GND, и схема его подключения почти ничем не отличается от схемы подключения SIM-карт (рис.

3), за одним исключением: надобность в защитном диоде в случае с SIM-чипами отпадает, поскольку исключается вероятность поражения линий статическим электричеством. Защитные диоды рекомендуются для устройств с SIM-картами, где пользователь может прикоснуться к электрическим контактам держателя и «разрядиться» на устройство. Рис. 3.

Секреты связи: часть 1 – вскрываем sim-карту

Сим-карта – устройство, представляющее собой модуль идентификации абонента. Это интегральная схема, предназначенная для безопасного хранения номера международной идентификации абонента мобильной связи (IMSI) и связанного с ней ключа, которые используются для идентификации и аутентификации абонентов на устройствах мобильной телефонии (например, мобильные телефоны и компьютеры). Кроме того, можно хранить контактную информацию на многих SIM-картах.

Сим-карты всегда используются на телефонах GSM, для устройств CDMA они необходимы только для новых LTE-совместимых аппаратов. Также их можно использовать в спутниковых телефонах. SIM-карта является частью функции универсальной интегральной схемы (UICC), которая обычно изготавливается из ПВХ со встроенными контактами и полупроводниками.

Simcard special connector at the card card pin Description 1 Vcc 2 Reset 3 CLK 4 GND 5 Vpp 6 I/O Эта информация должна быть правильной, но ошибки вполне возможны. Вы можете помочь!Вы можете подтвердить правильность документа (только если действительно уверены), или сообщить об ошибке в документе (ошибка может быть описана далее по ссылке). Ваше мнение будет учтено при расчете статуса документа. Pinouts.ru Распиновки микросхем памяти Распиновка Симкарта использующего разъем 6 pin Simcard special Статус документа: не подтвержденный отметить как ошибочный!отметить как правильный 0 отзыв(ов) Щелкните по одной из ссылок для изменения статуса документа.

Важно

МТ-Систем» [4], один из крупнейших поставщиков радиоэлектронных компонентов в России и СНГ, является единственной компанией, официально поставляющей SIM-чипы [5, 6] на российский рынок электроники. Для быстрого тестирования SIM-чипов «МТ-Систем» предлагает разработчикам переходные платы «SIM-чип–адаптер», по форме и размерам схожие с SIM-картами (рис. 6). Переходная плата с напаянным на нее SIM-чипом встает в большинство держателей SIM-карт и не задевает элементов держателя.

Поскольку размеры и распиновка SIM-чипов стандартизованы, «SIM-чип–адаптер» может применяться вместе с SIM-чипом любого оператора сотовой связи. Рис. 6.

Распиновка sim-карты стандарта gsm

Кроме того, в корпусе нет отверстия для держателя SIM-карты, а значит, устройство влагонепроницаемо и, что немаловажно, вандалоустойчиво — из него невозможно изъять SIM-чип, чтобы вставить в стандартный слот мобильного телефона, что исключает возможность нецелевого расхода трафика. Доступ SIM-чипа к услугам сотовой связи Процесс замены SIM-карт на SIM-чипы — это новое направление на российском рынке М2М-электроники, пришедшее с Запада. На сегодня все крупные российские операторы сотовой связи уже освоили работу с ними и готовы осуществлять подключение SIM-чипов, вмонтированных в любое GSM-устройство.

Жизненный цикл устройства, в котором применяется SIM-чип, можно разделить на две части — до реализации и после реализации устройства конечному потребителю.

Распиновка разъема сим карты

C7 I/O Input or Output for serial data (half-duplex) to the integrated circuit inside the card. C8 RESERVED AUX2, optionally used for USB interfaces and other uses. Please note that there are great variations in connector shape: Image from Wikipedia: The dialogue between the interface device and the the card shall be conducted through the consecutive operations:

  • connection and activation of the contacts by the interface device
  • reset of the card
  • answer to reset by the card
  • subsequent information exchange between the card and the interface device
  • deactivation of the contacts by the interface device

Interfacing smart card isn’t a simple task. Here is the Smart card to PC interface adapter cable scheme.

Распиновка слота сим карты

В ROM-память оператором мобильной связи записывается операционная система, код IMSI, являющийся уникальным и обеспечивающий идентификацию SIM-карты в сети, индивидуальный ключ Ki, предназначенный для шифрования (если быть более точным, то с помощью ключа Ki и генеруемого случайного числа с помощью алгоритма A8 создаётся 64-битный ключ Kc. Ключ Ki хранится на конкретной SIM-карте и в базе данных оператора, содержится в тайне и никогда не передается между оператором и абонентом, а ключ Kc используется для шифрования данных, передаваемых между сотовым телефоном и базовой станцией сети). Так же в ROM заносятся шифровальные алгоритмы и некоторые другие коды, в том числе список разрешенных сетей (коды TMSI — Temporary Mobile Subscriber Identity, LAI — Location Area Identification), PUK — Personal Unblocking Key для разблокирования SIM-карты в случае троекратного неправильного ввода PIN-кода.

1privilege.ru

SIM-карты. Проблемы и решения

Автор статьи: Kargal

Проблема №1. Вакханалия форматов

Переставляя симки из одного аппарата в другой мы часто сталкиваемся с проблемой разнокалиберности SIM-карт:

Mini-SIM — 25×15×0,76 мм; Micro-SIM — 15×12×0,76 мм;

Nano-SIM — 12,3×8,8×0,67 мм

Что делать?

Если повезло с оператором, то ничего делать не надо, так как некоторые операторы поставляют сим-карты в комплекте со всеми адаптерами — в виде этакой матрёшки. У таких адаптеров есть только один недостаток — карта может вылезать из адаптера при попытке установить симку в слот.

Этого недостатка лишены адаптеры, плакированные с одной стороны пластиковой плёнкой. Например, широко распространены такого рода адаптеры с кличкой «NOOSY».

Гнездо под SIM-карту производится вырубкой (штамповка), в результате чего имеет агрессивно-острые края. Затем заготовка плакируется плёнкой с нижней стороны и эта плёнка перекрывает полость адаптера, не позволяя карте проваливаться насквозь.

Проблема №2. Адаптер цепляется за контакты

Такая конструкция имеет очень острые и немнущиеся углы в области соприкосновения с контактами разъёма. Усердие разъёма по обеспечению надёжного контакта легко прослеживаются на поработавших «мягких» SIM-ках старых типов.

И адаптер очень уверенно и задиристо цепляется за контакты. Обычно вставить агрегат в разъём еще можно, хотя и с опасно-избыточным усилием (вдвигается «по шерсти»), но при вытаскивании («против шерсти») обе части «идут на принцип», и процедура удается только с выдиранием одного-двух контактов разъёма.

Схема адаптера приведена на рисунке. Самым опасным является обозначенное на рисунке внутреннее «ребро» на узкой перекладине адаптера — именно оно выдирает контакты разъёма. Внешнее ребро тоже не сахар — очень затрудняет установку SIM-карты в разъём.

Доработка адаптера

Оправдавшим себя приёмом устранения проблемы является организация (пропиливание) на адаптере плавных «въездов» для контактов разъёма (наклонных канавок с глубиной на входе ~0.2 мм и шириной 1.0÷1.3 мм).

Оптимальным инструментом для доработки представляется «дремель» с цилиндрической (01.1÷1.5 мм) фрезой с твердосплавным напылением (беззубой!).

Им удаётся (при твёрдой руке) пропилить наклонные (~15°) въезды на внутреннем ребре без нарушения нижней плёнки окна SIM-карты. Опиливать ребро по всей длине не рекомендуется — ухудшается фиксация карты в адаптере. А потренироваться можно на наружном ребре (хотя кромку наружного ребра можно просто сгладить надфилем по всей длине).

Результат представлен на картинке. Получилось не очень аккуратно, но проблема решена — карта легко вставляется и извлекается, при этом надёжность контакта не снизилась.

Наружная поверхность адаптера белого цвета, внутренний слой — полупрозрачный, из-за чего на тёмном фоне «въезды» выглядят чёрными. Правый адаптер без SIM-карты и видны блики от «дна гнезда» — нижней плёнки.

А если я уже выдрал контакты SIM-слота?

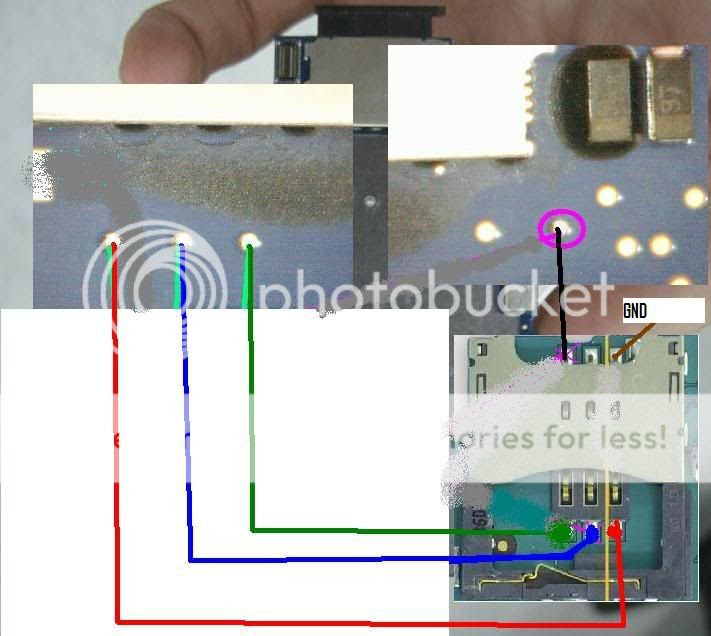

За ремонт такого 100-баксового смартфона стандартные ремонтники запрашивают 5÷7 тыс. руб (они, как правило, «умеют» только заменять материнскую плату целиком, а это $45÷50 только на приобретение). Свой я починил за 800 руб суммарно у «продвинутого» ремонтника, предварительно купив разъем на AliExpress. Но потеря ~4-х дней на поиски подходящей модели среди всех необозначенных моей маркой разъемов и полтора месяца ожидания посылки — это тоже недешево.

#) Кстати (для поисков), для Jiayu G2F подходят двойные SIM-слоты от смартфонов: Lenovo: A505e, A520, A560e, A580, A780t, A800, A2105, P90w, S720, S850E; Huawei: G600, G7300, T00, Y320, Y325, Y518; Coolpads: 7260;

И, как я понимаю, владельцы таких смартфонов вполне могут столкнуться с такой же проблемой. Полагаю, что владельцам SIM-слотов «другой породы» эта информация тоже может пригодиться. Может быть «богу свечка» никому и ничего не освещает, но на душе-то — спокойней!

rones.su

Устройство SIM-карты

Просмотров: 11452

Увеличить шрифт A A A

Начнём с картинки с Википедии:

А кристалл — это и есть основа SIM-карты, в нём и память и процессор и всё остальное, необходимое для работы.

Перейдём к практике — к разбору SIM-карты. Хотел без рекламы, но скрытая реклама всё же есть, для тех кто узнает оператора.

Увидели кристаллик и проводнички, соединяющие металлические контакты с кристаллом. А внутри кристалла ничего, кроме блестящих осколочков разглядеть не удалось.

Ну и красивая картинка с сайта gadgetblog.ru:

Cледующая статья

Поделитесь статьёй с друзьями в социальных сетях! Буду Вам очень признателен.

ru.full-repair.com

SIM Reader

Не будем особо подробно расписывать назначение сим ридера. Стоит только сказать, что с помощью SIM Reader / Writer можно считать информацию (прошивку или часть её) с SIM-карты и перепрошить (переписать считанную или имеющуюся информацию) multiSIM-карты. Устройство, собранное по схеме, позволяет находить необходимые коды Ki и IMSI для добавления уже существующих SIM-карт в multiSIM-карту. IMSI и Ki коды — это основные коды, которые идентифицируют сим-карту у оператора сотовой связи.

В схеме SIM reader использованы распространенные электронные компоненты, которые можно легко купить в любом электронном магазине. Этот SIM reader считывает информацию с сим-карт следующего характера: телефонная книга, SMS, IMSI, ICCID т.д. Вы можете использовать компьютерную программу SimScan v2.01 (ссылка на скачивание ниже) для взлома KI и IMSI, чтобы клонировать сим-карту или создать multiSIM. ВНИМАНИЕ! Создание клонов SIM-карт является противоправным деянием. Схема SIM reader приведена в ознакомительных целях. Администрация сайта xn--80a3afg4cq.xn--p1ai не несёт ответственности за действия радиолюбителей, применивших собранное устройство (SIM reader / writer) в нарушающих действующее законодательство РФ целях. Ладно, это лирическое отступление. Далее…

Питание собранного по схеме SIM reader производится за счет COM-порта компьютера и составляет 5 вольт. Проверить устройство можно “ответом на сброс” с помощью программы SimScan v2.01, используя кнопку “Тест” (ответом на сброс — ATR — answer to reset). Перед проверкой сим ридера подключите его к COM-порту, вставьте SIM карту в держатель и выберите правильный COM-порт и частоту кварцевого резонатора в настройках программы. Как правило, при качественной сборке и монтаже устройство работает сразу без какой-либо донастройки. Дополнительных драйверов не требуется.

Для считывания с SIM карт KI и IMSI кодов можно воспользоваться программой SimScan v.2.01. Затем, руководствуясь рисунком ниже, сделайте следующее. 1) Выберите COM-порт, к которому подключен SIM reader. 2) Выберите нужную частоту кварцевого резонатора. 3) Нажмите кнопку “Тест” для опроса устройства и проверки правильности настроек. 4) После получения ответа от сим ридера можно приступать к считыванию кодов из сим карты. Нажмите “Find KI”. Начнется поиск KI и IMSI кодов, который может занять от 15 минут до нескольких часов. Также вы можете использовать этот SIM reader / writer для чтения и редактирования телефонной книги, SMS, изменение PIN 1 и PIN 2 и т.д. С помощью, например, Sim Card Data Recovery можно даже восстановить удаленные из SIM карты SMS.

В следующей статье расскажем подробнее, как клонировать SIM карты или создать multiSIM карту из нескольких имеющихся у вас сим карт.

Скачать SimScan v.2.01

А так могут выглядеть готовые Sim Readers.

Метки: Телефония

Радиолюбителей интересуют электрические схемы:

Адаптер Memory StickОсциллограф из компьютера

xn--80a3afg4cq.xn--p1ai



Как подключить обычную SIM-карту вместо eSIM

Хотя замена eSIM может оказаться не такой простой, используя паяльник, фен и прямые руки, каждый из вас вполне сможет справиться с этой задачей.

Автор: Dave U. Ramdon

Иногда мобильные устройства, с которыми мы работаем, могут передавать только информацию, имеющую отношение к сотовым системам связи. В этих случаях нас обычно интересуют вещи, наподобие получения учетных записей для APN. Кроме того, пентестеров обычно интересует мониторинг трафика, исходящего от устройства.

Во всех вышеуказанных случаях важно уметь управлять SIM-картами без порчи SIM-карты, которая идет в комплекте с девайсом.

Если на устройстве используются обычные SIM-карты, мы легко можем выполнить замену (чтобы, например, устройство стало подключаться к нашей станции Sysmocom 3G «Network in a Box»).

Однако иногда попадаются встроенные SIM-карты (eSIM). На данный момент используются карты MFF2 eSIM на базе 8-пинового корпуса QFN (хотя если говорить более точно, то используются корпуса DFN-8 или SON-8).

eSIM’ы все чаще используются в устройствах, но эти SIM-карты сложнее заменить на обычные.

Рисунок 1: Сравнение обычной SIM-карты с eSIM, подключенной к разъему

Поскольку информации относительно eSIM не так много, я не смог найти соответствия между пинами обычной SIM-карты и eSIM.

Хотя, по-видимому, такое соответствие есть.

Держа эту гипотезу в голове, далее я покажу, как подключить обычную SIM-карту к устройству, которое поддерживает работу только с eSIM.

1. Извлекаем eSIM

Как и в случае с удалением любого другого элемента с поверхностным монтажом, начинаем c нанесения флюса (хорошего качества) вокруг eSIM. Затем можно воспользоваться насадкой для горячего воздуха в паяльной станции (или дешевым феном). Нагреваем до тех пор, пока не сможем свободно удалить eSIM.

2. Очищаем контактные площадки

Наносим еще флюс на освободившиеся площадки на печатной плате. Используем паяльник для удаления избыточного припоя. Если вы используете хороший флюс, все излишки должны прилипнуть к жалу паяльника. Затем вы сможете перенести припой на проволочный очиститель.

Как только вы по максимуму удалили припой, воспользуйтесь оплеткой (solder wick) для удаления остатков.

Рисунок 2: Удаление излишков припоя

Очистите излишки флюса при помощи изопропанола. В итоге контактные площадки должны стать идеально чистыми:

Рисунок 3: Очищенные контактные площадки (при этом желательно, чтобы паяльные маски повреждены не были)

3. Подключаемся к контактным площадкам

Теперь нужно подключить провода к площадкам. В случае с MFF2 eSIM будут задействованы 5 площадок: 1, 3, 6, 7 и 8. Назначения каждого пина приведено в таблице ниже:

Пин

Функция

1

GND

3

IO

6

CLK

7

RST

8

VCC

Нанесите большое количество флюса. В этом случае вы значительно упростите нанесение припоя. Размер каждой площадки — 0.4 x 0.6 мм. То есть вам понадобится железный наконечник соответствующего размера. Лично я использую наконечники Chisel tip.

Нанесите немного припоя на наконечник, приложите наконечник к площадке так, чтобы припой закрепился, а затем уберите наконечник с площадки. В итоге на площадке должно остаться немного припоя:

Рисунок 4: Площадки с припоем

Зачистите концы проводов (я предпочитаю использоваться цветной провод AWG 30) и прикрепите концы к каждому пину.

Возможно, вам потребуется при помощи клея, требующего разогрева, прикрепить провода к печатной плате, чтобы снять нагрузку с места припоя.

4. Подключаем обычную SIM-карту

Теперь пришло время соединить площадки с нашей SIM-картой. Здесь есть несколько вариантов: через разъем или разобранный адаптер для смарт-карт или напрямую (последним способом я пользоваться не рекомендую из-за недолговечности).

Рисунок 5: Схема подключения обычной SIM-карты

Рисунок 6: Подключенные провода

Заключение

eSIM’ы отличаются от обычных SIM-карт только по форме. Хотя замена eSIM может оказаться не такой простой, используя паяльник, фен и прямые руки, каждый из вас вполне сможет справиться с этой задачей.

Само по себе использование eSIM не является мерой безопасности, но хороший способ немного затруднить жизнь исследователя. Однако, как вы могли убедиться, решение этой проблемы является вполне возможным даже в домашних условиях.

Плата ESP32 оснащена разъемом mini PCIe и слотом для SIM-карты для 4G LTE подключения


Компания LilyGO выпустила еще одну IoT ESP32 плату с WiFi и Bluetooth. Как следует из названия, плата TTGO-T-PCIe включает в себя разъем mini PCIe, который в сочетании с разъемом SIM-карты позволяет использовать 4G LTE mPCIe карту для добавления сотовой связи.

Компания также предлагает дополнительные модемы SIM7000 2G или SIM7600 4G LTE, которые поставляются с антеннами LTE и GPS. Возможно, вы сможете использовать другие mini PCIe модемы сотовой связи, а также mPCIe модемы беспроводной связи, такие как LoRa, спутниковая связь и так далее…

Нажмите, чтобы увеличить

Технические характеристики платы TTGO-T-PCIe:

    • Модуль беспроводной сети – ESP32-WROVER-B с двухъядерным SoC ESP32 с 520 Кб SRAM, WiFi и Bluetooth с встроенными в плату антеннами, а также 4 Мб флэш-памяти и 8 Мб PSRAM
    • Сетевые возможности
      Схема T-PCIE mPCIe разъема – Нажмите, чтобы увеличить
      • 802.11 b / g / n WiFi 4 до 150 Мбит / сек (ESP32)
      • Bluetooth 5.1 LE (ESP32)
      • Дополнительная карта беспроводной связи через слот mPCIe (I2C и USB) + слот для SIM-карты для сотовых сетей 2G и 4G LTE
    • USB – 1x порт USB-C, 1x 4-контактный разъем USB OTG
    • Расширение
      • Разъем Mini PCIe
      • 2x 15-контактных разъема ввода / вывода с GPIO, ADC, touch, DAC, UART, SPI, I2C, SVP / SVN, сброса, 5 В вход, 3. 3 В и GND
    • Отладка – порт USB-C через мост USB-UART CP2104
    • Разное – кнопка включения, EN кнопка, 40 МГц кварцевый генератор
    • Питание
      • 5 В / 1 A через порт USB-C
      • 5-контактный разъем JST для 3.7-4.2 В батареи
      • AXP192 интегральная схема управления питанием
      • Потребляемая мощность в режиме сна – около 700 мА
    • Размеры – 75 x 33 x 10.5 мм (с mPCIe картой?)
    • Вес – 14.5 грамм

Также компания предлагает опционально четыре дополнительных SIMCom mPCIe карты:

    • Модуль SIM7000G для сотовой связи 2G, как показано выше на изображении
    • 4G LTE модуль SIM7600SA с резервным режимом 2G / 3G для Австралии, Новой Зеландии и Южной Америки
    • 4G LTE модуль SIM7600E с резервным режимом 2G / 3G для Европы (EMEA), Южной Кореи и Таиланда
    • 4G LTE модуль SIM7600A с резервным режимом 3G для Северной Америки

Образцы Arduino и Platformio, основанные на библиотеке TinyGSM, а также схемы и техническое описание можно найти на Github.

Схема распиновки TTGO-T-PCIE – Нажмите, чтобы увеличить

Плата LilyGO TTO-T-PCIE можно приобрести на Aliexpress за $8.66 плюс доставка, комплект включает в себя два разъема и провод для батареи. Перечисленные выше карты беспроводной связи можно найти по той же ссылке, например, 2G mPCIE карта продается за $25.20, тогда как 4G карты стоят $35.49. Недавно выпущенная 4G LTE mini PCIE карта Rockchip RM310 (стоимостью $16 плюс доставка) может быть интересным дополнением при условии, что она электрически совместима (обновление: скорее всего, не совместима).

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.

Как правильно сделать распиновку для USB-разъема смартфона или планшета

Практически каждое современное мобильное устройство подключается к сети для подзарядки через стандартизированный USB, mini-USB или micro-USB разъем. Несмотря на общую форму и конструкцию штекеров и гнезд, а также напряжение — 5 В, многие фирмы используют собственную распиновку контактов внутри, видимо, чтобы продавать совместимые комплектующие собственного производства. Тем не менее, знание этих тонкостей позволяет, фактически, заряжать любой смартфон или планшет с каким угодно зарядным устройством.

Распиновка USB разъемов для Philips, LG, Nokia, HTC и Samsung

Устройства, выпущенные под брендами LG, Samsung, HTC, Philips и Nokia могут заряжаться только в том случае, если в гнезде ил штекер закорочены контакты Data- и Data+, помеченные на схеме цифрами 3 и 2. Это значит, что телефон можно зарядить даже через обычный дата-кабель, если закоротить соответствующие контакты в гнезде зарядного устройства самостоятельно.

Распиновка USB разъемов на штекере

Если вместо выходного гнезда на заряднике имеет только выходной шнур, то к нему нужно припаять штекер стандарта micro- или mini-USB. Для того в самом штекере необходимо и соединять между собой контакты, пронумерованные 2 и 3 (в схеме они также обозначаются зеленым и белым цветом). В таком штекере плюс припаивается к контакту 1, а минус — к 5.

Распиновка USB разъемов для смартфонов от Apple

На iPhone контакты Data- и Data+ соединяются с GND (он обозначен номером 4) через резистор с сопротивлением 50 кОм. Они также соединены с контактом 5V через резистор с сопротивлением 75 кОм.

Распиновка на зарядниках для Samsung серии Galaxy

Смартфоны серии Galaxy от компании Самсунг заражаются через штекер micro-USB BM с установленным резистором 200 кОм между контактами 4 и 5. Между 2 (Data-) и 3 (Data+) также стоит закорачивающая перемычка.

Распиновка USB штекеров для зарядки навигаторов от Garmin

Для подзарядки и питания этих устройств используются дата-кабели специальной конструкции. Но из простого mini-USB штекера можно сделать приспособление для питания. Для этого надо перемкнуть контакты 4 и 5. Чтобы можно было заряжать навигатор Garmin от mini-USB, следует соединить эти контакты между собой через резистор с сопротивлением 18 кОм.

Схемы цоколевки для подзарядки планшетных компьютеров

Большинство планшетов требует больших показателей входного тока (почти в 2 раза), чем смартфоны. Кроме того, некоторые производители не предусматривают возможность заряда через гнезда mini- и micro-USB, потому что даже при использовании формата USB 3. 0 сила тока не превысит 0,9 А. Для зарядки нужно монтировать отдельное гнездо, которое затем адаптируется под источник тока. Другой вариант предполагается спаивание переходника из штекеров USB-AM и DC plug 2.0 mm, где к DC подсоединяются контакты 1 и 4.

Распиновка для Samsung Galaxy Tab

Для обеспечения нужных параметров питания в этом случае между Data- и Data+ ставится перемычка, которая соединяется с GND через резистор 10 кОм, а с контактом +5V — через 33 кОм.

Распиновка разъемов зарядных портов

Следующие схемы показывают, как нужно расположить резисторы, чтобы получить номинальное напряжение для зарядных портов. В тех случае, где указано 200 Ом, необходим монтаж перемычки с меньшим сопротивлением.

Классификация портов:

  • SDP — порт для зарядки и передачи данных с допустимым током до 0,5 А;
  • CDP — порт для зарядки и передачи данных с током до 1,5 А;
  • DCP — только зарядочный порт с током до 1,5А;
  • ACA — порт USB-аксессуаров (мышек, клавиатур, HDD, хабов), поддерживающих, как обмен данными, так и зарядку.
Самостоятельная переделка штекера

Чтобы по указанным выше схемам сконструировать нужный штекер, необходимы лишь минимальные навыки работы с паяльником. Работа ведется только с минусовым и плюсовым контактами. Достаточно взять любой адаптер с выходом 5V, отрезать USB-коннектор, зачистить и залудить провода. Аналогичные действия проводятся с подсоединяемым USB-разъемом. Далее провода спаиваются по схеме. Сначала каждое соединение нужно замотать изолентой отдельно, а затем — обмотать провода между собой вместе, чтобы они не болтались свободно. Для этого также можно воспользоваться термоклеем.

Электрические расчеты — iOS App

Электрические расчеты являются лучшим приложением в секторе электроэнергии, он имеет много вычислений, которые могут помочь вам в вашей работе. Он не может пропустить в вашем смартфоне! Расчет сечения провода Расчет падения напряжения Расчет силы тока Расчет напряжения Расчет активной мощности Расчет полной мощности Расчет реактивной мощности Расчет коэффициента мощности Расчет сопротивления Максимальная длина провода Рабочий ток Система заземления Мин. ток короткого замыкания (приблизительный метод) Сопротивление проводника Цветовой код резистора Цветовой код индуктивности Цветовое значение резисторов Коды SMD резисторов Кодировка конденсаторов Коды индуктивности Предохранители Соединение резисторов Соединение конденсаторов Гасящий резистор Резистор для светодиода Время работы аккумулятора Первичная/Вторичная обмотка трансформатора Длина антенны Калькулятор дискового пространства и полосы пропускания для систем CCTV Эффект Джоуля Ток двигателя Мощность двигателя Напряжение двигателя Коэффициент мощности двигателя (КПД) КПД двигателя Двигатель из трехфазного в однофазный Конденсаторный запуск однофазного двигателя Схема трехфазного электродвигателя (6 отведений от обмотки) Схема трехфазного электродвигателя (9 отведений от обмотки) Схема трехфазный электродвигатель (12 отведений от обмотки) Класс изоляции двигателя Преобразование мощности Американский калибр проводов AWG/мм² Таблица преобразования SWG Преобразование сечения Преобразование длины Преобразование напряжения (Амплитуда) Преобразование энергии Преобразование температуры Преобразование давления Преобразование А•ч/кВт•ч Преобразование Гаусс/Тесла Преобразование RPM (об/мин) — рад/с — м/с Преобразование крутящего момента Преобразование битов и байтов Преобразование угловых мер Категории применения предохранителей UL/CSA класс предохранителей Стандартные значения резисторов Токо-временные характеристики Таблица удельного сопротивления и проводимости Таблица стандартных падений напряжения Размеры и вес кабелей Классы защиты IP Классы приборов Разрешение систем видеонаблюдения (CCTV) Цветовые коды и данные термопар Электрические символы Электричество во всем мире Типы вилок и розеток IEC 60320 разъемы Гнезда C-формы (IEC 60309) Разъемы Nema Цветовая кодировка проводов Приставки СИ Единицы измерения Размеры трубы Кабели Ethernet (RJ-45) Распиновка Ethernet с поддержкой PoE RJ-9,11,14,25,48 Распиновка Scart Распиновка USB Распиновка HDMI Распиновка VGA Распиновка DVI Распиновка RS-232 Распиновка разъема FireWire (IEEE1394) Распиновка разъемов Молекс Распиновка SATA Распиновка Apple Lightning Распиновка разъема док-станции Apple Распиновка DisplayPort Распиновка PS/2 Цветовая кодировка волоконно-оптического кабеля Распиновка светодиодов Распиновка Raspberry PI Распиновка ISO 10487 (Автомобильное аудио) Распиновка OBD II Распиновка XLR (Аудио/DMX) Распиновка MIDI Распиновка Jack Цветовая маркировка разъемов RCA Распиновка Thunderbolt Распиновка SD карты Распиновка СИМ-карты Распиновка дисплея LCD 16×2 Распиновка IO-Link список переводчиков: https://www. gallinaettore.com/ios-apps/electrical_calculations/#languages Пожалуйста, не используйте рейтинговой системы сообщать об ошибках! вместо контакта.

Схема контактов интерфейса смарт-карты

(SIM-карты) @ pinoutguide.com

Есть две широкие категории ICC. Карты памяти содержат только компоненты энергонезависимой памяти и, возможно, специальную логику безопасности. Карты микропроцессора содержат энергозависимую память и компоненты микропроцессора. Смарт-карта, чип-карта или карта с интегральной схемой (ICC) — это любая карта карманного размера со встроенными интегральными схемами.

Смарт-карты

могут обеспечивать идентификацию, аутентификацию, хранение данных, надежную аутентификацию безопасности для единого входа (SSO) и обработку приложений.

Физические, электрические и другие характеристики смарт-карт описаны в сериях стандартов ISO / IEC 7810 и ISO / IEC 7816.

Распиновка смарт-карты (SIM-карты)

Штифт Имя Описание
C1 VCC Вход источника питания +5 В постоянного тока (дополнительное использование картой)
C2 СБРОС Сигнал сброса, используемый для сброса связи карты. Либо используется сам по себе (сигнал сброса подается с интерфейсного устройства), либо в сочетании со схемой управления внутренним сбросом (дополнительное использование картой). Если реализован внутренний сброс, подача напряжения на Vcc является обязательной
C3 ЧАСЫ Обеспечивает карту синхронизирующим сигналом, на основе которого определяется синхронизация передачи данных.
C4 ЗАБРОНИРОВАН AUX1, опционально используется для интерфейсов USB и других целей.
C5 GND Заземление (опорное напряжение)
C6 Vpp Вход для программирования напряжения (опция). Этот контакт может использоваться для подачи напряжения, необходимого для программирования, или для стирания внутренней энергонезависимой памяти. ISO / IEC 7816-3: 1997 обозначил это как напряжение программирования: вход для более высокого напряжения для программирования постоянной памяти (например, EEPROM). ISO / IEC 7816-3: 2006 определяет его SPU, как для стандартного, так и для частного использования, в качестве ввода и / или вывода.
C7 I / O Вход или выход для последовательных данных (полудуплекс) на интегральную схему внутри карты.
C8 ЗАБРОНИРОВАН AUX2, дополнительно используется для интерфейсов USB и других целей.

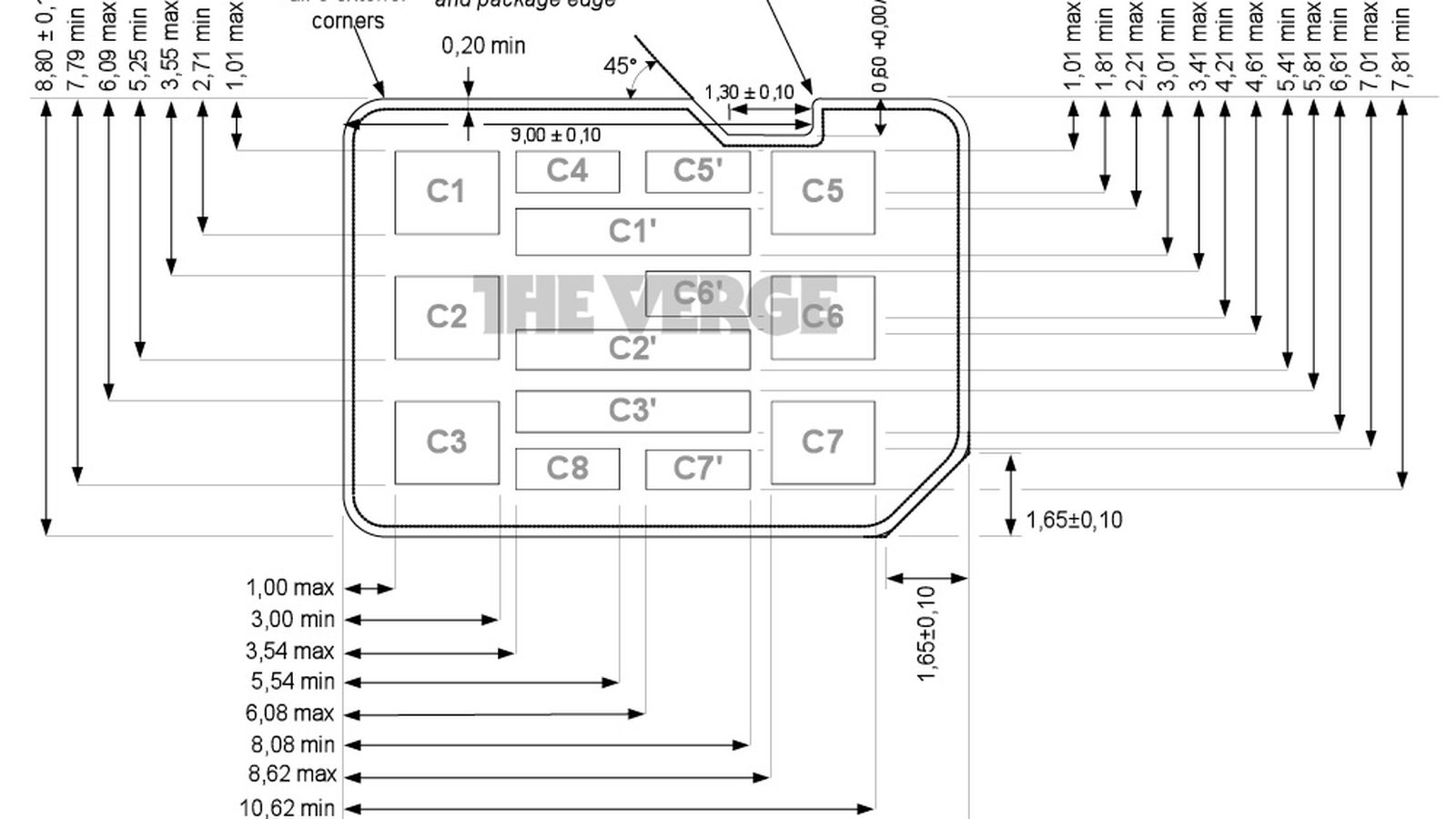

Обратите внимание на то, что форма разъема может быть разной:

Изображение из Википедии:

Диалог между интерфейсным устройством и картой должен осуществляться посредством последовательных операций:

  • подключение и активация контактов устройством сопряжения
  • сброс карты
  • ответ на сброс по карте
  • последующий обмен информацией между картой и интерфейсным устройством
  • отключение контактов устройством сопряжения

Сопряжение смарт-карты — непростая задача. Вот схема кабеля адаптера интерфейса смарт-карты к ПК.

Описание распиновки

Simcard @ Pinouts.ru

Описание распиновки Simcard @ Pinouts.ru

схема


схема
добавить эту страницу в закладки

6-контактный специальный разъем Simcard на карте

контакт карты Описание
1 Vcc
2 Сброс
3 CLK
4 GND
5 Vpp
6 I / O
Эта информация должна быть верной, но может быть и нет. Вы можете помочь нам улучшить эту веб-страницу!
Вы можете подтвердить правильность этого документа (будьте осторожны) или сообщить об ошибке в документе (ошибка может быть описана на следующей веб-странице). Результат вашей отправки будет использован для расчета статуса документа, показанного внизу этой страницы.
[Обсудить на форуме] [Вернуться к индексу] [Добавить новую распиновку]
[Сообщить об ошибке или обновлении] Эта информация поддерживается распиновкой.ru и предоставляется только для ознакомления.
Были предприняты усилия, чтобы убедиться в их правильности, но ответственность за проверку правильности данных для их приложения лежит на пользователе
.
188 просмотров с 12 февраля 2005 г.

Что такое сим-карта?


Это металл, покрытый пластиковым покрытием, который мы используем для вставки в мобильный телефон, известен как SIM-карта модуля идентификации абонента, которая была идентифицирована двумя номерами, а именно идентификатором интегральной схемы (ICC-ID) и международным идентификационным номером мобильного абонента

Сим-карта содержит текстовые сообщения, телефонные контакты и историю звонков с датой и временем. Эта информация не может быть украдена мобильным оператором, она всегда конфиденциальна для пользователя

.

Системы безопасности на SIM-карте

Во-первых, SIM-карта поддерживает протокол аутентификации в виде алгоритмов и ключей, так что ни один неавторизованный пользователь не может получить удаленный доступ к вашей информации. Во-вторых, криптографический язык гарантирует вашу конфиденциальность, шифруя ваши данные, декодируя их, когда это необходимо, и подтверждая, когда информация достигает места назначения. В-третьих, SIM-карта поддерживает протокол мошенничества, который предотвращает изменение данных или получение неоплаченных услуг.

  • Сеть будет защищать нашу сим-карту с PUK-кодом
  • Поддерживается толщина 1 мм.

Спецификация SIM-карты


Схема контактов SIM-карты

Компоненты SIM-карты 8 PIN

1. 2 дополнительных пэда для USB

2. Часы
3. Сброс
4. VCC (источник питания)
5. GND
6. VPP
7. I / O

Распиновка сим-карты 6 контактов

Контакты для сим-карты

а также мы можем описать sim-карту в PIN-кодах, которые имеют 8 контактов на SIM-карте.

  1. VCC (источник питания)
  2. RST (Остальное)
  3. CLK (Часы)
  4. D + (межчиповый USB)
  5. GND (земля)
  6. VPP (мощность программирования напряжения)
  7. D- (USB межчиповый)

Описание контактов Sim-карты

VCC

VCC — это обозначение электроники, которое относится к напряжению от источника питания, подключенного к клемме «коллектор» биполярный транзистор.В биполярном транзисторе NPN это будет + VCC, в то время как в транзисторе PNP это будет VCC

VPP

VPP — напряжение программирования мощности. Короче говоря, это всего лишь необходимо, если вы собираетесь поменять или записать во внутреннюю память SIM карта

GnD

GnD : этот вывод является ЗЕМЛЕЙ для интегральной схемы и связанные сигналы. Необходимо соблюдать осторожность, чтобы избежать скачков напряжения, когда устройство работает в обычном режиме.

Больше информации от пользователей о том, что они чувствуют в реальной жизни.

Поддельные вышки сотовой связи становятся обычным явлением. Хакеры используют IMSI и MSIN для обратного поиска. Они получают имена и адреса подписчиков через общедоступные базы данных и таблицы поиска идентификаторов вызывающих абонентов. Затем найдите адреса для поиска и другую информацию. Затем, в следующий раз, когда пользователь подключается к фальшивой башне, инициируется ложный звонок, и он притворяется кем-то важным и предоставляет вам собранную информацию, таким образом пытаясь завоевать ваше доверие.Они запрашивают дополнительную информацию, чтобы украсть личность.

OPENGEAR 8-ми последовательная прямая распиновка CISCO, внешнее питание, 2GbE Ethernet, сотовая связь Verizon LTE, две SIM-карты, 2 DIO и 2 выходных порта коммутатор

OPENGEAR 8-ми последовательная прямая распиновка CISCO, внешнее питание, 2GbE Ethernet, сотовая связь Verizon LTE, две SIM-карты, Переключатель на 2 порта DIO и 2 порта вывода

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Цена со скидкой 1 423,24 долл. США Обычная цена $ 1 547,00

8-ми последовательная прямая распиновка CISCO, внешнее питание, 2GbE Ethernet, сотовая связь Verizon 4G LTE, две SIM-карты, 2 порта DIO и 2 выходных порта коммутатор

Производитель продукта № ACM7008-2-LMV

Описание:

Opengear Resilience Gateway обеспечивает бесперебойную работу в филиалах, розничных магазинах, киосках и других удаленных объектах. Выявление и устранение проблем на границе сети до того, как они станут сбоями, с помощью Smart OOB ™. Максимально увеличьте устойчивость WAN с помощью переключения при отказе от сотовой связи ™ к сетям 4G LTE и встроенным функциям работы с несколькими несущими.

  • 4-8 последовательных портов, внеполосное управление сетевыми и серверными устройствами
  • Smart OOB выходит за рамки традиционного внеполосного управления
  • Записывать контрольные журналы во встроенное локальное хранилище 4 ГБ для устранения неполадок и соответствия
  • Надежная безопасность, PCI DSS 3.2, FIPS140-2, SSL и SSH, межсетевой экран с отслеживанием состояния, OpenVPN и IPsec

Технические характеристики:

8-ми последовательный порт Cisco Straight, внешнее питание, 2 GbE Ethernet, сотовая связь Verizon 4G LTE, две SIM-карты, 2 порта DIO и 2 порта вывода

© Matrix Solutions Inc. , 2016 г. Все права защищены. Серия

SF72 (разъем для нано-SIM-карты) | Разъемы

Условия использования

При запросе, получении и / или загрузке 3D-данных из Japan Aviation Electronics Industry, Limited (далее именуемой «JAE» или «Мы») вы соглашаетесь соблюдать следующие условия использования. .Условия использования могут быть изменены в любое время без предварительного уведомления.

При запросе, получении и / или загрузке 3D-данных из JAE вы соглашаетесь соблюдать следующие положения и условия использования. Условия использования могут быть изменены в любое время без предварительного уведомления.

  1. 3D-данные, предоставленные JAE, могут быть удалены или изменены в любое время без предварительного уведомления.
  2. 3D-данные, предоставленные JAE, предназначены исключительно для использования первоначальным лицом, которым эти данные были запрошены.
  3. Авторские права на данные
  4. 3D, предоставленные JAE, принадлежат JAE, и их нельзя изменять или передавать третьим лицам.
  5. Простые трехмерные данные
  6. JAE должны использоваться только для подтверждения размеров и только в справочных целях.
  7. Вы признаете, что такая информация и материалы могут содержать непреднамеренные неточности или ошибки, и мы прямо исключаем ответственность за любые такие неточности или ошибки в максимальной степени, разрешенной законом.
  8. Вы используете любую информацию или материалы на этом веб-сайте исключительно на свой страх и риск, за который мы не несем ответственности. Вы несете ответственность за то, чтобы любые продукты, услуги или информация, доступные через этот веб-сайт, соответствовали вашим конкретным требованиям.
  9. Этот веб-сайт содержит материалы, которые принадлежат компании JAE или лицензированы для нее. Воспроизведение запрещено, кроме как в соответствии с уведомлением об авторских правах, которое является частью этих условий.
  10. Несанкционированное использование 3D-данных JAE может повлечь за собой иск о возмещении ущерба и / или стать уголовным преступлением.
  11. Содержание страниц и данные, представленные на этом веб-сайте, предназначены только для вашей общей информации и использования. Он может быть изменен без предварительного уведомления.
  12. Предоставленная вами контактная информация может быть использована JAE, дочерними компаниями JAE и / или авторизованным торговым представителем JAE в вашем регионе для маркетинговых и коммерческих целей.Тем не менее, вы можете запросить запрет на участие в маркетинговых электронных письмах, телефонных звонках, письмах и т. Д., Связавшись с [email protected] .
  13. Предоставленная вами контактная информация может быть использована JAE в маркетинговых и коммерческих целях. Однако вы можете запросить запрет на участие в маркетинговых электронных письмах, телефонных звонках, письмах и т. Д., Связавшись с [email protected] .
  14. Личная информация, предоставленная вами, будет использоваться и обрабатываться в JAE в строгом соответствии со следующей Политикой конфиденциальности:

    ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ


    Это важное замечание относительно вашей конфиденциальности и того, как Japan Aviation Electronics Industry, Limited (именуемая в настоящей политике «мы», «наш», «нас» или «JAE») собирает и использует ваши личные данные. .Мы хотим быть открытыми и прозрачными с вами, и поэтому рекомендуем вам обращаться к нам, если у вас есть какие-либо вопросы об этой политике или способах использования ваших личных данных.

    Мы серьезно относимся к нашим обязательствам по обеспечению конфиденциальности и обязуемся защищать и уважать вашу конфиденциальность.

    Эта политика устанавливает основу, на которой мы будем обрабатывать любые личные данные, которые мы получаем от вас или которые вы нам предоставляете. Пожалуйста, внимательно прочтите следующее, чтобы понять наши взгляды и практику в отношении ваших личных данных и то, как мы будем обращаться с ними.

    В целях применимого законодательства о конфиденциальности контролером данных является Japan Aviation Electronics Industry, Limited, 21-1, Dogenzaka 1-chome, Shibuya-ku, Tokyo 150-0043, Japan.

    Вопросы относительно этой политики следует направлять по адресу [email protected] . Любые вопросы о действии этой политики или любые опасения, что политика не соблюдается, следует в первую очередь направлять в LD_Personal_Info_Contact @ jae.co.jp .

    1. 1. Какую информацию о вас мы храним?
      Мы можем собирать, хранить и использовать персональные данные о вас (именуемые в настоящей политике конфиденциальности как персональные данные):
      1. личная информация, которую вы предоставляете нам через наш веб-сайт, например, используя эту форму «3D-запрос данных».
      2. Любая личная информация, которую вы предоставляете нам во время взаимодействия с нами.
      3. Информация, собранная с помощью файлов cookie, используемых на нашем веб-сайте. Наш веб-сайт использует файлы cookie, чтобы отличать вас от других пользователей нашего веб-сайта. Это помогает нам обеспечить вам удобство при просмотре, а также позволяет нам улучшить работу нашего веб-сайта. Подробную информацию о файлах cookie, которые мы используем, и целях, для которых мы их используем, см. В нашей Политике в отношении файлов cookie (https: // www.jae.com/en/cookies-law/ ).
      4. Информация, предоставленная нам сторонними поставщиками услуг, с которыми мы работаем, например поставщиками аналитики.
    2. 2. Как мы будем использовать вашу личную информацию и на какое правовое основание мы полагаемся для этого?
      Мы будем использовать вашу личную информацию только тогда, когда это разрешено законом.Когда мы используем вашу личную информацию, у нас должно быть законное основание для этого. Ниже приведены (среди прочего) правовые основания, по которым мы можем использовать вашу личную информацию:
      1. Если вы предоставили нам свое согласие на это;
      2. Если нам необходимо выполнить договор, который мы заключили с вами, или предпринять шаги для заключения договора с вами;
      3. Если нам необходимо выполнить юридическое обязательство, которому мы подчиняемся;
      4. Если это преследует наши законные интересы (или интересы третьей стороны), и ваши интересы и основные права не имеют приоритет над этими интересами.
        В частности, мы будем использовать вашу личную информацию в следующих случаях:
      5. Ваши контактные данные для предоставления вам информации о наших продуктах и ​​услугах. Это может включать техническую информацию и / или маркетинговую информацию — в соответствии с нашими законными интересами по информированию вас о наших продуктах, услугах и бизнес-обновлениях.
      6. Работа с вашим запросом, сделанным с помощью этих форм «3D-запроса данных» на нашем веб-сайте — в соответствии с нашими законными интересами, чтобы обеспечить быстрое и эффективное рассмотрение вашего запроса.
      7. Ваши контактные данные для облегчения деловых отношений между вашей компанией и нашей — в соответствии с нашими законными интересами ведения повседневных деловых отношений с вашей компанией.
      8. Для администрирования нашего веб-сайта и внутренних операций, включая устранение неполадок, анализ данных, тестирование, исследования, статистические и опросы, — в соответствии с нашими законными интересами (чтобы лучше понять, как люди взаимодействуют с нашим веб-сайтом, и решить любые проблемы, которые могут возникнуть).
      9. Для передачи сторонним поставщикам услуг — в соответствии с нашими законными интересами (передача на аутсорсинг для повышения эффективности и результативности).
      10. Чтобы связаться с вами, если мы хотим использовать вашу информацию для целей, не указанных в этой политике, — для соблюдения юридических обязательств.
      11. Ваши контактные данные для предоставления вам информации о наших продуктах и ​​услугах.Это может включать маркетинговую информацию — если вы являетесь потребителем и предоставили нам свое согласие на это.
    3. 3. Что произойдет, если поменяется цель?
      Мы будем использовать вашу личную информацию только в тех целях, для которых мы ее собрали, за исключением случаев, когда мы обоснованно считаем, что нам нужно использовать ее по другой причине, и эта причина совместима с первоначальной целью.Если нам потребуется использовать вашу личную информацию для несвязанных целей, мы уведомим вас и объясним правовую основу, которая позволяет нам это сделать.
    4. 4. С какими третьими лицами мы можем передавать вашу личную информацию?
      Мы требуем от третьих лиц уважать безопасность вашей личной информации и обращаться с ней в соответствии с законом. Например, когда мы поручаем сторонним поставщикам услуг, мы проводим надлежащую проверку этих поставщиков, чтобы гарантировать, что они относятся к вашей личной информации так же серьезно, как и мы.
      Мы можем передавать вашу личную информацию следующим типам третьих лиц:
      1. Поставщики технической поддержки, например, помогающие с нашим сайтом.
      2. Профессиональные консультанты, такие как юристы, бухгалтеры и бизнес-аналитики.
      3. Провайдеры, которые помогают нам эффективно и безопасно сопоставлять и систематизировать информацию.
      4. Сторонние компании, предоставляющие услуги хостинга программного обеспечения, которые предоставляют нам программные решения.
      5. провайдеров, которые размещают наши серверы в своих центрах обработки данных в Великобритании, США и на Тайване.
      6. Поставщики облачных хранилищ для резервного копирования наших данных.
      7. Наши дочерние предприятия.
    5. 5. Хранение данных Как долго мы будем использовать вашу личную информацию?
      Мы будем хранить вашу личную информацию только до тех пор, пока это необходимо для достижения целей, для которых мы ее собрали.
      Мы оцениваем соответствующий срок хранения различной информации на основе размера, объема, характера и чувствительности этой информации, потенциального риска причинения вам вреда от несанкционированного использования или раскрытия этой информации, целей, для которых мы используем эту информацию, применимо. юридические требования к хранению этой информации и возможность достижения этих целей другими способами.
      1. Срок хранения вашей личной информации зависит от ряда обстоятельств.Например:
      2. В тех случаях, когда мы собирали вашу личную информацию в процессе ведения бизнеса вами и нашими организациями, мы будем хранить вашу личную информацию до тех пор, пока этот бизнес продолжается, или пока у нас есть коммерческий интерес в хранении вашей личной информации, Например, с целью ведения бизнеса в будущем.
      3. Если вы используете наш веб-сайт и активирован один из наших файлов cookie, этот файл cookie будет работать в течение периода, указанного в нашей Политике использования файлов cookie.
    6. 6. Где мы храним ваши личные данные
      Электронные версии вашей личной информации хранятся на наших серверах в Японии. Мы также можем передавать личные данные на наши серверы в Великобритании, США и на Тайване. Мы внедрили соответствующие меры безопасности между нашей дочерней компанией в Великобритании и нами, а также другими дочерними компаниями, чтобы обеспечить законную передачу персональных данных за пределы Европейской экономической зоны.
      Если мы используем сторонних поставщиков услуг для оказания нам помощи, ваша личная информация также может храниться в соответствии с их практикой и процедурами. Мы требуем от третьих лиц уважать вашу личную информацию и обращаться с ней в соответствии с законом.
    7. 7. Права доступа, исправления, стирания, ограничения, передачи и переносимости
      Ваши права в связи с вашей личной информацией

      При определенных обстоятельствах по закону вы имеете право:
      1. Запросить доступ к вашей личной информации (известный как «запрос доступа к субъекту данных»). Это позволяет вам получать копию личной информации, которую мы храним о вас, и проверять, что мы ее обрабатываем на законных основаниях.
      2. Запросить исправление личной информации, которую мы храним о вас. Это позволяет вам исправить любую неполную или неточную информацию о вас, которую мы храним.
      3. Запросить удаление вашей личной информации. Это позволяет вам попросить нас удалить или удалить личную информацию, когда у нас нет веских причин для продолжения ее обработки.Вы также имеете право попросить нас прекратить обработку личной информации, если мы полагаемся на законный интерес, и в вашей конкретной ситуации есть что-то, что заставляет вас возражать против обработки на этом основании.
      4. Запросить ограничение обработки вашей личной информации. Это позволяет вам попросить нас приостановить обработку вашей личной информации, например, если вы хотите, чтобы мы установили ее точность или причину ее обработки.
      5. Запросить передачу вашей личной информации другому лицу.
      Если вы хотите просмотреть, проверить, исправить или запросить удаление вашей личной информации, возразить против обработки ваших личных данных или запросить передачу копии вашей личной информации другой стороне, пожалуйста, свяжитесь с [email protected] .
    8. 8. Обычно комиссия не взимается
      Вам не нужно будет платить за доступ к вашей личной информации (или за использование любых других прав). Однако мы можем взимать разумную плату, если ваш запрос на доступ явно необоснован или чрезмерен. В качестве альтернативы мы можем отказать в удовлетворении запроса в таких обстоятельствах.
    9. 9. Что нам от вас может понадобиться
      Нам может потребоваться запросить у вас конкретную информацию, чтобы помочь нам подтвердить вашу личность и обеспечить ваше право на доступ к любой личной информации (или для осуществления любых других ваших прав). Это мера безопасности, гарантирующая, что личная информация не будет раскрыта другому лицу, которое не имеет права на ее получение.
    10. 10.Право на отзыв согласия
      В ограниченных случаях, когда вы могли дать свое согласие на сбор, обработку и передачу вашей личной информации для определенной цели, вы имеете право отозвать свое согласие на эту конкретную обработку в любое время. Чтобы отозвать свое согласие, свяжитесь с [email protected] .
      Если мы предоставляем вам маркетинговую информацию, вы также можете изменить свои маркетинговые предпочтения, используя кнопку отказа от подписки в нижней части наших маркетинговых электронных писем, отправленных вам.
      Как только мы получим уведомление о том, что вы отозвали свое согласие, мы больше не будем обрабатывать вашу личную информацию для целей или целей, на которые вы первоначально согласились, если у нас нет другого законного основания для этого.
    11. 11. Что произойдет, если вы не предоставите личную информацию?
      Если вы не предоставите определенную информацию по запросу, мы не сможем выполнить договор, который мы заключили с вами (например, предоставить вам наши продукты или услуги), или нам могут помешать соблюдение наших юридических обязательств (например, для обеспечения здоровья и безопасности посетителей нашего помещения).
    12. 12. Право на подачу жалобы
      Вы имеете право подать жалобу, если хотите. Организация, осуществляющая надзор за нашей обработкой, — это Управление комиссара по информации, с которым можно связаться в письменной форме в офисе комиссара по информации, Wycliffe House, Water Lane, Wilmslow, Cheshire, SK9 5AF, по телефону (0303 123 1113) или по электронной почте ( casework @ ico.org.uk ).
    13. 13. Изменения в этом уведомлении о конфиденциальности
      Мы можем изменять, модифицировать, добавлять или удалять части этой политики в любое время, и любые изменения вступают в силу немедленно.
      Любые изменения, которые мы вносим в нашу политику конфиденциальности, будут опубликованы на этой странице и, при необходимости, уведомлены вам.

Перед «Отправить» установите флажок, чтобы показать свое согласие с приведенными выше условиями использования.

Arduino MKR GSM 1400 | Официальный магазин Arduino

Arduino MKR GSM 1400 использует преимущества сотовой сети в качестве средства связи. Сеть GSM / 3G покрывает большую часть поверхности земного шара, что делает этот вариант подключения очень привлекательным, когда других вариантов подключения не существует.Если вы планируете построить шлюз к своей собственной сети удаленных датчиков или вам нужно одно устройство, отправляющее текстовое сообщение, когда событие происходит на другом конце страны, MKR GSM 1400 поможет вам быстро реализовать решение. чтобы удовлетворить ваши потребности.

Основным процессором платы является 32-разрядный SAMD21 Arm® Cortex®-M0 с низким энергопотреблением, как и на других платах семейства Arduino MKR. Связь GSM / 3G осуществляется с помощью модуля от u-blox, SARA-U201, чипсета с низким энергопотреблением, работающего в различных диапазонах сотового диапазона (GSM 850 МГц, E-GSM 1900 МГц, DCS 1800 МГц, PCS 1900 МГц).Кроме того, безопасная связь обеспечивается криптографическим чипом Microchip® ECC508. Кроме того, здесь есть зарядное устройство и разъем для подключения внешней антенны.

Облако Arduino IoT

Используйте свою плату MKR в облаке Интернета вещей Arduino — простой и быстрый способ обеспечить безопасную связь для всех ваших подключенных вещей.

ПОПРОБУЙТЕ ARDUINO IOT CLOUD БЕСПЛАТНО

(Открывается в новой вкладке)

GSM

В Arduino мы сделали подключение к сети GSM таким же простым, как мигание светодиода.Вы можете устанавливать или принимать звонки, отправлять и получать текстовые сообщения и получать доступ к сетям передачи данных для обмена данными с различными типами серверов. Вы даже можете создать свой собственный сервер, работающий в сети передачи данных GPRS! Конкретный набор примеров, которые мы предоставляем для MKR GSM 1400, можно найти на справочной странице библиотеки MKRGSM.

Совместимость с другими облачными сервисами

Также можно подключить вашу плату к различным облачным сервисам, в том числе к собственному Arduino. Вот несколько примеров того, как подключить MKR GSM 1400 к:

  • Blynk: простой проект нашего сообщества, подключающийся к Blynk для управления вашей платой с телефона для дистанционного управления двумя разными реле
  • Google IoT Cloud: здесь пример отправки данных в Google IoT Cloud с использованием MQTT и JSON
  • SORACOM Air IoT: конкретный случай использования платформы SORACOM о том, как подключиться для отправки и графических данных с датчика температуры
  • Местоположение GSM + Карты Google: в следующем примере показано, как локализовать вашу плату, отправив SMS, которое получит местоположение платы из инфраструктуры GSM.
  • Таблицы Google через Arduino IoT Cloud: собирают данные с промышленного датчика, отправляют их через Arduino IoT Cloud через сотовую сеть, а оттуда в GSheet с помощью веб-перехватчиков; этот пример покажет вам, как это сделать

Обеспечение подключения

Опция по умолчанию для MKR GSM 1400 НЕ включает SIM-карту, вы можете подключить плату к любому оператору по вашему выбору. Однако, если вас интересует вариант покрытия по всему миру для вашего решения, в Arduino мы создали пакет Arduino SIM — MKR GSM. Пакет, который включает в себя эксклюзивную SIM-карту Arduino, позволит подключить вашу плату к сети (почти) из любой точки мира и подключиться к Arduino IoT Cloud (только). Также возможно приобретение SIM-карты отдельно.

SIM-карта Arduino отправляет данные только в облако Arduino IoT. Таким образом, мы предоставляем вам безопасный канал связи от устройства к панели управления.Как только данные попадают в Arduino IoT Cloud, их можно связать с другими платформами и сервисами через веб-перехватчики или Arduino IoT API.

Питание от аккумулятора

Его порт USB может использоваться для подачи питания (5 В) на плату. Он имеет схему зарядки Li-Po, которая позволяет плате работать от батареи или внешнего источника 5 В, заряжая батарею Li-Po при работе от внешнего источника питания. Переключение с одного источника на другой происходит автоматически.

Для связи по сотовым сетям требуются пики тока, превышающие максимально допустимые для порта USB.В то время как порт достигает 500 мА, типичное квитирование GSM (когда плата загружается и регистрируется у сетевого провайдера) может легко достичь пикового значения 2 А. Поэтому рекомендуется либо предоставить источник с более высоким пределом тока, чем Vin, либо иметь LiPo аккумулятор емкостью не менее 2500 мАч.

Связанные платы

Если вы все еще выбираете правильный беспроводной протокол для своего решения, семейство Arduino MKR может предложить несколько альтернатив:

  • MKR FOX 1200: для ваших решений ЕС в инфраструктуре Sigfox.Посетите страницу продукта здесь.
  • MKR WAN 1310: , если вы хотите поэкспериментировать с LoRa® или LoRaWAN ™. Подробнее читайте здесь. У нас также есть шлюз LoRa®, если вы хотите построить свою собственную инфраструктуру.
  • MKR NB 1500: , если ваше решение создано на основе узкополосного Интернета вещей. Об этом подробнее здесь.

Начало работы

Раздел «Приступая к работе» содержит всю информацию, необходимую для настройки платы, использования программного обеспечения Arduino (IDE) и начала возиться с кодированием и электроникой.Если вы хотите узнать больше о MKRGSM API Arduino, посетите эту справочную страницу.

Нужна помощь?

Посетите форум Arduino, чтобы узнать о языке Arduino или о том, как создавать свои собственные проекты с помощью Arduino. Если вам нужна помощь с вашей платой, свяжитесь с официальной службой поддержки пользователей Arduino, как описано на нашей странице контактов.

Гарантия

Здесь вы можете найти информацию о гарантии на вашу плату.

SIM900A Распиновка, характеристики и техническое описание модуля GMS

SIM900A Модуль GMS

SIM900A Модуль GMS

Распиновка модуля SIM900A GMS

Нажмите, чтобы увеличить

SIM900A — это легко доступный модуль GSM / GPRS , используемый во многих мобильных телефонах и КПК. Модуль также можно использовать для разработки IOT (Интернета вещей) и встроенных приложений. SIM900A — это двухдиапазонный модуль GSM / GPRS, работающий на частотах EGSM 900MHz и DCS 1800MHz. SIM900A поддерживает многослотовую GPRS класс 10 / класс 8 (опционально) и поддерживает схемы кодирования GPRS CS-1, CS-2, CS-3 и CS-4.

Конфигурация распиновки GSM-модуля SIM900A

SIM900A — это 68-контактное устройство, как показано на схеме контактов . Ниже мы опишем функцию каждого вывода.

Номер контакта

Имя контакта

Описание

1

PWRKEY

Вход напряжения для PWRKEY. PWRKEY следует опустить, чтобы включить или выключить систему.

Пользователь должен удерживать нажатой кнопку в течение короткого времени при включении или выключении системы, потому что системе требуется запас времени для подтверждения программного обеспечения.

2

PWRKEY_OUT

Соединение PWRKEY и PWRKEY_OUT на короткое время, затем отпускание также может включить или выключить модуль.

3

DTR

Терминал данных готов [Последовательный порт]

4

РИ

Индикатор звонка [последовательный порт]

5

DCD

Обнаружение переноса данных [Последовательный порт]

6

DSR

Набор данных готов [Последовательный порт]

7

CTS

Отменить отправку [Последовательный порт]

8

РТС

Запрос на отправку [Последовательный порт]

9

TXD

Передача данных [Последовательный порт]

10

RXD

Получение данных [Последовательный порт]

11

DISP _CLK

Часы для дисплея [Интерфейс дисплея]

12

DISP_DATA

Вывод данных дисплея [Интерфейс дисплея]

13

DISP _D / C

Выбор данных или команды дисплея [Интерфейс дисплея]

14

DISP _CS

Включение дисплея [Интерфейс дисплея]

15

VDD_EXT

2. Выходной блок питания 8В

16

NRESET

Вход внешнего сброса

17,18,29,39,45,

46,53,54,58,59,

61,62,63,64,65

ЗЕМЛЯ

Земля

19

MIC_P

Микрофон положительный

20

MIC_N

Минус микрофона

21

SPK_P

Положительный динамик

22

СПК_N

Минус динамика

23

LINEIN_R

Вход правого канала [Внешние линейные входы доступны для прямого микширования или мультиплексирования сгенерированных извне аналоговых сигналов, таких как полифонические тоны от внешней ИС мелодии или музыки, генерируемой ИС или модулем FM-тюнера. ]

24

LINEIN_L

Вход левого канала

25

АЦП

Аналого-цифровой преобразователь общего назначения.

26

VRTC

Токовый вход для RTC, когда батарея не поставляется для системы.

Токовый выход для резервной батареи, когда основная батарея присутствует, а резервная батарея находится в состоянии низкого напряжения.

27

DBG_TXD

Вывод передачи [Последовательный интерфейс для отладки и обновления прошивки]

28

DBG_RXD

Вывод приема [Последовательный интерфейс для отладки и обновления прошивки]

30

SIM_VDD

Напряжение питания для SIM-карты

31

SIM_DATA

Вывод данных SIM

32

SIM_CLK

SIM часы

33

SIM_RST

Сброс SIM-карты

34

SIM_PRESENCE

Обнаружение SIM-карты

35

ШИМ1

Выход ШИМ

36

ШИМ2

Выход ШИМ

37

SDA

Последовательные данные [I2C]

38

SCL

Последовательные часы [I2C]

40,41,42,43,44

и

47,48,49,50,51

KBR0 — KBR4

и

KBC4 — KBC0

Интерфейс клавиатуры [ROWS & COLUMNS]

52

NETLIGHT

Укажите состояние сети

55,56,57

VBAT

Три контакта VBAT предназначены для подключения напряжения питания. Блок питания SIM900A должен быть одним источником напряжения VBAT = 3,4–4,5 В. Он должен обеспечивать достаточный ток в пакете передачи, который обычно возрастает до 2 А.

60

РФ_АНТ

Подключение антенны

66

СТАТУС

Укажите рабочее состояние

67

GPIO 11

Вход / выход общего назначения

68

GPIO 12

Вход / выход общего назначения

SIM900A GSM МОДУЛЬ Характеристики
  • Одиночное напряжение питания: 3.4–4,5 В
  • Режим энергосбережения: Типичное энергопотребление в спящем режиме составляет 1,5 мА
  • Полосы частот: SIM900A Двухдиапазонный: EGSM900, DCS1800. SIM900A может автоматически искать в двух частотных диапазонах. Полосы частот также могут быть установлены командой AT.
  • Класс GSM: Малый MS
  • Возможность подключения GPRS: GPRS, мультислотовый класс 10 (по умолчанию), GPRS, мультислотовый класс 8 (опция)
  • Мощность передачи: класс 4 (2 Вт) в EGSM 900, класс 1 (1 Вт) в DCS 1800
  • Рабочая температура: от -30ºC до + 80ºC
  • Температура хранения: от -5ºC до + 90ºC
  • DATA GPRS: максимальная скорость загрузки — 85.6 кбит / с, скорость передачи данных до 42,8 кбит / с
  • Поддерживает CSD, USSD, SMS, ФАКС
  • Поддерживает микрофон и аудиовход
  • Вход динамика
  • Особенности интерфейса клавиатуры
  • Особенности интерфейса дисплея
  • Особенности часов реального времени
  • поддерживает интерфейс UART
  • Поддерживает одну SIM-карту
  • Обновление прошивки через порт отладки
  • Связь с использованием AT-команд

Подобные модули

SIM800L, QUECTEL M95

Как использовать модуль SIM900A

Для понимания использования модуля рассмотрим простую схему приложения, показанную ниже.

Как показано выше, связь с этим модулем осуществляется через интерфейс UART или RS232. Данные отправляются в модуль или принимаются от модуля через интерфейс UART.

Модуль обычно подключается к стандартному источнику питания + 4,0 В. Он может работать от регулируемой мощности +4,5 В, и любое более высокое напряжение может повредить модуль. Источник питания должен обеспечивать пиковый ток 2 А. Интерфейс UART установлен, как показано на рисунке. Все, что вам нужно сделать, это подключить RXD модуля к TXD Arduino, а TXD подключить к RXD ARDUINO.Заземления контроллера и модуль должны быть подключены к источнику опорного напряжения. Здесь AUDIO IN подключен к микрофону, а AUDIO OUT подключен к динамику или гарнитуре. И наконец, нам нужно подключить к модулю работающую SIM-карту GSM. При включении модуля индикатор NETLIGHT будет периодически мигать, указывая на успешное соединение.

После того, как все соединения выполнены, нам нужно написать программу для микроконтроллера для обмена данными с модулем. Поскольку последовательность обмена данными между контроллером и модулем действительно сложна, мы будем использовать библиотеки, заранее написанные для модуля.Вы можете скачать библиотеки для контроллера или модуля через их веб-сайты. Использование этих библиотек упрощает общение. Все, что вам нужно сделать, это загрузить эти библиотеки и вызвать их в программах. После включения файла заголовка вы можете использовать простые команды в программе, чтобы указать контроллеру отправлять или получать данные. Контроллер отправляет данные в модуль через интерфейс UART на основе протокола, установленного в библиотеках. Модуль отправляет эти данные другому пользователю GSM через сотовую сеть.Если модуль получает какие-либо данные из сотовой сети (или от другого пользователя GSM), он передает их контроллеру через последовательную связь UART.

Таким образом, мы можем использовать модуль GSM900A для установления сотовой связи.

Приложения
  • Сотовая связь
  • Робототехника
  • Аксессуары для мобильных телефонов
  • Серверы
  • Периферийные устройства для компьютера
  • Автомобиль
  • USB-ключи

2D-Модель

Размеры в миллиметрах

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
