Распиновка s video: Распиновка S-Video

Содержание

S-Video to SCART cable распиновка и описание @ pinouts.ru

S-Video => SCART
Ground (Y) 1   17 Composite Video Ground
Ground (C) 2   17 Composite Video Ground
Y — Intensity (Luminance) 3   20 Composite Video In / Luminance
C — Color (Chrominance) 4   15 RGB Red In / Chrominance

Alternative:

S-Video => SCART
Ground (Y) 1

18 Composite Video In / Luminance Ground
Ground (C) 2   13 RGB Red / Chrominance Ground
Y — Intensity (Luminance) 3   20 Composite Video In / Luminance
C — Color (Chrominance) 4   15 RGB Red In / Chrominance

SCART to S-video

SCART => S-Video
Composite Video Ground 17   1 Ground (Y)
RGB Red Ground 13   2 Ground (C)
Composite Video Out 19   3 Y — Intensity (Luminance)
RGB Red In / Chrominance 15   4 C — Color (Chrominance)

Please note: The plugs are NOT shown from soldering side!

Use Scart Pin 20 Composite Video Input for Y — Intensity (Luminance) to get a picture, for example from a N64 or any other console when you want to use S-Video via Scart.

Разъем S-Video 4 pin — распиновка, описание, фото


В этой статье не хватает ссылок на источники информации.

Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 12 мая 2011 года

.

Эта статья или раздел нуждается в переработке.

Пожалуйста, улучшите статью в соответствии с правилами написания статей.


Пиктограмма соединения S-Video


Стандартный четырёхконтактный разъём S-Video, типа «мама»: 1. GND — «земля» (Y), 2. GND — «земля» (C), 3. Y — Яркость, 4. C — Цветность.
S-Video

(англ.
S
eparate
Video
,
раздельный видеосигнал
) — компонентный аналоговый видеоинтерфейс, предусматривающий раздельную передачу составляющих видеосигнала: яркости
Y
совместно c синхросигналом, и цветности
С
(совместно с цветовой синхронизацией), которые передаются по двум отдельным линиям связи с волновым сопротивлением 75 Ом. Раздельная передача яркости и цветности обеспечивает более высокое качество изображения, чем композитные стандарты, так как при этом исключаются перекрёстные помехи при разделении сигналов. Интерфейс
S-Video
используется только для передачи сигнала телевидения стандартной чёткости и не пригоден для HDTV. Для передачи звука необходим отдельный кабель.


Частотная характеристика сигналов композитным видео (a) на стандартном канале шириной 6 МГц по сравнению с S-Video (b)

Предпосылки технологии кабеля S-Video

Стандартные аналоговые телевизионные сигналы проходят через несколько этапов обработки по пути их трансляции, каждый из которых отбрасывает информацию и снижает качество получаемых изображений.

Изображение первоначально фиксируется в форме RGB, а затем распределяется на три сигнала, известные как YPbPr. Первый из этих сигналов называется Y, он создается из всех трех исходных сигналов на основе формулы, которая создает общую яркость изображения или яркость. Этот сигнал соответствует традиционному черно-белому телевизионному сигналу, а метод кодирования Y/C является ключом к обеспечению обратной совместимости. Как только будет получен сигнал Y, он вычитается из синего сигнала для получения Pb и красного сигнала для получения Pr. Чтобы восстановить исходную информацию RGB для отображения, сигналы смешиваются с Y для получения исходного синего и красного цветов, а затем сумма их смешивается с Y для восстановления зеленого.

DVI-выход

DVI (Digital Visual Interface)

– цифровой интерфейс, который применяется для подключения видеокарты к ЖК-мониторов, телевизоров, проекторов, а также плазменных панелей. DVI обеспечивает неискаженный вывод изображения, за счет того, что видеосигнал не проходит двойное анлагово/цифровое преобразование, то есть сигнал передается напрямую. Это заметно на высоких разрешениях.

Есть несколько разновидности интерфейса DVI: DVI-D

– интерфейс для вывода только цифрового сигнала;
DVI-I
– комбинированный, который имеет аналоговые линии (VGA). К
DVI-I
выходу мониторы, которые имеют аналоговый разъем, подключаются через специальный переходник.

Single-Link DVI и Dual-Link DVI

Для передачи сигнала используют одноканальный Single-Link DVI или двухканальный Dual-Link DVI. Dual-Link DVI

– интерфейс позволяющий выводить изображение высокого разрешения, более 1920 х 1200 (такие как 2560×1600 и 2048×1536), поэтому для ЖК-мониторов с большим разрешением (к примеру 30”) нужно подбирать видоекарту с поддержкой двухканального выхода DVI Dual-Link.

Проблема и решение

Сигнал с тремя компонентами проще транслировать, чем исходный трехсигнальный RGB, поэтому требуется дополнительная обработка. Первым шагом является объединение Pb и Pr для формирования сигнала C для цветности. Фаза и амплитуда сигнала представляют собой два исходных сигнала. Этот сигнал ограничивается полосой пропускания, чтобы соответствовать требованиям к вещанию. Полученные сигналы Y и C смешиваются вместе для создания композитного видео. Для воспроизведения композитного видео сигналы Y и C должны быть разделены, и это сложно сделать без добавления артефактов.


Каждый из этих шагов подвергается преднамеренной или неизбежной потере качества. Чтобы сохранить это качество в конечном изображении, желательно устранить как можно больше шагов кодирования/декодирования. Кабель S-Video исключает окончательное смешивание C с Y и последующее разделение во время воспроизведения.

Сигнал

Кабель S-video переносит видеосигнал с использованием двух синхронизированных сигналов и пар заземления, называемых Y и C.

  • Y — это сигнал, который несет яркость или черно-белое изображение, включая синхронизирующие импульсы.
  • C — это сигнал цветности, который несет цветность или окраску изображения. Этот сигнал содержит как насыщенность, так и оттенок видео.

Сигнал яркости передает горизонтальные и вертикальные синхроимпульсы так же, как композитный видеосигнал. Luma — это сигнал, несущий яркость после гамма-коррекции, поэтому называемый Y из-за сходства с греческой буквой нижнего регистра

Сравнительная характеристика

В составном видеосигнале сигналы сосуществуют на разных частотах. Сигнал яркости должен быть фильтром нижних частот, притупляющих изображение. Поскольку кабель S-Video поддерживает эти параметры в качестве отдельных сигналов, фильтрация нижних частот для яркости не нужна. Сигнал цветности по-прежнему имеет ограниченную полосу частот по сравнению с компонентным видео.

По сравнению с компонентным видеосигналом, который несет идентичный сигнал яркости, но разделяет цветные разностные сигналы на Cb/Pb и Cr/Pr, цветовое разрешение кабеля S-Video ограничено модуляцией на частоте от 3,57 до 4,43 мегагерц.

В S-Video сигналы разделяются по кабелю, поэтому фильтрация нижних частот не требуется. Это увеличивает полосу пропускания для передачи яркости, подавляет проблему перекрестных помех цвета и оставляет больше видеоинформации неизменной, таким образом улучшая воспроизведение изображения по сравнению с композитным видео.

Из-за разделения видео на яркость и цветовые компоненты S-Video иногда рассматривается как тип компонентного видеосигнала. Что отличает S-Video от этих схем более высокого компонентного видеосигнала, так это то, что S-Video передает информацию о цвете как один сигнал. Это означает, что цвета должны быть закодированы, и поэтому такие сигналы NTSC, PAL и SECAM различаются в S-Video. Таким образом, для полной совместимости используемые устройства не только должны быть совместимы с S-Video, но и совместимы с цветовой кодировкой.

Домашний кинотеатр на практике. Часть 4

  • RGBHV
    Но это в том случае, если абстрагироваться от практической реализации. Хотя, конечно, компонент или RGB при любом раскладе лучше, чем S-Video или, тем более, композит. А вот между компонентом и RGBS (Scart) разница в качестве картинки бывает часто малозаметной. Нередко подключение по компоненту оказывается даже оптимальнее, поскольку, как уже говорилось, RGBS обычно реализуется через Scart, качество проводников которого может уступать отдельным коаксиалам, применённым в компонентном кабеле. К тому же Scart не бывает очень длинным, а это нередко требуется при, скажем, монтаже проектора на потолке или установки тумбы с аппаратурой вдали от плазменной панели или телевизора. Ну и, наконец, многие плазменные панели и проекторы Scart’ами просто-напросто не оборудованы.

    А RGBS через Scart будет отличным решением в случае подключения, скажем, DVD-плеера к близко расположенному телевизору c большим экраном или плазменной панели (многие современные плазменные панели прекрасно «понимают» не только RGBHV, но и RGBS — для этого потребуется специальный кабель Scart — 4 BNC или Scart — 4 RCA).

    Так что оба варианта (component video и RGBS) обеспечивают очень высокое качество изображения, просто каждый вариант удобен для определённых случаев (зависит условий установки оборудования и коммутационных возможностей оборудования). Но если вы озаботились подключением высококлассного проектора к высококлассному же DVD-плееру, а для улучшения качества картинки планируете использовать и скалер тоже, то тут уже стоит посмотреть в сторону RGBHV, либо вообще воспользоваться цифровым подключением (SDI или DVI) источника к устройству обработки и отображения.

    Есть ли преобразователи RGB в component video или обратно?

    Да есть. Однако цена на такие устройства весьма высока, поэтому проще сразу подобрать источник (DVD-плеер, спутниковый ресивер и т. д.) и устройство отображения (телевизор, плазменная панель, проектор), чтобы подключить их напрямую без всяких преобразователей.

    Есть ли преобразователи S-Video в composite video или обратно?

    В случае преобразования композитного сигнала в S-Video вы решаете лишь проблему совместимости коммутируемых устройств — качество изображения от такого преобразования не улучшится. Часто подобные преобразователи встроены в S-VHS видеомагнитофоны, либо в высококлассные AV-ресиверы. Встречаются и отдельные устройства.

    В случае преобразования S-Video в композитный сигнал вы заметно теряете в качестве картинки. Правда, для небольших экранов (14″-21″ по диагонали) эта проблема практически не актуальна. Сделать такой преобразователь можно самому за несколько минут:

    Чем отличается кабель S-VHS от S-Video?

    S-VHS — это не кабель, а формат видеокассеты. У кабеля одно название — S-Video, хотя, к сожалению, продавцы во многих магазинах называют его почему-то S-VHS, что свидетельствует лишь об их некомпетентности.

    Говорит ли наличие разъёма Scart на телевизоре или источнике о наличии RGB в этом Scart’е?

    Нет. Дело в том, что через Scart может передаваться и композитный видеосигнал, и RGBS, и S-Video. Плюс к этому, звук и служебные команды. Поэтому совсем не обязательно, что в Scart-выходе аппарата или Scart-входе телевизора присутствует RGB. Выяснить просто: посмотреть в инструкцию к аппарату. Либо провести визуальный осмотр задней панели аппарата: часто над разъёмом Scart пишут «Scart (RGB)». Впрочем, пишут не всегда, а вот в инструкции эта информация есть обязательно. Более подробную информацию про разъём Scart можно получить из отдельной статьи. Однако могу успокоить: почти все современные телевизоры больших диагоналей, если оборудуются разъёмами Scart, то один или два из них точно будут с RGB. Что касается DVD-плееров, то почти все современные модели со Scart’ом позволяют выводить через него и RGB. Но лучше уточните, на всякий случай…

    У меня в телевизоре только один Scart с RGB — кому его «отдать»: DVD-плееру или DVB спутниковому ресиверу (скажем, НТВ+)?

    Если картинка со спутникового ресивера не идёт в формате HDTV (телевидение высокой чёткости), то по RGB лучше подключить DVD-плеер, а спутниковый ресивер — по S-Video. Караоке и VHS-видеомангитофон — по композиту, разумеется.

    Не вредит ли качеству картинки коммутация видеосигнала через AV-ресивер?

    Коммутаторы большинства современных AV-ресиверов от известных производителей не вносят видимых помех в видеосигнал. Тем более, что в большинстве случаев наиболее качественный источник видеосигнала (у подавляющего большинства людей это DVD-плеер) обычно подключается к телевизору (плазменной панели, проектору) напрямую. Коммутируются через AV-ресивер часто только композитные видеосигналы и S-Video.

    Какой кабель S-Video стоит покупать?

    Если кабель нужен для подключения S-VHS видеомагнитофона или относительно недорогого спутникового ресивера (скажем, НТВ+) к телевизору с диагональю экрана до 29″, то можно смело ограничиться недорогим кабелем за $10-15 (за готовый кабель длиной 0,7—1,5 метра). Если у вас качественный телевизор с большим экраном, к которому вы хотите подключить, скажем, DVD-плеер (с учётом, что ни RGB, ни подключение по компоненту не доступны в вашем случае), то стоит обратить внимание на более качественные кабели за $25-40. Также качество кабеля имеет немалое значение, если понадобится S-Video кабель длиной свыше 4-5 метров.

    Какой кабель Scart для подключения DVD-плера по RGB покупать?

    Для подключения к телевизору 21″-25″ вполне достаточно любого недорогого кабеля за $15-20 (Hama, Monitor Cable, Bandrige и т. д.). Если у вас приличный телевизор с диагональю 29″-36″, то лучше покупать кабель классом не ниже Profigold PGV-78x. Такой кабель потянет на $35-50. Для больших плазменных телевизоров стоит присмотреться к серьёзным кабелям от Supra, QED (на картинке в описании RGB в середине статьи), топовым моделям от Monitor cable и так далее. Такой кабель обойдётся в $50-100.

    Какой брать компонентный кабель?

    Для подключения проектора к DVD плееру лучше использовать качественный компонентный кабель, который обойдётся в $100-150 (за 2-3 метровый образец). Для подключения DVD-плеера к проекционному или обычному телевизору любой диагонали вполне достаточно купить компонентный кабель за $30-50 (2-3 метровый образец). Хотя наиболее оптимальным решением будет всё же самостоятельное изготовление кабеля, либо изготовление на заказ такого кабеля в любом крупном магазине профессионального оборудования. Обойдётся такой компонентный кабель (2-3 метра длиной) вместе с разъёмами в сумму $30-60. Я описывал уже выгоду покупки профессиональных кабелей, однако повторюсь: покупая кабель известного брэнда вы платите не только за продукт, но и за рекламу в глянцевых журналах, красивую упаковку и, разумеется, громкое имя производителя. В случае с компонентными кабелями проблема напрасного переплачивания денег особенно актуальна, потому что часто даже совсем дешёвый компонентный кабель, сделанный из 3 одинаковых кусков хорошего антенного кабеля и 6 разъёмов (общая стоимость кабеля составит не более $10) будет показывать не сильно хуже фирменного за $50. Если конечно, речь идёт о недорогих LCD-проекторах, плазменных панелях начального уровня, проекционных или кинескопных ТВ. На качественных плазменных панелях или высококлассных проекторах с большим экраном такой «фокус» с кабелем не пройдёт.

    Как изготовить качественный компонентный кабель самому?

    Необходимо купить в магазине профессионального оборудования качественный коаксиальный видеокабель ($2-4 за метр) и 6 разъёмов нужного типа (RCA или BNC). Однако ситуация такова, что практически все современные разъёмы RCA или BNC для профессионального оборудования не предназначены для пайки, а соединяются с кабелем путём обжима специальным инструментом. Большинство магазинов профессионального оборудования предоставляют услуги по обжиму разъёмов — обычно это стоит примерно $1 за каждый разъём. А поскольку изготовление компонентного кабеля представляет собой нарезку кабеля на 3 равных куска и установку разъёмов, то, считайте, что за работу по изготовлению компонентного кабеля с вас возмут всего $6, ну или чуть больше — зависит от фирмы. Сами обжимные разъёмы стоят по $3-5 за штуку (это высококлассные металлические разъёмы с волновым сопротивлением 75 Ом). Вот и считайте: даже если вам нужен 3-метровый компонентный кабель, то вместе с работой и разъёмами он обойдётся примерно в $50-60. И такой кабель, поверьте, по качеству картинки запросто «поспорит» с покупным фирменным компонентным кабелем за пару сотен долларов. Я не шучу. Кстати, в серьёзных инсталляциях домашних театров на базе хороших проекторов обычно и применяется качественный профессиональный видеокабель, а не «распальцованный» Hi-End видеокабель в коробке из красного дерева. Из наиболее известных компаний, производящих профессиональные видеокабели, можно назвать, например, японскую компанию Canare, Ни в коем случае не хочу обидеть других уважаемых производителей качественных профессиональных кабелей тем, что описание самостоятельного изготовления кабелей привожу на примере продукции Canare. Просто так получилось, что я не редко использовал Canare в и инсталляциях, и дома — упрекнуть эти кабели мне не в чем. Итак, для изготовления компонентного соединителя можно использовать кабели класса Canare V5-C или даже V-CFB. Кстати, подобные кабели позволяют без видимых потерь в качестве картинки использовать длины даже в несколько десятков метров.

    Можно ли изготовить S-Video кабель самому?

    Схема та же: покупка качественного профессионального кабеля (напомню, вам потребуется два коаксиала) и пары разъёмов S-Video. Распайку кабеля вы сможете найти в середине статьи. Но готовьтесь: паять разъёмы S-Video довольно неудобно. Кабель лучше брать относительно тонкий, иначе припаять его к пинам разъёма будет очень сложно.

    Признаться, самостоятельное изготовление S-Video имеет больше минусов, чем плюсов, учитывая относительно невысокое качество видеосигнала по S-Video, сложность пайки и невысокую цену многих S-Video кабелей, качества которых вполне достаточно для коммутации спутникового ресивера или S-VHS видеомагнитофона.

    Можно ли самому изготовить Scart?

    Если у вас много терпения, то да. Почему терпения? Взгляните, вам предстоит паять 21 контакт с каждой стороны. Только нужно ли это? Нет, не нужно. Что в домашнем театре нужно от Scart’а? Правильно, передача видеосигнала, причём часто только RGBS и композитного (звук всё равно идёт через аудиосистему домашнего театра) — а это уже гораздо меньше хлопот. Тут надо купить пару хороших разъёмов Scart ($3-10 штука) и кабель, класса Canare V5-1.5C (на фото), который стоит несколько долларов за метр, но содержит внутри себя 5 полноценных тонких коаксиалов с волновым сопротивлением 75 Ом. Такой кабель и обеспечит качественный сигнал, и в пайке удобен.

    В итоге такой самодельный Scart за $30 по качеству картинки в режиме S-Video или RGBS сможет легко тягаться с покупным Scart’ом за $70-100.

    Какова максимальная длина компонентного, RGB (в случае реализации в виде 3-5 отдельных коаксиальных кабелей) или композитного кабеля?

    Поскольку во всех случаях используются отдельные коаксиальные кабели, можно говорить про все три вида соединения разом. Итак, если использовать качественные коаксиальные кабели (в т.  ч. профессиональные), то без видимых ухудшений изображения можно использовать длины в 20-30 метров, а при желании и больше. На низкокачественных кабелях изображение может становиться заметно хуже уже при длине кабеля свыше 5 метров.

    Какова максимальная длина S-Video кабеля?

    Зачастую в относительно недорогих готовых S-Video кабелях применяются не самые хорошие коаксиалы, которые неплохо ведут себя на небольших длинах, но если вы хотите протянуть кабель более чем на 3-5 метров, то лучше купить качественный (то есть, довольно дорогой) S-Video кабель, либо сделать его самому из профессионального видеокабеля (будет дешевле и лучше) — в этом случае расстояние в десяток-другой метров уже не будет проблемой.

    Продолжение следует…

  • Кодировка сигнала и разрешение

    Передача информации о цвете в виде одного сигнала означает, что цвет должен быть каким-то образом закодирован, как правило, в соответствии с NTSC, PAL или SECAM, в зависимости от применимого локального стандарта.

    Кабель S-Video имеет низкое разрешение цвета. Цветное разрешение NTSC S-Video обычно составляет 120 строк по горизонтали (приблизительно 160 пикселей от края до края), по сравнению с 250 строками по горизонтали для Rec. 601-кодированный сигнал DVD или 30 строк по горизонтали — для стандартных видеомагнитофонов.

    HDMI

    HDMI (High Definition Multimedia Interface)

    – мультимедийный интерфейс, который позволяет передавать по кабелю до 10 м вместе с видеосигналом еще и аудио без потерь качества. Передача по одному кабелю одновременно видео и аудио данных уменьшает количество соединительных проводов. Разработкой и поддержкой этого стандарта занимаются именитые компании электронной индустрии, такие как: Hitachi, Panasonic, Philips, Sony, Thomson и Toshiba. Благодаря этому, стандарт довольно быстро приобрел популярность, и теперь большинство видеоустройств, для вывода изображений высокого разрешения, имеет хотя бы один разъем HDMI.

    В первой версии этого стандарта пропускная способность была 5 Гб/с, а в версии 1. 3 она была увеличена в два раза и HDMI кабель способен передавать до 10.2 Гб/с. Кроме этого, в версии HDMI 1.3 была увеличена частота синхронизации до 340 Мгц и благодаря этому стало возможным подключать мониторы высокого разрешения, с поддержкой глубины цвета до 48 бит.

    Главным конкурентом HDMI можно назвать разъем DisplayPort.

    Если на вашей видеокарте отсутствует, то эту проблема легко решается с помощью переходника и разъема DVI.

    Стандартизация

    Во многих странах Европейского Союза кабель S-Video менее распространен из-за преобладания разъемов SCART, которые присутствуют на большинстве существующих телевизоров. Плеер может выводить S-Video через SCART, но разъемы SCART телевизора необязательно подключены для его приема, и на дисплее будет отображаться только монохромное изображение. В этом случае достаточно изменить адаптерный кабель SCART.

    Игровые консоли, продаваемые на территориях PAL, обычно не содержат выход под кабель S-Video VGA. Ранние консоли поставлялись с RF-адаптерами и композитным видео (на телевизорах PAL) на классических видеоразъемах типа RCA.

    В США и некоторых других странах NTSC S-Video предоставляется на некоторых моделях видеооборудования, включая большинство телевизоров и игровых консолей. Основными исключениями являются VHS и бета-видеомагнитофоны.

    Беспроводная передача видеосигнала

    Использование такой технологии возможно только в телеприемниках поддерживающих протокол передачи данных Wi-Fi. Альтернативный способ – это подключение через специальный адаптер или smart TV через USB-порт.

    Компьютер или ноутбук через роутер подключаются к телевизору и всем электронным гаджетам в радиусе его действия. Для синхронизации всех устройств понадобится установка специальной программы.


    Подключение компьютера к телевизору с помощью Wi-Fi

    Плюсы такого соединения:

    1. Отсутствуют провода между устройствами.
    2. Свободное размещение в помещении всех гаджетов.
    3. Возможность просматривать на телевизоре информацию с планшета, телефона, ноутбука.
    4. Выход в интернет.

    Проще всего настроить такое соединение в операционной системе Windows 8 и выше, а подключаемые устройства должны соответствовать технически.

    Таким образом, на сегодняшний день оптимальными способами подключения компьютера к телевизору в домашних условиях являются HDMI и Wi-Fi сети. Они способны передавать видео и звук в HD качестве, просты в подключении и гарантируют надежную связь.

    Физические соединители

    Четырехконтактный разъем mini-DIN является наиболее распространенным из нескольких типов разъемов кабеля S-Video «тюльпан». Один и тот же разъем mini-DIN используется на компьютерах Apple Desktop Bus для компьютеров Macintosh, и два типа кабелей могут быть взаимозаменяемы. Другие варианты разъемов включают в себя семиконтактные блокирующие «дублирующие» разъемы, используемые на многих профессиональных S-VHS-машинах, и два разъема Y и C BNC, часто используемые для патч-панелей S-Video (кабели с HDMI). Ранние Y/C-видеомониторы часто использовали RCA-разъемы, которые переключались между Y/C и композитным видеовходом. Хотя разъемы разные, сигналы Y/C для всех типов совместимы.

    Мини-DIN-кабели склонны повреждаться при эксплуатации в местах перегибов. Это может привести к потере цвета или другим повреждениям в сигнале. Изогнутый штырь может быть принудительно возвращен в изначальную форму, но это может привести к поломке штифта.

    Эти разъемы обычно изготавливаются для совместимости с кабелем S-video RCA и включают в себя дополнительные функции, такие как компонентное видео с помощью адаптера.

    Факты

    • 4-контактный разъём S-Video
      использовался для шины ADB на компьютерах Macintosh до вытеснения ее шиной USB.
    Аудио- и видеоразъёмы и интерфейсы
    Беспроводные
    • WirelessHD
    • Wireless HDMI
    • Wireless Home Digital Interface
    Малоиспользуемые проводные
    • Mini-VGA
    • Mini-DVI
    • Micro-DVI
    • DFP
    • DMS-59
    • D-Terminal
    • Apple Display Connector
    • CGA
    • MDA
    • Tandy
    • HGC
    • EGA
    • DB13W3
    • SDI
    • ASI
    Профессиональные
    • XLR
    • TRS (Jack 6,35 мм)
    • Speakon
    • BNC
    • D-sub

    7-контактный разъем

    Нестандартные 7-контактные разъемы mini-DIN (называемые «7P») используются в некоторых компьютерных устройствах (ПК и Mac). 7-контактный разъем совместим со штырем стандартным 4-контактным разъемом S-Video. Три дополнительных сокета могут использоваться для подачи композитного (CVBS) и видеосигналов RGB или YPbPr. Использование распайки кабеля S-Video различается у производителей. В некоторых реализациях оставшийся контакт должен быть заземлен, чтобы включить составной выход или отключить выход S-Video. Некоторые ноутбуки Dell имеют цифровой аудиовыход в 7-контактном гнезде.

    9-контактный видеовход/видеовыход

    9-контактные разъемы используются в графических системах, которые имеют возможность ввода видео, а также вывод его через кабель S-Video Scart. В данном случае также нет никакой стандартизации между производителями относительно того, какой штырь делает что, и есть два известных варианта используемого соединителя. Как видно из диаграммы выше, хотя сигналы кабеля S-Video доступны на соответствующих штифтах, ни один из вариантов разъема не принимает немодифицированный 4-контактный разъем S-Video, хотя их можно настроить, удалив ключ от вилки.

    VGA-выход (D-Sub)

    Несколько лет назад VGA выход был главным интерфейсом использовавшийся для подключения ЭЛТ-мониторов (мониторы с электро-лучевой трубкой)и ЖК-мониторы (жидко-кристалические мониторы).

    VGA (Video Graphics Adapter)

    используется для вывода аналогового сигнала, разъем для которого соответственно называют VGA или D-Sub 15 (15-контактный разъем). Также можно встретить и такую расшифровку аббревиатуры VGA – Video Graphics Array (массив пикселей) Сам разъем имеет 15 ножек и чаще всего синего цвета. Впоследствии для ЖК мониторов стал использовать цифровой интерфейс DVI (Digital Visual Interface). Но этот выход не теряет своей популярности, он все еще используется в цифровых проекторах, в некоторых HDTV-телевизорах и в игровых консолях от Microsoft.

    Контакты разъемов VGA, DVI, HDMI, YC, SCART

    Контакты разъемов VGA, DVI, HDMI, YC, SCART

    Распайка кабелей под сигналы YUV (Y/PbCb/PrCr), VGA HD15, DVI, HDMI, s-Video, SCART (Peritel, Euroconnector).

    Контакты разъема VGA HD15

    Конт.

    Сигнал

    Описание

    1 RED Канал R (красный) (75 Ом, 0,7 В)
    2 GREEN Канал G (зеленый) (75 Ом, 0,7 В)
    3 BLUE Канал В (синий) (75 Ом, 0,7 В)
    4 ID2 Идентификационный бит 2
    5
    GND Земля
    6 RGND Земля канала R
    7 GGND Земля канала G
    8 BGND Земля канала B
    9 KEY Нет контакта (ключ)
    10 SGND Земля синхронизации
    11
    ID0
    Идентификационный бит 0
    12 ID1 or SDA Идентификационный бит 1 или данные DDC
    13 HSYNC or CSYNC Строчная или композитная синхронизация
    14 VSYNC Кадровая синхронизация
    15 ID3 or SCL Идентификационный бит 3 или такты DDC

    Распайка кабеля Kramer BC5x5S (5-коаксильный)

    Распайка кабеля Kramer BC3x2T7S (3-коаксильный, презентационный)

    Распайка сигнала YUV (Y/PbCb/PrCr) с разъема VGA HD15 (для масштабаторов Kramer VP-414(xl), VP-419xl, VP-420, VP-421, VP-724xl, VP-728, VP-729, VP-730, VP-731, VP-725xl, VP-727, VP-747)

    Контакты разъема DVI-I/ DVI-D

    Конт.

    Сигнал (англ.)

    Сигнал (рус.)

    1
    T.M.D.S DATA 2-
    Данные T.M.D.S 2-
    2 T.M.D.S DATA 2+ Данные T.M.D.S 2+
    3 T.M.D.S DATA 2/4 SHIELD Экран для данных T.M.D.S 2 и 4
    4 T.M.D.S DATA 4- Данные T.M.D.S 4-
    5 T.M.D.S DATA 4+ Данные T.M.D.S 4+
    6
    DDC CLOCK
    Такты DDC
    7 DDC DATA Данные DDC
    8 ANALOG VERT. SYNC Аналоговая кадровая синхр.
    9 T.M.D.S DATA 1- Данные T.M.D.S 1-
    10 T.M.D.S DATA 1+ Данные T.M.D.S 1+
    11 T.M.D.S DATA 1/3 SHIELD
    Экран для данных T.M.D.S 1 и 3
    12 T.M.D.S DATA 3- Данные T.M.D.S 3-
    13 T.M.D.S DATA 3+ Данные T.M.D.S 3+
    14 +5V POWER Питание +5 В
    15 GND Земля
    16 HOT PLUG DETECT Датчик «горячего» подключения
    17
    T. M.D.S DATA 0-
    Данные T.M.D.S 0-
    18 T.M.D.S DATA 0+ Данные T.M.D.S 0+
    19 T.M.D.S DATA 0/5 SHIELD Экран для данных T.M.D.S 0 и 5
    20 T.M.D.S DATA 5- Данные T.M.D.S 5-
    21 T.M.D.S DATA 5+ Данные T.M.D.S 5+
    22 T.M.D.S CLOCK SHIELD Экран для тактов T.M.D.S
    23 T.M.D.S CLOCK+ Такты T.M.D.S +
    24 T.M.D.S CLOCK- Такты T.M.D.S —
    C1 ANALOG RED Аналоговый канал R
    C2 ANALOG GREEN Аналоговый канал G
    C3
    ANALOG BLUE Аналоговый канал B
    C4 ANALOG HORZ SYNC Аналоговая строчная синхр.
    C5 ANALOG GROUND Аналоговая земля

    Контакты разъема HDMI (Single Link, Type A, до версии 1.4 включительно)

    Конт.

    Сигнал (англ.)

    Сигнал (рус. )

    1 T.M.D.S DATA 2+ Данные T.M.D.S 2+
    2 T.M.D.S DATA 2 SHIELD Экран для данных T.M.D.S 2
    3 T.M.D.S DATA 2- Данные T.M.D.S 2-
    4 T.M.D.S DATA 1+ Данные T.M.D.S 1+
    5 T.M.D.S DATA 1 SHIELD Экран для данных T.M.D.S 1
    6 T.M.D.S DATA 1- Данные T.M.D.S 1-
    7 T.M.D.S DATA 0+ Данные T.M.D.S 0+
    8 T.M.D.S DATA 0 SHIELD Экран для данных T.M.D.S 0
    9 T.M.D.S DATA 0- Данные T.M.D.S 0-
    10 T.M.D.S CLOCK+ Такты T.M.D.S +
    11 T.M.D.S CLOCK SHIELD Экран для тактов T.M.D.S
    12 T.M.D.S CLOCK- Такты T.M.D.S —
    13 CEC Сеть Consumer Electronics Control
    14 Utility Используется для HEAC (Ethernet и обратный аудиоканал)
    15 DDC CLOCK Такты DDC
    16 DDC DATA Данные DDC
    17 DDC/CEC GND Земля для DDC и CEC
    18 +5V POWER Питание +5 В
    19 HOT PLUG DETECT Датчик «горячего» подключения

    Контакты разъема S-Video (YC, S-VHS)

    Стандартный 4-контактный разъем MiniDIN

    Конт.

    Сигнал

    Описание

    1 GND Земля канала Y
    2 GND Земля канала C
    3 Y Канал Y (Яркость+синхр.)
    4 C Канал C (Цвет)

    7-контактный разъем MiniDIN (встречается в видеокартах ATI и др.)

    Конт.

    Сигнал

    Описание

    1 GND Земля канала Y
    2 GND Земля канала C
    3 Y Канал Y (Яркость+синхр.)
    4 C Канал C (Цвет)
    6
    7 V Композитное видео
    5 VGND Земля композитного видео

    10-контактный разъем (в видеокартах ATI All-In-Wonder)

    Конт.

    Сигнал

    Описание

    1 C Канал C (Цвет)
    2 S/PDIF ground Земля сигнала S/PDIF
    3 SPDIF Сигнал SPDIF (цифровое аудио)
    4 GND Земля
    5 GND Земля
    6 R Аудио, правый канал
    7 GND Земля аудио
    8 Y Канал Y (Яркость+синхр.)
    9 V Композитное видео
    10 L Аудио, левый канал

    10-контактный разъем (в видеокартах Matrox G450 и др.)

    Конт.

    Сигнал

    Описание

    1 C (s-video) Канал C (Цвет)
    2 GND Земля
    3 Y Канал Y (Яркость+синхр. )
    4 RGB switching control Управляющий сигнал
    5 Composite sync Выход композитной синхронизации
    6 GND Земля
    7 V Композитное видео
    8 L Аудио, левый канал
    9 GND Земля
    10 R Аудио, правый канал

    Контакты разъема SCART (Peritel, Euroconnector)

    Конт.

    Сигнал

    Описание

    Уровень

    Нагрузка

    1 AOR Выход аудио, правый 0,5 В rms
    2 AIR Вход аудио, правый 0,5 В rms >10 кОм
    3 AOL Выход аудио, левый + моно 0,5 В rms
    4 AGND Земля для аудио
    5 B GND Земля для RGB Blue
    6 AIL Вход аудио, левый + моно 0,5 В rms >10 кОм
    7 B Вход RGB Blue (синий) 0,7 В 75 Ом
    8 SWTCH Вход, переключение режима телевизора, в зависимости от типа телевизора — Audio/RGB/16:9, иногда включение AUX (старые телевизоры) 10-12 В
    9 G GND Земля RGB Green
    10 CLKOUT Data 2: Clockpulse Out, только в старых видеомагнитофонах
    11 G Вход RGB Green (зеленый) 0,7 В 75 Ом
    12 DATA Data 1: выход данных
    13 R GND Земля RGB Red
    14 DATAGND Земля для Data, дистанционное управление, только в старых видеомагнитофонах
    15 R Вход RGB Red (красный) или Вход канала C R: 0,7 В; C: 0,3 В 75 Ом
    16 BLNK Вход Blanking Signal, переключение режима телевизора (композит/RGB), «быстрый» сигнал (новые телевизоры) RGB=1-3 В; Comp=0-0,4 В 75 Ом
    17 VGND Земля композитного видео
    18 BLNKGND Земля Blanking Signal (для конт. 8 или 16)
    19 VOUT Выход композитного видео 1 В 75 Ом
    20 VIN Вход композитного видео или канал Y (яркости) 1 В 75 Ом
    21 SHIELD Защитный экран/корпус

    Адаптер S-Video на RCA кабель

    SVideo к RCA кабель иногда трудно найти и адаптер почти каждый раз, когда слишком коротким. Я искал в моем местном магазине и не нашли. Так что я решил поискать  и нашел некоторые полезные сайты так легко сделать на свой собственный DIY SVideo на RCA адаптер почти без внешних компонентов, за исключением, конечно, RCA разъемы и S Video.

    DIY S-Video на RCA кабель адаптера ресурсов

    Этот простой адаптер может быть использован для преобразования Y / C видео (S-Video) для композитного видео. Этот адаптер является полезной в тех случаях, когда ваше видео устройство вывода имеет только S-Video выход, но источник сигнала принимает только композитный видеовход. Эта схема работает как с PAL и NTSC стандарты видео.



    Y-земля ------------------ +
                              + ---------- RCA / композитный землю
    C-земля ------------------ +

    У ------------------------- +
                              + --------- RCA / композитный видео
    C ------------ | | ----------- +
                470pF


    Эта схема может быть довольно легко построить внутри S-видео разъем случае, если физическое небольшой размер 470 пФ (керамический) используется конденсатор. Большие значения конденсатора будет также работать, но вызывают картинку, чтобы стать более «мягкой». Номинальное напряжение конденсатора может быть 10В или больше.

    Эта схема работает на практике довольно хорошо, хотя схема операции не является идеальным.  Это означает, что импедансов и уровней сигнала не соответствует совершенно верно, но достаточно близко, чтобы работать accetably. Качество изображения вы получите от этой схемы хорошо, но не так хорошо, как с наилучшей схемы композитного видеовыхода.

    Вот Распиновка S-видео разъем показан с конца с женским PINS (картинка открывается вид на оборудовании назад / на передней панели):

    1 Y землю
    2 C землю
    3 Y (яркость + синхронизация)
    4 C (crominance)



    Фото построена схема

    Эта схема версия выступы построен, чтобы быть примером того, как схема может быть построена. Если вы построили себе, что вы можете использовать компоненты, которые очень хорошо работает внутри разъема корпуса и построить схему так, чтобы вы CNA поставить разъем случаях на место. Если вы планируете иметь расстояние более нескольких сантиметров между разъемами, это хорошая идея использовать экранирование сигнального кабеля (75 Ом коаксиальных кабелей является лучшим, экранированный аудио кабель хорошо работает на расстояние до нескольких метров).

    Могу ли я использовать другой конденсатор?

    Принципиальная схема показывает емкость конденсатора 470 пФ. Несколько иной конденсатор значения также будет работать.Практически все конденсаторы ценности составляют около 400 пФ до около 10 нФ должно работать как-то приемлемо.

    Подключение телевизора к компьютеру S-Video 9-pin (NVIDIA GeForce 8500)

    Практический опыт подключения телевизора к компьютеру оснащенный видеокартой NVIDIA GeForce 8500. Обзор позволяет в течении 15 минут осуществить подключение телевизора к компьютеру.
    Последняя линейка видеокарт nVidia оснащаются разъемом ввода и вывода изображения для различных устройств отображения S-Video (9 контактов). Данный разъем видеокарты осуществляет вывод информации в формате S-Video, композитное видео (PAL/NTSC), компонентный сигнал (HDTV).

    Подключение телевизора к компьютеру легче всего осуществить через композитный видеосигнал так как большинство современных телевизоров оснащены входом для видео — RСA («тюльпан» обычно желтого цвета) или SCART-разъем.

    Соединение с телевизором производится через специальный переходник, который поставляется с видеокартой:

    При отсутствии переходника можно «снять» сигнал с контактов 5 — видеосигнал и 3 — «земля» на разъеме S-Video; 20 — видео вход и 17 — видео земля для разъема SCART.


    После подключения кабеля к переходнику необходимо перевести телевизор в режим «видео» (AV), подключить переходник к компьютеру.

    С данного этапа настройка всех параметров производится с помощью программы: в комплекте с картой поставляется диск с драйвером и программой настройки «Панель управления NVIDIA».

    Настройка производится мастером настройки «Запуск мастера настройки телевизора».

    Выбрать композитный тип сигнала.

    Определить формат телевизионного сигнала.

    Режим отображения позволяет настроить телевизор как второй рабочий стол «DualView», либо растяжение текущего рабочего стола при этом рабочий стол делится пополам одна часть остается в мониторе другая в телевизоре. Режим «Клон» — отображение одной и той же информации.

    В меню «установка нескольких дисплеев» производятся более тонкие настройки.

    Стандарт видеосигнала возможно установить вручную.

    Использование телевизора должно быть обусловлено конкретной целью. Нельзя использовать телевизор для чтения текстов. Он подходит для просмотра видео и презентации, игр.

    Для уменьшения эффекта мерцания изображение на телевизоре в панели управления nVidia «регулировка телевизионных параметров» есть средство фильтрации мерцания на экране.

    Все подключения необходимо производить при выключенном компьютере и телевизоре для избежания статических разрядов и выхода из строя вашего оборудования!



    Art!P

    Распиновка S-Video разьема

    892

    S-Video (Separate Video)

    Такие разъёмы имеются не у каждого телевизора. Подключение по S-Video обеспечивает заметно лучшее качество, нежели с использованием композитного соединения. Достигается это тем, что яркостный сигнал (Y), несущий и синхроимпульсы, передаётся отдельно от цветового сигнала (C), в результате чего исчезают цветовые перекрёстные искажения, возникающие при композитном подключении, и повышенной до 6 МГц полосой пропускания, чем обеспечивается чёткость до 500 линий.

    7-ми контактный разъём S-Video:

    Распайка переходника S-Video—>RCA:

    На современных картах RADEON, как правило, распаян только 7-ми контактный S-Video разъём. В связи с этим для подключения к телевизору по композитному сигналу необходимо использовать специальный переходник. Так как на 7-ми контактный разъём S-Video на картах RADEON выводится непосредственно композитный сигнал, то в поставляемых с картами переходниками S-Video—>RCA обычно не используется смешивание яркостного (Y) и цветового (C) сигналов, а просто берётся уже готовый композитный сигнал с контактов разъёма S-Video. Для карт серии All-in-Wonder требуются специальные переходники.
    4-х контактный разъём S-Video:


    В случае если же вместо 7-ми контактного S-Video разъёма имеется только 4-х контактный, то можно использовать универсальную схему с конденсатором. Такое подключение даёт худшее качество по сравнению с «чистым» композитным сигналом. Хочу особо отметить, что переходники S-Video—>RCA от других карт совершенно не подходят к картам RADEON, разве что в них используется смешивание яркостного (Y) и цветового (C) сигналов при помощи конденсатора.

    Распайка переходника S-Video—>RCA:

    Назначение и номер выводов:

    1…….Земля для яркостного (Y)

    2…….Земля для цветового (C)

    3…….Яркостный сигнал (Y)

    4…….Цветностный сигнал (C)

    7…….Композитный сигнал.

    Распайка скарта на тюльпан для телевизора

    Скарт распиновка — правильная распайка

    Скарт распиновка — в начале 80-х годов французская объединенная компания разработчиков радио и телевизионной аппаратуры сконструировала много контактный разъем SCART. С помощью этого аудио-видео интерфейса появилась возможность транслировать данные получаемые от источников RGB-сигнала. Данный девайс, обеспечивающий превосходное качество видео картинки, быстро стал довольно популярным разъемом в Европе.

    Несколько позже, этот 21-пиновый соединитель нашел свое применение в плейерах и видеомагнитофонах производимых известными мировыми брендами. В настоящее время имеется много популярных систем для обмена информацией с помощью SCART.

    В конструктивном плане соединитель разрабатывался для осуществления коммутации разного рода данных в цифровом и аналоговом формате. В числе, которых подразумеваются передача аудио и видеосигналов, при помощи всего одного такого соединителя стало возможным записывать и воспроизводить видео контент. Кроме этого доступна функция передачи команд для управления мультимедийным устройством во время его настройки.

    Особенности конструкции и скарт распиновка

    Распиновка скарт разъема выполнен по 2-х компонентной несимметричной схеме, двухрядные подпружиненные контакты-вилки осуществляют передачу сигналов (20 это сигнальные тракты и 1 для защиты). Наружний корпус контактного разъема имеет характерную форму, служащую своеобразным ключом. Именно этот конструктивный выступ гарантирует правильное подключение СКАРТа, если его при подключении развернуть, то соединение будет невозможно.

    Распиновка SCART разъема осуществляется установкой нечетных номеров контактных ножей внизу разъема, при этом ключ кабеля будет с правой стороны. Верхний ряд контактов, имеющий четные номера обозначений, выполнен с некоторым смещением относительно нижнего ряда. Именно такое расположение «ножей» не дает соединить коннектор в обратном направлении. Порядок подачи сигнальных данных через контакты показано в приведенной ниже таблице. Защитный провод, помещенный в экранирующую оплетку, соединяется с 21 контактом.


    контакта
    НазначениеУровень сигнала,
    сопротивление цепи
    1выход сигнала звука правого канала (моно)Vэфф. = 0,2-2,0В, R 10кОм
    3выход сигнала звука левого каналаVэфф. = 0,2-2,0В, R 10кОм
    7вход/выход сигнала «BLUE»pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
    8вход/выход напpяжения пеpеключения ТВ/ВИДЕОVвыкл. = 0 — 2,0 В, Vвкл. = 9,5 — 12В,
    Rвход. > 10кОм, Rвых. Изготовление SCART-кабеля собственными руками

    Необходимость в изготовлении соединителя с коннектором SCART в домашних условиях может быть вызвана потребностью создания мультимедийного комплекса для дома. А распиновка скарт разъема делается согласно представленной таблицы. При самостоятельном изготовление SCART-соединителя, не обязательно задействование всех контактов, можно подключать только необходимые вам. Место подпайки провода к контакту нужно помещать в кембрик, можно с термоусадочными свойствами.

    Разъем SCART (еще его называют Peritel, Euro-AV или просто евроразъем) представляет собой особый тип разъема,используемый в телевизорах и устройствах, которые предназначены для совместной работы с ним, например, видеомагнитофоны, телеприставки, DVD-плееры и DVD-рекордеры. Данный стандарт был создан во Франции в 1977 году, а свое широкое распространение SCART получил в 1980 году.

    Данный разъем облегчает подключение разнообразных устройств. Он вобрал в себя все необходимые сигналы (аудио и видео), которые выводятся на многовыводной штекер. На сегодняшний день практически каждый выпущенный для Европы теле- или видео- аппарат снабжен разъемом SCART. Через него осуществляется обмен аналоговыми и цифровыми сигналами.

    Распиновка SCART

    Разъем SCART содержит 20 контактов, каждый из которых может принимать или передавать определенный аналоговый сигнал. Металлический край разъема (21 вывод), как правило, соединяется с экранирующей оплеткой кабеля, что в свою очередь позволяет защитить видео сигнал от различных помех.

    Наружная металлическая рама не является симметричной, что позволяет избежать неправильного подключения разъема в гнездо. Ниже представлена распиновка разъема SCART:

    Контакт 8 предназначен для переключения с внутреннего сигнала (TV) на источник внешнего сигнала и имеет три уровня:

    • 0…2В (номин. 0В) — режим TV
    • 5…8В (номин. 6В) — широкоформатный режим (16: 9)
    • 9,5… 12В (номин. 12В) – нормальный режим (4: 3)

    Контакт 16 применяетсядля переключения работы телевизора из RGB в Композитный режим и наоборот:

    • 0…0,4В — композитный видеосигнал
    • 1…3В (номин. 1 В) – RGB видеосигнал

    Сигнал RGB, в основном, используется для подключения аудио/видео устройств являющихся источником высокого качества, например, спутниковый ресивер, для обеспечения максимально возможного качества передачи изображения. Линия RGB работает только на вход.

    Большим преимуществом разъема SCART является то, что он включает в себя три стандарта видео:

      S-V >Так что вы можете собрать простой переходник, например, RGB-SCART, VGA-SCART, просто подключив соответствующие контакты. В дополнение к этому, в разъеме SCART имеются выводы для аудио сигнала (контакты 1, 2, 3, 4 и 6).

    Главным минусом разъема SCART, это значительные потери сигнала при увеличении длинны кабеля. В теории каждый отдельный провод кабеля, несущий полезный сигнал, должен иметь экранирующую оплетку, что фактически редко встречается, поскольку это значительно утолщает сам кабель и приводит к его удорожанию.

    Так же к недостатку можно отнести и тот факт, что плотность передачи данных по сравнению с нынешними цифровыми интерфейсами, такими как DVI и HDMI не идет ни в какое сравнение.

    Но все же, благодаря его многофункциональности, потенциал SCART разъема пока еще не исчерпан.

    Конец 80-х — начало 90-х. Поток теле- и видеоаппаратуры, хлынувший на прилавки. Неприязнь, которую испытывали тогда многие покупатели, увидев на телевизоре или видеомагнитофоне многоконтактный разъем SCART вместо уже родных «тюльпанчиков», сегодня в лучшем случае вызовет улыбку. В худшем — захочется покрутить пальцем у виска.

    А ведь так было. Самое интересное, что причиной неприятия «гребенки» было не столько отсутствие информации о нем, сколько отсутствие в продаже соединительных кабелей. Это сегодня шнуры и кабели продают вместе с жевательной резинкой на каждом углу, а тогда их стоимость на черном рынке заставляла долго чесать рукой в затылке, прежде чем тянуться ею к кошельку. Смешно? А когда после долгого процесса «втыкивания» (в ходе которого внутрь «левого» разъема проваливался то один, то другой контакт) обнаруживалось, что кабель еще и работает только «в одну сторону», рыдать хотелось…

    Так что же такое SCART (по русски просто «скарт»)? Он же Peritel. Он же Euroconnector (евроразъем). Откуда он взялся на нашу голову?

    Как писал один английский журнал, «…тем, что 21-контактный разъем неудобно подключать, он всегда находится на задней стенке аппарата, а усилия, прикладываемые при этом, способны не только стащить со стола маленький телевизор, но и опрокинуть большой, мы обязаны… французам». Действительно: именно с подачи в 1983 году французского Объединения разработчиков радио и телеаппаратуры (SCART — Syndicat des Constructeurs d’Appareils, Radiorecepteurs et Televiseurs) Европа прочно подсела аж сразу на 21 «иглу»(pin — игла, контакт). Но дальновидность разработчиков предложенного аудиовидеоинтерфейса достойна похвалы.

    Сегодня каждый произведенный для Европы теле или видеоаппарат оснащен как минимум одним SCARTом. В чем причина такой, назовем ее так, популярности? В универсальности. И хотя она достигнута довольно прямолинейно, т. е. количеством контактов, интерфейс, несмотря на его отрицательные стороны, действительно удобен. С помощью всего одного кабеля можно как записывать, так и воспроизводить видеопрограммы. Вот вам первое преимущество. Стало возможным подключать к телевизору источник RGB-сигналов, что обеспечивает наилучшее качество изображения на экране бытового телевизора. Тогда это сразу оценили производители домашних компьютеров вроде Atari, Amiga, Sinclair и иже с ними, а вслед за ними и популярных до сих пор игровых приставок типа Nintendo и Sega. Вот вам и второе преимущество. Качество изображения и звука при подаче через SCART заметно превосходит качество сигнала с ВЧ-модулятора (когда-то это был единственный способ подключения к ТВ). К тому же ВЧ-модулятор не может передавать стереозвук, привносит шумы и требует точной настройки телевизора. Вот и третье преимущество.

    Но этого показалось мало, и разработчики заложили в интерфейс дополнительные возможности, зарезервировав несколько «иголок» на будущее. С тех пор, как интерфейс SCART стал стандартом в европейских странах (с 1984 года), он приобрел несколько новых свойств. Например, стало возможным управлять через SCART некоторыми режимами телевизора — переводить его в режим «монитор» и обратно (контакт №8), переключать в режим работы с RGB-сигналами (контакт №16). Но эти возможности из разряда простых (управление производится просто подачей напряжений). Куда интереснее две других «иголки» (№10 и №12). Они предназначены для передачи через SCART цифровых данных, что делает количество команд практически неограниченным.

    рис. 1

    Сегодня существует несколько известных систем обмена информацией посредством SCART . Это система Megalogic, используемая фирмой Grundig. Easy Link от Philips. SmartLink фирмы Sony. Пока их применение ограничено общением между телевизором и видеомагнитофоном, но уже одно это дает возможности, которые ранее и не снились.

    На примере Easy Link (Philips) покажем эти возможности. Если вы включаете видеомагнитофон на воспроизведение, то автоматически включается и телевизор. Если при просмотре телепрограммы возникла необходимость ее записать — одним нажатием запускается запись именно этой программы. Функция FollowTV — видеомагнитофон «переписывает» у телевизора настройки тюнера. Возможны контроль работы видеомагнитофона на экране телевизора, автоматический выбор формата изображения (4:3 или 16:9). По окончании воспроизводимой записи магнитофон не только выключится сам, но и отключит телевизор. Выключился телевизор — через минуту отключится видеомагнитофон. Аналогично работает и подключенный к телевизору спутниковый ресивер.

    Кстати, о спутниковом приемнике. Если количество разъемов SCART в телевизоре зависит, как правило, от его класса, то даже самый простой спутниковый тюнер имеет их три: один для подключения к телевизору, второй для подключения видеомагнитофона и третий для подключения декодера «закрытых» программ. Для последнего SCART особенно удобен — через него кодированный сигнал попадает в декодер, и через него же в «открытом» виде возвращается назад. Так же обстоит дело и с кабельными декодерами платных программ. В обоих случаях используется всего один кабель.

    рис. 2

    Конструкция

    Начнем с того, что контактов-иголок на самом деле 20. Роль 21-го контакта играет металлический экранчик. расположенный по периметру разъема. Его второе предназначение — защита контактов от механических воздействий со стороны. Ответная часть (гнездо) изготавливается методом литья из пластмассы. Может иметь как ушки для винтов или саморезов, так и приливы для установки на печатную плату.

    Конструкция кабельных разъемов не отличается особой оригинальностью, но существует по меньшей мере три разновидности, отличающихся конструкцией корпуса — кабель может выводиться вбок, прямо, под углом. Разъем удерживается в гнезде за счет подпружиненных контактов-вилок довольно прочно. Даже слишком прочно, чтобы его легко вытаскивать. Да и вставлять его приходится с достаточной осторожностью, чтобы не сдвинуть телевизор или видео.

    Качественная сторона

    Как следует из описания, через контакты SCART передаются не только звуковые, но и видео, и RGB-сигналы. Частотный диапазон аудиоканалов не превышает 20-20000 Гц, видеосигнал занимает полосу частот до 6-8 МГц, а RGB-канал способен воспроизводить сигнал с полосой свыше 10 МГц (полоса частот видеоусилителей в современном телевизоре составляет от 20 МГц и выше). Если для передачи аудио в большинстве случаев достаточно экранированных проводов, то способен ли SCART воспроизводить без потерь широкополосный видеосигнал?

    Известно, что для идеального согласования линии передачи сигнала определенными характеристиками (волновое сопротивление, емкость) должен обладать не только кабель, но и разъем. Трудно представить, что многоконтактный разъем, изготовленный из обычного полистирола, обладает такими же частотными характеристиками, как, скажем, коаксиальный BNC или даже широко распространенный RCA (он же Cinch, он же «тюльпан»). Тем не менее, попытка изначально улучшить частотные свойства разъема была сделана — в SCART каждый канал передачи (аудио, видео, RGB) имеет свой «земляной» проводник, что обеспечивает лучшую развязку между сигналами. Но и только.

    Любой кабель, купленный на углу, конечно, не сводит к нулю, но снижает качество изображения. В нем используется дешевый экранированный провод, между тем как для передачи видеосигнала необходимо использовать коаксиальный кабель с волновым сопротивлением 75 Ом. Даже фирменный «полный» 21-проводный кабель, приобретенный в магазине, представляет из себя пучок проводов в общем экране (см. рис.).

    Здесь уместно сказать о том, что на волне продвигаемого интереса к «супер»-кабелям (акустическим, аудио и др.) известные их производители предлагают и SCART-кабель, лишенный, как они утверждают, существующих недостатков. Внешне он очень эффектен — толстый блестящий жгут из раздельных экранированных аудио и видеокабелей, металлические или металлизированные (как на рисунке) разъемы, позолоченные контакты. Его стоимость начинается с 15-20 долларов, но вряд ли стоит ожидать от такого кабеля заметной отдачи, ведь разъем в вашем видеомагнитофоне или телевизоре остается тем же.

    Кстати, стандарт МЭК933-1 предусматривает четыре вида кабелей: тип U — универсальный, обеспечивающий все соединения, V — без сигналов звука, С — без сигналов RGB и А — без видеосигналов и RGB.

    рис. 3рис. 4

    Говоря о сигналах, передаваемых через SCART, мы не упомянули о S-video, представляющем собой два сигнала — сигнал цветности и сигнал яркости. С появлением такого стандарта возможность работы с ним появилась и в SCART. Для сигнала яркости подошел канал «видео», а вот для сигнала цветности пришлось пожертвовать RGB, а точнее, каналом «красного» (см. схему). Подобная возможность реализуется только в тех телевизорах, где установлено два SCART: через второй в этом случае можно подключать RGB-источник. Но практически всегда наряду с таким способом подключения используется и разъем Mini-DIN.

    Как жить?

    Особенно если в доме только один аппарат имеет SCART, а другой (другие) — нет. Решение старо как мир — переходник или кабель-переходник. Первые представляют собой разъемы SCART с вмонтированными разъемами типа RCA или S-video. Для них подойдет кабель «тюльпан-тюльпан» или S-video-S-video. Переходники бывают одно- и двунаправленные, моно или стерео, с переключателями и без них.Разнообразие кабелей-переходников еще больше. Самые распространенные — SCART-RCA (или «скарт»-тюльпан). Среди них также одно и двунаправленные, стерео, моно. с дополнительными разъемами для управления переключением. В том случае, когда необходимо к одному устройству подсоединить два, можно использовать SCART-разветвитель на два или три направления.

    Распиновка и схема подключения

    S-Video @ pinouts.ru

    В композитном видеосигнале сигнал яркости фильтруется нижними частотами, чтобы предотвратить перекрестные помехи между высокочастотной информацией яркости и цветовой поднесущей. В S-Video сигналы цвета и яркости разделены по кабелю, поэтому фильтрация нижних частот не требуется. Это увеличивает полосу пропускания для информации о яркости, устраняет проблему перекрестных цветовых помех и оставляет больше видеоинформации нетронутой, таким образом обеспечивая улучшенное воспроизведение изображения по сравнению с композитным видео.

    Из-за разделения видео на компоненты яркости и цвета, S-Video иногда считается типом компонентного видеосигнала, хотя он также является самым худшим из них по качеству и намного превосходит более сложное компонентное видео. схемы (типа RGB). Что отличает S-Video от этих схем более высокого уровня компонентного видео, так это то, что S-Video передает информацию о цвете как один сигнал. Это означает, что цвета должны быть каким-то образом закодированы, и поэтому сигналы NTSC, PAL и SECAM явно различны через S-Video.Таким образом, для полной совместимости используемые устройства должны быть совместимы не только с S-Video, но и с точки зрения кодирования цветов.

    Штифт Имя Описание
    1 GND Земля (Y)
    2 GND Земля (C)
    3 Y Интенсивность (яркость)
    4 С Цвет (цветность)

    Сигнал яркости (Y; оттенки серого и гашение / синхронизация) и информация о модулированной цветности (C; цвет) передаются по отдельным парам синхронизированный сигнал / земля.

    Сигналы

    S-Video обычно подключаются с помощью 4-контактных разъемов mini-DIN с оконечным сопротивлением 75 Ом. Сегодня S-Video также можно передавать через соединения SCART. S-Video и RGB являются взаимоисключающими через SCART из-за реализации S-Video с использованием контактов, выделенных для RGB. Большинство телевизоров или видеомагнитофонов, оснащенных SCART (и почти все старые), на самом деле не поддерживают S-Video, что приводит к черно-белому изображению при попытке использования, поскольку используется только часть сигнала яркости.Черно-белое изображение само по себе также может быть признаком несовместимого цветового кодирования, например, материала NTSC, просматриваемого через устройство только для PAL.

    Существует способ достижения цвета на устройствах, не поддерживающих S-Video через SCART. Это делается путем соединения контактов 15 и 20 в разъеме SCART (напрямую или с использованием конденсатора 470 пФ) и может не дать оптимальных результатов.

    Преобразовать S-Video в композитный сигнал очень просто (требуется просто логическое объединение двух сигналов через фильтр) или наоборот.

    Схема распиновки

    S-Video на композитный видеоадаптер @ pinouts.ru

    Вы можете подключить контакт 4 к земле, контакт 3 к центральному контакту RCA, дополнительные 2 провода (земля и svideo не используются) или использовать следующую схему с конденсатором:

    Y-земля ------------------ +
                              + ---------- RCA / композитная земля
    C-земля ------------------ +

    Г ------------------------- +
                              + --------- RCA / композитное видео
    С ------------ || ----------- +
                470пФ


    Эта схема работает на практике довольно хорошо, даже несмотря на то, что работа схемы не идеальна.Это означает, что импедансы и уровни сигналов не совпадают точно, но достаточно близки для приемлемой работы. Качество изображения, которое вы получаете от этой схемы, хорошее, но не такое хорошее, как при наилучшей схеме вывода композитного видеосигнала.

    Контакт S-Video Описание Контакт RCA Цветовое кодирование

    1

    Земля (Y)

    Земля

    ЧЕРНЫЙ

    2

    Земля (C)

    Земля

    ЖЕЛТЫЙ

    3

    Y — интенсивность (яркость)

    сигнал

    КРАСНЫЙ

    4

    C — Цвет (цветность)

    Сигнал через керамический конденсатор 470 пФ (конденсатор не является обязательным)

    БЕЛЫЙ

    Примечания: Конденсаторы большей емкости также будут работать, но изображение станет более мягким.

    потенциальных клиентов Прямые | S-Video Wiring

    Leads Direct продает огромный ассортимент выводов S-Video, адаптеров и аксессуаров S-Video, от простых литых кабелей с никелевым покрытием до бескислородных медных проводов с покрытием из золота 24 карата, которые вы можете просмотреть и приобрести, посетив наш безопасный интернет-магазин, в котором представлены буквально тысячи товаров с изображениями двух размеров для каждого…

    S-Video — это техническая спецификация для передачи видеоинформации через 4-контактный кабель mini din. Эти отведения иногда также называют отведениями «S-VHS», что технически некорректно.Однако эти два названия могут использоваться как синонимы для обозначения одного и того же типа кабеля. Эти провода обычно используются для подключения видеоисточников, таких как видеокамеры, карты захвата видео для ПК, DVD-плееры и т. Д., К другим устройствам и, конечно же, к телевизорам.

    S-Video — это сокращение от «Раздельное видео» и относится к аналоговому видеосигналу, который передает изображения как два отдельных сигнала: один определяет яркость, а другой цвет. Эти сигналы называются яркостью (Y: шкала серого) и цветностью (C: цвет), и сигнал напрямую не совместим с любым другим типом видеосигнала.Однако можно преобразовать сигналы s-video в композитный видеосигнал.

    Вопреки распространенному мнению, этот тип проводов передает ТОЛЬКО видеосигналы, но не передает аудио вообще.

    Сигналы

    S-Video обычно подключаются с помощью 4-контактных разъемов mini-DIN с оконечным сопротивлением 75 Ом. Подходящим кабелем для работы является двойной коаксиальный кабель, но в некоторых современных кабелях используется четырехжильный стандартный кабель, который не соответствует исходной спецификации.


    Коаксиальный кабель s-video со снятой изоляцией

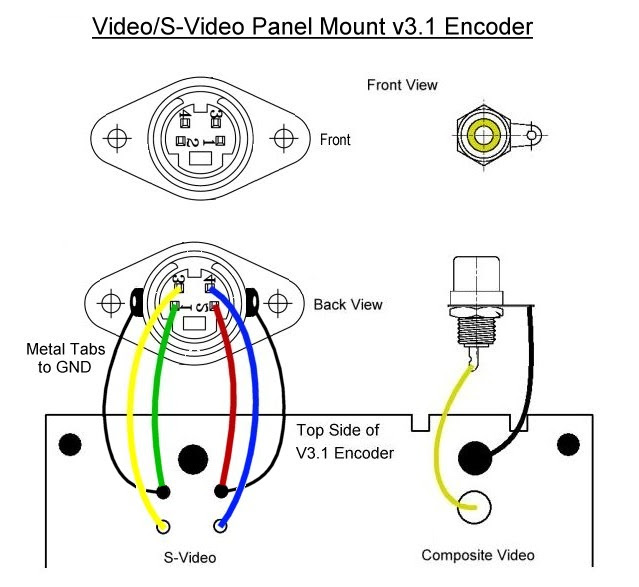

    Подключения для проводки s-video показаны ниже:

    ВИД НА РАСПАЙНУЮ СТОРОНУ

    ВИД СПЕРЕДИ

    Если вы ищете информацию о подключении S-Video, но не можете найти ее здесь, отправьте электронное письмо по адресу info @ leaddirect. co.uk, и мы постараемся ответить на ваш вопрос и позаботиться о том, чтобы информация была доступна на этих страницах для дальнейшего использования.

    Leads Direct прилагает большие усилия для предоставления точной и полной информации. Однако часть информации, содержащейся на этом веб-сайте, и любые документы, просматриваемые на нем или загружаемые с него, могут быть неверными или устаревшими. О любых ошибках или упущениях следует сообщать для расследования и исправления. Информация, представленная в любых документах, будь то на нашем веб-сайте или иным образом, предоставляется «как есть».«Никаких гарантий любого рода, подразумеваемых, выраженных или установленных законом, включая, помимо прочего, гарантии ненарушения прав третьих лиц, права собственности, коммерческой выгоды, пригодности для определенной цели и свободы от компьютерных вирусов.

    Распиновка кабеля Ethernet

    CAT-5 HDMI Firewire USB

    На этой веб-странице показаны многие из наиболее распространенных домашних хозяйств. Распиновка кабеля . К ним относятся CAT-5 Ethernet, HDMI, Firewire, USB и DVI и многие другие.Он также покрывает высокие Распиновка розетки напряжения, обычно используемая в вашем дома.

    Распиновка кабеля Ethernet

    Распиновка кабеля USB

    Распиновка стандартного кабеля USB

    PIN Функция
    1 В ШИНА (+ 5В)
    2 D-
    3 D +
    4 Земля

    Распиновка кабеля Mini-USB

    PIN Функция
    1 В ШИНА (+ 5В)
    2 D-
    3 D +
    4 ID
    5 Земля

    Распиновка кабеля HDMI

    PIN Функция
    1 TMDS Данные2 +
    2 TMDS Data2 Shield
    3 TMDS Data2-
    4 TMDS Данные 1 +
    5 TMDS Data1 Shield
    6 Данные TMDS 1-
    7 Данные TMDS 0 +
    8 TMDS Data0 щит
    9 Данные TMDS 0-
    10 TMDS Часы +
    11 TMDS Часовой щит
    12 TMDS Часы —
    13 CEC
    14 Зарезервировано
    15 SCL
    16 SDA
    17 DDC / CEC Земля
    18 +5 В Питание
    19 Обнаружение горячего подключения

    Распиновка кабеля DVI

    PIN Функция
    1 Т. ДАННЫЕ M.D.S 2-
    2 T.M.D.S ДАННЫЕ 2+
    3 T.M.D.S ДАННЫЕ 2/4 SHIELD
    4 T.M.D.S ДАННЫЕ 4-
    5 T.M.D.S ДАННЫЕ 4+
    6 ЧАСЫ DDC
    7 ДАННЫЕ DDC
    8 АНАЛОГОВЫЙ ВЕРТ. SYNC
    9 Т.ДАННЫЕ M.D.S 1-
    10 T.M.D.S ДАННЫЕ 1+
    11 T.M.D.S ДАННЫЕ 1/3 SHIELD
    12 ДАННЫЕ T.M.D.S 3-
    13 T.M.D.S ДАННЫЕ 3+
    14 + 5В ПИТАНИЕ
    15 GND
    16 ОБНАРУЖЕНИЕ ГОРЯЧЕЙ ПРОБКИ
    17 Т.ДАННЫЕ M.D.S 0-
    18 T.M.D.S ДАННЫЕ 0+
    19 T.M.D.S ДАННЫЕ 0/5 SHIELD
    20 ДАННЫЕ T.M.D.S 5-
    21 T.M.D.S ДАННЫЕ 5+
    22 T.M.D.S ЗАЩИТА ЧАСОВ
    23 T.M.D.S ЧАСЫ +
    24 Т.ЧАСЫ M.D.S —
    C1 АНАЛОГОВЫЙ КРАСНЫЙ
    C2 АНАЛОГОВЫЙ ЗЕЛЕНЫЙ
    C3 СИНИЙ АНАЛОГ
    C4 АНАЛОГОВАЯ СИНХРОНИЗАЦИЯ HORZ
    C5 АНАЛОГОВАЯ ЗЕМЛЯ

    Назначение выводов Dual Link и Single Link DVI

    Распиновка компонентного видеокабеля

    Цвет Сигнал Функция
    зеленый Y Несет яркость (яркость или яркость ) и синхронизация (синхронизация) информация
    Синий ПБ Несет разницу между синим и яркостью (B — Y)
    Красный BR Несет разницу между красным и яркостью (R — Y)

    Обозначение для аналогового компонентного видео. сигналы.«Y», «Pb» и «Pr» представляют собой наборы из трех входов или выходов. на видеоаппаратуру и телевизоры. Три кабеля, используемые в YPbPr соединения представляют собой более качественные, чем однопроводные композитные кабель обычно используется для подключения видеооборудования, потому что сохраняются яркость и цветовая составляющая сигнала раздельно. Сигналы YPbPr выводятся из красного, зеленого и синие (RGB) цвета, захваченные сканером или цифровой камерой, и RGB преобразуется в яркость и два цветоразностных сигнала (B-Y и R-Y) для ТВ / видео.

    Распиновка S-Video

    PIN Сигнал Функция
    1 GND Земля (Y)
    2 GND Земля (C)
    3 Y Интенсивность (яркость)
    4 С Цвет (цветность)

    Распиновка RCA (композитный)

    Цвет Функция
    Желтый Композитный видеосигнал
    Белый Стерео аудио (левый)
    Красный Стерео аудио (правый)

    Распиновка кабеля PS / 2

    PIN Функция
    1 Данные клавиатуры / мыши
    2 Не используется
    3 GND
    4 VCC (+ 5 В)
    5 Часы с клавиатурой / мышью
    6 Не используется

    Распиновка кабеля Firewire

    4-контактный разъем 6-контактный разъем Сигнал Функция
    1 VCC + 30В нерегулируемый постоянный ток
    2 GND Земля
    1 3 ТПБ- Витая пара B
    2 4 ТПБ + Витая пара B
    3 5 ТПА- Витая пара А
    4 6 TPA + Витая пара А

    Распиновка кабеля VGA

    PIN Функция
    1 Красный
    2 зеленый
    3 Синий
    4 Нет соединения
    5 Земля
    6 Земля
    7 Земля
    8 Земля
    9 Нет соединения
    10 Земля
    11 Нет подключения
    12 DDC DAT
    13 Горизонтальная синхронизация
    14 Vert Sync
    15 Часы DDC

    Распиновка последовательного кабеля

    PIN Функция
    1 Обнаружение носителя данных (DCD)
    2 Прием данных (RXD)
    3 Передача данных (TXD)
    4 Готовность к передаче данных (DTR)
    5 Земля
    6 Набор данных готов (DSR)
    7 Запрос на отправку (RTS)
    8 Готово к отправке (CTS)
    9 Индикатор звонка (RI)

    Распиновка параллельного (LPT) порта

    PIN Функция
    1 Строб
    2 Бит данных 0
    3 Бит данных 1
    4 Бит данных 2
    5 Бит данных 3
    6 Бит данных 4
    7 Бит данных 5
    8 Бит данных 6
    9 Бит данных 7
    10 Подтверждение (ACK)
    11 Занят
    12 Конец бумаги (PE)
    13 Выбрать (SEL)
    14 Автоподача (AUTOFD)
    15 Ошибка
    16 Инициализация (INIT)
    17 Выбрать вход (SELIN)
    18 Сигнальная земля (GND)
    19 Сигнальная земля (GND)
    20 Сигнальная земля (GND)
    21 Сигнальная земля (GND)
    22 Сигнальная земля (GND)
    23 Сигнальная земля (GND)
    24 Сигнальная земля (GND)
    25 Сигнальная земля (GND)

    Вилки и розетки NEMA

    Тип блокировки Вилки и розетки NEMA

    Общие электрические Электрические схемы

    Часто задаваемые вопросы по электрике

    Калибр и напряжение проводов Калькулятор капель

    Электрооборудование — Основы

    Жилой Электрические директивы и нормы

    Приблизительный Электрический и тяговый кабель

    выключатели и Предохранители

    Типы проводов и калибровка

    Определение размеров вашей электрической части Сервис

    Электрооборудование — Монтаж главной линии обслуживания

    Пожар / дым Установка сигнализации

    Электропроводка дверного звонка

    Телефонная проводка

    Низковольтная проводка

    Выводы кабеля

    Щелкните значки ниже, чтобы получить Соответствие стандарту NEC ® Electrical Calc Elite или Electric Toolkit для Android и iOS. В Electrical Calc Elite разработан для решения многих распространенных проблем. электрические расчеты на основе кода, такие как сечения проводов, падение напряжения, определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения (аналогичные тем, которые можно найти на этом веб-сайте), и другие электрические справочные данные.

    Распиновка и контакты разъема HDMI

    »Примечания по электронике

    Разъемы HDMI

    имеют 19 контактов, хотя конфигурации контактов различаются для разных типов разъемов HDMI: A, C, D и E


    Технология HDMI включает:
    HDMI — основы Версии HDMI Разъемы HDMI Распиновка / контактные соединения Кабели HDMI USB C в HDMI HDMI и DVI Переключатель, разветвитель и матрица HDMI — отличия Удлинители HDMI Повторители HDMI Основные продукты HDMI


    Система HDMI имеет пять типов разъемов, определенных для системы: HDMI Type A, C, D и E.Тип B, хотя и определен, не использовался и поэтому здесь не описывается.

    После определения распиновка или конфигурация контактов для каждого типа разъема HDMI осталась прежней, что означает отсутствие проблем с обратной совместимостью.

    Несмотря на это, разные типы разъемов HDMI имеют разную конфигурацию контактов, что означает, что при проектировании оборудования или изготовлении кабелей необходимо соблюдать осторожность, чтобы убедиться, что для разных сигналов используются правильные номера контактов.

    К счастью, поскольку разные типы разъемов HDMI не могут сочетаться с разъемами другого типа, нет проблем с их перекрестным соединением и передачей сигналов на неправильных линиях.

    Разъем HDMI типа A, показывающий 19-контактный формат

    Основные типы разъемов HDMI включают тип A, который используется для большинства телевизоров, тип C, который является мини-форматом, тип D, который является микроформатом, и тип E, который используется для автомобильное применение и имеет фиксатор и защиту от грязи.

    Распиновка разъема HDMI типа A

    Разъем HDMI типа A является наиболее широко используемым.Он присутствует на большинстве телевизоров, рекордеров, телевизионных приставок и тому подобного. Это разъем, который у большинства людей ассоциируется с HDMI.

    Штекерный разъем HDMI типа A имеет размеры 13,9 мм × 4,45 мм, в то время как гнездовые разъемы немного больше, поскольку они должны соответствовать штекеру, и они имеют размеры 14 мм × 4,55 мм.

    Часто задняя крышка для разъема HDMI типа A кажется относительно большой для размера разъема — это связано с тем, что требуется большое количество контактов.

    Распиновка разъема типа A состоит из двух рядов контактов с чередующейся нумерацией по длине разъема, так что контакты 1 и 2 находятся на одном конце, а 18 и 19 — на другом.

    Распиновка разъема HDMI
    Контакты для разъема HDMI типа A
    Номер контакта HDMI Сигнал
    1 TMDS Дата 2+
    2 TMDS Data 2 щит
    3 Данные TMDS 2-
    4 Данные TMDS 1+
    5 TMDS Data 1 щит
    6 Данные TMDS 1-
    7 Данные TMDS 0+
    8 TMDS Data 0 щит
    9 Данные TMDS 0-
    10 TMDS Часы +
    11 TMDS Часовой щит
    12 TMDS Часы —
    13 CEC
    14 Данные HEC-
    15 SCL (последовательные часы для DDC
    16 SDA (Последовательная линия передачи данных для DDC
    17 DDC / CEC / HEC Земля
    18 Питание +5 В (макс. 50 мА)
    19 Обнаружение горячего подключения (1.3) / Данные HEC + (1.4)

    Хотя не все линии могут использоваться во всех приложениях, все кабели включают в себя все линии, поэтому их можно использовать для любого приложения.

    Распиновка разъема Mini HDMI Type C

    Разъем mini-HDMI не так распространен, как тип A, но он часто встречается на таких элементах, как видеокамеры, зеркальные фотокамеры и другое фотооборудование. Здесь размер является большей проблемой, и не будет места для полного разъема типа A.

    Мини-штекеры HDMI типа C имеют размеры 10,42 мм × 2,42 мм, что делает их значительно меньше, чем у разъема типа A.

    Распиновка mini-HDMI Type C очень похожа на распиновку стандартного HDMI или Type A. Разница заключается в том, что все положительные сигналы дифференциальных пар меняются местами с их соответствующим экраном, а заземление DDC / CEC назначается контакту 13 вместо этого. для контакта 17 CEC назначается контакту 14 вместо контакта 13, а зарезервированный контакт 17 вместо контакта 14.

    Полная распиновка mini-HDMI приведена в таблице ниже.

    Контакты для разъема типа C или mini-HDMI
    Номер контакта HDMI Сигнал
    1 TMDS Data2 Shield
    2 TMDS Данные2 +
    3 TMDS Data2-
    4 TMDS Data1 Shield
    5 TMDS Данные 1 +
    6 Данные TMDS 1-
    7 TMDS Data0 щит
    8 Данные TMDS 0 +
    9 Данные TMDS 0-
    10 TMDS Часовой щит
    11 TMDS Часы +
    12 TMDS Часы —
    13 DDC / CEC Земля
    14 CEC
    15 SCL (замок DDC)
    16 SDA (данные DDC)
    17 HEC +
    18 Питание +5 В (питание EDID / DDC)
    19 Обнаружение горячей замены / HEC-
    Снаряд (грунт)

    Распиновка разъема micro-HDMI

    Разъем micro-HDMI встречается не так широко, как версии Type A или C. Тем не менее, он предназначен для аудиовизуальных приложений на гораздо меньших электронных устройствах, таких как смартфоны и другие подобные устройства, которым может потребоваться полная поддержка HDMI.

    Очевидно, что микро-HDMI намного меньше стандартного разъема HDMI типа A или мини-HDMI типа C, но он сохраняет то же количество 19 контактов, что и у типов A и C.

    Контакты для разъема типа D или micro-HDMI
    Номер контакта HDMI Сигнал
    1 Обнаружение горячей замены / HEAC-
    2 Утилиты / HEAC + (NC на устройстве)
    3 TMDS Данные2 +
    4 TMDS Data2 Shield
    5 TMDS Data2-
    6 TMDS Данные 1 +
    7 TMDS Data1 Shield
    8 Данные TMDS 1-
    9 Данные TMDS 0 +
    10 TMDS Data0 щит
    11 Данные TMDS 0-
    12 TMDS Часы +
    13 TMDS Часовой щит
    14 TMDS Часы —
    15 CEC (Контроль)
    16 DDC / CEC / HEAC Земля
    17 SCL (часы DDC)
    18 SDA (данные DDC)
    19 Питание +5 В (питание EDID / DDC)

    ** Описание на штифте показано в скобках.

    Распиновка или конфигурация контактов для различных разъемов HDMI не часто требуется для изготовления новых разъемов, так как кабели так свободно доступны, но это может быть полезно для поиска неисправностей или при разработке нового оборудования.

    Как видно из таблиц выше, конфигурация контактов или распиновка различаются для разных типов разъемов HDMI. Необходимо следить за тем, чтобы использовалась распиновка для правильного типа разъема.

    Другие темы аудио и видео:
    HDMI SCART Громкоговоритель Наушники и наушники Микрофоны УКВ FM радио Данные RDS Цифровое радио DVB телевидение
    Вернуться в меню аудио / видео.. .

    ePanorama.net — Ссылки

    Разъемы, разрешение, цифровой, аналоговый, VGA, DVI — кажется, существует бесконечный поток терминологии и понятий, используемых в аудио / видео индустрии. На этой странице вы увидите обзор концепций, необходимых для понимания наиболее часто используемых типов сигналов и разъемов в видеосистеме. В бытовых и профессиональных видеосистемах используется очень много различных видеоразъемов. Традиционно для телевизоров требовался только один тип. вход для подключения единственной коаксиальной антенны.Кроме того, существует множество различных форматов передачи видеосигналов, таких как композитное видео, S-video (Y / C), RGB и компонентное видео. В зависимости от ситуации любой из следующих видеосигналов можно подключить с помощью множества различных разъемов. Чтобы установить хорошее видео соединение между двумя устройствами, вы всегда должны следить за тем, чтобы форматы видео совпадали, и вы можете получить или сделать подходящий кабель между любыми разъемами, которые есть на видеооборудовании.

      Наиболее распространенные разъемы для подключения композитного видео и S-video

      Композитное видео передается с помощью одного разъема коаксиального кабеля.Наиболее часто используемые разъемы для композитного видео — это разъем RCA и разъем BNC. Центральный контакт передает сигнал, а внешний экран соединяет экран кабеля.

      Иногда вы можете спросить, какова максимальная длина соединения S-video или композитного видео. Это действительно зависит от качества кабеля. Обычно почти любой экранированный провод может передавать композитное видео на несколько метров. Коаксиальный кабель хорошего качества на 75 Ом (RG59 или RG6) может передавать композитный видеосигнал на несколько десятков метров без заметной потери качества изображения.И вы можете пройти с тем же кабелем, как правило, до 100 метров, если вы допускаете некоторую потерю качества изображения. Если вы используете кабель более низкого качества, вы увидите потерю качества изображения на меньших расстояниях. Это также относится к большинству других подобных видеосигналов.

      S-видеосигнал (также называемый Y / C-сигналом) разделяет видеосигнал на две части (яркость и цвет), которые передаются с помощью двух разных коаксиальных кабелей. Стандартный разъем, используемый для S-video, представляет собой 4-контактный разъем mini-din. Некоторые компьютерные карты используют проприетарные разъемы для S-видео (например, 7-контактный mini-din).S-video дает в целом лучшее качество изображения, чем композитное видео, особенно на четких изображениях, сгенерированных компьютером. Поскольку интерфейс S-video разделяет информацию о яркости и цвете, между ними нет перекрестной взаимозависимости, как вы иногда видите на композитном видеосигнале (выглядит как странный шум по краям сильных изменений цвета / интенсивности).

      Стандартный кабель s-video обычно хорошо работает на расстоянии до 25 футов, но вы, вероятно, испытаете потерю сигнала и ухудшение изображения при выходе за пределы 25 футов (хотя вы можете этого не заметить).Для увеличения длины до 100 футов (около 30 метров) требуется более качественный кабель s-video более тяжелого класса. Для длин более 100 футов (около 30 метров) требуется высококачественный кабель или решение с двумя кабелями (где используются два отдельных кабеля, которые снова соединяются на каждом конце в разъем s-video. Два кабеля RG6 с разъемами BNC на каждом конце и наши s -video / (2) Адаптер BNC часто надежно используется на расстоянии до 200 футов (около 60 метров).

      Разница в качестве сигнала между композитным видео и S-видео может быть от очень значительной до не очень большой, в зависимости от сигнала и качества оборудования. Композитный видеосигнал очень хорошего качества, который передается от одного профессионального видеооборудования хорошего качества к другому профессиональному видеооборудованию, может быть очень высокого качества, только немного ниже, чем качество S-video. С другой стороны, качество схем генерации композитного видеосигнала и электроники обработки композитного видеосигнала во многих устройствах бытовой электроники обычно не очень хорошее, и это приводит к тому, что все виды проблем с межплотностью / цветовой интерференцией становятся легко заметными на изображении.В этом случае разница в качестве между S-видео и композитным видео может быть огромной, так как S-видео выглядит намного лучше, чем композитное видео.

      Антенные разъемы

      Сигналы телевизионных антенн передаются по коаксиальному кабелю. Типичным разъемом коаксиального кабеля, используемым в США для сигналов телевизионной антенны, является F-разъем. В Европе для подключения антенного сигнала в устройствах используются антенные разъемы IEC (также называемые разъемом Euro TV). Это наиболее часто используемые антенные разъемы, которые используются почти во всех телевизорах и видеомагнитофонах.В некоторых маленьких телевизорах в качестве антенного разъема используется мини-джек 3,5 мм. Разъем для мини-телефона, скорее всего, такой же, как и F-разъем, который сейчас обычно используется для входа RF (антенны), поэтому вы можете адаптировать этот сигнал с помощью адаптера разъема hust. Некоторое очень старое оборудование может иметь также другие разъемы, такие как двухконтактный разъем, используемый для подключения плоского линейного кабеля на 300 Ом.

      Информация о разъеме SCART

      В Европе внешние подключения к телевизорам, телевизионным приставкам, видеомагнитофонам и другим периферийным видеоустройствам осуществляются через разъем SCART или Peritel.Его распиновка указана в EN50049. В зависимости от использования разъема SCART (TV SCART, AUX SCART или VCR SCART) разъем является входом, выходом или обоими. SCART (Syndicat des Constructeurs d’Appareils Radior? Cepteurs et T? L? Viseurs) представляет собой штекер с 21-контактным разъемом, разработанный европейским сообществом и установленный на задней панели большинства европейских телевизоров и видеоплееров. Разъем также известен как разъем Pertitel или Euroconnector. Формальное описание разъема SCART дано в стандарте CENELEC EN 50 049-1: 1989 и в стандартах IEC 933-1.Разъем SCART используется в большинстве потребительского видеооборудования, такого как видеомагнитофоны, телевизоры и DVD-плееры, для передачи аудио и видео соединений с использованием какого-либо разъема. Разъем SCART поддерживает стереозвук, композитное видео, S-video, RGB и некоторые управляющие сигналы. Разъем SCART может использоваться для передачи многих форматов сигналов, но он не может передавать их все одновременно. Обратите внимание, что не все соединения SCART во всем оборудовании эквивалентны, разъемы на другом оборудовании могут поддерживать больший формат сигнала, чем другие.Первоначально стандартизованным форматом сигнала для разъема SCART был композитный видеосигнал и RGB. Добавление S-VHS усложнило этот интерфейс, потребовав, чтобы контакты RED и Cvbs (15 и 20) использовались совместно с контактами Chroma (C) и Luma (Y). Существуют разные конфигурации контактов. Доступные конфигурации зависят от используемого видеоустройства. Составное видео и аудио поддерживаются практически всегда, но есть много оборудования, которое не поддерживает RGB или S-video. Например, некоторые телевизоры поддерживают RGB на одном SCART и S-video на другом SCART (в дополнение к стандартному формату композитного видео).Поддерживаемый формат сигнала RGB — это RGBS (R, G, B и композитная синхронизация). В большинстве случаев для интерфейса SCART используются специализированные ИС, поскольку требуется сложное переключение. Поскольку SCART поддерживает множество форматов сигналов, должен быть способ контролировать то, что используется. Выбор входного и выходного сигнала обычно контролируется в сочетании с управляющими контактами в разъеме SCART и через меню настройки устройства. SCART имеет управляющие сигналы, например, для переключения между композитным видео и S-видео.В дополнение к этому есть переключение соотношения сторон сигнала с широкоэкранного на нормальное. Также имеется управляющий сигнал для автоматического переключения телевизора на просмотр изображения через разъем SCART. Обычно переключение между S-видео и другими форматами требует пользовательской настройки в меню телевизора или кнопки выбора входа (некоторые телевизоры имеют для этого автоопределение S-видео). Подключение S-видео через разъем SCART, кажется, вызывает множество проблем для многих. люди. При работе со SCART и S-video помните, что S-video работает по интерфейсу SCART только с устройствами, поддерживающими S-video.Многие реализации SCART не поддерживают S-video, потому что исходная спецификация SCART не поддерживала его (он был добавлен позже в спецификации в качестве дополнительной опции). Наиболее частые проблемы, с которыми обычно сталкиваются пользователи с разъемом SCART, заключаются в том, что они получают черно-белое изображение при подключении S-video к разъему SCART телевизора. Причина этого обычно заключается в том, что телевизор не может обрабатывать S-видео или не настроен для обработки S-видеосигнала от SCART. Телевизор сам по себе не знает, используется ли вход S-video или стандартный CVBS.Обычно пользователю необходимо сообщить телевизору, какой формат сигнала используется. Если телевизор считает, что используется обычный вход CVBS, то изображение будет черно-белым, потому что сигнал яркости не содержит информации о цвете, но имеет тот же «формат», что и CVBS. Большинство телевизоров не имеют автоматического определения того, какой из двух используется, поэтому вам обычно приходится сообщать ему об этом. (например, двойное нажатие кнопки A / V и т. д.) То же самое происходит, если вы подключаете источник CVBS и переводите телевизор в режим S-video. В этом случае ваш интерфейс SCART не поддерживает S-video, и вам нужно изображение с цветами, решение состоит в том, чтобы вместо этого использовать композитный видеоинтерфейс (он поддерживается практически всеми реализациями SCART). S-video можно преобразовать в композитный видеосигнал с помощью коммерческого преобразователя или простой схемы преобразования. Наличие у вашего телевизора разъема SCART в основном зависит от того, где вы живете. Практически все телевизоры, предназначенные для европейского рынка (независимо от марки), имеют разъем SCART. их. SCART — это разъем AV европейского стандарта, поэтому потребитель ожидает его наличия. В странах за пределами Европы этот разъем встречается реже. Например, на рынках США этот разъем очень редок. Нет никаких технических причин, по которым телевизор NTSC не мог бы иметь разъем SCART.При покупке межсоединений Scart помните, что они не созданы равными. В некоторых более дешевых полнопроводных кабелях используется общий экран вместо того, чтобы экранировать каждый проводник отдельно. По всей длине кабеля различные сигналы могут мешать друг другу. Самая очевидная проблема — это слышимое жужжание, вызванное попаданием видеосигнала на аудиокабели. Вы также можете иногда видеть искаженные видеоизображения, когда видеосигнал перетекает от одного провода к другому. Недорогие кабели также часто включают в себя дешевые разъемы Scart, которые со временем могут потускнеть, что приведет к прерывистому подключению.При покупке кабелей SCART ищите качественные «полностью подключенные» и «отдельно экранированные сигнальные провода». Они несколько дороже, чем самый дешевый кабель, но вы можете получить такой кабель по разумным ценам, если немного присмотритесь к нему. Кабель хорошего качества обеспечивает хорошее качество звука и видео без потери качества, которое дает вам кабель низкого качества. Мы еще не нашли ни одного профессионального пользователя, которому действительно понравился бы дизайн разъема Scart. Поскольку этот необычно спроектированный и, как правило, чрезвычайно хрупкий, разъем является продуктом потребительского рынка.

      Соединения RGB

      Для RGB требуется как минимум три высококачественных кабеля (коаксиальные кабели с сопротивлением 75 Ом), четыре, если используется отдельный сигнал синхронизации, что довольно часто. В некоторых высокопроизводительных приложениях (таких как рабочие станции и мониторы VGA ПК) используются пять проводов с раздельными горизонтальными и вертикальными сигналами возбуждения вместо линии синхронизации. RGB в основном используется в компьютерных системах, но он также используется в некоторых телевизионных системах (компонентные камеры RGB) и в домашних AV-системах (SCART поддерживает RGB, и многие DVD-диски, продаваемые в Европе, выводят этот формат).ПК VGA-монитор также становится все более популярным в системах видеопроизводства, поскольку такие дисплеи используются во многих компьютеризированных системах редактирования видео. Наиболее часто встречающиеся разъемы для передачи сигнала RGB — это набор разъемов BNC (3, 4 или 5), DB15HV («разъем VGA»), 9-контактный разъем D и разъем SCART / EURO-AV.

      Компонентное видео

      Компонентное видео разделяет видеосигнал на три отдельных компонента (Y / Pb / Pr) для сохранения высокого разрешения и точной цветопередачи.Компонентное видео (YUV и его производные, такие как Y / Pr / Pb) в несколько раз росли и теряли популярность. В настоящее время их использование, похоже, растет в США, где они стали общедоступным интерфейсом высочайшего качества для связи домашнего студийного оборудования (DVD-плееры, видеопроекторы, проекционные телевизоры, оборудование HDTV и т. Д.). Компонентное видео известно как широко поддерживаемый потребительский видеоинтерфейс, который поддерживает «прогрессивные» или «не чересстрочные» видеосигналы, а также сигналы HDTV.

      Когда источник RGB кодируется в композитный или S-Video, YUV является промежуточным сигналом, используемым при обработке.YUV по-прежнему имеет ограничение на цветовую полосу, но намного превосходит кодированные композитные или S-Video сигналы. Яркость (компонент Y) — это полная полоса пропускания.

      Другие варианты были известны как Y / R-Y / B-Y, M-II и более поздний потребительский стандарт Y / Pb / Pr. Y / Pb / Pr может стать отраслевым стандартом, поскольку его поддерживает значительное количество новых микросхем. Все три производные очень похожи, за исключением некоторого уровня и других незначительных отличий.

      Для транспортировки описанных выше форматов компонентного видео требуется три высококачественных кабеля (коаксиальный кабель с сопротивлением 75 Ом).Y / Pb / Pr широко используется в новых бытовых видеоустройствах в США. В настоящее время он используется в таких устройствах, как DVD-плееры, видеопроекторы и высококачественные телевизоры (включая приемники HDTV). Большинство бытовых устройств используют три разъема RCA для подключения сигнала Y / Pb / Pr. Эти три кабеля RCA обычно имеют красный, зеленый и синий цвета. Типичные цветовые коды для этого набора разъемов:

      • Зеленый = Y (яркость)
      • Красный = Pr (R-Y)
      • Синий = Pb (B-Y)

      В некоторых видеопроекторах для передачи этого формата сигнала используется разъем DB15HV («разъем VGA»).В этих приложениях компонентные видеосигналы подключаются к тем контактам, которые обычно передают сигналы RGB. Для подключения к такой системе достаточно стандартного HD15 на 5bnc / phono. Вы бы просто использовали зеленый цвет для Y, красный для Pr и синий для Pb (это наиболее часто используемая конфигурация).

      Разъемы специальные многополюсные

      • 10-контактный разъем видеокамеры — Этот 10-контактный разъем является своего рода стандартом де-факто. Это с камеры JVC. Оцените эту ссылку
      • 10-контактное круглое видео — для этого разъема существует более одного стандарта, убедитесь, что ваше оборудование соответствует этому стандарту! Оцените эту ссылку
      • 10- и 14-контактные разъемы камеры Оцените эту ссылку
      • Распиновка 4 и 7 контактов разъема S-video Оцените эту ссылку
      • 4 полюса 3.Разъем AV 5 мм — Этот специальный разъем AV типа Ack 3,5 мм используется во многих современных видеокамерах. Обычно они используются во многих цифровых видеокамерах MiniDV, что позволяет вводить / выводить аналоговые видео- и аудиосигналы. Оцените эту ссылку
      • 6-контактный разъем DIN AV, используемый в оборудовании Commodore Оцените эту ссылку
      • Распиновка 7-контактного разъема S-video DIN — Этот нестандартный разъем используется в качестве выходного разъема S-video / композитного видео на многих видеокартах ПК с выходом на телевизор. Оцените эту ссылку
      • 8-контактный DIN — Распиновка довольно редкого 8-контактного разъема DIN AV. Оцените эту ссылку
      • 8-контактный штекер Movie к разъему Scart — 8 розовый Movie — это небольшой круглый разъем, используемый в некоторых видеокамерах в качестве разъема AV (используется JVC и Panasonic). Это рисунок, как подключить этот разъем к SCART. Оцените эту ссылку
      • Подключение цветного монитора Apple — В данном Техническом примечании описывается, как подключить видеокарту Macintosh II, встроенное видео Macintosh IIci и видео Macintosh LC к мониторам сторонних производителей. Оцените эту ссылку
      • Распиновка разъема VGA DB15HD — порт VGA, используемый сегодня Оцените эту ссылку
      • DIN RGB TTL — с помощью 8-контактного разъема DIN Оцените эту ссылку
      • Разъемы для видеомагнитофонов Extinct — Эта страница содержит техническую информацию для тех из вас, кому необходимо собрать собственные кабели, чтобы ваш старый собираемый видео артефакт работал.На этой странице описывается распиновка / разводка следующих разъемов: 10-контактный разъем EIAJ, 8-контактный разъем EIAJ, 4-контактный разъем питания DIN, 6-контактный разъем для камеры DIN и кабель камеры Akai VC-1U. Оцените эту ссылку
      • Голливуд + 7-контактный разъем S-video Оцените эту ссылку
      • Домашние видеокамеры и способы их подключения — С самых первых дней портативной видеозаписи (около 1970 г.) до появления потребительских видеокамер в середине 1980-х годов выпускалось множество моделей видеокамер для использования с отдельными деками видеомагнитофона.Де-факто стандартом для соединения этих двух устройств был 10-контактный круглый разъем с резьбовым стопорным кольцом. В этой статье описывается этот 10-контактный разъем, а также 14-контактный разъем камеры Sony. Оцените эту ссылку
      • K-коннектор — Стандартный разъем камеры Sony, 13 контактов Оцените эту ссылку
      • Выводы монитора — 15-контактный H / D, VGA / SVGA / XGA, MAC II / Quadra, 9-контактный VGA, кабель видеоадаптера Macintosh на VGA Оцените эту ссылку
      • Мультиразъем — комбинированный разъем для аудио, видео и дистанционного управления, который использовался в серии мониторов и аксессуаров Sony Profeel, 8 контактов Оцените эту ссылку
      • Мультиразъем — Мультиразъем представлял собой комбинированный разъем для аудио, видео и дистанционного управления.Он был включен в видеомагнитофоны Betamax, которые входили в серию мониторов и аксессуаров Sony Profeel. Оцените эту ссылку
      • Распиновка видеокамеры Panasonic (круглая, 10-контактная) — Вывод 10-контактного разъема, используемый на Panasonic, похоже, в значительной степени соответствует «стандартному» 10-контактному выводу VHS. Оцените эту ссылку
      • Распиновка для различных разъемов в Real Life ™ — В этом документе есть распиновка для многих игровых систем, графики для ПК, Apple Macintosh, Sun 13W3 и SCART / EURO-AV. Оцените эту ссылку
      • Распиновка видеокамеры Quasar Оцените эту ссылку
      • SONY RGB МУЛЬТИ ВХОД — 34-контактный штекерный разъем, выглядит как разъем дисковода гибких дисков Оцените эту ссылку
      • Распиновка разъема камеры Sony: 14-контактный выходной разъем камеры Оцените эту ссылку
      • Супер Пистолет — MAS Super NOVA 8-контактный разъем DIN, 9-контактный DIN для Amiga 1084D и 1084DS, выводы разъемов JAMMA Оцените эту ссылку
      • Распиновка разъема VGA (VESA DDC) Оцените эту ссылку
      • Распиновка разъема VGA Video Оцените эту ссылку
      • Zen Vision: M видео кабель и другие 4-полюсные 3.Распиновка 5мм — на этой веб-странице рассказывается распиновка выводов видеоразъемов Archos, Zen Vision: M и Apple iPod (4-полюсный 3,5 мм), а также распиновка типичного 4-полюсного кабеля для видеокамеры 3,5 мм. Оцените эту ссылку
      • Длинный VGA (или компонентный) кабель от CAT5 — на этой странице описываются распиновки разъема VGA Video, а также разводка выходного кабеля от компонента к разъему VGA (для тех видеопроекторов, которые поддерживают компонентное видео через входной разъем VGA) Оцените эту ссылку

    Распиновка разъема VGA USB DVI RS232 HDMI FireWire DisplayPort

    Распиновка разъемов для конфигураций VGA, MAC, SUN, DVI, HDMI, DisplayPort, Component Video, S-Video, USB, EVC, FireWire, PS / 2 и RS232.

    VGA-ВИДЕО

    (VEXT-xx, VEXT-xx-MM)

    Поверхность контакта вилки 15HD

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 КРАСНЫЙ 9 DDC + 5
    2 ЗЕЛЕНЫЙ 10 GND
    3 СИНИЙ 11 ID0
    4 ID2 12 ID1
    5 ТЕСТ НА ЗЕМЛЮ 13 HS
    6 GND 14 против
    7 GND 15 ID3
    8 GND

    MAC ВИДЕО

    Поверхность контакта наружной части 15D

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 GND 9 СИНИЙ
    2 КРАСНЫЙ 10 ID3
    3 CSYNC 11 GND
    4 ID1 12 против
    5 ЗЕЛЕНЫЙ 13 GND
    6 GND 14 GND
    7 ID2 15 HS
    8 NC

    DVI

    Торцевая поверхность внутренней DVI

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 Т. ДАННЫЕ M.D.S 2- 16 ОБНАРУЖЕНИЕ ГОРЯЧЕЙ ПРОБКИ
    2 T.M.D.S ДАННЫЕ 2+ 17 ДАННЫЕ T.M.D.S 0-
    3 T.M.D.S ДАННЫЕ 2/4 SHIELD 18 T.M.D.S ДАННЫЕ 0+
    4 T.M.D.S ДАННЫЕ 4- 19 T.M.D.S ДАННЫЕ 0/5 SHIELD
    5 Т.ДАННЫЕ M.D.S 4+ 20 ДАННЫЕ T.M.D.S 5-
    6 ЧАСЫ DDC 21 T.M.D.S ДАННЫЕ 5+
    7 ДАННЫЕ DDC 22 T.M.D.S ЗАЩИТА ЧАСОВ
    8 АНАЛОГОВЫЙ ВЕРТ. SYNC 23 T.M.D.S ЧАСЫ +
    9 Т.ДАННЫЕ M.D.S 1- 24 T.M.D.S ЧАСЫ-
    10 T.M.D.S ДАННЫЕ 1+
    11 T.M.D.S ДАННЫЕ 1/3 SHIELD C1 АНАЛОГОВЫЙ КРАСНЫЙ
    12 ДАННЫЕ T.M.D.S 3- C2 АНАЛОГОВЫЙ ЗЕЛЕНЫЙ
    13 T.M.D.S ДАННЫЕ 3+ C3 СИНИЙ АНАЛОГ
    14 + 5В ПИТАНИЕ C4 АНАЛОГОВАЯ СИНХРОНИЗАЦИЯ HORZ
    15 GND C5 АНАЛОГОВАЯ ЗЕМЛЯ
    Переулок (индекс

    DisplayPort

    Ответная поверхность DisplayPort

    на стороне источника
    PIN # СИГНАЛ PIN # СИГНАЛ
    1 переулок 0 + 11 Земля
    2 Земля 12 переулок 3 —
    3) 0- 13 подключен к земле
    4 переулок 1 + 14 подключен к земле
    5 Земля 15 Вспомогательный канал +
    6 переулок 1 — 16 Земля
    7 переулок 2 + 17 Вспомогательный канал —
    8 Земля 18 Обнаружение горячего подключения
    9 переулок 2 — 19 Возврат для питания
    10 переулок 3 + 20 Питание для разъема

    HDMI

    Торцевая поверхность вилки HDMI типа A

    PIN # СИГНАЛ PIN # СИГНАЛ
    1 TMDS Данные2 + 11 TMDS Часовой щит
    2 TMDS Data2 Shield 12 TMDS Часы —
    3 TMDS Data2- 13 CEC (не используется)
    4 TMDS Данные 1 + 14 Зарезервировано (N. C. на устройстве)
    5 TMDS Data1 Shield 15 SCL
    6 Данные TMDS 1- 16 SDA
    7 Данные TMDS 0 + 17 DDC / CEC Земля
    8 TMDS Data0 щит 18 + 5В питание
    9 Данные TMDS 0- 19 Обнаружение горячего подключения
    10 TMDS Часы +

    EVC

    Поверхность стыковки внутренней части EVC

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 АУДИОВЫХОД, ПРАВЫЙ 19 1394 VG
    2 АУДИОВЫХОД, ЛЕВЫЙ 20 1394 ВП
    3 ВОЗВРАТ АУДИОВЫХОДА 21 АУДИОВХОД, ЛЕВЫЙ
    4 СИНХРОНИЗАЦИЯ ВОЗВРАТА 22 АУДИОВХОД, ПРАВЫЙ
    5 ГОРИЗОНТАЛЬНАЯ СИНХРОНИЗАЦИЯ (TTL) 23 ВОЗВРАТ АУДИОВХОДА
    6 ВЕРТИКАЛЬНАЯ СИНХРОНИЗАЦИЯ (TTL) 24 СТЕРЕО СИНХРОНИЗАЦИЯ TTL
    7 ЗАБРОНИРОВАНО 25 ДАННЫЕ DDC (SDA)
    8 ЗАБРОНИРОВАНО 26 ДАННЫЕ DDC (SDA)
    9 1394 ПАРА А, ДАННЫЕ- 27 ЧАСЫ DDC (SCL)
    10 1394 ПАРА A, ДАННЫЕ + 28 +5 В постоянного тока
    11 ИЗМЕНЕНИЕ МОЩНОСТИ + 29 1394 ПАРА B, ЧАСЫ +
    12 ПЕРЕМЕНА МОЩНОСТИ — 30 1394 ПАРА B, ЧАСЫ-
    13 ВИДЕОВХОД, Y ИЛИ КОМПОЗИТНЫЙ ВХОД C1 КРАСНОЕ ВИДЕО
    14 ВИДЕОВХОД, ВОЗВРАТ C2 ЗЕЛЕНОЕ ВИДЕО
    15 ВИДЕОВХОД, C IN C3 ПИКСЕЛЬНЫЕ ЧАСЫ
    16 ДАННЫХ USB + C4 СИНИЙ ВИДЕО
    17 ДАННЫЕ USB- C5 ВИДЕО / ПИКСЕЛЬНАЯ ЗЕМЛЯ
    18 USB / 1394 ОБЩИЙ РЕЖИМ ЭКРАН

    USB ТИП A и B

    Поверхность разъема USB типа A, розетка

    Ответная часть разъема USB типа B

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 +5 3 + Данные
    2 -Данные 4 GND

    USB 3. 0 Тип A

    Ответная часть разъема USB 3.0 типа A, розетка

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 VBUS 6 StdA_SSRX +
    2 -Данные 7 GND_DRAIN
    3 + Данные 8 StdA_SSTX-
    4 GND 9 StdA_SSTX +
    5 StdA_SSRX-

    USB 3.0 Микро-В

    Ответная часть разъема USB 3.0 типа A, розетка

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 VBUS 6 MicB_SSTX-
    2 -Данные 7 MicB-SSTX +
    3 + Данные 8 GND_DRAIN
    4 ID 9 MicB_SSRX-
    5 GND 10 MicB_SSRX +

    IEEE 1394b

    Ответная поверхность 9-контактной вилки FireWire

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 ТПБ- 6 GND
    2 ТПБ + 7 Н / К
    3 ТПА- 8 МОЩНОСТЬ
    4 TPA + 9 B ЩИТ
    5 A ЩИТ

    КЛАВИАТУРА MAC ИЛИ МЫШЬ

    Ответная поверхность 4-контактного гнезда miniDIN

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 ДАННЫЕ 3 +5
    2 PWRN 4 GND

    КЛАВИАТУРА И МЫШЬ SUN

    Поверхность 8-контактного разъема miniDIN, розетка

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 GND 5 KYBD RCV
    2 GND 6 KYBD XMT
    3 +5 7 PWRN
    4 МЫШЬ 8 +5

    ИНТЕРФЕЙС RS232 DB25

    Поверхность контакта вилки RS232 DB25

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 НЕТ 14 НЕТ
    2 TXD 15 НЕТ
    3 RXD 16 НЕТ
    4 РТС 17 НЕТ
    5 CTS 18 НЕТ
    6 DSR 19 НЕТ
    7 GND 20 DTR
    8 DCD 21 НЕТ
    9 НЕТ 22 RI
    10 НЕТ 23 НЕТ
    11 НЕТ 24 НЕТ
    12 НЕТ 25 НЕТ
    13 НЕТ

    ИНТЕРФЕЙС RJ45

    Поверхность сопряжения с внутренней резьбой RJ45

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 РТС 5 GND
    2 DTS 6 RXD
    3 TXD 7 DSR
    4 GND 8 CTS

    VGA-ВИДЕО

    (VEXT-FLT-xx, VEXT-FLT-xx-MM)

    (VEXT-THN-xx, VEXT-THN-xx-MM)

    Поверхность контакта вилки 15HD

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 КРАСНЫЙ 9 DDC + 5
    2 ЗЕЛЕНЫЙ 10 GND
    3 СИНИЙ 11 ID0
    4 ID2 12 ID1
    5 ТЕСТ НА ЗЕМЛЮ 13 HS
    6 GND 14 против
    7 GND 15 ID3
    8 GND

    ВИДЕО СОЛНЦА

    Поверхность сопряжения с внутренней резьбой 13W3

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 GND 8 ID1
    2 VSYNC 9 ID0
    3 ID2 10 GND
    4 GND A1 КРАСНЫЙ
    5 CSYNC A2 ЗЕЛЕНЫЙ
    6 HSYNC A3 СИНИЙ
    7 GND

    Мини-DVI

    Торцевая поверхность гнезда Mini-DVI

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 Dat2_P 17 +5 В
    2 Dat2_N 18 DCC_DAT
    3 Dat1_P 19 запасной
    4 Dat1_N 20 СИНИЙ
    5 Dat0_P 21 не установлен
    6 Dat0_N 22 ЗЕЛЕНЫЙ
    7 CLK_P 23 не установлен
    8 CLK_N 24 КРАСНЫЙ
    9 DGND 25 Обнаружить
    10 DGND 26 DCC_CLK
    11 DGND 27 запасной
    12 DGND 28 DGND
    13 DGND 29 HSYNC
    14 DGND 30 DGND
    15 DGND 31 VSYNC
    16 DGND 32 DGND

    Мини-DisplayPort

    Ответная поверхность разъема Mini-DisplayPort на стороне источника

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 GND 11 ML_Lane 1 (n)
    2 Обнаружение горячего подключения 12 ML_Lane 3 (n)
    3 ML_Lane 0 (p) 13 GND
    4 КОНФИГУРАЦИЯ 1 14 GND
    5 ML_Lane 0 (n) 15 ML_Lane 2 (p)
    6 КОНФИГУРАЦИЯ 2 16 AUX_CH (п)
    7 GND 17 ML_Lane 2 (n)
    8 GND 18 AUX_CH (n)
    9 ML_Lane 1 (p) 19 GND
    10 ML_Lane 3 (p) 20 DP_PWR

    Компонентное видео (Y Pb Pr)

    Женский RCA

    Зеленый Синий Красный

    Я

    Пб (Б-Я)

    Pr (R-Y)

    Наконечник = Y Наконечник = Pb Наконечник = Pr
    Экран = GND Экран = GND Экран = GND

    Цифровое аудио

    Женский RCA — оранжевый

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 РТС 5 GND
    2 DTS 6 RXD
    3 TXD 7 DSR
    4 GND 8 CTS

    S-Video

    Поверхность 4-контактного разъема miniDIN

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 GND 3 ЯРКОСТЬ
    2 GND 4 CROMINANCE

    ПОРТ ЦИФРОВОЙ ПЛОСКОЙ ПАНЕЛИ (DFP)

    Поверхность стыка MDR20 с внутренней резьбой

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 TX1 + 11 TX2 +
    2 TX1- 12 TX2-
    3 SHLD1 13 SHLD2
    4 SHLDC 14 SHLD0
    5 TXC + 15 TX0 +
    6 TXC- 16 TX0-
    7 GND 17 NC
    8 + 5В 18 HPD
    9 NC 19 DDC_DAT
    10 NC 20 DDC_CLK

    Мини-USB ТИП B

    Ответная поверхность 5-контактного разъема Mini USB типа B, розетка

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 +5 4 NC
    2-ДАННЫЕ 5 GND
    3 + ДАННЫЕ

    Ответная часть 4-контактного разъема Mini USB типа B, розетка

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 +5 3 + ДАННЫЕ
    2-ДАННЫЕ 4 GND

    USB 3. 0 Тип B

    Ответная часть разъема USB 3.0 типа B, розетка

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 VBUS 6 StdA_SSTX +
    2 -Данные 7 GND_DRAIN
    3 + Данные 8 StdA_SSRX-
    4 GND 9 StdA_SSRX +
    5 StdA_SSTX-

    IEEE 1394a

    Ответная поверхность 6-контактной вилки FireWire

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 МОЩНОСТЬ 4 ТПБ +
    2 GND 5 ТПА-
    3 ТПБ- 6 TPA +

    Ответная поверхность 4-контактной вилки FireWire

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 ТПБ- 3 ТПА-
    2 ТПБ + 4 TPA +

    КЛАВИАТУРА PS / 2 ИЛИ МЫШЬ

    Поверхность 6-контактного гнезда miniDIN

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 ДАННЫЕ 4 +5
    2 NC 5 ЧАСЫ
    3 GND 6 NC

    ПК / КЛАВИАТУРА

    Торцевая поверхность 5-контактного гнезда DIN

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 ЧАСЫ 4 GND
    2 ДАННЫЕ 5 +5
    3 NC

    ИНТЕРФЕЙС RS232 DB9

    Поверхность контакта вилки RS232 DB9

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 DCD 6 DSR
    2 RXD 7 РТС
    3 TXD 8 CTS
    4 DTR 9 НЕТ
    5 GND

    Centronics, 36 контактов

    Торцевая поверхность 36-контактного гнезда Centronics

    PIN #

    СИГНАЛ

    PIN #

    СИГНАЛ

    1 / СТРОБ 19 ЗЕМЛЯ (/ СТРОБ)
    2 D0 20 ЗЕМЛЯ (D0)
    3 D1 21 ЗЕМЛЯ (D1)
    4 D2 22 ЗЕМЛЯ (D2)
    5 D3 23 ЗЕМЛЯ (D3)
    6 D4 24 ЗЕМЛЯ (D4)
    7 D5 25 ЗЕМЛЯ (D5)
    8 D6 26 ЗЕМЛЯ (D6)
    9 D7 27 ЗЕМЛЯ (D7)
    10 / ACK 28 ЗЕМЛЯ (/ ACK)
    11 ЗАНЯТ 29 ЗЕМЛЯ (ЗАНЯТО)
    12 POUT 30 СБРОС ЗАЗЕМЛЕНИЯ
    13 SEL 31 / СБРОС
    14 / АВТОПодача 32 / НЕИСПРАВНОСТЬ
    15 NC 33 0 В
    16 0 В 34 NC
    17 ШАССИ ЗЕМЛЯ 35 +5 В
    18 +5 В НАПРЯЖЕНИЕ 36 / SLCT IN

    О компании Video Products Inc:
    Video Products Inc (VPI) со штаб-квартирой в Авроре, штат Огайо (США), занимается поставкой высококачественных продуктов для подключения интеграторов, дистрибьюторов, ИТ-специалистов и технически подкованных домашних пользователей.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
