Провода электрические нагрузка по сечению: Таблицы выбора сечения жилы при прокладке электрических проводов в резиновой или пластиковой (в том числе ПВХ=PVC) изоляции в зависимости от тока и нагрузки. Подходят для сетей 220/380В. Выбор сечения кабеля удлинителя в зависимости от длины и нагрузки. — КАРТРИДЖИ лазерные BROTHER, CANON, HP, KYOCERA MITA, PANASONIC, RICOH, SAMSUNG, XEROX

Содержание

Таблицы выбора сечения жилы при прокладке электрических проводов в резиновой или пластиковой (в том числе ПВХ=PVC) изоляции в зависимости от тока и нагрузки. Подходят для сетей 220/380В. Выбор сечения кабеля удлинителя в зависимости от длины и нагрузки.

Таблицы выбора сечения жилы при прокладке электрических проводов в резиновой или пластиковой (в том числе ПВХ=PVC) изоляции в зависимости от тока и нагрузки. Подходят для сетей 220/380В. Выбор сечения кабеля удлинителя в зависимости от длины и нагрузки.

ИТАК:

ПУЭЭ, Глава 1 нормирует допустимые длительные токи через различные виды проводов и кабелей. Другие главы регламентируют способы прокладки и прочие детали. Тем не менее мы приведем 3 таблицы для оперативного выбора площади сечения токопроводящей жилы кабеля (провода) для сетей 220/380В в зависимости от тока, нагрузки, температуры окружающей среды и способа прокладки, которыми сами пользуемся.

Выбираем сечения жилы (каждой) для рабочего тока или нагрузки (запоминаем ток, если прикидывали нагрузку) одиночного провода при температуре жил +65, окружающего воздуха +25 и земли + 15°С
Если температура не та, то смотрим поправочный коэффициент на ток в зависимости от температуры окружающей среды — если цепь вторичная = цепь управления, сигнализации, контроля, автоматики и релейной защиты электроустановок — то следующий пункт пропускаем

Если проводов более 1 , то смотрим поправочный коэффициент на ток в зависимости от способа прокладки
Делаем выбор еще раз, с учетом поправок, если нужно

Таблица 1. Выбора сечения жилы при одиночной прокладке проводов при температуре жил +65, окружающего воздуха +25 и земли + 15°С

	Проложенные открыто, не пучком (в воздухе)						Проложенные в трубе
Сечение жилы мм²	Медь			Алюминий			Медь			Алюминий
	Ток	Нагрузка, кВт		Ток	Нагрузка, кВт		Ток	Нагрузка, кВт		Ток	Нагрузка, кВт
	А	1х220в	3х380в	А	1х220в	3х380в	А	1х220в	3х380в	А	1х220в	3х380в
0,5	11	2,4	—	—	—	—	—	—	—	—	—	—
0,75	15	3,3	—	—	—	—	—	—	—	—	—	—
1,0	17	3,7	6,4	—	—	—	14	3,0	5,3	—	—	—
1,5	23	5,0	8,7	—	—	—	15	3,3	5,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14,0	3,0	5,3
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0

Таблица 2. Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха

Условная темпратура среды, °С	Нормированная температура жил, °С	Поправочные коэффициенты на токи при расчетной температуре среды, °С
Условная темпратура среды, °С	Нормированная температура жил, °С	-5 и ниже	0	+5	+10	+15	+20	+25	+30	+35	+40	+45	+50
15	80	1,14	1,11	1,08	1,04	1,00	0,96	0,92	0,88	0,83	0,78	0,73	0,68
25	80	1,24	1,20	1,17	1,13	1,09	1,04	1,00	0,95	0,90	0,85	0,80	0,74
25	70	1,29	1,24	1,20	1,15	1,11	1,05	1,00	0,94	0,88	0,81	0,74	0,67
15	65	1,18	1,14	1,10	1,05	1,00	0,95	0,89	0,84	0,77	0,71	0,63	0,55
25	65	1,32	1,27	1,22	1,17	1,12	1,06	1,00	0,94	0,87	0,79	0,71	0,61
15	60	1,20	1,15	1,12	1,06	1,00	0,94	0,88	0,82	0,75	0,67	0,57	0,47
25	60	1,36	1,31	1,25	1,20	1,13	1,07	1,00	0,93	0,85	0,76	0,66	0,54
15	55	1,22	1,17	1,12	1,07	1,00	0,93	0,86	0,79	0,71	0,61	0,50	0,36
25	55	1,41	1,35	1,29	1,23	1,15	1,08	1,00	0,91	0,82	0,71	0,58	0,41
15	50	1,25	1,20	1,14	1,07	1,00	0,93	0,84	0,76	0,66	0,54	0,37	—
25	50	1,48	1,41	1,34	1,26	1,18	1,09	1,00	0,89	0,78	0,63	0,45	—

Таблица 3. Снижающие коэффициенты допустимых длительных токов в зависимости от способа прокладки (в пучках, в коробах, в лотках)

Снижающий коэффициент допустимых длительных токов для проводов, прокладываемых пучками в лотках и коробах

Снижающий коэффициент допустимых длительных токов для для проводов, прокладываемых в коробах и лотках

Допустимые длительные токи для проводов проложенных в коробах, а также в лотках пучками, должны приниматься как для проводов, проложенных в трубах.
При количестве одновременно нагруженных проводов более четырех, проложенных в трубах, коробах, а также в лотках пучками, токи для проводов должны приниматься по как для проводов, проложенных открыто (в воздухе), с введением снижающих коэффициентов
- 0,68 для 5 и 6 проводов.
- 0,63 для 7-9 проводов.
- 0,6 для 10-12 проводов.

	Количество проложенных проводов		Снижающий коэффициент для проводов, питающих
Способ прокладки	одно жильных	много жильных	отдельные электро приемники с коэффициен том использова ния до 0,7	группы электро приемников и отдельные приемники с коэф фициентом исполь зования более 0,7
Многослойно и пучками . . .	—	До 4	1,0	—
	2	5-6	0,85
	3-9	7-9	0,75
	10-11	10-11	0,7
	12-14	12-14	0,65
	15-18	15-18	0,6
Однослойно	2-4	2-4	—	0,67
Однослойно	5	5	—	0,6

Допустимые длительные токи для проводов, проложенных в лотках, при однорядной прокладке (не в пучках) следует принимать, как для проводов, проложенных в воздухе.
Допустимые длительные токи для проводов, прокладываемых в коробах, следует принимать как для одиночных проводов, проложенных открыто (в воздухе), с применением снижающих коэффициентов, указанных в таблице.
При выборе снижающих коэффициентов контрольные и резервные провода и кабели не учитываются.

Расчёт сечения провода, кабеля

Материал изготовления и сечение проводов является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.

Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.

Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.

Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).

Основные показатели, определяющие сечение провода:

Металл, из которого изготовлены токопроводящие жилы.
Рабочее напряжение, В.
Потребляемая мощность, кВт и токовая нагрузка, А.

Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления, могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.

Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.

Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» — силовых групп медного кабеля или провода с сечением жил 2,5 мм² и для осветительных групп – с сечением жил 1,5 мм². Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.

Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».

При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм² максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм² – не более 6 кВт.

Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.

Сечение токопроводящей жилы, кв.мм	Медные жилы, проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Сечение токопроводящей жилы, кв. мм	Алюминиевые жилы, проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

Провода для электропроводки.

Расчет и таблица допустимого сечения электрических проводов

Ниже я приведу таблицу сечения проводов, но рекомендую набраться терпения, прочитав до конца эту небольшую теоретическую часть.

Это позволит Вам быть более осознанным в выборе проводов для монтажа электропроводки, кроме того, Вы сможете самостоятельно сделать расчет сечения провода, причем, даже «в уме».

Прохождение тока по проводнику всегда сопровождается выделением тепла (соответственно нагревом), которое прямо пропорционально мощности, рассеиваемой на участке электропроводки. Ее величина определяется формулой P=I²*R, где:

I — величина протекающего тока,
R — сопротивление провода.

Чрезмерный нагрев может привести к нарушению изоляции, как следствие — короткому замыканию и (или) возгоранию.

Ток протекающий по проводнику находится в зависимости от мощности нагрузки (P), определяемой формулой

I=P/U

(U — это напряжение, которое для бытовой электрической сети составляет 220В).

Сопротивление провода R зависит от его длины, материала и сечения. Для электропроводки в квартире, даче или гараже длиной можно пренебречь, а вот материал и сечение при выборе проводов для электропроводки необходимо учитывать.

РАСЧЕТ СЕЧЕНИЯ ПРОВОДА

Сечение провода S определяется его диаметром d следующим образом (здесь и далее я буду максимально упрощать формулы):
S=π*d²/4=3.14*d²/4=0.8*d².

Это может Вам пригодится, если вы уже имеете провод, причем без маркировки, которая указывает сразу сечение, например, ВВГ 2х1.5, эдесь 1,5 — сечение в мм², а 2 — количество жил.

Чем больше сечение, тем большую токовую нагрузку выдерживает провод.

При одинаковых сечениях медного и алюминиевого проводов — медные могут выдержать больший ток, кроме того они менее ломкие, хуже окисляются, поэтому наиболее предпочтительны.

Очевидно, что при скрытой прокладке, а также провода, проложенные в гофрошланге, электромонтажном коробе из-за плохого теплообмена нагреваться будут сильнее, значит следует их сечение выбирать с определенным запасом, поэтому пришло время рассмотреть такую величину как плотность тока (обозначим ее Iρ).

Характеризуется она величиной тока в Амперах, протекающего через единицу сечения проводника, которую мы примем за 1мм². Поскольку эта величина относительная, то с ее использованием удобно производить расчет сечения по следующим формулам:

d=√1.27*I/Iρ=1.1*√I/Iρ — получаем значение диаметра провода,
S=0.8*d² — ранее полученная формула для расчета сечения,

Подставляем первую формулу во вторую, округляем все что можно, получаем очень простое соотношение:

S=I/Iρ

Остается определиться с величиной плотности тока Iρ), поскольку рабочий ток I) определяется мощностью нагрузки, формулу я приводил выше.

Допустимое значение плотности тока определяется множеством факторов, рассмотрение которых я опущу и приведу конечные результаты, причем с запасом:

Материал провода	Скрытая проводка	Открытая проводка
Медь	Iρ=6 А/мм²	Iρ=10 А/мм²
Алюминий	Iρ=4 А/мм²	Iρ=6 А/мм²

Пример расчета:

Имеем: суммарная мощность нагрузки в линии — 2,2 кВт, проводка открытая, провод — медный. Для расчета используем следующие единицы измерения: ток — Ампер, мощность — Ватт (1кВт=1000Вт), напряжение — Вольт.

S=I/Iρ=(2200/220)/10=1мм²

Если провести соответствующие расчеты для всего ряда сечений проводов, то можно получить соответствующую таблицу.

ТАБЛИЦА СЕЧЕНИЯ ПРОВОДОВ

Предлагаю Вашему вниманию обещанную в начале статьи таблицу:

Сразу предупреждаю, данные из различных источников могут отличаться. Это различие определяется величиной запаса по мощности.

Приводя расчеты я этот запас взял по максимуму, памятуя, что лучше купить более мощные, соответственно более дорогие провода, нежели потом переделывать сгоревшую электропроводку.

Лишний раз настоятельно рекомендую использовать провода с медными жилами.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Расчет сечения кабеля по мощности — ISEE GROUP

Расчет сечения кабеля по мощности

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке. Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей. Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта сечения кабеля по нагрузке
Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже.

**Медные жилы провода, кабеля**
Сечение жилы провода (Сечение токопроводящих жил. мм)	Напряжение 220 В		Напряжение 380 В
	ток	мощность	ток	мощность
1,5 мм	19 А	4,1 кВт	16 А	10,5 кВт
2,5 мм	27 А	5,9 кВт	25 А	16,5 кВт
4 мм	38 А	8,3 кВт	30 А	19,8 кВт
6 мм	46 А	10,1 кВт	40 А	26,4 кВт
10 мм	70 А	15,4 кВт	50 А	33,0 кВт
16 мм	85 А	18,7 кВт	75 А	49,5 кВт
25 мм	115 А	25,3 кВт	90 А	59,4 кВт
35 мм	135 А	29,7 кВт	115 А	75,9 кВт
50 мм	175 А	38,5 кВт	145 А	95,7 кВт
70 мм	215 А	47,3 кВт	180 А	118,8 кВт
95 мм	260 А	57,2 кВт	220 А	145,2 кВт
120 мм	300 А	66,0 кВт	260 А	171,6 кВт

**Алюминиевые жилы провода, кабеля**
Сечение жилы провода (Сечение токопроводящих жил. мм)	Напряжение 220 В		Напряжение 380 В
	ток	мощность	ток	мощность
2,5 мм	20 А	4,4 кВт	19 А	12,5 кВт
4 мм	28 А	6,1 кВт	23 А	15,1 кВт
6 мм	36 А	7,9 кВт	30 А	19,8 кВт
10 мм	50 А	11 кВт	39 А	25,7 кВт
16 мм	60 А	13,2 кВт	55 А	36,3 кВт
25 мм	85 А	18,7 кВт	70 А	46,2 кВт
35 мм	100 А	22,0 кВт	85 А	56,1 кВт
50 мм	135 А	29,7 кВт	110 А	72,6 кВт
70 мм	165 А	36,3 кВт	140 А	92,4 кВт
95 мм	200 А	44,0 кВт	170 А	112,2 кВт
120 мм	230 А	50,6 кВт	200 А	132,0 кВт

Какой провод будет лучше, медный или алюминиевый?

медь более гибкая, прочная и менее ломкая, чем алюминий;
поверхность меди менее подвержена окислению и дольше сохраняет качество контактов при коммутации в распределительных коробоках;
проводимость меди примерно в 1,7 раза выше, чем у алюминия, что означает большую нагрузку при меньшем сечении.

Нагрузка 3 квт какое сечение провода — как рассчитать мощность кабеля?

Как выбрать сечение кабеля

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Расчет сечения кабеля по мощности: практические советы от профессионалов

Умение правильно выбрать сечение кабеля со временем может пригодиться каждому, и для этого необязательно быть квалифицированным электриком. Неверно рассчитав кабель, можно подвергнуть себя и своё имущество серьёзному риску — чересчур тонкие провода будут сильно греться, что может привести к появлению возгорания.

Для чего нужен расчёт сечения кабеля

В главную очередь, проведение этой несильно сложной процедуры необходимо для обеспечения безопасности как самого помещения, так и находящихся в нём людей. На сегодня человечеством не изобретено более удобного метода распределения и доставки электрической энергии до потребителя, как по проводам. Людям практически ежедневно необходимы услуги электрика — кто-то нуждается в подключении розетки, кому-то необходимо установить светильник и т. д. Из этого выходит, что с операцией подбора требуемого сечения связана даже такая, казалось бы, незначительная процедура, как установка нового светильника. Что же тогда говорить о подключении электрической плиты или водонагревателя?

Несоблюдение норм может привести к нарушению целостности проводки, что нередко становится причиной короткого замыкания или даже поражения электрическим током.

Если при выборе сечения кабеля допустить ошибку, и приобрести кабель с меньшей площадью проводника, то это приведёт к постоянному нагреву кабеля, что станет причиной разрушения его изоляции. Естественно, все это негативно влияет на продолжительность эксплуатации проводки — нередки случаи, когда через месяц после успешного монтажа электропроводка переставала работать, и требовалось вмешательство специалиста.

Следует помнить, что от правильно подобранного значения сечения кабеля напрямую зависит электро и пожаробезопасность в здании, а значит, и жизнь самих жильцов.

Конечно, каждый собственник желает как можно больше сэкономить, но не стоит делать это ценой своей жизни, ставя её под угрозу — ведь в результате короткого замыкания может случиться пожар, который вполне может уничтожить все имущество.

Во избежание этого, перед началом электромонтажных работ следует подобрать кабель оптимального сечения. Для подбора необходимо учитывать несколько факторов:

общее количество электротехнических устройств, находящихся в помещении;
совокупную мощность всех приборов и потребляемую ими нагрузку. К полученному значению следует добавить «про запас» 20–30%;
затем, путём нехитрых математических расчётов, перевести полученное значение в сечение провода, учитывая при этом материал проводника.

Внимание! Ввиду более низкой электропроводимости, провода с алюминиевыми жилами должны приобретаться с большим сечением, нежели медные.

Что влияет на нагрев проводов

Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:

Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.

Как делается расчёт потребляемой мощности

Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.

Последовательность действий при расчёте сечения такова:

Составляется подробный список всех находящихся в помещении электрических приборов.
Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.

Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока.

На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.

Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².

Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).

Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.

Особенности расчёта мощности скрытой проводки

Если проектной документацией подразумевается использование скрытой проводки, то необходимо приобретать кабельную продукцию «с запасом» — к полученному значению сечения кабеля следует прибавить порядка 20–30%. Это делается во избежание нагрева кабеля в процессе эксплуатации. Дело в том, что в условиях стеснённого пространства и отсутствия доступа воздуха нагрев кабеля происходит значительно интенсивнее, чем при монтаже открытой проводки. Если же в закрытых каналах предусматривается укладка не одного кабеля, а сразу нескольких, то следует увеличить сечение каждого провода не менее чем на 40%. Также не рекомендуется плотно укладывать различные провода — в идеале каждый кабель должен находиться гофротрубе, обеспечивающей его дополнительную защиту.

Важно! Именно по значению потребляемой мощности профессиональные электрики ориентируются при выборе сечения кабеля, и только такой способ является корректным.

Как рассчитать сечения кабеля по мощности

При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.

При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:

I=(P1+P2+…+Pn)/220

и получаем значение общей силы тока.

Pn обозначает указанную в паспорте мощность электроприбора, 220 — номинальный вольтаж.

Для трехфазной системы (380 В) формула выглядит так:

I=(P1+P2+….+Pn)/√3/380.

Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.

Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.

Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.

Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.

I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.

Дальше, чтоб увеличить запас прочности, согласно правилу «пяти ампер» к полученному значению силы тока нужно прибавить еще 5 А:

11 А+5 А=16 А.

Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².

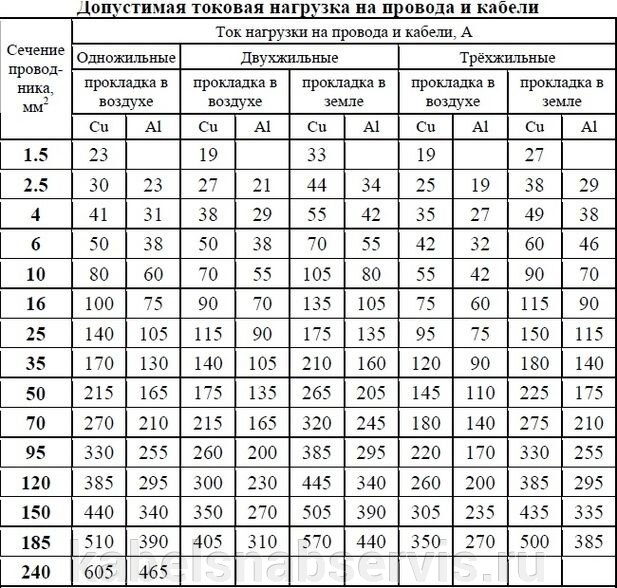

Таблица сечения кабеля относительно величины силы тока

Как выбрать сечения проводника

Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:

Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.

Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:

Вид и тип изоляции электрической проводки;
Длина участков;
Способы и варианты прокладки;
Особенности температурного режима;
Уровень и процент влажности;
Максимально возможная величина перегрева;
Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.

Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:

для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².

Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

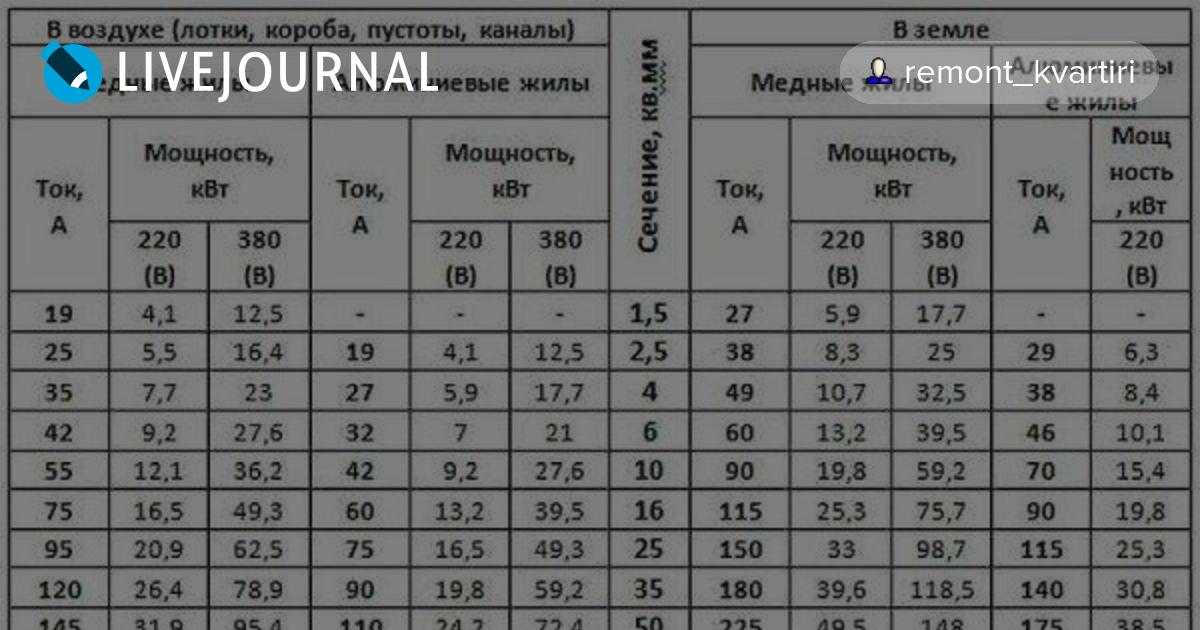

Таблица сечения медного кабеля

Таблица сечения алюминиевого кабеля

От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.

Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно — многие любители сэкономить остались в итоге без крыши над головой.

Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Вы планируете заняться модернизацией электросети или дополнительно протянуть силовую линию на кухню для подключения новой электроплиты? Здесь пригодятся минимальные знания о сечении проводника и влиянии этого параметра на мощность и силу тока.

Согласитесь, что неправильный расчёт сечения кабеля приводит к перегреву и короткому замыканию или к неоправданным расходам.

Очень важно провести вычисления на стадии проектирования, так как выход из строя скрытой проводки и последующая замена сопряжена со значительными издержками. Мы поможем вам разобраться с тонкостями проведения расчетов, чтобы избежать проблем при дальнейшей эксплуатации электросетей.

Чтобы не нагружать вас сложными расчетами, мы подобрали понятные формулы и варианты вычислений, привели информацию в доступном виде, снабдив формулы пояснениями. Также в статью добавили тематические фото и видеоматериалы, позволяющие наглядно понять суть рассматриваемого вопроса.

Расчет сечения по мощности потребителей

Основное назначение проводников – доставка электрической энергии к потребителям в необходимом количестве. Поскольку в обычных условиях эксплуатации сверхпроводники не доступны, приходится принимать в расчет сопротивление материала проводника.

Расчет необходимого сечения проводников и кабелей в зависимости от общей мощности потребителей основан на продолжительном опыте эксплуатации.

Галерея изображений Фото из Различные виды кабеля для устройства проводки Разная толщина у проводников для бытовой эксплуатации Число жил в различных марках кабеля Варианты многожильного кабеля

Общий ход вычислений начнем с того, что сначала проводим расчеты, используя формулу:

P = (P1+P2+..PN)*K*J,

Где:

P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

Теперь предстоит выбор необходимого сечения по таблице 1.

Таблица 1. Сечение жил проводов всегда необходимо выбирать в ближайшую большую сторону (+)

Этап #1 — расчет реактивной и активной мощности

Мощности потребителей указаны в документах на оборудование. Обычно в паспортах оборудования указана активная мощность вместе с реактивной мощностью.

Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД, в полезную работу: механическую, тепловую или в другой ее вид.

К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.

Для таких устройств расчет мощности по току и напряжению имеет вид:

P = U * I,

Где:

P – мощность в Вт;
U – напряжение в В;
I – сила тока в А.

Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

При нулевом смещении фаз мощность P=U*I всегда имеет положительное значение. Такой график фаз силы тока и напряжения имеют устройства с активным видом нагрузки (I, i – сила тока, U, u – напряжение, π – число пи, равное 3,14)

К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.

Когда есть смещение фаз между синусоидой силы тока и синусоидой напряжения, мощность P=U*I может быть отрицательной (I, i – сила тока, U, u – напряжение, π – число пи, равное 3,14). Устройство с реактивной мощностью возвращает накопленную энергию обратно источнику

Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.

Поэтому возвращенная энергия потребителя с реактивной нагрузкой является паразитной и тратится на нагрев проводников и других компонентов.

Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

Для нахождения полной мощности применяют формулу:

P = Q / cosφ,

Где Q – реактивная мощность в ВАрах.

Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.

Пример: в паспорте на перфоратор указана реактивная мощность 1200 ВАр и cosφ = 0,7. Следовательно, общая потребляемая мощность будет равна:

P = 1200/0,7 = 1714 Вт

Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.

Этап #2 — поиск коэффициентов одновременности и запаса

K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.

Маловероятна одновременная работа телевизора и музыкального центра. Из устоявшейся практики K можно принять равным 0,8. Если Вы планируете использовать все потребители одновременно, K следует принять равным 1.

J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.

Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

Этап #3 — выполнение расчета геометрическим методом

Во всех электротехнических расчетах принимается площадь поперечного сечения проводника – сечение жилы. Измеряется в мм2.

Часто бывает необходимо узнать, как грамотно рассчитать сечение провода по диаметру проволоки проводника.

В этом случае есть простая геометрическая формула для монолитного провода круглого сечения:

S = π*R2 = π*D2/4, или наоборот

D = √(4*S / π)

Для проводников прямоугольного сечения:

S = h * m,

Где:

S – площадь жилы в мм2;
R – радиус жилы в мм;
D – диаметр жилы в мм;
h, m – ширина и высота соответственно в мм;
π – число пи, равное 3,14.

Если Вы приобретаете многожильный провод, у которого один проводник состоит из множества свитых проволочек круглого сечения, то расчет ведут по формуле:

S = N*D2/1,27,

Где N – число проволочек в жиле.

Провода, имеющие свитые из нескольких проволочек жилы , в общем случае имеют лучшую проводимость, чем монолитные. Это обусловлено особенностями протекания тока по проводнику круглого сечения.

Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.

Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.

Этап #4 —рассчитываем сечение по мощности на практике

Задача: общая мощность потребителей на кухне составляет 5000 Вт (имеется ввиду, что мощность всех реактивных потребителей пересчитана). Все потребители подключаются к однофазной сети 220 В и имеют запитку от одной ветки.

Таблица 2. Если вы планируете в будущем подключение дополнительных потребителей, в таблице представлены необходимые мощности распространенных бытовых приборов (+)

Решение:

Коэффициент одновременности K примем равным 0,8. Кухня место постоянных инноваций, мало ли что, коэффициент запаса J=2,0. Общая расчетная мощность составит:

P = 5000*0,8*2 = 8000 Вт = 8 кВт

Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм2. Аналогичный размер провода с алюминиевой жилой 6 мм2.

Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.

Галерея изображений Фото из Помещение с максимальным числом бытовой техники Техническое оснащение ванных комнат и совмещенных санузлов Подключение мощных энергопотребителей Блок-розетка для маломощного оборудования Варочная поверхность требует правильного подключения Силовая электролиния для стиральной машины Отдельные силовые ветки для холодильников Мощные потребители энергии в санузлах и ванных

Расчет сечения по току

Расчеты необходимого сечения по току и мощности кабелей и проводов представят более точные результаты. Такие вычисления позволяют оценить общее влияние различных факторов на проводники, в числе которых тепловая нагрузка, марка проводов, тип прокладки, условия эксплуатации т.д.

Весь расчет проводится в ходе следующих этапов:

выбор мощности всех потребителей;
расчет токов, проходящих по проводнику;
выбор подходящего поперечного сечения по таблицам.

Для этого варианта расчёта мощность потребителей по току с напряжением берется без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.

Этап #1 — расчет силы тока по формулам

Тем, кто подзабыл школьный курс физики, предлагаем основные формулы в форме графической схемы в качестве наглядной шпаргалки:

«Классическое колесо» наглядно демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I — сила тока, P — мощность, U — напряжение, R — радиус жилы)

Выпишем зависимость силы тока I от мощности P и линейного напряжения U:

I = P/Uл,

Где:

I — cила тока, принимается в амперах;
P — мощность в ваттах;
Uл — линейное напряжение в вольтах.

Линейное напряжение в общем случае зависит от источника электроснабжения, бывает одно- и трехфазным.

Взаимосвязь линейного и фазного напряжения:

Uл = U*cosφ в случае однофазного напряжения.
Uл = U*√3*cosφ в случае трехфазного напряжения.

Для бытовых электрических потребителей принимают cosφ=1, поэтому линейное напряжение можно переписать:

Uл = 220 В для однофазного напряжения.
Uл = 380 В для трехфазного напряжения.

Далее суммируем все потребляемые токи по формуле:

I = (I1+I2+…IN)*K*J,

Где:

I – суммарная сила тока в амперах;
I1..IN – сила тока каждого потребителя в амперах;
K – коэффициент одновременности;
J – коэффициент запаса.

Коэффициенты K и J имеют те же значения, что были применены при расчете полной мощности.

Может быть случай, когда в трехфазной сети через разные фазные проводники течет ток неравнозначной силы.

Такое происходит, когда к трехфазному кабелю подключены одновременно однофазные потребители и трехфазные. Например, запитан трехфазный станок и однофазное освещение.

Возникает естественный вопрос: как в таких случаях рассчитывают сечение многожильного провода? Ответ прост — вычисления производят по наиболее нагруженной жиле.

Этап #2 — выбор подходящего сечения по таблицам

В правилах эксплуатации электроустановок (ПЭУ) приведен ряд таблиц для выбора требуемого сечения жилы кабеля.

Проводимость проводника зависит от температуры. Для металлических проводников с повышением температуры повышается сопротивление.

При превышении определенного порога процесс становится автоподдерживающимся: чем выше сопротивление, тем выше температура, тем выше сопротивление и т.д. пока проводник не перегорает или вызывает короткое замыкание.

Следующие две таблицы (3 и 4) показывают сечение проводников в зависимости от токов и способа укладки.

Таблица 3. Первое, необходимо выбрать способ укладки проводов, от этого зависит, на сколько эффективно происходит охлаждение (+)

Кабель отличается от провода тем, что у кабеля все жилы, оснащенные собственной изоляцией, скручены в пучок и заключены в общую изоляционную оболочку. Более подробно о различиях и видах кабельных изделий написано в этой статье.

Таблица 4. Открытый способ указан для всех значений сечения проводников, однако на практике сечения ниже 3 мм2 открыто не прокладывают по соображениям механической прочности (+)

При использовании таблиц к допустимому длительному току применяются коэффициенты:

0,68 если 5-6 жил;
0,63 если 7-9 жил;
0,6 если 10-12 жил.

Понижающие коэффициенты применяются к значениям токов из столбца «открыто».

Нулевая и заземляющая жилы в количество жил не входят.

По нормативам ПЭУ выбор сечения нулевой жилы по допустимому длительному току, производится как не менее 50% от фазной жилы.

Следующие две таблицы (5 и 6) показывают зависимость допустимого длительного тока при прокладке его в земле.

Таблица 5. Зависимости допустимого длительного тока для медных кабелей при прокладке в воздухе или земле

Токовая нагрузка при прокладке открыто и при углублении в землю различаются. Их принимают равными, если прокладка в земле проводится с применением лотков.

Таблица 6. Зависимости допустимого длительного тока для алюминиевых кабелей при прокладке в воздухе или земле

Для устройства временных линий снабжения электроэнергией (переноски, если для частного пользования) применяется следующая таблица (7).

Таблица 7. Допустимый длительный ток при использовании переносных шланговых шнуров, переносных шланговых и шахтных кабелей, прожекторных кабелей, гибких переносных проводов. Применяется только медных проводников

Когда прокладка кабелей производится в грунте помимо теплоотводных свойств необходимо учитывать удельное сопротивление, что отражено в следующей таблице (8):

Таблица 8. Поправочный коэффициент в зависимости от типа и удельного сопротивления грунта на допустимый длительный ток, при расчете сечения кабелей (+)

Расчет и выбор медных жил до 6 мм2 или алюминиевых до 10 мм2 ведется как для длительного тока.

В случае больших сечений возможно применить понижающий коэффициент:

0,875 * √Тпв

где Tпв — отношение продолжительности включения к продолжительности цикла.

Продолжительность включения берется из расчета не более 4 минут. При этом цикл не должен превышать 10 минут.

При выборе кабеля для разводки электричества в деревянном доме особое внимание уделяют его огнестойкости.

Этап #3 — расчет сечения проводника по току на примере

Задача: рассчитать необходимое сечение медного кабеля для подключения:

трехфазного деревообрабатывающего станка мощностью 4000 Вт;
трехфазного сварочного аппарата мощностью 6000 Вт;
бытовой техники в доме общей мощностью 25000 Вт;

Подключение будет произведено пятижильным кабелем (три жилы фазные, одна нулевая и одна заземление), проложенным в земле.

Изоляция кабельно-проводниковой продукции рассчитывается на конкретное значение рабочего напряжения. Следует учитывать, что указанное производителем рабочее напряжение его изделия должно быть выше напряжения в сети

Решение.

Шаг # 1. Рассчитываем линейное напряжение трехфазного подключения:

Uл = 220 * √3 = 380 В

Шаг # 2. Бытовая техника, станок и сварочный аппарат имеют реактивную мощность, поэтому мощность техники и оборудования составит:

Pтех = 25000 / 0,7 = 35700 Вт

Pобор = 10000 / 0,7 = 14300 Вт

Шаг # 3. Ток, необходимый для подключения бытовой техники:

Iтех = 35700 / 220 = 162 А

Шаг # 4. Ток, необходимый для подключения оборудования:

Iобор = 14300 / 380 = 38 А

Шаг # 5. Необходимый ток для подключения бытовой техники посчитан из расчета одной фазы. По условию задачи имеется три фазы. Следовательно, ток можно распределить по фазам. Для простоты предположим равномерное распределение:

Iтех = 162 / 3 = 54 А

Шаг # 6. Ток приходящийся на каждую фазу:

Iф = 38 + 54 = 92 А

Шаг # 7. Оборудование и бытовая техника работать одновременно не будут, кроме этого заложим запас равный 1,5. После применения поправочных коэффициентов:

Iф = 92 * 1,5 * 0,8 = 110 А

Шаг # 8. Хотя в составе кабеля имеется 5 жил, в расчет берется только три фазные жилы. По таблице 8 в столбце трехжильный кабель в земле находим, что току в 115 А соответствует сечение жилы 16 мм2.

Шаг # 9. По таблице 8 применяем поправочный коэффициент в зависимости от характеристики земли. Для нормального типа земли коэффициент равен 1.

Шаг # 10. Не обязательный, рассчитываем диаметр жилы:

D = √(4*16 / 3,14) = 4,5 мм

Если бы расчет производился только по мощности, без учета особенностей прокладки кабеля, то сечение жилы составит 25 мм2. Расчет по силе тока сложнее, но иногда позволяет экономить значительные денежные средства, особенно когда речь идет о многожильных силовых кабелях.

О взаимосвязях значений напряжения и силы тока подробнее можно прочесть .

Расчет падения напряжения

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

В первую очередь это касается низковольтных кабелей малого сечения.

Расчет падения напряжения выглядит следующим образом:

R = 2*(ρ * L) / S,

Uпад = I * R,

U% = (Uпад / Uлин) * 100,

Где:

2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
R – сопротивление проводника, Ом;
ρ – удельное сопротивление проводника, Ом*мм2/м;
S – сечение проводника, мм2;
Uпад – напряжение падения, В;
U% – падение напряжения по отношению к Uлин,%.

Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

Пример расчета переноски

Задача: рассчитать падение напряжения для медного провода с поперечным сечением одной жилы 1,5 мм2. Провод необходим для подключения однофазного электросварочного аппарата полной мощностью 7 кВт. Длина провода 20 м.

Желающим подключить бытовой сварочный аппарат к ветке электросети следует учесть ситу тока, на которую рассчитан применяемый кабель. Вполне возможно, что общая мощность работающих приборов может быть выше. Оптимальный вариант — подключение потребителей к отдельным веткам

Решение:

Шаг # 1. Рассчитываем сопротивление медного провода, используя таблицу 9:

R = 2*(0,0175 * 20) / 1,5 = 0,47 Ом

Шаг # 2. Сила тока, протекающая по проводнику:

I = 7000 / 220 = 31.8 А

Шаг # 3. Падение напряжения на проводе:

Uпад = 31,8 * 0,47 = 14,95 В

Шаг # 4. Вычисляем процент падения напряжения:

U% = (14,95 / 220) * 100 = 6,8%

Вывод: для подключения сварочного аппарата необходим проводник с большим сечением.

Выводы и полезное видео по теме

Расчет сечения проводника по формулам:

Рекомендации специалистов по подбору кабельно-проводниковой продукции:

Приведенные расчёты справедливы для медных и алюминиевых проводников промышленного назначения. Для других типов проводников предварительно рассчитывается полная теплоотдача.

На основе этих данных производится расчет максимального тока способного протекать по проводнику, не вызывая чрезмерного нагрева.

Таблица зависимости сечения провода от нагрузки

При монтаже электропроводки в квартире или в частном доме очень важно правильно подобрать сечение провода. Если взять слишком толстый кабель, то это «влетит вам в копеечку», так как его цена напрямую зависит от диаметра (сечения) токопроводящих жил. Применение же тонкого кабеля приводит к его перегреву и при несрабатывании защиты возможно оплавление изоляции, короткое замыкание и как следствие — пожар. Наиболее правильным будет выбор сечения провода в зависимости от нагрузки, что отражено в приведенных ниже таблицах.

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм²	Проложенные открыто						Проложенные в трубе
	медь			алюминий			медь			алюминий
	ток, А	мощность, кВт		ток, А	мощность, кВт		ток, А	мощность, кВт		ток, А	мощность, кВт
		220В	380В		220В	380В		220В	380В		220В	380В
0. 5	11	2.4
0.75	15	3.3
1	17	3.7	6.4				14	3	5.3
1.5	23	5	8.7				15	3.3	5.7
2.5	30	6.6	11	24	5.2	9.1	21	4.6	7.9	16	3.5	6
4	41	9	15	32	7	12	27	5.9	10	21	4.6	7.9
6	50	11	19	39	8.5	14	34	7.4	12	26	5.7	9.8
10	80	17	30	60	13	22	50	11	19	38	8. 3	14
16	100	22	38	75	16	28	80	17	30	55	12	20
25	140	30	53	105	23	39	100	22	38	65	14	24
35	170	37	64	130	28	49	135	29	51	75	16	28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т. п.

поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
поправочный коэффициент на температуру окружающей среды;
поправочный коэффициент для кабелей, прокладываемых в земле;
поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром.
Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство.

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм2	Медные жилы		Алюминиевые жилы
	Ток, А	Мощность, Вт	Ток, А	Мощность, Вт
0.5	6	1300
0.75	10	2200
1	14	3100
1.5	15	3300	10	2200
2	19	4200	14	3100
2.5	21	4600	16	3500
4	27	5900	21	4600
6	34	7500	26	5700
10	50	11000	38	8400
16	80	17600	55	12100
25	100	22000	65	14300

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.

Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т. п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Общепринятые сечения для проводки в квартире

Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства.

Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.

Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.

Выбор сечения провода исходя из количества потребителей

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.

Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).

Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую сторону допустимы).

Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

U — напряжение постоянного тока, В
p — удельное сопротивление провода, Ом*мм2/м
l — длина провода, м
S — площадь поперечного сечения, мм2
I — сила тока, А

Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.

Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта по нагрузке

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

Р – это суммарная мощность для всех электроприборов, Вт;
U — напряжение сети, В;
COSφ — коэффициент мощности.

Для трёхфазной сети напряжением 380 В:

Наименование прибора	Примерная мощность, Вт
LCD-телевизор	140-300
Холодильник	300-800
Пылесос	800-2000
Компьютер	300-800
Электрочайник	1000-2000
Кондиционер	1000-3000
Освещение	300-1500
Микроволновая печь	1500-2200

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.

Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо- проводящих жил, мм	Алюминиевые жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

Расчёт для помещений

Таблица автоматов по мощности и току</h3> Друзья приветствую всех на сайте «Электрик в доме». Мне на почту часто приходят письма с просьбой разъяснить правильно ли выбран автомат. Я понял, что для вас этот вопрос актуален, поэтому в данной статье будет таблица автоматов по мощности и току, по которой Вы с легкостью сможете выбрать автоматический выключатель под свою нагрузку и сечение кабеля. Главной функцией автомата является защита электропроводки от перегрузки, которая приводит к разрушению изоляции электрического кабеля, короткому замыканию и пожару. Для того чтобы избежать проблем с электропроводкой в обязательном порядке устанавливают автоматические выключатели. Конструктивно такой аппарат состоит из теплового и электромагнитного механизмов отключения (расцепителей). Главной задачей электромонтажника является грамотный расчет характеристик автомата для его долговечной, стабильной работы и выполнения тех функций, которые на него возложены. Ремонтные работы вследствие выхода из строя электропроводки – сложное и очень дорогое дело.<img src='/800/600/https/a.d-cd.net/7f6980ds-960.jpg' style='float: right;' /> Более того, от правильного выбора защитных устройств зависит жизнь и здоровье человека, поэтому важно подойти к этому вопросу очень ответственно. В этой статье будет представлен правильный алгоритм выбора автоматических выключателей в зависимости от номинала и других характеристик. <h3>Шкала номинальных токов автоматических выключателей</h3> На корпусе автоматических выключателей производителем всегда указываются главные характеристики устройства, его модель, серийный номер и бренд. Главной и самой важной характеристикой автомата является значение номинального тока. Она показывает максимально допустимый ток, который может долго проходить через автоматический выключатель без его нагрева и отключения. Значение тока измеряется и указывается в Амперах (А). Если номинальный ток, протекающий через устройство, будет превышен, то защитный автомат отключится и разомкнет цепь. Модели автоматов имеют стандарт значений номинального тока и бывают 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А.<img src='/800/600/https/i-a.d-cd.net/6f813g4k2a8-1920.jpg' style='float: right;' /> Бывают и более мощные приборы, но в быту они не используются и предназначены только для специальных задач в промышленности. Согласно нормативно-технической документации номинальный ток для любого автоматического выключателя указывается для работы прибора при температуре окружающей среды +30 градусов Цельсия. Устанавливают автоматы в электрощитах на дин-рейку по несколько штук в зависимости от количества защищаемых линий. При одновременном расположении нескольких устройств вплотную друг к другу они «подогревают» друг друга, это приводит к уменьшению значения тока, который они могут пропустить без отключения. В связи с этим в каталогах и инструкциях к приборам защиты производители часто указывают поправочные коэффициенты для размещения групп выключателей. <h3>Важность время-токовой характеристики</h3> Некоторые электрические приборы имеют высокий пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он краткое время. Для электрического кабеля такой ток не представляет опасности (если его величина в разумных пределах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.<img src='/800/600/https/otoplenie-expert.com/wp-content/uploads/2019/03/elektricheskiy-kotel-4.jpg' style='float: right;' /> Для того чтобы не происходило постоянных отключений из-за запуска устройств с высокими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике. Конструктивно автоматический выключатель состоит из двух расцепителей: электромагнитного и теплового. Электромагнитный расцепитель предназначен для отключения устройства при коротком замыкании. Для работы такого механизма отключения в автомате используется электромагнитная катушка и соленоид. При многократном превышении значения электрического тока появляется магнитное поле в катушке, та задействует соленоид и он отключает автомат. Автоматические выключатели имеют характеристику по току короткого замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире или доме чаще всего применяют автоматы с номиналом тока КЗ 6кА. Тепловой расцепитель – это пластина, состоящая из двух различных металлов. При длительной нагрузке, превышающей номинальный ток, эта пластина нагревается, выгибается, воздействует на рычаг расцепителя и устройство отключается.<img src='/800/600/https/enerob.ru/wp-content/uploads/2019/11/415bbe7bb20cbece63814aece73d633f.png' style='float: right;' /> Главная задача такого механизма – защищать линию от долговременных перегрузок выше номинального тока автомата. Чтобы не думать о том, какую нагрузку включить в розетку, не рассчитывать постоянно суммарную мощность приборов и не думать о пусковых токах была придумана характеристика по времени-току. Данная характеристика показывает время и ток, которые влияют на отключение аппарата. На автоматах она указывается буквой В, С или D. Автоматические выключатели с одинаковыми номиналами и различной время–токовой характеристикой будут отключаться в разное время и с разным током превышения. Такое разделение автоматов является очень удобным и позволяет уменьшить количество ложных отключений. В соответствии с ГОСТ Р 50345-2010 существует три стандарта время-токовых характеристик: <ol><li> B – превышение в 3 — 5 раз от номинального тока, самые чувствительные автоматы имеют такую характеристику и применяются в сетях с приборами не имеющими больших пусковых токов.<img src='/800/600/https/panelectro.ua/table_imgs/table_4.png' style='float: right;' /> </li> <li> C – превышение в 5 — 10 раз от номинального тока, самая популярные автоматы с такой характеристикой, они используются в квартирах и частных домах.</li> <li> D – превышение в 10 — 20 раз от номинального тока, используется для защиты сетей с оборудованием имеющим высокие пусковые токи и кратковременные перегрузки.</li> </ol> <h3>Почему автомат С16 не отключится при токе 16 Ампер?</h3> Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А. Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час. Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.<img src='/800/600/https/panelectro.ua/table_imgs/table_2.png' style='float: right;' /> Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства. Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными. Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля. <h3>Номиналы автоматов по току таблица</h3> Для того, чтобы защитить линию от перегрузки и короткого замыкания нужно тщательно и правильно выбрать номинал автомат по току. Вот, например, если вы защищаете линию с кабелем 2,5 кв.мм. автоматом на 25А и одновременно включили несколько мощных бытовых приборов, то ток может превысить номинал автомата, но при значении меньше 1,45 автомат может работать около часа.<img src='/800/600/https/kupisantehniky.ru/wp-content/uploads/8/1/7/817d419440b9f47e8867fc20d0686530.jpeg' style='float: right;' /> Если тока будет 28 А, то изоляция кабеля начнет плавиться (так как допустимый ток только 25А), это приведет к выходу из строя, пожару и другим печальным последствиям. Поэтому таблица автоматов по мощности и току выглядит следующим образом: <table><tbody><tr><td>Сечение медных жил кабеля, кв.мм</td> <td>Допустимый длительный ток, А</td> <td>Номинальный ток автомата, А</td> <td>Максимальная мощность (220 В)</td> <td>Применение </td> </tr><tr><td>1,5</td> <td>19</td> <td> 10</td> <td> 4,1</td> <td> Освещение</td> </tr><tr><td>2,5</td> <td>25</td> <td>16</td> <td>5,5</td> <td>Розетки</td> </tr><tr><td>4</td> <td>35</td> <td>25</td> <td>7,7</td> <td>Водонагреватели, духовки</td> </tr><tr><td>6</td> <td>42</td> <td>32</td> <td>9,24</td> <td>Электроплиты</td> </tr><tr><td>10</td> <td>55</td> <td>40</td> <td>12,1</td> <td>Вводы в квартиру</td> </tr></tbody></table>ВАЖНО! Обязательно следуйте значениям таблицы и указаниям нормативной электротехнической документации! <h3>Какой автомат выбрать для кабеля 2.</h3><img src='/800/600/https/i2.wp.com/electric-220.ru/_nw/11/57029300.jpg' style='float: right;' /> 5 мм2?</h3> Для потребителей, суммарная мощность которых не будет превышать 3,5 кВт рекомендуем использовать медный кабель сечением 2,5кв.мм и защищать эти линии автоматом на 16А. Для медного кабеля сечением 2,5 кв.мм согласно таблице 1.3.6 ПУЭ длительный допустимый ток 27А. Исходя из этого, можно подумать, что к такому кабелю подойдет автомат на 25А. Но это не так. Кстати кто не знает где искать публикую данную таблицу: Согласно ПУЭ, п. 1.3.10 значение тока 25А разогреет кабель 2,5 кв.мм до 65 градусов Цельсия. Это достаточно высокая температура для постоянных режимов работы. Еще важно понимать, что не все производители изготавливают кабель согласно ГОСТ и его сечение может быть ниже заявленного. Так что сечение может быть 2,0 кв.мм вместо 2,5 кв.мм. Качество меди у разных заводов тоже отличается и вы не сможете гарантировано точно сказать о том, какое качество кабеля имеете. Поэтому очень важен запас в защите кабеля для избегания проблем в процессе эксплуатации электропроводки.<img src='/800/600/http/cdn.remotvet.ru/files/users/images/93/22/9322f917de8b48c72f060bfee40cadfc.png' style='float: right;' /> Выбор автомата по сечению кабеля осуществляют следующим образом: <ul><li>кабель 1,5 кв.мм применяю при монтаже сигнализации и освещения, ему соответствует автомат 10А;</li> <li>кабель 2,5 кв.мм часто используется для отдельных розеток и розеточных групп, где суммарная мощность потребителей не будет превышать 3,5 кВт. Ему соответствует номиналы автоматов по току 16А;</li> <li>кабель 4 кв.мм используют в быту для подключения духовых шкафов, стиральных и посудомоечных машин, обогревателей и водонагревателей, к нему покупают автомат номиналом 25А;</li> <li>кабель 6 кв.мм нужен для подключения серьезных мощных потребителей: электрических плит, электрических котлов отопления. Номинал автомата 32А;</li> <li>кабель 10 кв.мм обычно максимальное сечение используемое в быту, предназначено для ввода питания в квартиры и частные дома к электрощитам. Автомат на 40А.</li> </ul>Для расчета электрической сети у себя дома смело и строго руководствуйтесь предоставленной выше таблицей и руководством.<img src='/800/600/https/odstroy.ru/wp-content/uploads/4/c/9/4c933968440c5b2b39673f45a9149897.jpeg' style='float: right;' /> При правильном расчете силовых линий и защитных устройств всё будет работать долговечно и не принесет вам неудобств и проблем. <h4>Выбор автомата по сечению кабеля таблица для 220 В и 380 Вольт</h4> Многие путают и думают, что автоматические выключатели защищают электрические приборы. Это ошибка. Автоматический выключатель всегда защищает только силовую линию — кабель! Автомат защищает не нагрузку, не розетку, а питающий кабель и только его. Это нужно запомнить! Задача автомата – уберечь кабель от повреждения, перегрева и последствий. Поэтому выбирать автомат нужно руководствуясь следующими советами: 1. Сначала вычисляем максимальную нагрузку на каждую линию (суммируем максимальную мощность потребителей), по закону Ома I=P/U вычисляем максимальный ток. Например, имея на кухне чайник 1кВт, холодильник 0,5 кВт, мультиварку 0,8 кВт и микроволновую печь 1,2 кВт суммируем их максимальные мощности: 1+0,5+1,2+0,8 = 3,5 кВт; вычисляем силу тока: I=3500/220=15,9А 2.<img src='/800/600/https/web-electric.ru/wp-content/uploads/2020/03/gost-pervaya-tablichka.jpg' style='float: right;' /> Исходя из мощности и тока, рассчитываем сечение кабеля или выбираем его из таблицы. Для дома обычно выбирают 1,5 – 10 кв.мм. в зависимости от нагрузки. Для нашего примера выбираем кабель с жилами 2,5кв.мм. 3. Далее выбираем номинал автоматического выключателя, опять же по таблице в соответствии с выбранным сечение кабеля. Автомат должен отключаться раньше, чем перегреется кабель. В нашем случае это автомат номиналом 16А. 4. Подключаем все в правильной последовательности и пользуемся. Если электрическую проводку вы будете использовать старую, то учитывайте состояние кабеля и его сечение и подбирайте автомат под него, но номиналом не более 16А! Лучшим решением при ремонте является полная замена всей проводки и защитных устройств. Автоматические выключатели лучше всего выбирать известных производителей, тогда вы будете уверены в надежности и долговечности их работы. Самыми распространенными и качественными импортными устройствами на данный момент считают: ABB, Legrand, Shneider Electric, hager.<img src='/800/600/https/zavodru.ru/files/images/49795d0772fa52bd9.jpeg' style='float: right;' /> Единственный их минус – высокая цена, но, конечно, она соответствует качеству продукции. Отечественные приборы фирм IEK и КЭАЗ уступают по качеству, но имеют доступную цену. Желательно покупать автоматические выключатели в электрический щиток одного производителя, чтобы система работала однородно и не было несоответствий в характеристиках защитных устройств. Важно! Выбирайте электрические компоненты и защитные устройства в специализированных магазинах и проверяйте сертификаты на продукцию! Монтаж и разводка электропроводки в доме – это сложный и ответственный процесс, в котором важны все тонкости и нюансы, и которые требуют правильного расчета всех составляющих. Именно поэтому если вы не уверены в том, что вам такая работу будет по плечу, то лучше наймите профессионального электрика. <h2>Расчёт сечения кабеля по нагрузке</h2> Расчёт сечения кабеля по нагрузке Передающий электрический ток кабель является одной из наиболее важных составляющих любой электросети.<img src='/800/600/https/www.ess-ltd.ru/elektro/images/tabb529.jpg' style='float: right;' /> При выходе кабеля из строя становится невозможной работа всей электрической сети, поэтому во избежание неисправностей и возгораний из-за перегрева необходимо рассчитать сечение кабеля по нагрузке. Чтобы провести такой расчет есть множество причин. Неправильный выбор сечения кабеля может привести к перегреву и оплавлению изоляции, что чревато коротким замыканием и может привести к возгоранию. Проведенный с большой точностью расчет сечения кабеля по нагрузке позволяет быть уверенным не только в безотказной и надежной работе всех электроприборов, но и в полной безопасности людей. Как рассчитать сечение кабеля по нагрузке Главным показателем, на который следует опираться при расчете сечения кабеля и выборе его марки, является предельно допустимая нагрузка. Проще говоря, это та величина тока, которую кабель может пропускать в течение длительного времени без перегрева. Предельно допустимую нагрузку можно рассчитать путем простого арифметического сложения мощностей всех включаемых в сеть электроприборов.<img src='/800/600/https/otvet.imgsmail.ru/download/f926445d129e7452b7c32376cf58b2fe_i-30.jpg' style='float: right;' /> Для примера рассмотрим некоторые, встречающиеся наиболее часто, бытовые электроприборы, их перечень представлен в таблице: После того, как мы рассчитали предельно допустимую нагрузку, переходим к следующему этапу, который позволяет достичь безопасности: это расчет сечения кабеля по нагрузке. 1. В случае эксплуатации однофазной сети напряжением 220В используем формулу: ,где: — Р – сумма мощностей всех электроприборов, включаемых в сеть, Вт; — U — напряжение сети, В; — КИ = 0.75 — коэффициент одновременности; — для бытовых электроприборов. 2. При расчете сечения кабеля для трехфазной сети напряжением 380 В используем формулу: Итак, мы рассчитали точное значение величины тока, теперь нужно воспользоваться таблицами, в которых можно найти величину сечения кабеля или провода, а также материал, из которого они могут быть изготовлены.<img src='/800/600/https/avatars.mds.yandex.net/get-zen_doc/1906120/pub_5f584f82478cd83420d31447_5f585040904e9d1d7bfaf495/scale_1200' style='float: right;' /> В случае, если в результате расчета мы получим значение, которое не совпадает с табличным, стоит выбрать ближайшее к нему, но большее, сечение кабеля. Например, для сети напряжением 220 В мы получили значение величины тока 22 ампера. Такого значения нет в таблице, но ближайшими к нему являются значения 19 А и 27 А. Выбираем значение, которое больше рассчитанного по формуле, в нашем случае это 27 А. Значит, оптимальным выбором будет провод из меди, имеющий сечение 2,5 мм.кв., а не сечением 1,5 мм.кв., который имеет значение предельно допустимой нагрузки 19 А. Если нам нужен кабель не с медными а с алюминиевыми жилами, лучше взять еще большее сечение – 4 мм.кв. Альтернативным вариантом, как по техническим параметрам, так и по цене, можно назвать алюмомедный кабель. Существует и ряд других факторов, которые помогаю более точно вычислить оптимальное сечение кабеля. Дело в том, что проводя расчеты необходимо учитывать большое количество факторов, каждый из которых должен рассматриваться отдельно.<img src='/800/600/https/electrikmaster.ru/wp-content/uploads/2018/02/Raschet-secheniya-kabelya-2-3.jpg' style='float: right;' /> Одним из наиболее распространенных вопросов относительно выбора кабеля является вопрос о том, какой кабель лучше: медный или алюминиевый. Приведем основные достоинства и недостатки этих материалов, влияющие на выбор: — медь является более гибким и прочным, но менее ломким, материалом по сравнению с алюминием; — медь меньше подвергается окислению и в течение длительного времени способна сохранять качество контактов при соединении в распределительных коробках; — медь имеет проводимость, превышающую этот показатель у алюминия в 1,7 раза, а это означает, что при меньшем сечении возможна большая предельно допустимая нагрузка. При всех этих достоинствах медь имеет один существенный недостаток: медный кабель дороже алюминиевого в 3-4 раза. Нужно учитывать и то, что для объектов бытового назначения в большинстве случаев Правилами запрещается использование алюминия в качестве проводника, а предписывается использование меди. Эти правила следует соблюдать неукоснительно, поэтому для внутренней электрической сети лучше выбирать медные кабели и провода.<img src='/800/600/http/viktorius.ucoz.ru/INSTRUKCIY/SECHENIE_PROKLADKA.jpg' style='float: right;' /> Алюминиевый кабель можно беспрепятственно использовать для обустройства ввода электросети в здание, для этой цели подойдут, например, провода СИП. Расчёт сечения кабеля по нагрузке для помещений Две предыдущие формулы помогли нам точно рассчитать сечение вводного кабеля, который будет нести максимальную нагрузку, и материал, из которого этот кабель должен быть изготовлен. Теперь аналогичным методом произведем расчеты отдельно по каждому помещению и группам в них. Необходимость таких расчетов объясняется тем, что зачастую нагрузка на разные розеточные группы отличается, порой значительно. Например, розетки, в которые подключены стиральная машина и фен, несут большую нагрузку, нежели розетки с подключенным миксером или кофемолкой. Поэтому, «упрощать» работу и прокладывать без расчетов провод, имеющий сечение 2,5 кв.мм. на розетки может грозить не только необходимостью позже прокладывать новый провод, это прямая угроза безопасности людей.<img src='/800/600/https/ds05.infourok.ru/uploads/ex/12a7/0004cd96-adf0c000/img26.jpg' style='float: right;' /> Напомним, что суммарная нагрузка в любом помещении состоит из двух частей: силовой и осветительной. С осветительной нагрузкой обычно не возникает сложностей, она выполняется с помощью медного провода сечением 1,5 кв.мм. А вот с розетками не все так просто. Обычно наиболее нагруженными линиями считаются кухня и ванная комната, именно здесь располагаются холодильник, электрический чайник, микроволновка, стиральная машина. Для подключения всех этих электроприборов лучше не использовать блоки из 4-6 розеток, а разделить всю эту нагрузку по нескольким розеточным группам. Если такая возможность исключена, то остается один выход – для питания помещения и подвода к розеточным группам использовать кабель сечением не менее 4 кв.мм. Для монтажа электропроводки обычно используют кабели и проводы АППВ, ШВВП или ПВС. Иногда так называемые «специалисты» советуют использовать для розеток в помещениях кроме кухни и ванной кабель сечением 1,5 кв.<img src='/800/600/https/sun9-29.userapi.com/5-__AzIlo-ulCS8lGa1DlNKg8k60eOKhmPleLw/66uezXa296A.jpg' style='float: right;' /> мм. Но это чревато не только возникновением черных полос, которые видны под обоями после включения в розетку тепловентилятора или масляного кабеля, но и пожаром. Электросеть – не место для опытов, опасных для жизни Ваших родных и близких, да и вашей собственной! Итоги Подводя итоги, можно сделать вывод, что расчёт сечения кабеля по нагрузке – это важная и ответственная работа, которая не терпит халатности и невнимательности, ошибки в которой приводят к самым плачевным последствиям. <h2>Как рассчитать сечение провода по нагрузке</h2> Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке. Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.<img src='/800/600/https/satom.ru/imgp/3T_l2RG8i1bAIzc9b8AmZQhO3TZrMwqEtdiTCSnG_Ps2tKZMhalq5EH_Zt6EvBJ2q5_4p6MwOPZ01gZyaOQ2eEYr5Tke0LNoVfw9P1xoOaI=' style='float: right;' /> Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин. Что необходимо для расчёта сечения кабеля по нагрузке Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже. таблице ниже. <table border="1" cellspacing="0" cellpadding="0" align="right"><tbody><tr><td>  Электроприбор </td> <td>  Мощность, Вт </td> </tr><tr><td>  LCD телевизор </td> <td>  140-300 </td> </tr><tr><td>  Холодильник </td> <td>  300-800 </td> </tr><tr><td>  Бойлер </td> <td>  1500-2500 </td> </tr><tr><td>  Пылесос </td> <td>  500-2000 </td> </tr><tr><td>  Утюг </td> <td>  1000-2000 </td> </tr><tr><td>  Электрочайник </td> <td>  1000-2500 </td> </tr><tr><td>  Микроволновая печь </td> <td>  700-1500 </td> </tr><tr><td>  Стиральная машина </td> <td>  2500 </td> </tr><tr><td>  Компьютер </td> <td>  300-600 </td> </tr><tr><td>  Освещение </td> <td>  300-1500 </td> </tr><tr><td>  Фен </td> <td>  1000-2500 </td> </tr><tr><td>  Всего (примерно) </td> <td>  10000-20000 </td> </tr></tbody></table>Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу: 1.<img src='/800/600/https/electrikmaster.ru/wp-content/uploads/2018/01/Kakoy-provod-luchshe-67.jpg' style='float: right;' /> Для однофазной сети напряжением 220 В: ,где: — Р – это суммарная мощность для всех электроприборов, Вт; — U — напряжение сети, В; — КИ = 0.75 — коэффициент одновременности; Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля. Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А. Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв. <table border="0" cellspacing="0" cellpadding="0"><tbody><tr><td rowspan="3">  Сечение токо-   проводящих   жил.<img src='/800/600/https/www.cottedge.com/images/slider/podbor-provoda-dlya-montazha-elektriki/provoda2.jpg' style='float: right;' /> мм </td> <td colspan="4">  Медные жилы проводов и кабелей </td> </tr><tr><td colspan="2">  Напряжение 220В </td> <td colspan="2">  Напряжение 380В </td> </tr><tr><td>  Ток. А </td> <td>  Мощность. кВТ </td> <td>  Ток. А </td> <td>  Мощность кВТ </td> </tr><tr><td>  1.5 </td> <td>  19 </td> <td>  4.1 </td> <td>  16 </td> <td>  10.5 </td> </tr><tr><td>  2.5 </td> <td>  27 </td> <td>  5.9 </td> <td>  25 </td> <td>  16.5 </td> </tr><tr><td>  4 </td> <td>  38 </td> <td>  8.<img src='/800/600/https/avatars.mds.yandex.net/get-zen_doc/29317/pub_5e886e9593baaa4effff1fbd_5e886e9a64a4b71b3b060530/scale_1200' style='float: right;' /> 3 </td> <td>  30 </td> <td>  19.8 </td> </tr><tr><td>  6 </td> <td>  46 </td> <td>  10.1 </td> <td>  40 </td> <td>  26.4 </td> </tr><tr><td>  10 </td> <td>  70 </td> <td>  15.4 </td> <td>  50 </td> <td>  33 </td> </tr><tr><td>  16 </td> <td>  80 </td> <td>  18.7 </td> <td>  75 </td> <td>  49.5 </td> </tr><tr><td>  25 </td> <td>  115 </td> <td>  25.3 </td> <td>  90 </td> <td>  59.<img src='/800/600/http/gs-rk.ru/el1.jpg' style='float: right;' /> 4 </td> </tr><tr><td>  35 </td> <td>  135 </td> <td>  29.7 </td> <td>  115 </td> <td>  75.9 </td> </tr><tr><td>  50 </td> <td>  175 </td> <td>  38.5 </td> <td>  145 </td> <td>  95.7 </td> </tr><tr><td>  70 </td> <td>  215 </td> <td>  47.3 </td> <td>  180 </td> <td>  118.8 </td> </tr><tr><td>  95 </td> <td>  265 </td> <td>  57.2 </td> <td>  220 </td> <td>  145.<img src='/800/600/https/pbs.twimg.com/media/EEWYN_MWwAEX_Ps.jpg' style='float: right;' /> 2 </td> </tr><tr><td>  120 </td> <td>  300 </td> <td>  66 </td> <td>  260 </td> <td>  171.6 </td> </tr></tbody></table> <table border="0" cellspacing="0" cellpadding="0"><tbody><tr><td rowspan="3">  Сечение  Tоко-   проводящих   жил. мм </td> <td colspan="4">  Алюминиевых жилы проводов и кабелей </td> </tr><tr><td colspan="2">  Напряжение 220В </td> <td colspan="2">  Напряжение 380В </td> </tr><tr><td>  Ток. А </td> <td>  Мощность. кВТ </td> <td>  Ток. А </td> <td>  Мощность кВТ </td> </tr><tr><td>  2.<img src='/800/600/https/s3.eu-central-1.wasabisys.com/cdn.soundex.ru/soundex/monthly_2016_10/IMG_1359.PNG.6870d9bfa990cced5c808e606bf8cdce.PNG' style='float: right;' /> 5 </td> <td>  22 </td> <td>  4.4 </td> <td>  19 </td> <td>  12.5 </td> </tr><tr><td>  4 </td> <td>  28 </td> <td>  6.1 </td> <td>  23 </td> <td>  15.1 </td> </tr><tr><td>  6 </td> <td>  36 </td> <td>  7.9 </td> <td>  30 </td> <td>  19.8 </td> </tr><tr><td>  10 </td> <td>  50 </td> <td>  11 </td> <td>  39 </td> <td>  25.7 </td> </tr><tr><td>  16 </td> <td>  60 </td> <td>  13.<img src='/800/600/https/www.vologdaves.ru/sites/default/files/inline-images/zavisimost_secheniya_ot_moshchnosti.jpg' style='float: right;' /> 2 </td> <td>  55 </td> <td>  36.3 </td> </tr><tr><td>  25 </td> <td>  85 </td> <td>  18.7 </td> <td>  70 </td> <td>  46.2 </td> </tr><tr><td>  35 </td> <td>  100 </td> <td>  22 </td> <td>  85 </td> <td>  56.1 </td> </tr><tr><td>  50 </td> <td>  135 </td> <td>  29.7 </td> <td>  110 </td> <td>  72.6 </td> </tr><tr><td>  70 </td> <td>  165 </td> <td>  36.3 </td> <td>  140 </td> <td>  92.<img src='/800/600/https/sun9-26.userapi.com/c857236/v857236223/dda48/qqyrevvdryc.jpg' style='float: right;' /> 4 </td> </tr><tr><td>  95 </td> <td>  200 </td> <td>  44 </td> <td>  170 </td> <td>  112.2 </td> </tr><tr><td>  120 </td> <td>  230 </td> <td>  50.6 </td> <td>  200 </td> <td>  132 </td> </tr></tbody></table> Расчёт сечения кабеля по нагрузке для помещений Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться. Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне.<img src='/800/600/https/pauk.top/wp-content/uploads/2018/08/tokovaja_nagruzka_na_provoda_po_secheniju_1.jpg' style='float: right;' /> Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит. Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто. Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток. Если такой возможности нет, то питающий помещение и подводной кабель к розеткам должен быть сечением, 4 мм кв. и выше. При монтаже электропроводки чаще всего применяют провода и кабели ВВГ-ВВГнг, ПУНП, ПУГНП или ПВС. Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора! Здесь не место для экспериментов, это – жизнь и здоровье родных, близких, и Ваши собственные! <h2> Расчет площади поперечного сечения и токонесущей способности проводника_Luoyang Yilan Electric Appliance Co.</h2><img src='/800/600/https/sun9-47.userapi.com/YwEOgW6pn7hyaEYrfHNP1S3zcz0qL49UyfXdAQ/XIJXwFNHjSY.jpg' style='float: right;' /> , Ltd. </h2> Во-первых, общий ток по медному проводу. Безопасность проводника зависит от максимально допустимой температуры сердечника, условий охлаждения и условий прокладки, которые необходимо определить. Как правило, безопасная пропускная способность медного провода составляет 5 ~ 8 А / мм2, а безопасный ток алюминиевого провода составляет 3 ~ 5 А / мм2. <Ключевые моменты> Общая пропускная способность по току безопасности для медных проводов 5 ~ 8A / мм2, пропускная способность по току безопасности для алюминиевых проводов 3 ~ 5A / мм2.Например: медный провод 2,5 мм2BVV, рекомендуемая безопасная пропускная способность 2,5 × 8A / мм2 = 20A4 мм2BVV, медный провод, рекомендуемая допустимая нагрузка по току 4 × 8A / мм2 = 32A Во-вторых, рассчитайте площадь поперечного сечения медного проводника, используя безопасную пропускную способность медного провода рекомендуемого значения 5 ~ 8A / мм2, рассчитайте выбранную площадь поперечного сечения медного провода S диапазон: S = = 0,125I ~ 0,2I (мм2) S —— площадь поперечного сечения медного провода (мм2) I —— ток нагрузки (A) В-третьих, расчет мощности общей нагрузки (также можно использовать электрические приборы, например, осветительные приборы, холодильники и т.<img src='/800/600/https/elektro.guru/images/45359/secheniya-kabelya-dlya-trehfaznoi-seti-foto.jpg' style='float: right;' /> Д.) делится на два вида: резистивная нагрузка и индуктивная нагрузка. Для формулы расчета резистивной нагрузки: P = UI для формулы расчета нагрузки люминесцентных ламп: P = UIcosф, где коэффициент мощности люминесцентной лампы cosф = 0,5. У разных индуктивных нагрузок коэффициент мощности разный, можно использовать единый расчет бытовой техники, когда коэффициент мощности cosф принимают 0,8. То есть, если в доме есть вся техника общей мощностью 6000 Вт, максимальный ток I = P / Ucosф = 6000/220 * 0.8 = 34 (A) Однако при нормальных обстоятельствах бытовая техника не может использоваться одновременно, поэтому добавьте общий коэффициент, общий коэффициент обычно равен 0,5. Следовательно, приведенный выше расчет следует переписать как I = P * общий коэффициент / Ucosф = 6000 * 0,5 / 220 * 0,8 = 17 (А) То есть суммарное значение тока этого семейства составляет 17А. Общий воздушный переключатель ворот не может использовать 16А, должен быть больше 17А. Примерная формула: Двести пятьдесят раз умножить на девять, подняться по прямой.<img src='/800/600/https/fasaddomstroy.ru/wp-content/uploads/2018/07/43b641f97491d22d946a27dd6d3c086a.jpg' style='float: right;' /> Тридцать пять на 3,5, обе группы по пять очков. Условия изменились, высокотемпературная модернизация меди Цзюцзян. Пробив числа двести тридцать четыре, восемь семь шесть раз полной нагрузки. Описание: (Защитный ток) прямо не указывается, но выражается «поперечное сечение, умноженное на определенное количество раз» с помощью мысленной арифметики, полученной из сердцевины линии (провод с резиновой и пластиковой изоляцией). Как видно из Таблицы 53 кратность уменьшается с увеличением сечения.«2,5 балла умножить на девять, подняться на прямой участок», который составляет 2,5 мм и ниже различных сечений изолированного провода с алюминиевым сердечником, грузоподъемность примерно в 9 раз превышает количество поперечного сечения. Например, провод 2,5 мм, несущая способность 2,5 × 9 = 22,5 (A). От 4 мм ‘и выше проводник тока и номер поперечного сечения отношения — это количество линий вдоль линейного ряда, умноженное на 1, то есть 4 × 8,6 × 7,10 × 6 , 16 × 5,25 × 4.<img src='/800/600/https/cable.ru/assets/images/articles/gg(1).png' style='float: right;' /> «35 на 3.5, удвойте группу из пяти точек, «указанная 35-миллиметровая» несущая способность провода в 3,5 раза больше числа поперечного сечения, то есть 35 × 3,5 = 122,5 (A). Пропускная способность и количество пересечений между несколькими линиями между двумя линиями в группе из двух, с последующими 0,5 раза, то есть 50,70 мм пропускная способность проводника, в 3 раза превышающая количество переходов; 95 120 мм «Скорость потока в 2,5 раза больше площади поперечного сечения и т. Д. «Условия переменные преобразования, высокотемпературное обновление меди Цзюцзян.«Приведенная выше формула представляет собой изолированный провод с алюминиевым сердечником, применение температуры окружающей среды 25 ℃ в зависимости от условий. Если линия изоляции алюминиевого провода при температуре окружающей среды в долгосрочной перспективе выше 25 ℃ в регионе, пропускная способность линии может рассчитывается в соответствии с формулой формулы, а затем может быть девять раз; когда использование алюминиевой проволоки не является медной проволокой, она немного больше, чем емкость тех же характеристик алюминиевой линии, в соответствии с приведенными выше формулами для рассчитать линию, чем алюминиевая линия, чтобы увеличить пропускную способность по току.<img src='/800/600/https/www.natrix-el.kz/wp-content/uploads/2018/12/pueh-tablica-1-3-6-dopustimyj-dlitelnyj-tok-dlya-provodov-s-mednymi-zhilami-s-rezinovoj-izolyaciej-v-metallicheskih-zashchitnyh-obolochkah.jpg' style='float: right;' /> Например, пропускная способность медной линии 16 мм, согласно расчету алюминиевой линии 25 мм2 Оптимизация участка кабеля передачи Раньше при выборе силового распределительного кабеля тип кабеля обычно определялся в соответствии с условиями прокладки, а затем сечение кабеля выбиралось в соответствии с условиями нагрева. Наконец, сечение кабеля соответствует требованиям по допустимой нагрузке по току и отвечает требованиям по потерям напряжения и термической стабильности. Если принять во внимание экономические выгоды, оптимальное поперечное сечение кабеля должно быть минимальным сечением для начальных инвестиций и стоимости всего срока службы кабеля. С этой точки зрения, чтобы выбрать сечение кабеля, необходимо для теплового режима выбрать сечение в основе, а затем искусственно увеличить с 4 до 5 сечение, называемое сечением наилучшего сечения. По мере увеличения поперечного сечения сопротивление линии уменьшается, поэтому падение давления в линии уменьшается, что значительно улучшает качество электропитания, потери мощности уменьшаются, так что эксплуатационные расходы на кабель для уменьшения пропускной способности кабеля , Таким образом, можно гарантировать, что общая стоимость всего кабеля будет самой низкой.<img src='/800/600/https/i0.wp.com/elektrik-a.su/wp-content/uploads/2018/08/45-6.jpg' style='float: right;' /> Следующее будет использоваться для подтверждения метода полной стоимости владения: кабель должен иметь наилучшее поперечное сечение в соответствии с обычными методами на основе выбранного, а затем повысить уровень с 4 до 5. К гончарной сушилке, например, трехфазная мощность 70кВт, напряжение питания 400В, ток 101А, длина линии 100м. 2 Выберите сечение кабеля в соответствии с условиями нагрева В соответствии с требованиями к прокладке выбранного типа YJLV, трехжильный силовой кабель 1 кВ, прямая прокладка трубы в земле, в соответствии с тепловыми условиями выбранное сечение кабеля S составляет 25 мм2, это сечение допускает замыкание на 125 А. 3 Выбрать сечение кабеля по совокупной стоимости владения Метод полной стоимости владения — это распространенный метод сравнения экономических выгод от различных схем. Текущие инвестиции сравнительной схемы и будущая стоимость схемы выражаются текущей стоимостью. Будущая стоимость схемы умножается на коэффициент текущей стоимости Q, и после расчета рассчитывается общая стоимость владения.<img src='/800/600/https/l-files.livejournal.net/og_image/23527192/13851?v=1502027124' style='float: right;' /> Общая стоимость владения C = первоначальные инвестиции + стоимость PV Значение PV называется приведенной стоимостью PV = Q × годовые потери энергии Первоначальные вложения в это оборудование, включая стоимость кабеля, плюс стоимость прокладки.Различное сечение силового кабеля, длина 100 м при первоначальных инвестициях в таблице 1. Таблица 1 начальные вложения в силовые кабели различного сечения Сечение кабеля Цена за единицу кабеля (юаней / м) Цена кабеля (юаней) Полная стоимость оборудования (× 105 юаней) первоначальные инвестиции C 257.757750.1616775 359.179170.1616917 Первоначальные вложения в кабель C = цена за единицу кабеля × длина кабеля + интегральная стоимость прокладки.Общая стоимость владения: Потери мощности P = 3I2r0l × 10-3 (кВт), где I = 101A, l = 0,1 км. Годовые потери мощности A = Pτ (кВтч), где τ — часы максимальной потери нагрузки в год, возьмем τ = 4500ч. Годовые затраты на потерю энергии Cf = A × цена на электроэнергию (в юанях), возьмем цену на промышленную электроэнергию Северо-Востока (0,398 юаня / кВтч).<img src='/800/600/http/asupro.com/uploads/posts/2013-02/thumbs/x1361384170_choice-power-current-section-wires.jpg.pagespeed.ic.agys4wtWQB.jpg' style='float: right;' /> Значение PV (приведенная стоимость) = Q × Cf (юань), Q (коэффициент текущей стоимости) Q = {1 — [(1 + a) / (1 + i)] n} / (i-a) Где i — годовая процентная ставка, i = 7%; A — годовой уровень инфляции, a = 0; N — лет использования, n = 20 лет.Замена Q-style Q = {1- [1 / (1 + 0,07)] 20} /0,07=10,59 Оптимальное экономичное сечение распределительного кабеля составляет 120 мм2 при минимальной совокупной стоимости владения. По мере роста цены оптимальное сечение распределительного кабеля станет больше. Расчет несущей способности проводника 1, использование: различные допустимые токи проводов (безопасный ток) обычно можно найти в руководстве. Но с помощью формул, а затем с помощью простой арифметики в уме, можно вычислить напрямую, не ищите таблицы.(Алюминий или медь), тип (изолированный провод или неизолированный провод и т. Д.), Способ прокладки (Ming или труба и т. Д.), Температура окружающей среды (25 градусов или около того выше) и т.<img src='/800/600/https/www.remontexpress.ru/bitrix/templates/newremont/upload/22%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D0%BA%D0%B0/3art22.jpg' style='float: right;' /> Д., Влияние большего количества факторов, расчет более сложный. 10 на пятом, 100 на втором. 25,35, четыре или три круга. 70,95, два с половиной. Температура проникновения — восемьдесят девять раз. Голый плюс половина. Медная проволока. 4.Описание: формула представляет собой изолированный провод с алюминиевым сердечником, Ming Fu при температуре окружающей среды 25 градусов. Если условия другие, есть другое утверждение. Линии изоляции включают различные типы проводов с резиновой или пластиковой изоляцией. Формулы для различных сечений тока (тока, безопасности) прямо не указываются, но выражаются «с определенным количеством пересечений». Для этого необходимо знать сечение провода (квадратный мм), расположение: 11.52.54610162535507O95l20150185 … Площадь поперечного сечения изолированного провода с алюминиевым сердечником на заводе-изготовителе обычно начинается от 2,5, а для медного изолированного провода — от 1; голая алюминиевая линия начинается с 16; голый медный провод начинается с 10 ① Эта формула указывает: пропускная способность линии изоляции алюминиевого сердечника, безопасность, можно рассчитать по количеству пересечений, количество раз.<img src='/800/600/https/elmarts.ru/upload/medialibrary/c8f/c8fba45e2dcbe12c3dd7f877725bf6b4.gif' style='float: right;' /> В формуле арабскими цифрами указано сечение провода (квадратные миллиметры), а китайскими иероглифами — кратное.Расположение сечения формулы и кратных следующее: ..1016-2535-5070-95120 …. В пять раз вдвое больше, чем вдвое больше Иногда формула становится еще более ясной. Исходное «10 следующих пяти» относится к поперечному сечению от 10 ниже, грузоподъемность в пять раз превышает количество поперечного сечения. «100 на двоих» (читайте первые два) относится к более чем 100 поперечному сечению, грузоподъемность в два раза больше числа поперечного сечения.Разделы 25 и 35 в четыре и три раза превышают границы. Это «фокусы 25,35 четыре три круга». При этом сечение 70,95 было в 2,5 раза. Из приведенного выше расположения видно: помимо 10 внизу и 100 и более, середина поперечного сечения провода одинакова для каждой из двух спецификаций. Ниже, чтобы покрыть алюминиевый сердечник изолированным проводом, температура окружающей среды 25 градусов, например: [Пример 1] 6 квадратных миллиметров, в соответствии с 10 пятью, рассчитывают поток нагрузки 30 An.<img src='/800/600/https/otvet.imgsmail.ru/download/43111331_3059146a4edb47ec7e6239f054825962_800.jpg' style='float: right;' /> [Пример 2] 150 квадратных миллиметров, согласно 100 на втором, рассчитать расход 300 ампер. [Пример 3] 70 квадратных миллиметров, согласно 70,95 два с половиной раза, вычислить поток нагрузки 175 am. Из приведенной выше компоновки также видно, что кратность уменьшается с увеличением поперечного сечения. На стыке множественных преобразований ошибка немного больше. Например, секции 25 и 35 в четыре и три раза превышают границу, 25 в четыре раза больше диапазона, но близко к трехкратной стороне изменения, это в четыре раза больше тона, то есть 100A.Но на самом деле меньше четырех раз (по мануалу на 97). А 35 наоборот, по формуле три раза, то есть 105 An, на самом деле 117 An. Но влияние на использование этого невелико. Конечно, если количество сундуков при выборе сечения провода 25 не должно превышать 100 А, то 35 может быть чуть больше 105 А. точнее. Точно так же квадратный провод 2,5 мм расположен в пять раз больше исходного (левого) конца, фактически более чем в пять раз <до 20 или более>, но для уменьшения потерь мощности в проводе обычно не обязательно большой, ручной В общем только стандартный 12 Ан.<img src='/800/600/http/electric-forum.ru/attachments/tablica_1.gif' style='float: right;' /> ② снизу, формула заключается в изменении условий лечения. (Включая пластину желоба и другие прокладки, то есть с защитным слоем оболочки, не обнаженным) по расчету ①, а затем нажмите 20% (0,8), если температура окружающей среды выше 25 градусов, следует рассчитать с помощью ①, затем нажмите Скидка 10. (По 0,9). По температуре окружающей среды, согласно положениям, лето является самым жарким месяцем, средняя максимальная температура. На самом деле температура переменная, в нормальных условиях она влияет на ток проводника не очень сильно.Поэтому только для какого-то высокотемпературного цеха или более жарких мест более 25 градусов учитывайте только скидку. Также существует ситуация, когда оба условия меняются (выше в трубе и температуре). По расчету после 20% скидки, скидка 10%. Или просто дюжина шансов (т.е. 0,8 × 0,9 = 0,72, около 0,7). Также можно сказать, что температура трубки в восемьдесят девять раз больше значения. Например: (изолированный провод с алюминиевым сердечником) 10 квадратных миллиметров, через трубку (скидка 20%) 40 А (10 × 5 × 0.<img src='/800/600/https/domikelectrica.ru/wp-content/uploads/2017/01/tok_prov.jpg' style='float: right;' /> 8 = 40) Трубка и высокая температура (30%) 35A (1O × 5 × 0,7 = 35) 95 квадратных миллиметров, сквозная трубка (скидка 20%) 190 Ann (95 x 2,5 x 0,8 = 190) Высокая температура (скидка 10%), 214 утра (95 x 2,5 x 0,9 = 213,8) Трубка и высокая температура (Qizhe). 166A (95 x 2,5 x 0,7 = 166,3) Для допустимой токовой нагрузки неизолированного алюминия, код горловины плюс половина неизолированной линии, то есть на после расчета половины (на 1,5). Это относится к тому же сечению изолированного провода с алюминиевым сердечником по сравнению с алюминиевым неизолированным проводом, пропускная способность может быть увеличена вдвое. [Пример 1] Квадратный неизолированный алюминиевый провод 16 мм, 96 А (16 x 4 x 1,5 = 96). Высокая температура, 86 А (16 × 4 × 1,5 × 0,9 = 86,4) [Пример 2] Алюминиевый провод без покрытия, 35 квадратных миллиметров, 150 А (35 × 3 × 1,5 = 157,5) [Пример 3] Оголенный алюминиевый провод 120 квадратных миллиметров, 360 А (120 × 2 × 1,5 = 360) ③ для определения допустимой токовой нагрузки медного провода формулы, которые рассчитывает оператор медной линии.<img src='/800/600/http/temaremonta.ru/storage/user/includes/monthly_2015_10/table_01.thumb.jpg.a3ce4be069e8ed44ac0dce2458911136.jpg' style='float: right;' /> То есть поперечное сечение медного провода для повышения порядка ряда, а затем в соответствии с соответствующими условиями алюминия. [Пример 1] 35 квадратный голый медный провод 25 градусов, увеличение до 50 квадратных миллиметров, а затем на 50 квадратных миллиметров неизолированный алюминиевый провод, 25 градусов, рассчитано для 225 An (50 × 3 × 1,5) [Пример 2] Проволока с медной изоляцией диаметром 16 кв. Мм, 25 градусов, при тех же условиях, для 25 кв. Миллиметров алюминиевой изоляции, рассчитывается как 100 А (25 × 4) [Пример 3] 95 квадратных миллиметров медного изолированного провода под углом 25 градусов через 120 квадратных миллиметров алюминиевого изолированного провода с теми же условиями, рассчитанными как 192 An (120 × 2 × 0.8). <h2> Что нужно знать о площади поперечного сечения нейтральных проводников? </h2> В этой статье технической группы ECA даются простые и понятные технические советы по сечению нейтральных проводников. Как правило, схемы конструируются с использованием нейтральных проводников той же площади поперечного сечения, что и линейный провод.<img src='/800/600/https/sun9-15.userapi.com/48sL7xLQPBGpdKpb9vu0lfh0yrshX9F9tAfOUw/LeImnQEa_B4.jpg' style='float: right;' /> Действительно, BS7671: 2008 Регламент 524.2.1 гласит: «Нейтральный проводник, если таковой имеется, должен иметь площадь поперечного сечения не меньше, чем у линейного проводника: <ol> <li> В однофазных двухпроводных цепях независимо от поперечного сечения </li> <li> В многофазных и однофазных трехпроводных цепях, где размер линейных проводов меньше или равен 16 мм 2 для меди 25 мм 2 для алюминия </li> <li> В цепях, где это требуется в соответствии с Правилом 523.6.3. » </li> </ol> Настоящие Правила фактически требуют, чтобы нейтральный проводник имел одинаковую площадь поперечного сечения в однофазных системах. Однако в многофазных системах можно использовать нейтральный проводник с уменьшенной площадью поперечного сечения. Правило 524.2.2 гласит: «Если общее содержание гармоник из-за тройных гармоник превышает 33% основного тока линии, может потребоваться увеличение площади поперечного сечения нейтрального проводника (см.<img src='/800/600/https/www.asutpp.ru/wp-content/uploads/2018/03/tablica-sootvetstviya.jpg' style='float: right;' /> Правило 523.6.3 и Приложение 4, раздел 5.5) ». Это требует от проектировщика установки обеспечения того, чтобы содержание гармоник было ниже 33% от основной гармоники линейного тока, в противном случае следует изучить вариант обеспечения нейтрального проводника с большей площадью поперечного сечения. Правило 524.2.3 гласит: «Для многофазной цепи, где каждый линейный провод имеет площадь поперечного сечения более 16 мм 2 для меди 25 мм 2 для алюминия, нейтральный провод может иметь меньшую площадь поперечного сечения, чем у одновременно выполняются линейные проводники, обеспечивающие следующие условия: <ol> <li> Ожидаемый максимальный ток, включая гармоники, если таковые имеются, в нейтральном проводе во время нормальной работы не превышает допустимую нагрузку по току уменьшенной площади поперечного сечения нейтрального проводника, и </li> </ol> ПРИМЕЧАНИЕ: нагрузка, которую несет цепь при нормальных условиях эксплуатации, должна практически равномерно распределяться между линиями <ol start="2"> <li> Нейтральный проводник защищен от сверхтоков в соответствии с Правилом 431.<img src='/800/600/https/ds04.infourok.ru/uploads/ex/11ca/0018f0f9-d4463147/img10.jpg' style='float: right;' /> 2 и </li> <li> Размер нейтрального проводника должен быть не менее 16 мм 2 для меди и 25 мм 2 для алюминия с учетом Положения 523.6.3 ». </li> </ol> Этот Регламент предлагает некоторую возможность иметь нейтраль с уменьшенной площадью поперечного сечения при условии соблюдения трех требований. Ниже приведены некоторые практические советы по выполнению этих трех пунктов: <h4> </h4> Ожидаемый максимальный ток </h4> Если система устроена таким образом, что ожидаемый ток в нейтрали должен быть больше, чем токонесущая способность уменьшенной нейтрали, то можно просто заявить, что нейтральный проводник не будет соответствовать требованиям и должен быть увеличенным. <h4> </h4> Нейтраль защищена от сверхтоков </h4> Правило 431.2.1 требует, чтобы в системе TN или TT, где площадь поперечного сечения нейтрали меньше, чем у линейного проводника, требовалось устройство обнаружения перегрузки по току. Для этого не требуется, чтобы нейтраль имела устройство защиты от перегрузки по току, только датчик, который вызовет отключение линейных проводов. По сути, это устройство будет контролировать ток в нейтрали, и если он достигнет уровня, который может нанести вред проводнику, линейные проводники будут отключены. <h4/> </h4> <h4> Минимальный размер и регулирование 523.6.3 </h4> Минимальный требуемый размер должен быть не менее 16 мм, 2 для медных и 25 мм 2 для алюминиевых кабелей. Правило 523.6.3 требует, чтобы проектировщик рассмотрел количество третьей гармоники в кабеле с дополнительной информацией, содержащейся в Приложении 4, раздел 5.5. Таким образом, при соблюдении всех соответствующих критериев можно спроектировать и установить цепь, в которой нейтраль имеет площадь поперечного сечения меньше, чем у линейных проводов. <h2> Провода и кабели </h2> <table border="0" cellspacing="0" cellpadding="0"> <tr> <td> </td> </tr> </table> Провода, как мы определяем здесь: используется для передачи электричества или электрических сигналов. Провода бывают разных форм и сделаны из разных материалов. Они могут показаться простыми, но инженеры известно о двух важные моменты: -Электричество в длинных проводах, используемых в передаче, ведет себя совсем иначе , чем в коротких провода, используемые в конструкции устройств -Использование проводов в цепях переменного тока вызывает всевозможные проблемы , например скин-эффект и эффекты близости. 1. Сопротивление / импеданс 2. Скин-эффект 3. Типы конструкций проводов 4. Подробнее о материалах проводов 5. Изоляция проводов <h4> 1.) Поведение электричества в проводах: сопротивление и импеданс </h4> Важно знать, имеете ли вы дело с постоянным или переменным током в данном проводе. Мощность переменного тока имеет очень сложную физику, которая вызывает некоторые странные эффекты. Это была одна из причин, почему Электроэнергия переменного тока была разработана в 1890-х годах, намного позже мощности постоянного тока.Инженеры любят C.P. Штайнмецу пришлось сначала разберитесь с математикой и физикой. Питание переменного тока: В сети переменного тока любит путешествовать рядом поверхность проволоки (скин-эффект). Мощность переменного тока в проводе также вызывает вокруг него формируется магнитное поле (индуктивность). Это поле влияет на другие соседние провода (например, в обмотке), вызывающие эффект близости. Со всеми этими свойствами необходимо иметь дело при проектировании цепи переменного тока. Питание постоянного тока: В питании постоянного тока ток проходит через весь провод. Размер проводника и материал (питание переменного и постоянного тока): Электричество легче передается в местах с высокой проводимостью. элементы, такие как медь, серебро или золото, менее проводящие Чем больше диаметр материала, тем больше должен быть диаметр, чтобы выдерживать такую же токовую нагрузку. Инженеры выбирают правильно диаметр провода для работы, повышение тока в проводе увеличивает удельное сопротивление и выделяет больше тепла.Как вы увидите на схеме ниже, медь может выдерживать больше тока, чем алюминий, при той же нагрузке. <table border="0" cellspacing="0" cellpadding="0"> <tr> <td> </td> </tr> </table> Внизу: Когда сэр Хамфри Дэви пропустил большой ток через тонкий платиновый провод в 1802 году, когда он светился. и сделал первую лампу накаливания! но всего через несколько секунд проволока расплавилась и испарилась из-за тепло, вызванное сопротивлением в проводе. <table border="0" cellspacing="0" cellpadding="0"> <tr> <td> </td> </tr> </table> Качество материала: примеси и кристаллы: Большинство материалов содержат примеси. В меди содержание кислорода и других материалов в меди влияет на проводимость, поэтому медь, из которой будет сделан электрический провод, легируется иначе чем медь, которая скоро станет водопроводом. Металлы кристаллические (как вы увидите в нашем видео о меди).Монокристаллическая медь или алюминий лучше проводимость, чем поликристаллические металлы, однако крупнокристаллическая медь очень дорога в производят и используются только в высокопроизводительных приложениях. Удельное сопротивление: Сопротивление в проводе описывает возбуждение электронов в проводе. материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности. На раннем этапе создания постоянного тока Томас Эдисон не мог послать свою энергию на большие расстояния без использования медные провода большого диаметра за счет сопротивления на расстоянии.Это сделало мощность постоянного тока не рентабельно и допускает рост мощности переменного тока. Измерительные инструменты: Инженеры используют закон Ома чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам, сколько энергии мы потеряет на расстоянии. I = V / R Amps = Вольт, деленное на сопротивление Формулы сопротивления и проводимости: Сопротивление = удельное сопротивление / площадь поперечного сечения Проводимость = 1 / Сопротивление Когда сопротивление хорошее: Создание нагрев проволоки обычно является признаком потери энергии, однако вольфрамовый или танталовой проволоки, тепло заставляет проволоку светиться и производить свет, который может быть желательным.Вольфрам используется для изготовления нитей потому что он имеет очень высокую температуру плавления. Проволока может сильно нагреться и ярко светятся, не таять. Вольфрам очень плохо подходит для передачи энергии поскольку большая часть пропускаемой энергии теряется в виде тепла и света. <table border="0" cellspacing="0" cellpadding="0"> <tr> <td> </td> </tr> </table> По мощности передача мы ищем как можно более низкое удельное сопротивление, мы хотим передавать энергию на большие расстояния без потери энергии из-за тепла. Мы измеряем сопротивление в проводе в Ом на 1000 футов или метров. Чем дольше электричество должно пройти, тем больше энергии оно теряет. Сверхпроводящий провод и сопротивление: <table border="0" cellspacing="0" cellpadding="0"> <tr> <td bgcolor="#CCCCCC"> </td> <td bgcolor="#CCCCCC"> Вверху: сверхпроводящий проволоку можно превратить в металлическую «ленту» </td> </tr> </table> Вверху: Карл Роснер, Марк Бенц и другие использовали специальные катушки сверхпроводящего провода для производства всего мира первый магнит 10 тесла.Вместо меди используются ниобий и олово поскольку материалы работают по-разному при разных температурах. Одно из отличных решений для передачи энергии — это сверхпроводники. Когда металл становится очень холодным (приближаясь к абсолютному нулю), он приобретает проводимость бесконечности. В какой-то момент сопротивления вообще нет. Были экспериментальные сверхпроводящие линии высокого напряжения, которые могли передавать мощность практически без потерь, однако технология недостаточно развит, чтобы быть рентабельным. <table border="0" cellspacing="0" cellpadding="0"> <tr> <td> </td> </tr> </table> Магнитные поля (индуктивность и импеданс): Каждый провод, используемый для передачи переменного тока, создает магнитное поле, по которому течет ток. В магнитное поле визуализируется концентрическими кольцами вокруг поперечного сечения провода, каждое кольцо ближе к проводу имеет более прочный магнитная сила. Магнитные поля полезны для создания очень сильных магнитов (когда они находятся в катушке) i.е. изготовление двигателей и генераторы, однако эти магнитные поля нежелательны в линиях электропередачи. В то время как сопротивление провода может препятствовать прохождению тока и выделять тепло, индуктивность провод / линия передачи также могут препятствовать прохождению тока, но это сопротивление не выделяет тепла, так как энергия «теряется» при создании магнитного поля, а не чем возбуждение электронов в материале. Этот импеданс называется реактивным сопротивлением переменного тока. Схемы.Мы использовали слово «потерянный», однако сила на самом деле не потеряна, она используется для создания магнитного поля. поле и возвращается, когда магнитное поле схлопывается. <h4> 2.) Скин-эффект: </h4> В сети переменного тока электроны любят течь по вне провода. Это потому, что изменение тока вперед и назад вызывает вихревые токи, которые приводят к вытеснению тока к поверхности. Глубина кожи Глубина скин-слоя — это фиксированное число для данной частоты, удельного сопротивления и диэлектрической проницаемости.Чем выше частота переменного тока в системе, тем больше сжатый ток на внешней стороне провода, поэтому провод, который используется с частотой 60 Гц при заданном напряжении, будет не будет нормально на 200 МГц. Инженеры всегда должны При проектировании цепей учитывайте скин-эффект. Увидеть сайт Википедии для формула, используемая для расчета глубины скин-слоя. <table border="0" cellspacing="0" cellpadding="0"> <tr> <td> </td> <td> </td> </tr> <tr> <td colspan="2"> Вверху: инженеры преодолевают скин-эффект с помощью изолированного многожильного провода. Если вы сделаете отдельные пряди равными одной толщине скин-слоя, большая часть тока будет проходить по всей поперечное сечение, и вы используете всю медь. Обратной стороной является то, что ваш провод должен иметь больший диаметр, так как вам нужно все дополнительное пространство для изоляции. Поскольку жилы проволоки становятся меньше в диаметре, а изоляция остается той же толщины, соотношение площади меди изоляции может стать меньше единицы, тогда у вас будет больше изоляции, чем медь в обмотке или кабеле. </td> </tr> </table> Ниже: более высокая частота переменного тока = меньшая глубина скин-слоя. «Более быстрый» ток чередуется вперед и назад тем больше вихревых токов он создает. Эта высокая частота блок питания работает в диапазоне МГц, обратите внимание на специальный провод, используемый на право. Провод кажется многожильным и оголенным, но это не так, он имеет прозрачное эмалевое покрытие, изолирующее его, поэтому каждая небольшая жилка несет свою часть тока, при этом ток идет снаружи каждой пряди.Это дает большую площадь поверхности в целом и позволяет большое количество тока для прохождения. <table border="0" cellspacing="0" cellpadding="0"> <tr> <td> Вверху: Компактный люминесцентный легкая электроника, трансформатор очень маленький и спроектирован очень дешево. Эти части часто выходят из строя до окончания типичного жизненный цикл агрегата » </td> <td> <blockquote> Инженеры и затраты Сберегательный дизайн: Инженеры используют математику чтобы вычислить «глубину скин-фактора», чтобы узнать, сколько проволоки используется для проведения электричества.Это важная часть инженеров-электриков работают над проектированием энергосистем. Этот работа также связана с экономией средств, как могут понять инженеры какой калибр и какой тип провода использовать и сравнить с другие материалы и конфигурации. Старый электрический двигатели и генераторы из начало 20 века длилось долгое время, потому что в то время инженеры могли спроектировать обмотки и тип провода для лучшей производительности, так как затраты на оборудование и машины были выше.Сегодня многие двигатели перегорают, потому что инженеры вынуждены использовать самый дешевый вариант — наименьшее количество материала который может выдерживать ток, однако, когда двигатель начинает при перегреве более тонкие провода из более дешевого материала быстрее сгорят. Балласты (трансформаторы) в современных системах освещения имеют общеизвестную короткий срок службы в попытке снизить стоимость единицы продукции. </blockquote> </td> </tr> </table> <table border="0" cellspacing="0" cellpadding="0"> <tr> <td bgcolor="#CCCCCC"> <blockquote> Практическое упражнение: Как затраты влияют на дизайн Вы можете увидеть и почувствуйте работу инженеров в конструкции провода вокруг вашего дома.Просто найдите старые блоки питания или профессиональные блоки питания используется с дорогостоящими станками или инструментами. Почувствуйте вес этих стеновые блоки или блоки питания. Теперь найдите детскую игрушку или мобильный телефон зарядное устройство. Почувствуйте, насколько легкими кажутся трансформаторы в сравнении. Если вам повезет, вы можете найти два трансформатора, преобразующие мощность от стены (120 или 220 В) на такое же напряжение постоянного тока для устройства. Если открыть корпус, можно увидеть разницу в размере калибра обмоток, а также от того, из меди они или алюминия.Вы четко увидите, как влияет на дизайн общий предмет. </blockquote> </td> </tr> </table> <h4> 3.) Типы провода: </h4> <table border="0" cellspacing="0" cellpadding="0"> <tr> <td bgcolor="#CCCCCC"> <blockquote> Ниже: типов провода, используемого коммунальными предприятиями при передаче электроэнергии: </blockquote> <blockquote> Ниже: фиксированная проводка, используемая в домах, а также шнуры, используемые в динамиках, бытовая техника и телефонные системы.На рисунке ниже показаны старые провода, которые когда-то использовались в домах (кабель SJTWA и тип SE), и современные стандартный ромекс. </blockquote> ЭЛЕКТРОПРОВОДКА 1880-х годов до наших дней: <blockquote> Вверху: 3 проводника подземный медный провод (сейчас редко) Внизу: плоская лента провод, используемый в сверхпроводящих магнитах </blockquote> </td> <td> <blockquote> Лучший провод для работа: Все инженеры-электрики должны знать о проводах и думать об использовании правильного дизайна и материал для поставленной задачи.Вот факторы для определения конструкция проволоки: -Прочность (способность многократно сгибаться или сдавливаться веса) -Уровень напряжения и тока -Прочность подвески (способность долго удерживать собственный вес пролеты между опорами) — Под землей или под водой — Температура эксплуатации (например, сверхпроводящие проволока) -Стоимость Сплошная проволока: Преимущества: Меньшая площадь поверхности, подверженная коррозии Может быть жесткой и прочной Недостатки: Не годится при многократном сгибании, может сломаться при сгибании пятно Непрактично для высокого напряжения Многожильный провод: Вверху: многожильный динамик провод, который есть в каждом доме Ниже: Для специализированного использования сверхтолстый многожильный медный провод -Скрученный провод — множество более мелких проводов параллельно, можно скручивать вместе Преимущества: Отличный проводник для своего размера Недостатки: Вы можете подумать, что это хорошо для высокочастотного использования, потому что у него много поверхности на всех маленьких жилах проволоки, однако это хуже, чем сплошная проволока, потому что пряди касаются друг друга, закорачивая, и поэтому провод действует как один больший проволока, и в ней много воздушных пространств, что обеспечивает большее сопротивление для типоразмера Плетеный провод: Преимущества: -Большая долговечность по сравнению с сплошным проводом -Лучшая проводимость, чем сплошной провод (большая площадь поверхности) -Может действовать как электромагнитный экран в шумоподавляющих проводах — Чем больше жил в проволоке, тем она гибче и прочнее. есть, но он стоит дороже Спец. провода: Сплошной с внешней оплеткой или какой-либо их комбинацией, эти провода используются для всех видов специальных применений. Коаксиальный кабель используется для передачи радио или кабельного телевидения. потому что по своей конструкции проводники с оплеткой и фольгой снаружи держать частоты в ловушке внутри. Экранирование предотвращает рассеянная электромагнитная энергия от заражения области вокруг чувствительной приемники. </blockquote> </td> </tr> </table> Ниже: Видео о типах проводов, используемых в электроэнергетических компаниях: <iframe src="//www.youtube.com/embed/OxSbtka09fU" frameborder="0" allowfullscreen=""/>

Практическое упражнение: Проволока Угадайка

Соберите кусочки лома провода вокруг вашего дома или школьной мастерской, соберите короткие образцы разных типов.Теперь используйте приведенные выше диаграммы, чтобы выяснить, что вид проволоки, из чего она сделана, и перечислите ее применение каждый. Покажите это своему учителю и посмотрите, правильно ли вы угадали. Провод бывает так много экзотических видов, что вы можете оказаться с настоящей загадкой в твоих руках. Используйте поиск в Интернете, чтобы попробовать чтобы идентифицировать все ваши образцы.

4.) Материалы провода:

Наиболее распространенный материал для электрического провода — медь и алюминий , это не самые лучшие проводники, однако они многочисленны и дешевы. Золото также используется в различных областях, поскольку оно устойчиво к коррозии. Золото используется в электронике автомобильных подушек безопасности, чтобы гарантировать, что устройство будет работать много лет спустя, несмотря на воздействие вредных элементов.

Вверху: золото, использованное в разъемы для микросхем Motorola

Золото обычно используется в контакте области, потому что эта точка в системе больше подвержена коррозии и имеет больший окислительный потенциал.

Алюминий обернутый вокруг стального центрального провода используется в передаче энергии, потому что Алюминий дешевле меди и не подвержен коррозии. Стальной центр используется просто для прочности, чтобы удерживать провод на длинных участках. Выше типичный кабель ACSR, используемый в воздушных линиях электропередач по всему миру.

Хорошие проводники, твердое вещество при комнатной температуре:

Платина, серебро, золото, медь, алюминий

4.) ПРОВОДНАЯ ИЗОЛЯЦИЯ:

Слева: Для эффективного обмотки двигателя или генератора должны быть плотно упакованы вместе, минимизация воздушных пространств. Провода, используемые в двигателях и генераторах, обычно покрыты эмалью, чтобы обмотки были плотно упакованы вместе. Традиционная резиновая или полимерная изоляция сделает диаметр провода толще, это одна из причин, почему старые электродвигатели были больше и тяжелее современных моторов такой же мощности.

Смотрите, как провод двигателя упакован и намотан в современный асинхронные двигатели в нашем видео здесь.

Узнать больше о все поле электроизоляция на нашей странице здесь.

Практическое упражнение: Сжечь мотор!

Вы заметили что когда мотор игрушки сильно нагревается, он пахнет? Это испарение изоляции.Тепло разрушает все виды изоляции в конечном итоге, и в обмотке двигателя, когда изоляция становится слабой. достаточно двух проводов, расположенных рядом, что приведет к короткому замыканию. и устройство сгорает.

Если взять маленький двигатель, о котором вы не заботитесь, вы можете намеренно сжечь его посмотреть, что происходит с обмотками. Вы можете сделать это, поставив больше рекомендованного напряжения через устройство или мотор горячий в течение длительного периода времени.Проконсультируйтесь с электриком или инженер, чтобы безопасно выполнить это упражнение.

Статья, фото и видео М. Велана и В. Корнрумпфа
Источники:
Государственный университет Джорджии
Википедия
Волшебники Скенектади Карл Роснер. Технический центр Эдисона. 2008
Интервью с Руди Деном. Технический центр Эдисона. 2012
Видео с Денверским электродвигателем. Технический центр Эдисона. 2012
Видео с Энергетической ассоциацией Сан-Мигеля.Технический центр Эдисона. 2014 г.
Уильям Корнрумпф, инженер-электрик

Калибр провода — Energy Education
Рис. 1. Схема, на которой показаны провода разных размеров и их количество в зависимости от его поперечного сечения. ^[1]
Калибр провода измеряет площадь поперечного сечения провода. Знать калибр важно, потому что он определяет, какой электрический ток может выдержать провод без повреждения — эта величина называется допустимой нагрузкой.

Американская система калибра проводов

Американская система калибра проводов или AWG стандартизирует площадь поперечного сечения проводов путем присвоения им номера AWG. Как видно на Рисунке 1, провод с меньшим номером имеет больший диаметр и, следовательно, может пропускать более высокие токи. Всего существует 40 манометров различных размеров с площадью поперечного сечения от 0,013 мм ² до 107,22 мм ², причем их диаметры постепенно изменяются между каждым номером калибра.

Значения калибра проводов

Цифры в таблице ниже взяты из Таблица 310.15 (B) (16) в Национальном электротехническом кодексе (США) 2014 г. и предполагают номинальную температуру 90 ° C. ^[2] Кроме того, таблица 3.1 на стр. 69 в документе Introduction to Electricity использовалась в качестве шаблона и справочного материала. ^[3]

Номер AWG Площадь поперечного сечения (мм ²) Ом / км (/ км) Допустимая нагрузка (A) Пример использования

18 0.82 20,95 14 Освещение низковольтное

16 1,31 13,18 18 Удлинители

14 2,08 8,28 25 Светильники

12 3,31 5,21 30 Кухонная техника

10 5.26 3,28 40 Сушилки электрические

8 8,37 2,06 55 Духовки электрические

6 13,30 1,30 75 Крупные электронагреватели

4 21,15 0,81 85 Большие печи

3 26.67 0,65 115 Крупная коммерческая проводка

2 33,63 0,51 130 Кабель автомобильного аккумулятора

1 42,41 0,41 145 Распределение энергии

1/0 53,47 0,32 170 Распределение энергии

2/0 67.43 0,26 195 Распределение энергии

3/0 85,03 0,20 225 Распределение энергии

4/0 107,22 0,16 260 Распределение энергии

250 126,68 0,13 290 Распределение энергии

350 177.35 0,10 350 Распределение энергии

400 202,68 0,08 380 Распределение энергии

Для более полного списка, пожалуйста, посетите страницу отделения доктора Роулетта.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы
Калькулятор размера провода
— Как рассчитать калибр провода

Сечение жилы кабеля следует выбирать в соответствии с потребляемым током подключенных нагрузок.Эта статья расскажет, как рассчитать размер и сечение провода. Онлайн-калькулятор размера провода поможет вам рассчитать размеры после ввода данных.

Общие сведения о кабеле сечения провода

Электрическое напряжение — это разделение электрических зарядов и протекания тока за счет направленного движения электронов между двумя точками. Это движение электронов всегда вызывает нагрев . Чем больше электронов приводится в движение, тем сильнее становится ток и выделяется больше тепла.Правильное сечение кабеля важно для безопасной эксплуатации электроприборов и машин. В этом отношении решающее значение имеет размер электрического провода.

Линия раструба имеет меньшее поперечное сечение, чем соединительная линия токарного станка. Однако управление ТЭЦ сильнее, чем у токарного станка. Если бы мы управляли ТЭЦ через токарный станок или колокол, из-за чрезмерного нагрева возник бы пожар в кабеле.

Поперечное сечение относится к площади каждого провода кабеля, и его размер зависит от нескольких факторов.С одной стороны, есть электрические данные подключенной машины и структурные условия, такие как длина кабеля и тип установки , с другой стороны. Мы хотим объяснить, как эти факторы влияют на сечение и как рассчитать сечение провода. Кроме того, мы предоставляем калькулятор сечения провода .

Функция поперечного сечения

Каждая линия имеет сопротивление, даже если оно очень маленькое. Каждое сопротивление означает выделение тепла , и это тепло преобразуется в электрическую энергию.Проще говоря, мы можем назвать это потраченное впустую тепло «потерей», потому что оно не используется по назначению. Этот эффект легко наблюдать при использовании старых лампочек: уже через несколько секунд после включения стекло становится слишком горячим, чтобы дотронуться до него.

Провод должен обеспечивать прохождение тока с минимально возможным сопротивлением. Как правило, действует следующее: с увеличением поперечного сечения кабеля сопротивление уменьшается. Особенно это актуально при очень сильной жаре. С увеличением поперечного сечения этому теплу противодействуют.Это снижает риск чрезмерного нагрева и предотвращает возгорания.

Взаимосвязь между температурой и сопротивлением

Из-за химических процессов в материале электрическое сопротивление кабеля увеличивается с температурой. Вот почему мы измеряем сопротивление, близкое к 0, с помощью холодной лампочки. При включении генерируется очень сильный ток, который выравнивается из-за нагрева в течение доли секунды. Вот почему лампы накаливания обычно горят с большим взрывом при включении, а не во время работы.

Проволока меньшего диаметра нагревается быстрее при том же токе. Нагрев увеличивает сопротивление проволоки, что, в свою очередь, приводит к ее более быстрому нагреву. Этот круг предотвращает отказ некоторых систем в течение некоторого времени после включения, потому что нагревание линии увеличивает сопротивление.

Формулы для расчета сечения провода

DC расчет поперечного сечения линии:

$$ A = \ frac {2 \ cdot l \ cdot I} {\ gamma \ cdot U_a} $$

Однофазный переменный ток Расчет проводов:

$$ A = \ frac {2 \ cdot l \ cdot I \ cdot \ cos \ varphi} {\ gamma \ cdot U_a} $$

Трехфазный переменный ток (трехфазный ток) Формула поперечного сечения линии:

$$ A = \ frac {\ sqrt {3} \ cdot l \ cdot I \ cdot \ cos \ varphi} {\ gamma \ cdot U_a} $$

Формулы сечения кабеля на первый взгляд выглядят довольно сложными.Поэтому в следующих нескольких разделах мы объясним, как достигаются эти размеры. Значения просто необходимо ввести в калькулятор размера провода .

Описание компонентов
\ (l \) = длина линии в метрах
\ (I \) = номинальный ток в амперах
\ (\ sqrt {3} \) = коэффициент объединения трехфазного тока
\ (\ cos \ varphi \) = электрический КПД системы
\ (\ gamma \) = проводимость материала линии в Сименсах на метр
\ (U_a \) = Допустимое падение напряжения кабеля в%
Получение требуемых значений

Номинальный ток \ (\ mathbf {I} \) и КПД \ (\ mathbf {\ cos \ varphi} \) можно найти в руководстве или на паспортной табличке машины.В качестве альтернативы ток можно рассчитать, используя известные мощность и напряжение. Для установок постоянного тока \ (\ cos \ varphi \) не указывается. Это 1.0, и его можно не учитывать при расчетах.

Длина линии \ (\ mathbf {l} \) измеряется точно вдоль линии и указывается в метрах. Для постоянного и однофазного переменного тока рассчитывается длина, умноженная на два, потому что ток через + и — или L и N течет вперед и назад.

Коэффициент переключения трехфазного тока \ (\ mathbf {\ sqrt {3}} \) является фиксированным значением.Он возникает из-за взаимодействия трех фаз, потому что ток здесь не просто течет туда-сюда. Это значение всегда остается неизменным.

Электропроводность \ (\ mathbf {\ gamma} \) зависит от используемого материала и составляет 58 для меди. Серебро имеет самую высокую проводимость при 62, в то время как более старые алюминиевые выводы при 37 значительно ниже. Как правило, чем выше проводимость материала, тем ниже его электрическое сопротивление.

Допустимое падение напряжения \ (\ mathbf {U_a} \) обозначает долю входного напряжения, которая может упасть выше максимального значения линии.Это максимальное падение напряжения обычно устанавливается на уровне 3% в Германии, если для установки не предусмотрены специальные условия. 2 \).2 \). В смысле запаса здесь следует использовать следующий размер. Большее поперечное сечение имеет только преимущества с электрической точки зрения. Единственные недостатки — немного более высокая стоимость и больший размер.

Расчет сечения провода — прочие факторы

Допустимая допустимая нагрузка по току также зависит от температуры окружающей среды . Нагрузки кабеля могут отличаться при разных температурах. Высокие температуры имеют первостепенное значение, поскольку они снижают грузоподъемность.Низкие температуры увеличивают допустимую нагрузку.

Режим прокладки кабеля ограничивает ток в зависимости от материалов, окружающих кабель. Существуют типы установки от A1 до E. Они зависят от того, проложен кабель на стене, в стене или свободно. Как правило, расчетное сечение жилы будет намного ниже предельного значения для типа прокладки.

Если используется более одного кабеля, необходимо также отрегулировать допустимую нагрузку. Это связано с тем, что несколько плотно уложенных кабелей больше не могут беспрепятственно излучать свое тепло.Существуют факторы, зависящие от количества кабелей с «шапкой», с помощью которых снижается допустимая нагрузка по току.

Расчет сечения провода для нескольких потребителей

Сложнее рассчитать поперечное сечение проводника при подключении нескольких нагрузок. В принципе, все токи можно сложить и измерить длину общего участка линии. Исходя из этого, можно рассчитать большое сечение. Однако в большинстве случаев размер этой линии будет значительно превышен, поскольку не все потребители обычно получают электроэнергию одновременно.Здесь обычно ожидается коэффициент одновременности . Нет четкого способа определить это.

Калькулятор падения напряжения

Это калькулятор для оценки падения напряжения в электрической цепи на основе размера провода, расстояния и ожидаемого тока нагрузки. Обратите внимание, что этот калькулятор предполагает, что цепь работает в нормальных условиях — при комнатной температуре с нормальной частотой. Фактическое падение напряжения может варьироваться в зависимости от состояния провода, используемого кабелепровода, температуры, разъема, частоты и т. Д.Рекомендуется, чтобы падение напряжения было менее 5% при полной нагрузке.

Основной закон падения напряжения

В _{падение} = ИК

где:
I: ток через объект, измеренный в амперах
R: сопротивление проводов, измеренное в Ом.

Типичные сечения проводов AWG

AWG Диаметр витков провода Площадь Сопротивление меди Допустимая нагрузка на медный провод NEC с изоляцией 60/75/90 ° C (A) Приблизительно в метрическом эквиваленте

дюйм мм на дюйм на см тыс. Миль мм ² Н / км O / kFT

0000 (4/0) 0.4600 11,684 2,17 0,856 212 107 0,1608 0,04901 195/230/260

000 (3/0) 0,4096 10,404 2,44 0,961 168 85,0 0,2028 0,06180 165/200/225

00 (2/0) 0.3648 9,266 2,74 1,08 133 67,4 0,2557 0,07793 145/175/195

0 (1/0) 0,3249 8,252 3,08 1,21 106 53,5 0,3224 0,09827 125/150/170

1 0.2893 7,348 3,46 1,36 83,7 42,4 0,4066 0,1239 110/130/150

2 0,2576 6,544 3,88 1,53 66,4 33,6 0,5127 0,1563 95/115/130

3 0.2294 5,827 4,36 1,72 52,6 26,7 0,6465 0,1970 85/100/110 196 / 0,4

4 0,2043 5,189 4,89 1,93 41,7 21,2 0,8152 0,2485 70/85/95

5 0.1819 4,621 5,50 2,16 33,1 16,8 1,028 0,3133 126 / 0,4

6 0,1620 4,115 6,17 2,43 26,3 13,3 1,296 0,3951 55/65/75

7 0.1443 3,665 6,93 2,73 20,8 10,5 1,634 0,4982 80 / 0,4

8 0,1285 3,264 7,78 3,06 16,5 8,37 2,061 0,6282 40/50/55

9 0.1144 2,906 8,74 3,44 13,1 6,63 2,599 0,7921 84 / 0,3

10 0,1019 2,588 9,81 3,86 10,4 5,26 3,277 0,9989 30/35/40

11 0.0907 2.305 11,0 4,34 8,23 4,17 4,132 1,260 56 / 0,3

12 0,0808 2,053 12,4 4,87 6,53 3,31 5,211 1,588 25/25/30 (20)

13 0.0720 1,828 13,9 5,47 5,18 2,62 6,571 2,003 50 / 0,25

14 0,0641 1,628 15,6 6,14 4,11 2,08 8,286 2,525 20/20/25 (15)

15 0.0571 1,450 17,5 6,90 3,26 1,65 10,45 3,184 30 / 0,25

16 0,0508 1,291 19,7 7,75 2,58 1,31 13,17 4,016 — / — / 18 (10)

17 0.0453 1,150 22,1 8,70 2,05 1,04 16,61 5,064 32 / 0,2

18 0,0403 1.024 24,8 9,77 1,62 0,823 20,95 6,385 — / — / 14 (7) 24/0.2

19 0,0359 0,912 27,9 11,0 1,29 0,653 26,42 8,051

20 0,0320 0,812 31,3 12,3 1,02 0,518 33,31 10,15 16/0.2

21 0,0285 0,723 35,1 13,8 0,810 0,410 42,00 12,80 13 / 0,2

22 0,0253 0,644 39,5 15,5 0,642 0,326 52.96 16,14 7 / 0,25

23 0,0226 0,573 44,3 17,4 0,509 0,258 66,79 20,36

24 0,0201 0,511 49,7 19,6 0.404 0,205 84,22 25,67 1 / 0,5, 7 / 0,2, 30 / 0,1

25 0,0179 0,455 55,9 22,0 0,320 0,162 106,2 32,37

26 0,0159 0.405 62,7 24,7 0,254 0,129 133,9 40,81 7 / 0,15

27 0,0142 0,361 70,4 27,7 0,202 0,102 168,9 51,47

28 0.0126 0,321 79,1 31,1 0,160 0,0810 212,9 64,90

29 0,0113 0,286 88,8 35,0 0,127 0,0642 268,5 81,84

30 0.0100 0,255 99,7 39,3 0,101 0,0509 338,6 103,2 1 / 0,25, 7 / 0,1

31 0,00893 0,227 112 44,1 0,0797 0,0404 426,9 130,1

32 0.00795 0,202 126 49,5 0,0632 0,0320 538,3 164,1 1 / 0,2, 7 / 0,08

33 0,00708 0,180 141 55,6 0,0501 0,0254 678,8 206,9

34 0.00630 0,160 159 62,4 0,0398 0,0201 856,0 260,9

35 0,00561 0,143 178 70,1 0,0315 0,0160 1079 329,0

36 0.00500 0,127 200 78,7 0,0250 0,0127 1361 414,8

37 0,00445 0,113 225 88,4 0,0198 0,0100 1716 523,1

38 0.00397 0,101 252 99,3 0,0157 0,00797 2164 659,6

39 0,00353 0,0897 283 111 0,0125 0,00632 2729 831,8

40 0.00314 0,0799 318 125 0,00989 0,00501 3441 1049

Когда электрический ток проходит через провод, он должен превышать определенный уровень встречного давления. Если ток переменный, такое давление называется импедансом. Импеданс — это вектор или двумерная величина, состоящая из сопротивления и реактивного сопротивления (реакция созданного электрического поля на изменение тока).Если ток постоянный, давление называется сопротивлением.

Все это звучит ужасно абстрактно, но на самом деле мало чем отличается от воды, протекающей через садовый шланг. Чтобы протолкнуть воду через шланг, требуется определенное давление, что аналогично электрическому напряжению. Ток подобен воде, текущей по шлангу. И шланг вызывает определенный уровень сопротивления, в зависимости от его толщины, формы и т. Д. То же самое верно и для проводов, поскольку их тип и размер определяют уровень сопротивления.

Чрезмерное падение напряжения в цепи может привести к мерцанию или тусклому горению ламп, плохому нагреву нагревателей, а также к перегреву двигателей и перегоранию двигателей. Это условие заставляет нагрузку работать с меньшим напряжением, проталкивающим ток.

Эксперты говорят, что падение напряжения никогда не должно превышать 3%. Это достигается путем выбора провода правильного размера и использования удлинителей и аналогичных устройств.

Существует четыре основных причины падения напряжения.

Во-первых, это выбор материала для проволоки. Медь — лучший проводник, чем алюминий, и будет иметь меньшее падение напряжения, чем алюминий, при данной длине и размере провода. Электричество, которое проходит по медному проводу, на самом деле представляет собой группу электронов, толкаемых напряжением. Чем выше напряжение, тем больше электронов может пройти через провод.

Ampacity — это максимальное количество электронов, которые могут быть вытолкнуты за один раз — слово «амперность» является сокращением от амперной емкости.

Размер провода — еще один важный фактор при определении падения напряжения. Провода большего диаметра (с большим диаметром) будут иметь меньшее падение напряжения, чем провода меньшего диаметра той же длины. В американском калибре проволоки каждое уменьшение калибра на 6 дает удвоение диаметра проволоки, а каждое уменьшение на 3 толщины удваивает площадь поперечного сечения проволоки. В метрической шкале калибра калибр в 10 раз больше диаметра в миллиметрах, поэтому метрическая проволока 50 калибра будет иметь диаметр 5 мм.

Еще одним важным фактором падения напряжения является длина провода.Более короткие провода будут иметь меньшее падение напряжения, чем более длинные провода того же размера (диаметра). Падение напряжения становится важным, когда длина провода или кабеля становится очень большой. Обычно это не проблема в цепях внутри дома, но может стать проблемой при прокладке провода к пристройке, скважинному насосу и т. Д.

Чрезмерное падение напряжения может вызвать снижение эффективности работы света, двигателей и приборов. Это может привести к тусклому освещению и сокращению срока службы двигателей или приборов.Поэтому важно использовать провода правильного калибра при прокладке проводов на большие расстояния.

Наконец, величина протекающего тока может влиять на уровни падения напряжения. Падение напряжения на проводе увеличивается с увеличением тока, протекающего по проводу. Допустимая нагрузка по току такая же, как и допустимая.

Допустимая нагрузка на провод зависит от ряда факторов. Провода покрыты изоляцией, которая может быть повреждена, если температура провода станет слишком высокой. Основной материал, из которого сделана проволока, конечно, является важным ограничивающим фактором.Если по проводу передается переменный ток, скорость чередования может повлиять на допустимую нагрузку. Температура, при которой используется провод, также может влиять на допустимую нагрузку.
Кабели
часто используются в связках, и когда они соединяются вместе, выделяемое ими общее тепло влияет на допустимую нагрузку и падение напряжения. По этой причине существуют строгие правила связывания кабелей.

При выборе кабеля руководствуется двумя основными принципами. Во-первых, кабель должен выдерживать действующую на него текущую нагрузку без перегрева.Он должен уметь делать это в самых экстремальных температурных условиях, с которыми он может столкнуться в течение своего срока службы. Во-вторых, он должен обеспечивать достаточно надежное заземление, чтобы (i) ограничить до безопасного уровня напряжение, которому подвергаются люди, и (ii) позволить току повреждения за короткое время сработать предохранитель.

Это важные соображения безопасности. В течение 2005-2009 гг. В среднем происходило 373900 пожаров в год из-за плохого качества электроустановок. Выбор подходящего кабеля для работы — важная мера безопасности.

Расчет падения напряжения — Практическое руководство

Как рассчитать падение напряжения в медном проводе

Для расчета падения напряжения в медном проводе используйте следующую формулу:

Вольт = Длина x Ток x 0,017
Площадь

Вольт = Падение напряжения.
Длина = Общая длина провода в метрах (включая любой провод заземления).
Ток = Ток (в амперах) через провод.
Площадь = Площадь поперечного сечения меди в квадратных миллиметрах.

Банкноты

• Эта формула применима только к меди при 25 ° C, падение напряжения увеличивается с увеличением температуры провода примерно на 0,4% на ° C.
• 0,017- Эта цифра применима только к меди.
• Площадь указана в квадратных миллиметрах меди, может возникнуть путаница в том, как рассчитан размер кабеля: некоторые производители указывают диаметр провода, а не площадь, некоторые даже включают изоляцию.Объяснение этого можно увидеть на , здесь .

Пример

У прицепа 50 м проводов сечением 4 квадратных мм, так сколько же падения напряжения при 20 А?

50 х 20 х 0,017 = 17 . Разделите это на 4 (площадь поперечного сечения провода): 17/4 = 4,25 В .

В этом примере падение составляет 4,25 В. Это означало бы, что если бы в передней части прицепа было 12 В, их было бы только 7.75V сзади — свет был бы очень тусклый.

Это когда температура провода составляет 25ºC, если температура провода составляет 35ºC, то будет падение 4,42 В, то есть только 7,37 В в задней части прицепа.

No related posts.

Номер AWG	Площадь поперечного сечения (мм ²)	Ом / км (/ км)	Допустимая нагрузка (A)	Пример использования
18	0.82	20,95	14	Освещение низковольтное
16	1,31	13,18	18	Удлинители
14	2,08	8,28	25	Светильники
12	3,31	5,21	30	Кухонная техника
10	5.26	3,28	40	Сушилки электрические
8	8,37	2,06	55	Духовки электрические
6	13,30	1,30	75	Крупные электронагреватели
4	21,15	0,81	85	Большие печи
3	26.67	0,65	115	Крупная коммерческая проводка
2	33,63	0,51	130	Кабель автомобильного аккумулятора
1	42,41	0,41	145	Распределение энергии
1/0	53,47	0,32	170	Распределение энергии
2/0	67.43	0,26	195	Распределение энергии
3/0	85,03	0,20	225	Распределение энергии
4/0	107,22	0,16	260	Распределение энергии
250	126,68	0,13	290	Распределение энергии
350	177.35	0,10	350	Распределение энергии
400	202,68	0,08	380	Распределение энергии

AWG	Диаметр		витков провода		Площадь		Сопротивление меди		Допустимая нагрузка на медный провод NEC с изоляцией 60/75/90 ° C (A)	Приблизительно в метрическом эквиваленте
AWG	дюйм	мм	на дюйм	на см	тыс. Миль	мм ²	Н / км	O / kFT		Приблизительно в метрическом эквиваленте
0000 (4/0)	0.4600	11,684	2,17	0,856	212	107	0,1608	0,04901	195/230/260
000 (3/0)	0,4096	10,404	2,44	0,961	168	85,0	0,2028	0,06180	165/200/225
00 (2/0)	0.3648	9,266	2,74	1,08	133	67,4	0,2557	0,07793	145/175/195
0 (1/0)	0,3249	8,252	3,08	1,21	106	53,5	0,3224	0,09827	125/150/170
1	0.2893	7,348	3,46	1,36	83,7	42,4	0,4066	0,1239	110/130/150
2	0,2576	6,544	3,88	1,53	66,4	33,6	0,5127	0,1563	95/115/130
3	0.2294	5,827	4,36	1,72	52,6	26,7	0,6465	0,1970	85/100/110	196 / 0,4
4	0,2043	5,189	4,89	1,93	41,7	21,2	0,8152	0,2485	70/85/95
5	0.1819	4,621	5,50	2,16	33,1	16,8	1,028	0,3133		126 / 0,4
6	0,1620	4,115	6,17	2,43	26,3	13,3	1,296	0,3951	55/65/75
7	0.1443	3,665	6,93	2,73	20,8	10,5	1,634	0,4982		80 / 0,4
8	0,1285	3,264	7,78	3,06	16,5	8,37	2,061	0,6282	40/50/55
9	0.1144	2,906	8,74	3,44	13,1	6,63	2,599	0,7921		84 / 0,3
10	0,1019	2,588	9,81	3,86	10,4	5,26	3,277	0,9989	30/35/40	84 / 0,3
11	0.0907	2.305	11,0	4,34	8,23	4,17	4,132	1,260		56 / 0,3
12	0,0808	2,053	12,4	4,87	6,53	3,31	5,211	1,588	25/25/30 (20)
13	0.0720	1,828	13,9	5,47	5,18	2,62	6,571	2,003		50 / 0,25
14	0,0641	1,628	15,6	6,14	4,11	2,08	8,286	2,525	20/20/25 (15)
15	0.0571	1,450	17,5	6,90	3,26	1,65	10,45	3,184		30 / 0,25
16	0,0508	1,291	19,7	7,75	2,58	1,31	13,17	4,016	— / — / 18 (10)	30 / 0,25
17	0.0453	1,150	22,1	8,70	2,05	1,04	16,61	5,064		32 / 0,2
18	0,0403	1.024	24,8	9,77	1,62	0,823	20,95	6,385	— / — / 14 (7)	24/0.2
19	0,0359	0,912	27,9	11,0	1,29	0,653	26,42	8,051		24/0.2
20	0,0320	0,812	31,3	12,3	1,02	0,518	33,31	10,15		16/0.2
21	0,0285	0,723	35,1	13,8	0,810	0,410	42,00	12,80		13 / 0,2
22	0,0253	0,644	39,5	15,5	0,642	0,326	52.96	16,14		7 / 0,25
23	0,0226	0,573	44,3	17,4	0,509	0,258	66,79	20,36
24	0,0201	0,511	49,7	19,6	0.404	0,205	84,22	25,67		1 / 0,5, 7 / 0,2, 30 / 0,1
25	0,0179	0,455	55,9	22,0	0,320	0,162	106,2	32,37
26	0,0159	0.405	62,7	24,7	0,254	0,129	133,9	40,81		7 / 0,15
27	0,0142	0,361	70,4	27,7	0,202	0,102	168,9	51,47
28	0.0126	0,321	79,1	31,1	0,160	0,0810	212,9	64,90
29	0,0113	0,286	88,8	35,0	0,127	0,0642	268,5	81,84
30	0.0100	0,255	99,7	39,3	0,101	0,0509	338,6	103,2		1 / 0,25, 7 / 0,1
31	0,00893	0,227	112	44,1	0,0797	0,0404	426,9	130,1
32	0.00795	0,202	126	49,5	0,0632	0,0320	538,3	164,1		1 / 0,2, 7 / 0,08
33	0,00708	0,180	141	55,6	0,0501	0,0254	678,8	206,9
34	0.00630	0,160	159	62,4	0,0398	0,0201	856,0	260,9
35	0,00561	0,143	178	70,1	0,0315	0,0160	1079	329,0
36	0.00500	0,127	200	78,7	0,0250	0,0127	1361	414,8
37	0,00445	0,113	225	88,4	0,0198	0,0100	1716	523,1
38	0.00397	0,101	252	99,3	0,0157	0,00797	2164	659,6
39	0,00353	0,0897	283	111	0,0125	0,00632	2729	831,8
40	0.00314	0,0799	318	125	0,00989	0,00501	3441	1049

Расчёт сечения провода, кабеля

Провода для электропроводки.

РАСЧЕТ СЕЧЕНИЯ ПРОВОДА

ТАБЛИЦА СЕЧЕНИЯ ПРОВОДОВ

Расчет сечения кабеля по мощности — ISEE GROUP

Расчет сечения кабеля по мощности

Какой провод будет лучше, медный или алюминиевый?

Нагрузка 3 квт какое сечение провода — как рассчитать мощность кабеля?

Как выбрать сечение кабеля

Выбираем сечение кабеля по мощности

Собираем данные

Суть метода

Как рассчитать сечение кабеля по току

Расчет кабеля по мощности и длине

Открытая и закрытая прокладка проводов

Расчет сечения кабеля по мощности: практические советы от профессионалов

Для чего нужен расчёт сечения кабеля

Что влияет на нагрев проводов

Как делается расчёт потребляемой мощности

Особенности расчёта мощности скрытой проводки

Как рассчитать сечения кабеля по мощности

Как выбрать сечения проводника

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Расчет сечения по мощности потребителей

Этап #1 — расчет реактивной и активной мощности

Этап #2 — поиск коэффициентов одновременности и запаса

Этап #3 — выполнение расчета геометрическим методом

Этап #4 —рассчитываем сечение по мощности на практике

Расчет сечения по току

Этап #1 — расчет силы тока по формулам

Этап #2 — выбор подходящего сечения по таблицам

Этап #3 — расчет сечения проводника по току на примере

Расчет падения напряжения

Пример расчета переноски

Выводы и полезное видео по теме

Таблица зависимости сечения провода от нагрузки

Сечение кабеля

Расчет сечения провода

Соотношение тока и сечения

Чем отличается кабель от провода

Выбор кабеля

Одножильный или многожильный

Медь или алюминий

Зачем производится расчет

Что нужно знать

Какой провод лучше использовать

Расчет сечения медных проводов и кабелей

Выбор сечения кабеля по мощности

Общепринятые сечения для проводки в квартире

Выбор сечения провода исходя из количества потребителей

Токовые нагрузки в сетях с постоянным током

Что необходимо для расчёта по нагрузке

Расчёт для помещений

4.) Материалы провода:

4.) ПРОВОДНАЯ ИЗОЛЯЦИЯ:

Калибр провода — Energy Education

Американская система калибра проводов

Значения калибра проводов

Для дальнейшего чтения

Список литературы

— Как рассчитать калибр провода

Общие сведения о кабеле сечения провода

Функция поперечного сечения

Взаимосвязь между температурой и сопротивлением

Формулы для расчета сечения провода

Описание компонентов

Получение требуемых значений

Расчет сечения провода — прочие факторы

Расчет сечения провода для нескольких потребителей

Калькулятор падения напряжения

Основной закон падения напряжения

Типичные сечения проводов AWG

Расчет падения напряжения — Практическое руководство

Как рассчитать падение напряжения в медном проводе

Добавить комментарий Отменить ответ
