как выбрать провод? Морозостойкие кабели для уличных удлинителей и другие виды. Какой кабель лучше использовать?

Удлинитель необходим в любом жилище. С его помощью можно подключить к электросети различное оборудование при недостаточном количестве розеток, или если они находятся в неудобном или неподходящем месте. Несмотря на то что переходники с удлинителями представлены в большом разнообразии, некоторые пользователи предпочитают самостоятельно собирать эти устройства. Для этого необходимо подобрать подходящий кабель.

Характеристика

Кабель для удлинителя должен обладать определенными техническими характеристиками. Любой провод использовать не получится. Специалисты заявляют, что для переноски подойдут только медные кабели.

Они должны обладать необходимой гибкостью, эластичностью и защищены при помощи двойной изоляции.

Если первый слой будет поврежден, второй защитит от удара электричеством.

На российском рынке можно найти несколько вариантов, что подойдут по всем требованиям. Одним из таких производителей является марка ПВС. Это фирма заработала репутацию за счет отменного качества выпускаемой продукции. Провода устойчивы к значительным механическим нагрузкам и обладают необходимой гибкостью, чтобы служить долго.

Большинство кабелей, которые можно использовать при сборке удлинителя, защищают при помощи ПВХ-пластика.

Это износостойкий материал, который не боится высоких или низких температур. Максимально высокое значение – 40 градусов по Цельсию выше нуля, самое низкое – 25 градусов мороза.

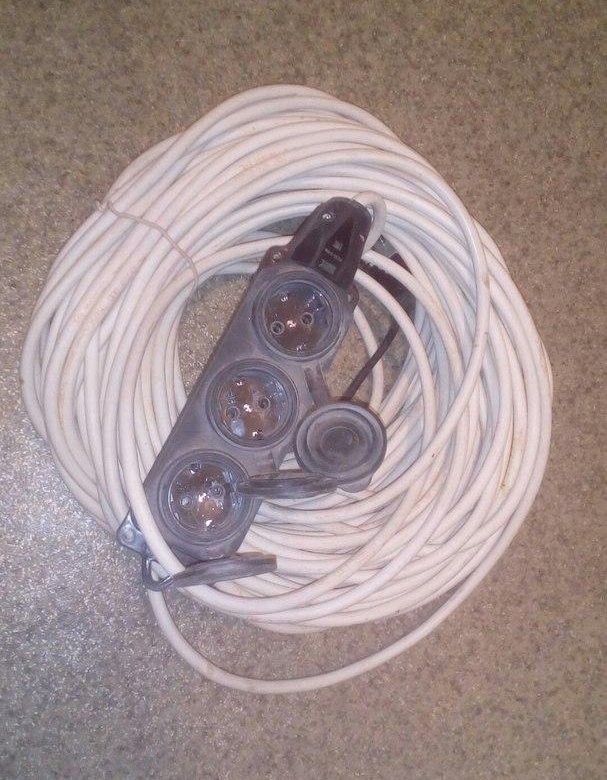

Морозостойкий удлинитель можно использовать на улице или в помещении, где нет обогрева.

Виды

Кабели, которые используют при изготовлении удлинителей, делят на марки.

Каждая из них обладает определенными техническими характеристиками, о которых пойдет речь далее в статье.

В продаже можно найти варианты, которые рассчитаны для различных температурных показателей. Морозостойкие виды спокойно переносят низкие температуры. Даже при суровых температурах они не трескаются и сохраняют эластичность.

Стоит отметить варианты, что не боятся перегрева и длительного воздействия высоких температур. Современные производители предлагают провода, которые могут совмещать особенности обоих видов.

Отдельно изготавливают варианты для стандартного бытового использования, не отличающиеся особыми физическими характеристиками.

Кабели делятся на виды и в зависимости от сечения. Минимальный показатель для провода удлинителя – 1,5 мм в квадрате. При его использовании переноска с мощностью в 3,5 кВт справится с нагрузкой в сети, которая будет достигать 5 кВт.

Маркоразмер КГ 3х1,5 считается подходящим для линии в 220 В.

Заметка: если вы увеличиваете длину переноски, то сниженную мощность можно восстановить повышенным показателем сечения.

Обзор марок

В продаже можно найти различные марки кабелей, которые замечательно подходят для удлинителя. Каждый из видов имеет определенные особенности, которые нужно учесть перед выбором.

КГ

Данная аббревиатура расшифровывается как кабель гибкий. Рекомендован к использованию на открытых площадках (строительные локации, ремонтные работы под открытым небом и прочее). Данный вариант обладает высокой

устойчивостью к изгибанию. Качественная продукция выдерживает минимум 30 циклов. При этом провода не боятся постоянных интенсивных и высоких температур.

Самый высокий температурный показатель – 50 градусов по Цельсию, низкий – 40 градусов мороза. Срок службы насчитывает 4 года. Европейские производители используют аббревиатуру XYMM.

А также в продаже можно найти вариант КГ-ХЛ. Он обладает всеми описанными выше характеристиками, но имеет повышенную устойчивость к низким температурам. Такой кабель можно постоянно использовать при суровых погодных условиях.

КГН

Этот вариант похож на представленный выше, однако обладает уменьшенным сроком эксплуатации (вместо 4-х лет – два с половиной года).

А также изменен выдерживаемый температурный режим: от 50 градусов со знаком плюс, до 30 градусов со знаком минус.

Такой кабель можно использовать в локациях, где допустимо попадание масел и других жидкостей, включая агрессивные химические компоненты. Данная марка нуждается в защите от солнечных лучей.

ПВС

Основная отличительная характеристика этого вида заключается в устойчивости к прямым солнечным лучам. При этом кабель выполняет все необходимые функции даже при низких температурах.

Температурный диапазон следующий: от 25 градусов мороза до 40 градусов тепла. Специалисты рекомендуют использовать кабель в теплый сезон. Срок эксплуатации – 6 лет. Количество изгибаний – 30 тысяч.

ПРС

В этом случае производители используют следующий диапазон температур: от 40 градусов ниже нуля до 40 градусов тепла. Кабель данного типа можно использовать как внутри помещений, так и под открытым небом. Европейские компании используют обозначение RN.

Рекомендации по выбору

Чтобы выбрать подходящий вариант, необходимо определиться с его сферой использования. Для уличного использования в холодное время года лучше подойдет морозостойкая марка. А также производители предлагают различные виды для использования снаружи и внутри помещений. О характеристиках каждой из марок мы рассказали выше в статье.

Процесс выбора подходящего кабеля не составляет труда для опытных специалистов. Неопытные покупатели могут столкнуться с трудностями. Однако, зная нескольких простых правил, подобрать подходящий кабель не составит труда.

Рекомендуется остановить свой выбор на вариантах с высоким показателем гибкости. А также обратите внимание на наличие изоляционного покрытия из резины и других износостойких материалов. Изучите перечисленные выше марки и определитесь, какой из вариантов подходит вам больше всего.

Выбор сечения

Эксперты советуют выбирать сечение 0,75-1 мм2 при напряжении в 220 вольт. В этом случае длина переноски должна варьироваться от 5 до 10 метров. При более высоком напряжении в 380 вольт рекомендуется подобрать сечение от 1,5 до 2,5 мм2.

Правила эксплуатации

Перед тем как начинать использовать удлинитель, необходимо обязательно ознакомиться с мерами безопасности.

1. Следите, чтобы на переноску не попадала вода и другие жидкости.
2. Если изделие повреждено и нуждается в ремонте, обязательно отключите его от электросети.
3. Следите, чтобы провода не были в натяжении, особенно если переноска включена.
4. Запрещается прокладывать кабель под обоями, коврами и другими покрытиями. А также нельзя вести шнур через дверные пороги.
5. Не превышайте допустимую нагрузку.
6. Перед использованием внимательно проверяйте удлинитель на наличие дефектов (сколы, трещины и прочее). Поломанное оборудование использовать запрещается.
7. Храните удлинитель в сухом месте, подальше от прямых солнечных лучей.
8. Нельзя заламывать провода – это приведет в их поломке.

Заметка: если соблюдать простые и понятные правила эксплуатации, сделанный собственными руками удлинитель прослужит долго.

Подробнее про выбор кабеля для удлинителя смотрите в видео ниже.

как выбрать удлинитель, переноски, сетевые фильтры, удлинители промышленные, гнездо силовое, гнездо пыле влагозащищенные, Светильник переносной карболитовый, Удлинитель на катушке SVITTEX 25 30 50 м с кабелем 2х1,5 2х2,5, Колодка для удлинителя

Какой удлинитель выбрать для дома, гаража, дачи

Какой удлинитель выбрать Svitex, Удлинитель с заземлением VI-KO, Удлинитель на катушке lemira подобрать для дома, гаража, дачи — 5 правил. Удлинитель это такой же не заменимый элемент эл.проводки в доме, как розетки, выключатели и другое оборудование.

В магазине всегда можно встретить десятки их разновидностей. Какой же из них подобрать, и на какие параметры обратить внимание в первую очередь.

Длина провода и число розеток в удлинителе

Запомните, чем длиннее переноска, тем больше будут потери напряжения. Для бытовых приборов оптимальная длина удлинителя от 3м до 7м

При этом подключать нагрузку в них можно мощностью не более 3,5кВт (до 16А) вместе. Зависит это от сечения провода На большее, просто не рассчитаны контакты розеток, какой бы толстым провод не оказался.

к тому же, много гнезд под розетки необходимо не для одновременного подключения большого количества приборов, а для того, чтобы всегда  не выдергивать вилку, тем самым предотвратить расшатывания контактов.

Сечение и марка провода в удлинителях,переносках, сетевых фильтрах De-pa, Delux, Ovivo, Svittex удлинитель, Viko сетевые фильтры, Аско, Тм loga light, Тм лемира бобины, Утос удлинителе

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках».

Вот регламентированные сечения провода для удлинителей согласно этого норматива:



нагрузка до 6А (1,3кВт) – 0,75мм2 нагрузка до 10А (2,2кВт) – 1мм2,нагрузка до 16А (3,5кВт) – 1,5мм2

маркировка провода – обычно это ПВС с поливинилхлоридной изоляцией.



При этом диаметр провода (не другой жилы) лучше иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции, и такие провода обычно имею название ТУ в конце маркировки, или подпись ОДЕССА ГОСТА — эти провода усечены, и не соответствует заявленному сечению.

так же можно применять марку КГ, вместо ПВС. Он более крепок к отрицательным температурам и изменениям погоды на улице. Для уличного или повседневного применения такой выбор будет более правильным.

ПВС протащите несколько раз по бетонному полу, и его изоляции существенно износиться. КГ более стоек к таким суровым условиям применения. Применимы и другие марки кабеля:

Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно без проблем включать без риска перенапряжения, и пергрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):

К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут барабаны или катушки большой длины, от 50 метров и более.



к тому же , повышенное сечение здесь необходимо в первую очередь ради уменьшения потерь напряжения, а не подключения большей мощности.

Поэтому такие маркировки (с проводами 2-2,5мм, 2-4мм и выше) зачастую мастерят самостоятельно.

Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

Механическая защита

У качественной модели обязательно должна быть защита от вытягивания и перегибания провода.

Это точно так же относится как к разъему с вилкой, так и к месту ввода проводников в корпус удлинителя.

Никогда не работайте переноской со скрученными проводами. Во-первых, это рано или поздно приведет к повреждению жил, а во-вторых такой кабель очень просто будет нагреваться.

Учтите, что удлинители могут выдержать номинальную нагрузку, при ровном и не закрученном кабеле. На корпусе, иногда наносят специальные значки, с максимальным током при закрученом проводе и размотанном.

Вилка

Перед тем как покупать удлинитель, посмотрите какая у него вилка:

Литая

Разъемная

когда вилка не литая, и вы можете ее разобрать, то есть риск нарваться на некачественное изделие. Вот поэтому такие вилки проще всего изготовить кустарным способом.

Для производства цельных, хотя бы нужно некоторое профессиональное оборудование.

Помимо того, когда ваша аппаратура с вилкой без евроразъема, то удлинитель с евророзеткой вам не желателен для установки. Использование в таком случае евроадаптеров и переходников в разы увеличивает сопротивление между ними.

«А вдобавок нарушает систему заземления, Который может привести к поражению электрическим током. Многие инструменты и аппараты подключать без заземления просто не безопасно и рискованно для жизни вас, и окружающих вас людей.»

Переходное сопротивление одного контакта вдобавок в свежей модели должно быть не более 0,05Ом. В процессе эксплуатации оно может ухудшиться до 0,1Ом.



То есть, присутствие номинальной нагрузке в 10А, только на одних контактах «вилка-розетка» разрешено терять в мощности до 10Вт в течении одного часа. Вот сводные данные по потерям в напряжении и мощности в удлинителях в зависимости от длины, материала и сечения жил.

И это при нормируемых значениях. А что будет, если вы подключите различные переходники.

Еще обращайте внимание на расположение установленных контактов розеток. Они должны быть сделаны так, чтобы вилка подключаемого аппарата втыкалась по диагонали или наискось, а не вертикально.

Иначе вторую вилку в соседнее гнездо невозможно будет подключить.

Защита

Старайтесь выбирать модели с установленной защитой от перепадов напряжения и с защитой от пыли и влаги. Влаго-защищенность обозначается латинскими буквами IP. Бытовые удлинители чаще всего идут с цифрами IP20.

Ими можно пользоваться только в сухих и не пыльных комнатах, но никак не в ванной или гараже. Модели с защитой IP44 уже имеют пыле-брызго защиту.

Не путайте модели сетевых фильтров и простых переносок с кнопкой отключения. В последних, встроен выключатель, предназначенный для ручного отключения питания.

Он никоим образом не защищает аппаратуру от перепадов и перекосов напряжения. Для этого, внутри корпуса должен стоять еще как минимум варистор. Что это такое, будет рассмотрено чуть ниже.

Лучше всего выбрать 4-х полюсники. Отличить их довольно легко.



Четырехполюсный в два раза шире. Именно он отключает как фазу, так и ноль.

«При двухполюсном вы можете отключить только нулевую жилу, а фаза как и прежде будет поступать на розетки и приборы при воткнутой вилке.» Будьте внимательны!

Начинка удлинителей

Один из самых распространенных типов – это так называемый компьютерный удлинитель или сетевой фильтр. Он имеет в корпусе встроенный выключатель, которым можно отключать питание всех розеток.





Рассчитан он зачастую на ток от 10А (мощность 2,2кВт). Каждая розетка в них есть заземляющий контакт. Что крайне необходимо для квартир с трехжильной проводкой (фаза-ноль-земля).



Питающий кабель на качественных моделях обязан быть промаркирован. На нем печататься марка и сечение жил.



Не приобретайте переноски, где сечение жил менее чем 0,75мм2 или где вообще нет никаких опознавательных надписей на проводах.

При этом не стоит особо доверять толщине самого кабеля. Вполне возможно, что изоляция в нем будет довольно толстая, а вот жилки совсем тонюсенькие.

Такой кабель будет точно греться, даже при не сильной нагрузке.

Самое главное в таких моделях, чтобы внутри был не просто выключатель, а именно “автомат”, который будет автоматически срабатывать при повышенной нагрузки.

К сожалению, обычно всего в продаже встречаются недорогие удлинители, в которых есть куча потенциальных опасностей.

С виду, все вроде бы выглядит нормально, да и надписи успокаивают нервы. Номинальные токи до 16А, напряжение 250-260В! и т.п.

Но стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.

А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.



Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:

Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.

Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.

на современном рынке, есть очень много производителей с качественной, и не очень продукцией выключателей с кнопкой, без кнопки, с заземлением, и без заземления, из них можно подметить таких провизодителей сетевых филтров, колодок под сетевой фильтр, и удлинителей с зазимлением таких как: De-pa, Delux, Ovivo, Svittex, Vi-ko, Аско, Тм loga light, Тм лемира, Утос

Тип провода для удлинителя — Удлинители на катушках, силовые по закупочным ценам завода

---

В этой статье описано как выбрать удлинитель ,а точнее какой именно провод (кабель) должен использоваться при изготовлении удлинителя на катушке ,В нашем магазине предоставленны два типа пшнура это удлинители с проводом ПВС и удлинители с кабелем КГ

---



Удлинители с проводом ПВС

Используются в основном для бытовых целей и имеют сечения до 3х2,5 мм. Провод ПВС на катушке электроудлинителя это провод с оболочкой их ПВХ пластиката ,Точная его аббревиатура: Провод Виниловый Соединительный. Этот провод самый распространенный из за низкой стоимости этот провод предназначен для соединения электроудлинителя с приборами с электрической сетью.ПВС это многопроволочный провод имеющий 2-3 медные жилы.

Удлинитель с проводом ПВС лучше выбрать для не систематических работ, постоянных работ, и в условиях положительных температур ,так как морозостойкостью он не наделен и возможны появления микро трещин.

---

Удлинители с кабелем КГ

Используются  для профессиональных удлинителей которые можно использовать постоянно не обращать внимание на сезон и погоду. Удлинители с кабелем КГ являются морозостойкими из-за резиновой (каучуковой) оболочки кабеля , шнур удлинителя с проводом КГ более устойчив к возможным повреждениям исходя все из той же резиновой оболочки.

Удлинитель КГ выдерживает температуру до -60

Что позволяет использовать его в серьезных Российских условиях не боясь какого либо дефекта кабеля всю зиму. Обычно как показали продажи удлинители с кабелем КГ приобретаются для профессиональных разнообразных целей и сразу с большим сечением для того что бы не ограничивать себя в мощности подключаемого к нему электрооборудования.

Удлинитель с кабелем КГ лучший вариант для ведения работ на улице и в холодное время , морозостойкость ему придает оболочка провода из резины что помогает защитить кабель от трещин.



Электрическая переноска: самостоятельное изготовление | Строй Советы

Оглавление:
Электрическая переноска: что понадобится
Как сделать электрическую переноску своими руками

Если вы считаете, что с электрической переноской, или, как ее еще называют, удлинителем, плотно имеют дело только строители, вы ошибаетесь – это изделие достаточно распространено практически везде и пользуется им, можно сказать, каждый. В гараже, дома, на работе и даже на улице, если на то возникает необходимость. В общем, вещь очень полезная в хозяйстве, и приобрести ее можно в любом строительном магазине. Или вообще взять и просто сделать ее своими руками – это не так уж сложно, как может показаться на первый взгляд. Этим мы займемся в данной статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, как и из чего делается электрическая переноска?

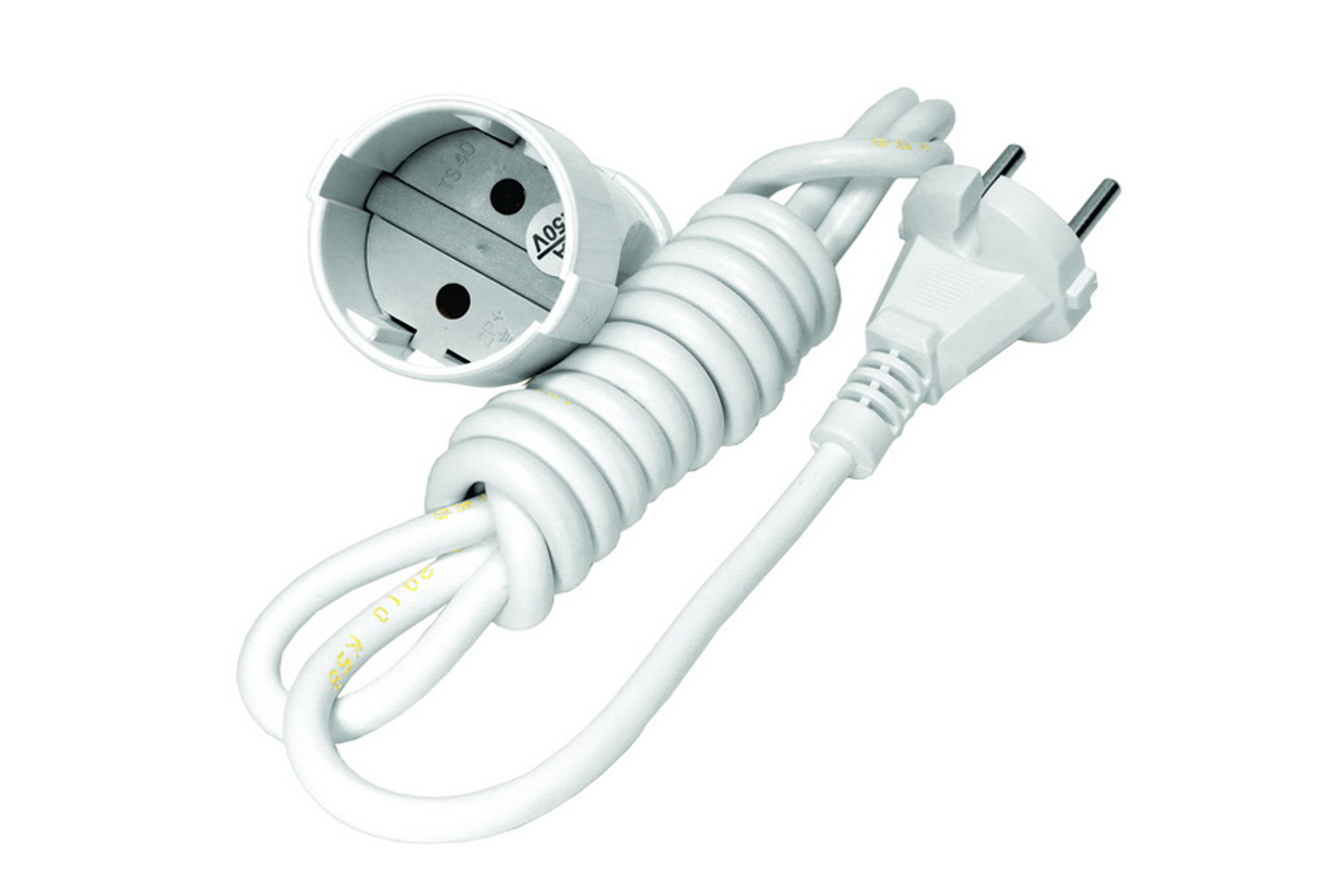

Электрическая переноска фото

Электрическая переноска: что понадобится

Наверное, я не открою тайну, если скажу, что переноски бывают двух типов – одни из них предназначены для подключения различных электроприборов, а другие для освещения (лампа переноска). В зависимости от этого вам могут понадобиться те или иные разновидности материалов.

1. Провод – нужен в любом случае. Как для лампы, так и для переноски с розеткой лучше выбрать круглый провод (ПВС), хотя можно использовать и плоский, например ШВВП. ПВС просто немного удобнее для этих целей. Самым важным моментом при выборе электрического кабеля для переноски является выбор его сечения – эта характеристика кабеля в полной мере зависит от будущих нагрузок. Если переноска будет использоваться для подключения электроприборов, то лучше остановиться на сечении провода 2,5 квадрата – с его помощью можно будет подключать как небольшой радиоприемник, так и мощный обогреватель и даже такое оборудование, как стиральные или посудомоечные машины. В общем, для переноски с розеткой лучше использовать более мощный провод, даже если делаете вы ее для подключения маломощного приемника (наверняка в будущем ее назначение поменяется). Что же касается лампы переноски, то здесь такой мощный провод не нужен – вполне будет достаточно провода с максимальным сечением 1,5 квадрата. Если вы делаете светодиодную лампу переноску, то и того меньше – подойдет 0,75 квадрата.
2. Вилка – также понадобится в любом случае. Таких изделий в магазинах полно, и все они достаточно разные. По их поводу можно сказать только одно – это, опять же, правильный выбор мощности. Их, так же, как и провод, рассчитывают на определенную нагрузку, хотя в последнее время вилки продаются по большей части универсальные и отличаются только наличием или отсутствием заземляющего контакта. Существуют вилки на 6А и на 10А – для света можно использовать первый вариант, а для переносной розетки лучше избрать второй, который в состоянии выдерживать нагрузку от электроприборов мощностью до 2000Вт.

   Вилка для переноски удлинителя фото

3. Патрон для лампочки или розетка. С первым вариантов немного – это либо керамический патрон, либо пластиковый. Также важен размер цоколя, и если вы собираетесь устанавливать в него лампы мощностью свыше полкиловатта, то и его предельно допустимая нагрузка, которая так же, как и в случае с вилкой, указывается в Амперах. Практически точно так же дела обстоят и с розеткой для переноски – она в некоторой степени отличается от обычной встраиваемой и даже накладной розетки. Для переносок используют полностью защищенные розетки, которые закрыты со всех сторон – у них даже в дырочках для вилки установлена специальная защита. Кроме того, они могут быть одинарными, двойными, тройными – при желании можно даже найти розетку для подключения шести вилок. Тут уже придется выбирать исходя из ваших потребностей – в принципе, в быту, если вы, конечно, не собираетесь из переносок монтировать домашнюю электропроводку, вполне достаточно розетки для четырех подключений максимум.

Как вариант, если речь идет о стационарной переноске светильнике, также можно подумать и о выключателе – в принципе, он лишним не будет и при переносном варианте. В большинстве случаев для самодельных переносок отлично подходит выключатель, устанавливаемый прямо на провод – раньше ими оборудовались шнуры бра.

Розетки для переноски своими руками фото

В принципе это все, что понадобится для самостоятельного изготовления электрической переноски, не считая инструментов. Если говорить о них, то здесь вполне реально обойтись одним ножом и отверткой. Если вы хотите изготовить «вечное» изделие, то придется обзавестись паяльником – с его помощью пропаивают концы проводов. Кроме того, эту операцию лучше осуществлять, если к переноске будет подключаться высокая нагрузка.

Как сделать электрическую переноску своими руками

Вопрос, как сделать электрическую переноску своими руками, решается довольно просто – для профессионального электрика это, как говорится, раз плюнуть и по времени занимает минут пять-десять, не больше. В целом, этот процесс можно представить в виде следующей последовательности.

1. Подготавливаем провод. Зачищаем его с обоих концов – сначала снимаем верхнюю изоляцию и освобождаем жилы провода. Много изоляции снимать не нужно – максимум 30-50мм. Потом зачищаем каждую отдельно взятую жилу – оголяем провода примерно на полсантиметра. Так поступаем с каждым из концов электрического провода.

   Подготовка провода для переноски фото

2. Устанавливаем вилку. Для начала разбираем ее, выкручивая всего один винтик – после разъединения частей надеваем на один из концов кабеля сначала резиновый уплотнитель, а потом и корпус самой вилки. После этого берем внутреннюю часть этого изделия и откручиваем фиксатор провода (в большинстве случаев это пластиковая скоба, прикрученная двумя саморезами). Дальше все просто – подсоединяем концы кабеля к контактам вилки, устанавливаем на место зажим для провода, соединяем внутреннюю часть вилки с корпусом и закручиваем винт назад. Здесь следует упомянуть о том, что соединение провода с контактами вилки должно производиться капитально – винт контакта нужно зажимать сильно. Также необходимо проследить за тем, чтобы две жилы кабеля не контачили между собой.

   Как подключить кабель для переноски фото

3. Устанавливаем розетку. Принцип тот же, что и при установке вилки на провод. Сначала разбираем розетку – снимая с нее верхнюю крышку, мы получаем доступ к внутренней части, где и происходит подсоединение проводов. Там вы найдете клеммы, к которым необходимо будет подсоединить провод. В зависимости от модели приобретенной вами розетки для переноски, ее клеммы могут иметь некоторые различия. Здесь может быть три варианта: самый распространенный из них представляет собой винт с квадратной гайкой. Менее используемые клеммы – это металлический куб с резьбовым отверстием внутри и винтом. Также имеются и клеммы быстрого подключения – подсоединение провода в них осуществляется с помощью нажимного рычага. Его нужно удерживать для того, чтобы закрепить провод. Впоследствии он отпускается, и провод автоматически зажимается. Если вы приобрели розетку именно с такими клеммами, то концы провода лучше пропаять или хотя бы оснастить их обжимными концевиками.

Что касается патрона для обычной или светодиодной переноски, то он устанавливается на провод не намного сложнее, чем вилка или розетка. Принцип такой же – разбираем патрон на две части, вытягиваем середину, подключаем к ней концы проводов и собираем все на место. Здесь практически все точно так же, как и в вилке – перед тем как подсоединить провода к сердечнику, не забудьте надеть на провод одну из половинок корпуса патрона.

Патрон для лампы переноски фото

Как видите, электрическая переноска является отнюдь не сложным изделием. Таким способом можно изготовить переноску любой необходимой вам длины – здесь отмечу, что провод реализуется в бухтах, которые имеют намотку от 100 до 250м. Для длинных переносок понадобится продумать систему намотки – возможно, дополнительно понадобится сделать барабан или какое-либо другое приспособление.

Автор статьи Александр Куликов

Удлинитель для сварочного аппарата | Сварка своими руками

Для эффективной работы сварщикам приходится постоянно перемещаться по объекту, а розетка находится только в одном месте, поэтому без удлинителя в большинстве случаев обойтись просто нельзя. Наиболее востребованная длина кабеля, способная сделать вашу работу комфортной 20-40 м, это если говорить в общем. А в частных случаях все подбирается индивидуально.

Теория

Как бы многие из нас не любили физику в школе, именно курс школьной физики потребуется вспомнить, чтобы рассчитать длину нашего удлинителя теоретически. Давайте вспомним, что сопротивление медного проводника рассчитывается следующим образом: R= 0,017 *L/S. Также в нашем случае можно использовать закон Ома для неполной цепи I=U/R.

Расшифруем буквы в наших формулах, которые могут принимать любые значения.

• 0,017 – удельное сопротивление медного кабеля; априори берется медь, так как у нее наименьшее значение.
• L- длина удлинителя, мм.
• S- площадь сечения проводника, мм².
• U- номинальное напряжение в электросети, В. Однако следует провести измерение реального напряжения, так как состояние большинства сетей желает лучшего.
• I — максимальный ток инвертора, А.

Из формулы R= 0,017 *L/S следует простой и очевидный вывод: сопротивление увеличивается при увеличении длины кабеля (при этом наблюдается падение напряжения) и уменьшается при увеличении его сечения. Соответственно, длина и сечение кабеля должны быть подобраны таким образом, чтобы не провоцировать падение напряжения на этом кабеле. Использовать домашние удлинители для подключения бытовой техники категорически не стоит. Производители экономят на сечении жил таких переносок, они уж точно вспыхнут при подключении инвертора. Не стоит также использовать проводники сечением 0,75 мм² и менее. В целом, следует отметить, что кабеля 2,5 мм² хватит для уверенной работы на токе 160А, только стоит еще и сделать «пометку на полях», что проводка до розетки должна выдержать такую нагрузку.

Любителей сматывать кабель в катушку при сварке следует предостеречь. Явление фарадеевской электромагнитной индукции, которая неминуемо возникает вокруг проводника с переменным электрическим током, еще никто не отменял. И даже если индукция в катушке будет слишком мала, чтобы привести к нежелательным последствиям, при продолжительной сварке провод все равно нагревается (нормальным считается нагрев до 70 ^оС) В плотно намотанной катушке кабель не охлаждается и повышение температуры неминуемо приведет к оплавлению изоляции со всеми вытекающими отсюда неприятностями. Сама медь скорее всего останется невредимой, так как у нее высокая температура плавления 1080 ^оС, а вот изоляция слипнется. Вывод: работайте на размотанном кабеле или, если нет такой возможности, на неплотно смотанном, чтобы был обеспечен теплоотвод за счет естественной циркуляции воздуха.

Практика

Вернемся к вопросу: какого сечения брать удлинитель?

 Раньше бы мы сказали, что если у вас дома хорошая сеть и максимальный ток вашего сварочного аппарата не превышает 160А, то можно взять 1,5 мм² – этого хватит. Быстрее автоматический выключатель сработает или инвертор уйдет в защиту по перегреву, чем сгорит такой кабель. Проверить данное утверждение очень просто: достаточно 160-амперный аппарат поставить на нагрузочный балласт и выкрутить его на максимальный ток. Кабель длиной 10 м х1,5 мм² может продержаться долгое время. В нашем случае была произведена выдержка в течение 12 мин (произвольно, это время могло быть больше или меньше). За это время выдержки кабель нагрелся, но он не был таким горячим, что за него невозможно взяться незащищенной рукой (или он задымился). То есть кабель сечением 1,5 мм² держит нагрузку 160А, но это, конечно, предел и лучше такого не допускать. Однако, если вы не собираетесь «шпарить» целый день «четверкой», такой вариант вполне приемлем.

Почему мы не советуем сегодня брать сечение 1,5 мм²? Очень просто. Потому что не докладывают! Берешь кабель 1,5 мм², а там оказывается 1,1-1,2 мм². Вывод: даже если у вас хорошая сеть, берем 2,5 мм². Могут тоже не доложить, но этого в любом случае хватит для домашних нужд.

Какая длина?

Все зависит от вашей сети и аппарата. Пример из практики. Длина переноски 120-130 м, сварка аппаратом Форсаж 161 от щита и хорошей сети: «тройкой» можно  варить, но достаточно тяжело, а вот электродом ø2,5 мм можно варить уже свободно и даже что-то резать!

Полезный совет

Какую взять вилку и розетку?

Обычная розетка на 16А   и простые качественные вилки при токах свыше 160А горят и плавятся (но это как бы расходные материалы). Когда будете покупать обязательно возьмите с собой магнит в магазин и «пощупайте» им вилку (розетку, правда, вам никто не даст разбирать) – магнитится она или нет? Сейчас много некачественного товара крашенного под медь или латунь.

Читайте также, как подобрать длину и сечение сварочного кабеля.

Удлинитель(Переноска). Виды и применение. Выбрать и особенности

Электрический удлинитель, или переноска – это приспособление, которое служит для передачи электропитания на расстояние в том случае, когда длины имеющегося шнура на приборе недостаточно, чтобы достать до розетки. Устройство представляет собой защищенную розетку, прикрепленную к длинному электрокабелю, на конце которого имеется вилка.

Виды удлинителей по способу размещения кабеля

По данному критерию переноски можно разделить на 4 категории:

1. Обычные.
2. На рамке.
3. В катушке.
4. Рулетки.

Обыкновенные представлены бытовыми устройствами, которые встречаются чаще всего. Они зачастую устанавливаются на длительное время, поэтому не нуждаются в периодическом сматывании. Такая переноска представляет собой отрезок кабеля с вилкой и розеткой на конце. Ее используют в квартирах, домах, и офисах для подключения различного бытового оборудования, в том случае если оно находится вдали от имеющейся розетки. Провод укладывается незаметно. Зачастую его прячут под коврами или за мебелью, поэтому он не портит вид интерьера. Обычно в такой тип удлинителя подключаются стационарные компьютеры. Подобные приспособления могут иметь различную длину. В продаже можно встретить удлинители с проводом от 1-10 м.

Переноски на рамке практически идентичны обыкновенным, но комплектуются специальной рамкой, которая позволяет их компактно наматывать для удобства хранения. Такие устройства выбираются в том случае, когда нужно провести подключение для выполнения определенных видов работы, после чего надобность в удлинителе исчезнет. Они пригодятся при выполнении ремонта, когда нужно подключить дрель, перфоратор или другой электроинструмент. Наличие рамки предотвращает запутывание провода во время его хранения. Обычно такие устройства имеют кабель длиной 10-20 м и оснащаются розеткой с одним гнездом, поэтому могут питать только один потребитель.

Удлинитель

в катушке является самым длинным. Его используют в том случае, когда розетка находится очень далеко. Предлагаемые устройство серийного производства обычно имеют длину от 20 до 100 м. Катушка, на которой наматывается кабель, закреплена на рамке, поэтому легко прокручивается. Благодаря этому возможно быстро размотать провод и не теряя времени потом смотать. Для удобства розетки закреплены на боковой части катушки, поэтому кабель никогда не запутывается. Такое техническое решение позволяет легко справляться с длинной бухтой, не затрачивая времени на развязывание узлов. Катушка позволяет работать при частичной размотке кабеля. Это дает возможность отрегулировать переноску под необходимую специфику работы. Немаловажным преимуществом такой конструкции является то, что розетки находятся над землей, что особенно важно, если работа выполняется в сырую погоду на открытом воздухе.

Удлинитель типа рулетка представляет собой толстую круглую пластину напоминающую колесо, внутри которой сматывается кабель с помощью специального пружинного механизма. Принцип ее работы аналогичен устройству сматывания, применяемого в пылесосах. Принудительно вытащив провод, в дальнейшем его можно будет убрать в корпус переноски, нажав на специальную кнопку. Такая конструкция очень удобная, поскольку позволяет быстро сматывать кабель. Чаще всего в продаже можно встретить подобные рулетки с проводом от 3 до 5 м.

Типы и количество розеток

Важным критерием, по которому выбирается удлинитель, является количество розеток и их тип. Самые простые бытовые переноски имеют возможность подключения всего одного потребителя. В том случае, если этого будет недостаточно, то потребуется дополнительная установка тройника. Идя на такое ухищрение, теряется надежность передачи электричества, поскольку сдвинув конструкцию вполне вероятно, что тройник выпадет из розетки удлинителя. В том случае если планируется подключение только одного электроприбора, к примеру, холодильника или микроволновой печи на кухне, тогда такое устройство вполне приемлемо. Оно стоит сравнительно недорого, в отличие от удлинителей с большим количеством розеток.

В том же случае, когда нужно сразу подключить сразу несколько потребителей, то лучше чтобы переноска имела соответствующее количество розеток. Это нужно посчитать заранее, чтобы в дальнейшем не пришлось пользоваться тройником. К примеру, для стационарного компьютера потребуется как минимум 3 гнезда для включения: системного блока, монитора и акустической системы. Также может потребоваться подключить сканер, принтер и wi-fi роутер.

Используемые на переносках розетки отличаются по стандартам. На территории России и стран СНГ используются типы C и F. Первый является старым стандартом, который сохранился с советских времен. Он не предусматривает установки заземления. Тип F более известный как евророзетка. В нем имеются две пластины для обеспечения заземления.

Большинство современной бытовой техники и оборудования имеют вилку с заземлением, штифты которой более толстые, поэтому они не могут включаться в розетку типа С. В то же время, если вилки предназначенные для розеток С имеют круглый упор, то они не могут вставляться в гнезда F. Если подобная ситуация возникла, то придется использовать специальный переходник или тройник.

На рынке практически не встречаются удлинители с другими стандартами розеток, которые присутствуют в прочих странах мира. Иногда можно увидеть удлинитель с USB разъемом, который внутри оснащается блоком питания, понижающим параметры электрического тока. Подключившись к нему можно заряжать мобильные устройства без применения зарядного устройства.

Удлинители могут иметь открытые или влагозащищенные розетки. Последние имеют специальные резиновые уплотнительные накладки, выполняющие роль крышки. Они предотвращают попадание во внутреннюю полость розеточного пространства влаги и грязи. Такое техническое решение применяется на силовых переносках, которые используются для подключения мощных потребителей на улице. Для бытовых удлинителей такая предосторожность излишняя.

Также розетки на переносках могут быть разборными или неразборными. Разборные являются ремонтопригодными. В том случае если пластина обжигающая штекер вилки изогнулась, вполне можно к ней добраться и подогнуть обратно, чтобы улучшить контакт. В том же случае если удлинитель неразборный, то его внешняя оболочка не имеет снимающейся крышки удерживаемой саморезами или винтами, что исключает подобный ремонт.

Какой мощности удлинитель выбрать

Важным критерием при покупке переноски является мощность, на которой стоит остановиться. Если она избыточная, то гибкий провод обладает большой толщиной и низкой эластичностью, что затрудняет работу с ним. Критерий мощности удлинителя оценивается по тому, какую максимальную нагрузку может выдержать электрокабель. Если подключить к слабому проводу мощный потребитель, то токопроводящие жилы нагреются под оплеткой, и она расплавиться. В результате между нулем и фазой произойдет контакт, вызвавший короткое замыкание.

В связи с этим всегда необходимо контролировать, чтобы максимальная нагрузка была выше, чем мощность подключаемого оборудования. Если переноска будет применяться только для включения настольной лампы, то полагаемая на нее нагрузка не будет превышать 100 Вт. Если же планируется включение электрического обогревателя или духовки, то нужно ориентироваться по потребляемой мощности такого оборудования. В большинстве случаев будет достаточно 2,5-3 кВт.

Дополнительное оснащение

Помимо розетки, удлинитель может иметь различные дополнительные системы, расширяющие его возможности. Чаще всего на них можно увидеть:

• Кнопочный выключатель.
• Предохранитель.
• Сетевой фильтр.
• Счетчик потребления.

Чаще всего на удлинителе можно встретить кнопочный выключатель. Нажав на его клавишу можно обесточить розетку, что позволяет не вытаскивать штекер. Это особенно удобно, если переноска используется постоянно на одном месте. Например для питания компьютера и кухонного оборудования, когда в целях безопасности на ночь все отключается.

Также на удлинителях можно встретить автоматический предохранитель, подобный тому, что используется в электрощитах. В случае критического напряжения сети он автоматически пресечет дальнейшую передачу электричества. Это исключит перегорания подключенных к переноске приборов. Наличие такого оборудования увеличивает стоимость и габариты устройства, поэтому такое техническое решение не прижилось.

В удлинителях может иметься встроенные сетевые фильтры. Которые осуществляют поправку параметров электрического тока, убирая небольшие скачки. Поскольку практически габариты таких устройств минимальны, то они не способны справиться с серьезными скачками и могут перегореть. Что в прочем не так страшно, как повреждение более дорогого потребителя, который в это время подключен к розетке.

В удлинителях более высокого ценового класса могут иметься цифровые счетчики потребления энергии, подобные тем, которые устанавливаются в электрощитах. Это очень удобно если необходимо определить целесообразность использования того или иного потребителя. Можно узнать – во сколько обошелся обогрев помещения, используя электронагреватели, как много потребляет в месяц оборудование аквариума, сколько накрутил холодильник и т.д.

Похожие темы:

Удобный удлинитель собственного изготовления из доступных материалов

При ремонте незаменима удобная и практичная переноска. В магазинах данного изделия в изобилии, но откровенно говоря — все дерьмо. Взять например распространенные удлинители на катушке: громоздкая катушка, при подключенных приборах невозможно сматывать-разматывать. Кроме того, почти все покупные удлинители выполнены проводом в поливинилхлоридной изоляции или что-то в этом роде, провод в резине редкость.

Я не один раз делал такой удлинитель и оставался весьма доволен. Для ремонтов самое то, очень удобная вещь!

Поэтому хочу предложить для самостоятельного изготовления удобную, практичную и не дорогую переноску. Она обладает не громоздкими габаритами, сматывать и разматывать ее можно не отключая приборов, провод не замерзает при небольшой минусовой температуре. Удобство этого удлинителя подтвердилось в течение многих лет. Данное изделие выполнено длинной 15 метров, но можно вполне увеличить как длину, так и сечение, с небольшой корректировкой мотовила.

Нам понадобится:

❶ Провод в резиновой изоляции небольшого сечения 15 или более метров, в зависимости от ваших потребностей. Хорошо себя зарекомендовал кабель КГ 2×0,75 (две гибкие жилы сечением 0,75 мм².). Сечения вполне хватает подключить чайник или сварочный инвертор (по отдельности), при этом провод слегка нагревается. Можно конечно выбрать сечение побольше, но тогда увеличатся габариты.

❷ Кусок фанеры 10 мм размером 32×14 см. На получившееся мотовило свободно умещается 15 метров кабеля.

❸ Тройная накладная розетка с заземлением 1 шт. Вполне подойдет и двойная, или даже одинарная, но тройная мне кажется более практичной.

❹ Вилка 1 шт. Новая или б/у — совершенно не важно, главное хорошее состояние. Наличие в вилке заземлительного контакта необязательно, лишь бы подходила к современным розеткам и хорошо сидела в гнезде.

Из куска фанеры выпиливаем мотовило для провода, глубина выемок зависит от толщины и длинны используемого провода, если необходимо, то можно увеличить длинну мотовила. На мотовило прикручивается накладная розетка, прикручивать ее нужно ближе к краю по длине, чтобы посередине было место под провод. Монтируется провод и вилка, все — переноска готова.

Почему розетка с заземлением, даже если провод используется без него? Да просто в ней превосходно держатся вилки. Данная переноска делалась мной не один раз и превосходно себя зарекомендовала, надеюсь и вам понравится в использовании.

Оцените публикацию: Оценка: 5.0 (2 голосов)

Смотрите также другие статьи

Магнитная сила на токопроводящем проводе

Цели обучения

К концу этого раздела вы сможете:

• Опишите влияние магнитной силы на проводник с током.
• Рассчитайте магнитную силу на проводнике с током.

Так как заряды обычно не могут покинуть проводник, магнитная сила, действующая на заряды, движущиеся в проводнике, передается на сам проводник.

Рис. 1. Магнитное поле воздействует на провод с током в направлении, заданном правилом правой руки 1 (в том же направлении, что и на отдельные движущиеся заряды). Эта сила может быть достаточно большой, чтобы переместить провод, поскольку типичные токи состоят из очень большого количества движущихся зарядов.

Мы можем получить выражение для магнитной силы, действующей на ток, суммируя магнитные силы, действующие на отдельные заряды. (Силы складываются, потому что они в одном направлении.) Сила, действующая на отдельный заряд, движущийся со скоростью дрейфа v _d , определяется как F = qv _d B sin θ . Принимая B как однородный по длине провода l и ноль в других местах, общая магнитная сила на проводе тогда будет F = ( qv _d B sin θ ) ( N ) , где N — количество носителей заряда в отрезке провода длиной l . Теперь N = нВ, где n — количество носителей заряда на единицу объема, а В, — объем провода в поле. Учитывая, что V = Al , где A — площадь поперечного сечения провода, тогда сила, действующая на провод, равна F = ( qv _d B sin θ ) ( nAl ). Условия сбора,

[латекс] F = (nqAv _ {\ text {d}}) lB \ sin \ theta \\ [/ latex].

Потому что nqAv _d = I (см. Ток),

[латекс] F = IlB \ sin \ theta \ [/ латекс]

— это уравнение для магнитной силы на длине l провода, по которому проходит ток I в однородном магнитном поле B , как показано на рисунке 2.Если разделить обе части этого выражения на l , мы обнаружим, что магнитная сила на единицу длины провода в однородном поле равна [latex] \ frac {F} {l} = IB \ sin \ theta \\ [/ латекс]. Направление этой силы задается RHR-1 с большим пальцем в направлении тока I . Затем пальцами в направлении B перпендикуляр к ладони указывает в направлении F ​​, как на рисунке 2.

Рис. 2. Сила, действующая на токоведущий провод в магнитном поле, составляет F ​​ = IlB sin θ .Его направление задает RHR-1.

Пример 1. Расчет магнитной силы на проводе с током: сильное магнитное поле

Рассчитайте усилие на провод, показанное на рисунке 1, если B = 1,50 Тл, l = 5,00 см и I = 20,0 А.

Стратегия

Сила может быть найдена с данной информацией, используя [latex] F = IlB \ sin \ theta \\ [/ latex] и отмечая, что угол θ между I и B равен 90º, так что sin θ = 1.

Решение

Ввод заданных значений в F ​​ = IlB sin θ дает

F ​​= IlB sin θ = (20,0 А) (0,0500 м) (1,50 Тл) (1).

Единицы измерения теслы: [латекс] 1 \ text {T} = \ frac {\ text {N}} {\ text {A} \ cdot \ text {m}} \\ [/ latex]; таким образом,

F ​​ = 1,50 Н.

Обсуждение

Это большое магнитное поле создает значительную силу на небольшой длине провода.

Магнитная сила на токоведущих проводниках используется для преобразования электрической энергии в работу. (Двигатели являются ярким примером — они используют проволочные петли и рассматриваются в следующем разделе.) Магнитогидродинамика (MHD) — это техническое название, данное умному приложению, в котором магнитная сила перекачивает жидкости без движущихся механических частей. (См. Рисунок 3.)

Рисунок 3. Магнитогидродинамика. Магнитная сила, действующая на ток, проходящий через эту жидкость, может использоваться в качестве немеханического насоса.

К трубке прикладывается сильное магнитное поле, и через жидкость проходит ток под прямым углом к ​​полю, в результате чего сила, действующая на жидкость, параллельна оси трубки, как показано. Отсутствие движущихся частей делает его привлекательным для перемещения горячего химически активного вещества, такого как жидкий натрий, используемый в некоторых ядерных реакторах. Экспериментальные искусственные сердца проходят испытания с использованием этого метода перекачивания крови, возможно, с целью избежания неблагоприятного воздействия механических насосов.(На клеточные мембраны, однако, влияют большие поля, необходимые в МГД, что задерживает его практическое применение у людей.) МГД-двигательная установка для атомных подводных лодок была предложена, поскольку она могла бы быть значительно тише, чем обычные гребные винты. Сдерживающая ценность атомных подводных лодок основана на их способности укрыться и пережить первый или второй ядерный удар. По мере того как мы медленно разбираем наши арсеналы ядерного оружия, подразделение подводных лодок будет выведено из эксплуатации последним из-за этой способности (см. Рисунок 4.) Существующие диски MHD тяжелые и неэффективные — требуется большая работа по развитию.

Рис. 4. Двигательная установка с МГД на атомной подводной лодке может создавать значительно меньшую турбулентность, чем гребные винты, и позволять ей работать более тихо. Создание подводной лодки с бесшумным двигателем было показано в книге и фильме Охота за красным октябрем .

Сводка раздела

• Магнитная сила на токопроводящих проводниках определяется выражением

  [латекс] F = IlB \ sin \ theta \ [/ латекс]

  , где I — ток, l — длина прямого проводника в однородном магнитном поле B , а θ — угол между I и B .Сила следует за RHR-1 большим пальцем в направлении I .

Концептуальные вопросы

1. Нарисуйте схему ситуации на рисунке 1, показывающую направление электронов, переносящих ток, и используйте RHR-1, чтобы проверить направление силы на провод.
2. Убедитесь, что направление силы в МГД-приводе, таком как на рисунке 3, не зависит от знака зарядов, переносящих ток через жидкость.
3. Почему магнитогидродинамический привод лучше работает в океанской воде, чем в пресной? Кроме того, зачем нужны сверхпроводящие магниты?
4. Что с большей вероятностью повлияет на показания компаса: переменный ток в холодильнике или постоянный ток при запуске автомобиля? Объясни.

Задачи и упражнения

1. Каково направление магнитной силы, действующей на ток, в каждом из шести случаев на рисунке 5?

Рисунок 5.

2. Каково направление тока, который испытывает магнитную силу, показанную в каждом из трех случаев на рисунке 6, при условии, что ток проходит перпендикулярно B ?

Рисунок 6.

3. Каково направление магнитного поля, которое создает магнитную силу, показанную на токах в каждом из трех случаев на рисунке 7, если предположить, что B перпендикулярно I ?

Рисунок 7.

4. (a) Какова сила на метр в разряде молнии на экваторе, который несет 20 000 А перпендикулярно полю Земли 3,00 × 10 ⁻⁵ -T? (б) Каково направление силы, если ток идет прямо вверх, а направление поля Земли строго на север, параллельно земле?

5. (a) Линия электропередачи постоянного тока для системы легкорельсового транспорта несет ток 1000 А под углом 30º к полю Земли 5,00 × 10 ⁻⁵ -T. Какая сила действует на 100-метровом участке этой линии? (b) Обсудите практические проблемы, которые это представляет, если таковые имеются.

6. Какая сила действует на воду в МГД-приводе, использующем трубку диаметром 25,0 см, если через трубку проходит ток 100 А, перпендикулярный магнитному полю 2,00 Тл? (Относительно небольшой размер этой силы указывает на необходимость очень больших токов и магнитных полей для создания практических МГД-приводов.)

7. Провод, по которому проходит ток 30,0 А, проходит между полюсами сильного магнита, перпендикулярного его полю, и испытывает силу 2,16 Н на 4. 00 см провода в поле. Какая средняя напряженность поля?

8. (a) Отрезок кабеля длиной 0,750 м, по которому идет ток к стартеру автомобиля, составляет угол 60 ° с полем Земли 5,50 × 10 ⁻⁵ Тл. Каков ток, когда на провод действует сила 7,00 × 10 ⁻³ Н? (b) Если вы пропустите провод между полюсами сильного подковообразного магнита, подвергнув его 5,00 см полю 1,75 Тл, какая сила приложится к этому отрезку провода?

9.(a) Каков угол между проводом с током 8,00 А и полем 1,20 Тл, в котором он находится, если на 50,0 см провода действует магнитная сила 2,40 Н? б) Какая сила действует на проволоку, если ее повернуть под углом 90 ° к полю?

10. Сила, действующая на прямоугольную проволочную петлю в магнитном поле на рисунке 8, может использоваться для измерения напряженности поля. Поле однородное, плоскость петли перпендикулярна полю. а) Каково направление магнитной силы на петле? Обоснуйте утверждение, что силы на сторонах петли равны и противоположны, независимо от того, какая часть петли находится в поле, и не влияют на результирующую силу на петле. (б) Если используется ток 5,00 А, какова сила на тесла в петле шириной 20,0 см?

Рис. 8. Прямоугольная петля из провода, по которой проходит ток, перпендикулярна магнитному полю. Поле однородно в показанной области и равно нулю за пределами этой области.

Избранные решения проблем и упражнения

1. (а) запад (слева)

(b) на стр.

(в) север (верх)

(d) нет силы

(д) восток (правый)

(е) юг (низ)

3.(a) на страницу

(б) запад (слева)

(c) вне страницы

5. (a) 2,50 Н (b) Это примерно полфунта силы на 100 м провода, что намного меньше веса самого провода. Поэтому особых опасений это не вызывает.

7. 1,80 т

9. (а) 30º (б) 4.80 с.ш.

11.5: Магнитная сила на проводнике с током

Движущиеся заряды испытывают силу в магнитном поле. Если эти движущиеся заряды находятся в проводе, то есть если по проводу проходит ток, на провод также должна действовать сила. Однако, прежде чем обсуждать силу, действующую на ток со стороны магнитного поля, мы сначала исследуем магнитное поле, создаваемое электрическим током. Здесь мы изучаем два отдельных эффекта, которые тесно взаимодействуют: провод с током создает магнитное поле, а магнитное поле оказывает силу на провод с током.

Магнитные поля, создаваемые электрическим током

При обсуждении исторических открытий в области магнетизма мы упомянули открытие Эрстеда о том, что провод, по которому проходит электрический ток, вызывает отклонение расположенного рядом компаса.Было установлено, что электрические токи создают магнитные поля. (Эта связь между электричеством и магнетизмом обсуждается более подробно в Источниках магнитных полей.)

Стрелка компаса рядом с проволокой испытывает силу, которая выравнивает касательную иглы к окружности вокруг проволоки. Следовательно, токоведущий провод создает кольцевые петли магнитного поля. Чтобы определить направление магнитного поля, создаваемого проволокой, мы используем второе правило правой руки. В RHR-2 ваш большой палец указывает в направлении тока, в то время как ваши пальцы охватывают провод, указывая в направлении создаваемого магнитного поля (Рисунок \ (\ PageIndex {1} \)). Если магнитное поле попадало на вас или выходило за пределы страницы, мы отмечаем это точкой. Если магнитное поле попадало на страницу, мы обозначаем это знаком ×.

Эти символы получены с учетом векторной стрелки: стрелка, направленная к вам, с вашей точки зрения будет выглядеть как точка или кончик стрелки.Стрелка, направленная от вас, с вашей точки зрения будет выглядеть как крест или знак ×. Составной эскиз магнитных кругов показан на рисунке \ (\ PageIndex {1} \), где показано, что напряженность поля уменьшается по мере удаления от провода петлями, которые расположены дальше друг от друга.

Рисунок \ (\ PageIndex {1} \): (a) Когда провод находится в плоскости бумаги, поле перпендикулярно бумаге. Обратите внимание на символы, используемые для поля, указывающего внутрь (например, хвоста стрелки), и поля, указывающего наружу (например, кончика стрелки). (б) Длинный и прямой провод создает поле с силовыми линиями магнитного поля, образующими кольцевые петли.

Расчет магнитной силы

Электрический ток — это упорядоченное движение заряда. Следовательно, провод с током в магнитном поле должен испытывать силу, создаваемую этим полем. Чтобы исследовать эту силу, давайте рассмотрим бесконечно малое сечение провода, как показано на рисунке \ (\ PageIndex {3} \). Длина и площадь поперечного сечения секции равны дл и A соответственно, поэтому ее объем равен \ (V = A \ cdot dl \).Проволока сформирована из материала, который содержит n носителей заряда в единице объема, поэтому количество носителей заряда в секции равно \ (nA \ cdot dl \). Если носители заряда движутся со скоростью дрейфа \ (\ vec {v} _d \), ток I в проводе равен (от тока и сопротивления)

\ [I = neAv_d. \]

Магнитная сила на любом отдельном носителе заряда равна \ (e \ vec {v} _d \ times \ vec {B} \), поэтому общая магнитная сила \ (d \ vec {F} \) на \ (nA \ cdot дл \) носителей заряда в сечении провода

\ [d \ vec {F} = (nA \ cdot dl) e \ vec {v} _d \ times \ vec {B}. \]

Мы можем определить dl как вектор длиной dl , указывающий вдоль \ (\ vec {v} _d \), что позволяет нам переписать это уравнение как

\ [d \ vec {F} = neAv_dd \ vec {l} \ times \ vec {B}, \] или

\ [d \ vec {F} = Id \ vec {l} \ times \ vec {B}. \ label {11.12} \]

Это магнитная сила на отрезке провода. Обратите внимание, что на самом деле это суммарная сила, действующая со стороны поля на сами носители заряда. Направление этой силы задается RHR-1, где вы указываете пальцами в направлении тока и сгибаете их к полю.Затем ваш большой палец указывает в направлении силы.

Рисунок \ (\ PageIndex {2} \): бесконечно малое сечение токоведущего провода в магнитном поле.

Чтобы определить магнитную силу \ (\ vec {F} \) на проводе произвольной длины и формы, мы должны интегрировать уравнение \ ref {11.12} по всему проводу. Если сечение провода прямое, а B однородный, дифференциалы уравнения становятся абсолютными величинами, давая нам

\ [\ vec {F} = I \ vec {l} \ times \ vec {B}. \]

Это сила, действующая на прямой провод с током в однородном магнитном поле.

Пример \ (\ PageIndex {1} \): уравновешивание гравитационных и магнитных сил на проводе с током

Провод длиной 50 см и массой 10 г подвешен в горизонтальной плоскости с помощью пары гибких проводов (рисунок \ (\ PageIndex {3} \)). Затем на провод воздействуют постоянным магнитным полем величиной 0,50 Тл, которое направлено, как показано. Каковы величина и направление тока в проводе, необходимые для снятия напряжения в опорных выводах?

Рисунок \ (\ PageIndex {3} \): (a) Проволока, подвешенная в магнитном поле.(б) Схема свободного тела для проволоки.

Стратегия

Из диаграммы свободного тела на рисунке, натяжения в опорных выводах стремятся к нулю, когда гравитационная и магнитная силы уравновешивают друг друга. Используя RHR-1, мы обнаруживаем, что магнитная сила направлена ​​вверх. Затем мы можем определить ток I , приравняв две силы.

Решение

Приравняйте две силы веса и магнитной силы к проводу:

\ [мг = IlB.2)} {(0,50 \, m) (0,50 \, T)} = 0,39 \, A. \]

Значение

Это большое магнитное поле создает значительную силу на длине провода, чтобы противодействовать весу провода.

Пример \ (\ PageIndex {2} \): расчет магнитной силы на токоведущем проводе

Длинный жесткий провод, проложенный вдоль оси y , несет ток 5,0 А, текущий в положительном направлении y . (а) Если постоянное магнитное поле величиной 0.30 Тл направлено вдоль положительной оси x , какова магнитная сила на единицу длины провода? (b) Если постоянное магнитное поле 0,30 Тл направлено на 30 градусов от оси + x к оси + y , какова магнитная сила на единицу длины на проводе?

Стратегия

Магнитная сила, действующая на провод с током в магнитном поле, определяется выражением \ (\ vec {F} = I \ vec {l} \ times \ vec {B} \). Что касается части а, поскольку ток и магнитное поле перпендикулярны в этой задаче, мы можем упростить формулу, чтобы дать нам величину и найти направление через RHR-1.Угол θ составляет 90 градусов, что означает \ (sin \, \ theta = 1. \). Кроме того, длину можно разделить на левую часть, чтобы найти силу на единицу длины. Для части b текущая длина записывается в единичном векторе, а также магнитное поле. После взятия векторного произведения направленность очевидна по результирующему единичному вектору.

Решение

1. Начнем с общей формулы магнитной силы на проводе. Мы ищем силу на единицу длины, поэтому мы делим ее на длину, чтобы вывести ее в левую часть.Мы также устанавливаем \ (sin \, \ theta \). Следовательно, решением будет \ [F = IlB \, sin \, \ theta \] \ [\ frac {F} {l} = (5.0 \, A) (0.30 \, T) \] \ [\ frac {F} {l} = 1,5 \, Н / м. \] Направленность. Направьте пальцы в положительном направлении y и согните пальцы в положительном направлении x . Ваш большой палец будет указывать в направлении \ (- \ vec {k} \). Следовательно, с учетом направленности решение будет \ [\ frac {\ vec {F}} {l} = -1,5 \ vec {k} \, Н / м. \]
2. Текущее значение, умноженное на длину, и магнитное поле записываются в виде единичного вектора.o) \ hat {i} \] \ [\ vec {F} / l = -1.30 \ hat {k} \, Н / м. \]

Значение

Это большое магнитное поле создает значительную силу на небольшой длине провода. По мере того, как угол магнитного поля становится более близким к току в проводе, на него действует меньшая сила, как видно из сравнения частей a и b.

Упражнение \ (\ PageIndex {1} \)

Прямой гибкий медный провод погружают в магнитное поле, направленное внутрь страницы.(а) Если ток в проводе течет в направлении + x , в каком направлении будет изгибаться провод? (b) В какую сторону изгибается провод, если ток течет в направлении — x -?

Решение

а. наклоняется вверх; б. наклоняется вниз

Пример \ (\ PageIndex {3} \): сила на круглом проводе

Круглая токовая петля с радиусом R , по которой проходит ток I , размещена в плоскости xy . Постоянное однородное магнитное поле прорезает контур параллельно оси y (рисунок \ (\ PageIndex {4} \)).Найдите магнитную силу на верхней половине петли, нижней половине петли и общую силу на петле.

Рисунок \ (\ PageIndex {4} \): петля из провода, по которой течет ток в магнитном поле.

Стратегия

Магнитная сила на верхнем контуре должна быть записана как дифференциальная сила, действующая на каждый сегмент контура. Если мы проинтегрируем каждую дифференциальную деталь, мы найдем общую силу на этом участке петли. Аналогичным образом определяется сила, действующая на нижнюю петлю, а общая сила складывается из этих двух сил.

Решение

Дифференциальное усилие на произвольном отрезке проволоки, расположенном на верхнем кольце:

\ [dF = I B \, sin \, \ theta \, dl, \], где \ (\ theta \) — угол между направлением магнитного поля (+ y ) и отрезком провода. Дифференциальный сегмент расположен на том же радиусе, поэтому, используя формулу длины дуги, мы имеем:

\ [dl = Rd \ theta \]

\ [dF = IBR \, sin \, \ theta \, d \ theta. \]

Чтобы найти силу на отрезке, мы интегрируем по верхней половине круга от 0 до \ (\ pi \).0 sin \, \ theta \, d \ theta = IBR (-cos 0 + cos \ pi) = -2 IBR. \]

Чистая сила — это сумма этих сил, которая равна нулю.

Значение

Полная сила на любом замкнутом контуре в однородном магнитном поле равна нулю. Несмотря на то, что каждая часть петли имеет силу, действующую на нее, результирующая сила в системе равна нулю. (Обратите внимание, что на петле есть чистый крутящий момент, который мы рассмотрим в следующем разделе.)

электромагнетизм — Что работает с токоведущим проводом в магнитном поле?

так что же обеспечивает изменение кинетической энергии системы?

В стандартной электромагнитной теории нет магнитных полюсов, есть только электрические. Магнитная сила, действующая на заряженную частицу, всегда перпендикулярна скорости частицы, поэтому магнитные силы не действуют. Как правило, если с веществом выполняется какая-либо работа, она должна быть вызвана другими силами, либо механической силой (например, нормальной силой или силой трения), либо электрической силой из-за электрического поля.

В вашем случае, поскольку нет внешних сил, кроме магнитных, рабочие силы должны быть внутренними, т.е. за счет самого провода.

^{Нет проблем с внутренними силами, выполняющими сетевую работу — это происходит ежедневно.Например, рассмотрим, как человек на велосипеде приобретает кинетическую энергию — сила, действующая на велосипед, создается байкером, а сила, действующая на байкера, создается велосипедом, в то время как чистая положительная работа выполняется в системе. Энергия для этого исходит из энергии, хранящейся в байкере.}

В случае проволоки представьте, что проволока состоит из заряженных частиц (проводящих зарядов), движущихся внутри и вдоль идеально отражающей трубки (провод без проводящих зарядов). Магнитное поле действует на частицы и искривляет их движение, как это происходит в вакууме, если бы трубка не препятствовала этому.Если проволока удерживается в неподвижном состоянии (за счет внешней механической силы), часть нормальной силы трубки нейтрализует магнитную силу, а остальная часть изгибает движение зарядов, так что они могут двигаться вдоль трубки.

Когда внешняя механическая сила устранена и проволока может двигаться, силы реакции заряженных частиц на трубке могут действовать на трубку. Трубка также работает с зарядами, в то время как чистый результат заключается в том, что в системе выполняется сетевая работа.

С этой точки зрения работа происходит из-за контактных механических сил, но иногда полагают, что все механические контактные силы в конечном итоге являются электромагнитными силами на микроскопическом уровне.Итак, если мы углубимся в это, рабочие силы на самом деле являются микроскопическими электрическими силами: электрическая сила заряда действует на решетку, а электрическая сила решетки действует на заряд.

Если цепь сделана из идеального проводника без какого-либо источника напряжения, кинетическая энергия увеличивается за счет магнитной энергии в пространстве вокруг провода.

Если цепь сделана из омического провода и имеет источник напряжения, кинетическая и внутренняя энергия провода увеличивается также за счет энергии, подаваемой источником напряжения.

Сила, действующая на движущиеся частицы и токопроводящий провод с примерами

Сила, действующая на движущиеся частицы и токопроводящий провод

Как мы узнали ранее, заряженные частицы создают вокруг себя электрическое поле. В электрическом поле на заряженные частицы действует сила F = qE. При движении зарядов в электрическом поле возникает ток, в результате чего создается магнитное поле. Это магнитное поле действует на заряженные частицы внутри поля.Эксперименты, проведенные по этому вопросу, показывают, что мы можем найти силу, действующую на провод с током, по следующей формуле:

F = B. i.l.sinß

, где B — напряженность магнитного поля, i — сила тока, l — длина провода, а ß — угол между магнитным полем и проводом.

Находим направление силы по правилу правой руки. На рисунке ниже показано направление тока и силы магнитного поля;

Если угол между током и магнитным полем ß;

1. ß = 0, тогда sinß = 0, F = 0

2. ß = 180, тогда sinß = 0, F = 0

3. ß = 90, тогда sinß = 1, F = B.i.l

Можно сказать, что если направление тока и магнитное поле параллельны друг другу, то на провод не действует сила.

Пример: Какая из магнитных сил, действующих на провода, равна нулю, как показано на рисунке ниже?

Поскольку направления токов i ₁ и i ₂ параллельны направлению магнитного поля, на эти токи не действует сила. F ₁ = F ₂ = 0

i ₃ ток перпендикулярен магнитному полю, таким образом,

F ₃ = B.i ₃ .l

Направление магнитной силы к нам.

Пример: Найдите направления магнитных сил, действующих на токи i1, i ₂ , помещенные в постоянное магнитное поле.

Магнитные силы, действующие на токи i1 и i2, показаны на рисунке ниже.

Сила, действующая на заряженную частицу

Сила, действующая на ток, объяснена выше. Мы узнали, что ток создается движением заряженных частиц. Таким образом, сила, действующая на провод с током, представляет собой сумму сил, действующих на каждую заряженную частицу, через которую проходит этот ток. Если частица имеет заряд q , скорость v и она помещена в магнитное поле с силой B , действующей на эту частицу и ß , расстояние между скоростью и магнитным полем определяется по следующей формуле;

F = q.v.B . sinß

Если;

1. v = 0, тогда F = 0 нет силы, действующей на неподвижную частицу в магнитном поле.

2. ß = 0, тогда sin0 = 0 и F = 0

3. ß = 180, тогда sin180 = 0 и F = 0, силовые линии магнитного поля и скорость частицы параллельны друг другу, тогда на них не действует сила.

4. ß = 90, тогда sin90 = 1, F = q.v.B

Силы токов, переносящих провода друг к другу

Эксперименты, проведенные на этом предмете, показывают, что токи в одном направлении притягиваются друг к другу, поскольку они создают противоположные магнитные поля. Напротив, токи в противоположных направлениях отталкиваются друг от друга, поскольку они создают магнитные поля, имеющие одинаковые направления. Мы находим силу, приложенную к каждому из них, по следующей формуле:

Где; l — длина проводов, d — расстояние между ними.

Экзамены на магнетизм и решения

Магнитное поле вокруг соленоида <Назад		Далее> Трансформеры

Общие сведения о силах, действующих на токоведущие провода в магнитных полях — класс AP (видео)

Магнитные поля действуют на токоведущие провода.В этом уроке вы узнаете, как создаются магнитные поля, и вычислите силу, которую магнитное поле будет оказывать на провод с током.

Магнитные поля

Что делает что-то магнитным? Хотя люди использовали магниты природного происхождения на протяжении тысяч лет, мы не понимали, как создать магнитное поле, примерно 200 лет назад.

В 1819 году датский ученый и учитель по имени Ганс Кристиан Эрстед демонстрировал, как создать ток в проводе, подключив его к батарее, когда он случайно заметил, что магнитный компас, лежащий рядом с проводом, будет поворачиваться каждый раз, когда провод подключен к аккумулятору.Он быстро понял, что ток в проводе создает магнитное поле, влияющее на компас.

Если токоведущий провод может создавать магнитное поле, думаете ли вы, что магнитное поле также влияет на токоведущий провод? Конечно! Когда любой провод с током помещается в магнитное поле, магнитное поле оказывает на провод силу. Напряженность магнитного поля обычно измеряется в единицах Тесла, сокращенно T.

1 T = 1 кг / с2 * A

Прямой токопроводящий провод

Когда длинный прямой провод с током помещается в магнитный поле, на него будет действовать сила, пропорциональная напряженности поля, величине тока и длине провода.Вы можете увидеть, как это работает на этом изображении:

Таким образом, величина магнитной силы на токоведущем проводе определяется выражением:

Направление магнитного поля можно найти с помощью правила правой руки. Чтобы определить направление, поднимите правую руку (левая не работает!). Укажите указательным пальцем в направлении тока, а средний палец — в направлении поля.Ваш большой палец будет указывать в направлении магнитной силы.

Давайте посмотрим на пример. Показанный провод левитирует магнитным полем. Какова величина и направление магнитного поля, необходимого для левитации этого провода?

Сначала определите, какая магнитная сила должна действовать на провод. Если провод подвешен в воздухе, на него действуют две силы. Существует направленная вниз сила тяжести и восходящая сила из-за магнитного поля.Следовательно, магнитная сила, действующая на провод вверх, должна быть равна силе тяжести, действующей вниз.

Теперь вы можете рассчитать величину магнитного поля, необходимого для создания этой силы, используя формулу, которую мы исследовали ранее. Чтобы получить максимальную силу с наименьшим магнитным полем, поле должно быть перпендикулярно направлению тока.

Наконец, используйте правило правой руки, чтобы найти направление магнитного поля.Правой рукой укажите указательным пальцем в направлении тока (влево), а большим пальцем — в направлении силы (вверх). Затем ваш средний палец укажет направление, в котором должно быть направлено поле.

Наконец, используйте правило правой руки, чтобы найти направление магнитного поля. Правой рукой укажите указательным пальцем в направлении тока (влево), а большим пальцем — в направлении силы (вверх), тогда ваш средний палец будет указывать в направлении, в котором должно быть направлено поле.Итак, чтобы левитировать этот токопроводящий провод, вам понадобится магнитное поле 0,065 Тл, направленное наружу в направлении + z .

×

Разблокировать содержимое

Более 83000 уроков по всем основным предметам

Получите доступ без риска на 30 дней,
просто создайте аккаунт.

Попробуй это сейчас

Нет обязательств, отмените в любое время.

Хотите узнать больше?

Выберите предмет для предварительного просмотра связанных курсов:

Два параллельных токоведущих провода

Теперь вы знаете, что токоведущий провод может как создавать магнитное поле, так и испытывать силу, обусловленную магнитным полем.Как вы думаете, что произойдет, если вы разместите два токоведущих провода рядом друг с другом и параллельно?

Каждый провод создает магнитное поле, которое воздействует на другой провод! Это приведет к тому, что провода будут притягиваться друг к другу или отталкиваться друг от друга. Если ток в проводах идет в одном направлении, провода будут оказывать друг на друга силы притяжения. Однако, если ток в одном из проводов направлен в противоположном направлении от тока в другом проводе, тогда провода будут отталкивать друг друга.

Это уравнение включает константу магнитной проницаемости свободного пространства, сокращенную греческой буквой мю. Значение этой константы:

1,26 x 10-6 Тл * м / А.

Если два провода длиной 1,0 м расположены на расстоянии 1 см (0,01 м) друг от друга и параллельны друг другу, и оба пропускают ток 20 А в положительном направлении x , какова магнитная сила, действующая между ними?

Поскольку по проводам течет ток в одном направлении, сила будет притягивающей, и вы можете использовать предыдущее уравнение для расчета величины этой силы.Как видите, имеем:

Токовые петли

Что произойдет, если вы согнете прямой провод в петлю? На разные стороны петли действуют силы в разных направлениях, потому что ток течет в разных направлениях. Если сила прилагается вверх к одной стороне петли, она будет прилагаться вниз с другой стороны. Это означает, что результирующая сила на токовой петле в магнитном поле будет равна нулю. Однако эти силы могут по-прежнему создавать крутящий момент, который заставит петлю вращаться.По сути, это основа того, как работают электродвигатели!

Краткое содержание урока

Давайте на мгновение напомним важную информацию, которую мы узнали о понимании сил, действующих на токоведущие провода в магнитных полях. Проще говоря, токоведущие провода создают магнитные поля, и они также испытывают силу, когда помещены в магнитное поле.

Для длинного прямого провода в магнитном поле магнитная сила, действующая на него, определяется по формуле:

Когда два токоведущих провода параллельны друг другу, они будут оказывать друг на друга магнитные силы, поскольку оба создают магнитные поля.Если проволока изогнута в петлю, результирующая сила, действующая на нее, будет равна нулю, но все же может существовать крутящий момент, заставляющий проволоку вращаться.

Магнитное поле токоведущего провода

Темы и файлы

E&M Тема

• Электромагнетизм, магнитное поле в катушке

Файл Capstone

Список оборудования

Введение

Цель этого упражнения — измерить магнитное поле, создаваемое токоведущим проводом в виде катушки.Используйте усилитель мощности для создания и измерения тока в катушке и используйте датчик магнитного поля для измерения напряженности магнитного поля в катушке. Используйте Capstone для записи и отображения данных. Рассчитайте проницаемость свободного пространства ( μ ₀ ) на основе размера и количества витков в катушке, измеренного тока и измеренного магнитного поля.

Фон

Провод с током испытывает магнитную силу, когда помещается в магнитное поле, создаваемое внешним источником, например постоянным магнитом. Токоведущий провод также создает собственное магнитное поле. Ганс Кристиан Эрстед (1777–1851) впервые обнаружил этот эффект в 1820 году, когда он заметил, что провод с током влияет на ориентацию расположенной рядом стрелки компаса. Стрелка компаса выравнивается с чистым магнитным полем, создаваемым током и землей. Открытие Эрстеда, связавшее движение электрических зарядов с созданием магнитного поля, положило начало важной дисциплине под названием электромагнетизм.Экспериментально установлено, что величина B магнитного поля, создаваемого длинным прямым проводом, прямо пропорциональна току I и обратно пропорциональна радиальному расстоянию r от провода, как показано ниже. Константа пропорциональности преобразует выражение в уравнение, которое дает величину магнитного поля вокруг длинного прямого провода. Константа « μ ₀ » известна как проницаемость свободного пространства, и ее значение показано ниже.

(3)

мкм ₀ = 4 π × 10 ⁻⁷ Т · м / А

Если токопроводящий провод согнут в круговую петлю, силовые линии магнитного поля вокруг петли будут иметь узор, подобный тому, что происходит вокруг стержневого магнита. В центре петли радиусом R магнитное поле перпендикулярно плоскости петли и имеет значение, показанное в уравнении ниже, где I обозначает ток в петле. Часто петля состоит из N витков провода, намотанных так близко друг к другу, что они образуют плоскую катушку с одной петлей.В этом случае магнитные поля отдельных витков складываются, чтобы получить результирующее поле, которое в Н в раз больше, чем у одиночной петли. Для такой катушки магнитное поле в центре зависит от количества петель, тока и радиуса петли, как показано в уравнении ниже.

Copyright © 2016 Advanced Instructional Systems, Inc. и Физический факультет Университета Центральной Флориды | Кредиты

Правило правой руки для токоведущего провода

Если вы считаете, что контент, доступный через Веб-сайт (как определено в наших Условиях обслуживания), нарушает или больше ваших авторских прав, сообщите нам, отправив письменное уведомление («Уведомление о нарушении»), содержащее то информацию, описанную ниже, назначенному ниже агенту. Если репетиторы вуза предпримут действия в ответ на ан Уведомление о нарушении, оно предпримет добросовестную попытку связаться со стороной, которая предоставила такой контент средствами самого последнего адреса электронной почты, если таковой имеется, предоставленного такой стороной Varsity Tutors.

Ваше Уведомление о нарушении прав может быть отправлено стороне, предоставившей доступ к контенту, или третьим лицам, таким как так как ChillingEffects.org.

Обратите внимание, что вы будете нести ответственность за ущерб (включая расходы и гонорары адвокатов), если вы искажать информацию о том, что продукт или действие нарушает ваши авторские права.Таким образом, если вы не уверены, что контент находится на Веб-сайте или по ссылке с него нарушает ваши авторские права, вам следует сначала обратиться к юристу.

Чтобы отправить уведомление, выполните следующие действия:

Вы должны включить следующее:

Физическая или электронная подпись владельца авторских прав или лица, уполномоченного действовать от их имени; Идентификация авторских прав, которые, как утверждается, были нарушены; Описание характера и точного расположения контента, который, по вашему мнению, нарушает ваши авторские права, в \ достаточно подробностей, чтобы позволить преподавателям Varsity Tutors найти и точно идентифицировать этот контент; например нам требуется а ссылка на конкретный вопрос (а не только на название вопроса), который содержит содержание и описание к какой конкретной части вопроса — изображению, ссылке, тексту и т. д. — относится ваша жалоба; Ваше имя, адрес, номер телефона и адрес электронной почты; и Ваше заявление: (а) вы добросовестно уверены, что использование контента, который, по вашему мнению, нарушает ваши авторские права не разрешены законом, владельцем авторских прав или его агентом; (б) что все информация, содержащаяся в вашем Уведомлении о нарушении прав, является точной и (c) под страхом наказания за лжесвидетельство, что вы либо владелец авторских прав, либо лицо, уполномоченное действовать от их имени.

Отправьте жалобу нашему уполномоченному агенту по адресу:

Чарльз Кон Varsity Tutors LLC
101 S. Hanley Rd, Suite 300
St. Louis, MO 63105

Или заполните форму ниже:

.
