Медные провода для проводки – лучшее, что можно выбрать? + Видео

И снова ремонт, и снова полуразрушенные стены, шпаклевка и желание приблизиться к своей заветной мечте. Одна из них – добиться, чтобы медные провода для проводки наконец-то заняли свое законное место, взамен старых, алюминиевых.

Медные провода – новые требования для качественной электропроводки

Какие будет правильнее выбрать провода: медные или алюминиевые? Этот вопрос, прежде всего, можно адресовать вашему электрику, хотя уже сейчас можем предположить, что его ответ будет в пользу медных.

А все потому, что медная проводка более предпочтительна в условиях всепоглощающего «нашествия» современных электроприборов. Если вам до сих пор совершенно не понятно, откуда и куда идут провода в вашей квартире, и уж совсем не ясно, зачем нужна проводка, то можем посоветовать совсем не мучаться штудированием текстов по физике и отдать все в руки электрику – и право выбора, и материалы, и, конечно же, деньги за оплату его услуг.

Без привлечения специалистов и при поверхностных знаниях материала, установить проводку «с нуля» будет не просто трудно, а архитрудно. Но для самых настырных устраиваем ликбез. Итак, провода (те, что общего назначения) могут быть изготовлены как из меди, так и из алюминия. Учитывая, что в электропроводке вопрос изоляции один из самых важных, провода защищены материалами из ПВХ пластика, а также резины или полиэтилена.

Алюминиевый и медный провод значительно отличаются друг от друга – первый стоит намного меньше и «грешит» рядом недостатков, второй считается менее хрупким и имеет меньшее электрическое сопротивление (по сравнению со своим алюминиевым собратом). Ну, естественно и цена выше. У алюминиевого провода повышенная хрупкость, а также проблема с пайкой соединений.

Добавьте к этому еще и большое электрическое сопротивление, и становится ясно, почему такие провода уступают пальму первенства медным, а ваш электрик и слышать не хочет ничего про алюминий.

Оба провода могут быть с виниловой изоляцией, это допускается нормами. Ранее использовали в квартирах именно алюминиевые провода, теперь владельцам таких квартир приходится решать – менять полностью проводку на новую или латать при помощи тех же материалов, что и были раньше в наличии, старую.

Медная проводка и выдерживаемая нагрузка

Сплошные плюсы медной проводки уже оценили жители новостроек. В квартирах, построенных в последнее десятилетие, проводка идет с учетом новых требований и рекомендаций. Так что тем, кто только заселяется в новые квартиры, не надо ломать голову над тем, выдержит ли их проводка многочисленную армию бытовой техники, исчисляемой, скорее всего, количеством далеко за десяток, или нет. Кстати, для общего сведения – активную нагрузку медный провод может выдерживать в 5 кВт, в то время как алюминиевый всего в 3 кВт.

Качественная электроинсталляция займет, конечно же, немало времени и денег, зато благодаря правильному подходу, ваша электропроводка не перегорит сразу же от повышенных нагрузок и не принесет вреда вам и бытовым приборам. Лучше один раз решить вопросы с прокладкой нужного провода, чем потом корить себя за то, что не учли какие-то важные детали. Так что правильное решение – это выбор медного образца, имеющего как высокую электропроводимость, так и пластичность. Только, несмотря на все положительные качества, озвученные выше, все-таки не поленитесь и подсчитайте на калькуляторе, какова будет суммарная нагрузка на сеть при использовании ваших электроприборов (расклад делайте по разным комнатам).

Непосредственно в стенах вам лучше укладывать плоские провода, что позволяет не разбивать глубоко стены. Если вам нужно прокладывать круглый провод, то, проводя его через монтажные трубы (гофрированные), вам придется поднапрячься, чтобы не разворотить стены. Тем более что обычный диаметр гофры (трубы) составляет примерно от 11 до 23 мм. Да, и не забудьте, что провода прокладывать придется либо горизонтально, либо вертикально (а не как вам вздумается), соединяться они будут в специальных монтажных коробках, а поверх покрыть их придется слоем штукатурки.


Советы тем, кто хочет все знать

Начнем с простых, но важных советов, которые могут вам помочь пересмотреть свой взгляд на электропроводку – все не так страшно, как вам может показаться изначально. Так что читаем, размышляем и запоминаем.

  1. Для освещения в вашем доме или квартире лучше брать медный провод сечением 1,5 мм2. При этом лучше сформировать несколько групп для подключения приборов – для комнат, кухни и коридора с ванной.
  2. Для розеток лучше брать медный провод сечением 2,5 мм2. Для приборов мощных, как стиральные машины или электроплиты, лучше закупать образцы, заглянув предварительно в инструкцию приобретенного товара.
  3. В комнатах должно быть как минимум по одной розетке (двойной) на каждые 5 м2
    .
    . В кухне 5 розеток (с обязательным заземлением). В ванной предусмотреть лучше (из-за повышенной влажности) две розетки с защитой от влаги. Возле телевизора несколько (для использования разных приборов).
  4. Размещать розетки в комнатах можно в полуметре от пола, на кухне выше отметки в метр (легче подключать бытовые приборы на уровне столешницы), а вот в ванной комнате подальше от ванны или вашей душевой кабины (предостережение из-за влажности и возможности попадания брызг).
  5. Заземляющий контакт – вещь не только нужная, но и обязательная. Не пытайтесь переиначить то, что создавалось и повсеместно применялось в рамках безопасности  годами. Тут консультация не нужна – этот пункт принимается, а не обсуждается.
  6. При подключении новой системы заземления лучше закупить и использовать трехжильный кабель. Это позволит не бояться, что вас может ударить током, а также что экстренно возникнет пожар в доме.
  7. Учтите, что оборудование большей, чем обычно, мощности (от 2 кВт и выше) подключать можно только к отдельным контурам (выделенным линиям). Один такой контур может быть максимум на 10 розеток или два десятка осветительных приборов.
  8. Подсчет максимальной нагрузки ведите с учетом одновременно подключенных и работающих бытовых устройств. Учтите, что число ваших электроприборов может «незаметно для вас» вырасти.
  9. Кабель, продаваемый в магазине, как правило, имеет маркировку – черную или коричневую (фазовый провод), светло-голубую (нулевой), желто-зеленую (маркировка заземления). Фазовый провод всегда расположен с левой стороны от розетки.
  10. Подделок никто не отменял, потому остерегайтесь покупки липовых проводов (зачастую алюминиевые покрывают медью, а продают как высококачественный продукт). Лучше покупать такие материалы в профильных супермаркетах.
  11. Если вы берете для работ в доме специалиста, попросите его показать документы, которые позволяют ему делать укладку проводов и штробление и подтверждают его квалификацию. Иначе лже-специалист без соответствующего профильного допуска вам просто не нужен. Ведь переделывать придется или самому, или следующему специалисту.

Если после прочитанного в этой статье, вы все запомнили и уже готовы пробовать свои силы в качестве новичка-электрика, то можете приступать к составлению схем и ремонту электропроводки, только не забудьте про выбор медного провода!

Оцените статью: Поделитесь с друзьями!

Какая проводка лучше медная или алюминиевая

Что лучше — медная или алюминиевая проводка? Этот вопрос часто поднимается в среде специалистов и обычных людей, планирующих поменять старые провода в доме, квартире или офисе. Но чтобы принять правильное решение, важно знать преимущества и недостатки, правила эксплуатации, а также основные отличия между медной и алюминиевой коммутацией.

Плюсы и минусы

Алюминиевая проводка имеет следующие преимущества:

  • Небольшая масса. Эта особенность важна при монтаже линий электропередач, длина которых может достигать десятков, а то и сотен километров.
  • Доступность по цене. При выборе материала для проводки многие ориентируются на стоимость металла. Алюминий имеет меньшую соответственно, что объясняет более низкую цену изделий из этого металла.
  • Стойкость к окислительным процессам (актуальна при отсутствии контакта с открытым воздухом).
  • Наличие защитной пленки. В процессе эксплуатации на проводке из алюминия формируется тонкий налет, уберегающий металл от окислительных процессов.

Алюминий имеет и ряд недостатков, о которых необходимо знать:

  • Высокое удельное сопротивление металла и склонность к нагреву. По этой причине не допускается применение провода меньше 16 кв.мм (с учетом требований ПУЭ, 7-я редакция).
  • Ослабление контактных соединений из-за частых нагревов при прохождении большой нагрузки и последующего остывания.
  • Пленка, которая появляется на алюминиевом проводе при контакте с воздухом, имеет плохую проводимость тока, что создает дополнительные проблемы в местах соединения кабельной продукции
  • Хрупкость. Алюминиевые провода легко переламываются, что особенно актуально при частом перегреве металла. На практике ресурс алюминиевой проводки не превышает 30 лет, после чего ее необходимо менять.

Правила соединения меди и алюминия

Бывают ситуации, когда требуется заменить только часть проводки или добавить (перенести) несколько розеток в квартире. В такой ситуации возникает вопрос, как правильно соединить провода, выполненные из различного металла. Чтобы избежать повышенного прогрева в местах объединения медной и алюминиевой проводки, стоит использовать следующие способы коммутации:

  • Соединение типа «орешек». В этом варианте провода зажимаются между специальными пластинами (всего их три). Сначала откручиваются пластины сверху и снизу, после чего между средним и верхним зажимом вставляется провод. На последнем этапе происходит затяжка изделия. Такая же манипуляция проделывается с другой стороны.
  • Соединение с помощью болта. Такое крепление похоже на «орех» с той лишь разницей, что два провода объединяются и насаживаются на один болт с установкой шайбы между ними. Далее фиксация производится с помощью гайки.
  • Пружинные клеммы. Если проводка меняется полностью, лучше использовать клеммники типа WAGO. Их особенность заключается в легкости монтажа и удобстве крепления проводов, благодаря пружинному типу зажимов. Перед применением таких клемм важно предварительно зачистить кабель на расстоянии 13-15 мм по краям. После этого провод вставляется в отверстие и крепится небольшими рычагами. В средней части клемм предусмотрена специальная смазка, предотвращающая окисление металлов.

    Применение пружинных клемм допустимо только в осветительной сети. Протекание большой нагрузки приводит к нагреву пружин клеммника, ухудшению качества контакта и, соответственно, снижению проводимости.

  • Клеммные колодки — один из лучших вариантов для объединения проводов из меди или алюминия. Изделие представляет собой планку из диэлектрического материала с металлической планкой и клеммниками для зажима. При монтаже требуется зачистить края кабеля, вставить его в отверстия и хорошо прожать.

Рассмотренные способы соединения могут применяться для объединения проводов, выполненных из различных металлов (не только меди и алюминия). Такое исполнение гарантирует высокий уровень безопасности и возможность ухода от потенциально опасного скручивания. Но стоит помнить о важности периодической проверки и протяжки болтовых соединений и клеммников, ведь они имеют свойство ослабляться.

Какой материал для проводки лучше?

Теперь разберемся более подробно, какой провод лучше медный или алюминиевый. В этом отношении появилось множество стереотипов и заблуждений, о которых поговорим ниже:

  • Долговечность. Считается что срок жизни медного провода больше, чем алюминиевого. Это ошибочное мнение. Если заглянуть в специальный справочник, можно убедиться, что ресурс кабелей из обоих видов металла идентичен. Для изделий с одинарной изоляцией он составляет 15 лет, а с двойной — 30.
  • Склонность к окислению. Применяя кабель из алюминия, стоит помнить о его склонности к окислительным процессам. Еще в школе нам рассказывали что Al (алюминий) — металл, который активно взаимодействует с кислородом, из-за чего на его поверхности появляется тонкая пленка. Последняя защищает металл от дальнейшего распада, но ухудшает его проводимость. Если изолировать провод от окружающей среды, риск окислительных процессов сводится к минимуму. Оптимальный вариант — применение специальных клеммников с токопроводящей пастой. Особенность последней заключается в улучшении качества контактного соединения между двумя проводами и снятие пленки окисла с металла. Кроме того, специальная смазка исключает контакт алюминия с окружающим воздухом.
  • Прочность. Медная проводка считается более прочной и способна выдерживать многоразовые сгибания. В ГОСТе прописано, что провод, выполненный из меди, должен выдержать 80 перегибов, а из алюминия — 12. Если проводка проходит в стене, полу или спрятана под потолком, такая особенность не так важна.
  • Стоимость. Цена провода из алюминия ниже в 3-4 раза. Но при выборе важно помнить, что медный провод сечением 2,5 кв.мм рассчитан на ток 27 Ампер. Если отдавать предпочтение алюминиевой проводке, толщина провода должна составлять 4 кв. мм (номинальный ток 28 Ампер).
  • Сопротивление. Определяясь, что выбрать — алюминиевые или медные провода, стоит учесть разное удельное сопротивление. Для меди этот параметр составляет около 0,018 Ом*кв.мм/м, а для алюминия — 0,028. Но стоит учесть, что общее сопротивление (R) проводника зависит не только от упомянутого параметра, но и от длины и площади проводника. Если учесть, что для той же нагрузки применяются алюминиевые провода большего сечения, итоговое R изделий из меди и алюминия будет приблизительно идентичным. Наибольшее сопротивление возникает в местах соединения, но при следовании рассмотренным выше советам этого можно не бояться.
  • Легкость монтажа. Считается, что соединение проводов из алюминия — более сложная задача. Это актуально лишь при обычном объединении проводки, путем скрутки. В случае применения оконцевателей, клеммников или болтов такая проблема отпадает.

Отдельного внимания заслуживает ситуация, подразумевающая контакт двух различных металлов. При объединении меди и алюминия в месте контакта происходят различные процессы, из-за протекания которых увеличивается сопротивление. В результате место стыка двух проводов перегревается, изоляция разрушается и возрастает риск воспламенения.

Рассмотренная выше особенность характерна для всех металлов, имеющих различное удельное сопротивление. Кроме того, многие производители используют не «чистые» металлы, а их сплавы, что также приводит к изменению параметра сопротивления. Чтобы избежать проблем в будущем, лучше правильно соединять провода и отказаться от их скручивания.

Полезные рекомендации

В завершение приведем несколько советов, которые должны быть учтены при организации проводки:

  1. В случае самостоятельного проектирования проводки в доме или квартире, лучше выбирать медные провода. При меньшем сечении они выдерживают большее токи и более стойки к частым сгибаниям. Не менее важный момент — объем. Медные провода компактны, что упрощает процесс создания штробы. Например, при подключении приемника мощностью 7-8 кВт алюминиевый провод должен иметь сечение около 8 мм. В кабеле три жилы и плюс оплетка. В итоге общий диаметр составляет около 1,5 сантиметров. Для сравнения медь может иметь сечение 4 кв. мм, а общий диаметр — не более сантиметра.
  2. При установке розетки должен использоваться трехжильный кабель, с заземляющим проводом. Расстояние розетки от пола — 30 см. При организации осветительной цепи допускается применение кабелей с двумя жилами (заземление здесь не нужно).
  3. Запрещено вешать всю нагрузку на одну пару проводов (тем более, если они алюминиевые). Оптимальный вариант — разделение цепи на несколько линий. Например, через один автомат питается ванная, через другой — освещение, через третий — кухня и так далее. Сечение провода для кухни и ванной должно быть 4 или 6 кв.мм, а для цепи освещения — 1,5 или 2,5 мм.

Сложнее всего обстоят дела в старых квартирах, где смонтированы алюминиевые провода, которые отжили свой ресурс и требует замены. Проводка сечением 2,5 кв.мм выдерживают нагрузку не более 20 Ампер, чего недостаточно для современных электроприемников. Кроме того, изоляция проводов со временем теряет эластичность и постепенно разрушается. В такой ситуации единственным решением является полная замена проводки на медные провода.

Подробнее, почему стоит заменить алюминиевую проводку на медную в старом доме, смотрите в этом видео:

Итоги

Какой же провод лучше? С позиции эксплуатационных качеств более предпочтительной является медь. Если исходить из стоимости, алюминиевые провода обходятся дешевле. И здесь важно принять решение — экономить на своей безопасности или нет.

Как выбрать кабель для электропроводки в квартире: что выбрать, критерии выбора

Выполнение капитального ремонта или перепланировки квартиры обязательно должно включать в себя и замену электропроводки. Учитывая, что какие-либо серьезные ремонтные работы выполняются спустя 15-20 лет после сдачи новостройки в эксплуатацию и как минимум лет через 5 после предыдущего ремонта, домашняя электросеть за это время успевает износиться и устареть. А если учесть постоянно растущую нагрузку на сеть в связи с появлением все более совершенных электроприборов, изношенная и устаревшая проводка является источником повышенной опасности. В статье расскажем, как выбрать кабель для электропроводки в квартире, дадим советы по монтажу.

Что выбрать: кабель или провод?

Следует пояснить, что кабель и провод — вовсе не тождественные изделия, хоть и имеющие порой внешнее сходство. Провод — это просто металлическая проволока, использующаяся для передачи электроэнергии. Кабелем же называется электротехническое изделие, состоящее из одной или нескольких жил, защищенных от воздействия окружающей среды изоляционным материалом.

Прокладка электропроводки в квартире — процесс достаточно сложный, требующий наличия соответствующих знаний и опыта выполнения работ.

Для разводки электрики в жилых помещениях должен использоваться только кабель. Такое требование обусловлено несколькими причинами:

  • провода не обладают требуемой устойчивостью к длительному нагреву, изоляция их недостаточна, а потому вероятность возгорания на порядок выше;
  • необходимо прокладывать либо в толще стены скрытым способом, либо разводить проводку в полу, в любом случае помещая их в ПНД трубу или в гофру, что ведет к дополнительным затратам;
  • эксплуатационные характеристики и срок службы провода несравнимо ниже.

Что учесть при выборе кабеля

При подборе кабеля для устройства домашней бытовой проводки необходимо учитывать его характеристики:

  • вид исполнения;
  • материал и площадь сечения;
  • толщину изоляции оболочки и жил;
  • цвет жил;
  • маркировку;
  • вид упаковки;
  • наличие сертификата;
  • внешний вид.

Материал и конструкция кабеля

В зависимости от материала жил, кабельные изделия разделяются на изготовленные из меди и алюминия. Требования ПУЭ применение алюминиевого кабеля для проводки в квартирах не допускают. Медный кабель обладает:

  • низким сопротивлением;
  • высокой пластичностью;
  • устойчивостью к окислению;
  • продолжительным сроком службы.

Конструктивно кабели делятся на одно- и многожильные. Теоретически, для проложенной под слоем штукатурки проводки, могут использоваться и кабели с одной жилой — слой цемента защищает проводник. Но на самом деле из кабеля с одной жилой электросети в квартирах не устраиваются.  Читайте также статью: → «Какой кабель или провод выбрать?».

Для разводки квартирной сети преимущественно используется мягкий однопроволочный трехжильный кабель, обладающий высокой пластичностью, переносящий повороты и прогибы и одинаково подходящий для устройства как открытой, так и закрытой проводки.

Требуемая расчетная площадь сечения

Сечение кабеля, изменяющееся в мм2, характеризует его пропускную способность, которую необходимо подбирать с некоторым запасом, позволяющим небольшой сверхнормативный его нагрев и не допускающим плавления оболочки.

Совет #1. При устройстве скрытой проводки запас сечения необходимо принимать с запасом с учетом недостаточного охлаждения.

Для электропроводки в квартирах рекомендуемое сечение медных жил составляет 1,5 — 2,5 мм2. На освещение достаточно пустить жилу с 1,5 «квадратами», а для розеток — 2,5. При необходимости сечения кабеля можно рассчитать по несложной формуле:

S=πR2,

  • в которой R — радиус,
  • π — постоянная величина, равная 3,14.

В таблице представлены требуемые площади сечения кабелей в зависимости от способа прокладки проводки.

Необходимая толщина изоляции жил

Жилы кабеля защищены изоляционным слоем из полимерных материалов, ПВХ, либо полиэтилена, толщиной, регламентирующейся ГОСТами. Для кабелей домашних сетей напряжением до 660 В и сечением 1,5 и 2,5 мм2 нормативная толщина слоя изоляции составляет 0,6 мм. С учетом допустимых отклонений толщина должна составлять от 0,44 мм.

Требуемая толщина оболочки

Для квартирной проводки наличие двойной изолирующей обмотки кабеля является обязательным требованиям. Внешняя оболочка предназначена для фиксации и защиты изолированных жил от повреждений, обеспечения безопасности. Как и оболочка жил, она изготовлена из пластиката ПВХ либо полимерных материалов, но обладает большей толщиной. Для кабелей многожильных требуемая толщина оболочки составляет 1,8 мм, для одножильных — 1,4 мм.

Маркировка кабелей и ее расшифровка

Маркировка на наружной оболочке дает всю необходимую для подбора кабеля информацию в зашифрованном виде.  Читайте также статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Из шифра маркировки можно узнать:

  • марку кабеля;
  • год выпуска и номер партии;
  • завод-изготовитель;
  • число жил;
  • площадь сечения;
  • величину номинального напряжения.
Сечение кабеля ВВГ 3х2,5, использующегося для подключения розеток и распределительных коробок при монтаже электрической проводки.

Например, шифр ВВГнг(ож)-0,66 кВ 3х1,5 говорит о следующем: медный трехжильный кабель однопроволочный (ож) сечением 1,5 мм2. Оболочка и изоляция выполнены из пластиката ПВХ (ВВ), кабель негорючий (нг), гибкий (Г). Напряжение номинальное 660 Вольт (0,66 кВ).

Обозначение кабеля всегда начинают с указания материала жилы. Алюминиевый кабель обозначается буквой А, для меди буквенное обозначение не применяется.

В таблице представлены основные марки кабелей, используемые при прокладке электропроводки, и их назначение.

Принятое цветовое обозначение жил

Стандартная расцветка любого кабеля — либо сплошная, либо полосой шириной в 1 мм на всем протяжении изделия. Какие-либо пометки в виде полосок, точек, пятен говорит о том, что кабель, вероятнее всего, изготовлен подпольно.

Состояние кабеля и его внешний вид

При покупке внешнему виду кабеля следует уделить самое пристальное внимание — неестественные перегибы, помятости, сдавленности, сильные потертости могут свидетельствовать о скрытом браке. Скрытые под внешней оболочкой жилы могут быть переломаны или даже замкнуты между собой.

Монтаж проводки: способы выполнения

Проводка в квартире прокладывается одним из трех существующих способов:

  • открытым;
  • скрытым;
  • комбинированным.

Монтаж проводки открытым способом

Открытая прокладка электропровода считается наиболее быстрым и простым, но отнюдь не самым популярным способом. При выполнении работ в ущерб эстетичности интерьера не выполняется штробление стен — провод прокладывается непосредственно по стене. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Для открытой прокладки используются плоские кабели АПР, АППВ или АПРВ. Если стены комнаты отделаны горючим материалом (например, балкон обшит деревом), то между поверхностью стены и кабелем следует уложить листы асбеста толщиной более 3 мм. Расстояние от края листа до кабеля должно составлять не менее 5 мм.

Провод АППВ плоский, использующийся для разводки открытой проводки в квартирах, зарекомендовал себя с лучшей стороны.

Совет #2. Если необходимо провести сразу несколько групп проводов, используйте одну асбестовую прокладку с учетом интервала между отдельными кабелями не менее 5 мм.

Крепление кабеля к стене осуществляется полосой жести сквозь прокладку из специального диэлектрического картона, размеры которого должны превышать на 2-3 мм габариты скобы. Непосредственно перед введением в коробку на расстоянии до нее приблизительно 50 мм провода следует закрепить на стене. Не допускается соприкасания изолированных концов кабелей внутри коробки. Такой способ проводки подразумевает установку выключателей и розеток на подрозетники, диаметр которых должен превышать окружность розеток на 8-10 мм.

Закрытый способ монтажа

Закрытая прокладка считается безопасным способом, так как провода размещаются в негорючем материале, не окисляются, не подвергаются повреждениям. Если поверхность стены сделана из горючего материала, то проводка должна выполняться по листам асбеста. При открытой прокладке запрещаются любые пересечения проводов, если же этого избежать нельзя, то в точке пересечения каждый провод необходимо дополнительно защитить изолентой. Закрепления кабеля в штробах выполняется посредством алебастра или хомутов из пластика.

Основные расстояния, которые следует выдерживать при устройстве проводки в квартире, представлены в таблице.

Если стены уже отделаны гипсокартоном, то проводка отлично располагается под ним, при этом штробление стен не нужно. В листах гипсокартона просверливается несколько отверстий диаметром 30-40 мм, через которые проталкивается петля из проволоки по всему направлению трассы. Используя петлю сквозь отверстия в гипсокартоне кабеля протягиваются в требуемом направлении. Если же гипсокартон на стенах еще не установлен, то проще сперва выполнить разводку, а затем отделывать поверхности стен.

Прокладка кабеля в стене для подключения розетки при выполнении монтажа электропроводки закрытым способом производится аккуратно.

Комбинированный способ прокладки

Прокладка кабеля в квартире комбинированная производится в изготовленные из пластика кабель-каналы, также для их изготовления используется оцинкованная сталь или алюминий.

Прокладка кабеля в кабель-коробе выглядит не только эстетично, но и функционально в квартире и в офисе

В первую очередь следует подобрать тип короба для монтажа, выпускающийся в различных модификациях: настенные короба, напольный или потолочный плинтус. Габариты кабель-канала должны обеспечить свободное расположение проводов. Если слаботочные и силовые кабели требуется расположить в одно канале, то конструкцию следует подбирать секционную.

Линии не должны взаимно пересекаться и скручиваться, иначе в линии слаботочной будут создаваться помехи.  Проложенная комбинированным способом трасса должна располагаться горизонтально либо вертикально, для контроля используется строительный уровень и отвес. Взаимные пересечения каналов не допускаются.

Проводка в квартире должна быть расположена строго вертикально или горизонтально — это важнейшее правило безопасности.

Часто задаваемые вопросы и ответы на них

Вопрос №1. Можно ли самостоятельно выполнить разводку электропроводки в квартире, не обладая достаточными знаниями и опытом в этой сфере?

Не обладая ни знаниями, ни опытом в электрике, не то, что менять проводку, даже розетку ремонтировать нельзя. Это опасно! Доверьте и подбор кабеля, и прокладку квартирной электросети профессионалу, имеющему соответствующий допуск к выполнению электромонтажных работ.

Вопрос №2. Можно ли применять для электропроводки многопроволочные кабели?

Многопроволочные кабели, жила которых изготовлена из нескольких проводников, применять для электропроводки запрещено по причине их высокой пожароопасности.

Вопрос №3. Каким образом необходимо выполнять ответвления и соединения проводов?

Выполнять ответвления и соединения необходимо внутри ответвительных коробок посредством специальных зажимов. Вне коробок соединения выполняются только с помощью опрессовки, сварки или пайки.

Вопрос №4. Можно ли устанавливать розетки в ванной и туалете?

Вообще, монтаж розеток во всех «влажных» помещениях запрещен. Но с одной оговоркой: монтировать в ванной розетку допускается в том случае, если она запитана от разделительных трансформаторов с двойной изоляцией.

Наиболее распространенные ошибки и их решения

  • Часто сечение кабеля считают равным его диаметру. Но это далеко не так. Диаметр кабеля не будет совпадать с его сечением, так как сечение — это, по сути, площадь окружности! При необходимости диаметр можно измерить, например, штангенциркулем, и по формуле определить сечение кабеля.
  • При выборе кабеля некоторые стремятся уложить сечение кабель номиналом, значительно превышающий расчетный, к примеру, вместо 2,5 мм2 взять 4 мм2. Но при этом часто не принимается во внимание тот факт, что придется пересчитывать защиту проводки и устанавливать другие УЗО и автоматику.
  • Еще одной часто встречающейся ошибкой является размещение розеток в непосредственной близости от заземленных газовых плит, трубопроводов, батарей отопления. Необходимо выдерживать расстояние от розетки для всех перечисленных металлических устройств не менее 0,5 м.

Оцените качество статьи:

Какой провод использовать для электропроводки в квартире? Виды проводов и их характеристики

Какой провод необходим для монтажа проводки в квартире, знают электрики. Обывателям же необходимо понимать, когда меняется проводка, какой кабель необходимо покупать. Последних существует много, поэтому перед покупкой нужно спросить совета у электрика.

Время перемен

Не только при покупке квартиры меняется проводка, но и по истечении срока ее эксплуатации. После сдачи квартиры через каждые двадцать лет проводку необходимо менять. За это время провода изнашиваются и стареют. Для живущих в квартире это становится опаснее с каждым днем.

При перепланировке или капитальном ремонте также меняют проводку. Нужно добавить новые розетки, потому что электроприборов становится больше с каждым днем, а соединять старые провода с новыми не стоит. Характеристики кабелей и материалы могут не совпадать, что впоследствии приведет к проблемам.

Какой провод нужно покупать для монтажа в квартире, расскажем ниже.

Как выбрать

Сейчас существует много кабелей из разных материалов и с разным предназначением. Порой даже электрики не всегда понимают, какой провод нужен.

Многое зависит от бюджета, который человек может выделить на замену проводки. Кабели должны доставлять электричество в каждый угол дома и при этом быть безопасными, не «бить» током. Надежность и пожарная безопасность также важны.

Провода или кабели

Какой провод использовать в квартире и чем он отличается от канала, знают электрики, но не хозяева квартиры. Что же лучше купить для проводки — кабель или провод? Ответить можно будет после сравнения этих электротехнических изделий:

  1. По ГОСТу, кабель состоит из одной или нескольких жил, которые покрыты изоляцией. Жилы могут быть заключены в полиэтиленовую, пластмассовую, резиновую или металлическую оболочку. Сверху элементы могут быть покрыты дополнительным слоем защиты, даже бронированным.
  2. Кабель защищен от света, влаги, механических повреждений, воздействия агрессивных веществ двойной изоляцией. Производители каждый раз совершенствуют изоляцию, кабели можно прокладывать под водой или в других сложных условиях.
  3. Из нескольких скрученных жил или одной жилы состоят провода. Они могут быть изолированными или оголенными. Жилы заключают в неметаллическую оболочку вроде сшитого полиэтилена или ПВХ, может быть обмотка из проволоки или текстиля. Провод защищен намного меньше, чем кабель, поэтому в тяжелых условиях его использовать нельзя.

Электрики считают, что проводка квартиры должна выполняться только кабелями, а провода можно использовать только для переносного электрооборудования или в слаботочных системах, где напряжение не превышает 24 В.

Конструкция и материал кабеля

В магазинах продаются провода с медными или алюминиевыми жилами. У последних цена меньше, хотя провода с медными жилами намного надежнее. Они лучше проводят ток, сопротивление у них ниже. Медные жилы нагреваются намного медленнее, они не окисляются быстро, пластичны. Все это увеличивает срок службы проводки.

Провода для квартиры используют из одной и нескольких жил. Одножильный провод считается монолитным проводником в изоляционной оболочке. Он намного дешевле, монтировать такой провод легче.

С другой стороны, большого сечения кабели гораздо жестче и ломаются в местах перегиба. По этой причине электрики выбирают многожильные провода. Во время монтажа их легко скручивать, поворачивать, изгибать.

Если случается какая-то непредвиденная ситуация, то под штукатурку разрешается использовать одножильный медный провод. В этом случае отделочный материал дополнительно защищает проводку.

Сечение кабеля

Сечение отражает пропускную способность тока, которая измеряется в квадратных миллиметрах. У медного кабеля один квадратный миллиметр пропускает до 10 ампер тока, алюминиевый провод способен пропустить только 8 ампер.

Для безопасности нужно выбирать проводники с большой пропускной способностью. Такая жила не нагревается выше нормы, защищает изоляционный материал от расплавления. Проводка, которую скрывают под штукатуркой, плохо охлаждается, поэтому важен запас сечения.

Специалисты советуют не брать кабель, который имеет номинал выше расчетного. Сначала нужно рассчитать защиту проводки на основе расчетного номинала. Это значит, что нужны УЗО большей мощности и автоматы.

Сечение должно соответствовать тому показателю, который указан на бирке кабеля. По факту не всегда происходит так, и показатель часто имеет меньшее значение. Расхождения могут быть только небольшими, потому что при выдаче сертификата важно сопротивление, а не сечение. Если отличия цифр существенны, то такой провод признается бракованным.

Каждая линия проводки рассчитывается отдельно с учетом предполагаемой нагрузки. Чаще всего при расчете руководствуются личным опытом. После наблюдений и расчетов электрики выбирают из следующих кабелей:

  1. В загородных домах и городских квартирах монтируются кабели с сечением 3х1,5 мм2.
  2. Если ветки проводки нужно защитить, выбирают автоматы А10.
  3. Максимальная мощность при этом должна составлять не больше 4,5 киловатта.

Толщина изоляции жил

Каждый проводник в одножильной или многожильном кабеле окружается изоляцией. Для последней используются разные виды пластика или ПВХ.

Толщина изоляции прописана в ГОСТах. Кабель для электропроводки в квартире должен выдерживать напряжение 600 В, сечение должно быть 1,5 и 2,5 квадратных миллиметров. По нормативам, изоляционный слой должен быть 0,6 миллиметра.

Чтобы не было ошибок, нужно покупать провода известных марок, которые продаются в узкопрофильных магазинах.

Толщина оболочки

Чтобы сделать электропроводку своими руками, нужно знать много всего, поэтому проще доверить работу специалистам. Основы знать все же нужно, чтобы купить правильный материал для проводки.

Целостный провод формирует внешняя оболочка, она оберегает и фиксирует внутренние проводники. Оболочка делается из разных видов пластика, толщина ее большая. Одножильные кабели защищаются оболочкой слоем 1,4 миллиметра, слой оболочки для многожильных кабелей — 1,8 миллиметра. В действительности толщина оболочки может быть меньше.

Вся проводка должна быть сделана из кабелей с целой оболочкой и защитой.

Планируете делать электропроводку своими руками? Берите кабели с двойной изоляцией. А еще лучше — доверьте работы профессионалу.

Как читать маркировку

На оболочке провода указана вся нужная информация. Надпись должна быть различимой и хорошо читаться, буквы пропечатывают и вдавливают во время изготовления.

Некоторые обозначения нужно знать даже не профессионалам, расшифруем их.

Первая буква, которая используется на оболочке всех видов проводов, означает:

  • П — изоляция или провод из полиэтилена.
  • К — контрольный кабель.
  • В — поливинилхлоридная изоляция из ПВХ.
  • Р — изоляция из резины.

Второй буквой обозначают материал, из которого изготавливается оболочка жил:

  • Р — резиновая оболочка.
  • В — ПВХ-изоляция.
  • П — полиэтиленовая изоляция.

В маркировке могут быть и другие буквы:

  • НГ — пониженная горючесть кабеля.
  • Бб — защитная оболочка из двух стальных лент.
  • Шв — ПВХ-шланг, защитный герметичный провод.
  • Э — экранированный кабель.
  • LS — мало дыма во время плавления провода.
  • Б — бронированный провод.
  • П — плоский провод.
  • З — кабель с заполненными промежутками между проводниками.
  • ОЖ — однопроволочная жила.
  • Г — повышенная гибкость кабеля.

Из всех видов проводов только на алюминиевых есть маркировка материала, медные провода используются по умолчанию.

На проводах может быть выбито:

  • Год выпуска.
  • Название изготовителя.
  • Сечение.
  • Число жил.
  • Напряжение или номинал.

На ценниках и в каталогах не указывается дата изготовления и производитель. Маркировка тогда выглядит так: ВВГнг(ож)-0.66 кВ 3х1.5. Электрики сразу понимают, что кабель состоит из трех жил, негорючий и гибкий. Три однопроволочных жилы с сечением 1,5 квадратных миллиметра. Кабель предназначен для напряжения 600 В, а изоляция и оболочка состоит из ПВХ-пластика.

Цвета жил

Провода для электропроводки в доме могут быть с одномиллиметровой полосой вдоль проводки или равномерно цветными.

Цвета кабелей тоже имеют значение:

  1. Белые, коричневые, красные провода используются как фаза и обозначается буквой L.
  2. Синие провода обозначают ноль, маркируется буквой N.
  3. Желто-зеленые или зеленые жилы соответствуют заземлению. На плане они обозначаются буквами PE.

Благодаря цветовым обозначениям электрикам намного легче работать с проводами для розеток и выключателей и с прочими кабелями.

Сертификаты соответствия и упаковка

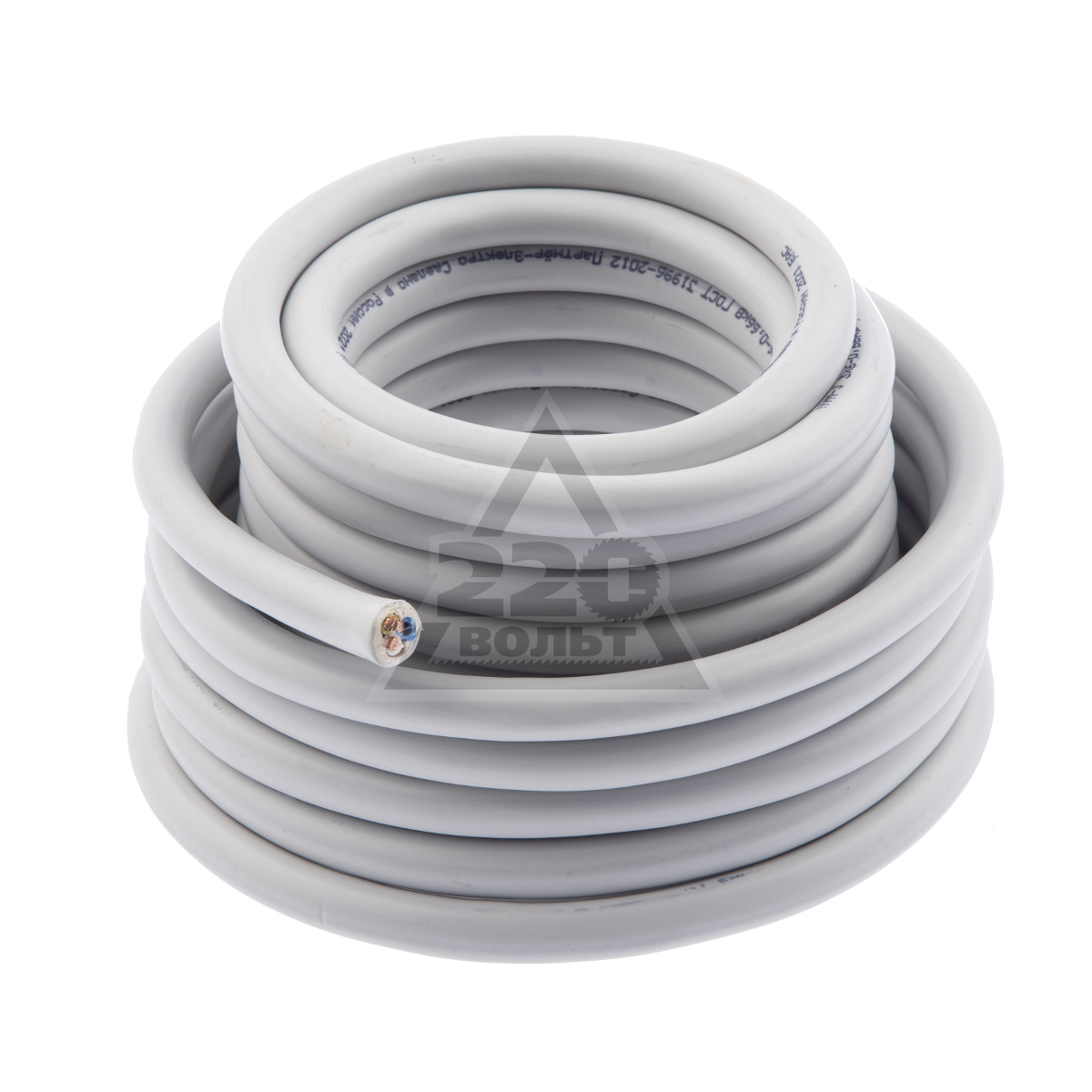

Для электропроводки есть два вида упаковки: бухты и барабаны. Первые предназначены для розничной продажи в специализированных магазинах или строительных маркетах. Вторые покупают строительные организации, оптовики и крупные потребители.

Провода могут быть в любой таре, но везде крепится бирка с описанием. На ней указывается:

  1. Марка кабельной продукции.
  2. Фирменный товарный знак или название завода.
  3. ТУ или ГОСТ, по которому было изготовлен кабель.
  4. Дата изготовления.
  5. Номер барабана.
  6. Число отрезков с обозначением длины.
  7. Знак соответствия.
  8. Вес проводника.
  9. Отметка контролера.

Если покупается бухта полностью, то бирку отдают вместе с кабелем. Продавец дает ярлык для просмотра, если покупают только кусок провода.

Качество провода должно быть подтверждено специальными документами. Нужен сертификат соответствия и пожарной безопасности, подтверждающий пригодность для определенной работы. В документе обязательно должно быть прописано ТУ или ГОСТ и срок его действия. Продавцы должны показывать сертификаты по первому требованию покупателя.

Внешнее состояния

На проводах не должно быть явных повреждений вроде сдавленностей, перегибов или помятости. Это все говорит о внутренних проблемах, например, внутри могут быть обрывы, замкнутые друг на друга. В магазине кабель сначала проверяют на целостность и только потом покупают.

Разновидности

Нет одного вида проводов, применяемых для жилых помещений. Правильная проводка монтируется из нескольких видов кабелей.

На контур освещения падает наименьшая нагрузка, а значит, кабель нужно покупать с сечением 1,5 мм2. Будет достаточно автоматического выключателя на 10 А.

Нагрузка в розетках может повышаться до 4 киловатт, поэтому сечение должно быть 2,5 мм2. Такие провода способны выдерживать мощность до 5,9 кВт и ток до 27 А. Электрики не рекомендуют нагружать линию до предела, потому что корректная работа будет в том случае, если появится запас в треть от предполагаемой нагрузки. Выключатель должен быть рассчитан на 16 А.

Провод для подключения электроплиты должен быть с сечением 6 мм2, мощность до 10,1 киловатта. Нужно выбрать правильный автомат, который предназначен для тока 32 А.

Если выбираете вводный кабель в квартиру, то учитывайте мощность, выделенную на квартиру. Чаще всего используют сечение от 6 до 10 квадратных миллиметров.

Кабель ВВГ

Провод отечественного производителя применяется для электромонтажных работ в квартире. Это небронированный силовой провод, он может состоять из 1-5 медных жил, сечения могут быть от 1,5 до 240 квадратных метров. Проводники бывают треугольной, плоской или круглой формы, окруженные общей оболочкой или поливинилхлоридной изоляцией.

У кабеля есть несколько модификаций:

  1. ВВГ. Это основной тип.
  2. ВВГнг. Силовой провод с внешней оболочкой и изоляцией жил, выполненной из негорючего поливинилхлорида.
  3. ВВГнг-LS. Проводка с жилами покрытыми негорючей, самозатухающей изоляцией. Оболочка имеет низкий показатель выделения дыма.
  4. ВВГнг-FR-LS. Негорючий провод с малой задымленностью, имеет дополнительную защиту от огня из слюдяной ленты.

Обычная модификация имеет меньшую цену, но при горении выделяет меньше дыма. Кабель нельзя использовать для пучковой прокладки, а значит, лучше взять провода с более совершенными характеристиками.

Кабель NYM

Медный провод изготавливает российский завод по немецкой лицензии. Кабель соответствует европейским и отечественным стандартам.

Характеристики совпадают с кабелем ВВГнг, модель рассчитана на напряжение 0,66 кВт. Бывает одножильным и многожильным.

К плюсам кабеля относится:

  1. Качество. Все элементы проводки соответствуют действующему ГОСТу, продукция служит долго.
  2. Безопасность и пожаростойкость. Кабели работают без нареканий под указанной нагрузкой. Благодаря изоляции можно использовать кабель в пучковой прокладке без риска возгорания.
  3. Удобный монтаж и разделка. Кабель сматывается в бухту, а значит, во время монтажа он не перегибается, перекруток при прокладывании сетей не случается.

Тонкости подключения

Владельцам квартир часто надо нужно подключить к силовой розетке большую технику вроде стиральной машины или телевизора. Провода в таком случае используют гибкие, но они должны соответствовать всем условиям и правилам.

Что не подходит

Как правильно выбрать сечение провода, мы уже рассказали, но еще ни слова не было сказано о неподходящих проводах.

  1. Провод ПВС. Медный соединительный элемент с оболочкой и изоляцией из ПВХ. У него многопроволочная конструкция из 2-5 проводников с сечением максимум 10 квадратных миллиметров. Кабель, рассчитанный на напряжение 0,38 кВт, используется для подключения бытовой техники и для удлинительных шнуров. Для прокладки его не используют из-за многопроволочной конструкции жилы. Соединить концы можно только с помощью пайки и лужения, а с этим справится не каждый электрик. Соединение медных проводов не должно вызывать сложности и создавать опасность пожара. Эти провода не прокладывают пучком, под каждый кабель нужно штробить отдельную жилу.
  2. Провод ПВВП, ШВВП. Еще один медный кабель, применяемый для подключения бытовой техники и электрооборудование. Он не подходит для стационарных коммуникаций, потому что у провода нет негорючей изоляции. Шнур сам по себе короткий, а для многожильной конструкции нужно обрабатывать окончания и паять их при монтаже. По ГОСТу, электрические провода в квартире не могут быть плоскими. Небольшая мощность и слабая изоляция тоже не подходят для квартир, где много бытовой техники.

Как видите, не только соединение алюминиевых проводов и медных влияет на пригодность кабеля. От многих факторов зависит, какой кабель будет пригоден для монтажа проводки в квартире.

Кабель-каналы

Коробом называют конструкции, которые скрывают проводку. Раньше короба для проводов были только прямоугольной формы, но сейчас производятся разные их виды. Электрики полюбили кабель-каналы за то, что те быстро скрывают наружную проводку и легко монтируются. В комнате уже может быть сделан ремонт, и кабель-канал позволяет восполнить недостаток розеток и выключателей.

Короб для проводов производят из ПВХ, материал обладает диэлектрическими свойствами, он не проводит ток, поэтому подходит для изоляции. Кабель-канал защищает провода от механических повреждений. Кот уже не сгрызет провода, а собака не поцарапает.

Короб похож на короб-трубку, внутри которой пустота или пространство в виде каналов. У короба есть съемная панель, которая и скрывает уложенные кабеля. Лицевая сторона выглядит по-разному, но соединяется она всегда защелками по всей длине. Основание у короба плоское, чтобы его можно было плотно присоединить к стене. Не на всех моделях есть монтажные отверстия, чаще всего их приходится сверлить самостоятельно.

Каналы делятся на закрытые и вентилируемые. Первые применяют там, где нельзя допускать перегрева проводников. Они бывают:

  1. Плинтусные. Провода прокладываются по полу и в разных направлениях.
  2. Напольные. Их редко устанавливают в квартирах и загородных домах, но они отличаются повышенной прочностью. Кабели прокладывают прямо по полу.
  3. Настенные. Их прокладывают прямо от распределительной коробки в любую сторону. Используются чаще всего.
  4. Угловые. Тоже прямоугольной формы, но состоят из двух уголков. Один считается основанием, а другой — лицевой панелью. Канал может быть в виде треугольника, тогда он напоминает плинтус для вертикального монтажа.
  5. Потолочные. Похожи на стеновые, но в них могут быть дополнительные пазы для светодиодной ленты или отверстия для точечного освещения. Потолочные кабель-каналы можно стилизовать под потолочные балки.

Существуют и гибкие коробы, похожие на цепи или гофры. Цепные модели представляют собой отдельные цепи ПВХ. Провода проходят внутри, хотя снаружи их тоже видно. Из-за этого их не используют в жилых помещениях, а только в промышленных.

Кабель-каналы отличаются еще и по размеру. Маленькие используют для телевизионных кабелей, проводов связи и прочего. Утолщенные коробы используют для электромонтажных работ.

Пластиковые коробы используют не только для электрики, но и для прокладки вентиляционного канала на улицу.

Для прокладки изолированных проводов используют многосекционные коробы. Внутри есть перегородки, которые и защищают кабели друг от друга. Такие коробы намного прочнее обычных, потому что перегородки выполняют роль ребер жесткости.

Кабель-каналы сейчас делают в виде наличников для окон и дверей. Цветов настолько много, что можно подобрать под любой интерьер. Большинство стилизованы под дерево, потому что в любом интерьере дерево будет уместно.

Заключение

Сделать правильную проводку может только специалист. Хозяевам же дома остается только следовать рекомендациям электрика и не пытаться монтировать проводку самостоятельно. Дело прежде всего в безопасности и риске возникновения пожара. Зачастую хозяева квартир пытаются сэкономить, выбирая провода подешевле, ведь они не знают, какой кабель для чего нужен. Все это приводит к печальным последствиям. Бывают случаи, когда электрики ошибаются, но все же человек с образованием не делает глупых ошибок.

С электричеством нельзя шутить, потому что заканчиваются такие шутки трагедиями. От проводки зависит безопасность, недаром есть определенные правила, позволяющие использовать провод в жилом или нежилом помещении.

Сколько трагедий произошло из-за неправильно смонтированной проводки или неверно подобранных проводов, а сколько еще их будет! Случившееся ничему не учит остальных самоделкиных, поэтому они продолжают экспериментировать. Если же вас все-таки заботит безопасность членов семьи, то разумнее будет доверить монтаж проводки специалистам.

Нельзя надеяться на авось, думать, что пронесет. Так не бывает, в первую очередь нужно думать о последствиях. Никакая экономия не сравнится с безопасностью семьи. Вот о чем нужно заботиться и покупать для электропроводки все самое лучше. Сэкономив пару тысяч, вы не выиграете, а только проиграете.

Как выбрать электрический кабель – советы по самостоятельному ремонту от Леруа Мерлен в Москве

Кабель и провод

Покупатели часто путают два принципиально разных понятия: кабель и провод. Поэтому перед тем, как говорить о выборе кабеля, необходимо разобраться, в чем же различие между ними.
Согласно ГОСТу 15845-80, принятому еще в СССР, но до сих пор остающемуся актуальным, главной особенностью кабеля является содержание в нем одной или нескольких изолированных жил. Жилы покрыты оболочкой, поверх которой имеется еще один защитный покров, который может быть даже бронированным. Но, чаще всего, этот покров пластмассовый, резиновый, полиэтиленовый или металлический. Столь мощная защита электрокабеля необходима для того, чтобы защитить жилы от влаги, света, жары, холода, воздействия различных химических веществ и так далее. Кабель, обладающий высоким уровнем защиты, можно укладывать под землю или под воду.

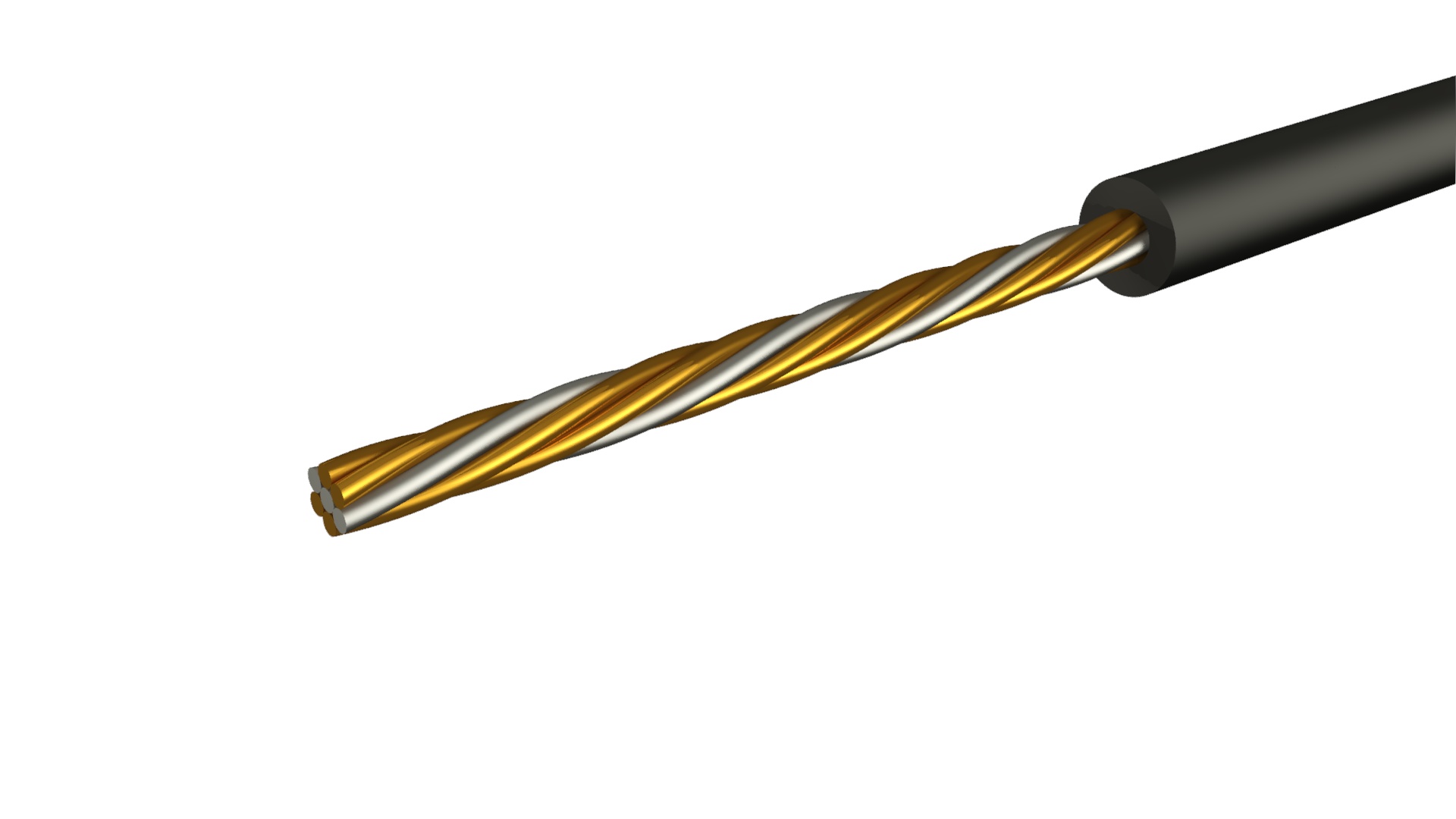

Провод — это одна или несколько скрученных ничем не защищенных металлических жил. Покрыт он, чаще всего оболочкой из ПВХ изоляции.

Кабель

Провод

Медный или алюминиевый?

Кабель может быть медным или алюминиевым.
По современным нормам электропроводки в квартирах, кабели должны быть исключительно медными. Но в домах старой постройки иногда еще встречается алюминиевая проводка. Главным ее преимуществом перед медной является тот факт, что она в разы дешевле.
Но:

  • Проводимость у алюминия хуже.
  • Он текуч (провода, например, в розетке надо периодически подтягивать, иначе ослабнет контакт).
  • Алюминий очень ломкий материал, жила внутри кабеля может сломаться.

Все выше перечисленные недостатки указывают на очевидность выбора кабеля с медными жилами, но если же у вас в доме стоит алюминиевая проводка и вы по каким-либо причинам не настроены ее менять, а только подремонтировать – алюминиевые жилы – единственный для вас выход.

Типы кабеля

Кабели условно можно разделить на несколько типов по их использованию.

  • силовые для общественных и жилых помещений
  • контрольные (для прокладки в земле, в условиях агрессивной среды)
  • коаксиальные (для организации многоканальной связи на большие расстояния)
  • судовые (в силовых и осветительных сетях, в цепях управления, сигнализациях)
  • кабели связи  (для организации связи, например, телефонной)

Поэтому, прежде чем приступить к выбору, необходимо понять, где будет использоваться кабель. Для бытовой проводки (квартира, дом, дача и т.д.) используются силовые кабели.

Сечение кабеля

Так же важным критерием при выборе электрокабеля является сечение его жилы.
Сечение кабеля – это площадь токопроводящей жилы на срезе. Если жила состоит из нескольких проволочек, то площадь жилы будет равна сумме площадей сечений всех ее составляющих. Медный кабель выдерживает большую мощность при меньшем сечении кабеля, чем алюминиевый, так как медь имеет меньшее сопротивление.

Сечение кабеля выбирается исходя из величины тока, который будет протекать в кабеле. Силу тока можно определить из нагрузки (мощности приборов, питаемых кабелем). Например, водонагреватель мощностью 5кW, включенный в сеть 220В будет потреблять ток равный 23А. Для выбора необходимого сечения воспользуемся таблицей выбора сечения кабеля по силе тока.

Из таблицы видно, что ток в 23А, способен выдержать кабель сечением 2,5 кв. мм и более, следовательно можно применить кабель ВВГ-3х2,5 или любой аналогичный кабель. Если с обозначением 2,5 все понятно (величина сечения кабеля), то с обозначением 3 вопрос. Что это такое? Цифра 3 в данной формуле означает количество изолированных проводников в кабеле. В современных домах, как правило, используются 3-х жильные кабели («фаза», «ноль» и защитный проводник «PE»).

7

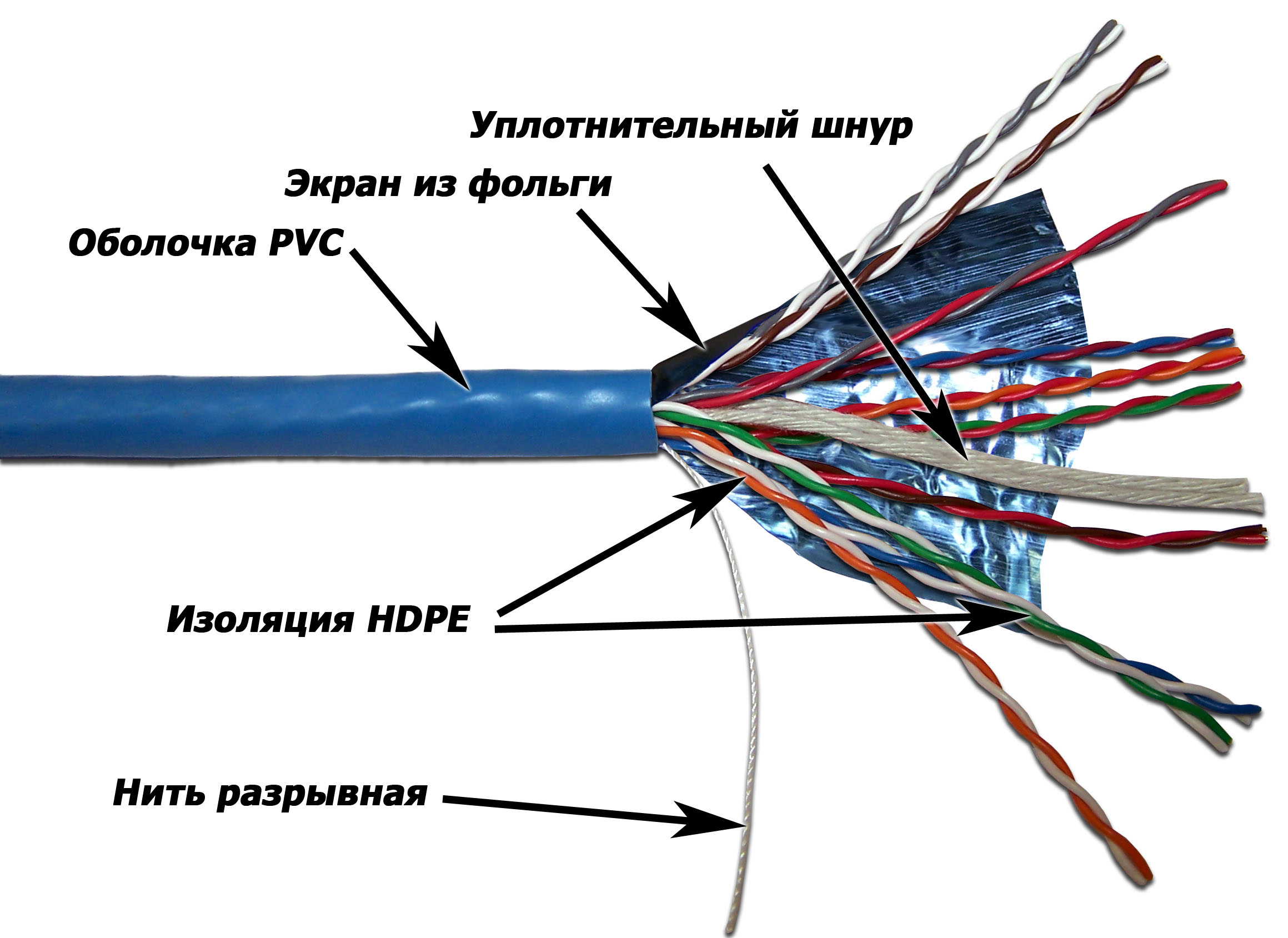

Оболочка кабеля

Лучше всего если это будет двойная оболочка. Она увеличивает срок службы с 15 до 30 лет. Бывает  несколько слоев оболочки из разных материалов. Качественная оболочка необходима, так как она предохраняет кабель от химических, механических, тепловых и прочих воздействий.

8

Виды оболочек

9

Маркировка электрокабелей

Каждый электрокабель несет на себе информацию о материалах жил, обмотки, многих дополнительных свойствах. Они зашифрованы  в аббревиатуры.

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС – Алюм. жила, свинцовая оболочка.
АА – Алюм. жила и алюминиевая оболочка.
Б – Бронированный. Две стальные ленты с антикоррозийным покрытием.
Бн – Бронированный со слоем, не поддерживающим горение.
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г (в начале) — кабель для горных выработок.
Г (в конце) —  нет защитного слоя поверх брони. «Голый»
г (в конце) — водозащитные ленты герметизации металлического экрана.
2г — Алюмополимерная лента поверх герметизированного экрана.
Шв — Защитный слой (выпрессованный шланг (оболочки) из ПВХ).
Шп — Защитный слой (выпрессованный шланг (оболочки) из полиэтилена).
Шпс – Защитный слой (выпрессованной шланг из самозатухающего полиэтилена).К (в начале) – контрольный кабель
К – Бронированный (круглые оцинкованные стальные проволоки с защитным слоем поверх них).
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция, не поддерживающая горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ – Бронированный (профилированная стальная лента).
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

А (первая буква) — алюминиевая жила, если буквы нет — жила медная.
А (в середине)  — алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Бронированный (плоские стальные оцинкованные проволоки).
К — Бронированный (круглые стальные оцинкованные проволоки).
В – Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная одинарная лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) (в конце) – Кабели с однопроволочными жилами.
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц (впереди обозначения) – Бумажная изоляция, пропитанная не стекающим составом.

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя «голый».
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э (в начале) – кабель силовой для шахтных условий.
Э (в середине или в конце)  — кабель экранированный.

Силовой кабель:

N – Изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE.

N — Изготовлен по немецкому стандарту VDE.
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 90 минут.

N – Изготовлен согласно немецкому стандарту VDE.
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Алюминиевая проводка в квартире — раньше нельзя теперь можно? Приказ №968 и №1196 отмена правил ПУЭ. Сплавы 8030 и 9176.

В конце 2017 года незамеченными для многих электриков остался ряд документов и приказов. Например такой, как приказ №968 от 16 октября 2017г.

Какие же изменения были внесены этим документом и почему это важно для всех, кто занимается электромонтажными работами в жилом фонде. Полный текст приказа можно скачать отсюда.

Приказы, ПУЭ и правила по алюминиевой и медной проводке

А говорится в нем о том, что отныне всю проводку в квартире и доме, спокойно можно делать как медными так и алюминиевыми кабелями. Главное соблюсти следующие минимальные сечения жил:

Конечно, есть такое понятие как иерархия нормативно-правовых актов. И министерский приказ в сравнении с ПУЭ и СП стоит ниже в этой цепочке. Вот схематичная пирамида, какой нормативный документ над каким стоит и какой из них важнее.

Однако, если раньше ПУЭ и СП противоречили вышеприведенному приказу, то и в них не так давно также внесли соответствующие изменения.

Например, в ПУЭ пункт 7.1.34 было указано, что электропроводку в жилых домах необходимо выполнять только медным кабелем.

При этом минимальное сечение жилы должно быть 1,5мм2.

Согласно этих правил, алюминий в качестве исключения тоже можно было использовать, но только на магистральных (самых главных) питающих сетях. Например, до распределительных щитовых.

При этом, строго оговаривалось минимальное сечение жил алюминия. Оно должно было быть минимум 16мм2.

Были еще исключения. Это оборудование насосных, вентиляторных и других инженерных механизмов в здании. Согласно ПУЭ п.7.1.34 здесь подключать алюминий можно было начиная от 2,5мм2.

Однако по поводу этих правил ПУЭ, был выпущен другой приказ №1196 от 20 декабря 2017г, который отменил действия многих пунктов.

Приказ №1196 (нажмите, чтобы открыть)

Что касается свода правил СП 256.1325800.2016, то в них по поводу меди говорится:

Но уже и тут законодатели и разработчики правил подсуетились и выкатили проект изменений №2 к данному СП.

Проект изменений №2 (нажмите, чтобы открыть)

По мнению большинства электриков, для рядовых потребителей такие нововведения не приведут ни к чему хорошему. Давайте рассмотрим несколько причин, почему их опасения могут быть обоснованы.

Текучесть алюминия и его последствия

Прежде всего, алюминий это текучий металл. Он в несколько раз мягче чем медь.

Чем это опасно и неудобно в эксплуатации? А грозит это тем, что вам придется регулярно перетягивать все винтовые контактные места с алюминием — в автоматах, клеммниках и даже в розетках.

Представьте, что у вас в квартире пару десяток розеток, и все их каждые полгода-год придется раскручивать, вытаскивать, подтягивать и опять монтировать на место.

А если вы с электрикой на Вы, то готовьте дополнительные затраты на ежегодный профилактический вызов монтера. Если этого не делать, то легко можно столкнуться со следующими последствиями:

Гибкость и хрупкость

Второе — алюминиевые жилы очень хрупкие и ломкие. Достаточно перегнуть их несколько раз и они обломятся.

А вот чтобы обломить медь, придется очень сильно постараться.

Особенно на стадии монтажных работ приходится не один и не два раза изгибать, перекладывать, откручивать и заново закручивать контакты. С медными жилами, электрики это делают не особо заморачиваясь о последствиях.

А вот с алюминиевой проводкой придется быть максимально аккуратным.

Подключение алюминия к автоматам

Третье — это контакты коммутационной аппаратуры. У выключателей, контакторов, пускателей, реле напряжений, УЗО, тех же клеммных колодок, они изначально идут если не из меди, то по крайней мере из латуни.

Если напрямую соединить такой контакт медь-алюминий=латунь-алюминий, то получится гальваническая пара, с образованием окислов и дальнейшим нагревом места соединения.

Не зря для многих, стал головной болью вопрос правильного и надежного подключения провода СИП к автомату. Особенно если он находится под пломбой и никакой возможности провести ревизионные работы на нем нет.

Например в ГОСТе про автоматы, прямо говорится, что его выводы должны быть предназначены для подключения медных жил. А вот про алюминий, прямым текстом ничего не сказано.

То же самое можно сказать и про контакты на большинстве электросчетчиков.

Вам теперь придется через пару лет регулярно подавать заявки на срыв пломбы и перетяжку винтов. Иначе контакт будет ослабляться и начинать искрить.

Если конечно пойдет массовое внедрение такой проводки, то вполне возможно ожидать появления новинок в коммутационной аппаратуре, соединительной арматуре и т.д.

Например, сегодня те же переходные медно-алюминиевые гильзы ГАМ, выпускают для алюминия только на сечение от 16мм2, не меньше.

А их порой, ох как не хватает.

Пятая причина — это увеличение сечения жил проводки. Там, где раньше было достаточно кабеля с медными жилами 2,5мм2, теперь придется укладывать алюминиевые жилы 4мм2.

А это между прочим все розеточные группы в квартире.

Сейчас очень популярной стала тенденция выполнять весь ремонт без распаечных коробок. При этом все коммутации и соединения производят непосредственно в подрозетниках.
Представьте себе, как вы это сделаете, если речь идет не о двух жилах 2,5мм2, а о трех, четырех или пяти отпайках по 4мм2 каждая.

К примеру, наружный диаметр кабеля АВВГ 3*4мм2 равен 14,8мм, а медного ВВГнг 3*2,5мм2 — 10,2мм. То есть, уже на одном только кабеле будет увеличение занимаемого пространства на 50%.

Проводка из сплава алюминия 8030 и 8176

Есть конечно одно большое НО.

В приказе сказано, что применяться будет не простой алюминий, а его специальный сплав. Такой, как марка 8030 или 8176.

Однако там же говорится, что непосредственно самого алюминия в составе такой проводки должно быть более 99%.

Также остается надеяться, что и название у таких кабелей будет совершенно иными. Например, не хотелось бы, чтобы продукция со сплавами называлась как АВВГ. А его состав указывался где-то отдельными сертификатами.

Иначе это вызовет большие затруднения и двусмысленности при выборе и покупке.

Новые сплавы по заявлению производителей имеют другую кристаллическую решетку и позволяют производить даже алюминиевую проводку шестого класса гибкости, как у меди!

То есть алюминиевые гибкие кабели с многопроволочными жилами (типа КГ).

Раньше такое и представить себе было невозможно. Более того, такие обновленные алюминиевые жилы должны будут выдерживать 15 кратный перегиб под углом в 90 градусов.

Главное преимущества такой продукции — это цена и вес. По сравнению с медной проводкой, алюминиевая из сплавов будет дешевле на 60% и легче на 70%.

Однако здесь нужно учитывать наши реалии. Даже если разработчики и придумали идеальный чудо алюминий, то скажите кто запретит производителям кабельной продукции, немного отклониться от норм изобретателей и выпустить что-то свое.

Наверное все знакомы с ситуацией на рынке, касательно медных кабелей изготовленных по ТУ и ГОСТ.

Экономят на всем. Начиная от толщины изоляции и заканчивая сечением самой жилы.

Получается, что если до сих пор в магазинах есть такая контрафактная продукция, то нет никаких гарантий, что то же самое не повторится и с алюминиевыми проводами.

Поэтому я думаю, что многие электрики, как делали весь ремонт на меди, так на ней и останутся. А вот что касается застройщиков, то тут нас ждет много инноваций и изменений уже в самое ближайшее время.

Кого это коснется в первую очередь

По закону, отныне все застройщики будут правы и полностью защищены вышеприведенным приказом. Так что не удивляйтесь, если при въезде в свою новую квартиру, вы обнаружите в ней алюминиевую проводку как в домах ваших бабушек и дедушек.

В любых проектах всегда есть пункт, где нужно четко обосновывать затраты. Вот здесь то медь и начнет резко проигрывать и терять свои позиции.

Тут уже не будет играть роль квалификация электрика и отсутствие у него нужного инструмента.

Преимущества алюминиевой электропроводки

Хотя справедливости ради, следует рассмотреть и альтернативную точку зрения. Некоторые вовсе не видят в этом приказе какого-то лоббизма интересов отдельных компаний.

Скорее наоборот.

Ведь никто данным документом не запрещает применять медь.

Просто отныне появляется законная возможность экономии и удешевления там, где это целесообразно. Может быть в отдельно взятых случаях, действительно удобно проложить более толстый, но дешевый алюминиевый провод.

При этом, естественно учесть все нагрузки. Более того, это создаст в данной области конкуренцию, в результате чего и медь может подешеветь.

К тому же, запасы меди не настолько неисчерпаемы как многим кажется. Поэтому поиск альтернативы, более чем уместен.

Так что, какой кабель медный или из алюминиевых сплавов применять на своих объектах, решать конечно придется самостоятельно. Главное, что теперь вам дали законный выбор применять то или иное решение.

Статьи по теме

Как правильно выбрать провод для электропроводки?

Для начала разберемся с основными понятиями. Электрическая сеть предназначена для передачи и распределения электрической энергии. В зависимости от исполнения и назначения сети имеют разные названия (воздушные, кабельные). В данный момент нас интересует электрическая проводка. Итак, силовая и осветительная распределительная сеть, расположенная внутри зданий или по наружной поверхности стен, а так же дворов и прочих прилегающих территорий называется электропроводкой. Сеть прокладывается с помощью изолированных проводов или кабелей с максимальным сечением до 16мм2, напряжением до 1000 В. Есть два основных вида проводки: открытая (проложенная по поверхности стен, потолков) и скрытая (проложенная внутри   перекрытий, балок, стен).

К замене электропроводки в помещениях стоит подходить максимально ответственно и внимательно, чтобы избежать нежелательных последствий в связи с ошибками в выборе проводов. Выбор кабеля для электропроводки — это не тот случай, когда нужно пытаться экономить. Ведь некачественный провод, изготовленный с отклонениями от технического процесса, может привести к замыканиям, пожару, потере имущества и прочим неприятностям.

Эта статья расскажет и поможет разобраться в основных характеристиках, по которым в дальнейшем будет сделан выбор — сечении, материалах и прочих немаловажных факторах.

Выбор материала

Первое, на что стоит обратить внимание при выборе кабеля (провода) — это материал из которого он изготовлен. Варианта тут два — медь и алюминий. Расхождения мнений тут быть не может — все специалисты единогласно рекомендуют использовать именно медь при монтаже проводки в жилых, коммерческих и производственных помещениях. По сравнению с алюминием у меди много преимуществ. Она меньше подвержена коррозии и имеет большую проводимость, да и просто более надежна в эксплуатации. Алюминий, конечно, поможет сэкономить — это более дешевый материал. Но на этом его плюсы заканчиваются. По сравнению с медью он более хрупкий, имеет свойство ломаться в местах сгиба и даже крошиться. При контакте с воздухом алюминий быстрее окисляется, на нём образуется окисная пленка, которая плохо проводит ток, искрит, и может привести к замыканию. Думаю после прочтения всего вышеперечисленного сомнений в выборе остаться не должно. Экономить на безопасности в данном случае бессмысленно и недальновидно.

Выбор сечения кабеля

Итак, после того как мы определились с материалом, перейдём к выбору правильного сечения провода. При выборе сечения нужно исходить из принципа — чем больше напряжения будет на сеть, тем больше должно быть сечение кабеля. Очевидно, что нагрузка на квартиру и загородный дом или , тем более, производственное помещение будет значительно различаться. Для электропроводки квартиры используйте медные провода с сечением от 1.5 мм до 2.5 мм.

В загородном доме с большими площадями можно использовать провода с сечением от 4 до 6 мм. Если вы по каким-то причинам выбрали не медный провод, обязательно учитывайте, что при том же сечении жилы алюминиевые провода выдерживают меньшую нагрузку, то есть нужно брать провод с большим диаметром. В случае если сечение выбрано меньше, чем необходимо, провод будет постоянно греться, контакты будут гореть,  возможно, появление неприятностей в распределительных коробках, так как в  результате сильного нагревания проводов свойства изоляции ослабеют, и может произойти короткое замыкание. Поэтому, при выборе сечения провода выберите сечение с запасом, чтобы в случае увеличения нагрузки уменьшить вероятность перегревания кабеля. Расчет сечения кабеля необходимо доверить специалисту.

Изоляция

Каждый провод состоит из жил (от 2 до 4). Лучше всего обеспечивают безопасность сети трехжильные провода. Изоляцию лучше выбирать двойную по простой причине, если первый слой изоляции придет в негодность, его функции возьмет на себя второй.

Основные марки кабеля

Итак, осталось выбрать марку кабеля. Есть несколько основных марок, используемых при монтаже:

NYM — медный провод, состоящий из однопроволочных жил, имеет изоляцию и оболочку из ПВХ и промежуточный заполнитель. Сам кабель круглой формы, очень удобен в использовании и монтаже за счет мягкости и простоты разделки.

ПВС — многопроволочный кабель круглой формы. Легко гнется. Состоит из скрученных отожженных медных жил с ПВХ изоляцией. Внешняя оболочка выполнена из этого же материала. Рекомендуется использовать этот вид провода не для прокладки электропроводки в комнатах, а в качестве сетевого провода для бытовых приборов. Монтаж данных проводов рекомендуют проводить в диапазоне температур от + 15 до + 40 по Цельсию. Однако есть некоторое неудобство, связанное с тем, что многопроволочные жилы рекомендуется облуживать для присоединения к клеммам электроустановочных изделий.

ВВГ — силовой кабель, в основном используется для монтажа проводки в загородных домах. Состоит из медных, однопроволочных жил с ПВХ оболочкой, с внешней изоляцией из того же материала. Форма кабеля круглая или плоская, он компактен, и хорошо укладывается в штробы и кабельные каналы. Набирает популярность модификация кабеля ВВГ с маркировкой «ВВГнг», где «нг» означает, что он не горючий. В изоляции провода содержатся дополнительные противопожарные компоненты, что делает его хорошим выбором для использования в жилых и офисных помещениях. Особенностью ВВГ кабеля является так же возможность использовать его в помещениях с повышенной влажностью (в ваннах, бассейнах, саунах).

ПУНП — разновидность ВВГ кабеля с однопроволочными жилами из меди и изоляцией из ПВХ. Главное отличие в том, что слой изоляции в нём меньше, и сечение жилы обычно тоньше за счет этого снижается цена и объем. Мы не рекомендуем использовать этот кабель при монтаже проводки в жилых помещениях.

Общие рекомендации

При монтаже постоянной проводки лучше использовать одножильный провод, он меньше подвержен коррозии, чем многожильный. Кабели с резиновым покрытием лучше не использовать в солнечных местах, резина быстро постареет и покроется микротрещинами. ПВХ трескается на морозе, поэтому на улице используйте кабель с покрытием из полиэтилена.

Медь в вашем доме: Планировка дома

Июнь 2003

Если вы увлечены исторической архитектурой или хотите попробовать что-то новое, покупка старого дома может быть захватывающим опытом. Но перед закрытием потенциальные покупатели должны выполнить свою домашнюю работу, чтобы полностью понять, что они получают.

Как правило, когда готовый дом собирается продать, потенциальные покупатели проводят профессиональный осмотр дома. Однако останавливаться на достигнутом не стоит.По словам Уильяма Блэка, вице-президента компании Wire & Cable Ассоциации разработчиков меди: «Из всего, что нужно проверить, ничто не повлияет на вашу безопасность больше, чем проверка электропроводки. Поэтому сделайте следующий шаг и запросите проверку у специалист по электрике «.

Комиссия по безопасности потребительских товаров США настоятельно рекомендует проводить обязательные электрические проверки во время продажи собственности. Неплохое предложение, поскольку Бюро переписи населения США сообщает о 110.В 2001 году существовало 2 миллиона единиц жилья, 53 процента из которых были построены до 1970 года, и почти треть из них была старше 50 лет. Это означает, что более половины всех домов в США имеют более старые электрические системы. которые часто не соответствуют сегодняшним стандартам безопасности.

Что нужно знать

Старая проводка сама по себе не обязательно означает проблему. Однако электрик будет искать конкретные подсказки, указывающие на скрытые опасности или неисправности, которые могут потребовать дорогостоящего ремонта впереди, что может повлиять на ваше мнение о доме.Некоторые примеры включают следующее:

Электроемкость дома . Текущий код требует минимум 100 ампер, хотя для современных домашних хозяйств, заполненных бытовой техникой, рекомендуется дополнительная мощность. Также важно, чтобы вся проводка и автоматические выключатели были правильно рассчитаны для работы.

Изоляция провода . Изоляция может быть повреждена при большой нагрузке на цепь, а также при истирании или прокалывании. Резиновая изоляция, обычно изготовленная в 1960-х годах или ранее, может легко рассыпаться или отслаиваться от провода.

Соответствующие торговые точки . До Второй мировой войны дома обычно оснащались только одной розеткой на комнату. Сегодня розетки обычно требуются через каждые 12 футов или в пределах 6 футов от любого дверного проема, поэтому удлинители нужны не так часто.

Защита GFCI . Выходы прерывателя цепи замыкания на землю (GFCI) должны быть установлены на кухнях, ванных комнатах, гаражах и на открытых палубах и в бассейнах.

Безопасная проводка . Некоторые дома, построенные в 1960-х и 1970-х годах, были оснащены менее дорогой алюминиевой проводкой вместо стандартной медной проводки в ответвленных цепях, которые поставляют электричество в каждую комнату с панели обслуживания.Позже было обнаружено, что алюминиевые соединения со временем могут ослабнуть, вызывая дуги и перегрев переключателей, розеток и панели выключателя.

Когда все сказано и сделано

После того, как осмотр дома и осмотр электричества будут завершены, вы получите полное представление о доме. Оценка вашего электрика проинформирует вас о потенциальных электрических рисках, а также о том, как устранить любые проблемы.

Обладая этой информацией, вы можете принять обоснованное решение о том, покупать или не покупать дом.Если вы обнаружите, что электрическая проводка не соответствует вашим стандартам, у вас есть несколько вариантов. Вы можете перестроить и модернизировать дом или продолжить поиск дома своей мечты. В любом случае, вы будете лучше спать по ночам, зная, что вы приняли правильные меры предосторожности для обеспечения безопасности своей семьи.

Для получения дополнительной информации о советах по осмотру дома и списка вопросов, которые следует задать подрядчику по электрике, посетите наш раздел «Строительная проводка» и прочтите «Нужен ли вам электрик?».

электрических — Следует ли мне заменить мою 36-летнюю медную домашнюю проводку на UF-B?

NM-B не сильно изменился с тех пор

Кабель NM-B, использовавшийся в 1982 году, мало чем отличается от сегодняшнего кабеля NM-B — медные провода с ПВХ-изоляцией или нейлоновым покрытием из ПВХ с обернутым поверх них разделителем из крафт-бумаги и оболочкой из ПВХ, выдавленной поверх этого — все это конечно пропитано антипиренами.

Учитывая это, а также то, что известно о ПВХ-изоляции, при условии, что проводка не была повреждена при установке или впоследствии подвергалась механическому воздействию, повреждению водой или длительной / повторяющейся перегрузке или перегреву, нет причин для беспокойства по поводу состояния проволока в стенах.

Ваша панель, вероятно, важнее, чем ваши провода

Электрическая панель эпохи 1982 года , хотя и достаточно современная, все же может создавать проблемы. Есть три фактора, которые я принимаю во внимание, когда речь заходит о том, является ли замена панели гарантией или нет, и это конструкция (кто ее построил? Это обычная / надежная конструкция или что-то, что не выдержало проверки временем?), Состояние (не было ли теплового повреждения? проникновение воды? чрезмерная коррозия? ослабленные контакты?) и емкость (как в амперах, так и, что более важно, место — многие дома могут обойтись на 100А даже в современном мире, и даже полностью электрического дома может легко хватить на обслуживание 200А, если он правильно спроектирован, но исчерпание места в панелях является серьезной и легко допускаемой ошибкой в ​​современном мире).

Если ваша панель изготовлена ​​в настоящее время и имеет достаточно места, я бы установил защиту GFCI и AFCI для текущих кодов на этом этапе — это будет держать вас в коде надолго.

Если

и только если есть другие причины для переподключения

Если есть другие причины для изменения проводки (например, слишком мало ответвлений или физическое повреждение существующей проводки), то есть несколько вариантов. В любом случае, переход на 12AWG повсюду — неплохая идея, если вы находитесь в такой ситуации — дополнительные затраты на медь уравновешиваются сокращением строк в Билле материалов (т.е. вы можете получить лучшую экономию на масштабе, если вам не придется покупать так много видов проводов и кабелей).

Как показывают другие ответы здесь, THHN в металлических кабелепроводах (EMT) является золотым стандартом строительной проводки — это в значительной степени излишне в типичном доме, однако, если вы не находитесь в Чикаго, где местные нормы требуют использования методов кабельной проводки.

За пределами Чикаго, если бы я рассматривал возможность повторной проводки, а ЕМТ не подходил для этого, я бы внимательно посмотрел на более новые кабели MCI-A, доступные сейчас на рынке. Они используют конструкцию, которая представляет собой гибрид между кабелем переменного тока и MC, заменяя малоразмерную «соединительную полосу» в сети переменного тока на полноразмерный неизолированный EGC, который находится в постоянном контакте с броней кабеля, обеспечивая, таким образом, кабель типа MC, в котором броня находится может использоваться как средство заземления.

В результате кабели MCI-A обеспечивают некоторые из преимуществ системы металлических кабелепроводов (например, заземление повсюду) со скоростью кабельной разводки, особенно с наличием соединителей коробки MC, которые вместо этого защелкиваются на кабеле и вставляются в коробку. требующих установочных винтов.Это еще раз подчеркивается отсутствием сборки заземляющего проводника, особенно при использовании ярм для самозаземляющихся устройств (см. Рис. 1). ВНИМАНИЕ! » ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Один удобный совет, если вы все же придерживаетесь NM

Если вы меняете проводку и хотите использовать кабель NM, можно использовать ENT (smurf) в местах, где может потребоваться расширение проводки (например, между вентилятором / выключателем освещения в ванной и связанным с ним вентилятором или для беговых дорожек в сложных многоходовых переключениях), затем протяните через него отдельные провода THHN. 1/2 «ЛОР имеет место для большего количества THHN, чем вам когда-либо понадобится в жилых помещениях, и его приобретение и эксплуатация дешевы по сравнению с большинством других типов кабелепровода.

Алюминиевая проводка в домах — ответы на общие вопросы

Безопасны ли дома с алюминиевой проводкой?

Это часто задаваемый вопрос, ответ на который содержит некоторую дезинформацию. Алюминиевая проводка в основном безопасна, хотя при работе с алюминиевой проводкой следует учесть некоторые особенности.По большей части у домовладельцев нет проблем с алюминиевой проводкой , но при установке неправильных розеток или проводов угроза опасности велика.

Хотя непрерывное прохождение AL Wire не обязательно является проблемой, когда этот провод подключен к розеткам и выключателям света — и даже к другим проводам в распределительных коробках — соединение может ухудшиться и привести к опасности возгорания. А с таким количеством подключений, которое есть в типичном доме, существует множество потенциальных опасностей пожара.

Когда в Британской Колумбии использовалась алюминиевая проводка?

В 1960-х и 1970-х годах алюминиевая проводка использовалась как более дешевая альтернатива медной проволоке. Этот факт, возможно, заставил вас задуматься, а дешевле ли он , почему он до сих пор не используется?

Что не так с алюминиевой проводкой?

Алюминий обладает рядом свойств, по которым он уступает меди при прокладке проводов. Алюминий — более мягкий металл, чем медь, и помимо того, что он подвержен повреждениям во время установки, он также больше расширяется при нагревании.Расширение и сжатие провода может привести к его выползанию из-под винта, удерживающего его на месте, что приведет к ослаблению проводов и перегреву. Еще одно различие между алюминием и медью — это окисление. Слой, образующийся на меди, легко проводит электричество, но оксид алюминия является плохим проводником электричества, что может привести к перегреву.

Как выглядит алюминиевая проводка?

Вы можете определить, есть ли у вас в доме алюминиевый провод, проверив электрическую панель или посмотрев на кабели, проходящие через подвал или чердак.Кабели могут иметь маркировку AL, ALUM или ALUMINIUM, что указывает на алюминиевый провод. Существуют и другие способы проверки алюминиевого провода, однако ни один из них не является таким безопасным, как поиск маркировки на оболочке кабеля, и мы рекомендуем, чтобы электрик провел осмотр у вас дома.

Чем опасна алюминиевая проводка? Как алюминиевая проводка может стать причиной пожара?

Симптомы проблем с алюминиевым проводом включают мерцающие огни и признаки перегрева, такие как сгоревшая изоляция или необычно теплые накладки.Вот как алюминиевая проводка может стать причиной пожара. Он может перегреться легче, чем медь, и вызвать электрический пожар, медленно повреждая изоляцию и нагревая предметы вокруг себя. Проблемы вызваны окислением и другими факторами, которые приводят к перегреву в местах подключения проводов к стыкам, розеткам и осветительным приборам. Алюминиевая проволока может стать опасной, потому что все факторы, которые делают ее хуже, способствуют ее износу. Это серьезный повод для беспокойства, потому что дома, построенные в 60-х и 70-х годах с алюминиевой проводкой, уже довольно старые и могут подвергаться риску.

В моем доме алюминиевая проводка, что мне делать?

Могут быть предприняты специальные меры для обеспечения безопасности алюминиевой проводки, и в некоторых домах эти меры могут быть уже приняты. Первый шаг, который вы должны предпринять для обеспечения безопасности электропроводки в вашем доме, — это поручить сертифицированному электрику выполнить осмотр электричества . Как только вы узнаете состояние вашей проводки, вы можете определить, нужно ли вам принять меры безопасности или полностью изменить проводку.

Возможно, вам вообще не понадобится ремонт алюминия. Если в доме правильно проведена проводка и нет признаков опасности возгорания или неисправной проводки, вы можете отдыхать спокойно, зная, что ваш дом безопасен.

* Даже при отсутствии признаков неисправности рекомендуется периодический осмотр опытным электриком. Если алюминиевая проводка в хорошем состоянии, и вы пытаетесь отложить ремонт на некоторое время, попросите электрика, имеющего опыт работы с алюминиевой проводкой , , , ремонт, , осмотрите некоторые сильно используемые цепи, а затем проводите этот процесс один раз в год.

Алюминиевая проводка и страховое покрытие

Домовладельцы сегодня обнаруживают, что многие страховщики могут не предоставлять или не продлевать страховое покрытие этих домов, если только проводка не будет проверена, отремонтирована или заменена по мере необходимости, а копия сертификата проверки не будет предоставлена ​​страховщику. Вам следует узнать об их требованиях в своей страховой компании.

Если ремонт необходим, помните, что если вы нанимаете кого-то для выполнения электромонтажных работ в своем доме, по закону это должен быть Лицензированный подрядчик по электрике.Рекомендуется нанять человека, имеющего опыт работы с алюминиевой проводкой.

Это может быть длительный процесс и должен выполняться только квалифицированным электриком, который знает, как работать с AL, и который использует надлежащие материалы и заботится о том, чтобы алюминий не был поврежден, вызывая горячие точки и риск возгорания.

Некоторые люди могут подумать, что эту работу может выполнить любой самоделок, однако, правда в том, что это не так просто, как думают люди, даже для обученных профессионалов, и следует избегать стресса для AL.Съемники, плоскогубцы и марретки могут повредить алюминиевые проводники.

В заключение , алюминиевая проводка безопасна *, если выполнены правильные соединения и концевые заделки без повреждения провода, и любые используемые устройства одобрены для использования с алюминиевым проводом.

* (Управление по электробезопасности)

Если вам нужен электрик для ремонта алюминиевой проводки, свяжитесь с нами для получения бесплатного и честного совета.

ВНИМАНИЕ: если вы не обладаете специальной квалификацией для этого, не открывайте, не разбирайте и не прикасайтесь к каким-либо электрическим панелям, устройствам, компонентам, если вы не обучены и не осведомлены.Существует серьезная опасность поражения электрическим током со смертельным исходом.

Похожие сообщения:

Страхование алюминиевой проводки в Ванкувере

Покупка старого дома с устаревшими электрическими системами

Насколько опасна старая электропроводка?

Ресурсов:

Что следует знать об алюминиевой проводке

Зачем нужно заботиться, если в вашем доме алюминиевая проводка

Как долго прослужит электрическая проводка в доме? — Инсайдер Home Inspection

Электропроводка — неотъемлемая часть любого дома. Я часто описываю это людям как систему циркуляции дома.

Покупка нового дома будет соответствовать текущим строительным и электрическим нормам и не должна представлять серьезных опасностей. Однако старые дома, построенные до 1970 года, могут вызывать некоторые опасения по поводу электропроводки. Если вы собираетесь покупать или в настоящее время живете в старом доме, состояние проводки в конечном итоге необходимо будет обновить.

Как долго прослужит электрическая проводка? Срок службы электропроводки от 50 до 70 лет.По данным Международной ассоциации сертифицированных домашних инспекторов (NACHI), медь в электропроводке может прослужить более 100 лет; однако внешняя защитная оболочка выйдет из строя гораздо раньше. Тип оболочки часто определяет полезный срок службы, который обычно составляет от 50 до 70 лет.

Вам нужен лицензированный электрик? Мы можем помочь! Получите бесплатную оценку от лучших, прошедших проверку и лицензированных электриков в вашем районе!

Однако возраст — не единственный определяющий фактор. Когда дело доходит до срока службы домашней электропроводки, существует множество деталей.

Когда нужно менять электропроводку? Электропроводку необходимо заменить, если она не заземлена или имеет поврежденную защитную оболочку. В незаземленной проводке отсутствует оголенный медный провод заземления, заземляющий цепь на электрической панели. Электропроводка с поврежденной оболочкой подлежит ремонту; однако серьезное повреждение может потребовать частичной замены проводки.

В этой статье я хотел бы показать вам, какой тип проводки вы можете ожидать в доме, включая предупреждающие знаки, что пора полностью или частично перемонтировать электрическую проводку в вашем доме.

Как долго прослужит электрическая проводка?

Средняя продолжительность жизни домашней электропроводки составляет от 50 до 70 лет . В некоторых случаях этот период может быть больше. Он также может быть значительно меньше, в зависимости от того, как установлена ​​проводка, наличия повреждений обшивки и количества модификаций за годы.

Электрическая проводка может прослужить очень долго, прежде чем начнет разлагаться или выйдет из строя, если она установлена ​​правильно.

Сам по себе материалы, из которых состоит электропроводка, могут служить долго. Например:

  • Медь внутри проводов может прослужить более 100 лет.
  • Алюминий внутри проводов может прослужить от 80 до 100 лет.

Однако все не так просто, и мы не размещаем эти провода в идеальных условиях.

Есть еще много вещей, которые необходимо учитывать.

  • Электропроводка не всегда проложена правильно.
  • Факторы окружающей среды, в которых установлена ​​электропроводка, могут быть не идеальными.
  • Электропроводка может быть неисправна из-за недопустимой модернизации, неправильного выполнения работ мастером или работы по дому.
  • Достижения в области правил электробезопасности на протяжении многих лет.

Все это повлияет на самое слабое звено цепи, которым является защитная оболочка или часто называемая изоляцией .

Защитная оболочка изнашивается и изнашивается намного быстрее, чем сама проволока.

И главный аспект, который будет определять срок службы проводки, — это состояние ее защитной оболочки.

Со временем изоляция будет становиться все более сухой и хрупкой. В конце концов, он начинает разваливаться. Это означает, что мы можем получить оголенные электрические провода. Это создает серьезную проблему безопасности как для дома, так и для людей, которые могут прикоснуться к проводке.

Открывать электрические провода таким образом очень опасно.Это может привести к:

  • Искра.
  • Электрические пожары.
  • Поражение электрическим током.

Какие материалы используются в электропроводке?

Провода могут изготавливаться из разных материалов. Полезно знать немного больше о каждом из наиболее часто используемых материалов. Все они имеют разные преимущества и недостатки.

Это важно, особенно для будущих домовладельцев и покупателей жилья, так как это может сыграть важную роль в процессе покупки, поскольку некоторые электрические схемы имеют существенные недостатки.

1. Медная проводка

Медь сегодня является наиболее широко используемым материалом для изготовления проволоки.

Несколько качеств, присущих меди, делают ее популярным металлом.

  • Это отличный проводник и легко передает электричество.
  • Медные провода легко сгибать и размещать в разных точках дома.
  • Медь также довольно легко добывать и добывать. Его не так много, как некоторых других металлов, но относительная легкость его обнаружения делает его хорошим вариантом.

2. Алюминиевая проводка

Алюминий в природе более распространен, чем медь. Это делает его дешевле по сравнению с другими металлами.

Одним из недостатков алюминия является то, что он не так хорош в качестве проводника, как медь. Технически вам понадобятся провода большего диаметра, чтобы проводить то же электричество, что и медный провод.

Например, чтобы иметь такую ​​же проводимость, как у медного провода с поперечным сечением 100 мм, алюминиевый провод должен иметь длину около 156 мм.

Алюминиевая проводка может быть опасной в старых домах, построенных в 1960-х и 1970-х годах.

Исследование, проведенное для Комиссии по безопасности потребительских товаров США (CPSC), показало, что более старые дома , построенные до 1972 года (с алюминиевой проводкой), в 55 раз более подвержены возгоранию электрического тока . Следствие проверило только в соединениях проводов на розетках. Так что эти ставки могут быть даже выше.

Не было официальных расследований и заявлений о домах, построенных с алюминиевой проводкой после 1972 года.

Во многих домах, построенных в тот период, может быть алюминиевая проводка, потому что в то время США испытывали острую нехватку меди.

Это привело к тому, что многие производители перешли на более распространенный алюминий для своей проводки и, в некоторых случаях, даже для производства электрических панелей и выключателей (как в случае с электрическими панелями Zinsco).

Главное, что делает алюминиевую проводку опасной, — это не обязательно сама проводка. Но вместо этого точки подключения (места, где провод соединяется с любыми переключателями, розетками, распределительными коробками, панелями и т. Д.).

  1. Проблема с алюминиевой проводкой заключается в том, что при прохождении электричества по проводам выделяется тепло. Под воздействием тепла алюминий будет расширяться при нагревании и сжиматься при охлаждении. В конце концов, это приводит к ослаблению проводных соединений.Такое неплотное соединение может вызвать искрение, которое может вызвать электрический пожар.
  2. Другая проблема связана с диаметром проводов. Провода, проложенные в этот период, были меньшего диаметра. И они не могут проводить электрический ток, как медный провод такого же размера. Это, а также повышенные требования к электричеству, которые мы имеем в настоящее время, могут привести к перегреву проводов, что приведет к серьезной опасности электрического пожара.

Некоторая многожильная алюминиевая проводка до сих пор используется в домах для основных вводных проводов и других цепей на 240 В, таких как плиты и сушилки для одежды.

Известно, что панели выключателей

Federal Pacific Stab-Lok имеют прочную алюминиевую разводку. Если у вас дома есть панель Federal Pacific, прочитайте нашу статью Безопасны ли панели Federal Pacific Breaker? Опасности и стоимость замены Мы обсуждаем некоторые из основных проблем, связанных с этими панелями.

3. Сплавы и серебряная проводка

Для производства электрических проводов также используются различные сплавы алюминия и меди, а также серебра. Обычно они используются в промышленном секторе, поэтому не встречаются в жилых домах.

Лучшим дирижером считается серебро . Однако его высокая стоимость часто делает его непригодной альтернативой, особенно когда медь и алюминий намного дешевле и более доступны.

Различные типы электропроводки

В дополнение к материалам, используемым для изготовления электрических проводов, существуют также некоторые проблемы, с которыми мы можем столкнуться при использовании различных типов проводки.

На протяжении многих лет использовались разные типы электромонтажа, и провода поставлялись с разными видами изоляции.

Знание и признание этого может помочь любому новому домовладельцу определить потенциальные опасности и проблемы.

1. Электропроводка ручки и трубки

По мнению профессионалов отрасли, в то время как электрические коды не учитываются, проводка с ручкой и трубкой (K&T) считается опасной и небезопасной. Большинство проводов K&T можно найти в домах, построенных между 1880-ми и 1940-ми годами.

Керамические трубки действительно прочные и могут прослужить много лет, если не будут повреждены каким-либо образом. .Однако электропроводка и ее изоляция, в частности, подвержены естественному износу. Также грызуны и другие животные могут попытаться пережевывать провода.

Основными недостатками разводки K&T являются :
  • Изоляция со временем становится хрупкой . Электропроводка K&T раньше считалась лучшей в линейке. Однако обойтись невозможно, потому что этот тип проводки очень старый. Даже если проводка сейчас работает нормально, нет гарантии, как долго она сможет это делать.
  • Электропроводка должна пропускать воздух , поэтому добавлять изоляцию не рекомендуется (это даже строго запрещено Национальным электротехническим кодексом (NEC) с 2008 года). Некоторые электрики говорят, что при прикосновении к проводам или каких-либо помехах необходимо заменить всю проводку.
  • В проводке K&B нет заземления , что может привести к более высокому риску поражения электрическим током.

Обычно не разрешается каким-либо образом расширять или изменять проводку.Это может оставить домовладельцев с электропроводкой, которая не совсем подходит для сегодняшних более высоких потребностей в электричестве.

Электронные устройства накапливают статическое электричество. Без надлежащего заземления это делает цепь уязвимой для ударов молнии. Во многих старых домах на крыше дома есть громоотводы, заземленные алюминиевой проводкой на заземляющий стержень именно по этой причине.

2. Проводка в тканевой оболочке

Тканевая проводка — еще одна очень сложная тема для большинства домашних инспекторов, электриков и страховых компаний.

Проводка с тканевой оболочкой обычно часто встречается в домах, построенных до 1970 года.

Одна из основных проблем тканевой разводки — ее возраст. Хотя многие люди считают изоляцию безопасной, со временем изоляция становится хрупкой. Когда обшивка выходит из строя, она истирается. Поскольку и резина, и ткань изнашиваются, это небезопасно и может привести к возникновению электрической дуги и поражению электрическим током.

Некоторые общие проблемы, которые могут быть обнаружены с проводкой в ​​тканевой оболочке:

  • Они представляют опасность возгорания из-за того, что изоляция станет хрупкой и, возможно, развалится.
  • Под тканевой обшивкой находился слой бумажной изоляции.
  • Проводка в тканевой оболочке не имеет заземляющего провода.
  • Провода могут нагреваться и подвергать окружающие участки воздействию тепла.
  • Проводка в тканевой оболочке, как известно, содержит асбест, который является известным канцерогеном.

3. Проводка в пластиковой оболочке

Поливинилхлорид (ПВХ) — один из наиболее широко используемых материалов для производства кабелей. Однако из-за проблем со здоровьем, безопасностью и окружающей средой он становится менее популярным.

Одна из опасностей электропроводки из ПВХ состоит в том, что если на небольшой площади находится много проводов, это может привести к их перегреву.

  • В этом случае оболочка из ПВХ может гореть.
  • Другое дело, что при горении ПВХ выделяет ядовитые пары.
  • ПВХ не подлежит переработке.
  • В некоторых проводках в ПВХ оболочке отсутствует заземляющий провод.

4. Неметаллическая проводка (Romex)

Неметаллическая проволока (NM) — один из наиболее широко используемых типов проволоки.Они могут прослужить очень долго из-за их прочной изоляции. Провод NM состоит из горячего, нейтрального и заземляющего провода, каждый из которых изолирован отдельно. А затем все провода заизолированы вместе еще одним слоем ПВХ-пластика.

Как долго прослужит проводка Romex? Неметаллическая проводка Romex может служить 70 лет и более. Наружная защитная оболочка устойчива к старению. Обычно повреждение проводки Romex вызвано животными или перегревом, что требует частичной замены проводки.

Это делает их в целом очень прочными, гибкими и простыми в установке.

5. Бронепроводка Проводка

Armor Clad (BX) очень похожа на кабели NM. Единственное отличие состоит в том, что провода изолированы и покрыты гибкой спиралью из алюминия или стали.

Провода BX чрезвычайно прочны и могут прослужить очень долго. Их относительно легко установить.

Единственным недостатком является то, что они значительно дороже кабеля NM.

Опасна ли старая проводка?

Один из основных моментов, который необходимо проверить, — это возраст проводки. Если старый дом никогда не ремонтировался, это может означать, что проводка оригинальная и, вероятно, ее необходимо обновить.

В некоторых случаях даже проводка, установленная 25 лет назад, может считаться опасной и требовать замены. Большинство старых электрических систем не имеют защиты от дугового замыкания (AFCI) или защиты от замыкания на землю (GFCI).Эти меры безопасности были добавлены в последние годы, чтобы лучше защитить домовладельцев и арендаторов.

Старая проводка часто сопряжена с некоторыми рисками.

  • Если у проводов повреждена или изношена изоляция или они оголены, есть вероятность, что мы можем с ними связаться. Это может привести к различным электрическим неисправностям, поражению электрическим током и поражению электрическим током.
  • Изношенные кабели или плохо подсоединенная и неисправная проводка может привести к возникновению дуги, которая, как известно, выделяет огромное количество тепла.Это подвергнет окружающие участки и сами кабели воздействию высоких температур, из-за чего может начаться электрический пожар.
  • У старой электропроводки больше шансов быть измененной предыдущими обитателями в стиле «сделай сам». Сегодня система электропроводки в домах должна соответствовать множеству правил. Вероятность того, что старая проводка будет изменена и приспособить ее к своим потребностям на протяжении многих лет, выше. Электропроводка может больше не соответствовать кодам или даже не быть безопасной.
  • Старая проводка была проложена с расчетом на меньшую силу тока по сравнению с требованиями сегодняшних электроприборов.Это может привести к быстрой и быстрой перегрузке многих, если не всех электрических цепей в старом доме. Это одна из самых больших проблем, когда речь идет о старых домах.

Какова средняя стоимость ремонта дома?

Ремонт дома — занятие дорогостоящее. Как часто вам следует менять проводку в доме, во многом зависит от возраста дома и типа проводки.

Итак, как часто нужно ремонтировать дом? Ремонт дома обычно проводится в возрасте от 40 до 60 лет.Это касается почти всей незаземленной проводки. Заземленная проводка в пластиковой оболочке может не нуждаться в замене в течение 60–80 лет, если она не повреждена.

Так какова средняя стоимость ремонта дома? Средняя стоимость перенастройки 1500 квадратных футов может стоить от 9000 до 11000 долларов. Дома побольше будут стоить дороже. Стоимость будет варьироваться в зависимости от размера дома, количества цепей и перемещения электрических панелей.

Здесь практически невозможно указать точное число, поскольку существует несколько факторов, влияющих на ценообразование.Точная сумма будет варьироваться от объекта к объекту. Рекомендуется получить хотя бы несколько предложений от лицензированных электриков, прежде чем останавливаться на конкретном.

Некоторые из факторов, влияющих на стоимость ремонта дома, включают:

  • Модернизация служебных вводных проводов, основания счетчика, служебной мачты и метеогенератора.
  • Количество контуров увеличится, как в старых домах; схемы часто охватывают несколько комнат. Текущие электрические правила требуют наличия цепей для каждой комнаты и, в некоторых случаях, отдельных цепей между осветительными приборами и розетками из-за требований к защите от дугового замыкания и замыкания на землю в действующих правилах по электрооборудованию.
  • Обновление текущего электрического щитка до 200 ампер.
  • Специализация подрядчика по электротехнике может быть фактором затрат. Коммерческие электрические подрядчики часто не любят выполнять работы по замене электропроводки и часто взимают за это дополнительную плату.
  • График подрядчика по электрике часто может быть решающим фактором. Занятые подрядчики часто устанавливают полную или даже приблизительную цену за ремонт электромонтажных работ, потому что они уже перегружены работой.
  • Дополнительная защита от прерывания цепи дугового замыкания (AFCI).Защита AFCI требуется во всех помещениях в соответствии с Национальным электротехническим кодексом. Выключатели AFCI стоят дороже стандартных выключателей из-за встроенных электронных датчиков.
  • Дополнительная защита от прерывания цепи замыкания на землю (GFCI). Согласно Национальному электротехническому кодексу во влажных помещениях требуется защита GFCI. Розетки и выключатели GFCI стоят больше, чем стандартные розетки и выключатели из-за встроенных электронных датчиков.

Остерегайтесь любого подрядчика по электрике, который соглашается выполнить любые основные электромонтажные работы, такие как перемонтаж дома, без получения надлежащих местных разрешений на строительство.Кроме того, убедитесь, что выбранный вами подрядчик по электрике имеет лицензию, застрахован и связан обязательствами.

Предположим, вы покупаете дом со старой, устаревшей или неисправной проводкой, и у вас нет другого выбора, кроме как заменить ее. В этом случае вы можете рассмотреть возможность пересмотра стоимости дома или попросить продавца оплатить ремонт до вашего въезда.

Любые потенциальные опасности и проблемы будут изучены во время домашнего осмотра, и вы будете проинформированы, если потребуется дальнейшее расследование.

В процессе покупки вы можете провести осмотр дома своими руками, прежде чем делать официальное предложение, но это не должно заменять профессиональную проверку дома. См. Нашу статью Полный контрольный список для осмотра дома своими руками. Он поставляется с загружаемым файлом PDF для печати.

Сколько времени нужно на ремонт дома?

Замена всей системы электропроводки в доме требует не только затрат, но и времени. Часто это нужно хорошо спланировать.

Необходимое время будет зависеть от:

  • Размер и возраст дома.
  • Общие условия.
  • Количество необходимых электрических цепей.
  • Тип уже установленных электрощитов и проводки.
  • Необходимость проведения демонтажных работ и общий доступ к проводке.

Ремонт отдельной комнаты (например, кухни) может занять до двух дней. Ремонт всего дома площадью 1500 квадратных футов может занять от одной до трех недель (пустые дома) в зависимости от объема работ, которые необходимо выполнить.

Замена проводки очень неудобна, потому что в это время ваш дом будет без электричества. Многие люди могут подумать о переезде во время работы.

Будет ли старая проводка влиять на страхование жилья?

Старая и устаревшая проводка может повлиять на вашу страховку.

Некоторые страховые компании могут отказать в страховании дома до замены проводки. В таких случаях страховые компании могут согласиться застраховать дом, если он пройдет электрическую проверку.Они могут взимать более высокую премию в зависимости от возраста электрической системы.

Желательно напрямую поговорить со страховыми компаниями, чтобы определить их официальное заявление.

Часто их больше заботят типы автоматических выключателей и электрическая панель, установленная в доме, а не сама проводка.

Ваша страховая компания, скорее всего, запросит проверку основных систем в нашей статье «Покупка старого дома»? Общие проблемы, затраты и выгоды. Мы обсуждаем эту и другие проблемы, возникающие из-за старых домов.

Ремонт старых домов

Если у вас есть дом, построенный до 1990 года, вам может быть интересно, нужно ли ремонтировать ваш дом.

Стоит ли переделывать дом 1980-х годов постройки? Вероятно, вам пока не нужно менять электропроводку в доме, если только у вас не возникнут какие-либо проблемы с электричеством, такие как затемнение света, отключение выключателей и т.д. сертифицированный домашний инспектор или лицензированный электрик.

Стоит ли переделывать дом 1970-х годов постройки? Если ваш дом построен в 1970-х годах и имеет все оригинальные электрические панели и проводку, вам будет полезно провести модернизацию электрооборудования. В доме, вероятно, есть более старая распределительная коробка и незаземленная проводка. Ежегодный осмотр дома, выполняемый либо сертифицированным домашним инспектором, либо лицензированным электриком, должен быть главным приоритетом.

Стоит ли переделывать дом 1960-х годов постройки? Если ваш дом построен в 1960-х годах и имеет все оригинальные электрические панели и проводку, вам, вероятно, потребуется обновить электрическую проводку и панели. В доме, вероятно, есть небольшая электрическая панель, незаземленная проводка, обшитая тканью, розетки и выключатели. Мы рекомендуем провести электрическую проверку.

Следует ли ремонтировать дом, построенный в 1950-х годах или ранее? Если ваш дом построен в 1950-х годах или раньше и имеет все оригинальные электрические панели и электропроводку, значит, вы вышли за возрастной предел, при котором ремонт дома, скорее всего, потребуется как для модернизации, так и для обеспечения безопасности. Мы рекомендуем провести тщательное обследование всей электрической системы лицензированным электриком.

Покупка дома со старой проводкой может быть красным флагом для проверки дома без надлежащих знаний. В нашей статье «Нарушители сделок с инспекцией жилья, которые могут помешать продаже вашего дома», мы описываем некоторые из этих подводных камней и то, что вы можете сделать, чтобы ваша сделка прошла успешно.

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, который является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам средств для получения рекламных сборов путем рекламы и ссылок на Amazon. com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Ремонт электропроводки в квартире, доме

Вопрос проверки электромонтажа часто возникает в случае приобретения недвижимости. Как обойтись без электрика и все сделать самому? Ни для кого не секрет, что человеку под силу все, было желание и время для тренировок.

Наглядный тому пример — сам сайт Электрики, который кратко и понятно рассказывает, как сделать электропроводку в доме, квартире или на даче своими руками. Кроме того, в проекте предоставлены полезные советы по организации освещения, а также по стоимости установки электрического отопления. Как результат — многие посетители научились самостоятельно обслуживать и ремонтировать электропроводку: от замены розеток до создания контура заземления на участке. Еще одно полезное направление сайта — бытовая техника.Ведь дома мы часто сталкиваемся с такими проблемами, как плохая работа телевизора, чайника или стиральной машины. Если вы не греете микроволновую печь, плохо замерзаете холодильник или не понимаете причин, по которым не греет утюг, вы можете задать проблему в комментариях, после чего опытные специалисты дадут вам полезный совет.

Хотите узнать больше и не будете тратиться на услуги электрика? Тогда следите за обновлениями сайта samelectrik.ru и активно участвуйте в комментариях.Спустя время и вам будут под силу любые работы, связанные с электричеством!

Перед тем, как приступить к ремонту квартиры своими руками, следует подумать о состоянии электропроводки. Если вы склонны полагать, что ее замена необходима, начните с вопроса о выборах. Обычно проволока используется в старых домах из алюминия, со всеми его плюсами, поскольку он хрупкий и склонен к микротрещинам. Для квартир и домов следует отдавать предпочтение медным проводам.

Сразу замену электропроводки в доме стоит начать с определения расчетной нагрузки.Суммируйте мощность всех электроприборов и не забывайте о тех, которые вы только что хотите купить. Зная количество расхода, проще подобрать сечение провода. сечение провода 1 мм выйдет на мощность 2кВт, если он медный, и 1кВт, если он алюминиевый. Ожидаемую мощность лучше всего рассчитывать для каждой комнаты, для некоторых из них лучше построить линии электропередач по отдельности, учитывая их максимальную нагрузку.

Для постройки стеновых кабелей есть перфоратор «Штробе» или делать распилы ручной циркулярной пилой.

но прежде, чем вы начнете такие ответственные «меры» не забудьте основных правил :

  • Замените проводку, если ремонт необходимо провести полностью и аккуратно.
  • Определитесь с количеством и расположением всех устройств, розеток и выключателей, чтобы составить грамотный проект номинальной потребляемой мощности.
  • Выбери материал для работы, сохраняй, быть не должно. Если этот кабель — ВВГнг3 * 2,5 * 1,5 или ВВГнг3, если провода — медь, если розетки и выключатели — это керамическая или другая термостойкая основа и контакты никелированные или хромированные. На каждой строчке должна быть ваша машина в распределительной коробке.
  • Электромонтаж должен быть выполнен правильно, а клеммные коробки должны находиться в легкодоступных местах. Всегда необходимо предусмотреть резервные ящики, автоматы, розетки.
  • Работа с электричеством требует соблюдения техники безопасности и квалификации. Поэтому, если вы не владеете ни теми, ни другими, доверьте свою безопасность специалисту.

Изменения жилой электропроводки обязательно подразумевают подготовку и согласование проекта, а выполнение только квалифицированным персоналом, уполномоченным.

Видео о том, что нужно знать при выборе провода


Когда следует заменить старую электрическую проводку

Ежегодно в США происходит от 45 000 до 55 000 домашних пожаров из-за неисправной электрической работы или старой проводки. Сегодняшний домовладелец предъявляет к электрическим системам дома гораздо больше требований, чем ожидалось, когда они были созданы. Если вы используете компьютерные системы, игровые системы, крупную бытовую технику и даже компоненты «умного дома» в системе, рассчитанной на гораздо меньшие затраты, безопасность вашего дома находится под угрозой.Это лишь одна из многих причин, по которым вам может потребоваться обновить электрическую систему вашего дома. Владельцу дома важно знать, когда заменять электропроводку, поскольку безопасность вашей семьи находится под угрозой.

Есть старая электропроводка? Немедленно свяжитесь с нами по поводу замены проводки.

Вот когда заменять электропроводку

Вот несколько знаков, на которые следует обратить внимание, которые показывают, что пора заменить электропроводку в вашем доме:

  • Вашему дому 30 лет и более .В любом доме, построенном до 1985 года, электрическая проводка может быть старой и устаревшей. Его оценка лицензированным подрядчиком по электрике поможет вам узнать, пришло ли время для замены.
  • Вы отключаете выключатель . Если вы регулярно отключаете выключатели или перегораете предохранители, это признак того, что потребности вашего дома превышают возможности системы. Квалифицированный подрядчик по электромонтажу может помочь вам внести необходимые изменения, чтобы сделать ваш дом готовым к тому спросу, который вы предъявляете к нему.
  • Вам регулярно нужны удлинители .Если вы используете удлинители для подключения электрических устройств, это означает, что у вас недостаточно розеток. Если в комнате всего одна или две розетки, то вам нужно обновление.
  • Ваш свет тускнеет или мерцает при включении прибора . Это показывает, что старая электрическая проводка не справляется с задачей правильно питать предметы внутри вашего дома.
  • Ваши розетки в пятнах . Пятна или обесцвечивание электрических розеток означает, что в вашем доме происходят скачки напряжения. Это риск возгорания, и его необходимо устранить.

Если вы заметили эти проблемы, вам необходимо обновить электропроводку в доме с помощью квалифицированного подрядчика по электрике.

Электропроводка — это не то, что вам нужно делать своими руками. Узнайте, почему здесь >>

Понимание преимуществ установки медной проводки

Если вы обновляете электрическую проводку и ваш дом был построен, когда в моде были брюки-клеш, скорее всего, в вашем доме есть алюминиевая проводка.Алюминиевая проводка была установлена ​​между 1965 и 1973 годами, потому что она была дешевле медной. К сожалению, с точки зрения безопасности он был намного хуже. Медная проводка используется с 1820-х годов и до сих пор остается идеальным материалом для электропроводки. Вот некоторые из причин, почему:

  • Дуктильный и тягучий . Поскольку медь очень пластична, ее можно легко забить в тонкую проволоку для электрических нужд. Его пластичность позволяет придавать ему форму. Оба они делают его простым решением для электропроводки.
  • Отличный проводник . Медь проводит электричество лучше, чем любой другой недрагоценный металл. Это важный компонент для электропроводки.
  • Не коррозионный. Медная проводка не вызывает коррозии, что означает, что она не ржавеет и не портится даже в сложных условиях. Вот почему медные провода могут прослужить до 40 лет, а то и больше.

Обладая этими превосходными свойствами, неудивительно, что медь десятилетиями использовалась в электропроводке.Если вам интересно, когда заменить электропроводку, найдите время, чтобы узнать, какой у вас тип.

Различия между медной и алюминиевой электропроводкой

Преимущества меди очевидны, но действительно ли алюминий является проблемой? Алюминий широко использовался в 60-х и 70-х годах, но с тех пор был обнаружен ряд проблем, связанных с ним. Например, алюминий, в отличие от меди, способен реагировать на другие материалы, используемые в домашних электрических системах в розетках, осветительных приборах и сращиваниях. Эта реакция заставляет алюминий окисляться, портиться, перегреваться и загораться. Другими словами, жить с алюминиевой проводкой — все равно, что жить в серьезной пожарной опасности, поэтому вам нужно знать, когда заменять электрическую проводку.

Но это не единственный риск. Алюминий также обладает высоким электрическим сопротивлением, поэтому току через него трудно протекать. Это означает, что дом с алюминиевой проводкой будет иметь больше электрических потерь, чем дом с медной проводкой. По оценкам CPSC, до того, как этот риск был обнаружен, около 2 миллионов домов были построены с алюминиевой проводкой.Многие из этих домов находятся в Мэриленде, Вирджинии и округе Колумбия.Если ваш дом был построен в это время, то велики шансы, что он был построен с алюминиевой проводкой.

Если вы подозреваете, что в вашем доме может быть алюминиевая проводка, не откладывайте. Вам необходимо немедленно решить эту проблему, чтобы обеспечить защиту вашего дома от риска возгорания, связанного с алюминиевой проводкой. Позвоните по телефону 877-287-1179, чтобы поговорить с командой Kolb Electric, и наши специалисты могут осмотреть ваш дом, чтобы определить, есть ли у вас опасная медная проводка.

Обновите старую электрическую проводку в MD, VA или DC сегодня

Если электрическая проводка в вашем доме нуждается в помощи, компания Kolb Electric готова вам помочь. Более 90 лет мы обслуживаем домовладельцев в Мэриленде, Вирджиния, и Вашингтоне, округ Колумбия, обеспечивая обновленную проводку и другую электрическую помощь. Если вам интересно, когда заменить электрическую проводку, или вы замечаете некоторые из этих проблем, которые указывают на то, что пора, обратитесь к нашим лицензированным электрикам для осмотра или позвоните по телефону 877-287-1179, чтобы запланировать смету для проекта по замене электропроводки в вашем доме.

проблем с электричеством из алюминия и медных проводов | Руководства по дому

Фред Деккер Обновлено 22 февраля 2021 г.

Алюминий и медь — два лучших проводника электричества, поэтому неудивительно, что они оба использовались для домашней электропроводки. Медь остается золотым стандартом (так сказать) для электрических проводов, но примерно десять лет, начиная с середины 60-х годов, алюминиевая проводка также была популярным вариантом. В домах того года изготовления вина может все еще быть полностью алюминиевая проводка или смесь меди и алюминия.Наличие обоих типов проводки в одном доме может представлять проблему или, как это ни парадоксально, решение одной из них.

Плюсы и минусы Aluminium Wiring

Цена на большинство товаров растет и падает в зависимости от колебаний спроса и предложения, и медь не является исключением. В 1960-х годах цена на медь резко выросла, и экономные строители обратились к алюминию в качестве альтернативы. Это был почти такой же хороший проводник, он был физически легче — большое преимущество для электриков, тащащих катушки с этим материалом — и он был значительно дешевле.

У него также было несколько заметных недостатков. Алюминиевая проводка должна быть толще, чем медная, чтобы безопасно пропускать такое же количество тока, а также она мягче и ее легче повредить. Что еще более важно, в отличие от меди, открытый алюминий теряет проводимость при окислении. Электрическое сопротивление создает тепло (так работают электроплиты), так что это плохо. Кроме того, алюминий расширяется и сжимается больше, чем медь, при нагревании и охлаждении. Со временем это может привести к ослаблению соединений и возникновению дуги.Это тоже плохо.

После ряда пожаров в 1974 году Комиссия по безопасности потребительских товаров США (CPSC) выпустила знаковое заявление, в котором алюминиевая проволока определена как потенциальная опасность возгорания. На тот момент CPSC подсчитал, что за предыдущее десятилетие около двух миллионов домов было построено с использованием алюминиевой проводки. Он так и не исчез полностью, но больше не используется в доме. Дома с существующей алюминиевой проволокой были «забыты», поэтому домовладельцы все еще должны знать об этом.

Если у вас алюминиевая проводка

Если ваш дом был построен между серединой 60-х и серединой 70-х годов, в нем может быть алюминиевая проводка. Если с тех пор он был увеличен или частично отремонтирован, он также может содержать смесь алюминия и медной проволоки. Самая большая потенциальная проблема в этих домах — ненадежные или поврежденные соединения внутри выключателей или электрических розеток. Они подвергаются мелкомасштабным физическим движениям каждый раз, когда используются, что — в сочетании с тенденцией алюминия к ослаблению соединений со временем — делает их потенциальной опасностью.

На сайте Family Handyman представлен ряд тревожных симптомов проблем с электричеством. Если вы иногда замечаете «горячий» запах, например, от перегрева электронного оборудования, это признак потенциальной опасности. То же самое можно сказать о выключателе или электрической розетке, которые горячие на ощупь или имеют видимое плавление или обесцвечивание. Менее тревожный симптом — периодическое мерцание лампочек, которое не соответствует «включению» прибора. Если вы видите какой-либо из этих признаков, не исследуйте и не пытайтесь отремонтировать самостоятельно.Вместо этого вызовите квалифицированного электрика.

Если ваш дом подходит по возрасту, чтобы, возможно, содержать алюминиевую проводку, но вы не видите никаких симптомов, стоит исключить эту возможность для вашего собственного душевного спокойствия (кроме того, BobVila.com указывает, что это может ограничить вашу способность перепродавать дом). Если перед покупкой вы провели осмотр дома, обычно упоминали бы алюминиевую проводку. Вы также можете нанять электрика, чтобы проверить, есть ли в вашем доме алюминий.

Алюминиевая и медная проводка вместе

Есть несколько способов смешивания алюминиевой и медной проводки в вашем доме. Если бы была построена пристройка или был проведен значительный ремонт, вероятно, использовалась бы медная проводка. Пока они хранятся отдельно, это не проблема. Однако, если медная и алюминиевая проводка соединяется вместе с помощью простого винтового соединения, это представляет дополнительную опасность из-за их разного диаметра и разной скорости расширения при нагревании и охлаждении.

Использование алюминиевой проводки с переключателями, розетками или электрическими коробками, предназначенными для меди, также может быть проблемой, потому что они плохо приспособлены к увеличенному диаметру алюминиевой проводки. Как ни парадоксально, соединение меди с алюминиевой проволокой — если все сделано правильно — также является обычным подходом к восстановлению.

Ремонт алюминиевой проводки

Самая тщательная корректирующая мера для домов с алюминиевой проводкой — полностью заменить ее медной. Это редко бывает практичным вариантом, если вы уже не делаете полный ремонт и не заложили в бюджет такой уровень затрат.Если вы ищете действенные меры по более разумной цене, есть несколько вариантов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
