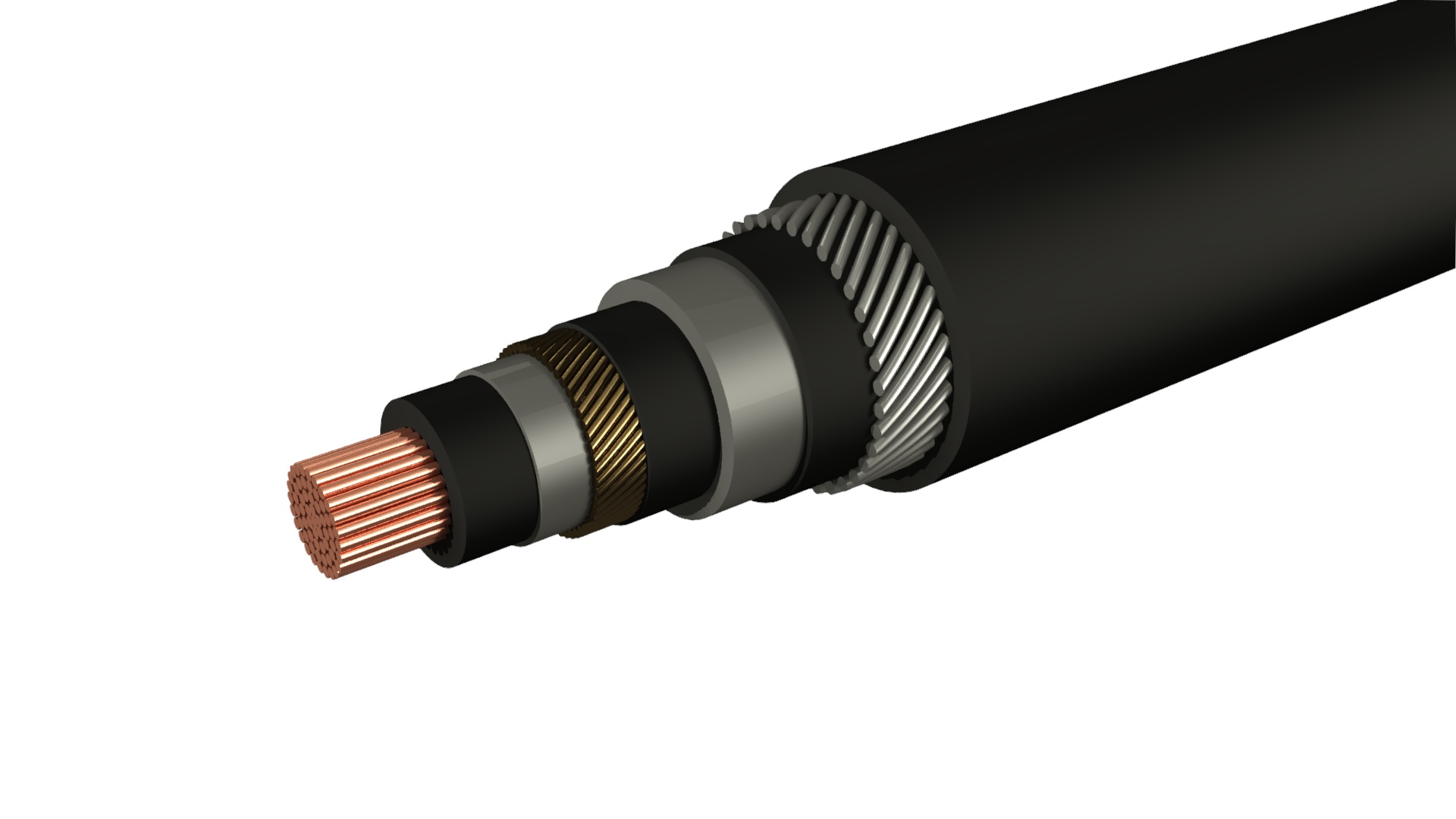

Высоковольтные кабели: выбор, типы, цены

Для передачи электроэнергии большой мощности и на напряжении свыше 6 кВ служат высоковольтные (силовые) кабели. Рассмотрим общие характеристики высоковольтных кабелей. Такие кабели содержат в своей конструкции элементы, обеспечивающие надежность, долговечность использования. Кроме того, высоковольтные кабели обладают хорошими механическими и диэлектрическими свойствами. Толщина изоляции в таких кабелях составляет 4-6 мм, может быть бумажно-масляной, но чаще всего из сшитого полиэтилена. Токопроводящая жила может быть алюминиевой или медной. Также высоковольтные кабели обладают низкой горючестью с отсутствием галогенов. Допустимая температура окружающей среды при эксплуатации высоковольтных кабелей колеблется от -50 градусов до +60 градусов, при коротком замыкании – до +250 градусов. Срок службы современных высоковольтных кабелей составляет минимум 30 лет. Компания ООО «Энергия» предоставляет большой выбор различных высоковольтных кабелей по низким ценам.

Сделаем краткий обзор предлагаемых видов и марок высоковольтных кабелей.

  • Кабель силовой высоковольтный бронированный (АВЭБбШв, ВЭБбШв, АВЭБбШнг, ВЭБбШнг) предназначен для передачи и распределения электрической энергии в стационарных установках при напряжении до 6 кВ. Данный кабель имеет медную или алюминиевую жилу, изоляцию из поливинилхлорида и броню из двух стальных лент. Используется в качестве подземного высоковольтного кабеля, для прокладки в земле (траншеях), туннелях, шахтах (кроме прокладки в блоках), каналах, помещениях, на открытом воздухе, а также в местах с повышенной опасностью механического повреждения (взрывах, блуждающих токах и т.д.).
  • Гибкий высоковольтный кабель (АКРПТ, ГРШЭ, ГРШЭП, КГ, КГЭ и др.) предназначен для управления различными устройствами, соединения между приборами, передачи данных и других видов производственной и полевой деятельности при напряжении от 6 кВ. Например, гибкие и сверхгибкие высоковольтные кабели применяются в электропоездах, сварке, рентгеновских установках и т. д. Гибкость такого кабеля обеспечивается благодаря применению многопроволочных токопроводящих жил и малым шагом скрутки их в кабель.
  • Высоковольтные кабели для прокладки только в сухом грунте (АПВВ, АПВВНГ-LS, ПВВ, ПВВНГ-LS), рассчитанные на напряжение 10 кВ.
  • Высоковольтные кабели для прокладки во влажном грунте, на дне водоемов и на воздухе с использованием противопожарной защиты (АПВП, АПВП2Г, АПВПУГ, АПВПУ2Г, ПВП, ПВП2Г, ПВПУГ), имеющие слои из алюмополимерной и водоблокирующей ленты и рассчитанные на напряжение 10 кВ.

Наша компания ознакомит Вас с полным прайсом на все марки высоковольтных кабелей. Приведенные выше ссылки на все виды кабелей подробно описывают их технические характеристики, помогая сделать нужный выбор. Соотношение высокого качества и низкой цены на высоковольтные кабели приятно удивят.

На какое расстояние должен быть удален высоковольтный кабель от жилого дома проложенный под землей? | ЭлектроАС

Дата: 6 октября, 2010 | Рубрика: Вопросы и Ответы, Электромонтаж

Метки: Прокладка кабеля в земле, ПУЭ, Электромонтаж

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Надежда
Скажите, пожалуйста, на какое расстояние должен быть удален высоковольтный кабель от жилого дома проложенный под землей? Есть ли какой-то СниП на прокладку такого кабеля?

Ответ:

При прокладке кабеля в земле, расстояние от фундамента здания до кабельной линии должно быть не менее 0,6 метра.

ПУЭ-6
2.3.13
Над подземными кабельными линиями в соответствии с действующими правилами охраны электрических сетей должны устанавливаться охранные зоны в размере площадки над кабелями:
для кабельных линий выше 1 кВ по 1 м с каждой стороны от крайних кабелей;
для кабельных линий до 1 кВ по 1 м с каждой стороны от крайних кабелей, а при прохождении кабельных линий в городах под тротуарами — на 0,6 м в сторону зданий сооружений и на 1 м в сторону проезжей части улицы.
Для подводных кабельных линий до и выше 1 кВ в соответствии с указанными правилами должна быть установлена охранная зона, определяемая параллельными прямыми на расстоянии 100 м от крайних кабелей.


Охранные зоны кабельных линий используются с соблюдением требований правил охраны электрических сетей.

2.3.29
В городах и поселках одиночные кабельные линии следует, как правило, прокладывать в земле (в траншеях) по непроезжей части улиц (под тротуарами), по дворам и техническим полосам в виде газонов.

2.3.85
Расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений должно быть не менее 0,6 м. Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается. При прокладке транзитных кабелей в подвалах и технических подпольях жилых и общественных зданий следует руководствоваться СНиП Госстроя России.

Прочая и полезная информация

Прочая и полезная информация

Экспертиза проекта электроснабжения, шефмонтаж, технический надзор, электроизмерения: +7(926)210-83-75

Срочная платная консультация инженера-энергетика +7(925)705-93-63

Оставить Комментарий

Прожигать или не прожигать? :: Ангстрем

Термин «прожиг» не входит в толковый словарь русского языка.

Однако он родился, прижился и хорошо понимаем и применяем в среде тех, кто имеет хоть какое-то отношение к поиску мест повреждений (МП) подземных силовых кабелей. Этот короткий и емкий термин в самом своем названии содержит смысл определяющий и назначение, и действие, и результат. Назначение – снизить электрическое сопротивление, прожигая изоляцию. Действие – прожигание изоляции и сплавление (или наоборот разрыв) металлических элементов конструкции кабеля. Результат – прожженная изоляция и низкое электрическое сопротивление.

Группы повреждений подземных кабелей

По происхождению повреждения подземных кабелей можно разделить на две группы.

  1. Аварийные повреждения. Они являются либо следствием быстрого, катастрофического развития внутренних скрытых дефектов, либо результатом нештатных внешних воздействий. Как правило, это устойчивое короткое (почти короткое) замыкание или обрыв. Применение прожига для такого повреждения часто не требуется, поскольку применение для их локализации дистанционных и топографических методов поиска не вызывает затруднений.
  2. «Испытательные» повреждения. Они обнаруживаются в процессе периодических испытаний повышенным напряжением и нередко носят характер так называемого «заплывающего» пробоя. Повреждения такого рода высокоомные, проявляющиеся только при приложении повышенного напряжения. Применение дистанционных методов здесь невозможно. Например, рефлектометрический метод «не видит» повреждения, поскольку при его низковольтном тестовом сигнале дефект просто не проявляется. Применение же топографических методов имеет смысл, когда определена зона повреждения, то есть расстояние до него. Иначе на длинных трассах трудоемкость поиска окажется чрезвычайно большой. В этих случаях и требуется прожиг, позволяющий «проявить» и стабилизировать повреждение, чтобы обеспечить успешное применение методов его локализации.

Последовательность действий при поиске повреждений с применением прожига

Прожиг высоковольтного кабеля как обязательная операция входит в основные ведомственные методические документы (например, РД 34. 20.516-90). Эти документы диктуют однозначную последовательность действий при поиске МП, включающую и прожиг. Такая технология складывалась многими годами и определялась возможностями конкретных методов поиска и оборудования используемого при его реализации. Прожиг изоляции кабеля — единственный способ преобразования заплывающего пробоя в стабильное повреждение, которое можно обнаруживать с помощью волновых или рефлектометрических методов. С его помощью электрическое сопротивление в МП снижалось до величины, позволяющей применять соответствующие дистанционные методы для определения расстояния до повреждения. Процесс определения зоны повреждения в этом случае носил многоэтапный характер. Сначала при испытаниях получали заплывающий пробой. Далее с помощью высоковольтной, а затем прожигающей, установок снижали сопротивление в МП до уровня допускающего использование одного из дистанционных методов. И только после этого дистанционным методом определяли расстояние до МП.

Как избежать многоступенчатого процесса поиска?

Избежать такого многоступенчатого процесса позволяют современные беспрожиговые импульсно-дуговые методы (ИДМ) определения расстояния до МП.

Имея в наличии специальное устройство сопряжения, через которое к высоковольтной испытательной установке подключен рефлектометр, можно получить информацию о расстоянии до МП сразу после возникновения первых пробоев изоляции при испытании. То же самое можно делать с помощью ударного генератора, применяемого для акустического метода поиска, при наличии у него соответствующего устройства сопряжения. После определения таким образом зоны МП, используя тот же генератор, можно акустическим методом локализовать место повреждения.

Экономическая эффективность применения ИДМ очевидна, поскольку отпадает потребность в использовании установок прожига изоляции кабеля и резко снижается трудоемкость этапа определения расстояния до места повреждения.

Применение прожига для перевода повреждения из одного вида в другой

Финишный этап поиска МП — точная локализация топографическим методом может решаться на основе предпочтений специалистов-поисковиков, с учетом вида повреждения и оснащенности оборудованием. С помощью прожига сопротивление в МП можно довести до уровня обеспечивающего применение выбранного топографического метода.

Для успешного использования акустического метода поиска необходимо обеспечить сопротивление от десятков Ом до десятков кОм. Выполнение этого условия обеспечивает достаточно мощный электрический разряд с высоким уровнем акустического сигнала.

Использование индукционного метода эффективно при сопротивлениях близких к короткому замыканию. При поиске межфазных повреждений индукционный метод самый быстрый и легко реализуемый. В случае однофазных повреждений использование индукционного метода может стать проблематичным если на кабельной линии присутствуют дефекты внешней изоляции или заземленные соединительные муфты. В такой ситуации появляются одиночные токи растекания маскирующие полезный сигнал. И здесь решению проблемы поможет прожиг. Используя высоковольтную установку и прожиг повреждение переводят в межфазное с последующим использованием индукционного метода.

Если после определения зоны повреждения дистанционным методом повреждение носит стабильный характер с высоким сопротивлением и пробивается ударным генератором, очевидно применение акустического метода для определения точного местонахождения МП. Если по каким-либо причинам это не осуществимо, можно с применением прожига снизить сопротивление и, при необходимости, перевести его в межфазное с последующей локализацией МП индукционным методом.

Недавно появившаяся информация показывает, что в этой ситуации во многих случаях нужного результата можно добиться, используя высоковольтный импульсный генератор. Используя подходящий высоковольтный импульсный генератор, обладающий возможностью создать мощный токовый импульс, позволяющий разбить металлический «мостик», можно преобразовать однофазное повреждение в межфазное.

Сторонники тотального применения индукционного метода, чтобы обеспечить гарантированный успех, предпочитают с помощью прожига снизить сопротивление в месте повреждения до минимально возможной величины. Это приходится делать и в том случае, когда повреждение носит нестабильный характер со склонностью к снижению сопротивления под воздействием электрической нагрузки.

Однако в некоторых случаях, когда, например, повреждение находится в соединительной муфте прожиг изоляции кабеля может длиться часами без ощутимого эффекта. Если кабель пролегает в грунте насыщенном влагой, и она попала в повреждение можно сутками безуспешно «кипятить» кабель. Здесь может помочь специальная установка «дожига», способная выдать ток в сотни ампер.

Подводя итог изложенному, можно заключить, что применение современного оборудования использующего импульсно-дуговые методы определения расстояний до МП позволяет реально и существенно ускорить поиск повреждений подземных силовых кабелей и снизить затраты на его осуществление. Необходимость проведения операции прожига изоляции кабеля на первом этапе – определении расстояния до МП – в этом случае отпадает.

В то же время без прожига кабеля не обойтись, если возникает необходимость довести сопротивление в МП до уровня требующегося для применения конкретного топографического метода локализации повреждения.

Описание методики прожига кабеля, приведенное в данной статье, относится к

  • прожигу кабеля 0,4 кВ,
  • прожигу кабеля 6 кВ,
  • прожигу кабеля 10 кВ,
  • прожигу кабеля 20 кВ,
  • прожигу кабеля 35 кВ.

Кабель для подземной прокладки — «Электро Проф»

Достаточно часто при прокладке кабелей с высоким напряжением или в случае невозможности их укладки по воздуху возникает необходимость создания подземных коммуникаций. Они позволяют не только предотвратить к ним несанкционированный доступ, но и обеспечить высокий уровень электробезопасности. Однако одновременно с положительными сторонами существует и негативная, которая заключается в особых условиях эксплуатации: повышенные механические нагрузки, влияние влаги, промерзание грунта, воздействие различных вредителей. Именно поэтому силовой кабель для подземной прокладки должен быть выбран правильно.

Основные нюансы прокладки кабелей под землёй

Поскольку для укладки кабельных подземных электросетей потребуется рытьё траншеи, то в первую очередь необходимо учитывать её глубину, тип грунта и особенности ландшафта. Если речь идёт о неустойчивых слоях грунта, сейсмически активных, а также о глубокопромерзающих, то это говорит о том, что кабель должен обладать достаточной механической прочностью, чтобы противостоять различным возможным воздействиям. Поэтому кабель для подземной прокладки обычно выбирают армированный стальным экраном, а в качестве токопроводящих жил должна быть сталь. Чтобы снизить влияние влажности земли применяют диэлектрическую оплётку в виде промасленной бумаги или в виде слоя битума.

Рисунок 1. Укладка армированного кабеля непосредственно в траншею.

При значительной подвижности грунтов используют прокладку кабеля под землёй в трубе либо защищают их сверху бетонными плитами. Первый вариант является более экономически выгодным для укладки небольшого количества проводов, а второй предназначен для магистральных сетей, имеющих стратегическое значение. Для монтажа электросетей с небольшими напряжениями применяют укладку проводов в пластиковые трубы. Кроме того, пластиковая изоляция обеспечивает устойчивость к агрессивной среде и нежелательным химическим реакциям, которые могут её повредить. Но при этом нужно позаботиться о том, чтобы не создавались значительные механические нагрузки, например, в случае укладки под трассами или железнодорожными путями.

Рисунок 2. Укладка кабеля в трубы.

При наличии в почвах кислотосодержащих компонентов, которые могут вызывать реакции корродирования, то применяются кабели с алюминиевой оболочкой. Если же велика вероятность образования электрокоррозии, то используют провода в свинцовом экране.

Для высоковольтных подземных линий электропередач применяют следующие решения:

  1. Кабеля трубного типа, заполненные охлаждающей жидкостью или газом.
  2. Целостный кабель с полиэтиленовой изоляцией, который изготовлен с прочными межмолекулярными связями.
  3. Кабеля с жидкостным охлаждением под высоким давлением.

Конструктивно такие кабеля состоят из множества проводов, залитых диэлектрическим маслом под определённым давлением и уложенные в стальные трубы. Прокладка кабеля под землёй таким способом позволяет избежать возможных пробоев или замыканий в цепи, а также эффективно охлаждать проводники.

Какие марки кабелей выбрать?

  1. Бронированные кабели ВБШв или АВБбШв с ПВХ изоляцией жил. Они оборудованы стальным экраном, который защищает токопроводящие жилы от повреждений извне и воздействий вредителей (грызунов). Однако при монтаже требуется выполнить заземление бронированного слоя, чтобы в случае пробоя напряжение ушло в землю, а провода остались целыми.

Рисунок 3. Кабель ВБШв.

  1. Бронированные кабели с бумажной изоляцией СБ, СКл или аналоги. В них кроме защитной брони применяется отдельная оболочка для каждого провода, которая защищает стальные жилы от коррозии. Единственным ограничением в его применении является перепады высоты траншеи более 15 м. Это связано с тем, что при такой прокладке электрического кабеля под землёй масло с большей высоты стечёт в меньшую и нарушится изоляция. Поэтому применяют кабеля с церезиновой пропиткой изоляции: ЦСП, ЦСКЛ и т. п.
  2. Кабели на основе сшитого полиэтилена ПвБбШв, ПвПг и т. д. Они могут применяться в практически любых условиях монтажа, они экономичны и эффективны при эксплуатации, а также не требуют особых условий для обслуживания.
  3. При необходимости оборудования электросети с небольшим напряжением используют способ подземной укладки внутри трубы кабелей типа ПВ-3. Они способны выдерживать высокий уровень влажности вплоть до 100%, температуры от -500С до +650С, высокие вибрационные и механические нагрузки, многократные изгибы и устойчивы к возгоранию. Величина максимального напряжения в сети составляет 450 В.
  4. Для траншей, где уровень коррозионной активности достаточно высок востребованы провода с маркировкой ААШп, ААбШв или ААШл.

Рисунок 4. Кабель ААбШв.

  1. При среднем уровне коррозионных процессов применяют АСБ, ААПл, АСПл и т. п.

Какой кабель для прокладки под землёй выбрать? Однозначного ответа на этот вопрос не существует, так как необходимо учесть все влияющие факторы, от которых напрямую будет зависеть срок эксплуатации электросети. Поэтому подход к решению данного вопроса должен быть грамотным и профессиональным.

Кабель и провод

Многим из нас приходилось видеть огромные опоры с проходящими через них высоковольтными проводами и издалека слышать их жужжание, особенно после хорошего дождя. Линии электропередач, а попросту ЛЭП, обычно располагают в полях, подальше от густонаселённых районов. Они тянутся от огромных мощных электростанций к подстанциям и оттуда расходятся по потребителям. Передача энергии осуществляется с помощью проводов для воздушных линий, подземных и подводных кабелей.


Электрические провода и кабели проложены так, чтобы быть изолированными от земли, людей и транспортных средств. Опорные столбы для воздушных линий могут быть изготовлены из дерева, металла, бетона или композиционных материалов, таких как стекловолокно. В качестве проводника чаще всего используется алюминиевый сплав, скрученный в несколько нитей и (не всегда) армированный стальными волокнами. Медь была популярна в прошлом, хотя до сих пор используется при более низких напряжениях или для заземления, но алюминиевый провод легче и стоит намного меньше. Провода для высоковольтных воздушных линий не покрываются изоляцией, хотя изолированные кабели иногда всё же используются (как правило, для транспортировки энергии на короткие дистанции менее километра). Такие накладные кабели с собственной изоляцией могут быть непосредственно прикреплены к любым конструкциям — это удобно и безопасно, однако высоковольтные линии с неизолированными проводами, конечно же, дешевле, что играет существенную роль при доставке энергии на огромные расстояния.

Большинство современных линий передач использует трехфазный переменный ток, хотя однофазный до сих пор можно встретить, например, в системах электрификации железных дорог. Технология HVDC (передача постоянного тока высокого напряжения) применяется при перемещении энергии на значительные расстояния (сотни и тысячи километров), в подводных силовых системах (длиной более 30 км) или при обмене электроэнергией между сетями, которые не синхронизированы между собой. Наряду с этим HVDC используют для стабилизации крупных распределительных сетей, где обрыв поставки электроэнергии или внезапные новые нагрузки в одной части сети создают опасность рассинхронизации и каскадных сбоев.


Кабель в электрических системах представляет собой проводник или группу проводников для передачи электроэнергии или телекоммуникационных сигналов от одного места к другому. Электрические кабели связи передают голосовые сообщения, компьютерные данные и визуальные образы на телефоны, проводные радиоприемники, компьютеры, телетайпы, факсимильные машины и телевизоры. Четкого различия между электрическим проводом и электрическим кабелем нет. Как правило, первый — это одинарный твердый металлический проводник с изоляцией или без нее, в то время как последний состоит из нескольких жил или сборки изолированных проводников. С помощью волоконно — оптических кабелей, изготовленных из эластичных волокон из стекла и пластика, электрические сигналы преобразуются в световые импульсы для передачи аудио, видео и компьютерных данных.

Наиболее распространенный тип электрического силового кабеля — тот, что подвешен высоко между полюсами или опорами. Эти изделия состоят из нескольких медных или алюминиевых проводов, скрученных вместе в виде концентрических слоев. Медь и алюминий были выбраны из-за их высокой электропроводности, а скрутка дает кабелю прочность. Поскольку силовые кабели постоянно подвергаются серьезным атмосферным воздействиям, для повышения механической прочности кабеля используются не чистые металлы, а сплавы из меди или алюминия, хотя в какой-то степени это приводит к снижению электропроводности. Более широкое распространение получил многожильный кабель с включением высокопрочной нержавеющей стальной проволоки. Многие кабели, особенно те, которые работают при высоких напряжениях — голые (неизолированные), тогда как работающие при более низком напряжении часто имеют покрытия из пропитанной специальными составами хлопчатобумажной оплетки, полиэтилена или другого диэлектрического материала. Эти покрытия обеспечивают некоторую защиту от короткого замыкания и случайного поражения электрическим током. Другой тип электрического кабеля устанавливается в подземных каналах и широко используется в городах, где недостаток пространства или соображения безопасности не позволяют использовать воздушные линии. В отличие от воздушного кабеля, такой «похороненный» кабель неизменно использует чистую медь или алюминий (под землей механическая прочность не является проблемой), а многожильная конструкция проводника повышает электрическую проводимость.



Воздушные и подземные силовые кабели составляют основную часть электрической цепи, проложенной от генератора до конечной точки потребления электроэнергии. Иногда какой-либо участок (а иногда и вся цепь) может потребовать специальных материалов для особых условий эксплуатации, например, при использовании на металлургических заводах и котельных (высокая температура), на подвижном оборудовании (вибрация и чрезмерное сгибание), на химических заводах (коррозия), вблизи ядерных реакторов (высокая радиация), а также на некоторых объектах с экстремальным давлением.

Электрические кабели, используемые для передачи информации, сильно отличаются от силовых кабелей как в функции, так и в конструкции. Силовые кабели предназначены для высоких напряжений и больших токов нагрузки, в то время как напряжение и ток в кабеле связи невелики. Силовые кабели работают на постоянном токе и низких частотах переменного тока, в то время как кабели связи работают на более высоких частотах. Силовой кабель, как правило, имеет не более трех проводников, каждый из которых может быть 2,5 см или более в диаметре; телефонный же кабель может иметь множество проводников диаметром каждого менее 0,125 см.



Защитные покрытия для электрических кабелей связи, как правило, представляют собой трубку из алюминиевого или свинцового сплава, или из комбинации металлических полосок и термопластичных материалов. Изоляция телефонного кабеля, например, состоит из сухой прорезиненной или пропитанной специальными составами целлюлозы (в виде ленты, обернутой вокруг проводника), поливинилхлорида или полиэтилена. Толщина изоляции составляет несколько десятых миллиметра. В наше время широко используется коаксиальный кабель — двухжильный, в котором один из проводников имеет форму трубки, в то время как другой (меньший и круглый в поперечном сечении) находится с минимумом твердой изоляции в центре трубки. Некоторые из этих коаксиальных блоков могут быть собраны под общей рубашкой (оболочкой).

Кабели, изготовленные из оптических волокон, впервые вошли в строй в середине 1970-х годов. В волоконно — оптическом кабеле световые сигналы передаются через тонкие волокна из пластика или стекла с помощью внутреннего отражения. Преимущества оптоволоконных кабелей по сравнению с обычными коаксиальными включают в себя низкую стоимость материала, высокую пропускную способность, безопасность, химическую стабильность и иммунитет от электромагнитных помех. Как и другие типы кабелей, волоконно — оптические изделия разработаны для различных областей применения: наземных, подземных, воздушных и подводных. Такие кабели, как правило, состоят из ядра, встроенного в несколько защитных слоев. Жильный кабель содержит один сплошной или многожильный центральный силовой элемент, который окружен оптическими волокнами; они либо расположены свободно в жесткой центральной трубке, либо плотно упакованы в мягкую, гибкую наружную оболочку. Число и тип защитных слоев, окружающих ядро, зависит от предназначения кабеля. Обычно ядро покрыто слоем меди для улучшения проводимости на большие расстояния с последующим покрытием водонепроницаемым материалом (например, алюминиевой фольгой), чтобы не допустить проникновения воды в волокна. Стальная проволока или тканевые пряди добавляются для увеличения прочности на разрыв, а затем весь кабель заворачивают в полиэтиленовую оболочку (рубашку).



Воздушные линии кроме прочего используются для подачи электрической энергии на трамваи, троллейбусы и поезда; для передающих антенн; в муниципальном хозяйстве в системе уличного освещения и во многих других областях. Для обеспечения безопасной и предсказуемой работы компоненты системы передачи электроэнергии управляются с помощью различных генераторов, рубильников, автоматических выключателей, контроллеров, распределителей нагрузок и другого оборудования.

Воздушные линии электропередач подвергаются негативному воздействию при сильном ветре (раскачивание проводов), перепадах температур, обледенении. Это может привести к скачкам напряжения, повреждению или даже обрыву. В целях безопасности не рекомендуется находиться в районе, близко прилегающем к линии электропередач, забираться на опорные конструкции, использовать различные электроприборы вблизи ЛЭП, запускать воздушных змеев или заниматься дельтапланеризмом. Будьте благоразумны, не приближайтесь без надобности к высоковольтным линиям.

Со всей кабельной продукцией Вы можете ознакомиться в нашем каталоге.

О безопасности подземного кабеля

Безопасность подземного кабеля. В чем ее основа?

В небольшом государстве Сингапур, имеет место наиболее низкая во всем мире частота повреждений подземных кабельных трасс. В случае если при проведении земляных работ экскаватор порвет какой-либо кабель, то, по местному законодательству, производителя работ и руководителя фирмы, которой принадлежит экскаватор, могут отправить в тюрьму на 10 лет каждого без вариантов на смягчение наказания. Прочитав эту информацию, хочется задаться вопросом: не слишком ли строго в Сингапуре наказывают нерадивых строителей, и учитывается ли при этом отсутствие либо наличие защиты у самого кабеля от механических повреждений в виде защитных лент, бетонных плит, кирпича, труб? И если таковой защиты у кабеля не было, а была применена сигнальная лента лишь обозначающая, а не защищающая кабель, может быть лицам, повредившим кабель, стоило бы дать более мягкое наказание?

Справедливости ради хочется отметить, что в Республике Беларусь тоже строгое законодательство и за порыв кабеля так же не «погладят по головке». Кроме того с началом выпуска нового материала – ленты защитно-сигнальной серии ЛЗС требования к защитным материалам для подземного кабеля поднялись на новую планку, так как для разрушения ленты ЛЗС толщиной 3.5-ой мм. требуется механическое усилие в пять раз большее, чем механическое усилие, разрушающее кирпич. Визуально это может выразить пример с встающим на «дыбы» экскаватором на базе МТЗ-82 ,захвативший ковшом ленту ЛЗС. Расчеты показывают, что при вылете стрелы подобного типа экскаваторов на расстояние более чем 2,7-х метра, значение усилия необходимого для опрокидывания экскаватора будет меньше, чем усилие на разрыв 50-ти метрового отрезка ленты размерами 250*3.5 мм. При таких условиях экскаватор зацепивший ковшом ленту ЛЗС начнет приподымать. И это в случае захвата лента режущей кромкой ковша. При перехлесте через ковш ленты усилие на разрыв будет еще больше, т.е. при вылете ковша более чем на расстояние в 1,5-а метра ленту порвать становиться сложнее, чем опрокинуть экскаватор.

В тоже время изучение каталогов иностранных производителей защитных пластиковых лент, а так же стандартов на их производство навело нас на мысли, что энергетики Германии и Великобритании, а так же прочих стран Евросоюза и Британского Содружества(включающего в себя и вышеупомянутый Сингапур), объединяющих десятки государств, а так же Китайской Народной Республики не предъявляют к подобным материалам таких высоких, как в Республике Беларусь, требований по механической прочности. Толщина защитных пластиковых лент для подземного кабеля в этих странах варьируется в пределах от 1.5-а мм. в Германии и Литве до 3 мм. в Австралии.

Надо отметь, что в Западной Европе данные ленты пришли на замену кирпича и специальных керамических плиток с начала 80-х годов и в этом смысле наши энергетики отстали от своих зарубежных коллег на белее, чем 30-ть лет. Что интересно, в Великобритании преемственность перехода защитных функций от специальных керамических плиток для защиты кабеля к защитным пластиковым лентам толщиной 2. 5 мм. отражается в специальном термине «Tapetile»,буквальный перевод которого с английского языка «лента – плитка». По этой аналогии отечественную ленту защитно – сигнальную серии ЛЗС, созданную с целью «вытеснения» кирпича из данной области строительства, следовало бы назвать ассоциативным термином «лентой на смену кирпича».

Вернемся, к примеру, в начале статьи с уголовным наказанием нерадивых строителей, получающих в Сингапуре 10-ть лет лишения свободы за порыв кабеля экскаватором. Хочется выразить уверенность, что суровость данного наказания зависит от обстоятельств еще белее важных, чем стоимость этого поврежденного кабеля, наличия либо отсутствия у этого кабеля защиты от механических повреждений, суммы ущерба нанесенного потребителям электроэнергии в результате прекращения ее подачи. Несомненно, что не только в Сингапуре, но и в любом ином государстве самыми важными обстоятельствами суровости наказания за порыв кабеля является грубейшее нарушение правил по безопасности строительных работ в охранной зоне кабельной линии.

Охранные зоны над подземными кабельными линиями установлены в целях обеспечения сохранности электрических сетей, надежного снабжения электроэнергией промышленности и населения, предотвращения несчастных случаев с производственным персоналом при выполнении строительно-монтажных и других видов работ.

Производство работ в охранных зонах линий электропередач или в пределах, установленных Правилами охраны высоковольтных электрических сетей, разрешается по наряду-допуску и только при наличии письменного разрешения органов государственной власти и организации, эксплуатирующей линию электропередач.

Строительно-монтажные работы вблизи и в охранной зоне электропередач разрешается производить только под непосредственным руководством инженерно-технического работника, ответственного за безопасное производство работ при наличии наряда-допуска и (в охранных зонах) письменного разрешения организации — владельца линии. Наряд-допуск на производство работ в охранных зонах и вблизи линий электропередач выдает инженерно-технический работник (лицо, ответственное за электрохозяйство организации), назначенный приказом по организации. Наряд-допуск на производство работ в охранных зонах и вблизи линий электропередач утверждает главный инженер строительно-монтажной организации, после чего его подписывают ответственный руководитель (мастер, прораб) и ответственный исполнитель (бригадир, звеньевой, старший рабочий). Наряд-допуск выдается на срок, необходимый для выполнения данного объема работ.

Охранной зоной трасс электрических кабелей является поверхность земли, расположенная над подземными кабелями плюс по 1 м в обе стороны от крайних кабелей, а при прохождении кабельных линий в городах под тротуарами — на 0,6 м в сторону зданий и сооружений и на 1 м в сторону проезжей части улицы. В охранной зоне трасс кабельных линий производство каких-либо земляных работ (вскрытие земляных покровов, землеройные работы и т.д.), угрожающих целости кабелей, без согласования с организацией, эксплуатирующей эти кабели, запрещается. На производство земляных работ вблизи и в охранной зоне электрических кабелей необходимо иметь ордер на разрытие и наряд-допуск, подписанный главным инженером генподрядной организации, которая несет полную ответственность за соблюдение требований безопасности при производстве работ. Допуск к земляным работам производит представитель организации, эксплуатирующей кабели, который оформляется актом, с эскизом расположения кабелей на обороте, а также при соблюдении следующих условий:

  • наличия у ответственного производителя работ на руках ордера на разрытие и выкопировки планировки подземных сооружений;
  • получения у представителя эксплуатирующей организации «предупреждения» и разъяснения по технике безопасности, разметке границ безопасного производства работ;
  • выполнения в присутствии представителя эксплуатирующей организации контрольного шурфования вдоль всей трассы кабелей, на которой ведутся земляные работы, с расстоянием между шурфами не более 10 м;
  • исполнения надежной защиты коробами и укрепления на прочном основании в горизонтальном направлении обнаженных кабелей и соединительных муфт;
  • занесения в бортовой журнал землеройного механизма эскиза расположения кабелей (без наличия в бортовом журнале такого эскиза производство работ землеройным механизмом запрещается).

Расширять намеченную и согласованную зону раскопок без дополнительного согласования с организацией, эксплуатирующей кабели, не разрешается.

При разрытии все кабели напряжением свыше 1000 В должны быть отключены.

При производстве работ вблизи и в охранных зонах электрических кабелей соблюдают следующие требования безопасности:

  • контрольные шурфы роют на ширину лопаты на расстоянии не менее 0,5 м от предполагаемой трассы кабеля, постепенно приближаясь к кабелю до его обнажения;
  • обнаженные кабели не перекладывают и не скрещивают;
  • если раскопки производятся на глубине большей, чем глубина прокладки кабелей, и кабели обнажены на протяжении более 1 м, то их укладывают в заранее изготовленные короба;
  • одна из стенок короба должна быть съемной и закрепляться без гвоздей;
  • использовать соседние кабели, трубопроводы для подвешивания кабелей запрещается.

И что самое главное, согласно п. 5.28 ТКП 45-1.03-44-2006 (02250) БЕЗОПАСНОСТЬ ТРУДА В СТРОИТЕЛЬСТВЕ. Строительное производство: Не допускается производство раскопок землеройными машинами на расстоянии менее 1-го м. и применение клина-бабы и аналогичных ударных механизмов на расстоянии менее 5-ти м. от кабелей. При выполнении земляных работ над кабелями применение отбойных молотков для рыхления грунта и землеройных машин для его выемки, а также ломов и кирок допускается только на глубину, при которой до кабелей остается слой грунта не менее 0,3 м. Дальнейшая выемка грунта должна производиться лопатами.

На эти же требования п.5.28 ТКП 45-1.03-44-2006 по проведению раскопок ссылается п.7.14.11 ТКП 427-2012(02230) Правил техники безопасности при эксплуатации электроустановок.

Аналогичное требование содержат и МЕЖОТРАСЛЕВЫЕ ПРАВИЛА ПО ОХРАНЕ ТРУДА ПРИ РАБОТЕ В ЭЛЕКТРОУСТАНОВКАХ, РАЗДЕЛVII, КАБЕЛЬНЫЕ ЛИНИИ, ГЛАВА 48, ЗЕМЛЯНЫЕ РАБОТЫ. П.417,которых гласит: «Запрещается применение машин и механизмов ударного действия ближе 5 м от трассы кабелей, а землеройных машин – в пределах охранной зоны КЛ. Применение землеройных машин, пневматических инструментов, ломов и кирок в пределах охранной зоны КЛ допускается только на глубину, при которой до кабеля остается слой грунта не менее 0,4 м. Дальнейшая выемка грунта должна проводиться вручную лопатами. Перед началом раскопок кабельной линии должно быть проведено контрольное определение глубины залегания КЛ шурфовкой под надзором работников эксплуатирующей организации – владельца КЛ.»

Весьма широко раскрываются правила ведения земляных работ в охранной зоне кабельных трасс в главе 5.5 Силовые кабельные линии. ТКП 181-2009 (02230) Правила технической эксплуатации электроустановок потребителей. Согласно этой главы, после получения письменного разрешения органа власти, по территории которого проходит КЛ, и владельца КЛ с обязательным приложением ее схемы, реальное местоположение КЛ и глубина залегания определяется контрольным вскрытием под надзором представителей эксплуатирующей организации. Производство раскопок землеройными машинами на расстоянии ближе 1-го метра от кабеля, а также использование отбойных молотков, ломов и кирок на глубину, когда до кабеля остается слой грунта менее 30 см. не допускается. Далее работы осуществляются только лопатой и с большой осторожностью. Пункт 22, СТП 34.04.184 (РД 34.04.184).Условия производства работ в пределах охранных зон линий электропередачи напряжением до 1000 В. приводит похожую интерпретацию безопасности земляных работ, гласящую, что при производстве земляных работ в непосредственной близости или над кабельными линиями электропередачи должны соблюдаться требования, согласно которым разработка грунта механизированным способом разрешается в местах пересечения действующих подземных коммуникаций на расстоянии не менее 2-х м. от кабеля в стороны и одного метра над кабелем. В случае, если эти условия не могут быть соблюдены, выемка грунта должна производиться лопатами. Запрещается применение ломов и подобных инструментов.

Как мы видим требования по безопасности работ в охранной зоне подземной кабельной линии имеют вид многоуровневой системы защиты с перекрестным контролем и чем – то напоминает защиту ядерных реакторов. В подобной системе безопасности любые материалы для защиты кабеля от механических повреждений в виде защитно — сигнальных лент, бетонных плит, кирпича, труб имеют несомненно важное, но не основное значение. Именно строгое и неукоснительное выполнение аналогичных требований в той же Германии позволяет немецким энергетикам использовать для защиты кабеля от механических повреждений белее тонкую (1.5 мм.) защитную ленту. Становится очевидным и ответ на поставленный в начале статьи вопрос: строитель, нарушивший все эти требования безопасности, разрушивший механическую защиту кабеля и в итоге повредивший кабель в любой стране хоть в Сингапуре хоть в Республике Беларусь – либо опасный преступник, либо сумасшедший. Несомненно, что ответственность за повреждение кабеля в этом случае должны нести и лица отвечавшие за организацию контроля при проведением работ.>

Очевидно и не может не радовать другое, наконец в нашей стране на пути этого горе-строителя последней преградой встанет наиболее надежный из применяющихся материалов — лента защитно – сигнальная серии ЛЗС.

Вышедший в свет в октябре 2017 года новый технический кодекс установившейся практики по проектированию кабельных линий ТКП 611-2017 констатировал, что лента защитно-сигнальная, на основании той же, начиная с 2009 года, установившейся практики применения, окончательно утвердилась в качестве наиболее надежного материала для защиты от механических повреждений кабельных линий проложенных в земле.

Уточнить стоимость ЛЗС

Документация:

Нормативная документация по ведению работ в охранной зоне подземного кабеля
