Содержание

Как отключить подсветку в выключателе с подсветкой

Чаще всего с вопросом почему мигает светодиодная лампа вы можете столкнуться после ремонта или замены обычных лампочек на энергосберегающие. Решить эту проблему можно 6 разными способами. Но чтобы узнать в чем причина такого странного поведения ламп для начала покопаемся в теории.

Вот одна из типовых схем энергосберегающей лампы.

Напряжение 220В поступает на диодный мост. В итоге получается постоянное напряжение определенной пульсации. Чтобы выровнять эти пульсации используется конденсатор С4. Вот как раз этот конденсатор и является всему виновником.

Подсветка выключателя

Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает.

Затем все это повторяется снова и снова.

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

  1. шунтирование резистором
  2. шунтирование конденсатором
  3. подключение подсветки отдельным проводом
  4. использование проходного выключателя
  5. демонтаж подсветки внутри выключателя
  6. включение параллельно светодиодной обычной лампочки

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт. Для безопасности лучше заизолировать его термоусадкой.
Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл. счетчиком и в отличии от резистора конденсатор не греется.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп. Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Отдельный нулевой провод

Если у вас выключатель находится в одном блоке с розеткой или к выключателю подведен еще и нулевой провод, то подсветку можно жестко подключить к фазе и нулю. Она будет гореть постоянно, но лампочка моргать уже не будет. Метод связан с прокладкой дополнительных проводов и не очень удобен.

Проходной выключатель

Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

Это достигается за счет прямой подачи в отключенном положении на лампу только нулевых проводников.

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Подключение простой лампочки

А когда в люстре имеется несколько рожков, то можно вместо одной энергосберегающей лампочки параллельно поставить лампу накаливания. Мигания также должны прекратиться.
Метод работает только при наличии нескольких патронов в одной лампе и наверное самый мало затратный.

Здесь есть плюсы и минусы. Минус — вы лишаетесь преимущества экономии электроэнергии, ради которой скорее всего и переходили на энергосберегайки.


Плюс — освещение становится приятнее для глаз. В некоторых ювелирных мастерских применяют именно такой свет.

Демонтаж подсветки

Ну а наконец самый радикальный метод, когда уже сдают нервы — просто выдерните ненавистную подсветку из выключателя. Правда возникает вопрос для чего вы тогда покупали такой выключатель?

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

Выключатель с подсветкой – удобное и красивое решение. Она нужна для того чтобы ночью не искать рукой где включается свет, беспорядочно хлопая по стене. Но с переходом на энергосберегающие, а затем и на светодиодные лампы многие столкнулись с проблемой, что лампочка мигает или тускло светится с таким выключателем. Подсветка и вызывает этот эффект. В этой статье мы расскажем почему светодиодные лампочки мигают, когда свет не горит.

Виды подсветки выключателей и принцип действия

В выключателях устанавливают подсветку одного из двух возможных видов:

1. Неоновая лампочка (индикатор тлеющего разряда).

Световая индикация на неоновой лампочке, как и на светодиодах потребляет малый ток (единицы миллиампер). Неоновый индикатор зажигается, когда выключатель переведён в положение «ОТКЛ», то есть когда его контакты разомкнуты. Когда вы нажимаете на клавишу, замыкая его контакты – лампа включается, а индикация выключается.

Логика работы элементарна. Но как работает подсветка выключателя?

Независимо от типа подсветки, чтобы она горела нужно чтобы через лампочку протекал ток. Ранее, для домашнего освещения, мы использовали лампы накаливания или галогеновые лампы, в любом случае свет излучался металлической спиралью.

Так вот ток светодиода или неонки протекал по цепи:

Это наглядно проиллюстрировано на рисунке ниже.

Ознакомьтесь со схематическим изображением этой цепи.

Схема светодиодной подсветки изображена ниже.

Почему мерцают светодиодные и энергосберегающие лампы

Но спираль лампы накаливания представляет собой замкнутый участок цепи, пусть и с большим сопротивлением. Так мы плавно подошли к основному вопросу статьи – причине мигания светодиодных ламп от выключателя с индикатором.

Через светодиоды или компактную люминесцентную лампу (энергосберегайка) ток подсветки протекать не может потому, что они не запитаны напрямую от сети 220В, и не представляют собой аналог спирали.

Оба типа экономных лампочек питаются от специального устройства, для люминесцентных ламп называется оно электронный пускорегулирующий аппарат, а для светодиодных – драйвер.

В общем виде оба источника питания представляют собой импульсный преобразователь. Когда вы включаете такую лампу в цепь где есть выключатель с подсветкой – её ток начинает заряжать сглаживающий конденсатор, до тех пор, пока на нём не окажется энергии в количестве достаточном для кратковременного запуска лампы.

Это и есть причина мигания светильника при отключенном выключателе. В зависимости от мощности лампы и схемотехники цепей питания – лампа может мерцать, тускло гореть или вовсе не реагировать на такие выключатели. Подсветка в свою очередь может работать, а может и не работать совсем.

Как устранить проблему

Всё очень просто, чтобы свет не мигал нужно убрать светодиод или неонку из выключателя. Для этого снимают декоративную клавишу выключателя, извлекают его из стены и убрать неонку или светодиод, она может быть либо в виде такого модуля как изображен ниже, либо просто установлена между контактами.

В любом случае нужно убрать лампочку-индикатор.

В этом видео наглядно продемонстрирован этот процесс.

Если вы не хотите убирать подсветку – сформируйте альтернативный путь для протекания тока. Для этого параллельно лампе устанавливают резистор высокого сопротивления – 50-510 кОм 2 Вт. Его можно рассчитать по току индикатора, а можно подобрать опытным путем.

Но многие электрики ругают этот способ из-за того, что резистор может греться. Вы можете использовать реактивное сопротивление конденсатора в этих же целях. Ёмкость конденсатора должна быть порядка долей микрофарада (0.1-0.5мкФ), а рабочее напряжение не меньше 400В.

Заключение

Устранить мигание отключенной лампы от выключателя с подсветкой не составляет труда. Мы привели три варианта решения этой проблемы. У каждого есть свои преимущества и недостатки. Какой из них выбрать – решать вам. Также стоит отметить и то, что сейчас многие светодиодные лампы не мигают от подсветки выключателя.

Поделитесь этой статьей с друзьями:

Вступайте в наши группы в социальных сетях:

Выключатель со светодиодной или неоновой подсветкой уже далеко не редкость в домах. Использование таких выключателей – достаточно практично. В темное время суток Вам не придется искать по стене рукой, чтобы нащупать выключатель. С появление светодиодных и КЛЛ ламп стали возникать большие проблемы. В частности, большинство современных LED ламп при выключенном выключателе мигают. Сегодня разберемся, как отключить подсветку на выключателе.

Данный эффект возникает вследствие замкнутой электрической цепи, образованной резистором со светодиодом (или неоновой лампой) и схемой преобразователя питания LED и КЛЛ лампы. В настоящей статье мы рассмотрим наиболее простой метод по вопросу: как отключить подсветку в выключателе.

Как отключить подсветку на выключателе: 1 этап

Как отключить подсветку на выключателе

Отсоединяем часть, где светодиод

Отсоединяем часть, где светодиод

Разобранный выключатель со светодиодом внутри

Первоначально нам необходимо демонтировать выключатель. Производите отключение от проводников, предварительно отключив выключатель от электроэнергии. Для тех, кто не раз уже это делал – занятие «плевое».

После того, как выключатель демонтирован, необходимо снять кожух, где расположен сам светодиод (или неон).

В нашем случае подсветка состоит из неоновой лампы и резистора 150кОм. Со светодиодом ничего кардинально не меняется, поэтому принцип: как отключить подсветку в выключателе со светодиодом остается аналогичным. Неоновая лампа подключена через резистор к клеммам выключателя.

Схема подключения выключателя с подсветкой

Если быстро накидать схему подключения подсветки в выключателе? то она будет выглядеть следующим образом:

Как отключить подсветку на выключателе: этап 2

Для исправления ситуации с нам необходимо заменить резистор. В нашем случае берем резистор на 220 кОм и диод 1 N 4007. Диод можно снять с энергосберегающей лампы, где он используется в качестве диодного моста. Схема переделанного выключателя будет выглядеть следующим образом:

Если мы оставляем неоновую лампу, то достаточно будет резистора на 220 кОм. Если захотим поменять индикатор на диод 3 мм, то подберите резистор на 680 кОм. Это гарантированно избавит Вас от мигания диодной лампы в люстре.

Как отключить подсветку выключателя видео

Ну и на последок снова посмотрите видео, как отключить подсветку светодиодную или неоновую от выключателя, чтобы лампы не мигали. Это кардинальное решение проблемы. Мы просто выкусываем все радиодетали и больше «не паримся». Однако, такой способ борьбы с миганием меня не удовлетворяет, поэтому лучше все-таки пользоваться вышеприведенным примером. И выключатель не надо превращать в простую клавишу и функции остаются.

Вернувшись вечером после работы домой, в первую очередь приходится в темном помещении нащупывать выключатель. Да и ночью нередко нужно вставать с постели и спросонья в полной темноте шарить рукой по стене, чтобы найти кнопку и включить свет. Порой на такую процедуру уходит немало времени, и часто это сопровождается падением попавшихся на пути предметов. Для облегчения поиска местонахождения и экономии времени и нервов был придуман выключатель с подсветкой.

Особенности

По внешнему виду и своей конструкции такие приборы практически ничем не отличаются от обычных выключателей, единственное, они оборудованы световой индикацией, которая в темноте сразу бросается в глаза и указывает их местоположение.

При этом световой индикатор потребляет совсем немного электроэнергии и светится только тогда, когда выключен свет. Поэтому переживать по поводу того, что при использовании данного устройства расход электричества будет больше, не стоит, поскольку выключатель с подсветкой почти ее не потребляет.

Разновидности выключателей

Современный строительный рынок предлагает выключатели в достаточно большом ассортименте, поэтому покупатель может подобрать для себя максимально подходящий вариант. Приборы отличаются не только внешним видом, но и конструктивными особенностями.

Существует несколько видов выключателей:

Также в жилых помещениях могут использоваться проходные выключатели с подсветкой, но среди всех видов получили наибольшее распространение:

1. Одноклавишные выключатели с подсветкой. Применяются для замыкания только одной цепи. Имеют встроенный диод для ночной подсветки.

2. Выключатель двухклавишный с подсветкой, имеющий два переключателя. Применяется для люстр и прочих многоламповых светильников. Принцип управления заключается в том, что при нажатии одной клавиши одновременно включаются 1-2 и более лампочек, а при нажатии второй загорается остальная часть осветительного прибора. Часто двухклавишный выключатель используют для раздельных санузлов.

3. Трех- или четырехклавишные выключатели одновременно могут замыкать три-четыре электрические цепи, поэтому они используются для управления из одного места осветительными приборами в нескольких помещениях. К примеру, очень удобно, когда в доме в одном месте включаются лестница, прихожая и раздельный санузел.

4. Шнуровой выключатель применяется в переносных светильниках и бра. Подсветка, как правило, здесь не используется.

Среди всех моделей именно клавишные выключатели считаются самыми популярными и распространенными. Они имеются практически во всех квартирах и домах, в детсадах, школах, офисах и иных общественных местах. Очень удобен выключатель клавишный с подсветкой.

Преимущества использования выключателей с подсветкой

1. Конструкция и общий дизайн выключателя с подсветкой почти ничем не отличается от обычных моделей, но встроенный светодиод позволяет определить местонахождение прибора даже в полной темноте.

2. Светящийся индикатор очень экономичен, так как маленькая светодиодная подсветка выключателя потребляет совсем мало электроэнергии.

3. Работает диод только при нерабочем состоянии устройства, а при его включении гаснет автоматически.

Как это работает?

Большинство подсвечиваемых выключателей подключаются к основной проводке точно так же, как обычные модели.

Основные составляющие подсветки:

  • маленькая неоновая лампа подсветки выключателя;
  • светодиод с элементом сопротивления.

Подсоединение с основными контактами выключателя должно быть параллельным. Если устройство находится в нерабочем положении, тогда питание светодиода проходит по нити накала внутри диода с малым сопротивлением.

Чтобы системе домашнего освещения добавить комфорта, потребуется времени не более получаса. Можно просто заменить морально устаревшие выключатели на улучшенные (на диодах) модели. Другой вариант – снабдить уже имеющиеся устройства элементом для ночной подсветки. Зная, как подключить выключатель с подсветкой, это можно сделать и своими руками, даже без образования электрика. Нужно просто иметь элементарное представление о том, что такое электричество, замкнутая цепь и уметь читать схемы. Каждая электросхема имеет свои особенности, параметры и комплектующие. При неправильном подключении подсвечиваемого выключателя возможны следующие последствия:

  • может не светиться диод;
  • будут мерцать энергосберегающие лампы;
  • во тьме датчик будет слабо светиться.

Схема одноклавишного выключателя

Рассмотрим более подробно принцип работы такого прибора.

Как видно из схемы, в стандартном исполнении подразумевается простой разрыв фазного провода (слева). Если имеется светодиодная подсветка выключателя, диодная лампочка соединяет провод в положении «Выкл». Почему в данном случае основное освещение не горит? На данный вопрос ответ довольно прост: диод впаивается вместе с резистором, понижающим напряжение цепи до низкого значения. Этого вполне достаточно для питания маленькой лампочки, но для зажигания большой нити накаливания напряжения не хватает.

Подключение

Немного разобравшись в данном устройстве и подобрав подходящую модель, можно начинать подключение выключателя с подсветкой. Предлагаем рассмотреть пошаговую инструкцию, при помощи которой можно без проблем заменить прибор самостоятельно:

  1. Перед началом работы нужно обязательно отключить электричество в распределительном щитке.
  2. Затем необходимо снять прежний выключатель. Сперва удаляются клавиши, далее следует убирать рамку и вынуть внутреннюю часть, открутив заранее зажимные винты.
  3. Ослабить крепления контактов и освободить устройство.
  4. С обратной стороны каждого выключателя должна быть указана схема подключения данного прибора, согласно которой и нужно подсоединять провода к новому выключателю.
  5. Приступаем к монтажу нового выключателя. Делается это в обратной последовательности.
  6. Теперь можно включить рубильник и проверить работоспособность нового устройства и его подсветки.

Вот и все. Главное в этой работе – не торопиться, и все обязательно получится.

Проходной выключатель с подсветкой

Отличительная черта контактного механизма данного типа выключателей – подвижный контакт, который при разрыве цепи всегда задействован. При нажатии кнопки «Вкл./Выкл.» подвижный контакт в таком устройстве перекидывается с одного контакта на другой, обеспечив при этом работу второго участка цепи. Поэтому он и получил название – проходной или перекидной выключатель.

Схема подключения проходного выключателя с подсветкой принципиально отличается доступом. Одной лампой (люстрой) здесь возможно управление с двух разных мест. Например, включать свет в начале лестницы и выключать с другой стороны. Такой тип выключателей иначе выполняет замыкание цепи и с разных сторон приводит в действие осветительный прибор.

Схема установки прибора очень простая: с одной стороны установлен первый выключатель, на другом конце – второй проходной выключатель со светодиодом. Когда происходит отключение элементов замыкания сети, лампа перестает гореть – нет замкнутого контура для похождения тока. При включении первого выключателя появляется замкнутый контакт – лампочка начинает светиться, если же задействовать второй, она погаснет.

Как самостоятельно сделать подсветку

Если нет желания избавляться от старого выключателя и хочется покопаться, то индикацию можно сделать собственноручно. Для этого нужно:

  1. Извлечь выключатель из стены.
  2. Из диода и резистора собрать при помощи паяльника цепь.
  3. Собранную конструкцию припаять к контактам (входному и выходному).
  4. Уложить в корпусе диодную лампу и вмонтировать выключатель на прежнее место.

Заключение

Выбрать и подключить новый выключатель с подсветкой очень просто. Но для этого следует учитывать возможности электропроводки, поскольку иногда нужна ее модернизация. А в этом случае уже не обойтись без электрика. Кроме того, могут появиться неожиданные сюрпризы, такие как моргание ламп. Поэтому, прежде чем покупать новенькие выключатели, проконсультируйтесь у специалистов.

В свое время, поддавшись моде, я заменил все выключатели в квартире на турецкие выключатели Makel Mimoza с неоновой подсветкой:

К сожалению, современные лампы (компактные люминесцентные и светодиодные) с такими выключателями не всегда дружат. Такой выключатель устроен достаточно просто: параллельно его контактам включена цепочка из миниатюрной неоновой лампы и балластного сопротивления. Ток через неоновую лампу очень мал (около 1 мА) и нить накала лампы накаливания нагреть до видимого свечения никак не может. Однако его хватает, чтобы зарядить конденсаторы выпрямителя в энергосберегающей лампе, и она начинает давать слабые вспышки с интервалом в несколько секунд.

На собственном опыте я убедился, что лампа X-Flash Globe E27 12W 3K в цепи с таким выключателем дает редкие вспышки. Лампа же Supra SL-LED-CR-CN-4W/3000/E14 при ввертывании в патрон непрерывно светится (очень слабо), при ввертывании второй такой же лампы в патрон параллельно с первой свечение пропадает.

Со вспышками в ванной комнате или на кухне можно было бы мириться, но в спальной комнате они вряд ли допустимы. Кроме того, не знаю достоверно, как такие явления скажутся на долговечности светодиодной лампы, но что не в сторону увеличения оной – это уж точно. Во всяком случае, некоторые производители прямо не рекомендуют применение светодиодных ламп совместно с выключателями с подсветкой.

Самое простое решение – избавиться от лампы подсветки в выключателе с помощью кусачек. Но подсветки жаль: в темноте вещь небесполезная. Поэтому я решил «действовать по плану Б» – снизить напряжение на лампе, возникающее из-за подсветки. Этого можно добиться, зашунтировав лампу последовательной RC-цепочкой из резистора и конденсатора.

Реактивное сопротивление конденсатора для частоты сети 50 Гц Xc=1/(314C), где С – емкость конденсатора в фарадах. Для емкости 0.33 мкФ имеем Xc=10 кОм. При разомкнутом выключателе ток лампы подсветки 1 мА создаст на конденсаторе падение напряжения 10 вольт – надеюсь, оно достаточно мало для того, чтобы избавиться от нежелательных явлений (вспышки, свечение, снижение долговечности).

Последовательно с конденсатором включим резистор 220 ом. Когда выключатель замкнут, на последовательно соединенных резисторе и конденсаторе окажется полное напряжение сети 220 В. Учитывая, что Xc=10 кОм, а R

Как сделать подсветку для выключателя своими руками?

Зачем нужна подсветка выключателя? Да для того, чтобы входящий в темную комнату человек, не шарил по стене в поисках выключателя, пачкая стену вокруг него. Подсветка, пусть и слабым свечением, но все же подсказывает, где именно он находится.

Предлагаемая схема подсветки годится как для подключения одноклавишного выключателя, так и двухклавишного, только вместо одной неоновой лампы нужно будет установить две — на каждую клавишу свою неонку с резистором.

В этой схеме, когда клавиша находится в положении выключено, ток протекает через сопротивление R к неоновой лампочке и она загорается. Здесь сопротивление нужно для того, чтобы снизить напряжение до значения безопасного до неоновой лампочки. Сама она будет гореть, но основная лампа не загорится.

Когда выключатель будет в положении «Включено», ток пойдет по пути наименьшего сопротивления, минуя резистор и лампа зажжется.

Подходящую неоновую лампу можно найти в поломанном электрочайнике, утюге или в старых настольных электроплитках. Здесь она будет уже в комплекте с резистором и не придется заморачиваться с его поиском и пайкой. Свою первую лампочку я выдрал именно с электроплитки. А можно купить их в магазине для запчастей к этим электроприборам или заказать в Алиэкспресс.

А так выглядит выключатель, дополненный неоновой подсветкой. (свечение неонки сейчас не видно, так включена лампа — иначе не хватает освещения для качественного фото).

Этот выключатель переделан мной лет 20 тому назад и служит до сих пор, пришлось, правда, несколько раз заменять неонку, поскольку срок ее службы не очень-то и велик.

Работа не составила абсолютно никакого труда — нужно было всего лишь снять крышку и просверлить в выключателе дырочку, чтобы было видно свечение неонки и подсоединить провода от нее на те же самые клеммы, что и провода, идущие к лампочке накаливания.

Но у неоновых лампочек есть несколько недостатков: про первый уже говорилось — небольшой срок службы (от 25000 до 80000 часов что составляет от 3-х до 9 лет. Здесь уж как повезет!). Второй недостаток заключается в том, что светят неоновые лампочки всегда одним цветом — оранжевого оттенка. Избежать всего этого можно, если заменить неоновую лампочку на современную светодиодную, благо светодиодные лампочки бывают разных цветов, да и горят они ярче.

Прямую замену неоновой лампочки на светодиодную делать нельзя, так в силу конструктивных особенностей резистор потребуется номиналом поменьше — около 20 кОм и ток, естественно, в этой цепи потечет бо́льшего значения и резистор станет очень сильно нагреваться.

Здесь вместо резистора нужно в схему включать конденсатор и дополнительно еще один простой диод. А так, в принципе, работа ничем особо отличаться не будет. Придется лишь дополнительно подыскивать детали с необходимыми параметрами, взять которые Вы можете из этой схемы.

Конденсатор, показанный на схеме, можно применить типа К73-17, он по своим значениям и габаритам вполне впишется в корпус выключателя.

Диод — КВ522Б:

Внимание! При монтажных работах непосредственно в выключателе не забудьте отключить электроэнергию.

Выключатель с подсветкой и светодиодные лампы

Выключатель с подсветкой – удобное и красивое решение. Она нужна для того чтобы ночью не искать рукой где включается свет, беспорядочно хлопая по стене. Но с переходом на энергосберегающие, а затем и на светодиодные лампы многие столкнулись с проблемой, что лампочка мигает или тускло светится с таким выключателем. Подсветка и вызывает этот эффект.
В этой статье мы расскажем почему светодиодные лампочки мигают, когда свет не горит.

Световая индикация на неоновой лампочке, как и на светодиодах потребляет малый ток (единицы миллиампер). Неоновый индикатор зажигается, когда выключатель переведён в положение «ОТКЛ», то есть когда его контакты разомкнуты. Когда вы нажимаете на клавишу, замыкая его контакты – лампа включается, а индикация выключается.

Логика работы элементарна. Но как работает подсветка выключателя?

Независимо от типа подсветки, чтобы она горела нужно чтобы через лампочку протекал ток. Ранее, для домашнего освещения, мы использовали лампы накаливания или галогеновые лампы, в любом случае свет излучался металлической спиралью.

Почему мерцают светодиодные и энергосберегающие лампы

Но спираль лампы накаливания представляет собой замкнутый участок цепи, пусть и с большим сопротивлением. Так мы плавно подошли к основному вопросу статьи – причине мигания светодиодных ламп от выключателя с индикатором.

Через светодиоды или компактную люминесцентную лампу (энергосберегайка) ток подсветки протекать не может потому, что они не запитаны напрямую от сети 220В, и не представляют собой аналог спирали. Оба типа экономных лампочек питаются от специального устройства, для люминесцентных ламп называется оно электронный пускорегулирующий аппарат, а для светодиодных – драйвер.

В общем виде оба источника питания представляют собой импульсный преобразователь. Когда вы включаете такую лампу в цепь где есть выключатель с подсветкой – её ток начинает заряжать сглаживающий конденсатор, до тех пор, пока на нём не окажется энергии в количестве достаточном для кратковременного запуска лампы.

Это и есть причина мигания светильника при отключенном выключателе. В зависимости от мощности лампы и схемотехники цепей питания – лампа может мерцать, тускло гореть или вовсе не реагировать на такие выключатели. Подсветка в свою очередь может работать, а может и не работать совсем.

Как устранить проблему

Всё очень просто, чтобы свет не мигал нужно убрать светодиод или неонку из выключателя. Для этого снимают декоративную клавишу выключателя, извлекают его из стены и убрать неонку или светодиод, она может быть либо в виде такого модуля как изображен ниже, либо просто установлена между контактами. В любом случае нужно убрать лампочку-индикатор.

Если вы не хотите убирать подсветку – сформируйте альтернативный путь для протекания тока. Для этого параллельно лампе устанавливают резистор высокого сопротивления – 50-510 кОм 2 Вт. Его можно рассчитать по току индикатора, а можно подобрать опытным путем.

Установка резистора

Но многие электрики ругают этот способ из-за того, что резистор может греться. Вы можете использовать реактивное сопротивление конденсатора в этих же целях. Ёмкость конденсатора должна быть порядка долей микрофарада (0.1-0.5мкФ), а рабочее напряжение не меньше 400В.

Заключение

Устранить мигание отключенной лампы от выключателя с подсветкой не составляет труда. Мы привели три варианта решения этой проблемы. У каждого есть свои преимущества и недостатки. Какой из них выбрать – решать вам. Также стоит отметить и то, что сейчас многие светодиодные лампы не мигают от подсветки выключателя.

схема подключения светодиодной подсветки клавиш, как своими руками правильно подключить обычный и проходной переключатель со светодиодами

Выключатель с подсветкой удобен тем, что его всегда видно в темноте. Устройство индикации изготавливается со светодиодом или неоновой лампочкой. Существует несколько схем подключения в быту в зависимости от его типа. Чтобы выполнить процедуру монтажа своими руками, нужно знать, как он устроен, какие разновидности его существуют, каковы основные правила установки в каждом конкретном случае, а также как при необходимости отключить или самостоятельно установить подсветительную систему.

Как устроен выключатель с подсветкой

Устройство рассматриваемого выключателя с подсветкой практически не отличается от штатного аналога за исключением одной единственной детали – параллельно подключенного индикатора, работающего от сети 220 вольт. Он подсоединен к основным контактам. Принцип его действия состоит в том, что он коротит цепь (так что даже в положении «выключено» она не находится в полностью разомкнутом состоянии), но при этом питание осуществляется через спираль лампы.

При этом последняя не зажигается, так как ее сопротивление значительно ниже, чем у лед-элемента с резистором (понижающим напряжение) в переключателе. Как только переключатель переходит в положение «включено», нить накала закорачивается, ее сопротивление возрастает и ток перестает поступать на светодиод – подсветка гаснет, а лампочка в люстре светит.

Выключатель с подсветкой состоит из следующих основных элементов:

  1. Корпус с декоративной накладкой, в которой закреплены клавишные накладки.
  2. Входные и выходные клеммы (количество определяется типом выключателя).
  3. Резистор.
  4. Индикатор.

Обратите внимание! Большинство выключателей рассматриваемого типа оснащено встроенной системой подсветки, в то время как в некоторых моделях ее нужно подключать к клеммам самостоятельно при установке.

Виды в зависимости от типа подсветки

Выключатели могут иметь различные виды подсветки:

  1. Резисторную. Роль ограничителя тока в таких моделях выполняет резистор. Сфера применения – для люстр с обычными лампами накала. Со светодиодными и энергосберегающими лампами он совмещается плохо по той причине, что последние в своем составе имеют накопительный драйвер. А так как все они работают от малого тока (который будет пропускать в провод сама подсветка), это будет приводить к их самопроизвольному мерцанию в темноте. Помимо негативного эстетического эффекта, это существенно снизит ресурс самого светоисточника, особенно газоразрядной модификации.
  2. Конденсаторную. В отличие от вышерассмотренного примера устройство содержит накопитель заряда – конденсатор. Главный его плюс – повышение КПД и снижение потребления электроэнергии.
  3. Неоновую. Если во всех вышеприведенных моделях в качестве подсветки для выключателя используются лед-элементы, в этом случае – неоновая лампа. Ее преимущество – хорошая совместимость со светодиодными и люминесцентными светоисточниками.
OLYMPUS DIGITAL CAMERA

Помимо вышерассмотренных конструктивных различий, модели выключателя с подсветкой классифицируются по признаку механизма приведения в действие на следующие виды:

  1. Клавишный. Оснащается одной, двумя, тремя клавишами.
  2. С кнопкой. Оборудуется кнопочным аппаратом включения.

Важно! Стандартные выключатели с подсветкой плохо совместимы с люминесцентными и светодиодными лампами, так как будут приводить к эффекту их мерцания в выключенном состоянии – в темноте. Потребуется доработка. Они также не работают со светильниками, оснащенными электронными регуляторами пуска.

Правила подключения

Существуют как минимум три основные схемы монтажа. Рассмотрим, как правильно подключить выключатель со светодиодной или неоновой подсветкой в каждом случае.

Установка одинарного выключателя

Самый простой вариант – установить одинарный выключатель с подсветкой. Перед всеми работами с электроприборами в целях безопасности необходимо обесточивать сеть, выключив главный рубильник, щиток. Монтажные процедуры проходят в несколько этапов:

  1. К заранее выбранному месту подводится два провода от коммутирующей коробки (см. схему).
  2. Устанавливаются на саморезы, шурупы или дюбеля подрозетник.
  3. Монтируется внутренняя часть выключателя.
  4. Подсоединяются проводники к клеммам на болты.
  5. Надевается декоративная панель.
  6. Вставляется клавиша.

Выключатель с подсветкой готов к действию. Далее нужно включить электропитание и проверить его исправность.

Ниже наглядно приведена схема подключения одноклавишного выключателя с подсветкой:

Монтаж и подключение выключателей с несколькими клавишами

Выключатель с подсветкой с несколькими клавишами отличается от вышеприведенного случая большей функциональностью – управлением сразу несколькими светильниками. Поэтому у него большее число контактов и количество подводимых жил. Установка состоит из следующих шагов:

  1. Предварительно обесточивается электросеть.
  2. К выбранному месту монтажа подводится по одному проводу (либо один многожильный кабель – по числу питаемых светильников).
  3. Монтируется на стену подрозетник.
  4. К нему крепится начинка с основными контактами.
  5. Все проводники подсоединяются к клеммам в соответствии со схемой.
  6. Надевается декоративная панель.
  7. Вставляются клавиши.

После сборки выключатель с подсветкой нужно проверить, подключив питание сети.

В качестве примера приведем схему, как установить выключатель с подсветкой с двумя клавишами:

Подключение проходного выключателя с подсветкой

Данный вариант выключателя с подсветкой дает возможность управлять одним или группой светильников с разных мест. Например, входя в дом нужно включить освещение сразу в прихожей, а из другой комнаты (из спальни) его можно отключить. Таким образом, отпадает необходимость возвращаться по темноте.

Монтаж выключателя такого типа должен выполняться строго в соответствии со схемой. К каждому одноклавишному выключателю нужно проложить по три провода или по одному трехжильному кабелю от распределительной коробки:

  1. Два проводника соединяют выключатели между собой – положения «вкл» и «выкл».
  2. Одна жила (от первого переключателя) соединяется через коммутатор со светильником.
  3. Другая (от второго включателя) проходит через распредкоробку к фазе электрощитка.

С добавлением в цепь дополнительной независимо светящей люстры, соответственно, потребуется монтировать многоклавишный выключатель.

Предлагаем иллюстрацию схемы проходного выключателя с подсветкой:

Отключение подсветки выключателя

Установленный ранее выключатель с подсветкой может привести к некоторым проблемам – самопроизвольному мерцанию ламп или просто мешать спать ночью. Поэтому ее приходится отключать. Сделать это можно в несколько шагов:

  1. Для начала в целях безопасности электромонтажника нужно обесточить всю электросеть помещения, выключив общий рубильник.
  2. Далее нужно снять клавиши.
  3. После чего демонтировать внешнюю панель.
  4. Добравшись до начинки устройства, нужно убедиться, что все контакты не находятся под током (можно проверить индикаторной отверткой или щупом на 220В).
  5. Затем нужно выкрутить крепежные болты, на которых держатся провода.
  6. В электросхеме выключателя нужно найти светодиод или неоновую лампу с резистором и проводами и отсоединить их (если контакты неразъемные – воспользоваться кусачками).
  7. Собрать все элементы (за исключением демонтированной подсветки) в обратной последовательности.
  8. Включить питание сети и проверить исправность переключателя.

Рекомендация! Если система подсветки удаляется с целью предотвращения самопроизвольного моргания светодиодных ламп, решить проблему можно путем замены штатных лед-элемента и резистора на специально подобранные. Однако для этого потребуются знание основ радиотехники и умение обращаться с паяльником.

Как самому установить подсветку в выключатель

Установить подсветку в штатный выключатель вполне доступно своими силами. Однако для этого потребуется приобрести светодиод, резистор (ограничитель тока) и диод (защита лед-элемента от обратного тока), который можно достать из энергосберегающей лампы – там он применяется в качестве диодного мостика. В качестве примера можно привести следующий набор компонентов:

  1. Красный лэд-элемент АL307 (2 Вт).
  2. Резистор в 100 кОм (мощность не менее 1 ватта).
  3. Диодный мост КД521.

Пошаговая инструкция монтажа подсветки:

  1. Демонтировать выключатель, предварительно обесточив электросеть.
  2. Далее нужно собрать компоненты подсветки в одну цепь с помощью паяльника.
  3. Для этого катод диода (отмеченный черным) соединяют с анодом (длинным проводником) лед-элемента.
  4. Резистор припаивается к катоду светодиода и проводнику-удлинителю, идущему на клемму выключателя.
  5. Второй провод припаивается к катоду лед-элемента.
  6. Далее вся собранная схема подключается параллельно к контактам выключателя.
  7. Дополнительно установленные элементы должны быть надежно закреплены внутри корпуса выключателя и не мешать установке накладки и клавиш.
  8. Собрать все компоненты в обратной последовательности.
  9. Включить ток и проверить работу собранной цепи.

Недостатки такой самодельной сборки:

  1. Устанавливая в штатный выключатель самодельную схему подсветки нужно учесть, что в его корпусе нет специального окошка, поэтому его придется просверливать самостоятельно. Если же материал тонкий и прозрачный, то свет будет проходить сквозь него.
  2. Сборка на вышеприведенных элементах будет работать только для лампы накаливания. Люминесцентный светоисточник будет самопроизвольно мерцать, а при сочетании со светодиодом она вообще не будет функционировать из-за его большого сопротивления.
  3. Система с резистором будет потреблять много электроэнергии. Как экономный вариант, в схему можно установить конденсатор (емкостью 1 мкФ), идущий перед резистором. Однако трудности могут заключаться в его установке из-за больших размеров. Оптимальная модель для работы с энергосберегающими светильниками – последовательное подсоединение неоновой лампочки (например, HG1) с резистором 0,5-1 мОм, мощностью от 0,25 ватт.

Совет! Если система подсветки начала моргать, скорее всего, диод пришел в негодность. Его нужно заменить, аккуратно отсоединив от цепи, а затем поставив новый с помощью пайки, не нарушая последовательности схемы.

Основные выводы

Выключатель с подсветкой помимо основных элементов, характерных для штатных аналогов, содержит индикатор (светодиод или неоновую лампочку) и устройства, ограничивающие ток – резистор, диод, конденсатор. Когда он находится в положении «вкл» люстра светит и падение напряжение в дополнительной цепи недостаточно, чтобы зажечь ее освещение. При переходе в состояние «откл» слабый, но достаточный для нее ток проходит через холодную нить накала и лед-элемент активируется.

В зависимости от вида подсветки выключатели делятся на:

  1. Резисторные. Применим для обычных ламп накала.
  2. Конденсаторные. Отличается лучшей функциональностью и меньшим энергопотреблением.
  3. Неоновые. Подходит для всех типов светильников – в том числе и светодиодных, и люминесцентных.

Монтаж выключателя с подсветкой возможен по трем основным схемам:

  1. Одинарный.
  2. Многоклавишный.
  3. Проходной.

Чтобы самостоятельно отключить подсветку, необходимо, обесточив питание всей сети, разобрать выключатель и найти параллельно подключенную его клеммам цепь со светодиодом. Отсоединить ее можно, открутив монтажные болты или воспользовавшись кусачками. Для установки подсветки в штатный выключатель потребуется спаять правильно подобранную лед-элемент, диодный мостик и резистор (+конденсатор) либо неоновую лампочку с резистором и установить их параллельно входному и выходному контакту.

Предыдущая

СветодиодыВиды и подключение RGB-контроллера для светодиодной ленты

Следующая

СветодиодыКак отключить подсветку в выключателе

Выключатель с подсветкой и светодиодные лампы: особенности монтажа

Сегодня все больше и больше людей используют энергосберегающие лампы вместо обычных. Но, несмотря на все преимущества, существуют некоторые трудности при их использовании.

Например, многие покупатели жалуются, что светодиодные источники света некорректно работают с выключателями, имеющими подсветку.

Совместимость

Выключатели с подсветкой для светодиодных ламп – это очень удобный тип устройств, в его схему входит неоновый индикатор, благодаря которому можно быстро найти выключатель в темноте. Но, как правило, такие устройства хорошо сочетаются только с лампами накаливания и имеют проблемы со многими современными источниками света.

Образцы моделей выключателей с подсветкой и светодиодных ламп представлены на фото:

Несовместимость проявляется в том, что светильник может временами вспыхивать, излучать слабое мерцание либо тускло равномерно светиться.

Это относится ко всем светодиодным источникам: лентам с питанием от отдельных блоков, лампам для источников пониженного питания, и светильникам прямого включения. Подобное мерцание может зависеть от мощности лампочки. Иногда этих явлений удается избежать, например, при мощности блока питания выше 100 Вт.

Причина подобной несовместимости кроется в устройстве энергосберегающих светильников. Они работают от источника постоянного напряжения, поэтому каждый прибор включает в себя выпрямитель, питающийся от сети переменного напряжения.

Примерная схема подключения выключателя с подсветкой для светодиодных лампочек представлена на фото:

Для сглаживания пульсаций выпрямитель содержит в себе конденсатор. Когда светильник выключен, через индикатор подсветки идет небольшой ток, но этого тока хватает, чтобы зарядить конденсатор выпрямителя. По этой причине светильник будет тускло светиться или мерцать даже в выключенном состоянии.

Стоит ли подключать их вместе и как сделать это правильно

Подобное мерцание создает много проблем. Во-первых, оно недопустимо в спальнях. Во-вторых, неправильный режим эксплуатации прибора влияет на продолжительность его работы. Эту проблему можно исправить, есть несколько способов исключить мерцание:

  • Самое простое, но не самое удобное решение – поставить выключатель без подсветки, либо убрать её. Это не самый лучший способ, потому что этот индикатор довольно удобен в использовании и значительно упрощает включение света в темноте.
  • Неправильный монтаж также может являться одной из причин некорректной работы светодиодного устройства. При этом выключатель отсекает ноль, а не фазу, что не только ведет к неправильной работе устройств, но и просто небезопасно. В этом случае нужно выполнить правильный монтаж проводки самостоятельно или при помощи специалистов.
  • Можно подключить обычную лампу накаливания параллельно с энергосберегающей. Тогда ток, идущий через цепь индикатора, будет идти через нить накала, а не через плату выпрямителя. Недостаток этого способа состоит в том, что это плохо скажется на энергосбережении.
  • Аналогичный принцип используется в другом способе решения проблемы – параллельном подключении шунтирующего резистора. Он не будет влиять на рабочий режим, но тот небольшой ток, что заряжал конденсатор выпрямителя при выключенном освещении, будет идти через этот резистор. Мощность резистора должна быть 2 Вт, а сопротивление – 50 кОм.
  • Также существуют светодиодные лампы, совместимые с подсветкой в выключателе, и они уже содержат шунтирующий резистор или плавный пуск. Включение такого устройства происходит за 1-2 секунды, поэтому оно не мерцает при разрядке конденсатора. Их недостаток заключается в том, что включение на полную мощность занимает около минуты, а также в весьма высокой цене.

При выборе коммутатора с индикатором нужно быть готовым к тому, что не все современные средства освещения корректно работают с ними. Тем не менее, проблема в их совместимости устраняется несколькими несложными способами, поэтому нет никаких причин отказываться от индикатора в переключателе или от энергосберегающих светильников.

Предлагаем вашему вниманию видео-инструкцию, как осуществить правильное подключение светодиодной лампы с выключателем с подсветкой и избавиться от тусклого свечения лампы при выключенном выключателе:

Выключатель с подсветкой мигает лампочка

Производители выключателей с подсветкой не всегда указывают, что применение этих устройств рекомендовано в электрических цепях с преимущественно резистивной нагрузкой. То есть, источником света должны быть лампы накаливания.

Еще чаще технический паспорт изделия отправляется в мусорное ведро непрочитанным, вместе с упаковкой. Последствия такого технического нигилизма проявляются сразу после того, как вместо ламп накаливания начинают использовать люминесцентные или светодиодные. Даже обесточенные (казалось бы) они почему-то мерцают в темноте.

Это явление не только вызывает психологический дискомфорт, но и приводит к их преждевременному выходу из строя.

Почему так происходит

Чтобы понять физическую сущность этого явления, надо заглянуть внутрь как самого выключателя, так и источника света. Давайте попытаемся разобраться, почему моргает светодиодная лампа, и может ли выключатель с подсветкой быть этому причиной.

Принцип работы подстветительного устройства

Для устройства подстветки в схему выключателя добавляют цепь, которая параллельна коммутируемым контактам. Ее основным элементом является светодиод или неонка. Сопротивление этой дополнительной цепи значительно выше, чем у замкнутых накоротко контактов.

Когда коммутатор находится в положение «включено», электричество через него не проходит. А в положении «выключено» оно, в обход разомкнутых основных контактов, достигает нагрузки.

Если она резистивная, то его силы недостаточно для того, чтобы нить нагрелась до свечения.

Если же используются люминесцентные или светодиодные светотехнические приборы, то нагрузка носит характер реактивной, поскольку для обеспечения работы этих источников света используется схема, состоящая из конденсаторов, катушек и полупроводниковых приборов. Она может работать и со слабым током.

Что включает свет

И светодиодные, и люминесцентные источники света работают не от переменного сетевого напряжения, а постоянного. Для этого в их цоколях размещают устройство (драйвер), которое выпрямляет ток и производит некоторые другие действия. Например, конечным каскадом схемы управления люминесцентной лампой является высоковольтный трансформатор, обеспечивающий возникновение дугового разряда в газовой среде.

Схема драйвера светодиодной лампы несколько проще. Она состоит из конденсаторов и балластных сопротивлений, обеспечивающих защиту полупроводниковых приборов, которые соединены последовательно, за счет чего питающее напряжение делится между ними.

Схемы всех драйверов имеют два общих элемента. Первый – так называемый диодный мост, который обрезает синусоиду переменного напряжения и преобразует его в череду импульсов одного знака. Второй – параллельный ему электролитический конденсатор. В тот момент, когда напряжение падает до нуля, конденсатор разряжается и сглаживает провал между пиками импульсов. Вот именно этот элемент и является причиной несанкционированного срабатывания светильника.

Слабый ток от цепи подсветки все так же выпрямляется, но процесс зарядки конденсатора идет очень медленно. В конце концов, он наполняется электричеством до краев и разряжается в момент очередного падения выпрямленного напряжения до нуля. Этого достаточно для кратковременного возникновения дугового разряда в газовой среде или обеспечения работы цепочки последовательно соединенных светодиодов.

Для люминесцентных такой режим вреден по той причине, что их моторесурс определяется числом запусков. За несколько минут мигания он может быть выработан полностью. Светодиоды к работе в прерывистом режиме относятся более толерантно.

Как исправить проблему

Выключатель с подсветкой – это очень практичное устройство, облегчающее жизнь. Отказываться от него ради использования современных источников света не стоит. Чтобы не мигали лампочки из-за выключателя с подсветкой, можно воспользоваться одним из двух способов:

  • Увеличить балластное сопротивление дополнительной цепи;
  • Использовать резистивный или ёмкостный шунт.

В дополнительной схеме выключателя сопротивление (резистор) уже есть. Он установлен последовательно с неонкой или светодиодом. Если увеличить номинал резистора, то протекающий по ней ток будет еще слабее. Тогда конденсатор после выпрямительного моста драйвера не будет заряжаться полностью из-за естественных потерь.

Недостатком этого способа является сложность подбора номинала балластного сопротивления – если он будет слишком большим, то подсветка работать перестанет. Кроме того, это достаточно сложно технически. Надо иметь действительно золотые руки.

Простейшим резистивным шунтом является лампа накаливания мощностью в 40 Вт. Сопротивление ее холодной нити не более 100 Ом. Это меньше, чем входное сопротивление драйвера. Весь ток от подсветки пойдет через нее. Однако разные источники света в люстре – это очень некрасиво. Зато процесс шунтирования чрезвычайно прост.

Её может заменить резистор с номиналом 100 Ом для цепей с напряжением 250–400 вольт. Его устанавливают между фазным и нулевым проводом в клеммной коробке, от которой проложен кабель к коммутатору.

Если до нее никак не добраться (например, она заклеена обоями), то резистор-шунт можно припаять к входным проводам люстры.

Недостатком способа является то, что шунтирующий резистор может нагреваться.

Ёмкостный шунт отнимает электричество у конденсатора, который является причиной мигания источников света. Только использовать надо не электролитический (имеющий полярность выводов) элемент, а масляно-бумажный, маркированный знаком ≈ и рассчитанный на напряжение 250–400 вольт. Его емкость не должна превышать 1 мкФ. Монтируется он точно так же, как резистивный шунт – между фазным и нулевым проводом.

К свечению обесточенных ламп приводит и неправильный монтаж. Например, если коммутируется нулевой провод, а не фазный. Кроме того, на интенсивность мерцания люминесцентных «экономок» влияет качество их изготовления. Лучше всего провести работы по шунтированию отключателя еще при его монтаже.

При подключении энергосберегающих или светодиодных ламп к выключателю с подсветкой лампы полностью не гаснут или мигают. В видео-обзоре предлагаем вам посмотреть варианты решения данной проблемы:

Чаще всего с вопросом почему мигает светодиодная лампа вы можете столкнуться после ремонта или замены обычных лампочек на энергосберегающие. Решить эту проблему можно 6 разными способами. Но чтобы узнать в чем причина такого странного поведения ламп для начала покопаемся в теории.

Вот одна из типовых схем энергосберегающей лампы.

Напряжение 220В поступает на диодный мост. В итоге получается постоянное напряжение определенной пульсации. Чтобы выровнять эти пульсации используется конденсатор С4. Вот как раз этот конденсатор и является всему виновником.

Подсветка выключателя

Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

  1. шунтирование резистором
  2. шунтирование конденсатором
  3. подключение подсветки отдельным проводом
  4. использование проходного выключателя
  5. демонтаж подсветки внутри выключателя
  6. включение параллельно светодиодной обычной лампочки

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт. Для безопасности лучше заизолировать его термоусадкой.
Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл.счетчиком и в отличии от резистора конденсатор не греется.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп. Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Отдельный нулевой провод

Если у вас выключатель находится в одном блоке с розеткой или к выключателю подведен еще и нулевой провод, то подсветку можно жестко подключить к фазе и нулю. Она будет гореть постоянно, но лампочка моргать уже не будет. Метод связан с прокладкой дополнительных проводов и не очень удобен.

Проходной выключатель

Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

Это достигается за счет прямой подачи в отключенном положении на лампу только нулевых проводников.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Подключение простой лампочки

А когда в люстре имеется несколько рожков, то можно вместо одной энергосберегающей лампочки параллельно поставить лампу накаливания. Мигания также должны прекратиться.
Метод работает только при наличии нескольких патронов в одной лампе и наверное самый мало затратный.

Здесь есть плюсы и минусы. Минус — вы лишаетесь преимущества экономии электроэнергии, ради которой скорее всего и переходили на энергосберегайки.
Плюс — освещение становится приятнее для глаз. В некоторых ювелирных мастерских применяют именно такой свет.

Демонтаж подсветки

Ну а наконец самый радикальный метод, когда уже сдают нервы — просто выдерните ненавистную подсветку из выключателя. Правда возникает вопрос для чего вы тогда покупали такой выключатель?

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

774310 Выключатель с подсветкой Valena

Назначение

Выключатель с подсветкой для включения / выключения нагрузки до 10А 250В (2500 Вт) . Монтаж на захватах. Лампа подсветки поставляется в комплекте.

Выключатель с подсветкой предназначен для того, чтобы вам было легче ориентироваться и проще найти выключатель в коридоре или на лестничной клетке. Цвет ламп для механизмов с подсветкой  — зеленый.

Механизм выключателя поставляется с лицевой панелью. Декоративная рамка приобретается отдельно.

Артикул выключателя с подсветкой Valena в индивидуальной упаковке 694261.



Габаритные размеры выключателя  с подсветкой Valena







Монтаж выключателя с подсветкой Valena

Выключатели серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа. Для настенного монтажа выключателя следует использовать специальные коробки открытого монтажа (776131).

Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм.





Демонтаж

Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.





Захваты

Расстояние между захватами от 50 до 71 мм.







Подсоединение проводников

Зажимы для подсоединения

Механизм выключателя с подсветкой оснащен безвинтовыми зажимами для подсоединения медных проводников и соответствуют стандарту EN/МЭК 60669-1.

Требуемая длина снятия оболочки кабеля составляет 12 мм для всех механизмов. Шаблон для замера длины снятия оболочки (12 мм) расположен на задней панели каждого механизма, он позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников.

Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединить 2 проводника разного диаметра и гарантирует надежность подключения (диаметр от 1 мм2 до 2,5 мм2).



Конструкция зажимов также позволяет подсоединить гибкие проводники (жилы кабеля) без применения специального инструмента.

Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками). Отдельная жила кабеля вводится в зажим нажатием на защелку. В корпусе механизма имеется специальный желоб (конической формы) для проводников, а кабельные выводы расположены под углом 350.

При воде проводников заглушка обеспечивает электрическое разделение между органом управления и кабельным вводом.





 Схема подключения выключателя с подсветкой Valena





Технические характеристики

Механические характеристики

Cтепень защиты от механических ударов: IK 04 (0,5 Дж) – согласно норме EN 62262



Огнестойкость

Самозатухание: 8500 С/30 с (механизм)

Самозатухание: 6500 С/30 с (клавиши, лицевые панели)



Степень защиты (IP)

Степень защиты согласно стандарту МЭК 60529:2001: IP31-D (механизм в сборе), кроме кат. 77ХХ34 (IP20) и механизмов IP44.



Характеристики используемых материалов

— суппорт – оцинкованная сталь

— крышка – поликарбонат

— корпус – поликарбонат

— механизм подсоединения – поликарбонат

— захваты – оцинкованная сталь

— пружина захватов – из стальной рояльной проволоки

— винты – оцинкованная сталь

— безвинтовые зажимы – CuZn 15 / X12 CrNi 177

— контакты – AgNi (без содержания кадмия, являющегося загрязняющим элементом)



— белый RAL 9003 — поликарбонат

— слоновая кость RAL 1013 — поликарбонат

— алюминий RAL 7040 (наиболее близкий цвет) – поликарбонат



Хорошая стойкость к воздействию ультрафиолета.



Температурные характеристики

Температура хранения и эксплуатации: от минус 50 С до плюс 400 С.

Переключатель подсветки | carlingtech.com

Carling Technologies предлагает широкий ассортимент переключателей с подсветкой и без нее. В серии переключателей варианты освещения могут включать выбор цвета линз и ламп, конфигураций цепей лампы и типов освещения. Типы освещения включают неоновые лампы, лампы накаливания или светодиоды.

Конфигурации световых цепей

В зависимости от серии переключателей переключатели с подсветкой Carling Technologies могут предлагать зависимые, независимые и комбинации зависимых и независимых цепей лампы.В схеме зависимой лампы лампа или лампы питаются от той же цепи, что и переключатель; лампа загорается при включении переключателя. В схеме независимой лампы лампа или лампы питаются от источника напряжения, не управляемого действием переключателя.

Комбинированная схема может иметь одну зависимую и одну независимую лампу. В этом случае независимая лампа может включаться от источника питания, а зависимая лампа включается при срабатывании переключателя.Обычно используемые в транспортной отрасли, типичное приложение для этого типа цепи — приборная панель транспортного средства. Независимая лампа будет освещать отдельные значки или легенды на каждом переключателе приборной панели, затем вторая лампа на переключателе будет гореть, когда он приводится в действие в положение «ВКЛ».

Доступные конфигурации схем с подсветкой для любой конкретной серии переключателей можно найти в загружаемых файлах PDF, расположенных на страницах серии продуктов на этом веб-сайте.

Лампы неоновые

В неоновых лампах используется газ низкой плотности в герметичной стеклянной колбе. Через два небольших электрода, расположенных внутри колбы, достаточно высокое напряжение ионизирует инертный неоновый газ и делает его проводящим. После ионизации более низкое напряжение будет поддерживать его ионизацию и поддерживать ток, протекающий через лампу. Свет исходит от возбужденных ионов неона. Неоновые лампы балластируются внешними резисторами, чтобы контролировать количество тока, протекающего через лампу (0,002 ампера), чтобы ионизированный газ, имеющий отрицательное сопротивление, не разрушался. Неоновые лампы обычно устанавливаются сбоку внутри переключателя для обеспечения наилучшего угла обзора.

Неоновые лампы обычно используются в устройствах с более высоким напряжением, 125–250 переменного тока, таких как переключатели питания, использующие настенный ток. Неоновый свет смещен в сторону янтарного / красного цветового спектра, поэтому его не рекомендуется использовать с зелеными или синими линзами, если не используются более дорогие специальные неоновые зеленые лампы. Типичный срок службы лампы составляет 25 000 часов.

Лампы накаливания

В лампах накаливания используются вольфрамовые нити внутри вакуумной колбы, которые излучают свет при нагревании до накала электрическим током.Лампы накаливания могут использоваться в приложениях с напряжением до 48 В (переменного или постоянного тока). В них не используются балластные резисторы, которые требуются для неоновых и светодиодных ламп; вместо этого отдельные лампочки рассчитаны на указанное напряжение.

Потребляемый ток ламп накаливания зависит от используемого напряжения:

  • Напряжение Потребление тока
  • 3V 350 миллиампер
  • 6V 200 миллиампер
  • 12В 80 миллиампер
  • 24V 40 миллиампер
  • 48V 20 миллиампер

Лампы накаливания подходят для линз любого цвета, включая синий и зеленый.Лампы накаливания обеспечивают яркость рассеянного луча, интенсивность которого измеряется в среднеквадратичной мощности свечи (MSCP). Когда-то они считались самыми яркими из предлагаемых ламп, однако современные светодиодные технологии теперь могут соответствовать яркости лампы накаливания.

Типичный срок службы лампы накаливания составляет 10 000–25 000 часов, в зависимости от напряжения. На срок службы лампы также могут отрицательно повлиять удары и вибрация, перепады напряжения и повышение температуры. Лампы накаливания также могут быть подвержены образованию зазубрин постоянного тока, когда ток в одном направлении может вызвать образование зазубрины на нити накала. Это «разрезает» или уменьшает поперечное сечение нити, в результате чего она ослабляется и в конечном итоге перестает функционировать.

светодиодов

Светодиоды

(светоизлучающие диоды) состоят из микросхемы диода постоянного тока и соединений, заключенных в пластик и эпоксидную смолу. Этот кожух, который защищает от ударов и вибрации, является одной из многих причин, по которым светодиоды считаются идеальным выбором для освещения в транспортной отрасли.

При сроке службы более 100 000 часов срок службы светодиодной лампы в десять раз больше, чем у ламп накаливания.В отличие от ламп накаливания, повышение температуры не влияет на жизненный цикл светодиода; Светодиоды повышают температуру только на 6 градусов выше окружающей среды по сравнению с повышением температуры ламп накаливания на 51 градус. Поскольку в светодиодах отсутствуют хрупкие нити, они также не подвержены поломкам или надрезам постоянного тока.

Светодиоды

обеспечивают яркость сфокусированного луча (измеряется в милликанделлах), которая может соответствовать интенсивности света ламп накаливания. Светодиоды доступны в широком диапазоне цветов и яркости.Некоторые цвета, такие как синий и белый, чрезвычайно чувствительны к статическому электричеству, поэтому при обращении и сборке необходимо соблюдать осторожность. Carling Technologies использует специальные производственные линии ESD (чувствительные к статическому электричеству) для сборки этих типов переключателей с подсветкой.

Цвета подсветки

Переключатели с подсветкой всех типов бывают разных цветов. В зависимости от серии и типа лампы, цвет подсветки может быть достигнут через лампу или линзу, или и то, и другое. Стандартные цвета подсветки могут включать янтарный, красный, зеленый, синий, белый и прозрачный.Если вам требуется особый цвет лампы или линзы, обратитесь за помощью к торговому представителю Carling Technologies.

Введение в средства управления освещением

Хороший дизайн освещения включает в себя хороший дизайн элементов управления. Элементы управления освещением играют важную роль в системах освещения, позволяя пользователям вручную или автоматически:

• включать и выключать свет с помощью выключателя; и / или
• регулировать светоотдачу вверх и вниз с помощью диммера.

Эта базовая функциональность может быть использована для получения следующих преимуществ для владельца освещения:

• гибкость для удовлетворения визуальных потребностей пользователя; и / или
• автоматизация для снижения затрат на электроэнергию и повышения устойчивости.

В последние годы органы управления освещением получили две дополнительные возможности:

• регулировка цвета источника света, включая оттенок белого света; и / или
• генерировать данные посредством измерения и / или мониторинга.

На основе обновления LCA Education Express EE101: Введение в управление освещением, эта статья представляет собой обзор основных функций современных средств управления освещением, преимуществ и основных вопросов, которые следует задать при определении подходящей стратегии управления освещением.

Эффекты управления освещением

Органы управления освещением обеспечивают следующие основные функции. Конечные пользователи используют эти функции для поддержки управления энергопотреблением и / или визуальных потребностей.

Элементы управления освещением развиваются, чтобы обеспечить расширенные функции, доступность которых зависит от типа системы и потребностей приложения.

Преимущества: визуальные потребности

Регулируя интенсивность одного или нескольких слоев освещения в пространстве, элементы управления освещением могут:

• изменить внешний вид помещения;
• облегчить различные функции пространства;
• изменить атмосферу и настроение;
• уменьшить блики; и / или
• повышать удовлетворенность пользователей, предоставляя пользователям возможность управлять своим освещением.

Изображения любезно предоставлены Finelite.

Преимущества: Управление энергопотреблением

За счет уменьшения времени включения освещения, интенсивности или зонирования, средства управления освещением снижают как спрос, так и потребление энергии. Согласно исследованию Национальной лаборатории Лоуренса Беркли (LBNL), популярные стратегии управления освещением дают в среднем 24-38% экономии энергии освещения, что снижает эксплуатационные расходы здания.

Из-за значительного сбережения энергии большинство государственных нормативов по энергопотреблению в коммерческих зданиях требует применения широкого диапазона средств контроля при новом строительстве.В существующей конструкции управляемость светодиодного освещения приводит к идеальному сочетанию с элементами управления, что позволяет минимизировать затраты на электроэнергию.

Основная функция

Элементы управления освещением — это устройства и системы ввода / вывода. Система управления получает информацию, решает, что с ней делать, а затем соответствующим образом регулирует мощность освещения. Здесь мы видим базовую схему освещения (ножка переключателя). Мощность распространяется по цепи, чтобы активировать группу огней. Эта система освещения обеспечивает освещение.

Переключение

Один основной выход переключается. Здесь мы видим переключатель, расположенный на линии между источником питания и нагрузкой. Когда переключатель замыкается (т. Е. Переключатель находится в положении «ВКЛ»), схема замыкается, позволяя току течь к нагрузке. Когда он размыкается, цепь размыкается (переключатель в положении «ВЫКЛ.»), Что приводит к отключению питания нагрузки. Это делает коммутатор контроллером мощности.

Диммирование

Другой основной выход — регулировка яркости.Если используется диммерный переключатель, помимо включения / выключения, он может изменять ток, протекающий через нагрузку во время включения, что увеличивает или снижает световой поток. Здесь мы видим диммер, помещенный на линию, при этом выходное напряжение постоянно диммируется во всем диапазоне затемнения нагрузки.

Управление цветом и CCT

При использовании светодиодов относительно экономично предоставить пользователям возможность регулировать цвет освещения и CCT.

В устройствах с настраиваемыми белыми светодиодами, отдельно регулируемые матрицы теплых и холодных белых светодиодов позволяют пользователям регулировать CCT источника света. Могут быть добавлены другие цвета для улучшения доступного цветового спектра и обеспечения хорошей цветопередачи.

Два других подхода — от тусклого до теплого (светодиоды, которые затемняются до очень теплого белого цвета, как при диммировании лампами накаливания) и полноцветная настройка (отдельно регулируемые красные, зеленые и синие светодиоды плюс желтый или белый и, возможно, другие цвета).

Изображение предоставлено USAI Lighting.

Ручной или автоматический ввод

Вход может быть ручным, автоматическим или их комбинацией, как показано на этом чертеже, изображающем функциональность датчика присутствия настенной коробки с ручным включением.

При ручном управлении ввод инициируется пользователем и осуществляется вручную. Он идеально подходит для приложений, управляемых визуальными потребностями.

При автоматическом управлении на вход подается сигнал от датчика (датчика присутствия или освещенности), компьютера или другой системы здания. Ввод может быть основан на времени суток, загруженности, уровне освещенности или некоторых других условиях. Автоматическое управление идеально подходит для приложений управления энергопотреблением.

Разведка

При ручном управлении человек принимает решение о том, регулировать ли освещение и насколько.При автоматическом управлении эту функцию выполняет микропроцессор или логическая схема. Этот микропроцессор или логическая схема называется контроллером освещения, который обеспечивает интеллектуальную систему управления. Контроллер освещения оценивает входные управляющие сигналы на основе своего алгоритма и решает, регулировать ли мощность освещения, когда и в какой степени.

Контроллер может быть установлен как логическая схема в автономном устройстве управления или как отдельный компонент в системе управления.Если это отдельный компонент, он может располагаться в центральном месте (централизованный интеллект), находиться рядом с нагрузкой или быть встроенным в светильники (распределенный интеллект). Чем более распределен интеллект системы, тем более гибким и гибким становится освещение.

Выход переключения и затемнение

Часто и переключение, и диммирование желательно в одном здании.

Коммутация проста, но имеет ограниченную гибкость и может мешать работе в местах, занятых более чем одним пользователем.В результате он особенно эффективен для приложений управления энергопотреблением, таких как автоматическое отключение или уменьшение количества свободных помещений, а также для ручного управления в помещениях, где у пользователя (-ей) есть единое ожидание, когда будет включен свет.

Затемнение изменяет интенсивность с плавными переходами между уровнями освещенности, что обеспечивает высокий уровень гибкости, который может удовлетворить визуальные потребности пользователя. Большинство светодиодных светильников имеют драйверы с регулируемой яркостью как стандартную или стандартную опцию, что снижает затраты на регулирование яркости. Регулировка яркости особенно подходит для приложений с визуальными потребностями и для реализации стратегий управления энергопотреблением, таких как управление дневным светом или настройка задач, в занятых помещениях.

Правое изображение любезно предоставлено компанией Schneider Electric.

Зонирование контроля

Зонирование управления — важный аспект проектирования системы управления освещением, так как зонирование — это механизм, посредством которого управление освещением назначается осветительным нагрузкам. Зона управления определяется как один или несколько источников света, управляемых одновременно одним управляющим выходом.Зоны могут быть организованы в соответствии с энергетическими нормами, желаемой экономией энергии и гибкостью, обычным осветительным оборудованием (например, флуоресцентное или светодиодное), характеристиками пространства (например, меблировка и отделка), задачами, наличием дневного света и графиками освещения.

Меньшие зоны управления (более высокая степень детализации зон в пространстве или здании) обеспечивают большую гибкость и, как правило, большую экономию энергии. По этой причине большинство энергетических кодексов регулируют контрольное зонирование, налагая ограничения на площадь.

Традиционно контрольное зонирование и дальнейшее изменение зонирования ограничивалось разводкой цепи освещения. Достижения в области коммуникаций делают возможным относительно экономичное зонирование, такое как отдельные светильники или балласты / драйверы, а также зонирование и изменение зон с использованием программного обеспечения вместо аппаратной проводки.

Изображение любезно предоставлено Wattstopper.

Элементы управления Описание

Еще одним важным аспектом проектирования системы управления освещением является определение последовательности операций для системы.Последовательность операций — это описание выходов системы в ответ на различные входы для каждой контрольной точки. Он представлен в виде описательной части элементов управления, письменного документа, созданного на этапе концептуального проектирования проекта. Этот документ служит дорожной картой проекта для предполагаемой системы управления освещением.

В частности, его можно использовать для:

• сопровождение контрактной документации и подготовка спецификаций;
• давать четкие указания подрядчикам и производителям во время торгов;
• определить критерии для тестирования и принятия системы управления; и
• служат в качестве общего справочника для владельца, подробно описывая, как работает система управления.

Взаимодействие

Чтобы система управления обеспечивала правильную работу, балласт / привод и источник света должны быть совместимы; балласт / водитель должны быть совместимы со стратегией управления и устройствами управления; и устройства управления должны иметь возможность обмениваться данными при необходимости.

В значительной степени совместимость зависит от метода управления или протокола. Протокол — это набор правил, которые определяют поведение компонентов в системе. В сети это включает в себя общение.Примеры включают Digital Addressable Lighting Interface (DALI) и ZigBee. Все элементы управления должны быть спроектированы для одного и того же протокола для обеспечения надежной совместимости, хотя системы с разными протоколами, включая освещение и автоматизацию зданий, могут интегрироваться с использованием шлюза, который может быть устройством или функцией программного обеспечения.

Протокол может быть:

• открытый или стандартизованный и доступный для всех производителей, что обеспечивает выбор нескольких поставщиков;
• закрытый или зависящий от производителя, который предоставляет решение, оптимизированное производителем, но связывает владельца с этим производителем для будущего обслуживания, изменений или расширения; или
• сочетание этих двух типов, например, открытый протокол, адаптированный под конкретного производителя, или протокол, зависящий от производителя, который предоставляется другим производителям посредством лицензирования.

Обратите внимание, что диммирование 0-10 В — это метод, а не протокол. Таким образом, элементы управления и балласты / драйверы, предназначенные для регулирования яркости 0-10 В, могут быть совместимы, но дают несколько другие характеристики регулирования. Это потому, что они тускнеют одинаково, но в остальном не работают в соответствии с одинаковыми унифицированными спецификациями. Чтобы обеспечить равномерное диммирование, рекомендуется избегать смешивания типов балластных устройств / драйверов от разных производителей в одной и той же системе диммирования.

Программное обеспечение

Различные приложения и программное обеспечение поддерживают внедрение систем управления освещением.Наиболее надежное программное обеспечение доступно для централизованных интеллектуальных сетевых систем управления освещением. Находясь на сервере или в облаке, программное обеспечение может предоставлять множество функций, например:

1) обнаружение контрольных точек (устройств и т. Д.)
2) назначение контрольных точек зонам
3) программирование последовательности операций для зон
4) калибровка датчиков
5) мониторинг контрольных точек и выдача сервисных предупреждений / сигналов тревоги
6) запись и отображать потребление энергии и другие записанные данные
7) создавать резервные копии данных и журналов событий и создавать пользователей / уровни доступа

Изображение любезно предоставлено Lutron Electronics.

Проводные системы

Управляющие устройства могут связываться с помощью:

Проводка сетевого напряжения , также называемая связью по силовой линии или регулировкой яркости с управлением фазой. При использовании для управления проводка линейного напряжения обеспечивает путь как для сигналов питания, так и для сигналов управления. Несмотря на простоту, он не является гибким и ограничивает возможности управления.
Электропроводка низковольтная . При использовании для управления низковольтная проводка обеспечивает выделенный путь для управляющих сигналов, которые проявляются в виде колебаний напряжения. Поскольку этот тип проводки не ограничивается кабелепроводом, он является гибким. Однако для каждой совместно используемой функции требуется собственный провод, что может привести к появлению большого количества низковольтных проводов и связанных с этим рисков неправильного подключения.
Цифровая низковольтная проводка . Этот тип низковольтной проводки передает управляющие сигналы, состоящие из цифровых двоичных сообщений, а не изменений напряжения. Пара проводов образует шину или путь передачи управляющих сигналов, соединяющих несколько светильников и управляющих устройств, которые обмениваются данными.Зоны контроля создаются с помощью программного обеспечения, а не проводки. Оператор может дистанционно программировать и откалибровать устройства управления. Потенциально двусторонняя проводка позволяет собирать данные с датчиков.

Низковольтная управляющая проводка обычно перевозится навалом и разрезается в полевых условиях. Доступны варианты структурированной разводки, такие как заводские заделки с разъемами RJ45, RJ11 или другими, которые могут упростить установку, хотя для них требуется заранее определенная длина проводов.

Беспроводные системы

Беспроводные элементы управления взаимодействуют с использованием радиоволн или другого беспроводного подхода, что устраняет необходимость в проводке управления. Это особенно привлекательно для реализации сложных средств управления в существующих зданиях. Устройства ввода управления могут питаться от внутренней батареи или за счет сбора энергии из окружающего света, перепада температур или механической энергии, производимой переключением переключателя. Они передают управляющие сигналы от беспроводного передатчика к беспроводному приемнику в контроллере освещения, который установлен в светильнике, распределительной коробке или на панели.

Изображение любезно предоставлено Daintree / GE.

Ввод в эксплуатацию

Ввод в эксплуатацию — это рекомендуемый процесс обеспечения качества, который гарантирует, что установленные системы управления освещением работают в соответствии с рекомендациями производителя и строительной документацией. Процесс ввода в эксплуатацию определяется директивой 0 ASHRAE (и кратко изложен в IES-DG-29) и требует ряда шагов, включая требования к проекту владельца, основы проектирования, функциональное тестирование, руководство по эксплуатации системы и обучение операторов.Некоторые пусконаладочные работы требуются в соответствии с последними требованиями коммерческих строительных норм и правил. Для поддержки ввода в эксплуатацию производители предлагают устройства, которые либо калибруются автоматически, либо их легче калибровать.

Стратегии управления

Комбинирование различных входов и выходов приводит к нескольким доступным уникальным стратегиям управления освещением, которые могут удовлетворить визуальные потребности, потребности управления энергопотреблением или и то, и другое. В свою очередь, стратегии управления могут быть объединены в одном и том же пространстве с помощью слоев, чтобы максимизировать ценность.

• Ручное управление
• Определение присутствия
• Расписание
• Дневной свет
• Настройка институциональной задачи
• Настройка цвета
• Генерация данных
• Ответ на запрос

Ручное управление

Ручное управление — это простая стратегия, дающая пользователям возможность выбирать уровни освещенности ступенчато (переключение) или в широком диапазоне с плавными переходами между уровнями (затемнение). Визуальные потребности управляют ручным управлением, хотя это может сэкономить энергию в качестве побочного продукта.Типичные области применения включают частные и открытые офисы, помещения для встреч и обучения, молитвенные дома, развлекательные заведения и другие помещения. Согласно LBNL, эта стратегия может привести к экономии энергии освещения в среднем на 31%.

Переключение может быть ВКЛ / ВЫКЛ или многоуровневым посредством отдельного управления ВКЛ / ВЫКЛ отдельных балластов / драйверов или светильников. Регулировка яркости может быть непрерывной, обеспечивая плавный переход через диапазон регулировки яркости, или ступенчатой, обеспечивая либо резкий, либо плавный переход между двумя или более фиксированными выходами.

Изображение любезно предоставлено Lutron Electronics.

Датчик присутствия

Датчики присутствия — это устройства, которые автоматически включают и выключают свет в зависимости от того, занято ли место. Согласно LBNL, гарантируя, что свет включен только тогда, когда пространство занято, стратегии, основанные на занятости, обеспечивают экономию энергии освещения в среднем на 24%.

Датчики присутствия

отлично подходят для небольших замкнутых пространств, которые периодически заполняются, таких как частные офисы, классы, конференц-залы, комнаты для копирования и отдыха, туалеты и другие помещения.Они могут быть объединены в сеть для больших помещений.

Если датчик обеспечивает автоматическое отключение, но требует ручного включения, его обычно называют датчиком незанятости. В качестве альтернативы датчик может автоматически включать нагрузку до 50%, с ручным управлением с помощью переключателя, необходимого для полного включения света. Эти датчики обычно называют датчиками присутствия с частичным включением.

Расписание

Планирование регулирует выходную мощность системы освещения на основе временного события, реализованного с использованием часов, которые могут быть реализованы с использованием микропроцессора, встроенного в систему управления.В определенное время контролируемое освещение будет включаться, выключаться или тускнеть для экономии энергии или поддержки изменения пространственных функций. Планирование очень подходит для больших открытых пространств, которые регулярно используются, а также для пространств, которые периодически заполняются, но где свет должен оставаться включенным весь день по соображениям безопасности. Локальные элементы управления стеной (временное продление) часто используются для нерегулярного использования пространства. По данным LBNL, стратегии, основанные на загруженности (объединение планирования времени с отслеживанием присутствия), могут обеспечить экономию электроэнергии в среднем на 24%.

Дневной свет

Управление с учетом дневного света (также называемое сбором дневного света) использует датчик освещенности (также называемый фотосенсором или фотоэлементом) с контроллером мощности для переключения или затемнения освещения в ответ на доступный дневной свет. Когда уровни освещенности превышают целевой порог из-за дневного света, фотодатчик подает сигнал контроллеру о снижении светоотдачи, тем самым экономя энергию. Согласно LBNL, управление с учетом дневного света может обеспечить экономию энергии освещения в среднем на 28%.

Эта стратегия хорошо подходит для освещения зон, прилегающих к окнам и потолочным окнам, а также под световыми люками и мониторами на крыше — везде, где дневной свет постоянный и обильный.

Настройка задач

Также называемая «институциональная настройка» и «высококачественная отделка», настройка задачи включает уменьшение освещения в пространстве на основе требований поддерживаемого рабочего уровня освещенности, рекомендованных IES, или предпочтений пользователя для отдельных пространств, а не первоначально разработанных поддерживаемых уровней освещенности, которые могут быть выше, чем нужно.По данным LBNL, настройка задач дает в среднем 36% экономии энергии на освещение.

Настройка цвета

При раздельном затемнении светодиодов красного, зеленого, синего и потенциально других цветов можно получить практически любой цвет. Это называется настройкой цвета. Настройка цвета подходит для развлечений, вывесок и подобных приложений. Путем раздельного затемнения матриц белых светодиодов теплого и холодного CCT, CCT светильника может регулироваться в диапазоне, который называется настраиваемым белым освещением.Ниже приведены несколько примеров возможностей настраиваемого белого общего освещения:

• Автоматический переход на очень теплую CCT во время диммирования, чтобы имитировать диммирование лампами накаливания.
• Динамическая калибровка CCT для установленных светильников и поддержание заданного CCT с течением времени.
• Отрегулируйте CCT после первоначальной установки, чтобы настроить внешний вид помещений и объектов, таких как искусство.
• Отрегулируйте CCT в соответствии с изменяющимся использованием пространства, дисплеями, внутренней отделкой и предпочтениями пользователя.
• Автоматическая регулировка CCT для создания идеального дневного цикла или оптимального сочетания с реальным дневным светом.
• Имитируйте внешний вид популярных традиционных источников света и настраивайте новые источники света.
• Играет потенциальную роль в циркадном освещении, так как свет, насыщенный синими волнами, действует как циркадный стимул.

Изображение предоставлено Cree, Inc.

Создание данных

Некоторые системы управления освещением позволяют собирать данные с контрольных точек, подключенных через цифровую сеть. Система может напрямую измерять или оценивать потребление энергии и / или контролировать рабочие параметры.Дополнительные датчики могут собирать такие данные, как занятость и температура. В некоторых системах управления наружным освещением могут быть добавлены другие датчики, которые собирают данные обо всем, от окиси углерода до снегопада.

Данные передаются на сервер или в облако для извлечения и использования через программное обеспечение. Данные о потреблении энергии можно анализировать и использовать для различных целей. Контролируемые условия могут вызывать срабатывание аварийных сигналов при проведении технического обслуживания, как в примере, показанном здесь.

Изображение любезно предоставлено Lutron Electronics.

Ответ на спрос

Реагирование по запросу (DR) включает снижение мощности освещения либо по запросу от поставщика электроэнергии во время аварийного события (аварийный DR), либо в зависимости от времени суток для минимизации затрат по запросу (экономичное DR). Поскольку значительная часть световой нагрузки типичного здания не может быть отключена в рабочее время, это обычно влечет за собой затемнение.

Изображение любезно предоставлено OSRAM Encelium.

Общие типы управления освещением

Элементы управления освещением могут быть отнесены к следующим категориям:

• Автономные устройства
• Комнатные системы управления
• Централизованные системы управления зданием

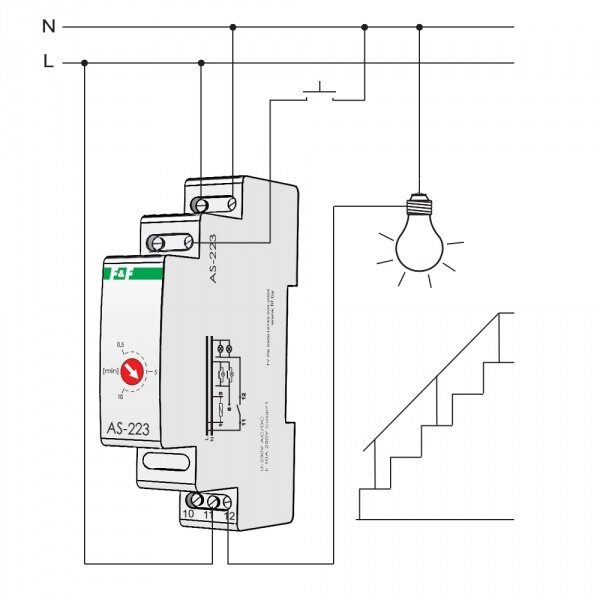

Автономные элементы управления

Автономные органы управления — это устройства управления, предназначенные для обеспечения автономной работы осветительной нагрузки, которой может быть светильник или светильники, установленные на опоре переключателя. Обычно они устанавливаются на линии питания переменного тока и напрямую управляют нагрузкой.

Примеры включают тумблеры, датчики присутствия, таймеры, диммеры, датчики света и переключатели с ключ-картой отеля.

Преимущества заключаются в том, что они относительно просты в установке, знакомы установщикам и не требуют подключения к контроллеру освещения. К недостаткам можно отнести регулируемые автономные элементы управления, требующие индивидуальной калибровки, а наложение нескольких стратегий управления на одну и ту же нагрузку может привести к сложной проводке.

Изображение любезно предоставлено Wattstopper.

Автономные встроенные датчики

Автономные датчики присутствия и света могут быть установлены в светильниках или прикреплены к ним для автономного управления светильниками. Обычно датчики заказываются производителем светильника и устанавливаются на заводе. Тем не менее, они могут быть указаны производителем управления для относительно простого монтажа в полевых условиях. Элементы управления могут предлагать такие параметры, как затемнение или переключение на более низкий уровень освещенности во время отсутствия, вместо выключения.Если светильники тускнеют, а не выключаются, может потребоваться дополнительное управление расписанием для обеспечения отключения в соответствии с энергетическим кодексом.

Преимущество этого подхода — индивидуальное управление светильниками, которое обеспечивает максимальную экономию энергии и скорость реакции, но без дополнительной проводки. Беспокойство вызывает то, что автономное управление отдельным светильником может вызывать сочетание состояний ВКЛ, затемнения и ВЫКЛ на потолке, что может представлять собой эстетический компромисс.

Изображения любезно предоставлены Левитоном.

Комнатные системы управления

Комнатные системы управления включают в себя пакет контроллеров освещения и устройств ввода, предназначенных для обеспечения автоматической установки, готового соответствия нормам энергопотребления и автономной работы в помещении.

Большинство контроллеров комнатного освещения оснащены ручным переключателем, входами датчиков присутствия и освещенности; 2-3 реле для переключения; и 2-3 диммирующих выхода для диммирования. Как правило, кабели Ethernet соединяют переключатели и датчики с контроллером. Линия напряжения соединяет контроллеры освещения и светильники. Для регулирования яркости контроллер передает сигналы по сети или по низковольтной проводке. Контроллеры устанавливают возле светильников.

Эти системы часто имеют заранее сконфигурированные последовательности операций для упрощения соблюдения энергетического кодекса.Некоторые системы позволяют контроллерам подключаться друг к другу и к центральному серверу для масштабируемого централизованного сетевого управления освещением. Преимущество такого подхода — простота.

Изображение любезно предоставлено Eaton.

Сетевые системы на базе светильников

При таком подходе светодиодные светильники оснащены встроенными датчиками и контроллером освещения, устанавливаемыми на заводе. Контроллеры освещения имеют уникальные адреса в сети освещения, что позволяет их группировать и программировать.Многие решения имеют заранее сконфигурированные последовательности операций для упрощения настройки и обеспечения соответствия нормам энергопотребления. Контроллеры подключаются с помощью низковольтной проводки или по беспроводной связи с использованием радиоволн. Некоторые системы позволяют распределять светильники по группам и программировать их с помощью портативного ИК-пульта дистанционного управления. Контрольное зонирование не ограничивается сменой ног. Некоторые системы позволяют взаимодействовать с системами управления зданием, центральным сервером или другими сетями.

Изображение любезно предоставлено Acuity Brands.

Комнатные сетевые системы

При таком подходе в каждый светильник встроен контроллер освещения, но датчики устанавливаются вне светильника. Светильники и устройства ввода обычно подключаются через Ethernet или другую низковольтную проводку, образуя сеть индивидуально адресуемых / управляемых светильников. Это позволяет зонировать и повторно зонировать светильники индивидуально или в группах и с несколькими стратегиями управления. Программируемые функции могут включать в себя расписание, целевые уровни освещенности и временные задержки.Некоторые системы позволяют взаимодействовать с системами управления зданием, центральным сервером или другими сетями.

Изображение любезно предоставлено Wattstopper.

Традиционное управление на уровне здания

Традиционно автоматизация освещения на уровне здания реализовывалась с помощью панелей управления, обычно размещаемых в центральном месте, например, в электрическом помещении. Эти панели представляют собой металлические корпуса, в которых размещены реле, контакторы, дистанционно управляемые автоматические выключатели или диммерные модули.Типичная низковольтная панель имеет низковольтные входы для управляющих сигналов и линейные выходы для управления нагрузками. Интеллектуальные панели оснащены встроенным контроллером освещения для назначения устройств ввода нагрузкам и планирования функций управления. Подключение локальных переключателей к панели позволяет локально отменить запланированное отключение, чтобы пользователи не оставались в темноте в нерабочее время.

Этот подход централизует управление освещением и может быть интегрирован с системами управления зданием, но обеспечивает ограниченную гибкость при зонировании управления.Каждая зона требует прокладки низковольтной проводки обратно к панели.

Изображение любезно предоставлено Институтом нового строительства.

Централизованные интеллектуальные сетевые системы управления

Централизованные интеллектуальные сетевые системы управления обеспечивают программируемое управление освещением для целых этажей, зданий или кампусов. Они могут быть расширенными функциями решения для управления на базе помещения или упакованы в виде комплексной системы. Операционное программное обеспечение и данные хранятся на центральном сервере или в облаке.

Светильники

имеют индивидуальную адресацию в сети, что позволяет зонировать и изменять зонирование с помощью программного обеспечения, обеспечивая максимальную гибкость. Светильники принимают управляющие входные сигналы от самых разных устройств управления, обеспечивая полный спектр стратегий управления, включая сложные последовательности операций. Основным преимуществом этого типа системы является потребление энергии, занятость, состояние светильника / зоны и, возможно, другие данные могут быть записаны, сохранены и отображены для анализа энергии и технического обслуживания.

Изображение любезно предоставлено OSRAM Encelium.

переключатель подсветки — испанский перевод — Linguee

9) Грубое / точное обнаружение ti o n переключатель 1 0 ) Переключатель освещения

johnsonlevel.com
9 ) Прерыватель de detect cc in gruesa / f ina 1 0) Interruptor d e iluminacin

johnson.com

Во время длительных периодов неиспользования

[. ..]

блок может быть выключен

[…] нажатие главного выключателя питания в положение «выключено» — положение «O» io n , переключатель освещения w i ll также выключается.

dentsply.es

Si no va a utilizar la unidad por perodos

[…]

пролонгадос, пуэде апагарла

[…] pulsando e l прерыватель y d ejndolo en la posicin «off» — «O»; la luz d el прерыватель ta mb in se […]

apagar.

dentsply.es

Keyb oa r d Переключатель освещения o n t he display […]

и подсветка клавиатуры при работе ночью.

leica-geosystems.com

C на ecte la iluminacin de la p an talla y del […]

teclado para trabajar de noche.

leica-geosystems.com

Чтобы настроить отображение дисплея в соответствии с условиями освещения, вы можете изменить контрастность дисплея в

. […] 10 ступеней a n d переключатель o n a dis pl a y 9. Освещение

wtw.com

Para adaptar el display a las condiciones de luz existentes, Ud. pu ed e cambiar e l contraste a su gusto en 10 grados Diferentes, y en caso

[…] necesario, pue de cone cta r l a iluminacin d el dis play .

wtw.com

Вы также можете создать al l y переключатель t h e dis pl a y 9045 9045 9045 9045 9045 9045 n o r выкл (см. […]

раздел 4.3.1).

wtw.com

S в эмбарго , la iluminacin de l dis play pu ede ser prendida […]

o apagada explocitamente (vea el prrafo 4.3.1).

wtw.com

Система освещения wi t h выключатель a n d p an e l освещение ale460p.com

Siste ma de l uce s c on interruptor e iluminacin de l cua dr o

alecop.com

Для настройки качества отображения на

[…] окружающего света, вы можете регулировать контрастность дисплея за 10 шагов a n d переключатель o n a background dis pl a y освещение i f n необходимо.

wtw.com

Para adaptar el display a las condiciones de luz existentes,

[…] Уд. p ue de cambiar el c ontraste a su gusto en 10 grados differentes, y en caso necesario, pue de con ecta ​​ r la iluminacin de 604 9045 лежал .

wtw.com

5 9045 904 904 9060 9045 9045 t o t he Режим меню […]

2 Используйте 46 для выбора главного меню Opt.

wtw.com

5 9045 904 904 9060 9045 9045 t o t he Режим меню.

wtw.com

T h i s переключатель t u rn s фон ou n d 4 9045 9045 9045 909 t he ЖК-дисплей вкл. И выкл.

johnsonlevel.com

E ste interruptor enc ie nde y apag a la iluminacin de f ondo de la pantalla LCD.

johnsonlevel.com

Переключатель o n ( значение 1 ) o r переключатель o f 9045 9045 ) освещение o f t он управляет [. ..]

для магнитолы.

mediaportal.skoda-auto.com

Энсендер

[…] (valor 1) o apagar (v al or 2 ) el alumbrado de l os e le mentos de mando de la radio.

mediaportal.skoda-auto.com

Когда ты

[…] повторить выключение ma i n switch w i th через 30 минут от la m p ошибка n может возникнуть в […]

функция часов этого продукта.

mitsubishi-electric.es

Cuando repita la

[…] desco ne xin del interruptor pri ncipa l dentro de los 30 minutos de encenderse la lmp ar a, puede pr 90cirse a, puede pr 90cirse 90

un error en la funcin de reloj de este producto.

mitsubishi-electric.es

Переключение t h e dis pl a y освещение o n
Conectar / d es conec tar la iluminacin del di splay 1 Cambiar al m od o Меню. […]

2 Con46 elegir el men Principal Опт.

wtw.com

You c a n переключатель o f f dis pl a y 904
0 9045 9045 9045 9045 i nУвеличьте время ожидания.

lifewireless.com

[…]

el tiempo en espera a llamada.

lifewireless.com

Переключение t h e dis pl a y освещение o n
Conect ar / descon ecta ​​ r la iluminacin de l disp la y 1 Cambiar al 9060 modo.

wtw.com

9 T o переключатель o f f dis pl a y освещение на фирме […]

Пункт меню BckLight вместе с.

wtw.com

9 P ar a ap agar l a iluminacin d el dis play : Cong Confirmar [. ..]

опций BckLight.

wtw.com

Нажмите один раз, чтобы выключатель ЦТ загорелся на 10 секунд, или установите D I P переключатель 6 fo r contin uo u s подсветка ( s ee D I P Switch ) .

shure.com

Plselo una v ez para iluminar el me di dor de VU por 10 segundos, o ajus te el interruptor DIP este60 config # 904 tn para iluminacin cont inua (v ea Interruptores DI P) .

shure.com

A l l выключатели a r e доступны с diff re n t 9045 9045 9045 мес и цветов. Подсветка L E D Освещение i s a активируется при работе t h e switch 9045 9045 c внешне […]

сработало.

xecro.com

L os прерыватели es t n di spon ible s con un a iluminacin L ED en di fe rentes seque al o pera r el interruptor o po r se al ex terna.

xecro.com

A l l выключатели c o nt ain двухцветный L E D 9045 909 9045 909 904 ti vated при эксплуатации t h e переключатель o r b y внешний вход.

xecro.com

L os прерыватели est n equi pa dos c on una iluminacin LED bi opera ue 9045 activ 9045 el прерыватель o po r уплотнение [. ..]

externa.

xecro.com

Комплект светлого зеркала PLAN в металлической оправе,

[…] скрытый l ig h t переключатель a t b ottom, с люминесцентным l am p d i me nsions (w […]

x в x г): (2 x 8 Вт) / 400 x 800 x 56 мм

keuco.de

Илуминацин горизонтальный, эмбелцедор фронтальный con espejo,

[…]

salida de luz como luz de espejo y luz de

[…] espacio, conectables por separado , conmutador t apado L mpara fluorescente (1 x 24 W)

keuco.de

Для включения фар и задних фонарей,

[…] нажмите на верхнюю часть автомобиля ic l e выключатель освещения .

ярд-man.biz

Para encender los Reflectores y las luces traseras, presionar la parte

[. ..] Superior d el conmutador de la iluminacin del ve hcul o .

ярд-man.biz

С

[…] детектор включен, нажмите t h e переключатель освещения .

johnsonlevel.com

Детектор Con el ence nd ido, pul se el interruptor de iluminacin .

johnsonlevel.com

Для обеспечения оптимального использования источника питания контроллеры CASIO MDA оснащены функцией управления питанием

[…]

, который может управлять

[…] продолжительность фона ou n d подсветка o r t he autom at i c переключатель f f , если не было […]

активность какое-то время.

exilim-tours. fr

Para garantizar un aprovechamiento mximo de la fuente de alimentacin, los terminales Industriales de CASIO disponen de una funcin de gestin

[…]

de energa que

[…] управление и raci и и la iluminacin de f ondo oe l apagado au to mtic hai 9045 bido actividad […]

durante un cierto tiempo.

exilim-tours.fr

Отправитель, получатель и фон или n d переключатель освещения o f f .

julabo.de

El emisor, el r ecept or y l a iluminacin d e f ond or se de temn.

julabo.de

Версии wi t h освещение o r k ey-oper at e d switch 904 9045 904 e в наличии.

ifmefector.net

Existen variantes di sp onib les co n iluminacin o d esbl oque o con llave.

ifmefector.net

Veh ic l e выключатель освещения ( 1 )

ard-man.biz

Conmutador par a l a iluminacin d el veh culo ( 1)

ярд-man.biz

Лампа для чтения или мягкая окружающая среда ie n t освещение , O N / O F F переключатель, 9045 as натяжной с 2 ​​винтами, шарниром 120, шарниром 90

waeco.com

Luces de l ectur ao pa ra iluminacin su ave de amb ien te, interruptor AD4 ij acin [. ..]

mediante 2 tornillos, pivota 120, gira 90

waeco.com

Срабатывание светосигнального устройства должно происходить следующим образом: d b y освещение o f t лампа в течение не более одной секунды и первоначальное погасание лампы в течение максимум один и […]

полсекунды.

eur-lex.europa.eu

El accionamiento d el mando de la seal luminosa ir seguido del encendido de la luz un segundo despus como mximo y del primer apagado de la luz segundo y medio despus como mximo.

eur-lex.europa.eu

Три регулируемых по вертикали

[…] стеклянная полка ve s , подсветка , e le ctric socket and l ig h t переключатель r e также в комплекте.

keuco.de

Estn Incluidos tres repisas de vidrio

[…] Regab le s en alt ur a, iluminacin, t om a de corr ien te e interrupt60 e. e прерыватель d

keuco.de

L E D Освещение i s a активируется при работе t h e switch 9045 9045 c внешне […]

сработало.

xecro.com

L a iluminacin L ED se acti va al o perar el interruptor p uede e459 op e459 op e459 op …

externamente.

xecro.com

Настройка ab l e освещенность h a s четыре уровня яркости.

kawasaki.eu

E l ajus te de la iluminacin ti ene cu atro ni veles […]

de brillo.

kawasaki.es

Широкоугольный e o f освещение e n su res that the signal […]

также хорошо видно сбоку.

werma-signaltechnik.eu

El am pl io n gul or d e iluminacin a seg ura una vi суализацин […]

ptima de la seal incluso desde los lados.

werma-signaltechnik.eu

Предупреждающие признаки неисправности настенного переключателя

Настенный выключатель — это механическое устройство с движущимися частями, которое в течение всего срока службы используется тысячами пользователей, поэтому неудивительно, что выключатели со временем изнашиваются и выходят из строя. Первый признак проблемы — это когда коммутатор начинает вести себя ненормально в любом случае. Например, если при повороте рычага слышен треск, щелчок или щелчок, то совершенно очевидно, что ваш переключатель неисправен и пора его заменить.

Некоторые другие предупреждающие знаки немного более тонкие, а некоторые даже более очевидны. Вот некоторые из наиболее распространенных признаков неприятностей.

Температурный светильник

Вероятно, у вас был такой опыт: когда вы переводите тумблер на переключателе света в положение ON, требуется некоторое время, чтобы свет включился, или осветительная арматура на мгновение мигает, прежде чем включиться.Это часто указывает на то, что металлические части внутри переключателя изнашиваются и что его контакты не могут выполнить соединения, необходимые для завершения электрического пути и позволить свету загореться. Иногда (не всегда) этот симптом возникает в то же время, когда вы замечаете, что тумблер ослабился и потерял «щелчок», когда вы его переворачиваете.

Даже если это случается лишь изредка, все равно пора заменить выключатель. Также возможно, что осветительный прибор или выключатель имеет слабые соединения или короткое замыкание, которое вызывает периодический сбой, поэтому, если проблема не исчезнет после замены выключателя, посмотрите на осветительный прибор в следующий раз.

Искровый выключатель

Нередко можно увидеть небольшую искру, исходящую из выключателя, когда вы его выключаете. В большинстве случаев это нормально и не указывает на проблему. Это вызвано дугой нагрузки , которая возникает, когда электричество прыгает между контактами, когда они отдаляются друг от друга. Он останавливается, как только контакты достаточно далеко друг от друга. Тем не менее, большая искра или искра, издающая слышимый шум, могут указывать на неисправный выключатель света.

Но если искра вызывает дым, или если вы заметили следы ожога на крышке или переключателе, то определенно пора заменить переключатель.

Коммутатор шума

Неисправные выключатели света могут создавать различные электрические звуковые эффекты, но большинство из них можно описать одним из следующих слов: щелчок, шипение, треск или жужжание. Иногда это может быть вызвано неплотными соединениями проводов, поэтому обязательно проверьте их. Но более вероятно, что эти звуки являются предупреждающими признаками изношенного или неисправного переключателя. Пора его заменить.

Однако, если гудит диммер, сначала исследуйте лампочку. Эффект затемнения может вызвать жужжание некоторых лампочек из-за вибрации нити накала.Попробуйте использовать лампу другого типа или марки, а не только новую лампу того же типа. Если это не помогает, еще раз внимательно посмотрите на переключатель.

Коммутатор теплый на ощупь

Для диммерного переключателя естественно выделять тепло, которое можно почувствовать при нажатии на переключатель (обычно вы почувствуете это, когда выключите его). Это происходит из-за того, что диммер работает, рассеивая часть тепла полного тока, чтобы уменьшить яркость осветительной арматуры. Однако, если переключатель кажется действительно горячим, диммер может выйти из строя и потребовать замены.

Но стандартные настенные переключатели обычно должны быть прохладными на ощупь. Если вы чувствуете тепло в стандартном переключателе, это признак того, что электрический ток ненадлежащий, что может означать, что переключатель вышел из строя. Другая возможность заключается в том, что размер переключателя не подходит для его применения. Переключатель на 15 ампер, установленный в цепи на 20 ампер, может нагреваться, если он управляет несколькими осветительными приборами или устройствами, потребляющими более 15 ампер. Если это так, то вам следует заменить переключатель на 20-амперный переключатель соответствующего номинала.Горячий выключатель также может быть вызван ослабленными соединениями проводов, поэтому проверьте их. Но если вы продолжаете ощущать тепло в переключателе, пора его заменить.

Коммутатор не чувствует себя хорошо

Часто ваши пальцы являются лучшими детекторами неисправного выключателя света.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Весь товар подлежит гарантии и сертифицирован!Все права защищены .RU
